фоток конечно уже нет ,но попробую подробно описать и если удастся чертежи повешу
Вид для печати
фоток конечно уже нет ,но попробую подробно описать и если удастся чертежи повешу

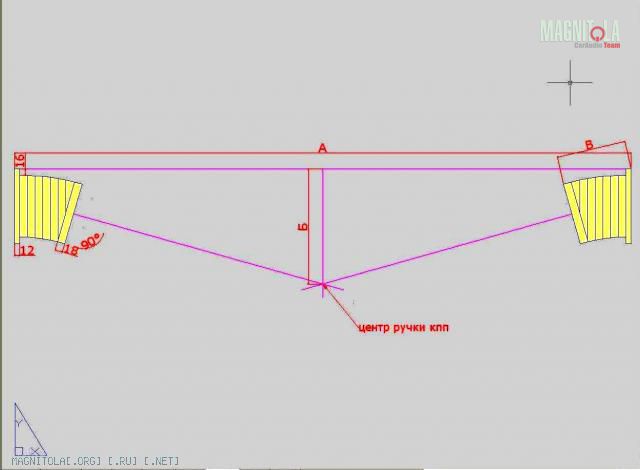

Вложение 72143 это схема доворотов подиумов вид сверху. где А - расстояние от карты до карты при закрытых дверях без учета пластиковой обшивки в авто,Б - расстояние от оси до центра ручки кпп, В - максимально возможный доворот мида( что бы не во что не уперался при закрытых дверях. Не берусь утверждать что довороты должны быть именно такими, посоветовавшись
со многими установщиками из большенства мнений сделал вывод что центр дина должен примерно смотреть на центр ручки кпп. каждый выбирает доворот на свое усмотрение с учетом особенностей салона!!!

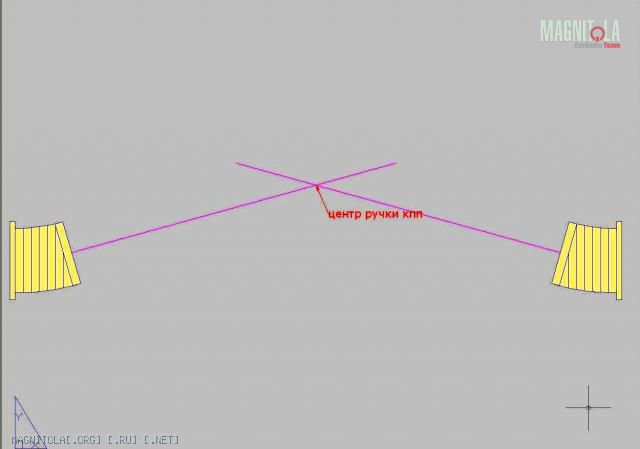

Вложение 72148 это схема вид сзади как бы с заднего пассажирского сидения( опять же не утверждаю что углы доворотов должны быть именно такими) но думаю каждый согласится что намного проще вначале расчитать углы и размеры будующего подиума , а потом приступать к изготовлению.

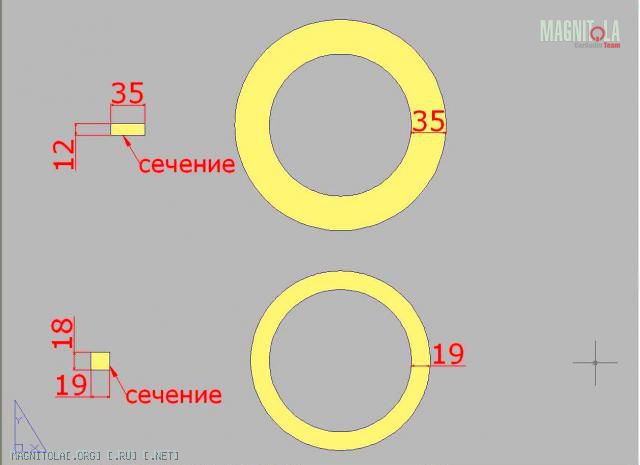

Вложение 72150 далее выпиливаем лобзиком кучу колец из фанеры18мм. толщиной с одинаковым внутренним диаметром и одинаковой шириной кольца. В моем случае ширина была-19мм. в вашем может быть другой ОБ ЭТОМ ДАЛЕЕ( кучу пото му что я не знаю сколько штук у вас пойдет на один подиум + запас не помешает) . Затем выпиливаем два кольца из фаенеры 12мм. толщиной такого же внутреннего диаметра и на 16мм. большего диаметра чем кольца из 18мм. фанеры. можно и из мдф делать.
Надеюсь как делать шаблон круга из плотной бумаги с помощью циркуля, карандаша и ножниц, все знают

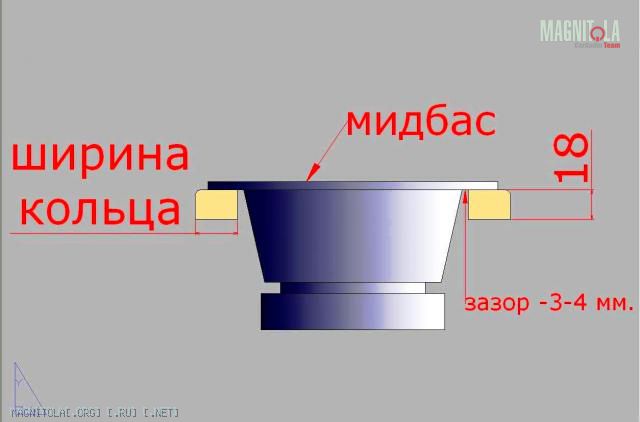

Вложение 72152 вот от чего зависит ширина кольца

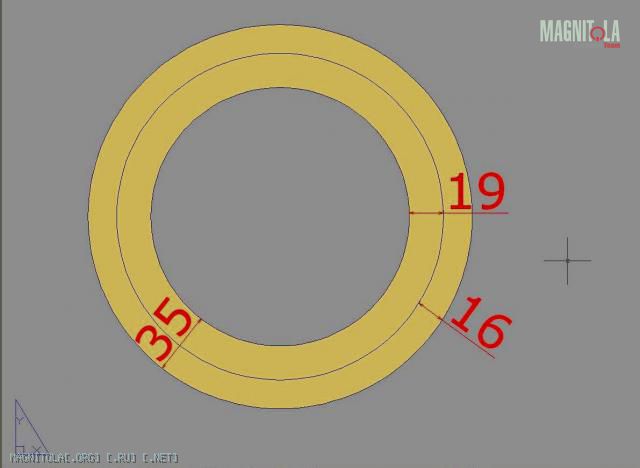

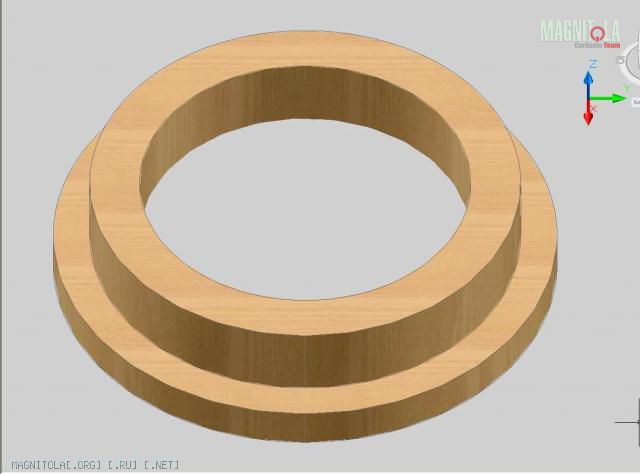

Вложение 72247Вложение 72248Теперь когда все кольца готовы, берем кольцо 12мм. толщиной и 18мм. толщиной и склеиваем между собой четко совместив внутренние диаметры(клеить лучше на пва) прижать кольца друг к другу можно струбцинами ,если нет струбцин можно обматать плотно бумажным скотчем( пока не высохнет)

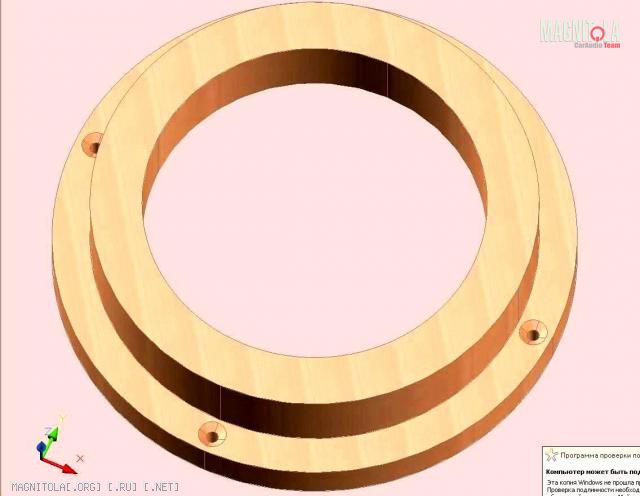

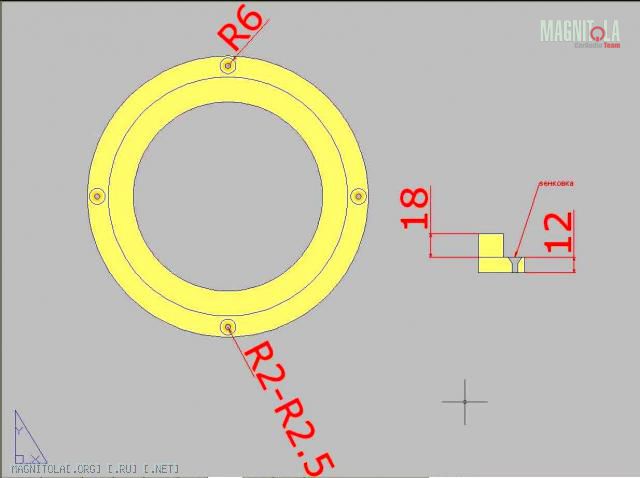

Вложение 72260Вложение 72259 когда все полностью высохнет(4-6час), просверливаем крепежные отверстия под саморезы(ВАЖНО!!! отверсие под саморез должно быть на 1-1,5мм. больше по диам. чем диам. наружней резьбы самореза!!!) к примеру диам. наружней резьбы самореза-3.5 мм. диам. отверстия под саморез-4,5-5мм.Если диам. отверстия и диам. резьбы будут совподать, то имеем при прикручивании подиума к карте двери не плотное прижимание+ в большинстве случаев отрыв шляпки самореза т.к. саморез нарезает двойную резьбу в фанере и метале.После чего зен###м отверстия что бы шляпка самореза была заподлицо( сильно углублять не нужно т.к. при закручивании заморез еще будет вдавливаться в фанеру!!!)
Я мож че не понял, но доворот здесь где?
Цитата:
Сообщение от Эскандер
Дайте человеку поупражнятся в 3Д и в теории... зызызы
И так рисунок в день выходит.. гыгыгы
Ждите ответа в следующей серии)))
