У iPhone может даже прошивка влиять, т.к. на выходе наушников что-то наворотили с усилением, что привело к потерям в стабильности:Сообщение от FFZ
---------- Сообщение добавлено 23.07.2013 в 12:39 ----------
Но Nokia была всегда почти всеядной, и внезапно услышать шум как от старого телевизора "ТЕМП" очень удивило.
Репутация: 2927037
Замерить сопротивление наушников - начните строить дом с фундамента, а не с крыши )
Это я замерю вечером. Еще бы схему iPhone-вской кнопки ответа.
Репутация: 2927037
Похоже, "секрет" в Земле и Микрофоне для iPhone с 2012 года:

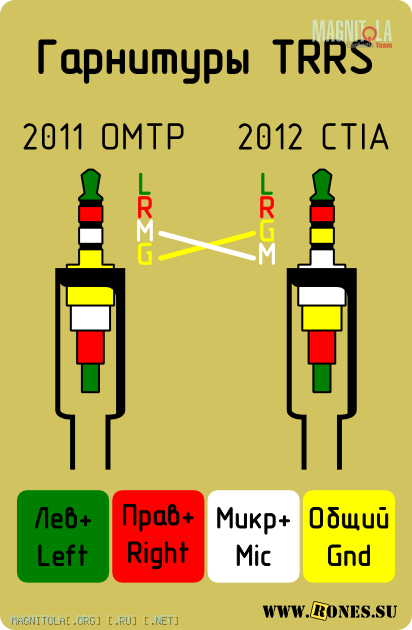

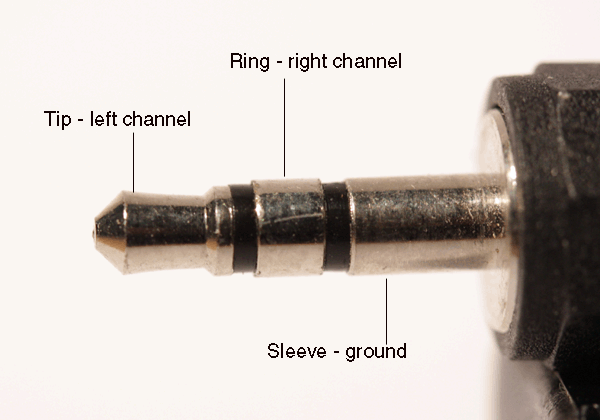

Распиновка гарнитуры TRRS: старая и новая
Гарнитуры мобильных телефонов со штекером TRRS («Джек»), разработанные до 2011 года включительно, распаивались по схеме OMTP (Open Mobile Terminal Platform):
Наконечник (Tip) — Левый канал (Left)
Кольцо 1 (Ring1) — Правый канал (Right)
Кольцо 2 (Ring2) — Микрофон (Mic)
Основание (Sleeve) — Общий (Gnd)
В 2012 году разработчикам попала шлея под хвост, и они принялись форсить распиновку CTIA (Cellular Telephone Industries Association), она же — AHJ (American Headset Jack):
Наконечник (Tip) — Левый канал (Left)
Кольцо 1 (Ring1) — Правый канал (Right)
Кольцо 2 (Ring2) — Общий (Gnd)
Основание (Sleeve) — Микрофон (Mic)
По сути дела, в этих распайках меняются местами контакты микрофона и «земли». Если подключить к аппарату гарнитуру с неподходящей распиновкой (например, классическую нокиевскую WH-205 подключить к iPhone) звук в наушниках будет заметно глуше, и не факт, что будет работать микрофон. В худшем случае, аппарат не обнаружит наушники вообще.
Чтобы определить, по какому стандарту изготовлена гарнитура, нужно измерить сопротивление между крайними контактами штекера TRRS (между наконечником и основанием). Если сопротивление составляет порядка 30 Ом (сопротивление наушника), значит мы имеем дело со старой доброй гарнитурой OMTP. Если же мы видим обрыв, а при нажатии на кнопку пульта появляются наши 30 Ом, значит перед нами новая гарнитура CTIA.
Для обеспечения совместимости аппаратов и гарнитур различных стандартов создан переходник «CTIA and OMTP headphone converter». Вся прелесть в том, что данный адаптер преобразует как CTIA в OMTP, так и OMTP в CTIA.
У меня получилось немного не так.
Для OMTP гарнитуры (Nokia) сопротивление между 1 и 3 около 16 Ом, при нажатии кнопки - разрыв.
Для CTIA гарнитуры (Samsung) сопротивление между 1 и 4 около 16 Ом, при нажатии кнопки - разрыв.
Для не оригинальной CTIA гарнитуры с весьма посредственным звучанием между 1 и 4 сопротивление менее 11 Ом, при нажатии кнопки - разрыв.
Теперь хоть с тестером за наушниками ходи.

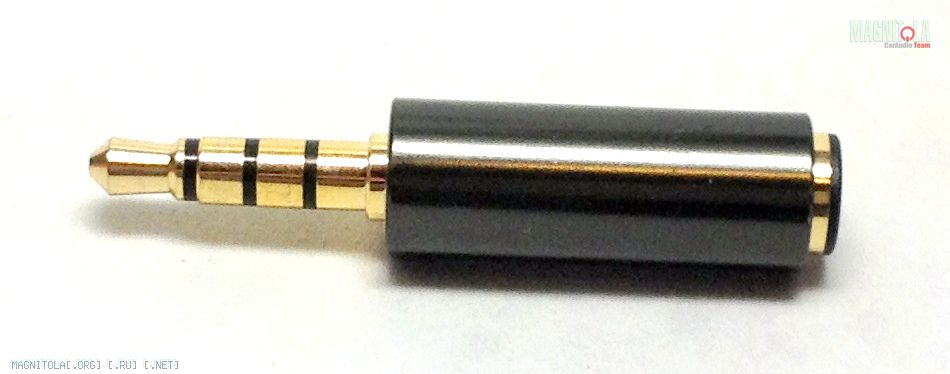

Earphone Converter Adapter convert OMTP to CTIA or CTIA to OMTP 3.5mm to 3.5mm
Микросхема от Fairchild для автоматической идентификации типа аудио разъемов
Разработчики сталкиваются с проблемой одновременного существования двух стандартов конфигурации аудио разъемов 3.5 мм: OMTP L/R/M/G (Open Mobile Terminal Platform) и CTIA L/R/G/M (Cellular Telephone Industries Association). Из-за различий в назначении контактов конструкторам приходится либо выбирать только какой-то один стандарт, либо усложнять устройство, чтобы обеспечить поддержку обоих стандартов.
Для решения этой проблемы Fairchild Semiconductor создала микросхему матричного коммутатора «Микрофон»/«Земля» типа FSA8049, поддерживающего оба стандарта конфигурации разъемов и обеспечивающего совместимость со всем семейством аналоговых аудио микросхем Fairchild для мобильных устройств. Микросхема определяет положение контактов «Микрофон» и «Земля» на кабельном разъеме и автоматически подключает их к нужным выводам. Это позволяет потребителю не задумываться о том, по какому стандарту распаяны, например, наушники, которые он подключает к своему устройству. Особенности и преимущества:
- Автоматическая идентификация одной из двух конфигураций разъема и коммутация контактов в соответствии с каждым стандартом позволяют потребителю использовать старые наушники с новыми устройствами без необходимости в ручном переключении
- Автоматическое подключение линий «Земля» и «Микрофон» к нужным контактам разъема
- Способность различать трех- и четырехконтактные разъемы
- Миниатюрный 9-выводной корпус WLCSP размером 3×3 мм
- Могут использоваться в сотовых телефонах, смартфонах, планшетных компьютерах и ноутбуках.
Микросхемы FSA8049 выпускаются серийно.
