Audi A6 (C5) Медленно, но процесс пошел!

Всем здрасте!

В общем тема такая, потихоньку когда есть время занимаюсь машиной. Все делаю сам, когда есть время на выходных и то не всегда, поэтому длится все очень долго.

Подопытный: Audi a6(c5) 1998 года, седан
Вложение 165777

Что планируеться:

Гу: Alpine 105 + pha100

Фронт: Миды: Hertz HV200.
СЧ: Hertz HL70 (ново образца).
Пищи: Eton CX280.

Тыл(под вопросом): Миды: Hertz hvl165

Сабовое звено: Два JL 13w6v2

Увесилители: На фронт и тыл: Soundstream REF 4.760
Soundstream REF 4.400
На сабы: Audioque 3500D.1
Схемка
Вложение 165779



По питанию: Пока что штатная гена 120а, к ней под капотом варта сильвер 85ач + два agm exide maxxima 900 (50ач) в крыло(пока под вопросом насчет этих батареек).

Проводка: от капота до крыла - кг50, от Крыла до моноблока нулевка КнуКонцептз. до 4-х канальников четверка КнуКонцептз.

Линейки: daxx 55 на сабы, daxx77 на фронт
Акустические: dls 11га на миды и сч daxx 14га(плоские какие то, не помню название) на пищи.

Что сделано, провода прокинуты кг50 по порогу, акустические и линейки по стойкам, сч и вч будет ставица в стойки, процесс уже пошел Двери(внутренняя часть), багажник уже проклеяны виброй, потолок буду проклеивать после того как закончу со стойками и отдам полностью все стойки и поток на перетяжку (скорее всего алькантара).
По мере возможности буду добавлять фотки...:i-m_so_happy:

---------- Сообщение добавлено 30.05.2011 в 22:48 ----------

Немного реальных фото сабов... и планируемого ящика для них.
Вложение 165781

Вложение 165783

и планируемого ящика для них. все будет направлено в салон, с полным отделение багажника :good:
Вложение 165785

---------- Сообщение добавлено 30.05.2011 в 22:48 ----------

А так же кому интерестно... Сравнение КнуКонцепт 0га и кг50 :cool1: По заявке производителя около 67 квадратов:crazy:
Вложение 165787

---------- Сообщение добавлено 30.05.2011 в 22:52 ----------

насклеивало в одно сообщение огромное есличо

---------- Сообщение добавлено 31.05.2011 в 08:00 ----------

Ну и начало работы над стойками :i-m_so_happy:

Было:
Вложение 165789



Становица:

Вложение 165791

Вложение 165793

хорошее такое начало! так держать!

Спасибо! Стойки уже на своих местах стоят, вечером скину еще фото!

---------- Сообщение добавлено 31.05.2011 в 23:24 ----------

"семейное фото" пока не в полном составе
Вложение 165795



---------- Сообщение добавлено 31.05.2011 в 23:25 ----------

Акумы ... :i-m_so_happy:
Вложение 165797

Вложение 165799

Вложение 165801




---------- Сообщение добавлено 31.05.2011 в 23:26 ----------

ну и стоечки. Объем пока не замерял но на вид нормально, литр должен быть =)

Шкурить смолу и стекломат в майке было моей ошибкой ))))
Вложение 165803

Вложение 165805

вооот, пока что все

Стойки основательные вышли. А вы их на глаз строили??? Если на глаз, то очень зря, как бы за болгарку потом не пришлось браться.

сx280 играют здорово, но направленность узкая, их надо разворачивать в лицо +/- 15 градусов!!!!

Цитата:

---

Сообщение от Airtreker

Стойки основательные вышли. А вы их на глаз строили??? Если на глаз, то очень зря, как бы за болгарку потом не пришлось браться.

сx280 играют здорово, но направленность узкая, их надо разворачивать в лицо +/- 15 градусов!!!!

---

Нет прослушивал, старался найти компромисс... Совсем на себя довернуть не получалось, начинали слишком перекрывать обзор((

достойной тачке (самая любимая модель от авдух) - достойный звук.
жду продолжения...

Забыл фото грилей! на фото 20 см гриль, точно такие же на сч только меньше =)

Вложение 165807

Ждем продолжения. Где такие грили можно раздобыть?

ovalev3, при наличии рисунка в любом лазерном центре. сделают за пару минут и небольшую сумму рублей

Вопрос, штатная музыка какая стояла? Не Босе случаем? У меня тоже, ауди (а4). До этого масштабного инсталла не пробовал модернизировать?

ovalev3, а что там модернизировать?

Цитата:

---

Сообщение от ovalev3

Вопрос, штатная музыка какая стояла? Не Босе случаем? У меня тоже, ауди (а4). До этого масштабного инсталла не пробовал модернизировать?

---

Да, штатка Босе стояла. Не совсем понял вопрос про модернизацию))

Опаньки! Полгода назад земляк темку замутил, а я тока увидел. Респект! А где продолжение? Ждёмс!

Цитата:

---

Сообщение от ALEXx3

Опаньки! Полгода назад земляк темку замутил, а я тока увидел. Респект! А где продолжение? Ждёмс!

---

Привет!) скоро буит все! ГЫ ГЫ ГЫ

ЩА придёт Макс и влепит предупреждение за фотки на радикале:) (см. правила раздела: фотки должны быть залиты на магнитолу:))

Пришел и предупредил :). Все фотографии должны быть загружены на ресурс Магнитола.
Прошу автора переделать сообщение.

Исправлю :good2:

год назад заливал на радикал, проблем не было вроде :)))

http://magnitola.org/o-saite-i-forum...otografii.html

Возвращаюсь к теме спустя год http://bassclub.ru/forum/images/smilies1/biggrin.gifhttp://bassclub.ru/forum/images/smilies1/biggrin.gifhttp://bassclub.ru/forum/images/smilies1/biggrin.gif

Такс. . .

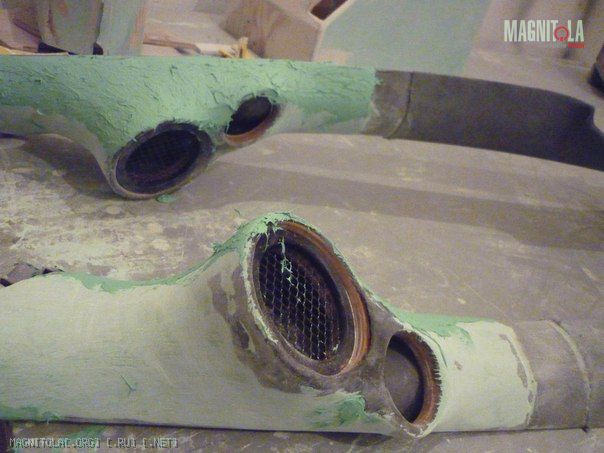

покрыли стойки шпатлей, чтобы убрать все неровности после полиэфирки.
Вложение 284018

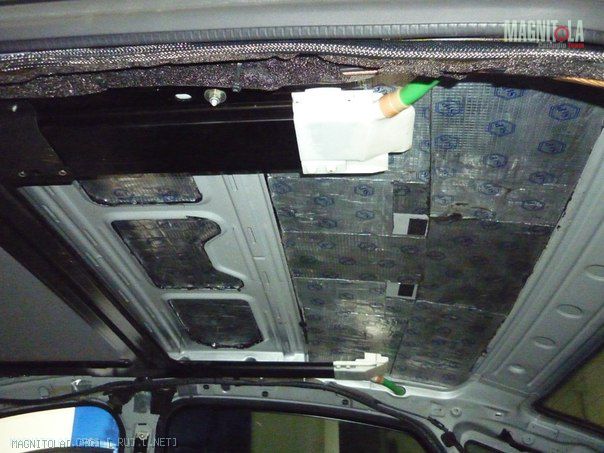

Потолок проклеили бимаст бомбом, крыша в ауди порадовала, большим количеством и качеством штатных усилителей, которые все промазали герметиком...
Вложение 284020

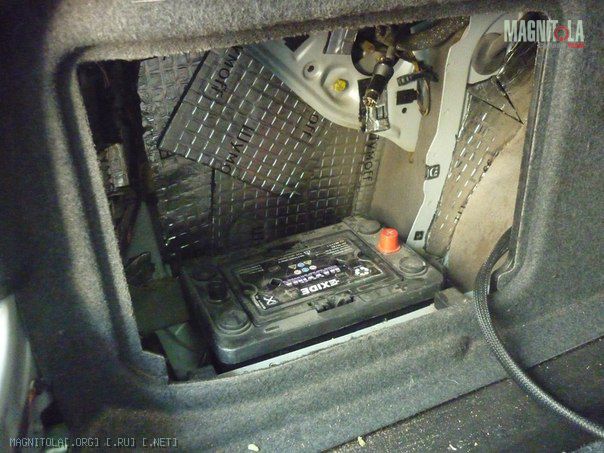

Аккумы будут стоять в нише левого крыла, один над другим, сейчас изготавливаем раму для надежного крепления обоих аккумуляторов... Вложение 284022

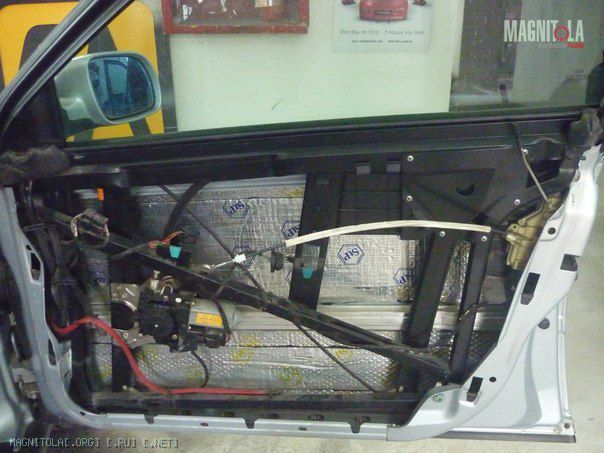

двери отдельная тема... больная... http://www.bassclub.ru/forum/images/...s1/biggrin.gif в общем смотрите сами... снимаем обшивку и вуаля
Вложение 284024

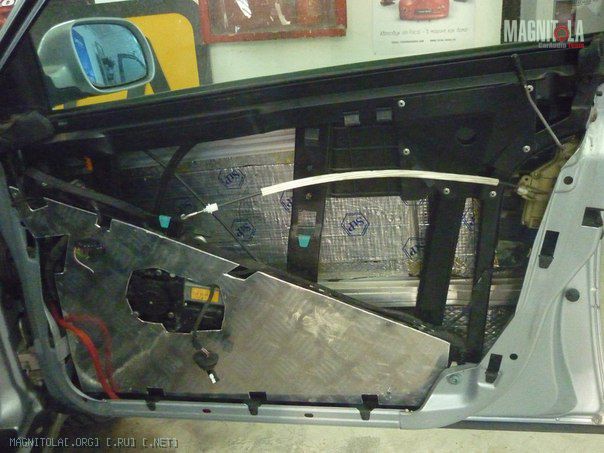

Ставить миды просто некуда. Решение было принято из листа 2.5мм алюминия
Вложение 284026

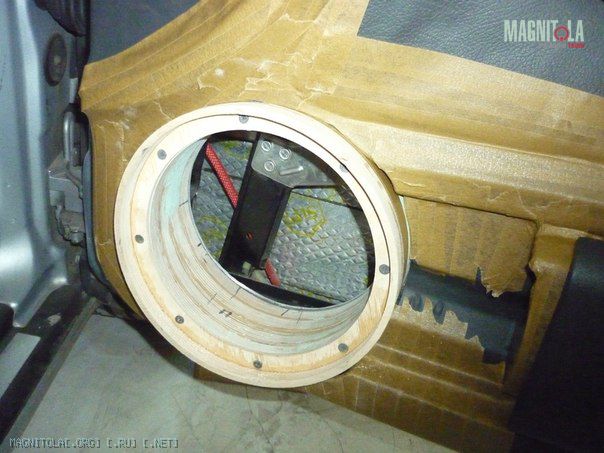

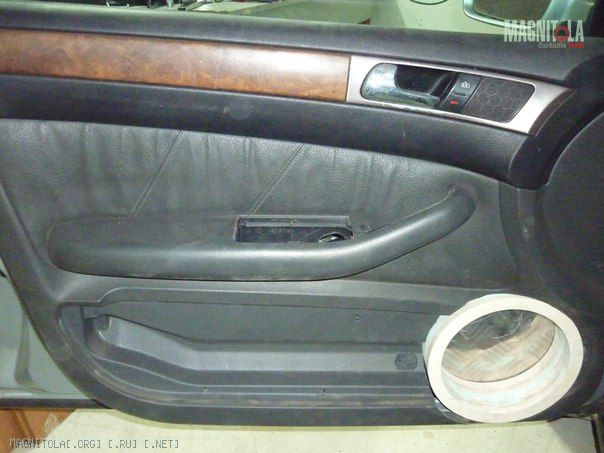

Колечки, с небольшим доворотом на ручку кпп
Вложение 284028


Продолжение...

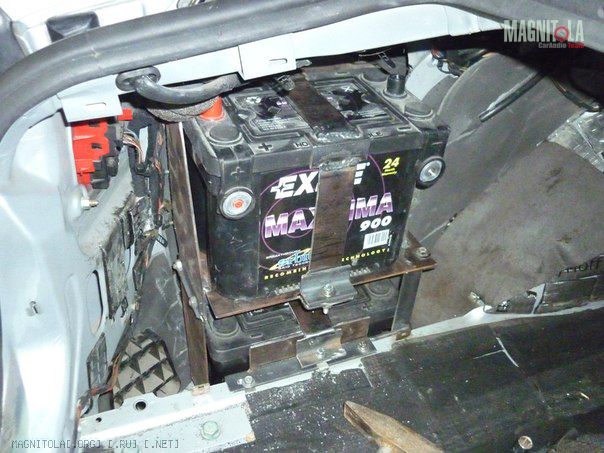

Шайтан аккумы, железная конструкция , очень надежно http://www.bassclub.ru/forum/images/smilies1/smile.gif

Вложение 284030
Вложение 284032

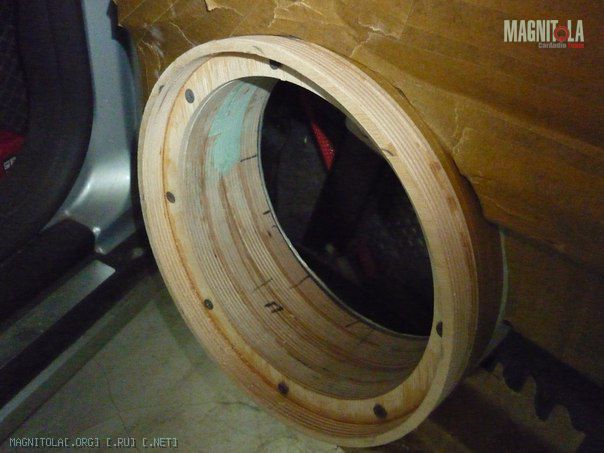

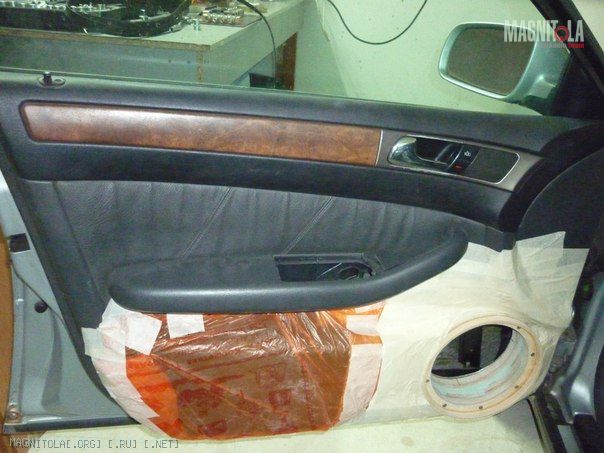

Продолжение работы над дверью, конструкцию приходиться делать съемной, из за особенностей посадки обшивки двери, будет накладкой, которая будет притягиваться болтами к алюминию http://www.bassclub.ru/forum/images/smilies1/good.gif



Вложение 284034Вложение 284036Вложение 284038


Поехали дальше...

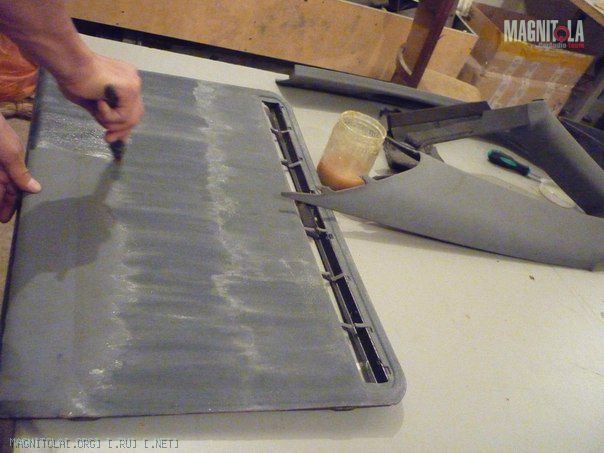

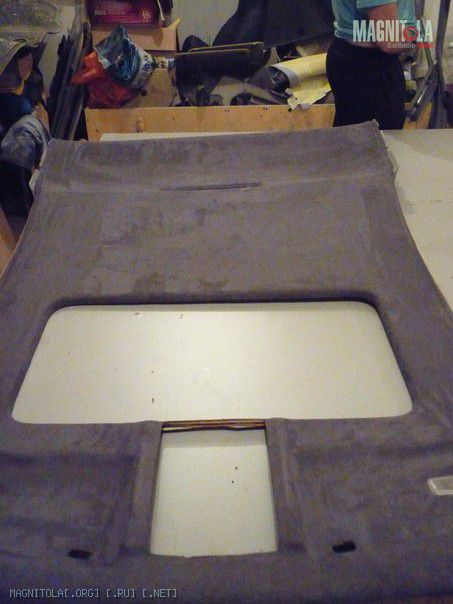

Потолок перетянули

Вложение 284042Вложение 284044
Вложение 284040

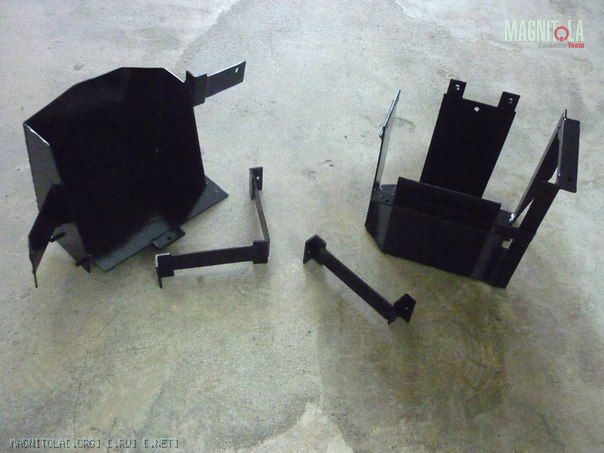

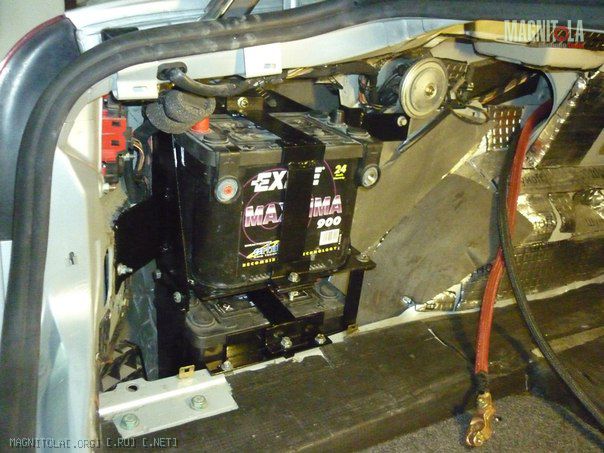

Покрасили раму для акб и установили http://www.bassclub.ru/forum/images/...1/greeting.gif
Вложение 284048Вложение 284046

скоро еще фотки залью, изготавливаем фальш-пол + разводим питание по багажнику :good2:

для затравки )

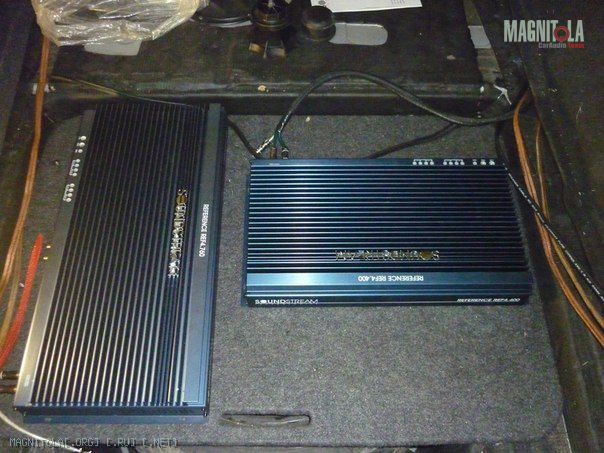

Чтобы не занимать место в багажнике решили поставить усилители над запаской, и изготовить фальш-пол.
Идет процесс работы над ним. Усилители будут располлогаться вот таким образом

Вложение 284096

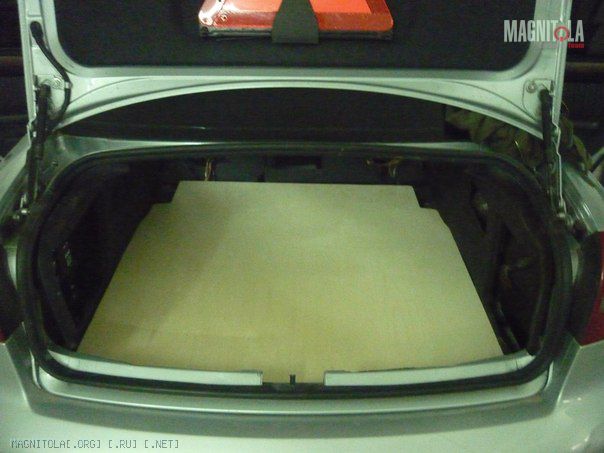

Сверху будет закрываться фанерой, в которой будет люк для доступа к нижнему отсеку с усилителями и запаске.
Вложение 284100

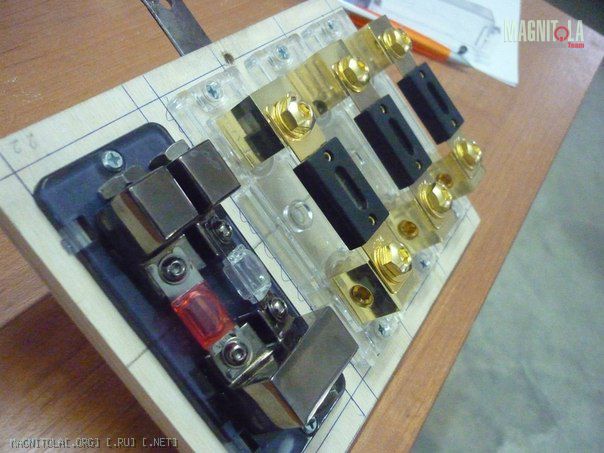

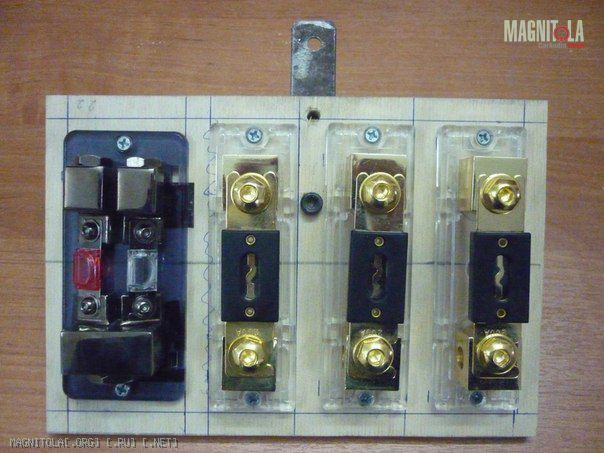

Ну и изготовили планку, на которой будут крепиться все предохранители, сама планка будет прикручена на раме для АКБ
Три колбы с предохранителями по 200а под 0ga. И один дистрибьютор 0ga — 2*4ga с предами 50а и 70а.
Одна нулевка которая будет идти из под капота, две нулевки пойдут на моноблок, и одна в дистрибьютор, от которого пойду два 4га шнурка на 4-х канальники.
Вложение 284102Вложение 284104

А для чего сетка в кольцах для СЧ?

Цитата:

---

Сообщение от fox proteus

А для чего сетка в кольцах для СЧ?

---

изначально хотел как дополнительную защиту, помимо значка ауди(гриля самодельного) чтобы пальцем никто не тыкнул, но потом как грили изготовили , от сетки откажусь скорее всего. Гриль и так достаточно защищают сч.

Я про эту сетку:

Цитата:

---

Сообщение от faralint

покрыли стойки шпатлей, чтобы убрать все неровности после полиэфирки.
Вложение 284018

---

СЧ планировал изнутри стойик прикручивать что ли? Как то в моём воображении пока не складываются Ваши слова с Вашими фото:)

Цитата:

---

Сообщение от fox proteus

Я про эту сетку:

СЧ планировал изнутри стойик прикручивать что ли? Как то в моём воображении пока не складываются Ваши слова с Вашими фото:)

---

просто на фото не видно всего что там есть)))

щас накрисую )

Жду! А то картинка перед глазами висит - работать мешает:)

Цитата:

---

Сообщение от fox proteus

Жду! А то картинка перед глазами висит - работать мешает:)

---

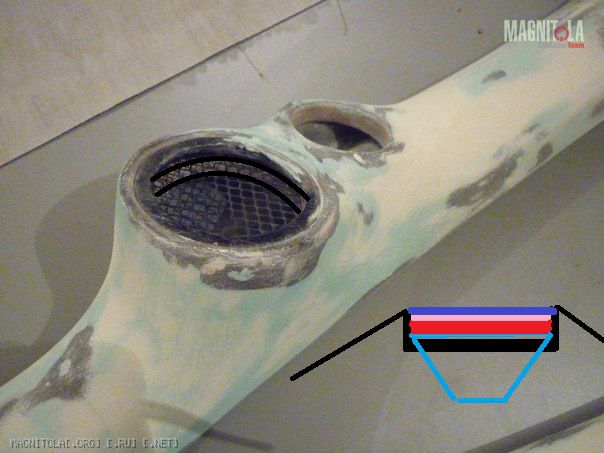

Вот смотрите, внизу под сеткой и кольцом еще одно кольцо на котором динамик (на фото отметил черными линиями), сверху кольцо как проставка будет чтобы динамик об гриль не стукал когда будет играть))

Сбоку схематично прикинул:
черное - это кольца меньшего диаметра на котором лежит динамик, и большего от которого чулок натягивался, чтобы заподлицо был динамик.
красное - это проставка(на фото это то кольцо которое лежит сверху всего, просто стоит четобы не потерялось и прижимает сетку которая тоже чтобы не потерялась - т.е. то что на фото к конечному результату отношения не имеет, будет другой порядок))))
розовое - это сетка
синие - это самодельный гриль с логотипом ауди
голубое - сам сч

надеюсь понятно))
Вложение 284166

Да, теперь всё ясно! Спасибо:)

Цитата:

---

Сообщение от faralint

в багажнике решили поставить усилители над запаской, и изготовить фальш-пол

---

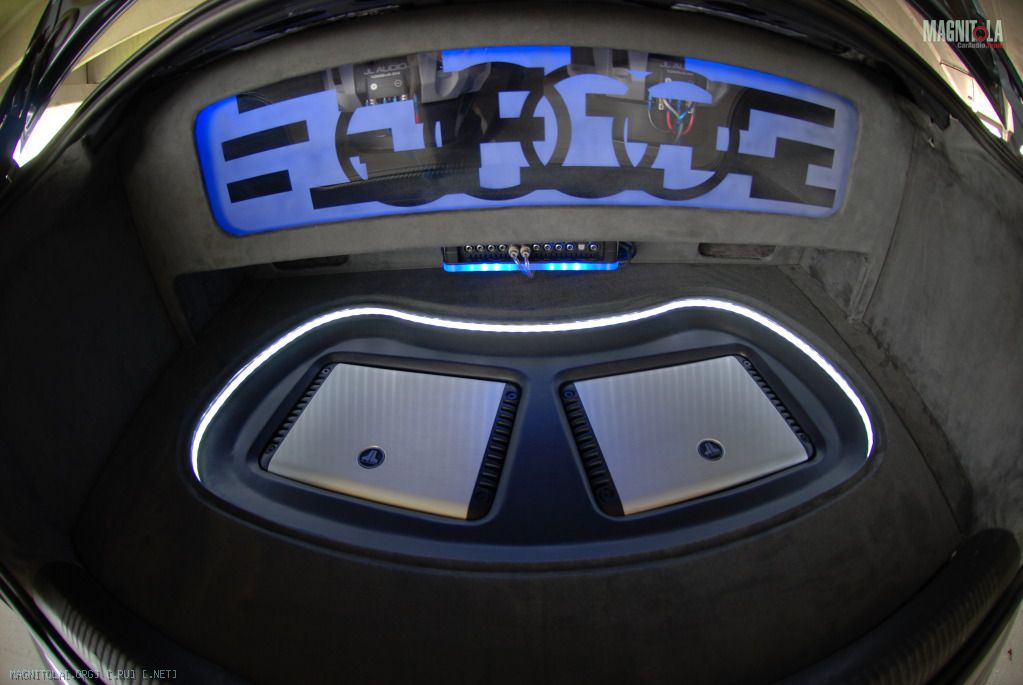

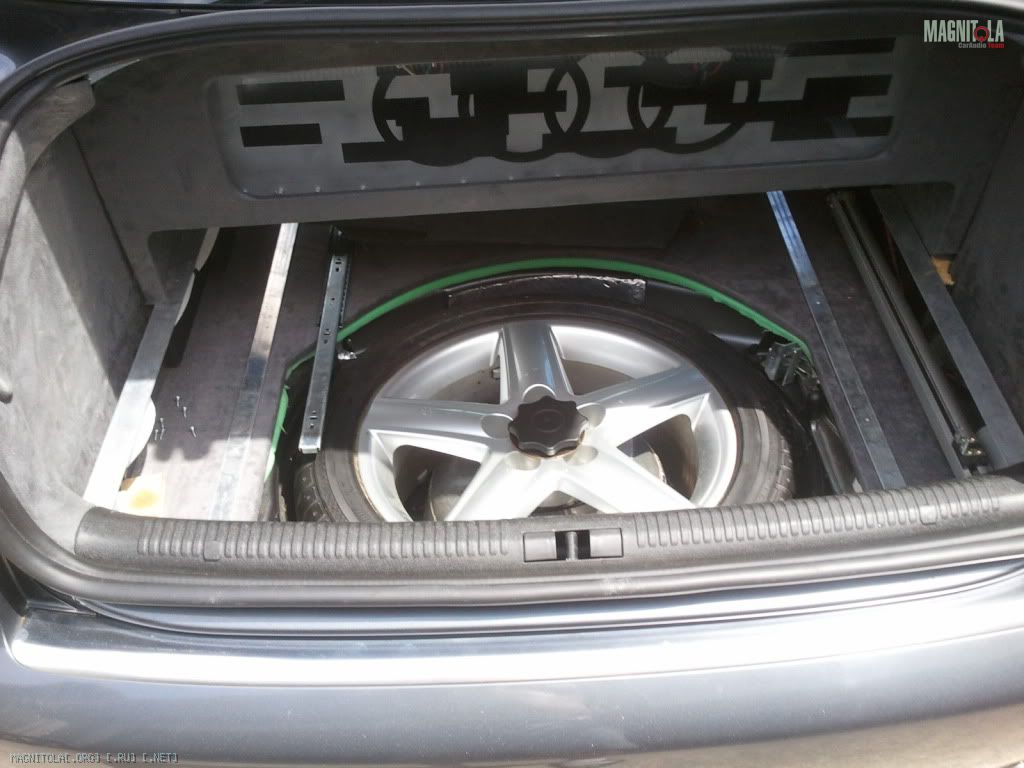

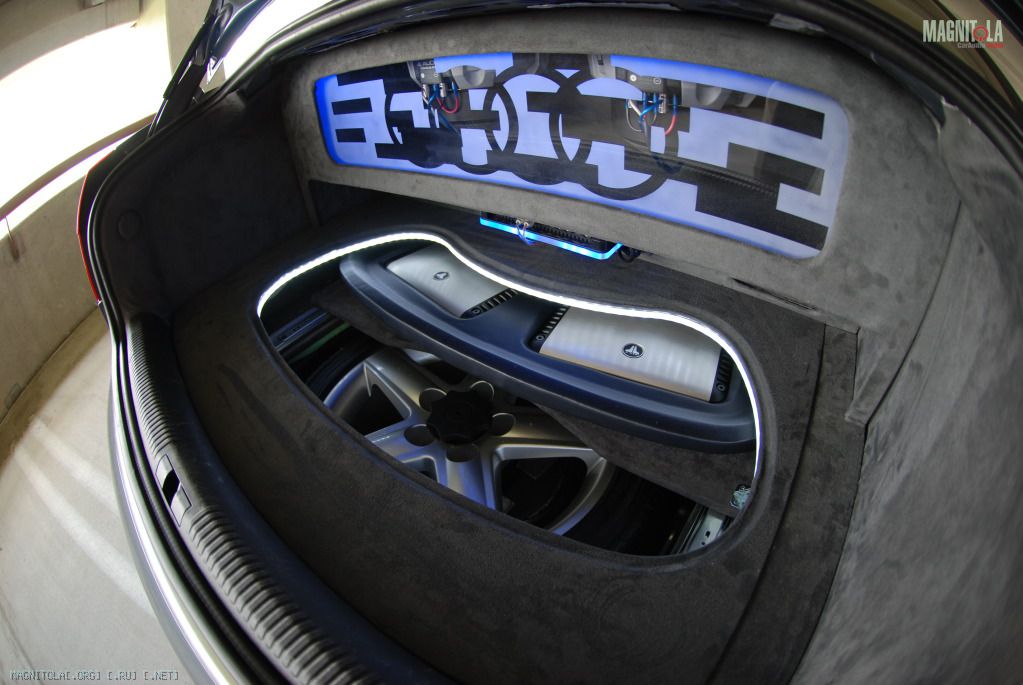

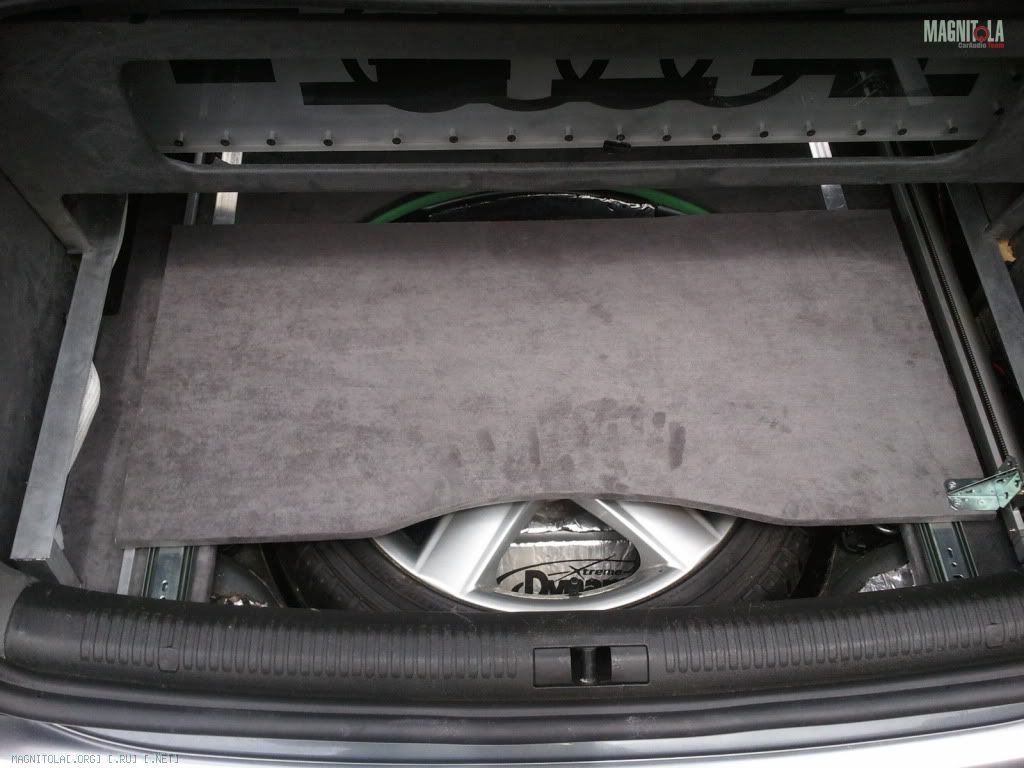

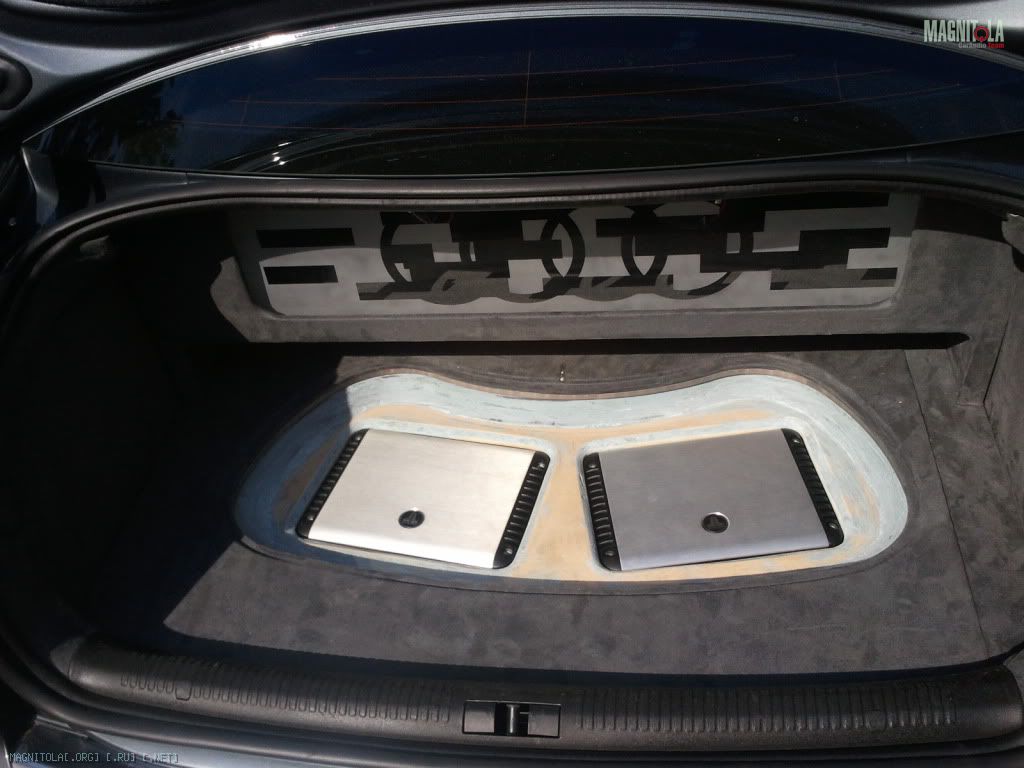

Понравилось такое решение:

Вложение 284168Вложение 284170Вложение 284172Вложение 284174Вложение 284176

Цитата:

---

Сообщение от ironman80

Понравилось такое решение:

---

Да, красиво, но мне надо экономить места как можно больше... ящик будет ФИ неприличных размеров 80*40*62 :) нужно чтобы он был съемным, а тут конструкция такая, что его никак не снять, не потратив на это часы работы. у меня получиться что под полом будут усилители на фронт, которые не будут мешать ничему, я смогу что угодно возить в багажнике сняв коробку с сабом.

Зы а есть ссылка на тему с таким решением? можно в ЛС

Ну, я не как руководство к действию, так, для вброса идей может быть...
Сабовую коробку и сам планирую делать съемную. Не быстросъемную, а хотя бы просто с возможностью.

Сейчас кину линк в личку.

Цитата:

---

Сообщение от ironman80

Ну, я не как к руководство к действию, так, для вброса идей может быть...
Сабовую коробку и сам планирую делать съемную. Не быстросъемную, а хотя бы просто с возможностью.

Сейчас кину линк в личку.

---

спасибо!

я бы тоже сделал коробку покрасивее, но мне нужна максимальная отдача, это сложно сделать с более красивым ящиком для двух 13-ых сабов)

В любом случае успехов. Буду наблюдать :)

Продолжаем...

Начали разводить питание в крыле
Вложение 285096


Фальш-пол

Вложение 285102Вложение 285104Вложение 285098Вложение 285100

Свежие фото:
Вложение 288044Вложение 288046Вложение 288052Вложение 288042Вложение 288040Вложение 288050Вложение 288048Вложение 288054Вложение 288056

Табличка на предпоследней фото вносит основательности автомобилю и инсталлу:))) Сам мечтал одно время о кваттро-сарае в с5м кузове. Но любовь к шведам оказалась сильнее:)

Поставил сабы, пока первый тестовый ящик. Играет нормалек по цифрам 140 на 30 - 32 гц. 145 на 38 - 42 гц.
Вложение 302684Вложение 302686Вложение 302688

получается отлично:good: как басс получился с этим моноблоком? просто ничего не слыхал круче чем сабы JL Audio в связке с 1000/1 или RockfordFosgate. порекомендовал бы RF T25001bd

Цитата:

---

Сообщение от B1ackOut

получается отлично:good: как басс получился с этим моноблоком? просто ничего не слыхал круче чем сабы JL Audio в связке с 1000/1 или RockfordFosgate. порекомендовал бы RF T25001bd

---

Басс нравится по качеству очень, но хочется большего, эти сабы не держут все мощность усилителя, скорее всего будут меняться. и запускаться в 0.5 от моноблока. Насчет РФ согласен, отличный моноблок, если запускать в 1 ом. :dance2:

Всем привет! у меня вопрос к автору темы: расскажи как кабель питания прокладывал?
