Всем здрасте:) Собственно это мой первый самостоятельный инстал точнее полный передел того что было сделано не мной (это опустим) в более менее приемлемую для меня звуковую систему.Времени особо не хватает :( занимаюсь только на выходных так что отчеты о проделанной работе буду выкладывать с небольшими задержками. Итак начнем :) машин лансер 10(07 года) описывать особо нечего и так все известно :) из недостатков стоит отметить практически отсутствие штатной шумоизоляции за исключением моторного отсека ну еще кое каких частей, а так же дубовый скрипучий штатный пластик. В целом авто за свои деньги отличный :) я доволен. Переделку я начал еще в 10 году как бы постепенно идя к тому что мне нужно ну и наверно дойду до конца пока планы такие :).

Вложение 142285

Вкратце какой был состав системы ну с чего все началось банально
это было в 08-09 году
ГУ-Альп 9884+проц 100
Мид-SPR 17
Тыл- Hert hi energy не помню какие
Саб- SWR1222D две штуки в зя в одом объеме.
Усь 4-х канальник - Хифоникс модель не помню
Усь моноблок - Хифоникс 1608D вроде бы.
Силовые провода - шмистери :)
Аку.провода - шмистери :)
Не устраивал дикий резак пищей очень было не комфортно на большой громкости+ каша от всей игры в целом,частично удалось исправить подключением поканально+убиранием тыла из системы вообще и настройкой проца в ручную.
Далее пришло понимание того что надо менять уси проводку причем всю миды и вч вообщем тотально и сабы туда же позже напишу почему.

Выбор пал: аку.провода -Cordial CLS 225 и CLS215 (мид ,вч), мид- HVL 165. вч- от Nitro + 4-х канальник SAX-100.4D. все это успешно было внедрено и радости не было предела :). Были изготовлены подиумы под вч, перешум передних дверей с закрытием тех отверстий, мид остался по обшивкой , прокладка аку.проводов ну и по мелочи типо замены шмистери на кг но не полностью. короче кризис и т.д.,и дальше все застопорилось :(

На сегодняшний день:)
все тоже самое за исключением ГУ пока 9861
остальное все продано:)

Планируемый состав у нас такой:
http://ib1.keep4u.ru/s/2011/06/27/10...d55845b121.jpg

ВЧ - от Nitro возможна замена на Crescendo будем слушать.
МИД - Crescendo MB-6
Аку.провода -Cordial CLS 225 и CLS215.

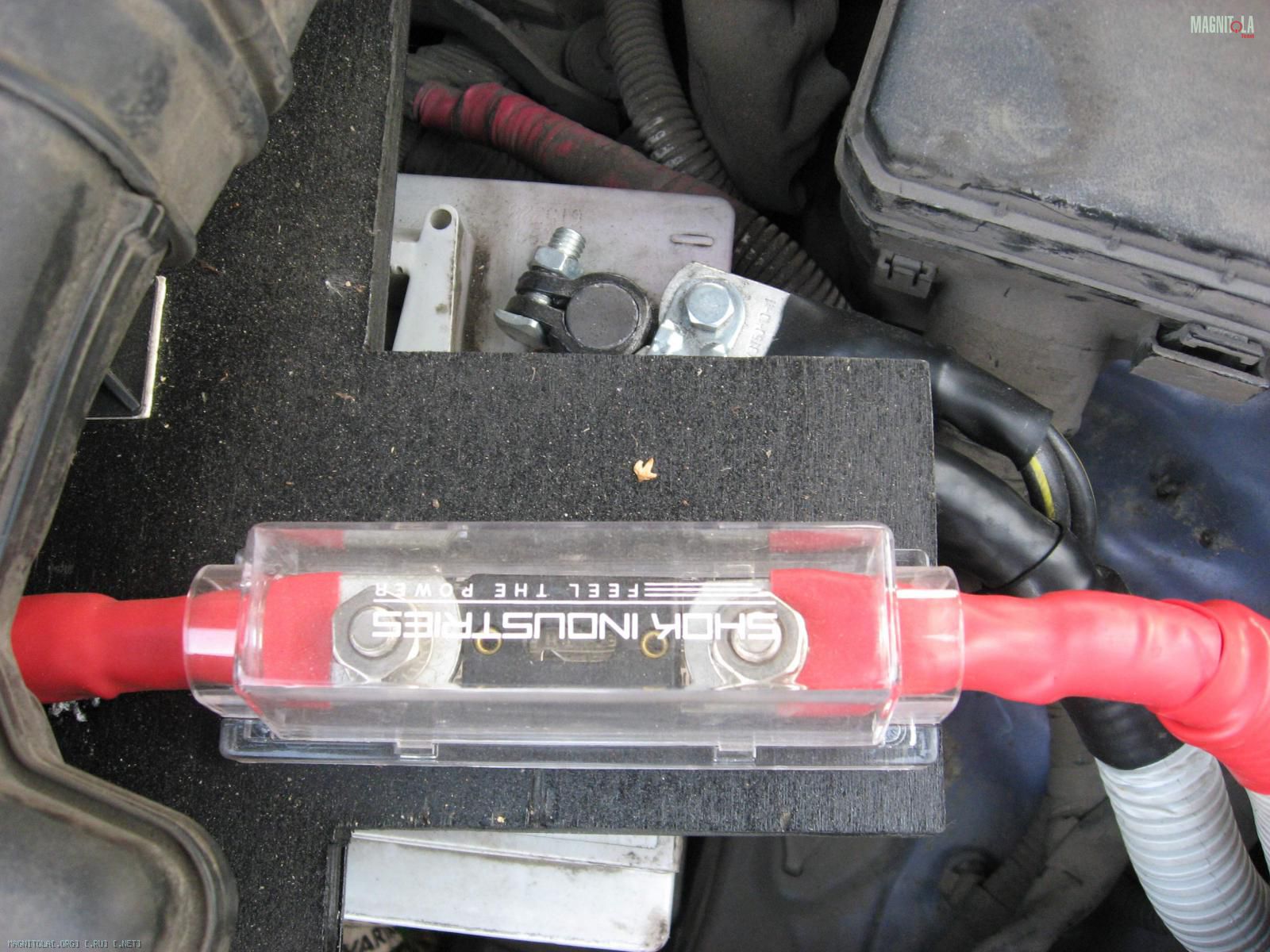

Силовые провода - shokindustries

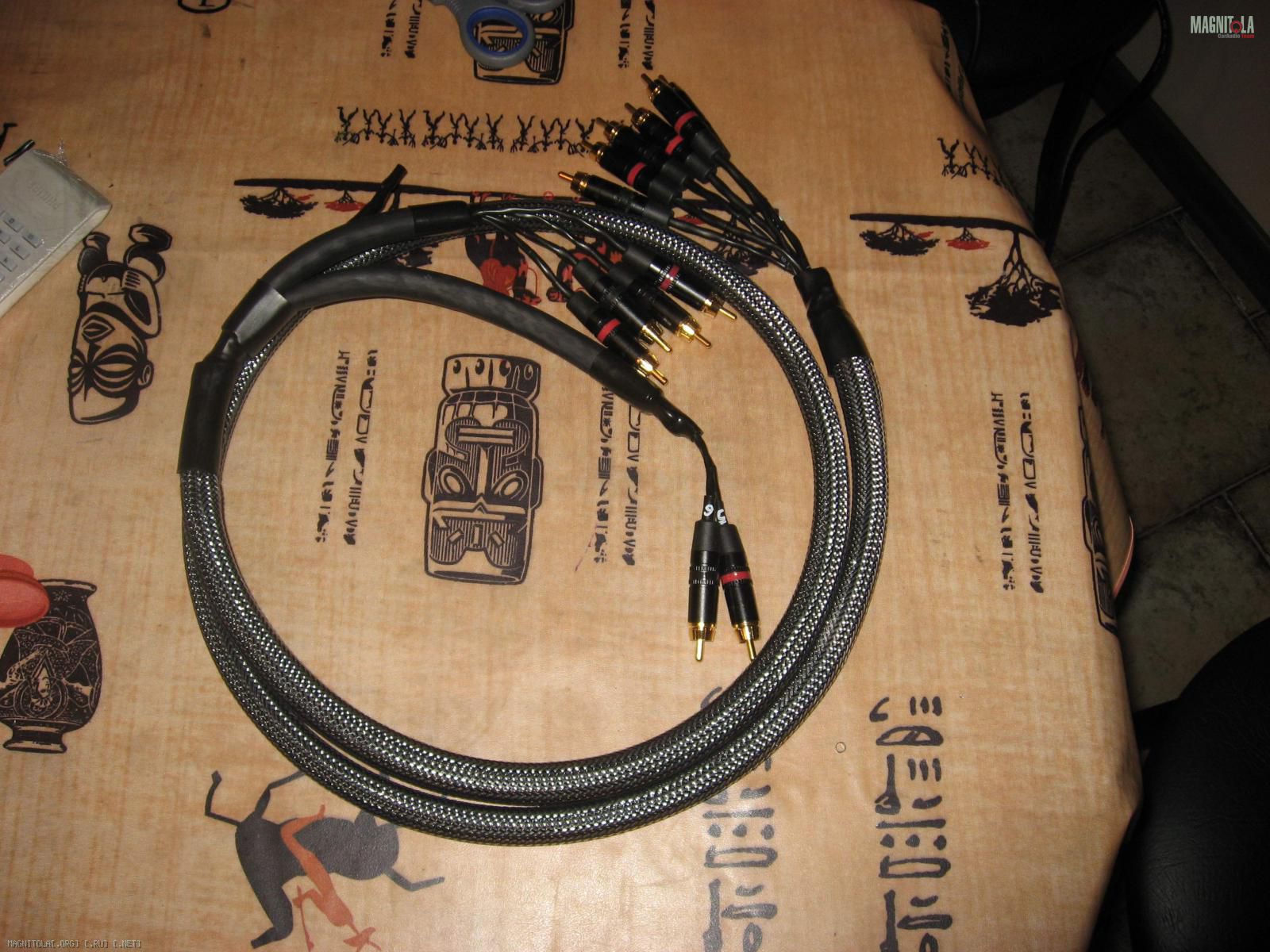

Межблоки -хандмаде пока правда не знаю мой или нет :)будет зависеть от времени.

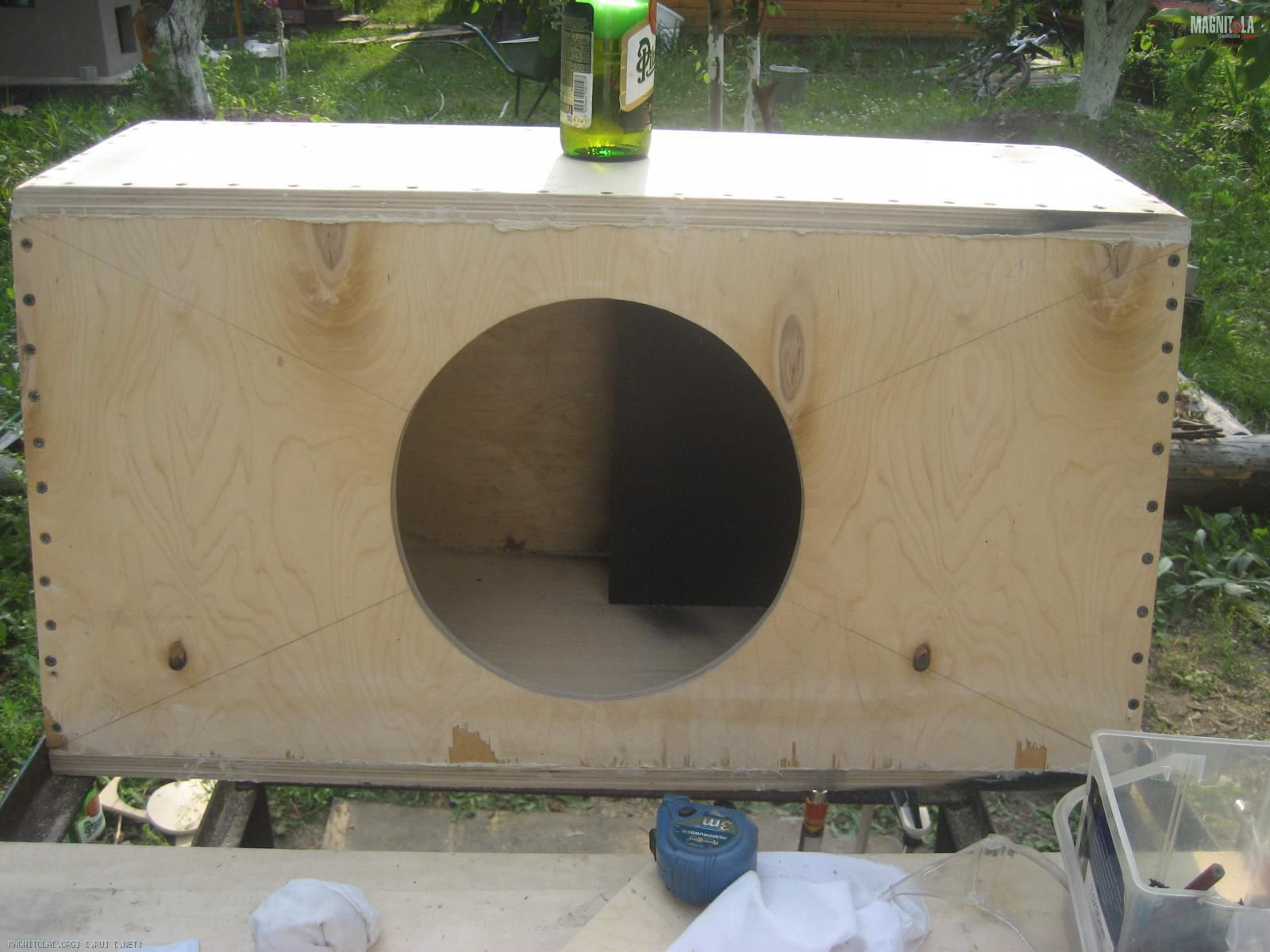

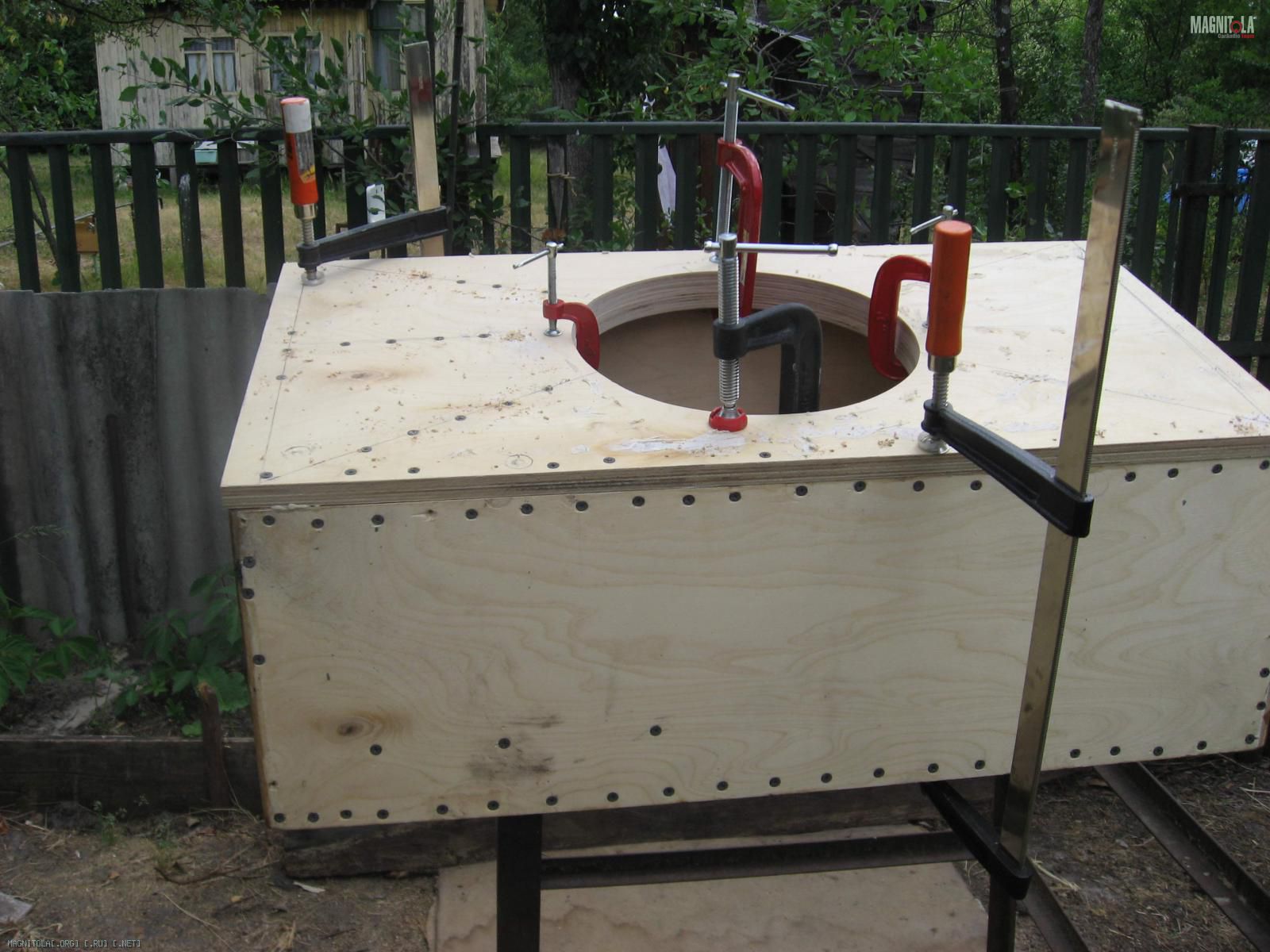

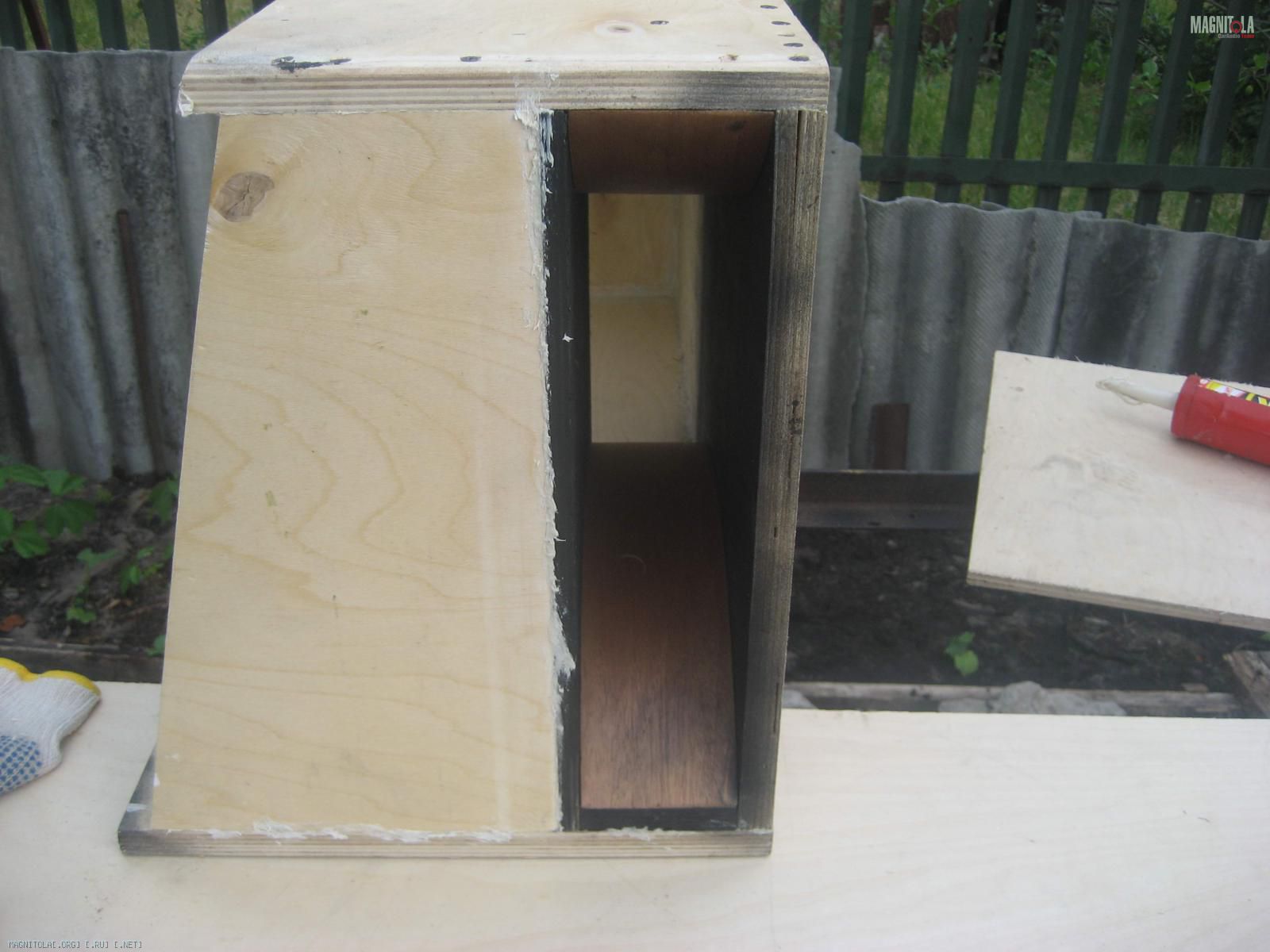

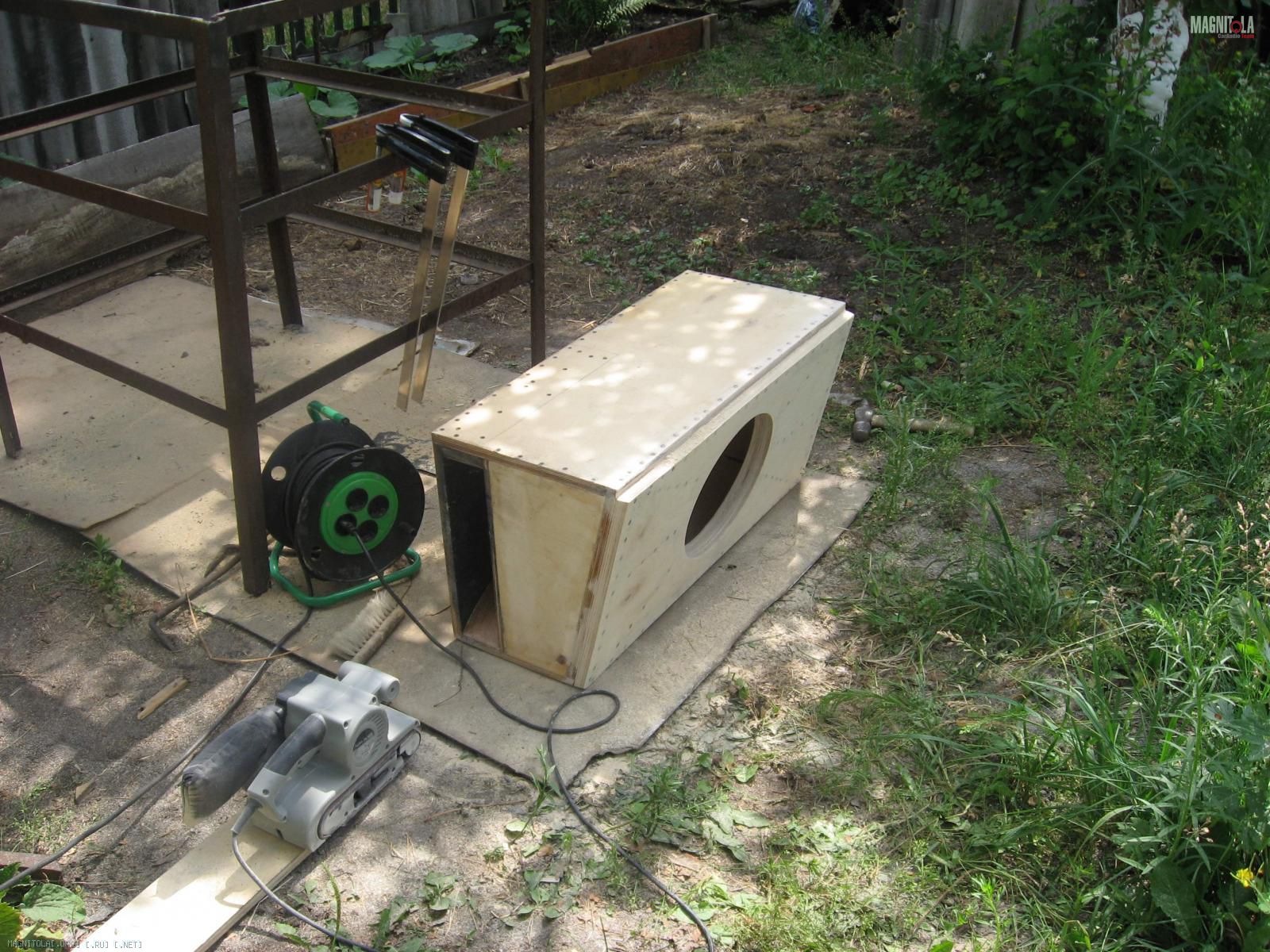

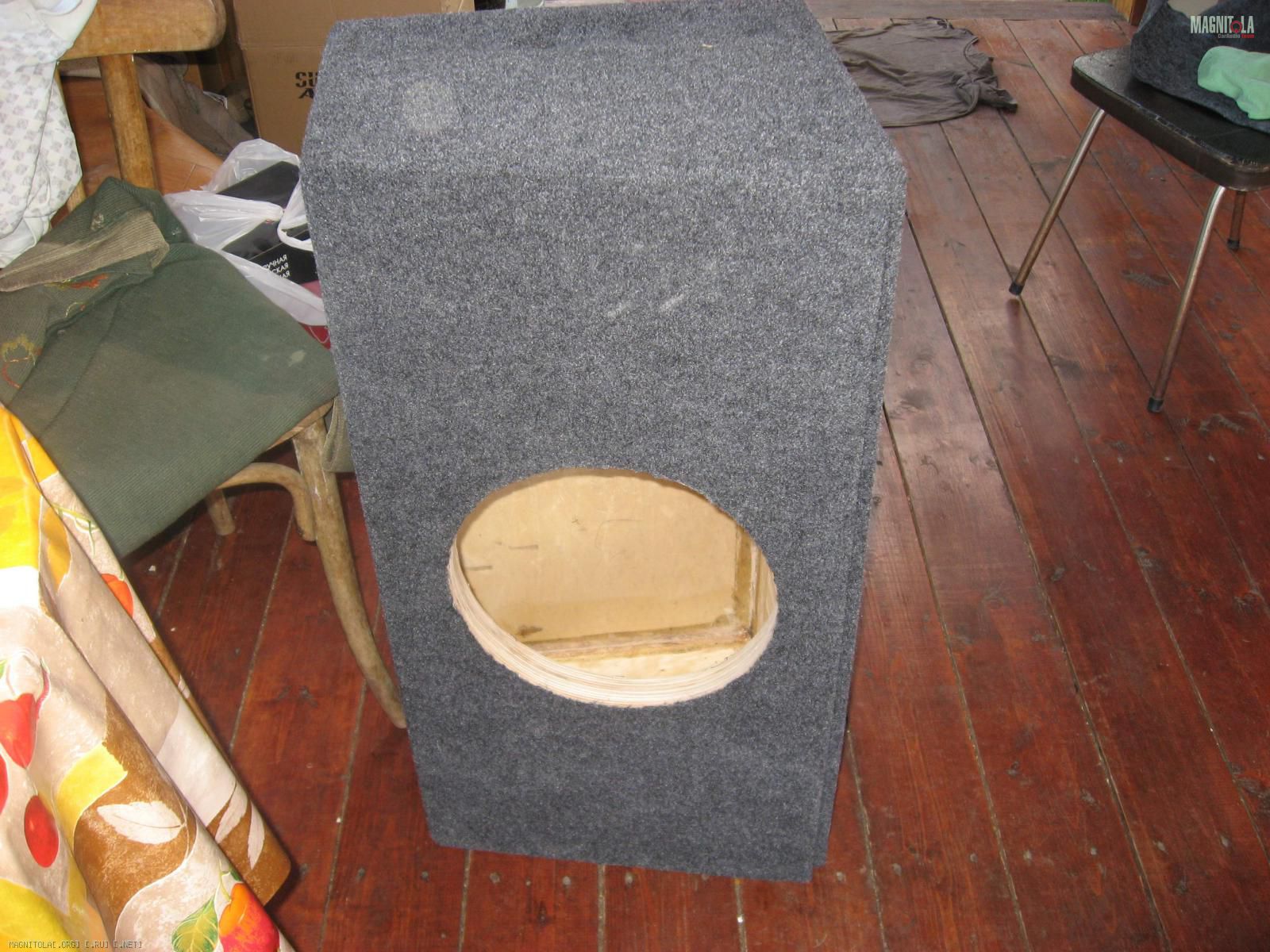

по сабу все понятно единственное но :) будет эскпо порт + саб в лыжню.Так же может заменю SAX-100.4D но далеко не факт пока все устраивает. Перешум бага +вынос мидов из под обшивки +переделка возможно подиумов под вч если будет замена поиграюсь с направленностью.

Фуу сколько букв:lazy:

---------- Сообщение добавлено 27.06.2011 в 19:57 ----------



---------- Сообщение добавлено 27.06.2011 в 19:58 ----------


с дверьми была следующая картина (достаточна унылая:smile3: осторожно трафик !!!!
http://ib1.keep4u.ru/s/2011/06/27/06...9a8a85838f.jpghttp://ib1.keep4u.ru/s/2011/06/27/2b...f9b109cec3.jpghttp://ib1.keep4u.ru/s/2011/06/27/54...7d09a767cd.jpg


http://ib1.keep4u.ru/s/2011/06/27/68...4e72625b5b.jpghttp://ib1.keep4u.ru/s/2011/06/27/b8...e042c153b5.jpg


прост.кольцо, на второй примерно тоже самое было

http://ib1.keep4u.ru/s/2011/06/27/28...de139d41a2.jpg
кроссовер вот так и лежал я все думал что в двери дребезжит.

интересно) подпишусь)

Не много слов по самой музыке предпочтения достаточно у меня не обычные я так считаю :smile3:) слушаю практически всю электронщину ну за исключение попа разве что :smile3:)) короче dub.ambient.idm. psy. dark side .dnb, deep.microfunk.drumfunk и т.д. в различных ответвлениях , можно долго продолжать :smile3: но так же и не против всякой альтернативы гы ГЫ гыметаллики, депеша, рамштайна, корна, бисквита :))) короче все по настроению, вопрос по замене швл стоял не остро но напрашивался, так как все таки им чего то не хватает наверно середины а может и нет не силен пока еще во всех нюансах :) но скажу так за свою цену он отбивает на 100 % особенно я это почувствовал после того как остался без сабов :). почему выбор пал на мб -6 хз :) как говориться увидел приехал послушал и запало в душу было решено брать посмотрим как будет после установки.

---------- Сообщение добавлено 27.06.2011 в 20:55 ----------

Поехали дальше:)
после того как я отодрал это все безобразие :) дверь была приведена практически к заводскому виду ну и подготовлена к шумке.
внутр.часть двери я не стал трогать в принципе там все достаточно не плохо. хотя конечно можно было сделать доп.ребра жесткости и не много перешумить.
http://ib1.keep4u.ru/s/2011/06/27/39...2ebf6f688c.jpg
http://ib1.keep4u.ru/s/2011/06/27/ca...beb9fc9b39.jpg

а что за акустика такая Крешендо? первый раз о таких услышал. чем от остального отличается? кроме размера 18см

---------- Сообщение добавлено 27.06.2011 в 21:07 ----------

по виду похожа на дб6501 всем известные

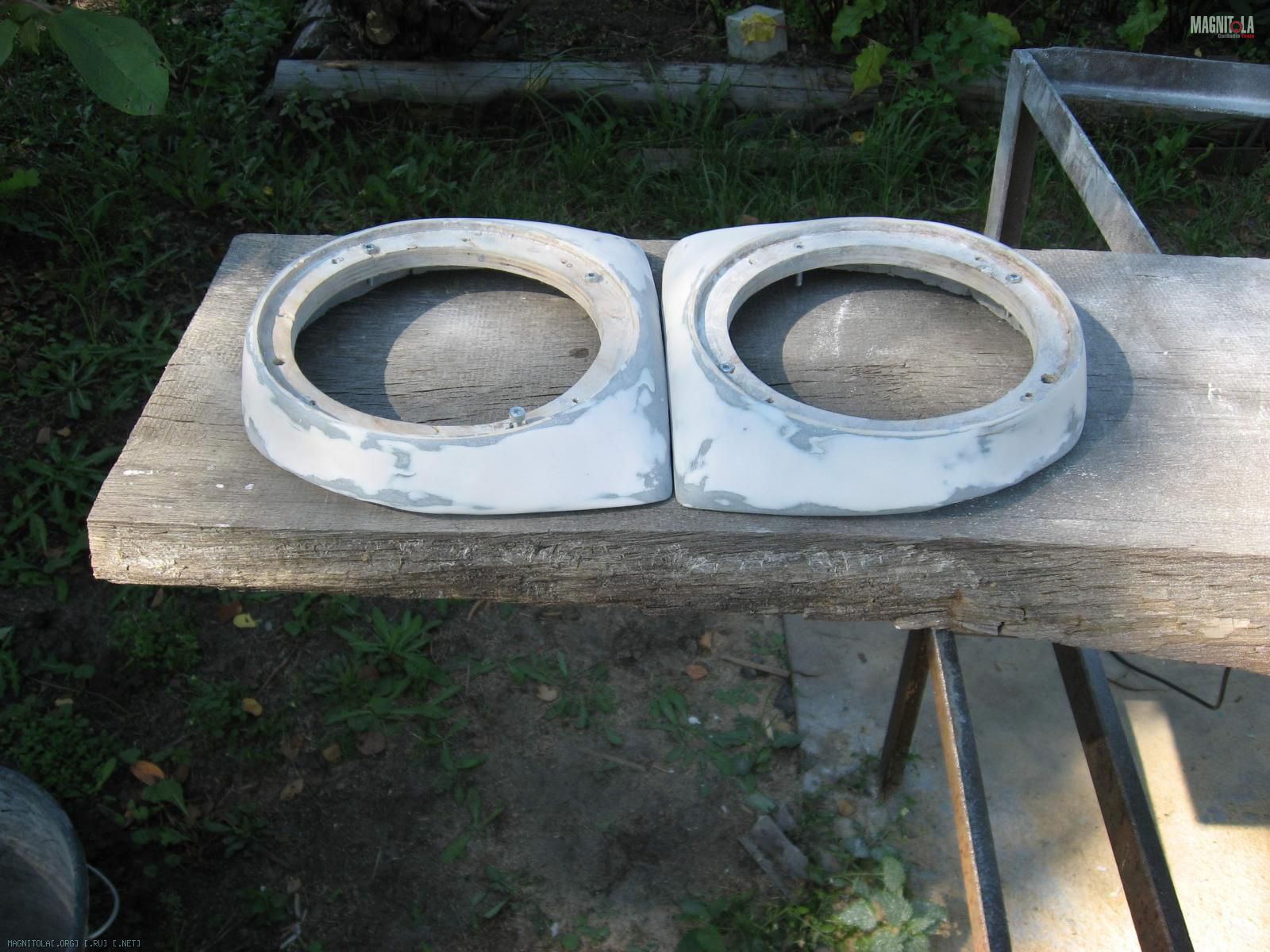

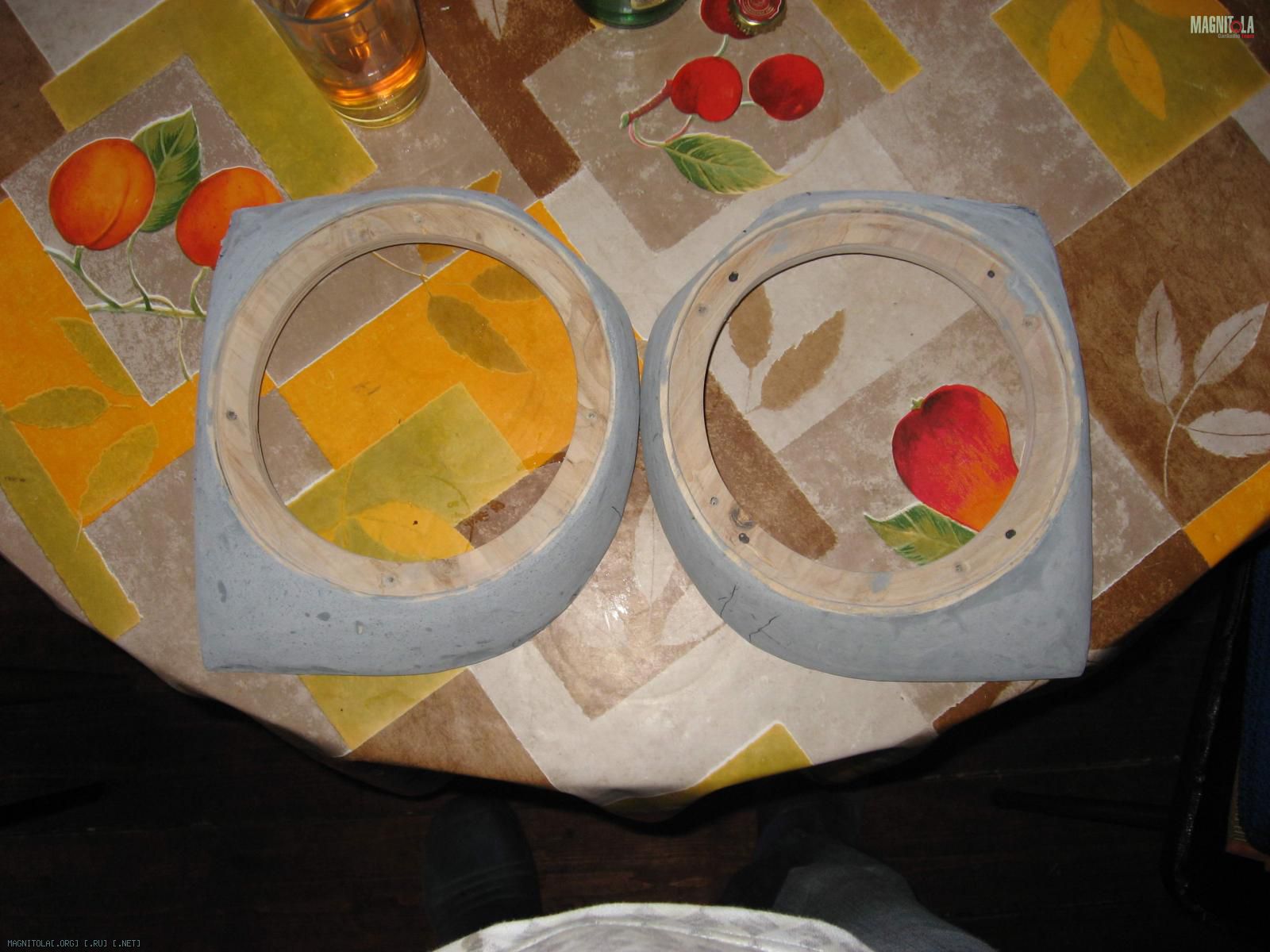

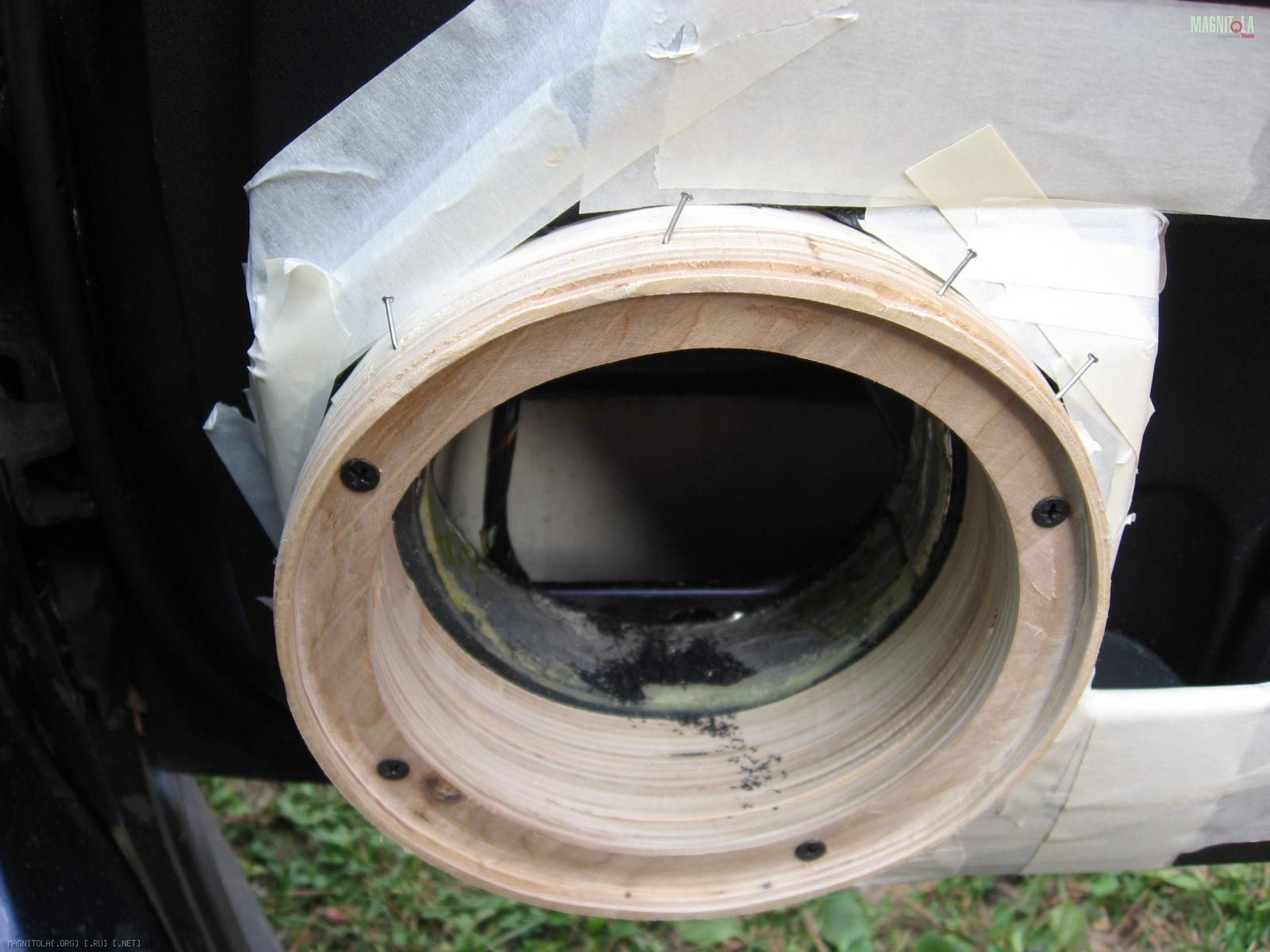

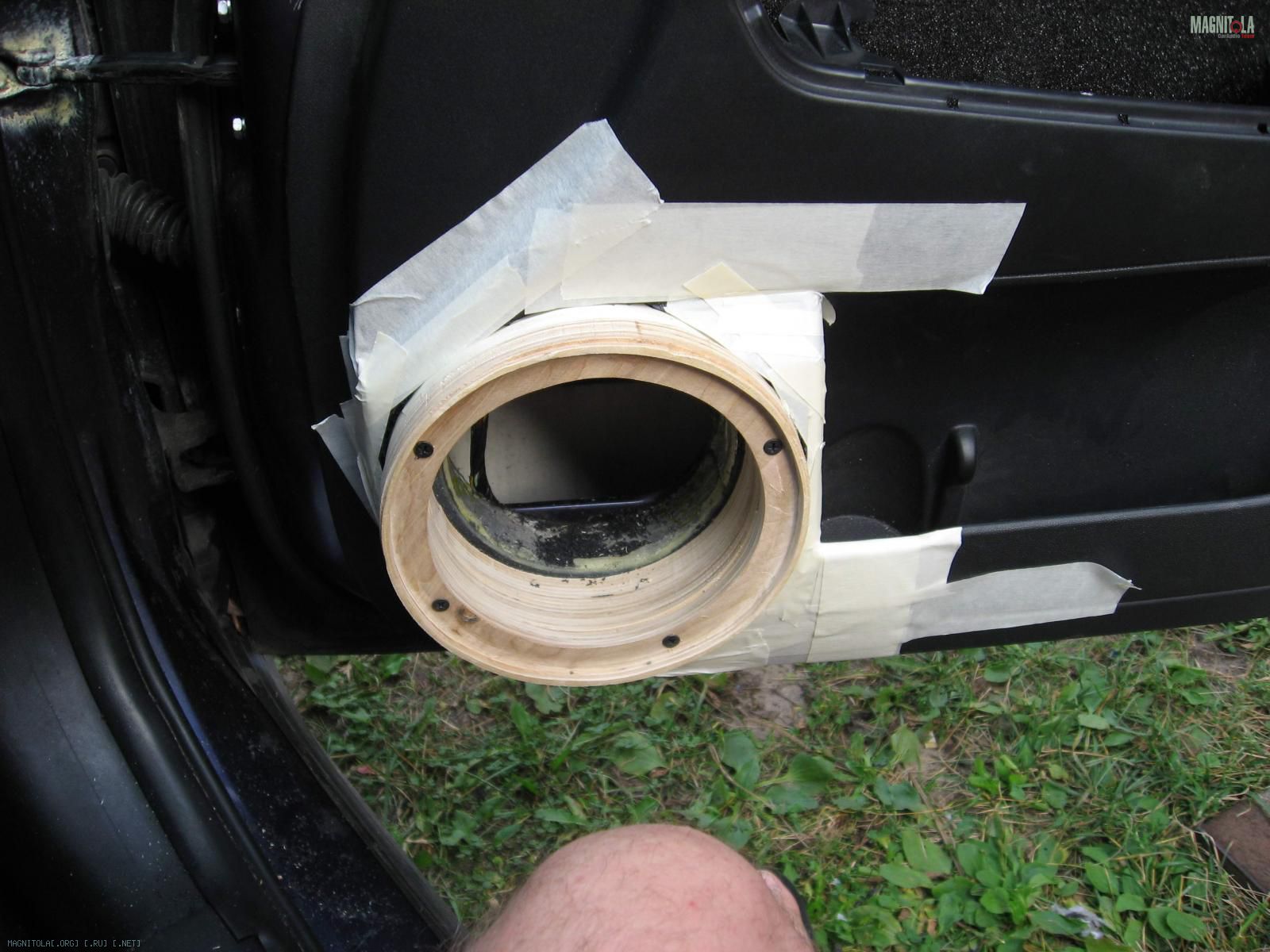

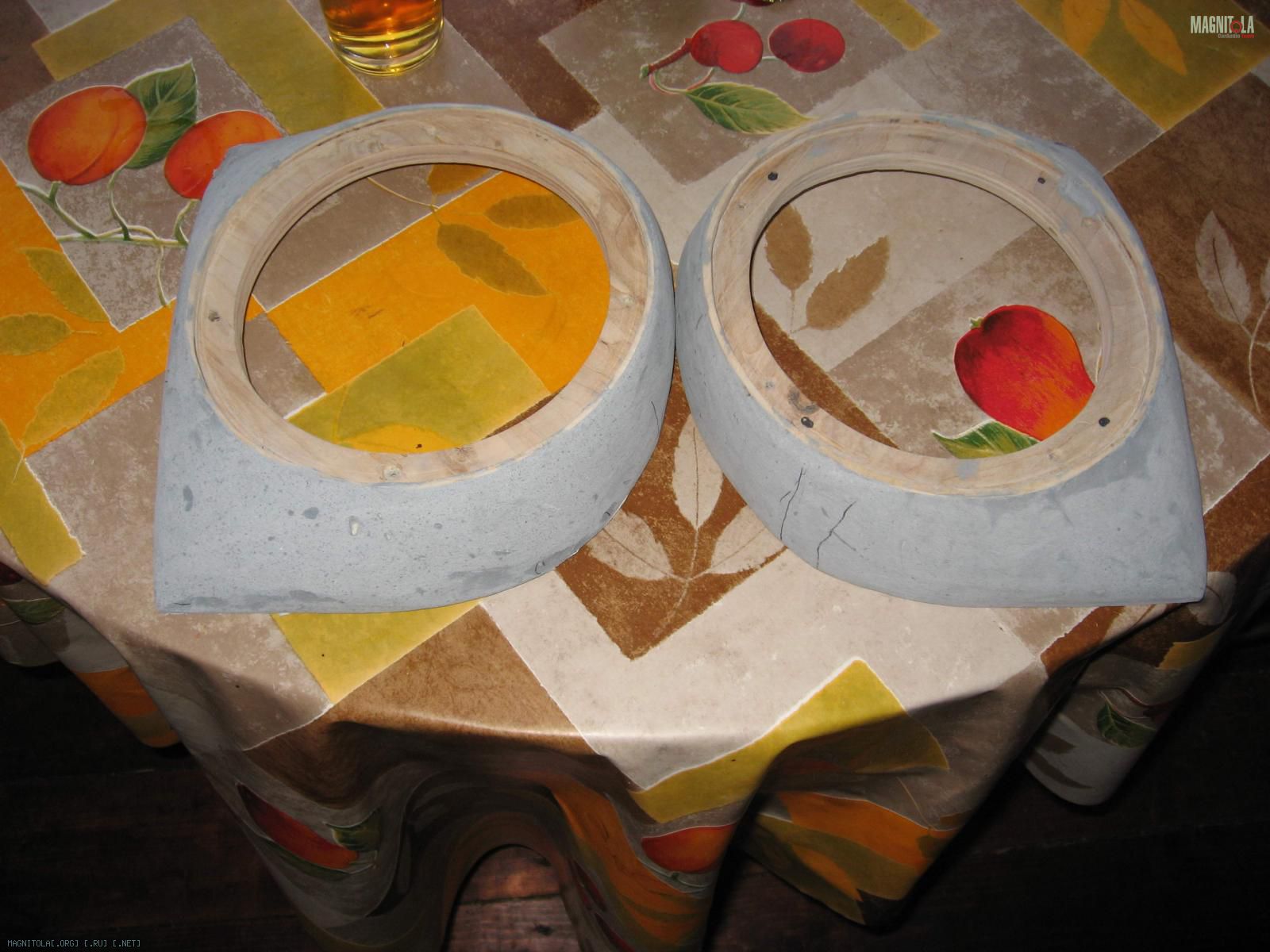

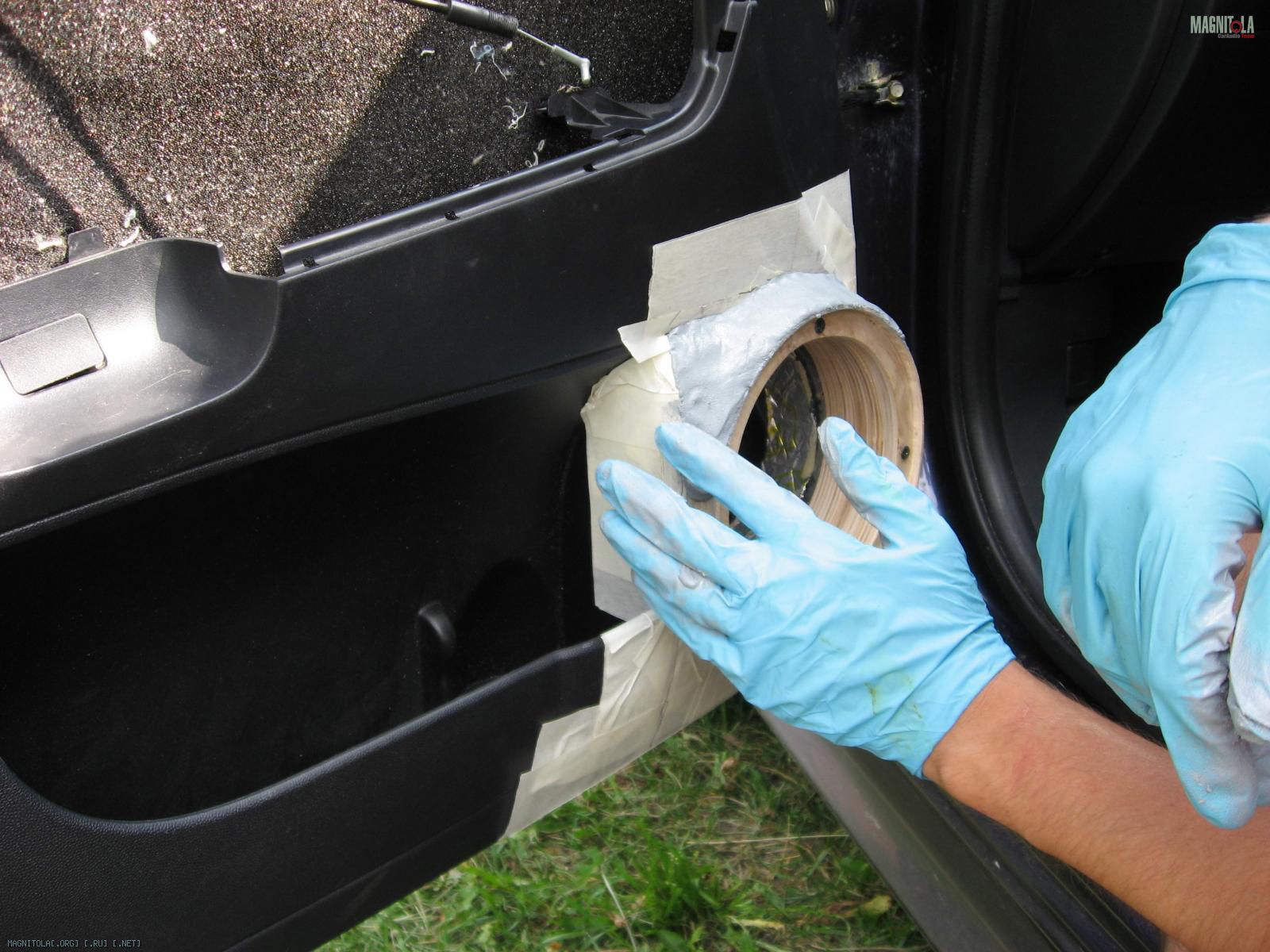

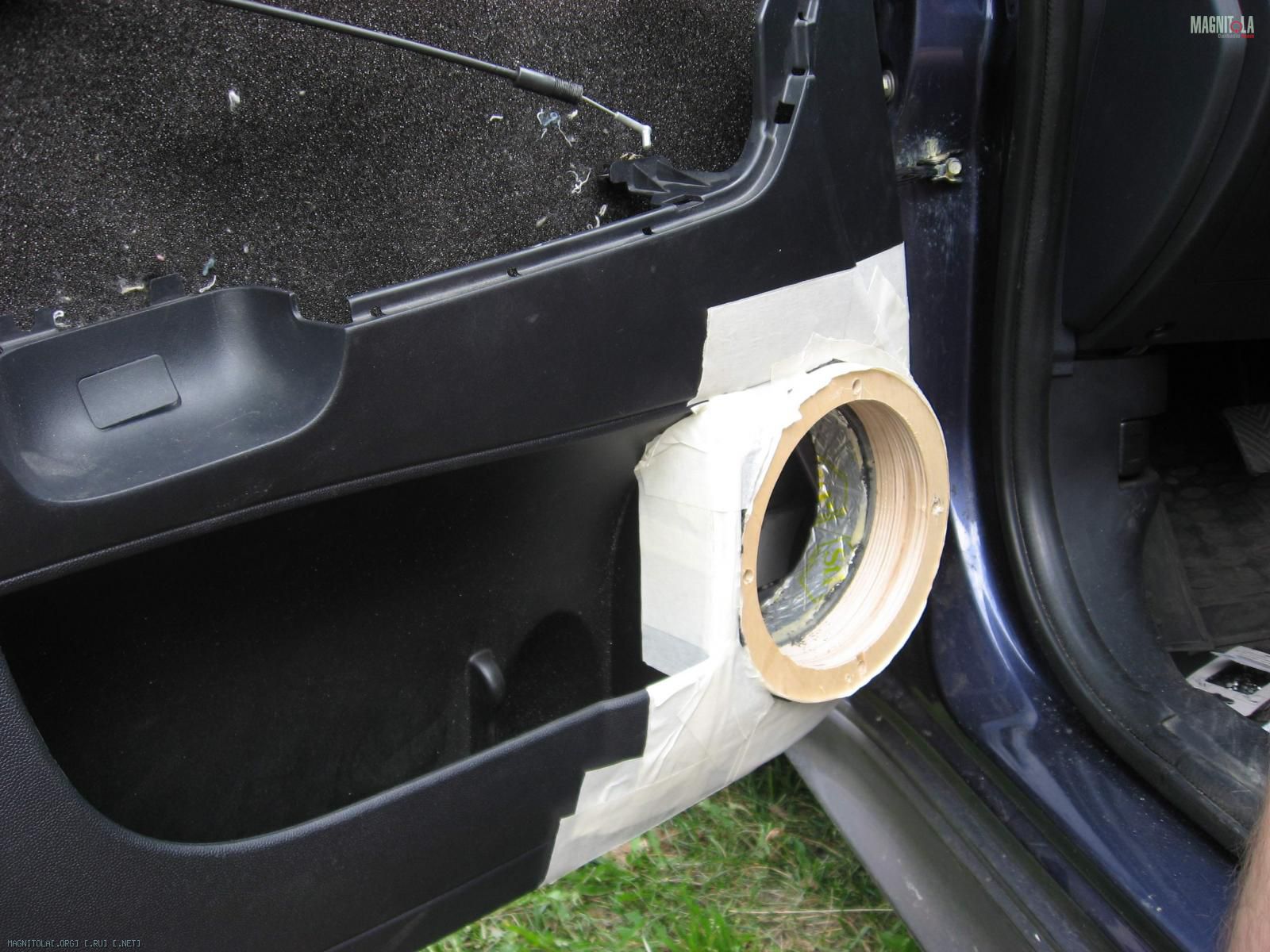

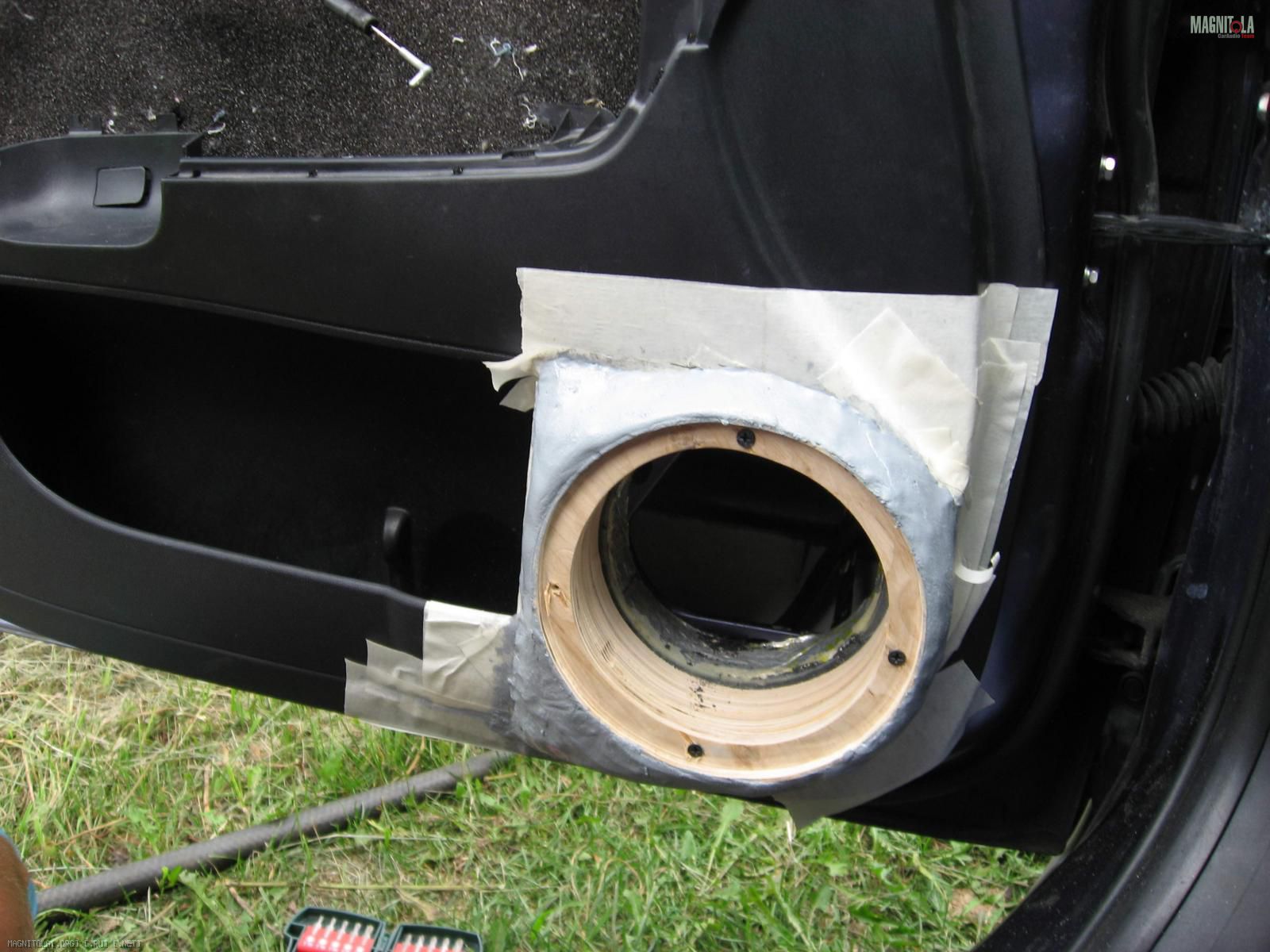

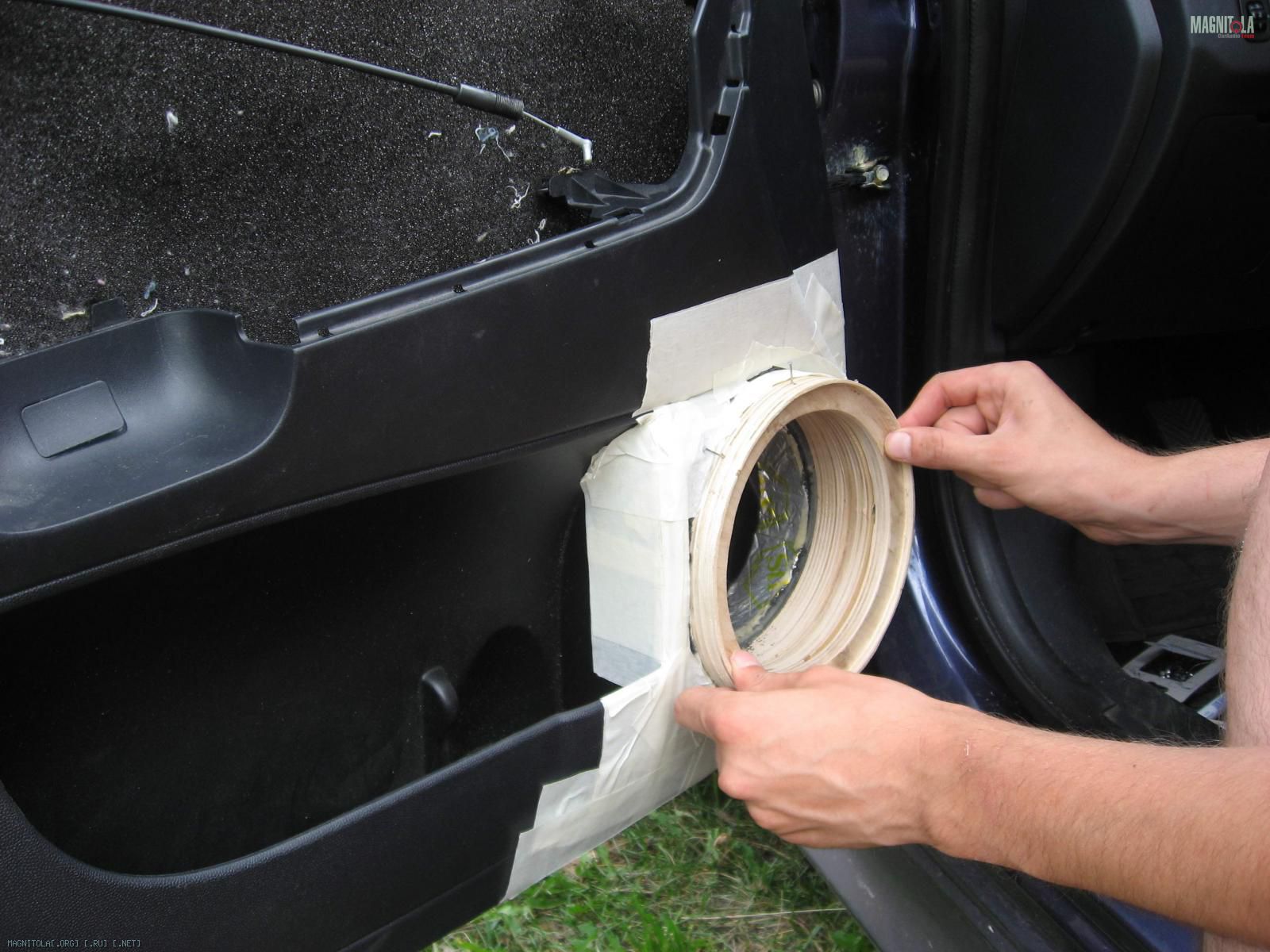

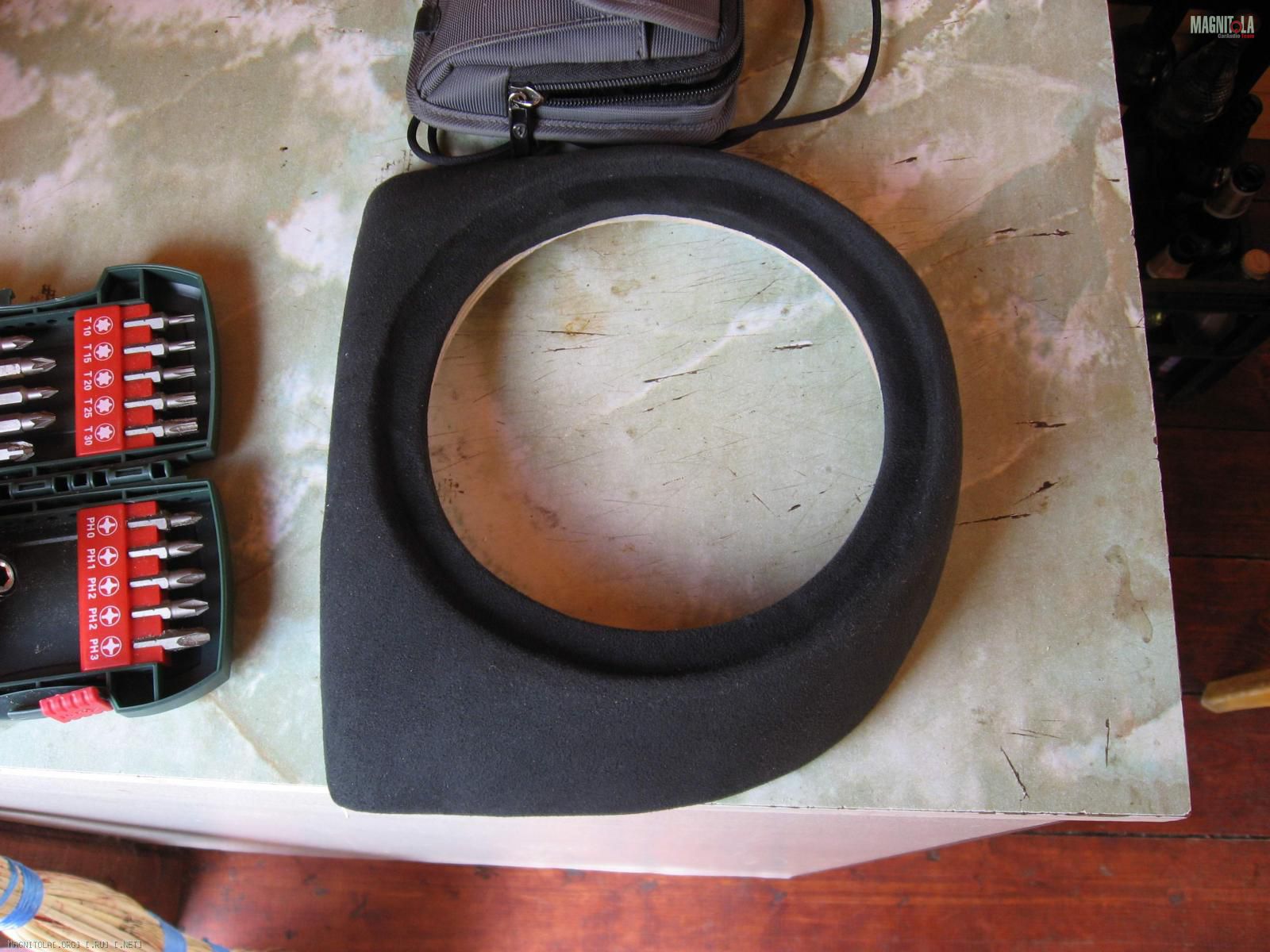

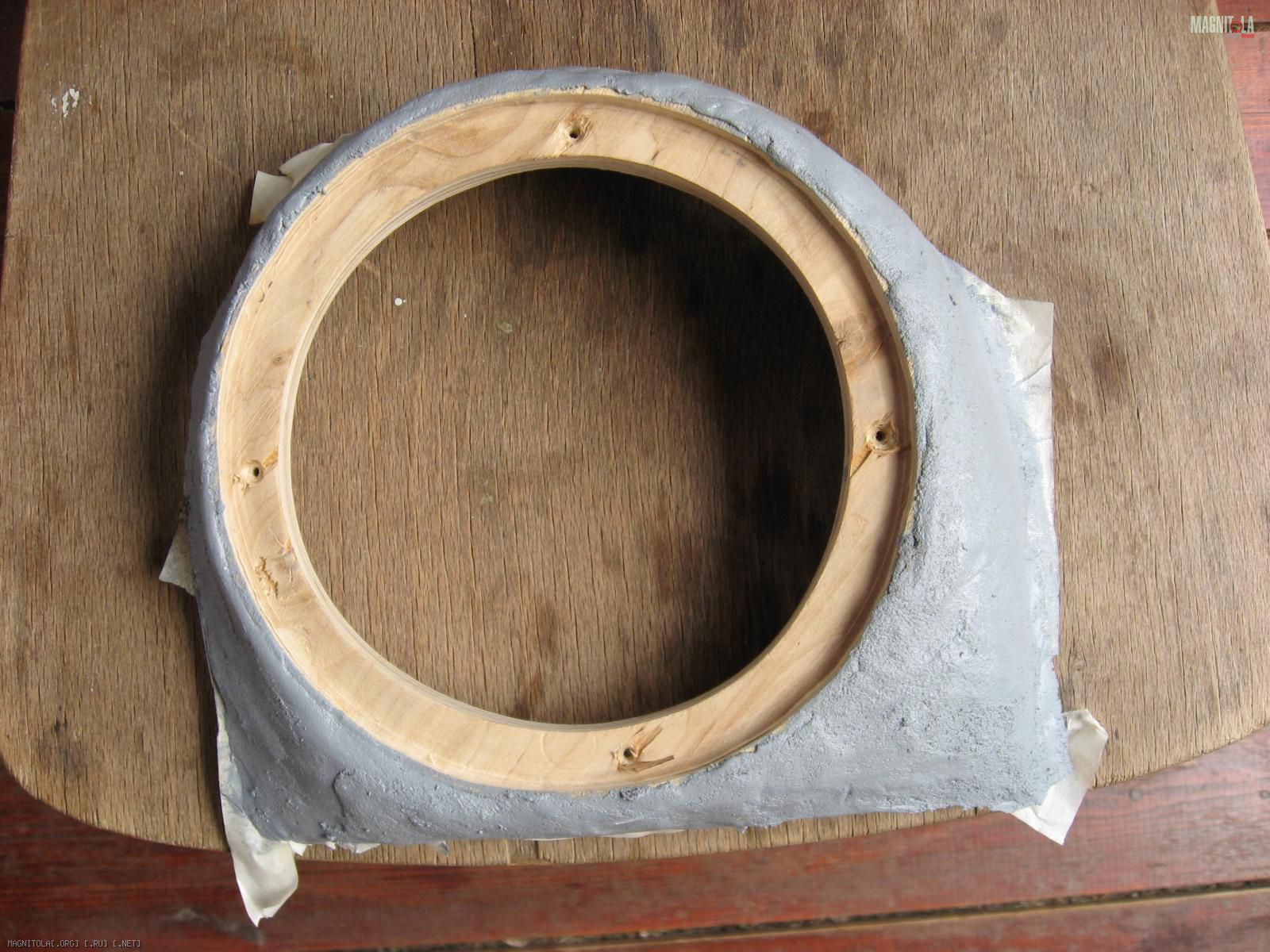

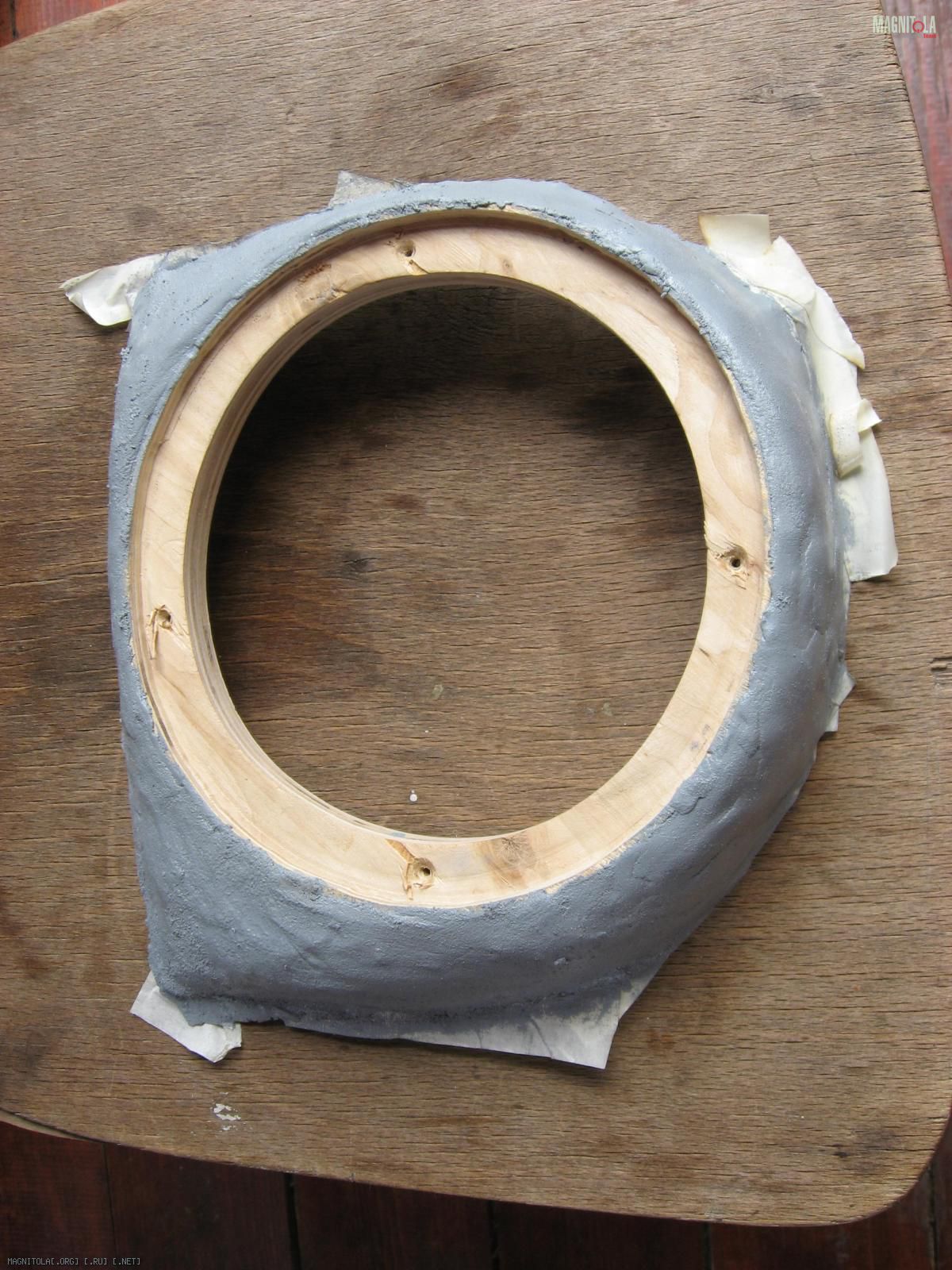

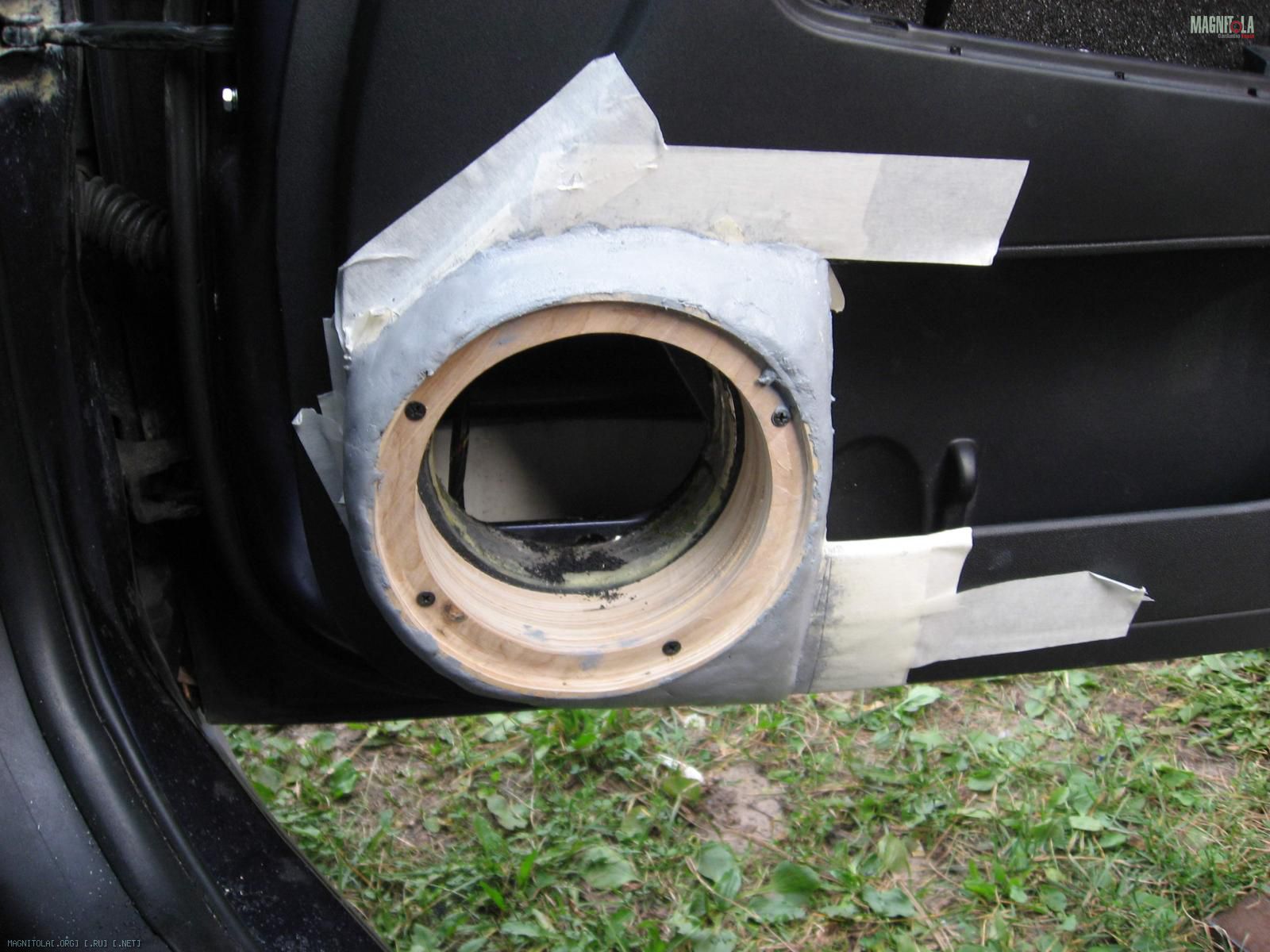

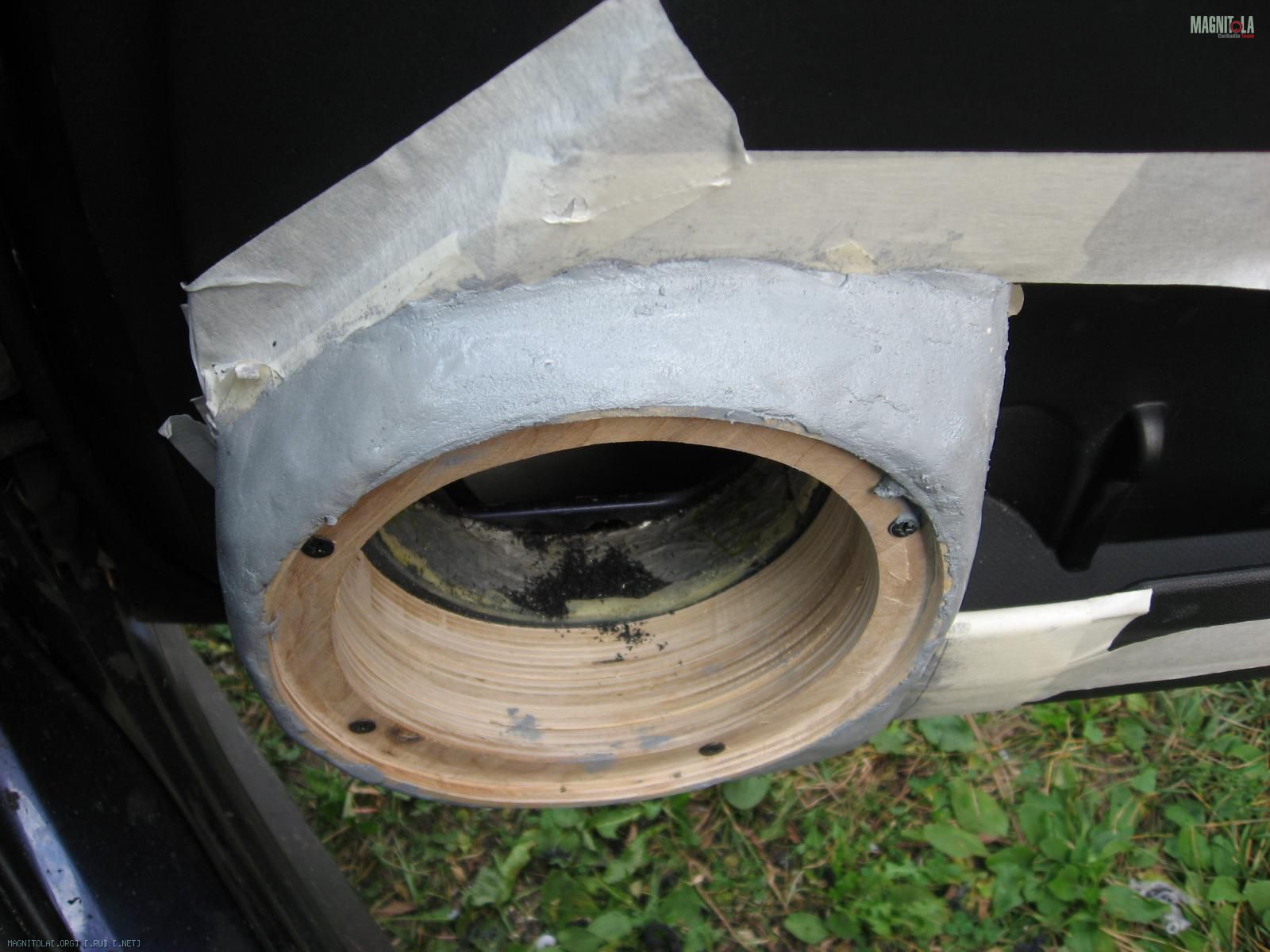

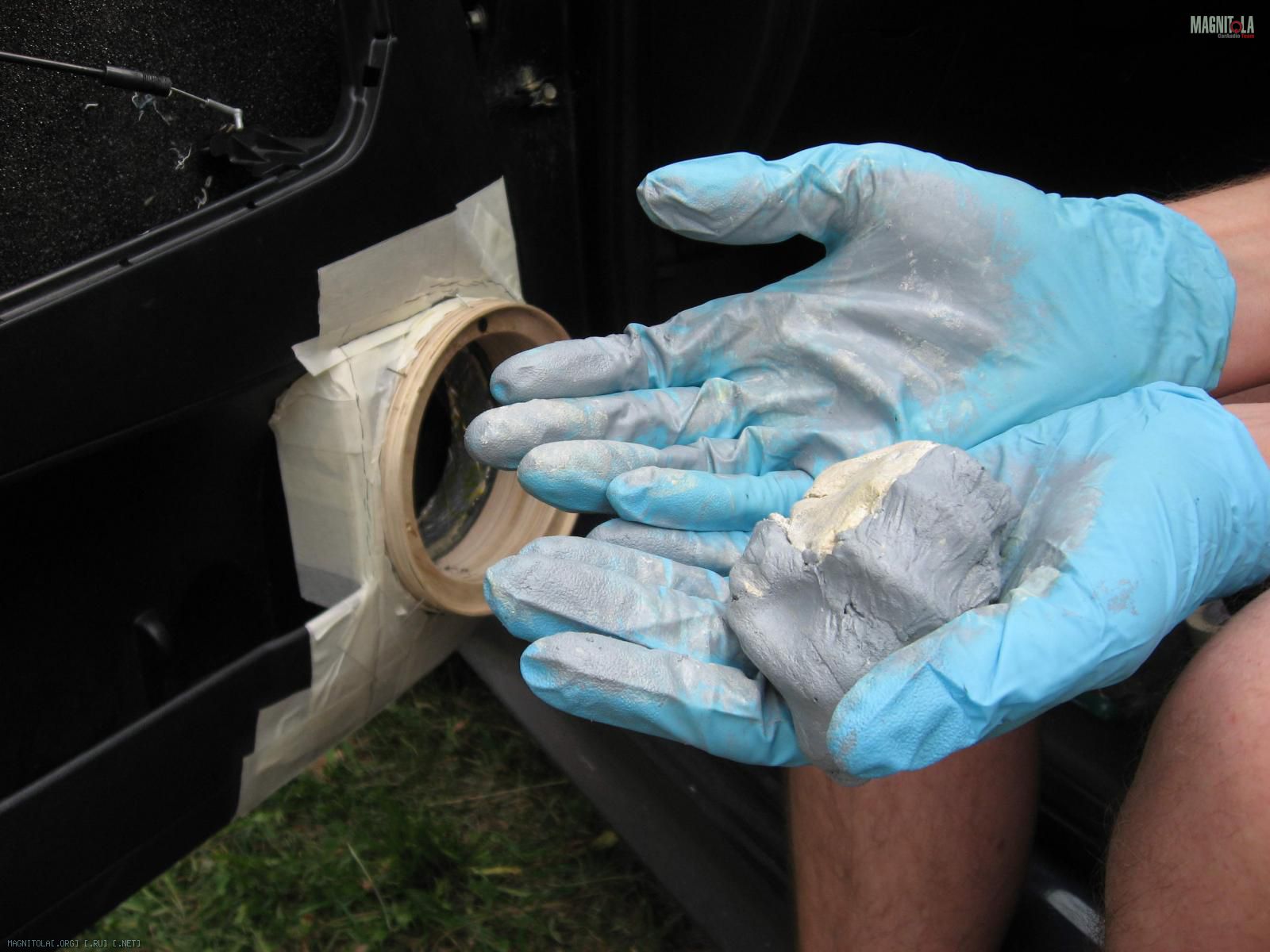

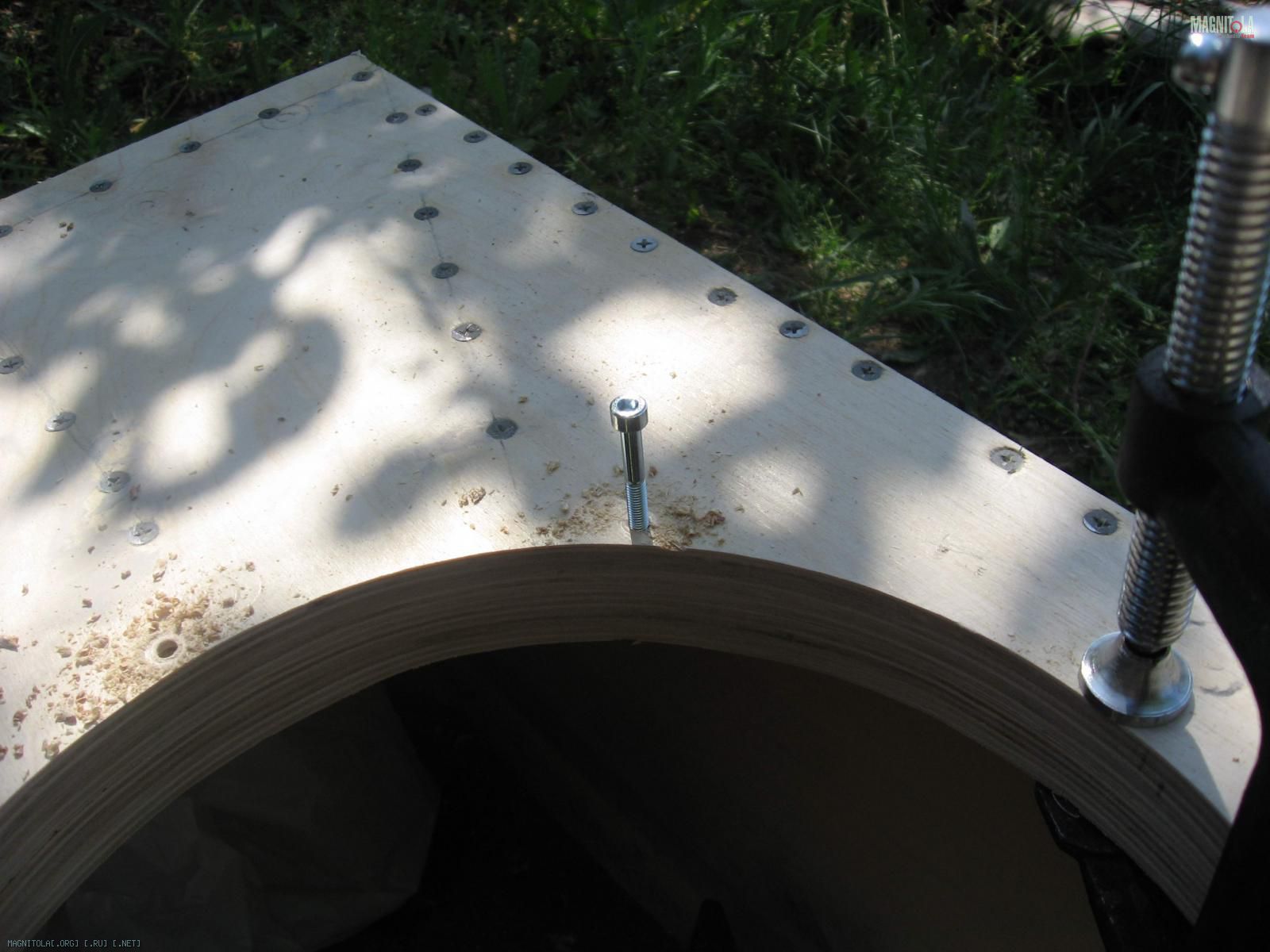

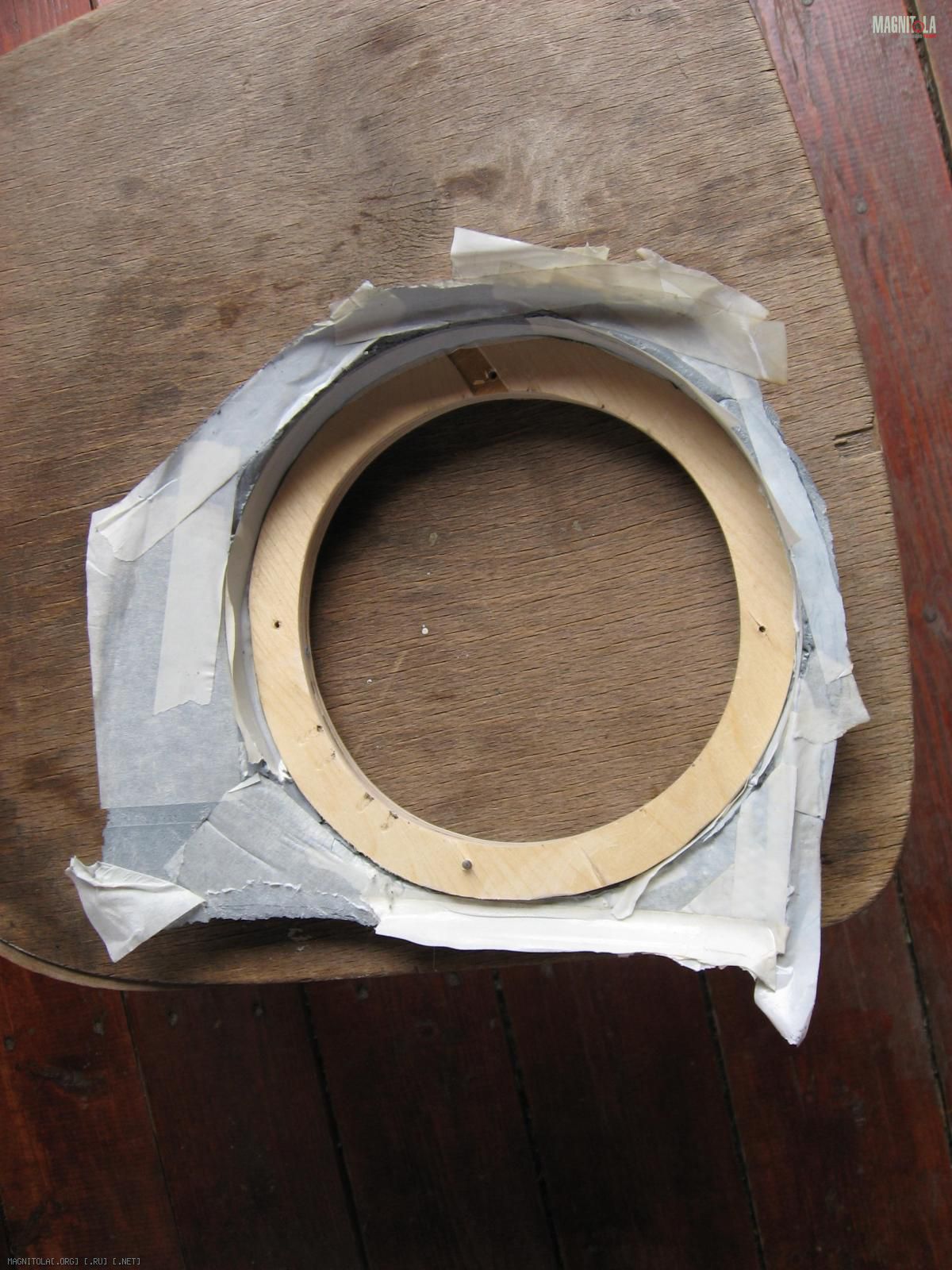

далее было решено подготовить нормальное посадочное место с проставочным кольцом под дин, по сему в сарае была откопана 20 мм и 18мм фанера :) получилось так:
http://ib1.keep4u.ru/s/2011/06/27/50...0581b81deb.jpghttp://ib1.keep4u.ru/s/2011/06/27/ea...0b2f5b1f02.jpg

1 слой 20 мм , 2 слой 18, покрашено краской и под основание была сделана прослойка из герметика.к двери все закреплено на шестигранные болты.
Попутно пока все сохло по шаблонам из картона были запилены технические отверстия. материал не помню название , что то вроде 4 мм фанеры , остатки от кухни :) с внутр стороны материал покрыт чем то вроде ламинирования с внешней стороны части были покрашены и все это дело было приклеено на жидкие гвозди.
http://ib1.keep4u.ru/s/2011/06/27/85...af511ceea5.jpghttp://ib1.keep4u.ru/s/2011/06/27/df...37ddf37a31.jpghttp://ib1.keep4u.ru/s/2011/06/27/ef...a709a5bd90.jpg
главный пресс :) в виде любимой, помощницы главной и вдохновителя ГЫ ГЫ ГЫ
http://ib1.keep4u.ru/s/2011/06/27/46...df5daec293.jpg
фото второй двери не осталось :(но там все зеркально

забегая вперед скажу что эффект од данной процедуры охрр........ :) кардинальное изменение подачи басовой составляющей мида в лучшую сторону это мягко сказано.

---------- Сообщение добавлено 27.06.2011 в 21:29 ----------

Цитата:

---

Сообщение от Lordiron

а что за акустика такая Крешендо? первый раз о таких услышал. чем от остального отличается? кроме размера 18см

---------- Сообщение добавлено 27.06.2011 в 21:07 ----------

по виду похожа на дб6501 всем известные

---

я не хочу давать неправильную инфу, могу дать контакт человека пообщаешься что как откуда куда :) сам про них узнал на каком то сингапурском форуме совместно с гуглтранслейт:) где то есть на работе линк тоже могу скинуть

---------- Сообщение добавлено 27.06.2011 в 21:58 ----------

так далее заглушки тех отверстий были зашумлены стп голд и не много стп синий так как материала было в обрез :( и проведены аку.провода через штатную горфу.
http://ib1.keep4u.ru/s/2011/06/27/27...c9e6a8db13.jpghttp://ib1.keep4u.ru/s/2011/06/27/42...bd9808ed04.jpghttp://ib1.keep4u.ru/s/2011/06/27/7a...52d460830b.jpg


http://ib1.keep4u.ru/s/2011/06/27/91...2bba7759f4.jpg
после чего был укатан в один слой стп голд

http://ib1.keep4u.ru/s/2011/06/27/bf...f3544bd3f5.jpghttp://ib1.keep4u.ru/s/2011/06/27/45...044e686ac8.jpghttp://ib1.keep4u.ru/s/2011/06/27/ac...92a8952837.jpg

следом пошел сплен 4
http://ib1.keep4u.ru/s/2011/06/27/04...2382ee2046.jpghttp://ib1.keep4u.ru/s/2011/06/27/1f...74baed7cde.jpghttp://ib1.keep4u.ru/s/2011/06/27/3b...4c17b3ad94.jpg

---------- Сообщение добавлено 27.06.2011 в 22:13 ----------

и на по следок битопласт 5
http://ib1.keep4u.ru/s/2011/06/28/20...e8cf288313.jpghttp://ib1.keep4u.ru/s/2011/06/28/ee...f10e1a001c.jpghttp://ib1.keep4u.ru/s/2011/06/28/02...4b65053723.jpg


http://ib1.keep4u.ru/s/2011/06/28/25...759eb1cd3b.jpghttp://ib1.keep4u.ru/s/2011/06/28/fb...aa4f82e3bd.jpg
на самой обшивке остался штатный войлок пока , буду дорабатывать во время установки нового фронта по плану проклейка битопластом всех ####онов+проклейка всех стыков и надо что то придумать с блоками кнопок так как после швлок они резонируют по страшному по остальному замечаний к дверям нет :) продолжение завтра.

Хорошее начало!
Хороший и подробный отчет, респект.
Поинтересовался, Crescendo audio это походу новый бренд на рынке, по идее пока не должны делать каку, чтоб закрепиться на рынке.
Вот еще нарыл по их теме и facebook

Вообще сайт вот audioplusonline.ком там все есть инфа.
Перед протяжкой проводов я решил не много обновить интерьер, а именно штатные молдинги на торпеде и передних дверях ( про двери не много позже:). Почему решил обновить ?. штатные молдинги в комплектации интенс имеют так сказать заводской аквапринт под карбон который спустя полтора года начал выцветать при солнечном свете смотрелось совсем не айс. фен в руки +пленка 3D итог на фото:i-m_so_happy:
http://ib1.keep4u.ru/s/2011/06/28/a9...0abf7ac9a6.jpghttp://ib1.keep4u.ru/s/2011/06/28/eb...2a5b61bd33.jpghttp://ib1.keep4u.ru/s/2011/06/28/f6...f7740cf90e.jpg

---------- Сообщение добавлено 28.06.2011 в 22:26 ----------

после небольшой работы с пленкой начал разбирать салон: сиденья перед,зад, пол, центральный туннель.
http://ib1.keep4u.ru/s/2011/06/29/4a...fd2c638a40.jpghttp://ib1.keep4u.ru/s/2011/06/29/c9...ac108cec81.jpghttp://ib1.keep4u.ru/s/2011/06/29/ce...d2e5a674a0.jpg
значит акустические провода спрятаны в змейку + оплетка, со стороны вч и мида установлены клеммы с обжимном. итого у нас получилось в змейке 4 пары проводов

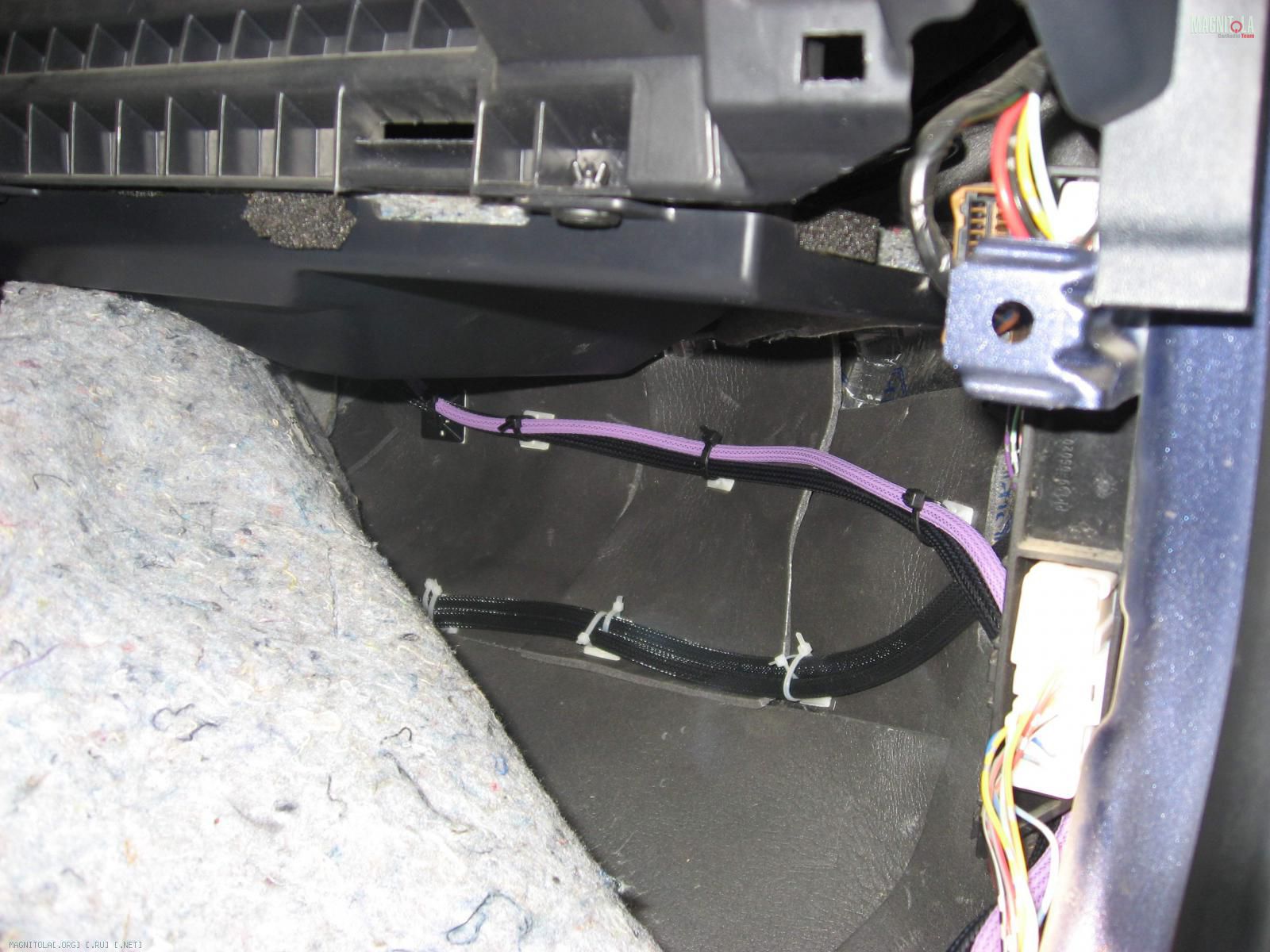

из левой двери провод пошел под торпедой и завернул с правой стороны центрального туннеля
http://ib1.keep4u.ru/s/2011/06/29/81...d097427591.jpg
с правой стороны аналогично
http://ib1.keep4u.ru/s/2011/06/29/81...d097427591.jpghttp://ib1.keep4u.ru/s/2011/06/29/b7...42a35bded1.jpghttp://ib1.keep4u.ru/s/2011/06/29/cc...67443c9283.jpg
шмистери детектед :) будет делит пока временно:wink3:

---------- Сообщение добавлено 28.06.2011 в 22:36 ----------

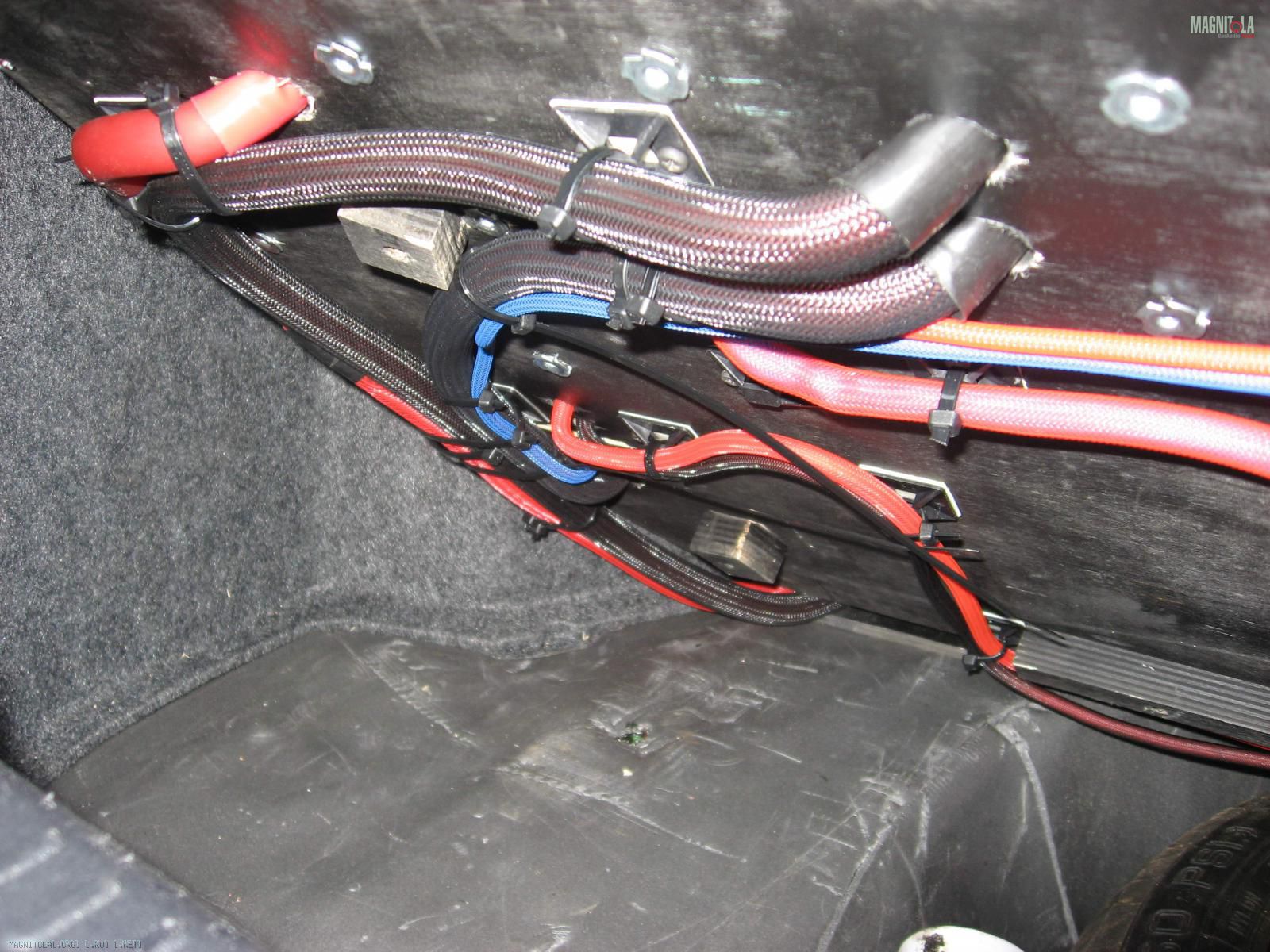

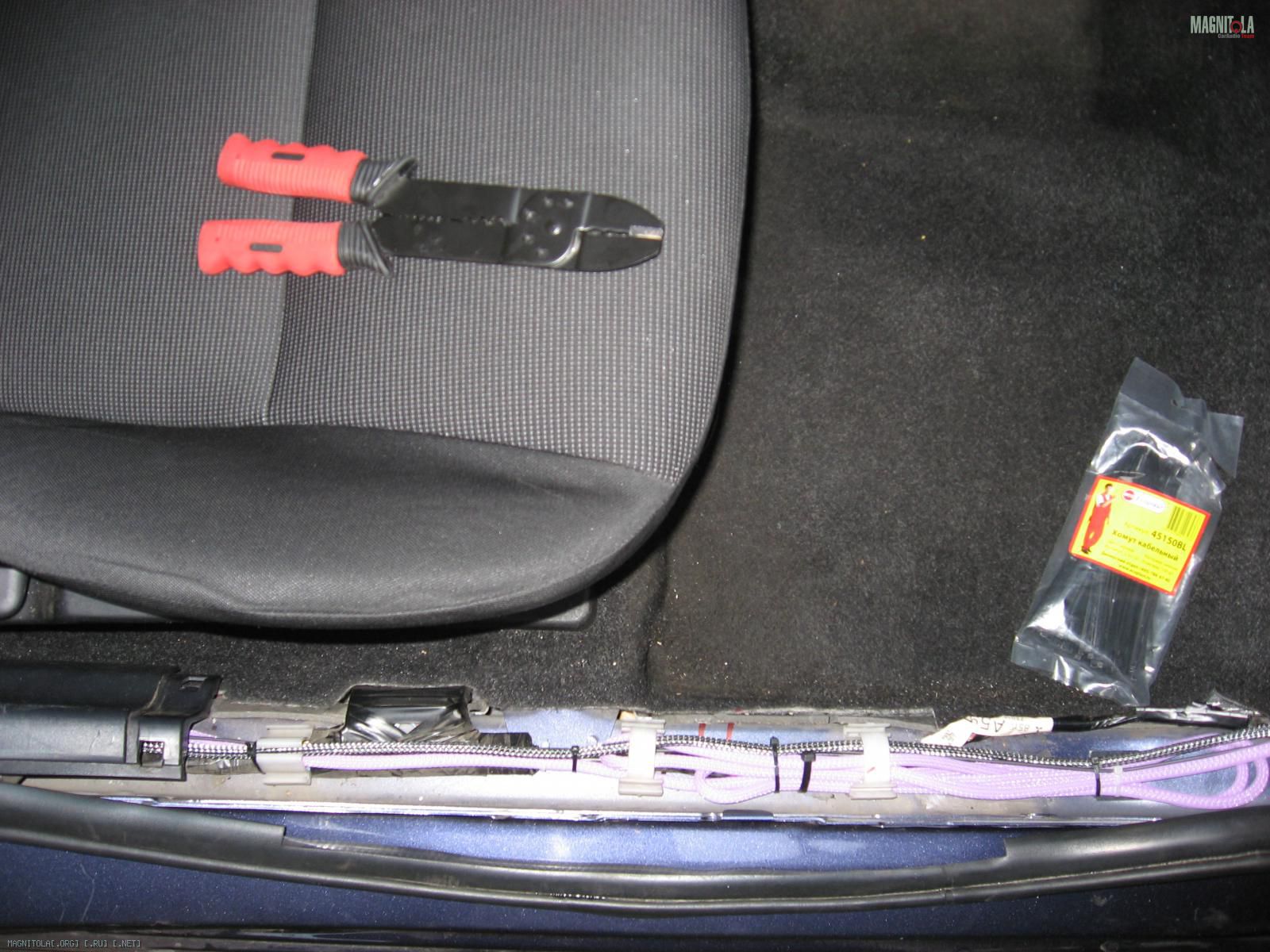

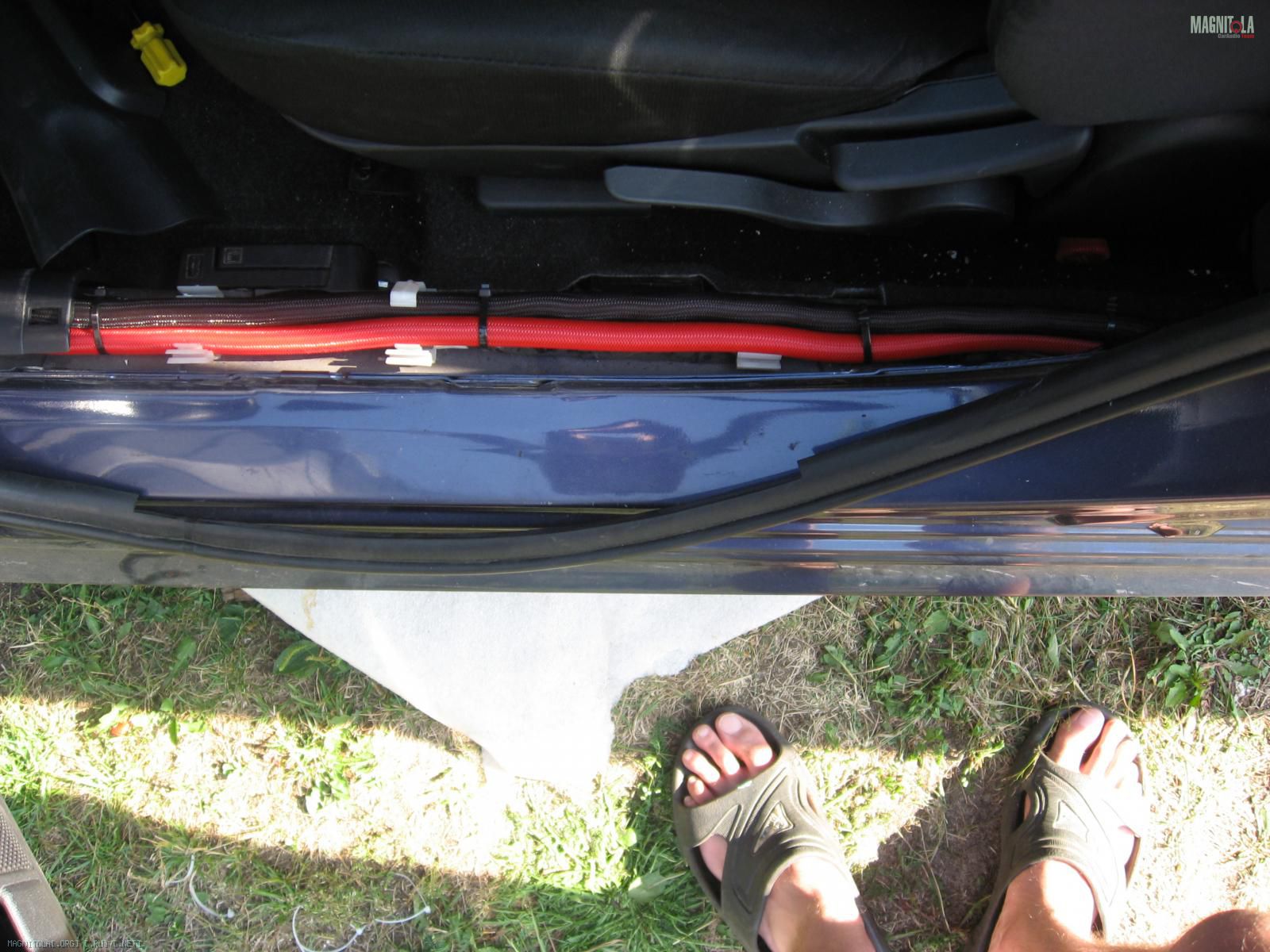

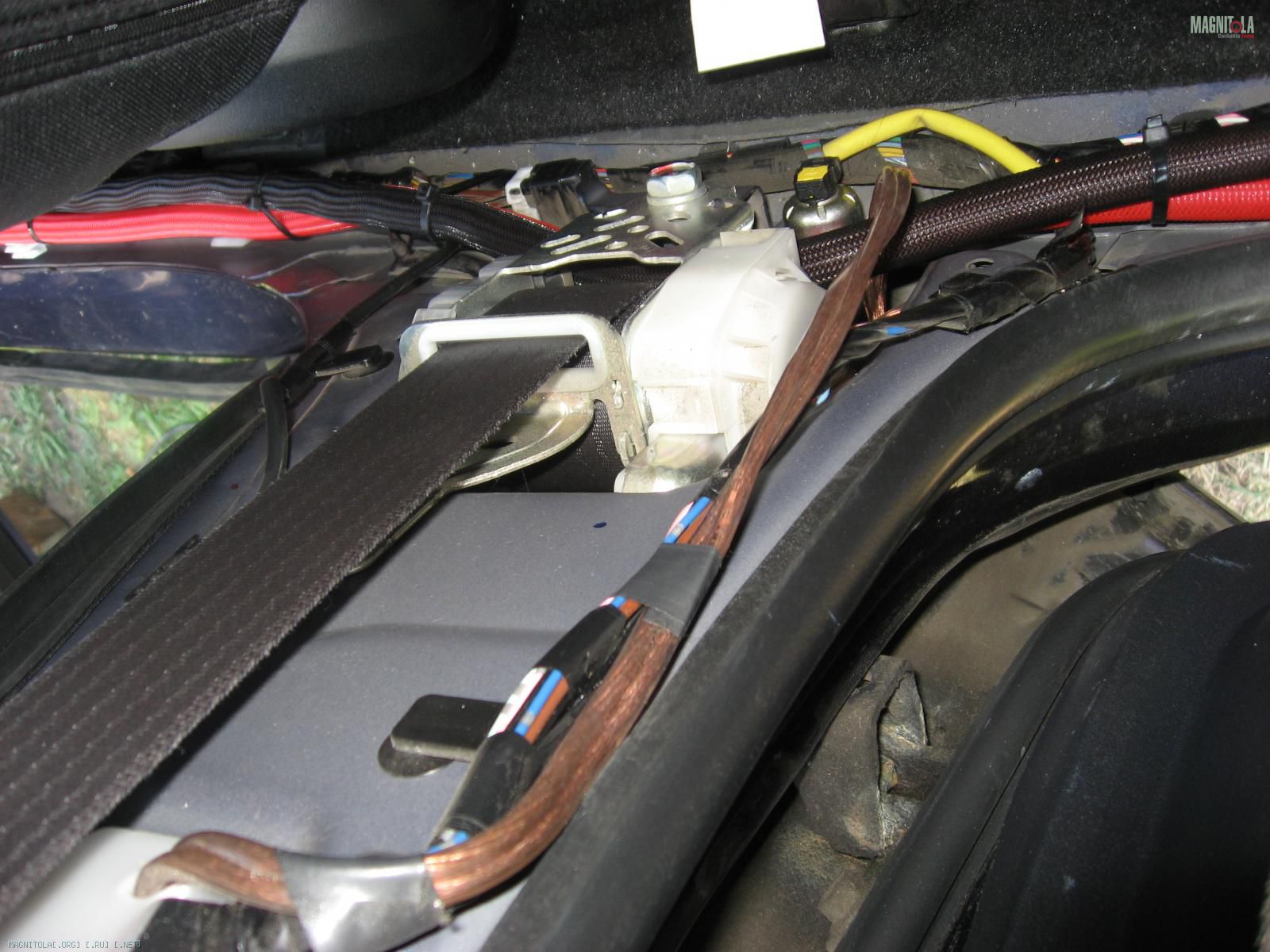

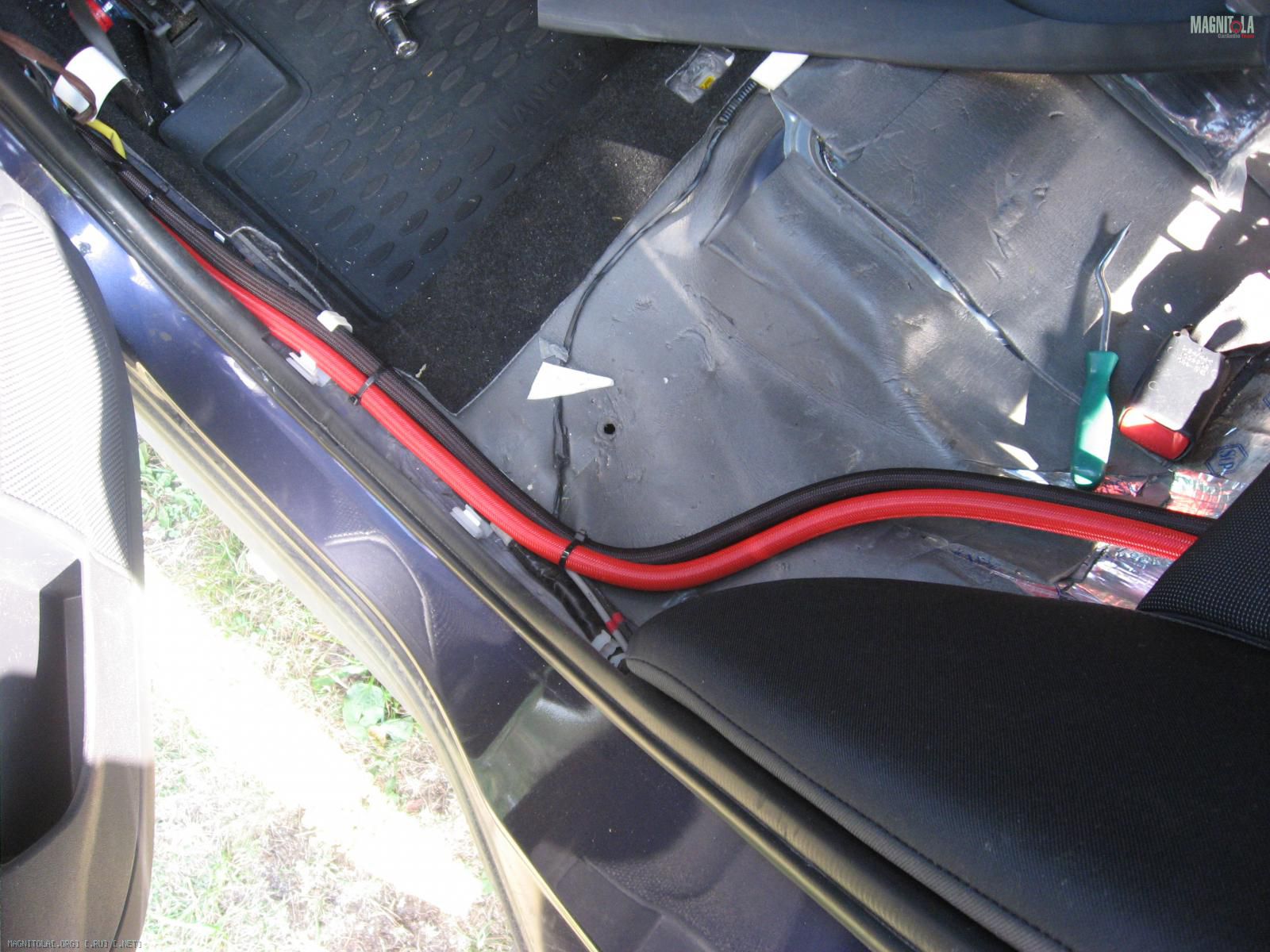

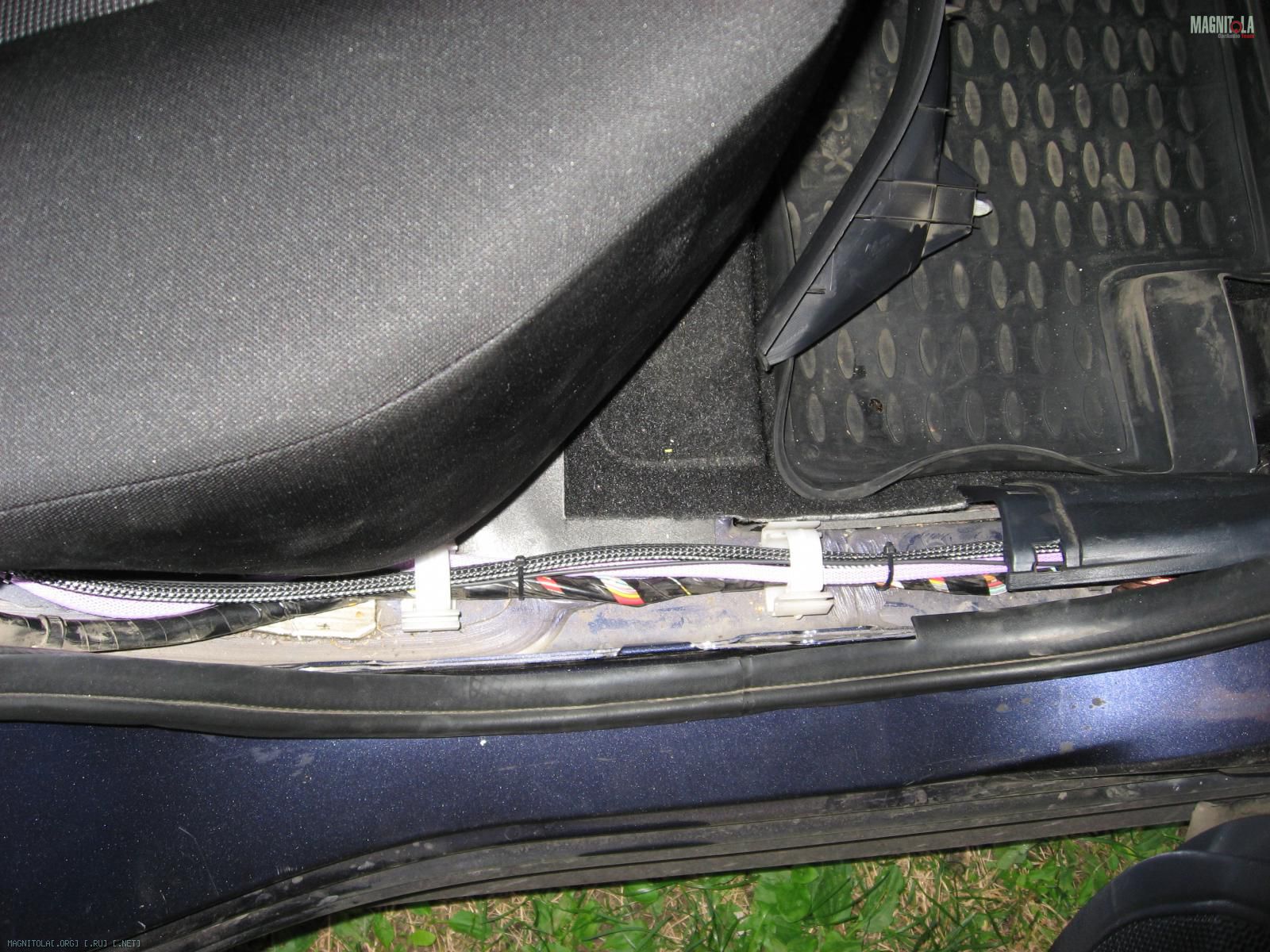

далее провода идут под сидениями

http://ib1.keep4u.ru/s/2011/06/29/8d...6a8f46db51.jpghttp://ib1.keep4u.ru/s/2011/06/29/35...50c7f7b911.jpg
прямиком в багажник
http://ib1.keep4u.ru/s/2011/06/29/ab...d3075cd9c8.jpg
Итог:
http://ib1.keep4u.ru/s/2011/06/29/c2...8aba6f64e6.jpg

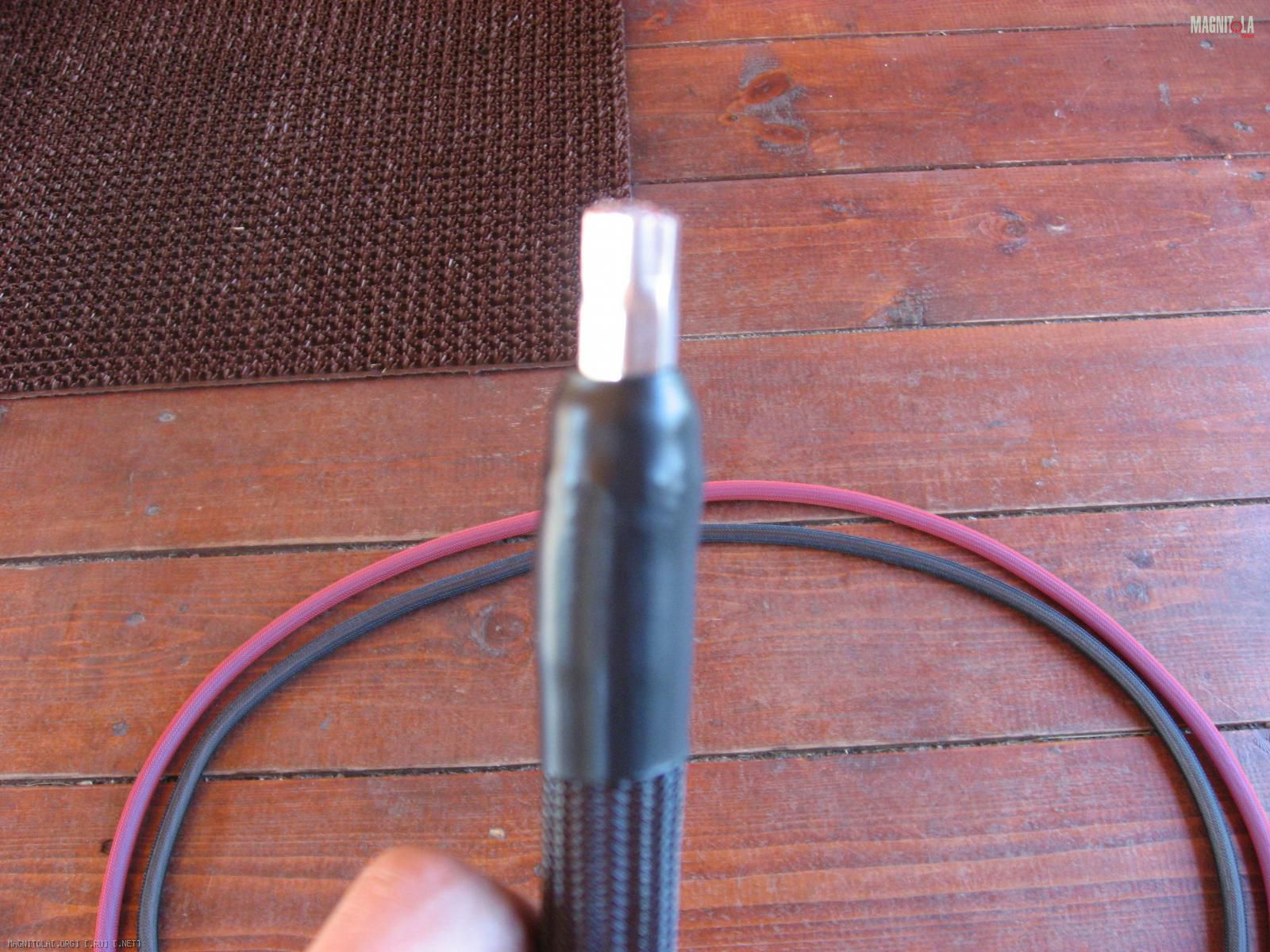

Змейка,оплетка, обжим и пропайка не много +маркировка.

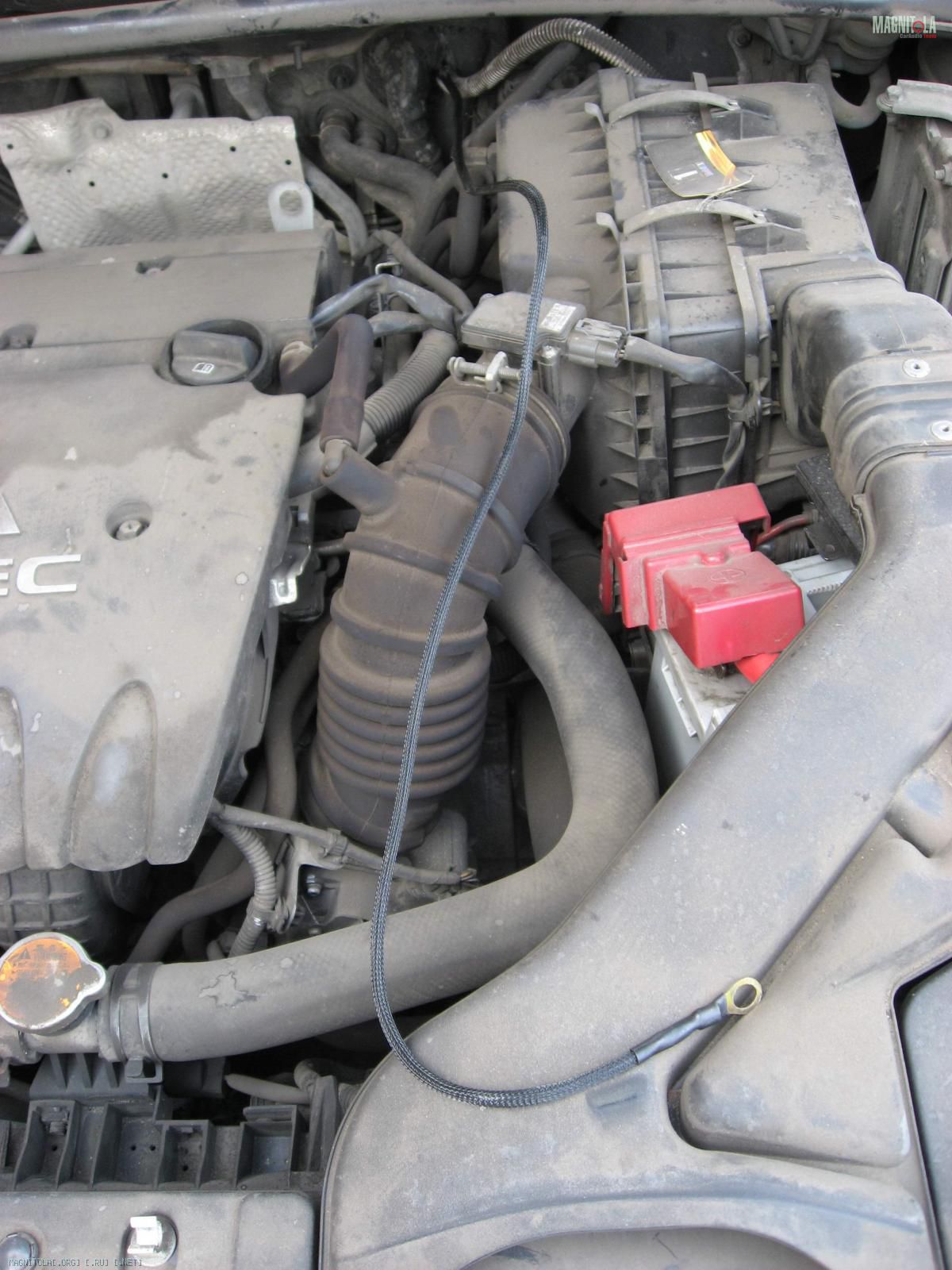

По правому борту под штаными молиднгами пройдут : 2 оптики плюс аи-нет.
По левому борту нулевка + и пока под вопросом минус тянуть или не тянуть к аккуму пока не решил. Продолжение следует:popcorm2:

---------- Сообщение добавлено 29.06.2011 в 10:50 ----------

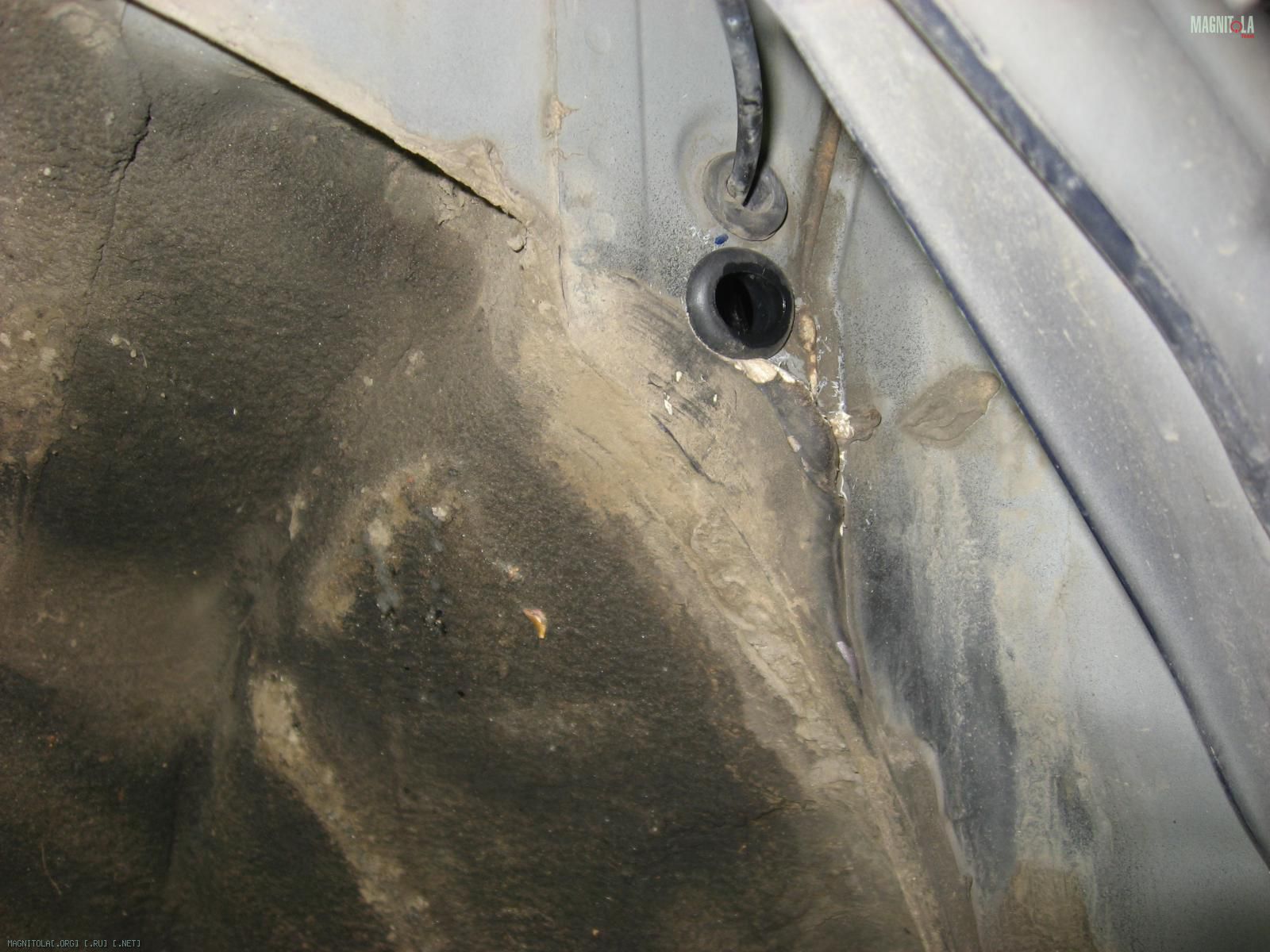

Хотел добавить инфы по тех отверстиям забыл. На лансер существуют штатные заводские заглушки на технические отверстия на все 4 двери со всеми креплениями. Кому то может будет полезно данная инфа есть правда пару минусов:
1.Цена.
2.Отсутствие 2-х передних заглушек на отверстия где идут торсионы, почему то не сделали, не понятно дыра то огромная.
Если нужны коды деталей могу выложить но все равно придется 2 дырки закрывать.

---------- Сообщение добавлено 29.06.2011 в 11:02 ----------

Еще вопрос как сделать что новые сообщения отдельно добавлялись а не в одно сообщение что не могу никак понять

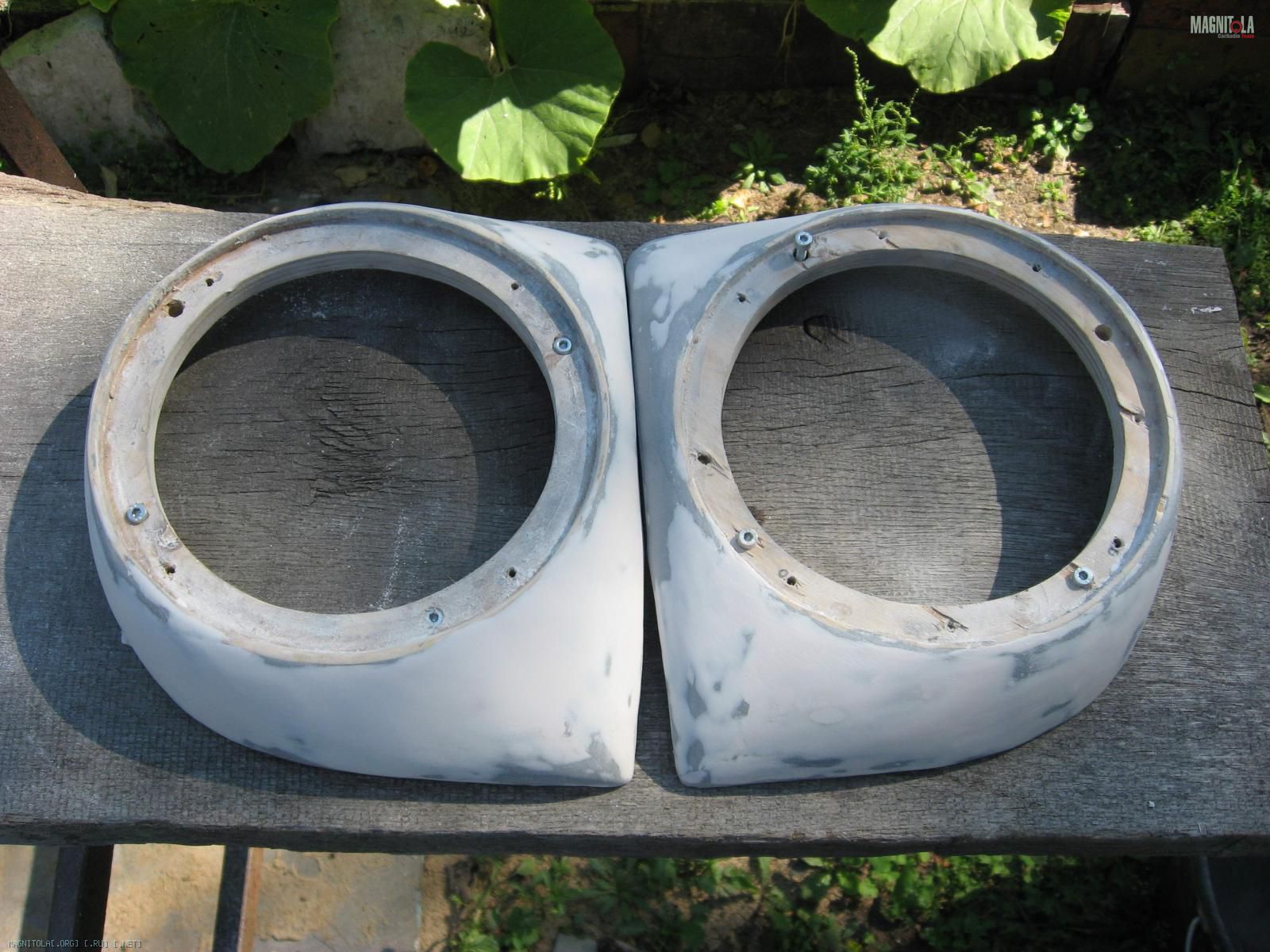

В принципе на этом все в 10 году и закончилось были еще подиумы под вч, но фотки процесса изготовления похерил. все стандартно чулки+эпоксидка в 3 слоя, потом шпакля и шкурить шкурить и еще раз шкурить:) есть пару фоток с мобильника что получилось, надо перефотографировать норм итоговый вариант.
http://ib1.keep4u.ru/s/2011/06/29/12...cdb20d6c71.jpghttp://ib1.keep4u.ru/s/2011/06/29/af...dd665caef0.jpghttp://ib1.keep4u.ru/s/2011/06/29/bf...9dfae27f6e.jpg
http://ib1.keep4u.ru/s/2011/06/29/72...41806afb16.jpghttp://ib1.keep4u.ru/s/2011/06/29/95...7ffe38f999.jpg
фото самих вч если интересно

http://ib1.keep4u.ru/s/2011/06/29/27...606c61ce30.jpghttp://ib1.keep4u.ru/s/2011/06/29/4e...36a48f3192.jpghttp://ib1.keep4u.ru/s/2011/06/29/bd...d1de7c6813.jpg

http://ib1.keep4u.ru/s/2011/06/29/fd...76bb1cfb72.jpghttp://ib1.keep4u.ru/s/2011/06/29/c6...14e6f35bc7.jpg
было еще пару интересных доработок о них не много позже :)и потом пойдет текущий процесс

Хороший инсталл. мне нравится. подписался...

А что у тебя за девайс торчит в нижнем din'е?

это карман для ипода KTX-550iD вроде так называется не помню уже точно. нажимаешь по центру он открывается вставляешь ипод и так же закрываешь :)

Трудно читать, много смайликофф :laugh1:

Nkec,Как ВЧ от Нитро поживают?

Цитата:

---

Сообщение от dadec

Nkec,Как ВЧ от Нитро поживают?

---

Да все вроде нормально, что именно интересует ?

---------- Сообщение добавлено 04.07.2011 в 20:01 ----------

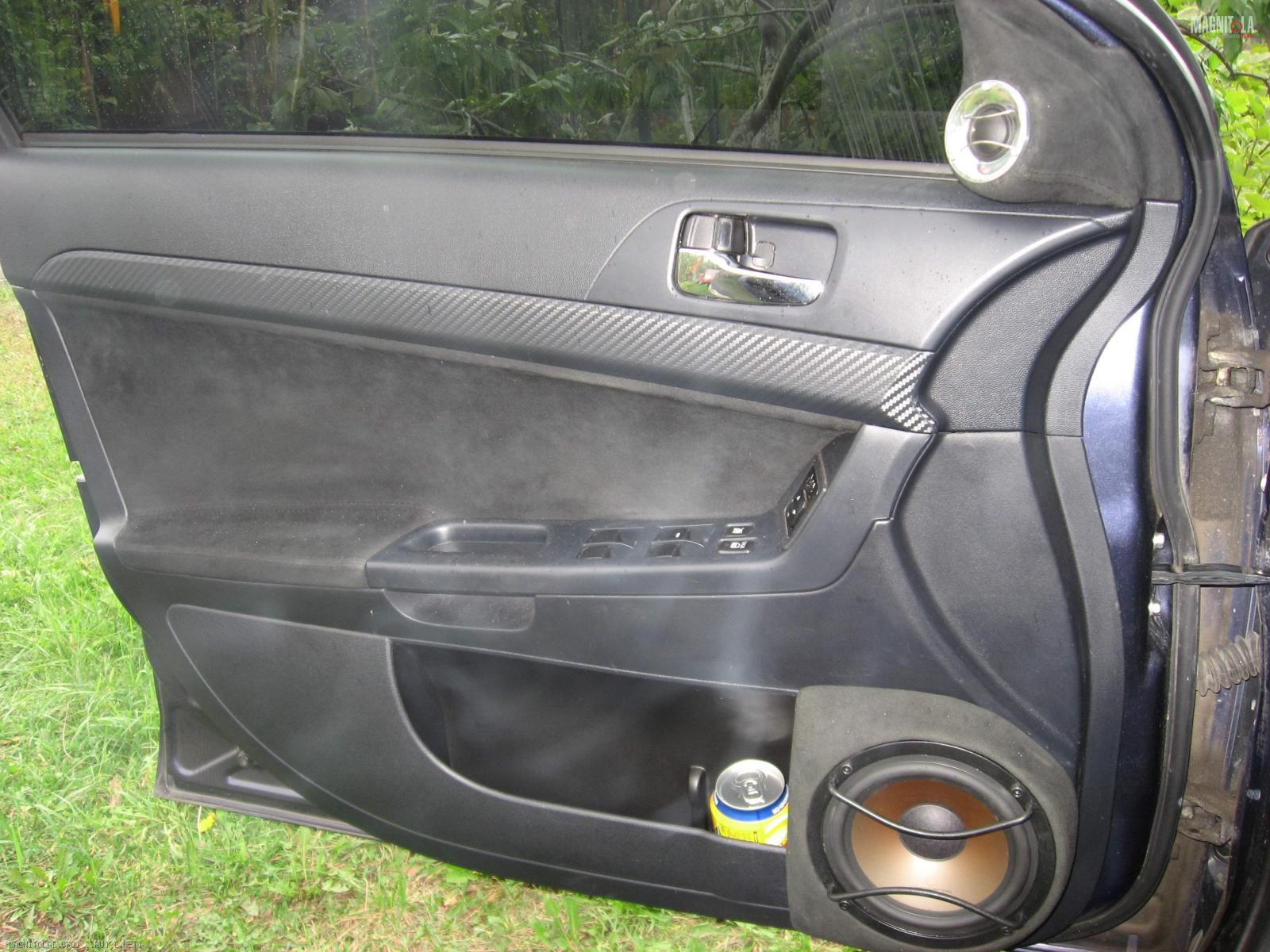

Обещанное дополнение.Спустя какое то время пользованием авто решено было доработать не много интерьер(использованный материал: динамика).Очень мне нравиться черные салоны :)кто то подумает что не практично ,скажу только одно :) у меня это никаких трудностей не вызывает. Собственноручно в данной работе делались все стойки в принципе ничего сложного , но из за не хватки времени и отсутствия шв.машинки некоторые части все таки пришлось отдать мастеру.
http://ib1.keep4u.ru/s/2011/07/04/10...dba85fe2f2.jpghttp://ib1.keep4u.ru/s/2011/07/04/c1...3efbcfb8be.jpghttp://ib1.keep4u.ru/s/2011/07/04/65...d63db0ff7b.jpg

http://ib1.keep4u.ru/s/2011/07/04/58...ebbfbc969e.jpghttp://ib1.keep4u.ru/s/2011/07/04/f0...51525aed11.jpg
потолком и дверными вставками занимался Айболит соклубник :) за что ему отдельный респект за проделанную работу.
http://ib1.keep4u.ru/s/2011/07/04/24...e7423ffbd5.jpghttp://ib1.keep4u.ru/s/2011/07/04/56...6ae91252b8.jpghttp://ib1.keep4u.ru/s/2011/07/04/99...593fa959cf.jpg


http://ib1.keep4u.ru/s/2011/07/04/9e...e68b873ff8.jpghttp://ib1.keep4u.ru/s/2011/07/04/a2...0445296771.jpghttp://ib1.keep4u.ru/s/2011/07/04/f5...5489e961e1.jpg
так же в первой редакции ручки и штатные заглушки были покрашены в черный мат , но данное решение оказалось не особо практичным из за штатного пластика , в итоге было решено сделать аквапринт:
http://ib1.keep4u.ru/s/2011/07/04/01...9e9e59c99b.jpghttp://ib1.keep4u.ru/s/2011/07/04/c0...fba4864531.jpg
Далее пойдет текущая работа :i-m_so_happy:

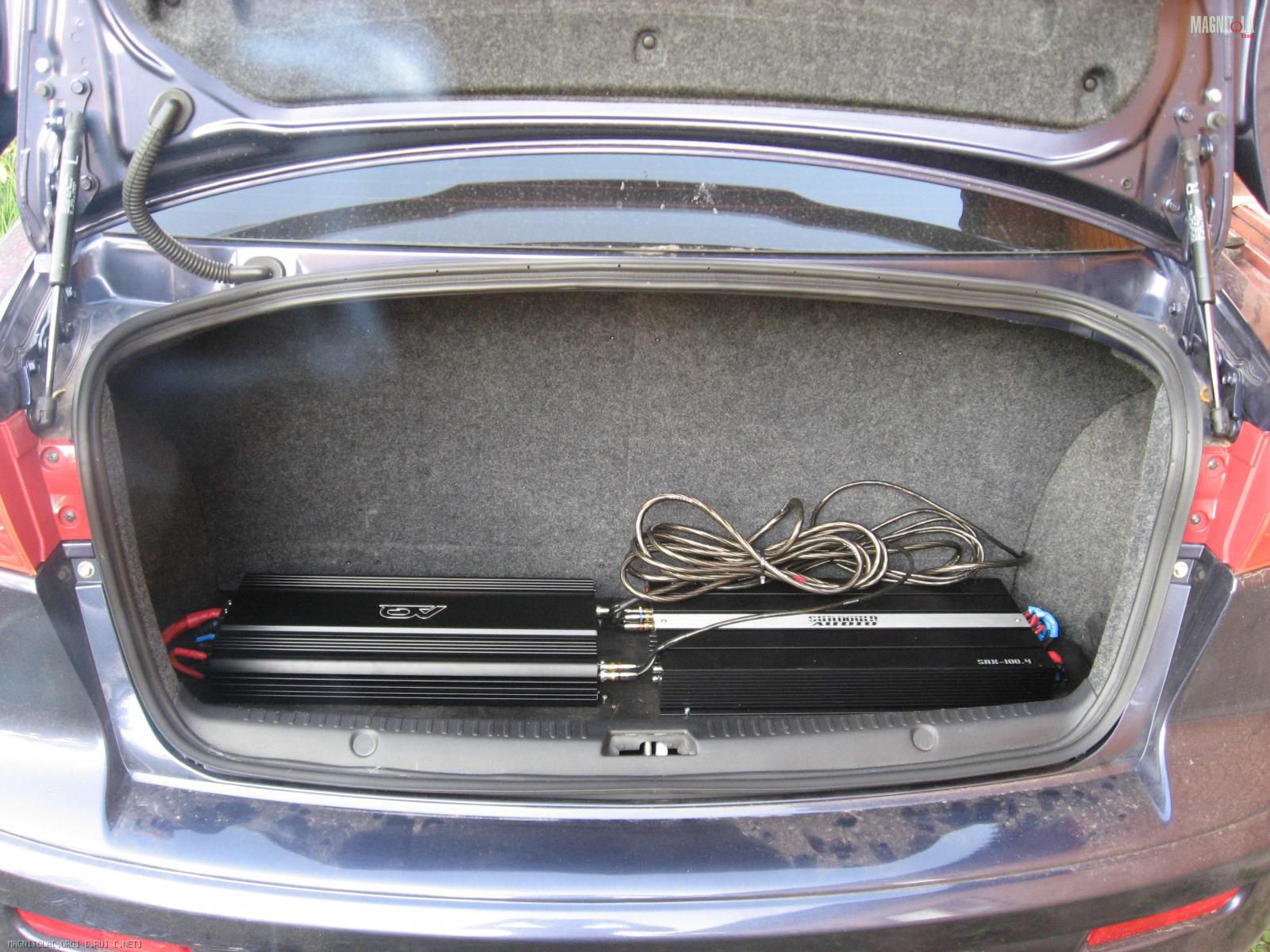

Продолжение работы решено было начать с багажника, так как полностью решил изменить расположение усей, другой корпус под саб да и вообще внести что то новенькое. после разборки предстала след картина в виде шумоизоляции. заранее сорри за качество опять траблы с фотиком были.
http://ib1.keep4u.ru/s/2011/07/05/49...187ba51f49.jpghttp://ib1.keep4u.ru/s/2011/07/05/8c...0a3cc1e6a4.jpghttp://ib1.keep4u.ru/s/2011/07/05/f5...d7a162c31d.jpg
собственно картина меня не удивила после дверей, было решено баг полностью нормально перешумить. Вайт спирит шетки и перчатки в руки итого исчезновение сплена :)
http://ib1.keep4u.ru/s/2011/07/05/47...34967f8b40.jpghttp://ib1.keep4u.ru/s/2011/07/05/67...13fd5e3db0.jpghttp://ib1.keep4u.ru/s/2011/07/05/ec...4377c65454.jpg


http://ib1.keep4u.ru/s/2011/07/05/a9...df43ae1ab1.jpghttp://ib1.keep4u.ru/s/2011/07/05/f1...1614da58d0.jpghttp://ib1.keep4u.ru/s/2011/07/05/12...31f06cd17f.jpg
с стпешкой в некоторых местах таких как арки, крылья, пол частично, пришлось очень сильно повозиться так она тупо высохла и превратилась практически в камень :( и фольга просто отваливалась
http://ib1.keep4u.ru/s/2011/07/05/9a...9e62834503.jpghttp://ib1.keep4u.ru/s/2011/07/05/e7...a13d7fdf5b.jpg
в остальном технология сбора остатков достаточно проста и не геморойна:) лепим шарик :) из черной мазни и резкими движениями: прилепил оторвал прилепил оторвал собираем все остатки в итоге получаем чистый багажник.

http://ib1.keep4u.ru/s/2011/07/05/00...65da2e07bf.jpg
вся суббота прошла достаточна продуктивно в позе 3Ы 3Ы 3Ы
http://ib1.keep4u.ru/s/2011/07/05/10...4eeb90f9f0.jpg
потом еле разогнулся. фотки шумки не много позже.





---------- Сообщение добавлено 06.07.2011 в 19:53 ----------

Шумим баг.Использовал: Миксф ,М4 ,П4 ( к сожалению в москве найти не смог еще не завезли пришлось сплен катать ну да ничего ) и Комфорт 6.
Пол,крылья,полка М4+ Сплен
http://ib1.keep4u.ru/s/2011/07/06/6e...fe83dc7b70.jpghttp://ib1.keep4u.ru/s/2011/07/06/97...ce5e29395a.jpghttp://ib1.keep4u.ru/s/2011/07/06/1e...3c5a22a9db.jpg

под полку ушел частично миксф так не расчитал не много с материалом.
http://ib1.keep4u.ru/s/2011/07/06/d4...70d34ca2ba.jpghttp://ib1.keep4u.ru/s/2011/07/06/db...c66e946c24.jpg

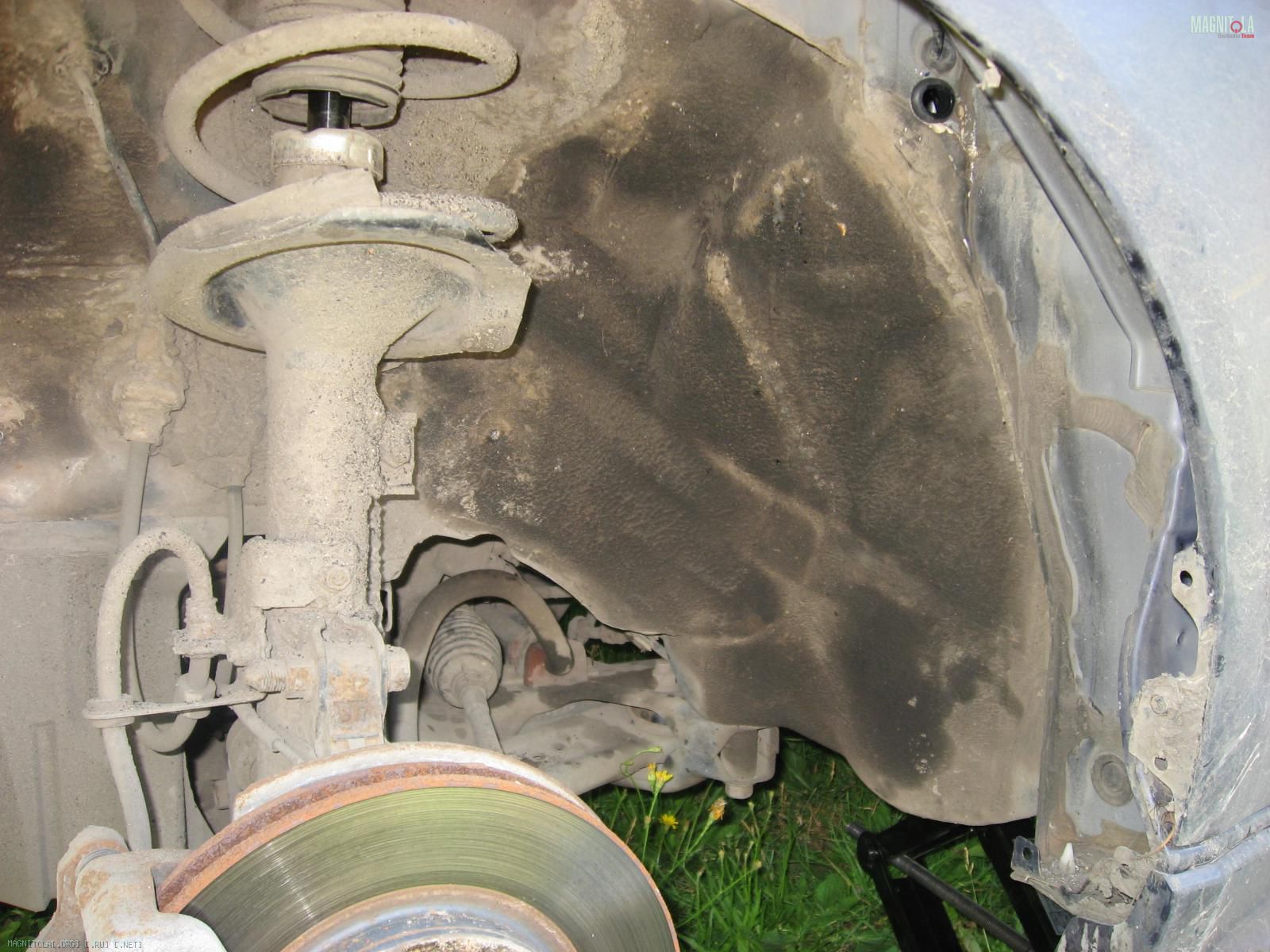

арки со стороны бага и салона: миксф+Комфорт 6
http://ib1.keep4u.ru/s/2011/07/06/4d...3def2846b1.jpghttp://ib1.keep4u.ru/s/2011/07/06/b5...84d51b145f.jpghttp://ib1.keep4u.ru/s/2011/07/06/3e...35e5c59bec.jpg
следом закатываем сплен 4.

http://ib1.keep4u.ru/s/2011/07/06/80...b8e6dd96fa.jpghttp://ib1.keep4u.ru/s/2011/07/06/85...71ceb35cd8.jpghttp://ib1.keep4u.ru/s/2011/07/06/c5...902b161b55.jpg


http://ib1.keep4u.ru/s/2011/07/06/dc...7623798489.jpghttp://ib1.keep4u.ru/s/2011/07/06/ec...38eb11ee71.jpg
и на по следок крышка багажника нормально снятая stp(жалко было выбрасывать) +Сплен, на обшивку битопласт 5.
http://ib1.keep4u.ru/s/2011/07/06/13...e54d301ead.jpghttp://ib1.keep4u.ru/s/2011/07/06/28...cafadc84c3.jpg
По эффекту от проделанной работы продублирую свой отзыв:
Арки: Миксф + Комфорт 6 , Пол: М4+Сплен: результат пропал практически полностью шум от резины и дороги (хотя резина не особо шумная но было слышно), так же отмечу из неровного износа дисков, надо заменить нету пока времени скрипели колодки, так вот даже этот скрип пропал не совсем конечно но он стал очень очень сильно отдален и чтобы услышать надо прислушиваться.так же звук от проезда по стыкам стал процентов на 50 меньше.
По шумке я думаю все пол с крышей трогать не буду там все нормально, возможно посмотрю что можно сделать с передними арками так как эффект от миксф и комфорта очень понравился.
И как обычно продолжение следует :)

Цитата:

---

Сообщение от Nkec

Спустя какое то время пользованием авто решено было доработать не много интерьер(использованный материал: динамика)

---

Можно подробней, что за материал, где брал? Я так понимаю это искусственная замша?

Присоединяюсь к вопросу. Потолок обклеивался?

Черный салон-отлично!

Цитата:

---

Сообщение от A$tronaut

Присоединяюсь к вопросу. Потолок обклеивался?

Черный салон-отлично!

---

Да потолок обклеивался тоже. Самое главное использовать хороший клей либо клеиберит ( помойму так) или если спрей таксбонд.
по материалу можно тут почитать maxcom тире leather.ru, правда я уже не знаю продают ли они сейчас просто в розницу от 1 метра или нет.

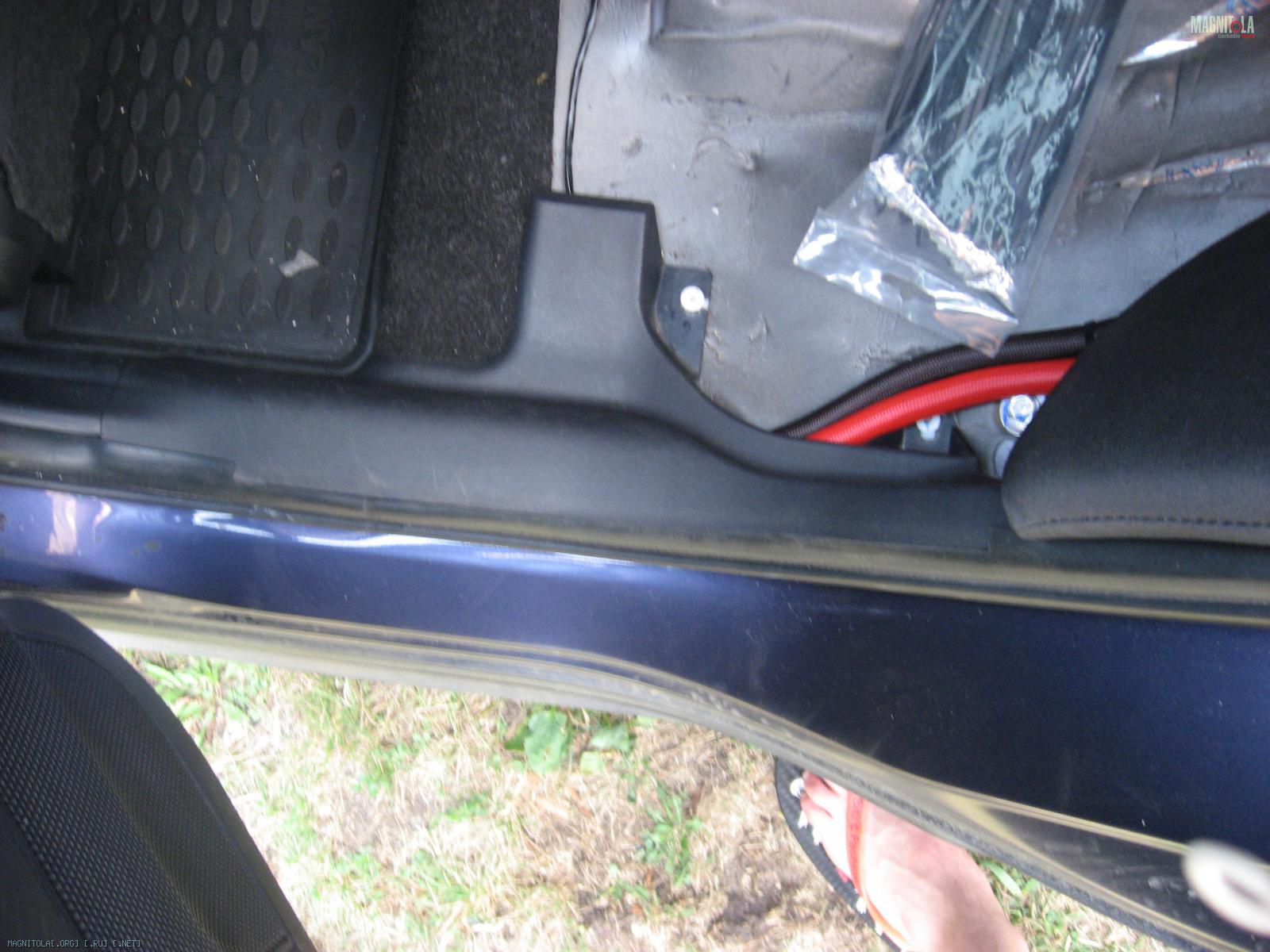

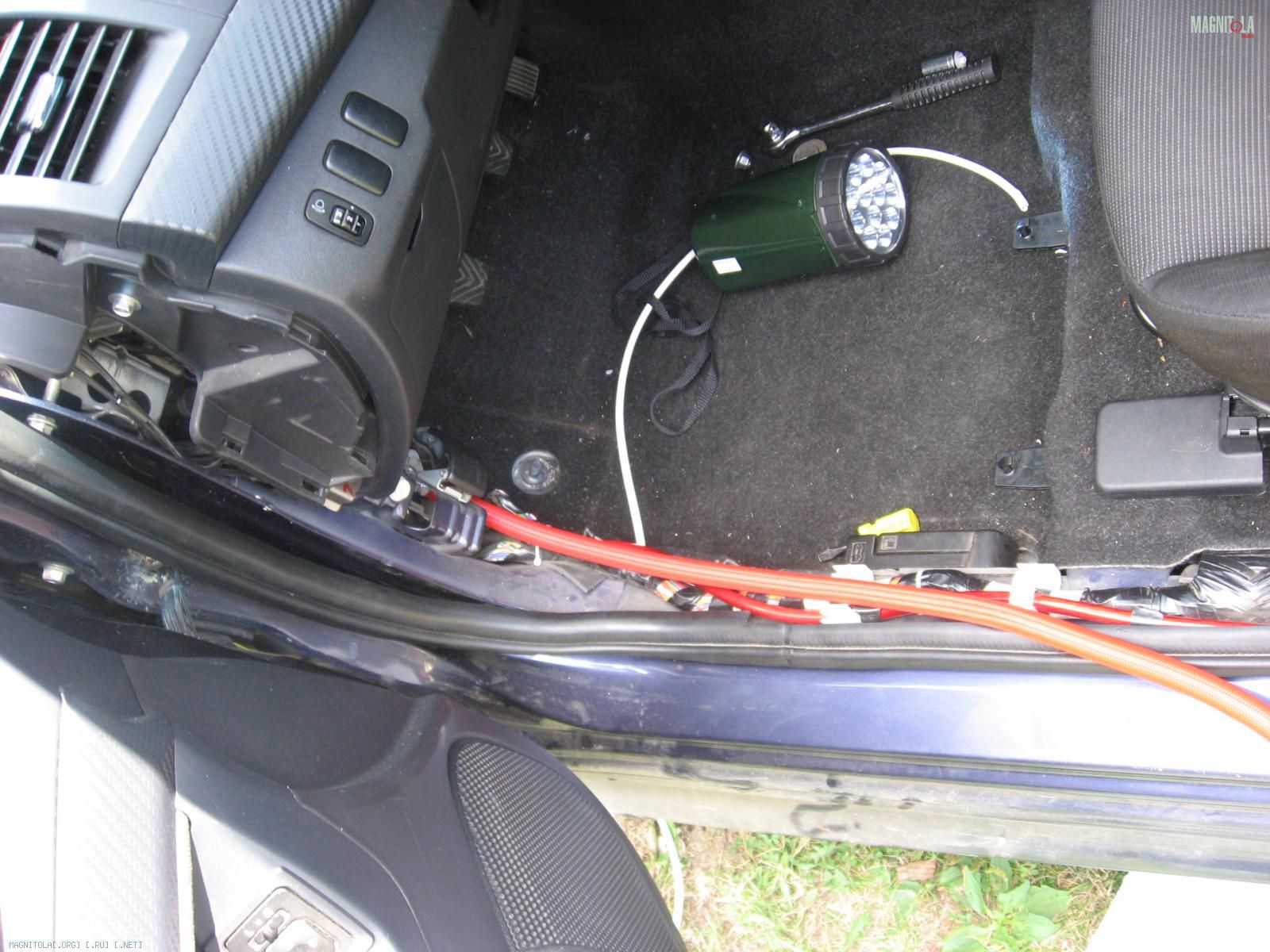

силовой полтинник прекрасно пролаживается В порог..

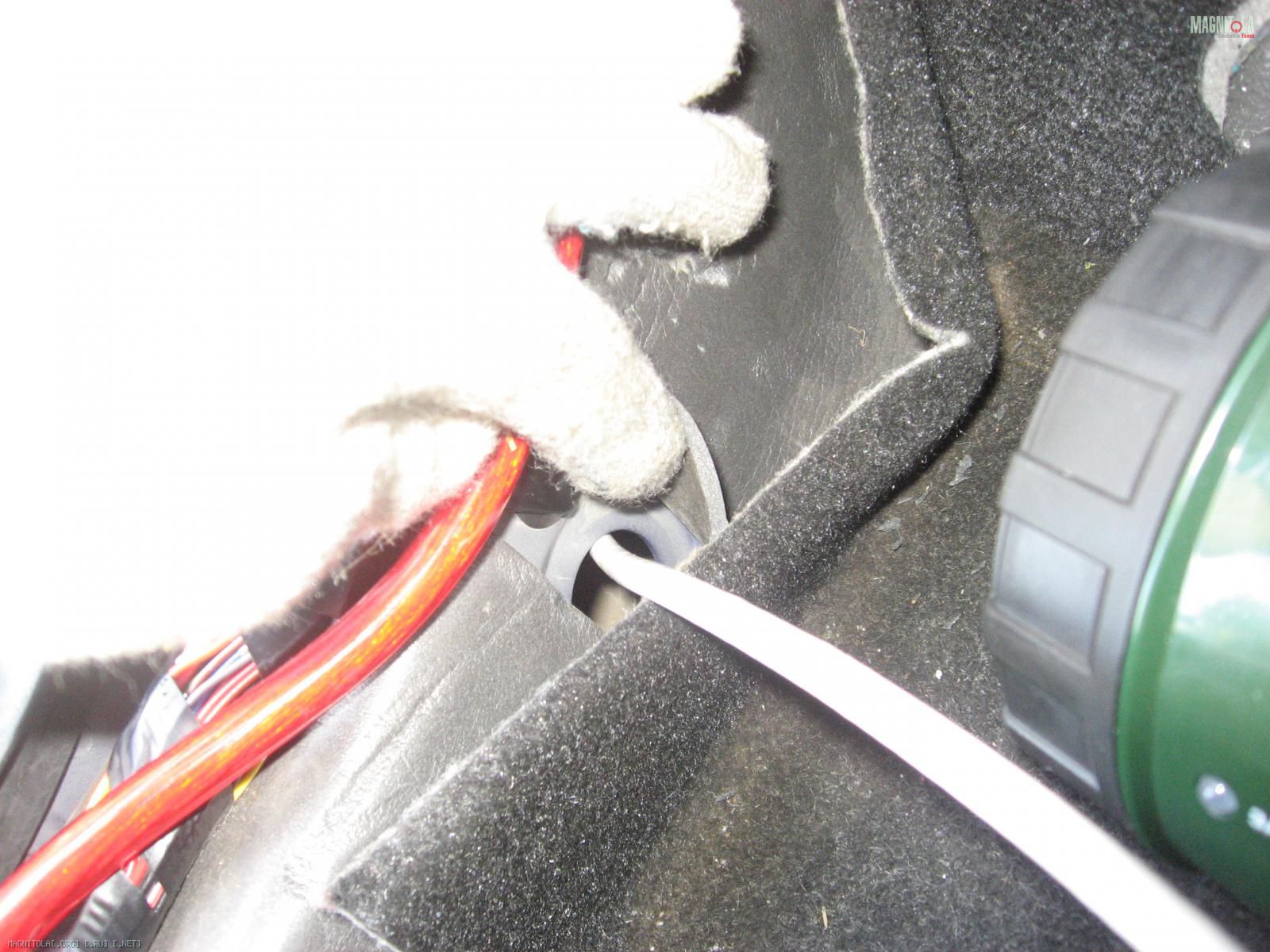

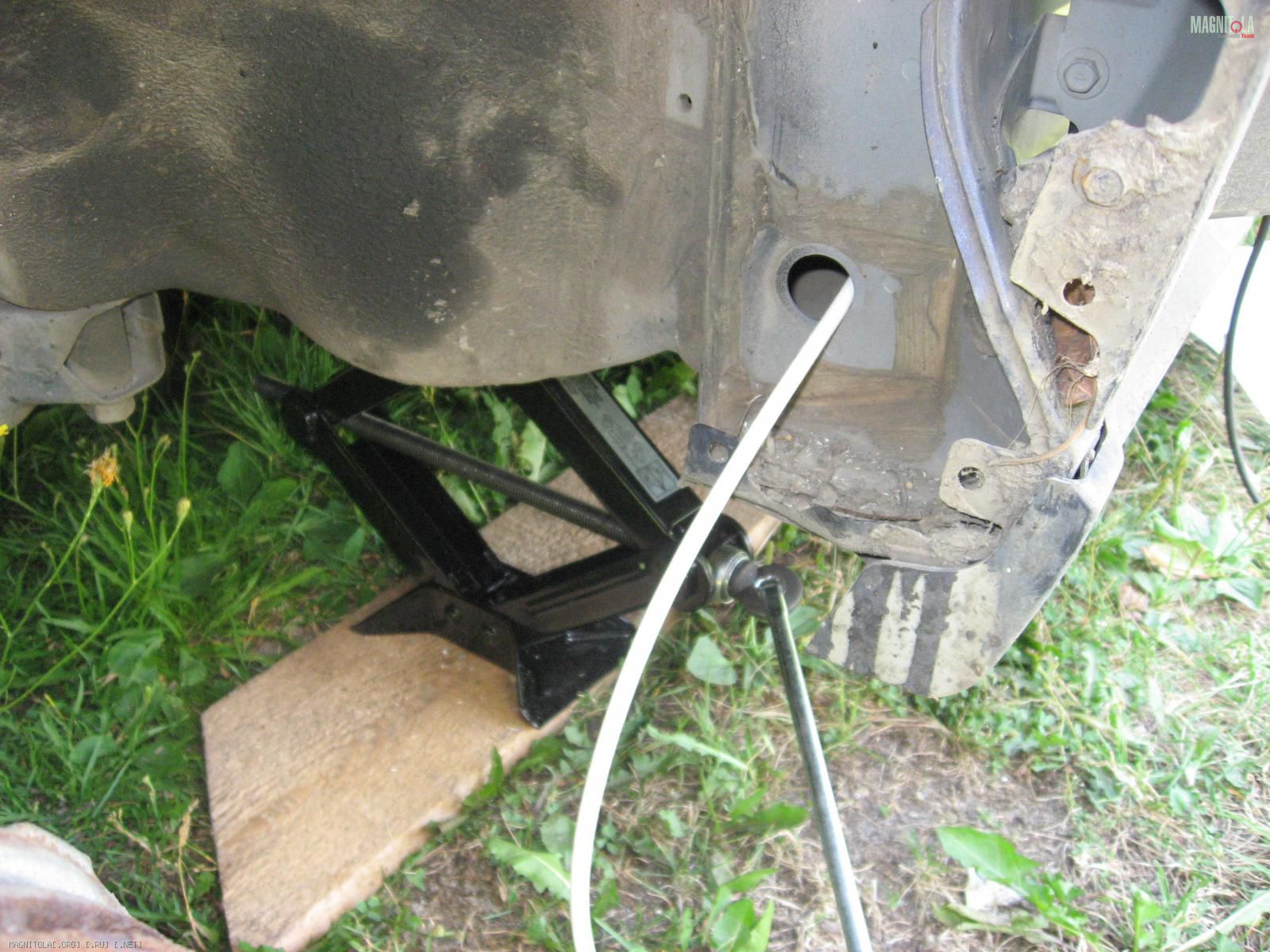

заводить в салон его можно через отверстие в полу ... в ногах у пассажира

остальные провода ложатся под пластик порога,вместе со штатными,хочешь по левой,хочешь по правой стороне... а так,они выпирают из-под пола+на них сидят задние пассажиры..

перешумливание багажника - совершенно бесполезная трата времени(крышка багажника тем более..) +некислые затраты на материал... эффекта ноль.
арки -да,там можно поднакидать,результат слышен сразу.
плюс прошумь крышу.
остальное дос.раки.

Спс за советы :) пару но
если полтинник один может и есть смысл завести через тех отверстие за бардачком если пару +и - уже расход по метражу идет нормальный до тех отверстия примерно 1,20м обратно в порог левый еще 1,20. имхо проше под левым крылом и пару дырочек около тросика капота сделать. акустические не айс класть по правому там все штатная сила идет наводки и т.д. но наверно у кого как.

по выперанию если проложить с права от центрального туннеля то все норм ничего не торчит все ровно, сзади согласен, но у меня там раз в год кто катается , опять же можно ближе к туннелю проложить.

насчет перешума тоже не много не согласен :) резонирующая крышка бага от 2 эрок совсем не айс.да и пол в багажнике достаточно звонкий. а полка так вообще если не шумить тихий ужас.
с крышей все норм если только доп делать. посмотрим после установки саба.

мне лично (лансер 9) шумка крыши и крышки багажника дала положительный эффект для саба. Плюс много приятного думаешь о зашумленой крыше в дождь.

Продолжение :).Попутно перед началом перешумки багажника занимался изготовлением фальшпола для уселителей, проца и дистрибов.Напилено было
следующие:

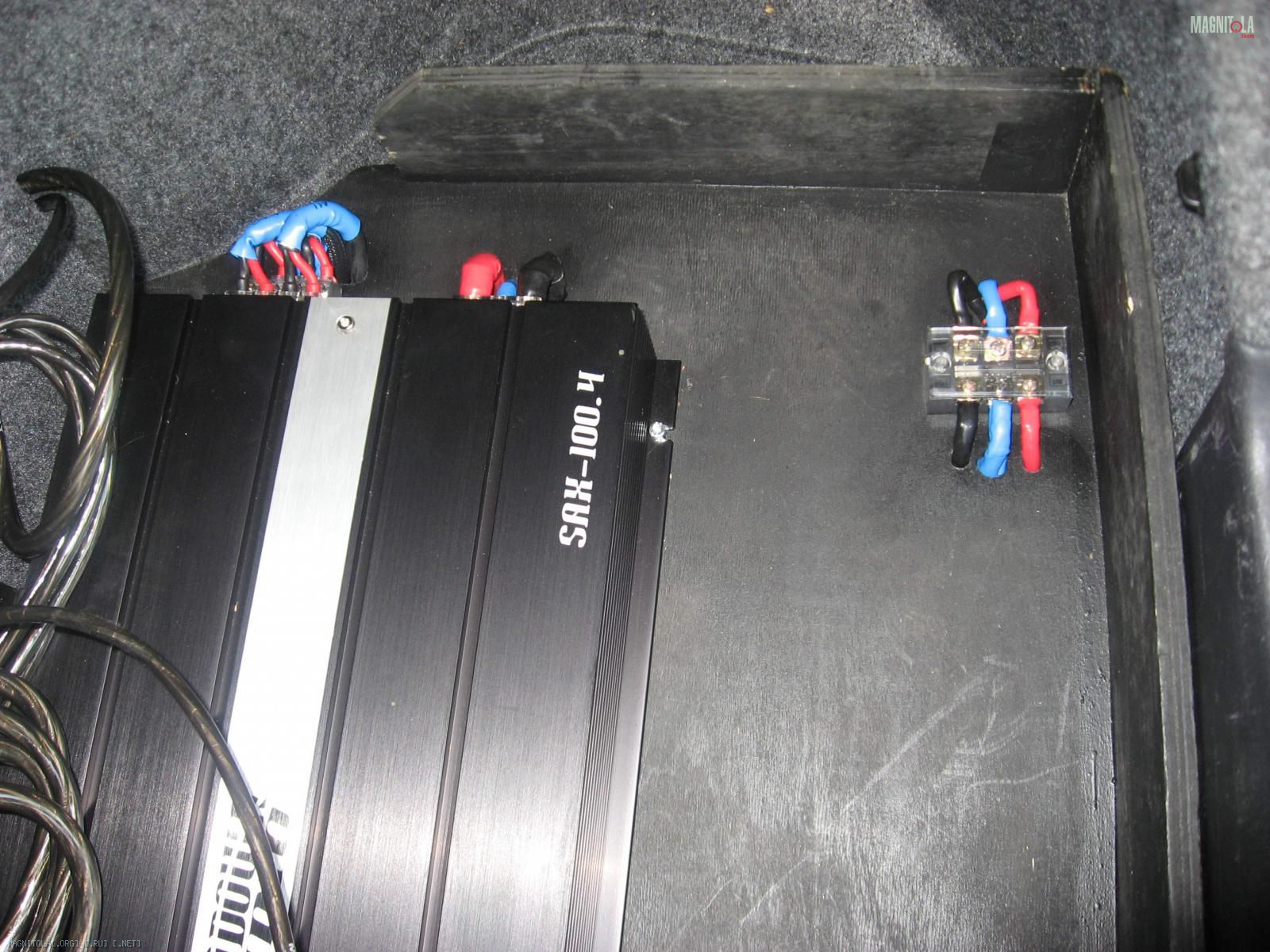

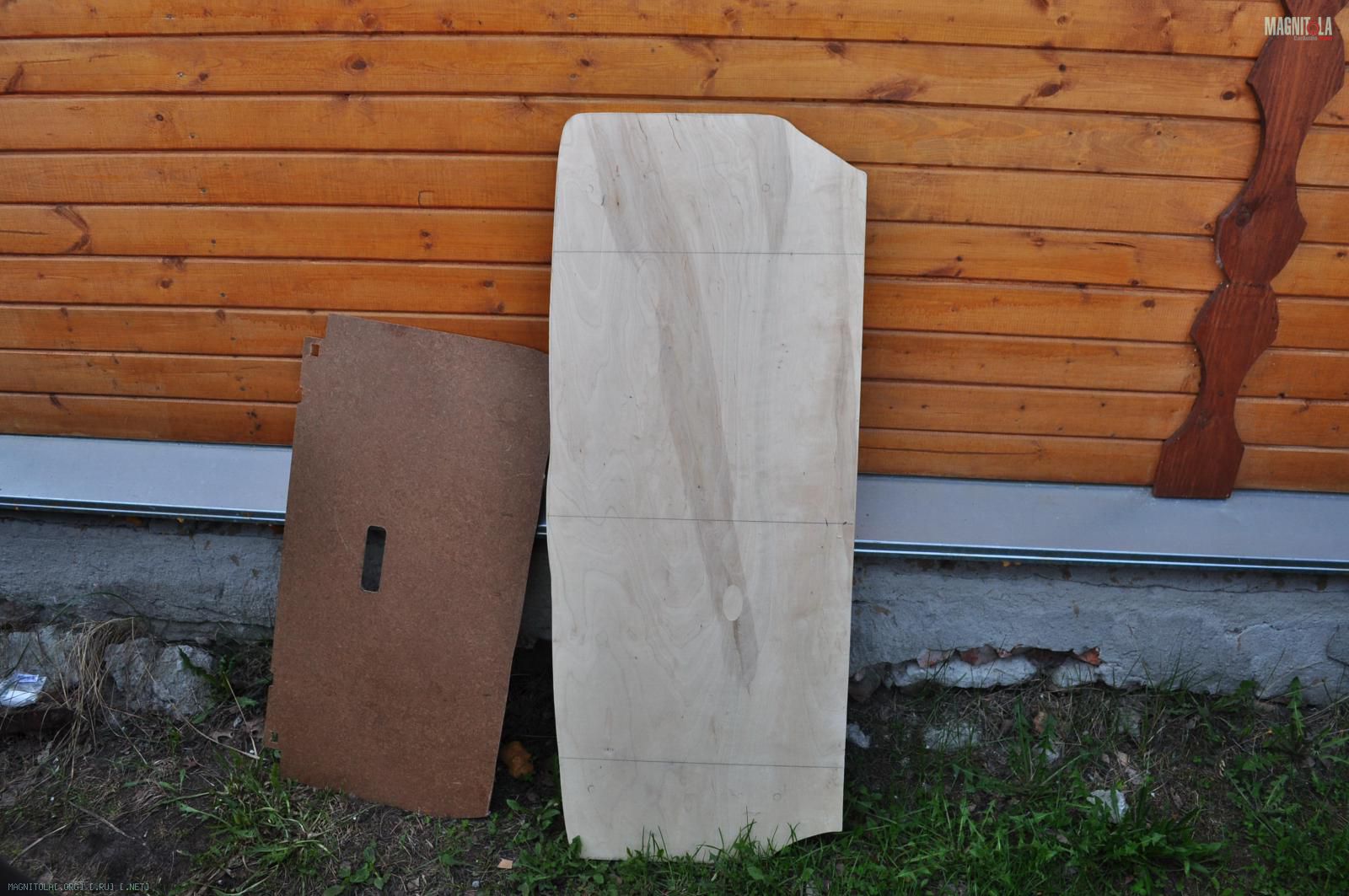

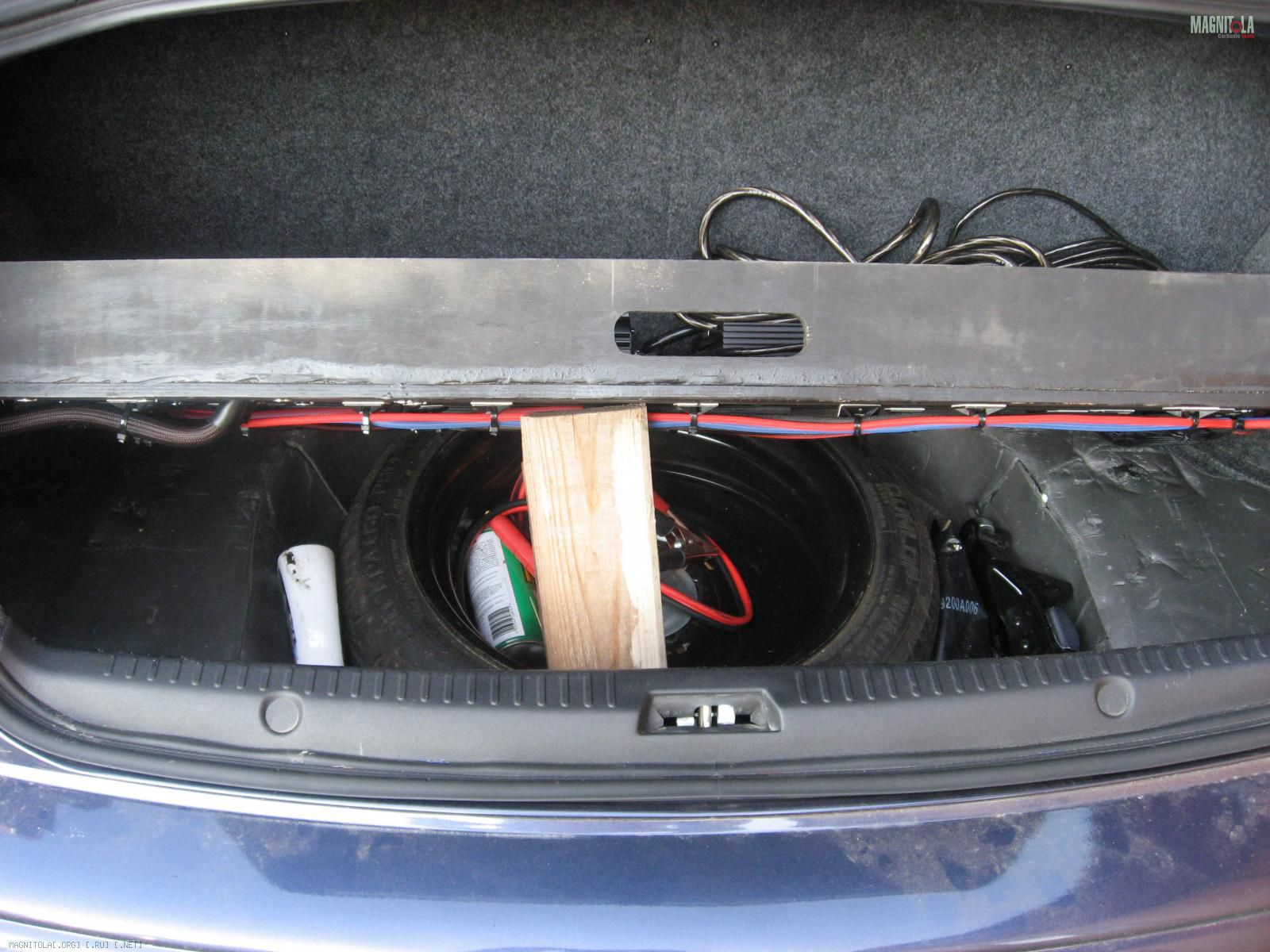

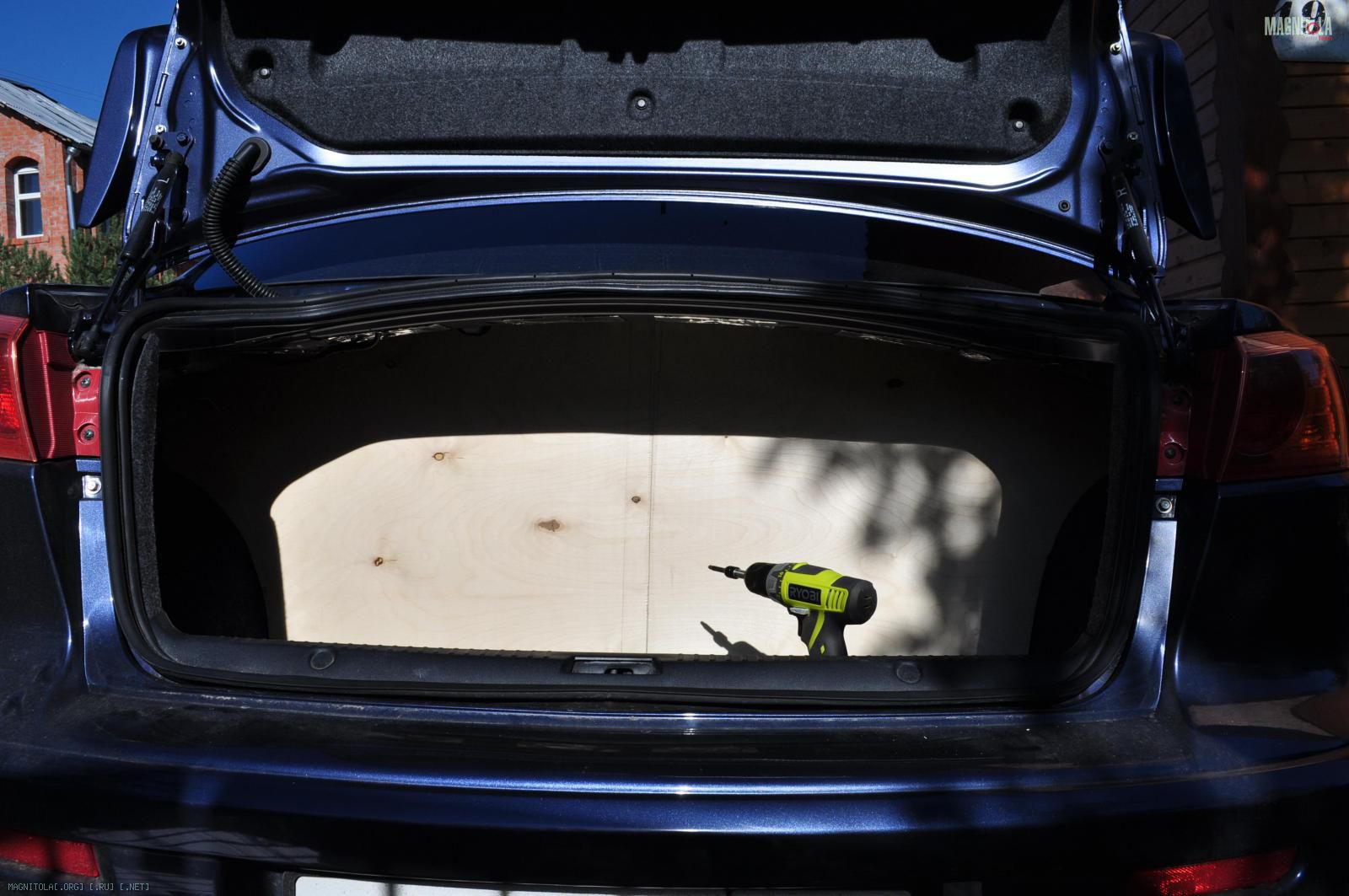

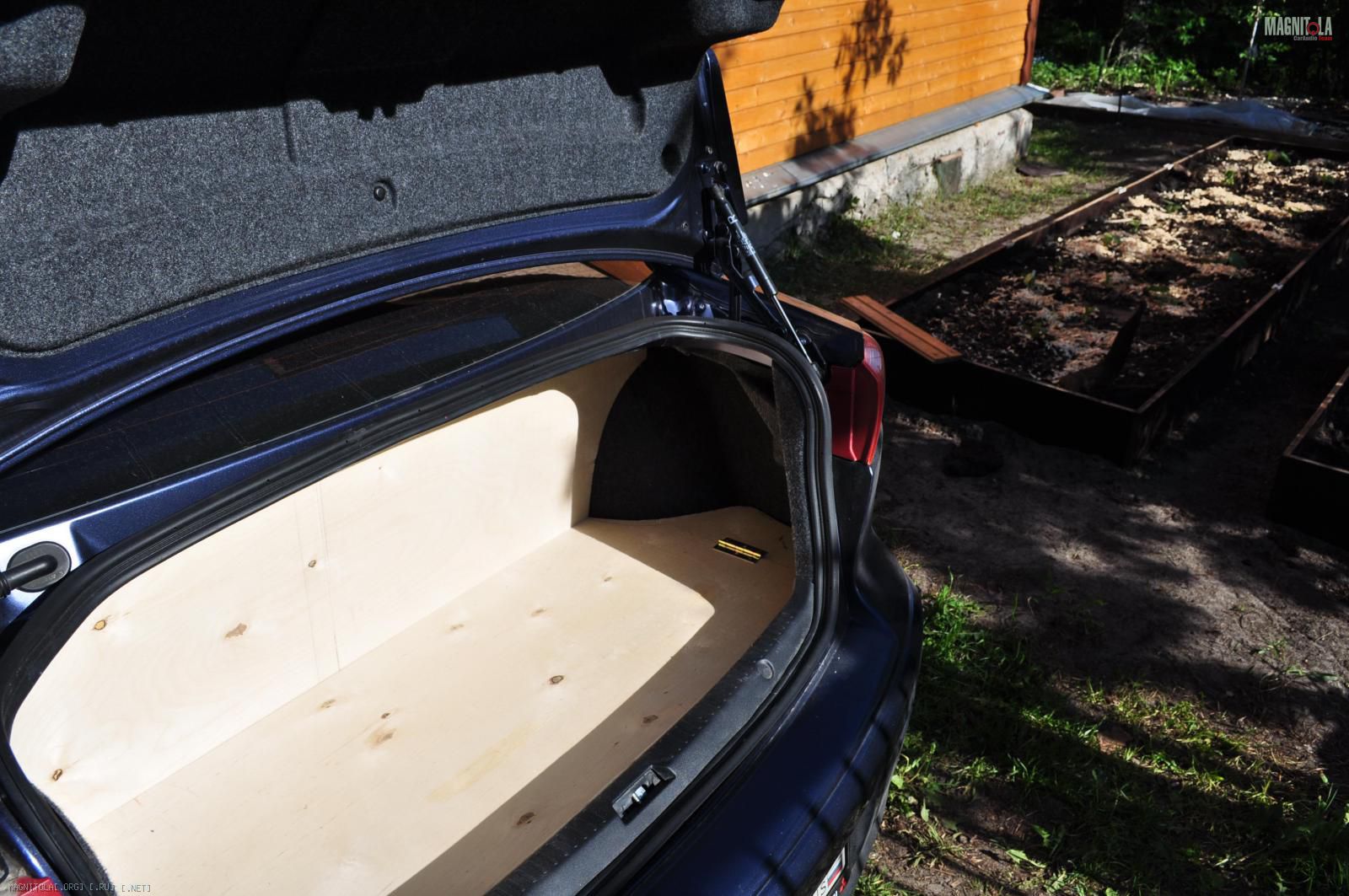

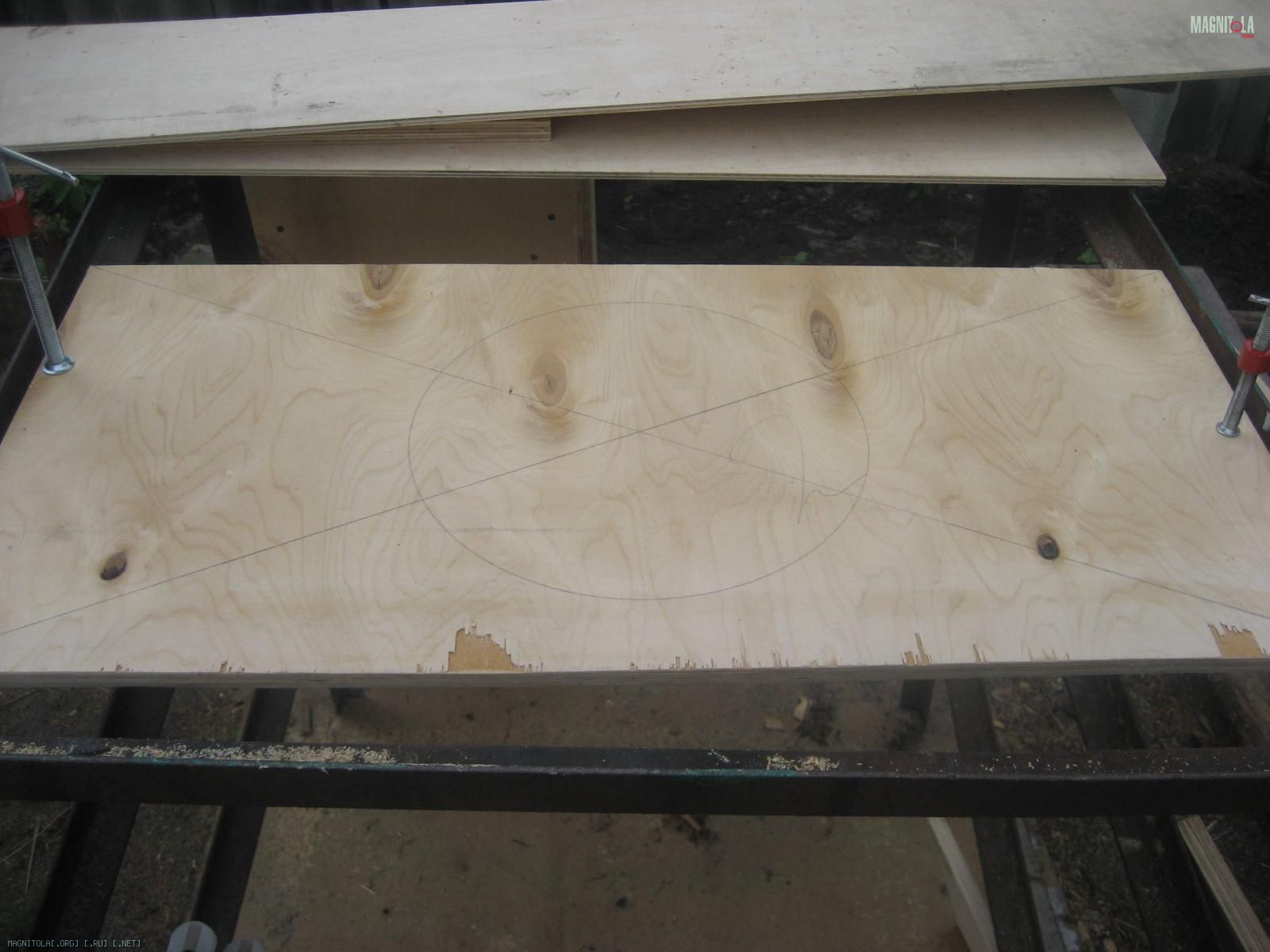

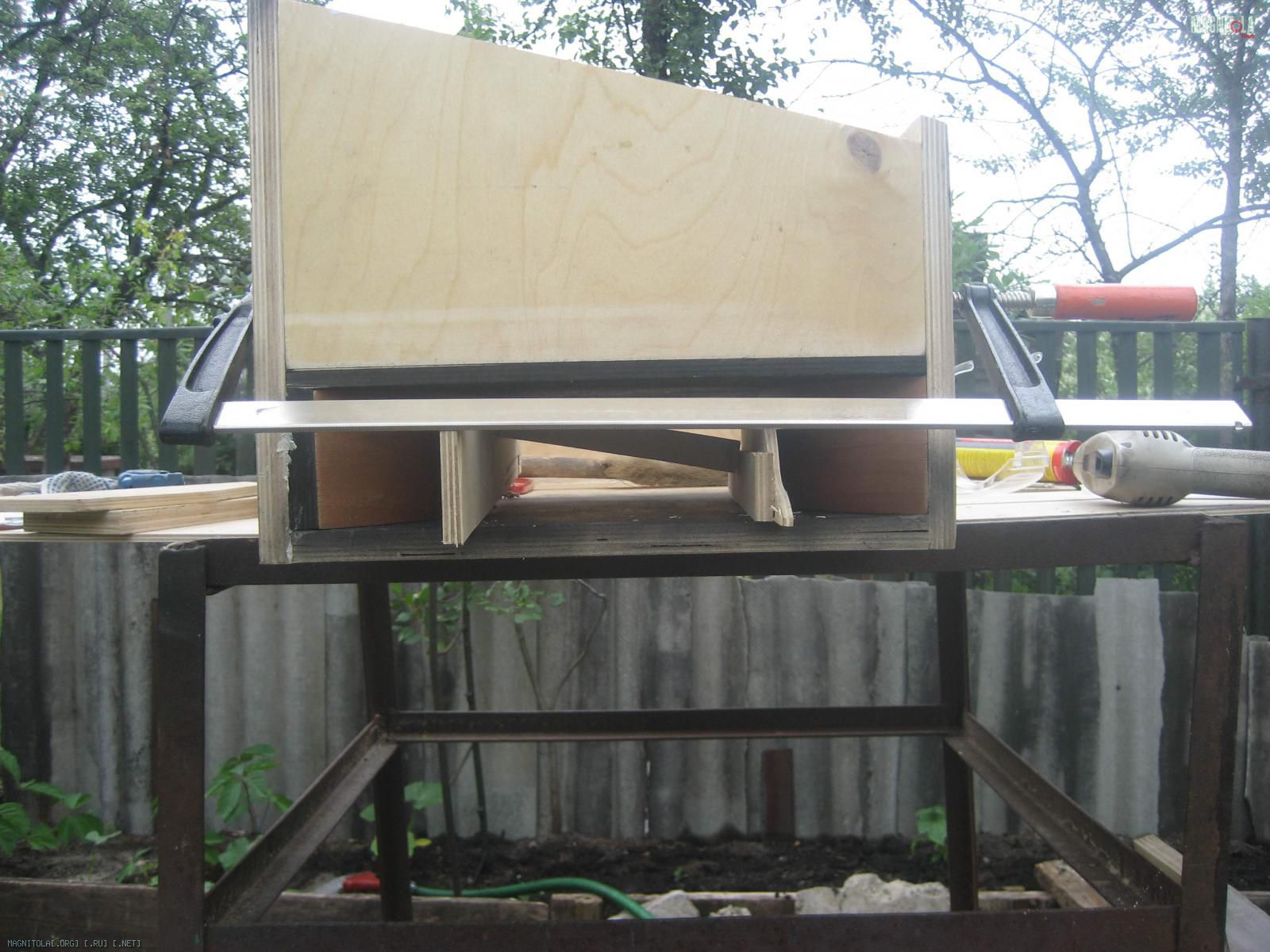

фальшпол рядом штатный.(из инструмента использовался обычный лобзик с фигурными пилками и шлиф машинка)
Вложение 123452Вложение 123453

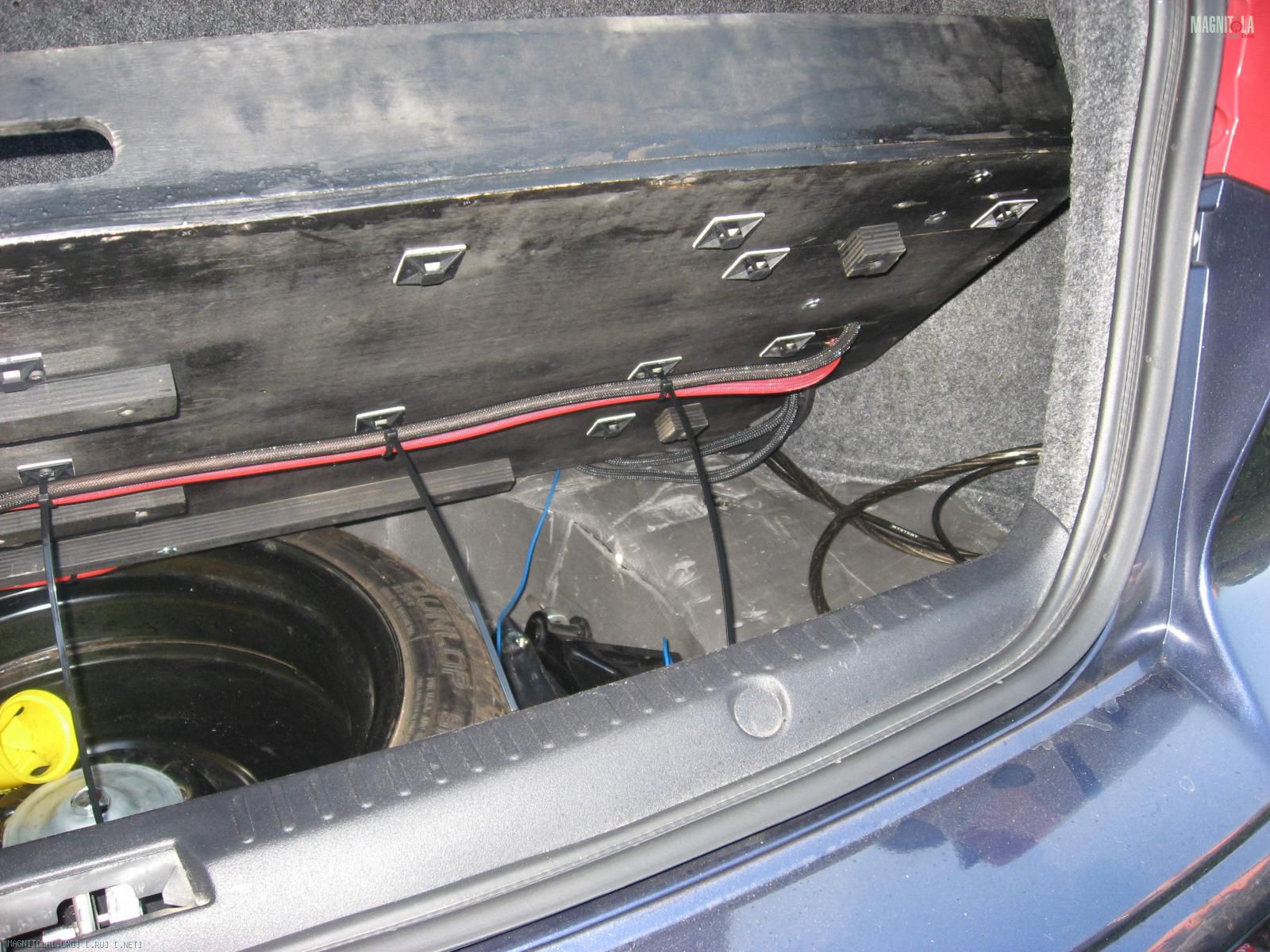

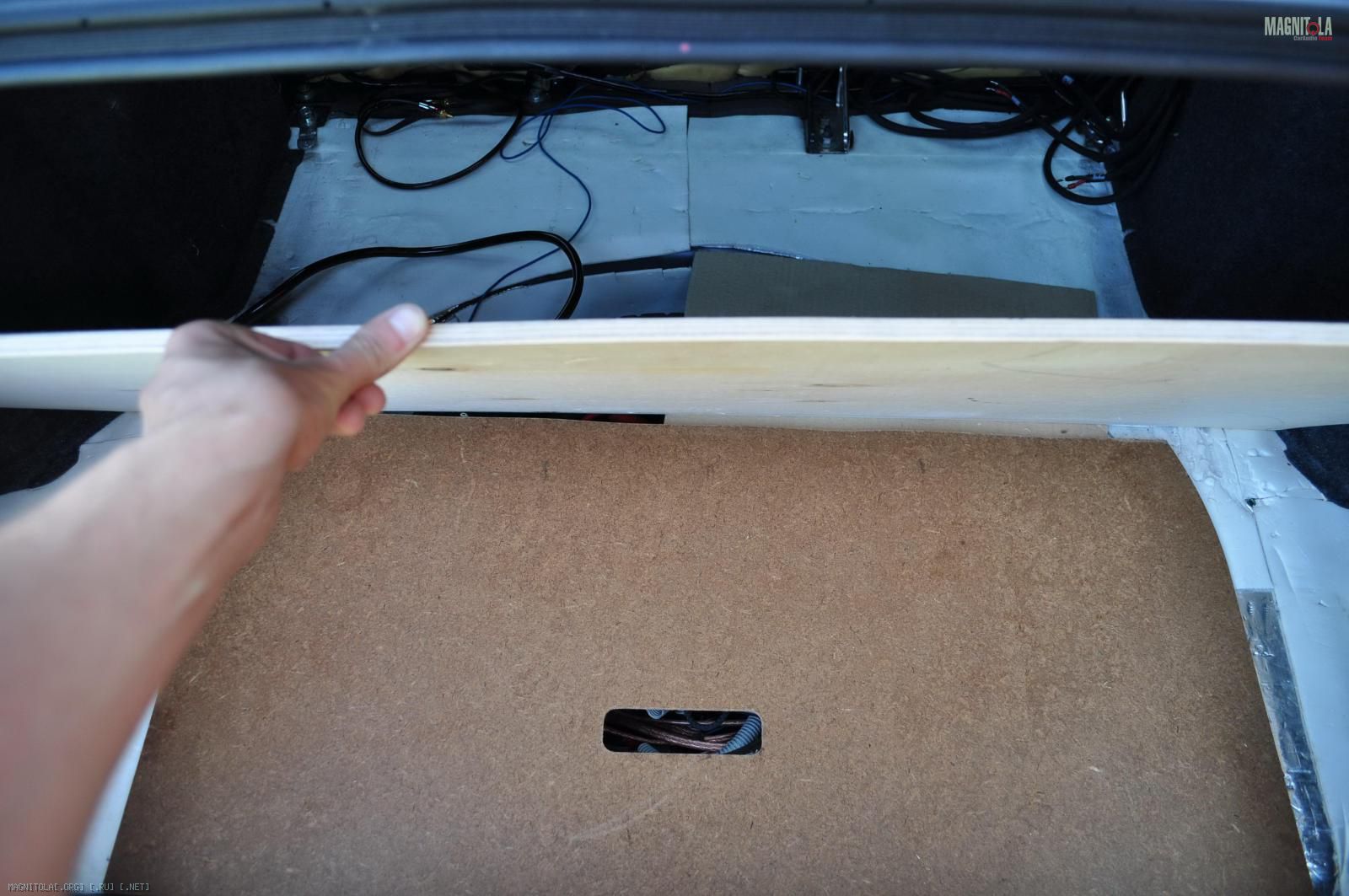

по плану будет примерно подниматься вот так
Вложение 123454
правда по механизму по еще не решил, скорее всего будут петли и надо придумать что то вроде подставки чтоб держало сам пол в открытом состоянии и можно было достать докатку в случае чего.

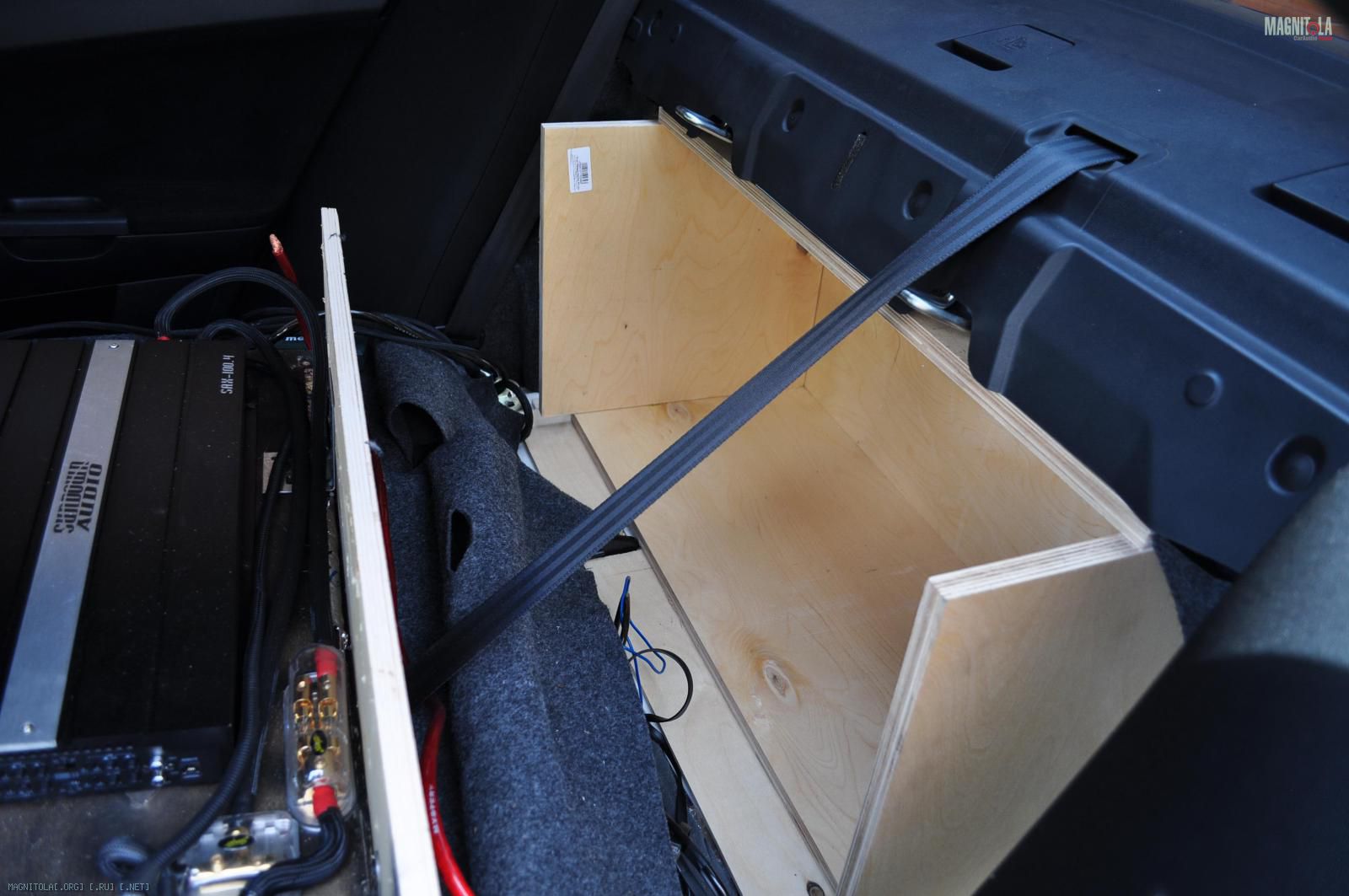

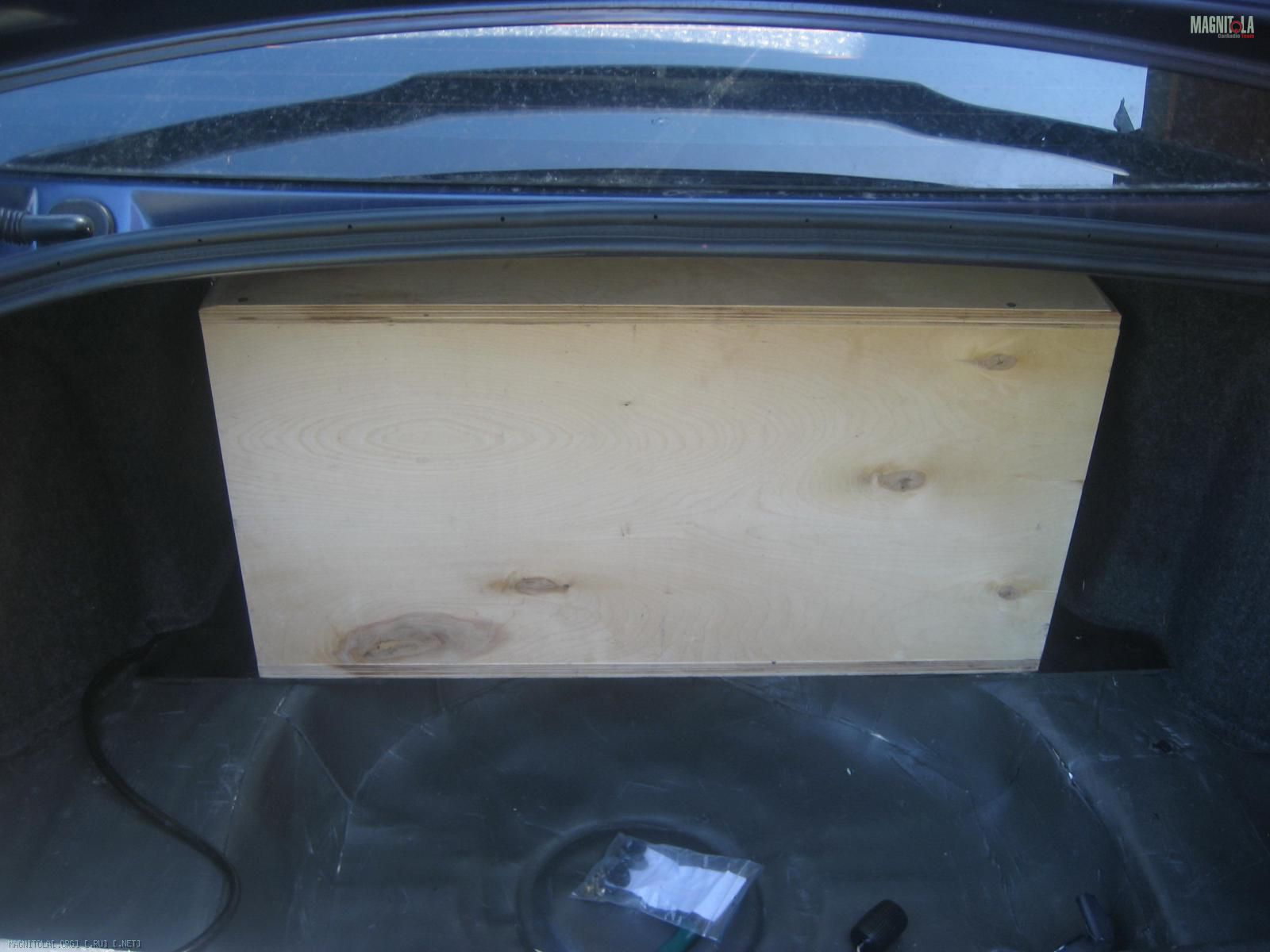

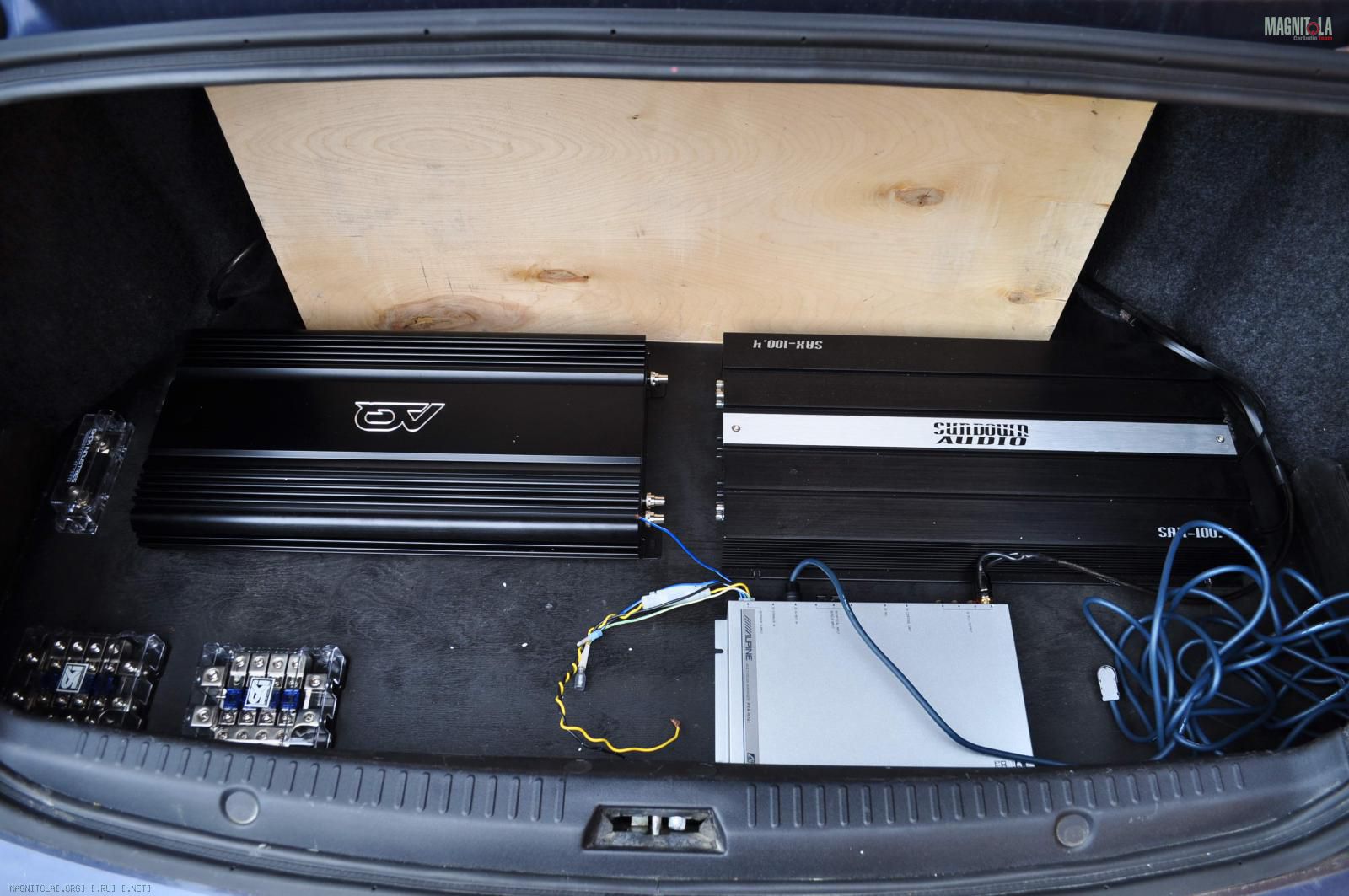

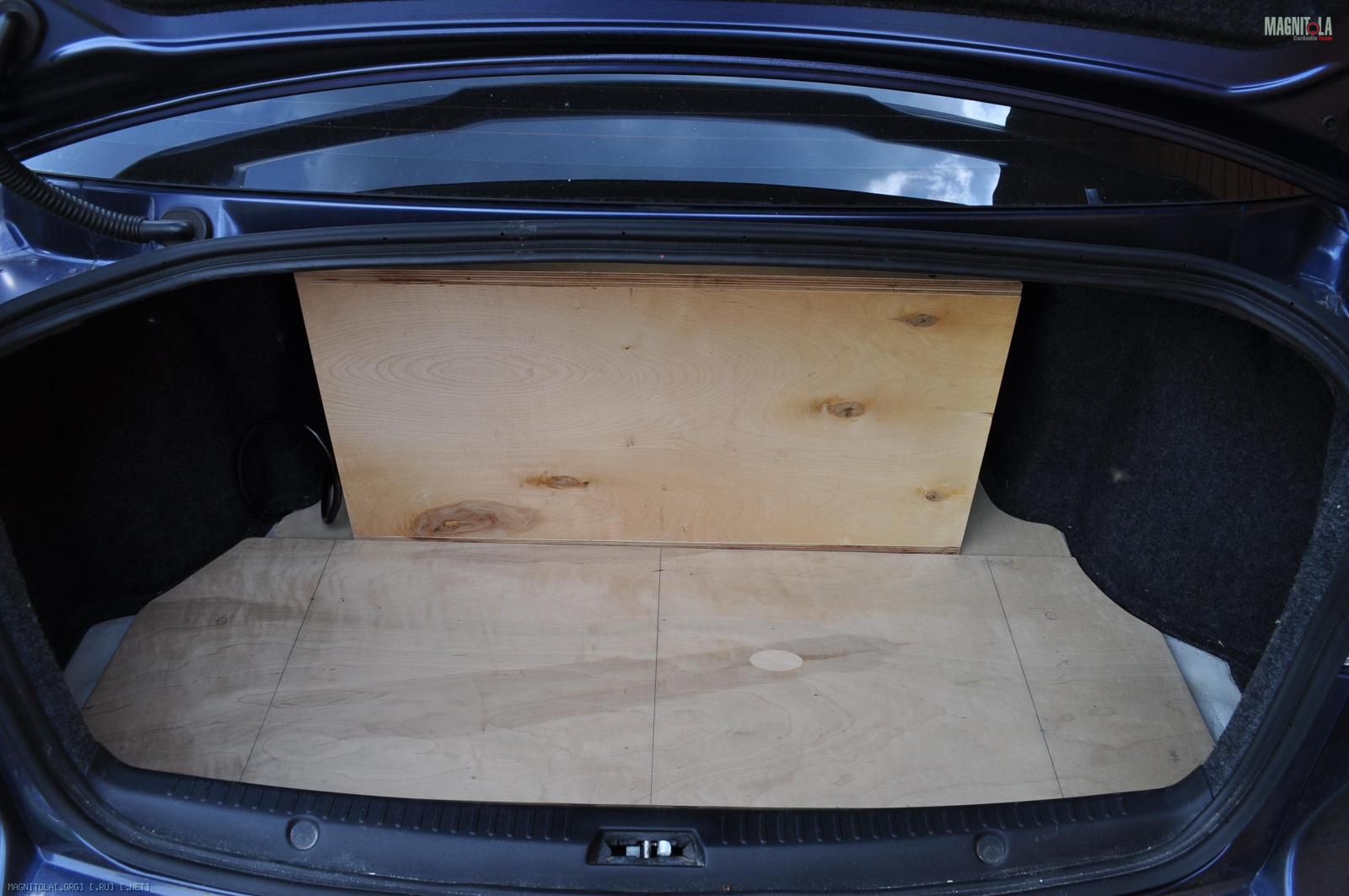

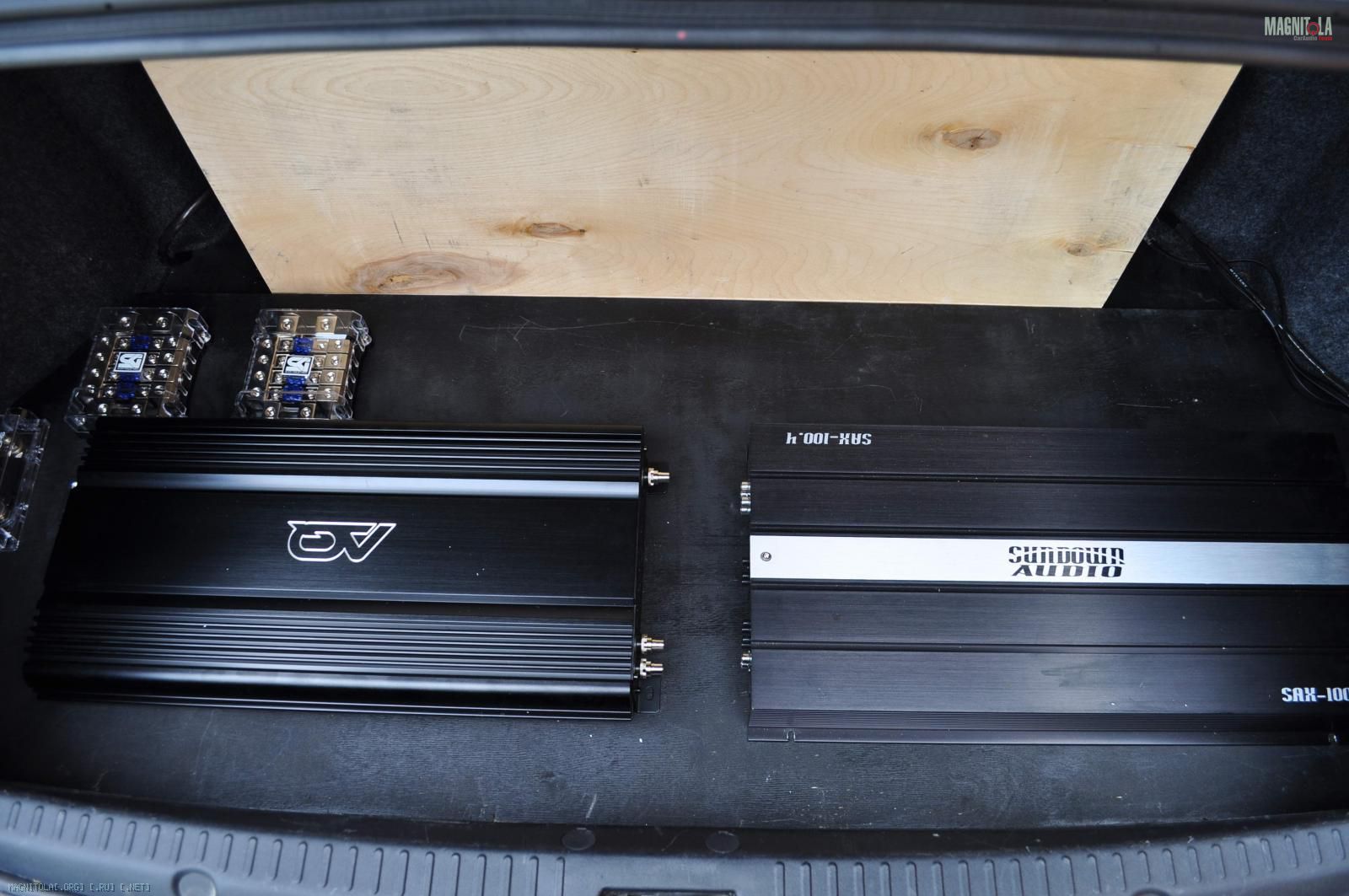

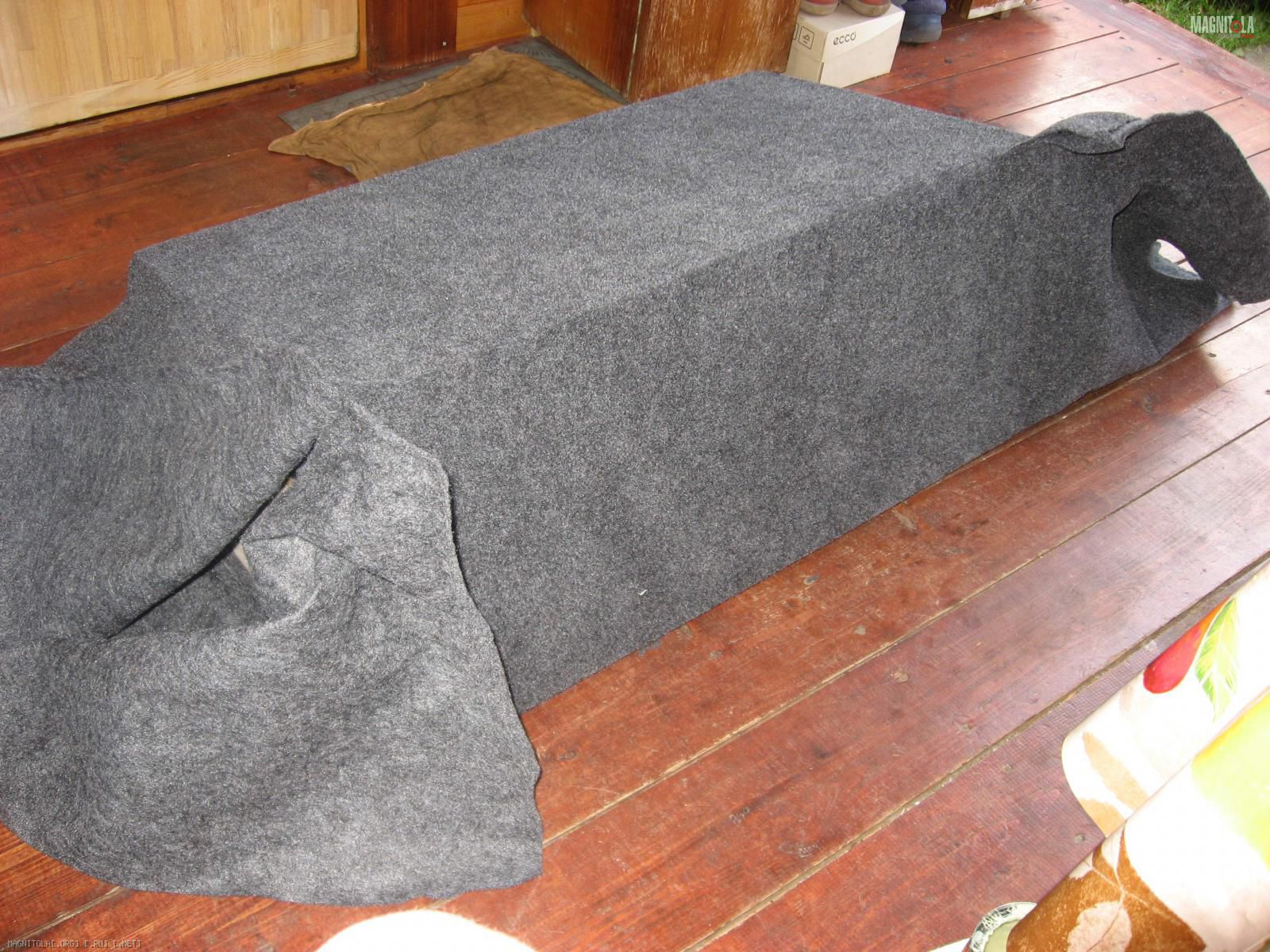

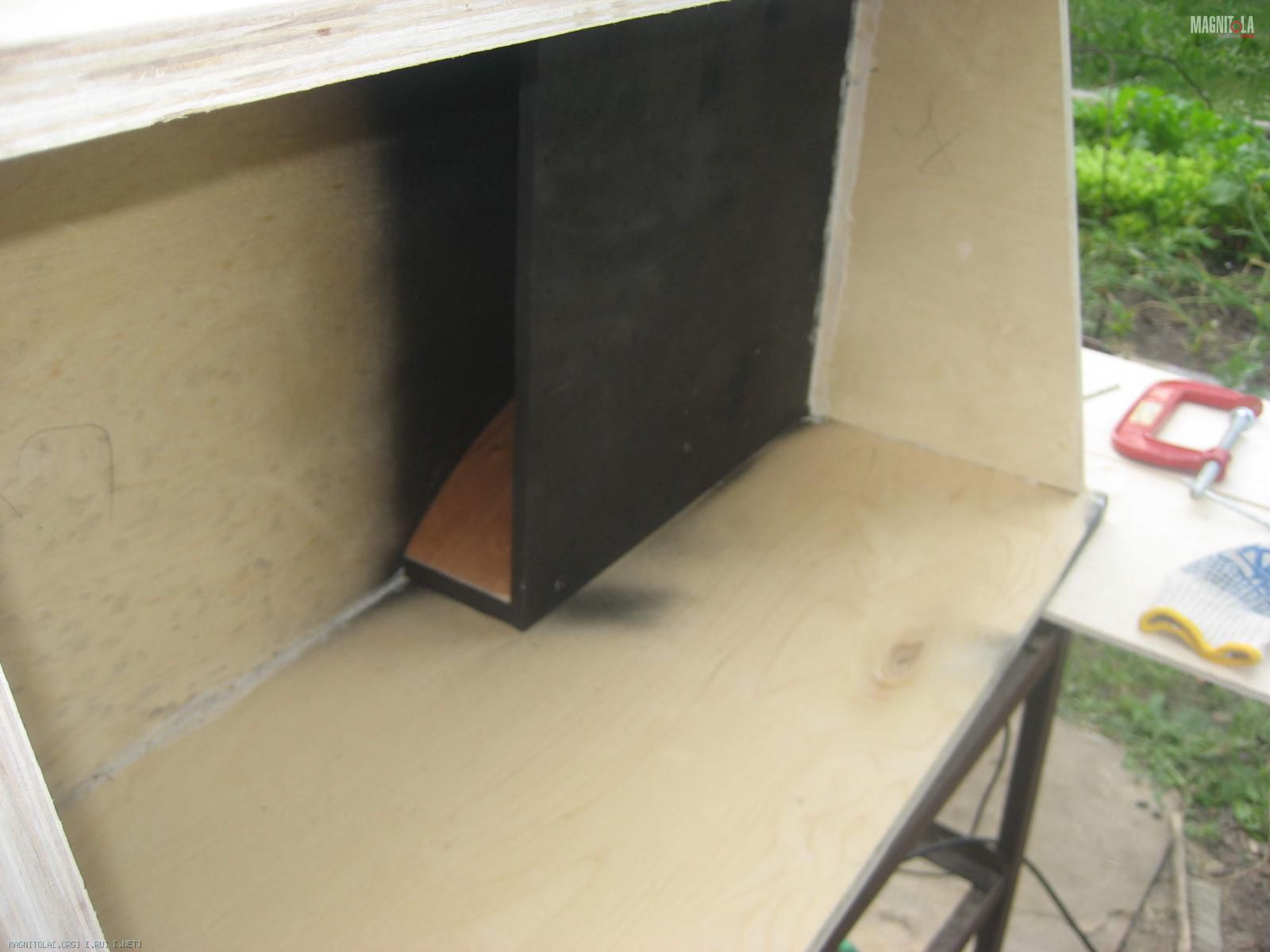

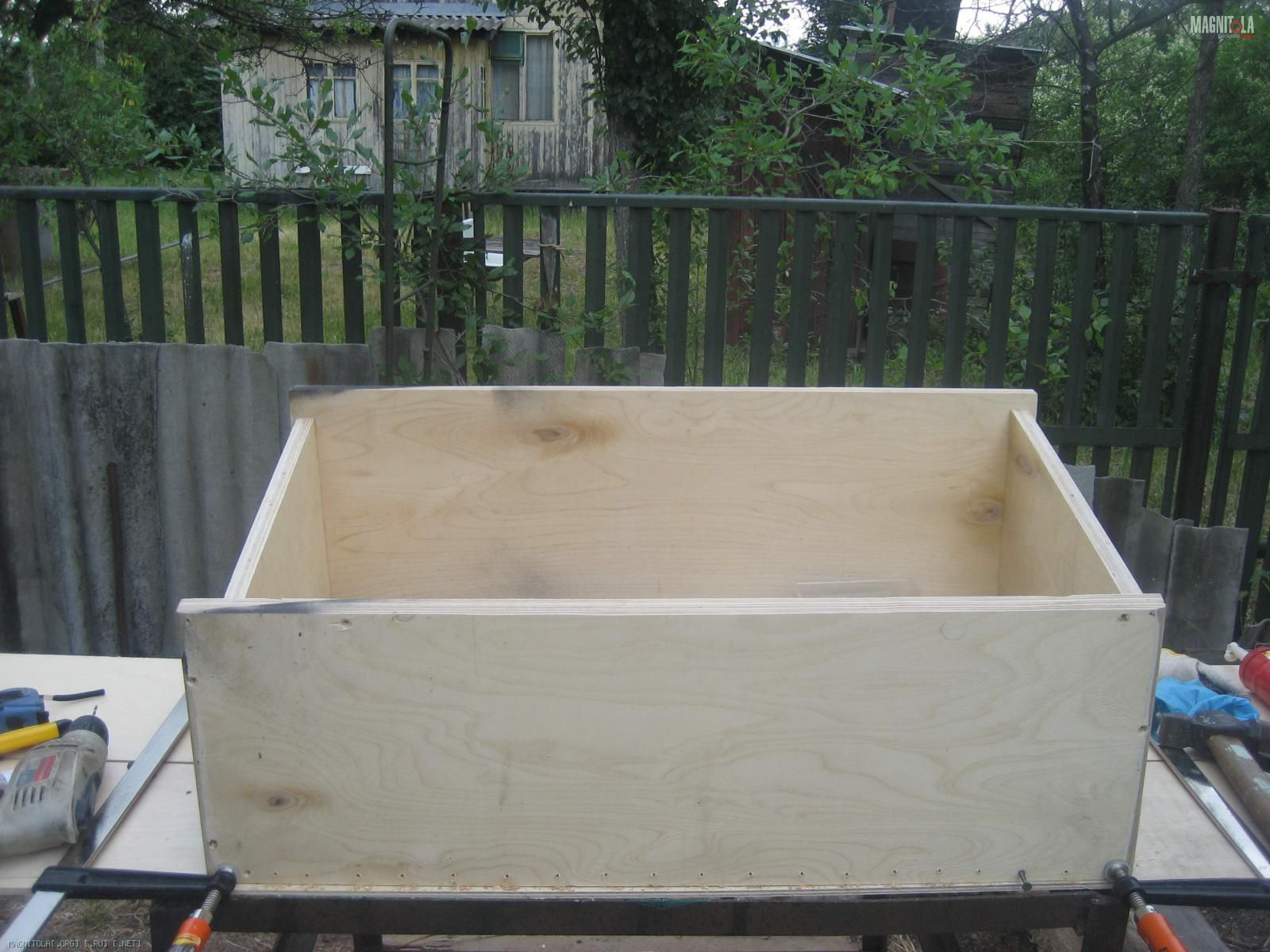

Так же сделано продолжение пола под корпус и часть корпуса временно собрана для понимания размеров всего действия
Вложение 123455Вложение 123456

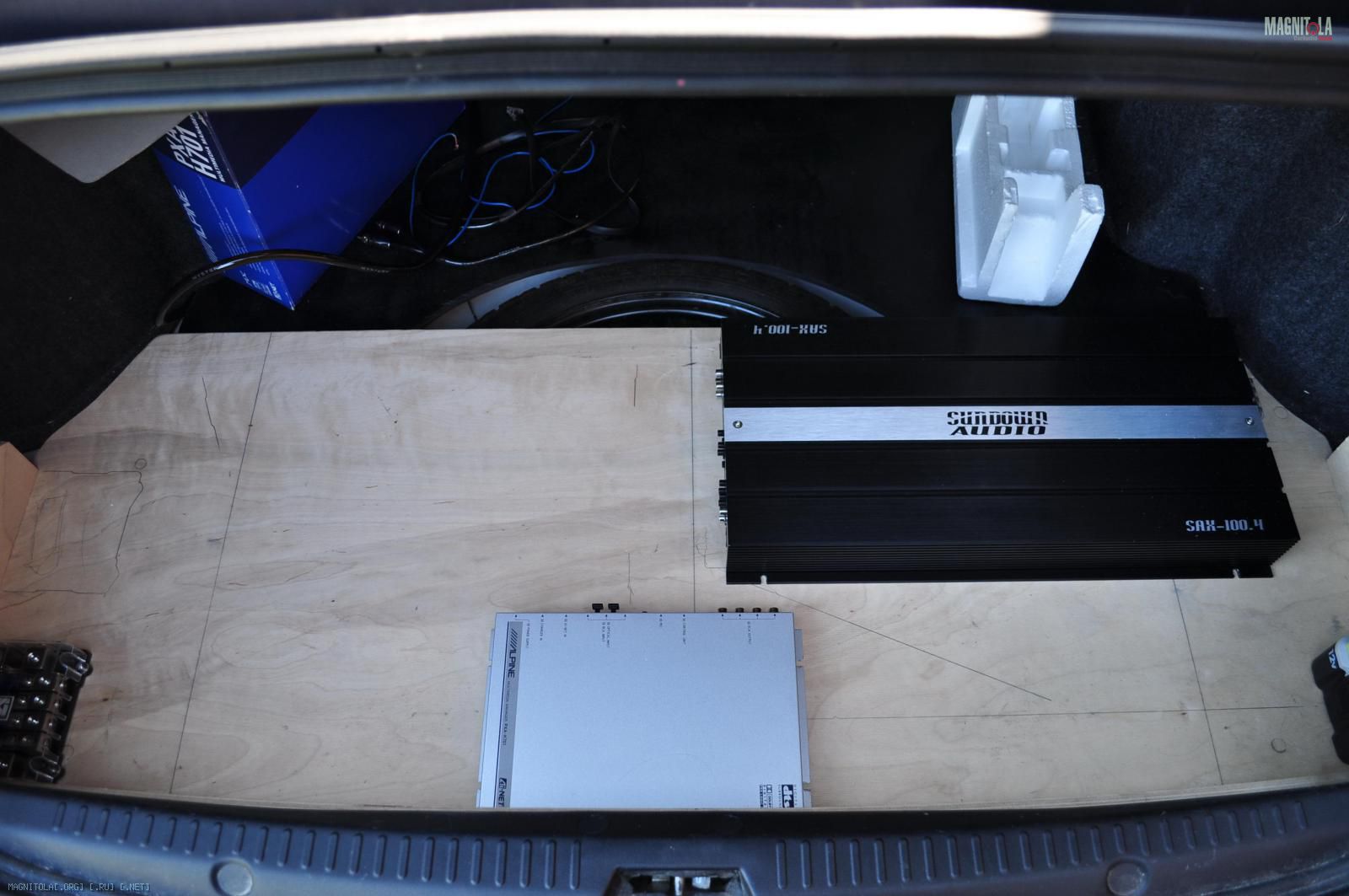

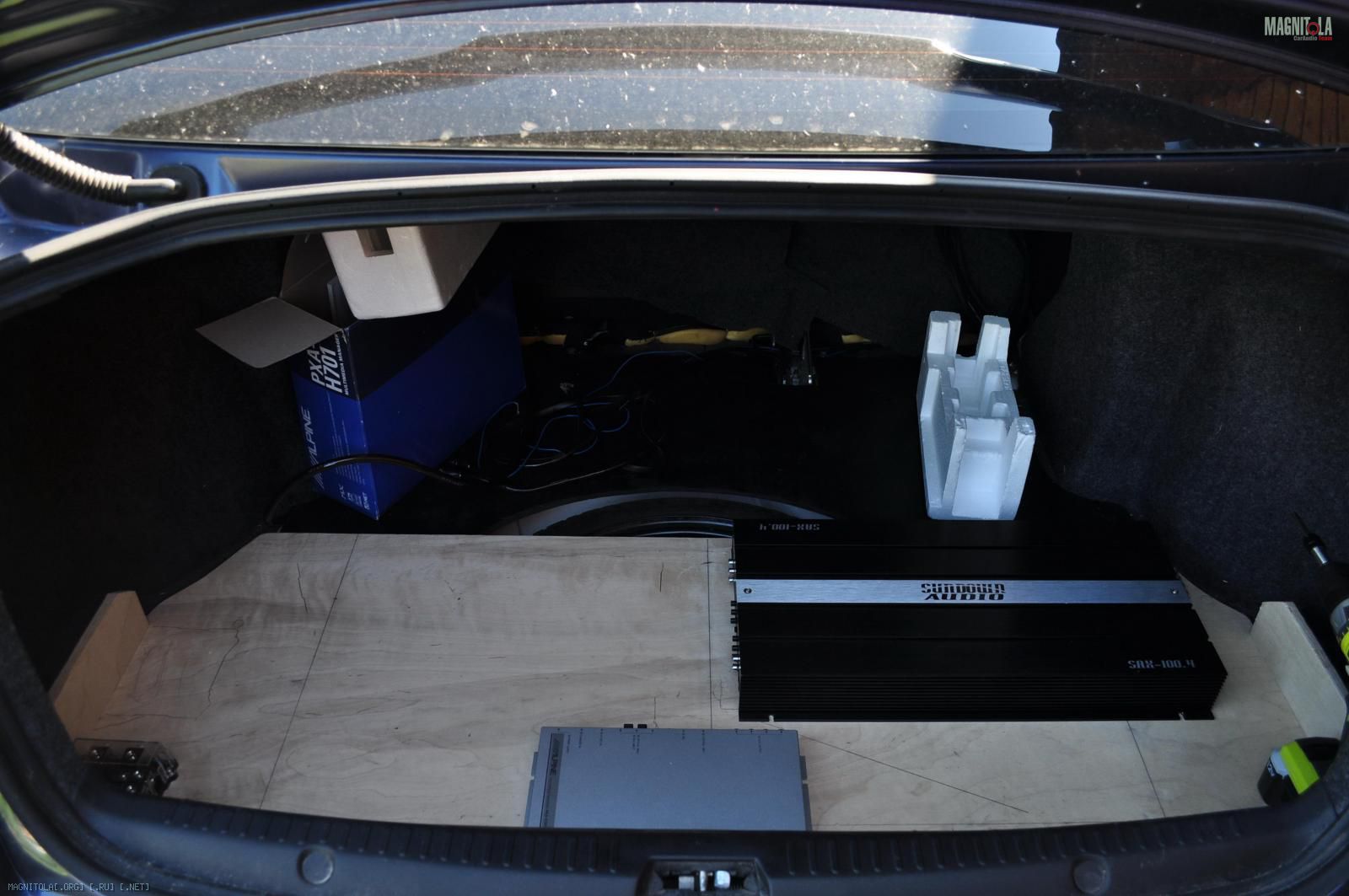

первая примерка показала что все будет тип топ ,но в дальнейшем оказалось не все так радужно и пришлось вносить корректировки
Вложение 123458Вложение 123459

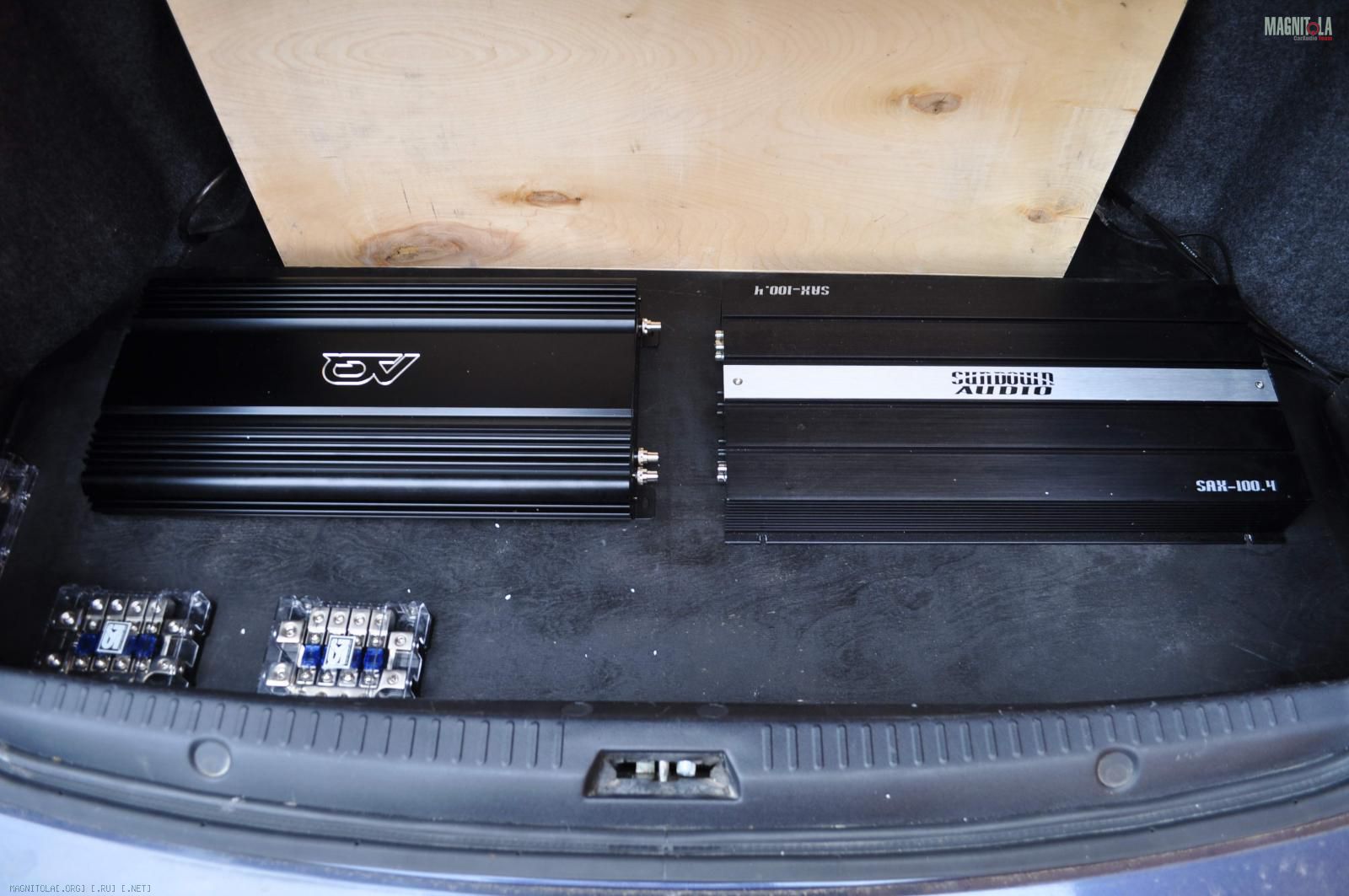

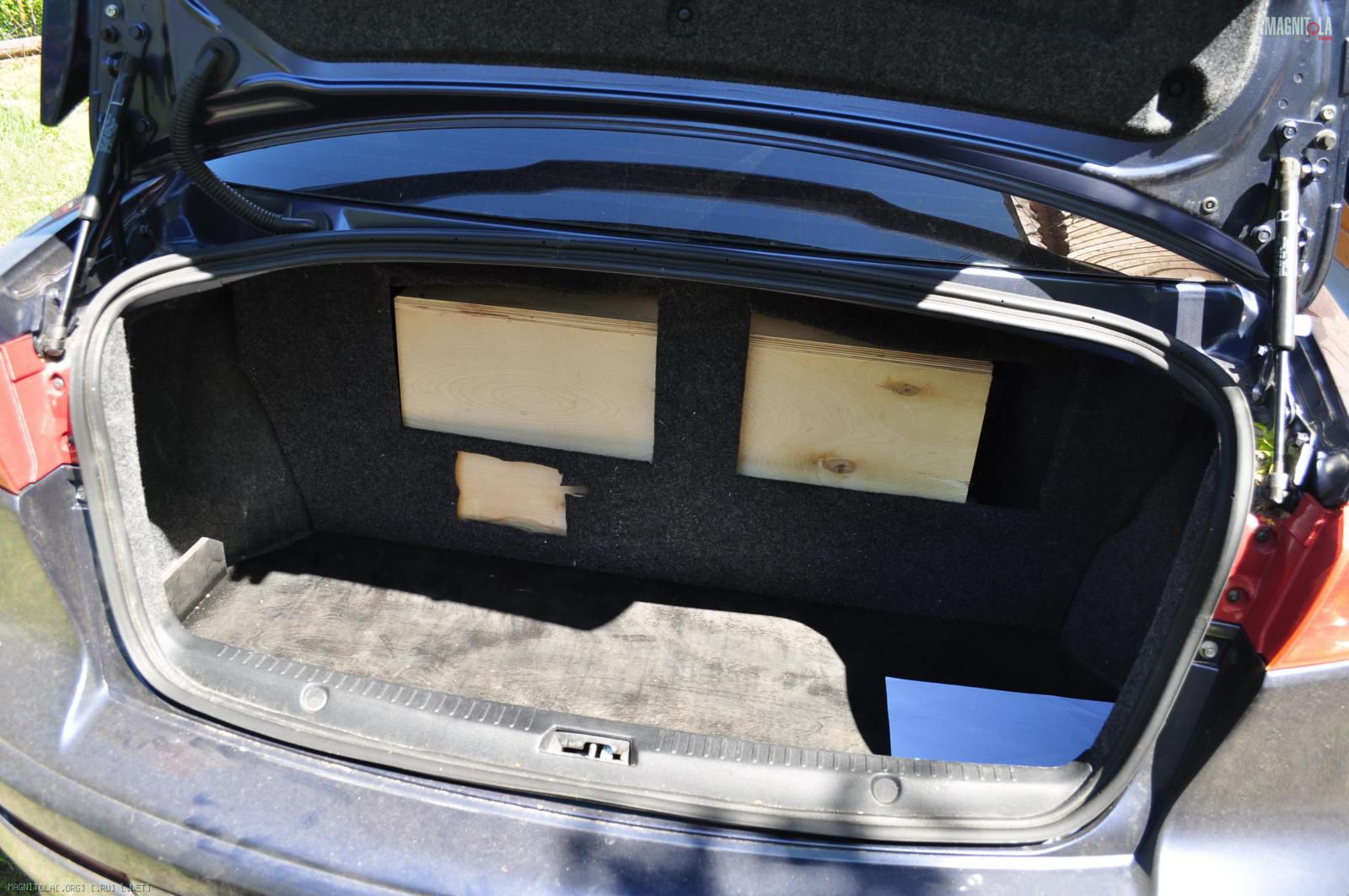

фальшпол был покрашен в черный мат на стенку не обращаем особого внимания это остатки из прошлого :)
Вложение 123457Вложение 123460

пилим дальше:)

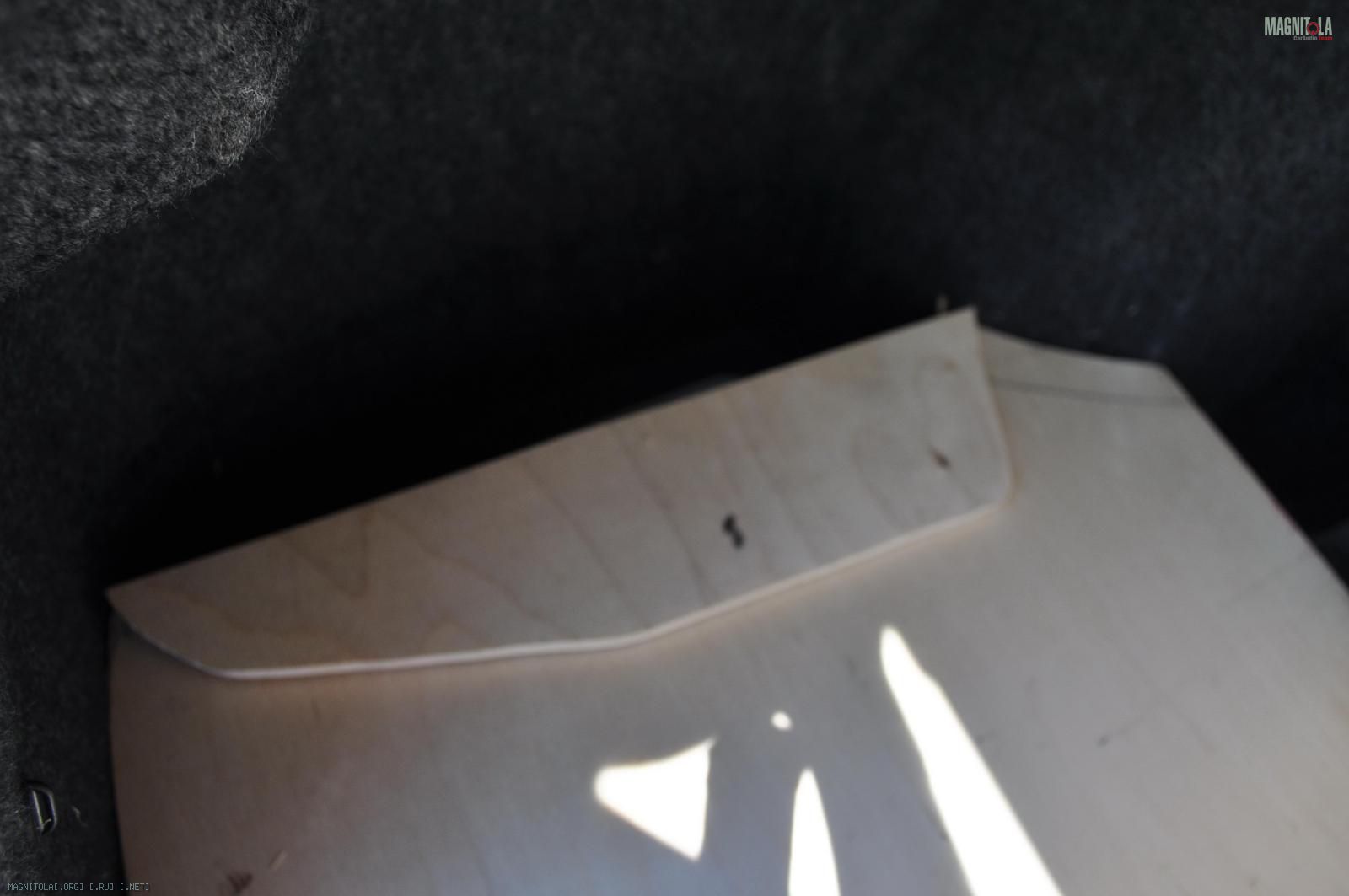

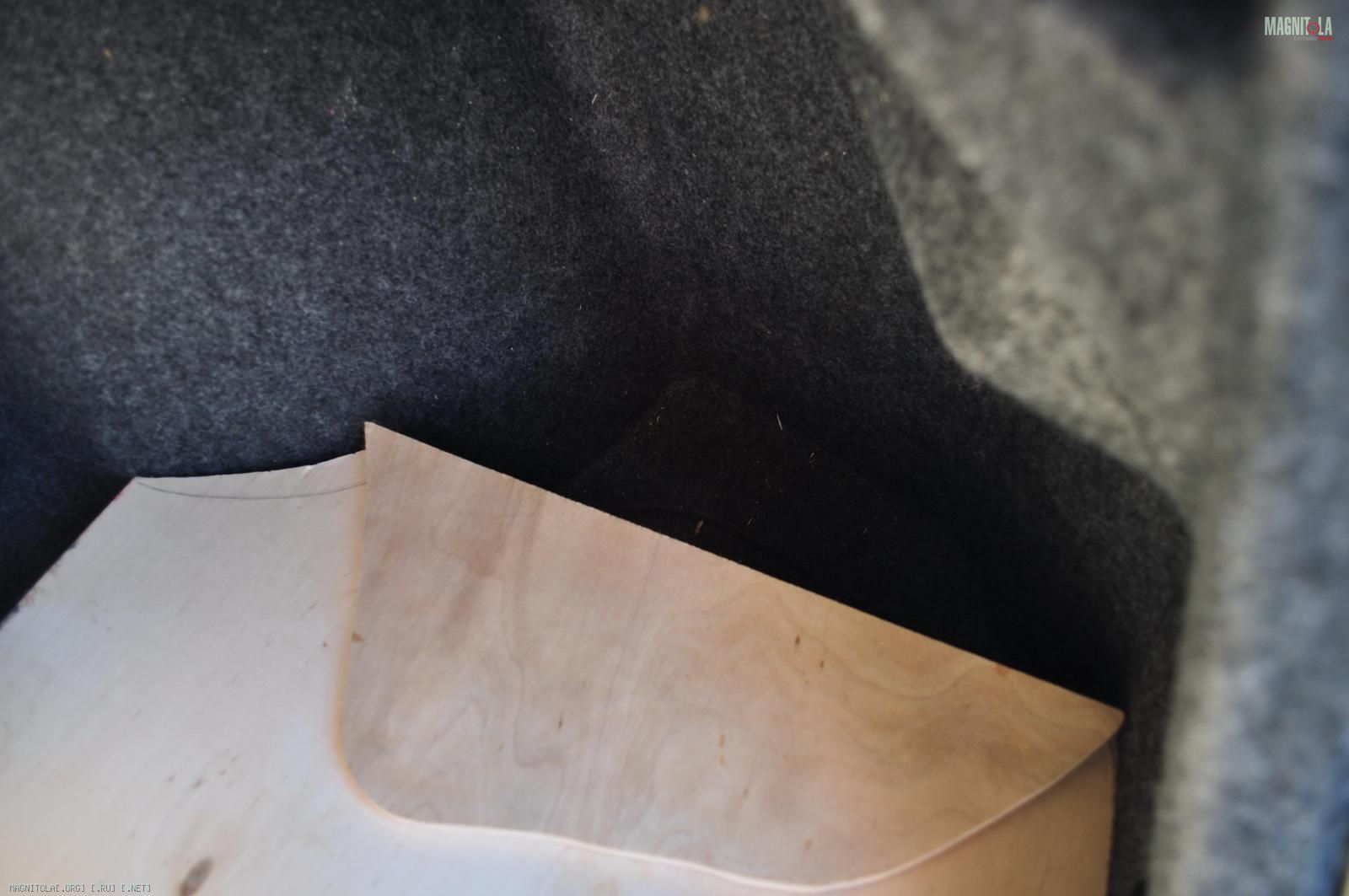

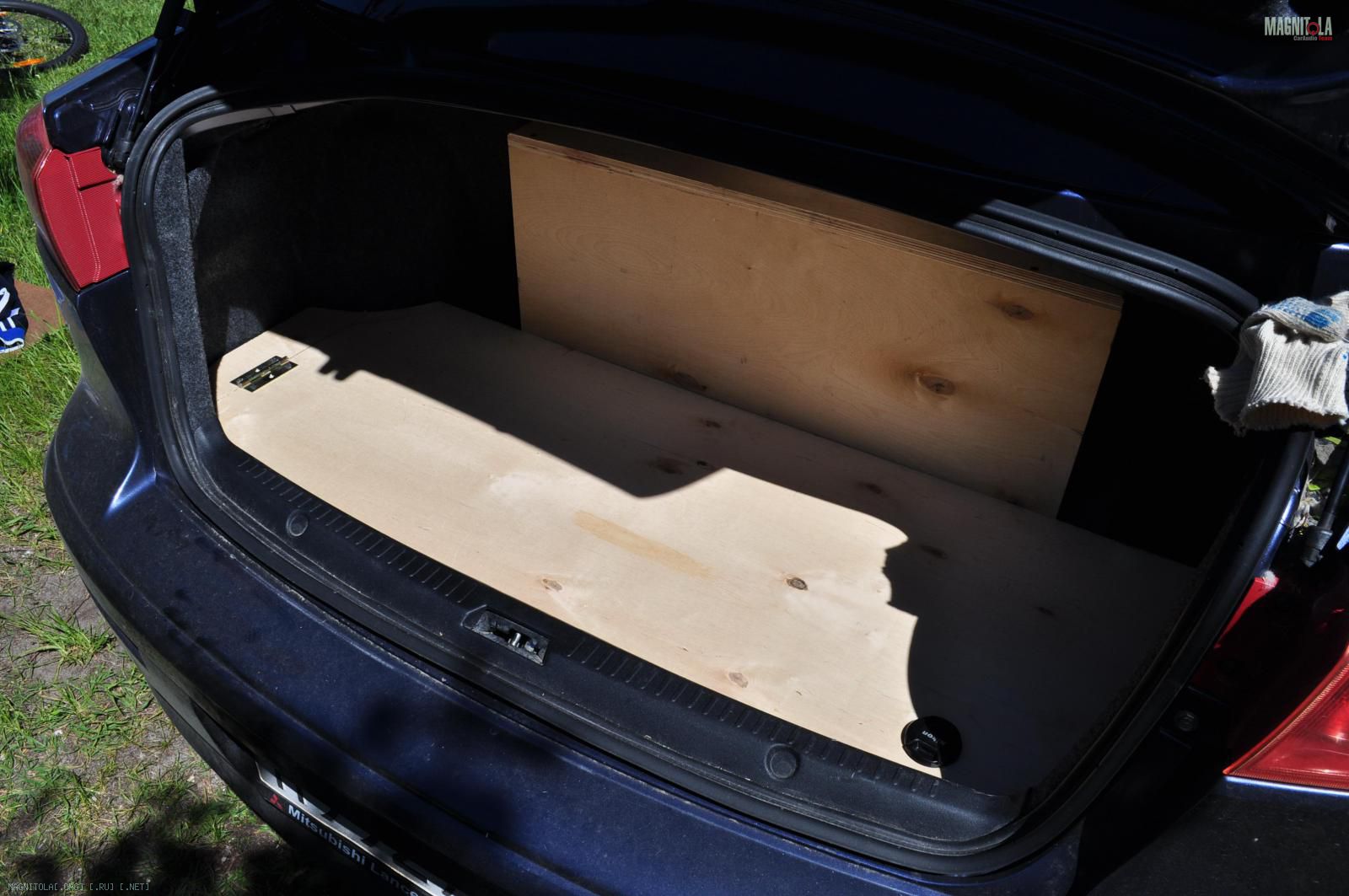

верхняя крышка для фальшпола с небольшими карманами по бокам для всякой мелочи
Вложение 123915Вложение 123916Вложение 123917
крышка пока останется такой ,еще не придумал как окончательно ее оформить буду заниматься в отпуске.

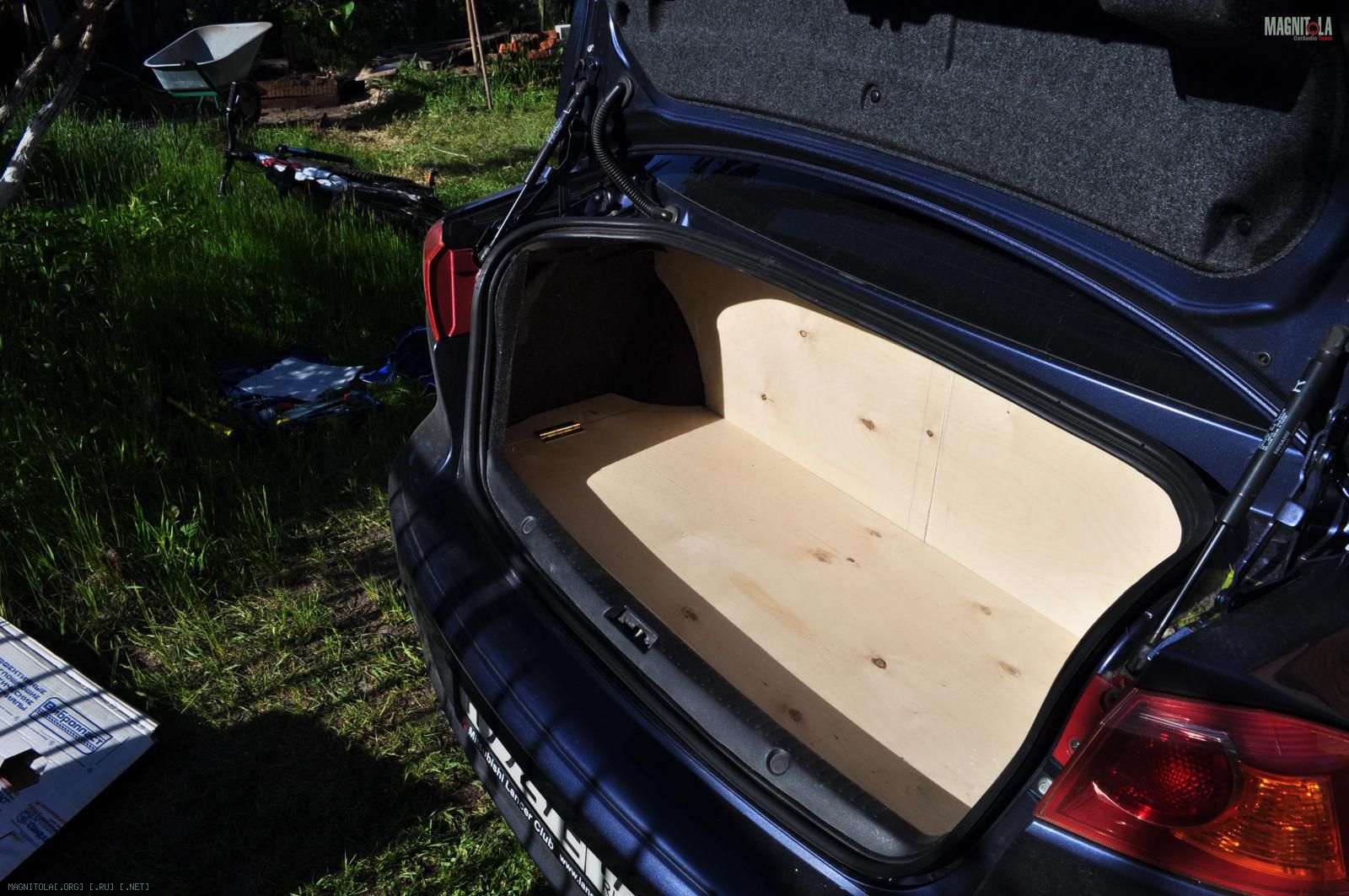

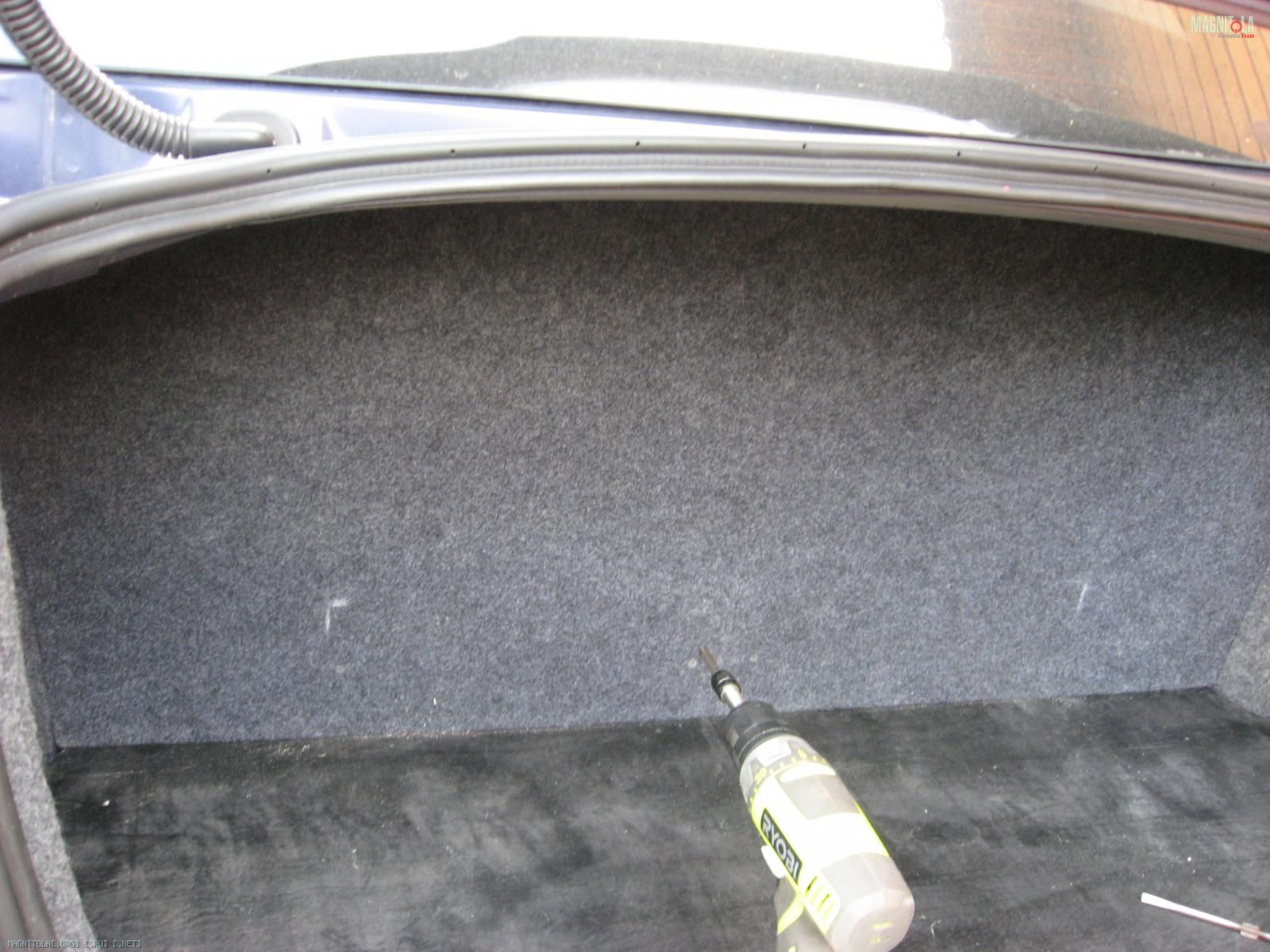

Стенка разделяющая багажник
Вложение 123918Вложение 123919Вложение 123920http://static.magnitola.com/images/misc/pencil.png

После окончания мучений с распилами шлифовкой подгонкой и т.д. решил провести примерку компонентов, чтобы окончательно определиться с расположением компонентов в баге. Было 4 варианта
Вложение 124581Вложение 124582Вложение 124583Вложение 124584

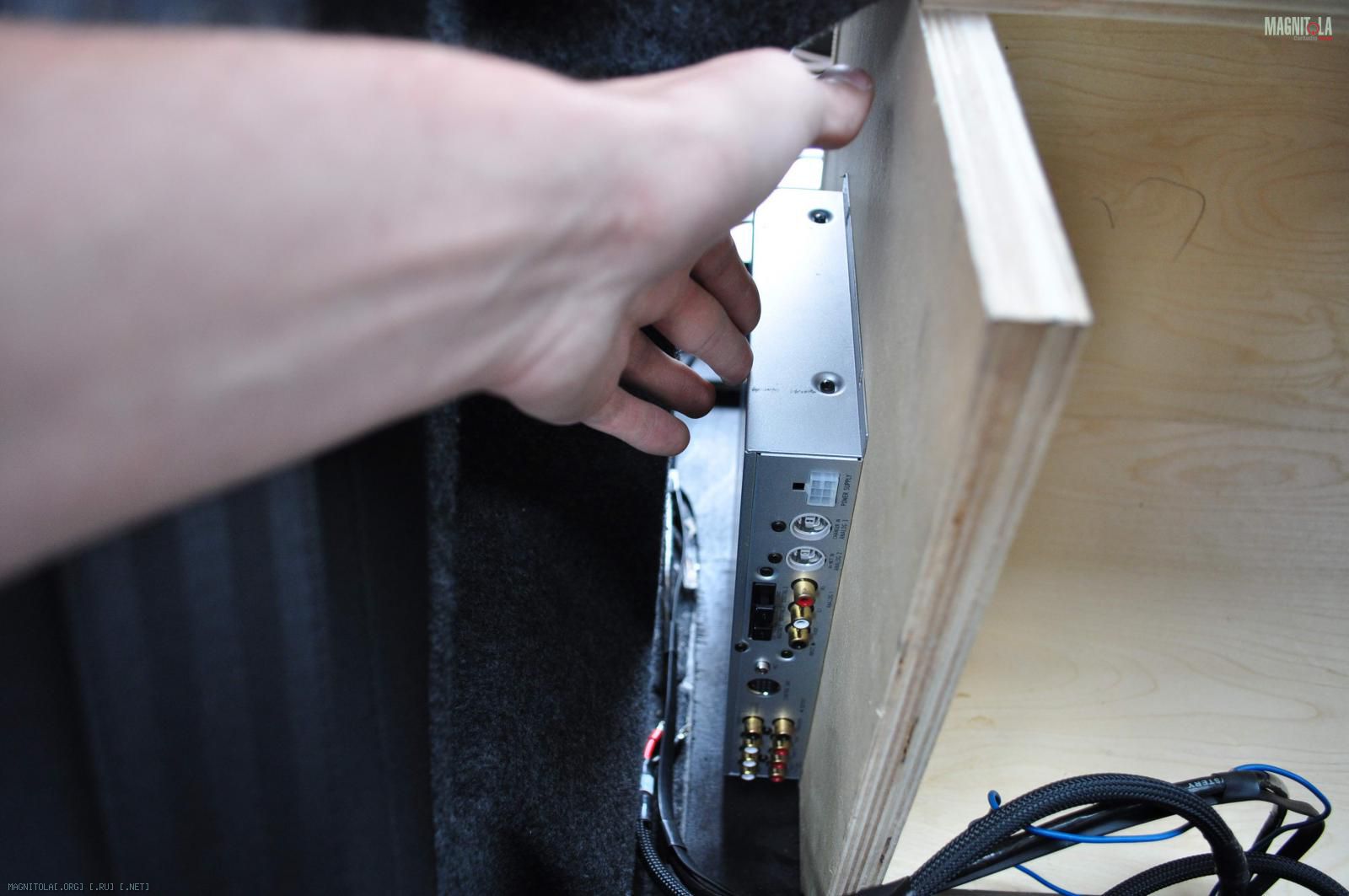

больше всего мне понравился 1 вариант, но как обычно случилось непредвиденное западло и первые 3 варианты были забракованы из проблем с открытием фальшпола, точнее он открывался, но не так как нужно и мешал нормальному доставанию докатки и вообще доступу в нижнею часть. Был принят самый простой 4 вариант, проц при этом переехал за стенку на корпус
Вложение 124585
Ну вот как то так :). далее сборка корпуса.

нда, жалко первый вариант

можно было забить на докатку в принципе, за 4 года владением авто ни разу не понадобилась , но чем черт не шутит, решил оставить на всякий пожарный.

Правильно.
...чем дольше что-то не нужно, тем больше вероятности в том, что это понадобится.

Блин сгорела мать на основном компе отслужила свое :(большинство фоток там ну да ладно харды целые хоть.
И так корпус: обьем 60 литров без учета порта. сам порт (Экспо)настройка на 42.
Используемые проги для расчета: баспорт+сайт рокфорда:)

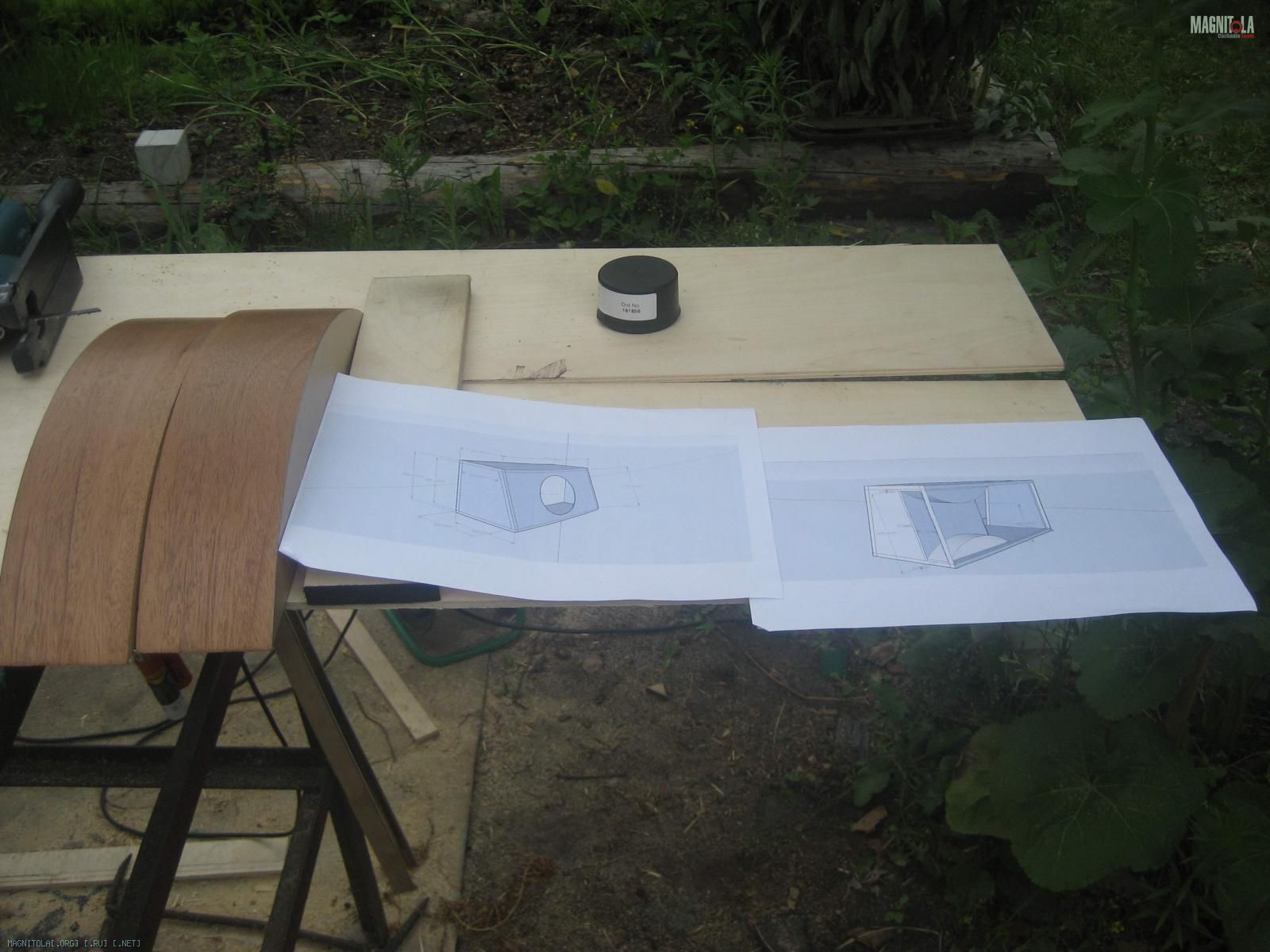

Чертежики в скретчапе сделаны.

Вложение 125930
Две части порта за них огромное спасибо печкину и респект!!!(чертеж мой изготовление печкина)

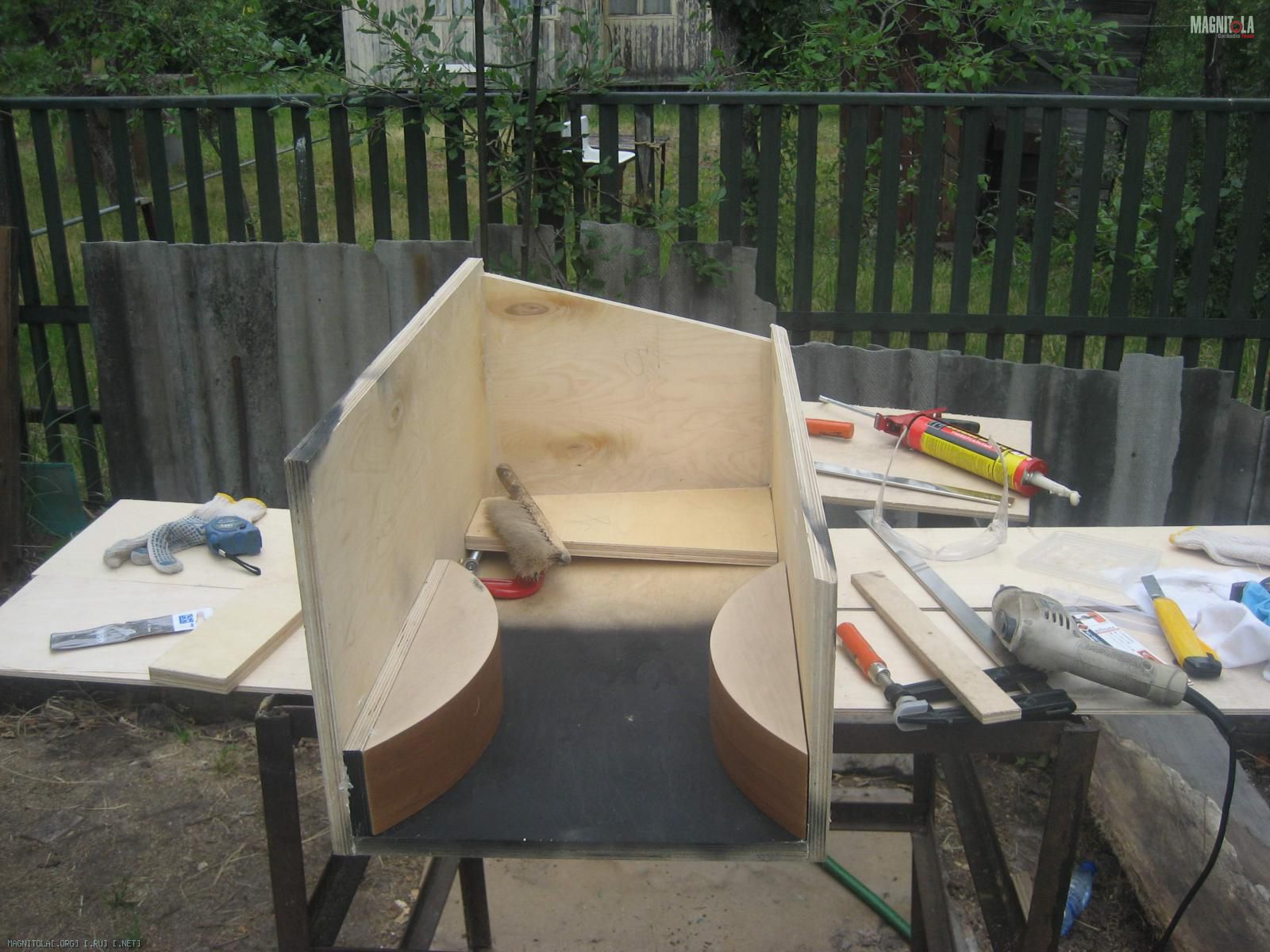

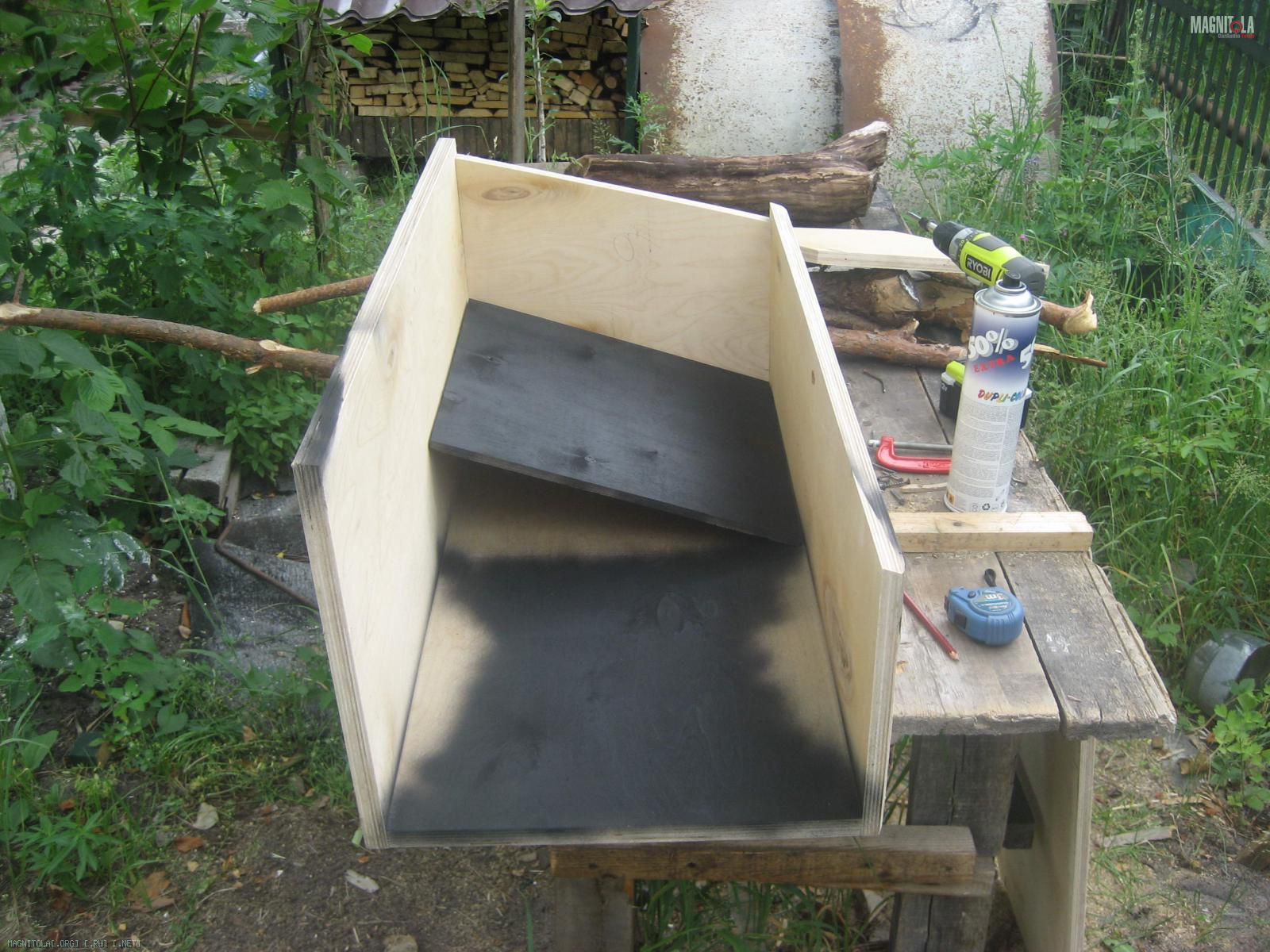

Примерки и распил
Вложение 125931Вложение 125932Вложение 125933

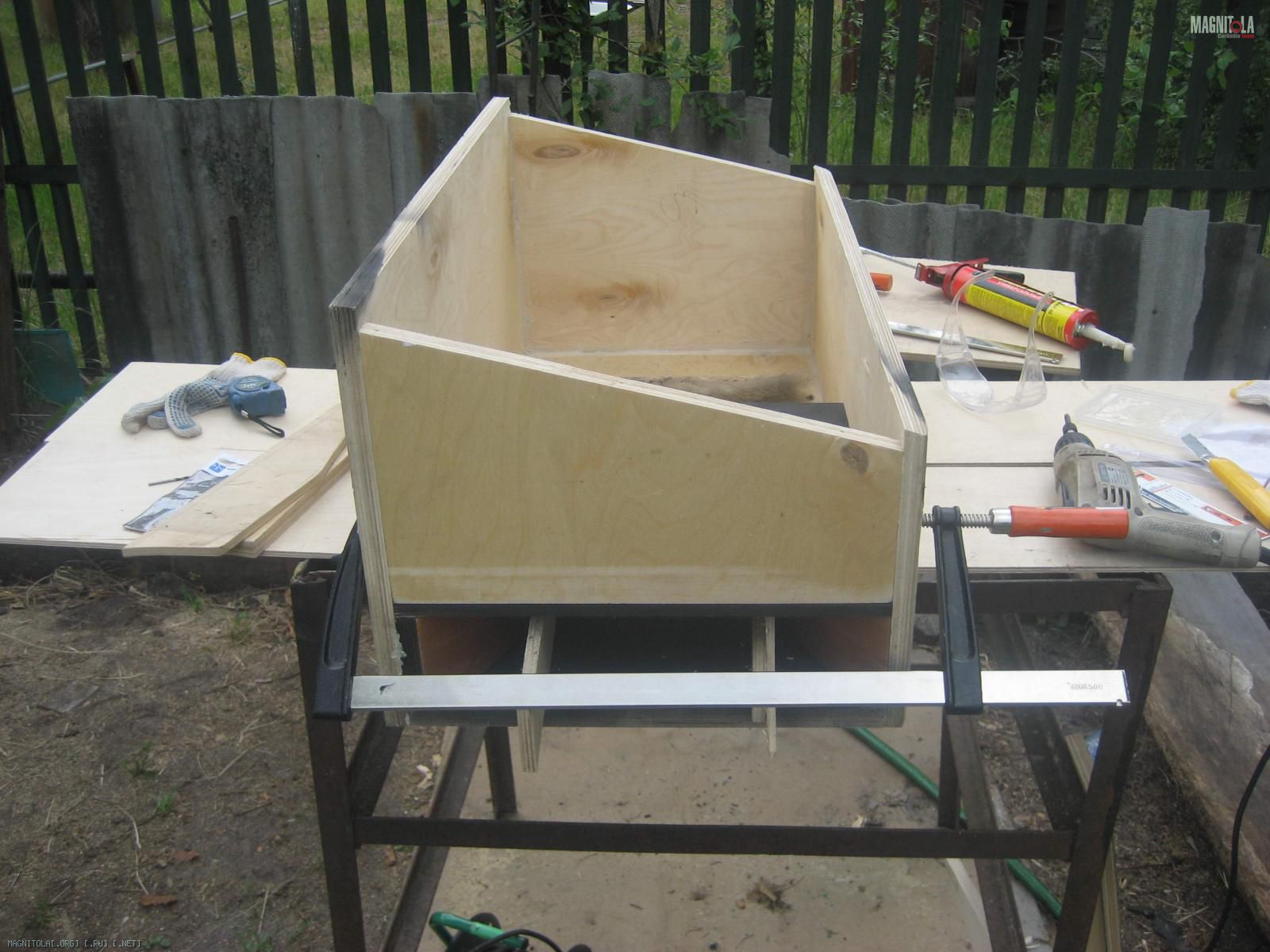

Далее стяжки,жидкие гвозди и шурупы.
Вложение 125934Вложение 125935Вложение 125936Вложение 125937
Следом первая передняя стенка вырезаем кружок :)
Вложение 125938Вложение 125939
добавляем еще один лист 18мм фанеры итого 36мм передняя стенка
Вложение 125940Вложение 125941
срезаем, отшлифовываем излишки
Вложение 125942
такая конструкция передка обусловлена креплением сидений, в частности центральное крепление уходит на 2-3 см внутрь бага не удобно.пришлось такое мастерить.
Болты под шестиграник + при помощи струбцины очень удобно ставить закладные гайки:)
Вложение 125943

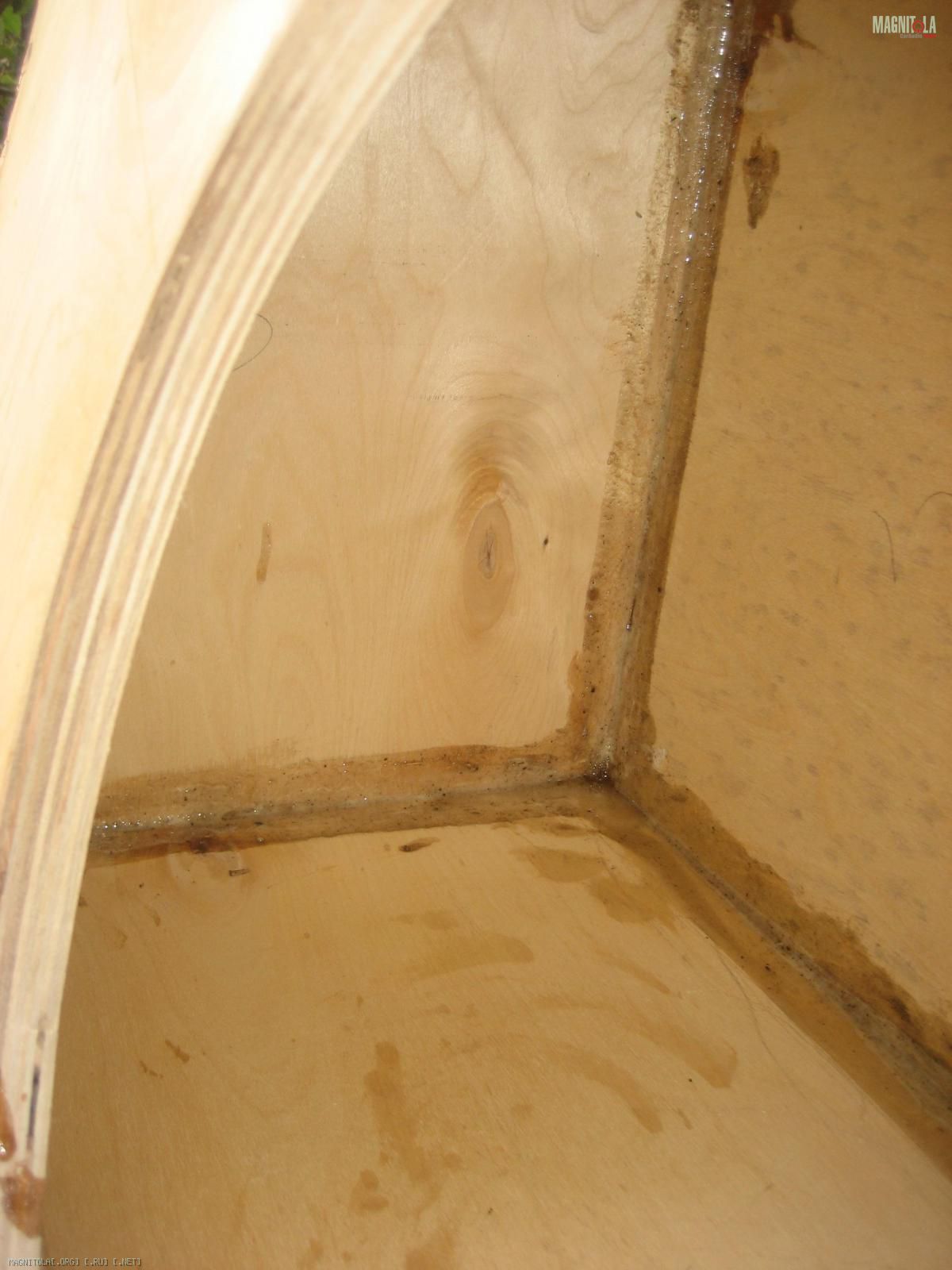

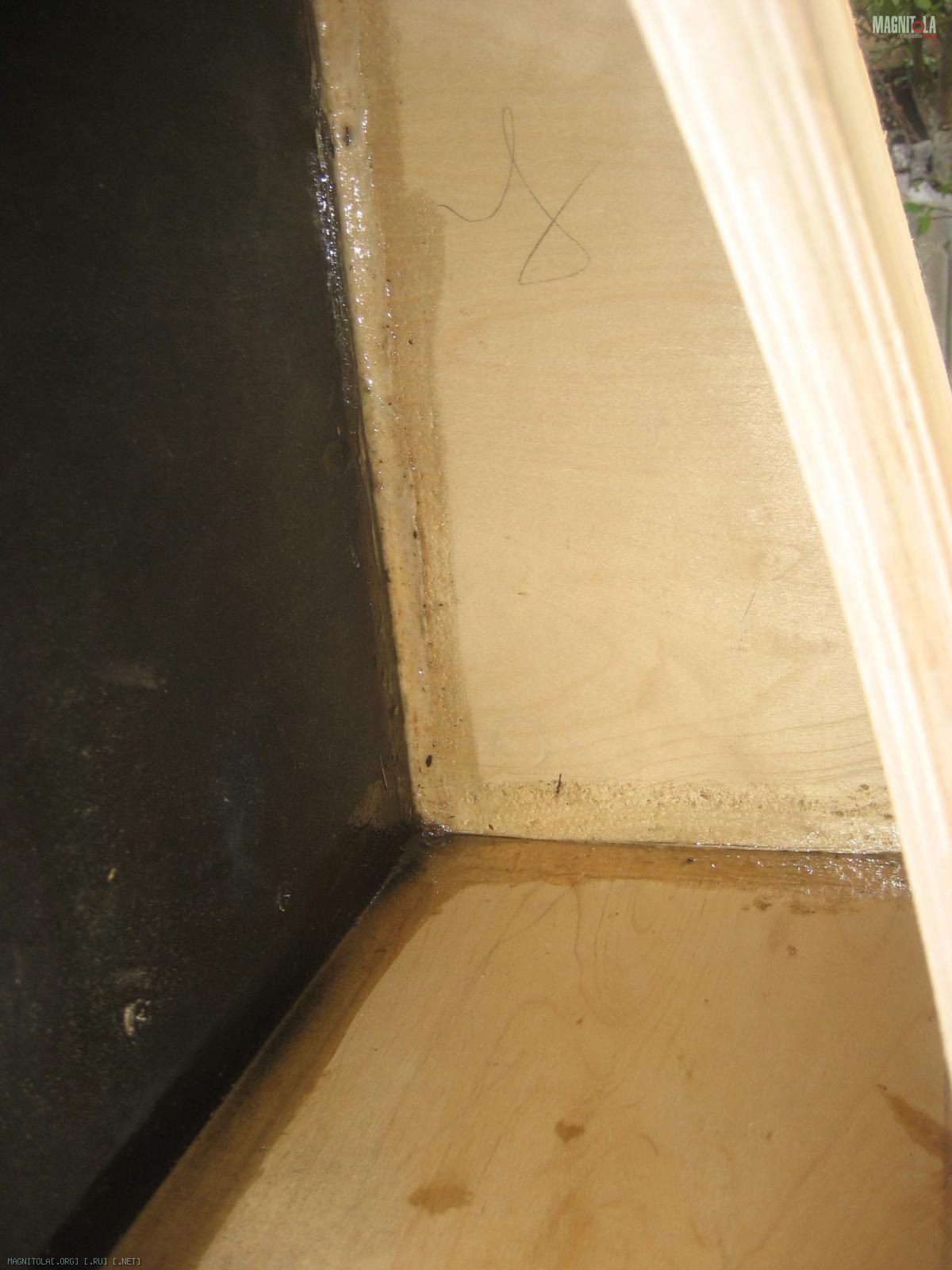

Все стыки внутри и снаружи промазаны эпоксидкой
Вложение 125944Вложение 125945

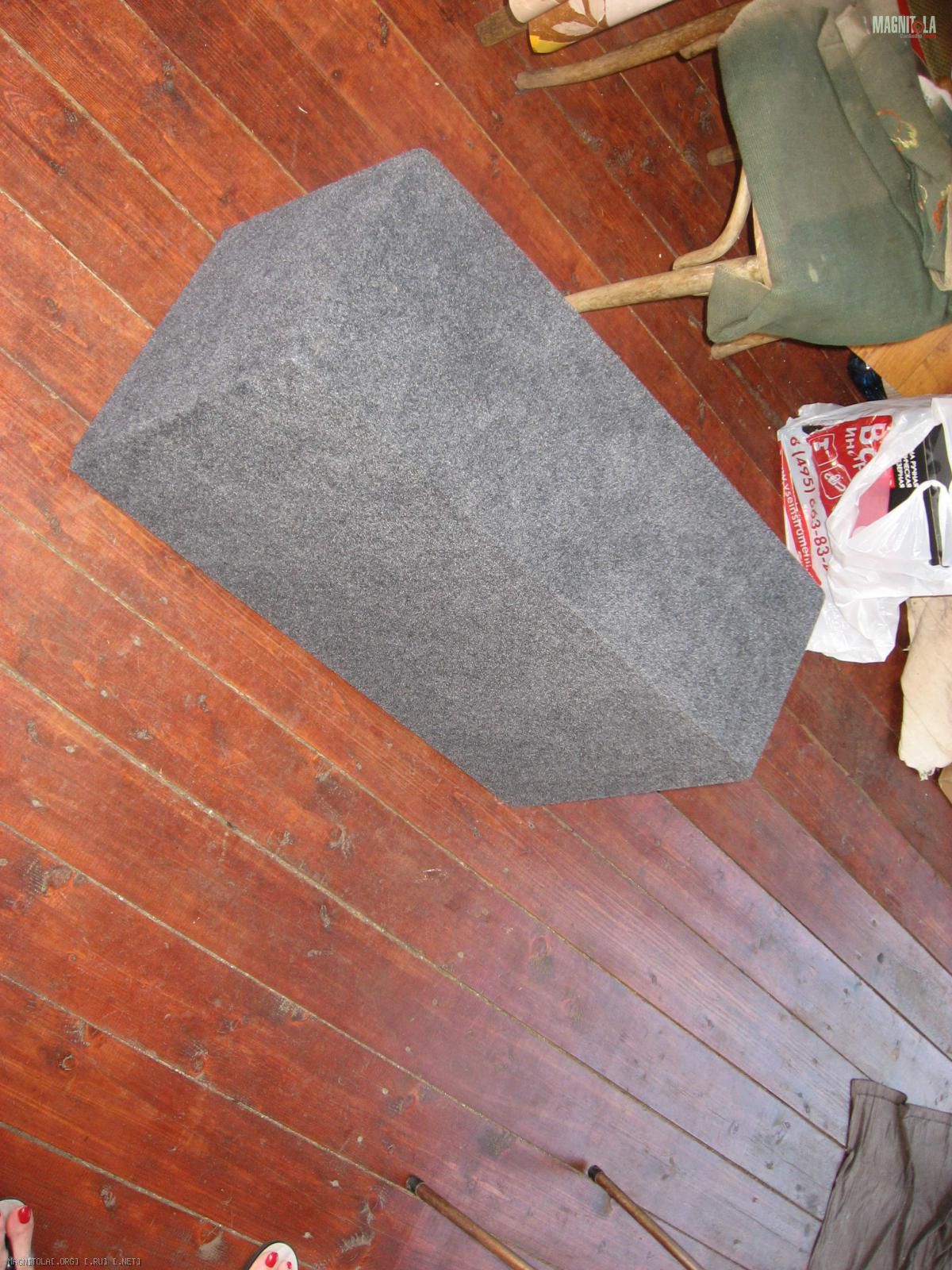

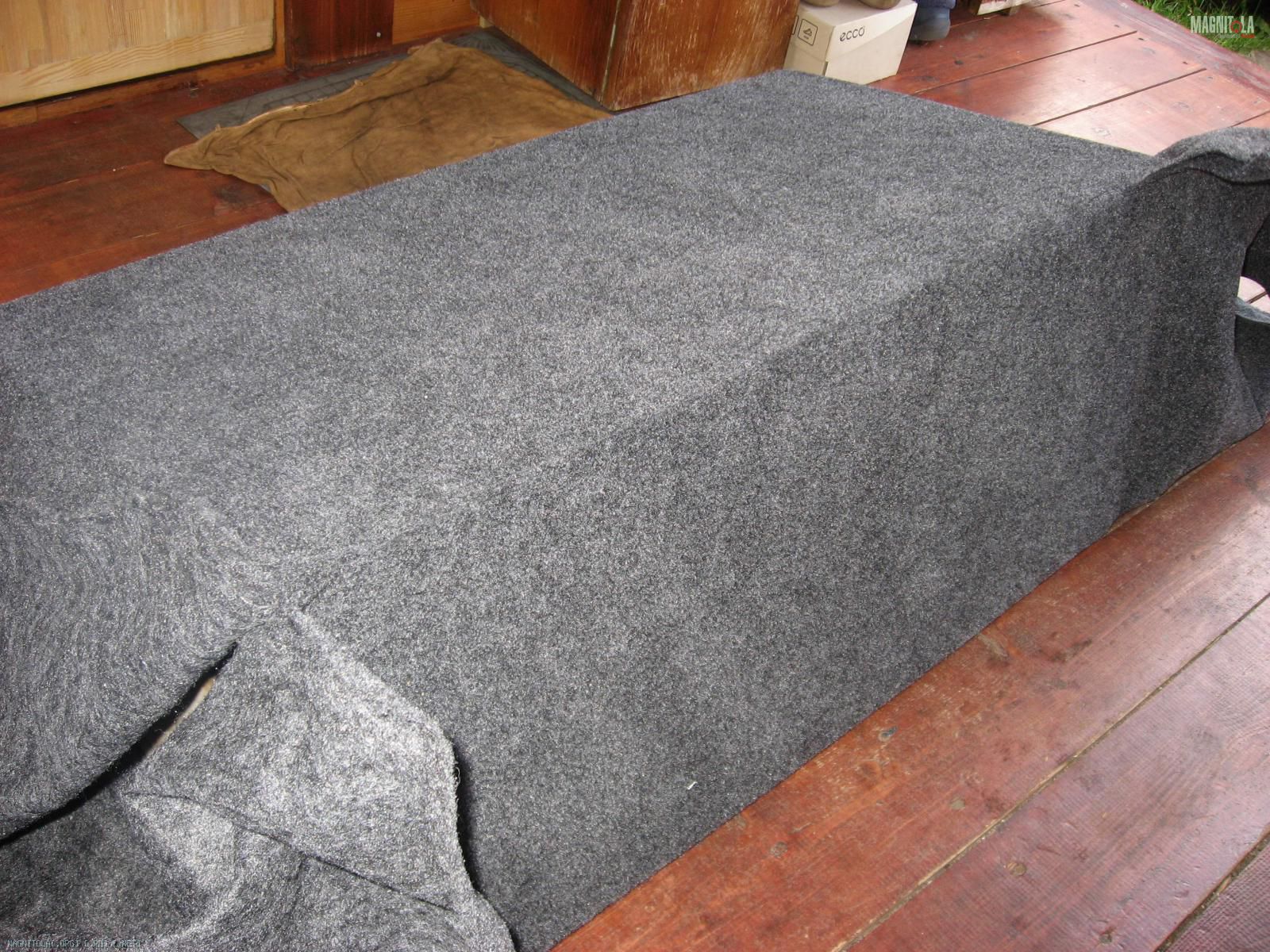

Комп востановил. Небольшое продолжение,обтяжка корпуса и задней стенки.
Материал карпет+ клей момент универсальный.

Вложение 129249Вложение 129250Вложение 129252Вложение 129253
обтягивал одним куском стык в стык на тубе где то валяется видео от рокфорда
во общем по нему. Собственно ничего сложного нет,
Вложение 129254
и задняя стенка ну тут все еще проще.
Далее проводка и установка саба с фальшполом.

Продолжаем по проводам было принято решение тащить нулевку через левое крыло.
И так для начала чтобы протащить нулевку пришлось поднять с помощью домкрата авто,снять колесо и подкрылок,
особо труда это не составило:)
Вложение 129559Вложение 129560
Открылась картина которая меня мягко сказать по началу не порадовала,всячески хотелось избежать сверления.
Не удалось! то ли я торопился то ли просто тупил,короче начал сверлить, прому..... с этой дыркой порядочно времени,
так как очень сложно туда подлезть с обоих сторон, по итогу так сказать засверлил и втсавил рез.прокладочку:)Открыл пивасик и начал думать
как тащить минус,вариантов было всего 3. сверлить рядом, резать штат горфу с проводкой или через тех отверстие за бардачком.При этом меня не покидала мысль,
что нулевки мне не хватит придется пилить в москву это меня сильно огорчало.Так прошел еще один час в очередной раз я подошел к машине, сел около арки и случайно опустил голову вниз и тут !!!!!!!!!!!!!!!ахахаха я просто офигел......Долго потом думал какой же я м.... что сразу не посмотрел.
1 ФОТО - Правая нижняя часть крыла (КРУГЛАЯ ШТАТНАЯ РЕЗИНОВАЯ ЗАГЛУШКА!!!)
Вход в порог, выход практически в начале двери точнее под ней в пороге такое же отверстие либо можно тащить дальше и выход еще один в центральной стойке!! Дальше не проверял :).
Вложение 129562Вложение 129563
И пошло все как по маслу.

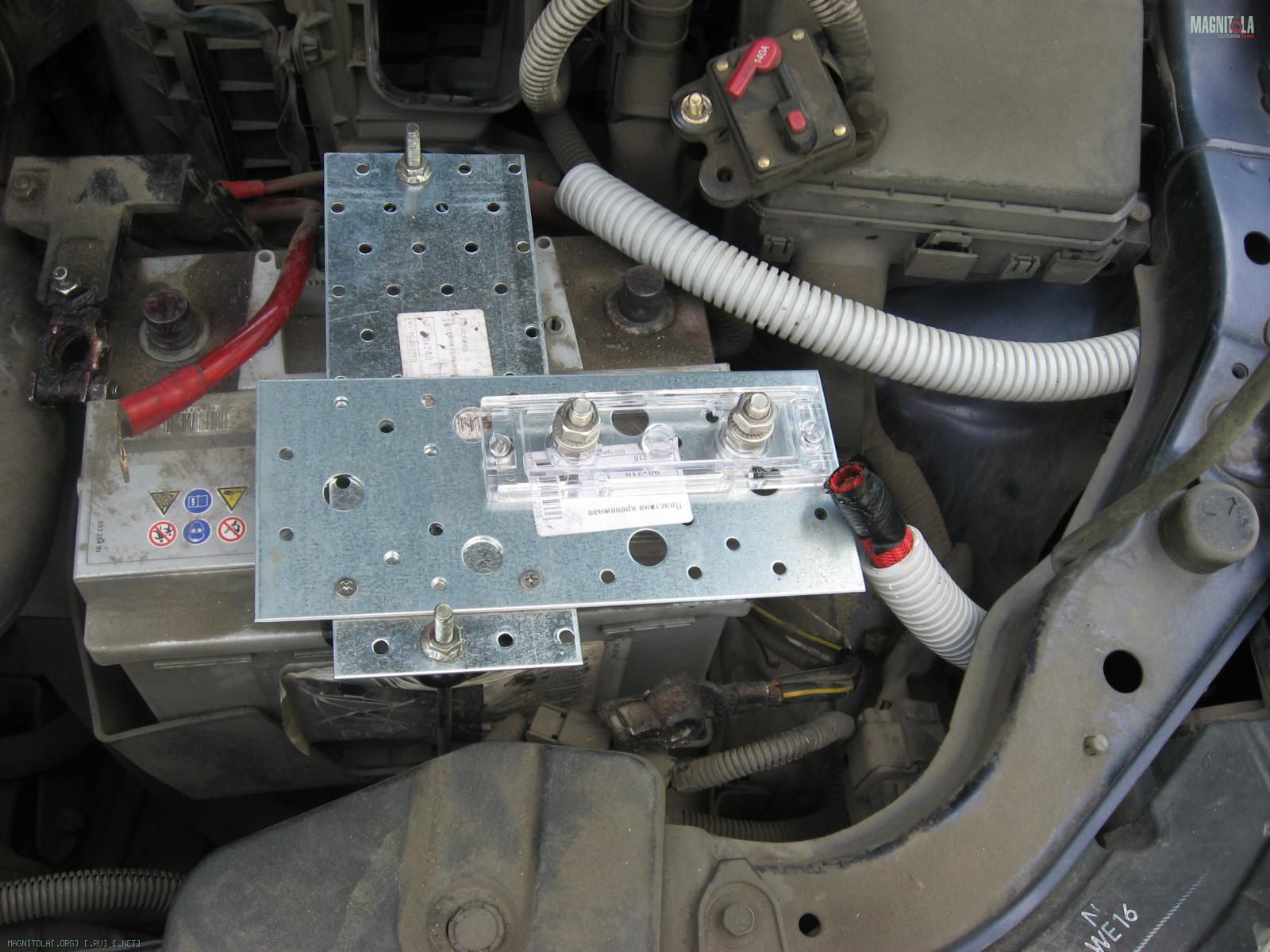

Сделал временное крепление для колбы
Вложение 129564

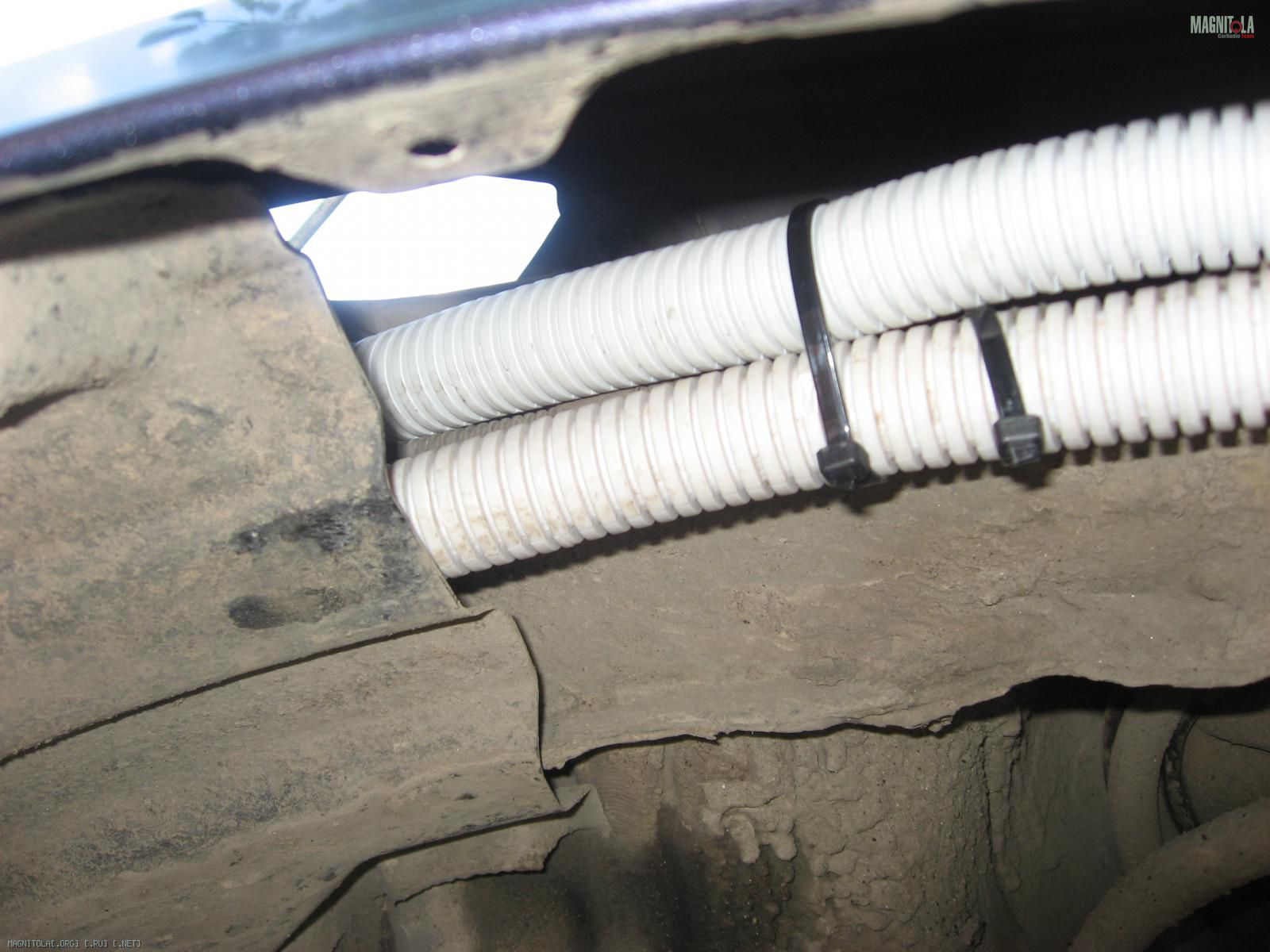

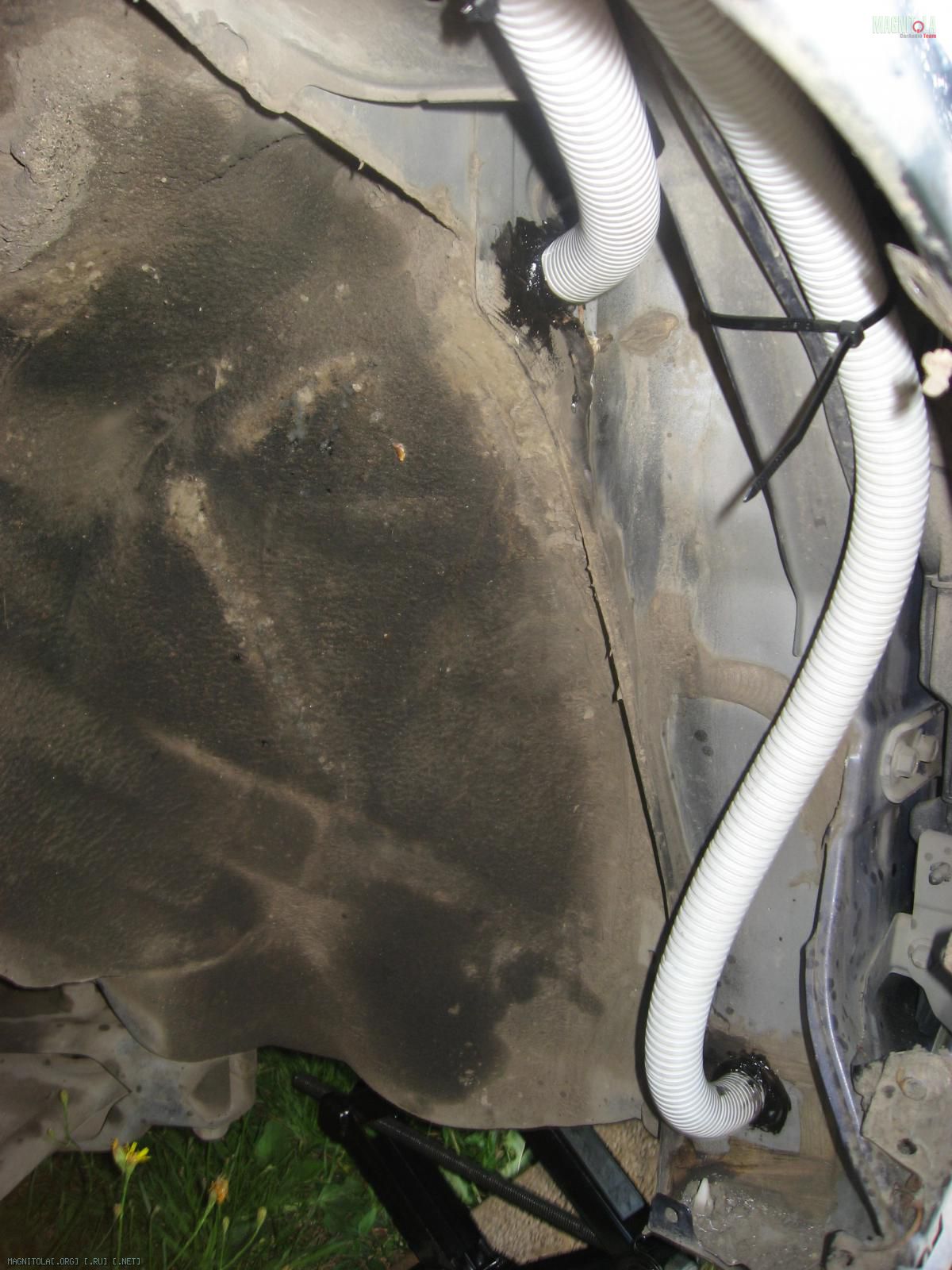

Провода в оплетку по всей длине + под капотом, крылом в гофру.
Вложение 129566Вложение 129567
в салоне провода уложил под штатные пластиковые пороги , места там хватает
Вложение 129568Вложение 129570Вложение 129569Вложение 129571
все закрылось в лучшем виде
Вложение 129579Вложение 129580
и на по следок примерил стенку с фальшполом
Вложение 129581
Добавлю по отверстию туда спокойно можно засунуть 2 нулевки + еще какие нибудь провода например для ГУ.

Небольшое дополнение.
В правом пороге проложил аи нет (серень.оплетка, и две оптики для вд,ивы карб.оплетка)
Вложение 130303Вложение 130304Вложение 130309

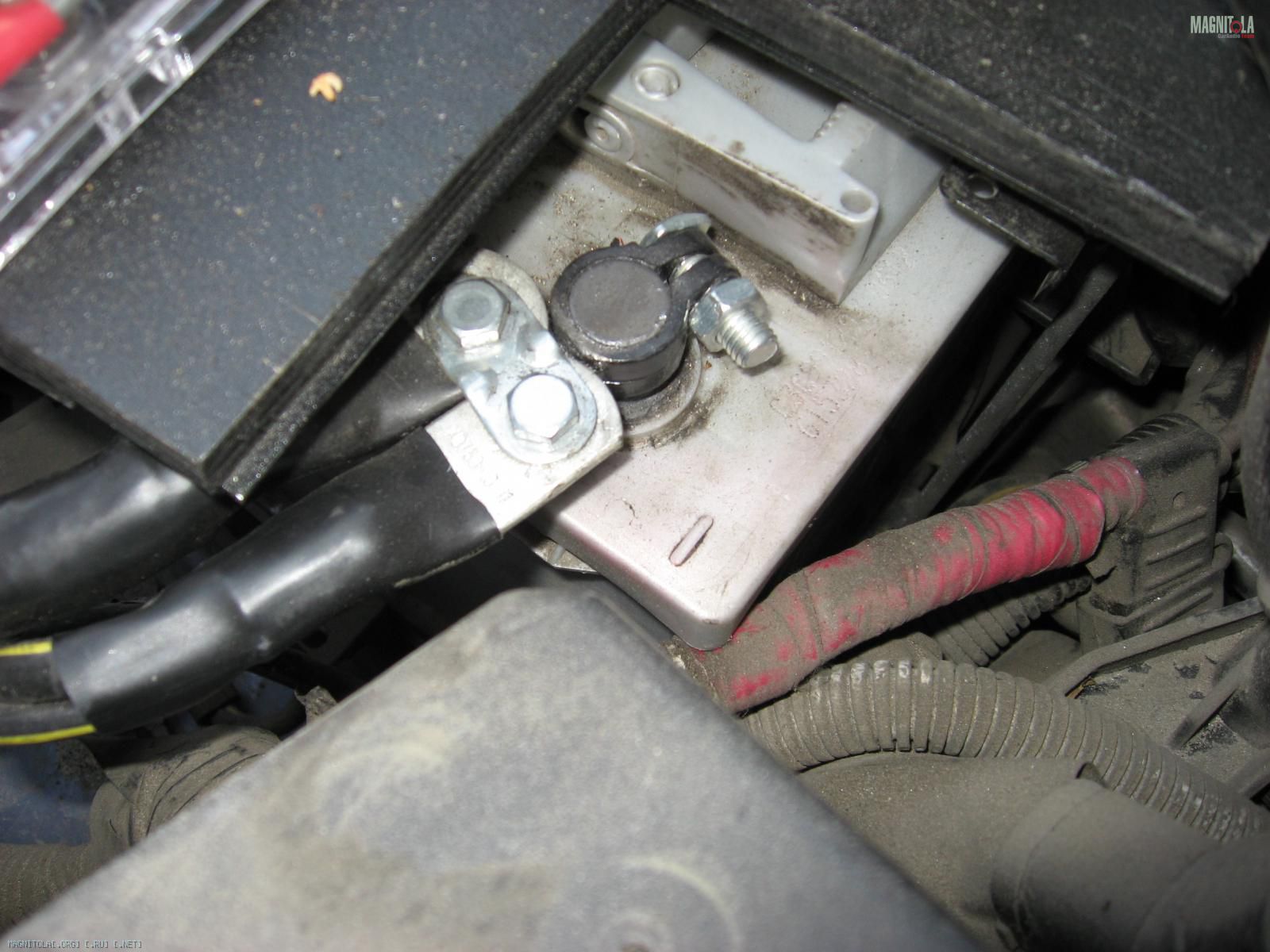

доделал площадку для колбы +заменил штатную минусовую клейму
Вложение 130306Вложение 130307
крепление плюсового провода на штатной клейме
Вложение 130308
ну и надо все это отчистить от оставшейся грязи :lazy:

Поехали дальше по проводам.

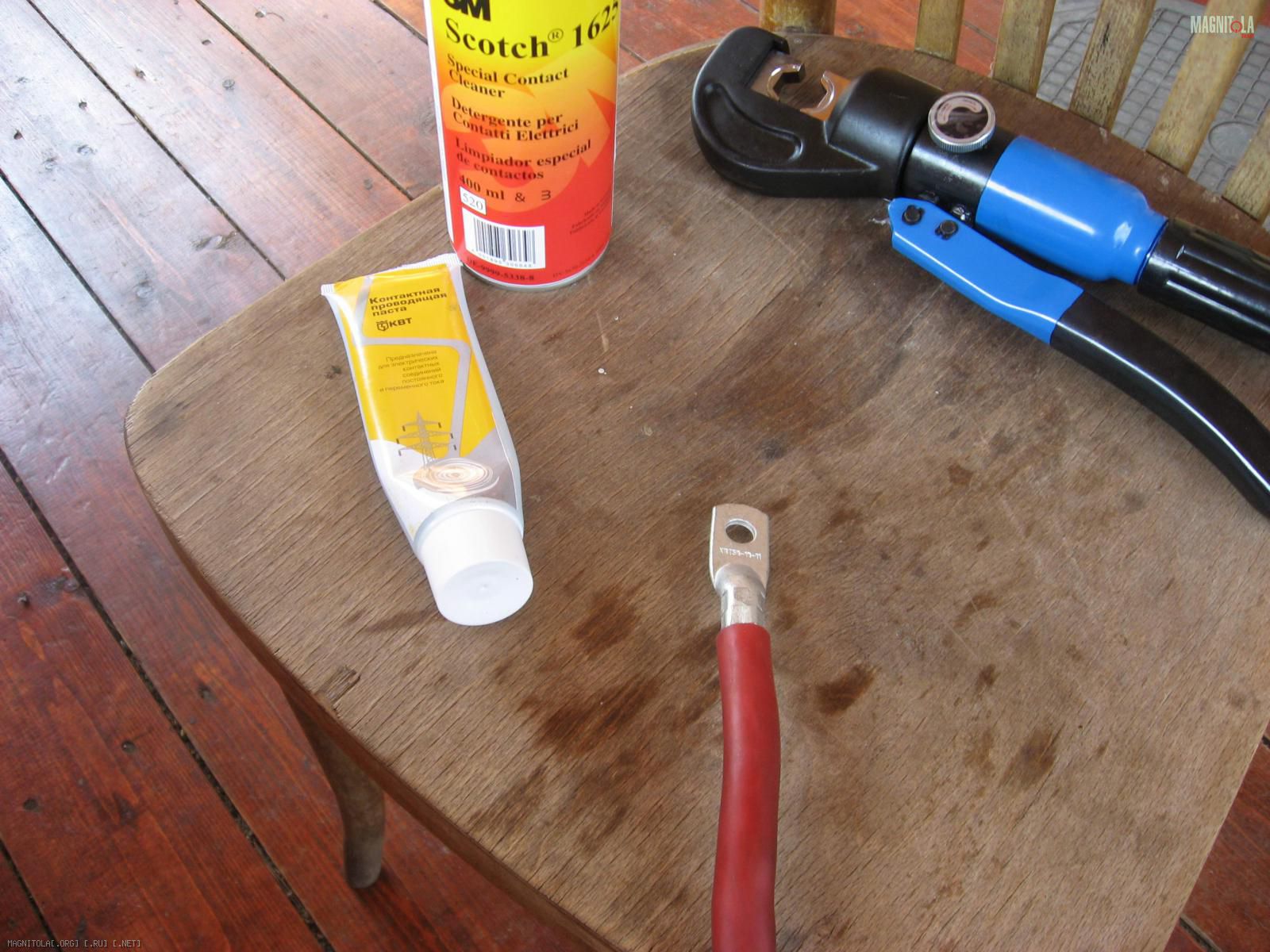

Для обжима проводов были куплены вот такие гидр.клещи, а так же паста квт и 3м очиститель контактов.
Вложение 131471

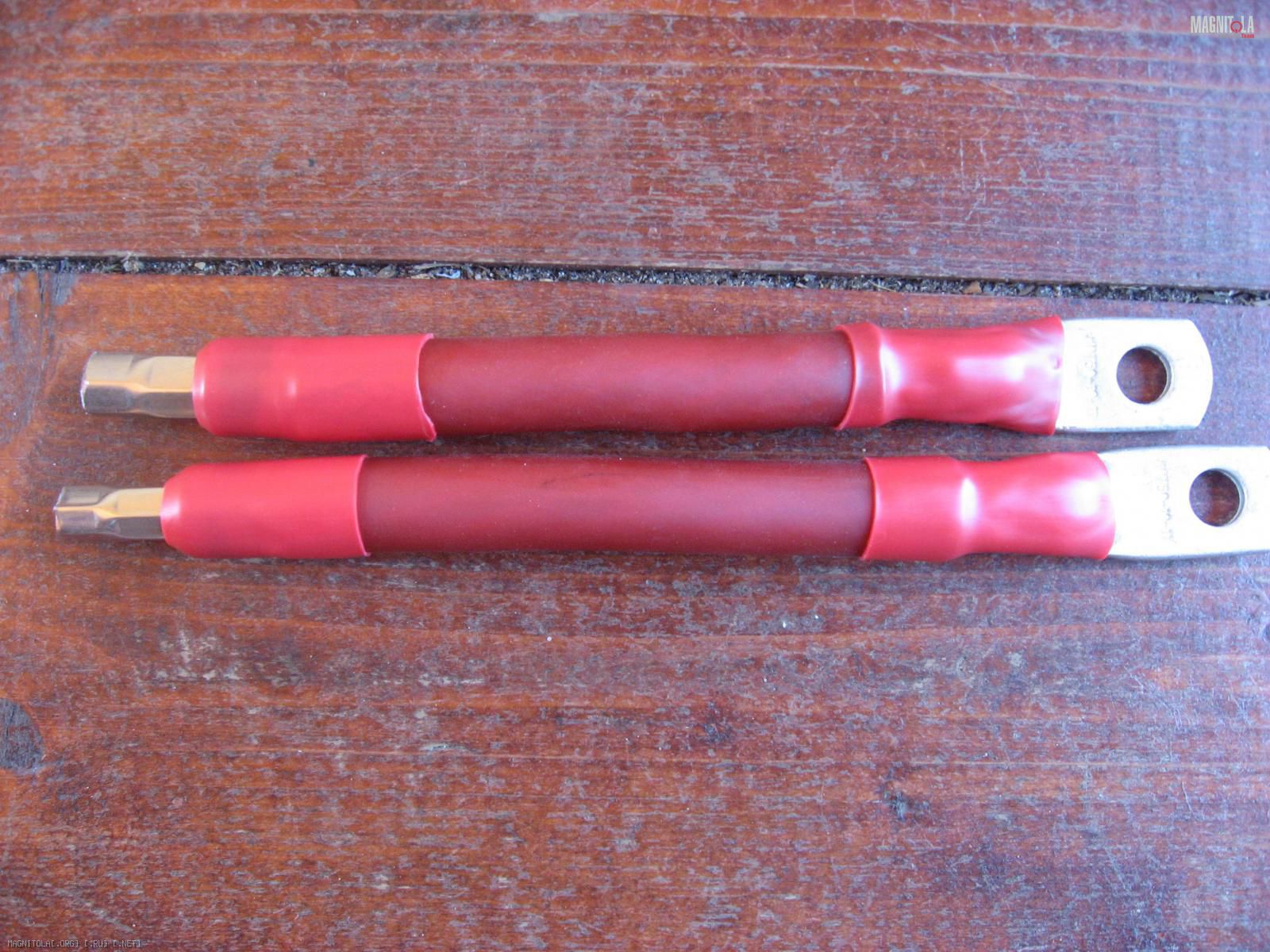

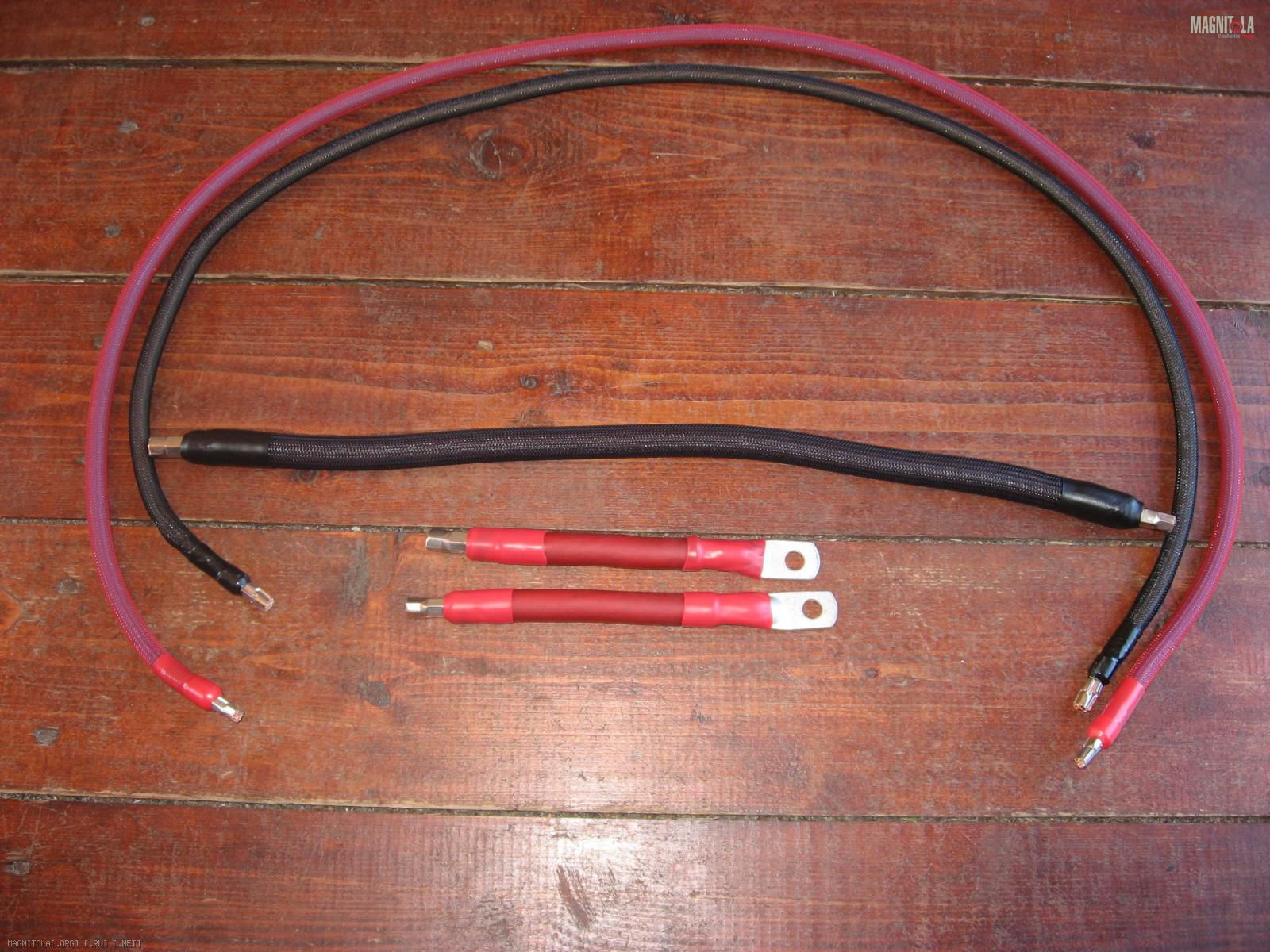

нулевка для моноблока и 4-га на 4-х канальник. подключение + к моноблоку идет через доп колбу
Вложение 131472Вложение 131473Вложение 131474
укладка всего хозяйства под фальшполом
Вложение 131476Вложение 131477Вложение 131478

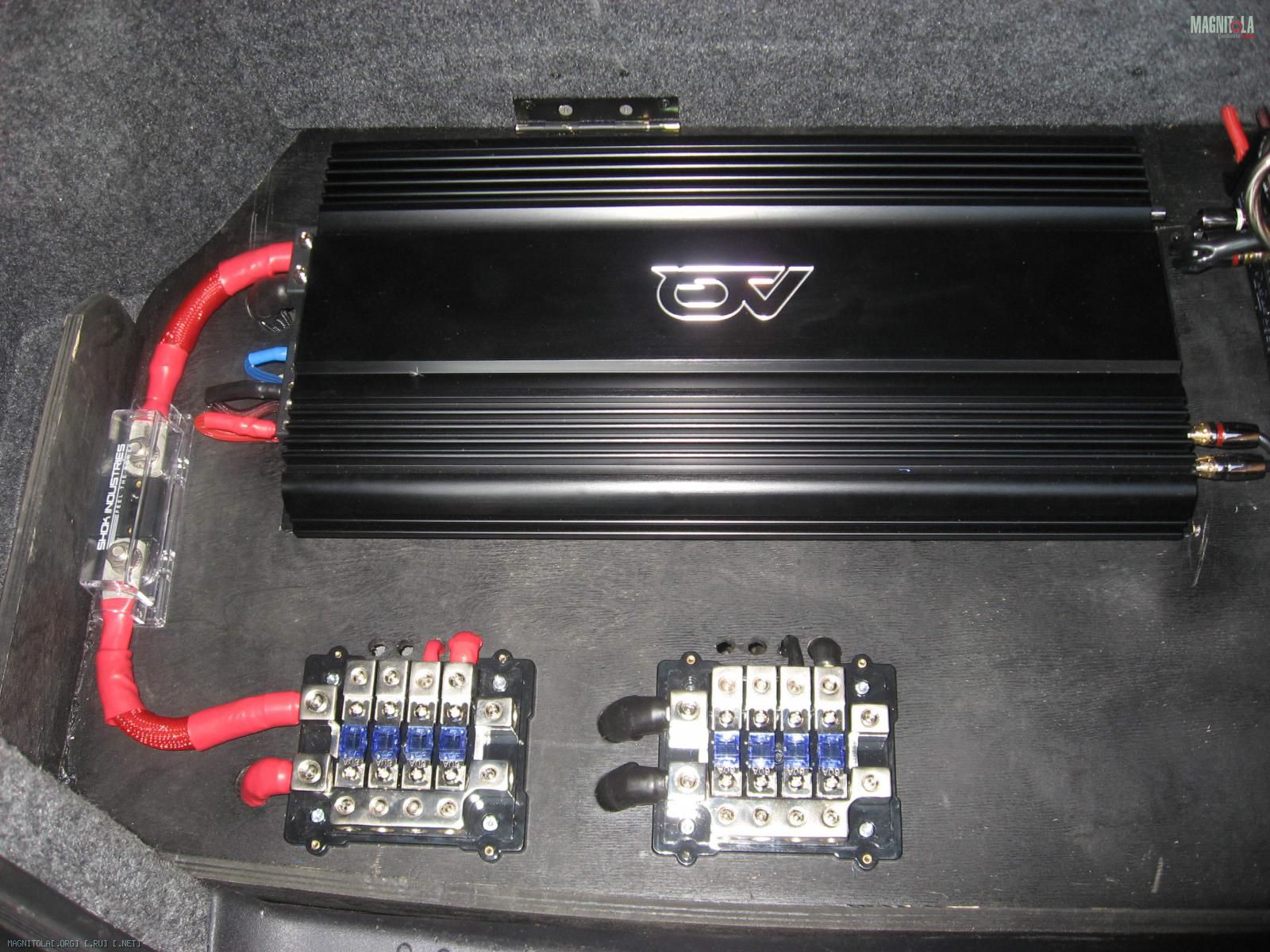

итоговый вид подключения усей и проца (для проца доп распределитель +- и ремоута на усилители)
Вложение 131479Вложение 131480Вложение 131481
и на по следок дома бы сделан мультикор из canare особо не фоткал так как есть в факе
Вложение 131487
теперь не много о грустном :) на участке проц--->sax100,4 умудрился как то поймать наводку в виде свиста на заведенную
в вч и мидах, пока не устранил ищется причина.более точно отпишу когда проверю тракт минуя проц.

Наводку вроде определил , идет от гу надо протянуть минус до акка чтоб было все в одной точке на выходных займусь, так как на этих с дачей не получилось :(
И небольшое дополнение:

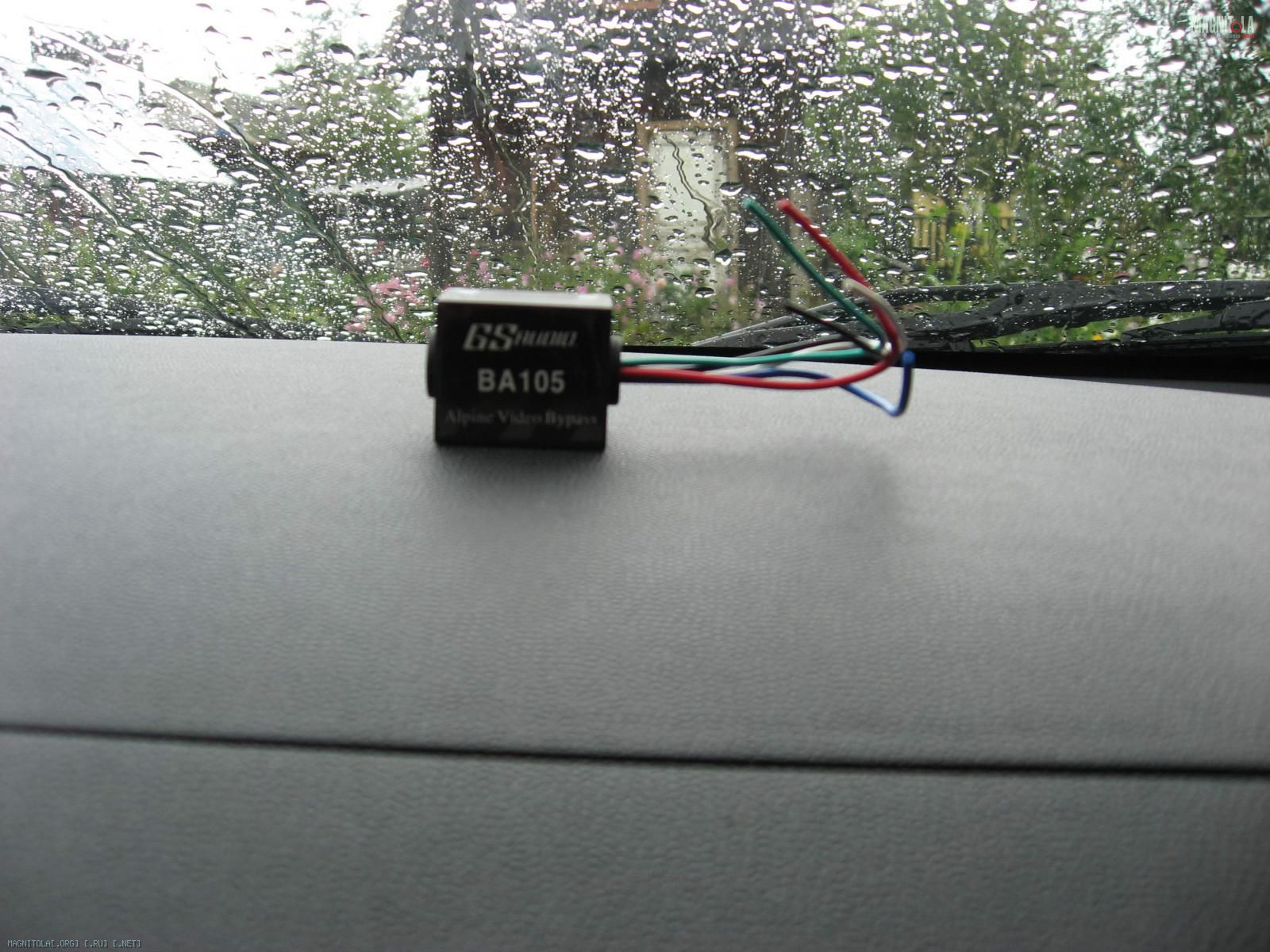

Пришел наконец то байпасс (обманка для ивы ) провалялась месяц на почте просто полный ####..... без извещения так там и лежала.Гневу не было предела :))))
Вложение 132718
по инсталяции ничего сложного: 5 проводков - 12V.минус,ремоут,ручник и ножной тормоз.
Цена 8 баксов можно и дешевле найти доставка по разному смотря как захотите , а так за минимум 5-10 за не отслеживаемую.
А теперь инструкция которая будет полезна владельцам американских альпов которые не прикупили байпасики.

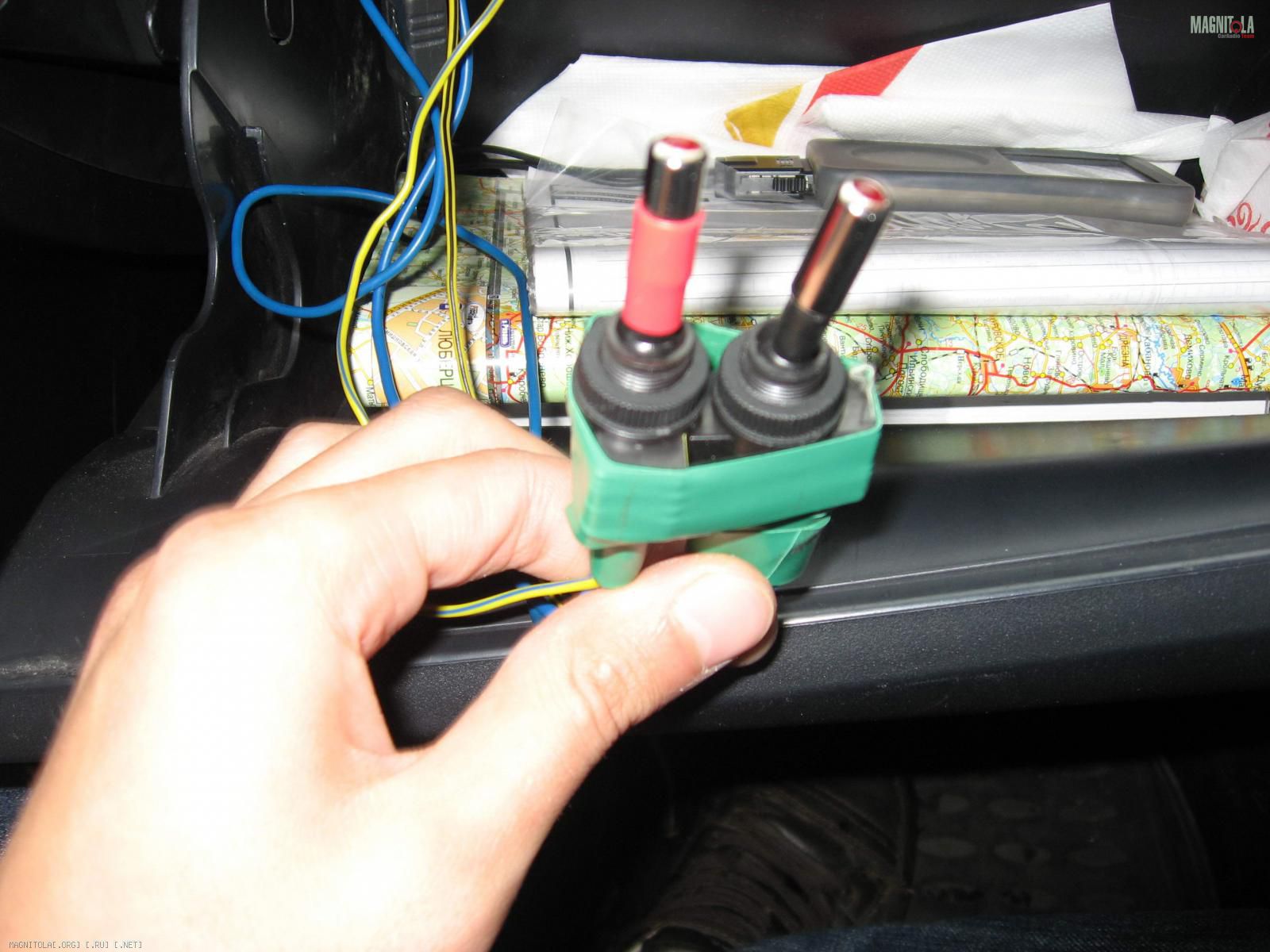

Покупаем два тумблера On OF можно с подсветкой чтоб повеселей было :)
Вложение 132723
1. Вешаем ножной тормоз альпа (желто-черный) на тумблер и коннектим с 12V(плюс).
2.Так же вешаем ручник от альпа (желтый/синий) на второй тумблер и коннектим с землей (минус).
Включаем магнитолу и выполняем следующий алгоритм.
1 тумблер on (включается 12в+)
2 тумблер on (подается минус)
2 тумблер off (выключается минус)
2 тумблер on (подается минус)
1 тумблер off (выключается 12в+)
Теперь мы имеем доступ к настройкам магнитолы проца (при наличии ) и просмотру двд.
Правда действует это до выключения ГУ, при повторном включении повторяем.( при отсутствии байпаса очень актуально).

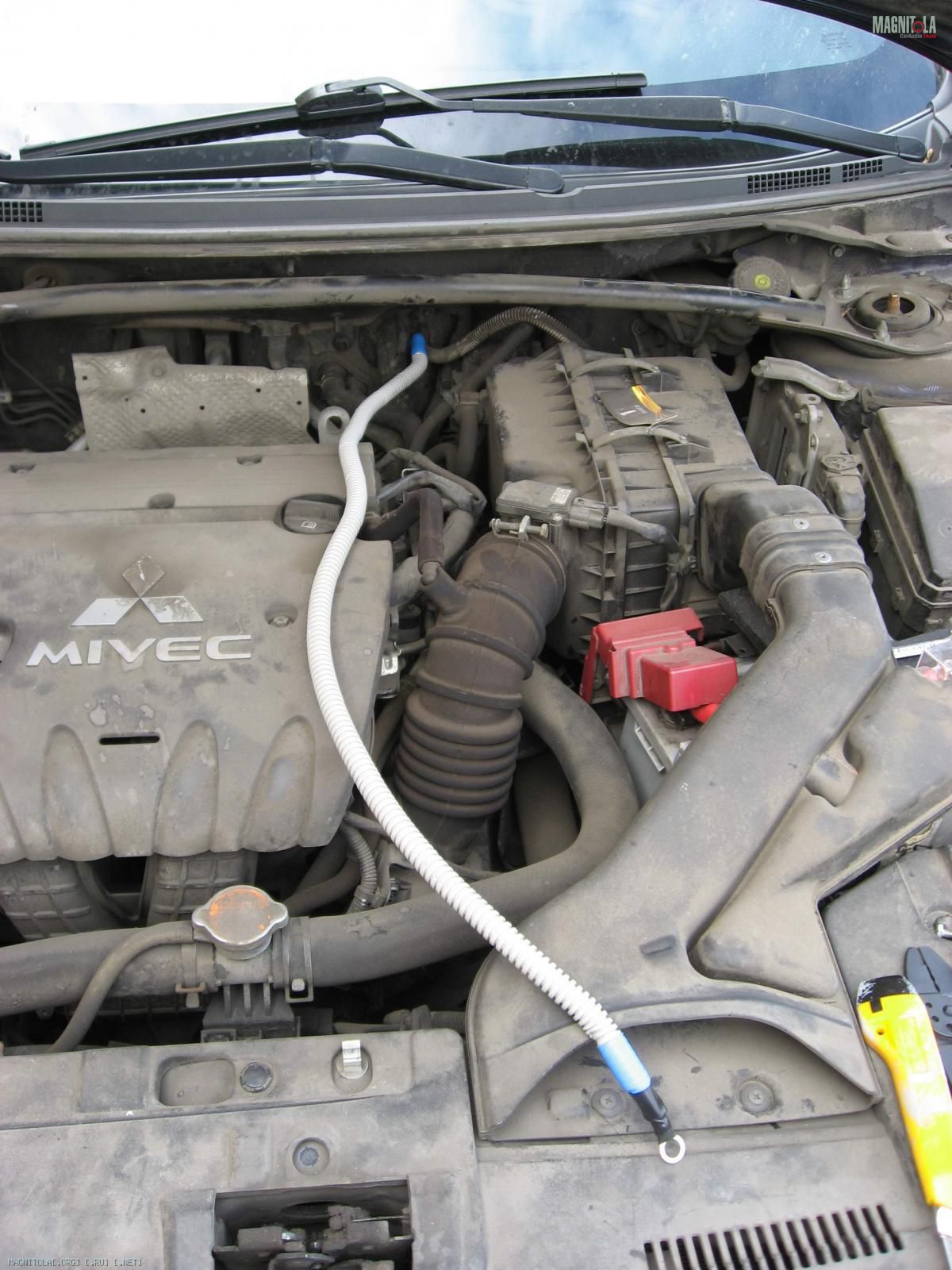

Проложил доп минус от гу до акка и от акка еще нулевку на кузов
Вложение 137140Вложение 137142
По результатам я не знаю что делать помогите :) свист от движка или гены, ушел в диапазон громкости от 28 до 35 все что ниже не слышно и все это по аналогу , по оптике никаких помех нет на любой громкости.
Попробовал подключить гу через фильтр питания результата ноль , заметил что гу в установочном месте при определенном положении начинает больше свистеть и еще поевляется звук от аварийки :)Перетряхнул еще раз всю проводку от гу все в норме ничего нигде не каратит. подключил гу без шахты тоже самое. Вынес в салон тоже самое только в диапазоне.Вся масса в одном месте.Не знаю что еще можно сделать.

Продолжаем дальше инстал подиумы под миды :)
Залепливаем малярным скотчем рабочую поверхность и ставим поставочные кольца
Вложение 137144
(на второй двери так же )

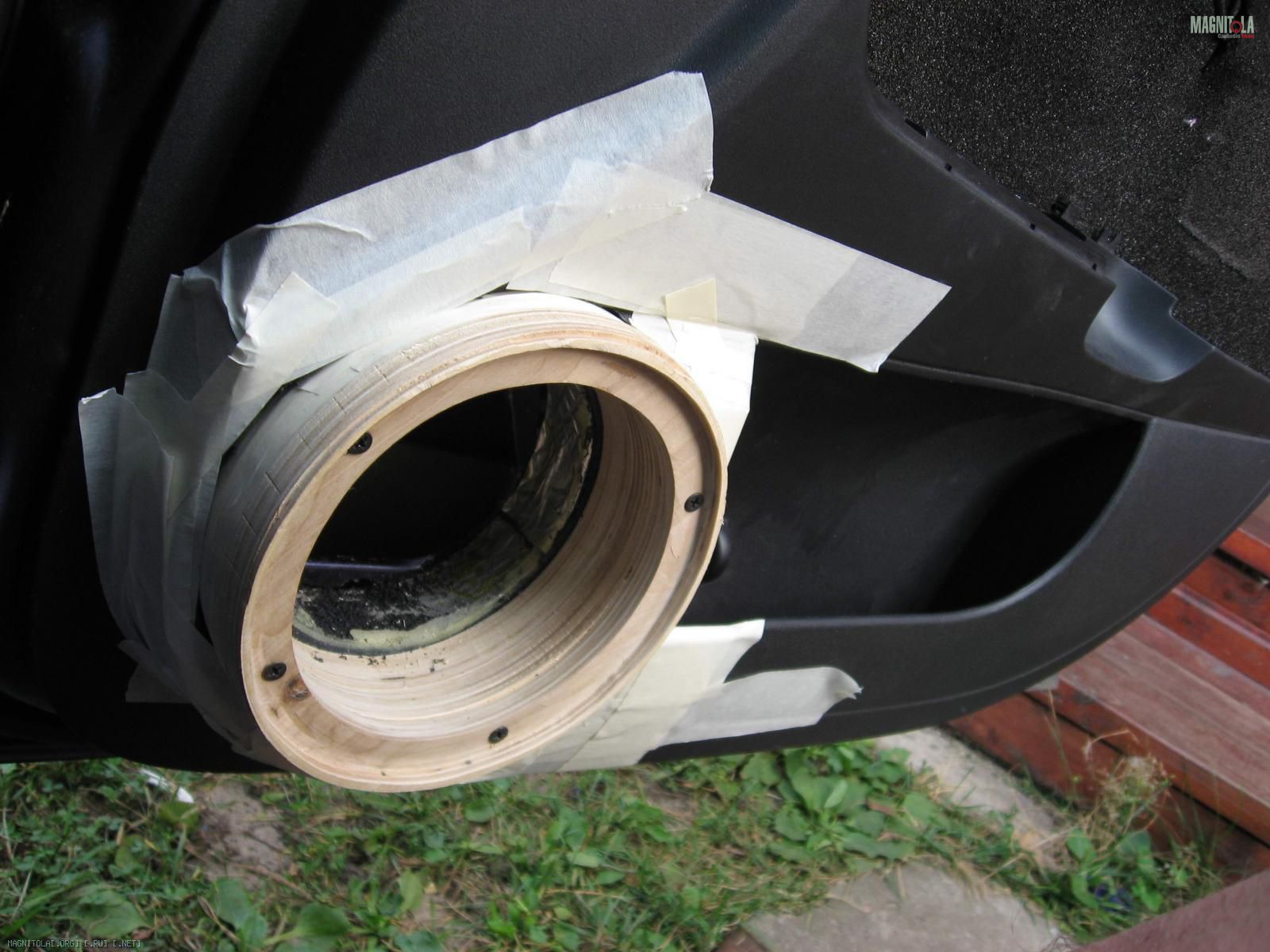

Далее поставил еще кольцо с углублением под мид. (подиумы без доворота)
Вложение 137146Вложение 137148Вложение 137160
Подики делал из компопласта было куплено 2 кг :)и были остатки грамм 500. В итоге ушло всего 800-1000 грамм. С кол-вом погорячился конечно.

Для более жесткой конструкции по внешнему радиусу последнего кольца были забиты небольшие гвоздики ну и загнуты чтоб при шлифовки нигде потом не мешали.
Вложение 137154
Продолжение следует:)

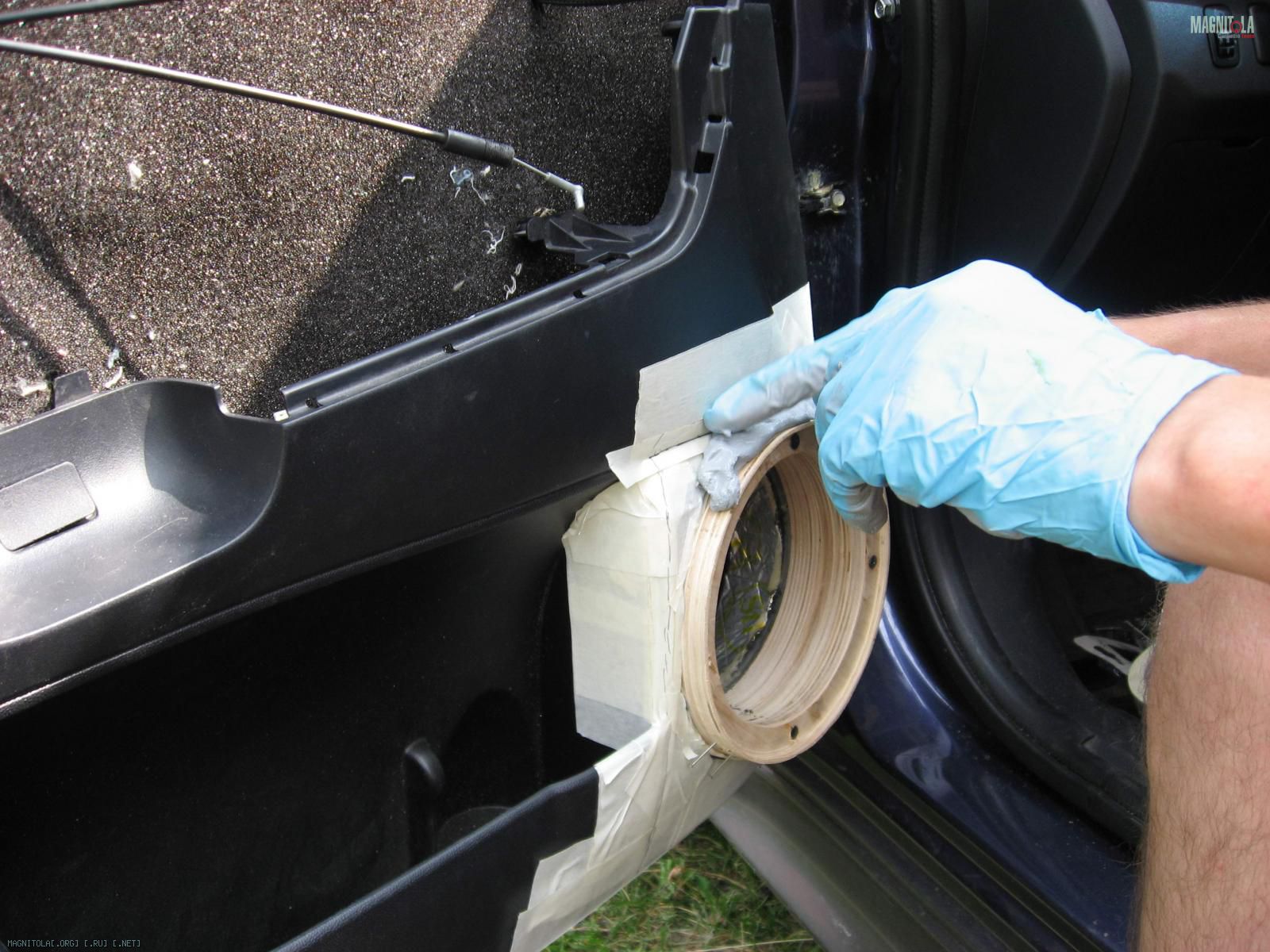

Смешиваем пластилин не забываем смачивать водичкой но не много, а то сильно впитает и не будет держать форму и приступаем к лепке:)
Вложение 138075Вложение 138077Вложение 138079Вложение 138081
В итоге с обеих сторон получаем следующие
Вложение 138083Вложение 138085Вложение 138087
Минут через 15-20 можно намочить руки и подровнять для более легкой шлифовки.
Далее оставляем сохнуть или берем фен и сушим минут 10-15 в принципе потом можно сразу снимать.
Только есть 1 нюанс при сушке феном клей на скотче размягчается и может остаться на двери. Замучаетесь потом оттирать.

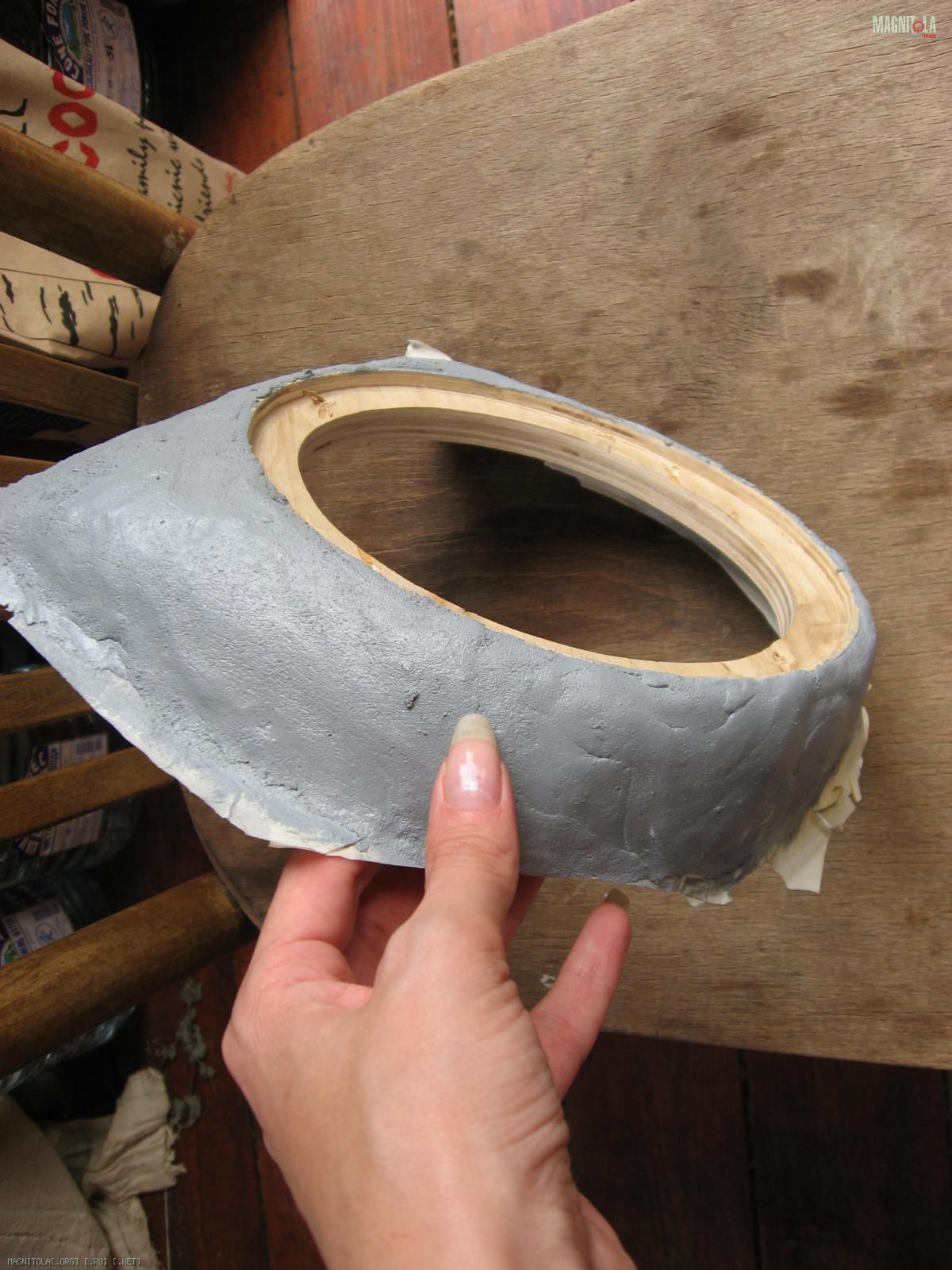

Снимаем формы
Вложение 138089Вложение 138091Вложение 138093Вложение 138095

А как подиумы будут крепиться к обшивке?

Хмм, к обшивке подиум никак не крепиться , на фото же видно предварительное крепление , только вместо шурупов , будут шестигранные болты.
Далее вооружившись дрелью с лепестковой насадкой (шкурка 80 ) довел подиумы вот до такого состояния
Вложение 138913Вложение 138915Вложение 138917

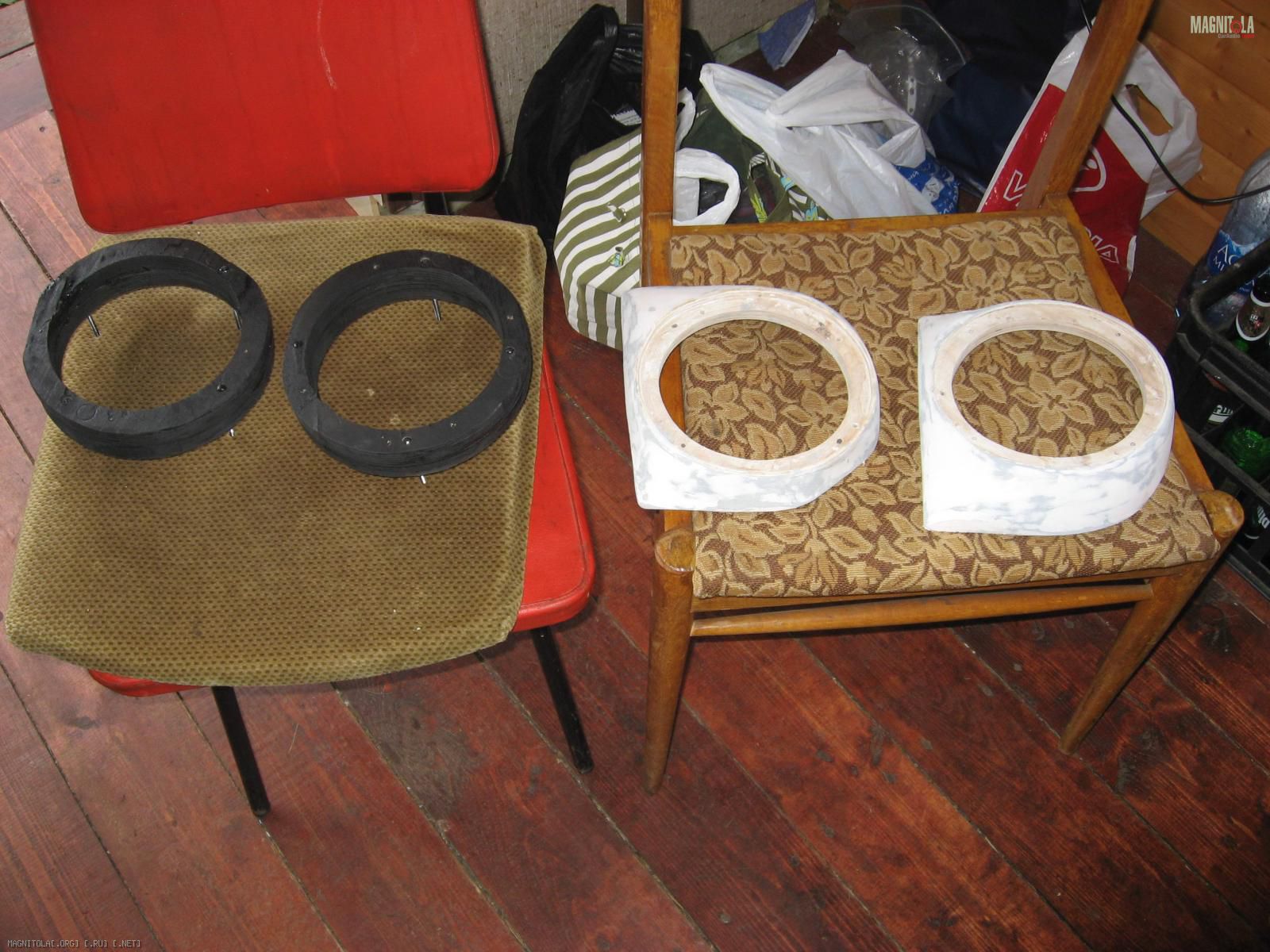

После чего сделал несколько слоев финишной шпакли, зашкурил и получил следующие.
Вложение 138919
Вроде бы все получилось хорошо на мой взгляд, но оказалось нет так :). Попробовал обтянуть винилом, с горем пополам получилось.
Сделать это оказалось сложнее чем динамикой не знаю почему, может винил не такой был. Установив это все на дверь
я понял что винил не катит вообще и получилось убого.Винил ярко выразил все касяки шкурения:) и смотрелся честно никак,
так что это первый варинат подиумов , будет и второй доработанный. Фото к сожалению с винилом не сделал..
Главной моей ошибкой была обшивка двери.Собрал я ее наполовину, а после того как собрал полностью вместе с подиумами вылезли такие зазоры :).
Вообщем решил я подиумы доработать и обтянуть динамикой.

Здорово получилось.Молодец!

Спасибо.:good:
Так как фотки с винилом и установкой 1 варианта не делал, сделаю небольшое дополнение
чтобы было понятно в чем заключалась доработка (фото не мое)

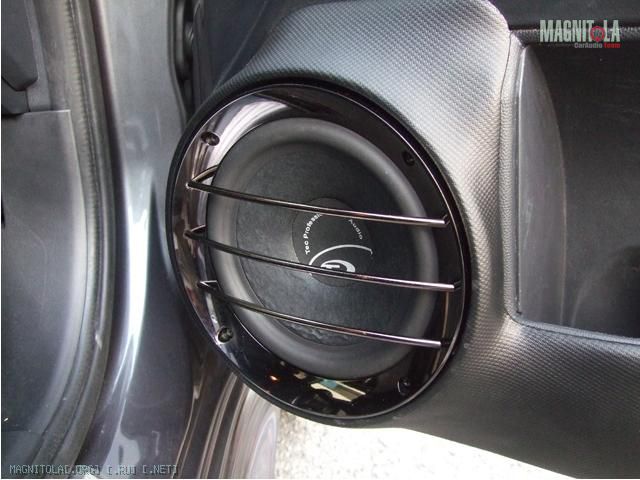

Вариант номер один был примерно такой,только без дополнительного отвода в сторону кармана.
Вложение 139549
Собственно после примерки сразу не понравилось то что не закрыта часть штатной сетки точнее ребристая окантовка.
Когда лепил почему то казалось так будет нормально. Оказалось нет. Собственно доработка до варианта №2 заключается
в закрытие ребр.окантовки, немного бокового усиления и устранение неполного прилегания к двери в связи с моей ошибкой постом выше.
Так же забыл отписать , если обратить внимание на пост выше: проставочные кольца не совсем круглые :)в конечно варианте они с обоих сторон такие.
Связанно это не с криворукостью отпила :). Так как дины 7 дюймовые разместить их оказалось не много сложнее, подиум не маленький и в верхней части которая находиться напротив торпедо столкнулся с проблемой в виде задевания подиума об торпеду.Сдвинуть в другую сторону не реально так как тупо нету там места,пришлось бы резать карман, а это в планы не входило .Пришлось шкурить шкурить и убирать толщину пластелина, что в итоге привело к не прочности конструкции. Проблему решил срезом кольца на внутренней части наращиванием толщины с внутренней стороны подиума.

Продолжаем:
С помощью пластеина нарастил не достающий объем и убрал все зазоры, от шкурил и наложил слоев 4-5 финишной шпакли.
Затем долго и упорно трудился шкуркой для придания гладкой формы. В итоге получил
Вложение 140459Вложение 140461
Неделю пришлось покататься без них, отдал на обтяжку
Вложение 140465
Ну и установка на дверь
Вложение 140467Вложение 140469
вч оставил пока в старых подиумах только сделал прост.кольца так как диаметр меньше.
(вч сфоткаю не много позже)

Супер.:good2:
