Инстал в Out XL

Состав:
Голова Alpine IVA106 по оптике на процессор
Чэйнджер Alpine 634
Вч - Focal TN 53K
Мид-Polk Momo MM6.5
Усь-Alpine PDX 100
Сабовый усь - Helix Esprit 1000
Процессоор -Alpine 701
Конденсатор-DLS 1.0F
ipod 160Гб
Саб корпусной - MTX 9510-44(2Ом) вес 40кг
Радиостанция MegaJet_MJ600+
Провода, гофра, клеммы, предохранитель-автомат, оптика.
Всю работу делал с минимальным вмешательством в конструкцию авто.

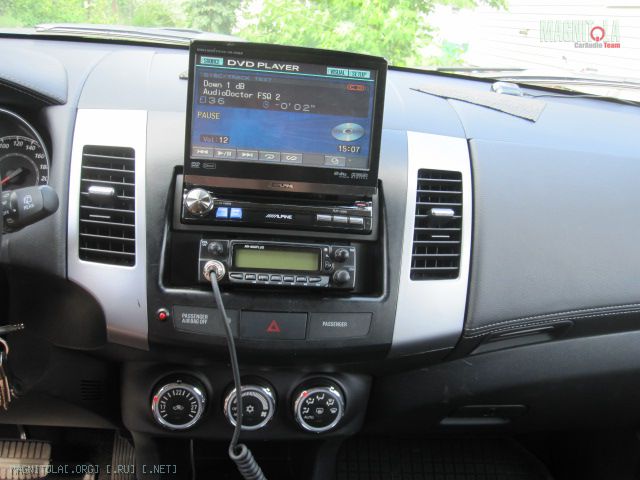

Рамку 2 дин поменял на 1 дин, вместо штатной магнитолы вставил Альп 106 и радиостанцию MegaJet_MJ600+
Шумку делал только в двери.

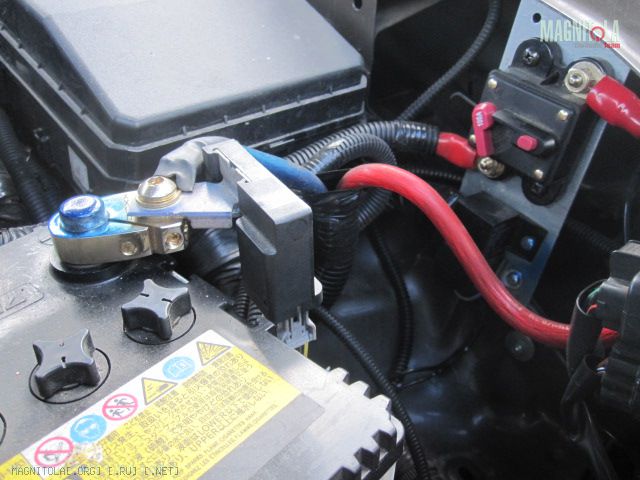

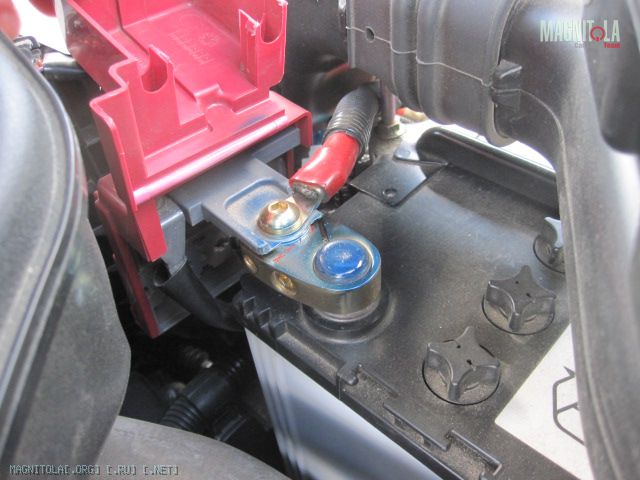

Обрезал штатные клеммы, сточил на оставшихся площадках бортики и к ним (площадкам) подсоеденил аудиоклеммы, далее установил автомат на100А "+" и "-"
провода пошли к усилителям ("-"отдельным проводом)

Вложение 123838Вложение 123837

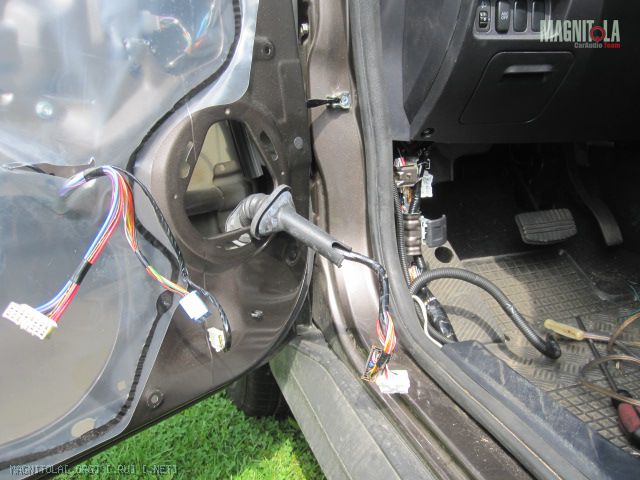

Протянул акустические провода в двери

Вложение 123840
Закрываю технологические отверстия дверей
Вложение 123836

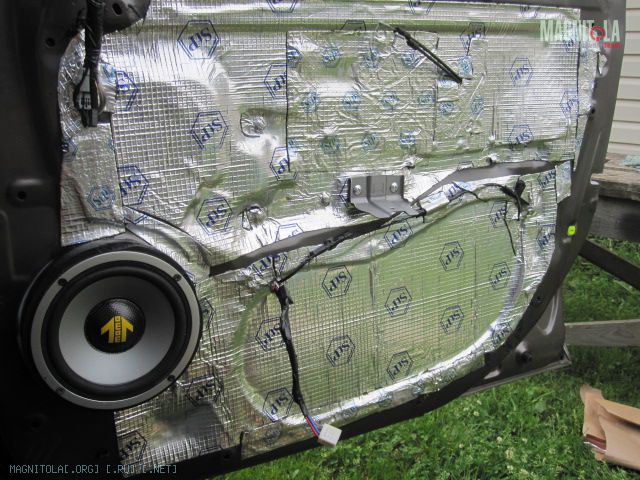

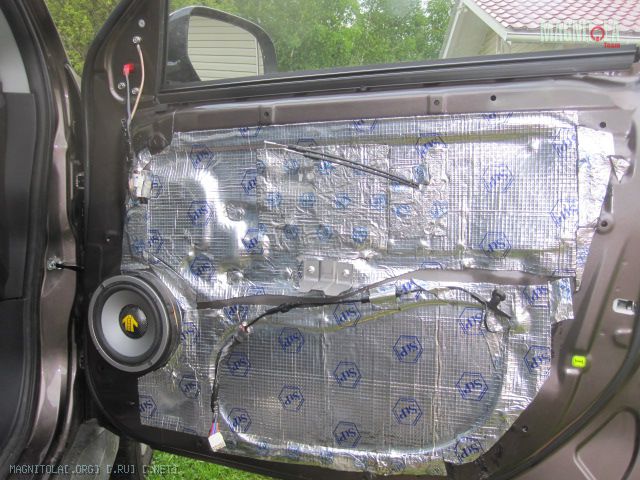

и наклеиваю шумку

Вложение 123841Вложение 123842

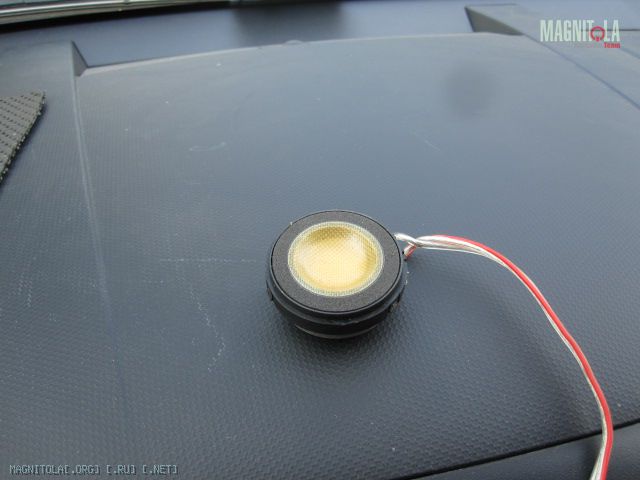

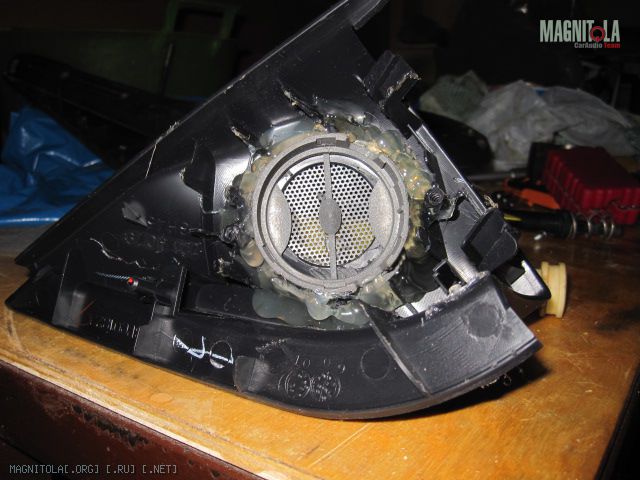

В штатные уголки дверей поставил Вч динамики на термоклей.

Вложение 123846Вложение 123845
Вид снаружи
Вложение 123843

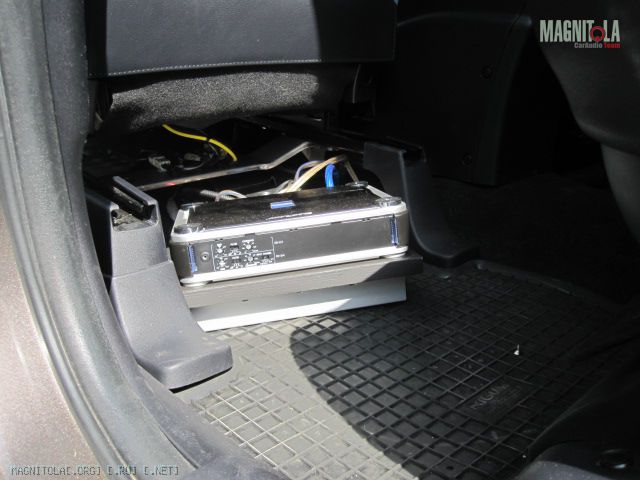

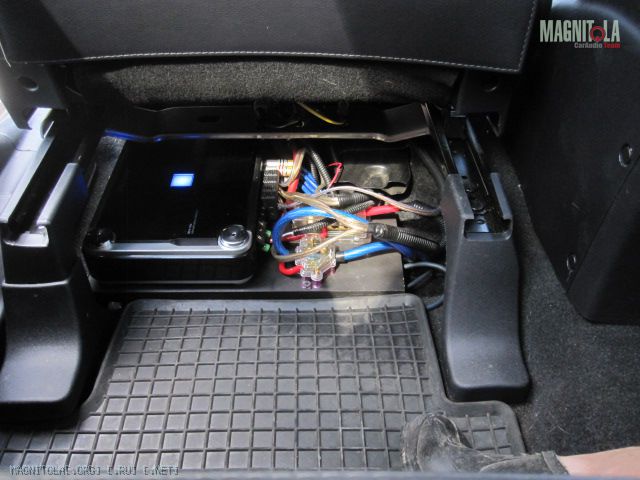

Под водительское сидение положил усилитель и процессор, которые закреплены на фанере, там же (на фанере) установил распределители питания.

Вложение 123866Вложение 123865Вложение 123864

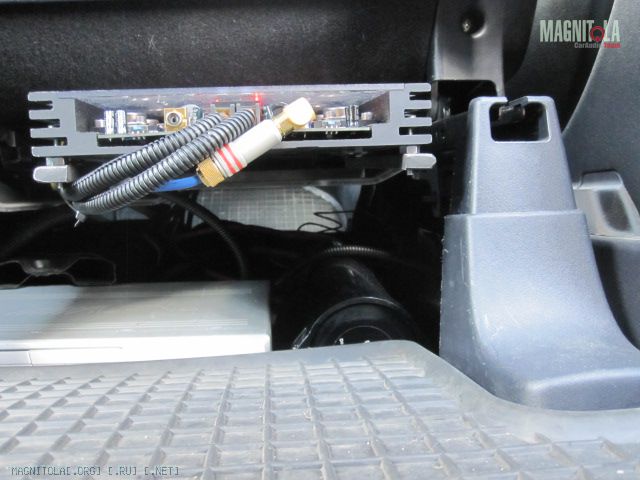

Под пассажирским креслом установил сабовый усилитель

кресло сдвинуто вперед

Вложение 123862
кресло сдвинуто назад

Вложение 123861
чейнжер и конденсатор закреплены на панели.


саб в багажник(буду закреплять от переворота).
Вложение 123863
Финита.

Ни одной фотки не вижу...

ЗЫ: но на тему подписался.

Цитата:

---

Сообщение от mini

Финита.

---

С фотками скромно...

Цитата:

---

Сообщение от Kondrat.M

Ни одной фотки не вижу...

ЗЫ: но на тему подписался.

---

Посмотрите здесь
http://photo.qip.ru/users/manmmc/96601633/
с мобильного интернета не грузятся фотки,
попробую завтра загрузить.
Спасибо за интерес.

Как Алпайн подключил? Через АСС?
Штатные уголки еле держатся в открытом состоянии... Кольца под миды какой толщины? И как они , вместе с динами стыкуются с картой двери? Как к сабовому усилу подключен проц?Второй вход на усе свободен? Лучше сделать Y-разветвитель от одного канала на проце и воткнуть его на 2 канала на усе...( в проце -саб в "моно"), а саб - мостом

Полк Момо ящичная аккустика , зя 15 литров )))

[Как Алпайн подключил? Через АСС?]
Голова к процессору подключена по оптике.
"Через АСС" не понял, расшифруйте.
[Штатные уголки еле держатся в открытом состоянии...]
Как завод сконструировал, так и установлены, вес Вч-головок небольшой, пока проблем нет.
[Кольца под миды какой толщины? И как они , вместе с динами стыкуются с картой двери?]

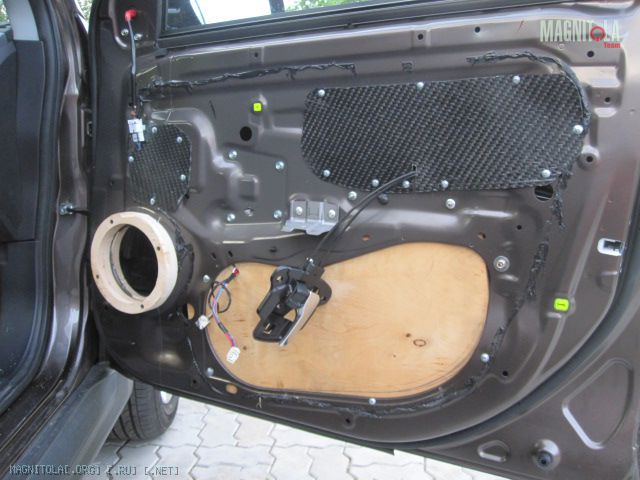

Кольца две фанеры толщ. 15мм + 18мм и того 33мм зашуруплены и склеены, и соединены с третьим, внутренним кольцом, за счет чего они крепко стянуты через полотно двери.на фотке видно:
Вложение 123942

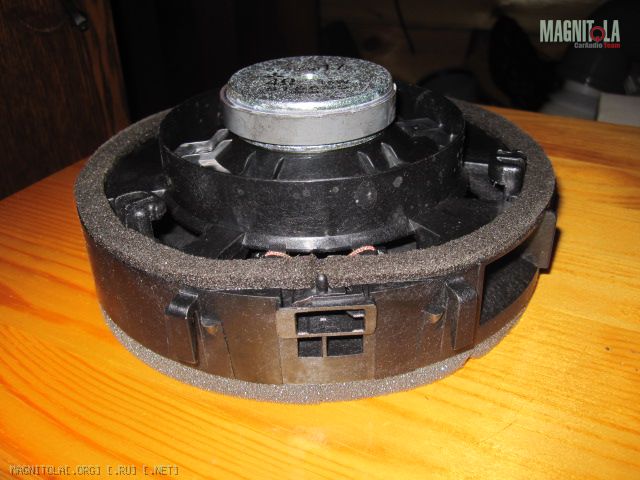

высота штатного динамика 30мм (см. фото), на карте пришлось немного подточить пластик.
Вложение 123940Вложение 123941
[ Как к сабовому усилу подключен проц?Второй вход на усе свободен? Лучше сделать Y-разветвитель от одного канала на проце и воткнуть его на 2 канала на усе...( в проце -саб в "моно"), а саб - мостом[/QUOTE]]
усилитель HELIX Esprite одноканальный усилитель,
мостом он не включается, на самом усилителе есть внутренний сумматор, для подключения к 2-х канальному выходу какой либо головы, но в данном случае он не используется.
Задавайте вопросы, рад буду помочь.

Цитата:

---

Сообщение от К.В.

Полк Момо ящичная аккустика , зя 15 литров )))

---

Чем богаты, то и поставил.
Удачи.

Цитата:

---

Сообщение от mini

"Через АСС" не понял, расшифруйте.

Задавайте вопросы, рад буду помочь.

---

Я имел ввиду как подключено питание...ГУ и проца. АСС - это первое положение ключа зажигания, при котором ГУ начинает работать.На ГУ и проце есть провод "АСС" (красный).Он должен быть подключен в штатную схему .Если тупо смотать красный (АСС) и желтый(Плюс) , то все это хозяйство будет кушать АКБ в выключенном состоянии
ЗЫ. По усю - понял.

Состав:
Голова Alpine IVA106 по оптике на процессор
Чэйнджер Alpine 634
Вч - Focal TN 53K
Мид-Polk Momo MM6.5
Усь-Alpine PDX 100
Сабовый усь - Helix Esprit 1000
Процессоор -Alpine 701
Конденсатор-DLS 1.0F
ipod 160Гб
Саб корпусной - MTX 9510-44(2Ом) вес 40кг
Радиостанция MegaJet_MJ600+
Провода, гофра, клеммы, предохранитель-автомат, оптика.
Всю работу делал с минимальным вмешательством в конструкцию авто.
Рамку 2 дин поменял на 1 дин, вместо штатной магнитолы вставил Альп 106 и радиостанцию MegaJet_MJ600+
Шумку делал только в двери.
Обрезал штатные клеммы, сточил на оставшихся площадках бортики и к ним (площадкам) подсоеденил аудиоклеммы, далее установил автомат на100А "+" и "-"
провода пошли к усилителям ("-"отдельным проводом)

Вложение 123838Вложение 123837

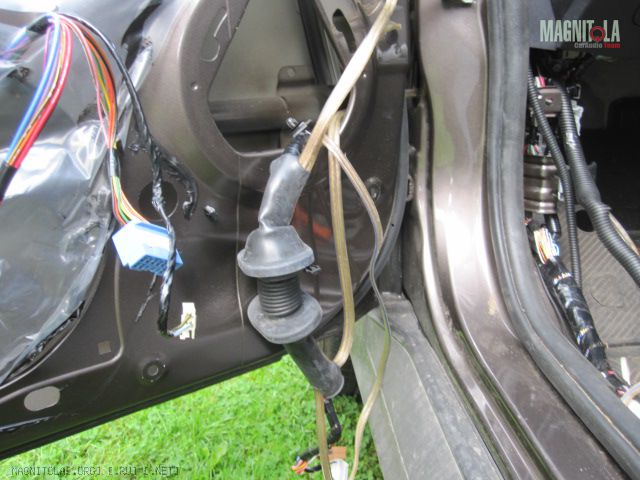

Протянул акустические провода в двери

Вложение 123840Вложение 123953
Закрываю технологические отверстия дверей
Вложение 123836

и наклеиваю шумку

Вложение 123841Вложение 123842

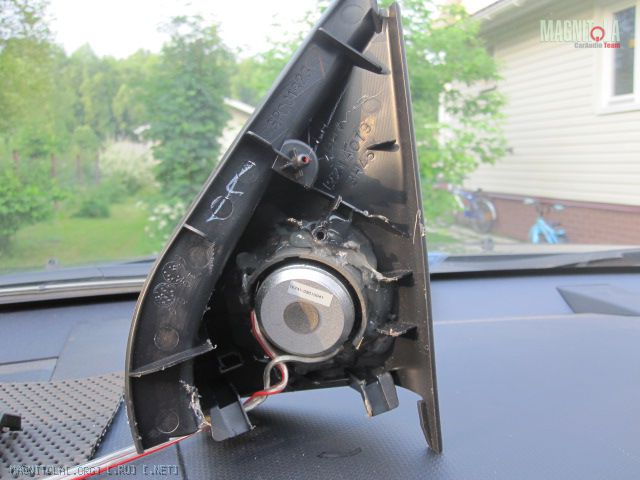

В штатные уголки дверей поставил Вч динамики на термоклей.

Вложение 123846Вложение 123845Вложение 123954

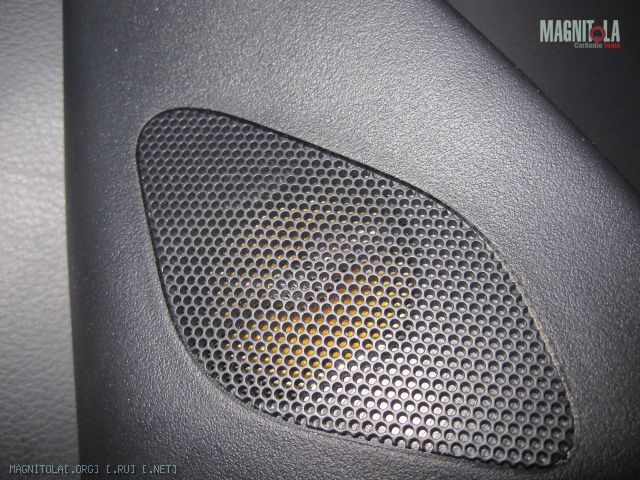

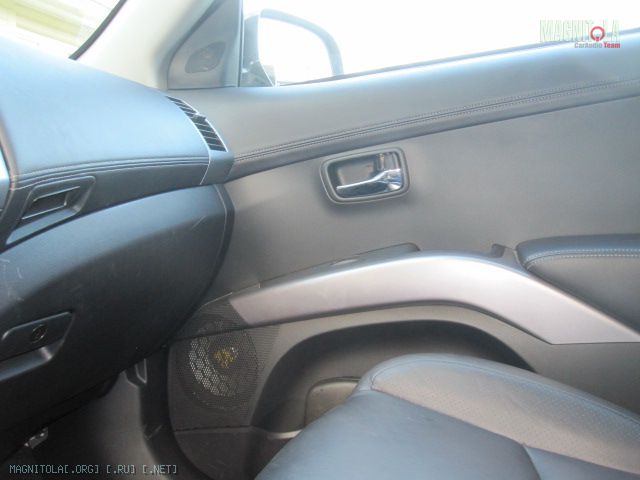

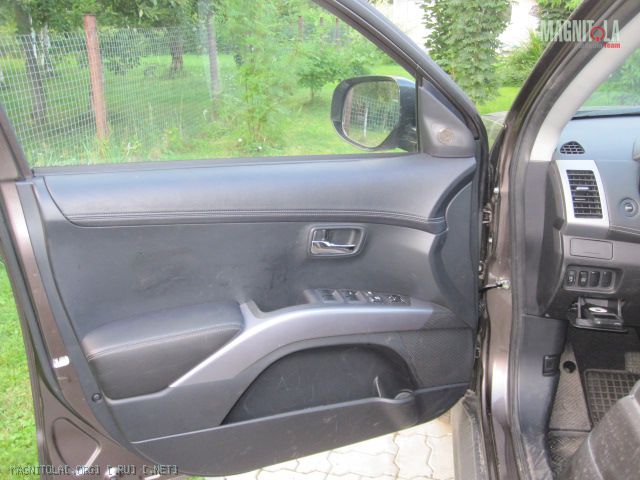

Вид снаружи
Вложение 123843Вложение 123948Вложение 123947

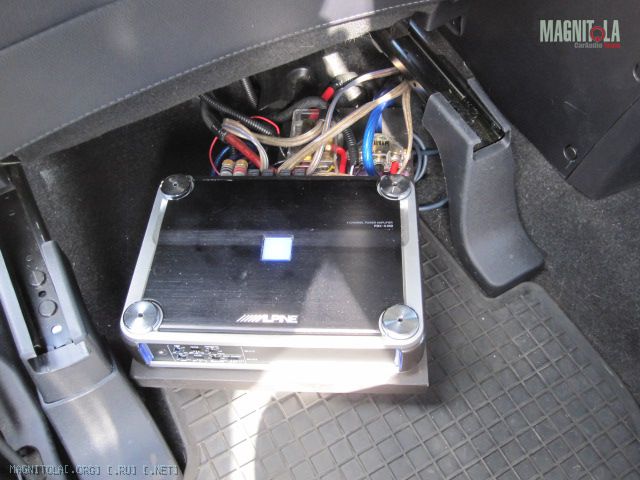

Под водительское сидение положил усилитель и процессор, которые закреплены на фанере, там же (на фанере) установил распределители питания.

Вложение 123866Вложение 123865Вложение 123864

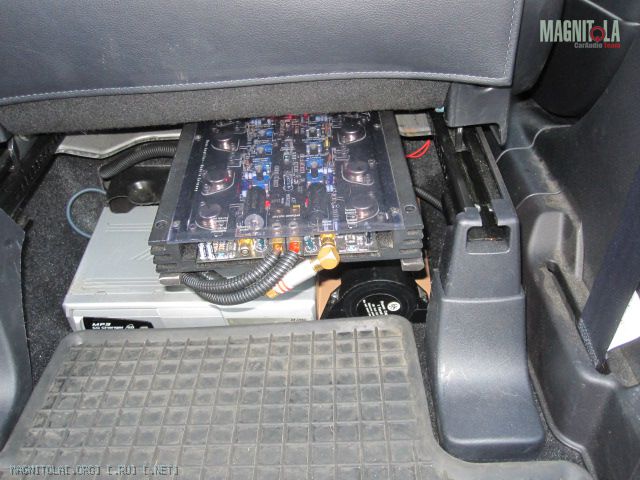

Под пассажирским креслом установил сабовый усилитель

кресло сдвинуто вперед

Вложение 123862
кресло сдвинуто назад

Вложение 123861

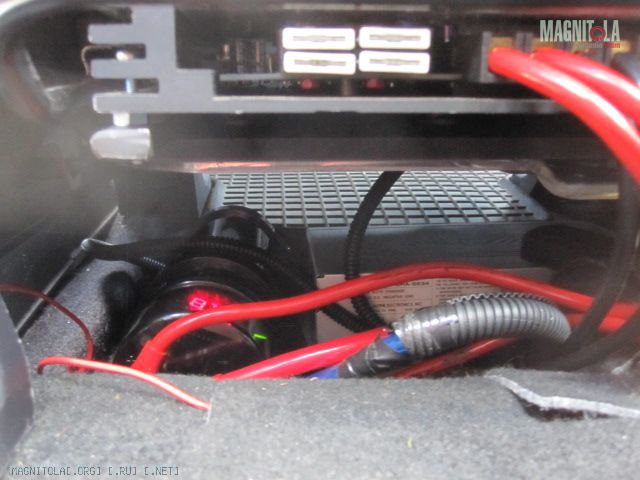

чейнжер и конденсатор закреплены на панели.
Вложение 123952

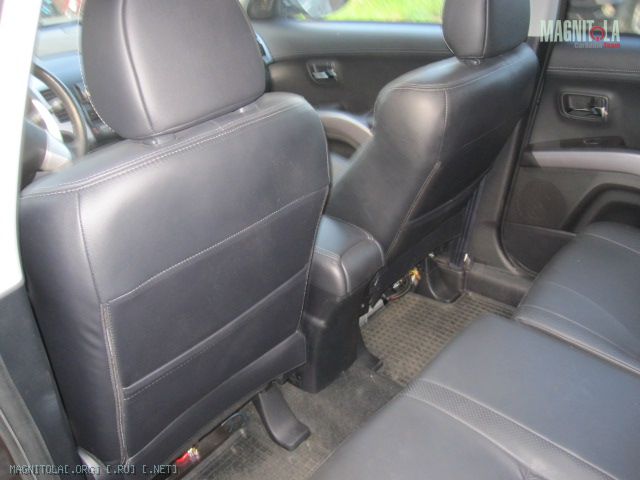

Общий вид сзади
Вложение 123949

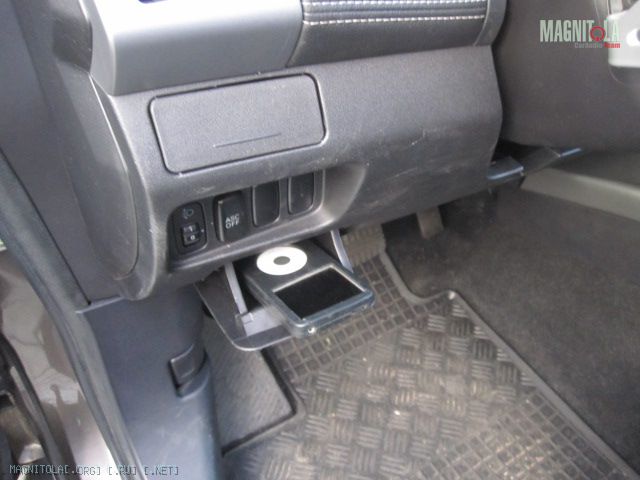

ipod
Вложение 123950

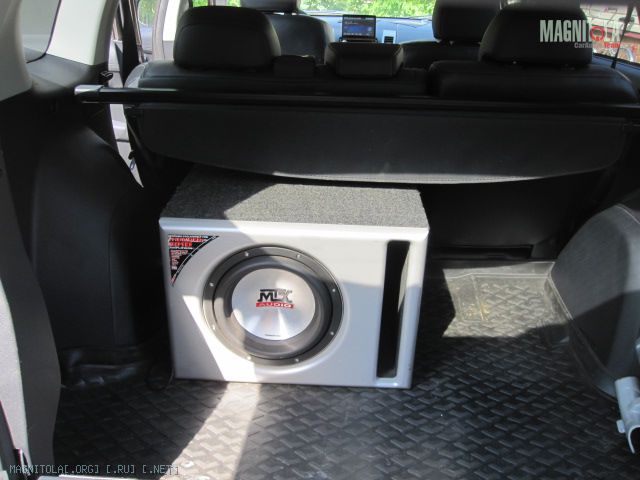

саб в багажник(буду закреплять от переворота).
Вложение 123863
Финита.
Вложение 123951
[/QUOTE]

Цитата:

---

Сообщение от K&K

Я имел ввиду как подключено питание...ГУ и проца. АСС - это первое положение ключа зажигания, при котором ГУ начинает работать.На ГУ и проце есть провод "АСС" (красный).Он должен быть подключен в штатную схему .Если тупо смотать красный (АСС) и желтый(Плюс) , то все это хозяйство будет кушать АКБ в выключенном состоянии
ЗЫ. По усю - понял.

---

Понятно, подключено по "АСС", но при таком подключении есть небольшой "трабл" с ipodом, после вынимания ключа из замка зажигания, а затем вставив ключ и повернув в положение "АСС" ipod иногда зависает и приходится его (ipod) перезагружать.

При выборе САБа, руководствовался вот таким сравнением:
Вложение 123957

Цитата:

---

Сообщение от mini

Понятно, подключено по "АСС", но при таком подключении есть небольшой "трабл" с ipodом, после вынимания ключа из замка зажигания, а затем вставив ключ и повернув в положение "АСС" ipod иногда зависает и приходится его (ipod) перезагружать.

---

подключай Ирода после того. как запустишь Альп...

Ipod подкдючён постоянно, по-этому Ваш совет не решает проблему, но за совет спасибо.
С уважением.

Как говорится "Вы хочите песен, их есть у меня"
Продолжение:

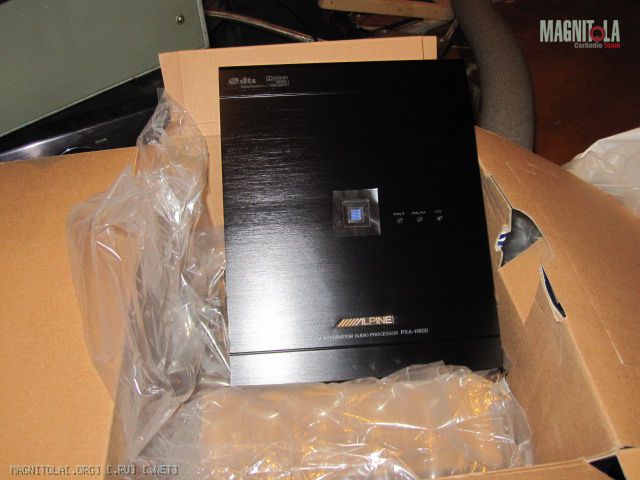

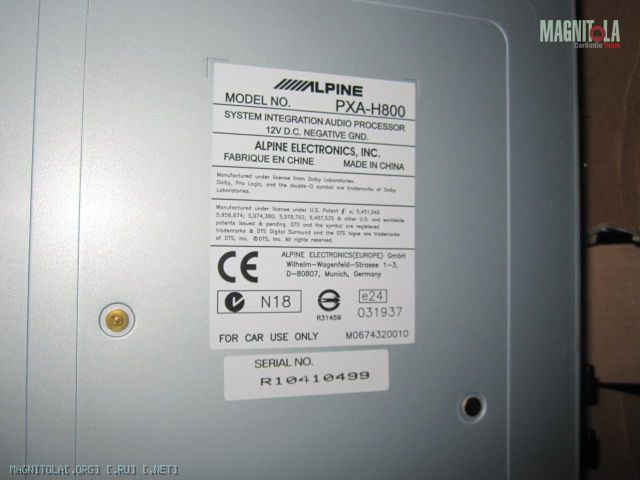

На смену 701-му процессору

пришел 800-й,
Вложение 125658Вложение 125657
куда бы его поставить? Казалось бы на старое место, но мы не ищем легких путей
и поставим 800-й под кресло на поперечену.
Тем более, что Мицу "предусмотрел" там место с точностью до 2-х мм с каждой стороны.

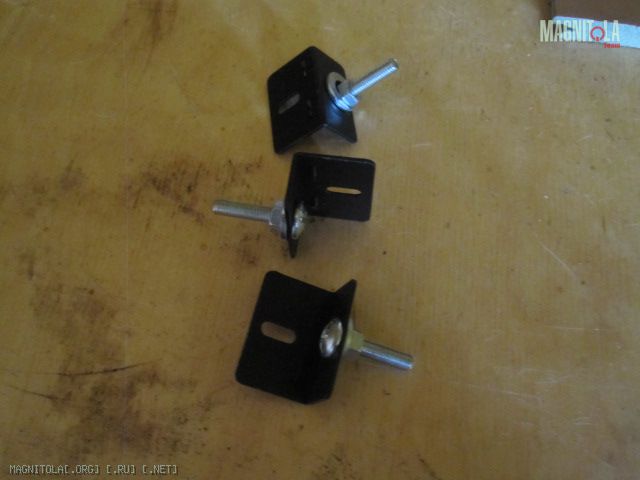

Вы помните, что "-" идет отдельным проводом, поэтому корпус 800-ого ставим на диэлектрик, в качестве оного используем ломинат толщиной 8мм. Берем из комплекта штатные уголки
Вложение 125655

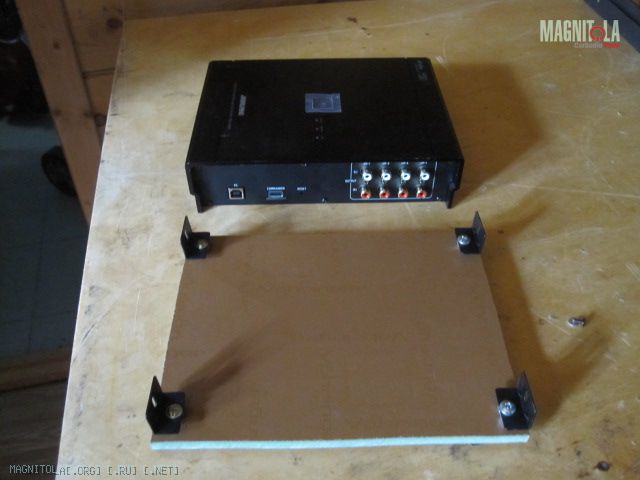

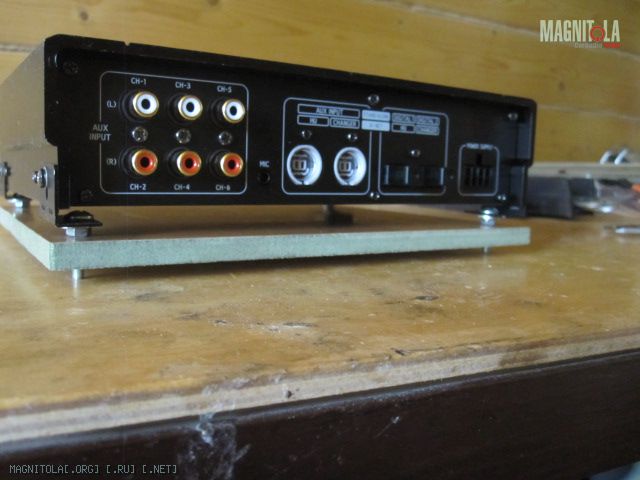

и закрепляем их на некоторой высоте на вырезанной по размеру пластине,
Вложение 125654Вложение 125653

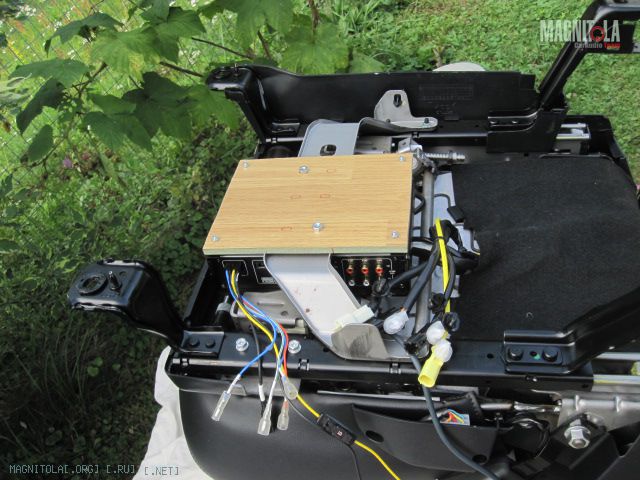

снимаем кресло, освобождаем штатные разъемы от крепежа и на это место закрепляем процессор,
Вложение 125652

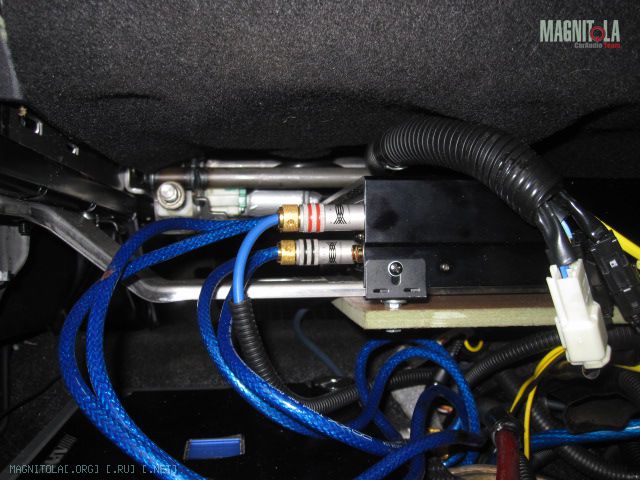

Провода в гофру и кресло на место, результат здесь:
Вложение 125651

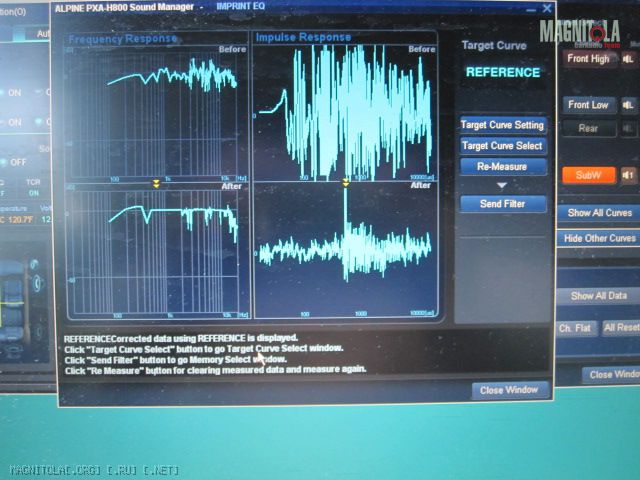

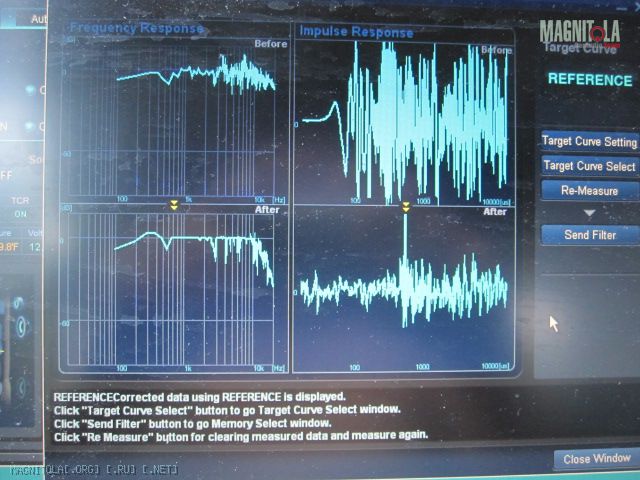

А, вот первые результаты измерений:
Вложение 125649Вложение 125650

Как показала практика 800й разогревается до 70 градусов , не запарится ли под сиденьем ? да и пыльно в ногах ;)

Он расположен как раз над воздуховодом.

Цитата:

---

Сообщение от mini

Он расположен как раз над воздуховодом.

---

Вот именно что над , или уже просверлили ?

Я, подключил процессор 30.07.11., поэтому про температурный режим пока ничего сказать не могу, покатаюсь, а там посмотрим как будет греться. Но судя по току потребления (1.0-1.2А) рассеиваемая мощность будет приблизительно 15Вт, а 70 градусов многовато, этож яичницу можно приготовить. По повуду пыли, в основном езжу один, максимум супруга справа, да собака на заднем сидении. Кстати, Out такая машина, что кроме как под кресла, технику некуда поставить в отличии например от моей предыдущей, где умещалось много чего (см . ниже)

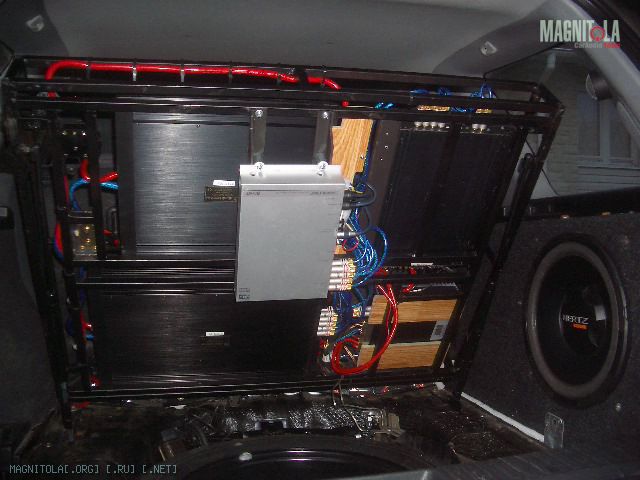

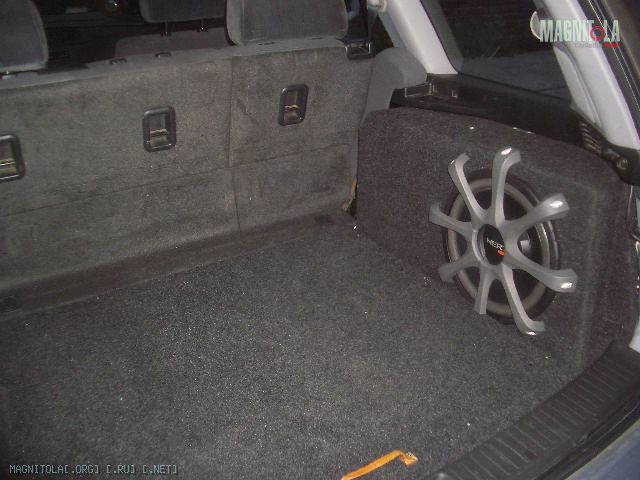

,Вложение 125765Вложение 125764Вложение 125763.
А здесь, приходится уси брать минимального размера.
Удачи.

Цитата:

---

Сообщение от mini

поэтому про температурный режим пока ничего сказать не могу

---

На руксе (если он у вас есть ) вольтметр и есть термометр , видимо неспроста его поставили.

Нет у меня рукса, жаба душит покупать, да и места на торпедо не осталось.

Про температуру 800-го: вчера потрогал рукой 800-й, чуть тепленьки (+37*) ,после часовой поездки, поэтому опасения по перегреву процессора, с моей точки, зрения преувеличены.
Продолжение:
Устанавливил ещё один усилитель F4 на тыл и центр.
Так как PDX 100 и F4 не соосны, то на 100-м нарезал резьбу М4 и закрепил на нем F4.
Вложение 125963Вложение 125964Вложение 125962
http://static.magnitola.com/images/misc/pencil.png

Ещё про температуру 800-го: накануне занимался настройкой процессора, на улеце +25* в кабине под +35*, в начале замеров температура 800-го на компе +40*, в конце +50*весь процесс занял порядка полутора часов., при этом вентиляция авто не использовалась. На ощупь сам процессор чуть теплый.
Прдолжение:
Зашумил задние двери, преодолел некоторые трудности с наклейкой, т.к. карман пластиковой ниши утоплен глубже чем плоскость двери.
Вложение 126418Вложение 126417
Для просмотра фильмов качество к акустике не столь требовательны и поэтому поставил, что было в наличии:
Вложение 126416
Усь: два канала F4 пошли на тылы, а третий зарезервирован на центр.
Вложение 126415
Пока все, всем спасибо за просмотр.

Продолжение:
Пришел черед центральног канала, взял из старых запасов коаксиал Eton,
гриль от JVC, зашумил панель, фильтр порезал снизу на 80Гц, результат на фото
Вложение 128030Вложение 128029

Всем удачи.
p.s. купил Rux 800, на очереди установка вместо радиостанции.

Продолжение:
Вместо радиостанции установил RUX-800, а радиостанция переехала вниз.
Вложение 128663Вложение 128658

Золотая жила для "пионеров" .

Еще неболбшой штрих:
установил интерфейс для управления кнопками на руле.
Вложение 129186

Интерфейс от Zexma ?

Цитата:

---

Сообщение от K&K

Интерфейс от Zexma ?

---

очень похож

Цитата:

---

Сообщение от K&K

Интерфейс от Zexma ?

---

Да.

Всем привет.
И так пришло время составить калькуляцию на материалы.
В скобках указан год покупки и цена на тот момент.
1 Усилитель Alpine PDX 100.4 = 18000р.
2 Усилитель Alpine PDX F4 = 18000р.
3 Процессор PXА 800 с RUX =33900р
4 Усилитель Hеlix Esprite 1000 = 15000р. (2004г.)
5 Саб корпуснойм MTX 9510 44 = 18000р. (2003г.)
6 Ipod 160Ggb = 11500р. (2007г.)
7 Миды Polk МоМО ММ6.5 = 4000р.
8 Вч Focal TN 53K = 3000р.
9 Шумка на четыре двери = 3000р.
10 Клемма акум. 2 шт. = 900р.
11 Автомат-предохранитель = 270р.
12 Центральный динамик ETON =1500р.
13 RCA коннекторы 16шт по 3 евро = 1800р. (2008г.)
14 Оптический кабель 2м. = 600р.
15 Гофра разных диаметров 45м.= 700р.
16 Провода (силовые, акустические, сигнальные) = 5000р.
17 Расходники (Клей, герметик, аэрозоль,шурупы, изолента и др.)= 1000р.
18 Коксиалы на тыл Hertz подарок = 0
19 Голова Alpine IVA 106 = 33000р. (2010г.)
20 Итерфейс Zexma = 2000р.
21 Конденсатор DLS = 4000р. (2002г.)
22 Устройство автоматич. зарядки конденсатора +1500р. (2002г.)
23 Чейнджер Alpine 634 = 7000р. (2003г.)
Итого по звуку = 183670р.
24 Радиостанция Мегаджет 600+ = 4000р
25 Атена Оптима 2000 = 1200р.
26 Прибор для настройки антены с дополнительным кабелем и коонекторами = 1100р
27 Уголок для крепления антены =54р.
итого + радиостанция = 190024р.
28 Навигатор Garmin N51 с дополнительной картой = 11000р. (2009г)
Всего = 201024р.
Ко всему этому, можно прибавить полученное удовольствие от работы.
Всем творческих успехов.

Всем привет.
Прошло полгода с окончания инсталяции всё работает нормально, ничего не перегревается,
но просится середина, думаю Фокал http://focal.tchernovaudio.com/good/..._KRX3_midrange
Есть мнения?

Замечательная работа!
Если вам не трудно,скажите ,у вас клемы на штатный акб - Daxx B23 стоят?,если не ошибаюсь

Цитата:

---

Сообщение от kukan

Замечательная работа!Если вам не трудно,скажите ,у вас клемы на штатный акб - Daxx B23 стоят?,если не ошибаюсь

---

Здравсвуйте. Клемы стоят DAXX номер, к сожалению не помню.Кстати, клемы весьма удобны для: отсоеденил - подсоеденил т.к. зимой езжу на выходные, в будни клемы отсоединял.шлиц от шестигранника не срыватся.Успехов втворчестве.

Поменял IVA-106 на INA-910.
Изготовил разъём на оптику со стороны 910-й



Вложение 273766Вложение 273768Вложение 273770Вложение 273772

Цитата:

---

Сообщение от mini

Изготовил разъём на оптику со стороны 910-й

---

не совсем понял суть, т.е. для чего это сделано? разве нельзя 910ю голову и 800ый процессор заводским кабелем соединить по оптике.

Штатный кабель от 910-ой стоит 5000р.
Накладно.

Вложение 274612

Toslink (от IVA-100), разъём с другой стороны.

Вложение 274608

Внешний вид.

Как проткскивал питающий кабель через моторный отсек? Через штатную резинку?

Да, через штатную резинку.
