Инсталл в Mazda Capella. На ваш суд!
Привет всем. Выкладываю свой вариант установки звука в Мазде Капелла седан.
На момент начала установки знания в автозвуке были минимальные. Но желание сделать звук своими руками максимально. Были приобретены следующие компоненты:
Alpine CDE-112Ri
Вложение 135767
Hertz DSK 165
Вложение 135769

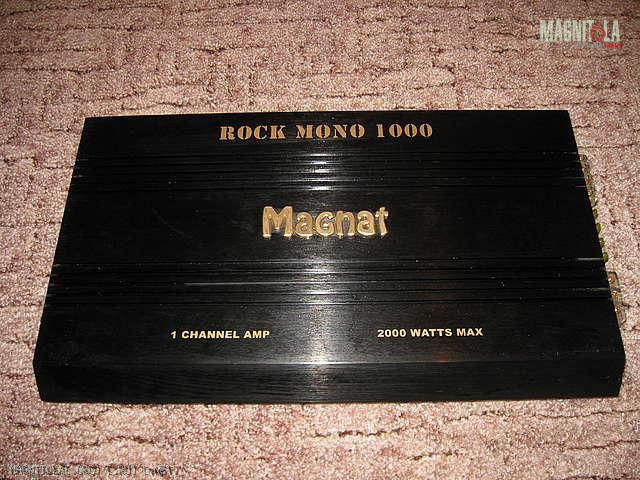

Моноблок Magnat Rock Mono 1000
Вложение 135771

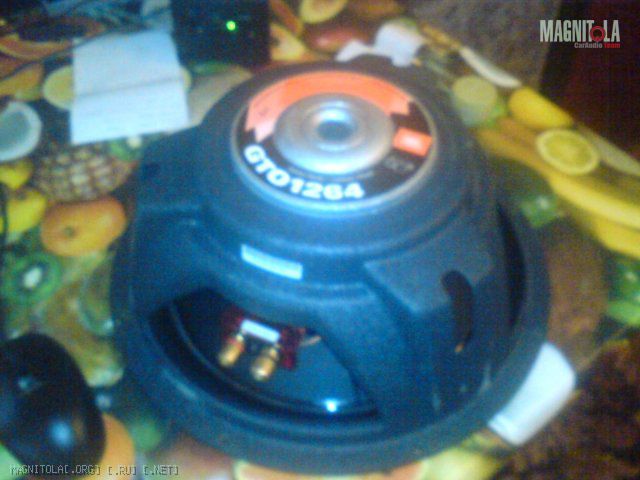

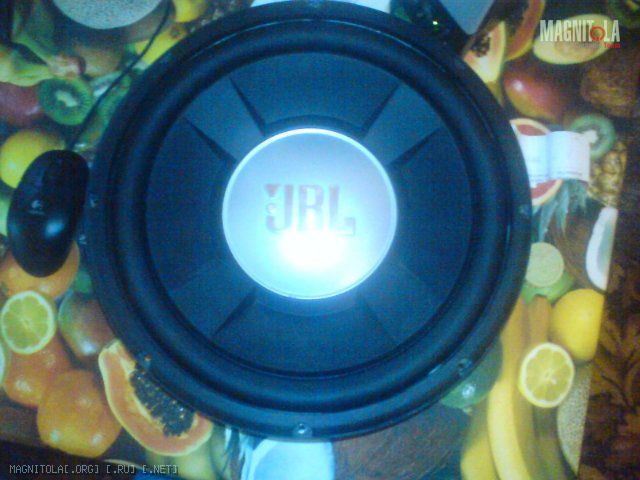

Сабвуфер JBL GTO-1264
Вложение 135773 Вложение 135775

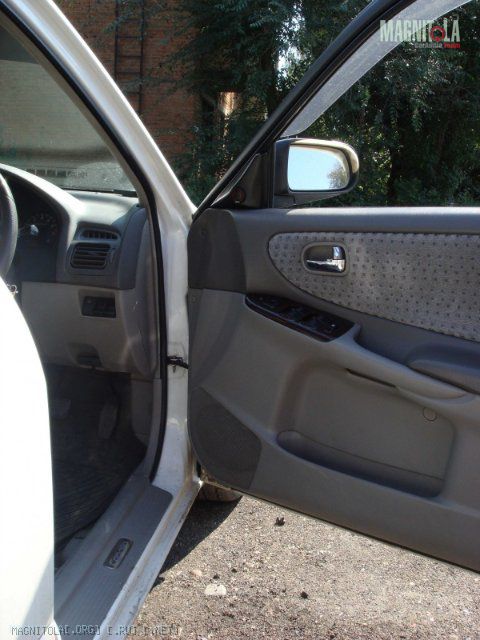

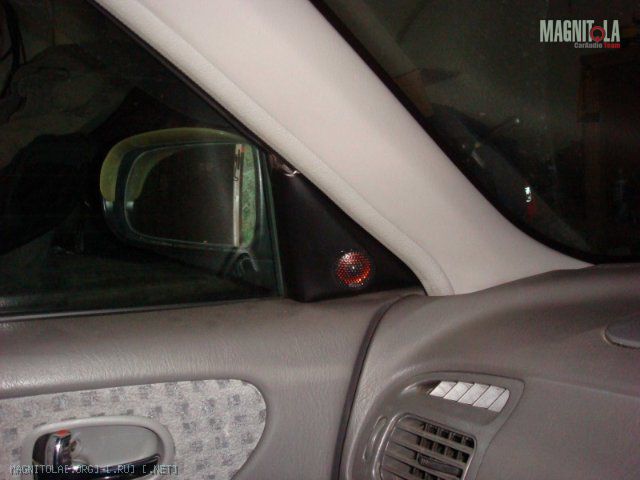

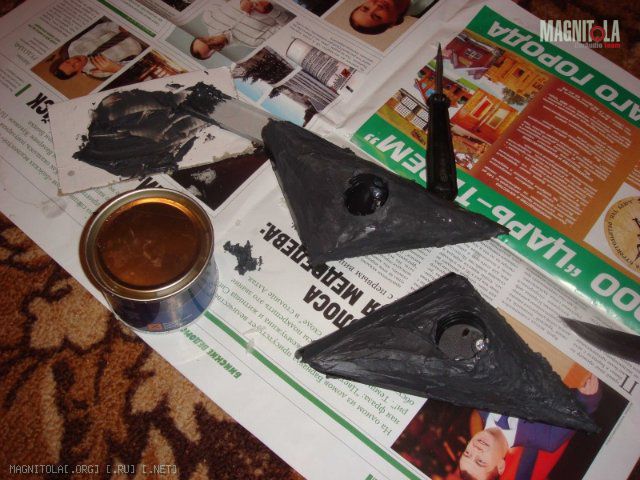

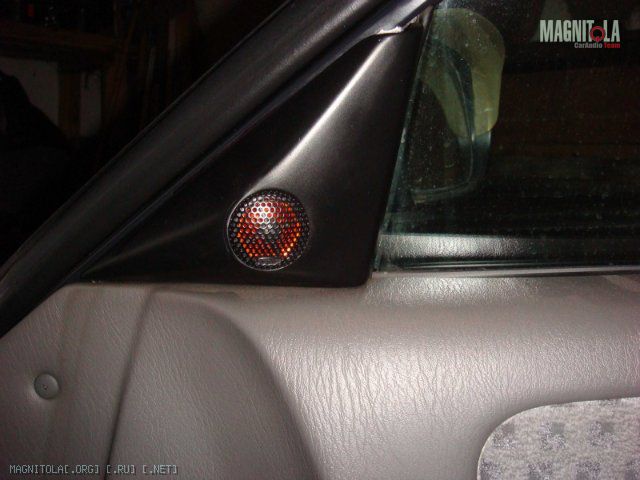

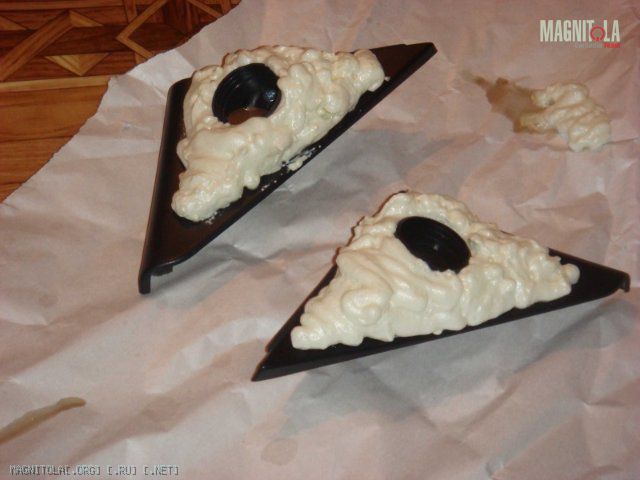

Начал с пищалок. По незнанке что нужно слушать и примерять в различные места дабы найти оптимальное звучание, прилепил их не раздумывая в уголки зеркал ( а чё, у многих машин это входит в штатное расположение – подумал я) :)). Снял уголки, притянул на маленькие саморезы обойму от пищалки на уголок. Запенил пеной, обрезал после полного высыхания, нанес шпатлевки и долго нудно выводил углы и неровности (под покраску надо постараться). Получилось классно, доволен поделкой. За качество фото приношу извинения, фотки сделаны часть на телефон часть на фотоаппарат.
Вложение 135777 Вложение 135779 Вложение 135781 Вложение 135783 Вложение 135785 Вложение 135787

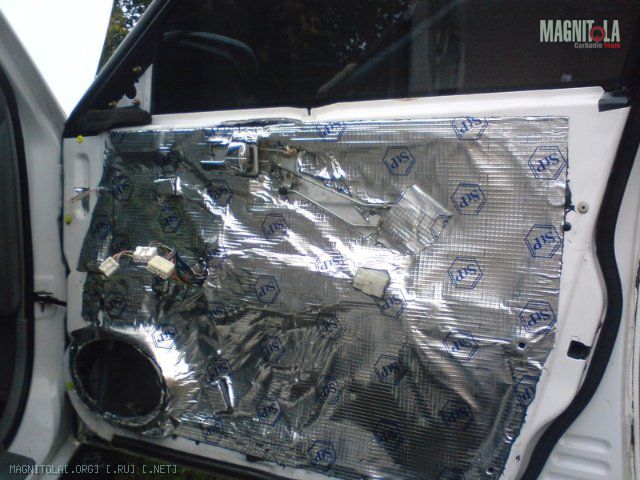

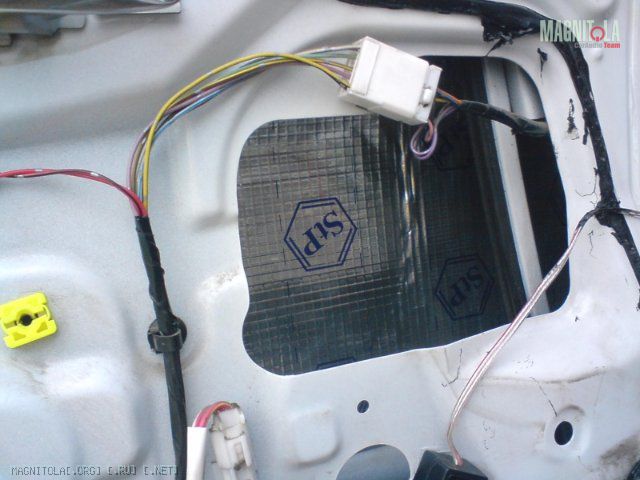

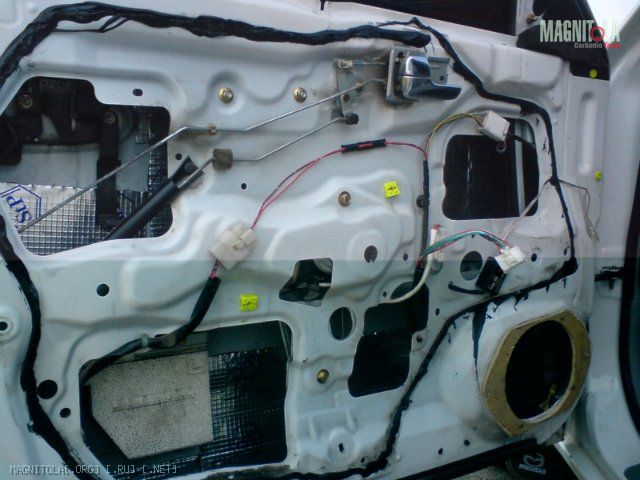

Бюджет был ограничен, так что шумка была сделана частично. На внутреннюю сторону двери 1 лист STP M2, один лег цельный сверху.
Вложение 135789 Вложение 135791 Вложение 135793

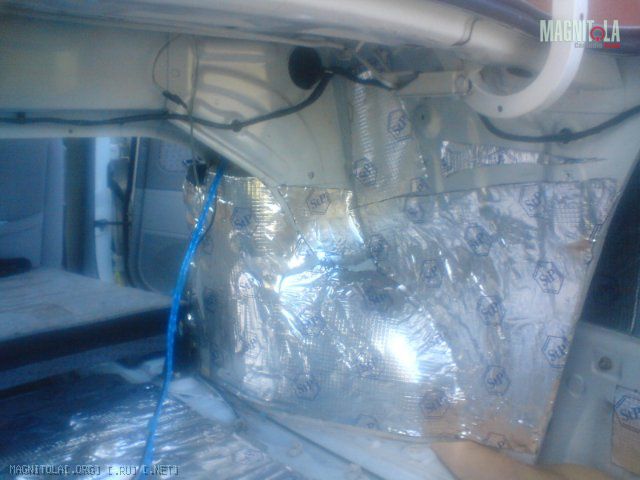

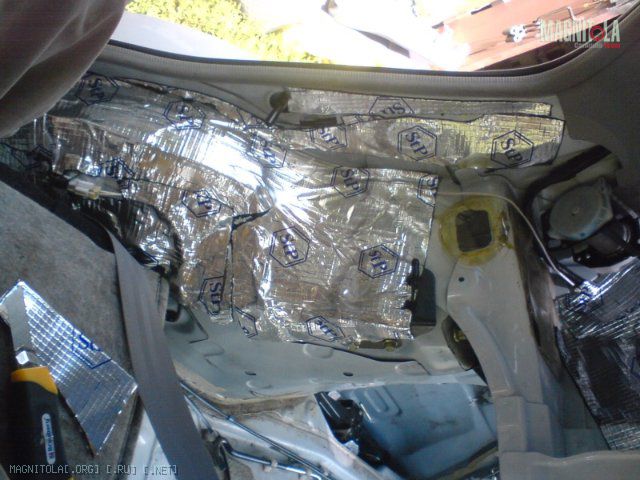

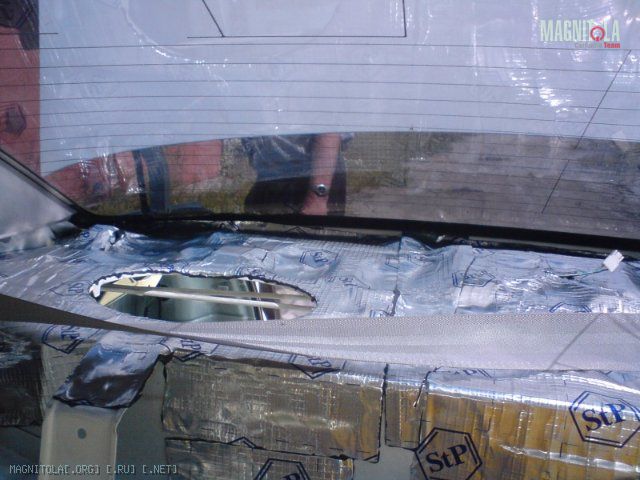

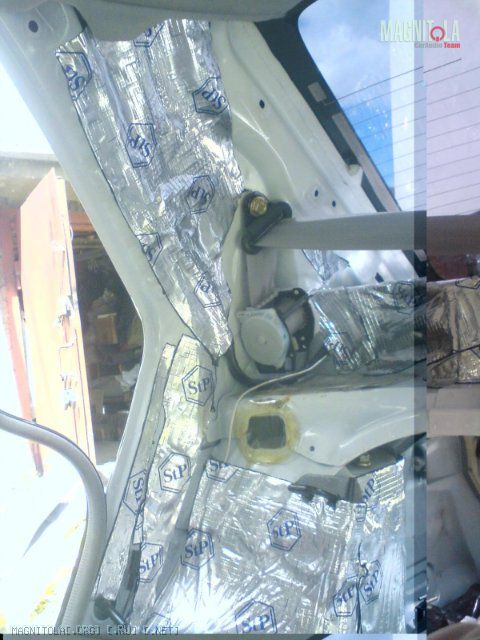

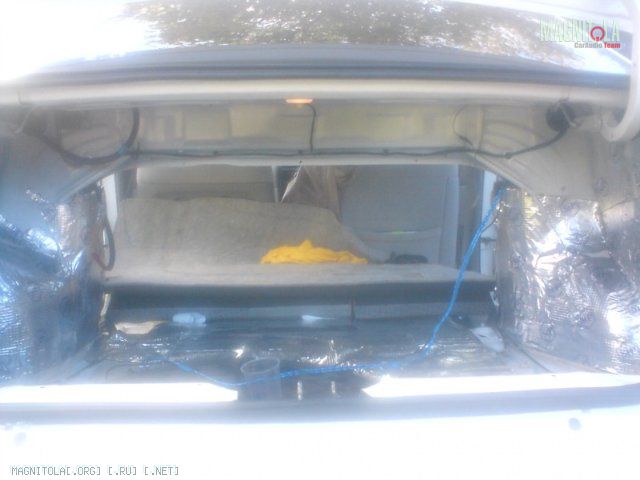

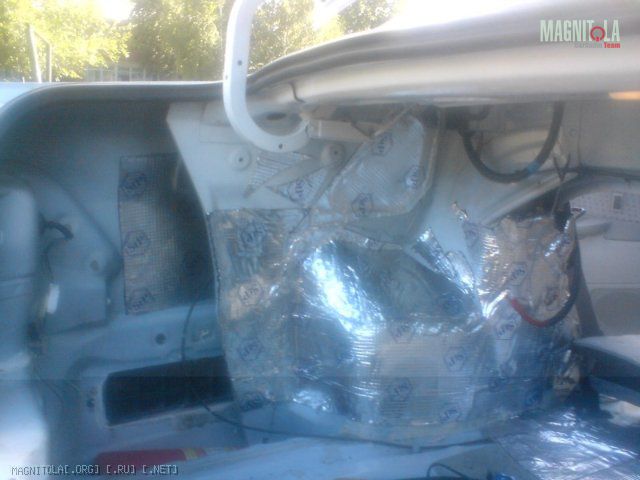

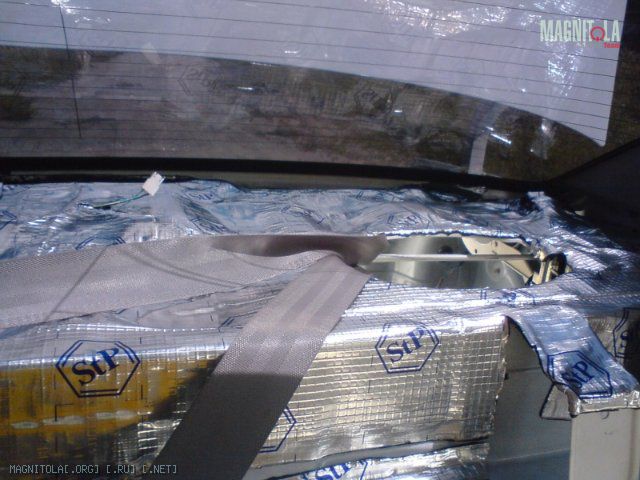

Остальные 6 листов ушли на арки, полку разделяющую багажник от салона и частично пол в багажнике.
Вложение 135795 Вложение 135797 Вложение 135799 Вложение 135801 Вложение 135803 Вложение 135805 Вложение 135807 Вложение 135809
Мидбасс был установлен через проставочное кольцо в родные места (обшиву двери портить не хотелось – оставил как есть). Фото нет.
Фронт у меня заиграл от встроенного усилителя Alpine 112RI .

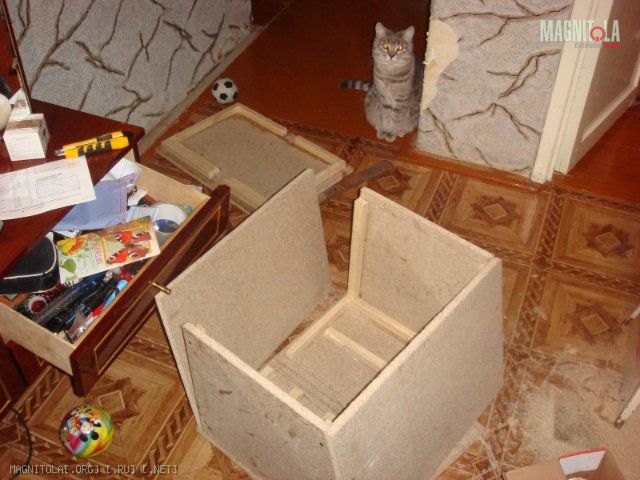

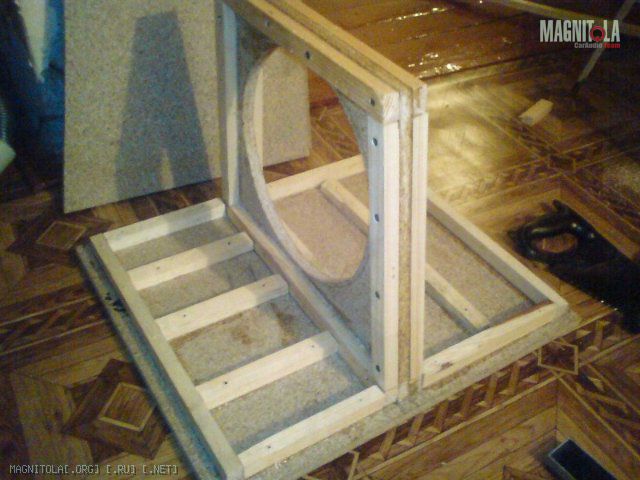

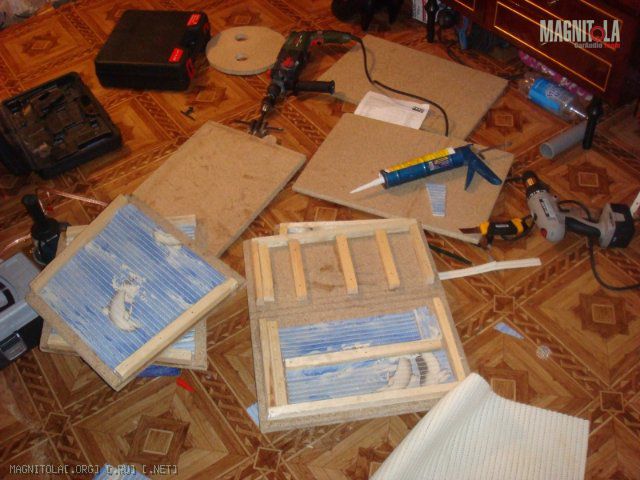

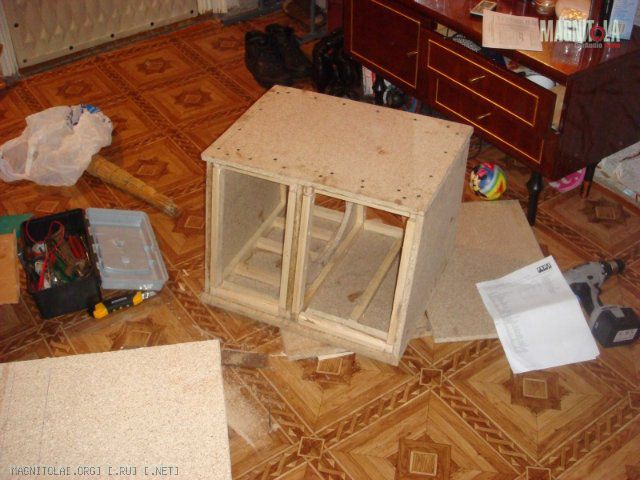

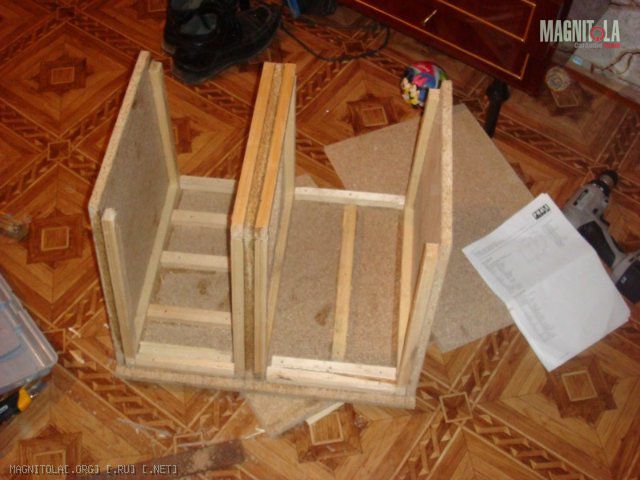

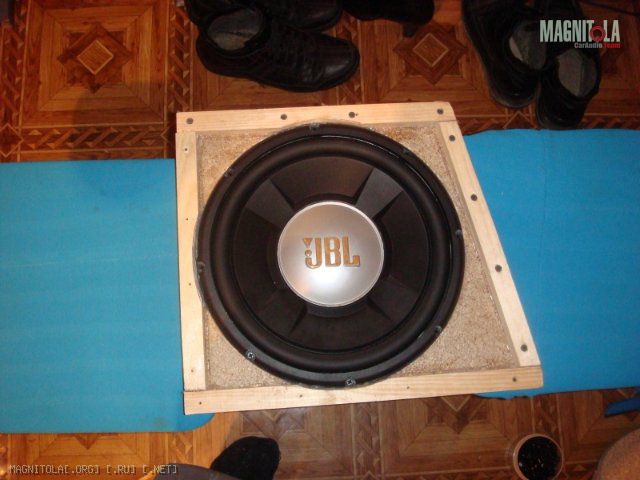

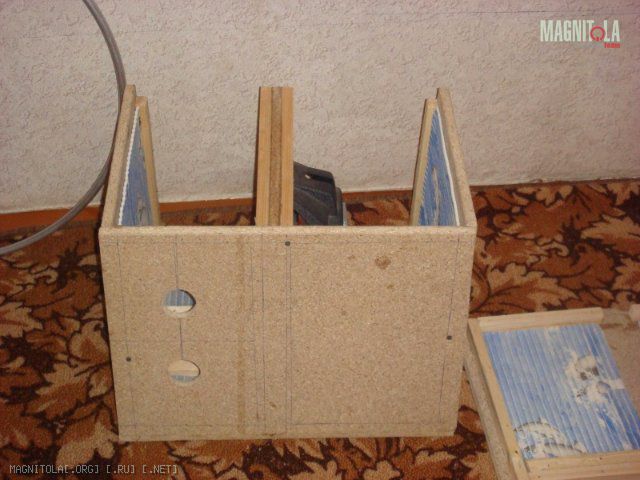

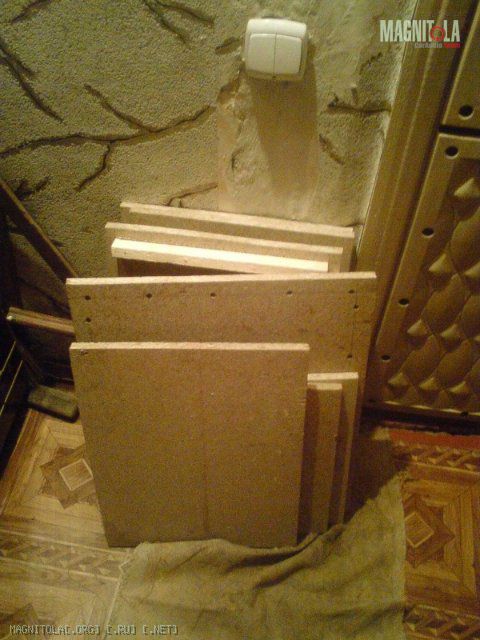

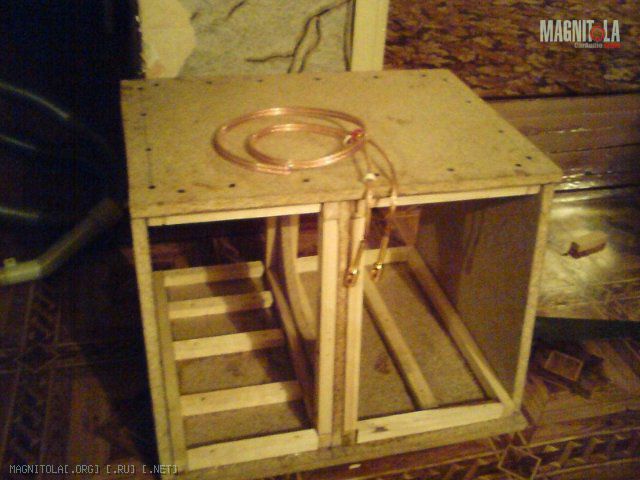

С сабвуфером начались эксперименты. Почитав немного теории конечно же взялся делать бандпас 4-го порядка. Потыкав программу JBL SpeakerShop, показала мне вполне приличный график. Играть должен. Сборка заняла 3 месяца зимы. Описывать процесс не буду, т.к. результат - в помойку. Просто фото. На вопросы отвечу.
Вложение 135811 Вложение 135813 Вложение 135815 Вложение 135817 Вложение 135819 Вложение 135821 Вложение 135823 Вложение 135825 Вложение 135827 Вложение 135829 Вложение 135831 Вложение 135833

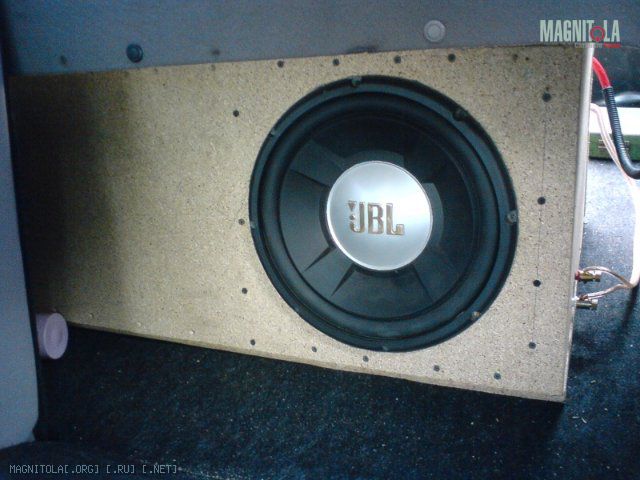

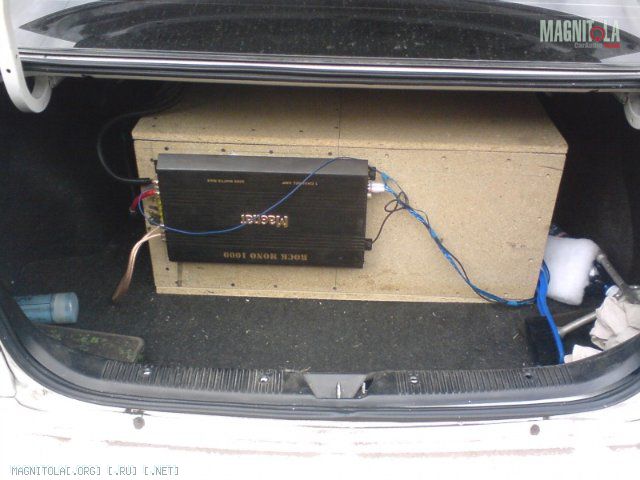

Прокинул силовые проводку 4GA, межблочник, remote. Подключал саб уже в гараже т.к. начался дождь. Как он заиграл …… не передать словами, хотя приблизительно можно. ПЕРДЕЖЖЖ стоял такой что я офигел. За 10 минут он был разобран полностью и на следующий день собрал фозоинвертор на 80 литров.
Вложение 135835 Вложение 135837

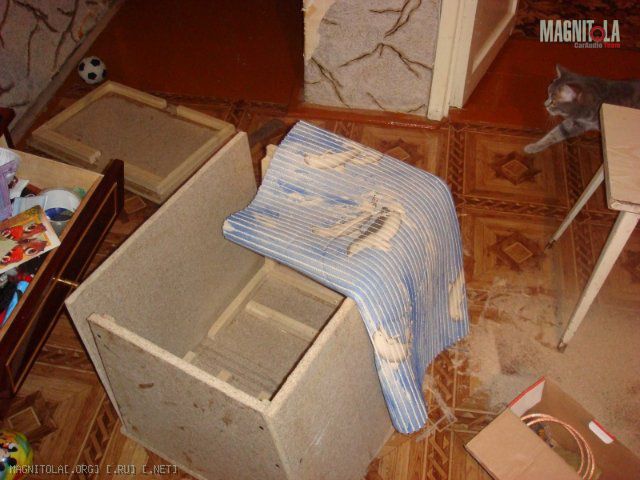

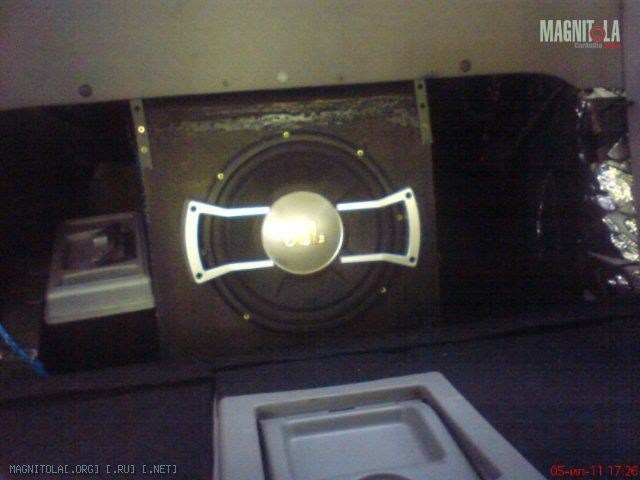

Вот тут я прочуял настоящий давящий бас. Через 2 недели такое звучание меня перестало устраивать, да и место в багажнике занимает дофига. Решил экспериментировать дальше. Закрытый ящик на 30 литров устраивал полностью.
Вложение 135839

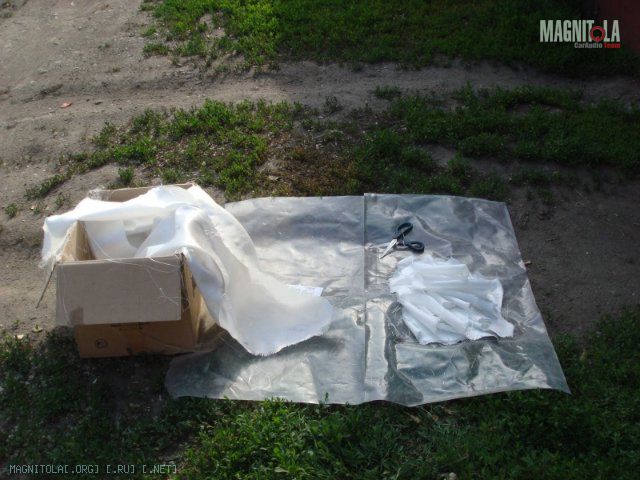

Не давит на уши, можно слушать довольно долго не убавляя громкость. Закралась мысль построить сабвуфер стелс (жалко терять место в багажнике). Перечитав кучу инфы и рекомендаций решился лепить. Стеклоткань ЭЗ-200 за 28 р.м2 я нашел в своем городе (лучше бы я её не находил. Позже поймете почему ) других стекло материалов типа стеклорогожа и стекломат в нашем городе просто нет.
Вложение 135841
С полиэфирной смолой вышло тоже не айс, проехав по автомагазинам и посмотрев цены на полиэфирку НОВОЛ, я прикинул какой объем мне нужен и ужаснулся. Рассчитывал брать 6 кг * на 500 р = 3000 тока на смолу. Дороговато вылезет короб в дальнейшем. Посидев пару вечеров в интернете нашел на розлив в г. Барнауле, по нормальной цене 180 за кг. Так как в Барнауле я не частый гость, попросил ребят привезти 6 кг.
Начнем строить.
Со стороной установки саба определился сразу, левая сторона. Справа живет домкрат и доступ к нему всё же нужен.

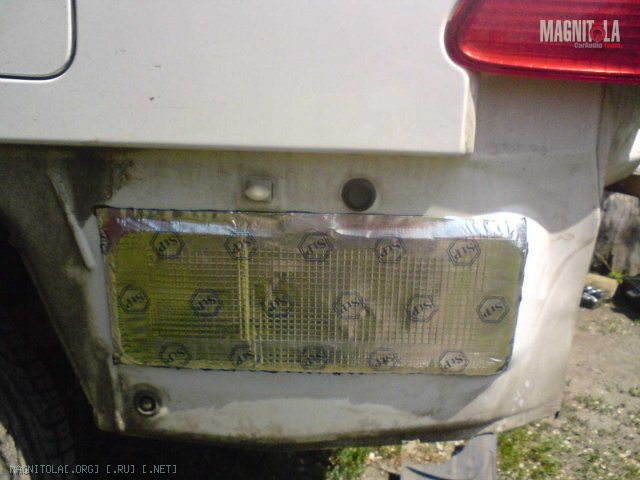

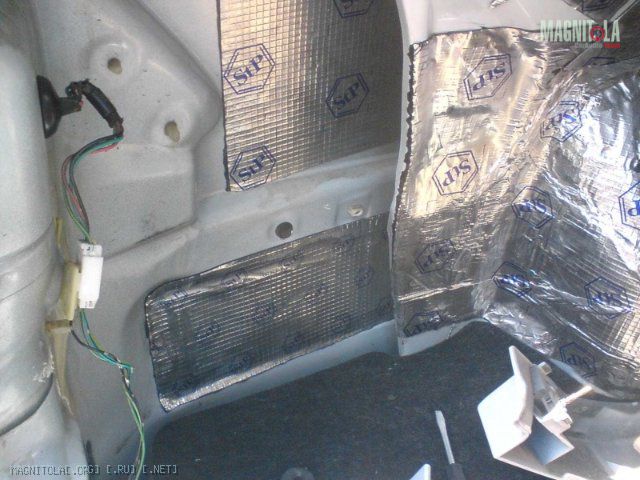

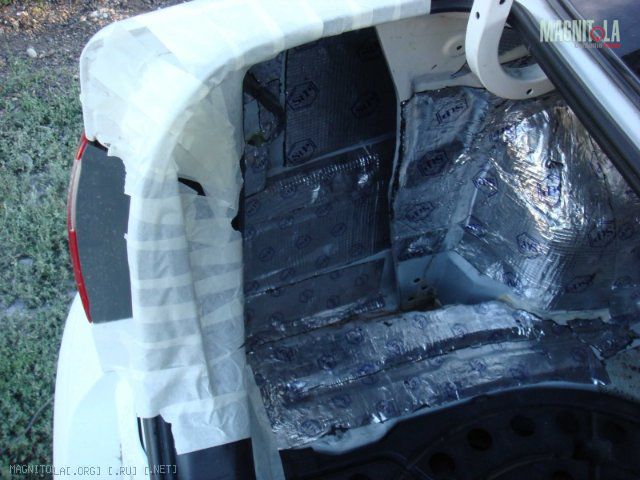

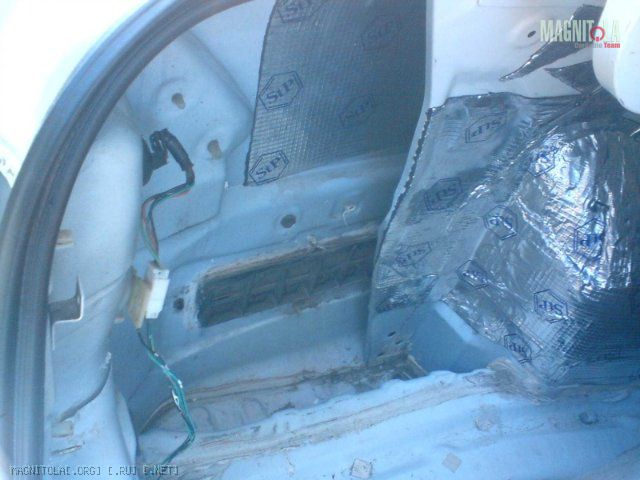

Купил 2 листа вибры М2, обклеил весь угол под саб. От вентиляционной решетки пришлось отказаться, заклеил с двух сторон отверстие.
Вложение 135843 Вложение 135845 Вложение 135847

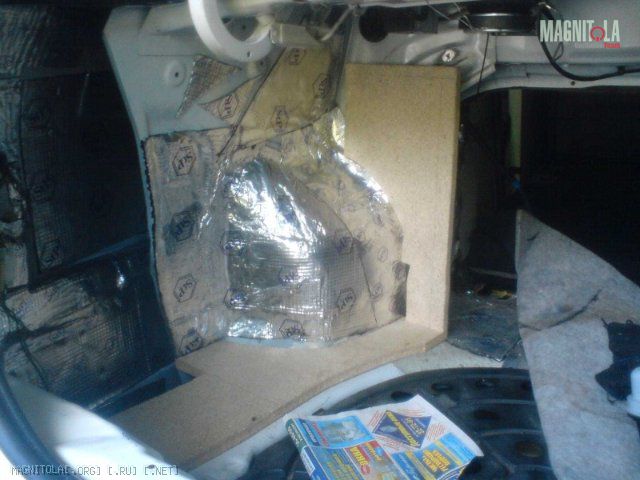

Боялся что будут стекла запотевать – ничего абсолютно не изменилось. Прикинув на глаз предполагаемый объем, 30 литров получиться должно. Решил выбрать по максимуму. Родная обшива была снята. Молярным скотчем в 2 слоя проклеено крыло изнутри. Прямые части саба выпилил из ДСП, определив границы выступа саба. Также решил захватить в объем углубление ( типа карман под балонник).
Вложение 135843 Вложение 135845 Вложение 135847 Вложение 135849

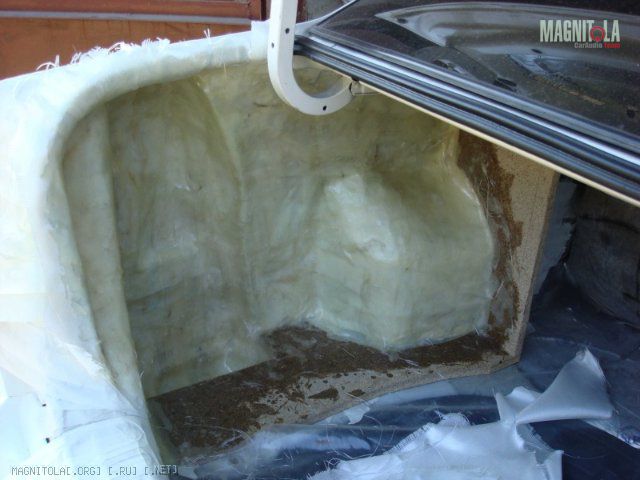

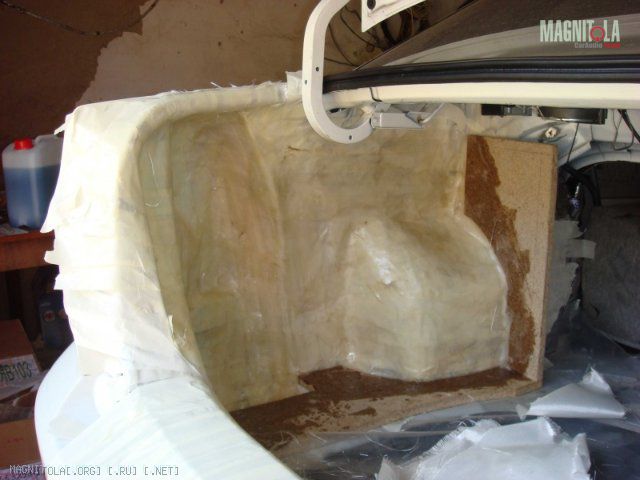

Первые слои стеклоткани давались исключительно трудно. Загнувшись в багажнике мазал и приклеивал куски стеклоткани, жара была не выносимая и полиэфирка очень сильно воняла. За час было склеено 2 слоя.
Вложение 135851 Вложение 135853 Вложение 135855

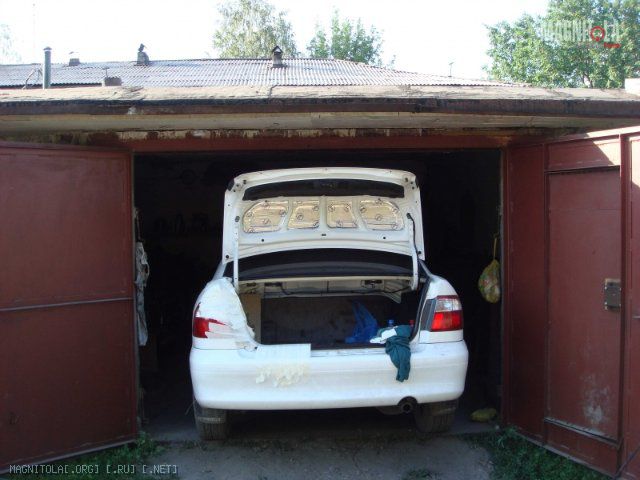

На следующий день с утра пришлось отвозить жену на работу.

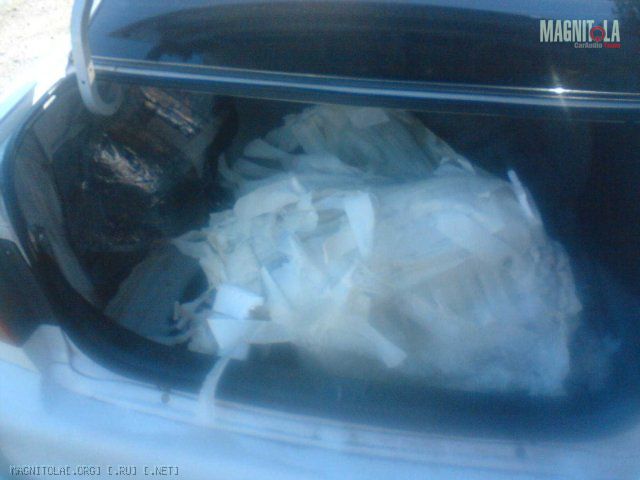

Пока её ждал выдрал получившуюся форму из багажника.
Вложение 135857
Отодрав скотч, прикинул по месту и определил границы. Главной проблемой был подогнать высоту, чтоб крепление крышки багажника не задевало о саб.
Вложений: 44
Re: Инсталл в Mazda Capella. На ваш суд!

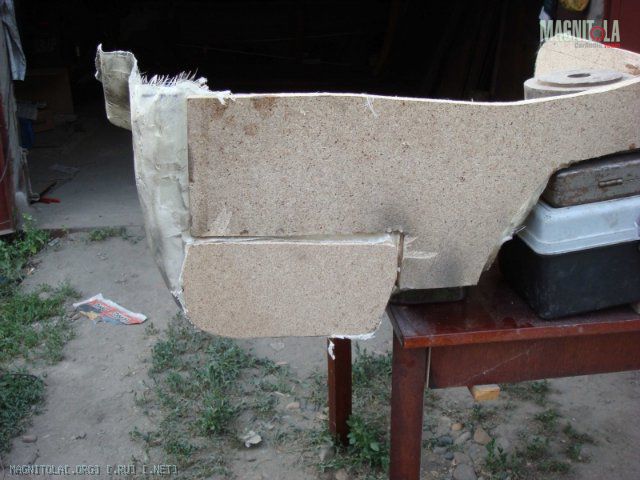

В процессе набора толщины отказался от “аппендицита”, который заходит в карман. Ну очень неудобно укладывать туда стеклоткань, да и при установки саба в крыло он вызывал бы трудности.
Вложение 135889

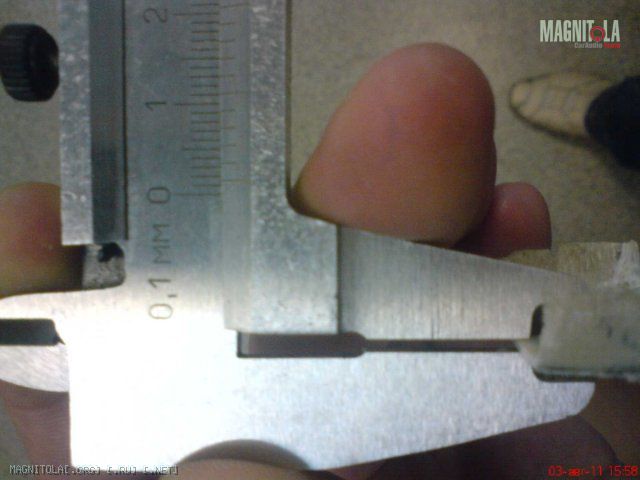

Наложив 6 слоев стеклоткани, замерил получившуюся толщину
Вложение 135891
6 слоев стеклоткани ЭЗ 200 дают 1,5 мм.
Прикинув сколько мне слоев положить нужно чтобы добрать до 1 см. ? 40 слоёв.

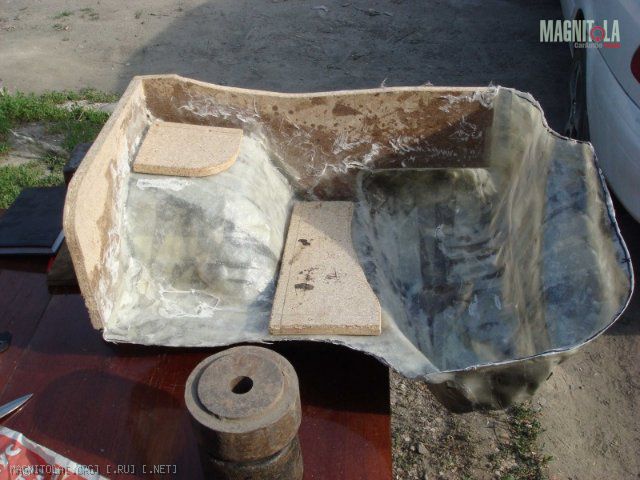

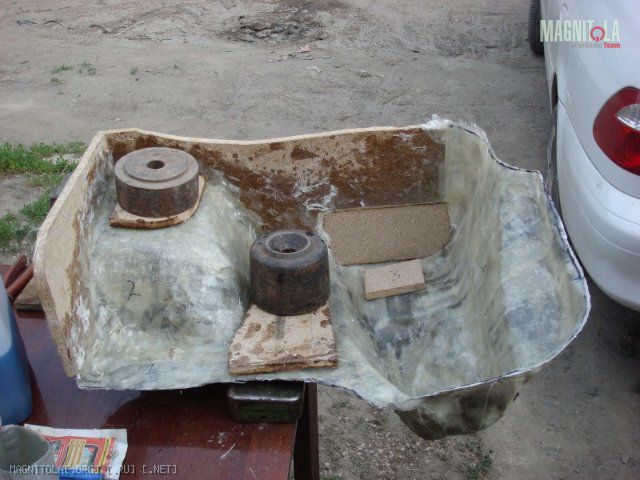

Выпилив ребра жесткости на прямые участки скорлупы, приклеил их на стеклоткань и смолу.
Набор толщины у меня занял около 2 недель, по 2-3 часа в день. Перематерился, исплевался, кисточки улетали одна за другой. Посещала часто мысль забросить всё это дело и ездить с ящиком в багажнике. Но как-то перед женой и соседями по гаражу стремно. Все подходили и спрашивали каждый день, че да когда закончишь и вообще что за хрень ты делаешь.
Вложение 135893 Вложение 135895

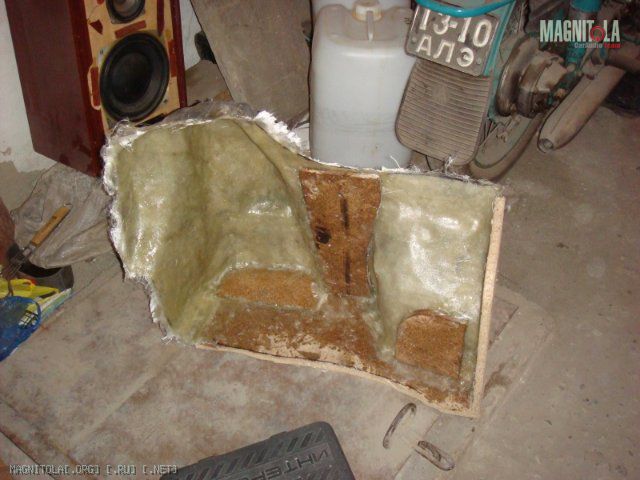

Использовав все 11метров стеклоткани и практически всю полиэфирку (6 кг), я добился толщины от 0.8 до 1.2 см.
Вложение 135897
Сделал небольшую паузу в работе над сабом, около 2-х недель. И на очередной гулянке попросил у друга послушать двойной саб (кикер). Тут-то я понял, что ни все динамики одинаково плохи. И красивый анатомический корпус в который вложено немало усилий не должен бубнить, а должен отыгрывать свое тогда и где надо. JBL я продал через 2 дня соседу. Начались поиски динамика. Остановился на Alpine SWR-1243D. Т.к. усилитель у меня МОНО по 350 ватт номиналу на выход, подключу-ка я каждую обмотку на свой выход. На этом варианте и остановился. Заказал Alpine и клемник Mistery MTN50 (спасибо корефану Валерке, может достать всё, ну или почти всё).
За материалом для дальнейшей работы (стекломат и смола), я отправился в Барнаул. В наличии материала у них оказалась куча, стеклоткань, стекломат, стеклорогожа любой плотности. Купил стекломат-600 3м2 и стекломат-400 2м2, 6 кг смолы с отвердителем.

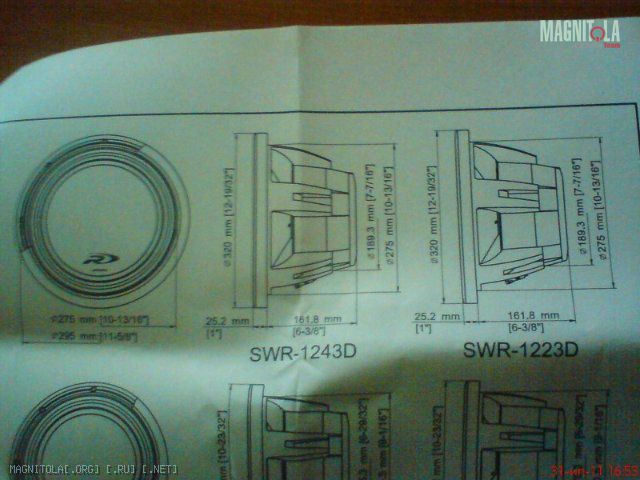

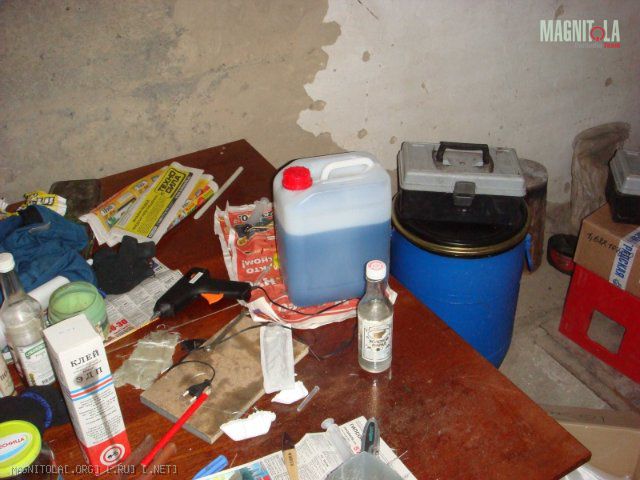

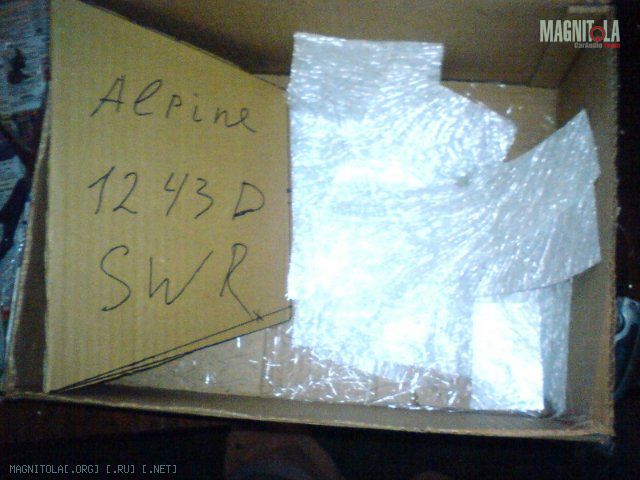

Чтобы не терять время зазря с интернета скачал манул по данному дину и по размерам из картона вырезал макет динамика.
Вложение 135899 Вложение 135899 Вложение 135901

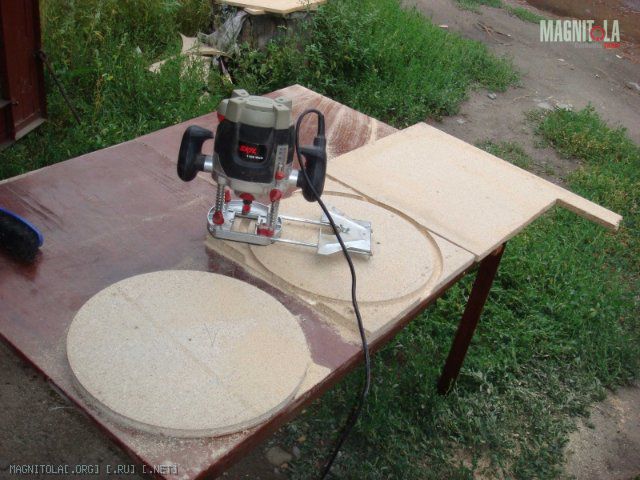

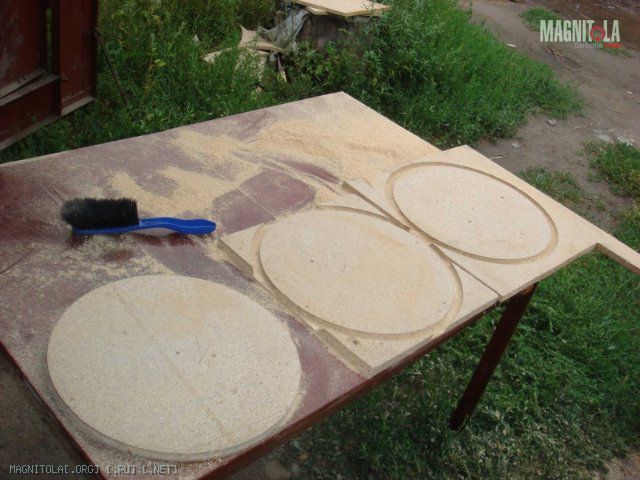

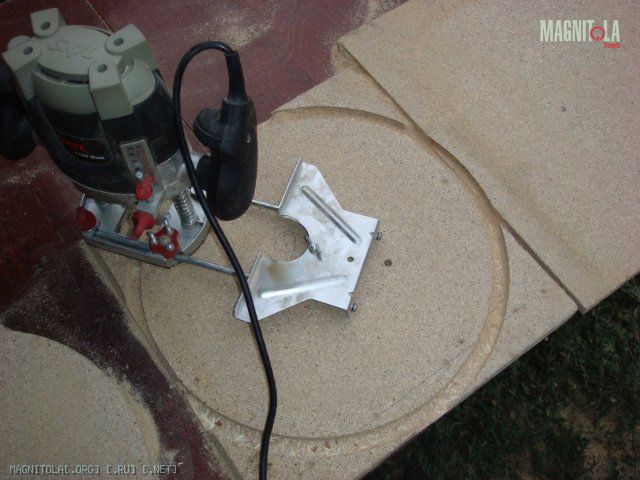

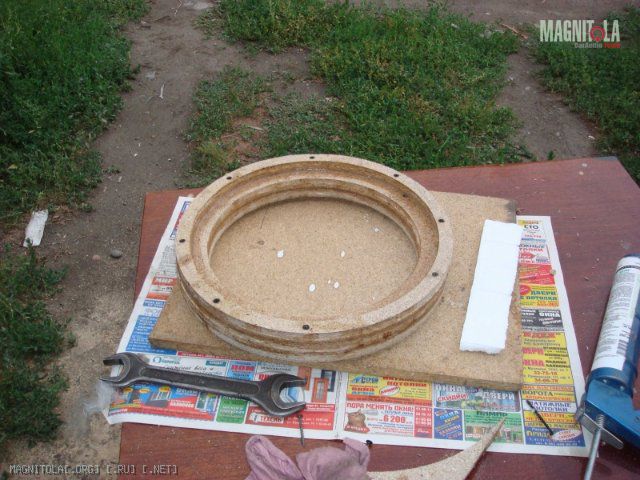

По размерам выпилил опорные кольца. Друг для удобства одолжил фрезер (очень удобная вещь)
Вложение 135903 Вложение 135905 Вложение 135907
Крепил кольца саморезами, предварительно промазав их силиконом.
Вложение 135909

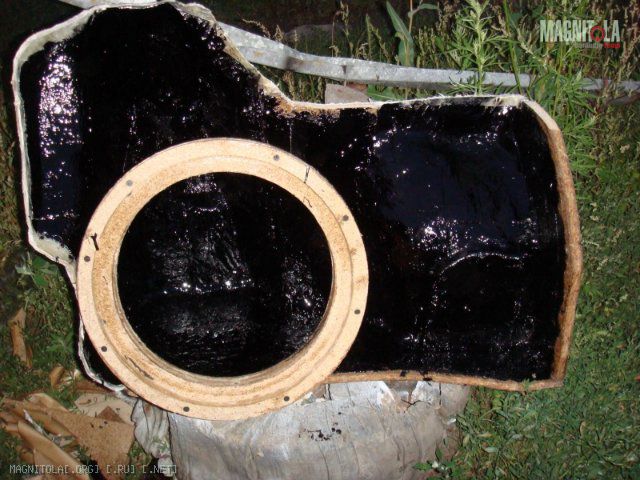

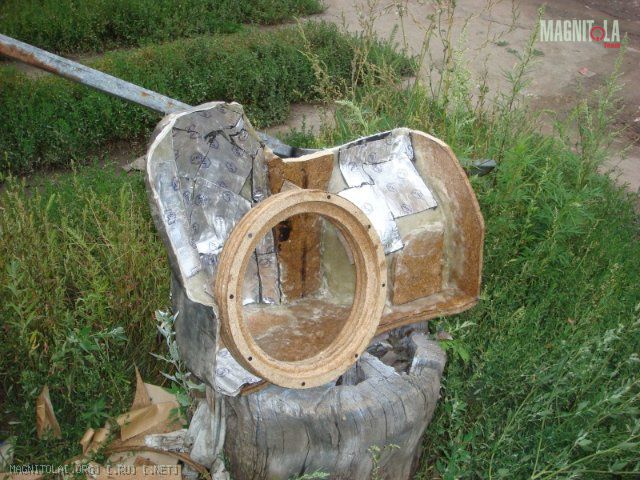

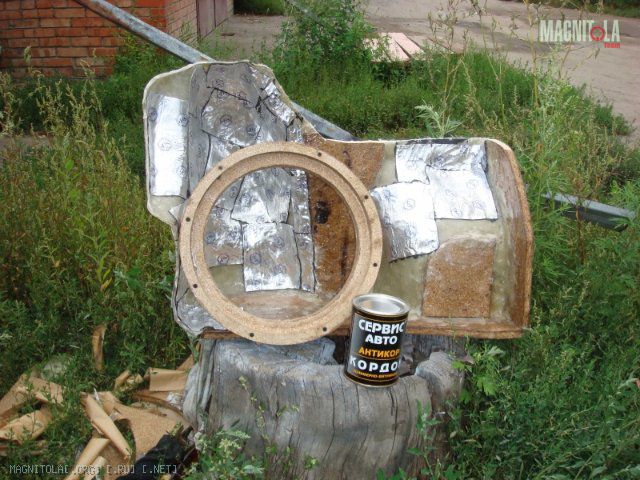

У меня оставался лист вибры, наклеил её на противоположную сторону от динамика, поглотить вибрации.
По макету определял место расположения опорных колец, чтоб магнит не упирался в стенки и выступы.
Вложение 135911 Вложение 135913 Вложение 135915 Вложение 135917
От краев отступил около сантима (чтобы можно было пролить место стыка верха и низа смолой с опилками). Обработав в 3 слоя получил толщину битумного слоя около 3мм. При простукивании нисколько не уступает STP.

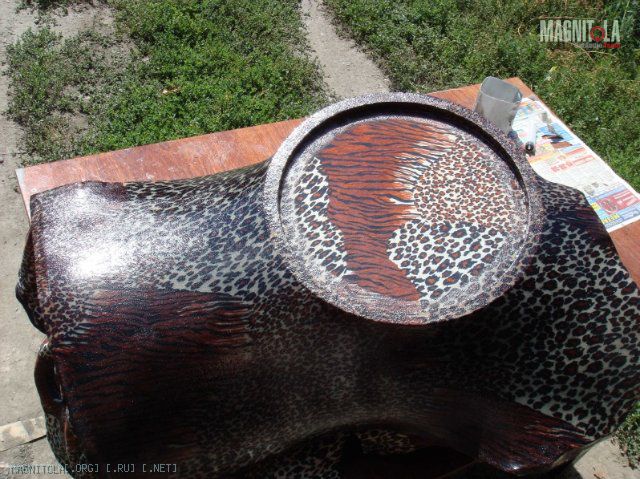

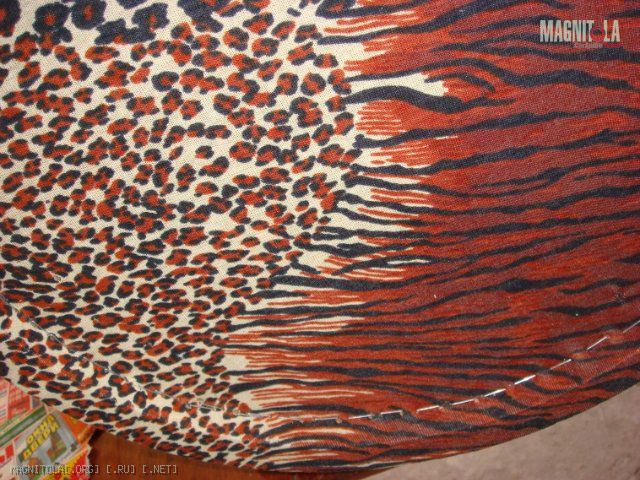

В изготовлении корпуса саба помогали все, маманя пожертвовала халат для придания формы верхней части саба. Получилось гламурно.
Вложение 135919
Клеил на момент и мебельный степлер. Момент отлично держит.
Вложение 135921 Вложение 135923

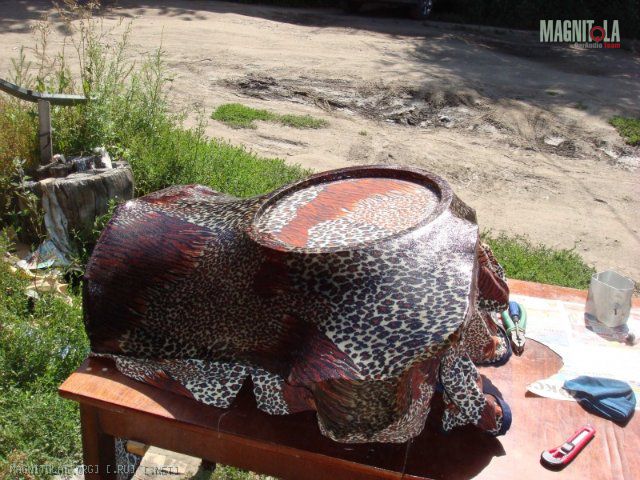

Пропитал ткань.
Вложение 135925 Вложение 135927

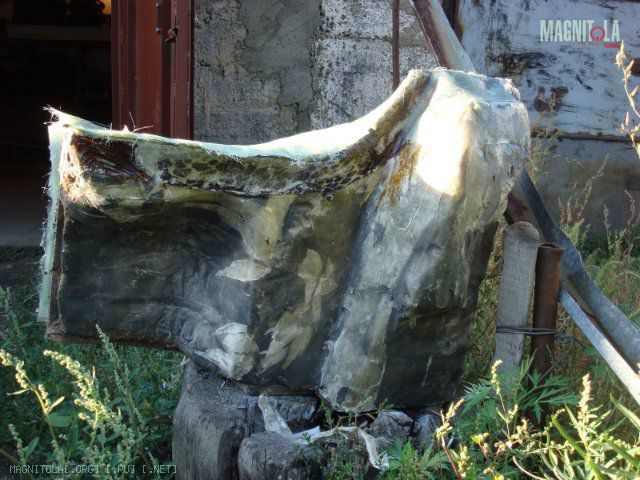

Далее наращиваем толщину из уже нормального материала – стекломат-600. Один слой даёт 1,5 мм. Потребовалось 6 слоёв.
Вложение 135929 Вложение 135931

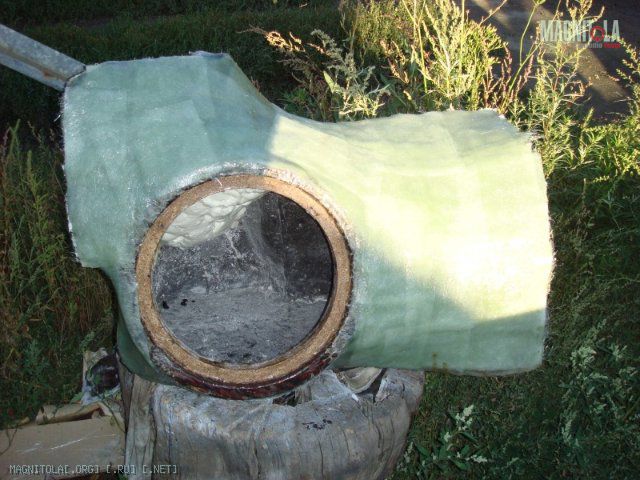

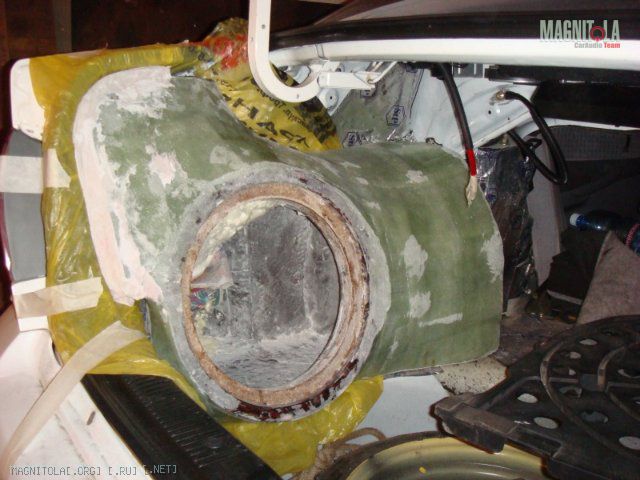

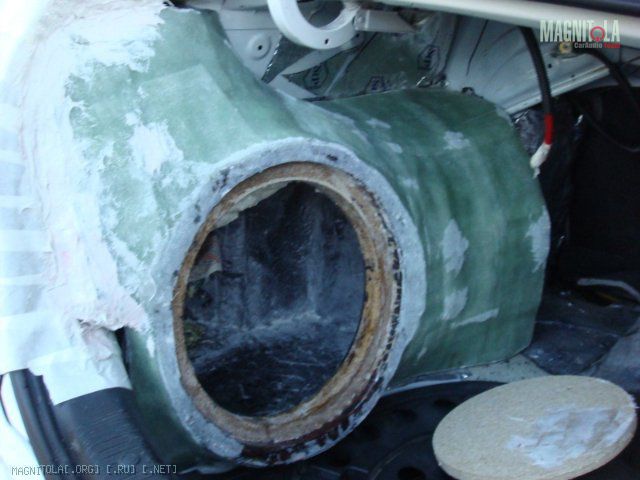

Замерив получившийся объем, честно сказать не ожидал - 50 литров. Для работы динамика Alpine в ЗЯ необходимо 25,5 л. Выход придумал сразу. Залил монтажной пеной 20 литров. Получилось 30, минус сам динамик 2,8 литра минус проливка швов и обработка мастикой второй стенки саба.
Вложение 135933 Вложение 135935 Вложение 135937 Вложение 135939 Вложение 135941
После набора нужной жесткости обрабатываем корпус, затираем впуклости, шкурим выпуклости. Шкурил болгаркой с шлифовальным диском, очень облегчила мне жизнь. Когда обрабатываешь стеклоткань, обязательно нужно одеть респиратор и закрыть все части тела от пыли. Если этого ни сделать будишь чесаться дня два, проверено.
Начинаем подгонять по зазорам непосредственно по месту саба.
Мелкие зазоры подгонял шпатлевкой со стеклотканью, более большие монтажной пеной. Чтобы пена не сдвигала саб с его места, наложил внутрь кирпичей.
Вложение 135943 Вложение 135943

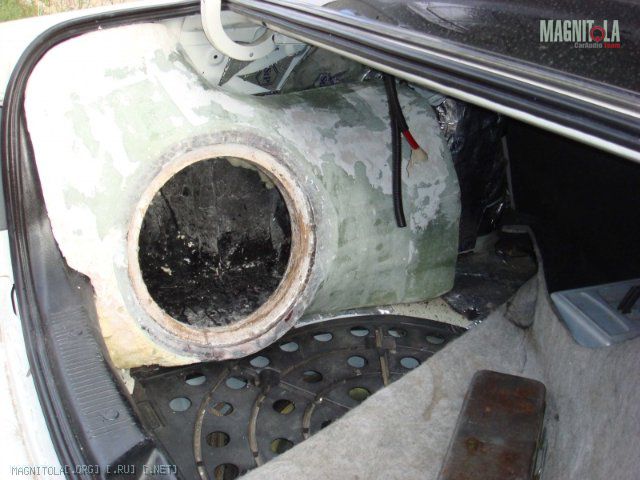

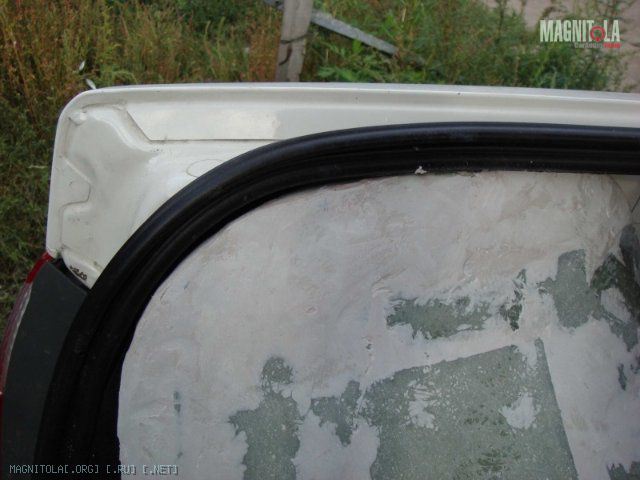

Отрезая всё лишнее подгоняем по месту. Примерял раз 20, ни сколько об этом не пожалел, даже поговорка есть про отмерь и отреж.
Вложение 135945 Вложение 135947

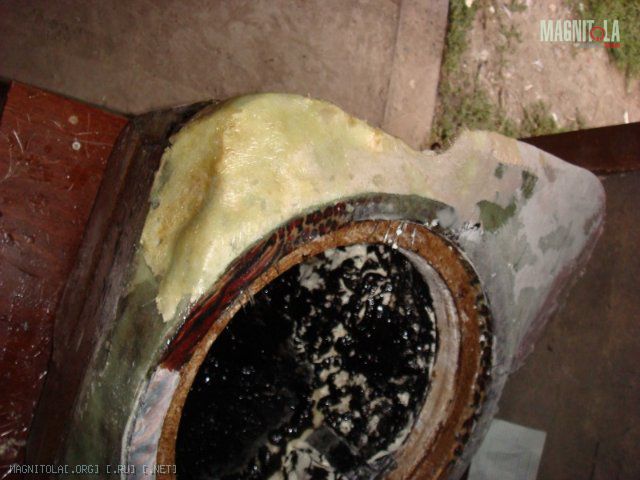

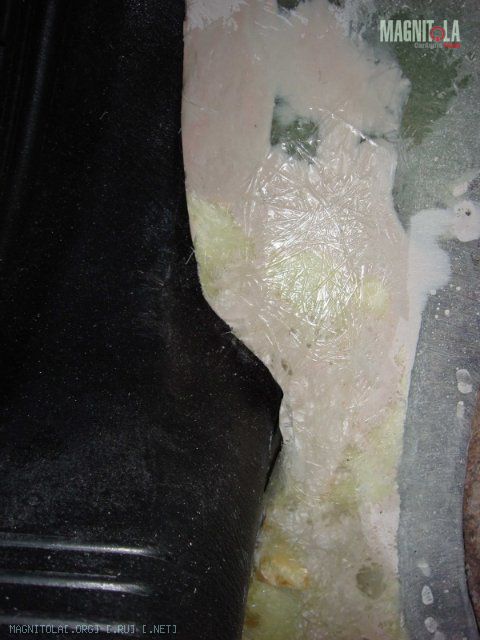

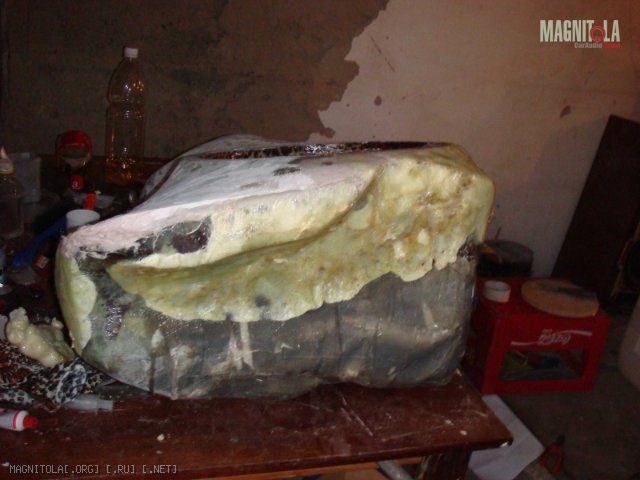

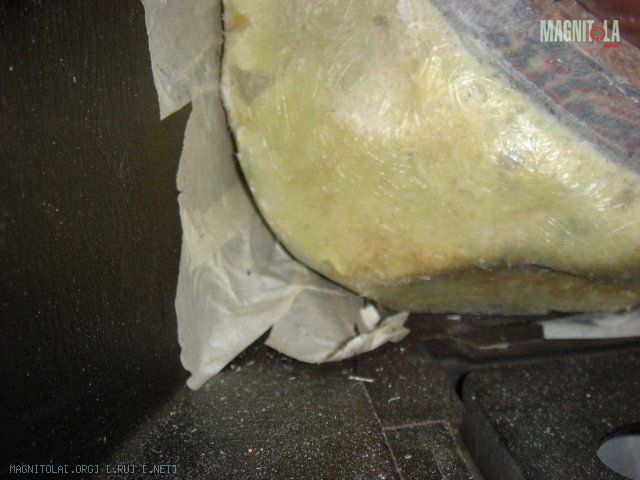

Так как монтажная пена очень хрупкая, нанес 1 слой стекломата для армирования, раздирал его на волокна и пропитывал.
Вложение 135949 Вложение 135951 Вложение 135953 Вложение 135955
На этом моя работа остановилась. Ждал динамик, кусал локти подойдет или нет, будет ли ему что-то мешать.

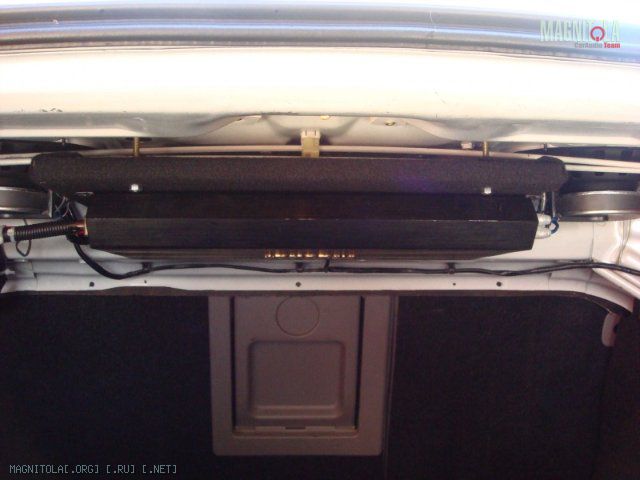

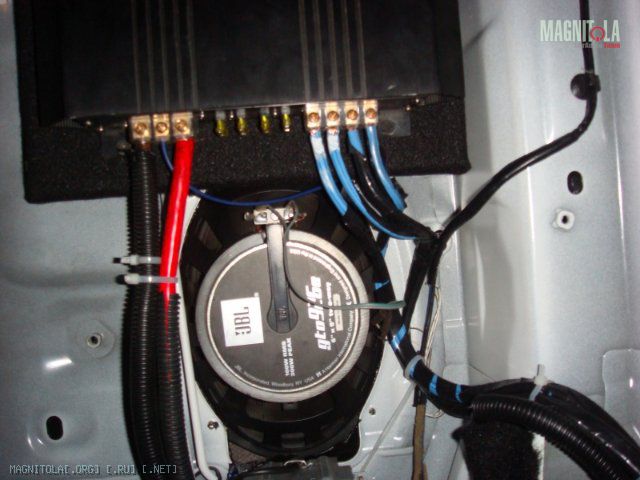

Начал работать с усилителем. Подвесил полку из ДСП обтянутую карпетом к полке разделяющей багажник и салон. К ДСП на саморезы прикрутил усь. Прокинул провода, чтоб ничё не торчало не висело.
Вложение 135957 Вложение 135959

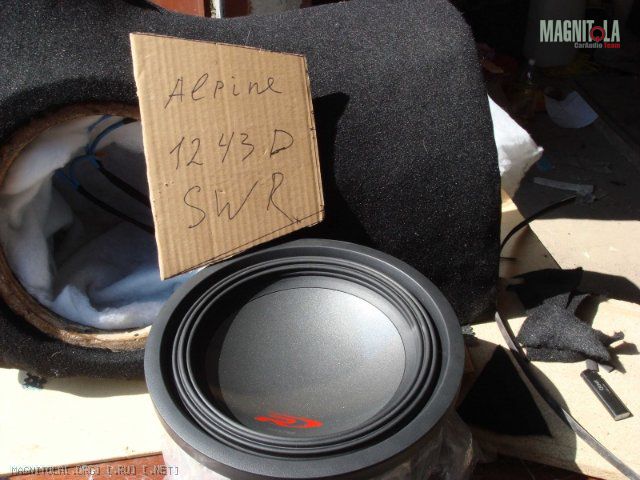

Ну вот пришел динамик и клемная коробка. Первым делом я его установил в отведенное ему отверстие. Подходит чётко, как здесь и был. Снял размеры с клемной коробки, пропилил отверстие, припаял провода сечением 10 квадратов .
Вложение 135961

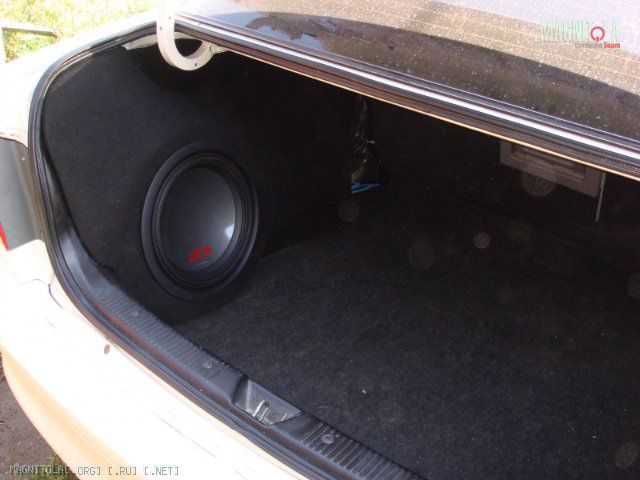

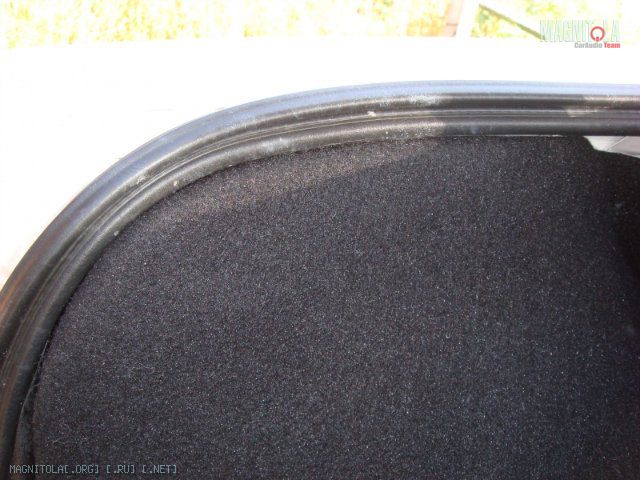

На помощь в обтяжке саба карпетом пришла моя любимая. Клеили на момент. Кисточкой ЖУЧКА. Обтянули, лишнее срезал. Прорезал под клемную коробку. Посадил клемник на черный герметик. Примерил по месту, остался доволен. На этом закончили на сегодня. Герметику нужно высохнуть.
Вложение 135963 Вложение 135965 Вложение 135967 Вложение 135969

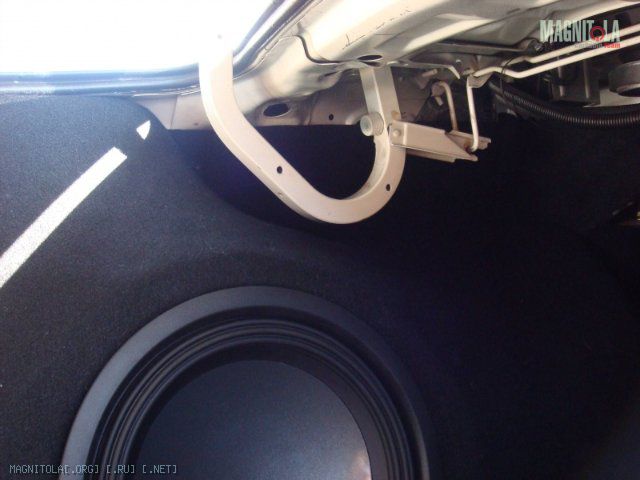

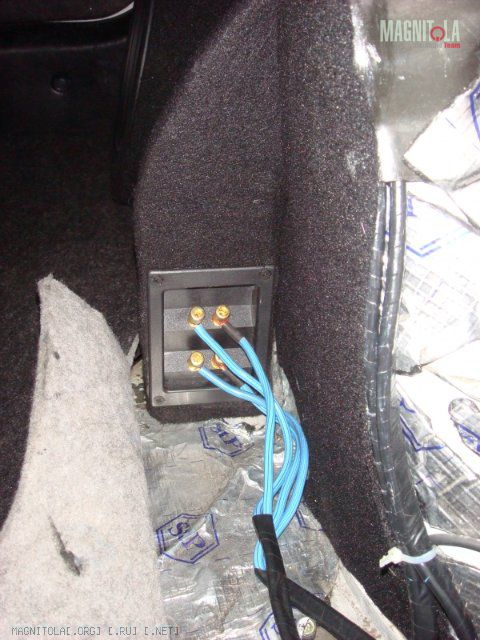

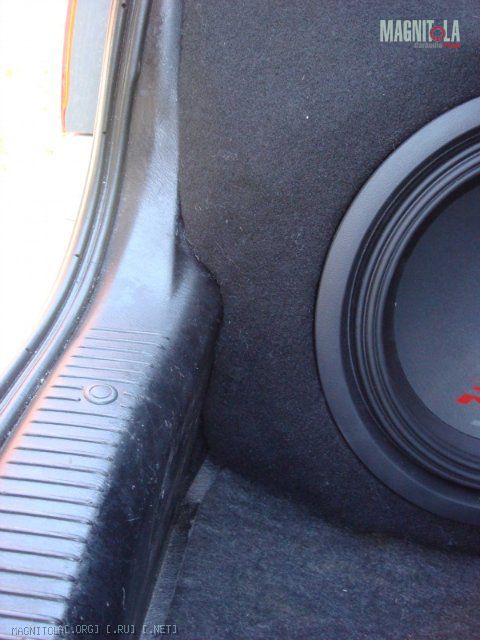

На следующий день прорезал отверстие для динамика и приклеил карпет по контуру дина. Сделал трафарет из картона, по которому нужно отрезать коврик в багажнике (ну очень не хотелось его резать, другого выхода не видел).
Вложение 135971 Вложение 135973 Вложение 135975

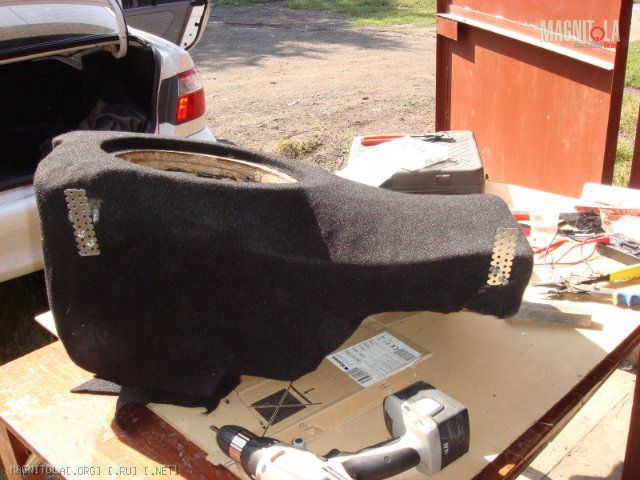

Прикинув корпус по месту, наметил места крепления саба к кузову.
Вложений: 15
Re: Инсталл в Mazda Capella. На ваш суд!
Вложение 135859 Вложение 135861

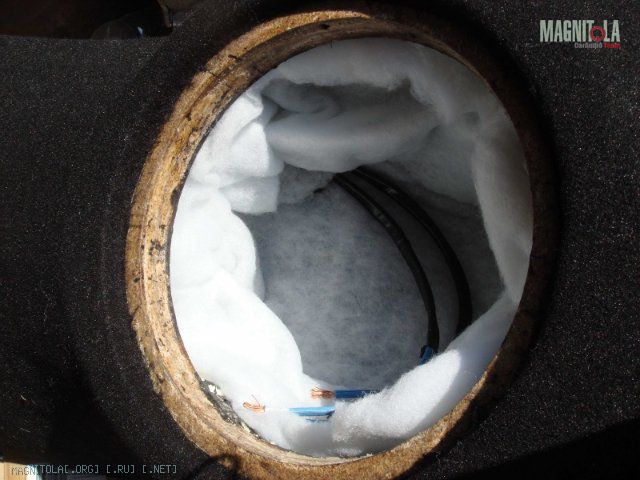

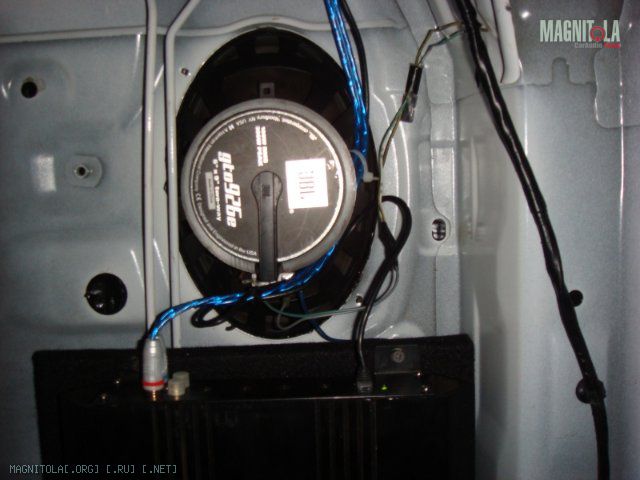

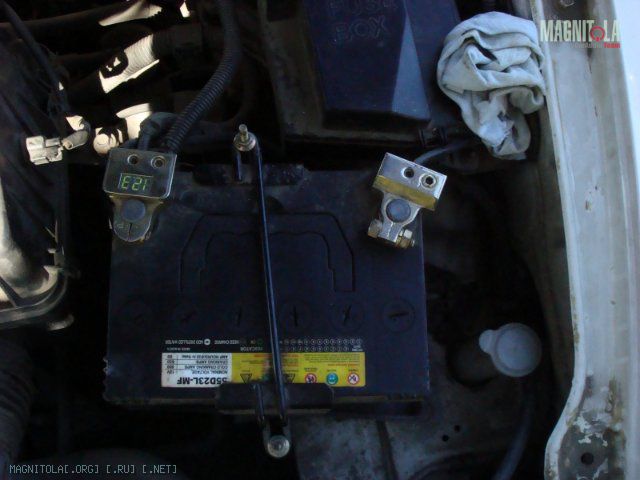

Внутри корпуса проложил слой синтепона (для отвода тепла и пыль чтоб не попала в магнитную систему динамика. Хоть я и продувал его компрессором, частички пыли от стеклоткани все равно остались).

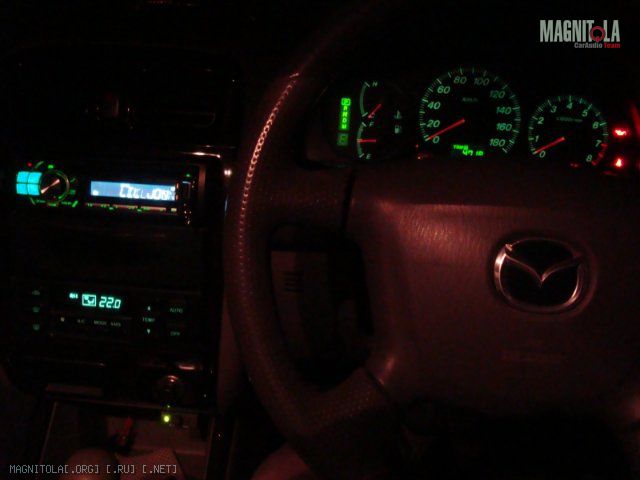

Вложение 135863
Почти - что братья близнецы. ?)
Вложение 135865

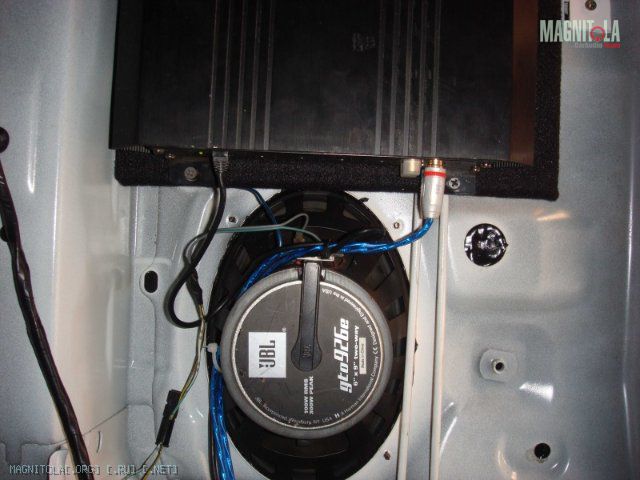

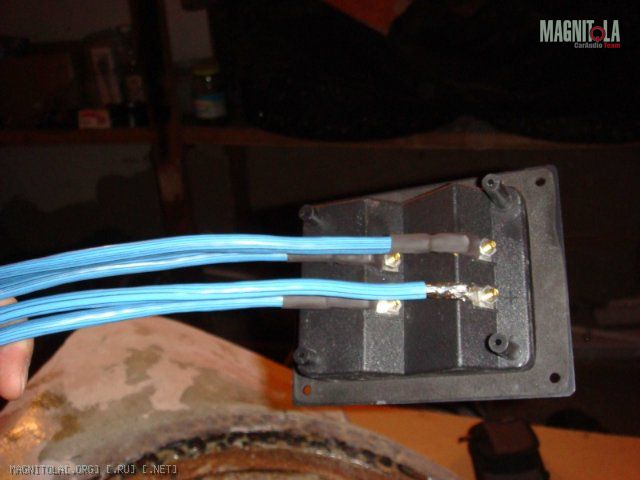

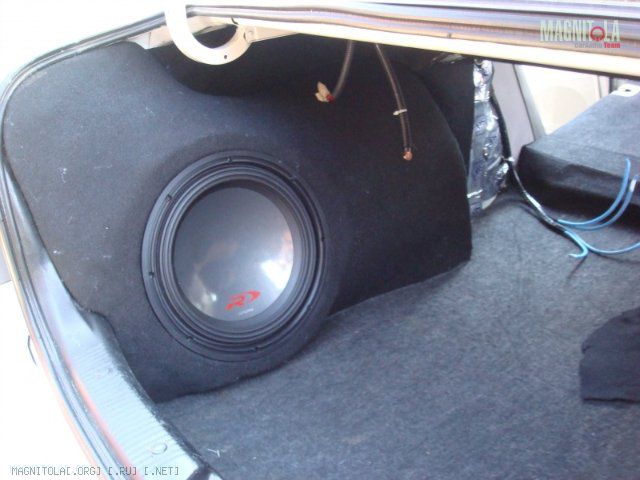

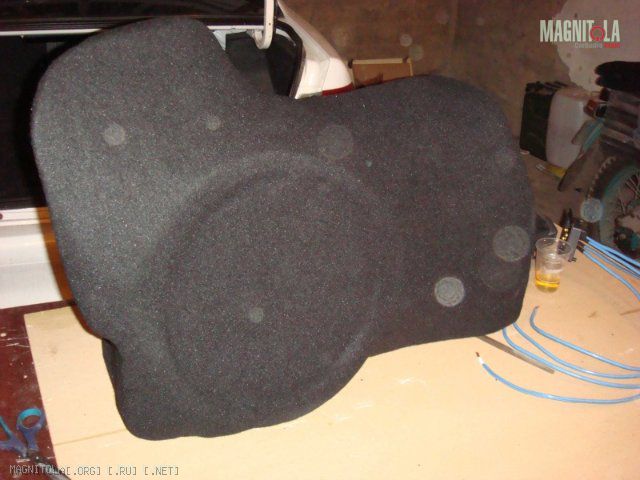

Установил дин на место и прикрутил намертво саморезами, кстати никакую прокладку из силикона делать не пришлось, т.к. динамик прорезиненный в местах притяжения. И вообще конструкция всего динамика и качество изготовления очень порадовало. Тем временем собралась уже целая бригада друзей и соседей по гаражу, которые ждали запуска системы.

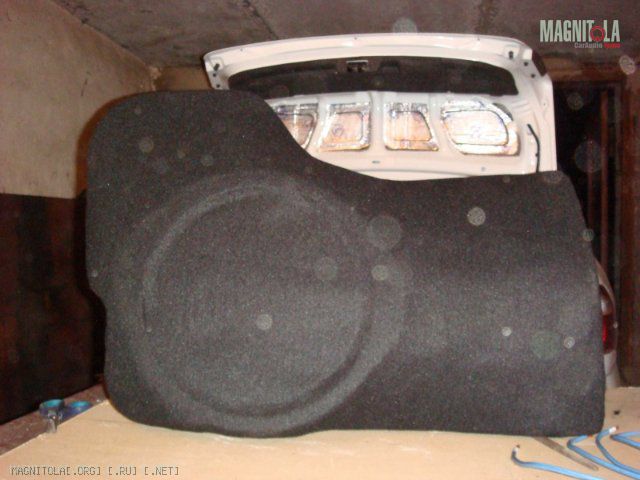

Вложение 135867 Вложение 135869 Вложение 135871 Вложение 135873 Вложение 135875
Новый динамик не желательно включать сразу на большую мощь. Ездил неделю скрепя зубами. Как только резина на подвесе немного стала мягче, тут я ему ввалил как следует. Радости не было предела, бас четкий быстрый и если выкрутить уровень саба на магнитофоне, начинает жестко давить в салоне. Не ожидал от ЗЯ такой отдачи, даже не представляю как он играет в ФИ оформлении, может быть летом сделаю тестовый ящик с щелевым портом.
Подведем итог.
Используемый материал.
Скотч малярный – 2 рулона 60*2= 120р.
Смола полиэфирная 12кг * 180 = 2160, израсходовал 8кг = 1440
Отвердитель Бутанокс – 0,35 л – 80р
Стеклоткань 11м2*28=308р
Стекломат 600 3м2*130=390р
Кисть ЖУЧКА 12шт*12=144р
Шпатлевка со стекловолокном 600г – 215р
Клей момент 750г – 315р
Монтажная пена 1 балон – 200р.
Синтепон 2м-140р
Карпет 2м-300р
Мастика КОРДОН – 1 кг-100р
Растворитель 0,5 -35р.
Перчатки 2 пары – 60р. Лучше покупать сверху ткань, со стороны ладони обрезиненные.
Самореза – были в запасе.
Герметик – запасы.
ДСП – остатки.
Провод одинарный 10м – сечение 10 квадратов -410р. (двойного с таким сечением не было)
Клемма двойная Mystery -100р.
Дин Alpine SWR-1243D – 7500р.
Итого: 11 857р.
Ну и стоит прибавить литров 15 пива выпитые для поднятия боевого духа и свежих идей :wink3:)
Планы на будущее.
Обязательно сделать гриль ( а то мало ли что в багажнике буду возить ) только вот не знаю стоит ли делать его самому или купить готовый. Жду от вас предложений.
Поменять голову на процессорную Pioneer 88 либо Alpine 117ri, не решил.
Заменить фронт на Focal либо Morel с поканальным подключением. Найти место пищалкам для нормальной сцены. Смотрю в сторону пищалок Morel MT23, с мидбасом не определился. Мидбас на подиум через дверь, доворотом на дальнего слушателя либо на ручку АКПП. Подскажите кто что знает и слышал.
Усилитель четырех канальный на фронт.
Зимой подумаем, подкопим монеты. Может МАСЮ менять буду, пока ещё не решил.
Рекомендации.
Прямые руки из нужного места (самое главное) у кого их нет, могут не читать дальнейшие рекомендации. ООООчень большое желание сделать что-то красивое и грамотное своими руками, много терпения на протяжении всего проекта ( потому что много нюансов и руки порой опускаются), но поверти результат стоит всех мучений. Железные нервы жены и понимание (дома вас она увидит только за ужином). Наличие электроинструментов очень облегчит жисть.
При правильном подходе к делу и знанием материала, всю конструкцию можно было слепит недели за две, по 2-3 часа в день (а не за 2 месяца как я) Для первых слоев скорлупы использовать стеклоткань 300-450 грамм на метр, для набора толщины стекломат-600, хоть и говорят что пропитывается плохо, не верте. В горизонтальном положении очень удобно с ним работать, и результат виден сразу. На малярном скотче не экономить, если прилипнет смола к кузову либо к обшиве, крайне сложно её оторвать и отмыть. Перчатки использовать обрезиненные, сверху продуваются, и к пальцам смола не липнет. Шлифовать только в робе которая защищает все части тела от пыли стекла, намордник желательно тоже иначе будите чесаться ( эти 2 дня чесотки мне запомнились больше всех остальных). Под обтяжку карпетом желательно выводить ровнее, мелкие ямки не видать а вот выступы кое-где есть.
Жду ваших вопросов, критика приветствуется, подсказки в выборе компонентов тоже буду рад услышать.

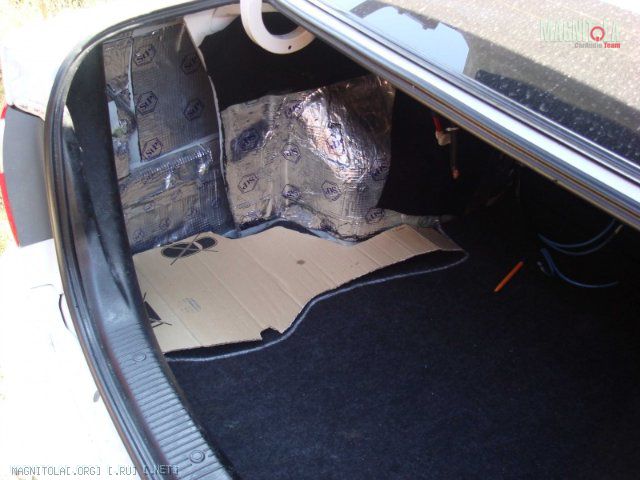

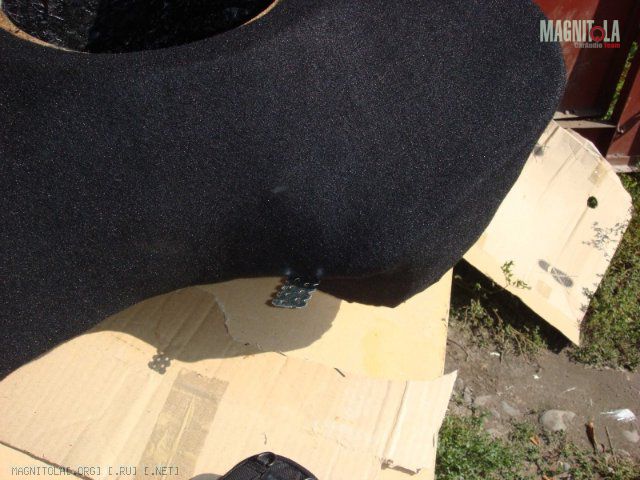

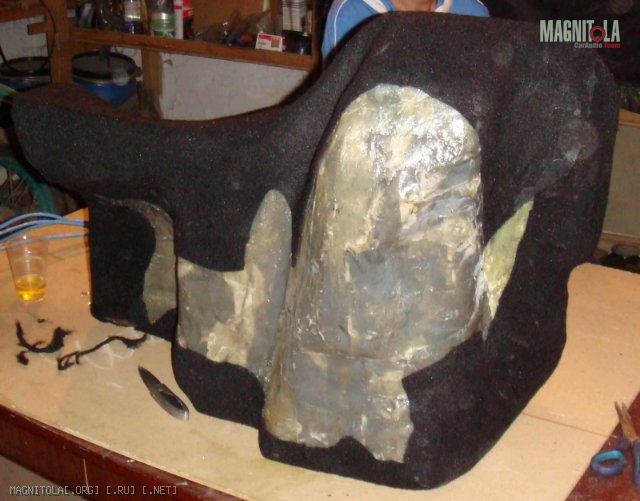

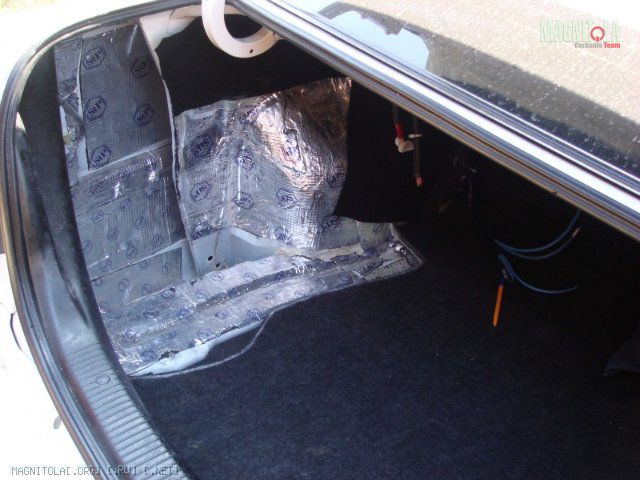

Ещё немного фото.

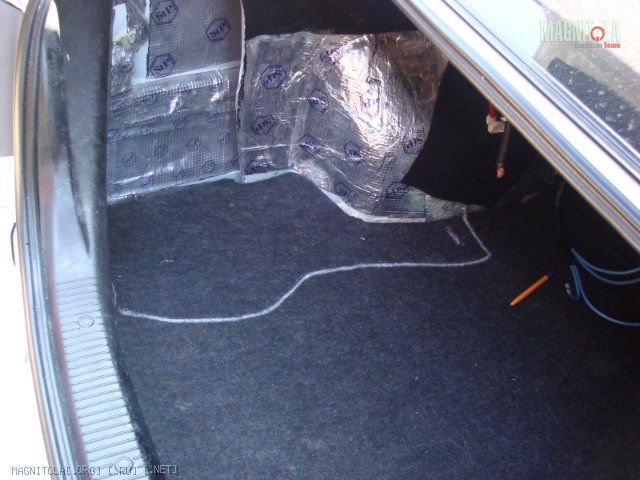

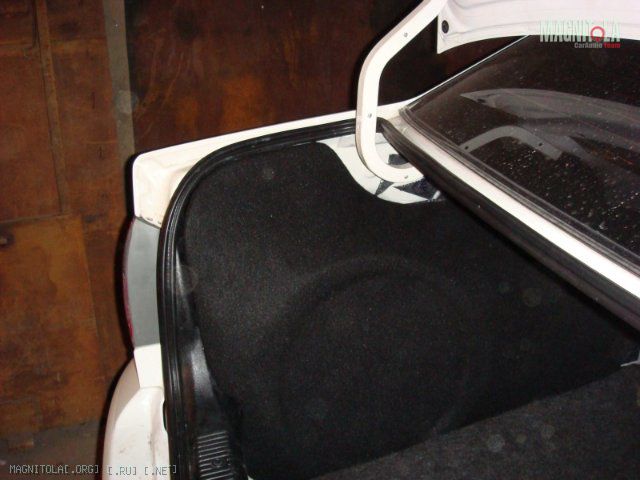

Вложение 135877 Вложение 135879 Вложение 135881 Вложение 135883 Вложение 135885 Вложение 135887
И Видео
http://www.youtube.com/watch?v=sALB9...layer_embedded
Re: Инсталл в Mazda Capella. На ваш суд!
Привет!, респект за стелс, не буду критиковать залепленную вентиляцию. Можно поподробней про подиумы под фронт, с фото если можно?
Re: Инсталл в Mazda Capella. На ваш суд!
Вложений: 2
Re: Инсталл в Mazda Capella. На ваш суд!
Цитата:
Сообщение от
Pit Привет!, респект за стелс, не буду критиковать залепленную вентиляцию. Можно поподробней про подиумы под фронт, с фото если можно?
Фото всей процедуры нет, буду обьяснять на пальцах и словами.

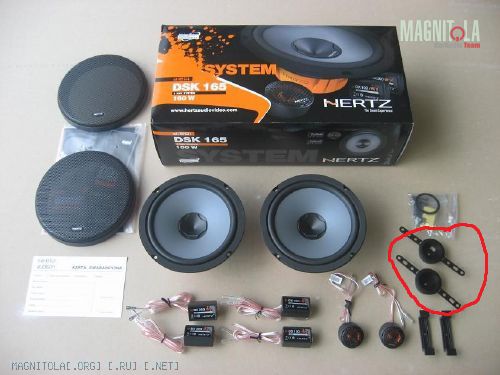

В комплекте hertz dck 165 идут 2 пары обойм: прямая
Вложение 135405

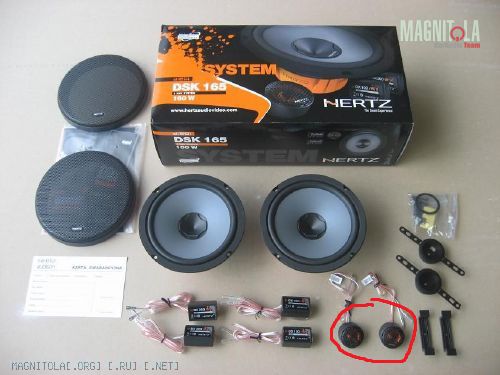

и под углом 30 градусов
Вложение 135407
Я взял ту что под углом, прикинул угол по напралению на дальнего слушателя, прикрутил её к уголку мелкими саморезами. Запенил нужный мне обем ( для того что-бы шпатлевки меньше ушло). Нанес шпатлевки поверх пены. Выровнил наждачкой, покрасил, просверлил отверстие под провода в уголке зеркала. Вставил пищалку, протянул провода. Вот и весь рецепт приготовления.
Если что, спрашивай.
Вложений: 1
Re: Инсталл в Mazda Capella. На ваш суд!

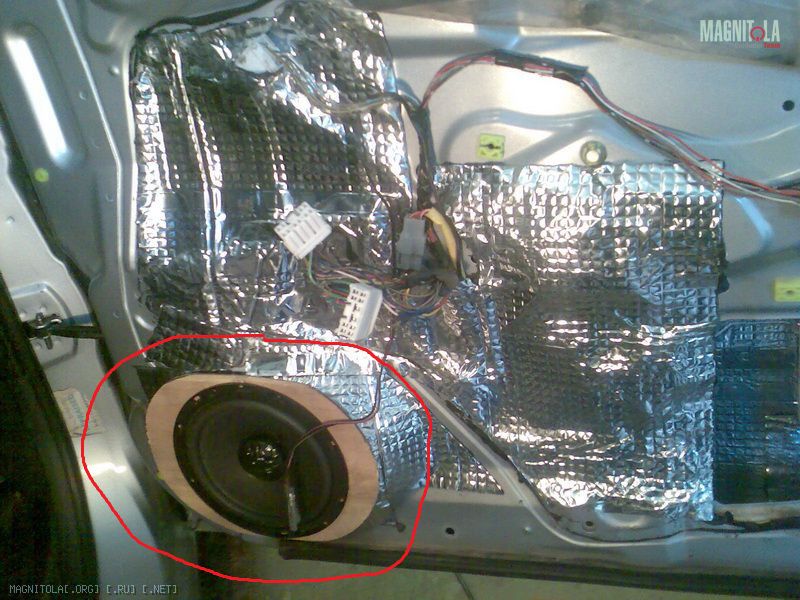

Мид через проставочное кольцо из фанеры. Родное отверстие было 5*7 дюймов.
проставка сделана под 16 сантимов мид.
Вложение 135411
Вот такая же проставка ( фото не моё, правообладатель фото надеюсь будет не против)
Re: Инсталл в Mazda Capella. На ваш суд!
Я в Капле своей фронт делал аналогично, но родные обшивки жалеть не стал, грили в них не фонтан, дины играли под обшивку. Боролся приклеиванием поролона вокруг дина, но все не то. В итоге выпилил вокруг дина отверстие и поставил грили из комплекта. Запело.
Стэлс зачетный, титанический труд, меня бы жена в гараж выселила за такое)))))
Re: Инсталл в Mazda Capella. На ваш суд!
Re: Инсталл в Mazda Capella. На ваш суд!
почитал с удовольствием...вот теперь снова загорелся тоже делать стелс) давно уже решил убрать эту идею из головы, из за гемора, но тут конечный результат прям воодушевил:) Молодец :)
