Инсталл в Mazda Capella. На ваш суд!

  1. #1
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 22723 Аватар для sergm83
    Регистрация
    17.08.2010
    Город/село
    Бийск
    Сообщений
    323
    Спасибо (Раздал)
    244
    Спасибо (Получил)
    197

    Инсталл в Mazda Capella. На ваш суд!

    Привет всем. Выкладываю свой вариант установки звука в Мазде Капелла седан.
    На момент начала установки знания в автозвуке были минимальные. Но желание сделать звук своими руками максимально. Были приобретены следующие компоненты:
    Alpine CDE-112Ri
    Нажмите на изображение для увеличения
Название: 3cbcd566bcc3.jpg
Просмотров: 137
Размер:	11.4 Кб
ID:	135767

    Hertz DSK 165
    Нажмите на изображение для увеличения
Название: d4cc609a6699.jpg
Просмотров: 134
Размер:	29.4 Кб
ID:	135769

    Моноблок Magnat Rock Mono 1000
    Нажмите на изображение для увеличения
Название: 1576b8603a76.jpg
Просмотров: 0
Размер:	77.8 Кб
ID:	135771

    Сабвуфер JBL GTO-1264
    Нажмите на изображение для увеличения
Название: 697b28df0862.jpg
Просмотров: 0
Размер:	54.1 Кб
ID:	135773 Нажмите на изображение для увеличения
Название: 3859242f709d.jpg
Просмотров: 0
Размер:	50.5 Кб
ID:	135775


    Начал с пищалок. По незнанке что нужно слушать и примерять в различные места дабы найти оптимальное звучание, прилепил их не раздумывая в уголки зеркал ( а чё, у многих машин это входит в штатное расположение – подумал я) ). Снял уголки, притянул на маленькие саморезы обойму от пищалки на уголок. Запенил пеной, обрезал после полного высыхания, нанес шпатлевки и долго нудно выводил углы и неровности (под покраску надо постараться). Получилось классно, доволен поделкой. За качество фото приношу извинения, фотки сделаны часть на телефон часть на фотоаппарат.
    Нажмите на изображение для увеличения
Название: acc4e76e7bbe.jpg
Просмотров: 0
Размер:	45.5 Кб
ID:	135777 Нажмите на изображение для увеличения
Название: 2478c4311683.jpg
Просмотров: 0
Размер:	61.1 Кб
ID:	135779 Нажмите на изображение для увеличения
Название: 2f31d8be8bf3.jpg
Просмотров: 0
Размер:	41.7 Кб
ID:	135781 Нажмите на изображение для увеличения
Название: c93fa95ca3f9.jpg
Просмотров: 0
Размер:	39.7 Кб
ID:	135783 Нажмите на изображение для увеличения
Название: 093f81c39fa4.jpg
Просмотров: 0
Размер:	77.0 Кб
ID:	135785 Нажмите на изображение для увеличения
Название: fa8c49b96546.jpg
Просмотров: 0
Размер:	46.3 Кб
ID:	135787


    Бюджет был ограничен, так что шумка была сделана частично. На внутреннюю сторону двери 1 лист STP M2, один лег цельный сверху.
    Нажмите на изображение для увеличения
Название: 01dde09e58a1.jpg
Просмотров: 0
Размер:	59.3 Кб
ID:	135789 Нажмите на изображение для увеличения
Название: 44f50f3e301e.jpg
Просмотров: 0
Размер:	50.9 Кб
ID:	135791 Нажмите на изображение для увеличения
Название: 183b7d4d0c28.jpg
Просмотров: 0
Размер:	69.0 Кб
ID:	135793

    Остальные 6 листов ушли на арки, полку разделяющую багажник от салона и частично пол в багажнике.
    Нажмите на изображение для увеличения
Название: ca3c8a688dd1.jpg
Просмотров: 0
Размер:	62.3 Кб
ID:	135795 Нажмите на изображение для увеличения
Название: ea000b38c9e6.jpg
Просмотров: 0
Размер:	69.4 Кб
ID:	135797 Нажмите на изображение для увеличения
Название: 02cc1dd18dc4.jpg
Просмотров: 0
Размер:	65.3 Кб
ID:	135799 Нажмите на изображение для увеличения
Название: 3ad46b4ad283.jpg
Просмотров: 0
Размер:	64.3 Кб
ID:	135801 Нажмите на изображение для увеличения
Название: 59a5b58fd597.jpg
Просмотров: 0
Размер:	55.0 Кб
ID:	135803 Нажмите на изображение для увеличения
Название: 90c5cfe31352.jpg
Просмотров: 0
Размер:	37.5 Кб
ID:	135805 Нажмите на изображение для увеличения
Название: b4cae8b7179b.jpg
Просмотров: 0
Размер:	43.7 Кб
ID:	135807 Нажмите на изображение для увеличения
Название: c2dfe2e774ae.jpg
Просмотров: 0
Размер:	47.7 Кб
ID:	135809

    Мидбасс был установлен через проставочное кольцо в родные места (обшиву двери портить не хотелось – оставил как есть). Фото нет.
    Фронт у меня заиграл от встроенного усилителя Alpine 112RI .
    С сабвуфером начались эксперименты. Почитав немного теории конечно же взялся делать бандпас 4-го порядка. Потыкав программу JBL SpeakerShop, показала мне вполне приличный график. Играть должен. Сборка заняла 3 месяца зимы. Описывать процесс не буду, т.к. результат - в помойку. Просто фото. На вопросы отвечу.
    Нажмите на изображение для увеличения
Название: 4feb7adc98cf.jpg
Просмотров: 0
Размер:	62.9 Кб
ID:	135811 Нажмите на изображение для увеличения
Название: 27f84cdf1249.jpg
Просмотров: 0
Размер:	56.9 Кб
ID:	135813 Нажмите на изображение для увеличения
Название: d4f39e1c533c.jpg
Просмотров: 0
Размер:	58.7 Кб
ID:	135815 Нажмите на изображение для увеличения
Название: d64c0245dcce.jpg
Просмотров: 0
Размер:	56.4 Кб
ID:	135817 Нажмите на изображение для увеличения
Название: 1dd19c1a801e.jpg
Просмотров: 0
Размер:	64.0 Кб
ID:	135819 Нажмите на изображение для увеличения
Название: c1f4a77db121.jpg
Просмотров: 0
Размер:	55.8 Кб
ID:	135821 Нажмите на изображение для увеличения
Название: f16c26933357.jpg
Просмотров: 0
Размер:	64.1 Кб
ID:	135823 Нажмите на изображение для увеличения
Название: 4d02633c7d91.jpg
Просмотров: 0
Размер:	50.0 Кб
ID:	135825 Нажмите на изображение для увеличения
Название: 2d0c1b5acf8f.jpg
Просмотров: 0
Размер:	61.3 Кб
ID:	135827 Нажмите на изображение для увеличения
Название: b6de52afeb6d.jpg
Просмотров: 0
Размер:	65.5 Кб
ID:	135829 Нажмите на изображение для увеличения
Название: e16f90aee2ba.jpg
Просмотров: 0
Размер:	59.0 Кб
ID:	135831 Нажмите на изображение для увеличения
Название: 35790a82c1ee.jpg
Просмотров: 0
Размер:	70.7 Кб
ID:	135833

    Прокинул силовые проводку 4GA, межблочник, remote. Подключал саб уже в гараже т.к. начался дождь. Как он заиграл …… не передать словами, хотя приблизительно можно. ПЕРДЕЖЖЖ стоял такой что я офигел. За 10 минут он был разобран полностью и на следующий день собрал фозоинвертор на 80 литров.
    Нажмите на изображение для увеличения
Название: e719892d9d95.jpg
Просмотров: 0
Размер:	51.8 Кб
ID:	135835 Нажмите на изображение для увеличения
Название: 449c86255d61.jpg
Просмотров: 0
Размер:	56.7 Кб
ID:	135837

    Вот тут я прочуял настоящий давящий бас. Через 2 недели такое звучание меня перестало устраивать, да и место в багажнике занимает дофига. Решил экспериментировать дальше. Закрытый ящик на 30 литров устраивал полностью.
    Нажмите на изображение для увеличения
Название: 4c8c83a09f75.jpg
Просмотров: 0
Размер:	42.5 Кб
ID:	135839

    Не давит на уши, можно слушать довольно долго не убавляя громкость. Закралась мысль построить сабвуфер стелс (жалко терять место в багажнике). Перечитав кучу инфы и рекомендаций решился лепить. Стеклоткань ЭЗ-200 за 28 р.м2 я нашел в своем городе (лучше бы я её не находил. Позже поймете почему ) других стекло материалов типа стеклорогожа и стекломат в нашем городе просто нет.
    Нажмите на изображение для увеличения
Название: 0d763318c973.jpg
Просмотров: 0
Размер:	65.6 Кб
ID:	135841

    С полиэфирной смолой вышло тоже не айс, проехав по автомагазинам и посмотрев цены на полиэфирку НОВОЛ, я прикинул какой объем мне нужен и ужаснулся. Рассчитывал брать 6 кг * на 500 р = 3000 тока на смолу. Дороговато вылезет короб в дальнейшем. Посидев пару вечеров в интернете нашел на розлив в г. Барнауле, по нормальной цене 180 за кг. Так как в Барнауле я не частый гость, попросил ребят привезти 6 кг.
    Начнем строить.
    Со стороной установки саба определился сразу, левая сторона. Справа живет домкрат и доступ к нему всё же нужен.

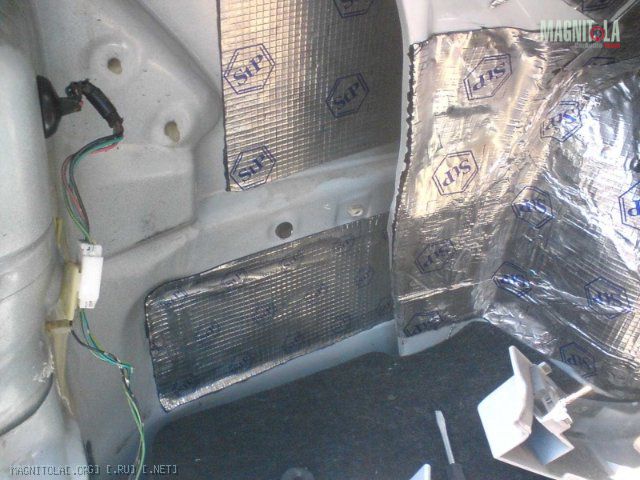

    Купил 2 листа вибры М2, обклеил весь угол под саб. От вентиляционной решетки пришлось отказаться, заклеил с двух сторон отверстие.
    Нажмите на изображение для увеличения
Название: 05723a31828a.jpg
Просмотров: 0
Размер:	50.8 Кб
ID:	135843 Нажмите на изображение для увеличения
Название: bd5e222bec7e.jpg
Просмотров: 0
Размер:	68.4 Кб
ID:	135845 Нажмите на изображение для увеличения
Название: 168277fa0120.jpg
Просмотров: 0
Размер:	47.4 Кб
ID:	135847

    Боялся что будут стекла запотевать – ничего абсолютно не изменилось. Прикинув на глаз предполагаемый объем, 30 литров получиться должно. Решил выбрать по максимуму. Родная обшива была снята. Молярным скотчем в 2 слоя проклеено крыло изнутри. Прямые части саба выпилил из ДСП, определив границы выступа саба. Также решил захватить в объем углубление ( типа карман под балонник).
    Нажмите на изображение для увеличения
Название: 05723a31828a.jpg
Просмотров: 0
Размер:	50.8 Кб
ID:	135843 Нажмите на изображение для увеличения
Название: bd5e222bec7e.jpg
Просмотров: 0
Размер:	68.4 Кб
ID:	135845 Нажмите на изображение для увеличения
Название: 168277fa0120.jpg
Просмотров: 0
Размер:	47.4 Кб
ID:	135847 Нажмите на изображение для увеличения
Название: 1a2968f3d6ff.jpg
Просмотров: 0
Размер:	52.9 Кб
ID:	135849

    Первые слои стеклоткани давались исключительно трудно. Загнувшись в багажнике мазал и приклеивал куски стеклоткани, жара была не выносимая и полиэфирка очень сильно воняла. За час было склеено 2 слоя.
    Нажмите на изображение для увеличения
Название: 496e03426b7a.jpg
Просмотров: 0
Размер:	44.5 Кб
ID:	135851 Нажмите на изображение для увеличения
Название: 4519eb1434c1.jpg
Просмотров: 0
Размер:	49.1 Кб
ID:	135853 Нажмите на изображение для увеличения
Название: 8878402376de.jpg
Просмотров: 0
Размер:	52.2 Кб
ID:	135855

    На следующий день с утра пришлось отвозить жену на работу.
    Пока её ждал выдрал получившуюся форму из багажника.
    Нажмите на изображение для увеличения
Название: 32406870b22c.jpg
Просмотров: 0
Размер:	37.7 Кб
ID:	135857

    Отодрав скотч, прикинул по месту и определил границы. Главной проблемой был подогнать высоту, чтоб крепление крышки багажника не задевало о саб.


    Полезные темы:

  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #2
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 22723 Аватар для sergm83
    Регистрация
    17.08.2010
    Город/село
    Бийск
    Сообщений
    323
    Спасибо (Раздал)
    244
    Спасибо (Получил)
    197
    Автор

    Re: Инсталл в Mazda Capella. На ваш суд!

    В процессе набора толщины отказался от “аппендицита”, который заходит в карман. Ну очень неудобно укладывать туда стеклоткань, да и при установки саба в крыло он вызывал бы трудности.
    Нажмите на изображение для увеличения
Название: d5b640be0f07.jpg
Просмотров: 0
Размер:	59.3 Кб
ID:	135889

    Наложив 6 слоев стеклоткани, замерил получившуюся толщину
    Нажмите на изображение для увеличения
Название: c92380d44550.jpg
Просмотров: 0
Размер:	36.7 Кб
ID:	135891

    6 слоев стеклоткани ЭЗ 200 дают 1,5 мм.
    Прикинув сколько мне слоев положить нужно чтобы добрать до 1 см. ? 40 слоёв.
    Выпилив ребра жесткости на прямые участки скорлупы, приклеил их на стеклоткань и смолу.
    Набор толщины у меня занял около 2 недель, по 2-3 часа в день. Перематерился, исплевался, кисточки улетали одна за другой. Посещала часто мысль забросить всё это дело и ездить с ящиком в багажнике. Но как-то перед женой и соседями по гаражу стремно. Все подходили и спрашивали каждый день, че да когда закончишь и вообще что за хрень ты делаешь.
    Нажмите на изображение для увеличения
Название: 5897b76e2c89.jpg
Просмотров: 0
Размер:	63.3 Кб
ID:	135893 Нажмите на изображение для увеличения
Название: 31f002021d39.jpg
Просмотров: 0
Размер:	63.6 Кб
ID:	135895

    Использовав все 11метров стеклоткани и практически всю полиэфирку (6 кг), я добился толщины от 0.8 до 1.2 см.
    Нажмите на изображение для увеличения
Название: ddfe828a9bbe.jpg
Просмотров: 0
Размер:	56.3 Кб
ID:	135897


    Сделал небольшую паузу в работе над сабом, около 2-х недель. И на очередной гулянке попросил у друга послушать двойной саб (кикер). Тут-то я понял, что ни все динамики одинаково плохи. И красивый анатомический корпус в который вложено немало усилий не должен бубнить, а должен отыгрывать свое тогда и где надо. JBL я продал через 2 дня соседу. Начались поиски динамика. Остановился на Alpine SWR-1243D. Т.к. усилитель у меня МОНО по 350 ватт номиналу на выход, подключу-ка я каждую обмотку на свой выход. На этом варианте и остановился. Заказал Alpine и клемник Mistery MTN50 (спасибо корефану Валерке, может достать всё, ну или почти всё).
    За материалом для дальнейшей работы (стекломат и смола), я отправился в Барнаул. В наличии материала у них оказалась куча, стеклоткань, стекломат, стеклорогожа любой плотности. Купил стекломат-600 3м2 и стекломат-400 2м2, 6 кг смолы с отвердителем.
    Чтобы не терять время зазря с интернета скачал манул по данному дину и по размерам из картона вырезал макет динамика.
    Нажмите на изображение для увеличения
Название: 21213450fd5b.jpg
Просмотров: 0
Размер:	60.4 Кб
ID:	135899 Нажмите на изображение для увеличения
Название: 21213450fd5b.jpg
Просмотров: 0
Размер:	60.4 Кб
ID:	135899 Нажмите на изображение для увеличения
Название: 054aaa7c1bb8.jpg
Просмотров: 0
Размер:	53.0 Кб
ID:	135901


    По размерам выпилил опорные кольца. Друг для удобства одолжил фрезер (очень удобная вещь)
    Нажмите на изображение для увеличения
Название: 213d87d385ce.jpg
Просмотров: 0
Размер:	54.2 Кб
ID:	135903 Нажмите на изображение для увеличения
Название: 6a5022d8eb4e.jpg
Просмотров: 0
Размер:	70.8 Кб
ID:	135905 Нажмите на изображение для увеличения
Название: 9903a79d9530.jpg
Просмотров: 0
Размер:	59.1 Кб
ID:	135907

    Крепил кольца саморезами, предварительно промазав их силиконом.
    Нажмите на изображение для увеличения
Название: d9cb1dd7aa25.jpg
Просмотров: 0
Размер:	65.2 Кб
ID:	135909


    У меня оставался лист вибры, наклеил её на противоположную сторону от динамика, поглотить вибрации.
    По макету определял место расположения опорных колец, чтоб магнит не упирался в стенки и выступы.
    Нажмите на изображение для увеличения
Название: d35b4f46c3f0.jpg
Просмотров: 0
Размер:	78.0 Кб
ID:	135911 Нажмите на изображение для увеличения
Название: 6321b4ceebf7.jpg
Просмотров: 0
Размер:	92.3 Кб
ID:	135913 Нажмите на изображение для увеличения
Название: cb44d3e663ac.jpg
Просмотров: 0
Размер:	90.8 Кб
ID:	135915 Нажмите на изображение для увеличения
Название: 433a1055033d.jpg
Просмотров: 0
Размер:	82.7 Кб
ID:	135917


    От краев отступил около сантима (чтобы можно было пролить место стыка верха и низа смолой с опилками). Обработав в 3 слоя получил толщину битумного слоя около 3мм. При простукивании нисколько не уступает STP.

    В изготовлении корпуса саба помогали все, маманя пожертвовала халат для придания формы верхней части саба. Получилось гламурно.
    Нажмите на изображение для увеличения
Название: b01236bb1f37.jpg
Просмотров: 0
Размер:	72.0 Кб
ID:	135919

    Клеил на момент и мебельный степлер. Момент отлично держит.
    Нажмите на изображение для увеличения
Название: 0cd169f51602.jpg
Просмотров: 0
Размер:	111.1 Кб
ID:	135921 Нажмите на изображение для увеличения
Название: 6e06b6e01cc2.jpg
Просмотров: 0
Размер:	100.8 Кб
ID:	135923

    Пропитал ткань.
    Нажмите на изображение для увеличения
Название: a31ad0f0c152.jpg
Просмотров: 0
Размер:	91.8 Кб
ID:	135925 Нажмите на изображение для увеличения
Название: 161eebccc968.jpg
Просмотров: 0
Размер:	48.8 Кб
ID:	135927

    Далее наращиваем толщину из уже нормального материала – стекломат-600. Один слой даёт 1,5 мм. Потребовалось 6 слоёв.
    Нажмите на изображение для увеличения
Название: b58b2384e9e5.jpg
Просмотров: 0
Размер:	47.8 Кб
ID:	135929 Нажмите на изображение для увеличения
Название: f32e15044df2.jpg
Просмотров: 0
Размер:	40.3 Кб
ID:	135931

    Замерив получившийся объем, честно сказать не ожидал - 50 литров. Для работы динамика Alpine в ЗЯ необходимо 25,5 л. Выход придумал сразу. Залил монтажной пеной 20 литров. Получилось 30, минус сам динамик 2,8 литра минус проливка швов и обработка мастикой второй стенки саба.
    Нажмите на изображение для увеличения
Название: d9a1a8a4c804.jpg
Просмотров: 0
Размер:	78.7 Кб
ID:	135933 Нажмите на изображение для увеличения
Название: 561dfc83a745.jpg
Просмотров: 0
Размер:	81.2 Кб
ID:	135935 Нажмите на изображение для увеличения
Название: 5dbaac4e4e85.jpg
Просмотров: 0
Размер:	62.2 Кб
ID:	135937 Нажмите на изображение для увеличения
Название: 54c8d864a16c.jpg
Просмотров: 0
Размер:	50.4 Кб
ID:	135939 Нажмите на изображение для увеличения
Название: a1ec0f2714ea.jpg
Просмотров: 0
Размер:	61.8 Кб
ID:	135941

    После набора нужной жесткости обрабатываем корпус, затираем впуклости, шкурим выпуклости. Шкурил болгаркой с шлифовальным диском, очень облегчила мне жизнь. Когда обрабатываешь стеклоткань, обязательно нужно одеть респиратор и закрыть все части тела от пыли. Если этого ни сделать будишь чесаться дня два, проверено.
    Начинаем подгонять по зазорам непосредственно по месту саба.
    Мелкие зазоры подгонял шпатлевкой со стеклотканью, более большие монтажной пеной. Чтобы пена не сдвигала саб с его места, наложил внутрь кирпичей.
    Нажмите на изображение для увеличения
Название: ea1e27fc2717.jpg
Просмотров: 0
Размер:	57.1 Кб
ID:	135943 Нажмите на изображение для увеличения
Название: ea1e27fc2717.jpg
Просмотров: 0
Размер:	57.1 Кб
ID:	135943

    Отрезая всё лишнее подгоняем по месту. Примерял раз 20, ни сколько об этом не пожалел, даже поговорка есть про отмерь и отреж.
    Нажмите на изображение для увеличения
Название: 4c2f9223d942.jpg
Просмотров: 0
Размер:	61.2 Кб
ID:	135945 Нажмите на изображение для увеличения
Название: c17973535791.jpg
Просмотров: 0
Размер:	47.0 Кб
ID:	135947

    Так как монтажная пена очень хрупкая, нанес 1 слой стекломата для армирования, раздирал его на волокна и пропитывал.
    Нажмите на изображение для увеличения
Название: e113ce9dd83b.jpg
Просмотров: 0
Размер:	55.5 Кб
ID:	135949 Нажмите на изображение для увеличения
Название: de58768372f8.jpg
Просмотров: 0
Размер:	46.0 Кб
ID:	135951 Нажмите на изображение для увеличения
Название: 8b2cea43b505.jpg
Просмотров: 0
Размер:	51.8 Кб
ID:	135953 Нажмите на изображение для увеличения
Название: b4b5093d06d5.jpg
Просмотров: 0
Размер:	48.3 Кб
ID:	135955

    На этом моя работа остановилась. Ждал динамик, кусал локти подойдет или нет, будет ли ему что-то мешать.
    Начал работать с усилителем. Подвесил полку из ДСП обтянутую карпетом к полке разделяющей багажник и салон. К ДСП на саморезы прикрутил усь. Прокинул провода, чтоб ничё не торчало не висело.
    Нажмите на изображение для увеличения
Название: 7cac54cff8f3.jpg
Просмотров: 0
Размер:	65.4 Кб
ID:	135957 Нажмите на изображение для увеличения
Название: 90e3dcf64bf0.jpg
Просмотров: 0
Размер:	55.6 Кб
ID:	135959


    Ну вот пришел динамик и клемная коробка. Первым делом я его установил в отведенное ему отверстие. Подходит чётко, как здесь и был. Снял размеры с клемной коробки, пропилил отверстие, припаял провода сечением 10 квадратов .
    Нажмите на изображение для увеличения
Название: a3892cd5080b.jpg
Просмотров: 0
Размер:	62.2 Кб
ID:	135961

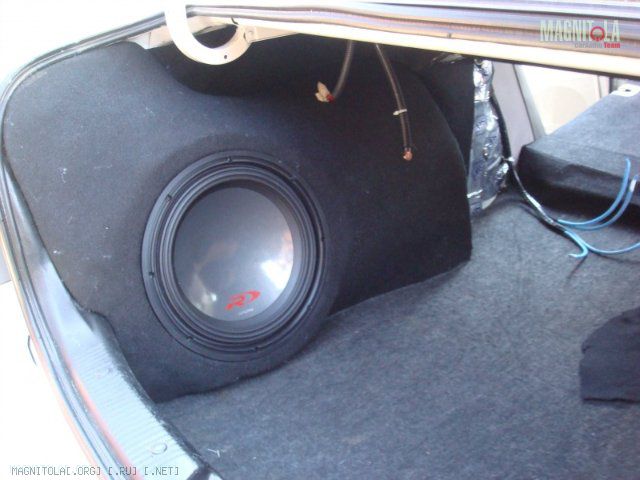

    На помощь в обтяжке саба карпетом пришла моя любимая. Клеили на момент. Кисточкой ЖУЧКА. Обтянули, лишнее срезал. Прорезал под клемную коробку. Посадил клемник на черный герметик. Примерил по месту, остался доволен. На этом закончили на сегодня. Герметику нужно высохнуть.
    Нажмите на изображение для увеличения
Название: 5b96b7f7b7a5.jpg
Просмотров: 0
Размер:	48.9 Кб
ID:	135963 Нажмите на изображение для увеличения
Название: fc2e98f74f1d.jpg
Просмотров: 0
Размер:	46.4 Кб
ID:	135965 Нажмите на изображение для увеличения
Название: 2eda7a482f06.jpg
Просмотров: 1
Размер:	39.9 Кб
ID:	135967 Нажмите на изображение для увеличения
Название: b95739d5734d.jpg
Просмотров: 0
Размер:	64.5 Кб
ID:	135969


    На следующий день прорезал отверстие для динамика и приклеил карпет по контуру дина. Сделал трафарет из картона, по которому нужно отрезать коврик в багажнике (ну очень не хотелось его резать, другого выхода не видел).
    Нажмите на изображение для увеличения
Название: 9bb643d94c2b.jpg
Просмотров: 0
Размер:	54.2 Кб
ID:	135971 Нажмите на изображение для увеличения
Название: 54eafd2d8f60.jpg
Просмотров: 0
Размер:	72.1 Кб
ID:	135973 Нажмите на изображение для увеличения
Название: b5156cf1d415.jpg
Просмотров: 0
Размер:	52.8 Кб
ID:	135975

    Прикинув корпус по месту, наметил места крепления саба к кузову.


  4. #3
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 22723 Аватар для sergm83
    Регистрация
    17.08.2010
    Город/село
    Бийск
    Сообщений
    323
    Спасибо (Раздал)
    244
    Спасибо (Получил)
    197
    Автор

    Re: Инсталл в Mazda Capella. На ваш суд!

    Нажмите на изображение для увеличения
Название: 77b9ceef27f7.jpg
Просмотров: 0
Размер:	46.0 Кб
ID:	135859 Нажмите на изображение для увеличения
Название: 16d6a42d039c.jpg
Просмотров: 0
Размер:	21.6 Кб
ID:	135861

    Внутри корпуса проложил слой синтепона (для отвода тепла и пыль чтоб не попала в магнитную систему динамика. Хоть я и продувал его компрессором, частички пыли от стеклоткани все равно остались).
    Нажмите на изображение для увеличения
Название: 1052cb5b42f5.jpg
Просмотров: 0
Размер:	27.3 Кб
ID:	135863

    Почти - что братья близнецы. ?)
    Нажмите на изображение для увеличения
Название: d407dc60b49d.jpg
Просмотров: 0
Размер:	43.2 Кб
ID:	135865

    Установил дин на место и прикрутил намертво саморезами, кстати никакую прокладку из силикона делать не пришлось, т.к. динамик прорезиненный в местах притяжения. И вообще конструкция всего динамика и качество изготовления очень порадовало. Тем временем собралась уже целая бригада друзей и соседей по гаражу, которые ждали запуска системы.
    Нажмите на изображение для увеличения
Название: 7a03fa3c1a73.jpg
Просмотров: 0
Размер:	39.0 Кб
ID:	135867 Нажмите на изображение для увеличения
Название: 8492dba8b816.jpg
Просмотров: 0
Размер:	52.1 Кб
ID:	135869 Нажмите на изображение для увеличения
Название: a7b2a6600ac4.jpg
Просмотров: 0
Размер:	38.5 Кб
ID:	135871 Нажмите на изображение для увеличения
Название: 83bee3ce531a.jpg
Просмотров: 0
Размер:	48.9 Кб
ID:	135873 Нажмите на изображение для увеличения
Название: c8c2fc28e64d.jpg
Просмотров: 0
Размер:	50.2 Кб
ID:	135875

    Новый динамик не желательно включать сразу на большую мощь. Ездил неделю скрепя зубами. Как только резина на подвесе немного стала мягче, тут я ему ввалил как следует. Радости не было предела, бас четкий быстрый и если выкрутить уровень саба на магнитофоне, начинает жестко давить в салоне. Не ожидал от ЗЯ такой отдачи, даже не представляю как он играет в ФИ оформлении, может быть летом сделаю тестовый ящик с щелевым портом.
    Подведем итог.
    Используемый материал.
    Скотч малярный – 2 рулона 60*2= 120р.
    Смола полиэфирная 12кг * 180 = 2160, израсходовал 8кг = 1440
    Отвердитель Бутанокс – 0,35 л – 80р
    Стеклоткань 11м2*28=308р
    Стекломат 600 3м2*130=390р
    Кисть ЖУЧКА 12шт*12=144р
    Шпатлевка со стекловолокном 600г – 215р
    Клей момент 750г – 315р
    Монтажная пена 1 балон – 200р.
    Синтепон 2м-140р
    Карпет 2м-300р
    Мастика КОРДОН – 1 кг-100р
    Растворитель 0,5 -35р.
    Перчатки 2 пары – 60р. Лучше покупать сверху ткань, со стороны ладони обрезиненные.
    Самореза – были в запасе.
    Герметик – запасы.
    ДСП – остатки.
    Провод одинарный 10м – сечение 10 квадратов -410р. (двойного с таким сечением не было)
    Клемма двойная Mystery -100р.
    Дин Alpine SWR-1243D – 7500р.
    Итого: 11 857р.
    Ну и стоит прибавить литров 15 пива выпитые для поднятия боевого духа и свежих идей )
    Планы на будущее.
    Обязательно сделать гриль ( а то мало ли что в багажнике буду возить ) только вот не знаю стоит ли делать его самому или купить готовый. Жду от вас предложений.
    Поменять голову на процессорную Pioneer 88 либо Alpine 117ri, не решил.
    Заменить фронт на Focal либо Morel с поканальным подключением. Найти место пищалкам для нормальной сцены. Смотрю в сторону пищалок Morel MT23, с мидбасом не определился. Мидбас на подиум через дверь, доворотом на дальнего слушателя либо на ручку АКПП. Подскажите кто что знает и слышал.
    Усилитель четырех канальный на фронт.
    Зимой подумаем, подкопим монеты. Может МАСЮ менять буду, пока ещё не решил.
    Рекомендации.
    Прямые руки из нужного места (самое главное) у кого их нет, могут не читать дальнейшие рекомендации. ООООчень большое желание сделать что-то красивое и грамотное своими руками, много терпения на протяжении всего проекта ( потому что много нюансов и руки порой опускаются), но поверти результат стоит всех мучений. Железные нервы жены и понимание (дома вас она увидит только за ужином). Наличие электроинструментов очень облегчит жисть.
    При правильном подходе к делу и знанием материала, всю конструкцию можно было слепит недели за две, по 2-3 часа в день (а не за 2 месяца как я) Для первых слоев скорлупы использовать стеклоткань 300-450 грамм на метр, для набора толщины стекломат-600, хоть и говорят что пропитывается плохо, не верте. В горизонтальном положении очень удобно с ним работать, и результат виден сразу. На малярном скотче не экономить, если прилипнет смола к кузову либо к обшиве, крайне сложно её оторвать и отмыть. Перчатки использовать обрезиненные, сверху продуваются, и к пальцам смола не липнет. Шлифовать только в робе которая защищает все части тела от пыли стекла, намордник желательно тоже иначе будите чесаться ( эти 2 дня чесотки мне запомнились больше всех остальных). Под обтяжку карпетом желательно выводить ровнее, мелкие ямки не видать а вот выступы кое-где есть.
    Жду ваших вопросов, критика приветствуется, подсказки в выборе компонентов тоже буду рад услышать.
    Ещё немного фото.
    Нажмите на изображение для увеличения
Название: e89df387bb49.jpg
Просмотров: 0
Размер:	57.1 Кб
ID:	135877 Нажмите на изображение для увеличения
Название: 5561eb9368e2.jpg
Просмотров: 0
Размер:	46.3 Кб
ID:	135879 Нажмите на изображение для увеличения
Название: 64fbd2ba0f87.jpg
Просмотров: 0
Размер:	53.0 Кб
ID:	135881 Нажмите на изображение для увеличения
Название: 681c5e87d24d.jpg
Просмотров: 0
Размер:	59.8 Кб
ID:	135883 Нажмите на изображение для увеличения
Название: 84af53ff1c22.jpg
Просмотров: 0
Размер:	59.1 Кб
ID:	135885 Нажмите на изображение для увеличения
Название: 4e4c81674c82.jpg
Просмотров: 0
Размер:	63.6 Кб
ID:	135887

    И Видео



  5. #4
    Pit
    Pit вне форума
    Осмурфенный Технический директор
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2155744 Аватар для Pit
    Регистрация
    10.02.2009
    Город/село
    Псков
    Сообщений
    14,832
    Спасибо (Раздал)
    18513
    Спасибо (Получил)
    28125
    Более 5 лет на форуме

    Re: Инсталл в Mazda Capella. На ваш суд!

    Привет!, респект за стелс, не буду критиковать залепленную вентиляцию. Можно поподробней про подиумы под фронт, с фото если можно?


  6. #5
    Сергей Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 26944 Аватар для Birukov
    Регистрация
    12.03.2008
    Город/село
    Ульяновск
    Сообщений
    129
    Спасибо (Раздал)
    359
    Спасибо (Получил)
    85

    Re: Инсталл в Mazda Capella. На ваш суд!

    Хорошая работа!


  7. #6
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 22723 Аватар для sergm83
    Регистрация
    17.08.2010
    Город/село
    Бийск
    Сообщений
    323
    Спасибо (Раздал)
    244
    Спасибо (Получил)
    197
    Автор

    Re: Инсталл в Mazda Capella. На ваш суд!

    Цитата Сообщение от Pit Посмотреть сообщение
    Привет!, респект за стелс, не буду критиковать залепленную вентиляцию. Можно поподробней про подиумы под фронт, с фото если можно?
    Фото всей процедуры нет, буду обьяснять на пальцах и словами.
    В комплекте hertz dck 165 идут 2 пары обойм: прямая
    Нажмите на изображение для увеличения
Название: прямая.jpg
Просмотров: 0
Размер:	50.3 Кб
ID:	135405
    и под углом 30 градусов
    Нажмите на изображение для увеличения
Название: под углом 30.jpg
Просмотров: 0
Размер:	49.9 Кб
ID:	135407
    Я взял ту что под углом, прикинул угол по напралению на дальнего слушателя, прикрутил её к уголку мелкими саморезами. Запенил нужный мне обем ( для того что-бы шпатлевки меньше ушло). Нанес шпатлевки поверх пены. Выровнил наждачкой, покрасил, просверлил отверстие под провода в уголке зеркала. Вставил пищалку, протянул провода. Вот и весь рецепт приготовления.
    Если что, спрашивай.


  8. #7
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 22723 Аватар для sergm83
    Регистрация
    17.08.2010
    Город/село
    Бийск
    Сообщений
    323
    Спасибо (Раздал)
    244
    Спасибо (Получил)
    197
    Автор

    Re: Инсталл в Mazda Capella. На ваш суд!

    Мид через проставочное кольцо из фанеры. Родное отверстие было 5*7 дюймов.
    проставка сделана под 16 сантимов мид.
    Нажмите на изображение для увеличения
Название: 111111.jpg
Просмотров: 0
Размер:	171.9 Кб
ID:	135411
    Вот такая же проставка ( фото не моё, правообладатель фото надеюсь будет не против)


  9. #8
    Новичок Соискатель
    Репутация
    Репутация: 0 Аватар для bori5an
    Регистрация
    13.03.2011
    Город/село
    регион 22
    Сообщений
    8
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0

    Re: Инсталл в Mazda Capella. На ваш суд!

    Я в Капле своей фронт делал аналогично, но родные обшивки жалеть не стал, грили в них не фонтан, дины играли под обшивку. Боролся приклеиванием поролона вокруг дина, но все не то. В итоге выпилил вокруг дина отверстие и поставил грили из комплекта. Запело.
    Стэлс зачетный, титанический труд, меня бы жена в гараж выселила за такое))


  10. #9
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 6007 Аватар для Derzish
    Регистрация
    30.10.2010
    Город/село
    Нижневартовск
    Сообщений
    329
    Спасибо (Раздал)
    130
    Спасибо (Получил)
    72

    Re: Инсталл в Mazda Capella. На ваш суд!

    Стелс зачет


  11. #10
    Энтузиаст Соискатель
    Репутация
    Репутация: 28
    Регистрация
    16.12.2010
    Город/село
    Москва
    Сообщений
    5
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    1

    Re: Инсталл в Mazda Capella. На ваш суд!

    почитал с удовольствием...вот теперь снова загорелся тоже делать стелс) давно уже решил убрать эту идею из головы, из за гемора, но тут конечный результат прям воодушевил Молодец


Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
  cc by-nc-sa
