Mazda6 Aerospace

Всем привет.
Итак что имеется - авто Mazda 6 New седан, все штатное (пока)
Все работы выполняются при содействии JUKEBOX STUDIO по выходным и наличии финансов на очередной этап:)
Что уже сделал:

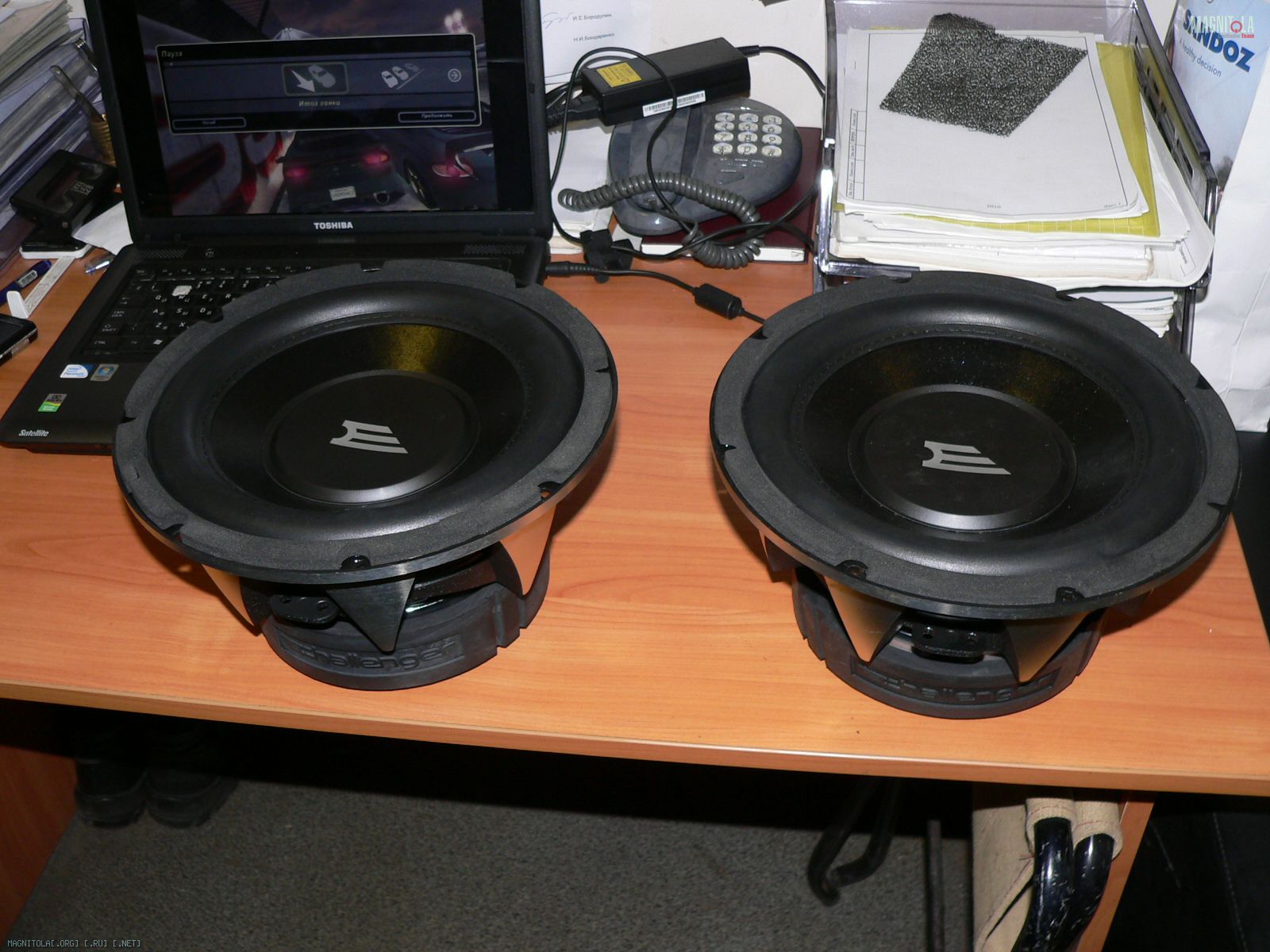

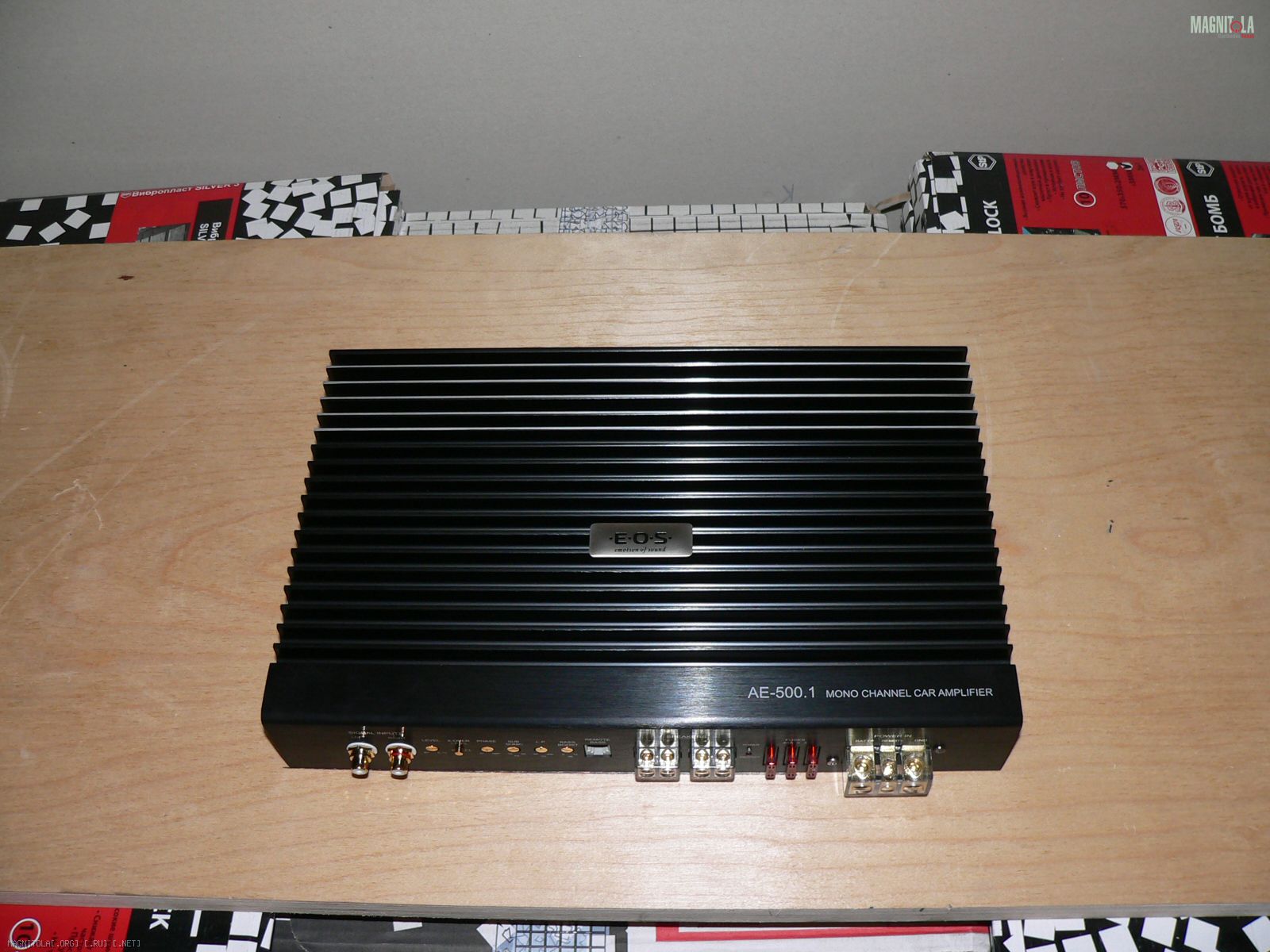

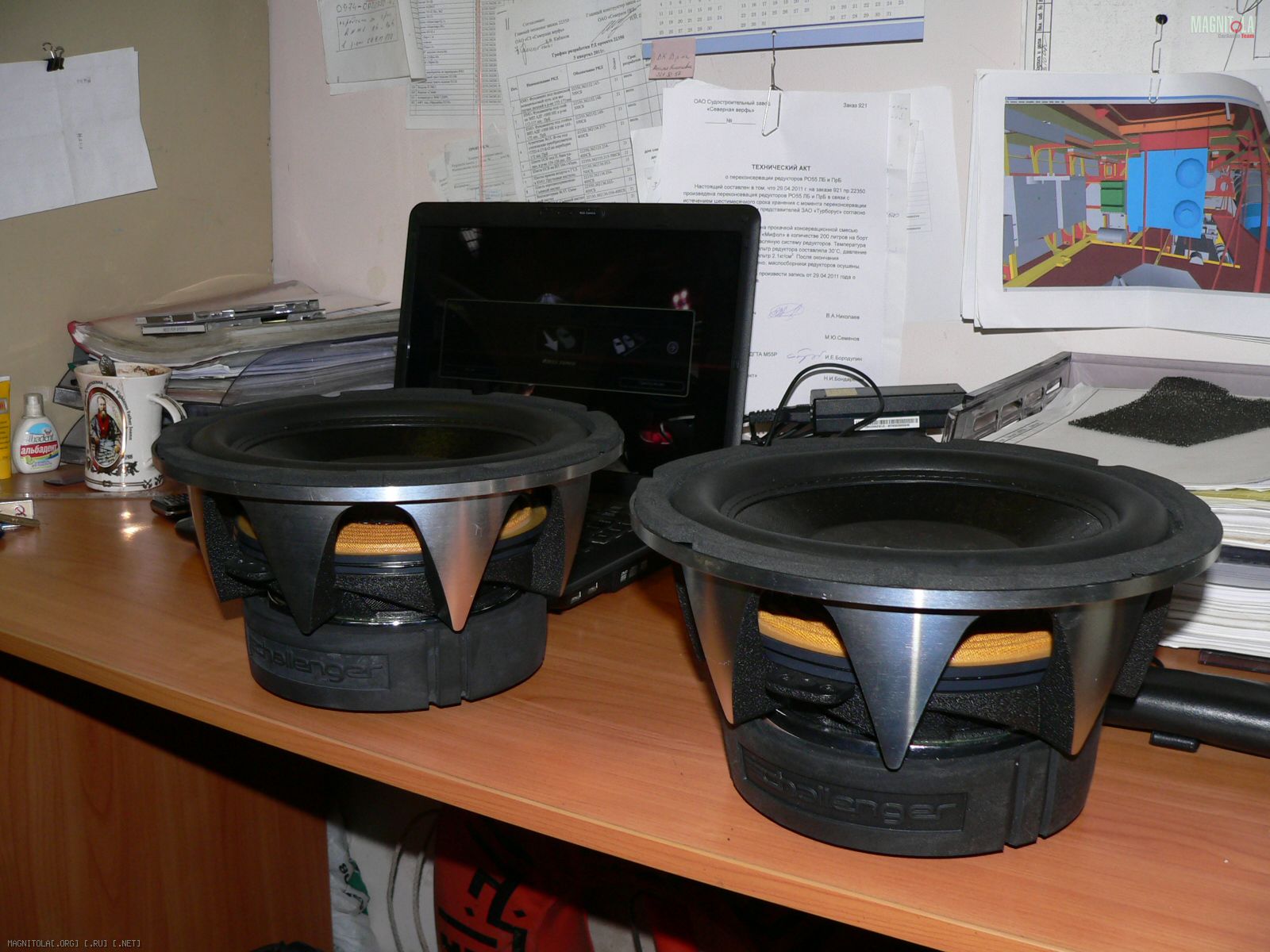

1. Решил начать с сабвуферной части, вернее с давней мечты сделать free air. Многие считают, что SQ и free air не совместимы, вот и решил я сделать эксперимент и посмотреть на результат так сказать воочию. Так как нигде не нашел фото и описания установки фришных динамиков 10 дюймов в заднюю полку мазды, решил действовать на свой страх и риск. Для начала прикупил два динамика Challenger Pro-line 10WF, усилитель EOS AE-500.1, межблок DAXX R99 5 метров
Вложение 164191Вложение 164193Вложение 164257Ma

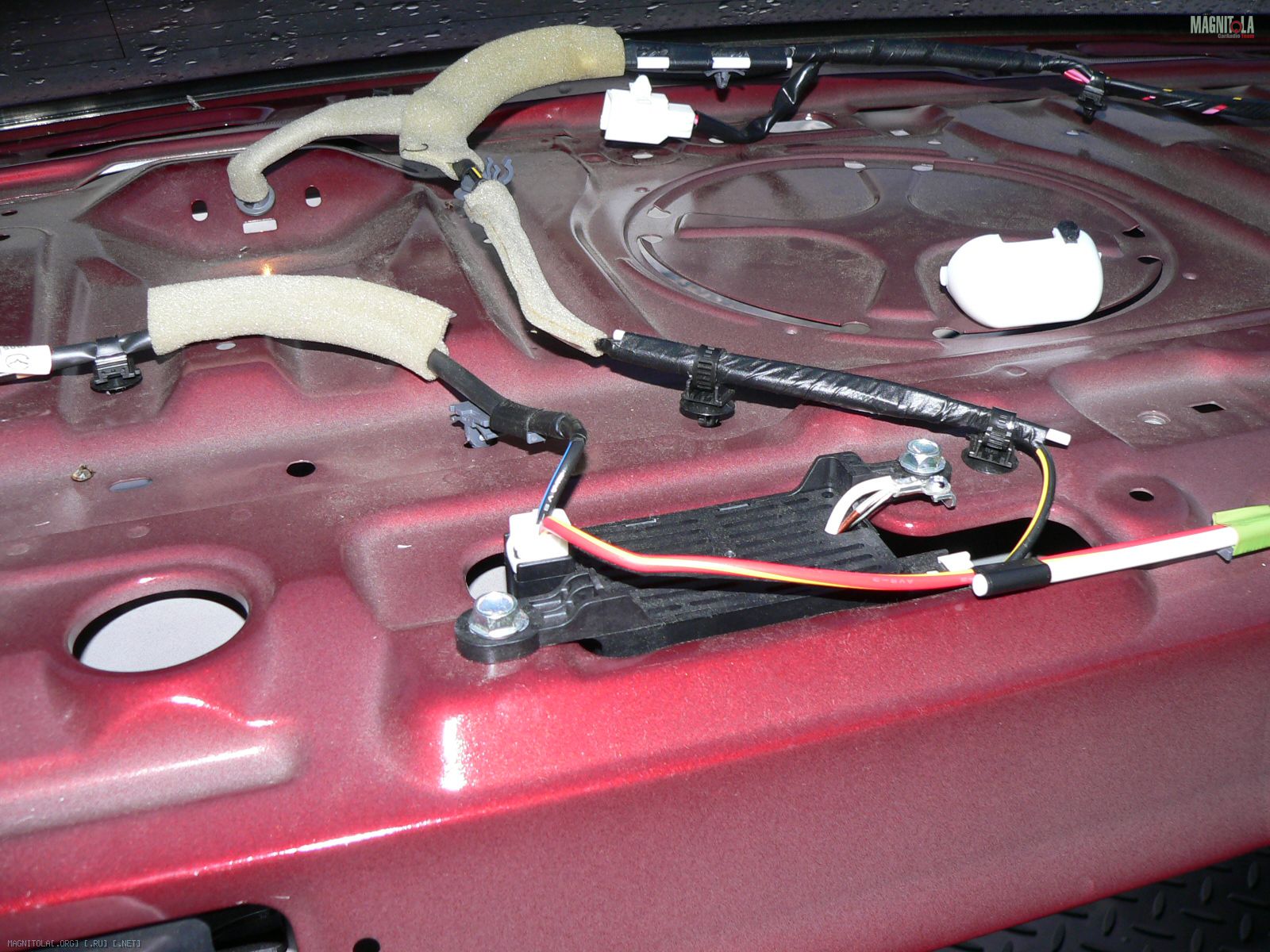

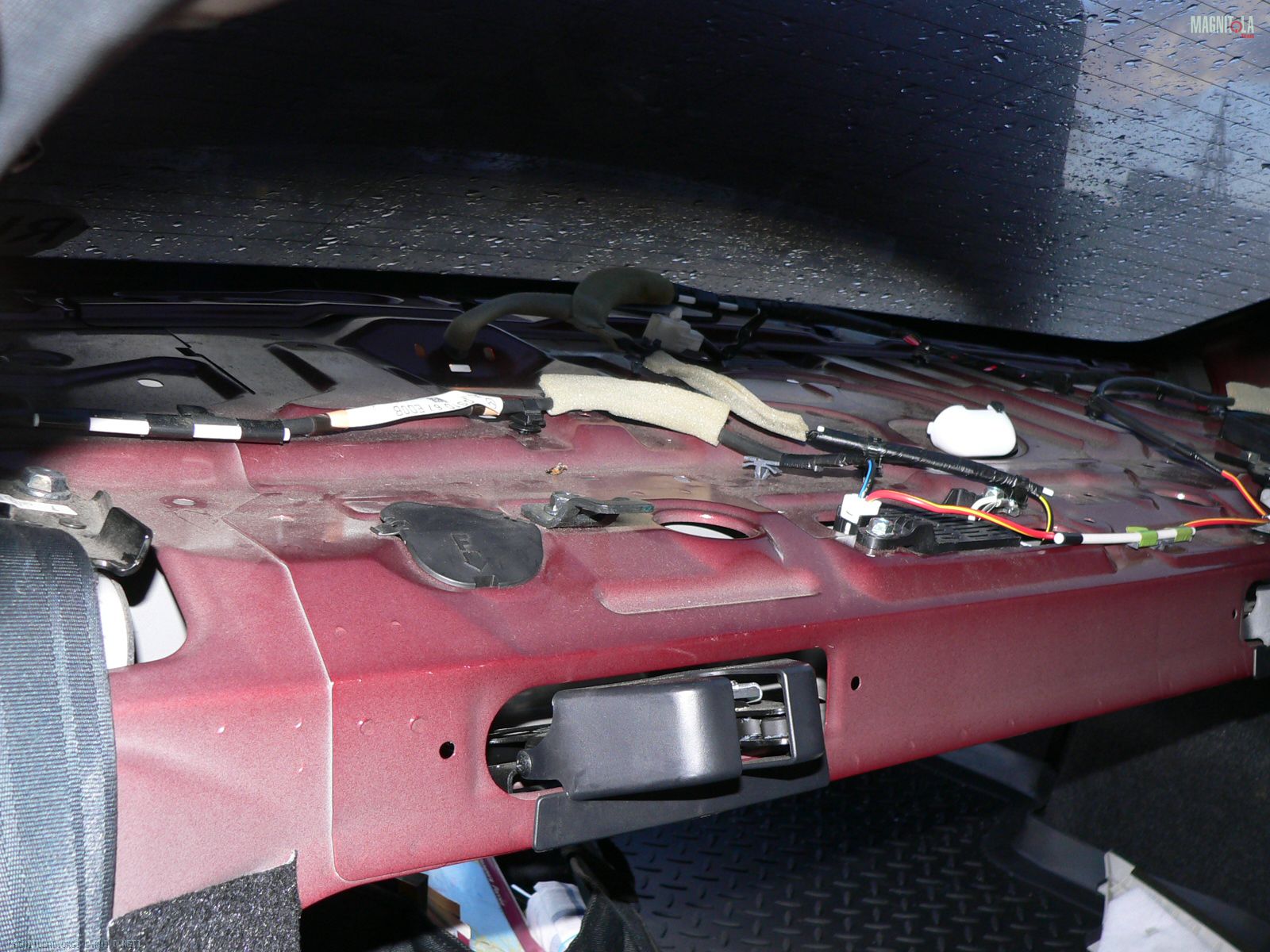

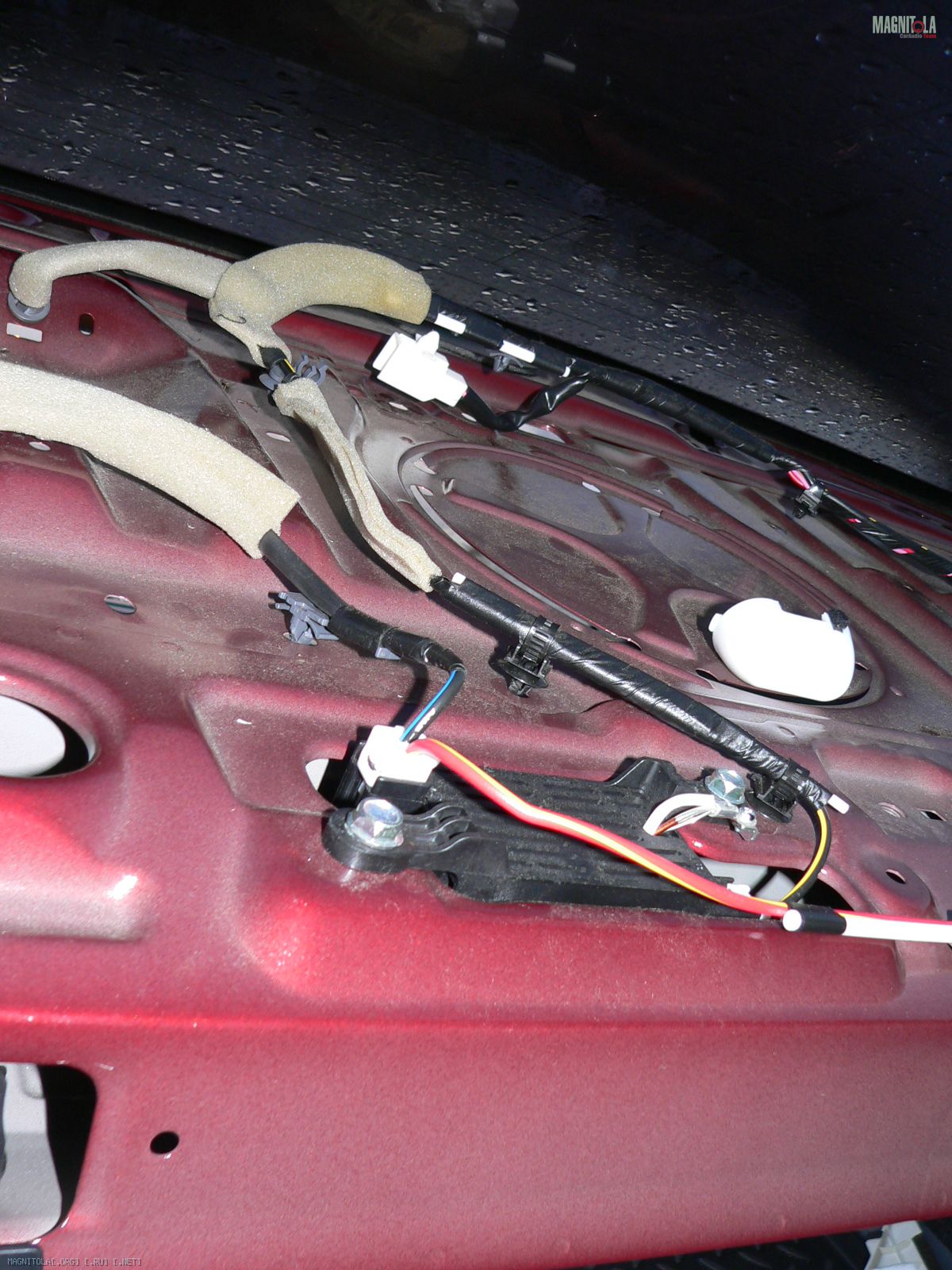

2. Снял пластиковую панель задней полки, обнаружил под ней провода которые надо было убрать, что и было сделано:
провода спрятал в балку на которую опирается диван, освещение багажника вывел там же по центру
Вложение 164245Вложение 164241Вложение 164243

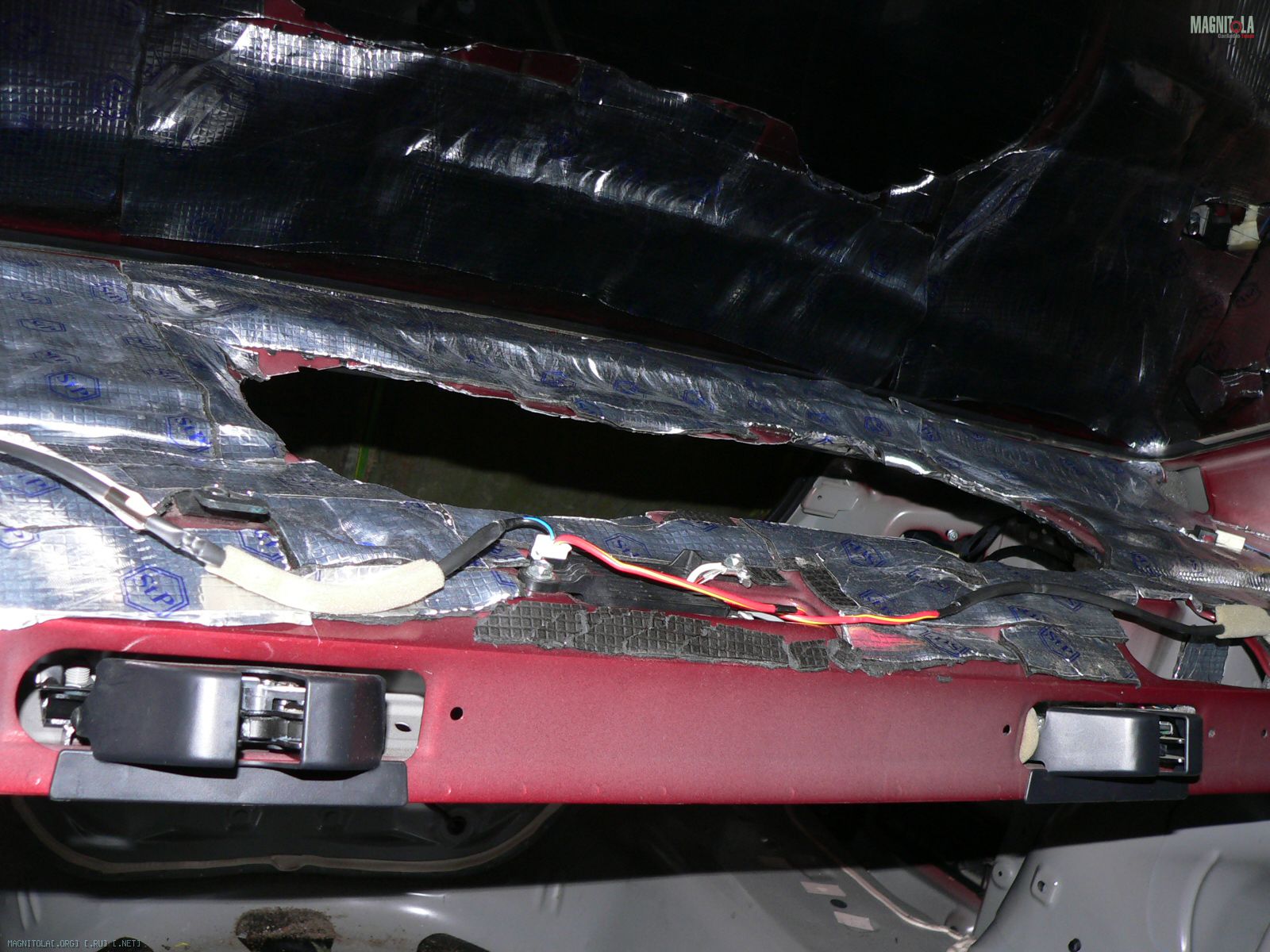

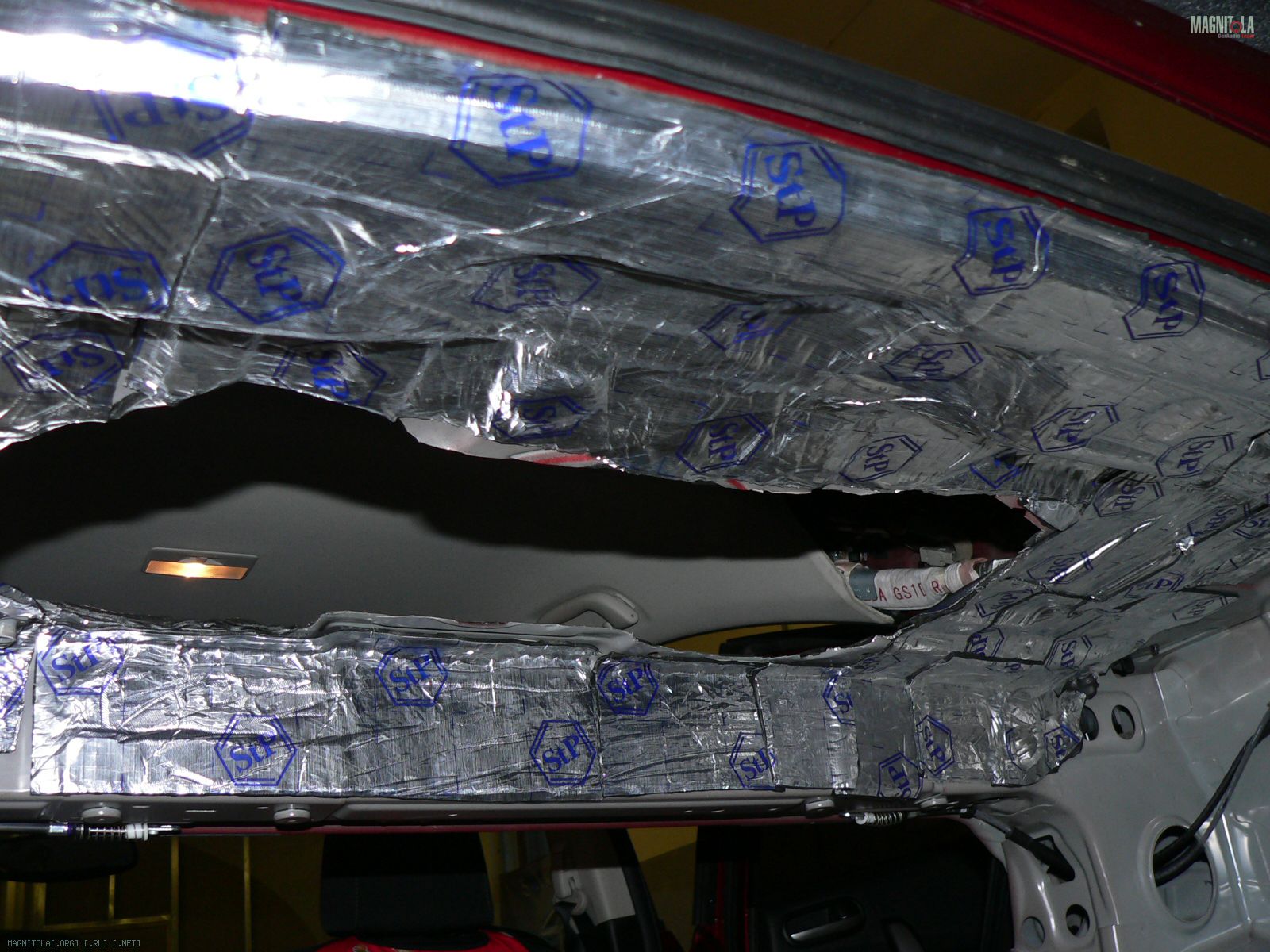

3. С помощью ножниц по металлу вырезал одно здоровое отверстие под установку динамиков. Сверху наложили в студии виброизоляцию STP бомб (1 лист), снизу STP Silver (3 листа)
Вложение 164263Вложение 164265

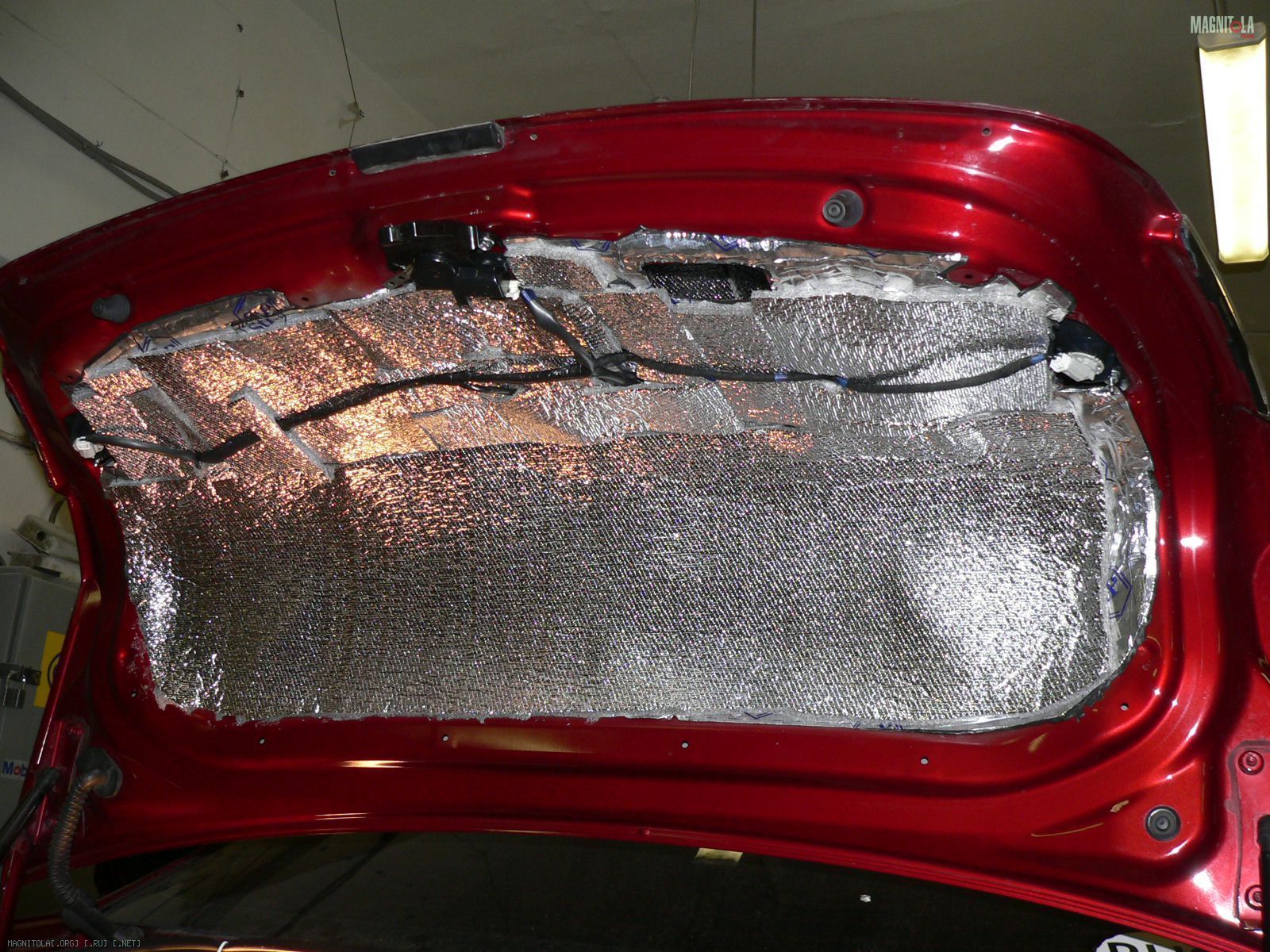

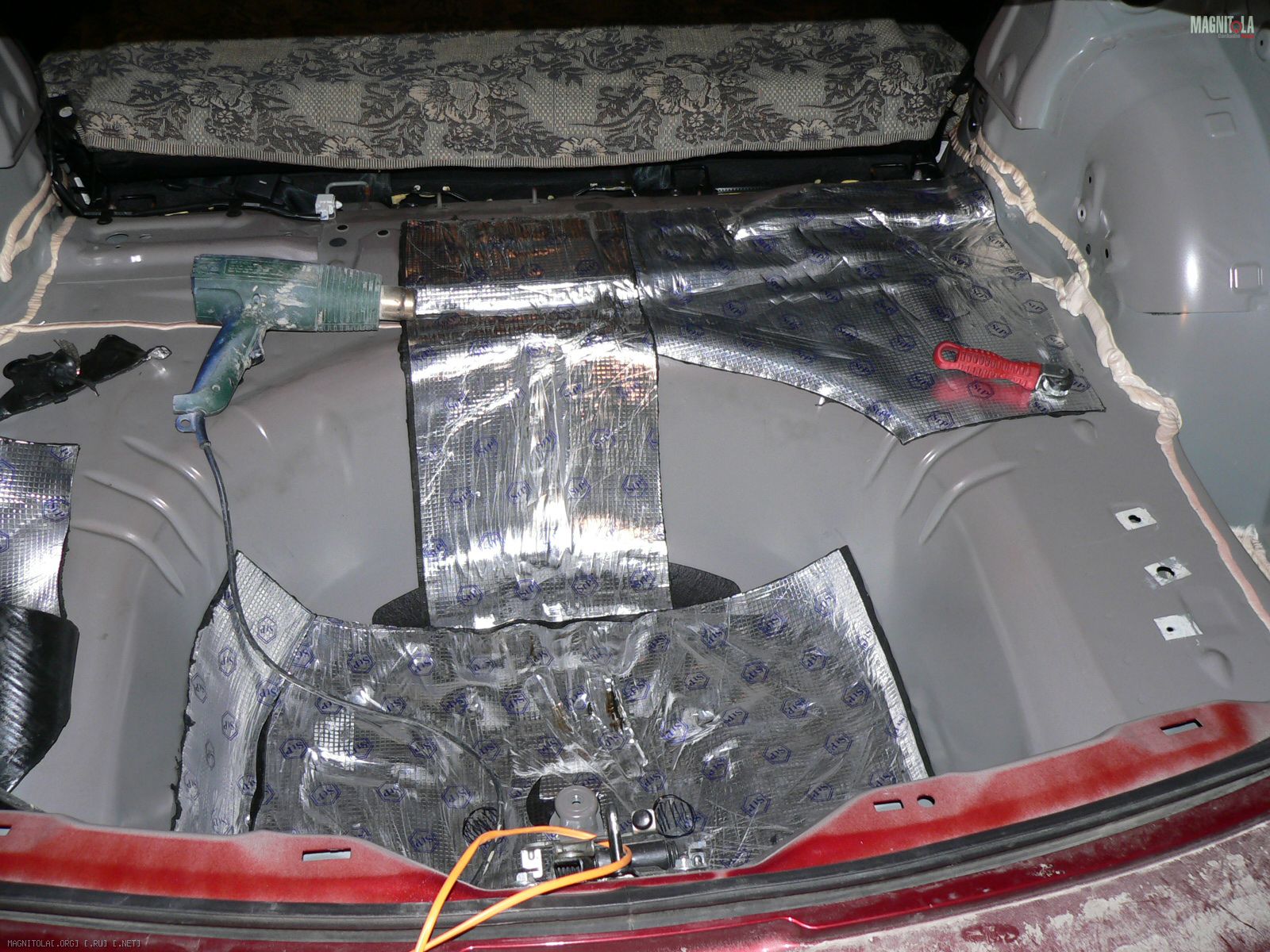

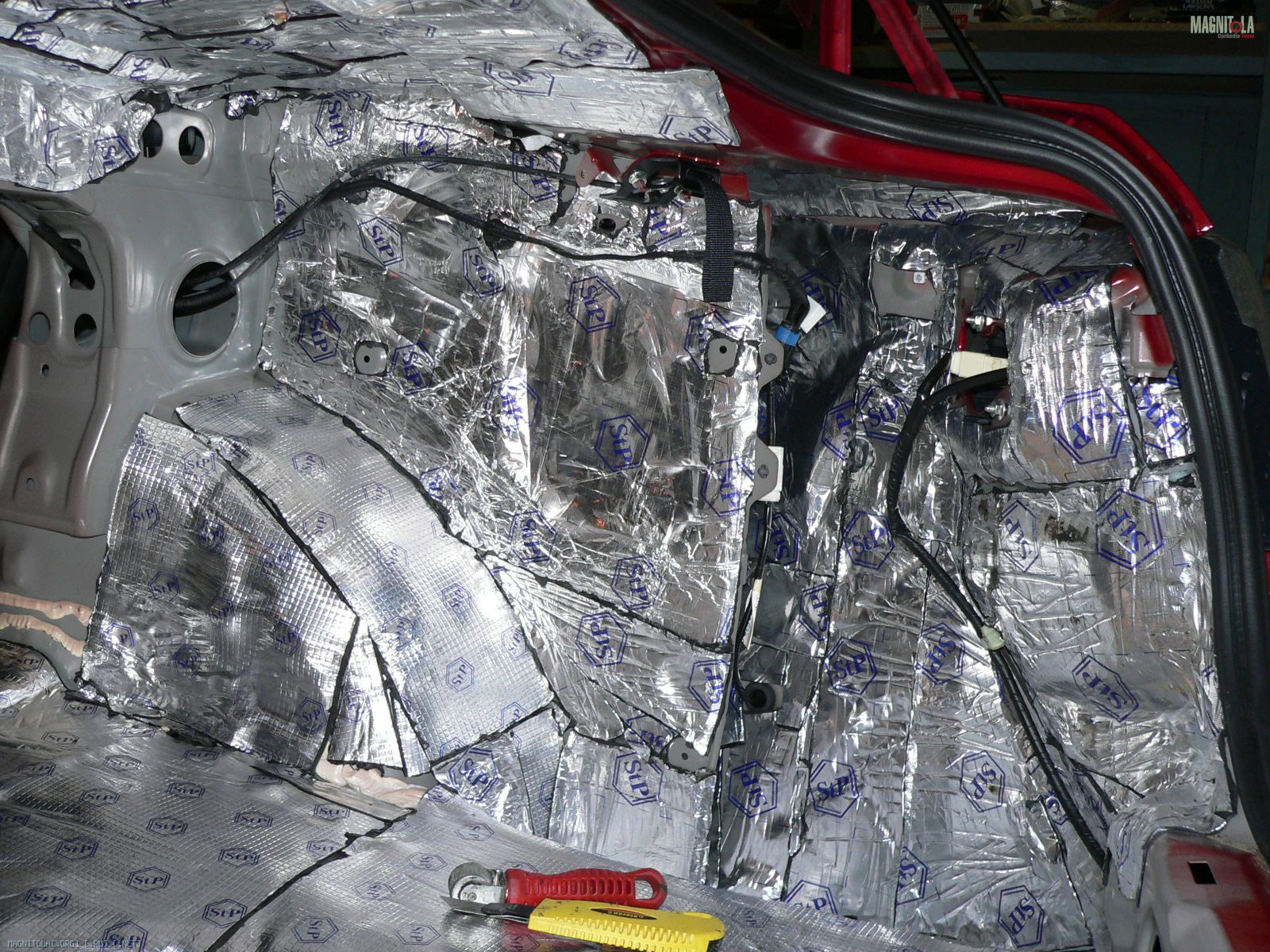

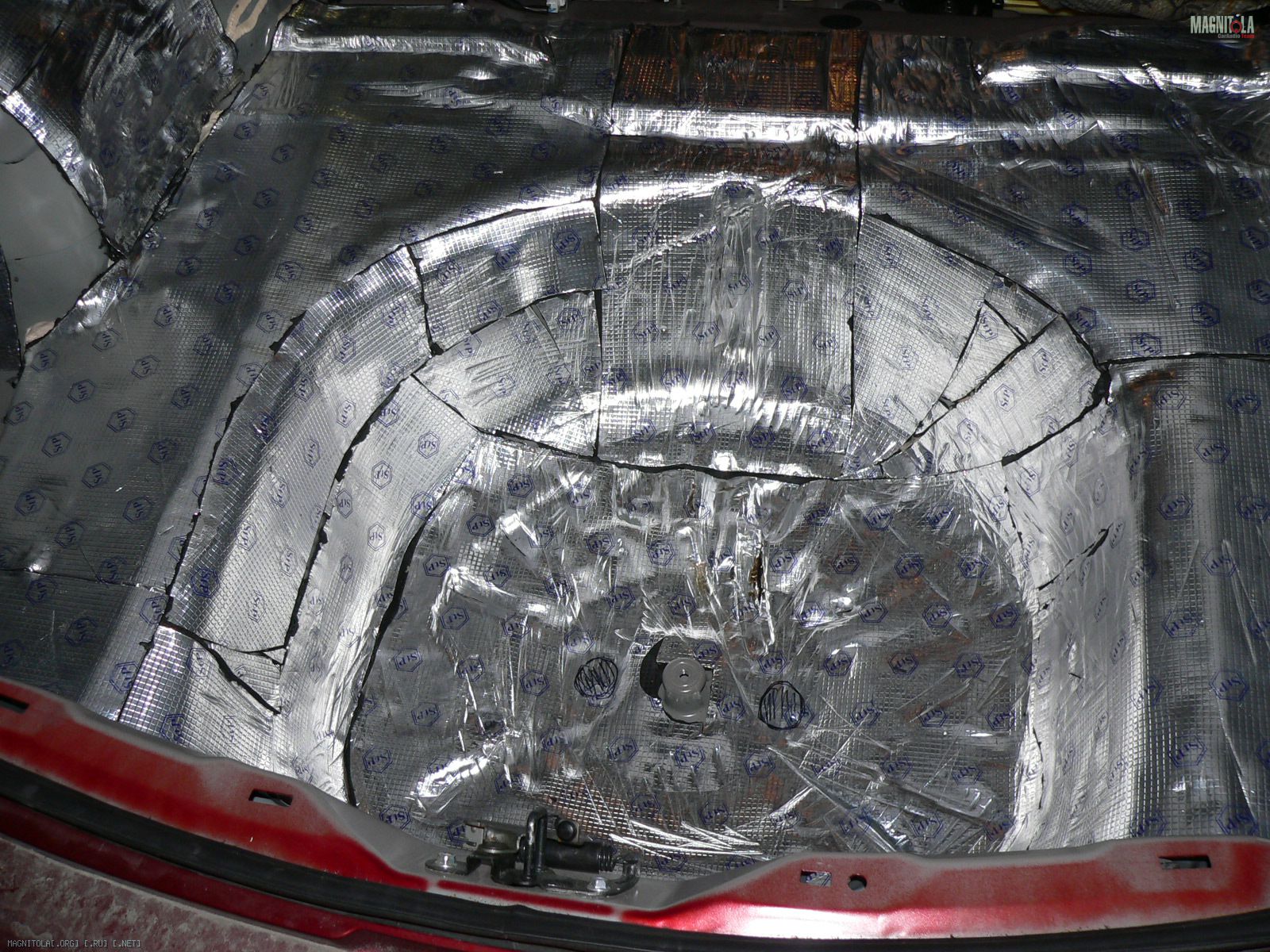

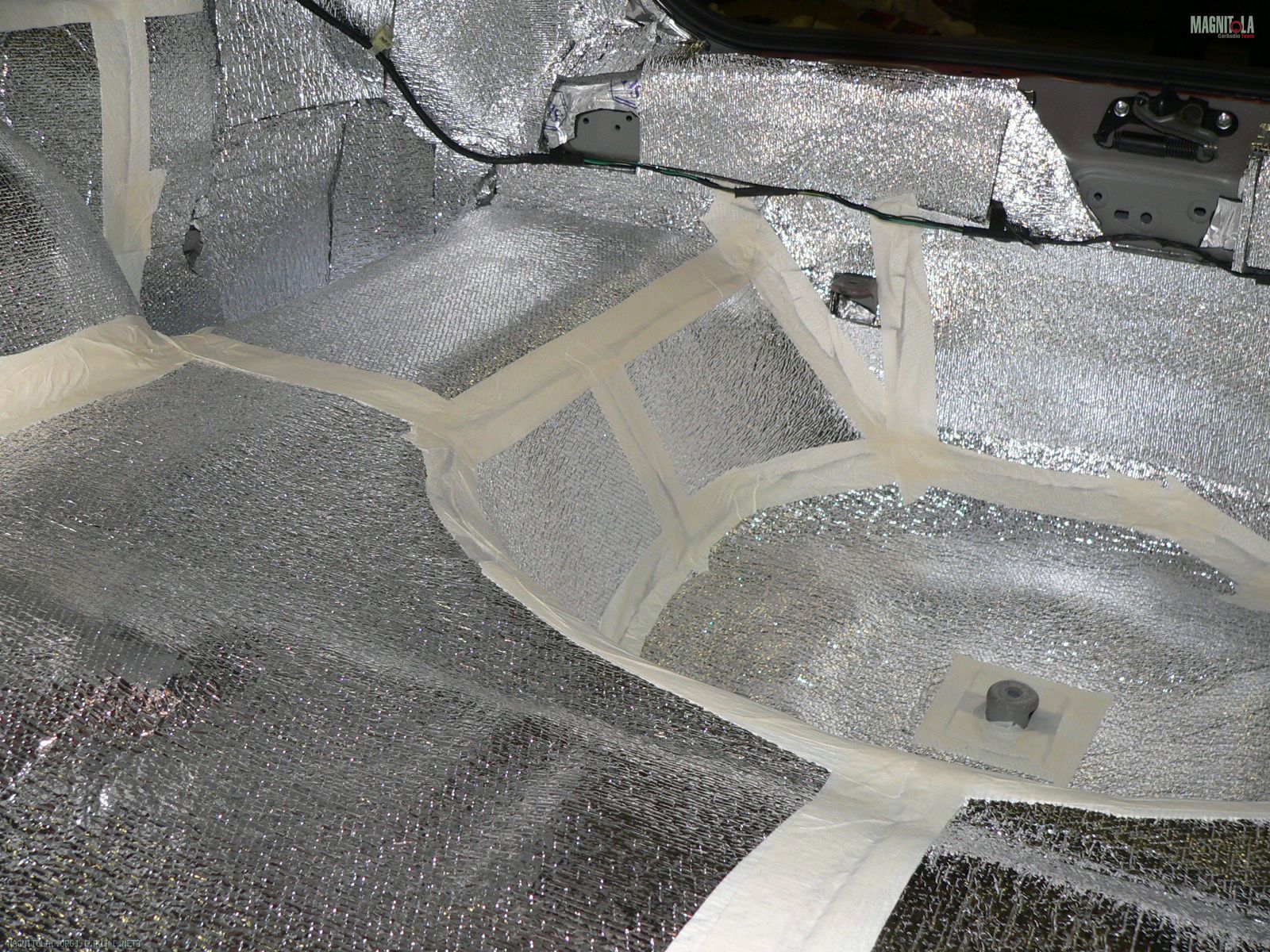

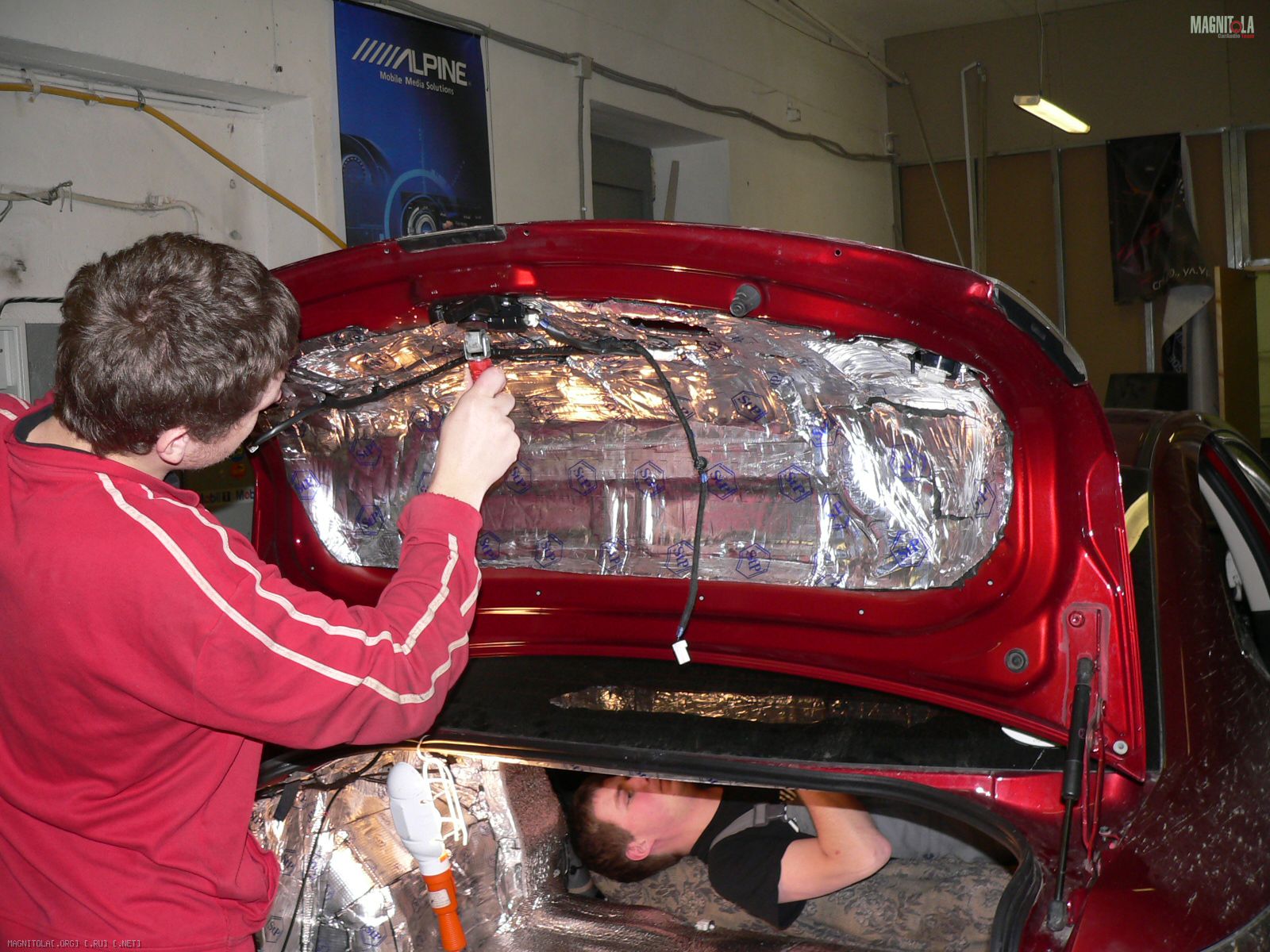

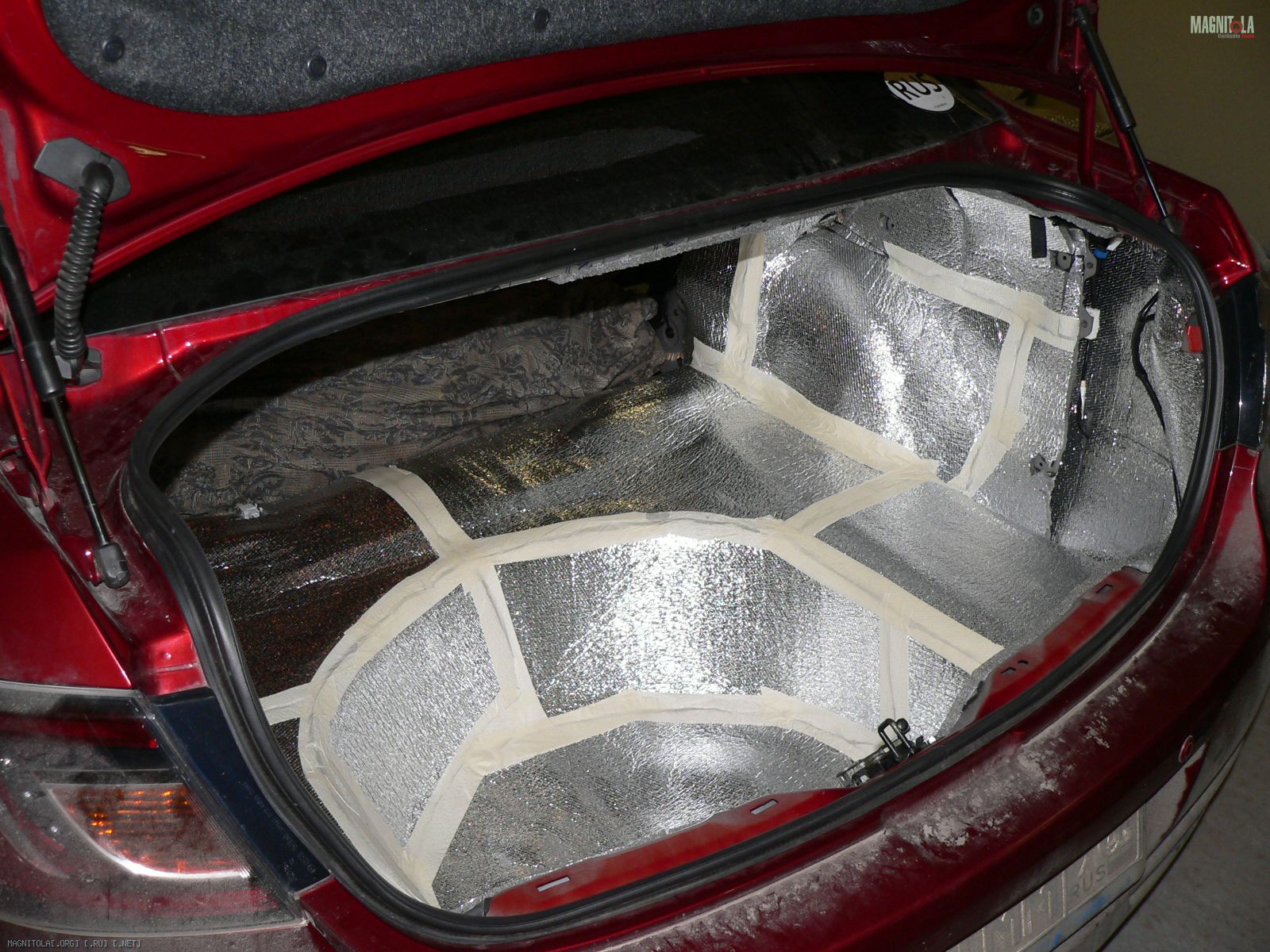

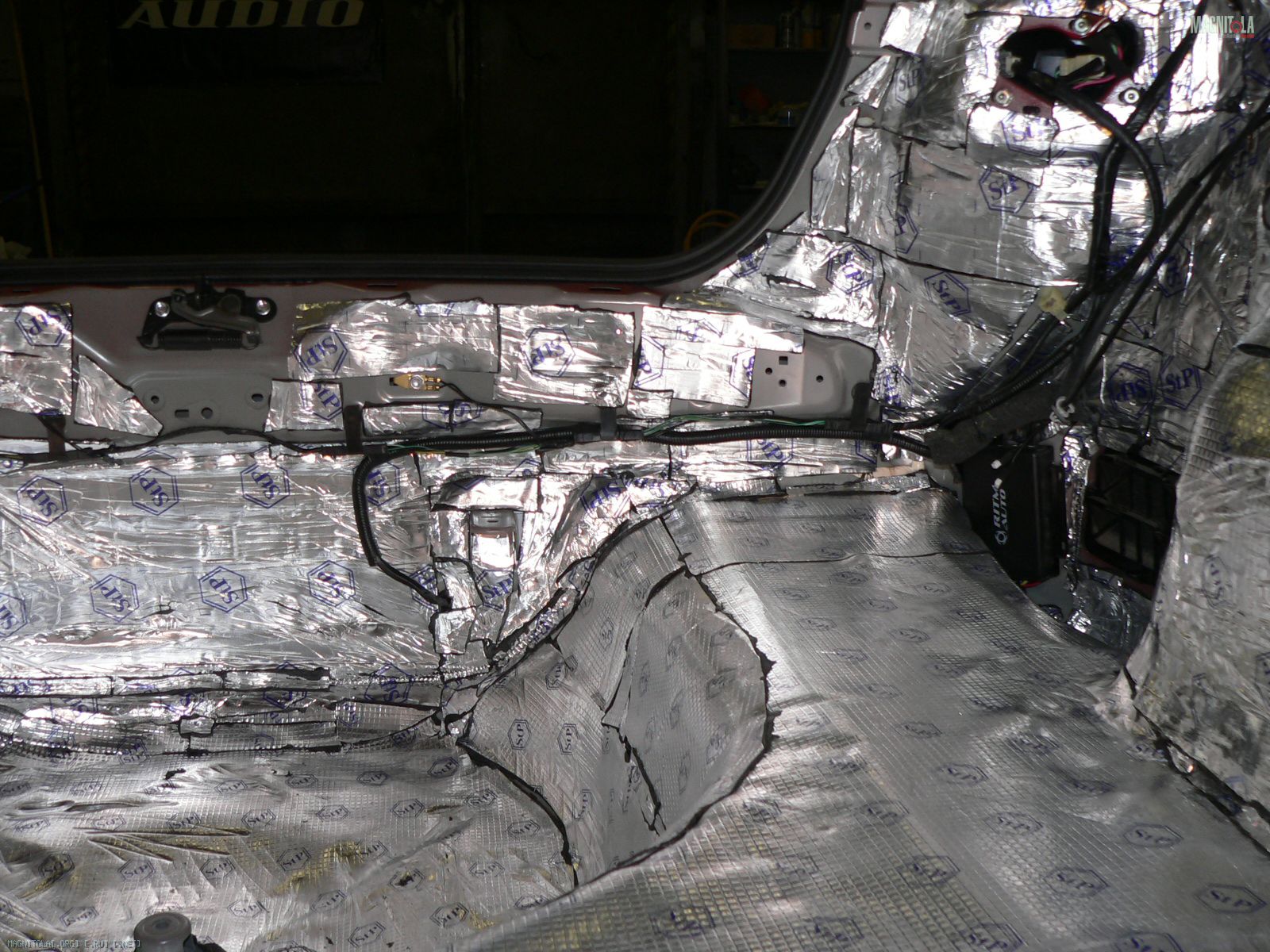

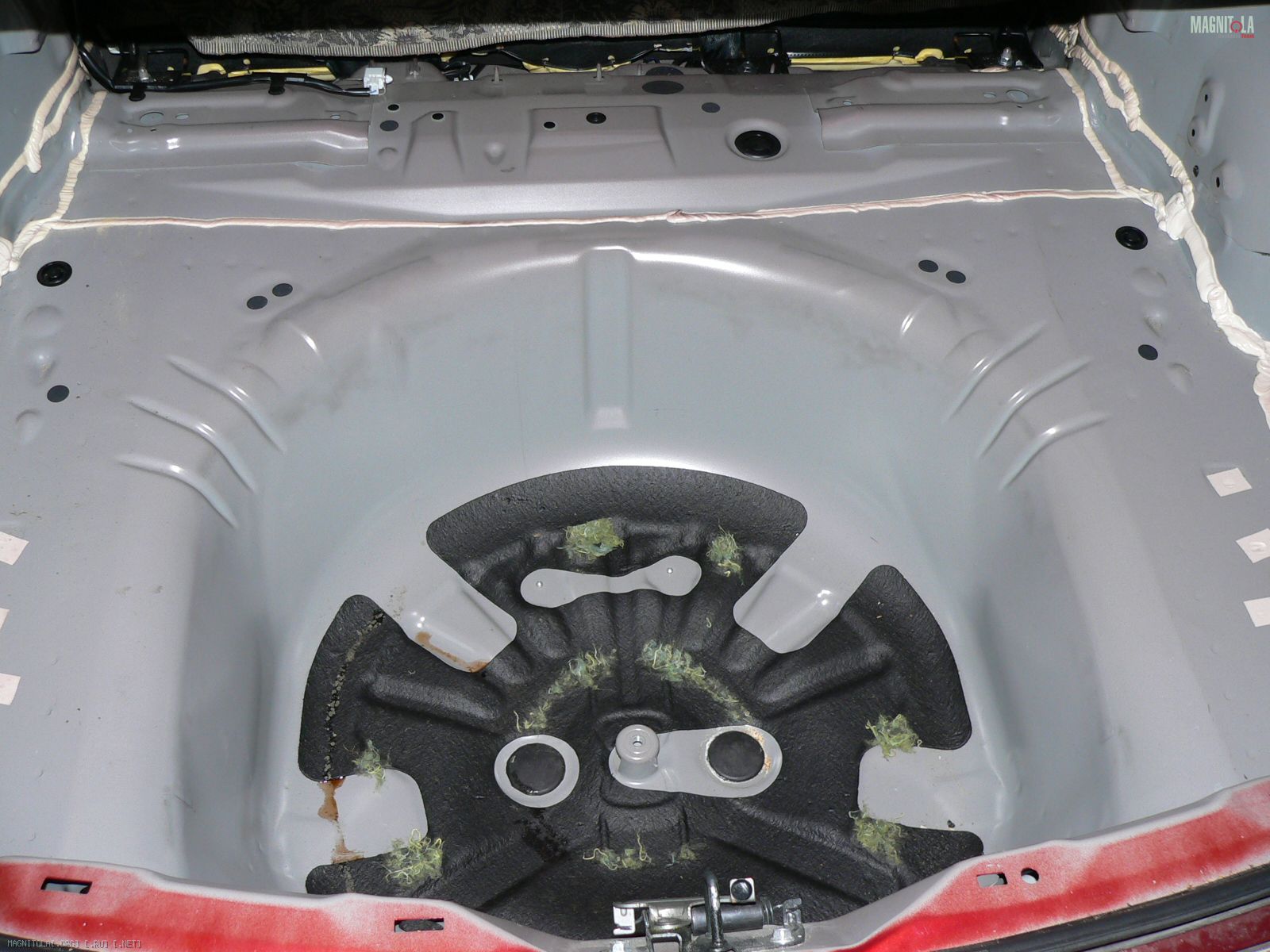

4. Затем приступили к ШВИ багажника (STP бомб - 4,5 листа, Silver - 12 листов), Акцент 10
Вложение 164267Вложение 164269Вложение 164273Вложение 164275Вложение 164399Вложение 164279Вложение 164277Вложение 164285Вложение 164283Вложение 164281

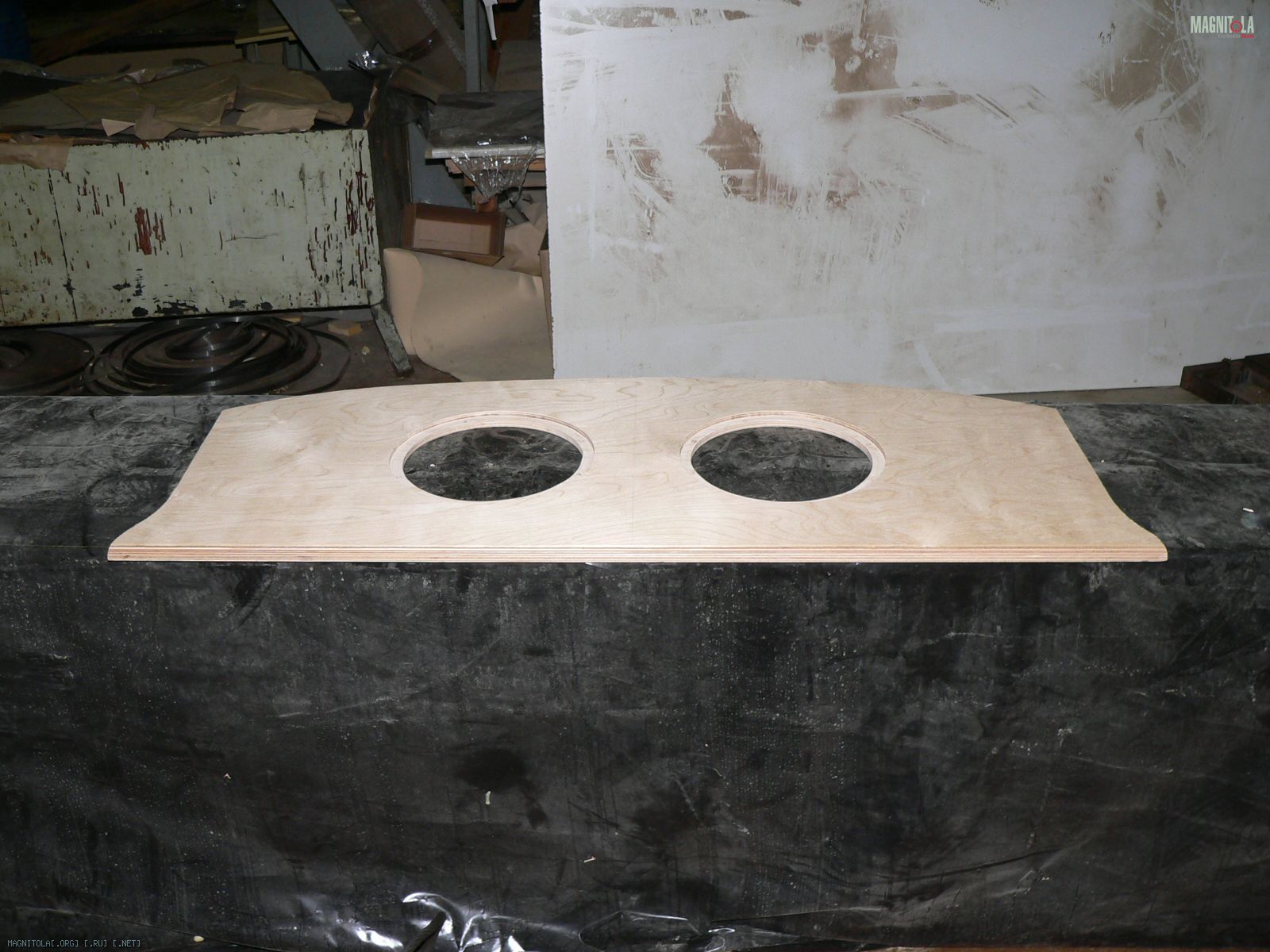

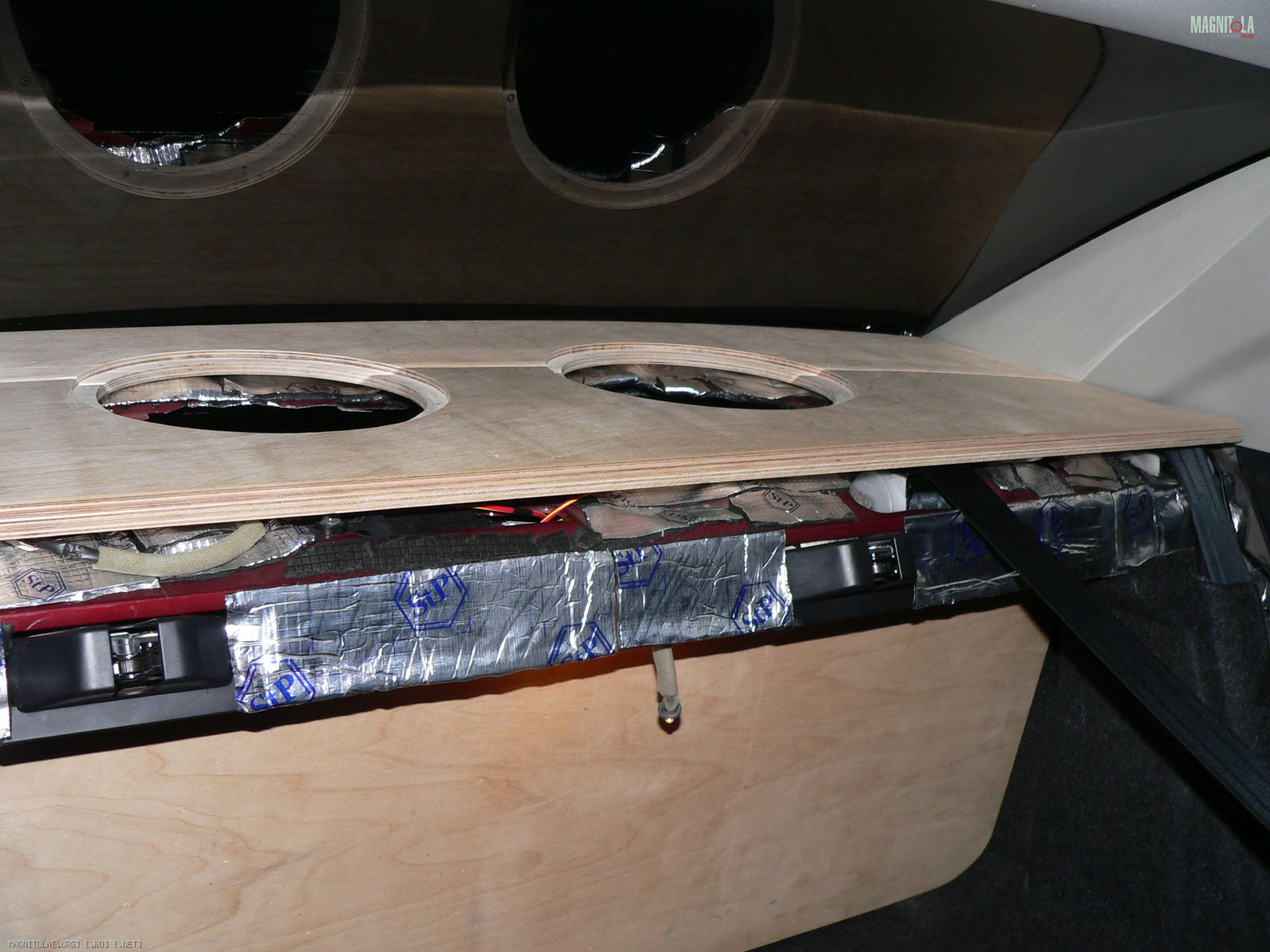

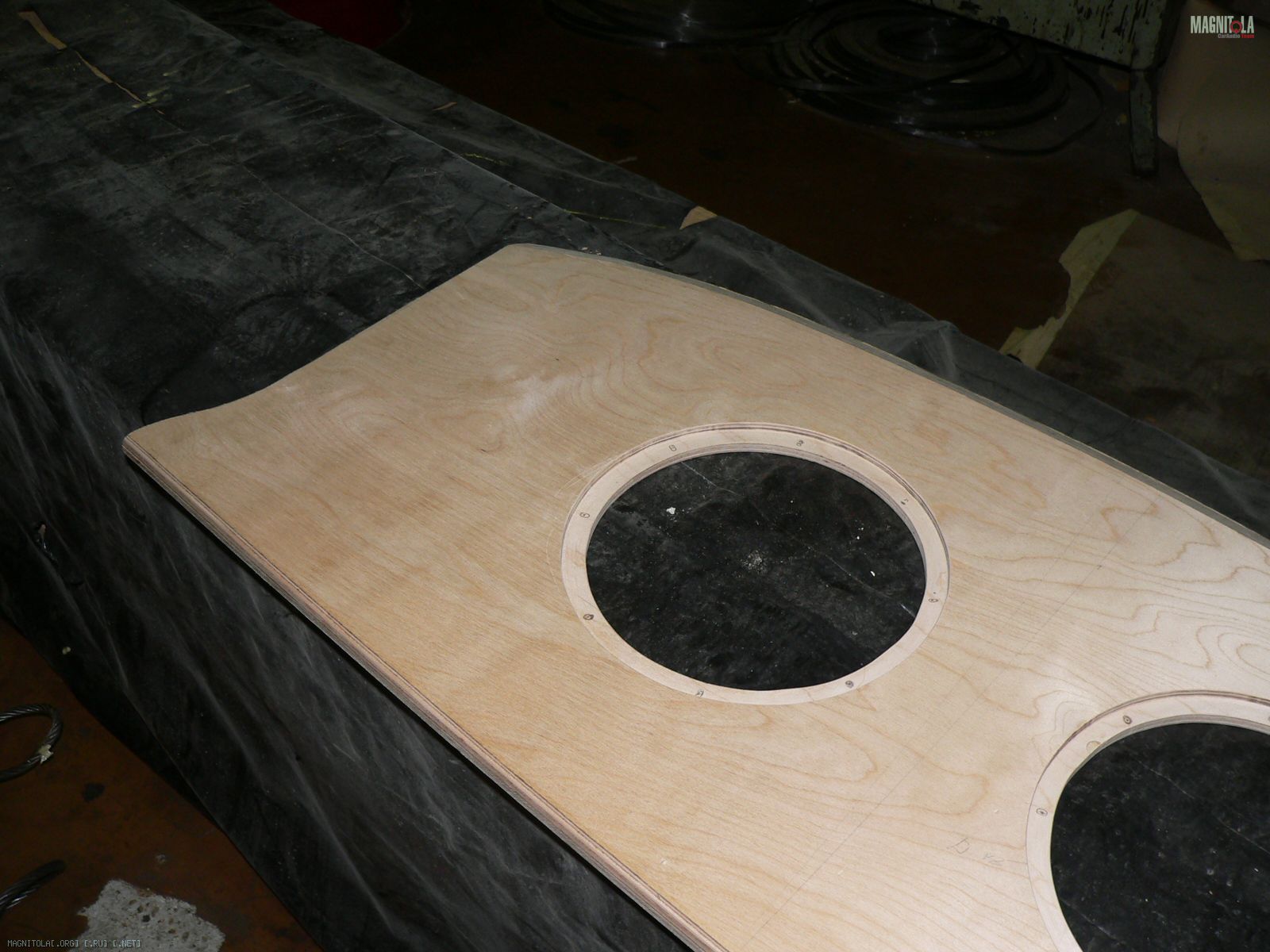

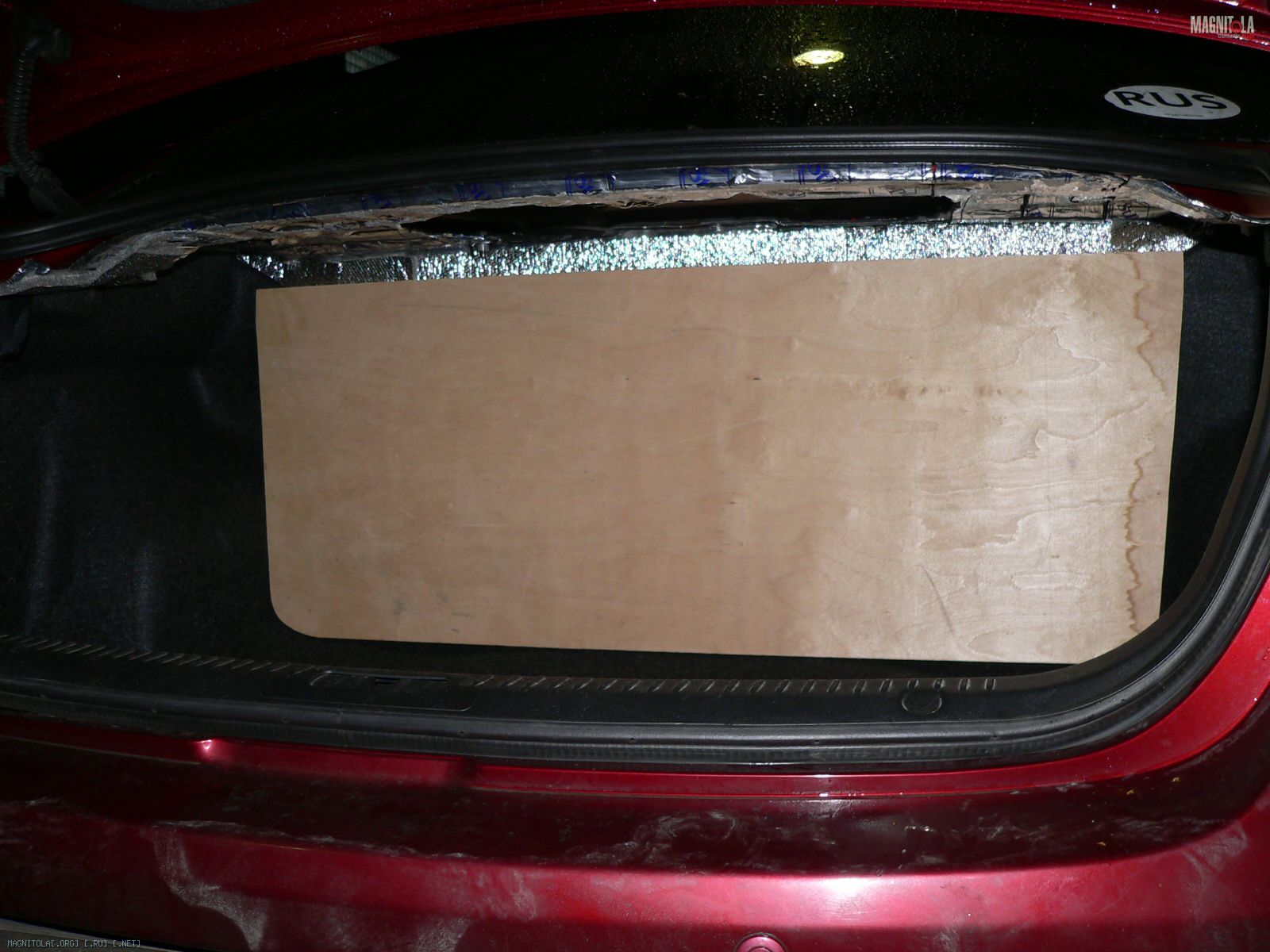

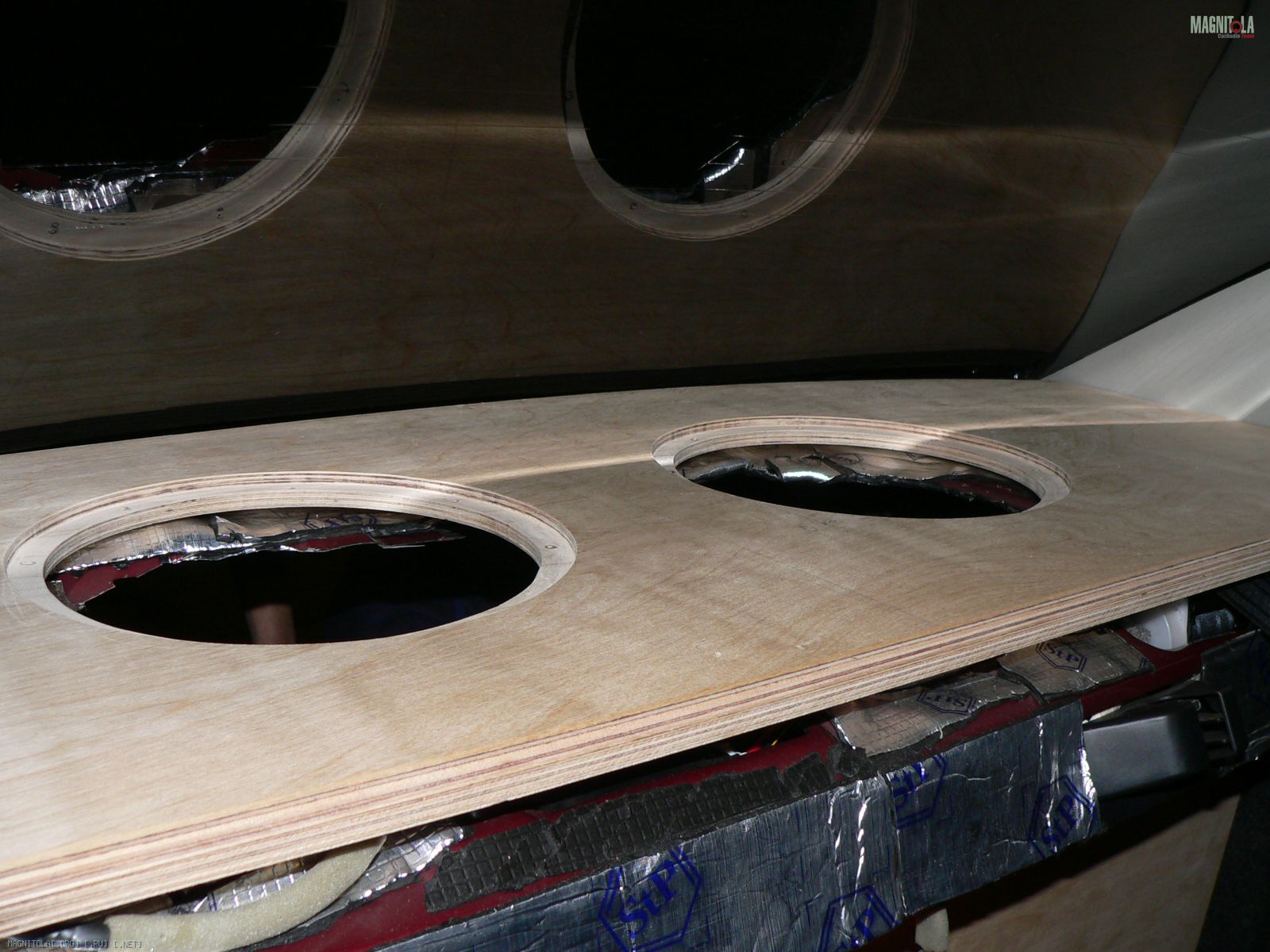

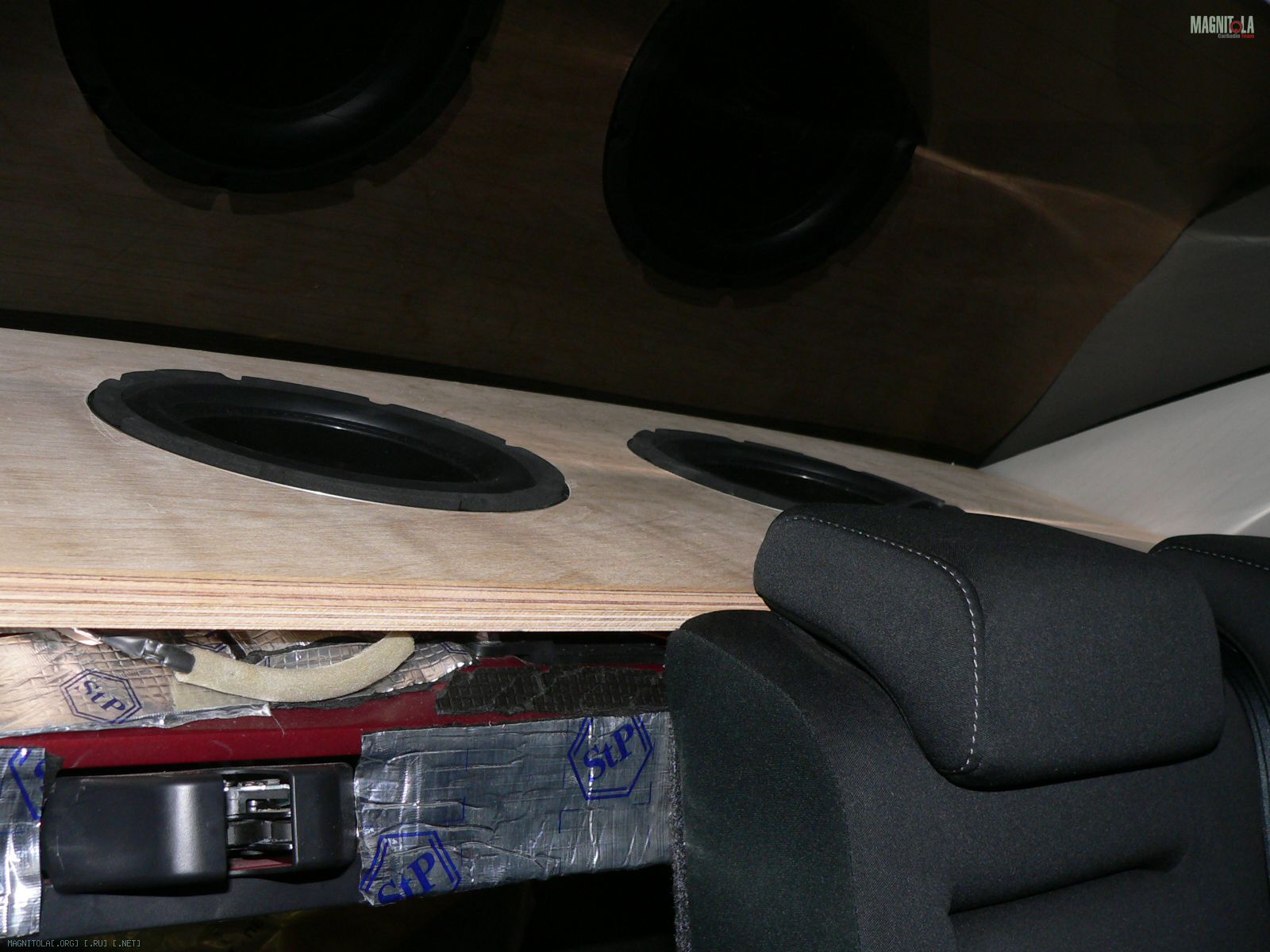

5. Снял шаблоны под полку, фальш-панель усилителей и декоративное обрамление снизу. Изготовили полку из фанеры - 30 мм (сначало было 20, увеличил на всякий случай), панель - 15 мм):
Вложение 164249Вложение 164255Вложение 164251Вложение 164247Вложение 164261Вложение 164253

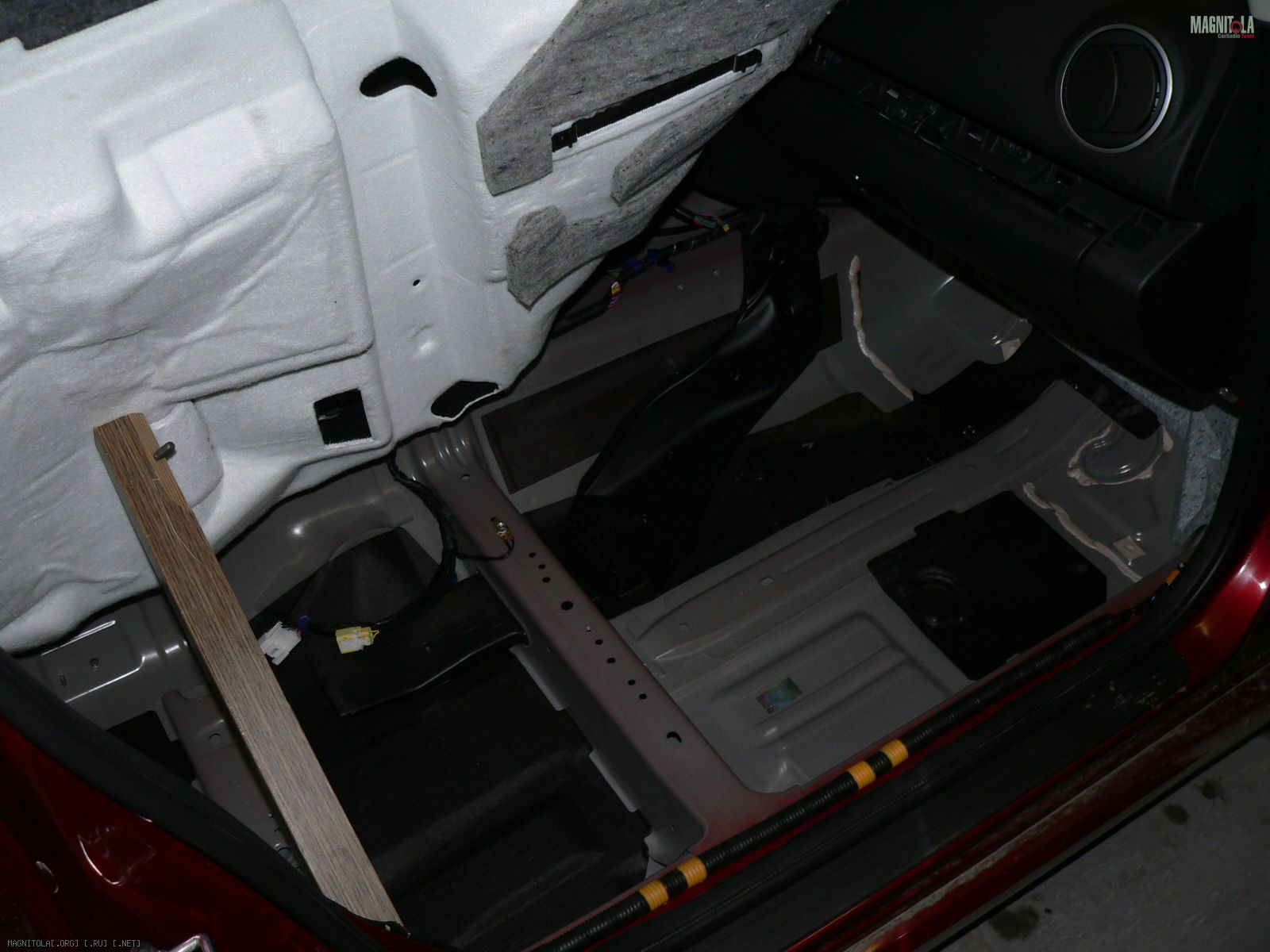

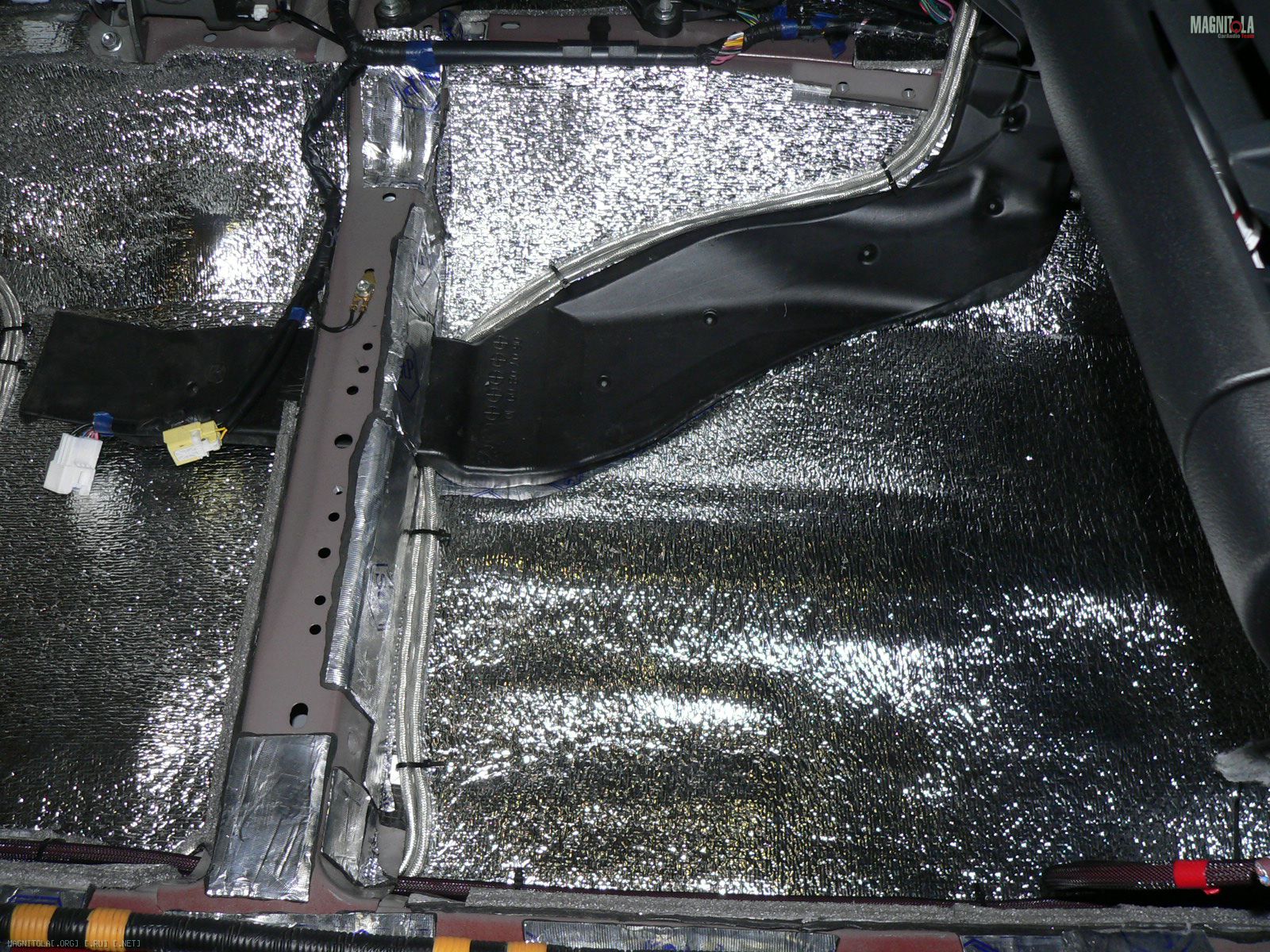

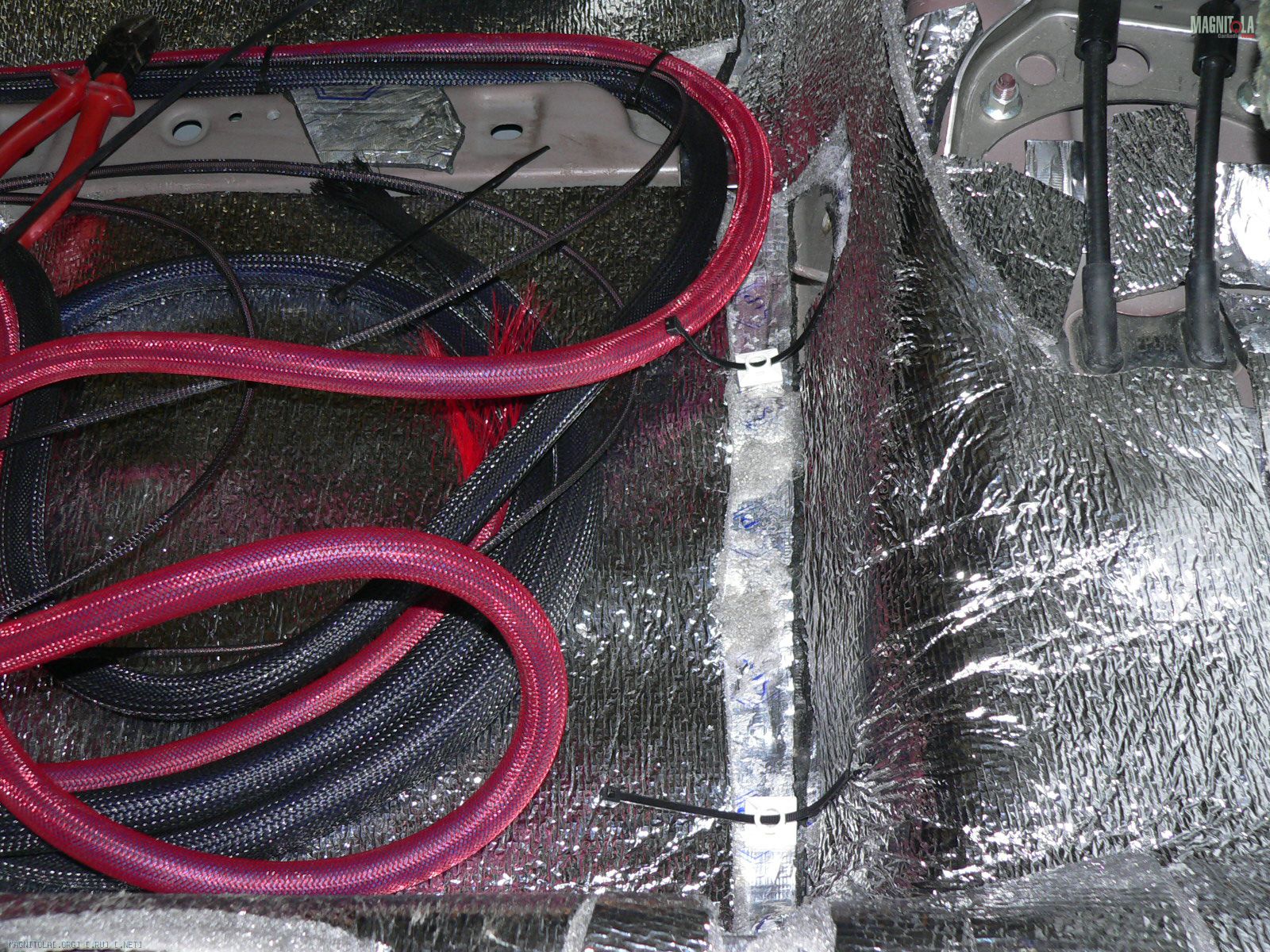

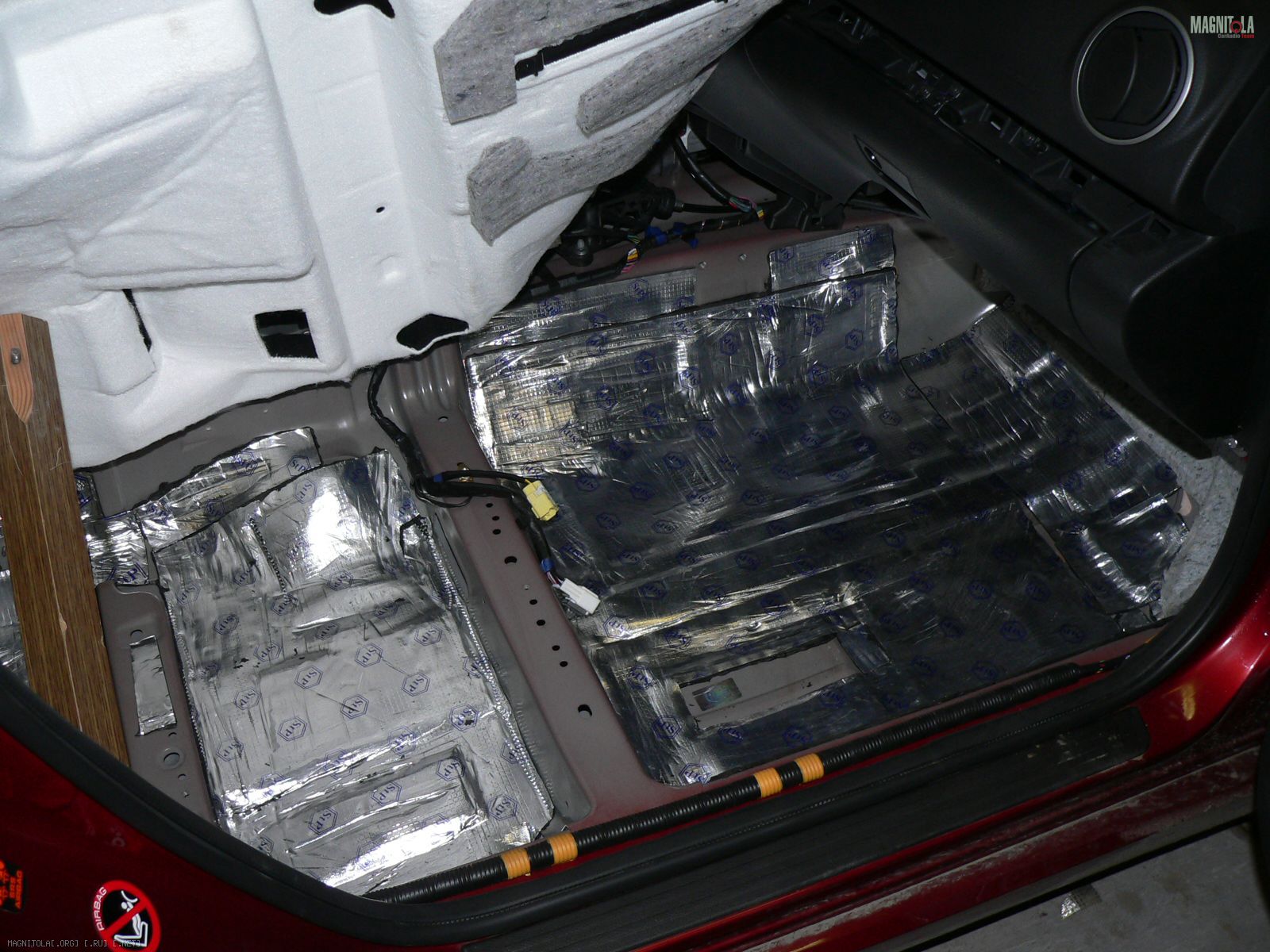

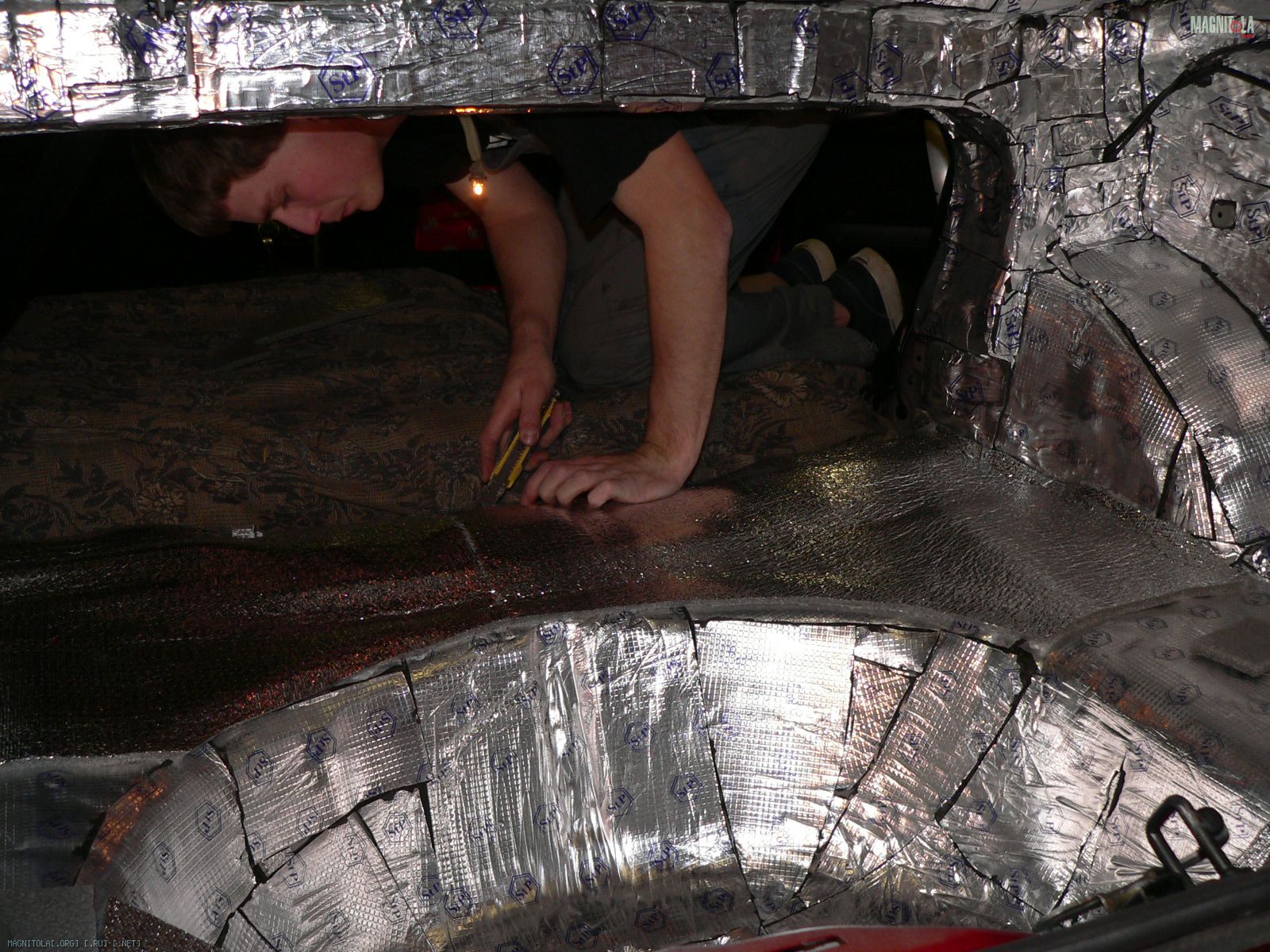

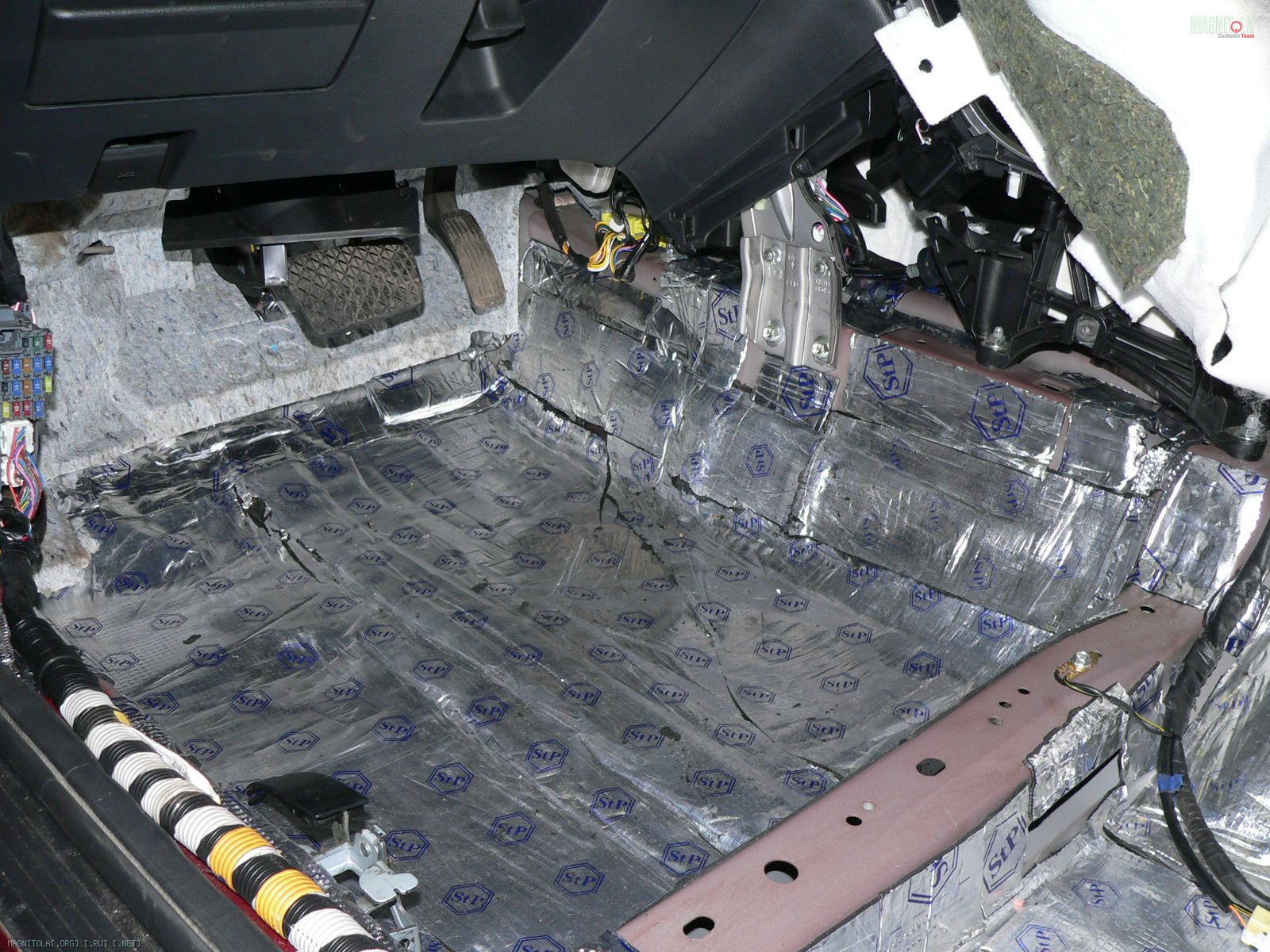

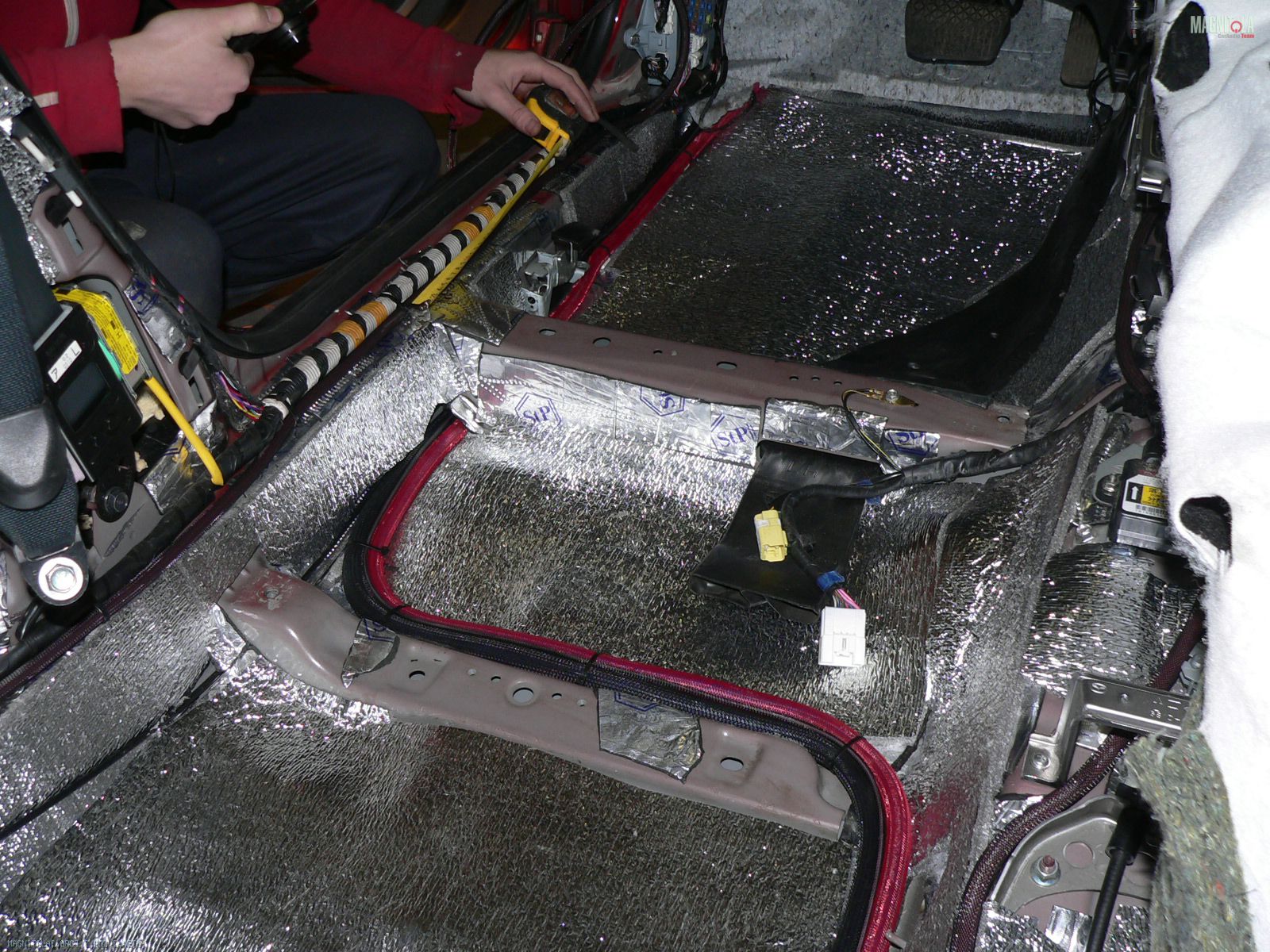

6. Сделали пол. Первый день укладывали Бимаст Бомб и Silver на пол (ушло 4 листа Бомб и 11 листов Silver)
на следующей день оставили укладку Акцента10 на вибру и проброс всех кабелей:

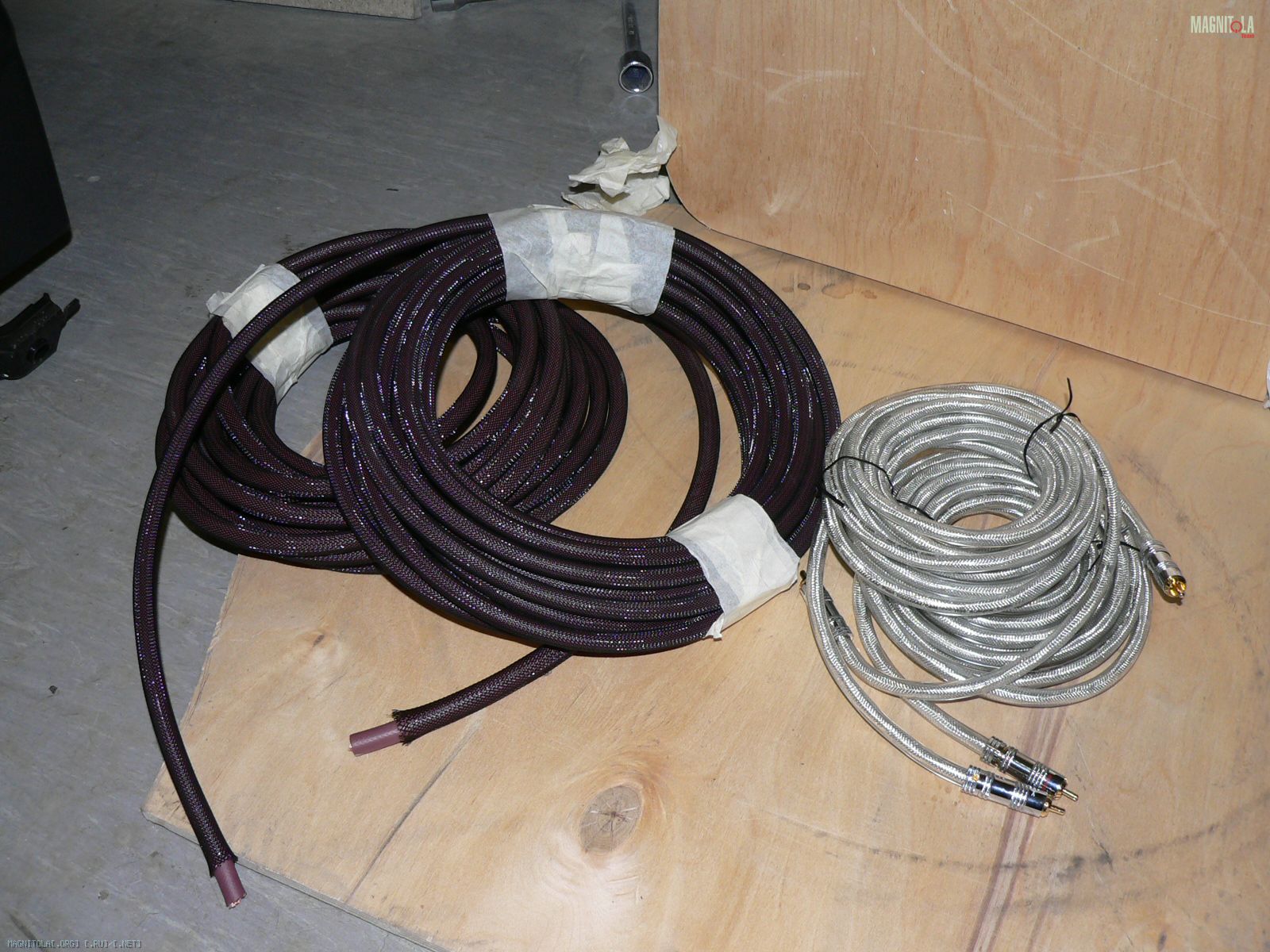

межблок 1 - DAXX 99 5 метров (от ГУ до процессора) - DAXX R99
межблок 2 - E.O.S. AIR-10 (12 метров в нарезку, на все остальное)

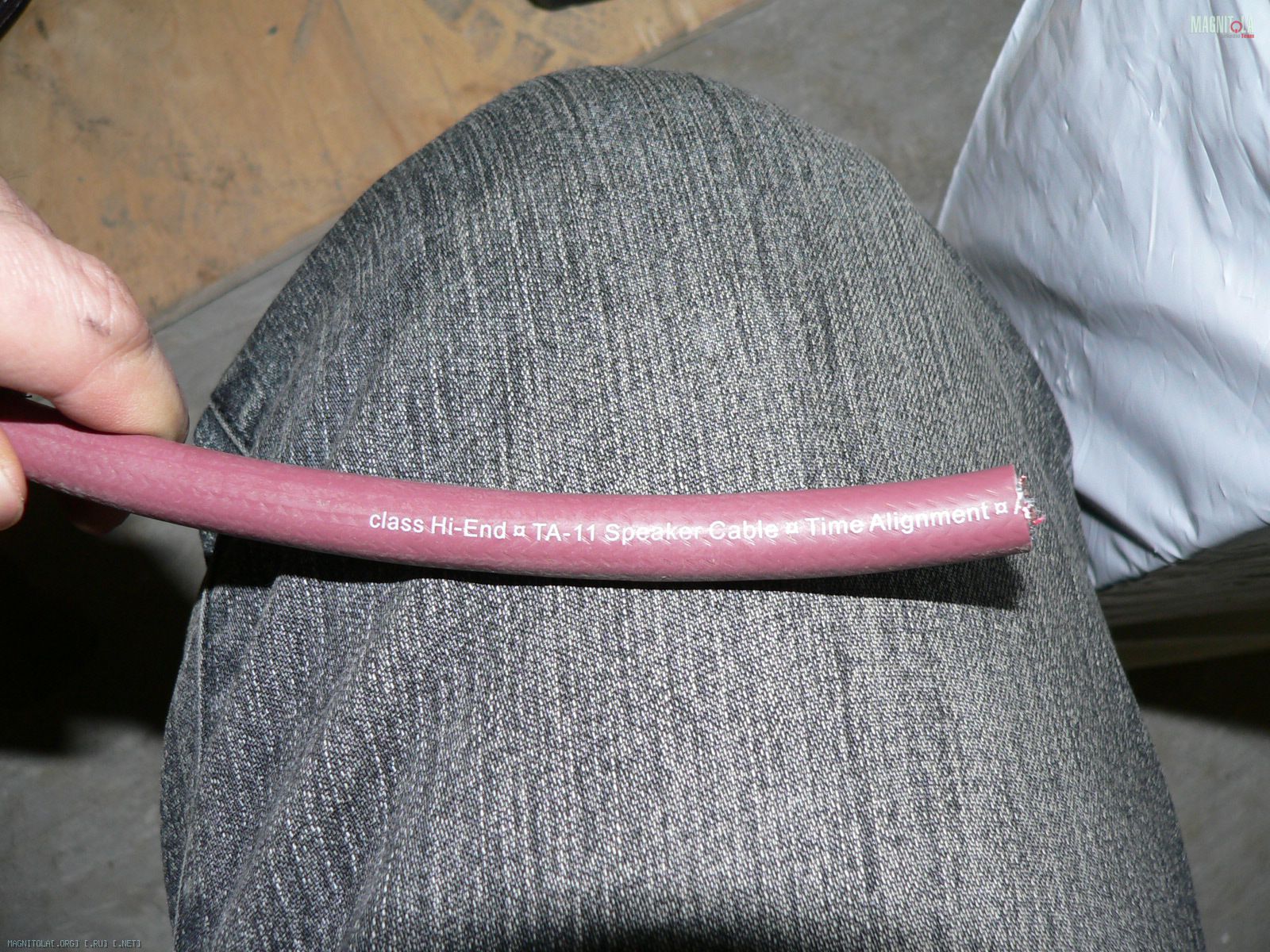

акустические - E.O.S. Symphony TA-14 и E.O.S. Symphony TA-11
сила - Stinger SHW10 (54 мм²) на "+" и "-" -

После прочтения съесть!

http://stardreams.ru/production/caraudi ... er-cables/

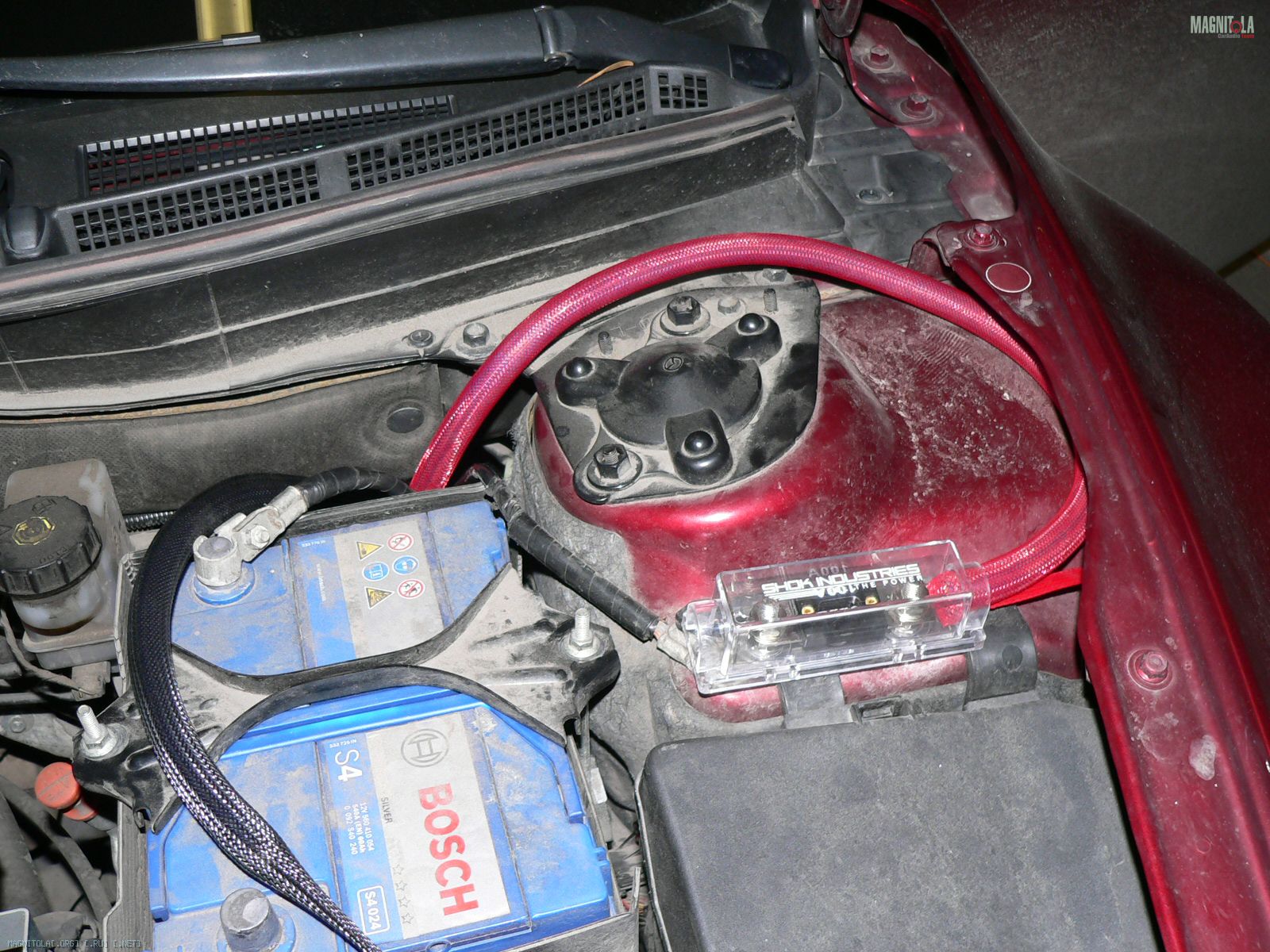

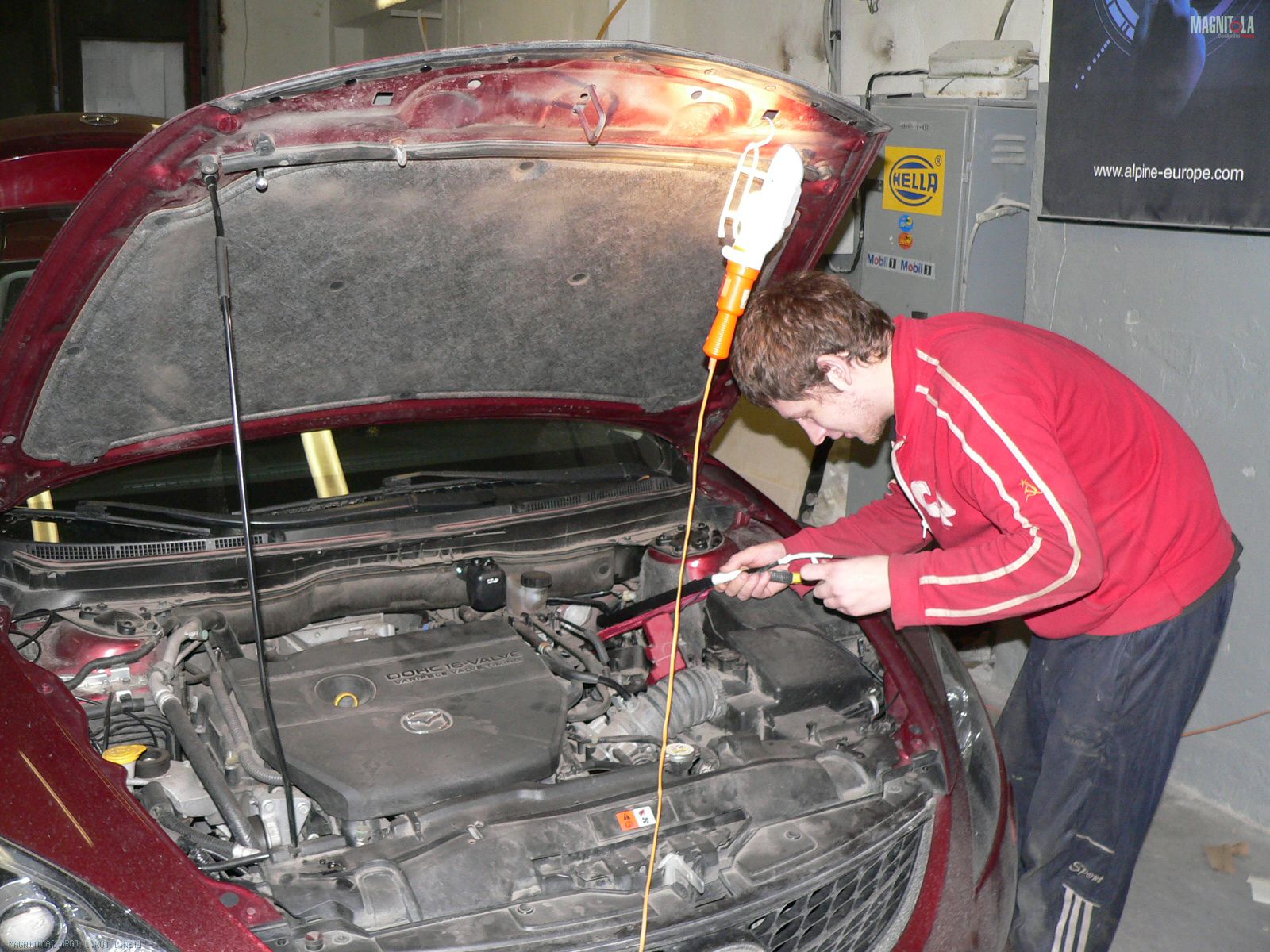

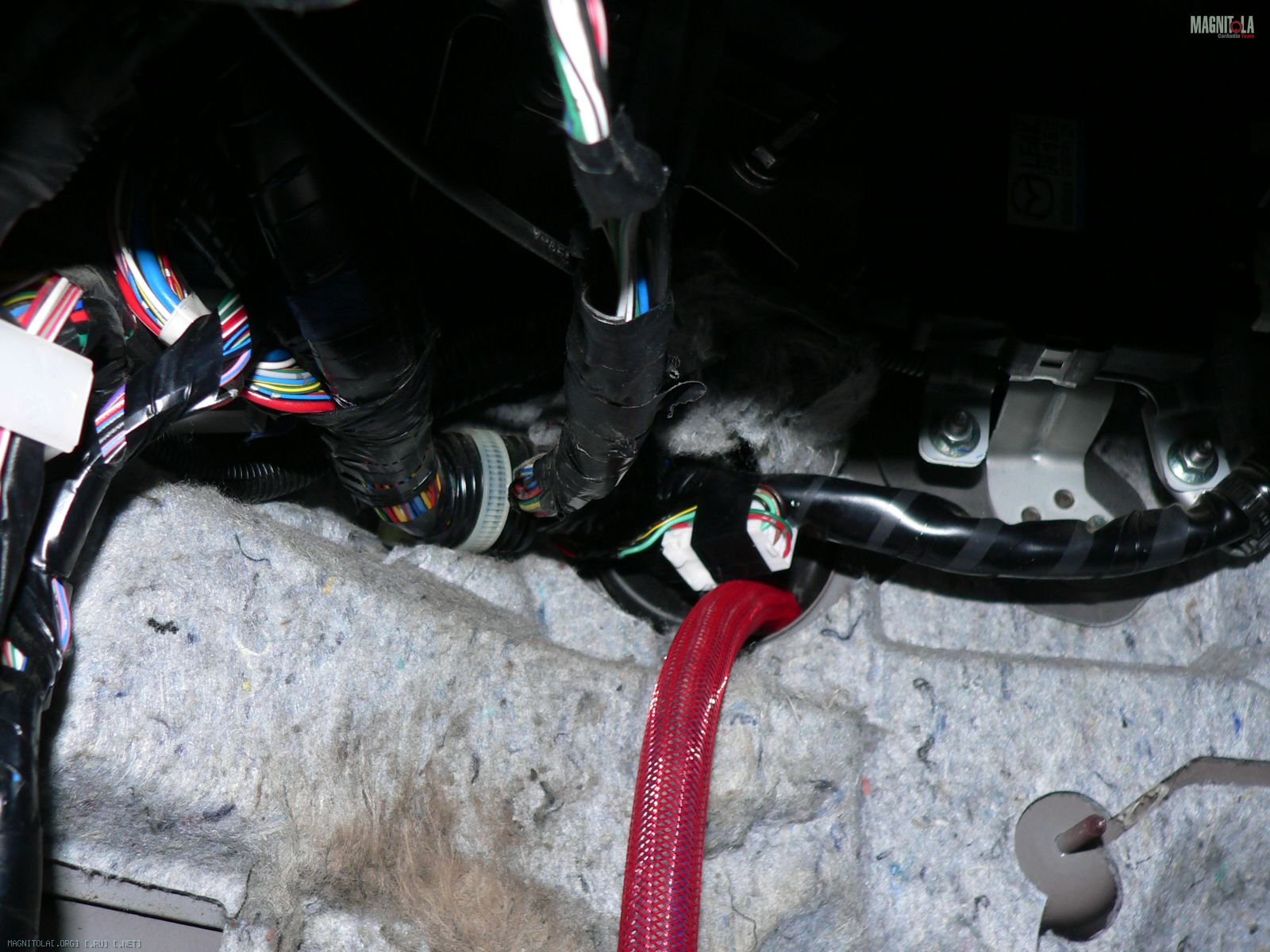

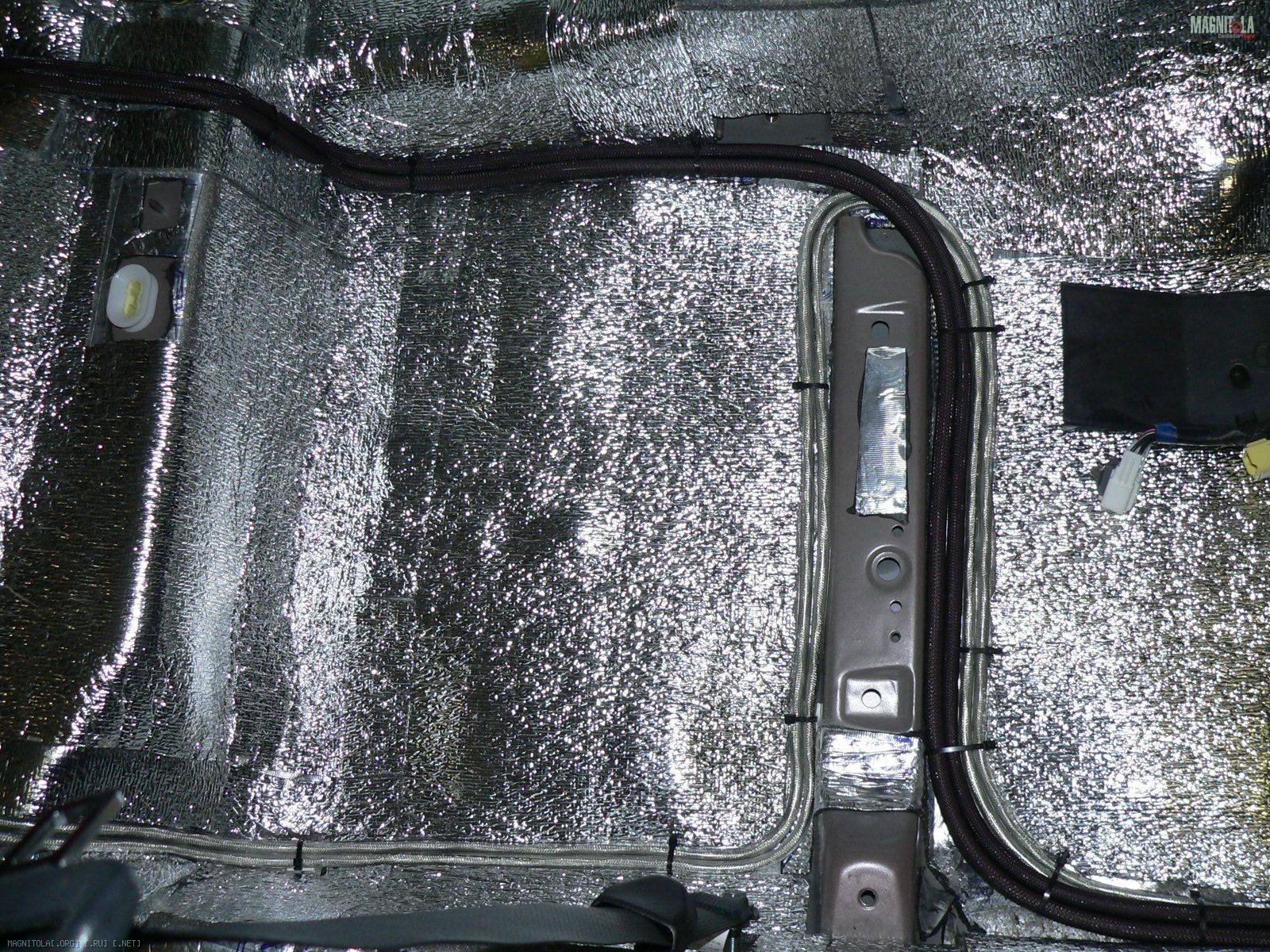

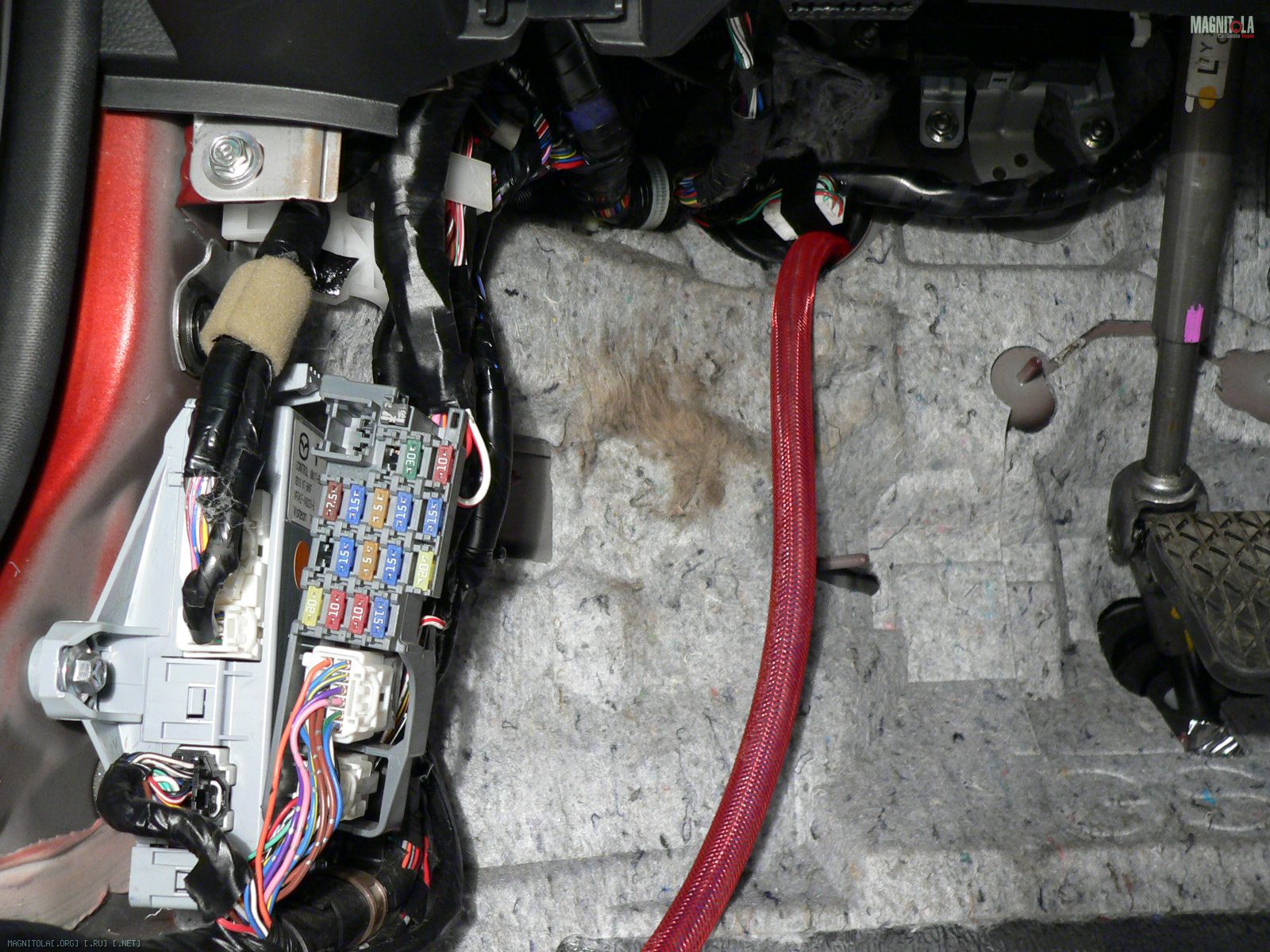

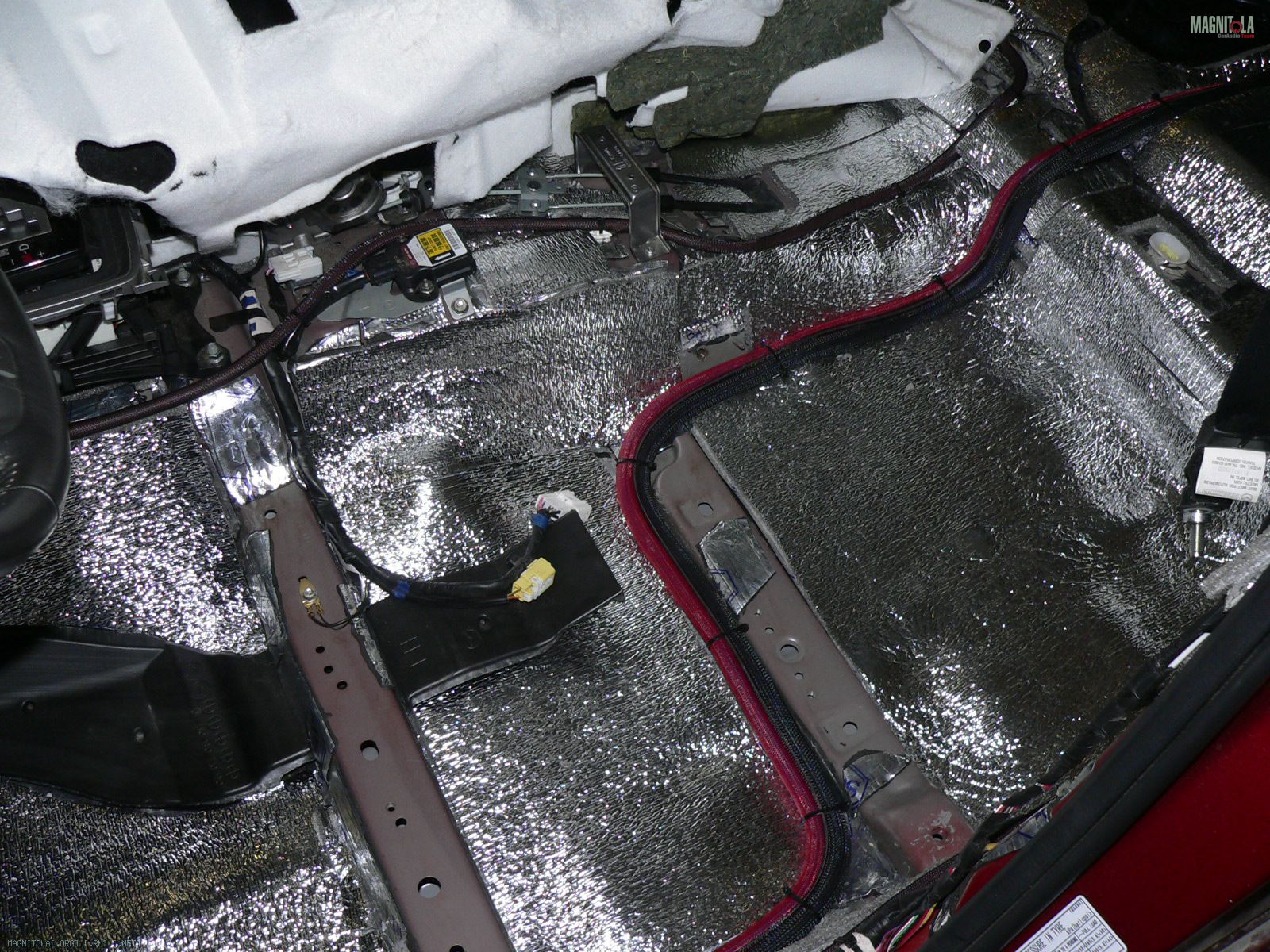

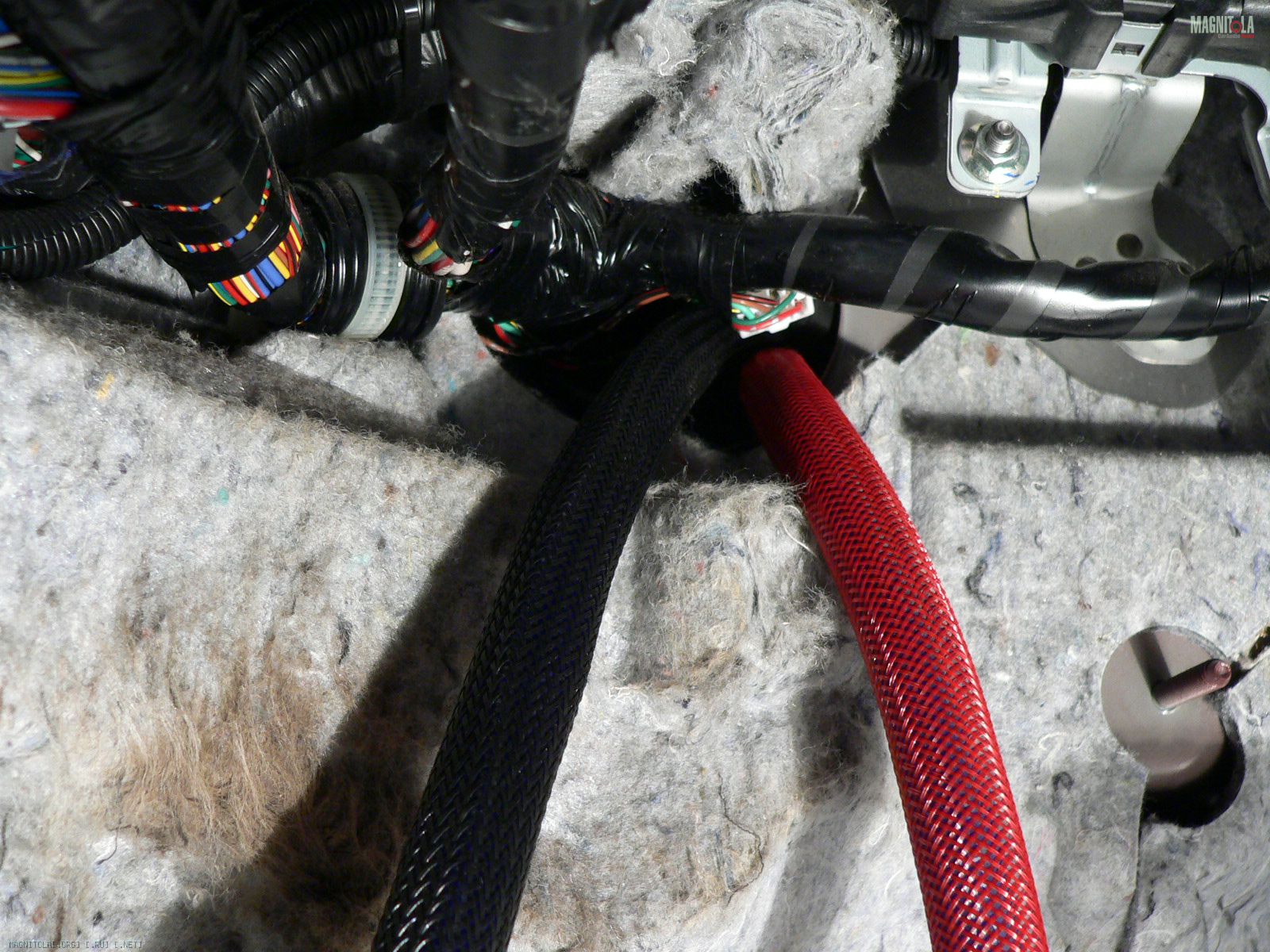

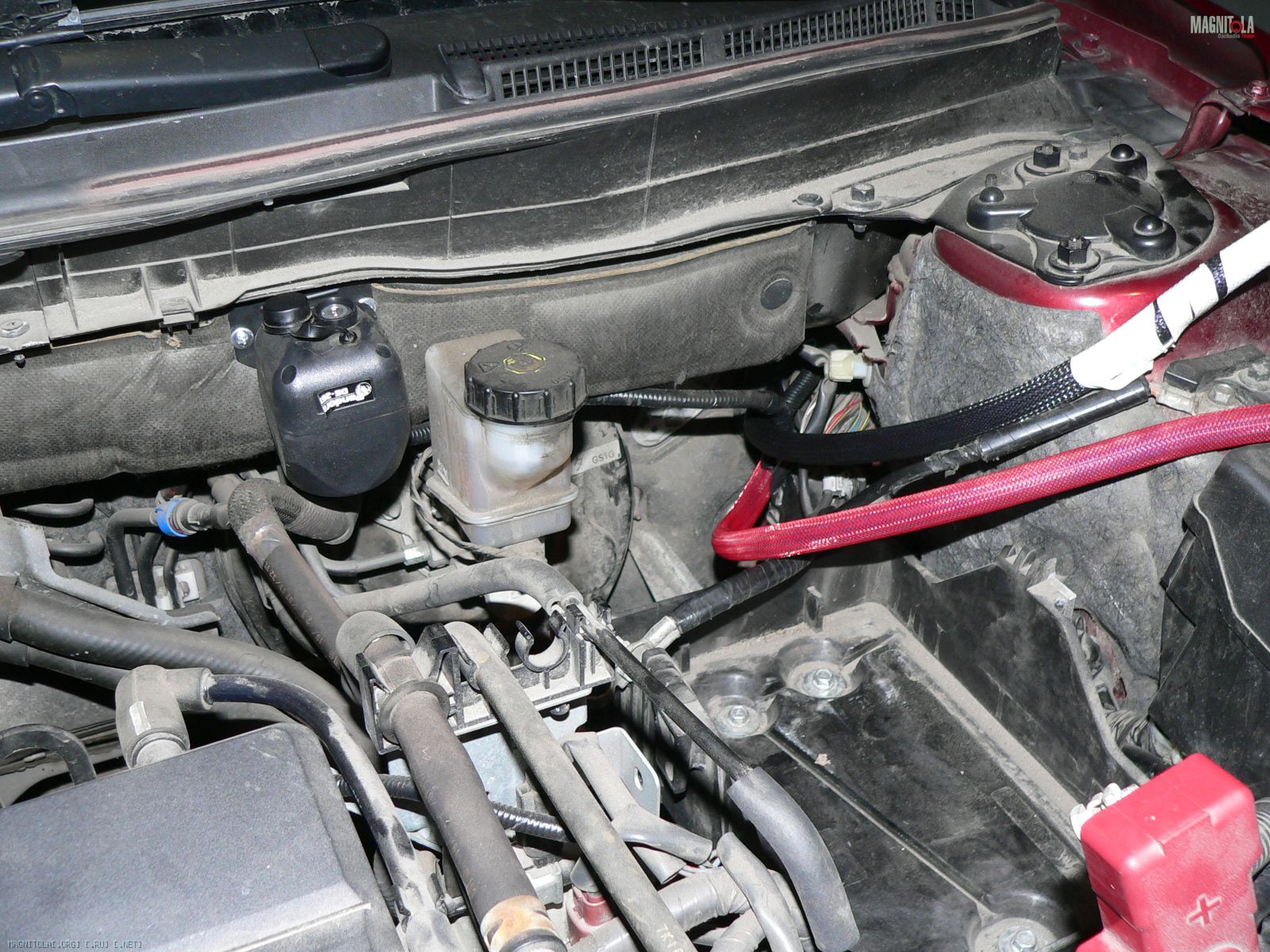

День второй: сначала закончили класть Акцент10 и протащили из салона в моторный отсек силовой кабель Stinger SHW10 (54 мм²) на "+" и "-" (через штатную косу с проводами). Силовой кабель одели в "змеиную кожу" красного и черного цвета. Предохранитель на "+" расположился в 20 см от плюсовой клеммы аккумулятора.
Протащить кабель в двери в это день не успели, но с утра погуляв по Юноне на всякий случай приобрел муфты от жигулей для прохода кабелей в двери, но возможно они и не пригодятся, так ка со слов Миши (на фото) через штатные можно будет протащить что угодно, а после двух нулёвок силового стингера я ему склонен доверять.
Вложение 164299Вложение 164301Вложение 164305Вложение 164311Вложение 164315Вложение 164319Вложение 164321Вложение 164325Вложение 164293Вложение 164289Вложение 164327Вложение 164323Вложение 164291Вложение 164329Вложение 164209Вложение 164213
7. Отдал свою штатную голову на растерзание с просьбой вытащить линейку под процессор Bit Ten и дал полную свободу творчества в плане её доработок по улучшению звука. Все описание по доработкам выложено самим мастером в теме:

После прочтения съесть!

http://mazda6.ru/m/viewtopic.php?f=170&t=73908

за что Евгению большое спасибо.
Чтобы закрыть весь флуд о штатной голове заранее добавлю, что голову поменяю на 2DIN в следующем году когда производители обновят линейки продуктов и может быть соизволят выпустить качественный продукт 2DIN по вменяемой цене с нормальной навигацией (Навител 5)

Пока в ближайших планах, сделать первый запуск штатных динамиков фронта через усилитель Eton MA125.2, так как на голове пришлось отключить усилитель и я сейчас можно сказать вообще без звука (немного поторопился так сказать), затем купить Bit Ten и запустить сабы со штатным фронтом, затем заняться двух полоской, благо кабели под нее мы прокинули заранее. Короче есть чем заняться.
Выслушаю любую критику о допущенных ошибках.
Также буду рад Вашей помощи в подборе дистрибьюторов питания. Может у кого есть на продажу б/у Bit Ten?



_____________________________________________________________________________________________________________
статьи из журналов с примерами Free Air
Системы. Skoda Octavia. Вперед к истокам
Своя игра. Daewoo Nexia. Новая дэушка (за ссылку спасибо К.В.)
Своя игра. SEAT Leon. Двести тридцать пять (за ссылку спасибо К.В.)
Своя игра. Toyota Camry. Правила простоты (pf ссылку спасибо ALEXx3)
Системы. Ford Mondeo. Долгожданный дебют не совсем фришка, но очень интересный вариант размещения 18"!!! саба в полке седана

Акцент на пол это мазохизм граничащий с маразмом , он же гигроскопичен , то есть один раз намокнув не высохнет НИКОГДА.:this:

хорошая работа!

Люблю я фотки со стронних хостингов...их всем видно)))

Цитата:

---

Сообщение от nicotin

К чему стремлюсь - построить Free Air на 2-х десятках на штатной магнитоле (дальше объясню почему) с направлением в SQ.

---

Цитата:

---

Сообщение от nicotin

Многие считают, что SQ и free air не совместимы

---

Скорее штатная магнитола и SQ несовместимы.

Цитата:

---

Сообщение от nicotin

Чтобы закрыть весь флуд о штатной голове заранее добавлю, что голову поменяю на 2DIN в следующем году когда производители обновят линейки продуктов и может быть соизволят выпустить качественный продукт 2DIN по вменяемой цене с нормальной навигацией (Навител 5)

---

Цитата:

---

Сообщение от Tim635

Скорее штатная магнитола и SQ несовместимы

---

видимо недочитал))

Цитата:

---

Сообщение от К.В.

Акцент на пол это мазохизм граничащий с маразмом , он же гигроскопичен , то есть один раз намокнув не высохнет НИКОГДА.:this:

---

http://magnitola.info/index.php?titl...омобиля

Цель: шумоизоляция салона от внутренних (двигателя и выхлопной системы) и внешних (звука от движения покрышек по поверхности дороги, шумов от других автомобилей) звуков.
Рекомендуемые материалы:
Виброзащитные (в зависимости от вибронагруженности следует комбинировать несколько материалов):

• 1. Бимаст Бомб (полное покрытие арки, центрального тоннеля, порожков, переднего пола)
• 2. Бимаст Супер, Бимаст Стандарт, Вибропласт Gold (на остальные поверхности)

Звукозащитные: Вибротон РС 10, Акцент 8, Акцент 10 ЛМ КС, Акцент Gold, Сплэн 08, Барьер 08.
Советы: при монтаже шумоизоляции автомобиля в этой зоне обрабатываются все поверхности со стороны салона. При этом к переднему салону относят: передние колесные арки, переднюю половину пола, центральный тоннель, пороги, части передних и средних стоек. К заднему салону относят: поверхность под задним диваном, задние колесные арки, заднюю багажную полку.

Цитата:

---

Сообщение от ciplachkov

видимо недочитал))

---

Как начнешь так и закончишь!!!гы ГЫ гы
Т.е. надо с головы начинатьВ-)

Цитата:

---

Сообщение от Папа Карло

Т.е. надо с головы начинать

---

согласен!
я ему говорил))))))))
сам так же начинал! купил сабвуфер))))

Идея хорошая!!! Успехов Автору и хорошего звука! Кстати зря он про это...

Цитата:

---

Сообщение от nicotin

SQ и free air не совместимы,

---

:laugh3:

Еще как СОВМЕСТИМЫ!!!

Цитата:

---

Сообщение от Папа Карло

Идея хорошая!!! Успехов Автору и хорошего звука! Кстати зря он про это...

:laugh3:

Еще как СОВМЕСТИМЫ!!!

---

Это не я так считаю, иначе бы этим не занимался. Это все остальные 90% "населения форума" в одну дудку поют.
Что-то меня К.В. с Акцентом10 смутил, что его нельзя на пол класть. Неужто все так страшно и надо бежать отдирать его?

Цитата:

---

Сообщение от nicotin

Звукозащитные: Вибротон РС 10, Акцент 8, Акцент 10 ЛМ КС,

---

Только Акцент применяется для капота , ну да ладно, запах потом дезодорантами выведете :not_i:

Цитата:

---

Сообщение от nicotin

Это не я так считаю, иначе бы этим не занимался. Это все остальные 90% "населения форума" в одну дудку поют.

---

Давайте ка вместе быстро и результативно подумаем....
Что такое оформление фриэйр??? Первое: это мощная крепежная панель... так ТАКОЕ в любой коробке надо;)
Второе: хорошая герметизация... так ТАКОЕ завсегда НАДО;)
Третье: нужен объем на весь багажник... Но при этом багажником можно пользоваться;)

Короче, не зря сказано, что фриэйр- это САМОЕ КОМПАКТНОЕ ОФОРМЛЕНИЕ максимально возможного объема!!!

Цитата:

---

Сообщение от К.В.

Только Акцент применяется для капота , ну да ладно, запах потом дезодорантами выведете :not_i:

---

Так, а на пол, что использовать из шумоизоляции (чтобы наверняка)?

Цитата:

---

Сообщение от nicotin

Так, а на пол, что использовать из шумоизоляции (чтобы наверняка)?

---

Сплен ( влагу не впитывает) или Вибротон пбс (но он без клеевой основы ( наверное для оперативной сушки)

Цитата:

---

Сообщение от nicotin

Что-то меня К.В. с Акцентом10 смутил, что его нельзя на пол класть. Неужто все так страшно и надо бежать отдирать его?

---

да всё нормально будет, если жидкостью пол обильно не смачивать.
третий год акцент на полу - нет запаха разложения гы ГЫ гы

Ну во первых, мазда не зубила, где полюбому что в двери что в багажник что на пол ток сплэн, иначе все в воде. хотя сплэн это теплоизолятор
У самого сколько иномарок не было, пол сухой, ну может чутка когда соль вымываешь после зимы - но и то лучше снять сидухи и нормально помыть ковер

Если акцент намочить он как взял влагу так и отдал, в отличии от битопласта который сгниет и будет вонять....

Цитата:

---

Сообщение от Vinc

если жидкостью пол обильно не смачивать.
третий год акцент на полу - нет запаха разложения

---

Это дело случая , сейчас Х6 заехал , весь багажник как после пожара , спросил что случилось , оказалось жидкость для чистки бассейна протекла ( это полный тотальный караул :scare:). А так конечно дело хозяйское :whistle2:. http://www.youtube.com/watch?feature...;v=LUgvSdsGy80

Отличное видео)) я про такое слышал, но в живую вижу первый раз)))

Дааааа... Видимо, хозяин этого авто очень любит чистоту))) Но мне кажется, что торпеда все-таки до конца не отмылась))) И уж конечно нужно было тщательно промыть все блоки управления и желательно с полной разборкой)))

Буду собирать статьи с примерами фришек в SQ
Первая:
Системы. Skoda Octavia. Вперед к истокам

Цитата:

---

Сообщение от to4ilkin

У самого сколько иномарок не было, пол сухой

---

Дмитрий aka Amel выкладывал на форумах фото машин, которые к нему приезжали. Довольно часто было, что под обшивкой - вода. Хотя хозяева клялись, что ничего не проливалось.
Сам, когда швибрил свое авто - подсушивал шумку напольную со стороны пассажира переднего. Хотя - лачик. Трех лет нет. Дырок не обнаружено. )))

Цитата:

---

Сообщение от nicotin

Буду собирать статьи с примерами фришек в SQ
Первая:
Системы. Skoda Octavia. Вперед к истокам

---

Вообще это дефицит :not_i:.Своя игра. Daewoo Nexia. Новая дэушка ,Своя игра. SEAT Leon. Двести тридцать пять нашел немного по старой памяти гы ГЫ гы.

Извините за офф топ но я почему то фишки про мойку мерседесе на догнал . В свое время не мало "утопленников" на "Зелёном углу" отмыл но тут чёт ни как не пойму апстенуапстенуапстену

Цитата:

---

Сообщение от MadMax

но тут чёт ни как не пойму

---

А это нельзя понять!!!!! :dirol:
От ЭТОГО(что парни там с каршерами вытворяють) можно только лечиться!!! Причем электрическим шоком и отрубанием головы... ибо там все равно мозгов с грецкий орехзызызы

ну да , как у динозавров :yes:...
Вопрос по теме. Так же в выборе между ЗЯ и фри ибо городить короб под задней полкой но что бы динамик был в салоне (на полке) не очень хочется. Вопрос следующего плана. Многие говорят о герметичности объёма "возьмём багажника" , у меня в Камрюхе задняя спинка кресла сверху висит на трёх крючках снизу на прикручена на трёх болтах. откровенных щелей между спинкой кресла и багажником нет но и плотности особой я то же думаю нет так как ладошку я просовываю без напряжения почти в любом месте по контуру. Достаточно такой герметичности или нет ? :dntknw:

Цитата:

---

Сообщение от MadMax

Извините за офф топ но я почему то фишки про мойку мерседесе на догнал . В свое время не мало "утопленников" на "Зелёном углу" отмыл но тут чёт ни как не пойму апстенуапстенуапстену

---

я бы ### запихал этот керхер в гузло мойщику и промыл бы ему башку снутри,тож такого не видал еще

Цитата:

---

Сообщение от nicotin

Буду собирать статьи с примерами фришек в SQ
Первая:
Системы. Skoda Octavia. Вперед к истокам

---

тута всё фриэйр (курим текст) Своя игра. Toyota Camry. Правила простоты

Фри в полку неплохой вариант, главное, чтобы багажник был на сколько можно герметичен с салоном. Иначе волны будут гасить друг-друга.

Цитата:

---

Сообщение от MadMax

Вопрос по теме. Так же в выборе между ЗЯ и фри ибо городить короб под задней полкой но что бы динамик был в салоне (на полке) не очень хочется. Вопрос следующего плана. Многие говорят о герметичности объёма "возьмём багажника" , у меня в Камрюхе задняя спинка кресла сверху висит на трёх крючках снизу на прикручена на трёх болтах. откровенных щелей между спинкой кресла и багажником нет но и плотности особой я то же думаю нет так как ладошку я просовываю без напряжения почти в любом месте по контуру. Достаточно такой герметичности или нет ? :dntknw:

---

Может не хватить такой герметичности... Тут пока не померишь, послушаешь, причем на музыкально-жестких вещах к сожалению ничего не поймешь. Надо ставить практический эксперимент.

---------- Сообщение добавлено 24.12.2011 в 18:24 ----------

Цитата:

---

Сообщение от ALEXx3

тута всё фриэйр (курим текст) Своя игра. Toyota Camry. Правила простоты

---

Вот только так я и не понял на кой автору надо было так Фостексы в панель ставить?! Знаю, что эта машинка была на АМТ и что то завоевывала... Интересен вопрос по ширине сцены:blush2:[COLOR="Silver"]

Сегодня снимали передние двери чтобы завести акустические кабеля. Так как кабель для протяжки был выбран довольно таки толстый (наверное самый толстый), то было два выхода - или сверлится в дверях и ставить муфты или распустить кабель от разъема двери до динамика и завести все четыре жилы отдельно (они в собственной изоляции). Так как от разъема двери до динамика не более 200 мм (жалко не замерил), то посчитали что лучше "разобрать" кабель на это расстояние и не делать лишние отверстия в дверях и кузове:
Вложение 165671Вложение 165673Вложение 165675Вложение 165677Вложение 165679
Вложение 165681Вложение 165683Вложение 165685Вложение 165687Вложение 165689
Внутренние жилы из ТА-11 были протянуты попарно и соединены крест на крест (красная с зеленой и черная с синей) и одеты в "змеиную кожу". Протянуть ТА-11 ЦЕЛИКОМ до динамика без сверления в дверях невозможно.
В планах на неделе одеть наконечники на силовые кабели в моторном отсеке и смонтировать предохранитель (100A), закончить с изготовлением и отделкой полки под сабы и фальш-панели под усилители.

Где то было фото как сделали дополнительное отверстие в фишке со стороны двери и протянули целиком (что за кабель не помню, может быть и чуть тоньше твоего) . Как то в Тойоту Левин тянули Чернов Оригинал то же ничего не нарушая ,так ОЧЕНЬ здорово помогла смазка которая оказалась как нельзя к стати у соседа по гаражу
Тут если на соревы готовится то есть какие то ограничения , а для себя достаточно быть уверенным в безопасности долгой эксплуатации !

Я знал, что аудиофилы народ озабоченный, но чтоб до такой степени!!!
Обычно в гаражах попадаются несколько более другие смазки...
Я даже боюсь спрашивать, зачем она там.

"смазки" разные нужны -
"смазки" разные важны - !!!!!!
по теме - сигнальщик, который ставил сигнализацию взял сигнал на закрывание стёкол как раз на разъёме и туда лезть ну ни КАК , пришлось применять :mosking: а соседи да и соседки разные бывают :sisge:

несколько фото:
медные наконечники под кабель 50 квадратов
Вложение 166907Вложение 166915
предохранитель на 100A SHOK INDUSTRIES
Вложение 166929Вложение 166933Вложение 166935
на блюзе прикупил миды E.O.S. Clarity CS-100
Вложение 166937Вложение 166939Вложение 166941
Надеюсь завтра будет нормальная погода чтобы заняться моторным отсеком (одеть наконечники, закрепить предохранитель).

А ничего, что колба с предом без влагозащиты?

Цитата:

---

Сообщение от Иван.

А ничего, что колба с предом без влагозащиты?

---

наверно правильное замечание
а что посоветуете использовать?

А можно фото как кабель протянут в самой фишке?
Актуальная тема.
У себя решал вопрос рассверливанием незадействованных контактных площадок.

Цитата:

---

Сообщение от maxim_x

А можно фото как кабель протянут в самой фишке?
Актуальная тема.
У себя решал вопрос рассверливанием незадействованных контактных площадок.

---

В самой фишке, там где контакты сверлится не потребовалось. С наружной стороны, выпилив немного пластика, освобождается выемка как раз достаточная для прохода 4-х жил кабеля ТА-11 (все видно на фото).

Цитата:

---

Сообщение от nicotin

наверно правильное замечание
а что посоветуете использовать?

---

Типа того

После прочтения съесть!

SFH 11WP держатель предохранителя

Или брать сразу плюсовую клемму на акк с предом
