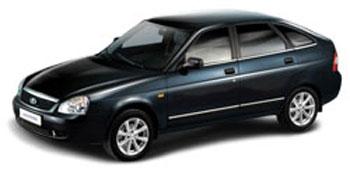

Приора. Проба пера.

Почему все Аудисон?

Так вот возникла проблема установки динамиков большего размера в двери приоры.

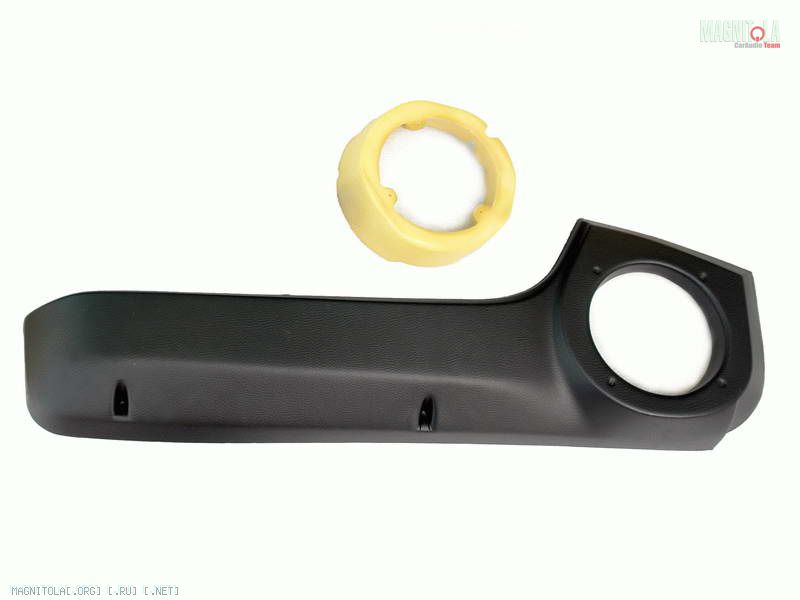

Уже как год лежали подиумы неизвестного производителя:



но в последний момент я понял, что они никуда не годны (хрупкие, кривые). и я решил, что сделаю подиумы сам. Долго думал, смотрел как делали другие люди в интернете, но как то много вопросов возникает, а ответов нет. Короче нужно самому брать лобзик и начинать делать, а дальше видно будет.

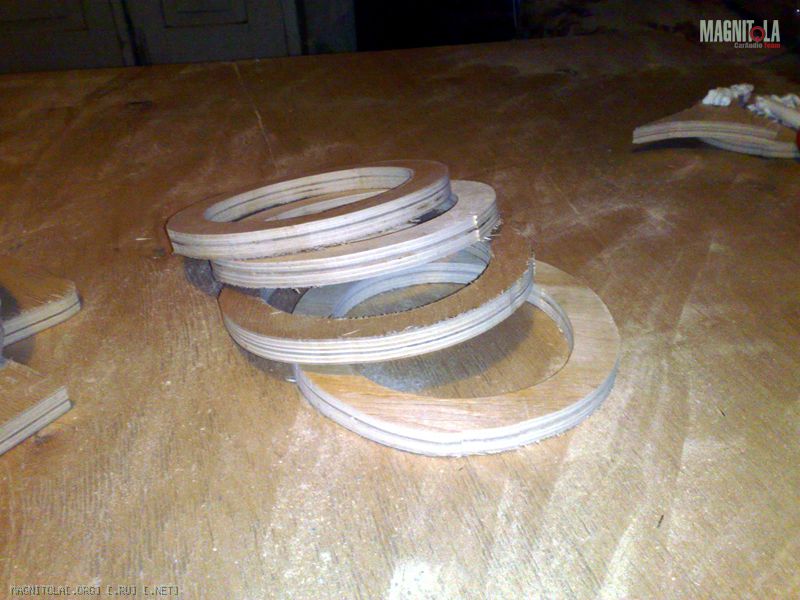

Для начала достал фанеру (15мм) и нарезал 8 штук колец!

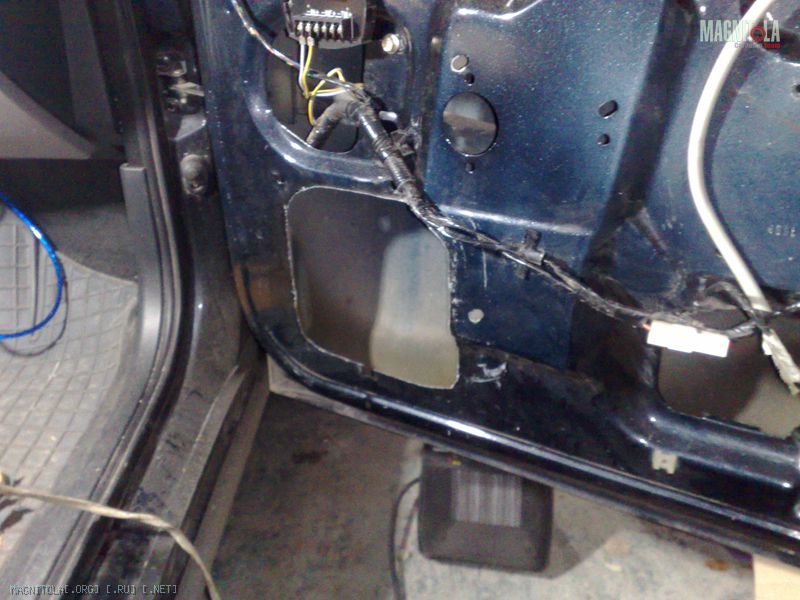

и только потом начал думать, как я их прикручу к металлу двери. В интернете видел, что штатное отверстие для динамиков остается, но со всеми неровностями в штамповке двери я так и не придумал как можно с минимальными зазорами эти кольца установить. Тут было принято решение резать металл. Вроде получилось как и задумывал!

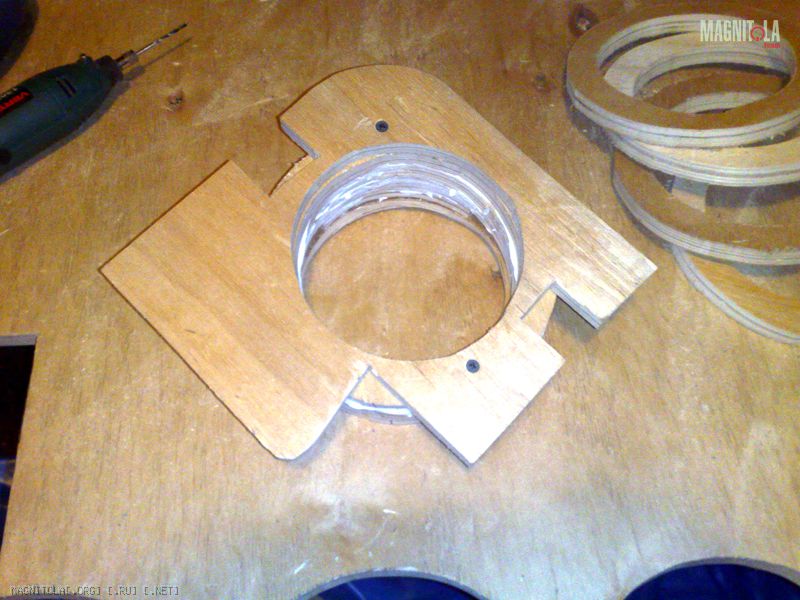

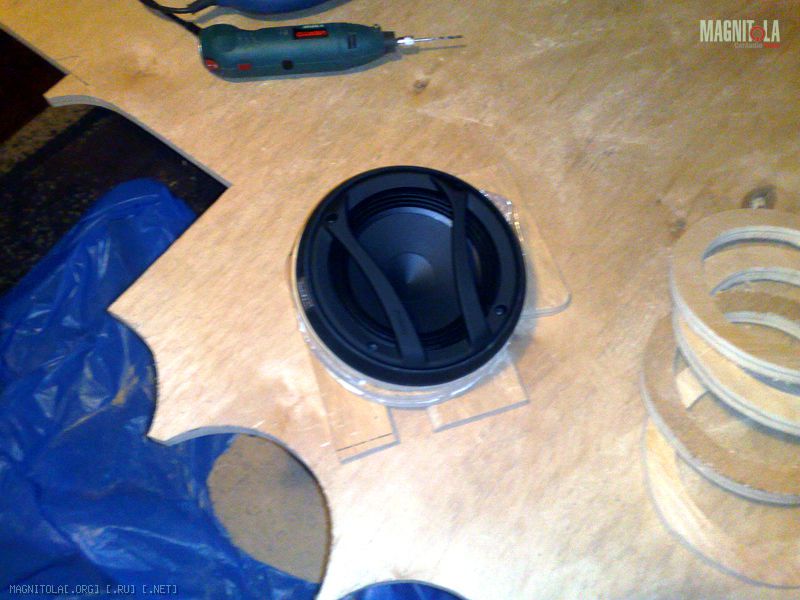

Что бы максимально плотно и без больших зазоров все таки установить проставочные кольца сначала все набросал на картонке, которую вырезал и приложил к двери и по итогу вырезал из фанеры :

Затем по диаметру колец было вырезано отверстие в дверной карте:

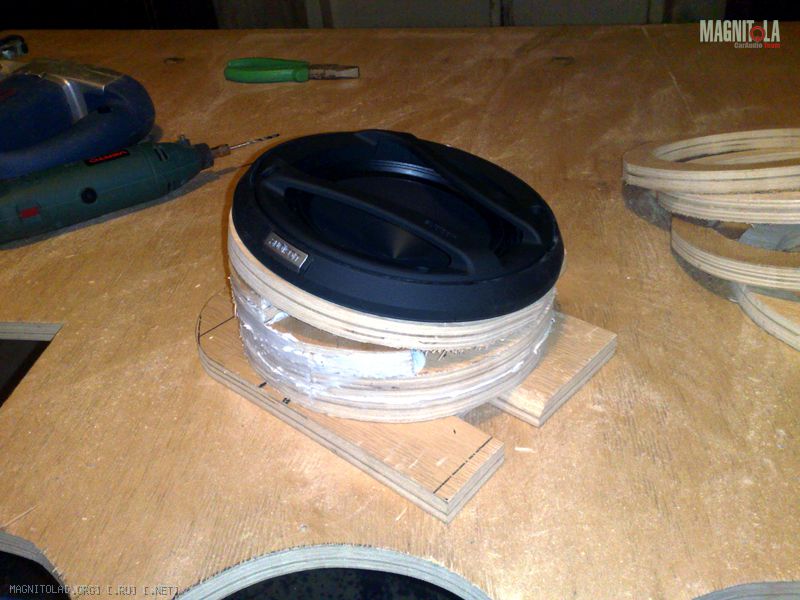

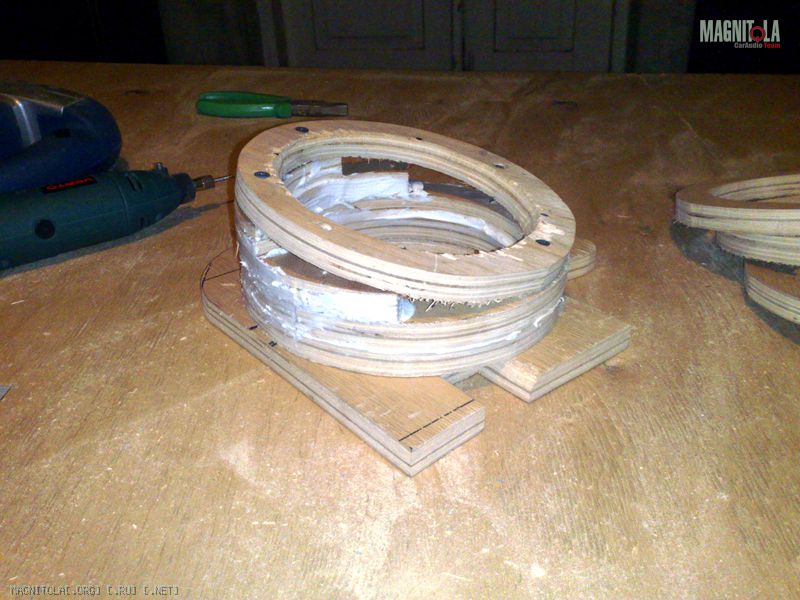

Затем нужно все кольца между собой соединить. Я использовал саморезы и клей "Жидкие гвозди". Так же решил, что динамики все-таки лучше немного довернуть на рычаг КПП и по итогу вышла вот такая конструкция:

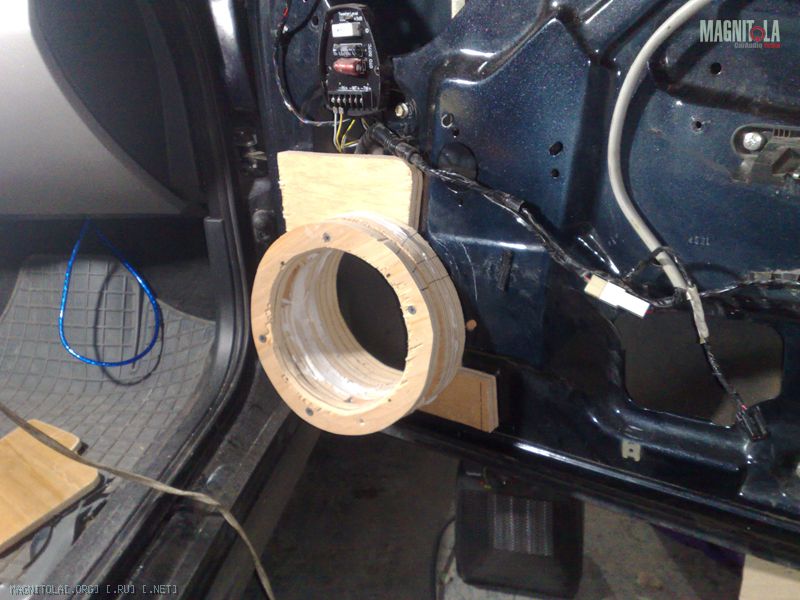

И все это теперь пробуем установить на дверь:

Сообщение от EVGEN1984

Почему все Аудисон?

Если честно то так исторически сложилось... В общем монобренд такой вышел.

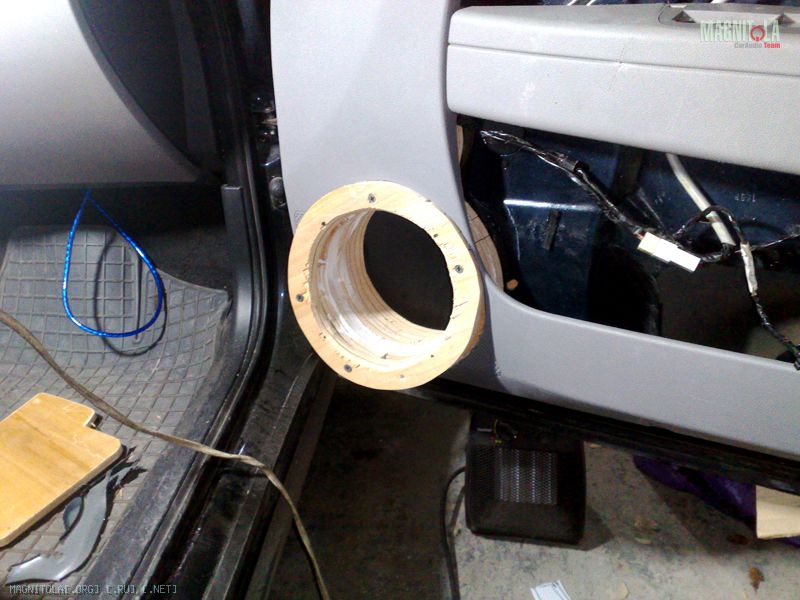

Вот самое время примерять дверную карту!

Закрываем дверь и смотрим, что получилось:

А теперь волнующий момент! Как же все таки открывается бардачек? Да вполне достаточно, что бы без определенных усилий, что то оттуда извлечь или положить.

А пока все сохнет на батарее, пиво льется в бокал я аккуратно собираю опилки в коробочку. Зачем? Расскажу позже.

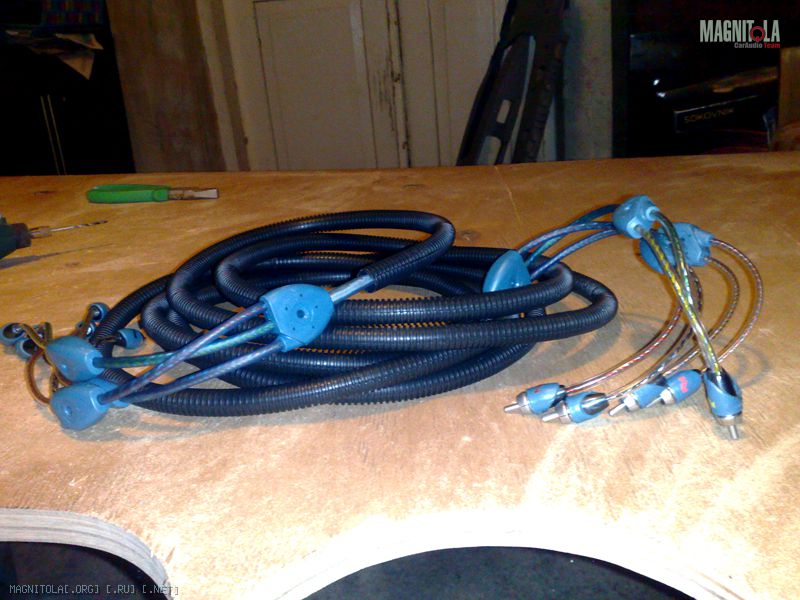

А пока межблочный кабель завернем в гофру...

Вот только не влез один. Придется докупать гофры...

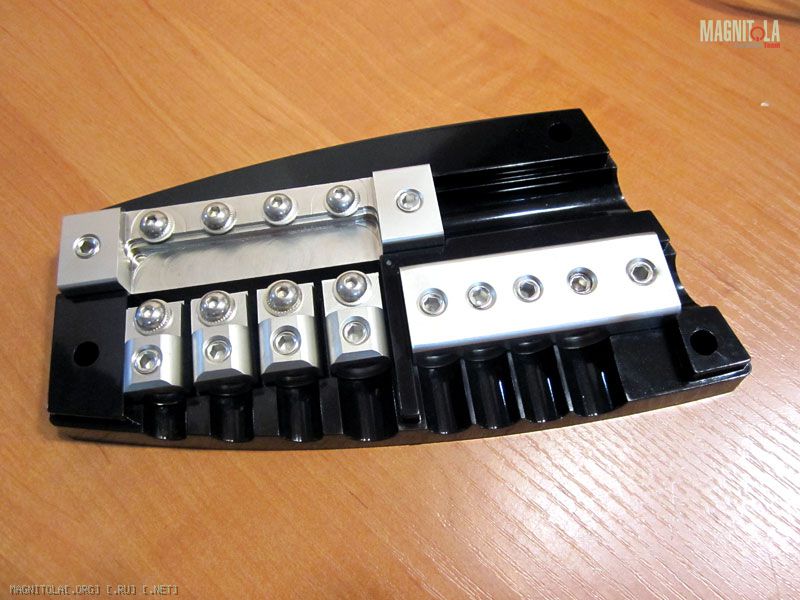

Так же сегодня наконец пришел долгожданный распределитель питания Audison Connection SFD 41C. УРА!!!!

Вчера гости не давали продолжить начатое дело, а вот сегодня был день закупок материалов.

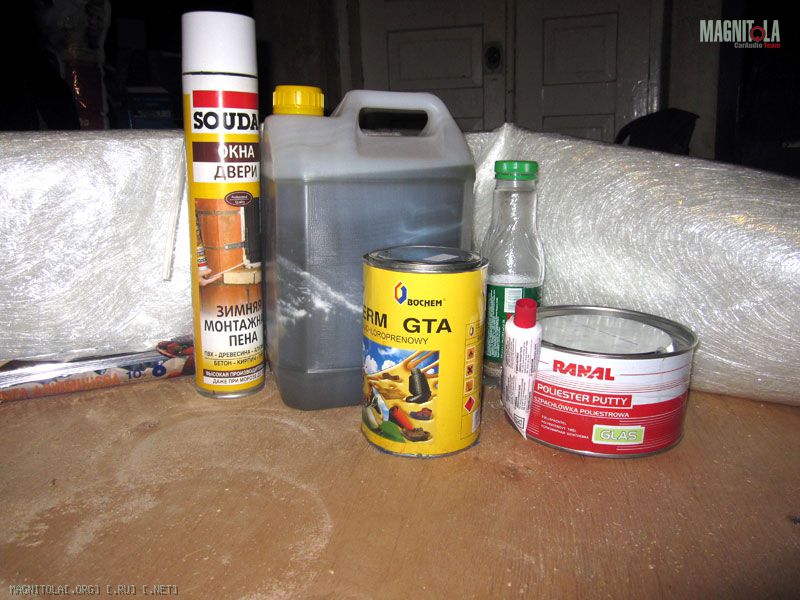

Собственно прикупил полиэфирной смолы с отвердителем, стекломат, шпаклевку со стекловолокном, пищевую фольгу, польский клей БОТЕРМ, немного монтажной пены и недорогую, но очень полезную штуку в качестве бонуса...

Все это дело расположил на полочке:

Ну и в качестве бонуса, про который я говорил прикупил в Эпицентре по акции вот такую штуковину. Кажется называется "Дрель ударная"

А теперь я расскажу секрет приготовления "гашеной" пены обалденной!

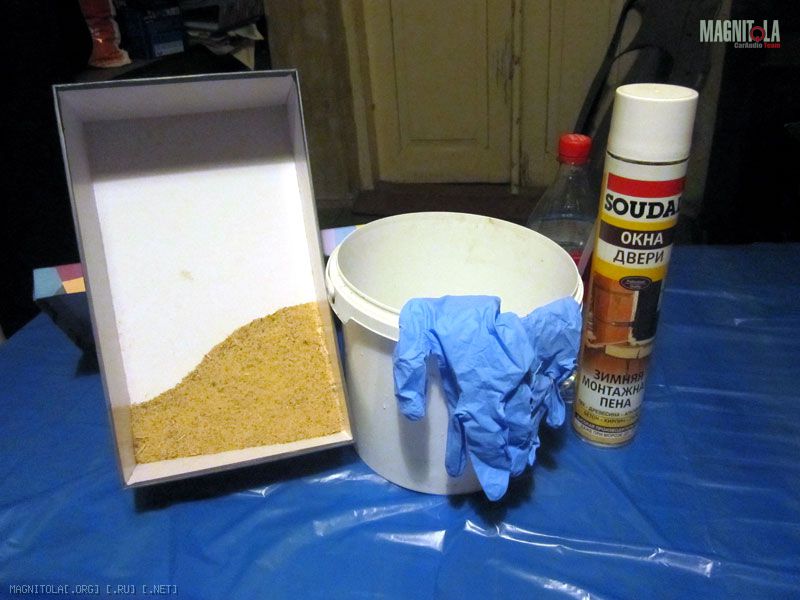

Ну для этого нужна какая нибудь емкость, теплая вода, одноразовые перчатки и непосредственно сама монтажная пена.

Главное одеть одежду которую не жалко выбросить, а то пена она такая суровая. В емкость налить немного воды и выпустить туда же пену. Одеть перчатки и все это дело перемешать. При этом пена уменьшается в размере и получается, что-то на подобии пластилина (только очень липкого). Для подиумов я добавил так же в емкость опилки которые благополучно собрал в прошлый раз.

И всем этим составом заполнил пустоту в подиумах. Затем все разместил на батарее и когда пена начала подсыхать и расширятся я периодически ее как бы заталкивал обратно.

Вот собственно и все.
После обработки отчетливо стало видно как пена с опилками заполнила пустоту. Она стала словно дерево и на вид почти не отличишь и по твердости как бревно!...

Четко! так держать, подписался.

Ой... а шумка гдЭ ?

Сообщение от Андрюха_пензяк

Четко! так держать, подписался.

Ой... а шумка гдЭ ?

Спасибо! Наверное если бы не комментарии, отзывы, советы и критика - которые в свою очередь являются стимулом для дальнейшего развития я бы не затеял весь этот проект. Так как на все это нужны деньги и время которого у меня катастрофически не хватает и все приходится делать дома после работы выделяя всего по пару часов в день.

Шумка... все впереди!

Немного отойду от темы и хочу рассказать про некоторые приспособы для дальнейшей отстройки АЧХ системы (не бегать же каждый раз к спецам для тестирования, а если честно то я даже не знаю где их найти ). В живую к ним вернусь когда вся система заработает.

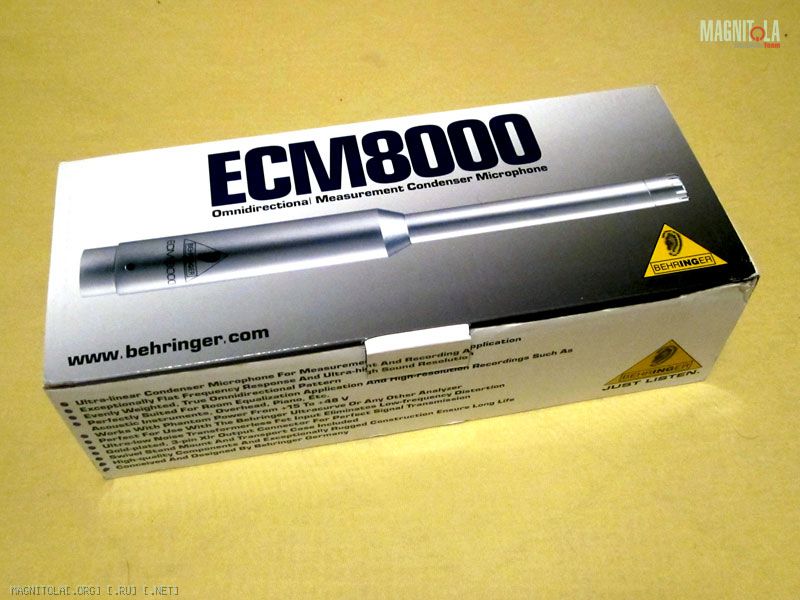

Начну с микрофона. Будет использоваться конденсаторный измерительный микрофон BEHRINGER ECM8000. Собственно его краткое описание:

Behringer ECM8000 - конденсаторный измерительный микрофон круговой направленности. В комплекте микрофонный держатель, адаптер для стойки и транспортный кейс. Частотный диапазон 15 Гц - 20 кГц.

Линейная амплитудно-частотная характеристика конденсаторного микрофона Behringer ECM8000 и всенаправленная диаграмма дает возможность производить акустические замеры или отстраивать звуковой тракт с минимальными трудностями и максимальной точностью.

Функциональные особенности

Идеально ровная АЧХ во всем диапазоне от 15 Гц до 20 кГц
Электретная конденсаторная технология
Сбалансированная круговая характеристика направленности
Оптимальное решение для акустических замеров помещений
Работает с фантомным питанием от +15 В до +48 В
Позолоченный 3-контактный разъём XLR
Прочный жесткий кейс, микрофонный держатель и адаптер для стойки прилагаются
Высококачественные компоненты и исключительно надёжная конструкция гарантируют долгий срок службы
Концепт и дизайн BEHRINGER Германия

Микрофон планировал подключать к ноутбуку через внешнюю звуковую карту Tascam US-122, но к большому сожалению ее сняли с производства и купить ее практически нереально. Сейчас ищу альтернативу или может быть еще есть где то на складах пару штук. Наверное займусь поиском в плотную уже после нового года, а пока постепенно буду выкладывать результаты своей работы.


З.Ы. Возможно кто то сможет предложить или подсказать альтернативу звуковой карте Tascam US-122???

spl-lap http://www.spl-lab.ru/products/urtampro_ru.html пользую. похожжж )
