Martyanov,
ЧПУ будет? С такой основой грех не воспользоваться.. Благо, что самый дорогой элемент уже присутствует..
нее чпу не буду делать, смысла нет, детали как правило единичные, вспотеешь рисовать. УЦИ заказал простенькое, патрон токарный, комплект прижимов, ну и подачу сделаю по Х
---------- Сообщение добавлено 26.11.2013 в 19:13 ----------
Ты за что мне минусов налепил?
Блин почему когда фотки загружаешь он их распинывает в фиг пойми каком порядке? Вставляешь фотки как везде с хостинга предупреждения лепят.
Думаю и так поймете что к чему.
Приехал мне тут вчера энкодер от БМВ, хороший добротный, прошлого поколения, добротный, с кожаной вставкой, не то что последний из хрустящего кетайского пластика.
Ну вобщем задача впихнуть невпи###мое.
Про то что пришлось укоротить ручник на 1.5 см и сдвинуть его назад на 1см я рассказывать не буду))

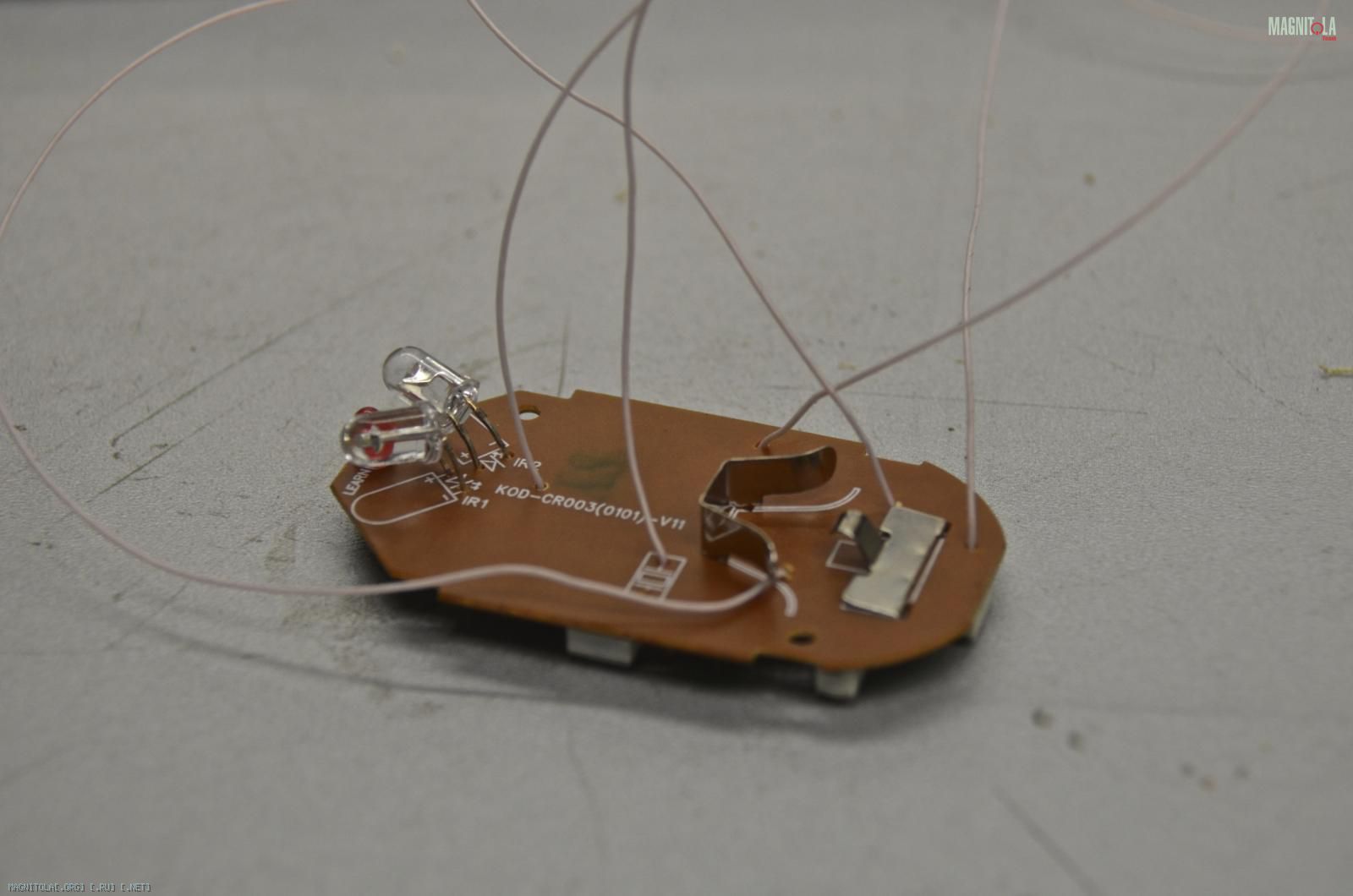

Вобщем замысел такой, вращение энкодера это регулировка громкости, так что энкодер цепляем к контроллеру регулятора громкости. А вот нажатие и нажатия вверх/вниз вправо/влево должны управлять Apple TV2, тут самый простой вариант пришедший в голову распаять кнопки управлялки на обучаемый ИК пульт, так и сделал.
Так ведь корпус управлялки то же не влезает.

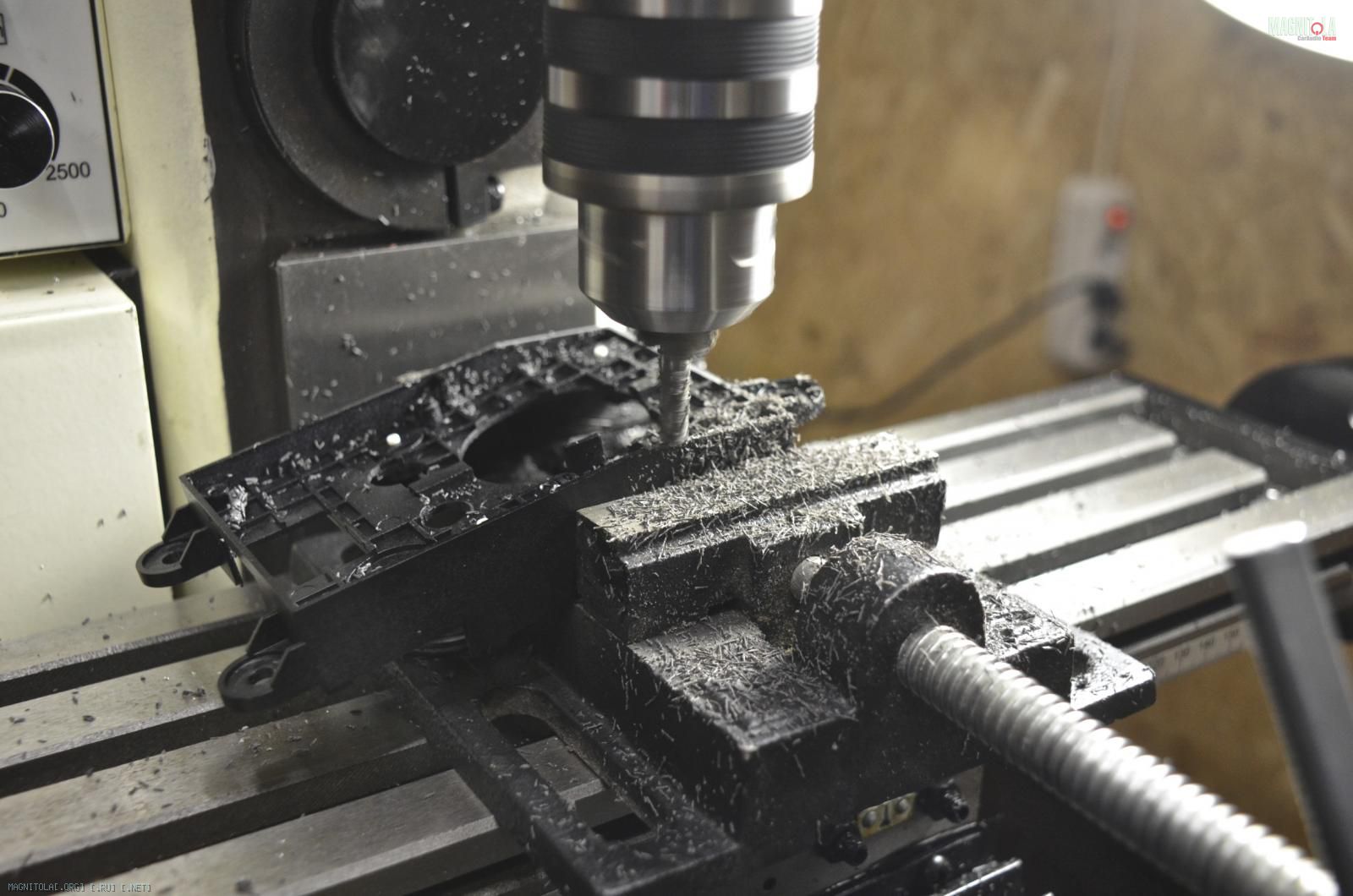

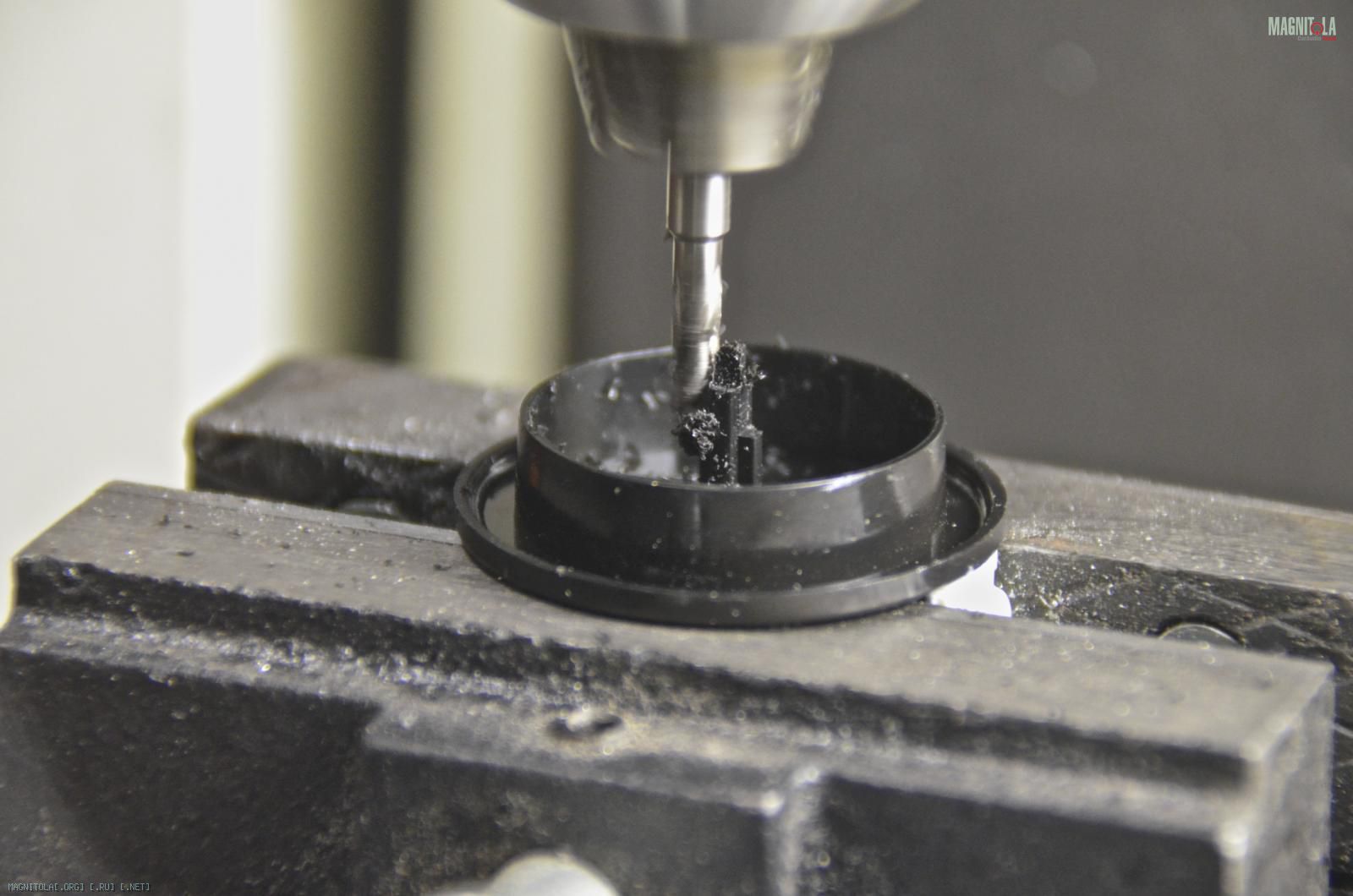

Решение простое - фрезеруем)

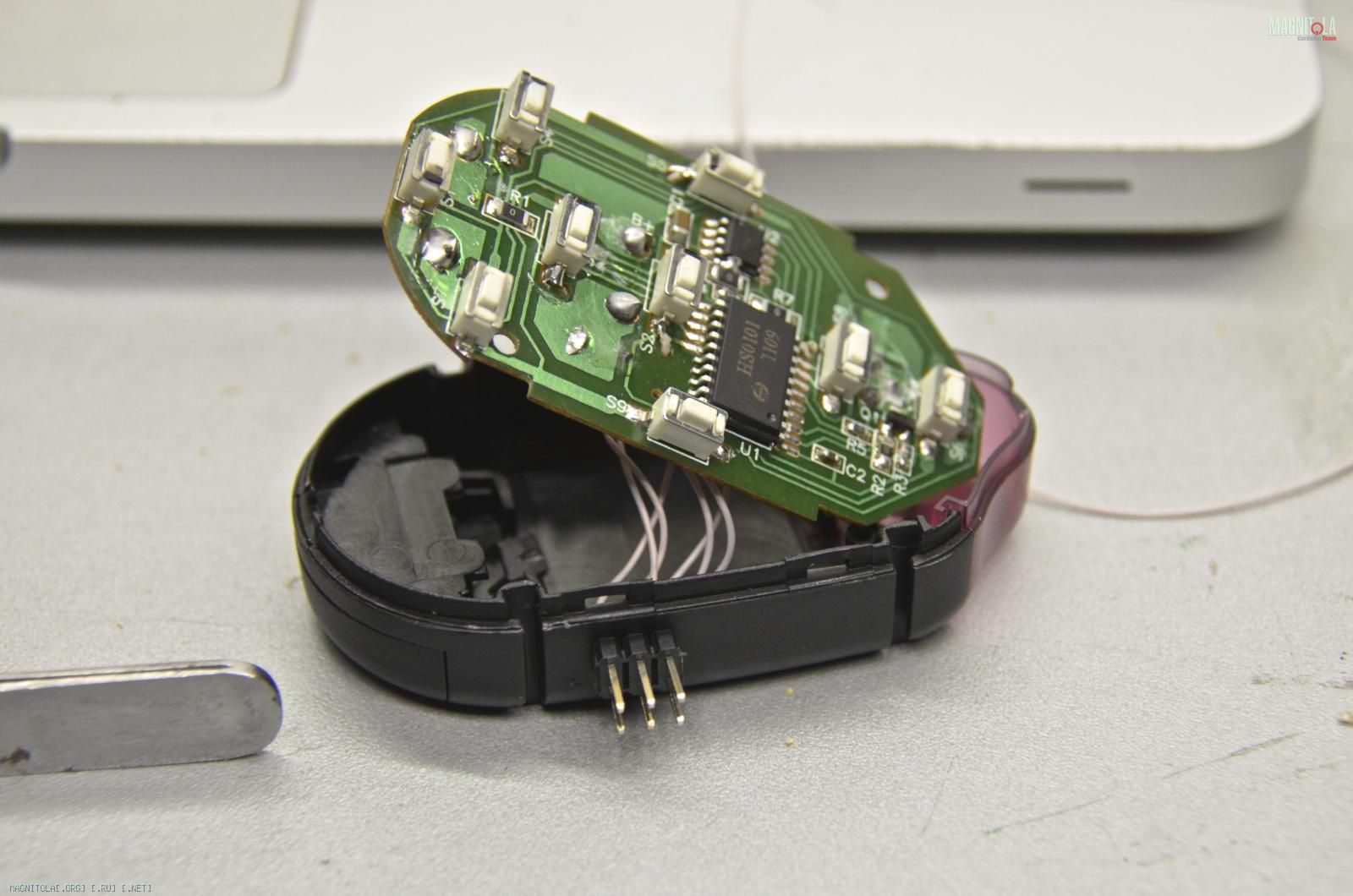

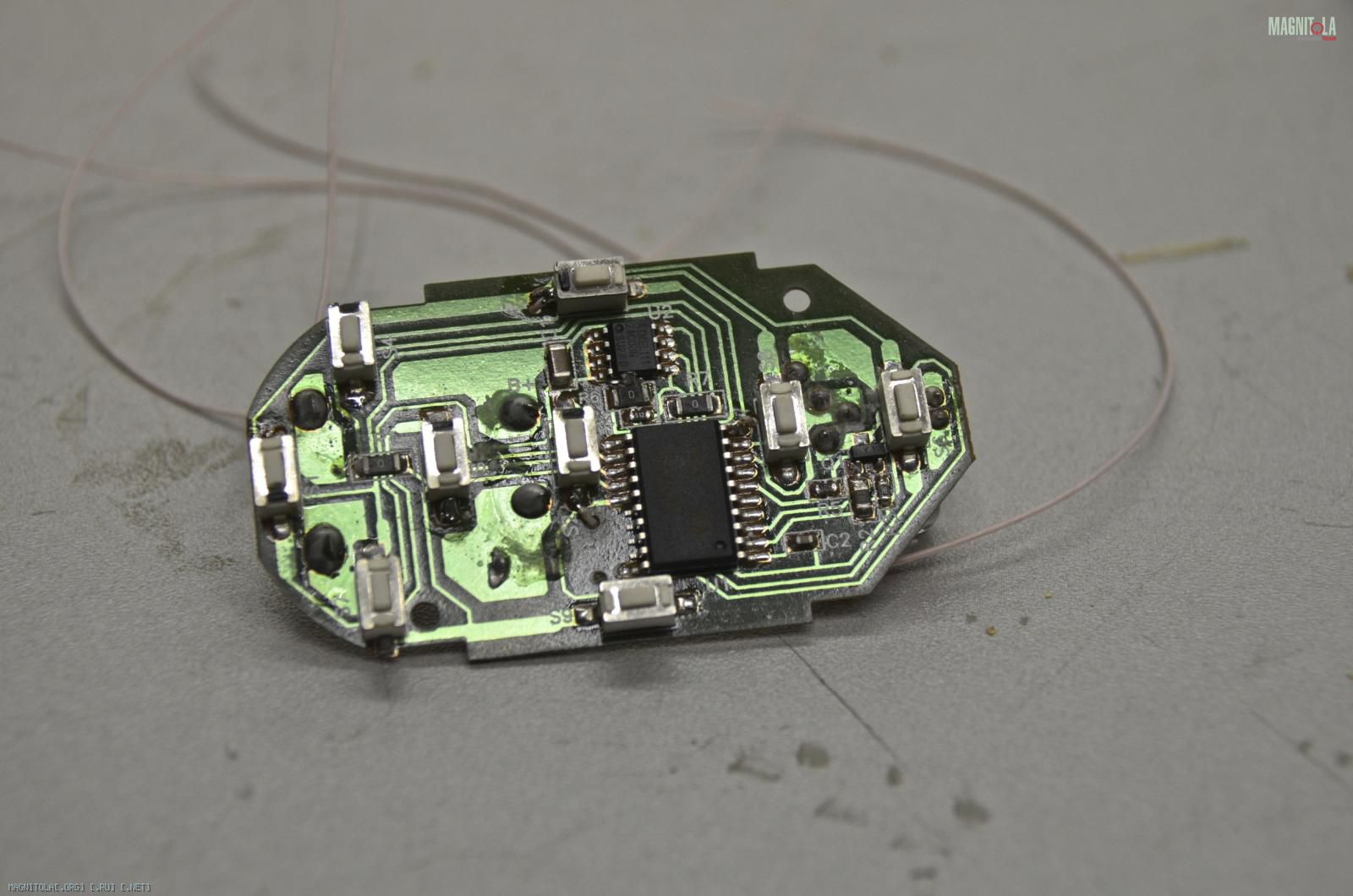

Плата с кнопками

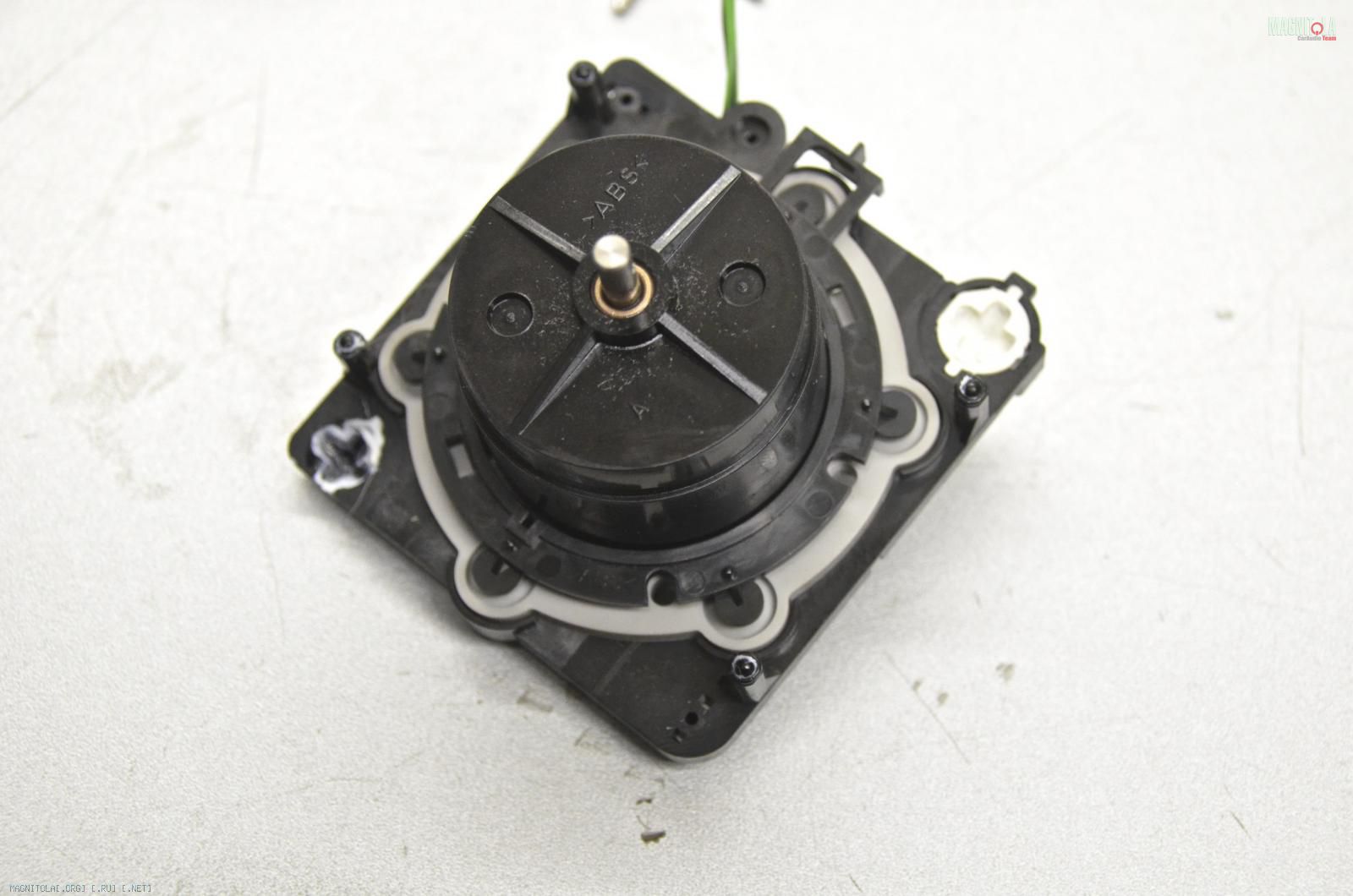

Вот он сам энкодер от БМВ

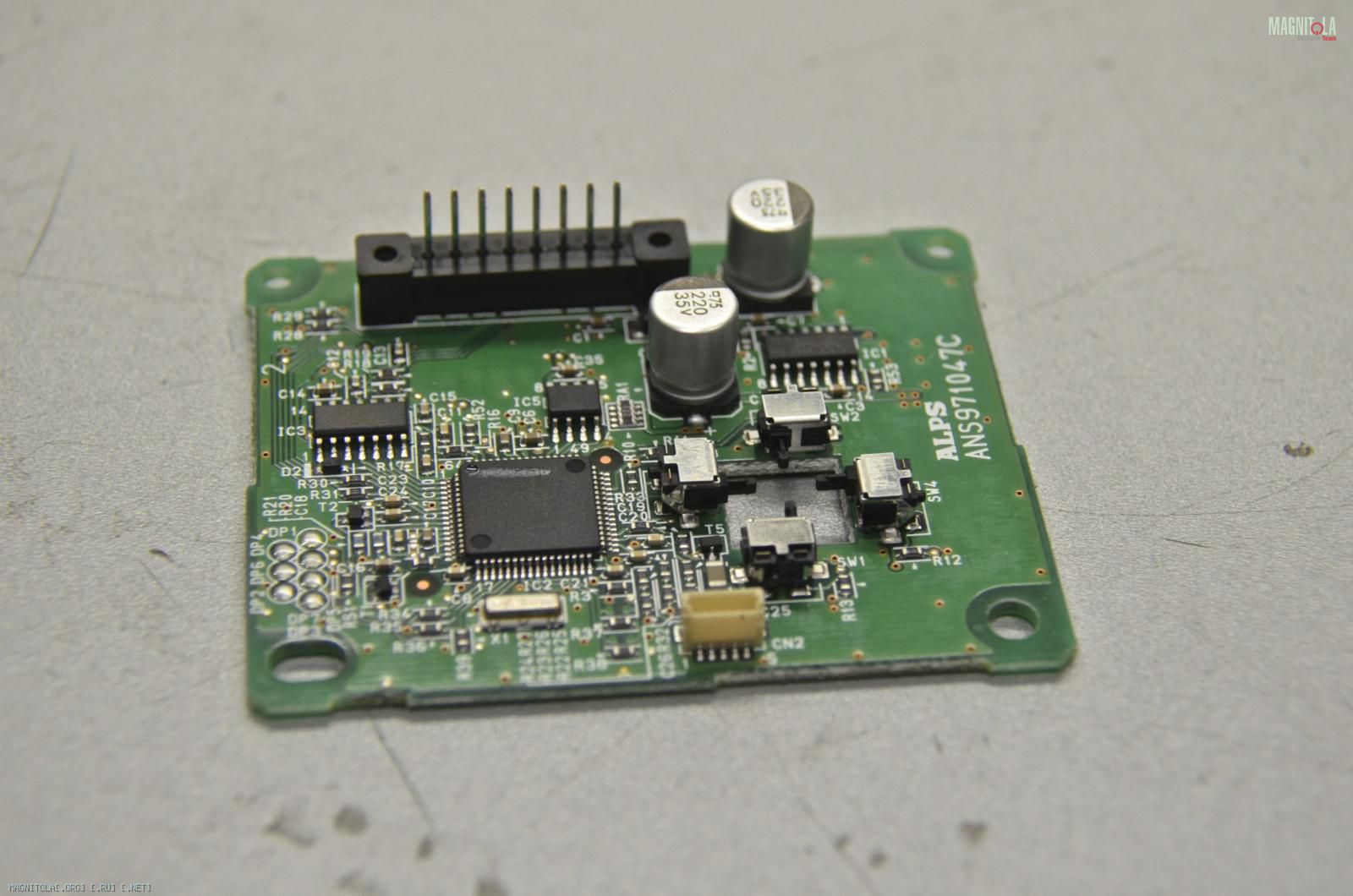

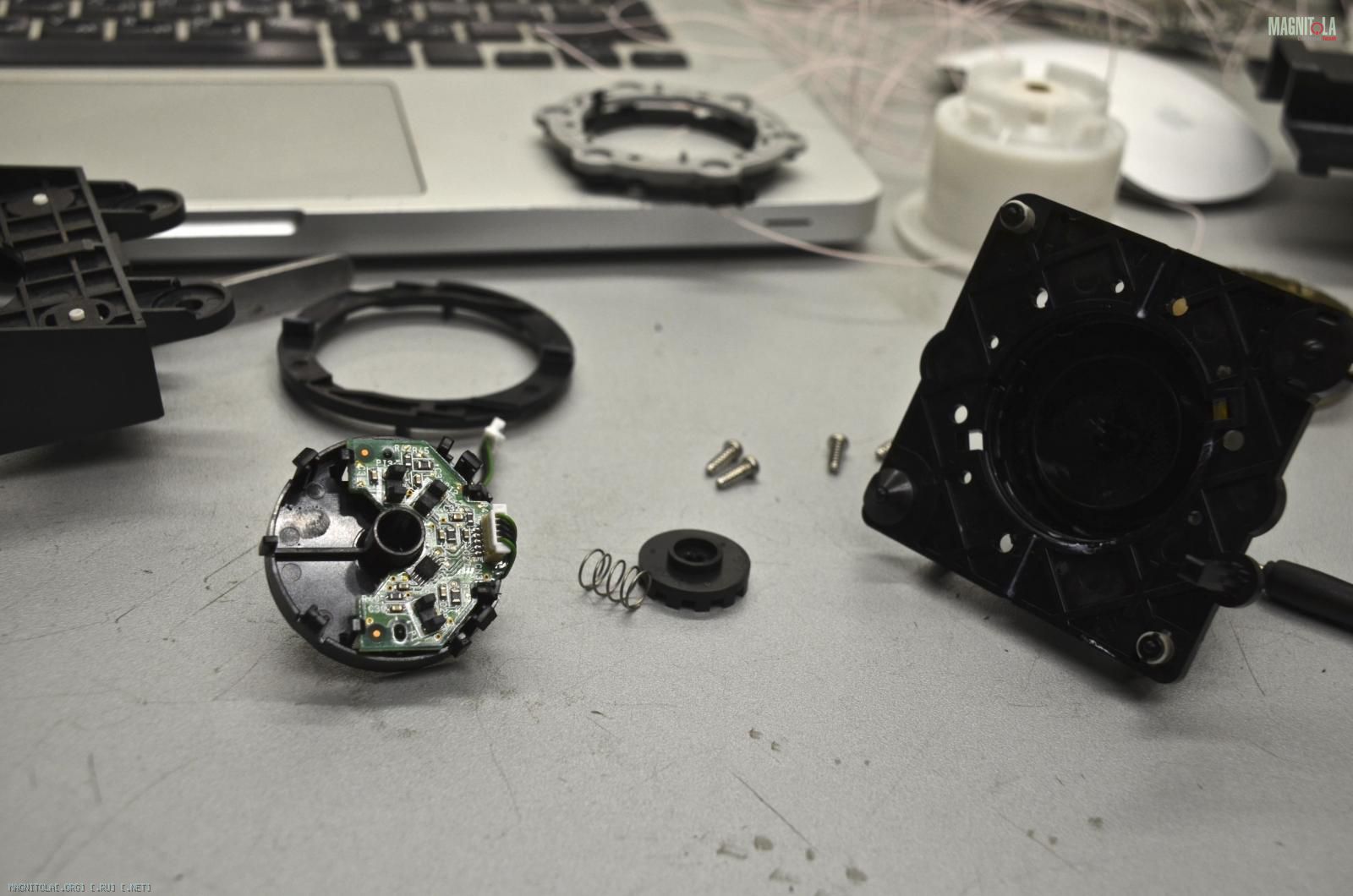

а внутри, внутри засада полная, там оптический энкодер.
Шеф все пропало!!!
Не нифига, нас не остановить.

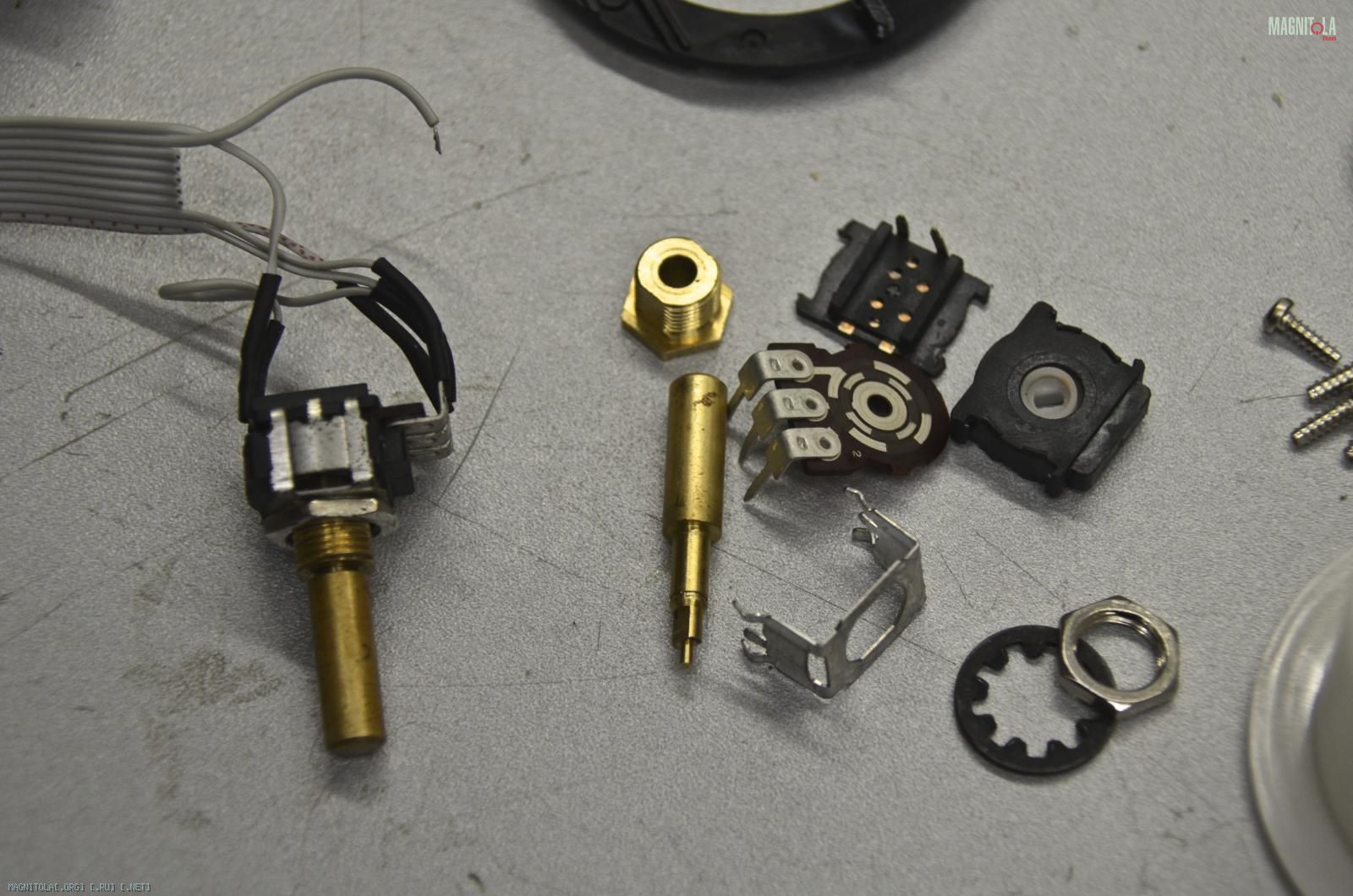

Разбираем обычный энкодер
Примеряем

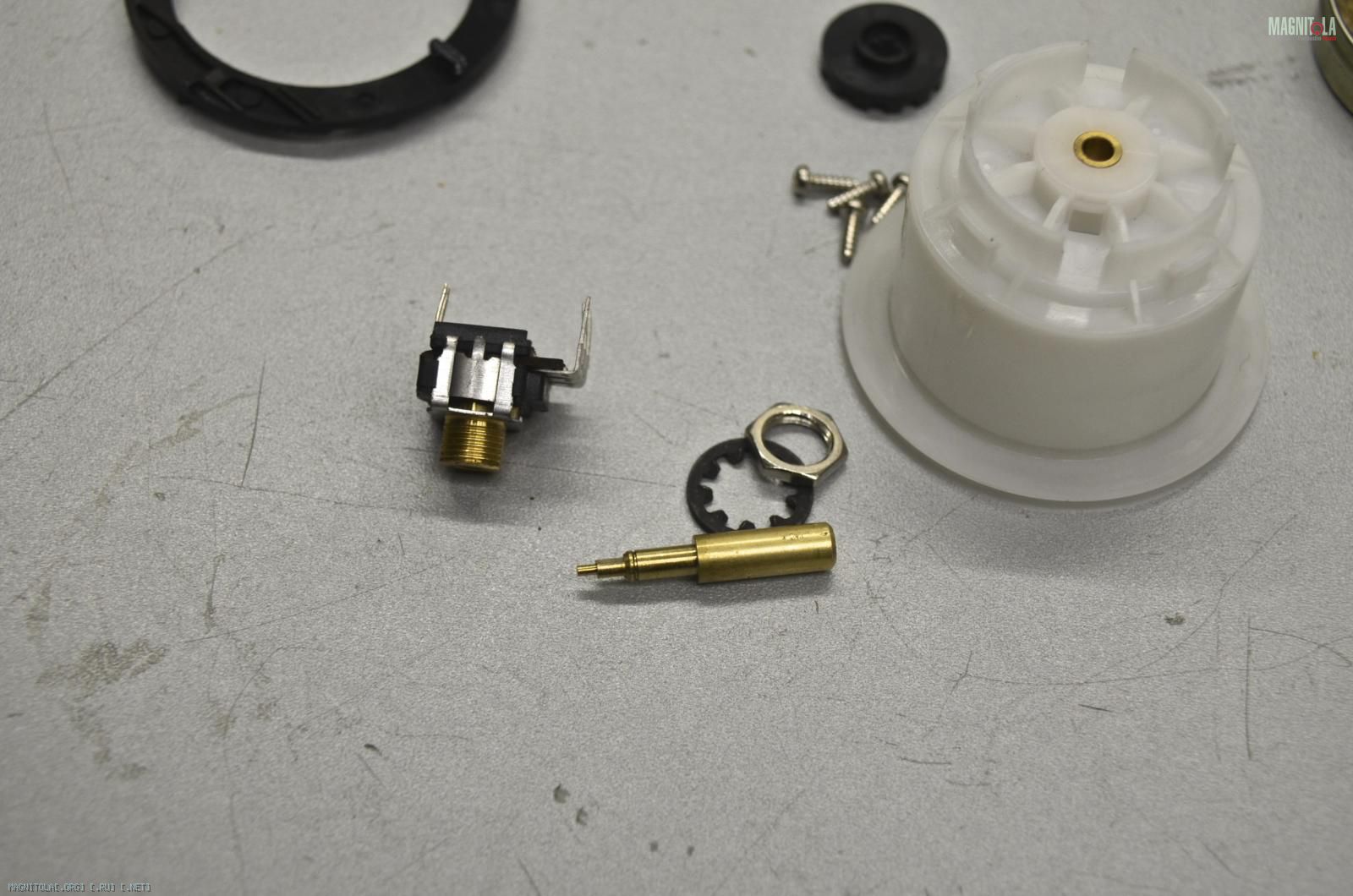

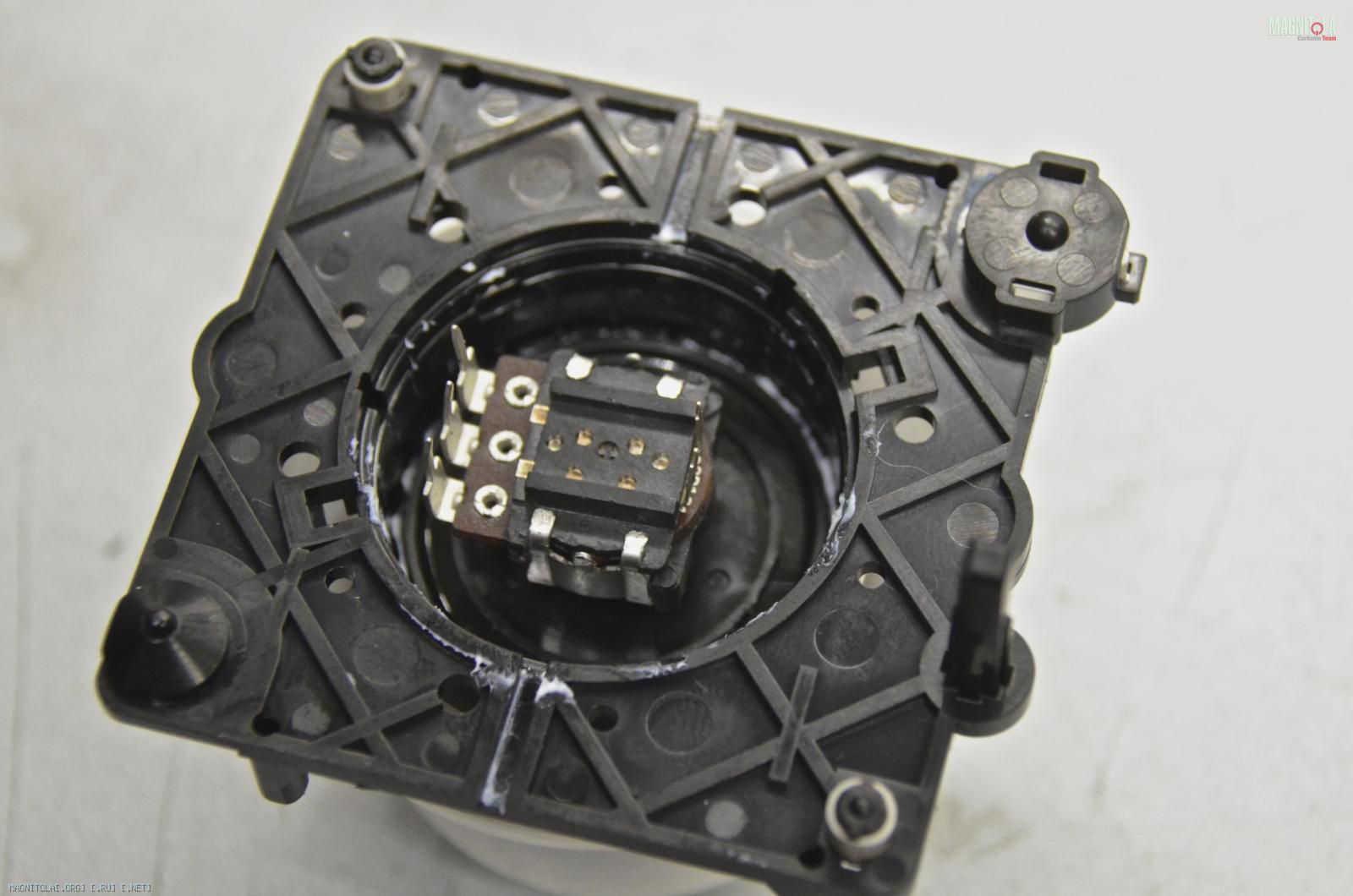

И собираем без вала.

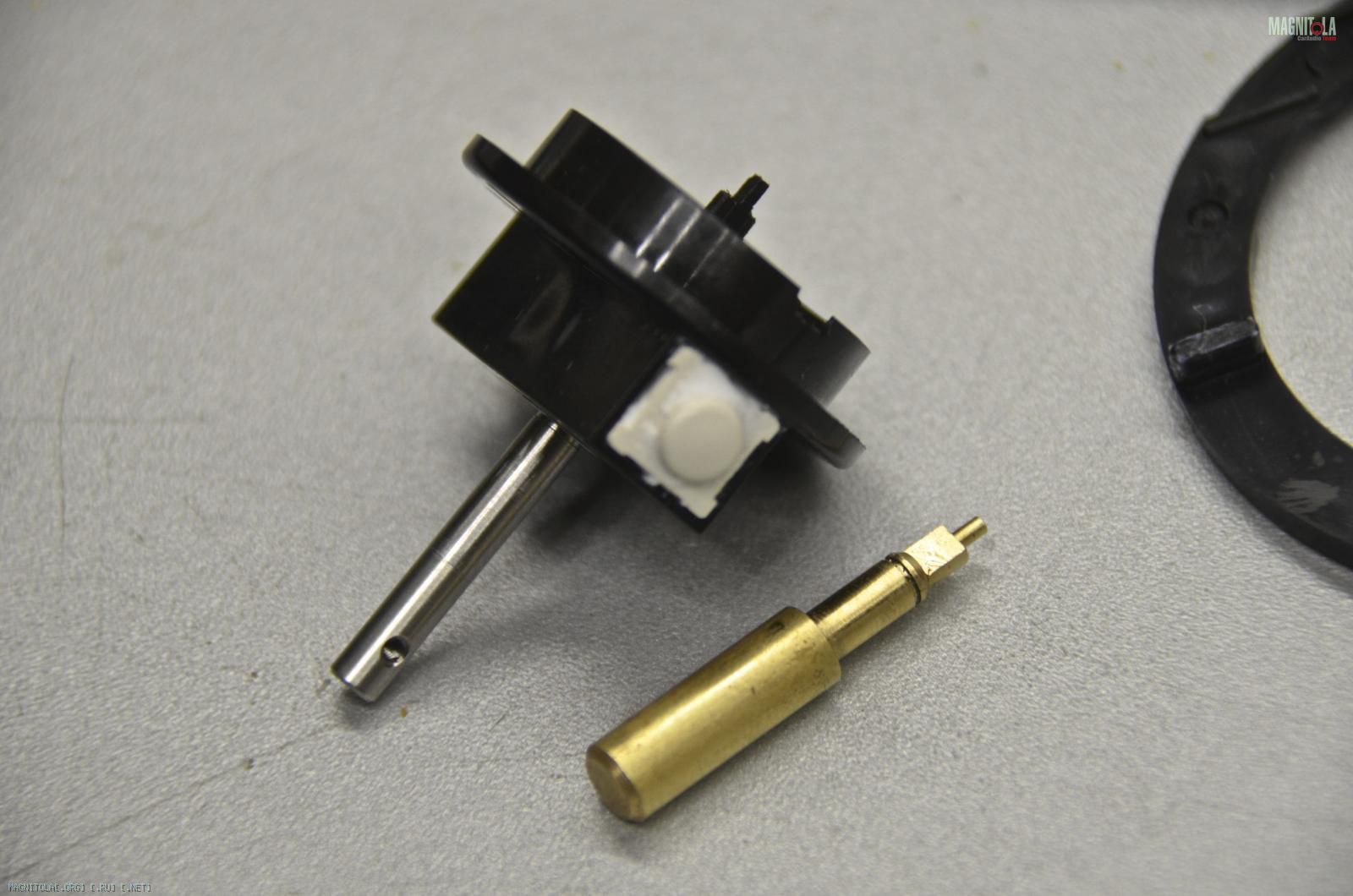

Фрезеруем вал БМВ так что бы он повторял форму родного вала

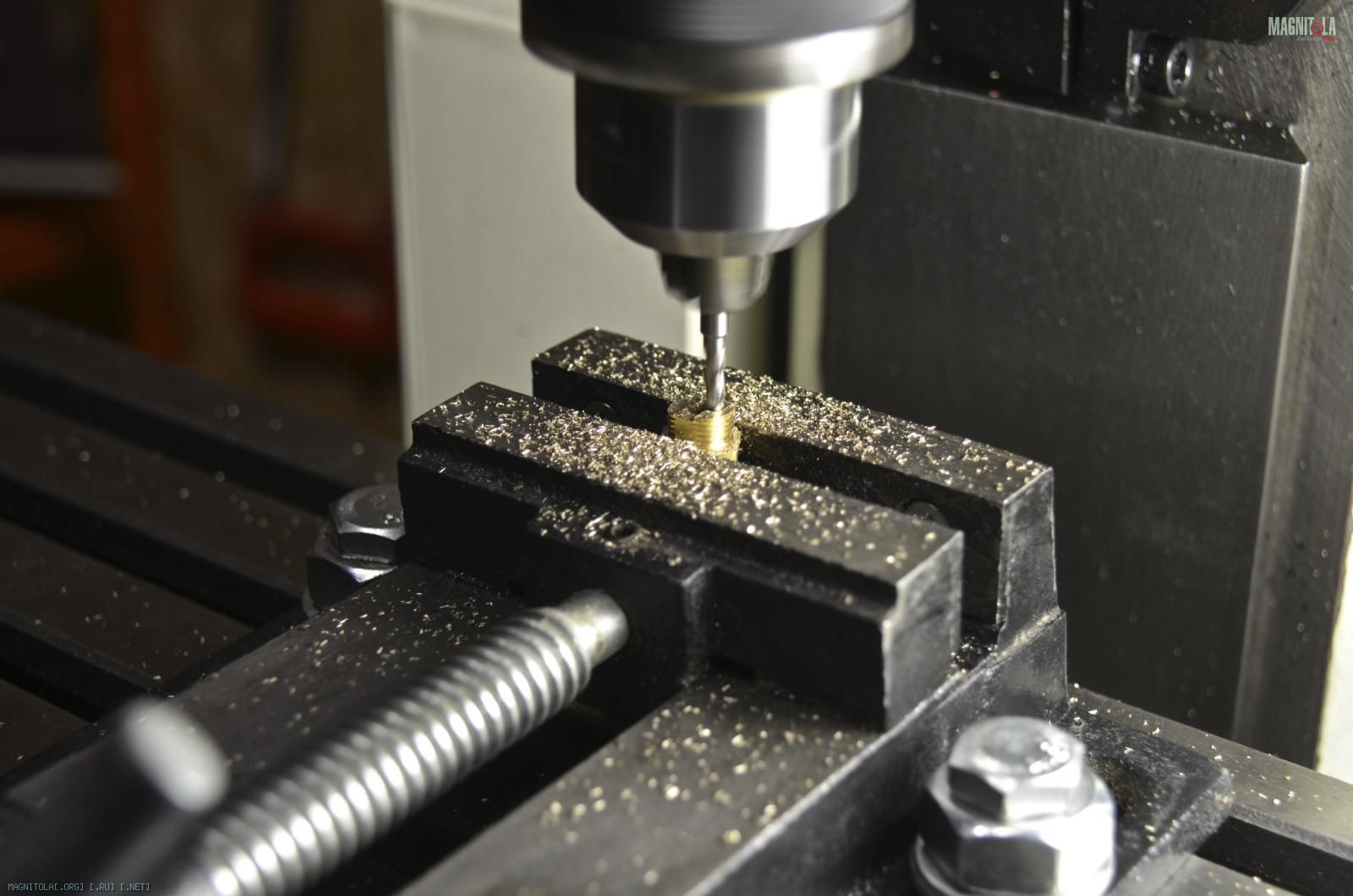

Гайку энкодера пришлось то же фрезернуть

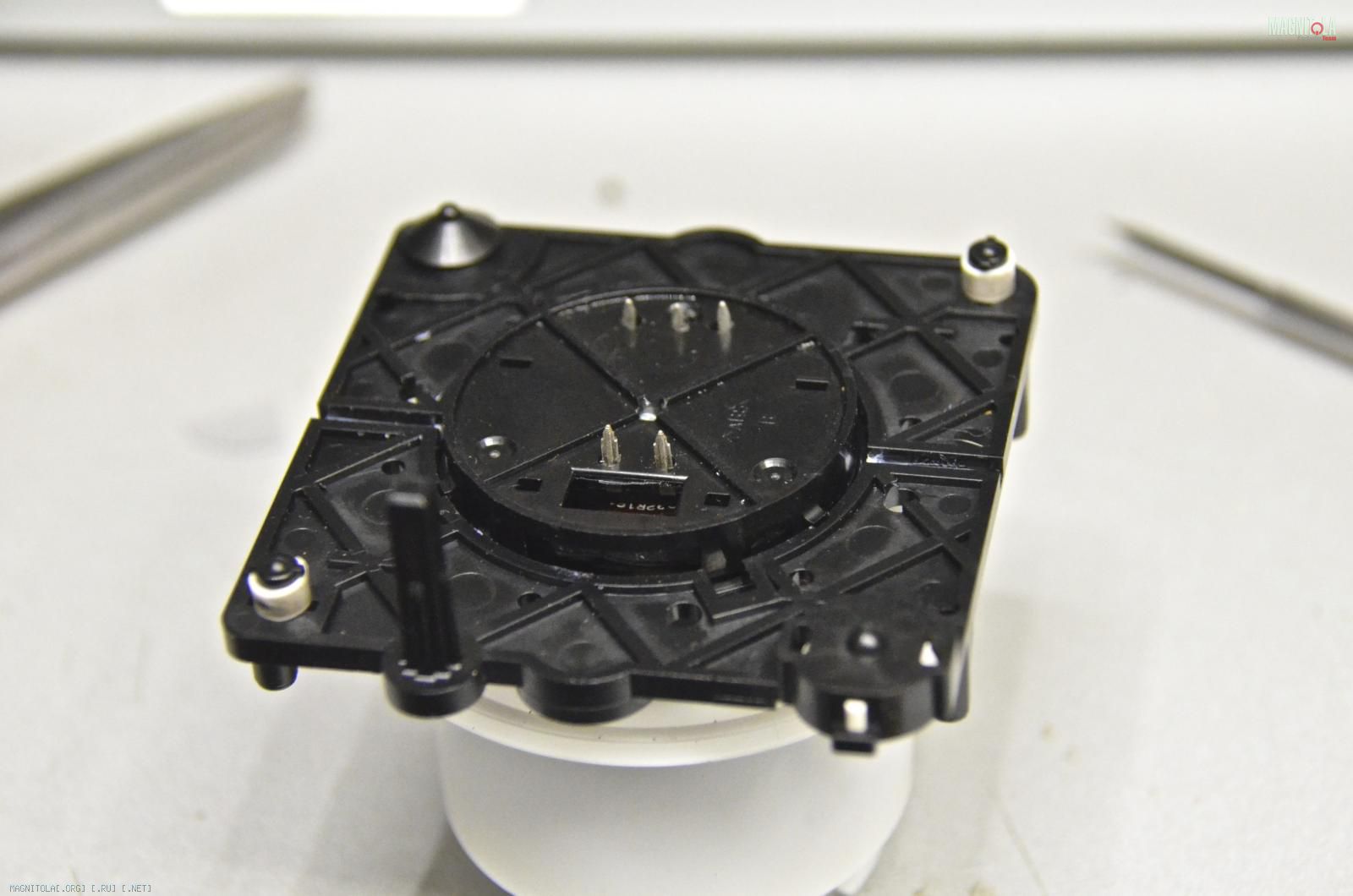

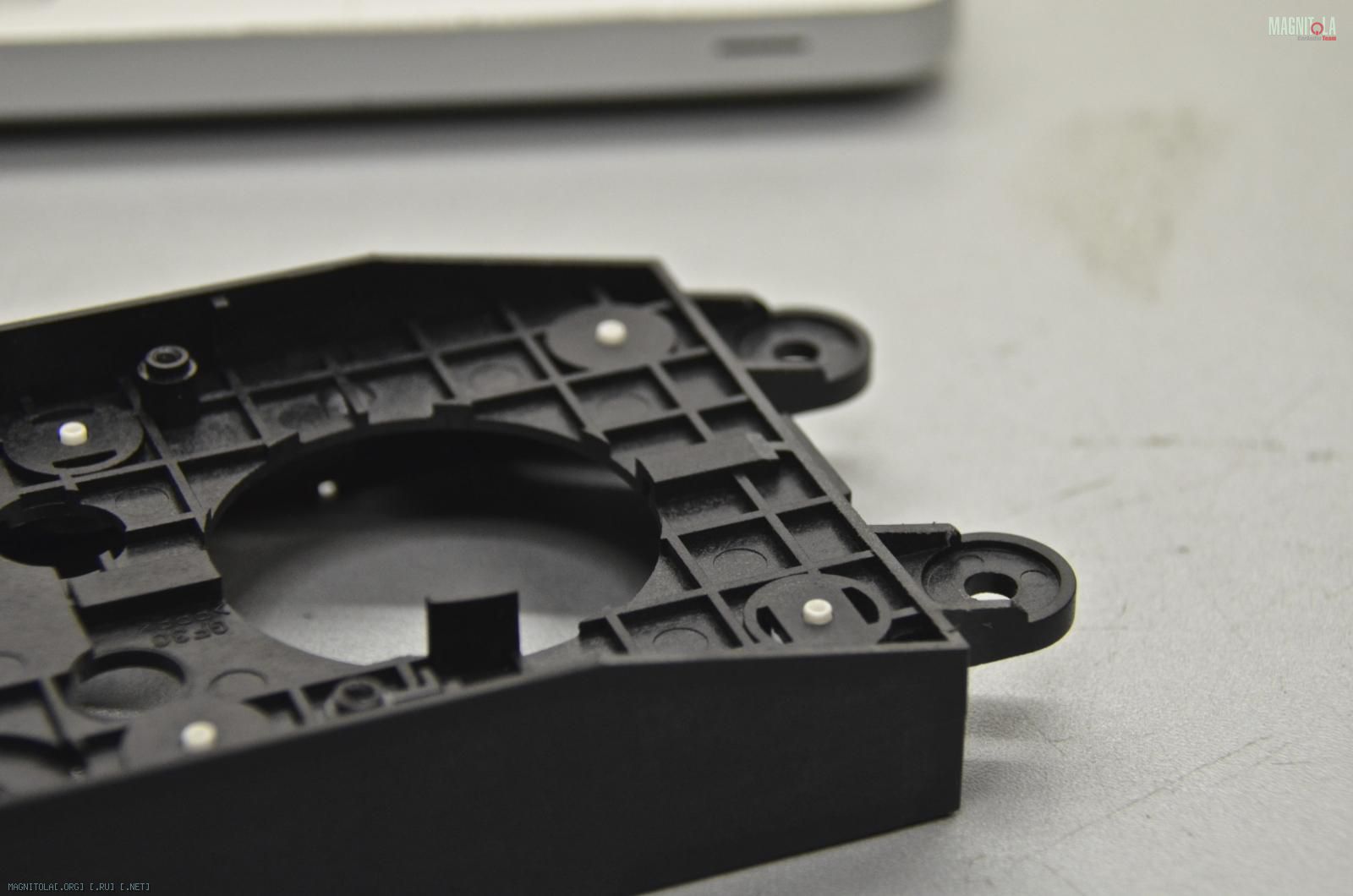

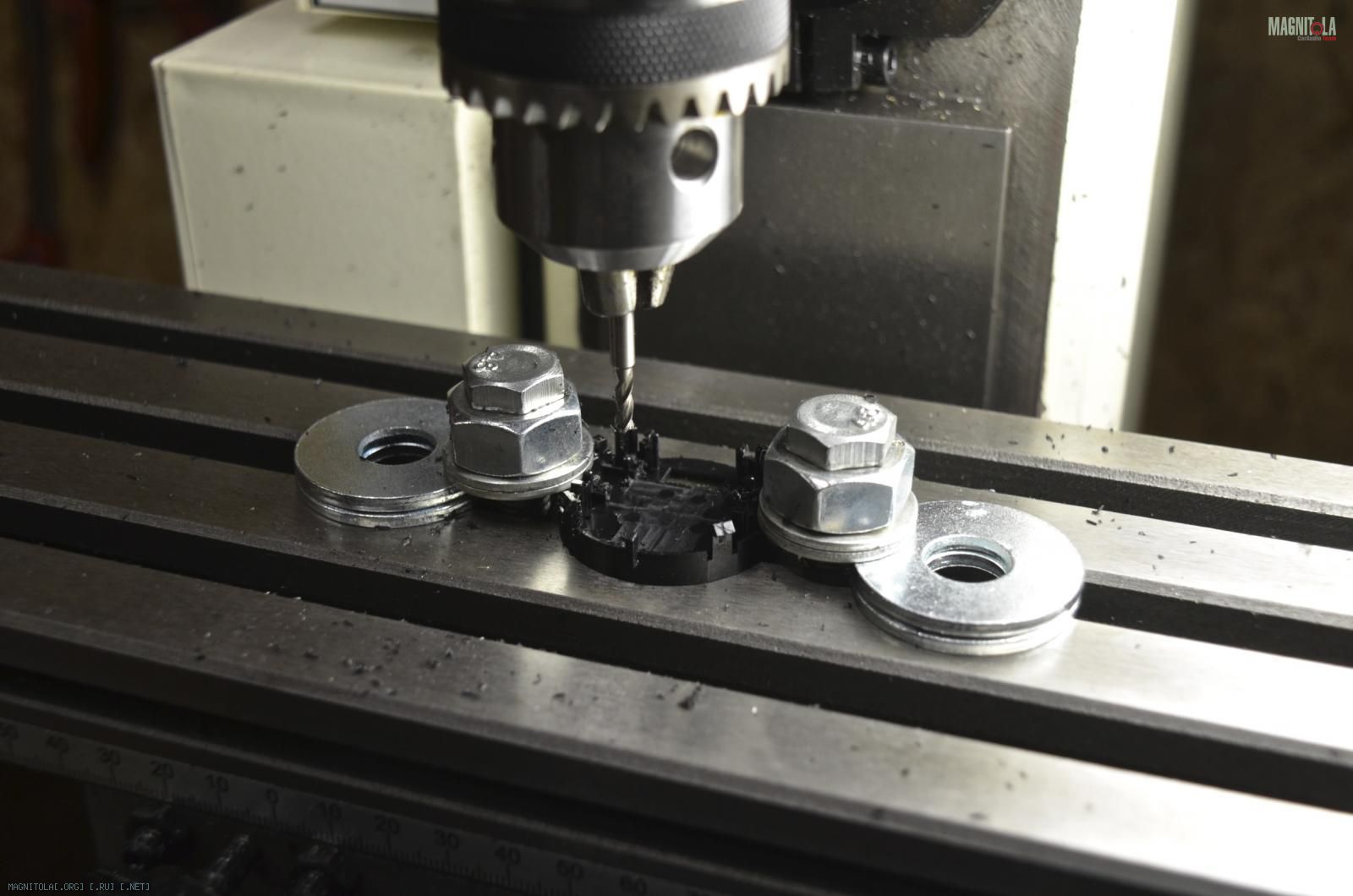

Выравниваем площадку под энкодер.

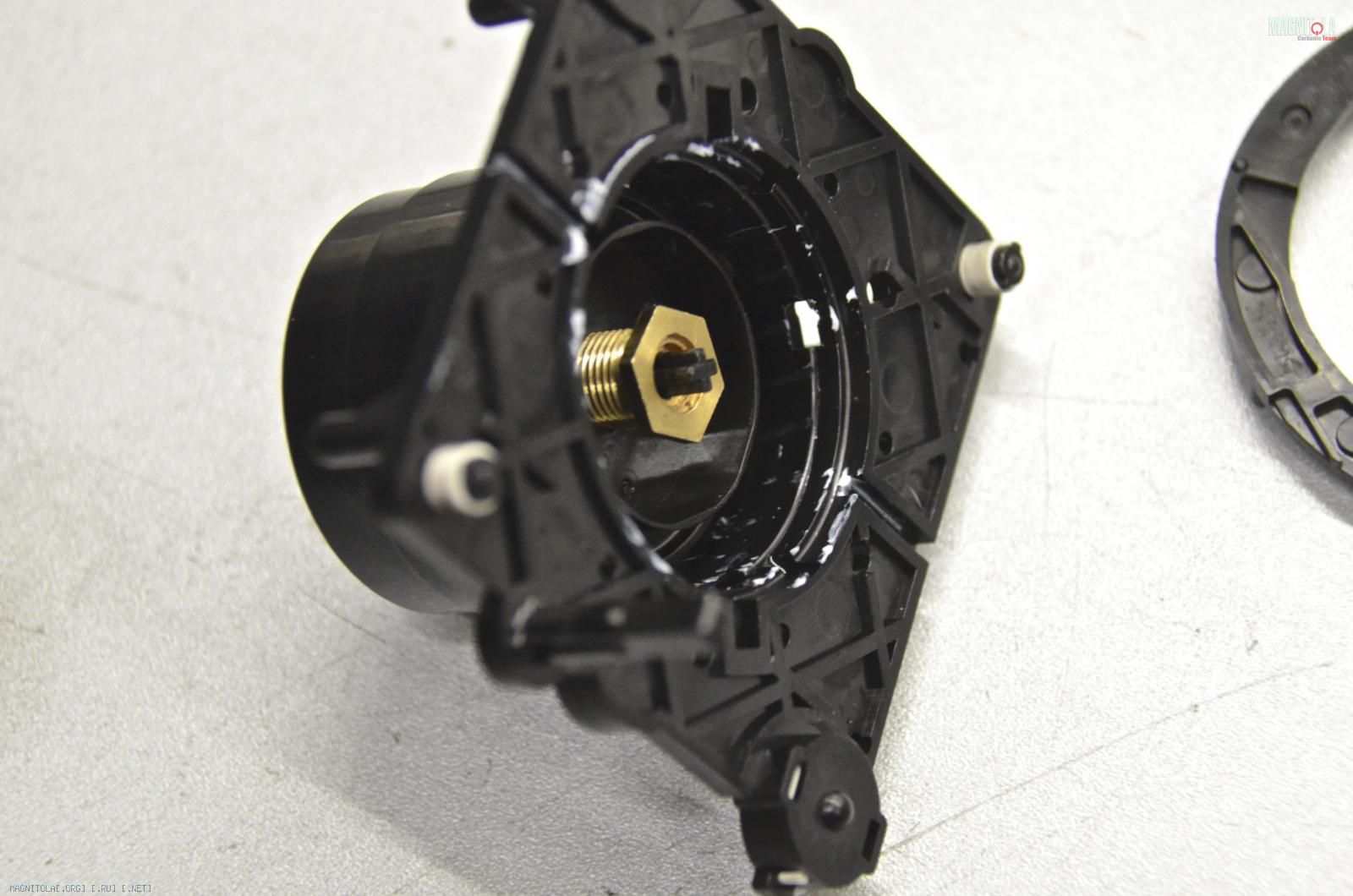

Собираем
Все даже работает.

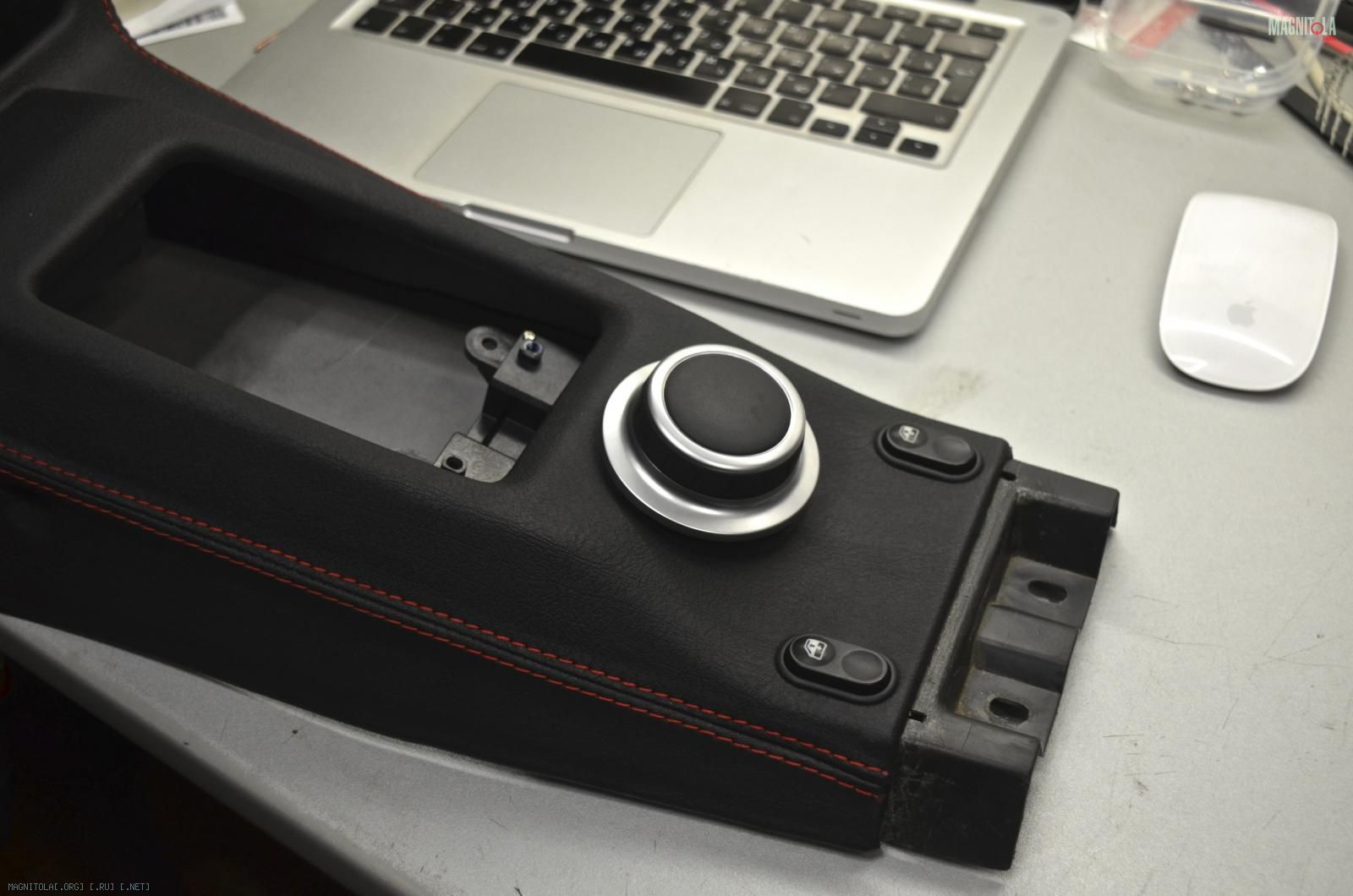

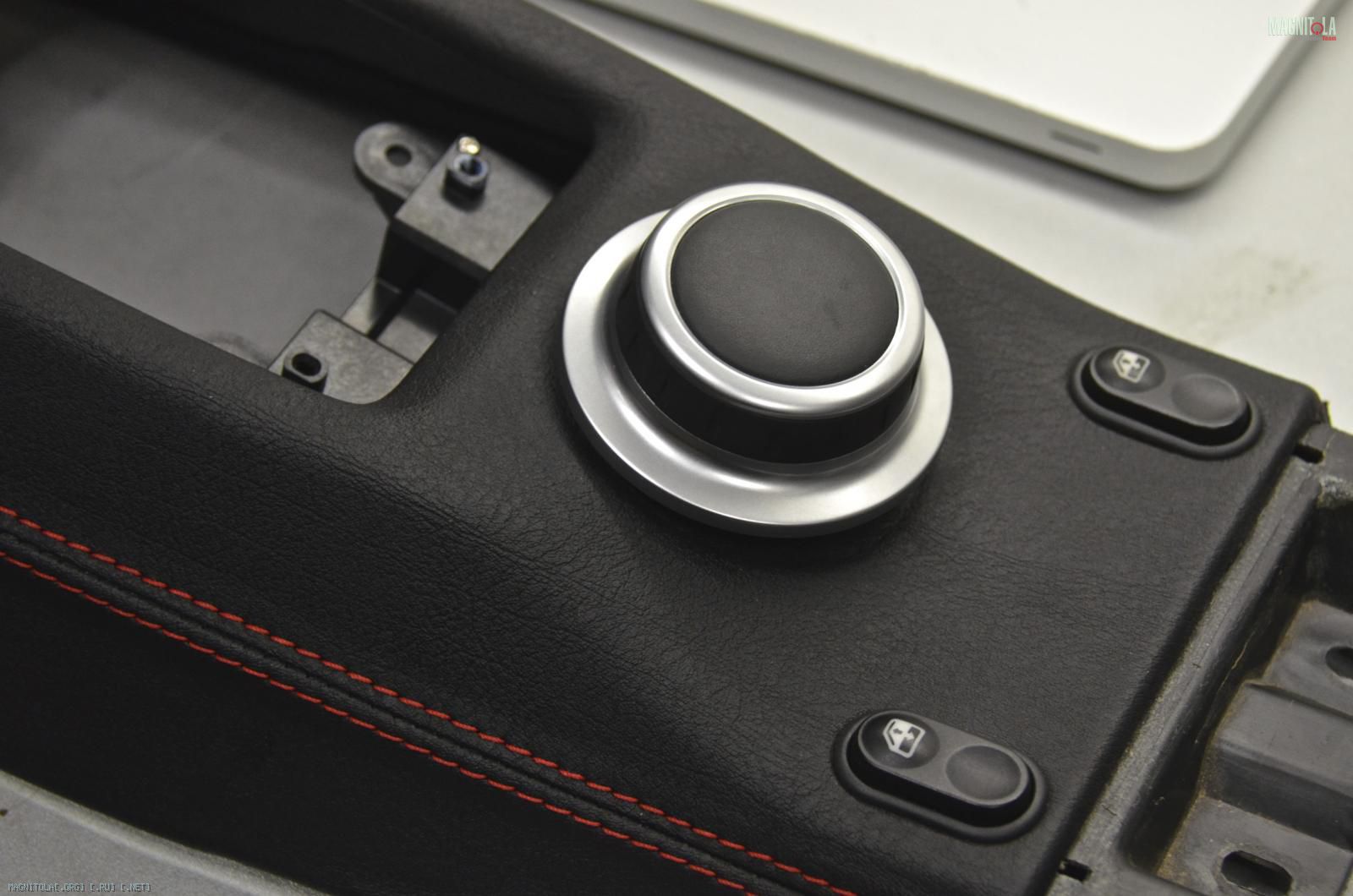

Вобщем как то так должно в итоге получится
Продолжение следует
