А где брал такие накладки на контакты усилителя?
Хорошо получилось:smile3:
После некоторого перерыва появились новости .

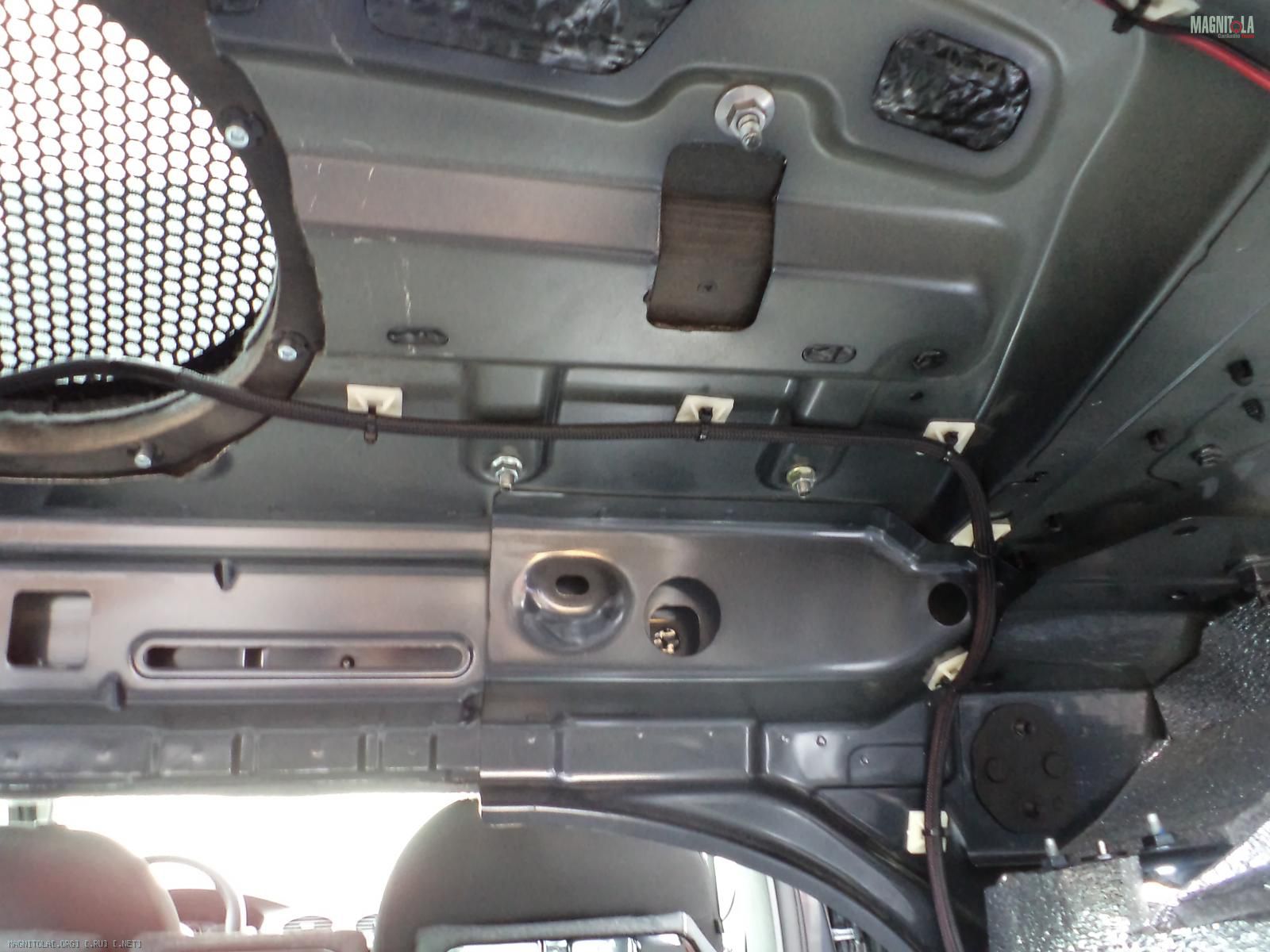

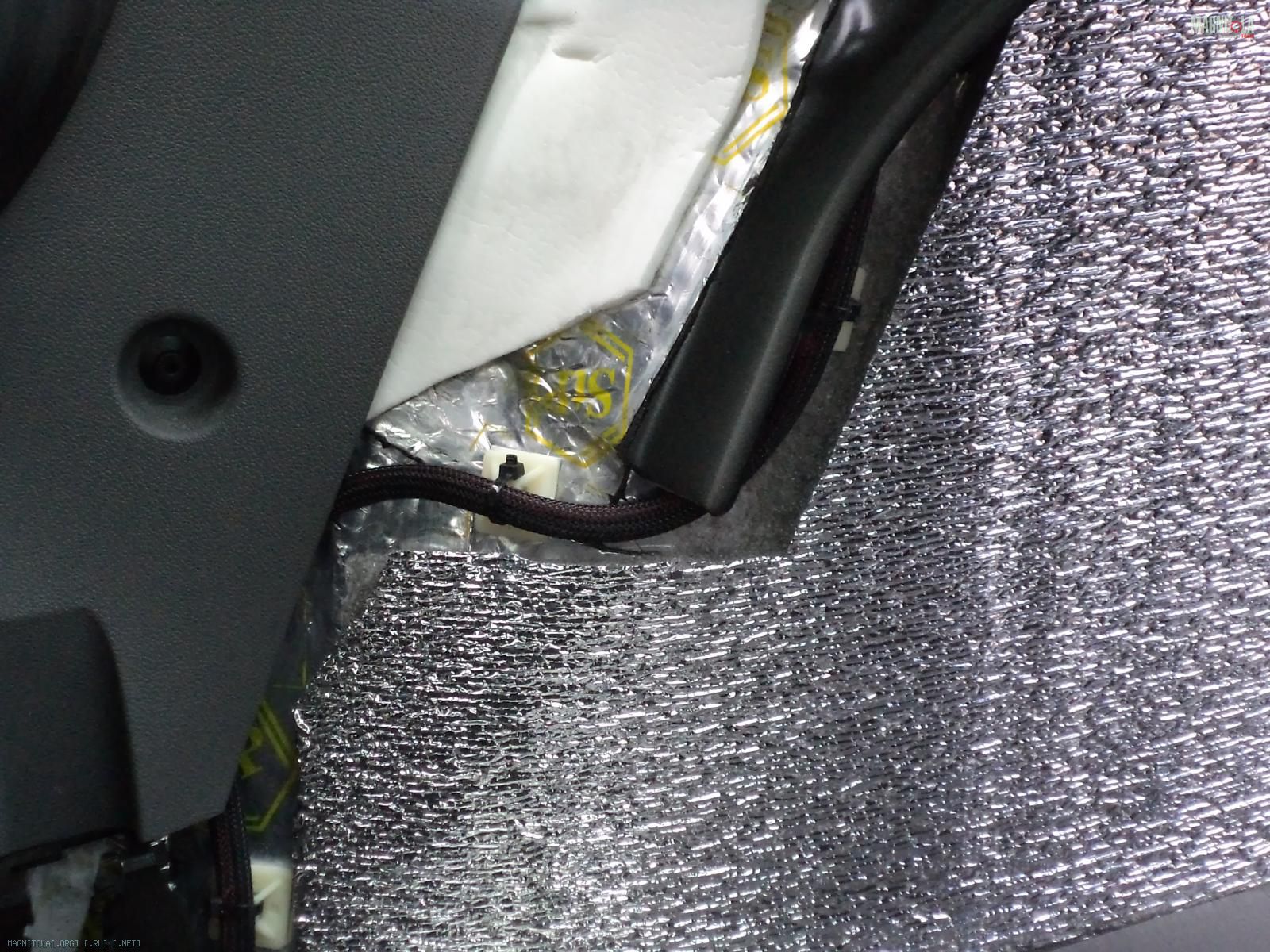

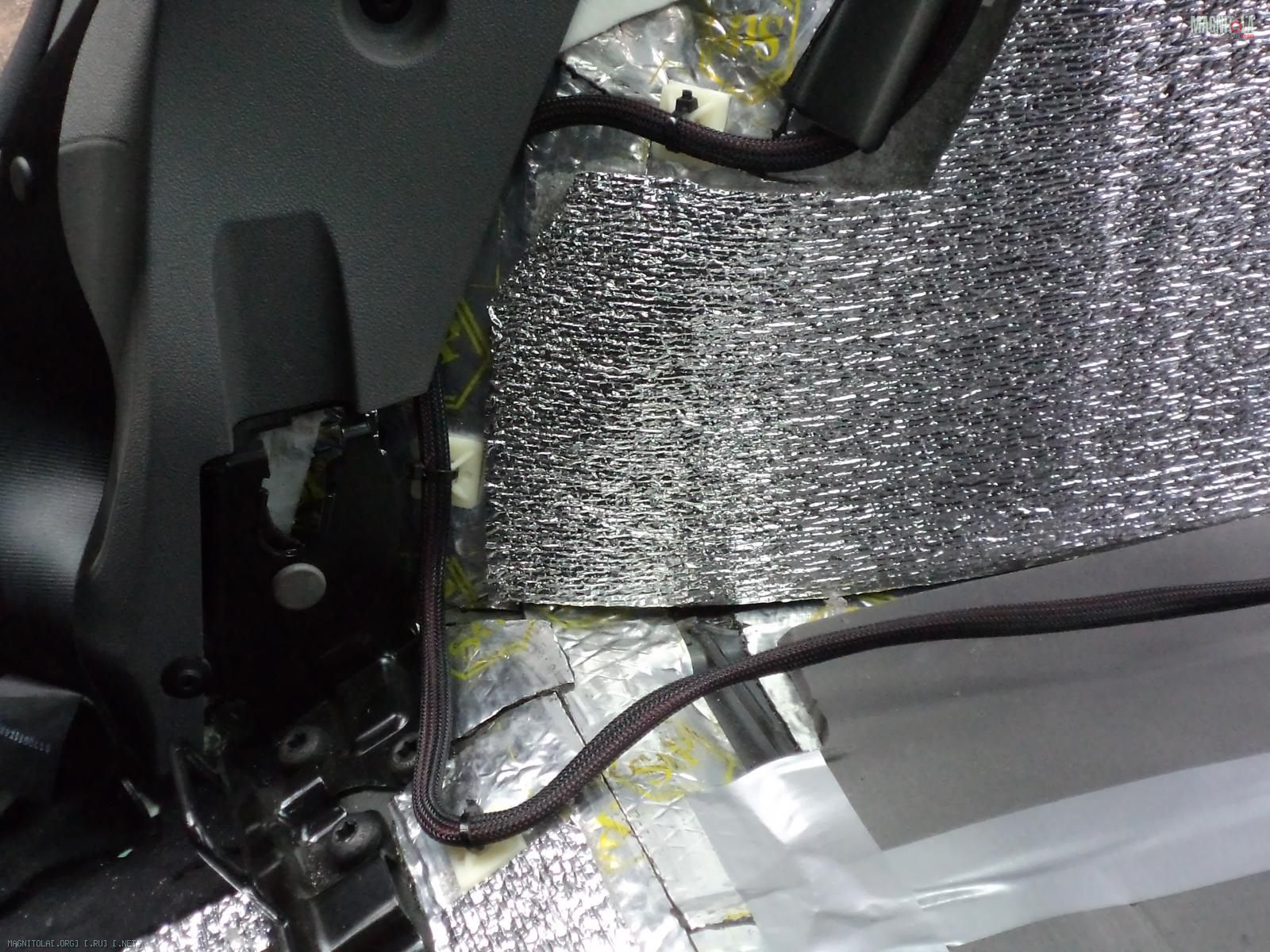

Проложил акустический кабель на саб.Для этих целей использовал ПВЗ-6.
Жилы в нём достаточно толстые , думаю не прогадал.
http://magnitola.org/attachment/1/9/9/0/8/184617.thumb http://magnitola.org/attachment/1/9/9/0/8/184615.thumb http://magnitola.org/attachment/1/9/9/0/8/184613.thumb http://magnitola.org/attachment/1/9/9/0/8/184611.thumb

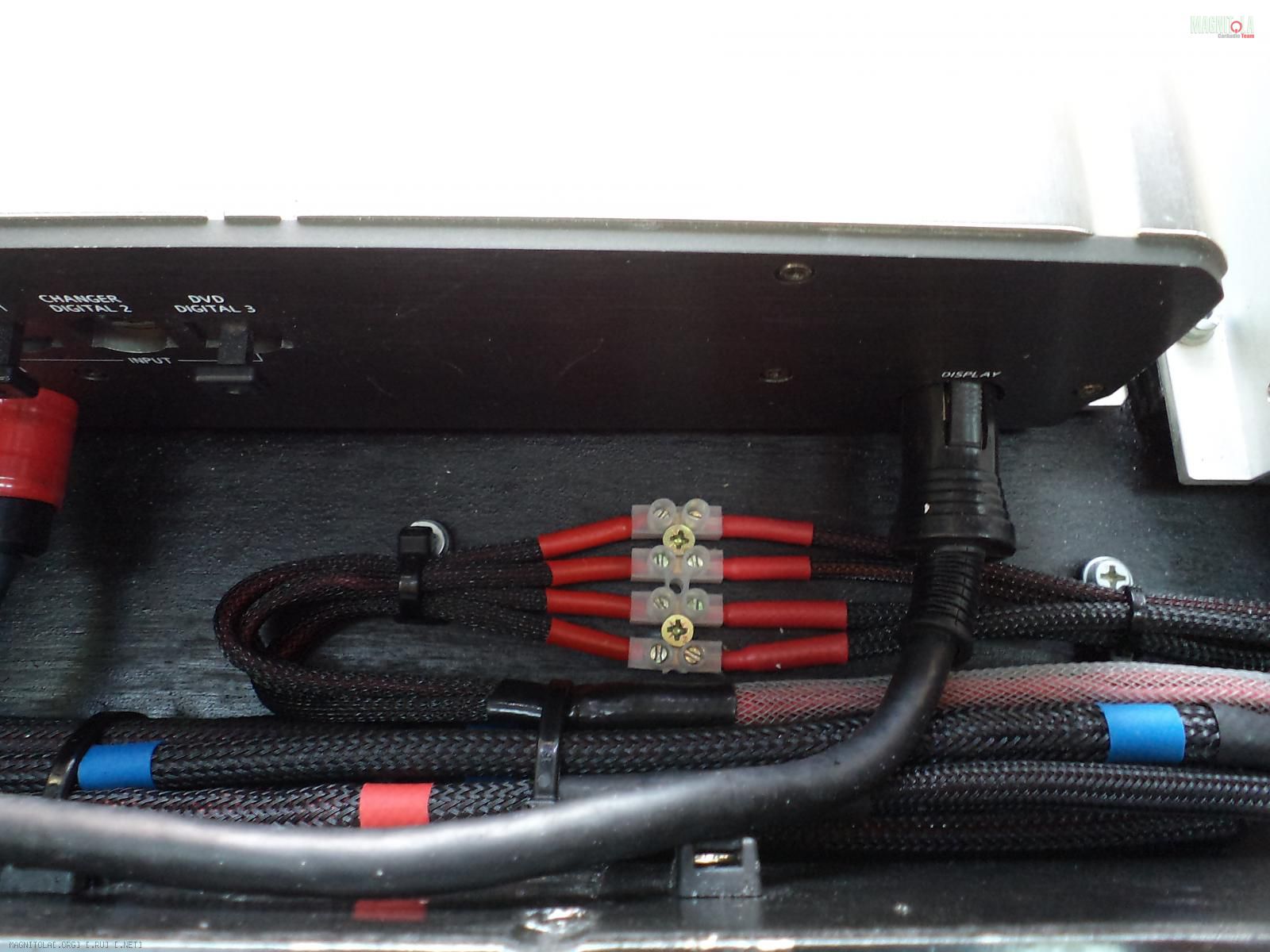

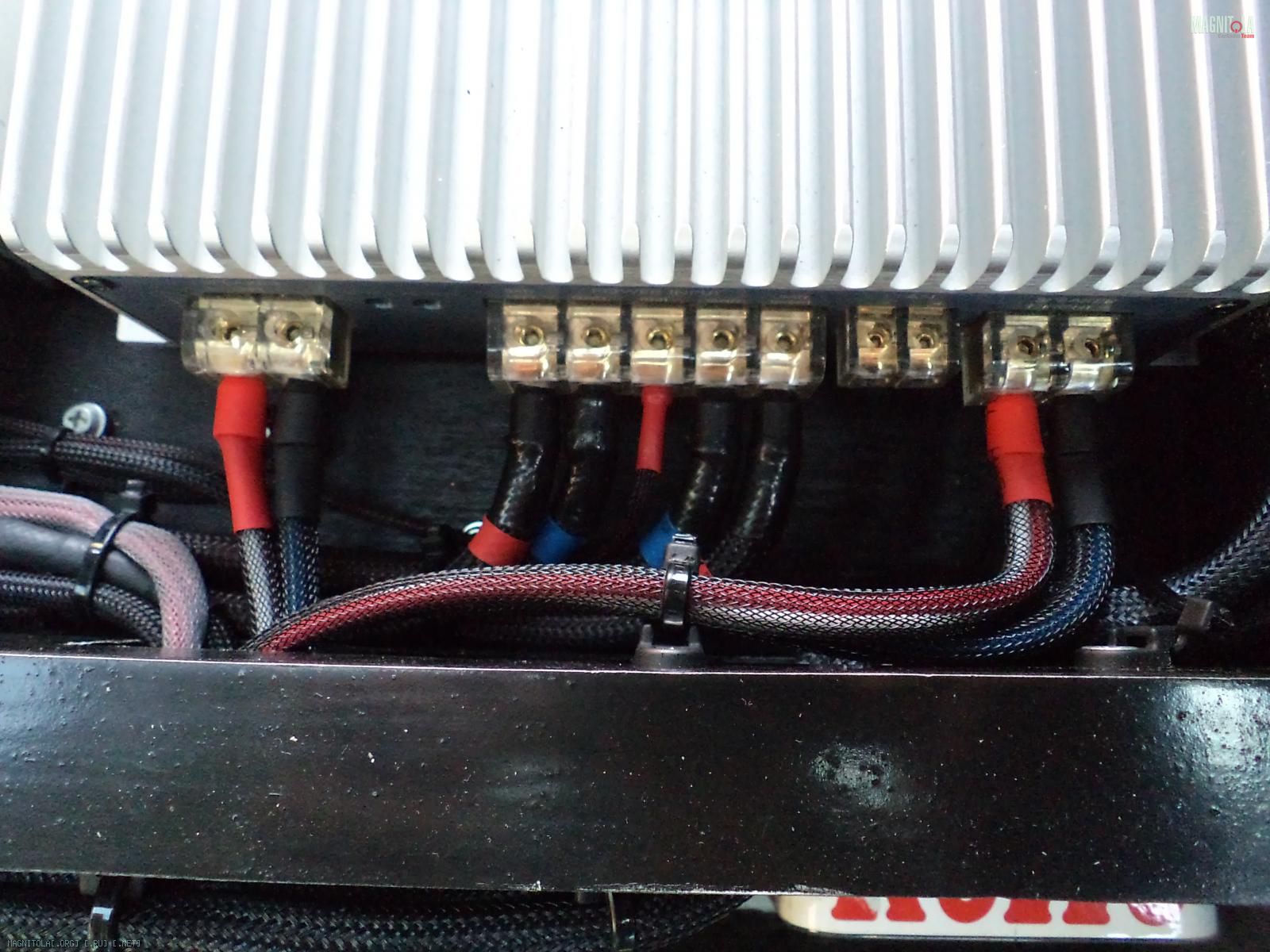

Так же произведено подключение и заделка проводов на все диапазоны :
ВЧ-СЧ http://magnitola.org/attachment/1/9/9/0/8/184629.thumb
НЧ http://magnitola.org/attachment/1/9/9/0/8/184663.thumb

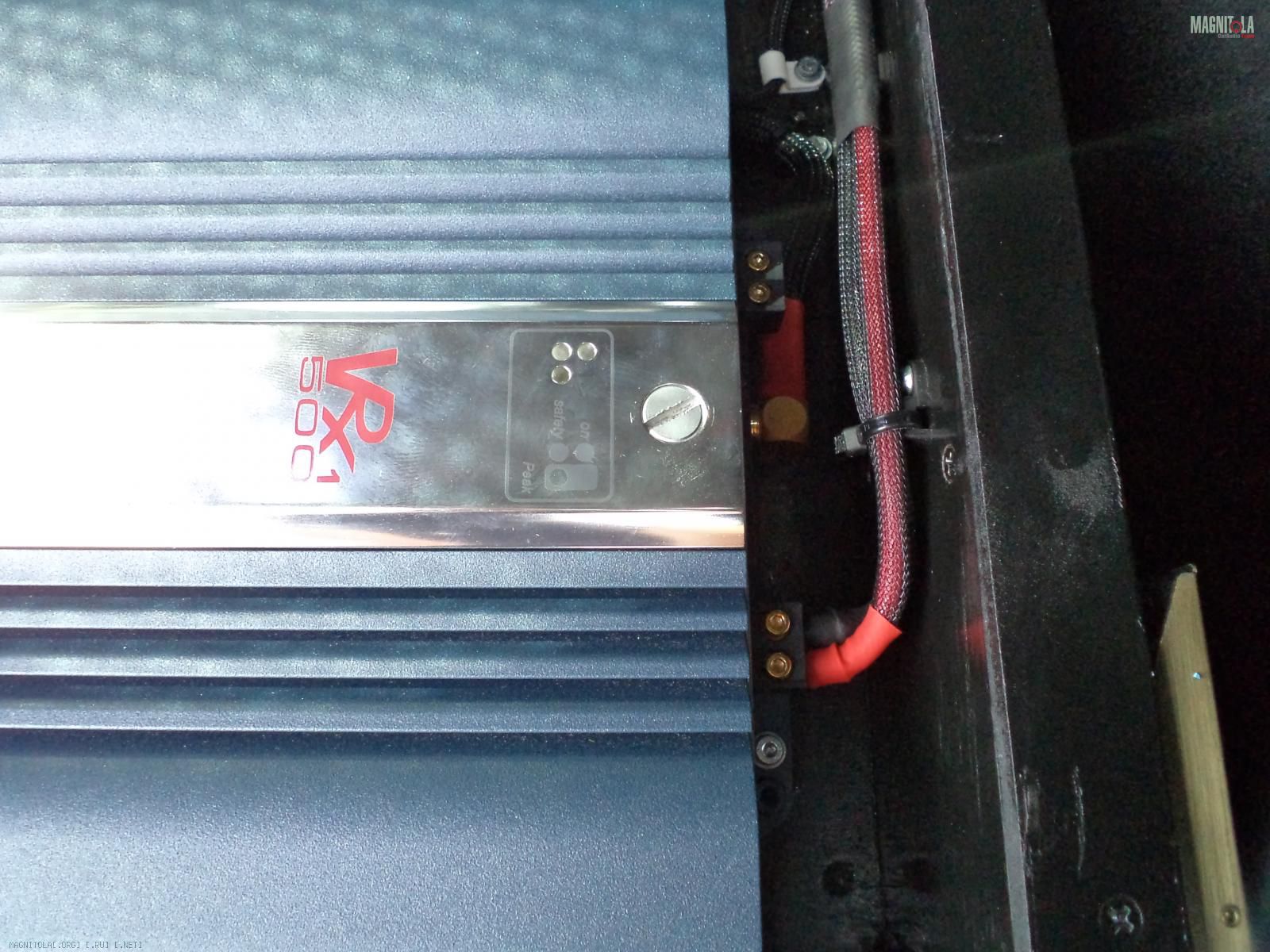

саб http://magnitola.org/attachment/1/9/9/0/8/184631.thumb http://magnitola.org/attachment/1/9/9/0/8/184633.thumb

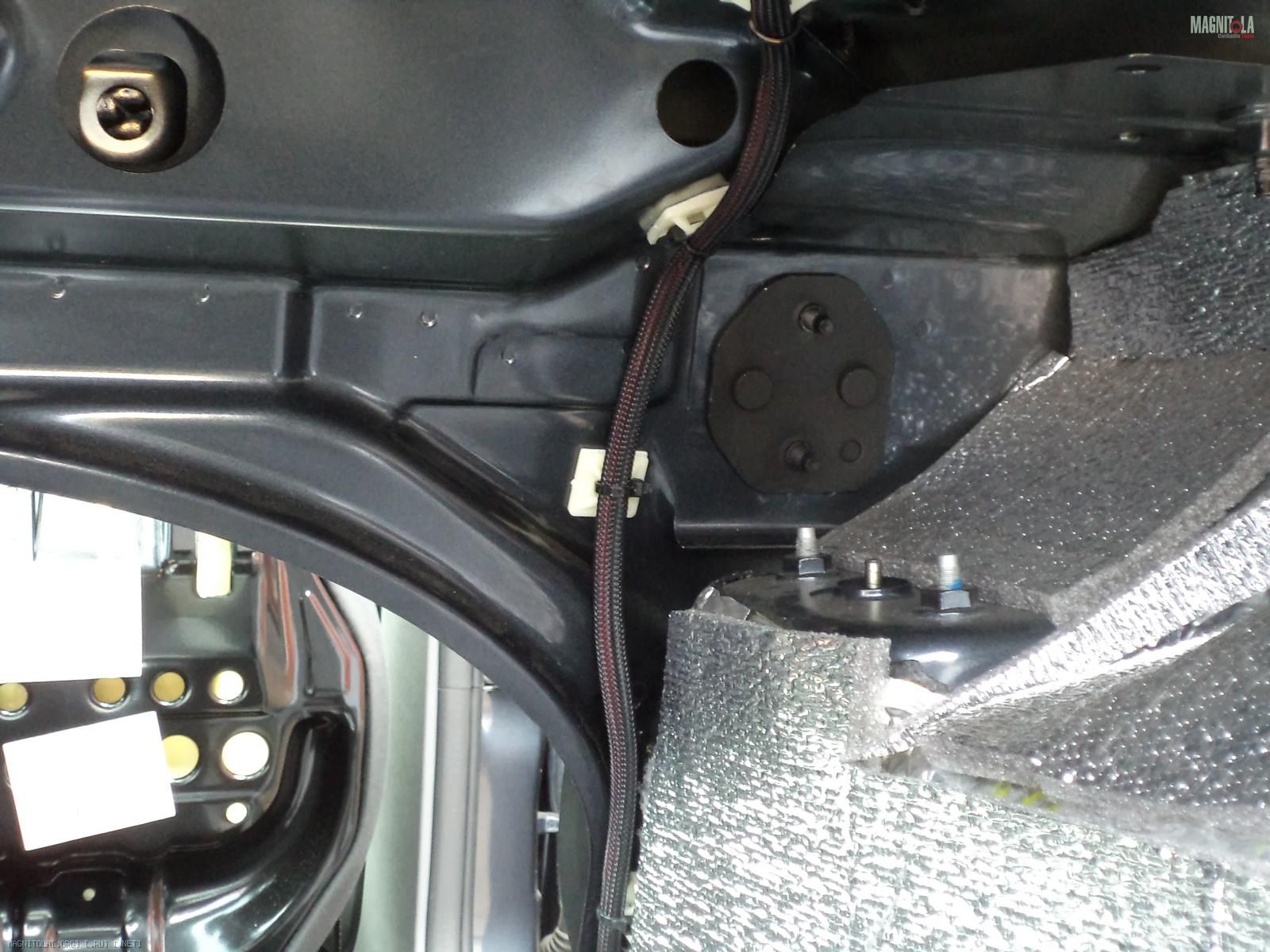

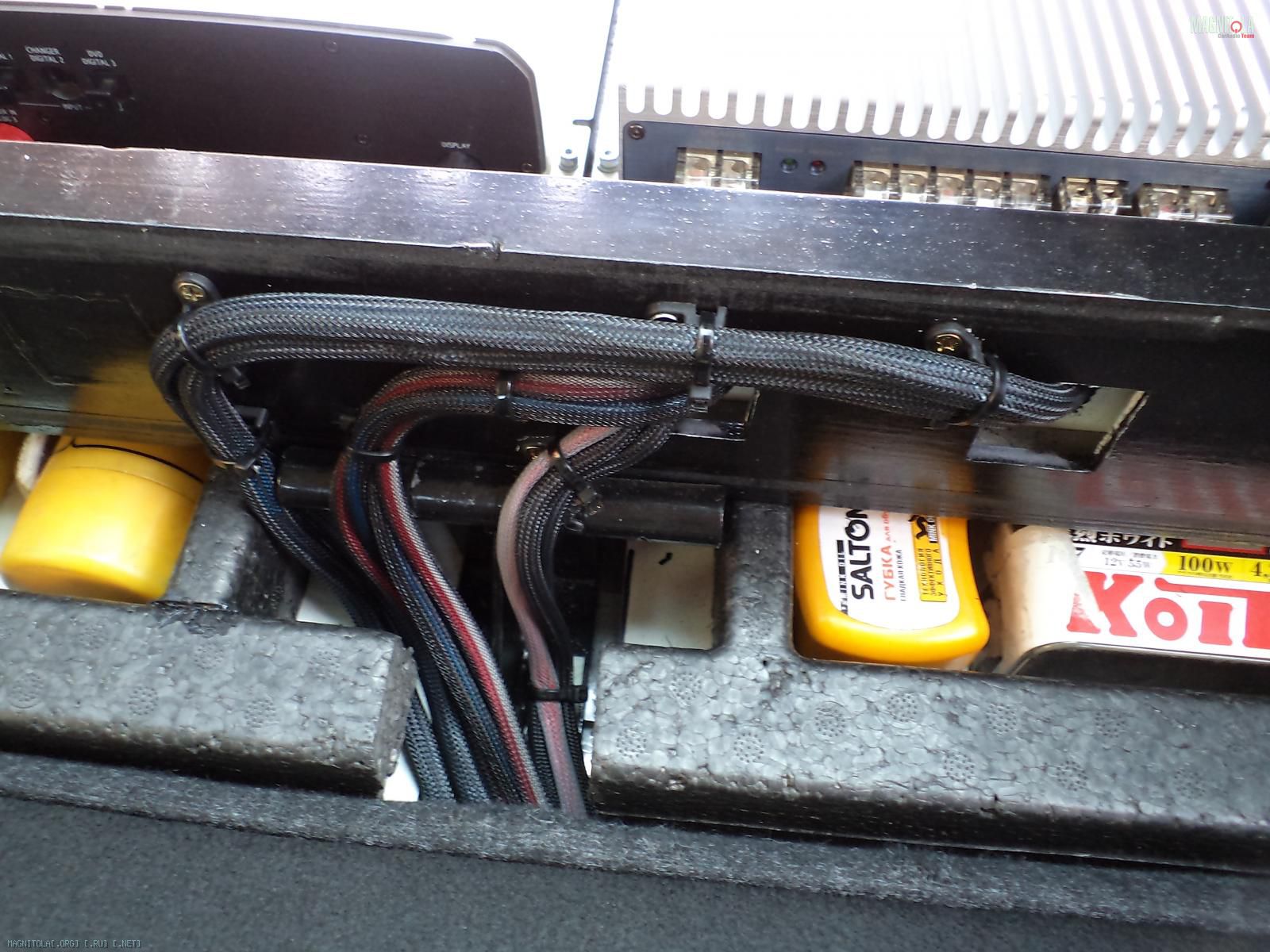

Прохождение кабелей акустики и питания ГУ из салона в "коробочку"
http://magnitola.org/attachment/1/9/9/0/8/184661.thumb

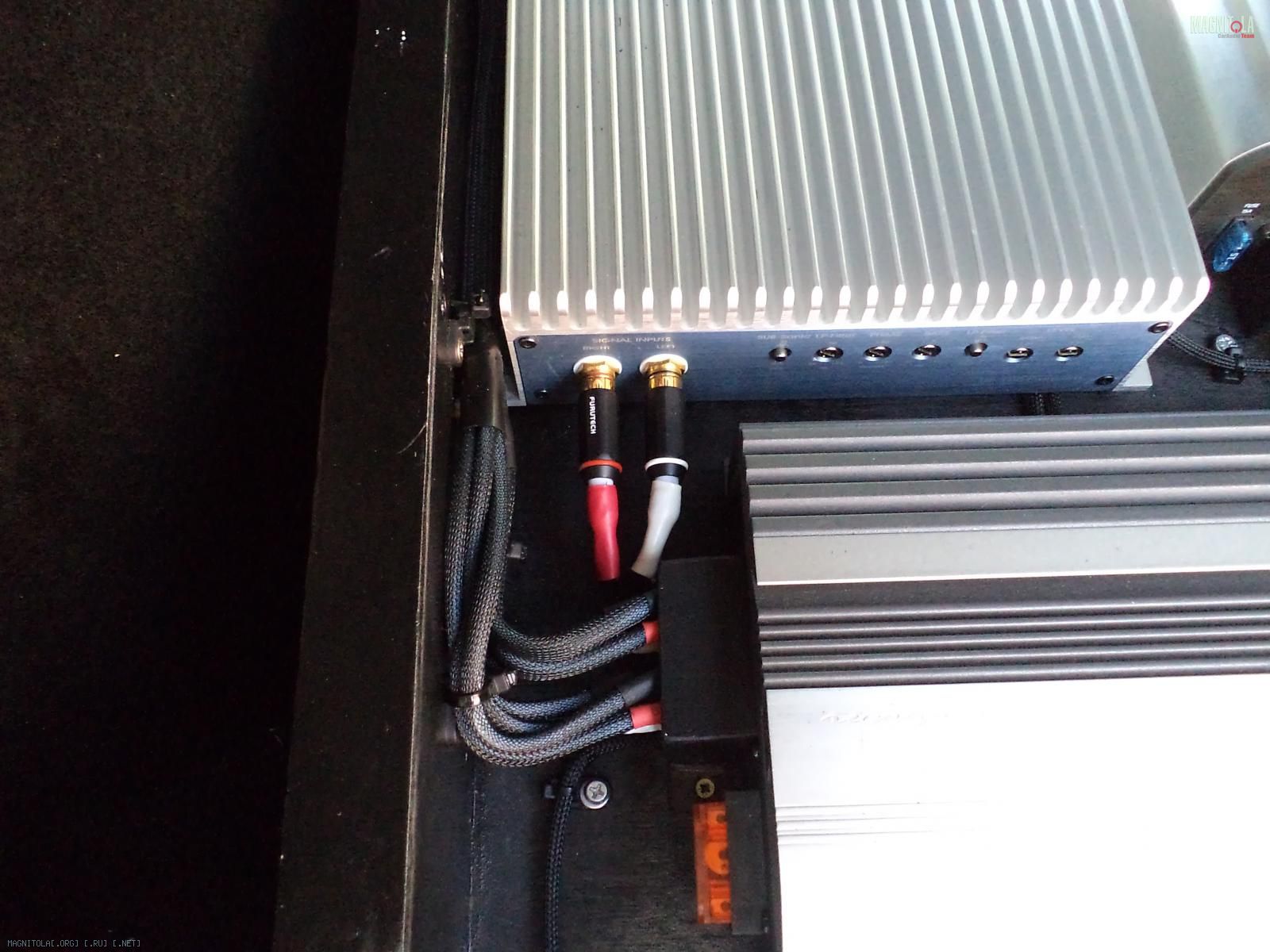

Чтобы не возиться с длинными проводами ремоутов развел их в коробе , а из салона они приходят сюда
http://magnitola.org/attachment/1/9/9/0/8/184627.thumb

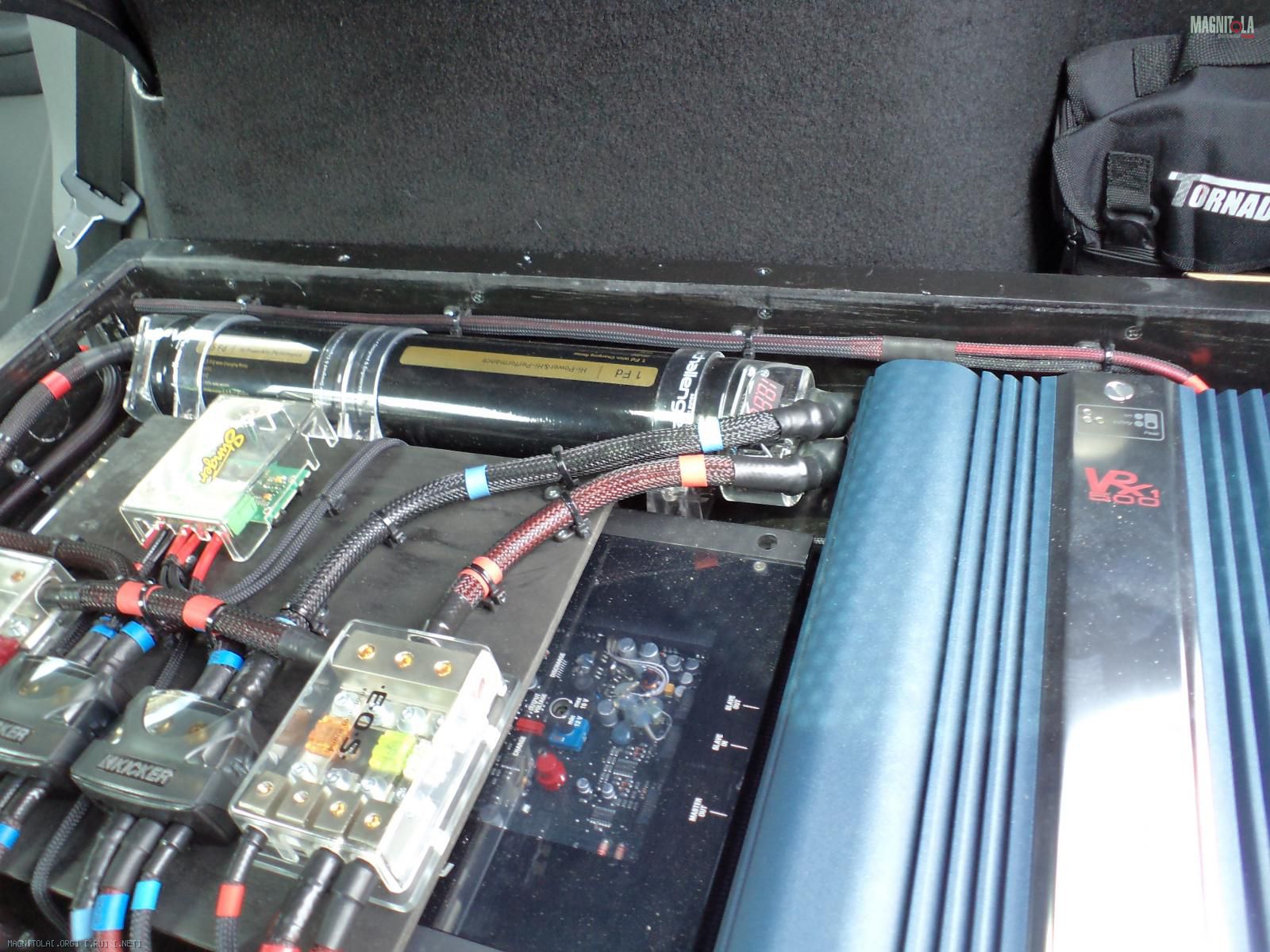

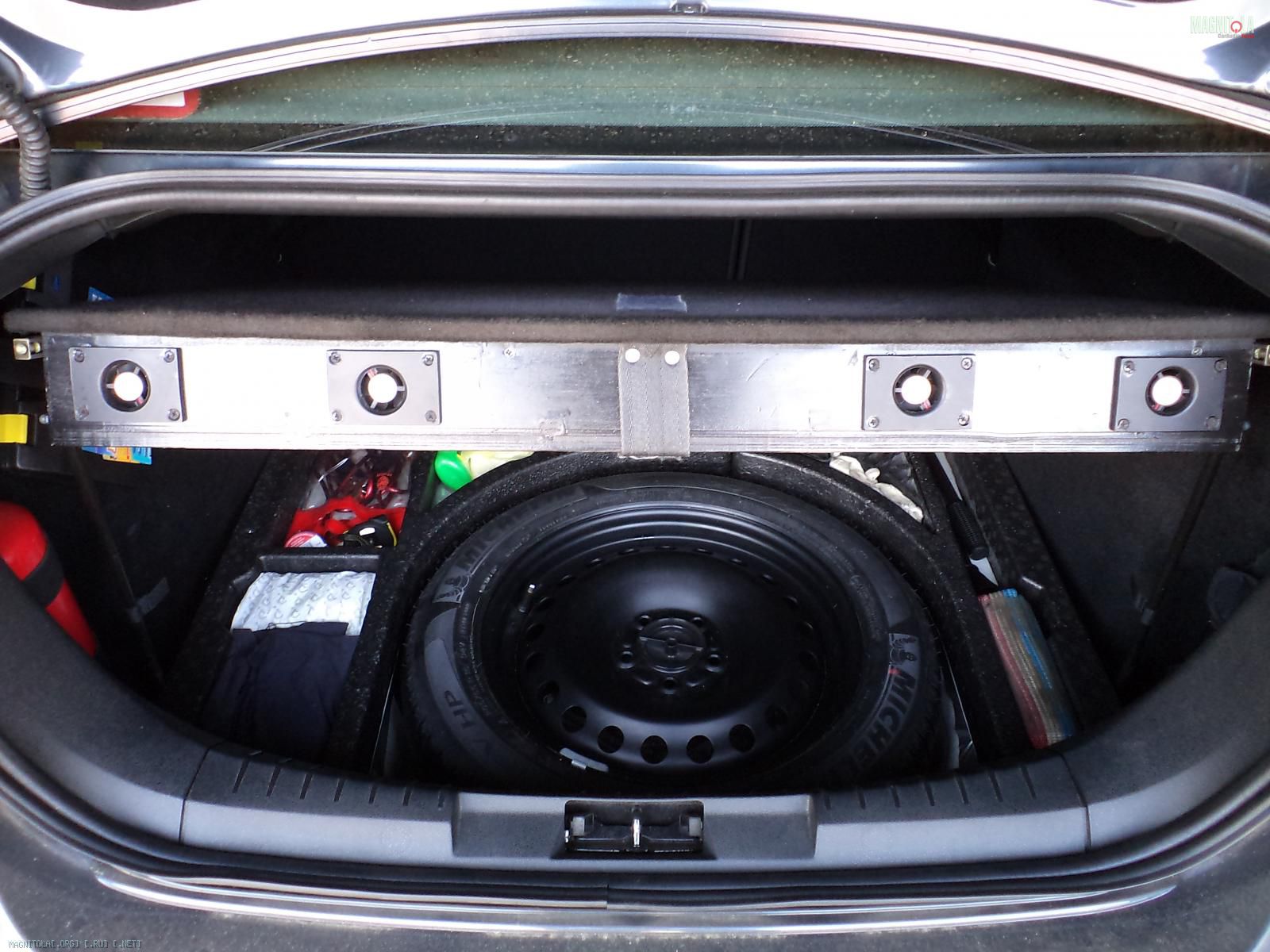

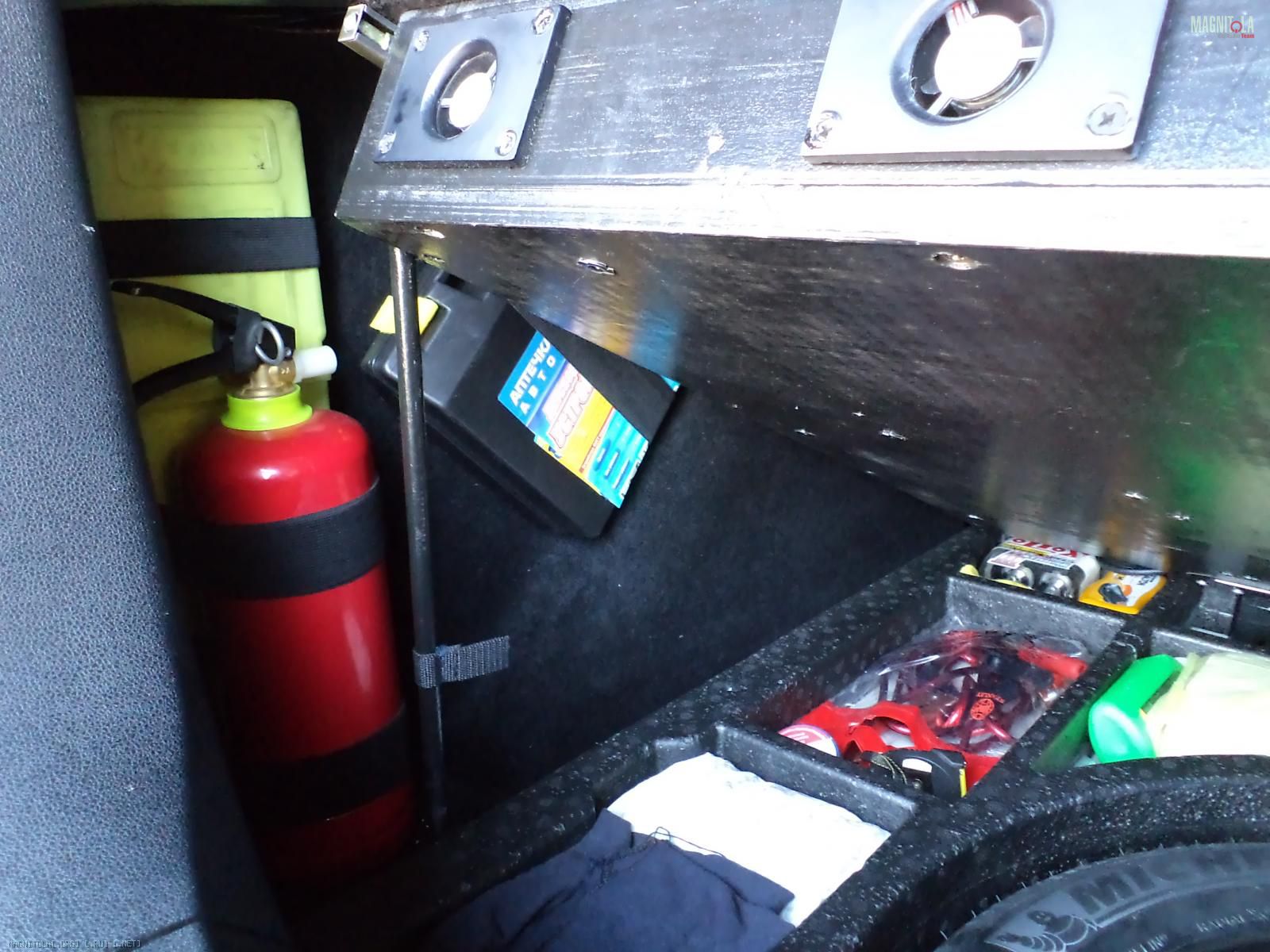

Ну и несколько общих фото . Короб в поднятом состоянии с видом на кулеры
http://magnitola.org/attachment/1/9/9/0/8/184619.thumb

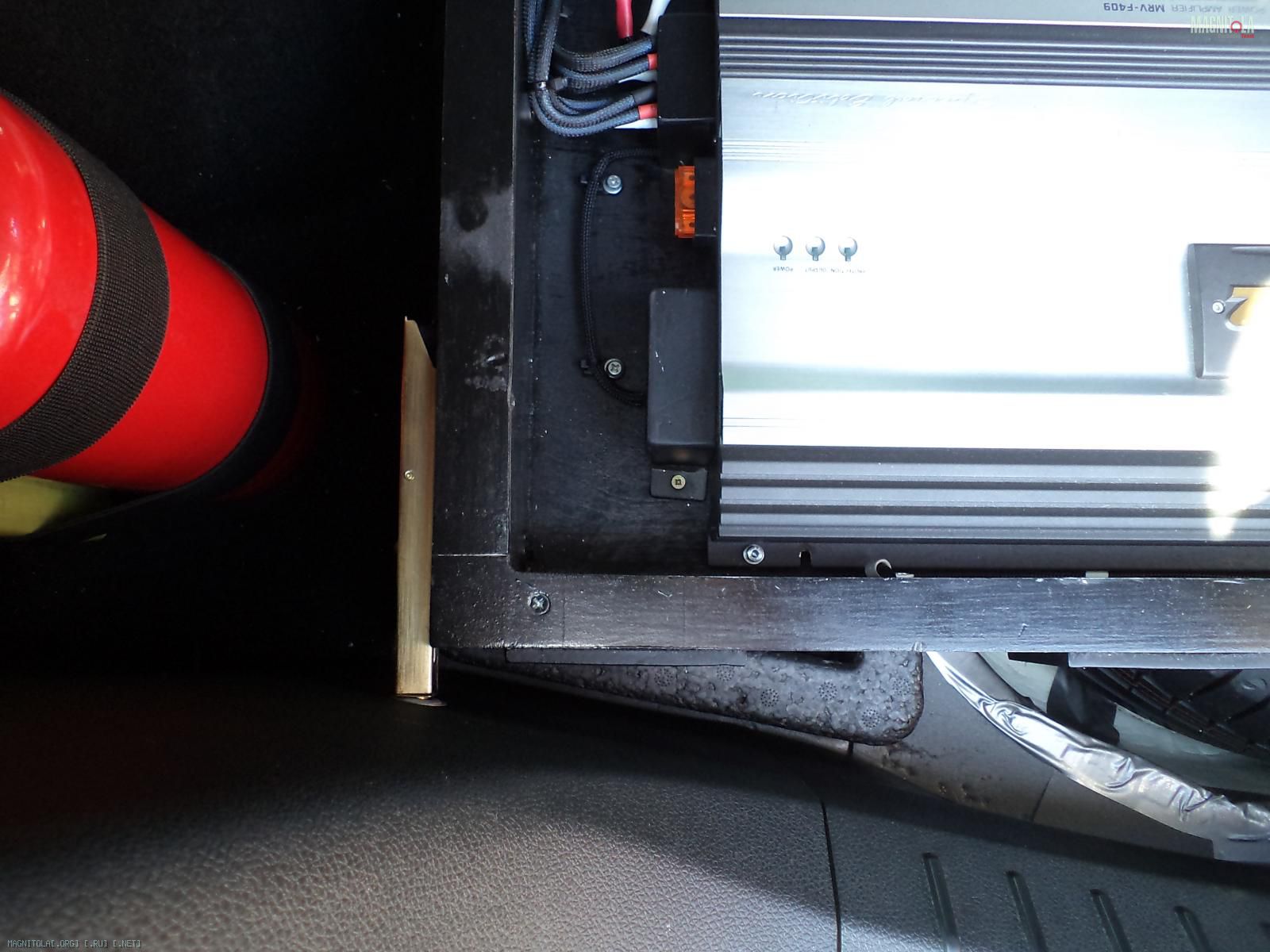

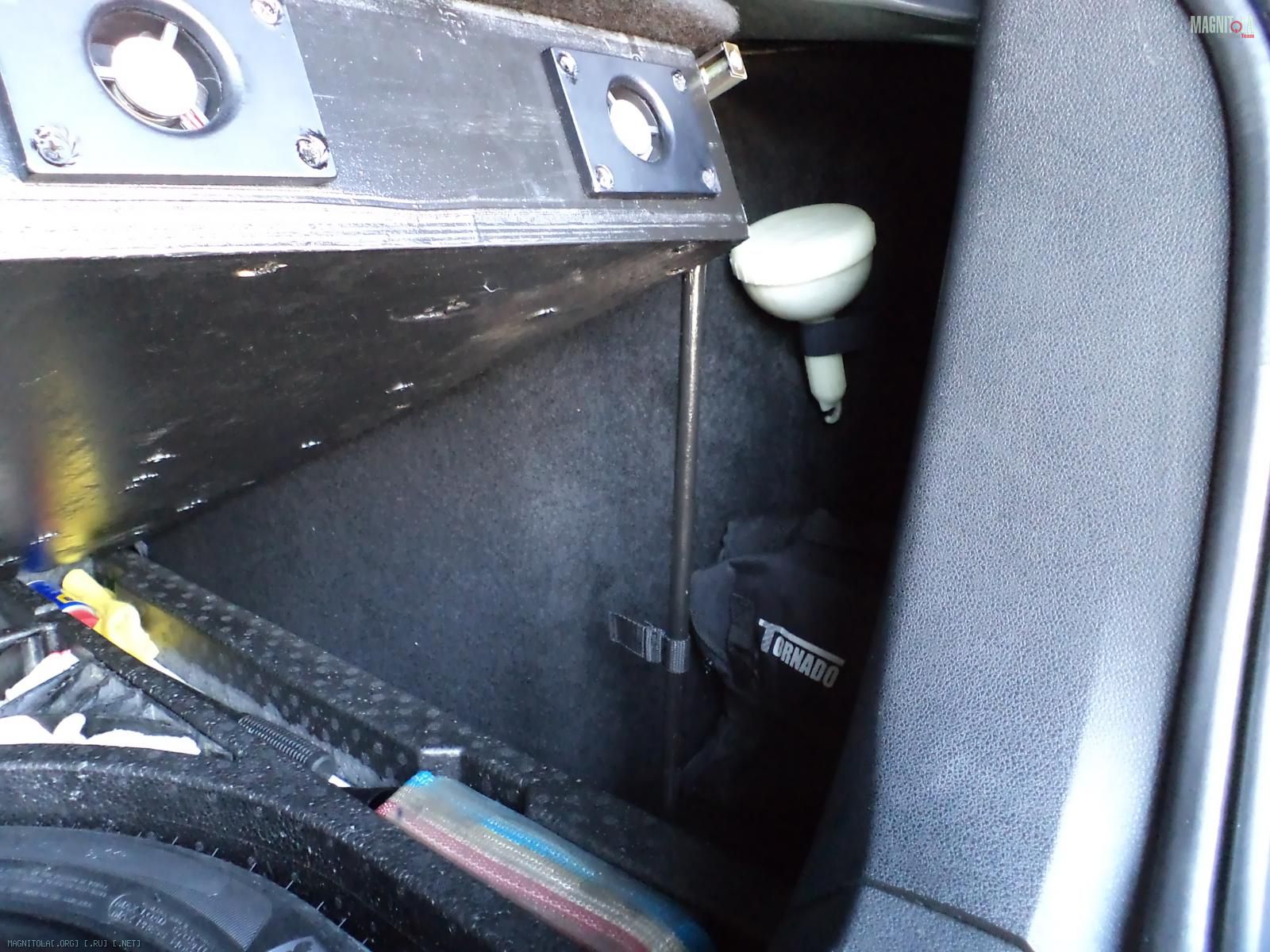

Металлические штыри - упоры
http://magnitola.org/attachment/1/9/9/0/8/184621.thumb http://magnitola.org/attachment/1/9/9/0/8/184623.thumb

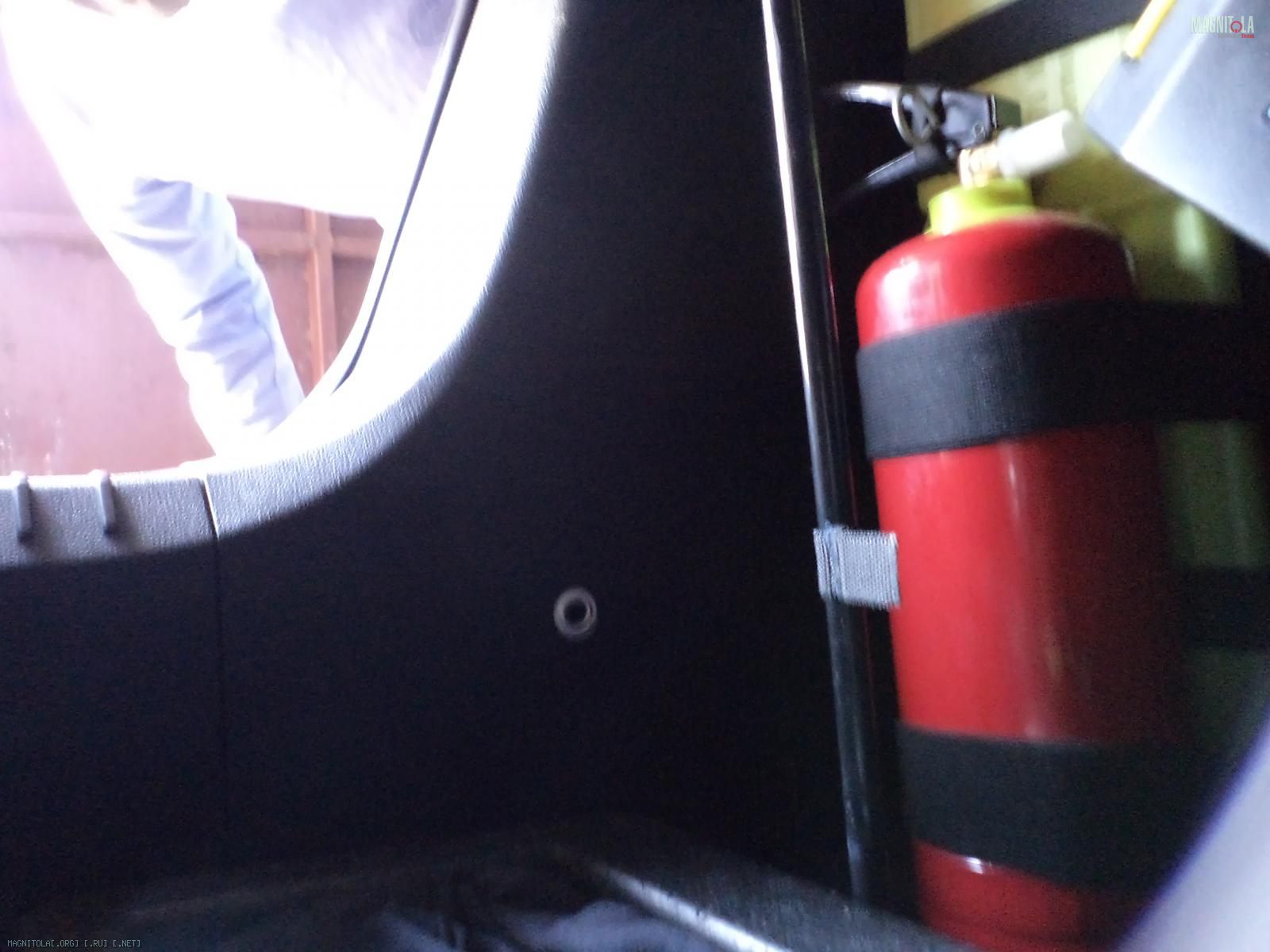

Для крепления короба в багажнике(чтобы не прыгал) просверлены отверстия в пластике и вживлены "люверсы" с двух сторон
http://magnitola.org/attachment/1/9/9/0/8/184625.thumb

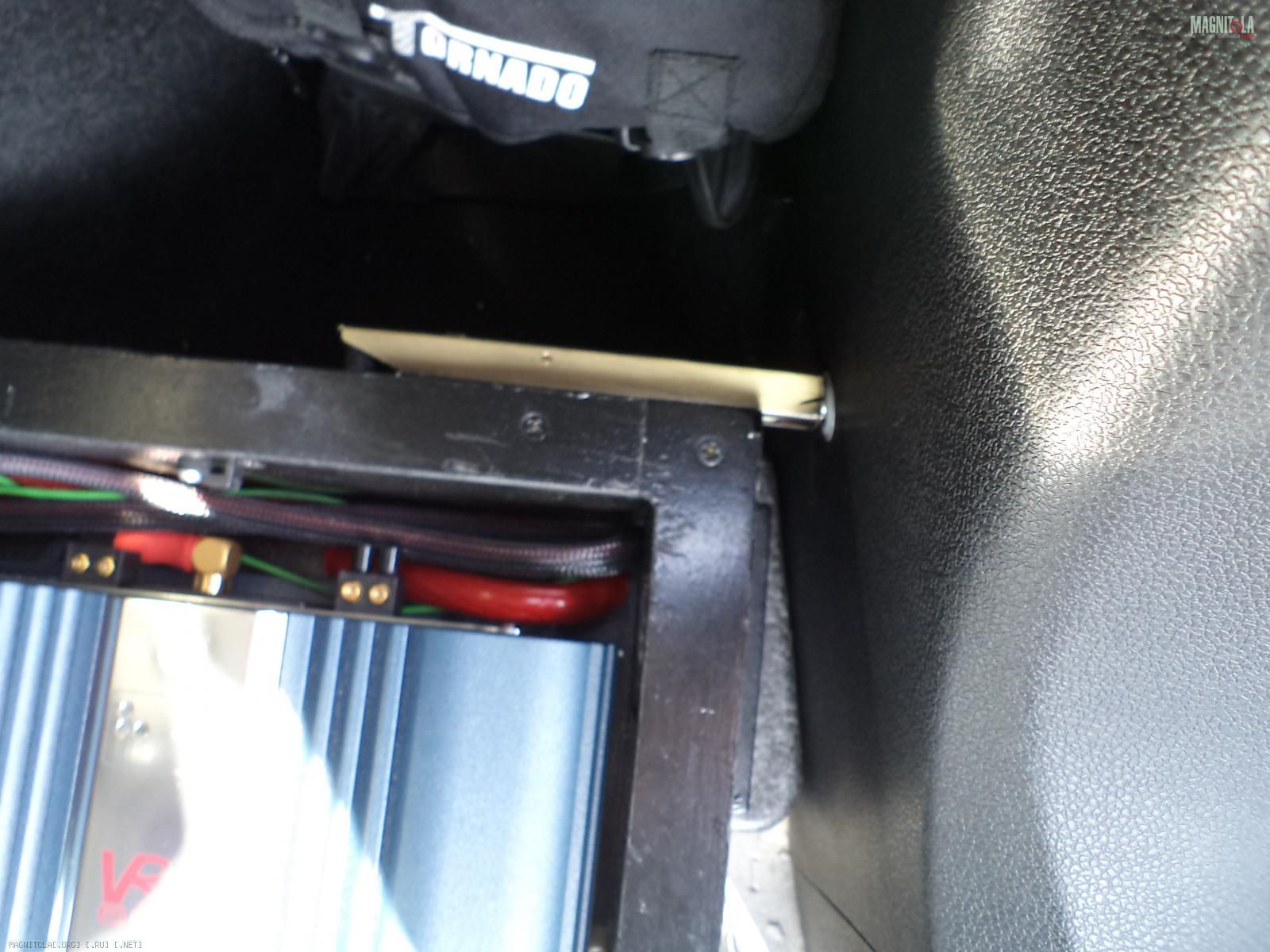

Для фиксации использовал "дверные" шпингалеты , по бокам коробка
http://magnitola.org/attachment/1/9/9/0/8/184667.thumb http://magnitola.org/attachment/1/9/9/0/8/184665.thumb

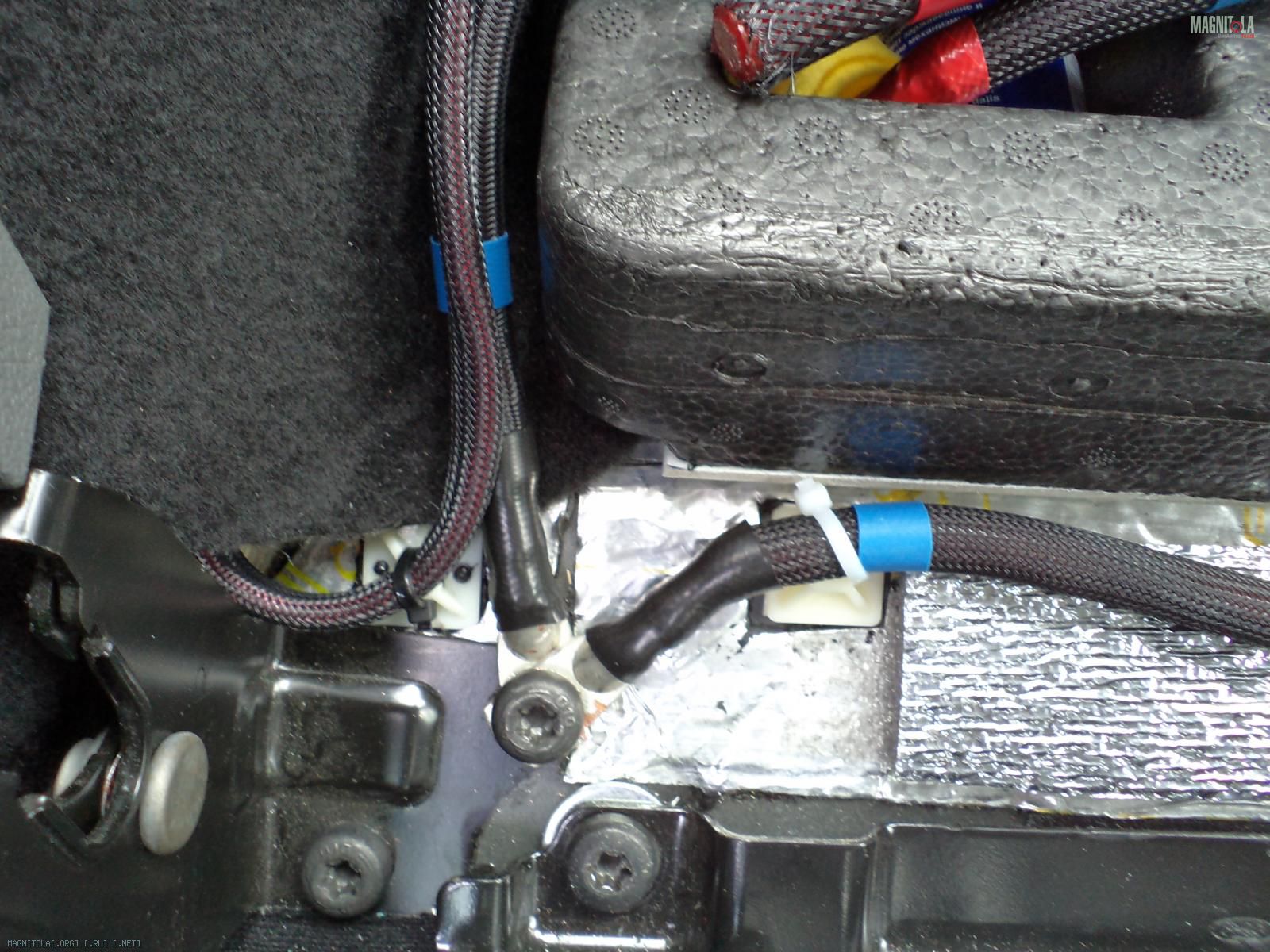

Главные земли прикручены на болт спинки заднего сиденья
http://magnitola.org/attachment/1/9/9/0/8/184637.thumb

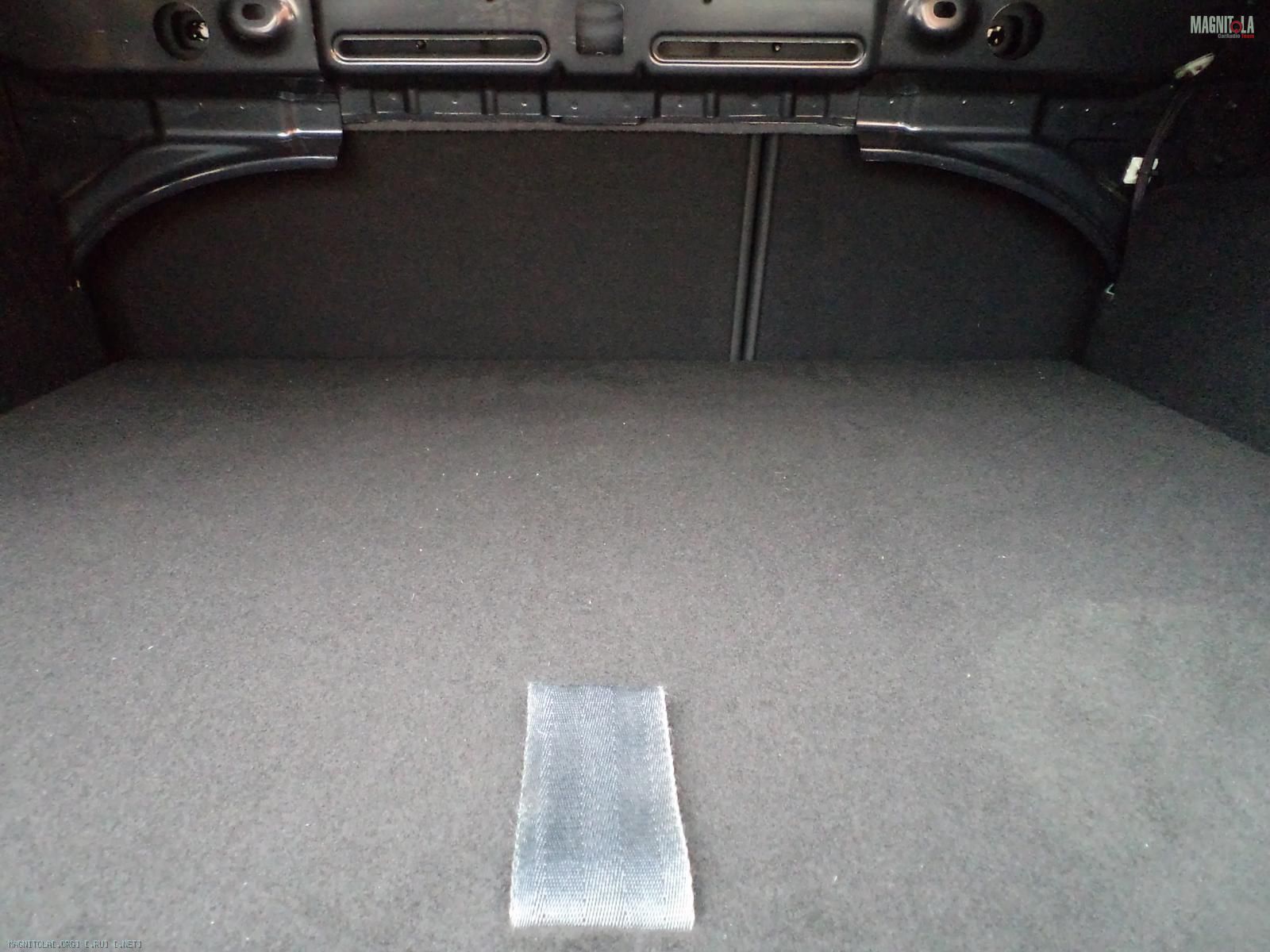

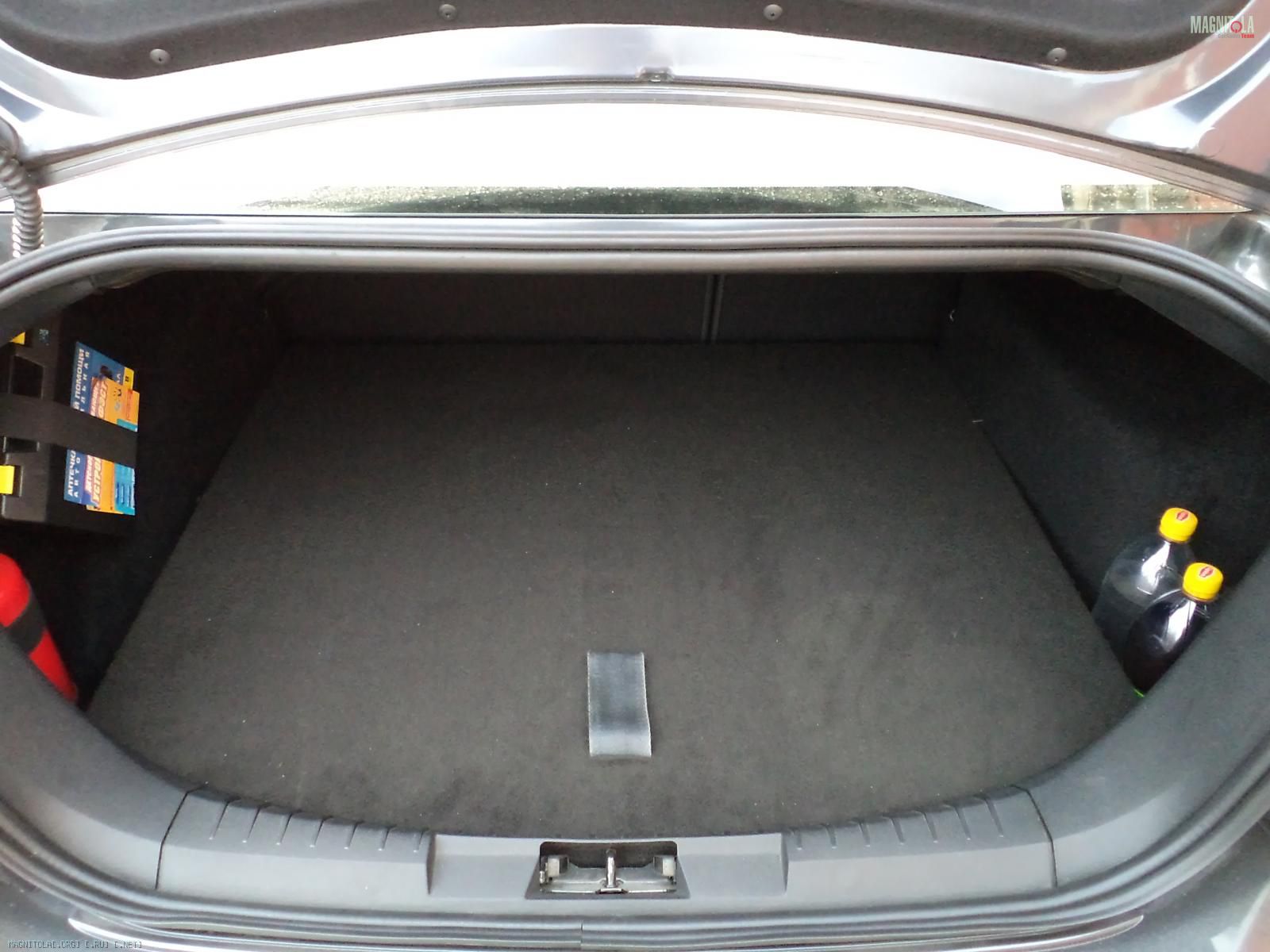

И наконец всё это прикрывается фальшиной из фанеры , потянутой чёрным карпетом Аудиокомп.По фактуре , цвету и пушистости похож на штатную отделку багажника.
http://magnitola.org/attachment/1/9/9/0/8/184641.thumb http://magnitola.org/attachment/1/9/9/0/8/184635.thumb
Вот пожалуй и все подвиги пока , осталось проложить оптику для чейнджера ,прикрутить ГУ и 5 динамиков.

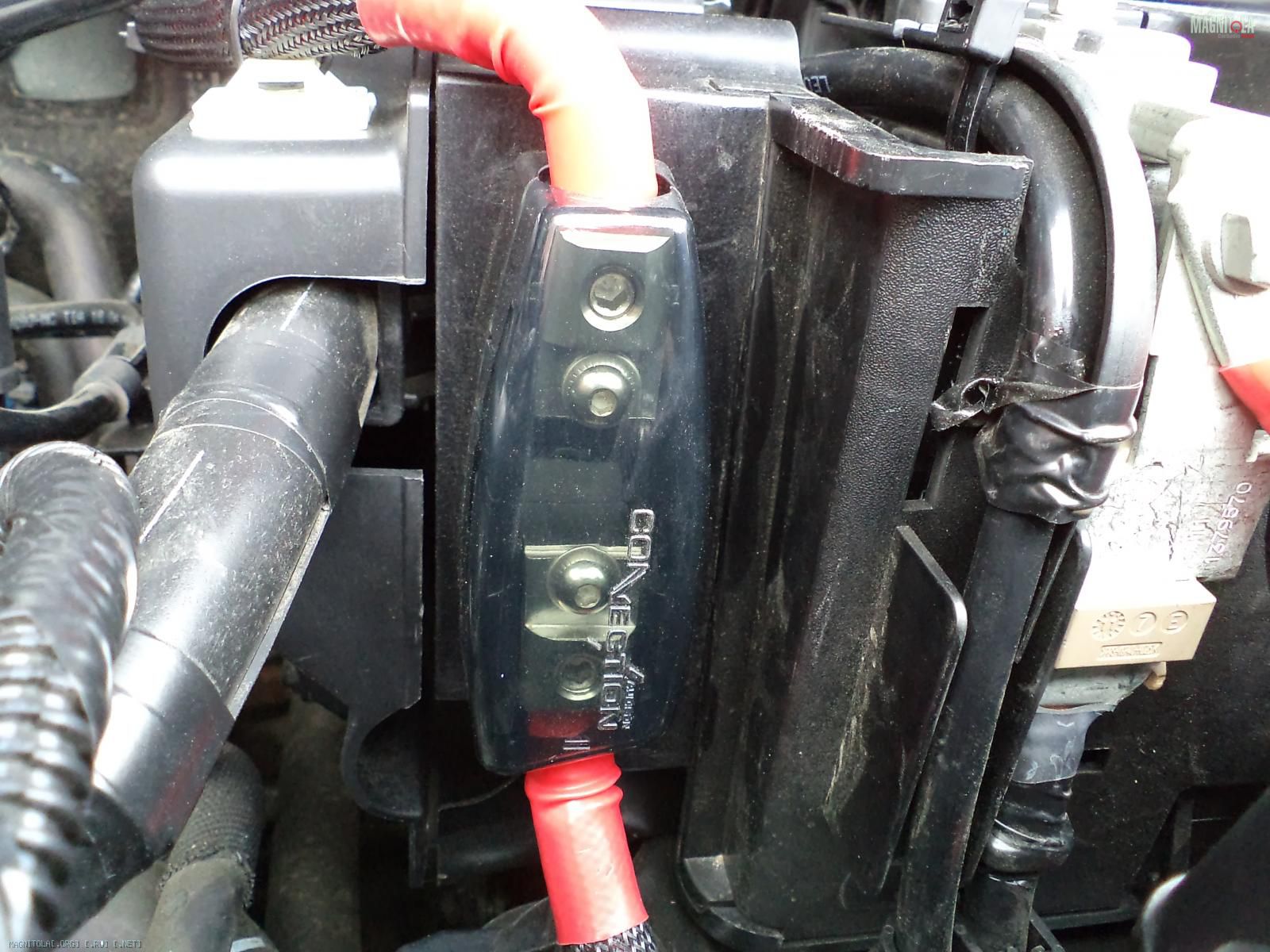

И можно будет устанавливать "Главный" предохранитель!!!!!!!!! http://magnitola.org/attachment/1/9/9/0/8/169437.thumb
Шикарно :)
Только мне кажется что не очень удобно просматривать каждую фотографию в новом окне:dntknw:
Комментарии хочется к каждой фотке дать , чтобы было понятно на что обратить внимание.
Приношу извинения за доставленные неудобства.:pardon:
xера се, любительский! посмотришь на таких любителей и думаешь, чож у меня такое! скромник)))
ваще очень грамотно, сто баллов!
и все же тут присутствует довольно четкая ориентация на соревновательный уровень, а это уже не любительство далеко... ну в любом случае - это не минус, просто такими инсталлами вы заставляете себя неловко чувствовать настоящих любителей )))
