"Тачка на прокачку" - Калина-универсал =)
Наконец-то мой инстал практически завершен (осталось подцепить «+» УСЯ на акум и разобраться с настройкой системы), рассказываю о нем «до» потому как вдруг я чего то не учел, а Вы мне подскажите (укажите).
1. Во-первых, хочу поблагодарить форумчан, благодаря многим вашим статьям я медленно, но уверенно установил себе любительский звук с ПРОФЕССИОНАЛЬНЫМ монтажом.
2. Во-вторых озвучу бюджет:
Основное:
- ГУ Pioneer DEH-P88RSII
- Фронт Polk Audio db6501
- Усилитель E.O.S. AE-4100 LE
Периферия:
- силовой на Усь КГ-25 (4 м.) – 110 руб/м
- от Уся до кроссоверов ПВС 4х4 (2,5 м.) – 73,5 руб/м
- от кроссов до мидов и твиттеров ПВС 2х2,5 (6,5 м.) – 24 руб/м
- наконечники на КГ-25 (2 шт.) – 17 руб/шт
- наконечники к кроссоверам НВИ 1,25-4* (12 шт.) – 0,7 руб/шт
* к ПВС 4х4 с НВИ пришлось снять термоусадку и расширить шилом отверстие для провода.
- предохранитель в колбу 80 А – 50 руб
* Колбу подогнал знакомый =) А так АртСаунд 590 руб.
- Межблочники – дал все тот же знакомый, правда Мистери*, ну да ладно, планирую в будущем поставить ДЛС за 2 100 руб.
Может, кто, что лучше предложит в это ценовой категории?
* зато потом будет с чем сравнить)))
- наконечники к динамикам (8 шт.) – 3 руб/шт.
- Наконечник-гильза НШвИ-4,0-9 (4 шт. на подключение к Усю ПВС 4х4) – 1,1 руб/шт
- Наконечник-гильза НШвИ-25,0-22 (2 шт. на подключение к Усю КГ-25) – 2,4 руб/шт
- Сальник MG25 (1 шт. на ввод силового из моторного отсека в салон) – 16 руб
- Гофра под силовой ø20 мм (3 м) – 4,5 руб/м
- Термоусадка ø25 мм (1 м) –24 руб/м.
Ах да чуть не забыл еще нам понадобится машина Калина Универсал ))).
П.С. Проставки в двери делал из «подручных» материалов, поэтому затратил только физический труд и время =).
Re: "Тачка на прокачку" - Калина-универсал =)
Re: "Тачка на прокачку" - Калина-универсал =)
Вложений: 7
Re: "Тачка на прокачку" - Калина-универсал =)
О проставках.
Мне понадобилось:
- Фанера 10 мм – 400х500 мм
- МДФ 5 мм – 400х200 мм
- Клей Момент Универсальный
- Электролобзик
- Дрель

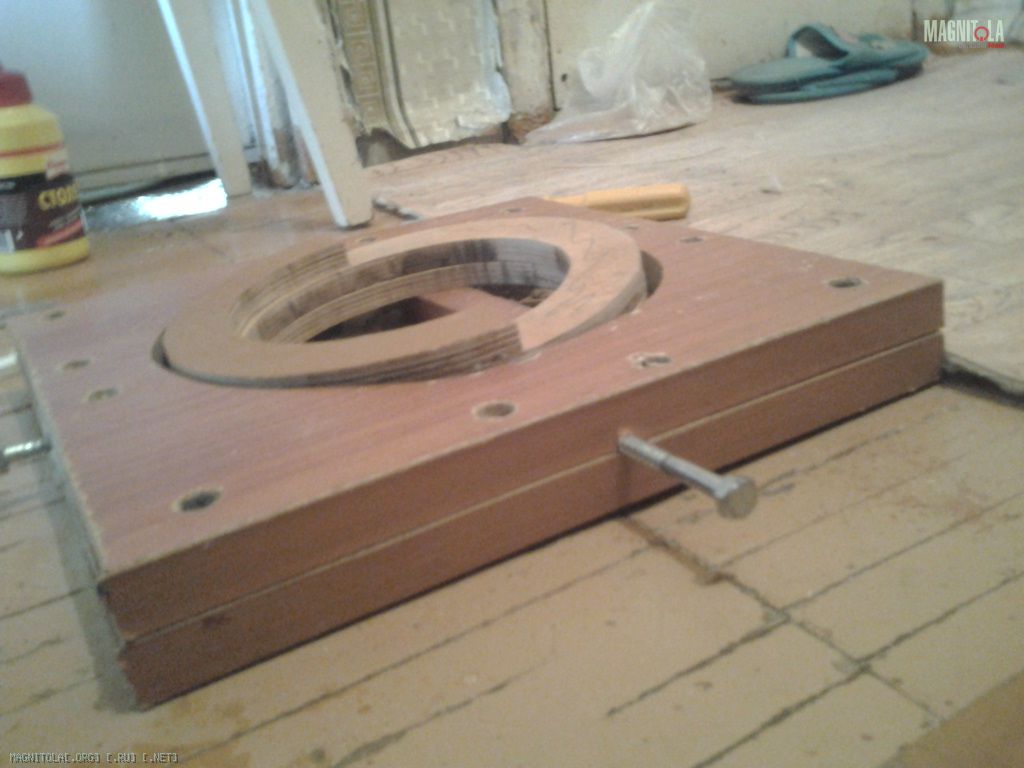

- «Приспособа» Вложение 226870увидел у кого-то на форуме, сорри не помню у кого. И прочая мелочь.

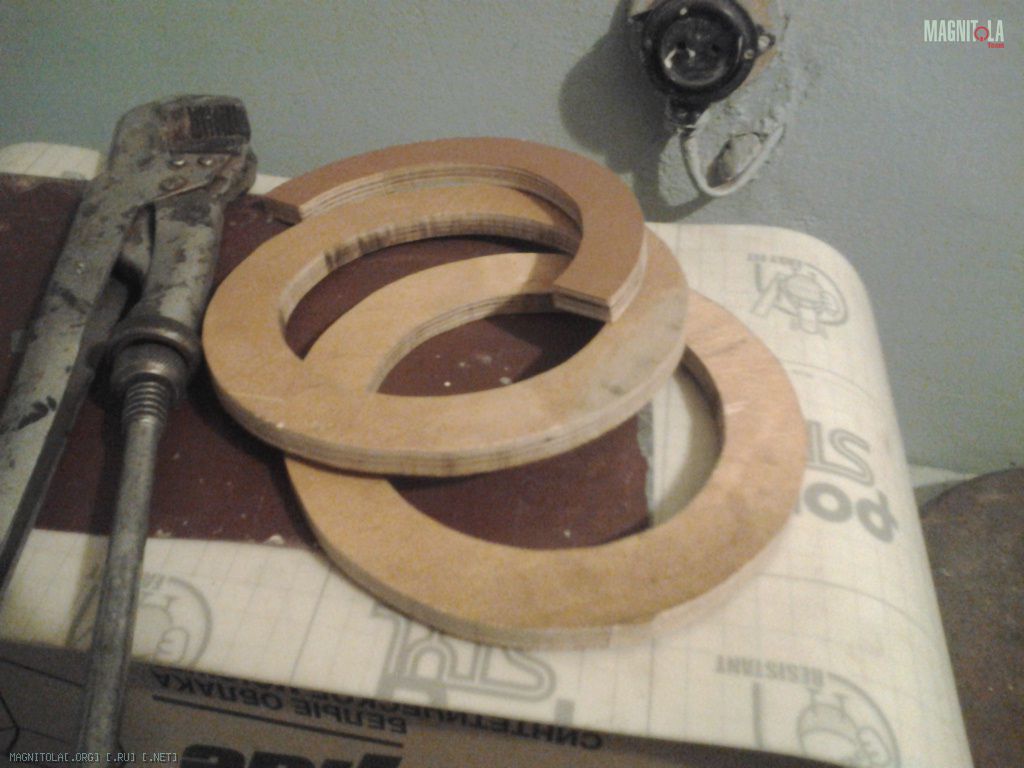

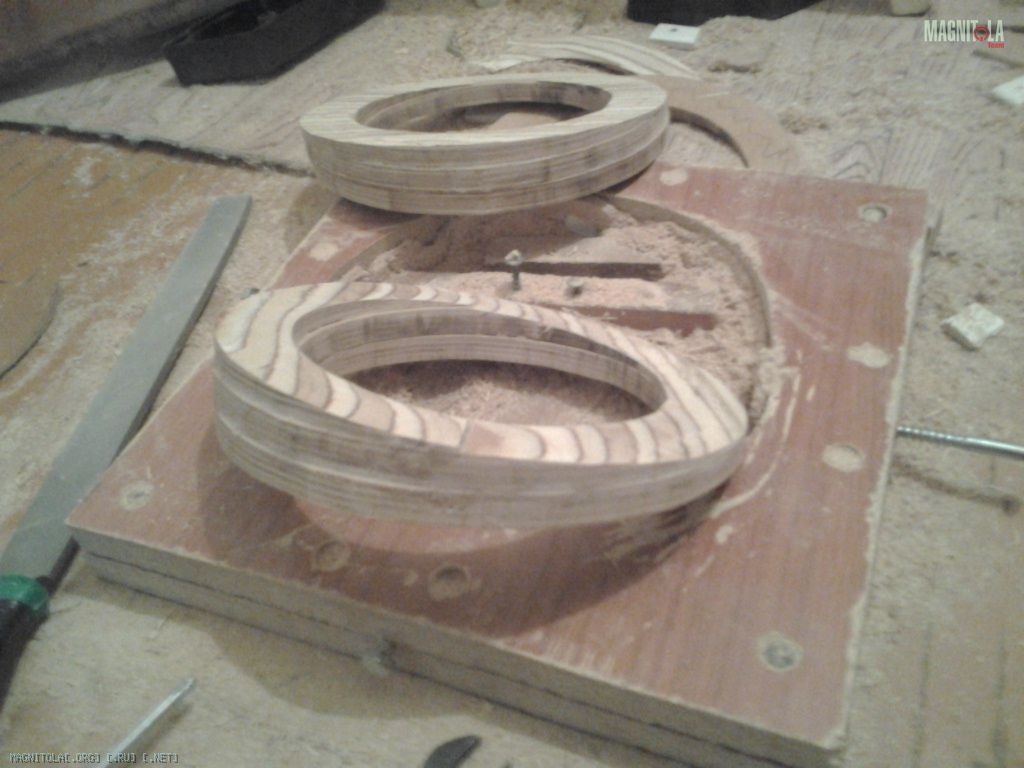

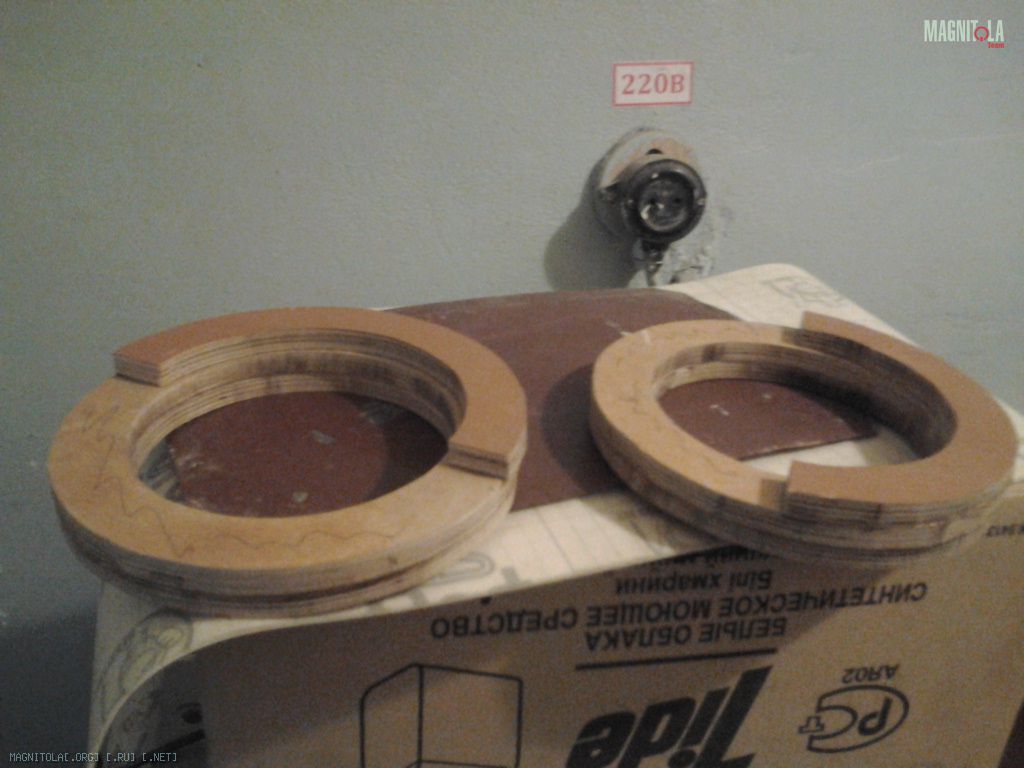

Выпилил 5 колец внешний ø 180 мм, внутренний ø 130 мм, затем одно кольцо пополам, получилось по 2,5 кольца Вложение 226872на дверь. СклеилВложение 226876, потом в приспособе выставил необходимый наклон и ножовкой отрезал лишнееВложение 226874.

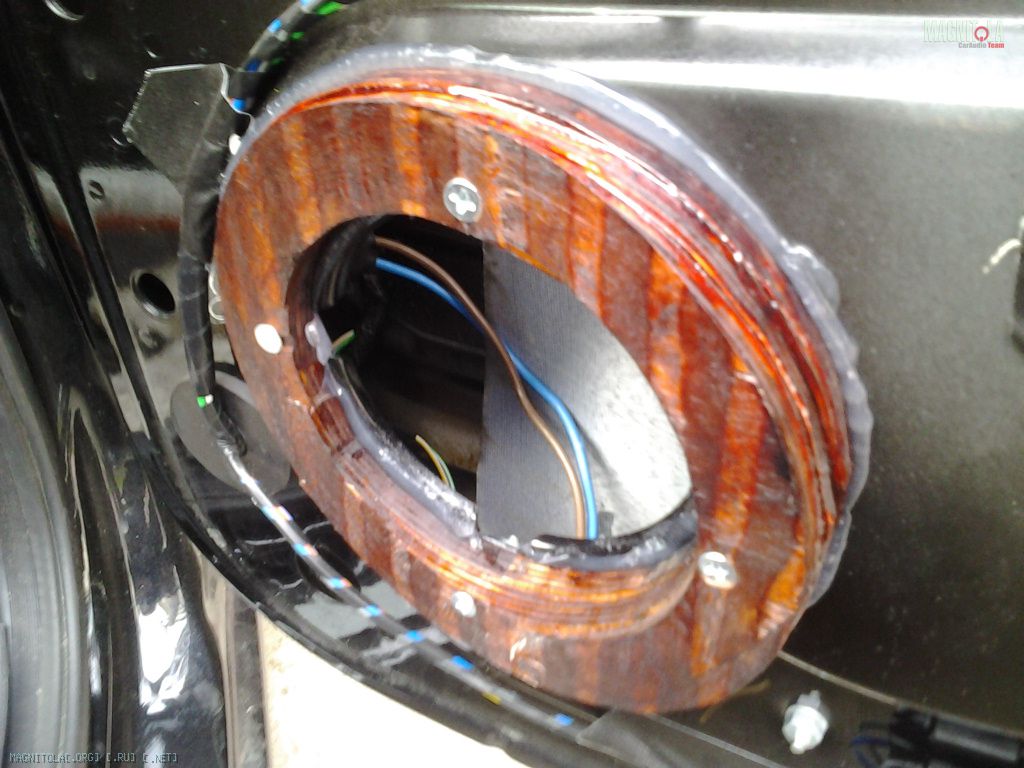

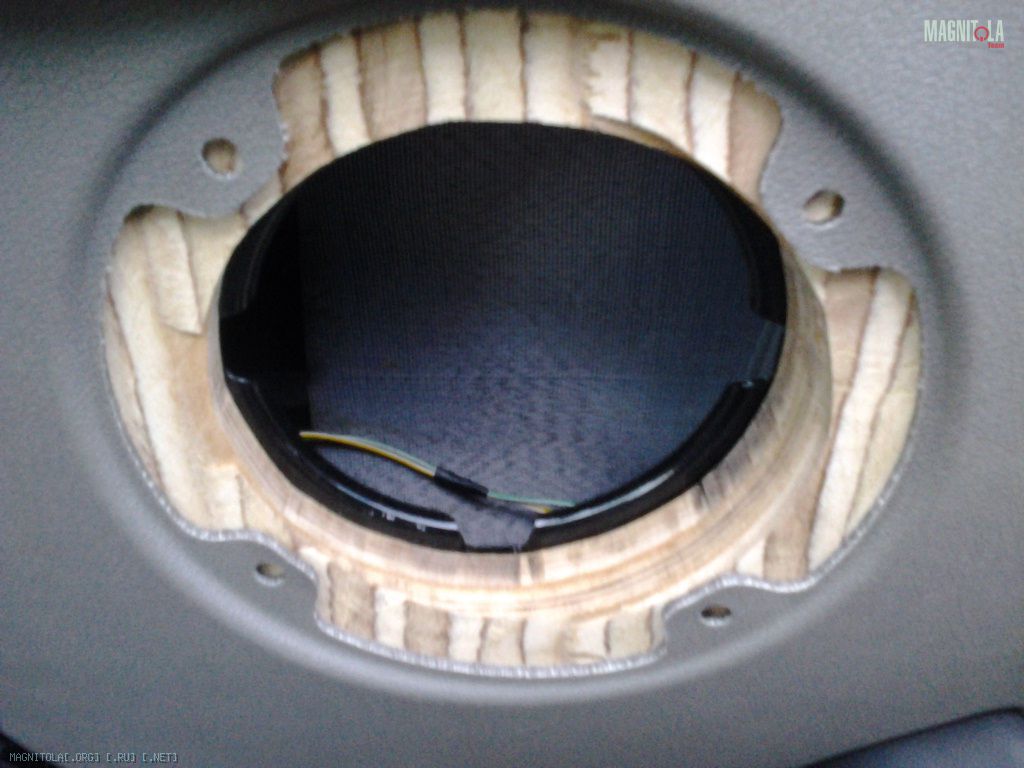

Далее просунул заготовку под карту двери, выставил ее с установленной картой по принципу без зазораВложение 226882, отметил карандашом отверстия, к которым крепился штатный динамик, просверлил и прикрепилВложение 226878 (нанеся м/у металлом двери и проставкой силиконовый герметик) проставку к металлу двери на винты с потайной головкой (гайки использовал с пластмассовым кольцом, удобно вместо гравера). Затем надел карту двери, в месте соприкосновения карты и проставки тоже нанес герметик. После чего на карту наложил кольцо из МДФ и прикрепил его к проставке на саморезы, тем самым прижав карту плотно к проставке.

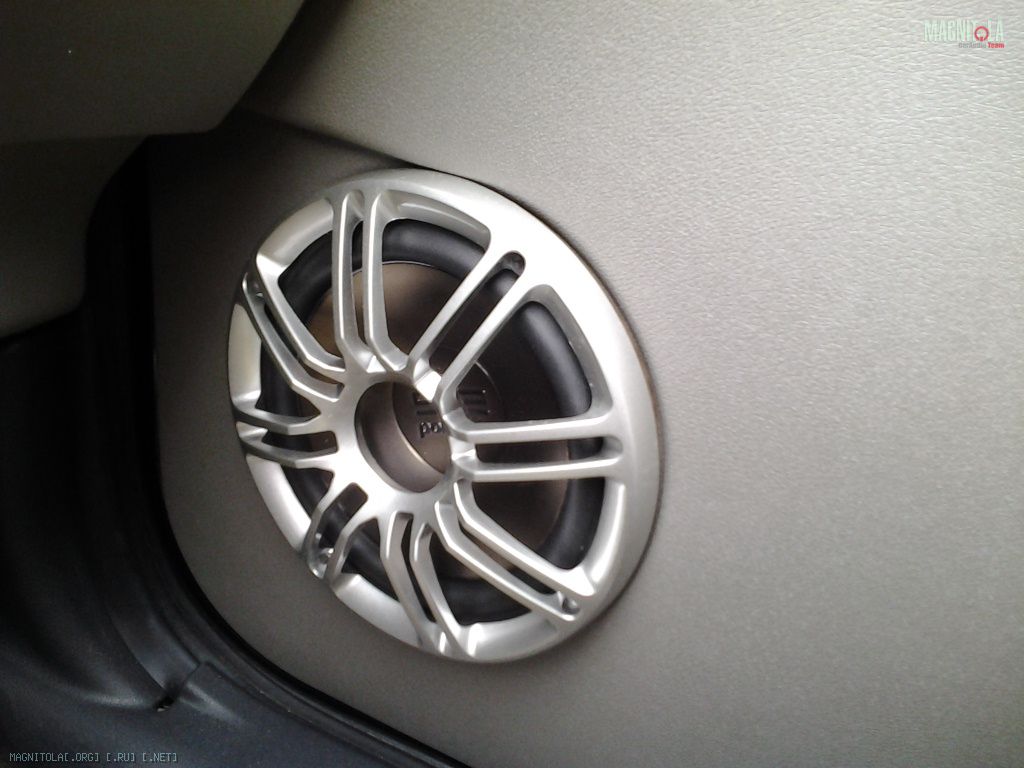

Мини-подиум готов, осталось прикрепить динамик, при этом не пострадала, ни карта и ни метал двери (что для меня было немало важно). =)Вложение 226880
Вложений: 1
Re: "Тачка на прокачку" - Калина-универсал =)
Об усилителе.

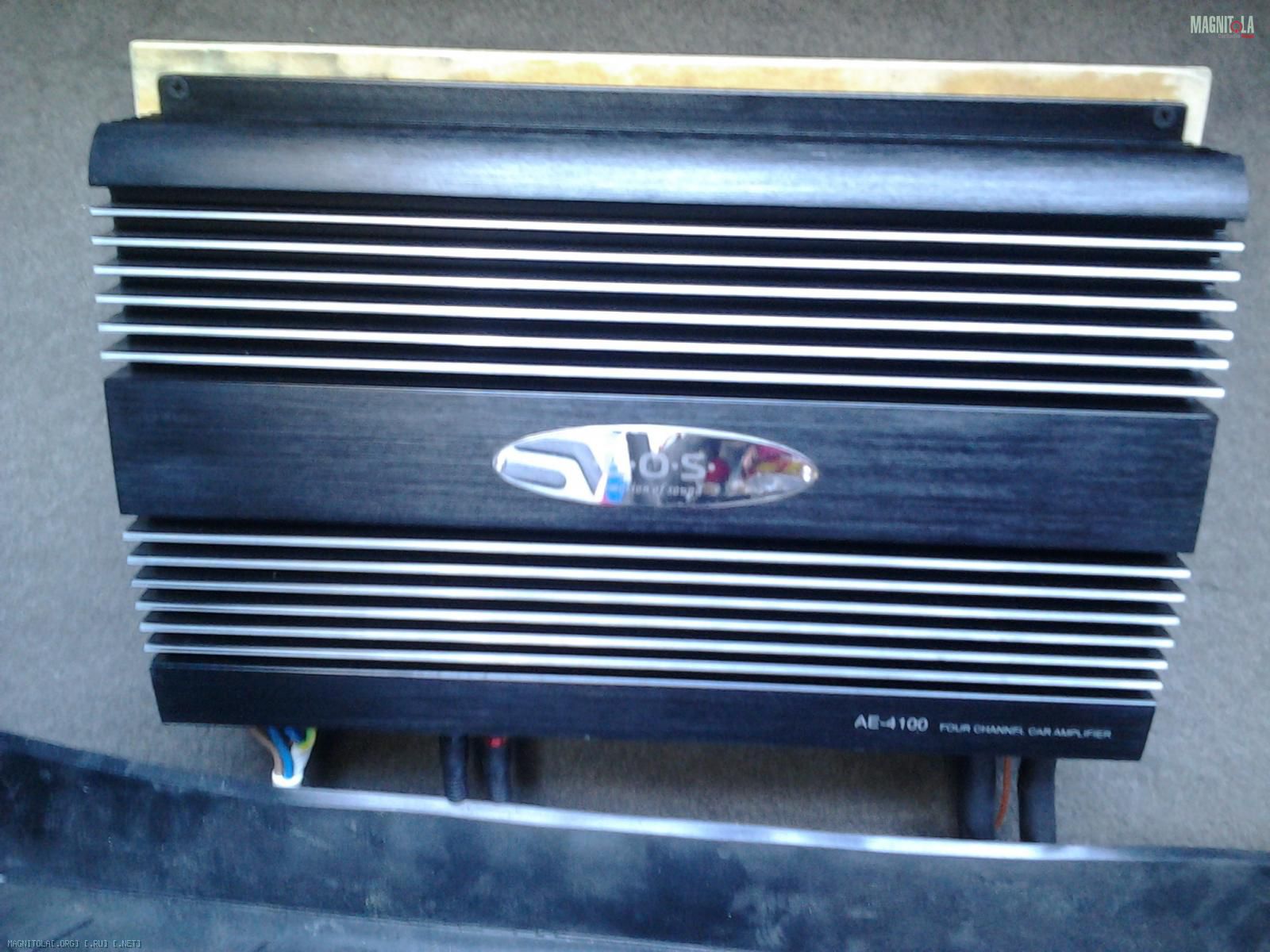

Его я разместил на спинке заднего сидения, к сидению прикрутил фанеру 10х260х380 мм, а к ней уже сам усь, между ними оставил расстояние в 5 мм для вентиляции. В будущем планирую туда фальшь - панель с подсветкой =).
Вложение 226884
Вложений: 5
Re: "Тачка на прокачку" - Калина-универсал =)
О проводах и их коммутации.

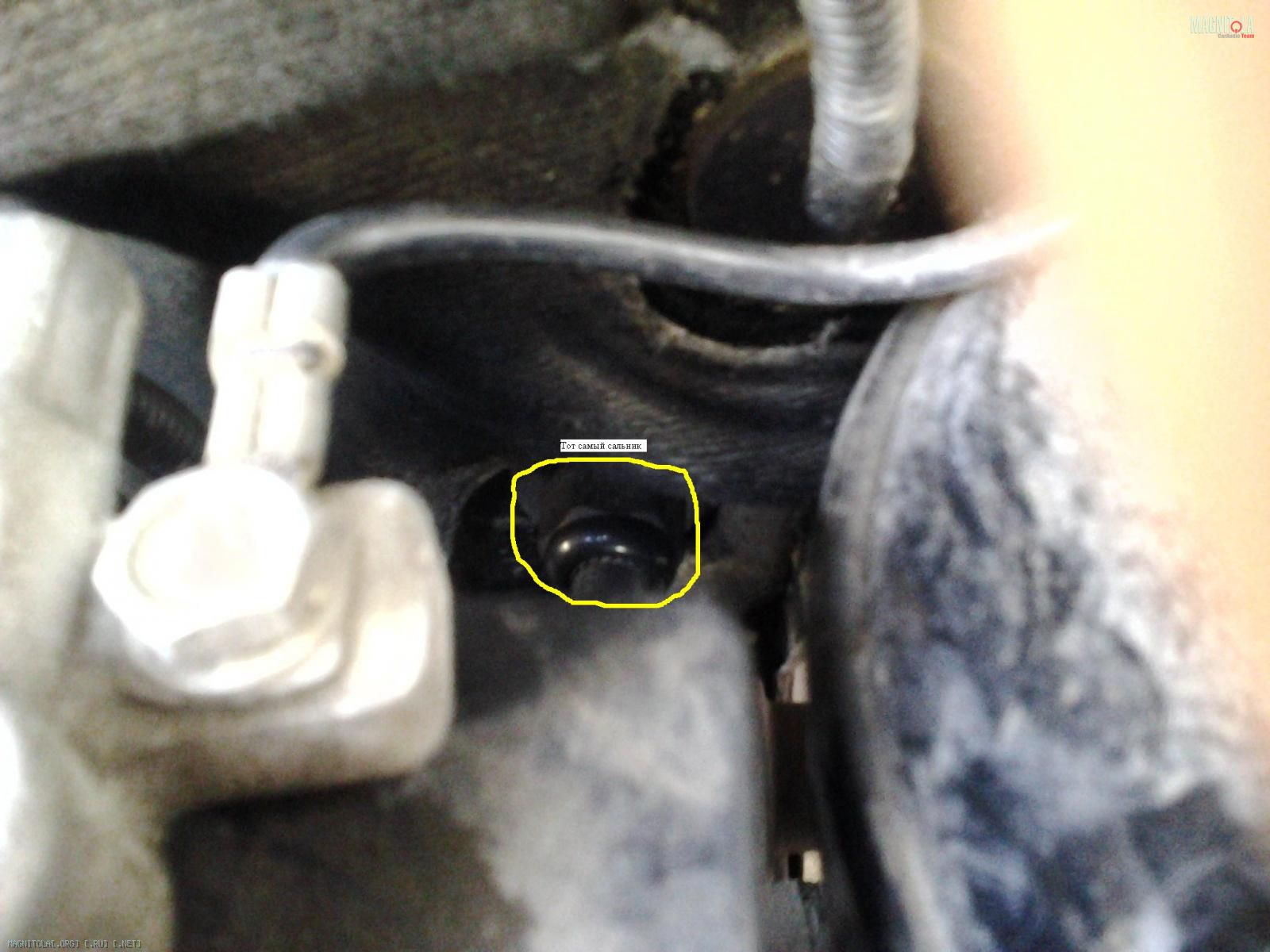

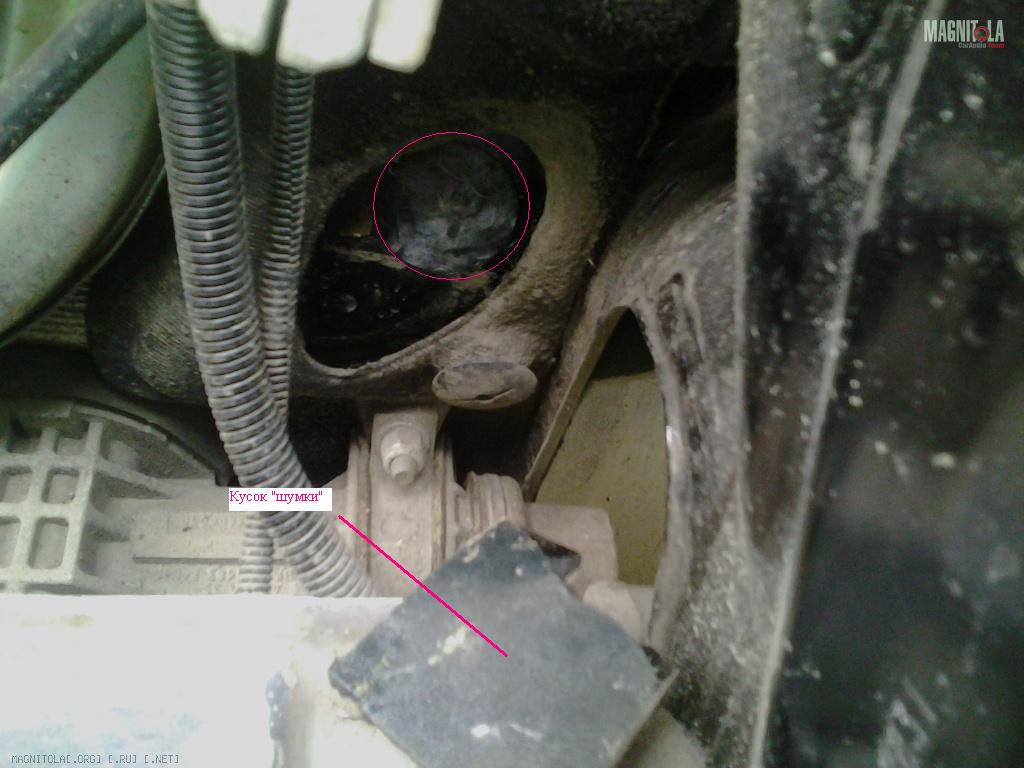

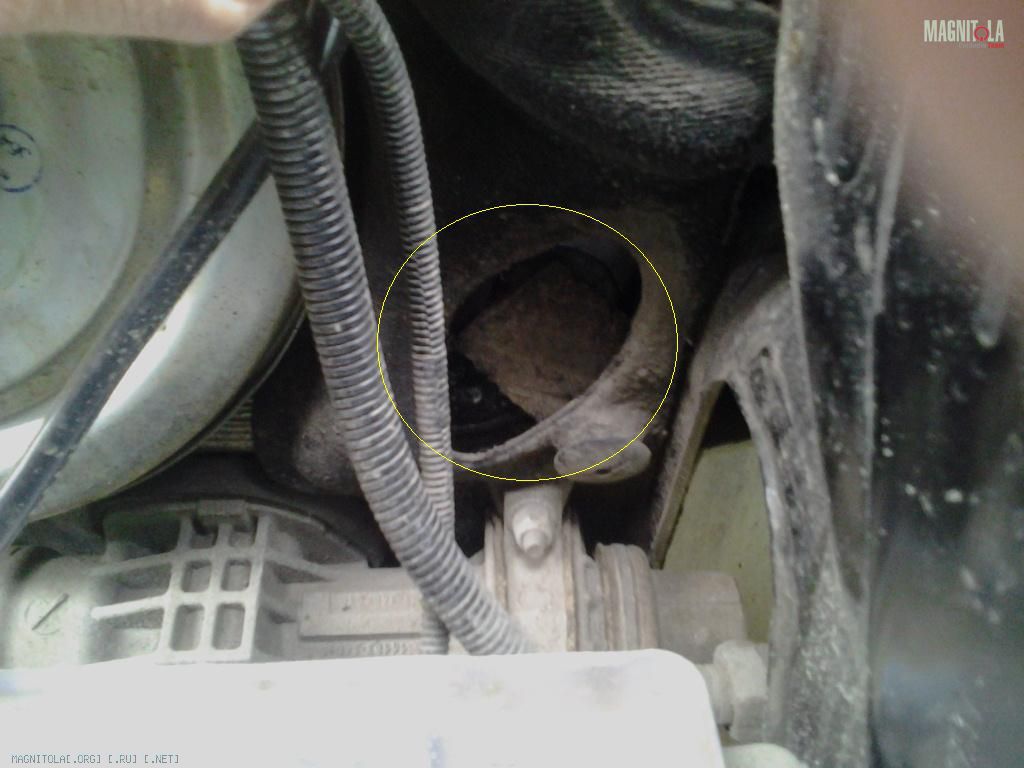

Силовой пустил по левому борту, «пол дня» думал, где отверстие проделать между моторным отсеком и салоном, в итоге решение оказалось проще «пареной репы», за аккумулятором увидел небольшое отверстие в «штатной шумке» Вложение 227018… кое-как подлез изнутри и увидел там отверстие в металле около ø 40 мм, легким надавливанием со стороны двигателя выпал кусок шумкиВложение 227046))). Туда вставил сальник и ч/з него пропустил силовойВложение 227170.

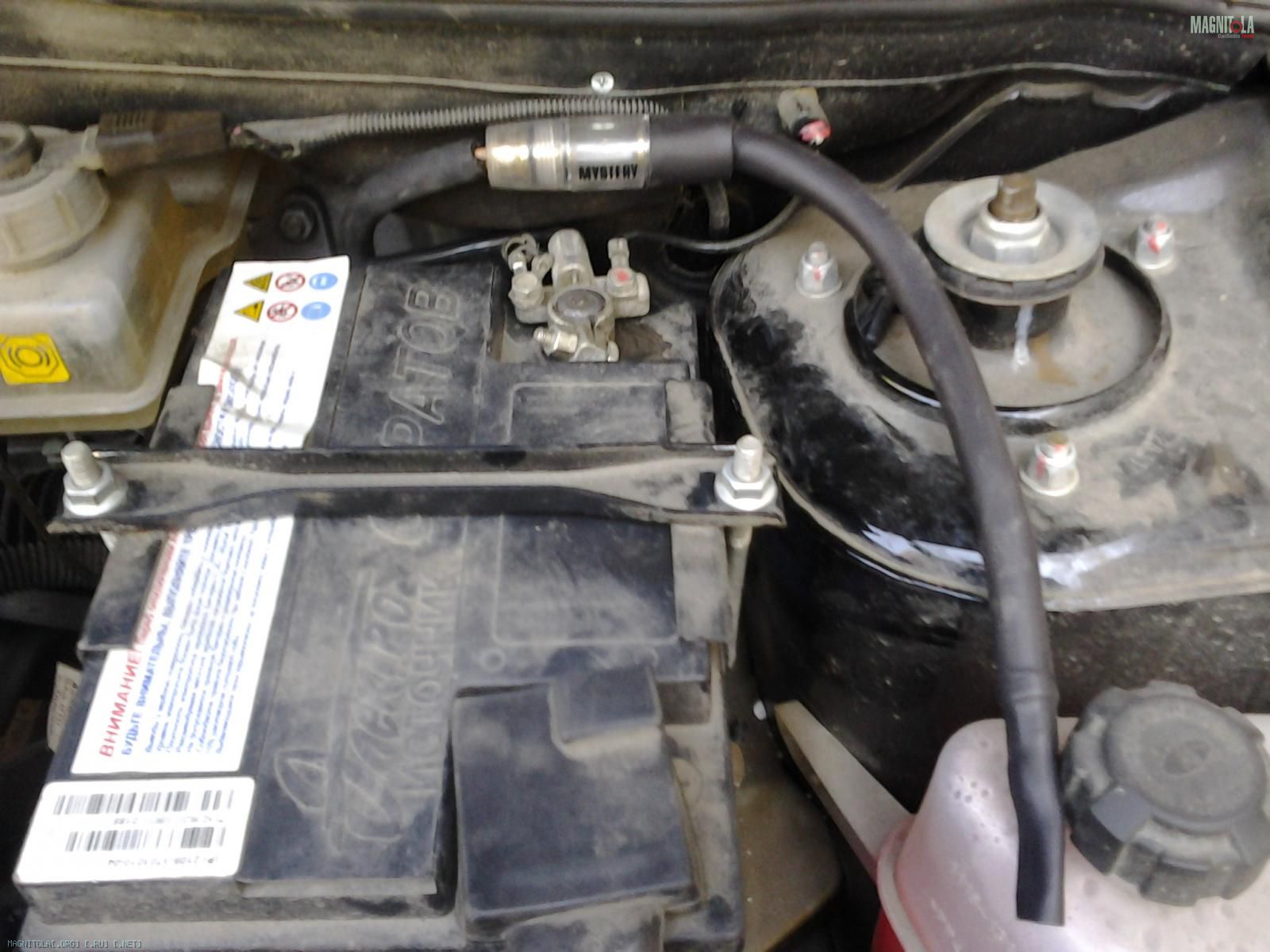

Силовой от аккумулятора до предохранителя «обтянул» термоусадкойВложение 227078.
Межблоки пропустил по правому борту.

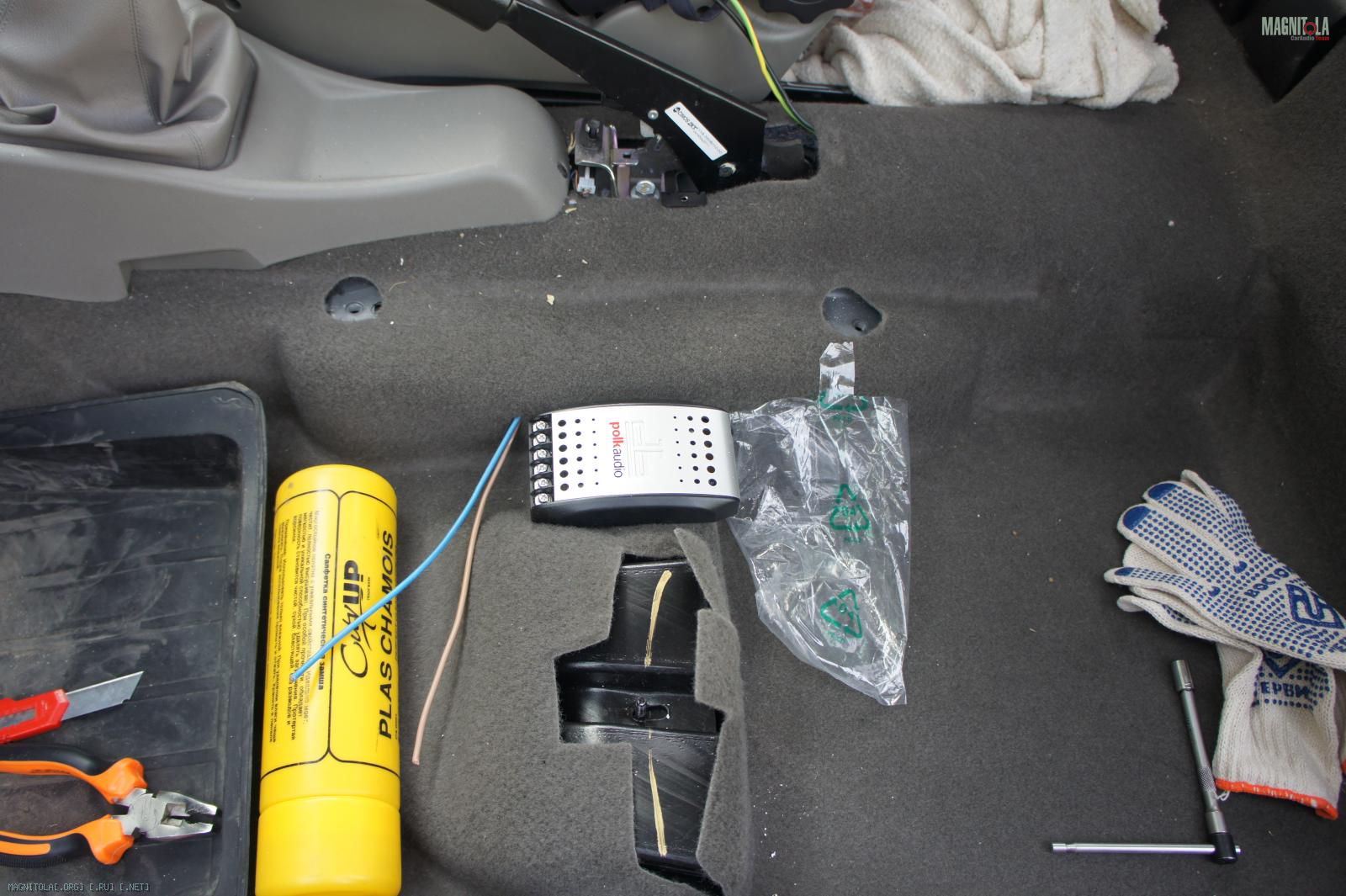

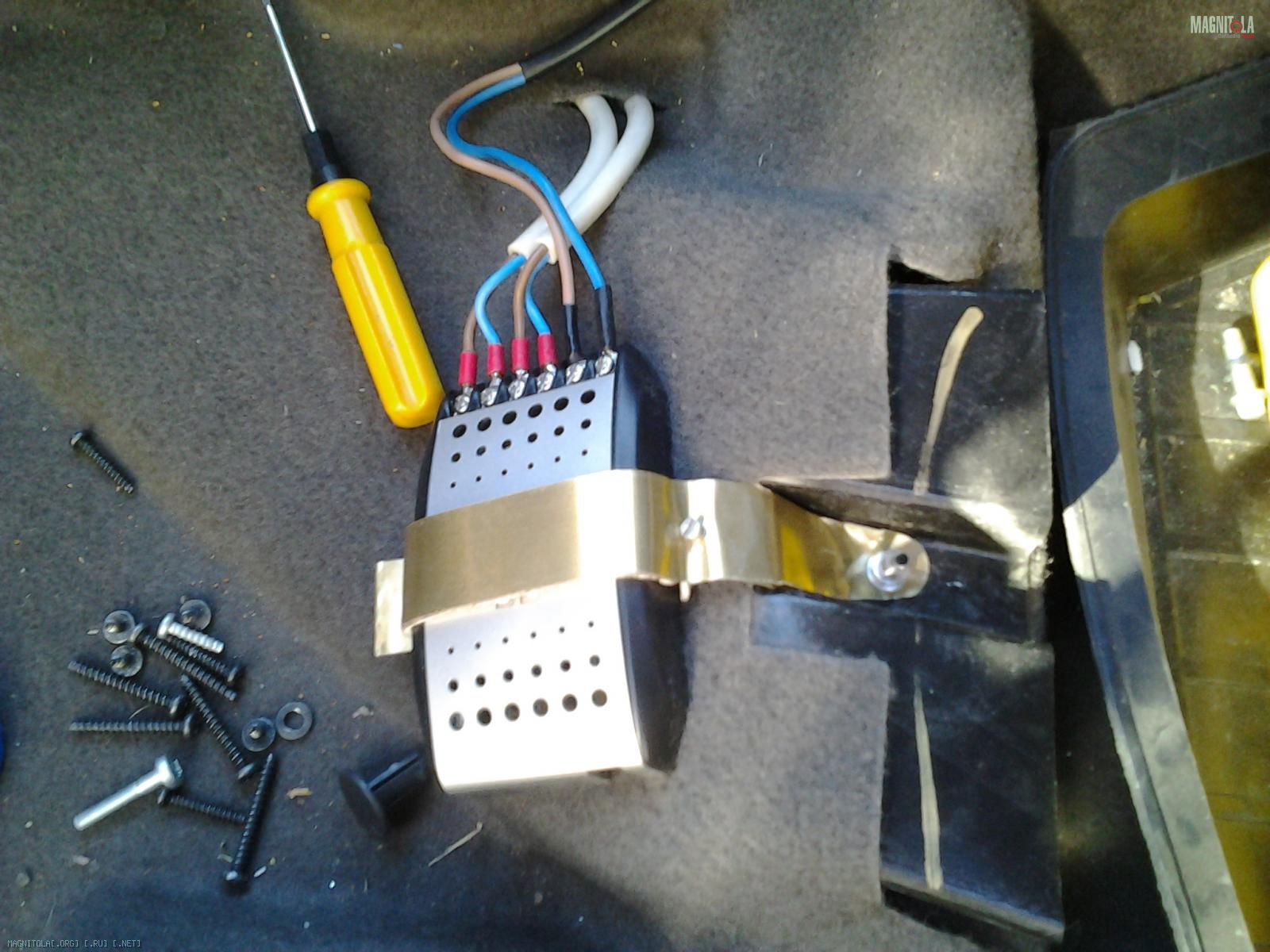

ПВС 4х4 от Уся до кроссов проложил по центру, у ручника разделив попарно, т.к. кроссы решил расположить под передними сидениямиВложение 227204, а оттуда развел на миды и твиттера.
Ну вот вроде и все жду Ваши комментарии )
П.с. Строго не судить, я новичок в этом.
Re: "Тачка на прокачку" - Калина-универсал =)
зачетно получилось,для новичка
Вложений: 9
Re: "Тачка на прокачку" - Калина-универсал =)

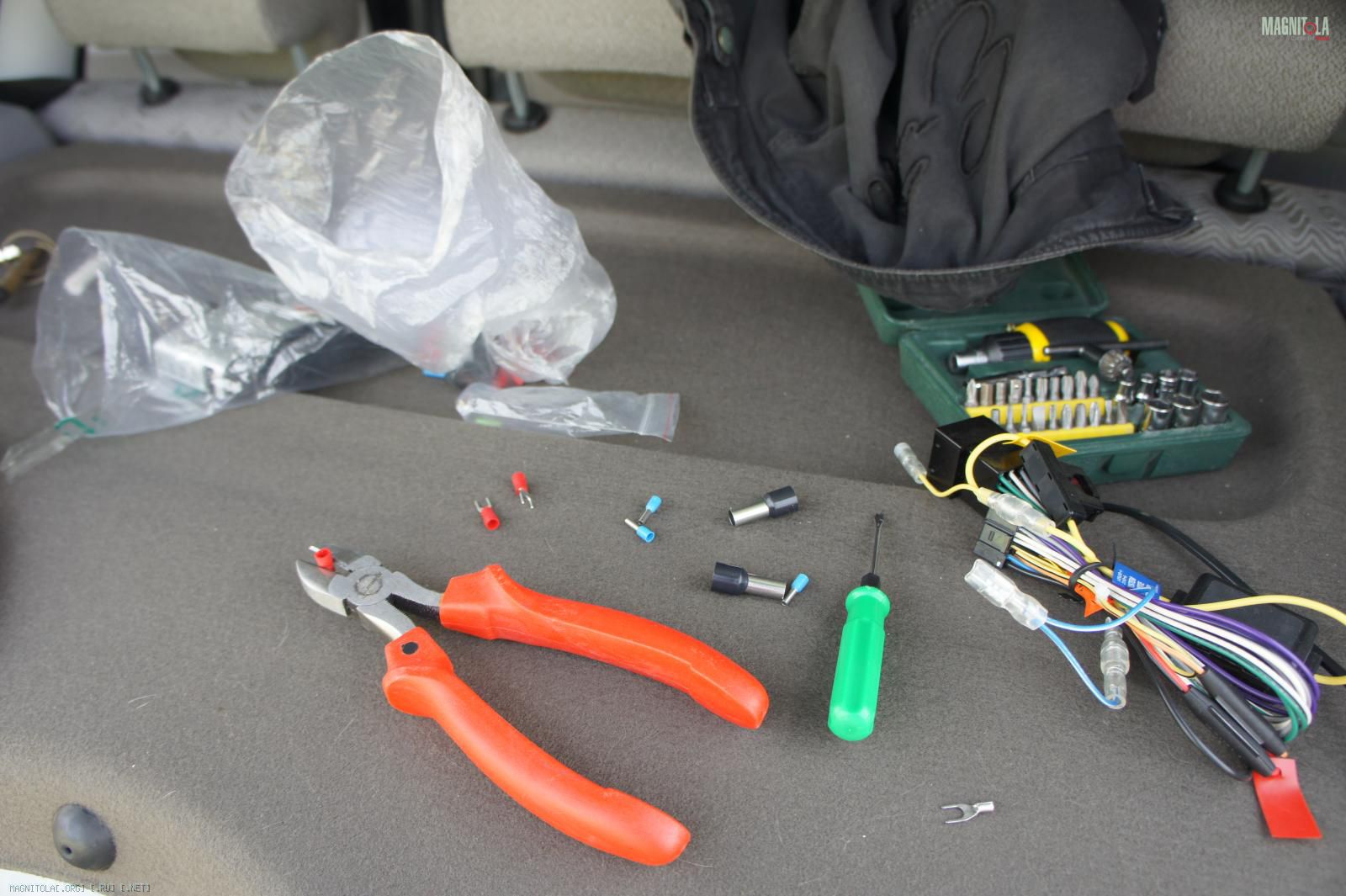

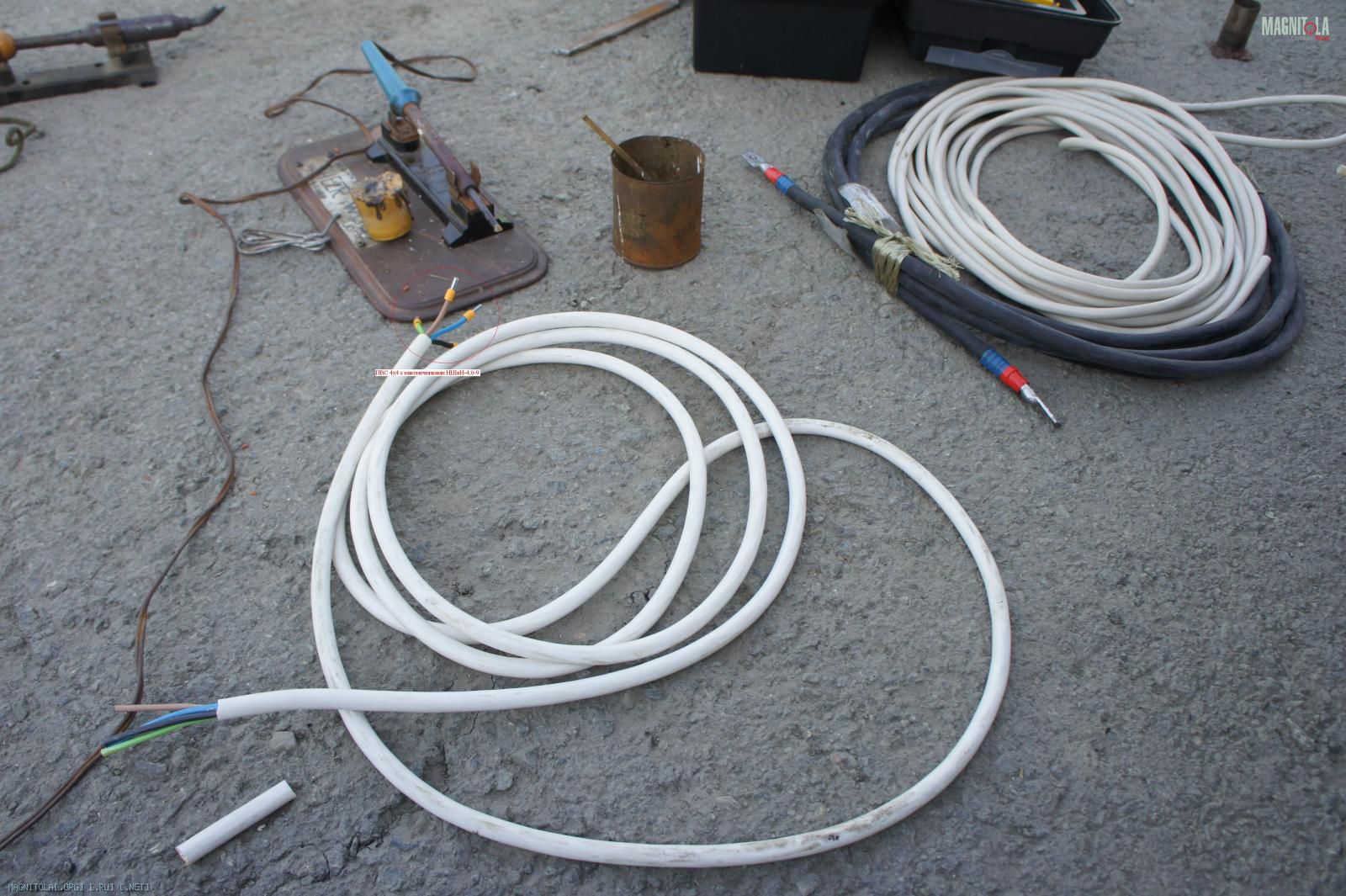

Еще пару фото о том как:

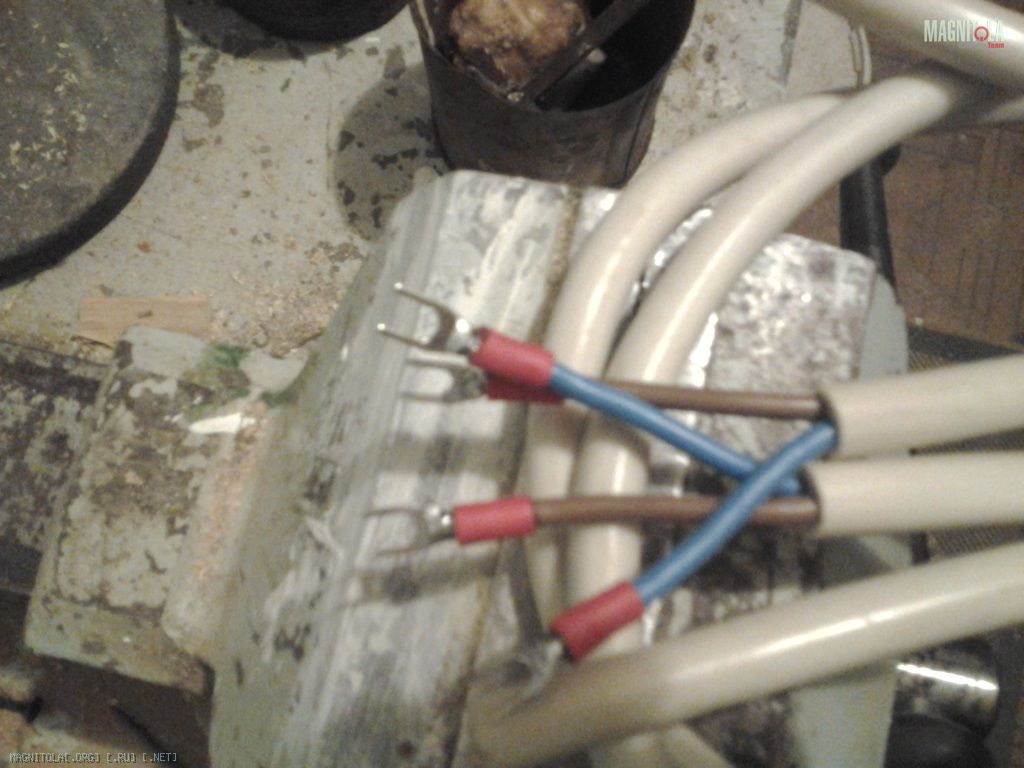

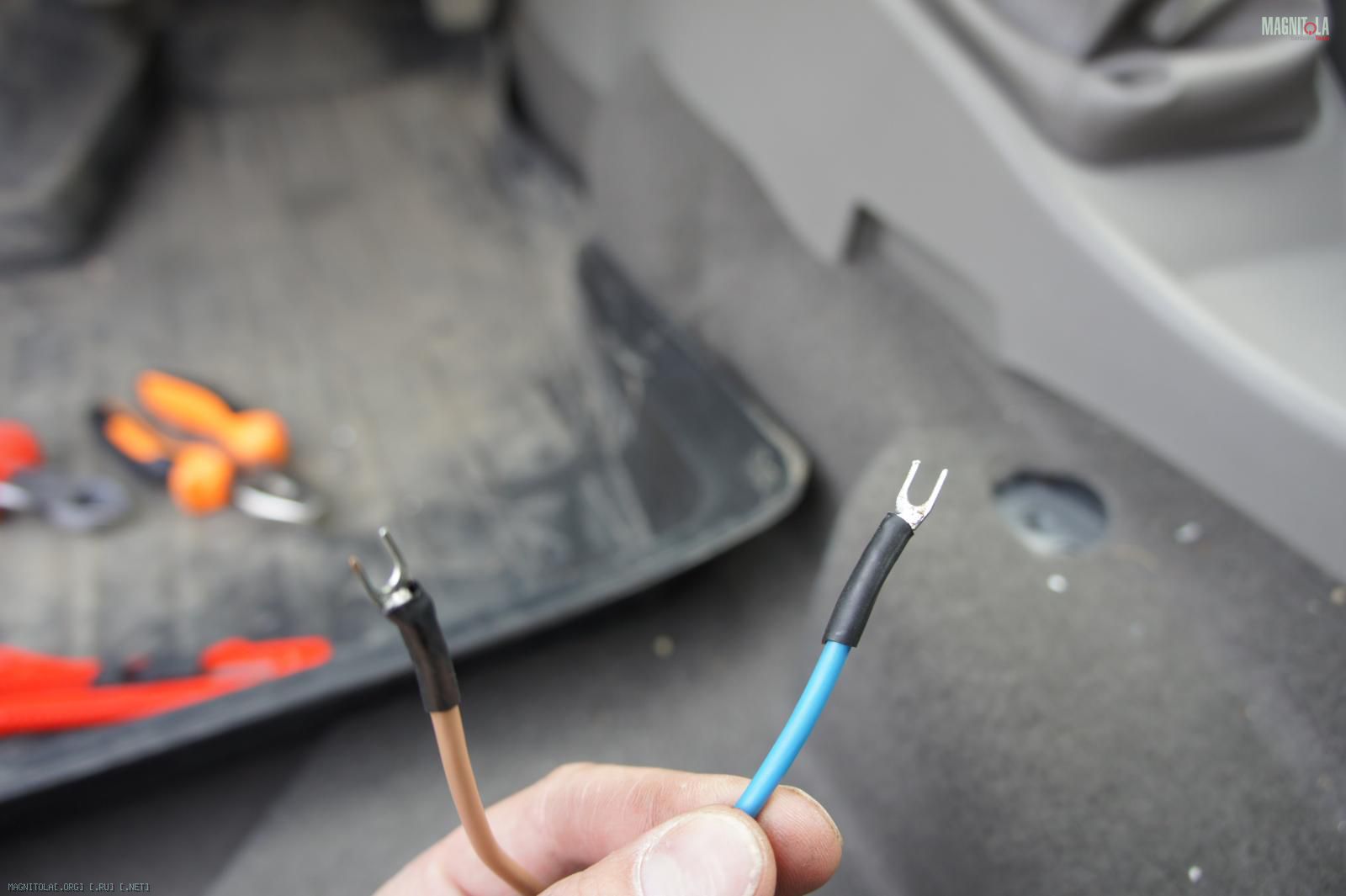

Вложение 227956Вложение 227958Вложение 227960Вложение 227962Вложение 227964

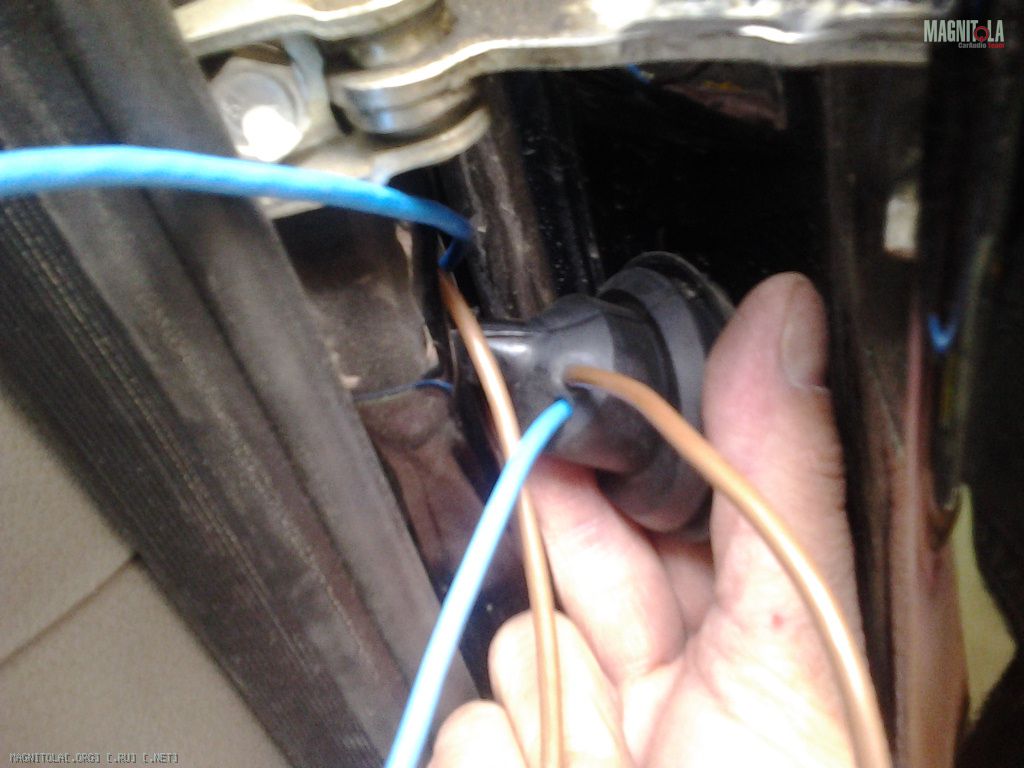

о прокладке проводов для мидов:

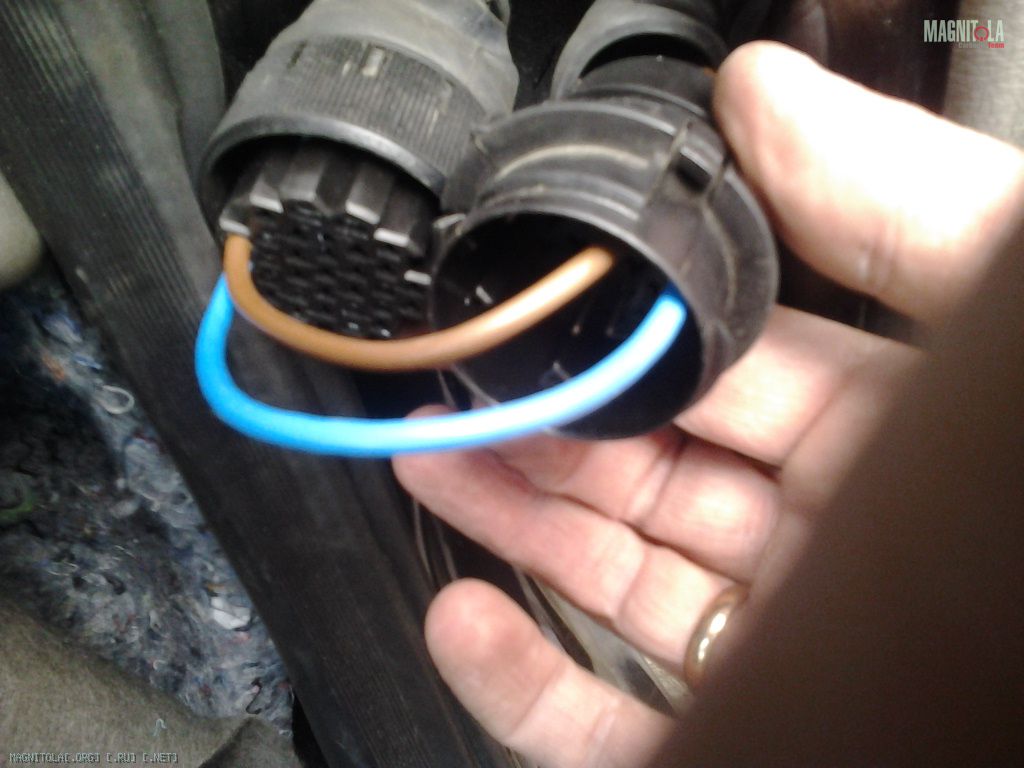

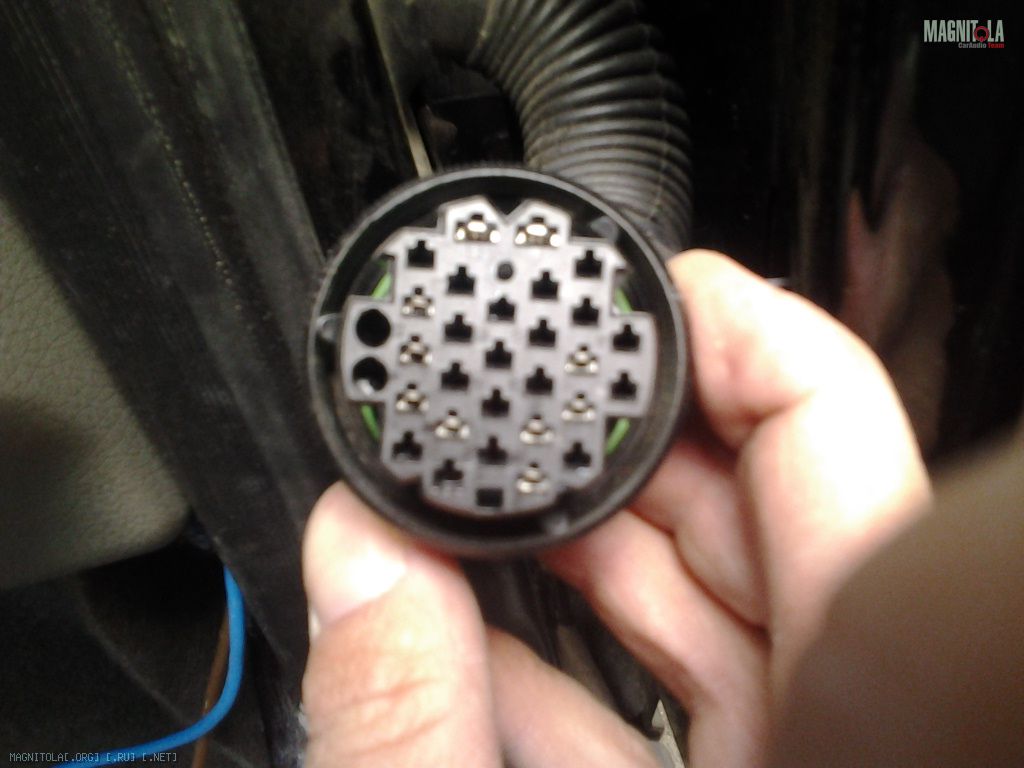

в пластмассовых колодках пришлось рассверливать отверстия под ПВС 2х2,5 сверлом 4мм, сверлил со стороны входа штатной проводки, т.к. там отверстия круглые, сверло входит без проблем
Вложение 227966Вложение 227970Вложение 227968

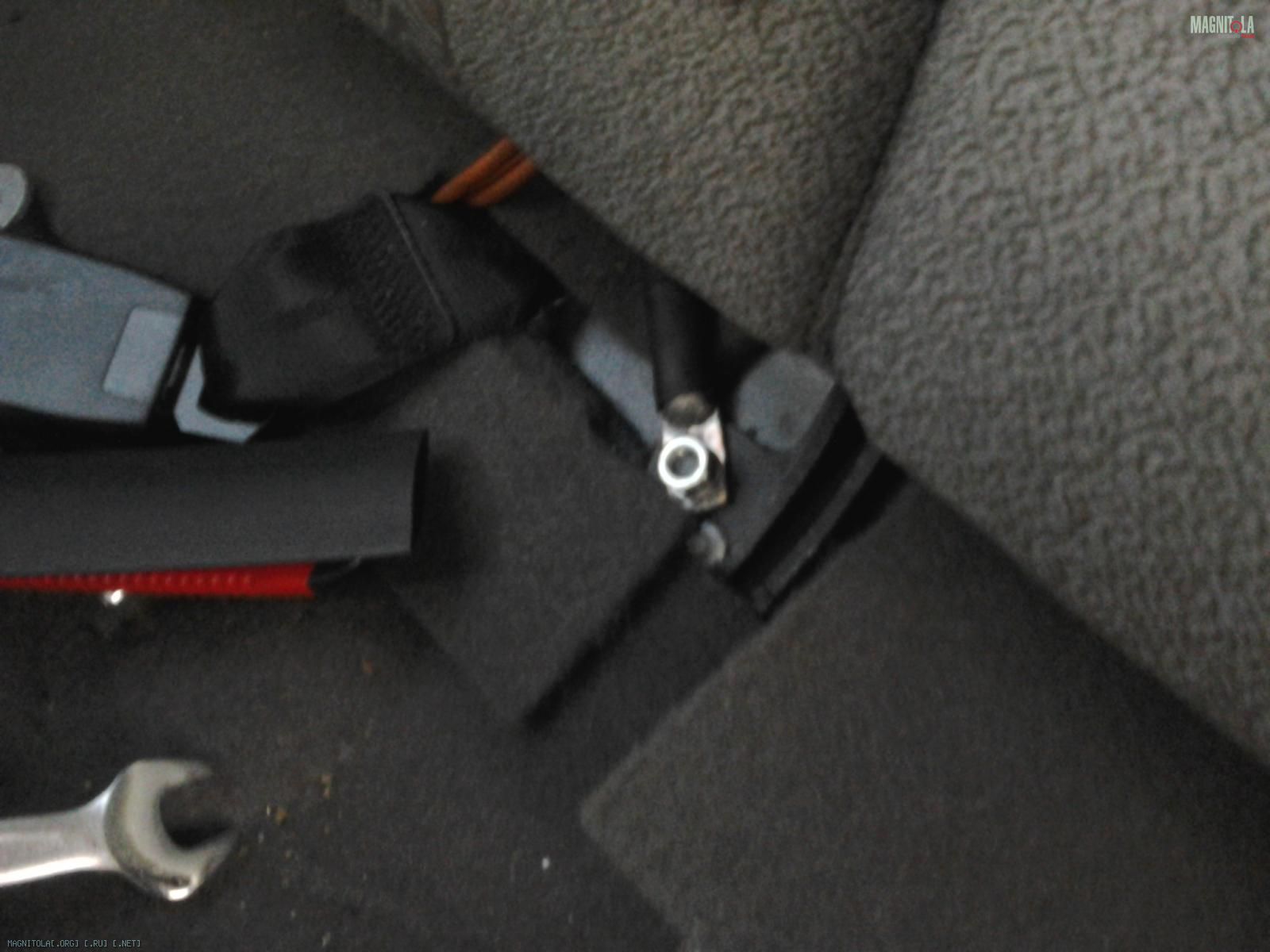

"-" от уся кинул на кузов
Вложение 227972
Re: "Тачка на прокачку" - Калина-универсал =)
Нормальное начало, а саб планируешь?
Re: "Тачка на прокачку" - Калина-универсал =)
Планирую, но пока не знаю когда)
