14.10.2012, 18:58
dadec

Вложений: 13

Re: Octavia A5...думаю начнем с малого.

Рамка штамповоная, толщина металла 1-1.5 мм.Варил электродом 2.5 мм,мог конечно дырок наделать, но мне повезло:derisive:
Вложение 287318 Вложение 287320

Вложение 287322 Вложение 287324 Вложение 287326 Вложение 287328

Этой рамке больше 30 лет. Она стояла на нашем УАЗе которого уже нет, но связанно с ним много воспоминаний.Поэтому я покрасил её в синий цвет в знак признательности.
Насадка у балончика с краской просто ужасная, пока красил рамку, все вокруг стало тоже синим :D Хоть ложиться нормально, от спешки, есть пару подтеков :))))))
Вложение 287330 Вложение 287332

После того как кронштейн почти подсох, я не удержался и установил его в машину.

Вложение 287334 Вложение 287336
Получилось не плохо :) Ходовые испытания скоро покажут работоспособность нашей идеи.
Вложение 287338 Вложение 287340 Вложение 287342
14.10.2012, 19:07
Doctorbit

Re: Octavia A5...думаю начнем с малого.

Психов завезли:good2:, а вообще клевая конечно работа, только АКБ сам мне не нравиться, он какой то маленький по емкости. Сколько система будет потреблять?????
но блин кронштейн оч клевый, было бы у меня чтолько места тоже бы себе воткнул такой
14.10.2012, 19:35
dadec

Re: Octavia A5...думаю начнем с малого.

Doctorbit, Серега, сороковки более чем достаточно. Япошки с ними зимой ездят,заводятся и нормально, а нам только музычку послушать :))))
14.10.2012, 19:43
Tim635

Re: Octavia A5...думаю начнем с малого.

dadec, варил простым трансформатором или полуавтоматом?
14.10.2012, 20:02
Pit

Re: Octavia A5...думаю начнем с малого.

dadec, здорово получилось. Не могу смолчать!
14.10.2012, 20:36
dadec

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от Tim635

dadec, варил простым трансформатором или полуавтоматом?

Инвертором, там удобно ток регулируется плавно можно приноровиться.Полуавтомат пока только сниться :)

---------- Сообщение добавлено 14.10.2012 в 20:44 ----------

Где бы достать клеммы маленькие для азиатского аккумулятора? В магазинах продают переходники по 200р из олова.
14.10.2012, 20:58
TwinTwin

Re: Octavia A5...думаю начнем с малого.

Кронштейн класс.
Как вариант выгнуть из 3 мм листовой меди.:good2:
Что то больше вариантов не вижу.:to_take_umbrage:
14.10.2012, 21:01
Tim635

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от dadec

Где бы достать клеммы маленькие для азиатского аккумулятора? В магазинах продают переходники по 200р из олова.

Кусок меди и знакомый фрезеровщик в помощь.
14.10.2012, 21:45
Doctorbit

Re: Octavia A5...думаю начнем с малого.

есть медь 3 мм но я думаю из нее не выгнеш, есть вариант зделать из гипса конус клеммы и корпус кольца, короче форму. и вылить туда расплавленную медь 1086 °C. можно газоаой горелкой. Можно медно фосфорный припой или сплав HARRIS температура плавления 732-816 °C в нем фосфора 7 % я думаю не повлияет не на что. Но про сопротивления мне ни чего найти не удалось. есть конечно медносеребренные припои типа ПСр72 там 72 % серебра остальное медь, температура плавления 779 °C, но что-то мне подсказывает что это удовольствие стоит безумных денег. Есть ПСр50 там 50 на 50 и температура плавления 850 °C. Короче вариантов куча если копать в эту сторону.
Если хочешь можем попробовать с тобой потом посеребрить то что получиться.

Вот такие мысли
14.10.2012, 21:58
dadec

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от TwinTwin

Кронштейн класс.
Как вариант выгнуть из 3 мм листовой меди.:good2:
Что то больше вариантов не вижу.:to_take_umbrage:

Вот и я про тоже думал, просто взять полоску меди и под мой диаметр выгнуть петлю.Все равно все провода будут обжаты, один винт будет держать провод, у меня на каждую клемму по два провода будет.Просто и без лишних проблем.Если других вариантов не будет.

---------- Сообщение добавлено 14.10.2012 в 22:00 ----------

Цитата:

Сообщение от Tim635

Кусок меди и знакомый фрезеровщик в помощь.

Гдеж такую роскошь найти...
14.10.2012, 22:21
MaikG3

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от dadec

Получилось не плохо Ходовые испытания скоро покажут работоспособность нашей идеи.

А че.. всего 2 точки крепления + "костыль"? не маловато?

---------- Сообщение добавлено 14.10.2012 в 22:23 ----------

Цитата:

Сообщение от dadec

Где бы достать клеммы маленькие для азиатского аккумулятора?

купил бы АКБ с большими клеммами... их же навалом.
p/s/ по поводу фрезеровщика не забывай что клеммы "на конус"...
14.10.2012, 23:27
dadec

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от MaikG3

А че.. всего 2 точки крепления + "костыль"? не маловато?

Я кузов не хотел трогать, можно конечно и больше сделать. Жесткость по моим ощущениям достаточная, дальше испытывать :)

Цитата:

Сообщение от MaikG3

купил бы АКБ с большими клеммами... их же навалом.
p/s/ по поводу фрезеровщика не забывай что клеммы "на конус"...

Это было бы слишком просто.Я помню про конус, придеться напильником поработать :))))))))) Спасибо что напомнил. Я же хочу сделать в крыле ящик, а сабик двенашка ему тоже место требуется.Либо здесь поселиться четвертый усилитель :)
14.10.2012, 23:37
MaikG3

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от dadec

Я кузов не хотел трогать, можно конечно и больше сделать. Жесткость по моим ощущениям достаточная, дальше испытывать

сделай косыночку к площадке что б АКБ не имело возможность осевых колебаний... расшатать на наших дорогах можно все(((
з.ы. как вариант использовать будущий ящик саба как 3-ю точку крепления...
15.10.2012, 12:28
fox proteus

Re: Octavia A5...думаю начнем с малого.

А нельзя ли поработать над клеммой аккума напильником/дремелем/болгаркой и дрелью, чтобы обжатый в обычную болтовую клемму конец провода прямо к клемме болтом притягивать? ТО есть, слделать по аналогии с мотоциклетными аккумами (на который я сцылку давал:)) Во-первых, пилить - не строить, во-вторых надежнее всего крепеж будет, а в-третьих, ваще бесплатно получится:))) Единственное, что так быстро, как с обычной клеммы, провод не сдернуть будет.
15.10.2012, 13:16
Max-x-x

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от dadec

Где бы достать клеммы маленькие для азиатского аккумулятора? В магазинах продают переходники по 200р из олова.

У Матизоводов ищи - в запчастях для Дэу.
На экзисте http://www.elcats.ru/daewoo/Parts.as...d-9671f9d2c3ec позиции 7-2шт, 8, 9 по одной. Итого в 200р. уложишься.
15.10.2012, 14:04
dadec

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от Max-x-x

У Матизоводов ищи - в запчастях для Дэу.
На экзисте http://www.elcats.ru/daewoo/Parts.as...d-9671f9d2c3ec позиции 7-2шт, 8, 9 по одной. Итого в 200р. уложишься.

Вот спасибо, я так могу целый наборчик купить и будет все красиво. Макс а ты откуда про эти деиальки знаешь?
15.10.2012, 14:28
Max-x-x

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от dadec

Макс а ты откуда про эти деиальки знаешь?

Владею данным транспортным средством )))
15.10.2012, 19:44
dadec

Вложений: 4

Re: Octavia A5...думаю начнем с малого.

Еще раз хочу поблагодарить
Max-x-x, за его идею и оперативное содействие.Просто мега уважуха:good2:
Благодаря ему я купил, верней заказал необходимые детали. В наличие оказались плюсовые контакты, сразу забрал.Остальные детали получу на неделе.
Менеджер очень сильно удивлялся, от Матиза такие вещи еще не заказывали :D

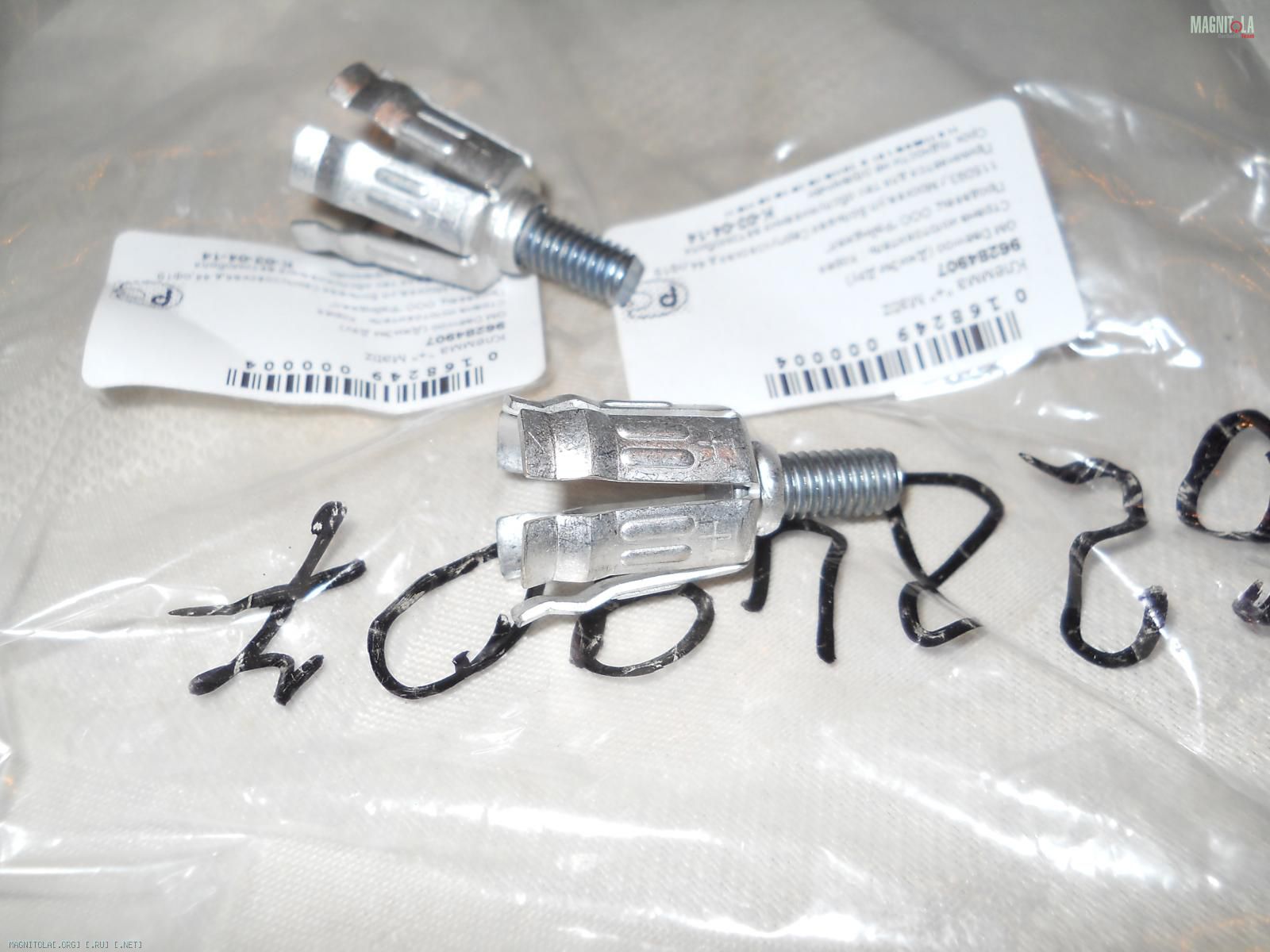

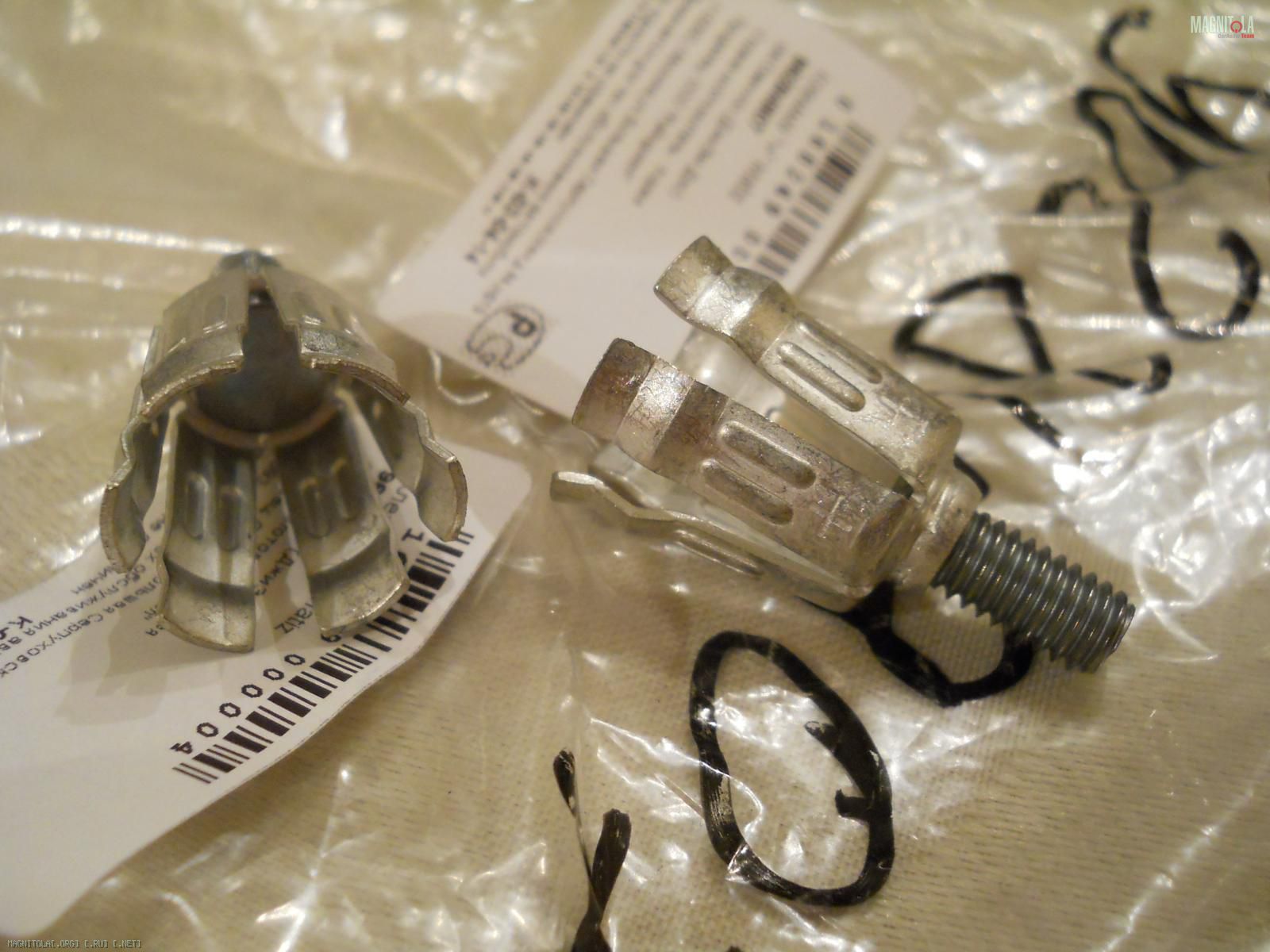

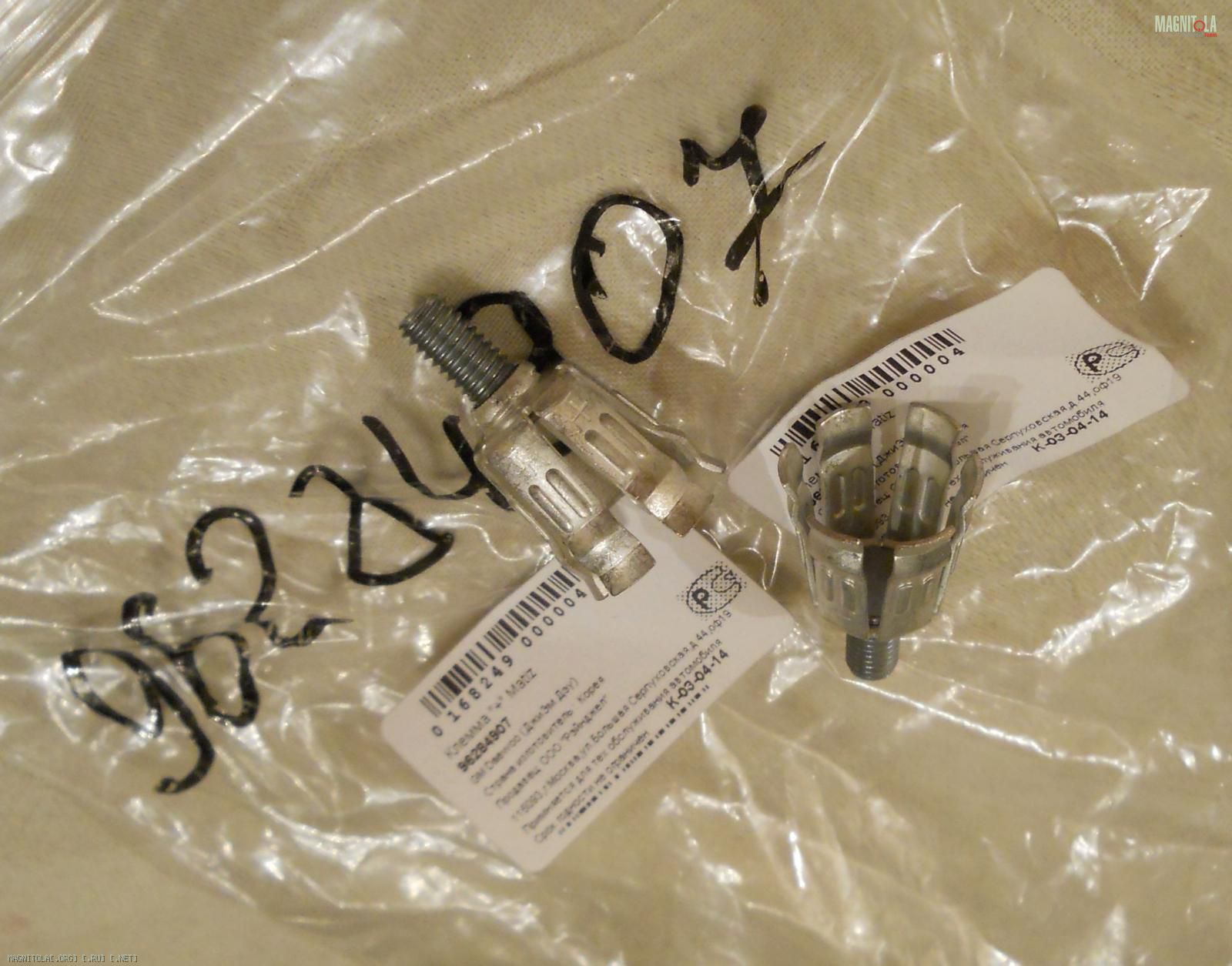

Все как и объяснил Максим, получается, что это буду цанговые зажимы. Осталось увидеть клеммы для полной уверенности в идее :D
Вложение 288168 Вложение 288170 Вложение 288172

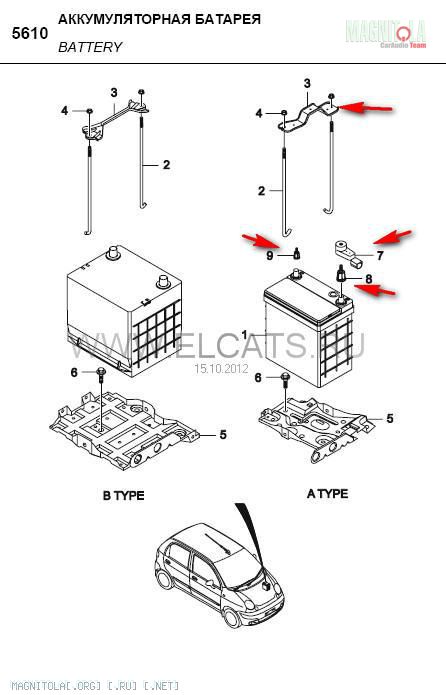

Обвел заказанные детали

Вложение 288174
15.10.2012, 20:09
Max-x-x

Re: Octavia A5...думаю начнем с малого.

На батарею примерил эти части?
15.10.2012, 20:34
dadec

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от Max-x-x

На батарею примерил эти части?

Пока нет еще, но уверен, что подойдут.
15.10.2012, 20:55
Max-x-x

Re: Octavia A5...думаю начнем с малого.

Просто позиция 7 это пластиковая заглушка на клемму ))) сверху. В общем сам обманулся и тебя ввел в заблуждение.

Что нужно, так типа такого http://sibklemma.com/production клемма японская, нашел наконец то ......
Переходники латунные с тонкой на большую не советую - ломаются часто, но стоят копейки.
Или на переходники п.8 и п.9 одеть нормальные клеммы - но это надо пробовать ...
15.10.2012, 21:54
Tim635

Вложений: 1

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от Max-x-x

Просто позиция 7 это пластиковая заглушка на клемму сверху.

Я думаю, что это не просто заглушка, а вторая половина клеммы, за счет которой цанга и будет сжиматься.

---------- Сообщение добавлено 15.10.2012 в 21:57 ----------

Вложение 288618
Примерно так должно выглядеть в сборе.
15.10.2012, 22:26
dadec

Re: Octavia A5...думаю начнем с малого.

Tim635, Спасибо за иллюстрацию! Я думаю, примерно так и будет.
Max-x-x, Все правильно, клемма из двух частей состоит.Это сто процентов цанговый зажим,ответная часть номер 7 к которой фиксируется провод. Если не получиться, то ничего страшного, не сильно по деньгам пролетаю :) Ни кого винить ни в чем не буду. Мы через 3 дня узнаем, обещали уже завтра,но как обычно затянут на денек другой :))))
15.10.2012, 23:06
MaikG3

Re: Octavia A5...думаю начнем с малого.

По моему, сорри, но эта цанговая хрень - фигня какая то... ((( площадь пятна контакта и последующее сечение маловато... лучче уж полоски переходные на большие родные клеммы... если их зятянуть предварительно смазав пастой КВП... хотя...
p/s/ подождем 3 дня )))
16.10.2012, 10:00
Max-x-x

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от Tim635

Я думаю, что это не просто заглушка, а вторая половина клеммы, за счет которой цанга и будет сжиматься.

Вторая половинка клеммы находится на минусовом и плюсовом проводах, идущих от аккумулятора. Стоят 500 и 600р. т.е. комплект проводов выйдет порядка 1,1т.р. - а оно надо такое щастье.
п.7 почему и одна - пластиковая заглушка красного цвета, закрывающая клемму плюсовую. А такие клеммы, как на картинке я также видел где-то. Наверное в магазине по Матизам.
Посмотрим в общем.

Цитата:

Сообщение от MaikG3

но эта цанговая хрень - фигня какая то... ((( площадь пятна контакта и последующее сечение маловато...

Пока ни один владелец матиза не жаловался ни на надежность контакта, ни на недостаток тока при пуске дрыгателя. Все япошки с такими почти акумами ездят ;), т.е. весь Дальний восток.
16.10.2012, 10:09
mishgun_

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от Max-x-x

Все япошки с такими почти акумами ездят ;), т.е. весь Дальний восток.

да что уж дальний восток, половина сибири на правом руле с узкоклеммными акумами

себе на минус поставил http://sibklemma.com/production/74-japan-light с кг35 взамен родной петельки с сопелькой
16.10.2012, 10:12
fox proteus

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от Max-x-x

Вторая половинка клеммы находится на минусовом и плюсовом проводах, идущих от аккумулятора. Стоят 500 и 600р. т.е. комплект проводов выйдет порядка 1,1т.р. - а оно надо такое щастье.
п.7 почему и одна - пластиковая заглушка красного цвета, закрывающая клемму плюсовую. А такие клеммы, как на картинке я также видел где-то. Наверное в магазине по Матизам.
Посмотрим в общем.

dadec, Пока ещё не поздно вспомнить про болгарку и дрель )))

Цитата:

Сообщение от Max-x-x

Пока ни один владелец матиза не жаловался ни на надежность контакта, ни на недостаток тока при пуске дрыгателя. Все япошки с такими почти акумами

Матизу с его ноль-восьмушкой много тока и не надо:)
Конечно, мотор октахи и не будет пускаться не с этого аккума. Но не будут ли такие клеммы ограничителем питания для музыки?
16.10.2012, 10:24
Max-x-x

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от fox proteus

Матизу с его ноль-восьмушкой много тока и не надо
Конечно, мотор октахи и не будет пускаться не с этого аккума. Но не будут ли такие клеммы ограничителем питания для музыки?

Ну помимо 0,8 есть еще и литр - дефорсированный от Авео и народ 1,2 делает обратно ))). Я подхожу логически - аккум отдает 330А максимум, ну пусть будет 200А. Таких зажимов достаточно получается. Смотрим на номинал предов усилителей, которые будут питаться. Выводы - думаю, что достаточно. Я у себя снимал клеммы на аккуме - там площадь контакта получается приличной достаточно и крепление надежно.
Просто мне кажется Сергей всетаки поспешил взять аккум с такими клеммами.

Цитата:

Сообщение от mishgun_

себе на минус поставил http://sibklemma.com/production/74-japan-light с кг35 взамен родной петельки с сопелькой

В Новосибирске в интернет-магазинах они есть в свободном доступе и производитель находится у Вас. А вот в Москве - придется поискать. Ну или можете оказать посильную помощь и переслать парочку пар ништяков таких (мне понадобится может скоро также, Сергею уже приспичило) за благодарность и не только ;) естественно.
16.10.2012, 10:30
mishgun_

Re: Octavia A5...думаю начнем с малого.

я боюсь эта контора торгует только оптом
я такую клемму брал в магазине, торгующем акумуляторами
16.10.2012, 15:23
dadec

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от mishgun_

да что уж дальний восток, половина сибири на правом руле с узкоклеммными акумами

себе на минус поставил http://sibklemma.com/production/74-japan-light с кг35 взамен родной петельки с сопелькой

Если моя идея не прокатит, сможете переслать парочку?
16.10.2012, 15:28
mishgun_

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от dadec

Если моя идея не прокатит, сможете переслать парочку?

пару клемм или пару пар клемм? они парами продаются, абсолютно одинаковые, но на одной выштампован плюсик, на другой минусик
пара стоит порядка 200рэ если мне не изменяет память
16.10.2012, 16:04
dadec

Re: Octavia A5...думаю начнем с малого.

Мне если понадобиться то только одна пара.Вам не будет сложно отправить пару клемм?

---------- Сообщение добавлено 16.10.2012 в 16:15 ----------

Цитата:

Сообщение от fox proteus

dadec, Пока ещё не поздно вспомнить про болгарку и дрель

Так просто я не сдамся! :)
16.10.2012, 19:47
mishgun_

Re: Octavia A5...думаю начнем с малого.

[QUOTE=dadec;1694690]Мне если понадобиться то только одна пара.Вам не будет сложно отправить пару клемм?
отправлю
16.10.2012, 20:01
dadec

Re: Octavia A5...думаю начнем с малого.

[QUOTE=mishgun_;1694928]

Цитата:

Сообщение от dadec

Мне если понадобиться то только одна пара.Вам не будет сложно отправить пару клемм?
отправлю

Ура :) Спасибо:)))))))))))
18.10.2012, 22:22
dadec

Вложений: 7

Re: Octavia A5...думаю начнем с малого.

Облом с матизовскими запчастями :) Не подходят:))))))))))))Кронштейн тоже не понятной формы, как запасной вариант пойдет :D
http://magnitola.org/attachment/1/0/7/9/2/245688.thumb http://magnitola.org/attachment/1/0/7/9/2/245690.thumb http://magnitola.org/attachment/1/0/7/9/2/245692.thumb http://magnitola.org/attachment/1/0/7/9/2/245694.thumb http://magnitola.org/attachment/1/0/7/9/2/245696.thumb

Эх, а счастье было так близко.Не долго думая пошел купил клеммы с которыми уже ездил и преходники для азиата.Переходники под конус сидят плотно.
http://magnitola.org/attachment/1/0/7/9/2/245710.thumb http://magnitola.org/attachment/1/0/7/9/2/245712.thumb

Надо собраться с силами и пойти проводкой заняться.
18.10.2012, 22:32
MaikG3

Re: Octavia A5...думаю начнем с малого.

Я ж говорил... всё по моему будет)))
p/s/ если пересечемся - у меня для тя клеммы завалялись... свинцовые, от КАМАЗа.
18.10.2012, 22:55
dadec

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от MaikG3

Я ж говорил... всё по моему будет)))
p/s/ если пересечемся - у меня для тя клеммы завалялись... свинцовые, от КАМАЗа.

Значит кто-то накаркал :D От камаза? Брутально, уже хочу :)))))
18.10.2012, 23:13
MaikG3

Вложений: 1

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от dadec

Значит кто-то накаркал :D От камаза? Брутально, уже хочу :)))))

типа таких
Вложение 290558
p/s/ фото сам знаешь откуда)))
19.10.2012, 06:52
dadec

Re: Octavia A5...думаю начнем с малого.

Цитата:

Сообщение от MaikG3

типа таких
Вложение 290558
p/s/ фото сам знаешь откуда)))

Я в восторге, беру! На встрече будешь?
19.10.2012, 12:40
Eu-Jinn

Re: Octavia A5...думаю начнем с малого.

Серёг, я тебе тоже душу чутка потравлю...

http://instagram.com/p/Q7uovFyMY3/

Показывать 40 сообщений этой темы на одной странице

Текущее время: 23:28. Часовой пояс GMT +3.

Super PM System provided by vBSuper_PM (Pro) - vBulletin Mods & Addons Copyright © 2025 DragonByte Technologies Ltd.
User Editable Threads, Thread Admins and Group Moderators provided by Threadmins and Group Moderators (Lite) - vBulletin Mods & Addons Copyright © 2025 DragonByte Technologies Ltd.
MAGNITOLA © 2001-2050 by HoSStiA
