Daewoo Nexia New GLE. Моя первая инсталляция.

Доброго времени суток.
Поездив годик на Nexia понял, что штатная музыка меня полностью не устраивает. Поэтому было решено как-то это исправить. Побродив по просторам интернета, натолкнулся на этот форум и пошло поехало В-). Спасибо участникам форума, которые невзирая не на что, культивировали и пересадили в меня бациллу такого заболевания, как автозвук В-). И так, не без помощи данного форума, были подобраны и приобретены следующие компоненты:
ГУ: Pioneer DEH-6400BT - 5500 руб.
2-х полосный фронт: Helix H236 - 6750 руб.
Free-air сабвуфер: Challenger PRO 10WF - 3300 руб.
4-х канальный усилитель: ETON ECC 500.4 - 10 800 руб.
ШВИ (пока двери, капот и крыша): около 14 000 руб.
Карпет с клеем - 1 100 руб.
Силовой кабель: КГ35 - 1 400 руб.
Межблочный кабель: Priemier LCL-84 - 1 800 руб.
Провода на фронт: ПВС 2*2.5 - 300 руб.Провод на саб: КГ 2*4 - 100 руб.
Фанера на полку и прегородку: 1 лист 21мм и 1 лист 12мм - 1 500 руб.
Итого: около 47 000 руб.
Так же неизвестно сколько ушло на клеи, лаки, инструмент, метизы и т. д. и т. п. (лучше не знать :derisive: )

Фотге ТаФфай!:laugh3:

Цитата:

---

Сообщение от serg150

Фотге ТаФфай!

---

Вот и Фотги. С альбомами разбирался :) .
Изначально было приобретено ГУ Pioneer DEH-6400BT, снято штатное (2din) и установлено приобретенное. Но тут ждало разочарование, кроме зияющего отверстия на 1din (вроде решают покупкой кармана от старой нексии), искажалась цветопередача из-за низкого расположения ГУ.
Штатное головное устройство:
Вложение 244060
После некоторого раздумия установил Pioneera вот так:
Вложение 244062Вложение 244064Вложение 244076
Так как штатный карман сюда уже не установишь, решено сделать самому из оргстекла и обклеить карпетом.
Был преобретен кусок оргстекла толщиной 2мм:
Вложение 244080
Из него вырезан и склеен карман хитрой формы, после чего обтянут карпетом:
Вложение 244084Вложение 244086Вложение 244088Вложение 244090Вложение 244092
После чего все это безобразие было установлено в машину:
Вложение 244094Вложение 244096
Экран магнитолы теперь прекрасно читается и цвета не искажаются. Так же был выведен тыловой USB в бардачок и установлен микрофон в верхней части лобового стекла со стороны водителя.
Сейчас идет процесс покупки материалов для шумоизоляции 4-х дверей, крыши, капота и задней полки. Соответственно следующий фото-отчет по ШВИ.

Фото не увеличивается, пишет нет такого изображения!
P.S. В 20.30 заработало! :whistle:

Цитата:

---

Сообщение от ildarado12

Вот и Фотги.

---

Невидна!

видна

Фоток видимо-невидимо! :laugh2:

Цитата:

---

Сообщение от TurboFly

Фото не увеличивается, пишет нет такого изображения!

---

Цитата:

---

Сообщение от A$tronaut

Невидна!

---

Цитата:

---

Сообщение от TurboFly

Фоток видимо-невидимо!

---

Да это я ковыряюсь с изображениями, почему-то открывает в новом окне, а не увеличивает :( . Разобрался :).

Насчет кривого ГУ спорный, конечно момент, но главное что б хозяину нравилось...А так молодец! Самое главное начало положено!

Молодец, продолжай в том же духе, у меня тоже нексия, буду следить :)

И котелок варит и руки откуда надо растут. Хорошее сочетание. Бум смотреть, что дальше получится:)
Если суперклей обозвать по-научному, цианакрилатом, то он сразу начинает клеить лучше в тыщщу раз и становится прочнее:) Это я к чему.. Оргстекло красивее и жестче собирать именно на него, а не на обычный "момент"

Цитата:

---

Сообщение от fox proteus

Оргстекло красивее и жестче собирать именно на него, а не на обычный "момент"

---

Сори не написал, оргстекло клеил на "Космофен", а "моментом" - карпет к оргстеклу.

ildarado12, Сейчас случайно на тему наткнулась: протяжка силового кабеля в салон (нексия, кстати) автор--nomemory
Может пригодится Вам:whistle:

Долго ли, коротко ли - шло время. Пропахав, как вол, шесть отпускных дней, выкладываю дальнейший инсталл.

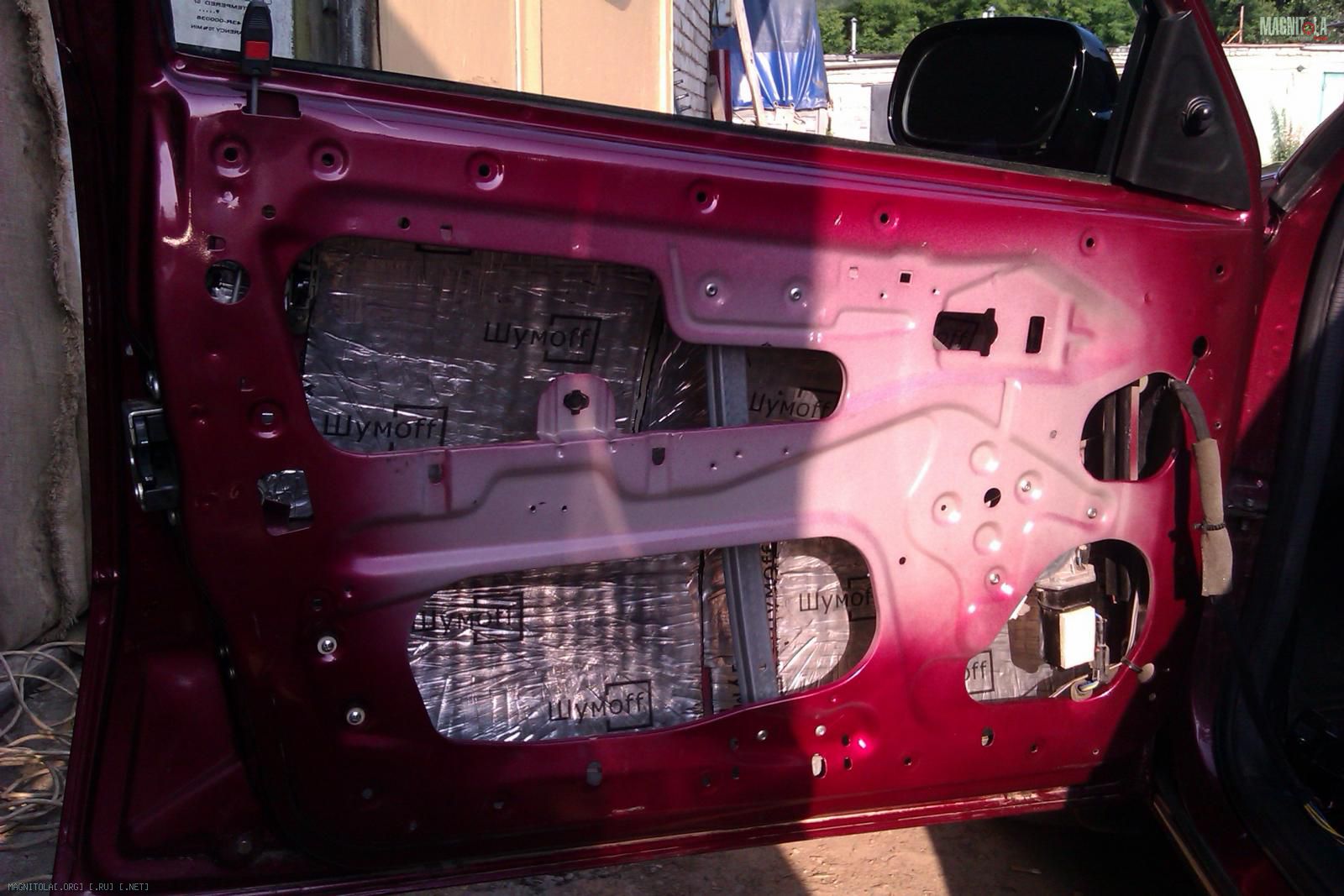

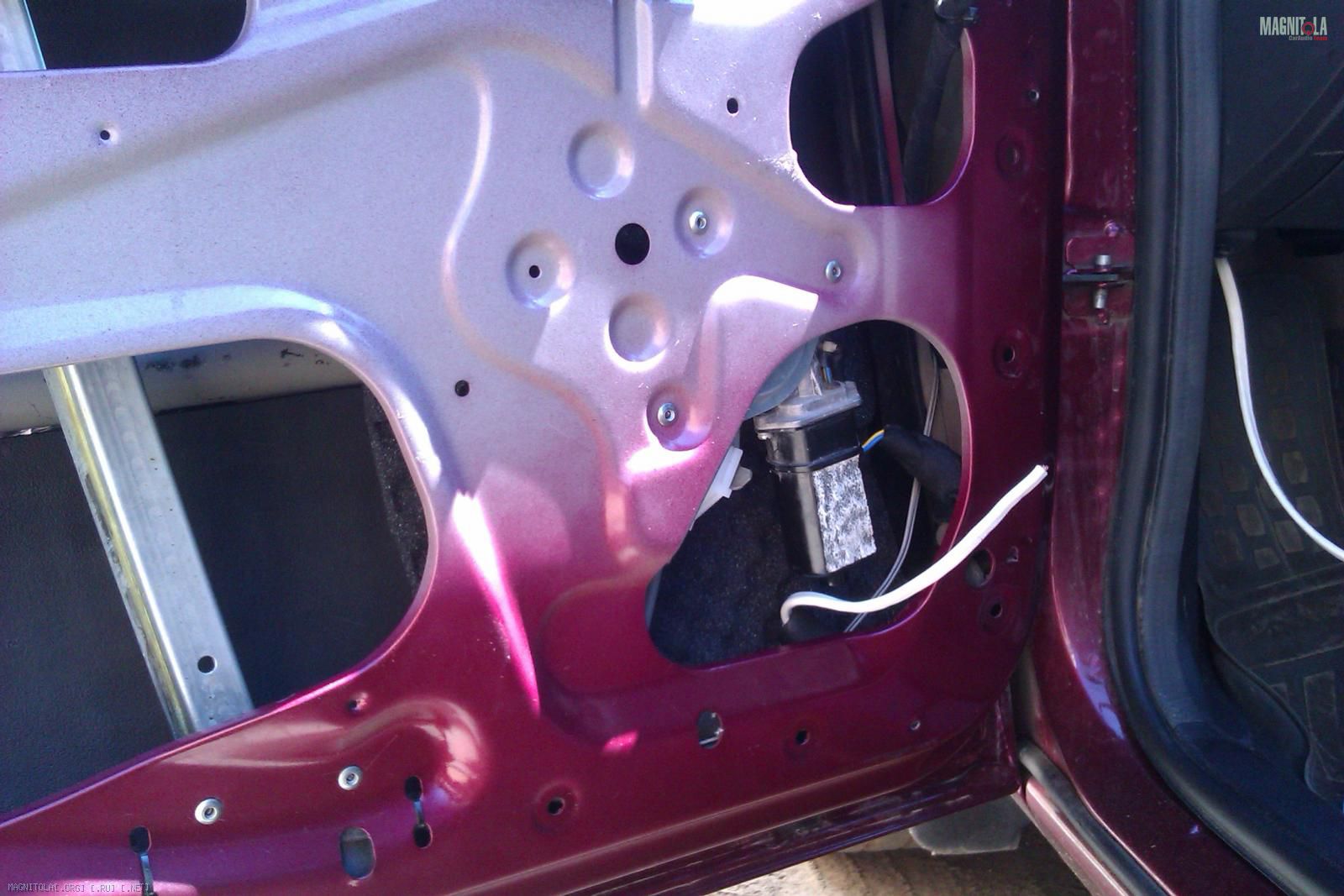

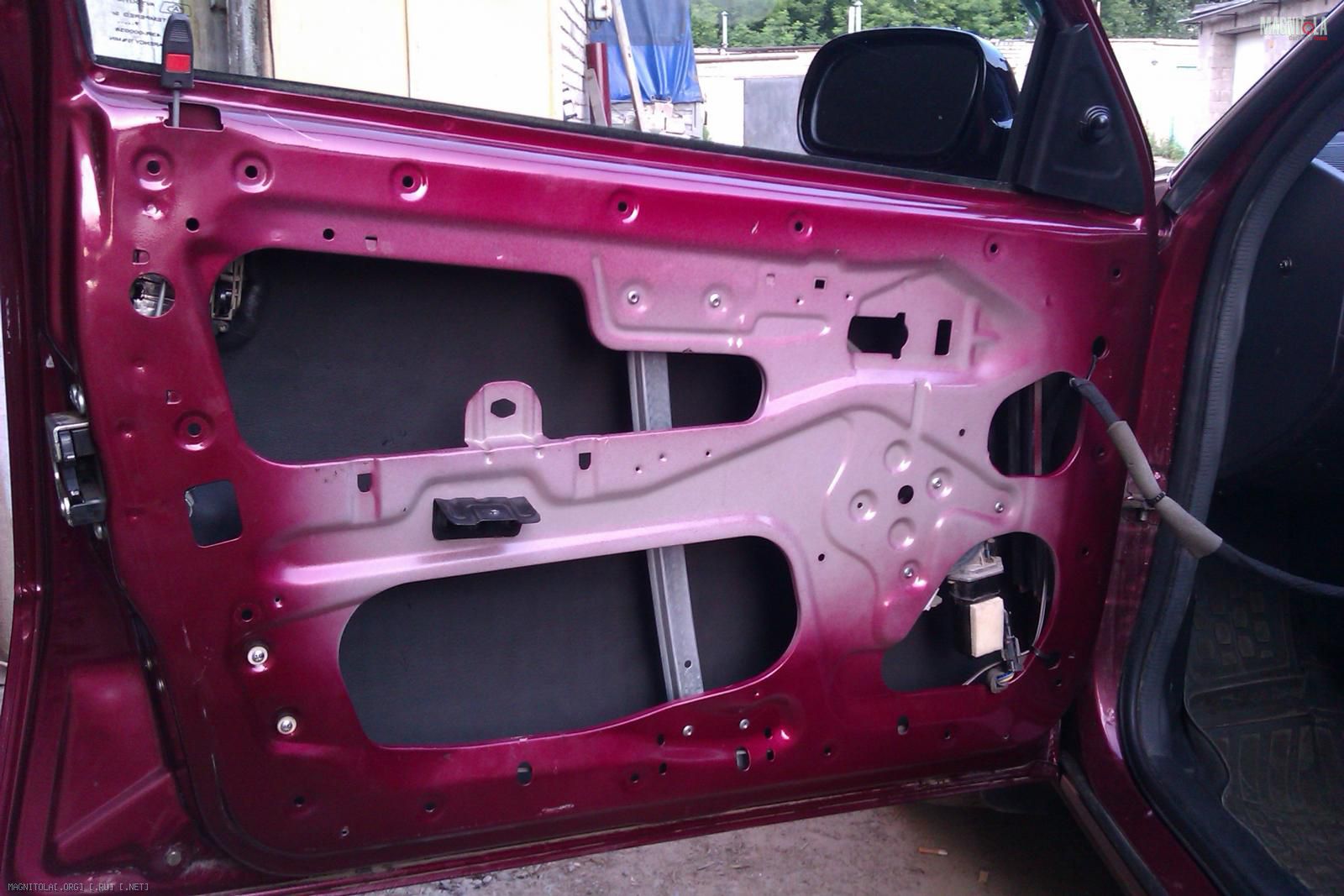

Начал с шумовиброизоляции: на внешнюю поверхность двери наклеил Шумофф М3 (ушло 4 листа), сверху Комфорт 6 (1 лист), под будущий подиум уложен Герметон А15 (квадрат примерно 30*30см). Все тяги обернуты Specific (1 рулон) и смазано литолом все что можно и нужно:
Вложение 248834Вложение 248836Вложение 248838
Как видно из предыдущего фото основание будущего подиума имеет не ровную поверхность. Поэтому вырезав электрическим лобзиком из 18мм фанеры основание подиума, оно было доработано долотом до более плотного прилегания с металлом двери. После этого толщина фанеры в самой тонкой части оказалось около 7мм и было принято решение усилить основание вторым слоем фанеры:
Вложение 248840

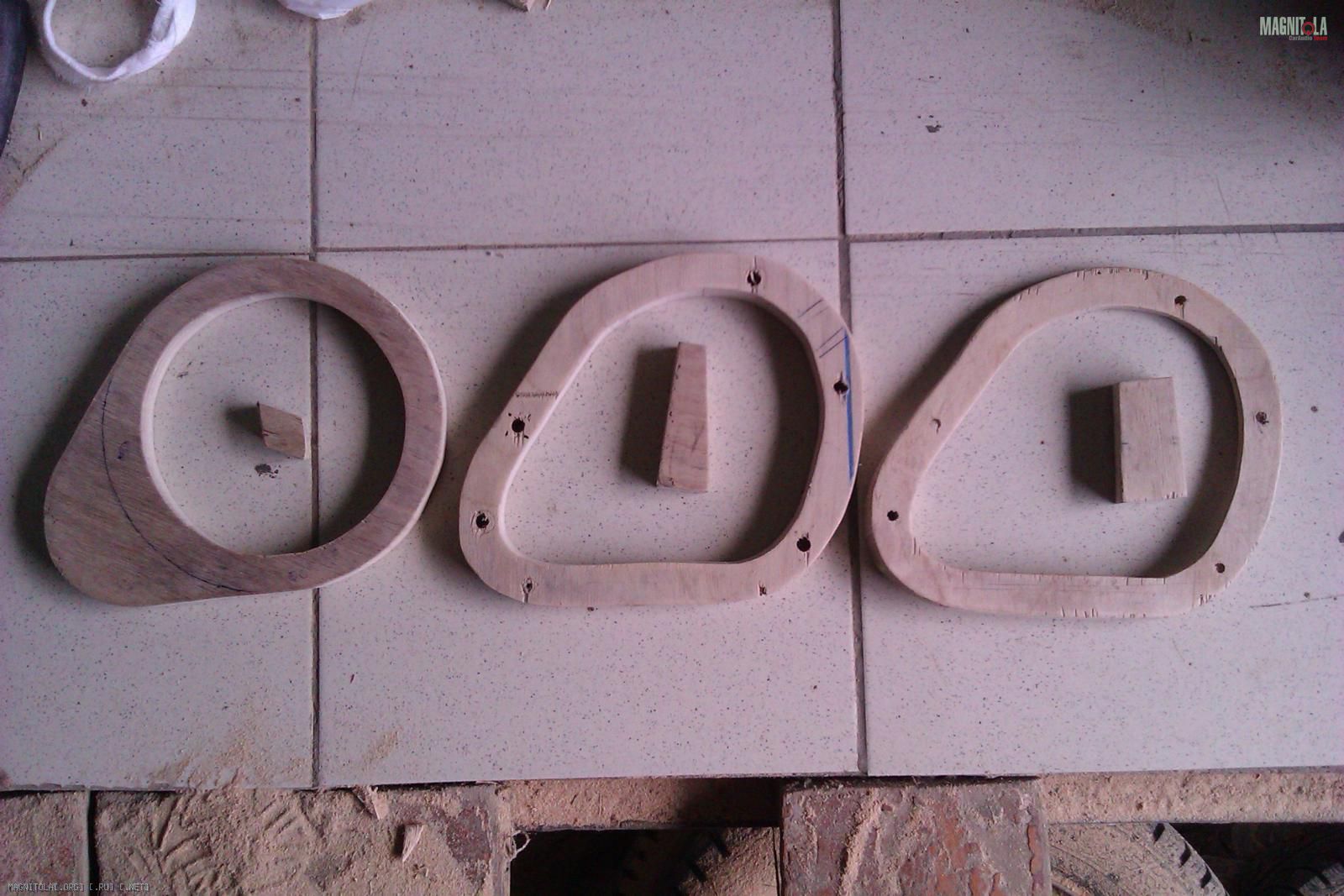

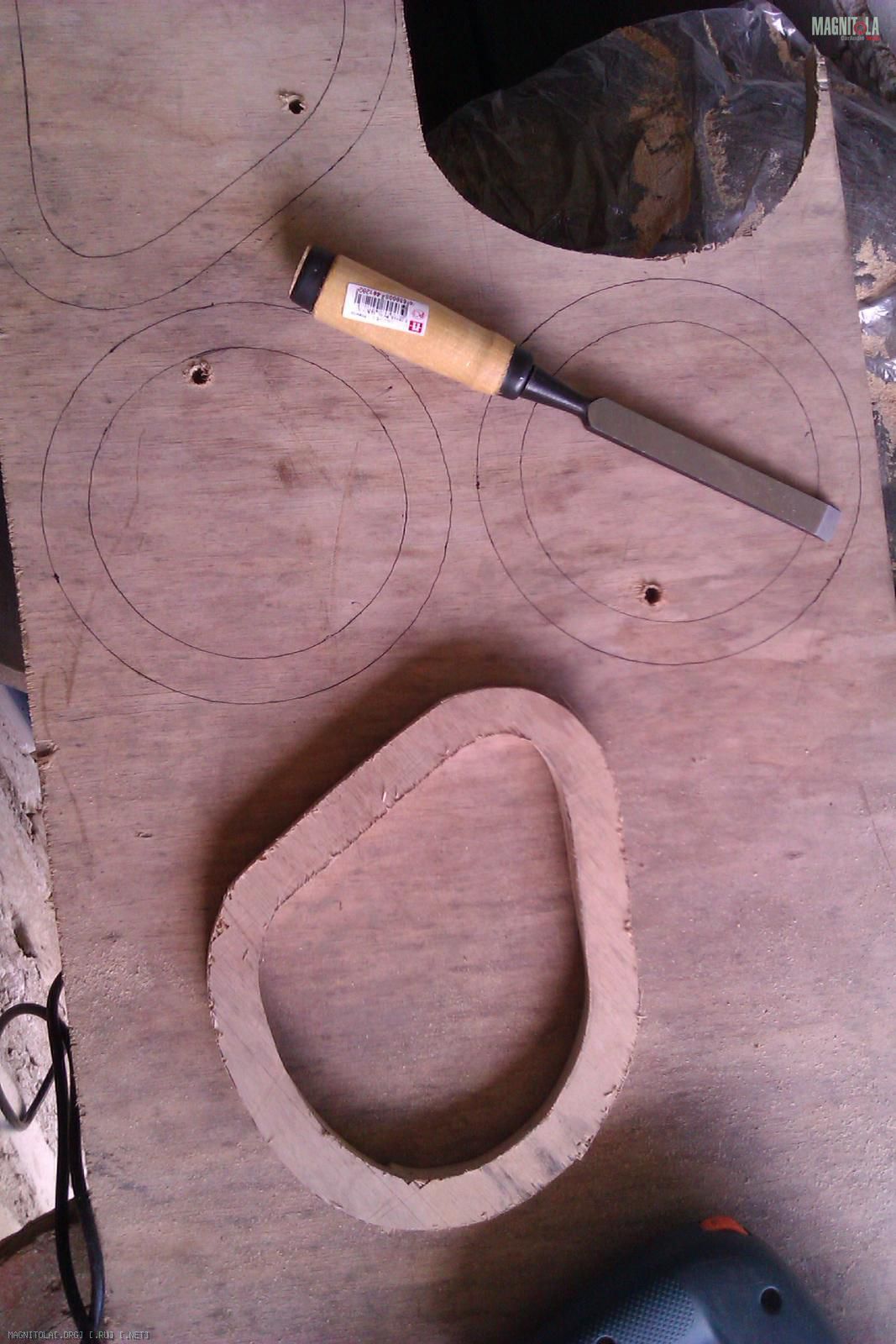

В итоге подиум получился из 3-х слоев 18мм фанеры и проставками для доворота на ручку КПП:
Вложение 248842

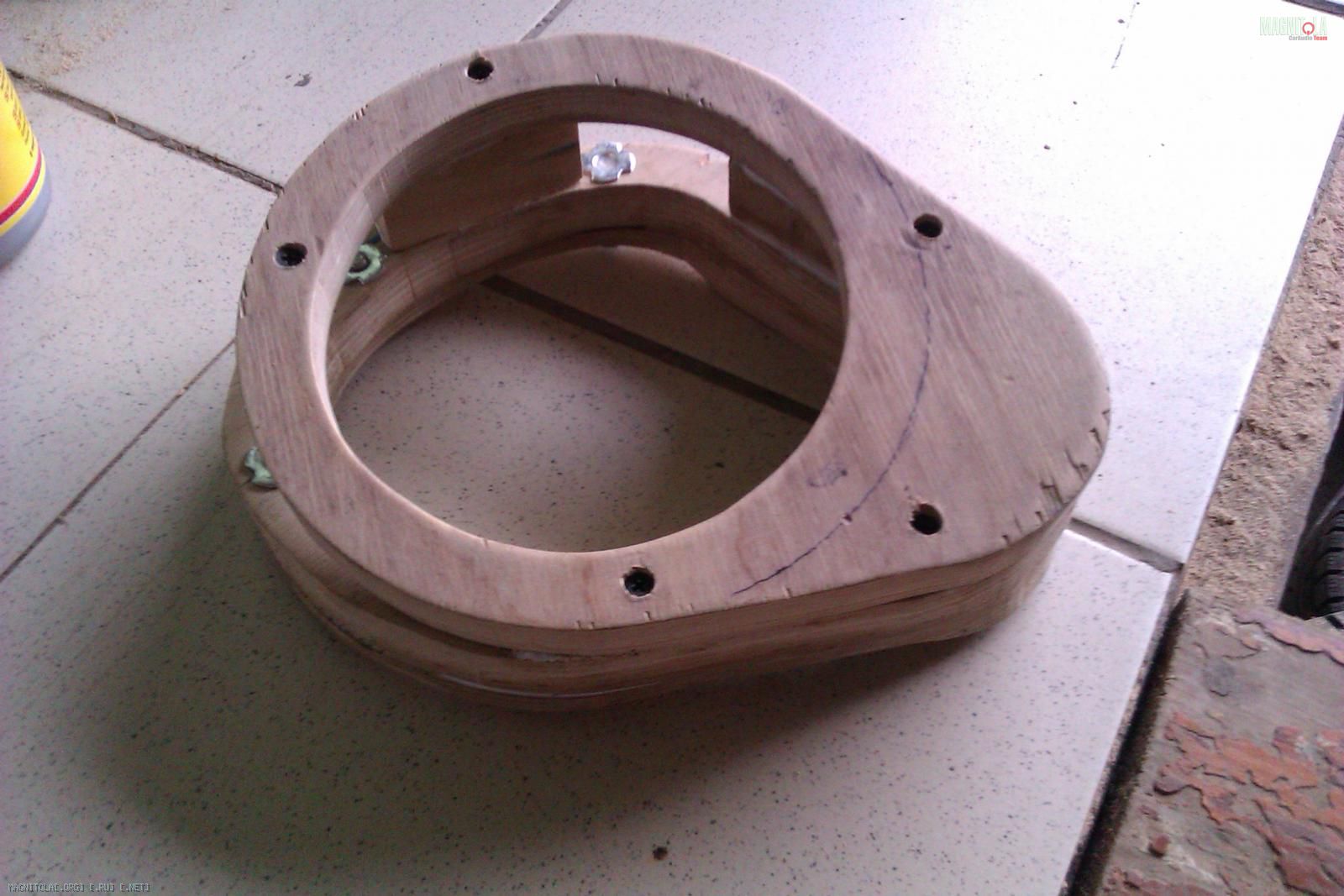

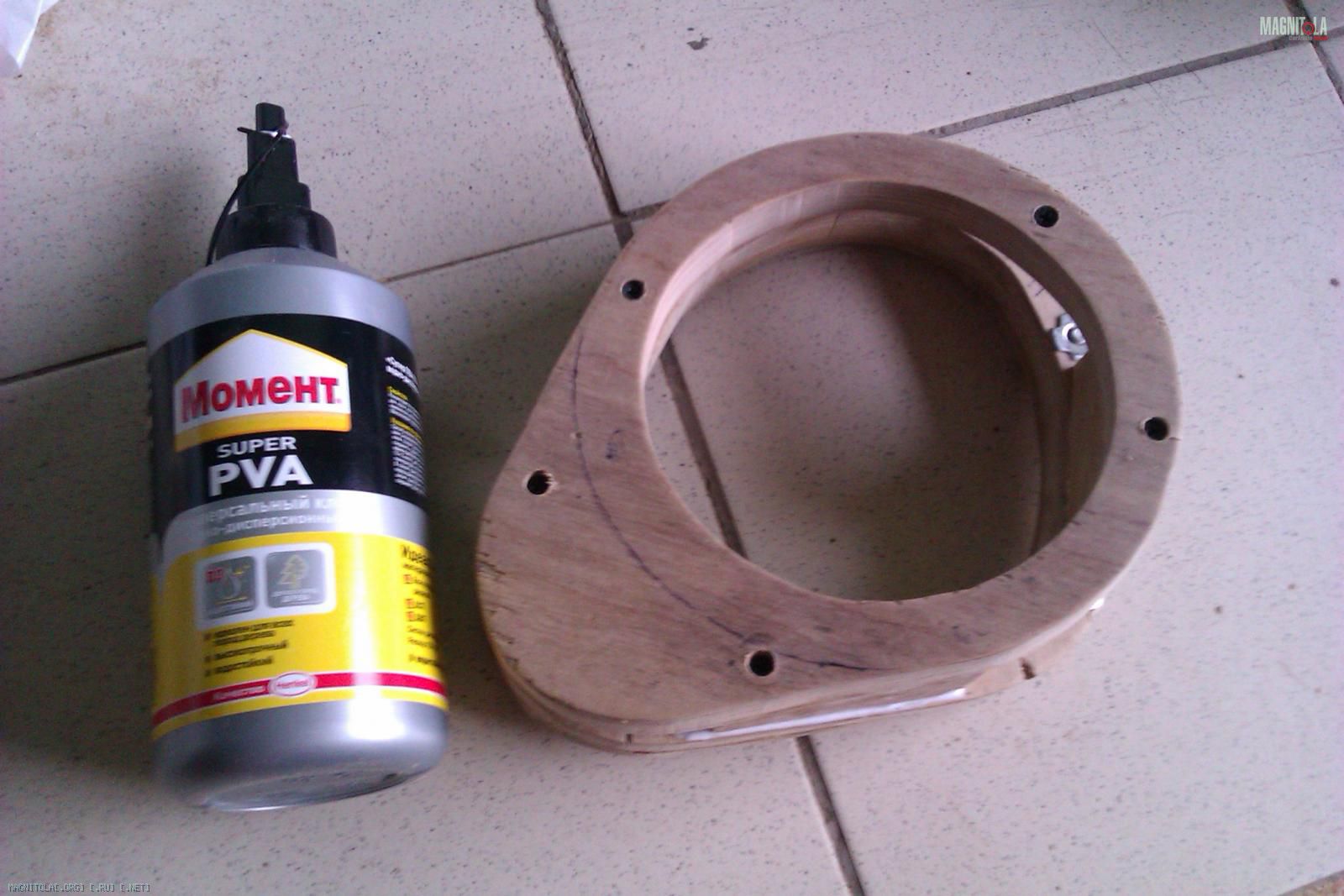

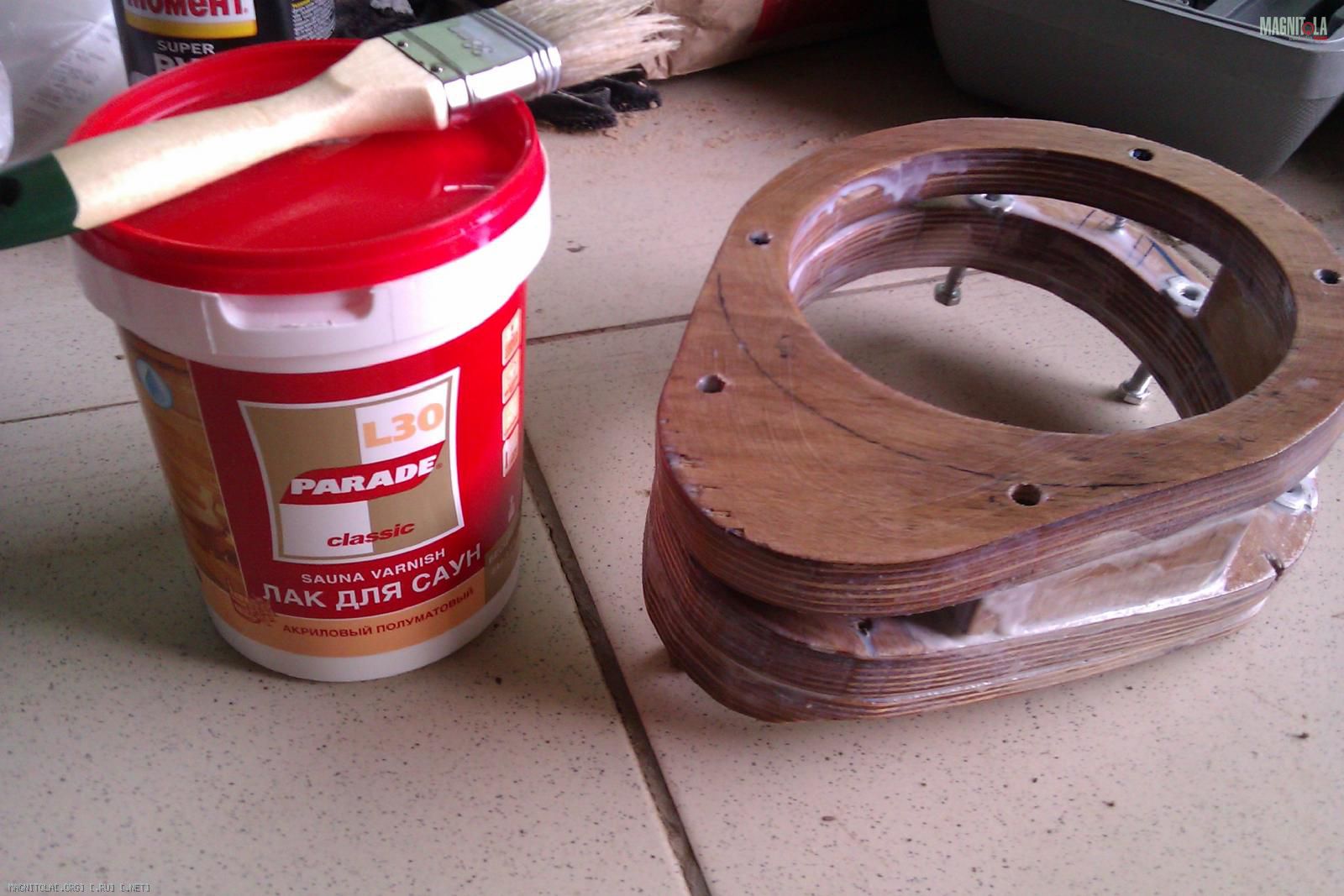

После чего все это было отшкурено, склеено, среплено 7-ю саморезами, покрашено и высушено 3 раза:
Вложение 248844Вложение 248846Вложение 248848Вложение 248850
Использовав гашеную в воде монтажную пену, были повергнуты экзекуции оба подиума:
Вложение 248852

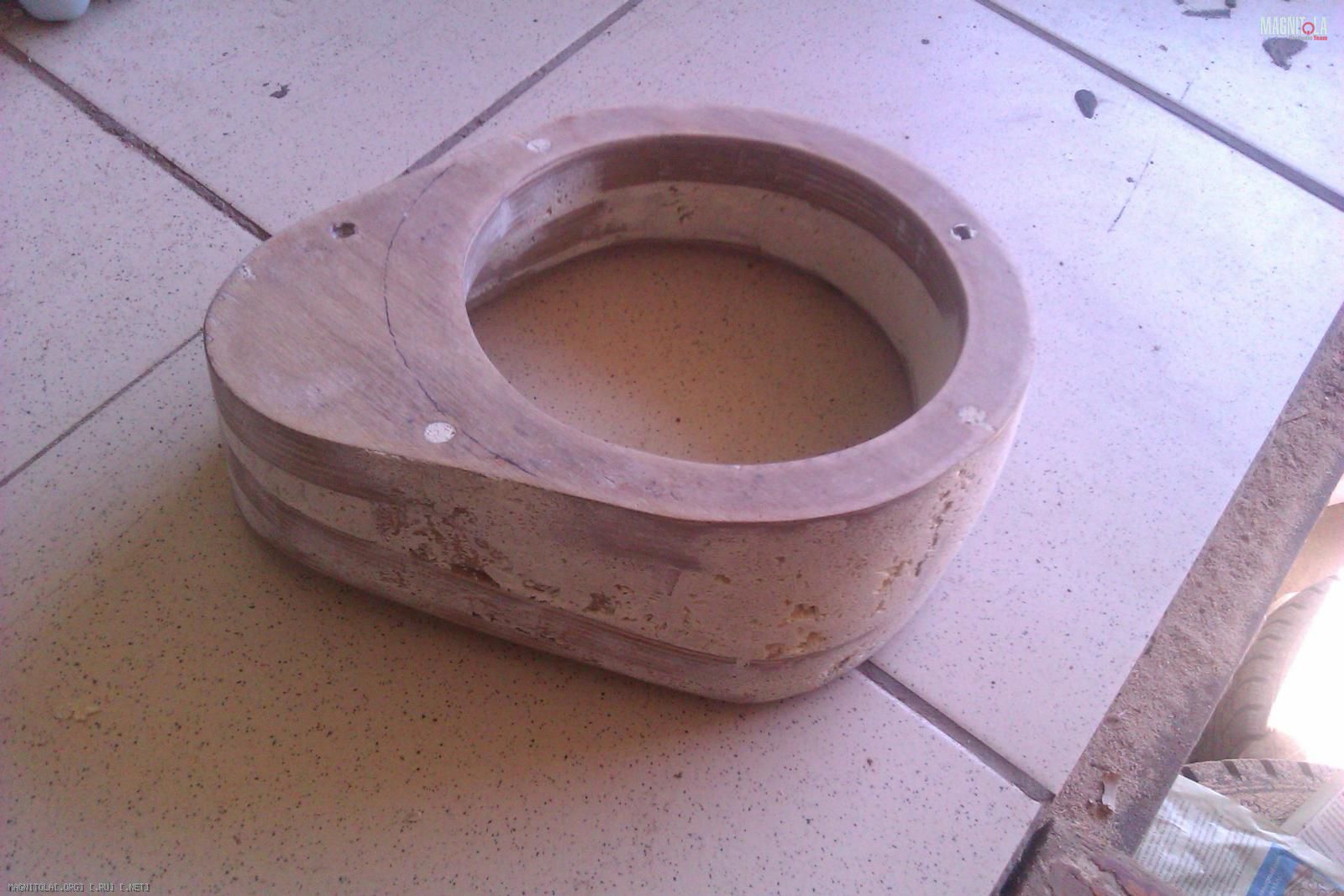

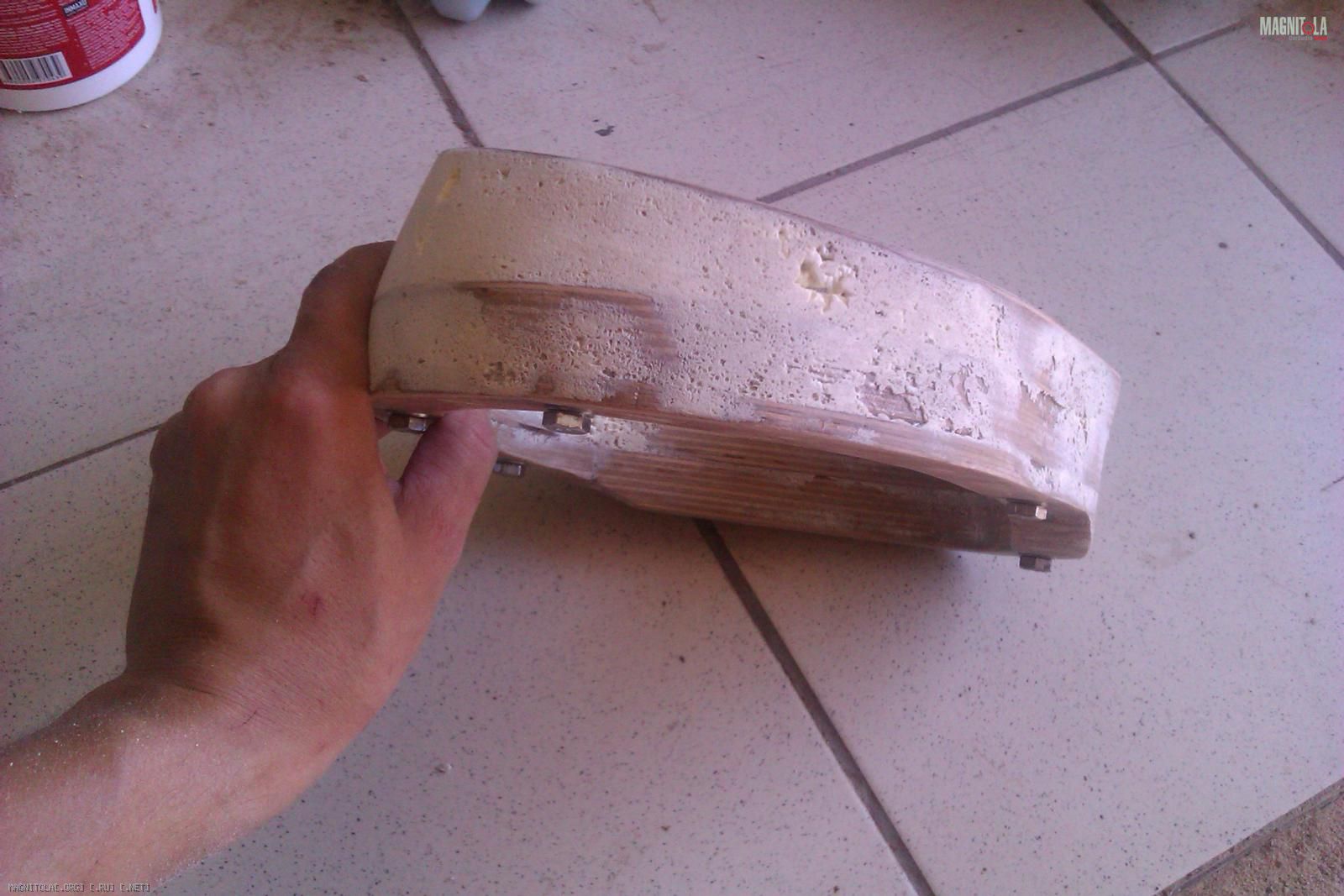

Лишнее обрезано ножом и отшкурено. После чего подиумы окончательно покрыты лаком:

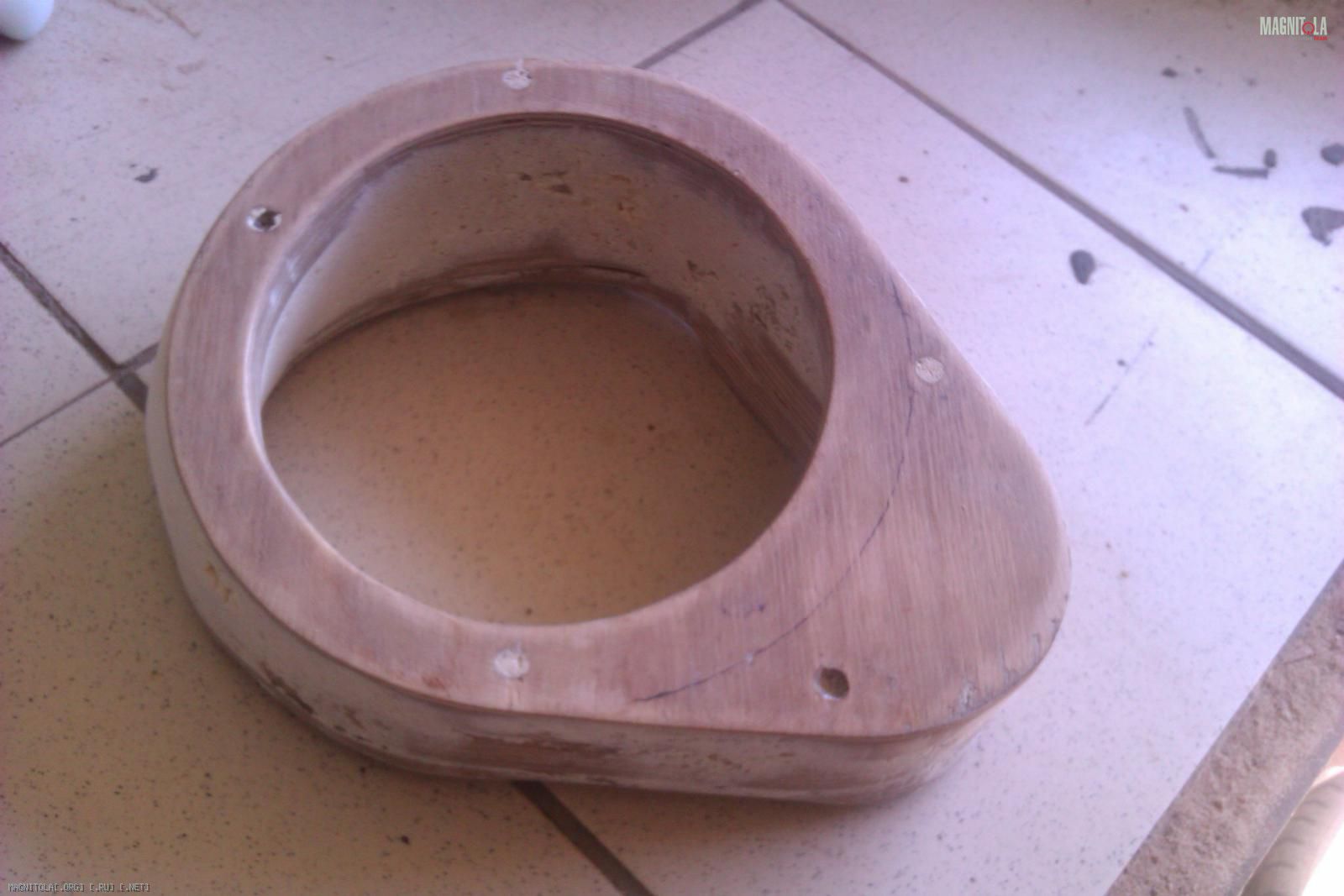

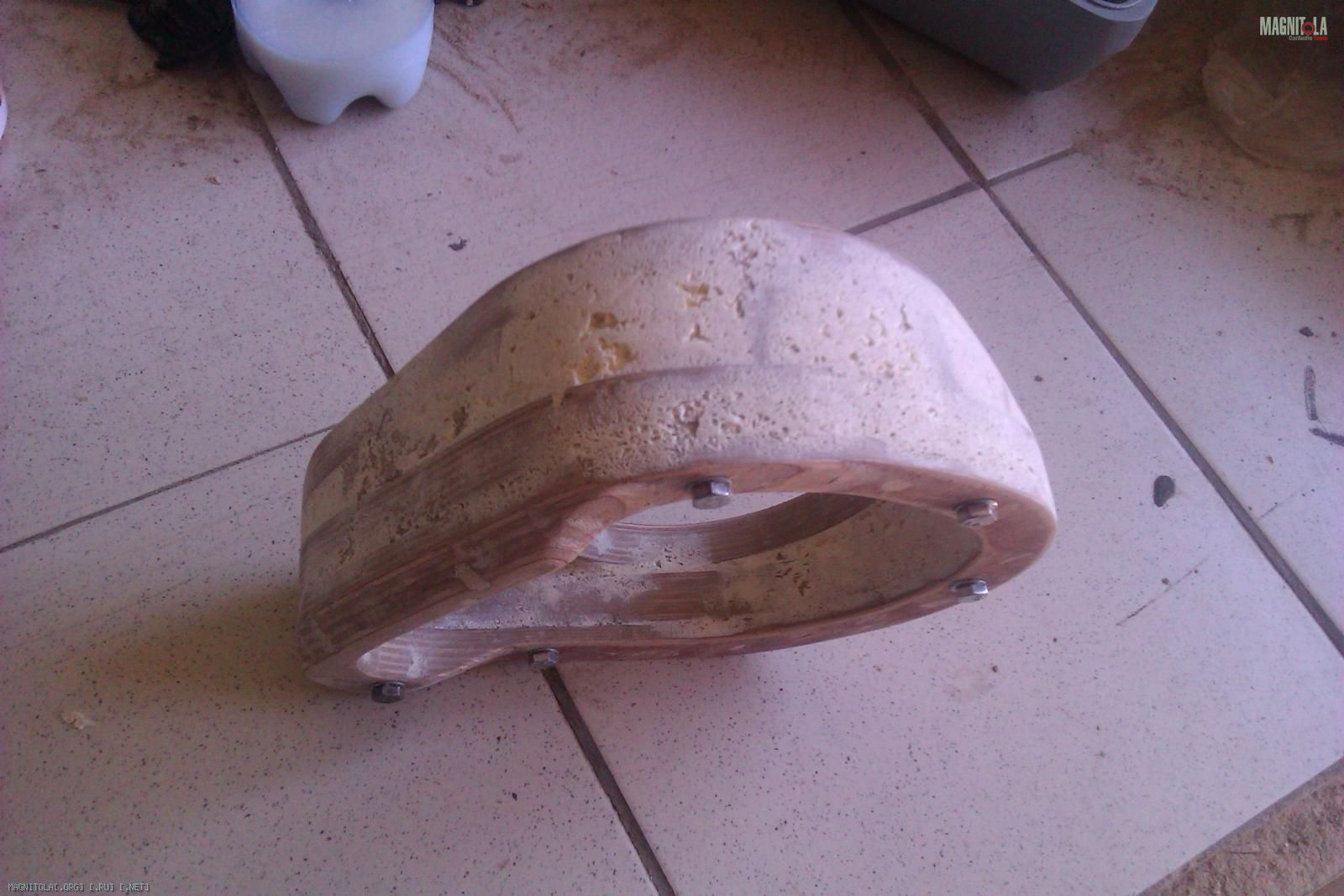

Вложение 248854Вложение 248856Вложение 248858Вложение 248860

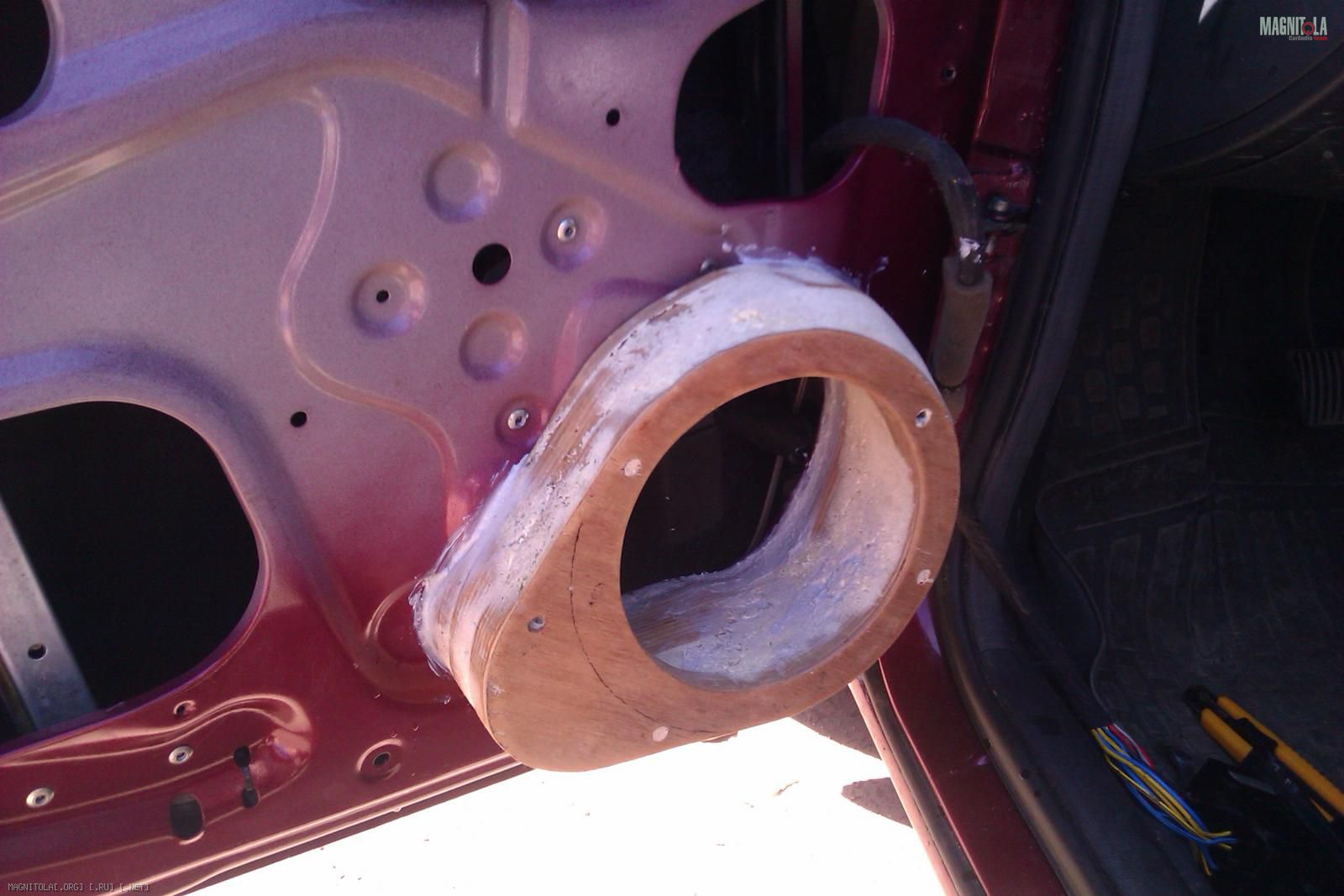

С помощью герметика и пяти болтов М6 подиумы прикручены к железу двери:
Вложение 248862Вложение 248864

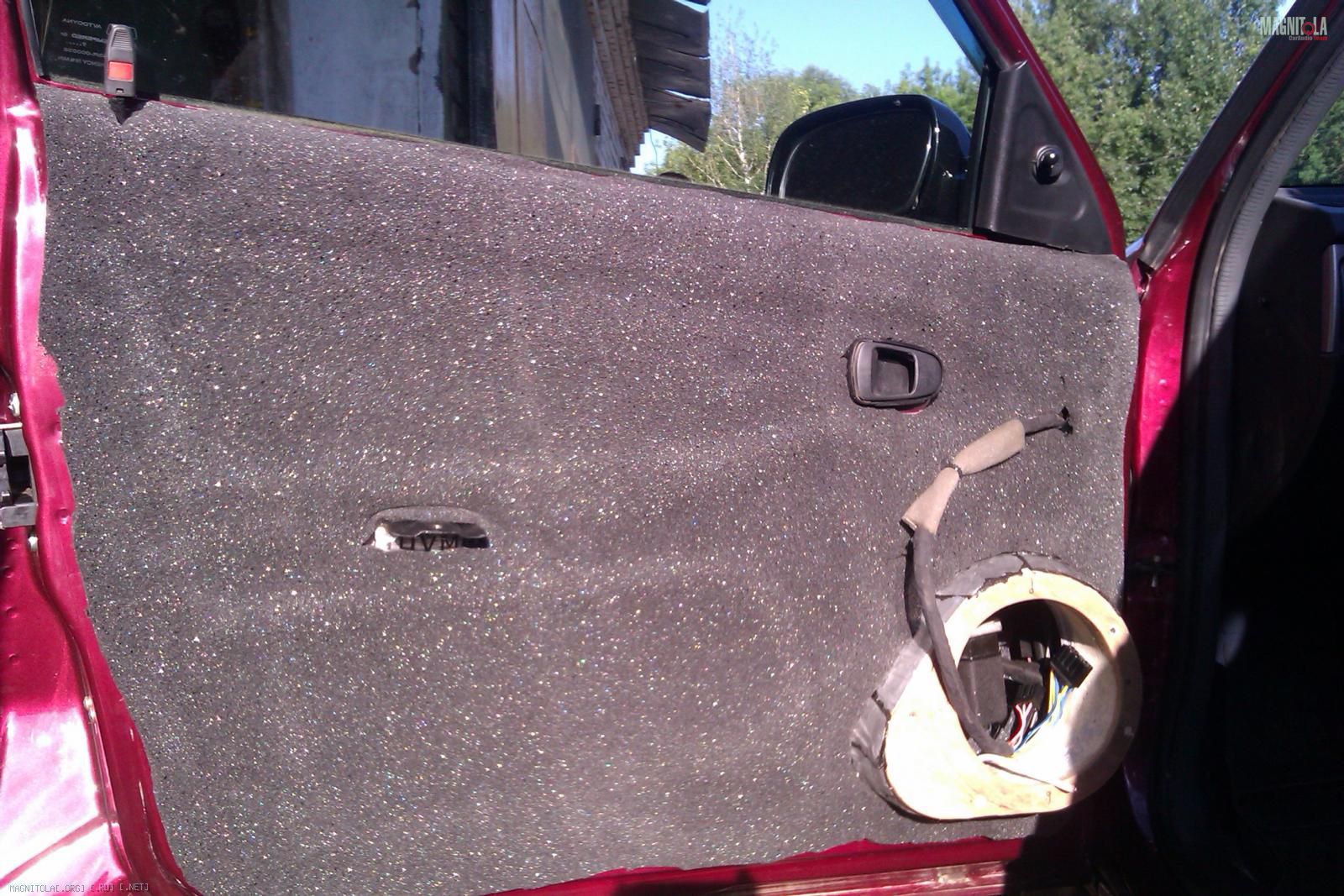

После чего тех. отверстия в двери были заделаны STP-шным 2мм вибропластом (1/2 листа, у Шумофф листы оказались короткие). Подиум вокруг обклеен Шумофф м3 (ушлел 1 лист, к сожалению забыл сфотографировать). Сверху наклеен STP Бипласт 10 (1 лист):
Вложение 248868

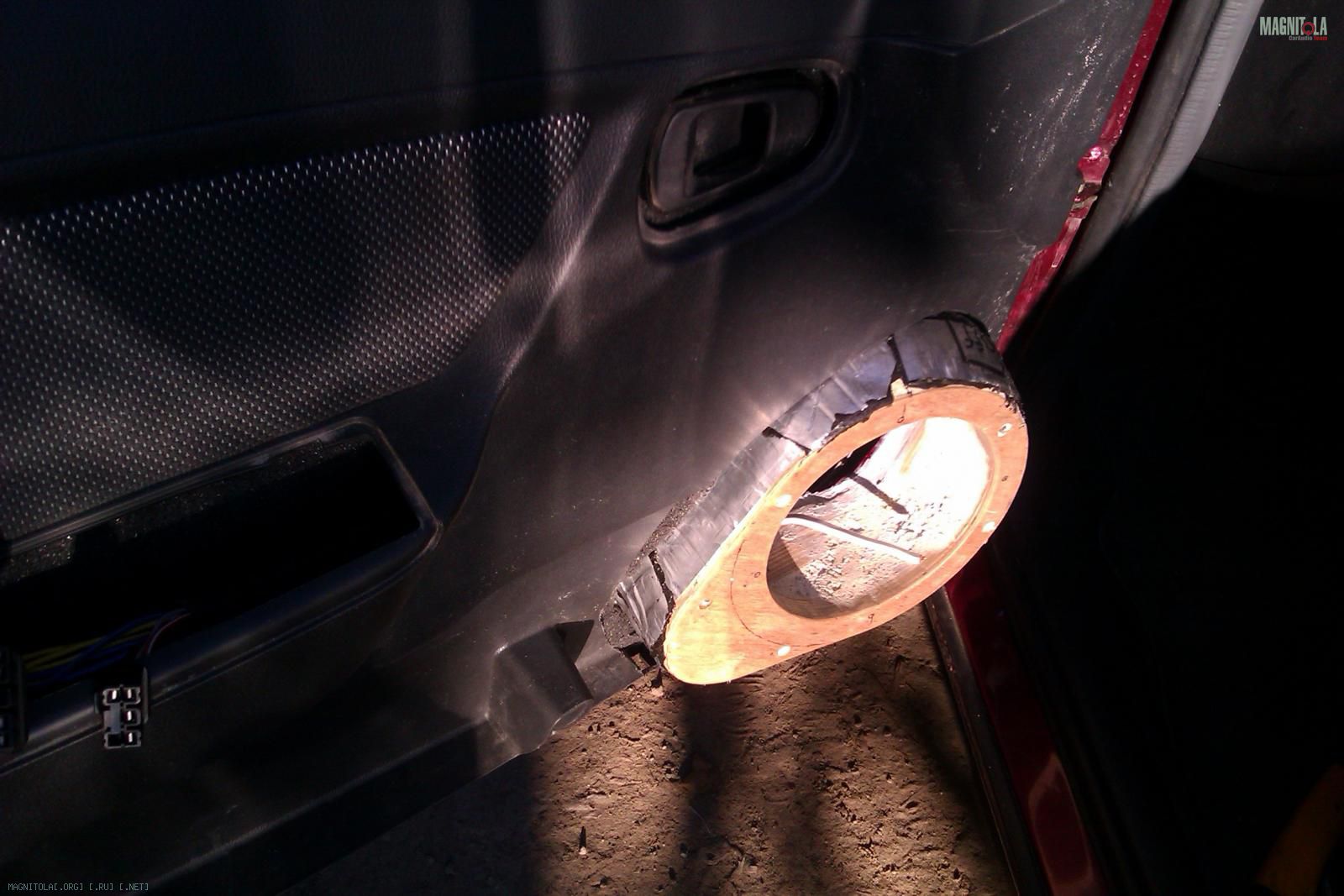

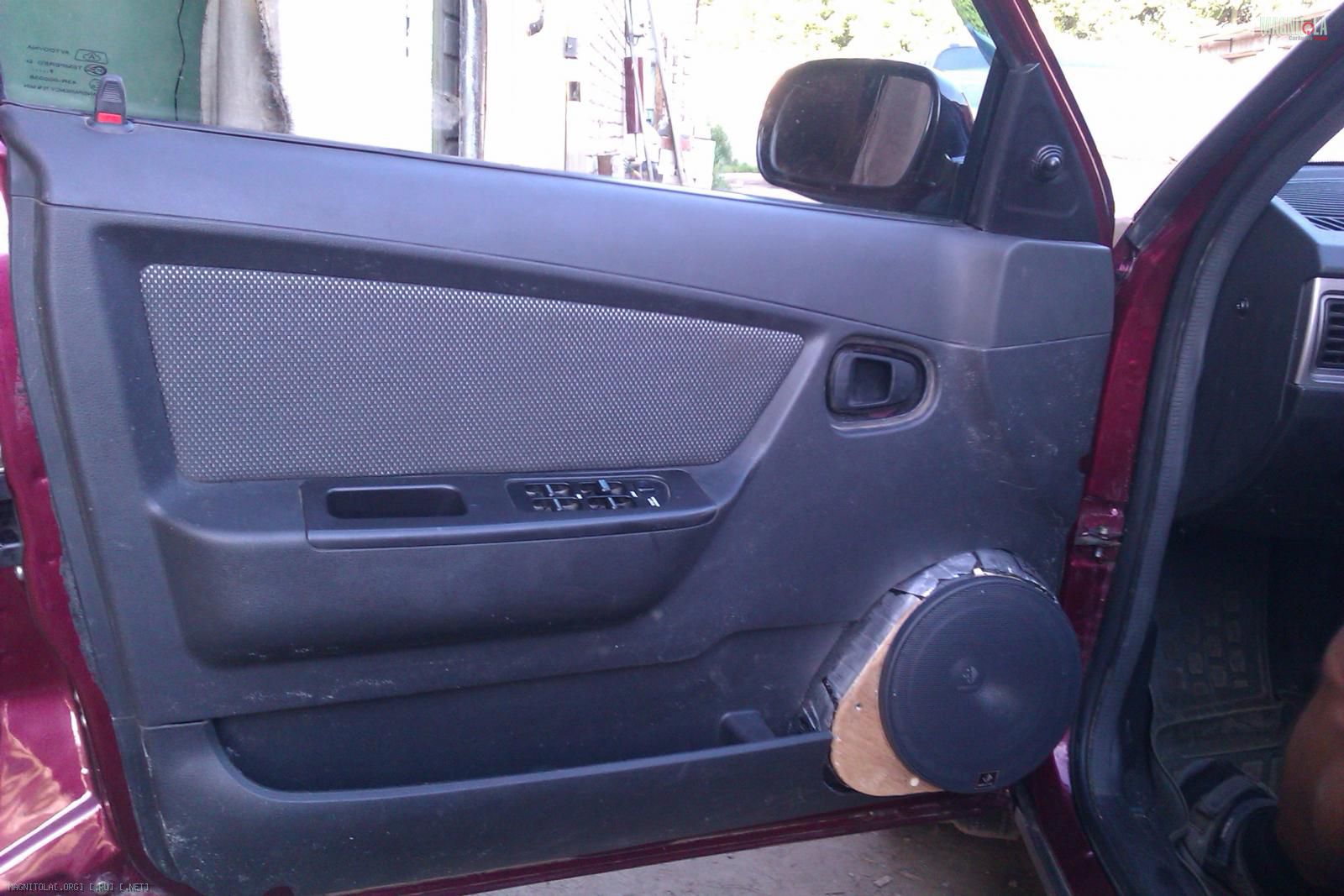

Обрезана и установлена обшивка, установлены и пока играют от ГУ фронт (пищалки подключены через свои кроссоверы и пока лежат на торпедо в углах у стоек).
Вложение 248870Вложение 248872Вложение 248874Вложение 248876
Ну и напоследок завибрил Шумофф М2 (5 листов) и тепло-звукоизолировал Шумофф П4 (2 листа) капот:
Вложение 248878

После проделанного, могу сказать, что двери с ШВИ и без, чувствуется сразу. Двери закрываются теперь без дребезга и всякого постороннего шума. Как подключил Helix так ощутимо прибавились басы, думал может отключить блины (они у меня мостом в задней полке), но без блинов бас уже не тот. Так же показалось, что много высоких частот (после штатного 10 см фронта), но теперь вроде привык. Если кто устанавливал Helix подскажите где установить и куда направить пищалки. Сам думаю установить на стойках на уровне глаз, но с направлением
нужно думать.
Дальше в планах закончить с оформлением фронта, ШВИ задних дверей и потолка, изготовление задней полки и установка саба, но предварительно отдохну недельку :) .

ildarado12, симпатично, но такой тоннель зачем то сделан.

Цитата:

---

Сообщение от Pit

но такой тоннель зачем то сделан

---

Мешает мотор ЭСП, поэтому подиум пришлось выводить в салон.

Цитата:

---

Сообщение от ildarado12

Мешает мотор ЭСП, поэтому подиум пришлось выводить в салон.

---

Зато козырек над магнитом не надо делать))

Цитата:

---

Сообщение от Pit

Зато козырек над магнитом не надо делать))

---

"И это хорошо" :)

сделано качественно и правильно, но зачем было шумоизолировать и тем более виброизолировать капот?
в салоне разницы все равно не будет

Цитата:

---

Сообщение от mishgun_

но зачем было шумоизолировать и тем более виброизолировать капот?
в салоне разницы все равно не будет

---

Зимой капот нагревается от двигателя, снег тает - образуется лед. Вот чтобы лед не образовывался и наклеил шумоизоляцию, заодно и завибрил.

ildarado12,подскажите где вы достали железку где установлено гу?

Цитата:

---

Сообщение от Remi.1

подскажите где вы достали железку где установлено гу?

---

Это штатная железка, к ней был прикреплен штатный Clarion.

Цитата:

---

Сообщение от Remi.1

ildarado12,подскажите где вы достали железку где установлено гу?

---

по-моему она в стоке идет, к ней штатная ГУ крепится.
Вот тоже думал, что с карманом делать, оставшимся от 2-дин магнитолы, на форумах дэу народ покупает карман от старых моделей, вроде как там и был. Стоит копейки. Как альтернатива "очумелым ручкам".

Цитата:

---

Сообщение от DDMoscow

Вот тоже думал, что с карманом делать, оставшимся от 2-дин магнитолы, на форумах дэу народ покупает карман от старых моделей, вроде как там и был. Стоит копейки. Как альтернатива "очумелым ручкам".

---

Тоже изначально планировал так, но ГУ находится внизу и поэтому есть несколько проблем:плохо читается экран ГУ и сильно искажается цвет экрана. Поэтому решил довернуть ГУ до водителя и соответственно изготовить нестандартный карман. Хотя есть еще один вариант: поднять ГУ выше - вместо центральных воздуховодов, в инете где-то видел.

Цитата:

---

Сообщение от ildarado12

Зимой капот нагревается от двигателя, снег тает - образуется лед. Вот чтобы лед не образовывался и наклеил шумоизоляцию, заодно и завибрил.

---

а летом - перегреваться не будет?
я на зиму изнутри на капот вешаю лист фольгированного пенофола фольгой к мотору

Цитата:

---

Сообщение от mishgun_

а летом - перегреваться не будет?

---

Да нет, не перегревается. Дня три уже езжу, на улице +33С, никаких аномалий не наблюдаю.

Наконец-то удалось уделить пару вечеров и сделать ШВИ задних дверей:
Вложение 251380Вложение 251382

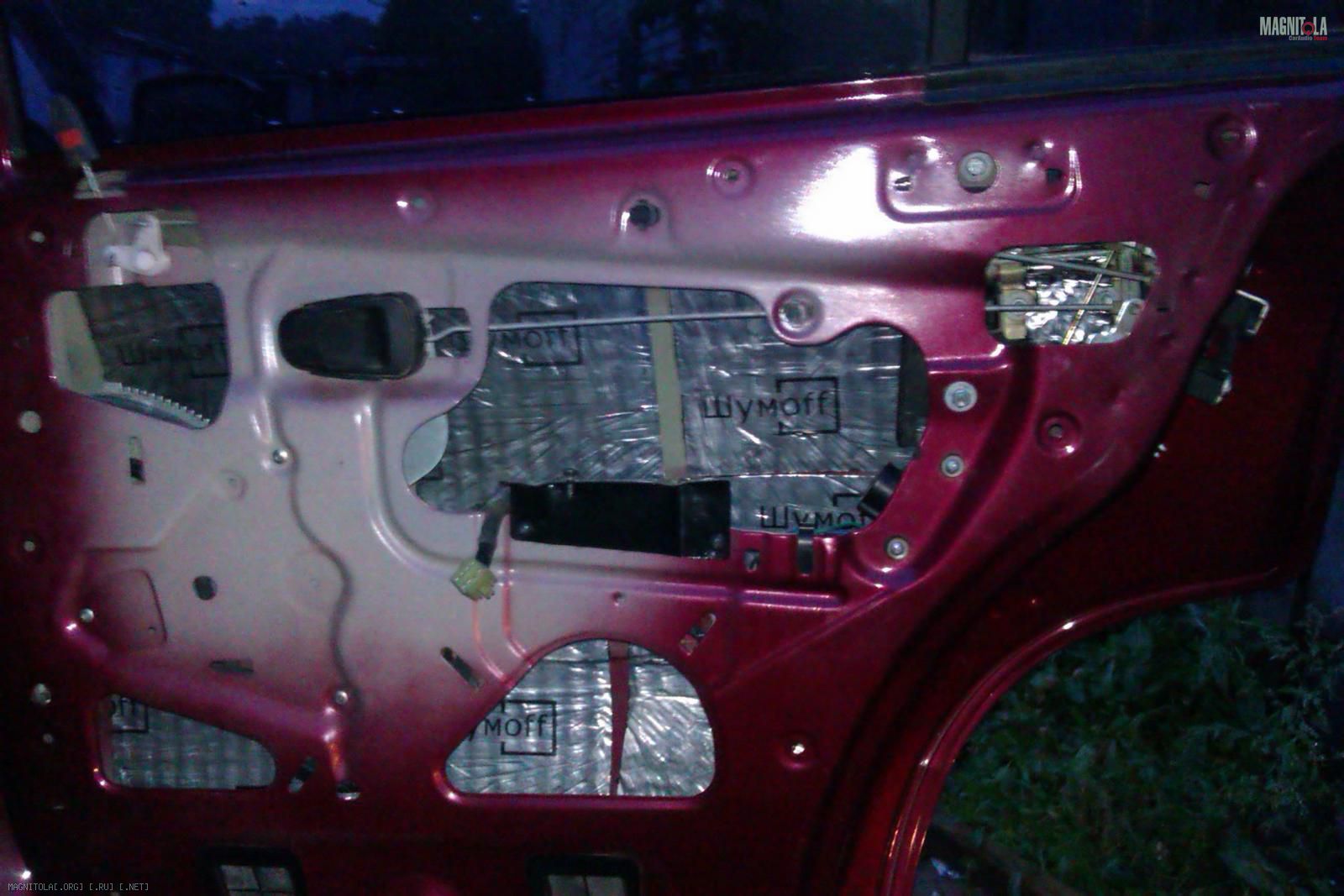

Первым слоем положил Шумофф М2 (з листа), вторым слоем Шумофф Комфорт6 (остатки от передней двери):

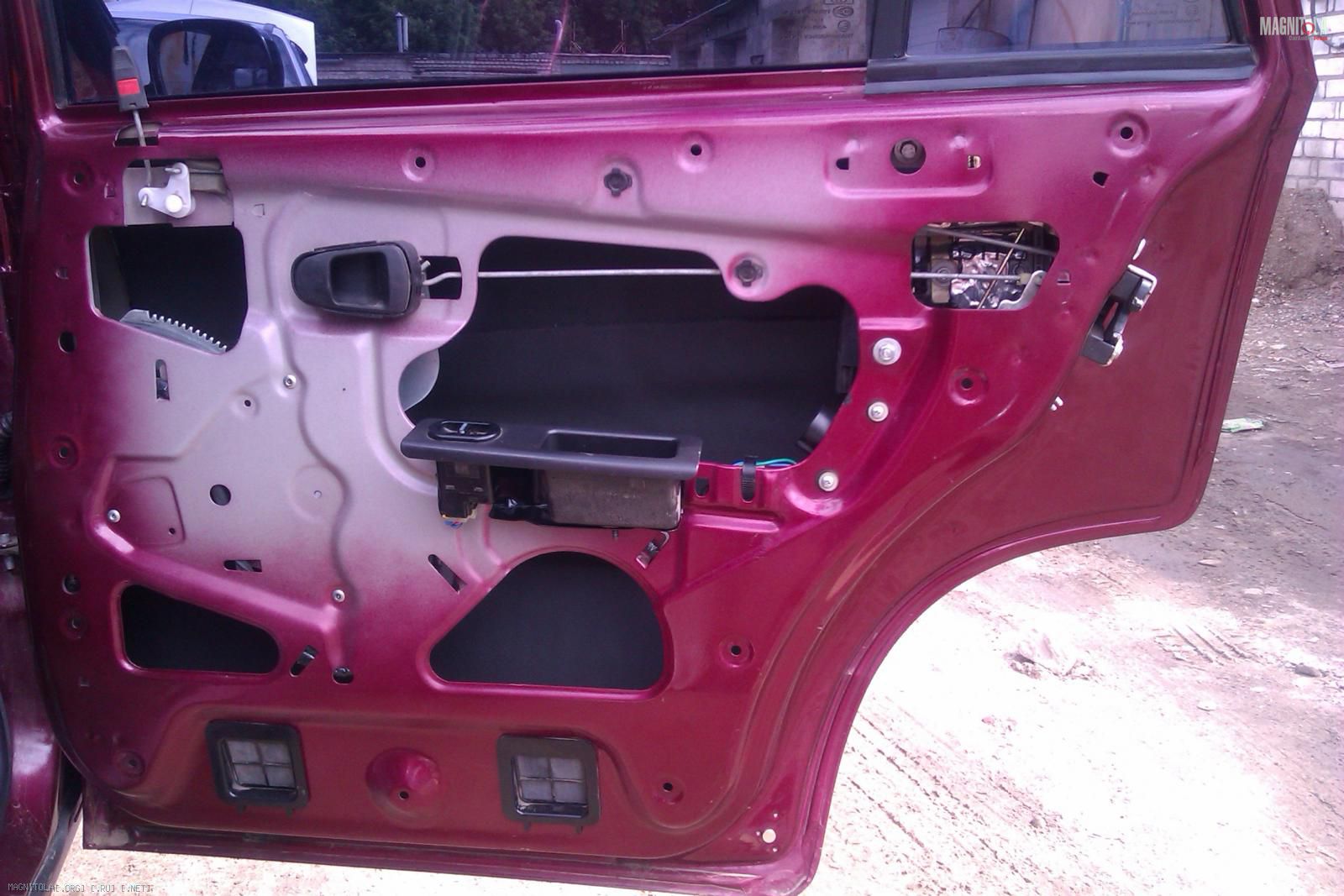

Вложение 251384Вложение 251386

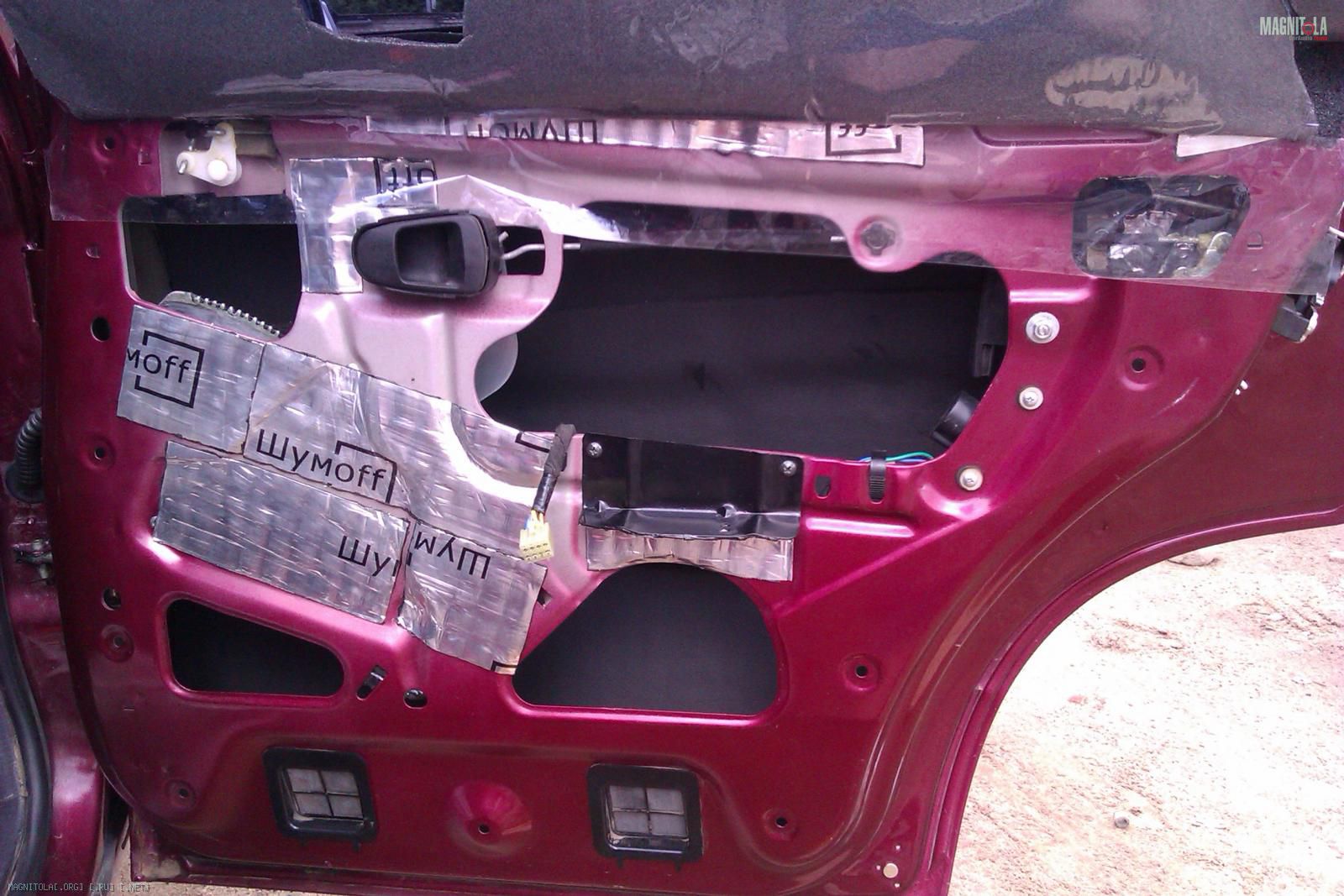

Внутреннюю часть двери также завибрил Шумофф М2 (1 лист), сверху на всю поверхность STP Бипласт5 (1 лист):
Вложение 251388Вложение 251390

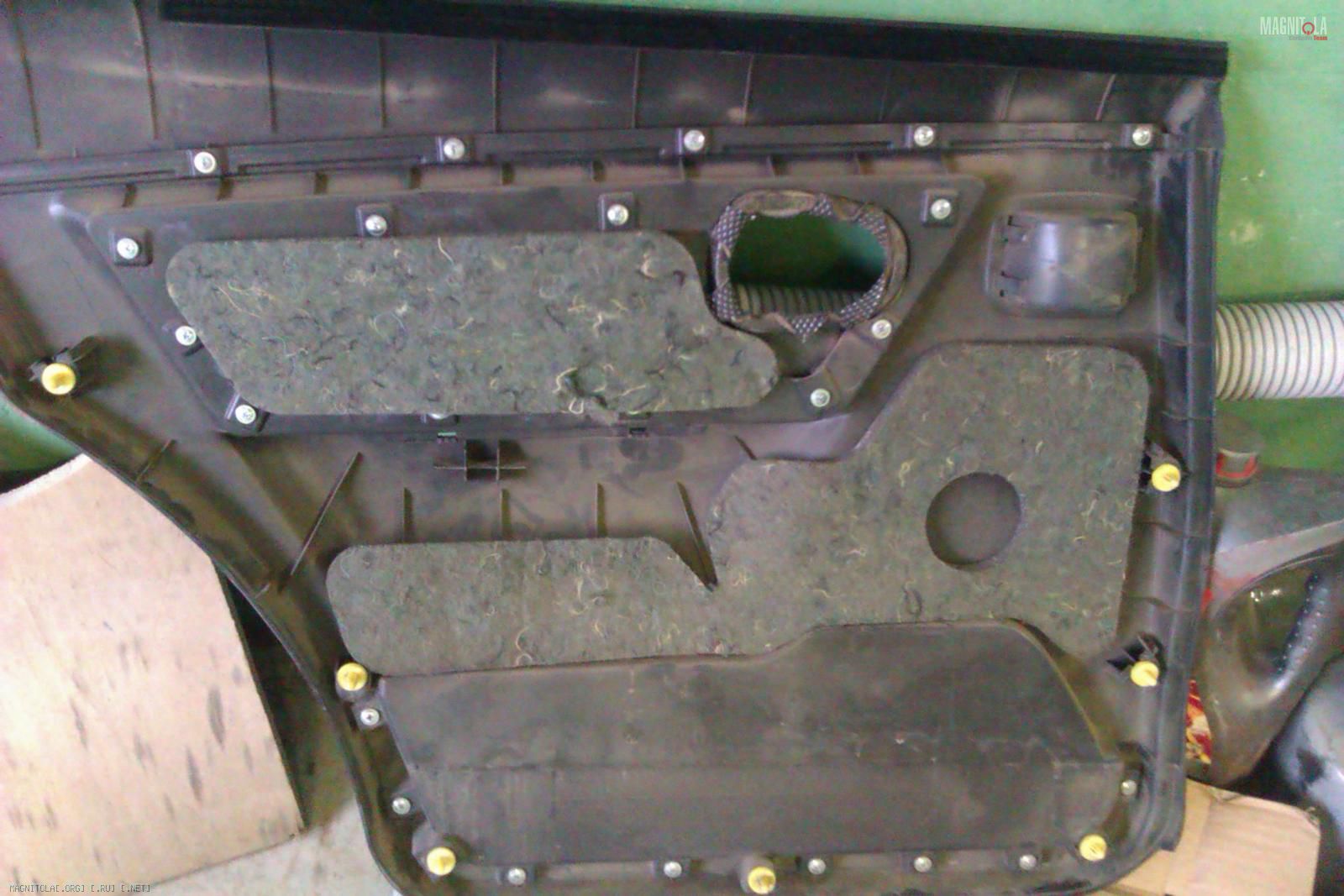

Так же завибрил обшивку двери:
Вложение 251392
Следующим будет ШВИ потолка, а там не далеко до инсталла фришного саба.

Тут меня упомянули... Насчет того, чтов стоковом кармане плохо видно экран- ну я 50%50, все железо от сотки не поменялось. Кармашек, что штатный, что самодельный- не функционален- из него все вылетает, фотка на Радикале потерялась, попробую на словах- просверлил кармашек и вставил кусок спицы от электрозамка- просто на трении, она все равно упирается в жестяную кассету и никуда не денется...

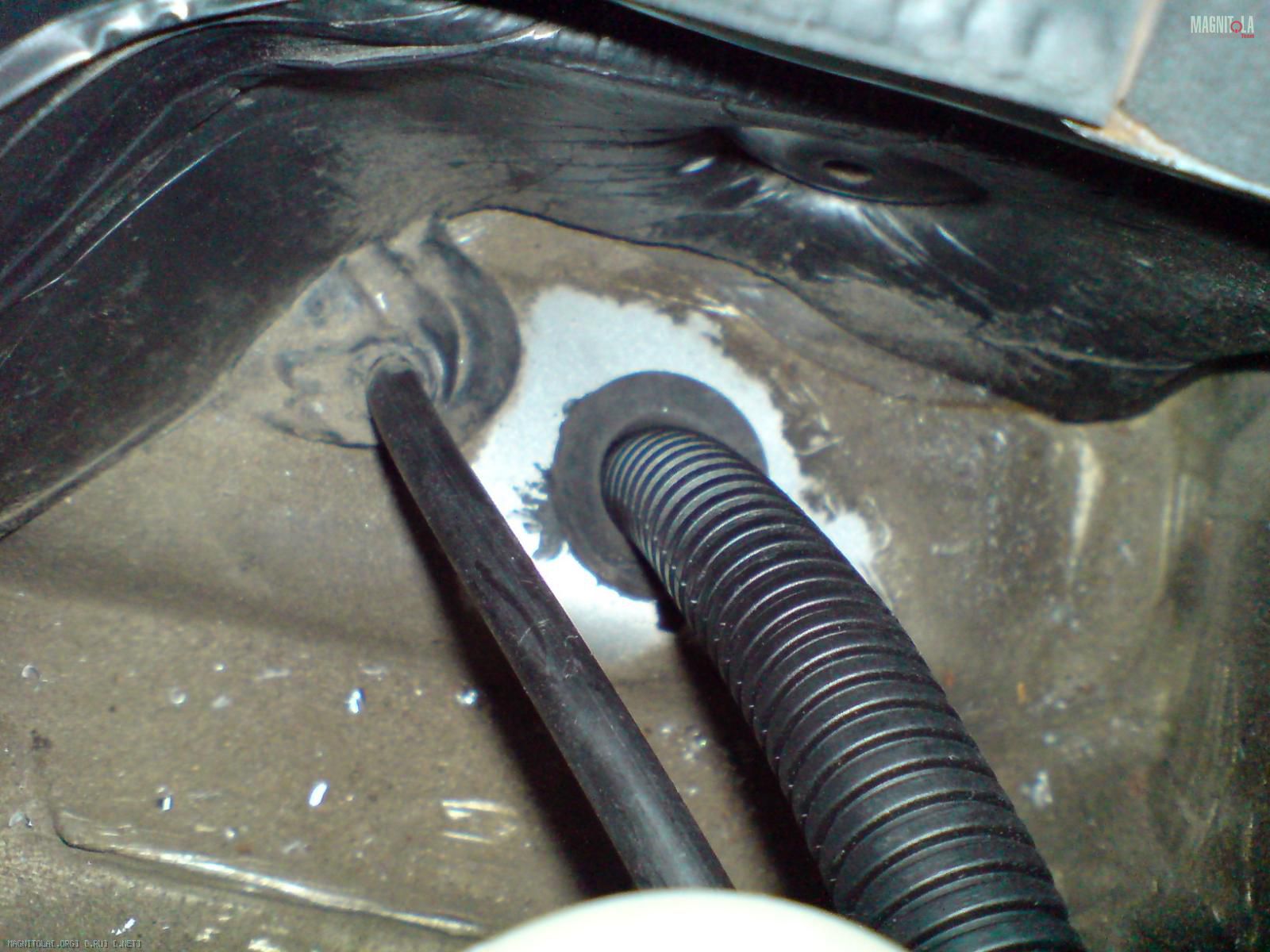

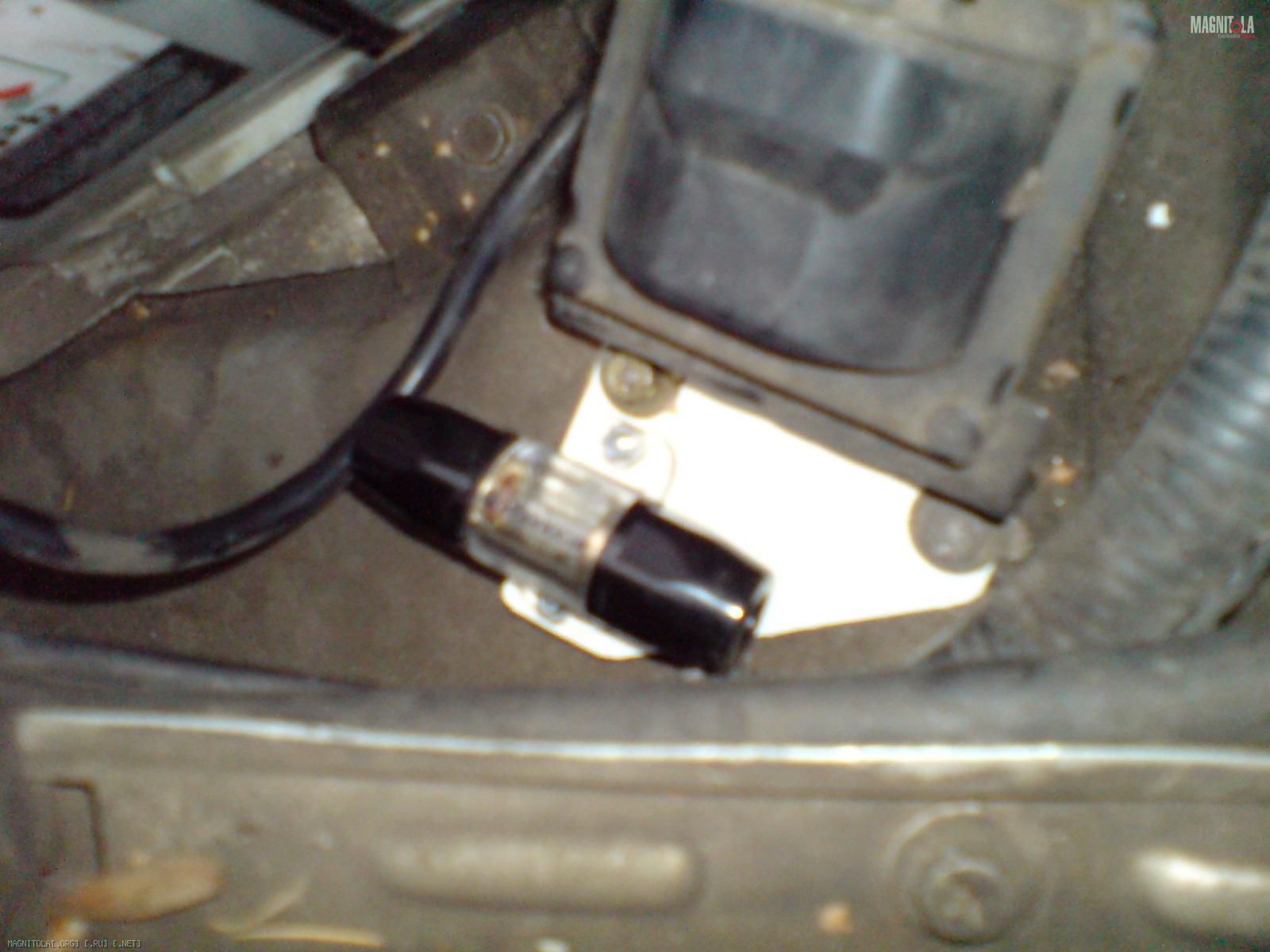

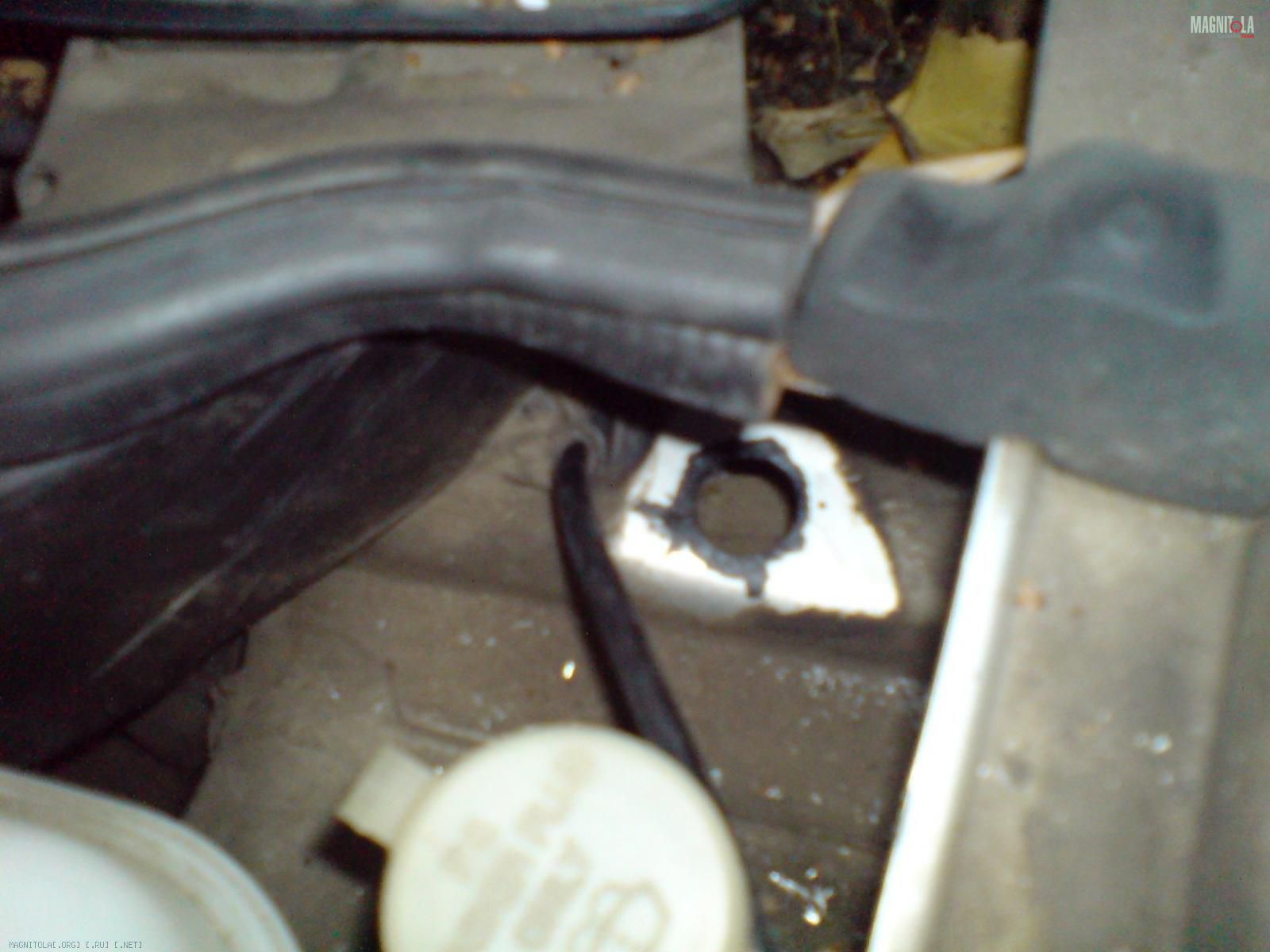

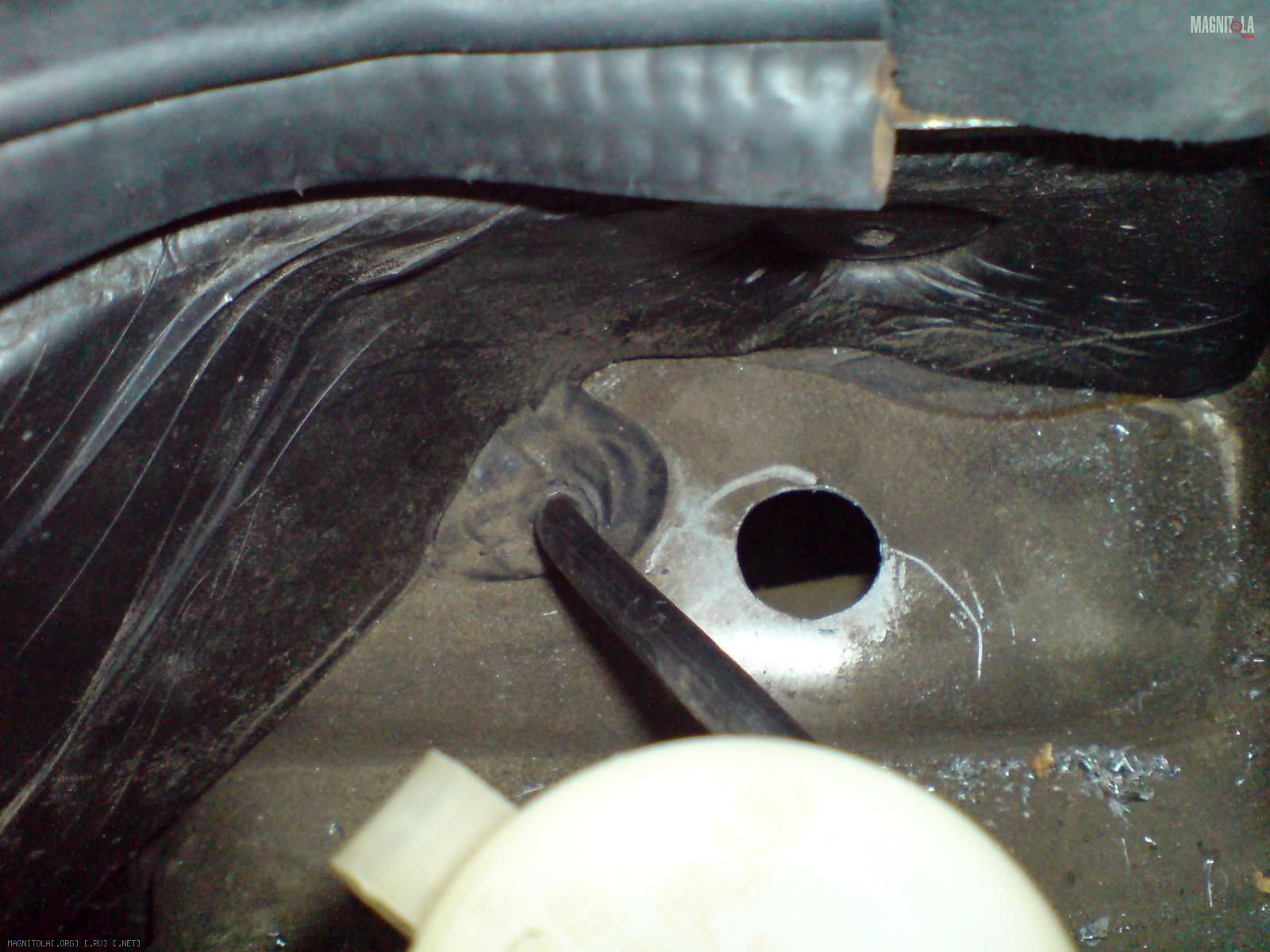

Про кабель в салон. Оказывается- уже в FAQ поставили.
Вложение 253094Вложение 253096
Вложение 253098Вложение 253100
Вложение 253102

Про кабель в салон

http://www.nexia-club.ru/forum/topic...506#msg1179506

К слову- соневский джойстик к Пионеру должен подойти, лови- авось пригодится.

Соневский джойстик

http://www.nexia-club.ru/forum/topic...011#msg1047011

Цитата:

---

Сообщение от nomemory

Кармашек, что штатный, что самодельный- не функционален- из него все вылетает

---

Кстати, у меня спереди приклеен пластиковый пруток (фото 6 на первой странице) диаметром около 3-4 мм, поэтому ничего не вылетает.

У меня в кармашке лежит приблуда под названием наноковрик
Вот такая: http://zikki.ru/upload/resize_cache/...2ec0211330.jpg
Ничего не вываливается.

Итак, в эти выходные была зашумлена крыша. Кроме Шумофф и STP был приобретен K-flex ST с фольгой. По виду один в один Комфорт 6, единственное с фольгой и без клеящегося слоя. Сие удовольствие, рулон шириной 1м и длиной около 2,5м с клеем, обошлось в 1000 рублей.
Вложение 254780

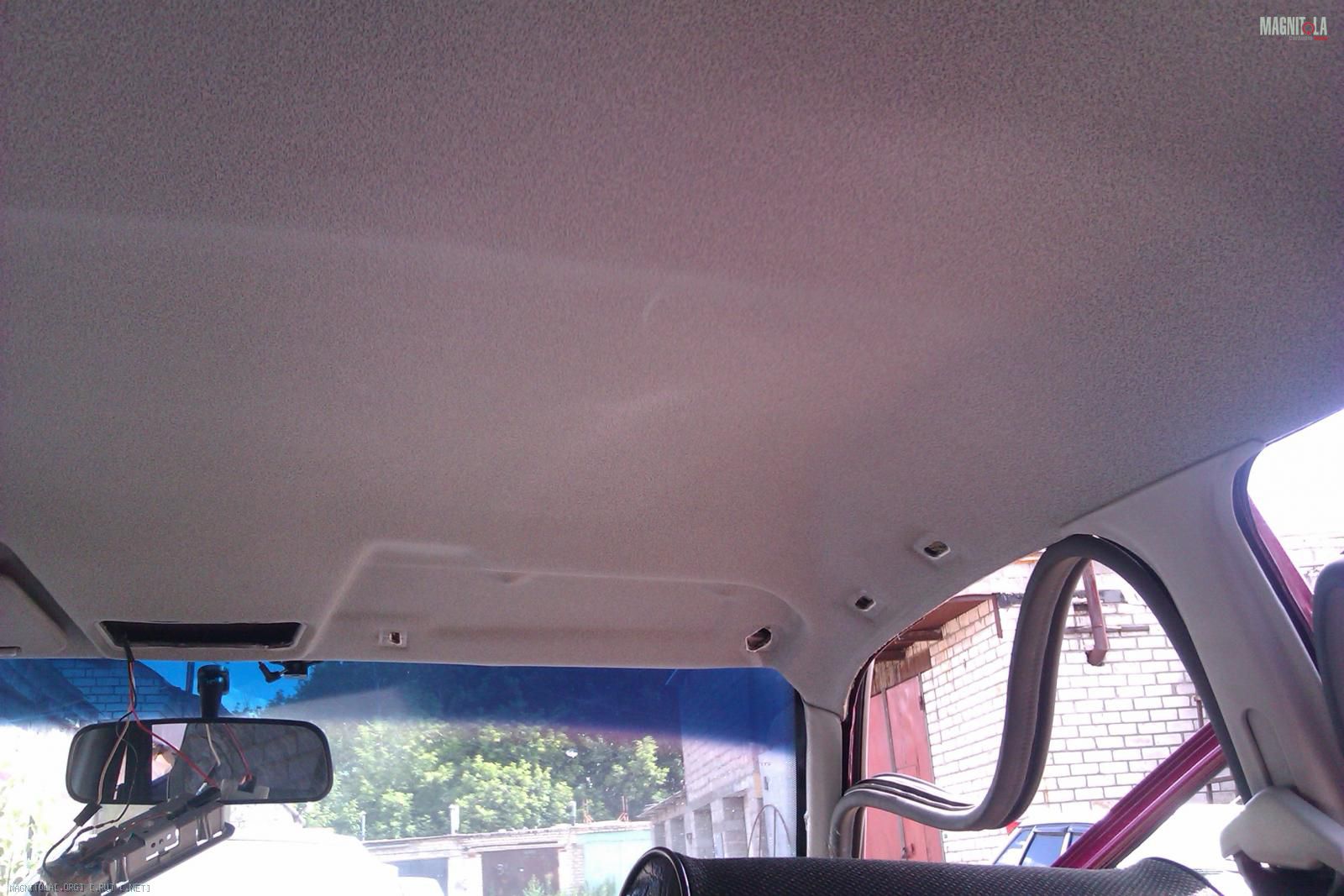

Как обычно ШВИ начинается с разборки:
Вложение 254782

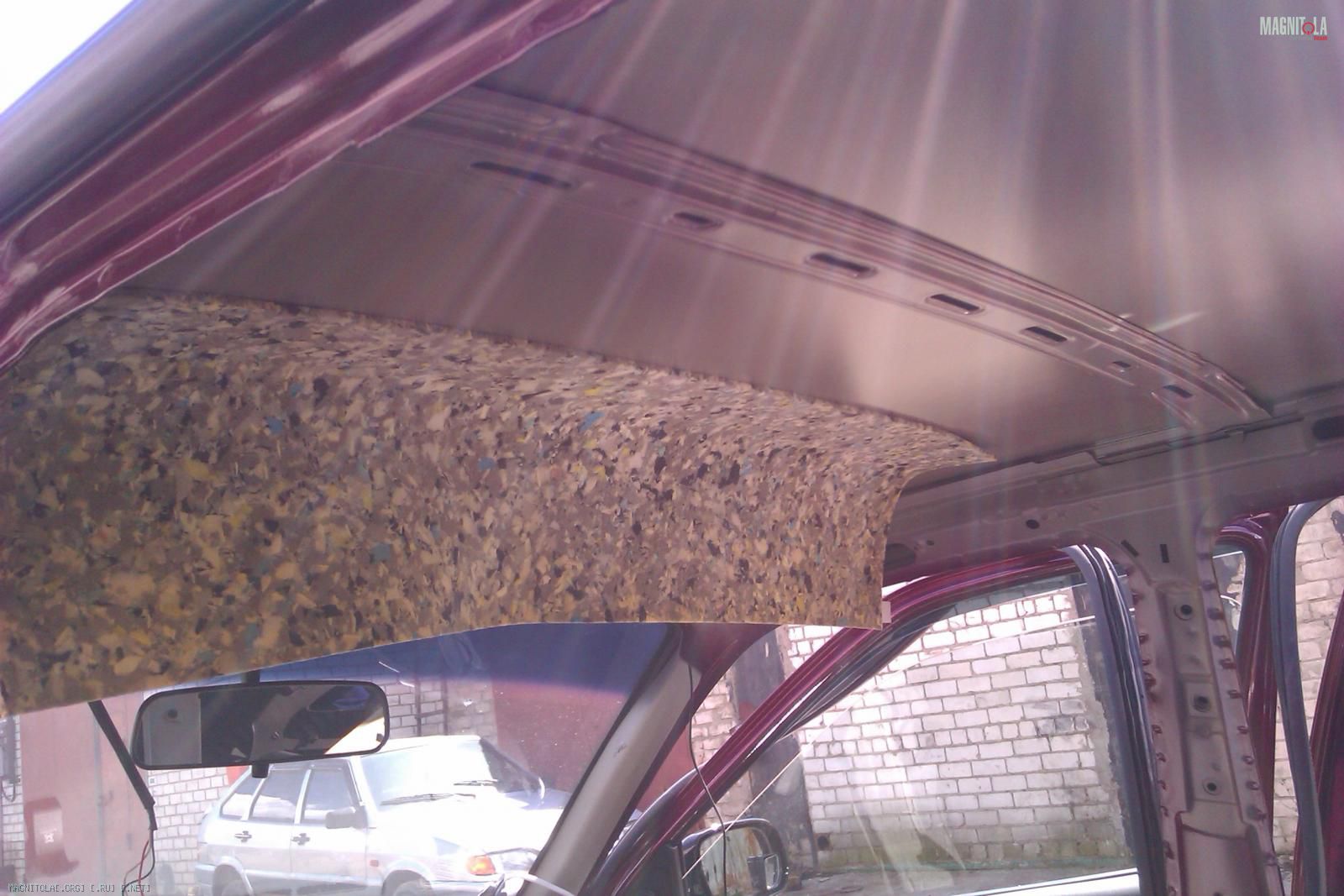

Сняв обшивку крыши обнаруживаем заводское безобразие:
Вложение 254784Вложение 254786
Что примечательно, заводская ШВИ приклеялась только частично, но то что приклеялось отодрать удалось с большим трудом.
Вложение 254788

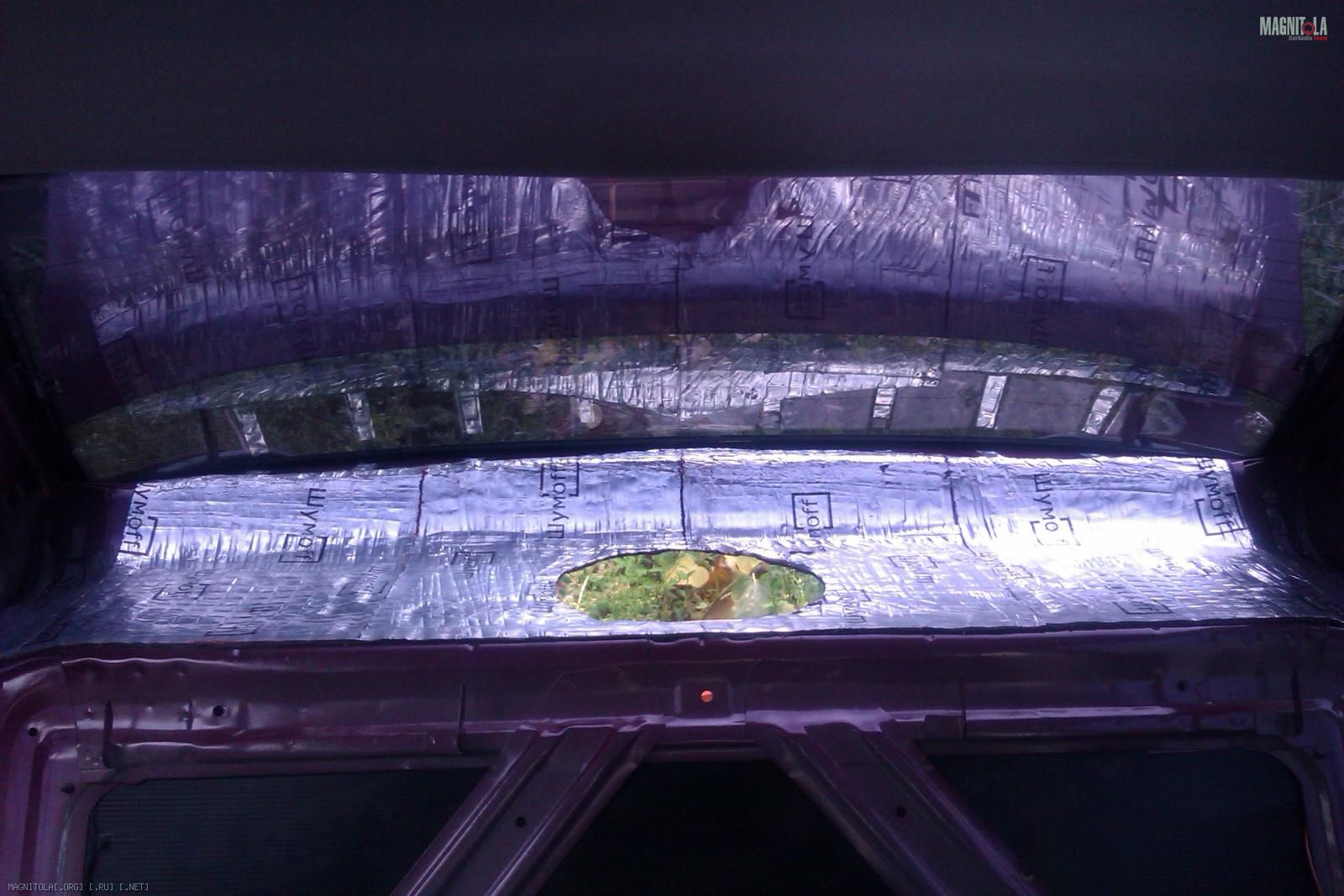

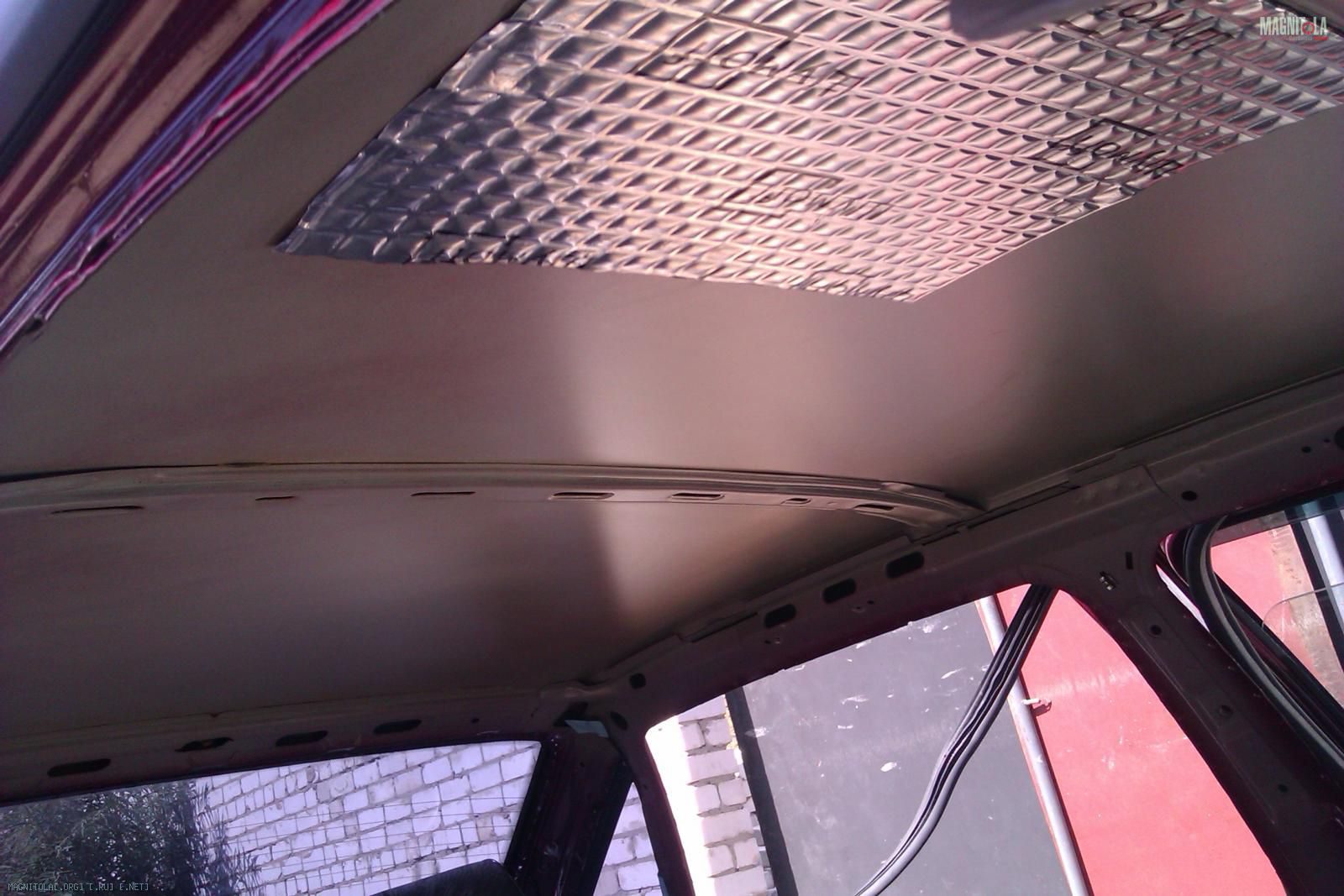

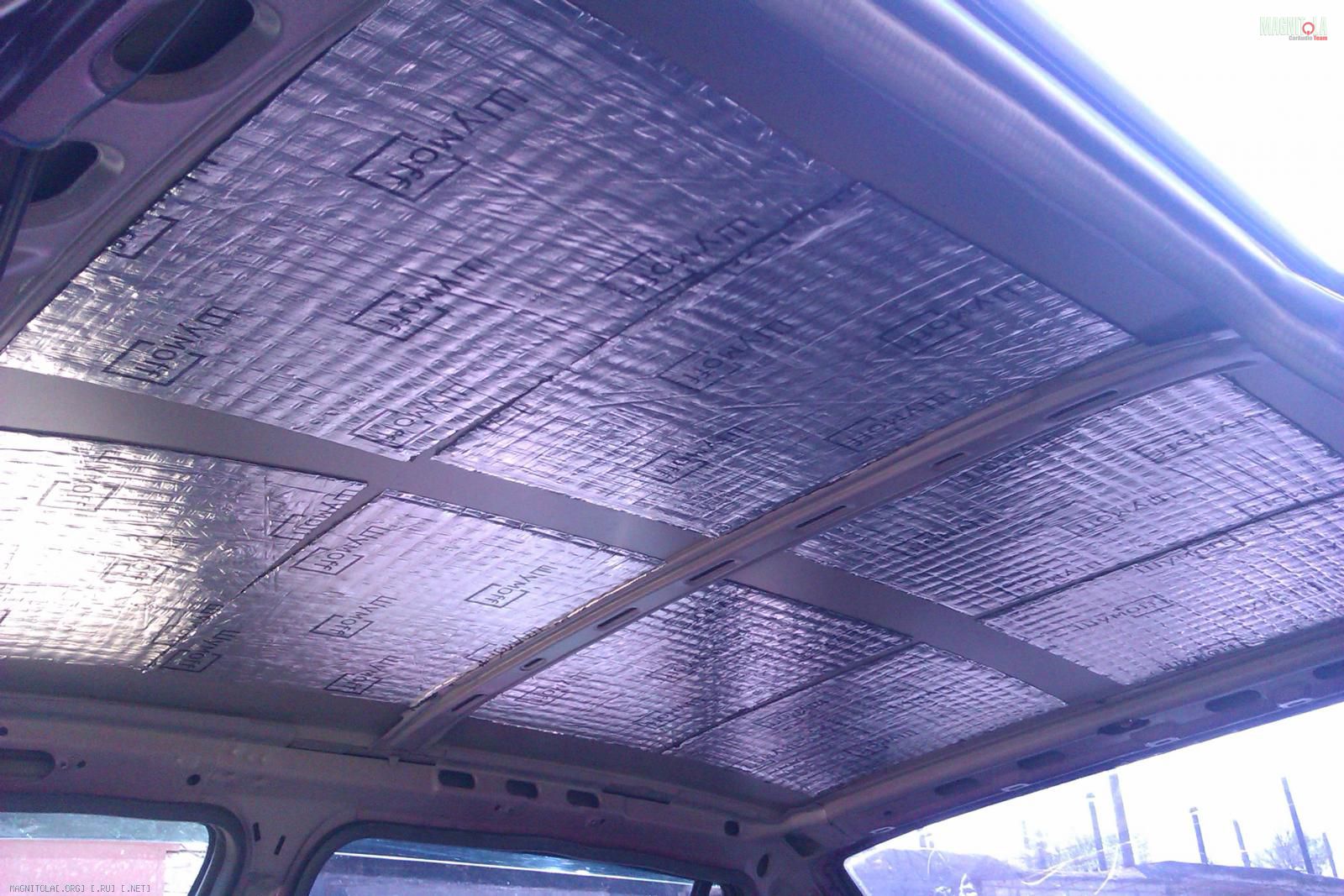

Дальше все очищаем, обезжириваем и клеим Шумоф М2 (8 листов):
Вложение 254794Вложение 254792Вложение 254790

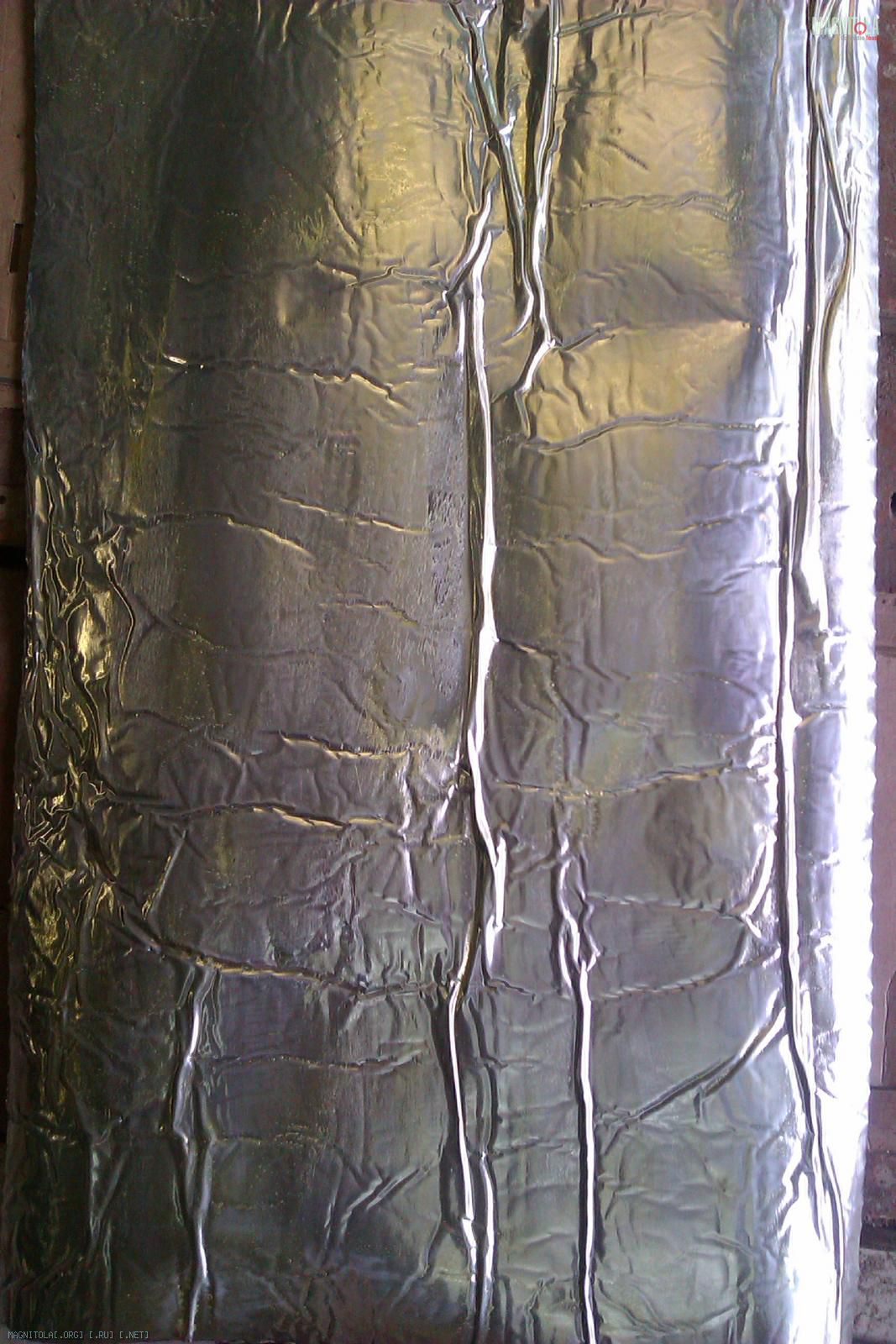

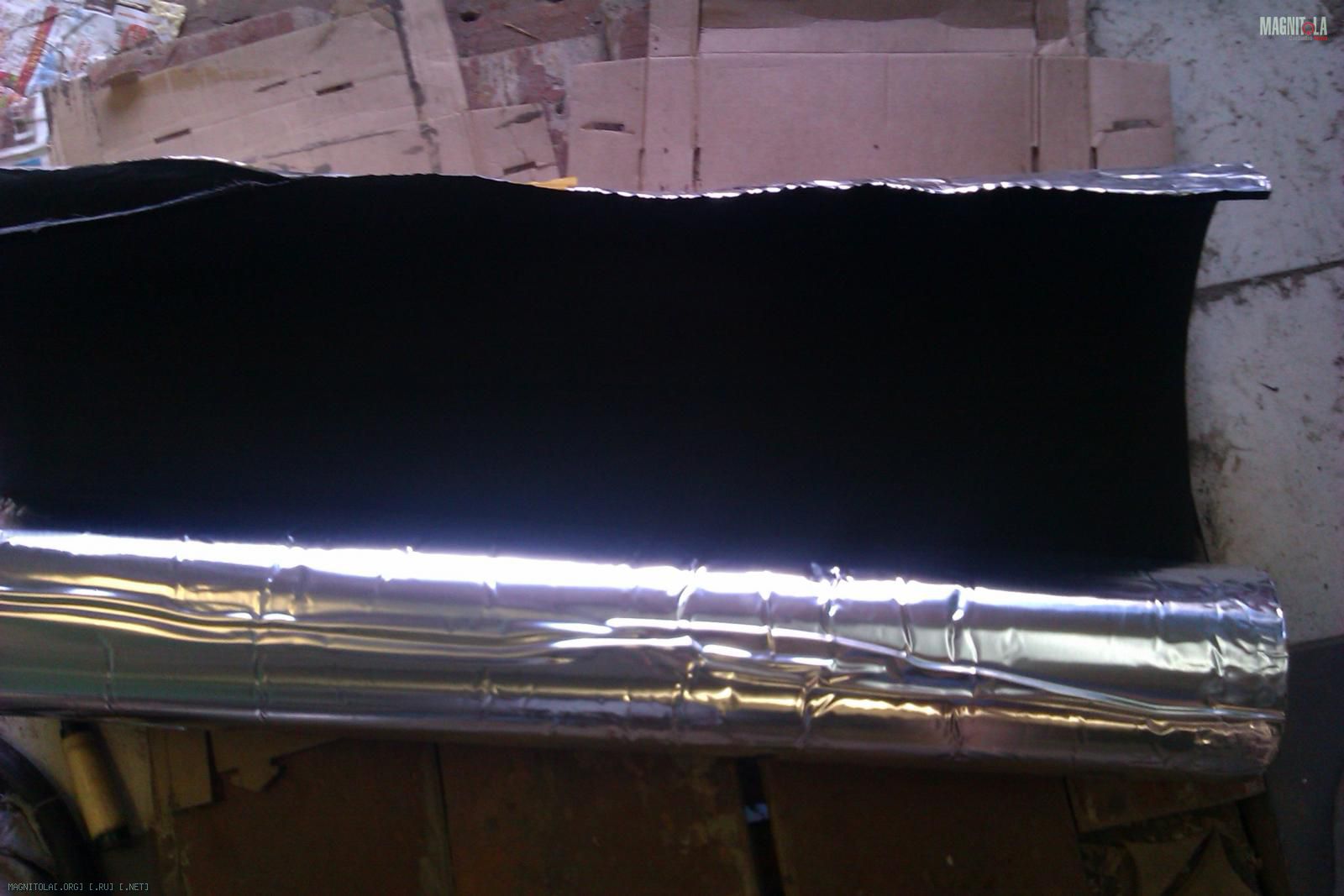

После обрезаем по размеру K-flex, обмазываем клеем лист, крышу и приклеиваем:
Вложение 254796Вложение 254798Вложение 254800Вложение 254802

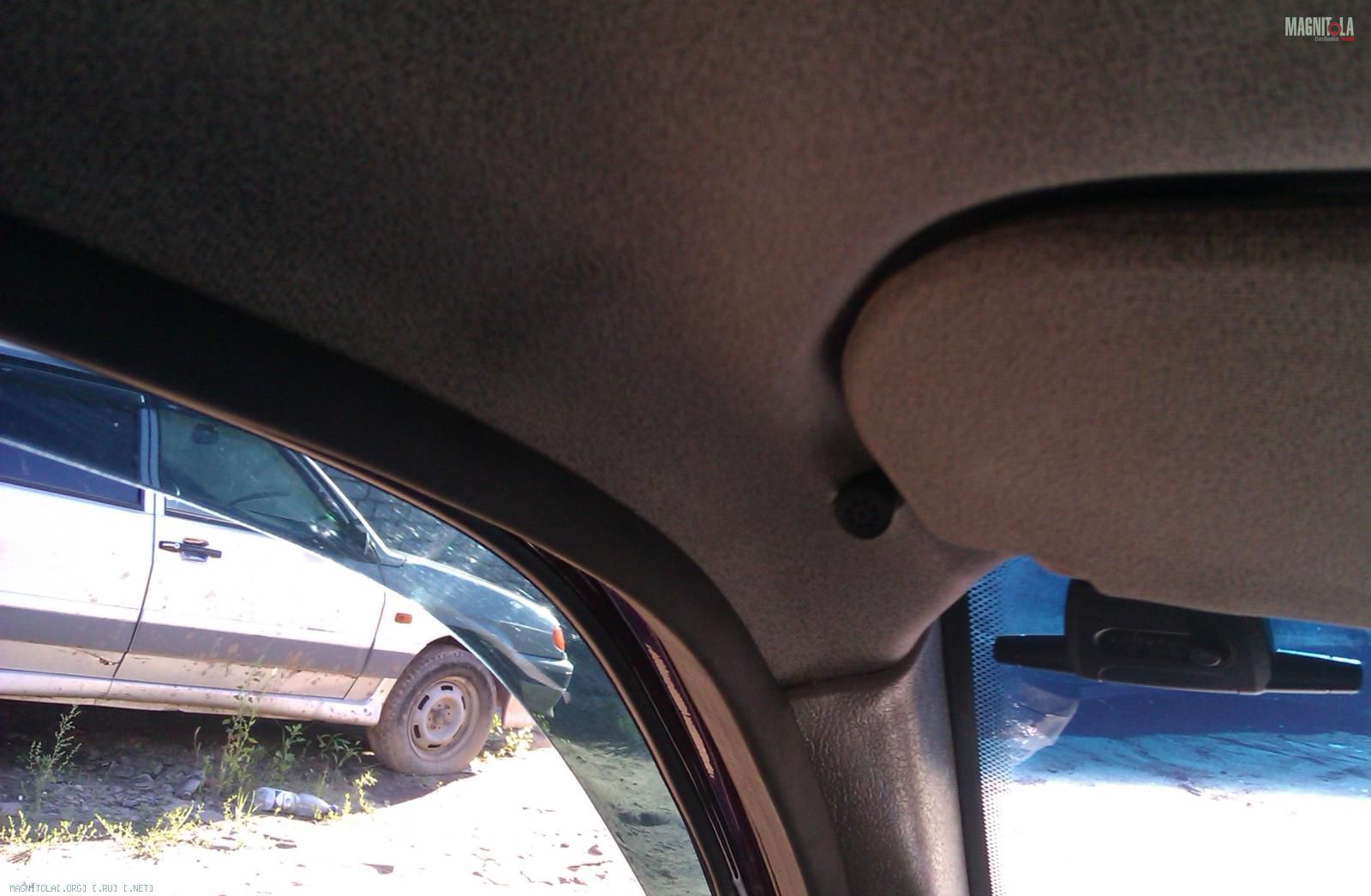

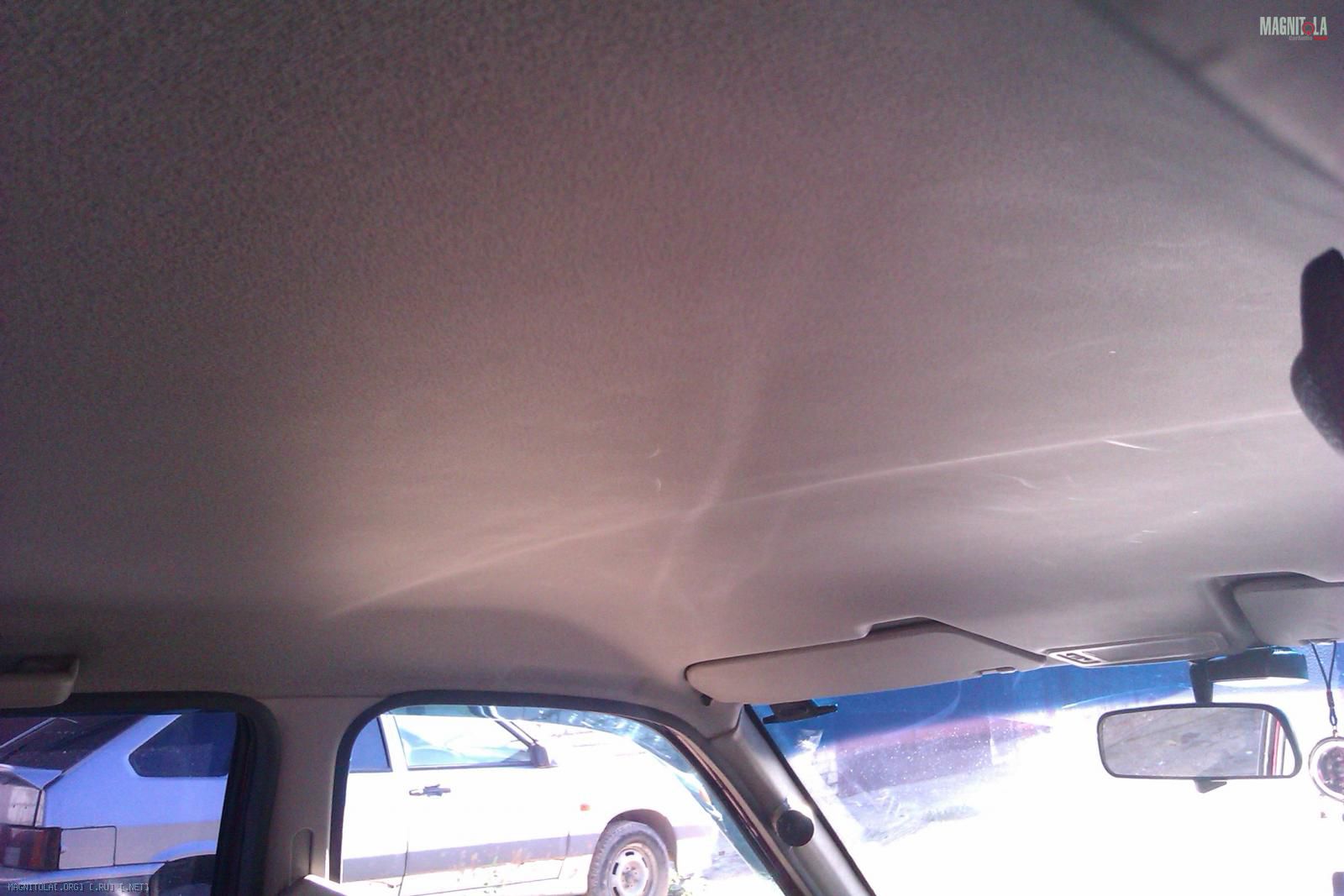

Места прилегания обшивки были проклеены STP Бипласт 5 и все было собрано обратно. Так же был перенесен микрофон со стекла на обшивку:
Вложение 254808Вложение 254812
Осталось зашумит пол и багажник.

Начал делать полку под саб, возникли вопросы: можно ли саб вместе с полкой обтянуть акустической тканью? Как это отразится на звуке?

Вот прошла еще одна неделя, каждый день после работы в гараж. И как результат изготовлена акустическая полка. Но все по порядку.

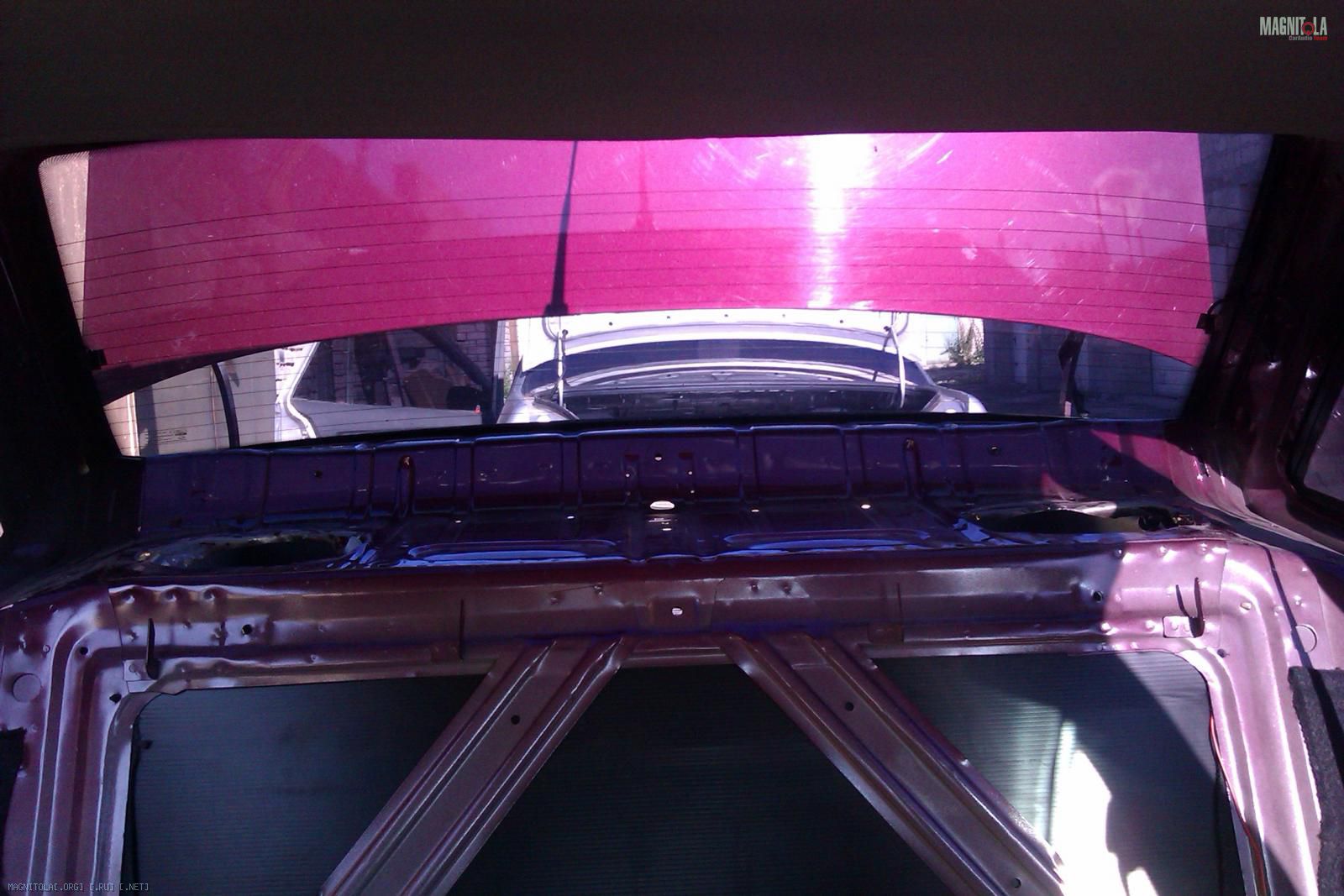

Была снята спинка задних сидений, боковые накладки и обшивка полки. Видно как не очень аккуратно были установлены, предыдущим хозяином, блины в полку:
Вложение 256472
Так как полка имеет сложный профиль - ребрами жесткости, то изначально попытался выровнять общий уровень с помощью Шумофф М4 (1 лист). Так же был вырезан лобзиком отверстие под саб:
Вложение 256474Вложение 256478

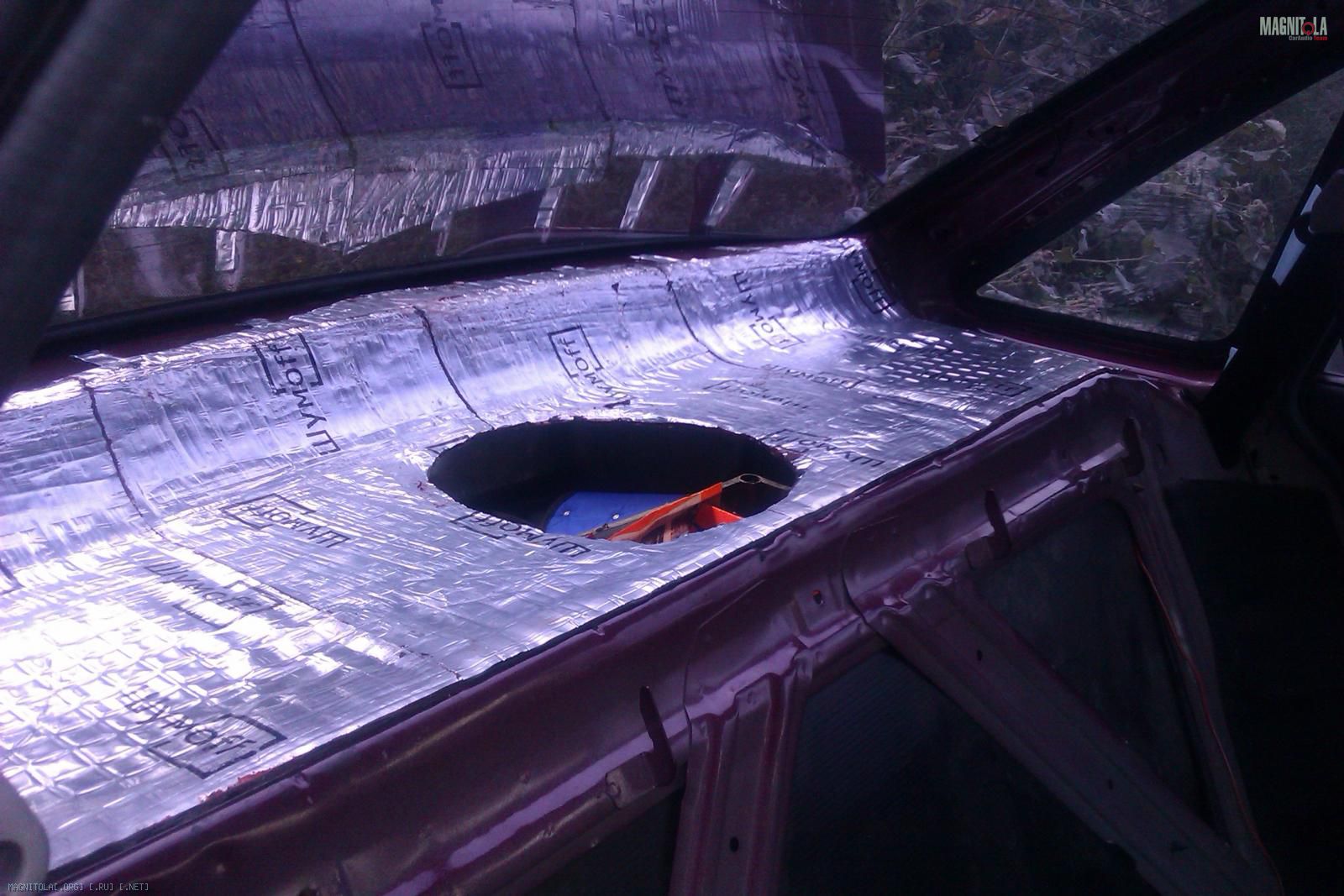

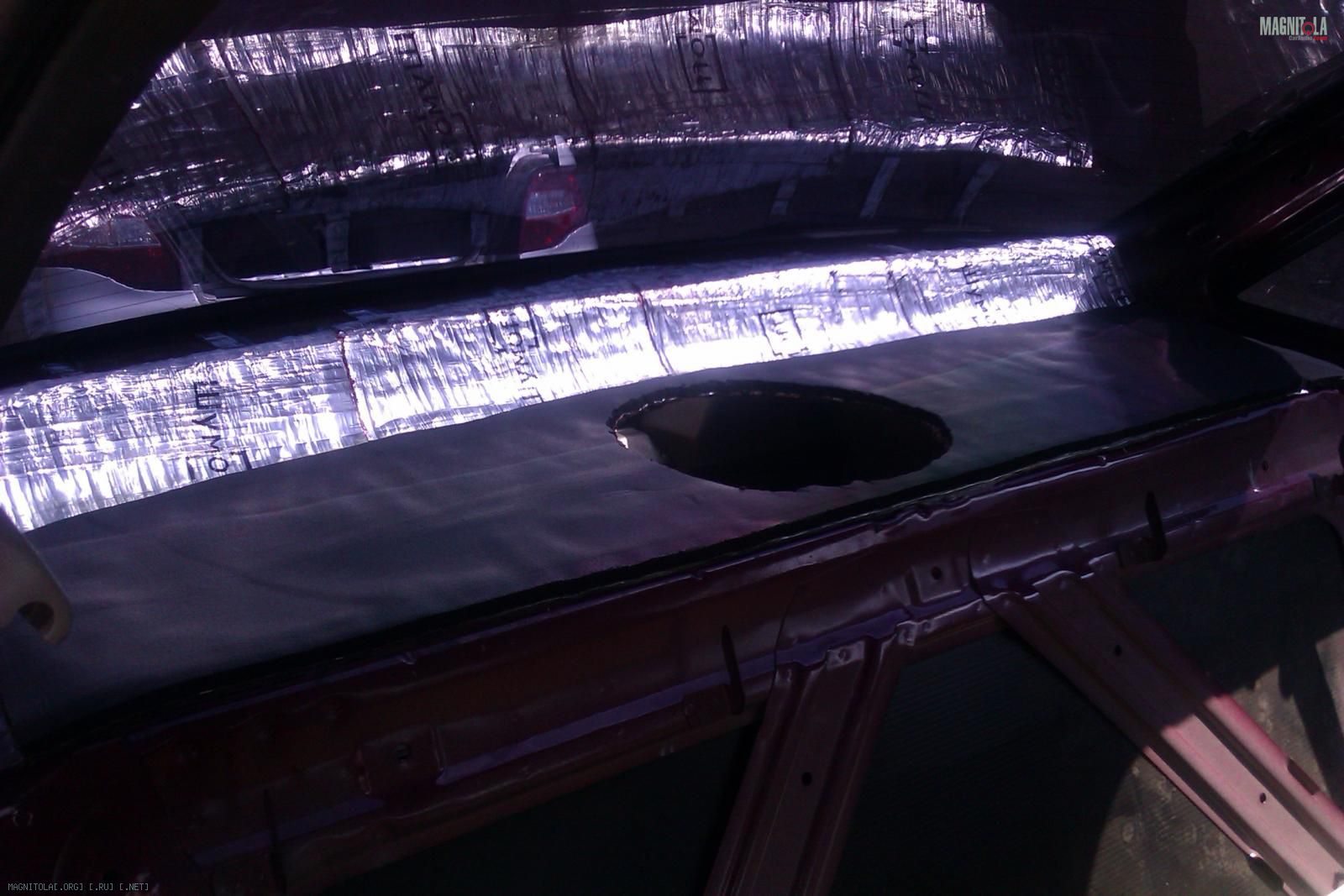

После чего всю полку закатываем Шумофф Микс-Ф (4 листа), а сверху приклеиваем K-flex ST для более плотного прилегания:
Вложение 256480Вложение 256482Вложение 256484Вложение 256486

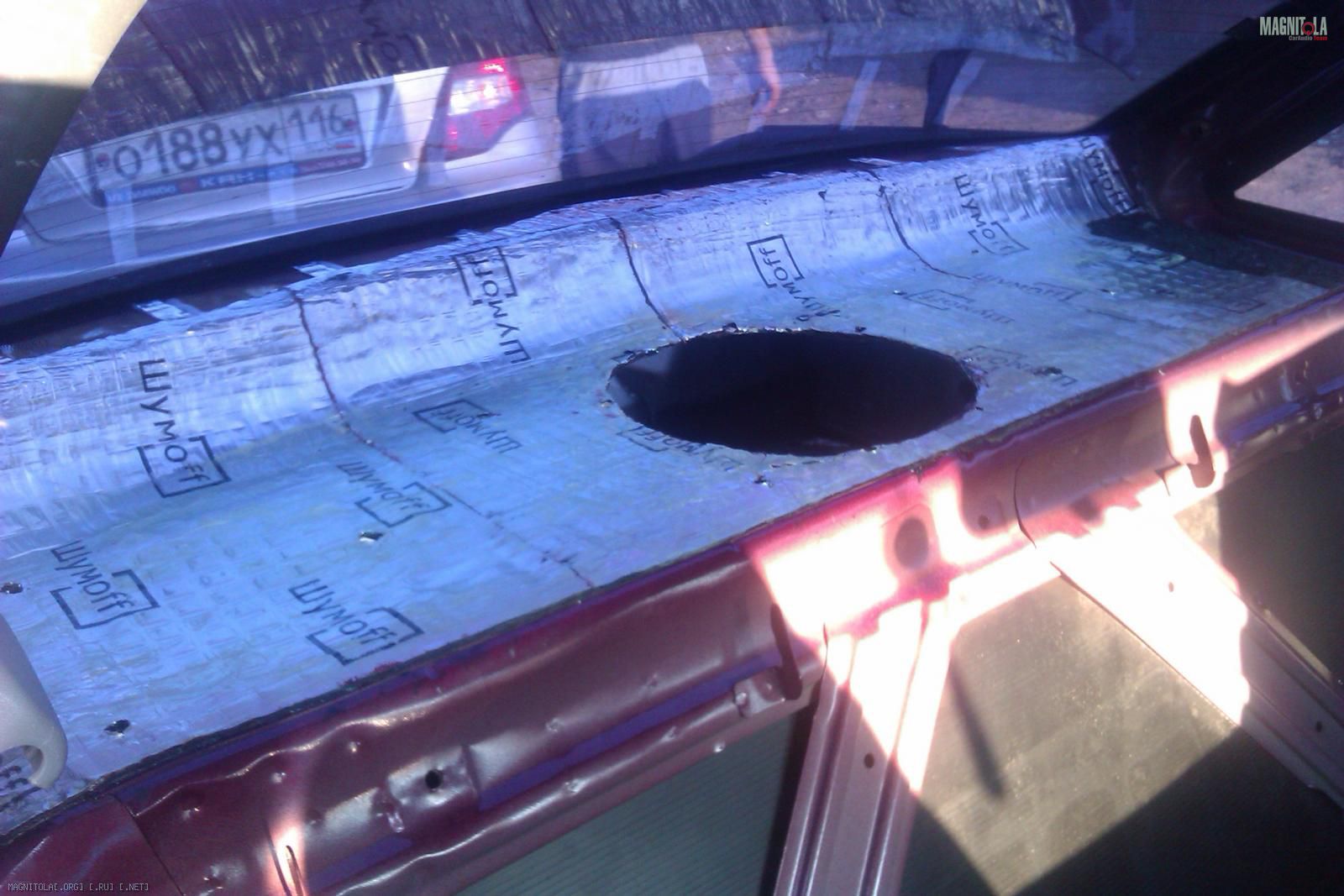

Немного подумав, на следующий день решил отодрать наклеенный K-flex ST и приклеить STP Бипласт 5 - он очень хорошо сжимается (к сожалению фото нет):
Вложение 256488


На этом с вибро-шумоизоляцией полки заканчиваем и переходим ко второй части "Марлезонского балета" - изготовлению акустической полки.
И так, полка будет изготавливаться из 4 слоев фанеры: 2*21мм и 2*12мм. Снимаем шаблон и вырезаем первый слой полки и сразу же примеряем на месте:
Вложение 256490Вложение 256494

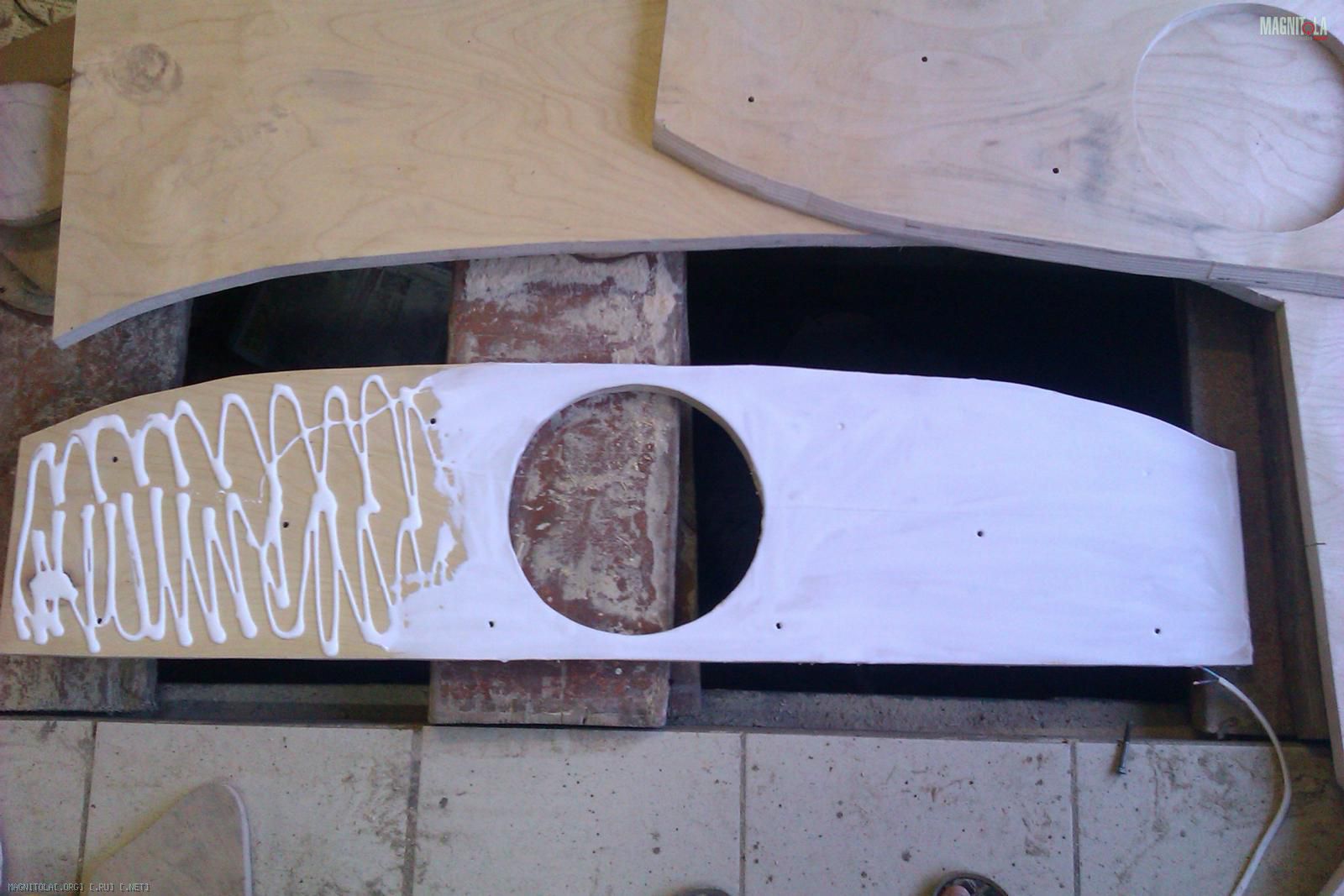

Вырезаем второй слой полки выпиливаем отверстие под саб и склеиваем их вместе:
Вложение 256492Вложение 256496Вложение 256498

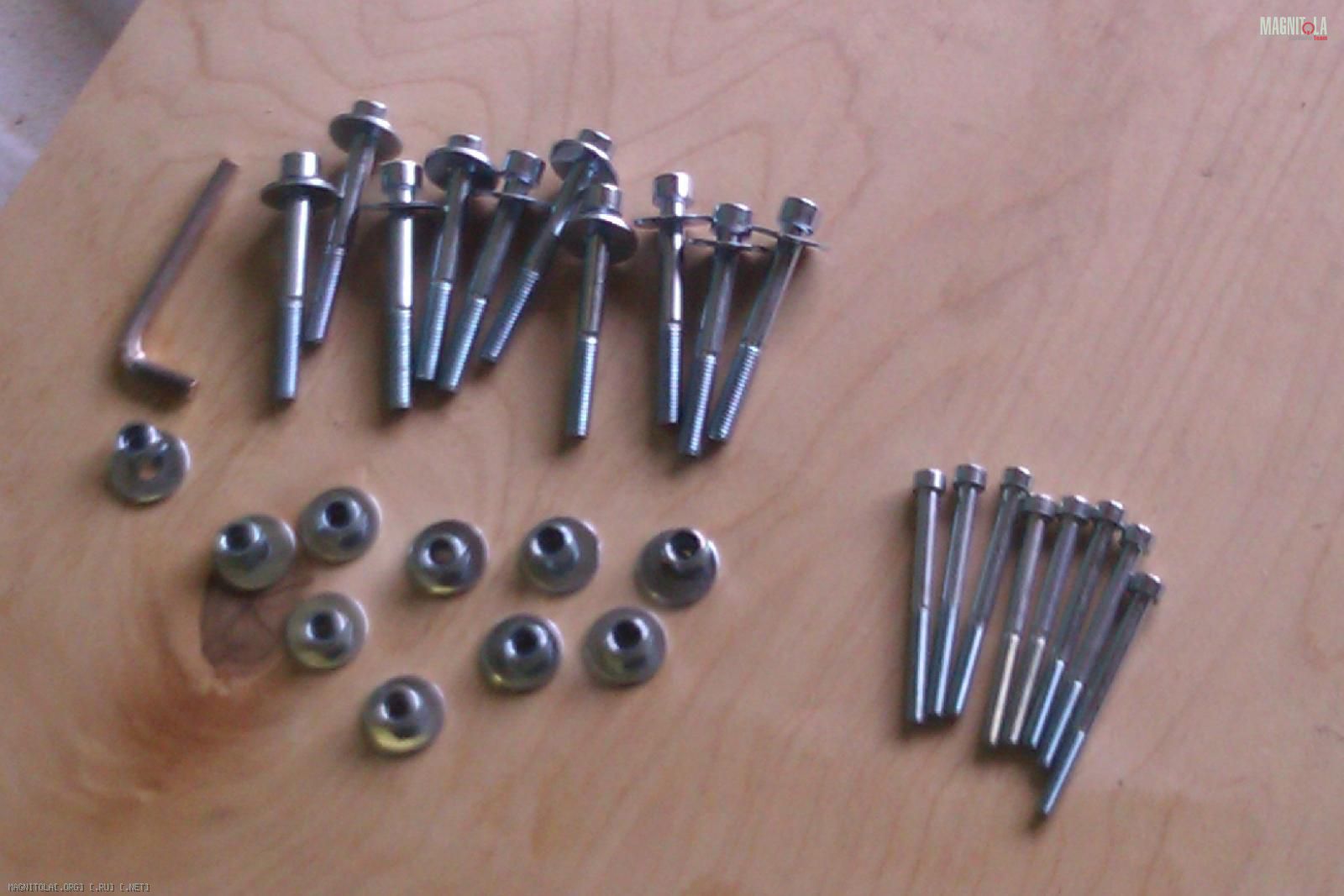

Полка будет крепиться к металлу 10-ю болтами М8*70мм под шестигранник, усиленными шайбами и самоконтрящимися гайками. Саб крепится на 8 болтов М6*70 с мебельными забивными гайками:
Вложение 256500

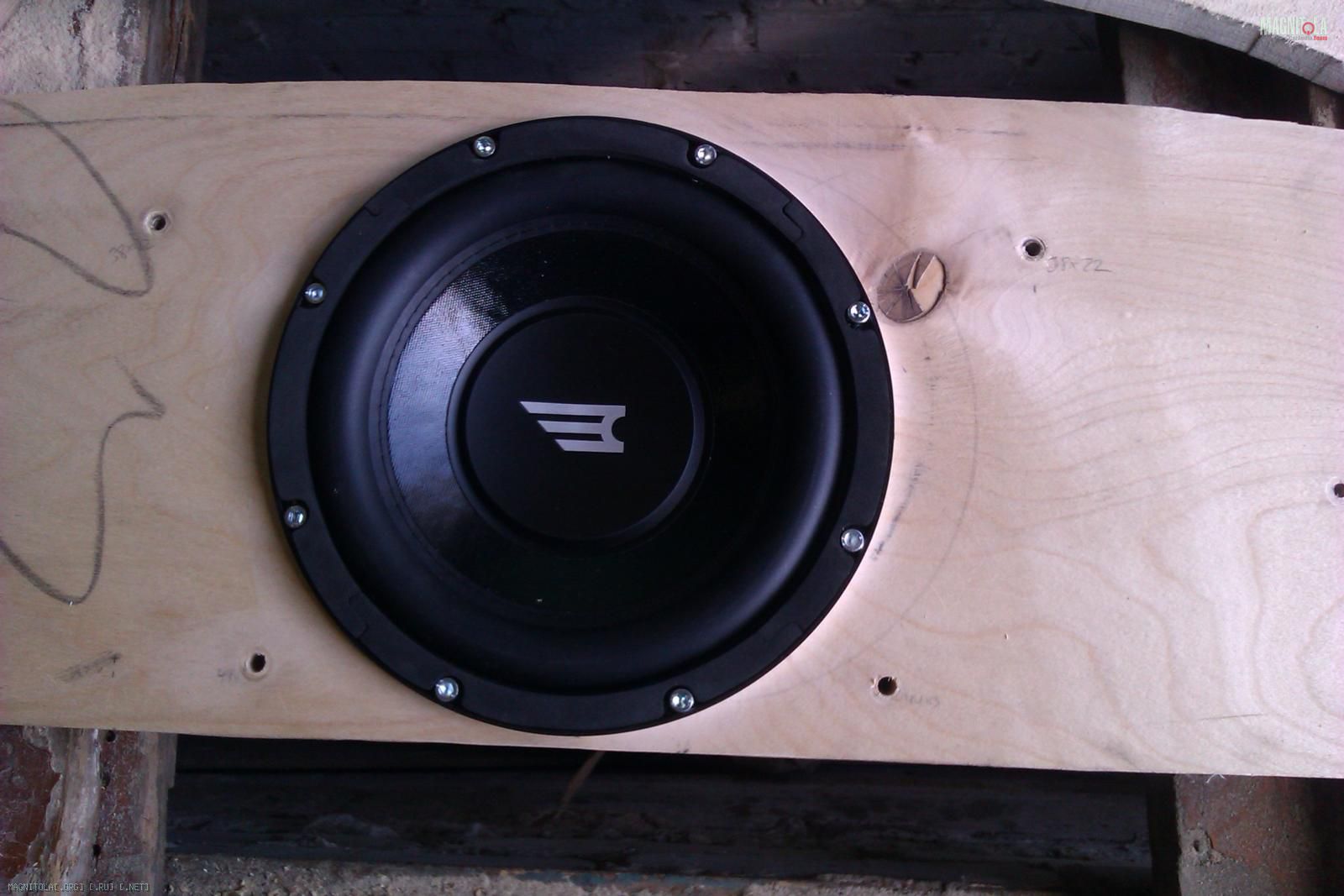

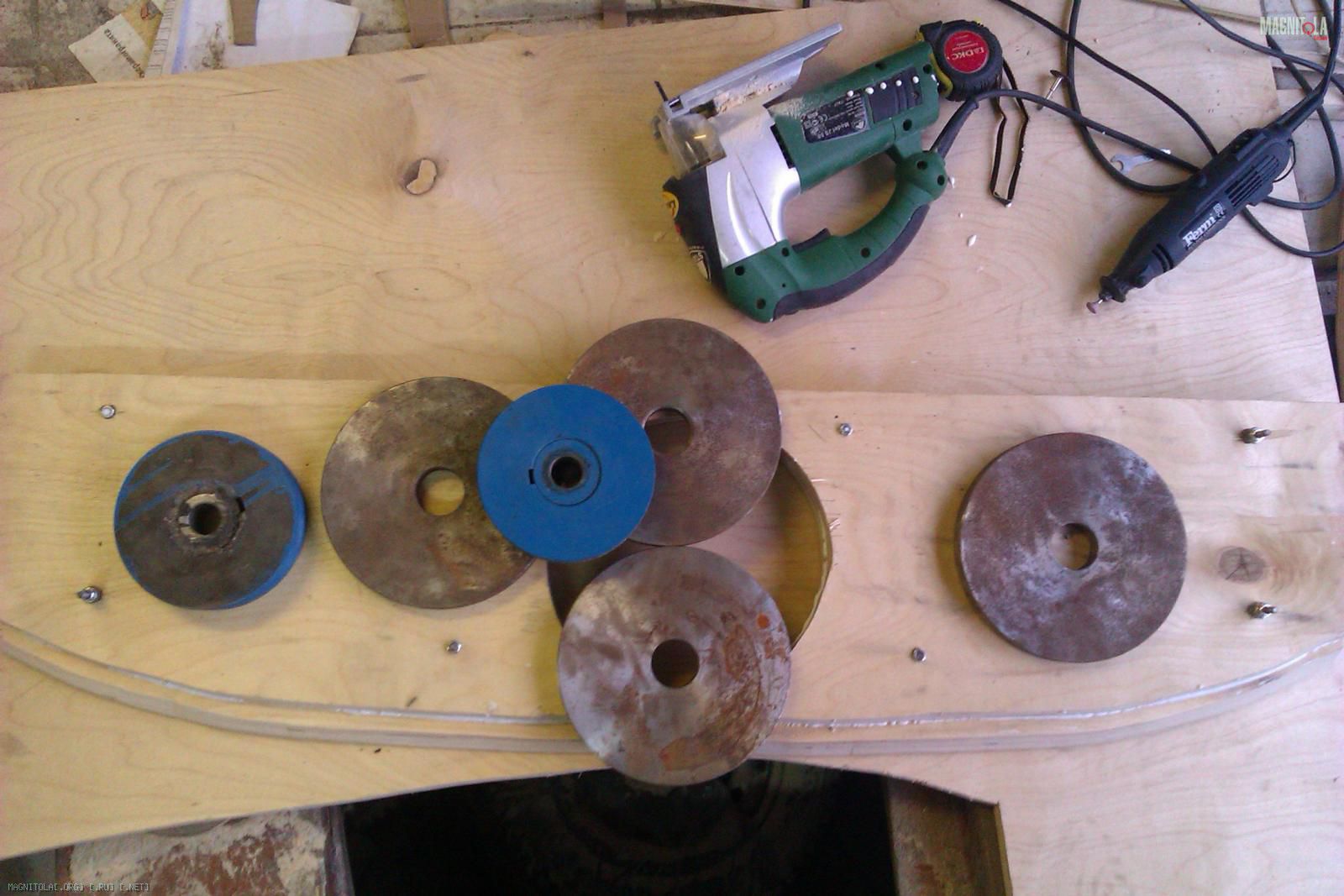

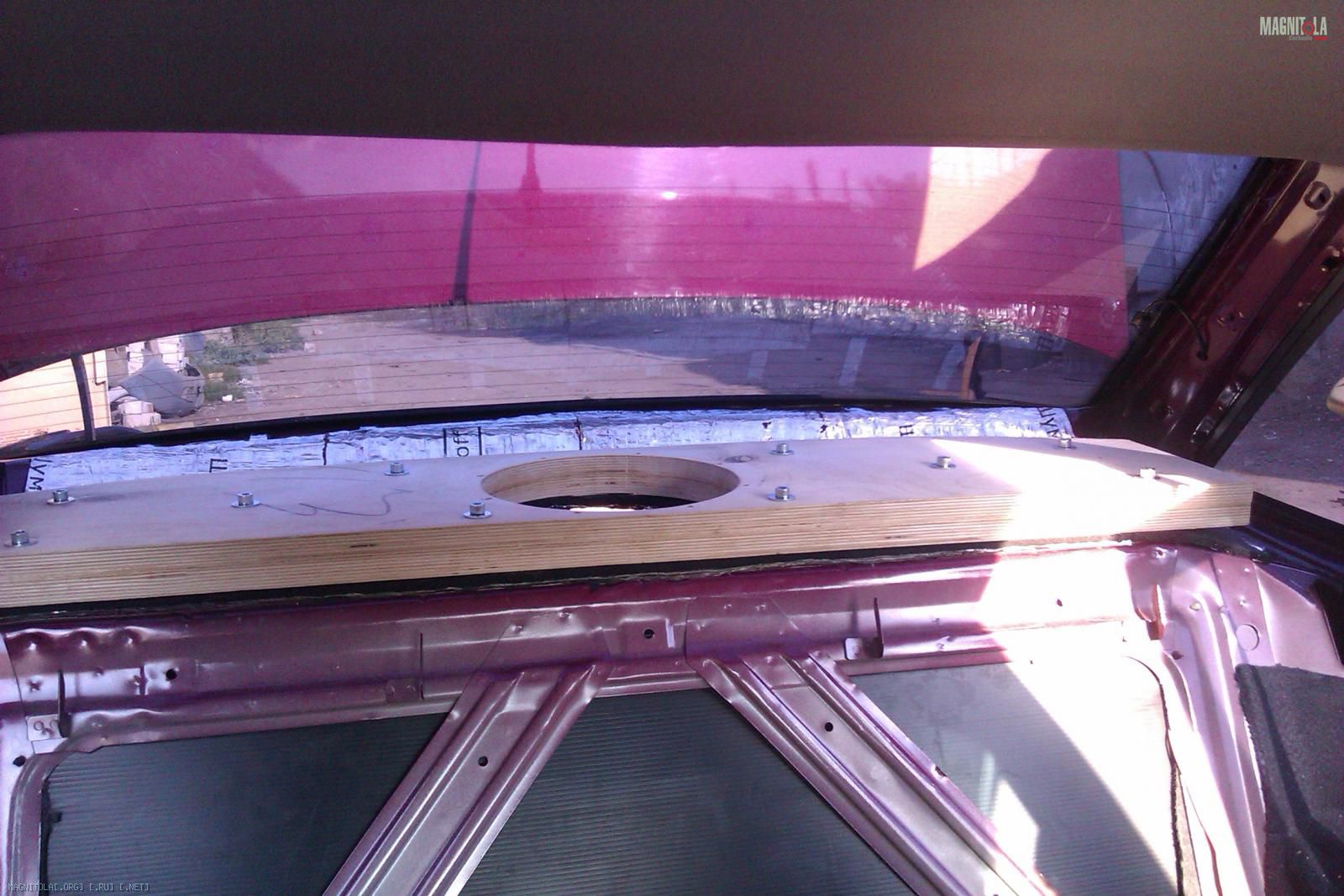

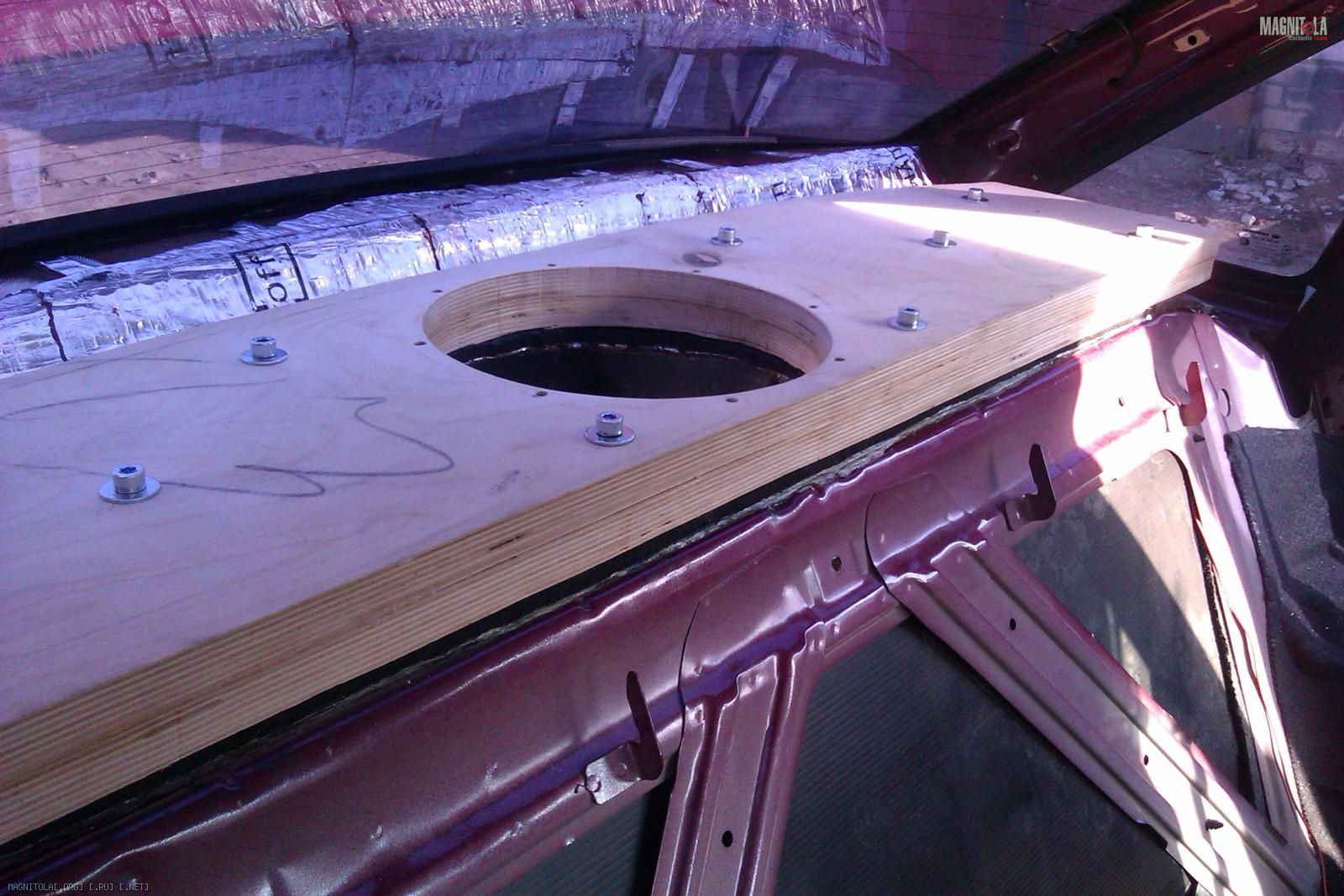

Просверливаются отверстия под саб (не удержался примерил :) ), под крепление и в металле полки:
Вложение 256502Вложение 256504Вложение 256506

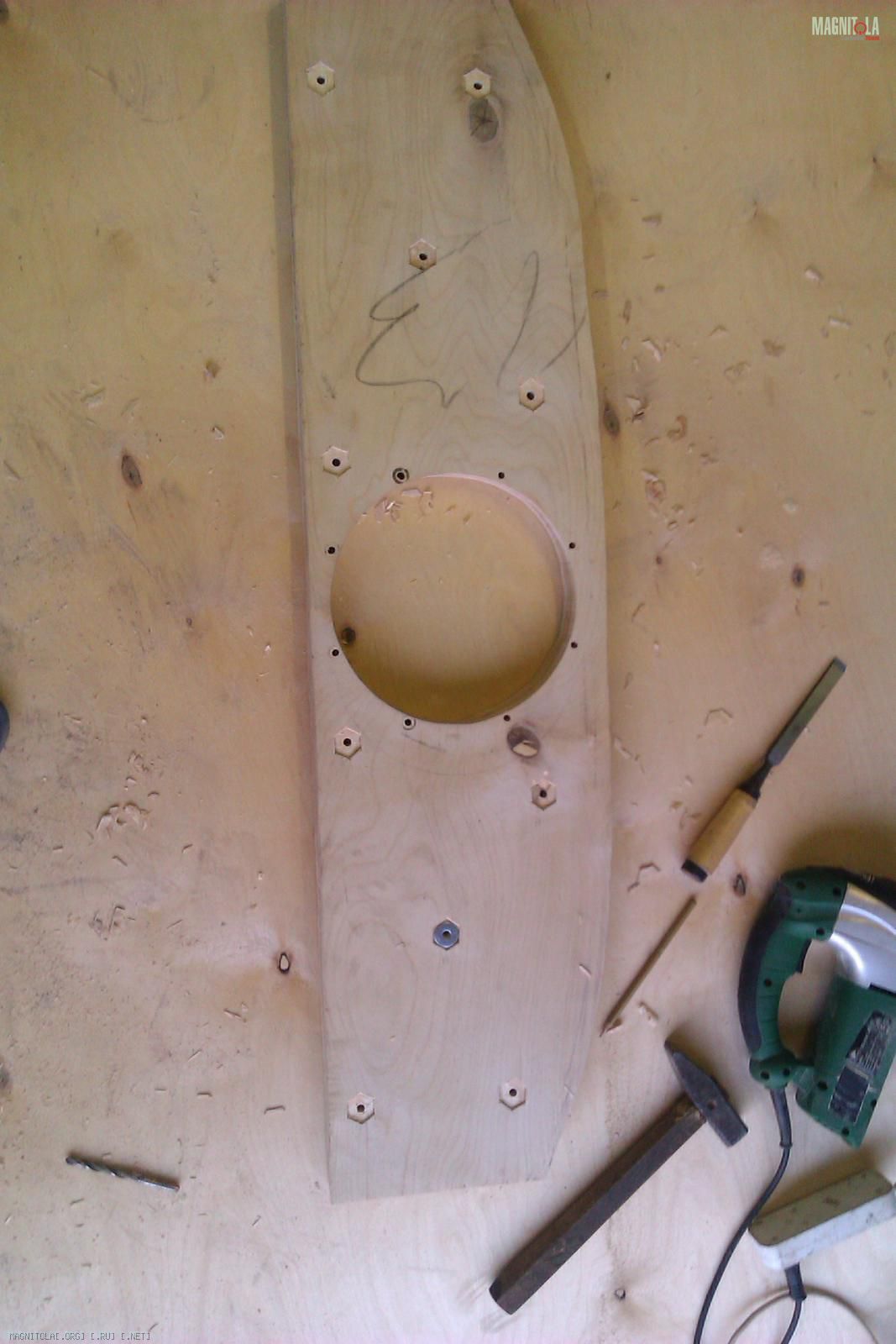

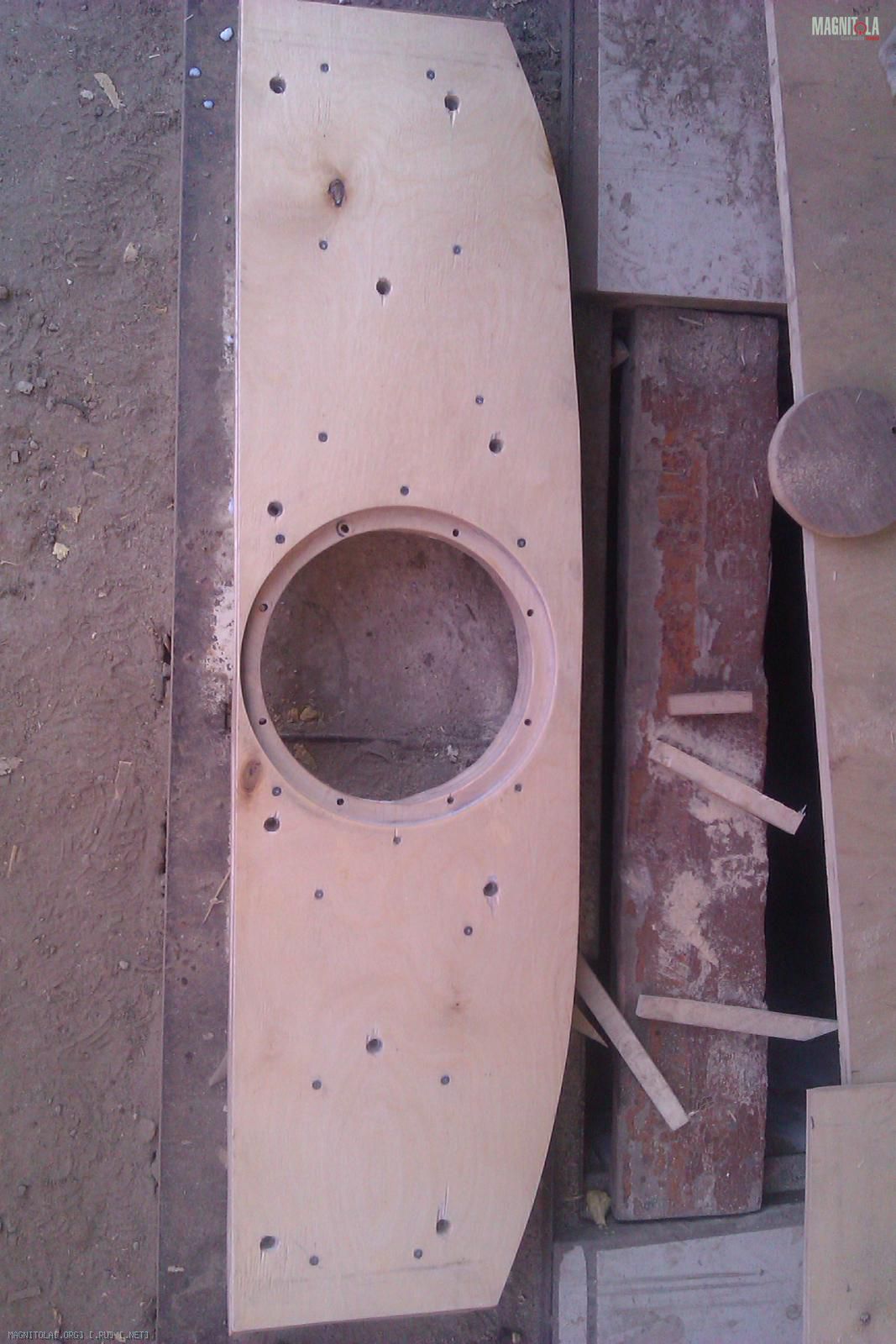

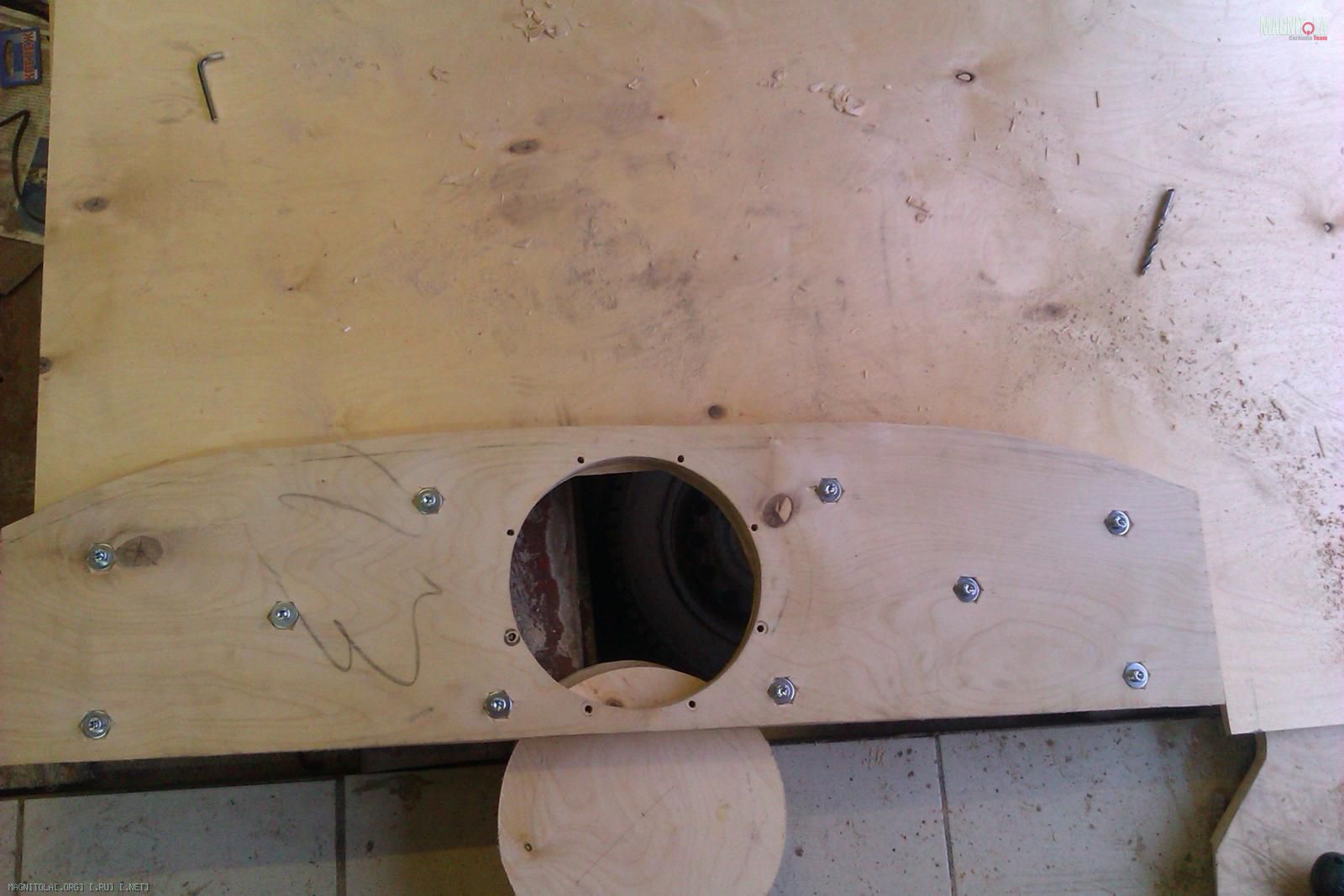

Долотом готовим ямки под шайбы и вырезав третий слой полки приклеиваем сверху к двум другим, все это притягиваем 18-ю саморезами 3,5*51. Толщина полки на данный момент составляет 2*21мм+12мм=53мм:
Вложение 256510Вложение 256512Вложение 256514Вложение 256516

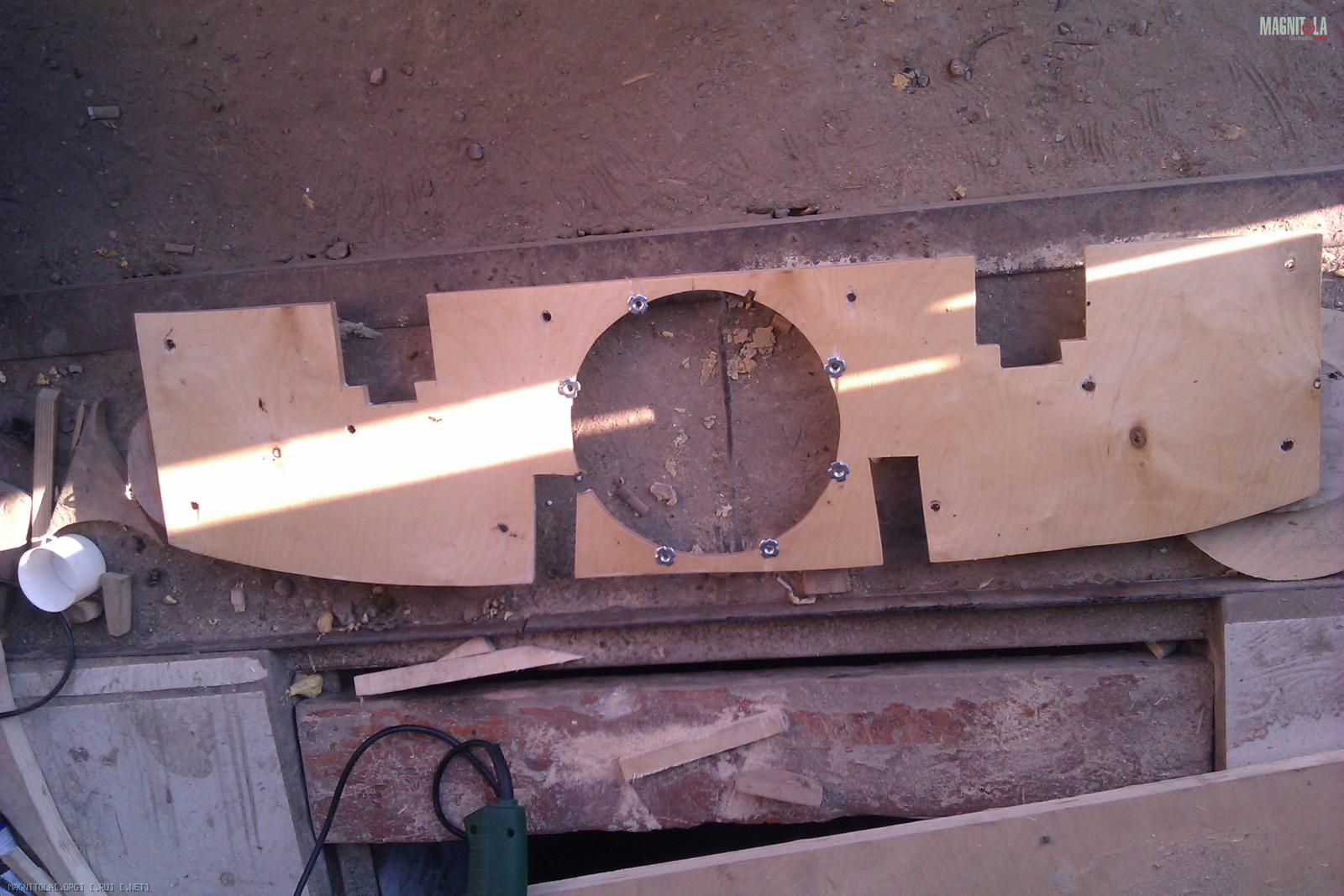

Вырезается последний слой полки из 12 мм фанеры, который будет крепиться со стороны багажника. Лишнее вырезается, забиваются мебельные гайки:
Вложение 256518Вложение 256520

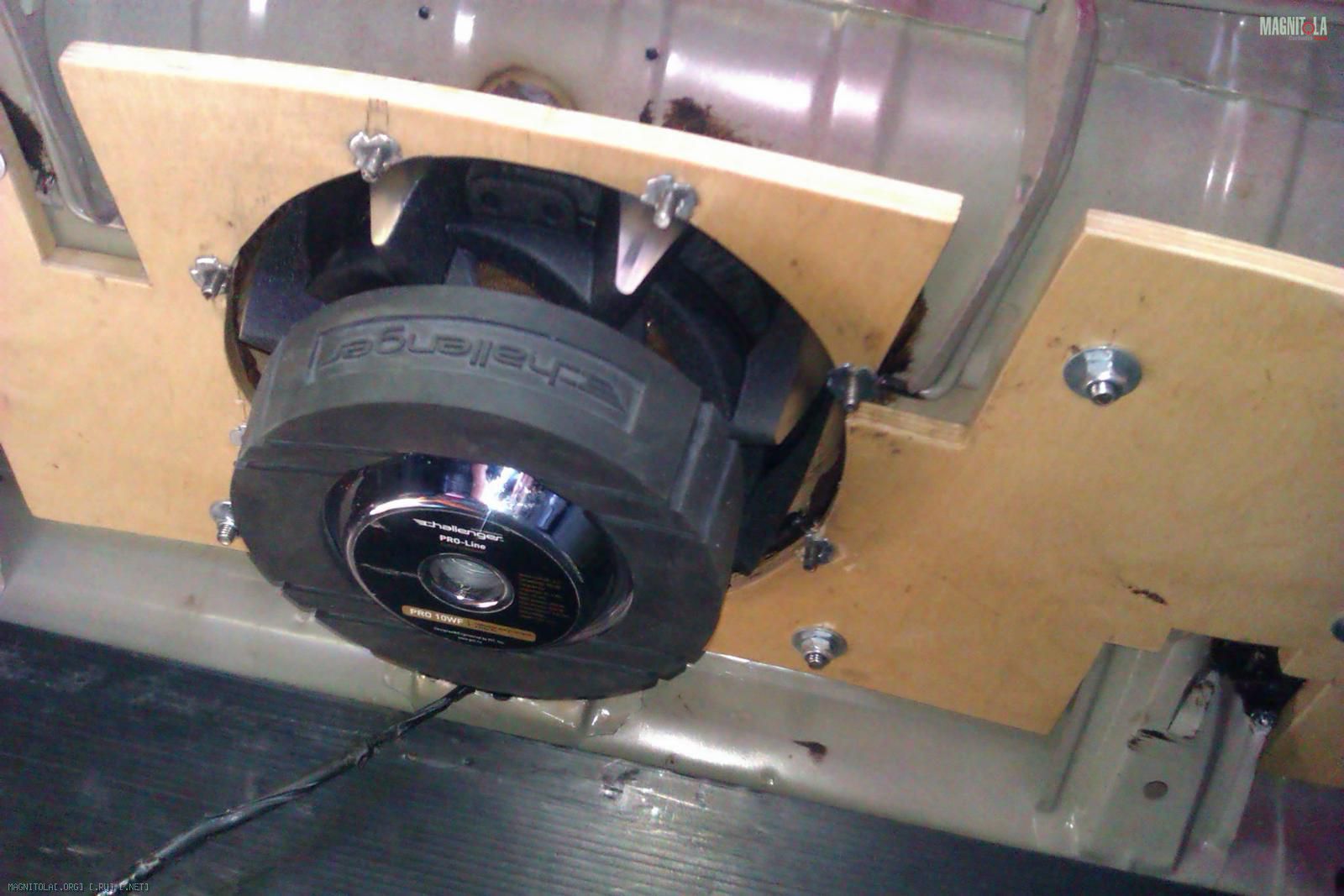

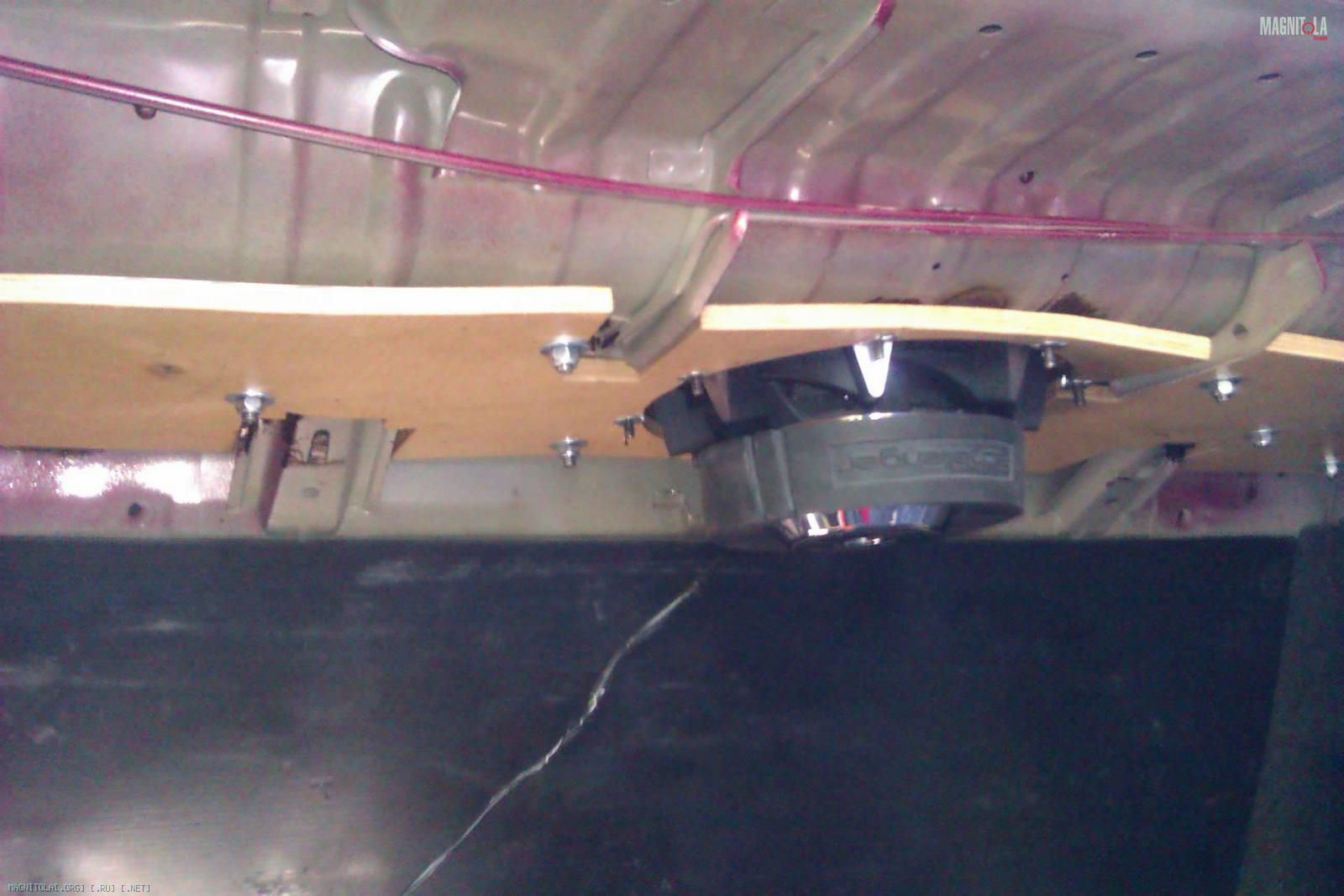

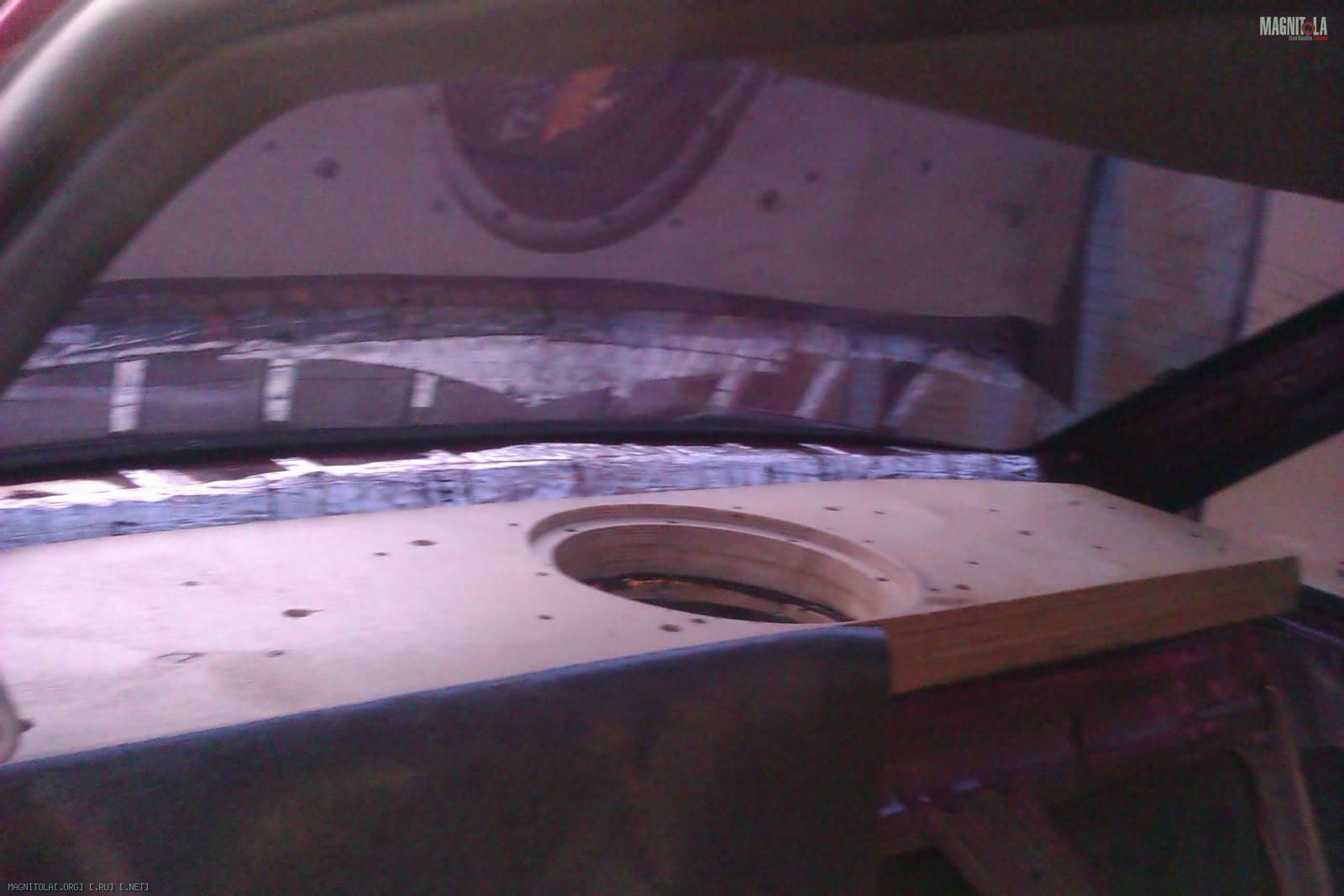

Все это неоднократно примеряется, покрывается лаком и, наконец-то, все устанавливается на место:
Вложение 256522Вложение 256524Вложение 256526

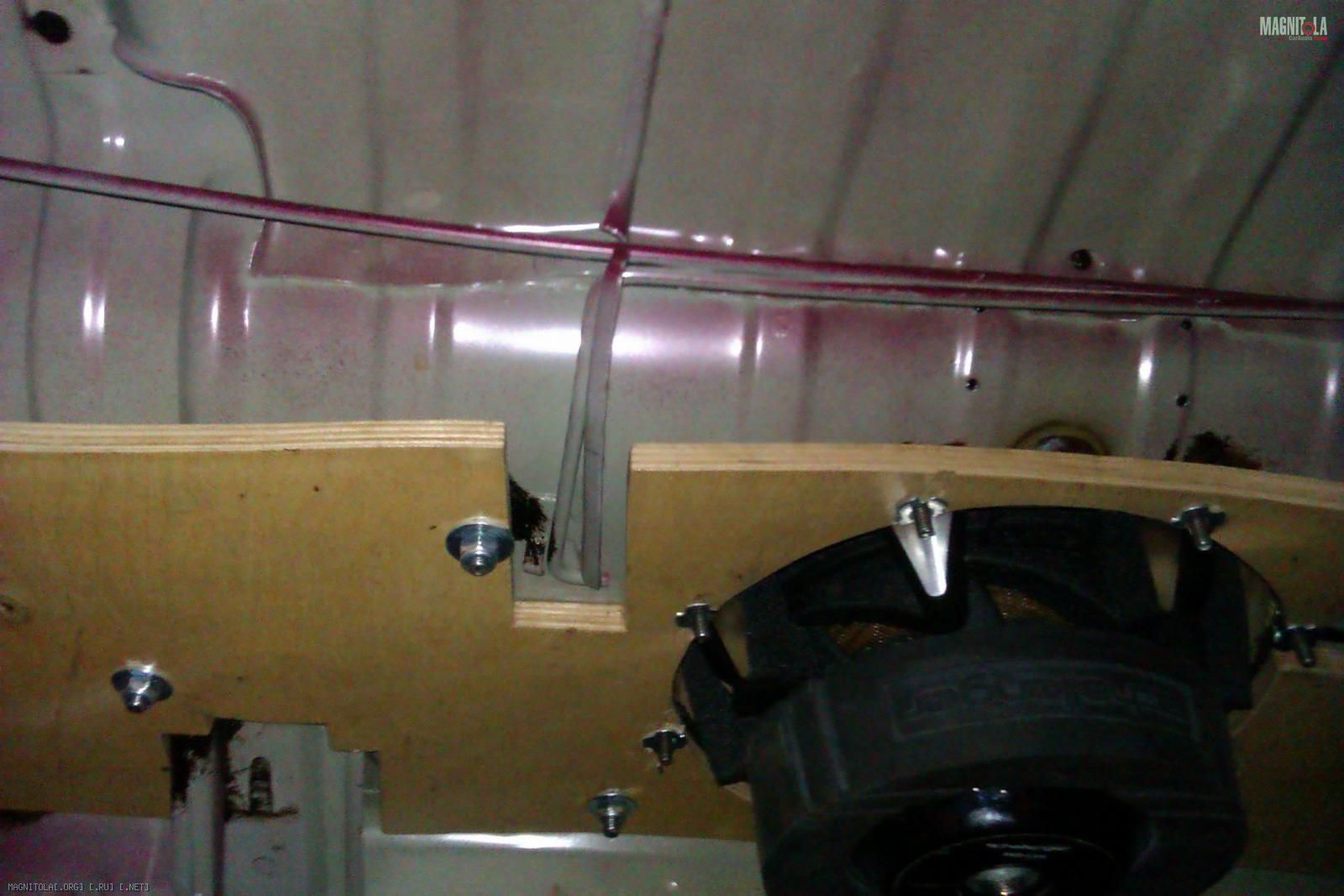

Сверху полки наклеивается STP Бипласт 5, к сожалению его хватило только на половину. Но сегодня же это исправится :) . В планах поверх Бипласта полку покрыть акустической тканью DAXX. Ну и напоследок устанавливается саб:
Вложение 256528Вложение 256530Вложение 256532Вложение 256534Вложение 256536Вложение 256538Вложение 256540
В итоге полка получилась на славу - толщиной около 70мм, самому понравилось :) .Саб подключил пока от ГУ и обрезал на 80Гц. Дальше изготовление из фанеры перегородки, установка сетки на саб, облагораживание полки и тотальное ШВИ багажника.

Адово!!!!

Цитата:

---

Сообщение от fox proteus

Адово!!!!

---

Это хорошо или плохо? :)

Под 12" отверстие в полке получится?

Отличная полка! 70 мм это конечно ппц)))в хорошем смысле! я гордый ходил, что 30мм получилось, а теперь как бы комплекс не развился)))
как играет то?

Цитата:

---

Сообщение от ildarado12

Это хорошо или плохо? :)

---

Это просто адово!!! :)
Это я немного в шоке от толщины полки. Хорошо получилось. Мне кажется, в такую полищу можно и что-то посерьезнее челленджера поискать:)

Цитата:

---

Сообщение от ildarado12

Это хорошо или плохо? :)

---

Супер! Отличный подход. Если и не хватает чего то небольшого верхнего слоя в котором можно углубления вырезать чтобы полка была фигурная. С "вмятинками". Но это никогда непоздно добавить если захочется.

Цитата:

---

Сообщение от Andrei2371

а теперь как бы комплекс не развился

---

У меня уже развивается у меня ведь 3*18+10 строится. Мало!)))

Цитата:

---

Сообщение от DDMoscow

Под 12" отверстие в полке получится?

---

Вместить, можно попробовать, только полка увеличится в толщине еще на сантиметров так на 3-4. Вся проблема в том, что полка не ровная, она плавно поднимается на сантиметров 5-6 ближе к заднему окну. На ровную поверхность умещается только 10".

Цитата:

---

Сообщение от Andrei2371

Отличная полка! 70 мм это конечно ппцв хорошем смысле! я гордый ходил, что 30мм получилось, а теперь как бы комплекс не развился
как играет то?

---

Когда вентилировал вопрос про фришку, все говорили полка должна быть не тоньше 50-60мм и багажник должен полностью быть изолирован от салона. Поэтому полку заложил в эти размеры, но по ходу дела получилось то, что получилось :) . Играет пока от ГУ, поэтому не очень. Сравнить могу только с блинами, которые стояли до этого: по громкости чуть тише чем блины, но бас другой - более упругий что-ли.

Цитата:

---

Сообщение от Pit

Если и не хватает чего то небольшого верхнего слоя в котором можно углубления вырезать чтобы полка была фигурная. С "вмятинками".

---

А как это? Можно по-подробней? У меня саб утоплен, сверху обтяну акустической тканью, то совсем ровная полка будет.

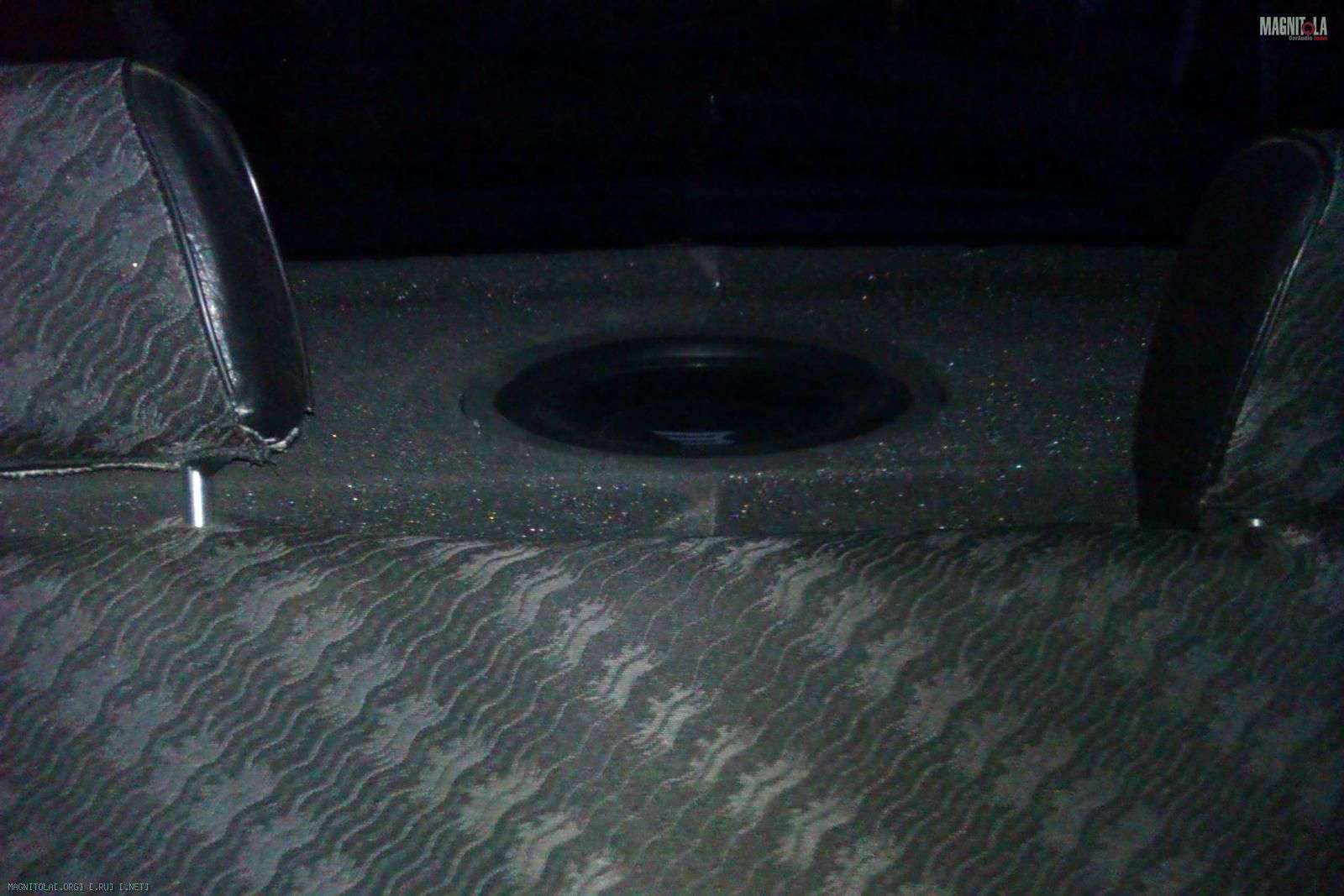

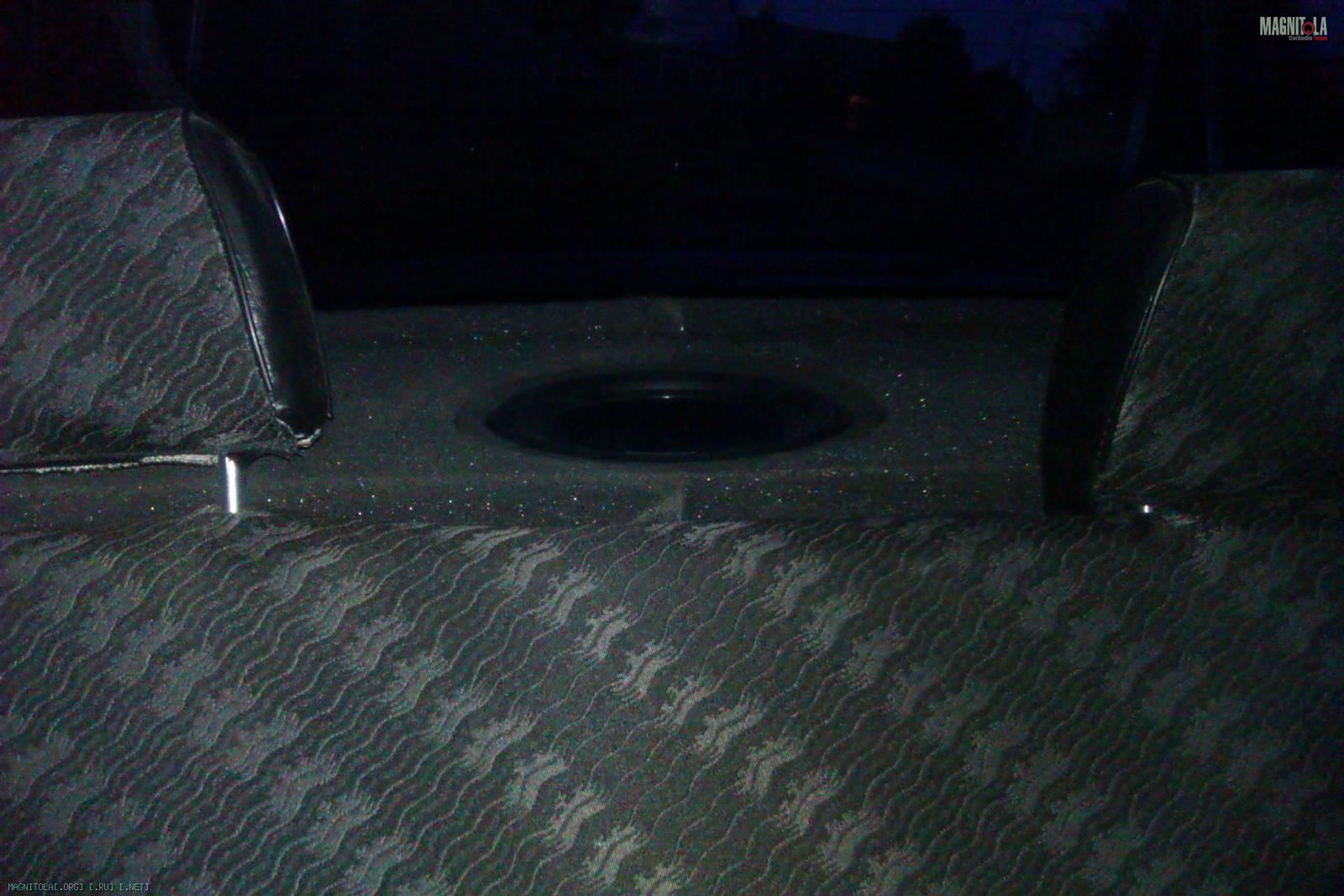

Сегодня вечером до конца наклеил Бипласт:
Вложение 257104Вложение 257102

Цитата:

---

Сообщение от Pit

У меня уже развивается у меня ведь 3*18+10 строится. Мало!

---

Так бы сразу и сказали, что дело не в толщине, я бы поменьше сделал:blush2:
