21124 первая система

Доброго времени суток, любители и профессионалы автозвука! Выкладываю отчет о проделанной работе, не судите строго новичка) Очень благодарен форуму и людям, которым хватало терпения отвечать на мои вопросы!

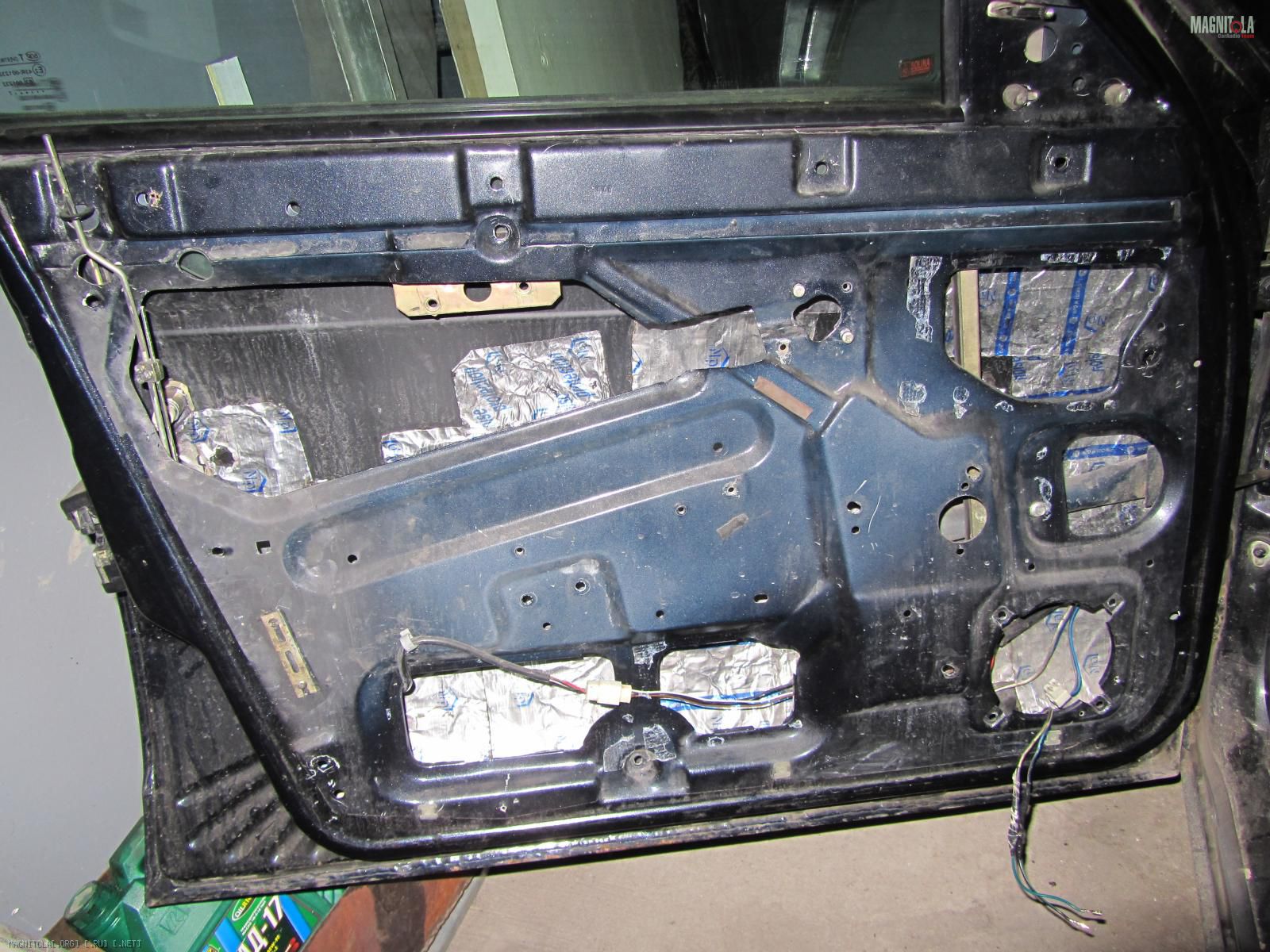

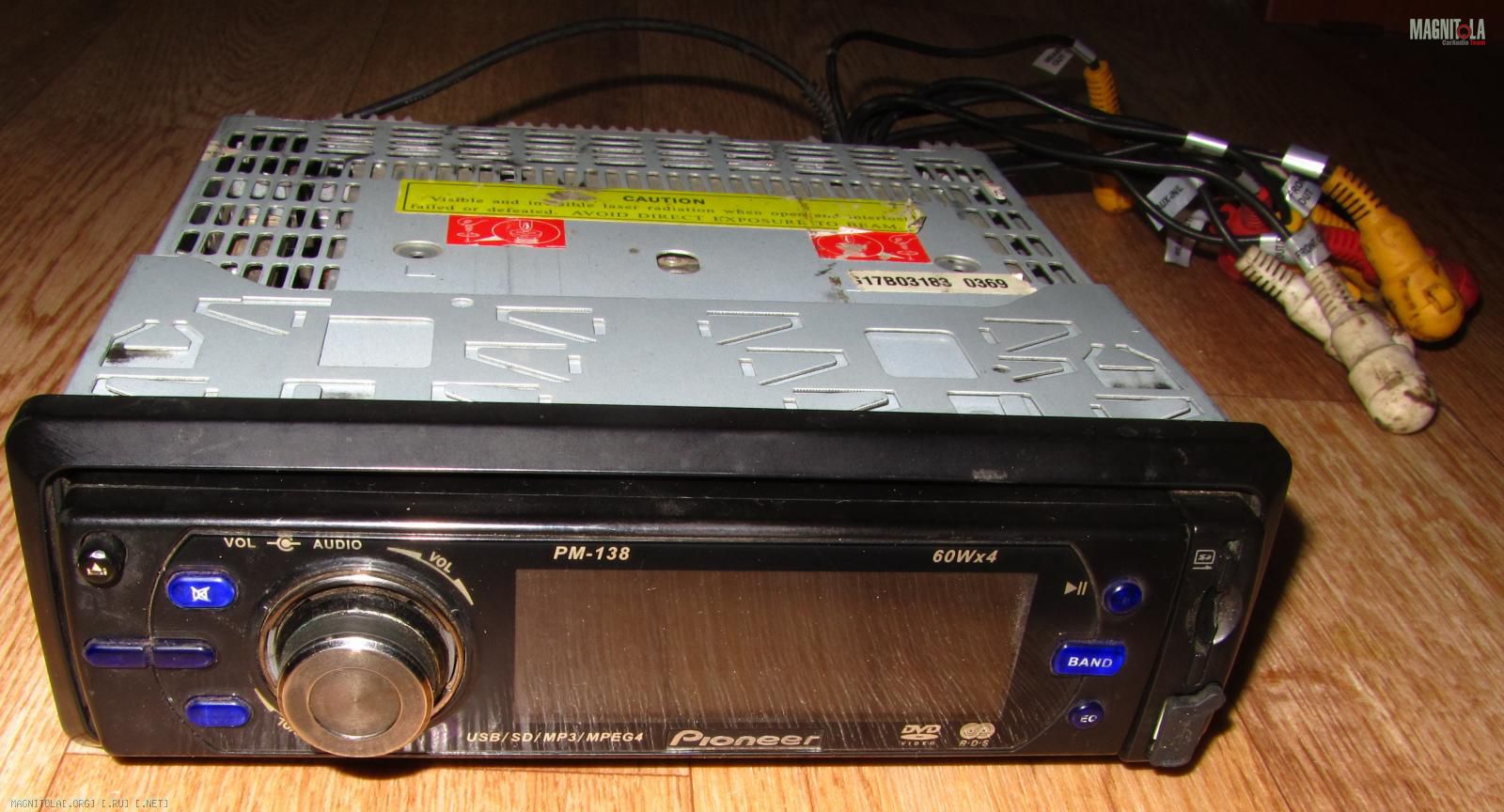

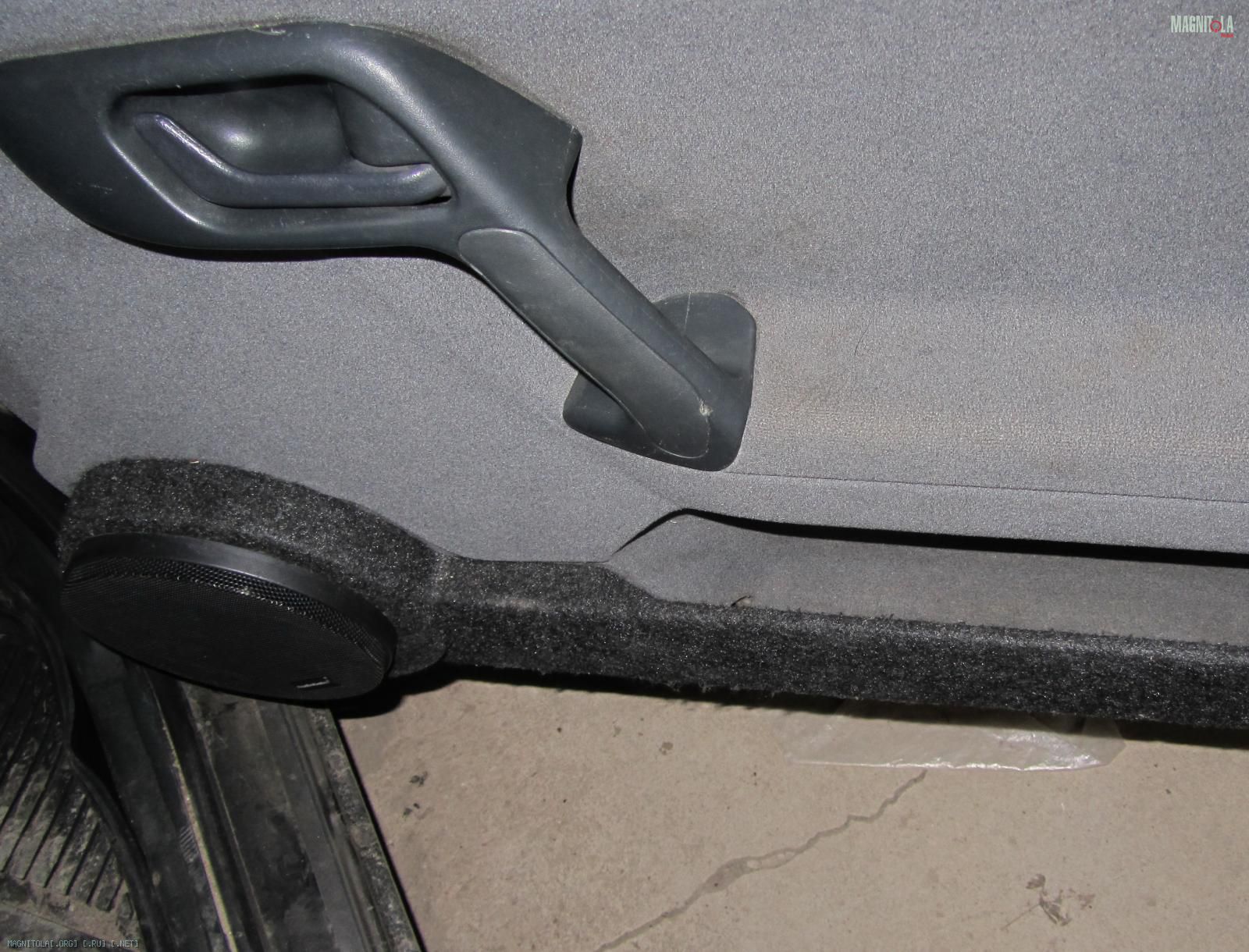

Приобрел свой первый автомобиль 21124 в нем уже было установлено: ГУ китайский dvd ресивер Pioneer PM-138, фронт только мидбас Focal 165 A1 в подиумах, тыл Velas Amadeus 52 + ШВИ

Вложение 261214Вложение 261216Вложение 261218Вложение 261220

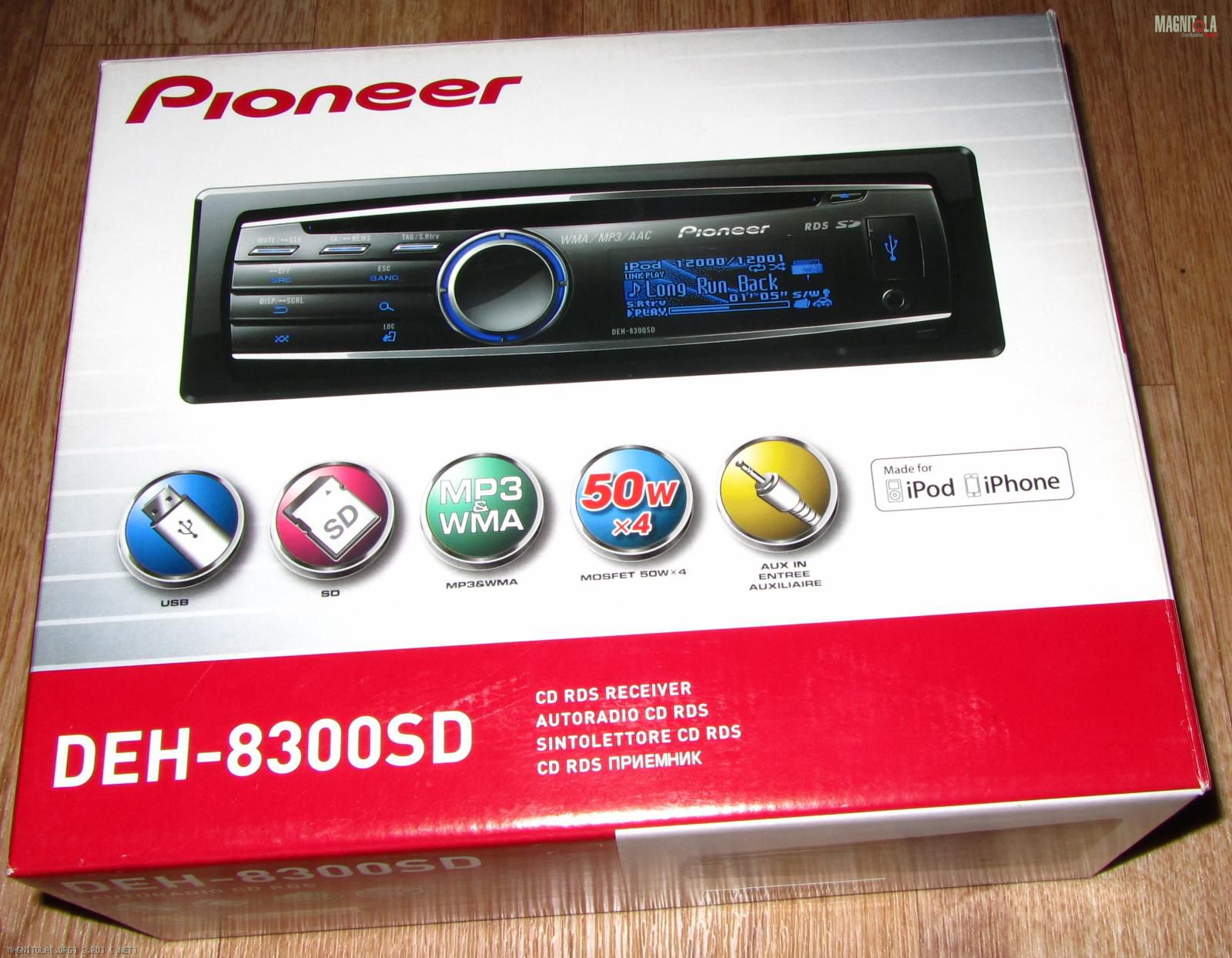

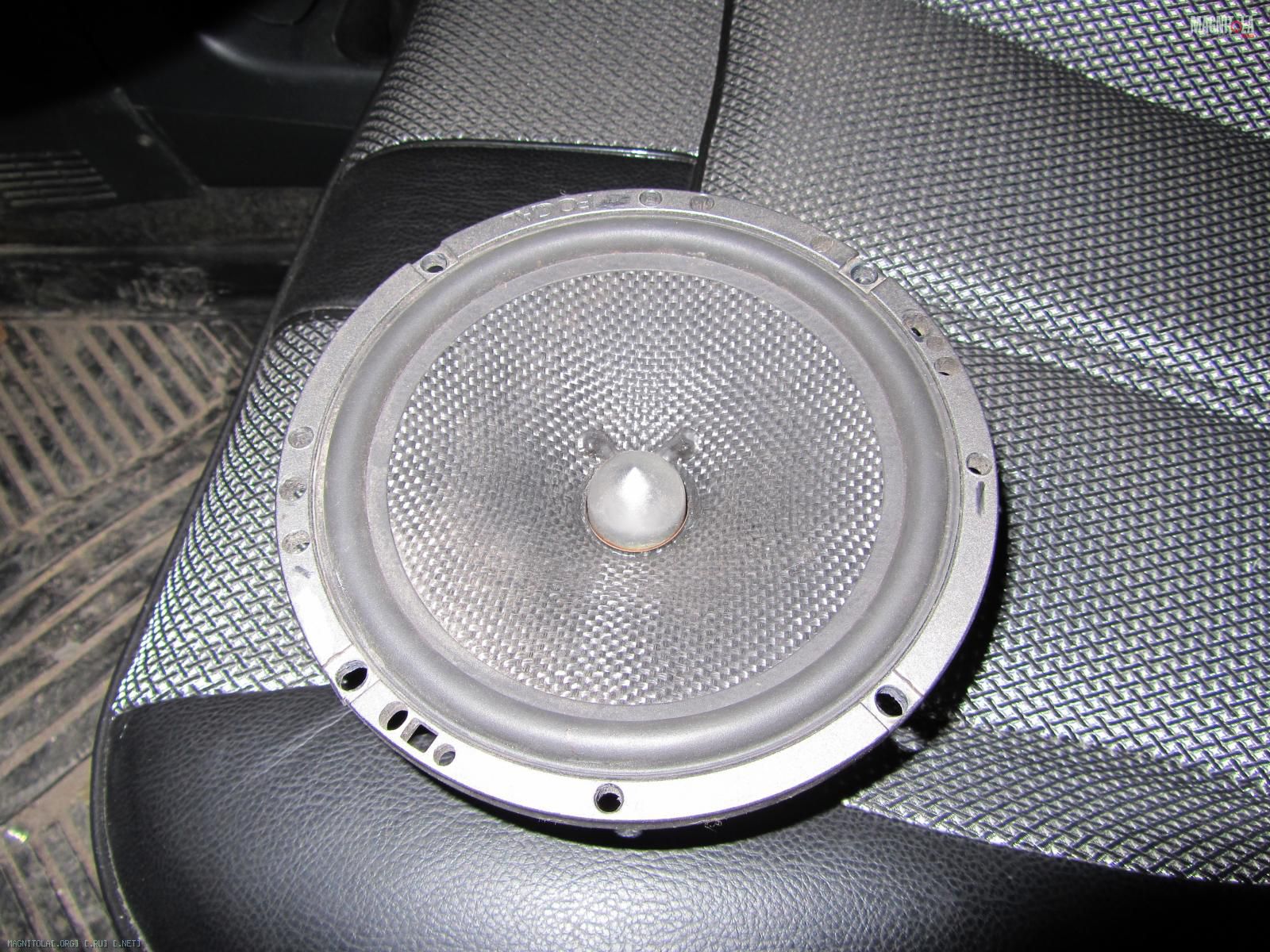

Звук не радовал вообще, вот тогда и все началось) Было решено заменить ГУ на Pioneer DEH-8300SD после установки звук заметно изменился, из минусов не нравилось звучание тыла, который выключил с помощью ГУ и больше не включал, и сильная не хватка высоких частот. С помощью данного форума приобрел твитер Kicx ND-25S который подключил параллельно мидам через конденсатор. Мидбас остался играть в полную полосу. Первое время радовался, построение системы остановилось до весны.

Вложение 261222Вложение 261224Вложение 261226

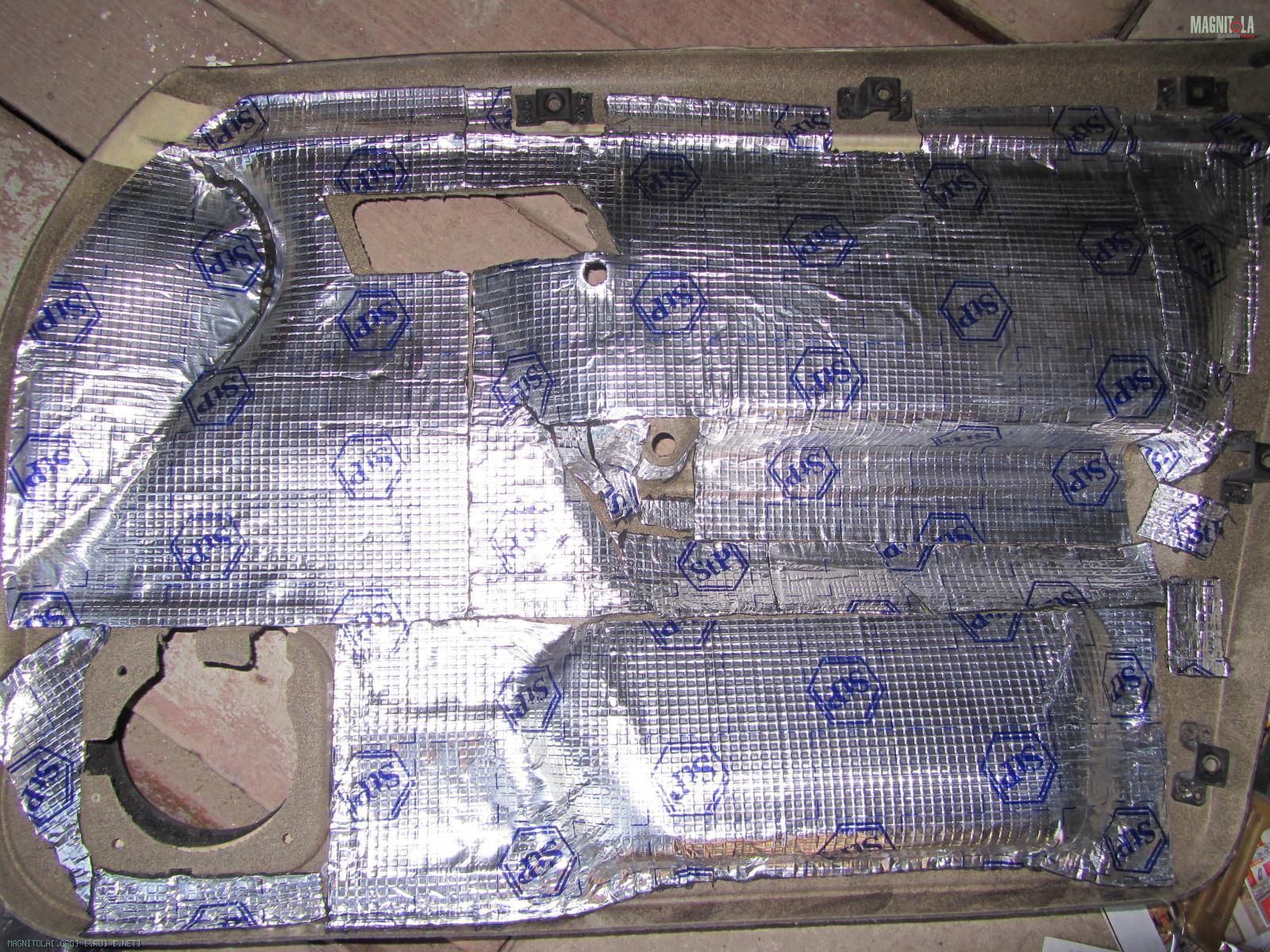

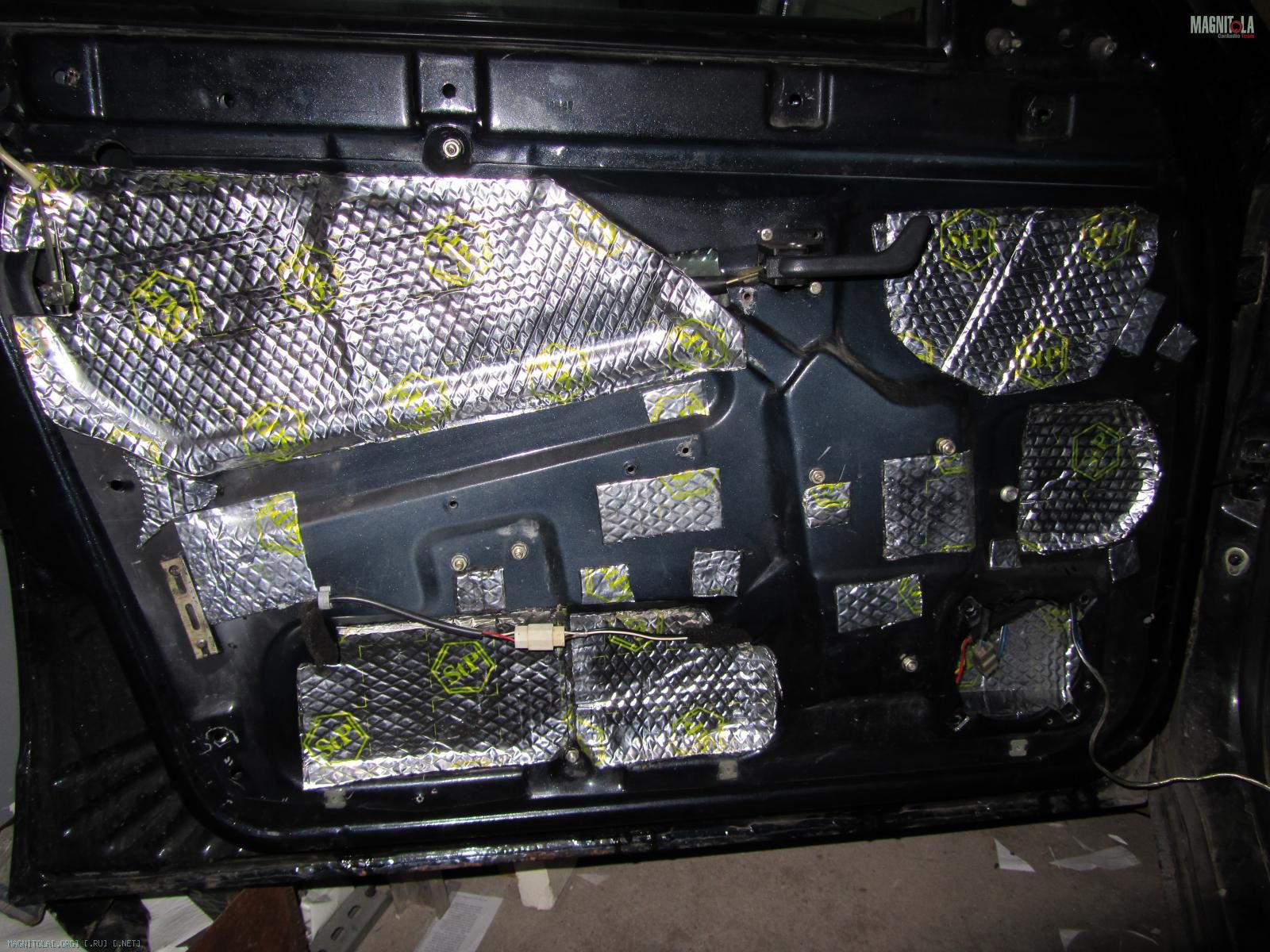

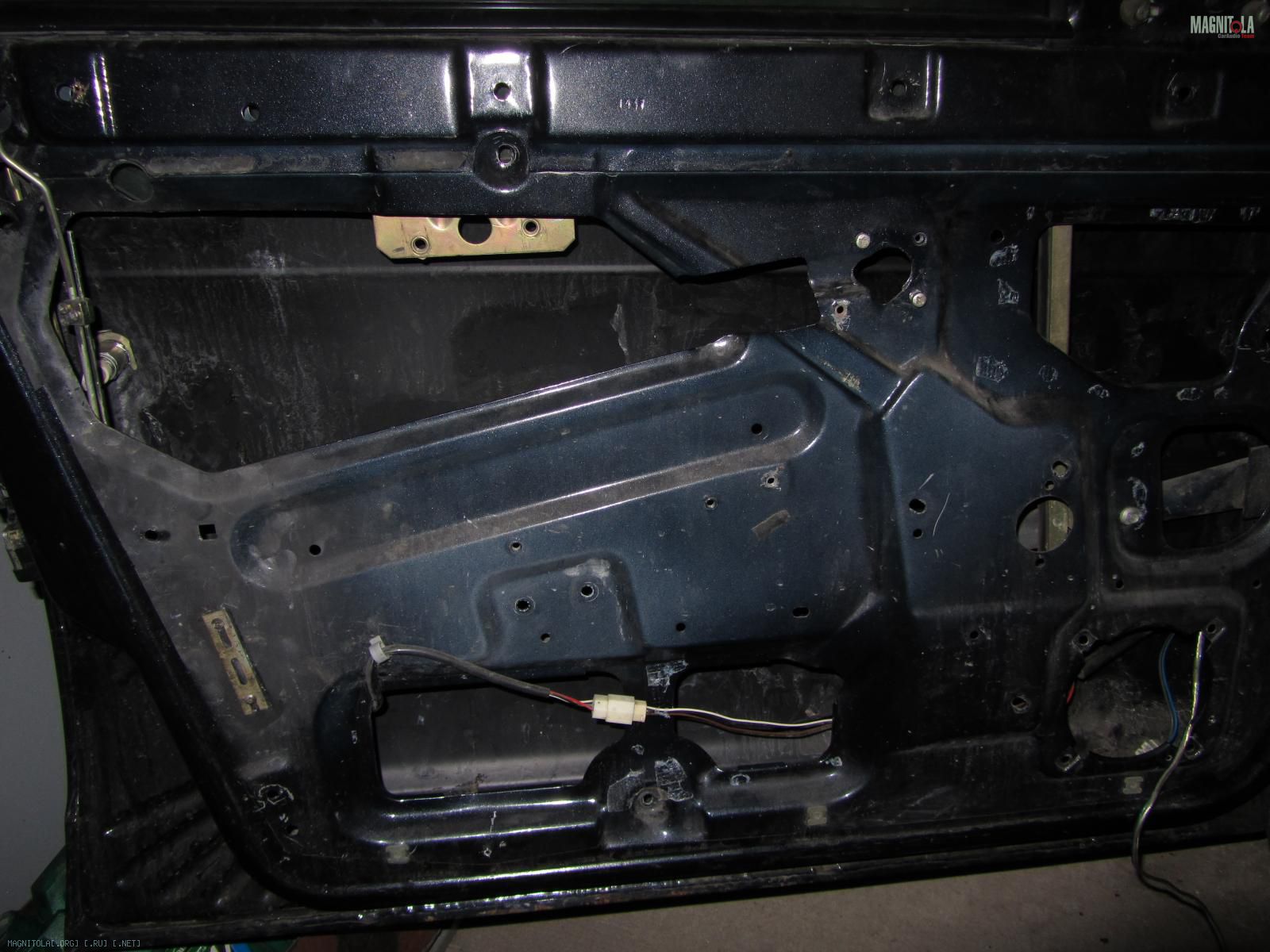

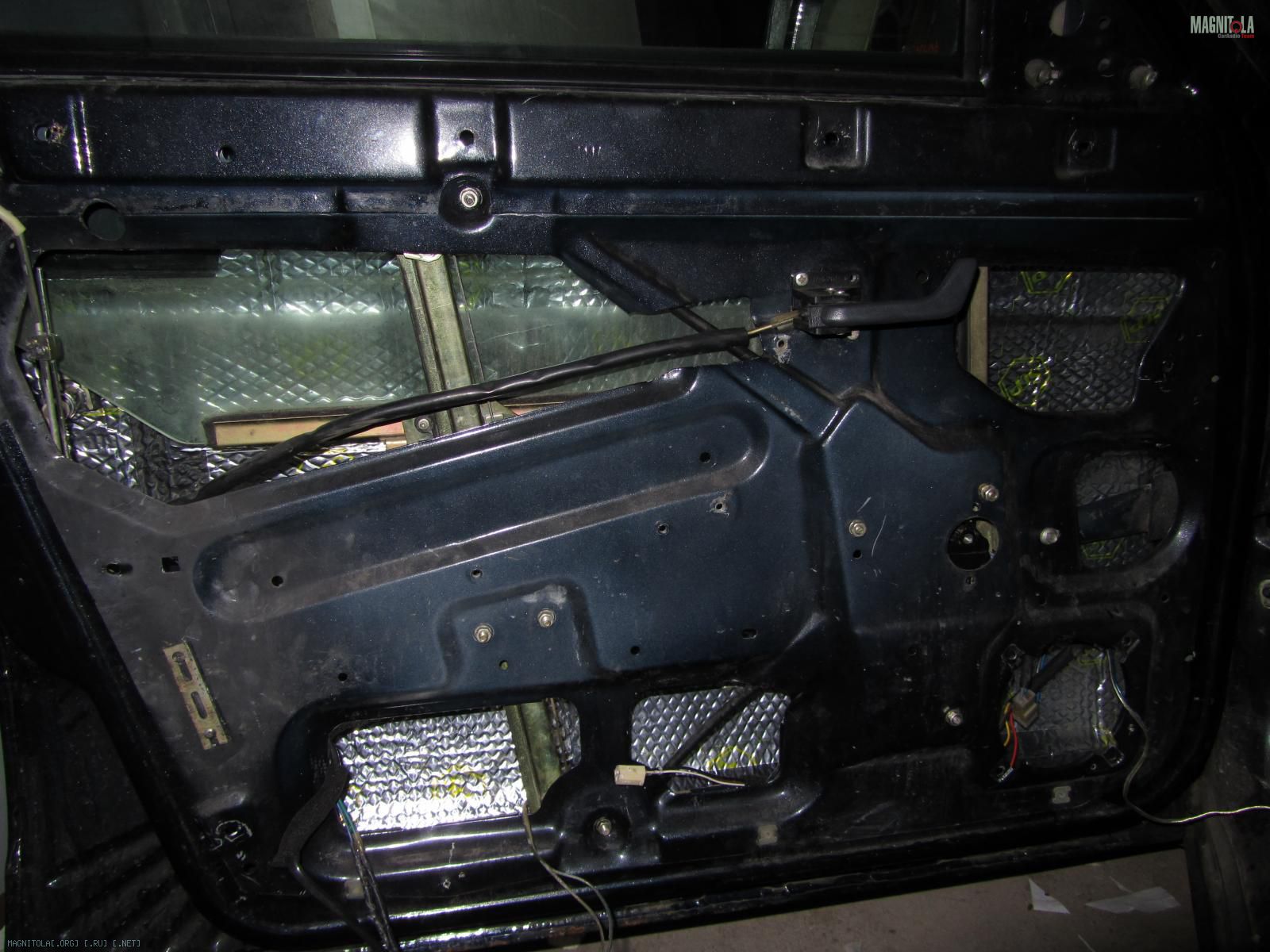

Всю зиму изучал теорию. Перед покупкой усилителя решил переделать ШВИ дверей. Снял старую изоляцию, обезжирил поверхность уайт спиртом. Первым слоем наклеил Stp Gold стыки проклеил алюминиевым скотчем, тех отверстия заклеил Stp Gold, на обшивку первым слоем наклеил Stp Silver, сверху него на всю поверхность обшивки битопласт 5к. Stp грел строительным феном.

Вложение 261228Вложение 261230Вложение 261232Вложение 261234

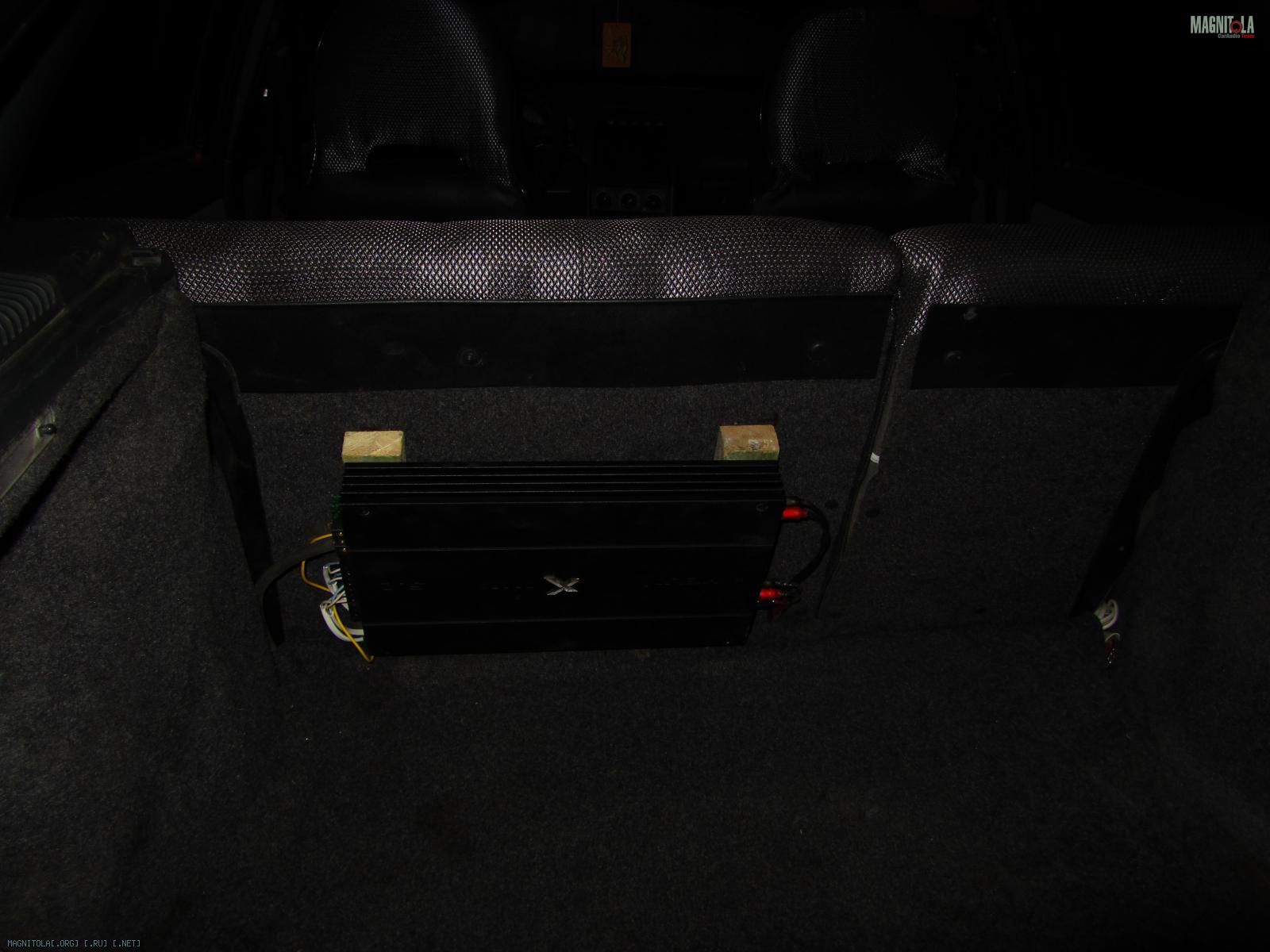

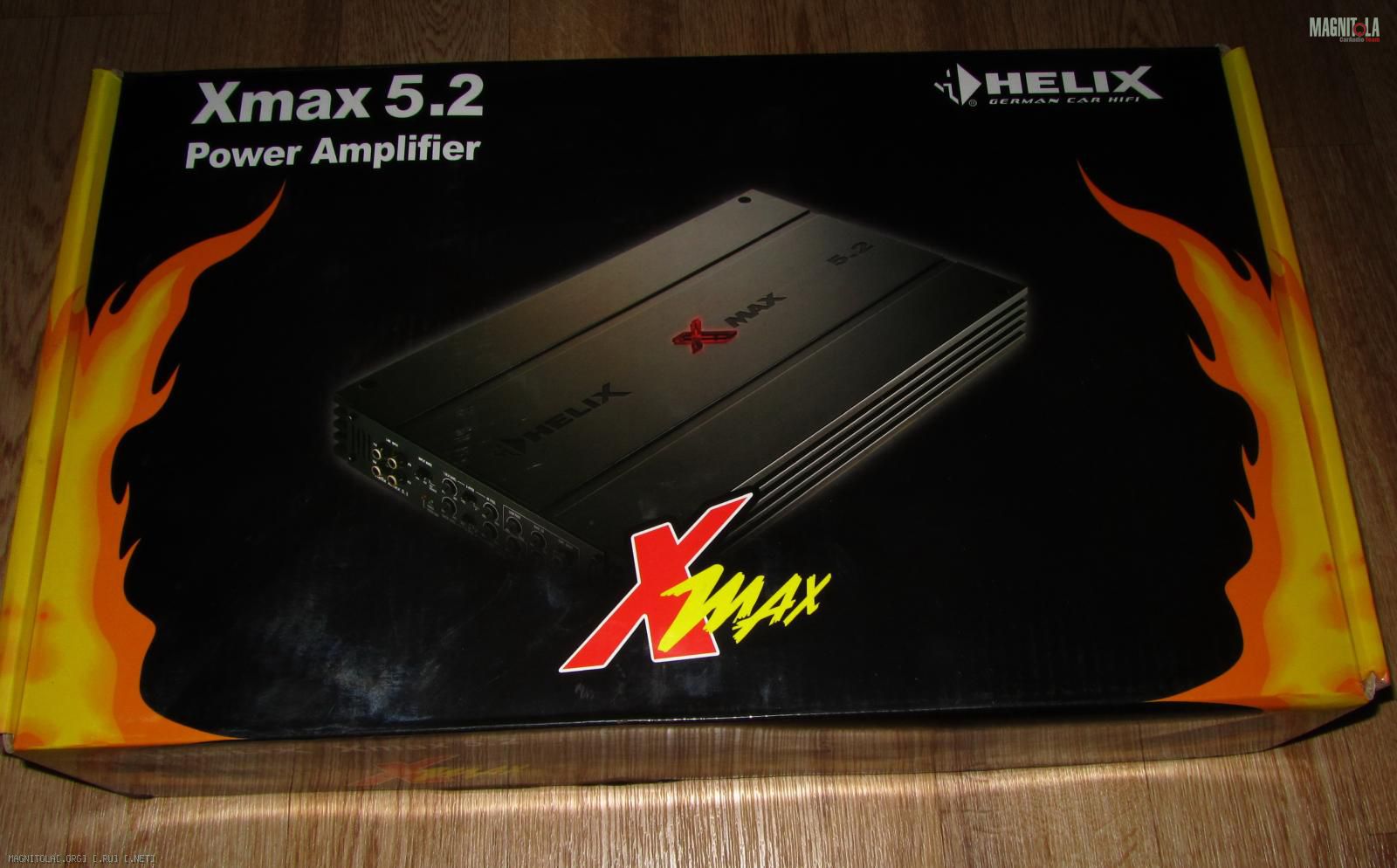

Очень не хватало громкости и не нравилось то что мидбас играет во всю полосу. Опять с помощью форума было решено заказать усилитель с развитыми фильтрами, а именно Helix Xmax 5.2. Для таких же новичков добавлю что не стоит бояться интернет магазинов. Усилитель прикрепил к заднему сиденью на саморезы через деревянные проставки по краям, в первую очередь чтобы не закрывать отверстия для охлаждения. Провода тянул так: сила слева, через отверстие для сцепления, межблочные по правому борту ближе к сиденьям, акустические и управляющий справа ближе к краю. Сила кг 1Х25 +/- тянул с аккумулятора, в + установил предохранитель на 80А AUDISON CONNECTION FFH 14 Акустические провода: на мидбас ПУГНП 2х2,5 твитер ПУГНП 2х1,5 межблочные провода: на твитер STINGER SHX 17 мидбас STINGER SI2217 на саб STINGER SPI 2117 Провода в гофре и термоусадке в местах сгиба и под капотом. Установил, громкость понравилась, стало не хватать сабика)

Вложение 261236Вложение 261238

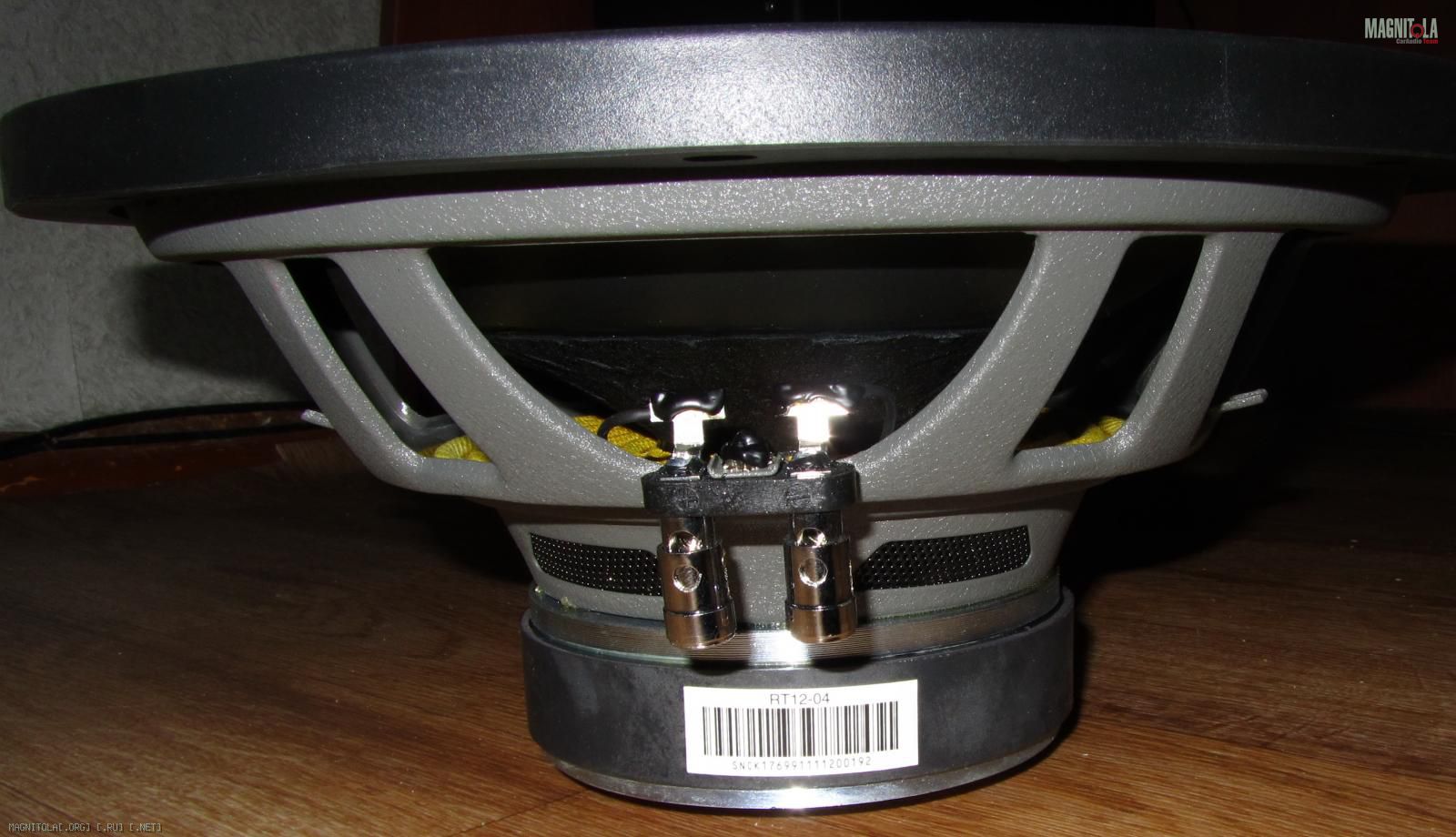

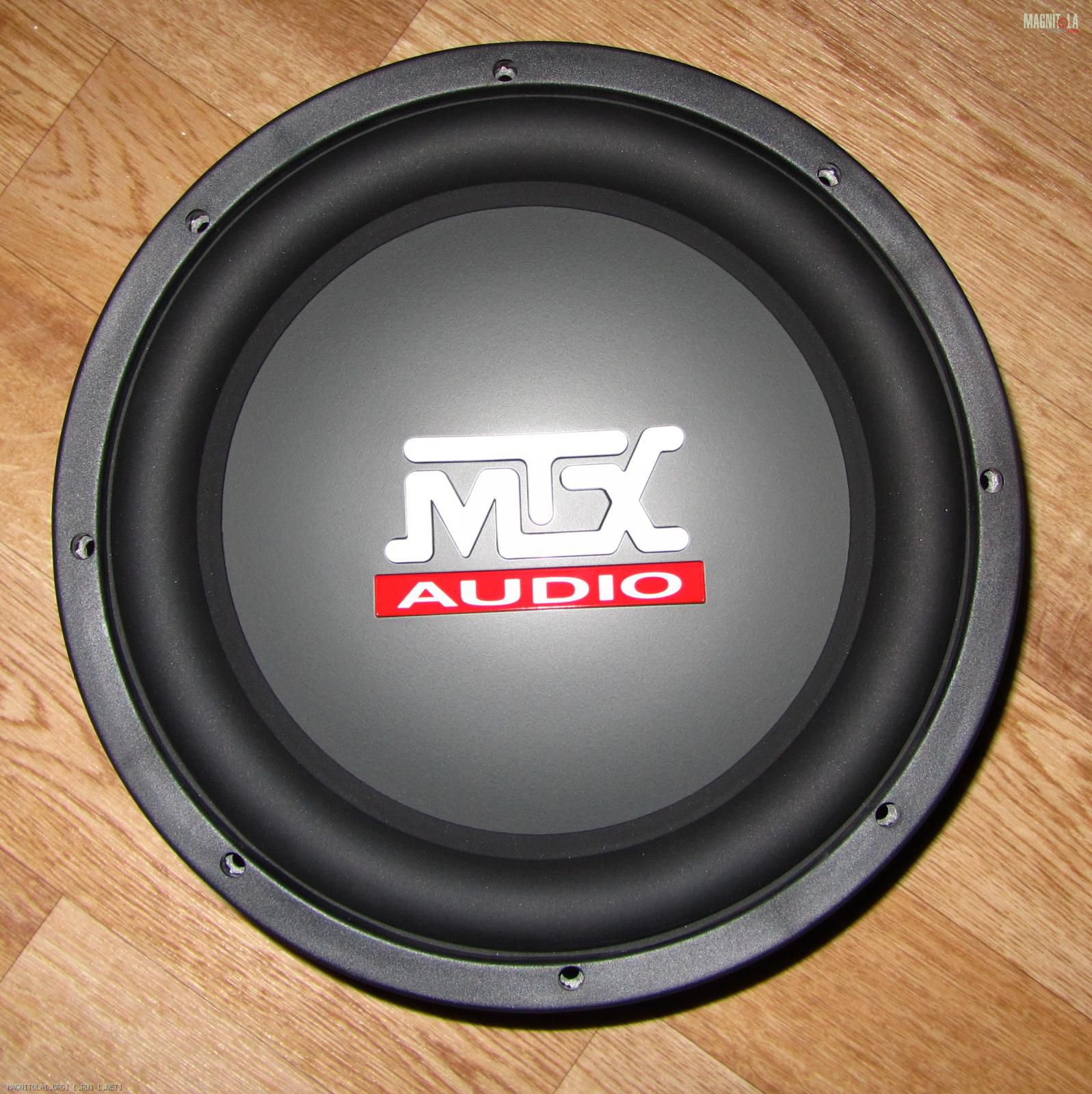

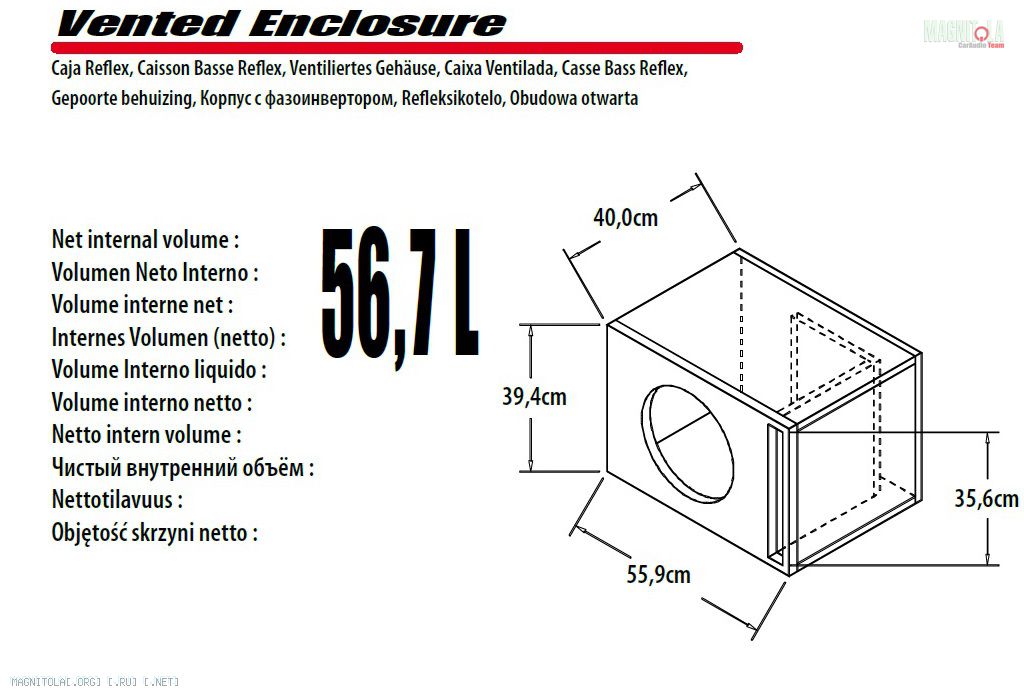

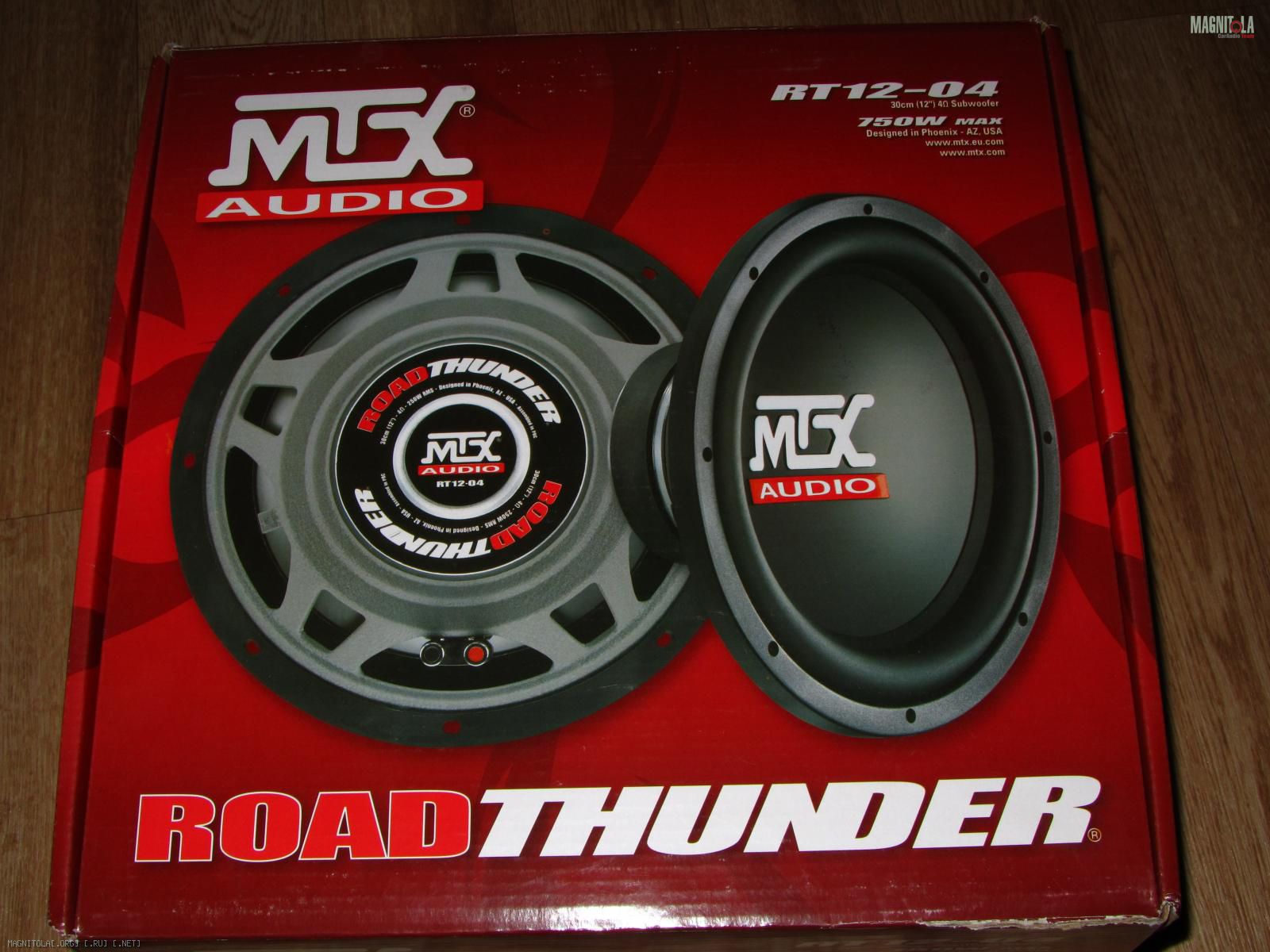

Следующим шагом стало приобретение сабвуфера, выбор пал на MTX RT12-04 Буду строить щельевой короб на 56,71 литра из фанеры 19мм как в мануале и подключать в 4 ома. Сделал ШВИ двери багажника.

Вложение 261240Вложение 261254Вложение 261250Вложение 261252

В будущем планирую обклеить проставки для усилителя, доделать ШВИ багажника и есть большое желание научиться строить подиумы. О дальнейшем развитии системы буду писАть здесь и выкладывать фото. Адекватная критика и советы по дальнейшему развитию приветствуются!
Бюджет: ГУ Pioneer DEH-8300SD 6500р
Усилитель Helix Xmax 5.2 6700р
Твитер Kicx ND-25S 750р
Сабвуфер MTX RT12-04 3000р
Итог = 16950
Проводка: STINGER SHX 17 835р
STINGER SI2217 365р
STINGER SPI2117 270р
ПУГНП 2х1,5 10метров 117р
ПУГНП 2х2,5 10метров 191р
КГ 1х25 мм кв. 8метров 896р
Гофра 7метров 83 рубля
Наконечники и прочее 100р
Преды: AUDISON CONNECTION FFH 14 + пред на 80А 510р
art sound fh10 + пред на 15А 140р
Итог проводка = 3507р.
Все без ШВИ 20457р.
ШВИ: Stp Gold 4 листа 1000р.
Stp Silver 2 листа 380р.
Битопласт 5к 2 листа 500р.
Итог = 1880р.
На все 22337р.

INGUIN, если мидбас надежно закреплен и хорошо зашумлена дверь, то можно и в полную полосу!

Андрей47, если нечем резать то да, сам режу мид усем и гу от 63 до 2000-2500, с этим буду экспериментировать.

Кстати адекватная критика и советы по дальнейшему развитию приветствуются!

Цитата:

---

Сообщение от INGUIN

Андрей47
Кстати адекватная критика и советы по дальнейшему развитию приветствуются!

---

Тогда тех отверстия закрой металлом можно прикрепить либо болтами с гайками либо заклепками и сверху уже клей вибру, это для начала...)))

Советы, критика?:)
Провода в гофру(змейку), термоусадки, наконечники, и крепление к полу. :)

Подпишусь! интересно проследить за продолжением.И фото багажника как там и что.

Цитата:

---

тех отверстия закрой металлом

---

изначально так и хотел делать, но передумал

Цитата:

---

Провода в гофру(змейку), термоусадки

---

провода в них, но не везде, в основном в местах сгиба и под капотом

Цитата:

---

наконечники

---

имеется ввиду на концы проводов, которые втыкаются в усилитель?

Цитата:

---

фото багажника как там и что

---

фото будет, багажник проклеен stp silver маленькими кусками, с промежутками примерно 15см первым хозяином авто

Цитата:

---

Сообщение от INGUIN

имеется ввиду на концы проводов, которые втыкаются в усилитель?

---

Именно:)Только на все концы проводов, не только возле усилителя

Цитата:

---

Сообщение от INGUIN

изначально так и хотел делать, но передумал

---

а зря!(((

Не плохое начало. Поздравляю. А если есть время то лучше научись подиумы сам делать, и звучание можно улучшить и внешний вид изменить до неузнаваемости.

Цитата:

---

Сообщение от Pro_ceed

на все концы проводов, не только возле усилителя

---

а смысл?

Цитата:

---

а зря!(((

---

подумал что существенной разницы в звучании не услышу, да и дверь жалко

Цитата:

---

Поздравляю. А если есть время то лучше научись подиумы сам делать

---

спасибо, обязательно буду позже пробовать, сейчас главное сделать короб и шви багажника

Цитата:

---

Сообщение от INGUIN

а смысл?

подумал что существенной разницы в звучании не услышу, да и дверь жалко

спасибо, обязательно буду позже пробовать, сейчас главное сделать короб и шви багажника

---

Я бы на твоем месте сделал бы сразу нормально фронт , а затем бы делал багажник.

Цитата:

---

Сообщение от INGUIN

а смысл?

---

Безопасно,надежно,удобно,красиво..По порядку:)

Цитата:

---

Сообщение от Djonydi

Я бы на твоем месте сделал бы сразу нормально фронт , а затем бы делал багажник.

---

фронт пока устраивает, не нравится только то что пищи на некоторых треках на громкости бьют по ушам, а вот сабика очень не хватает

Цитата:

---

Безопасно,надежно,удобно,красиво

---

спасибо, учту)

неделю назад сделал и поставил саб, доволен, фото позже..
остался лист стп голд и лист стп силвер, подскажите что сделать для большего эффекта шви багажника или крыши?

давно сюда не заходил. За это время была сделана ШВИ крыши. Клеил STP Gold сверху пенофол. В планах обклеить короб и проклеить багажник!
вот обещанное фото сабика
Вложение 323892

Всем привет! Вот наконец-то решил привести короб в порядок. Пошел в автомагазин купил 1,5 метра карпета, скоб для степлера и принялся за работу. Немного поработал напильником, покрасил фанеру чтобы не впитывала флагу и не коробилась. Затем обтянул карпетом при помощи степлера, кое-где пришлось воспользоваться клеем.
Вот результат.
Вложение 336258

Здравствуйте, любители автозвука) Давненько сюда не заходил так как изменений в системе не было. И вот я сделал ШВИ багажника. Использовал STP Gold и викар, ну и оставшаяся stp silver от прошлого хозяина авто.
В месте для запаски так проклеил потому что материал кончился, надеюсь это не критично.

Вложение 408386Вложение 408388

Доброго времени суток, любители аз. Проявились новые симптомы болезни) В один прекрасный летний день просыпаюсь и вдруг решил зайти на магнитолу почитать, почитал, потом очнулся в руках лобзик, пилю фанеру хаха)) Шутки в сторону, вобщем решил делать новые подиумы для мидов. Вот фото промежуточного результата.
Вложение 424470Вложение 424472
Далее буду делать доворот на ручку кпп, образовавшуюся щель замажу шпатлевкой со стекловолокном. Для придания более менее приятной формы воспользуюсь эпоксидкой и старыми майками или чем-то подобным. Обтягивать думаю кожзамом или еще какой мебельной тряпкой, на крайняк карпетом, под покраску боюсь нормально подготовить не смогу. Есть некоторые непонятки. Очень прошу ответить кто знает, не проходите мимо.
1) Можно ли будет обойтись одной шпатлевкой, т.е. без эпоксидки и прочего?
2) Нужно ли сверху эпоксидки наносить слой шпатлевки или можно обработать наждачкой и обтягивать?
3) Что если вместо колготок использовать майку хорошо тянущуюся, слой ведь крепче будет или я ошибаюсь?
4) Нужна ли финишная шпатлевка или можно без нее? Ее в данном процессе используют только потому что ее легче шкурить?
5) Читал что правый мид можно не доворачивать, так ли это? качество не пострадает?

1 - да, но форму сложнее выводить. Ткань даст форму, которую только усилить. ИЗ шпаклёвки - придётся её лепить с нуля, что не так уж и просто, учитывая её консистенцию.
2 - можно, но финишную шпаклю шкурить в разы легче, чем эпоксидку/полиэфирку
3 - майка лучше. А ещё лучше флис или карпет. Колготки хороши на стойках: там формы тоньше
4 - если дури и шкурки много - забей. Но шкурить финишную тупо легче, чм волосню
5 - если доворот левого небольшой, то можно правый и не доворачивать.

спасибо большое. Значит будем следовать намеченному плану. Делаю доворот на кпп, образовавшуюся щель замазываю шпатлевкой, для придания формы майка или карпет + эпоксидка, затем сверху небольшой слой шпатлевки со стекловолокном для крепости, и последним слоем финишная шпатлевка. Результаты обязательно выложу. На следующем этапе подиумы под пищалки и поэкспериментирую с межблоками, если разницу между дешевеньким стингером за 300-400р и за 900р замечу разницу то буду учиться паять))

Цитата:

---

Сообщение от INGUIN

сверху небольшой слой шпатлевки со стекловолокном для крепости

---

Лучше небольшой слой стекломата с полиэфиркой;) Или волосянку накладывать снутри, чтобы потом шкурить меньше и слой был толще.

Цитата:

---

Сообщение от fox proteus

волосянку накладывать снутри, чтобы потом шкурить меньше и слой был толще.

---

то есть шпатлевка со стекловолокном, сверху слой эпоксидки, а сверху нее финишная шпатлевка? Фото для наглядности. Красный это волосянка, желтый эпоксидка с тряпкой, в месте обозначенном белым цветом хватит эпоксидки и сверху слой финишной шпатли т.е. под тряпкой будет пустота небольшая, я подумал там ведь большая крепость не важна, в отличии от туннеля динамика? или я не прав? Фанера 18мм
Вложение 424586

Цитата:

---

Сообщение от INGUIN

в месте обозначенном белым цветом хватит эпоксидки и сверху слой финишной шпатли т.е. под тряпкой будет пустота небольшая, я подумал там ведь большая крепость не важна, в отличии от туннеля динамика?

---

Если имеется в виду пространство между белой и красной лдинией - то туда будут ноги пинать при посадке-высадке. Если тоннель под динамиком не будет сообщаться с пространством между белой и красной линией, то можно напротив этого места в фанерке сделать аккуратный вырез, оставив от ней только контур толщиной сантиметр-полтора и после натяжки ткани (для придания формы) черех это отверстие заполнить полость под тканью стеклопкаклёй (не полность заваливать всю яму, а нанести слой в 4-5 мм) или вообще пеной гашёной. Но насчёт пены лучше триста раз подумать.

Цитата:

---

Сообщение от fox proteus

Если имеется в виду пространство между белой и красной лдинией - то туда будут ноги пинать при посадке-высадке.

---

именно пространство между белой и красной т.е. слой шпатлевки финишной и эпоксидки слабоват для этого?

Цитата:

---

Сообщение от fox proteus

Если тоннель под динамиком не будет сообщаться с пространством между белой и красной линией, то можно напротив этого места в фанерке сделать аккуратный вырез, оставив от ней только контур толщиной сантиметр-полтора и после натяжки ткани (для придания формы) черех это отверстие заполнить полость под тканью стеклопкаклёй (не полность заваливать всю яму, а нанести слой в 4-5 мм) или вообще пеной гашёной.

---

тоннель сообщаться с этим пространством не будет. Очень интересная интересная идея, задумаюсь обязательно. Как вариант сначала сделать слой эпоксидки, а потом через тоннель все заполнять шпатлей, а потом уже и сам тоннель

Цитата:

---

Сообщение от fox proteus

Но насчёт пены лучше триста раз подумать

---

пену вряд ли буду использовать)

Да. Будет слабовато. Через стенку тоннеля замучаешься заталкивать. Проще вырезать.

Натапал толком, простите за очепятки

Цитата:

---

Сообщение от fox proteus

Да. Будет слабовато. Через стенку тоннеля замучаешься заталкивать. Проще вырезать.

Натапал толком, простите за очепятки

---

бывает, ничего страшного) между желтой и красной линией слева только через тоннель получится либо останутся пустоты, может это и не критично, там точно пинать не смогут)
а сколько, на Ваш взгляд потребуется волосянки, эпоксидки, финишной шпатли на 2 подиума приблизительно?

Цитата:

---

Сообщение от INGUIN

бывает, ничего страшного) между желтой и красной линией слева только через тоннель получится либо останутся пустоты, может это и не критично, там точно пинать не смогут)

---

Ну там-то вариантов особо и нет. А вот справа, где большая площадь - лучше вырезать окно и не париться: работать проще будет. А когда работать просто - результат лучше выходит.

Цитата:

---

Сообщение от INGUIN

а сколько, на Ваш взгляд потребуется волосянки, эпоксидки, финишной шпатли на 2 подиума приблизительно?

---

Если смолить будешь только майку в один слой - одной бутылки ЭДП-20 (производства г.Дзержинска!!!) хватит.

Волосянки лучше взять сразу 0,75 кг банку, а то и две. одну 1,5кг лучше не брать - если хватит одной 0,75 - вторая спокойно не вскрытая пролежит. Главное - сразу всё не мешай))) начни по столовой ложке, пока не поймёшь, сколько можешь положить шпакли за 5-10 минут, пока она не начнёт вставать.

Финишку - будет зависеть от того, насколько форма получится плохая. ИМХО, одной баночки 0,25 хватит

снова здравствуйте) продолжаю делать подиумы) Выставил угол наклона на ручку кпп, сделал тоннель из обрезков фанеры, посадил их на клей и на саморезы. Образовавшиеся пустоты и щели замазал шпатлевкой из стекловолокна Holex.
Вложение 427160Вложение 427162Вложение 427164Вложение 427166
Далее натянул на заготовку детские колготки, да так что в некоторых местах порвал. Покрыл эпоксидкой, затем часов через 15 сделал второй слой из футболки, в настоящий момент все сохнет на солнышке).
Взял такую эпоксидку (фото ниже) т.к. Дзержинскую не нашел
Вложение 427170Вложение 427172Вложение 427174
Далее фронт работы такой: Если 2 слоя будут недостаточно крепкими то накладываю 3й слой. Затем через выпиленное отверстие (фото ниже) наношу стекловолокнистую шпатлевку изнутри на слои тряпок для крепости, затем уже снаружи шпаклюю финишной шпатлевкой и обрабатываю наждачкой.
Вложение 427176

Всем привет) Вот и готовы мои подиумы)) 2х слоев эпоксидки хватило,через выпиленное отверстие нанес стекловолокнистую шпатлевку изнутри на слои тряпок, снаружи зашпаклевал финишной шпатлевкой и обрабатал наждачкой, обтянул все карпетом.
Вложение 431832Вложение 431834
Вырезал в металле и обшивке отверстие под 16см мид и покрасил края. Прикрутил подиум к обшивке и к металлу двери
Вложение 431836Вложение 431838
образовавшуюся щель между металлом и обшивкой и подиумом замазал все той же стекловолнистой шпатлевкой, предварительно наклеив бумажный скотч.
Вложение 431840
Результатом очень доволен, ожидал гораздо худшего) Выглядят гораздо лучше покупных, которые стояли, по весу на много тяжелее их) Жду Ваших оценок)

Карпет всё портит. Лучше бы винил, или покрасить.

Натапал толком, простите за очепятки

Я не «гуру», но считаю,что для первого раза вполне :good: Тоннель к концу не сужается?

Цитата:

---

Сообщение от fox proteus

Карпет всё портит. Лучше бы винил, или покрасить.

---

так и думал что за карпет ругать будете) карпет от короба остался и плюс опыт работы с ним был, в будущем попробую)

Цитата:

---

Сообщение от Роберто

Тоннель к концу не сужается?

---

спасибо) нет, тоннель старался сделать немного расширяющимся)

Цитата:

---

Сообщение от Роберто

Я не «гуру», но считаю,что для первого раза вполне :good: Тоннель к концу не сужается?

---

Если сужается. или когда тоннель слишком длинный то, возможно усиление на средних частотах 1-2 кГц, так ведь?
