Daewoo Nexia New - фронт+тыл+2 Free Air саба 8" (бюджетно)

Попросил меня товарищ поставить ему музыку в автомобиль, по возможности с меньшим ущербом для авто и побыстрее так как собирался куда-то в центральную Россию ехать, а со штатной музыкой это одно расстройство.
В нашем городе готовых подиумов на Ксюху не нашлось, а ждать пока я их сделаю друг не захотел, пришлось накладывать динамики на дверную карту.

Делалось всё с мая на июнь, не торопясь за два уик-энда.
Состав:
Г/У пока остался штатный Clarion, собирается менять на 2DIN мультик.
Усилитель — пятиканальный ORIS TA-750.5
Сабвуферы — 2 шт. Audiobahn AW831T Целлюлозный диффузор, по две катушки 2 Ом соединены последовательно-параллельно на 2 Ом
Фронт — LADA SL C13 comfort
Тыл — 5" коаксиал Kenwood неизвестной модели
Сила КГ-10, плюс от аккумулятора, минус в багажнике.
Акустические ПВС 4мм^2
К сожалению многих фотографий не хватает, попробую на словах.

Вложение 266408

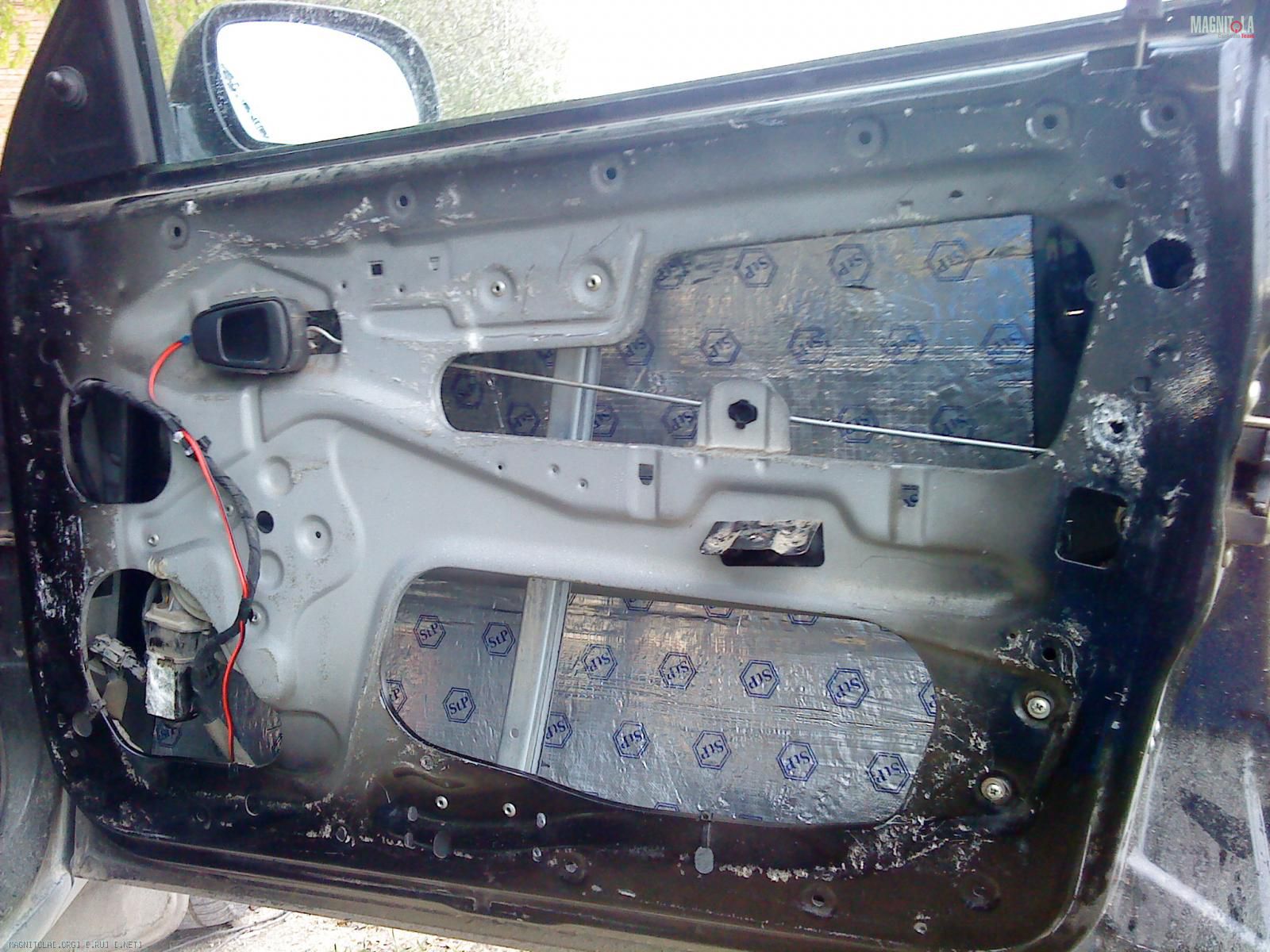

Один лист Вибропласт М2 на внешнюю панель
Вложение 266412

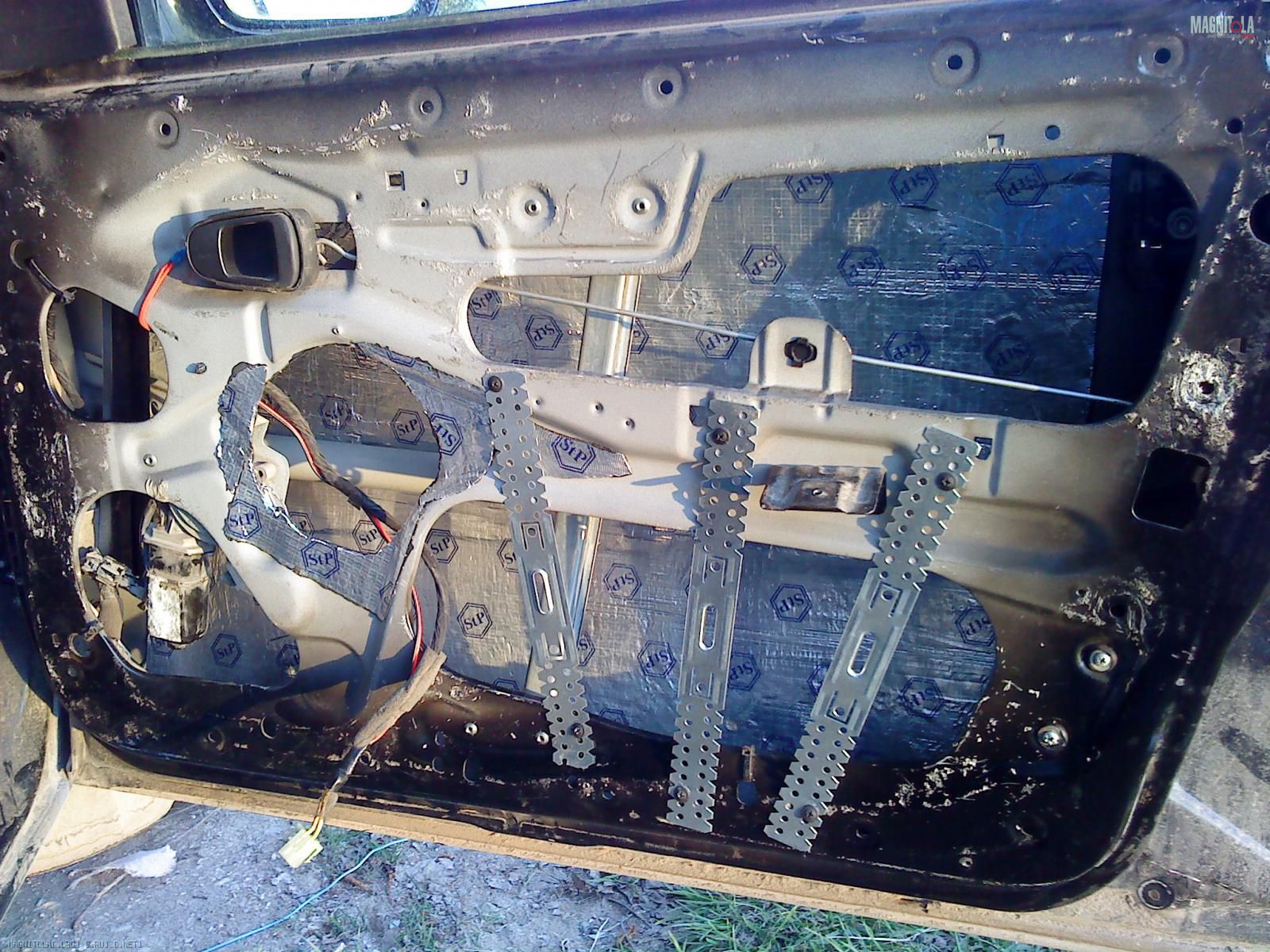

Большие отверстия перекрывал потолочными подвесами
Вложение 266414

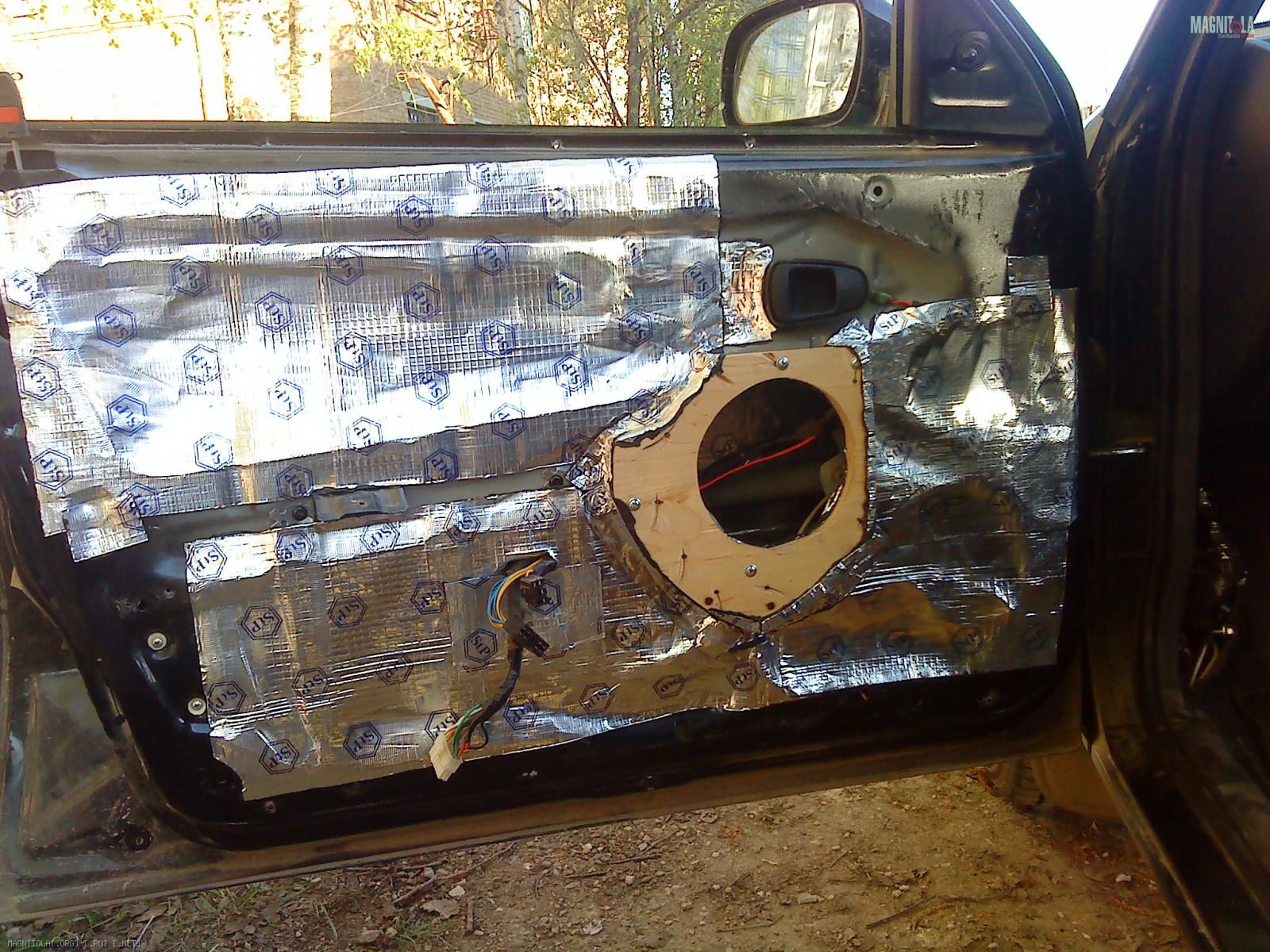

Опорное кольцо из фанеры и ещё один лист М2 на внутреннюю панель

Так же проклеил Вибропластом и Сплэном 8 мм передние арки, пол спереди и крышу.

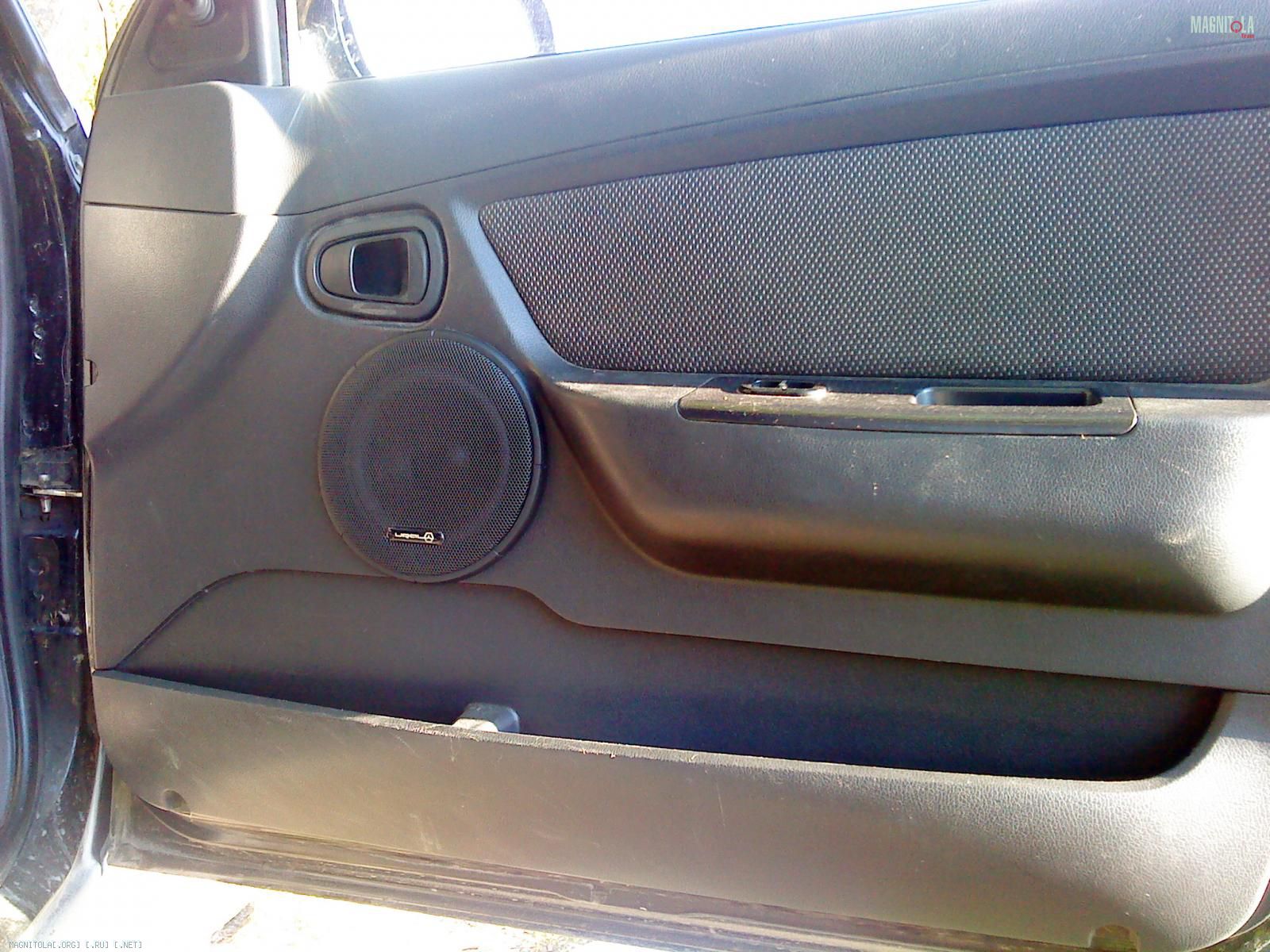

Вложение 266416
Сетки от Уралов, они более плоские чем родные Ладовские

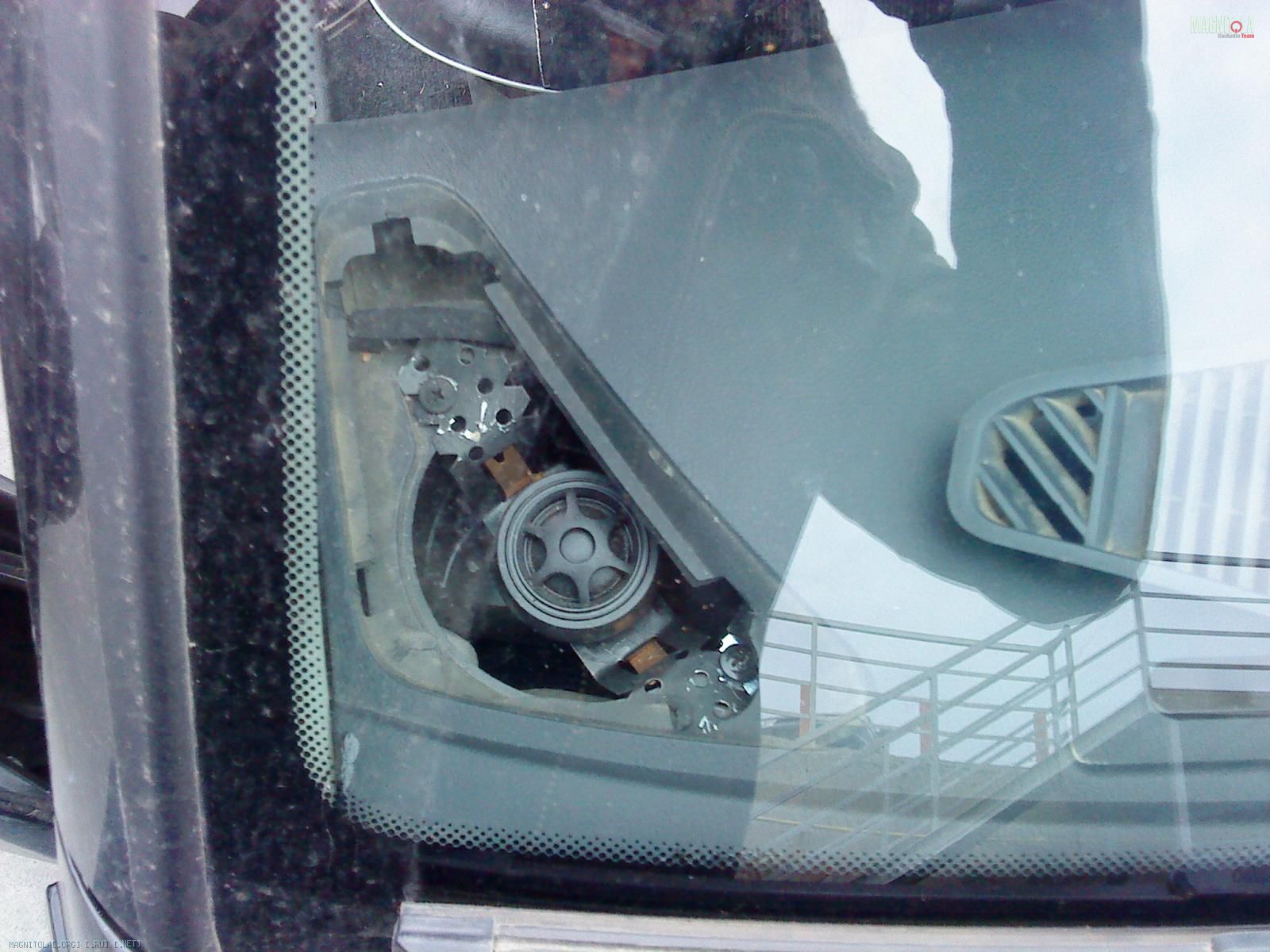

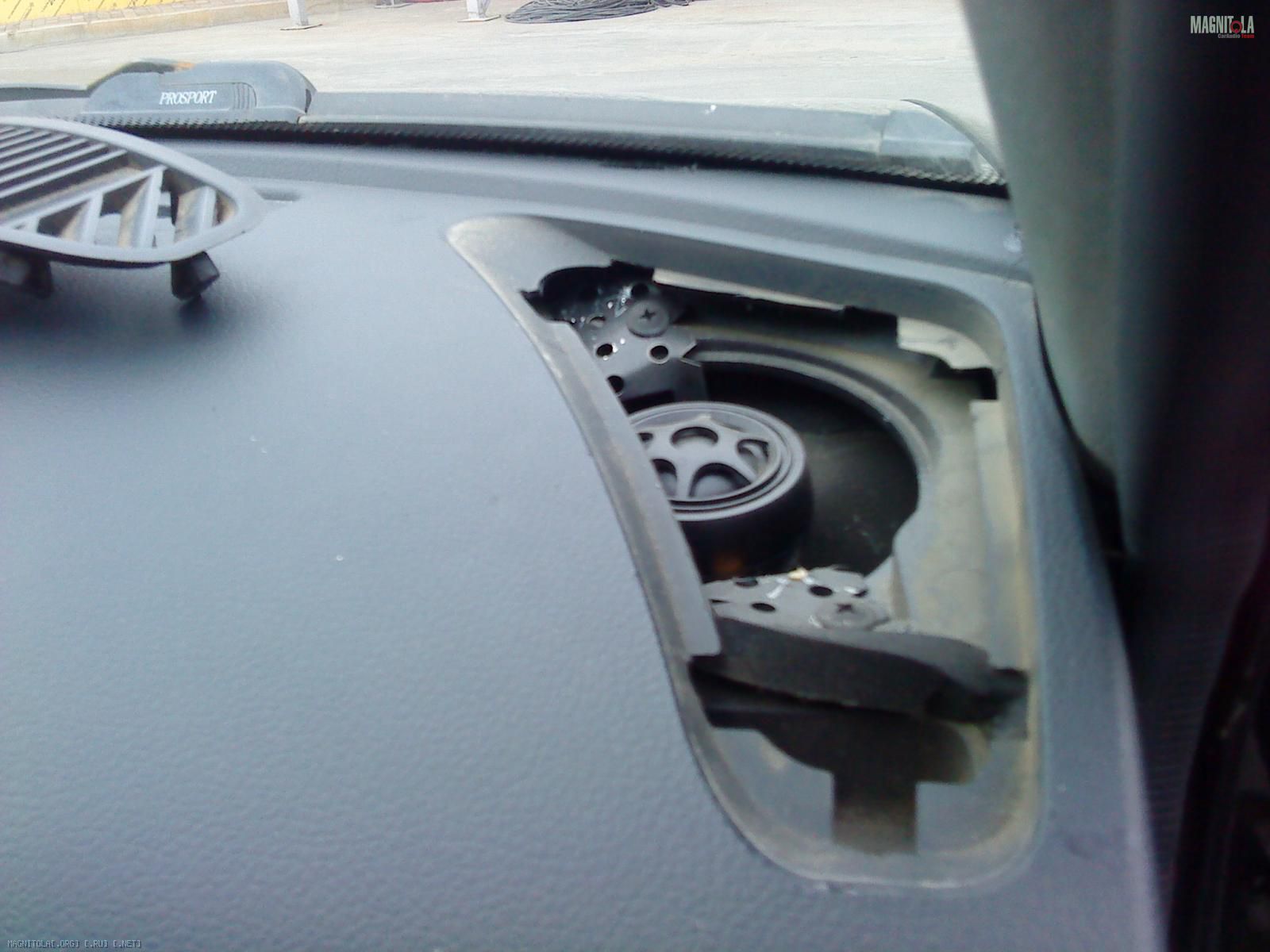

Вложение 266432Вложение 266434
Твитеры установил вместо штатных 10 см. фронтальных колонок под решетки с отражением от лобового, крепил твитер к потолочному подвесу, а подвес саморезами в места крепления штатных динамиков.

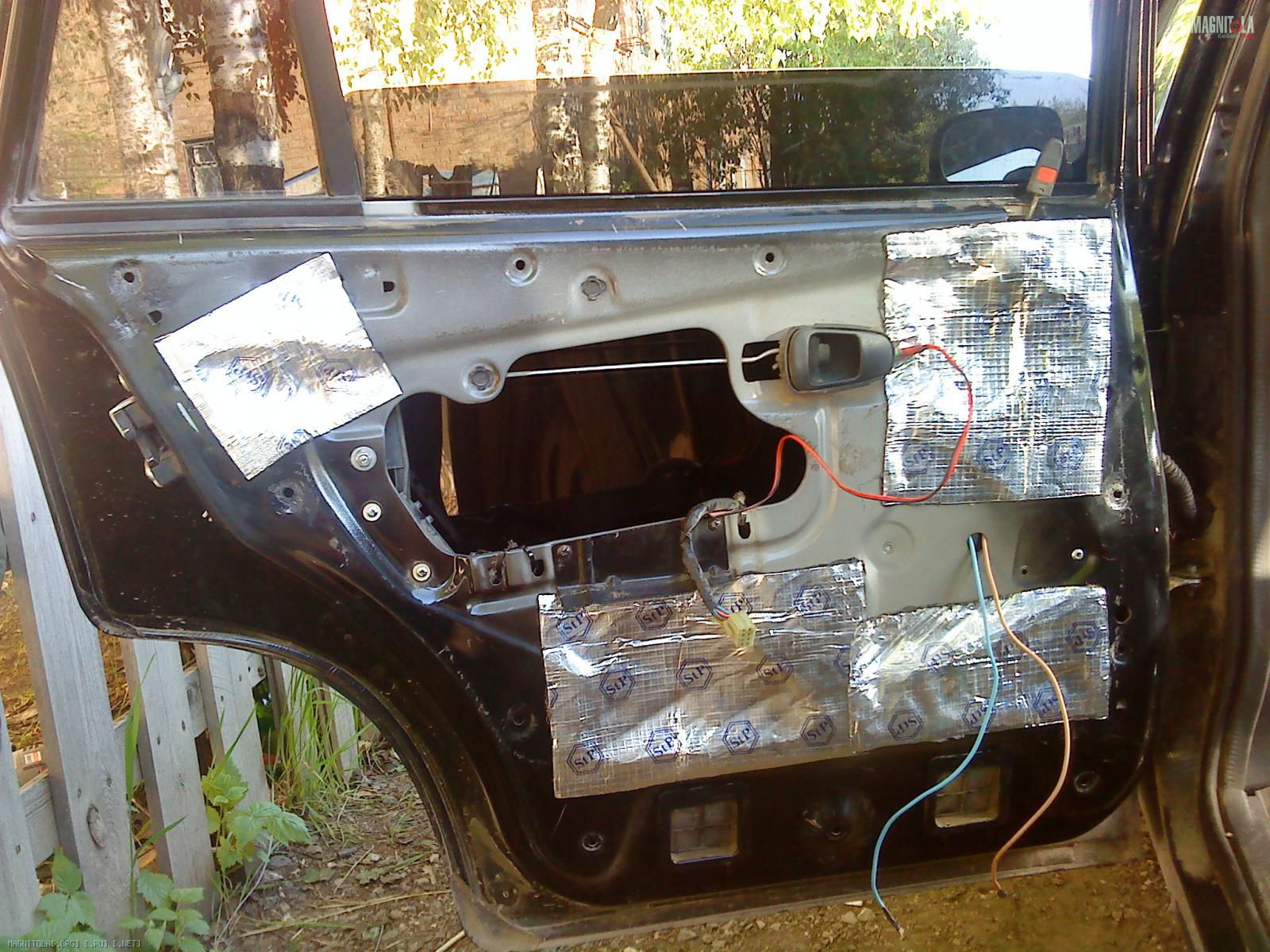

Вложение 266424
На внешнюю панель задней двери один лист М2, на внутренней только зашил окна.
Тыловые динамики поставить так же как передние не дает мотор стеклоподъемников, пришлось мудрить!
Тут было ограничение по глубине (до стекла) поэтому крепил их без фанерных колец к обшивке. Но это не так критично: играют в режиме подзвучки примерно от 150 Гц, и меньше по уровню чем фронт.
Ставим задний динамик:

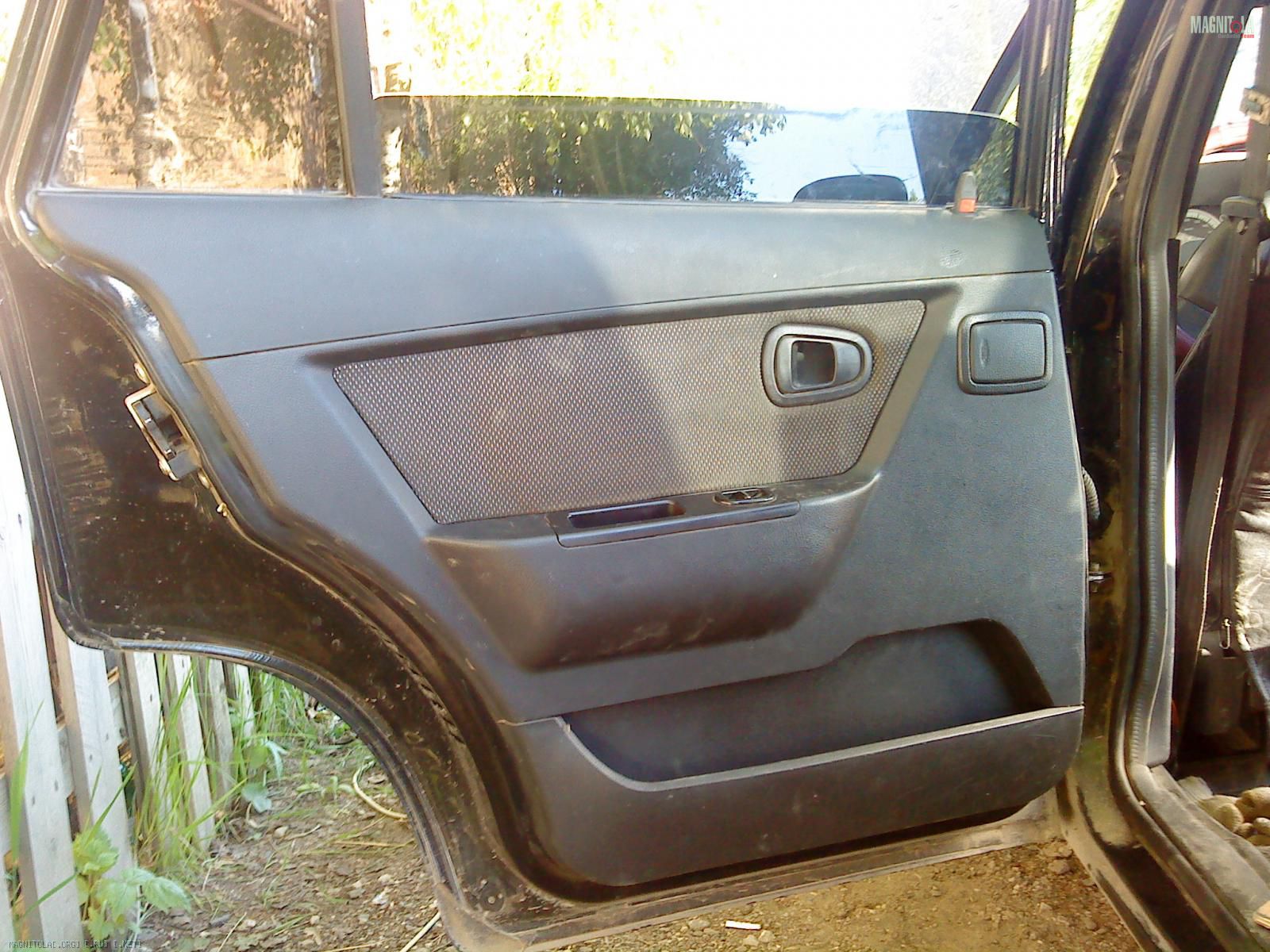

Вложение 266426
Ну вот же он, прямо на него смотрите! :)

Поясню:

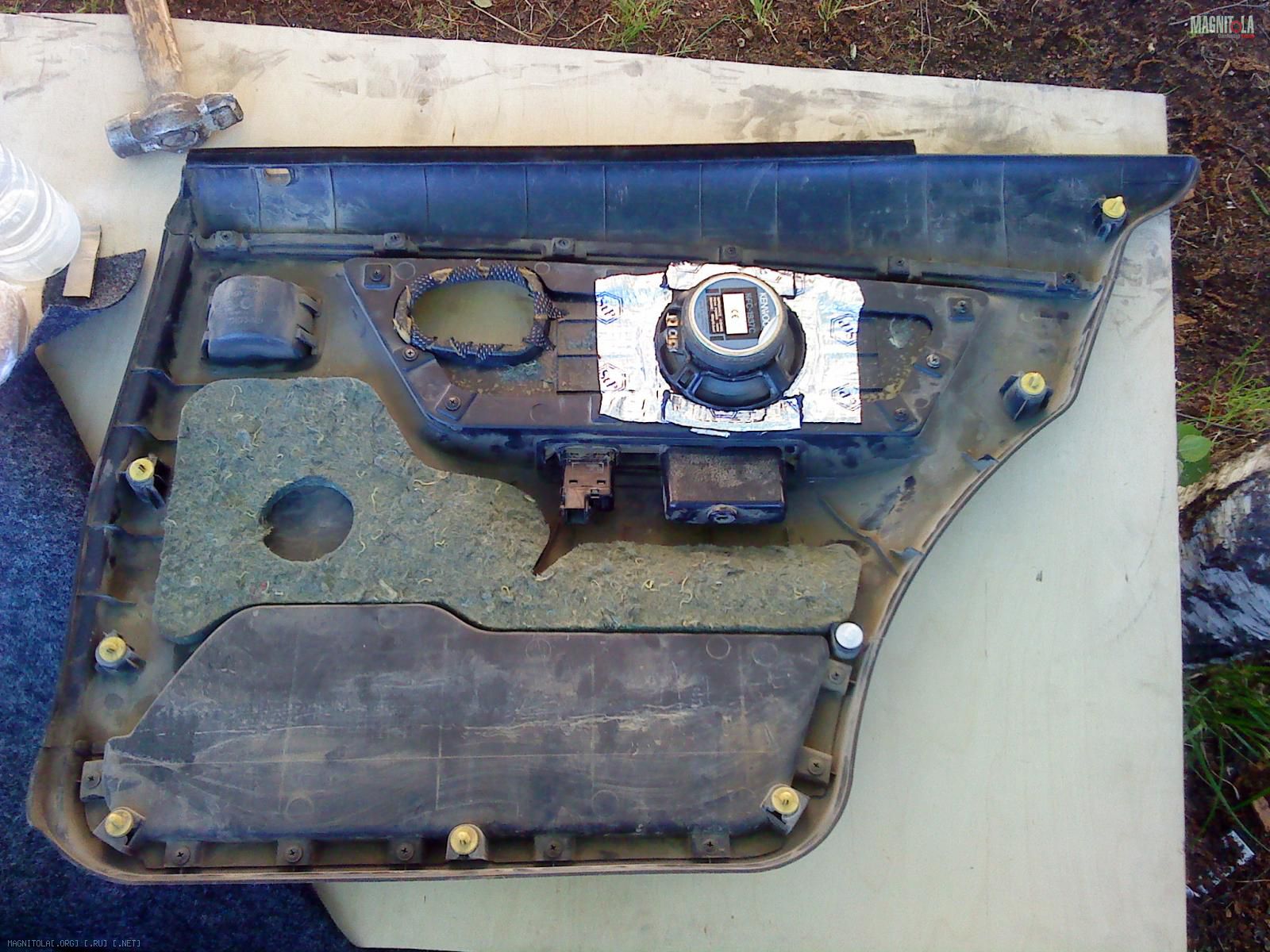

Вложение 266418
Тыл играет через просветленную центральную вставку.
Вложение 266430

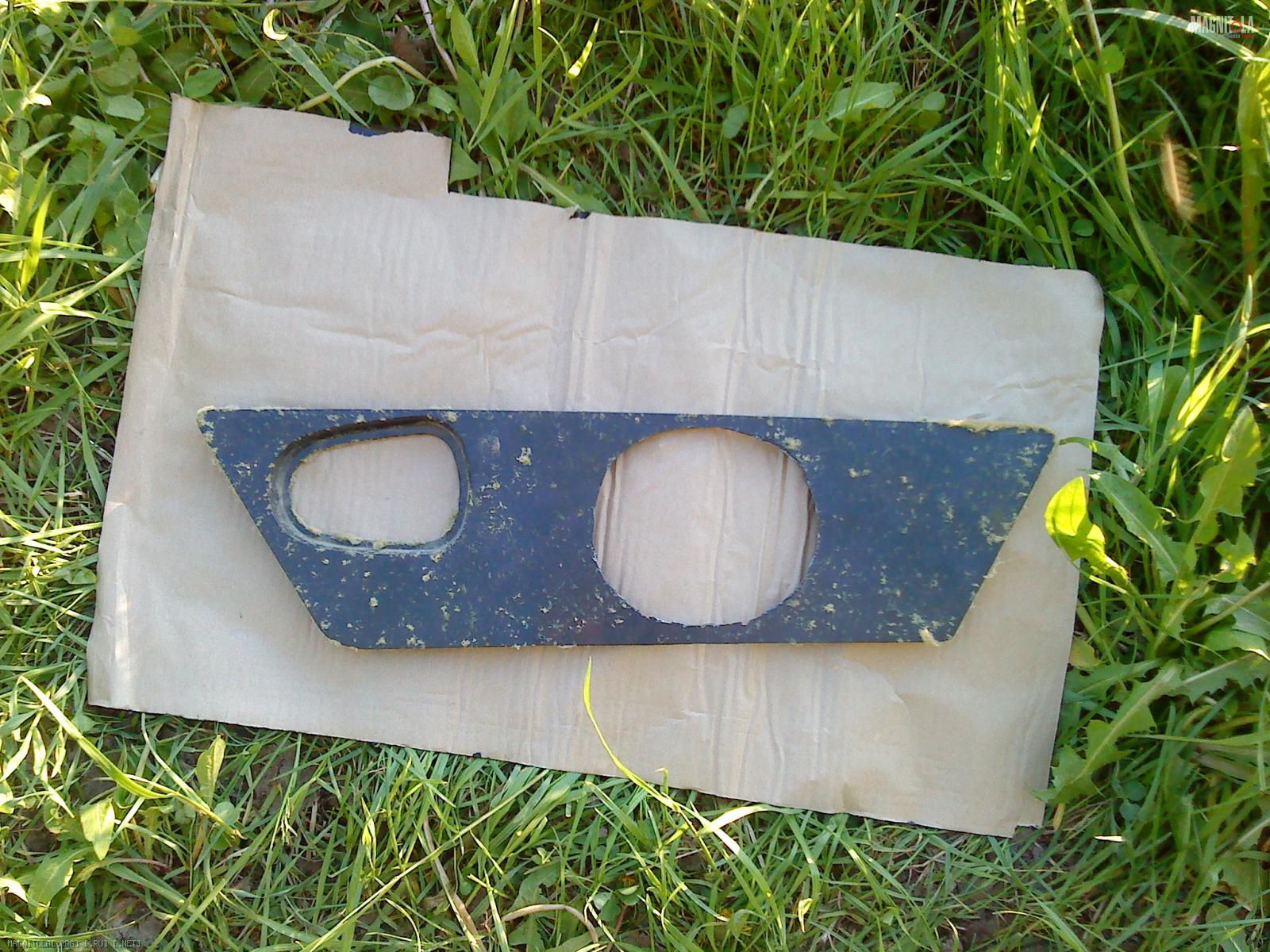

Вот она, с отверстием под динамик, ткань потом приклеил обратно (отверстие закрыли сеткой).
Вложение 266428

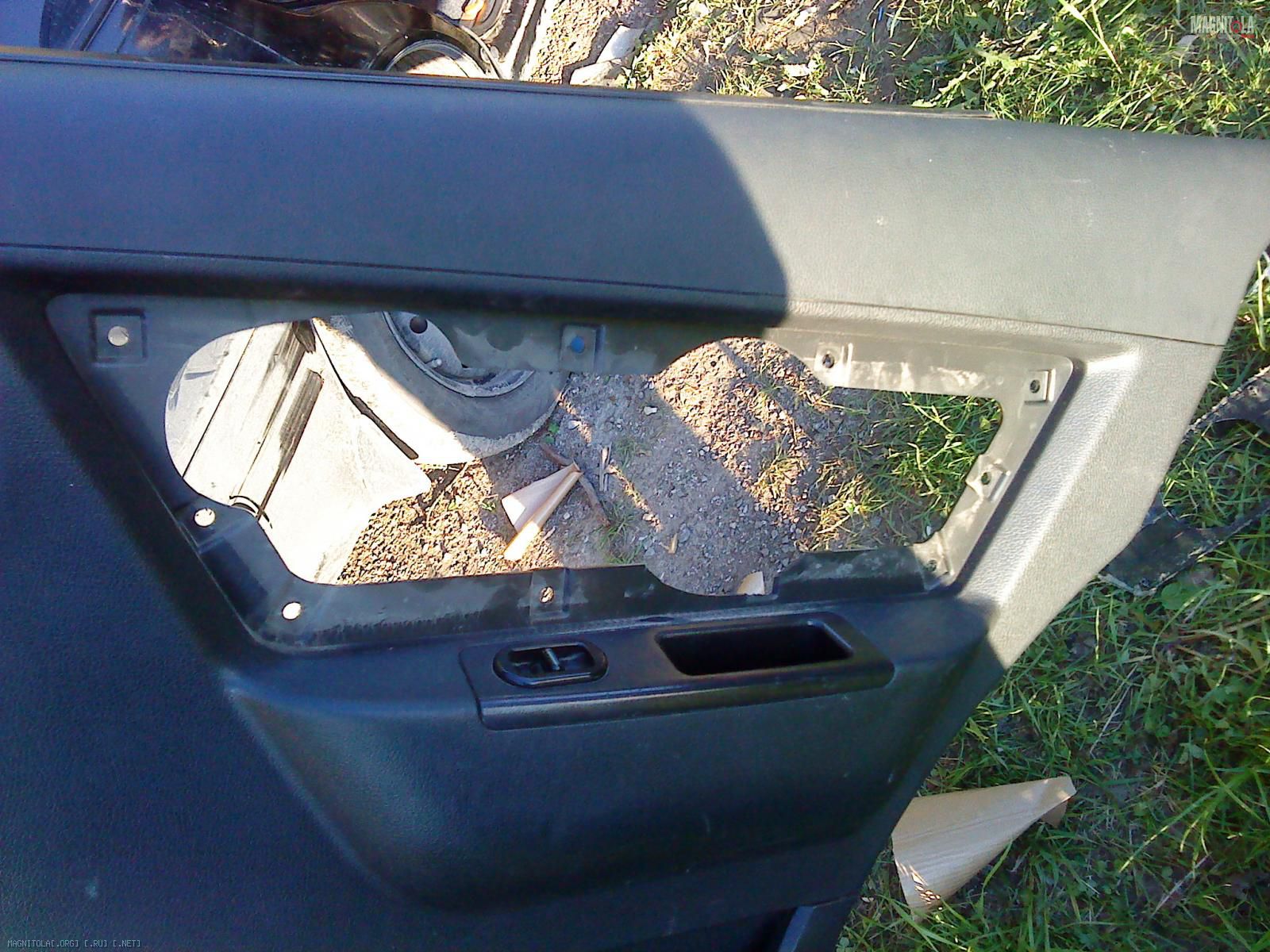

Обшивку тоже пришлось подрезать, чтоб подвес не зажать.

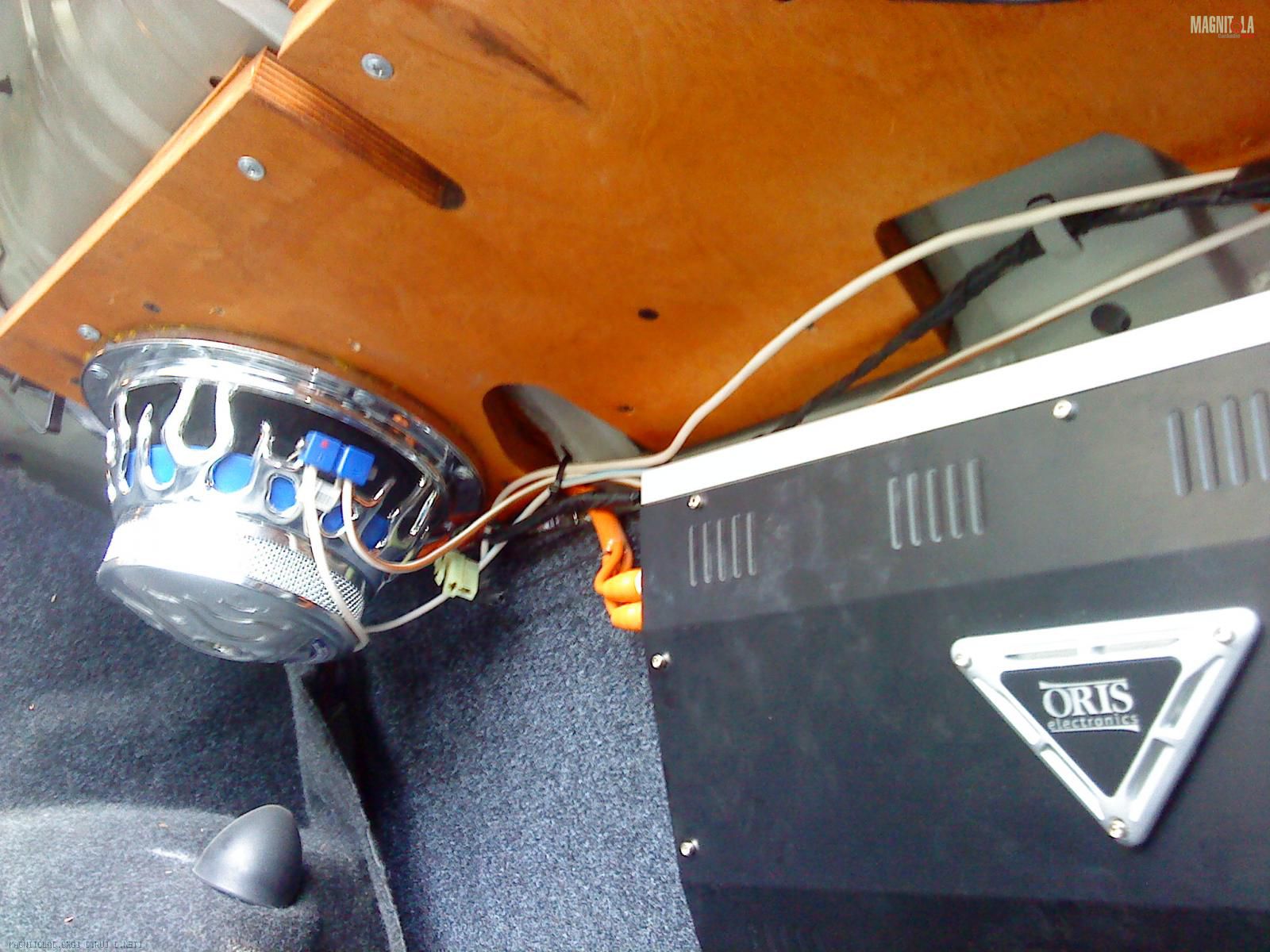

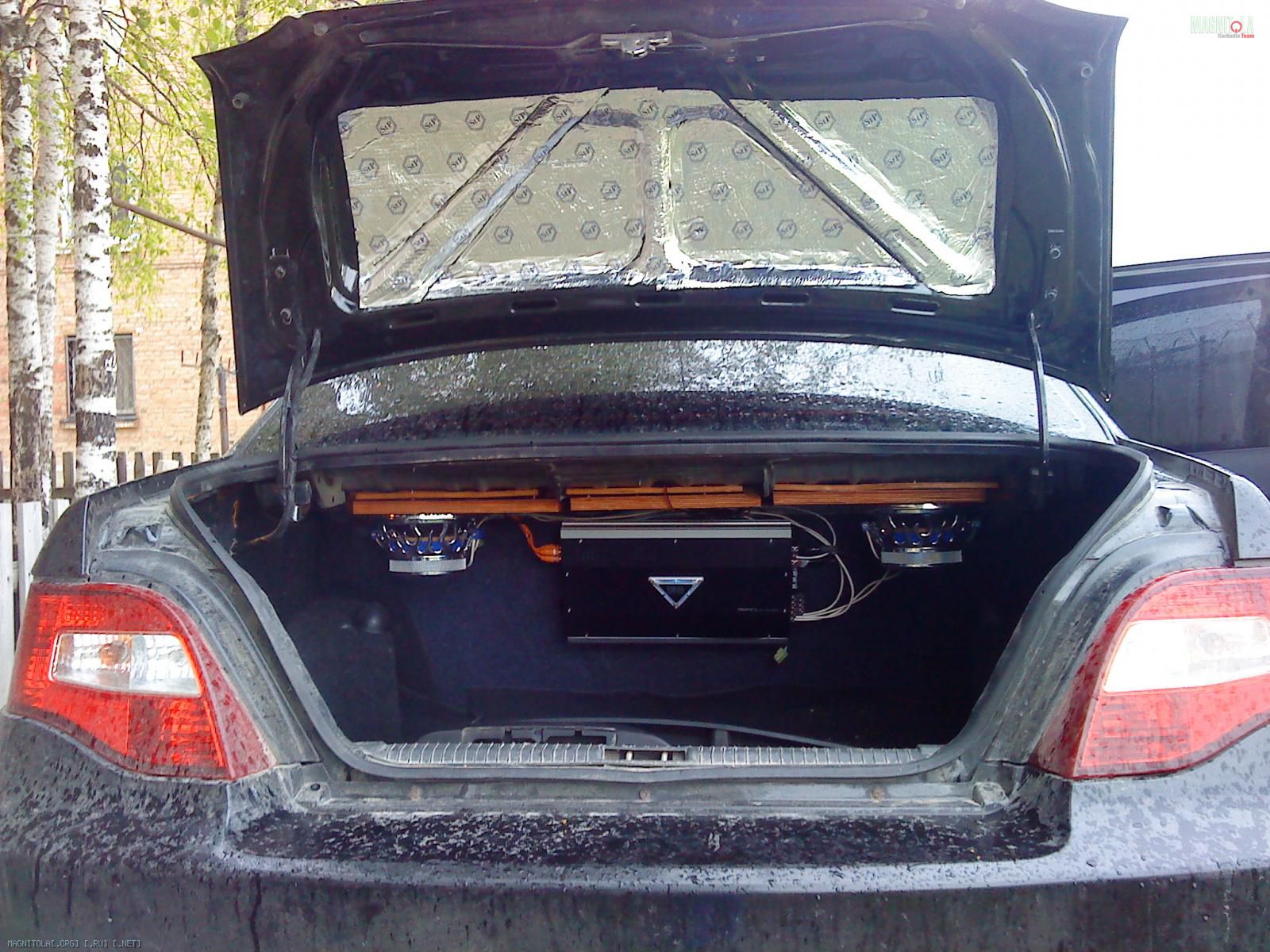

Сабвуферы установлены Free Air на усиленной полке.
Сначала прокатал полку со стороны салона и багажника Вибропластом М2, затем со стороны салона на плоскую часть полки была прикручена проставка из 8 мм фанеры с отверстиями в штатных местах, потом снизу полки между лонжеронами куски 8 мм фанеры, чтобы подняться над ними, и два хитровыпиленных куска на всю ширину полки из 8 и 20 мм фанеры, общая толщина фанеры получилась около 5 сантиметров + вибра!

Вложение 266404Вложение 266406

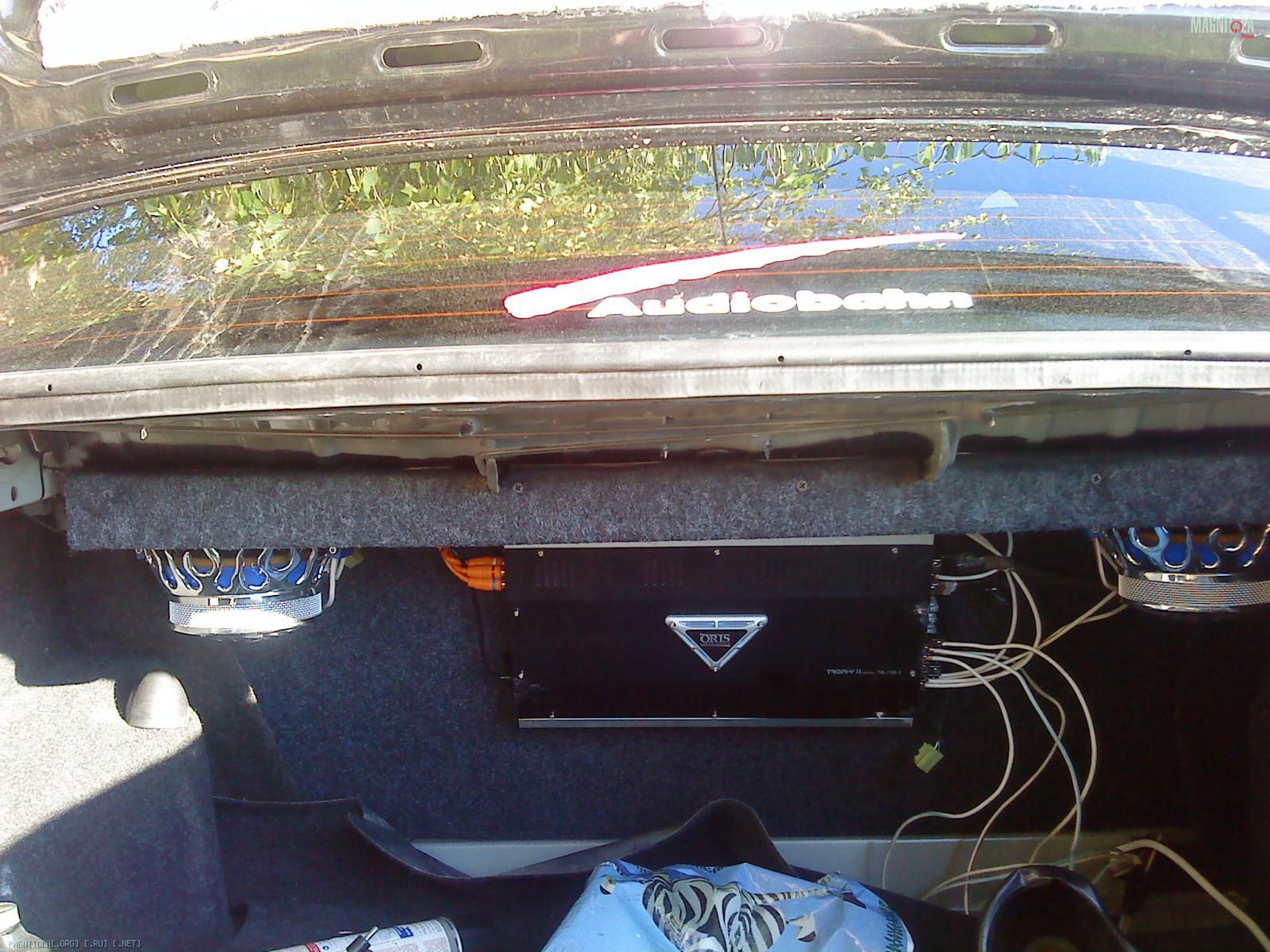

Вложение 266410Вложение 266422
Торцы фанеры прикрыты декоративной планкой обтянутой карпетом. Ну и наклеечка на стекло :)

Все эти провода на фото болтаются ещё не подключенными и не закрепленными. Это всё ещё будет прикрываться фальшпанелью обтянутой карпетом с отверстием под усилок. Перегородка между салоном и багажником усилена двумя слоями 8 мм фанеры, по одному с каждой стороны, и всё это дело добротно стянуто! Со стороны багажника обтянуто карпетом.
Сверху сабы прикрыты штатной полкой со штатными же решетками! Пришлось только от решеток отпилить заужение к которому крепились родные динамики.
Металл полки не пилили, в самом узком месте отверстие меньше диаметра сабвуфера всего на 1/2 ширины подвеса. Тоннельный эффект замечен не был.

Сабы под рок самое-то! Скорость у восьмерки всё же чумовая!
А фронт для рока мягковато играет, но тут уж... из того, что было!

FREE AIR! Уважаю. Двери передние клас! Ящики не думал туда слепить, вместо кармана. 8ка в ФИ встанет на ура. Ухте привет.

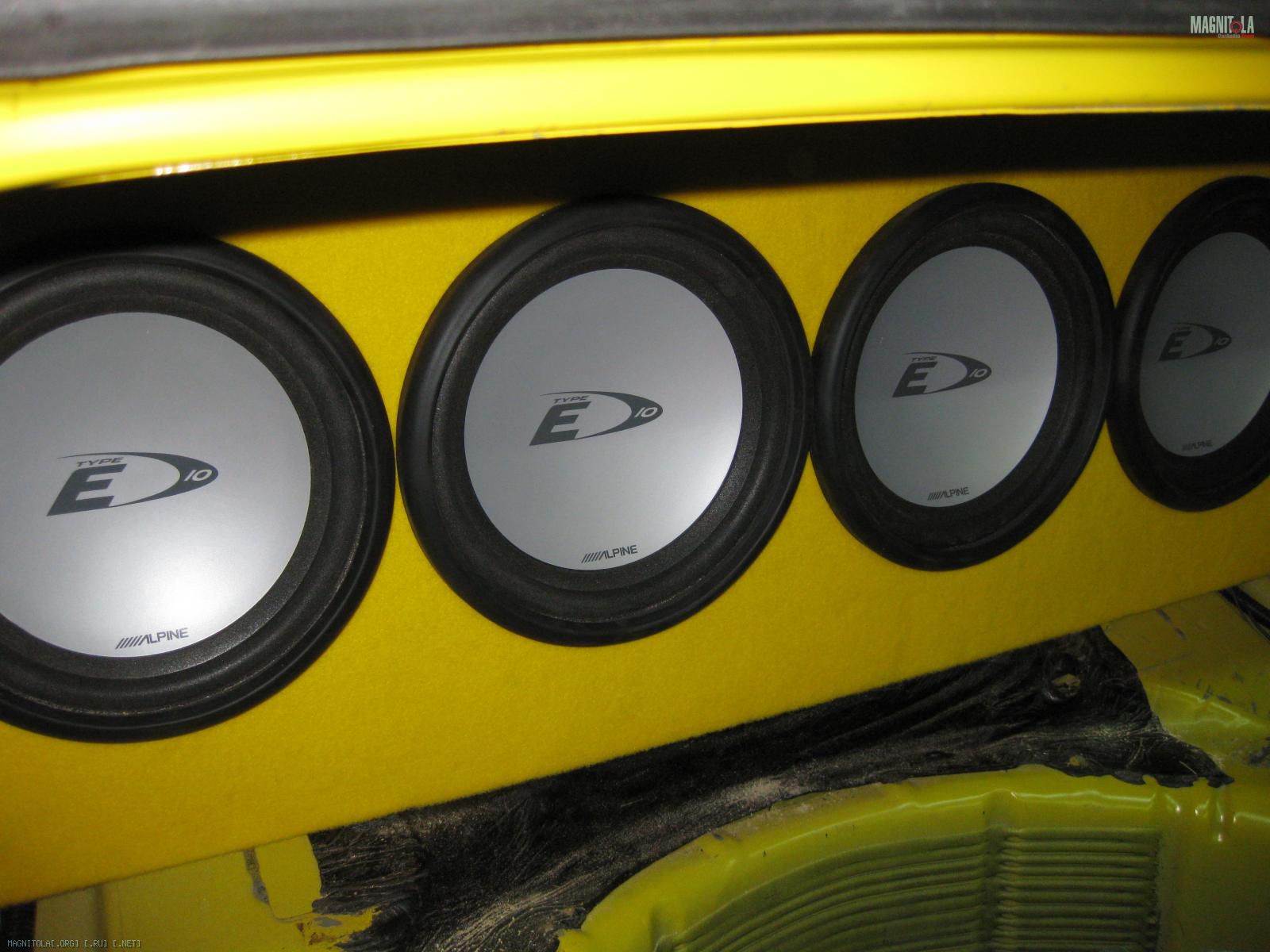

Вложение 266722Вложение 266724

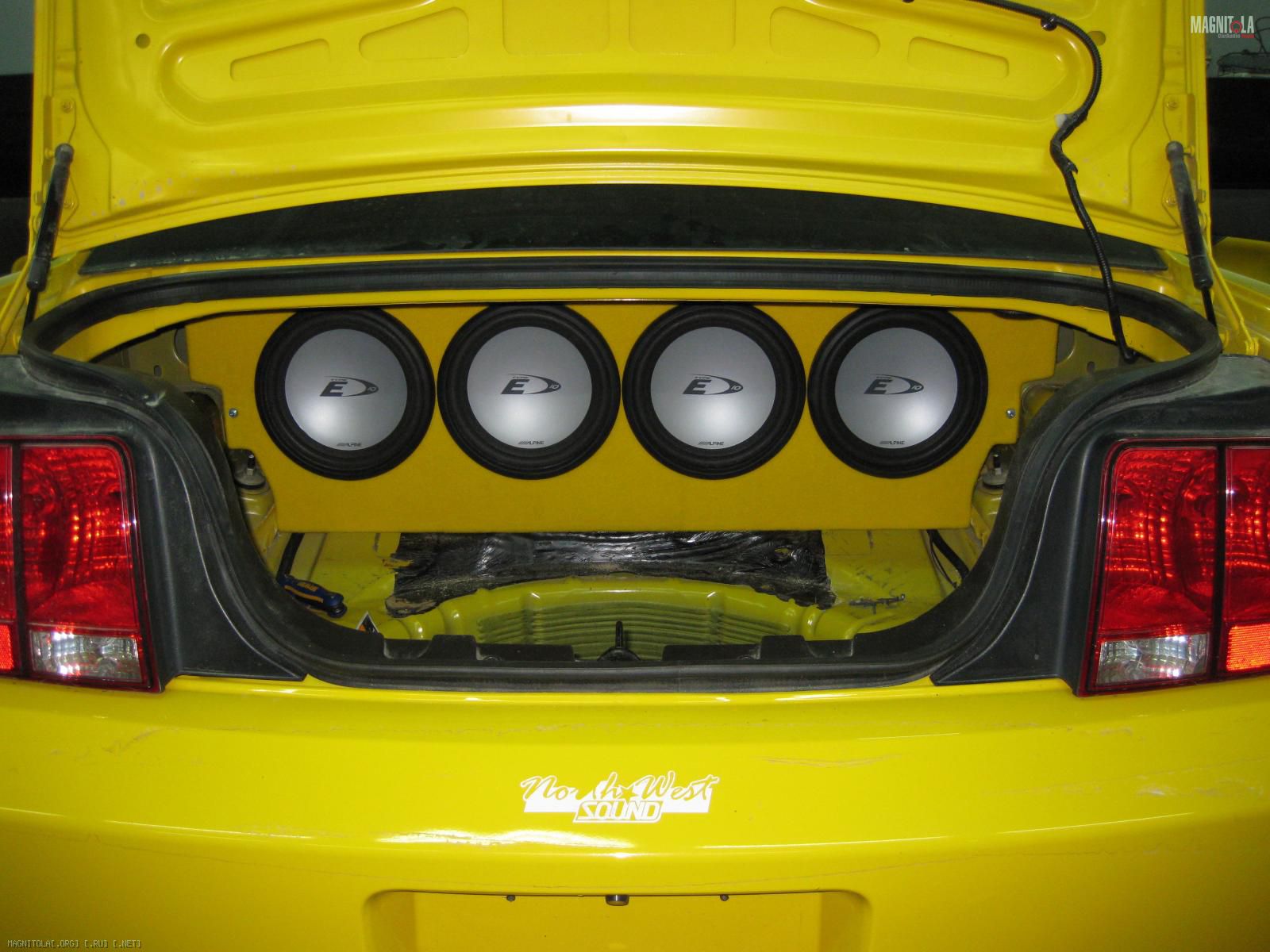

тоже фри.

Машина не моя чтоб сильно курочить! ))
Это мустанг?

Цитата:

---

Сообщение от TurboFly

Машина не моя чтоб сильно курочить! ))
Это мустанг?

---

Да он самый. Потом про них отдельно отпишусь.
Вариант в шелби гт500

Цитата:

---

Сообщение от Артём3001

Да он самый. Потом про них отдельно отпишусь.
Вариант в шелби гт500

---

С шикарными машинами работаете!
