AUDIосистема

Несколько часов мучений и ву-а-ля! Оба кабеля проходят через резинки.
Вложение 290446

Конечный вид плюсовой шины под капотом.
Вложение 290448

Кабеля с запасом, можно питать усилки в прицепе. Отпилю потом по месту.
Вложение 290450

Вложение 290452

Крепил силу с помощью хомутов к самоклеющимся площадкам, предварительно нагревая их.
Вложение 290454

Вложение 290456

Вложение 290458

Расстояния между точками крепления не превышают 30 см, по факту гораздо чаще.
Вложение 290500

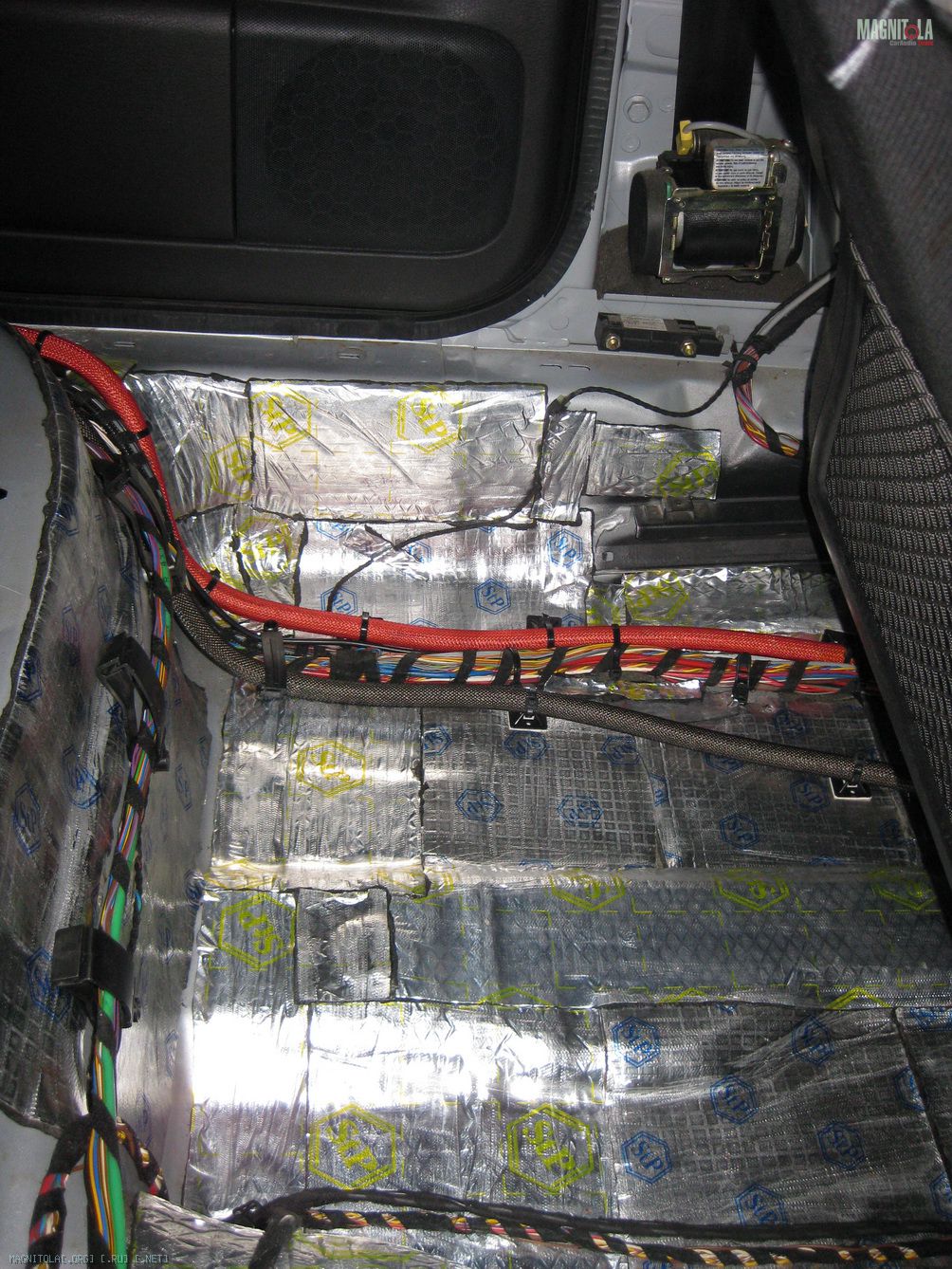

По началу было даже страшно, что ковровое покрытие не ляжет на эти шланги. Но обошлось.
Вложение 290540

Вложение 290542

Вложение 290546

Так кабели приходят в багажник.
Вложение 290548

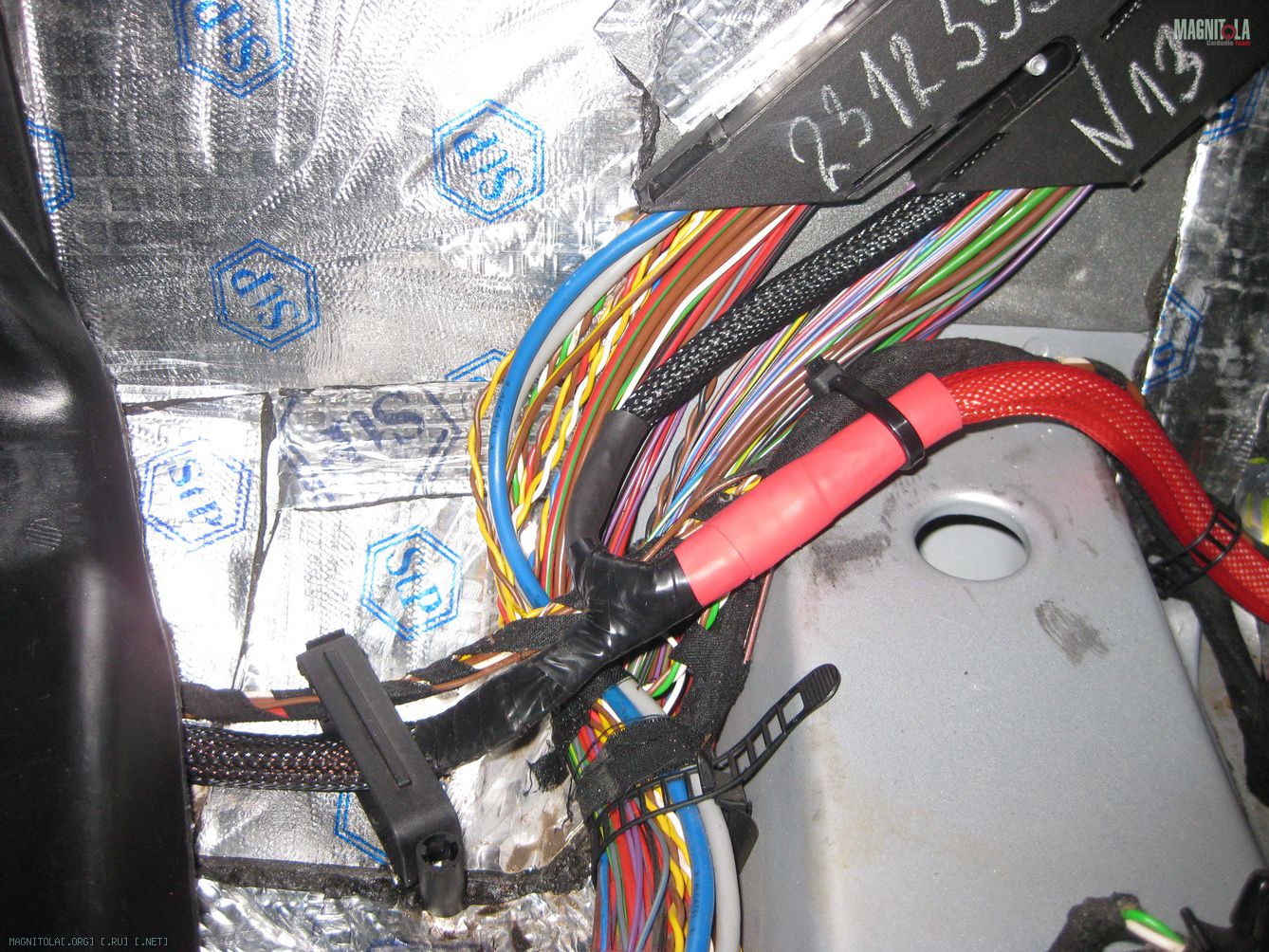

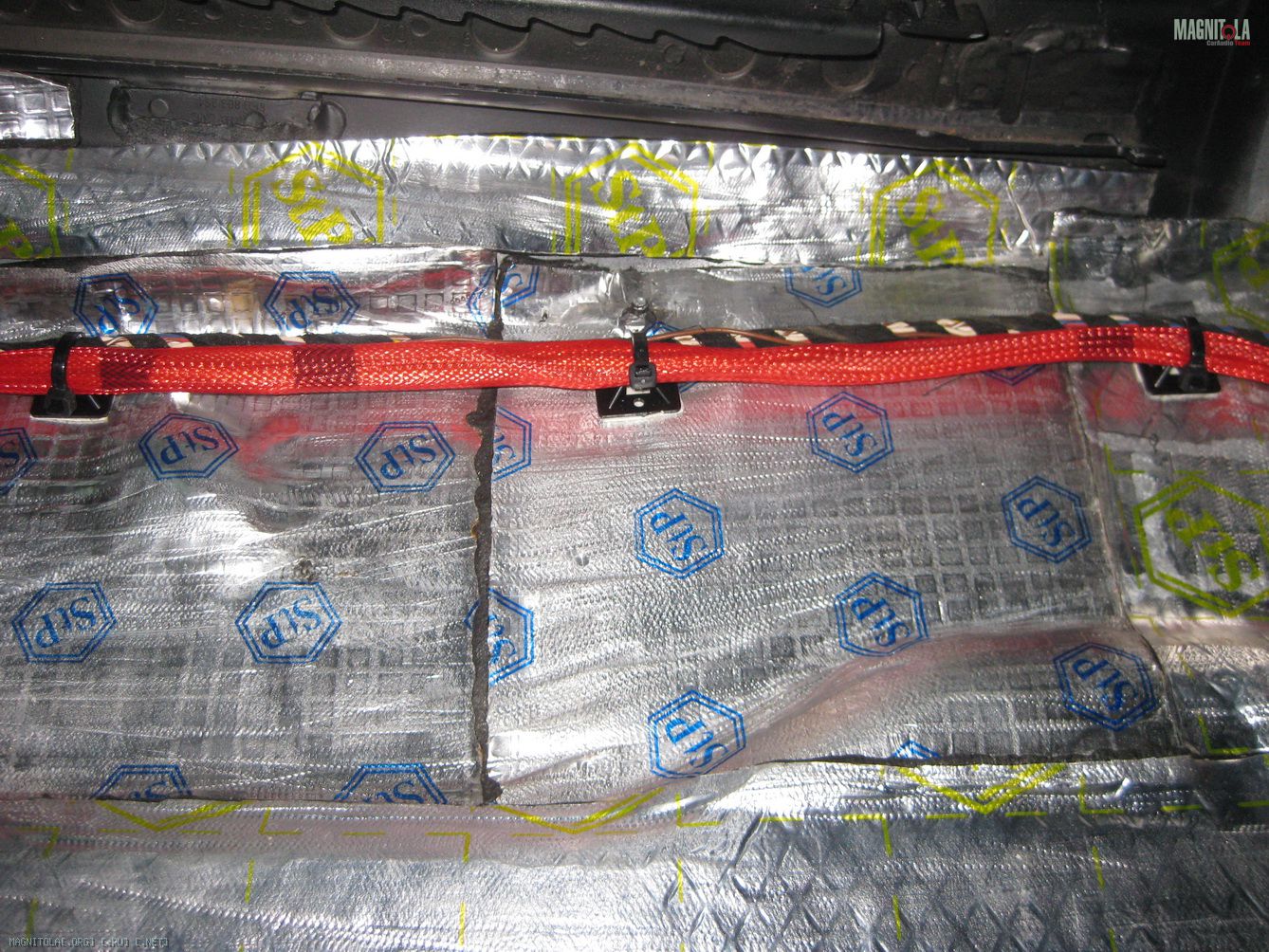

Крепление силовой проводки для питания ГУ.
Вложение 290550

Вложение 290554

Вложение 290560

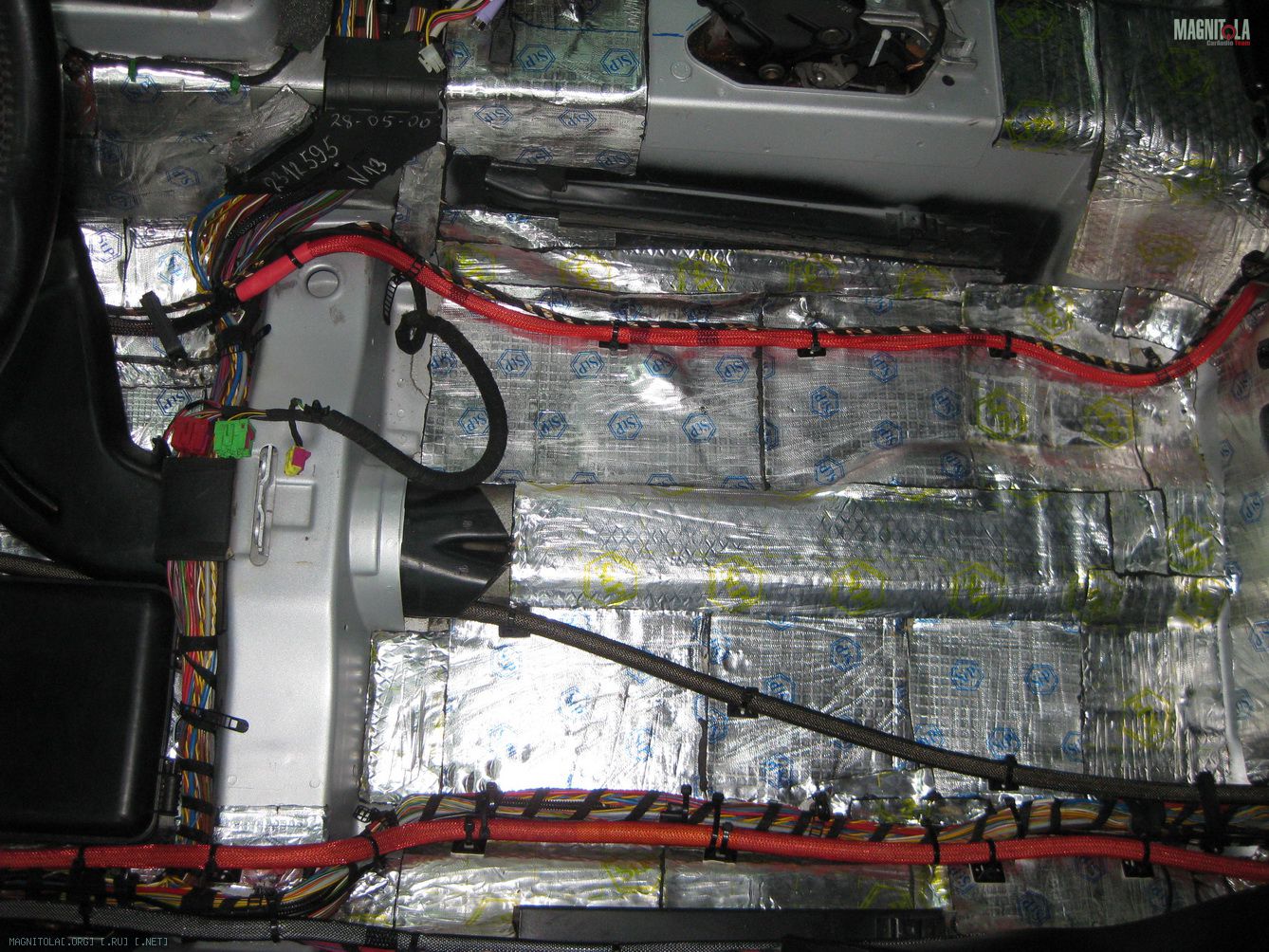

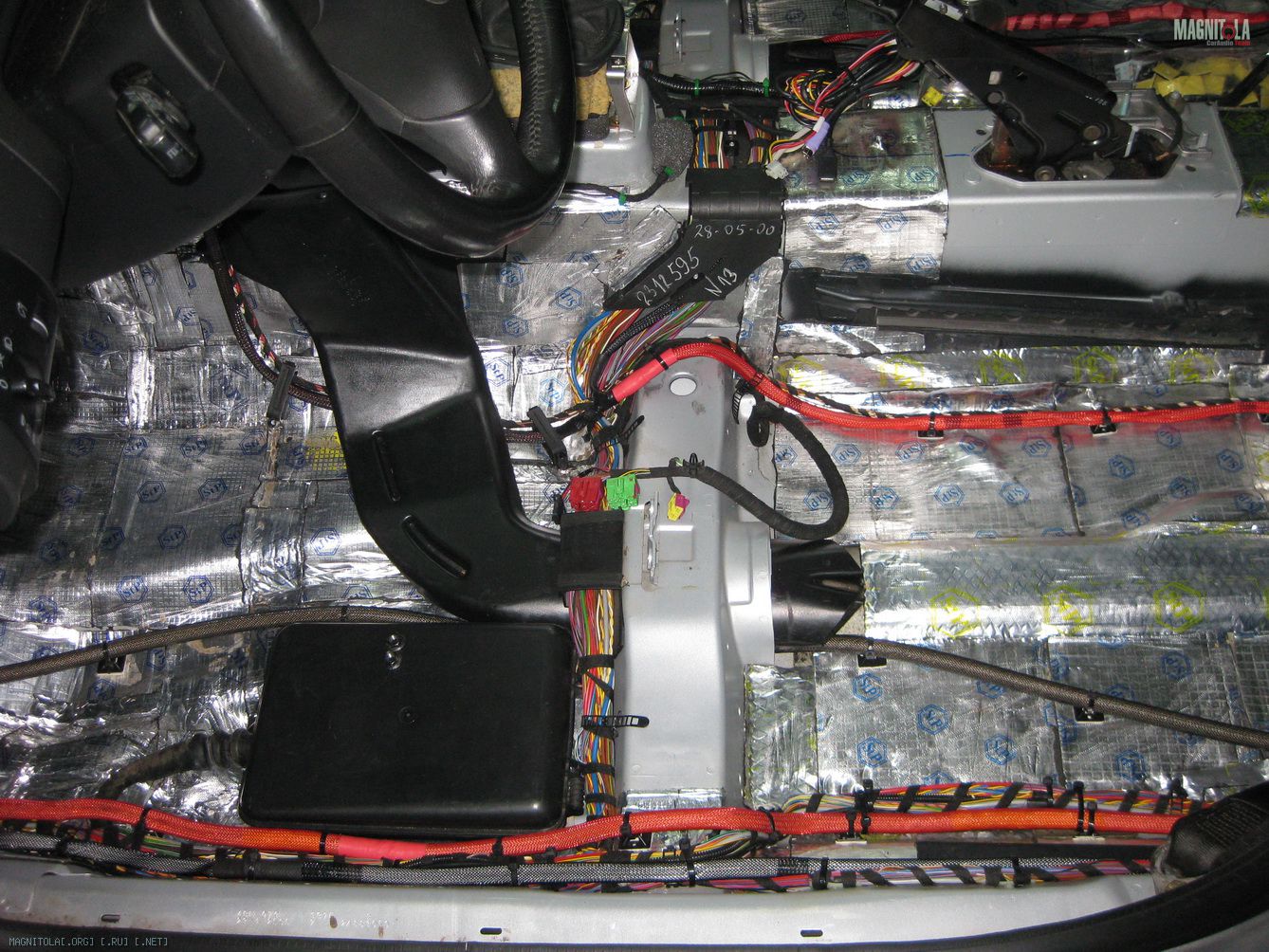

По левой части авто проходят в основном силовые кабели.
Вложение 290562

Вложение 290564

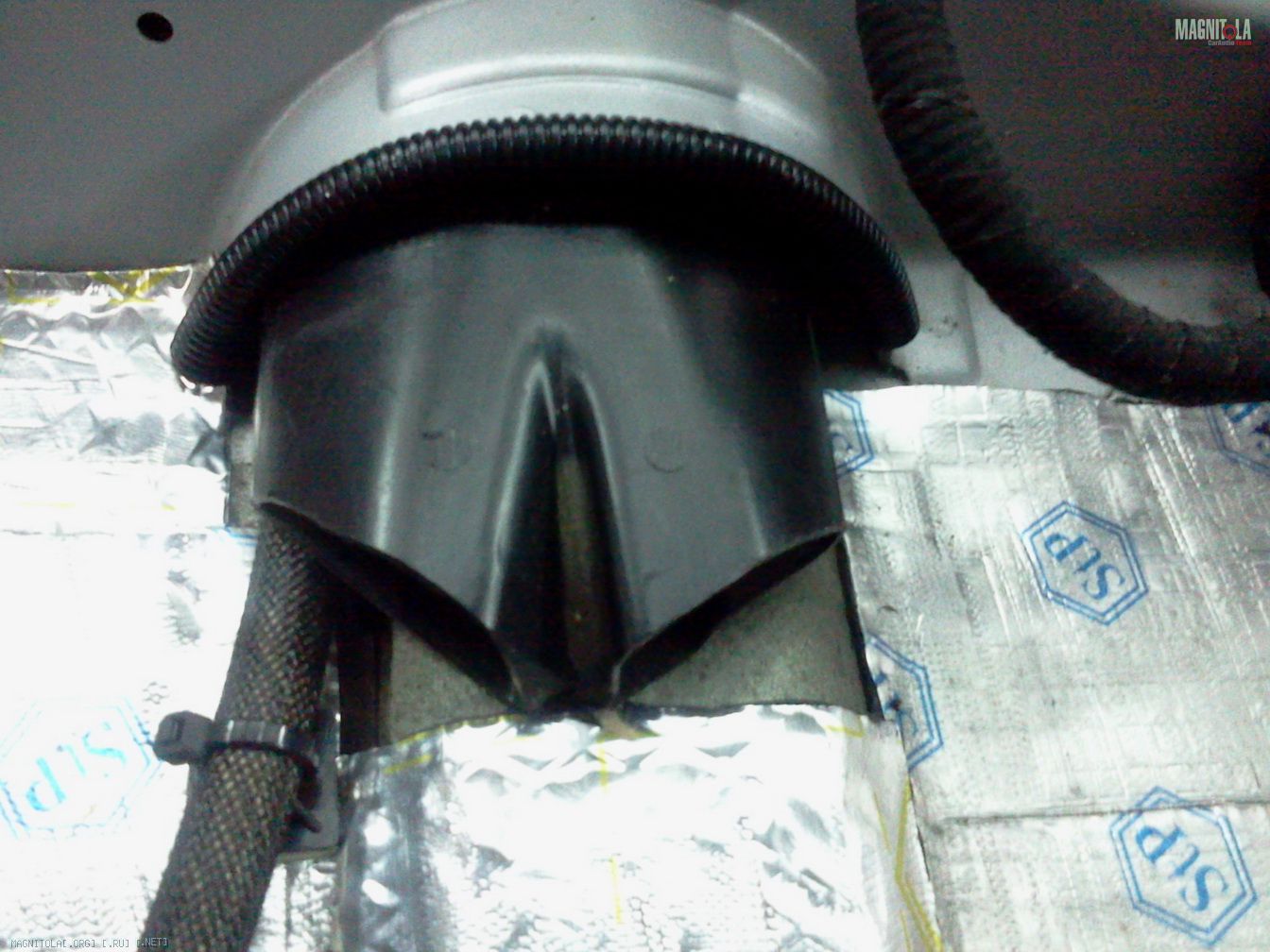

В тех местах, где теоретически кабель может быть повреждён, на кромку железа одета гофра.
Вложение 290566

Акустические кабели от Чернова.
Вложение 290568

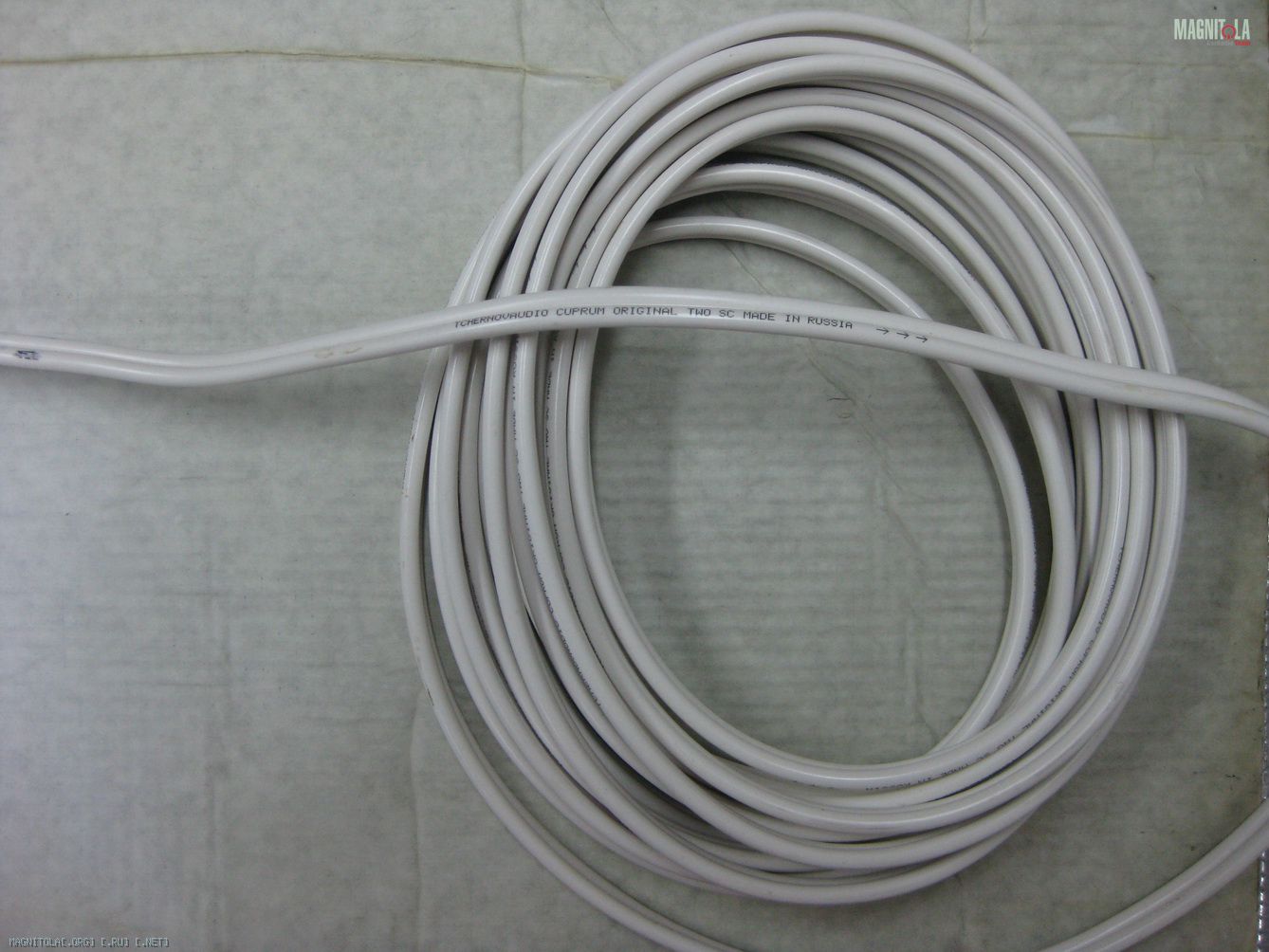

Tchernov Audio Cuprum Original Two
Вложение 290570

Акустические кабели разведены по соответствующим сторонам. Оба кабеля в одной змейке.
Вложение 290572

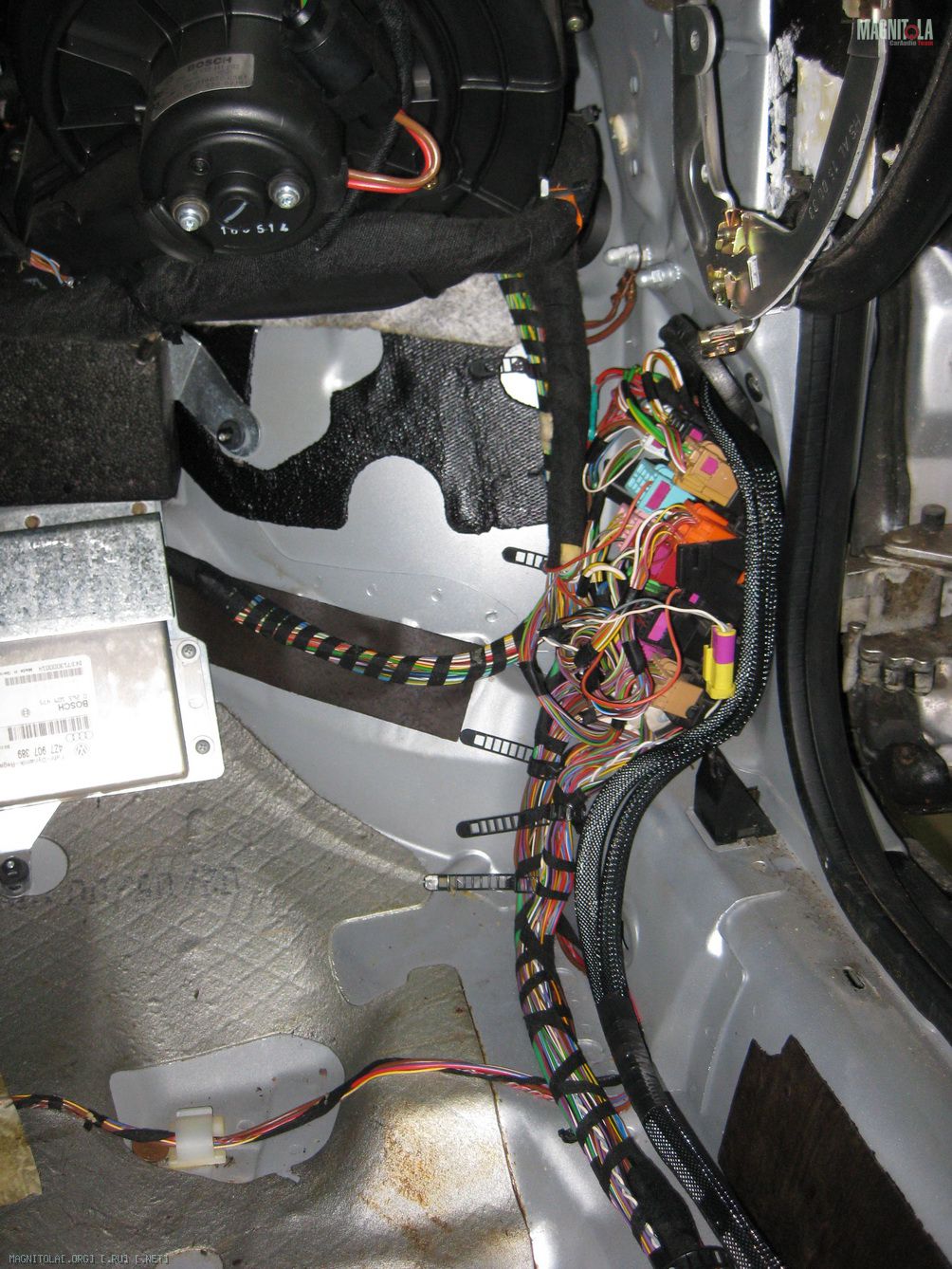

Опять через металл кабели проходят максимально безопасно, через штатный рукав.
Вложение 290578

Вложение 290580

Вложение 290582

Вложение 290584

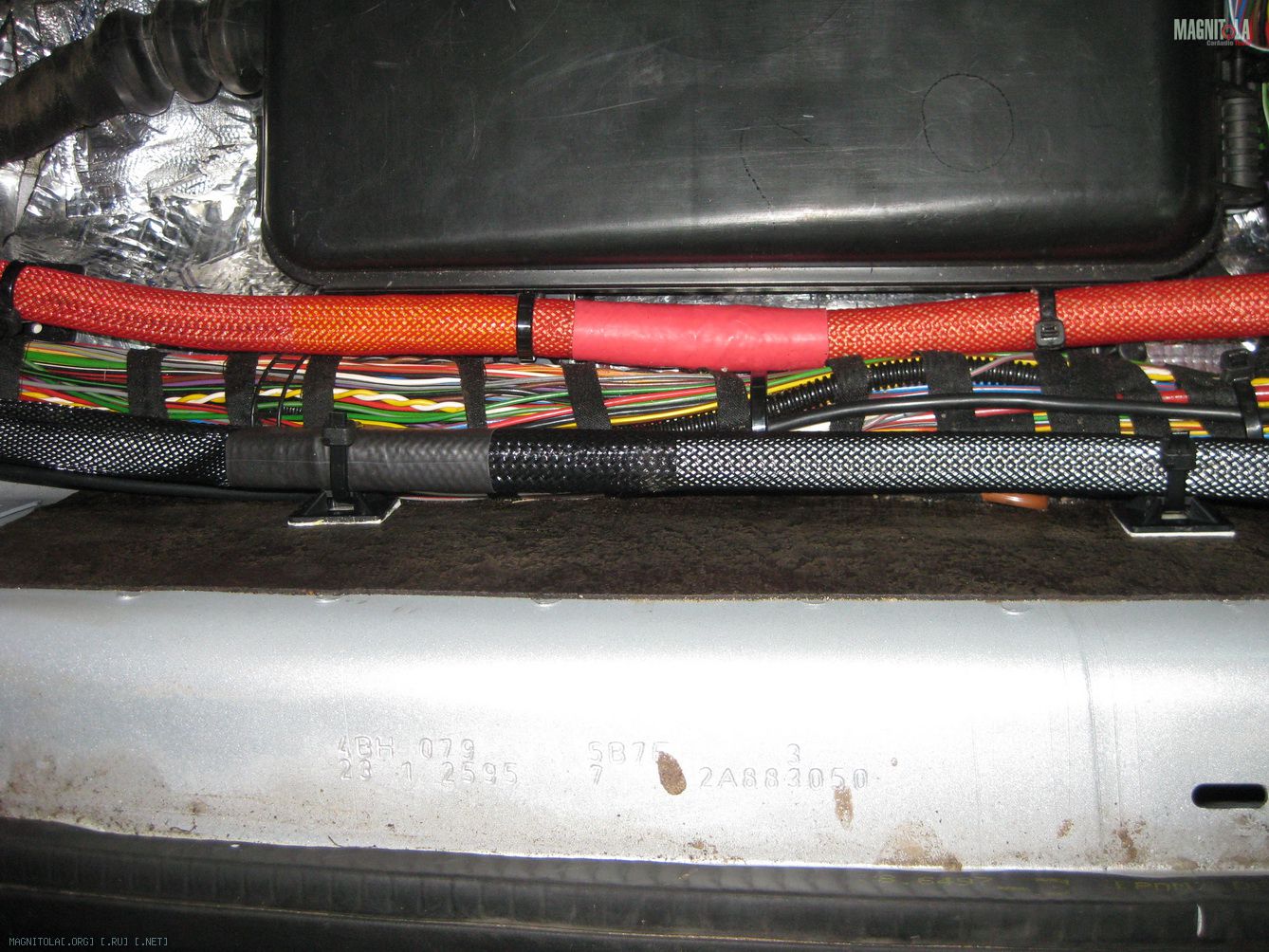

Акустические кабели крепятся точно также, как и силовые, со всей строгостью.
Вложение 290586

Вложение 290588

Основательно. Приятно:)

Цитата:

---

Сообщение от fox proteus

Основательно. Приятно:)

---

Спасибо! :thank_you:
Завтра выложу, что ещё сделал и буду трудиться дальше.

Продолжаю.

Чтобы проложить акустические кабели необходимо было разобрать двери. Непосредственно подготовкой дверей займусь позже.
Вложение 290860

У А6 (С5) весьма своеобразные двери. С одной стороны очень удобно, с другой, конечно, это повлечёт за собой ряд сложностей.
Вложение 290862

Кабели заведены и временно закреплены на раме.
Вложение 290864

Кабели, проходя через металл, всегда защищены.
Вложение 290866

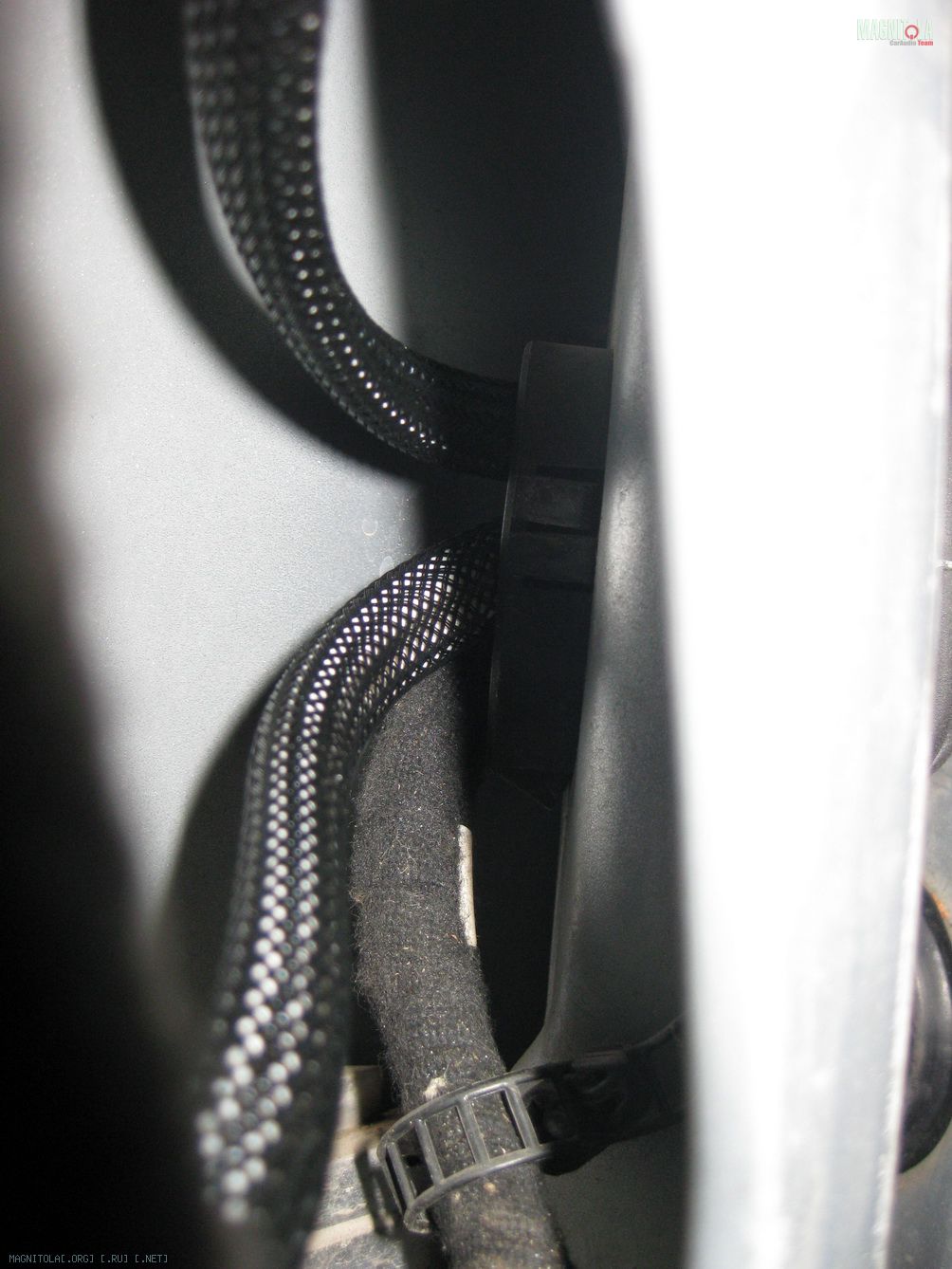

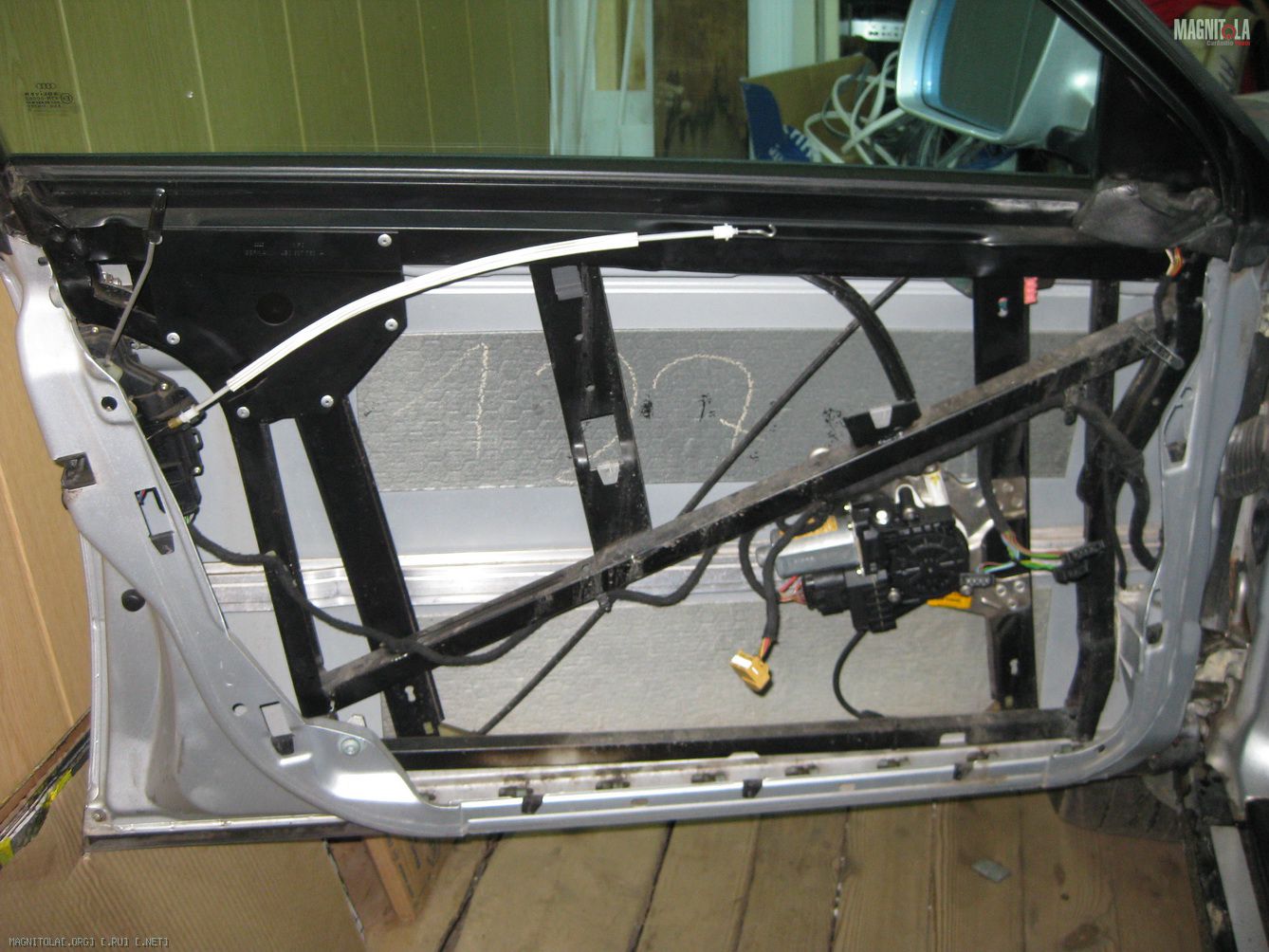

Тоже самое с левой дверью.
Вложение 290868Вложение 290870Вложение 290872Вложение 290874

Потом собрал обе двери (до лучших времён), ездить то как то надо.

Часть сигнальной проводки правой части (Ai-Net, оптика, камера заднего вида, FM антенна)
Вложение 291138

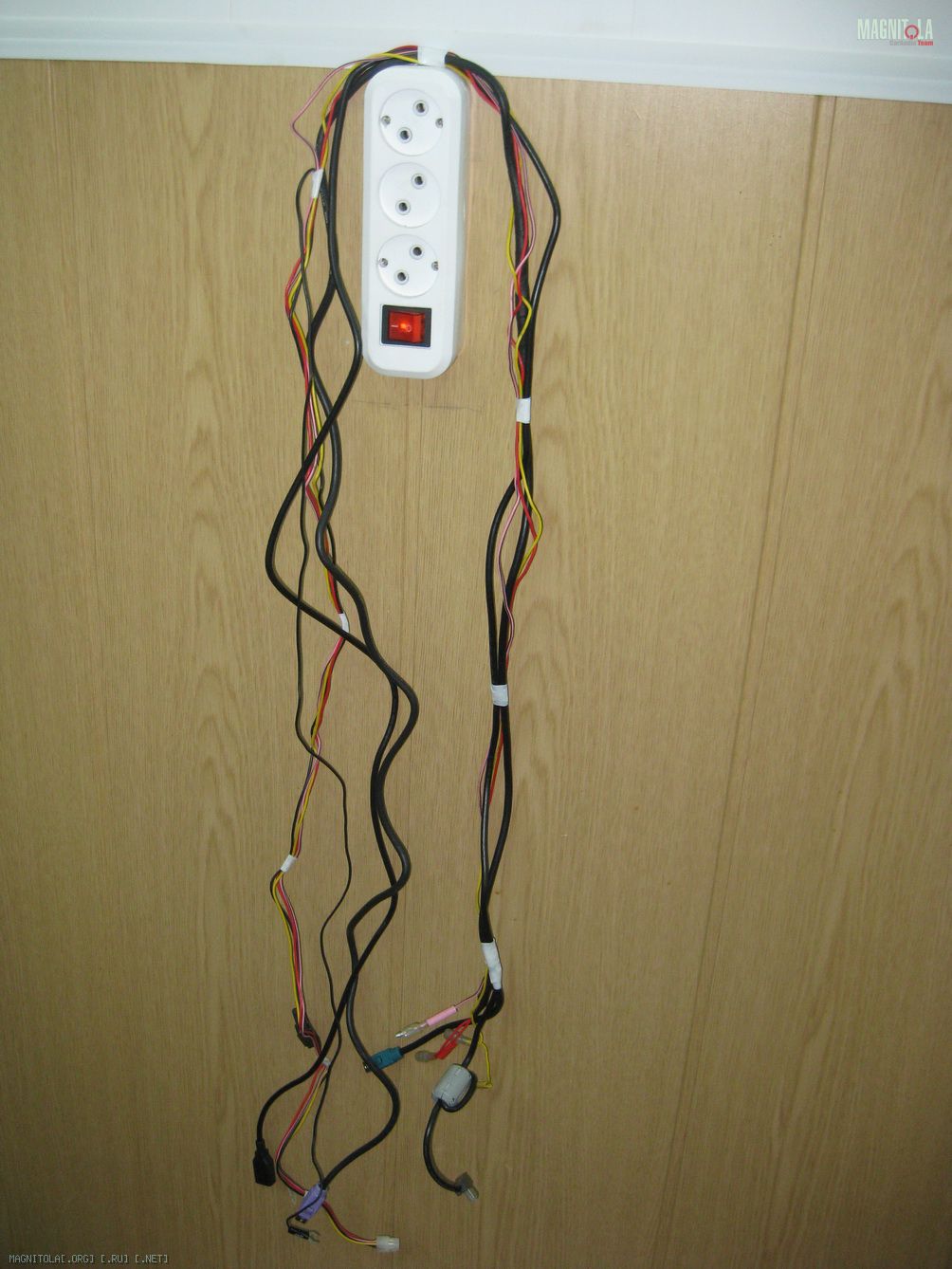

Ещё немного сигнальной проводки (шина и питание на BT адаптер, USB от ГУ)
Вложение 291140

Всё в змейку.
Вложение 291142

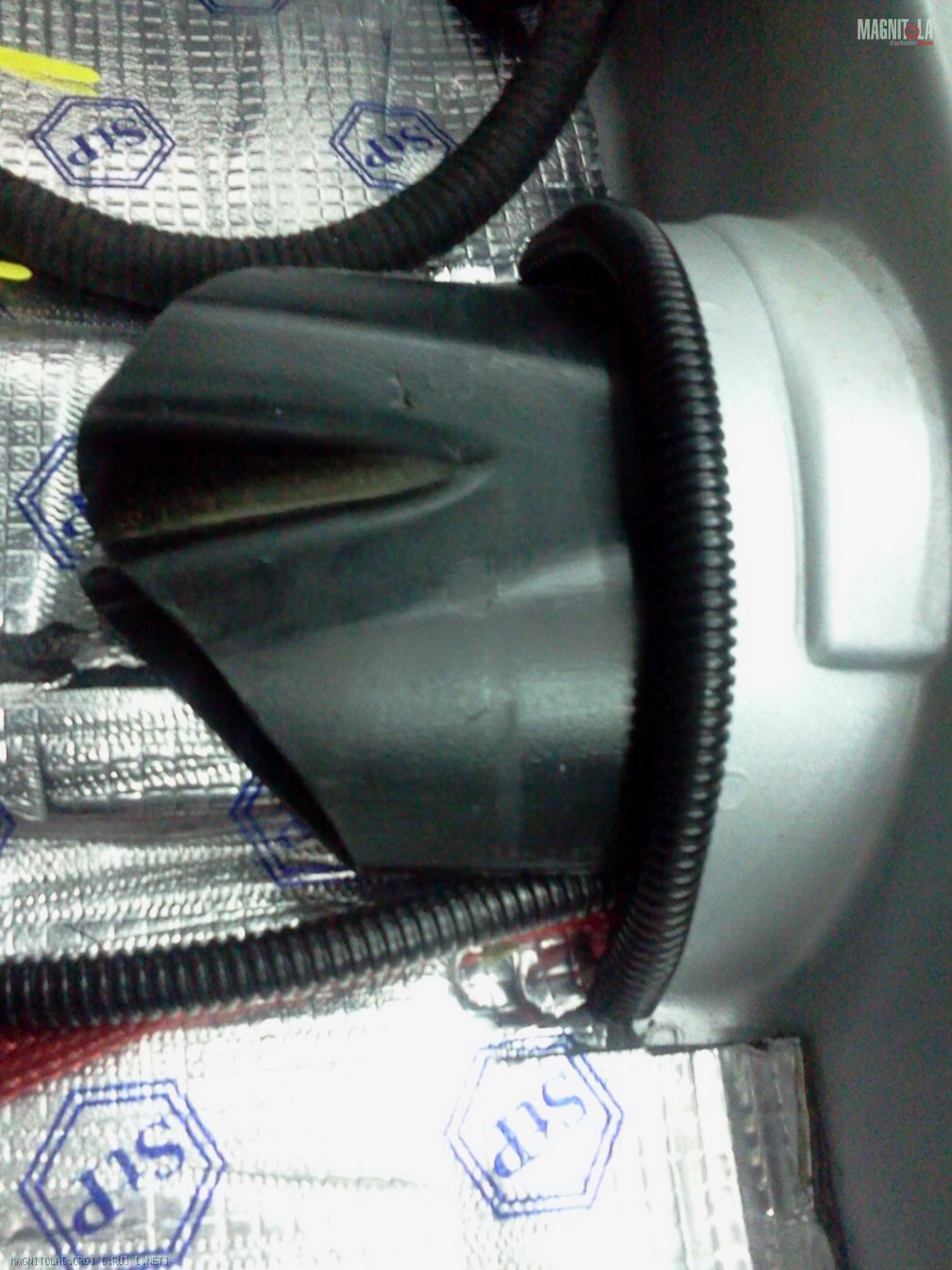

Крепление сигнальной проводки. Ну Вы сами всё видите. Всё как и до этого – площадки, хомуты.
Вложение 291144

Вложение 291146Вложение 291148Вложение 291150Вложение 291152Вложение 291154Вложение 291156

Камера заднего вида. Ставится вместо одного из плафонов подсветки номера.
Позиционировалась, как на А6. По факту оказалось, что у китайцев своё представление об Ауди =)
Вложение 291160

Пришлось немного раскурочить незанятое лампой место под противотуманку, чтобы протянуть кабель камеры.
Вложение 291164

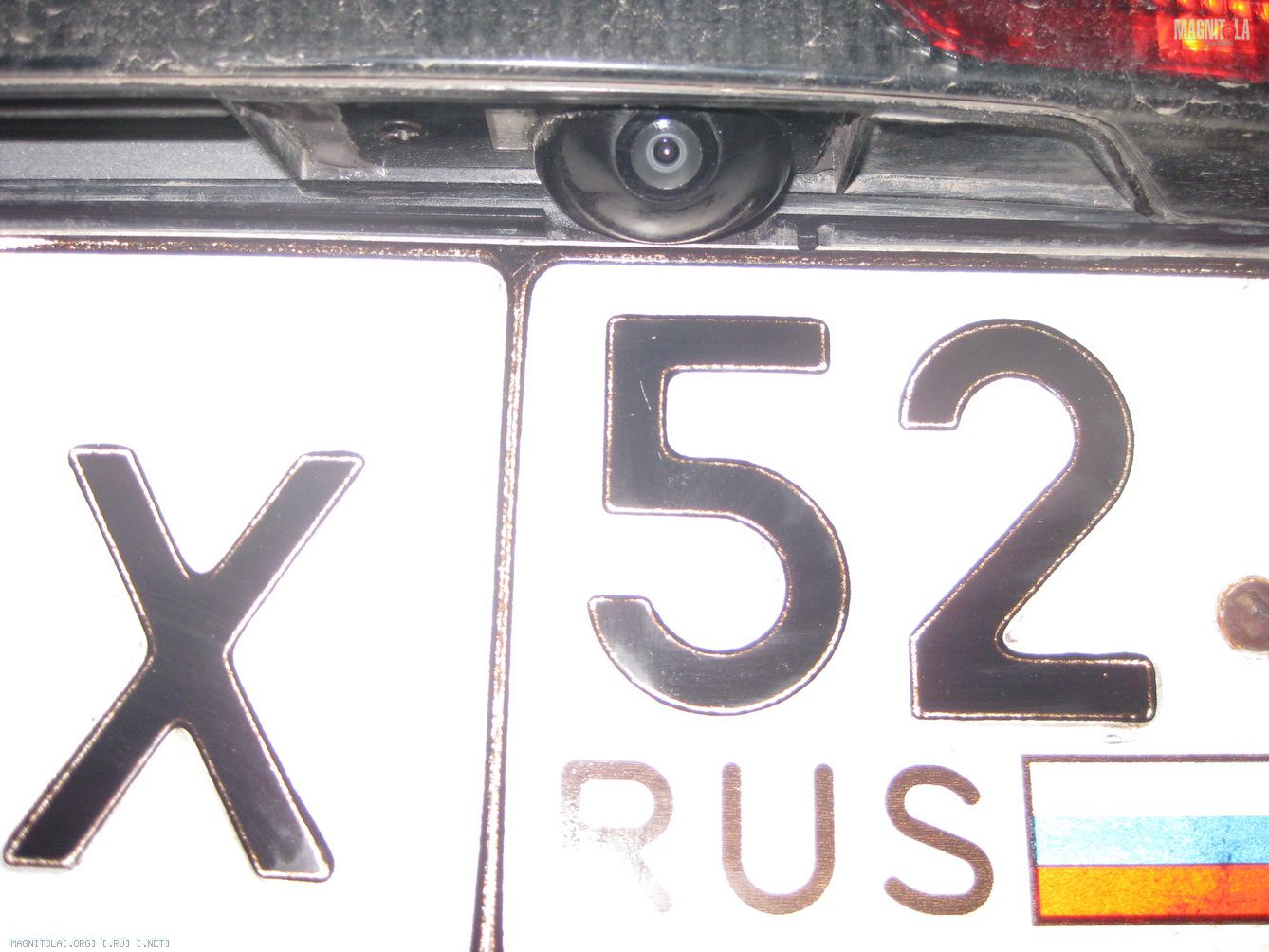

После танцев с бубном, камера таки встала на своё законное место.
Вложение 291166

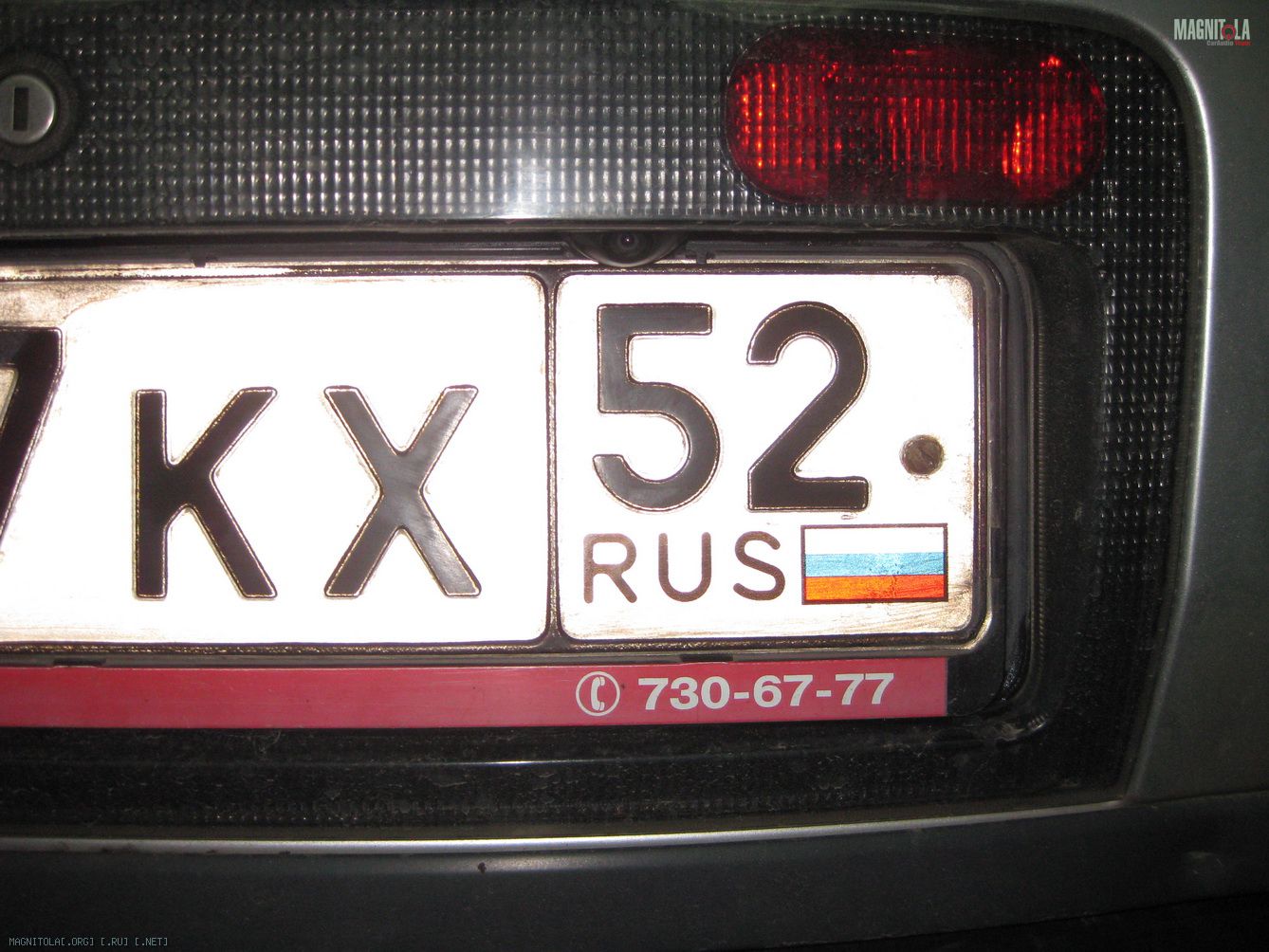

Её почти не видно.
Вложение 291170

Кабель как всегда надёжно упакован, но в этот раз в гофру.
Вложение 291172

Вложение 291174

Замена. Антенна и удлинитель.
Теперь немного расскажу про ситуацию с радио. В Урлике несколько активных антенн (на крыше, в боковых стёклах), каждая со своим усилителем. Сигнал с них всех собирается в общий блок, а там уже каким то образом сигнал сравнивается и самый сильный передаётся на ГУ. Это целая система, отлично работает со штатной головой, но с любой другой не пашет вовсе, никакие переходники не помогли. Решил проблему, выкинув всё, что связано со штатным радио и купил точно такую же с виду активную антенну, тем более, что какие то пи-пионеры позаимствовали родную с крыши.

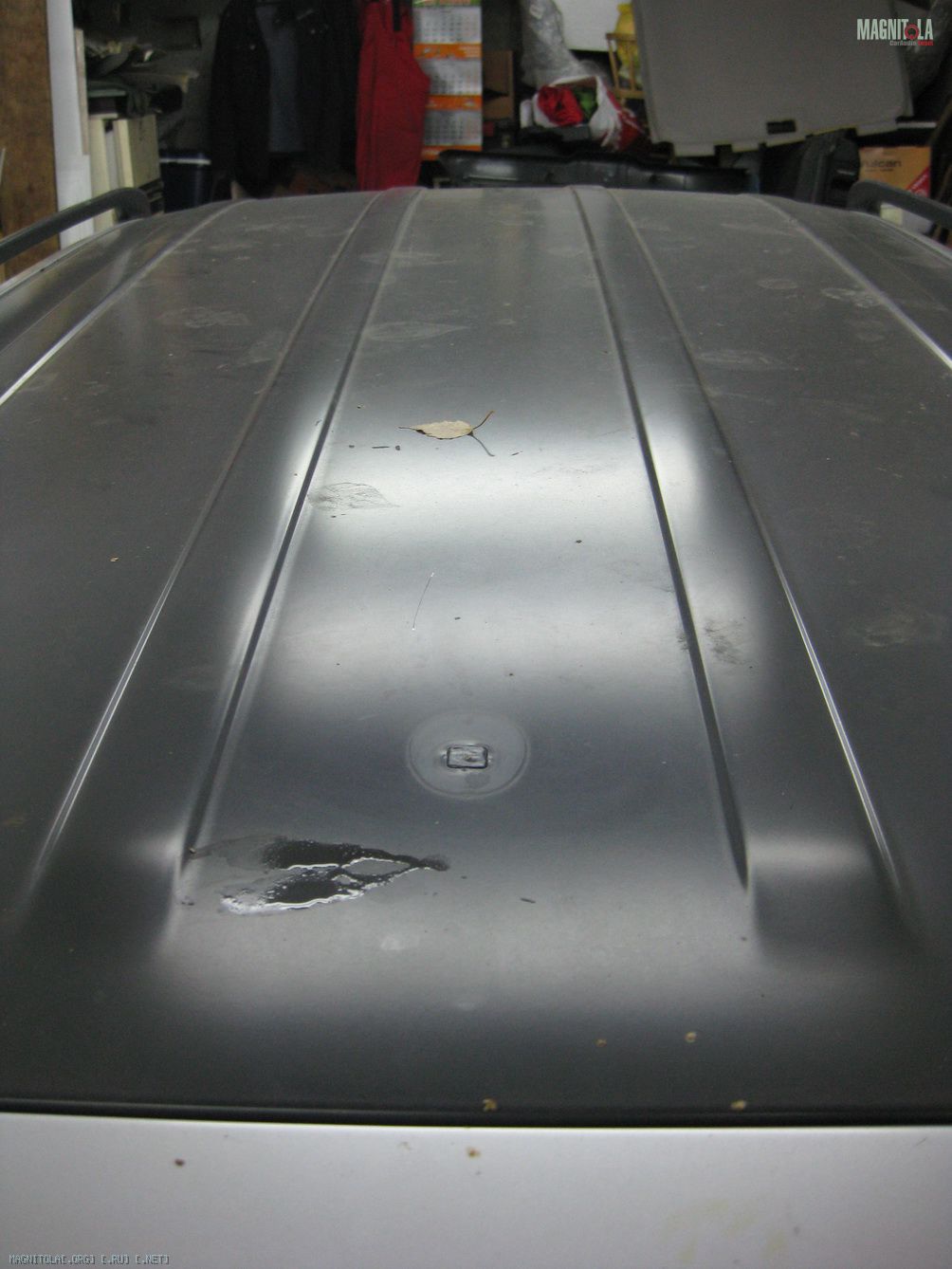

Временно поездил с заплаткой из вибрухи =)
Вложение 291176

Вот она изнутри.
Вложение 291178

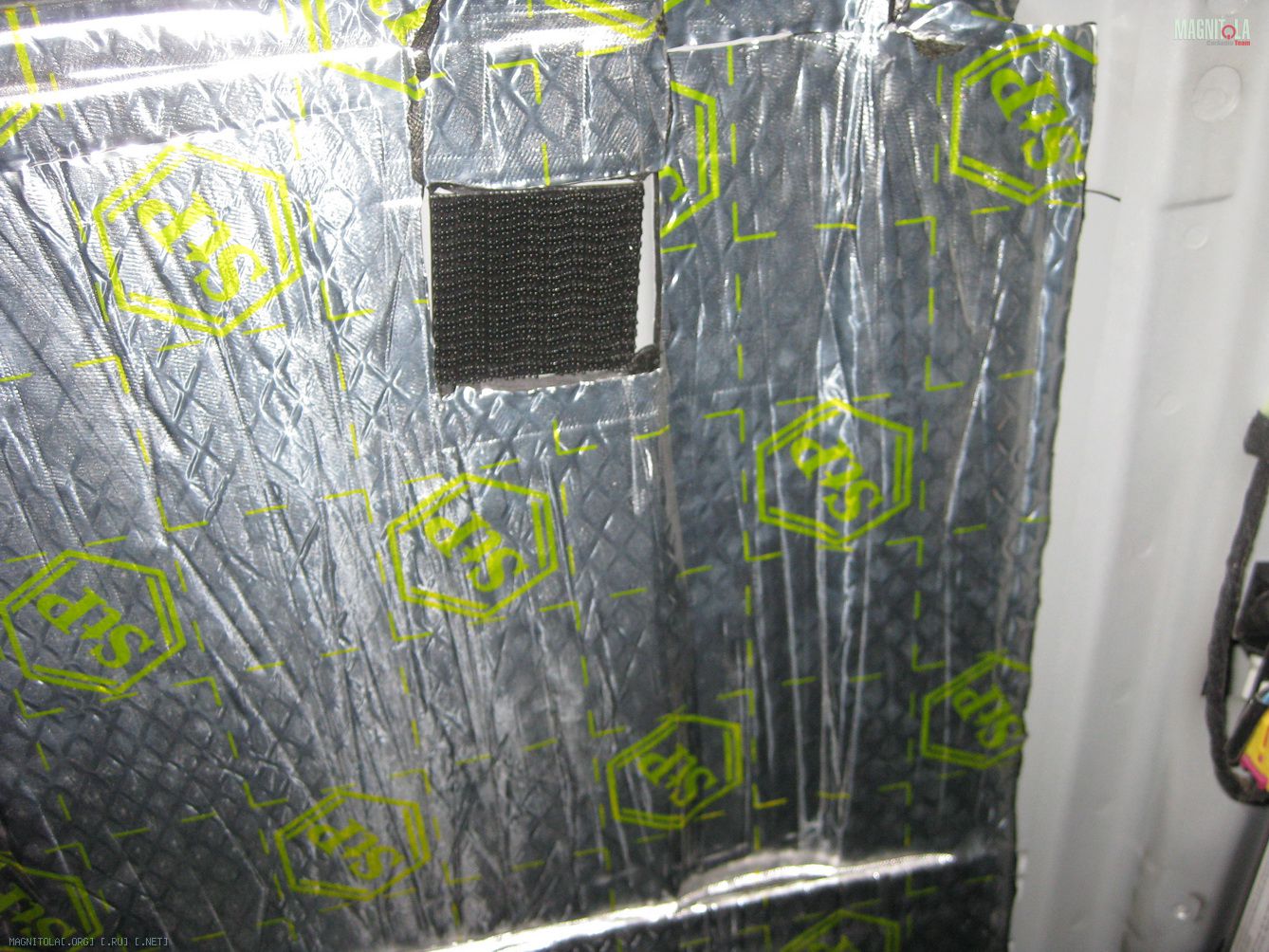

На этой липучке крепился штатный радио-блок.
Вложение 291180

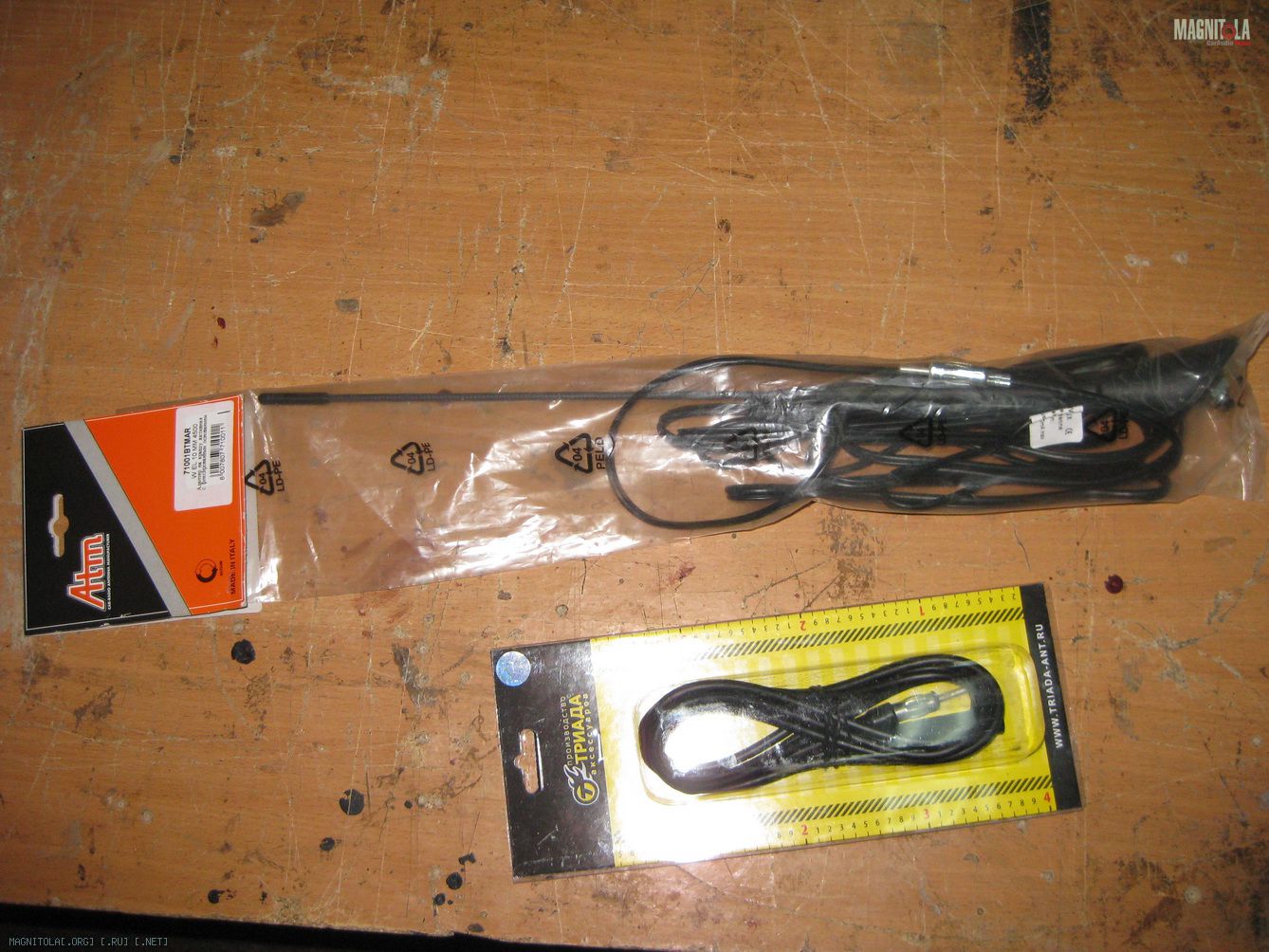

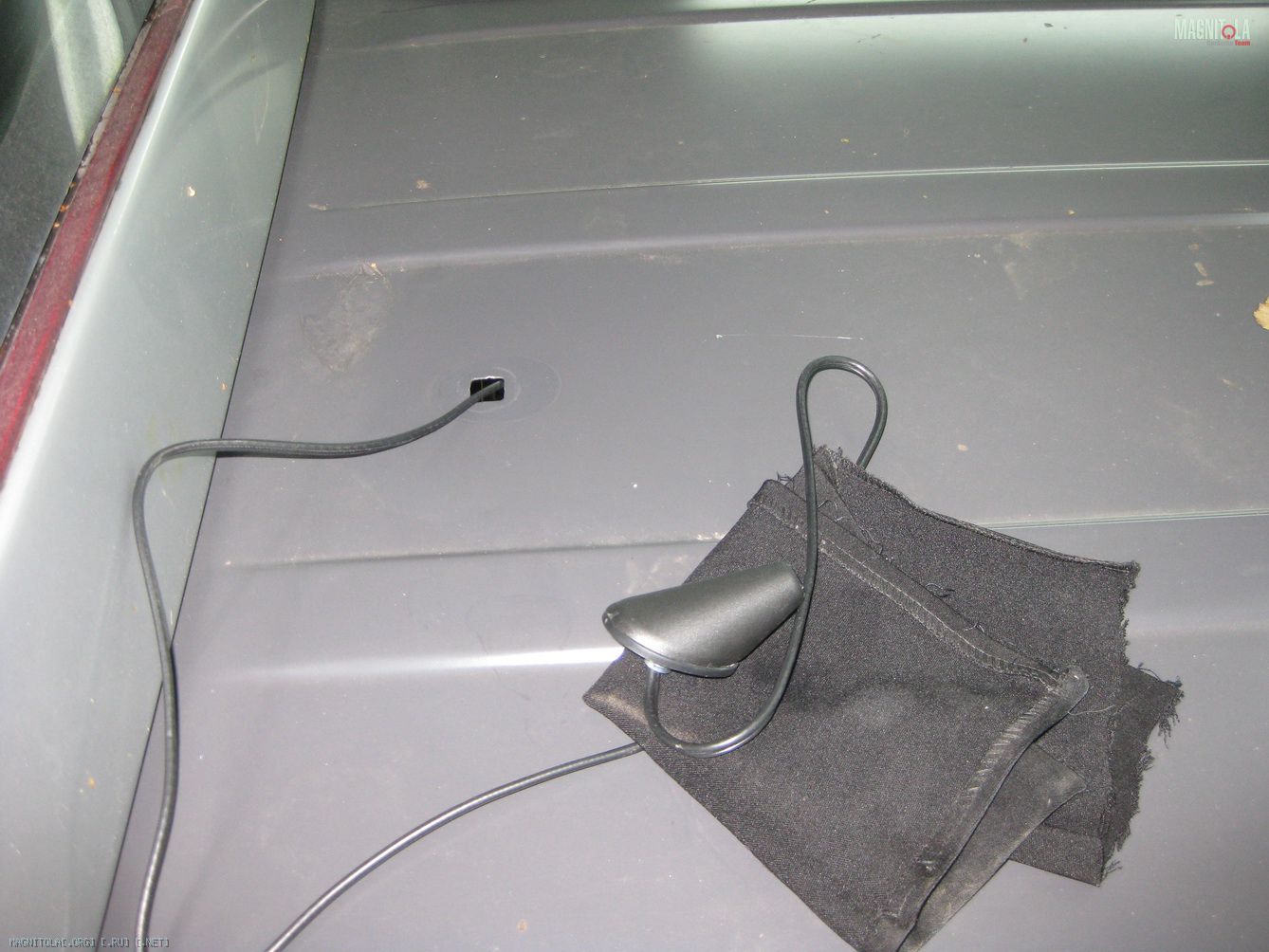

Замена. Антенна и удлинитель.
Вложение 291182

Вложение 291184Вложение 291186Вложение 291188

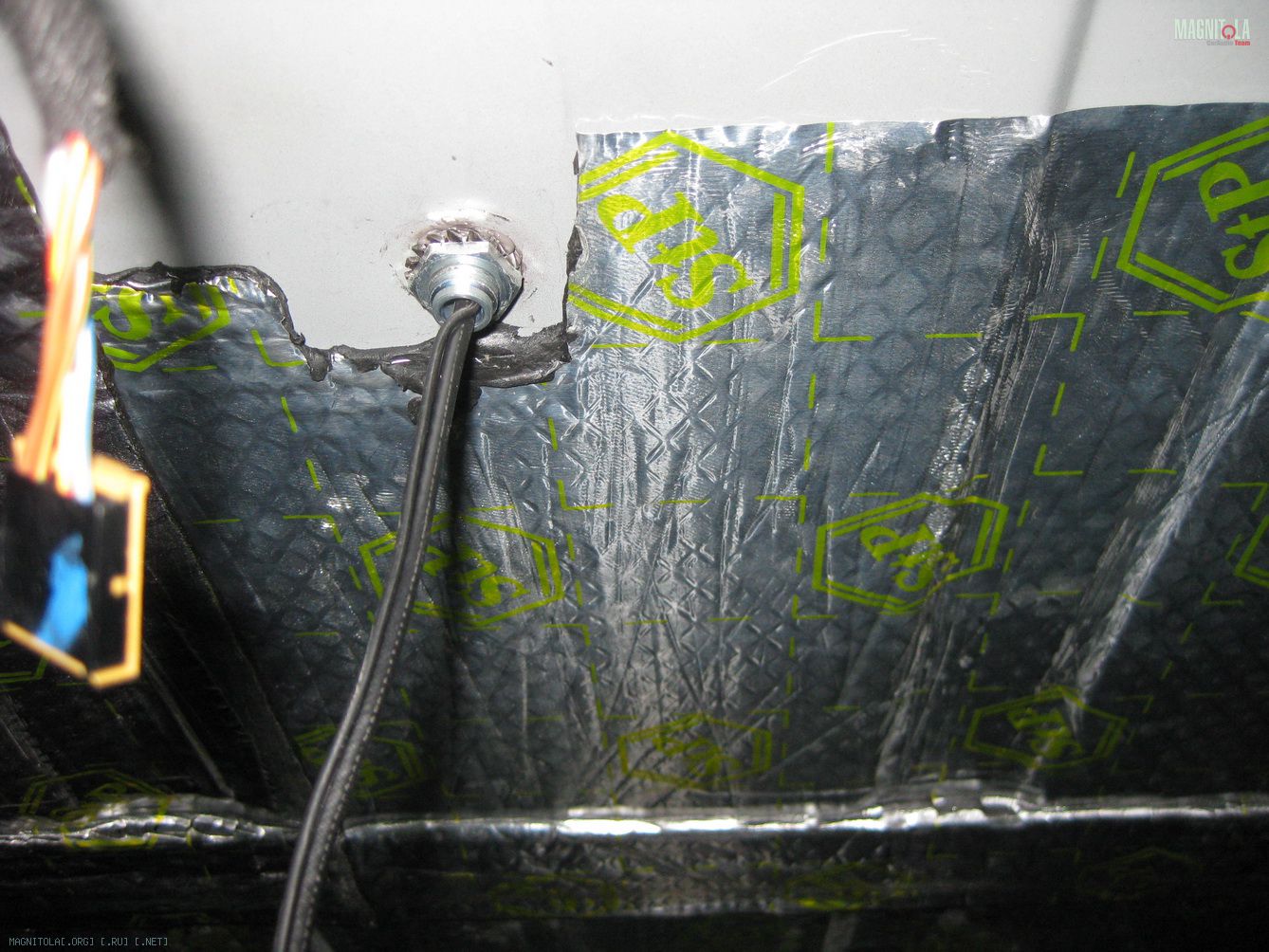

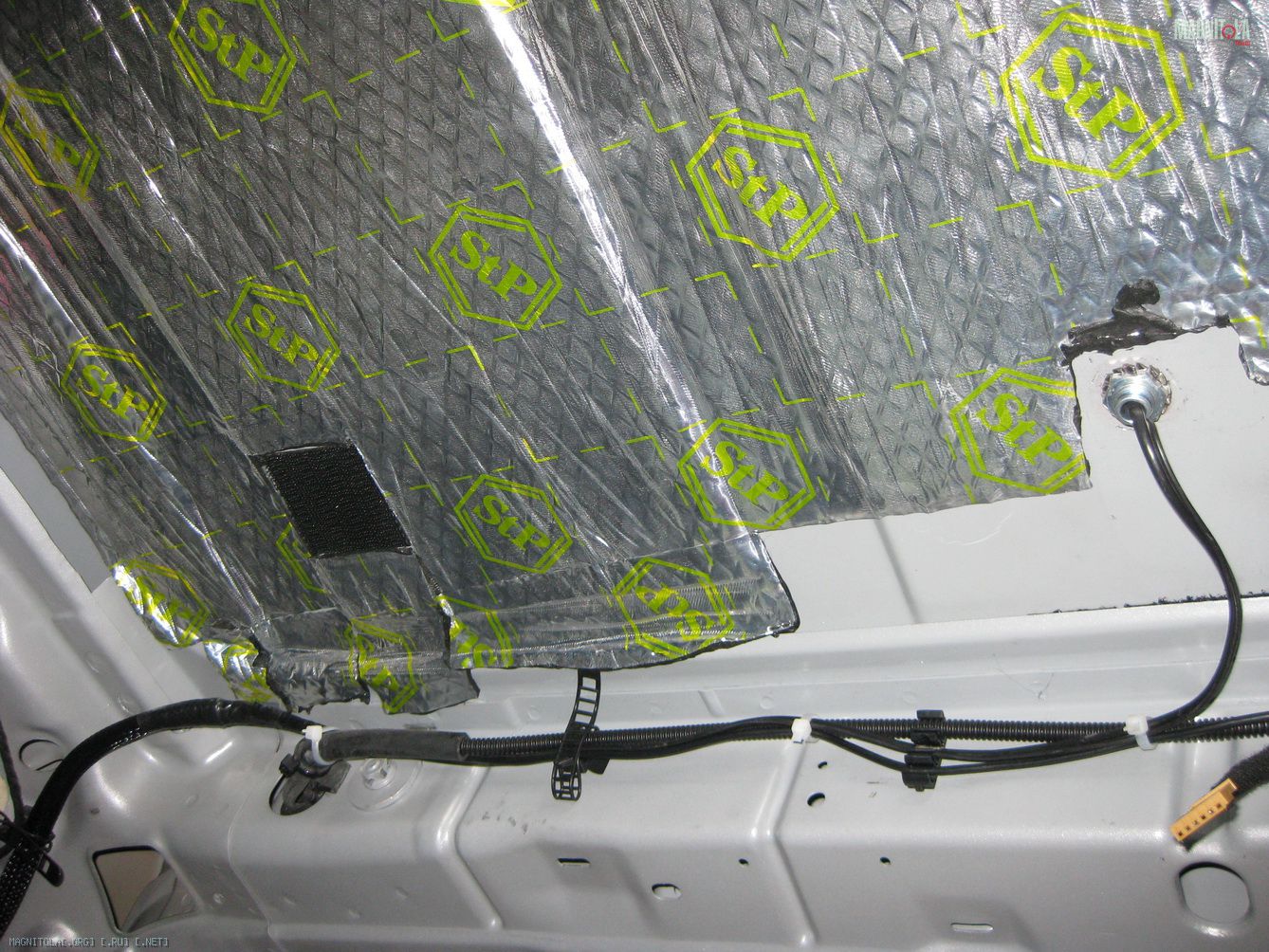

Как тут и было!
Вложение 291190

Вложение 291192

Вот и дошла очередь до установки ГУ. Но сначала нужно было закрепить лишние кабели сзади, чтобы не мешали при монтаже.
Вложение 291194

Так как всё равно в штатном месте нет отверстия под штырь, то его место можно занять.
Вложение 291196

Вот и всё готово.
Вложение 291198

Так выглядит место, куда должно встать новое ГУ, а эту всю проводку необходимо подключить.
Вложение 291200

Начал собирать консоль.
Вложение 291202

Переходная рамка и шахта на месте. Только добавь ГУ =)
Вложение 291204

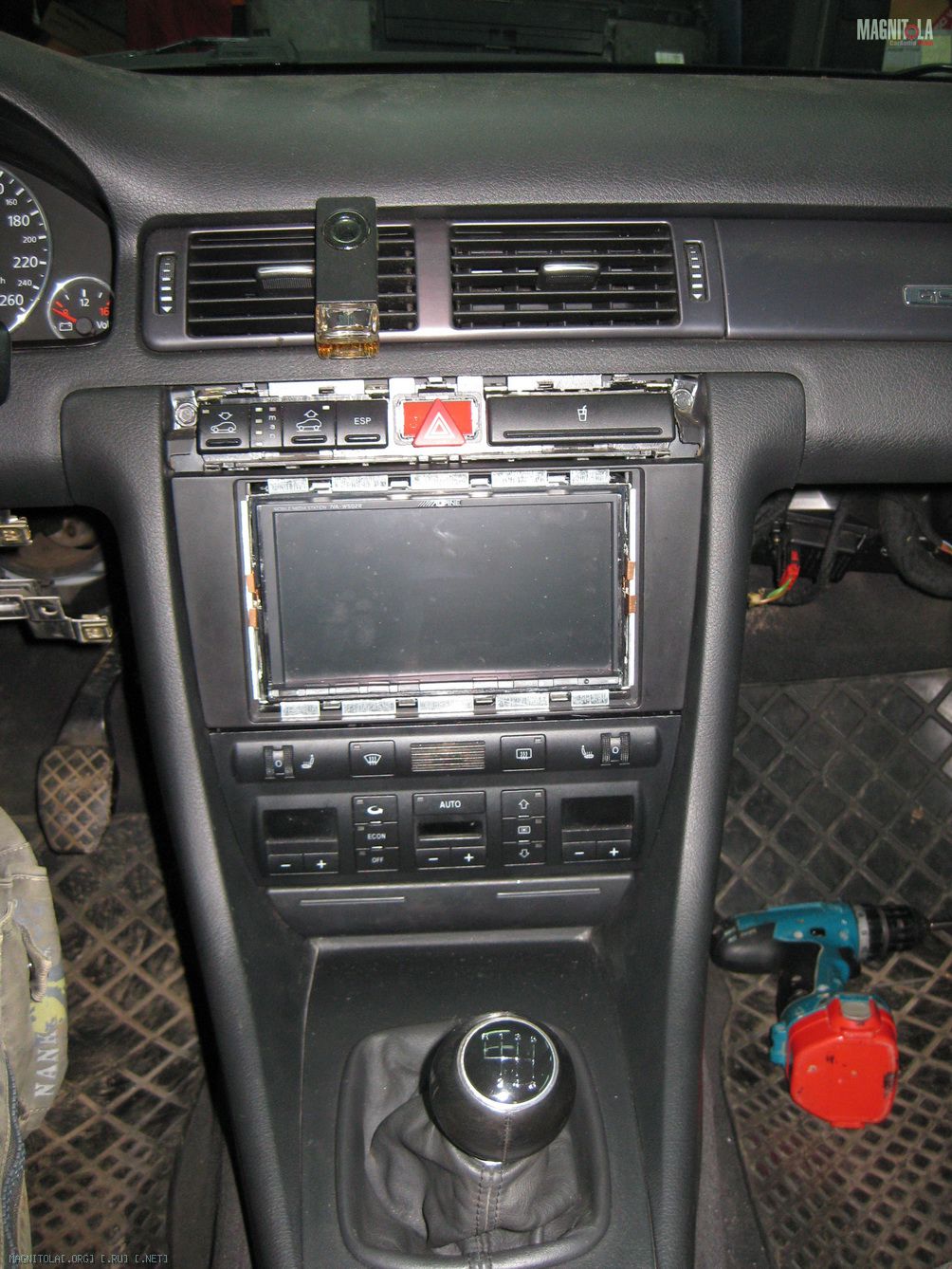

Ловкость рук, бубен, немного данса и готово!
Вложение 291206

Устанавливаем все декоративные рамочки.
Вложение 291208

ГУ в работе. Диск.
Справа видно держатель для плеера Teac (пока такой, ищу что-нить менее броское и миниатюрнее). Крепится на штатную подставку для телефона.
Вложение 291210

Камера заднего вида. Днём всё хорошо видно, но ночью полный мрак. Чуда не произошло.
Вложение 291212

Радио. Не часто его включаю, но иногда бывает. Ловит новая антенна очень даже хорошо.
Вложение 291214

На этом пока всё.
Времени не всегда хватает.
Но затягивать не хочется, так что продолжение скоро будет.
