Обязательно вернусь, уже думаю о смене НЧ динамиков фронта. Тогда уж фундаментально подойду к построению подиумов.Цитата:
Сообщение от Андреичъ
Не подскажите хорошие НЧ динамики в размере 8"?
---------- Сообщение добавлено 06.01.2013 в 08:26 ----------
ГУ со временем поменяю конечно, на момент сборки всего, бюджета хватило только на это. В принципе пока и такой связкой доволен! :good3:Цитата:
Сообщение от Frolerman
а какие вообще основные критерии этого инсталла? видя альфарды понимаю что хотелось чтоб просто громко орало? зачем тогда 8"? можно еще пару альфардов добавить!
Хотелось качество за приемлемые деньги. Общаясь с Александром (человек продающий эти динамики в сети) посоветовал такую связку.Цитата:
Сообщение от Андреичъ
На счет громкости тоже верно от части, хотелось громко и качественно. Т.к. тыл не планировал и городить по несколько динамиков в дверях.
По случаю стал обладателем пульта на руль. Очень доволен, стало удобнее пользоваться ГУ.
Также были изготовлены задние боковые панели, вместо заводских. Фотографии уже установленных в машину. Обтянуты в стиле и цвете идентичны передним обшивкам дверей. Левая глухая, а в правой сделан лючок для оперативной настройки процессора в случае необходимости.
За вермя отсутствия был проделано много работы, потихоньку буду отчитываться! :blush2:
Был изготовлен ЗЯ объемом 27 литров, из двух слоев ДСП, склеенных между собой жидкими гвоздями, скручен и усилиен саморезами. Все углы и стенки внутри ящика проклеены ШумОфф М2. Динамик крепится болтами под внутреени шестигранник и усовые гайки. Динамик Alpine 1222d.
http://magnitola.org/members/81892-a...ture489370.jpg
http://magnitola.org/members/81892-a...ture489376.jpg
http://magnitola.org/members/81892-a...ture489374.jpg
http://magnitola.org/members/81892-a...ture489372.jpg
http://magnitola.org/members/81892-a...ture489378.jpg
http://magnitola.org/members/81892-a...ture489380.jpg
http://magnitola.org/members/81892-a...ture489384.jpg
http://magnitola.org/members/81892-a...ture489386.jpg
http://magnitola.org/members/81892-a...ture489388.jpg
http://magnitola.org/members/81892-a...ture489390.jpg
Для подключения динамика использовал провод 6 кв.мм. и разъем Speakon для возможности быстрого демонтажа сабвуфера из автомобиля.
http://magnitola.org/members/81892-a...ture489398.jpg
http://magnitola.org/members/81892-a...ture489400.jpg
http://magnitola.org/members/81892-a...ture489396.jpg
http://magnitola.org/members/81892-a...ture489392.jpg
http://magnitola.org/members/81892-a...ture489394.jpg
http://magnitola.org/members/81892-a...ture489404.jpg
http://magnitola.org/members/81892-a...ture489406.jpg
http://magnitola.org/members/81892-a...ture489408.jpg
http://magnitola.org/members/81892-a...ture489428.jpg
http://magnitola.org/members/81892-a...ture489430.jpg
http://magnitola.org/members/81892-a...ture489432.jpg
http://magnitola.org/members/81892-a...ture489434.jpg
http://magnitola.org/members/81892-a...ture489436.jpg
http://magnitola.org/members/81892-a...ture489438.jpg
Продолжение следует... :dance3:
---------- Сообщение добавлено 16.12.2013 в 23:35 ----------
Был сделан межблочный кабель для саба.
http://magnitola.org/members/81892-a...ture489466.jpg
http://magnitola.org/members/81892-a...ture489468.jpg
И тут возникает вопрос на Alpine PXE-H650 1 выход RCA на саб, а на усилителе 2 RCA входа, правильно ли я спаял его?
Заранее, спасибо!
ПравильноЦитата:
Сообщение от kirillka002
---------- Сообщение добавлено 17.12.2013 в 07:47 ----------
а есть ещё фото разъёма изнутри саба? Интересно, как он загерметизирован
Спасибо, Аркадий!
Я его за герметизировал герметиком для автомобильных стекол, потом прикрутил к ящику.
Фото готового ящика выложу чуть позже!
Sent from my iPhone using Tapatalk
Немного о дополнениях которые произошли.
Собственно было несколько проблем, из того что процессор долго включается (быстрее чем усилитель), при заводке автомобиля происходил щелчок в динамиках. При подключении усилителей от магнитолы все ок при старте. Изготовил устройство прозвал его Remote Box, которое позволяет от входа магнитолы осуществить включение процессора, усилителей, кулеров (скоро все будет), подстветки в нише подъемной рамы где все это разместится.

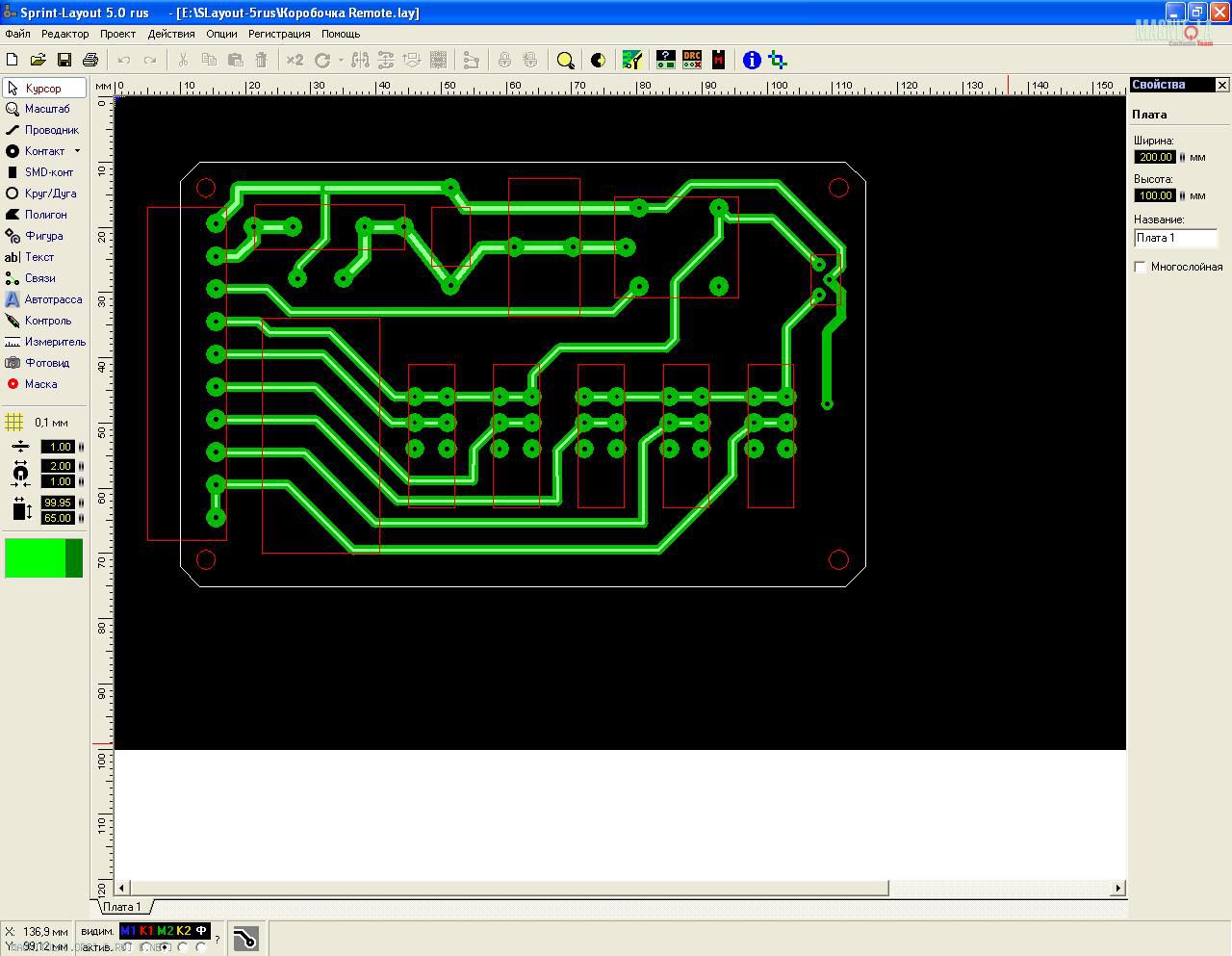

Была подсмотрена у Дяди Федора схемка его девайса, изготовлена своя.
Вложение 520552

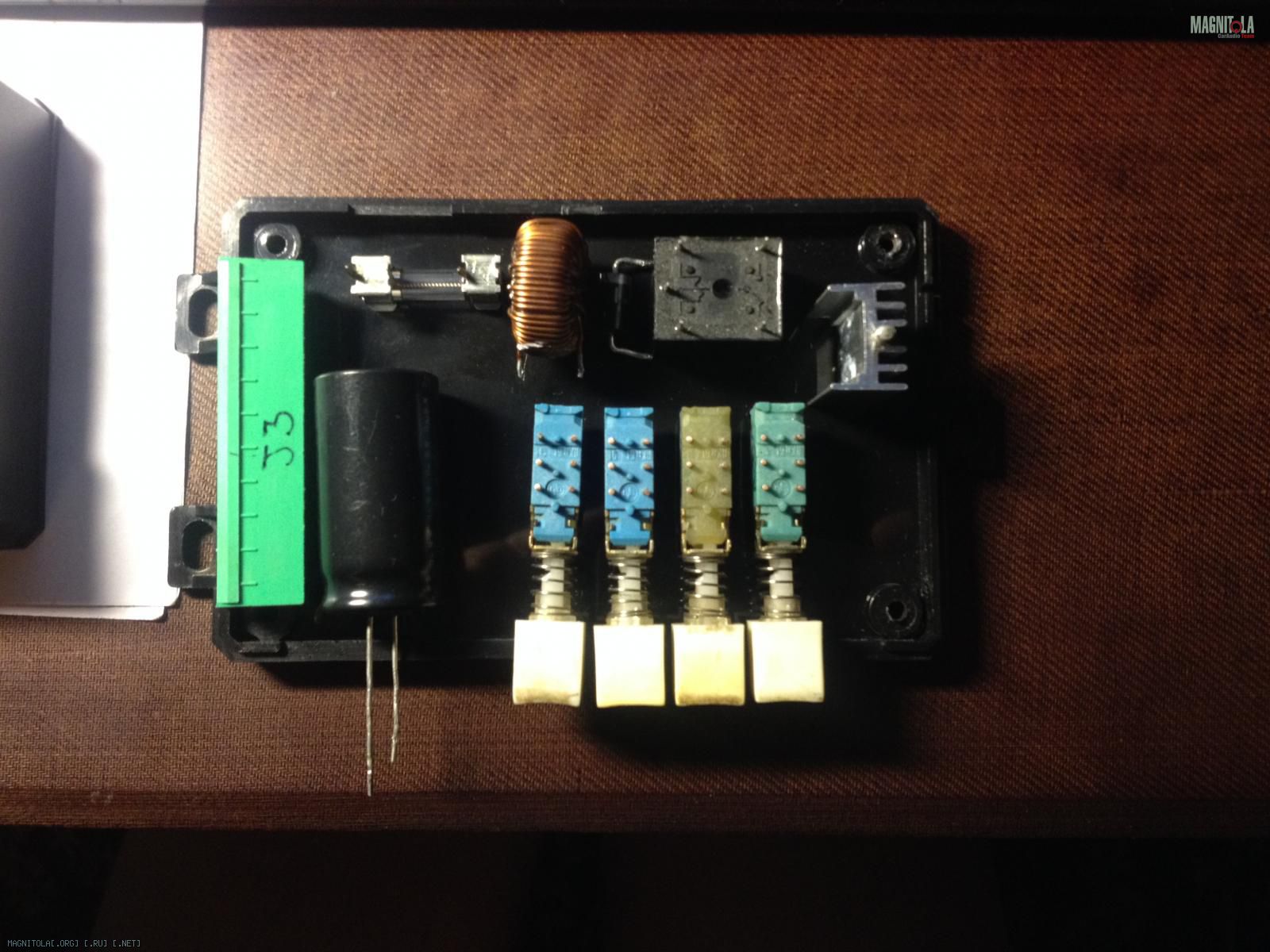

Будущее расположение деталей
Вложение 520554
Перенос схемы с фотобумаги на текстолит с помощью утюга.
Вложение 520556

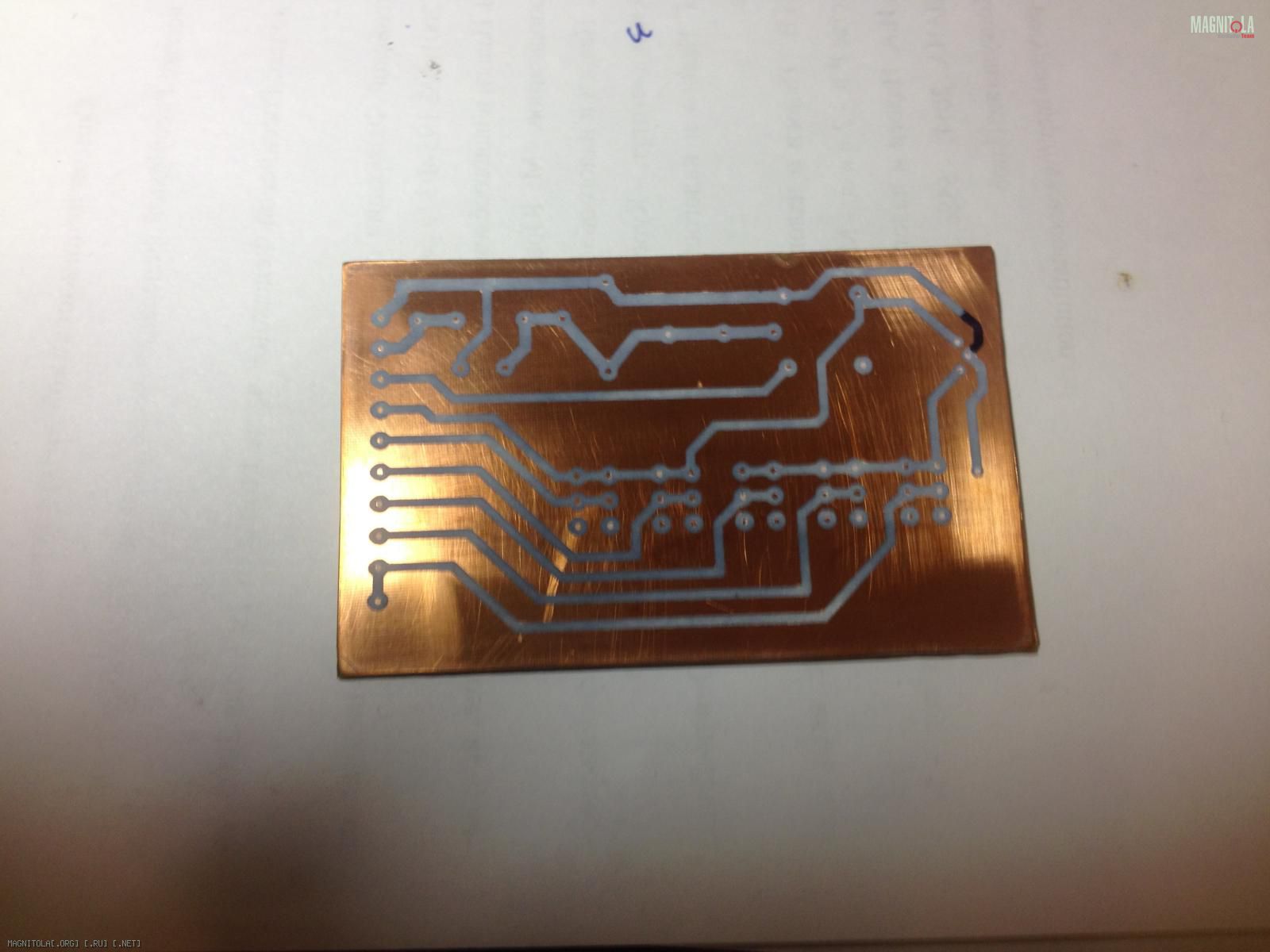

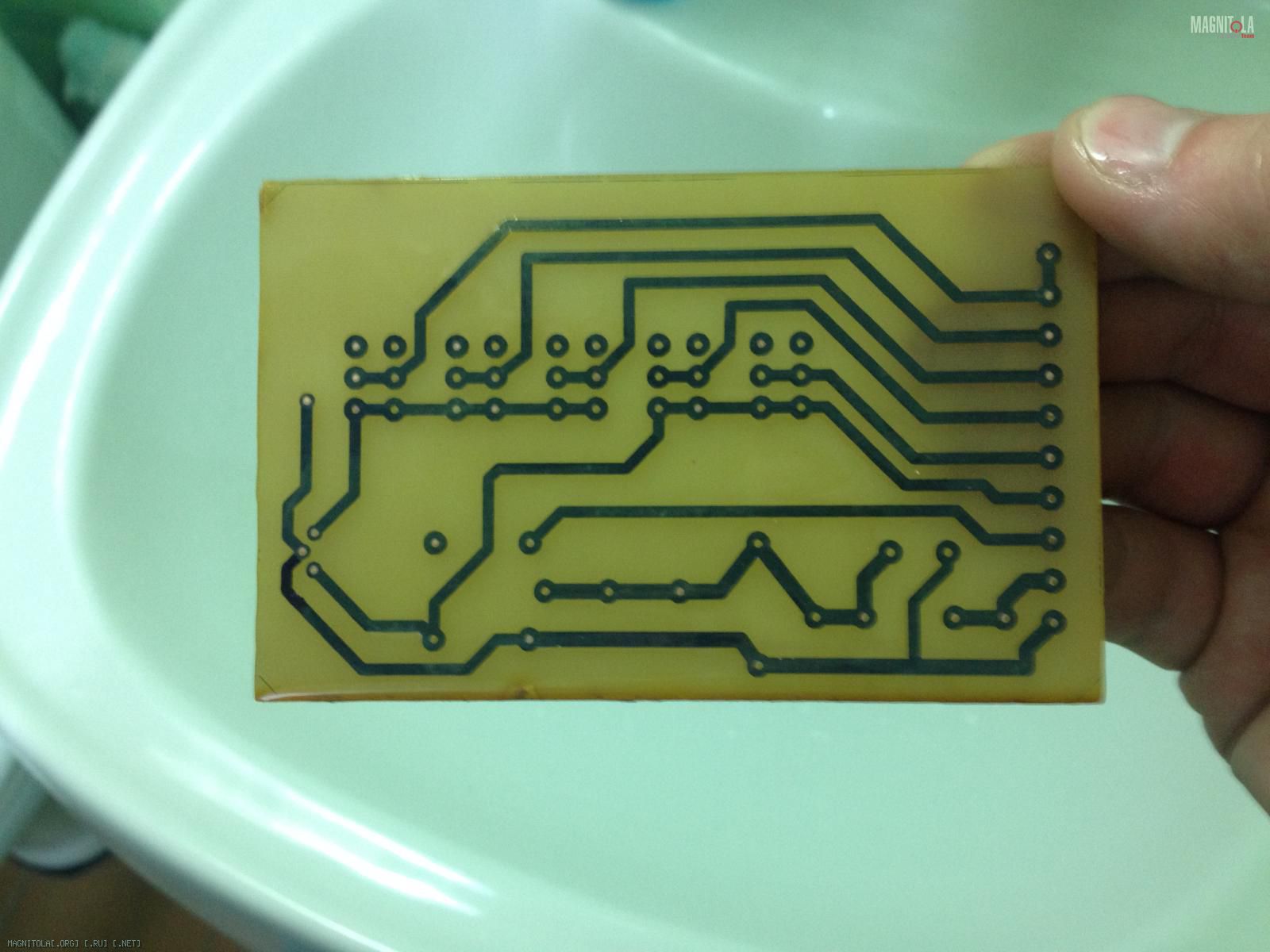

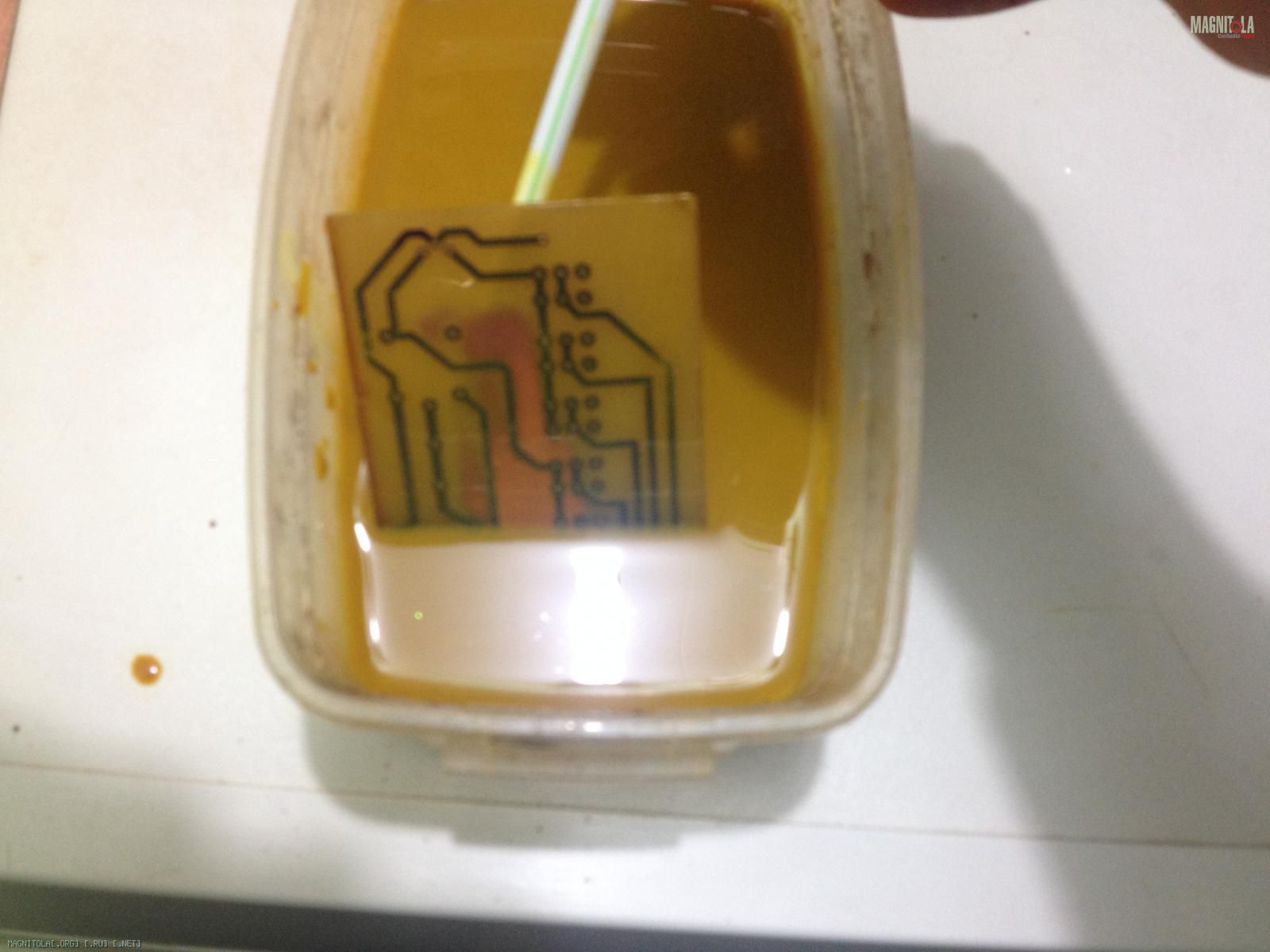

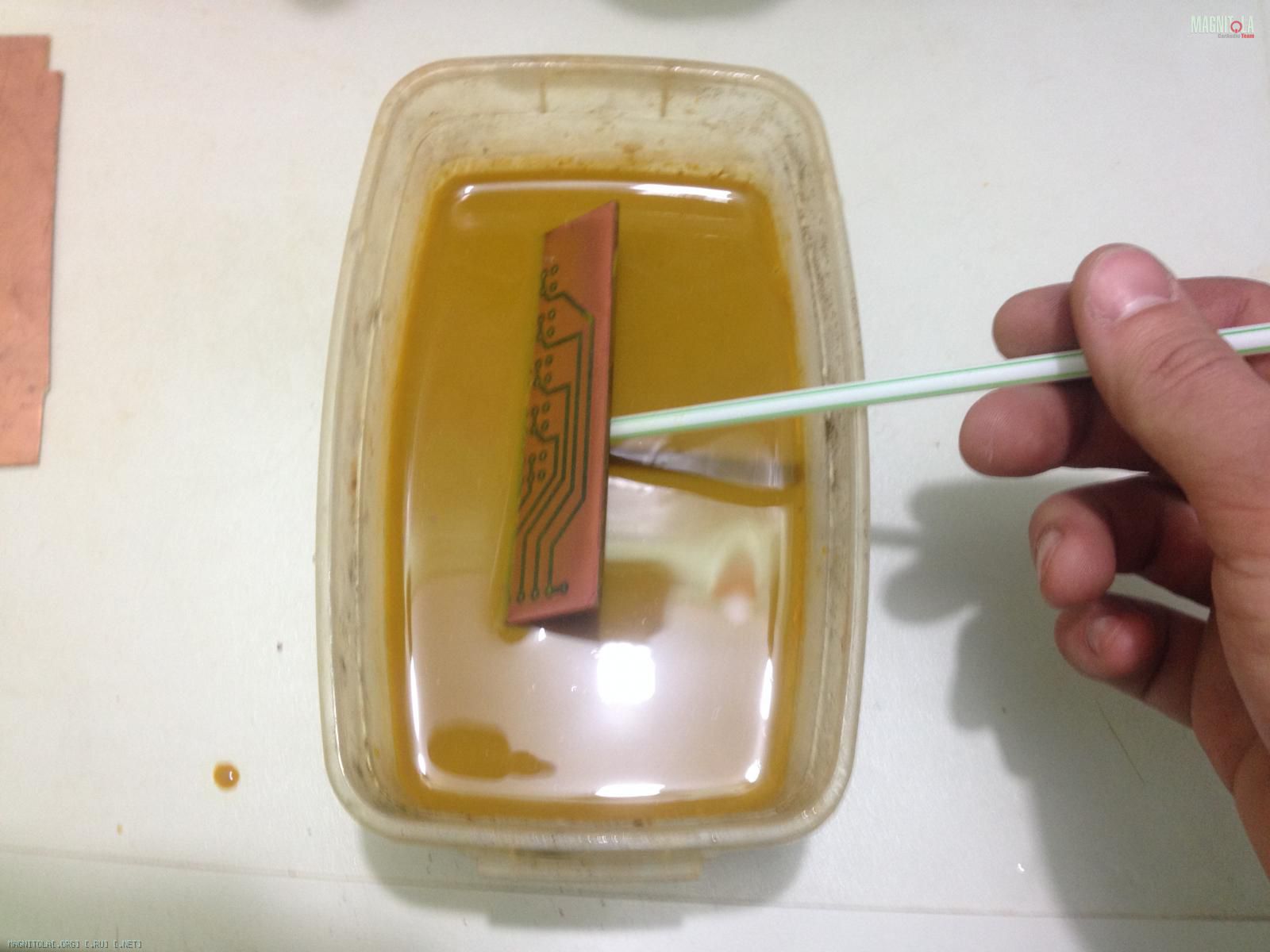

Затем в хлористое железо
Вложение 520558
Вложение 520560Вложение 520562
Вложение 520564

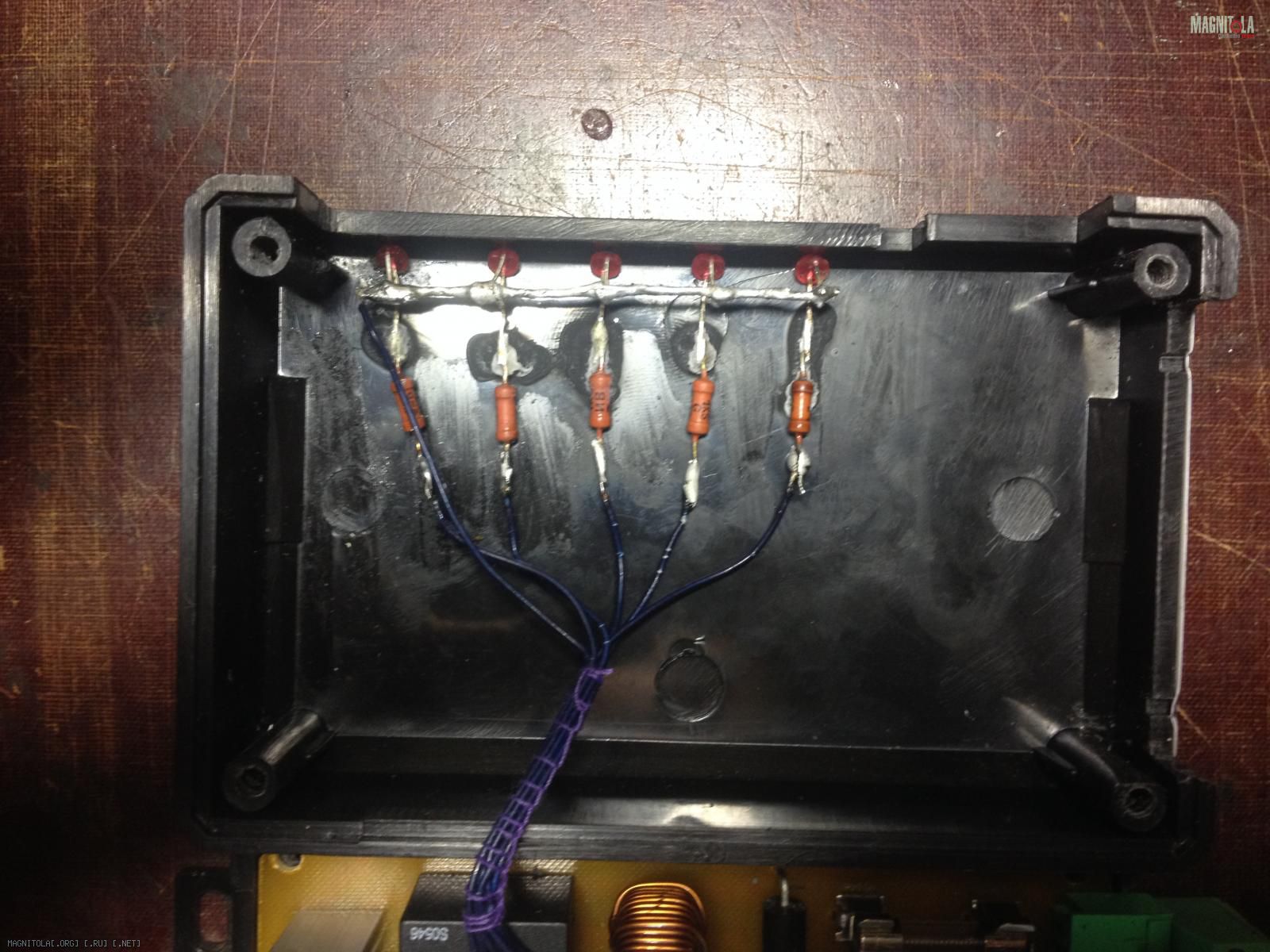

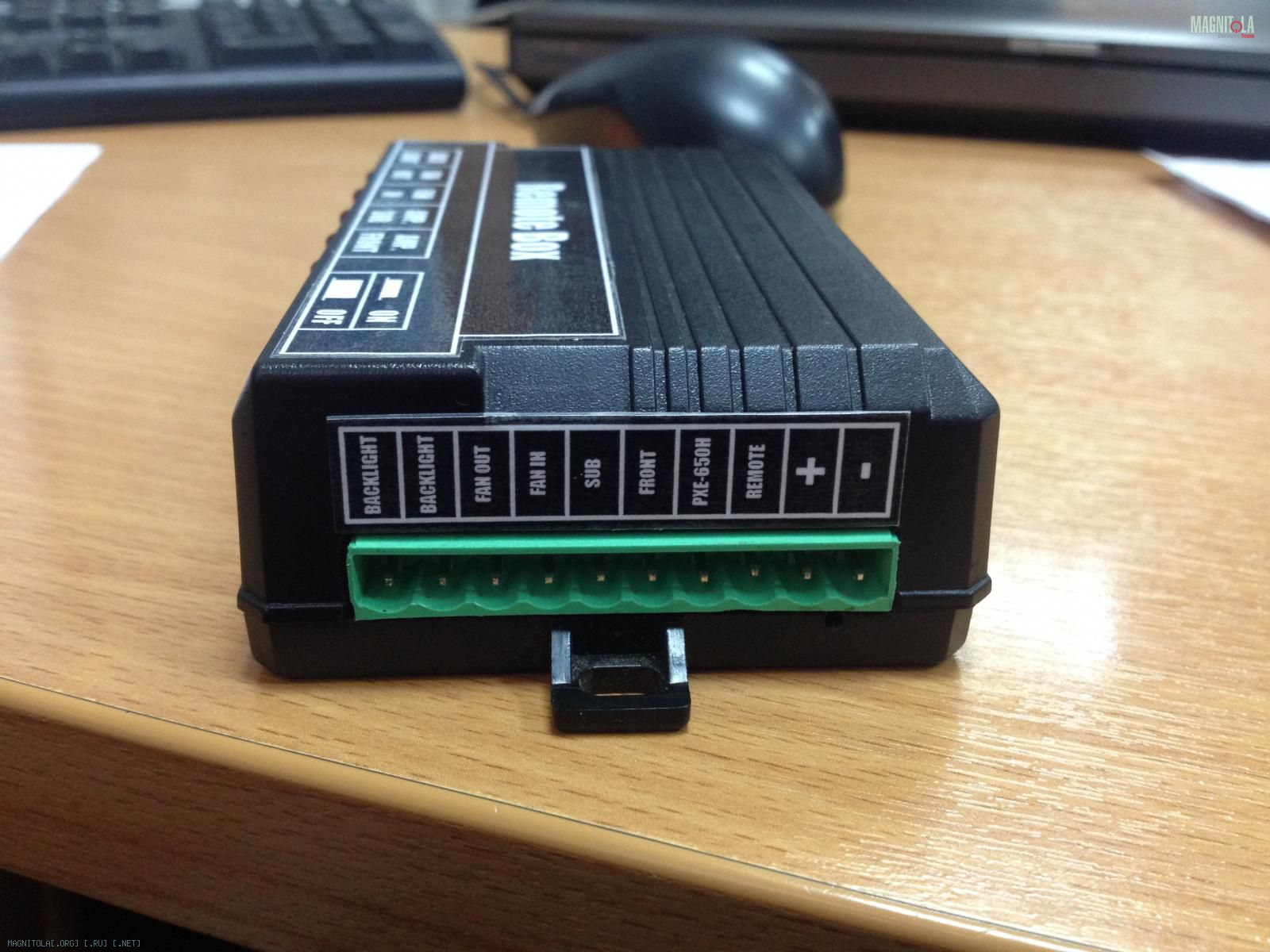

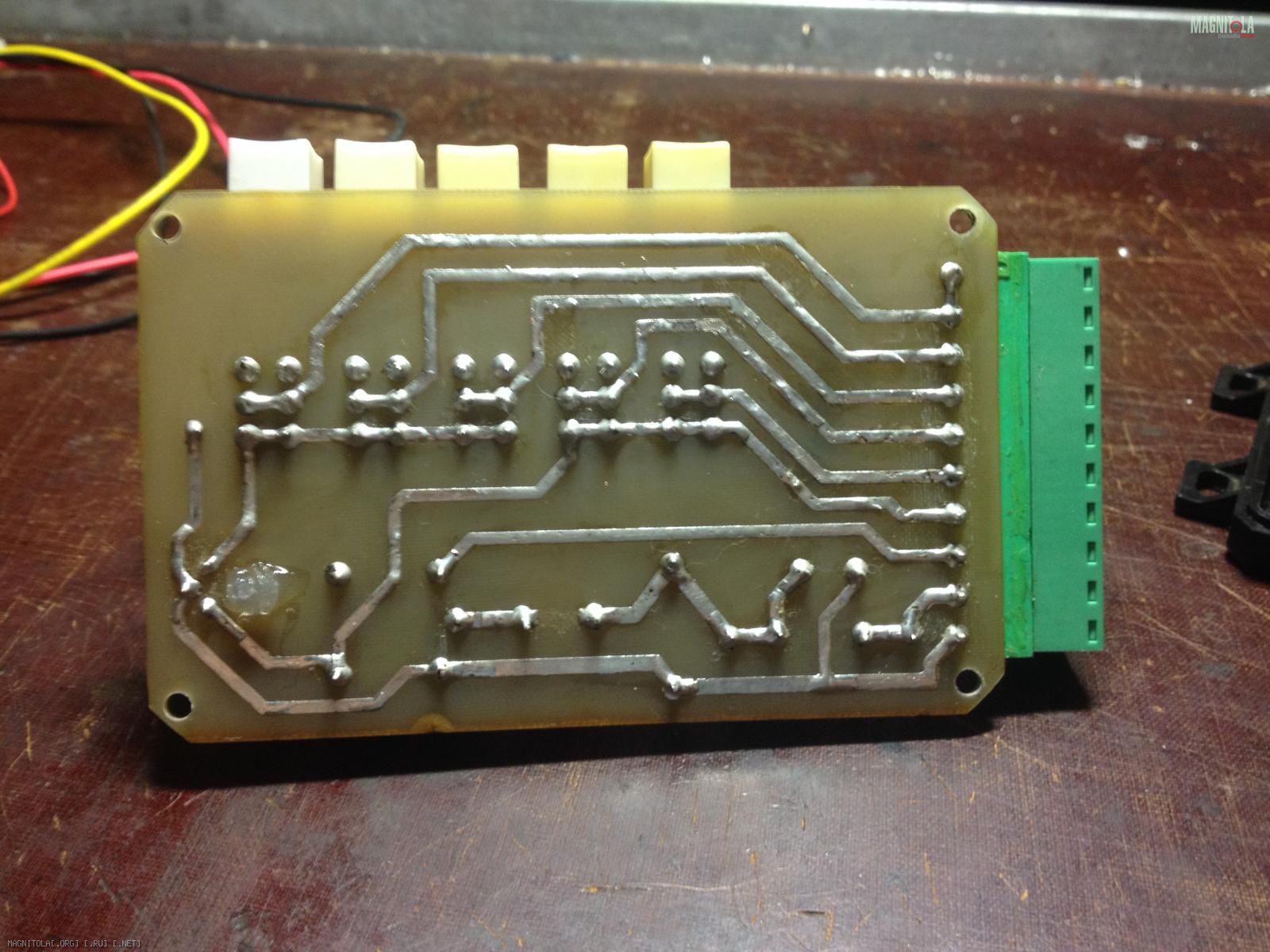

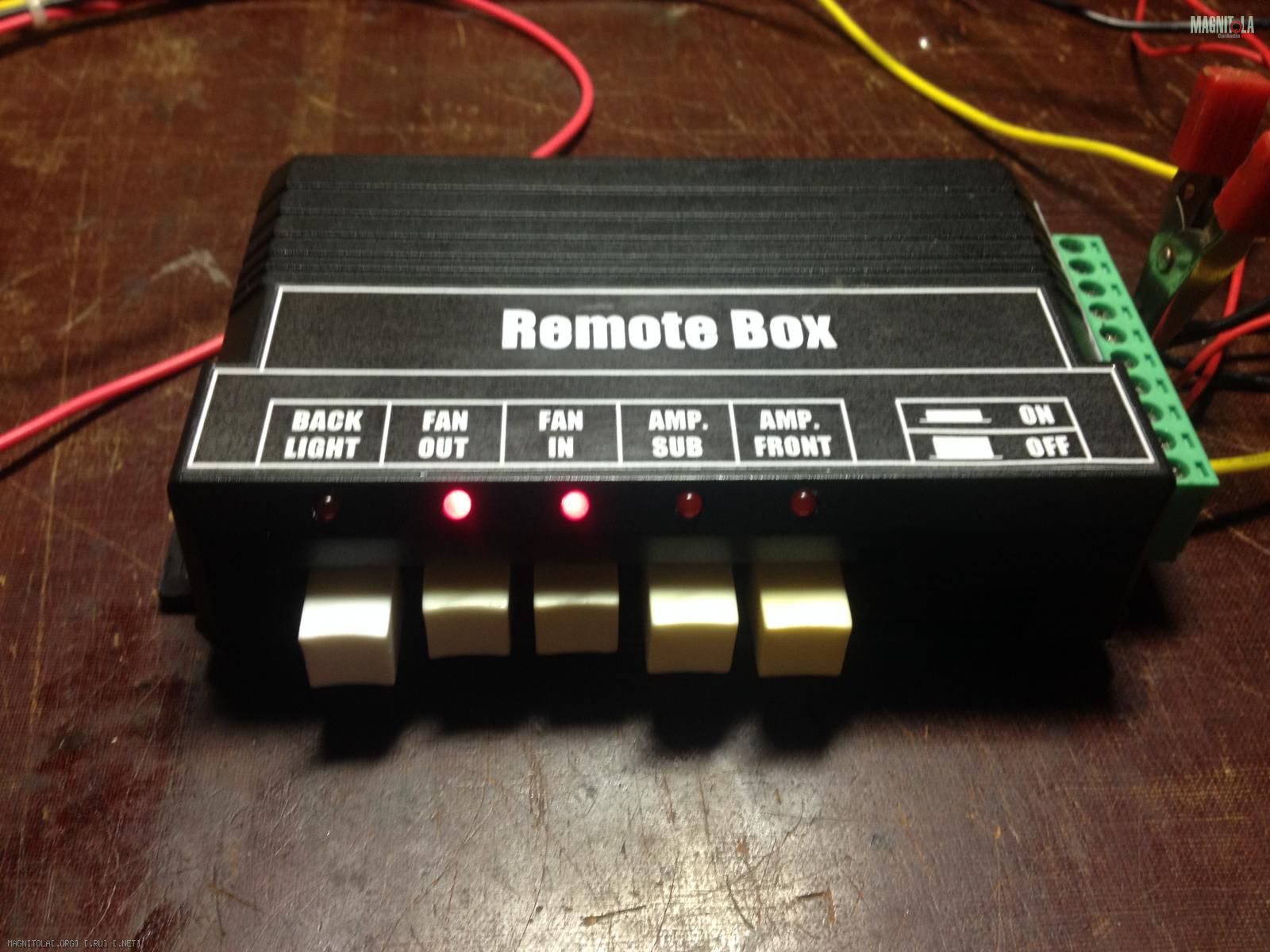

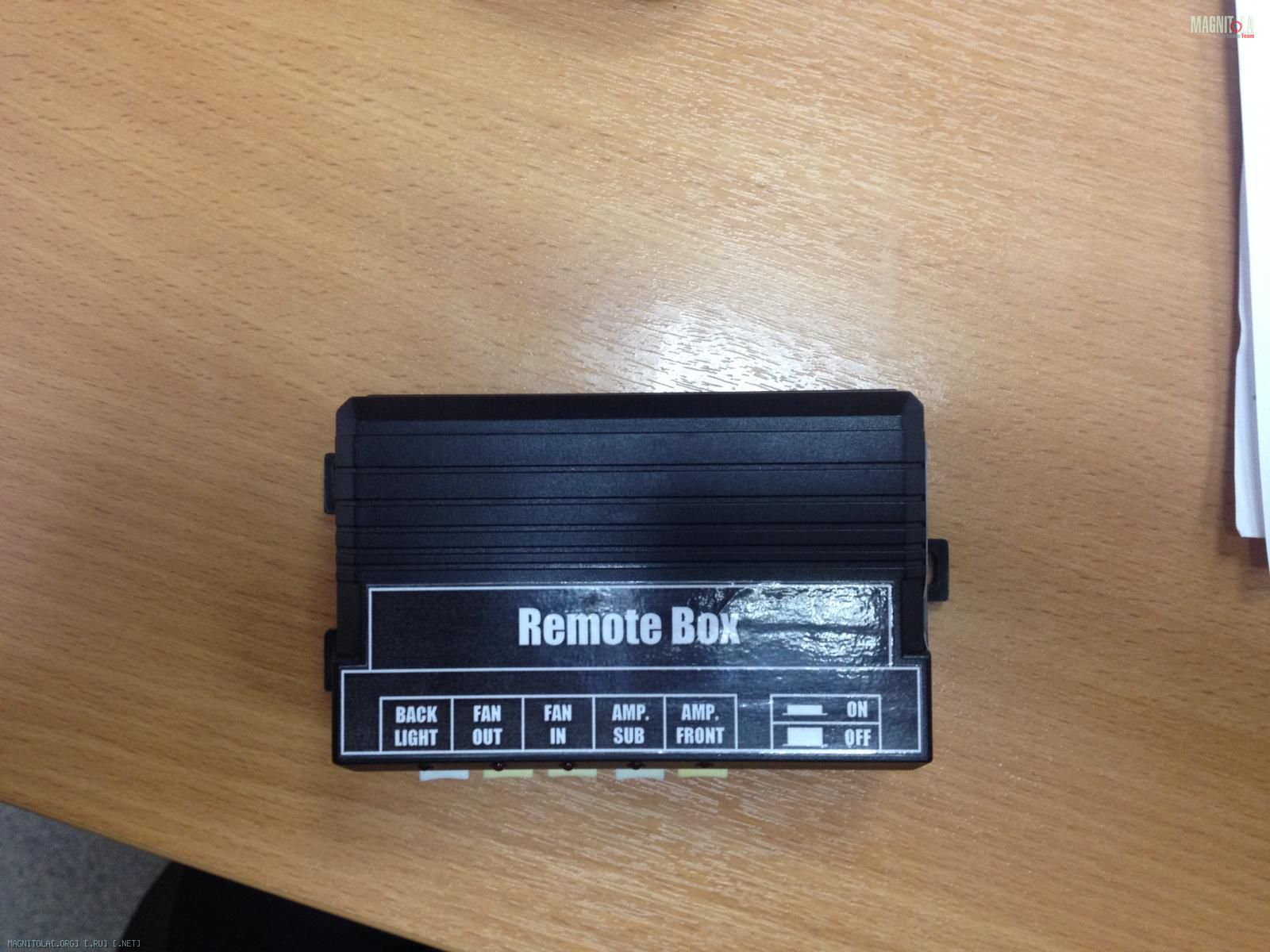

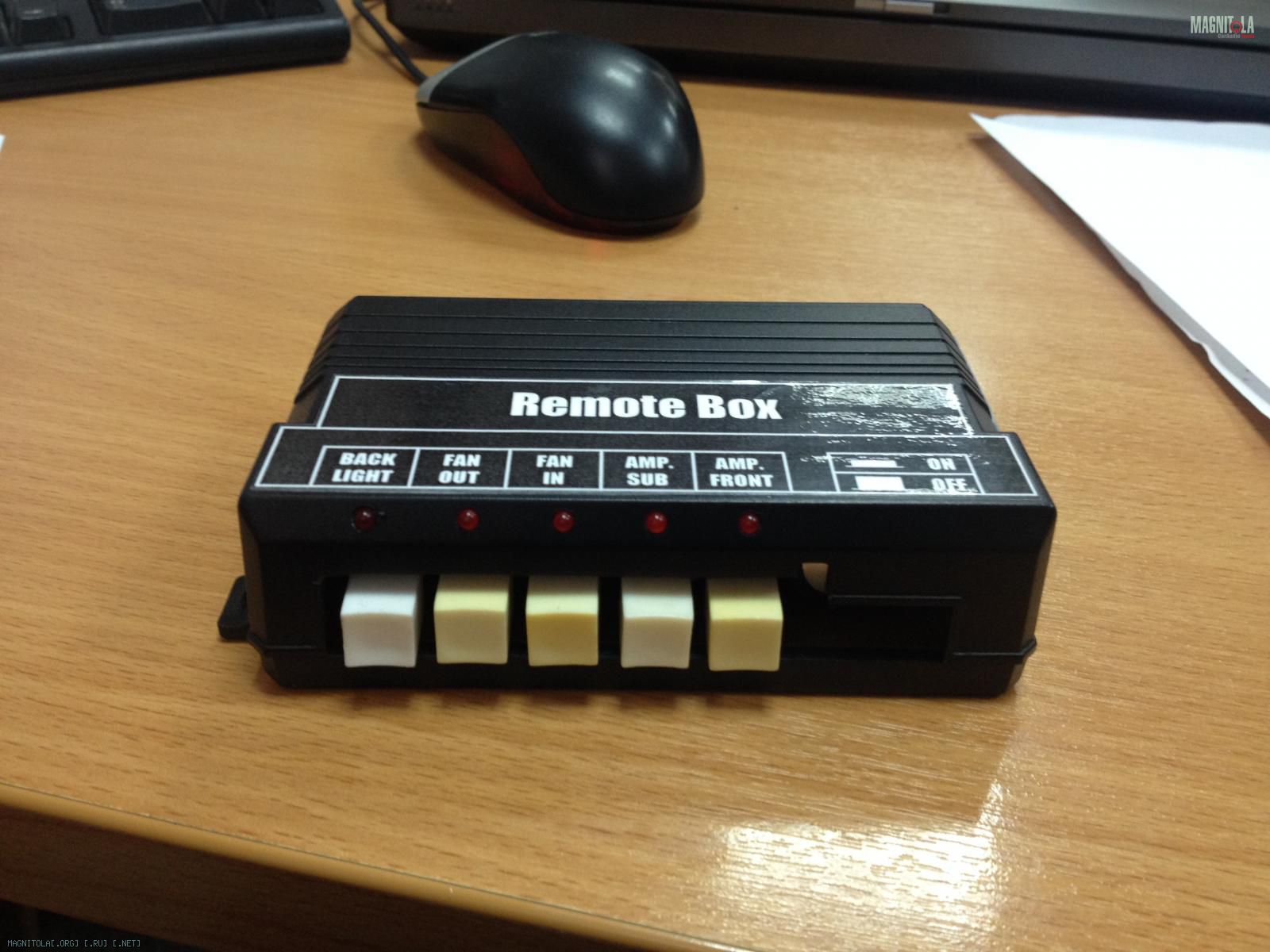

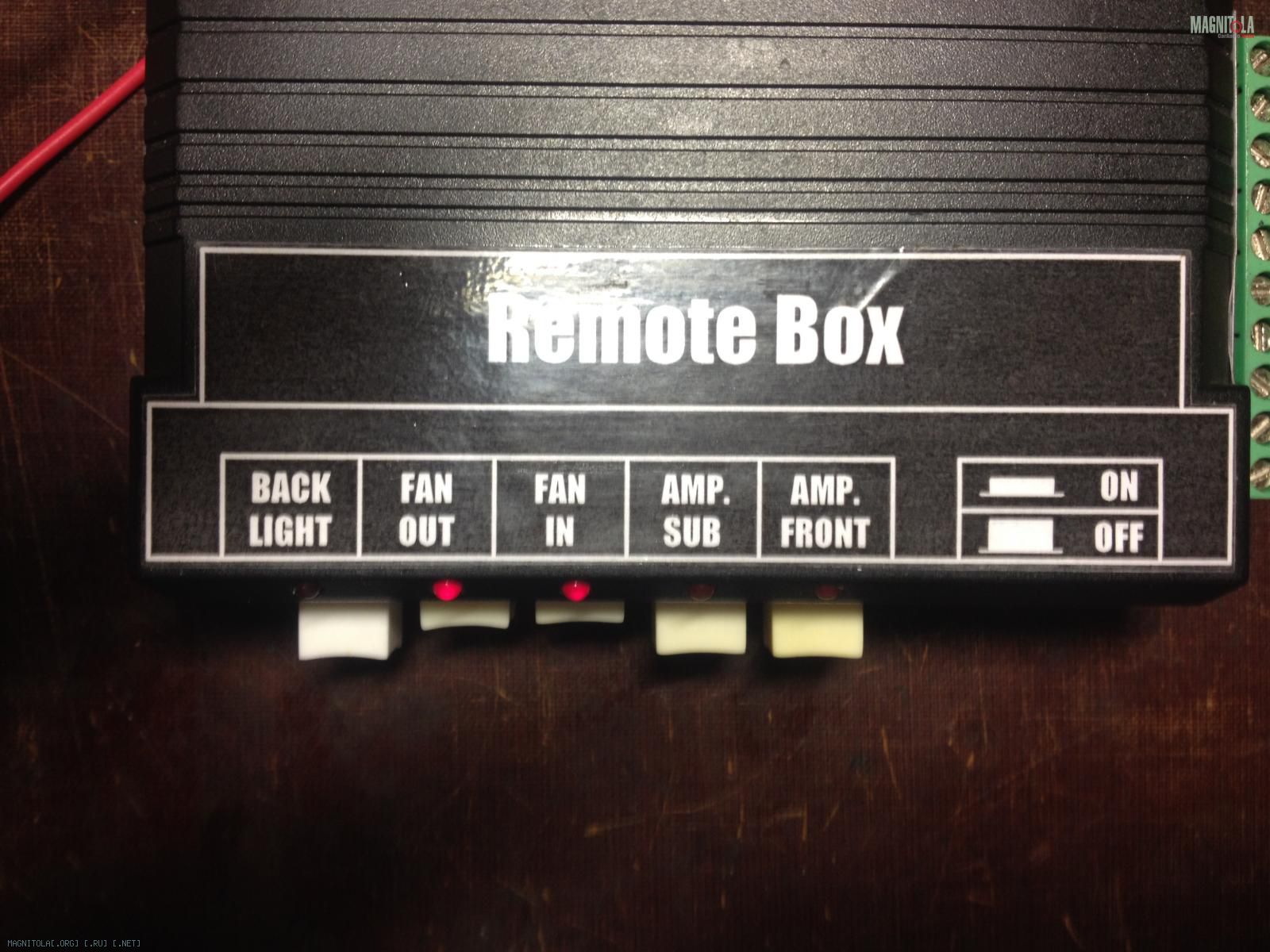

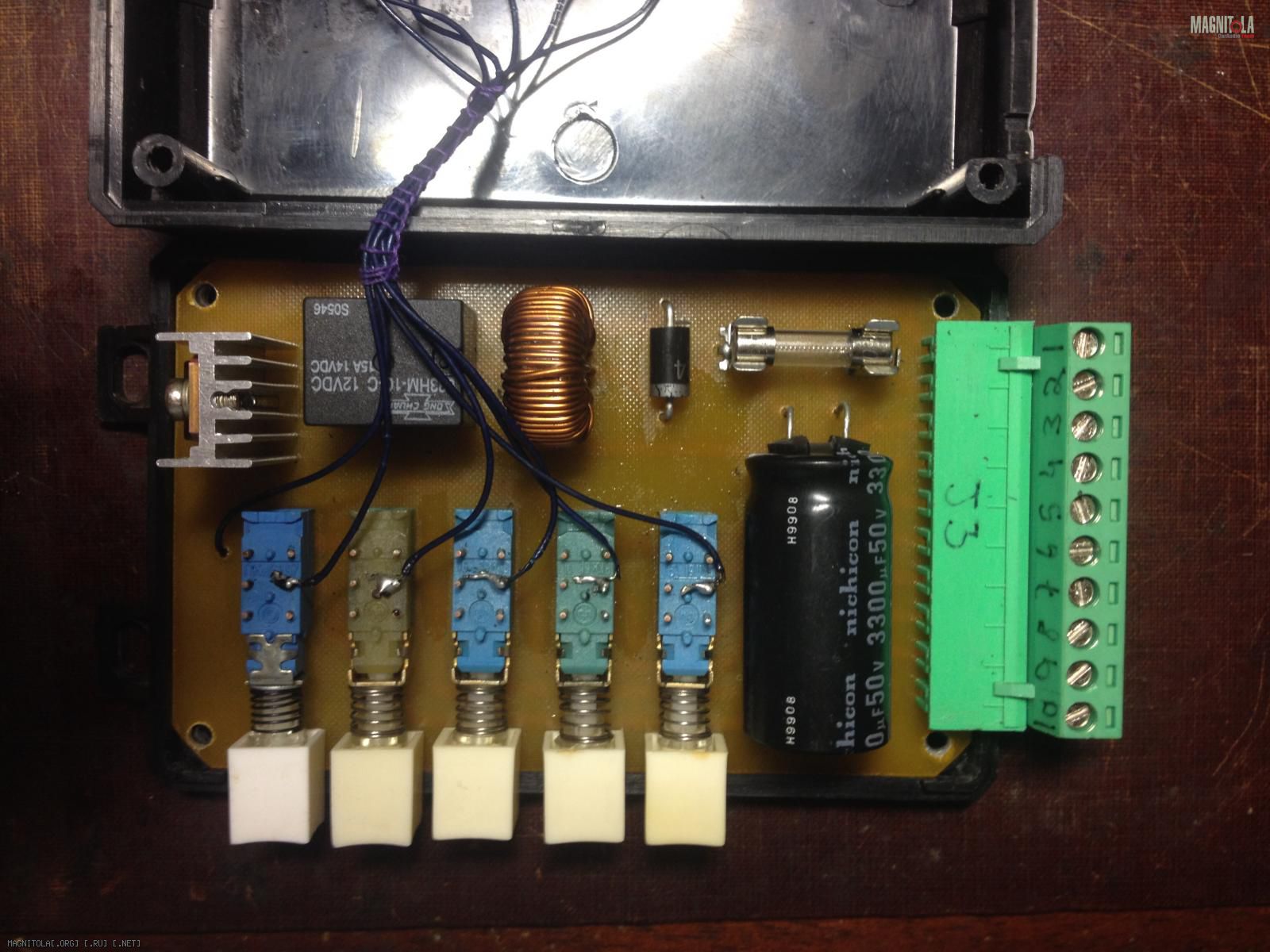

Изготовление подписей на самоклеющейся бумаге, сборка, проверка работоспобосности
Вложение 520566
Вложение 520568Вложение 520570
Вложение 520572Вложение 520574
Вложение 520576Вложение 520578
Вложение 520580
Как то так, получилось. :blush2:
Изготавливается такая вот рама. Пока эскизы.:smile3:

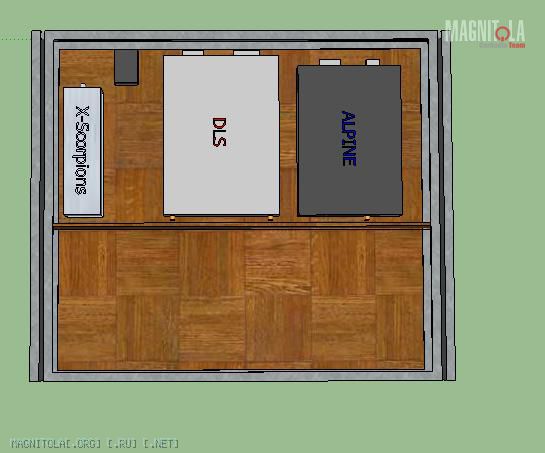

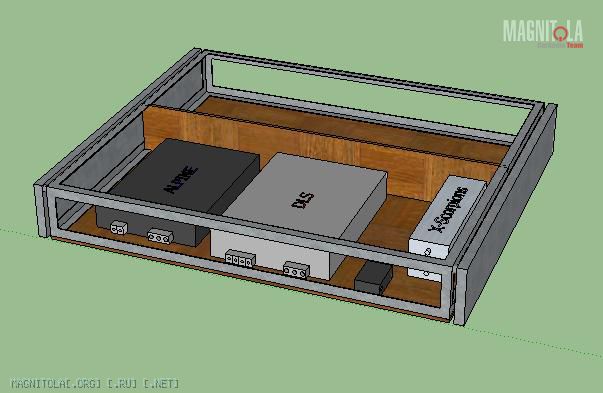

Расположение усилителей, конденсатора, дистрибьютера
Вложение 520602
Вложение 520604

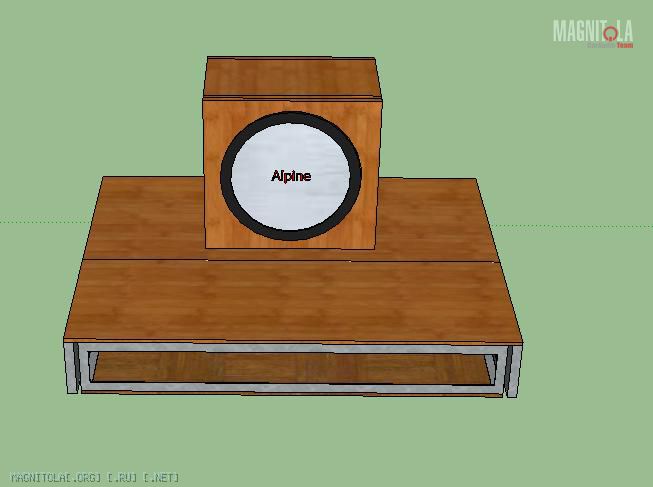

Общий вид
Вложение 520600

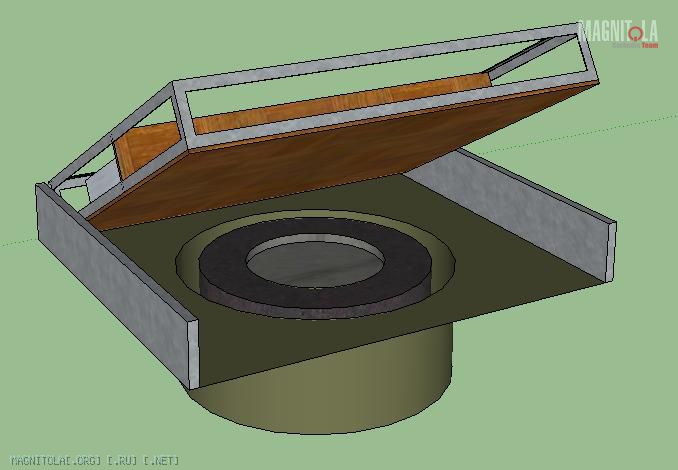

Доступ к запасному колесу
Вложение 520606
Багажник в повседневе не используется т.к. машина выходного дня. :dance3:
даешь производство в массы! :D
