Построение хорошего звука в ВАЗ-2108

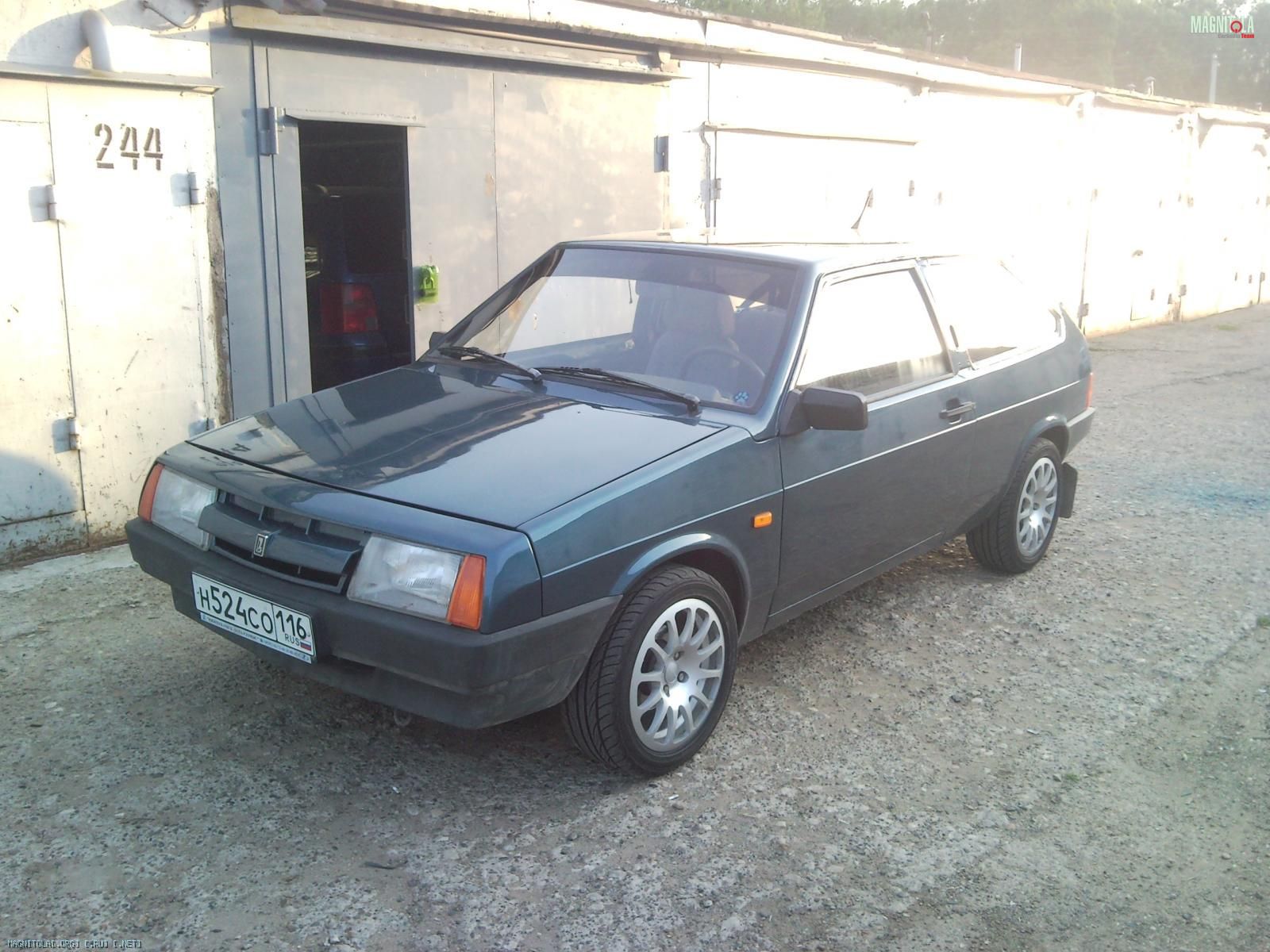

Собственно автомобиль ВАЗ-2108 1993 года.
Вложение 324738

Был восстановлен почти в первозданной форме и с добавлением изюминок, в том числе и создание звуковой системы.

Пока машину восстанавливал, покупал и принимал подарки в виде компонентов будущей системы.

Начну по порядку:
ГУ - Pioneer DEH-3400UB
Вложение 324718

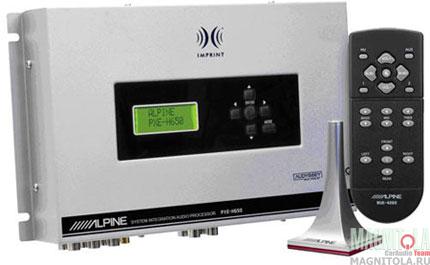

Процессор - Alpine PXE-H650
Был подарен другом который привез мне его из США, чтобы без дела не лежал на полке, решил установить его.
Вложение 324720

Усилитель на фронт - DLS МА41
Для по канального усиления
Вложение 324722

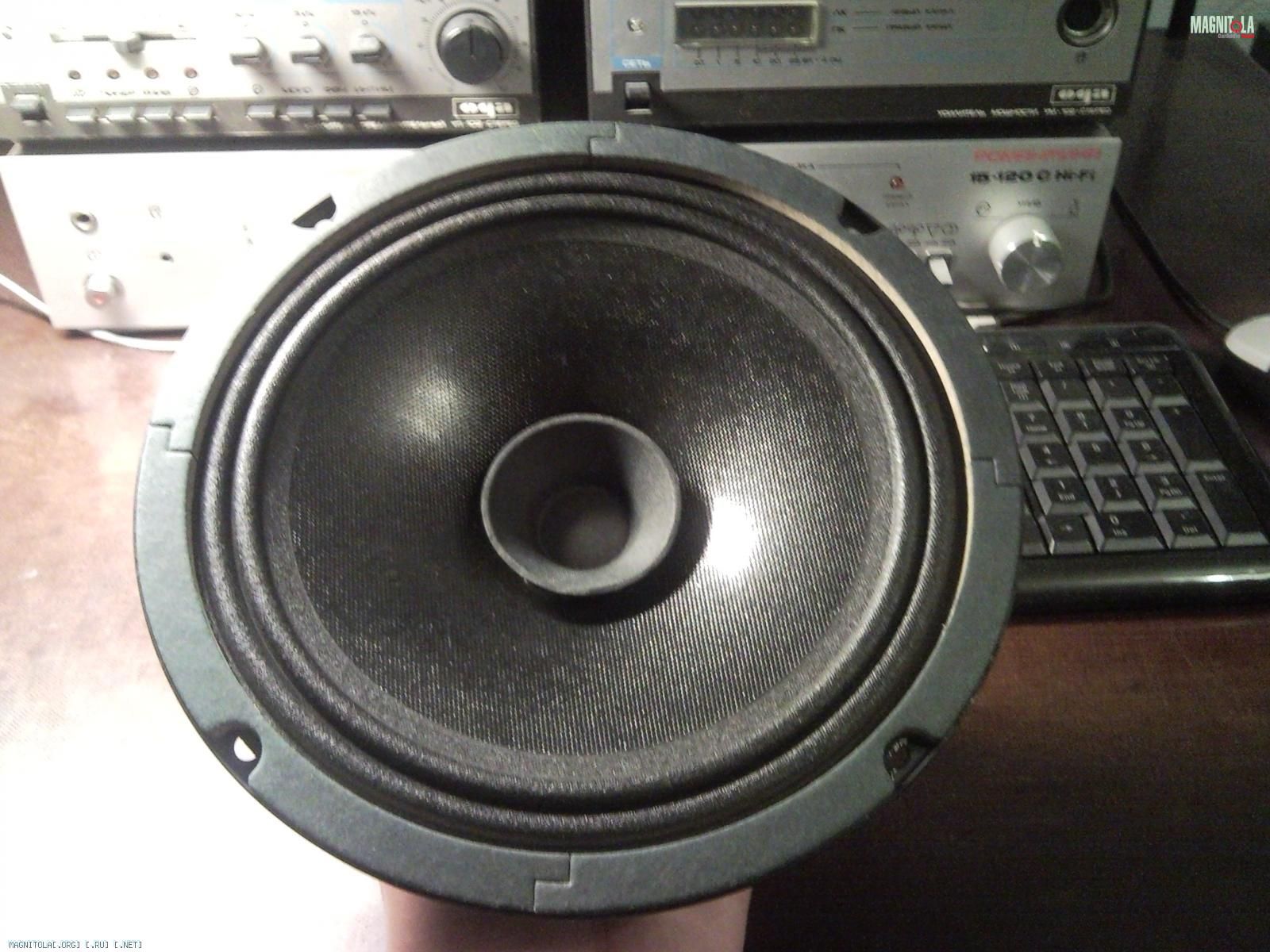

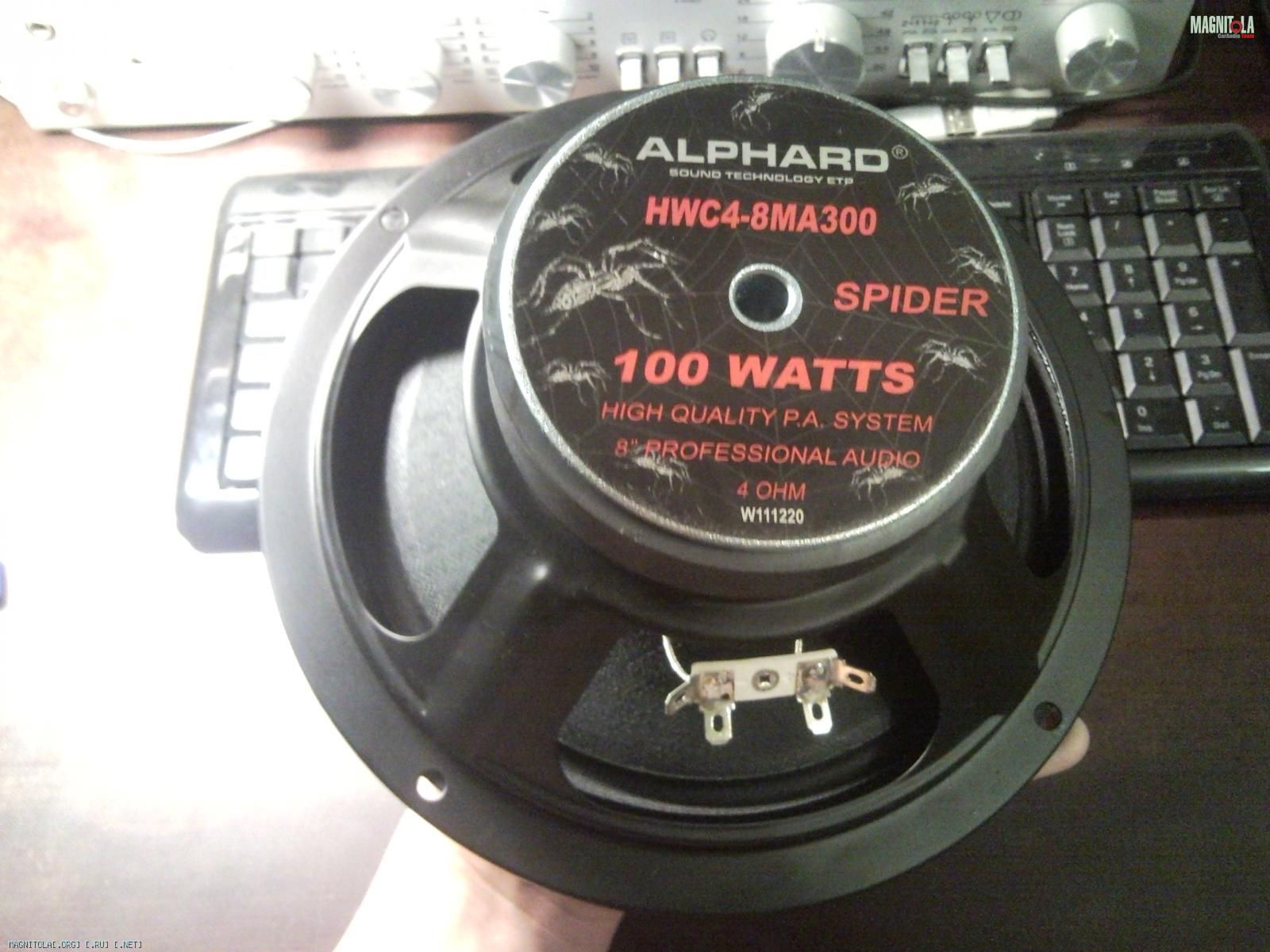

Фронт НЧ - Широкополосные динамики Alphard HWC4-8ma300
Были заказаны и привезены из Ростова на Дону
Вложение 324724
Вложение 324726

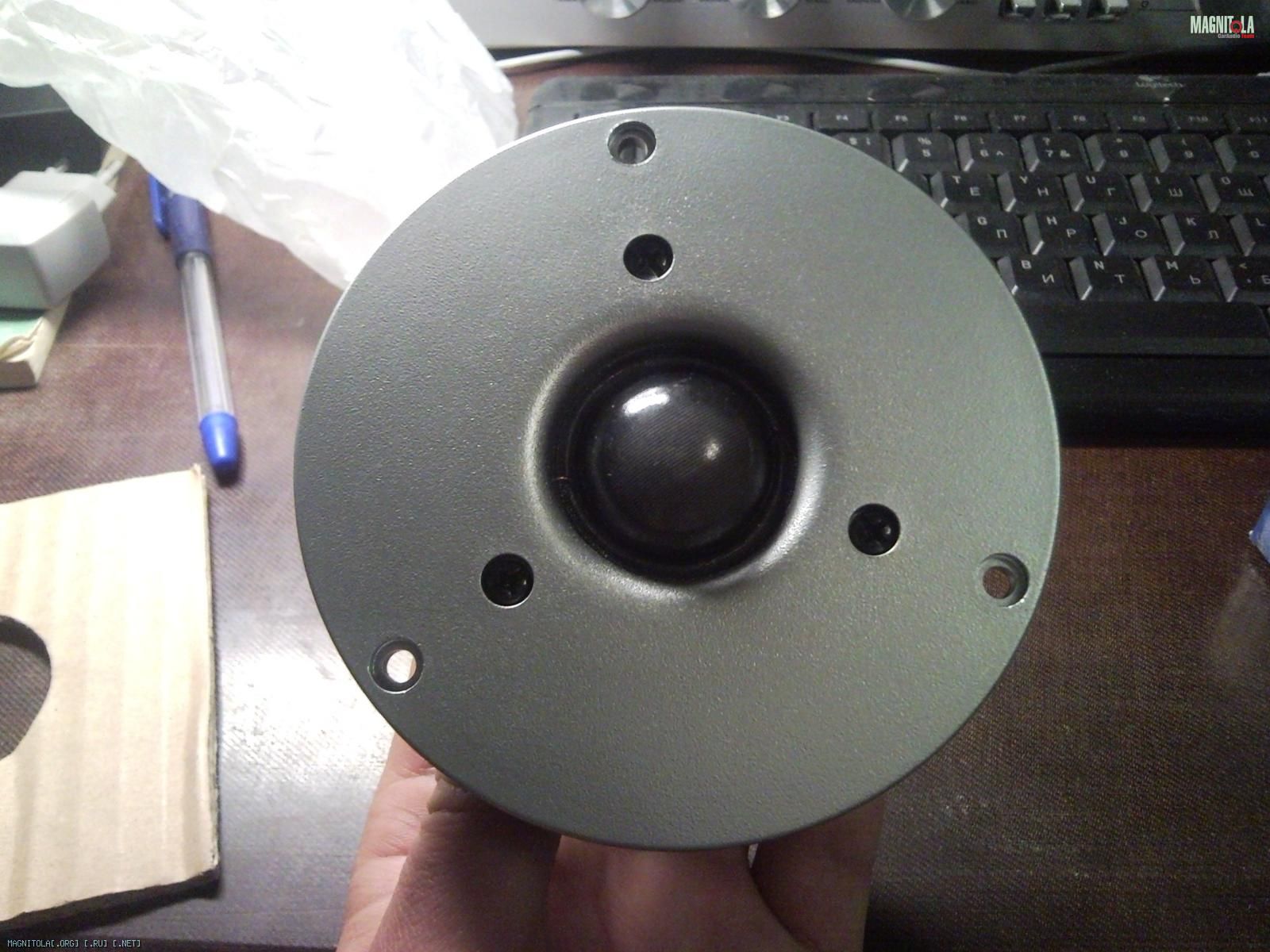

Фронт ВЧ - Alphard TW-401
Вложение 324728
Вложение 324730

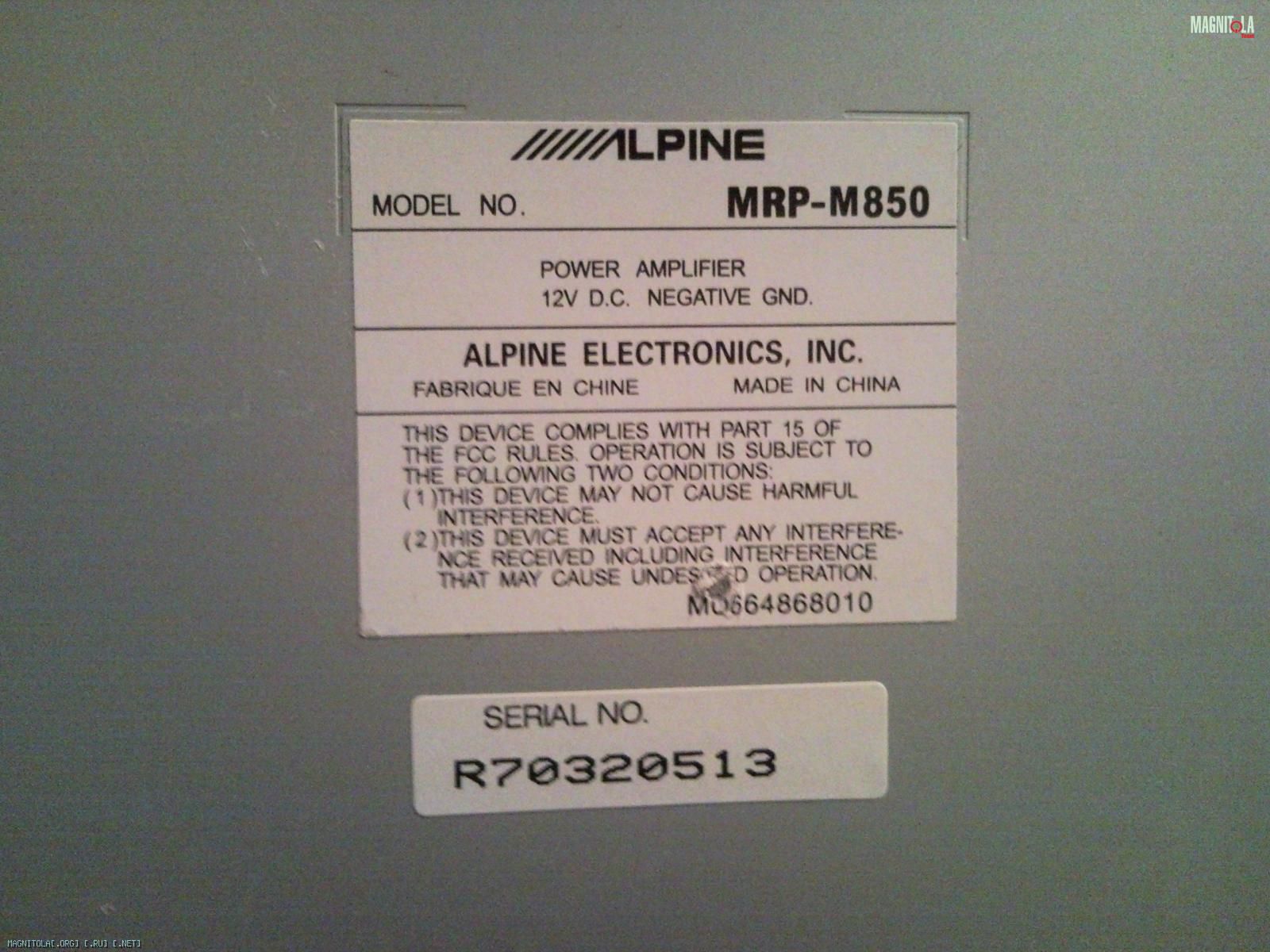

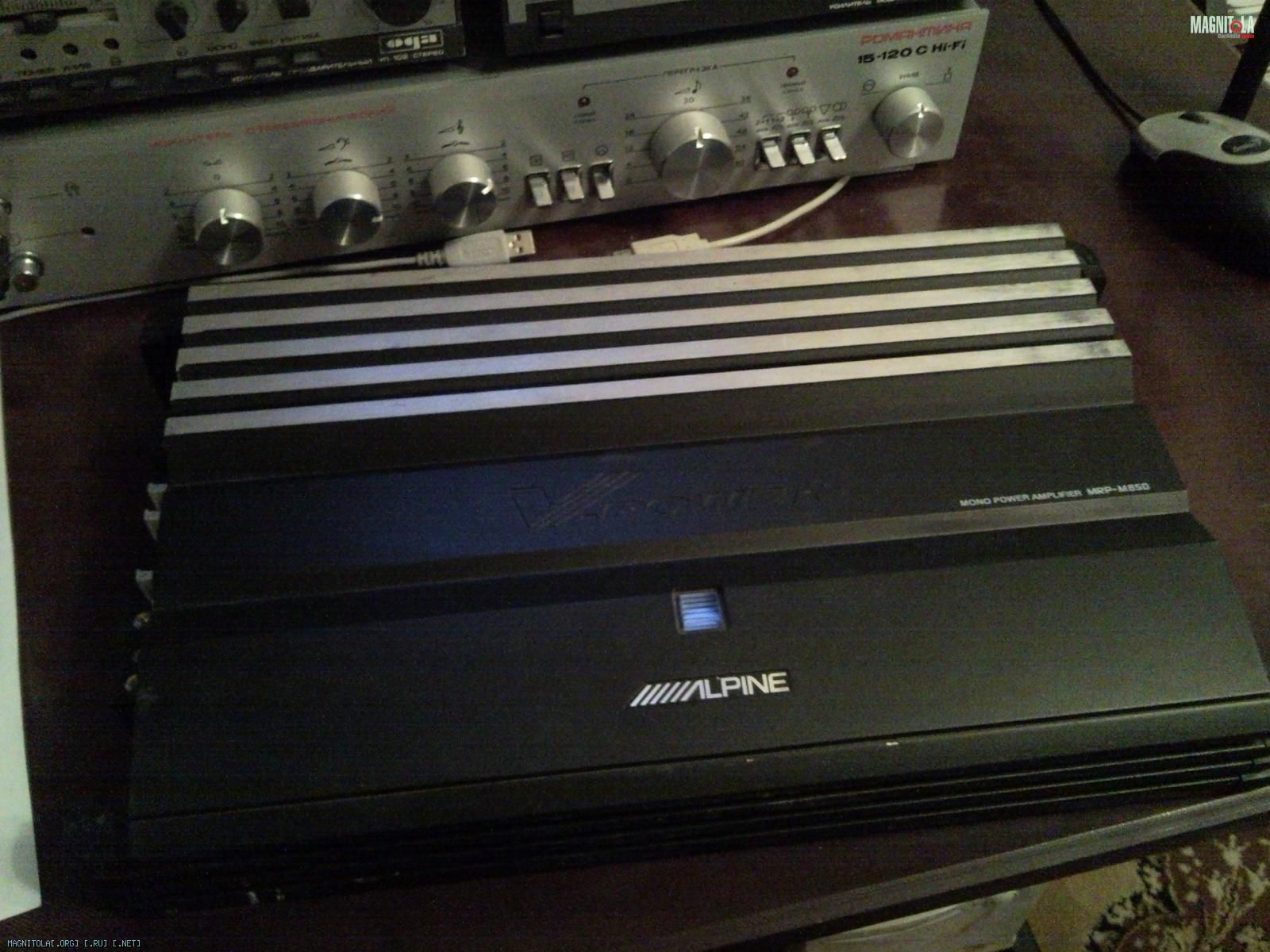

Моноблок на Саб - Alpine MRP-M850
Был привезен другом из США вместе с процессором и сабом
Вложение 324732
Вложение 324716

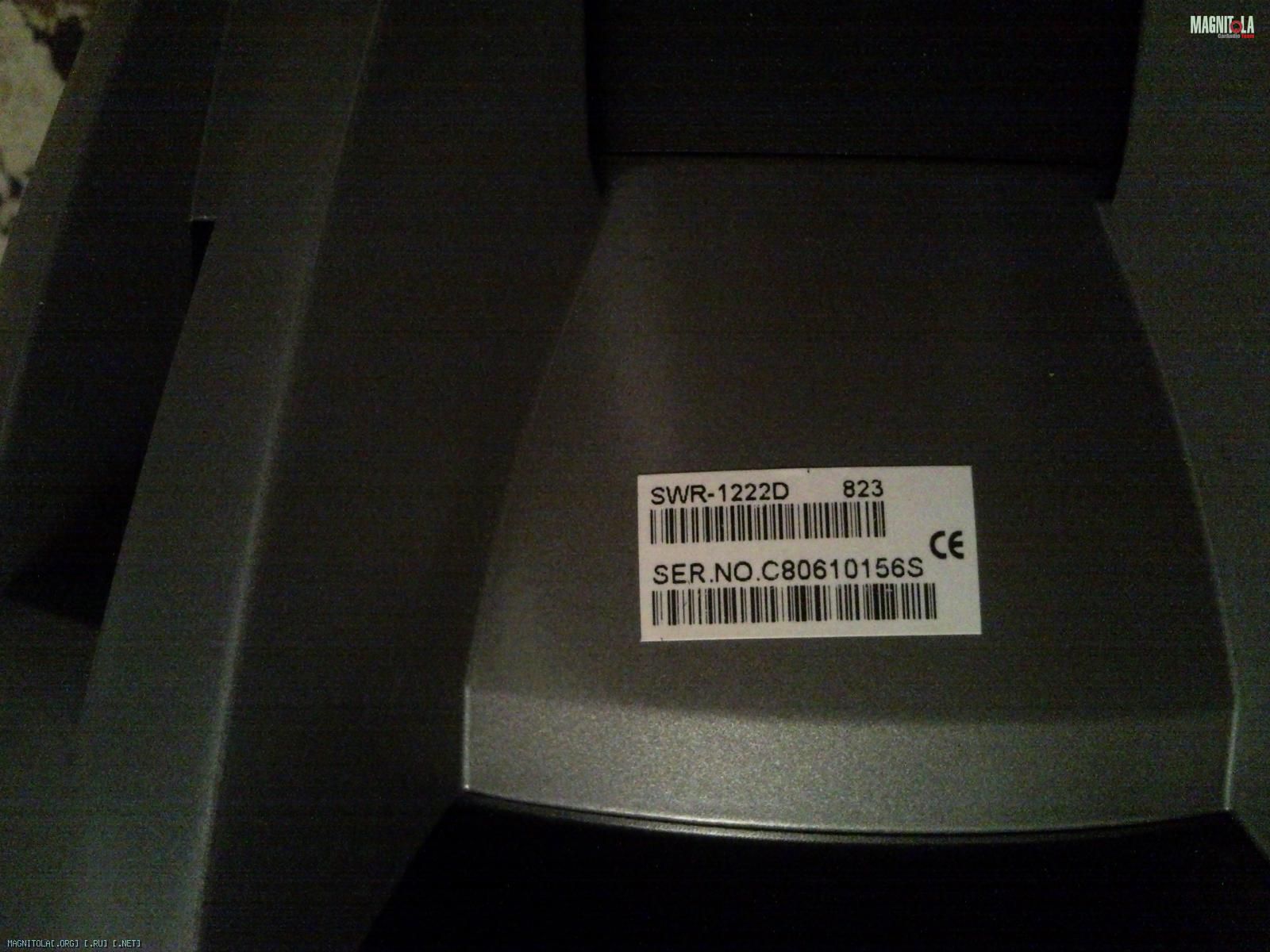

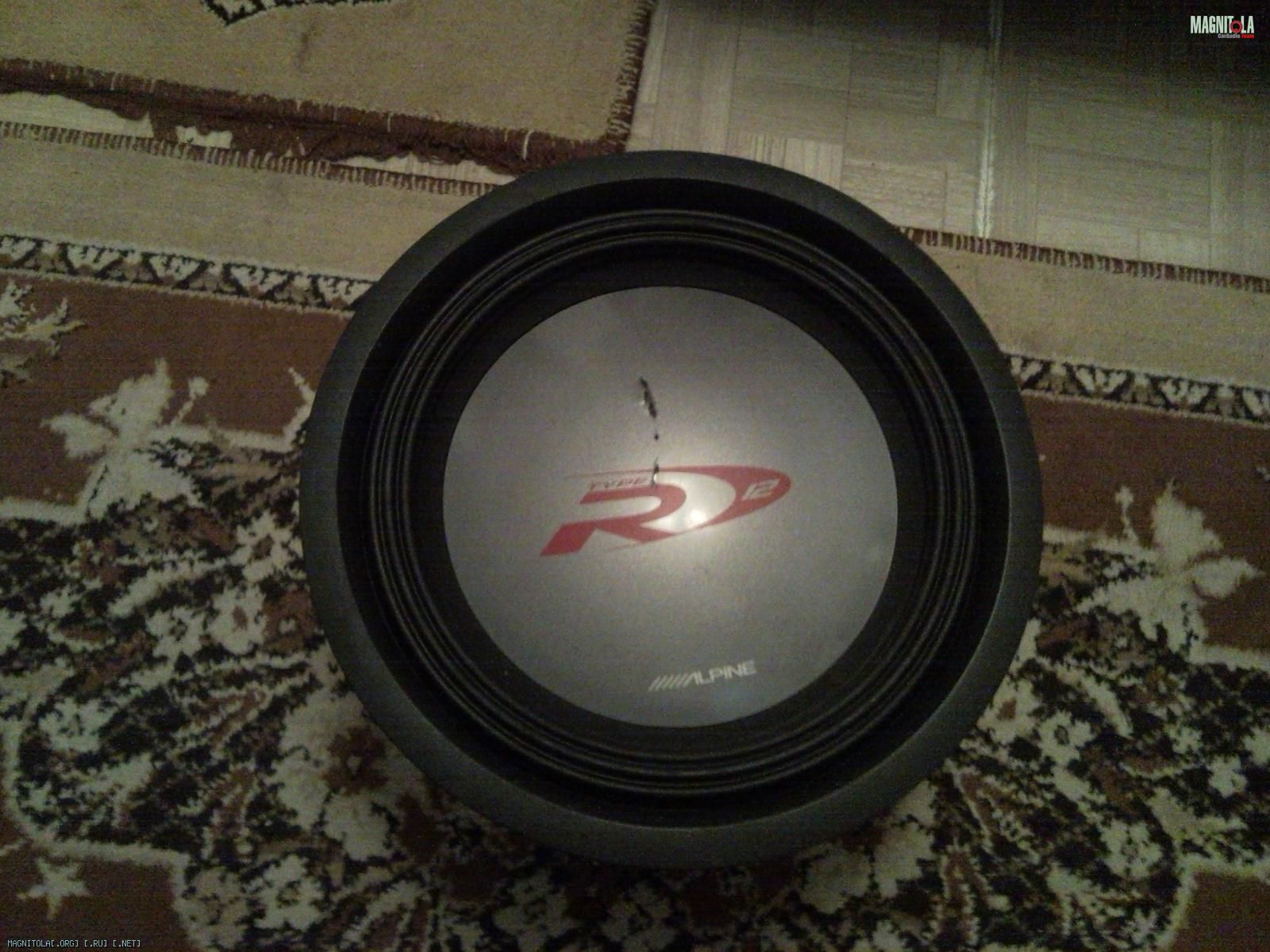

Саб - Alpine SWR-1222D
Вложение 324734
Вложение 324736

А как Вы дружить ГУ Пионер и проц Алпайн будете?????

Легко и не принужденно:yes:

Процессор в эту схему не вписывается. Вопрос то в чем?

Цитата:

---

Сообщение от Pro_ceed

Легко и не принужденно:yes:

---

Хорошо , если так......

Процессор в данный момент подключен по высокоуровневому входу. Все отлично работает. Пробовал через AUX процессора, сильные наводки.

Цитата:

---

Сообщение от kirillka002

Процессор в данный момент подключен по высокоуровневому входу. Все отлично работает. Пробовал через AUX процессора, сильные наводки.

---

Такое включение далеко о принципов AЗ, звук там не может быть хорошим. ГУ с цифровым выходом его поднимет конечно, но до уровня бюджетного класса всей системы только, но потом можно заниматься сменой элементов. И занятся ШВИ конкретно с ВАЗ авто. Хотя может вам это и не надо.

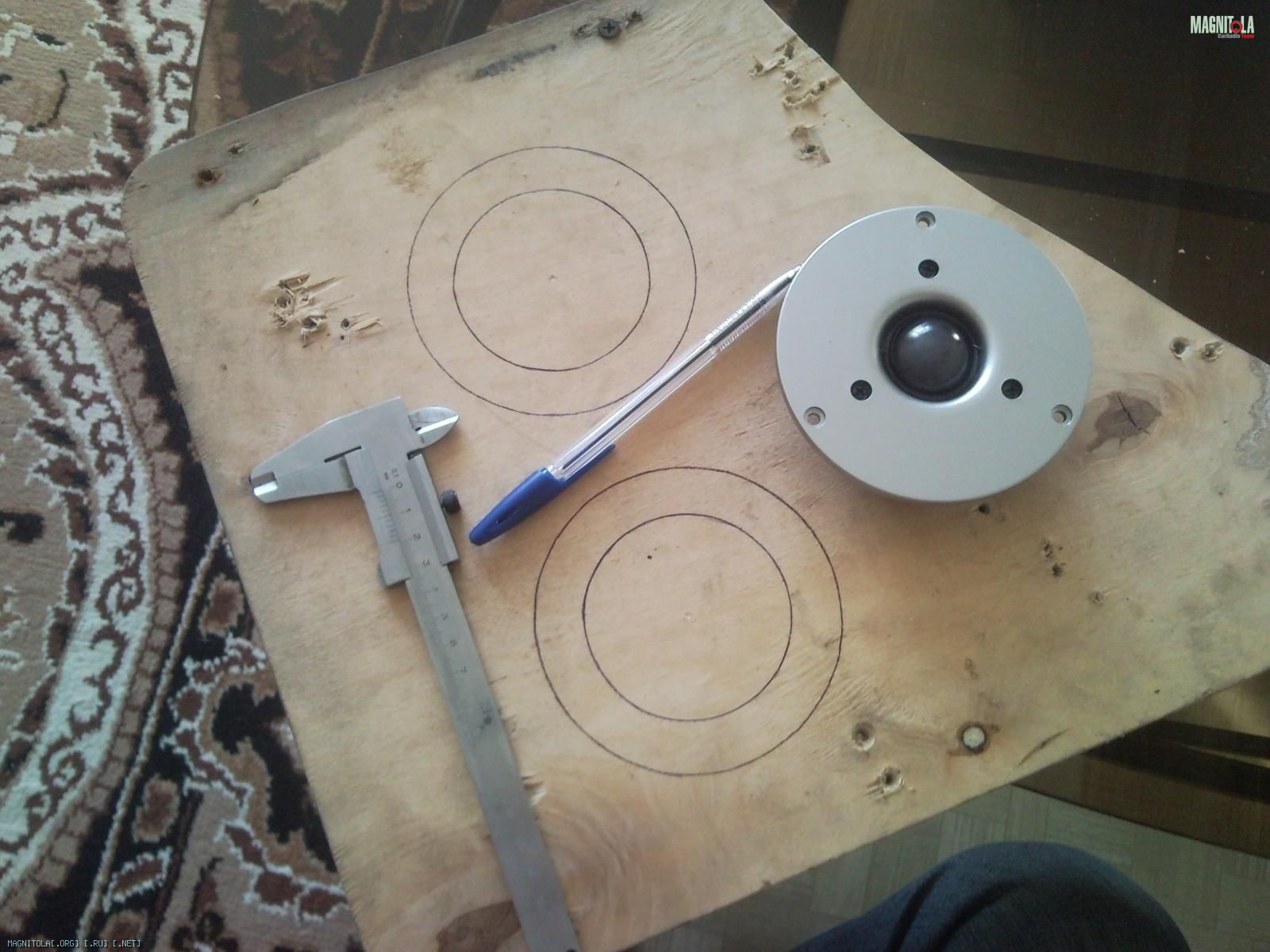

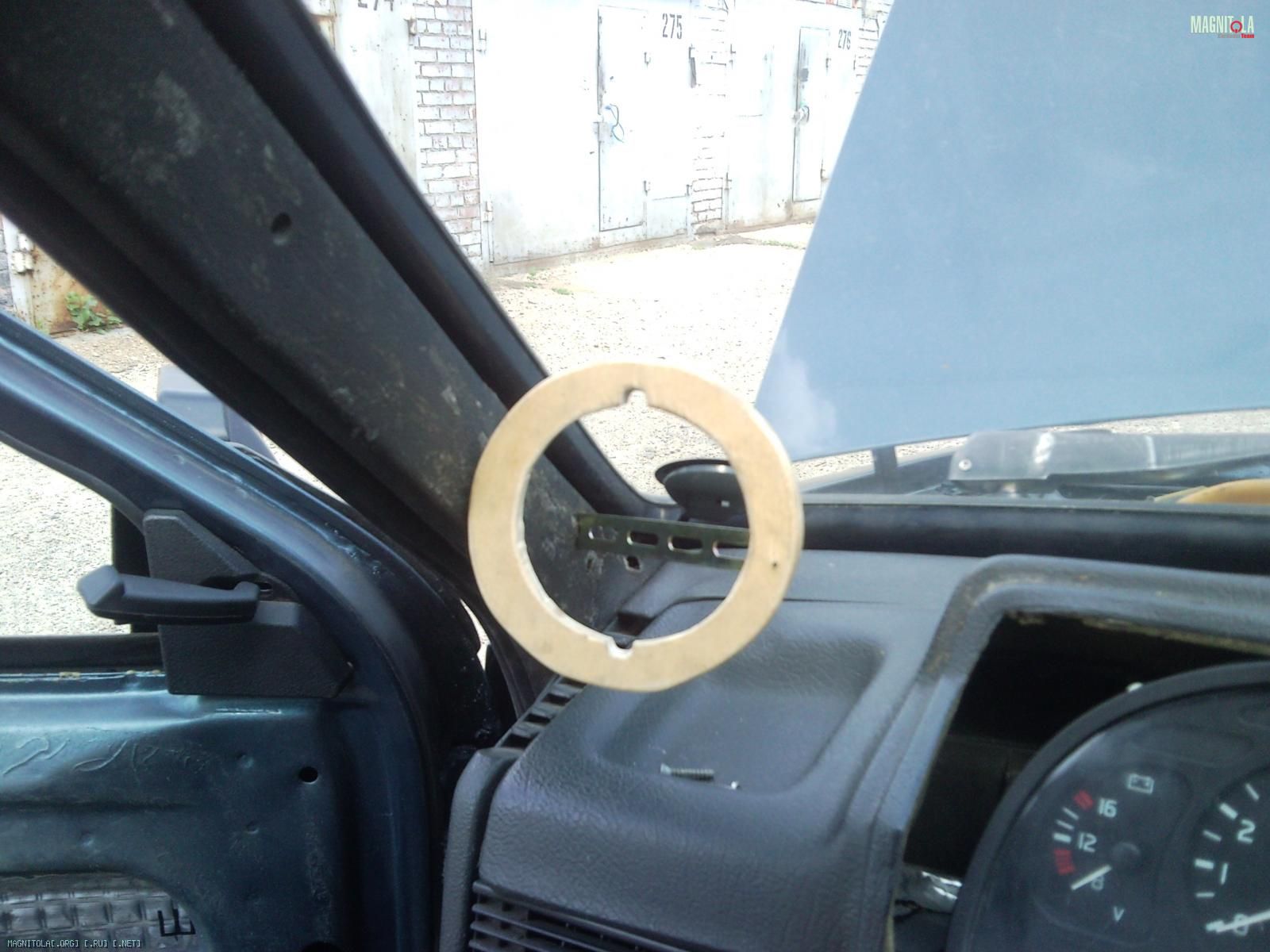

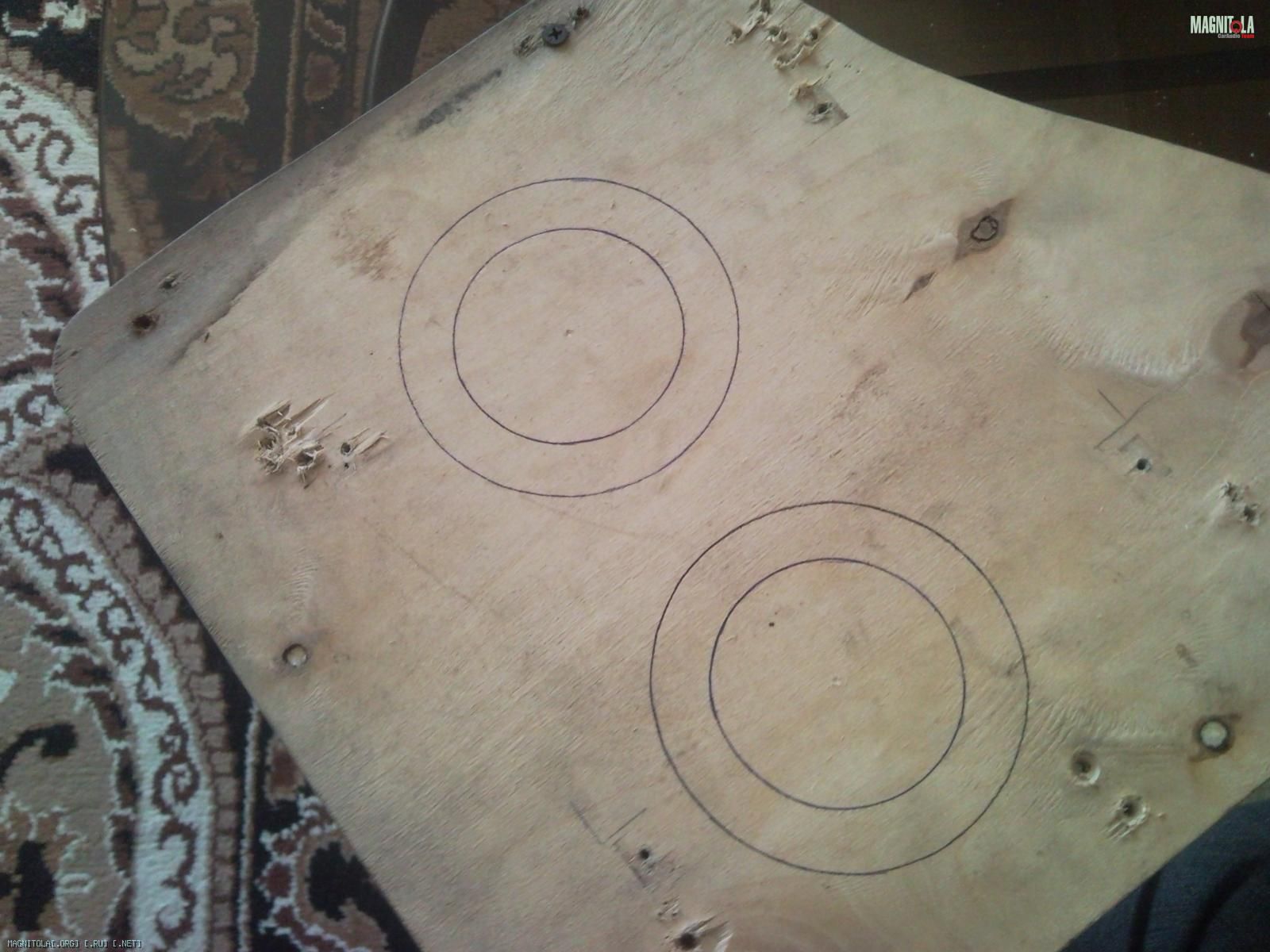

Изготовление подиумов для ВЧ динамиков.

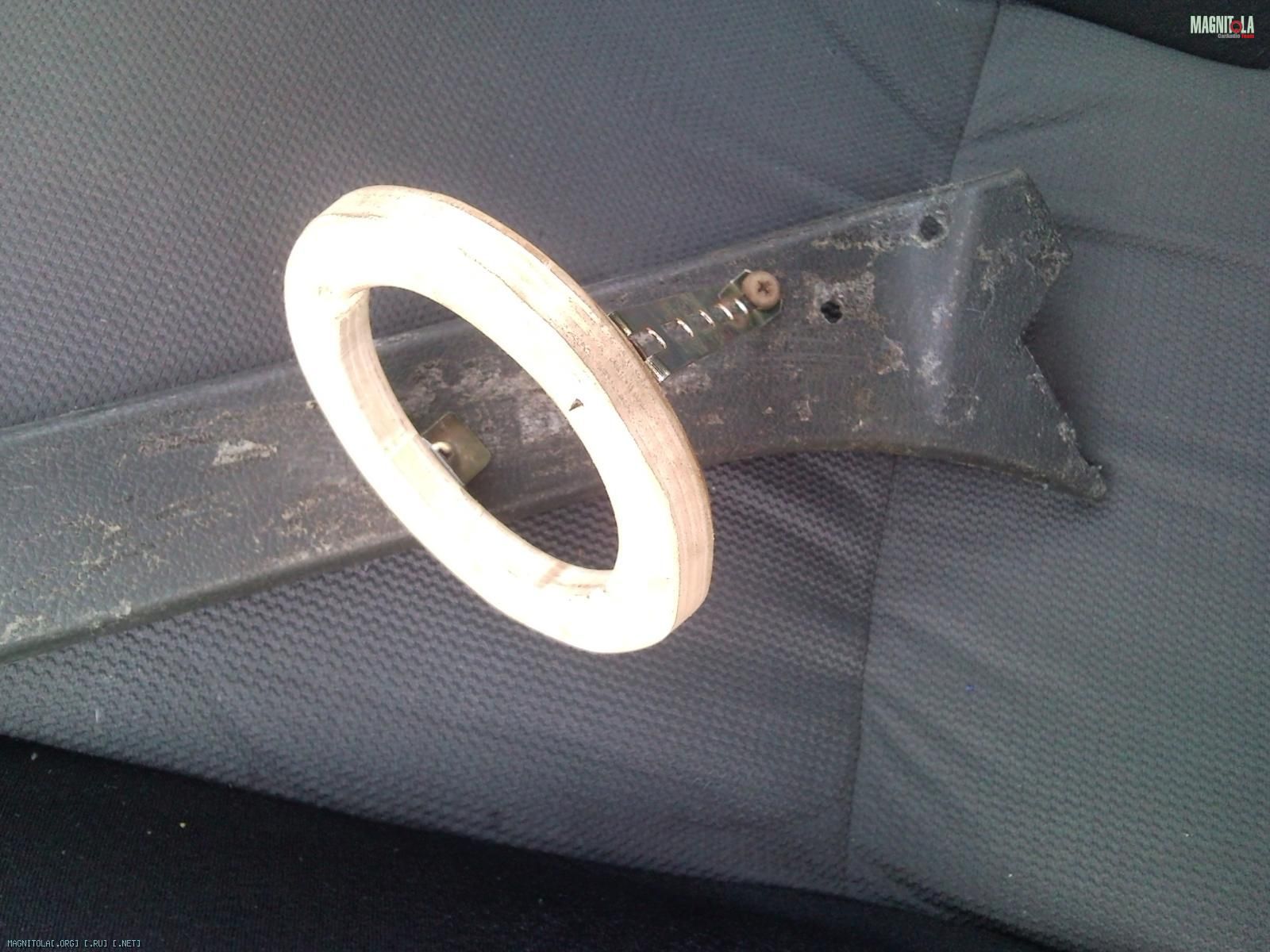

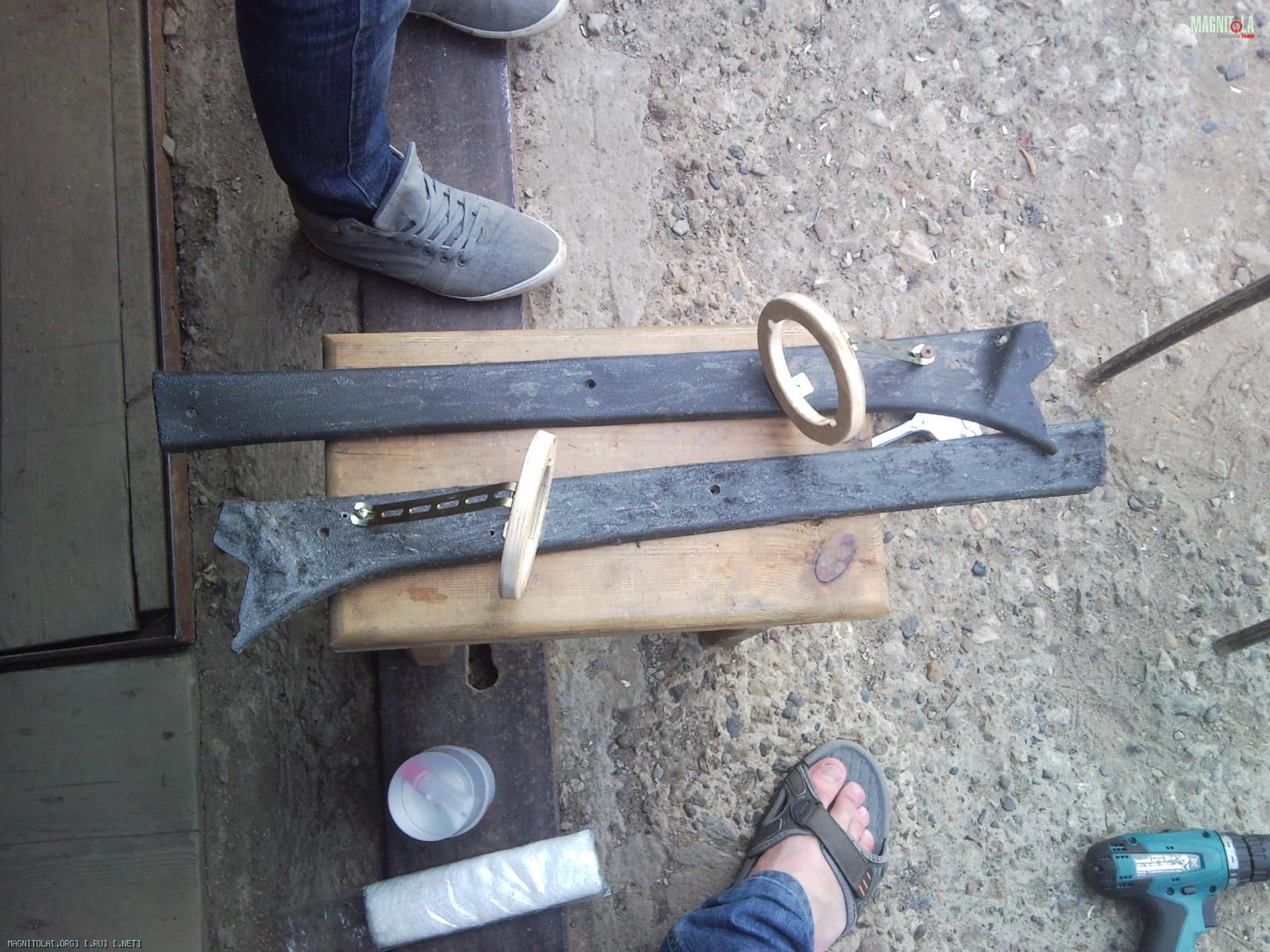

Разметил и вырезал опорные кольца, крепил их монтажной пололсой.

Вложение 324850
Вложение 324852
Вложение 324854
Вложение 324856

Выставлял направление, по рекомендациям человека занимающегося динамиками фирмы Alphard, направил на ближнего слушателя.

Вложение 324848

Затем натянул лайкру, пропитал полиэфирной смолой.
Вложение 324858

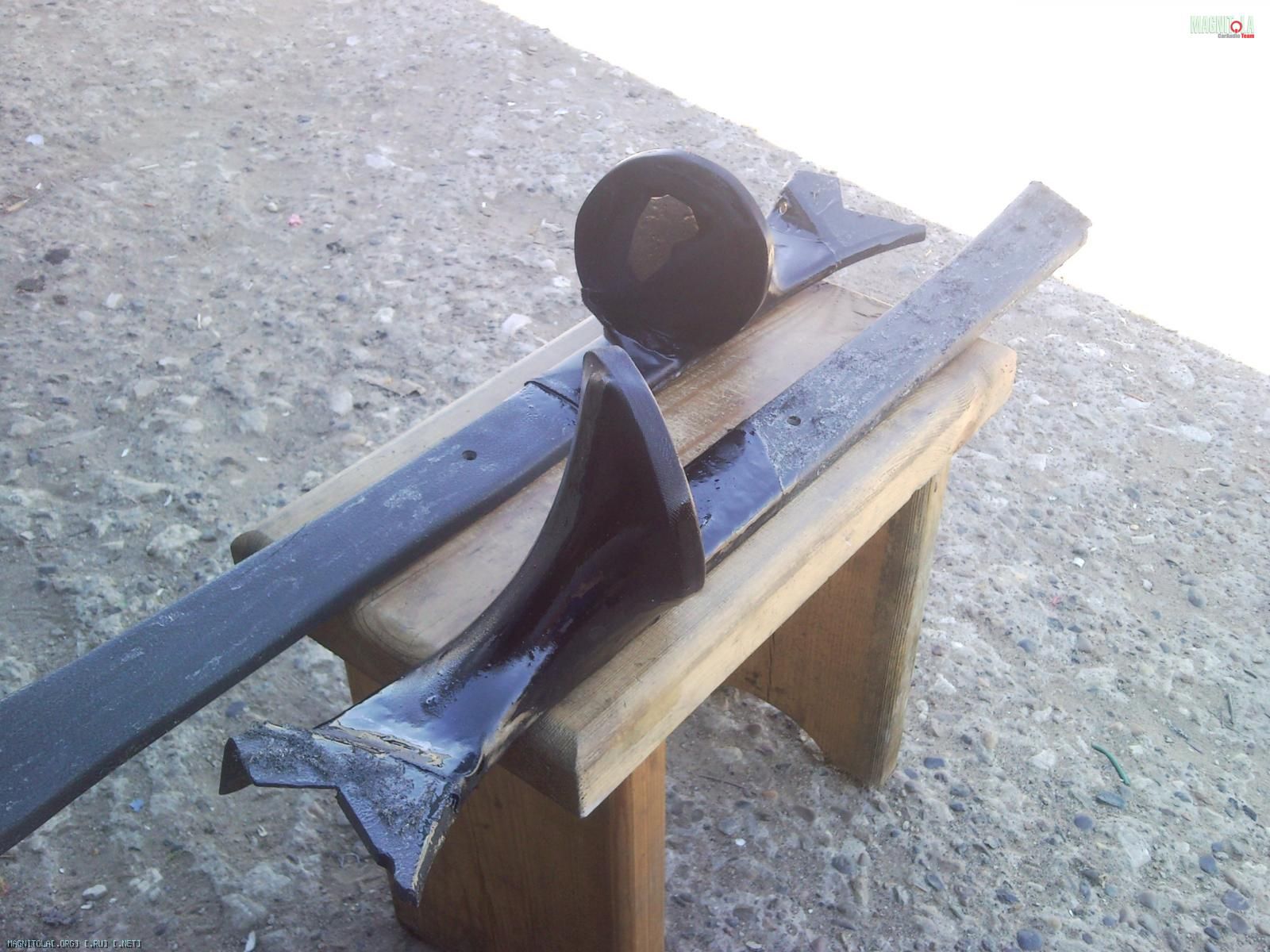

Затем шпаклевал, шлифовал. Все покрасил антигравием Body. Хотелось конечно перетянуть каким либо материалом, но форма слишком сложная. Пока оставил так. Получилась шагрень, почти как заводская ВАЗовская.

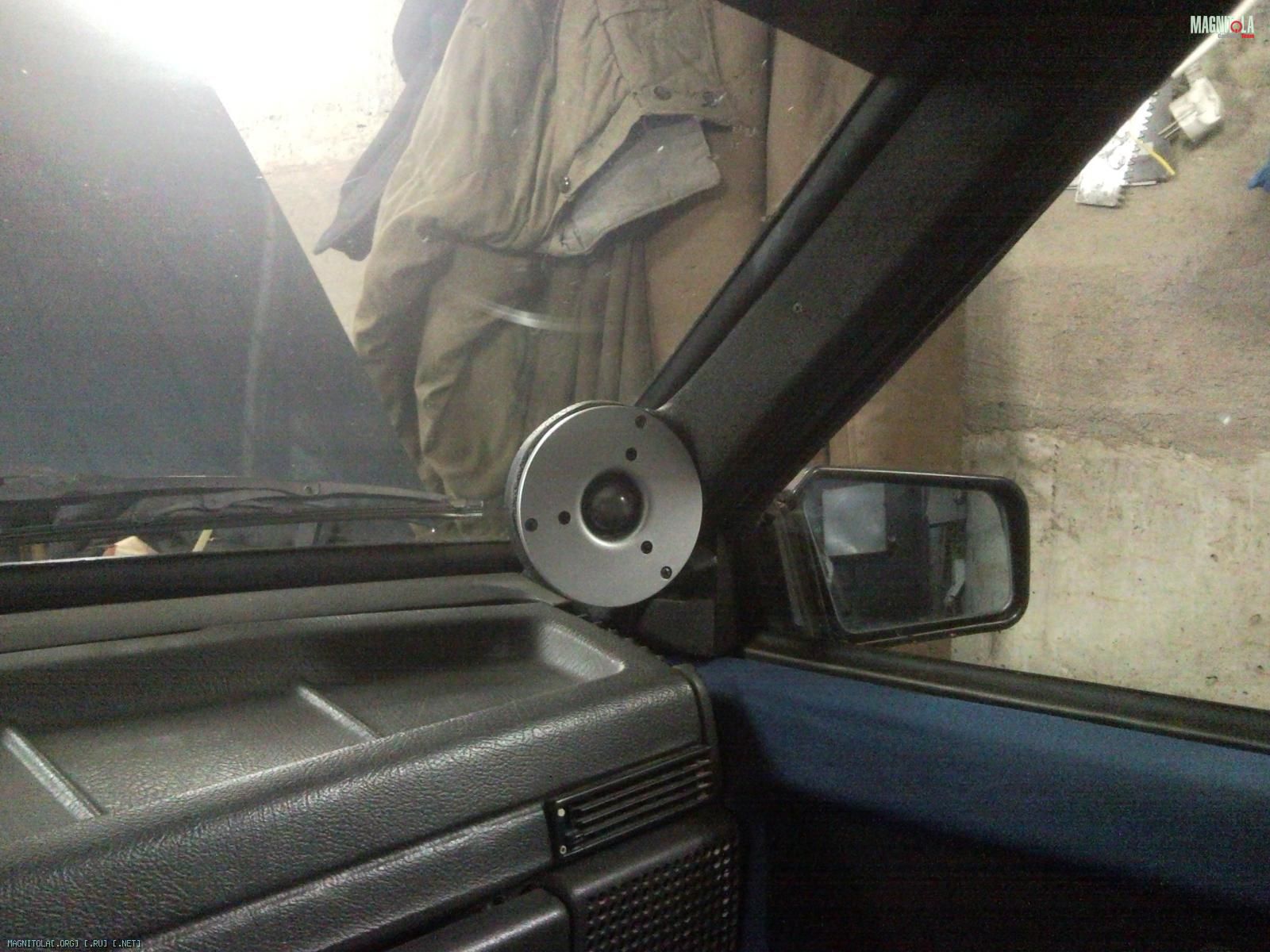

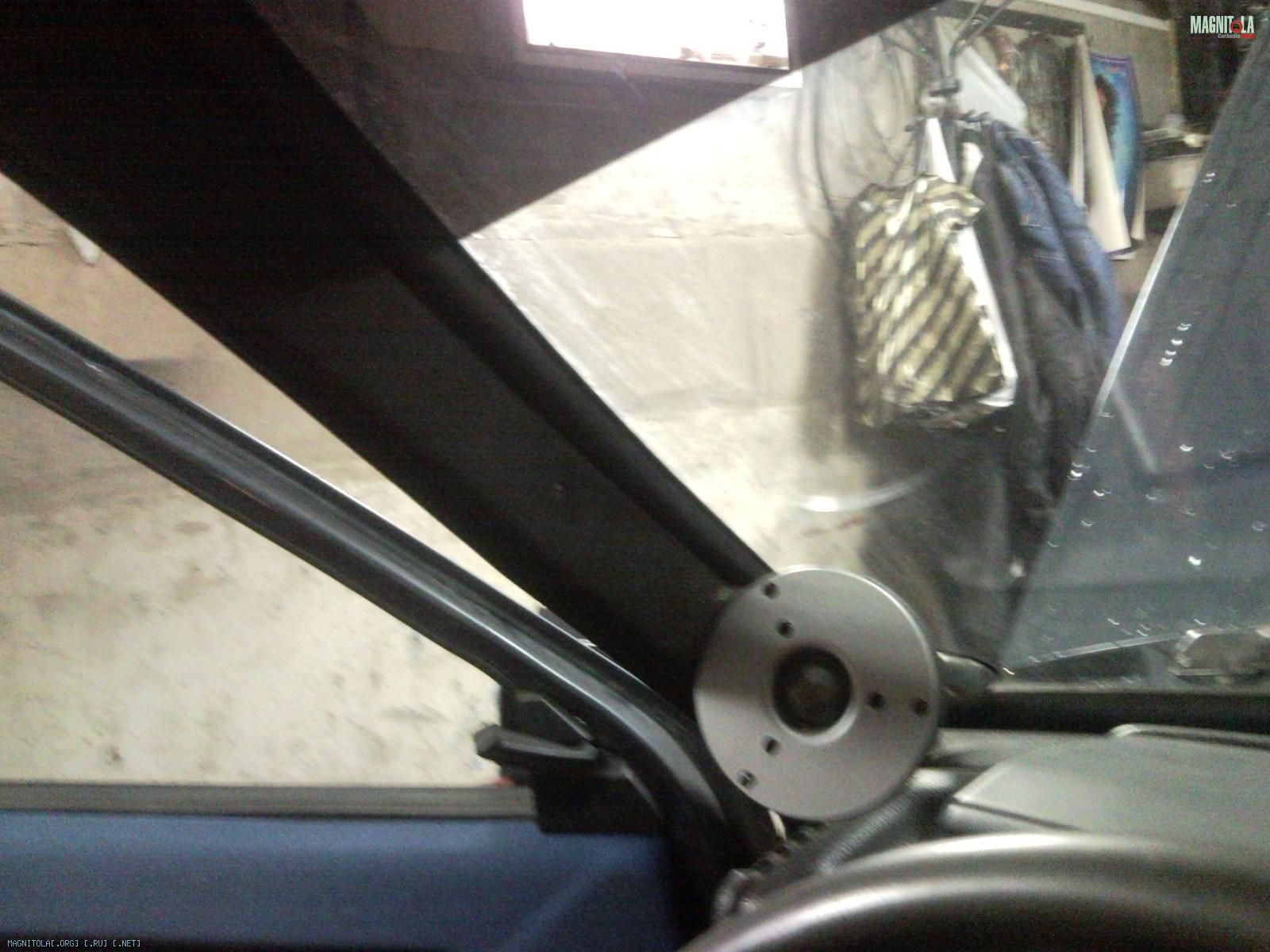

Конечный вариант, установлены подиумы в автомобиль.

Вложение 324860
Вложение 324876
Вложение 324878

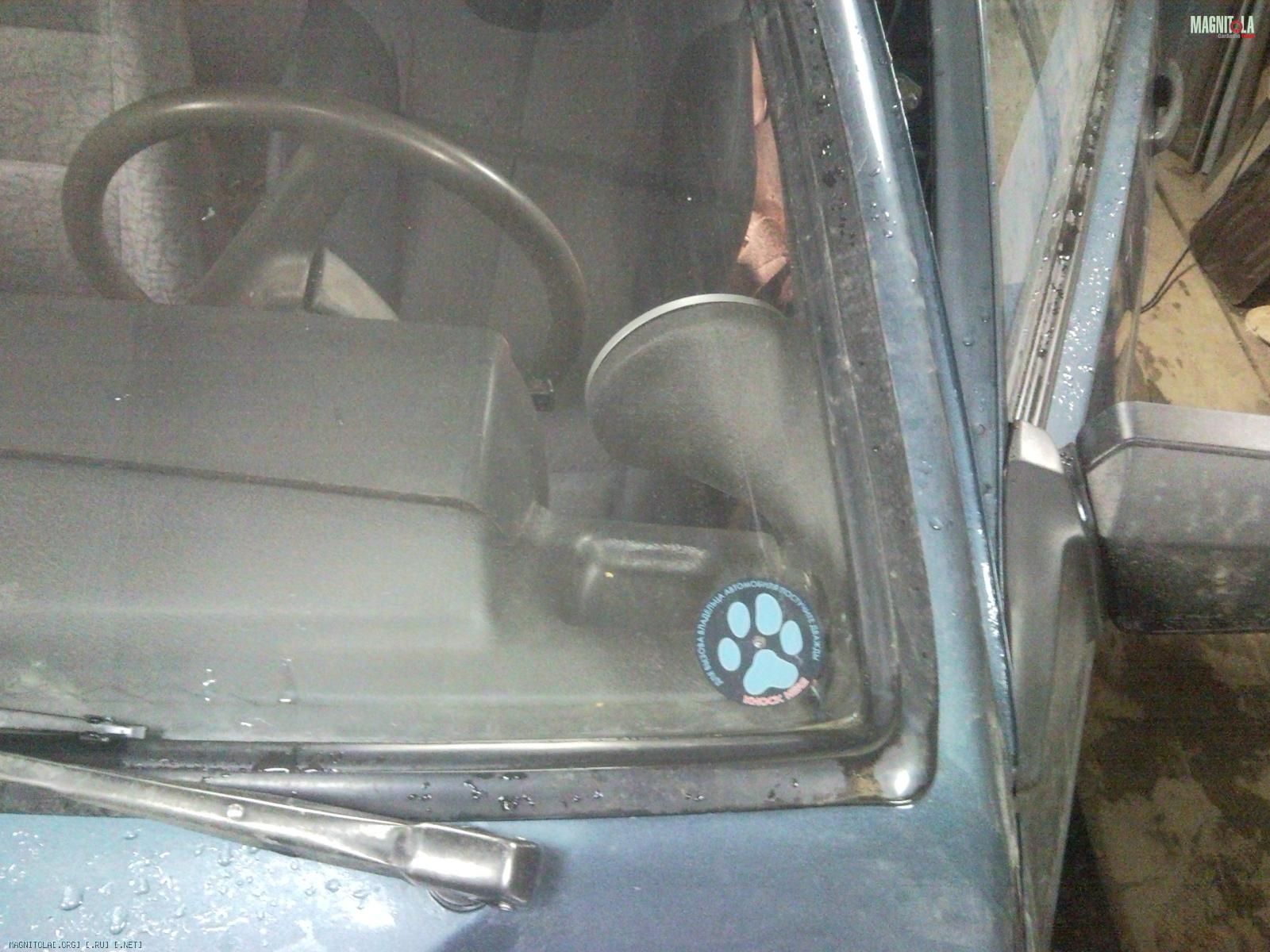

Так выглядит со стороны улицы.
Вложение 324880

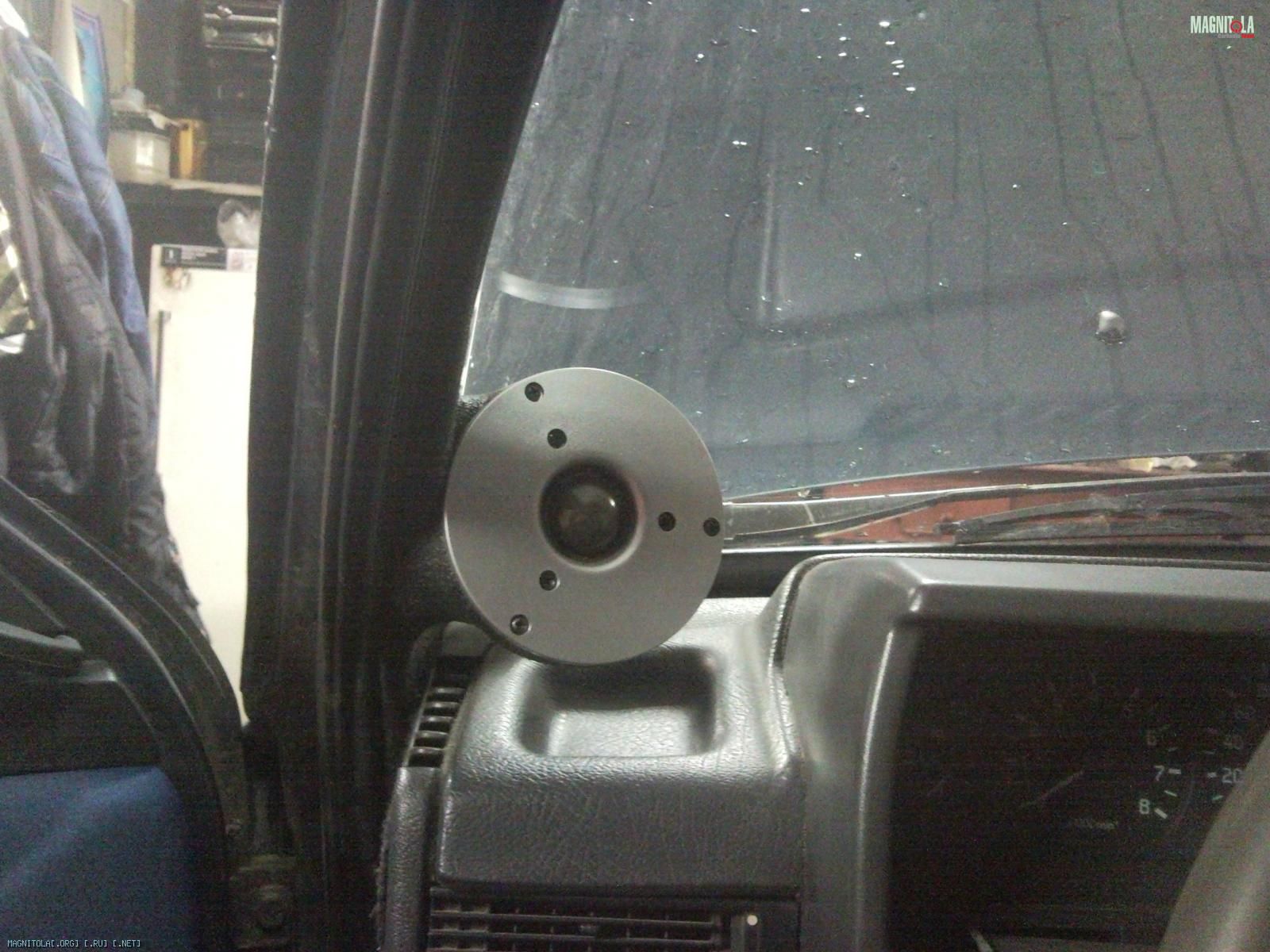

Обзору с места водителя ни сколько не мешает.

Подключены от двух каналов DLS MA41.

Цитата:

---

Сообщение от Serg_l

И занятся ШВИ конкретно с ВАЗ авто. Хотя может вам это и не надо.

---

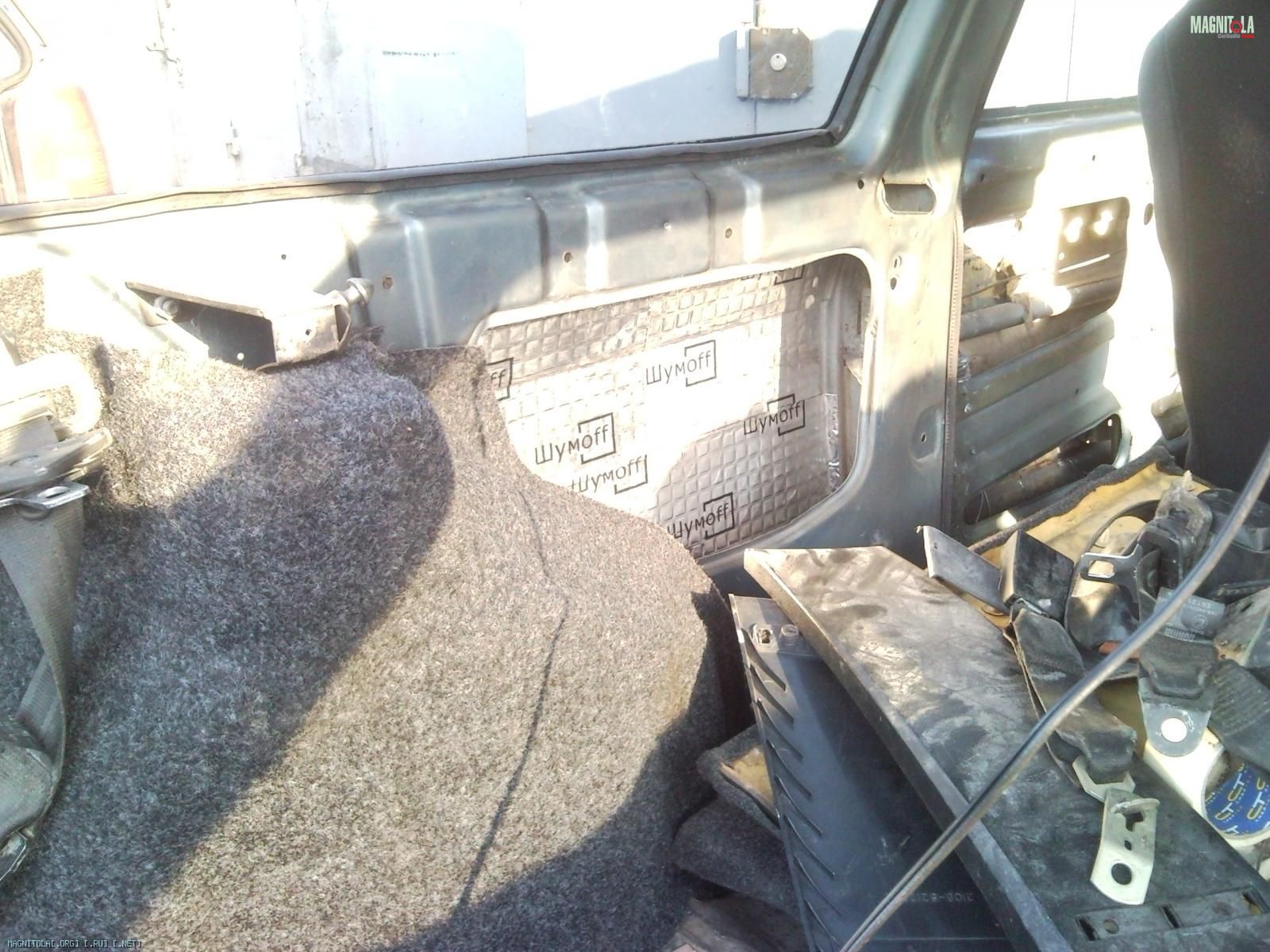

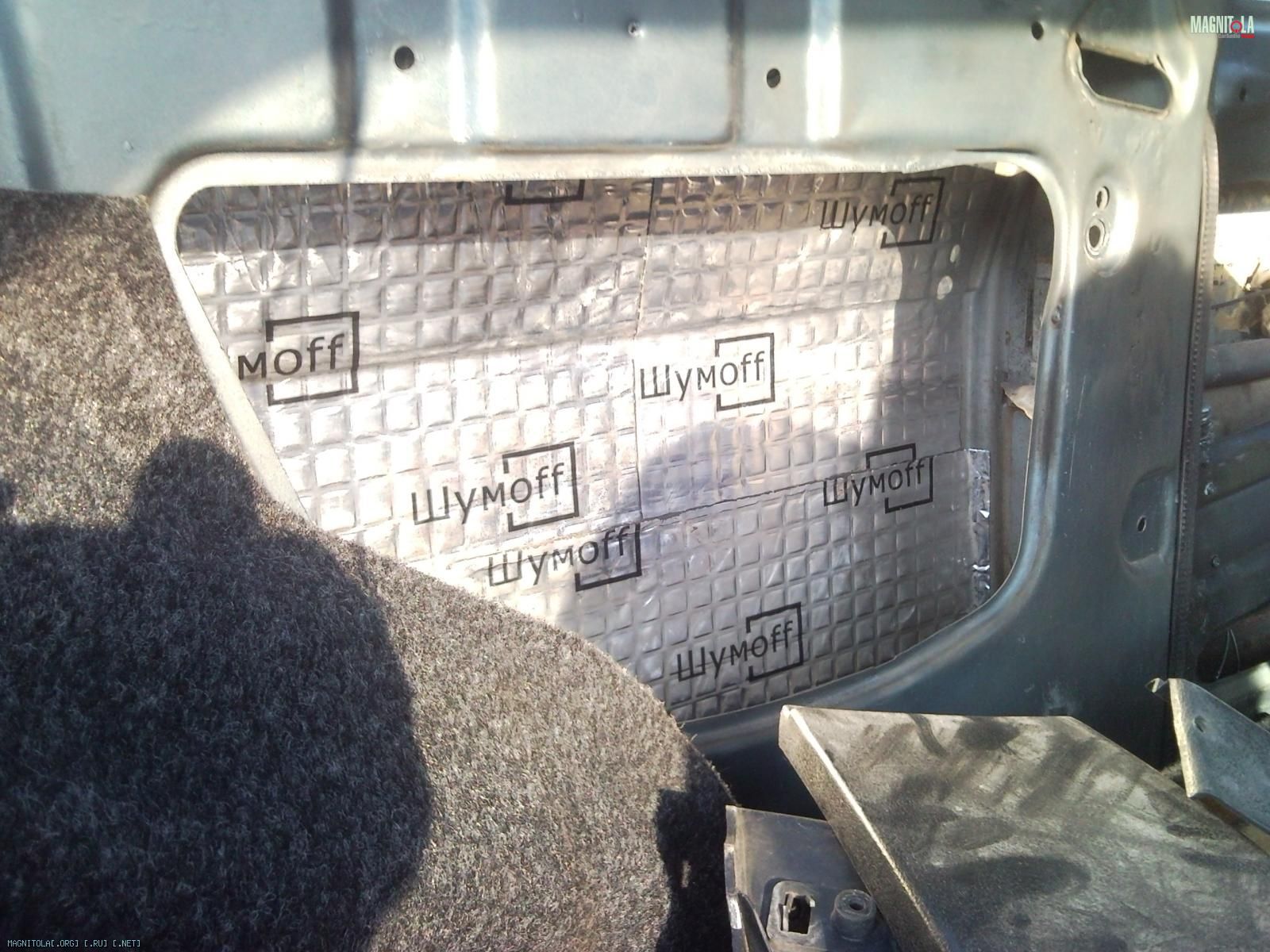

Ах да забыл отметить, что шумоизоляция произведена и охватила себя крышу, двери, задние крылья и арки, частично пол. Пока... Все в процессе. Материал был выбран ШумOFF М3, поверх его Изолон на крышу 8 мм, на пол 12 мм.

Фотографий все Шумоизоляции нет, только пару кадров которые снял друг.
Вложение 324890
Вложение 324892

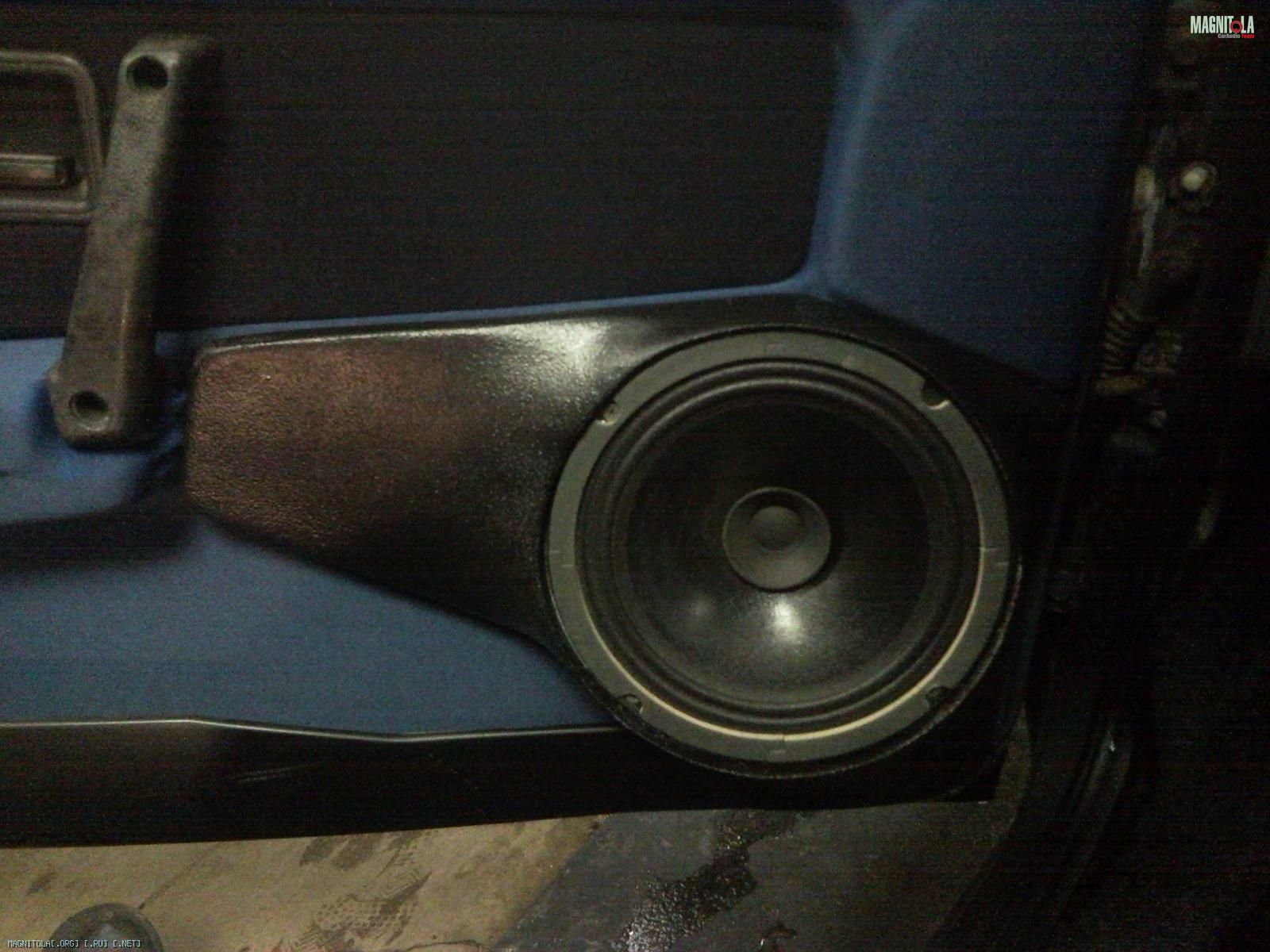

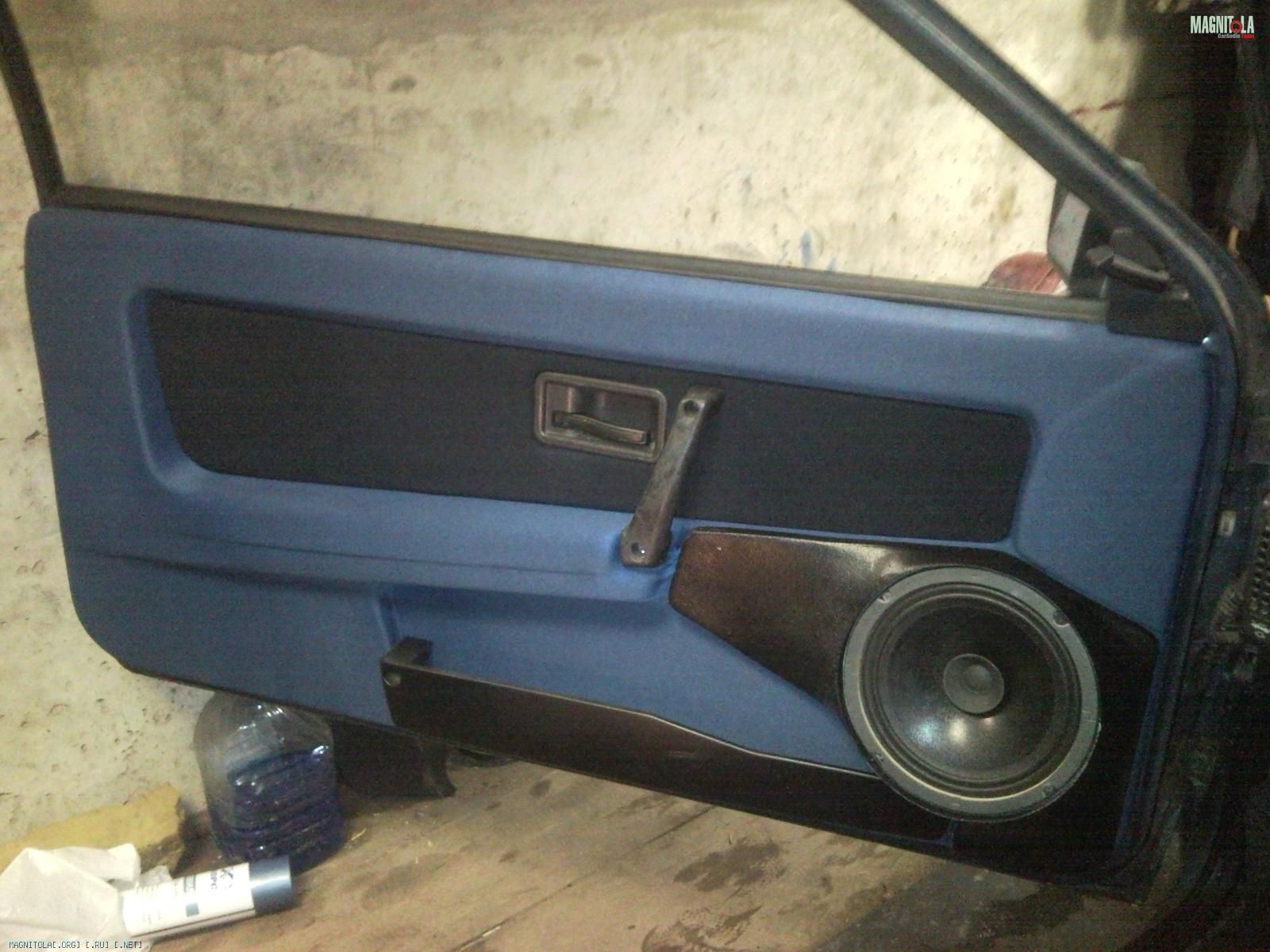

По той же технологии что и подиумы для ВЧ, были изготовлены подиумы для НЧ динамиков фронта.

Был изготовлен каркас из 18 мм фанеры, обтянут лайкрой и пропитан полиэфирной смолой. Зашпаклеван, вышкурен, покрашен антигравием. Затем жестко прикручен с обратной стороны обшивки саморезами.

Вложение 324894
Вложение 324896
Вложение 324898

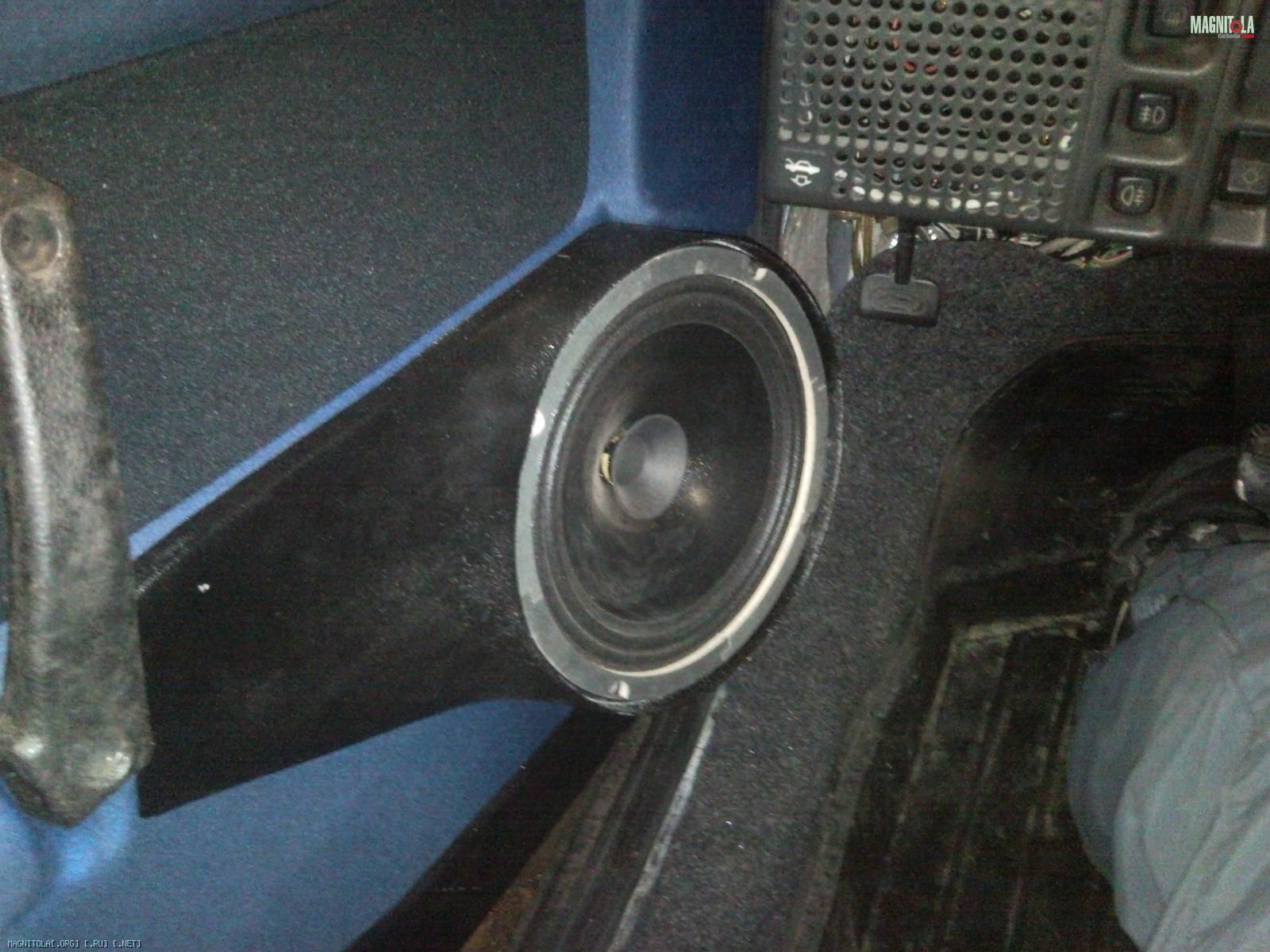

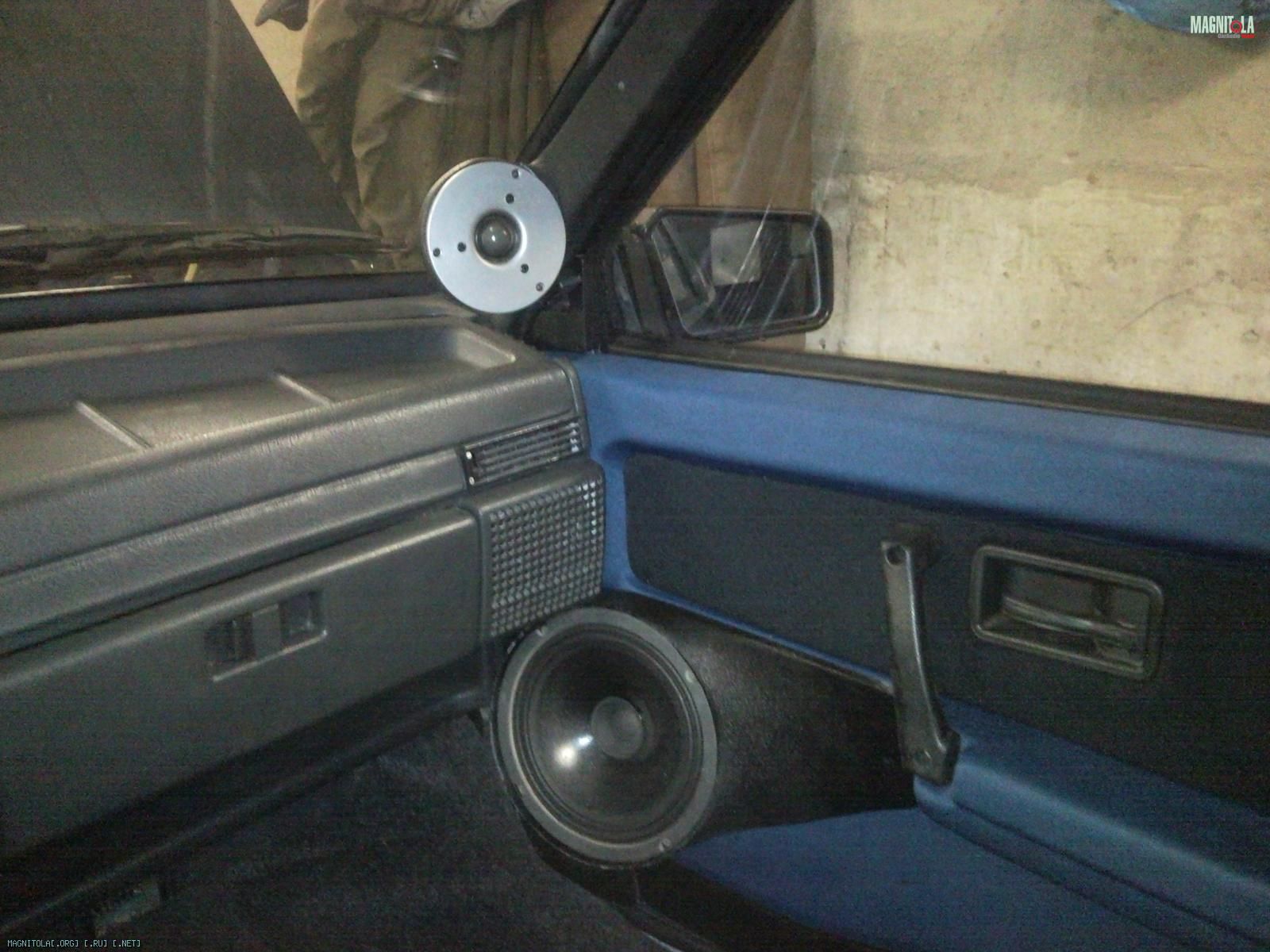

Так выглядит готовый фронт с правой стороны.

Вложение 324900
