Лада Приора хэтчбек Germany Audio

Вообщем отпишусь о проделанной работе.

Проблемы.
1 - 3х полосная поканалка на проводах ПВС это просто адский геморой. Эти шланги невозможно без повреждений нормально засунуть :)

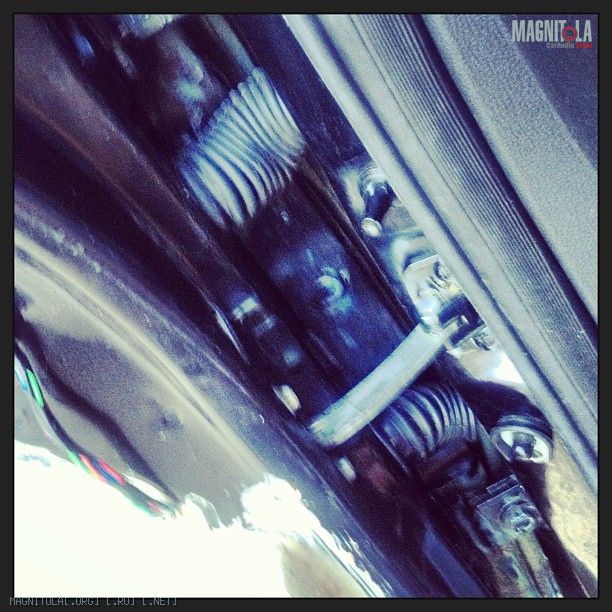

2 - В штатную кишку по которой идет штатная проводка в дверь они не влазят. Пришлось Снимать двери, покупать ещё одну кишку, бурить отверстие в двери и в кузове и ещё в стойке. Только так получилось нормально завести ПВСЫ! На фотке нижняя кишка заводская, верхняя установленная мной. Фотки как я провел пвс по стойке и в кишку скину позже, забыл снять.
Вложение 430534

3 - Конечно все эти протаскивания колечат змейку, достаточно неприятный момент.

Что сделано.


1 - Протянуты все провода.

2 - Зашумлены передние двери, внутрь двери клеил Шумофф Проф Ф. Шумофф 3М кончился на задних дверях, видимо я клею очень много. Поэтому Шумофф Проф Ф который был запланирован для закрытия технологических отверстий пошёл внутрь двери. Клеить его в приоровские двери это было нечто, дубовый, жесткий, клеиться нормально только с феном. Упарился греть его, соответственно весь процесс растягивается по времени. Но двери теперь камень!

3 - Далее зашиваем двери авиационным алюминием, ушло 75 заклепок на каждую дверь.
Сначала из картона были вырезаны лекала, далее обрисовывал их на алюминь и вырезал ножницами, далее формовка пасатижами и сверлим отверстия под проводку.
Прежде чем приклепать их к кузову, я промазал строительным клеем, тем что приклеивал профиль в двери. После как приклепал промазал ещё раз швы клеем.
Сразу поставил подиумы, естественно много клея чтобы он заполнило все пустоты и щели и был притянут 6 болтами под шестигранник.
Вложение 430536

4 - Не писал я про свои подиумы, отпишусь здесь.
Сначала я долго и нудно вырезал лекала. Далее пилим фанеру. Выполненный они из фанеры 1 слой 10мм и 2 слой 16мм и склеены между собой. Чтобы обшивка хорошо села пришлось сделать вырезу под клипсу и под саморез.
Вторая трудность это подобрать оптимальную толщину фанеры, так как если сделать слишком толстый подик то мил при большой громкости может доставать до обшивки, если же сделать большой запас то подик будет хлипким.
Когда я все подточил примерил с обшивкой и меня все устроило то я заклеил скотчем дверь ту часть где установлен подиум и одел его. Далее взял пистолет с клеем и пролил все щели, после высыхания снял и сточил лишнеее где надо добавить добавил. Получилась очень прочная конструкция которая идеально повторяет контуры двери. Ах да забыл перед этим я просверил отверстия под динамики и с обратной стороны вживил мебельный гайки. Динамик прикручиваеться на 4 болтах толщиной 4мм под шестигранник.
Вложение 430540Вложение 430542Вложение 430544

5 - Сделал защитный козырек от воды для мидов. И был посажен на 2 заклепки внутри двери.
Вложение 430546
Это тот же алюминий об клееный виброй. Сформирован был по размеру отверстия в подике. практически точно повторяет его форму.

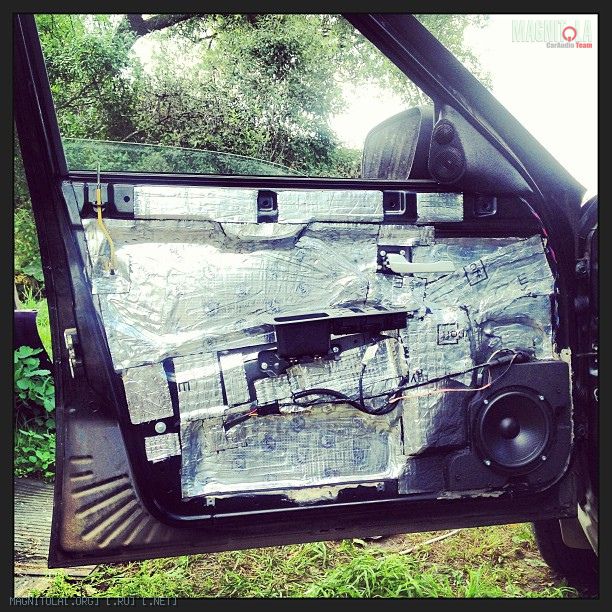

6 - Шумим дверь далее. На этот раз STP Визомат МП, очень твердый материал, феном греть нужно оч круто.
Вложение 430548

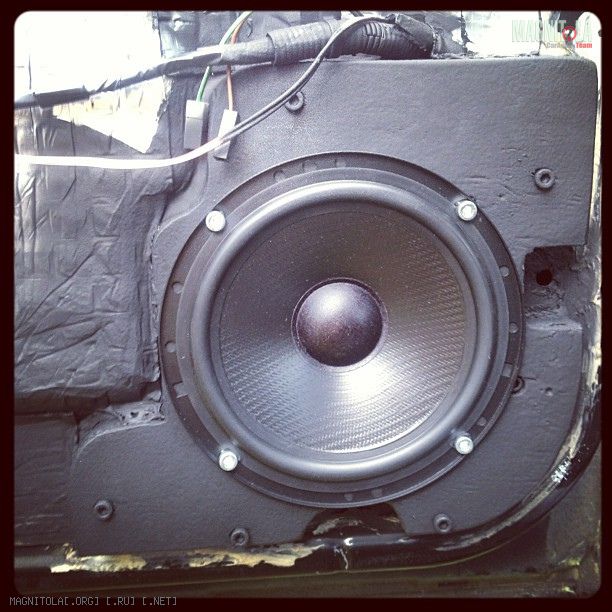

7 - Красим подиумы под мид. Для этого заклеиваем газетой все лишнее. Обезжириваем и красим сначала грунтовкой потом антигравием и далее краской.
Вложение 430550

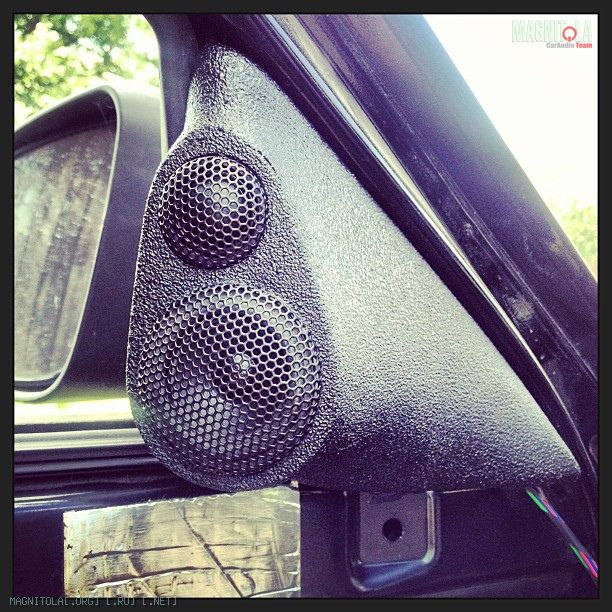

8 - Устанавливаем подиумы под Вч и СЧ, сверлим два отверстия в толщину с мои ПВС. Затягиваем кабеля и герметизируем отверстия герметиком. Забыл отписать у меня подиумы вышли объемом 210мл, а нужно 140мл-170мл поэтому для уменьшения объема внутрь была вклеена вибра. объем получился 190, с учетом самих динамиков и проводки как раз получиться объем 160-170мл.
Динамики посажены на прозрачный силикон.
Вложение 430552

9 - Паралельно начал зятягивать все стойки серого цвета в ткань. Типа стиль JDM :) Приятно на ощупь и по мне красиво. Был куплен клей для карпета и ткани спрей в балоне. И сама ткань.
Вложение 430554

10 - Засунул Саб в багажник. Как видно на сабе установлен проц, Усь и моноблок, с другой стороны на нем закреплены делитель плюсы и минуса. Размеры оказались слегка великоваты, пришлось снять распорку задних стоек иначе не закрывалась крышка багажника, так как в ней есть выступ под мотор стекло очистителя.
Что могу сказать по сабу, играет отлично, очень быстро и детально, бочку в дед метале отыгрывает на ура. Правда звук жестковат пока видимо дины не размялись. Ну и пока фронт не отстроен по громкости саба явно перебор. Очень злой и агресивный, даже ребята у кого сандаун 12 и киккер л5 12 сказали что слишком зло играет. По ощущениям больше 140 дб.
Вложение 430556

11 - Подключена вся проводка, настроены срезы на проце. на данный момент сч вч и мид гейн в минимуме.
Срезы все вторым порядком. Вч играет до 4500, Сч 4500 до 450, Мид 450 до 160. Больше пока ничего не настраивал.


В планах.

1 - Собрать салон обратно.
2 - красиво закрепить все провода.
3 - Настройка системы

ВОпросы к знающим.

1 - Грееться Helix A6 прилично так грееться, раза в 3 - 4 сильней чем моноблок на саб. В чем может быть проблема? (Не правильно установлен? Сделать зазор между сабом и усем? или это нормально?)
2 - Звук пока не впечатляет, от сч и вч ожидал больше воздуха, надо настраивать? или это придел? или не размяты?
3 - Если хорошо играет песни с вокалом и живой музыкой то срет металл, а именно гитары. Что надо настраивать?


Если что то вспомню, что забыл написать то добавлю. На ваши вопросы с радостью отвечу.

частоты срезов

Цитата:

---

Сообщение от Bogdanenko

Что надо настраивать?

---

fox proteus, подскажи на какие надо поменять? Это первая система, опыта 0. Боюсь ченить спалить :)

Цитата:

---

Сообщение от Bogdanenko

fox proteus, подскажи на какие надо поменять? Это первая система, опыта 0. Боюсь ченить спалить :)

---

Для начала делись, какие у тебя сейчас. И, если не сложно, продублируй названия компонентов на фронте.

SOaudio SO165-2.8, мидбас
SOaudio SO55neo, среднечастотник
SOaudio SO19neo, твитер

Порезано так. я не спец но попробую объяснить.
Твитер с верху не подрезан снизу на 4000
Средник с верху 12 дБ/окт 4000 снизу 12 дБ/окт 450
Мид сверху 12 дБ/окт 450 снизу 6 дБ/окт 160

я так понимаю 12 дБ/окт это 2 порядок так?

---------- Сообщение добавлено 15.08.2013 в 15:31 ----------

У меня получается сигнал идет по айнету, может звук не очень потому что надо оптику?

Отлично:)

да. Один порядок - это 6Дб/окт.
Теперь явный косяк - мидбас снизу порезан слишком высоко. У тебя дверь почти бетонная - мидбас можно смело до 80 Гц опускать, а то и до 63. Частоту срезов сабвуферного канала тоже скажи - надо проверить, как мидбас с ним стыкуется. Но лучше будет его сверху тоже выше 63 Гц не подымать. Кстати, можно саб сверху 63 18Дб/окт, и мидбас снизу тоже 63 18Дб/Окт.

Второй момент - разведи динамики по частоте. Например, твитер снизу не с 4000, а с 4500-5000, серединку сверху так и оставь.
Серединку снизу - не 450, а 630, мидбас сверху так оставь. И послушай, что получится.

fox proteus, Саб хз :) накрутил там чето сам не понял. Пойду посмотрю что там накручено и отпишусь.

С мидом такая ситуация, если подрезаю 80 примерно то соответственно он больше басит и ход диффузора огромный. Соответственно хочется например громче, а навалить уже нельзя потому что он и так басит как дурной, боюсь выплюнет диф. Подрезал 160 басить стал меньше но зато можно навалить по больше и стало громче.

Ну вообщем я понял что ты написал , попробую отстроить как ты посоветовал, как сделаю отпишусь о разнице :)
Спасибо большое!

---------- Сообщение добавлено 15.08.2013 в 16:06 ----------

Саб резать на проце? или на моноблоке? если резать на проце то на моноблоке настройки в ноль?

Цитата:

---

Сообщение от Bogdanenko

Соответственно хочется например громче, а навалить уже нельзя потому что он и так басит как дурной, боюсь выплюнет диф. Подрезал 160 басить стал меньше но зато можно навалить по больше и стало громче.

---

Жесть)))))) Пробуй, слушай, что выйдет.

fox proteus, Вообщем подрезал я как ты сказал стало получше. На попсе грубо говоря , клубе и рэпе все окей и на др жанрах, но если включаю метал, дед метал, хардкор то слишком много ВЧ режет прям и все ровно каша какая то.


Грубо говоря вот слушаю дома за компом у меня Dialog w-3500-5 ни какой каши, нехватки вч нет, как то все ровненько чтоли плотно и четко. По факту в машине стоимость намного выше а играет похуже :)

Щас порезано так
ВЧ 5600 2 порядковм
Средник 630 вторым и 4000 вторым
Мид 63 третим и 630 вторым
Саб 31 и 63 третим

Ещё на некоторых треках у саба слишком большой ход как мне кажется.


Помогите с настройкой, буду очень благодарен за любые советы

---------- Сообщение добавлено 17.08.2013 в 19:50 ----------

А щас на мидых гейн на половину, а на вч и сч в минимуме. И кажется что вч и сч играют ощутимо громче мида. Или так кажется потому что он играет свой диапазон?

---------- Сообщение добавлено 17.08.2013 в 19:55 ----------

А ещё Мид не слишком маленький диапазон играет?

Миду - нормальный диапазон.
Если много ВЧ, то надо их придушить:) Однако, прежде давайте разберемся с материалом. Какой конкретно металл плохо играет? У меня, например, Within Temptation и Dummy Borgir - играют нормально. Если на них тоже кака, то будем дальше настраивать.

Проверьте, чтобы были отключены все улучшайзеры и эквалайзер в ноль и поиграйте с гейнами на усях.

И не пренебренайте задержками. Нарушения фазы как между полосами, так и между каналами тоже могут дать подобные артефакты.

Настройка - дело очень тонкое. Давайте с материалом разберемся для начала.

Натапал толком, простите за очепятки
