Skoda Octavia 3-полоска для удовольствия

http://magnitola.org/members/61963-a...ture344600.jpg
Приветствую всех неравнодушных к автозвуку ребят и девчат! )

Проездив почти два года на стандартных компонентах (сначала на фокусе, потом на октавии), автозвуковая болезнь опять дала о себе знать. Захотелось озвучить дорогой сердцу автомобиль - Skoda Octavia.
Но на этот раз все решено было делать с упором на качество и удовольствие от прослушивания).

Система должна была быть процессорной (88ой сильно задрал планку для меня в свое время и переходить к обычным мультимедиа-комбайнам не хотелось). Видео проигрывать мне не нужно (кино люблю смотреть дома с любимой женой и друзьями), но вот иметь некий быстрый съемный носитель в виде флешки или ХДД было бы очень кстати. Кроме того, не хотелось городить внешних процессоров, ибо я с ними дела не имел, + дополнительная коммутация + ...В общем придушил жабу и приобрел 99ый пионер). Кроме того, на приобретение 99ки сыграло и еще одно обстоятельство. Хоть сколь-нибудь опытные инталляторы знают, что двери октавии А5фл не предназначены для построения правильной сцены, мидбасы играют куда-то в бок сидений, так что изначально предполагалось построить 3ех полоску, порезать низко мид и вытянуть все СЧ и ВЧ. Переносить мид не хотелось - не было желания и времени возиться с полиэфиркой, а мастеров на примете грамотных не было. Так что проект трехполоски вырисовывался очень четко, что добавило свои десять копеек в причины приобретения пионера.

Волею судеб оказались в моих руках хорошие среднечастотники Dynaudio MD142, к которым впоследствии были куплены ВЧ MD102. Судя по немногочисленным отзывам, эта связка отличается ровной АЧХ и детальным звучанием, при чем гемора с ориентацией меньше чем при использования диффузорных динов (к которым изначально склонялся). Но появился существенный недостаток - низко порезать миды уже не получалось. Плюнул, нашел мастера, который грамотно все сделает по переделке обшивок. Такой человек нашелся в Ульяновске, сейчас обшивки у него на доработке, будут фоты!))

Итого, что имеем на это время:
3Way полная поканалка.

ГУ: Pioneer DEX-P99RS (4way 24-bit DAC + DSP)
Мидбас: AD W600 + родные грили к ним (сеточки, не фигурные):)
СЧ: Dynaudio MD142
ВЧ: Dynaudio MD102

Усилители - а вот тут захотелось поэксперементировать) И с Америки едут два Zed Audio Draconia (4x150 RMS). Щас закидают гнилыми помидорами, но это класс Д! Судя по обзорам в АЗ на зедовский же Левиафан, очень достойная вещь. Отличить от класса АБ ооочень сложно! Цена у них тут в России заоблачная, в мерикосии еще терпимо. Поживем, увидем!

Остальное, включая шумку дверей, протяжку и прокладку кабелей решил делать сам.
Сила - КГ, обжата с помощью ручного гидропресса медными лужеными наконечниками.

А вот межблоки думаю сделать по рекомендациям пользователя Sam01, как описано в его инсталле в Крайслер. Уже заказан кабель Cordial CMG-8 !

Продолжение следует)

Цитата:

---

Сообщение от greg3d

Dynaudio MD142

---

Вот этот пункт "меню"несколько напрягает.Могут разочаровать купола.....

Цитата:

---

Сообщение от Флекс 71**

Вот этот пункт "меню"несколько напрягает.Могут разочаровать купола.....

---

Потому что купола или именно эти мд142?..

потому что купола.

Цитата:

---

Сообщение от Флекс 71**

потому что купола.

---

Вот нравятся мне такие высказывания. Во первых человек сделал осознанный выбор самостоятельно и понимает на что идет. Во вторых вы их лично слушали, ставили в несколько машин, имеете обширный опыт работы с ними, чтобы так утверждать? Не стоит, на основании использования каких-то дешевых купольных СЧ в собственной практике и на основе статей АЗ делать голословные выводы. Туда же можно и купольный Brax Matrix приписать, чо купол же - априори гафно. Твитеры тоже априори гафно, по вашему мнению, ведь то же купол по сути.
Топик стартеру удачи в инстале, очень интересная система вырисовывается.

Цитата:

---

Сообщение от Флекс 71**

потому что купола.

---

Это эксперимент, посмотрим. Слушал их немного дома, звучат неплохо, причем даже ниже чем заявляет производитель. СЧ не из дешевых, я думаю не зря они своих денег стоят) Не устроят - продам, буду искать диффы. А так пока рано о чем-то говорить. Тем более что по отзывам негатива по ним не слышал (может не там смотрел?).

Это моё личное мнение и я его высказал,не утверждая ничего однозначно.На основе статей АЗ скорее вывод о идеальности многих компонентов сделать можно.
Жанровой направленности системы ТС тоже пока никто не озвучил,может классику на низкой громкости слушать в планах.Тогда выбор реально осознанный.

Цитата:

---

Сообщение от greg3d

Волею судеб оказались в моих руках хорошие среднечастотники Dynaudio MD142,

---

В данном выражении конкретной осознанности не вижу,скорее случай,возможно счастливый.

Цитата:

---

Сообщение от greg3d

причем даже ниже чем заявляет производитель.

---

Вы бы аккуратнее с этим. На малых громкостях и мощностях может и играют ниже, навалите ударите и повредите катушку. Не зря производитель все же выдает рекомендации.

на самом деле-142 серединки очень неплохи.если бы не размер...наверное это один из лучших Сч,и не только купольных.

Тема ИМХО не в ту сторону пошла.
Жду продолжения ТС о инсталле.

Цитата:

---

Сообщение от Renat

Вы бы аккуратнее с этим. На малых громкостях и мощностях может и играют ниже, навалите ударите и повредите катушку. Не зря производитель все же выдает рекомендации.

---

В курсе, спасибо!
Наваливать точно не буду, особенно первые две недели. Вообще основное направление для меня - рок, метал, иногда блюз, иногда электро, но очень громко практически никогда не слушаю. А по поводу покупки этих динов - просто удалось взять дешевле чем они стоят новые, продавец рекомендовал. Отчасти, наверное, безрассудно, но пока не попробуешь не поймешь. Тем более в такой в чем-то субъективной вещи как автозвук.

Цитата:

---

Сообщение от greg3d

Отчасти, наверное, безрассудно, но пока не попробуешь не поймешь. Тем более в такой в чем-то субъективной вещи как автозвук.

---

+100.

Цитата:

---

Сообщение от ДоБрый BeaR

на самом деле-142 серединки очень неплохи.если бы не размер...наверное это один из лучших Сч,и не только купольных.

---

Согласен полностью. У самого такая-же связка, только миды то-же Динаудио. Играет замечательно.
Единственный минус этих серединок, это как уже сказал Сергей не маленький размер.
З.Ы. У меня они порезаны 710гц. вторым- 5,6кгц. первым порядком.

Цитата:

---

Сообщение от Митрич

Согласен полностью. У самого такая-же связка, только миды то-же Динаудио. Играет замечательно.
Единственный минус этих серединок, это как уже сказал Сергей не маленький размер.
З.Ы. У меня они порезаны 710гц. вторым- 5,6кгц. первым порядком.

---

Спасибо, инфа пригодится!
А ВЧ снизу как порезаны?

Цитата:

---

Сообщение от greg3d

А ВЧ снизу как порезаны?

---

6,3кгц.-первым.

Начало)
Вложение 345770Вложение 345772

Мастер - Егор Дьяконов (Ульяновск)

мидбас в штатное место поставишь?

Цитата:

---

Сообщение от Недолжно

мидбас в штатное место поставишь?

---

Миды будут переноситься вперед! Поэтому и отдал обшивки на переделку :)

Цитата:

---

Сообщение от greg3d

Миды будут переноситься вперед! Поэтому и отдал обшивки на переделку :)

---

И сколько это удовольствие стоит ?

Цитата:

---

Сообщение от Ёжик53

И сколько это удовольствие стоит ?

---

Ответил в личку.

Цитата:

---

Сообщение от greg3d

Миды будут переноситься вперед! Поэтому и отдал обшивки на переделку

---

То есть посадочное место под динамик в двери будет выбираться согласно измененным обшивкам?

Цитата:

---

Сообщение от Tim635

То есть посадочное место под динамик в двери будет выбираться согласно измененным обшивкам?

---

Опорное кольцо будет смонтировано на обшивке, есть дифузор динамика будет на виду и закрыт сеткой-грилем. Для этого с помощью полиэфирки и стекломата делается плавный переход. Выставляется угол. Затем обшивка крепится на дверь и в металле по месту делается отверстие. Затем все основательно закрепляется, под кольцо делаются проставки из фанеры (упор в металл), потом все это зашумляется. Примерно так. Немного сумбурно написал... думаю понятнее покажу на фото когда будет готово.

Динаудио можно солидно уменьшить.
Вот, посмотри. Я до конца не довёл - купил бракс, но это вполне реально.
http://magnitola.org/akustika/149397...rzhaveiki.html

Цитата:

---

Сообщение от otter85

Динаудио можно солидно уменьшить.
Вот, посмотри. Я до конца не довёл - купил бракс, но это вполне реально.
http://magnitola.org/akustika/149397...rzhaveiki.html

---

Пока такой задачи не стоит. Вроде пока все умещается (впритык), но буду иметь ввиду! Да, если самому фланец выточить (или заказать), можно любой материал выбрать и цвет тоже подобрать, инетерсное решение. Полированный вообще выглядит здорово)

Сегодня мастер прислал очередной отчет)

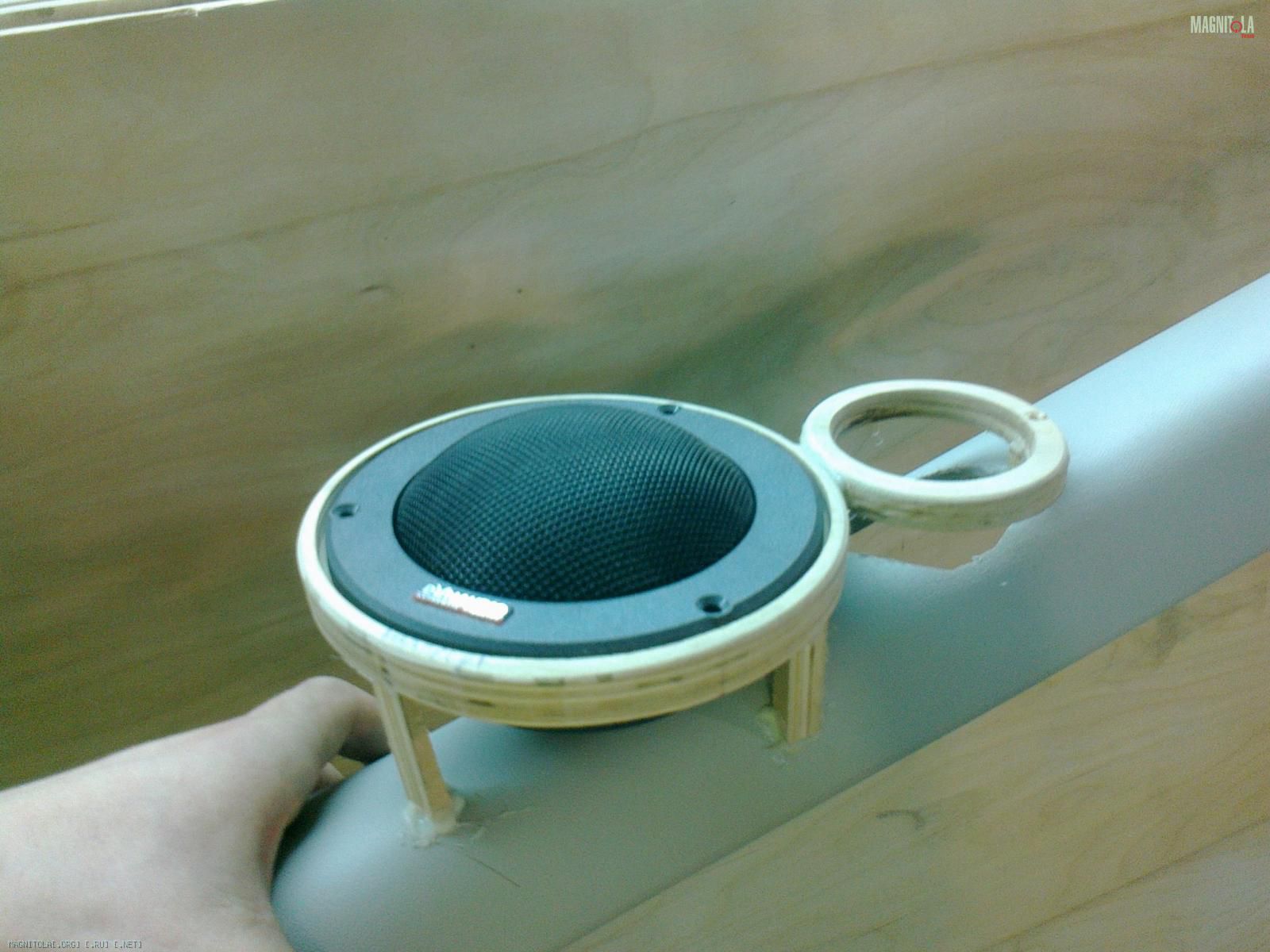

Вложение 346730Вложение 346732Вложение 346734Вложение 346736

Колечко под мид взято с запасом под гриль и обшивку кожей.

Тем временем на аудиомании (не реклама) заказал резисторы и конденсаторы, чтобы спаять схему компенсации импеданса для Dynaudio по рекомендации производителя.

Я думаю в таком положении переотражения от торпеды и стекла замучают, выше поднять и повернуть в сторону салона надо... мне так кажется.
Для наглядности.
http://magnitola.org/attachment.php?...4&d=1361509432
Фотка Пыха, из темы

Octavia 2 FL by Пых

по первому требованию удалю.

Цитата:

---

Сообщение от Xappuc

Я думаю в таком положении переотражения от торпеды и стекла замучают, выше поднять и повернуть в сторону салона надо... мне так кажется.
Для наглядности.
Фотка Пыха, из темы

Octavia 2 FL by Пых

по первому требованию удалю.

---

Да, есть опасения небольшые. Небольшой доворот на слушателя там есть (на фото плохо заметно). И проблема еще в том, что серединки большие. Если так сильно довернуть - загораживают обзор сильно.

Кстати, изначально ориентировался на такое положение:
Вложение 347194
На фотке - установка в Шеви Каптиву, по-моему.

Подписался! Сам не давно поставил трёшку в октавию фл. Но на перенос мида не решился. Интересно что получится!

Цитата:

---

Сообщение от greg3d

Если так сильно довернуть - загораживают обзор сильно.

---

Если уж вертеть, то вертеть как надо. Из собственного опыта, тоже сделал, потом понял что не довел, от бокового стекла переотражение шло, пол года ездил, терпел, нервничал, потом не выдержал и переделал, но у меня попроще было треха в уголках и под краску

Зря, что все на глаз и без машины как я понимаю, это опасно разочарованием.

Цитата:

---

Сообщение от dadec

Зря, что все на глаз и без машины как я понимаю, это опасно разочарованием.

---

Самое большое разочарование не дай бох может получится с переносом мида так как в нижней части панели стоит крепление свеклоподъемника и с неправильным расположением мида может просто получится что не будет возможно вырезать отверстие

Я тоже переносил мид правда на Гольфе плюсе и когда вырезал отверстие попал на крепление стеклоподъёмника пришлось вырезать пластину для крепления

golf plus, есть фото?

вот тут можно посматреть думаю будет понятно http://magnitola.org/members/59132-a...ure337358.html

Цитата:

---

Сообщение от golf plus

вот тут можно посматреть думаю будет понятно http://magnitola.org/members/59132-a...ure337358.html

---

Здесь ище по божески на шкоде гораздо всё хуже нужно резать карту и саму дверь
Мы щас до чего наговорим что только напугаем владельца и все его идеи коту под хвост

Цитата:

---

Сообщение от Ёжик53

Здесь ище по божески на шкоде гораздо всё хуже нужно резать карту и саму дверь

---

Посмотрите весь альбом. В Гольфе тоже пришлось резать и карту и саму дверь

Итак. По поводу двери - там конечно с разборкой и установкой будет гемор, но все преодолимо. Под обшивкой находится такая большая заглушка двери на заклепках. С обратной стороны к ней прикреплены направляющие для стекла. Отверстие под мид вырезать можно, просто не трогая эту направляющую. Минус тут будет в том, что на пути воздуха, который будет двигаться от колебаний диффузора будет находиться кусочек направляющей. Не думаю, что это чревато какими-то сколько нибудь существенными проблемами со звуком.
Ну и второй вариант - ничего не резать, дин будет играть на объем обшивки. Проще, но не очень предпочтительно. Думаю, буду делать первый вариант, т. к. в любом случае буду снимать эту внутреннюю "карту-заглушку", чтобы внешнюю стенку двери оклеить виброй. Перенос мида изначально был не самым простым шагом, ну раз ввязался, надо доделывать и доделывать хорошо)

Тем временем пришли УСИЛИТЕЛИ!
Вложение 348560Вложение 348562Вложение 348564Вложение 348566Вложение 348568

Кроме того, сегодня разобрал штатный Swing (ГУ), узнать что у него в "нутрях".
Вложение 348570

Идея такова: сохранить функционал штатки (отображение инфы о климате и парктрониках), но при этом в качестве звука использовать Пионер. Для этого из штатки достаются платы, убирается блок, отвечающий за чтение CD (чтобы место не занимал), оставшиеся платы располагаются компактно, удлинняется шлейф от основной платы к дисплею. Все это крепится в самодельном корпусе на базе переходной рамки (например). Будет что-то вроде этого:
Вложение 348572


Читалку Cd пробовал убрать - все работает прекрасно без неё. при переключении в CD пишет ошибку.

вот это подход с нетерпением жду продолжением может что позаимствую

Добрый вечер.
Подпишусь.
Очень познавательно.
