Opel astra h 5d

После долгого поиска "своего" звука и инсталла решил выложить свою систему. Есть ещё много мелких недочётов которые буду в процессе устранять, но основная работа сделана и звук найден!

Гу - soundmonitor dta500 (поменяны операционники на lm4562 и сделана подтяжка по питанию) - teac wap2200 (доработанный под коаксиальный выход)
Фронт - Alpine dlx-z17pro
Усилитель на фронт - Butler tdb575 c твиком от Алексея из Ростова
Саб - Focal 33kx
Усилитель на саб - Eos 1500t

Инсталляцию всего оборудования делал Саша (vaty) за что ему огромное спасибо.

Что не доделано - очень хочу сделать шумо-виброизоляцию крыши и по возможности задних дверей. аккуратно уложить все кабели в фальш полу. сделать рамку для г.у.

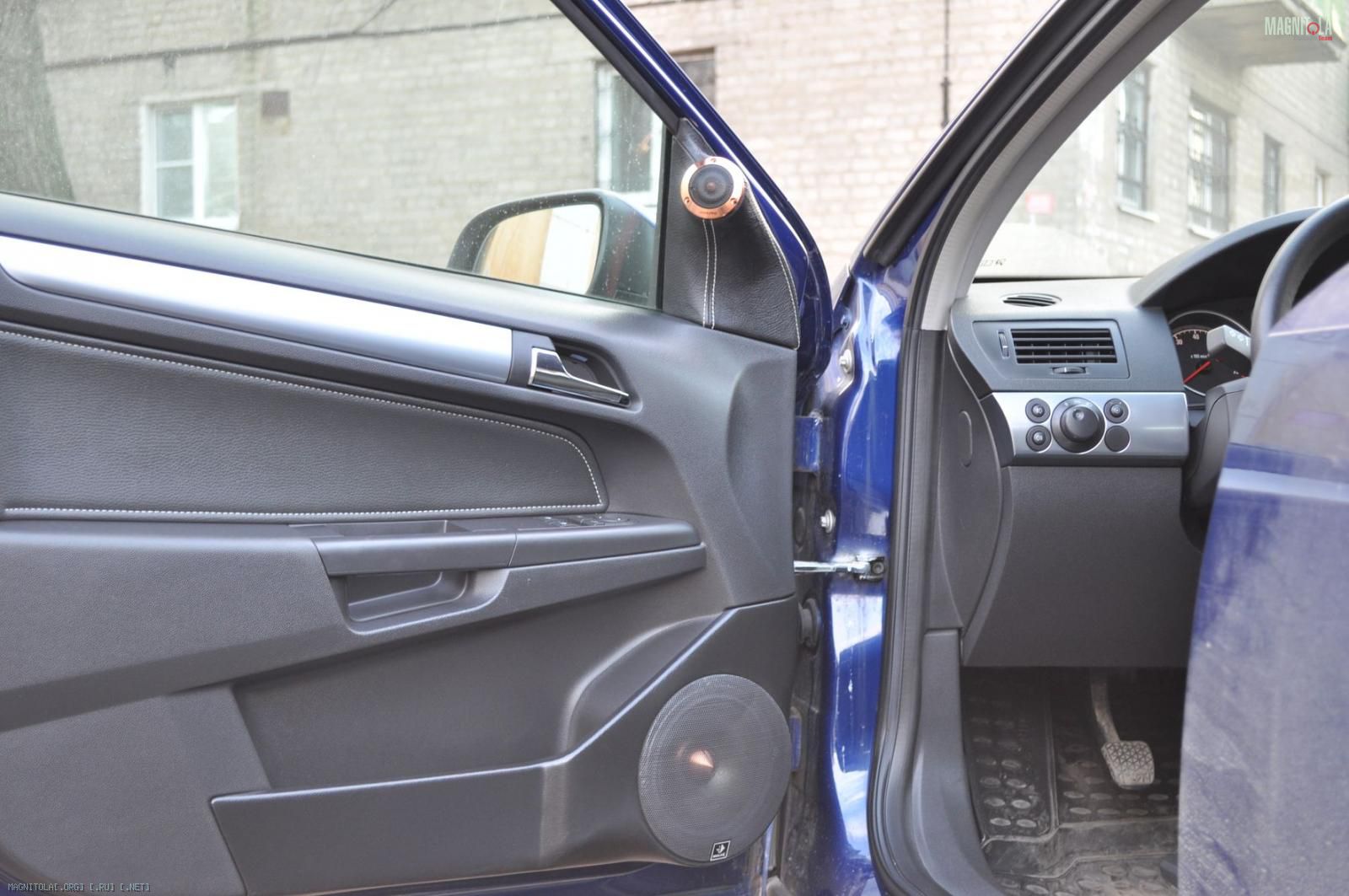

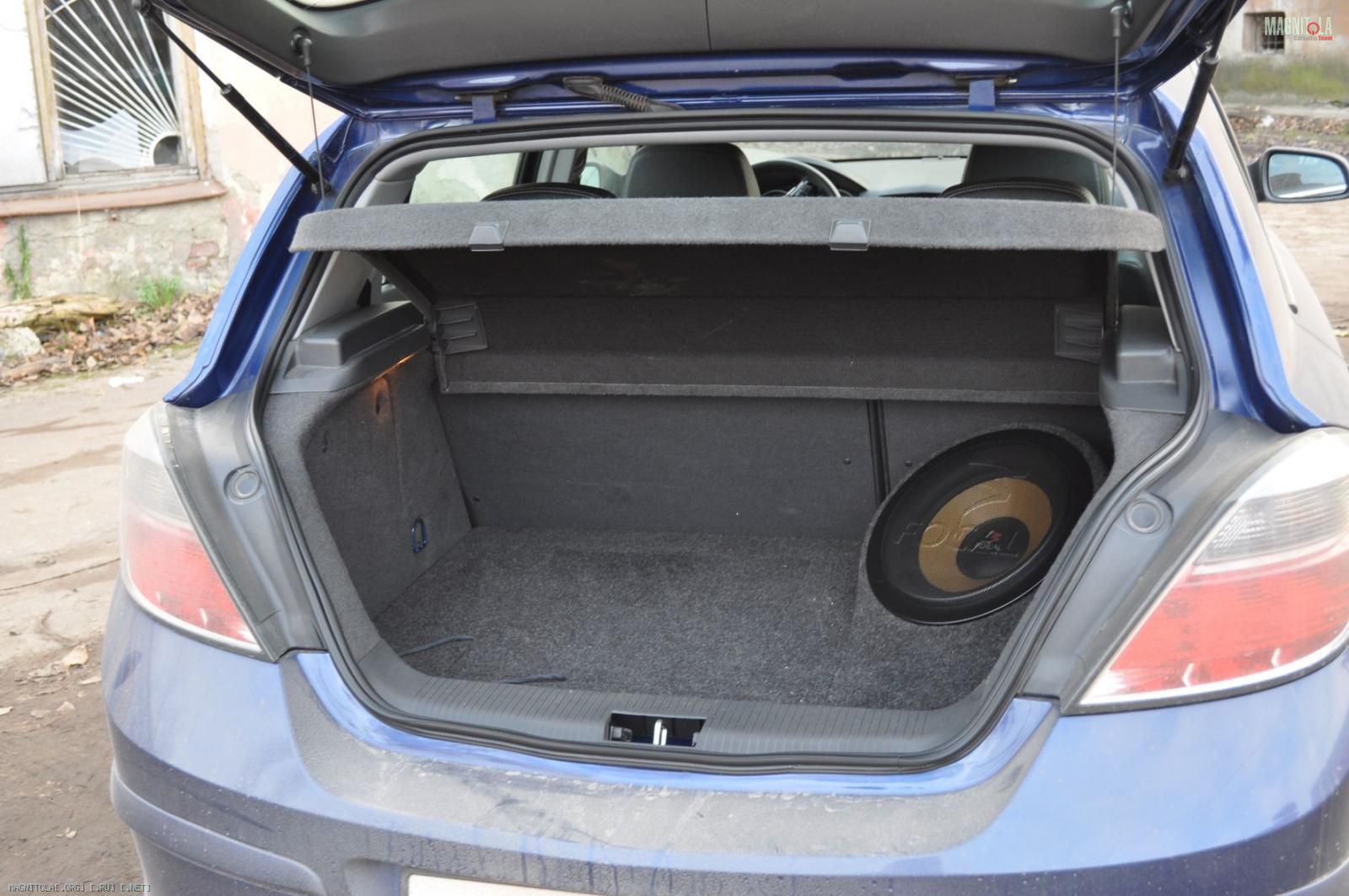

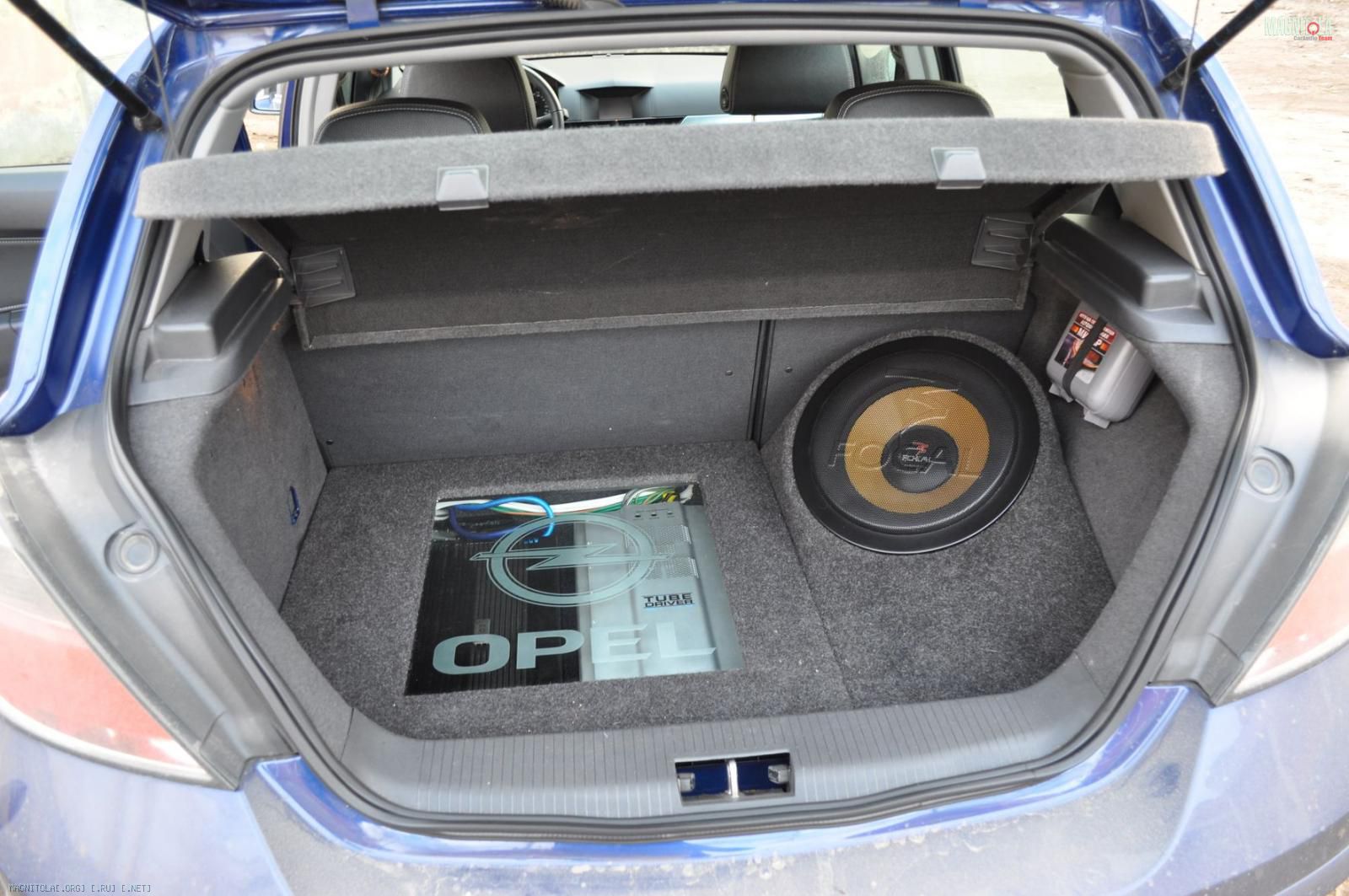

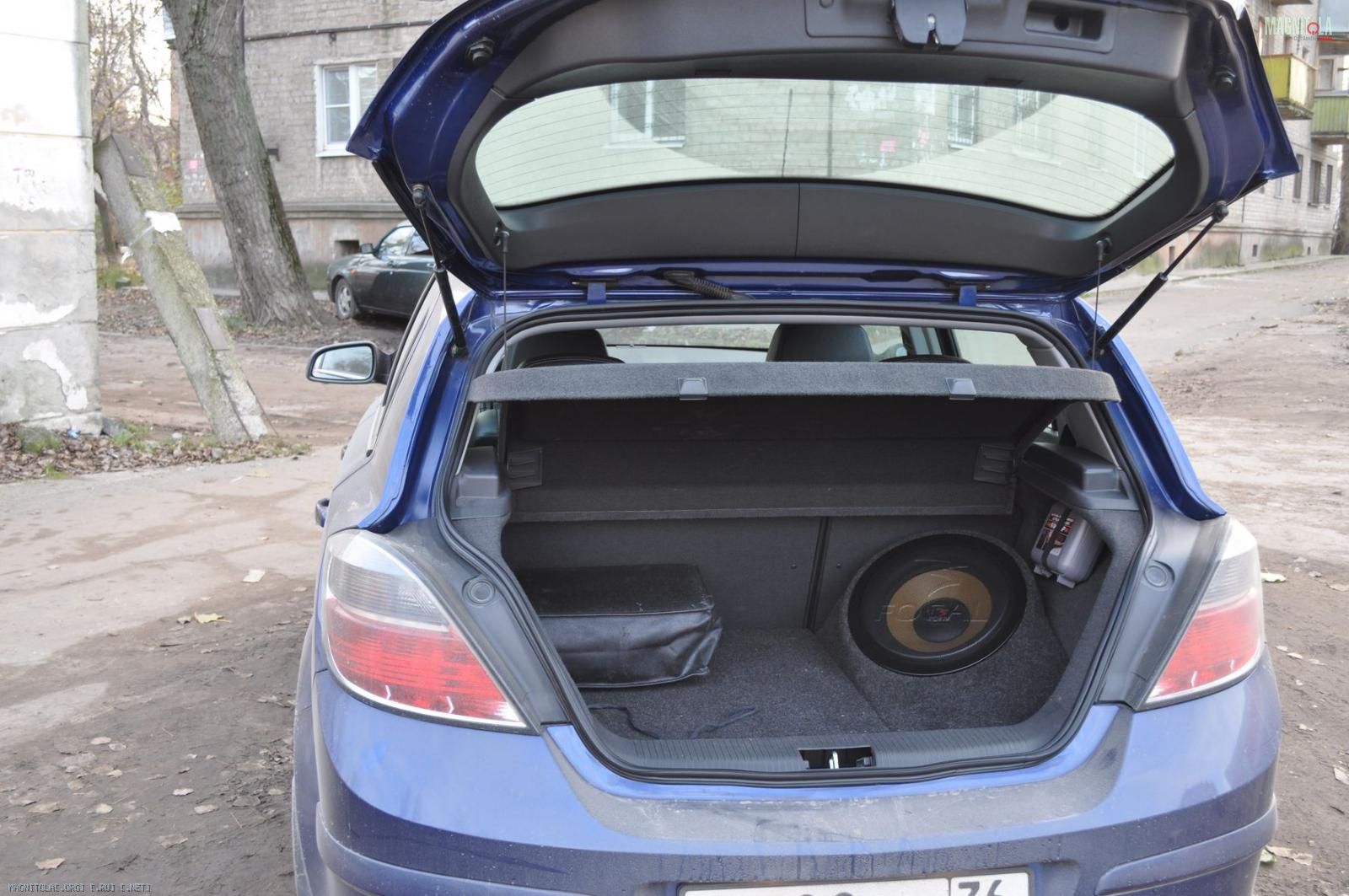

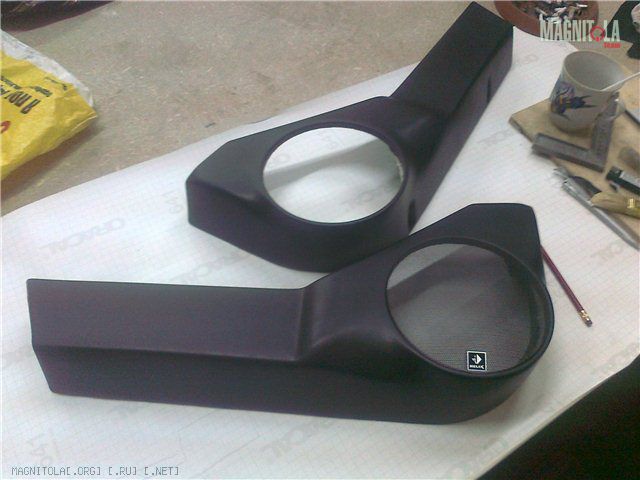

Вложение 351122
Вложение 351124

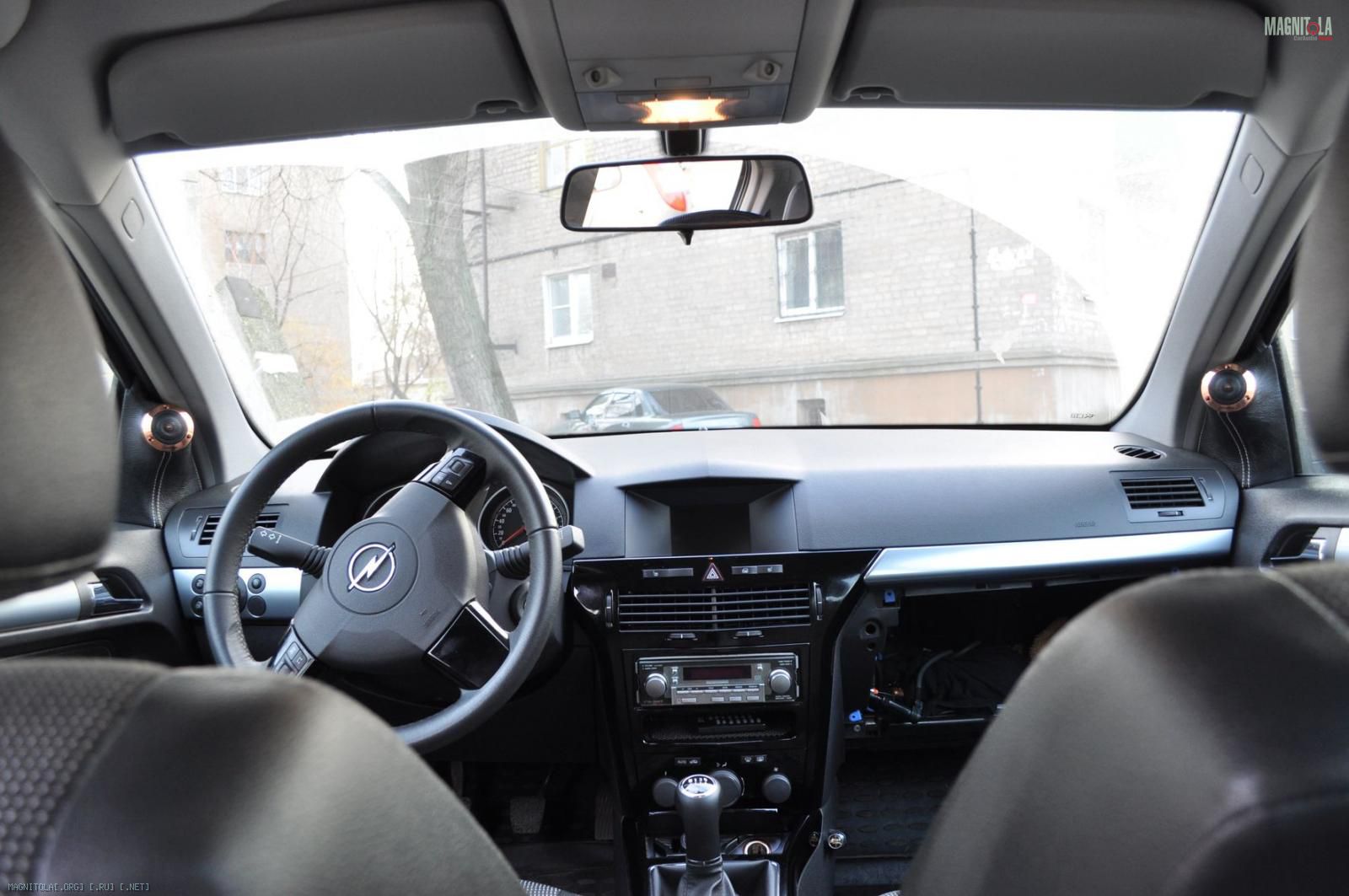

Вложение 351126
Вложение 351128

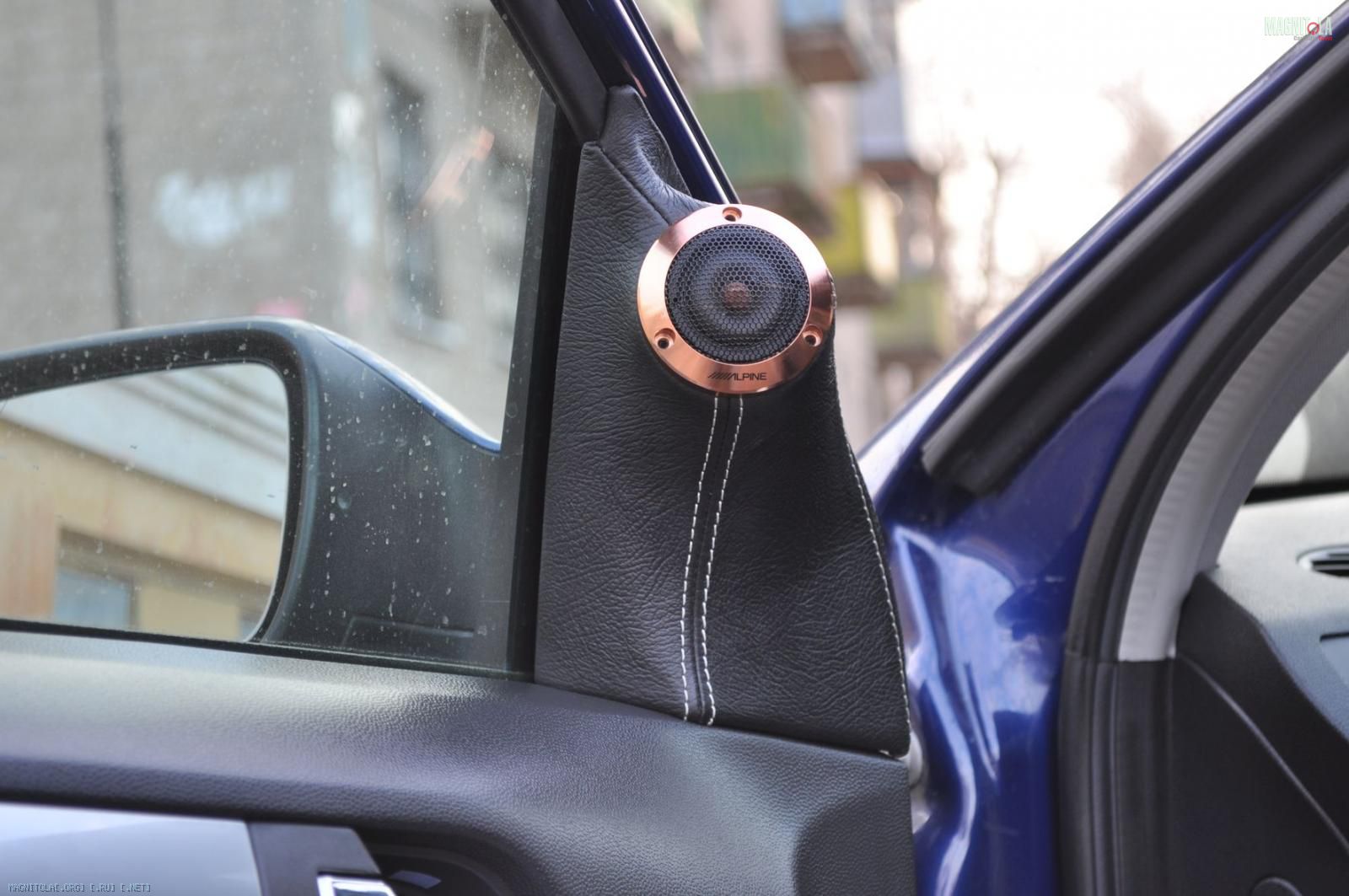

Вложение 351130
Вложение 351132
Вложение 351134
Вложение 351136

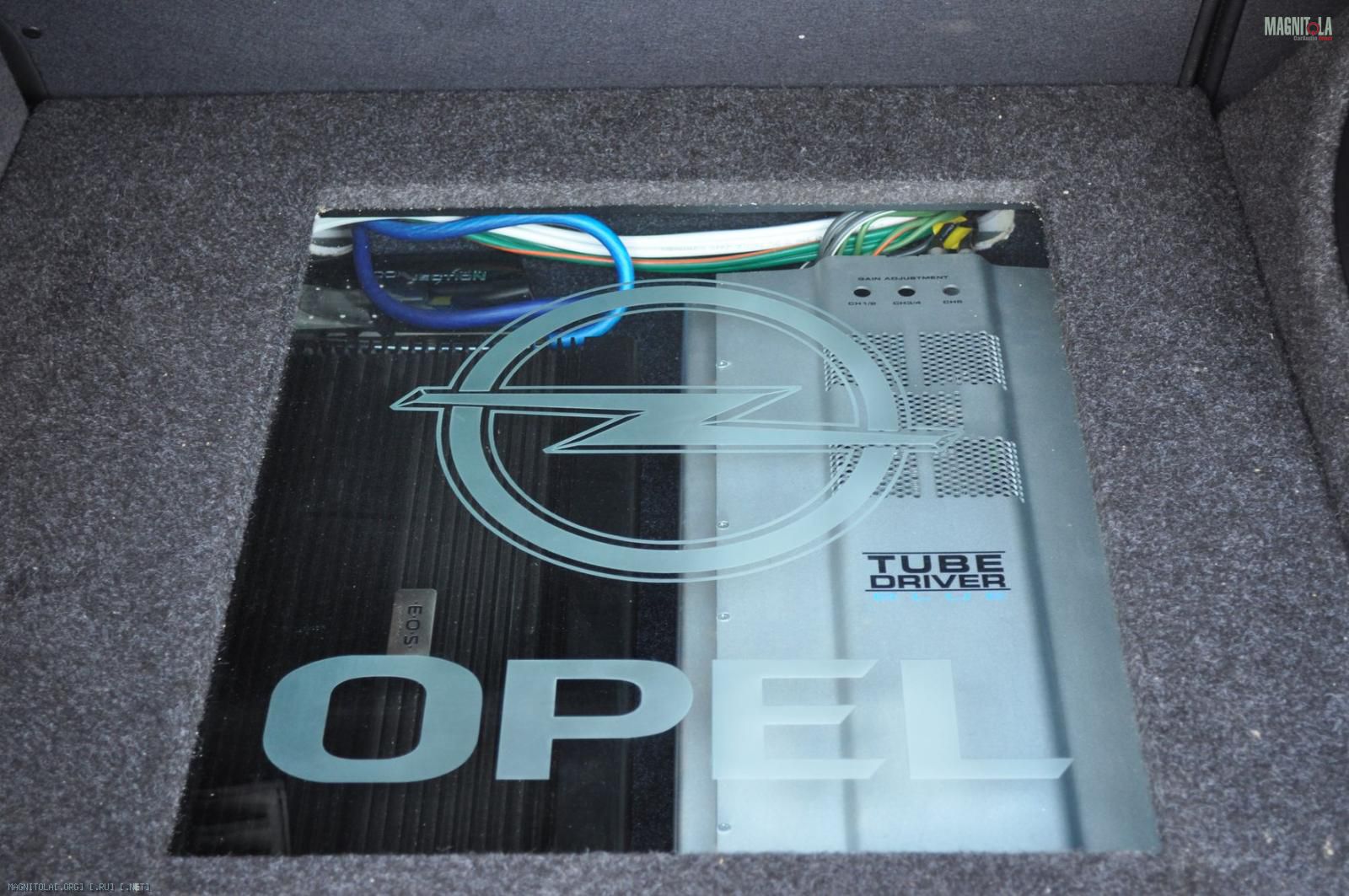

Вложение 351138

Доработка плеера teac wap-2200 для вывода коаксиала.

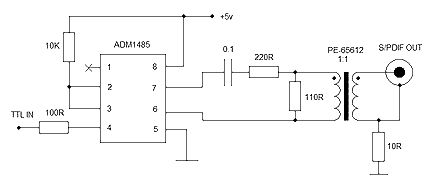

Сделал плату преобразователя toslink to coaxial (из оптики в коаксиал) по схеме
Вложение 351140

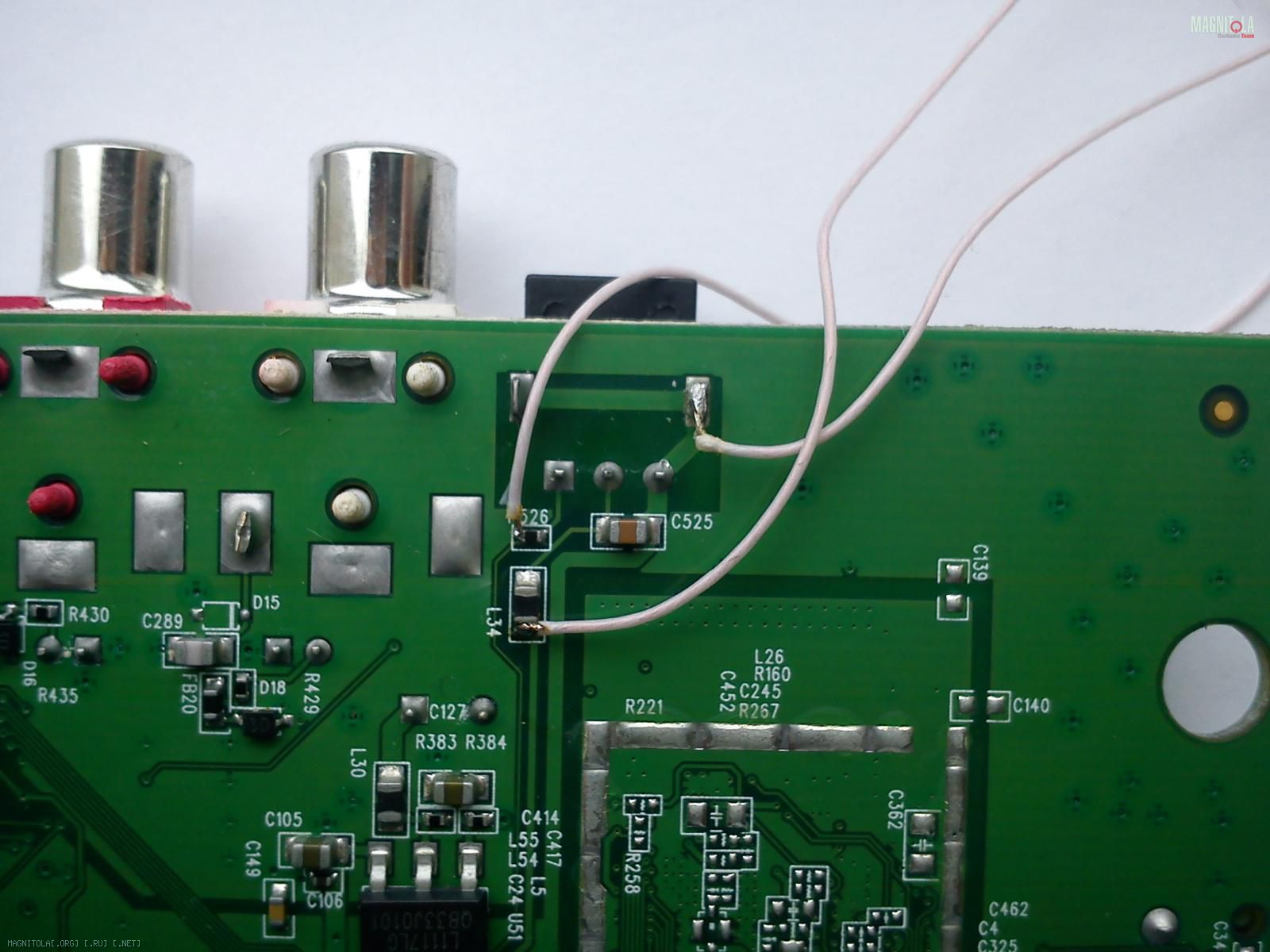

На оптическом передатчике имеется 3 контакта: слева-направо 1.spdif сигнал (он же TTL IN), 2. +5В, 3. земля
Вложение 351144

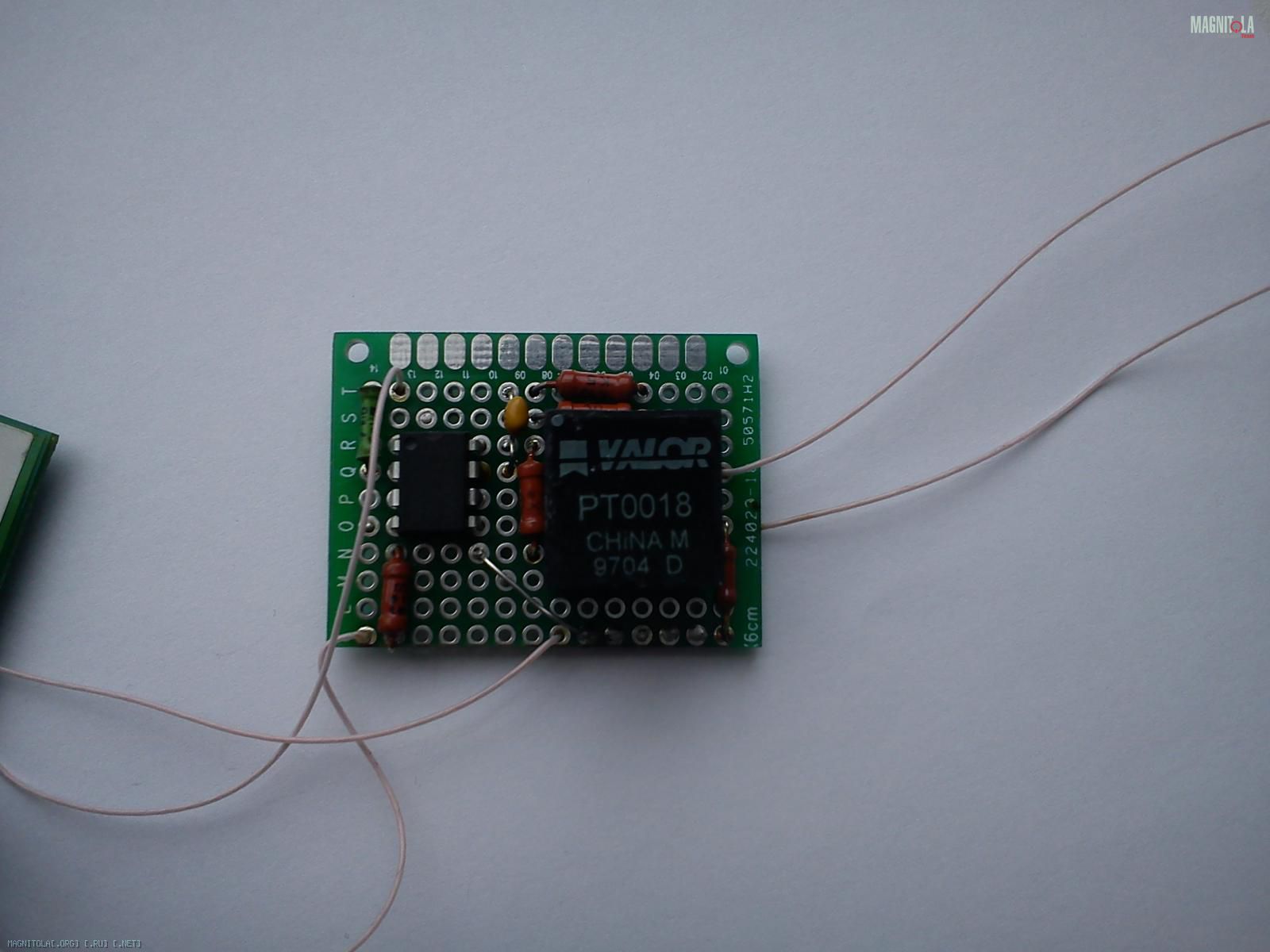

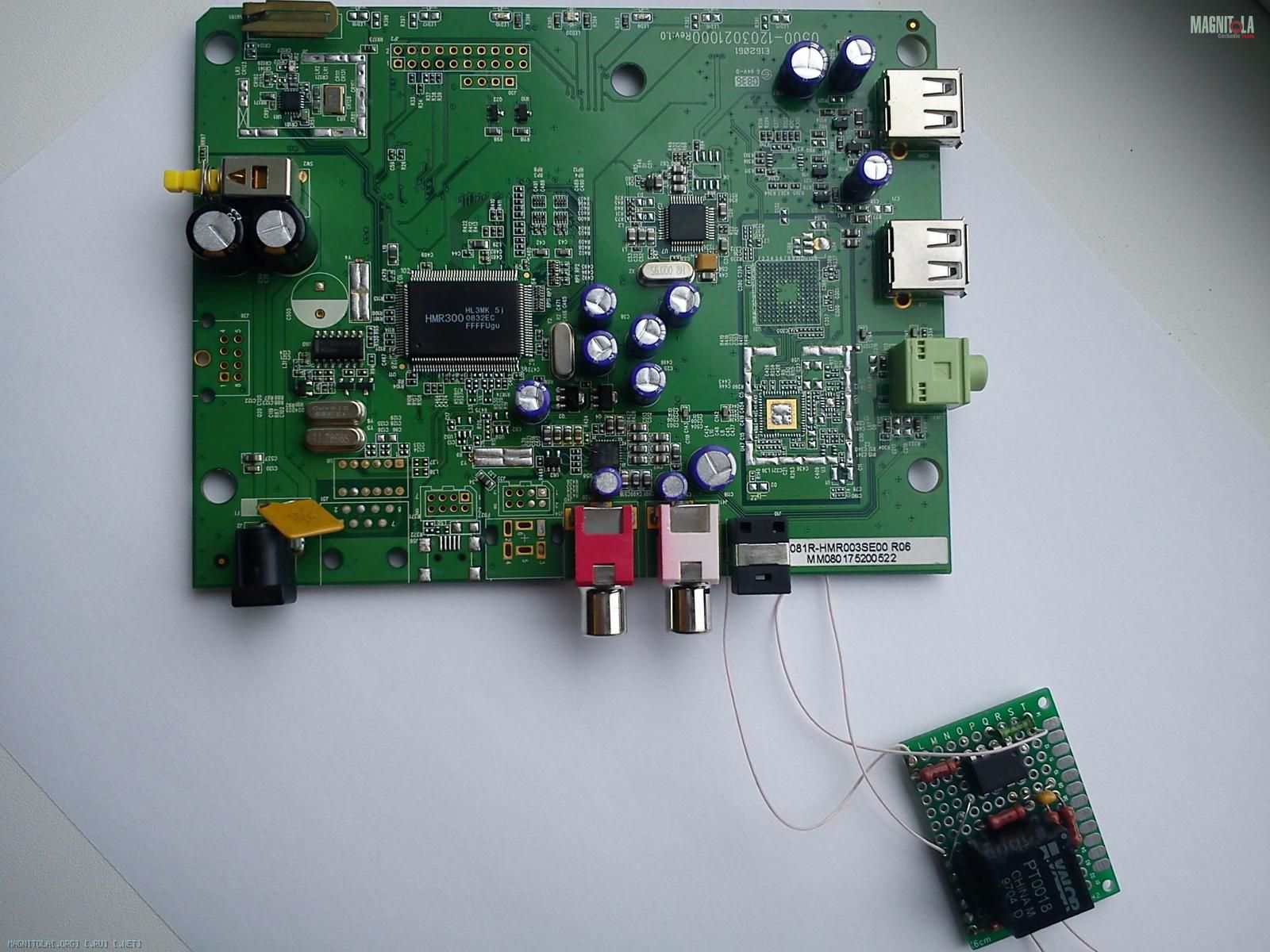

В схеме использован трансформатор PE.65612 или аналоги. Я использовал аналог от сетевой платы 3com. Схему собрал на отладочной плате.
Вложение 351154
Вложение 351156
Вложение 351158

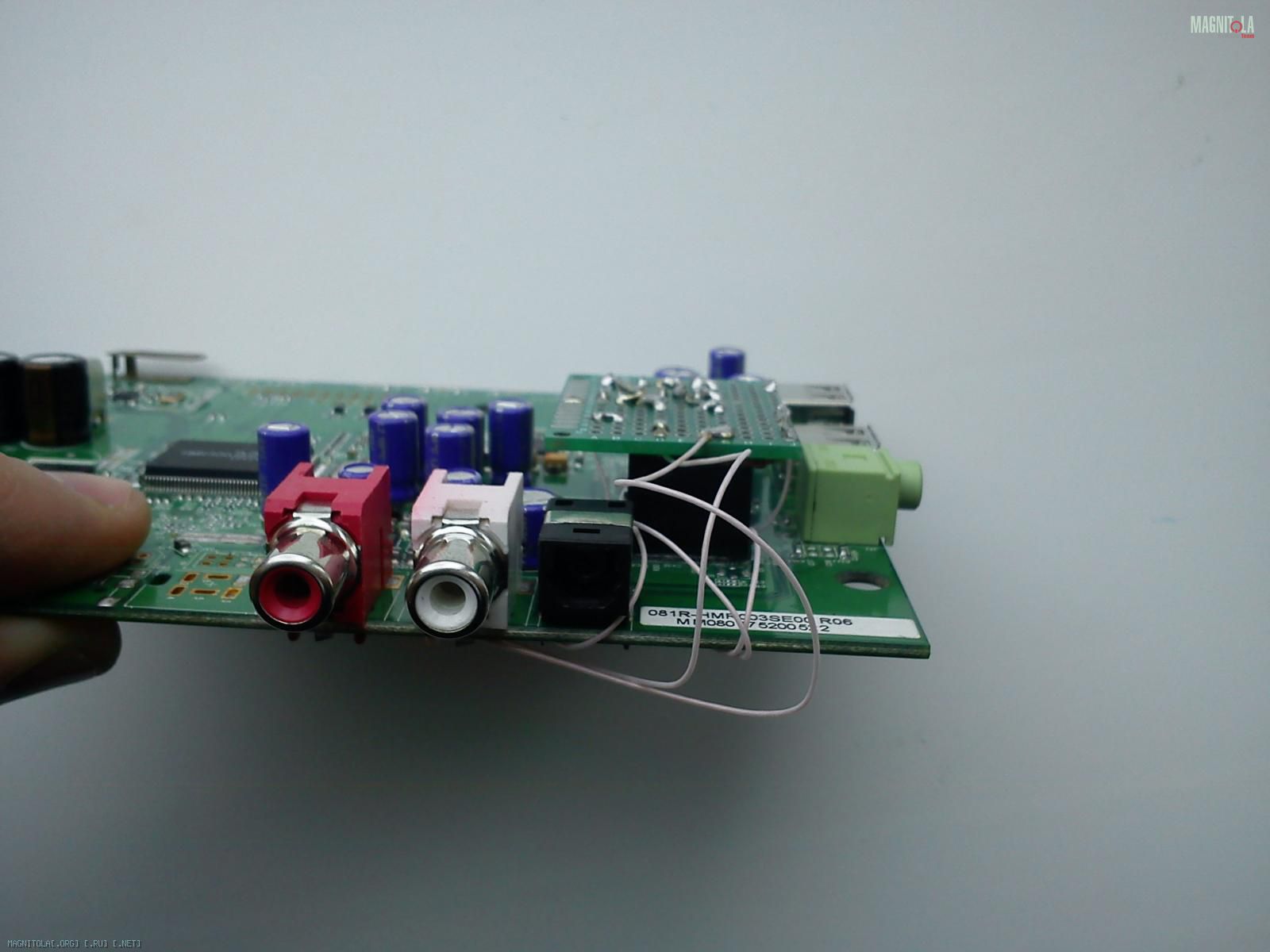

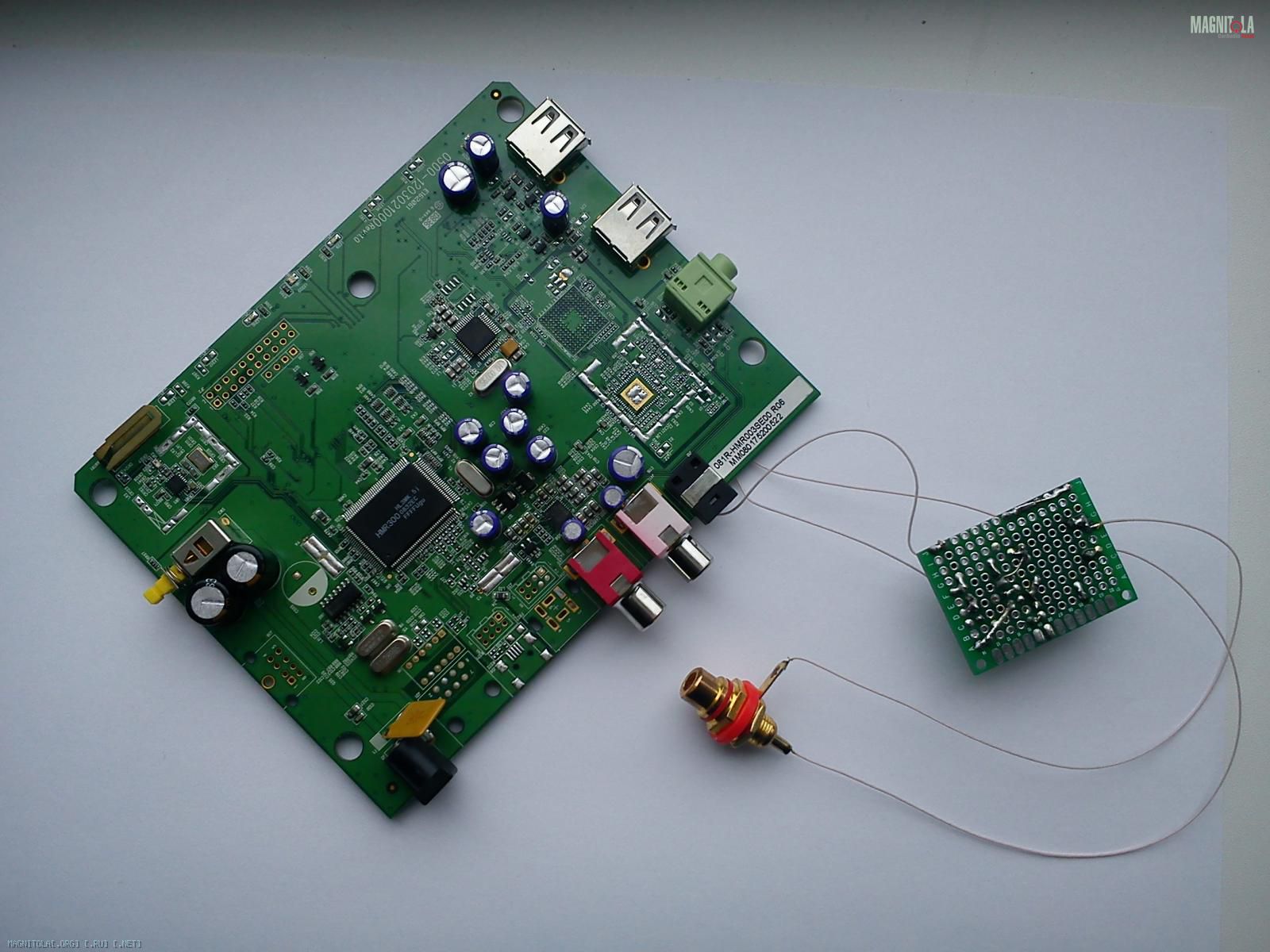

Сначала хотел сделать дополнительный выход(тюльпан) на корпус плеера, но потом передумал и использовал имеющийся тюльпан для вывода аналогого сигнала, перед этим обрезав от него, на плате, приходящие дорожки - соответственно не стал сверлить корпус.

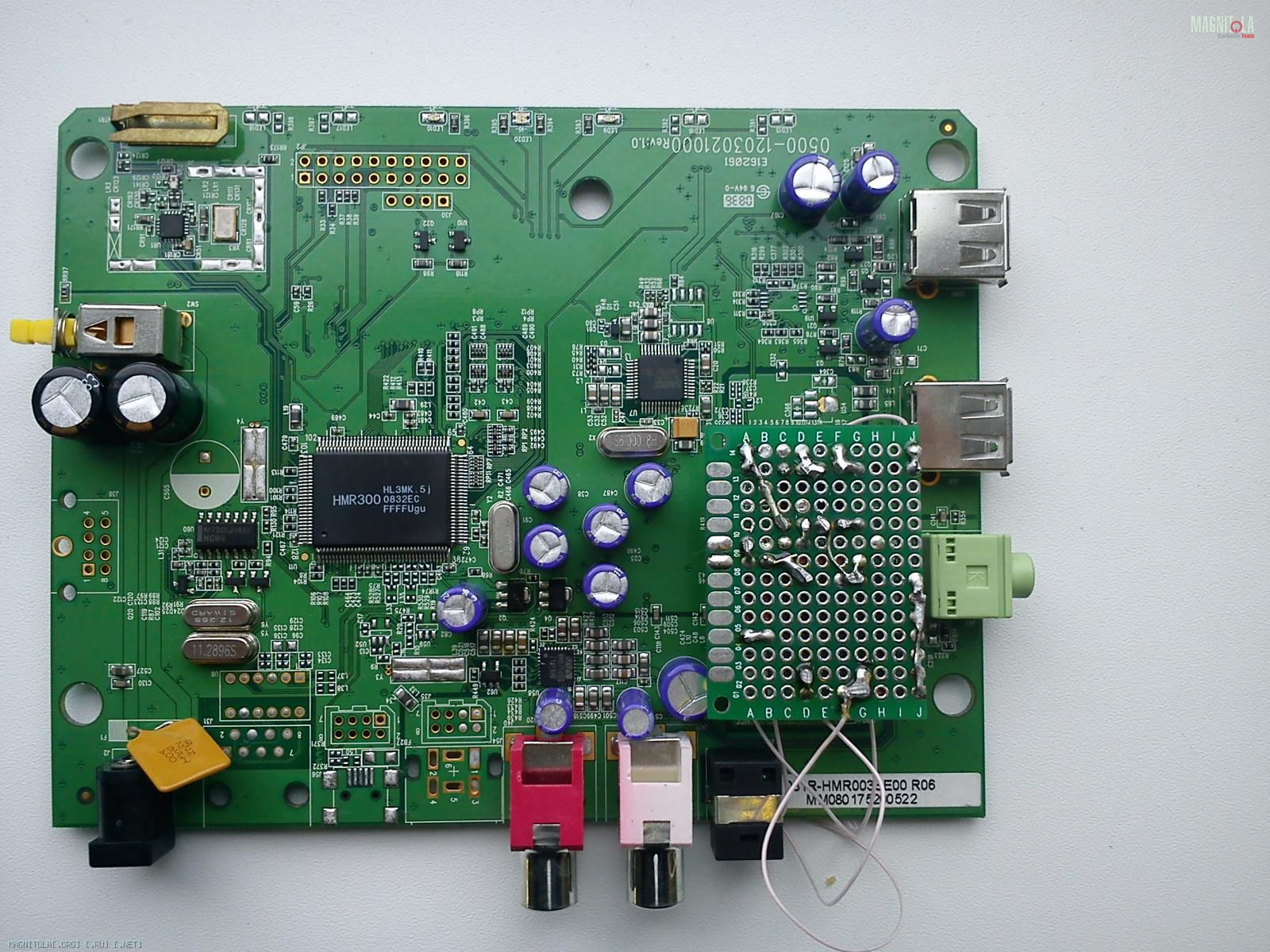

Собранную плату закрепил эпоксидкой к плате плеера, благо высота самого высокого элемента - трансформатора позволила закрыться крышке корпуса плеера. Эпоксидку наносил на трансформатор.
Вложение 351160
Вложение 351162

pavlik84, родная рамка под чёрный лак конечно хорошо, но думаю в данном случае она не к месту, лучше вписалась бы родная серая, на разборках не искал ?

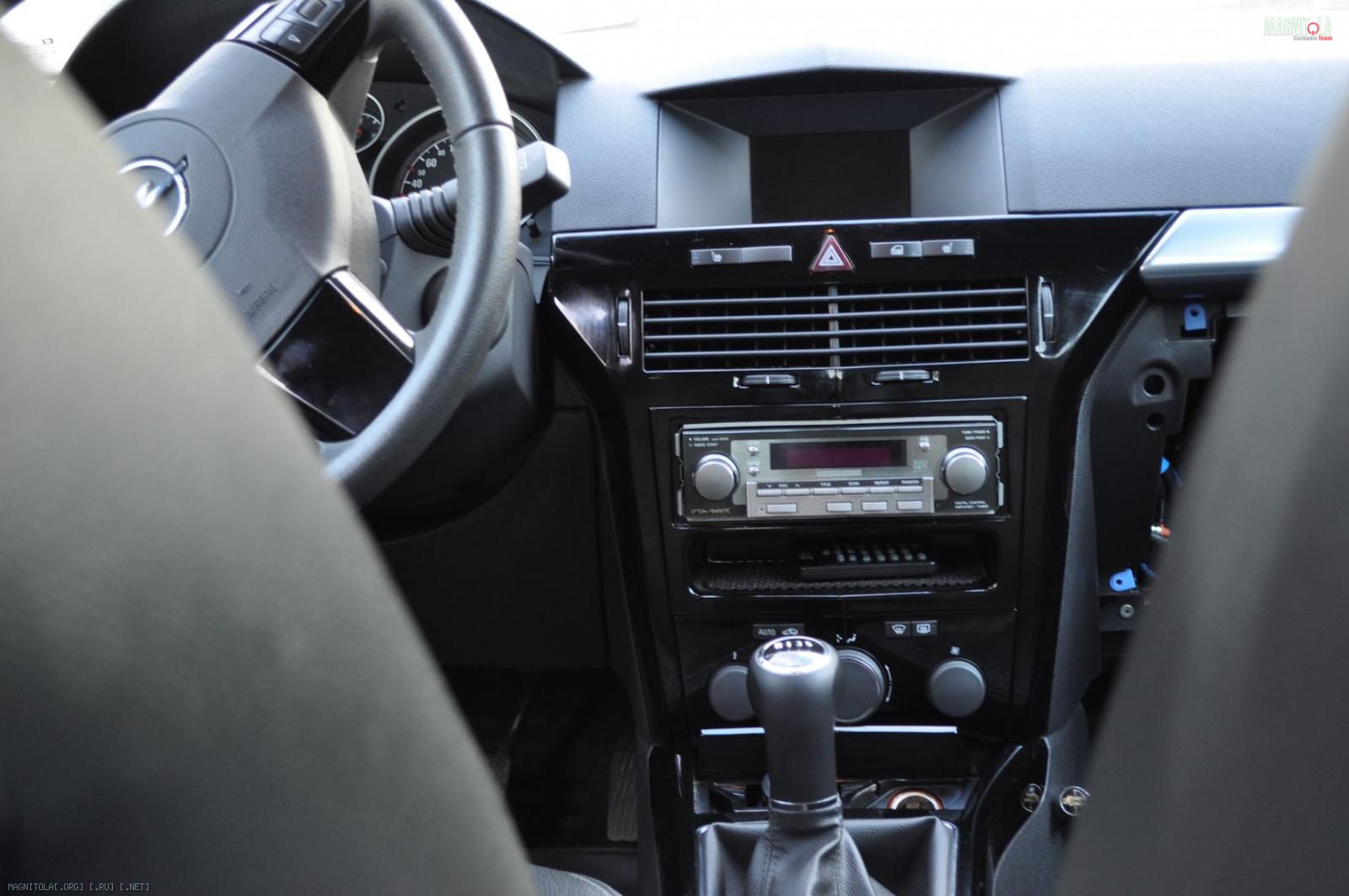

На первых фото teac`а ещё не было, ездил с ченжером icd500 и QLS550 которые располагались в торпеде вместо перчаточного ящика (бардачка). Поэтому на фото отсутствует перчаточный ящик (бардачок). Сейчас teac располагается в перчаточном ящике (бардачке) а пульт в кармане переходной рамки, ниже г.у. - фото выложу позже.
QLS в принципе понравился но его убогое управление убило желание использовать его далее, поэтому приобрёл Teac хотя он тоже не без изъянов: уже сцена и часто теряет связь с базой.

---------- Сообщение добавлено 06.03.2013 в 13:24 ----------

Цитата:

---

Сообщение от ПКС

pavlik84, родная рамка под чёрный лак конечно хорошо, но думаю в данном случае она не к месту, лучше вписалась бы родная серая, на разборках не искал ?

---

Так рамка и была сначала серой. Под чёрный лак не продаётся. Сам красил.
Мне серая не нравится. Вот что надо сделать - так это рамку под г.у.

Как сыгралась связка Батлера и Алпайна, усь , я так понял, переделан на четырех канальный?

Цитата:

---

Сообщение от DRON93rus

Как сыгралась связка Батлера и Алпайна, усь , я так понял, переделан на четырех канальный?

---

нормально сыгрались. усь как был 5 канальным так и остался.

В полную полосу?
Я думал впечатления будут более восторженные....

Цитата:

---

Сообщение от pavlik84

Так рамка и была сначала серой. Под чёрный лак не продаётся. Сам красил.
Мне серая не нравится. Вот что надо сделать - так это рамку под г.у.

---

Может и не продаётся, но идёт изначально в комплектации космо ;)

Цитата:

---

Сообщение от DRON93rus

В полную полосу?Я думал впечатления будут более восторженные....

---

Ну думаю, раз в 2 полоске на мид и вч, то можно считать что в полную полосу. Меня звук устраивает, я же писал что нашёл свой звук. Приезжайте, слушайте. Единственное весь материал должен быть на флешке в ваве или флак. Написать что всё круто, банально, уже столько читал про круто а когда приходил слушать разочаровывался.

---------- Сообщение добавлено 08.03.2013 в 09:50 ----------

Цитата:

---

Сообщение от ПКС

Может и не продаётся, но идёт изначально в комплектации космо ;)

---

Ничего не понял. С завода в комплектации космо идёт штатная магнитола CD30 цвета чёрный глянец.
Вы и впрямь считаете что рамка от комплектации енжой будет лучше смотреться в моём инстале и комплектации космо?!
В этом я не могу согласиться! Вот переделать карманы дверей под кожу со строчкой - это другое дело.

сделал рамку для г.у.

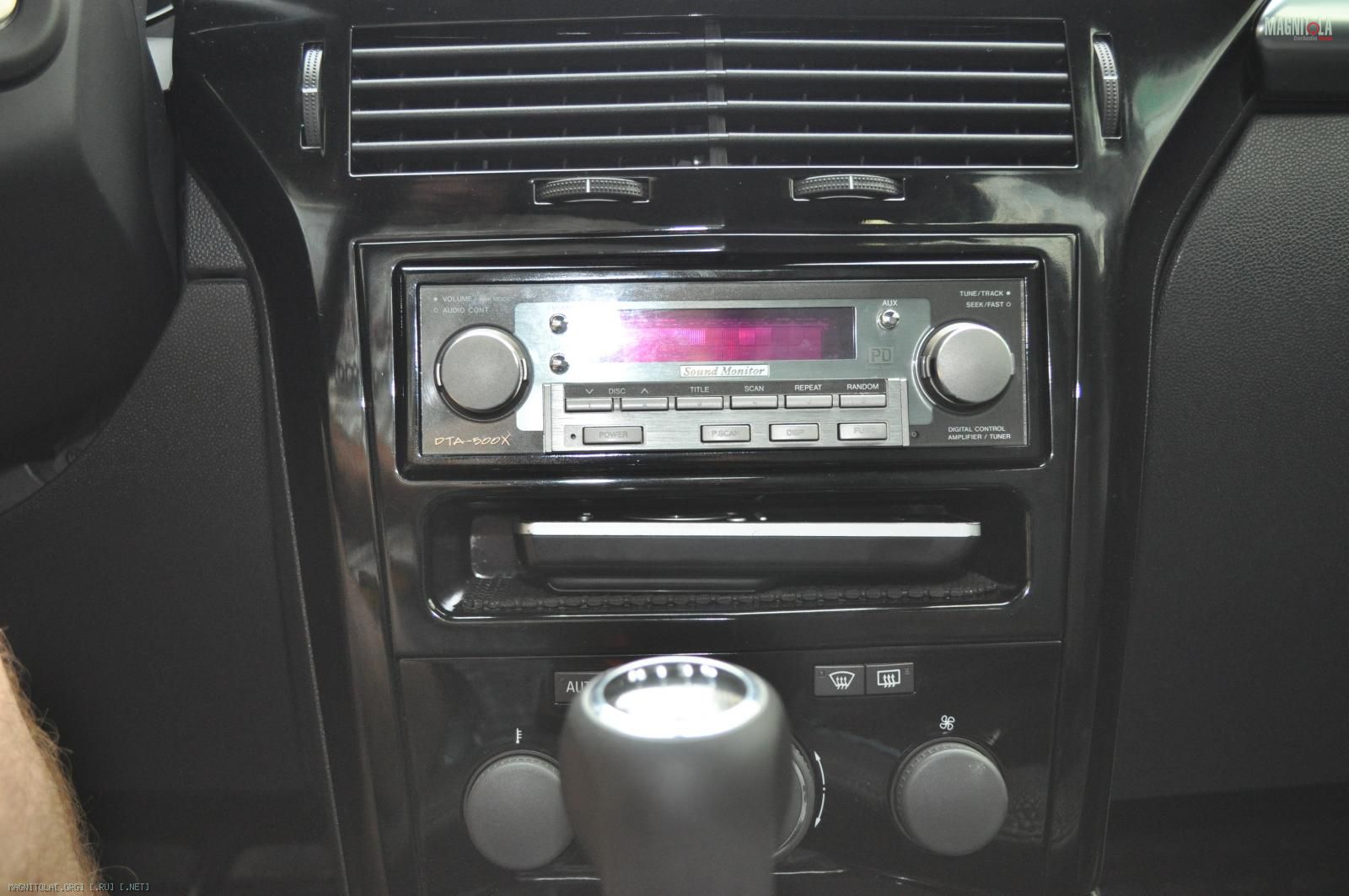

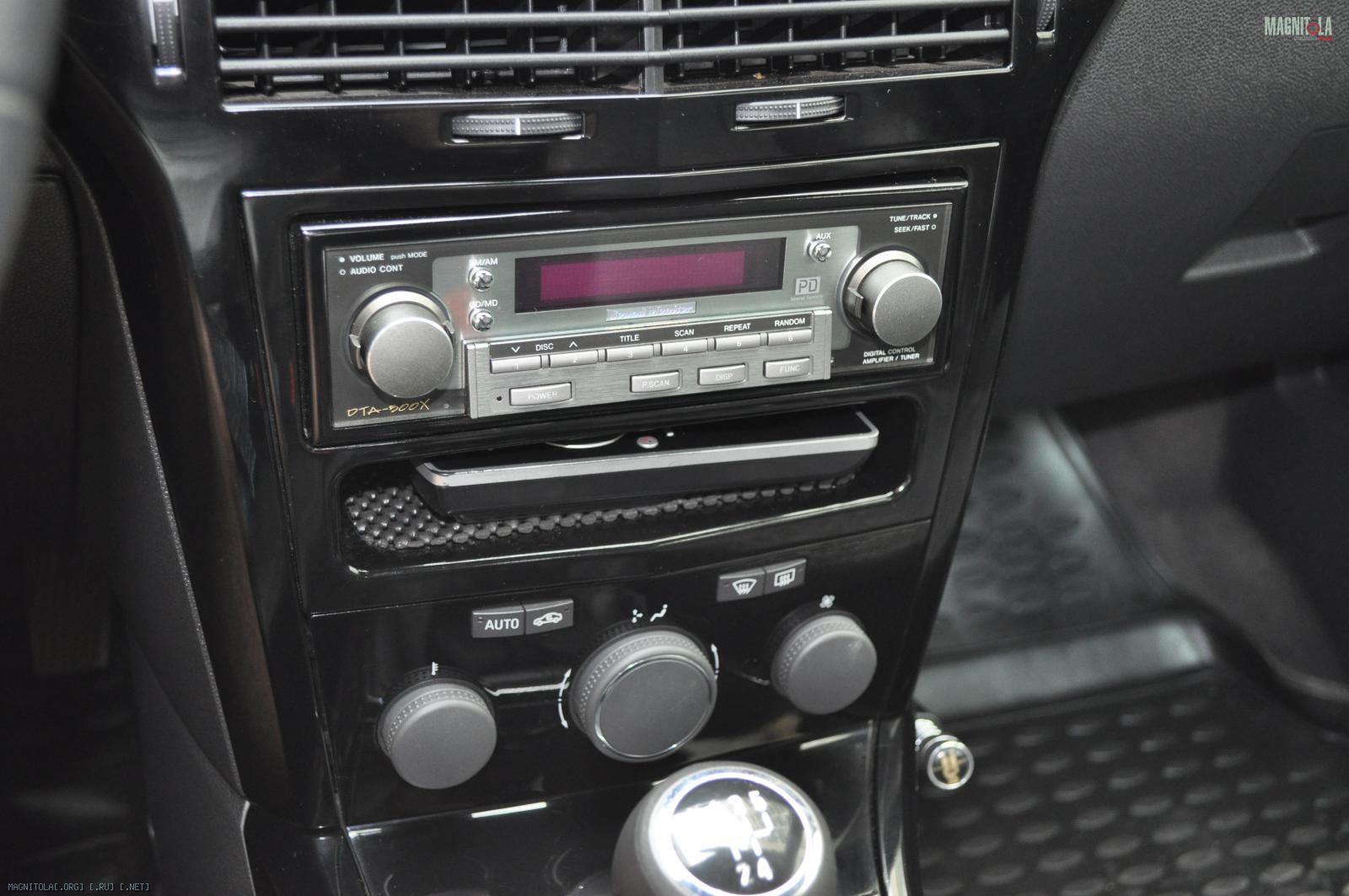

Вложение 409924Вложение 409926Вложение 409928

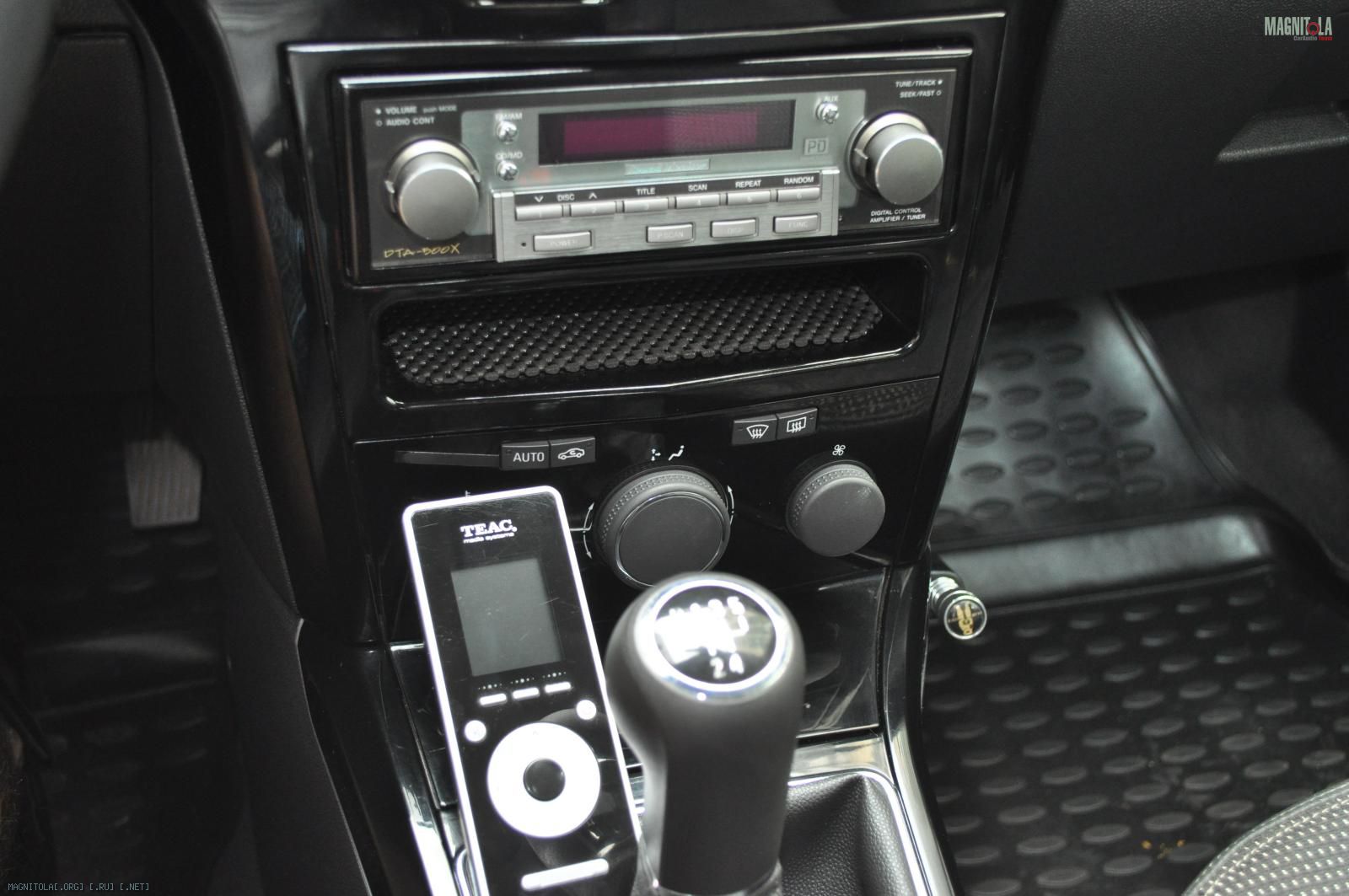

расположение плеера

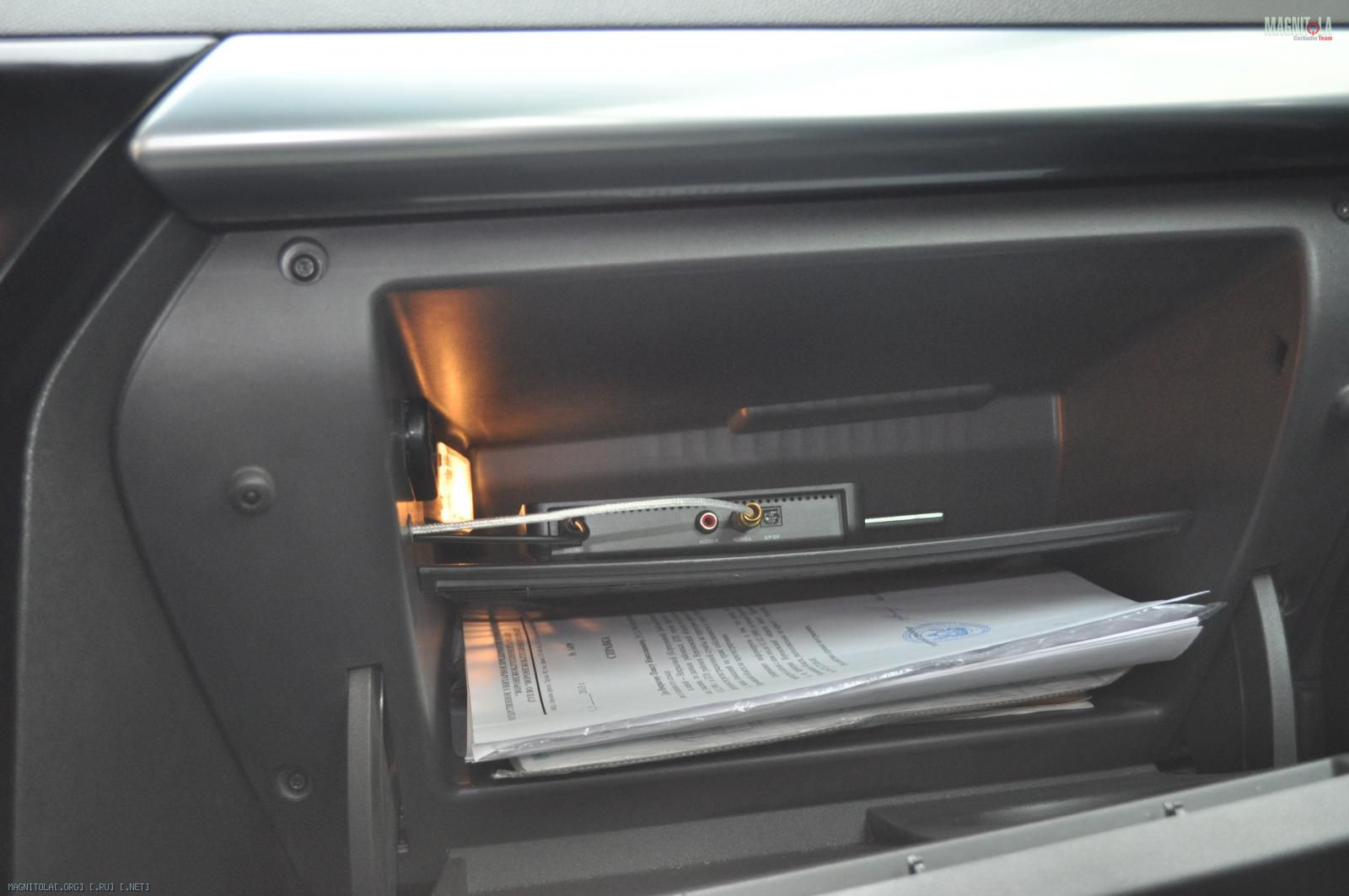

Вложение 409930

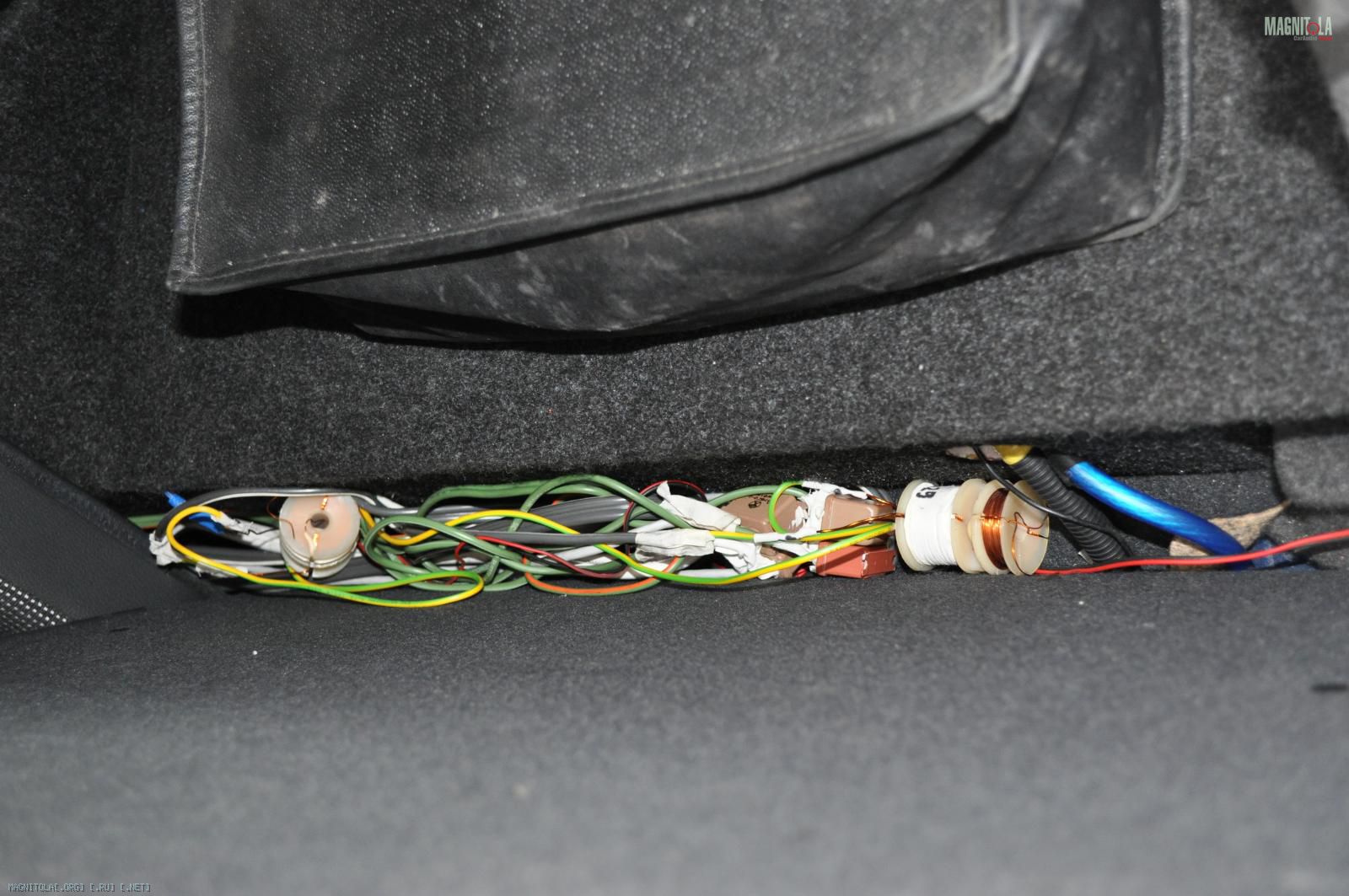

новая ветвь развития моего звука

Вложение 409932

пока просто прикидываю, начал с первого порядка (да и вроде родные фильтры тоже первого порядка) http://www.geocities.jp/arai401204/M...17cm/2way.html
http://www.geocities.jp/arai401204/E...e_DLX_Z71.html
вч - 6600 Гц, мид -3300Гц снизу мид пока не резал - вроде и так ничего. Саб порезан усилителем на 60Гц.
С г.у. включены задержки. Пока доволен как слон.
Далее попробую 2 порядок откатаю эти варанты выберу лучший и вперед в аудиоманию или куда там ещё за мундорфами или дженсенами.
