А на них пишут, когда их менять нужно?Цитата:
Сообщение от Pit
Андреичъ, я не поленился, пересчитал все маленькие и без диролов 122 шт, мог и ошибиться :laugh3:
Ну что, в 10-ку тыс. уложится?:-)Цитата:
Сообщение от x-diz
Мне самому интересно. Вот сижу, стибусь, а я ведь свой не вскрывал :scare:. Так что Андреич не серчай, на самом деле мы добрые и я лично надеюсь на ту группу кондеров которая под надписями Front, Rear и Sub. Если не они, то хотя бы не больше.Цитата:
Сообщение от Tim635
Меньше знаешь - крепче спишь:-)Цитата:
Сообщение от x-diz
---------- Сообщение добавлено 22.01.2014 в 14:32 ----------
А вообще не мешайте аппарату работать.
надо спеца ждать :D
Влад сказал - вот Влад пусть и меняет)))))) Может сначала попробуешь так запустить - вдруг понравится?)))Цитата:
Сообщение от Андреичъ
Короче, со второй попытки удалось переделать проц на автономную работу. Без выбора входов, пока не актуально. Первую попытку супостаты сорвали дезинформацией :D
Итак, пошагово.
Берем пост Макса Ровера:
http://magnitola.org/vysshii-pilotaz...ml#post1262285
Изучаем и поехали!
1) берем ПУГНП 1.5мм2 и вытаскиваем из провода все жилы кроме одной - получаем медную жилу достаточного сечения в изоляции
2) Режем дорожку от 1й ноги НС157 (отмечена черным маркером)
Вложение 509112

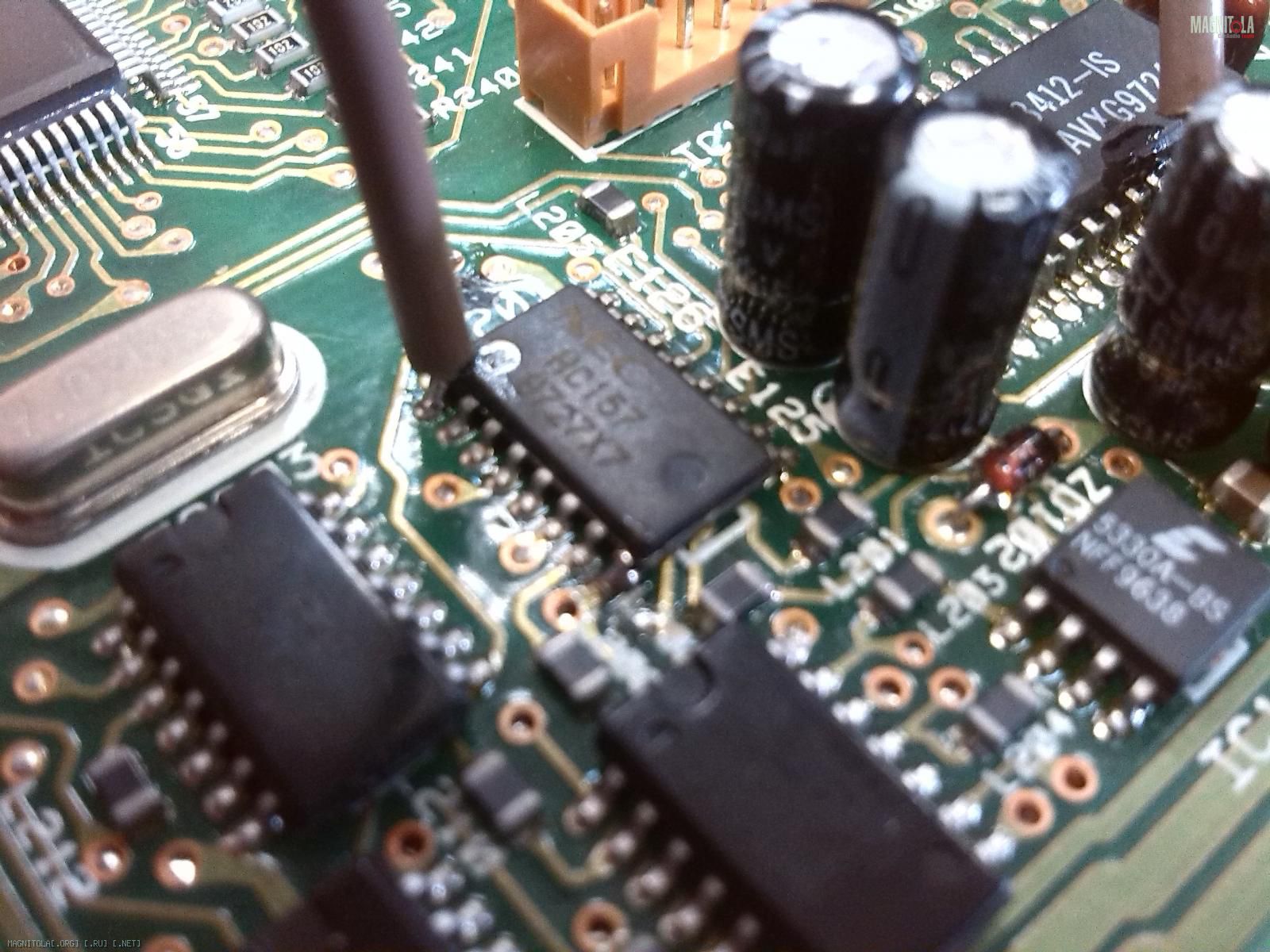

3) Припаиваемся к этой самой 1й ноге
Вложение 509114

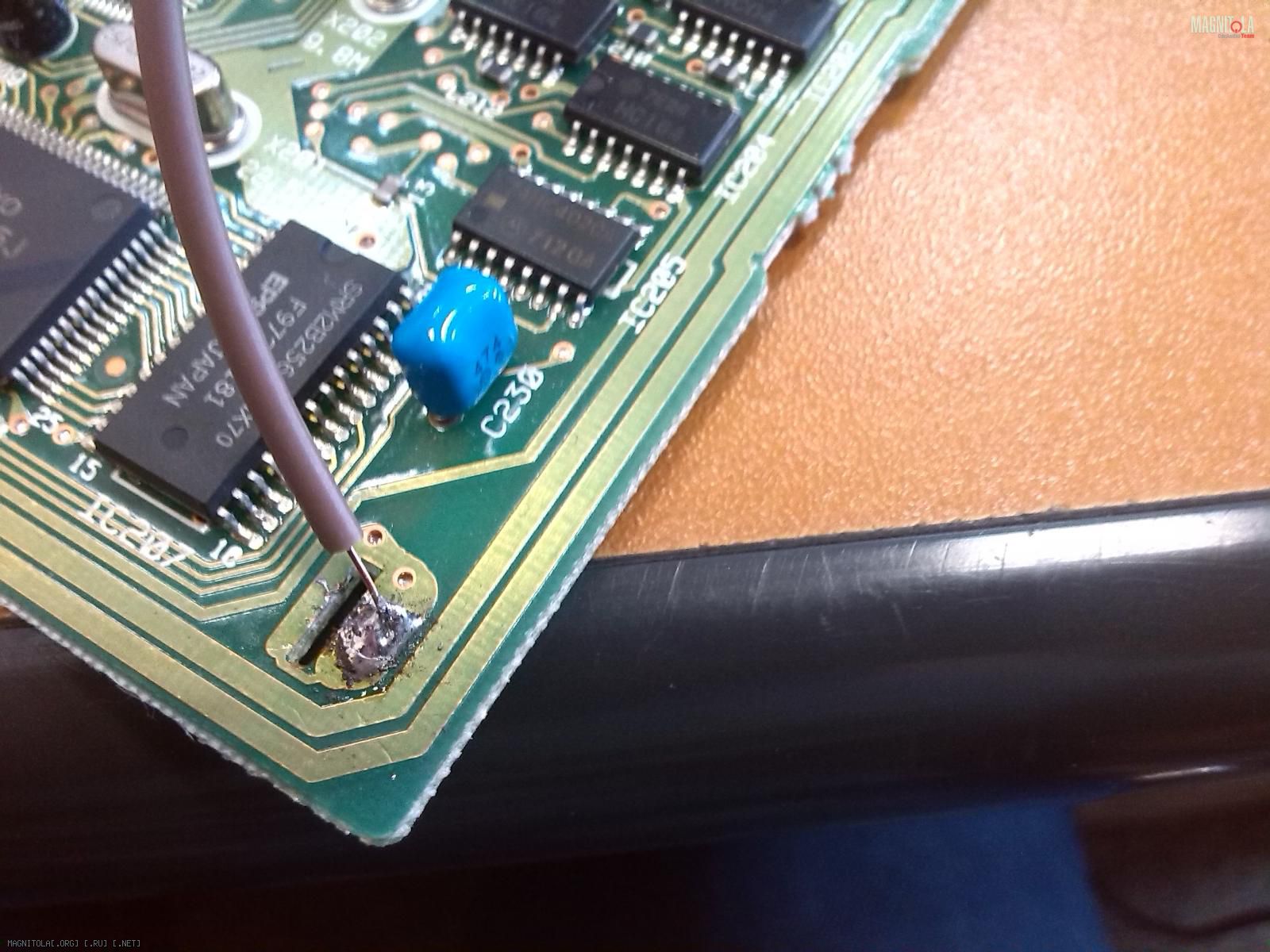

и на землю
Вложение 509116

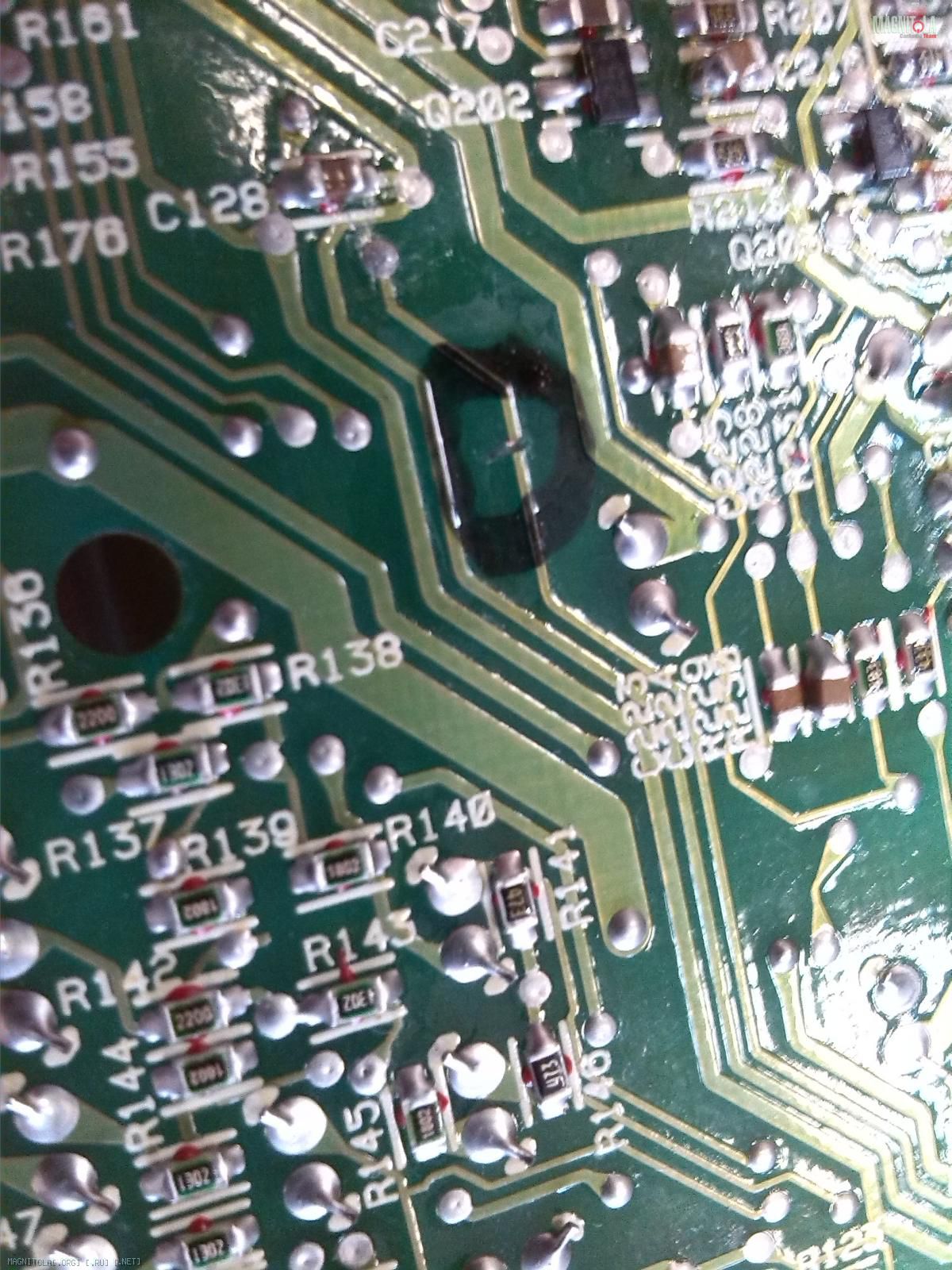

4) С обратной стороны платы режем дорожку от 3й ноги 74HC4052 (придется маленько "позвонить", прежде чем найти где эта нога выходит с обратной стороны)
Вложение 509118

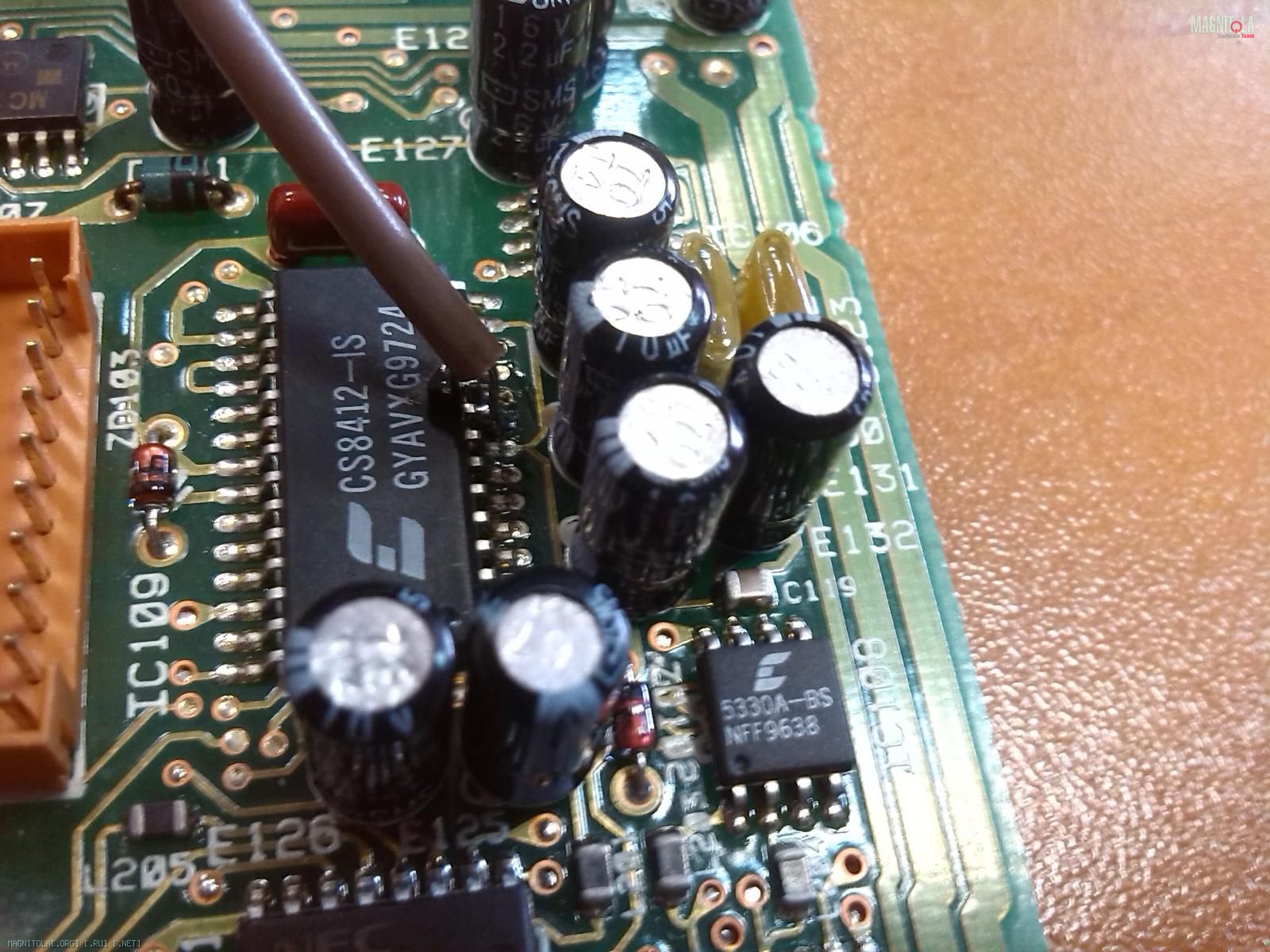

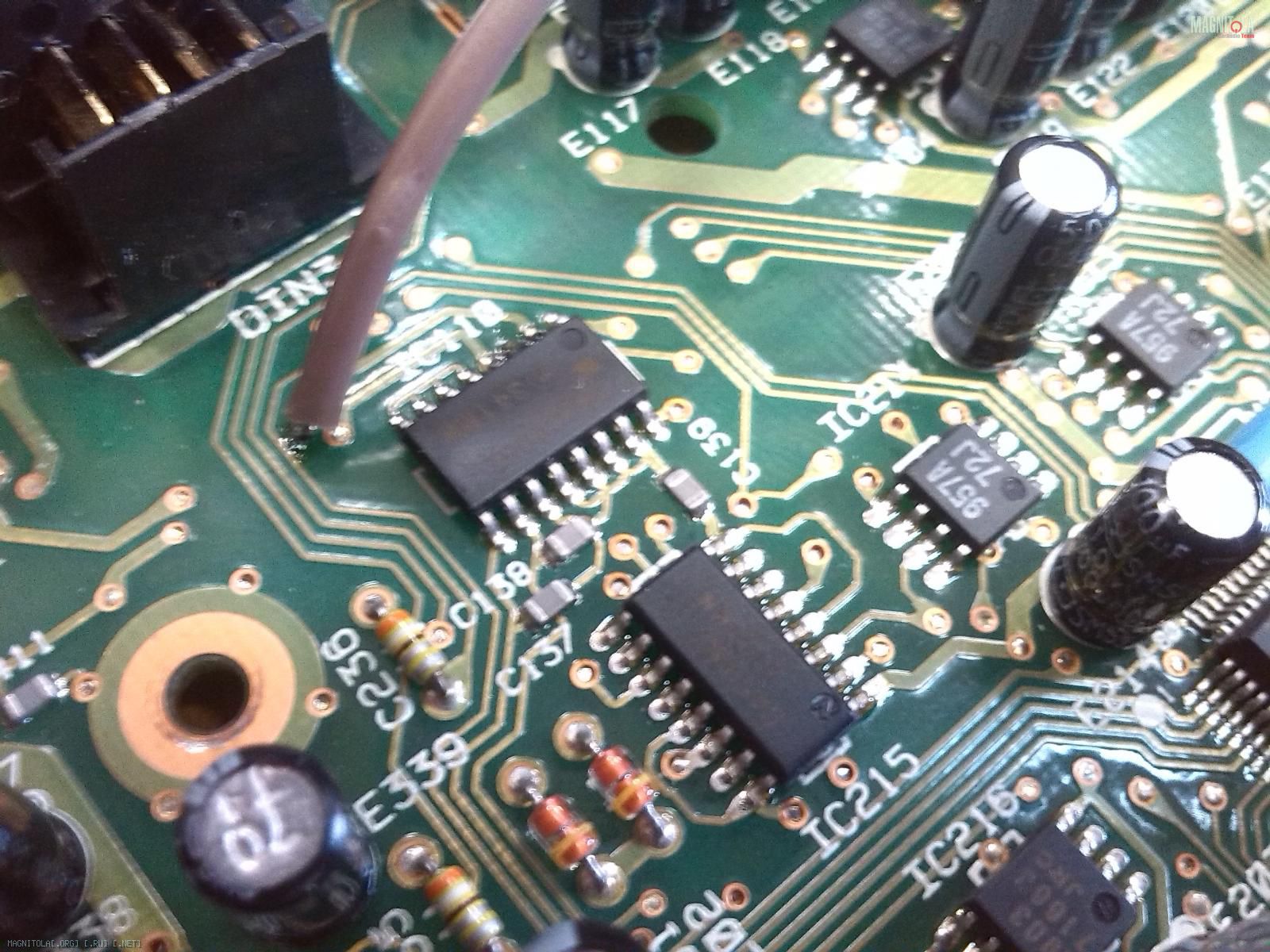

5)Со 2й ножки ( оптический вход "HU") бросаем жилу на 9ю ногу CS8412.
Вложение 509120Вложение 509122
Вот и всё! теперь постоянно активен вход тослинк №1.
Аркадий, привет :D :D
Блин, зато я плату не снимал (она припаяна к корпусу, если кто не знает) и у меня ваще всё-всё-всё можно без ойнета переключать:)
фига ты её перепилил! Я не так кардинально их режу)))Цитата:
Сообщение от Андреичъ
Ты тоже не нашёл, куда удобно припаяться, кроме самой 9-й ноги?Цитата:
Сообщение от Андреичъ
левее от первой ноги на плате есть переход на другую сторону платы. к нему припаивать проводочки намного удобнее, чем к ногам самой микрухи!Цитата:
Сообщение от Андреичъ
как раз там, где ты дорогу отрезал)))Эт у дорогу можно дальше проследить, я тебе писал и присылал фотку, на которой прям сам порез видно.Цитата:
Сообщение от Андреичъ
чтоб наверняка :DЦитата:
Сообщение от fox proteus
честно даже не пытался проследить куда она идет. вариант то временный!Цитата:
Сообщение от fox proteus
да по большому счету нужно было резать тоже с обратной стороны, и паяться в точке перехода. поздно понял, т.к. резал еще вчера и кухонным ножом :DЦитата:
Сообщение от fox proteus
да я ж говорил к фоткам не присматривался. Вобщем теперь все тип-топ, можно дома поиграться!Цитата:
Сообщение от fox proteus
