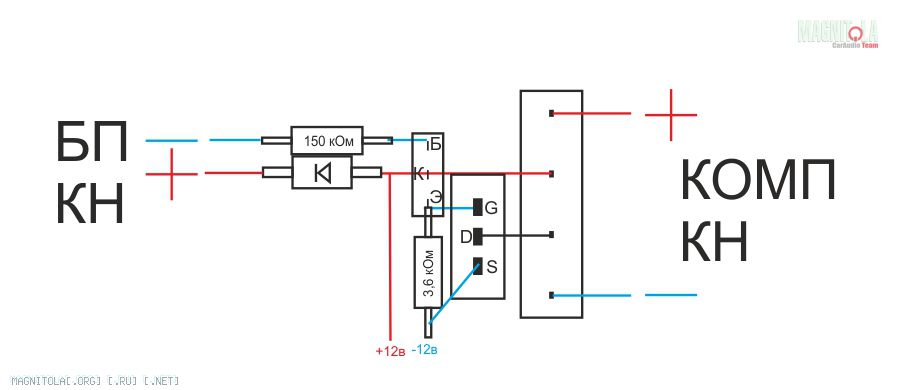

Решился пазл, теперь контакты не пересекаются
Вложение 615978
Вид для печати
Решился пазл, теперь контакты не пересекаются
Вложение 615978
Фига ты намудрил! Я обычно сразу паяю)))
Насмартфонил
Сразу - у меня голова закружилась куда и что ))) Требовалась визуализация. И вроде получилось без хитрых/пересекающихся длинных соединений, а значит нужно их было как то изолировать. А тут на всё хватит длины ножек резисторов. Остаётся один вопрос. Как быть с разъемами? Их нужно 3 пары. Они займут больше место чем всё остальное. Гоню мысль встроить это всё внутрь "коробочки". И там разрезать ножки. А ты откуда планировал брать +12в?Цитата:
Сообщение от fox proteus
+12 вольт - с дистрибьютора. Я бы на твоём месте разрезал провода между БПшкой и первым разъёмом и впаял бы эту конструкцию туда. После проверки работоспособности можно аккуратно залить её термоклеем и заделать в термоусадку. А +12 вольт и массу притянуть, соответственно с разъёма БП, с тех пинов, что идут к дистру
Насмартфонил
т.е. то что там может быть и больше не важно?Цитата:
Сообщение от fox proteus
Не, не важно. Главное - не двадцать, под двадцать уже другое реле нужно:)
Насмартфонил
---------- Сообщение добавлено 02.08.2014 в 16:25 ----------
Кстати, когда соберёшь - сразу к компу не обязательно прицеплять, послушай так, как релюшка щёлкает.
Насмартфонил
Андрюх, а я думал, что ты уже перестал ерундой заниматься :D
Застегни ширинку и не болтай ерундой!(с) )))))))))Цитата:
Сообщение от Андреичъ
Там ему осталось-то всего-ничего ерунду домучить. Не бросать же дело на финише:) Хотя, если бы я случайно не ткнул мультиметром в его БПшку, он наверное и забросил бы это дело)))
Сразу пусть Андреич красит, отдирает, а потом только думает )))Цитата:
Сообщение от fox proteus
У меня всё сложней. Хотя результат мог быть бы и покрасивей.
Так как материала для плат у меня нет и я забыл как он называется, а поэтому не нашёл его в чипе, то использовал кусочек пластика.
Разметил.
Вложение 616346
Просверлил отверстия под ноги. У правой детали ноги почти такой же длины как и толщина пластика, поэтому пришлось чутка пошкрябать сверлом.
Вложение 616348
А это то из-за чего вся это конструкция. Это контакты и антивыдерг одновременно. Залуженные куски медного кабеля. Лудил уже на месте.
Вложение 616350
С одной стороны приклеил транзисторы и реле
Вложение 616352
и всё остальное с другой стороны
Вложение 616354
готово
Вложение 616356
Видимо уже никому не интересно, раз никто не спросил, что это? А я и сам толком не знаю :rofl: Знаю зачем, да и что делает тоже знаю, но объяснить ...это пипец сложно ))) Аркадий пусть толком объяснит.
Ты бы лучше рассказал - оно работает, или нет)))))))))
