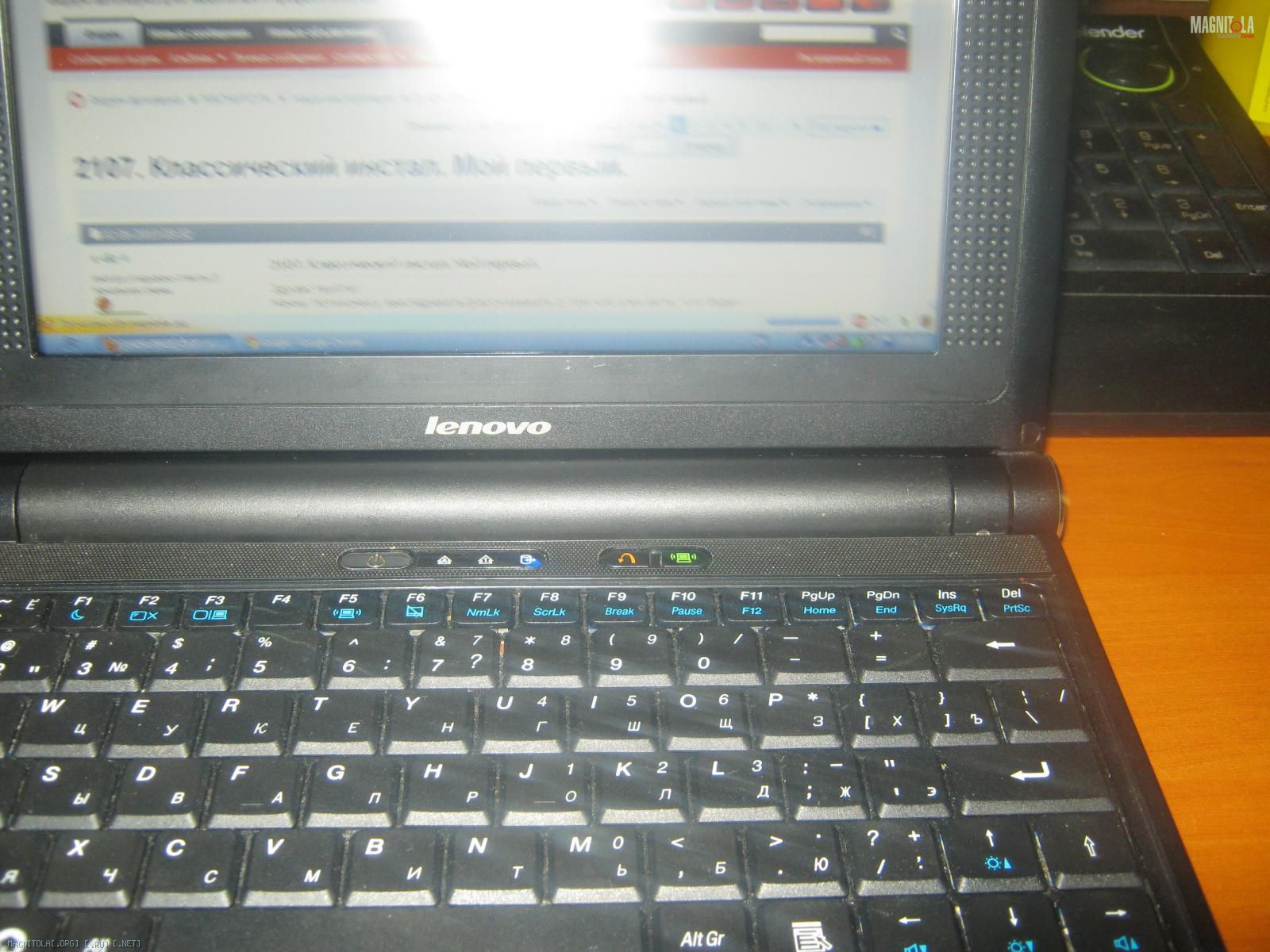

2107. Классический инстал. Мой первый.

Чувствую себя... Как будто после операции Намана, уже поужинал и походил.

Не волнуйся ты так - я свой сначала пять раз разбирал, когда с оптическим выходом возился, а потом ещё три - когда готовил провода для подключения к БП и искал, как отключить датчик закрытия крышки - напомню, он отключал кнопку питания в закрытом состоянии Так что ты винтики выкрути и сложи в коробок. Когда всё заработает - вкрутишь

Насмартфонил

Что за датчик? Я думал в установках винды отключить, что бы не отходил в спящий режим.

Сообщение от x-diz

Что за датчик? Я думал в установках винды отключить, что бы не отходил в спящий режим.

Я же описывал у себя все мытарства дело в том, что этот датчик, кроме того, что даёт винде сигнал о закрытии крышки ещё и физически отключает кнопку включения-выключения. Получается, что ноут включается блоком питания только при открытом экране. А при закрытом - не включается и не выключается. Датчик нашёлся просто - я взял скрепку и проводил ею по рамке экрана и нашёл магнит, на который реагирует датчик при закрытии экрана. А дальше - два пути. Либо ампутировать магнит, либо ампутировать датчик. Мой датчик оказался на отдельной платке с "горячими кнопочками", которые отдельно от клавиатуры. Я уж не помню, что там за хрень была на них выведена. Я эту платка тупо отключил от материнки и всё. В твоём случае - надо проверить. Если та же беда - то проще будет вынуть магнит, т.к. рамку дисплея ты уже разбирать умеешь

А в настройках винды я выставил автоотключене экрана через 3 минуты, чтобы он не грелся лишний раз

Насмартфонил

Кнопка.
С этой стороны паять?


А тут разъем для сетевого кабеля. Как его, ну ты понял


С другой стороны паять?

Сообщение от x-diz

Кнопка.
С этой стороны паять?


А тут разъем для сетевого кабеля. Как его, ну ты понял


С другой стороны паять?

Паяй всё прям сверху. Только заранее подумай, как развести и закрепить провода. Кнопку протыкай мультиметром сначала в ненажатом состоянии. Скорее всего, часть её ног уже спаяны между собой. Нужно вычислить нормально разомкнутые контакты и к ним припаяться.

Перед тем, как окончательно собирать - проверь, работает ли. Когда будешь подключать БП - сразу не спаивай всё намертво. Внутри него кнопка замыкается транзисторным ключом, а он чувствителен к полярности. Попробуй оба направления - в каком включиться и аыключитмя по команде БП, такое и запаивай.

На питание возьми провода хотя бы по 0,75 кв.мм. толще - замучаешься вытягивать из корпуса. На кнопку - достаточно пару жилок из компьютерной витой пары

Насмартфонил

---------- Сообщение добавлено 02.12.2013 в 23:15 ----------

Всё, я спать! А то тяжеловато уже

Насмартфонил

От наркоза не отошёл? Я уже всё разобрал


Вон та штука с цифрой 100 на обороте кнопки, на датчик не похож.

Извини, если что, я не всё прочитал пока, что ты написал. Сейчас буду изучать.

А вот и сеть. Вон та загагулина за входом наверное центральный контакт? А минус как видно можно прямо на корпус?

Хотя, да. Центральный канал выходит с той стороны.

Давай, спи!
Сегодня не буду всё равно делать. Это я так, разобрал что бы уже думалось лучше

---------- Сообщение добавлено 02.12.2013 в 23:58 ----------

Магнит нашёл. В колпачке закрывающем петлю. Так как я не знаю как датчик выглядит вытащу магнит. Там есть что то на плате рядом, но лучше оставлю

Не получается. Вчера вроде нашёл нужные ножки стал паять первый провод теперь коротит во всех положениях. Вроде соплей нет. Отпаял, всё вычислил, а все равно.
Может батарейка села? В каком положении обычно измеряют сопротивление? И что я должен видеть? Я уже с ума схожу. Надеюсь, что это батарейка.

Всё заменил.
Но вопросы остались

Сообщение от x-diz

Не получается. Вчера вроде нашёл нужные ножки стал паять первый провод теперь коротит во всех положениях.

Как эту кнопку проверять? Она и нажатая и не нажатая показывает одно и тоже.

---------- Сообщение добавлено 04.12.2013 в 20:34 ----------

Допустим 1 контакт замыкает только с 3. Но замыкается и после нажатия. Или я что то не понимаю?

Сообщение от x-diz

Всё заменил.
Но вопросы остались

Как эту кнопку проверять? Она и нажатая и не нажатая показывает одно и тоже.

---------- Сообщение добавлено 04.12.2013 в 20:34 ----------

Допустим 1 контакт замыкает только с 3. Но замыкается и после нажатия. Или я что то не понимаю?

Это нефиксируемая кнопка. Пока она надавлена - контакты замкнуты. Когда она не надавлена - контакты разомкнуты. Если 1 и 3 постоянно замкнуты, то нужно искать другое сочетание

Насмартфонил
