я даже фоткал его когда разбирал... Завтра попробую не забыть, посмотрю
---------- Сообщение добавлено 25.01.2014 в 16:10 ----------
Блин не сохранились у меня эти фотки:( А ты не сможешь сам скинуть крышку, да сфоткать плату с обеих сторон, так, чтобы было видно маркировку микросхем?
Блин не сохранились у меня эти фоткиhttp://cdn.magnitola.org/images/smil...andart/sad.gif А ты не сможешь сам скинуть крышку, да сфоткать плату с обеих сторон, так, чтобы было видно маркировку микросхем?
Вложение 510252

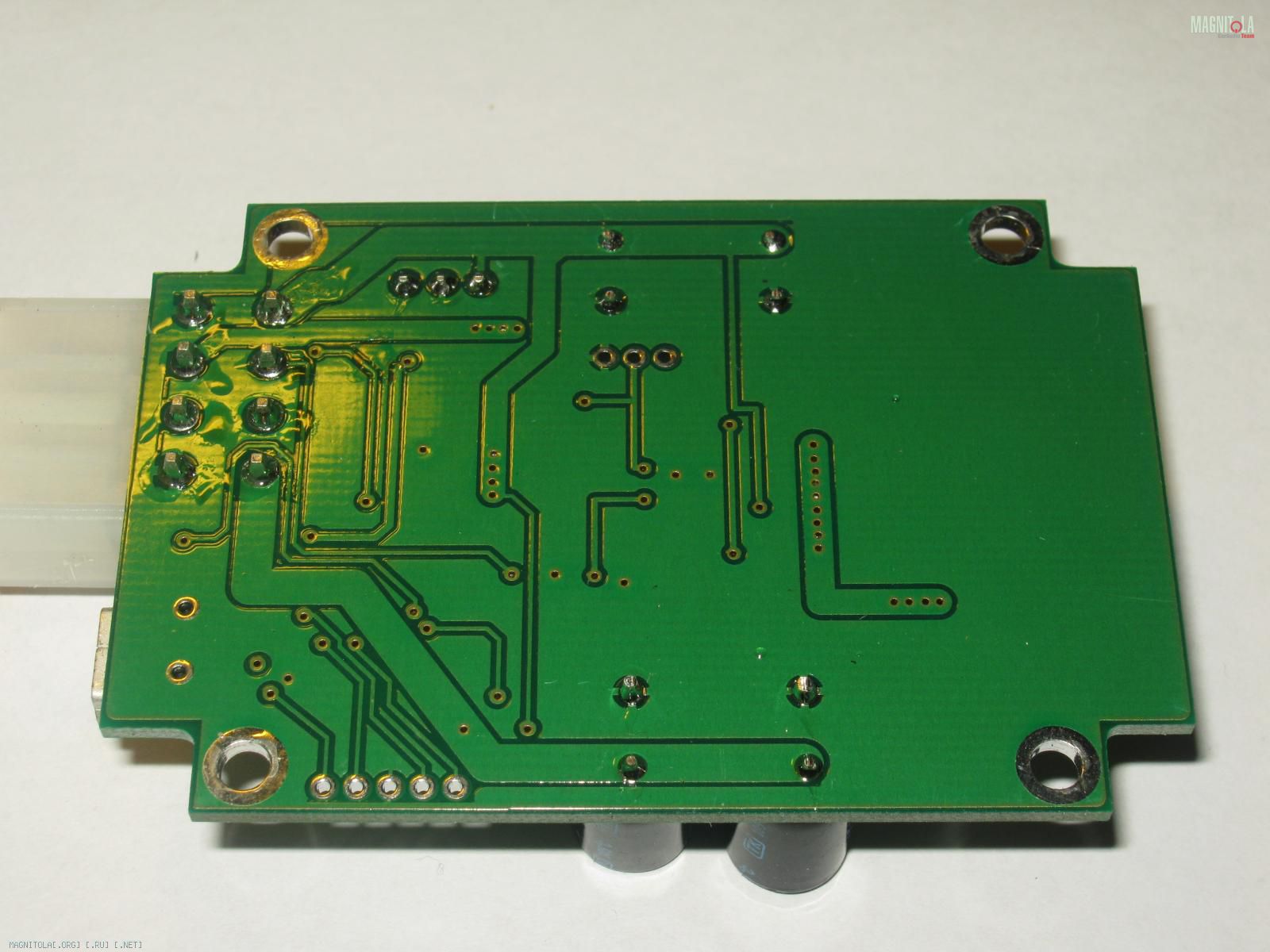

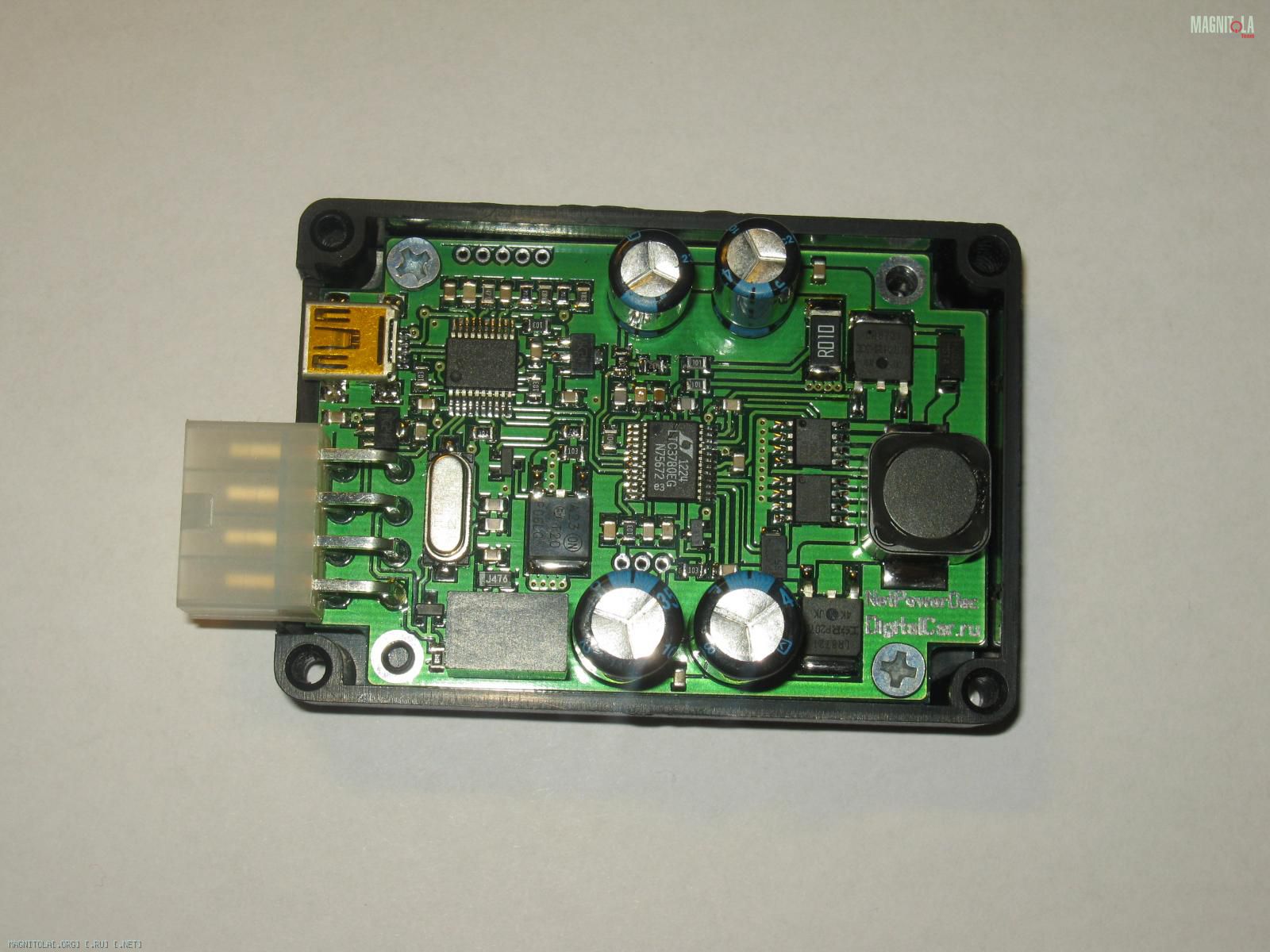

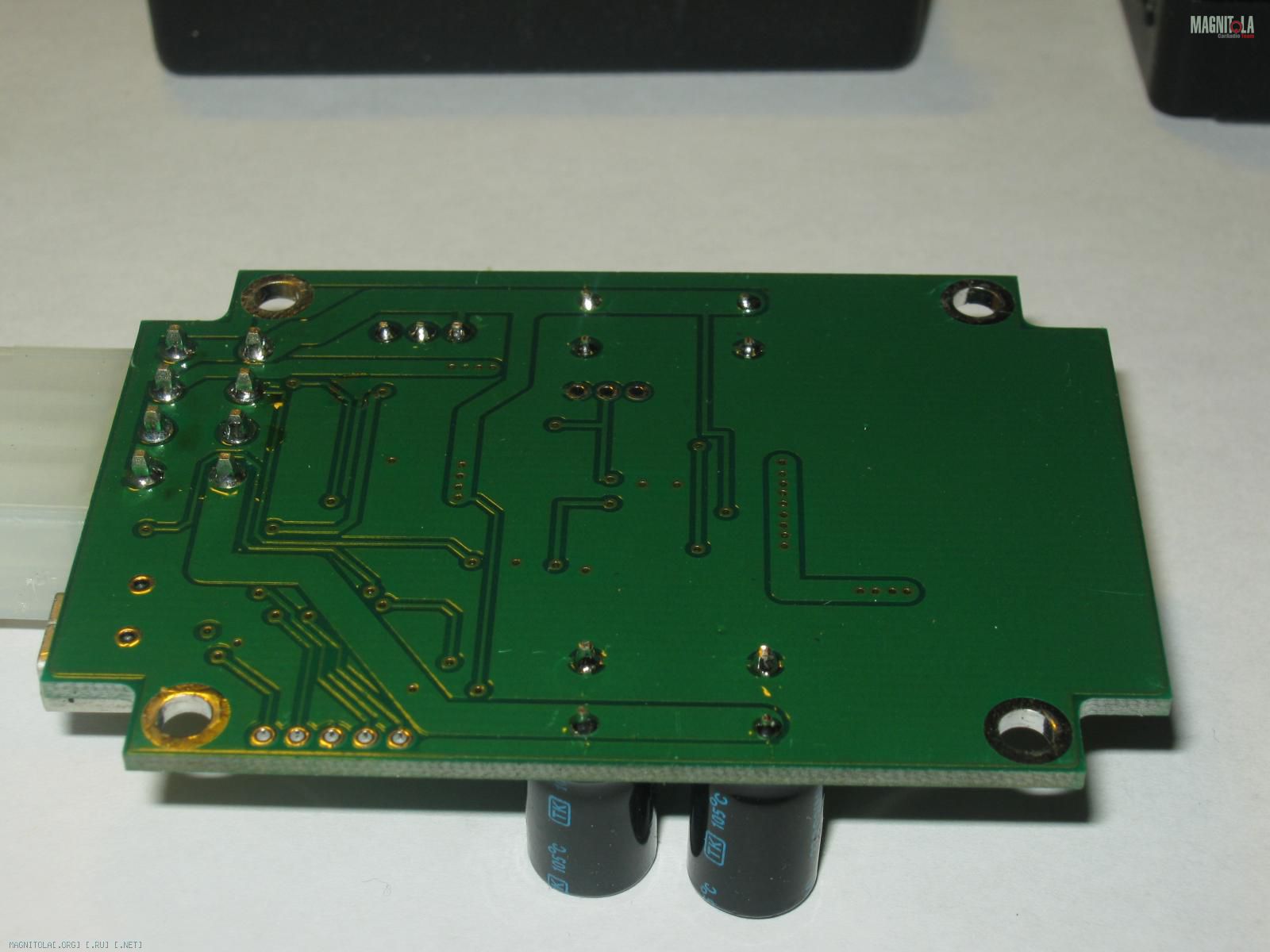

Блястит вся, пайка блестящая, плата чистая. Глаз аж радуется

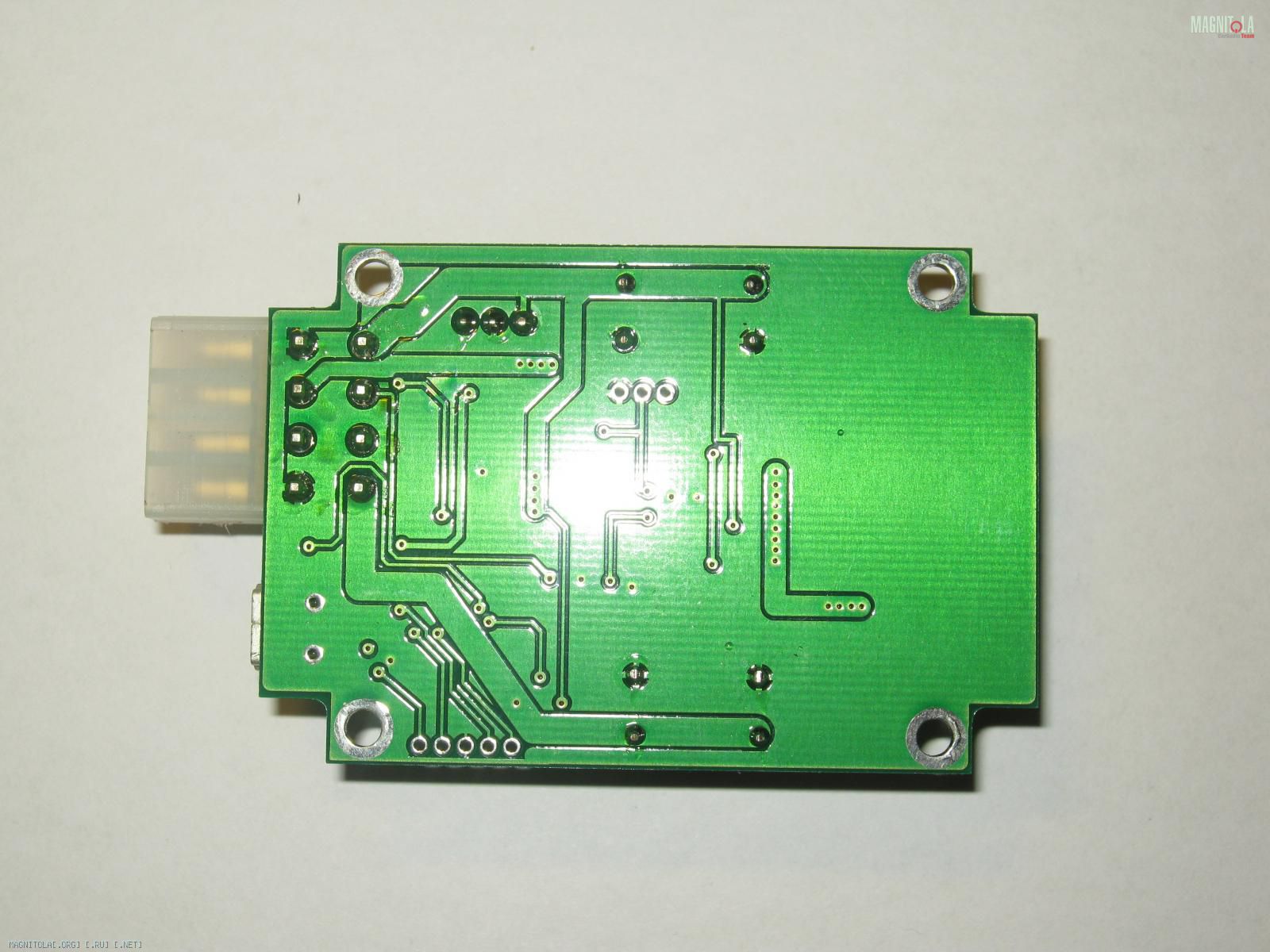

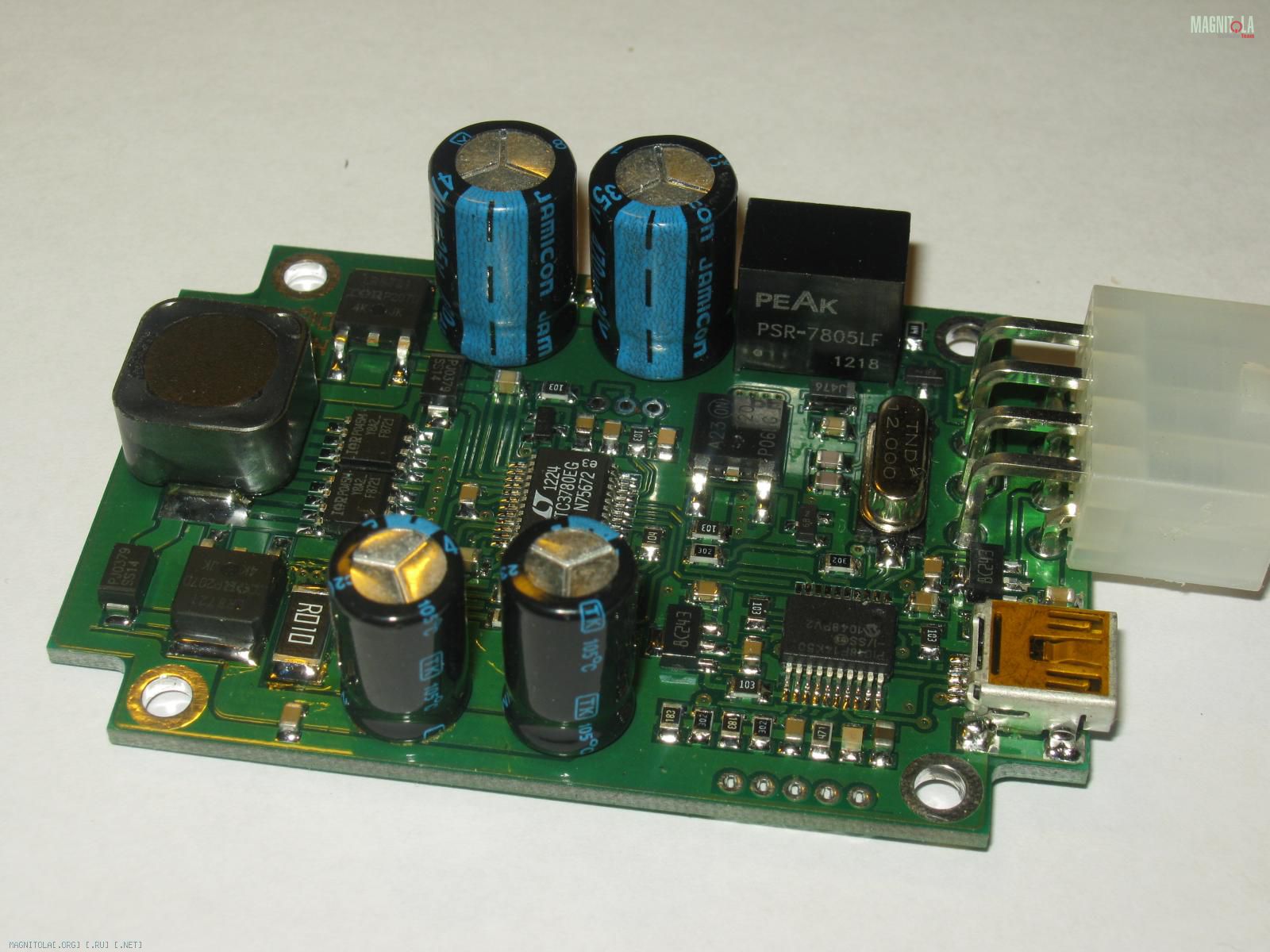

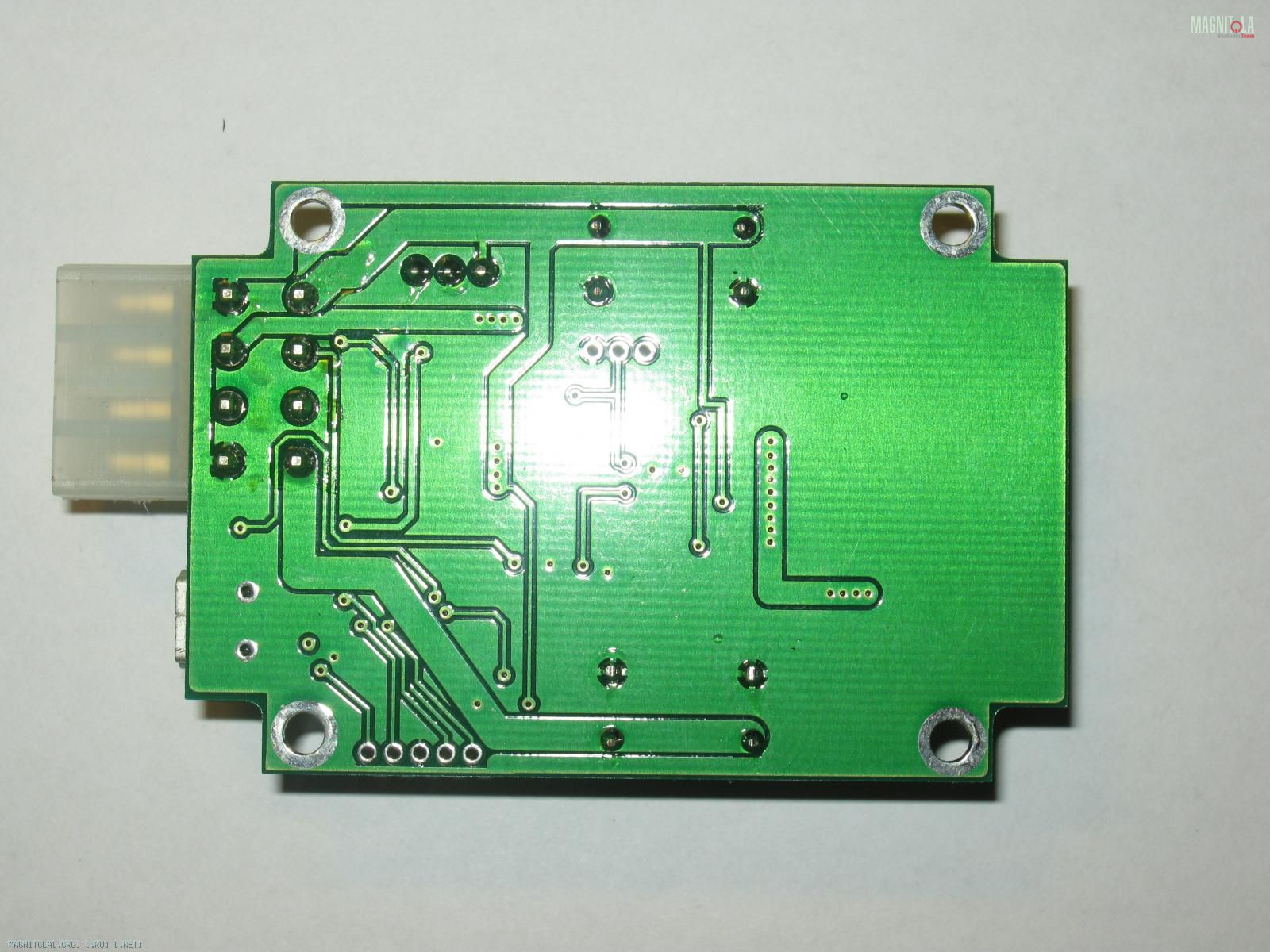

Вложение 510260Вложение 510262Вложение 510264Вложение 510266Вложение 510268Вложение 510270Вложение 510272Вложение 510274Вложение 510276Вложение 510278Вложение 510280
О! С Днём рождения!
Короче, поглядел вчера на плату, нашёл первую попавшуюся микросхему и читнул на неё даташит)))

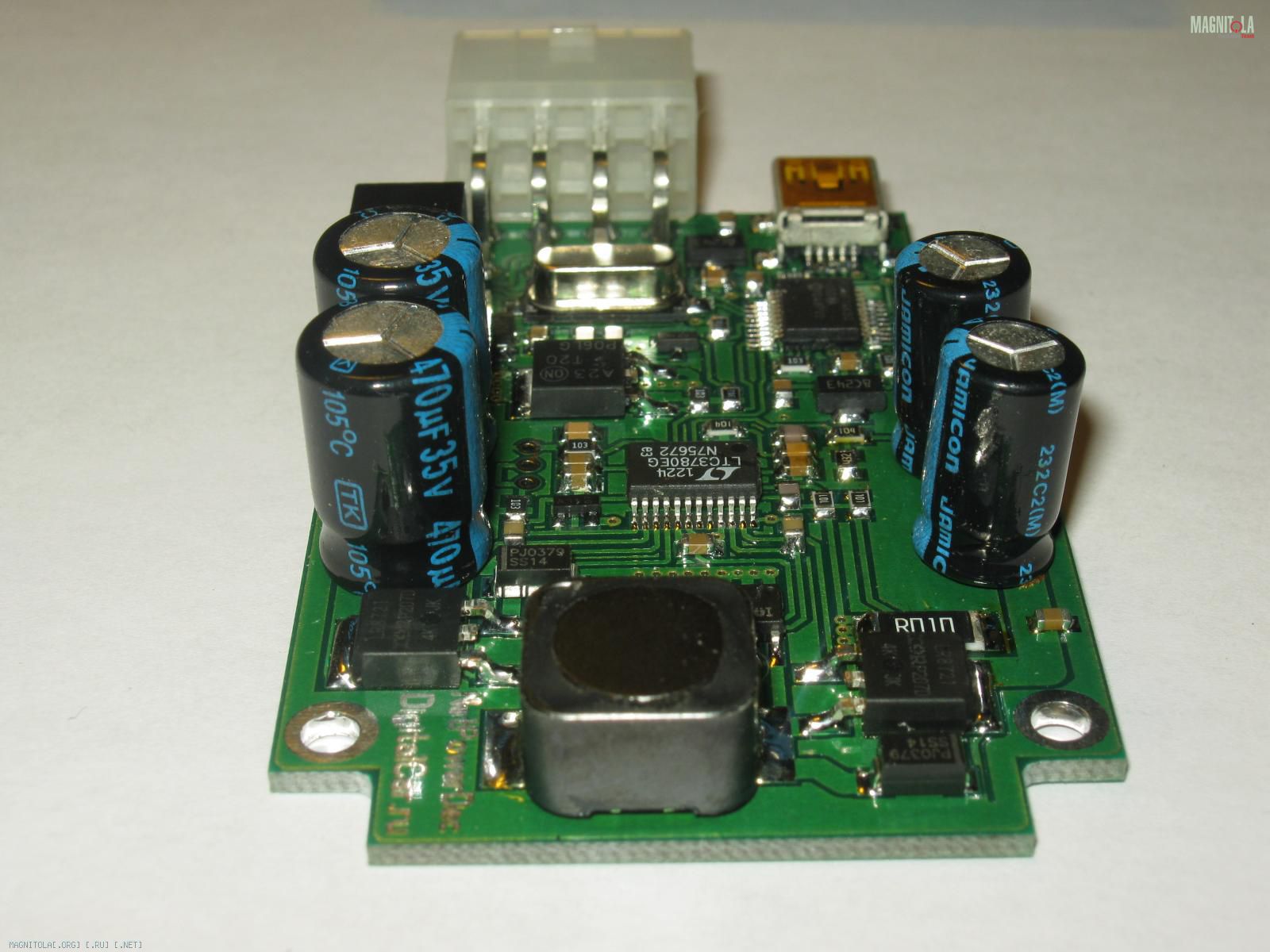

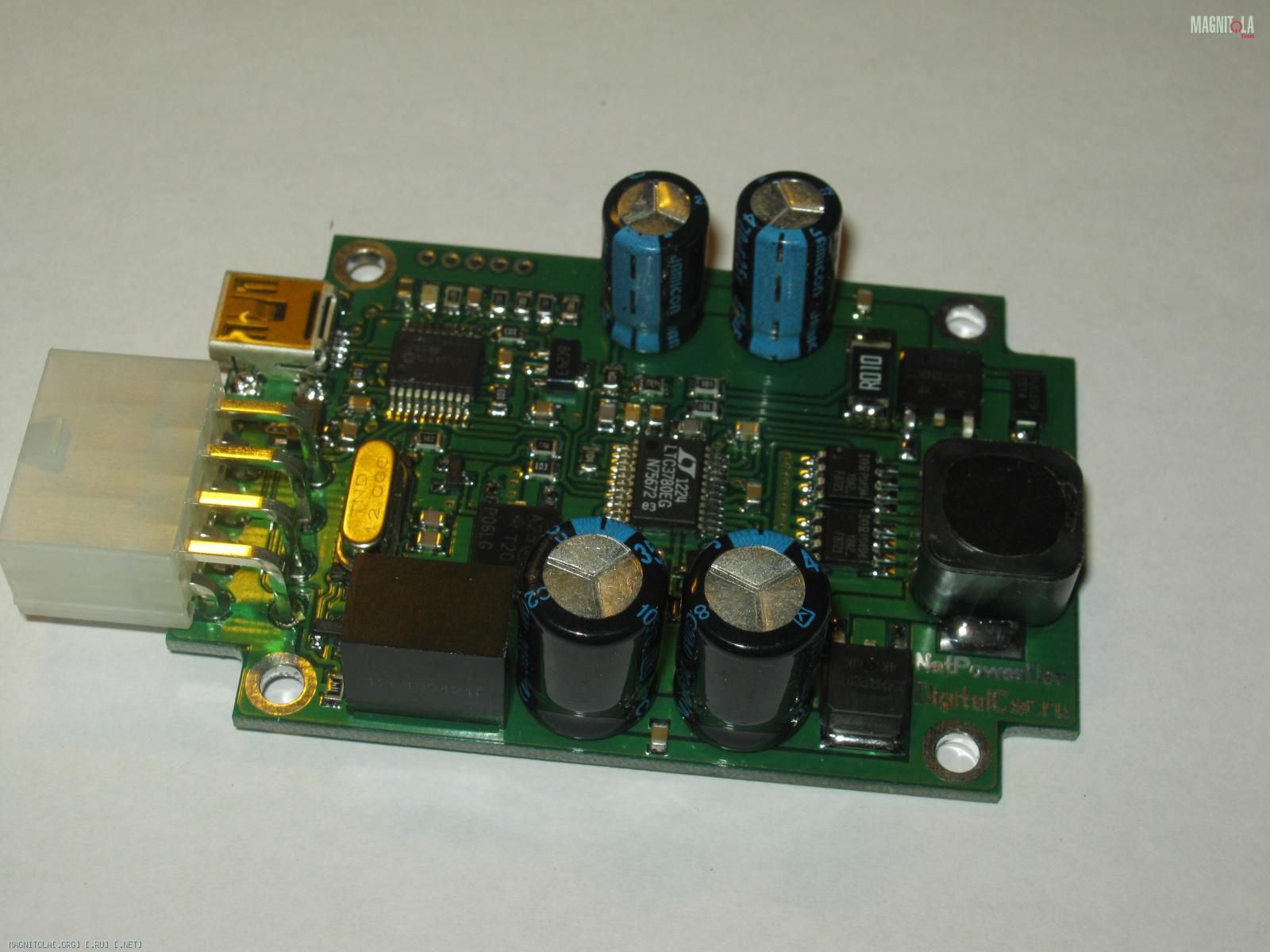

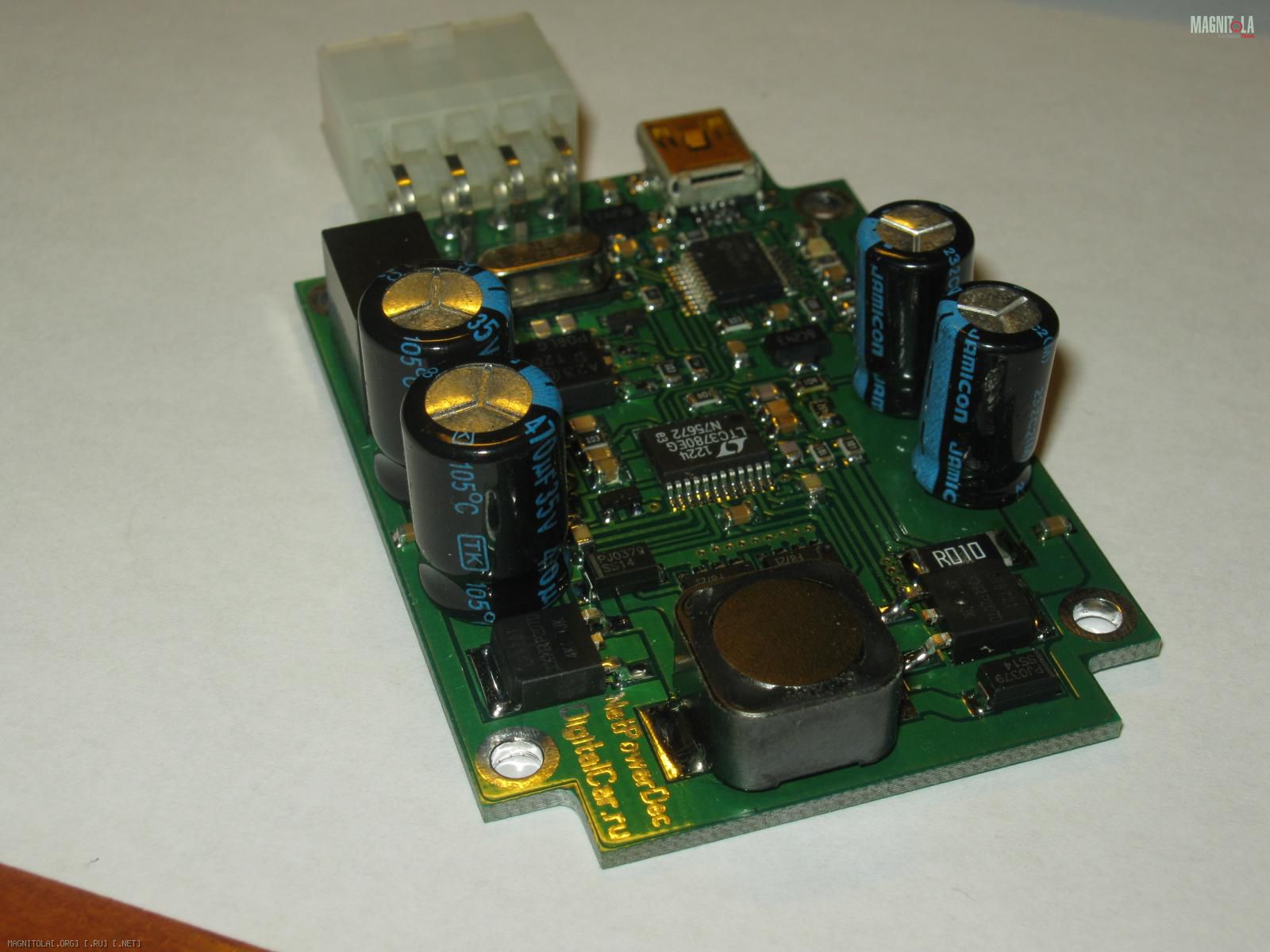

Почти в середине платы стоит ltc3760EG - это контроллер DC-DC преобразователя, который управляет мосфетами, разложенными по углам платы. Эта микросхема и контроллирует выходное напряжение. напряжение, к которому она должна стремиться на выходе задаётся двумя резюками, являющиеся Г-аттенюатором, через которые выходное напряжение подаётся на специальный вход микрухи.

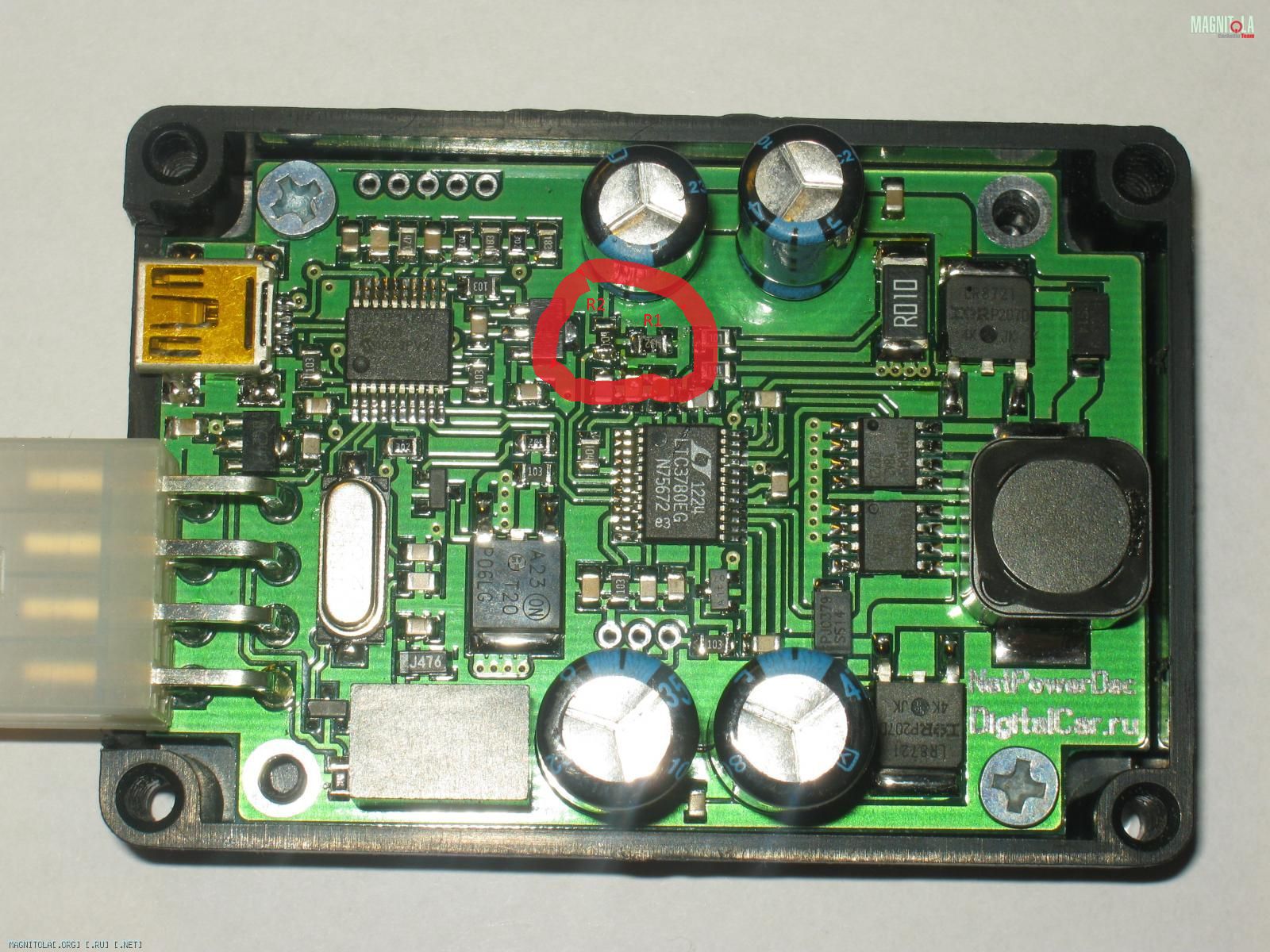

Я их обвёл на фотке и подписал:
Вложение 510698
выходное напряжение задаётся по формуле:
Vout=0.8*(1+R2/R1)
Сейчас там примерно 19вольт: 19=~0.8*(1+100000/4300)
чтобы получилось 12 вольт, нужно, чтобы соотношение между R2 и R1 было 14. То есть, R2 больше R1 в 14 раз. Сейчас там соотношение 22.
Значит, для получения 12 вольт надо либо увеличить R1 (заменив его на сопроитвление большего номинала), либо уменьшить R2, впаяв параллельно 150кОм
если что, формула на странице 21 даташита:)
кстати, насчёт релюхи на выходе для периферии я немного ошибся: там не реле, а обычный силовой MOSFET-транзистор (хрень с маркировкой t20 p06lg), который фактически замыкает входные +12-14 вольт с выходом REM. И ограничение тока выходя REM связано именно с ним. То есть я был прав, что эти выходные +12 вольт для периферии нестабилизированные. Поэтому, если применять твой интеллектуальный БП для питания чего-то 12-вольтового, то надо менять обведенные выше резюки.
Музыкальный ящик дома мозолит глаза. Сделал дистр минуса.

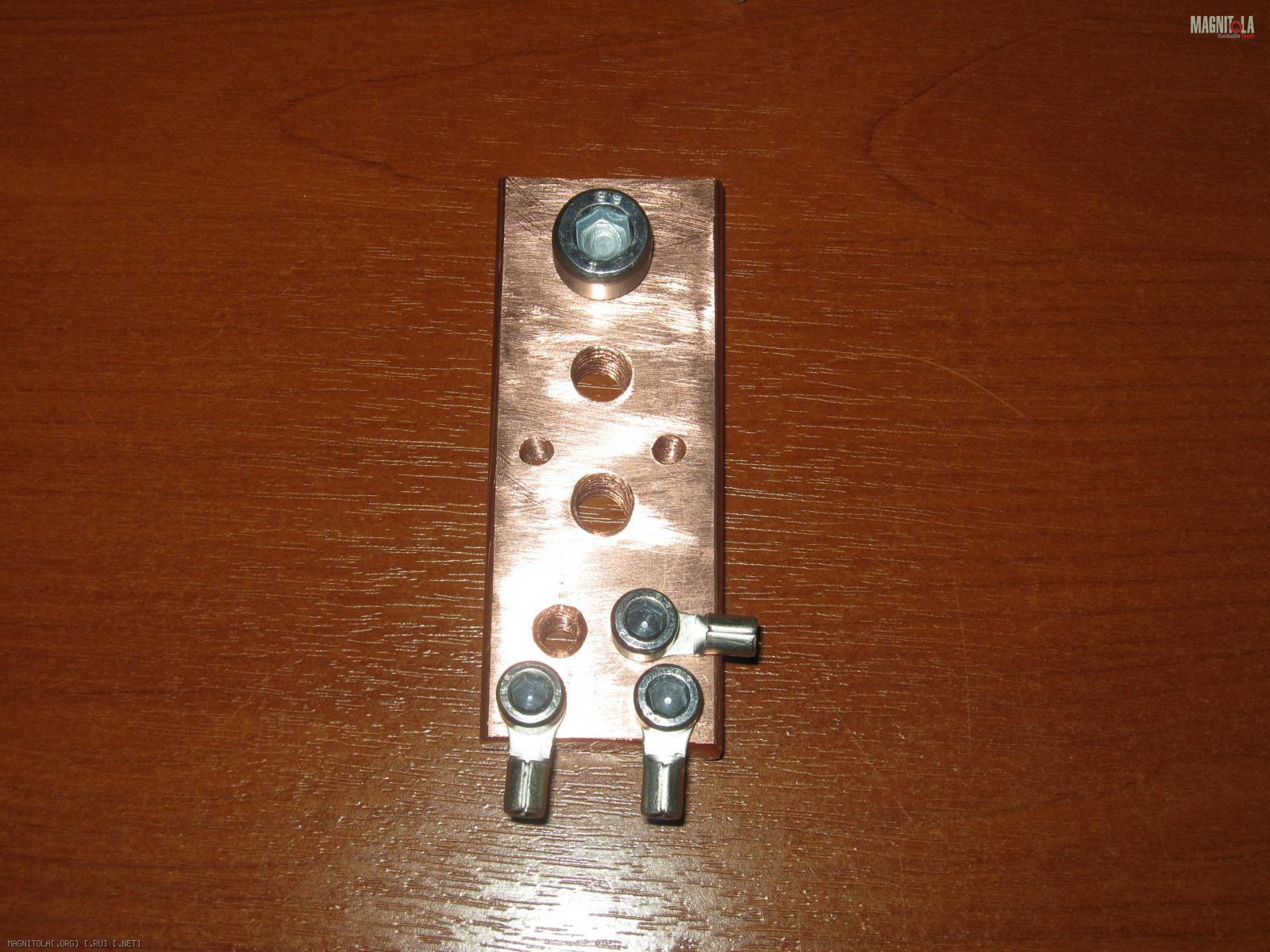

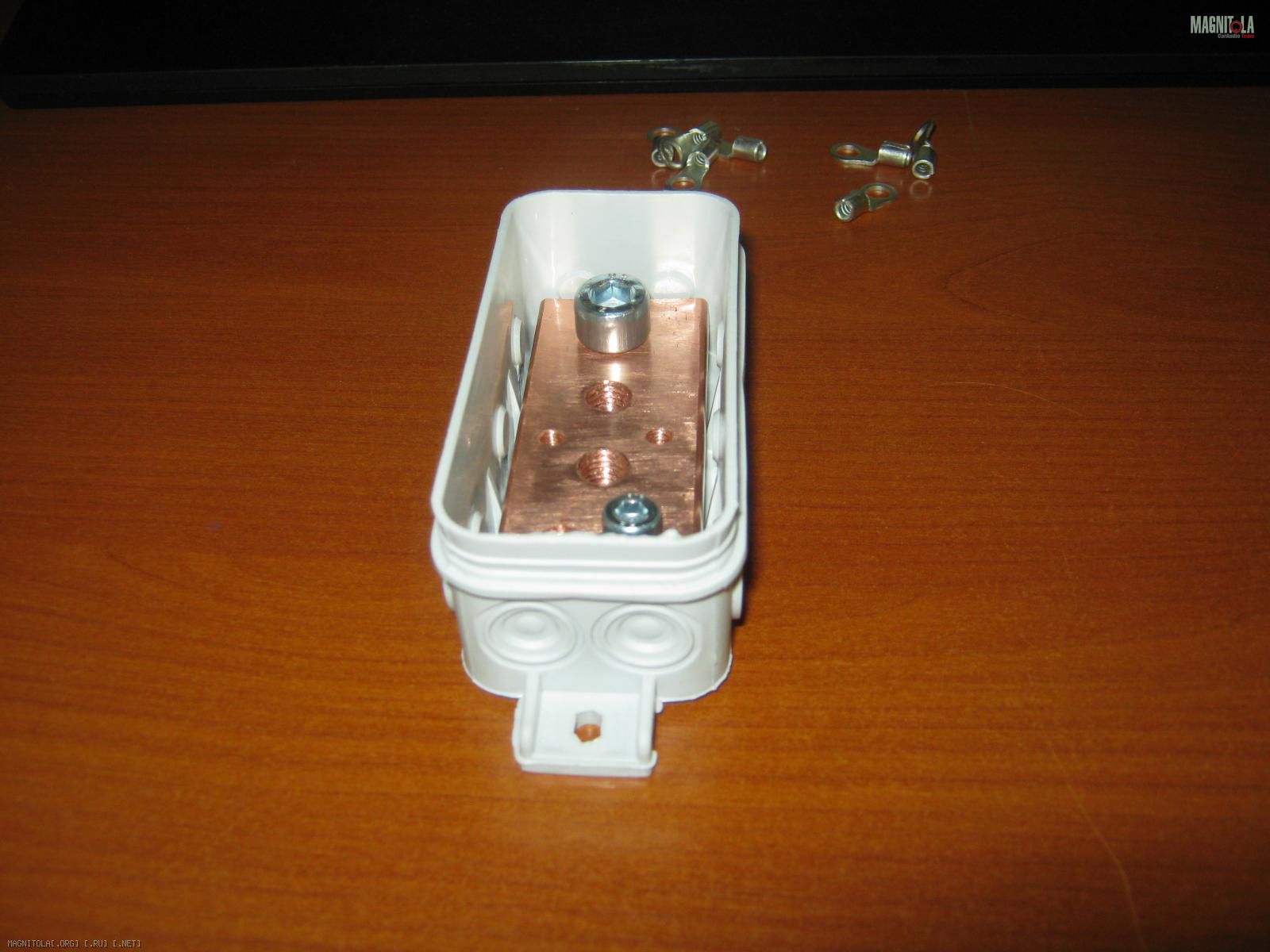

Без подробных фоток. Собственно нечего фоткать ))) Та же шина, шириной 30 мм. Подобрал подходящую коробочку. Получилась длина шины 76 мм.

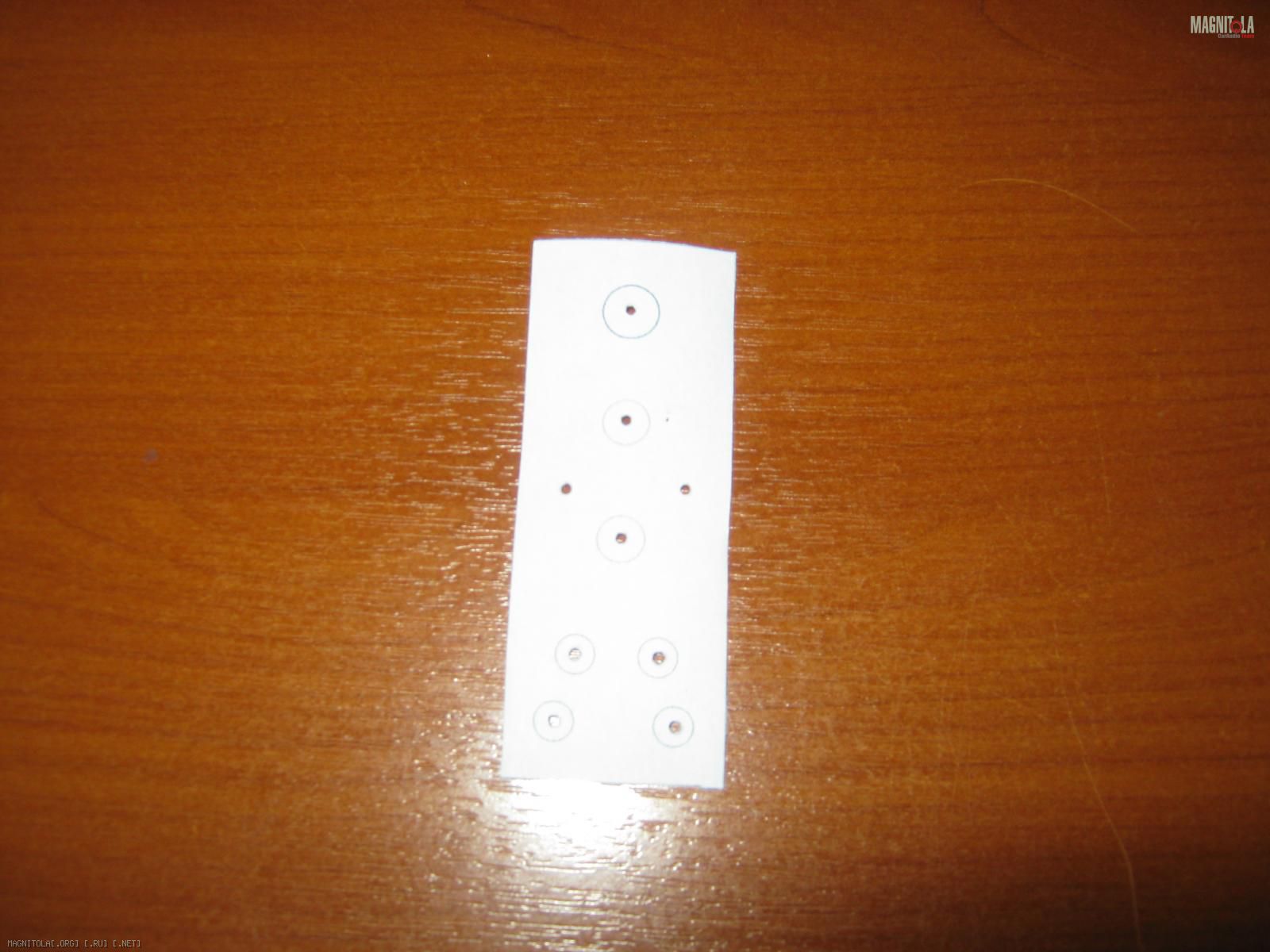

Нарисовал как все разместить. Распечатал, вырезал, приклеил, разметил места сверления. И того: 3 отверстия с резьбой 8 мм, 4 отверстия с резьбой 5 мм и 2 отверстия с резьбой 4 мм. 4-х мм для крепления к коробке.
Вложение 521610
В этот раз нечего не сломал ))). Достаточно быстро все сделал.

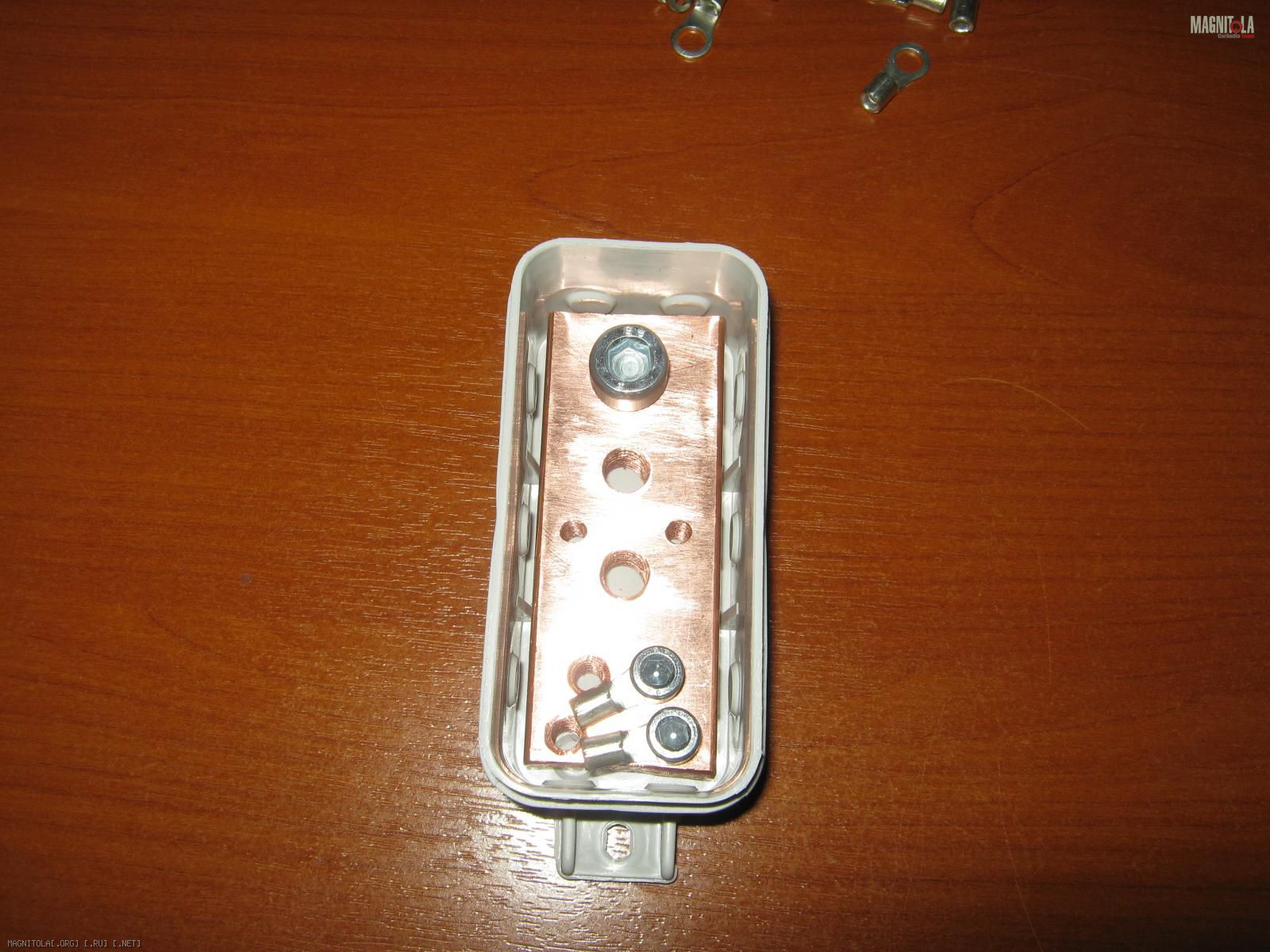

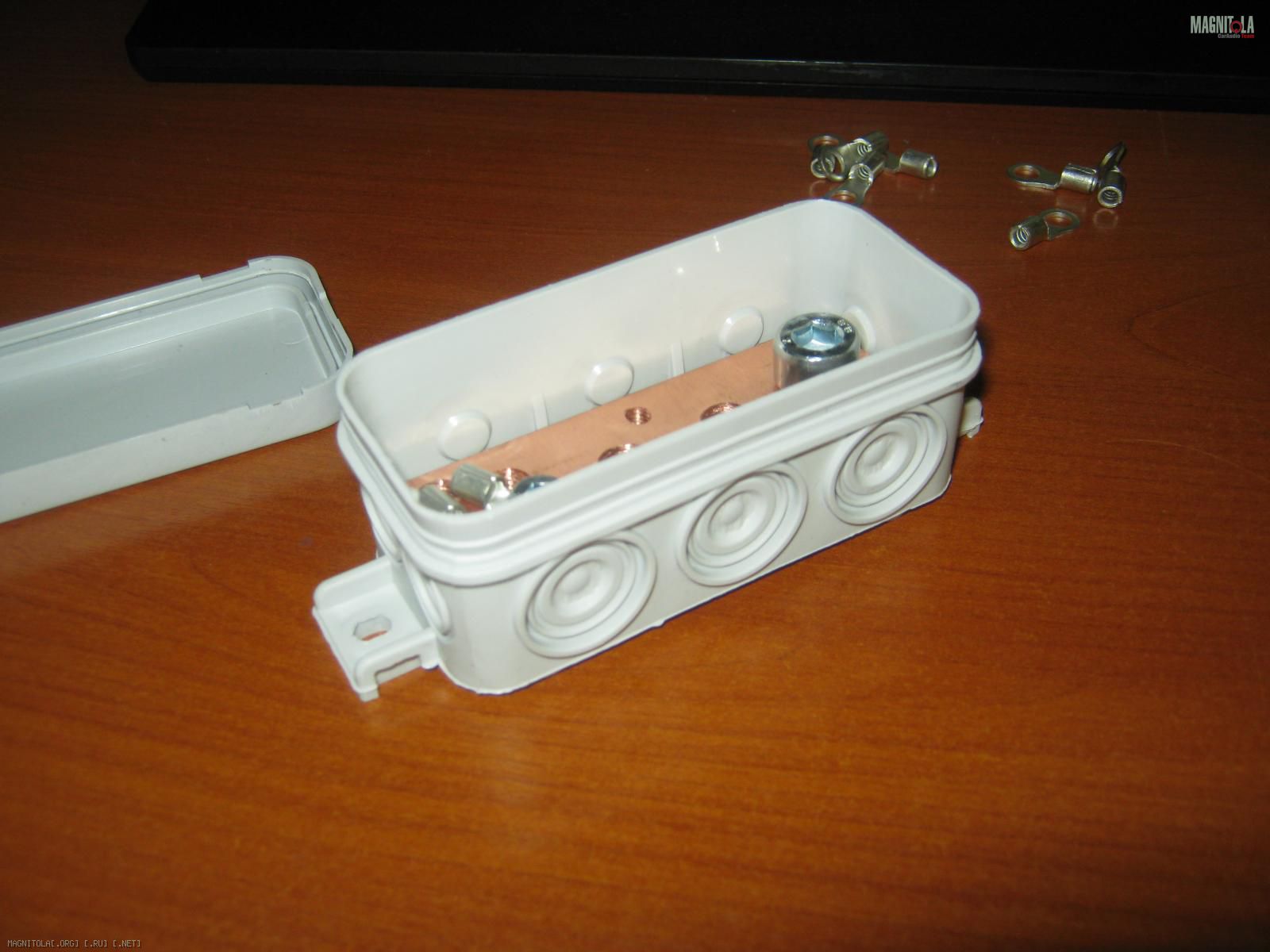

Вложение 521608Вложение 521612Вложение 521614Вложение 521616
Наведу феншуй в ящике и может ещё фотки будут
После сборки воском будешь заливать?Цитата:
Сообщение от x-diz
Я ещё и плюсовой не как внутри не закрепил. Т.е. все детали на пластике собраны. Пластик новый в размер дна вырезал. Как вариант, хотел по краям болтиками с дном скрутить. Но не очень нравится, даже при том что эти болтики не будут касаться меди и вероятность попадания какого нибудь шального самореза, который соединит медь и болтик, крайне мала. Тем более ччто для КЗ понадобиться ещё что то, что подлезет под коробку, соединиться с крепежным болтом, ну и так далее. В общем, ХЗ ))) Всё равно не нравится. Думал, может смолой залить. Но тогда крепление меди к подложке будет не доступно, а вдруг понадобится =) Паранойя пока мучаетЦитата:
Сообщение от Pit
Синей изолентой заклей и всё.
