Ноут есть, и микрофон дадут, разъяснения конечно хотелось бы почитать. Вот время пока боюсь не хватит.
За совет на счет фубара - СПАСИБО!
Вид для печати
Всем привет! Начал ковырять звуковухуВложение 634796.
Поигрался я с операционниками: На каналы поставил AD8620, проходной LME 49860NA Вложение 634794
AD-ки сразу выровняли звук, очень хорошие, сразу появилось желание поставить и на проход тоже ее и закрыть тему с ОУ, но в наличии есть только 2 штуки. LME - очень яркая, с сильным акцентом на ВЧ-СЧ диапазон, да и баса она прибавила существенно, пришлось немного подрегулировать каналы.
Но это не самое интересное!
Почитал я отзывы, форумы и т.п. и наткнулся на одно описание, где человек в ЦАПе Asus STU поменял кондеры номиналом 47мФ nichikon на ELNA silmic II, и результат не заставил себя ждать. Честно говоря, я сомневался, но заказал 11 Элна силмиков на 47мФВложение 634798.
Чем же отличается родной ничикон того же вольтажа и номинала от силмиков? Вот ответ:Вложение 634800)))
Процесс выпайки родных кондеров очень муторное и ювелирное занятие, без нормального паяльника даже лезть не стоит!
Вот карта на выходе: Вложение 634802. Если кто будет вглядываться, то заметит, что не все конденсаторы одинакового размера, т.к. на 25В было только 4 в наличии, пришлось брать на 35В, но кроме размера это даже лучше.
Прослушка
Когда я бежал к машине со звуковой картой в руке, то думал, что скорее-всего я разницу не услышу, или мое самовнушение введет меня в заблуждение. Карта воткнута, комп включен, включаю заезженные до дыр треки... я был несколько удивлен: сцена расширилась, верха стали более живыми, голос приобрел натуральность, а самое главное - образы оторвались от излучателей!!!

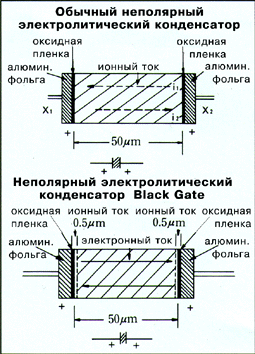

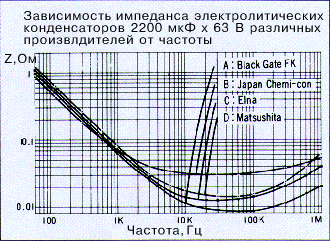

Как замена конденсаторов, причем не всех, могла так повлиять на звук? Почитав про электролиты (не будем вдаваться во все детали, может кому пригодиться) подчерпнул такую информацию: самые лучшие электролиты всех времен и народов - это конечно BG (black gate) - технологически между обкладками проложена бумага с гранулами графита, в результате между листками фольги возникает электронный ток (электроны гораздо быстрее ионов, это знают все, т.к. электрон может существовать в нескольких местах одновременно), что увеличивает характеристики конденсатора вплоть до пленочного!!!Вложение 634804. Но, как и все хорошее, BG кончились, т.к. их лет 6-7 не выпускают, кое-где есть остатки, но и очень высок риск нарваться на подделку. Ближе всех подобралась элна силмик 2 Вложение 634806- у них между обкладками - шелк.
Чем мене инертный конденсатор, тем лучше. Т.ч. походу придется менять все, кроме твердотельников на питании.
P.S.: замена 11 кондеров на 47мФ влетела в 2т.р...
Кто хотел BG тот нашел ;)
Последние 60 шт BG уехали в славный город Краснодар :) Мы все остатки подчистили )))
Всем привет, с прошедшими праздниками и со старым новым годом:laugh3: (классное словосочетание)
Да, я видел, с рук продают, но учитывая сколько подделок - риск велик не на столько, на сколько будет прирост в звуке. Да и у BG есть свои особенности - формуются они до 3-х месяцев, а если недельку их не использовать, то формовать нужно заново:laugh3:
Постараюсь в ближайшее время обновить страничку и рассказать об изменениях.
Всем привет.
Начну повествование об изменениях:
Источник

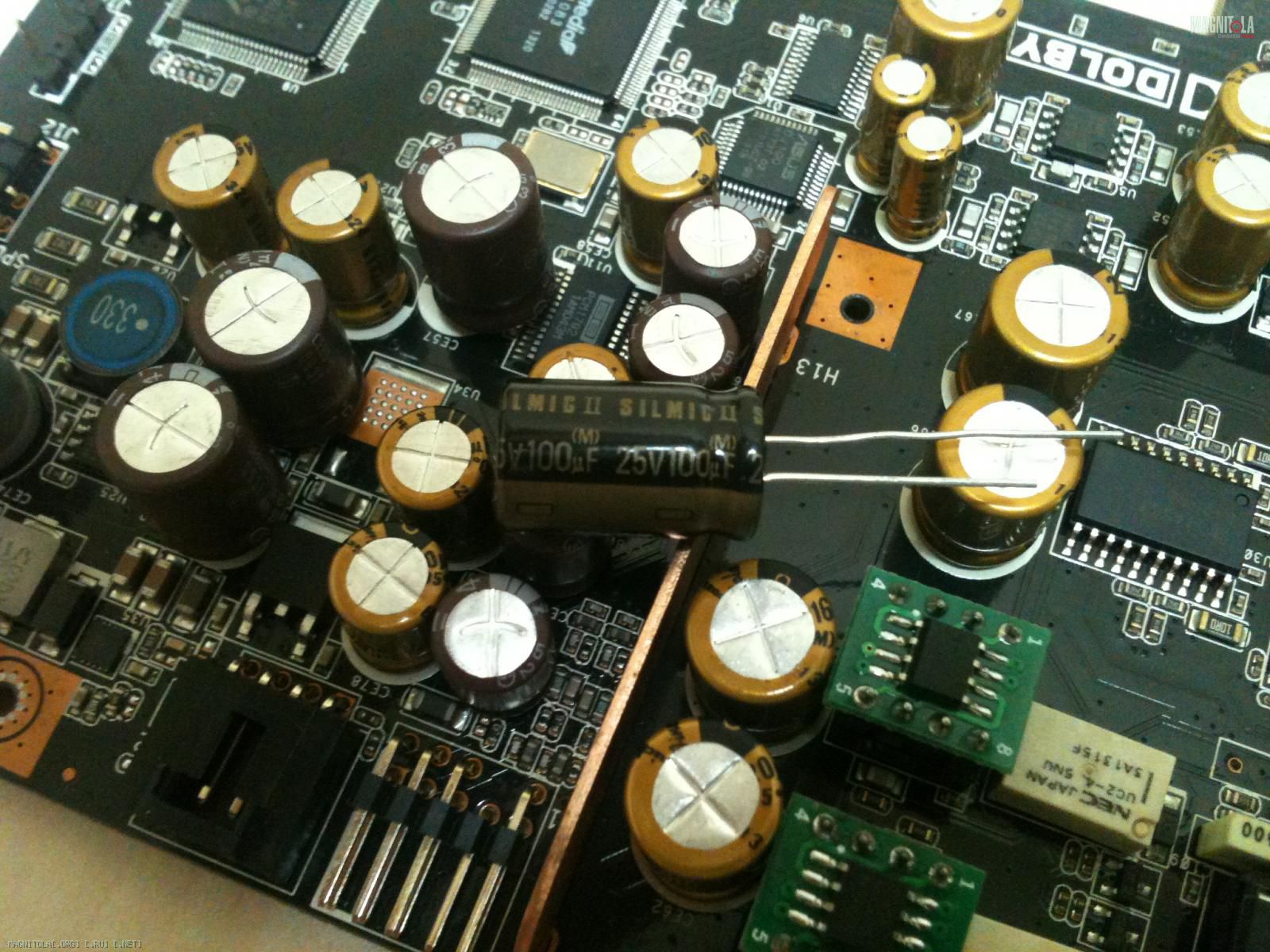

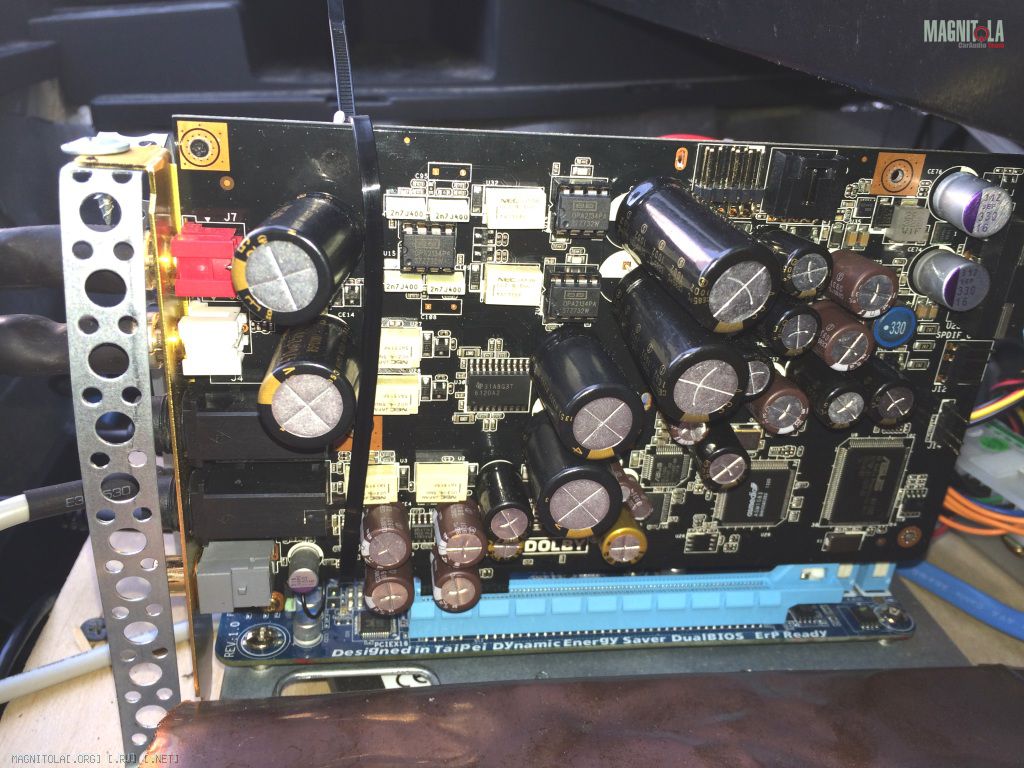

Asus пришлось немного доработать, а именно замена всех электролитов емкостью 47мФ на sillmic II Вложение 704774, 100Мф тоже на Элну Вложение 704776 - обвязка ЦАПа, в обвязке операционников емкость я нарастил до 470мФ Вложение 704786. На выходе на Элну денег не хватило - поставил ничикон серия Muse и шунтировал пленочниками на 18мФ Вложение 704788.
Теперь про ОУ (операционники), из имеющегося (LM6172, AD8620, NE5532, LME49860, OPA134) в наличии лучше всего себя показали Bur Braun OPA2134. Все, что пишут про ОУ - это хорошо, но в основном, это результат прослушки на высоко или низкоомных наушников, а самое низкое сопротивление моего усилителя 10кОм, ну и изменение кондеров на более высокие номиналы - больше нагрузило ОУ, поэтому вот так.
Всем привет.

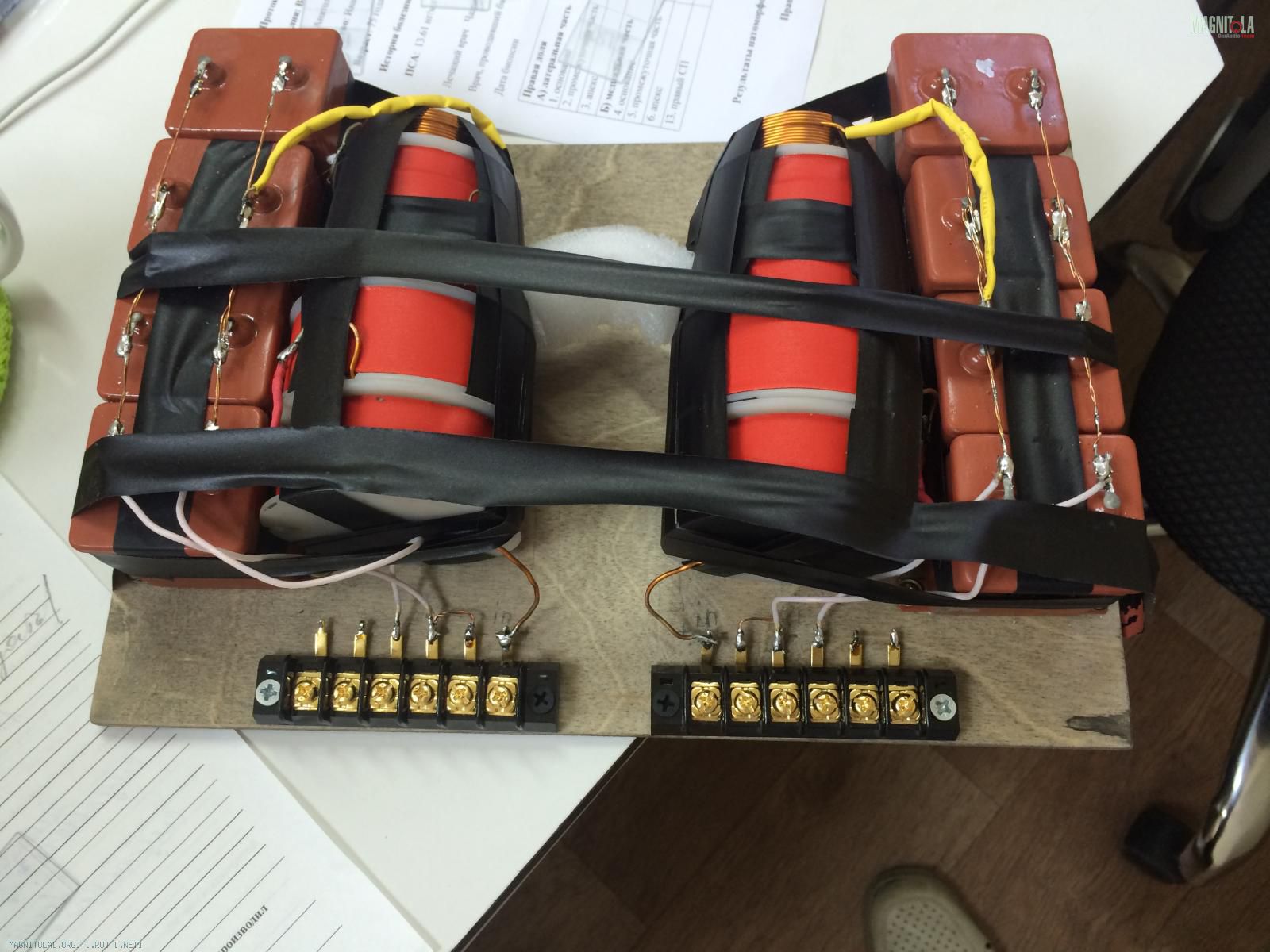

Приехал наконец активный кроссовер macrom 48.12 Вложение 716004, по этому пассивному кроссоверу Вложение 716006 всего-то весом 6 кг:smile3: можно отдохнуть!Вложение 716042
Теперь вот так Вложение 716026Вложение 716028
На СЧ все-таки поставил Sica 3,5L1SL Вложение 716008 (8Ом) диффузор - бумага, корзина - пластик, подвес - резина, магнит - Вложение 716010 неодим!!!
АЧХ Вложение 716012 - нелинейность не большая - в рабочем диапазоне 130Гц - 6кГц - практически ровная линия. До этого были Чиарики см 087 - ушли в домашку - им нужен больше объем. Сика лучше работает в маленьком объеме - ровнее. Результатом доволен.

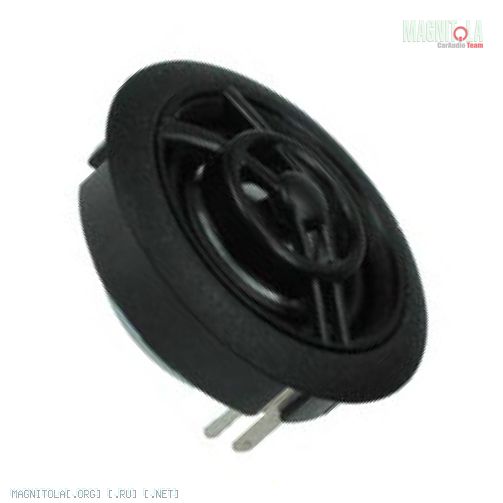

ВЧ - SEAS H1397-04 (27TAFNC/D) Вложение 716018 (4Ом). Вернулся к тому, что было раньше, старый конь...
В дверях - сабы Вложение 716014 Вложение 716016 Paradigm (8Ом).
Таким образом, сегодня пищалки срезаны на 5,5 кГц первым порядком.
СЧ - 6кГц - 130Гц - первым порядком (сверху и снизу) в ФИ с настройкой на 130Гц (частоту резонанса).
Сабы в дверях - 80Гц вторым.
Монитор сенсорный 8" Вложение 720406 фирмы liliput заменил пионер, который работал как телевизор.
Вложение 720408Вложение 720412Вложение 720416 - примерка.
Очень удобная штука, рекомендую, изображение на порядок четче и читабельнее.
В комплекте с моником (бескаркасник) идет ПО, шнур питания от прикуривателя, шнур питания от розетки, пульт ДУ, шнурок VGA с переходником под miniVGA.
Тачпад рулится по USB, который входит через общий переходник. Причем, если включен канал VGA (d-sub), то и USB тач понимает в составе VGA кабеля, а если - HDMI, то и USB нужно впаивать в кабель HDMI))) - вот так!
https://www.youtube.com/watch?v=aichNdMO1vU https://www.youtube.com/watch?v=AZraCA3VfXs https://www.youtube.com/watch?v=IVNNdfMA7MQ https://www.youtube.com/watch?v=J9Zp3eFZW1o
midrange (СЧ) Alpine spx-137A/ twitter (ВЧ) md. lab sp-t1.28/ subwoofer (Саб) Sica 10sr2.5CP
Усилители rockford fosgate punch 100x2 trans ana / MTX Audio TA3202 / clarion apa4400g соответственно.
без мидов.

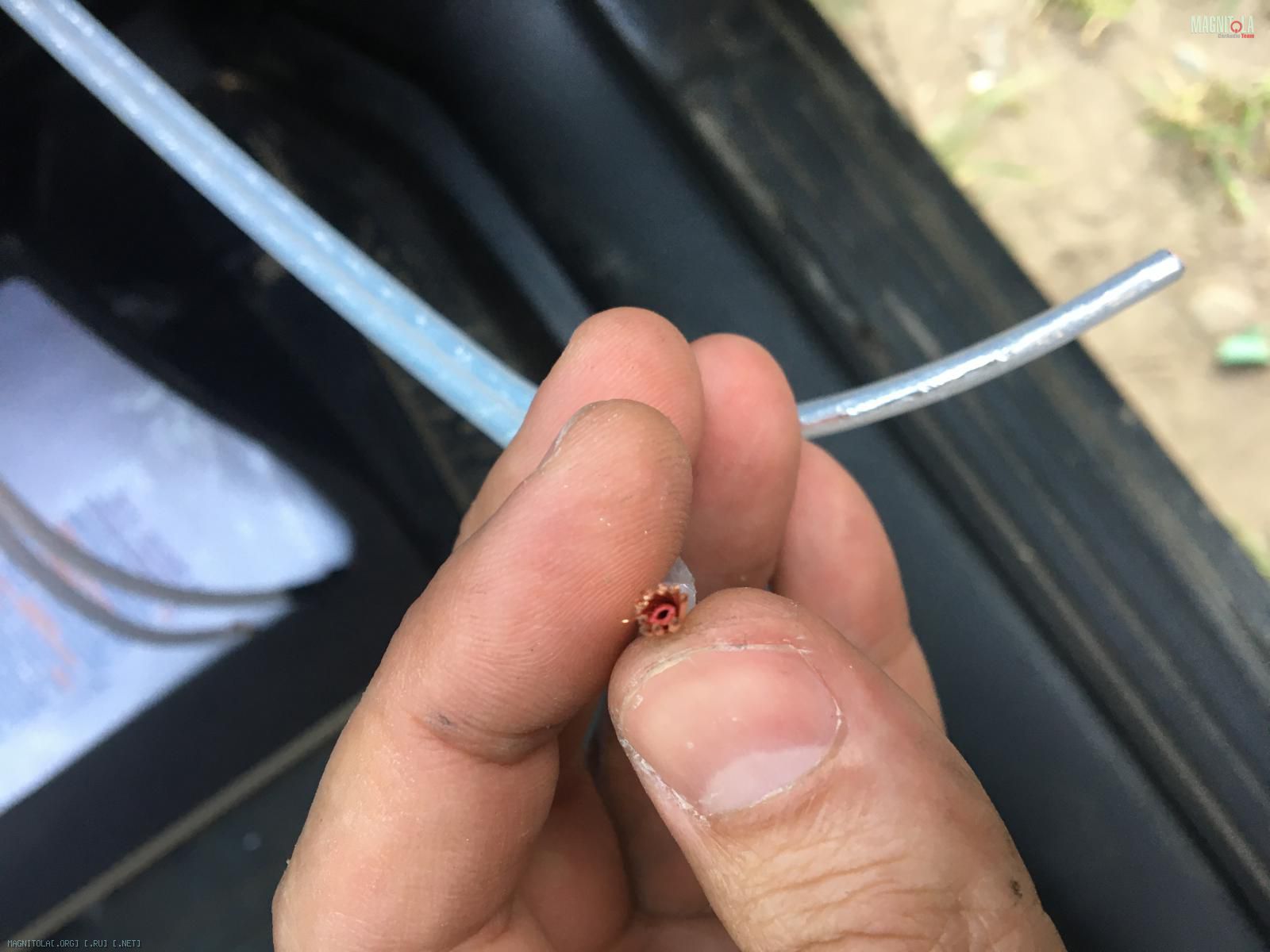

Вложение 1347583Вложение 1347585Вложение 1347587
Акустический QED XT-25
