Ломаем Е-класс
Добрый день форумчане!!!
Полтора года решался изменить музыку в своей машине. Вот, наконец, начал... и думаю, уже не скоро закончу :)
Что имеем: Мерседес Е-класс W212 с системой audio-20 (простая балалайка с диском, мп3, блютус аудио и флешкой).
Во время мартовских праздников решил начать с подготовки дверей и крыши... заодно и поставить колонки (пока от головы)... Была идея поставить audison voce av6.5K. Но у знакомого в магазине завалялсиь Helix P236, которые достались по очень хорошей цене, мимо которой пройти не смог. Почитав про них на форуме, решил начать с них.
Итак сначала разобрали двери: обшивка снимается очень легко, пистоны не ломаются вообще...
Далее сложнее - между обшивкой и дверью стоит лист металла на заклепках (почему не сделали на болтах не понятно). Здесь пришлось немного помучиться дрелью и т.п.

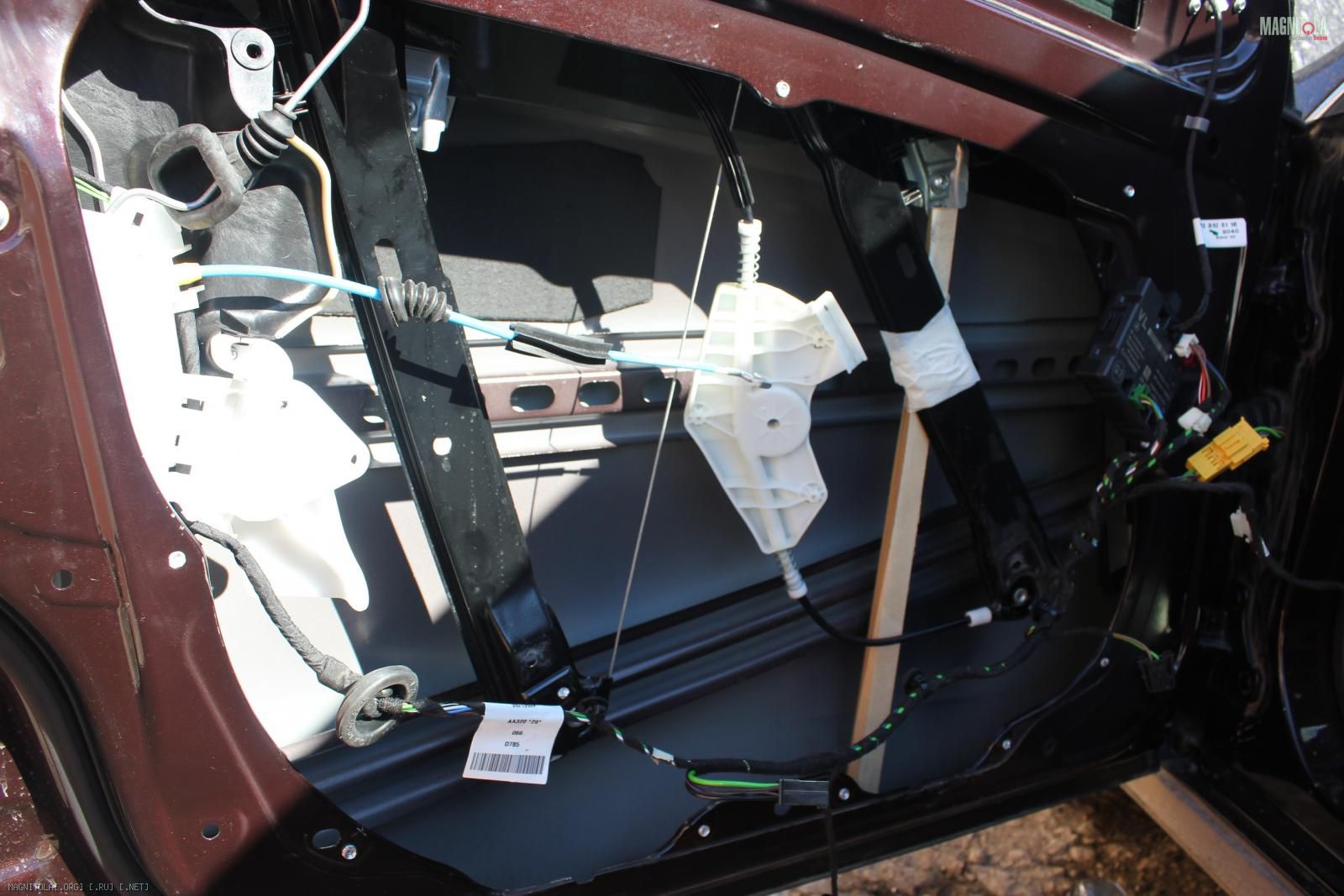

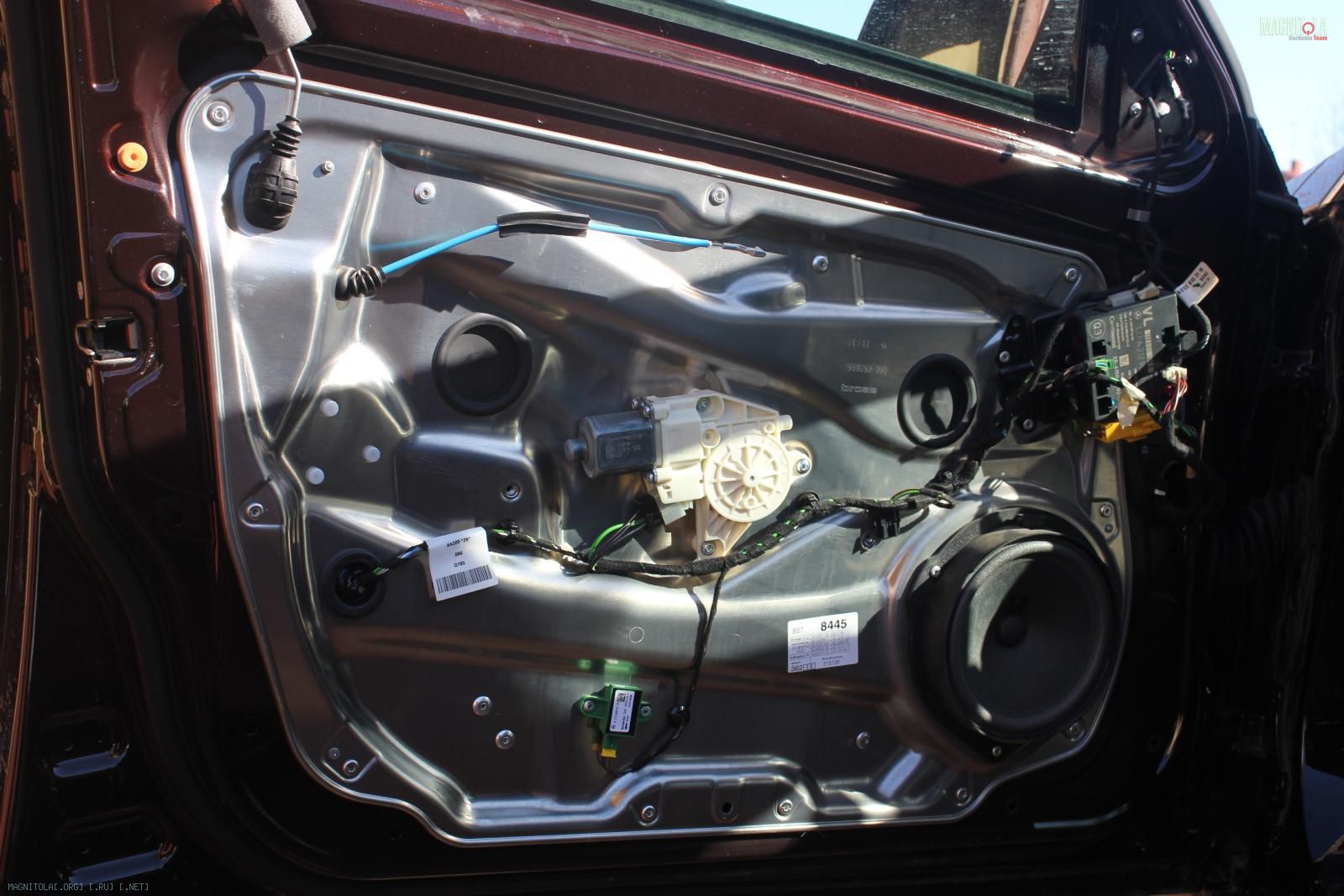

целая дверь, без обшивки, разобранная
Вложение 542888 Вложение 542890 Вложение 542892

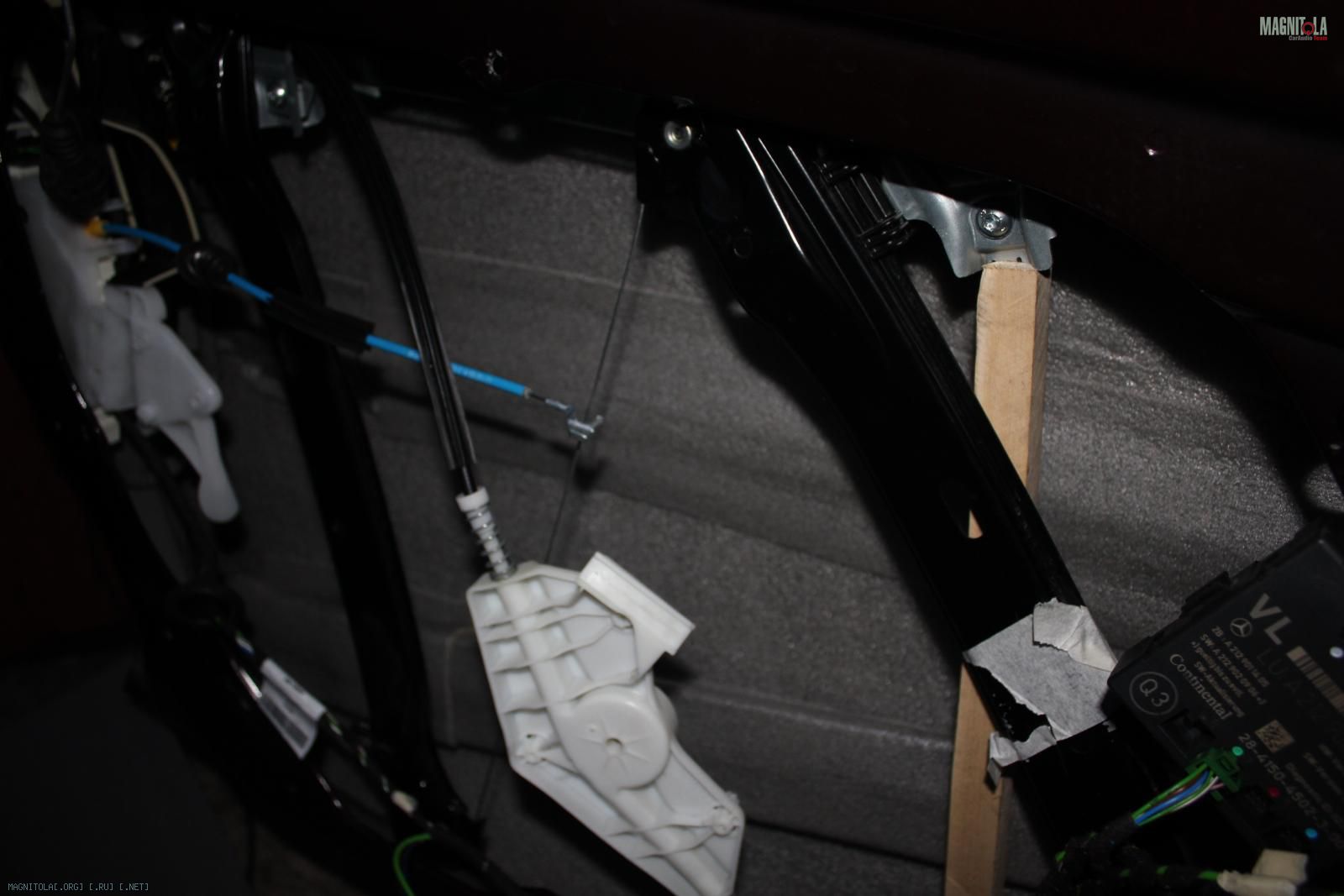

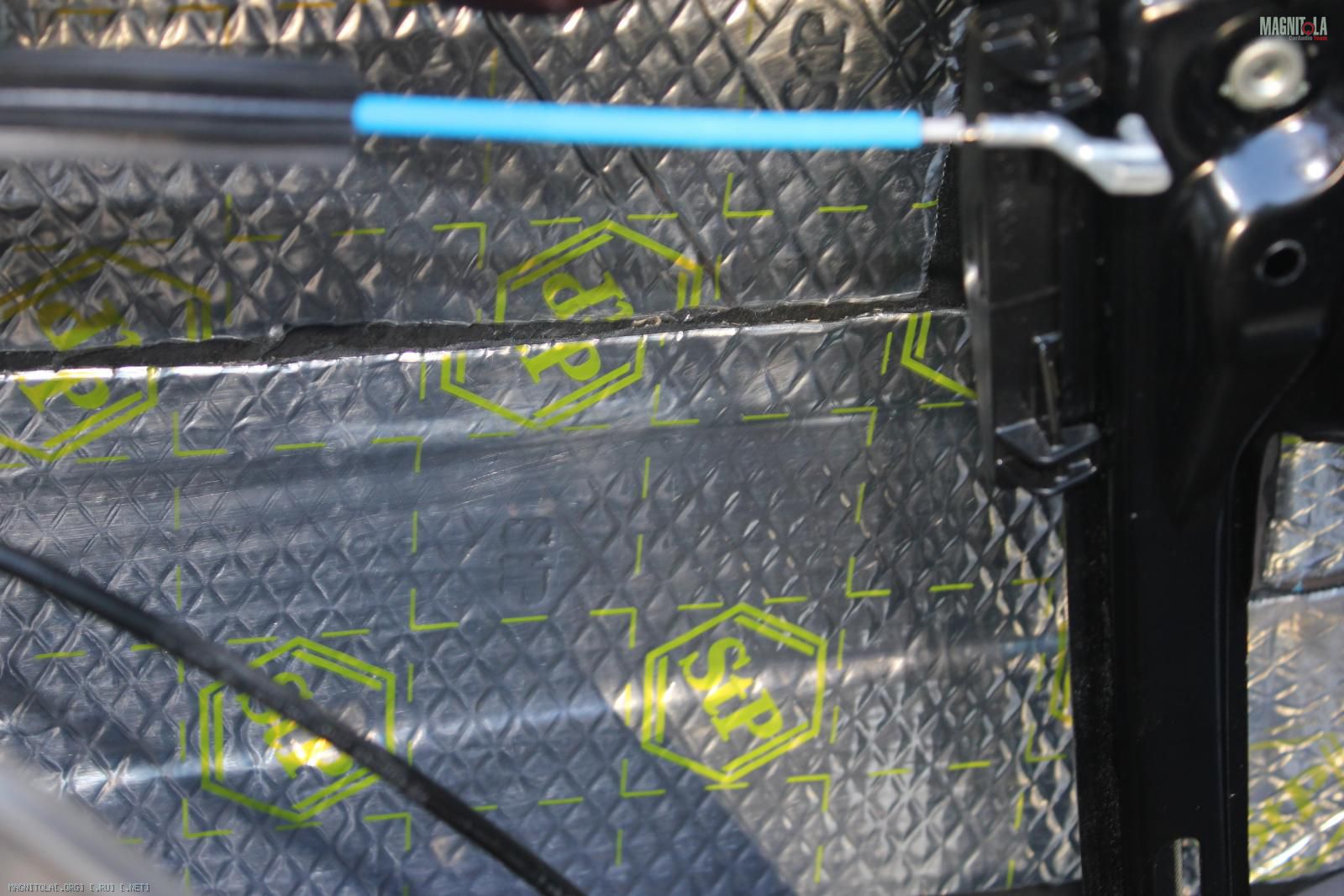

Далее вибро и шумка - все материалы STP.
Вложение 542904 Вложение 542906

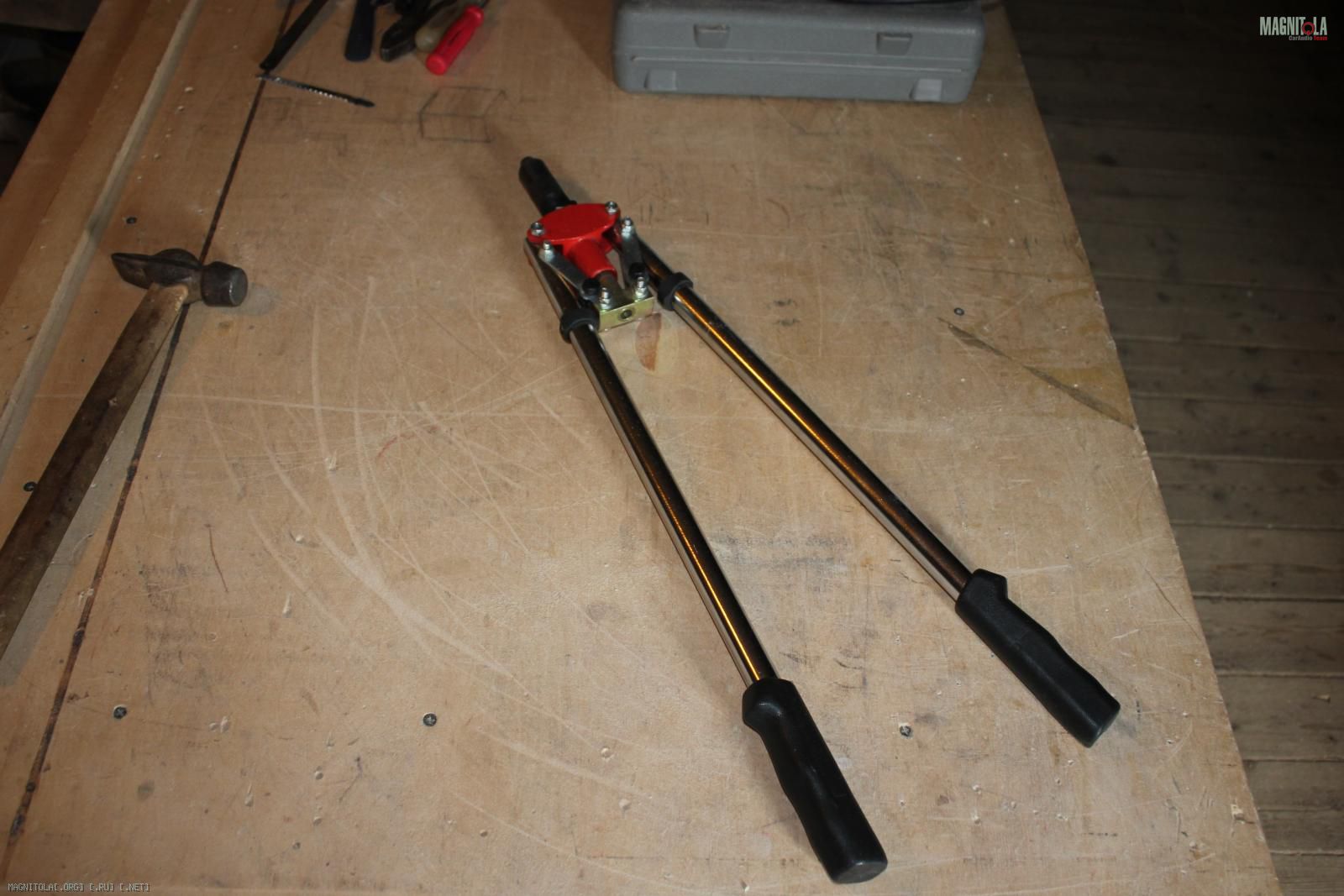

Это главный инструмент при собирании дверей
Вложение 542916

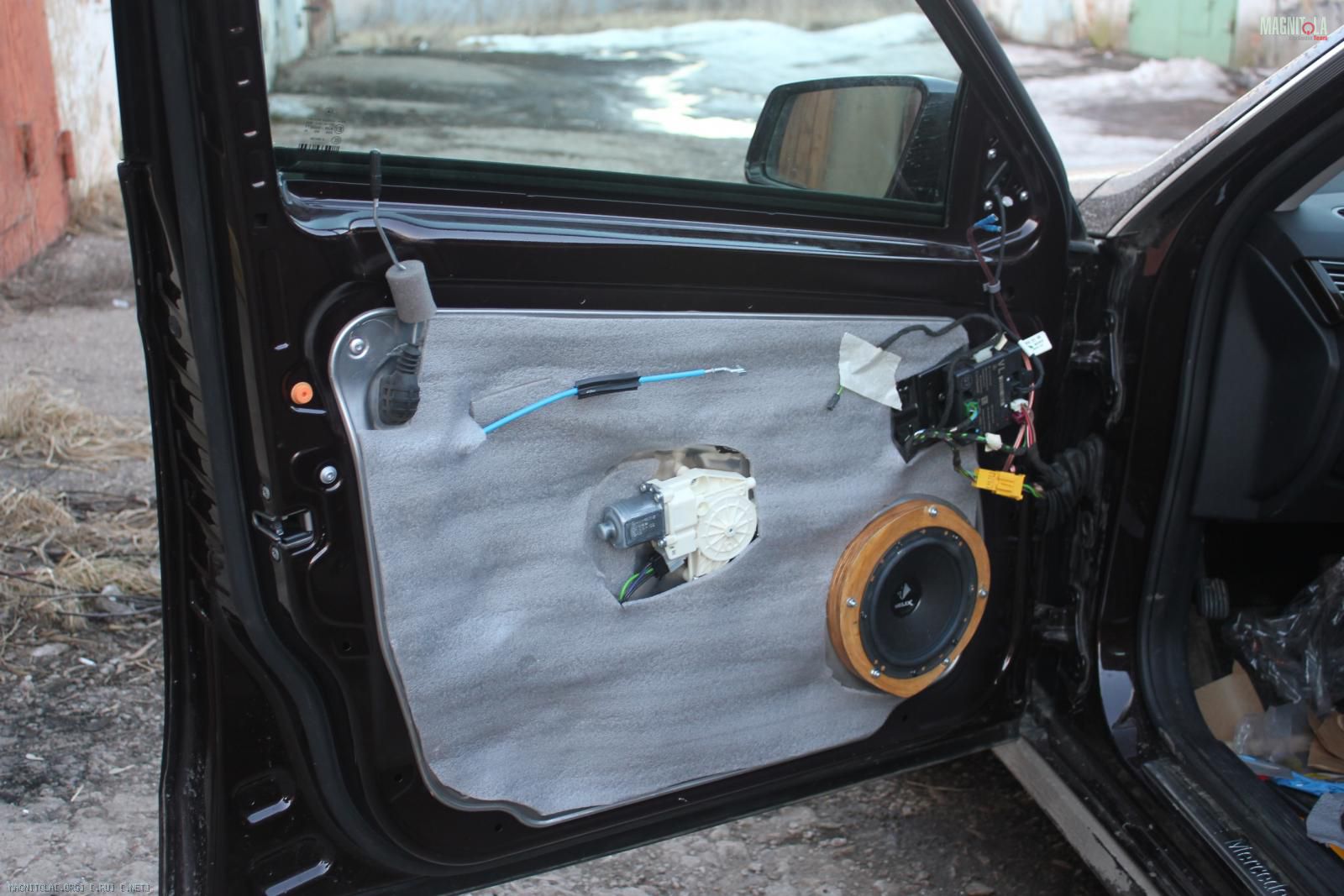

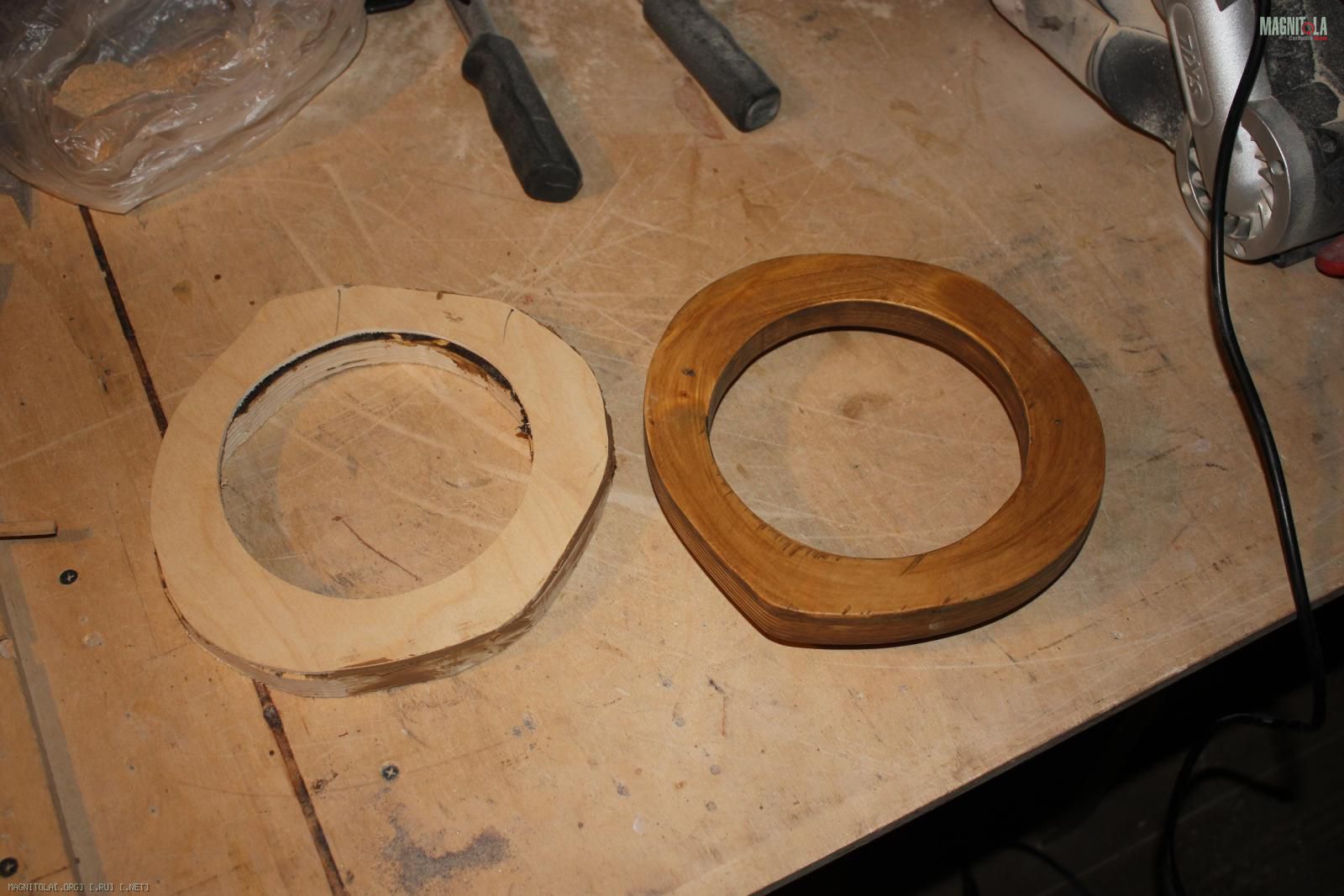

Сделали подиумы с доворотом на ручку, закрепили лист с шумкой и поставили на дверь.
Вложение 542922 Вложение 542920
Пищалки пока вставил в штатные уголки дверей с небольшой направленностью - на этой неделе будет делать подиумы под них.
Далее планирую установку усилков: eton 500.4 на фронт (поканально), eos 2150 на саб; установку саба: Helix P10W в люк заднего сиденья. и процессор audison bit ten.
Eton уже приобретен здесь на форуме.
Прошу вопросы, комментарии и замечания.
Надеюсь, кому-нить данная тема будет полезной.
-
Re: Ломаем Е-класс
Вот почитайте. Думаю там будет многое Вам интересно.
http://www.benzclub.ru/forum/showthread.php?t=245105
-
Re: Ломаем Е-класс
SKI, спасибо...
как раз это читал перед разбором... да там действительно много полезного :)
-
Re: Ломаем Е-класс
Самое главное там то что штатный магнитофон полный отстой и бит тен ничего не сделает. Заморочтесь с источником как в том мерседесе, а флешки можно через штатный магнитофон через аукс управляшки завести в альповский проц. Либо с управляшки сразу в усилители, это если без процессора.
-
Re: Ломаем Е-класс
да думаю об этом... возможно выберу как мне тут уже советовали 701 с руксом
-
Re: Ломаем Е-класс
Правильно :)
Плюс 624 или 607 ченджер и 1656 управляшку и буден гуд :)
-
Вложений: 9
Re: Ломаем Е-класс
Вот как быстро идет время - уже прошло 2 года с момента начала инсталла... А вот инсталл не так быстро продвигался )))))
Но сейчас завершен... Решил все-таки написать про него... Вдруг кому будет интересно и полезно... а также получить комментарии знающих людей :)
Итак что было сделано:
- Доделал Шумку.
Тут все стандартно, думаю ничего быть не может...

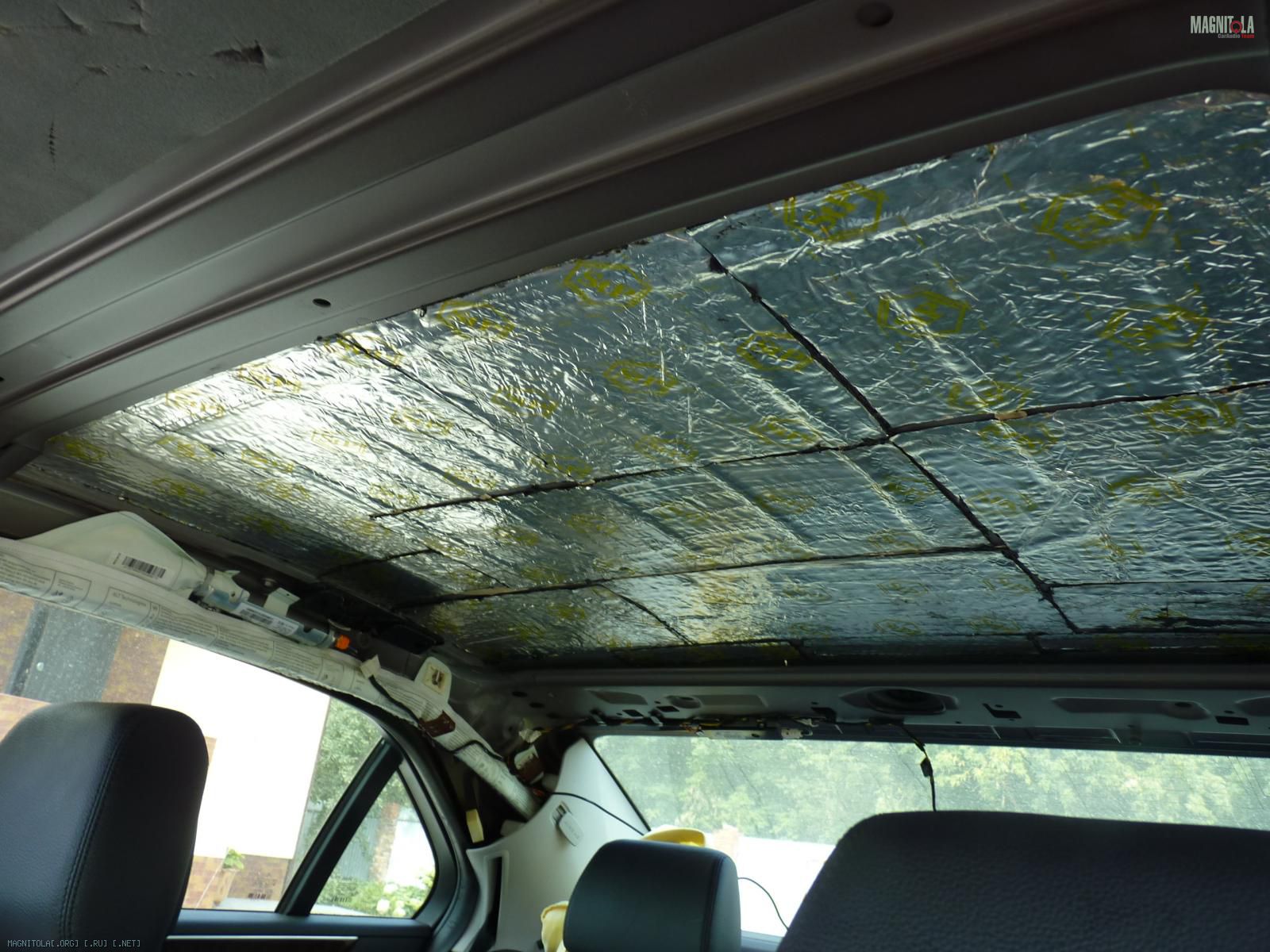

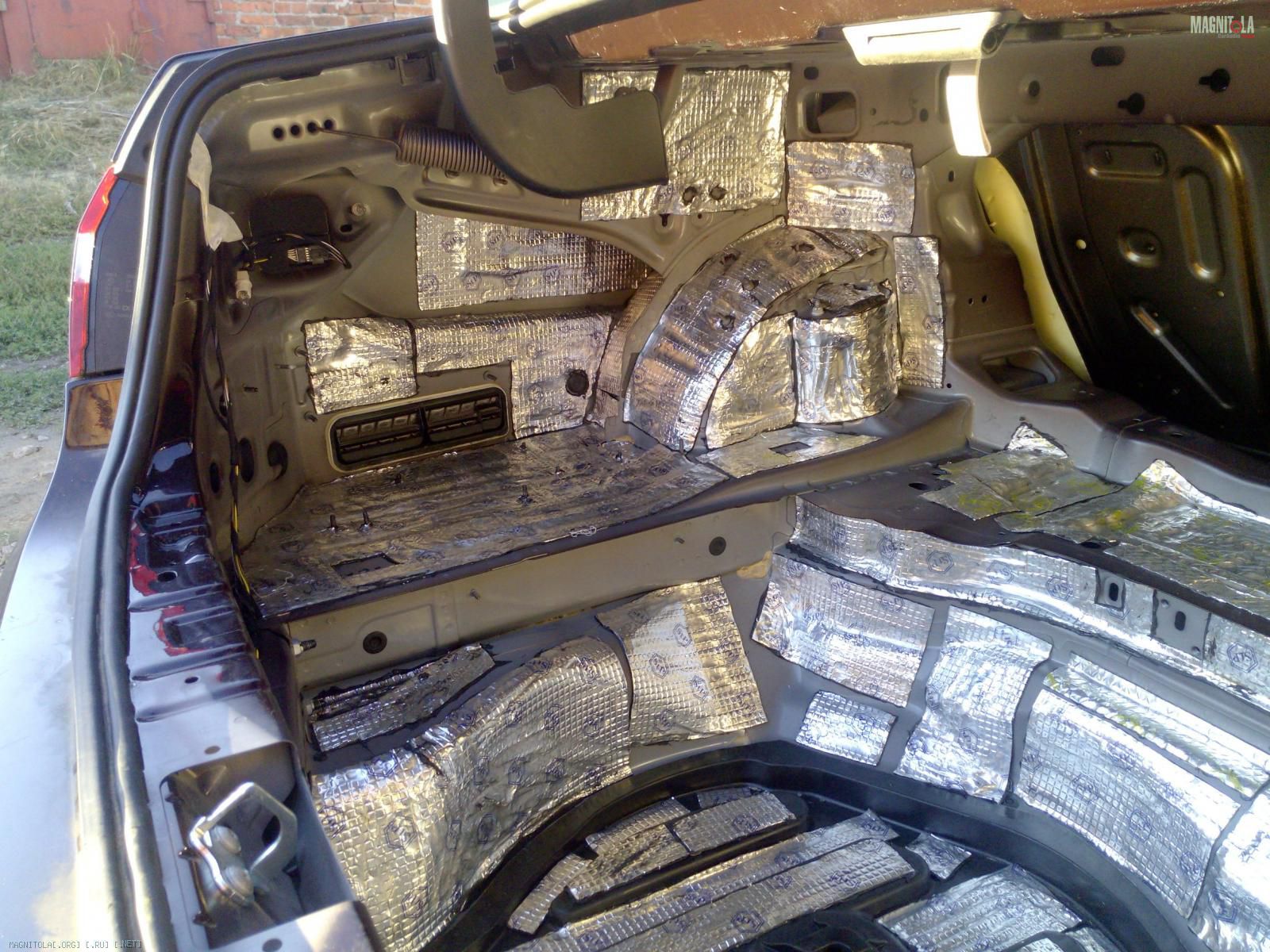

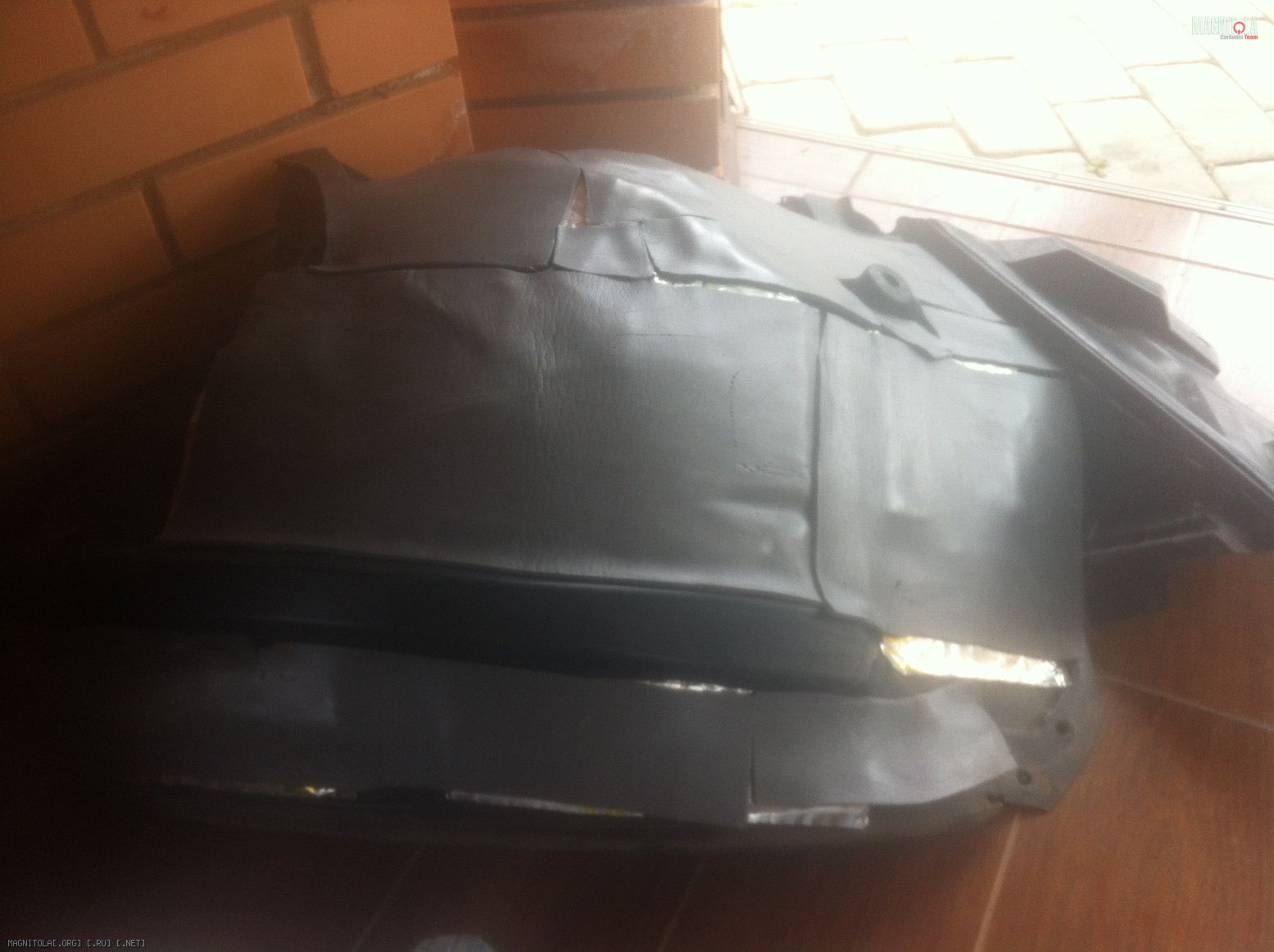

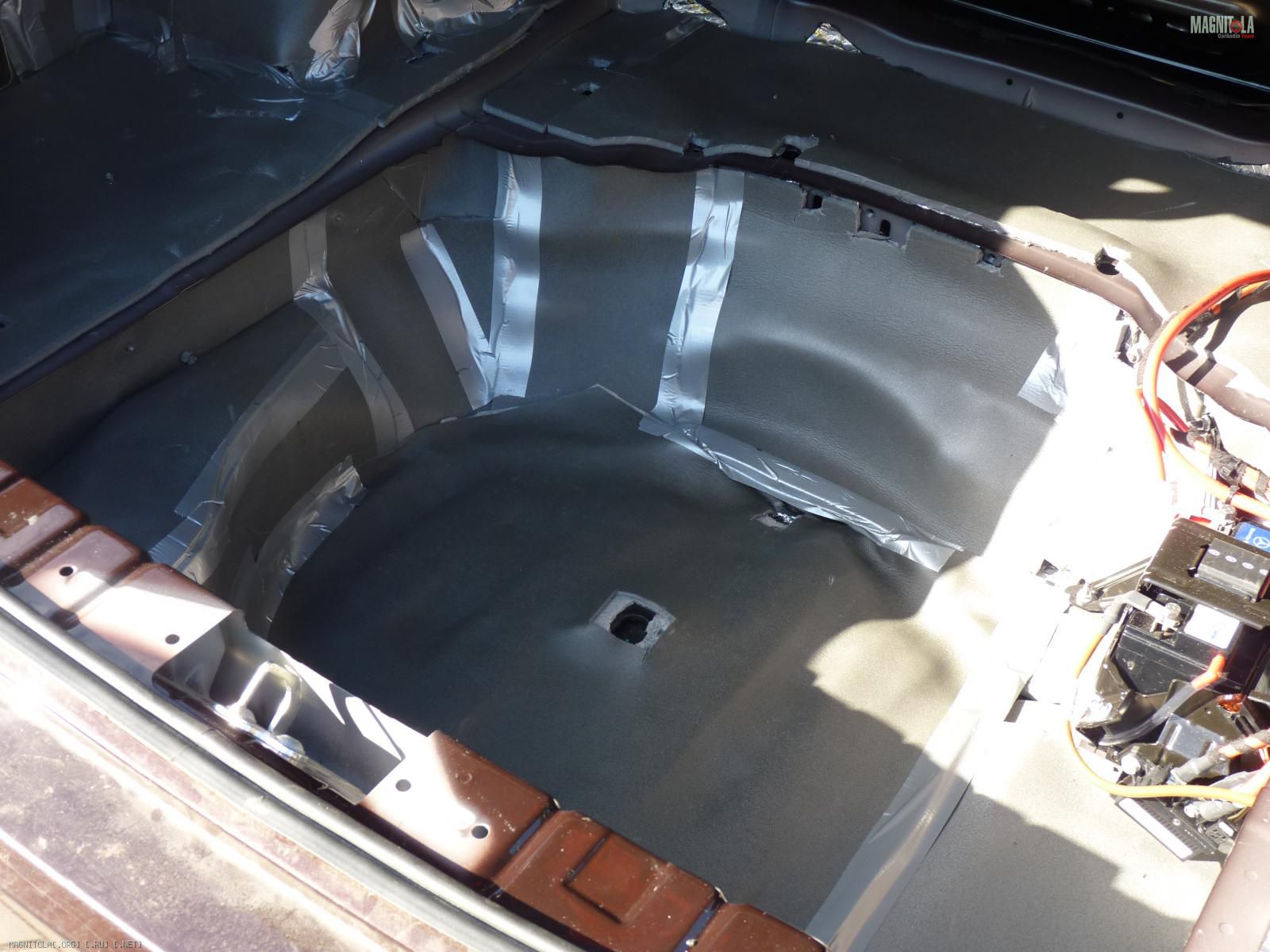

Потолок, арки, багажник... Переделал шумку дверей...
Вложение 1012140 Вложение 1012142Вложение 1012128 Вложение 1012134

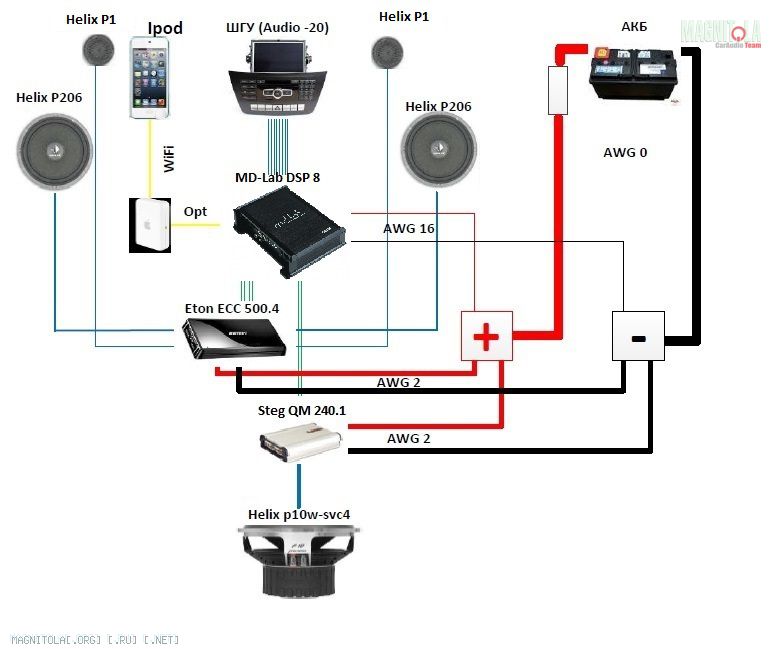

Сама схема музыки получилась вот такой:
Вложение 1012148
Компоненты выбрал:
Фронт Helix P-206 + Пищи от него
Усил на фронт Eton 500.4 ecc по-канально.
Усил на саб Steg 240.1
Саб Helix P10W
Проц MD-lad DSP
ГУ - штатка (выпаяны линейники)
ГУ 2 - Ipod + Оптика + Apple airport express
Далее все это мастерили на свои места....
-
Вложений: 17
Re: Ломаем Е-класс
Продолжаем... )))

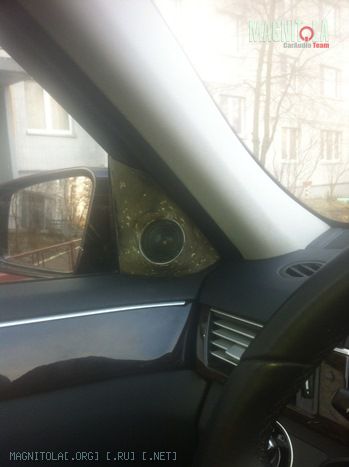

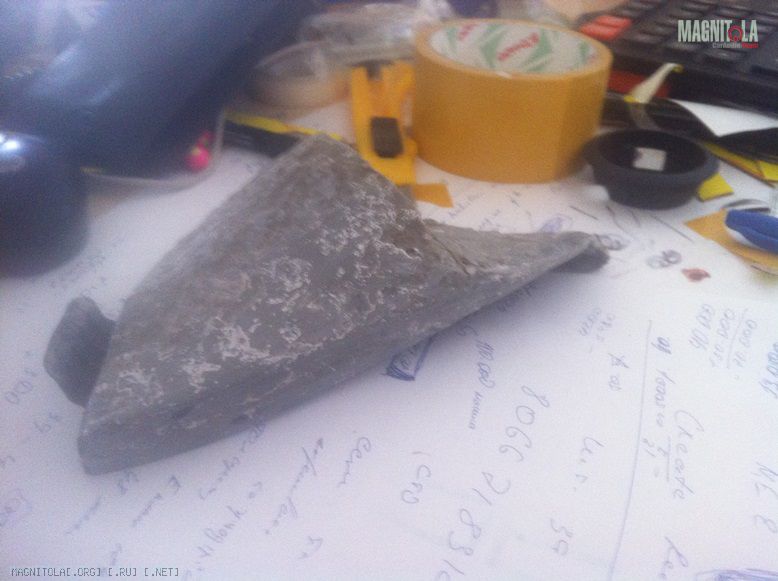

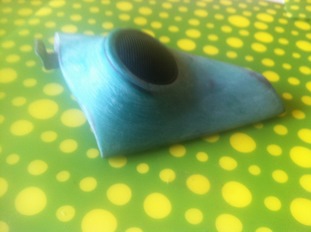

Пищалки.
Технология — стандартная: колготки, полиэфика, шпатлевка…
Решили не вставлять в стойки: не хотелось навешивать и уходить от стока сильно…
Взял родные уголки. примерил динамики.
закрепил с помощью трубы и кольца.
натянул колготки, полиэфику
потом шпатлевку со стекловолокном и много много шкурки…
и далее отдал на покраску…
Переделывал несколько раз, так как все впервые и опыта не было… но все не так страшно :)
Вложение 1012152Вложение 1012154Вложение 1012156Вложение 1012158

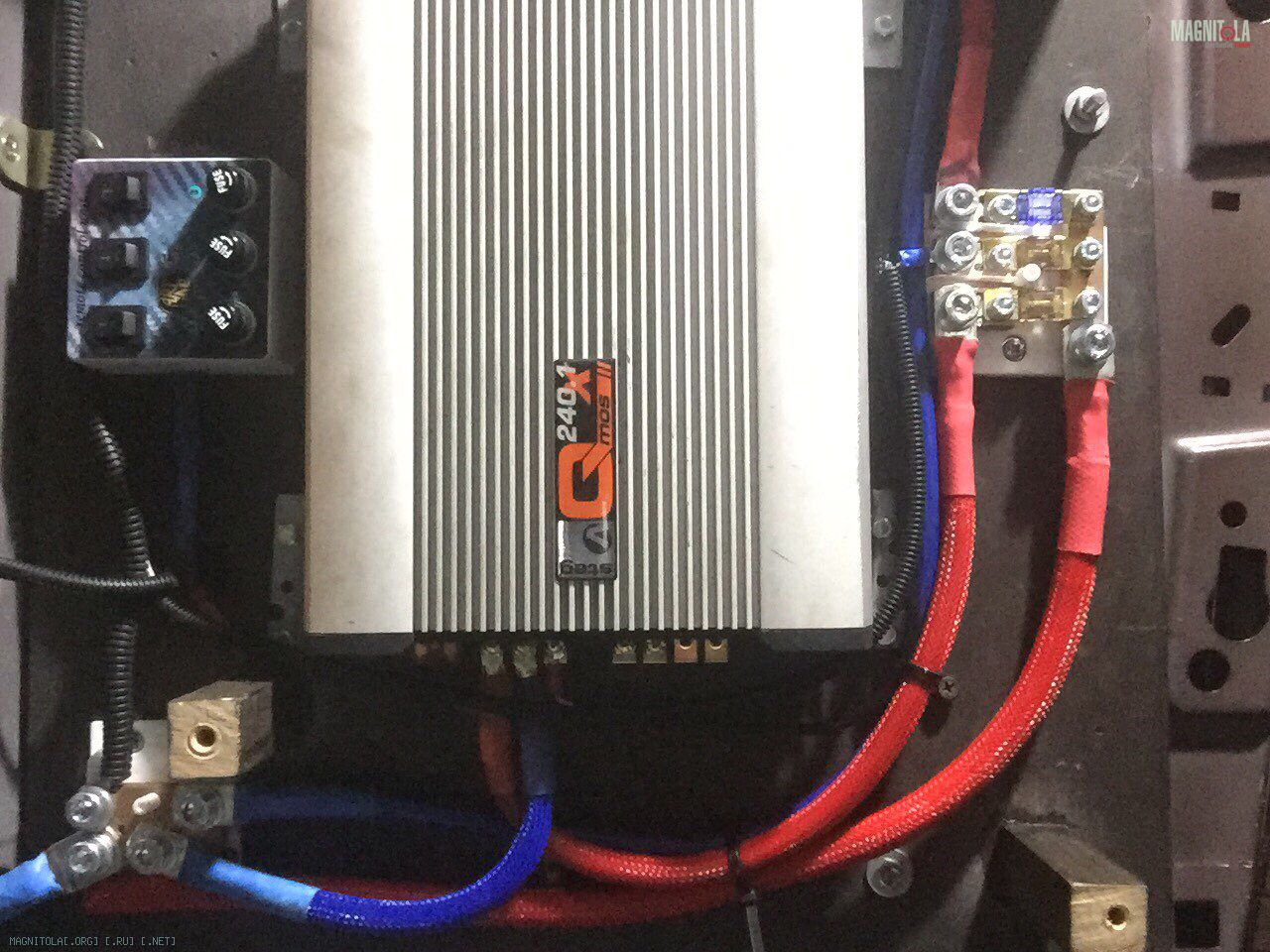

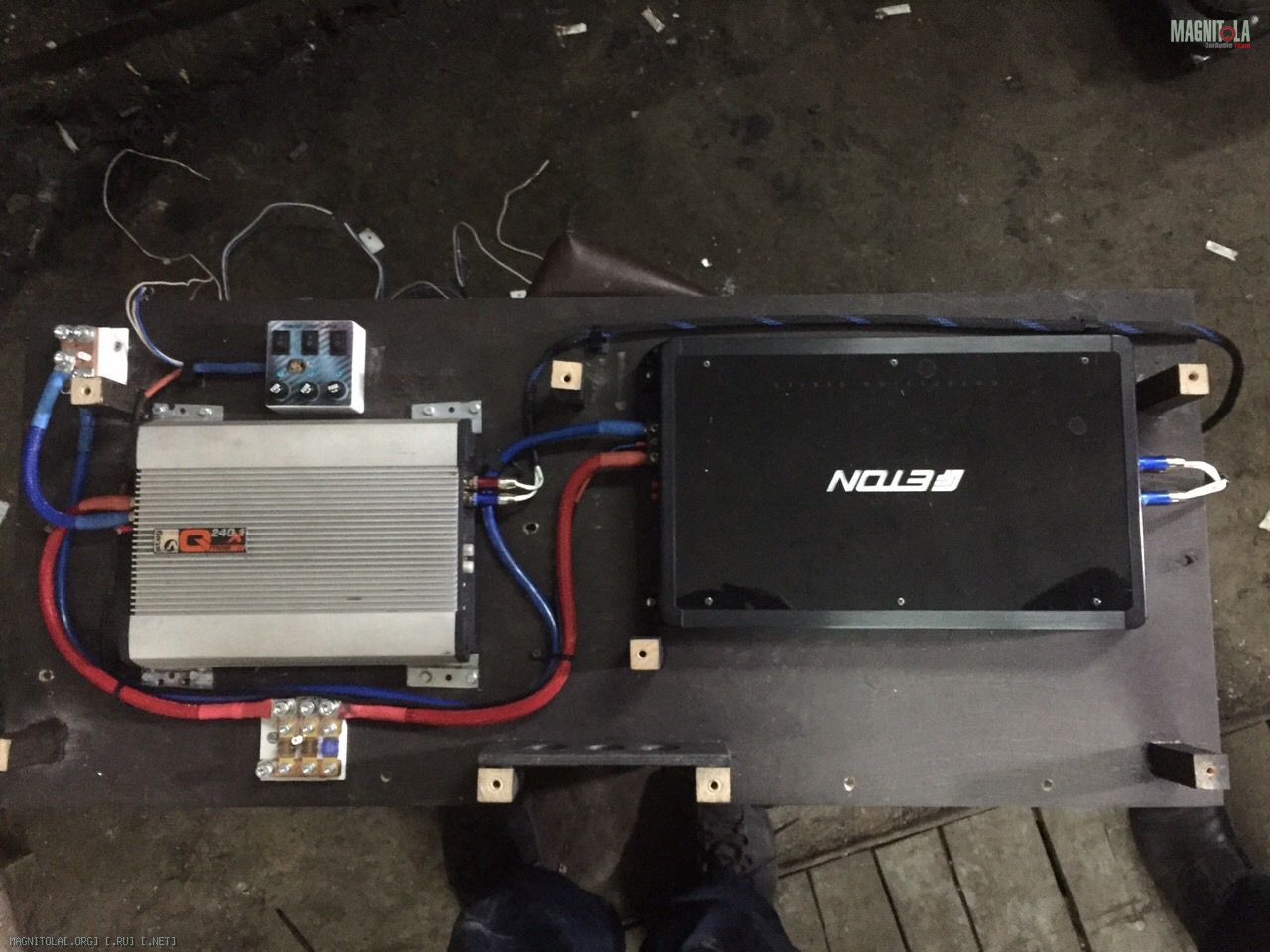

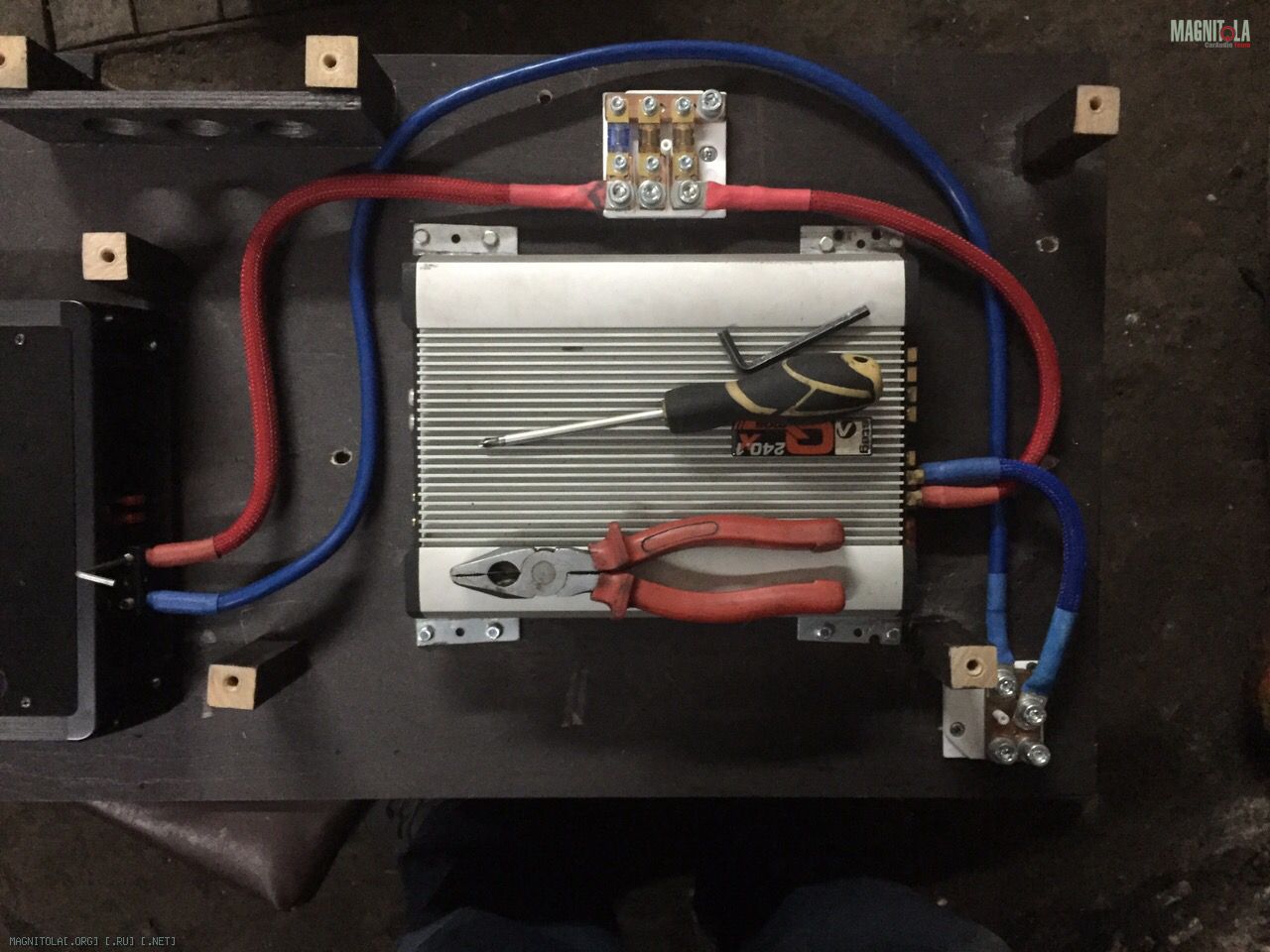

Полка для усилителей.
Усилители решено было крепить к задней полке в багажнике: так можно максимально близко их расположить, сэкономить место, быстро снять и т.п.
Т.к. в машине полноценная запаска, а не докатка, то делать фальшпол не целесообразно — не достаточно места. разносить по боковинам — не хотелось тянуть длинные межблоки.
Использовалась фанера 8мм. Тут все достаточно просто — вырезали из фанеры по форме полки в багажники… сохранив, при этом функционал — использование ручки для пакетов.
Вложение 1012162Вложение 1012164

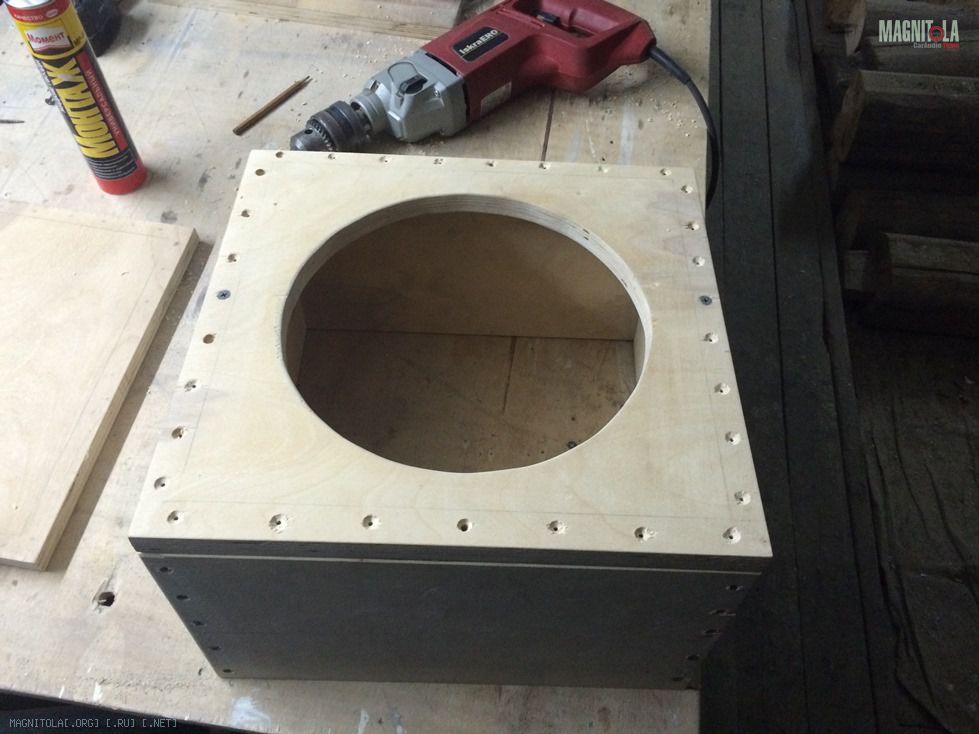

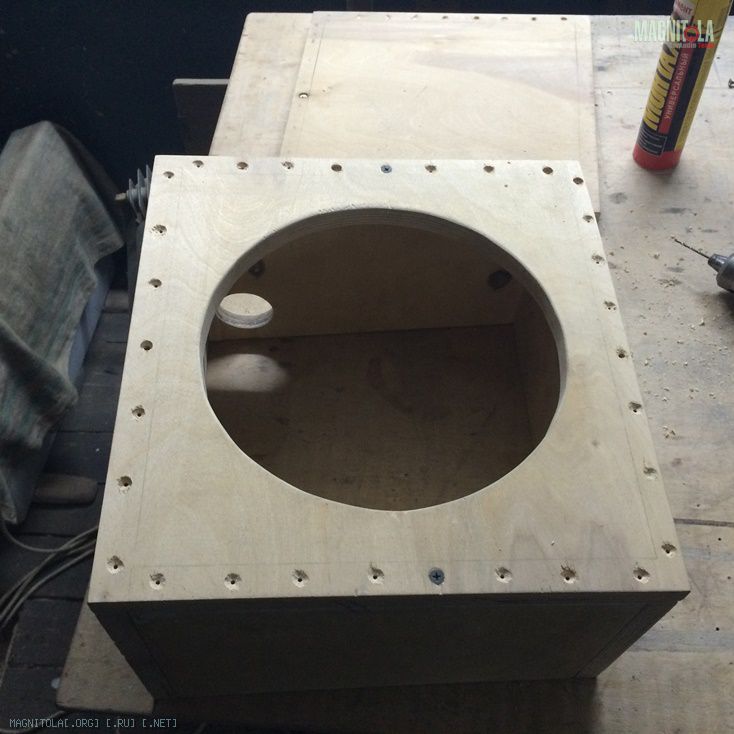

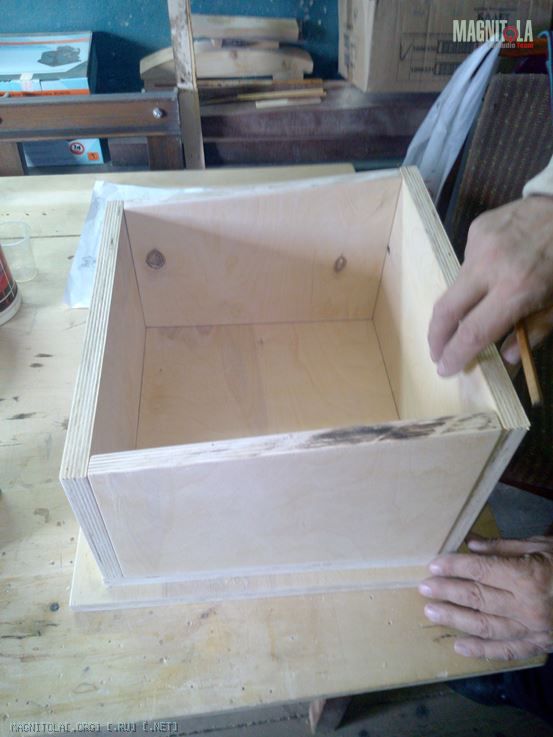

Короб для Саба
Саб выбирался еще и по критерию необходимого маленького объема зя. Для helix p10w нужен 16л.
Материал: фанера 20мм, жидкие гвозди, саморезы по дереву.
все соединения были промазаны жидкими гвоздями… углы тоже были промазаны жидкими гвоздями. Тут очень важно чтобы он был герметичен и не пропускал воздух.
Вложение 1012168Вложение 1012170Вложение 1012172
Установка
Сначала разобрали…

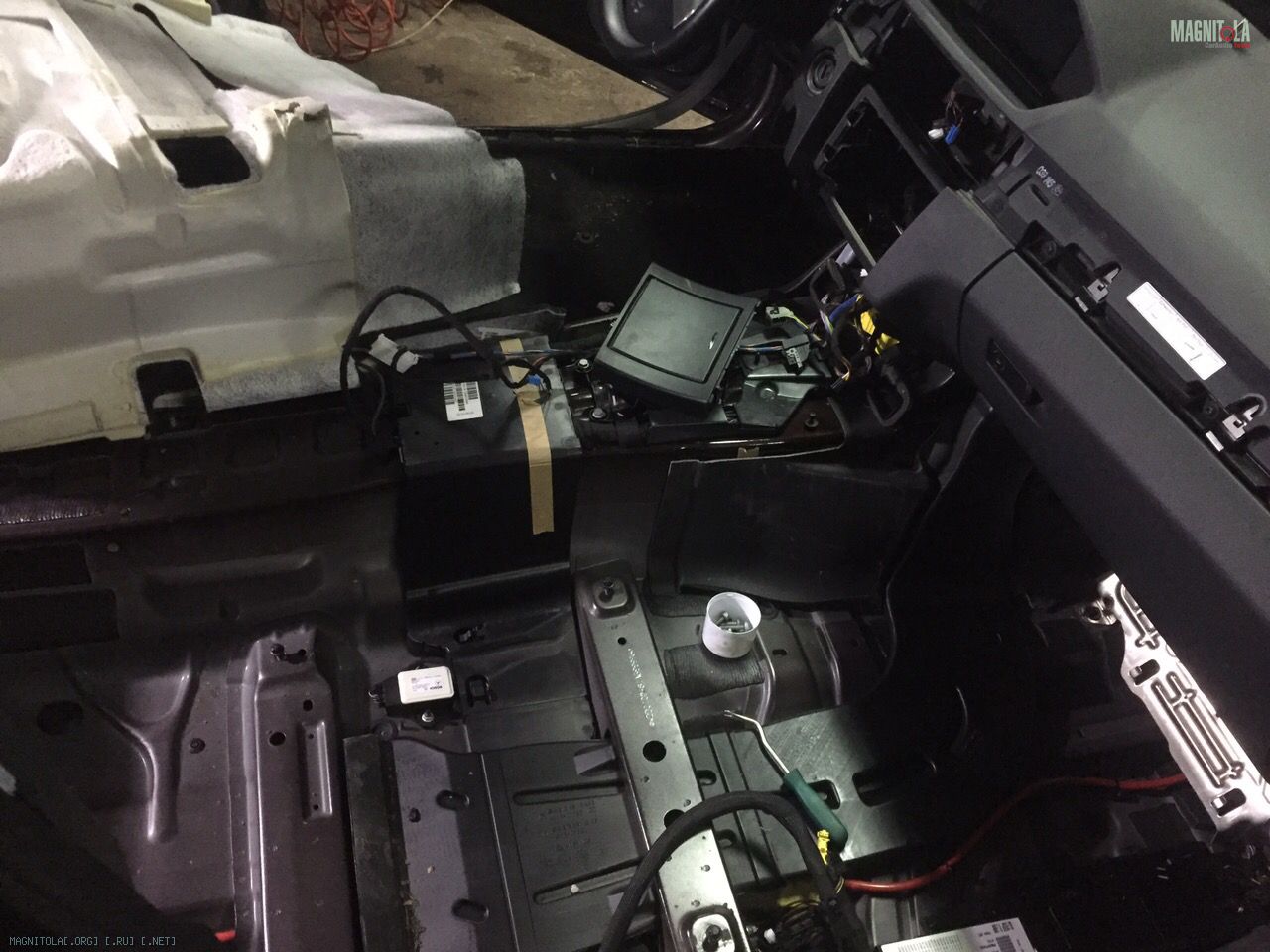

Силу пустили по правому борту — вместе с остальной проводкой… Межблок от головы — по середине салона… Акустические провода слева и справа.

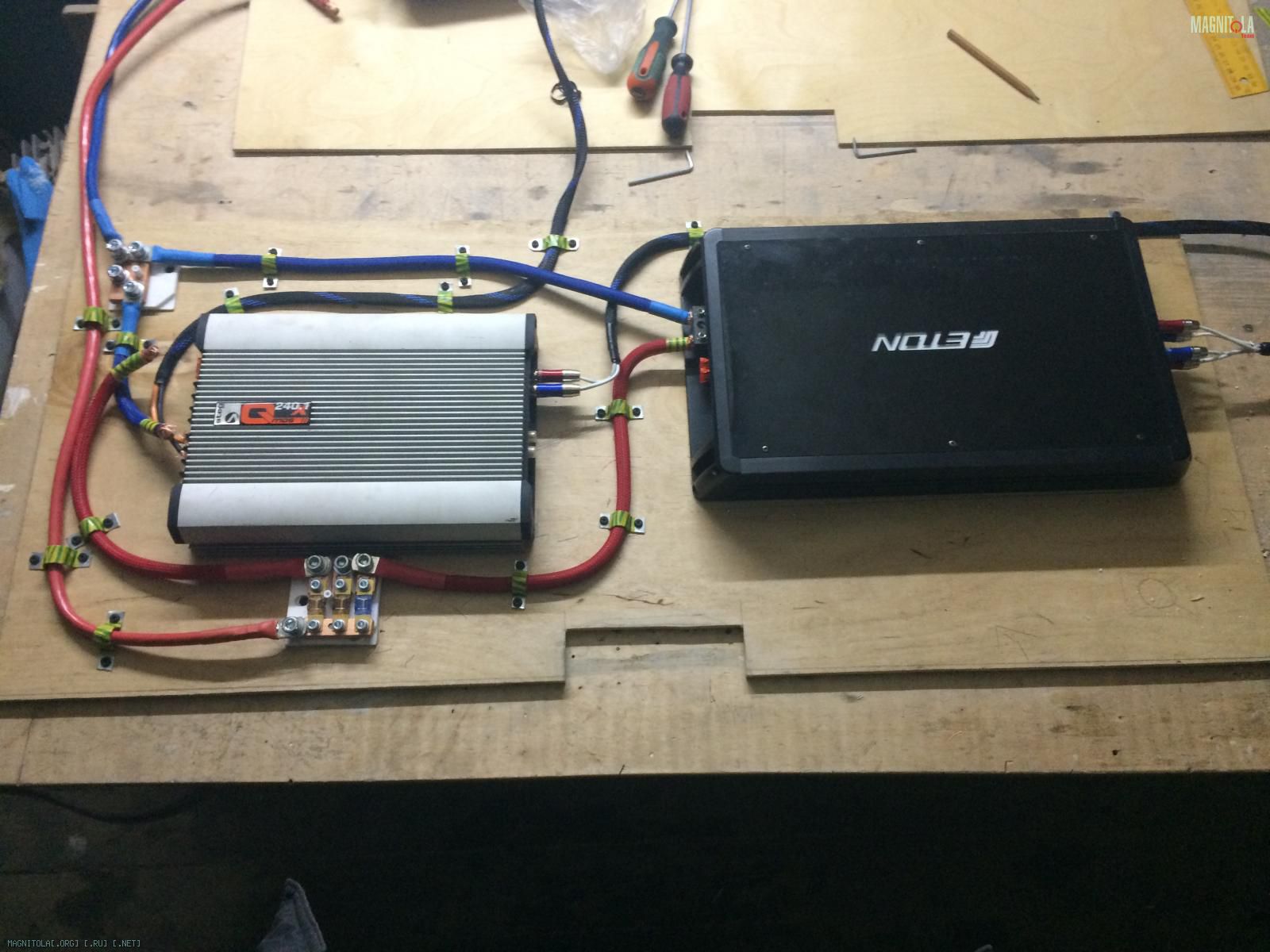

Собрали полку с усилителями и прочее вне машины… В багажнике уже сделаны шпильки, для крепления полки.

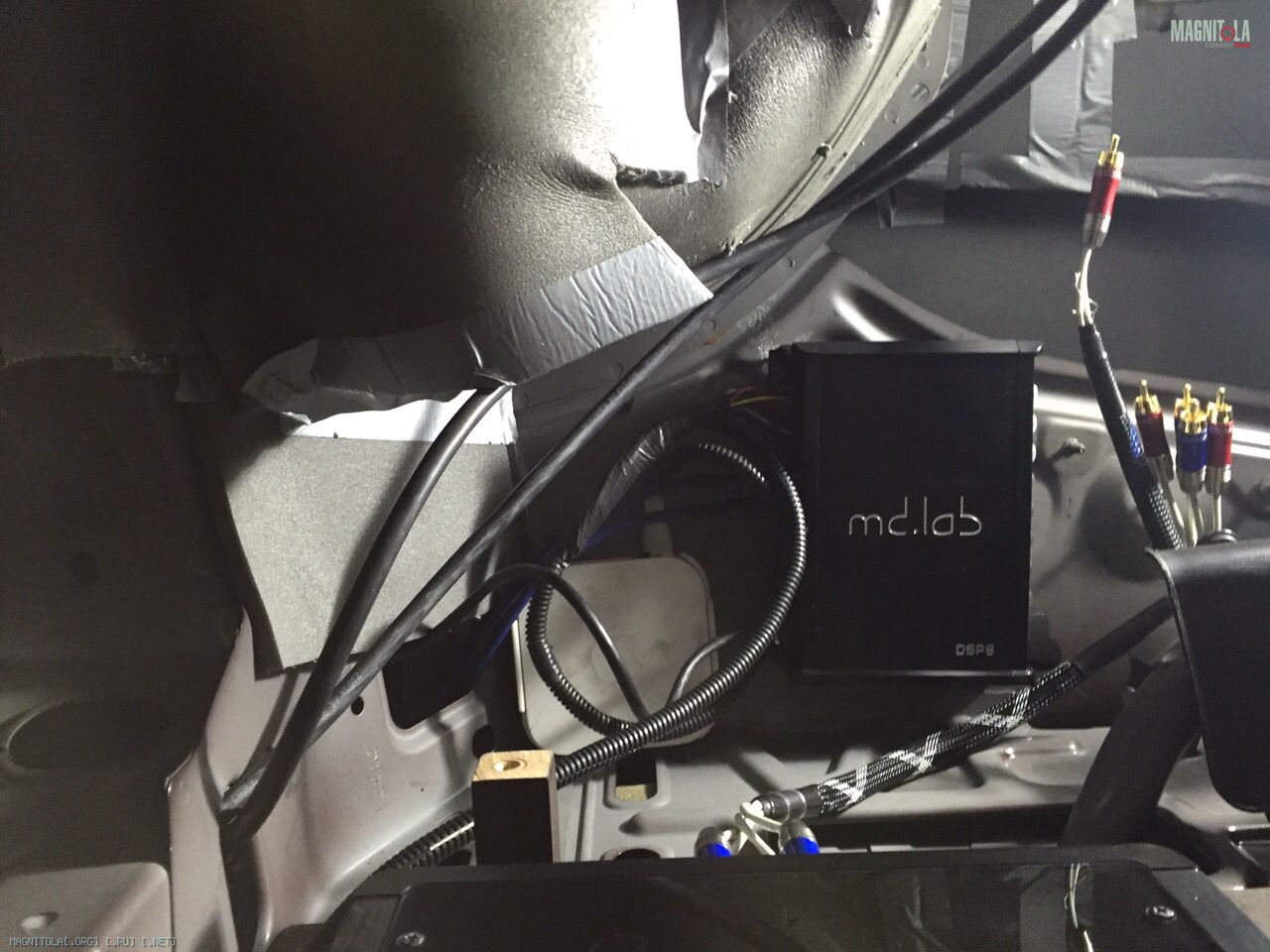

Процессор и Airport express разместились в левой нише в багажники — прямо напротив Eton. Межблоки от Eton до процессора 40см.
миды в дверях… пока без красоты
Далее все собрали и подключили… Все работало — нужно было только настроить и навести красоту.
Вложение 1012182Вложение 1012180Вложение 1012178Вложение 1012176Вложение 1012174Вложение 1012184

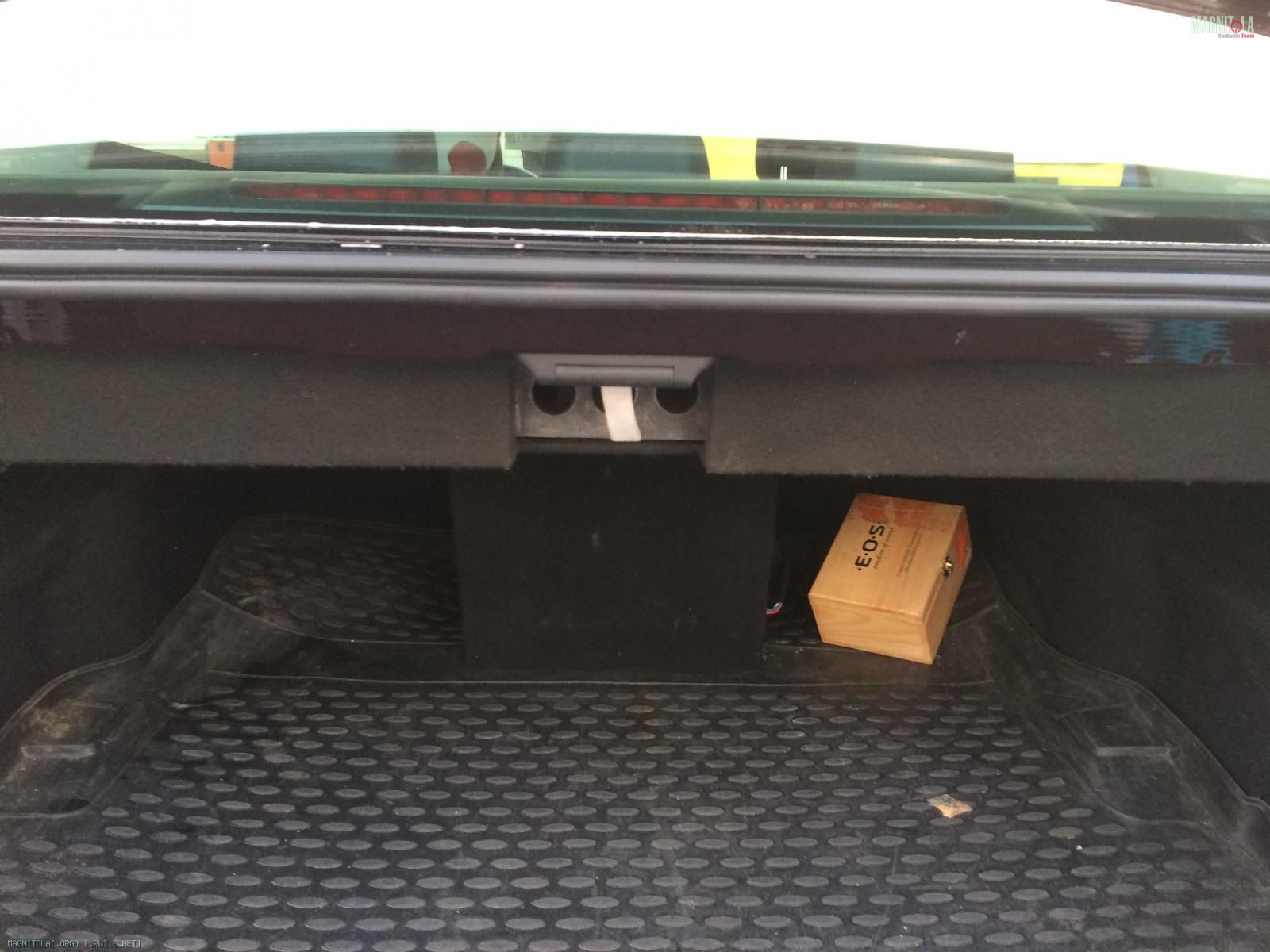

Настройка и красота
После установки покатался неделю — прогрел сабик и т.п.
Сразу выяснилось — что динамик саба не плотно прилегает к коробу (звук был совсем не тот — воздух прям сильно выходил) — обязательно нужно делать уплотнительное кольцо либо резина, либо герметик, либо основа виброизоляции.
В общем переделали…
Попытался сам настроить — результат был не очень :(
Решено было обратиться к профи — к Аркадию fox-proteus
Встретились — все настроил: быстро (2-3часа), качественно (я остался доволен) — мне кажется было выжато максимум того, что возможно…

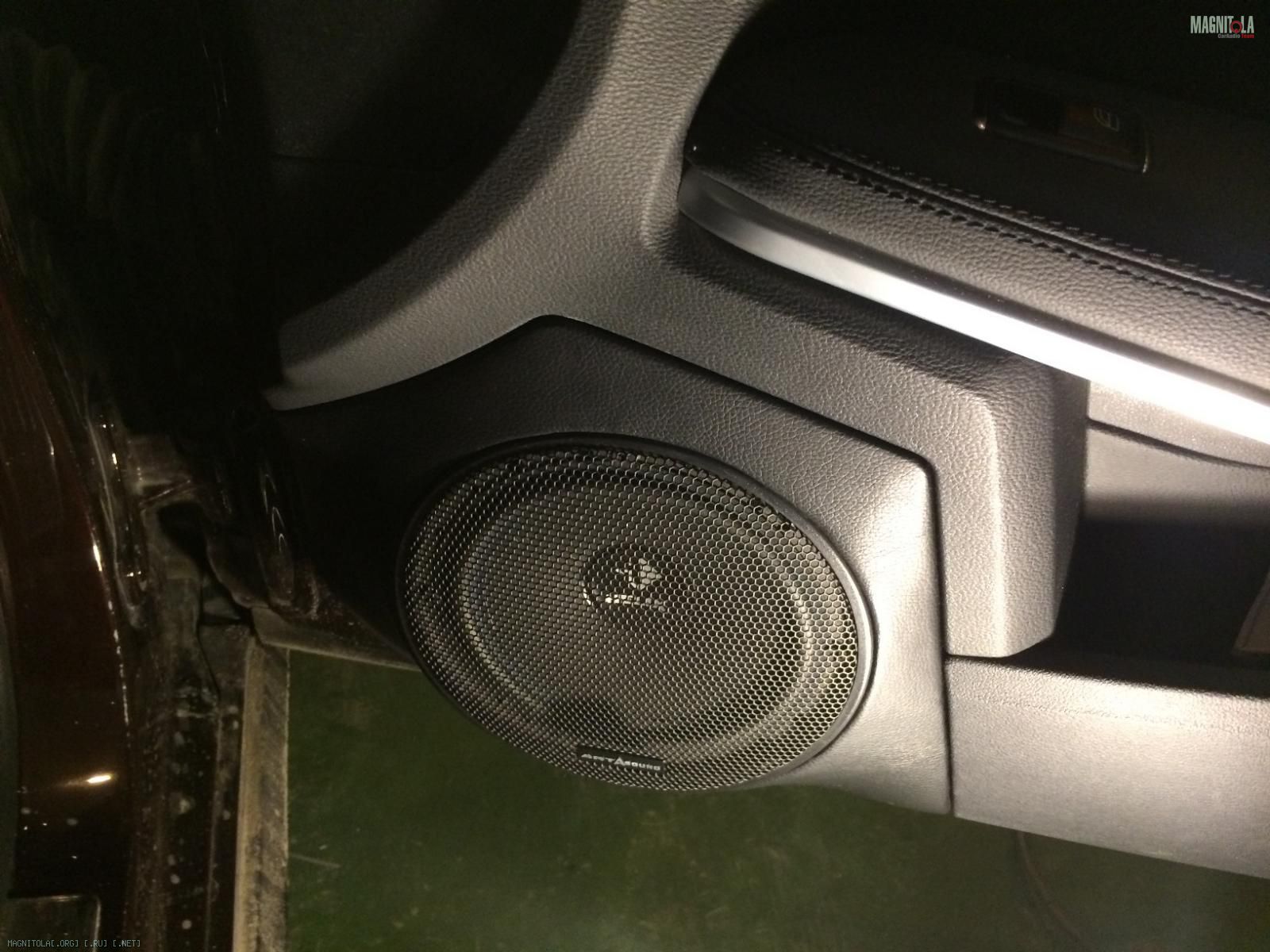

Двери делал у Дмитрия в Спектр-Аудио… Кожу подобрали в тон, сделано быстро качественно и за разумные деньги.
Вложение 1012158Вложение 1012186Вложение 1012188
В общем вроде все... )))) Критику и вопросы в студию :)
-
Re: Ломаем Е-класс
что за карман, в чем эирпорт стоит??
эирпорт сами на 12v переделывали??
-
Re: Ломаем Е-класс
нет, не сам переделывал - отдал электронщику... Был куплен дистрибьютор питания на али-экспресс за 140р. По размера встал идеально на место родного питания.
Карман? имеете ввиду белое крепление? Стандартное крепление для экспресса на стену... на том же али было куплено.
