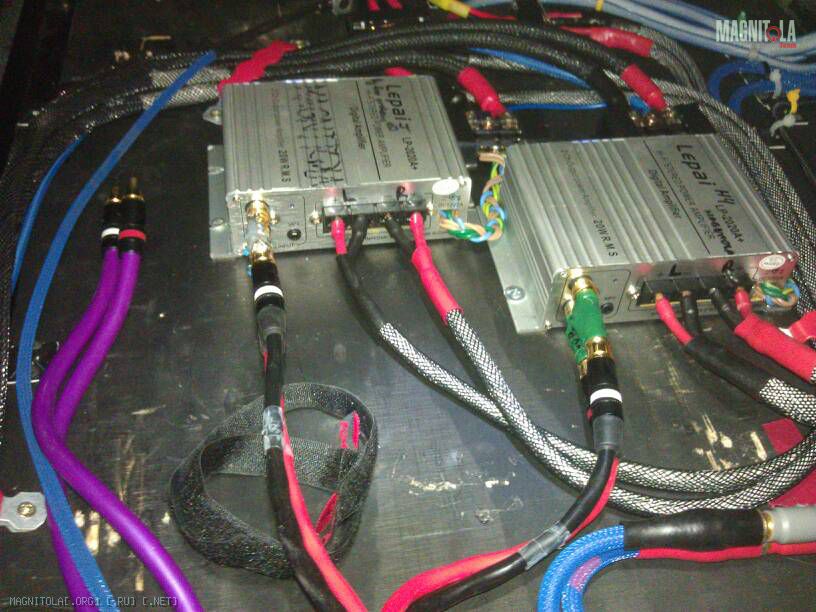

Слегонца доделал и отслушал. Вложение 548764
В сравнении с неотек 4001, который явно ярчит, звук в общем ровнее, сибилчнты чуть более выделены, сцена чуть дальше и глубже, фокусировка образов чуть лучше.

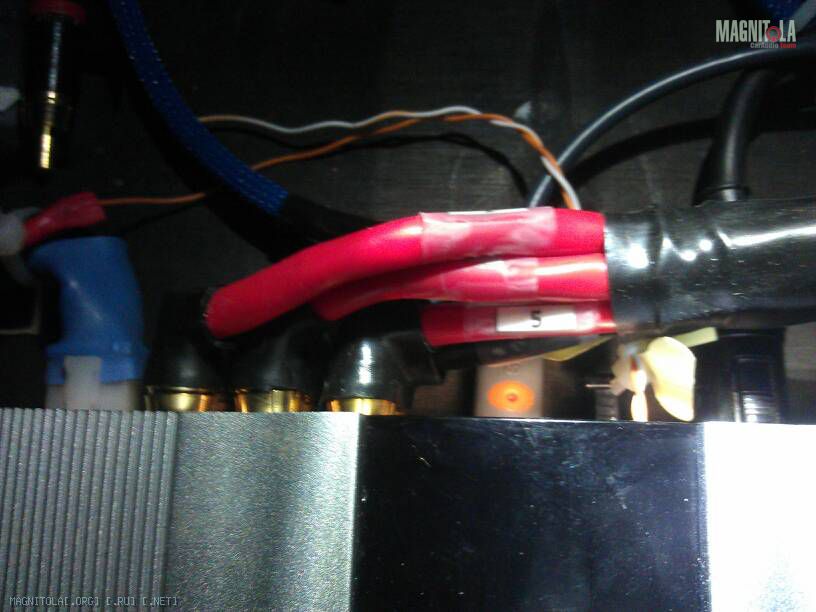

Заодно проверил, как все шесть разъёмов будут надеваться со стороны ГУ: Вложение 548766
Плотненько и аккуратненько. Однако инструкция не помешает:
1) одеваем 5,6 разъёмы
2) одеваем 3,4 разъёмы, причём, хвост от одного выводим вбок, от другого - между хвостами от 5,6
3) одевает 1,2 разъёмы, выводим хвосты как удобнее.

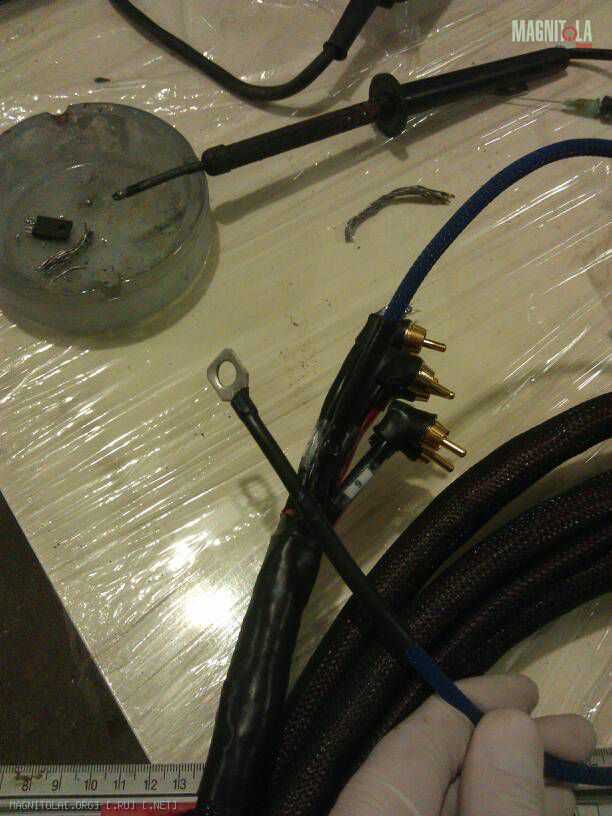

А доделал я вот что: Вложение 548768
Образал хвост лужёной оплётки, к нему припаял провод, утянул провод в змею и напаял наконечник под болт. Теперь общий экран кабеля можно заземлять;)
В понедельник (или вторник:)) заеду с утреца в автотрейдинг. Кстати, Ксень, а скинь мне снова свой адрес, плз!
Насмартфонил
29.03.2014, 07:51
Энергия
Re: Девушки тоже инсталлят-2
Урааа! Я так рада!:g-good:
Конечно скину,нивапрос! Аркадий ОГРОМЕННОЕ ТЕБЕ СПАСИБО! За все,за все! За то что ты самый лучший в мире друг,советчик и самое надежное в мире плечо!:g-good:
29.03.2014, 10:06
fox proteus
Re: Девушки тоже инсталлят-2
Покой нам только снится)))
Насмартфонил
29.03.2014, 21:46
nomemory
Re: Девушки тоже инсталлят-2
Я не сомневаюсь, что эта тема будет использована, как инструкция, поэтому хочу уточнить некоторые моменты, которые мне кажутся нераскрытыми.
1. Упомянутый вскользь экран из фольги- это часть " пожарника" ? Или она использована только в Сашином проводе?
2. Фольга соединена со штекерами с обоих концов?
3. Чулок из оплетки не соединен ни с одним из штекеров,а просто выведен проводом и соединяется с головным устройством? А как быть, если между головой и усилителями еще один блок, например процессор или активный кроссовер?
4. В месте разветвления проводов оплеточные чулки просто надеты друг на друга и не соединены никакими способами типа спайки или обжима?
29.03.2014, 22:49
mohov_a
Re: Девушки тоже инсталлят-2
Цитата:
Сообщение от nomemory
Я не сомневаюсь, что эта тема будет использована, как инструкция, поэтому хочу уточнить некоторые моменты, которые мне кажутся нераскрытыми.
1. Упомянутый вскользь экран из фольги- это часть " пожарника" ? Или она использована только в Сашином проводе?
2. Фольга соединена со штекерами с обоих концов?
3. Чулок из оплетки не соединен ни с одним из штекеров,а просто выведен проводом и соединяется с головным устройством? А как быть, если между головой и усилителями еще один блок, например процессор или активный кроссовер?
4. В месте разветвления проводов оплеточные чулки просто надеты друг на друга и не соединены никакими способами типа спайки или обжима?
Это секрет фирмы)))
29.03.2014, 23:16
fox proteus
Re: Девушки тоже инсталлят-2
Цитата:
Сообщение от nomemory
Я не сомневаюсь, что эта тема будет использована, как инструкция, поэтому хочу уточнить некоторые моменты, которые мне кажутся нераскрытыми.
1. Упомянутый вскользь экран из фольги- это часть " пожарника" ? Или она использована только в Сашином проводе?
2. Фольга соединена со штекерами с обоих концов?
3. Чулок из оплетки не соединен ни с одним из штекеров,а просто выведен проводом и соединяется с головным устройством? А как быть, если между головой и усилителями еще один блок, например процессор или активный кроссовер?
4. В месте разветвления проводов оплеточные чулки просто надеты друг на друга и не соединены никакими способами типа спайки или обжима?
1,2. Фигасе, вскользь - я же про него и так всё, что можно разжевал))) Канарики l2t2s видели? Там оплётка такая плетёная, которую ещё фиг расплетёшь. Так вот эта фольга+контактная проволока - есть экран, "встроенный" в пожарный кабель, такой же, как на канариках. Я его запаял на "массу" разъёма только со стороны ГУ. В принципе, учитывая наличие общего "чулка", это можно было делать только на сабовых межблоках. Типа перестраховался.
3. Суть экрана - быть "антенной", которая примет на себя наводки и "заземлит" их на массу, не пропустив до сигнальных жил. Когда делают межблоки из готового кабеля с вложенным под изоляцию экраном, этот экран выводить наружу неудобно. Поэтому массу разъёмов ГУ принимают эквивалентной общей массе, и паяют вывод экрана на массу rca со стороны ГУ. Но это может пагубно отразиться на передаваемом сигнале. Поэтому лучше с каждого отрезка экрана выводить свой хвост и заземлять его на кузов. Так, например, делают с сигнальными линиями особо нежных датчиков в системах управления двигателем, у которых среди проводов нет массы - только входная постоянка и выходной сигнальный провод. То есть, делаем один чулок от ГУ до кросса, "заземляем" его, делаем второй чулок от кросса до усей и тоже "заземляем" его.
4. Да. Я их натянул с перекрытием санимметров семь. Площади контакта вполне достаточно. Окисление если и будет, то, учитывая наличие термоусадки и то, что оплётка сплетена из лужёной меди, незначительное. На срок службы межблока должно хватить))) а городить пайку в этом месте... И так толщина приличная вышла.
Насмартфонил
29.03.2014, 23:52
nomemory
Re: Девушки тоже инсталлят-2
Другое дело... Бегло-не увидел... А многие , думаю, даже не поняли, о чем речь:-) ..
Неоднократно убеждался-читая одно и то же- разные люди понимают совершенно по-разному . :-) По поводу нескольких блоков- не просто так спросил, спроецировал, что у самого нагорожено, не зря же у Zapco, как и у многих других, есть коммутация массы... (Просто в памяти крепко сидит одна путная статейка про земляные петли аж из далекого 1985 года..)
Я, собственно, почему к этому вопросу привязался-долго бился на даче с антенны хозяйством,да так до конца и не победил.
Такое ощущение-там на емкости проводов накапливается заряд, усилители возбуждаются, если выключить один из телевизоров, или хотя бы вынуть и вставить обратно один из штекеров-все налаживается .На некоторое время. От слова "лажа". В схеме активная антенна, усилитель с несколькими выходами и пара CRT телевизоров. Менял чуть ли не все кроме телевизоров, пробовал заземлять в разных местах- не помогло. По-моему, в этом гроза поучаствовала.
30.03.2014, 00:24
fox proteus
Re: Девушки тоже инсталлят-2
Земляные петли - это вторая половина шумов. Я не знаю, какой надо делать межблок, чтобы он с ними мог бороться:) Вот защититься от соседства высокотоковых линий - можно:)
Насмартфонил
30.03.2014, 00:37
nomemory
Re: Девушки тоже инсталлят-2
Ну, тогда дома источником номер 1 был винил,сейчас. многие авто имеют столько электроники, что без тройных экранов и оптики просто никуда. Тут параллельно в одной теме разговор о линейниках , так мне напомнился Лексус- так там выход режется по частотам, загоняется в оптику, гонится по ней в разные усилители для разных динов и там по раздельности ЦАПится. По моему-SAM01 обсуждал в своё время, как из такой *опы вытащить полноценное стерео...
Заодно подправил косячки.

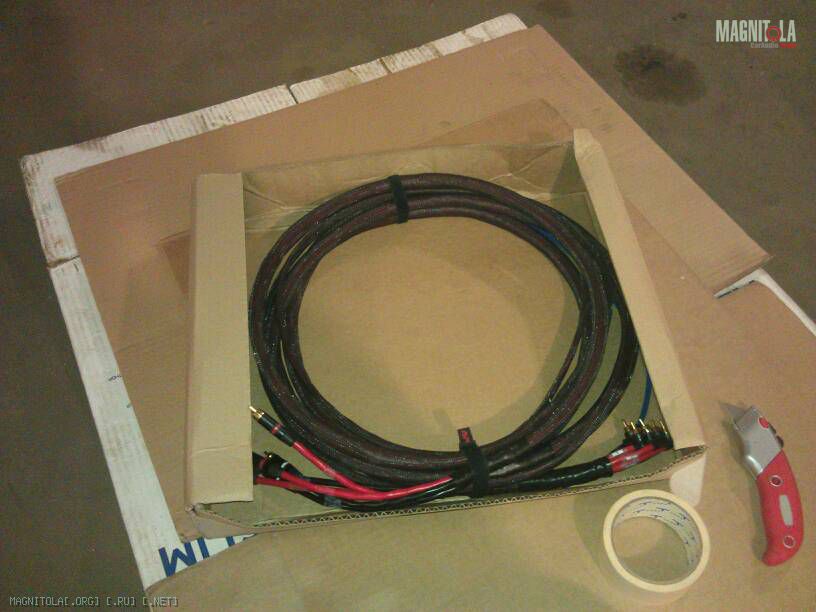

Ксень, не пужайся - я хомутики чёрные, которые проводок скрученным держали, поснимал, да одеть забыл. Он просто так хорошо лёг в картонку, что я даже об них и не подумал. Просто чтобы не думала, что в автотрейдинге твой шнурок трогали:)
