Привет,друзья!Ж)
На фотку внимания не обращайте,это я просто не знаю,как по-другому сделать,чтоб она в квадратике возле темы отображаласьЖ)
Совсем недавно я получила сообщение от Администрации Форума:
В нем говорилось или печаталось (не знаю, как правильно?) а! сообщалось,что тема "Девушки тоже инсталят!" разрослась до пределов,которые сервер Магнитолы и малый сервер раздела "Наши инсталляции" уже не тянут! Начинают ругаться и капризничать!
Ну это я своими словами довожу примерный смысл послания....как поняла! есличо
Представляете?:cray:
Я звоню...да,да прям ночью звоню Главному Техническому Директору, кричу в трубку :"Александр,что случилось!!??? Ведь есть же темы более 260 стр. ! "
А он мне спокойно так, отвечает:
"Уважаемая Ксения! С сожалением вынужден константировать,что Ваша тема просто АДСКИ зафлужена! И плюс частые просмотры,сервера греются....вообщем,как хотите, уважаемый пользователь Энергия, но вопрос с темой и флудом решайте!" --и в воздухе рукой так махнул! (ну это я так представила))))
"Хорошо"-вздохнула я и побрела открывать новую темуЖ)
Кто поверил?))) Ага! Вначале все поверили!)))
Вообщем, в старой теме окончательно запуталась, пыталась ключевые моменты на ссылки вывести ,как у Аркадия....через некоторое время,бросила! Ну не усидчивая я! Мне кажется, я десять дел успею сделать вместо этого!
Итак,погнали:
Систему какую-никакую, я в первой части собрала! Всю зиму балдела! Да,да! Прям специально ездила,динамики разогревала и балдела!Ж) Иногда крутила настройки!)))
Еще про первую часть. Кстати,вот она http://magnitola.org/nashi-installya...instalyat.html
Закрывать либо что-либо делать с ней пока не буду,пусть висит. Возможно,владельцы марки захотят вопрос какой задать ну или просто пообщаться,отвечу всегда! Эту машину вдоль и поперек облазила!)))
Во второй части система будет допиливаться и доделываться. Состав уже указан в подписи,постараюсь в ближайшее время ее,подпись не менять.
Но компоненты меняться будут! В примерно таком порядке:
1.усь на саб
2.гу
3.миды
Попутно, жизнь покажет....Дело это нравится,приносит свой кайф и кучу эмоций! :g-good:
Перед заменой первого элемента, пройдемся еще раз по межблокам, предстоит замена шнурочков,возможно, попутно посравниваем старый,ставший уже привычным, и новый.Лично для меня очень интересно!:good:
Вас,в свою очередь,хочу попросить воздержаться от флуда.....ну и всего остального! Я, изо всех сил, ПОСТАРАЮСЬ флудить поменьше,но вы должны понимать,что иногда, мне это ПРОСТО НЕОБХОДИМО!
А вы--сильные мужчины,и говорите только по делу! :good:
19.03.2014, 00:21
Васян
Re: Девушки тоже инсталлят-2
По делу - подписываюсь )))))) Ксюш, тебе удачи в продолжении, я вот вот и свои темы разморожу, вроде как есть что показать
19.03.2014, 11:41
fox proteus
Вложений: 31
Re: Девушки тоже инсталлят-2
И тут неожиданно появляюсь я))) Даже для самого себя неожиданно=)
В общем, пишет мне как-то Ксюша в личку: "Хочу мультикор!" говорит. "Хочу!" и всё тут. Я говорю - "Зачем?" а она: " У Вадима sam01 видела - понравилось, да и нынешние межблоки, которые мне Вофка великодушно сваял, коротковаты. Подлиннее хочу. И вообще, хочу, чтобы провода КРАСИВЫЕ были, а не просто так. Поможешь? Я тебе денюжку скину". Ну тут у меня глазки-то и загорелись)))))) И давай я ей всякие красивые мультикоры предлагать - и студийные и туровые и всякие-превсякие. А она: "Ой, как классно! Сколько денег слать?" А я такой посчитал-поприкинул, мультикор умеренно-фельдиперсовый выбрал и выдаю окончательный ценник на материалы (что там за работу брать? Чай не стелс леплю... Да и девушке всё-таки делаем, как отказать?)))): 4000 рупий. Ксюша: "Ой, что-то дороговато! Мыж не столица, у нас деньгоф не так много, как у вас" (Ага - думаю - то-то я себе систему из новеньких компонентов собрал самых лучших))))))) а сам отвечаю: "А сколько ты готова поотратить-то?" Она "Две тыщи".
Я такой дальше посмотрел и прикинул: за две тыщи мультикор выходит самый голименький. И вообще у него сечение каждого проводника - не больше 0,22 кв.мм, а то и все 0,1. И пишу Ксении: "А чем тебя пожарник не устроил? Хороший кабель: качественная медь, нормальная изоляция, МОНОЖИЛА!" Опять же, Вофка одобряет))) А она: "Так эта... Я же девочка! Хочу мультикор и всё тут!" Ну на самом деле Ксения не совсем так написала, но она же девочка)))
И я, пораскинув мозгами, подумал: а какие плюсы у мультикора вообще, по сравнению с обычным межблоком?
1) Кабель - один, хоть и толще обычных
2) Дополнительный экран над всеми парами
Кажется всё.
Но есть и минус - сечение сигнальных жил достаточно для нормальных музыкантов, но маловато для прожжённых аудиофилов)))))))))
Тут же возникла мысль: а почему бы не сделать мультикор самостоятельно? И в ценник должны уложиться, и плюсы мультикора реализовать, и вообще - прикольно выглядедть должно. Немного посомневавшись (Хотя я не надеялся), Ксюша дала добро и скинула деньги.

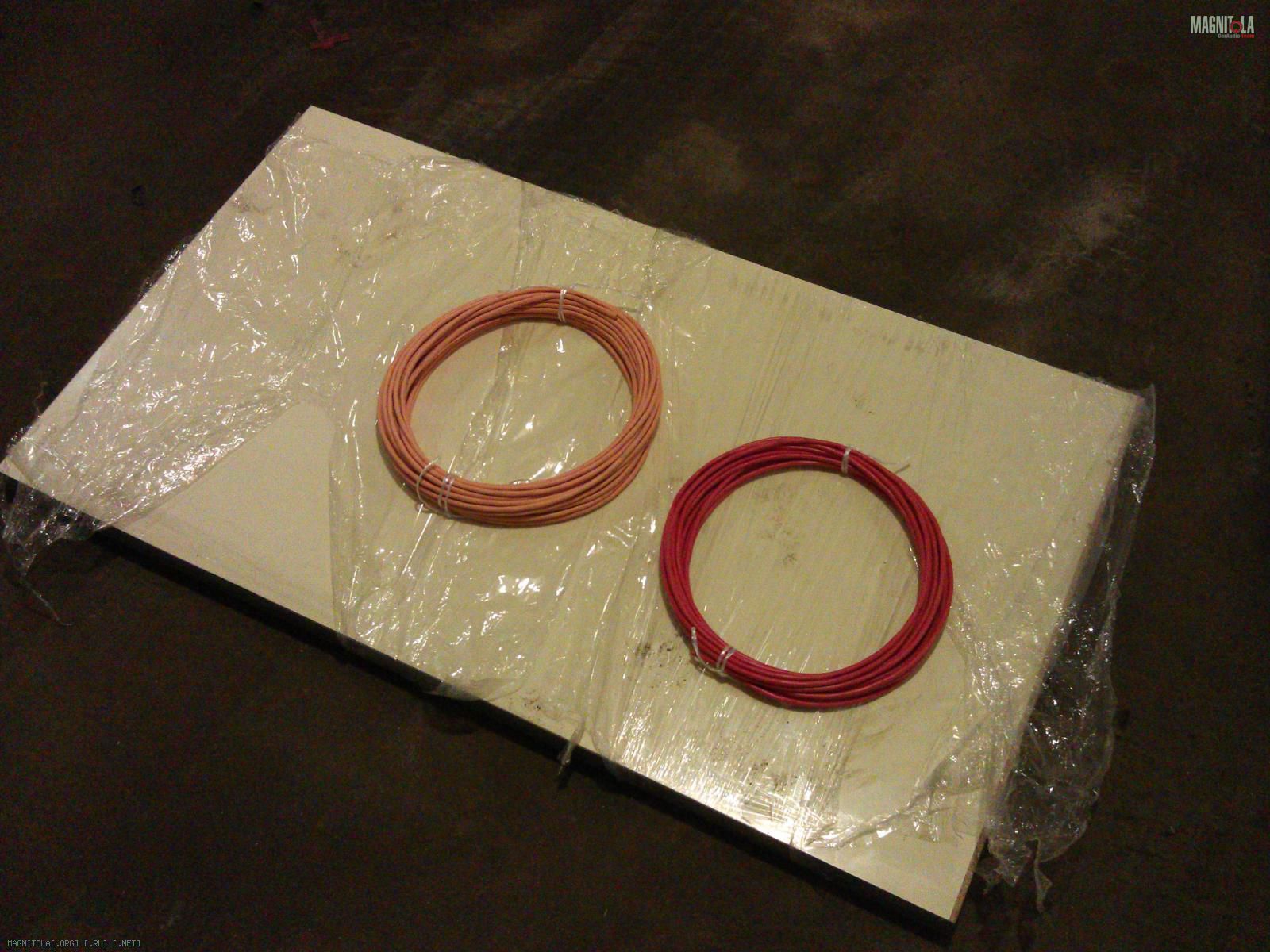

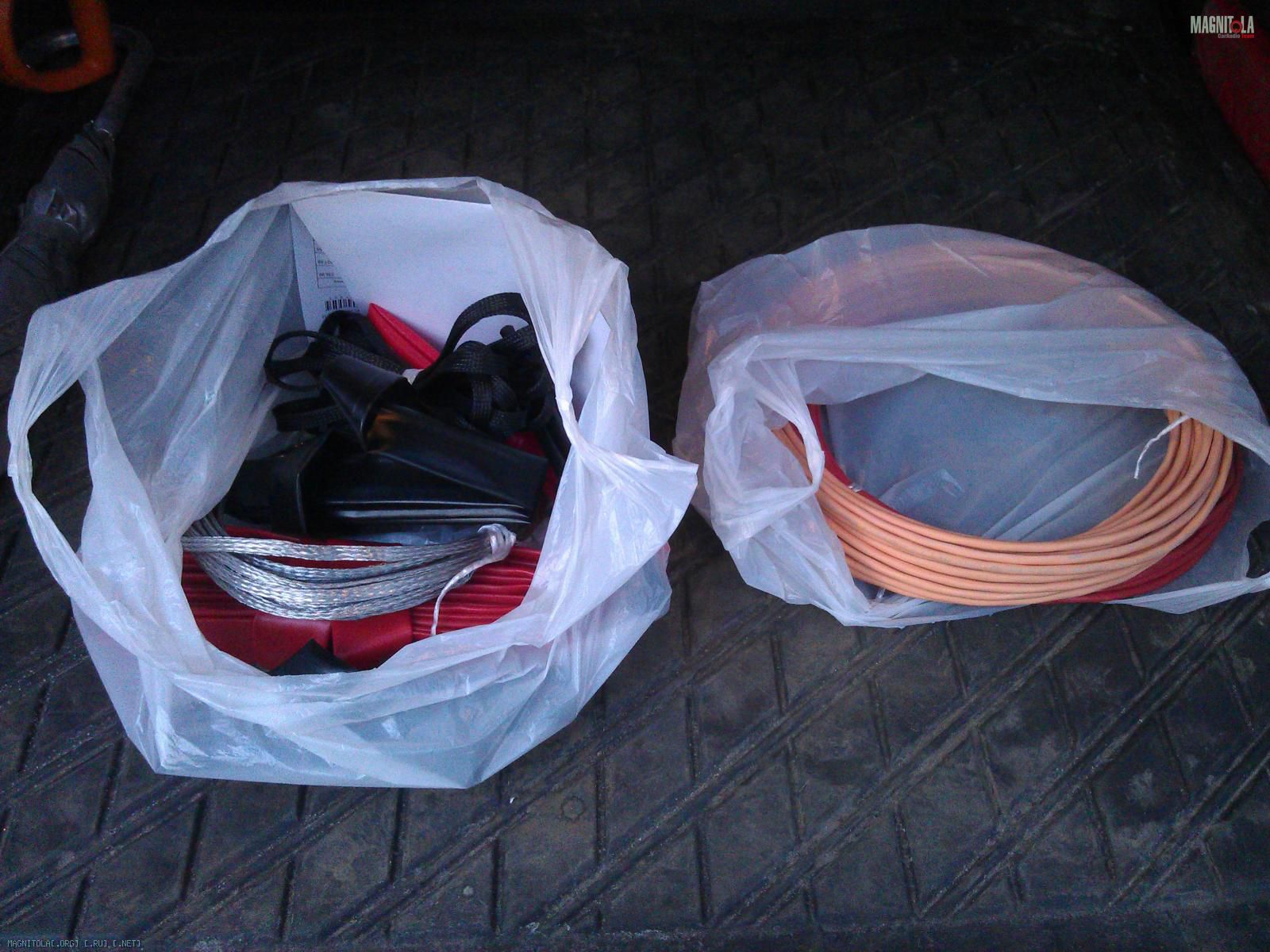

для пятиметровых межблоков взял:
21 метр пожарника 2х0,5 кв.мм (две пары на фронт)
11 метров пожарника 2х0,75 кв.мм (одна пара на саб)
6 метров луженой медной оплетки для реализации экрана
3 метра змеюки поменьше
6 метров змеюки потолще
12 коннекторов REAN (Neutrik) NYS 373
много метров разной термоусадки.

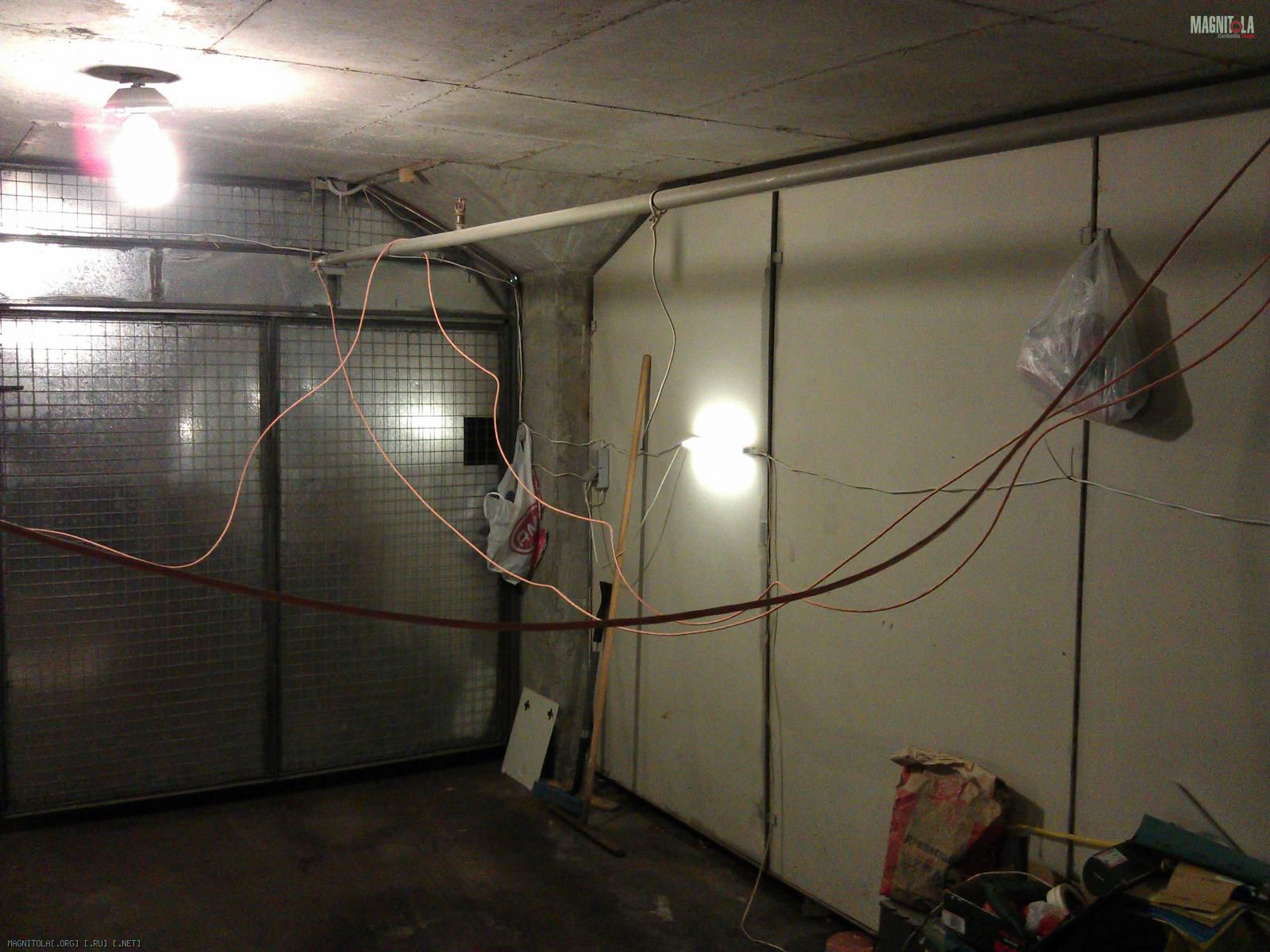

режем, укладываем в одном направлении чтобы во всех парах буковки шли от начала к концу.

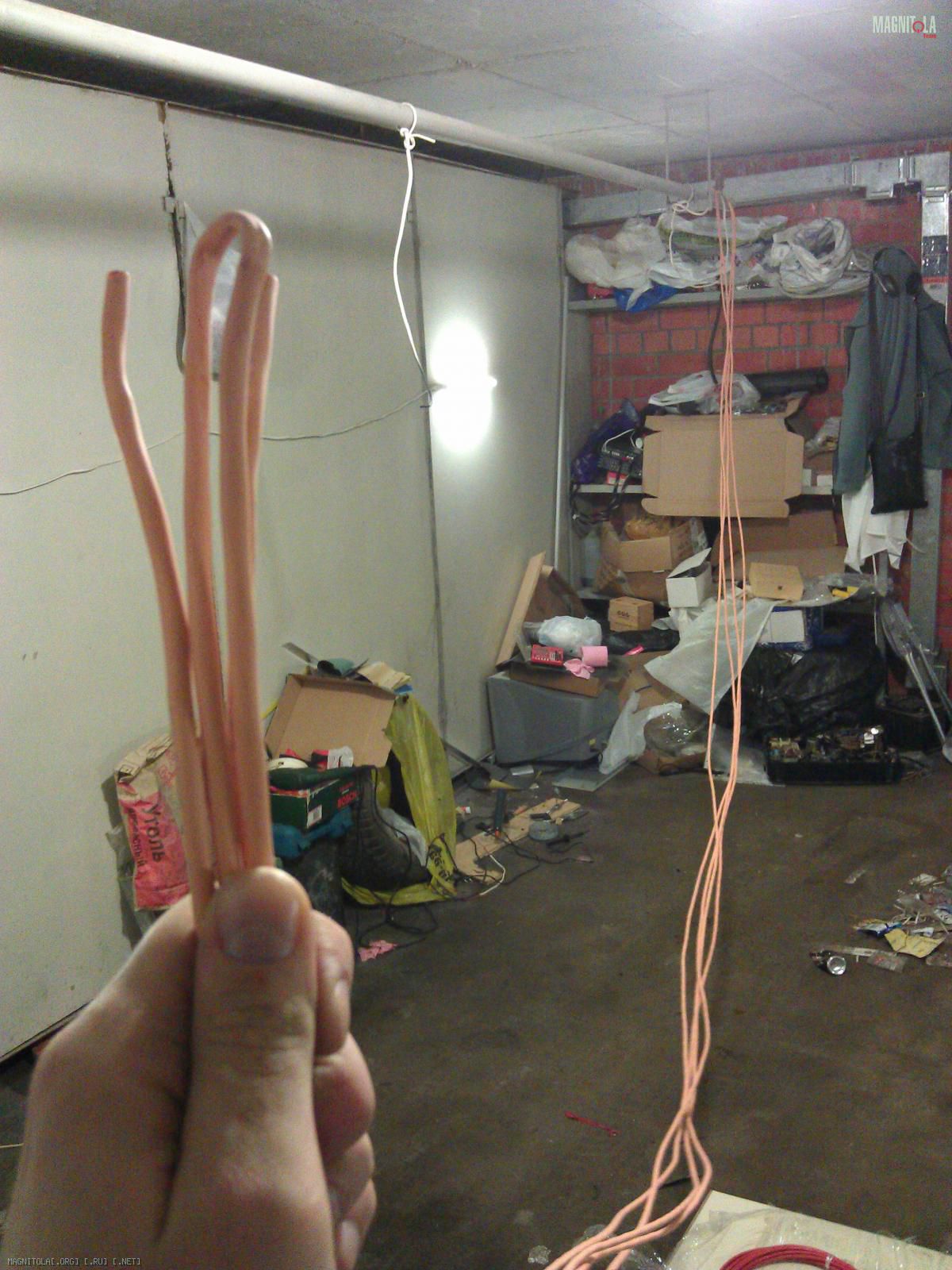

Чтобы внешний биаметр провода был как можно меньше, изоляция должна "обмяться" и выустить воздух. Лучше всего это получится, если провода слегка свить. Весь процесс свивки я сфоткать не смог. Рук не хватило. Но кое-что понятно.
Ах, да! Усь на саб ксюша мечтает перенести в правое крыло. ТО есть, там будет уже новый усь, который будет таким же красивым, как усь на фронт. Поэтому, по Ксениным прикидкам, мультикор на расстоянии примерно 2,5 метра от начала (или от конца - межблок-то пятиметровый:)) должен раздвоиться на "мультикор" поменьше и мультикор побольше.

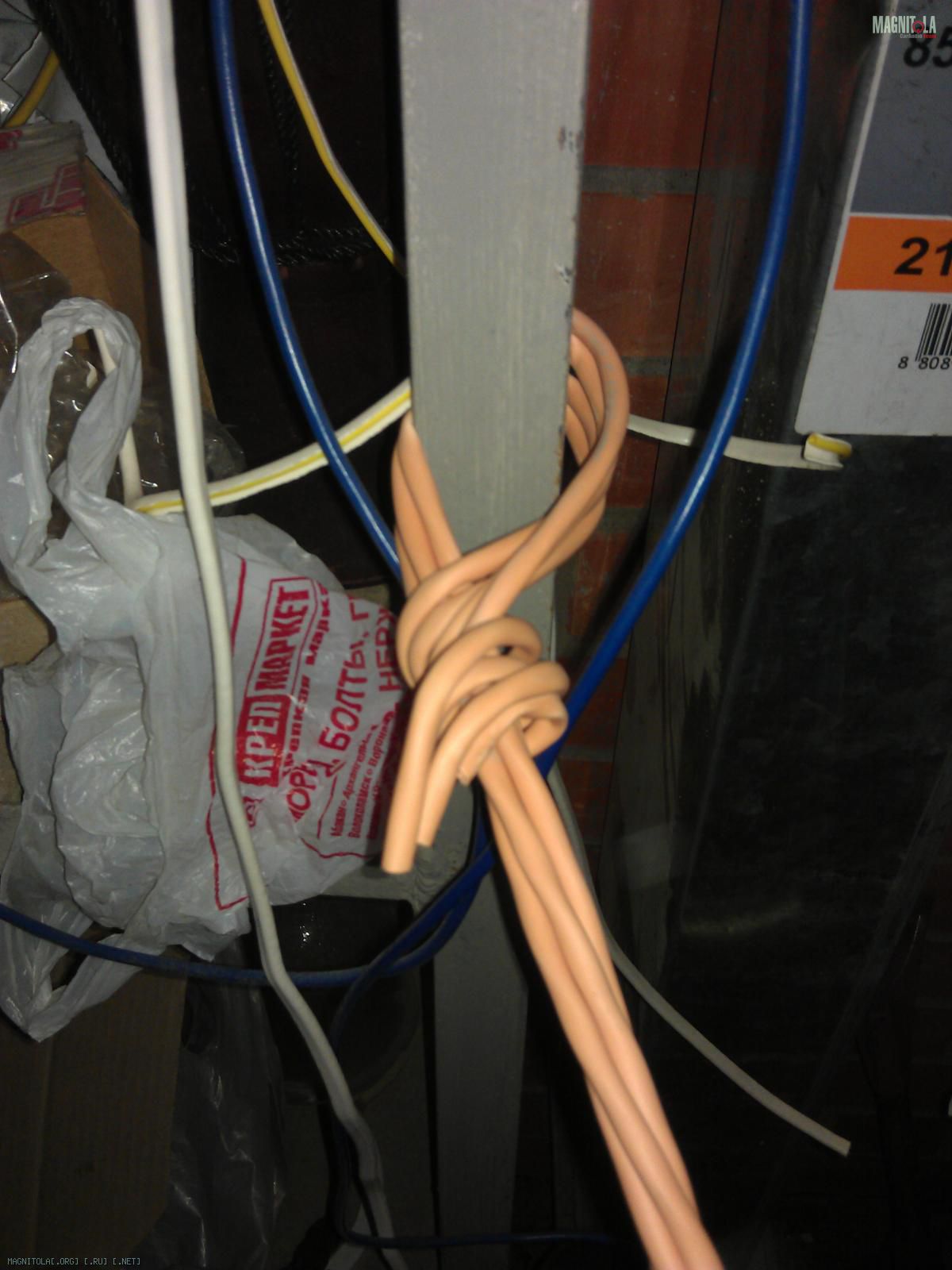

Итак,вяжем конец межблока к стеллажику Вложение 543374

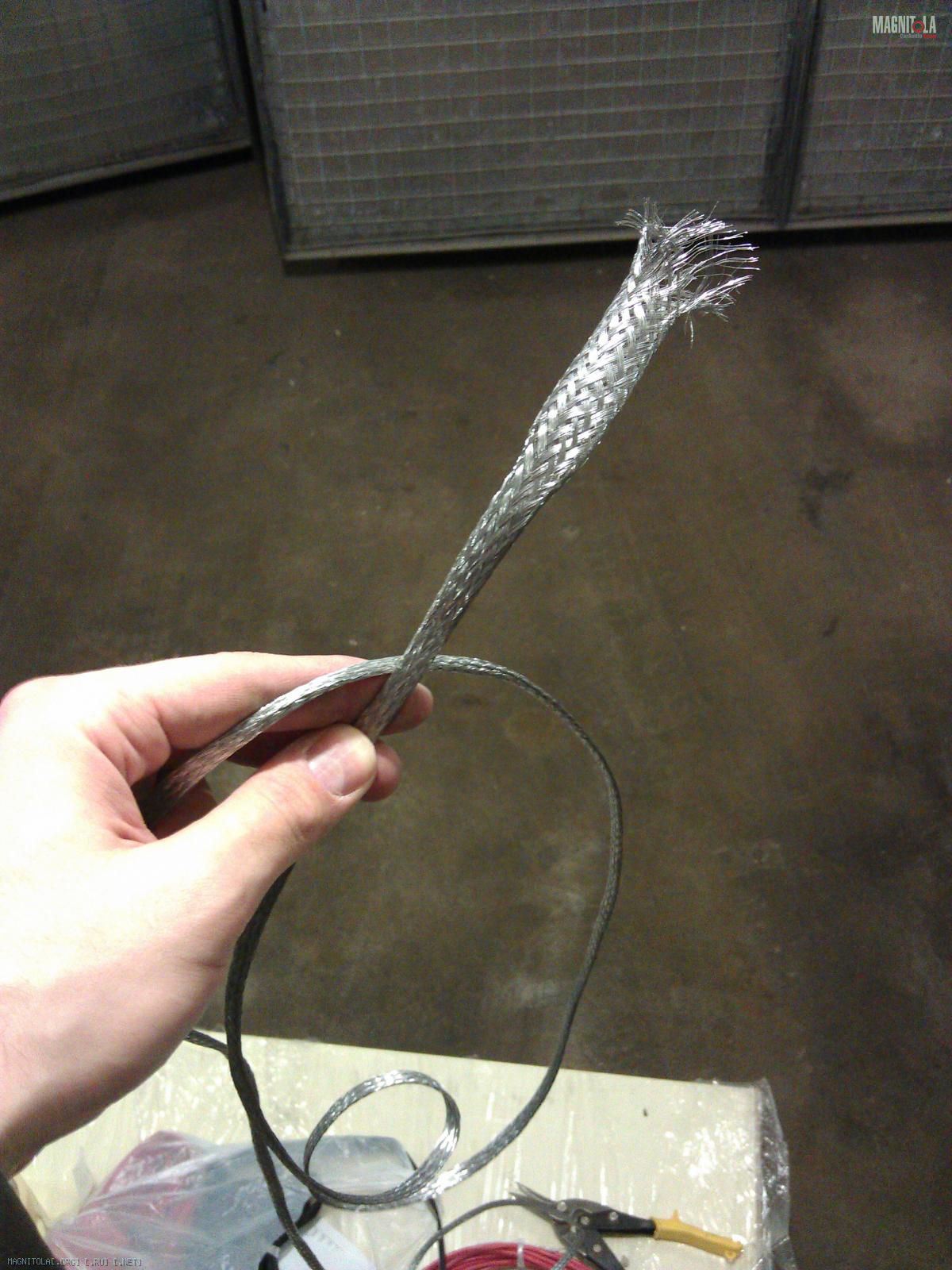

растягиваем отдельно все четыре провода и, сложив их аккуратно в квадратик, тщательно скручиваем по часовой стрелке. Фиксируем конец малярным скотчем, прижимает ДСПшной плитой к полу, чтобы не раскручивался и готовим оплётку, отрезав от неё 2,5 метра. Вложение 543386
натягивается такая оплётка достаточно легко. Даже легче, чем пластиковая.

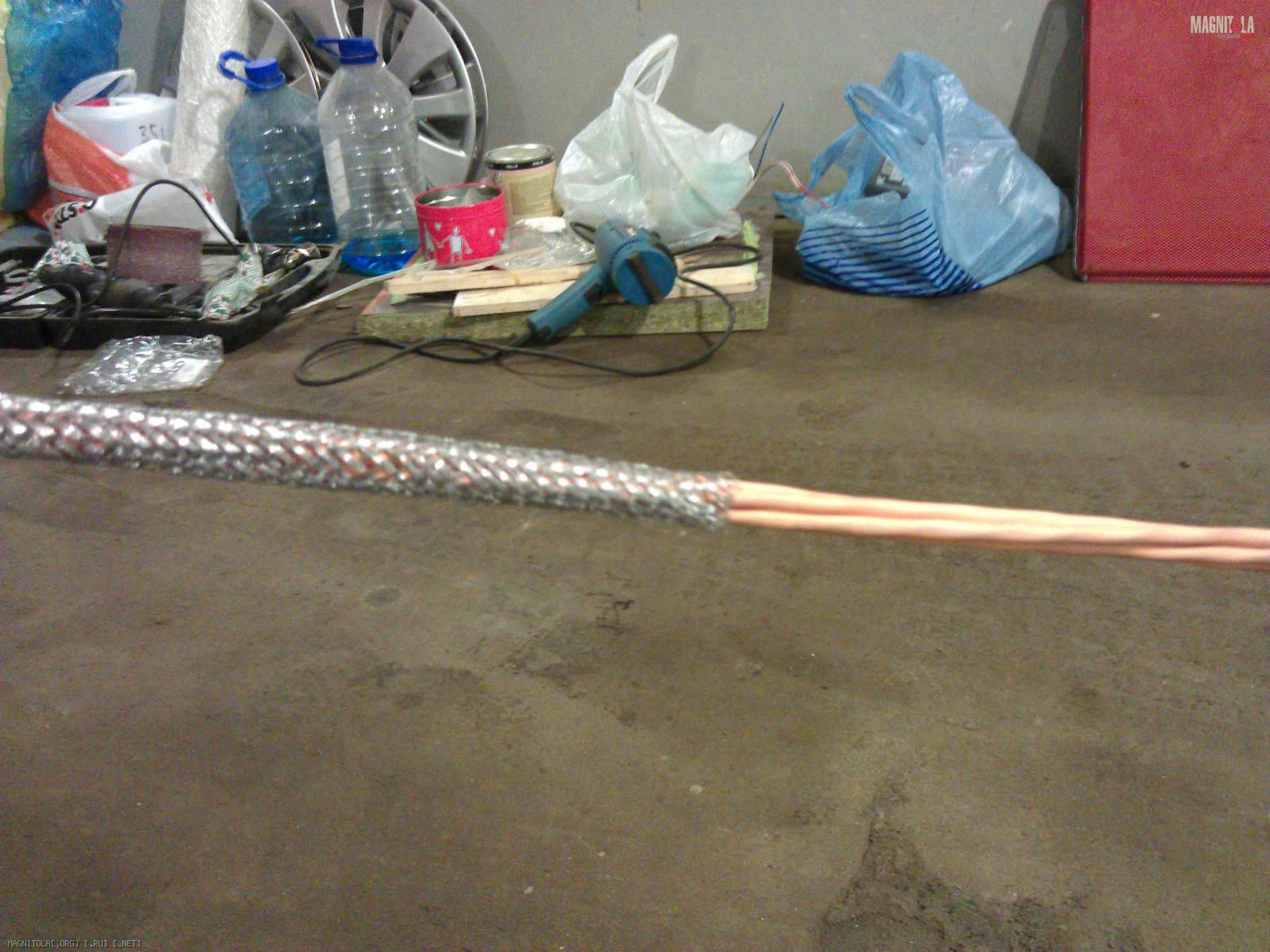

Дотягиваем до конца. Вот так выглядит середина кабеля: Вложение 543384
Здесь будет ответвление.

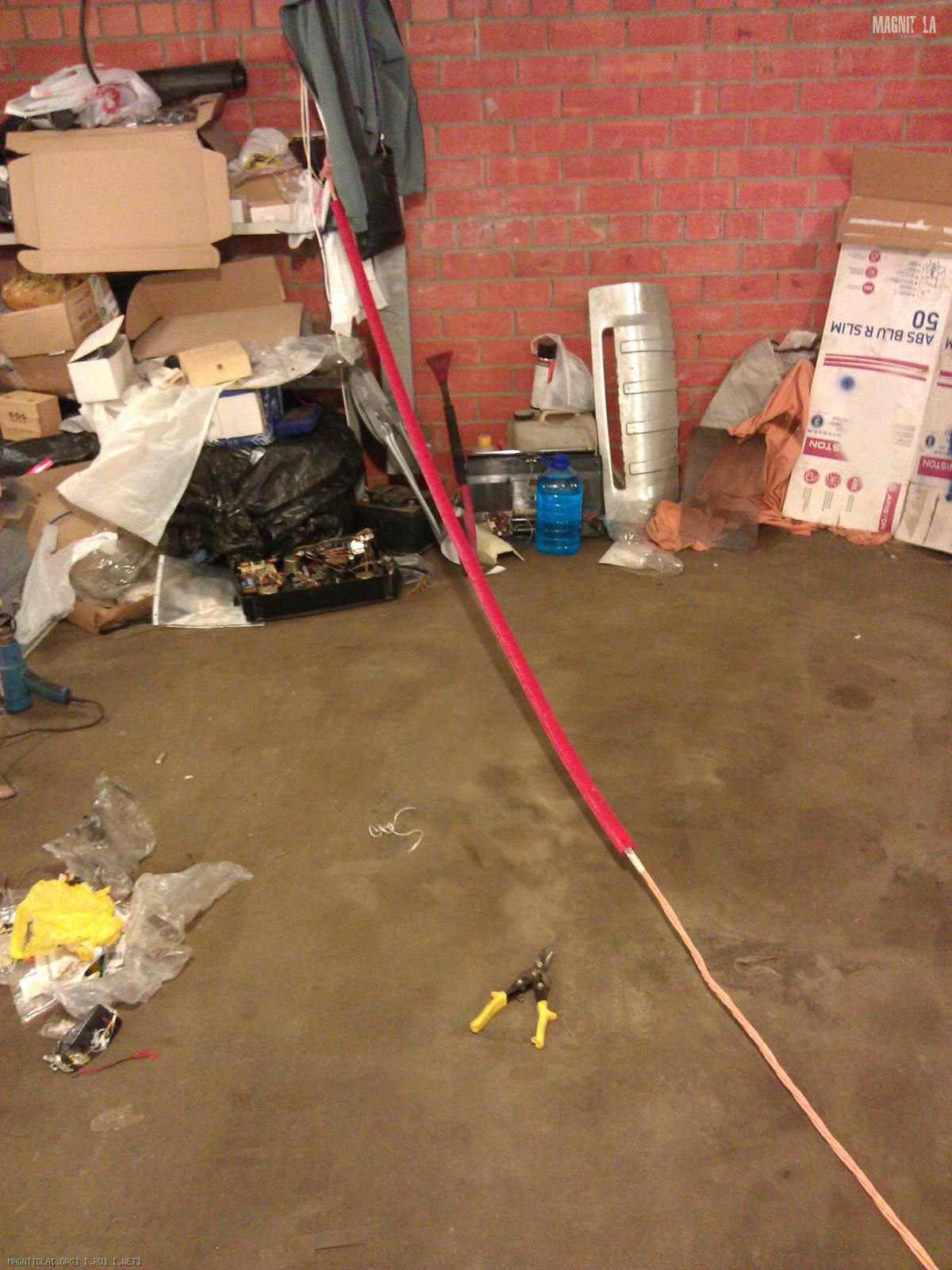

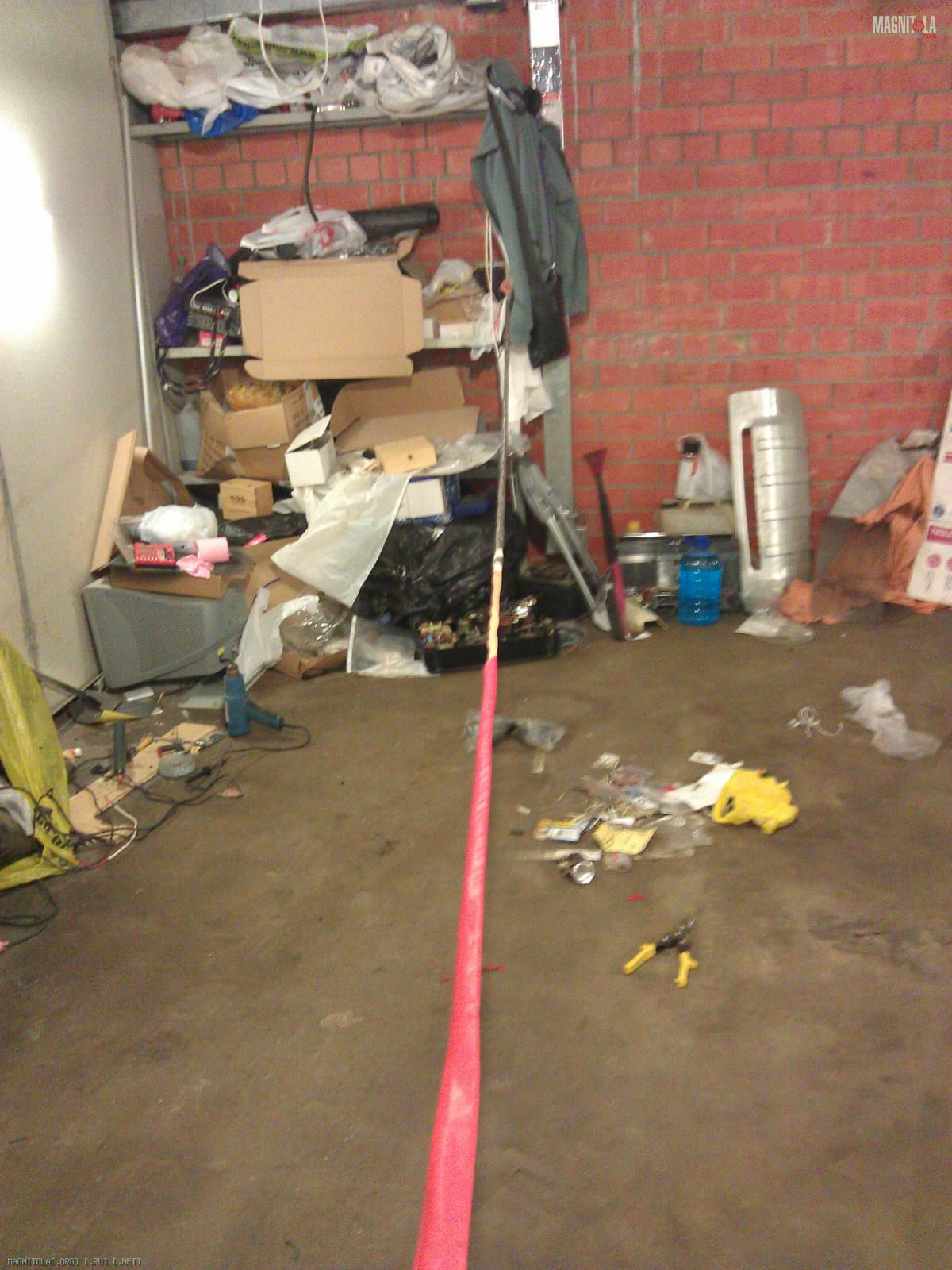

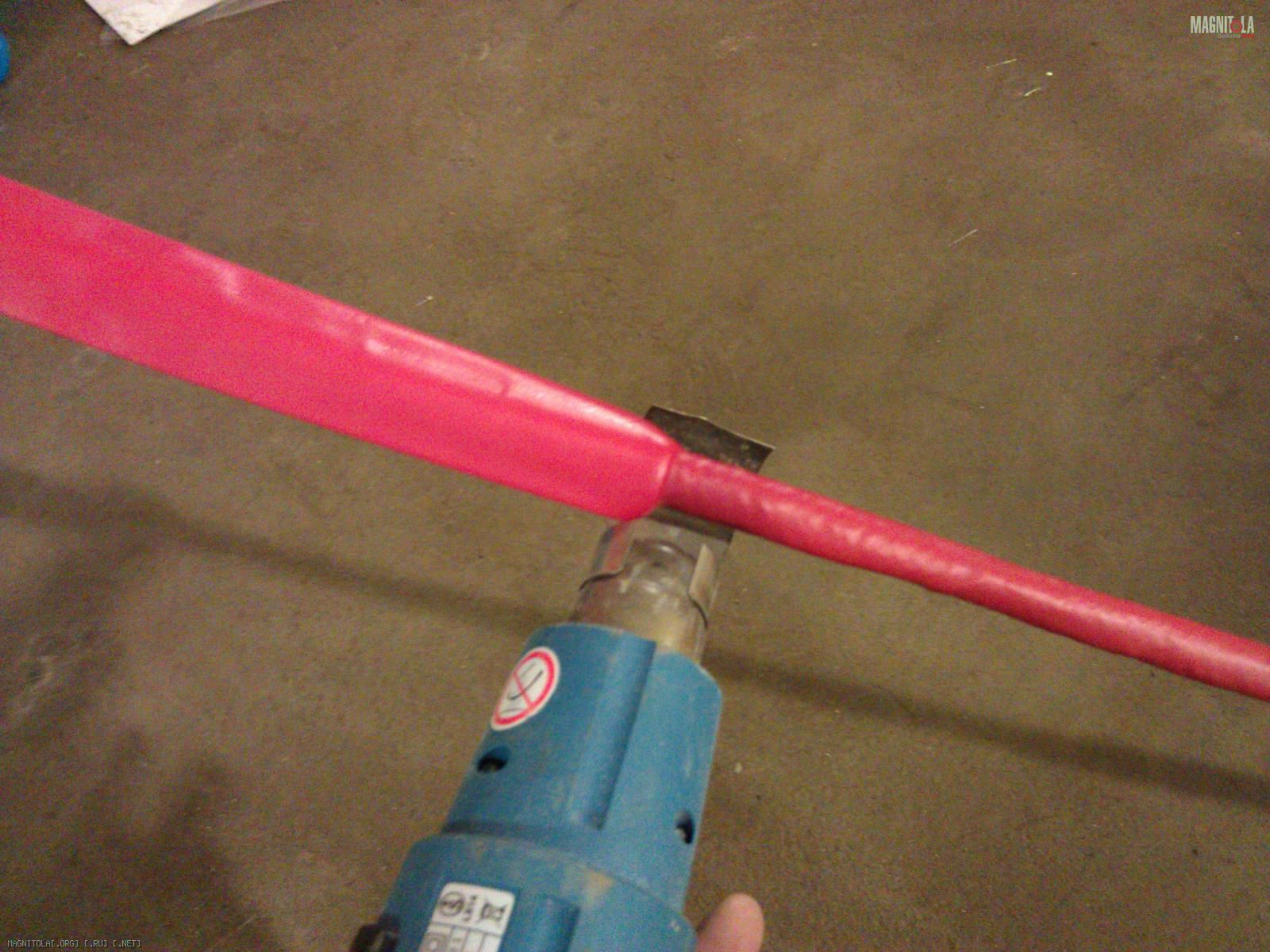

Фиксируем край оплётке на середине кабеля скотчем и натягиваем на половину кабеля термоусадку Вложение 543382Вложение 543380

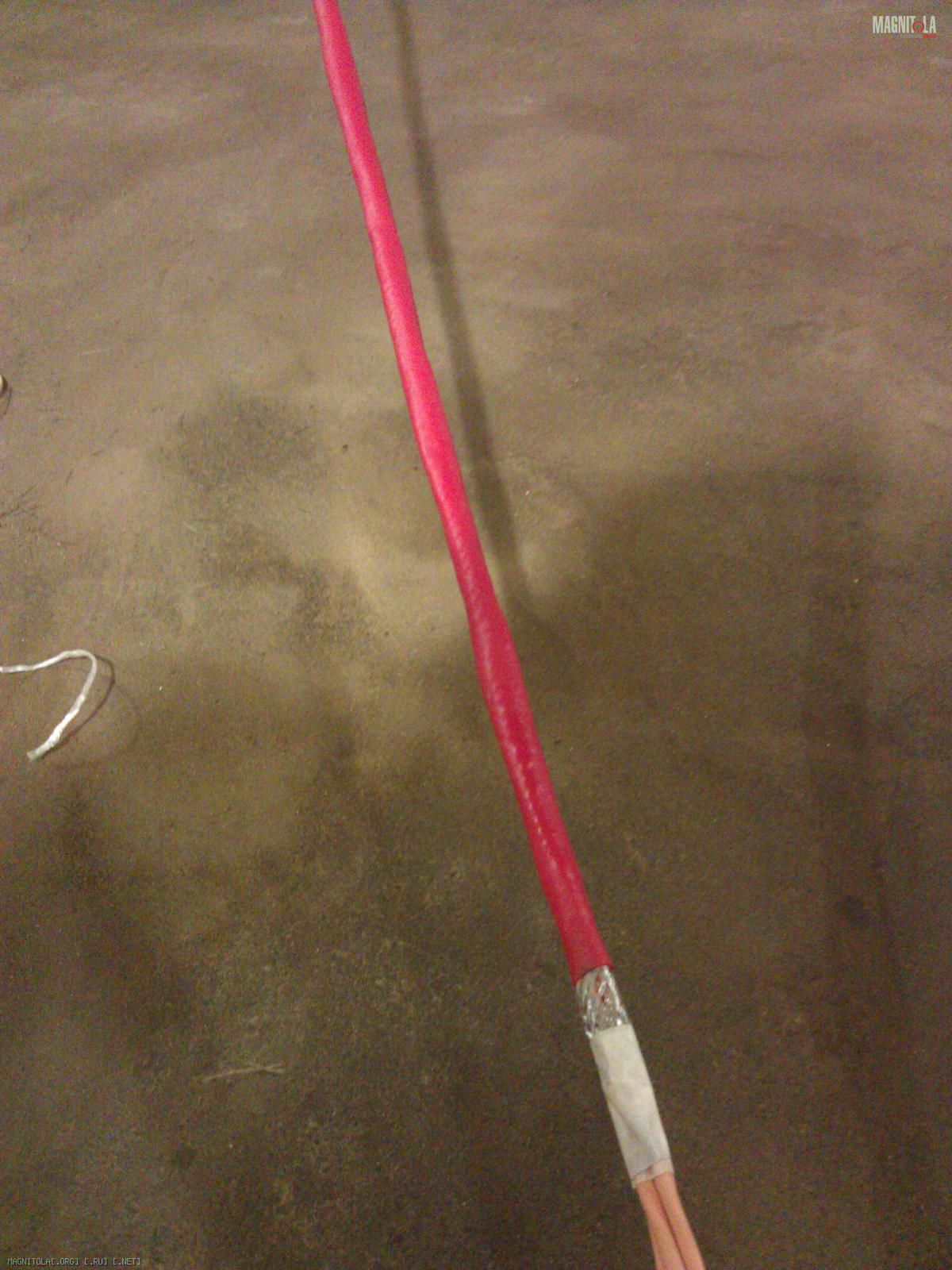

Вот, что получилось: Вложение 543376
кусочек экрана специально оставил, чтобы он потом контактировал с экраном второй, более толстой половины кабеля.

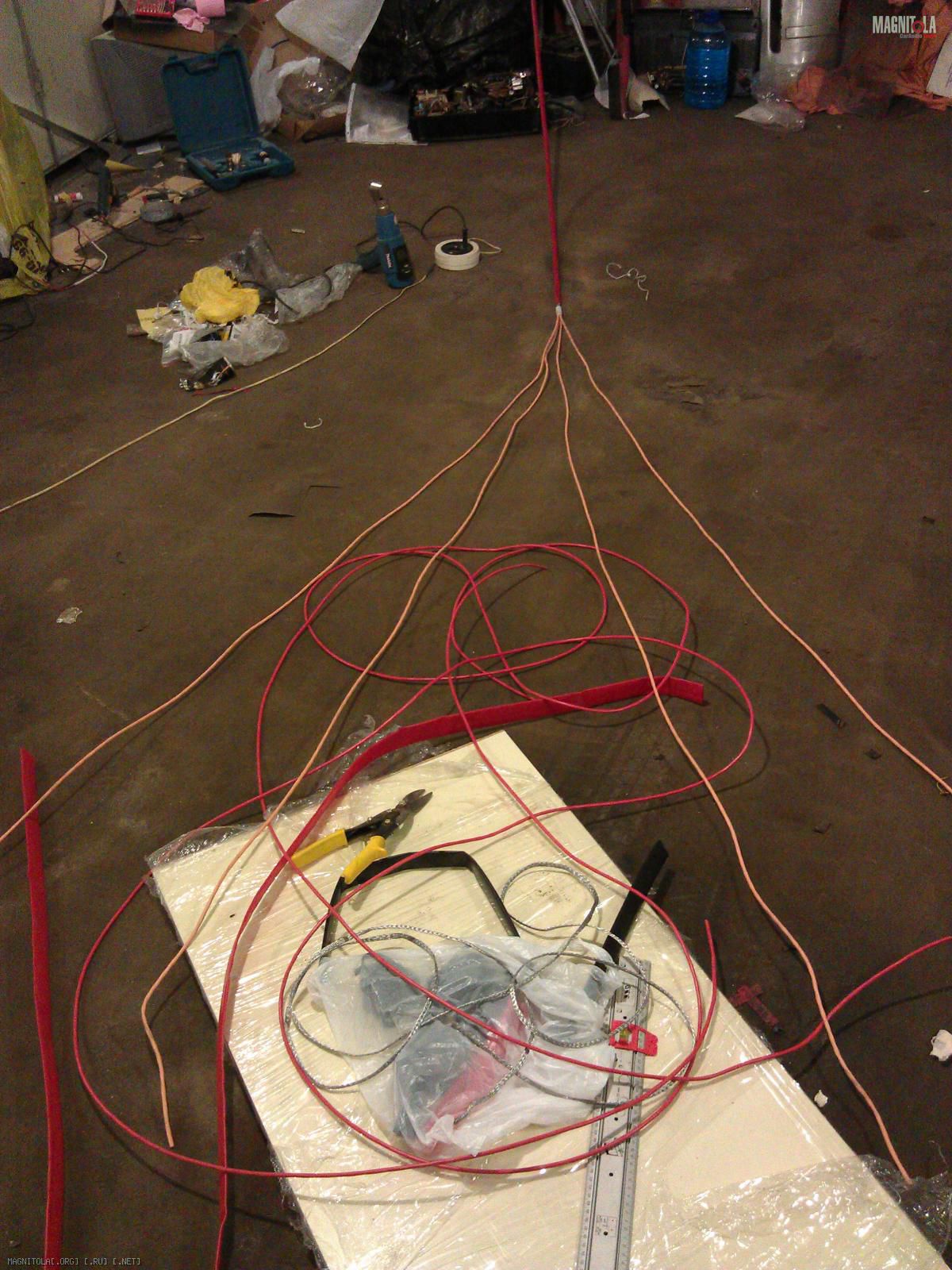

Расплетаем свободную часть Вложение 543388

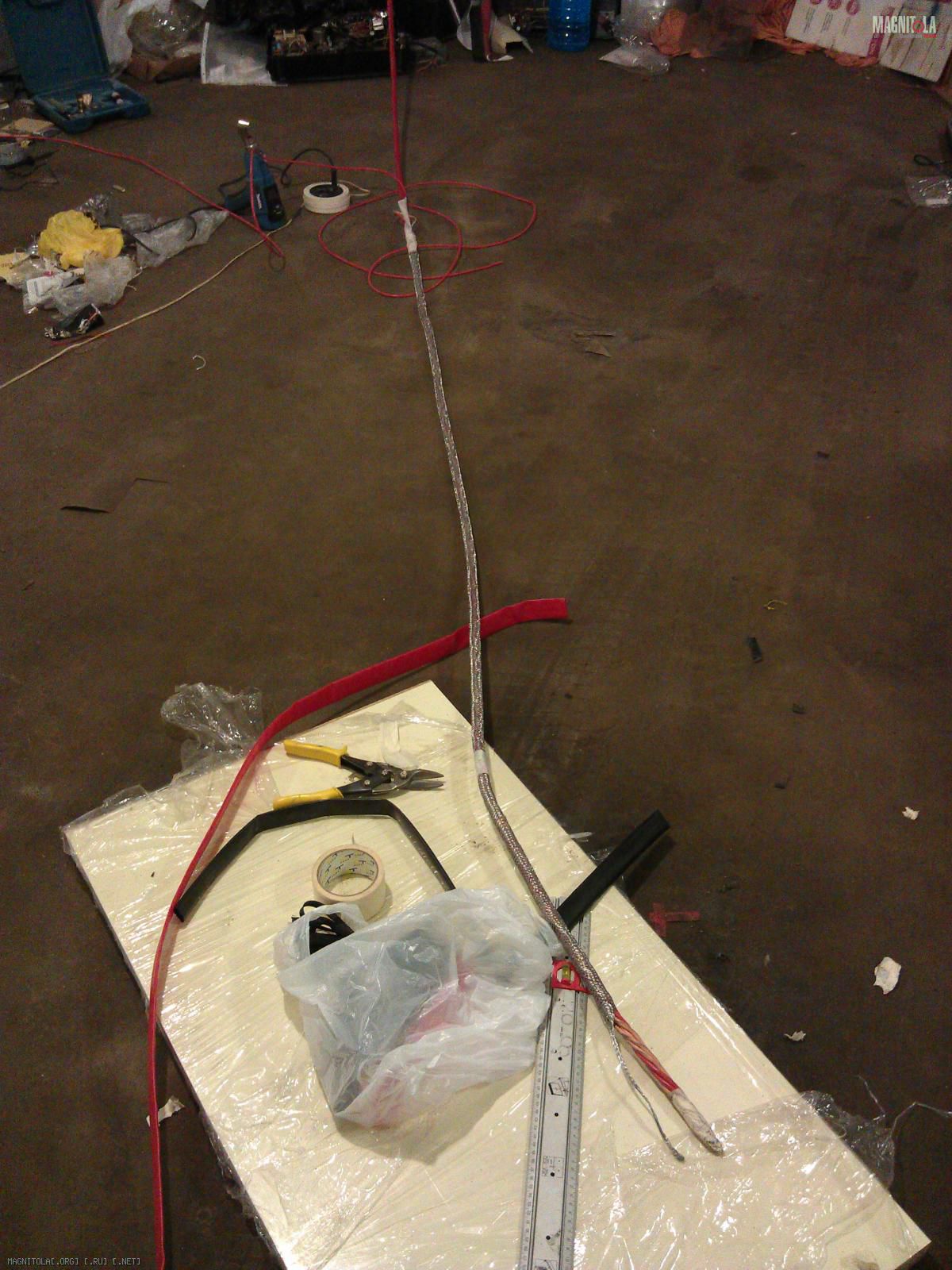

также аккуратно добавляем к ней сабовую пару межблоков и сплетаем заново. Опять же, просто сплетённые провода ничего не держит поэтому сфоткать их тяжело. А вот в экране - пожалуйста: Вложение 543390

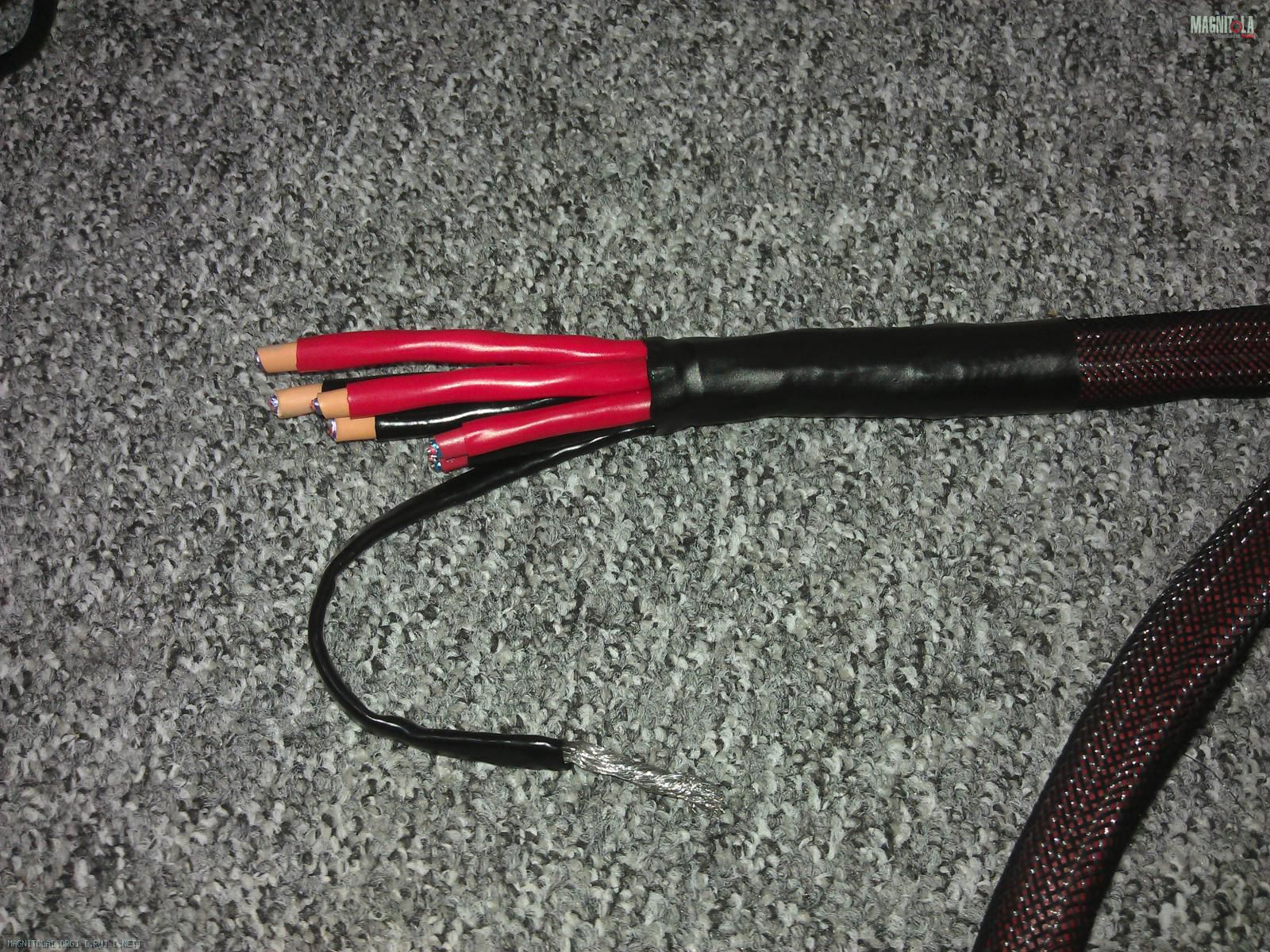

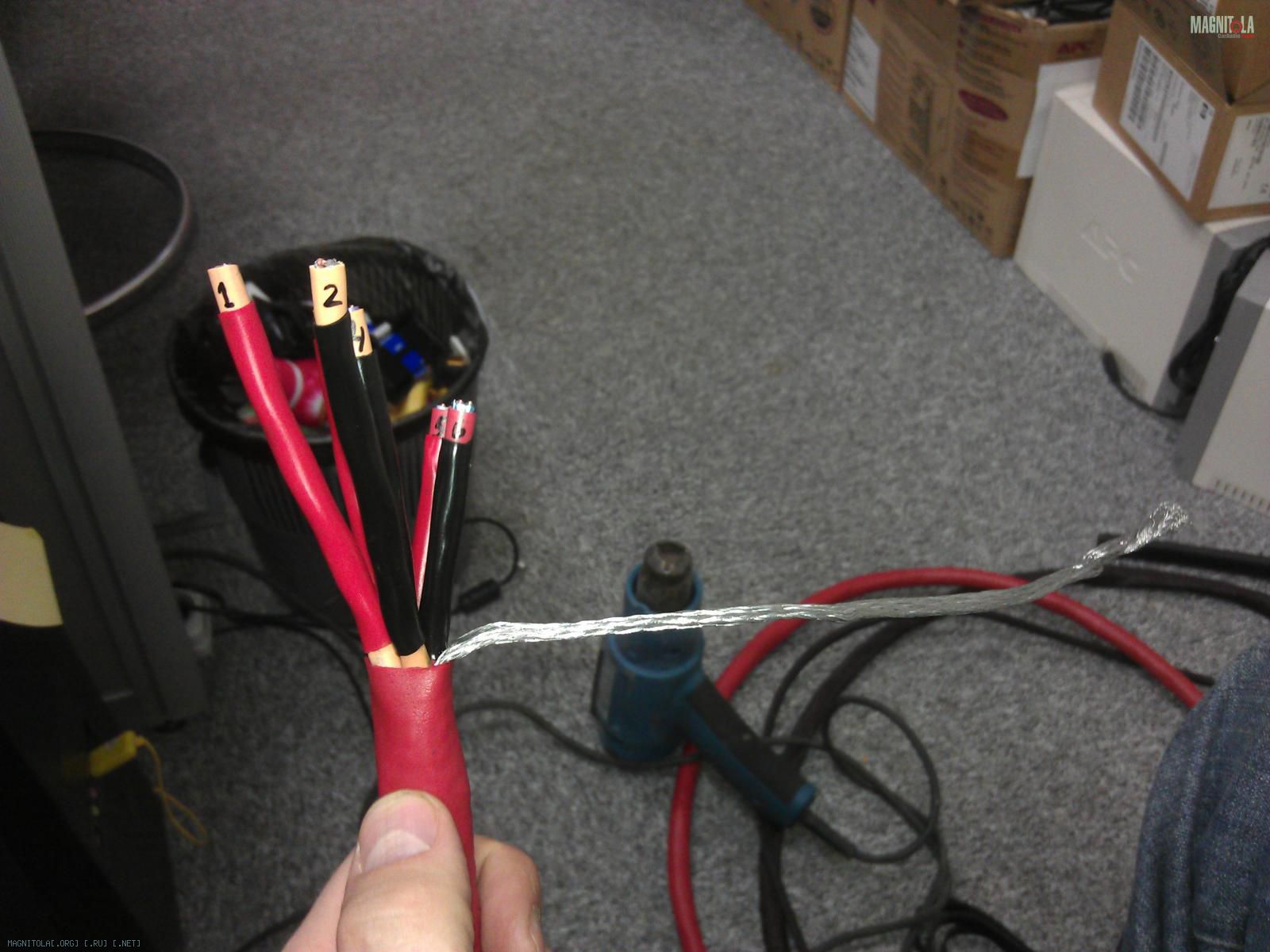

Обратите внимание на хвостик - экран будет эффективным, Если один его край посадить на массу. Но не на массу межблоков. Насчёт них я пока ещё думаю - стоит ли экран паять или нет? А этот хвостик я наращу проводком и оконцую его клеммой-колечком. Если будут наводки - надо будет его тупо прикрутить к кузову. Во всяком случае, именно так защищают от наводок сигнальные линии от всяких датчиков автопроизводители. В частности, Субару делает 100% именно так;).

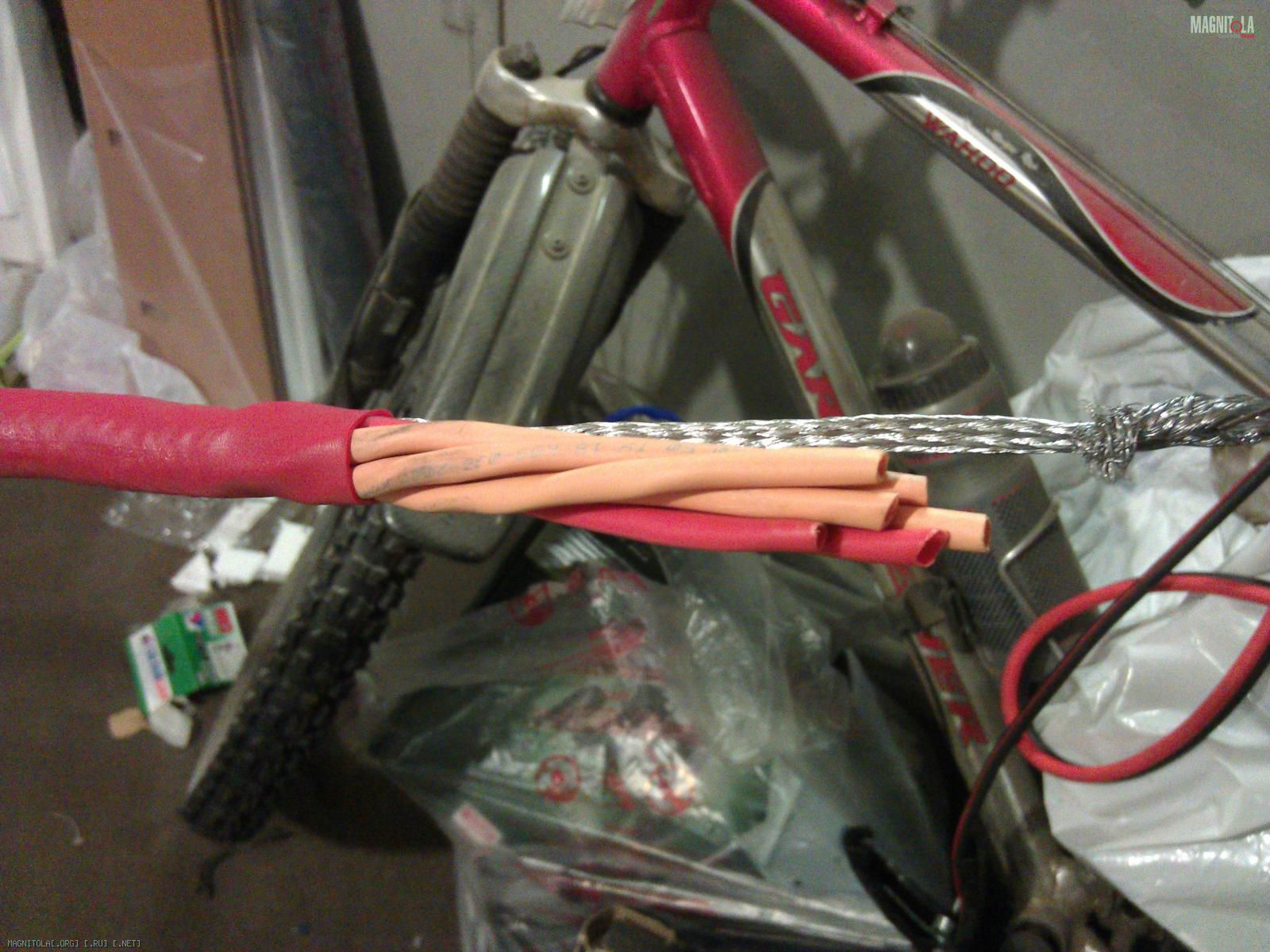

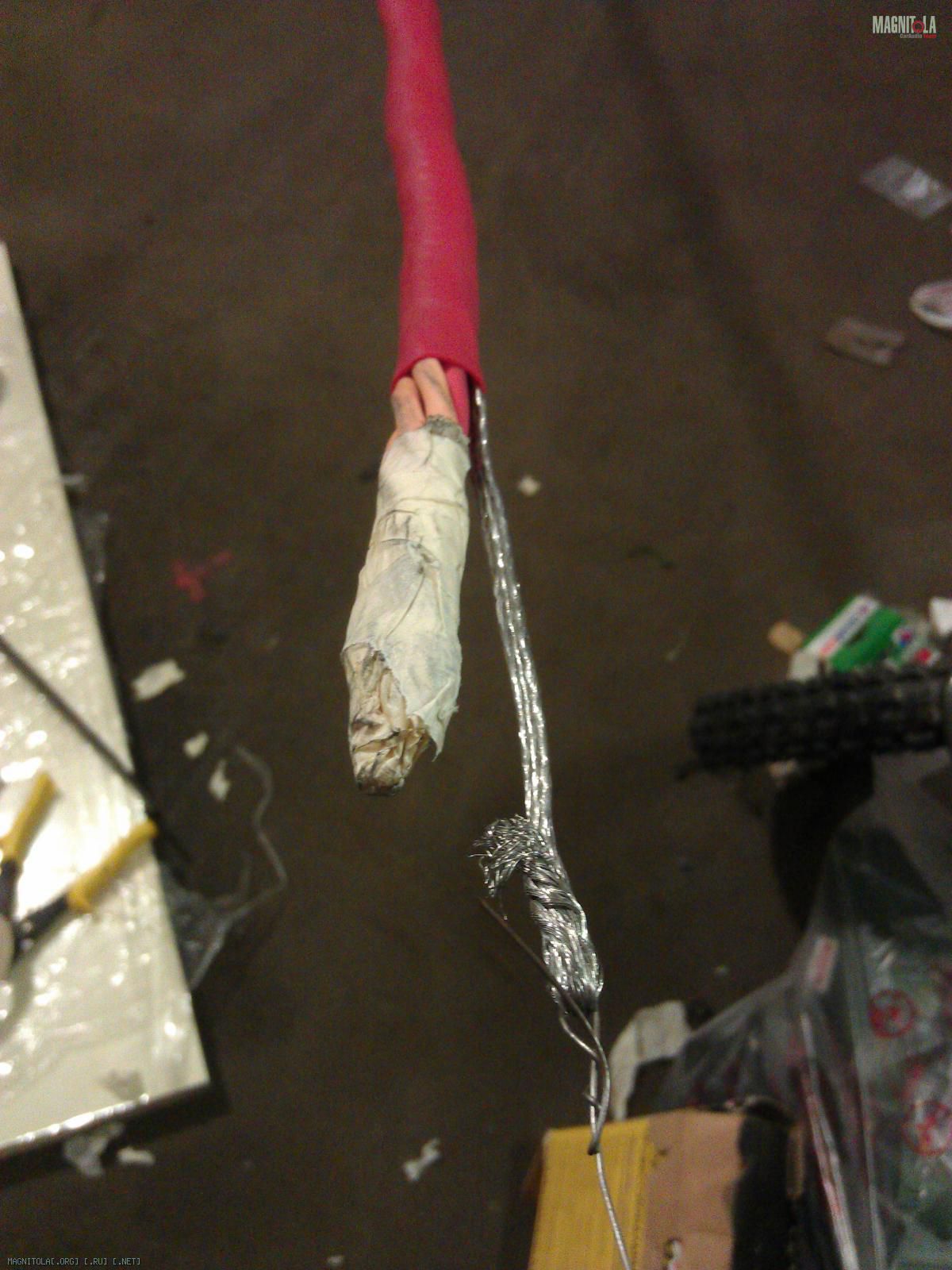

Дальше - вяжем к этому концу протяжку (фотки сделаны уже после размотки, но суть отражают): Вложение 543392Вложение 543394
заматываем полностью скотчем и натягиваем второй рукав тремоусадки Вложение 543396

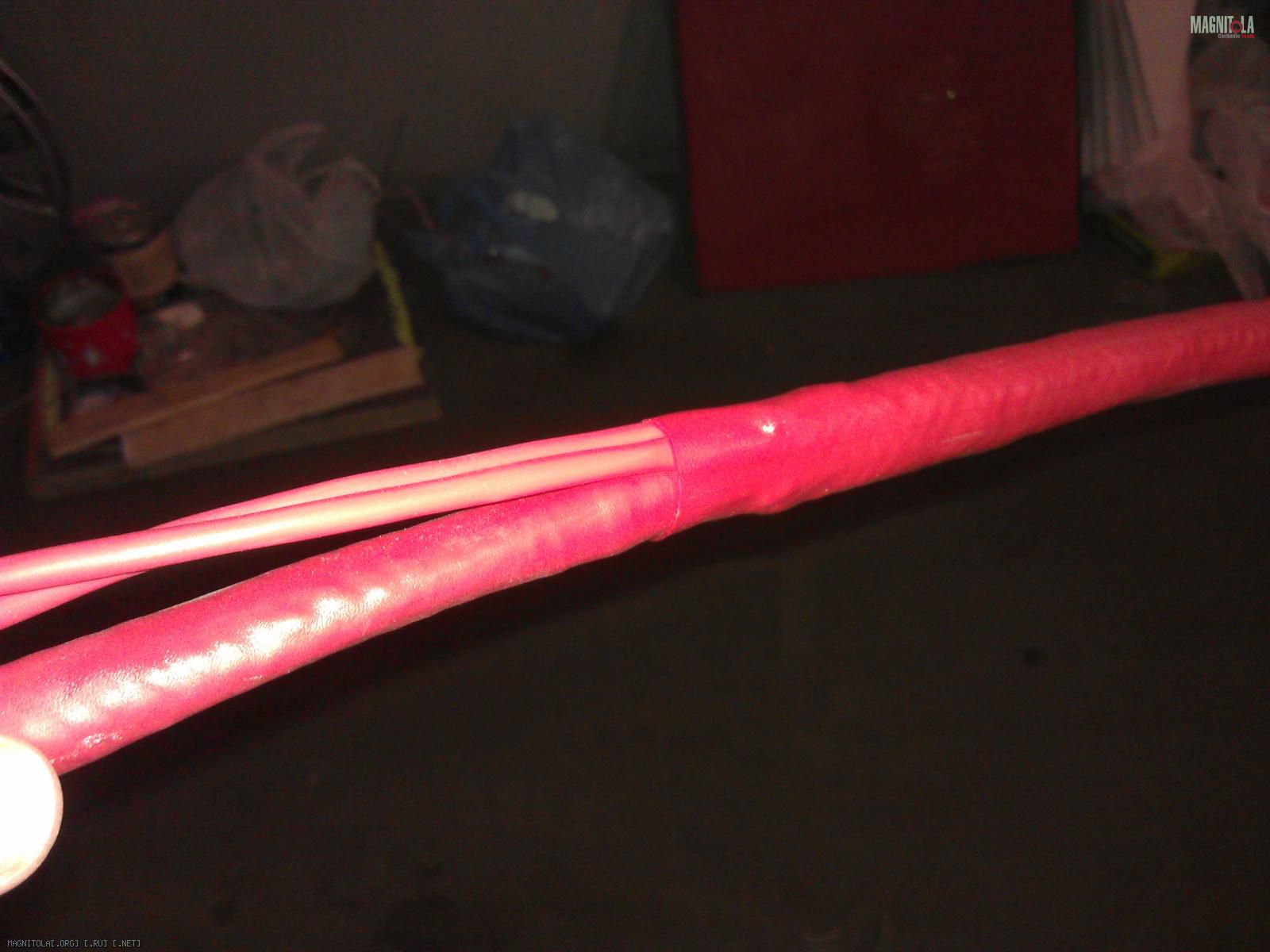

На месте ответвления экран более толстой части стыкуется с экраном менее толстой части с приличным нахлёстом и укреплён верхним слоем термоусадки. Вложение 543398

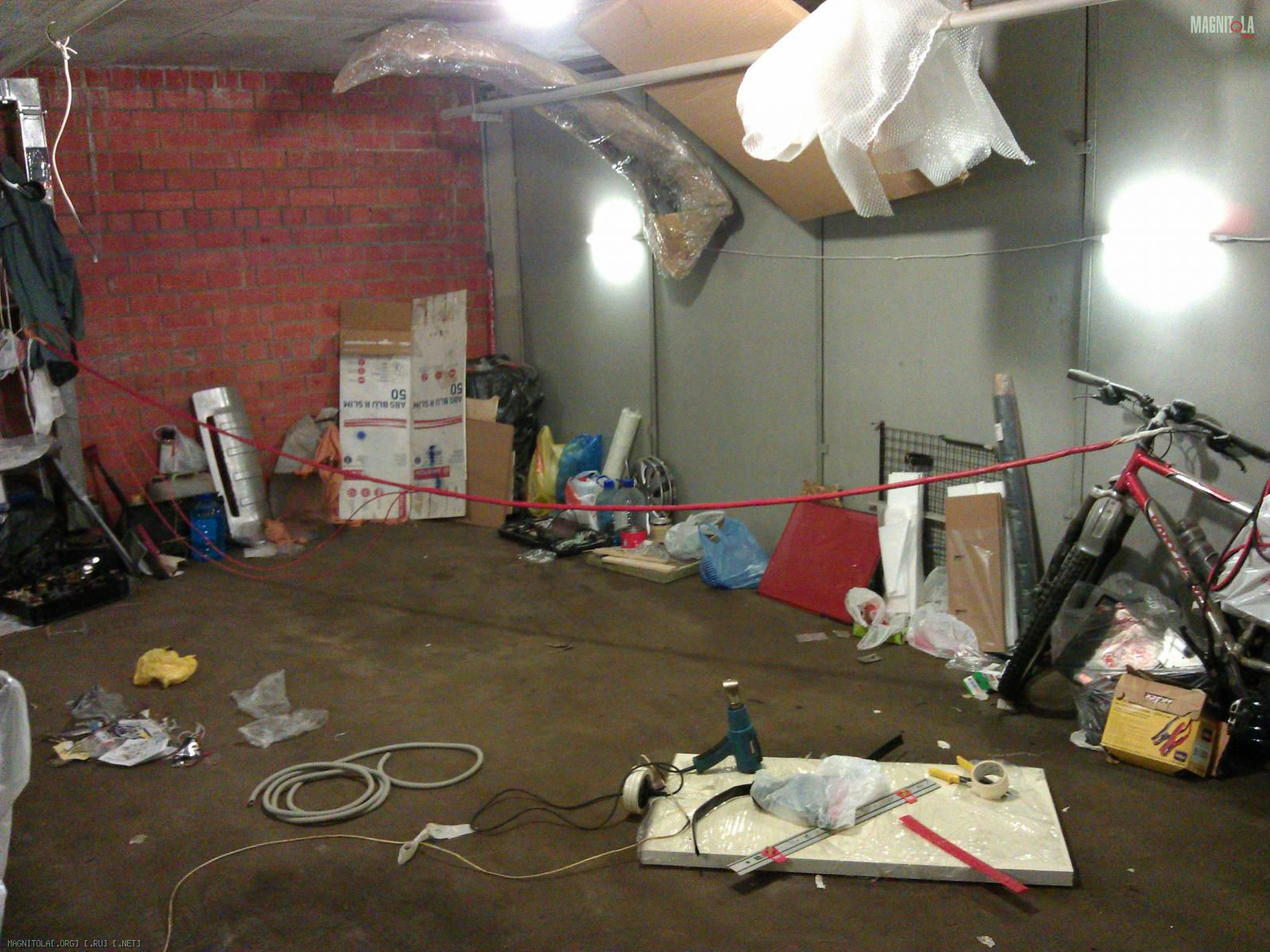

Общий план места преступления Вложение 543400
Сорри за беспорядок))) Серая гофра, валяющаяся на полу, послужилла донором стальной проволоки, которую я использовал в качестве протяжки при натягивании термоусадки.

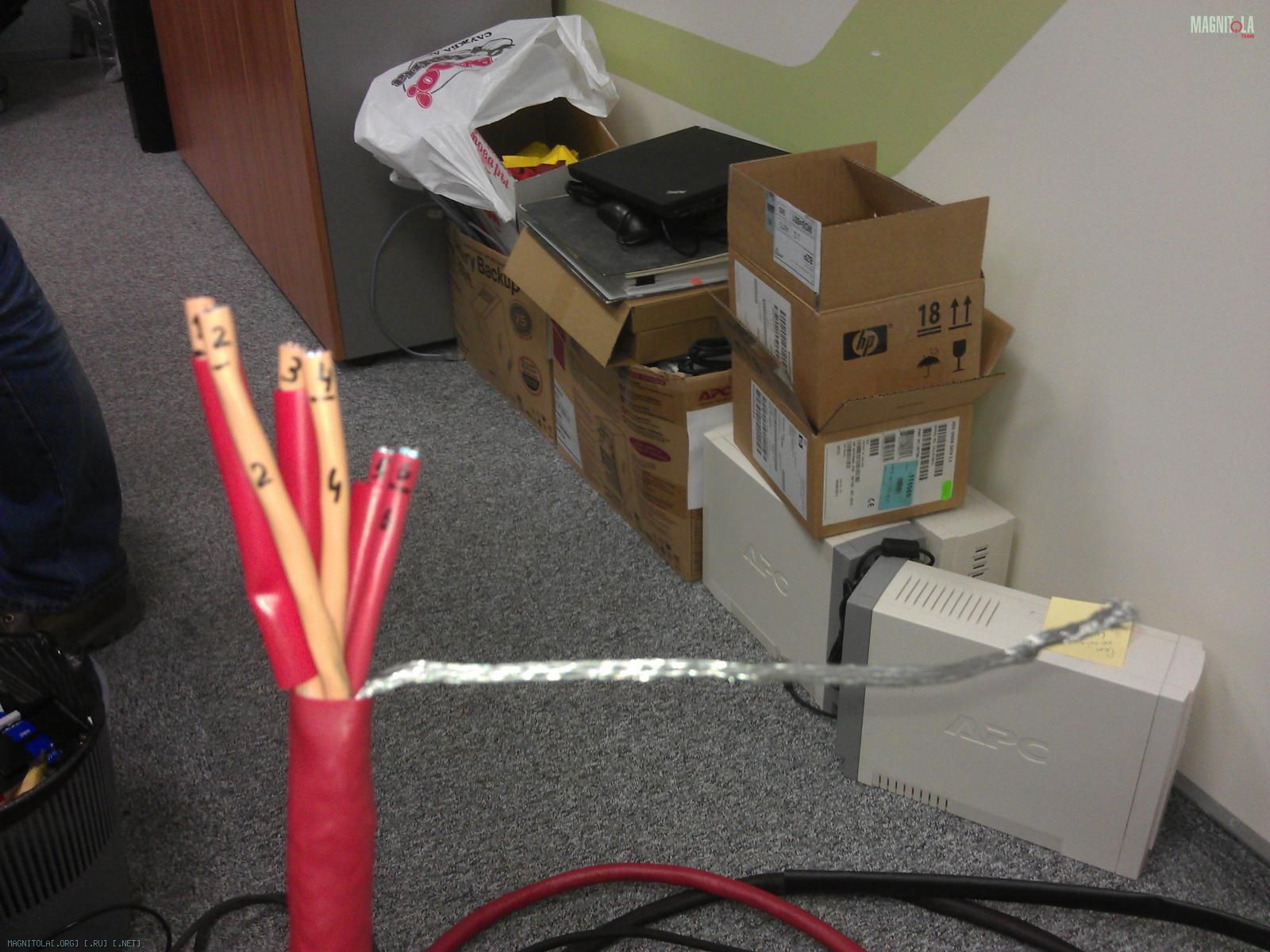

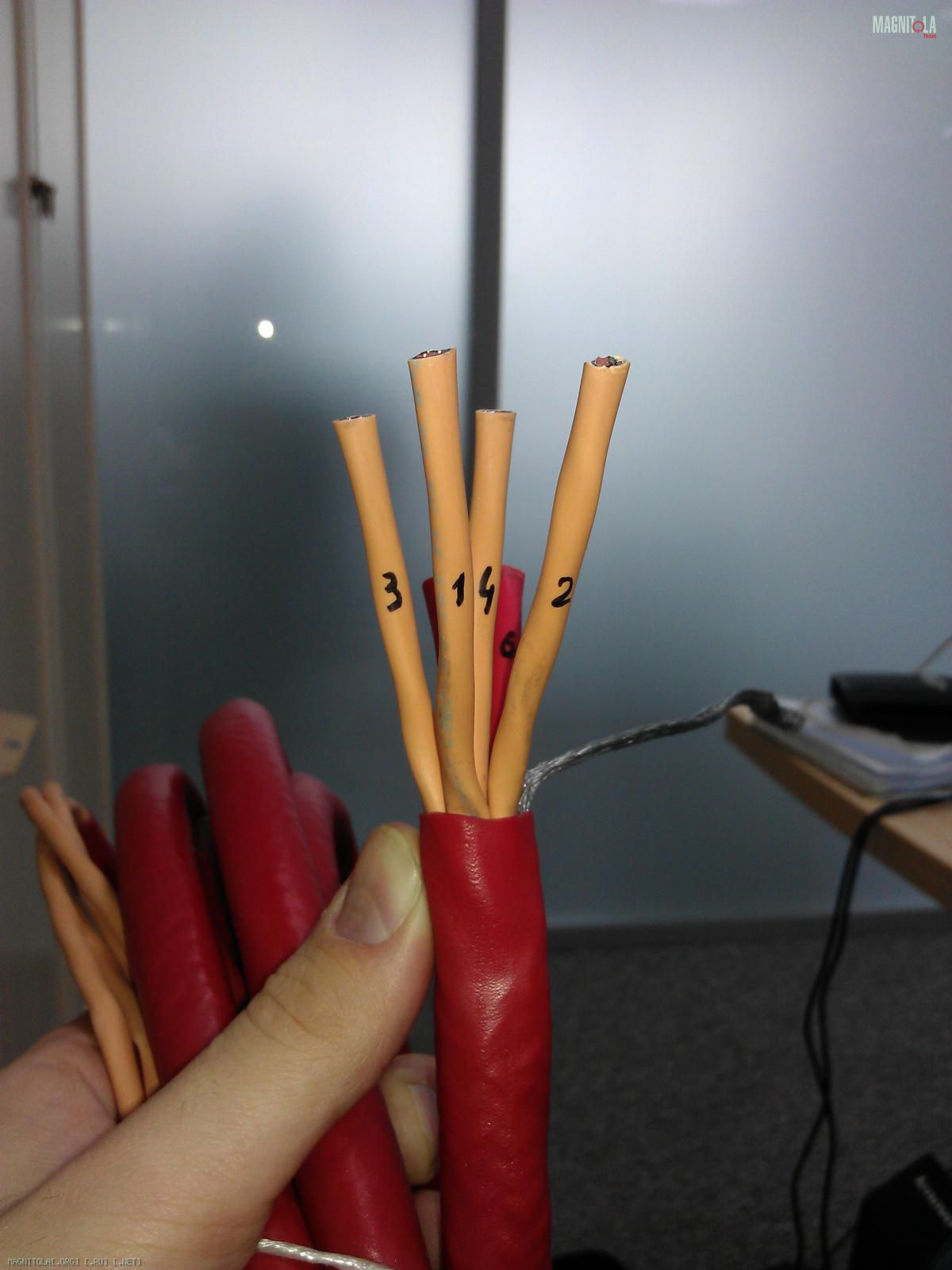

Вспоминаем, что Ксюша просила разъёмы возле ГУ сделать угловыми. Смотрим в тырнете фоточки задней части магнитолы, прикидываем размеры и подрезаем провода начала кабеля лесенкой Вложение 543404
заодно промаркировав их

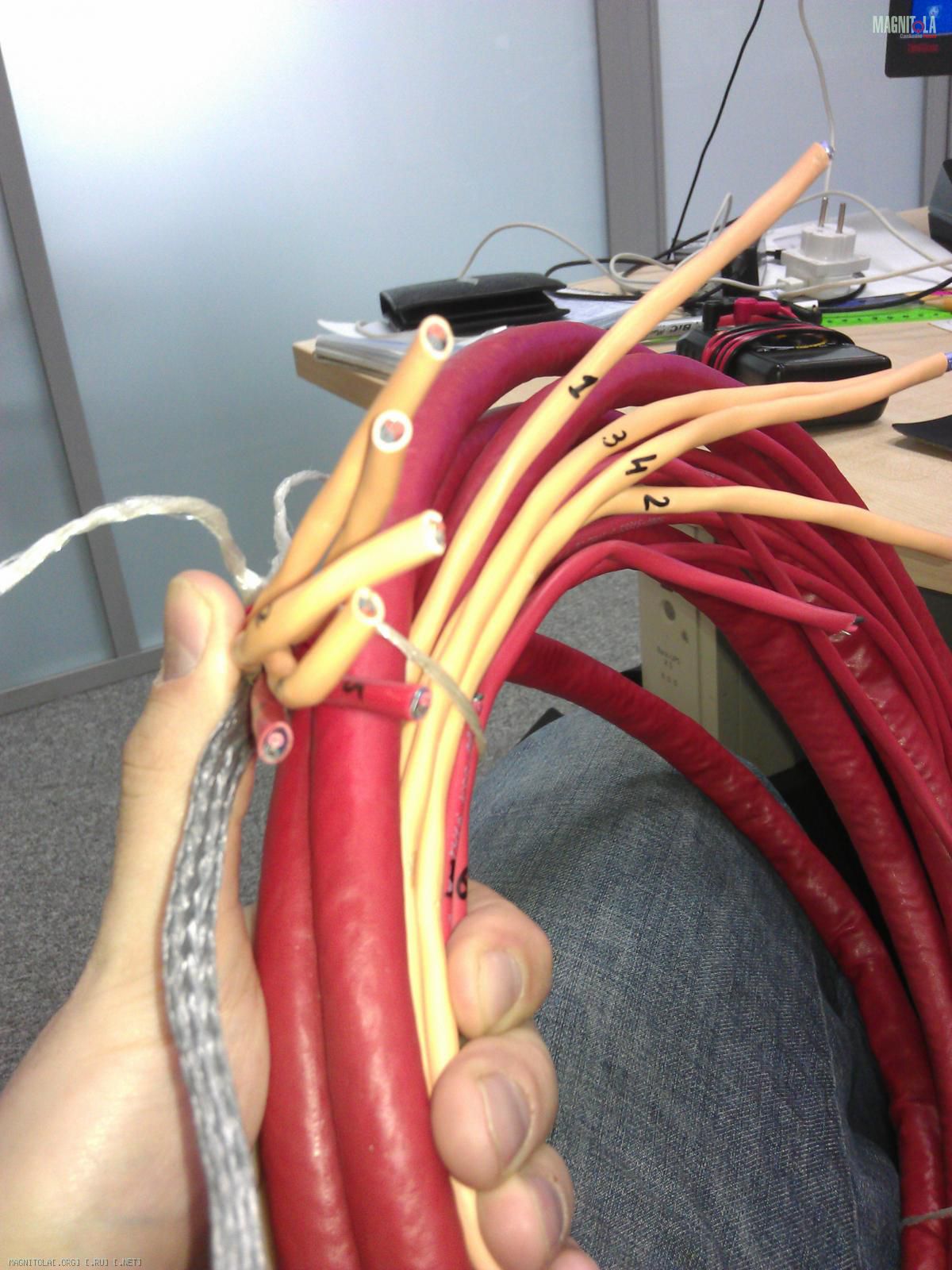

Вызваниваем провода конца и тоже их маркируем. Вложение 543406

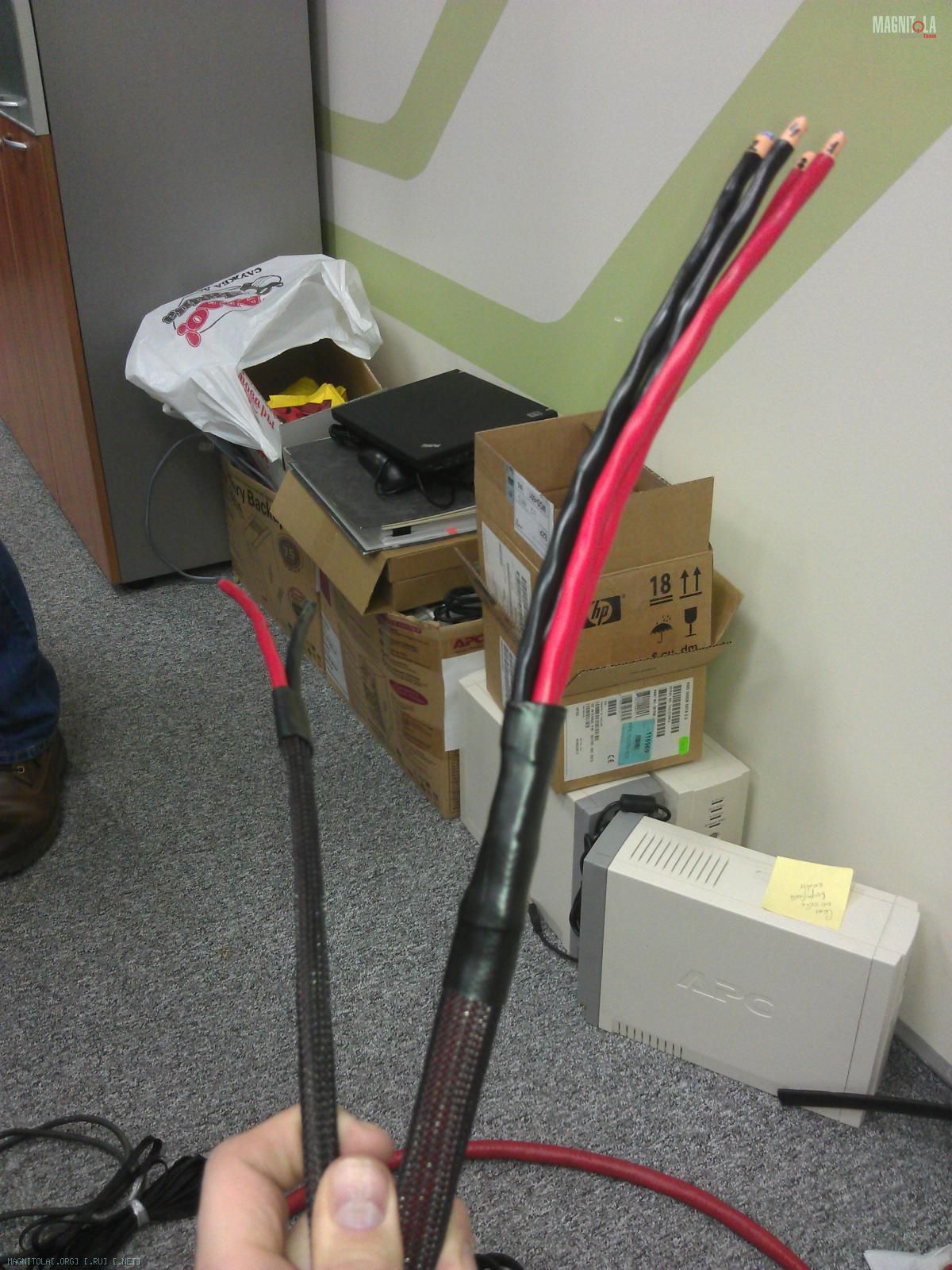

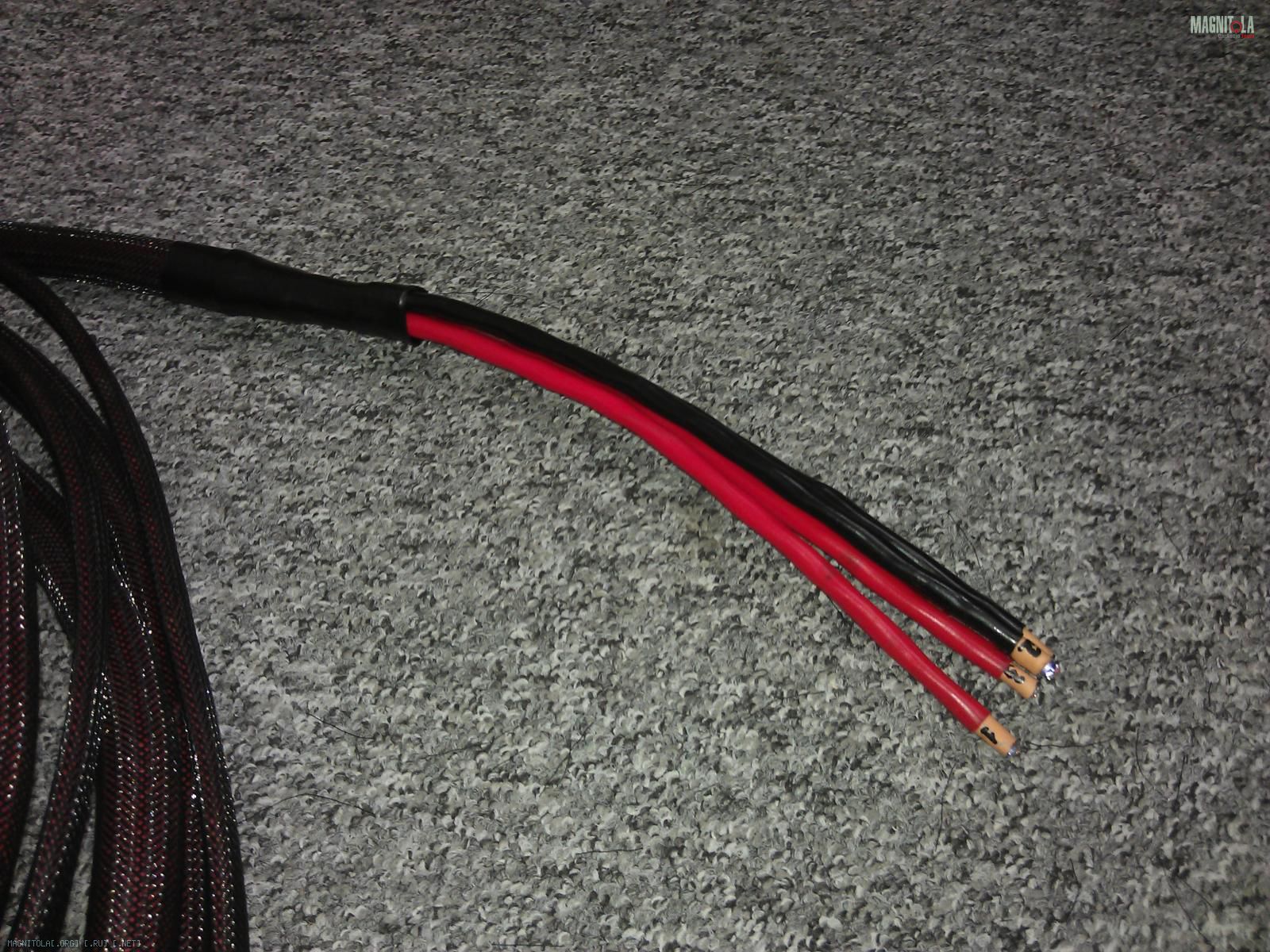

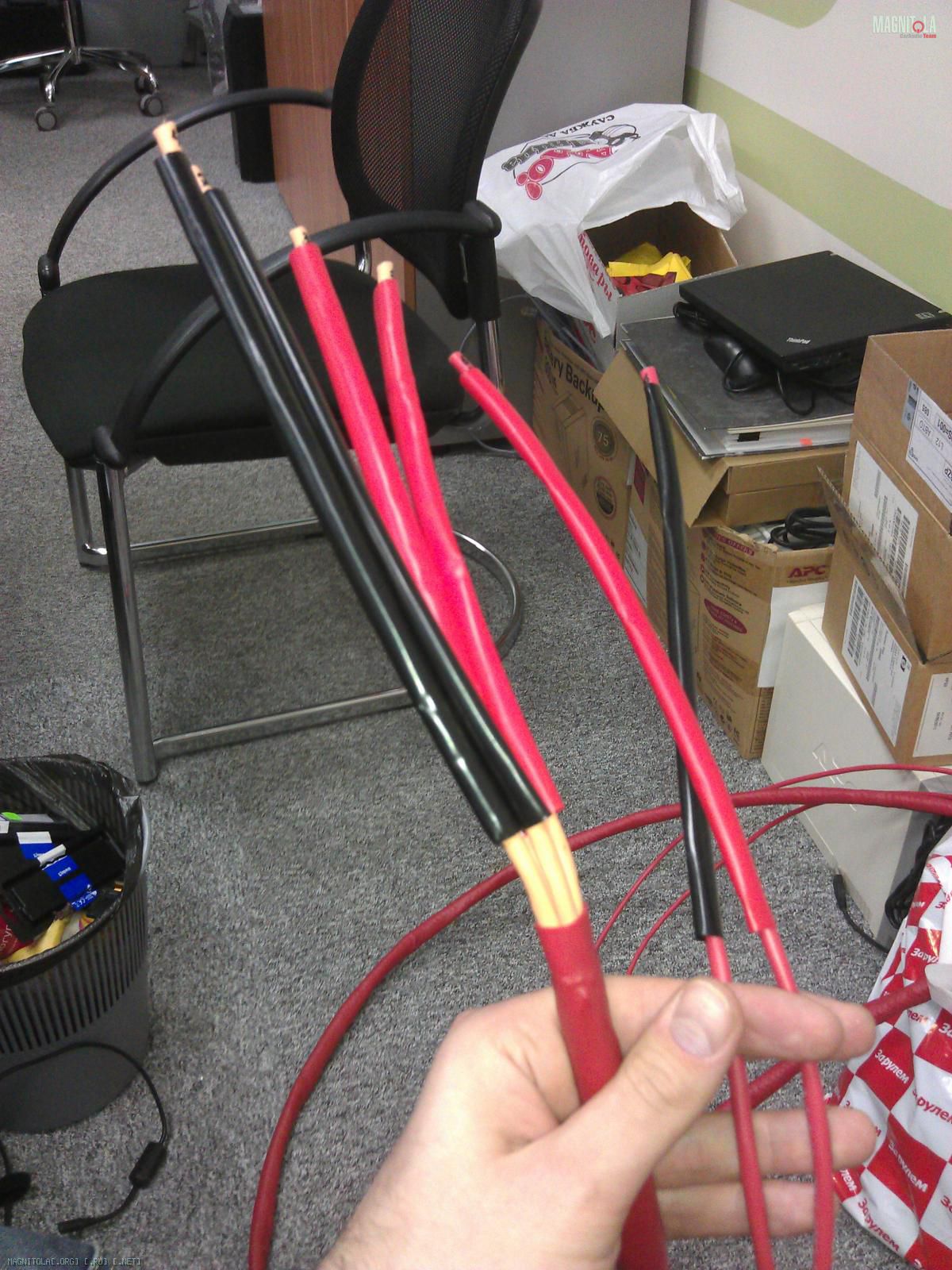

Подрезаем провода конца кабеля, переносим маркировку на самый кончик и термоусаживаем Вложение 543408

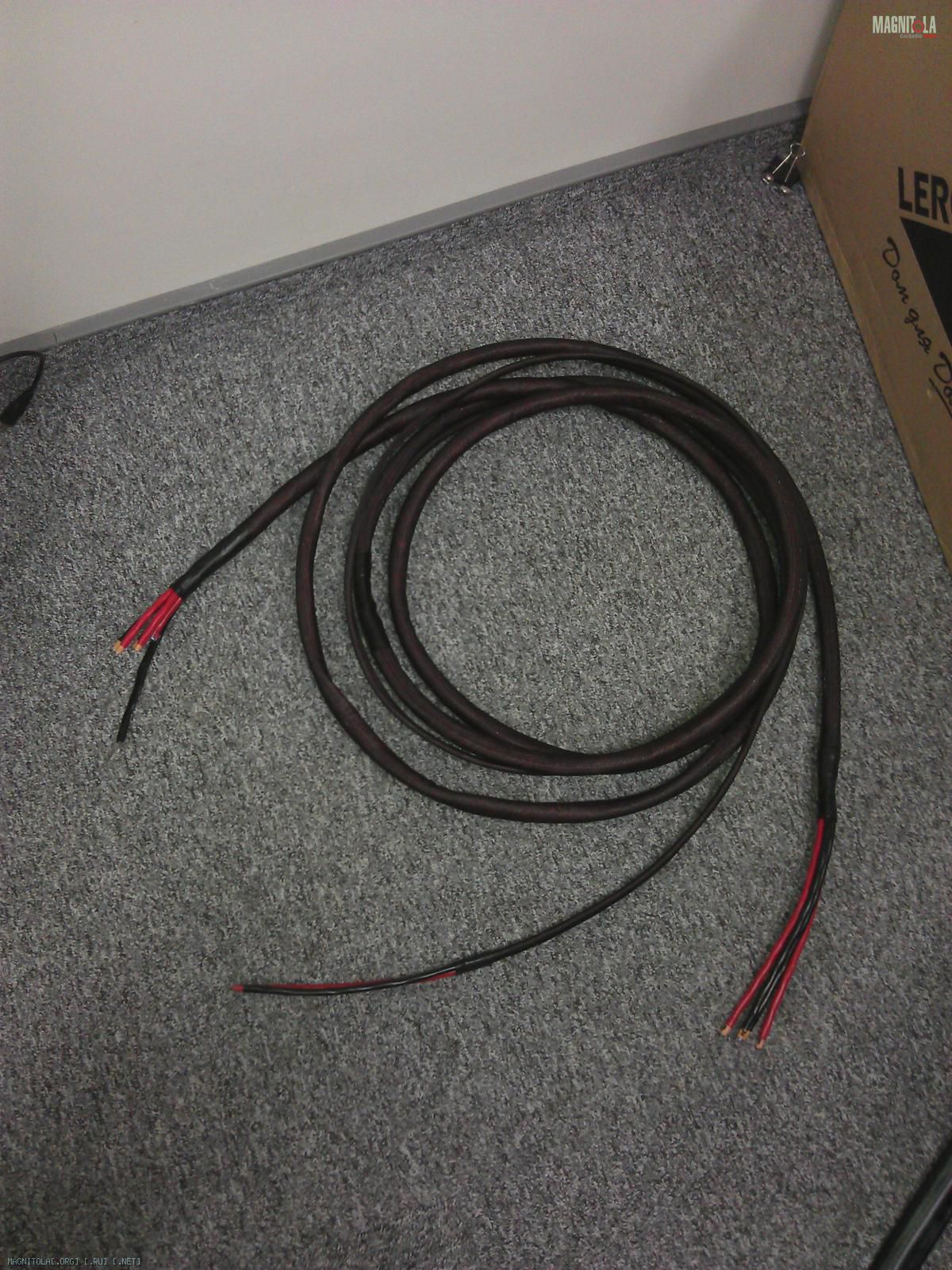

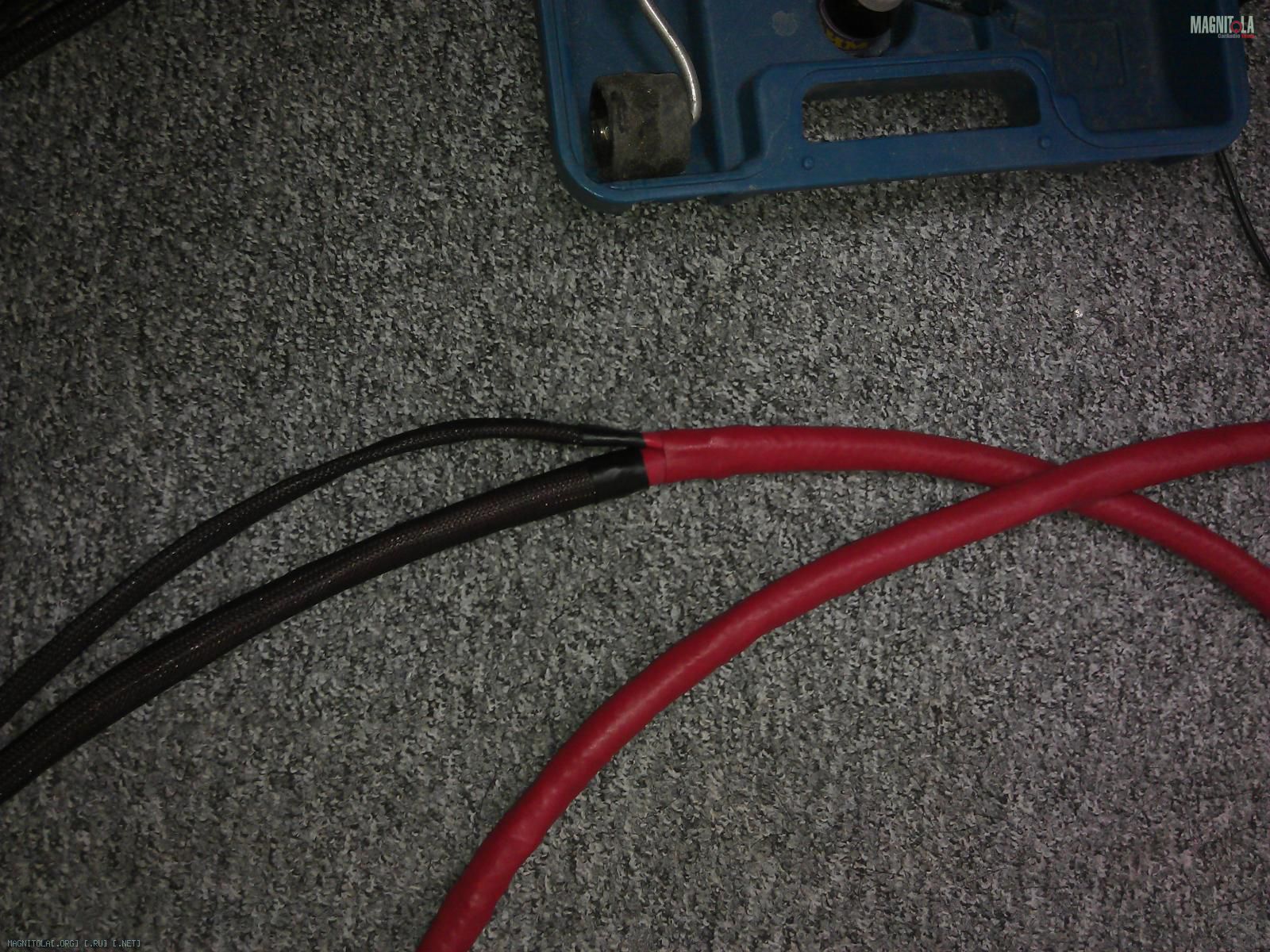

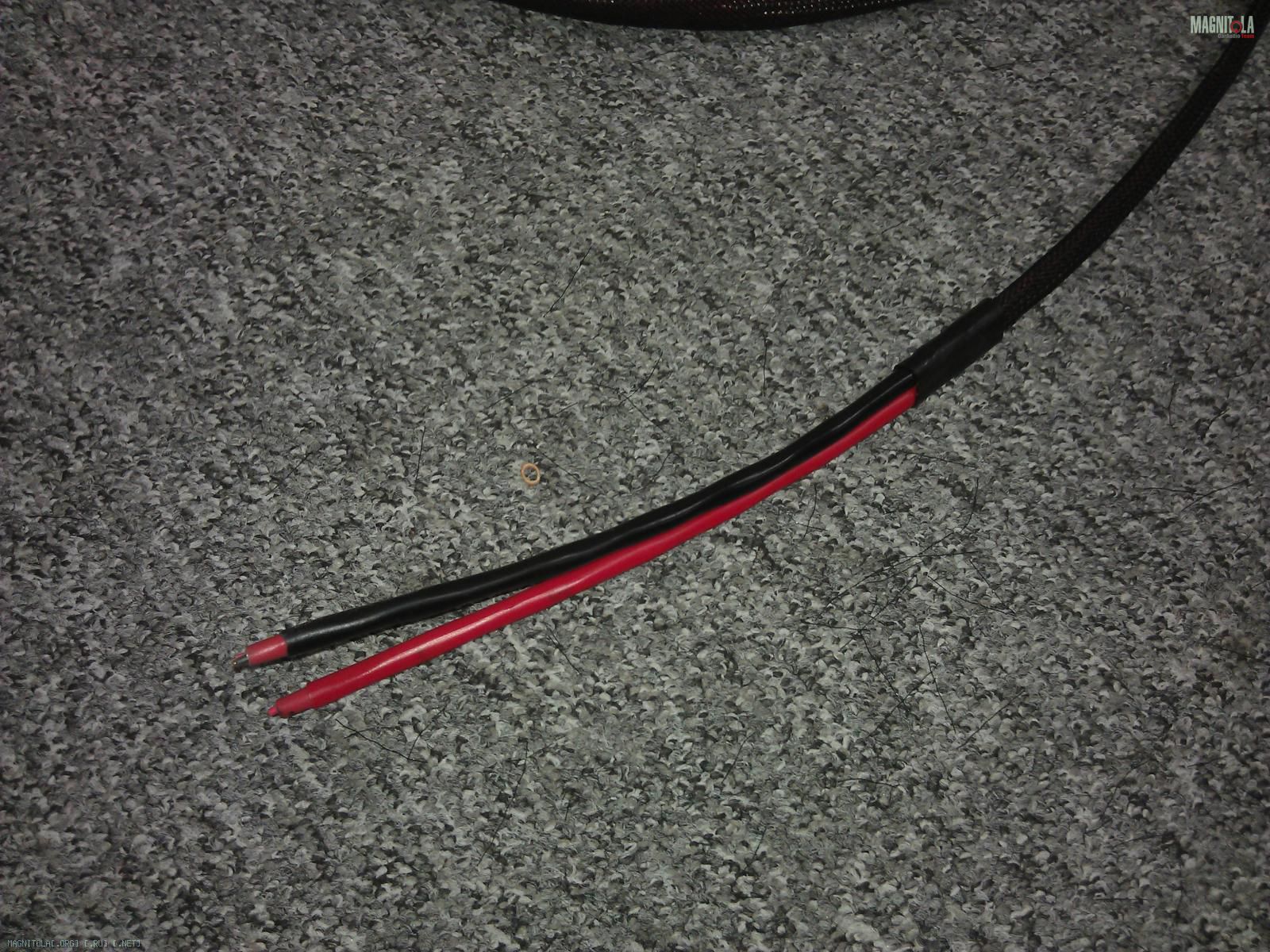

А ещё ксюша просила какую-нибудь красивую, девчачью змеюку найти. В быстром доступе за вменяемые деньги розовой не нашлось, поэтому красоту я решил навести другим способом: на подложку из краснойтермоусадки была уложена чёрная змея, что дало вполне симпатичный переливающийся цвет: Вложение 543426
Не розовый, конечно, но, ИМХО, симпатишно.
В следующем номере будем напаивать RCAшки. Там тоже всё интересно будет;)
Пис!
19.03.2014, 16:16
Энергия
Re: Девушки тоже инсталлят-2
Классный пост! Самый лучший за всю историю!:g-good: Обалденное чувство,оказывается,когда наблюдаешь как за тысячу верст от дома создается вещь специально и именно для тебя и твоей системы :g-good:
Цвет понравился! Великолепное решение! :good: Слишком девчачьи цвета я тоже не люблю! А этот в самый раз!Спасибчики,угодил!
19.03.2014, 16:50
Хоттабыч
Re: Девушки тоже инсталлят-2
Аркадий конечно выдал ! )))
А насчет тем и глюков - да, правда. Юмор старый пришлось закрыть - серверу не понравился))) Видать как то выборочно что ли ? )))
20.03.2014, 12:52
fox proteus
Вложений: 20
Re: Девушки тоже инсталлят-2
И снова всем полный Peace!)))
Вчера закончил. Был ещё один вопрос незакрытый. Но я его сегодня утром на более свежую голову рассмотрел и решил ничего не делать. Но обо всём по порядку.

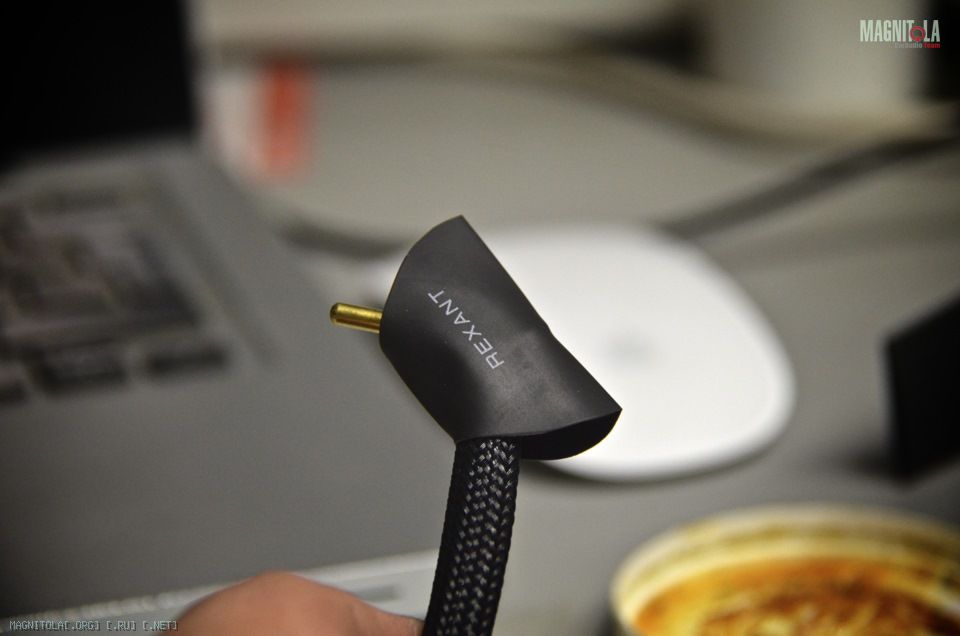

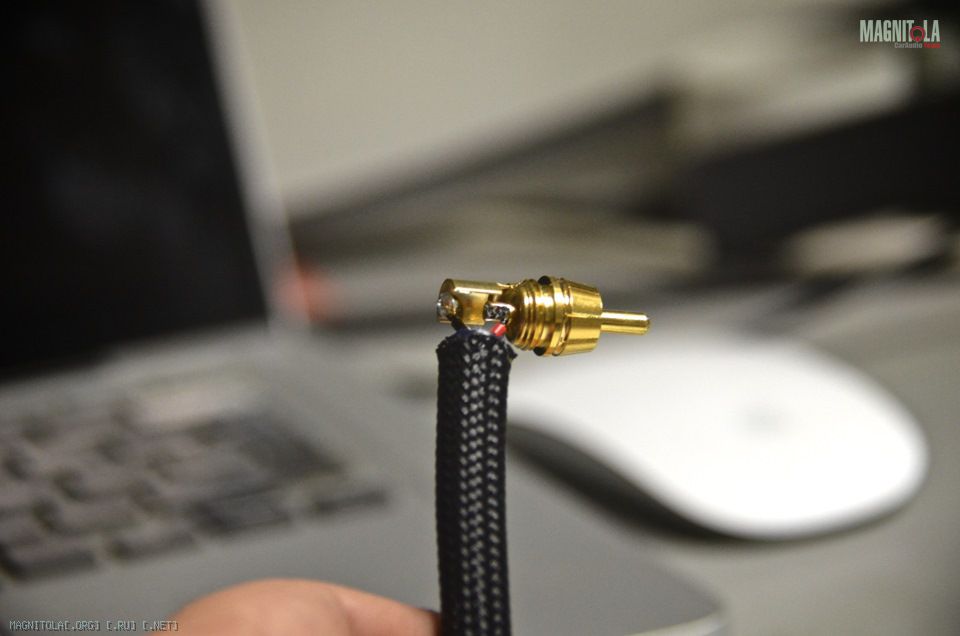

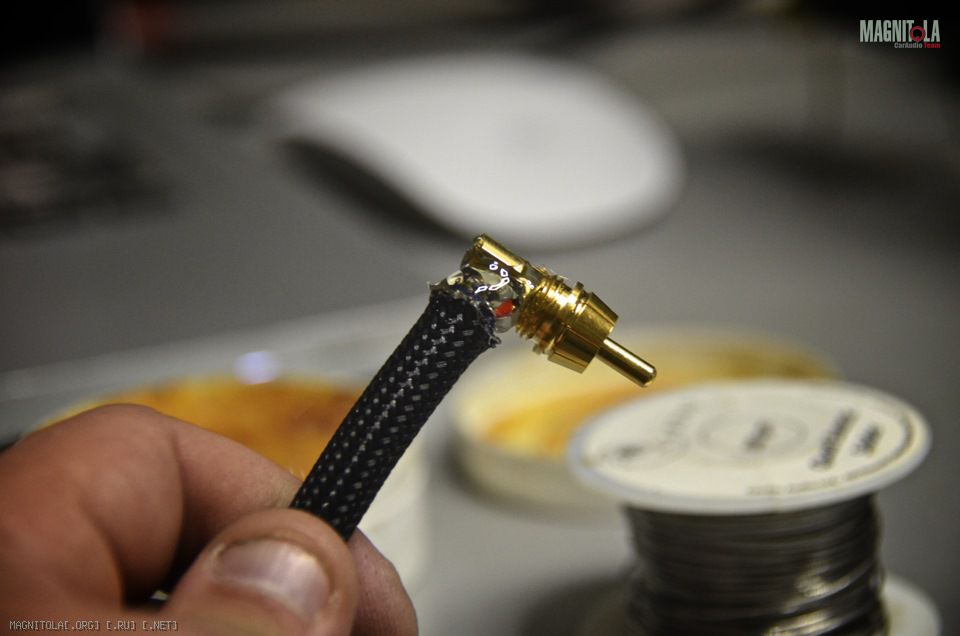

Одним из Ксениных условий было сделать разъёмы возле ГУ угловыми. Но угловые коннекторы недешевы. Да и не все достаточно компактны. Однако, гуглся интернеты наткнулся на вот такую статью Саши Мартьянова: http://www.drive2.ru/users/martyanov/blog/899326/
Показал Ксении - получил "ОК".
Ну что же, мы, конечно, не Мартьянов, но тоже так можем))) Ну или почти так)))

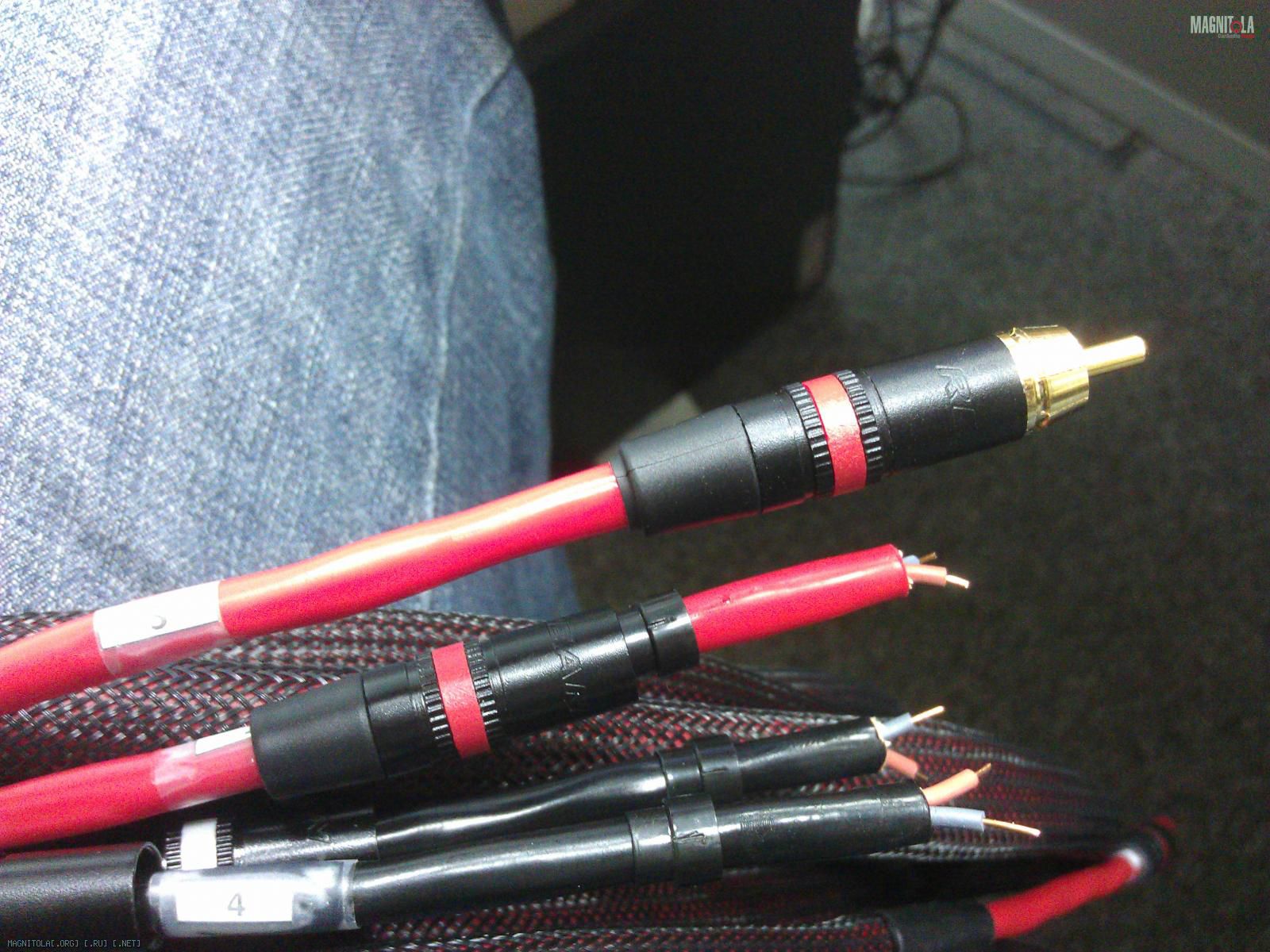

Для начала разберёмся с простым. Разъёмы NYS 373 идут разобранными в индивидуальных пакетиках. Сосотят из непосредственно коннектора, зажимных пластиковых губок для фиксации провода, пластикового кольца, эти губки обжимающего, и металлического колпачка с резиновым хвостом (раньше вместо него делали пружинки). Натягиваем колпачок и колечко на кабель: Вложение 543742

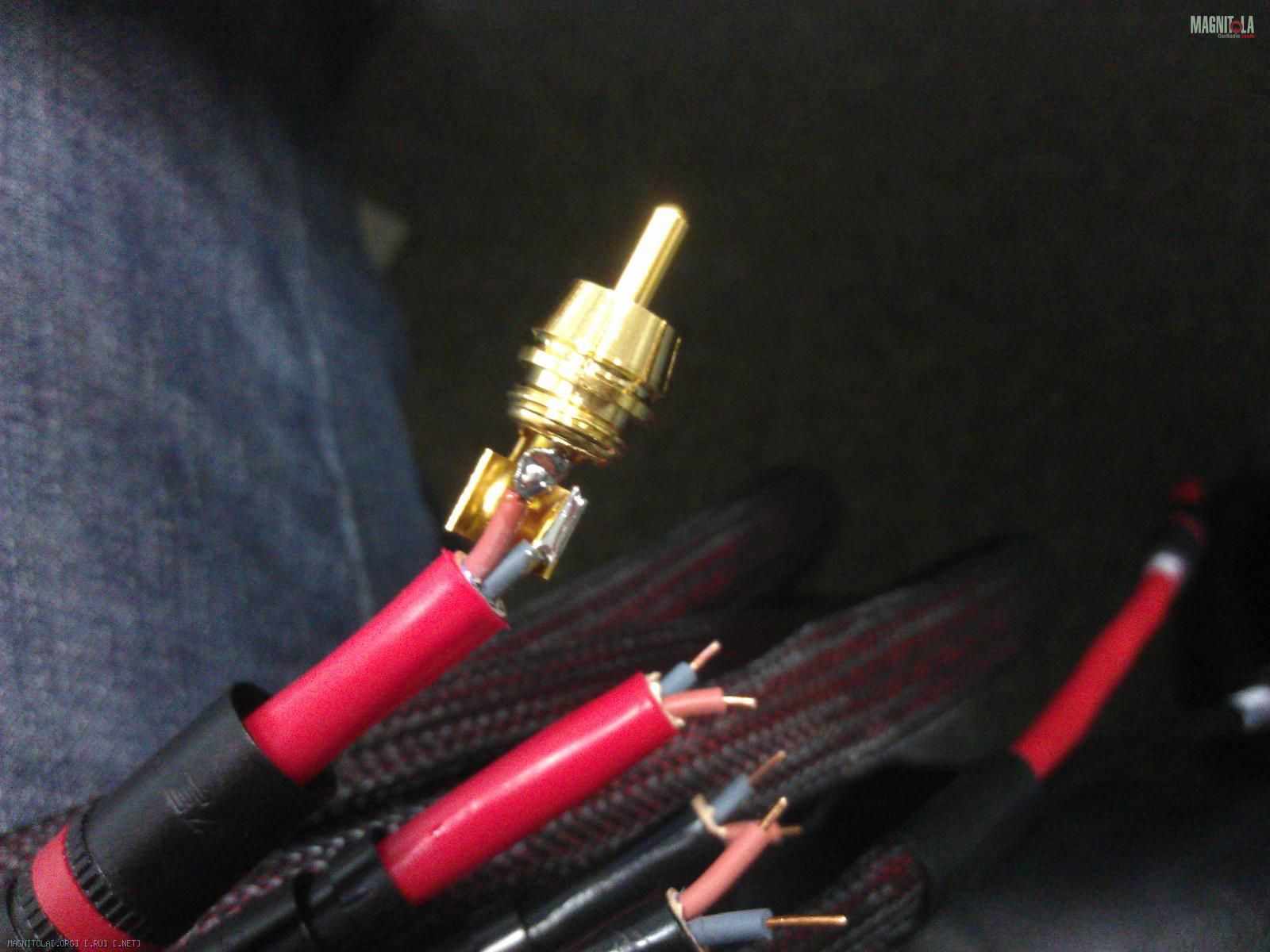

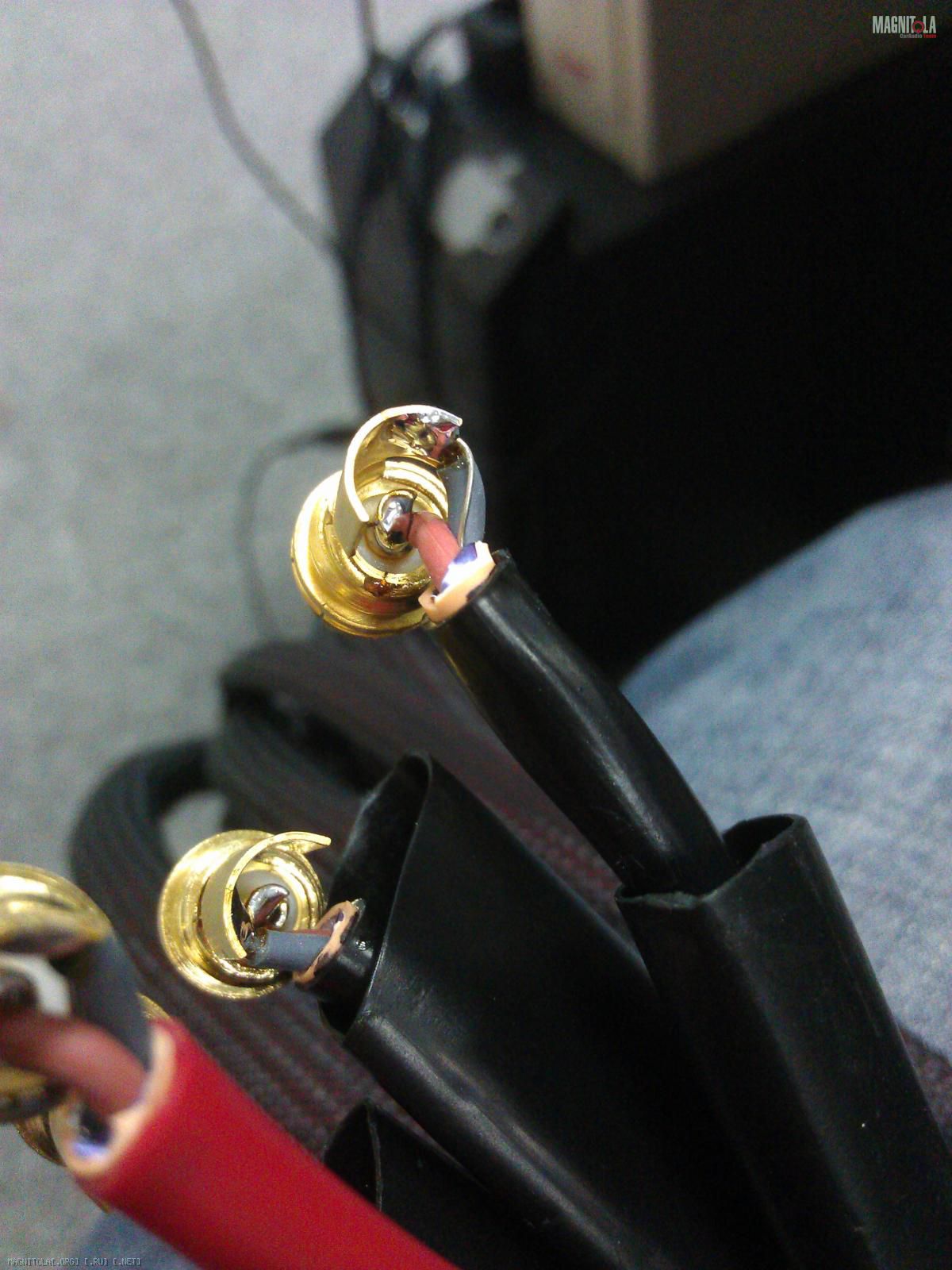

и паяем разъём Вложение 543744
со стороны усилителя контактную проволоку экрана обрезаем

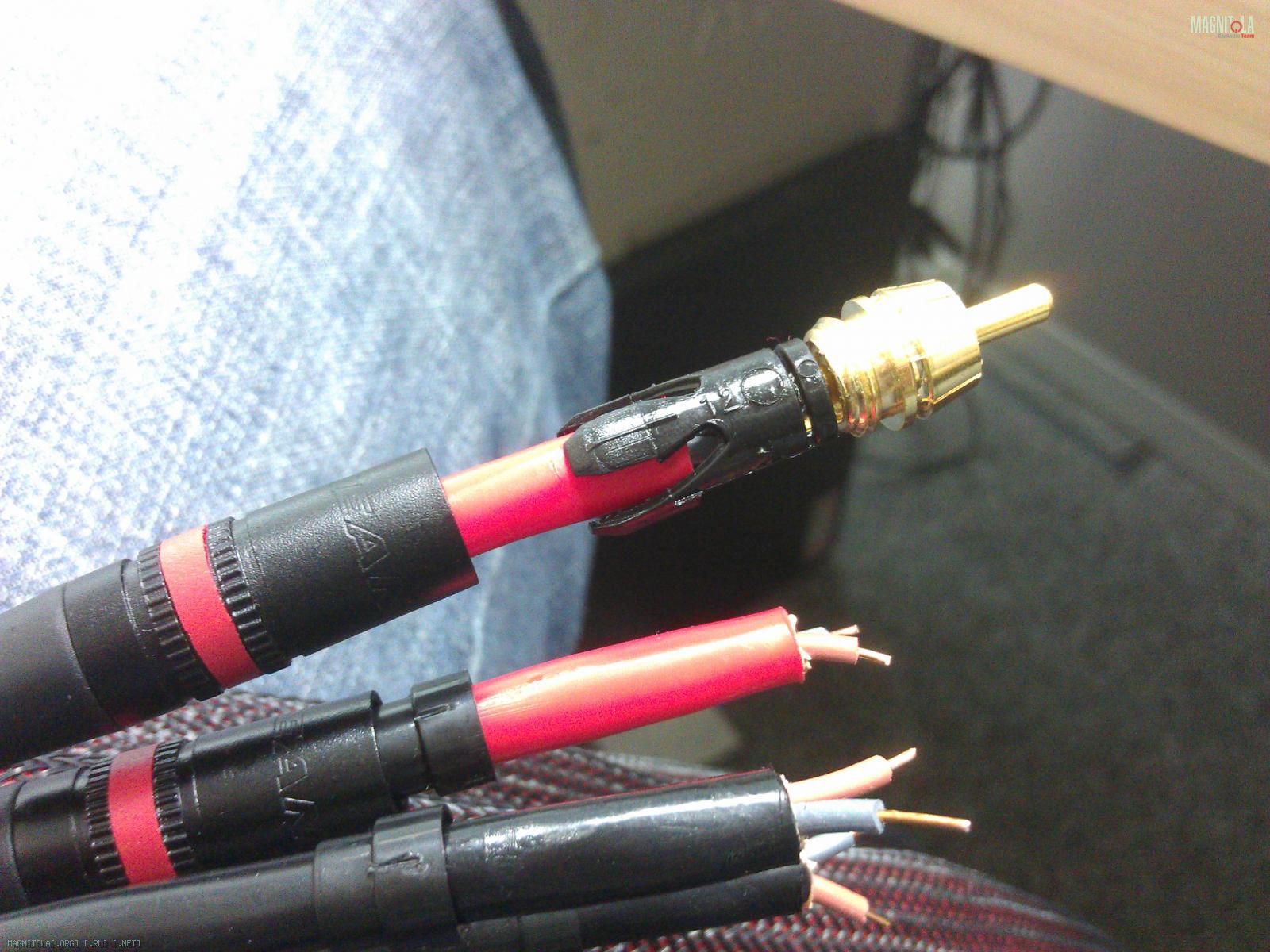

надеваем пластиковые губки Вложение 543746
(это на этой фотке губки одеты прямо поверх термоусадки - на других разъёмах термоусадку пришлось срезать, чтобы губки зажимали сам кабель, иначе колпачок просто не накручивался)

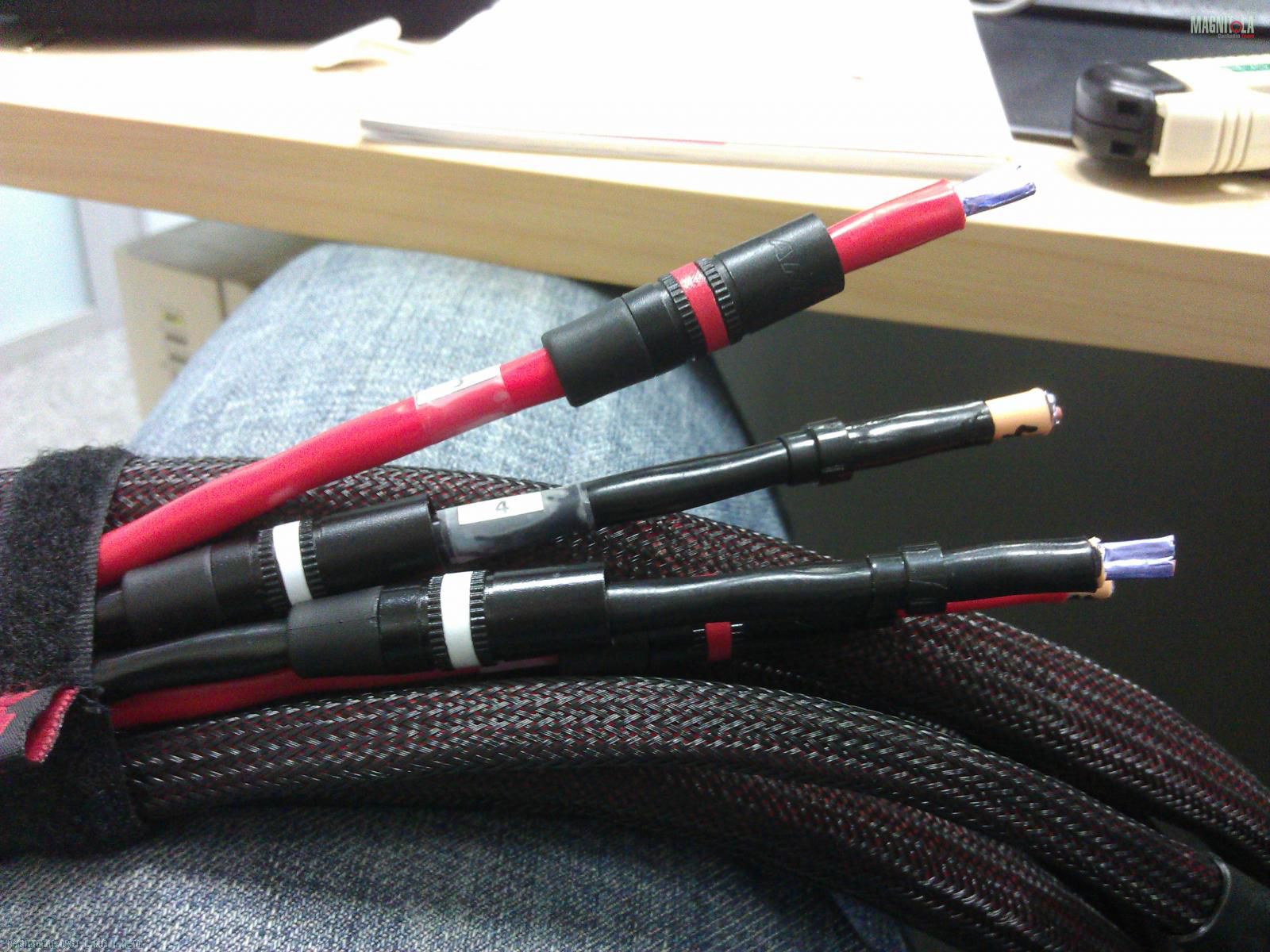

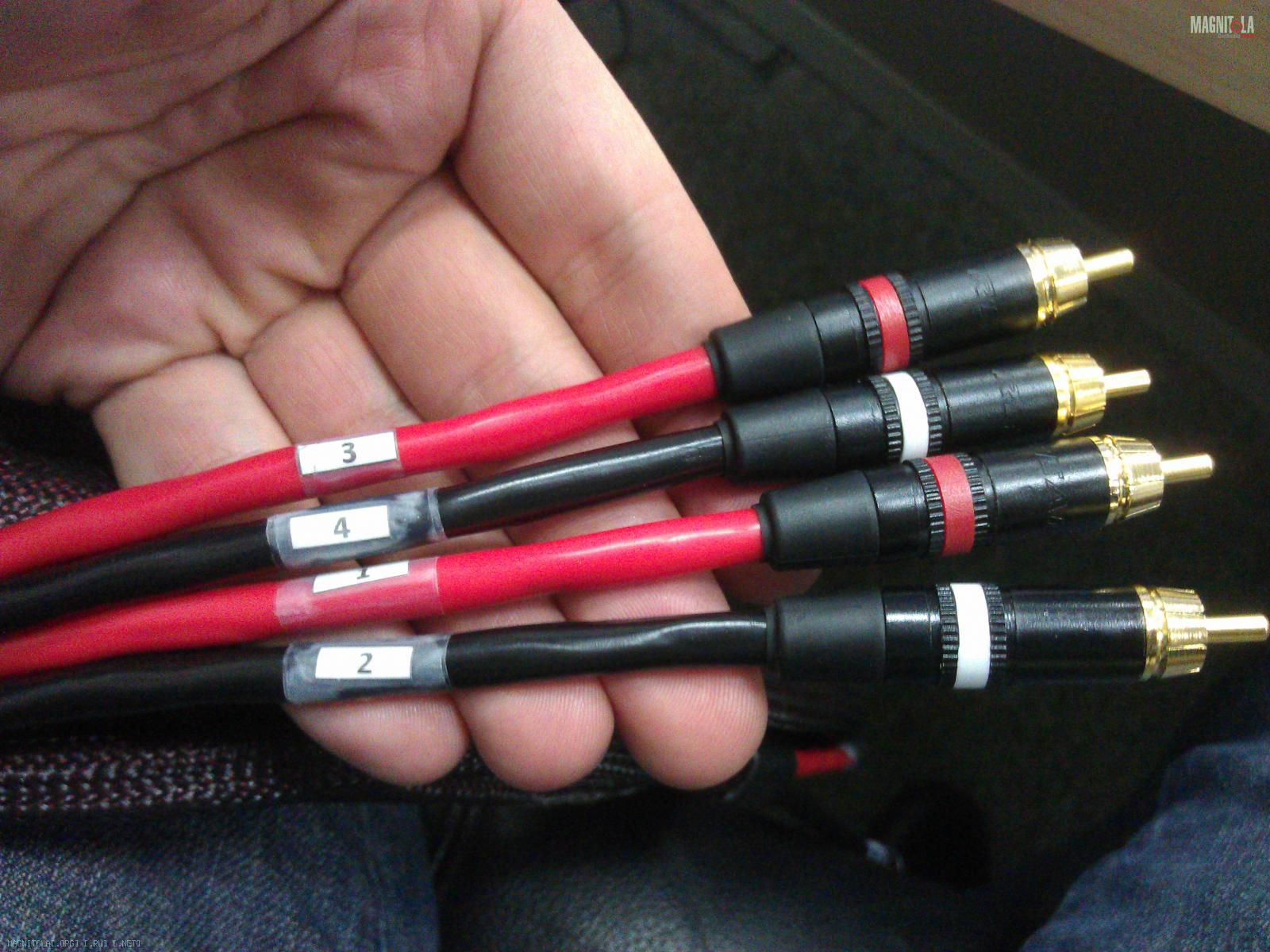

И да, маркировку, нанесённую маркером на концы, предварительно переносим на бумагу, распечатываем и приматываем матовым скотчем к проводам. В итоге получается вот это: Вложение 543750
и ещё пара разъёмов на сап.

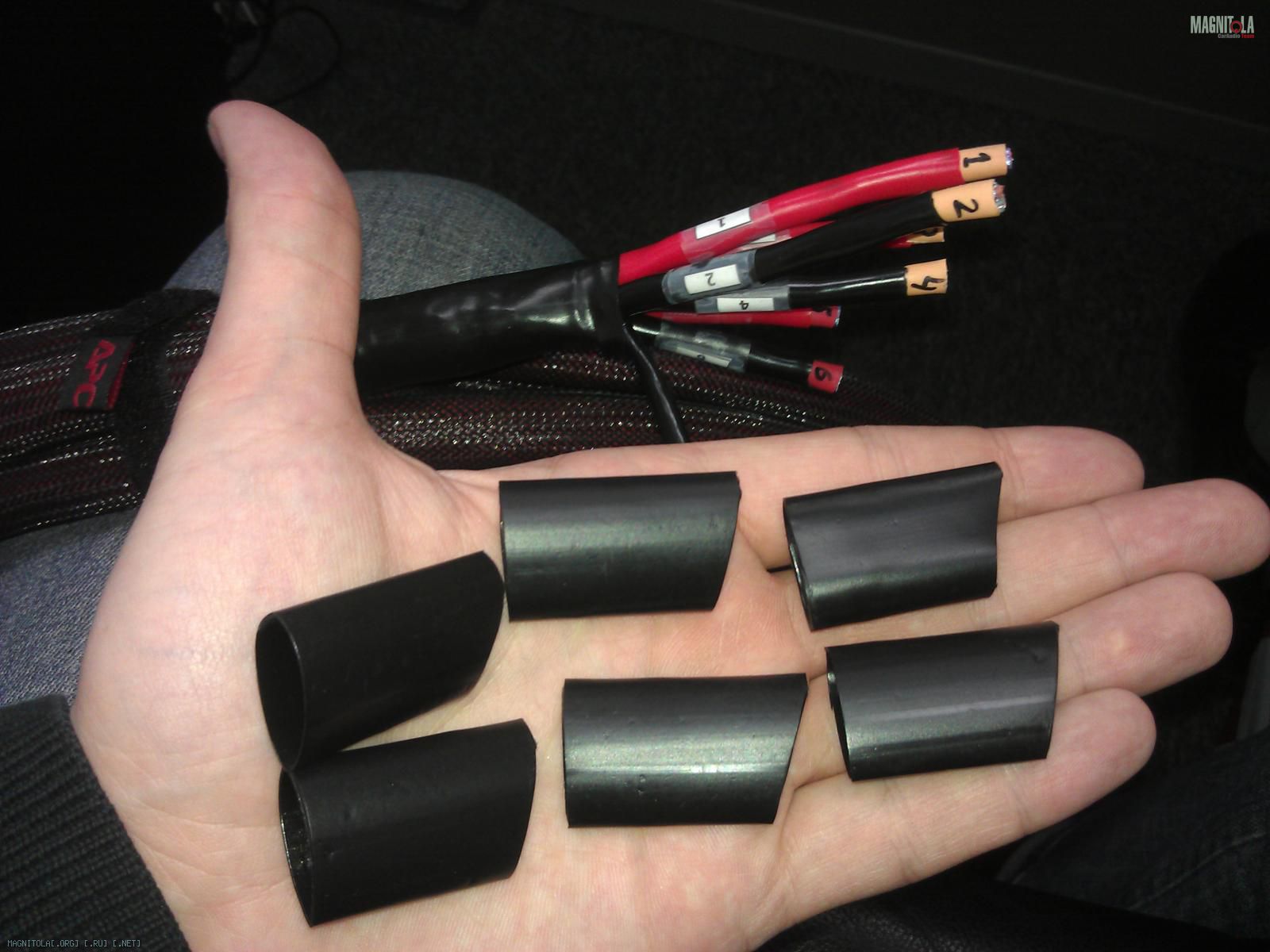

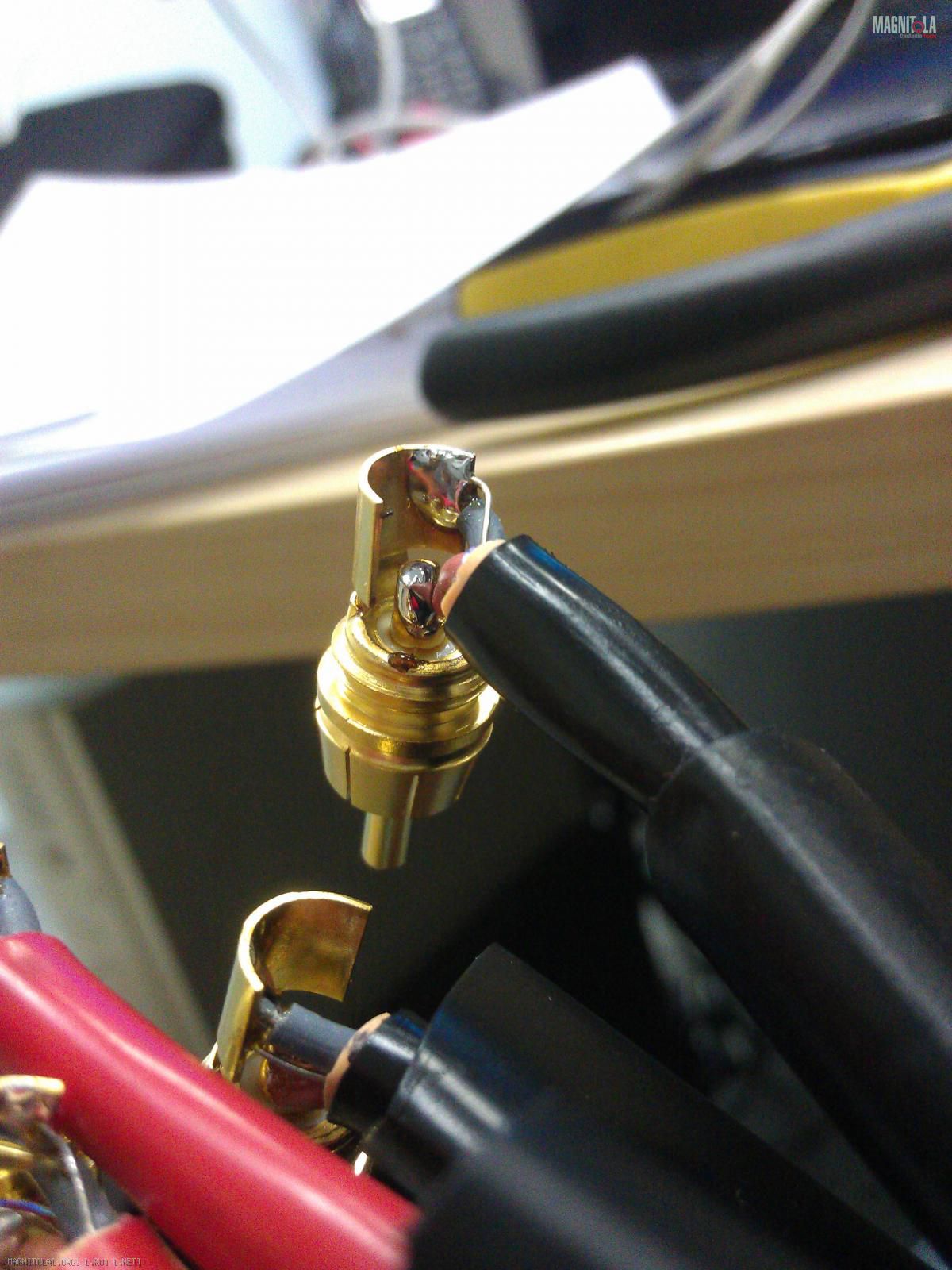

со стороны ГУ - другая история. Там будем обезьянничать с Мартьянова. Нарезаем термоусадку Вложение 543752
у меня оказалась толстостенная, неудобная:( но это впоследствии сыграло на руку:)

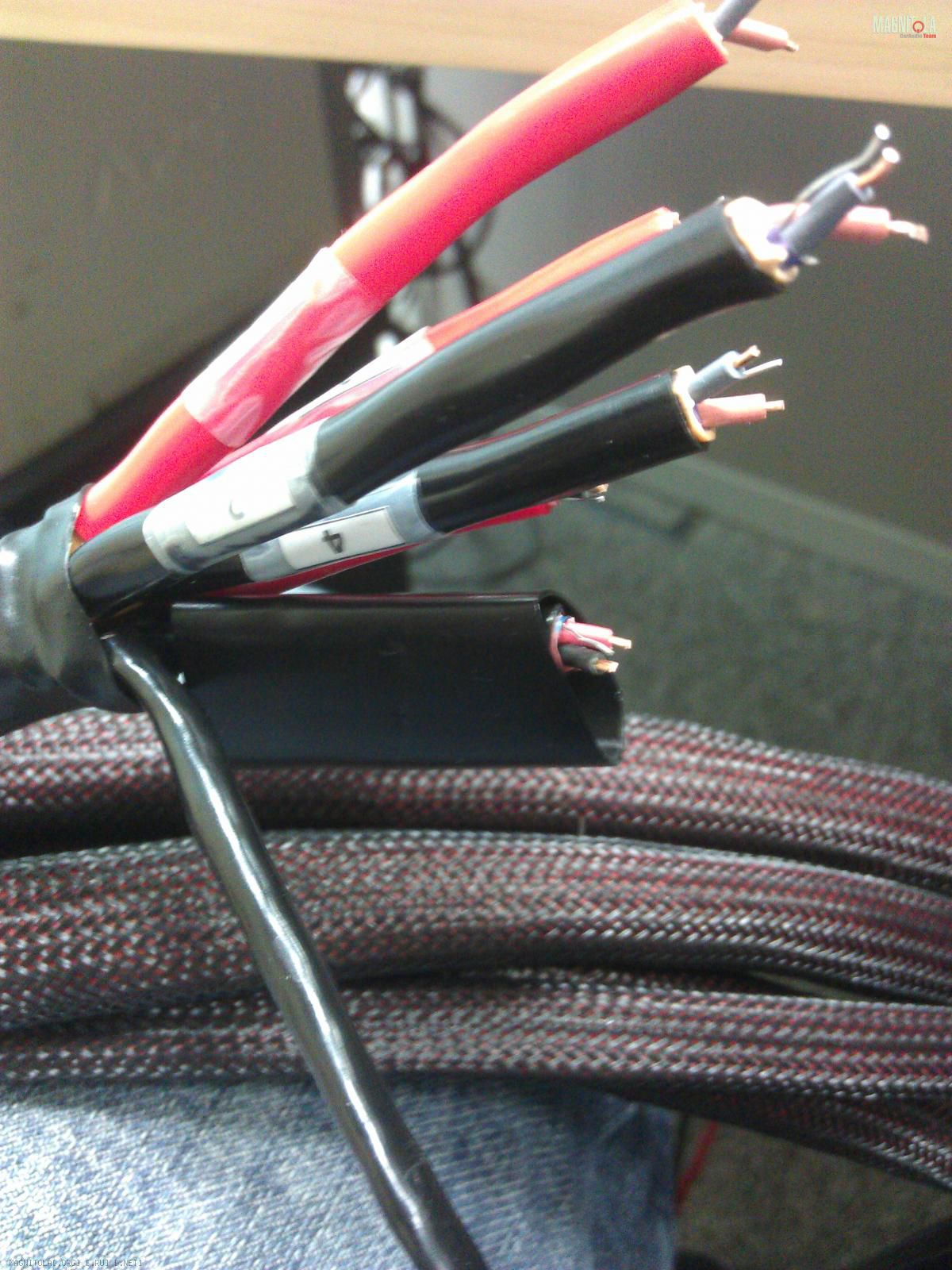

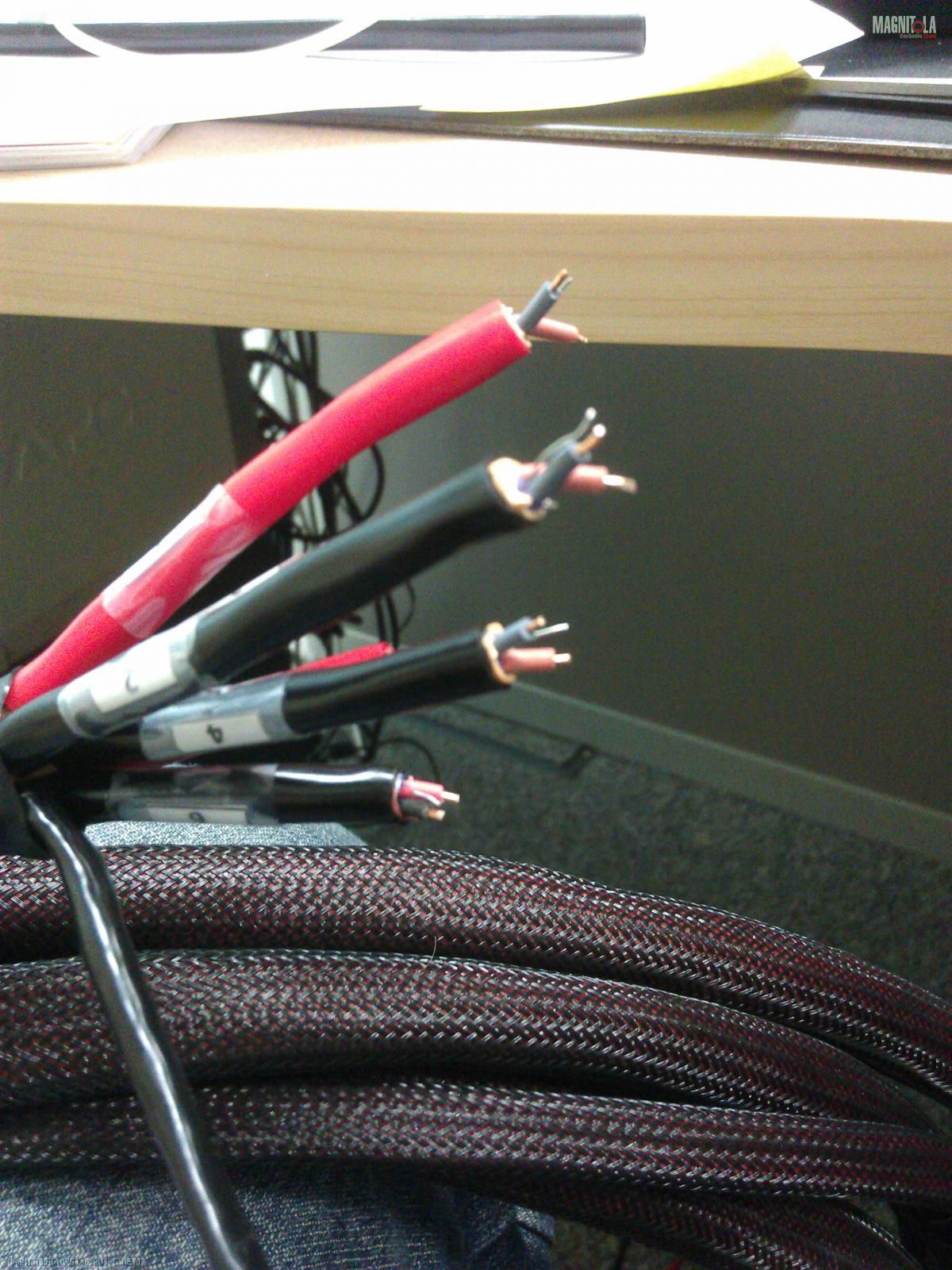

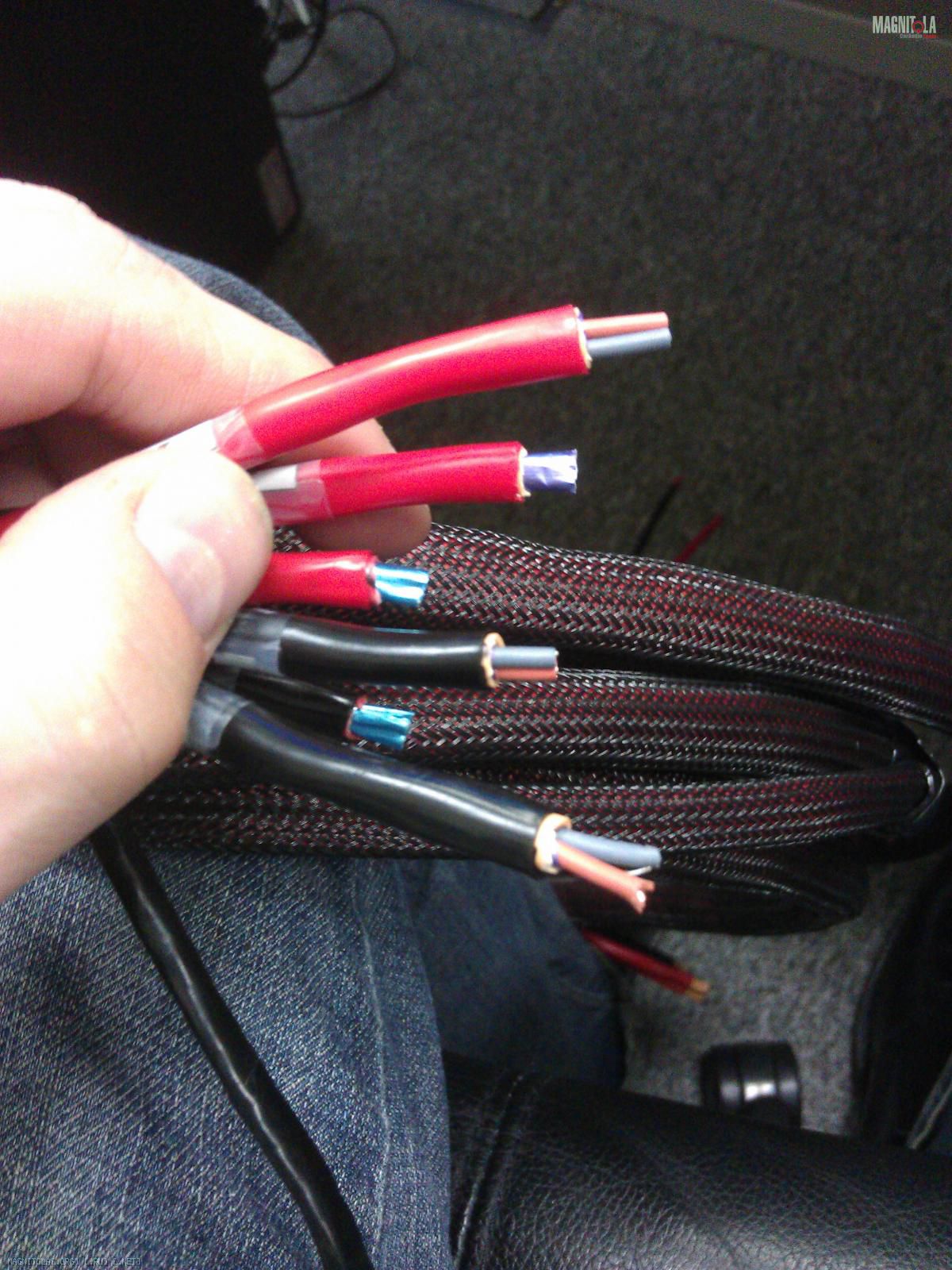

разделываем кабель Вложение 543754Вложение 543756
На этих фотках видно: в качестве экрана в кабеле используется усиленная лавсаном алюминиевая фольга. намотана она на проводники лавсаном наружу алюминием внутрь. Также, вдоль всего провода, замотанная вместе сигнальными проводниками в фольгу идёт луженая медная проволока, которая соприкасается с экраном по всей длине и собирает на всебя все пойманные экраном наводки.

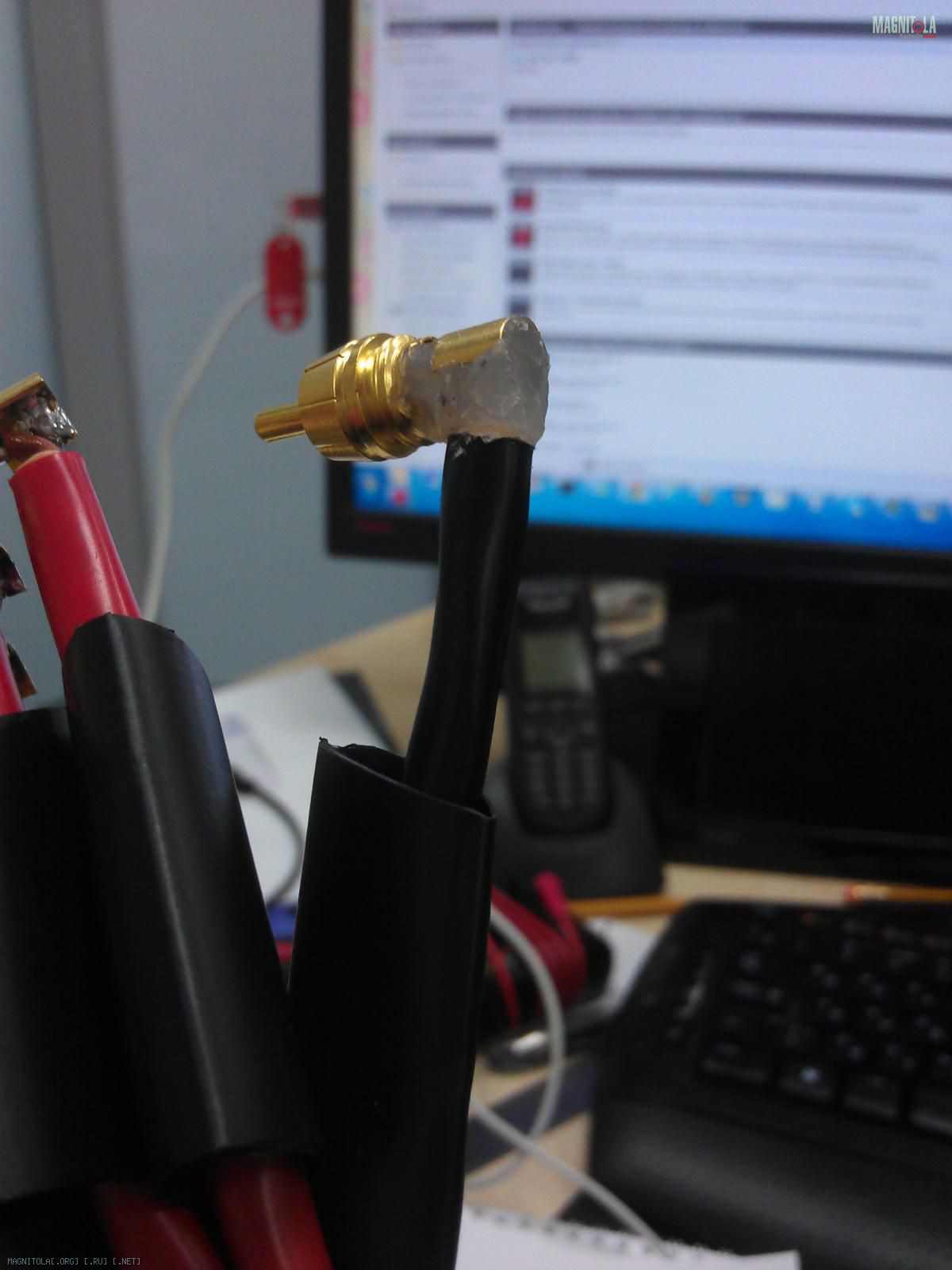

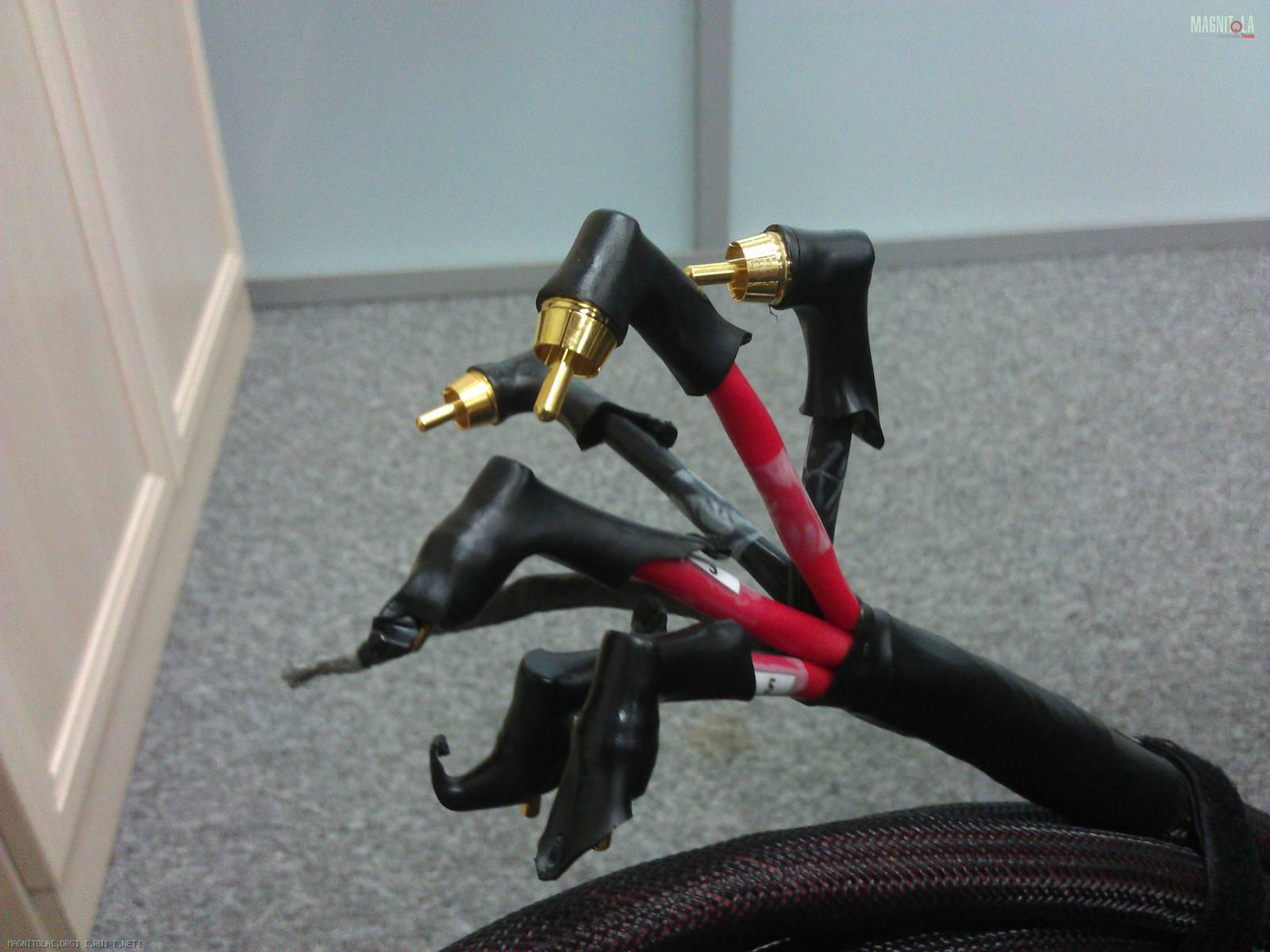

разогреваем её сильно-сильно феном, хватаемся за края плоскогубцами с тонкими концами и растягиваем до нужной формы: Вложение 543770

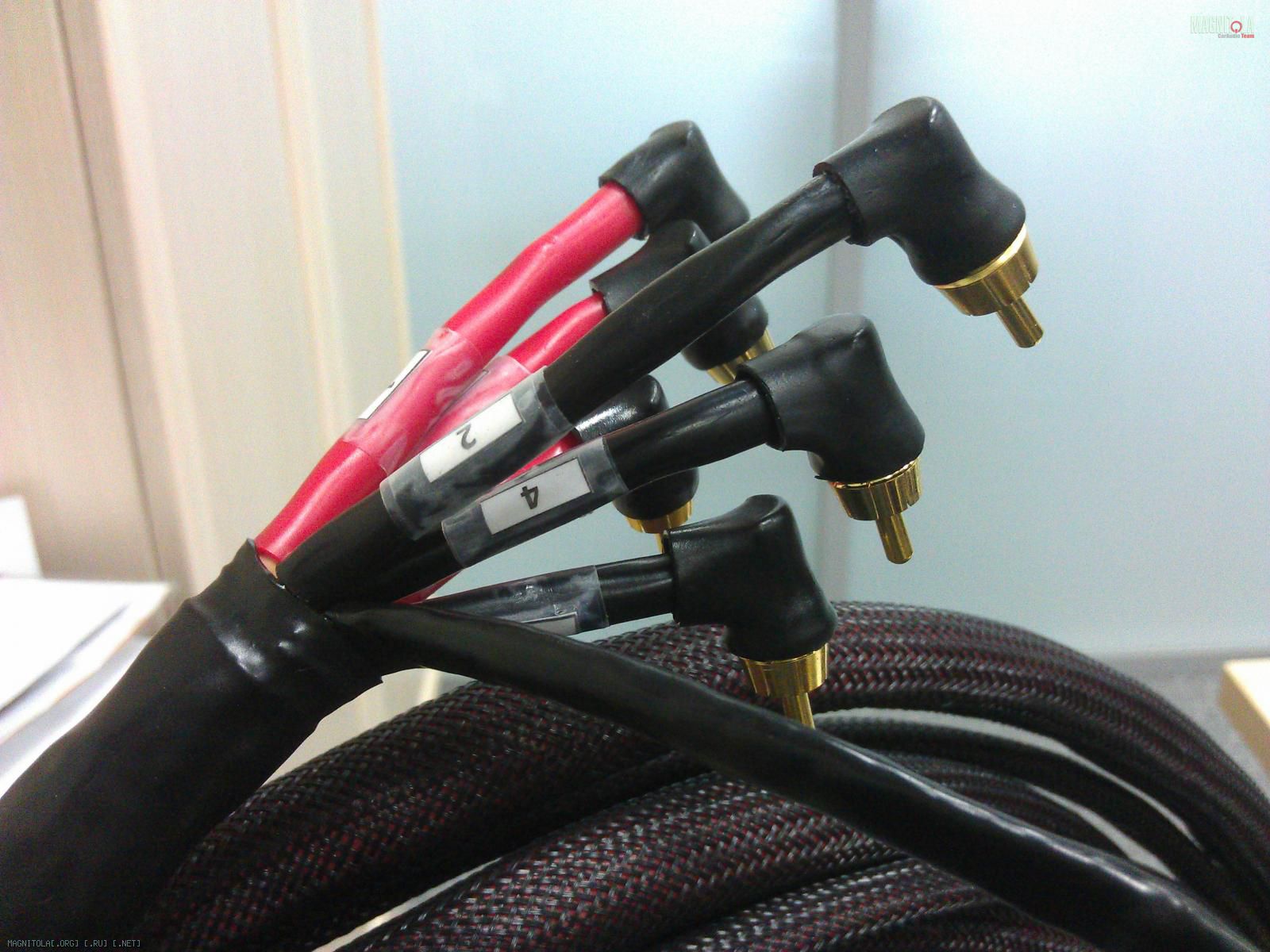

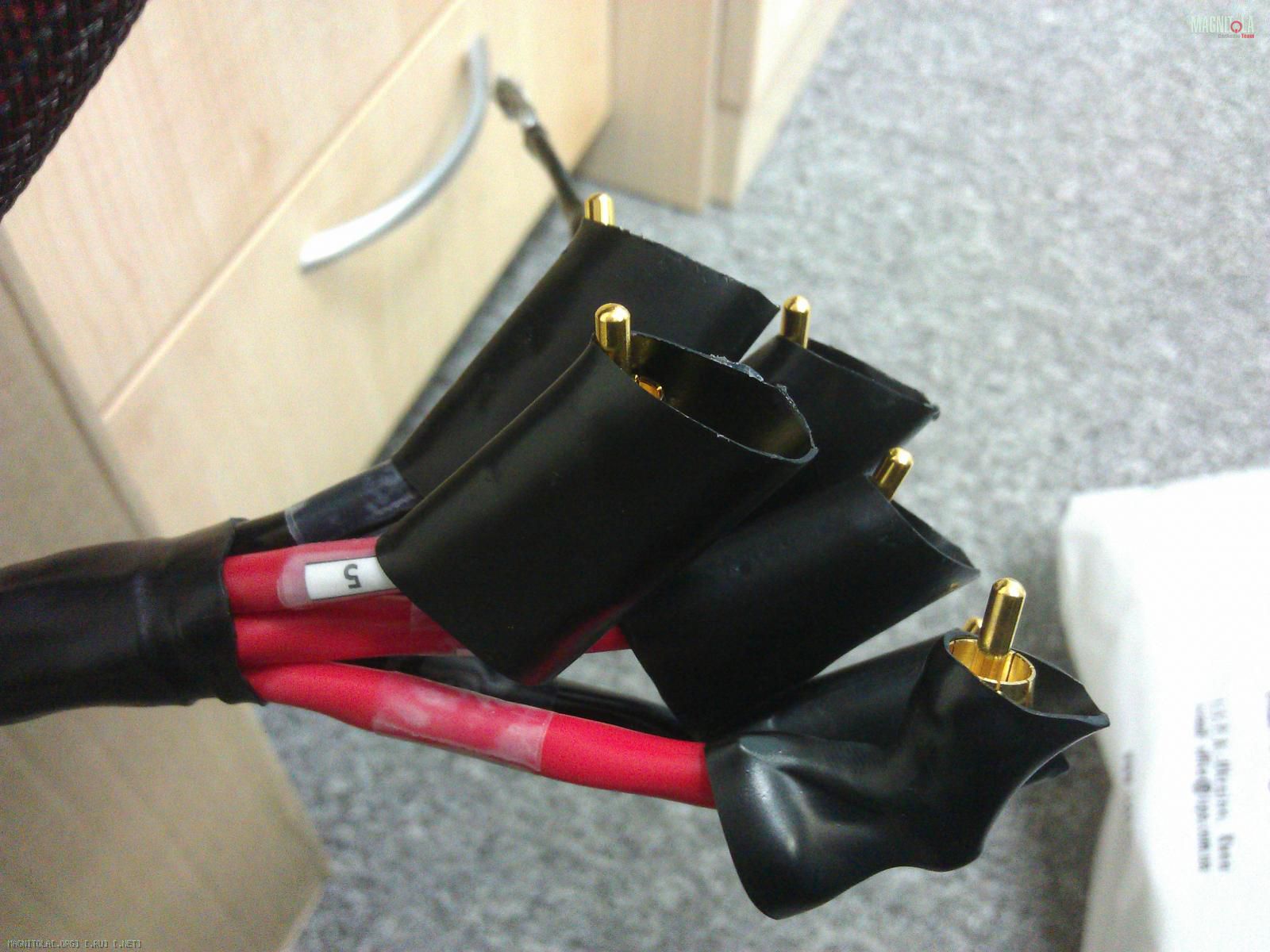

Срезаем лишнее и получаем вот такие мегажёсткие колпачки: Вложение 543772
Вот тут-то нам и пригодилась "фиговость" термоусадки. колпачки реально как пластмассовые получились. А если учесть, что и клей внутри подплавился и склеился с термоусадкой - то ваще жесть.
О чём я думал вчера и от чего отказался сегодня утром: Саша эти "колпачки" дополнительно "сращивал" термоусадкой с проводом. Здесь слишком большой перепад диаметров. Не айс получается. Да и без сращивания получилось крепко.
Однако и это ещё не всё: осталась мелочь - переделать проводок заземления экрана, который временно, чтобы не мешался был утянут в термоусадку.
На сегодня я кончил. Всем мира!
20.03.2014, 13:44
Васян
Re: Девушки тоже инсталлят-2
красивенько получилось однако
20.03.2014, 14:40
Pills
Re: Девушки тоже инсталлят-2
Угловые разъемы супер)
Надо себе так перепаять...когда тепло будет) не вытаскивая из машины :smile3:
20.03.2014, 15:02
nomemory
Re: Девушки тоже инсталлят-2
Прямо-таки энциклопедично. Надо бы в золотой фонд... Добавлю лишь-если надо нанести маркировку не так пафосно, но просто и надежно- берём советский рулонный лейкопластырь, пишем на нем шариковой ручкой, видно отлично и держится-не оторвешь. По пластырю и-шариковые, и маркеры для СД пишут отлично.
20.03.2014, 15:15
Митрич
Re: Девушки тоже инсталлят-2
Цитата:
Сообщение от Энергия
Вас,в свою очередь,хочу попросить воздержаться от флуда.....ну и всего остального!
Ксюша. А как ты себе это представляешь публикуя такое фото в первом посту? Мы ведь хоть и старые, но всё-же мужики!)))
А про молодых я вообще не говорю!)))
Ну а про посты Аркадия я вообще не говорю. Он больной с большой буквы "Б" на всю голову!)))
