Всем привет.
С приходом весны руки зачесались что-либо сделать и я начал делать корпус для проца minidsp. У меня, кроме самого minidsp 2x4, еще и nanodigi для подключения к процу по цифре, так же miniDC Isolator для изоляции проца от помех бортовой сети.
Все это добро решил разместить в одном алюминиевом корпусе, заранее купленном в Чип и дипе.
Я не стал пока заморачиваться красотой и сделал выпилы в боковых стенках (но идеи как облагородить вид есть ).

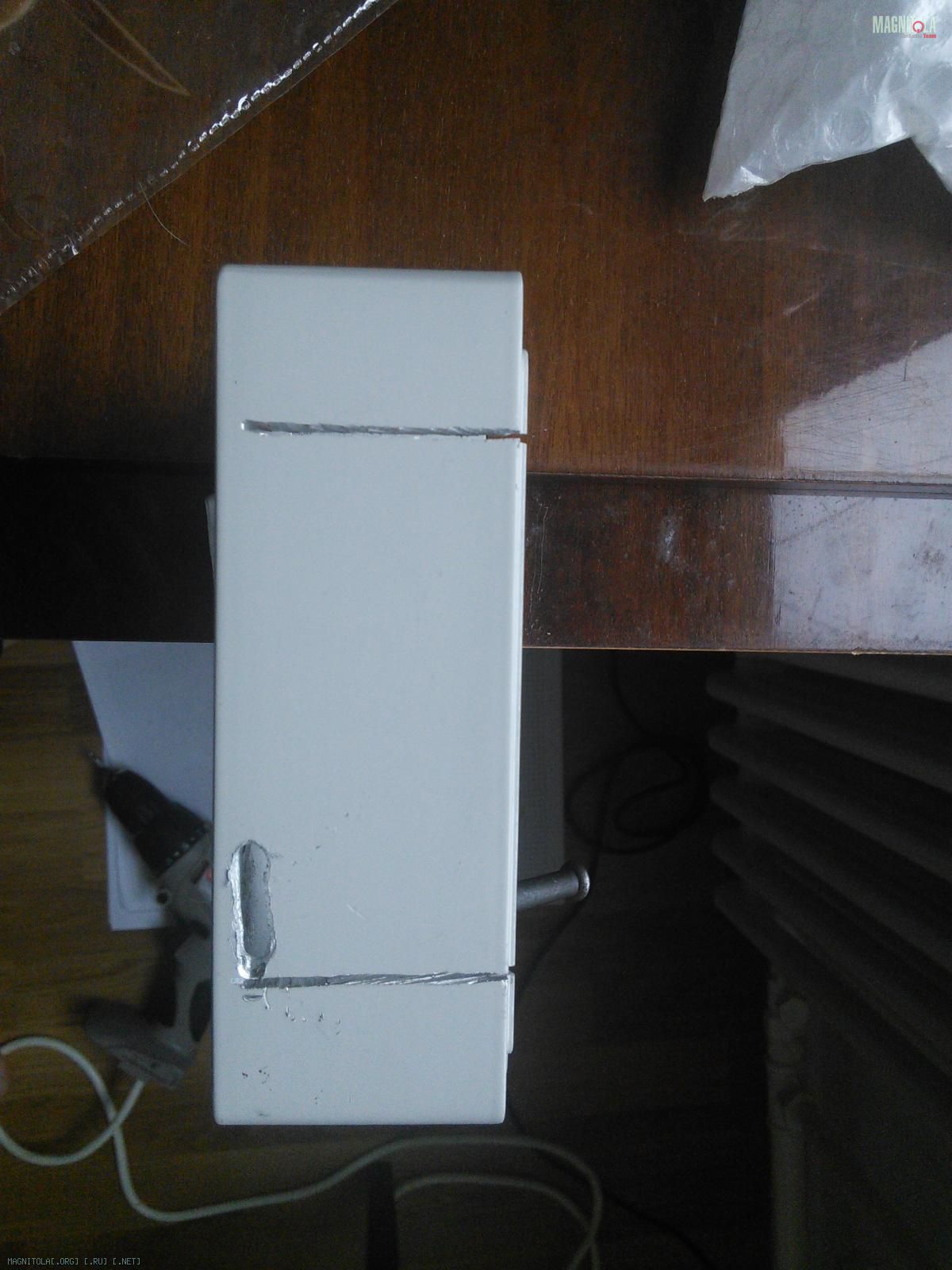

Поехали, Сначала сделал прямые запилы и просверлил отверстия около дна корпуса

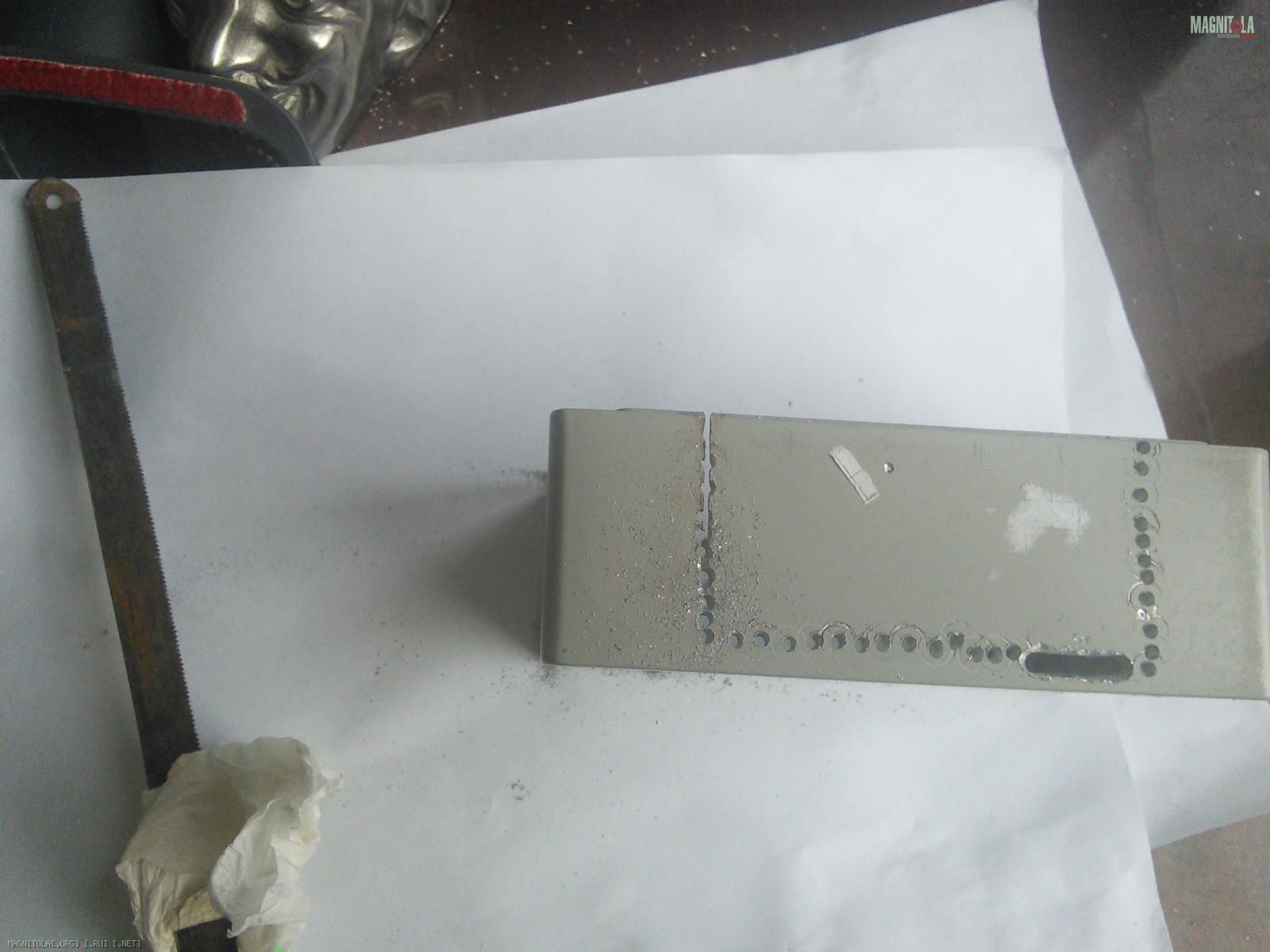

Вторую сторону пилил уже в другом месте, где не было нормальной ножовки, потому для второй стенки использовал другую технологию

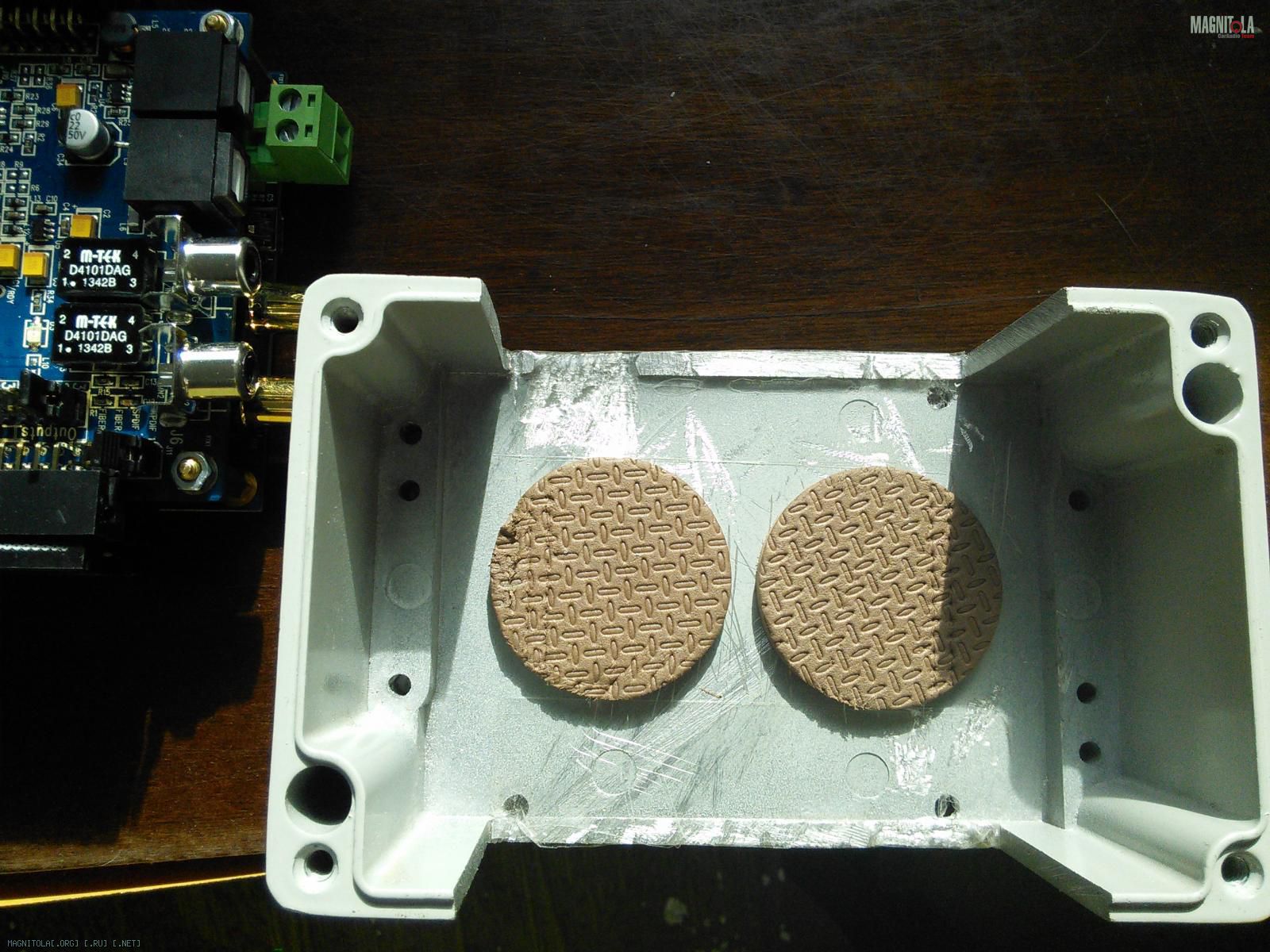

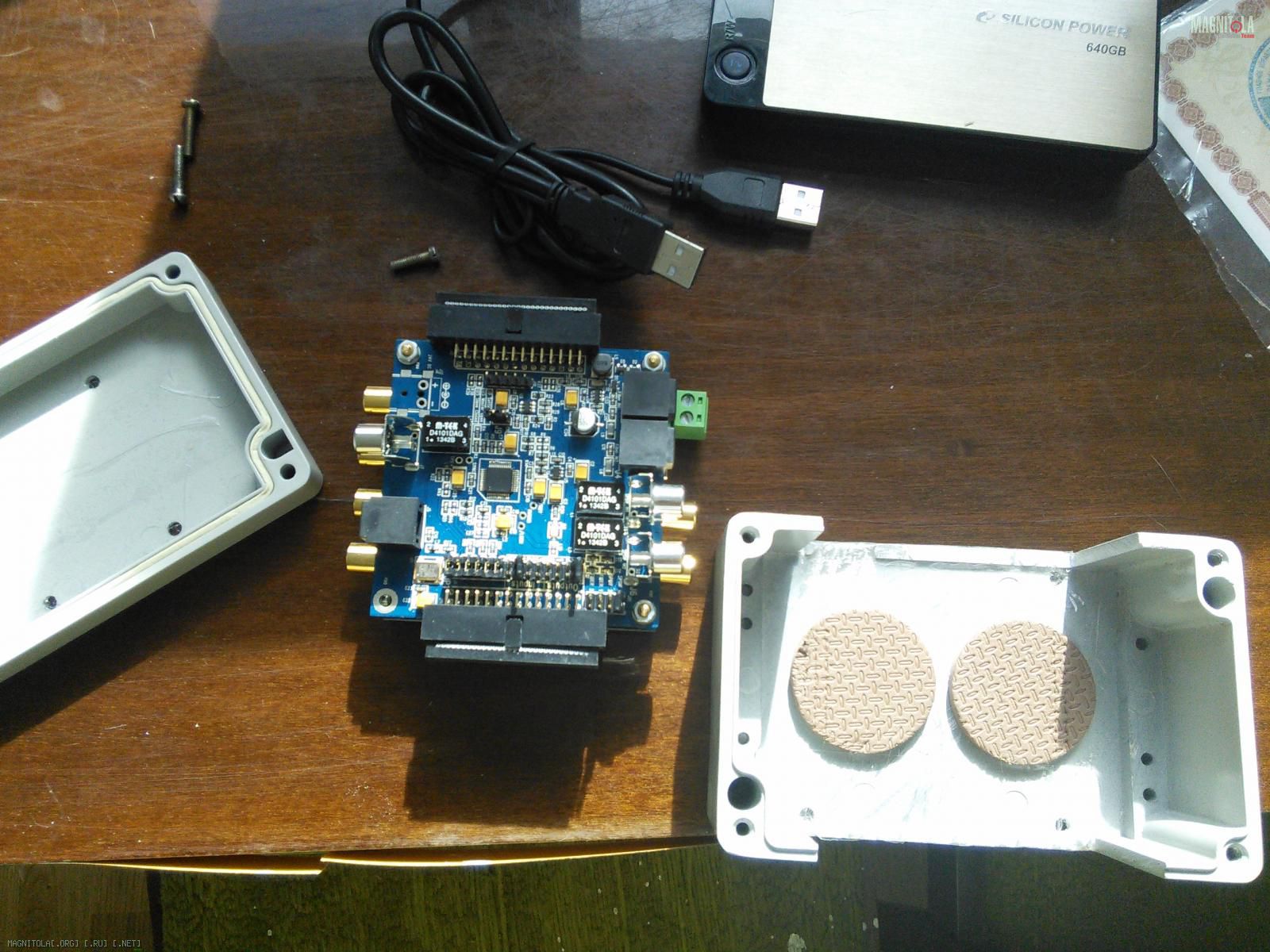

Наклеил набойки для ножек мебели с целью изолировать проц от корпуса.
Напильником подравнял стенки.

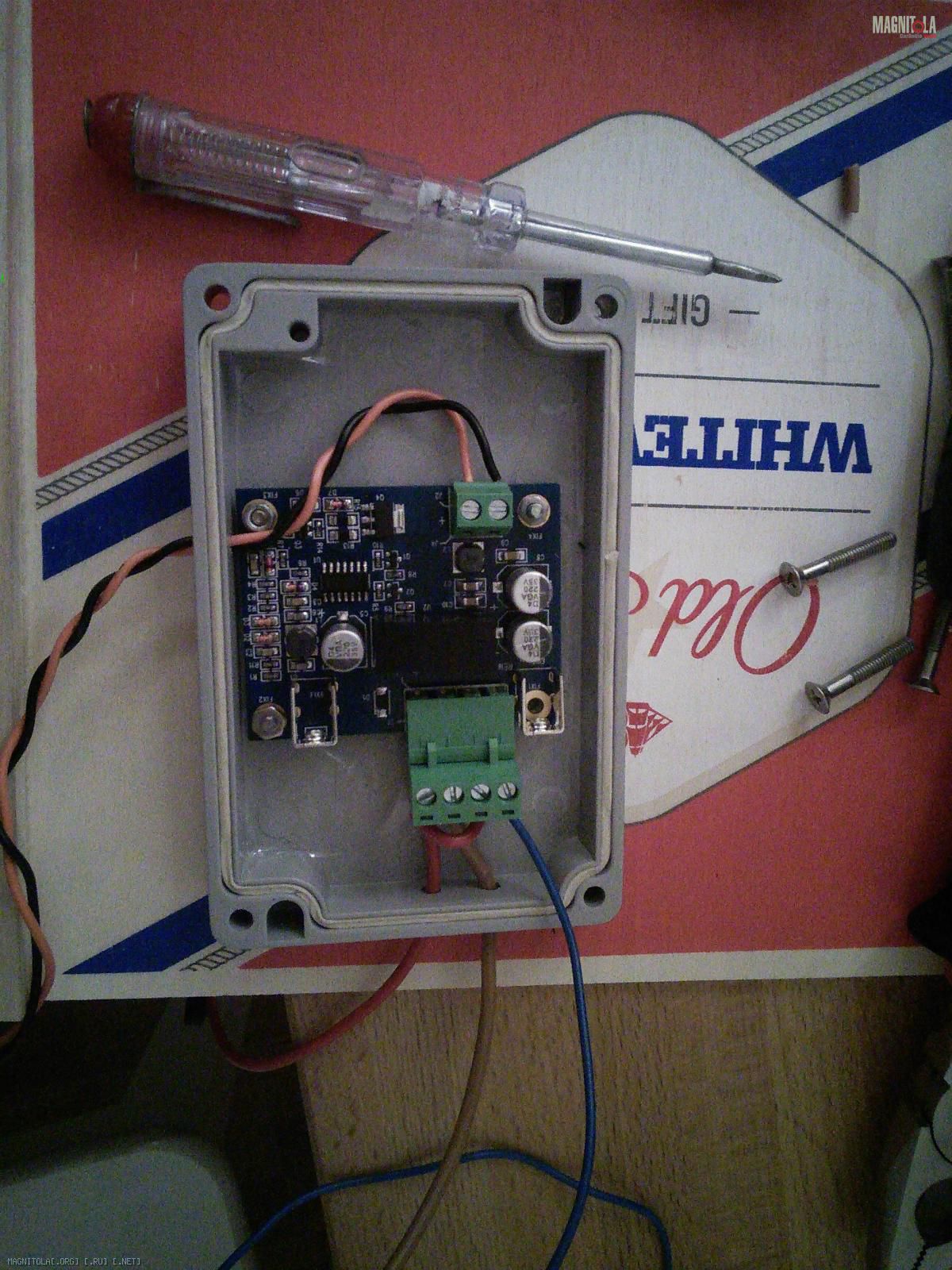

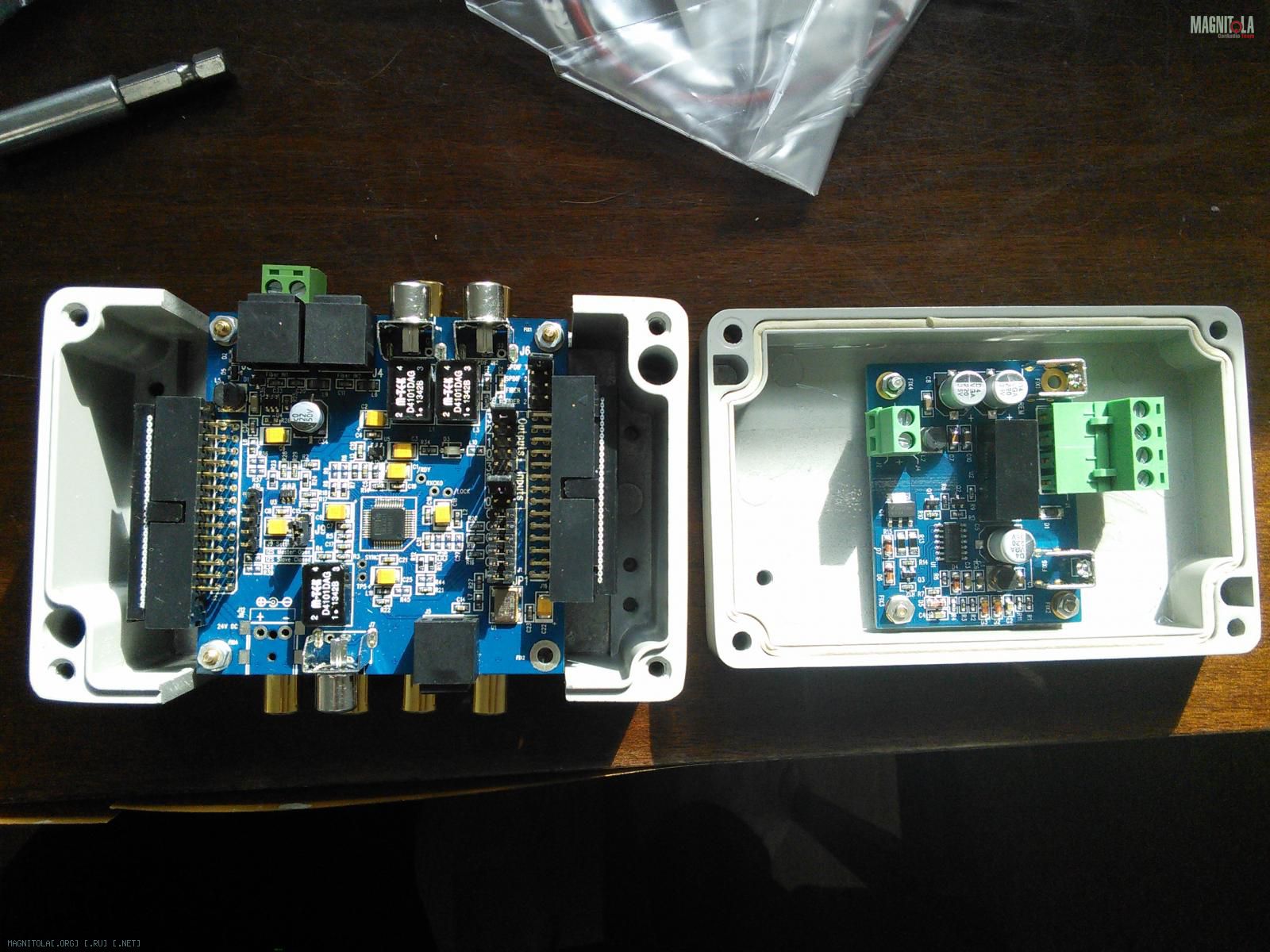

miniDC Isolator разместил на крышке корпуса, на фото проц и miniDC Isolator уже на своих местах

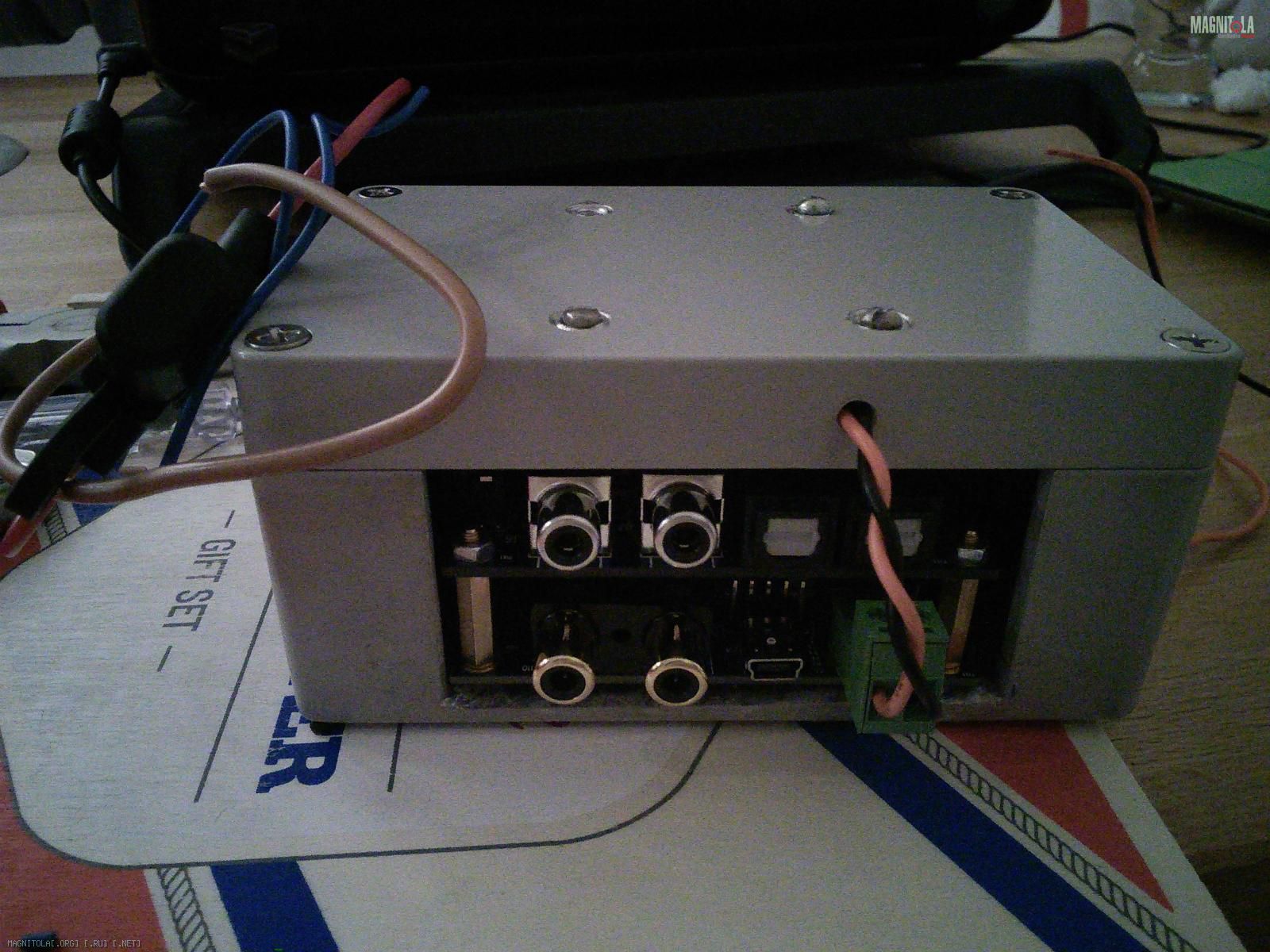

Для входящих проводов питания, ремоута, и выходящих проводов на minidsp сделал отверстия в крышке сбоку, чтобы не было пересечений с линейными выходами
Проц собран
Еще раз привет.
Руки чесались сильно, поэтому сделал еще и межблоки. Межблоки делал из какого-то кабеля belsis, т.к. был под рукой (а руки-то чешутся), специально не стал заморачиваться с межблоками, т.к. есть потом идея сравнить на слух разные межблоки. Да и схалявил, т.к. с одной стороны уже были заводские RCA разъемы.
Зачистил кабелёк, приступил к паянию.

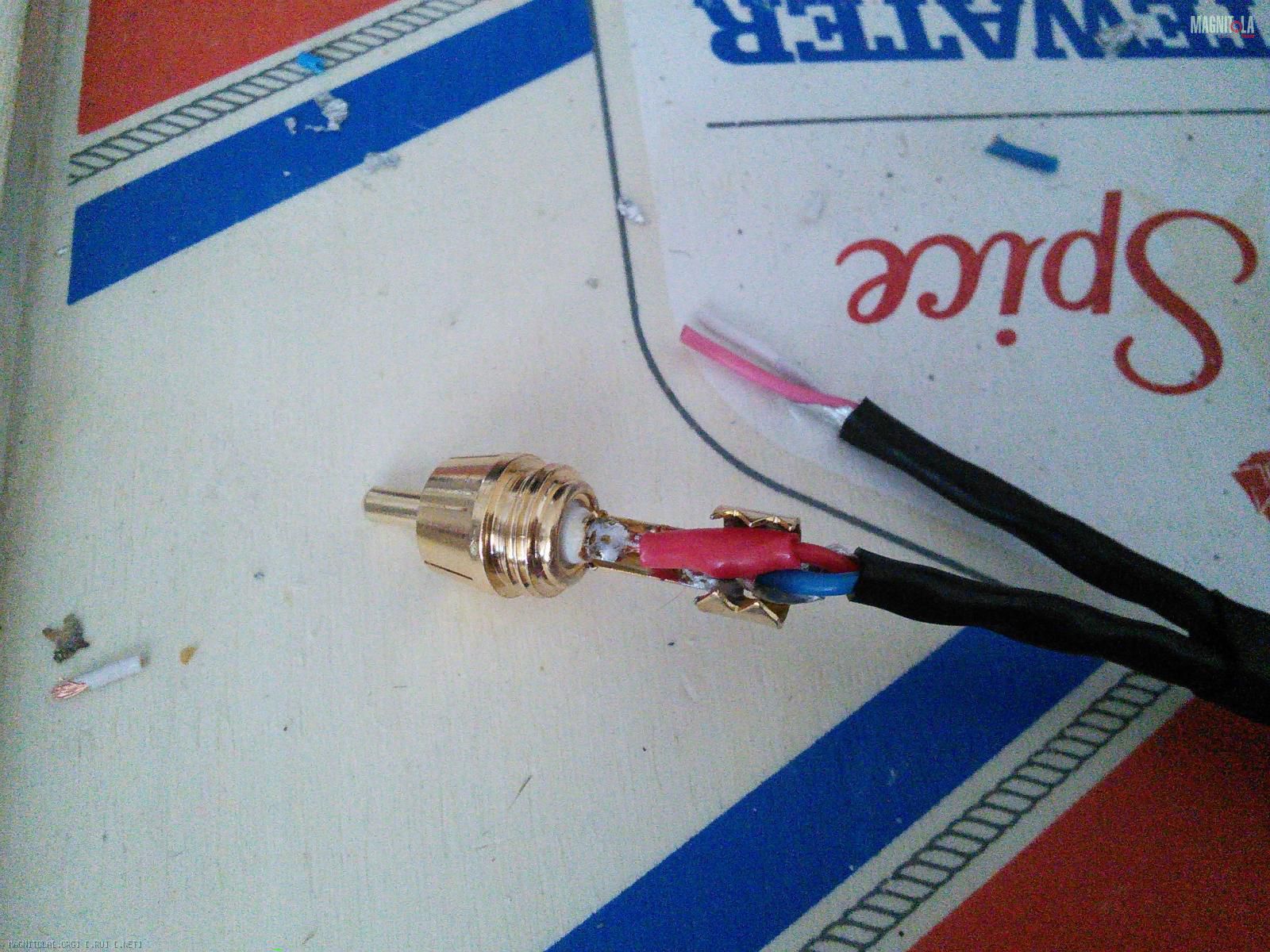

Первый распаял, теперь подожмем
Термоусадочка

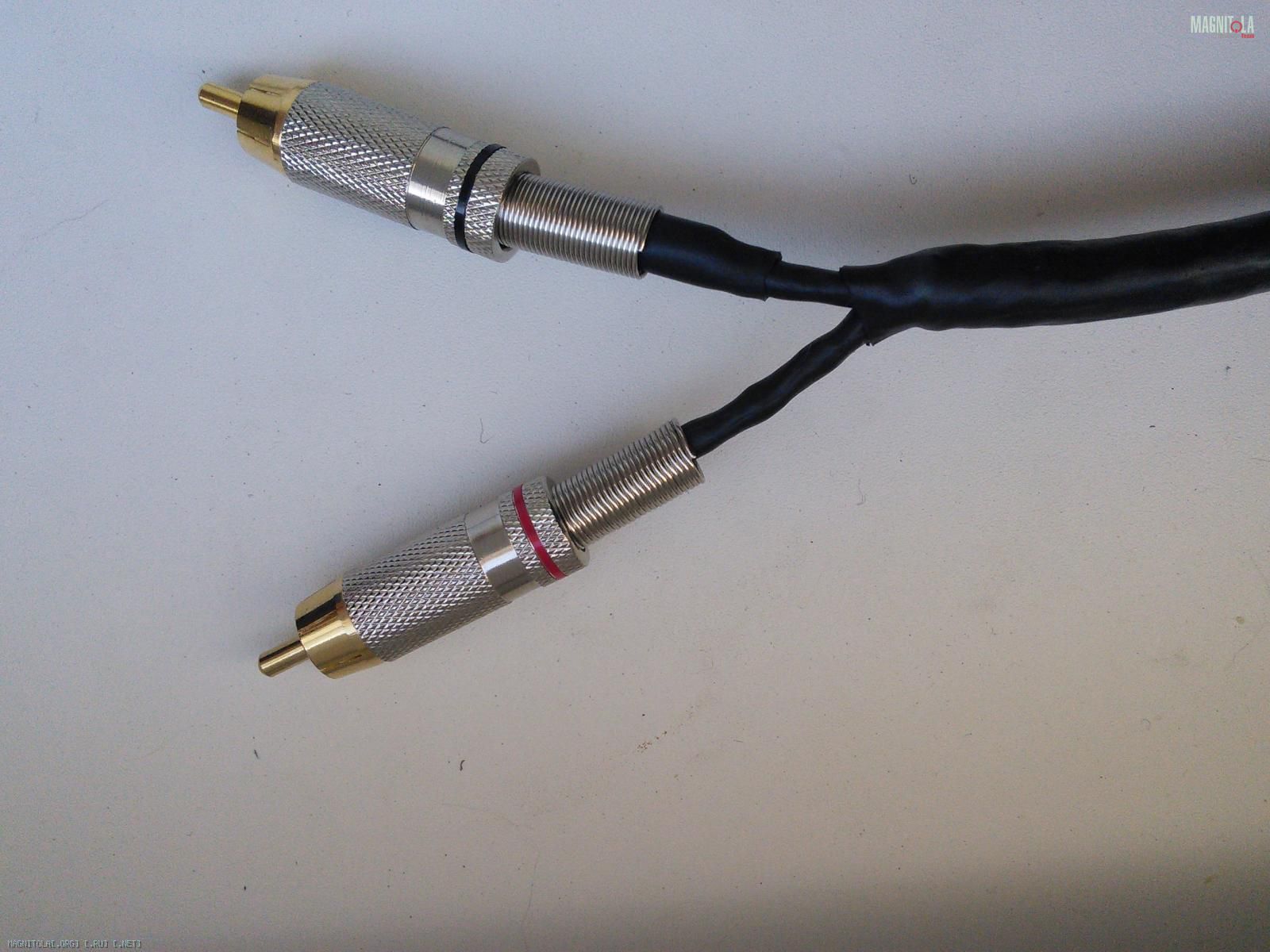

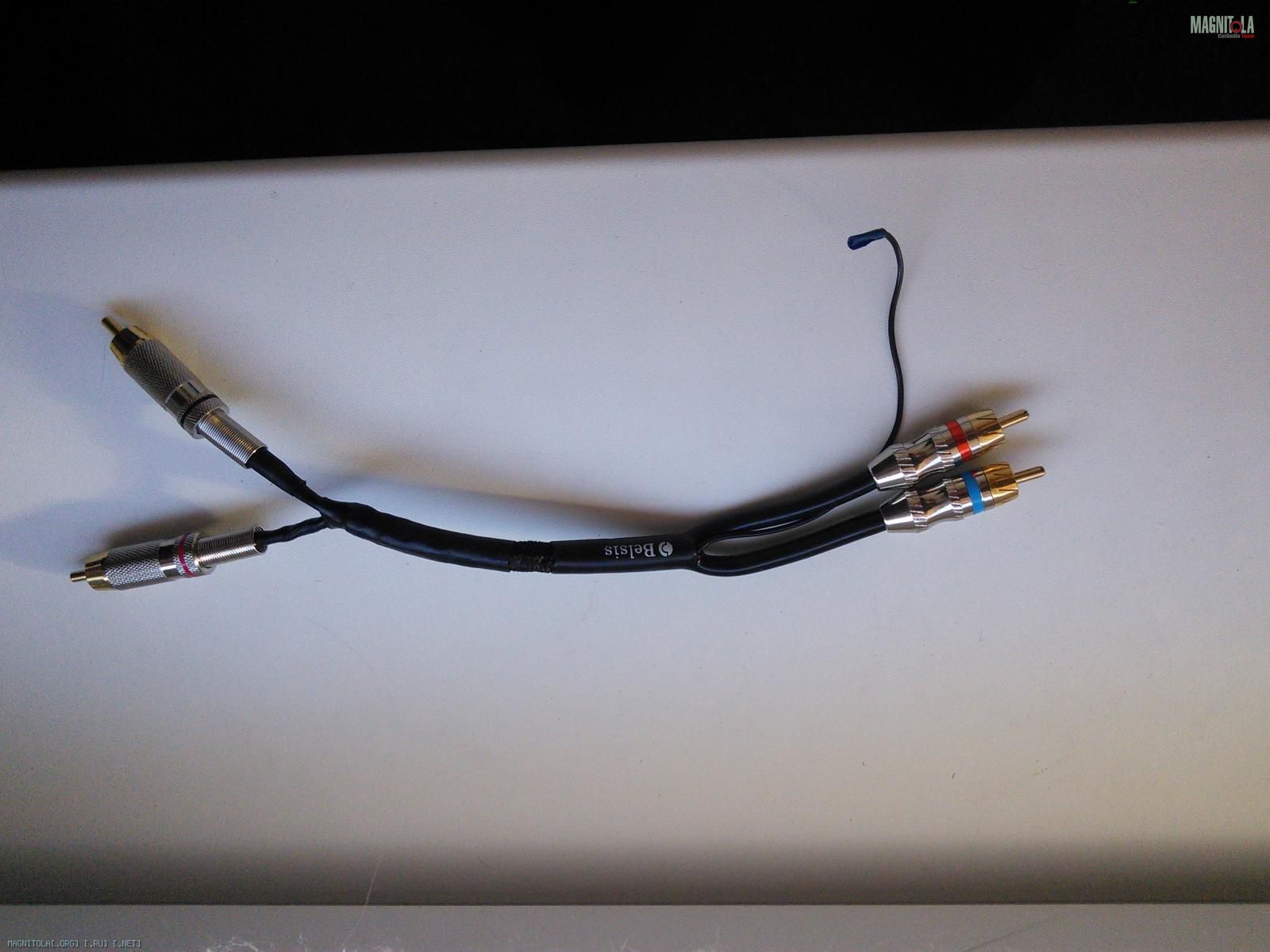

Первый межблок готов.
Со вторым межблоком было тоже самое, ничего интересного.

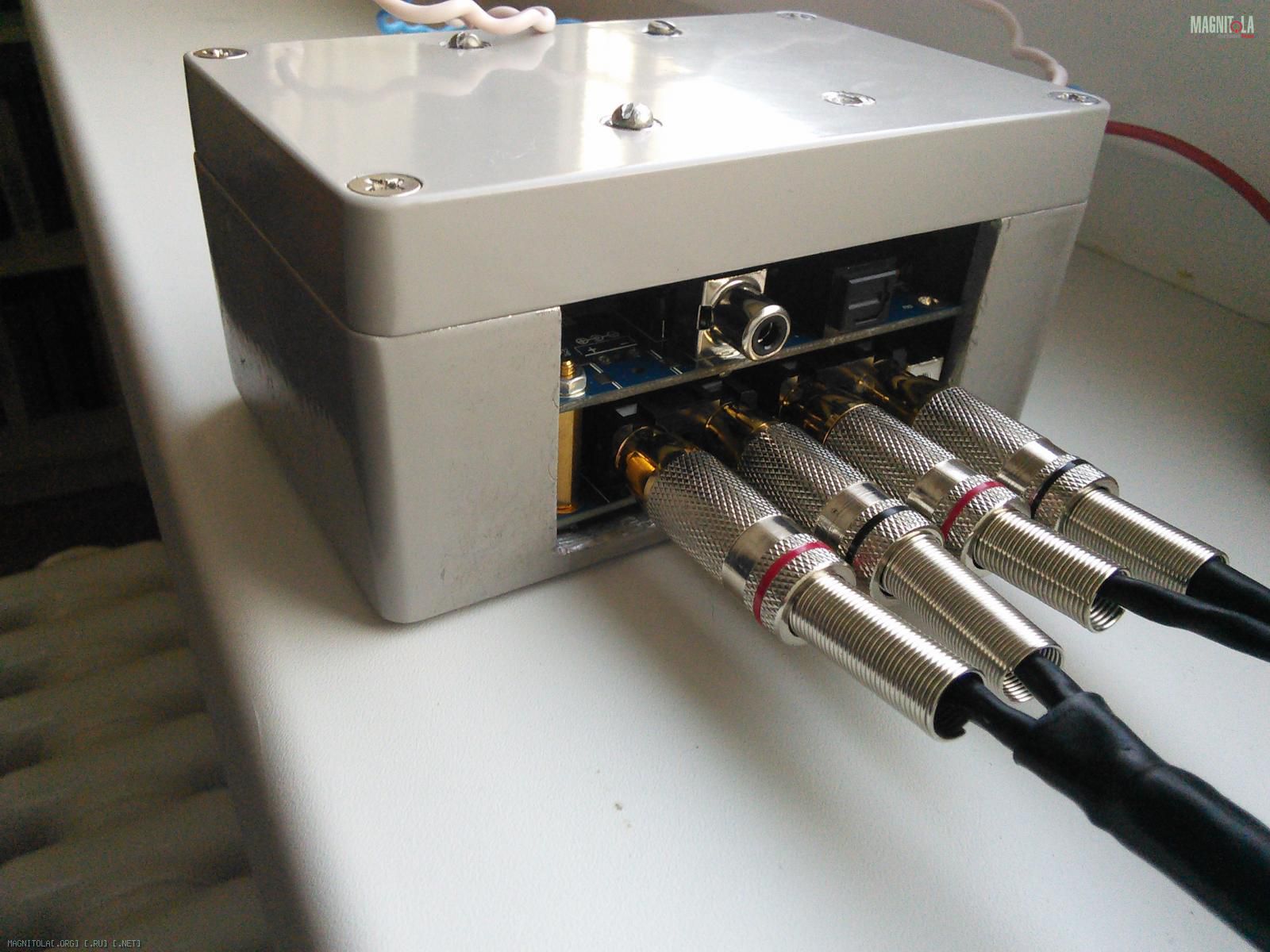

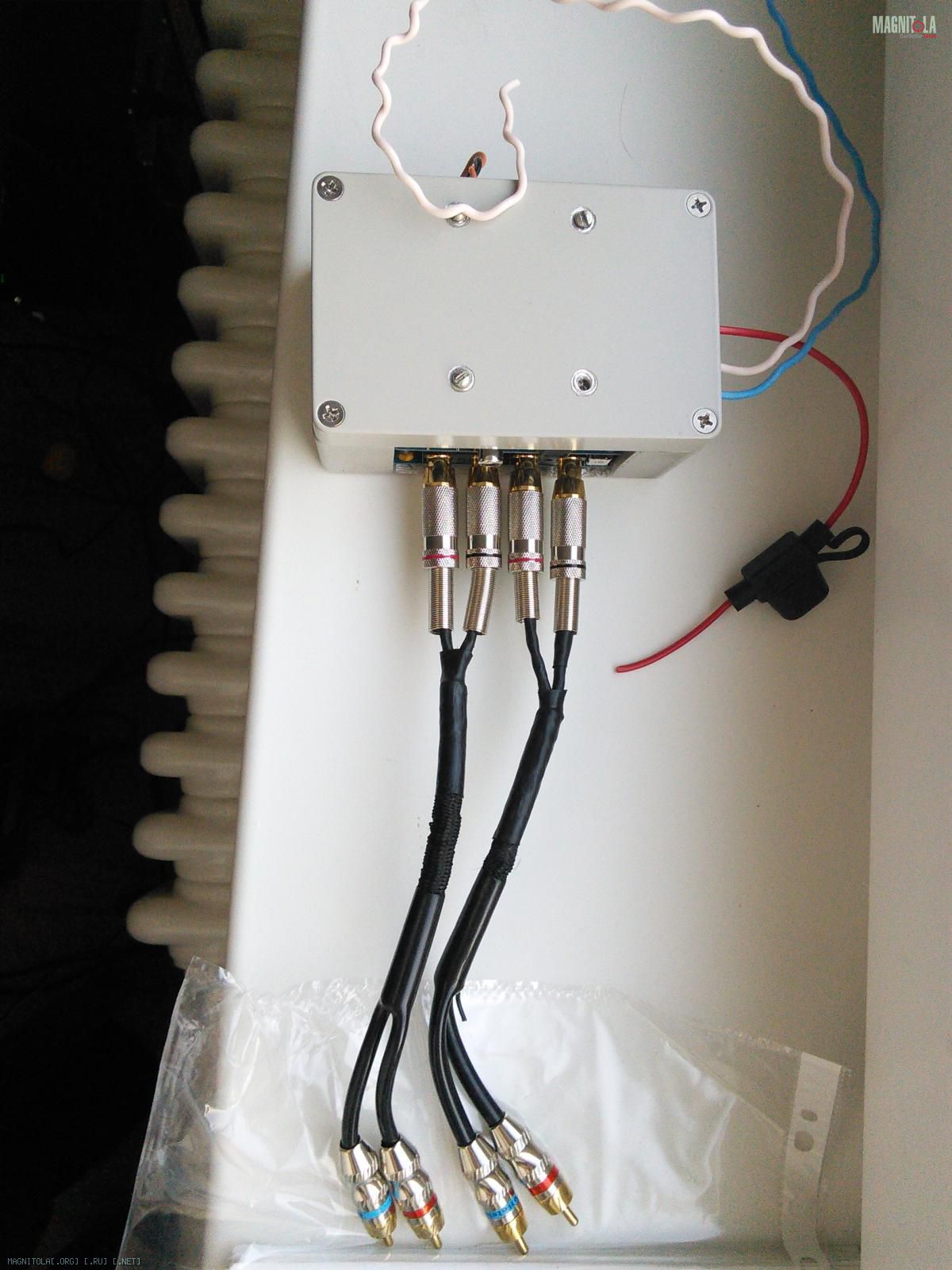

Подключаем к процу.
Потестил межблоки и проц дома, подключив к компьютерной акустики, побаловался с фильтрами, эквалайзером и задержками, теперь осталось все это дело установить в авто и освоить настройку автозвука.
Хотя все и так знают куда (точнее к кому это все приведет )
P.S. На фотках есть еще одно доказательство моей руко###ости.
P.S.S Ширик все же хрипит, но сегодня проверил трек, новый из пендостана уже в Москве, надеюсь на следующей неделе уже будет у меня
Прочёл всю тему, так и не понял, линейки вывели из 510ой ?
Всем привет, сегодня забрал новый ширик на почте (шел из солнечной калифорнии 13 дней!!!), на майских праздниках, надеюсь подключу его вместе с процом.
---------- Сообщение добавлено 21.04.2015 в 12:41 ----------
Всем владельцам RCD-510 производства Delphi читать статью как перевести выходы в низкоуровневый режим. Впрочем, вторая часть статью, настройки через WAG-COM пригодятся и владельцам RCD-510 производства Bosch
