Да, Эд, это сильно, но лучше бы звучало "по приобретению наводок":)Цитата:
Сообщение от kruizo
bob911, кабелечки красивые, но размещение вдоль силы может привести к наводкам и пластиковые стяжки здесь не помощник:(
Вид для печати
Да, Эд, это сильно, но лучше бы звучало "по приобретению наводок":)Цитата:
Сообщение от kruizo
bob911, кабелечки красивые, но размещение вдоль силы может привести к наводкам и пластиковые стяжки здесь не помощник:(
Еще один Шкодовод - поклонник ЦСКА.В-)
Не, Слав...наводки, они ведь как дети-появляются, когда их не ждешь. А когда их спецом собираешь, они от системы шарахаются...боятся чтоль:DЦитата:
Сообщение от slavka1010
У меня вон, рем со всеми межблоками вдоль кузова, и ниче...
Отправлено с моего GT-P6200 через Tapatalk
Причем тут цска, я вобще далеко не фанат футбол шо он есть шо его нет.Цитата:
Сообщение от м_роман
---------- Сообщение добавлено 19.03.2017 в 23:18 ----------
Че ты тут куски по выдергивал, стебешь что над силой межблоки идут....Цитата:
Сообщение от kruizo
Что с предыдуищми кабелями mogami наводок не было что и щас нет.
---------- Сообщение добавлено 19.03.2017 в 23:20 ----------
Ни когда ни каких наводок не было и с другими кабелями и усями.Цитата:
Сообщение от slavka1010
Да ты взгляни на цвета оплетки змеиной, а потом лепи что не фанат. Еще один, потому что когда Андре89 собирал систему в багажнике своей шкоды, там фанаты ЦСКА были сильно польщены.Цитата:
Сообщение от bob911
А про футбол,.... меня тоже не цепляет. Особенно когда слышу сколько стоит новый стадион в Питере и как миллионы приходят тем, кто гоняя мяч побед не имел и не имеет. Не хотел обидеть поклонников данного спорта. Спорт тут не при чем вовсе.
Эд, у Рем какие токи? Там наводки если и будут то незначительные. У bob911, межблоки вдоль силы идут, словить наводки вероятность увеличивается многократно, но уже написали, что мы фигню говорим, все проверено;)Цитата:
Сообщение от kruizo
Всем привет!Уже очень давно я хотел заменить выходные разъёмы RCA на своём процессоре ALPINE PXA H800.Из за того что при отключении межблока происходит вот такая хрень…При чём не у меня одного такая проблема, Alpine просто не позаботился о качественных RCA разъёмах.
Вложение 1119880
Я заказал вполне качественные разъёмы с aliexpress, которые в принципе стоят своих денег — 16 баксов за 8 шт.
Вложение 1119882
Далее приготовил провода из кабеля Tchernov Classiс MKII IC и припаял их к разъёмам.
Вложение 1119884Вложение 1119886Вложение 1119888Вложение 1119890
Снимаем проц.
Вложение 1119892
Разбираем его.
Вложение 1119894Вложение 1119896
Начинаем выпаивать родные разъёмы. Будьте аккуратны, я вырвал одну дорожку с платы, в принципе ничего страшного, кинул перемычку.
Вложение 1119898
Далее впаиваем подготовленные RCA разъёмы.
Вложение 1119900Вложение 1119902Вложение 1119904Вложение 1119906Вложение 1119908
Собираем процессор.
Вложение 1119910Вложение 1119912Вложение 1119914
Всё готово!
Вложение 1119916Вложение 1119918Вложение 1119920
На своём месте.
Вложение 1119922Вложение 1119924
В общем теперь с RCA разъёмами всё норм ))) Я доволен)
Привет всем!2 года назад я подготавливал двери под музыку — Вибра, Алюминиевый профиль, Акустическая линза из пеноплекса. Год назад я делал акустические щиты в передние двери, дабы сделать подобие ящика в двери.
В этом году я решил всё переделать, так как метал двери вибрировал и это на мой взгляд влияло на звук, да и из-за акустического щита обшивка не садилась на дверь по заводскому а торчала в разные стороны.В двери я решил вклеить Шумофф Проф Ф за динамиком в два слоя с на хлёстом ступенькой друг на друга, а также вклеить около 3 метров алюминиевого профиля 6x2 см в каждую дверь.Первоначально я проклеил Проф Ф, оставив места для профиля.В этот раз я клеил профиль уже на метал при помощи всё того же кузовного герметика, и далее проклеил Проф Ф в на хлёст на профиль на оставшиеся участки метала двери. Также по заливал герметиком пространство между каркасом усиления (трубами) и металлом внешней стороны двери.Получилось довольно жёстко, намного жёстче чем было в прошлый раз, но местами метал всё же вибрирует около ручки двери и еще в каких-то отдалённых от динамика местах. Не считаю, что это как-то влияет на звук, так как вибрация не сильная на максимальной громкости.
Вложение 1130176
https://www.youtube.com/watch?v=mv5tpdTZAWo
Далее я начал готовить подиумы.
Алюминевые кольца под ETON у меня уже были.
Мне нужно было еще по 2 кольца мдф или фанеры на каждую сторону.
Сам пилить я их не стал, а заказал в столярке кольца из мдф.
Кольца из мдф я решил сделать максимально тонкими для того чтоб динамику хватало пространство, площадь отверстия по идее получилась больше площади диффузора, и это как бы хорошо, никакого туннельного эффекта при работе динамика не должно быть.
Выпилили их идеально с нужной мне проточкой в области прохождения болтов через алюминиевое кольцо для стягивания всех колец с основанием из фанеры.
Вложение 1130178Вложение 1130180Вложение 1130182Вложение 1130184
Затем я уже сам выпилил основание подиума из фанеры и приклеил одно кольцо к фанере, а второе к алюминиевому кольцу, так как алюминиевое кольцо вместе с мдф кольцом в дальнейшем срастётся с пластиковым карманом на обшивке двери, а второе останется на основании из фанеры, и всё это будет стягиваться четырьмя болтами m6.Получилась на мой взгляд не плохая конструкция.
Вложение 1130186Вложение 1130188Вложение 1130190Вложение 1130192
Далее начал процесс изготовления акустического щита из стекломата.Очень внимательно нужно предусмотреть все нюансы прилегания обшивки к двери, так как основным было посадить обшивку без проблемно после изготовления щита.Первым делом проклеил всё малярным скотчем и наметил маркером где вклёпаны забивные гайки и всякие нужные отверстия. Маркер в дальнейшем отпечатается на стекло мате.
Вложение 1130194
https://www.youtube.com/watch?v=xokFOQoMBTA
Далее нарезал 300-ый стекломат и замешивая в пропорции 100 грамм полиэфирной смолы на 2 грамма отвердителя принялся укладывать стекломат.
Вложение 1130196
Набрал практически везде толщину от 6 до 8 мм, а может и более.
Вложение 1130198
Скажу вам, что 2 шита я запорол так как за раз пытался наложить максимальный слой, и щиты просто повело… Пришлось переделывать снова.После того как стекломат высох, я без проблем отделил его от двери, а остатки скотча отдирал от стекломата еще около часа, скажу вам это нудное и липкое занятие )))
Вложение 1130200
https://www.youtube.com/watch?v=e4Xbe_AZan4
Затем убрал, по отрезал и по высверливал излишки стекломата – придав практически финальный вид перед сращиванием щита с подиумом.Зафиксировав щит и подиум на болты, склеил из скотча и картона нужную форму, срастил щит с подиумом.После высыхания всё благополучно снял, обточил излишки и выкрасил щиты в чёрный цвет.
Вложение 1130202Вложение 1130204Вложение 1130206
Также припаял разъёмы банан на Eton и на акустические кабеля – очень удобно и быстро отключать и подключать динамик, а главное еще и надёжно.
Вложение 1130208Вложение 1130210
Далее собрал двери и тестово послушал, вибрация всё же естьи на щитах, но не такая как была раньше.В принципе я доволен выполненной работой, и разница от проделанной работы в звуке слышна.
Вложение 1130212
Теперь предстоит покрыть виброизоляцие щиты и обшивки и далее уже срастить алюминиевое кольцо с пластиком.
И также изготовить новые акустические линзы.
Кстати посоветуйте из чего сделать эти линзы проще, или может быть можно купить какие-нибудь формочки для льда и вклеить их в двери, или что-то типа того.
Всем спасибо за внимание!
Шикарно получилось!
Если щиты полирнуть и покрасить, сошлши бы за ВАГовские.
Система опорная (по другому не выразиться) -лепота просто.
Как дальше будешь бороться с вибрациями и призвуками?

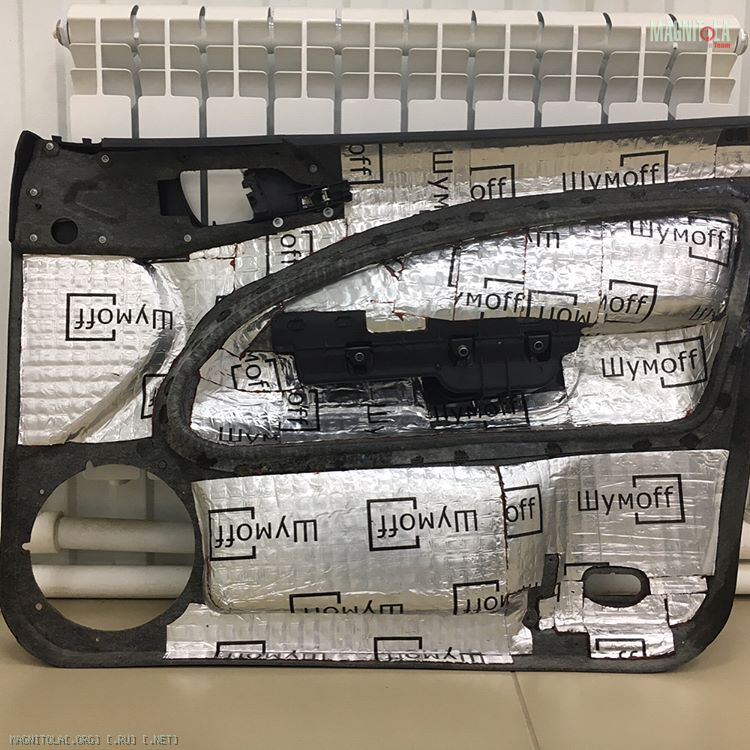

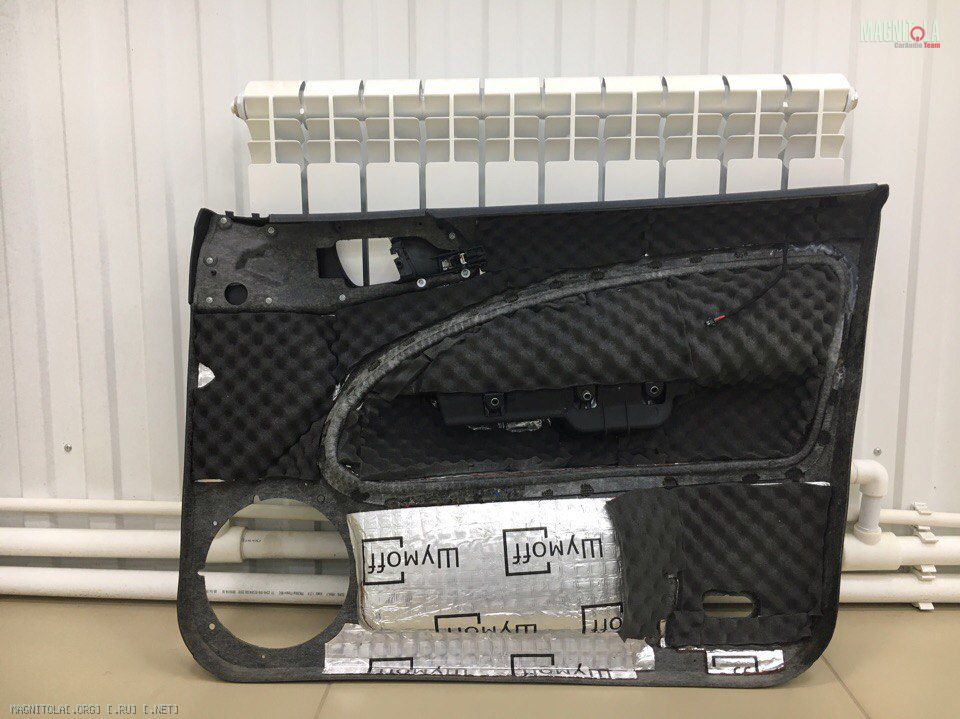

Купил Вибру Л2 и Миксф + Герметон. Завибрил обшивки уже.Цитата:
Сообщение от м_роман
Вложение 1130316Вложение 1130314
Разница уже есть. Стало по лучше.
Теперь надо завибрить щиты. И вычеслить от куда бывают призвуки на определённых частотах на максимальной громкости.
+ еще с акустической линзой надо чёто по решать.
Самое большое зло, это дверные замки. В процессе виброизоляции я поскромничал, теперь при очередной разборке заклею их наглухо виброй поверх. Только предварительно нужно полностью вымыть от штатной смазки личинку и внутренности замка, затем заложив низкотемпературную смазку.Цитата:
Сообщение от bob911
Стыки (в углах рамки двери) горизонтального уплотнителя стекла с перифирийным (тот что по окружности стекла) тоже будут ссать. Устранял герметиком. Будет ссать сам горизонтальный уплотнитель, его нужно усиливать.
Так же советую пересмотреть крепление карты к металлу двери. Если дины карту расшевелят, она молчать не будет.
Замки я ни как не завибрю, да там и нечему у меня звенеть.Цитата:
Сообщение от м_роман
Всякие стыки про которые ты говоришь, не вижу смысла клеить, воздух и так туда сюда гонятет через гофру где проходит проводка да и через сам замок. Из двери зя не сделать это по сути Free Air оформление.
Крепления карты решил оставить всё таки сток, мудрить кастом крепления уже не было ни времени ни желания, дин сильно обшивку не расшатывает.
В замке дело не звоне компонентов. Там дыры и щели, проходя через которые воздух создает сильные посторонние шумы. По внешнему виду магнитной системы, твой дин выглядит на много солиднее штатного и по идее должен перекачивать воздушные массы значительных объемов. Если у тебя не сифонит - хорошо. Минус гемор. Значит суммарный зазор всех дыр достаточен для ламинарного перемещения воздушной массы. Действительно фри эйр.
Не много перенастроился
Вложение 1158976
https://vk.com/video195025735_456239053
Всем привет!
100 лет меня тут уже не было, но проект не стоит на месте )

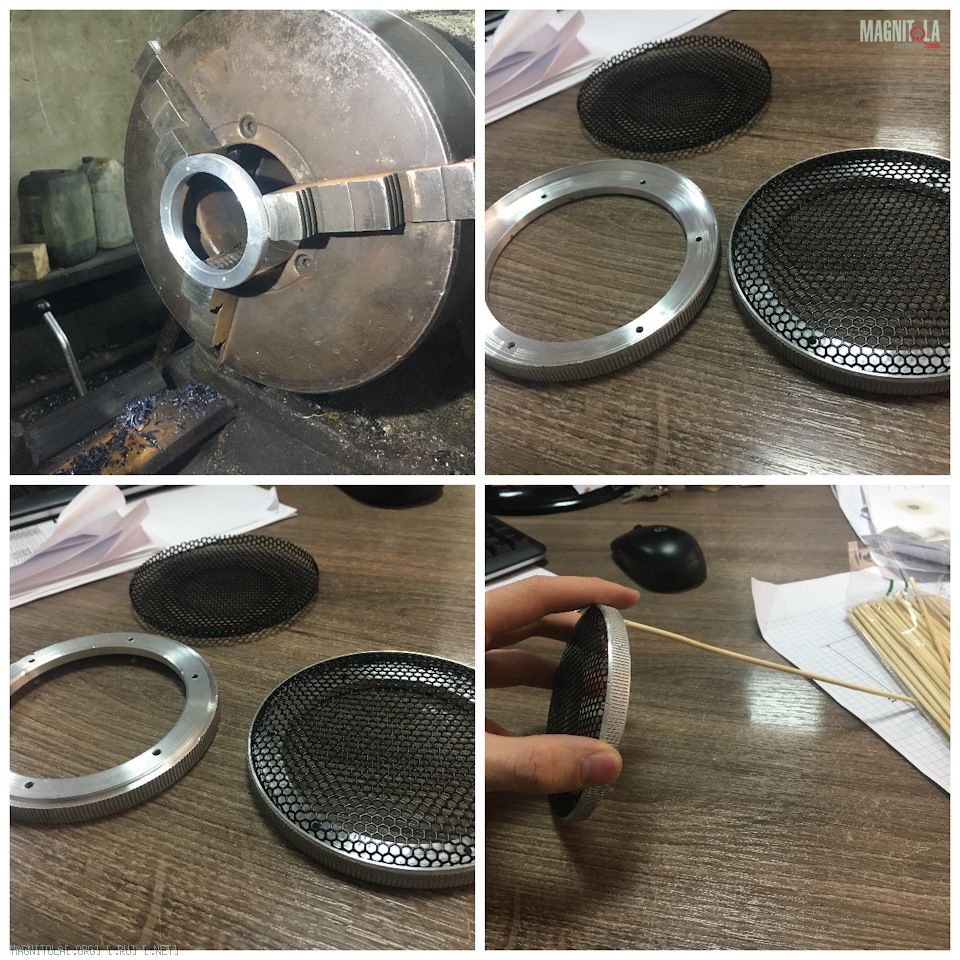

Спустя год я решился на создание новых подиумов под СЧ Eton 3-401/a4/25mg и ВЧ Eton CX290, так как на прошлых подиумах направление и объём под сч меня не устроили.В первую очередь были заказаны новые кольца из алюминия.Вместе с токарем немного усовершенствовали кольца, сделав патай под защитную сетку и под бамбуковые палочки с другой стороны.
Вложение 1219672
https://www.youtube.com/watch?v=hP2v57ZQB38

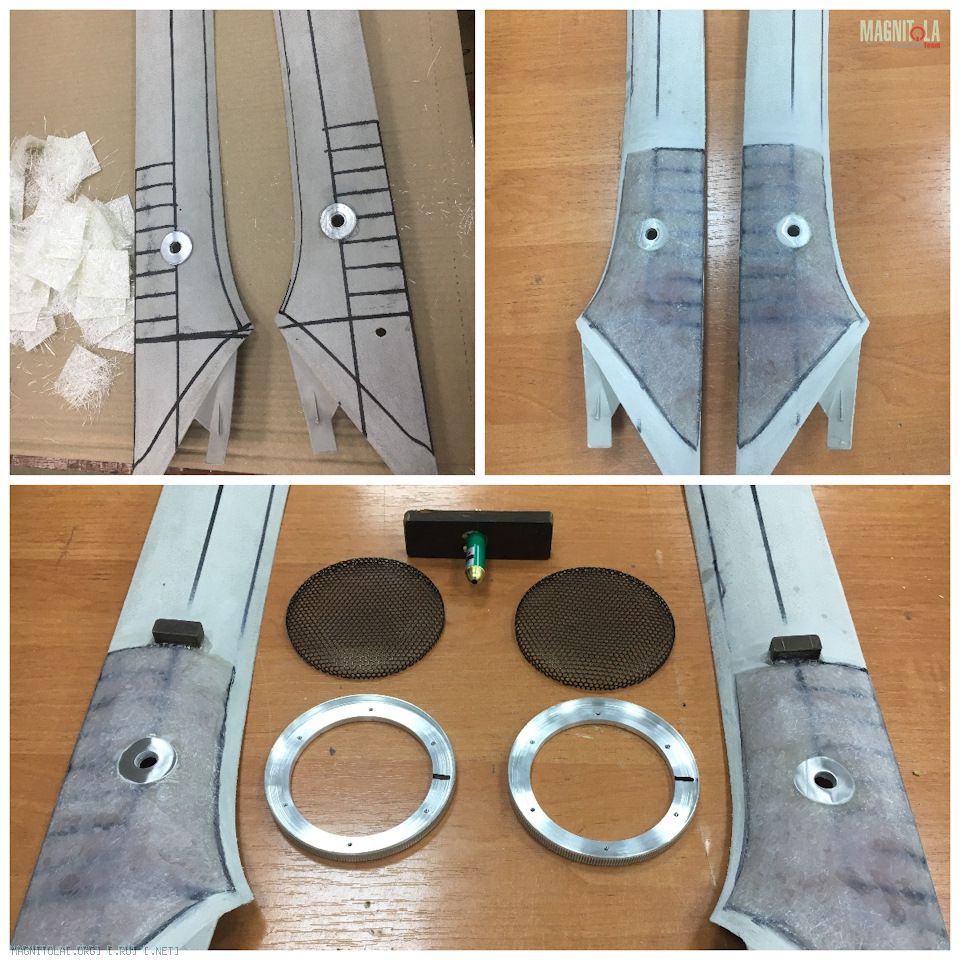

Купленные на авторазборе стойки были размечены и подготовлены для основы новых подиумов.Полностью вышкурив 60 наждачкой для лучшей адгезии на основание стойки был выложен 300 стекломат в несколько слоёв (по итогу вышло около 3 — 4 мм).Так же в кузов автомобиля была вклёпана забивная гайка для фиксации новой стойки с помощью болта m6.
Вложение 1219674

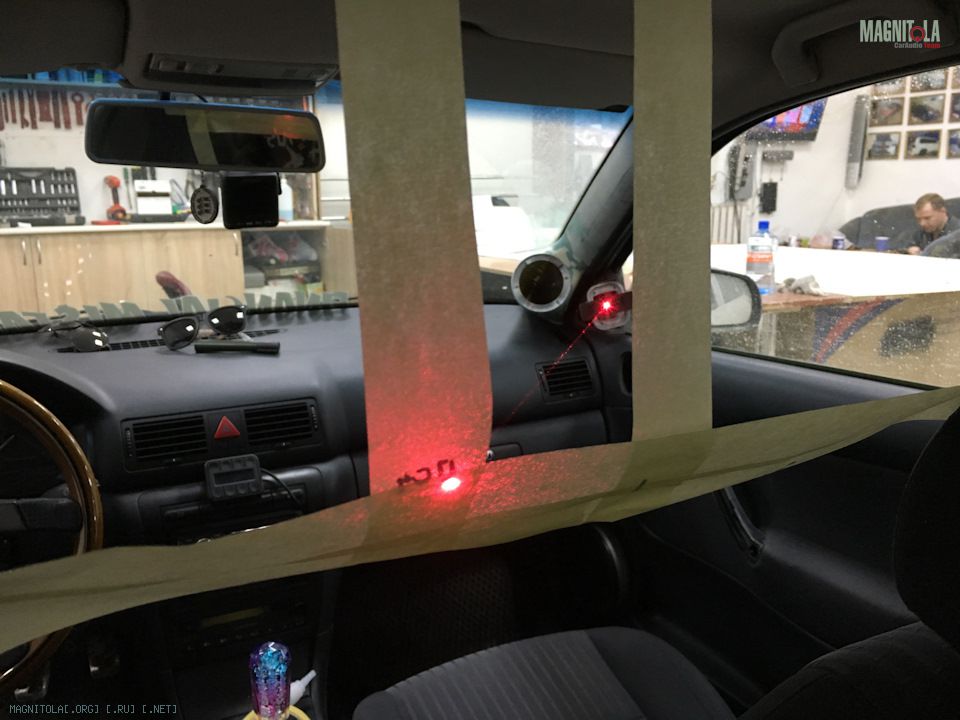

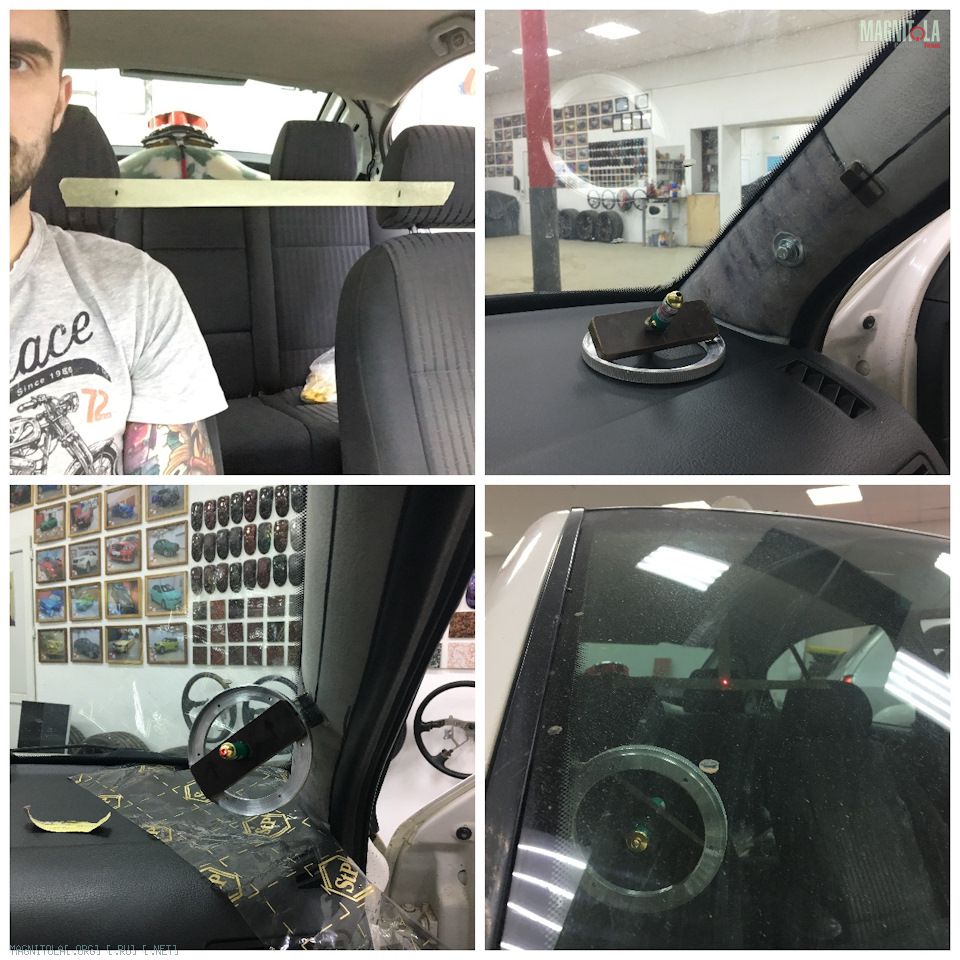

Положение колец выстраивал с помощью лазера на центр между подголовниками.Кольца клеил на клей Akfix 705 – это лучшее решение на мой взгляд чем термоклей.
Вложение 1219676

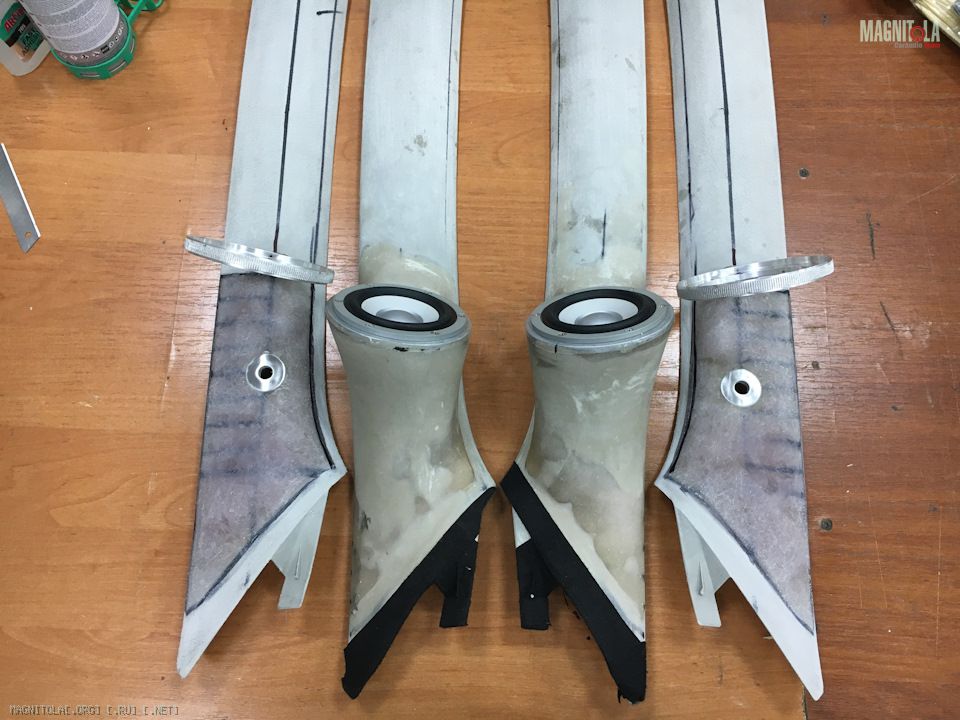

Сняв заготовки подиумов сравнил их со старыми.Разница в положении кольца очень заметна.
Вложение 1219678

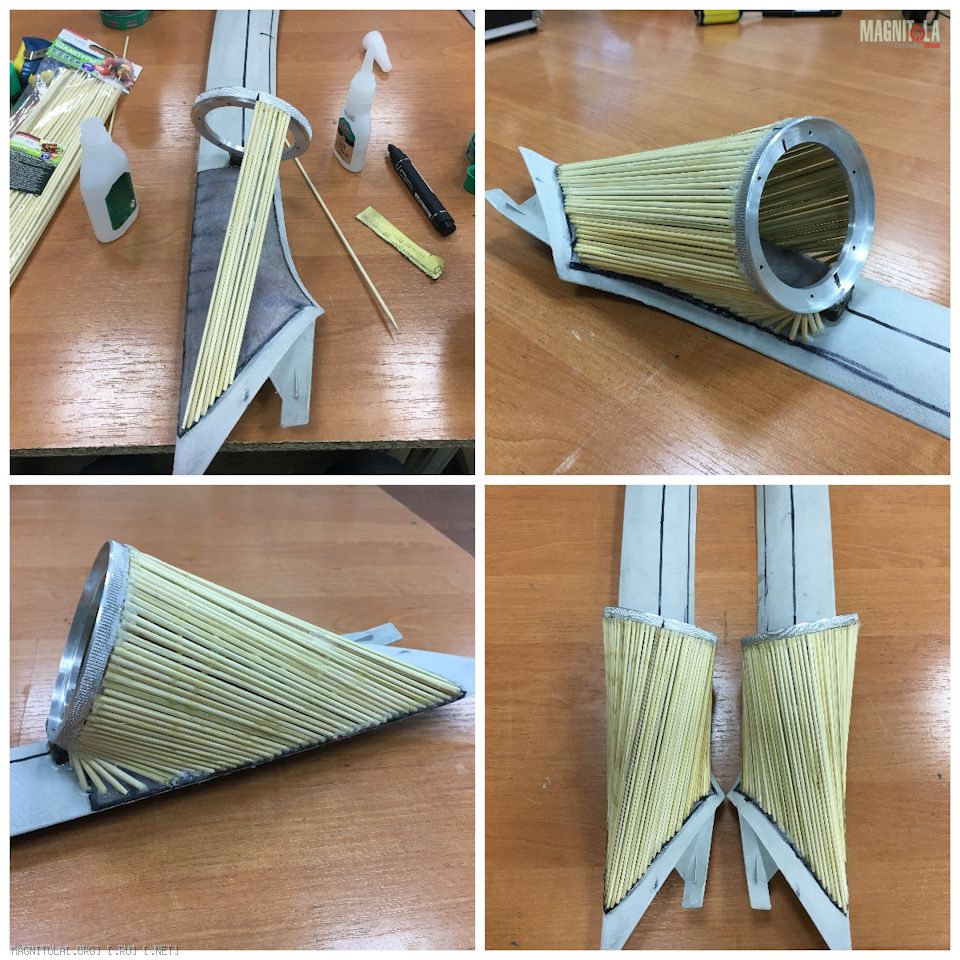

Я принципиально не хотел использовать металическую сетку для придания формы подиуму, так как таких инсталов много на драйве и я решил показать как это еще можно сделать убив больше времени )))Далее начался долгий процесс вклейки бамбуковых шпажек для придания формы новым подиумам и как мне показалось для меня это будет более удобный способ добиться в двое большего объёма ЗЯ.Подгоняя шпажки, я вклеивал их используя клей Akfix 705 очень удобно, капнул клей, пшыкнул активатором с балончика, и всё готово.На каждый подиум ушло по 3 – 4 часа.
Вложение 1219680
https://www.youtube.com/watch?v=K_ZyQ791i38

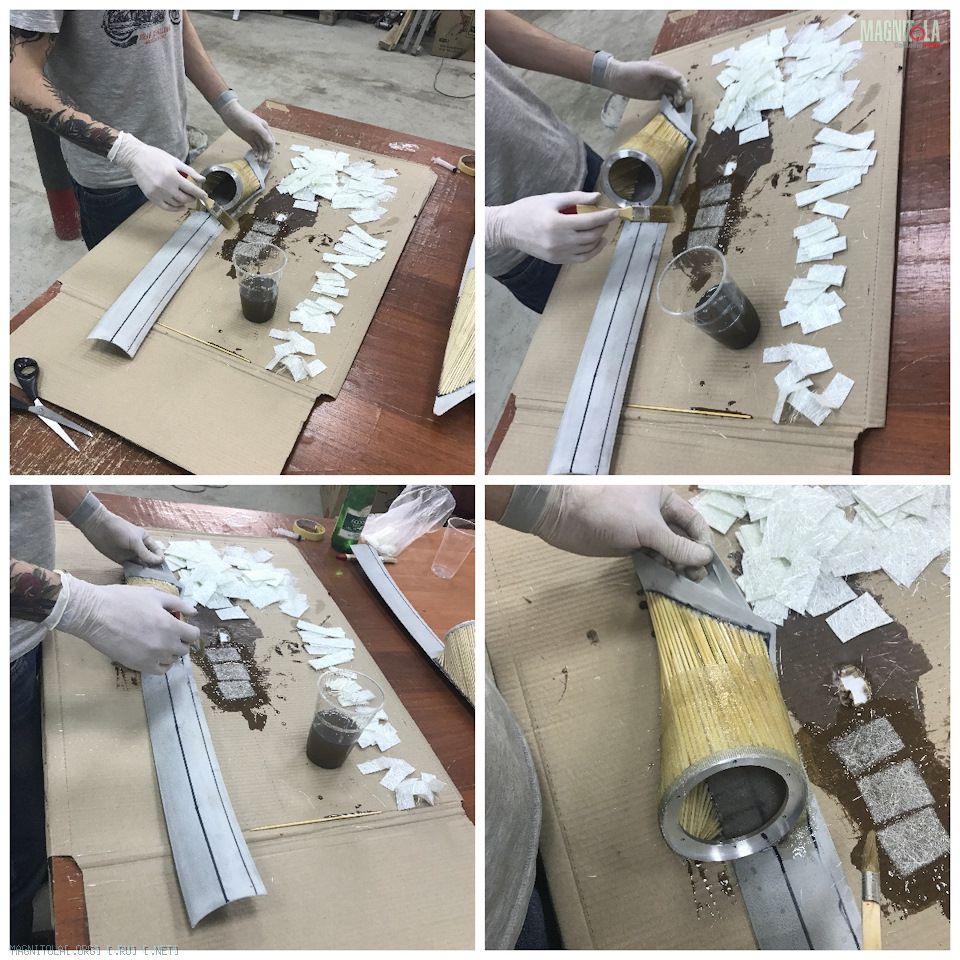

Затем уложил в 2 слоя 300 ый стекломат по верх бамбука.Соотношение смолы и отвердителя для готового раствора делаем такое 100 мл смолы на 1,5-2мл отвердителя.Стекломат предварительно пропитывается полиэфирной смолой и затем укладывается на подиум.Также внутри для закрепления бамбук был промазан полиэфирной смолой.
Вложение 1219682

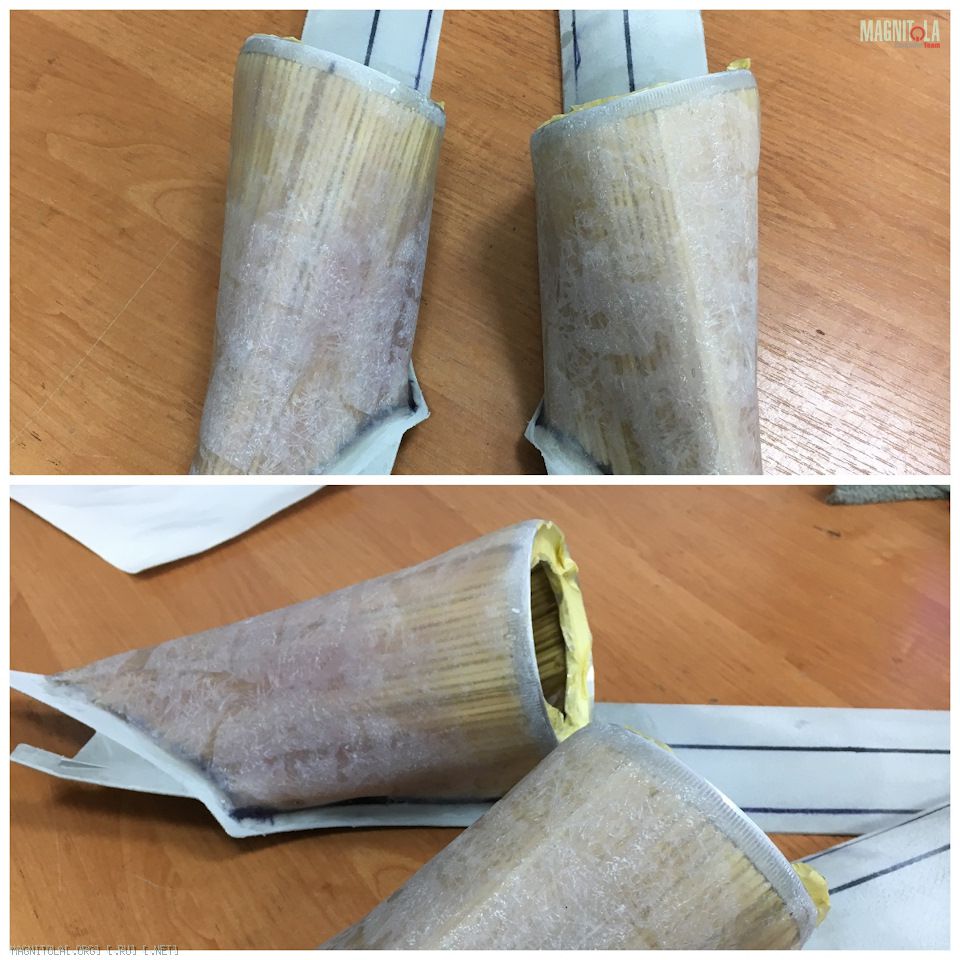

Вышкуриваем и отрезаем лишний стекломат.
Вложение 1219684

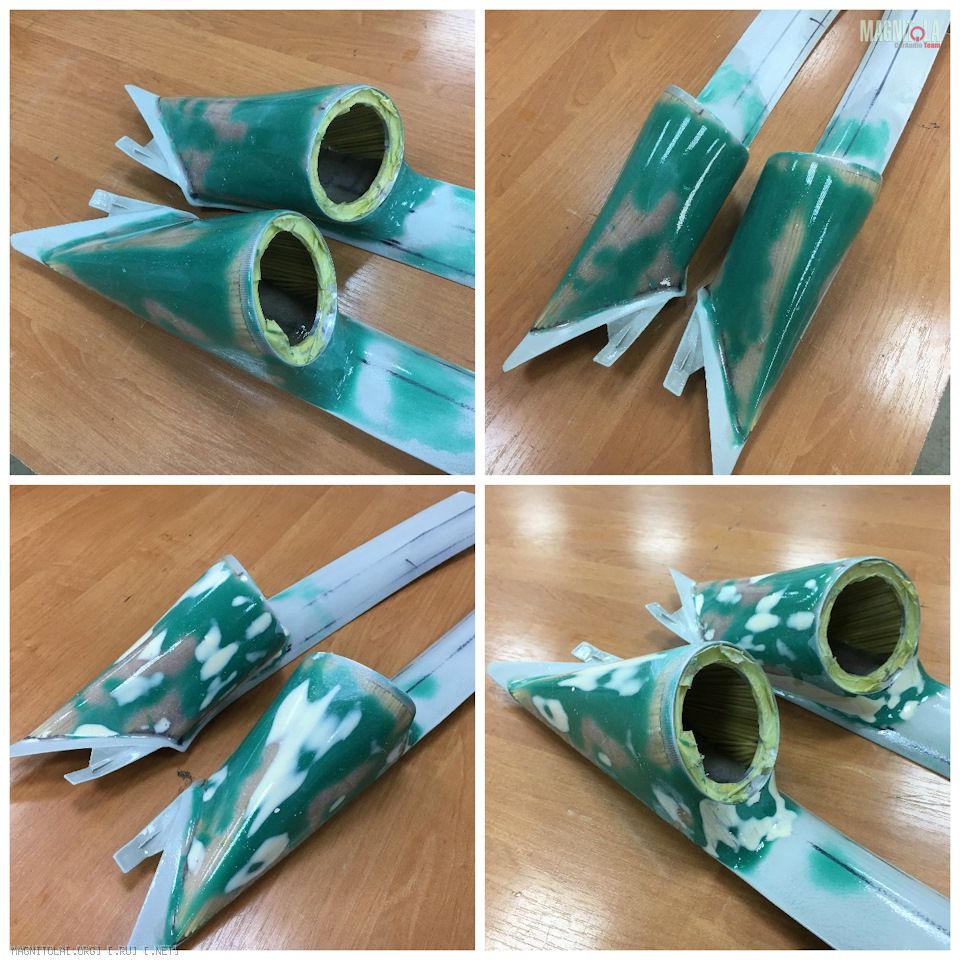

Выводим форму зелёной стекловолокнистой шпатлёвкой, и обычной жёлтой.
Вложение 1219686

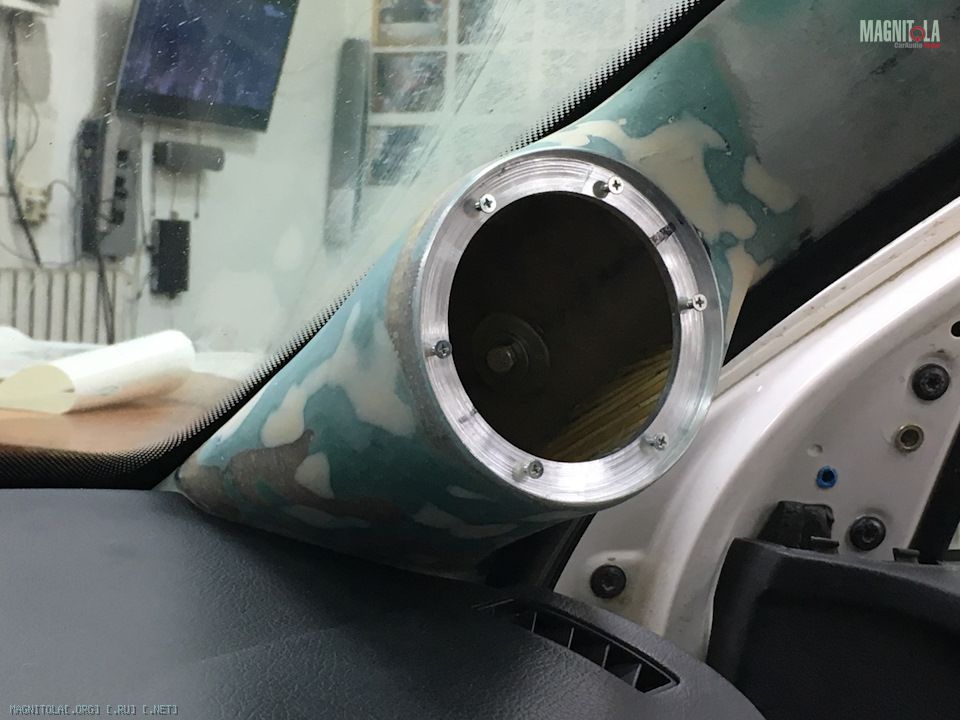

Примеряем подиум.Объём кстати получился такой — Левый подиум 756 мл и Правый подиум 776 мл – это что я и хотел)
Вложение 1219688

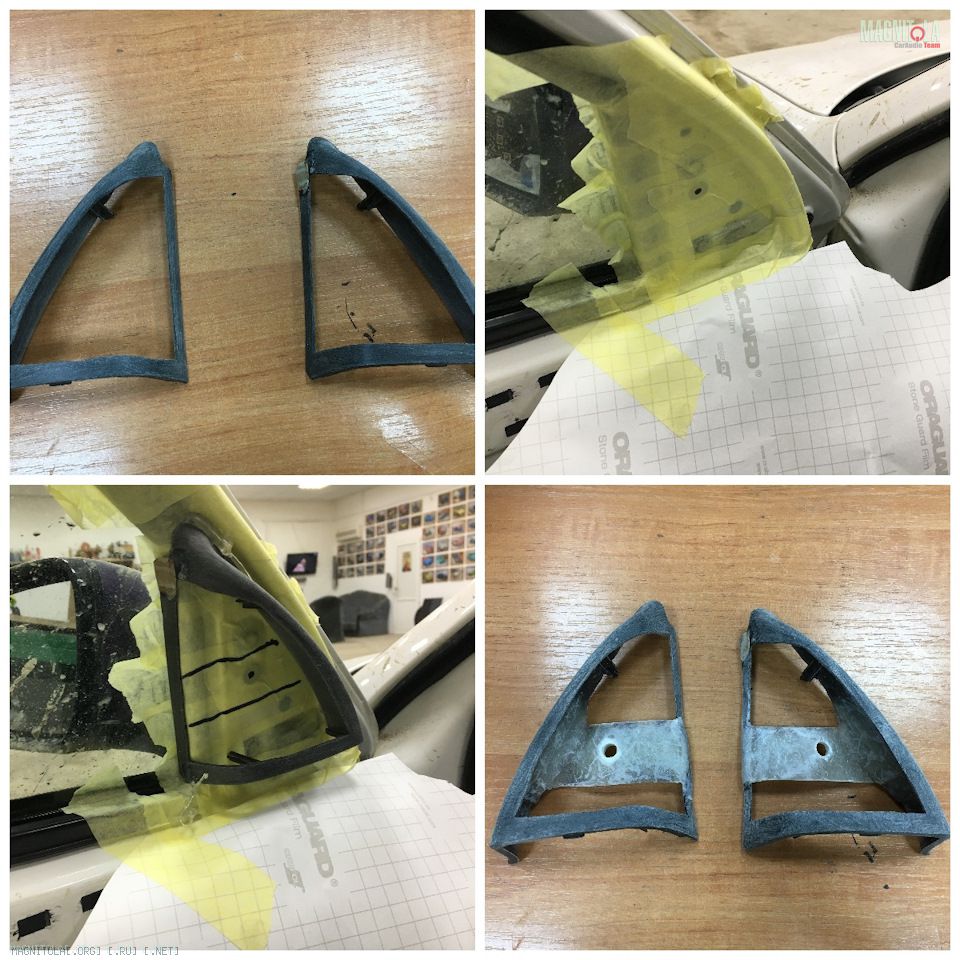

Далее начинаем готовить заготовки под ВЧ Eton CX290 в треугольники зеркал.Также вышкуриваем 60 наждачкой. И делаем основание крепления подиума к двери.Приклеиваем скотч размечаем положение забивной гайки чёрным маркеером. И укладываем стекломат.
Вложение 1219690

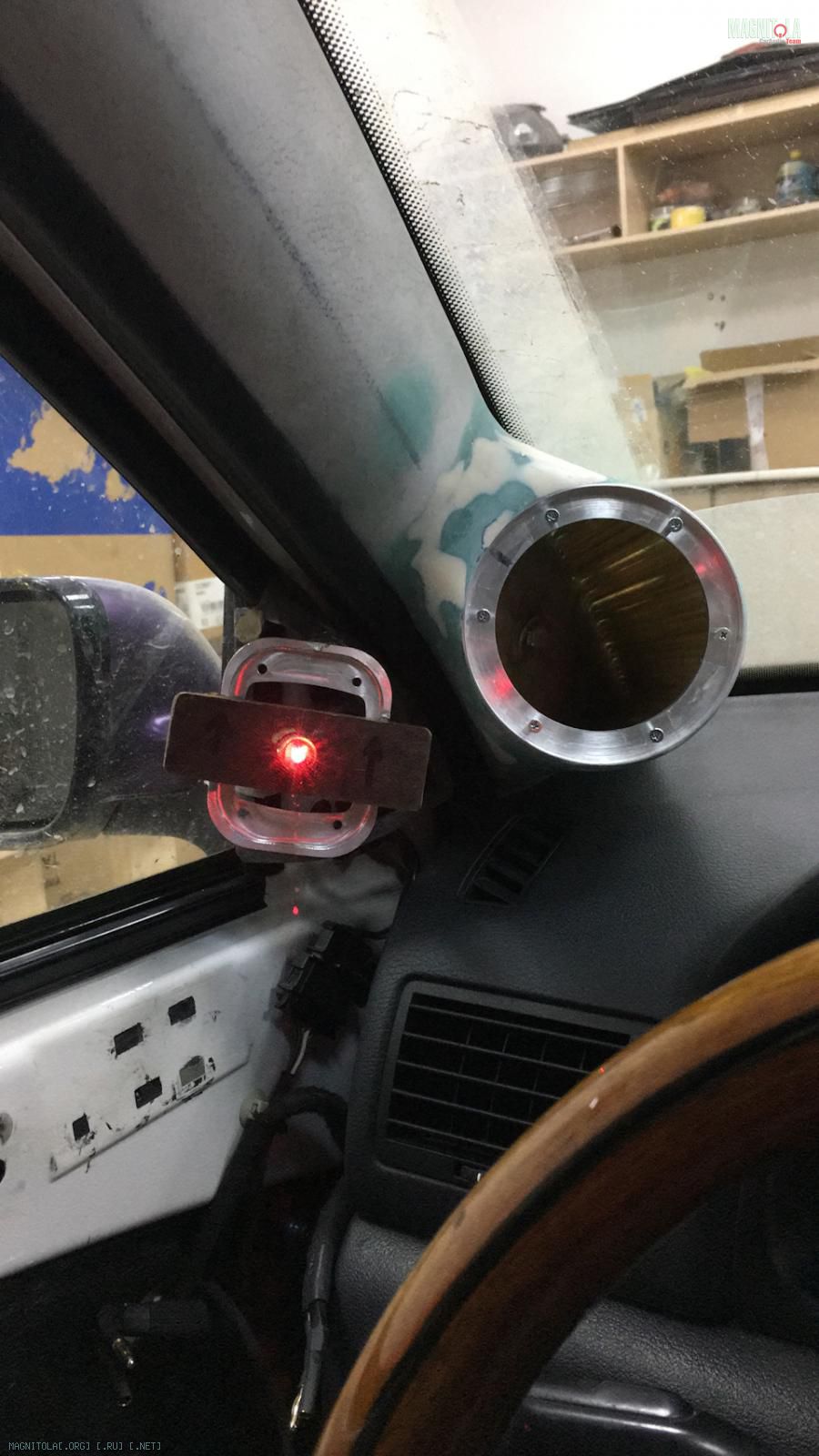

Далее после застывания снимаем, обтачиваем всё лишнее и устанавливаем на место для выстраивания положения кольца ВЧ.На этот раз бьём лазером туда куда по итогу совсем не немного сместились СЧ кольца.
Вложение 1219692
Вложение 1219694

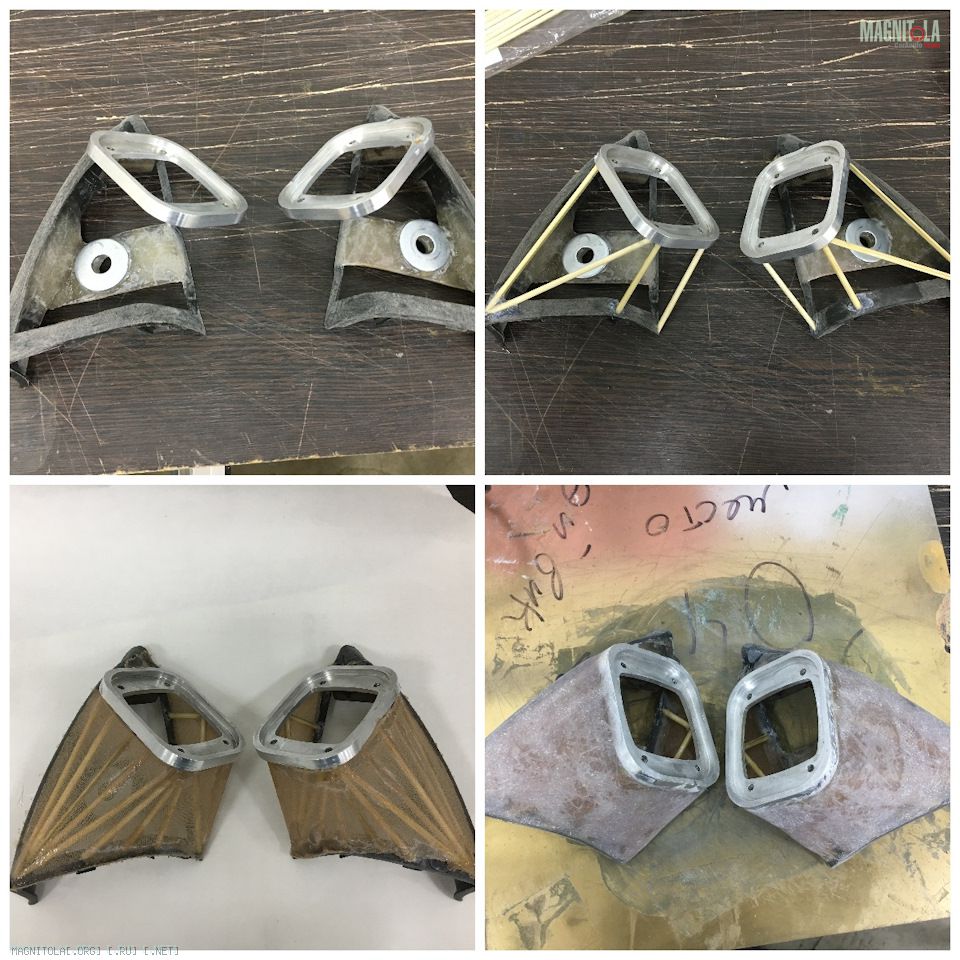

Тем же самым способом закрепив кольца снимаем подиумы и принимаемся вклеивать каркас из бамбука для придания формы.Затем взяв ткань от колготок я натянул ее по верх каркаса, и точно также в 2 слоя уложил стекломат.
Вложение 1219696

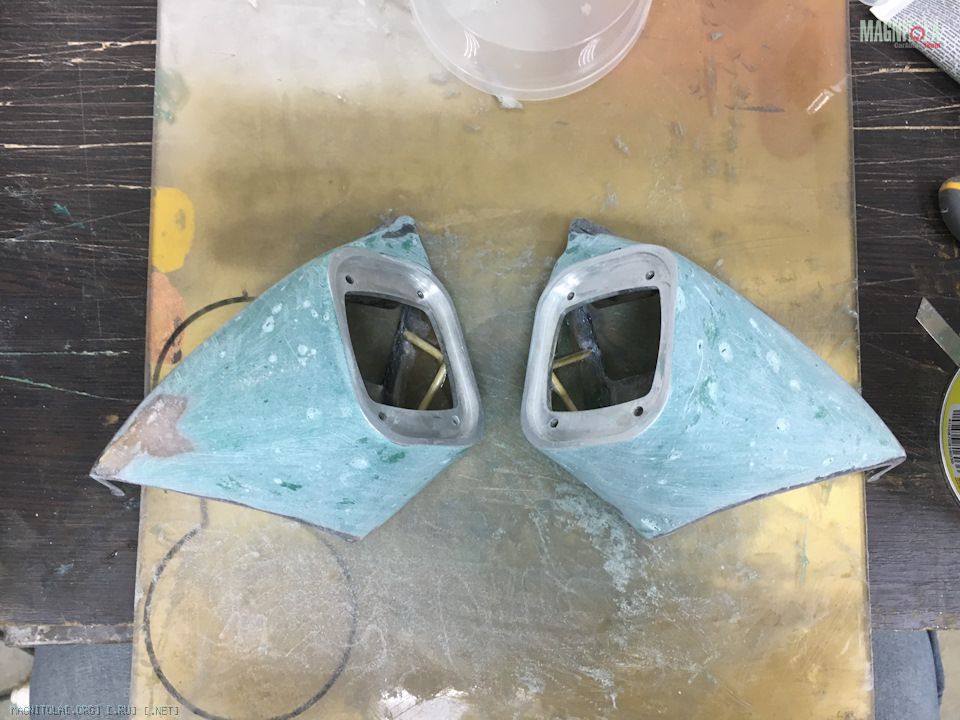

Вывел форму зеленой шпатлёвкой, затем и жёлтой тоже.
Вложение 1219704

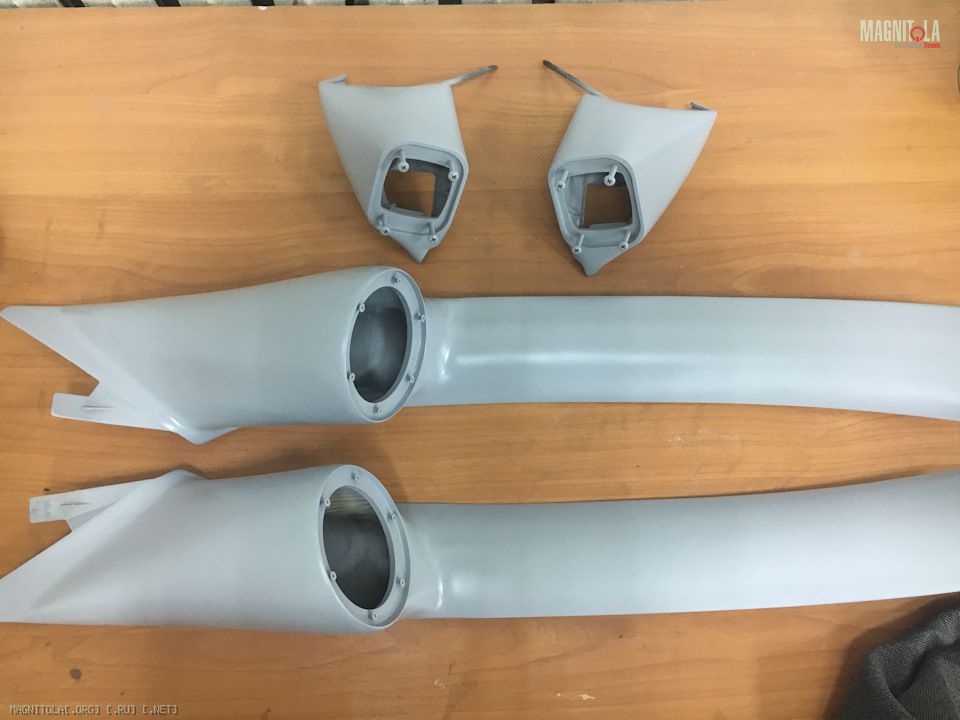

После вышкуривания подиумов 280 зерном, ребята помогли мне покрыть их жидкой шпатлёвкой.И также после этого я вышкуривал мелкие касячки.
Вложение 1219706

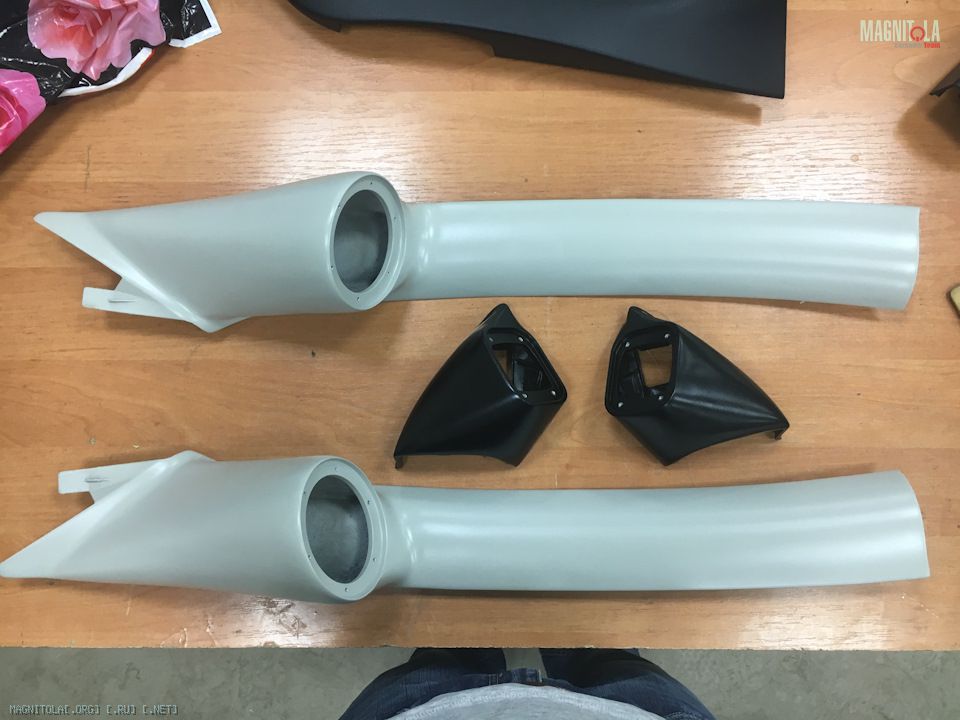

Затем покрыли их грунтом, и вышкурив их 1000 наждаком покрыли краской в стоковый цвет и задули полуматовым лаком.Готовый результат выглядит так. Помойму круто)
Вложение 1219708
https://www.youtube.com/watch?v=dSm8vkZ73Wo

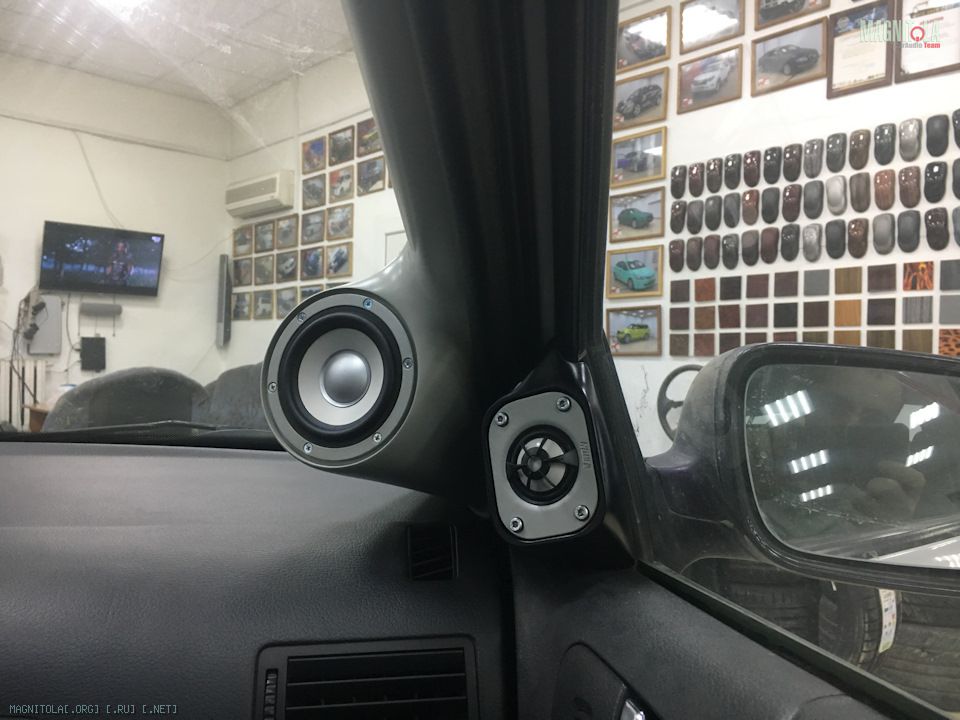

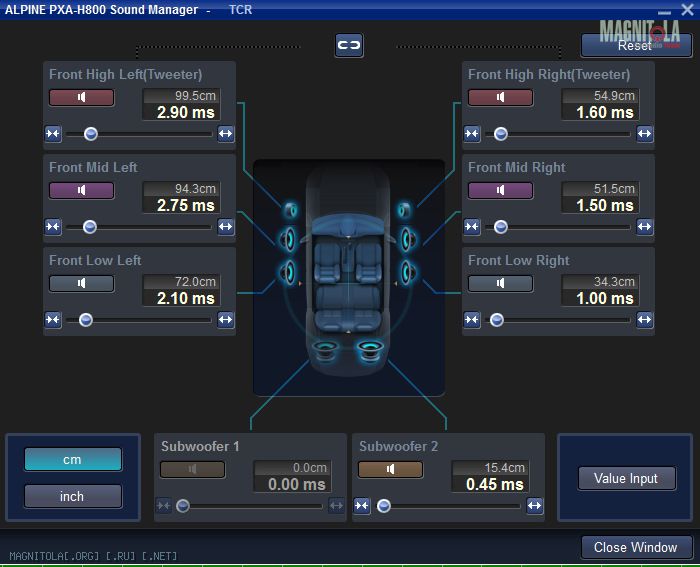

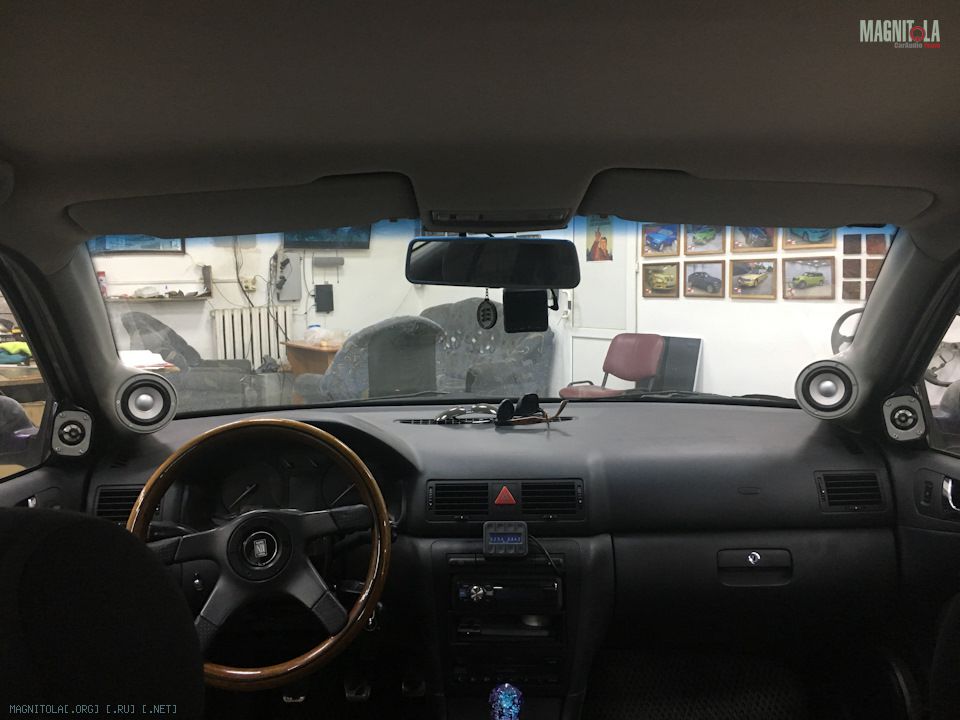

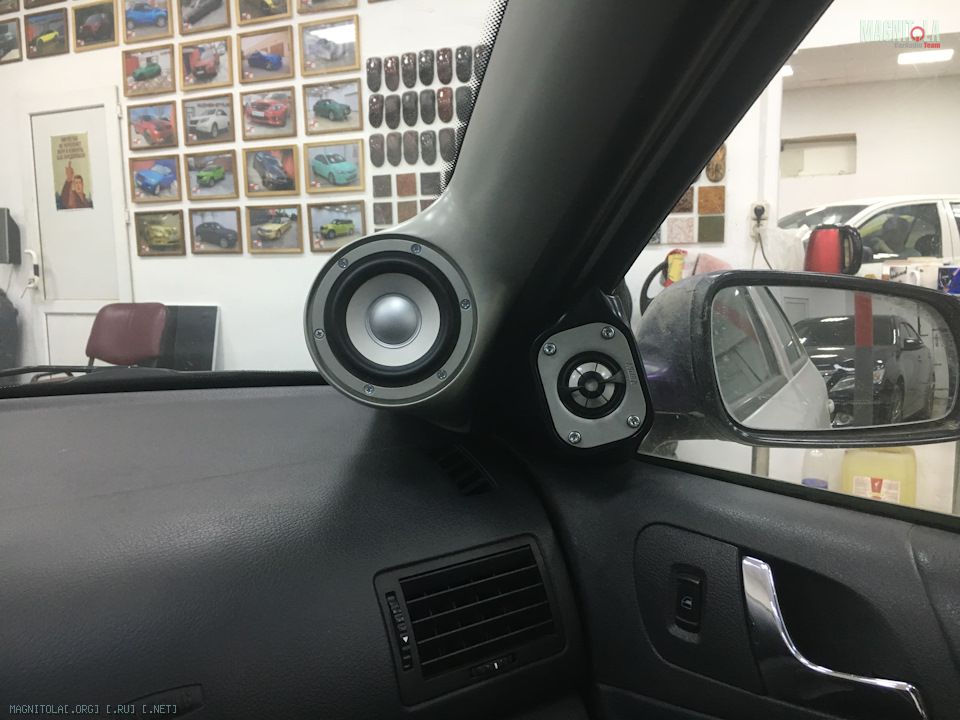

У становив их на места я очень быстро смог выставить задержки, что меня очень удивило)))Звук конечно изменился теперь вся сцена строится по панели, разница очень ощутима!Конечно еще предстоит много тестов со срезами итд, но я уже очень рад.
Вложение 1219710
Вложение 1219712
Вложение 1219714
Сразу скажу о расстоянии между флянцами 3см между центрами куполов динамиков 12 см. Не так уж далеко они друг от друга как кажется на фото.

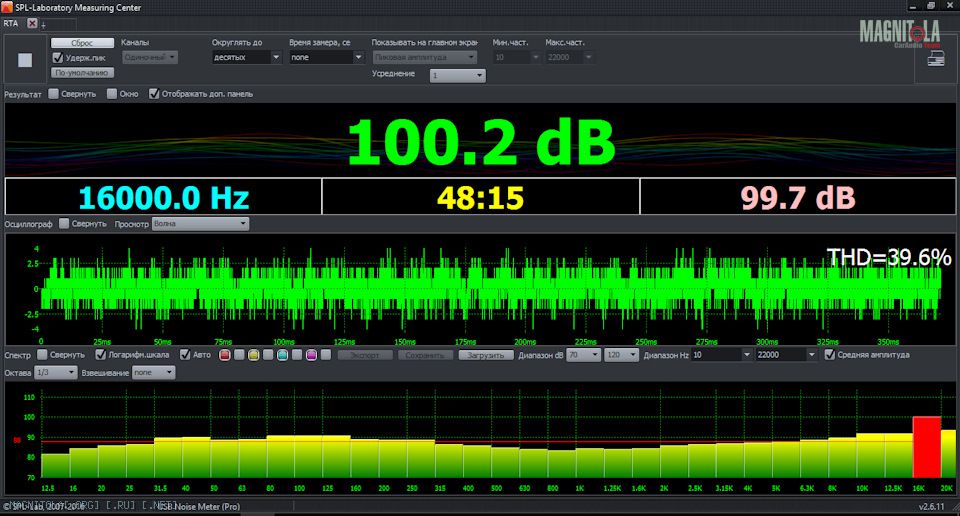

После установки новых подиумов отстроил систему и снял АЧХ на розовом шуме.Что скажете смотря на спектр?
Вложение 1219716

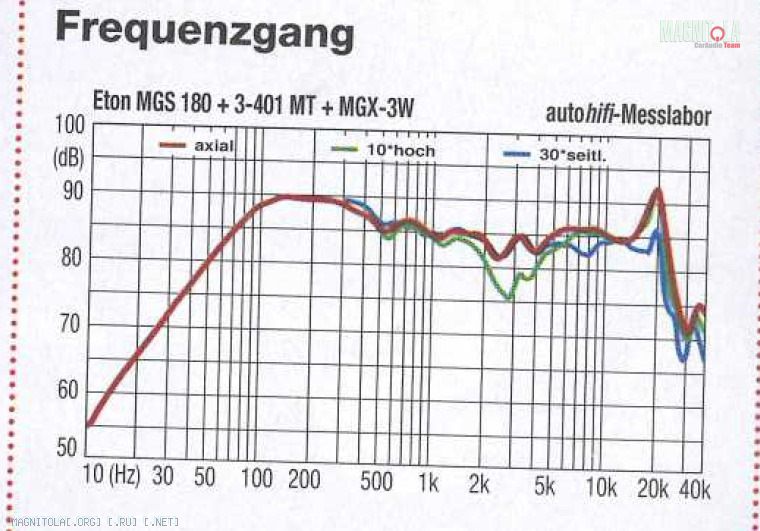

АЧХ с офицалки на пас кросах.
Вложение 1219718

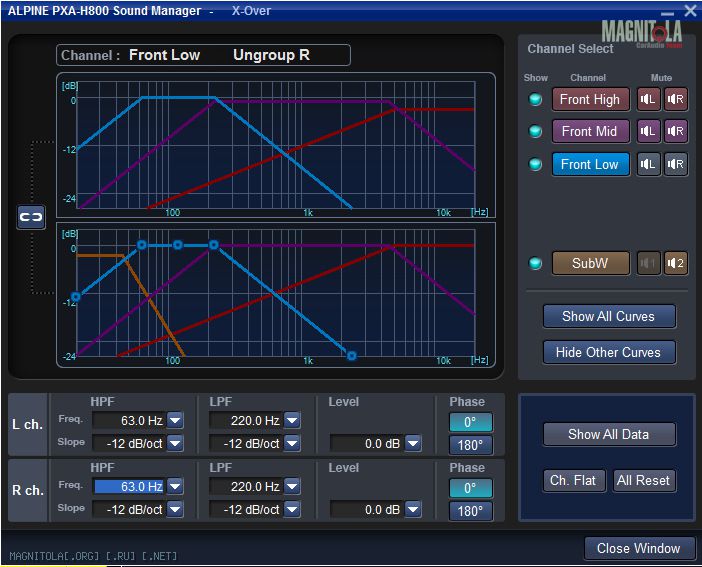

Срезы:
ВЧ — 5/6 ( мои вч так могут, если это вдруг кого то испугает, с пасс кросами они играют от 2.5/12)
CЧ — 220/12 и 4.5/12
МИД — 63/12 и 220/12
САБ — снизу полностью распущен и сверху 40/24
Вложение 1219720

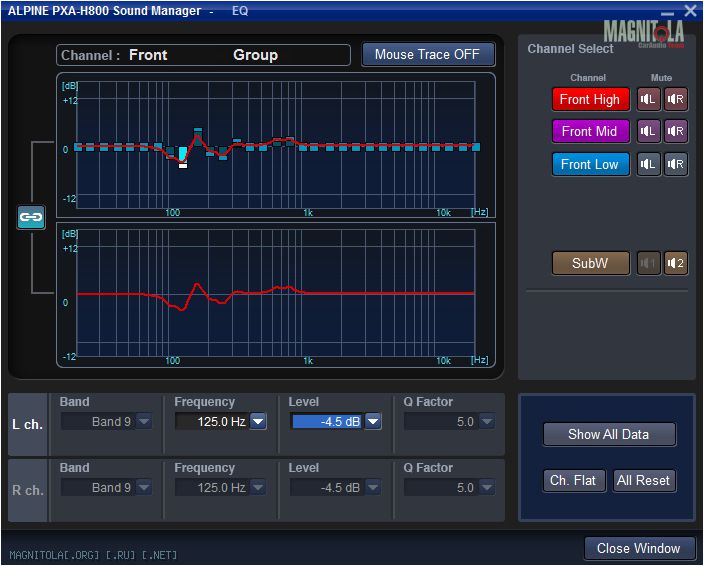

EQ пришлось накрутить и в плюс и в минус, чтоб немного скоректироваться по мидбасу, верхенему мидбасу и нижней середине.
Вложение 1219722
Вложение 1219724

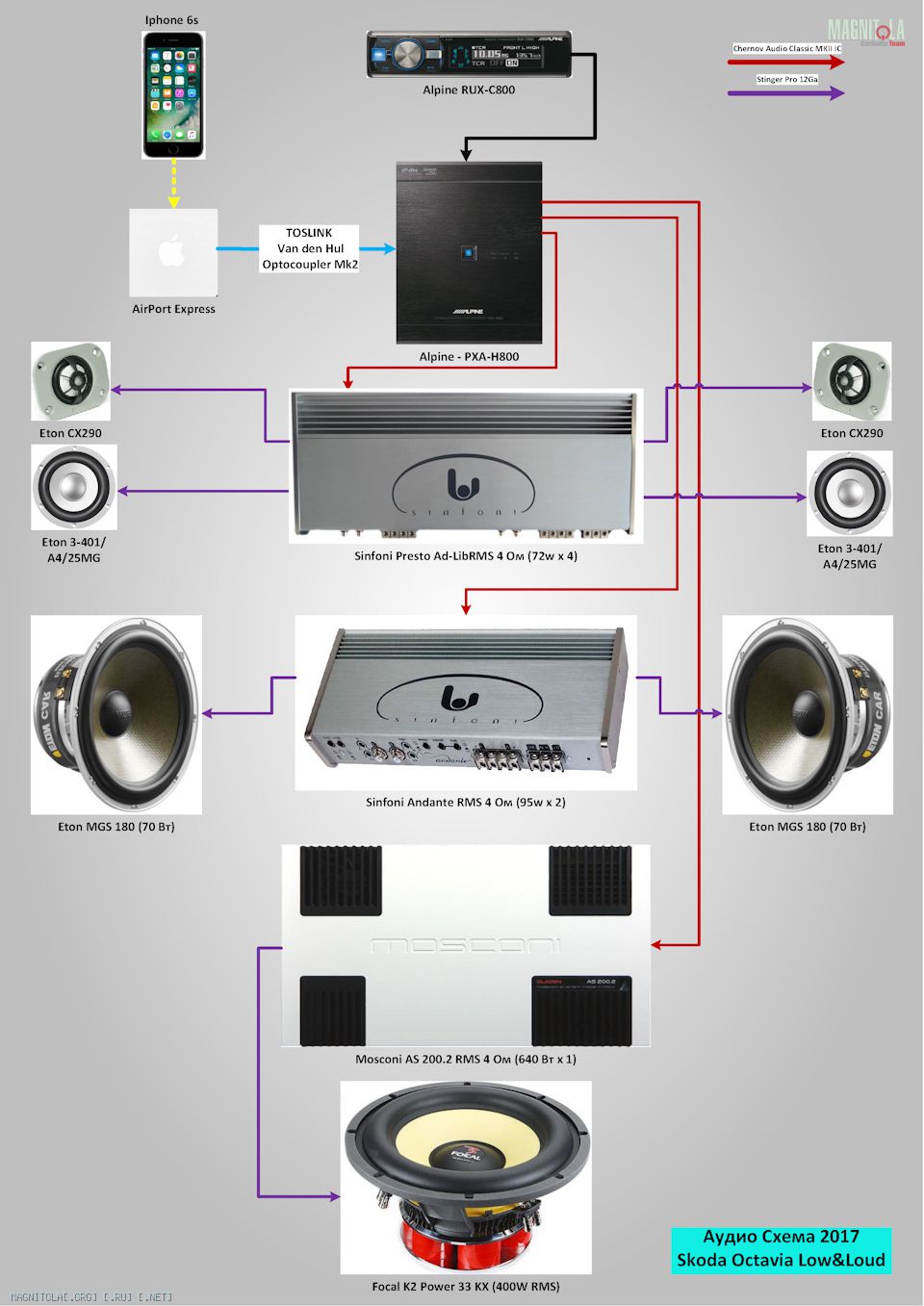

Конечно еще есть с чем поработать, но я уже доволен результатом на слух …PS: если кто забыл состав системы…
Вложение 1219726
А почему сч и нч срез в стык получается?
Ну я так захотел просто и всё)Цитата:
Сообщение от Boxer_39rus
хочу чтоб сч максимально низко играли
Всё очень красиво на вид. Главное чтоб звучало так же как выглядело. Поздравляю с очередным ДР темы. Её название приобретает актуальность в пятый раз.гы ГЫ гы
Круто получилось! возьму идею со шпажками на вооружение! тоже стойки делаю.. в процессе шпатлевания.. вот думаю алькантарой что ли самоклеющейся обтянуть, смогёт ли она так натянутся? не отклеится на жаре?.. или тоже может покрасить?
Сорри за долгий ответ )Цитата:
Сообщение от Кирилл163
Да я думаю не отклеится.
Но я ее никуда не клеил для проверки.
---------- Сообщение добавлено 11.07.2018 в 16:35 ----------
Звучит так что иногда мне кажется что моя домашка хуже системы в авто ...Цитата:
Сообщение от м_роман
