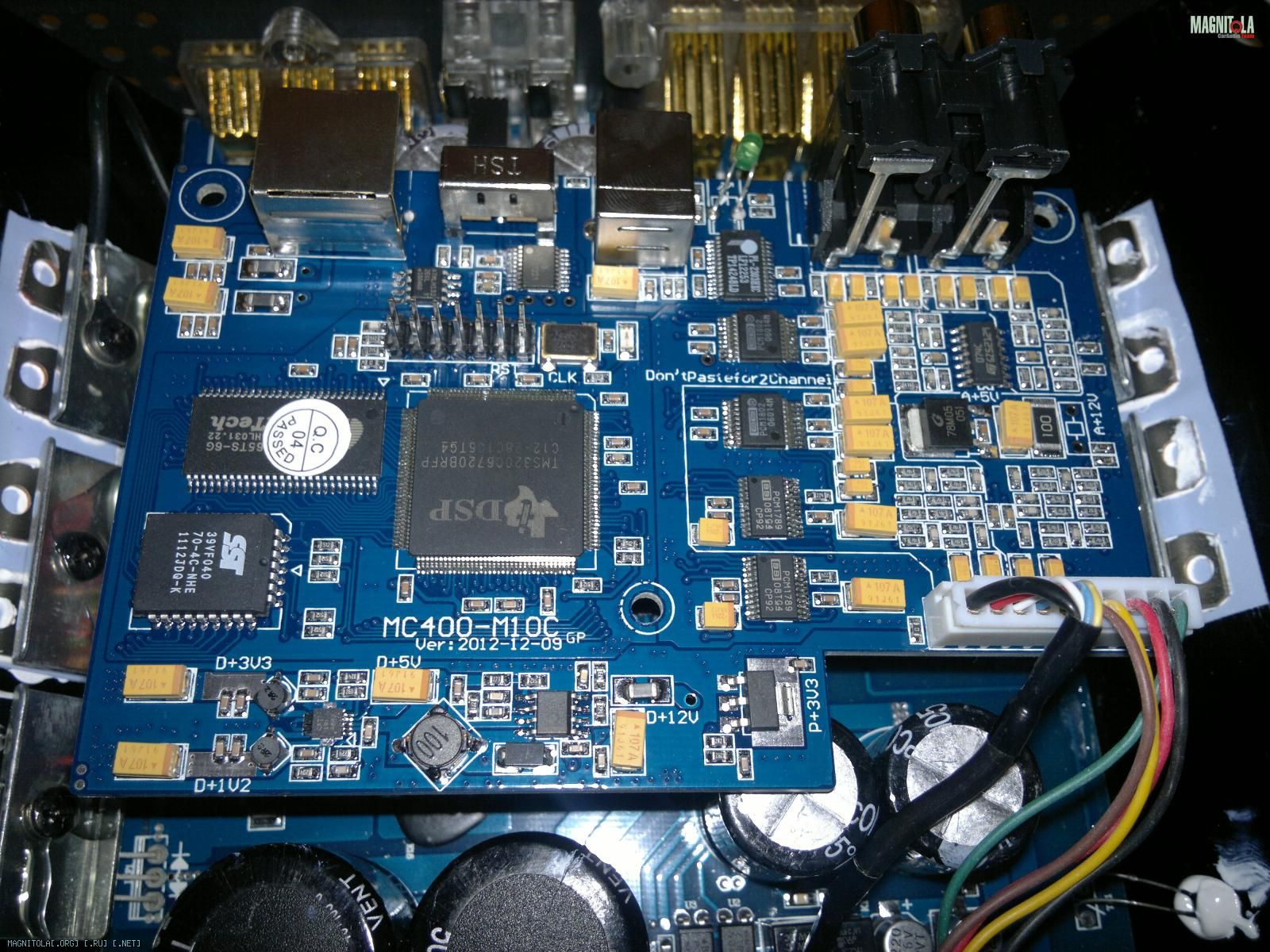

Свой пока не вскрывал, зато тут на форуме нашёл: АЦП на входе PCM1802.
Вложение 634728
Вопросы: Если у меня два входных канала, то я могу оба стерео АЦП заменить на один spdif->i2s, разделив его выходы на два входа dsp. Или не прокатит? в i2s двусторонний обмен или односторонний от АЦП в dsp? Как узнать, кто мастер клок?
В i2s нет обмена. Там есть поток и несколько каналов синхроимпоульсов. 1802 - это уже стерео АЦП, имеющий на выходе стерео i2s. Надо смотреть, что конкретно подано на вход этих АЦПшек
---------- Сообщение добавлено 03.09.2014 в 00:04 ----------
Вау, у меня, оказывается, уже день рожденья, а я всё с собакой гуляю... О! Дома коньяк открытый есть)))
Datashit в помощь.Цитата:
Сообщение от sergunff
Там на странице 14 operation mode, master если устройство вывода - output, slave - если устройство ввода input.
Про количество каналов не понял :( это же цифра а не аналог. По мастер клок может кто ещё подскажет. Я в цифре только учусь ;)
Аркадий, спасибо за помощь!Цитата:
Сообщение от fox proteus
И поздравляю с днём рождения, пусть всё играет и поёт и не только в машине, но и в душе - так жить будет веселее! Да, и удачи с ремонтом.
---------- Сообщение добавлено 03.09.2014 в 08:36 ----------
В усе на входе 4 канала, аналог. Они перед подачей на 4 канала процессора оцифровываются на паре стерео АЦП (те же 2 по 2 =4 канала). Но у меня на входе 2 y-rca, т.е. только стерео сигнал, получается две пары до процессора одинаковые. Таким образом, мне достаточно подать два потока i2s (левый и правый) раздвоив ихЦитата:
Сообщение от slavka1010
---------- Сообщение добавлено 03.09.2014 в 08:43 ----------
Ну, то есть один стерео поток
---------- Сообщение добавлено 03.09.2014 в 08:51 ----------
Во, китайцы наконец проснулись - андроид модуль будет! :)
Не надо раздваивать. Надо залезть в настройки проце-усилителя и посмотреть. Вероятно, он может работать только от одной пары входов. Тогда мы делаем хитрость:Цитата:
Сообщение от sergunff
- настраиваем его на работу только от одной пары входов
- i2s выход АЦП отрезаем от второго входа DSP
- изготавливаем коммутатор и подаём на этот коммутатор два i2s источника: один с оптики, второй с АЦП, выход коммутатора подаём на один вход DSP
- выводим управляющий провод коммутатора наружу в виде тумблера в салоне и получаем возможность подключать дополнительный аналоговый источник к процессору в параллель к оптике, выведенной из ведроида.
Спасибо за наводку, буду смотреть. Ещё раз с днём рождения!
Или без тумблера, через реле, если сигнал с магнитолы приходит, то реле переключает на АЦП, если нет, работает через оптику. Хотя, если мне память не изменяет к этой китайской балалайке удалось подцепить звуковуху с оптикой.Цитата:
Сообщение от fox proteus
Хочу поделиться детской радостью: сегодня первый раз в жизни поигрался с задержками:) Дааа, не думал, что играть может ТАК. Конечно, я мало чего слышал из настоящего, но такого у меня до этого не было:)

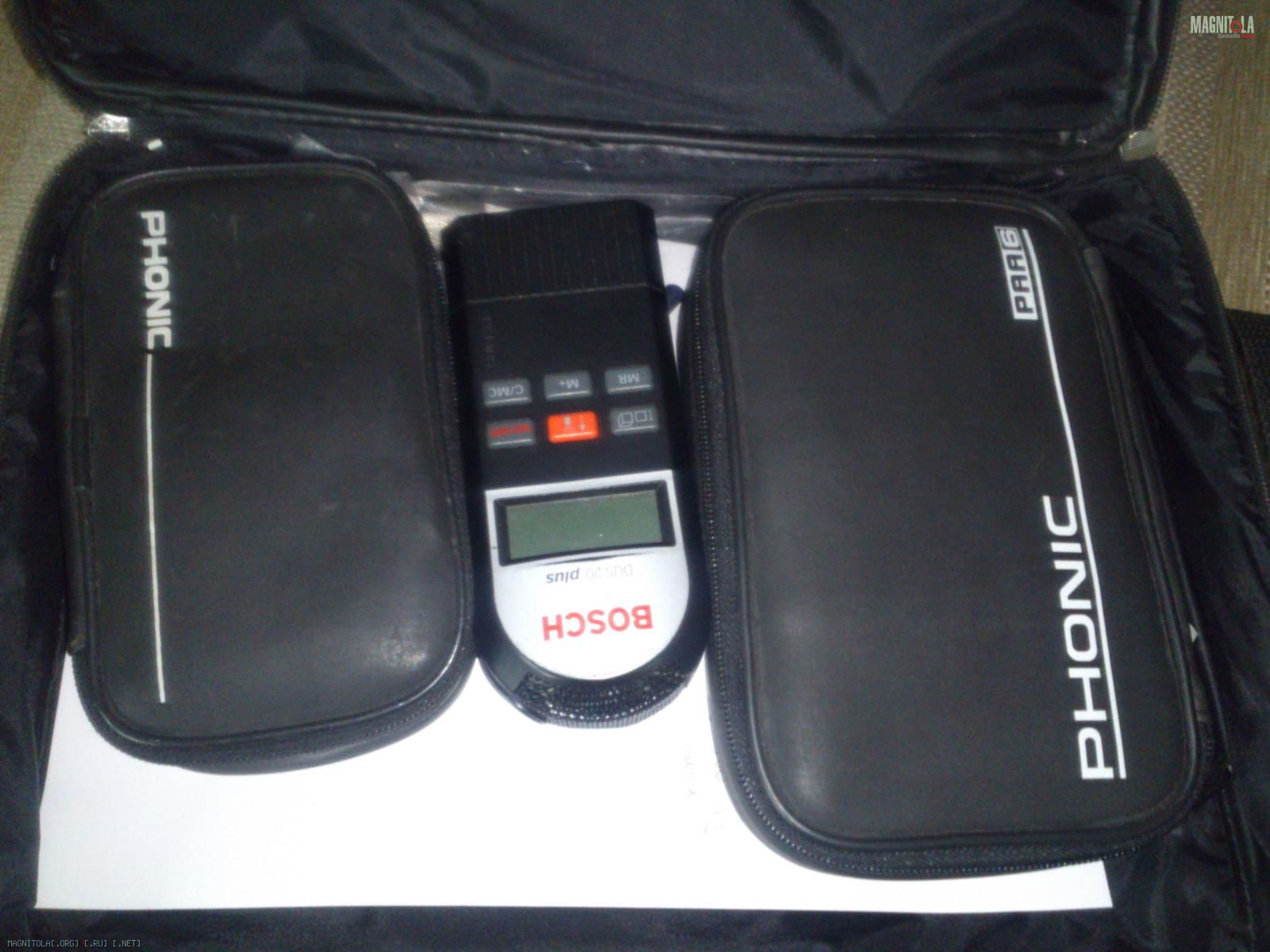

Хорошо,что откопал старую измерительную сумку:
Вложение 635292

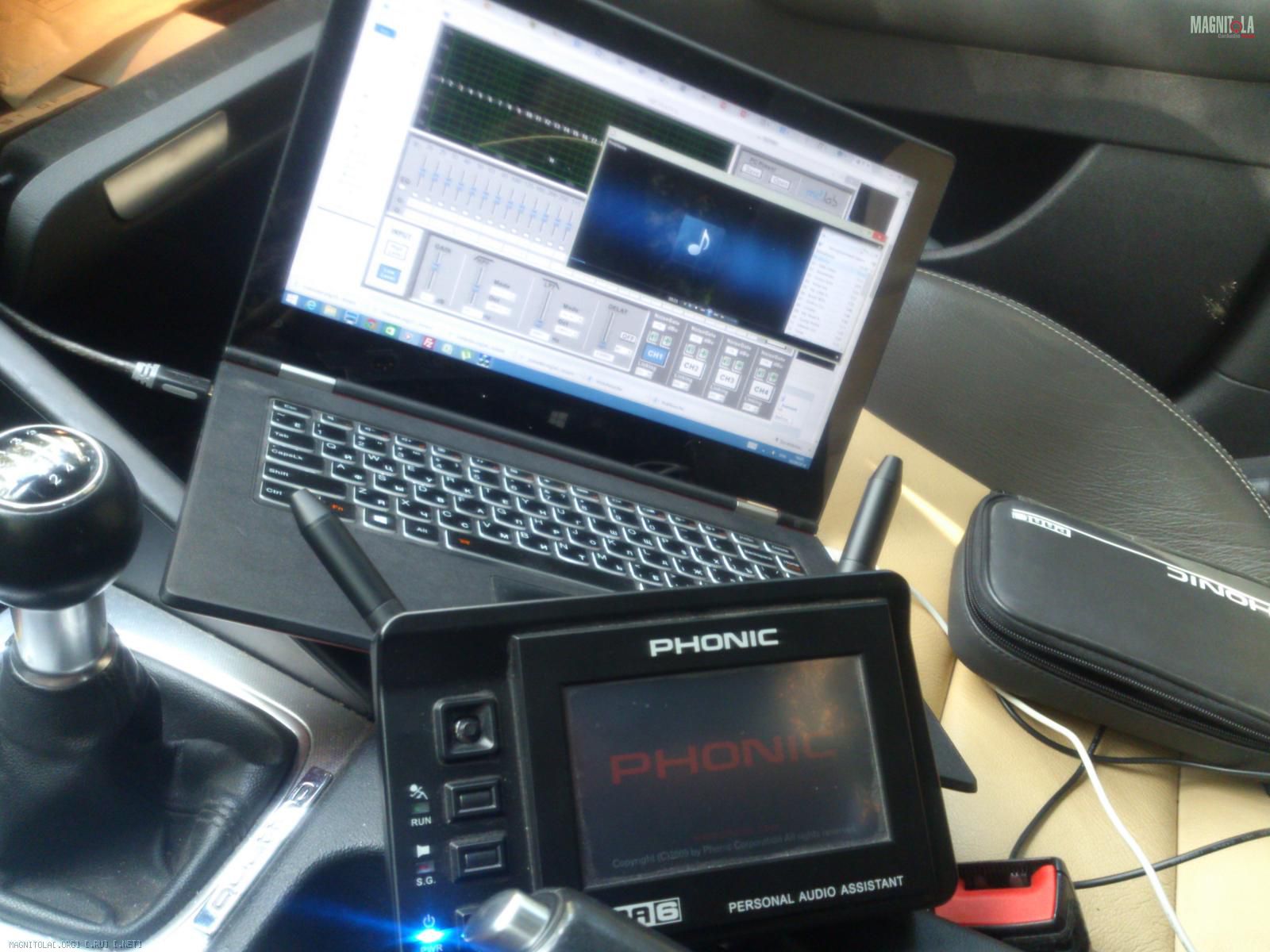

Накачал всяких flac аудиотестов, пришел в машину
Вложение 635294

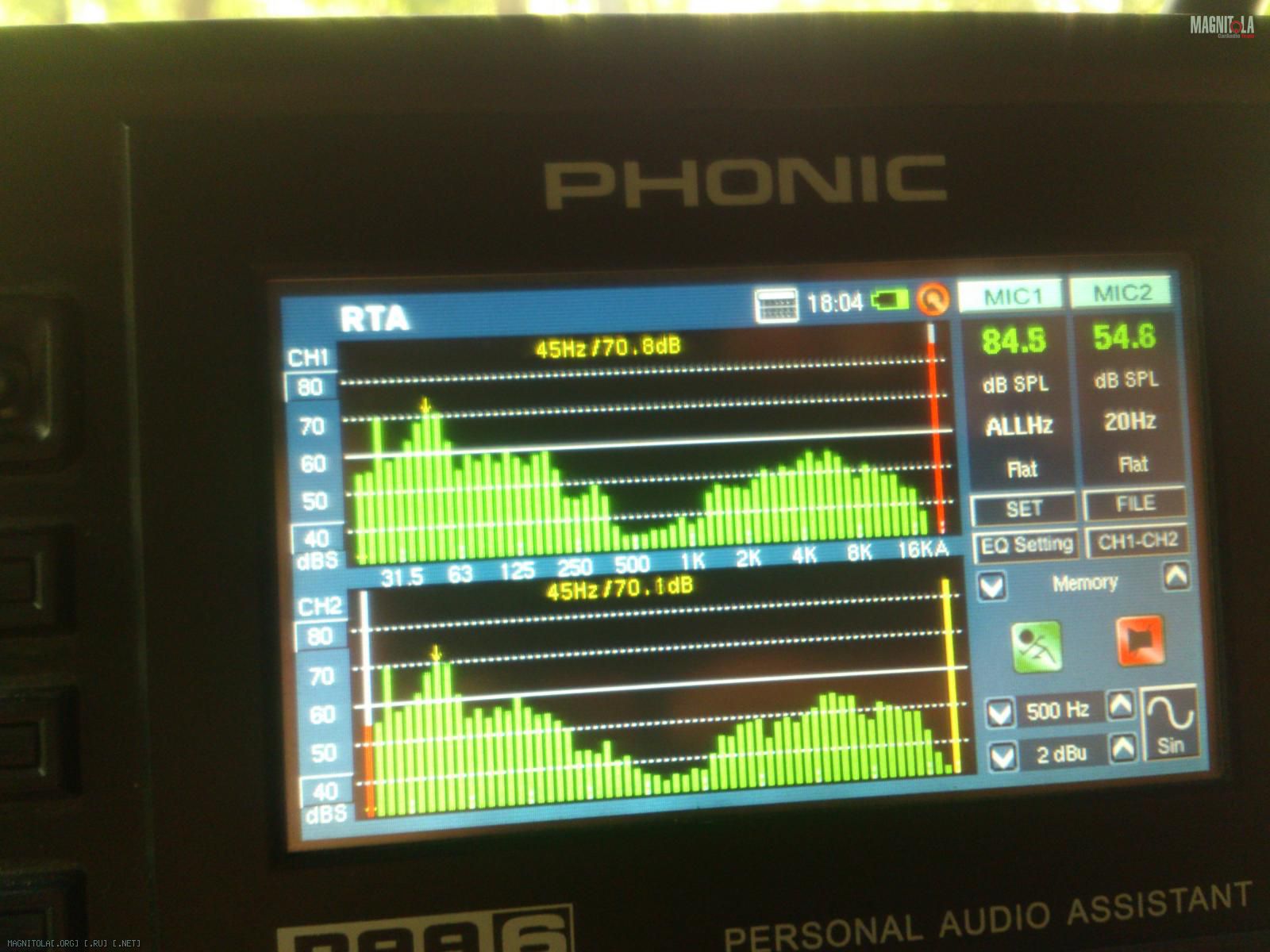

И замерил на розовом шуме: ДЫРА )))
Вложение 635296

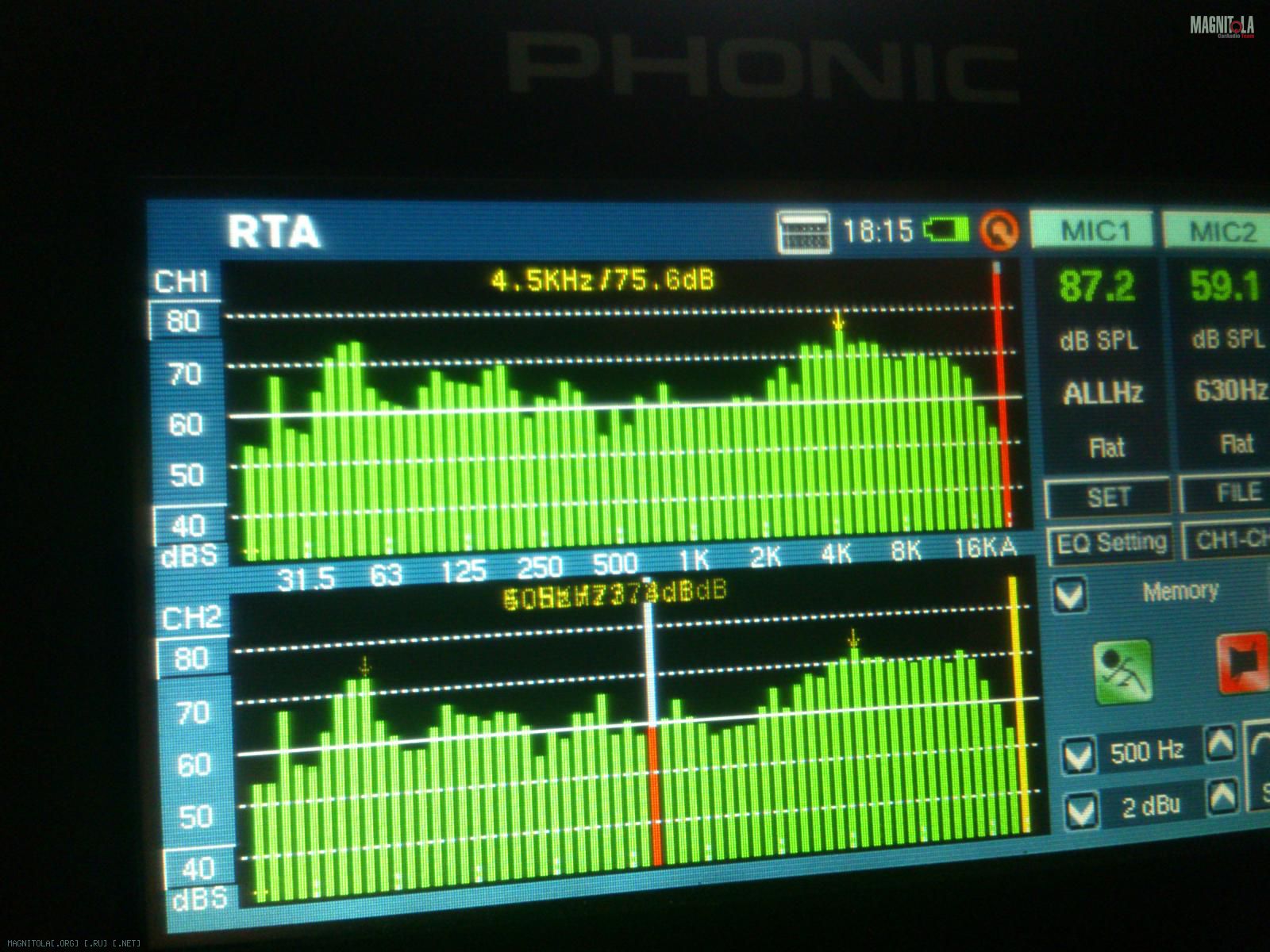

Немного покрутил АЧХ, просто чтобы заполнить диапазон. Тонкую прочистку пока делать не стал, очень хотелось с задержками порулить
Вложение 635298
И тут я понял, что приборы - это хорошо, но зачастую услышать тоже много чего можно:)
Кстати, в скачанных всяких профессиональных тестах с розовым шумом спектр "розовости" свой :) Неравномерность от трека к треку до 10 дБ))) Надо выбрать один.
Аркадий, хотелось бы при случае послушать, как должно играть у гуру:)
Машина пока в ремонте:( Заберу - продемонстрирую. Могу на Вашей системе продемонстрировать)))
sergunff, Кто-то путается в показаниях, вроде бы мало чего слушал, весь такой новичок, а откуда фоник из старых запасов?
