История белой "Кошечки"

Саш напиши свой тел в личку, еще напиши мне посадочный под саб 12" и какой обьем надо

В личке

Часть Пятая. Разоблачение

Продолжаем развиваться.
Многих волновал вопрос фильтрации в системе.

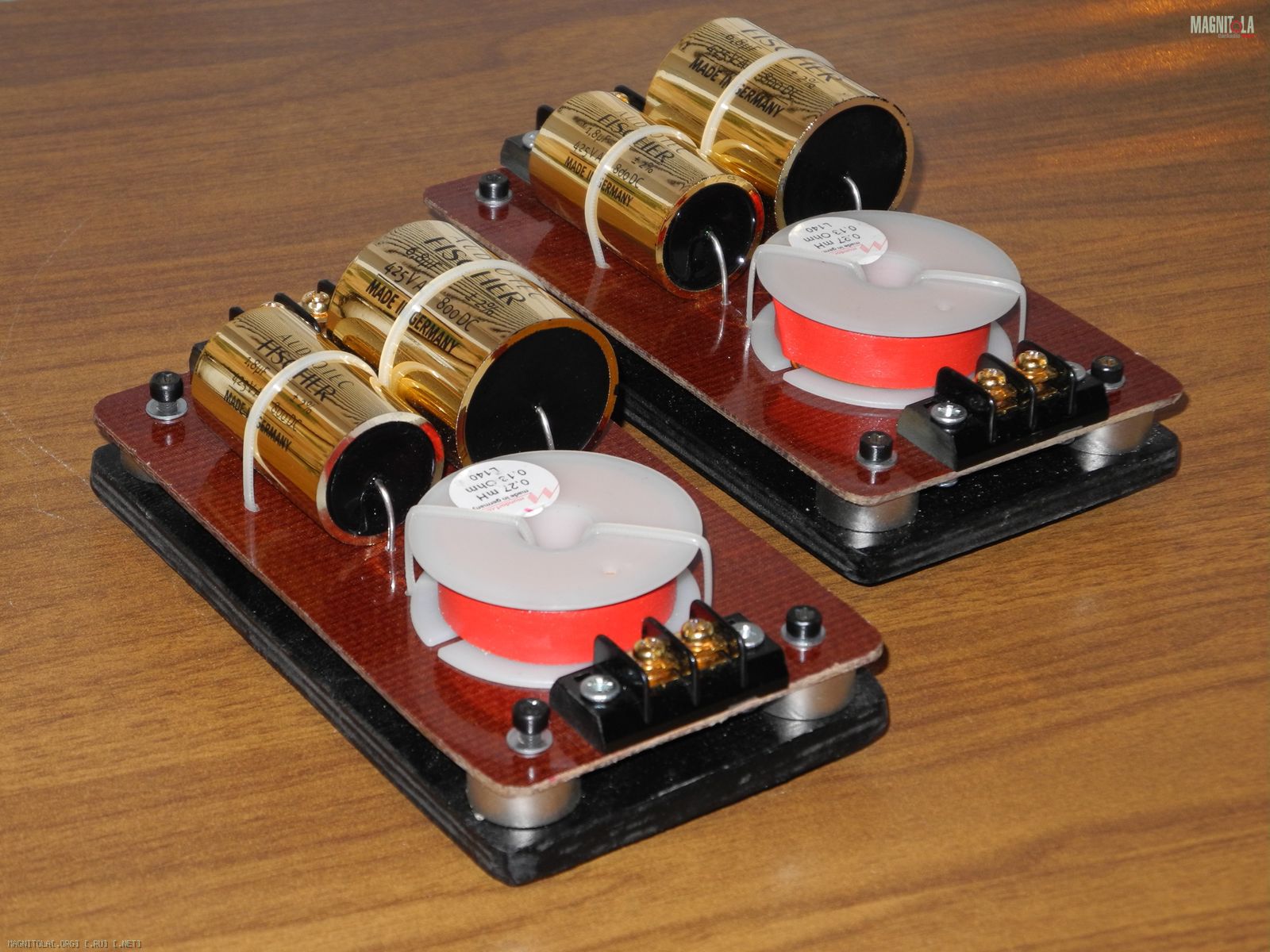

Наконец-то установлены аудиофильские кроссоверы с разделением частот на 3,2 кГц, состоящие из ёмкостей Audiotec Fisher (Brax) и катушек Mundorf.
Уровень ёмкостей Audiotec сравним с Mundorf Supreme.

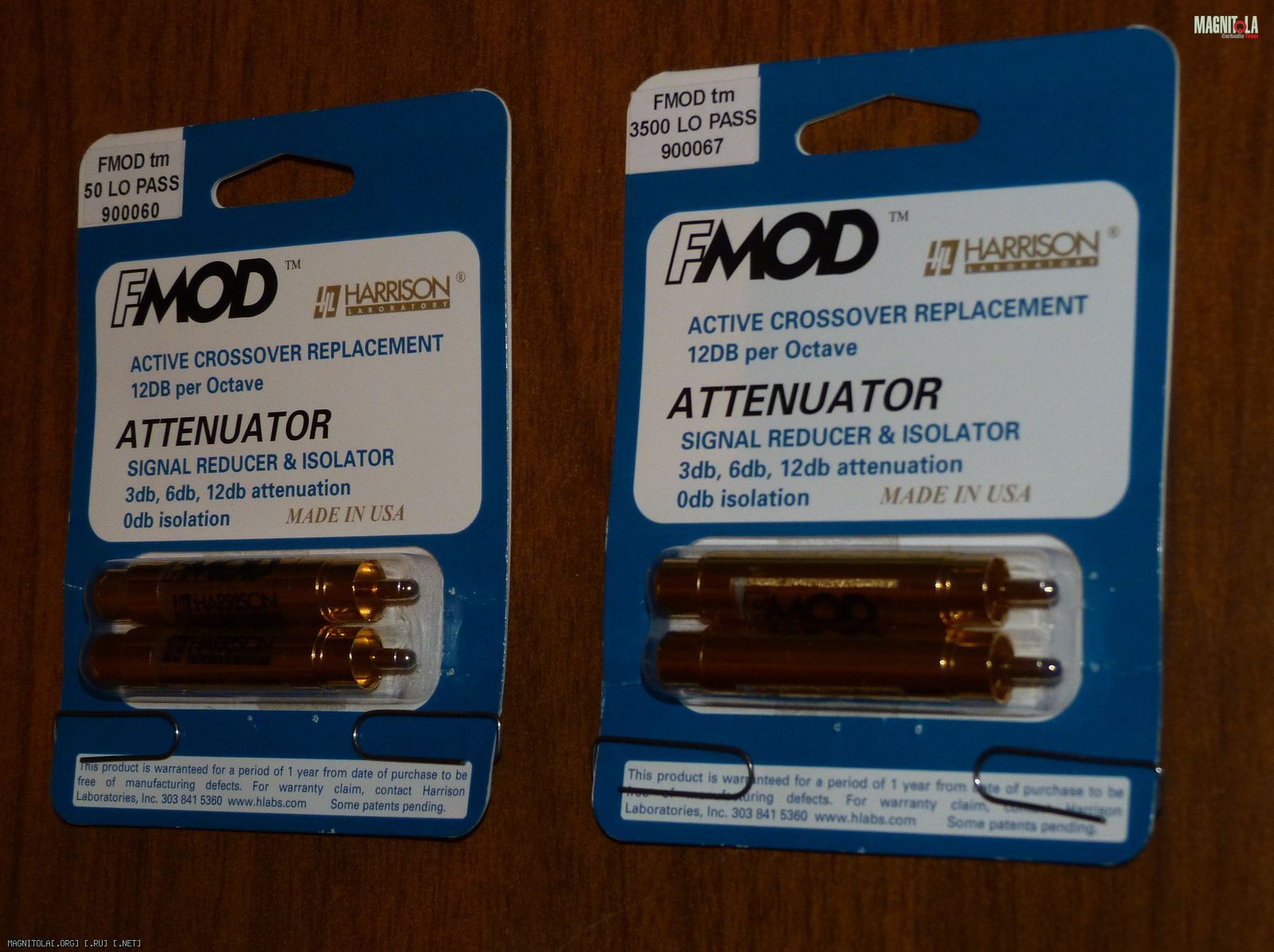

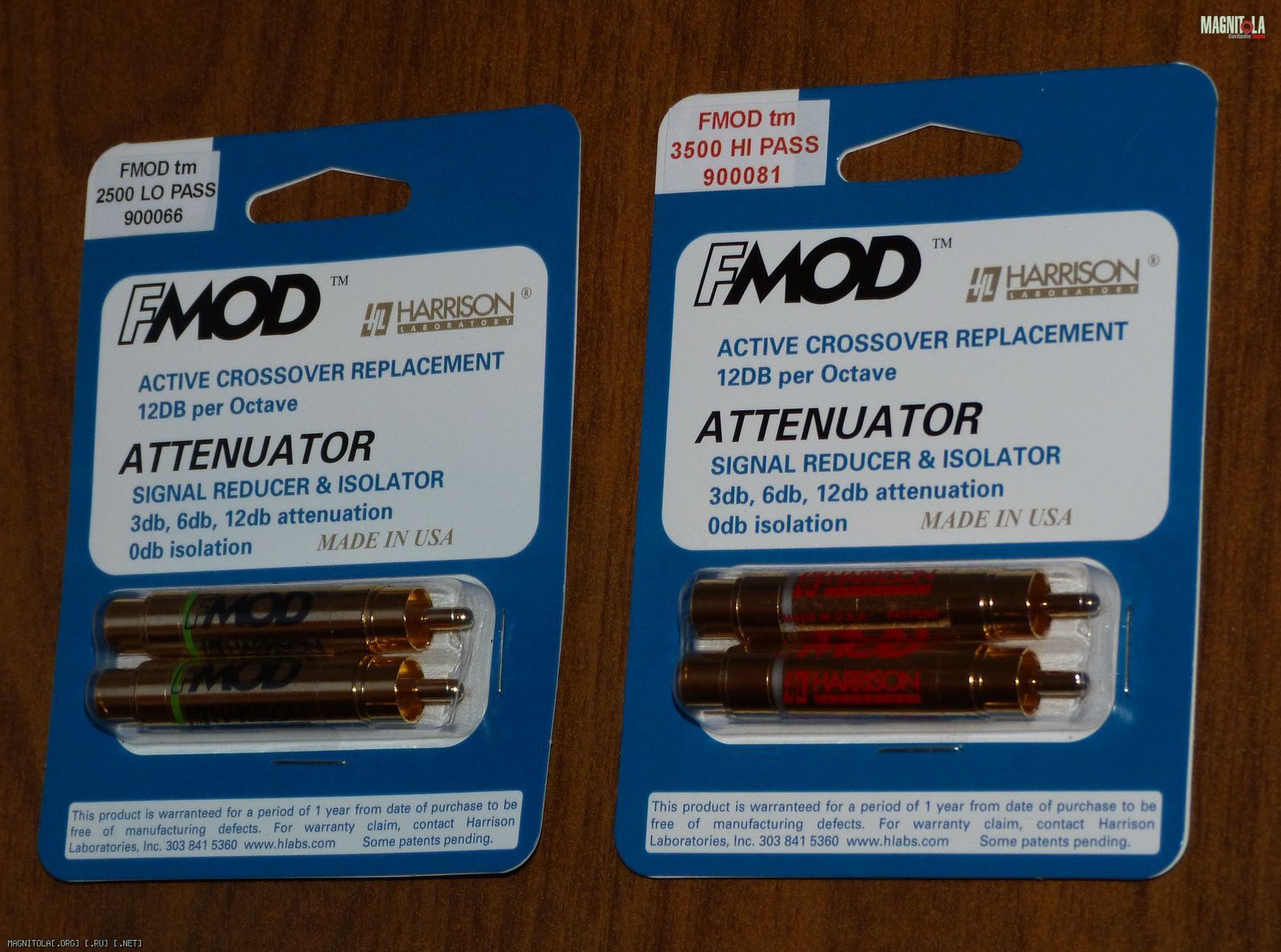

Изначально частоты были поделены RCA-кроссоверами FMOD фирмы Harrisson (пример на фото). Данные RCA-фильтры проявили себя достойно для быстрой подрезки без серьёзной перекоммутации. Можно посоветовать для систем, ориентированных на электронную музыку. Для ценителей таких жанров, как инструментал, джаз и прочее всё же лучше использовать пассивное деление.


С данной заменой система заиграла по-новому: появилось больше воздуха и объёма.

Так же началась доработка топового ГУ Denon DCT-1.
Заменены некоторые микросхемы, которые очень положительно повлияли на воспроизведение всего диапазона. Так же дополнительно появился отдельный сабвуферный выход.
Не вдаваясь в подробности, данный аппарат уже играет существенно интереснее стокогового при очном сравнении нескольких экземплярах.
Метаморфозы с ГУ ещё не закончены, но об этом позже

Следующим этапом предполагается грамотная доработка усилителя на ВЧ-диапазон Sansui SM-A807DL Reference Mark, который гармонично влился в мою систему

И мной так любимый Felix Audio Канон я отвезла его создателю (Феликсу), который любезно согласился (предварительно ошарашанный звонком неизвестной девушки ) доработать его под мою систему.
На место НЧ-усилителя временно установлен старый добрый друг - PRS-x320...

А я то думаю, откуда сквозняк??! А это вооооздух!

Сообщение от Irunenka

RCA-кроссоверами FMOD фирмы Harrisson (пример на фото)

А эти фильтры на установку между ГУ и усями ведь рассчитаны? Интересно, а на какой входной импеданс усилителя они рассчитаны

Если есть фильтры между ГУ и усилителем , зачем ещё и пасскроссы?
Конкурс или дополнение?

Сообщение от Irunenka

Наконец-то установлены аудиофильские кроссоверы с разделением частот на 3,2 кГц, состоящие из ёмкостей Audiotec Fisher (Brax) и катушек Mundorf

Аккуратненько получилось, зачёт. Почему решили использовать проволочные катушки на ВЧ? И где кроссы на миды, или я что-то пропустил?

Сообщение от DM Rocker

Если есть фильтры между ГУ и усилителем , зачем ещё и пасскроссы?
Конкурс или дополнение?

Я так понял, нормальными пасскроссами заменили заводские RC фильтры, которые, судя по размерам, ваще непонятно из чего сделаны

Сообщение от fox proteus

А эти фильтры на установку между ГУ и усями ведь рассчитаны? Интересно, а на какой входной импеданс усилителя они рассчитаны

Про входное сопротивление сведений нет.
RCA-фильтры тестировались у нас с несколькими усилками:
- Sansui SM-A807DL,
- Felix Audio Канон,
- PRS-x320,
- Power Amper Q250.
Во всех случаях работали корректно - на слух подрезка заметна.

Сообщение от DM Rocker

Если есть фильтры между ГУ и усилителем , зачем ещё и пасскроссы?
Конкурс или дополнение?

Изначально фильтры были временным решением. Было интересно проверить их работоспособность.
Они показали себя достаточно неплохим вариантом, если нужно подрезать, а кросса под рукой нет.

Сообщение от engine 43

Почему решили использовать проволочные катушки на ВЧ? И где кроссы на миды, или я что-то пропустил?

Проволочные катушки выбраны исключительно в силу своей стоимости. В перспективе возможна замена на аудиофильские ленточные
Сейчас мид снизу подрезан усилителем, сверху пока стоят фильтры - на 2,5 кГц. В дальнейшем планируем от них избавиться: как было написано выше, они упрощают подачу звука, теряется объём и воздух.

Сообщение от fox proteus

Я так понял, нормальными пасскроссами заменили заводские RC фильтры, которые, судя по размерам, ваще непонятно из чего сделаны

Да, всё именно так
Может и распилим какой-нить фильтр для удовлетворения любопытства

Сообщение от Irunenka

Про входное сопротивление сведений нет.
RCA-фильтры тестировались у нас с несколькими усилками:
- Sansui SM-A807DL,
- Felix Audio Канон,
- PRS-x320,
- Power Amper Q250.
Во всех случаях работали корректно - на слух подрезка заметна.


Изначально фильтры были временным решением. Было интересно проверить их работоспособность.
Они показали себя достаточно неплохим вариантом, если нужно подрезать, а кросса под рукой нет.


Проволочные катушки выбраны исключительно в силу своей стоимости. В перспективе возможна замена на аудиофильские ленточные
Сейчас мид снизу подрезан усилителем, сверху пока стоят фильтры - на 2,5 кГц. В дальнейшем планируем от них избавиться: как было написано выше, они упрощают подачу звука, теряется объём и воздух.


Да, всё именно так
Может и распилим какой-нить фильтр для удовлетворения любопытства

Было бы неплохо распилить Любой фильтр рассчитывается на определённый импеданс нагрузки. При изменении импеданса нагрузки фильтр продолжает работать, но частота его настройки меняется. Вопрос - насколько
