Аркадий! Не могу найти схему которую ты рисовал для прдключения вольтметра к регулятору громкости процессоров helix. Может с учетом новых знаний что то новое?)

**fox proteus** · 07.11.2015 11:46

Сообщение от jaff

Аркадий! Не могу найти схему которую ты рисовал для прдключения вольтметра к регулятору громкости процессоров helix. Может с учетом новых знаний что то новое?)

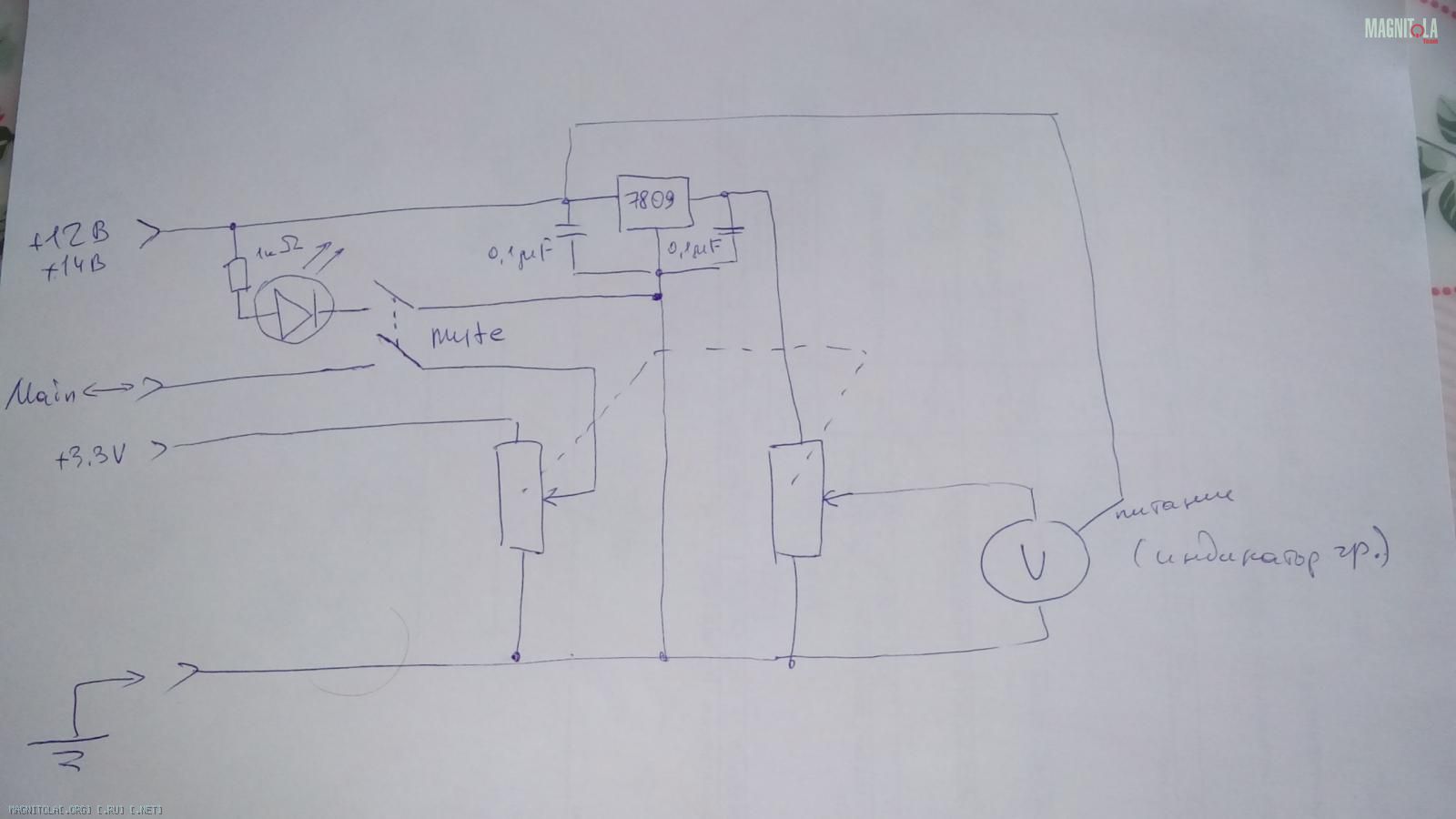

Вот тут вроде всё учёл:

Нажмите на изображение для увеличения
Название: DSC_0419(1).jpg
Просмотров: 0
Размер: 63.0 Кб
ID: 887238

и mute c индикатором включения (сдвоенный выключатель+диод+токоограничивающий резистор для диода; номинал подбирать исходя из потребностей конкретного светодиода)
и питание вольтметра нарисовал.
Потенциометр - сдвоенный, номиналом 50...100кОм.
Стаб здесь нарисован 7809. Если взять двузначный вольтметр с десятыми долями (с сотыми не надо!), то диапазон регулировки громкости будет от 00 до 90 с шагом 01 (точку можно заклеить чем-то непрозрачным). Можно поставить вообще 7805, тогда отображение громкости будет чуть грубее. У меня стоит 7810, но она оказалась походу палёной и выдаёт все 12 вольт

**jaff** · 07.11.2015 11:57

Кондеры у стабилизатора для чего? Сгладить пульсацию?

**fox proteus** · 07.11.2015 11:59

Сообщение от jaff

Кондеры у стабилизатора для чего? Сгладить пульсацию?

0,1мкф не сильно сгладят пульсацию. Они там нужны по даташиту

**jaff** · 07.11.2015 11:59

7809 сильно греется? Радиатор нада?)

**fox proteus** · 07.11.2015 12:01

Сообщение от jaff

7809 сильно греется? Радиатор нада?)

Зависит от того, какой вольтметр будешь использовать)) Но вообще оно греться будет только если ты на его выход что-то прожорливое повесишь. А от вольтметра греться не будет. Можешь без радиатора ставить.
