Продолжим сегодняшнюю серию постов. На этот раз потрындим за средние частоты. Кто помнит, я уже показывал, куда будут вставлены СЧ, но не показывал как. Смотрим

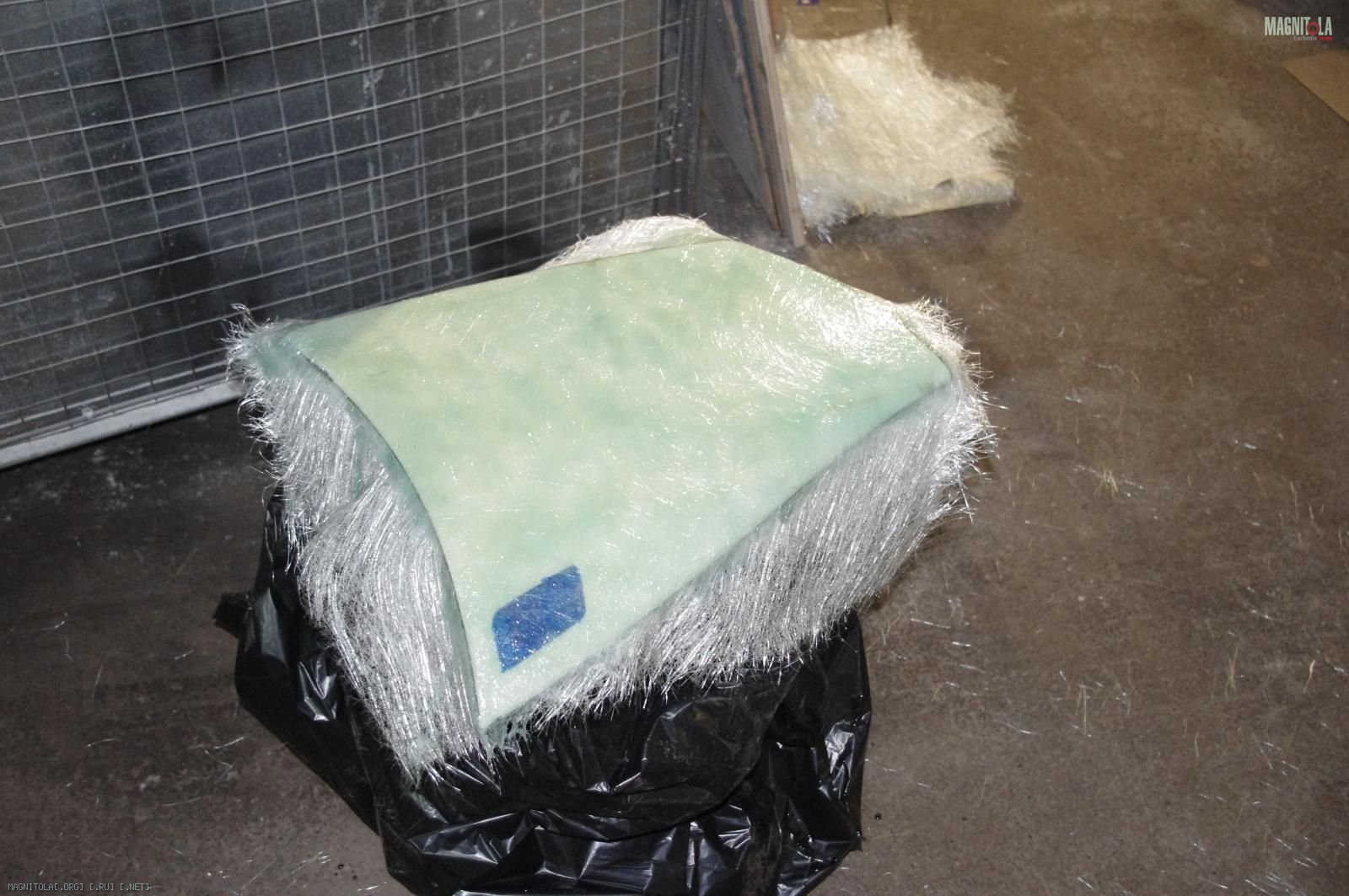

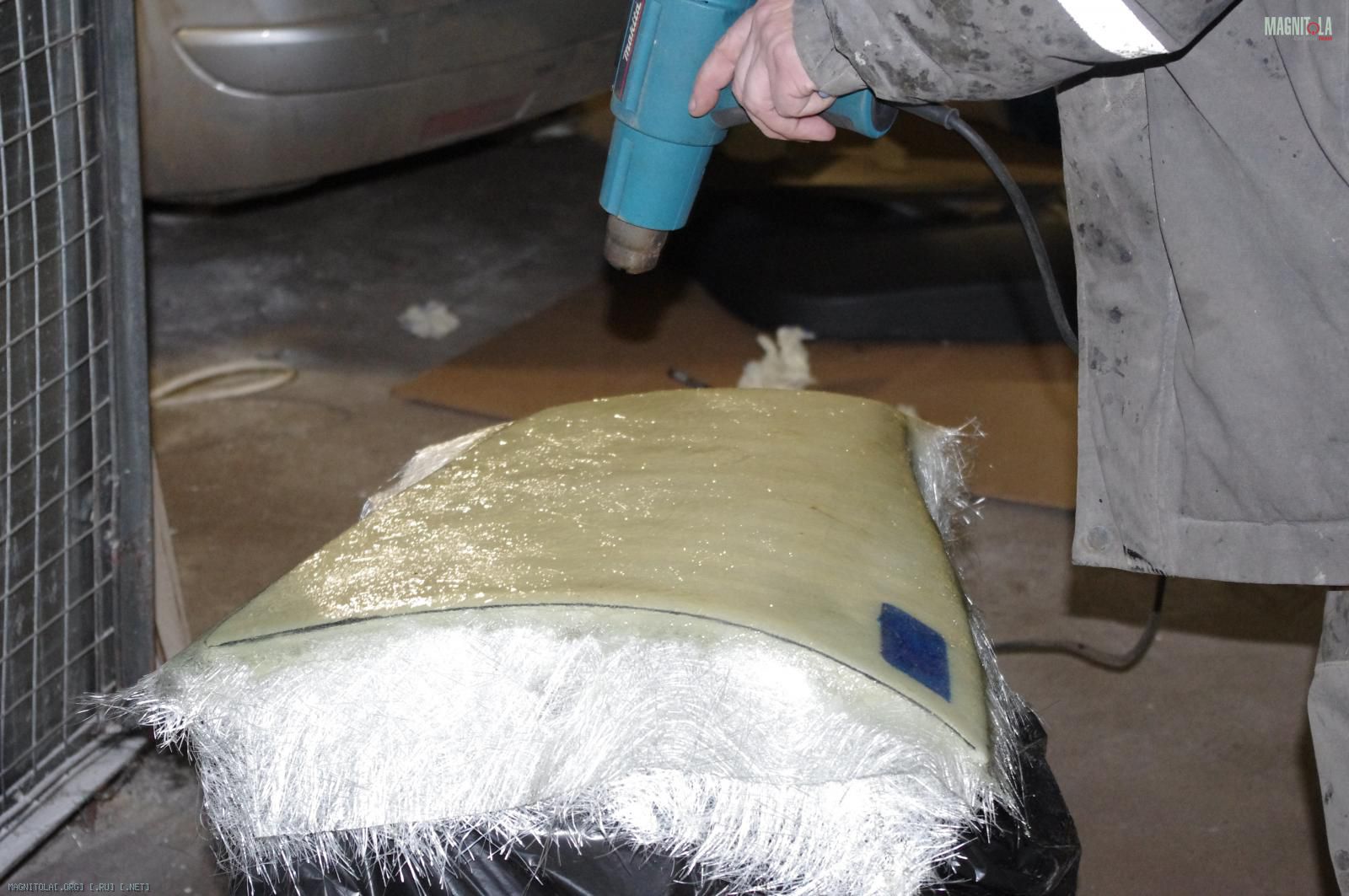

Сначала надо засмолить то, что оклеивали скотчем в прошлый раз:
Вложение 757678 Вложение 757680 Вложение 757682

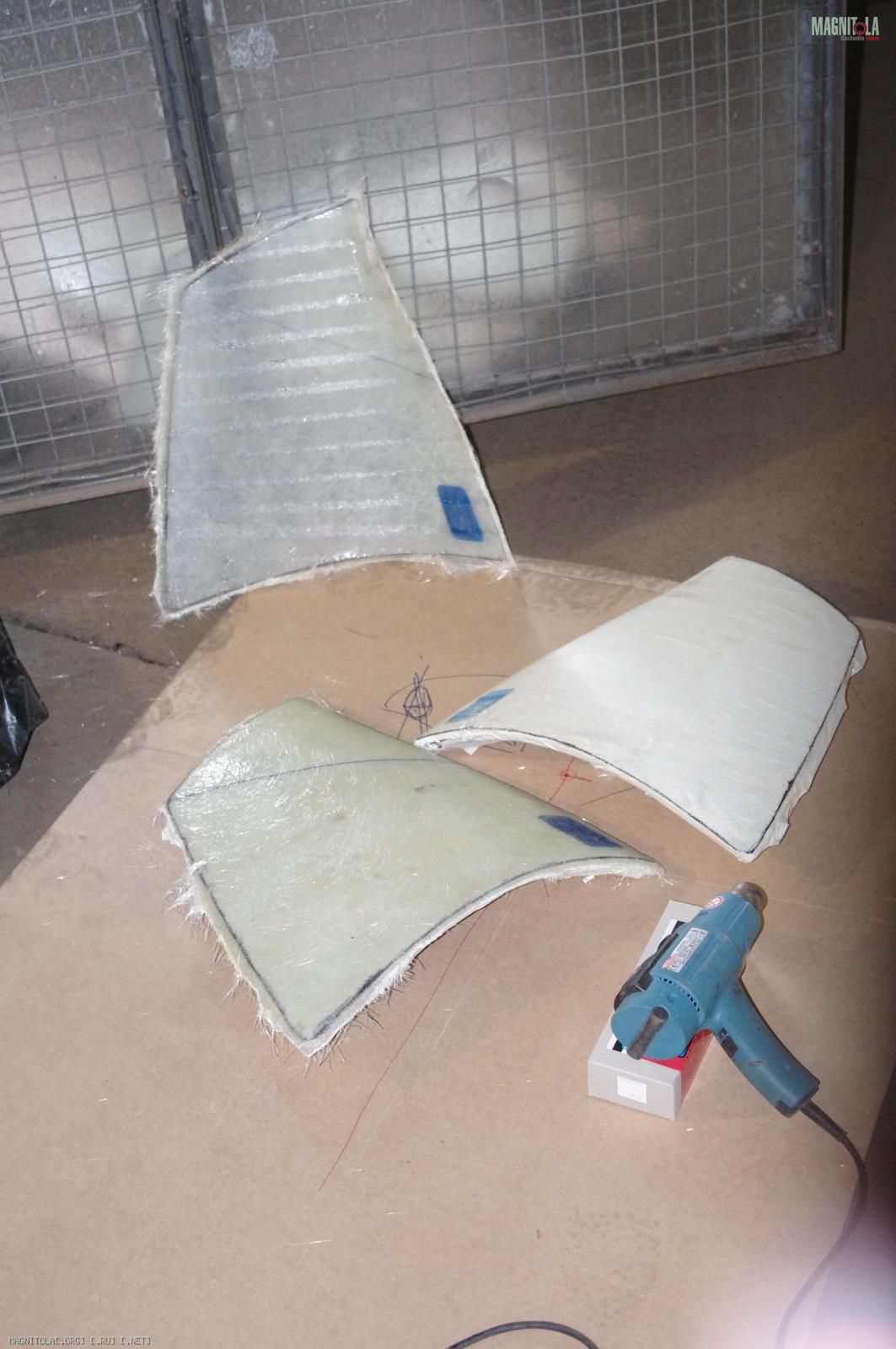

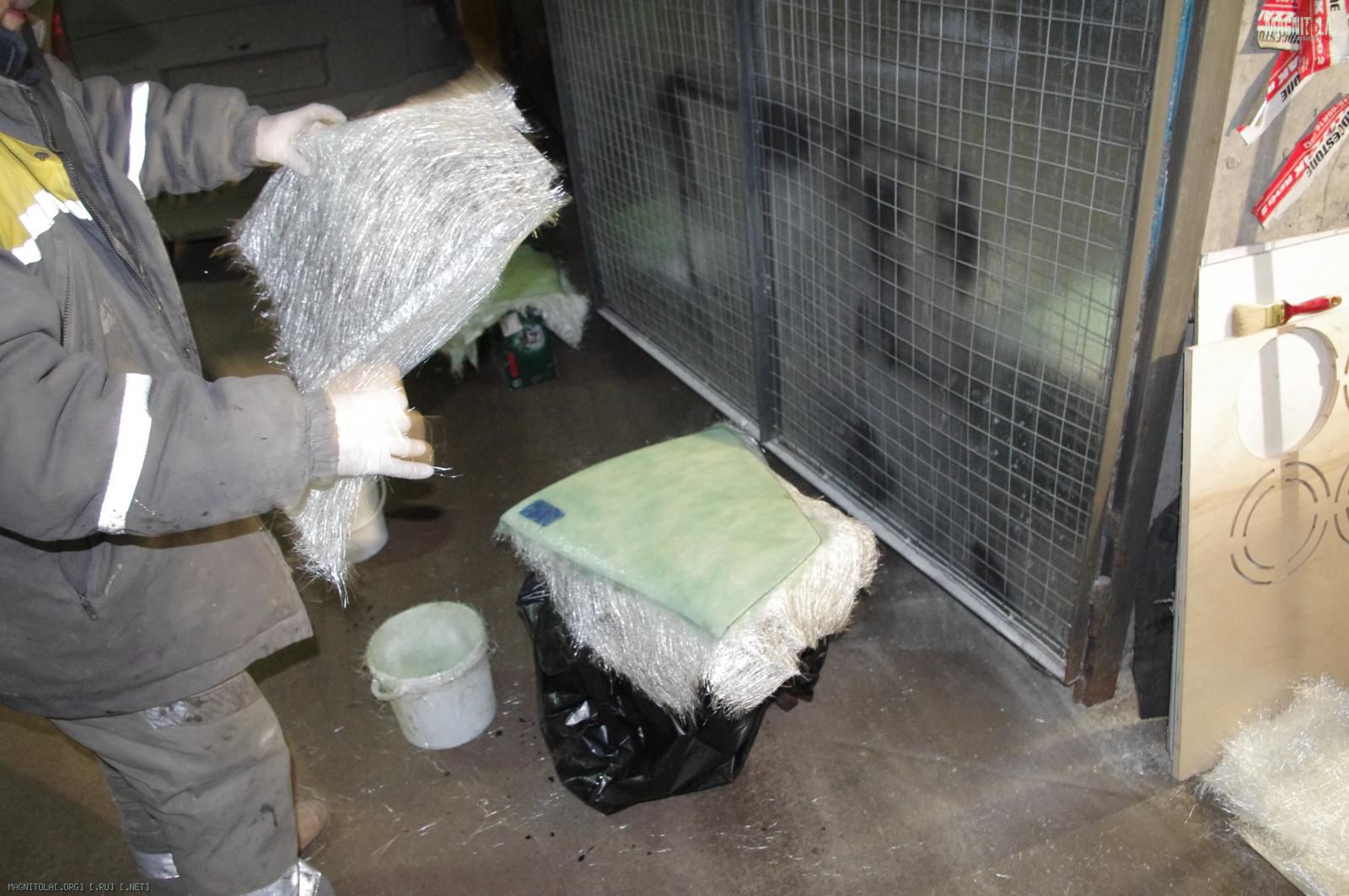

Потом снять и опилить
Вложение 757684
Как всегда, помогает в этом деле Дима, думаю, многие узнали уже его смоляную одежду:)

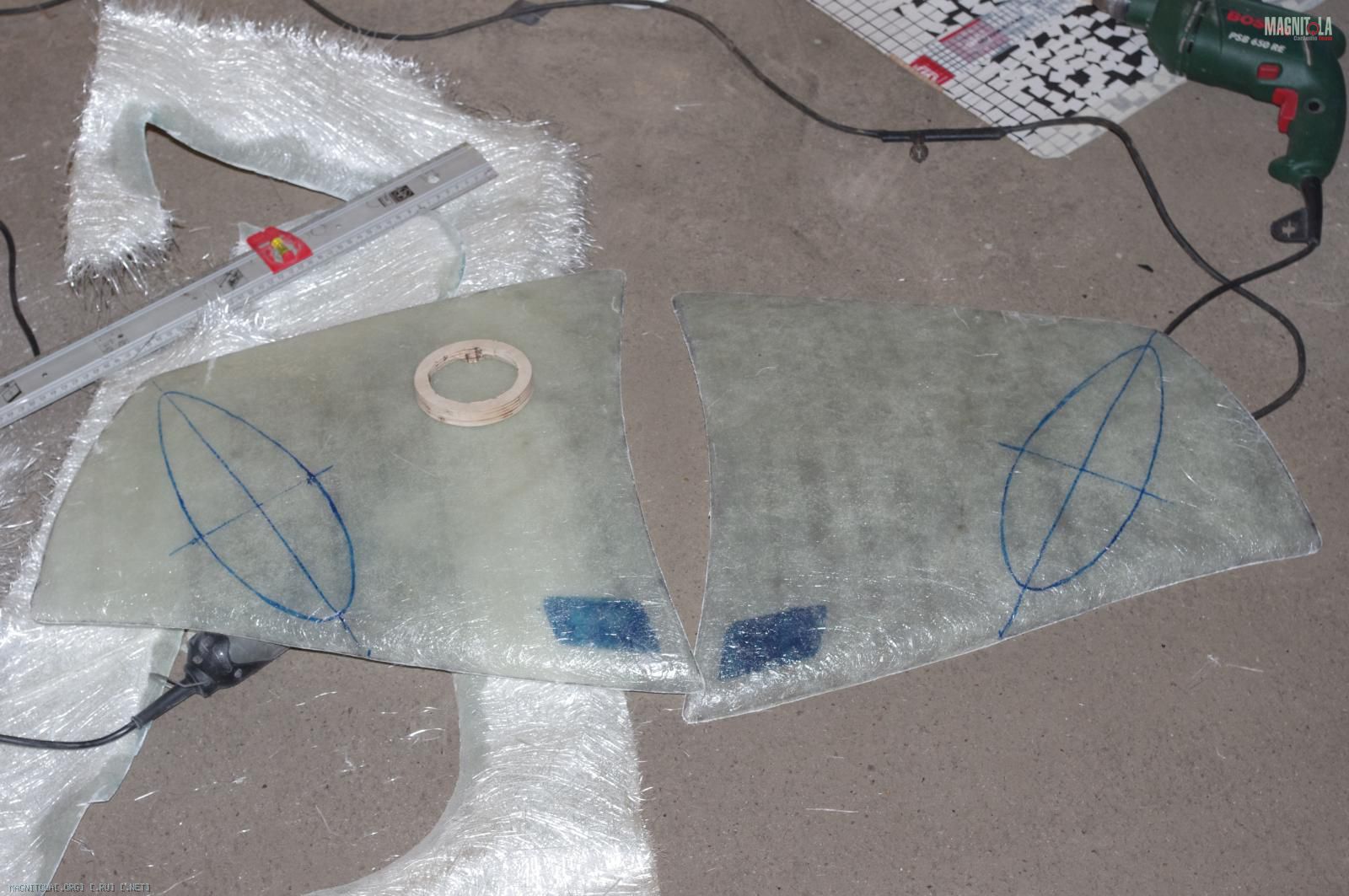

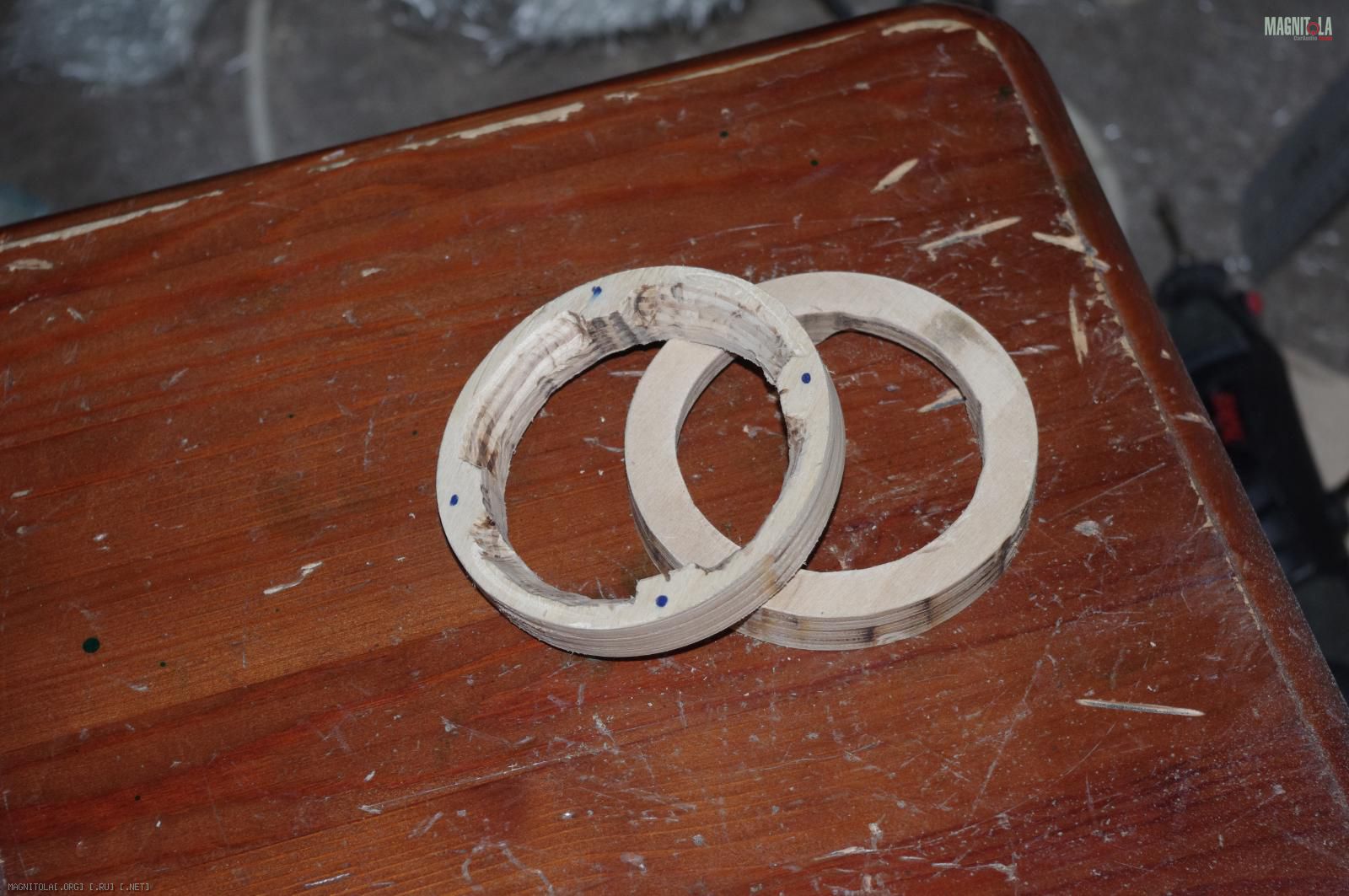

параллельно готовим колечки под СЧ и размечаем будущие подиумы
Вложение 757686 Вложение 757688

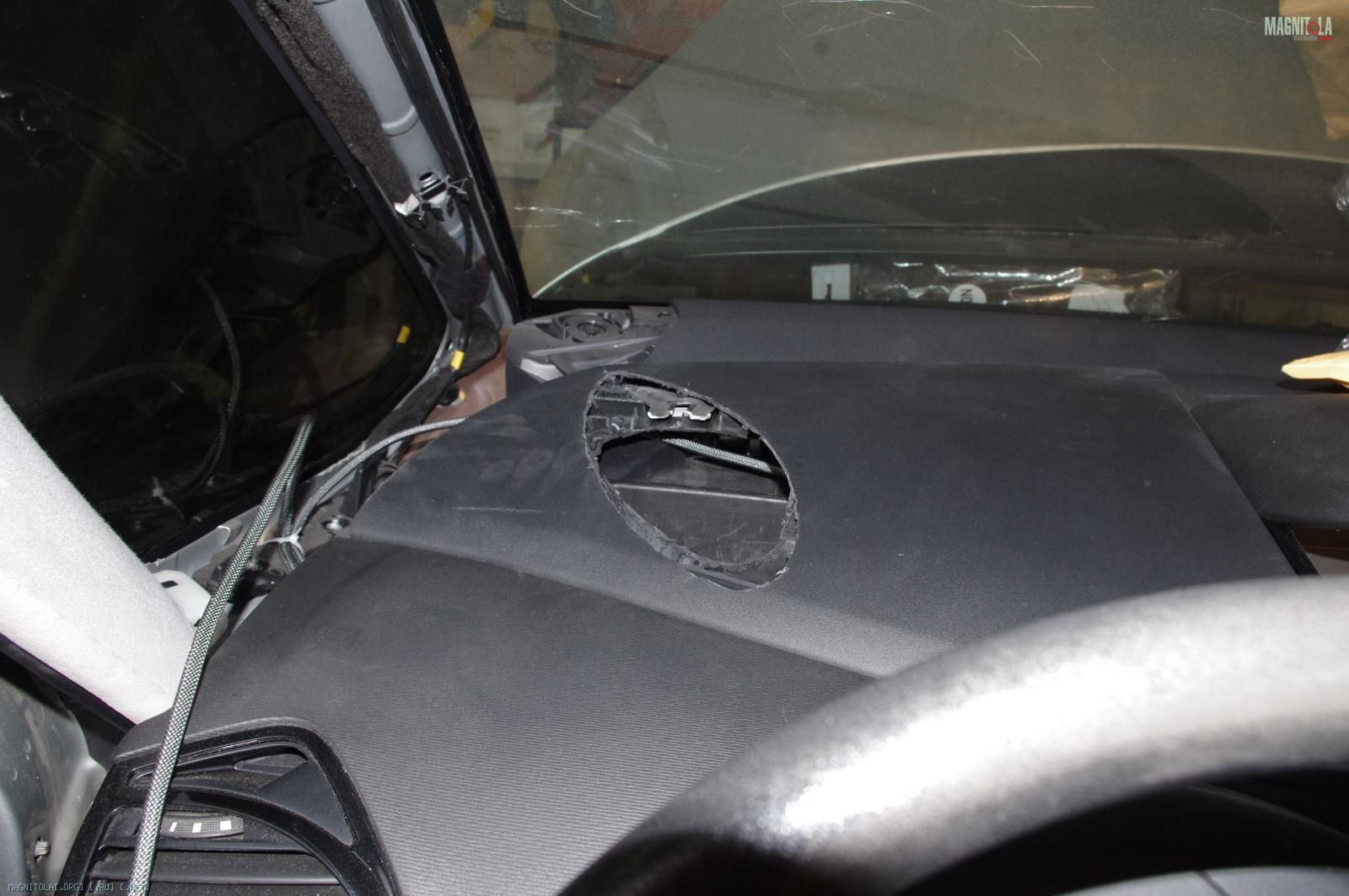

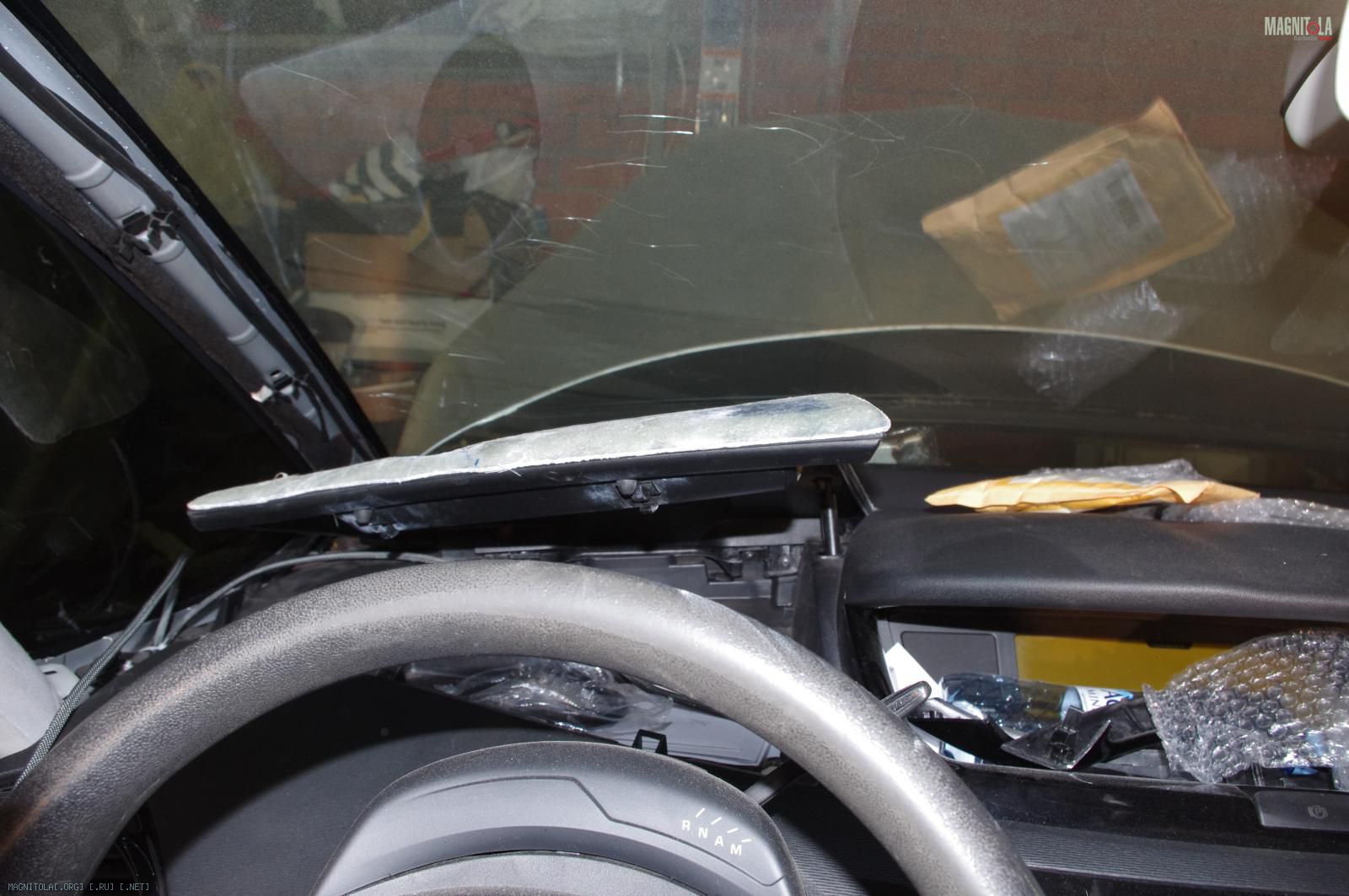

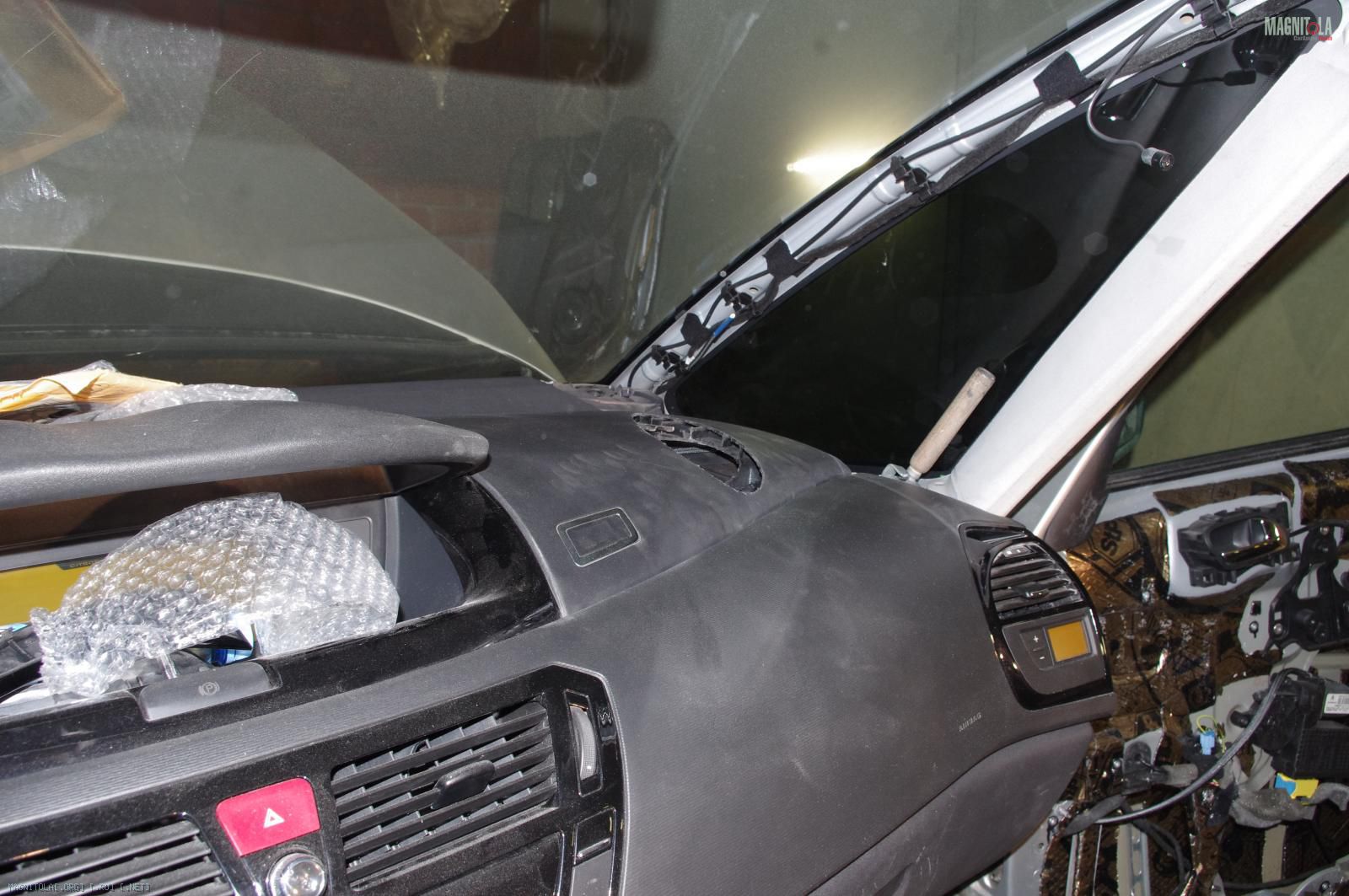

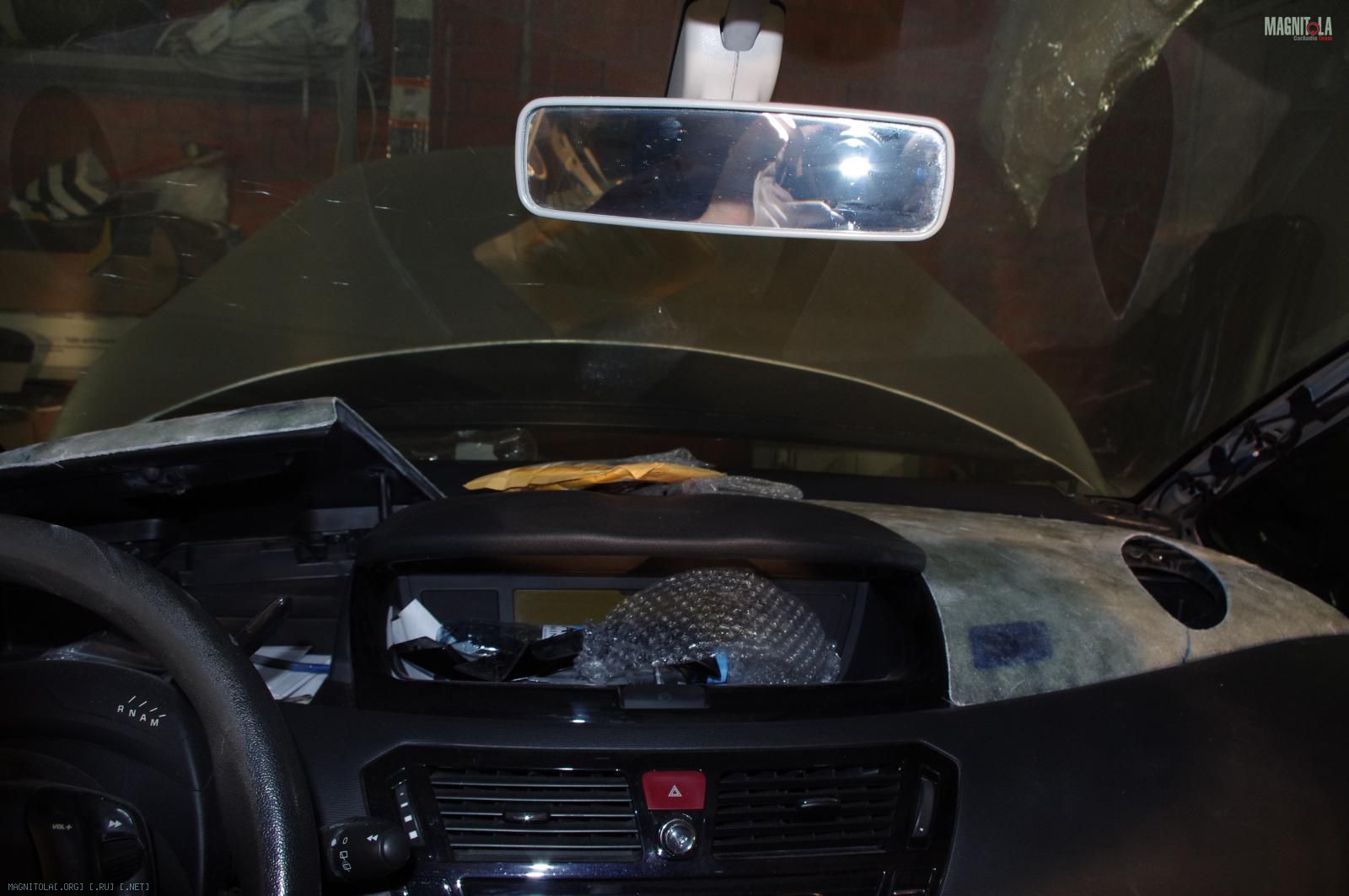

Пилим сначала стеклопластивкоые накладки, а потом и крышки бардачков на торпедо
Вложение 757690 Вложение 757692
Вложение 757694 Вложение 757696

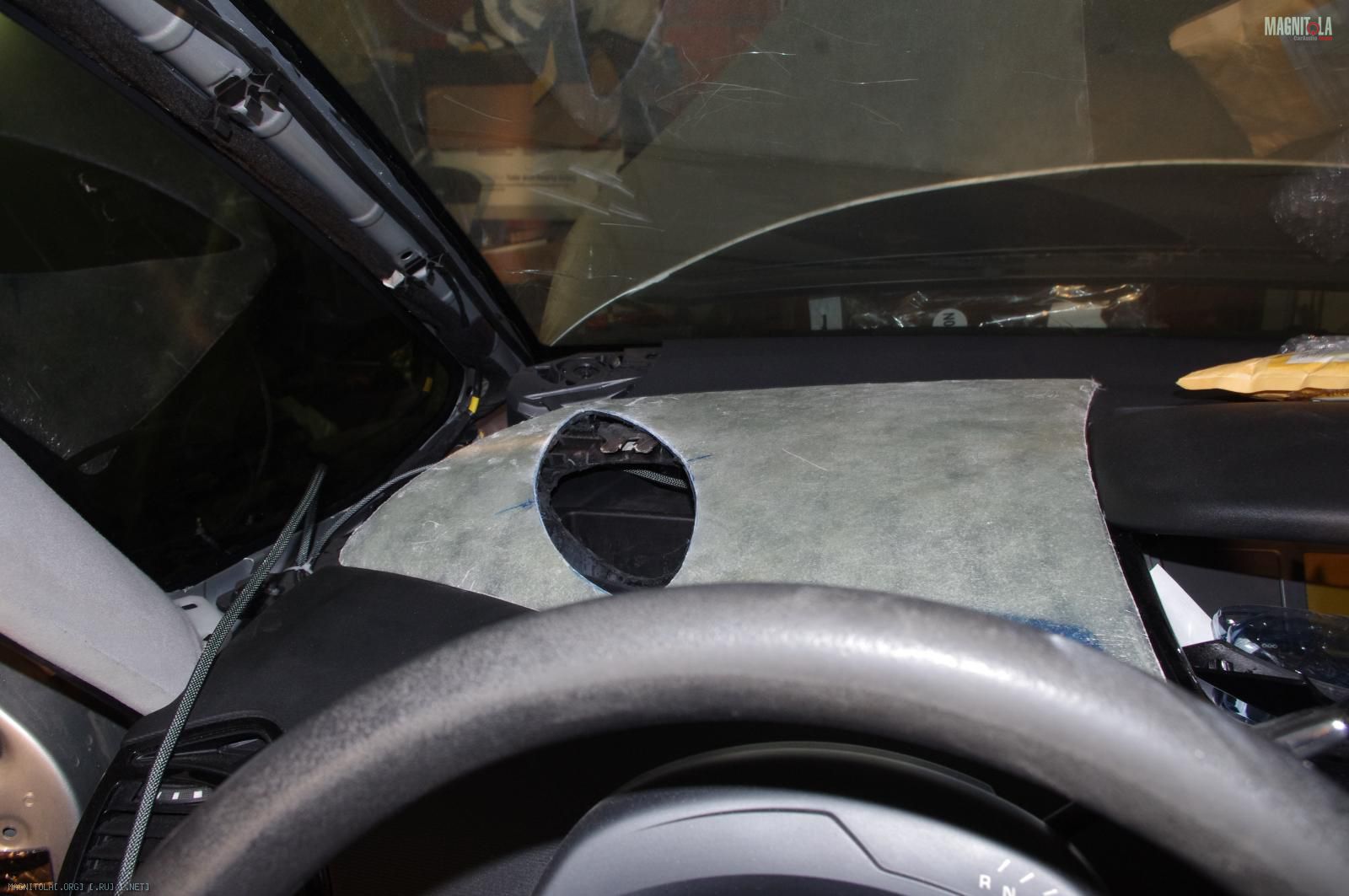

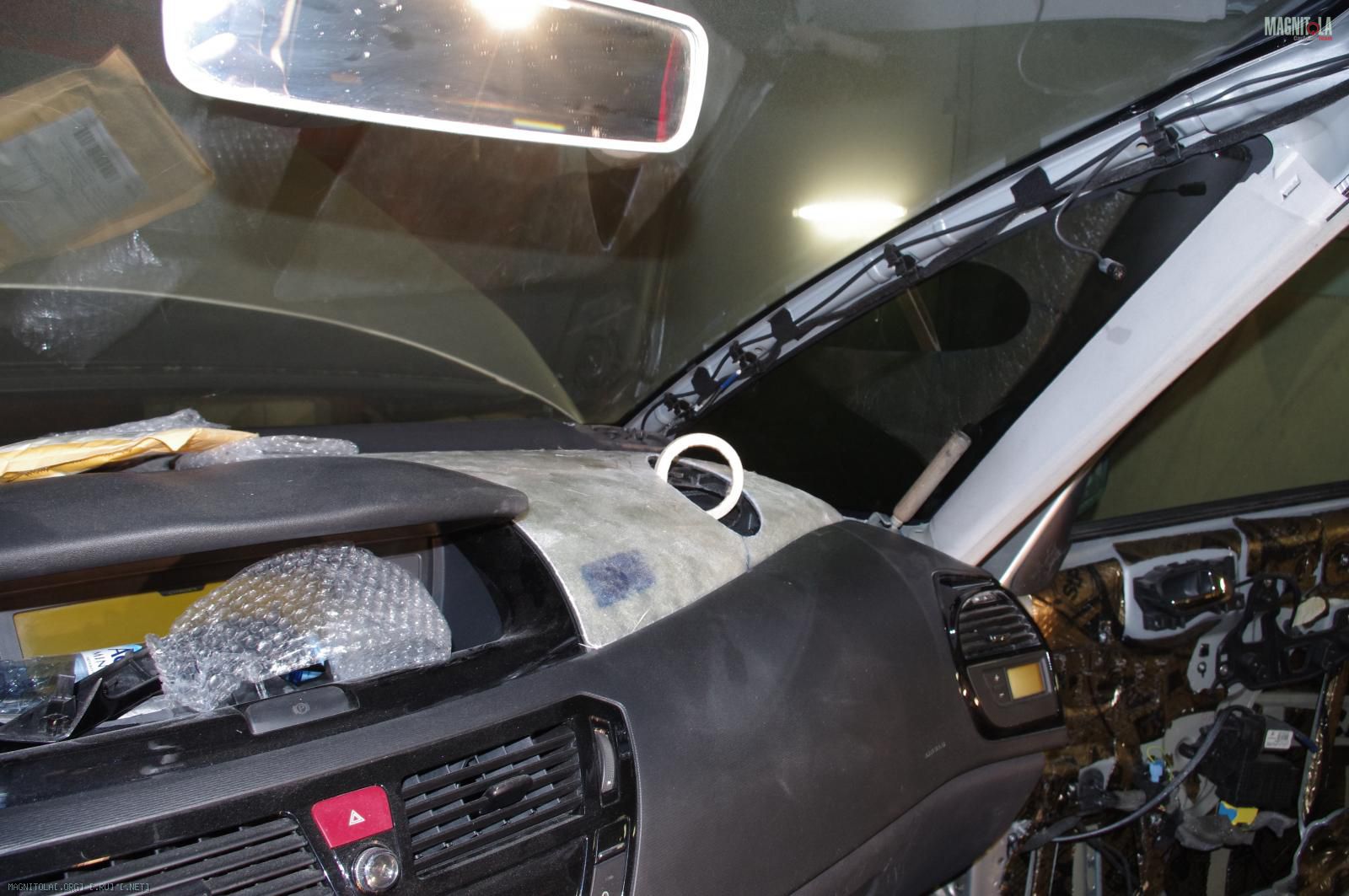

Крышки продолжают открываться. Снизу они будут провибрены, а отверстие будет закрыто ПАС - металлической сеткой, оклеенной битопластом.
Однако, тут нас ждёт розовая птица "обломинго"
Вложение 757698 Вложение 757700 Вложение 757702

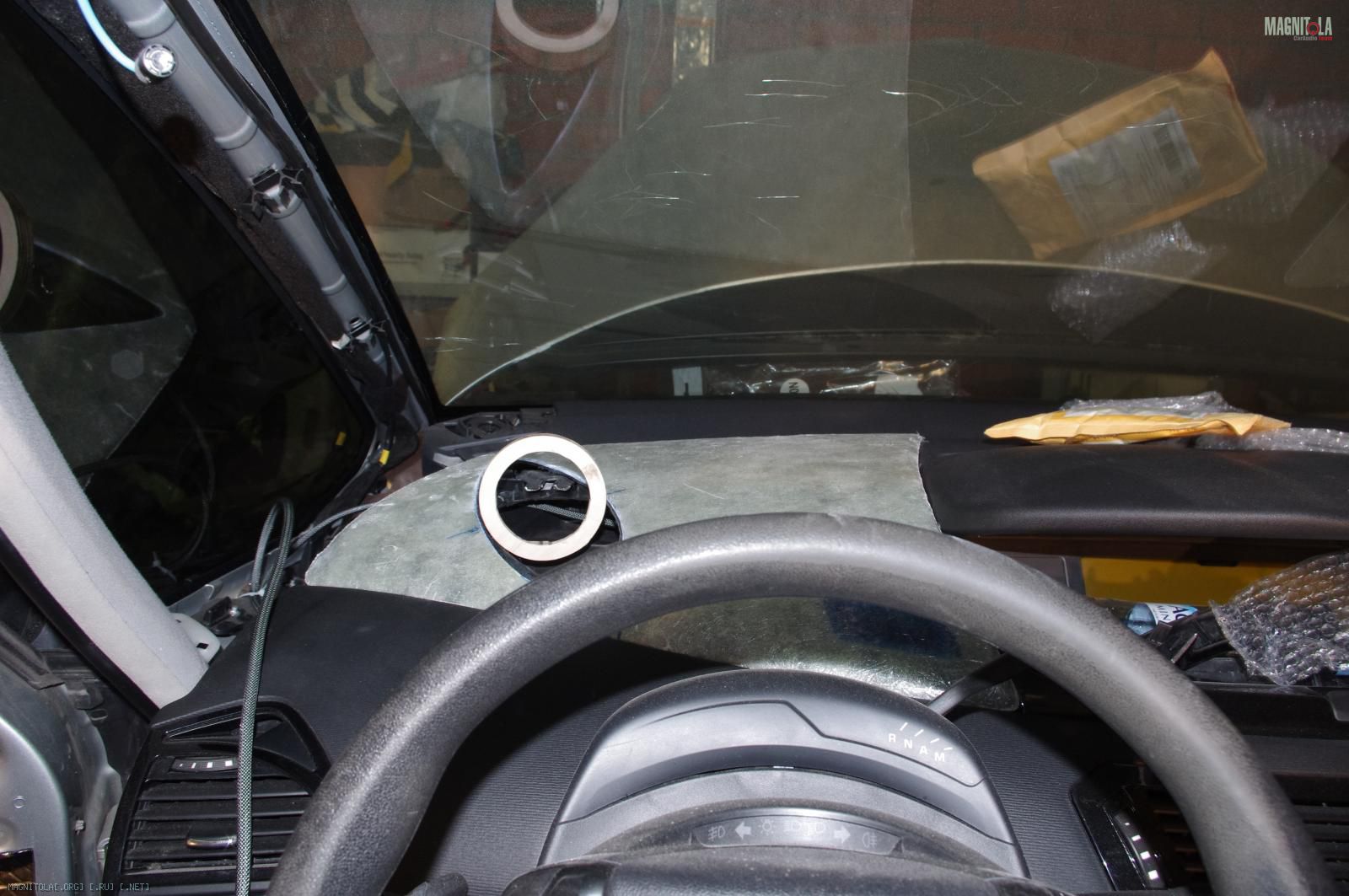

Если правый СЧ расположен отлично: ближе к слушателю, но на одной вертикальной оси с ВЧ (позже поймёте, что я имею в виду), то левый - слишком близко к оси руля.
Но не беда - скотч + дремель + термоклей всё исправят)))

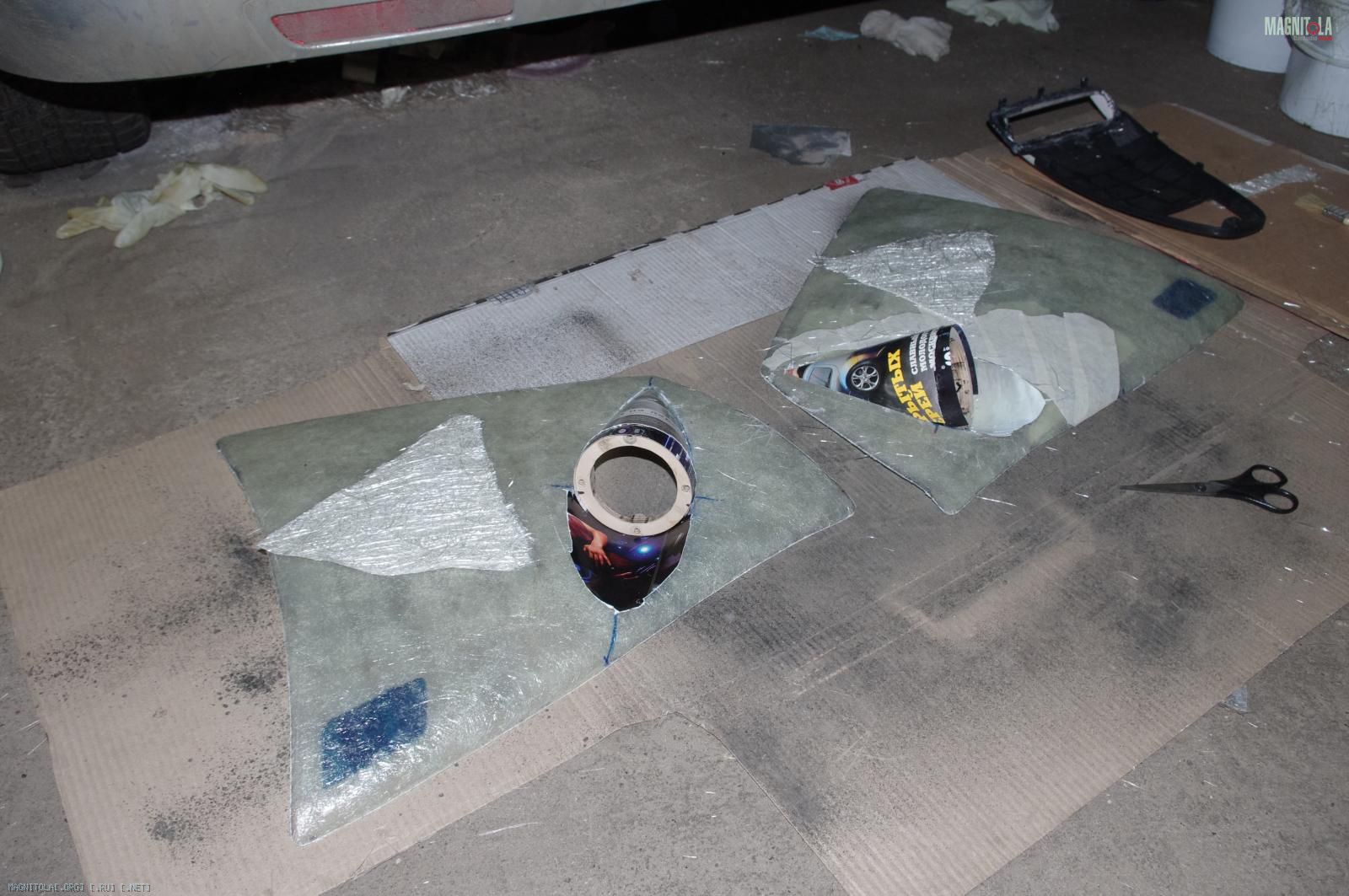

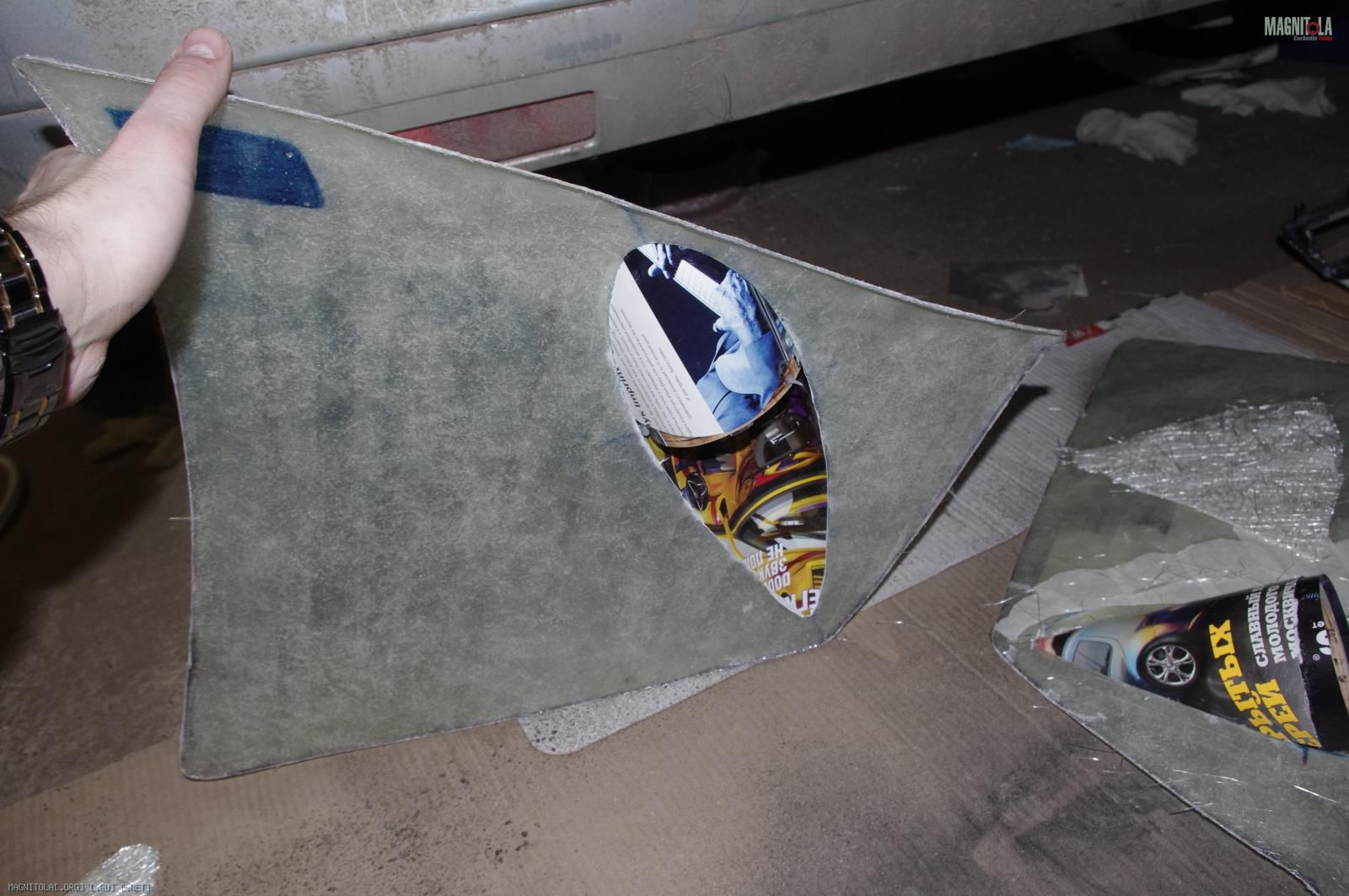

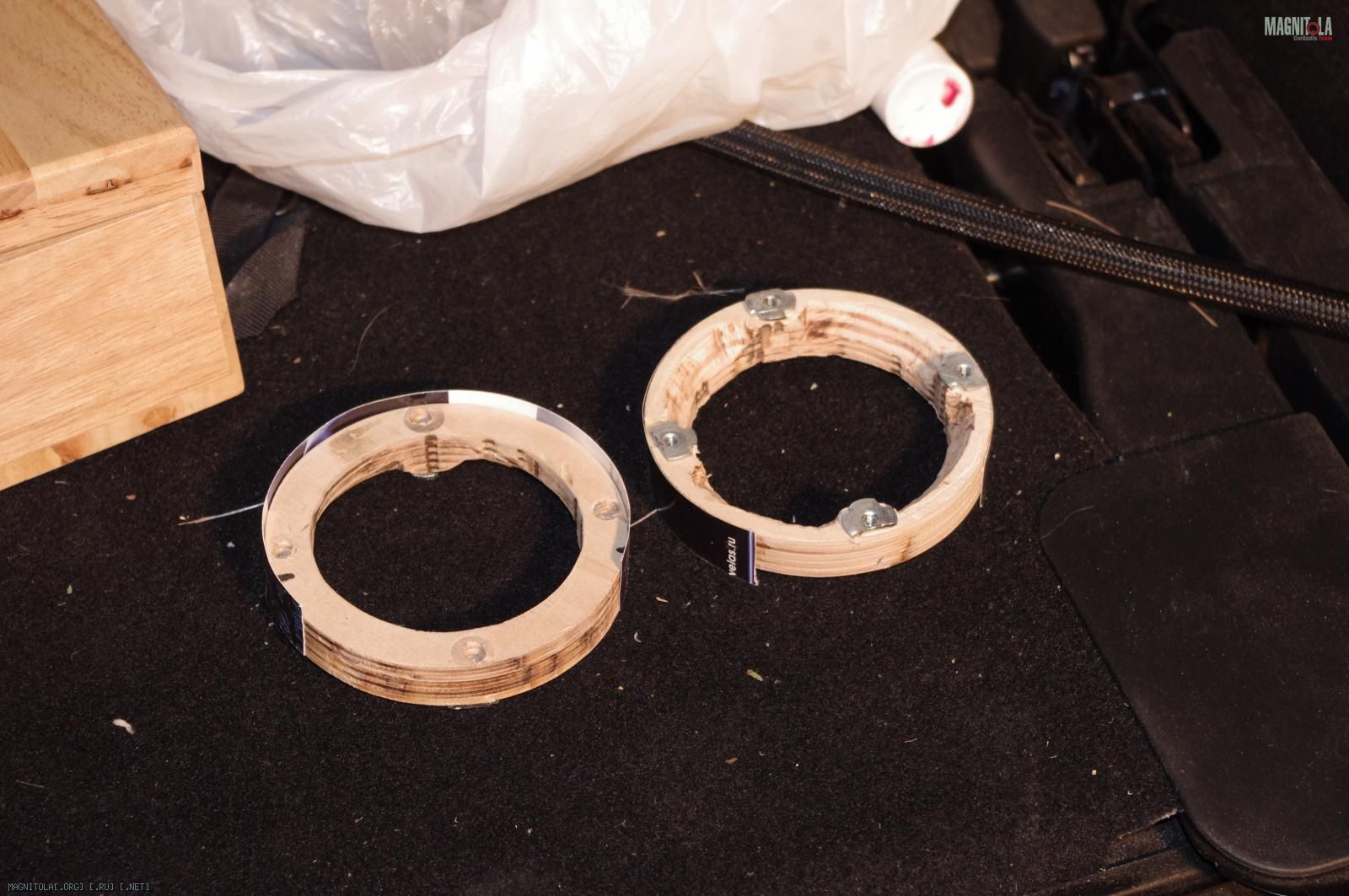

Переносим отверстие в левой накладке и левом бардачке левее, оклеиваем колечки "козырьками", которые помогут нам немного утопить гриль среднечастотников, достаём с полки старый аудиофильский выпуск журнала АЗ и с помощью плотной глянцевой обложки журнала задаём нужную форму.
Вложение 757704 Вложение 757706 Вложение 757708

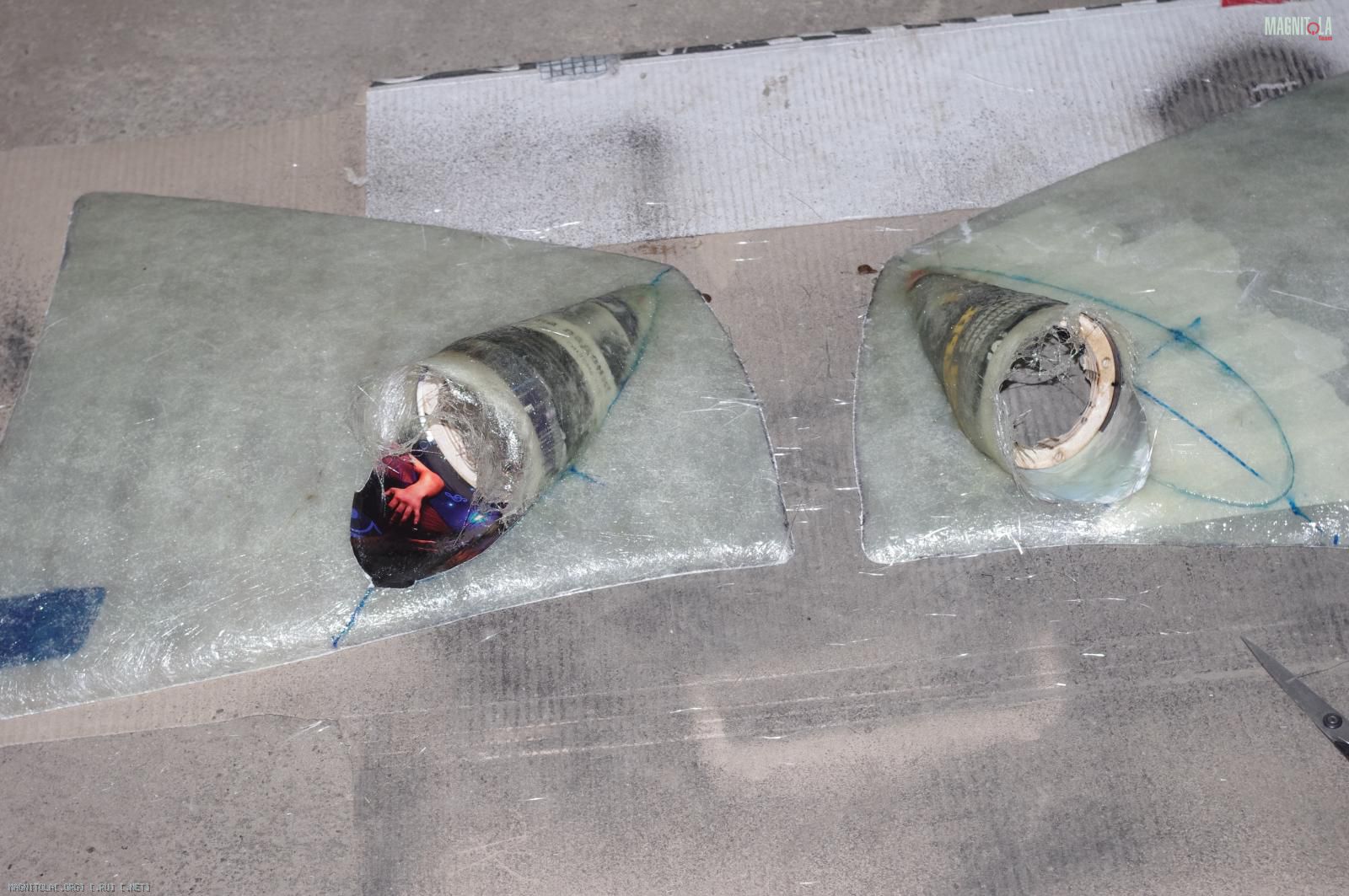

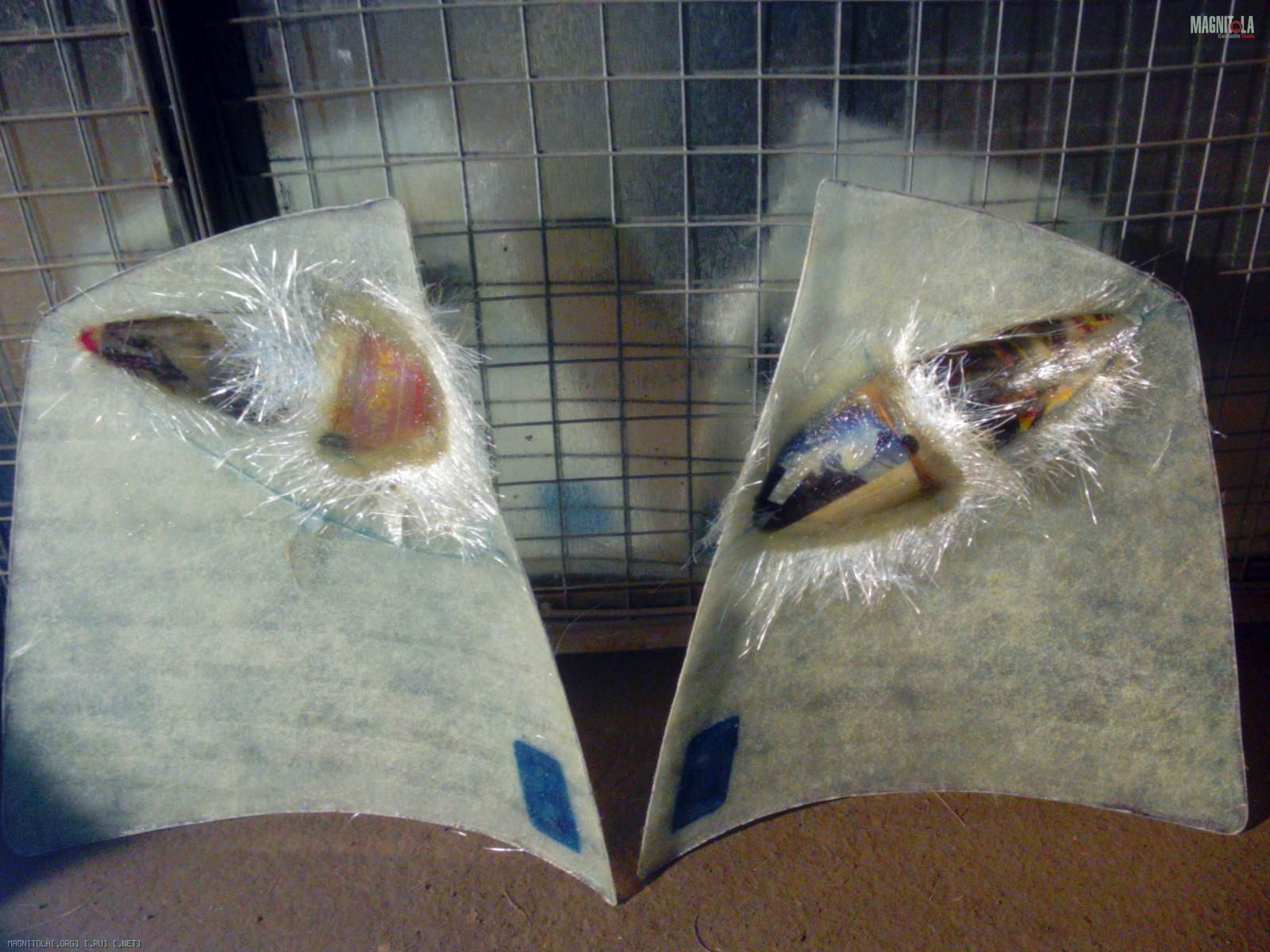

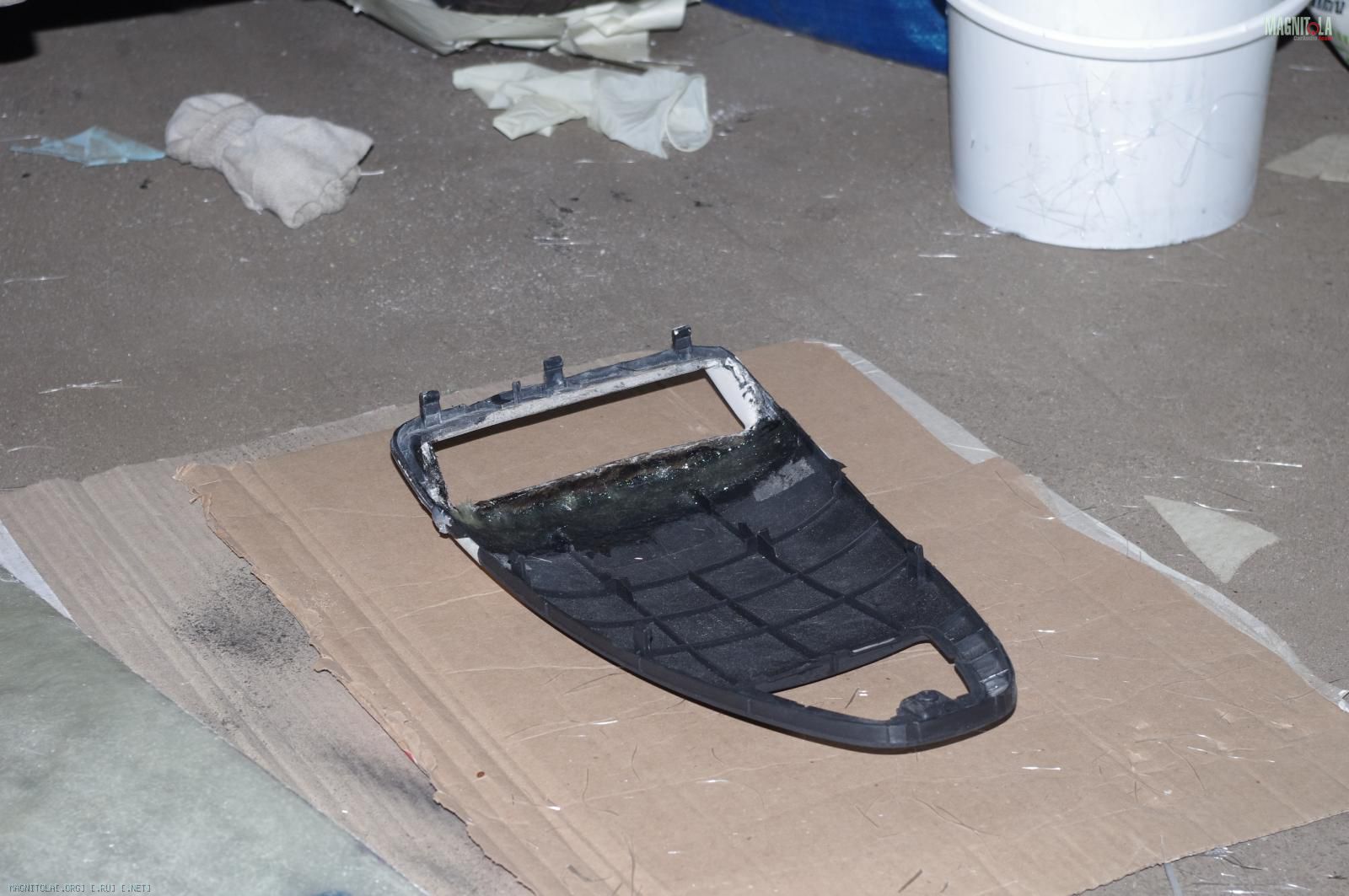

Ну и смолим первый слой:) Заодно помогаем Роману Андреичу восстановить целостность его накладки на торпедо
Вложение 757710 Вложение 757712 Вложение 757714
По СЧ уже проделан следующий этап работ, но он - на фотике, а фотик - в гараже:(
Не переключайтесь!

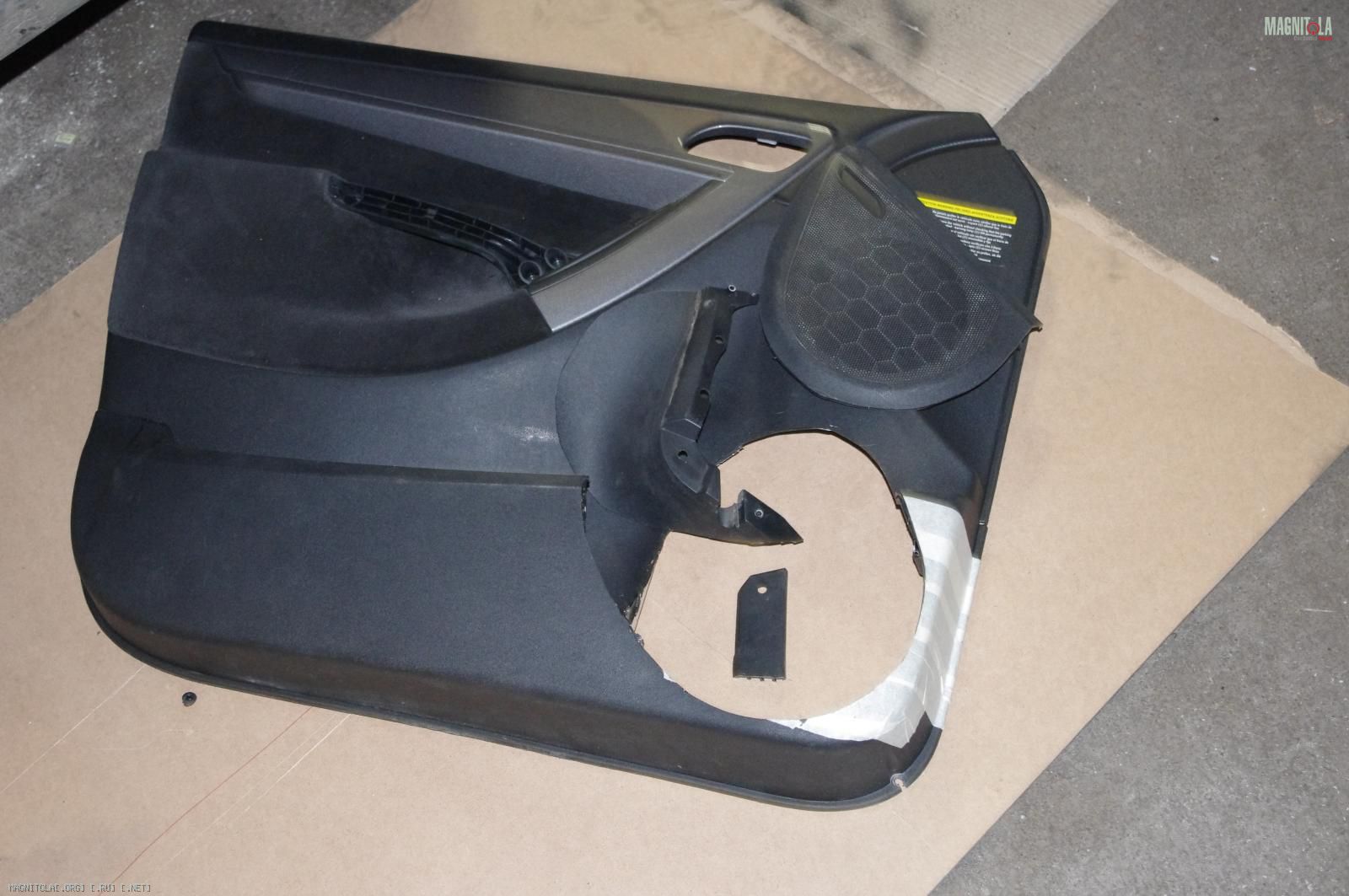

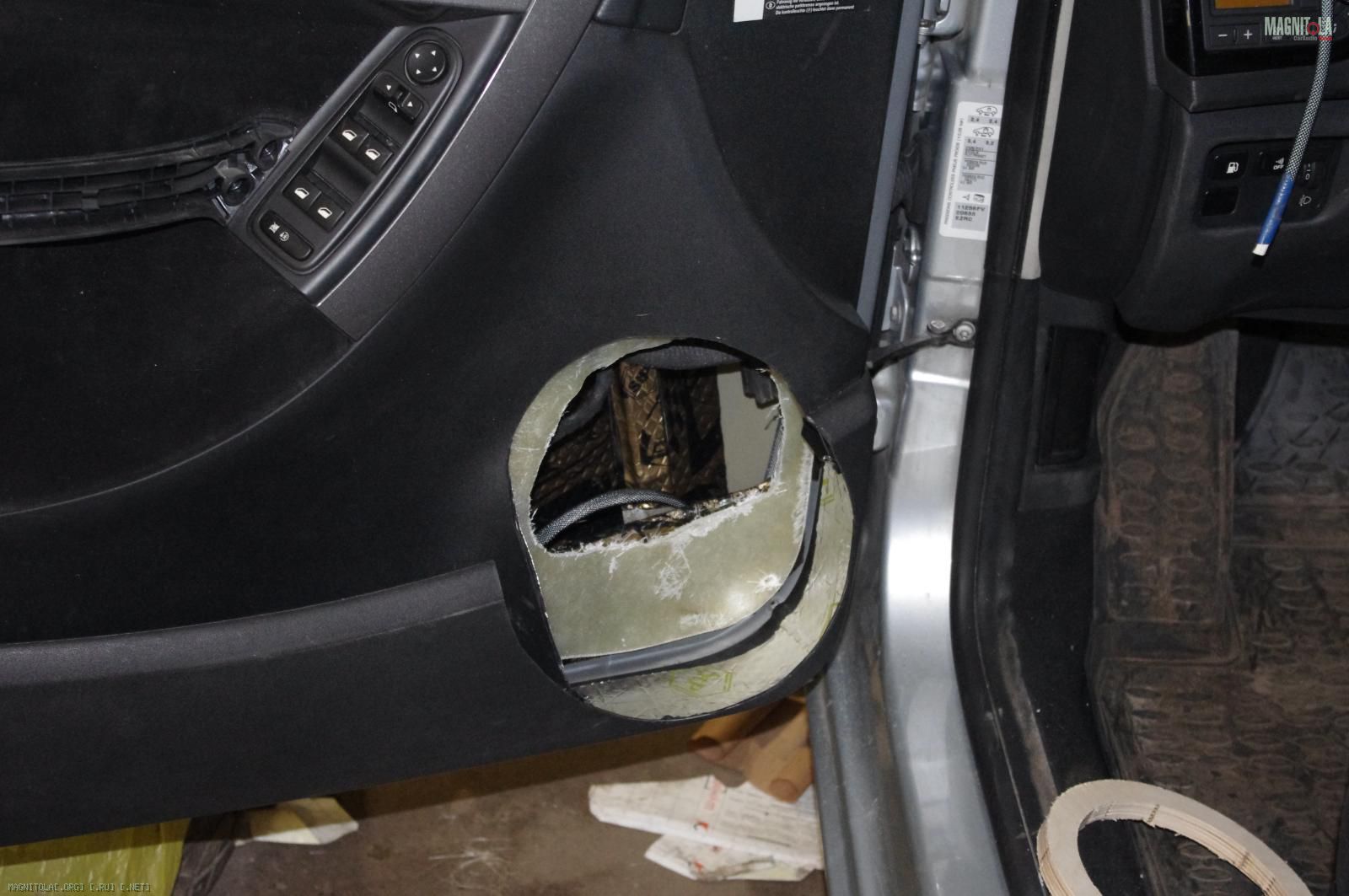

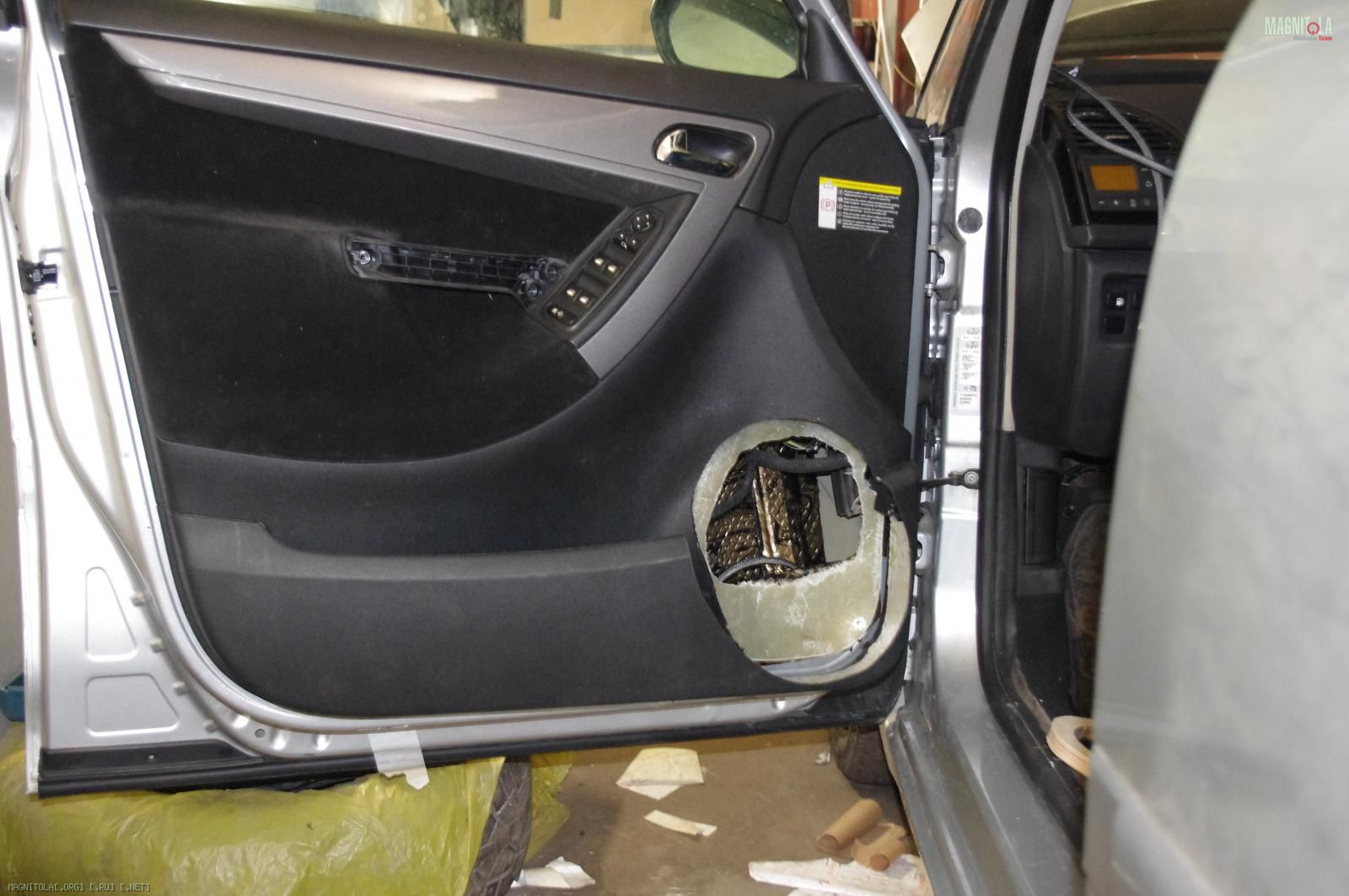

Итак, о обшивках. Штатное отверстие под мидбас в двери находится высоко и имеет скромные размеры. При этом штатное отверстие в обшивке находится низко. Без переноса точки крепления салазок стеклоподъёмника отверстие вниз перенести не получится... Да и не хочется:) Поэтому переносить будем отверстие под мидбас в самой двери. При этом штатно дверь имеет не просто гриль над местом установи динамика, но и выштамповку под этот гриль. Чтобы выштамповка не портила вид будущего подиума, её пришлось срезать целиком, а не просто вырезать отверстие под новое место крепления динамика. Получилось вот так:
Вложение 757718 Вложение 757720
Вложение 757722 Вложение 757724

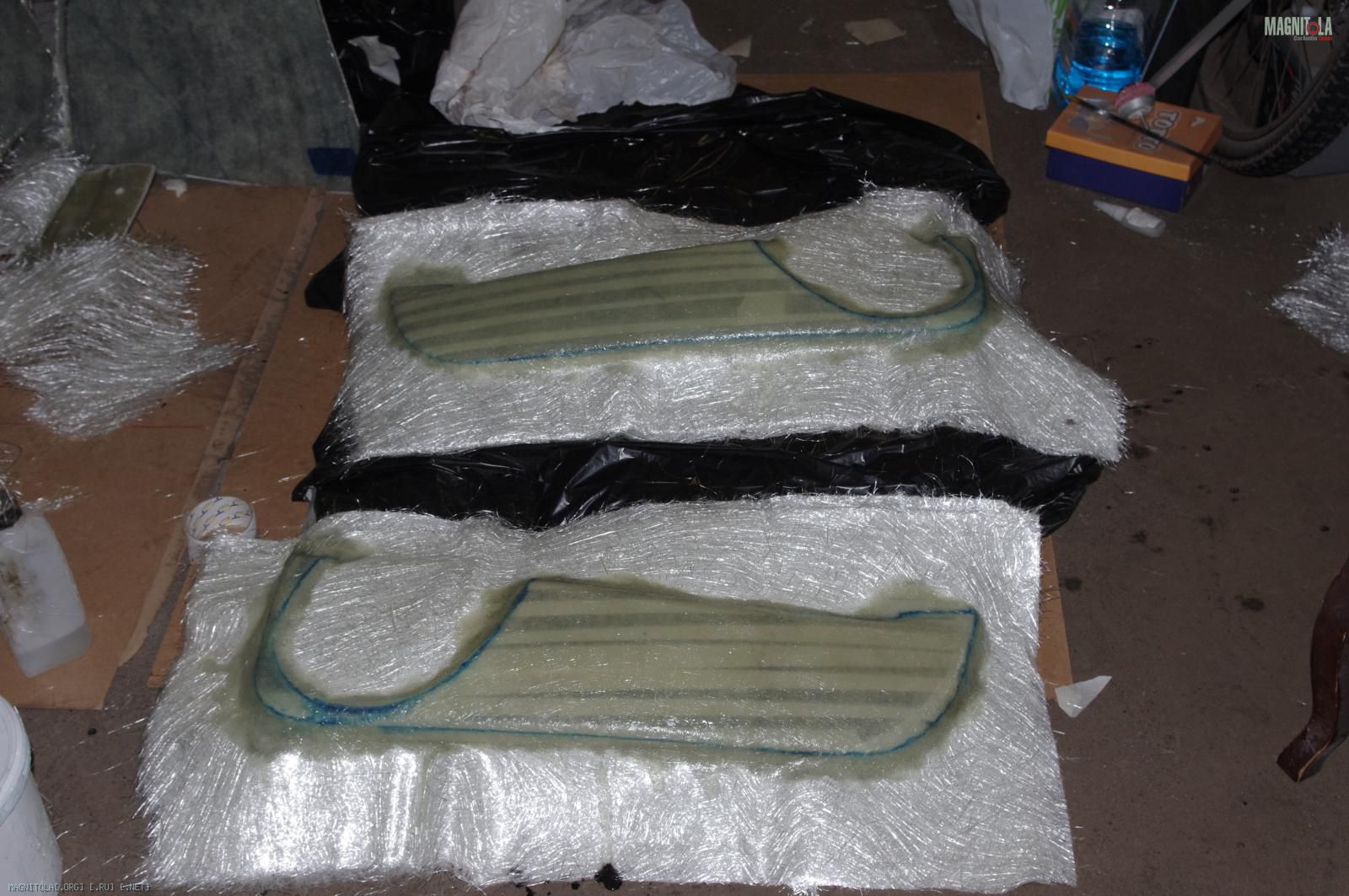

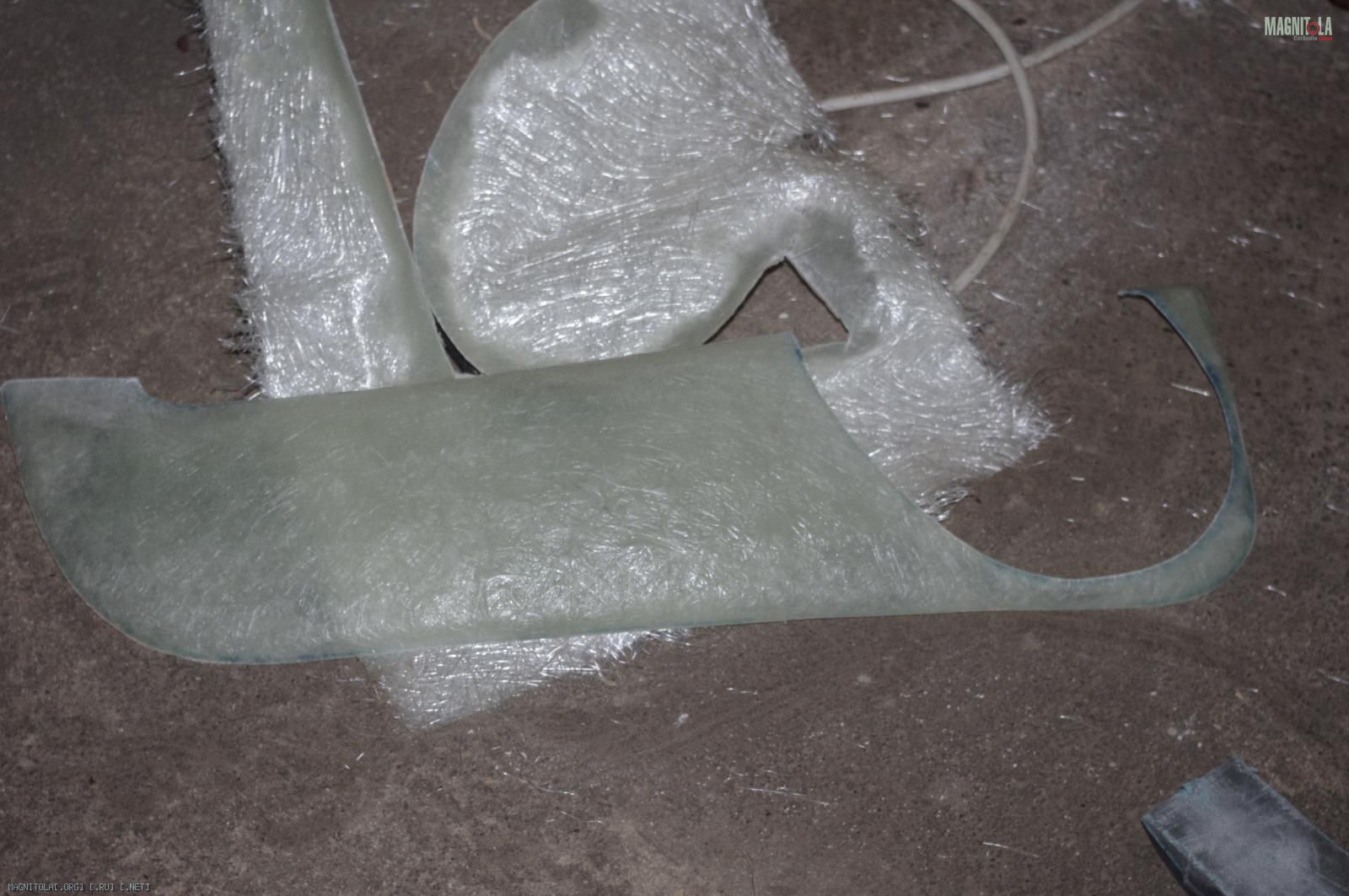

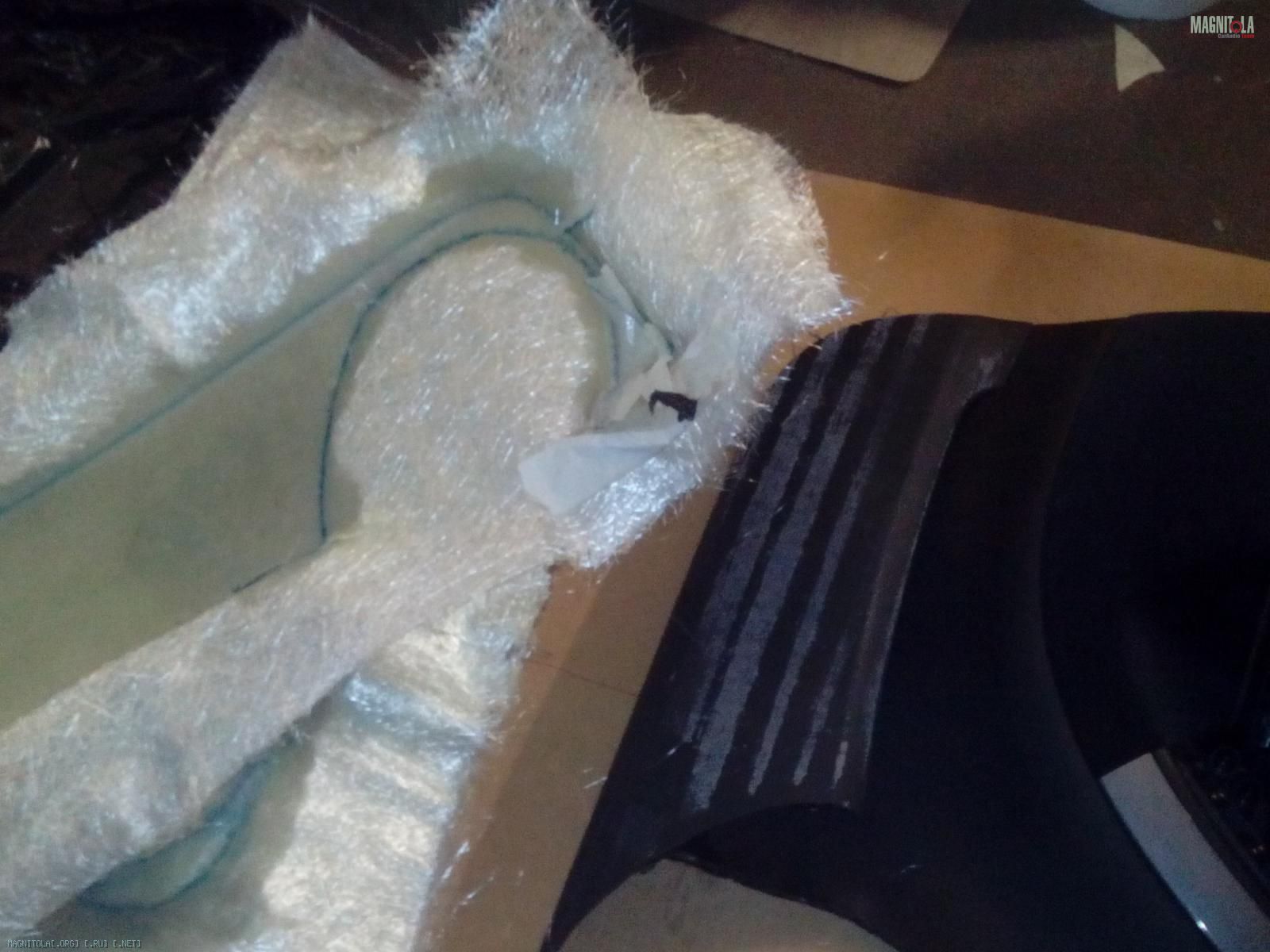

декоративный подиум не хочу сращивать с родным карманом. Из-за кочества современного пластика это ненадёжно, да и муторно. Поэтому мы снимаем аккуратные скорлупки с карманов двери, которые будут впоследствии срощены с декоративной частью подиума и перетянуты винилом.
Вложение 757726 Вложение 757728 Вложение 757730
кстати, при отделении скотча от двери, клей остался на пластике. Это легко исправляется обезжиривателем и двумя тряпками: сначала сильно мочим одну тряпки и растираем клей по детали))), пока деталь не станет прям мокрая от обезжиривателя, а потом второй, сухой тряпокй снимаем раствор клея в обезжириватееле с детали и вуаля - всё чисто:) Думаю, что это актуально только в первые сутки после смоления. Дальше - будет хуже:(
По этому вопросу пока всё. Давайте разговаривать дальше)))
Как то скучно - смола кругом смола:)
А про горшок было уже? Или я пропустил?

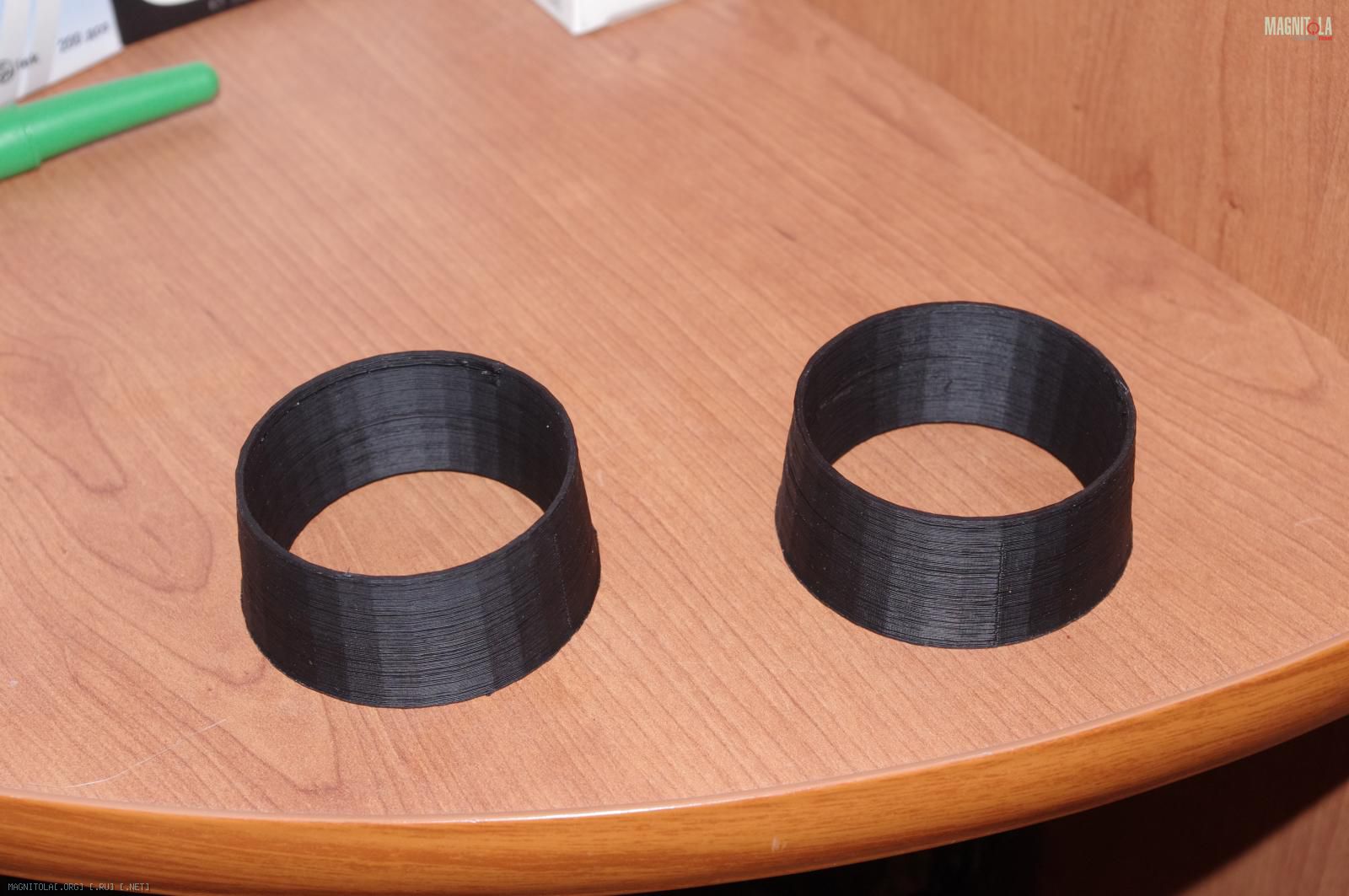

Пищалки. С ними всё просто и всё сложно одновременно. Просто - потому что технология изготовления подиумов проста как дважды два. А сложно - потому что конструкция салона даст много лишней ненужной отраженки. На этот случай готовимся заранее и заказываем у Ильи Bkmz 3д печать вот таких аккуратных рупорков-волноводов.
Вложение 757738 Вложение 757740
Они тоже будут перетянуты в алькантару, как и все стойки.

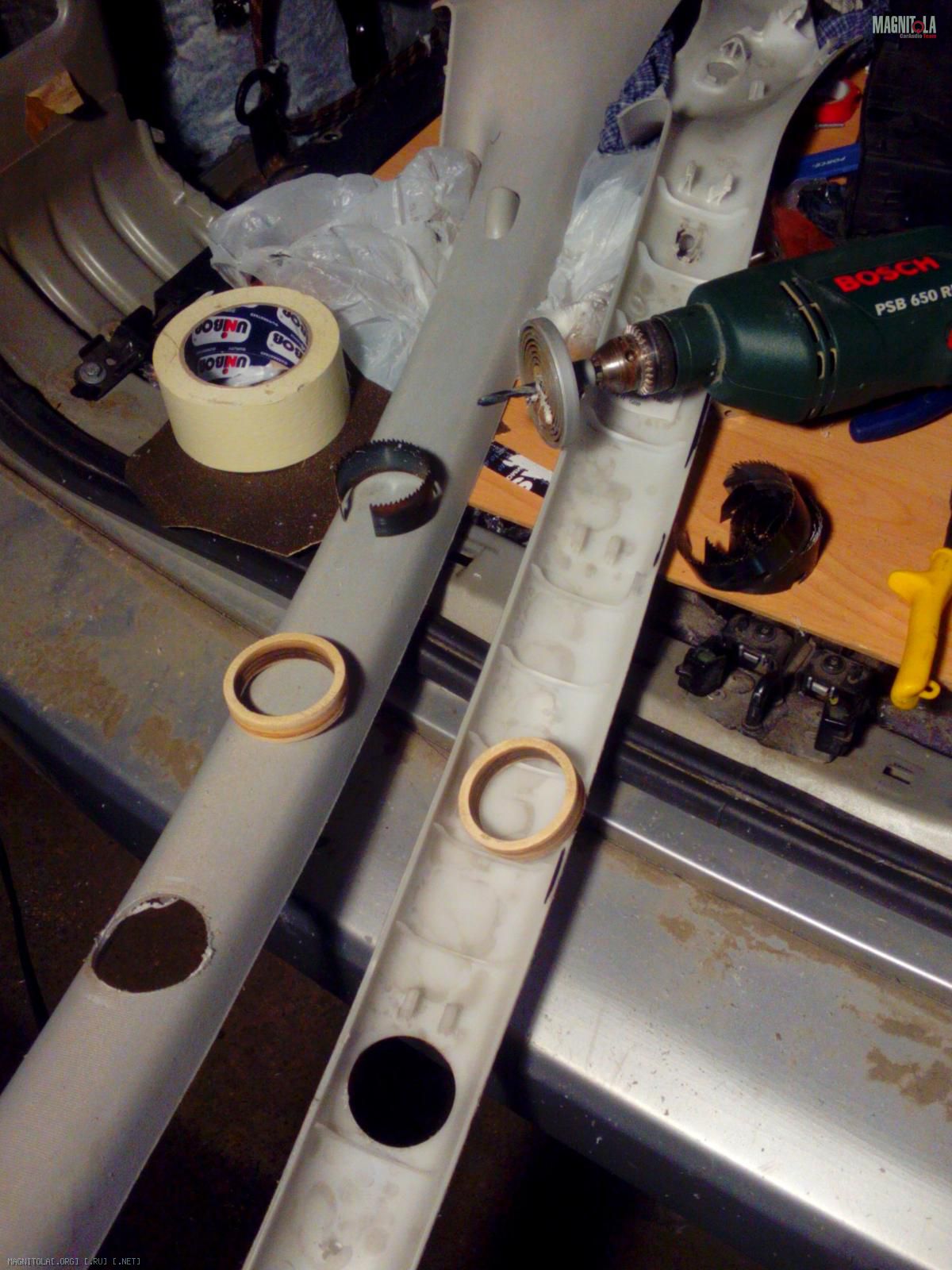

Ну а дальше - дело техники! сборной коронкой по дереву вырезаем из куска фанеры нужного размера кольца и делаем в стойках коронкой меньшего диаметра отверстия напротив мест установки пищалок
Вложение 757742

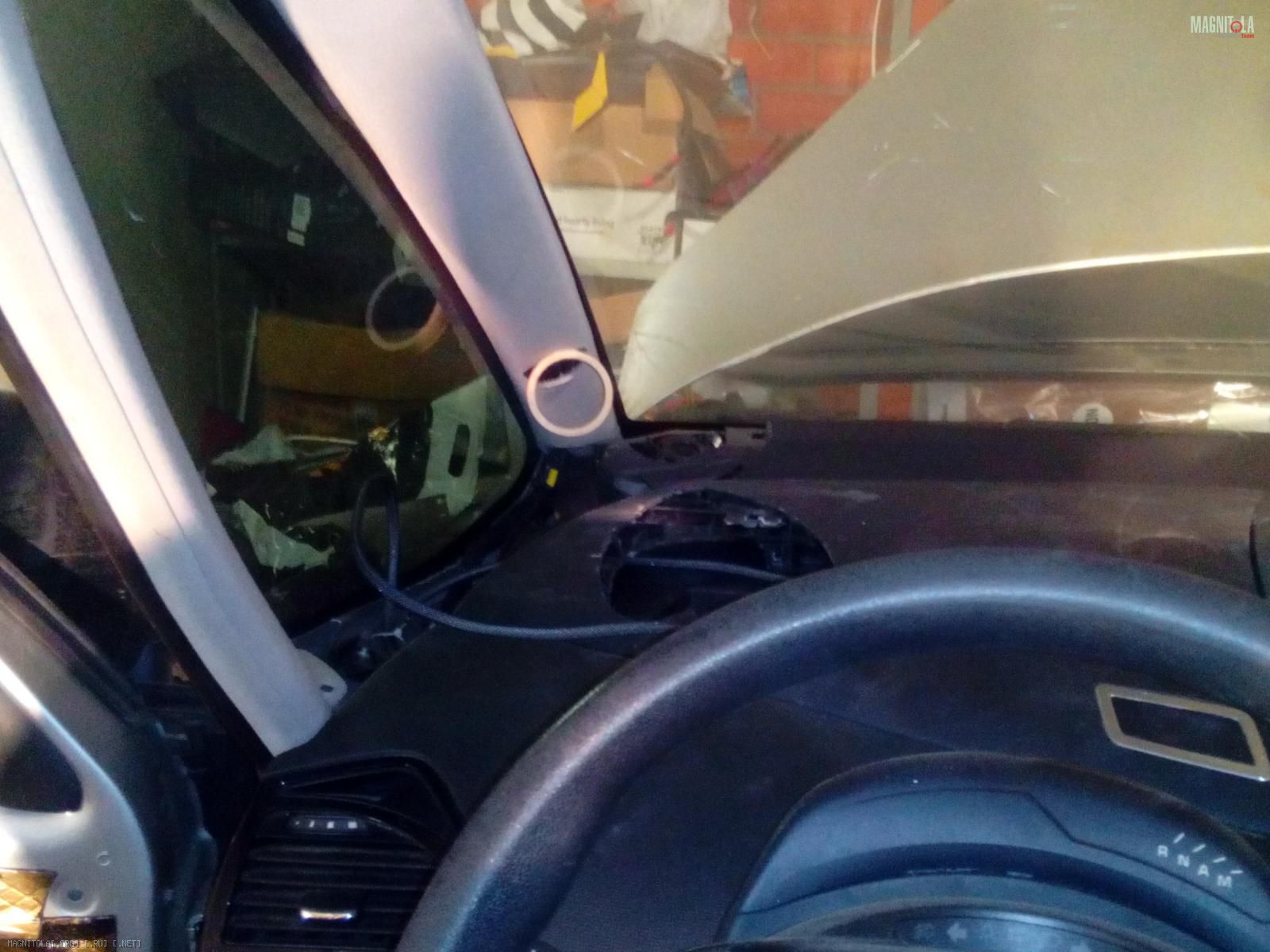

Выставляем колечки, направляя их на себя любимого
Вложение 757744 Вложение 757746

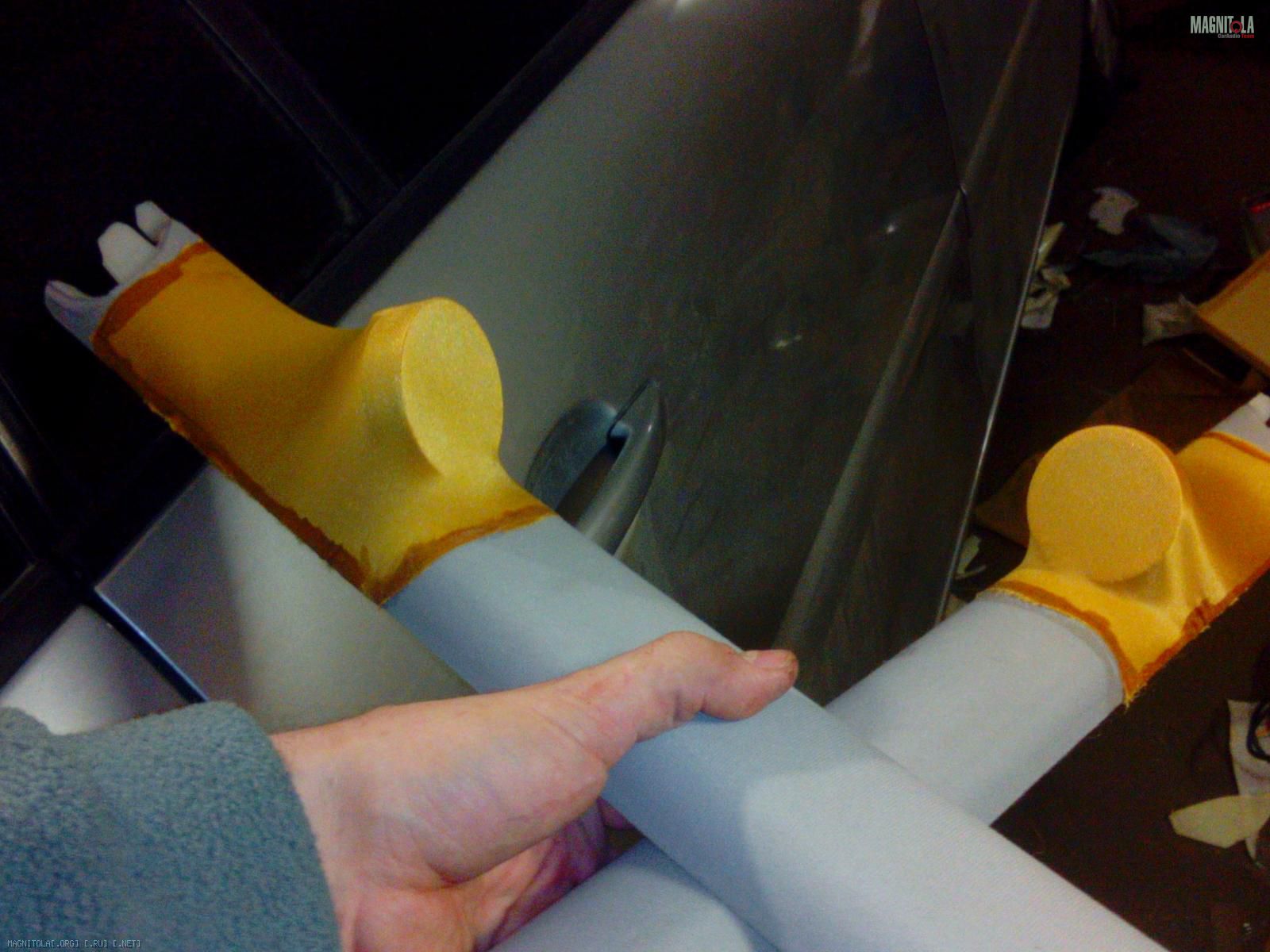

натягиваем тряпку, закрепляя её на стойке цианакрилатом (прямо насквозь: Приложили ткань, канули клей сверху, подождали минуту-две, можно отпускать)
Вложение 757748

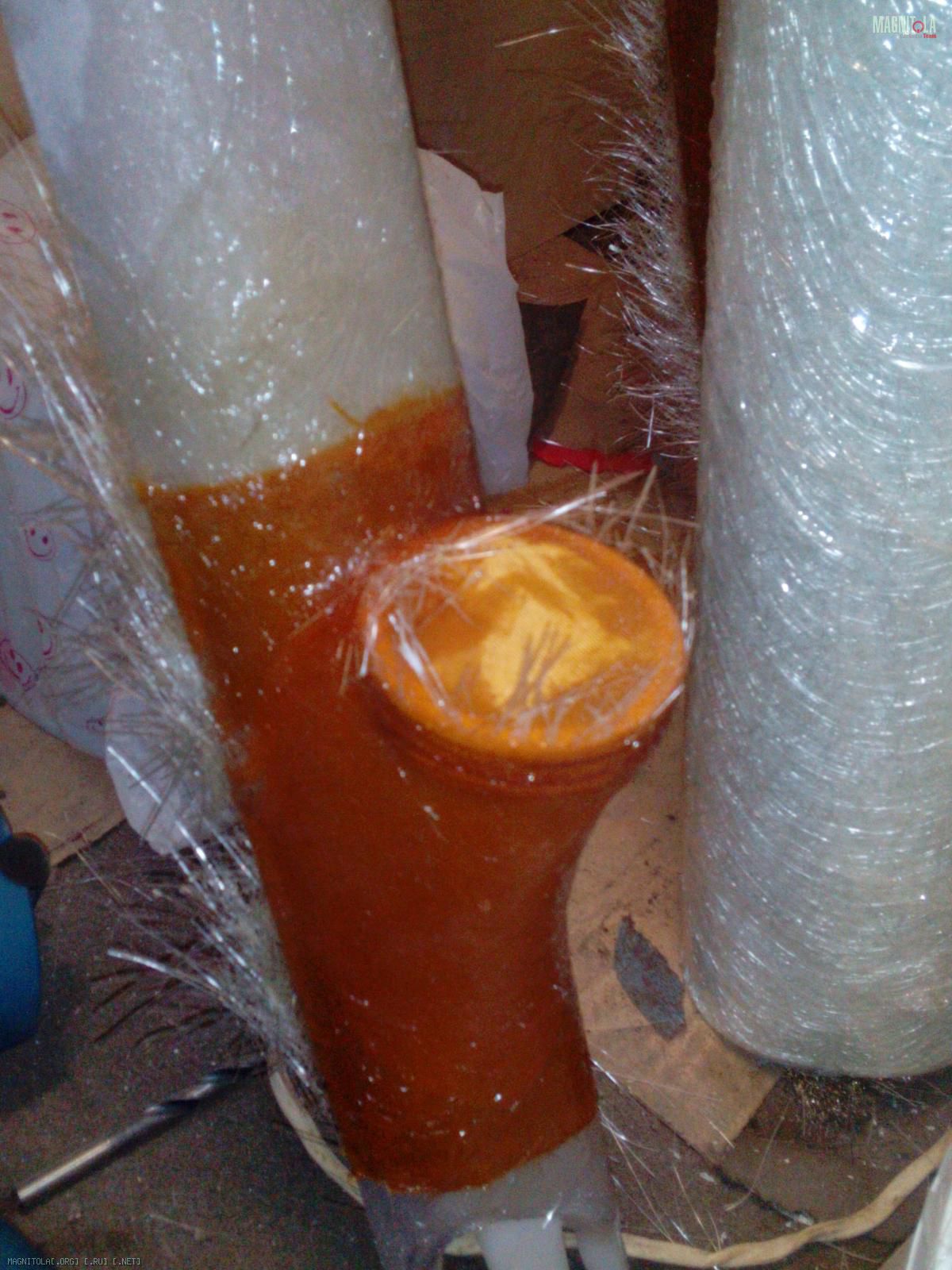

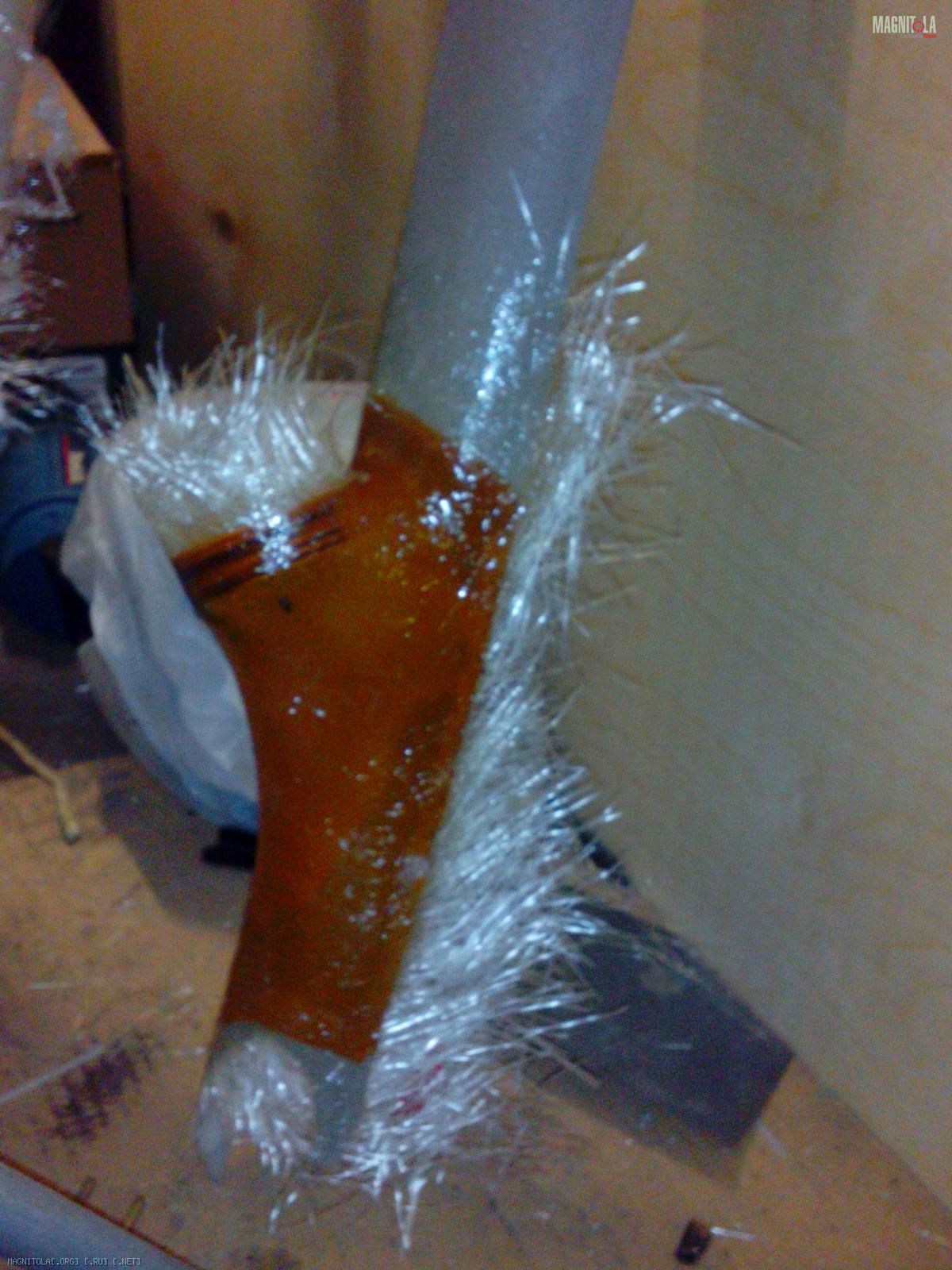

и пропитываем смолой. Поверх смолы сразу кладём полтора слоя стекломата, чтобы два раза не смолить:)
Вложение 757750 Вложение 757752
Сейчас стойки опилены, грубо отшкурены, ждут подружку-шпаклюшку:) Остальные фото - в гараже, но там ничего интересного нет))) Не переключайтесь! Скоро будет очередная порция приключений 3д-принтера в Россиянии)))
В прошлом посте обещал приключения 3д принтера, но решил затянуть интригу и выдать немного нудятины)))
Для начала - Роман Андреичъ
Вложение 757754
Честь ему и хвала! Ударными темпами осваивает вязание проводки, пусть его это уже и порядком подзадолбало. Спасибо ему!

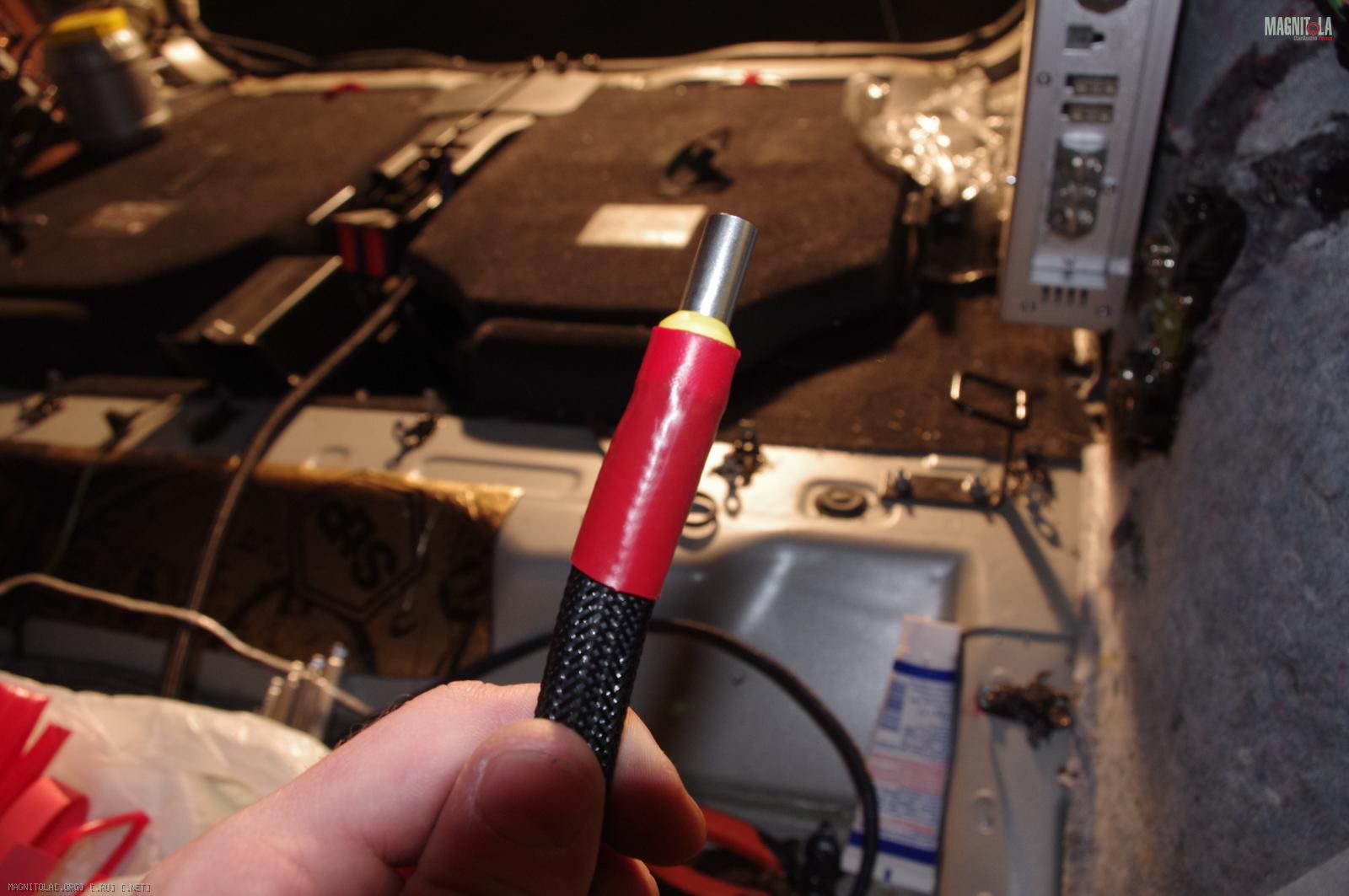

Например, он умеет очень красиво оформлять концы кабелей.
Вложение 757756
Красиво, а главное - надёжно и безопасно!

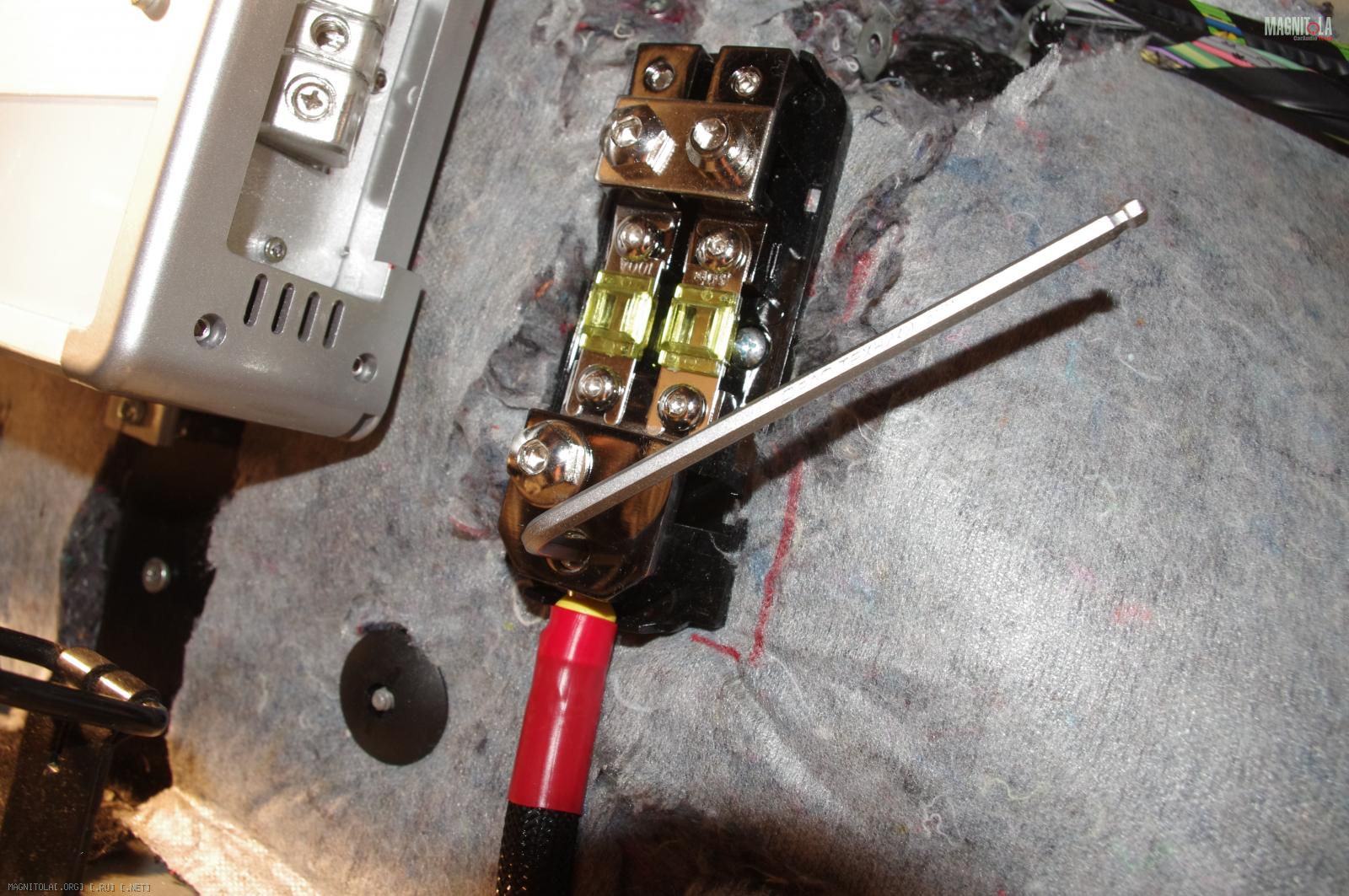

К распреду пришла сила от аккума
Вложение 757758
Ураа!!!

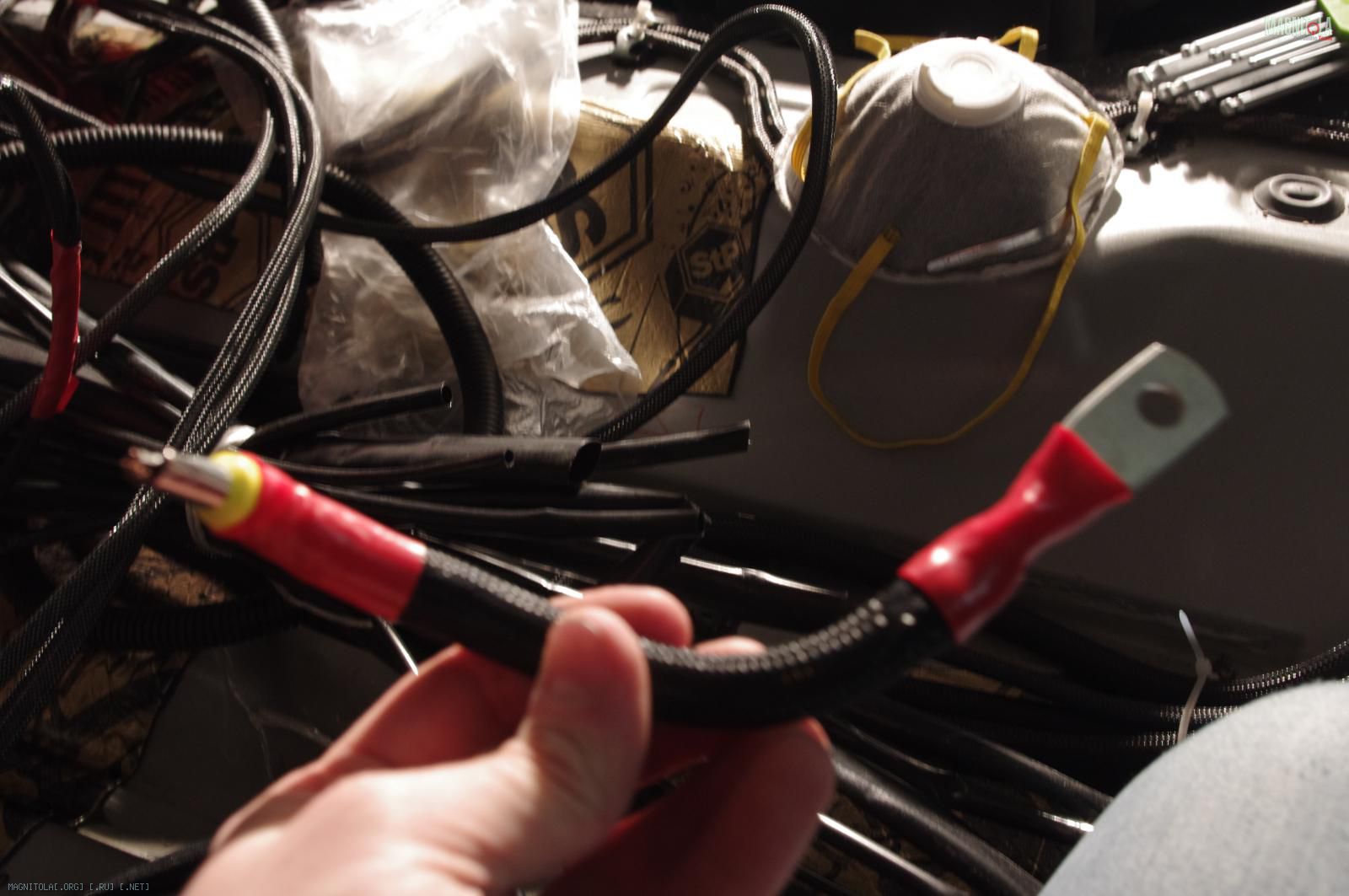

Вот таким коротким проводочком будет подключен к дистрибьютору сабвуферный усилитель.
Вложение 757760
Сечение провода - те же 35кв.мм, что и сечение основного кабеля от аккума, а стало быть, и предохранитель в этом месте не нужен. Таким образом, в двойном дистрибьюторе остаются задействованными два защищенных предами выхода:
один под 25кв.мм напрямую на усилитель фронта
второй - под 6 кв.мм под дополнительный распределитель слаботочного питания (процессор, компьютер, коробочка ремоутов)

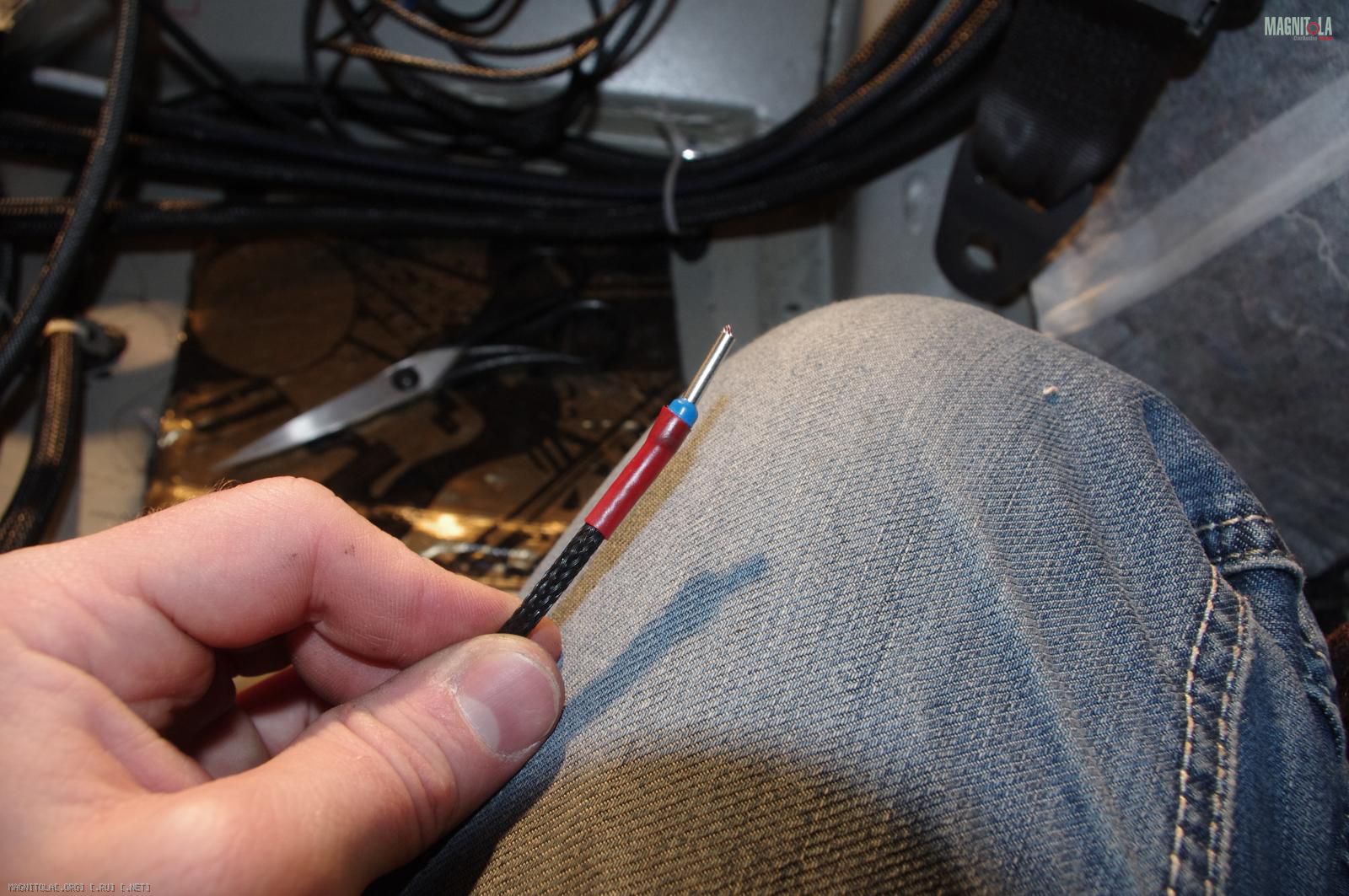

Ремоут сабового усилка:)
Вложение 757762

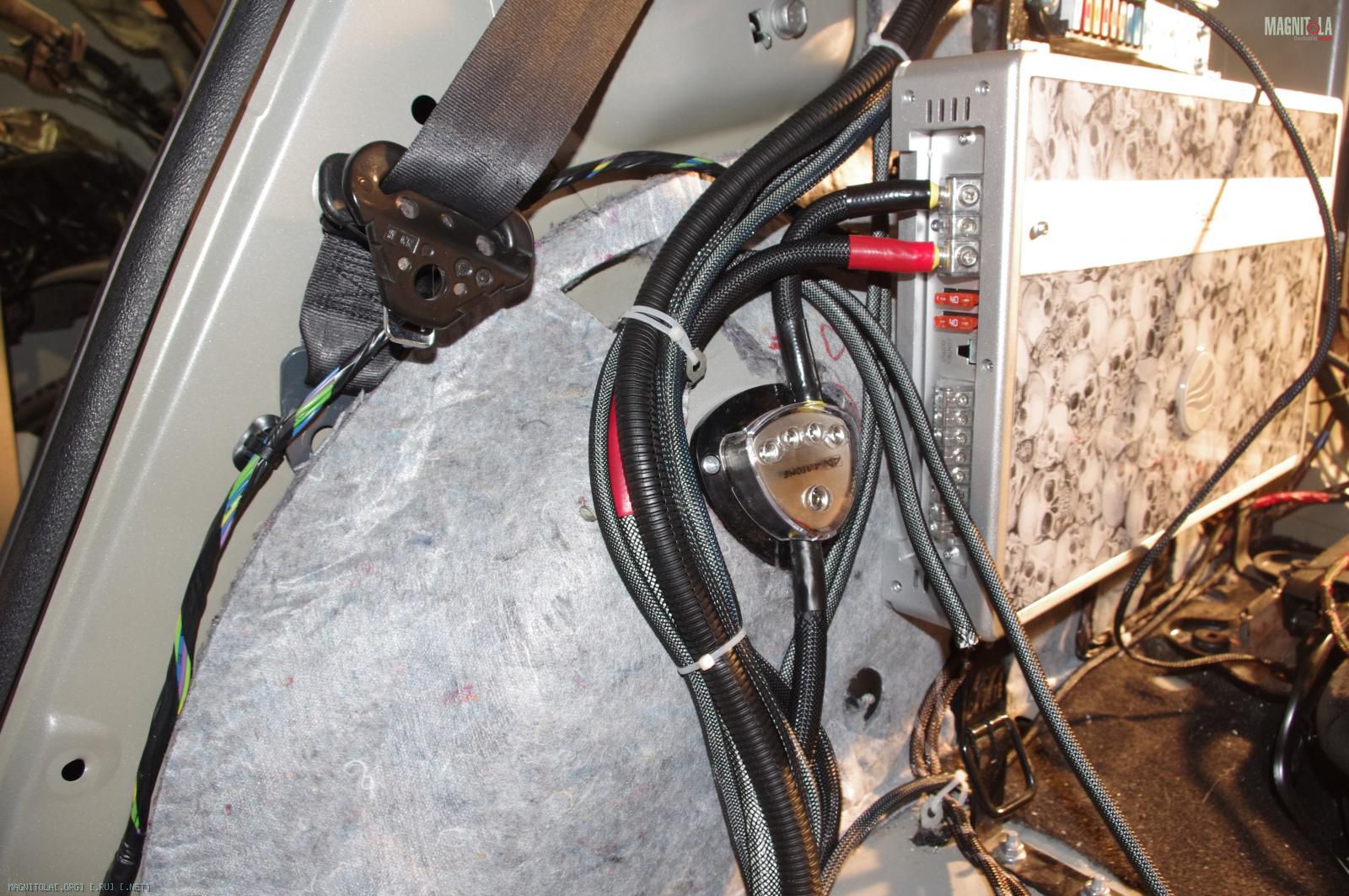

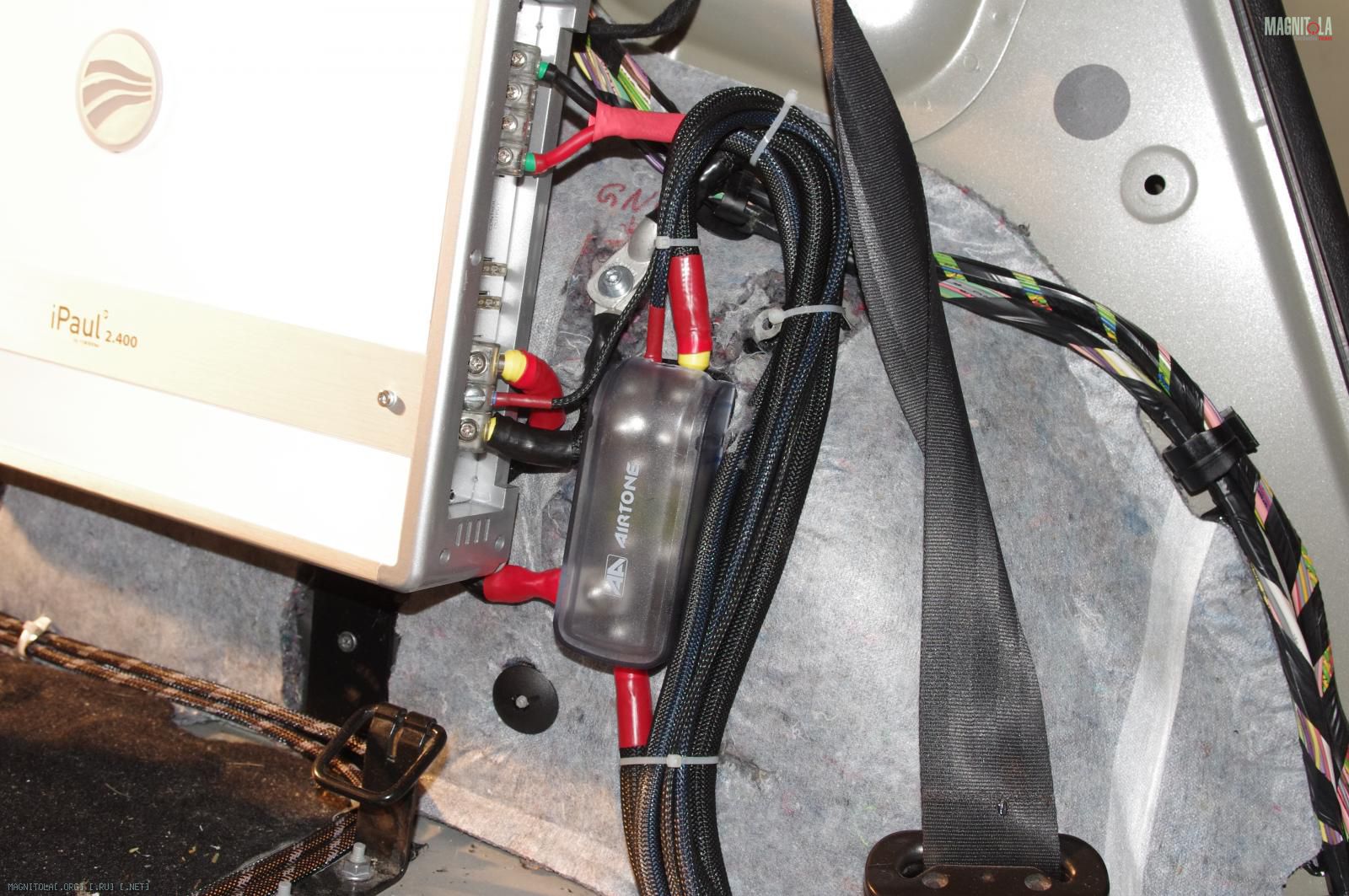

Оформленный силовой узел левого борта выглядит так:
Вложение 757764

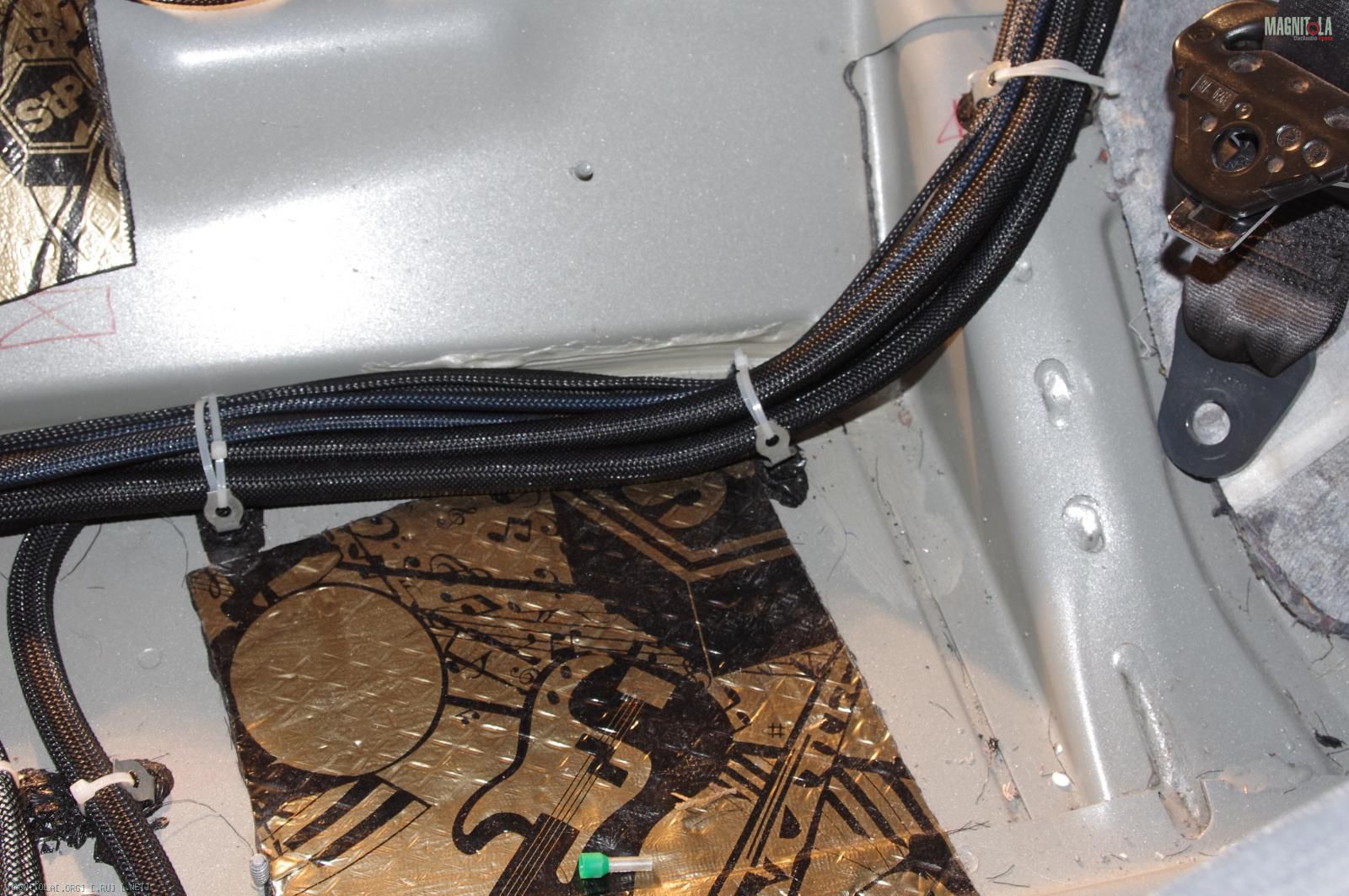

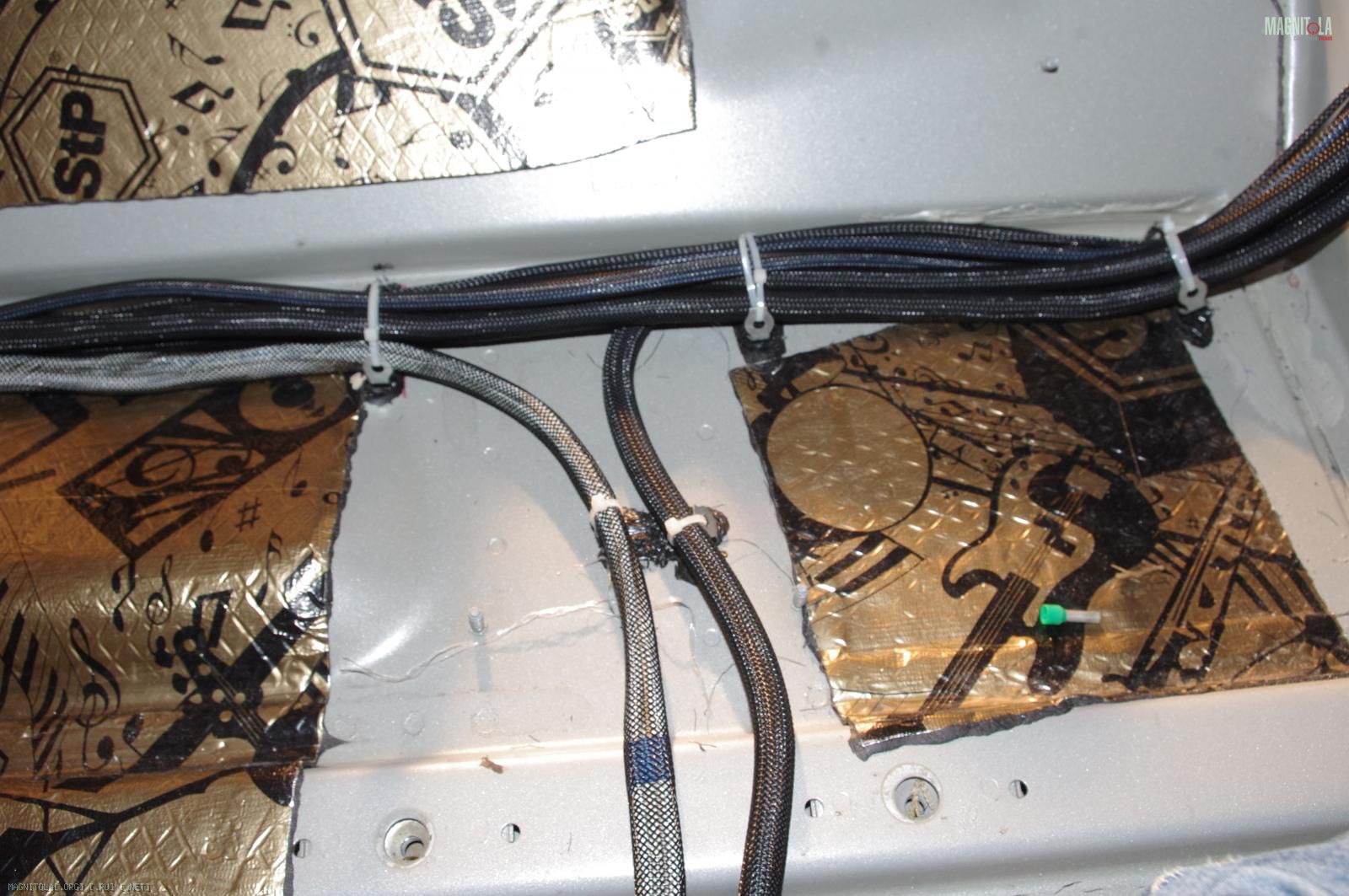

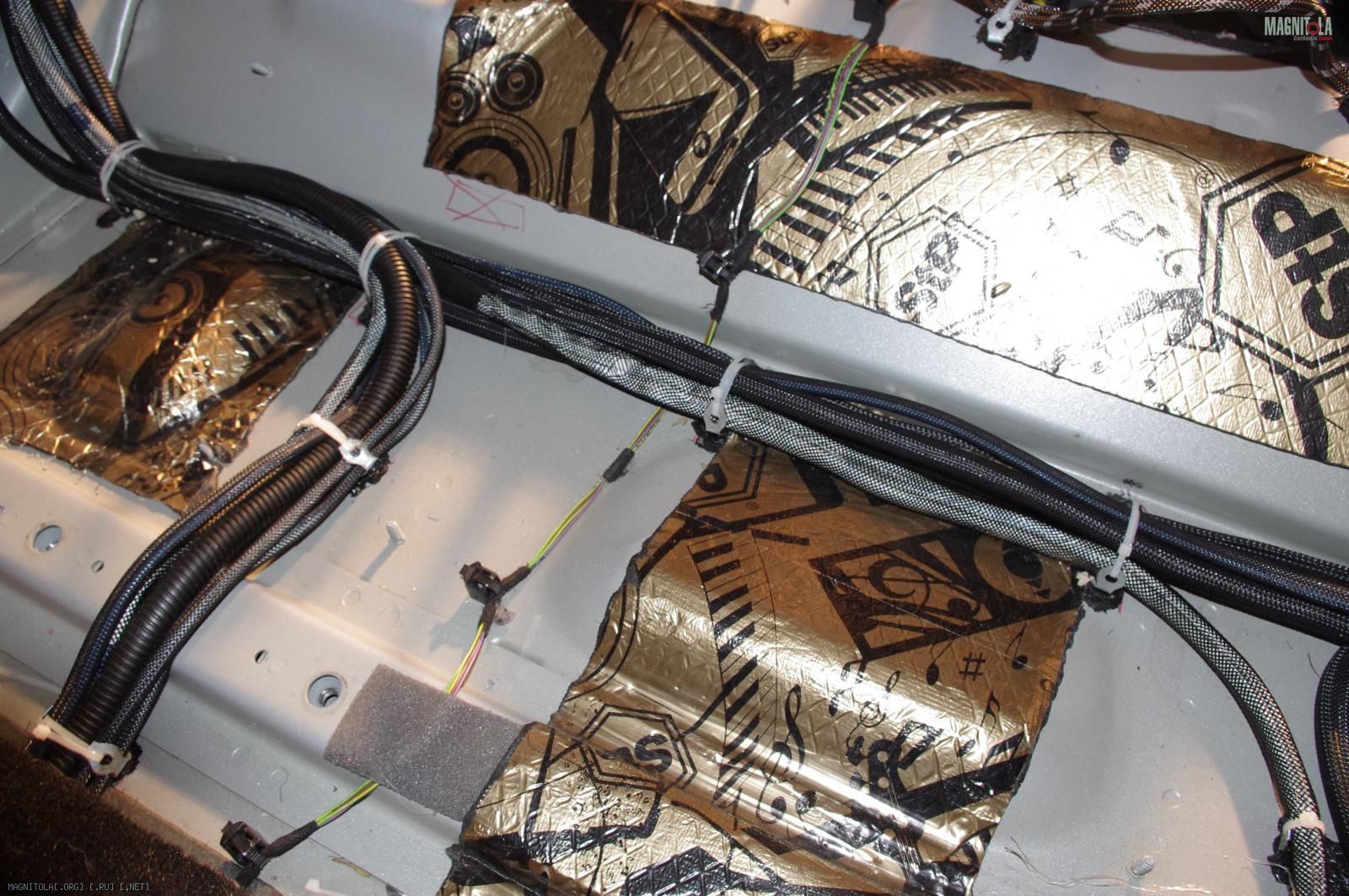

масса сабового усилителья - напрямую с кузова. С этой же точки масса вместе с другими проводами пойдёт на дополнительный минусовой дистрибьютор правого борта
Вложение 757766 Вложение 757768
Вложение 757770 Вложение 757772

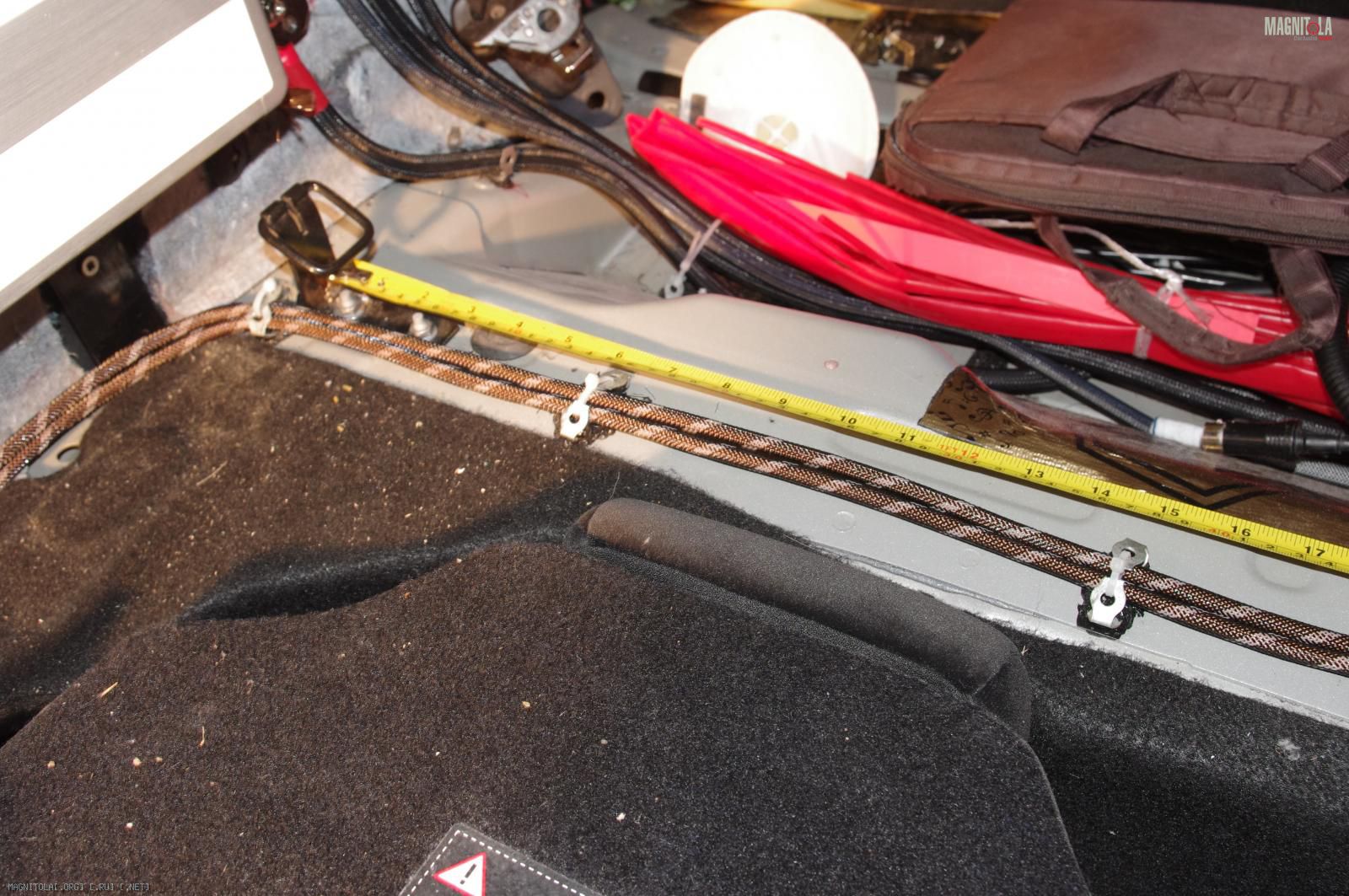

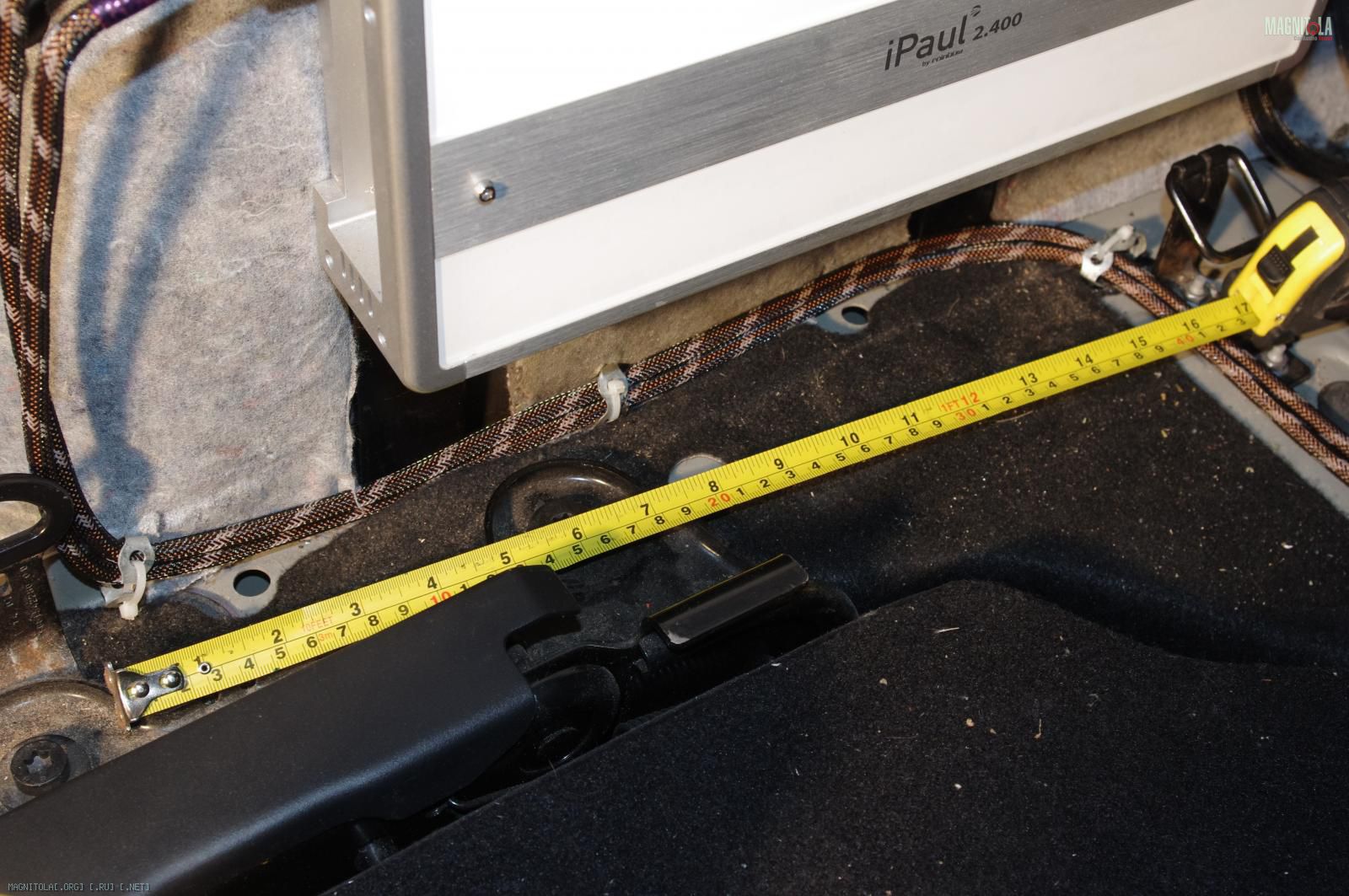

А ещё протянут сабвуферный межблок:)
Вложение 757774 Вложение 757776
Ещё Рома сделал кучу другой работы по проводке, но фотки - сами знаете где)))
Скоро будет про 3д принтер:) Оставайтесь с нами!
Вернёмся к неоконченному:) В багажнике остались незакреплёнными:
- коробочка управления ремоутами
- процессор
- карпутер
На последнее пока забьём. С первым разобраться проще, поэтому с него и начнём. Для этого надо выбрать место, расклепать гайки
Вложение 757778
и прикрутить девайс
Вложение 757780 Вложение 757782
Данный девайс остался ещё с Вольвы. Суть его в том, что он имеет несколько развязанных диодами входов, позволяющих включать систему от разных источников (например, если я задумаю всё-таки подключить штатку:)), вход mute, позволяющий при подаче на него массы отключать половину rem выходов, и две гурппы выходов - muted и unmuted. На вторую я подключаю комп и проц на первую - усилители. И получается, что при входящем звонке bluetooth гарнитура (такая у меня тоже будет стоять) отключает звук выключением усилителей и через свой динамик озвучивает разговор. Но самое интересное пойдёт дальше. Осталось что-то придумать с процессорорм.
Место его установки удобное для коммуникаций, но неудобное для крепления там процессора. Долго думал, как же подойти к этому вопросу. И тут внезапно возник Илья Bkmz, осваивающий 3д-печать:) Я набросал быстренько ему 3д модельки с помощью tinkercad.com
Вложение 757784
Он их обработал под печать
Вложение 757786
и напечатал:)
Вложение 757788 Вложение 757790 Вложение 757792
Вложение 757794 Вложение 757796 Вложение 757798
Я их подшлифовал, чтобы процессор в них легко входил
Вложение 757800 Вложение 757802
и получил вот что:
Вложение 757804
Это будут жестко закрепленные на кузове салазки, в которые процессор будет просто вставляться и с переднего края фиксироваться винтами, вкрученными в тело сазалок. Причём на винты будет нагрузка боковая, а значит можно не париться на тему надёжности резьбы, которая, впрочем, довольно надёжная.
Остаётся только намазать сазазки стекольником и прямо с процессором прифигачить к кузову:)
Вложение 757806 Вложение 757808
Ну и последняя запись с фоточками на сегодня. Тоже посвящённая 3д-печати.

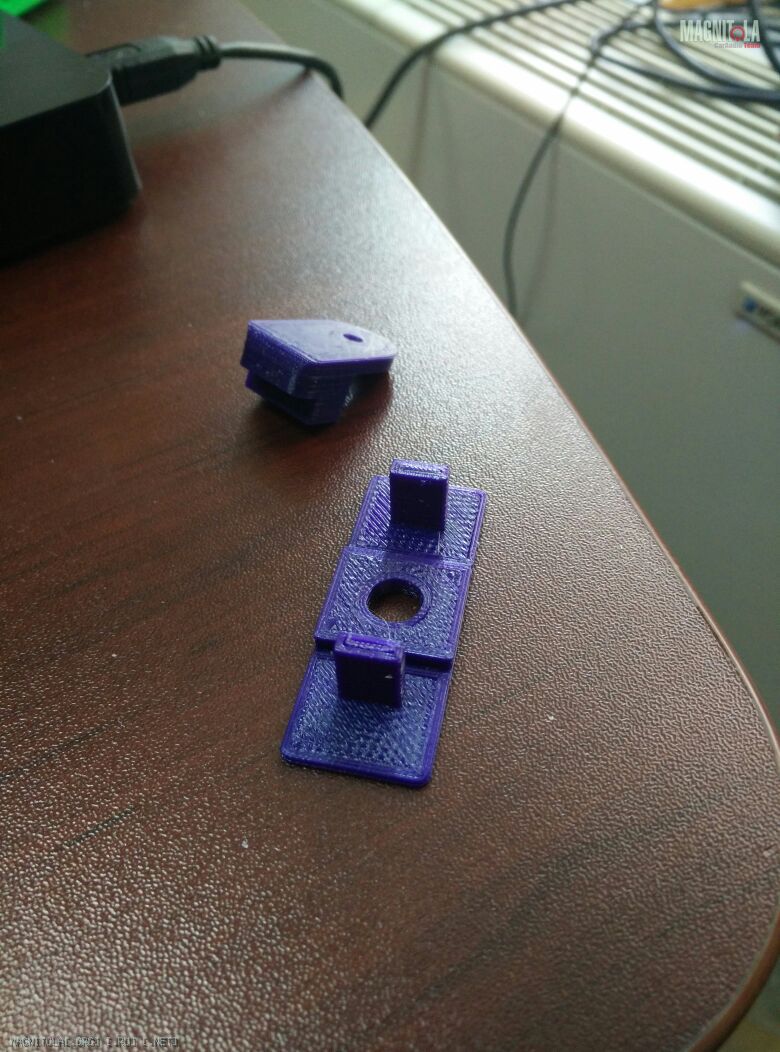

кроме того что уже было озвучено выше, Илья мне напечатал ещё вот такие деталюшки:
Вложение 757810 Вложение 757812

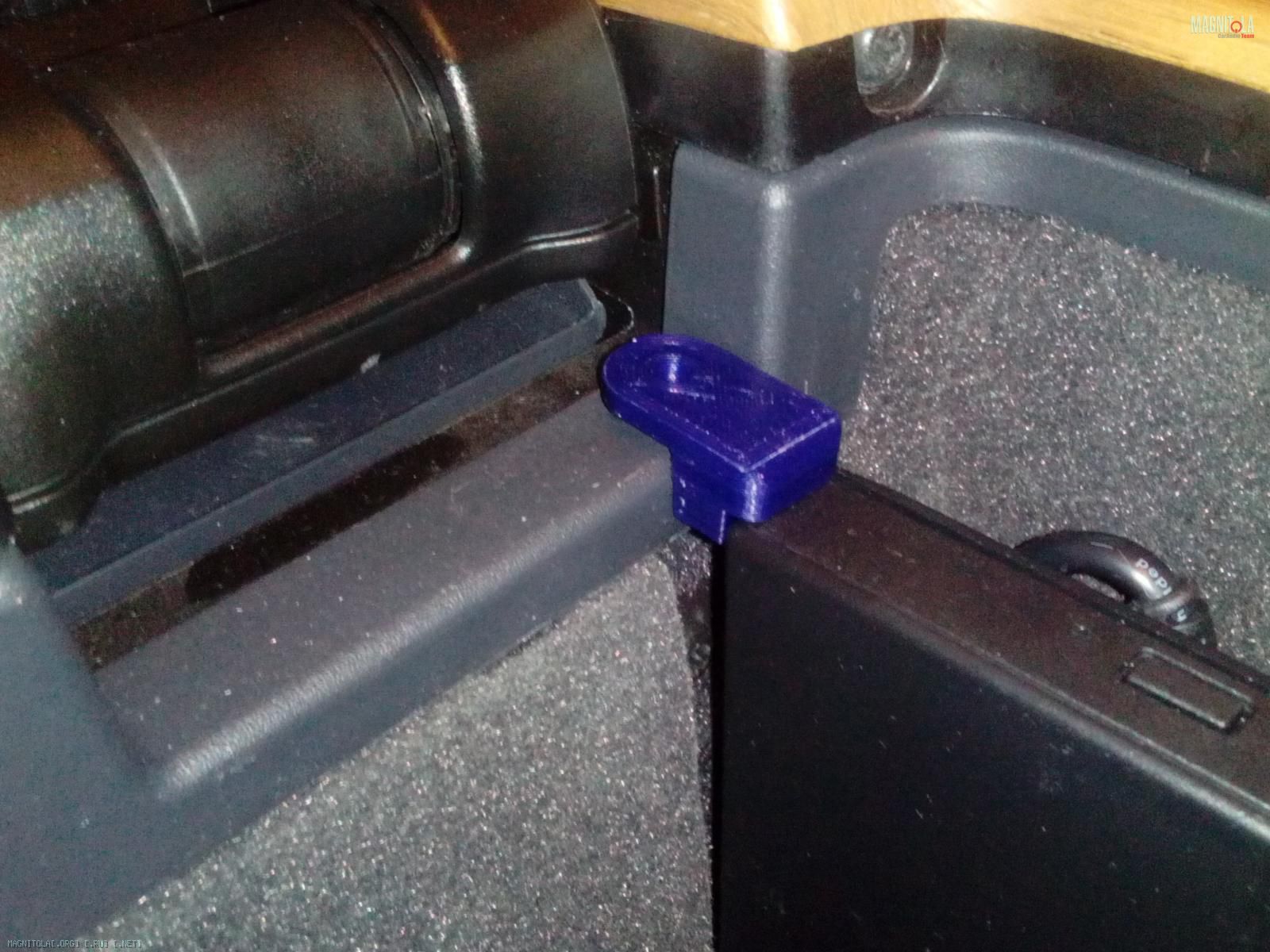

Первая - крепление CD-ROM привода в подлокотнике
Вложение 757814

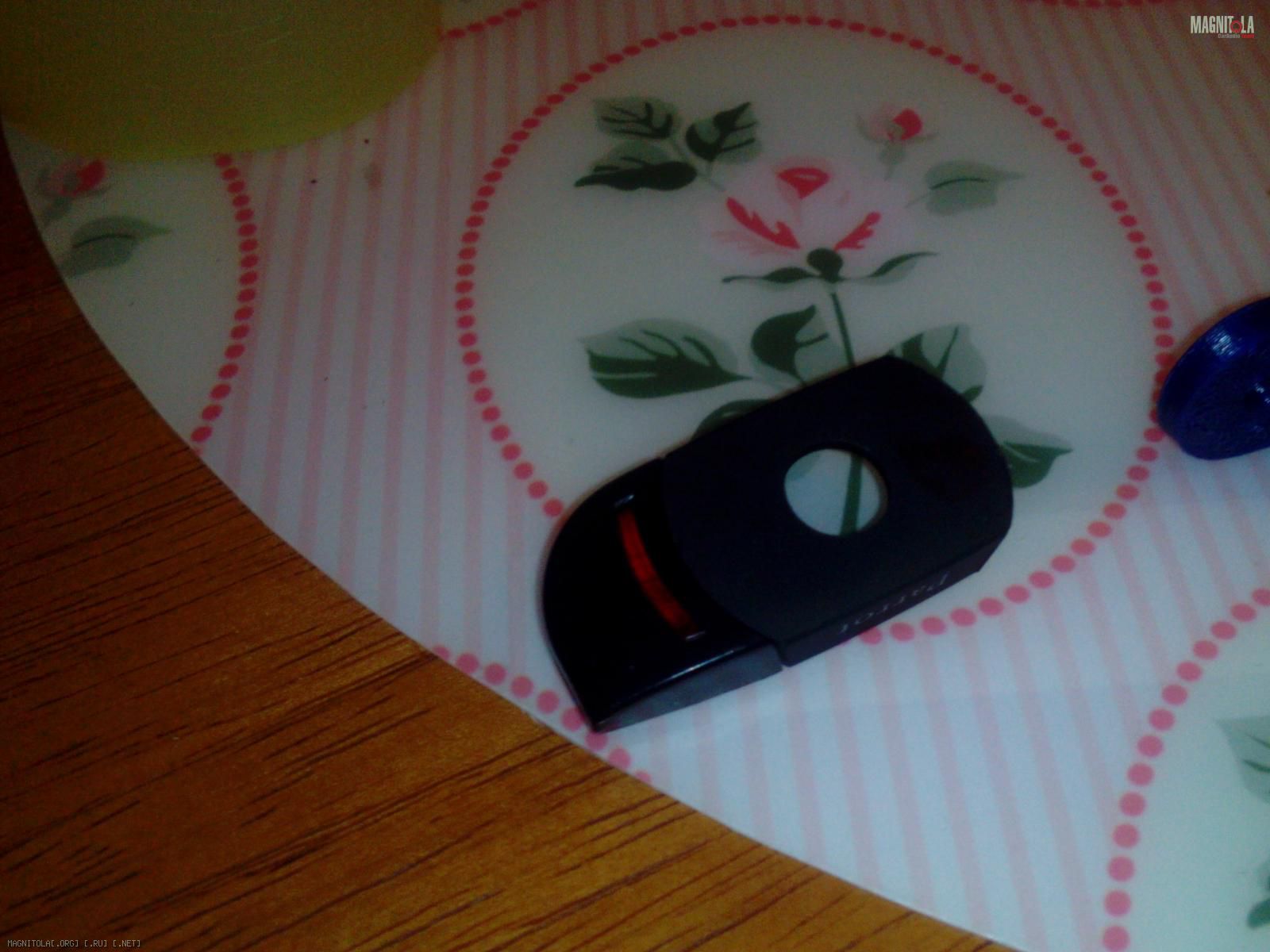

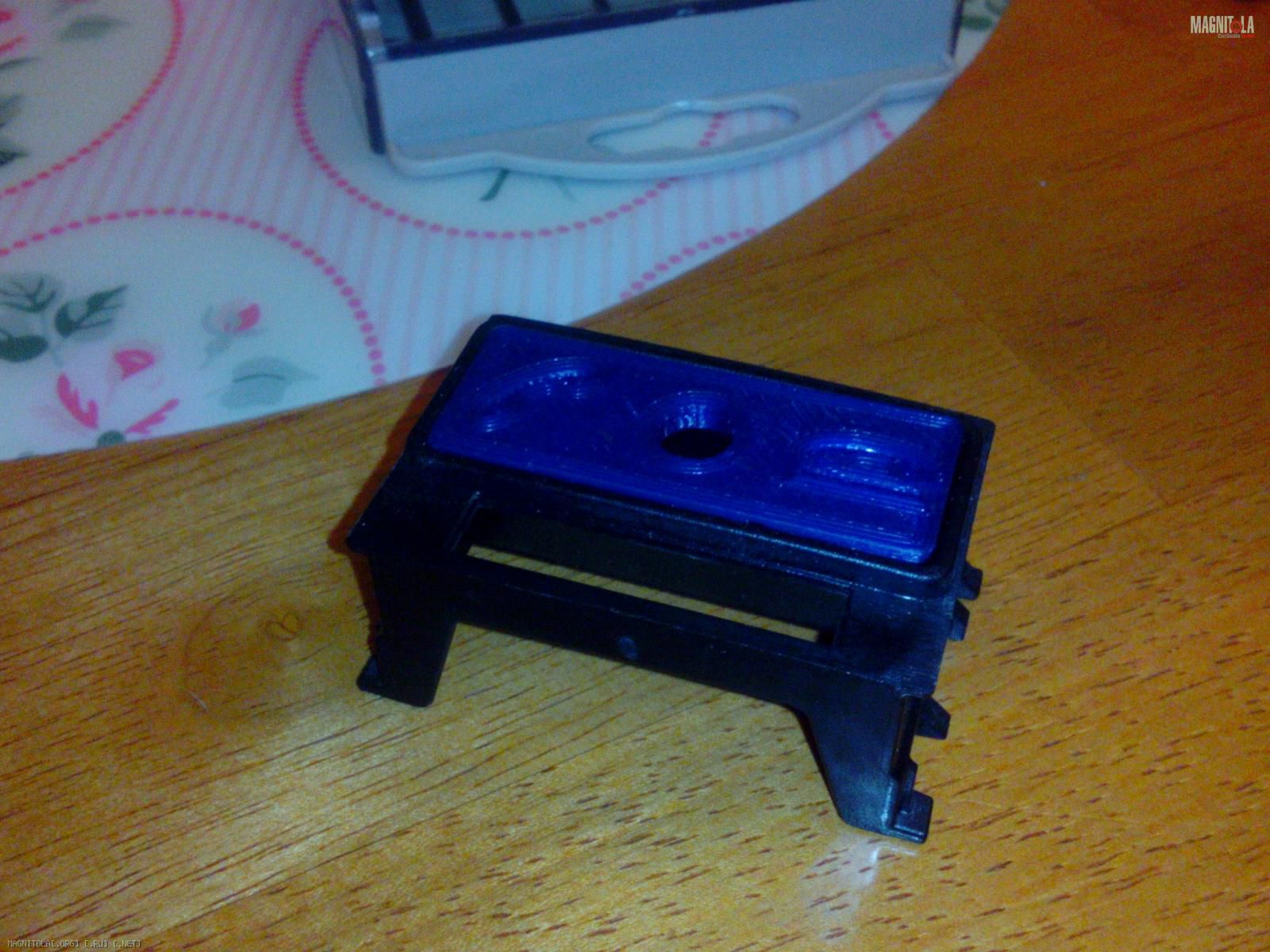

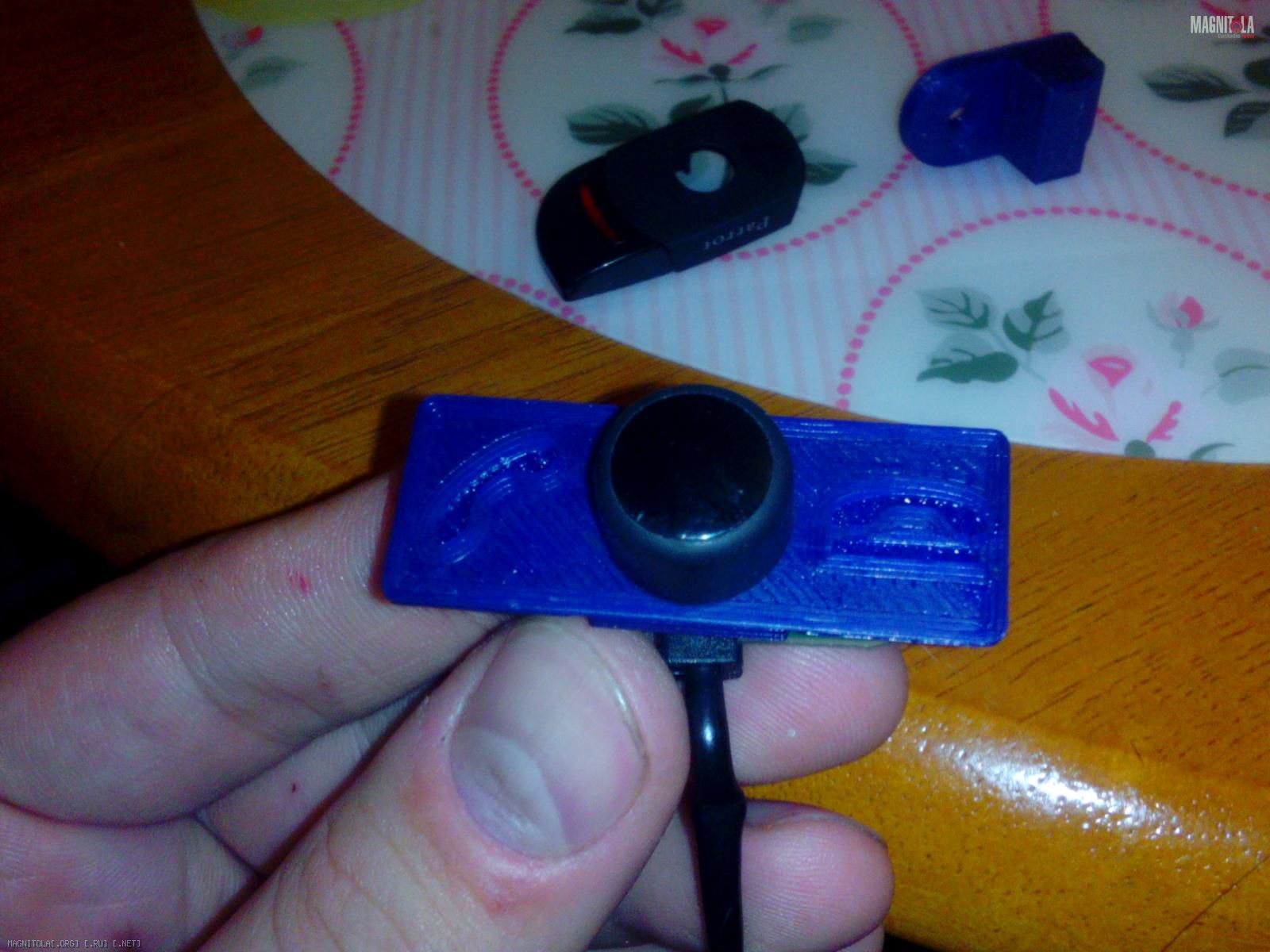

Вторая - замена сломавшемуся корпусу кнопок bluteooth гарнитуры, которая позволит разместить кнопки в небольшой нише центральной консоли так, чтобы они выглядели заводским девйсом:)
Вложение 757816 Вложение 757818 Вложение 757820

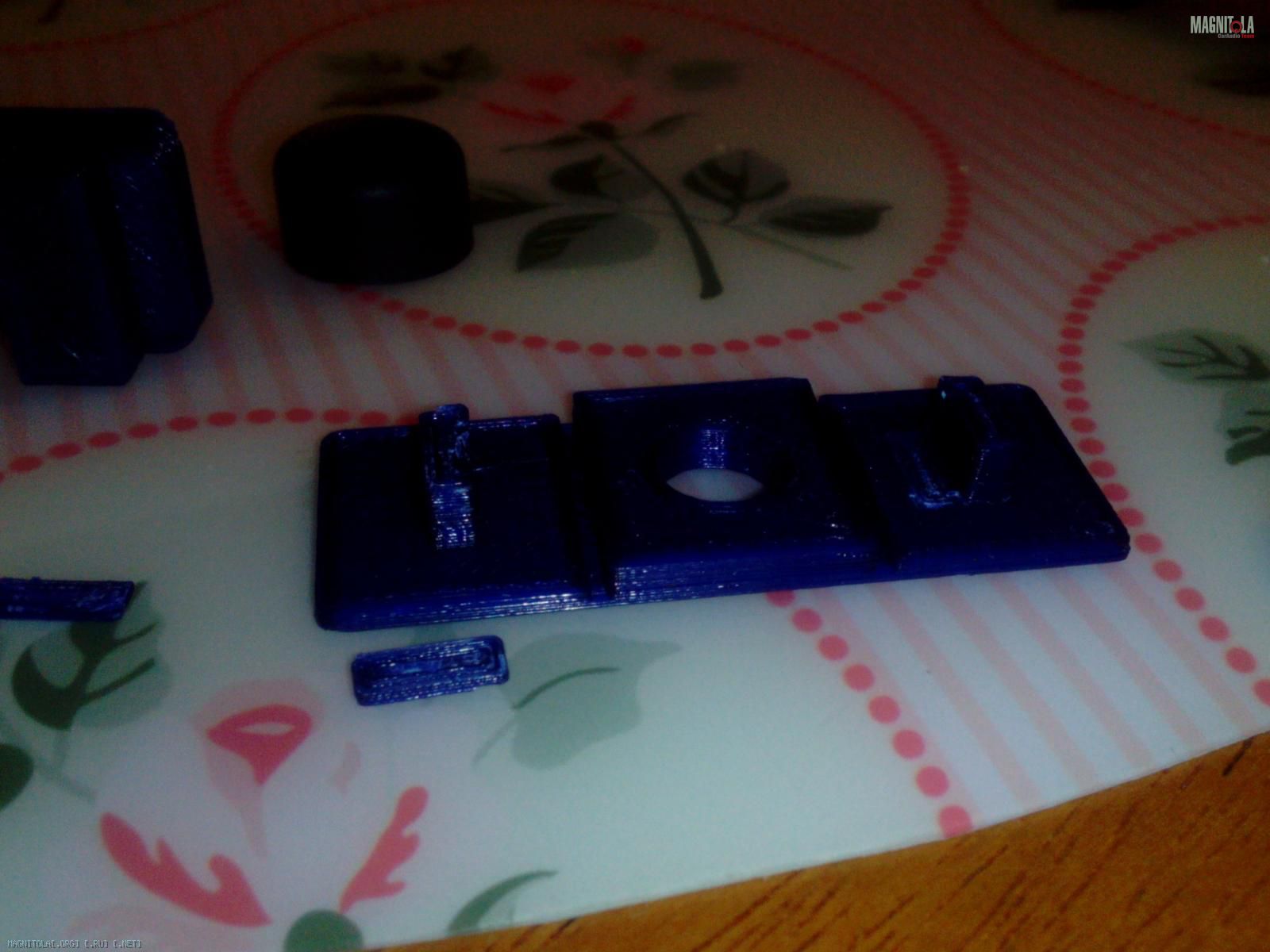

Немного накосячил при рисовании 3д модели, ножку для нажатия одной из кнопок зачем-то сместил не туда
Вложение 757822
Но нож и цианакрилат спасли дело)))
Вложение 757824 Вложение 757826
Теперь надо шпакленуть разок кнопульки и покрасить.
На сегодня всё, ребята! Спасибо всем, кто нас смотрит, подписывайтесь, ставьте лайк, пока!)))))))))
