Chevrolet Trailblazer МуSQулистый Бегемот!!!

Начал еще прошлым летом неспешный инсталл.

Что сделано на данный момент:
Полная шумка
Куплены почти все компоненты материалы и инструменты.

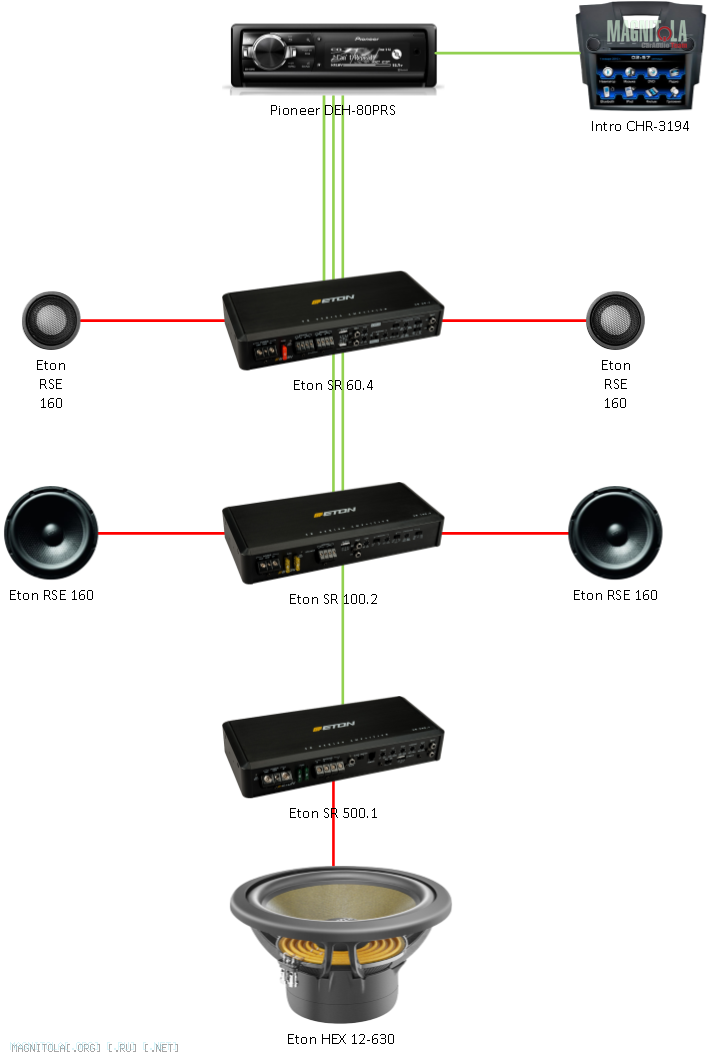

Состав системы:

ШГУ: Intro CHR-3194 (Останется для навигации и фильмов)
ГУ: Pioneer Deh-80PRS

Акустика: Eton RSE 160
Саб: Eton HEX 12-630

СЧ пока в раздумьях

Усилитель на ВЧ: Eton SR 60.4
Усилитель на Мид: Eton SR 100.2
Усилитель на Саб: Eton SR 500.1

Проводка:

Сила: КГ50,КГ25
Межблок: КПСЭнг (А) -FRLS 1х2х0,75 кв + Neutrik Rean NYS 373
Акустический кабель: ПВСнг различного сечения.

Распределитель питания: Connection SFD 41C.1
Держатель для главного преда: DAXX F58

Дополнительно куплена полиэфирка, есть лист стеклотекстолита для моделирования подиума, закупил инструмент для обжима наконечников и гильз, а также гофра, гильзы, оплетка и т.д.

В планах поставить сначала в штатные места акустику, на штатный усилитель, сделать временный короб для Саба, осталось купить и напилить фанеру, разъем будет XLT.

Вложение 711072

Работы:

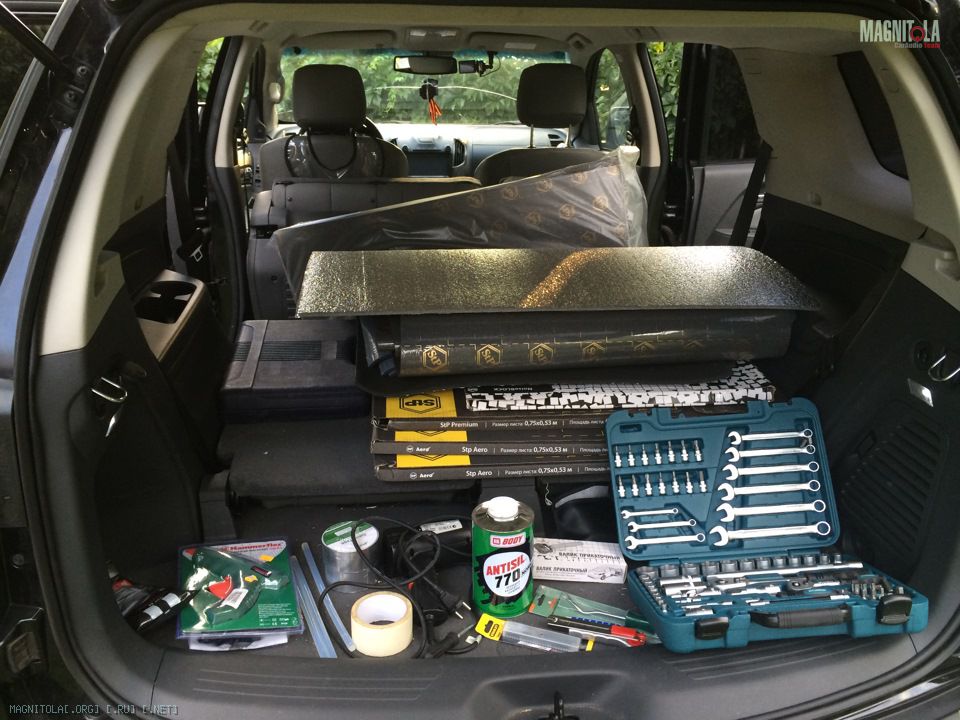

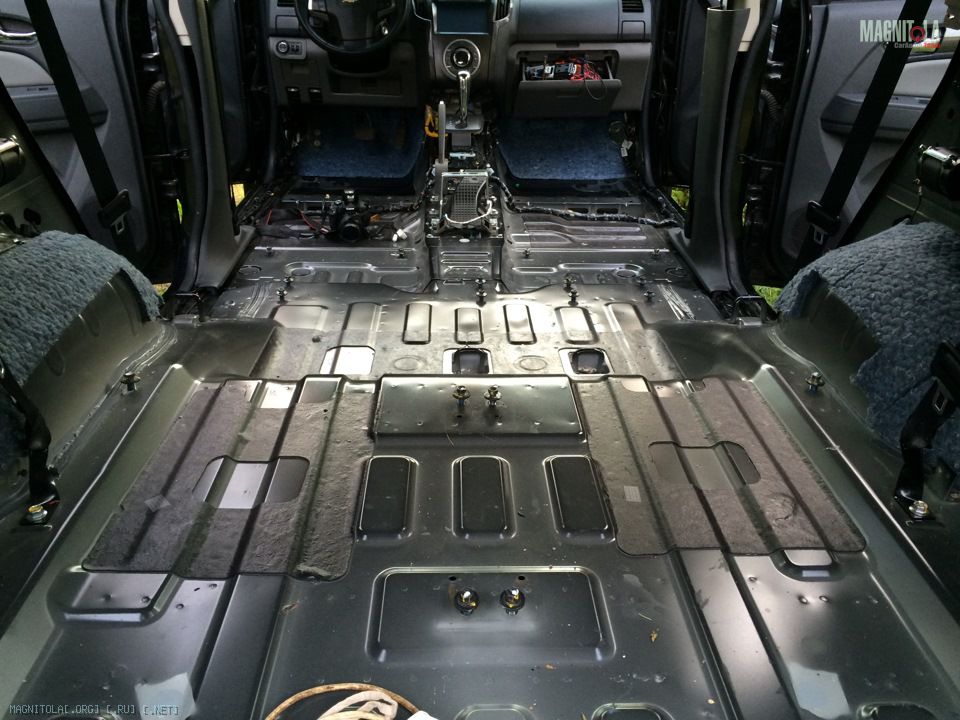

1. Шумоизоляция салона потрачено времени около 10-12 часов, куча материалов и денег)) Делал они на даче с перерывами на поесть и отдыхом во время дождя.
Вложение 711080Вложение 711084http://magnitola.org/attachment/9/8/3/9/6/607638.thumbВложение 711086Вложение 711088Вложение 711092Вложение 711094

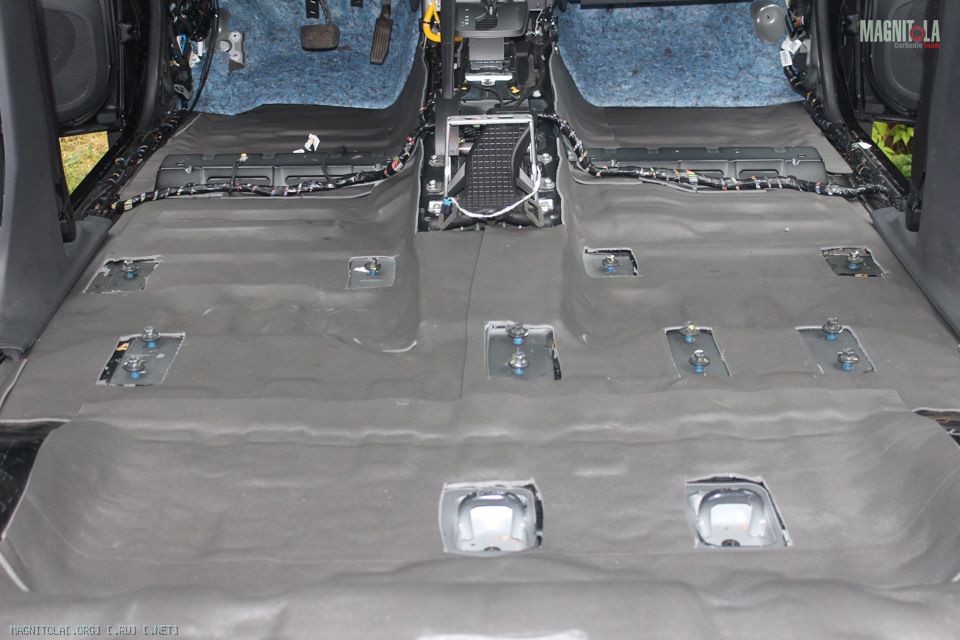

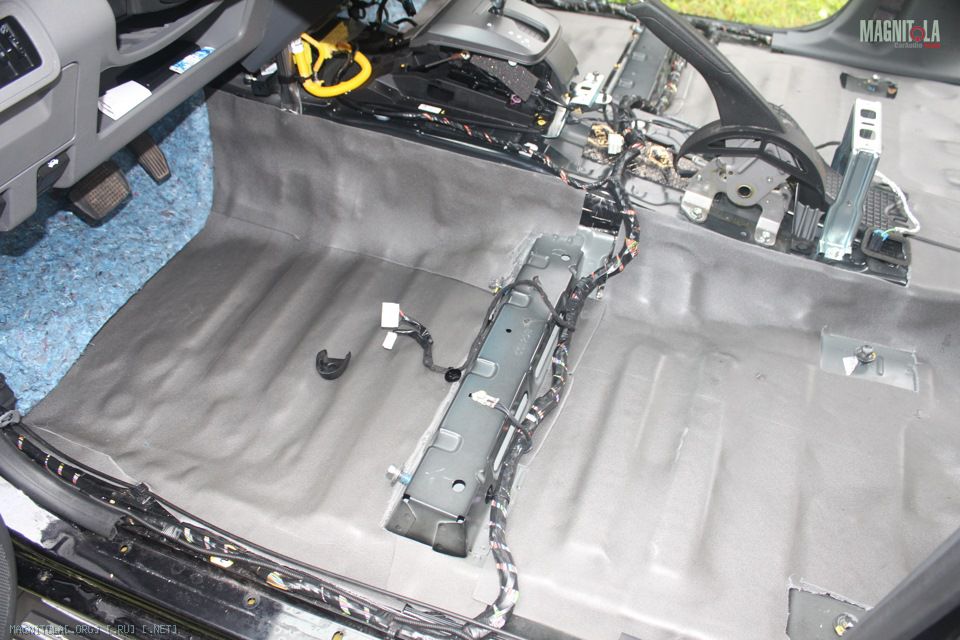

На пол: 1 слой - Бимаст Бомб Премиум + Аэро+, 2 слой - Сплен, 3 слой Нойзблок

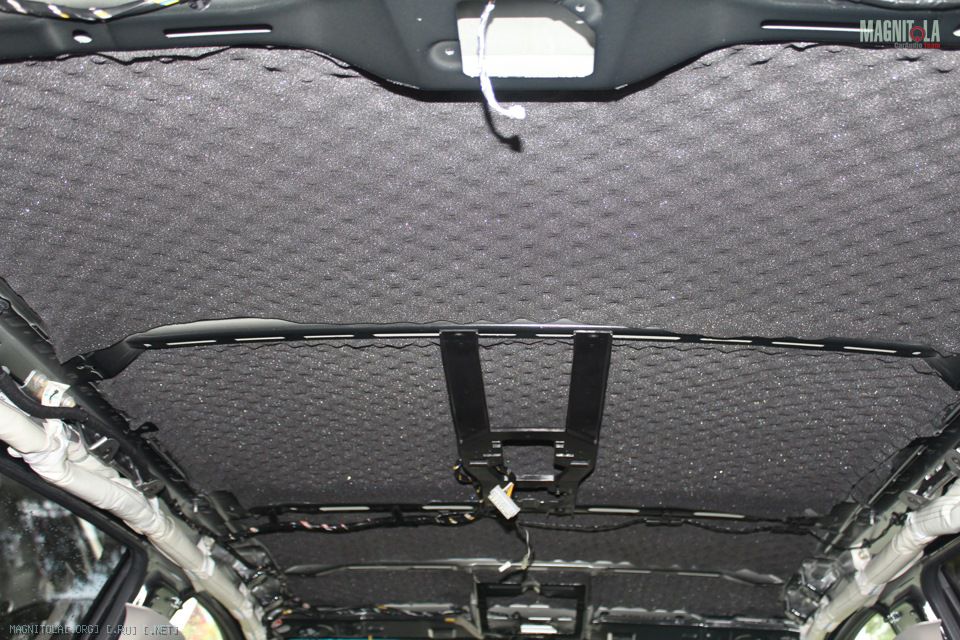

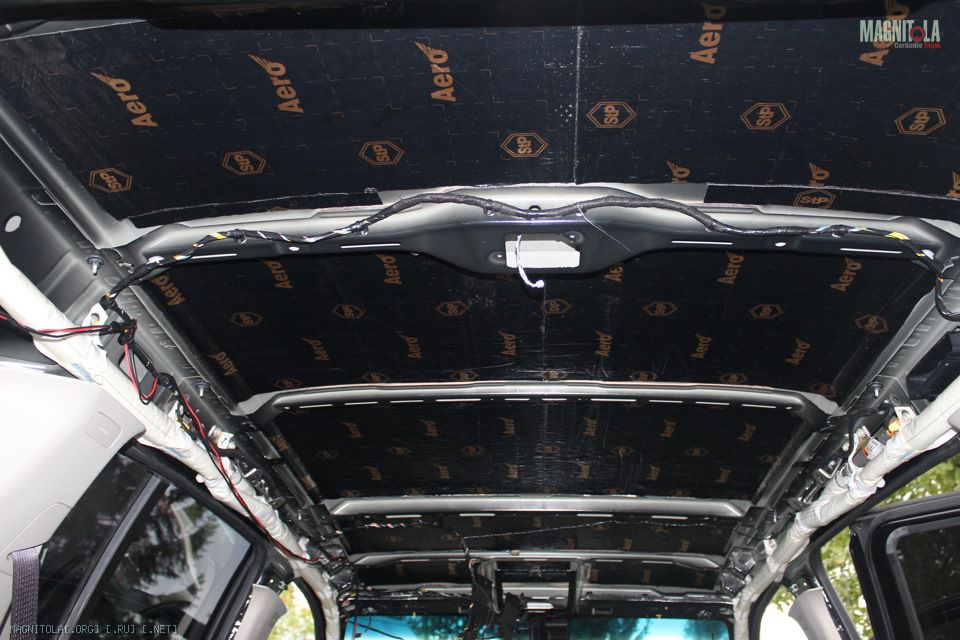

На потолок: 1 слой - Аэро, 2 слой Бипласт Премиум.

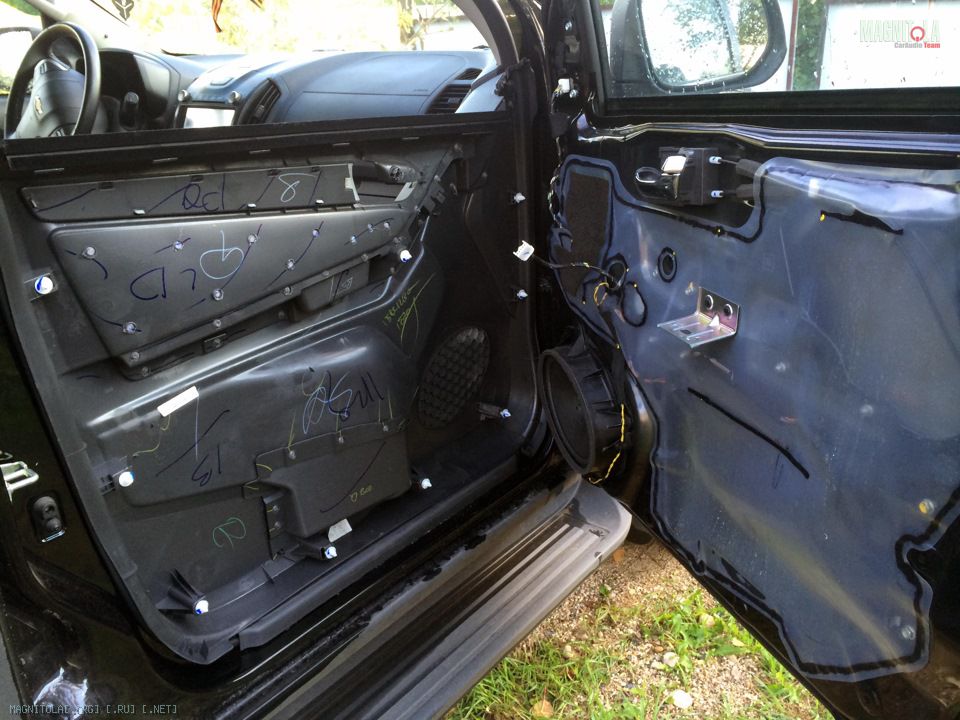

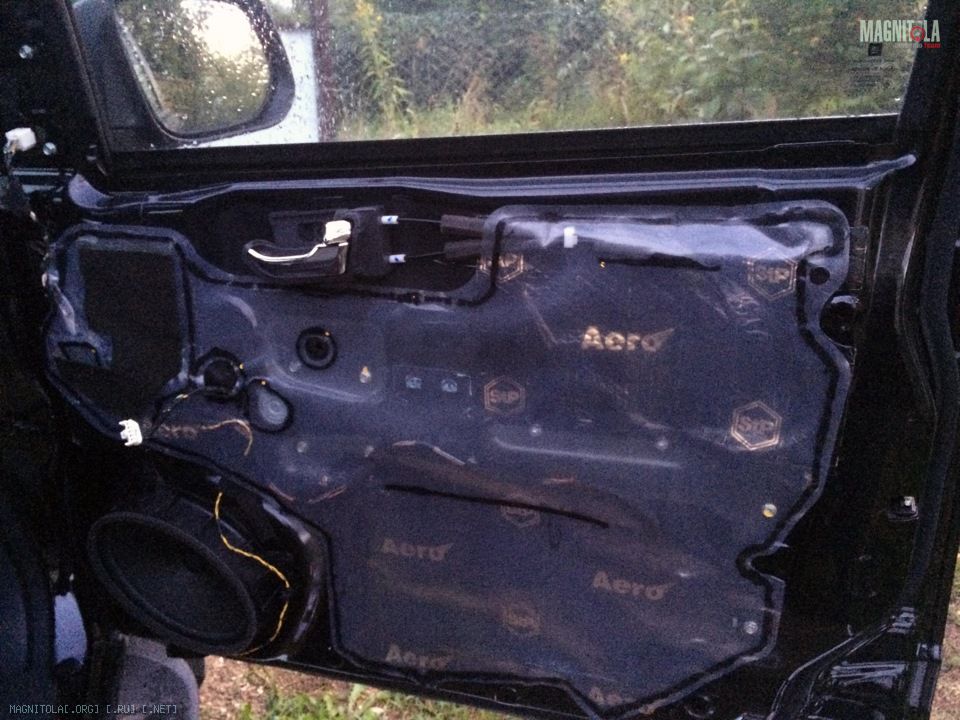

2. Шумоизоляция дверей. Тут уже пошло все быстрее и проще. часа за 4 и все собралось))
Вложение 711096Вложение 711098Вложение 711100Вложение 711102Вложение 711104Вложение 711106

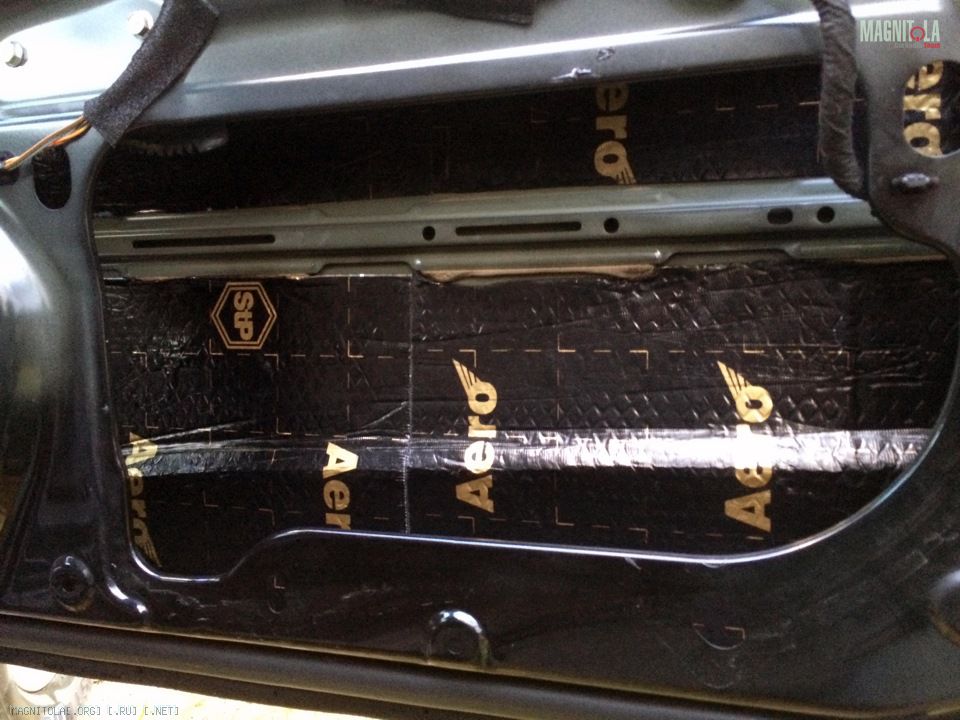

Внутрь двери Аэро, на него смартфлекс, на внутреннюю часть аэро

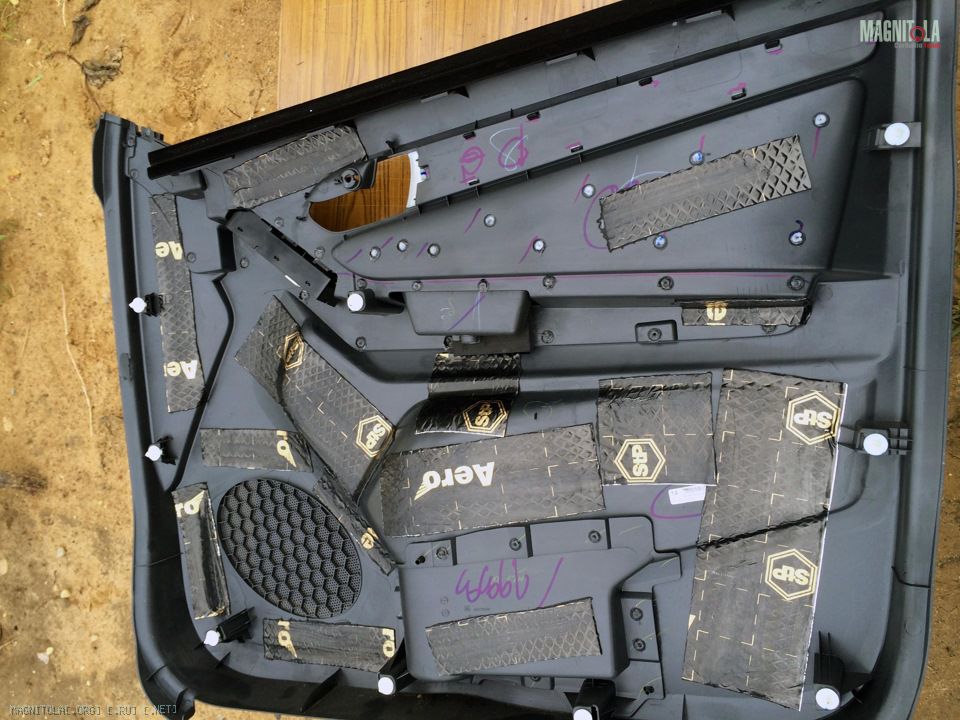

На карту аэро кусками и бипласт премиум.

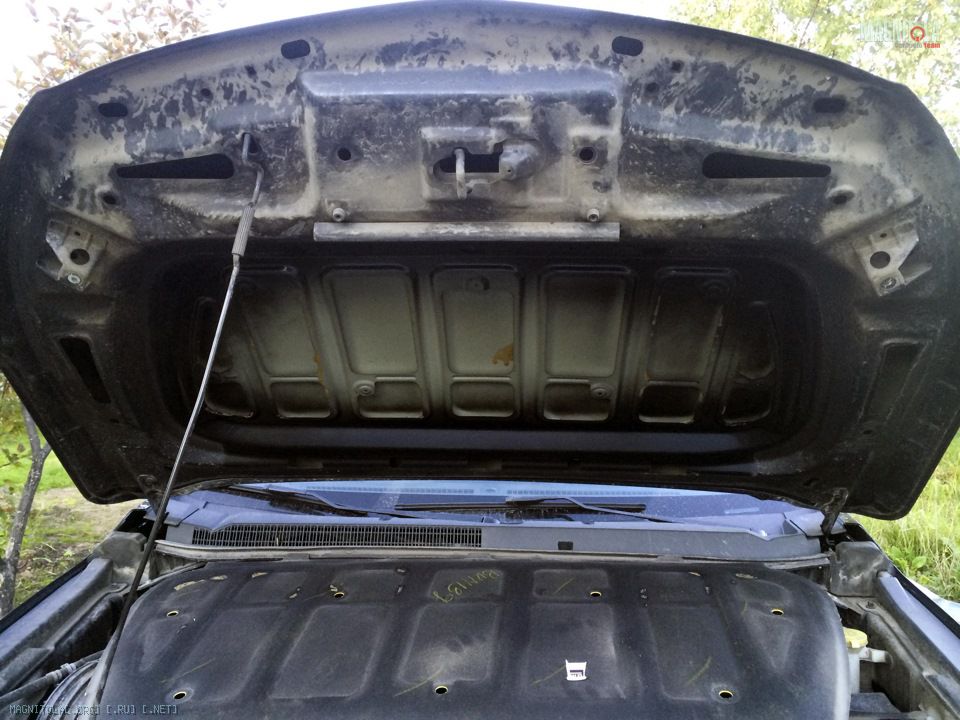

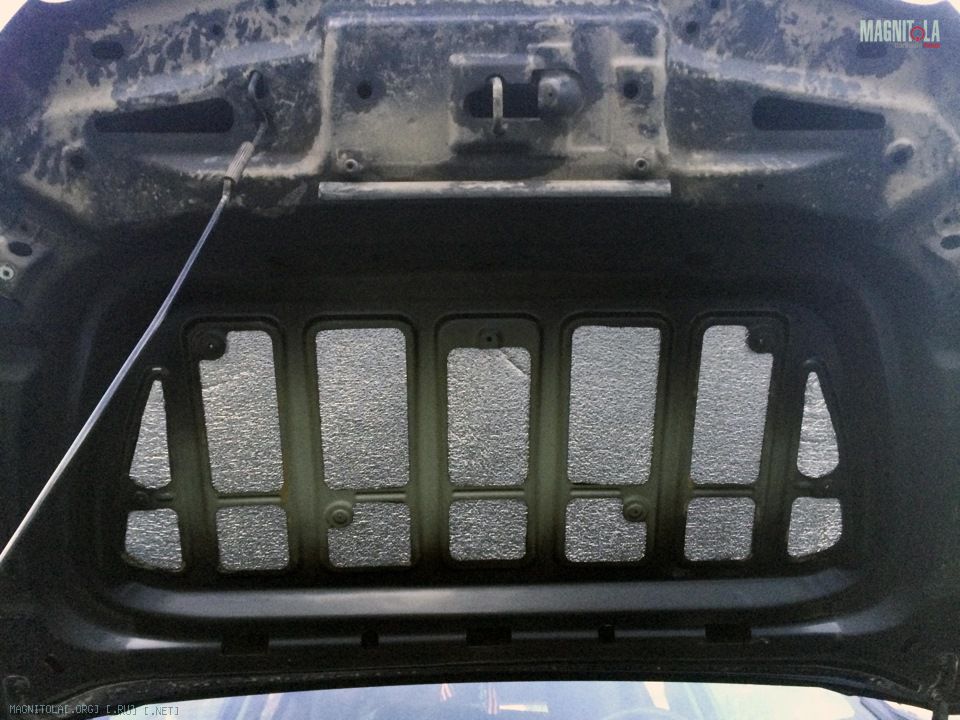

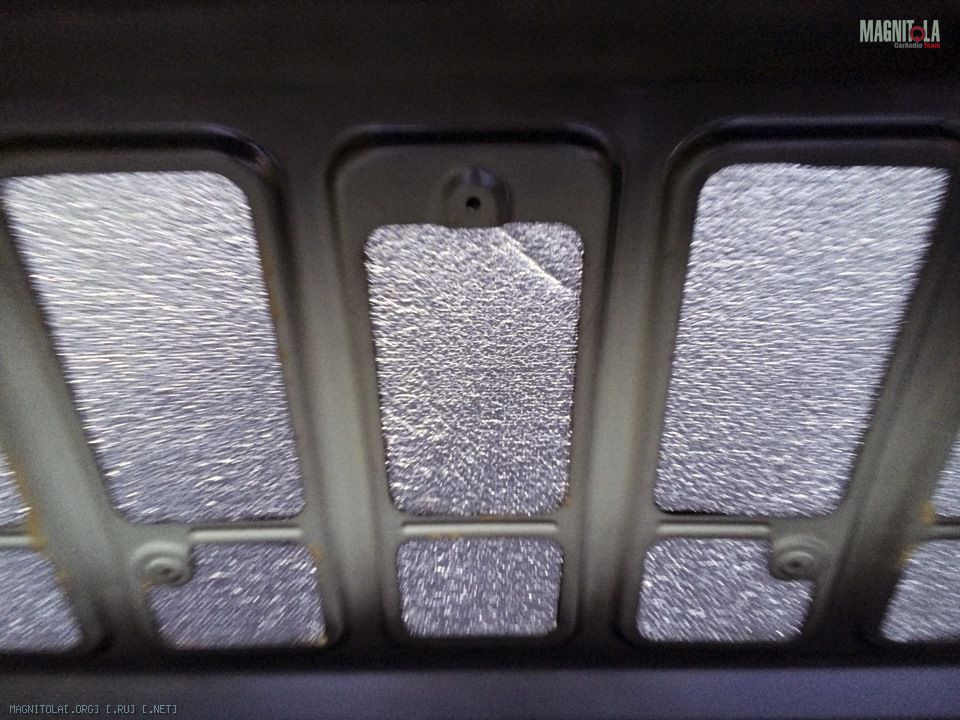

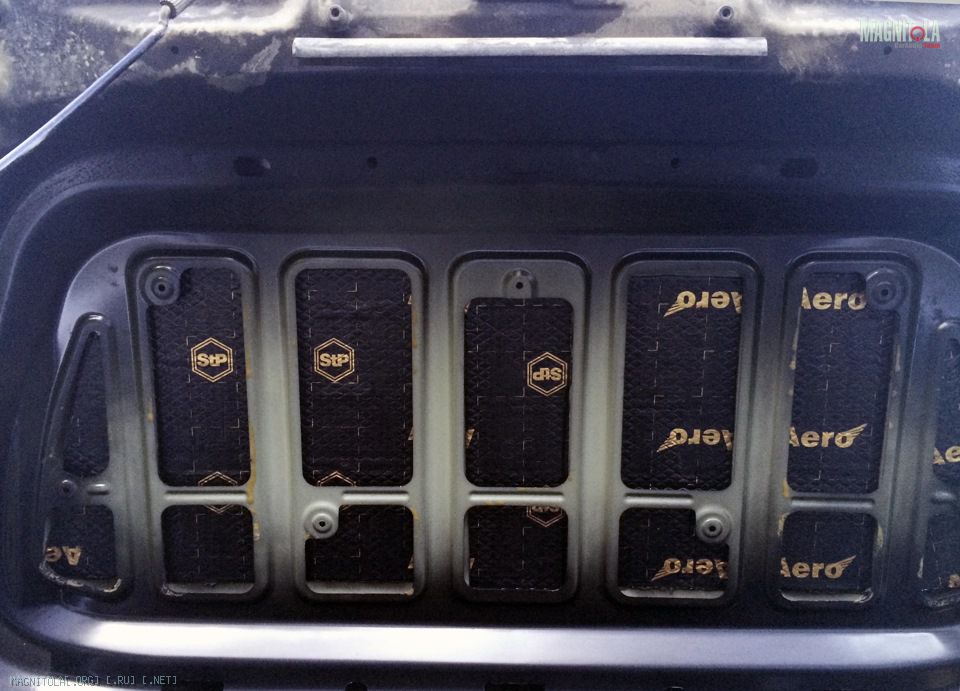

3.Шумолизоляция капота. Да, достал они вибрировать, машина то дизель)), вот и немного зашумил его. Вибрация ушла, стал лежать как на заглушенной.
Вложение 711108Вложение 711110Вложение 711112Вложение 711114

Начал моделировать подиум для магнитолы из картона, потом в итоге вырезал начальную часть из стелотекстолита. Долго думал чем его пилить, как итог пришлось купить дремель с небольшим количеством насадок, собственно думаю, что пригодится не только для построения подиума, также можно будет кольца для мидов выпилисть, ну и по хозяйству думаю не залежится.
Попробовал дома пильнуть на площадке стеклотекстолит, но оказалось еще та гадость, пыли от нее летит жуть, мелкая взвесь долго в воздухе висит, в итоге удалось поработать пару часов в гараже, потом просто замерз, т.к. гараж холодный))

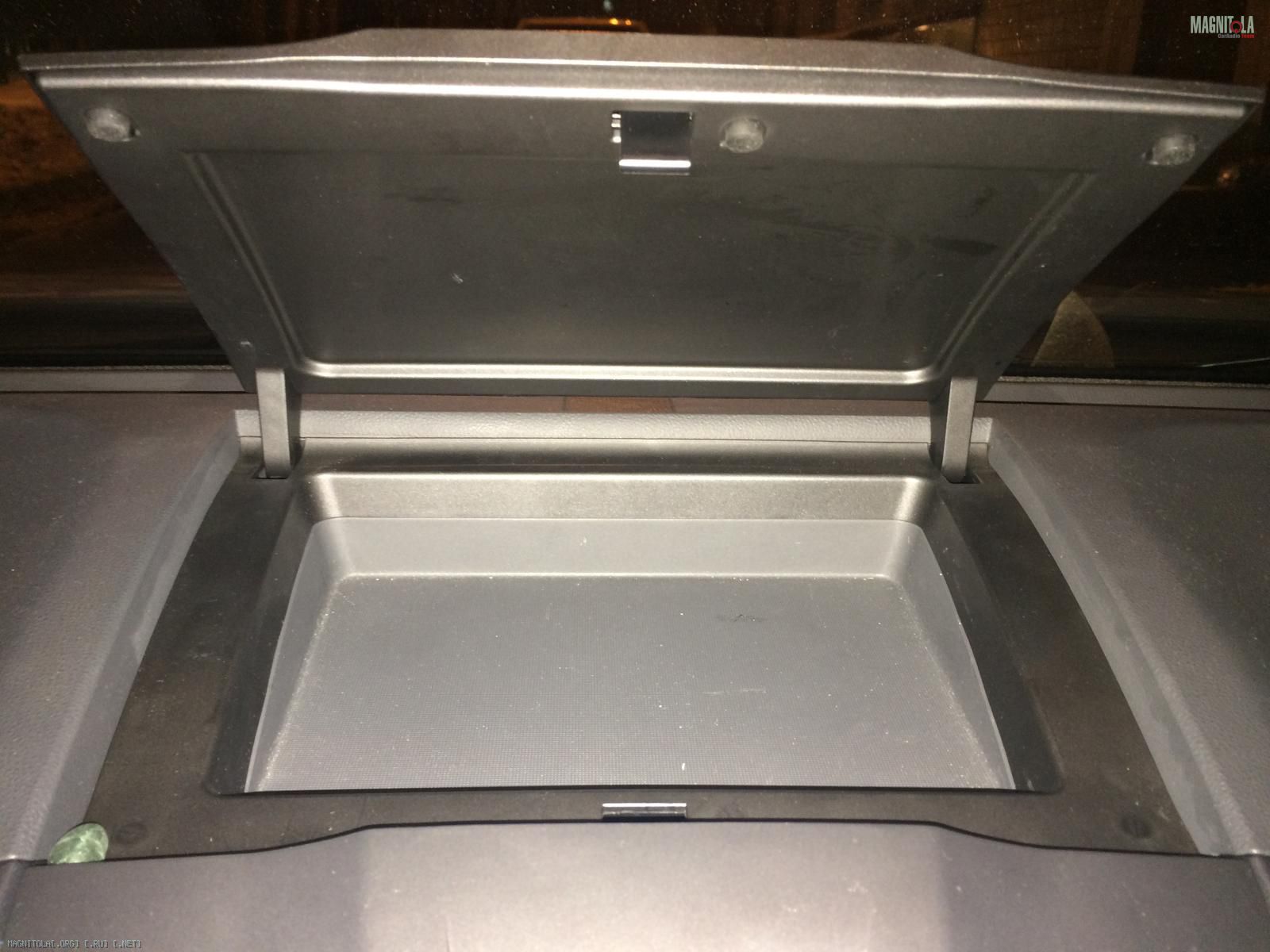

Хочу сделать подиум и оставить штатный бардачек, чтобы потом вернуть все в исходное состояние при продаже.

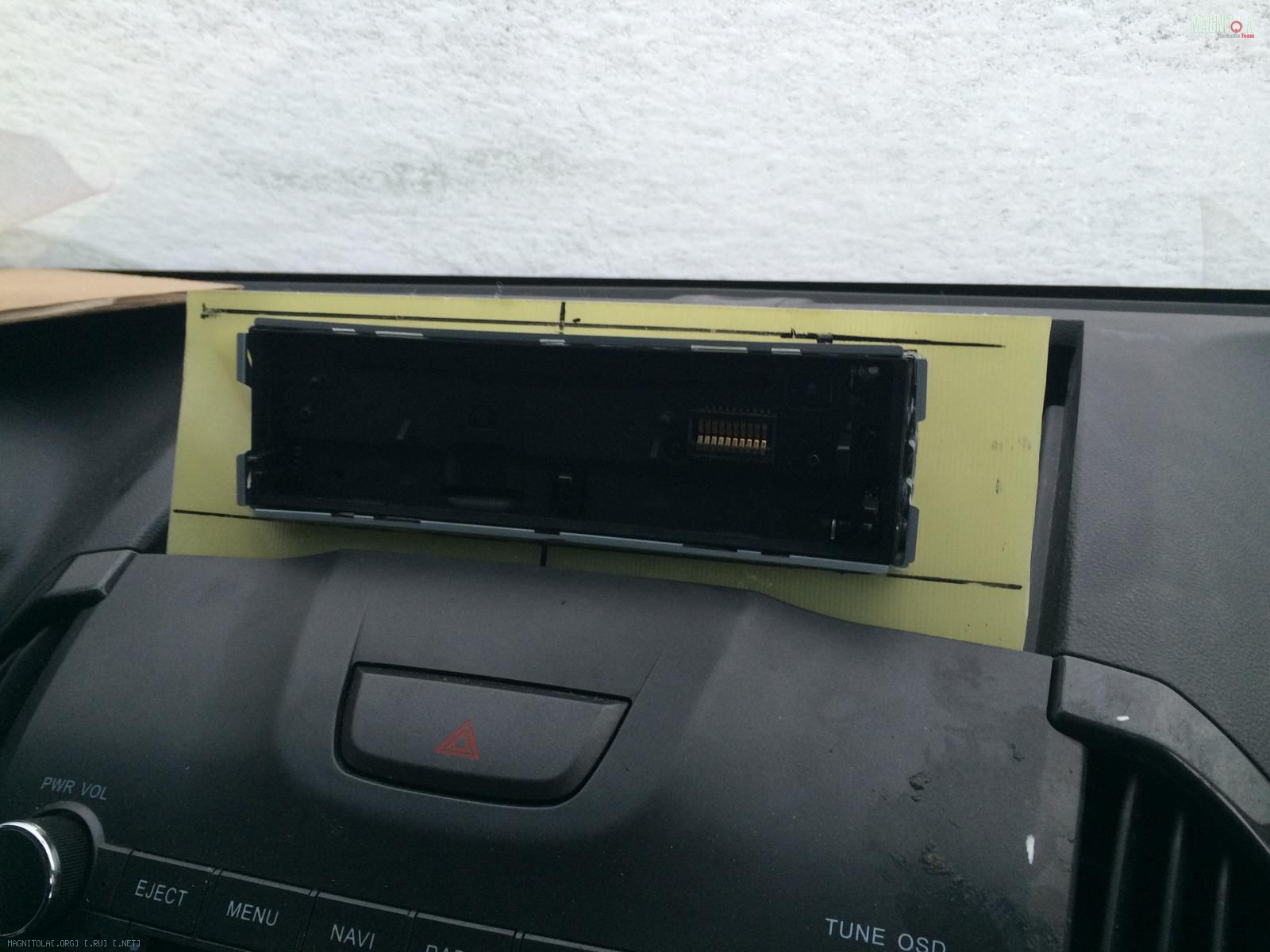

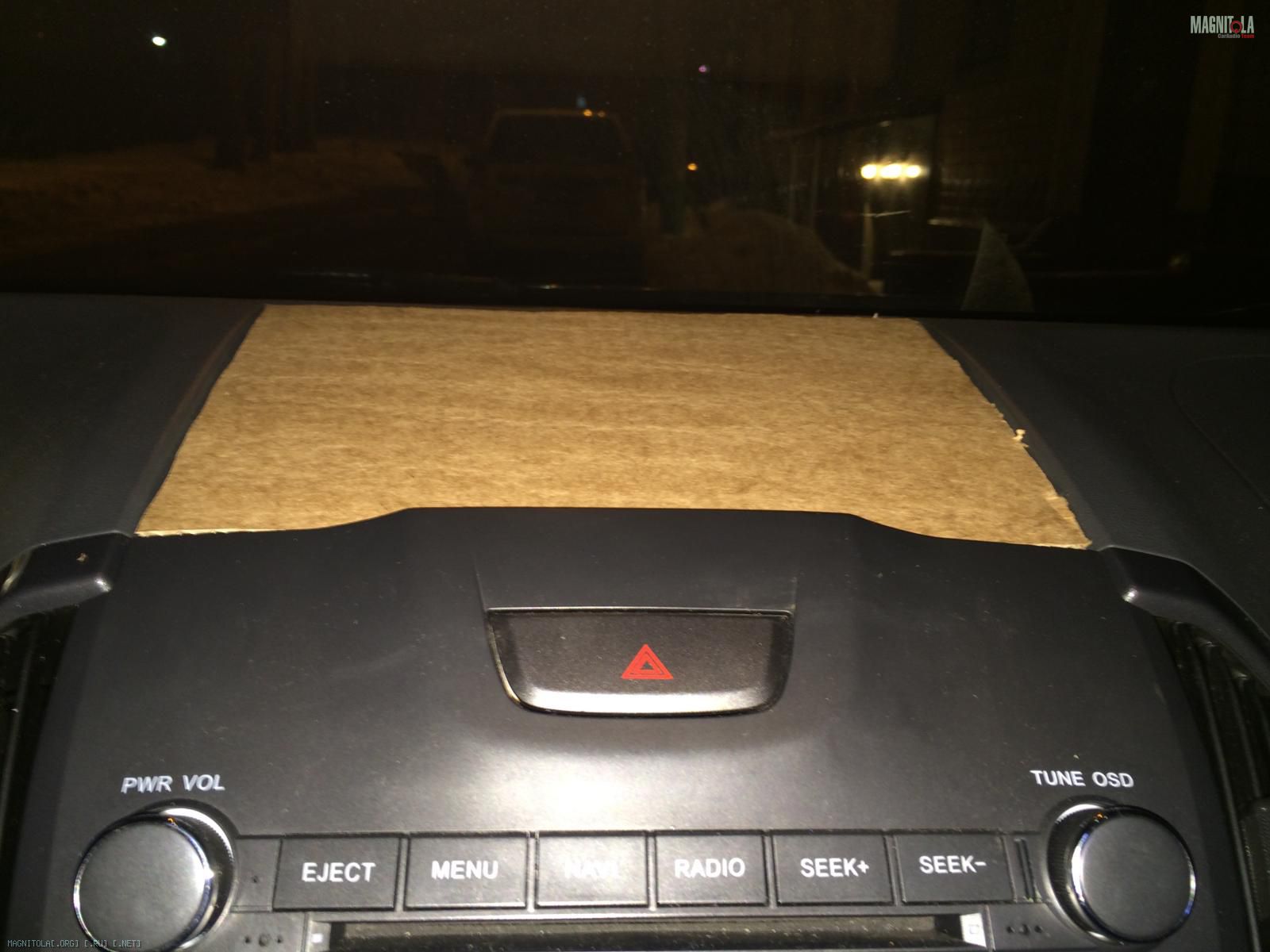

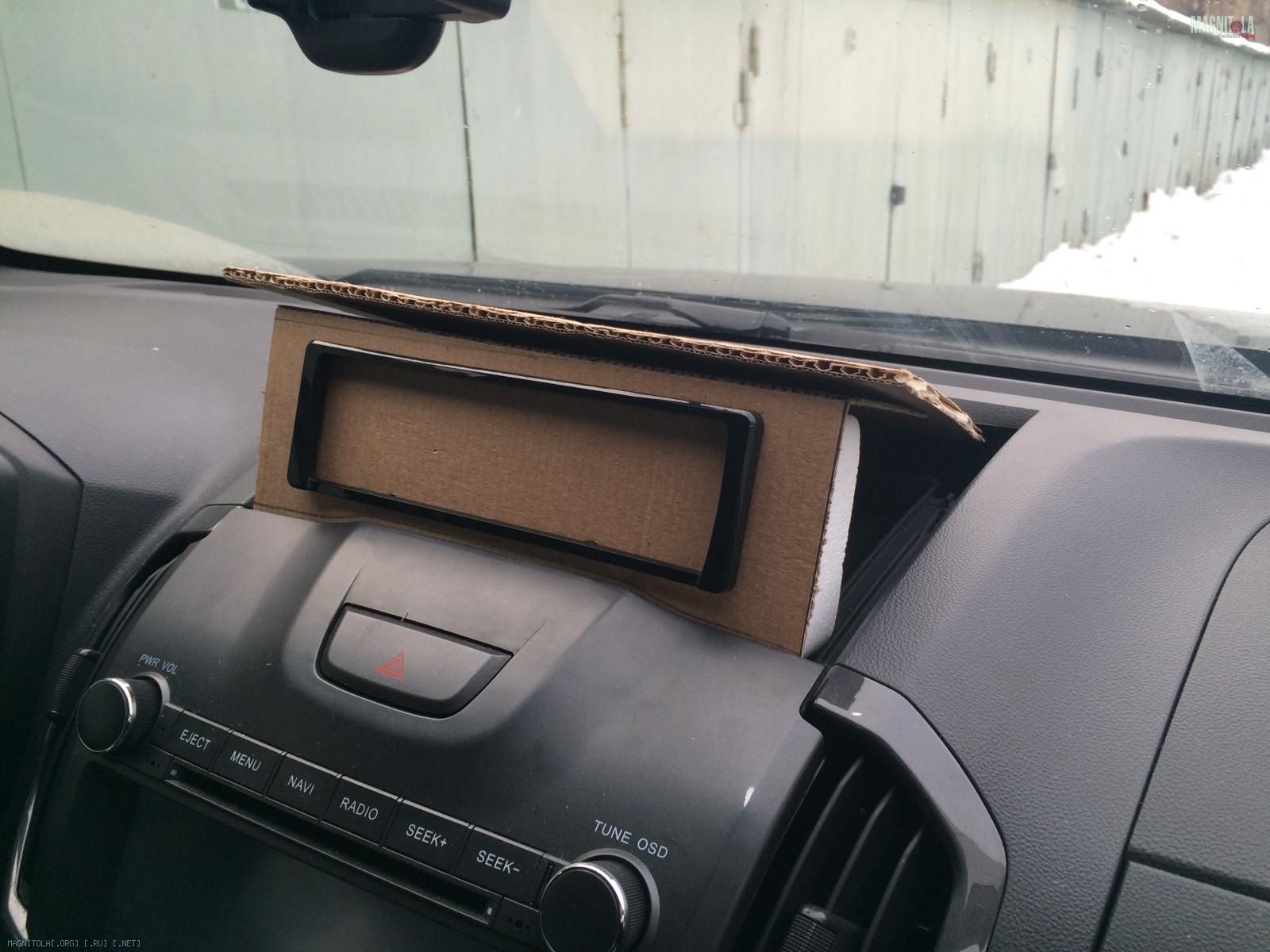

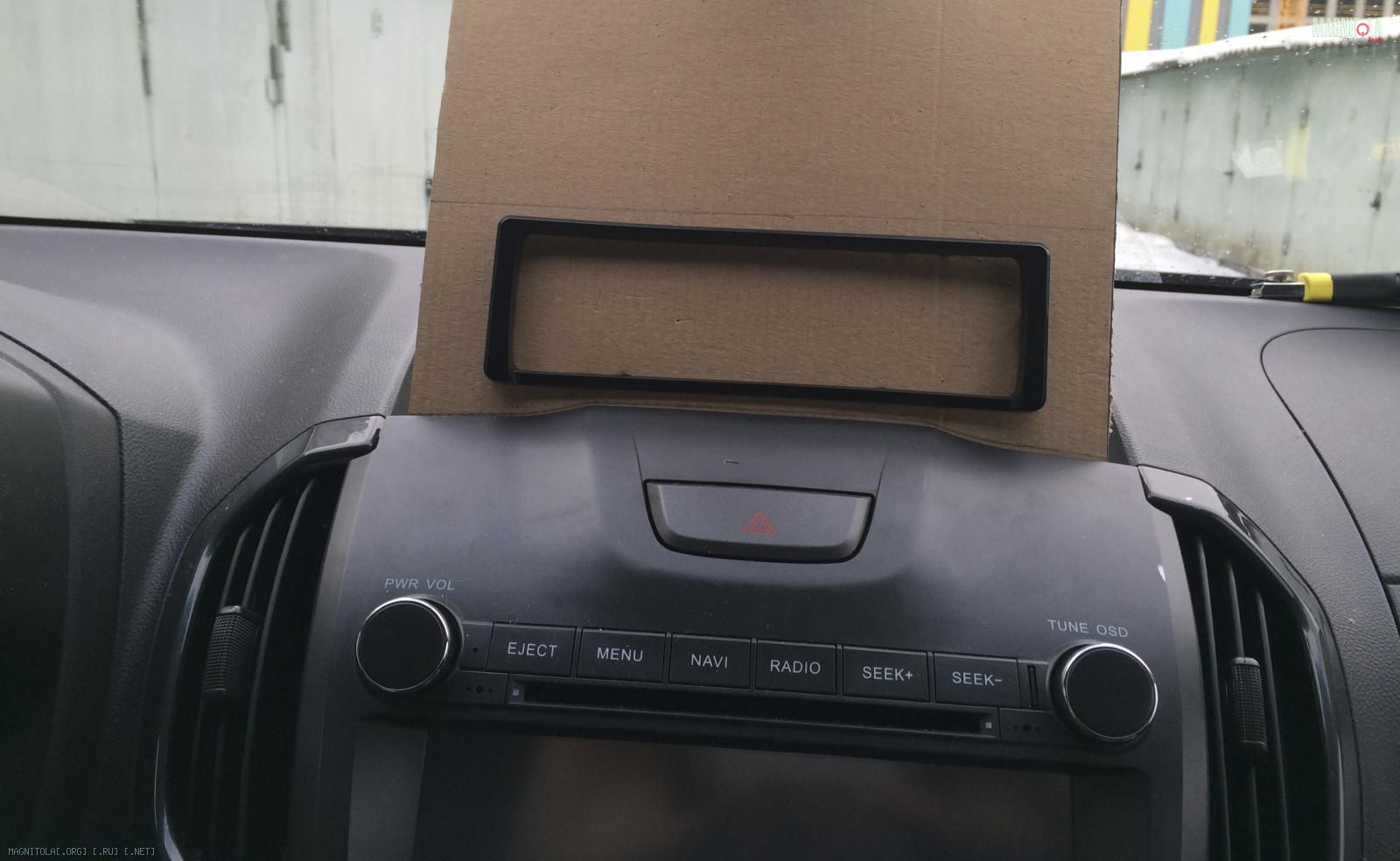

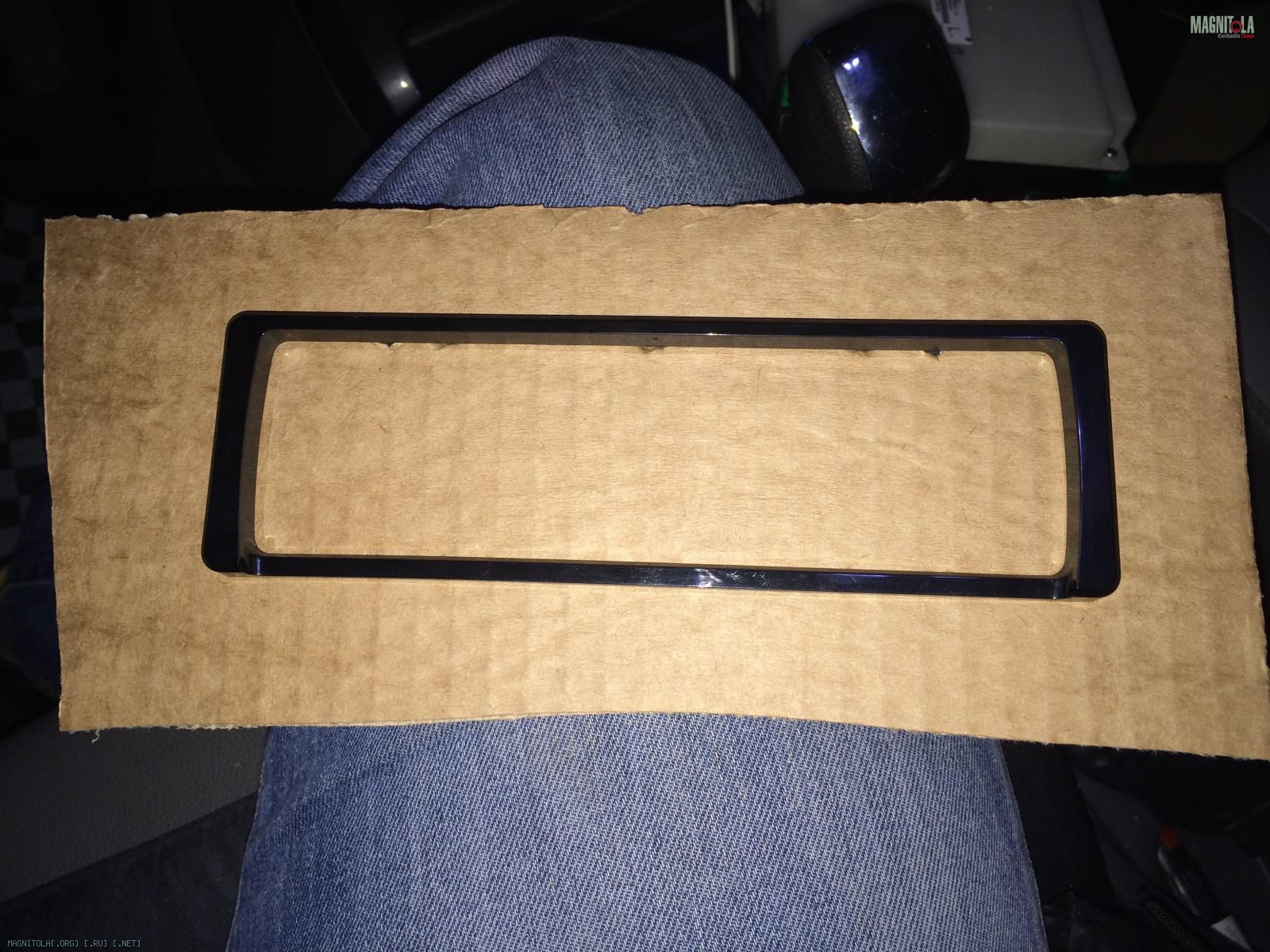

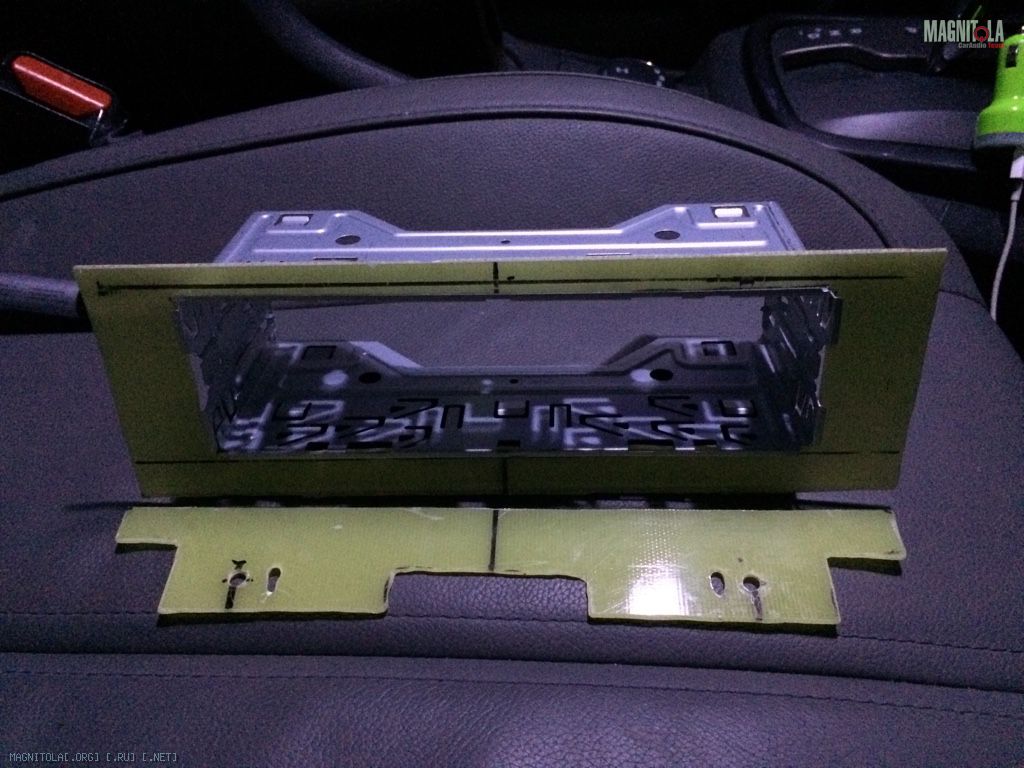

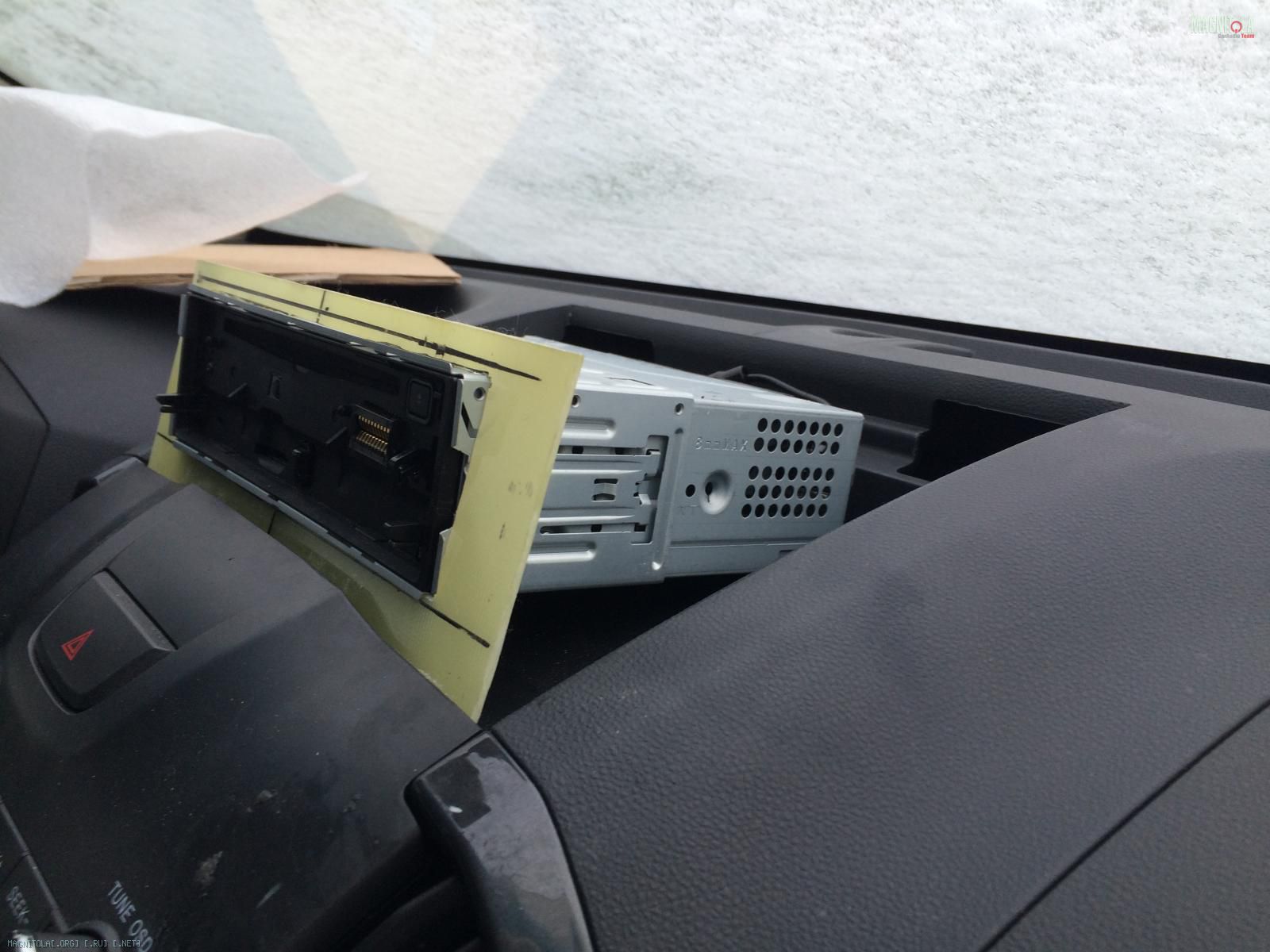

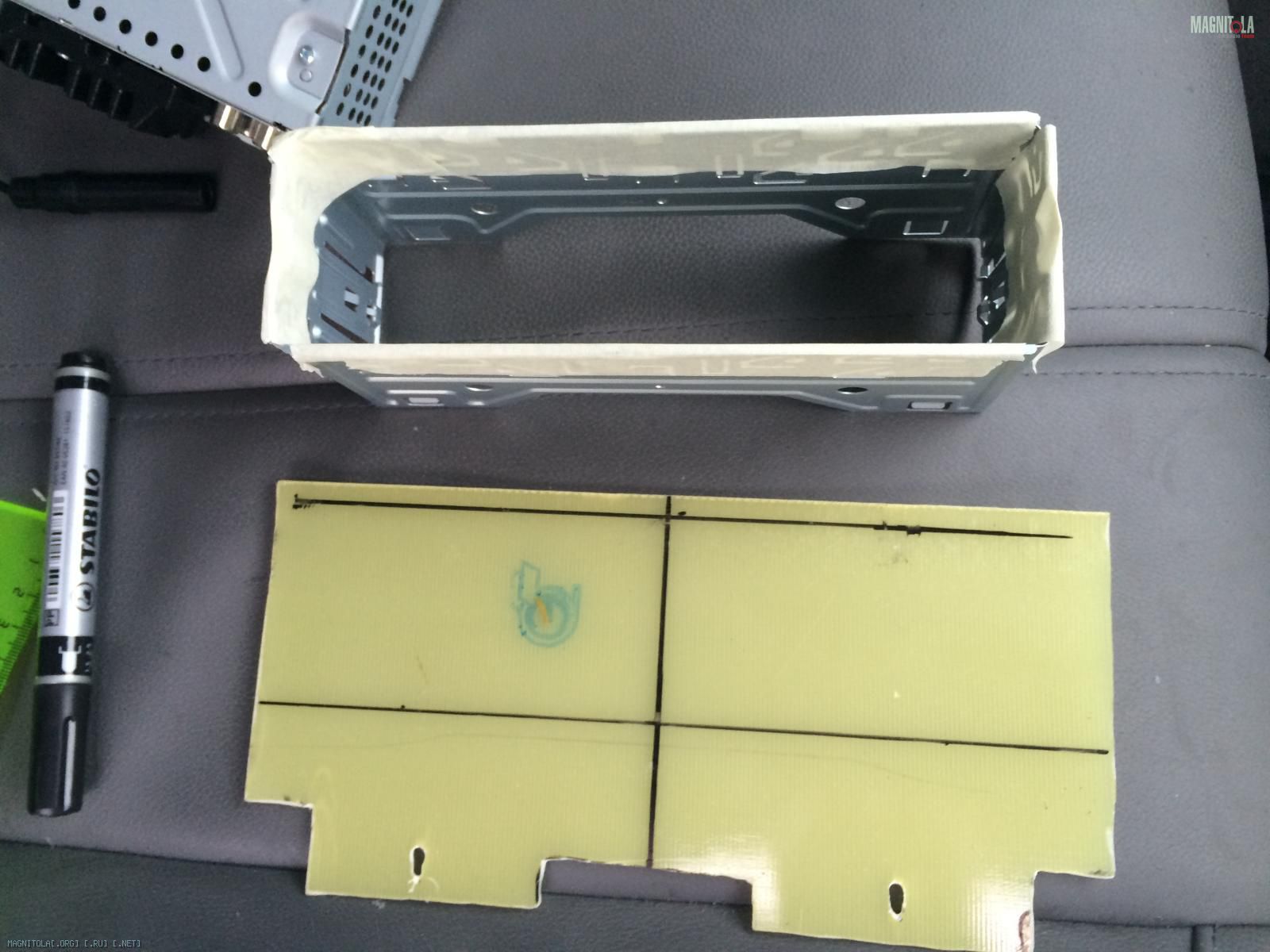

Моделировал сначала картоном, приходилось несколько раз начинать заново, форма не нравилась. В итоге сегодня заного прилепил рамку на картон и установил в крепление бардачка, такой вид понравился, да и появились мысли как правильно и жестко все закрепить. Потом перенес форму из картона на стеклотекстолит и начал выпиливать, ну а дальше приложил крепление от мафона, отчертил маркеров, выпилил проем, пришлось еще подшлифовывать, чтобы крепление четко садилось в проем.
Вложение 713272Вложение 713274Вложение 713276Вложение 713312Вложение 713280Вложение 713282Вложение 713284Вложение 713286

Но возникло несколько трудностей:

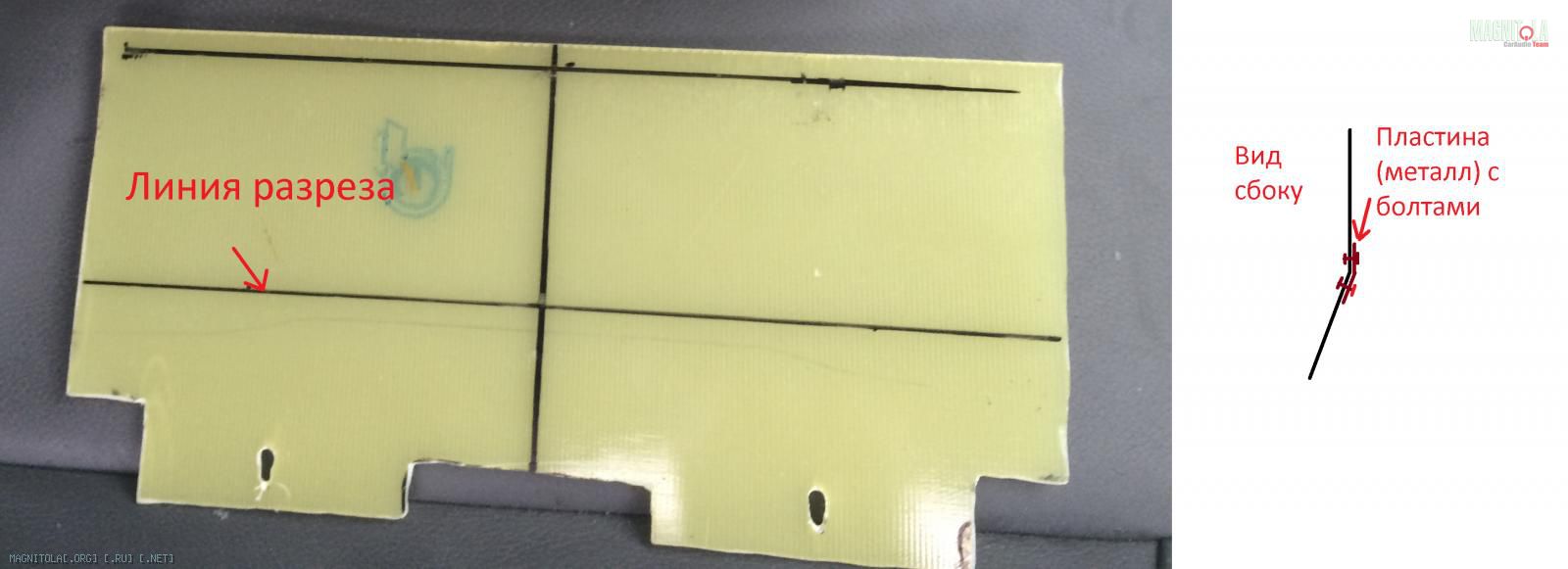

Магнитола в таком положении стоит криво в текстолите. Что лучше сделать? разрезать переднюю часть пополам и сделать правильный изгиб, но чем скрепить? металлом и болтами или просто шпаклевкой с стекловолокном, а будет ли держать?
Вложение 713308

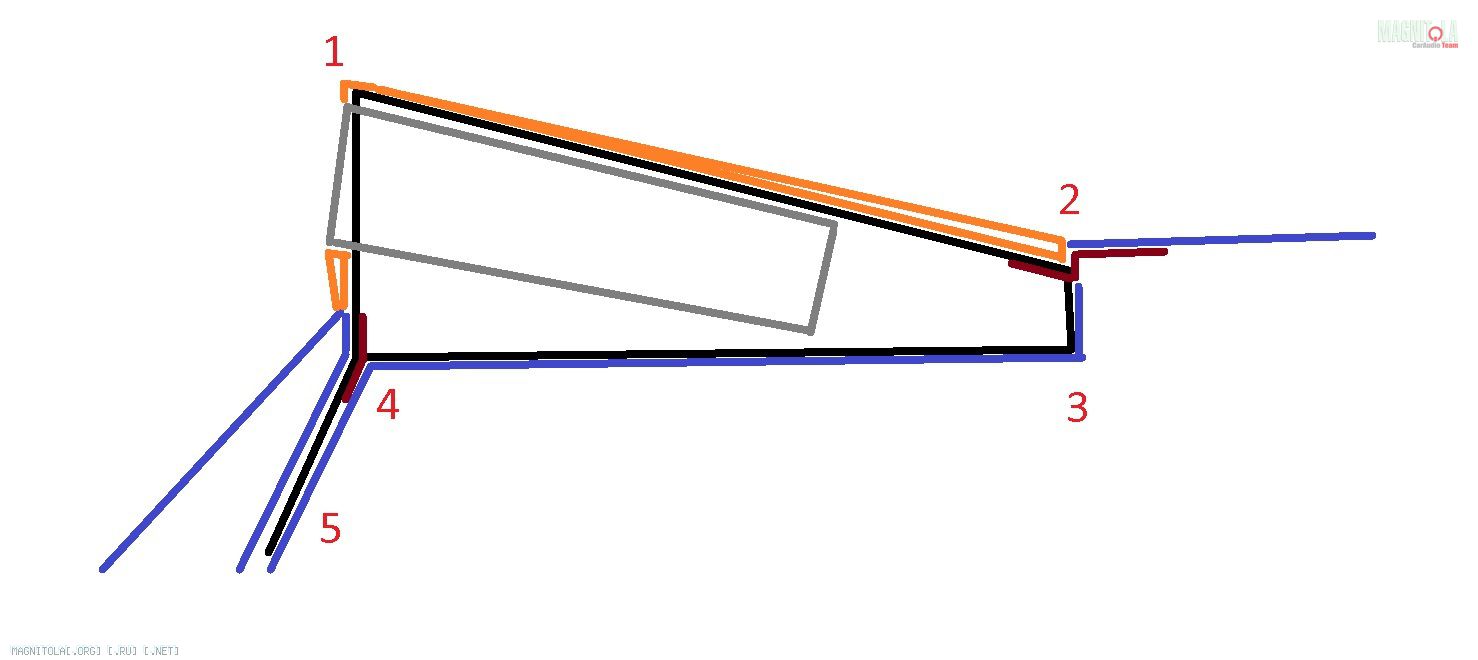

Поясню на схеме:
Серый - магнитола
Черный - текстолит
Бордовый - металл крепление
Оранжевый - Шпаклевка стекловолоконная
Синий - детали панели.

Чем скреплять текстолит, шпаклей со стекловолокном, металлом, просто эпоксидкой? касаетя углов 1,2,3,4 на схеме
Часть №2 и 5 будет заходить в стандартные крепления и закручиваться винтами
Будет ли держаться на конструкции столько шпаклевки?


Вложение 713310

Первоначально углы скрепить цианакрилатом (cosmofen, done deal, суперклей обычный), а потом усилить на свой вкус - эпоксидкой, холодной сваркой, стекло волоконной шпаклёвкой.

Есо шпаклю юзать именно стекловолоконную, а поверхность перед нанесением зашкуривать и оьезжиривать, то держаться будет мёртво

Я бы слепил пластилином форму, потом снял матрицу и вылепил козырек. Либо если делать матрицу сложно, то слепил бы форму чуть меньше нужной и по нему уже засмолил.

Забрал авто после мелкого ремонта у ОД. За это время решил не париться с стеклотекстолитом, а смоделировать козырек из полимерной глины или эпоксидного пластилина, а потом буду усиливать всю конструкцию стекломатом и стеклошпаклевкой. Вот как-то так получается. Поправьте, если материалы такие зря беру, но попробовать все-таки хочу, и не важно получится или нет, зато опыт будет.

3 дня неспешно леплю подиум под пионер.

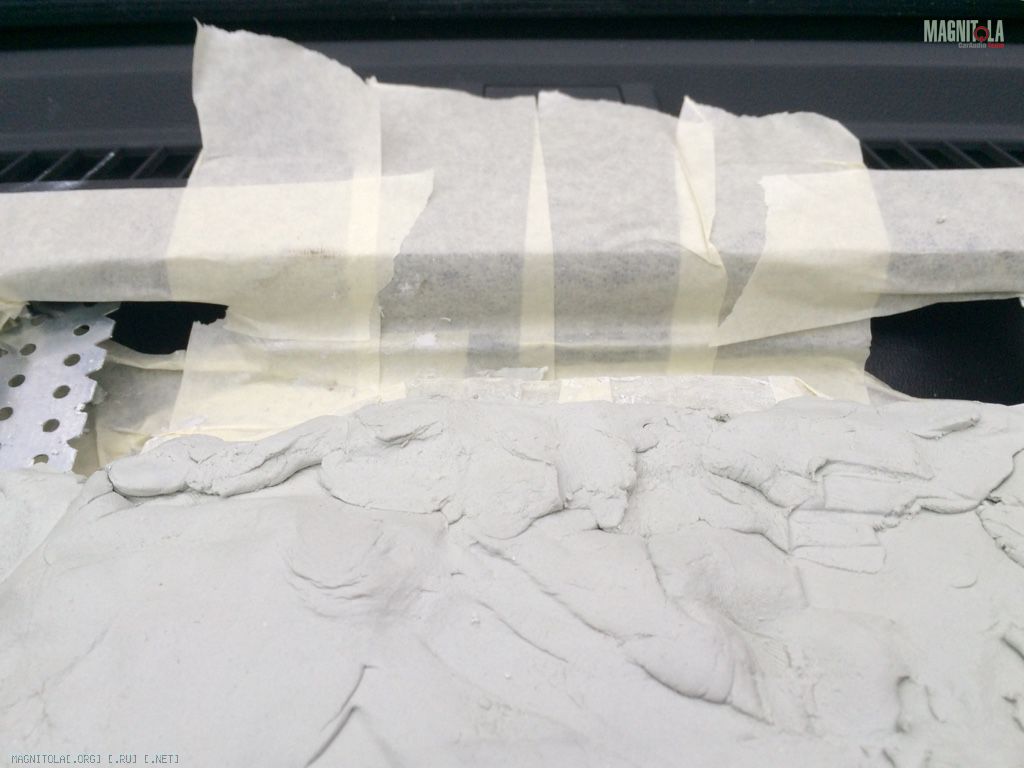

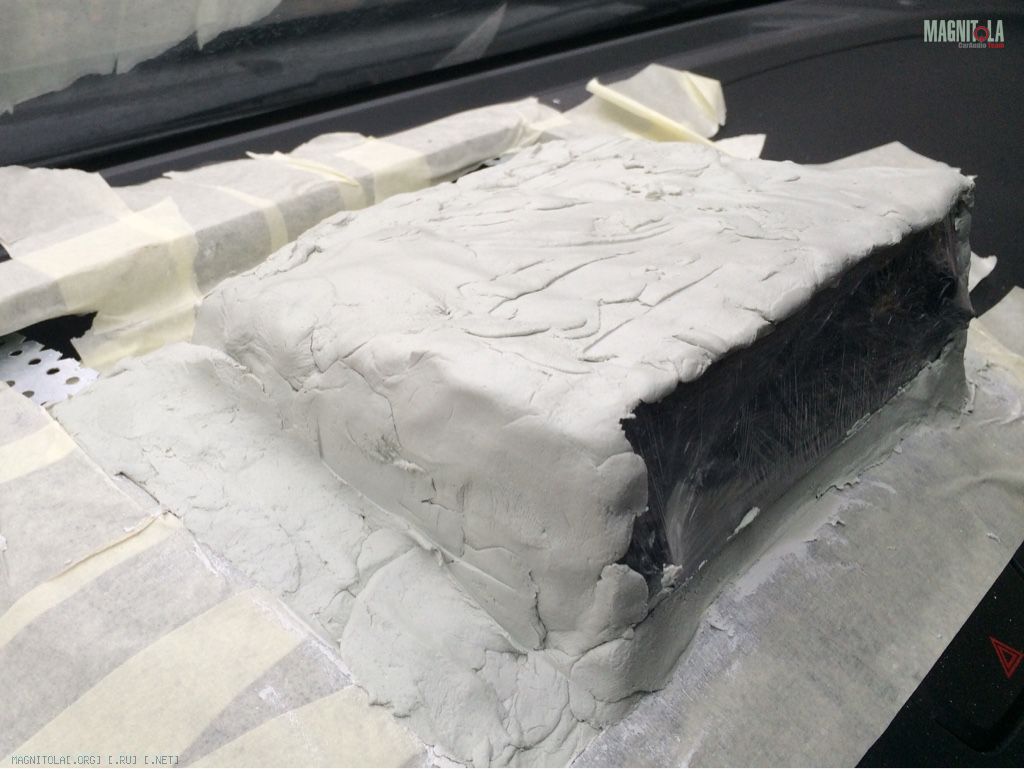

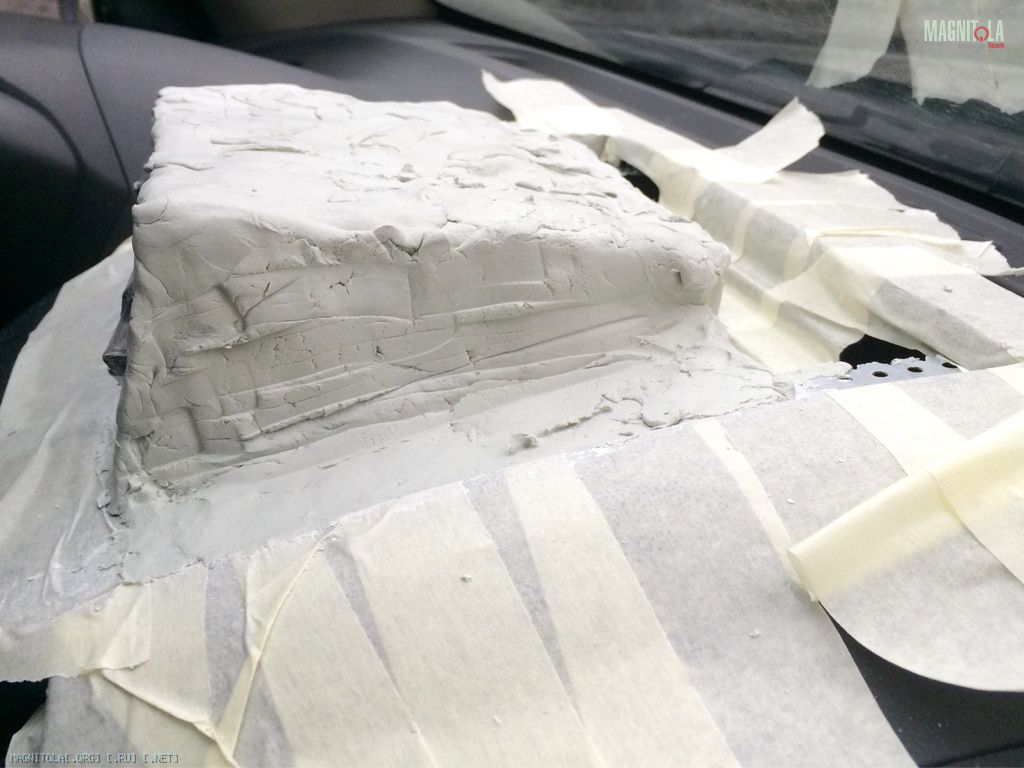

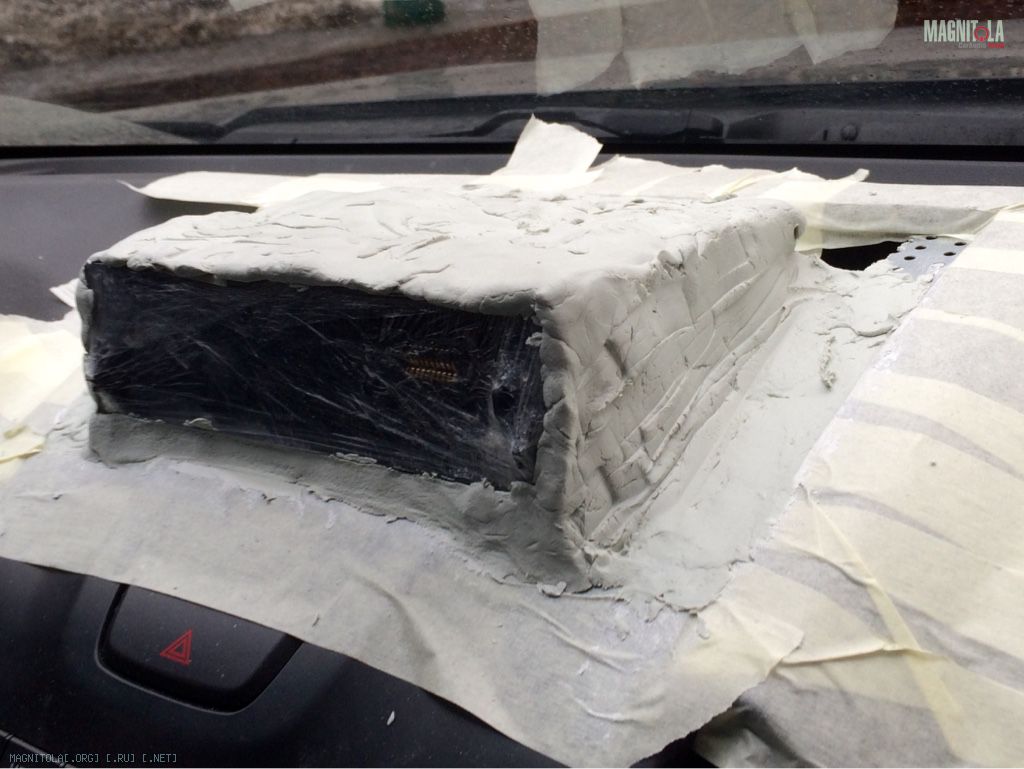

Первый день еще раз перепробовал кучу креплений и различные комбинации домика из стеклотекстолита. Короче запарился я с ним. Пилить его надоело. Пыли море от него. Но часть крепления из текстолита оставил и буду потом его сращивать. Т. К. Оно уже идеально подогнано. И решил лепить предварительный макет из холодного пластика. Установил магнитолу на место, выставил углы установки и слепил часть домика. И ездил с домиком. Пока застывал.

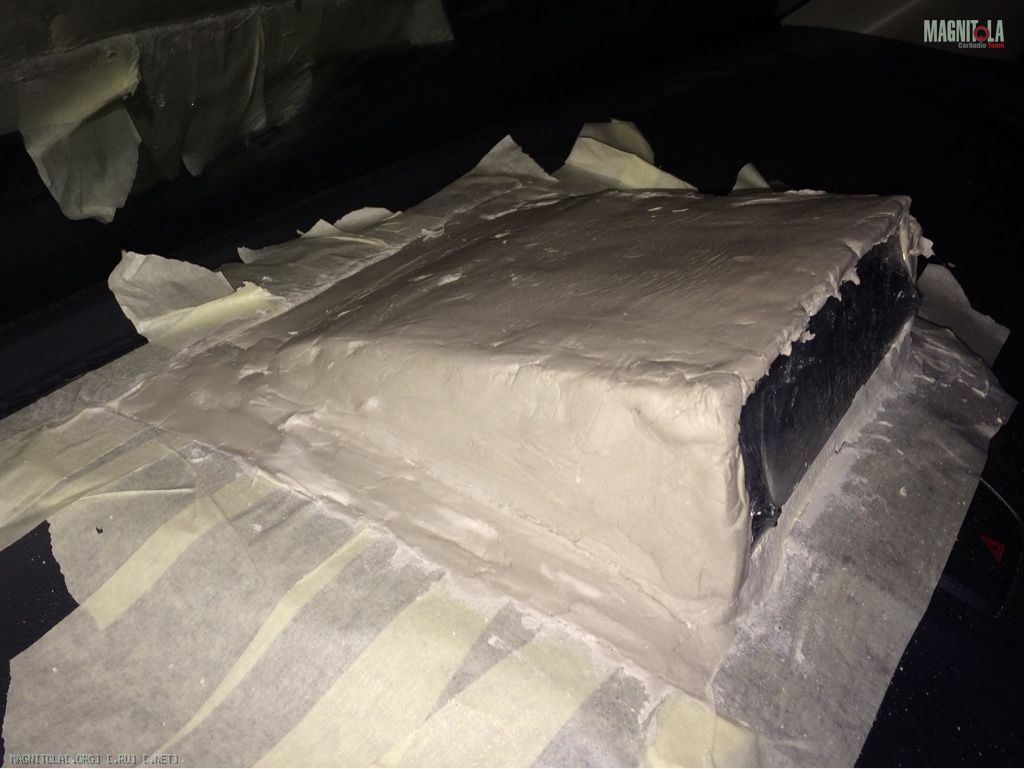

Сегодня вылепил заднюю часть домика, замазал трещины и выровнял форму для дальнейшего покрытия полиэфиркой.

1 день
Вложение 724364Вложение 724366Вложение 724368

2 день
Вложение 724370Вложение 724372Вложение 724374Вложение 724376

3 день
Вложение 724378Вложение 724380Вложение 724382

Думаю за пару дней схватится окончательно и можно будет вынимать и доводить дремелем до ума.

Я опять что-то не догоняю. Взять 1кг пластилина. Вылепить идеальный формы домик и засмолить в 3 слоя. Работы на вечер неспешно и выравнивать потом чуть.

Цитата:

---

Сообщение от Pit

Я опять что-то не догоняю. Взять 1кг пластилина. Вылепить идеальный формы домик и засмолить в 3 слоя. Работы на вечер неспешно и выравнивать потом чуть.

---

Да работы на вечер. Но я уделил за 3 дня наверно в общей сложности 1.5 часа. Времени совсем нет, а двигаться надо. Поэтому приходится искать компромис. Надеюсь к лету будет двигаться быстрее.

Старый вариант подиума из полимерной глины оказался дурацким, по местам склейки разных кусков глины он стал разваливаться, и решил двигаться проверенными способами.

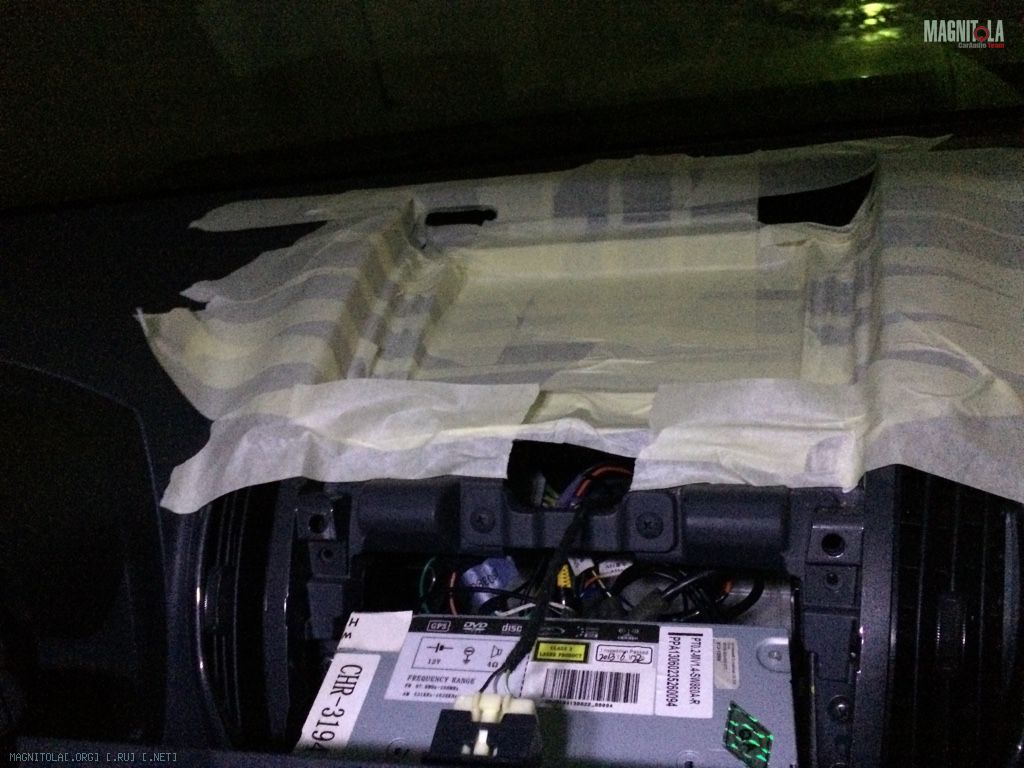

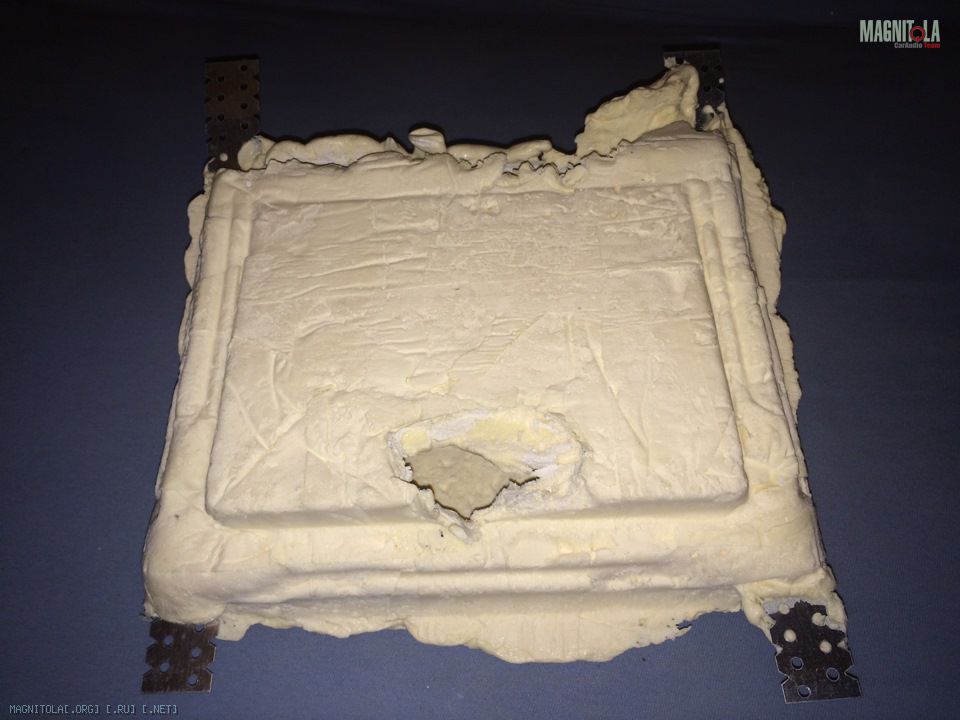

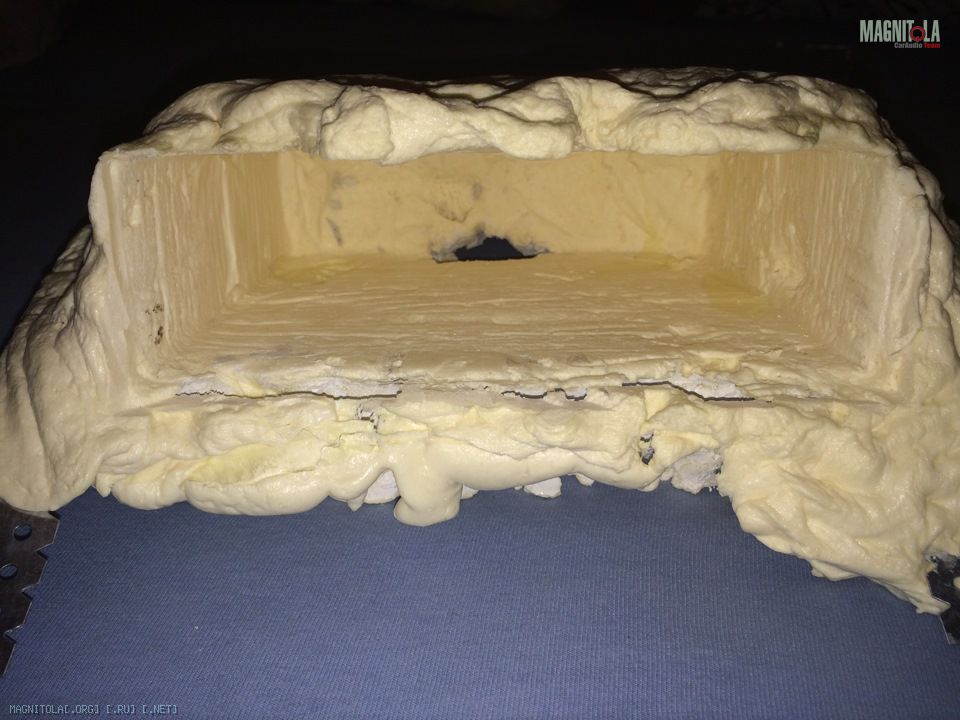

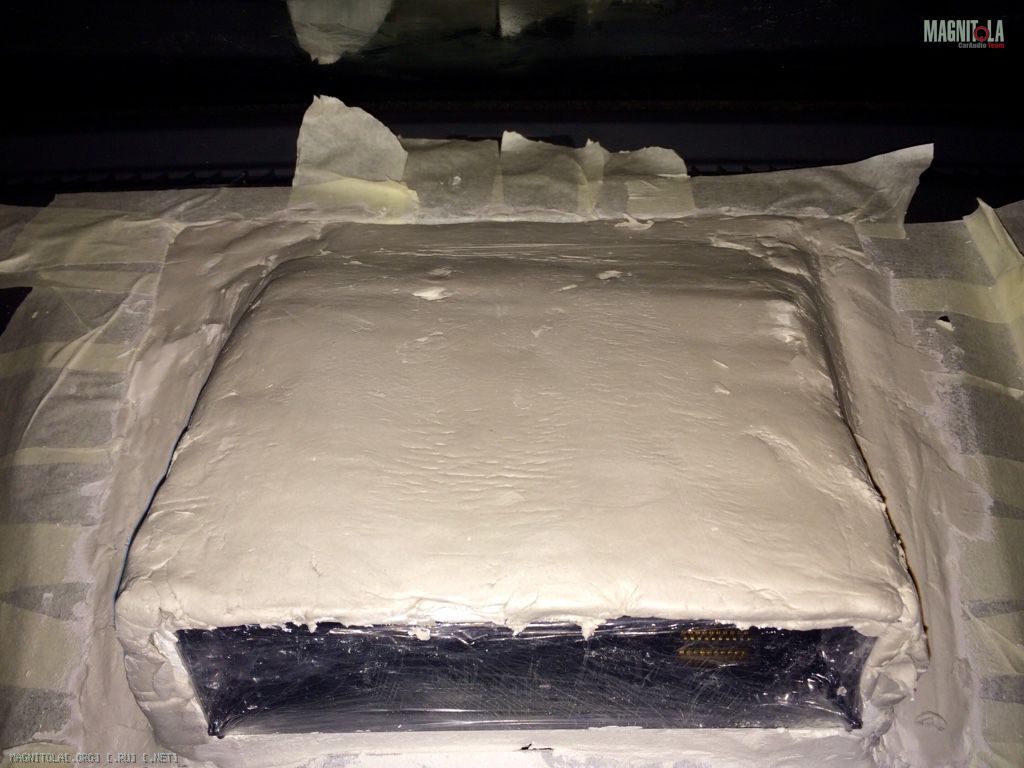

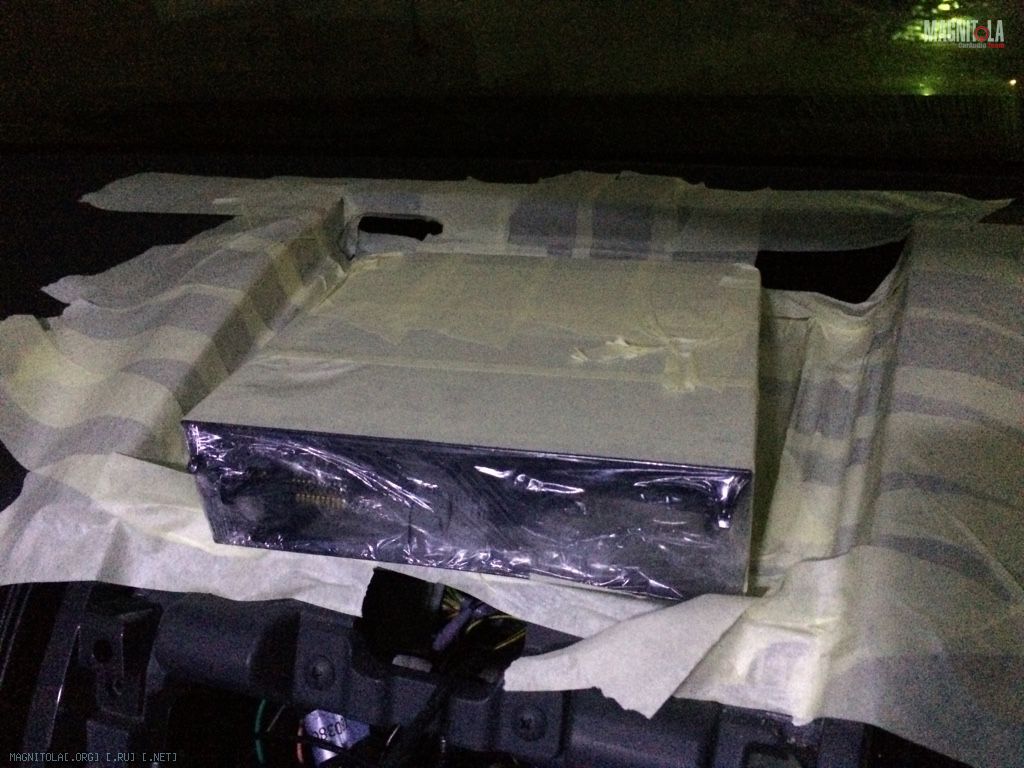

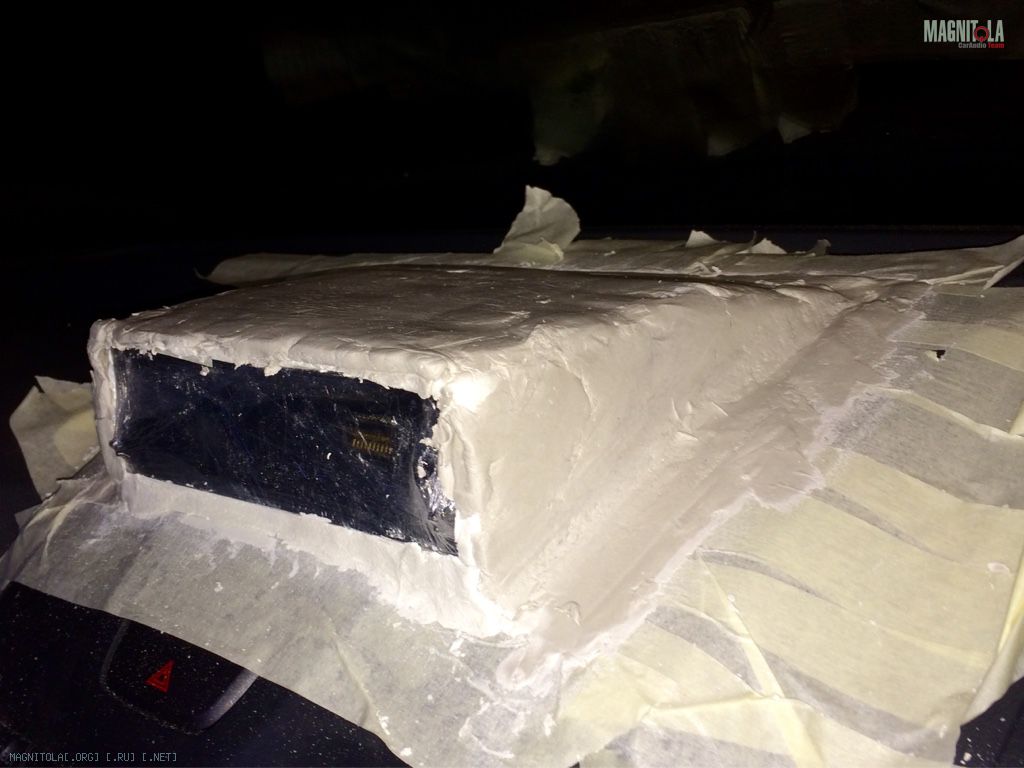

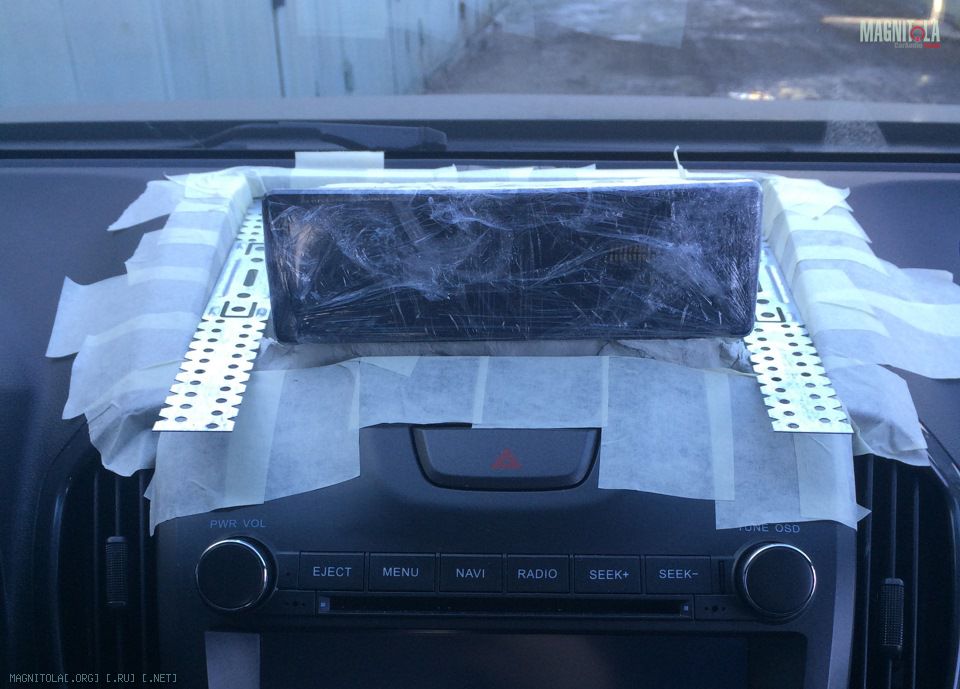

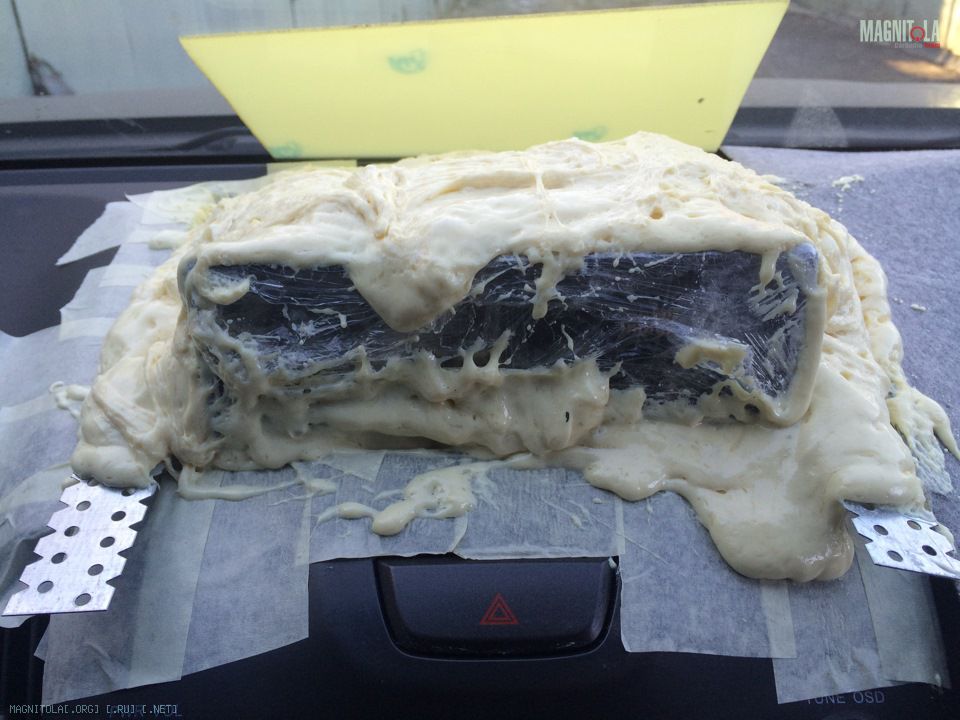

Снял опять бардачек, обклеил магнитолу и бардачек, вооружился монтажной пеной и ведром с водой и ну месить полимерное тесто))) От старого подиума выдрал куски глины, на которую выставил магнитолу, хоть что-то полезного))
Потом тестом обмазал майфун и ждал, пока высохнет. На улице +2 Холодно однако было, пена сохла 1:20. А я думал что за минут 30 схватится.
Вложение 738548Вложение 738550 Вложение 738552 Вложение 738556

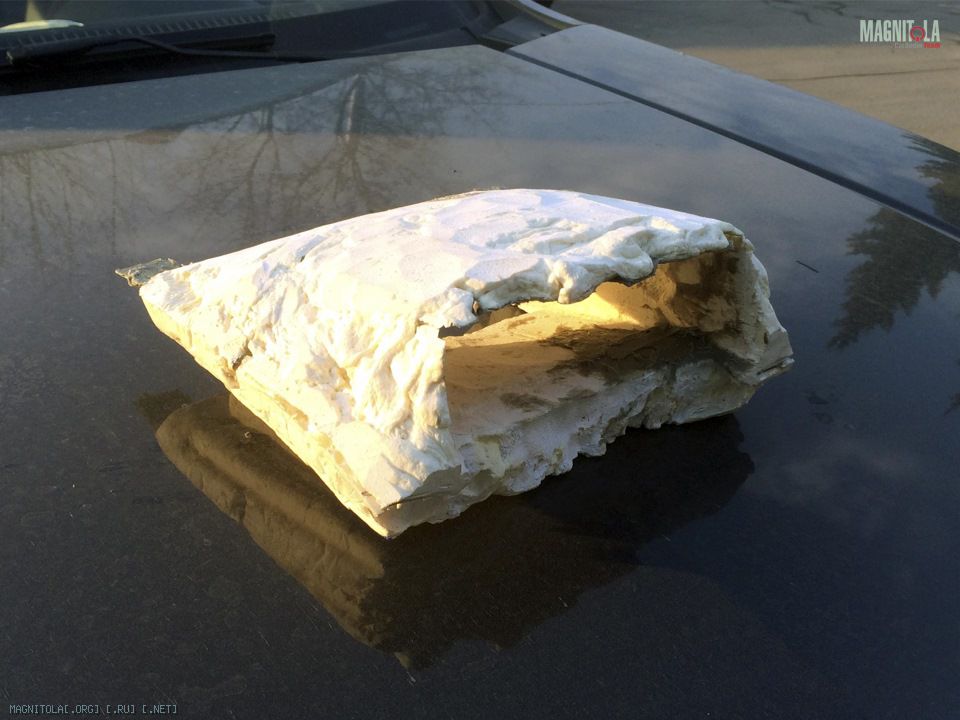

В общем конструкция получилась очень легкая 600 грамм против 3 кг из глины. Правда кривая, потому что пена выдавила мафон с одного края, но я ее в течение недели довел до ума канцелярским ножом и дремелем.
Получился воздухозаборник на капот подиум более менее. В процессе срезания лишней пены обнаружилось, что передняя часть креплений мешает. Ну и намучился я их спиливать, еле оторвал их, шов заклеил полиуретановым клеем.
Вложение 738560

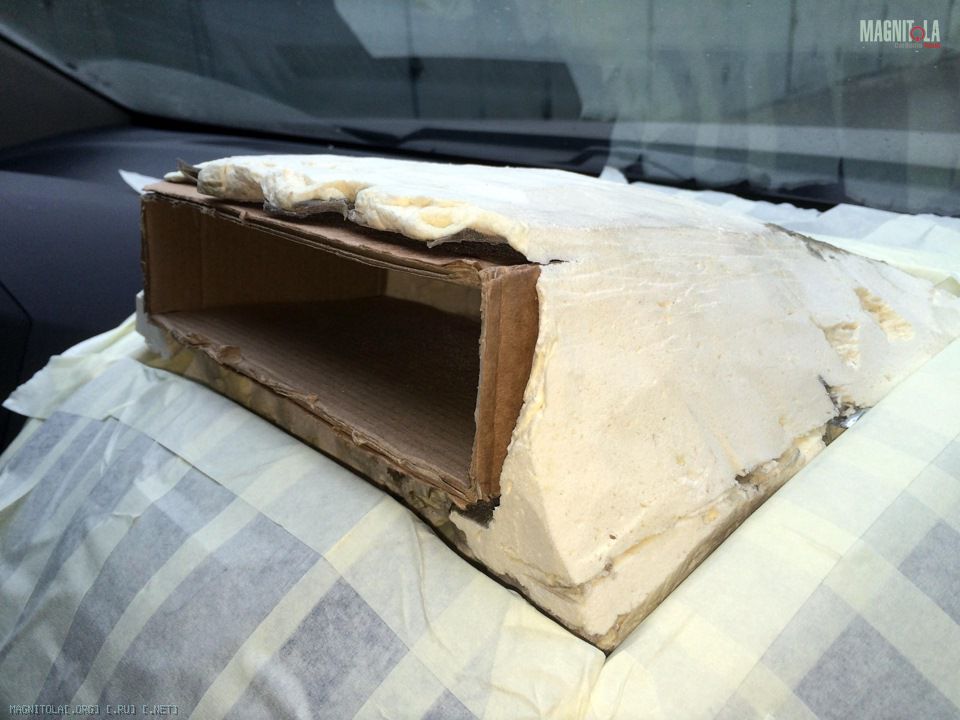

Далее в эти выходные вооружился стекловолоконной шпатлевкой и 2 часами времени. Решил не мучить магнитолу, сделал из картона форму.
Вложение 738562

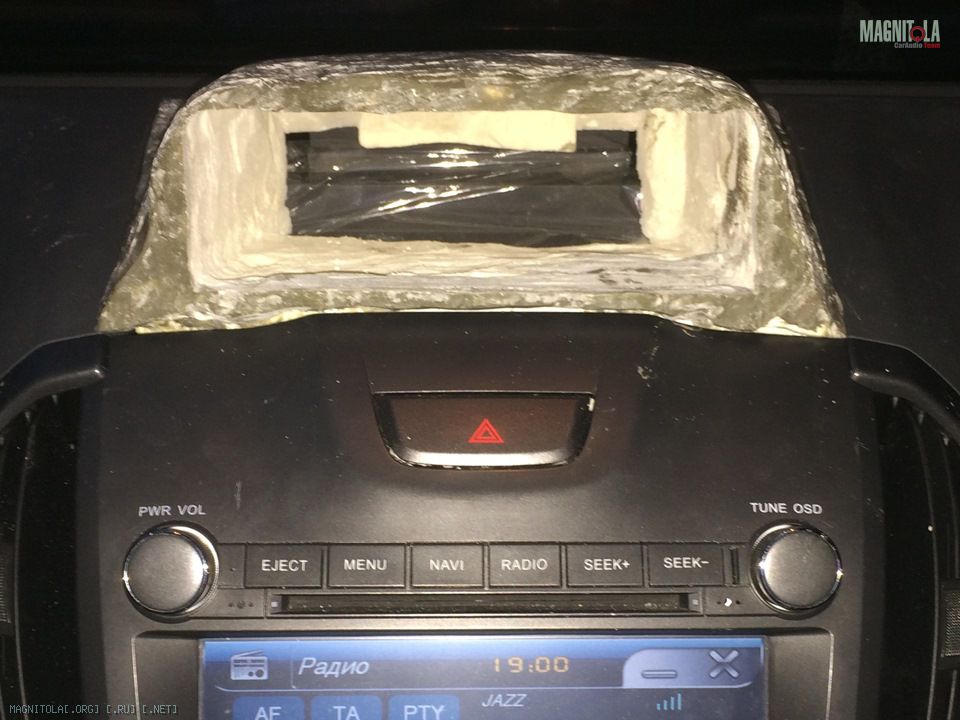

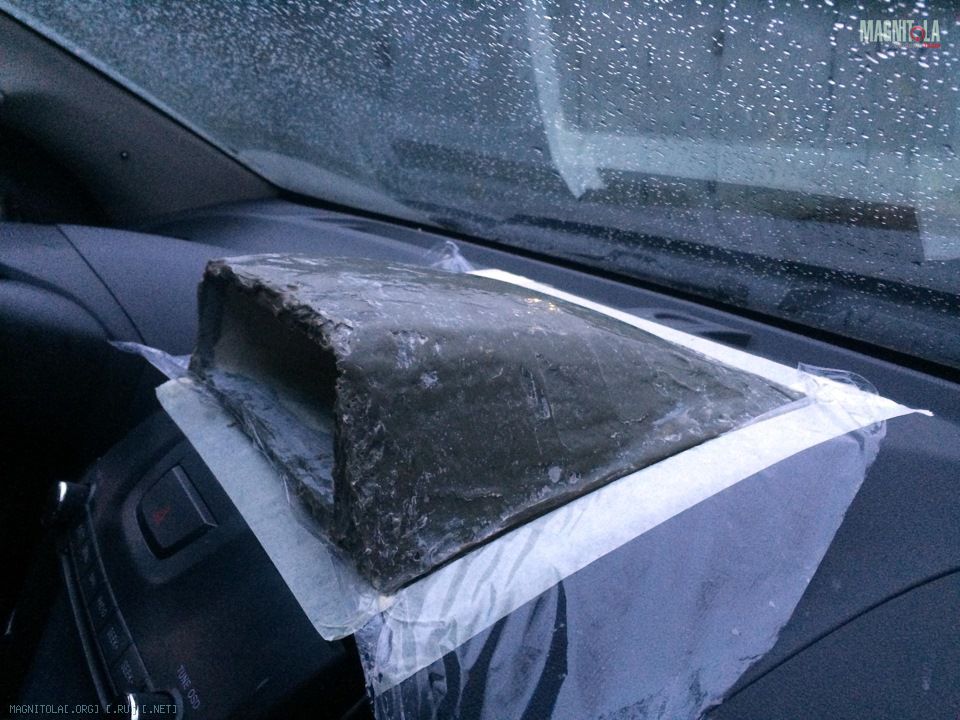

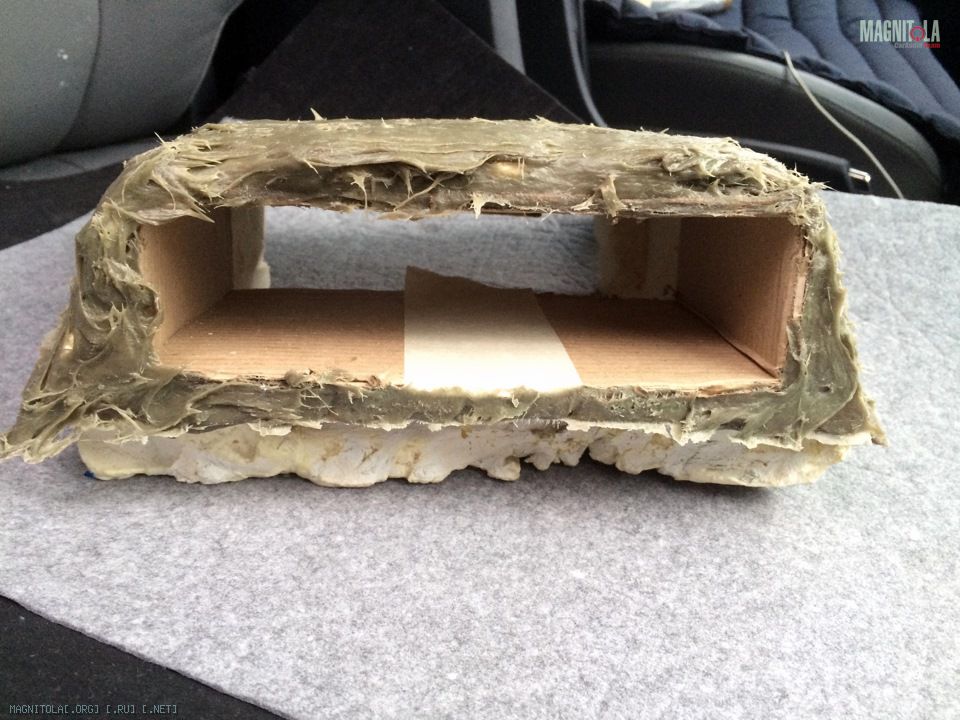

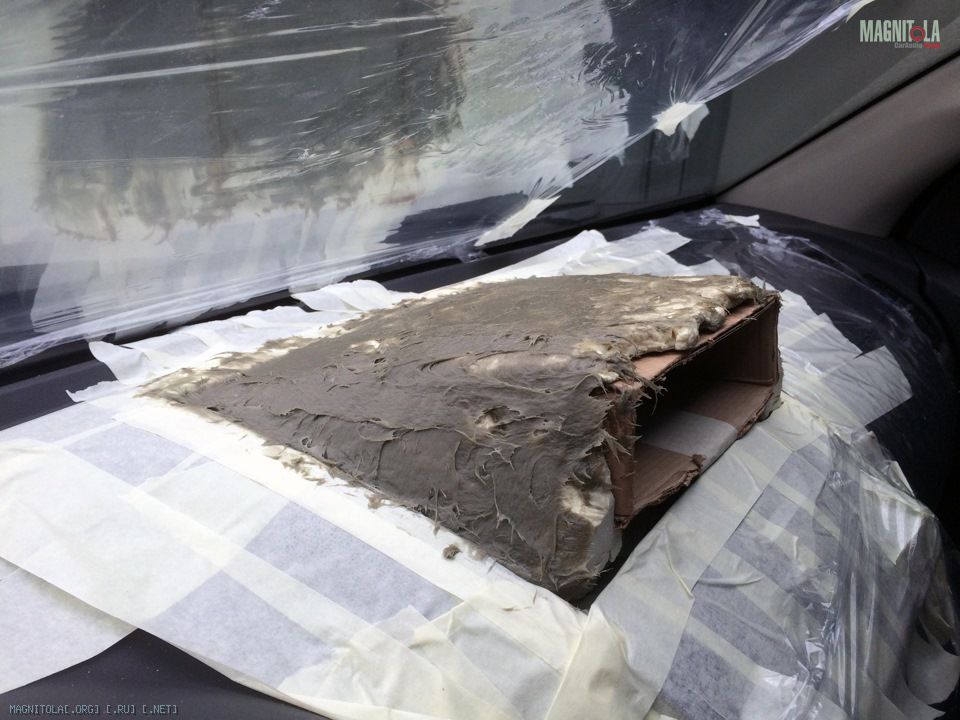

Ну а далее нанес 1-й слой, 2-й слой, чуть выровнял 3-м слоем и немного обработал края дремелем и вышкурил поверхность для понимания что дальше делать.

Вложение 738568 Вложение 738564 Вложение 738566 Вложение 738570 Вложение 738572Вложение 738574

Далее предстоит доделать переднее крепление подиума, финишная шпатлевка, вышкуривание, грунтовка и покраска. В общем работы еще много, а времени как всегда нет))

Немного еще сдвинулся вперед.

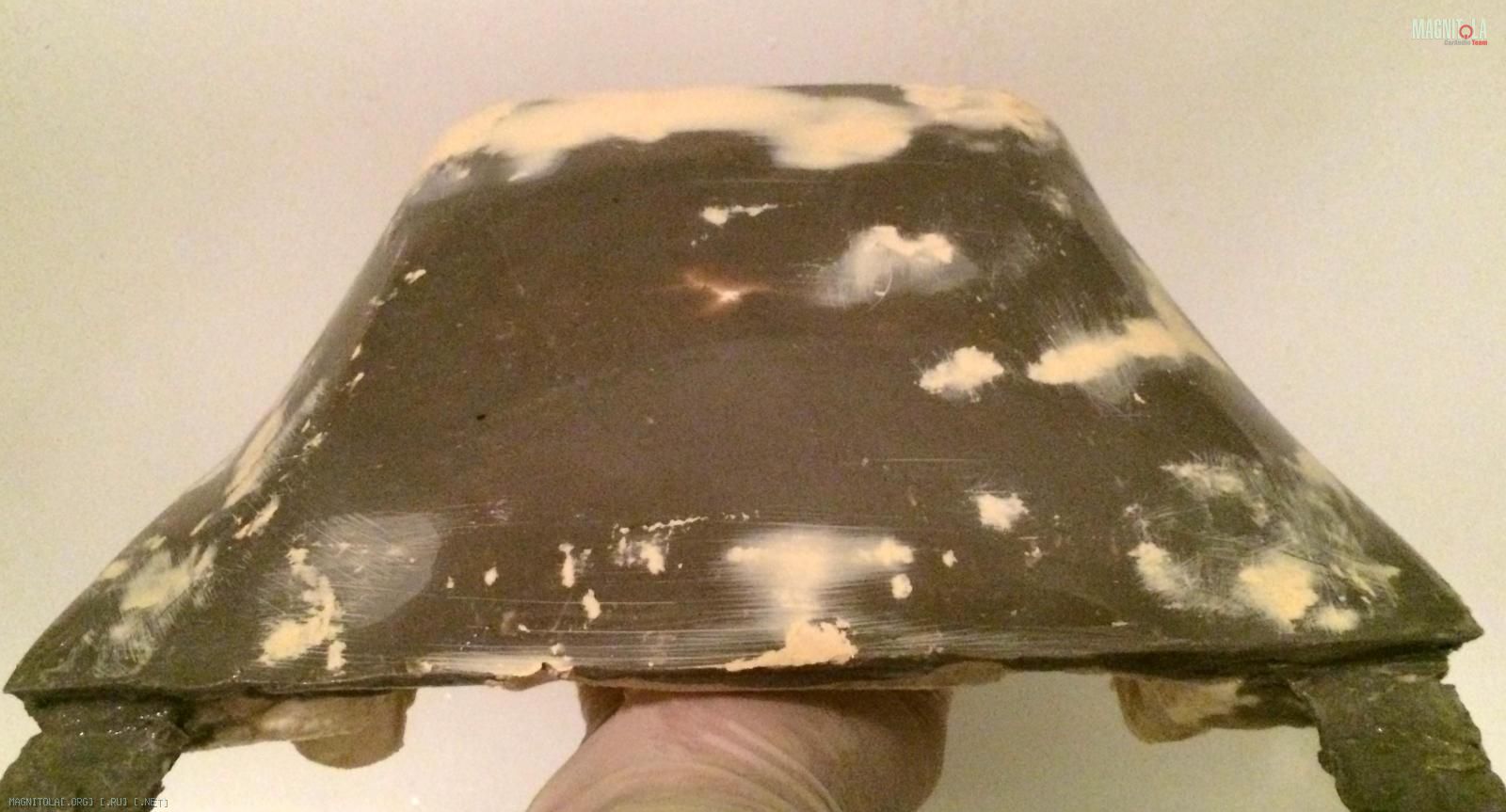

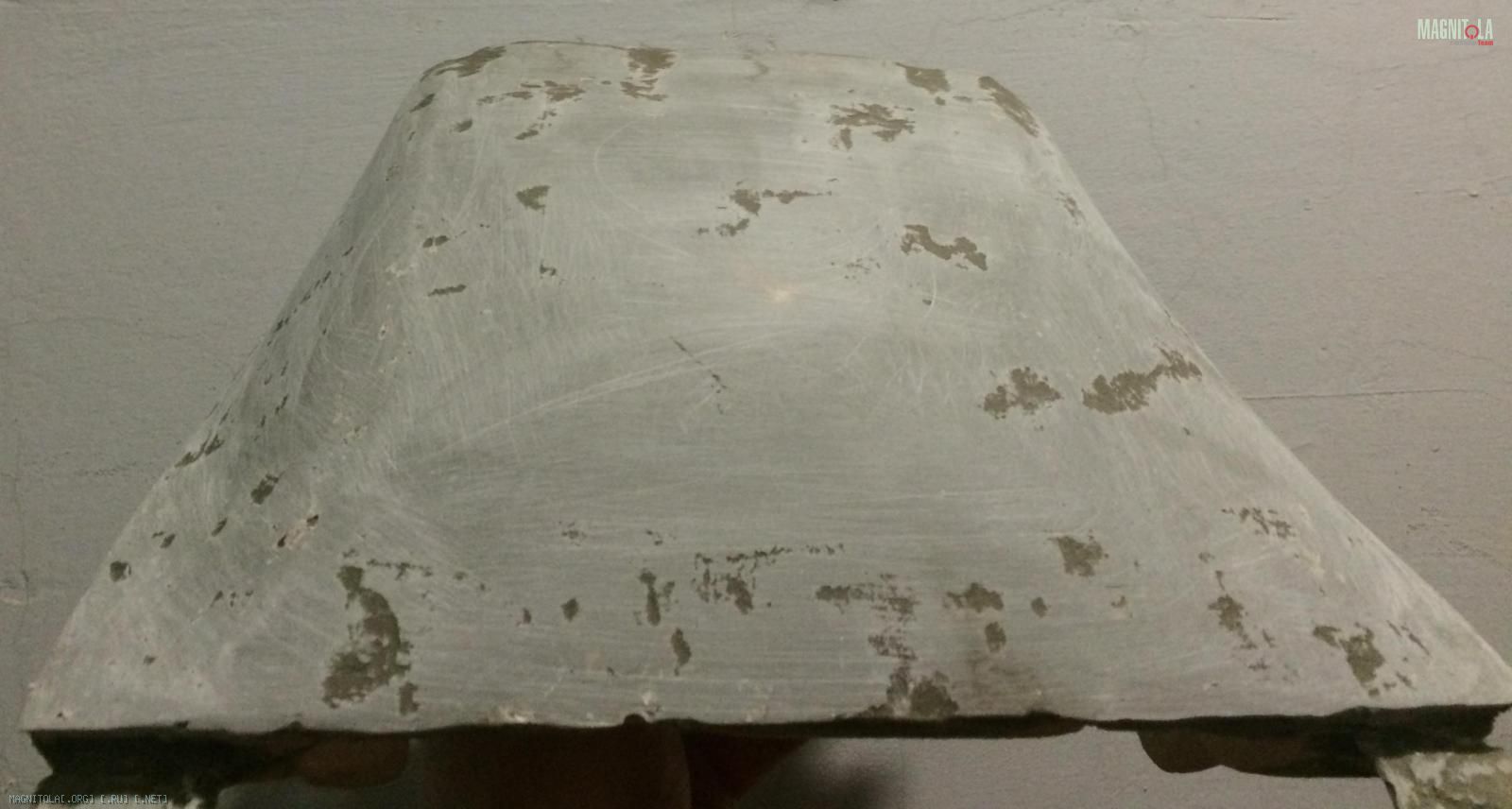

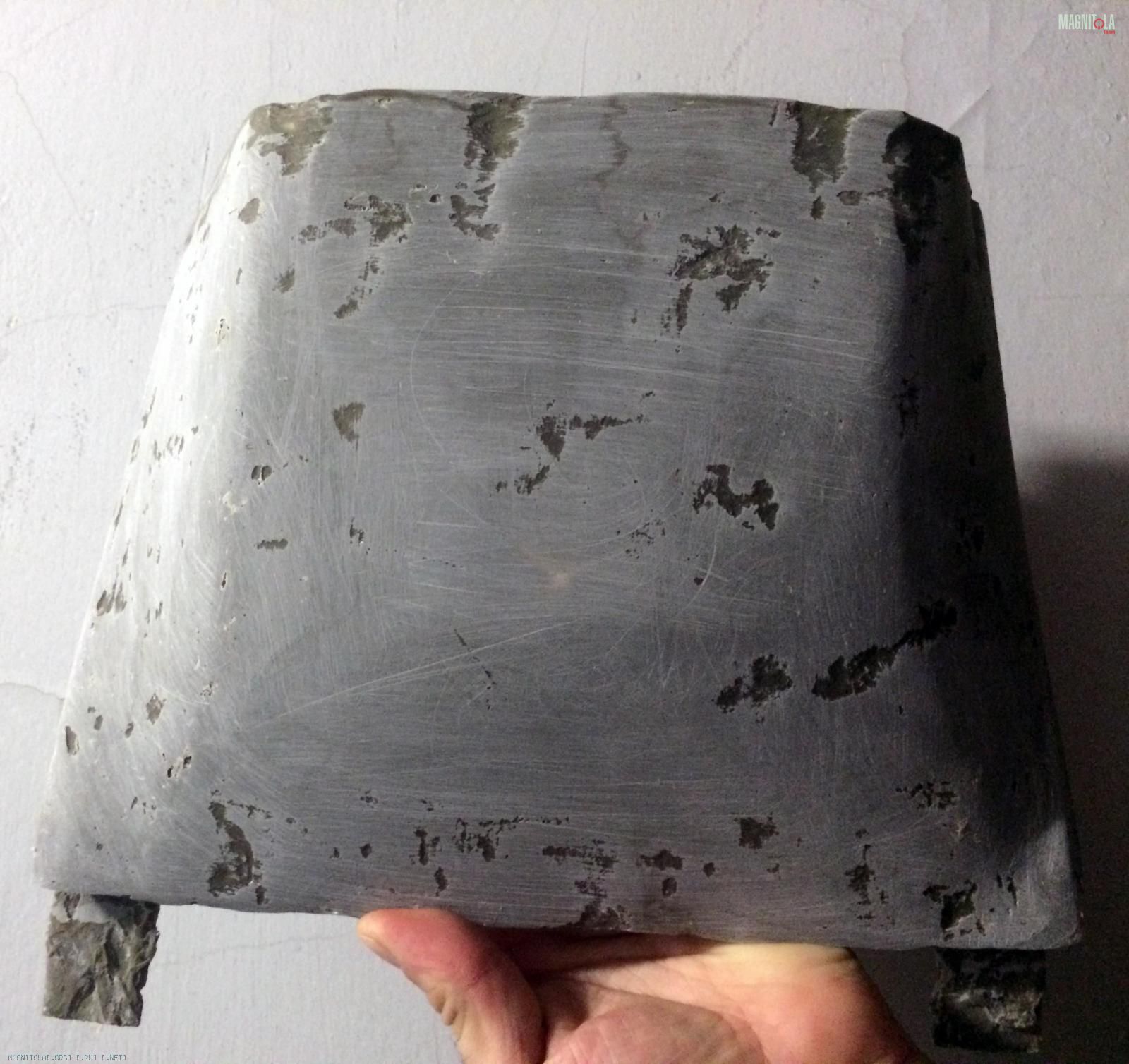

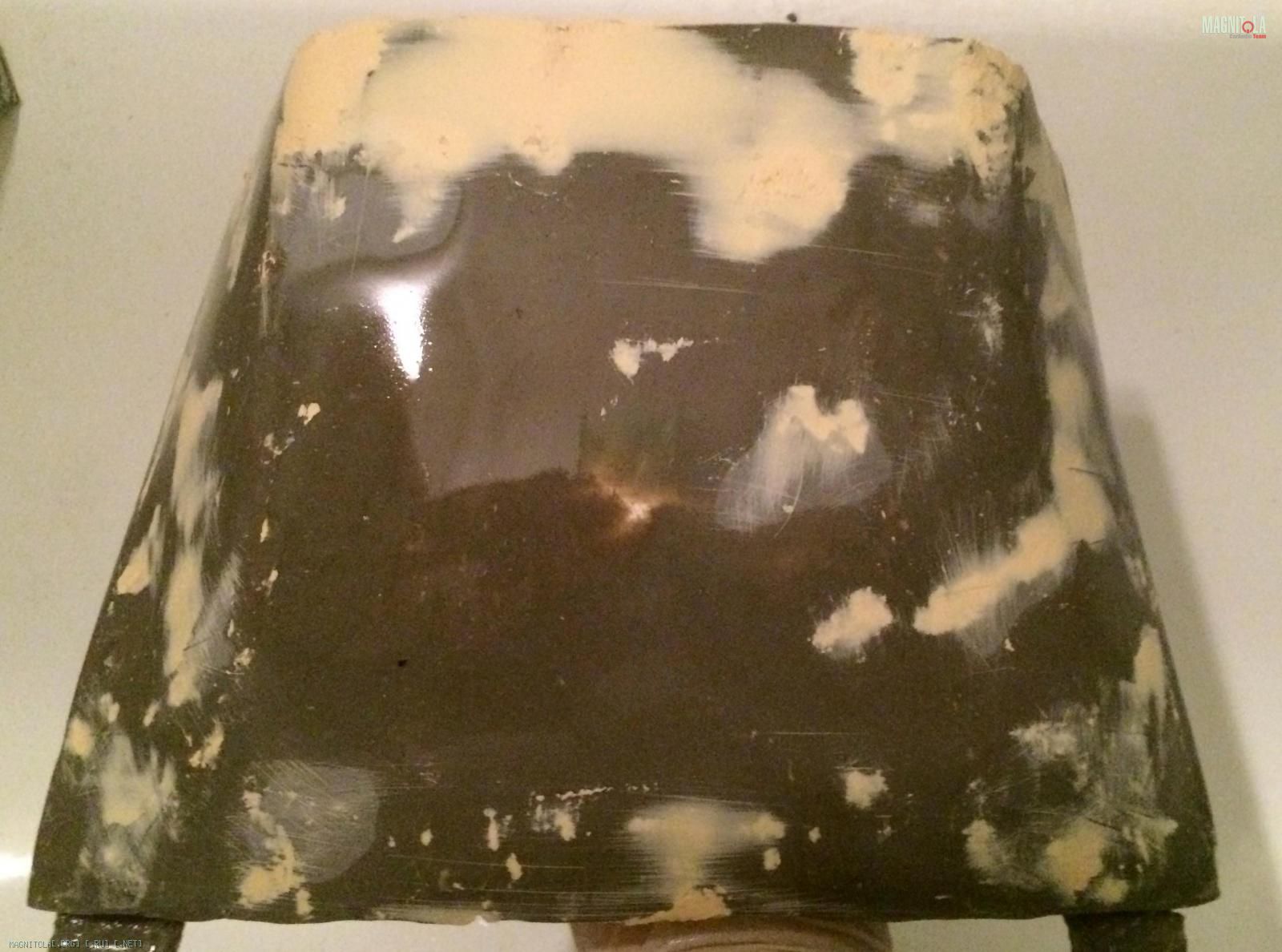

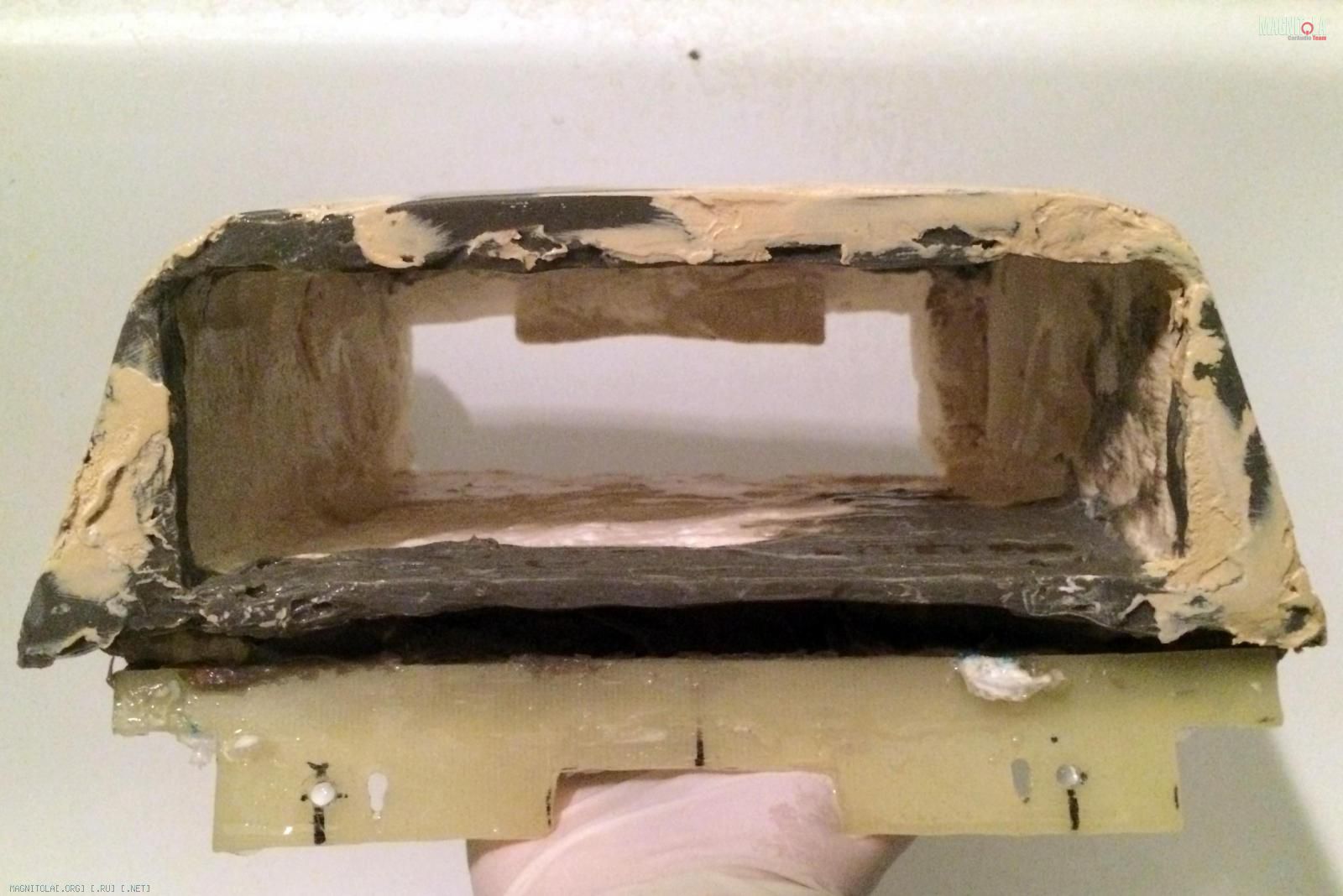

прошкурил подиум, далее покрыл его финишкой и опять прошкурил. Много времени уходит на вышкуривание, т.к. приходится делать все руками.
Вложение 744904Вложение 744906Вложение 744908Вложение 744910Вложение 744912

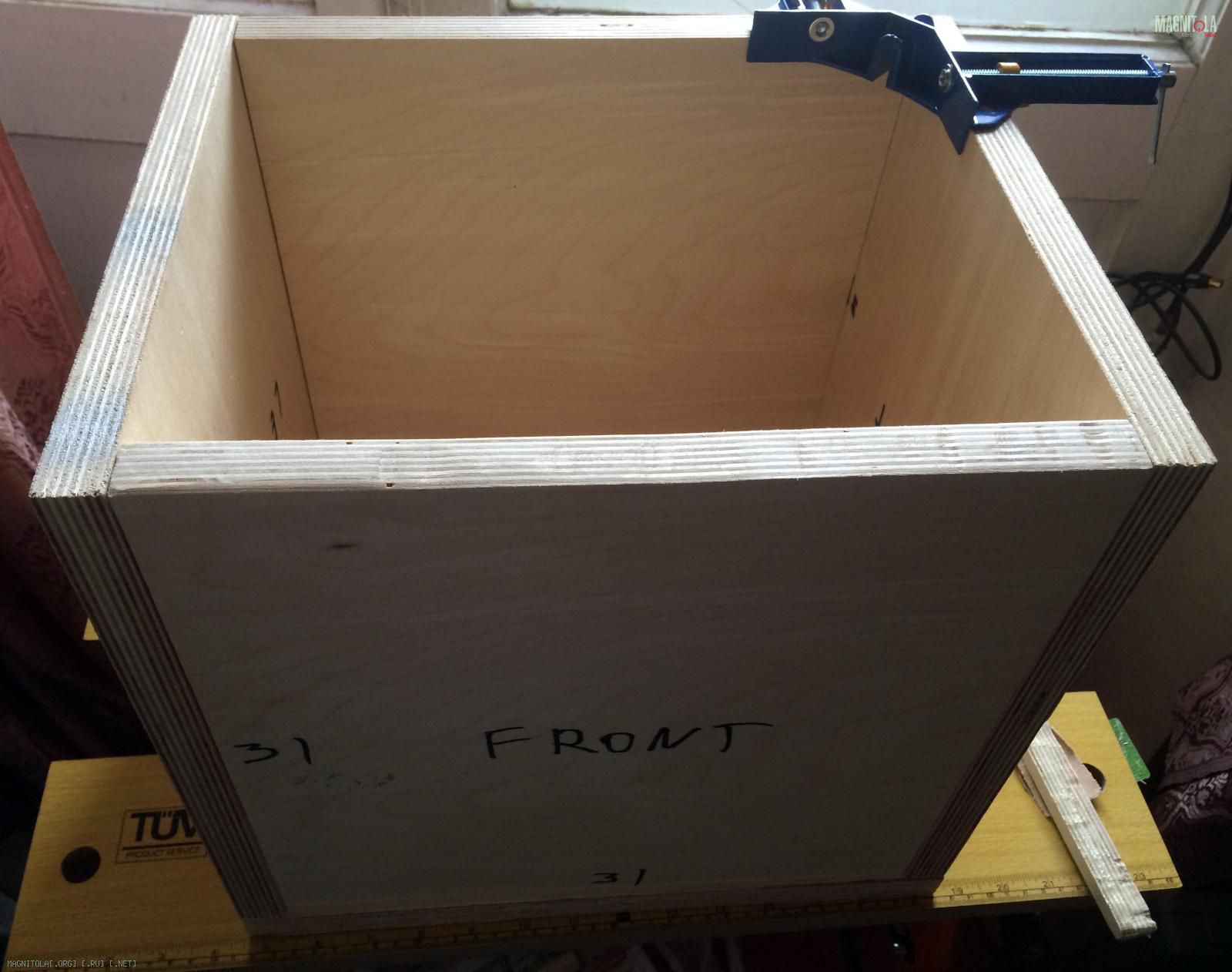

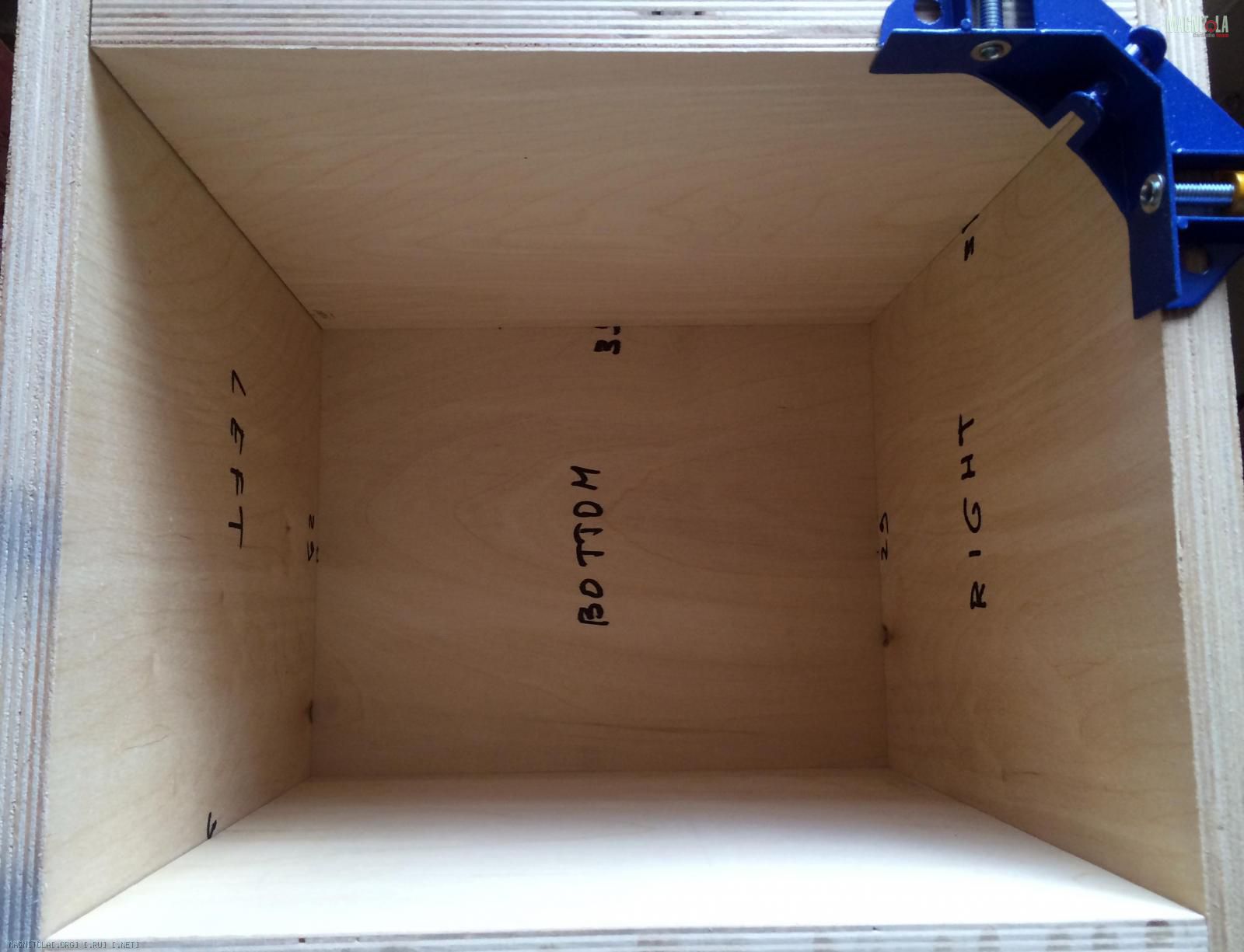

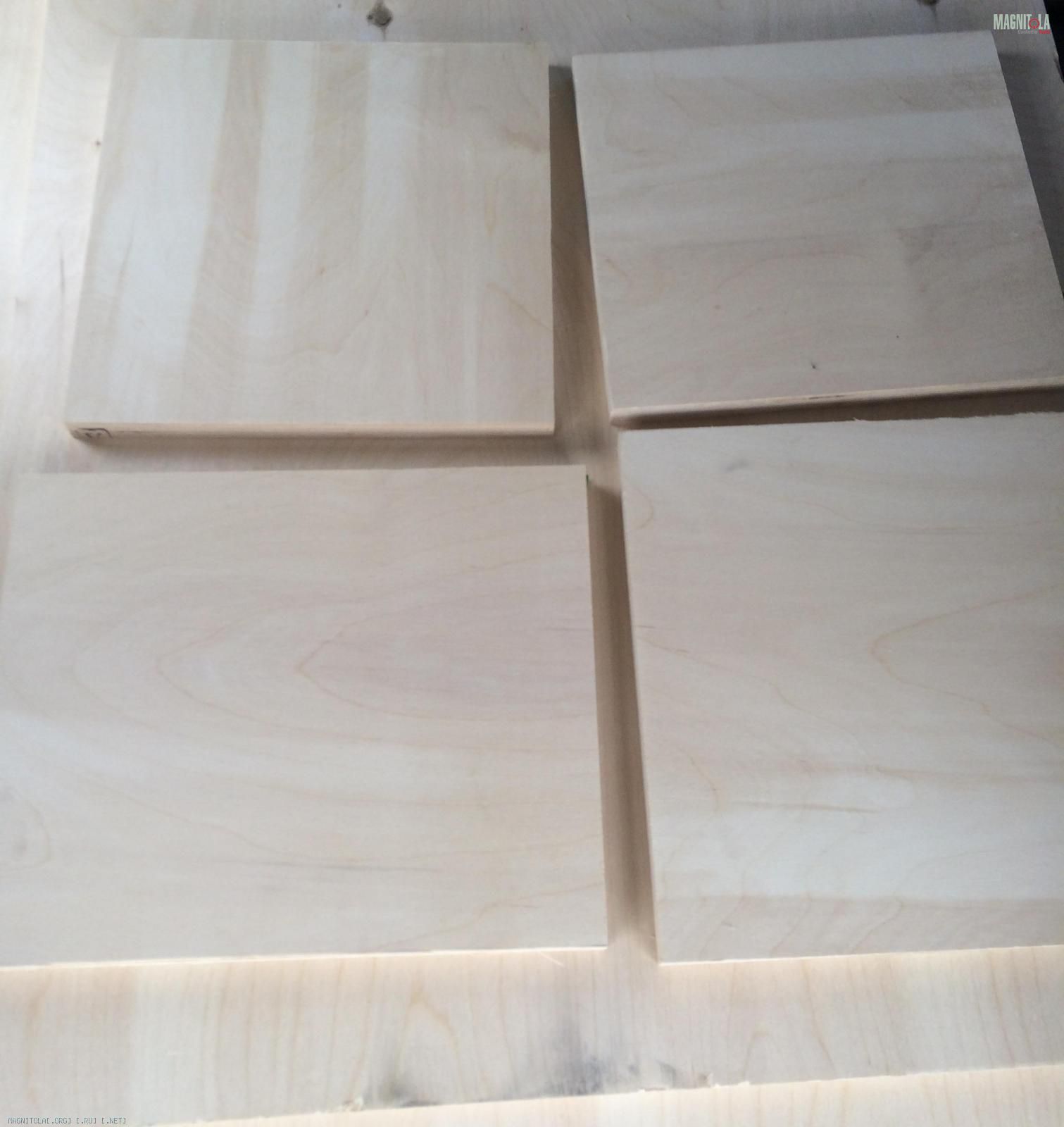

Ну и немного занялся временным ящиком для саба. Напилил 5 стенок из 20мм фанеры, шестую буду делать под сам саб с пазом, чтобы заглубить. Придется для этого свой дремель превратить в фрезер )) Объем ящика 24 литра - 4 литра саб итого 20, как раз что рекомендуют))) Клеить буду жидкими гвоздями и саморезами крепить.

Вложение 744914Вложение 744916Вложение 744918

Или что лучше использовать для сборки ящика?
