Мои отношения с Зафиркой Б...

Наконец то выбрал момент и снял АЧХу. Подключены ширики W3-1364S, пищи отключил.
Первым делом распустил на сколько позволяет мой пион. В обоих задержки по 120см.
Левый Вложение 827060 Правый Вложение 827062 Вместе Вложение 827064
Потом выставил твитам HPF 2000Гц/6 мид LPF 1600/18. Поднастроил задержки.
Левая сторона мид + твит Вложение 827066, Правая сторона мид + твит Вложение 827068 Правые и левые мид + твит Вложение 827070
А теперь все вместе Вложение 827072
В общем пока как то так.
Кто захочет подетальней рассмотреть прикреплю ovl-ки Вложение 827074
Как бы я хотел дать послушать знающему (слышащему) человеку и выслушать его обоснованную критику...

Всем привет. Сегодня проверил можно ли распилить корпус усилителя болгаркой... Оказывается можно.Вложение 829082
А вот результат после небольшой обработки драчевым напильником Вложение 829086
Основные силы были брошены на подготовку к опыту. Эксперимент должен, хотя ничего он нам не должен. Просто с детства люблю опыты и сегодня попалась на глаза затравка в теме Аркадия

Цитата:

---

Сообщение от vshurupov

что будет если объем для СЧ инертным газом из шариков наполнить?

---

Цитата:

---

Сообщение от Kaamoss

за бугром кто то делал так, тока ящики для мидов заполняли.

---

Цитата:

---

Сообщение от fox proteus

Не, я пока ещё не так надышался А об этом забугонном инсталле в АЗ писали

---

Да, и я попался))). Из статьи я понял одно, если воздух в сабе поменять на более плотный газ, будет больше баса. Более того получил вводные данные по замерам

Цитата:

---

Сообщение от fox proteus

Кстати, если будешь делать замеры, следует сравнить два разных до-после:
1) С открытым багажником и сабом, направленным назад, с имкрофоном в метре от диффузора
2) В закрытой машине у носа с места водителя
(итого - 4 замера)

---

Начал подготовку саба. Да простик меня Константин st220, за издевательства над его детищем.
Совершенно случайно в гараже завалялись два клапана Шредера Вложение 829120
Снимаем головку. Должен отметить профессиональную работу мастера. Вложение 829122Вложение 829124
Корпус герметичен, можно приступать. Первым делом замена саморезов на болты в креплении головки саба.Вложение 829126
Затем внедрение клапанов в корпус. Вложение 829128Вложение 829130
Готово и почти не заметно Вложение 829132Вложение 829134
Представляю безумный взгляд судьи с вопросом "А ЭТО для чего???"))) Т.К. соревноваться не собираюсь (побережем нервную систему судей), будем двигать науку))).
Народ, когда стекольный герметик встанет? Я даже саб отключил, чтоб клапана не тревожить.

Чёт ты, Саш, с полиэфирными парами перебрал, походу! )))
Мну кажется таким заниматься следует уже когда система вылизана как яйцы у кота и больше нечем заняться! )))

Цитата:

---

Сообщение от TurboFly

Мну кажется таким заниматься следует уже когда система вылизана как яйцы у кота и больше нечем заняться!

---

А заняться и и вправду было нечем. Лоханулся и не купил метчик М3 и болтиков. Отпилить отпилил, а прикручивать нечем))).

Не, всё одно, интересно что из этого выйдет! )))

Цитата:

---

Сообщение от tigeross

Совершенно случайно в гараже завалялись два клапана Шредера

---

не случайно,они ждали своего часа,)))

Цитата:

---

Сообщение от TurboFly

Чёт ты, Саш, с полиэфирными парами перебрал, походу! )))
Мну кажется таким заниматься следует уже когда система вылизана как яйцы у кота и больше нечем заняться! )))

---

Следующим этапом будет прокладка системы труб в коробе , чтобы подогреть / охладить газ до
нужной кондиции.И манометр бы ещё с термометром туда прикрутить ,вот тогда очень любопытно
в глаза :eek:судье посмотреть , когда он это всё увидит.....)))

Цитата:

---

Сообщение от DM Rocker

Следующим этапом будет

---

Замена ГУ.......чисто моё имхо....................никого в секту не зову))))достаточно один раз послушать:facepalm:

Цитата:

---

Сообщение от henkel555

Замена ГУ.......чисто моё имхо....................никого в секту не зову))))достаточно один раз послушать:facepalm:

---

Замена ГУ, а на что? Нет пока финансов для глобальной переделки. Пока поиздеваюсь над тем что есть))).

Спешу похвастаться))). В обед заехал в ДЛ и забрал волшебную коробочку Вложение 829354Вложение 829356
Принимайте в ряды счастливых обладателей MiniDSP))).

Цитата:

---

Сообщение от tigeross

Принимайте в ряды счастливых обладателей MiniDSP.

---

Поздравляю!!!,жду обзора его работы с нетерпением.,

Пока об опыте. Полный крах этой теории. Начинаем замерыВложение 829584
Потом заправкаВложение 829586
И результаты
Вложение 829588Вложение 829590Вложение 829592Вложение 829594Вложение 829596Вложение 829598

Цитата:

---

Сообщение от tigeross

Пока об опыте. Полный крах этой теории. Начинаем замерыВложение 829584
Потом заправкаВложение 829586
И результаты
Вложение 829588Вложение 829590Вложение 829592Вложение 829594Вложение 829596Вложение 829598

---

А сделай скриншоты наложенных друг на друга графиков до-после. И скинь, плз, ОВЛки!

---------- Сообщение добавлено 05.08.2015 в 21:45 ----------

Сорри, не разглядел, что всё есть... Ващет разница есть... Но и не кардинально большая. На уровне увеличения объёма на 5-10%

Цитата:

---

Сообщение от fox proteus

А сделай скриншоты наложенных друг на друга графиков до-после. И скинь, плз, ОВЛки!

---

Два последних, и есть наложенные.
Вложение 829686 Вот ОВЛки.

В общем пора выходить из тени))). Начитался я форума и увлекла меня тема http://magnitola.org/nashi-installya...0-nachalo.html ну очень много интересного. Потом совет обратить внимание на усилители на TDA2050 по схеме ИТУН. Заказаны и пришли 2е платы 2 x 35W. К ним нужен блок питания. Великое СПАСИБО двум форумчанам.
Аркадий fox proteus, безвозмездно предоставил донора в виде Mystery MA 2.300 и переправил Дяде Федору FFZ, Дядя Федор покалдовал и выслал мне готовый ПН на выходное напряжение +/-22в при 14.2в входного напряжения питания. Еще раз ОГРОМНОЕ СПАСИБО ДРУЗЬЯ!!!
Вложение 829704Вложение 829706Вложение 829708Вложение 829710Вложение 829712Вложение 829714Вложение 829716Вложение 829718Вложение 829720Вложение 829722Вложение 829724Вложение 829726Вложение 829728Вложение 829730Вложение 829732Вложение 829734Вложение 829736Вложение 829738Вложение 829740Вложение 829742
Дальше больше... Была мысль рулить 2.5+саб на паскросах. Но в это время попался на глаза MiniDSP. Ну конечно, вот и полноценная треха! Думал внедрить в корпус уся. Аркадий намекнул про внедрение на разъемах, для последующей модификации. Миник подвернулся из МСК по дешевке и в корпусе. Решено, ставим отдельным модулем.
В это время шла работа над корпусом УМ. Немного укоротил корпус. А сегодня и крышкуВложение 829756Вложение 829758
Просверлил новые отверстия и нарезал резьбуВложение 829760. На четвертом отверстии свежекупленый метчик сломался, но в гараже нашелся старый советский)))Вложение 829762. Типа метчикодержательВложение 829764
Примерка крышки, естественно одно отверстие убежало)))Вложение 829766
Установка плат усилителяВложение 829768Вложение 829770
Потом отвлек клиент. И осталось мало время для опыта, описанного выше.

Сегодня все планы убил гена, ОЙ в смысле генератор. В обед пропала зарядка... Ну и х**н с этой работой, я в гараж. Снял этот девайс, то есть открутил, т.к. вынуть не реально. Снял реле регулятор... Ну да отвалился ОТГНИЛ контакт. Ну я его мощщщьно припаял. Пайку покрасил в зеленый (Q28) аудиофильский цветВложение 830338...
И точно есть прибавка на частоте 638Гц в 0.6Дб, я доволен. К стати зарядка тоже пошла))).
Инфа будет полезна владельцам GM, долбаный мексиканский регулятор напряжения. Симптомы: начинает загораться лампа АКБ и гаснуть. Потоп перестает... ГАСНУТЬ. Ну за этим (через несколько КМ) следует отключение по очереди кондей --->вентилятор салона---> ЭГУР. Но до гаража я доехал))).
Всем ДОБРА!!!

Цитата:

---

Сообщение от tigeross

Сегодня все планы убил гена, ОЙ в смысле генератор.

---

На то он и гена,чтобы все помехи на себя всасывать,но если больше 60А/ч можно и не тревожить по пустякам)))

Цитата:

---

Сообщение от tigeross

Но до гаража я доехал.

---

Это хорошо,главное потом на трассе не застрять, при плохом контакте.,есличо

Но и до вызова на романтик, успел обжать 4 клеммы с ПН на УМ. Ах да, перед этим установив в корпус саму плату ПН. Под элементами (не знаю их название) не требующими изоляции от корпуса, но должен быть съем тепла, поменял термопасту. Нанес МХ-2, недавно проводил ревизию ноута сына, осталась.
За сим откланяюсь...

Цитата:

---

Сообщение от gena60

На то он и гена,чтобы все помехи на себя всасывать,но если больше 60А/ч

---

Это как понимать трезвому?

Цитата:

---

Сообщение от Matvey498

Это как понимать трезвому?

---

Юр, это было актуально вчера... Пойду в рюмошную, на головную боль пожалуюсь))).

Как в итоге СЧ вписались в систему? Именно в плане звучания.

Цитата:

---

Сообщение от masterofd2

в плане звучания.

---

Честно говоря, пока не понял. Т.К. строю треху, пока настроил на скорую руку. Звук мягче стал... Не умею я описывать, не дано мне это.

Цитата:

---

Сообщение от Matvey498

Это как понимать трезвому?

---

Matvey498, так и понимать-это всё на форуме видно,только темы нужно соответствующие сложить и ясно будет сразу, об чём говорю.,)))

Цитата:

---

Сообщение от tigeross

Честно говоря, пока не понял. Т.К. строю треху, пока настроил на скорую руку. Звук мягче стал... Не умею я описывать, не дано мне это.

---

Тогда смотреть только АЧХ придётся,чтобы понять что показывает реально звук,а уши можно полностью исключить из прослушки.По мне так-основное реальный звук,чем оценка его по приборам в машине.Конечно это решает сам слушатель,но я больше за радость в естественном звучании,которое не покажет прибор никогда.Индивидуальность всегда в этом рулит и не имеет стандартов ,всё меняется по слуху и совершенствуется по мере изменений.Примерно так это вижу в доработках.,

Всем привет. Сегодня целый день воспитывал силу воли в гараже,нужно было выгуливаться. Корпоратив в пятницу плавно перетек в субботний 2года свадьбы у кореша))).

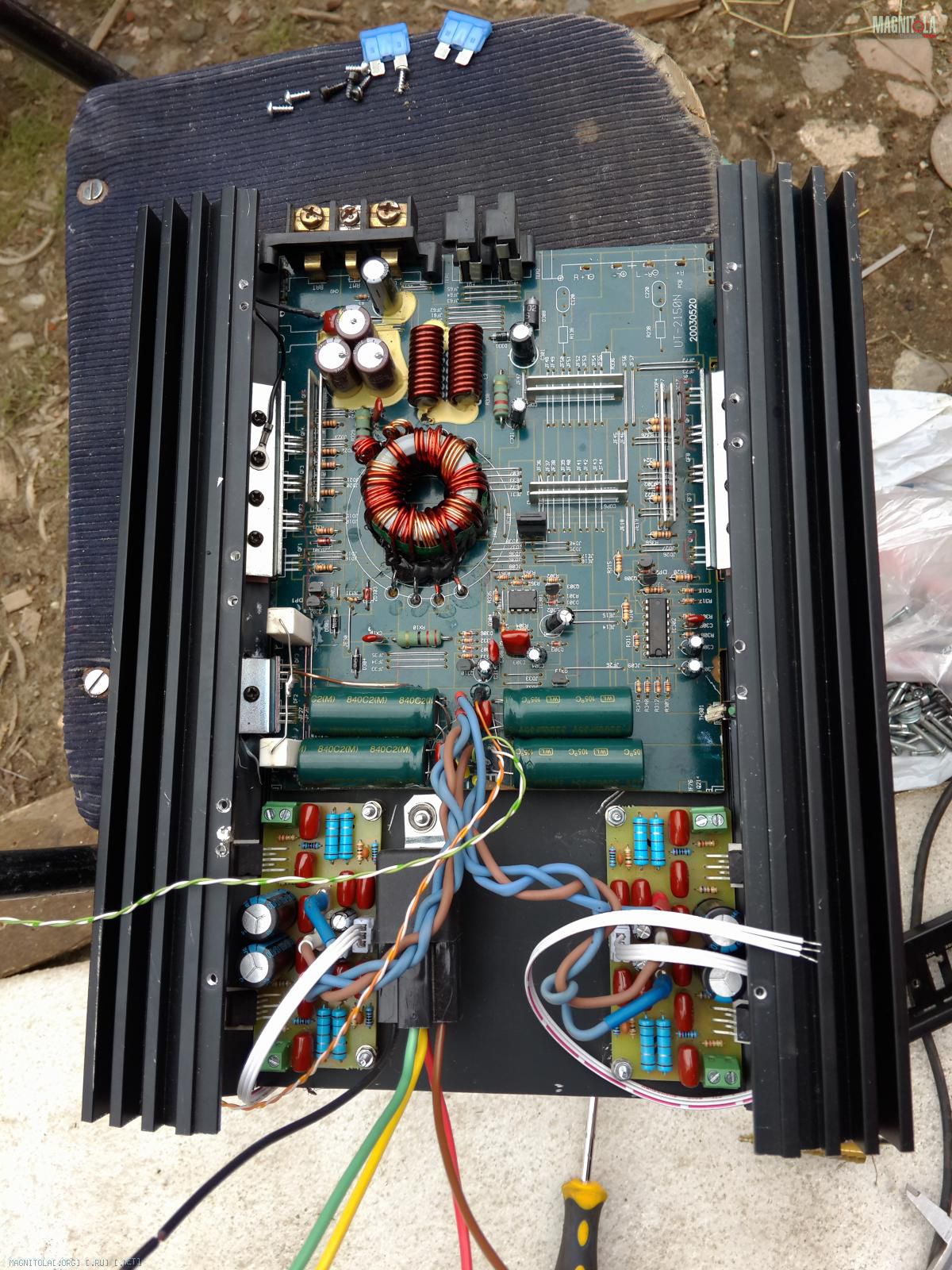

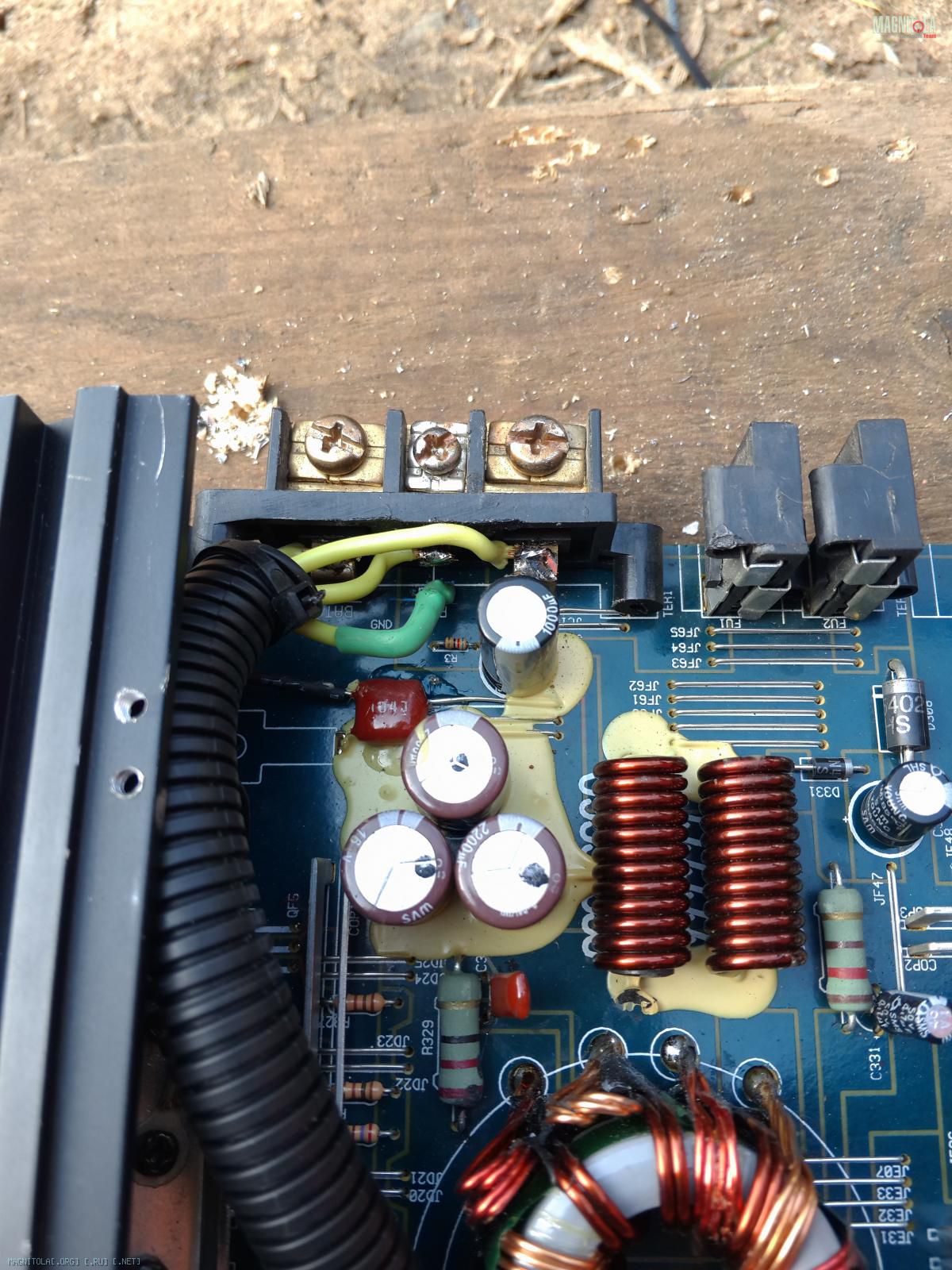

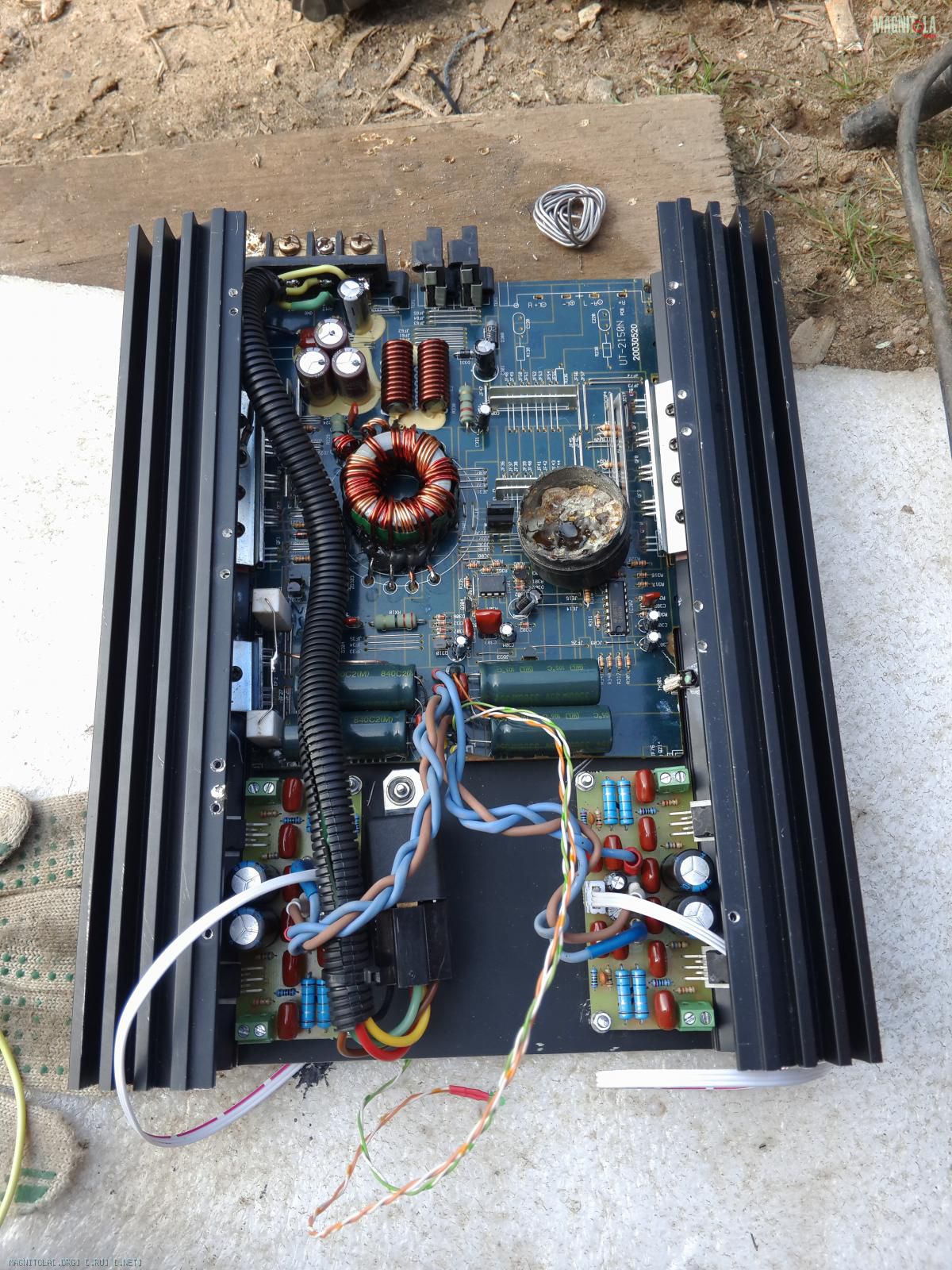

Ну да ладно, это лирика. Начал с легкого, доработка УМ. Добрые люди предупредили, что возможны щелчки при включении системы. Внедрил релюху, если она не сумеет обеспечить нужную задержку включения УМ, буду ставить реле с задержкой.
Вложение 832496Вложение 832502Вложение 832504
Теперь плюс приходящий на ремоут включает реле, а на включение УМ идет плюс с АКБ через контакты реле.
Ну а потом включил вторую пониженную скорость работы мозга и занялся перепланировкой в святая святых моей системы. Накидал на скорую руку и разметил. Вложение 832534

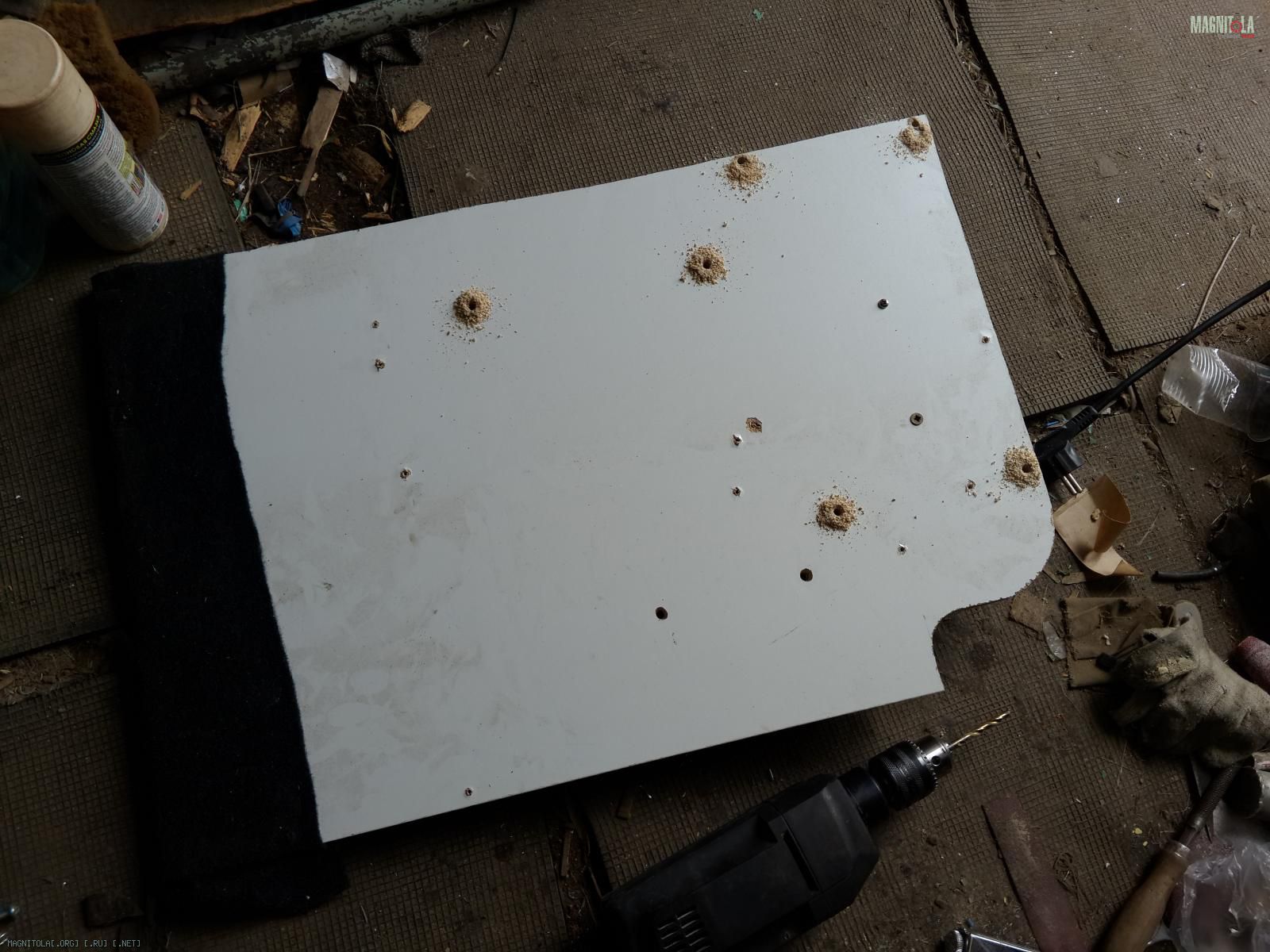

Просверлил под забивные гайки Вложение 832536

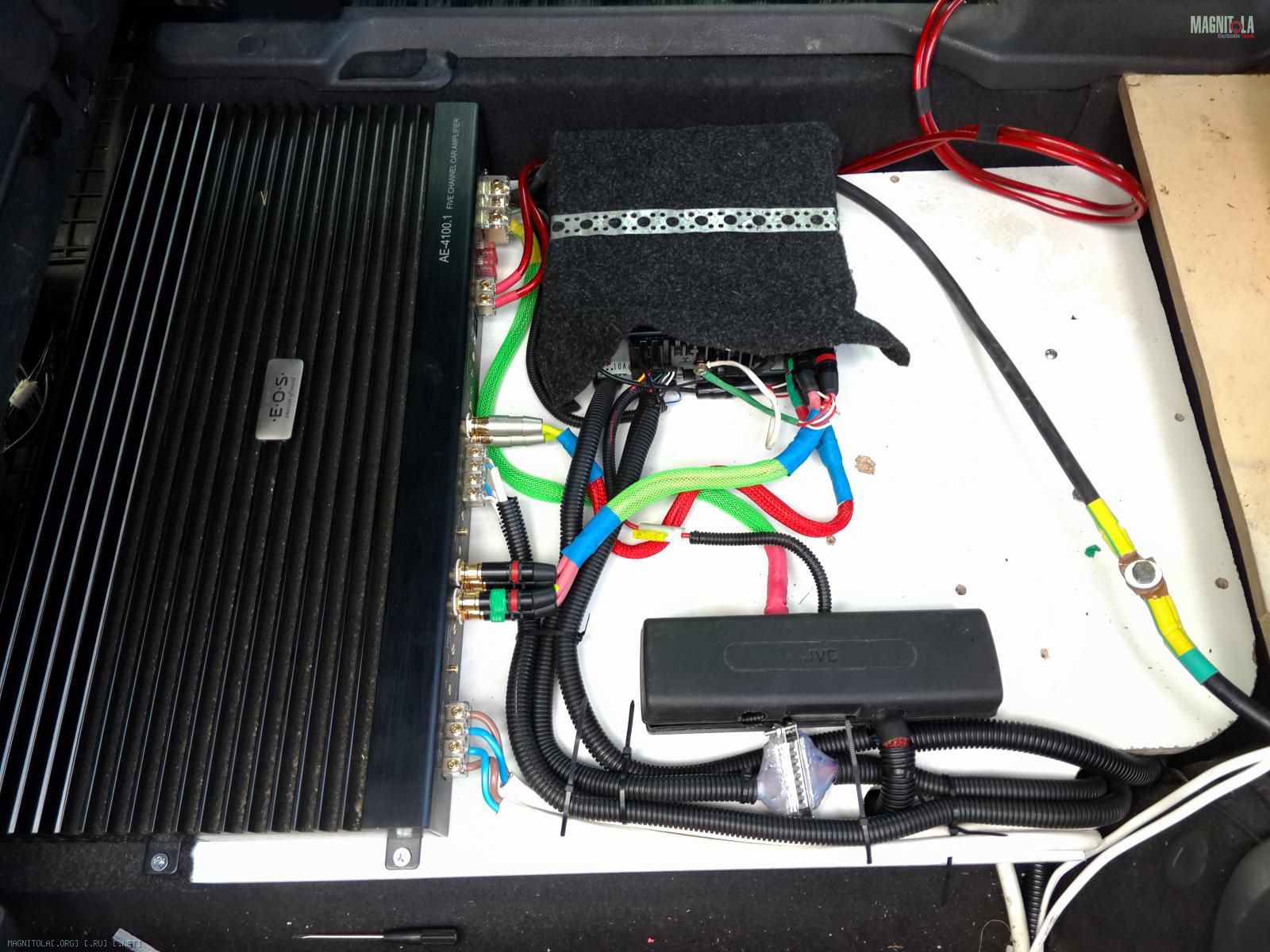

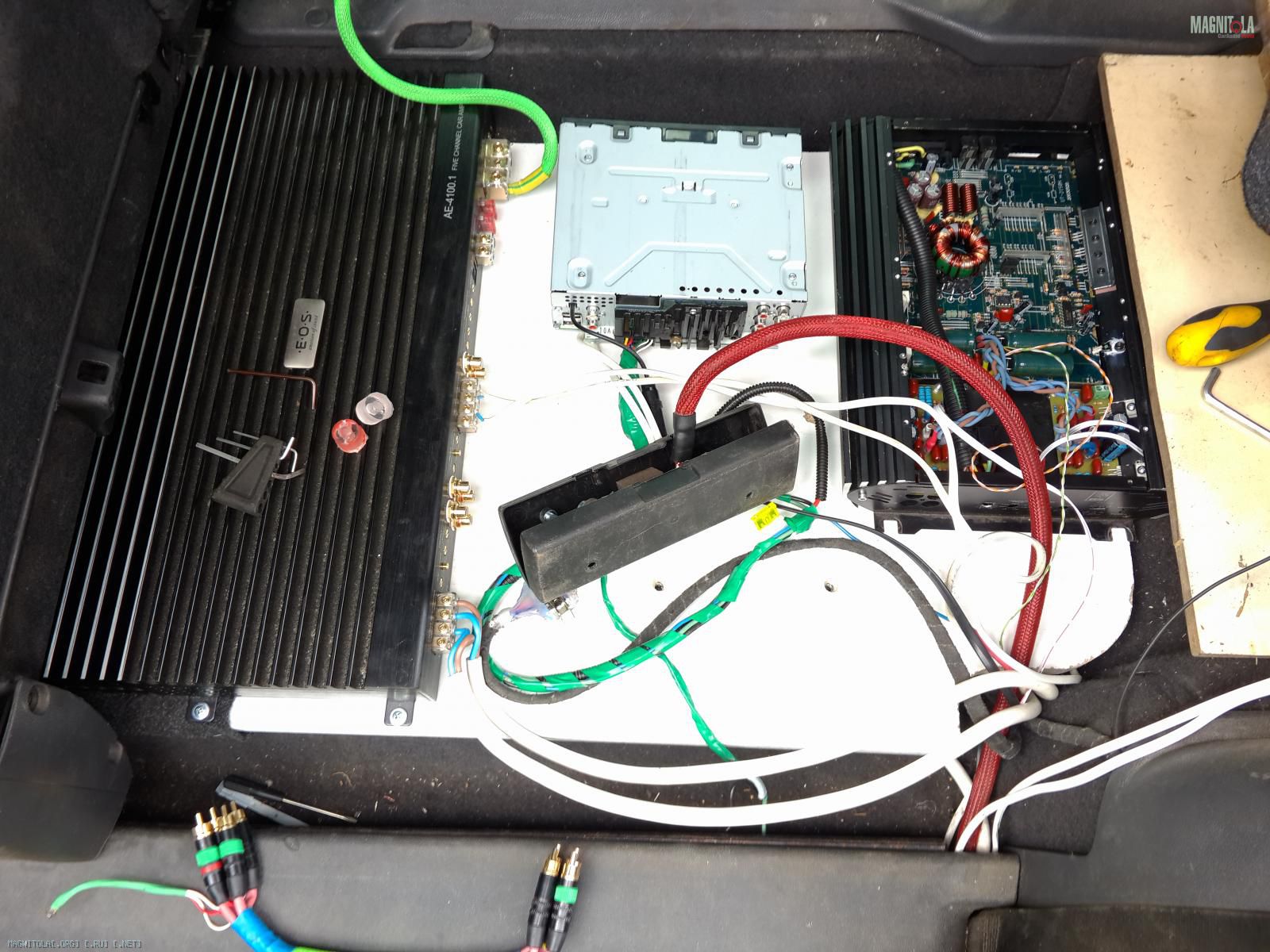

Т.К. без музыки я не могу, пока все подключил по старой схеме.Вложение 832538

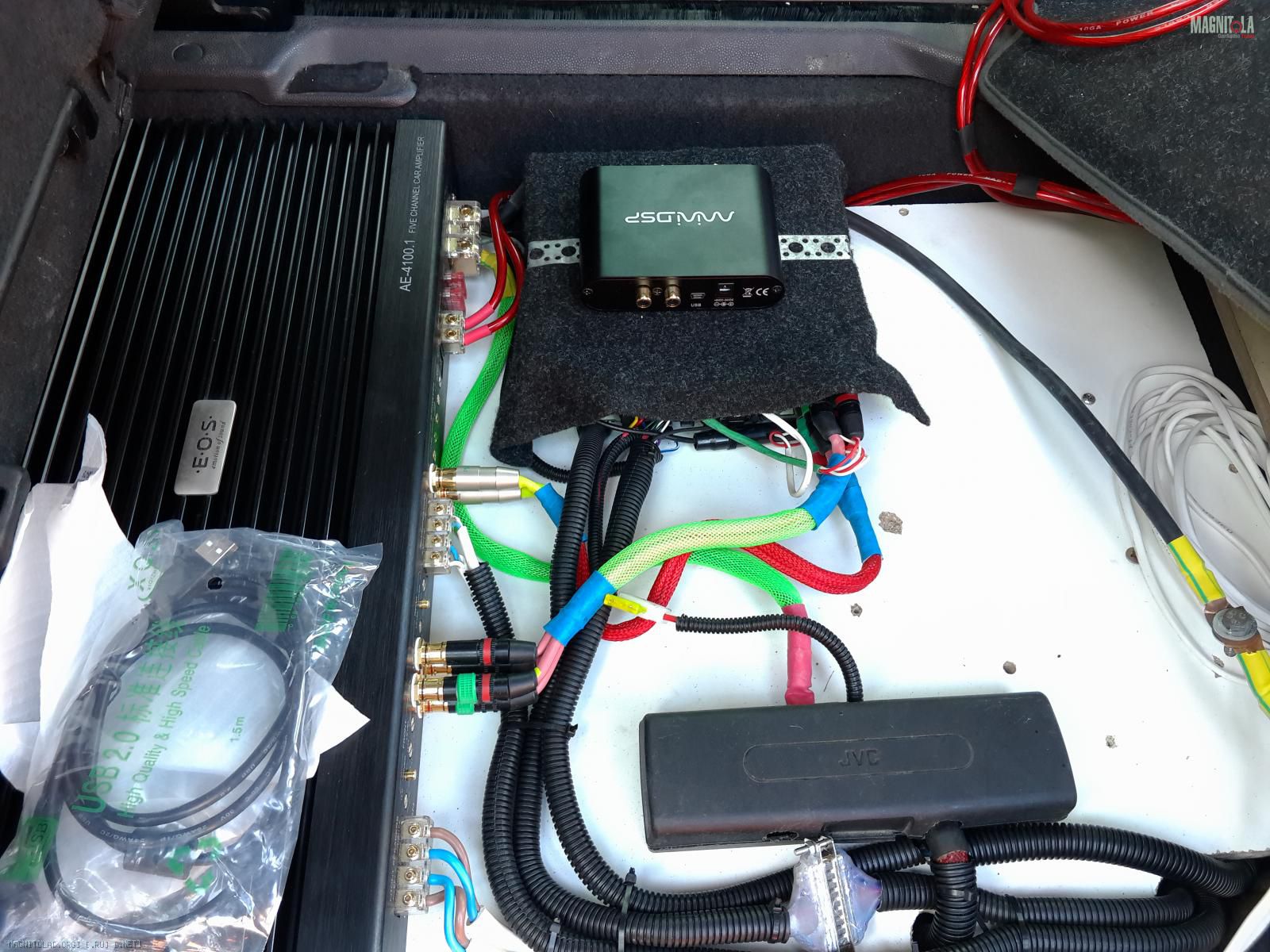

И только собирая инструмент вспомнил о волшебной коробочкеВложение 832540
Скорей всего, так и будет закреплен процессор. Диван на рельсах его не задевает.
Вот и все на сегодня. Сила воли воспитана, я пошел пить пиво))).

Цитата:

---

Сообщение от tigeross

Теперь плюс приходящий на ремоут включает реле, а на включение УМ идет плюс с АКБ через контакты реле.

---

Это не совсем понял-получается то,что питание,которое на клеммах усилителя присутствовать должно всегда,появляется на них при включении реле,так что-ли?!.,

Цитата:

---

Сообщение от gena60

получается то,что питание,которое на клеммах усилителя присутствовать должно всегда,появляется на них при включении реле,так что-ли?!.,

---

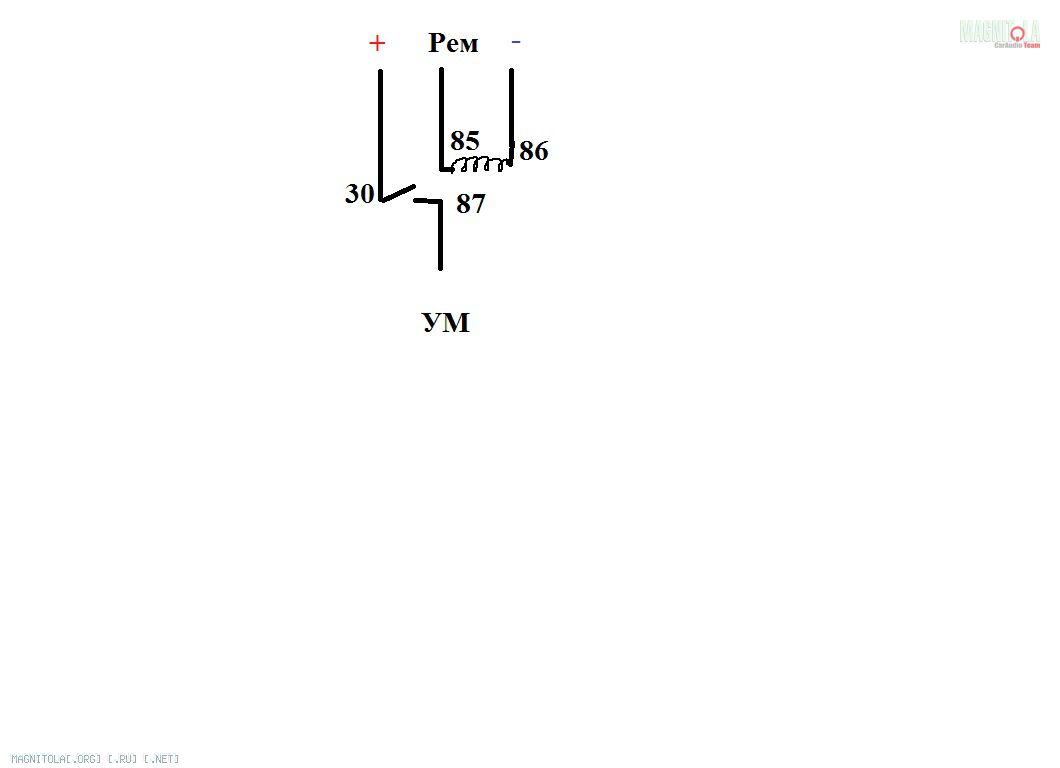

Нет, может коряво объяснил, лучше нарисую.
Вложение 832582
Я прервал рем, перепилил его. И пустил через реле.

tigeross, с днем строителя! Главное что, что бы заказчик был доволен, работой в срок!

Цитата:

---

Сообщение от Dima1982

tigeross, с днем строителя! Главное что, что бы заказчик был доволен, работой в срок!

---

Ща заказчику платить нечем и он сам тормозит процесс строительства.

Цитата:

---

Сообщение от tigeross

Корпоратив в пятницу плавно перетек в субботний 2года свадьбы у кореша

---

Только приветствую плавное перетекание.Удары и вялотекущие "меры" ---это не к добру.

Цитата:

---

Сообщение от tigeross

Я прервал рем, перепилил его. И пустил через реле.

---

Это не решит проблему,если она возникнет в щелчках.Скажу так по статистике ремонта-я обычно соединяю рем с плюса, сразу на клемме,ГУ постоянно включена и РСА уже подключены к усилителю,когда подаёшь питание на рем есть щелчки в АС.Это к тому,что задержка может не помочь,при включении ремота,поскольку ГУ уже будет включено.Если делать задержку,то на выходе усилителя,подключение АС будет после переходных процессов-тогда точно не будет щелчков.Не будем забегать вперёд,но сначала посмотреть,как это работать будет в реальности после включения.,

Цитата:

---

Сообщение от gena60

Не будем забегать вперёд,но сначала посмотреть,как это работать будет в реальности после включения.,

---

На днях придут гнезда рца и клеммник, тогда можно будет собирать и ставить. А пока навел порядок в своем хозяйстве. Надо еще минус облагородить.

Сань, ты не туда реле фпаял:facepalm:. Нужно акустические выводы рвать релюхой. Причём, так, чтобы включалась с задержкой, а выключалась сразу при попадании ремоута. Релюхи бери на 20-30, и ставь одну мелкую с задержкой для их управления

Цитата:

---

Сообщение от fox proteus

Сань, ты не туда реле фпаял

---

Вай-вай-вай. Значит нужны 4 реле на 30А и одна слабенькая для управления ими? И это только на этот УМ, а у меня же еще EOS для мидов и саба...

Цитата:

---

Сообщение от fox proteus

Нужно акустические выводы рвать релюхой.

---

Я об этом в посте №750 уже говорил.,)))

Цитата:

---

Сообщение от gena60

Я об этом в посте №750 уже говорил

---

Я далек от понимания этих процессов, но... Мне кажется если подключать акустические провода к запущенному УМ, т.е под нагрузкой, и будет искра и хлопок? НЕ???

Цитата:

---

Сообщение от tigeross

Вай-вай-вай. Значит нужны 4 реле на 30А и одна слабенькая для управления ими? И это только на этот УМ, а у меня же еще EOS для мидов и саба...

---

Да, но я спаял специальную схемку, которая включает реле с задержкой относительно включения ПНа, а выключает сразу. Таким образом переходные процессы включения отсекаются от динамиков и переходные процессы выключения не слышны.
У ЭОСа проблема пуков решена с завода немного по-другому. В него не надо ничего впаивать. А релюхи на ИТУНный усь следует впаять в его нутырь:)

Цитата:

---

Сообщение от fox proteus

Да, но я спаял специальную схемку, которая включает реле с задержкой относительно включения ПНа, а выключает сразу. Таким образом переходные процессы включения отсекаются от динамиков и переходные процессы выключения не слышны.
У ЭОСа проблема пуков решена с завода немного по-другому. В него не надо ничего впаивать. А релюхи на ИТУНный усь следует впаять в его нутырь:)

---

Контактами реле отсекаешь плюсыаудиовыходов?

Цитата:

---

Сообщение от tigeross

Контактами реле отсекаешь плюсыаудиовыходов?

---

Ага!

Цитата:

---

Сообщение от tigeross

Я далек от понимания этих процессов, но... Мне кажется если подключать акустические провода к запущенному УМ, т.е под нагрузкой, и будет искра и хлопок? НЕ???

---

Это не панацея,а нормальное движение по этому вопросу.На всякий случай темку подкину,чтобы понять об чём речь:
http://magnitola.org/voprosy-ot-novi...-ego-bp-2.html

Цитата:

---

Сообщение от gena60

На всякий случай темку подкину,чтобы понять об чём речь:

---

НиЧО себе темка, вы там на мате разговариваете))). Прочитал пару страниц и мосК лопнул.
Как я понял мне нужно собрать такую схемку Вложение 833520
К1 - можно слабенькую, а вот К2 - К5 20-30А.
По номиналу деталек не уверен, кто в теме подскажите.

Сегодня немного косметики. Закрепил MiniDSP и заменил провода на саб. Пустил ПВ3 в гофре
Вложение 833522Вложение 833524Вложение 833526
