Скажу сразу,что мозг не должен лопнуть,а вот усечение в схеме,которую увидел здесь,будет лишним,поскольку не отражается самое основное в решении.Не в обиду,но составной транзистор рулит,касательно управления реле,но в данном случае это выглядит в качестве двух,которые повторяют это решение.,Цитата:
Сообщение от tigeross
Вложение 833526Цитата:
Сообщение от tigeross
не пойдет ж) - вот эту розовую кофточку прокладку убирать надо, да и шкурка под ней непонятно зачем? :sorry: Только теплообмен головы ухудшать.
Лучше плекса кусок поставить, или другого како пластика. ИМХО.
Сегодня когда собирал схемку, я понял о чем Ты говорил. Позже выложу которую собрал. Работает, но задержка мала.Цитата:
Сообщение от gena60
В ГУ отключен усилитель, греться нечему.Цитата:
Сообщение от Serg_C
Дело в том, что радиодетальки для меня "лес густой". Три дня копался в разных схемах и читал их описания. Сегодня начал собирать и пришло понимание о чем писали на тех форумах.

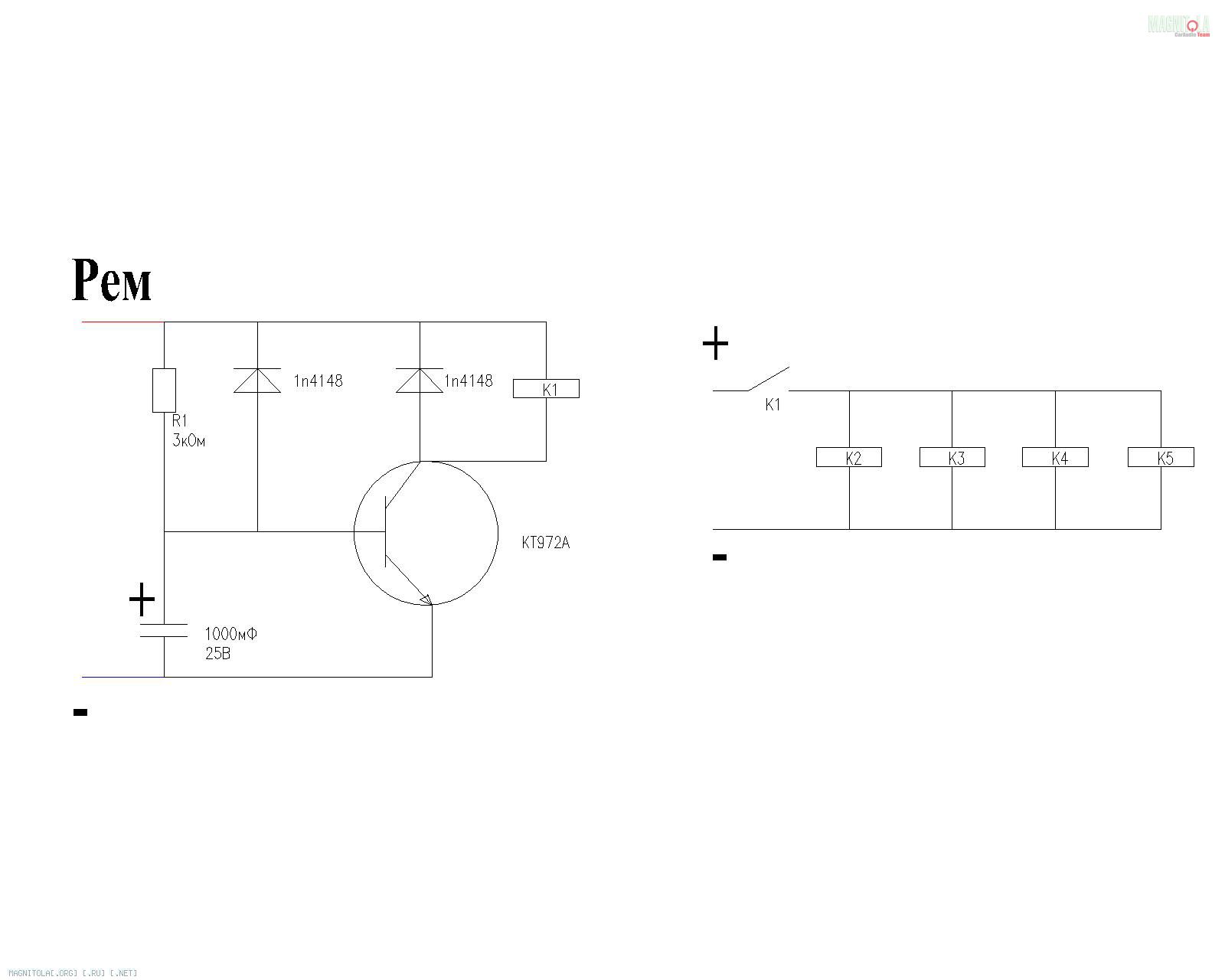

Вложение 834304
Схема работает, но задержка мала. Надо снова курить форумы, чтоб увеличить задержку.

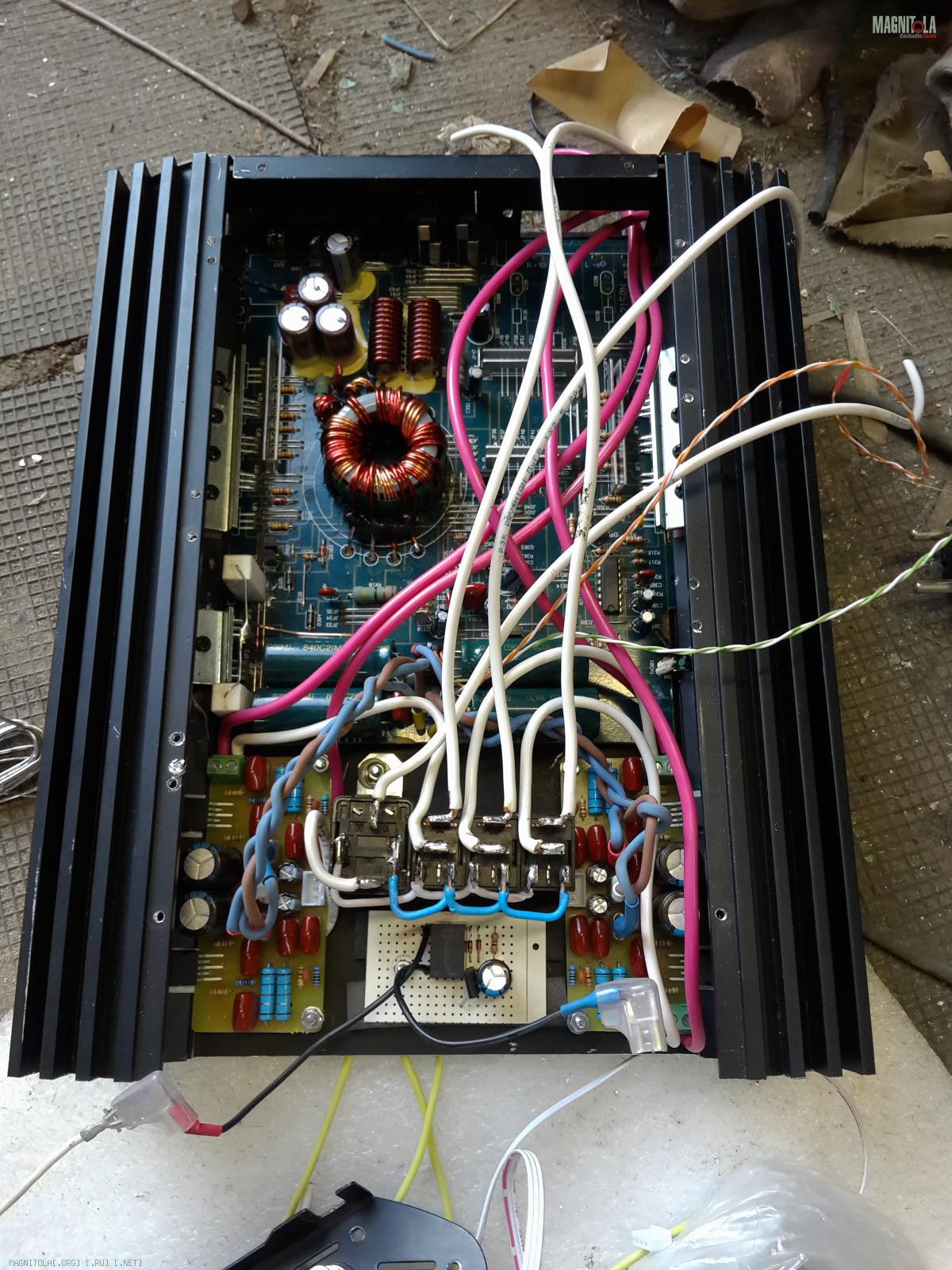

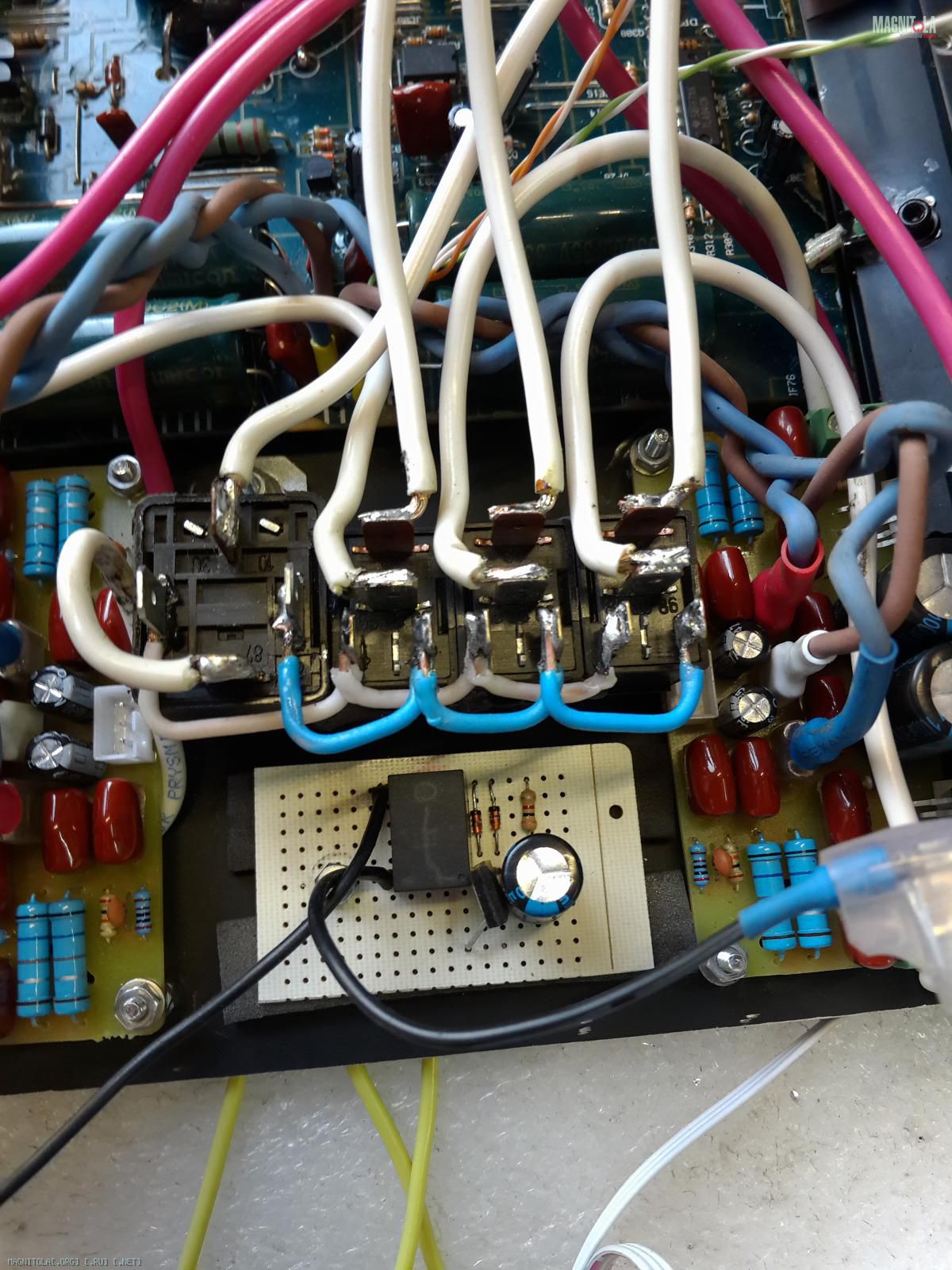

Тем временем собрал блок релюх и развязал их.
Вложение 834308Вложение 834310
Если все срастется, завтра будет пробное включение))).

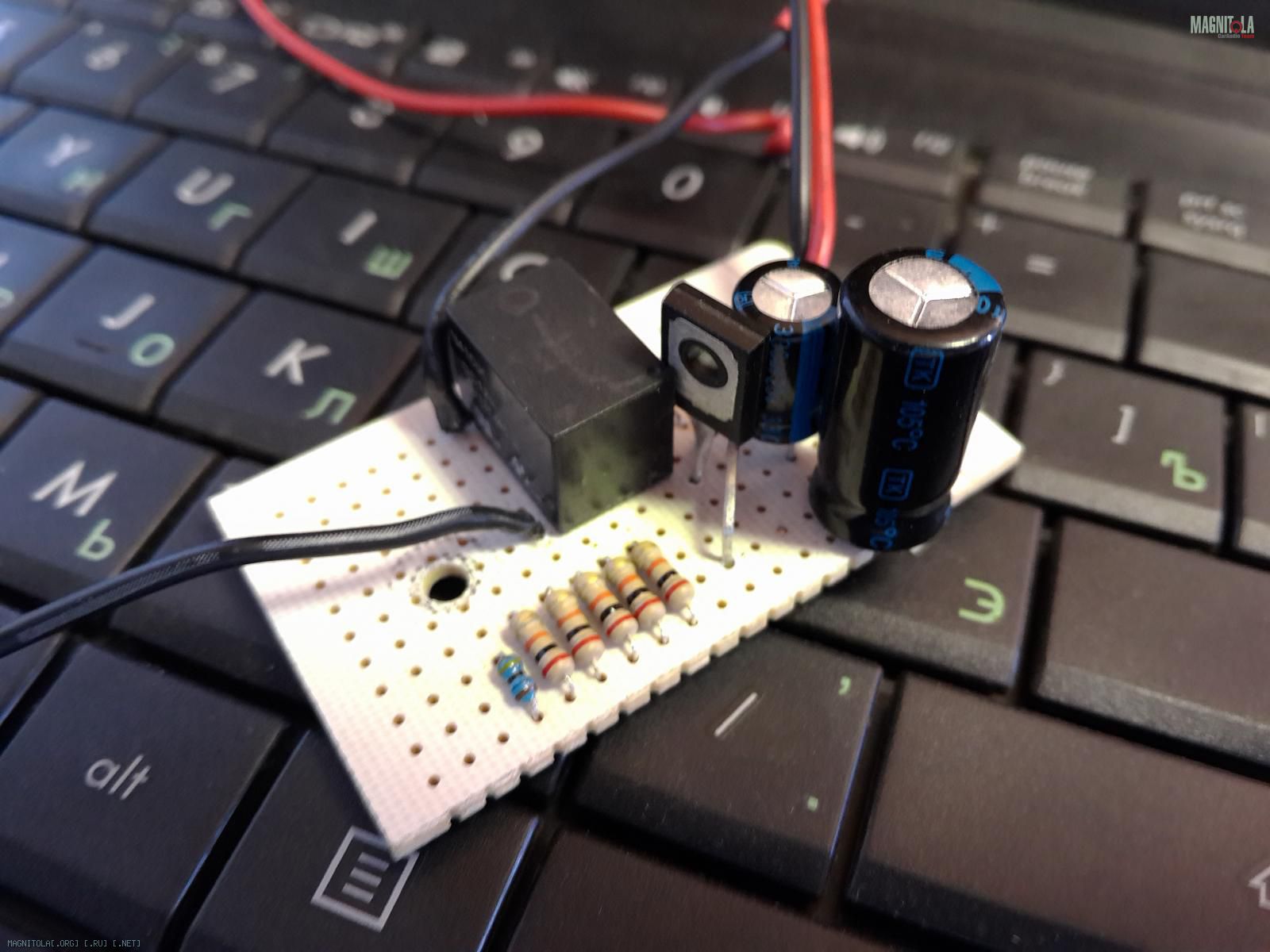

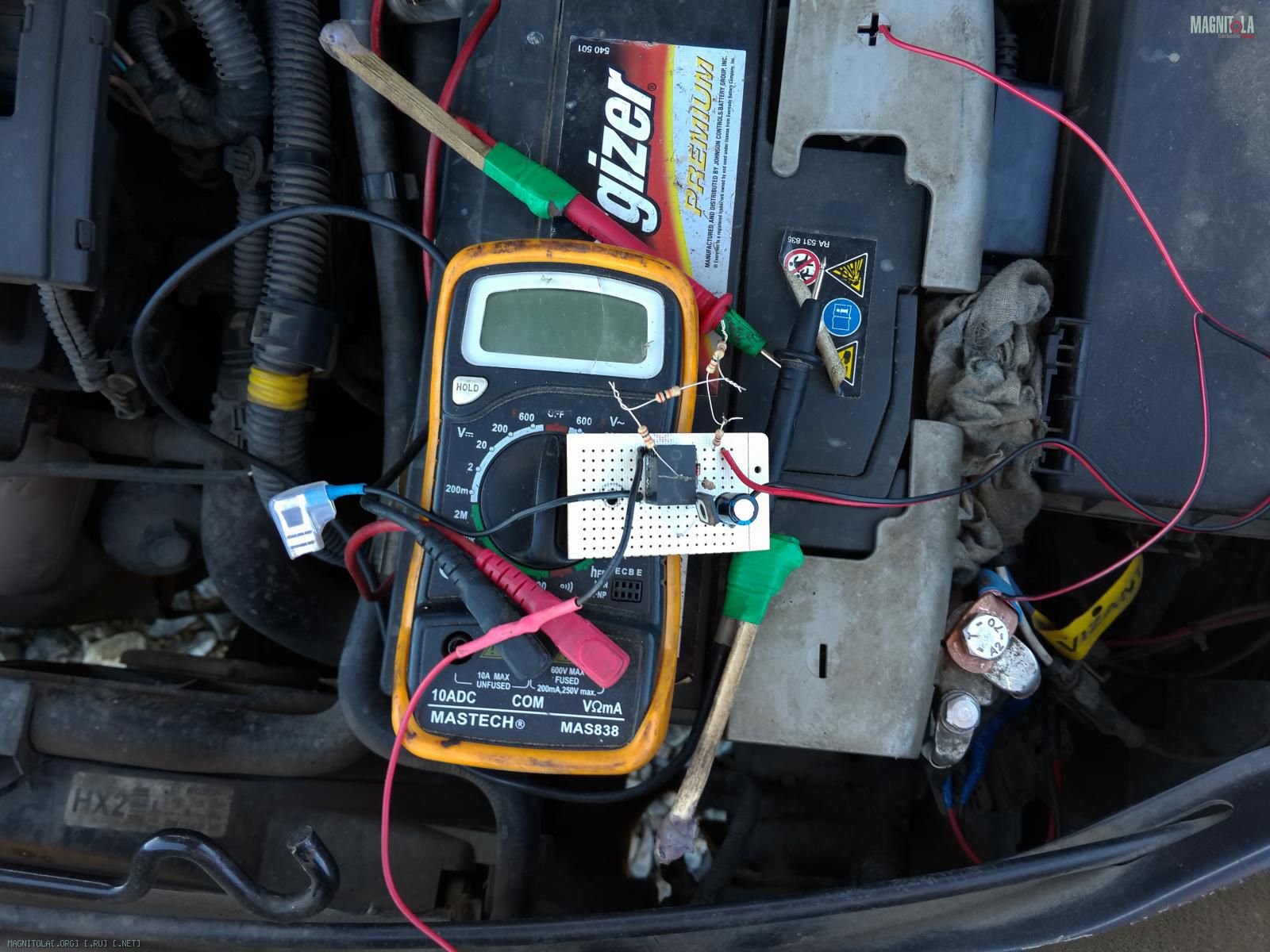

Дело было днечером, делать было нечего. Ковыряю реле задержки. Друзья объяснили мне куда копать. Закупил пять резисторов по 20кОм и конденсатор на 330мкф. В результате опытов были установлены все резисторы и все кондеры.Вложение 834516 МАЛО, задержка 1-1.5с. До магаза 3КМ - не вариант. Перевернул всю прорабку и нашел донора))) Вложение 834518 Мышь оптическая. Приглянулся синий R3=156кОМ (показания моего прибора, в полосках не разбираюсь). Все собрал в кучу Вложение 834520
Вечерком продолжу сборку УМ.
транзистор надо менять на полевой, тогда конденсаторы поменьше будут нужны. Где-то тема Garmin-а была с реле задержки (не помню, на магнитоле или на блюзе). Там можно посмотреть, какие у него детали.
Спасиб, я по моему читал ее. Там деталек много, а у меня с этим проблемы))). Все собрано, ща включать будуhttp://images.tapatalk-cdn.com/15/08...a9e4c8b14e.jpg
Держите кулачки))).
Всё равно греется ГУ,там стабилизаторы напряжение не мало тепла выдают.Цитата:
Сообщение от tigeross
Подбирается конденсатором,в теме которую указал есть ссылка и на этом сайте есть понятное описание работы.Цитата:
Сообщение от tigeross
Жду описание результата работы с нетерпением.,:g:Цитата:
Сообщение от tigeross
Облом, не запустился. Поеду домой, завтра буду разбираться.
Печально,но не всё ещё потеряно-проверить всё ещё раз тщательно нужно и не спешить.,Цитата:
