На днях принесу пациента домой, на предмет возможности намотки еще одной вторички. Как мне кажется по месту мне это не проделать.
:facepalm:,это всегда будет отличным вариантом,если захочется попрощаться с девайсом навсегда,мне уже жалко становится его, в таком варианте его работы.,:stop:Цитата:
Сообщение от fox proteus
Пациент на столе. Тут меня посетила дикая идея... А если пустить на стабилизатор напряжение 25В., он накроется или справится? Уж больно трудно подмотать вторичку...
А что мешает мотнуть отдельный маленький трансик?Цитата:
Сообщение от tigeross
---------- Сообщение добавлено 02.11.2015 в 19:11 ----------
Вынь из компового бп любую катушку, из неё достань тор и на нём мотни. Тут мощи не такие, чтобы заморачиваться с тонкими расчётами, хотя темку о твике мистери Дяди Федора читнуть стоит
Есть одно НО, у меня никогда не было стационара, только ноуты.
Ну вздутый конденсатор уже видели,а дымящийся стабилизатор ещё нет,классное видео получится.Нии-зя!Цитата:
Сообщение от tigeross
Плюс минус 15В делается в большинстве усилителей,через гасящий резистор в цепи по входу стабилизатора 15В(самоё распространённое решение).На пять вольт лучше дополнительную обмотку мотать,как не крути.
Нормальные бренды реализуют эту идею так,примерно:
Вложение 884658
Из-за добавления элементов,ток в нагрузке тоже увеличивается,что может сказаться на расчётном сечении провода для питания выходного каскада,если этого не предусмотрено изначально.Своя обмотка -отдельное питание без привязки к схеме БП, для девайса исключит ранее сказанное по тексту сообщения.Детали не вечные,а в случае возможного пробоя,не дай господь, все 25В могут оказаться на гаджете,а там не несколько ОУ,как в усилителе,а гораздо сложнее всё сделано: сразу на выброс точно будет.Так что так, пока:
Понял, будем пилить, в смысле мотать))).

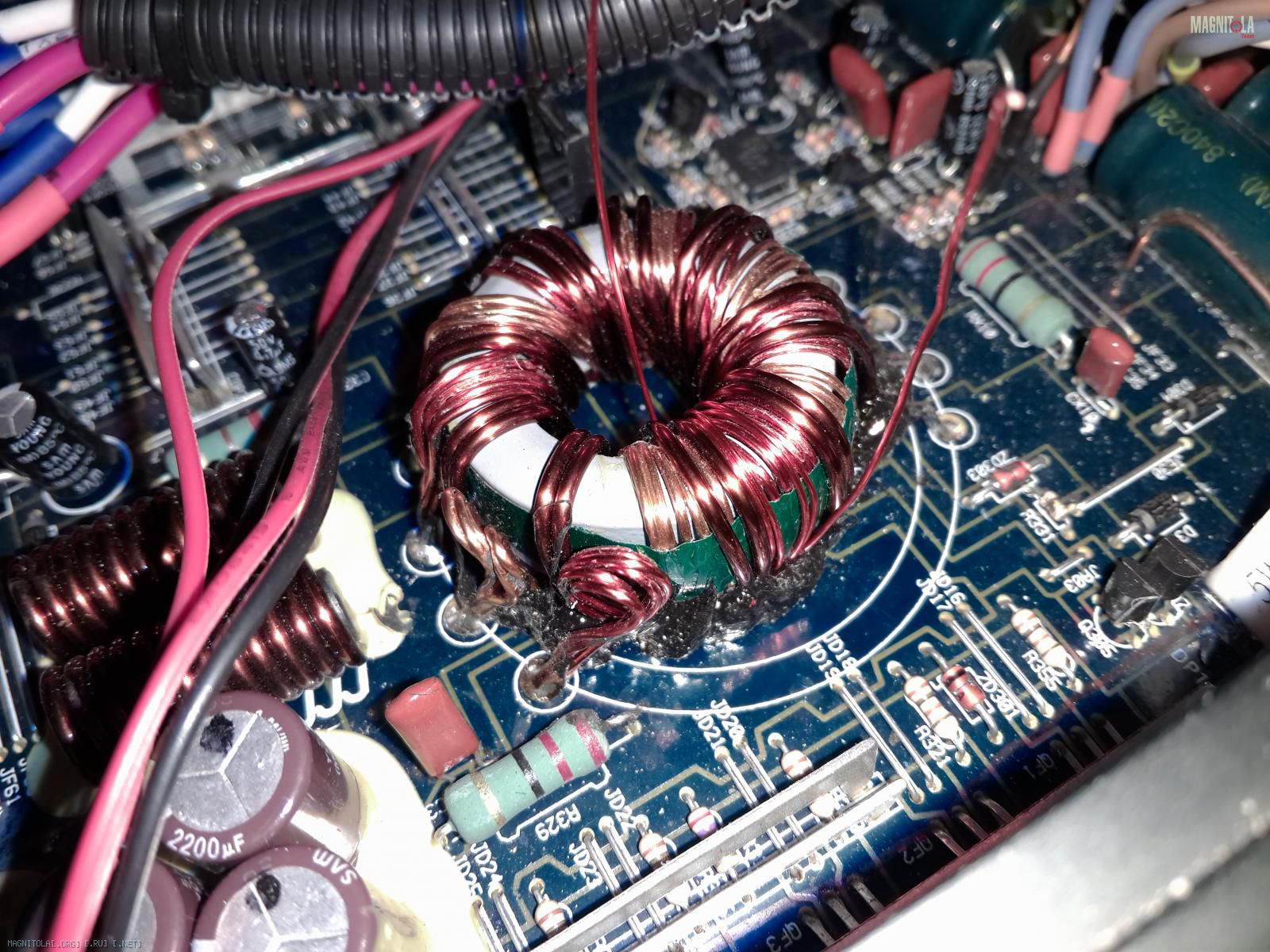

Ура!!! Заработало!!! Мотанул 4 витка.
Вложение 884676
Переменка показала 11.4В. Подключил выпрямитель стабилизатор, На выходе 4.92В. При чем не зависит от входного напряжения.

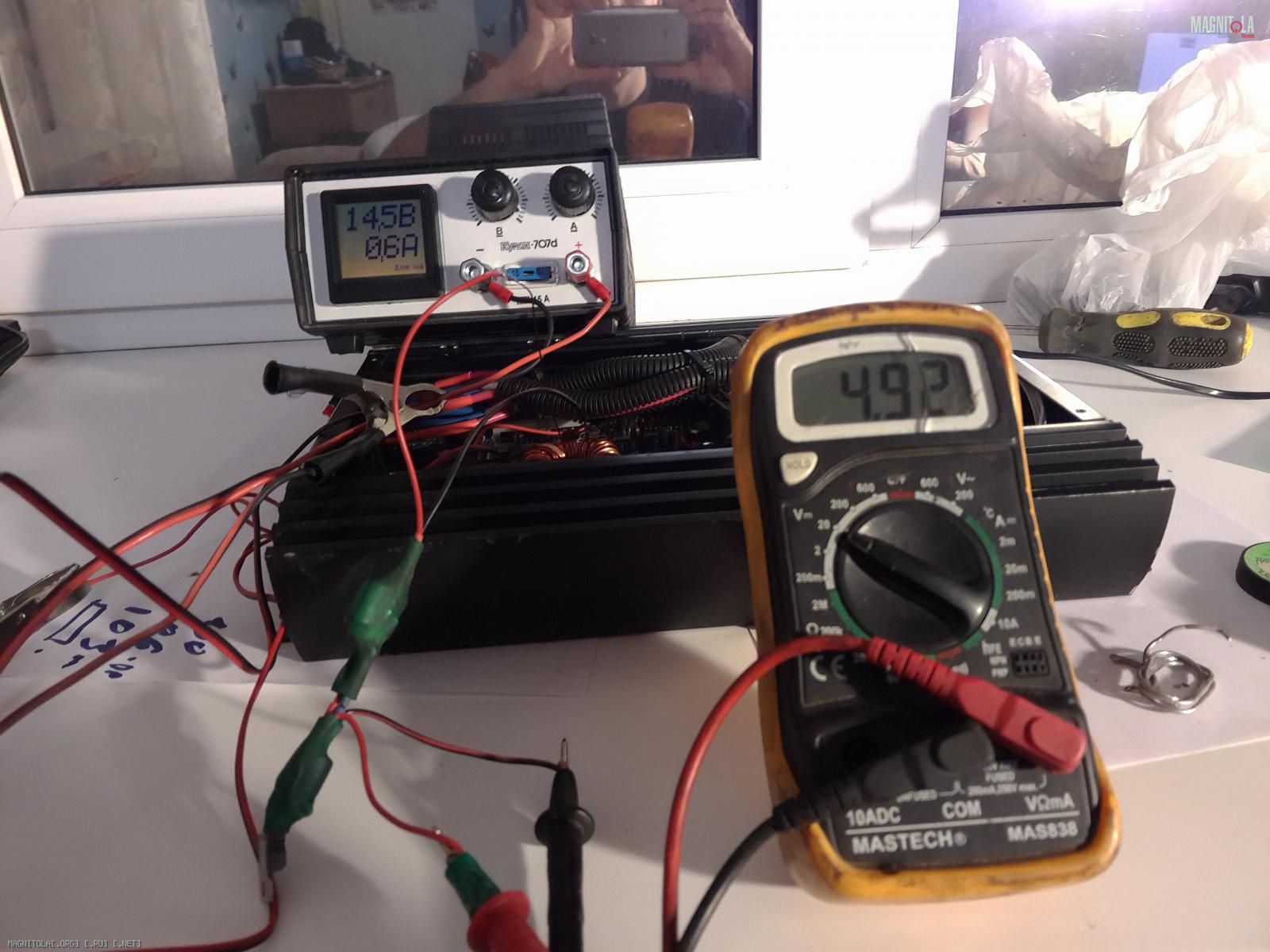

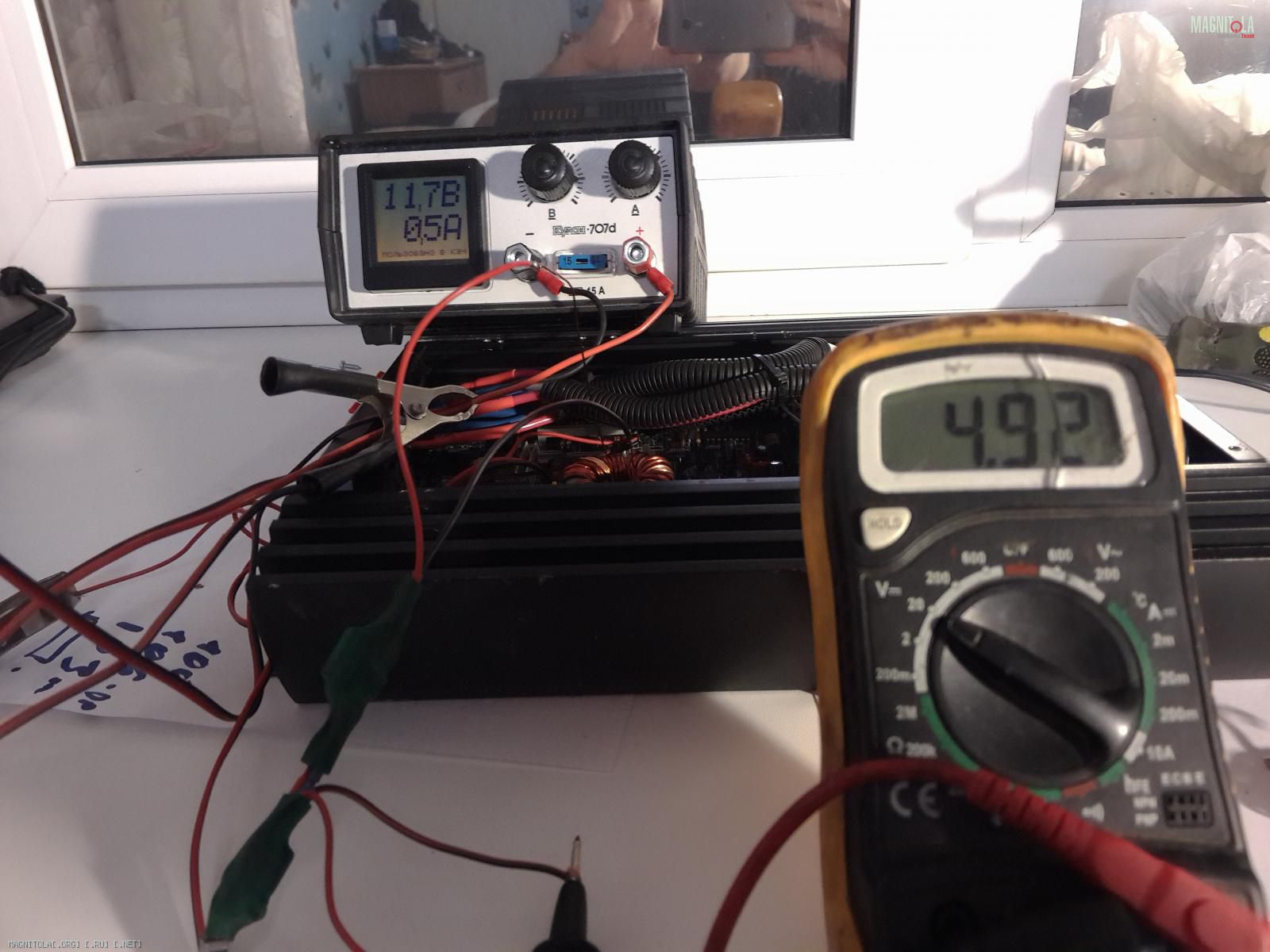

Вложение 884678Вложение 884680
Испытал от 11.7В. до 14.5В. Можно облагораживать? Или еще какие испытания надо провести? Стабилизатор на холостом ходу остался холодным.

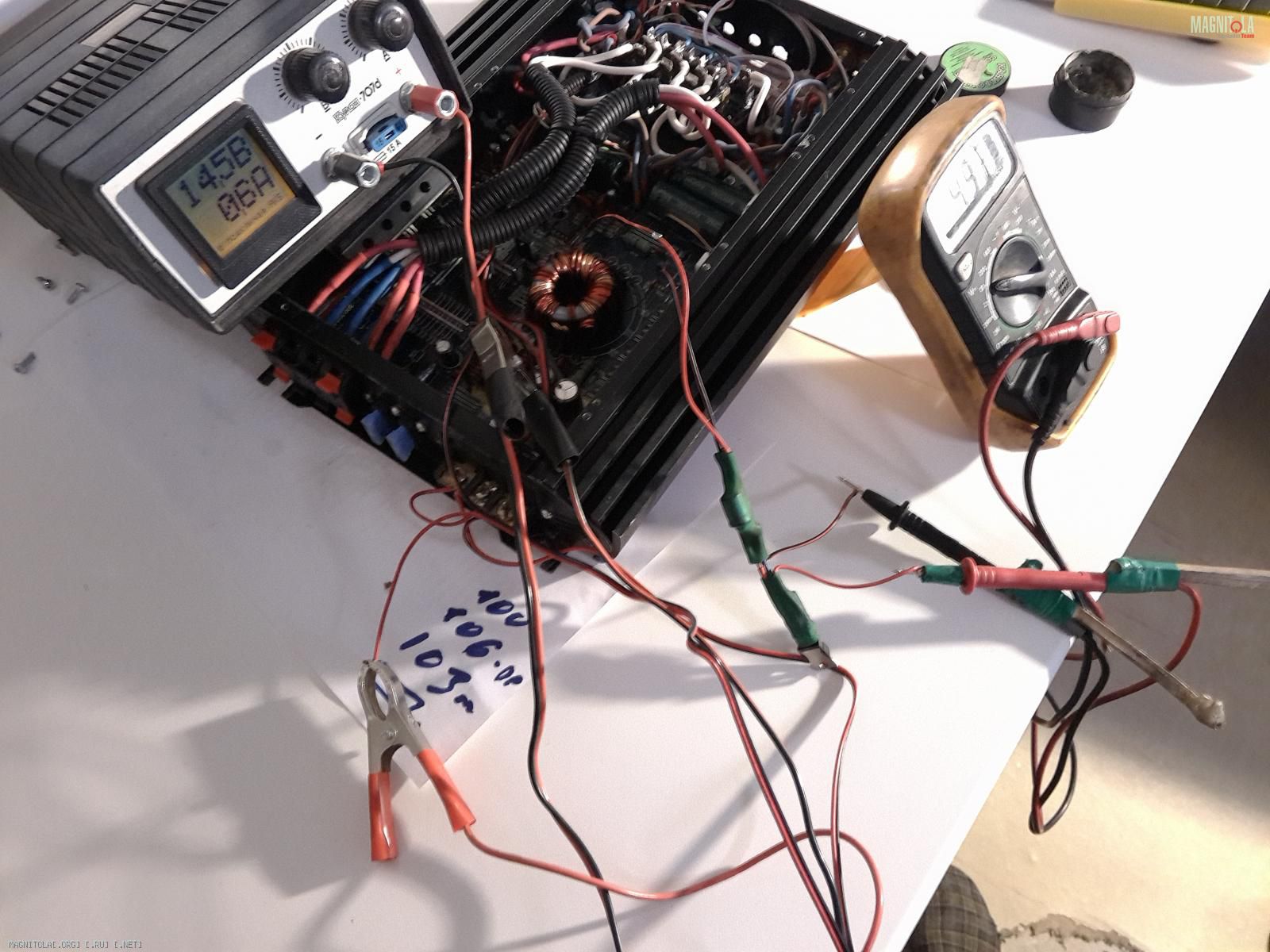

Вложение 884686
Переменка чем была измерена?,если осциллографом,тогда 11,4В много будет для стабилизатора,так мысли вслух пока.Что на выходе после диодного моста по постояному напряжению происходит,сколько тестер показывает в цифрах?.,Цитата:
Сообщение от tigeross
4.92-4.93В. Переменку мерил тестером. Ща привожу все в порядок.Цитата:
