Дживиси раньше вообще налево-направо оптику раскидывала. Только сейчас это не актуально, ибо все Дживисы с оптикой уже сняты с производстваЦитата:
Сообщение от ansem
---------- Сообщение добавлено 17.12.2015 в 15:32 ----------
Кстати, на фотке морды как раз значок DVD видно)))Цитата:
Сообщение от ansem

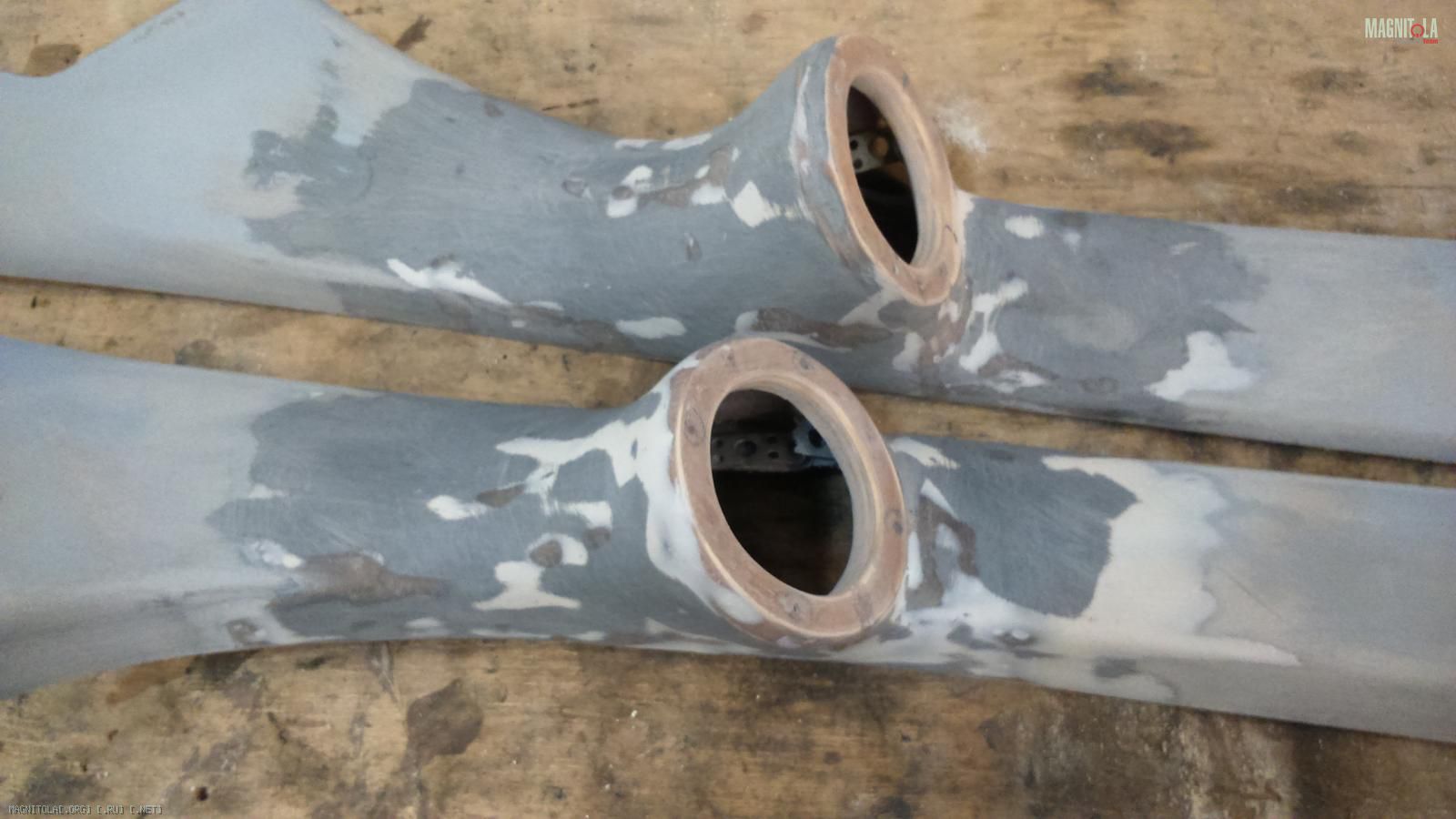

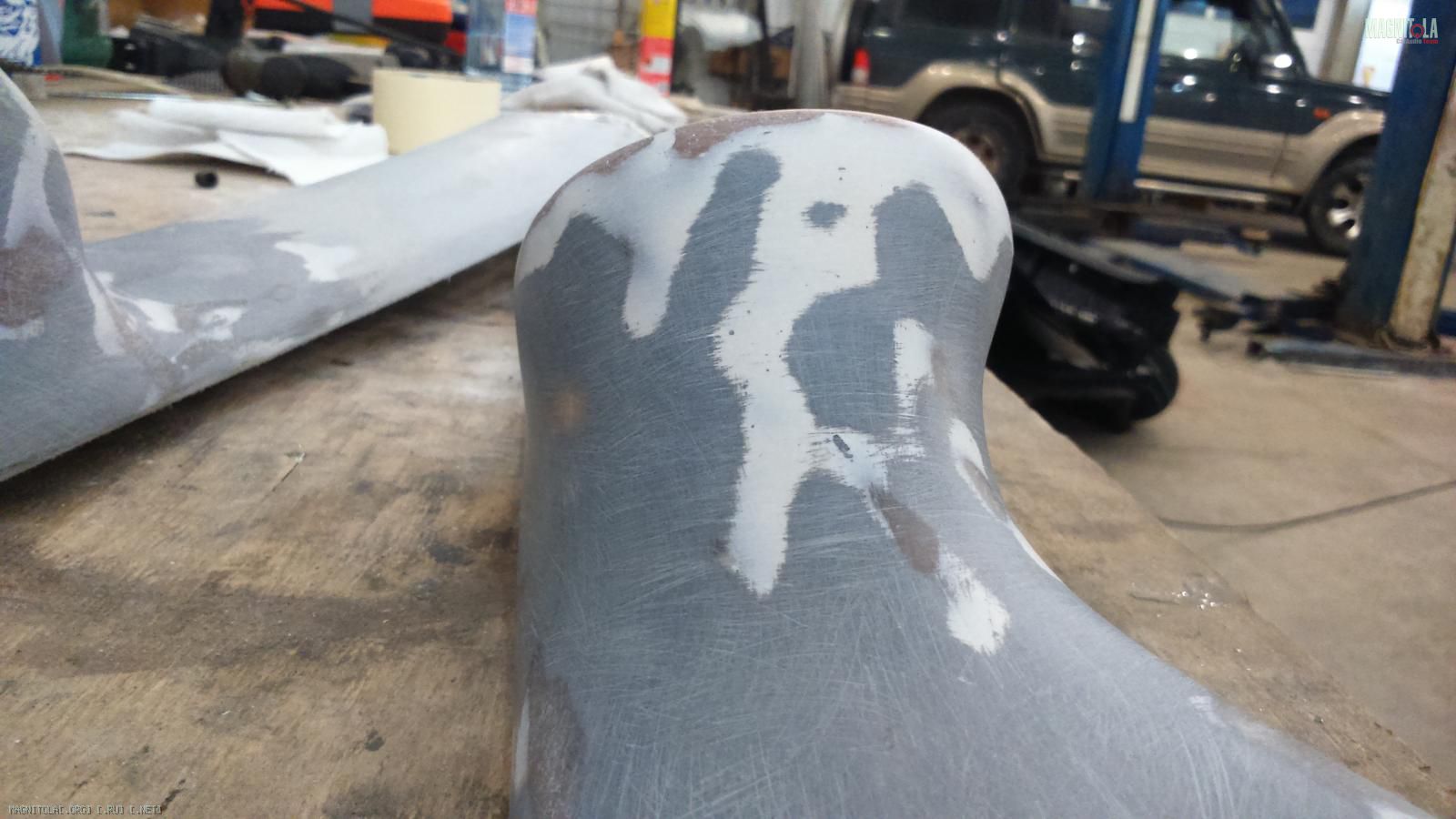

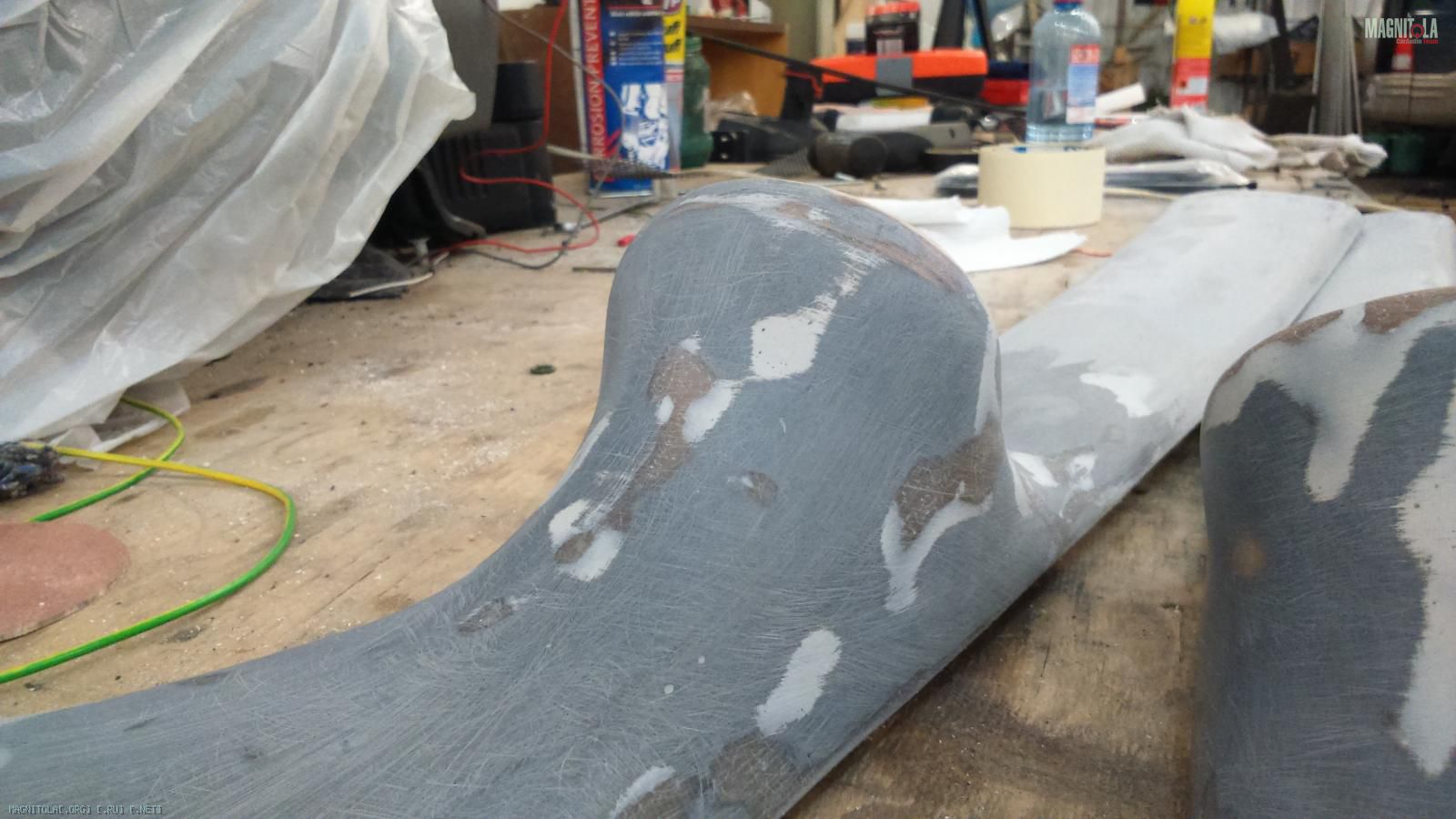

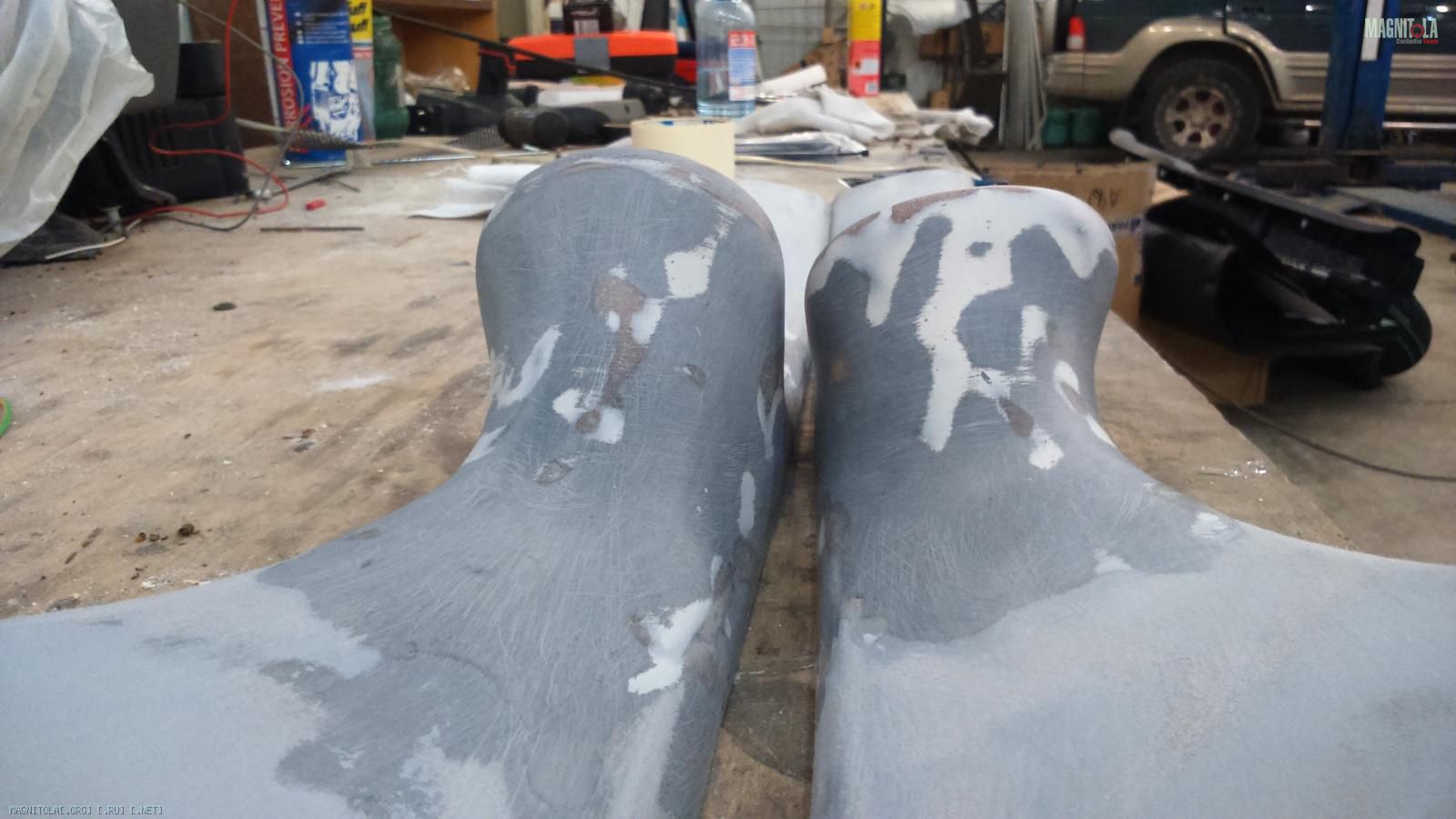

Продолжаем работы со стойками. Вчера вышкурил, положил слой шпатли со стекловолокном. Сегодня снова вышкурил, положил слой обычной и вышкурил начисто под обтяжку. А вот с обтяжкой пока хз.. Тканью типаалькантары вряд-ли уже получится самому, ибо формы пышнее предыдущих))
А пока получилось вот что
Вложение 919340
Вложение 919342
Вложение 919344
Вложение 919346

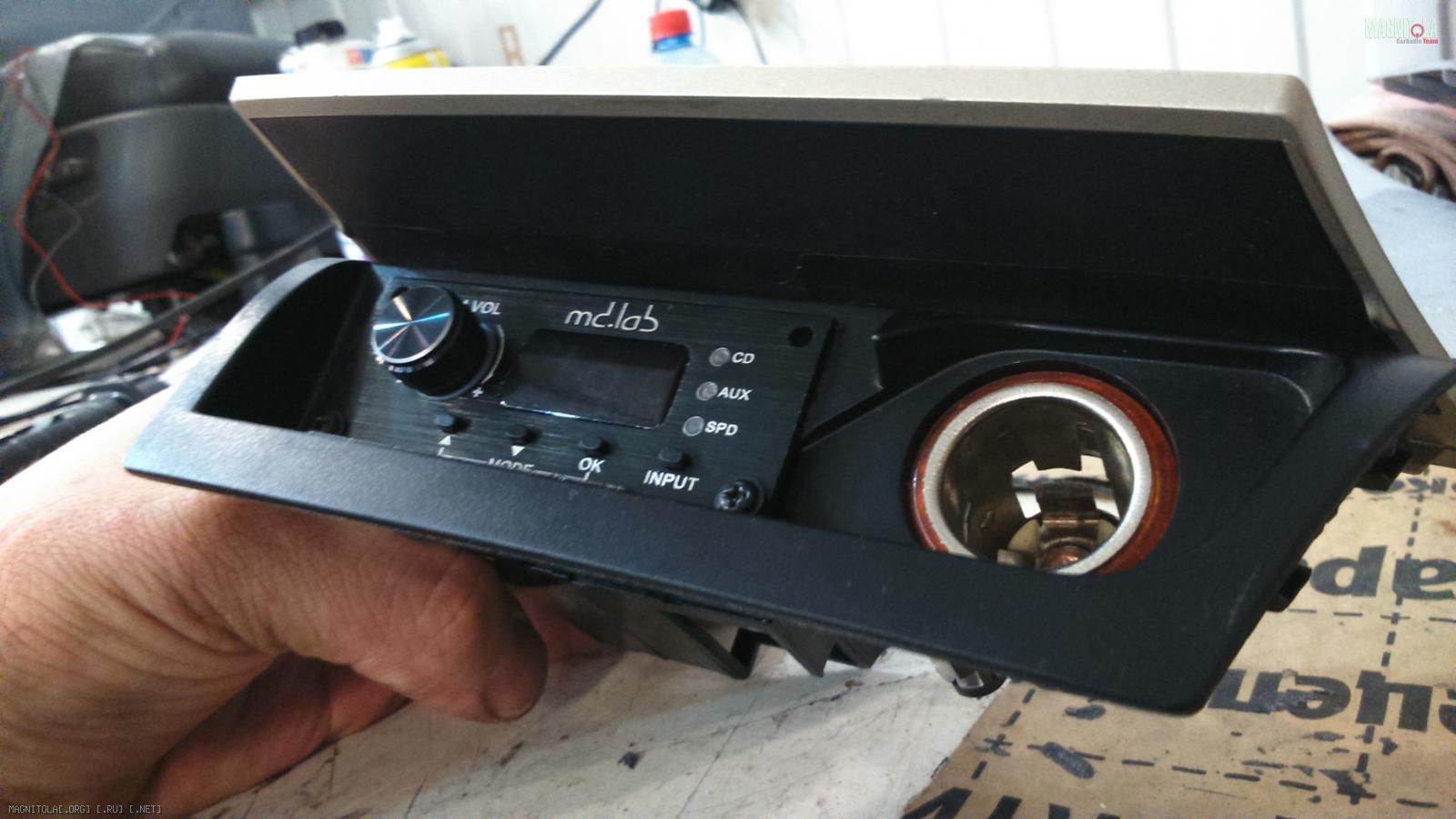

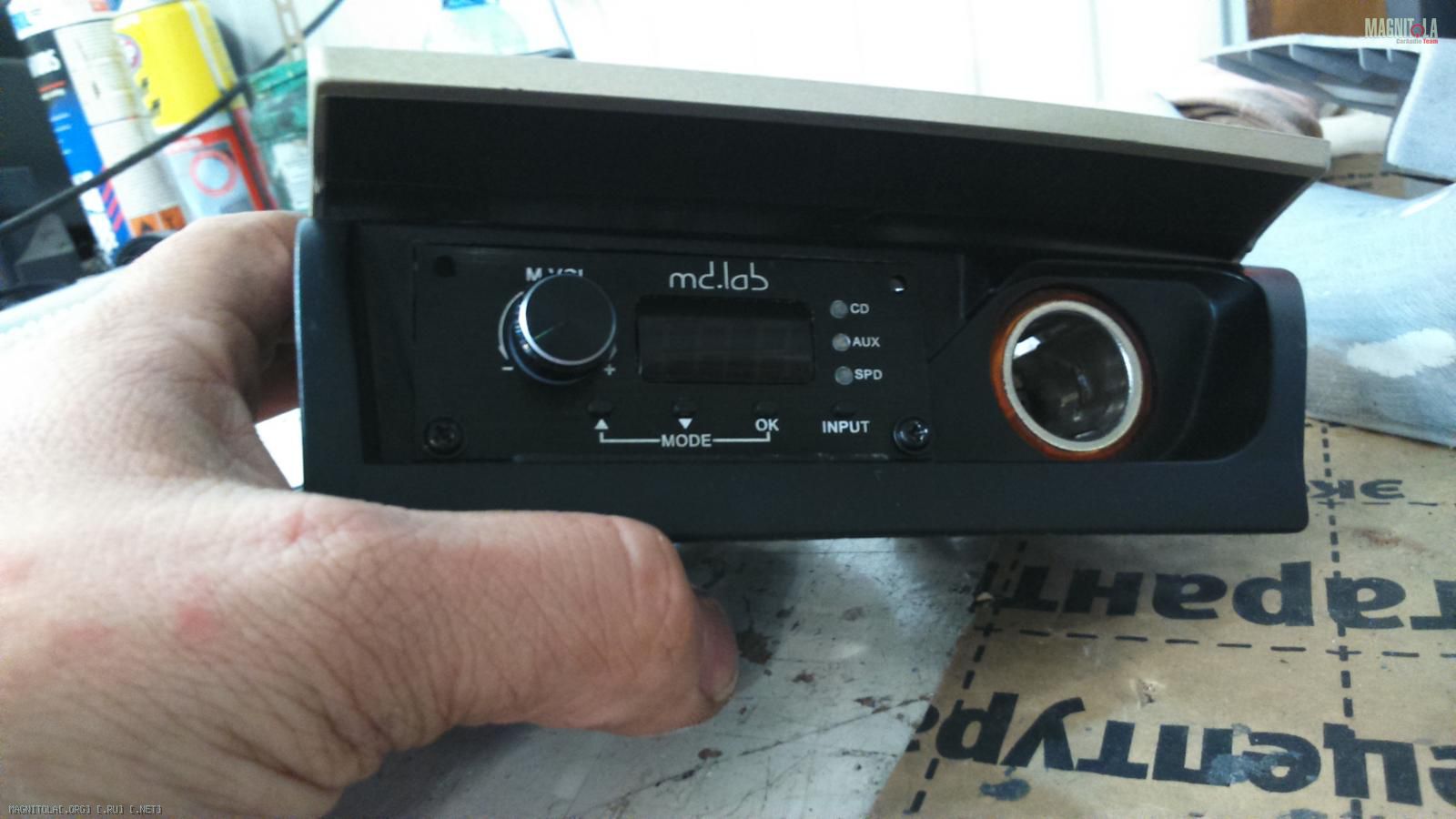

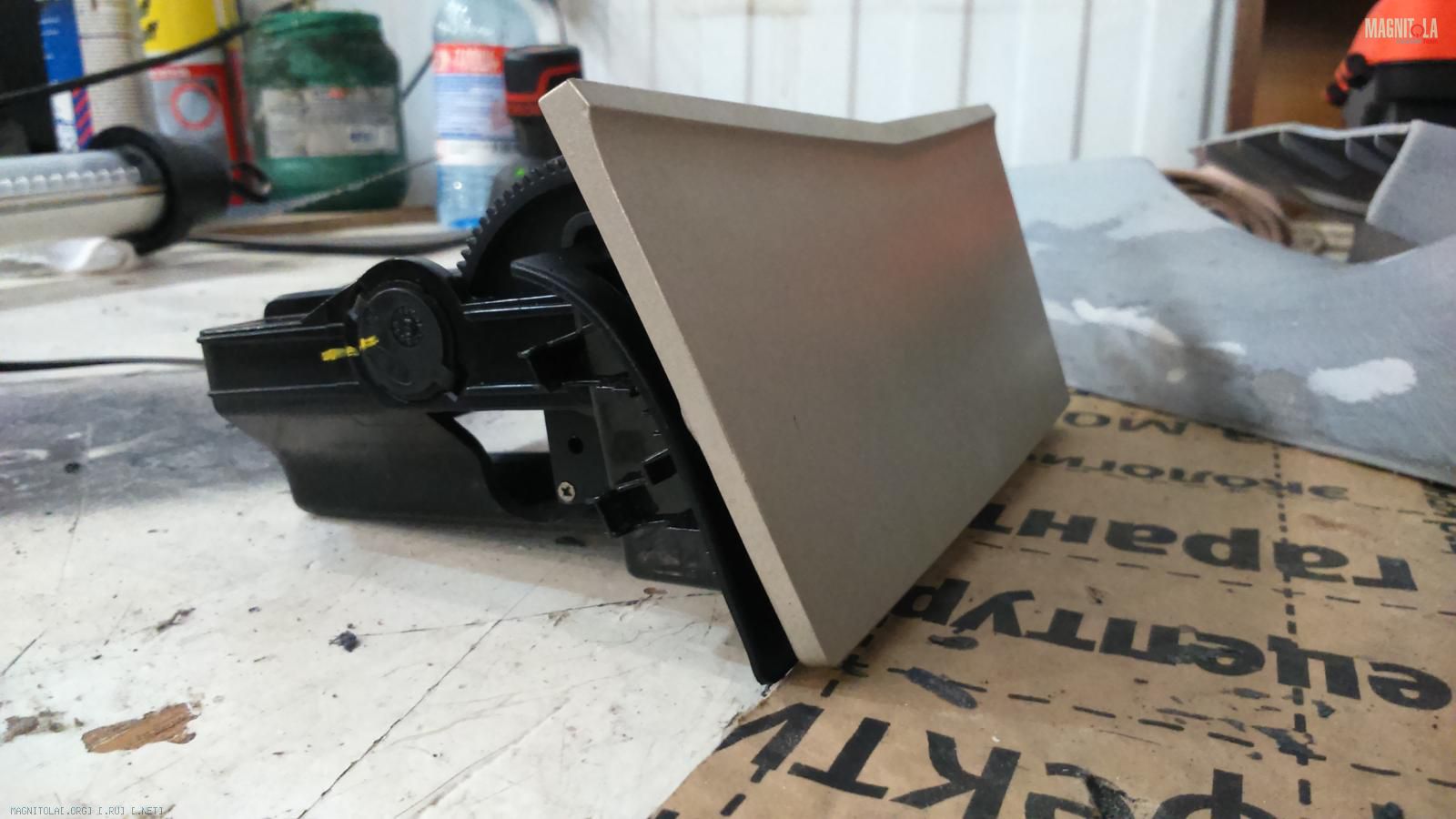

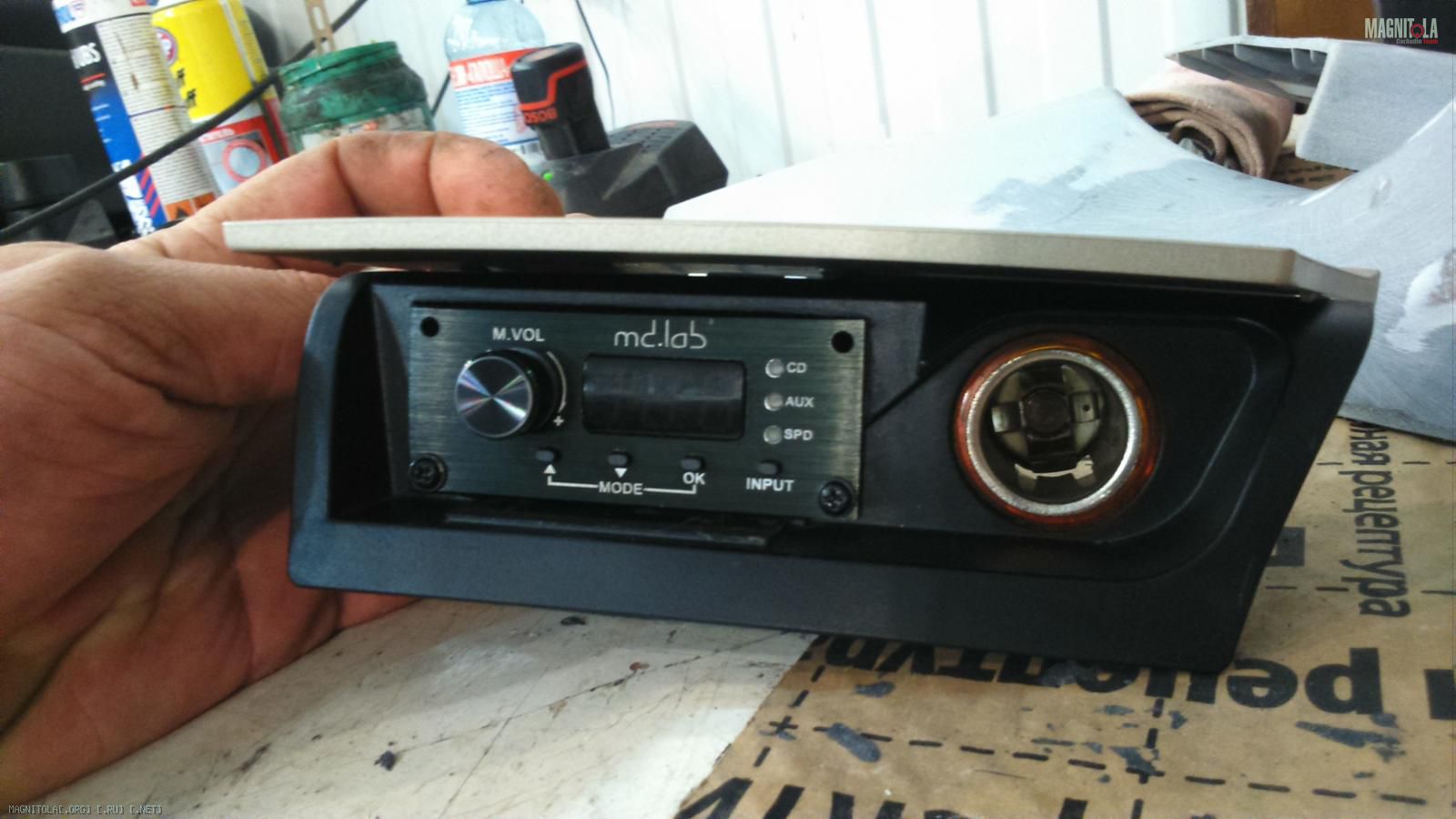

Сегодня встроил пульт от DSP 8 в место, которое раньше занимала пепельница. Вписался отлично, практически, как там и был))
Вложение 919812
Вложение 919814
Вложение 919816
Вложение 919818
Приветствую, вас, коллеги)

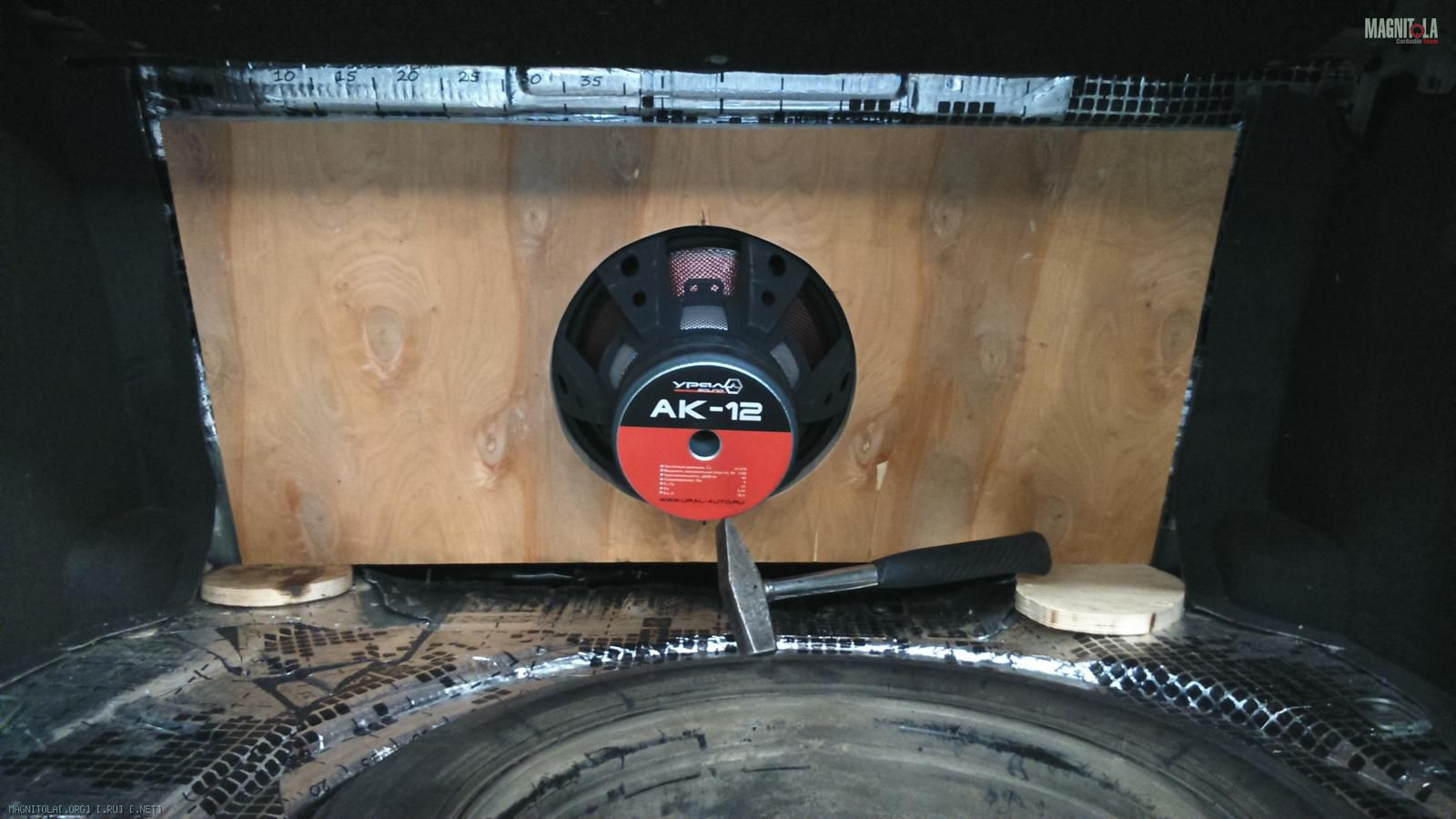

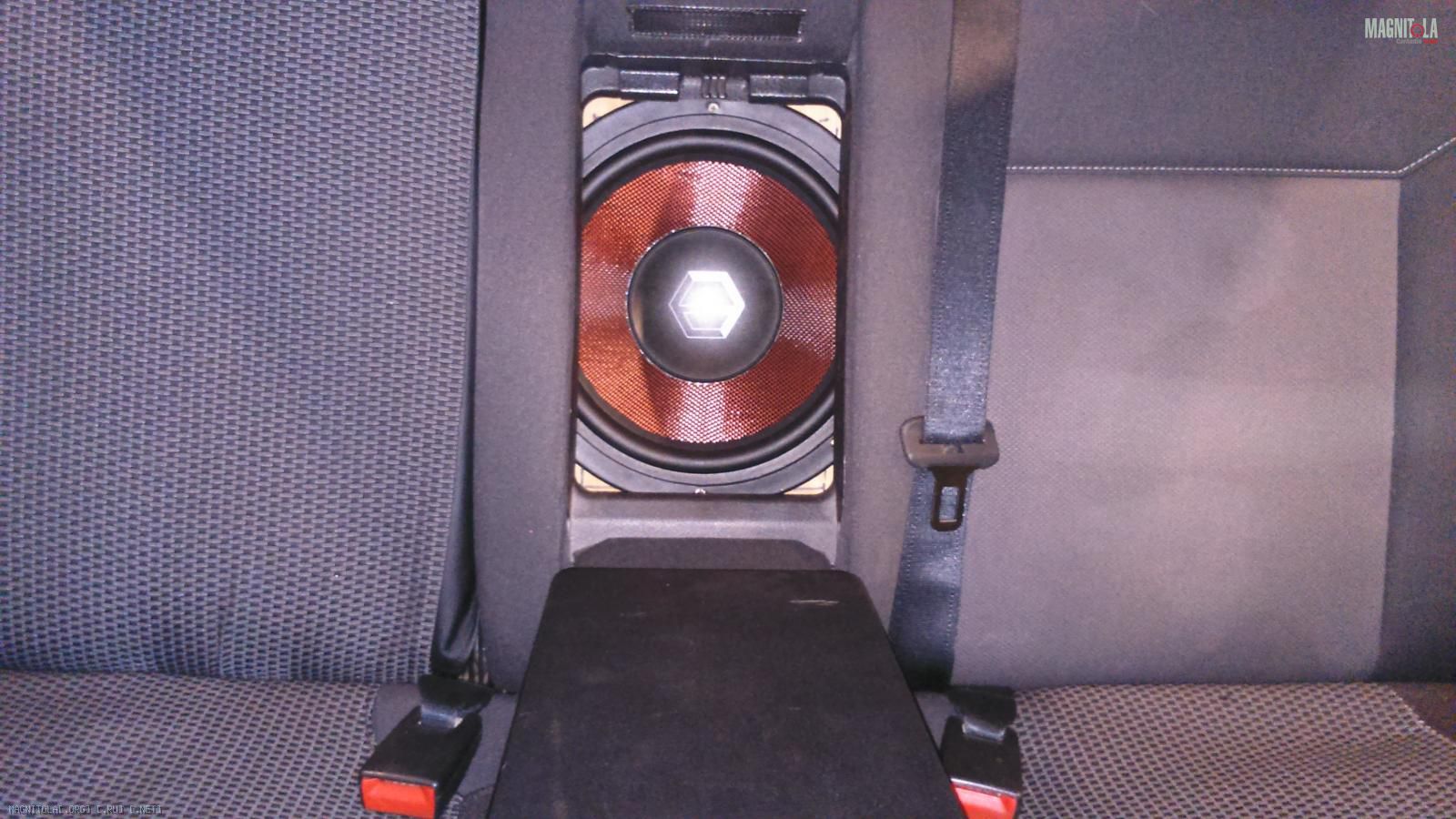

Наконец-то моя стройка сдвинулась с мертвой точки, начал находить время на установку. На днях сделал переднюю стенку для саба. Почему начал именно с него? Потому, что саб будет намертво прикручен к перегородке между багажником и салоном, а за ним, в багажнике будет сам фальшпол. Так вот, размеры фальшпола я не смогу узнать, пока не построю короб для бубы). В результате работы болгаркой мне удалось увеличить ширину проема перегородки багажника. В итоге передняя стенка саба получилась такая: 90 см в ширину и 43 см в высоту. С такими габаритами мне становится доступным любой объем короба (разумеется, в разумных пределах). Так вот, если я буду ориентироваться на объем порядка 35 литров, ящик получится весьма плоским. Прошу подсказать как это может сказаться на работе динамика и на его звуке?
А еще посетила меня интересная мысль: сделать ФИ саб, а порт вывести в салон через заднюю полку (в виде трубы, скорее всего). Имеет право на существование такая идея? И насколько "не музыкальнее" я получу саб в таком варианте?
Вложение 946364
Вложение 946366
И да, наверное мне понадобится ваша помощь в правильных расчетах короба))
мое имхо надо делать фи на все деньги чтобы. ну порт в полку это норм вариант. или выстроить что то типа тоннеля для динамика и порта и вывести всё в подлокотник. чтобы не городить колхоза
Интересно как Шквалы играют ж) Заглядываюсь на них...
Мне тоже очень интересно, ибо они еще не установлены))Цитата:
Сообщение от Anton121212
Да я вижу )))Цитата:
Сообщение от volueff
У меня тоже ничего не играет... Надоело уже (((

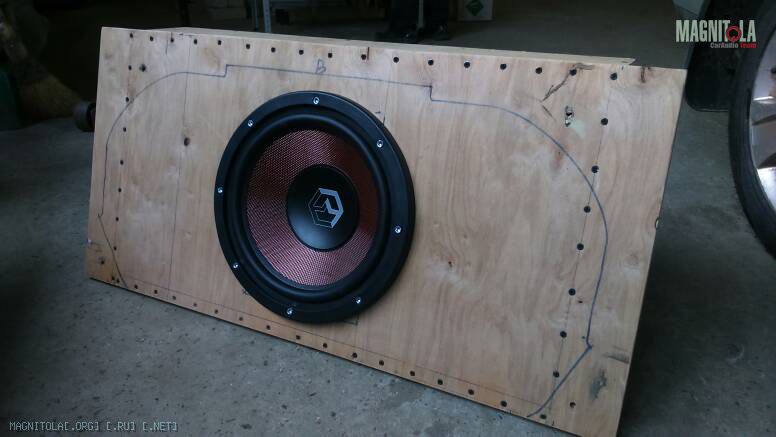

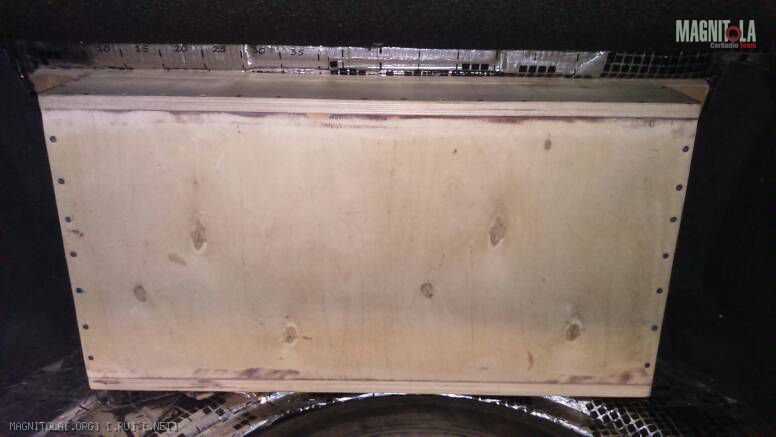

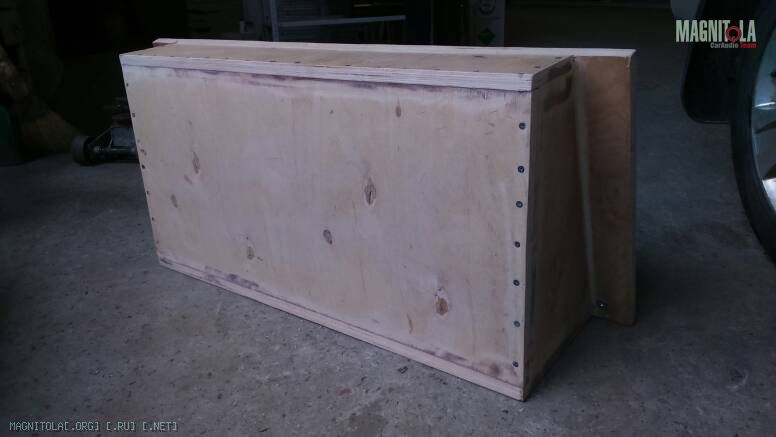

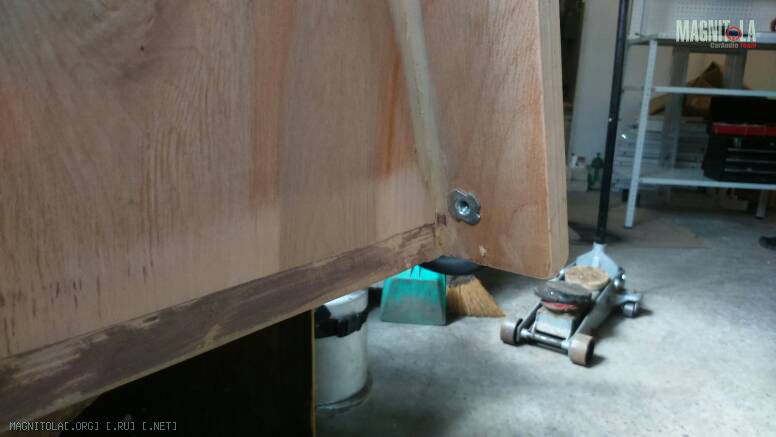

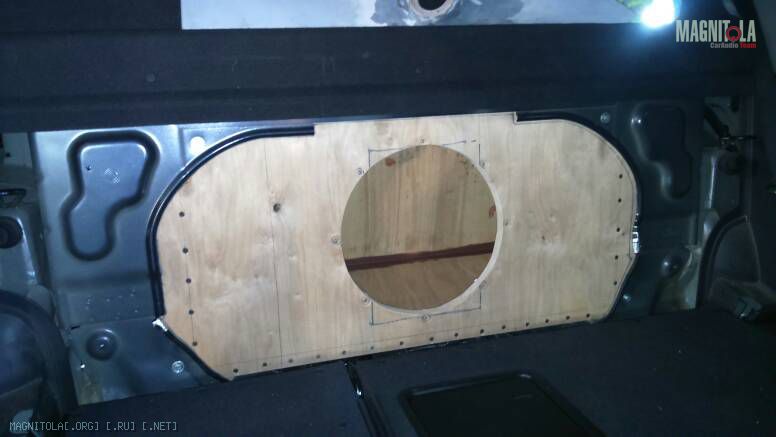

На прошлой неделе допилил коробок саба. Проверил с установленным динамиком - герметично на столько, что диффузор не продавить))
Вложение 989796
Вложение 989798
Вложение 989800
Вложение 989802
Вложение 989804

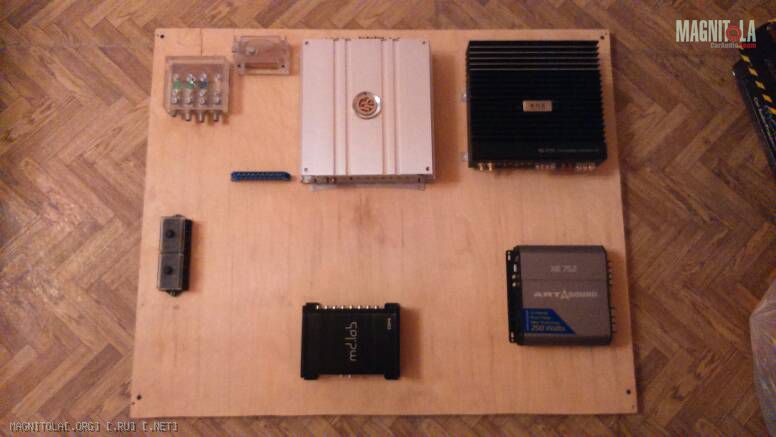

После сборки короба стало понятно каких размеров можно сделать фальшпол. Нарезал фанеры и решил дома прикинуть девайсы
Вложение 989806
Вложение 989808
Да, места свободного много), зато для проводков полная свобода.
Теперь нужно прокинуть оптику от магнитолы и понять где будет стоять проц, оттуда и плясать.
Мееедленно, но воплощаю задуманное в жизнь)

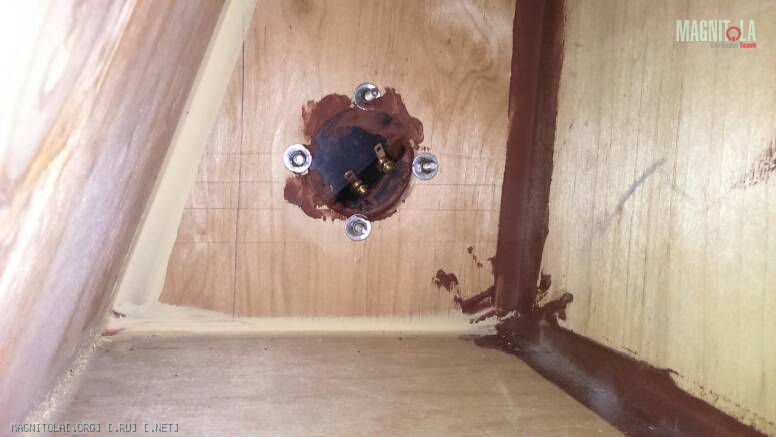

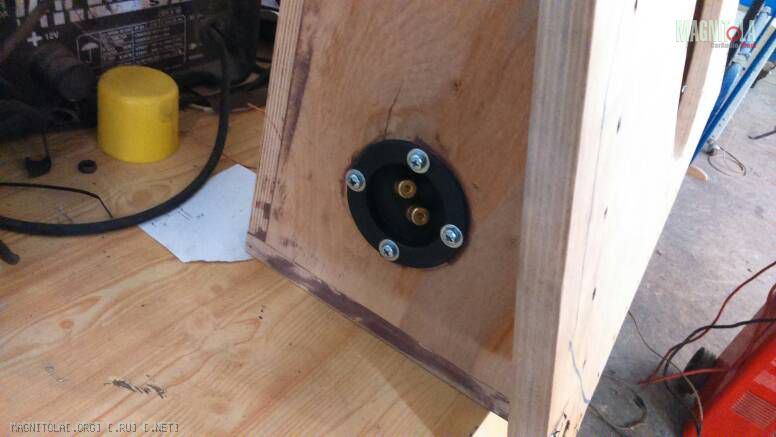

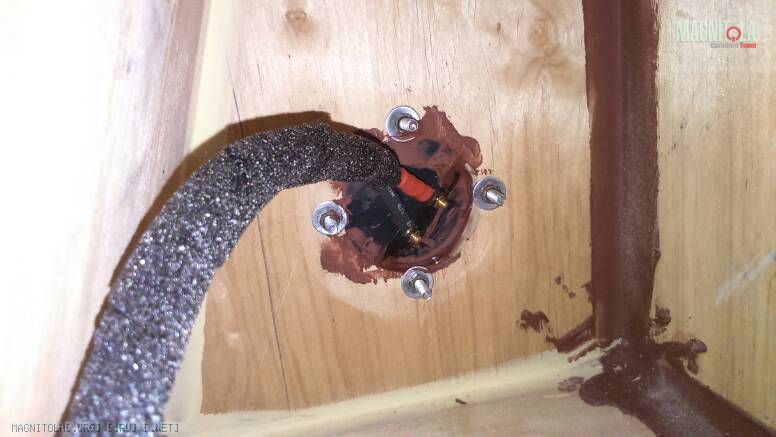

Продолжаю доделки короба. Установил клемник на герметик и винты м5, шОб динамик точно не выплюнул этот элемент))
Вложение 990924
Вложение 990926

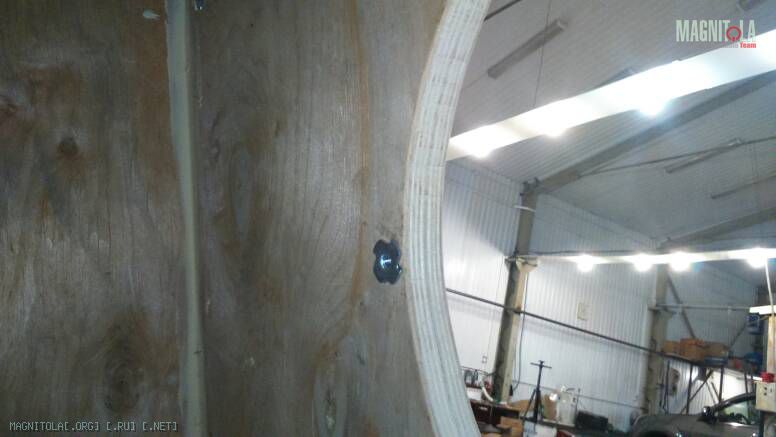

Сам же динамик будет крепится на болты м6 с внутренним шестигранником, с самоврезными гайками изнутри.
Вложение 990928
Осталось обклеить чёрным карпетом и коробок готов.

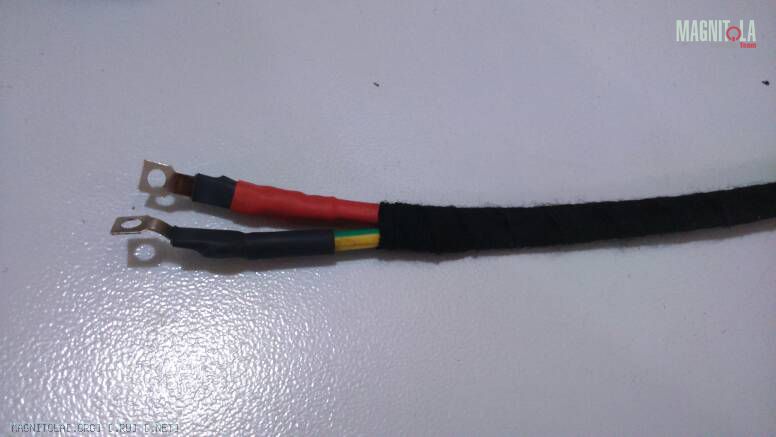

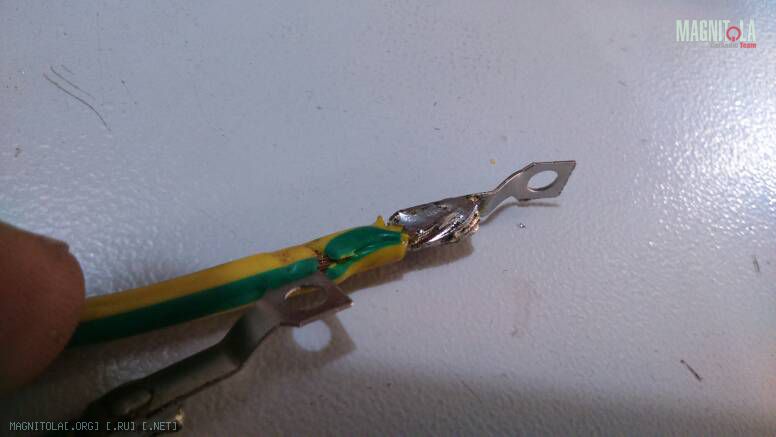

Сегодня был весьма продуктивный день. Полностью доделал саб, обклеил его карпетом, вставил дин и прикрутил его на место.
Вложение 991312
Вложение 991314
Вложение 991316

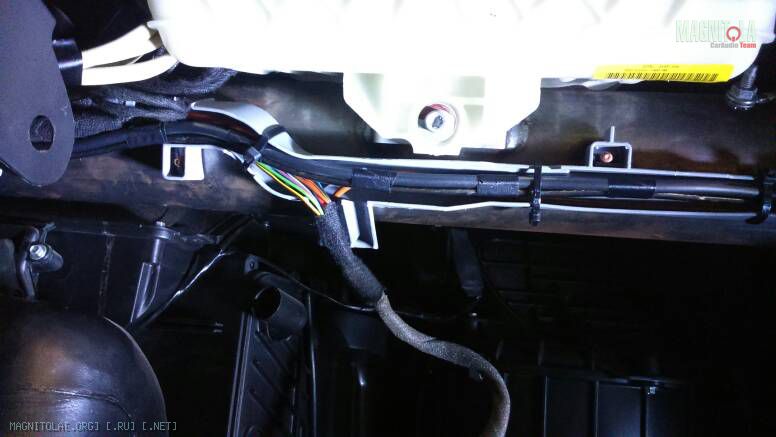

После протянул оптику от магнитолы в багажник
Вложение 991318

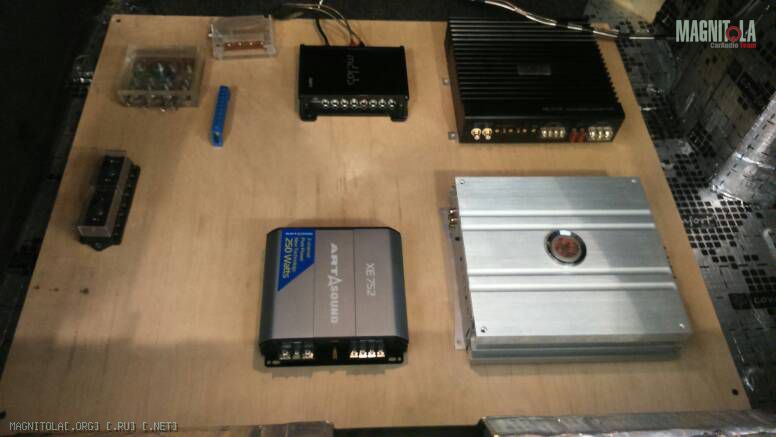

Ещё раз прикинул расположение аппаратуры
Вложение 991320
Ну, и как результат - оптика в багажнике))
Вложение 991322
Вложение 991330
И тут вся сила с межблоками будет пересекаться?!:)
Сила будет проходить под усилками, которые я приподниму от основания. Т.е. с межблоками не будет пересекаться ничего [emoji4]Цитата:
Сообщение от kruizo
Итак. Медленно, но верно осуществляем задуманное. Вчера и сегодня занимался фальшполом, раскидал силу от дистрибьюторов к усям. В качестве силы до дистрибьюторов от акб и кузова будет покинут ПУГВ 1*70, который, по факту, оказался 50 мм), далее так: на ВЧ-усь ArtSound - КГ16, на мидбас E.O.S - КГ16, на сабовый DLS - КГ25.
Также подключил дополнительные слаботочные дистрибьюторы, от которых запитал реле на remote и процессор.
По фальшполом осталось немного, раскидать remote от сдаботочного дистрибьютора до усилков и собрать межблоки.
Вот по ним вопросы: посоветуйте какие rca штекера можно присмотреть из недорогих, какие провода можно использовать?
имхо очень нерациональный подвод питания к усилкам. Все аккуратно но вот общая длина силовых могла бы быть поменьше раза в два.
Делал так для того, чтобы рядом с межблоками силы вообще не было. А КГ остались от предыдущей установкиЦитата:
Сообщение от Pit
Все верно. По фото читается что межблоки будут идеально расположены, но вот сила в обход... тут бы повернуть немного все компоненты и можно было бы укоротить силовую. Или были испробованы все варианты расположения и отвергнуты?Цитата:
Сообщение от volueff
Как я их только не крутил))Цитата:
Сообщение от Pit
Пусть уж лучше межблоки будут максимально короткими и свободными, а сила длинной, чем наоборот и потом ищи, вылавливай наводки эти...

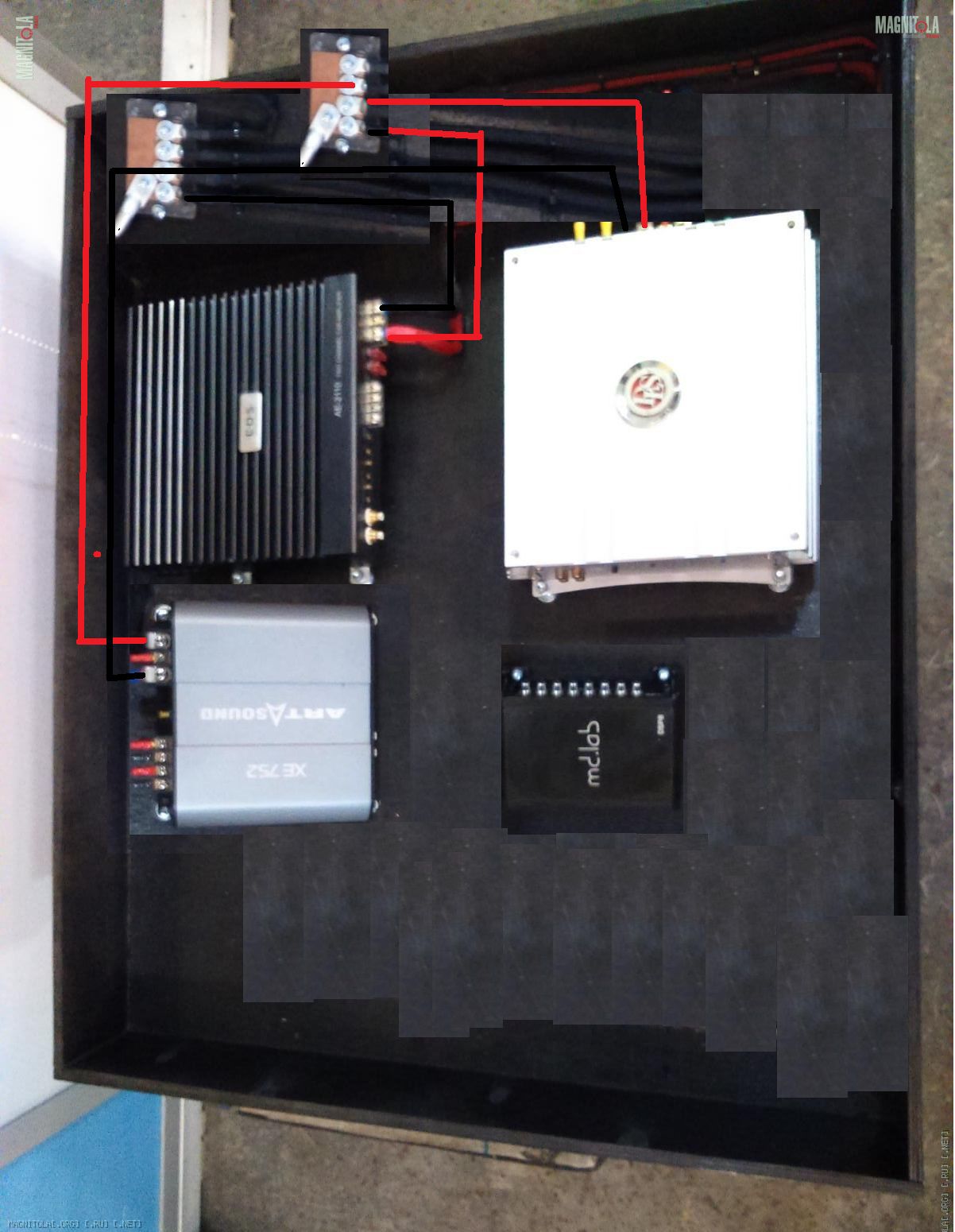

прошу сильно не ржать - это все схематически но если правый бок сделать верхом и поменять проц местами с арт саундом то можно сделать вот такЦитата:
Сообщение от volueff
Вложение 1005210
Межблоки пройдут также а длина силы заметно меньше.... при условии что сила приходит по водительской стороне. Тоже очень коротко не вышло, но все равно короче.
ЗЫ. Это не критика, не знаю что на меня напало.... просто рассуждения...
ЗЫЗЫ. Расположение проца ухудшилось - я это понимаю.
Pit, можно было-бы и так поступить, но что-то переделывать пока нет никакого желания. Я их так хорошо закрепил, на болты с самоврезными гайками, проводку переделывать... Кроме "нерациональности", чем еще может обернуться такой вариант проводки?
Да в принципе ничем. Просто я силу как и межблоки привык видеть максимально короткой.Цитата:
Сообщение от volueff
Коллеги, посоветуйте что-то из недорогого, RCA штекера (нужно 12 шт) и кабель для них.
Продолжаю ковырять свою прелесть))
либо на али реплики брендовых разъёмов (WBT, например), либо REAN 373Цитата:
Сообщение от volueff
кабель - выбирайте на свой вкус. Можно например микрофонник типа Canare l2t2s, Klotz MY206, mc5000, можно вообще пожарник взять типа КПСЭнг(А)-FRLS 1*2*0,5. Можно Черновские кабели отрезные посмотреть...
ЗЫ фига я тормознул с ответом)))
Спасибо! Лучше поздно, чем никогда)Цитата:
Сообщение от fox proteus

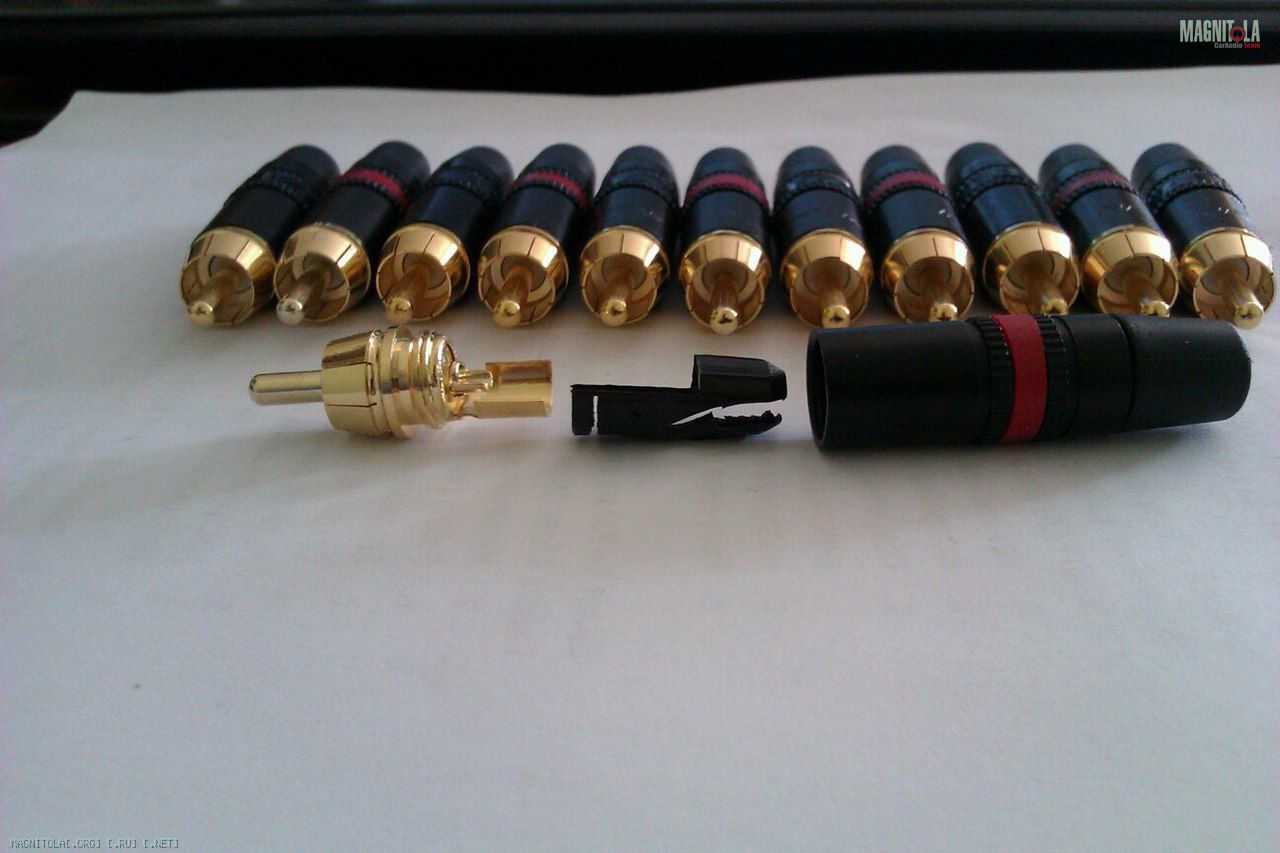

Нашёл сегодня у нас и провод и штекеры. Провод микрофонный Invotone, и штекеры Premier. С виду, вроде как ничего, качественные, не смотря на свое название и стоимость в 100 руб/штука. Провода взял 3 метра, по 70 руб за метр. А вот про аудиофильский припой забыл))
Кстати, подскажите как паять? В проводе 2 жилы и экран. Одну жилу на центральный контакт, вторую на корпус штекера, а экран только к одному из штекеров, вместе со второй жилой. Так?
Да, всё верно. Причем, экран паять со стороны гу/проца
Спасибо. В моем случае, есть-ли смысл использовать безсвинцовый припой?Цитата:
Сообщение от fox proteus
эти конекторы premier, в точь как rean 373, контакт будет хорошим.
Мне сравнивать было не с чем, но качество понравилось. В том же месте, где покупал, за эту цену были и другие "ноунейм" коннекторы, покороче чуть. Вот они качеством отличались, в худшую сторону)Цитата:
Сообщение от maximus_063
Не точ в точ. Контакт корпуса в реане по-другому устроенЦитата:
Сообщение от maximus_063
Да ну сами то контактные железки схожие.Цитата:
Сообщение от fox proteus
Вложение 1008580
Вчера был весьма продуктивный день, сделал большой кусок работы, а именно:

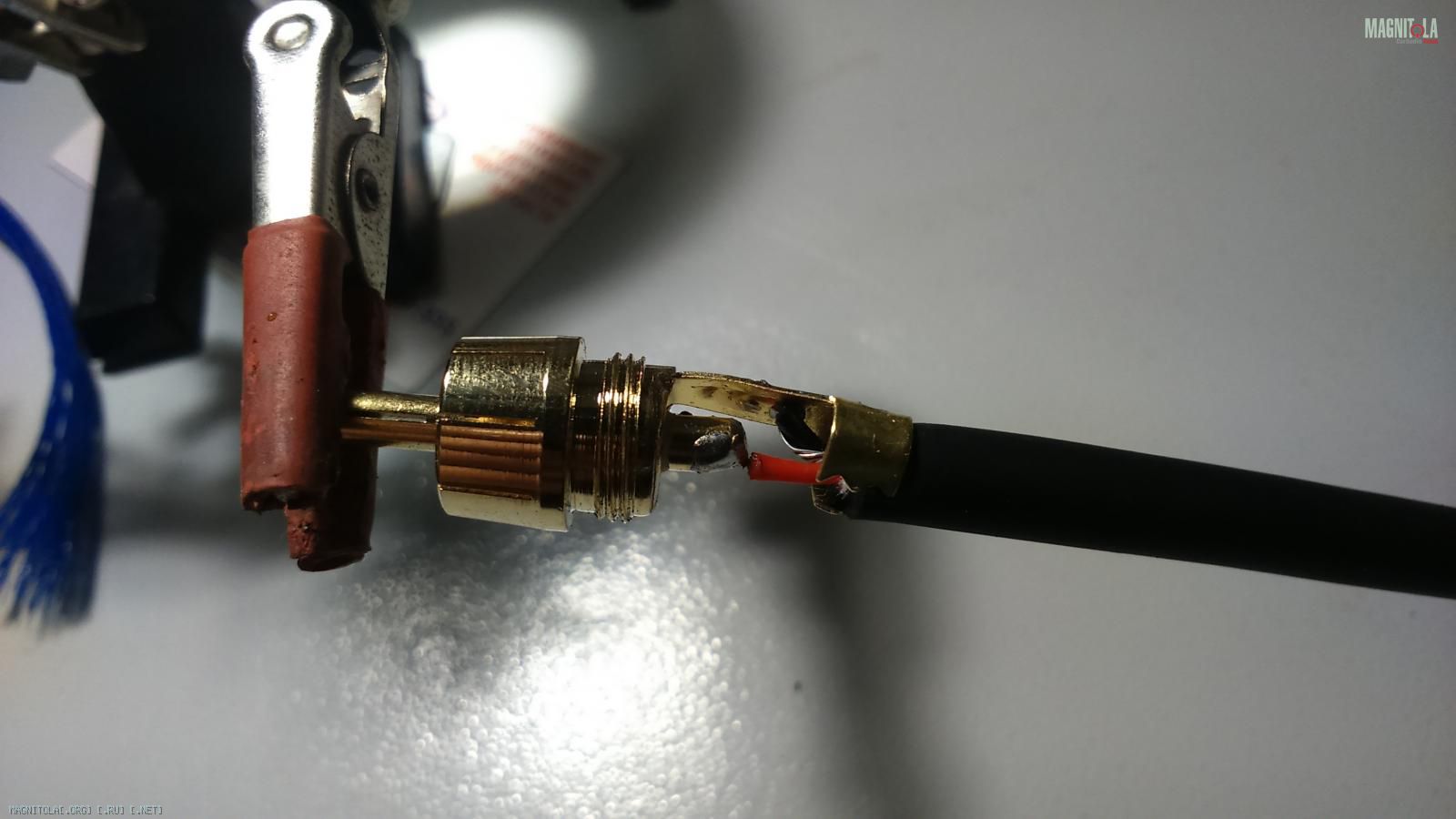

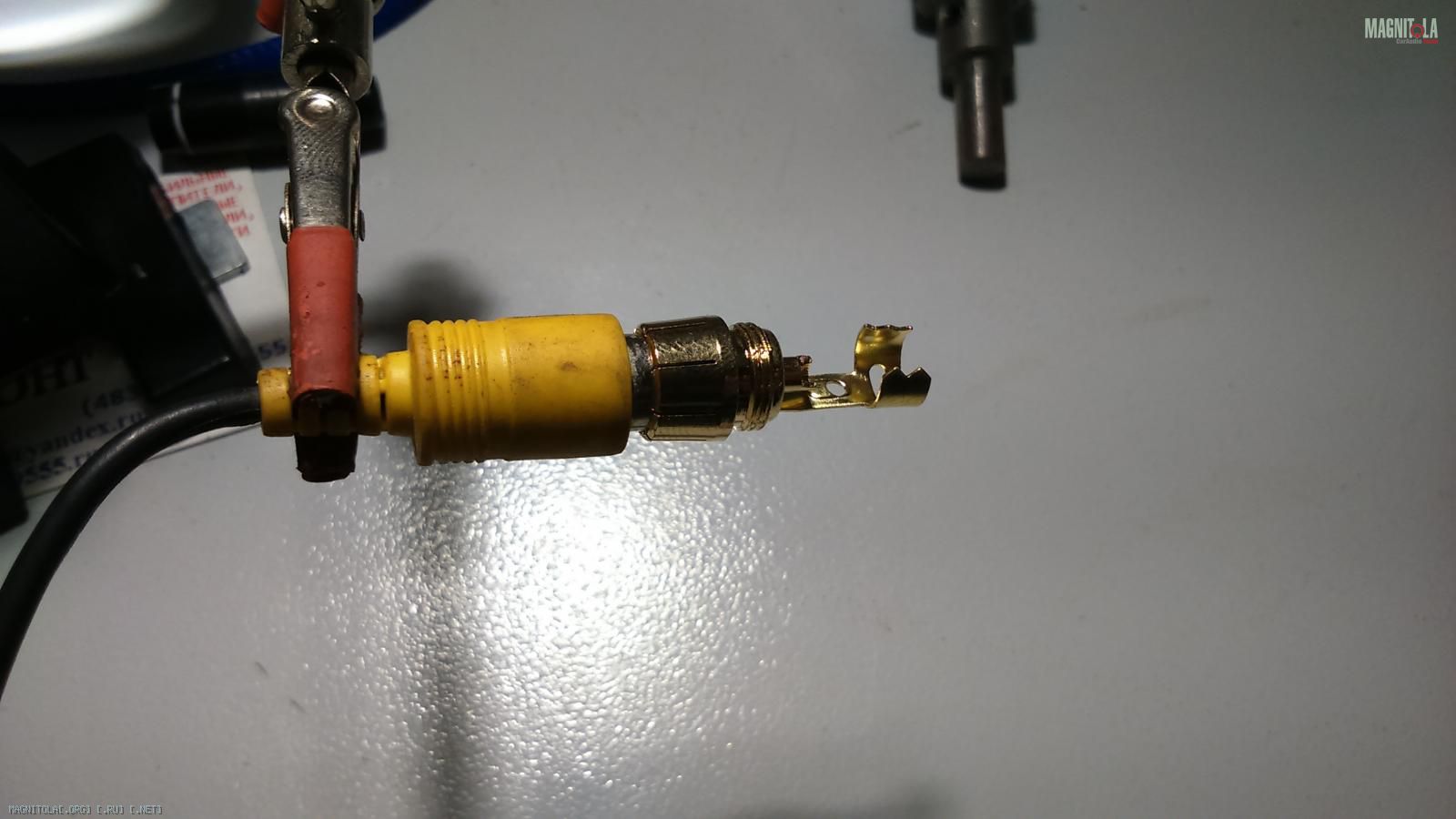

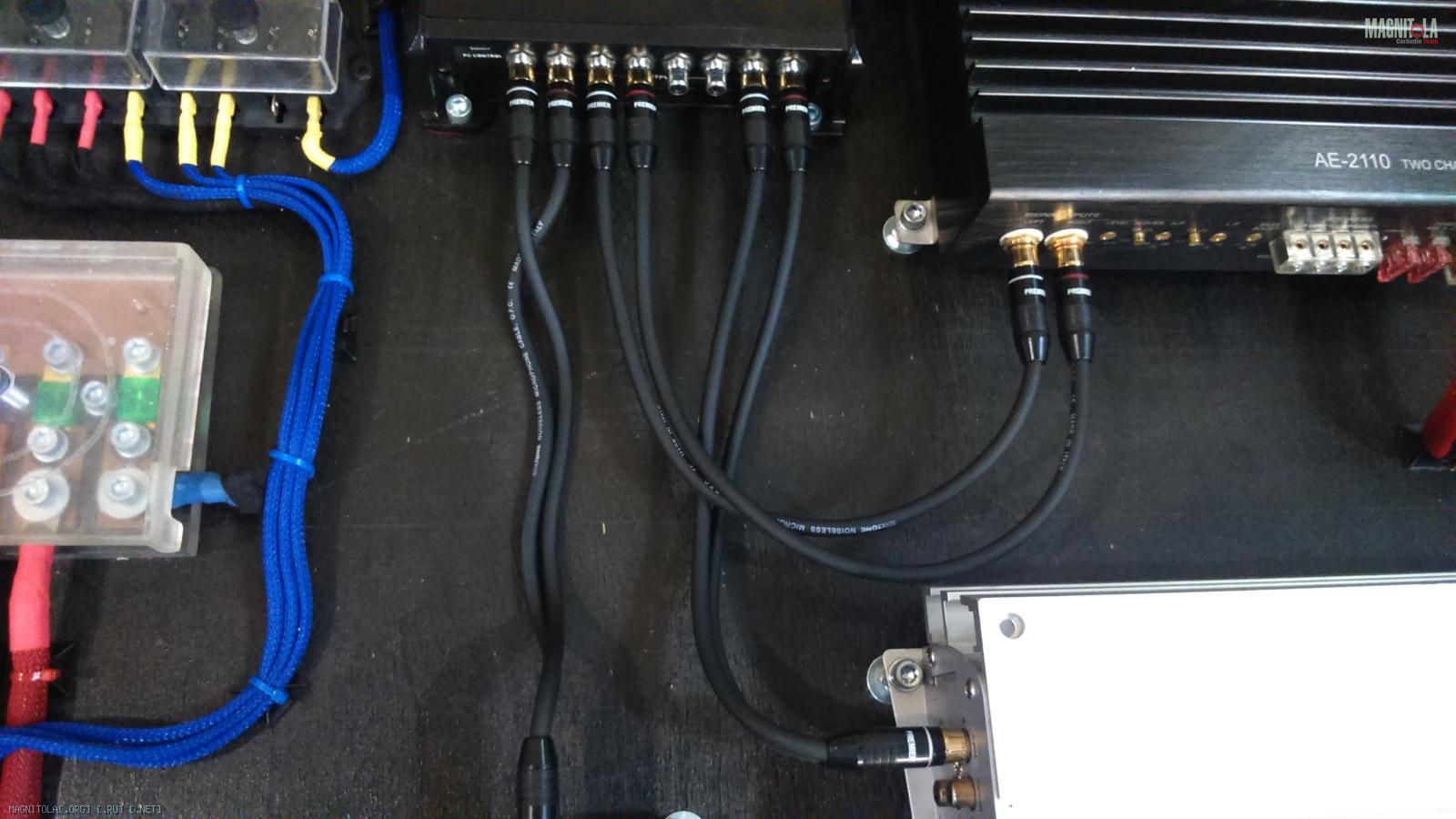

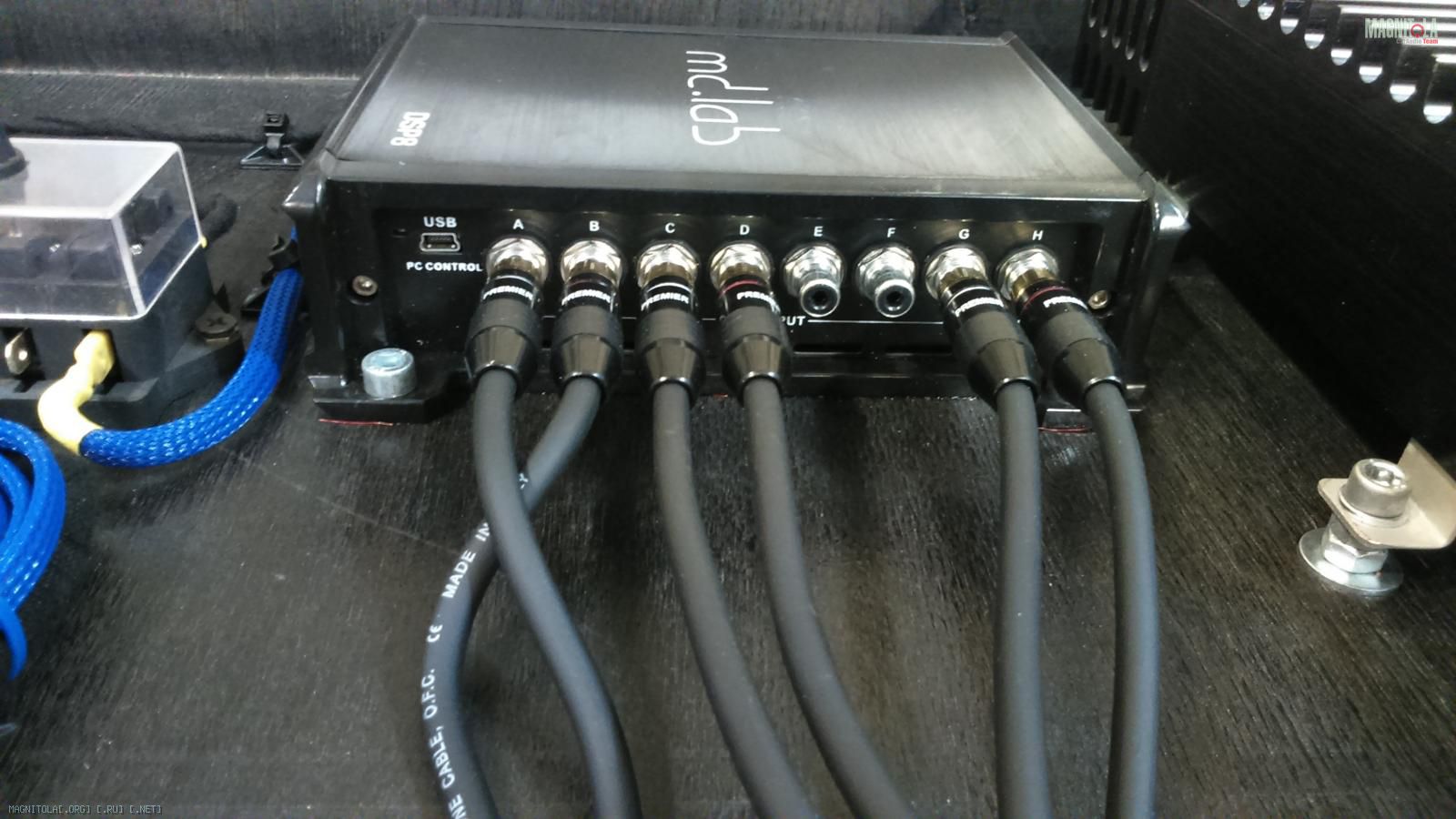

Спаял межблоки. Будут закреплены, когда определюсь оставить их так или в змейку, пока хз))
Вложение 1010426Вложение 1010428Вложение 1010430Вложение 1010432

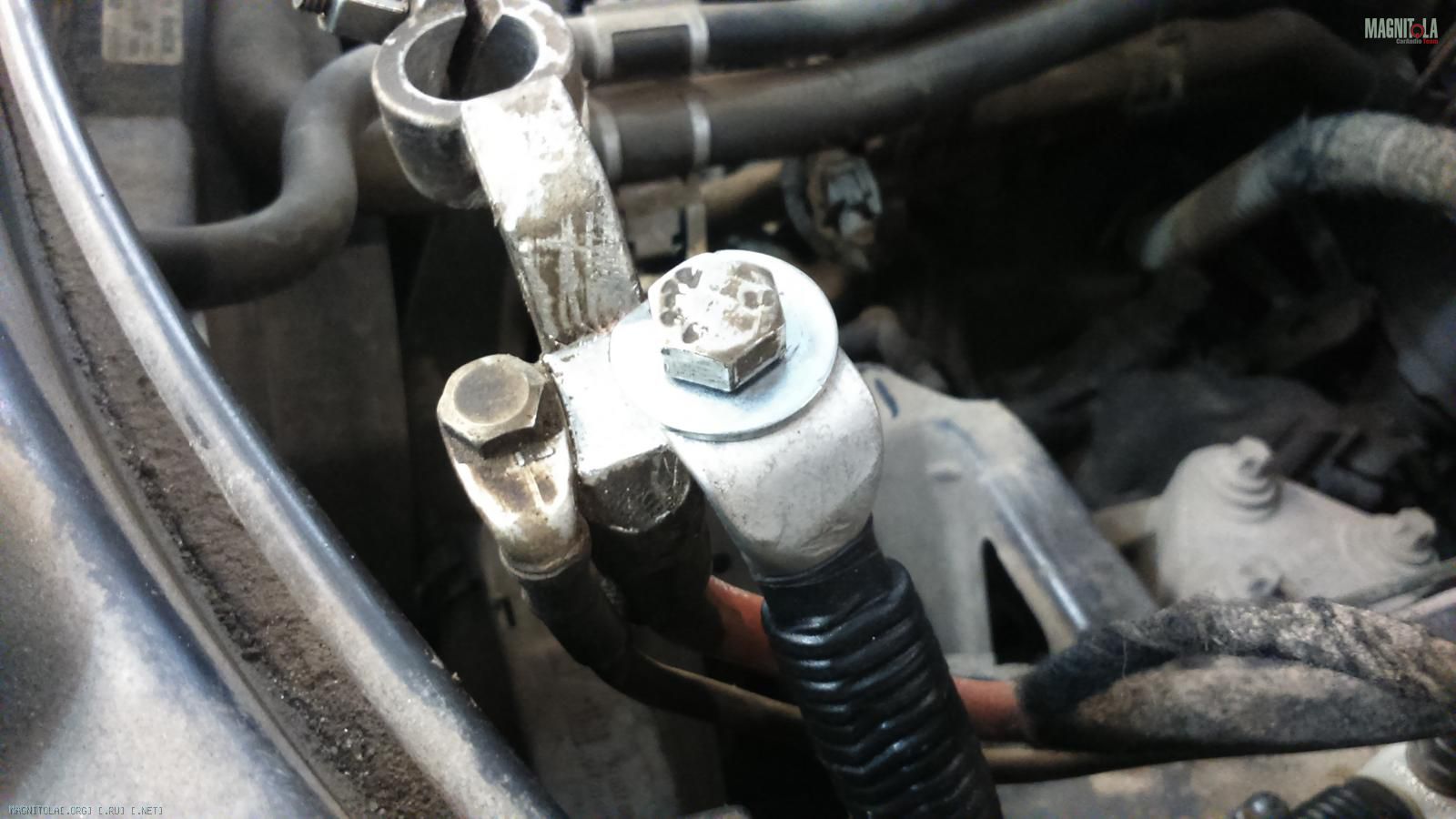

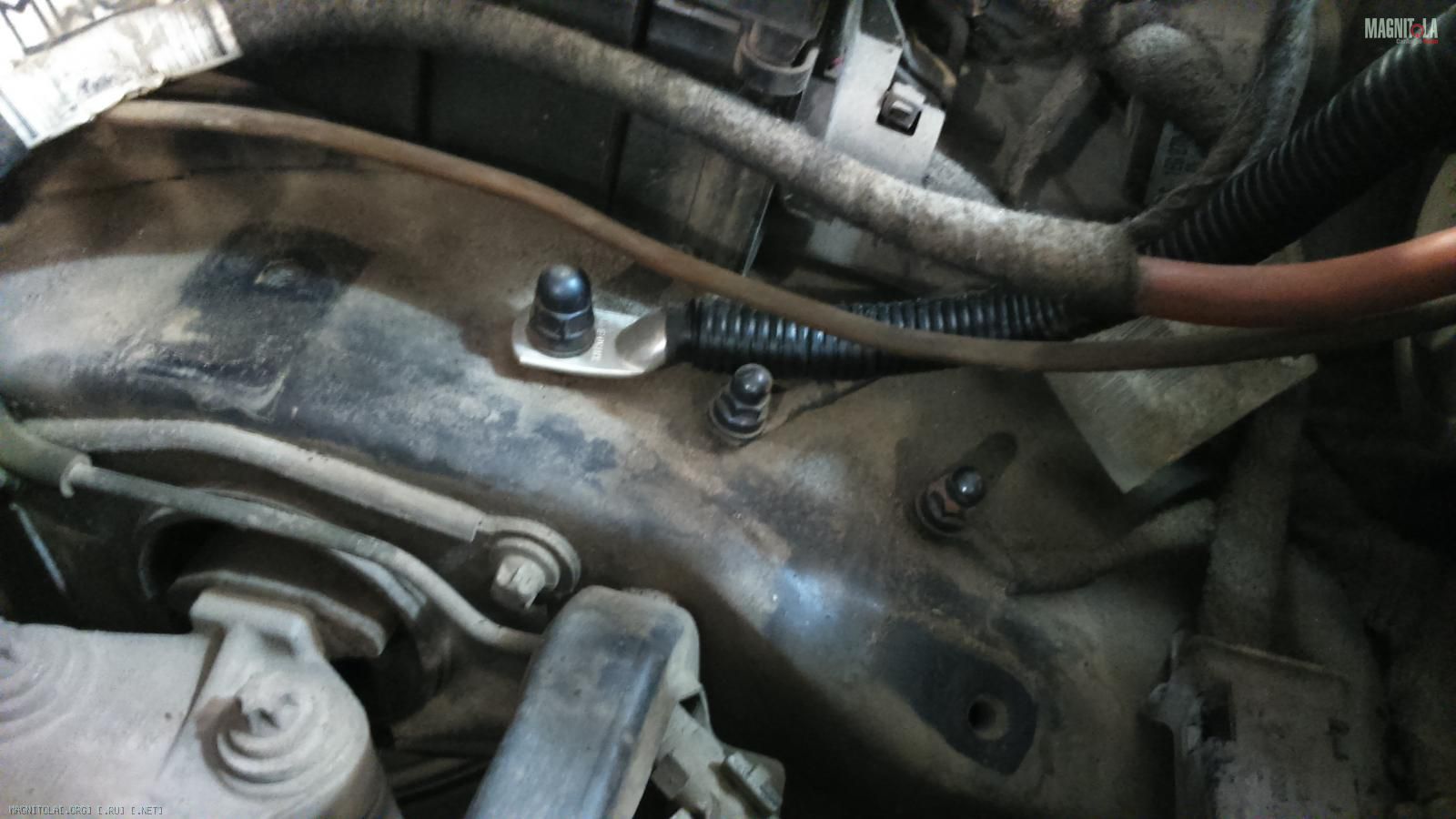

Поменял штатный провод массы от АКБ до кузова на такой же, как и силовой плюс до дистрибьютора
Вложение 1010424Вложение 1010422

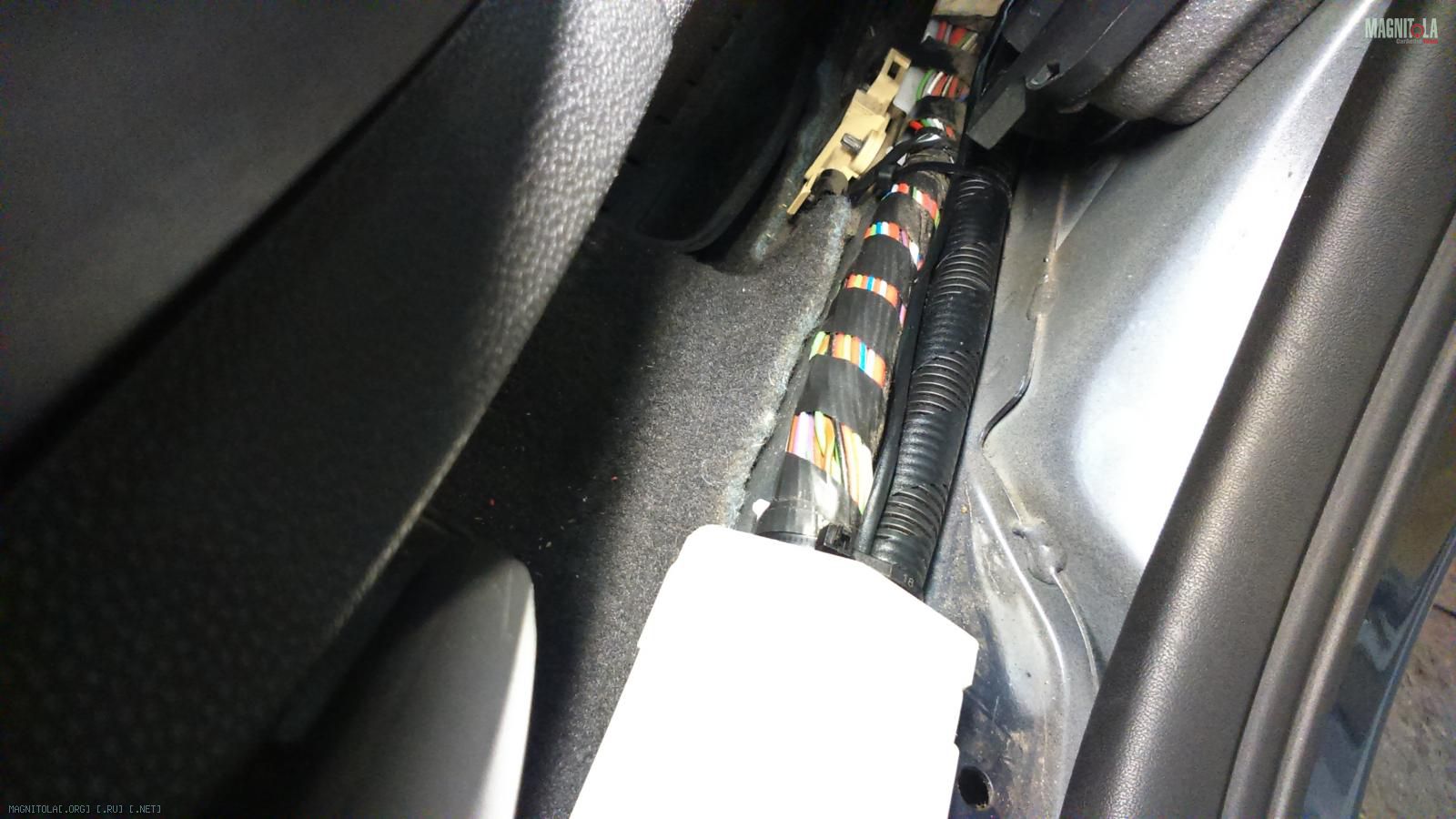

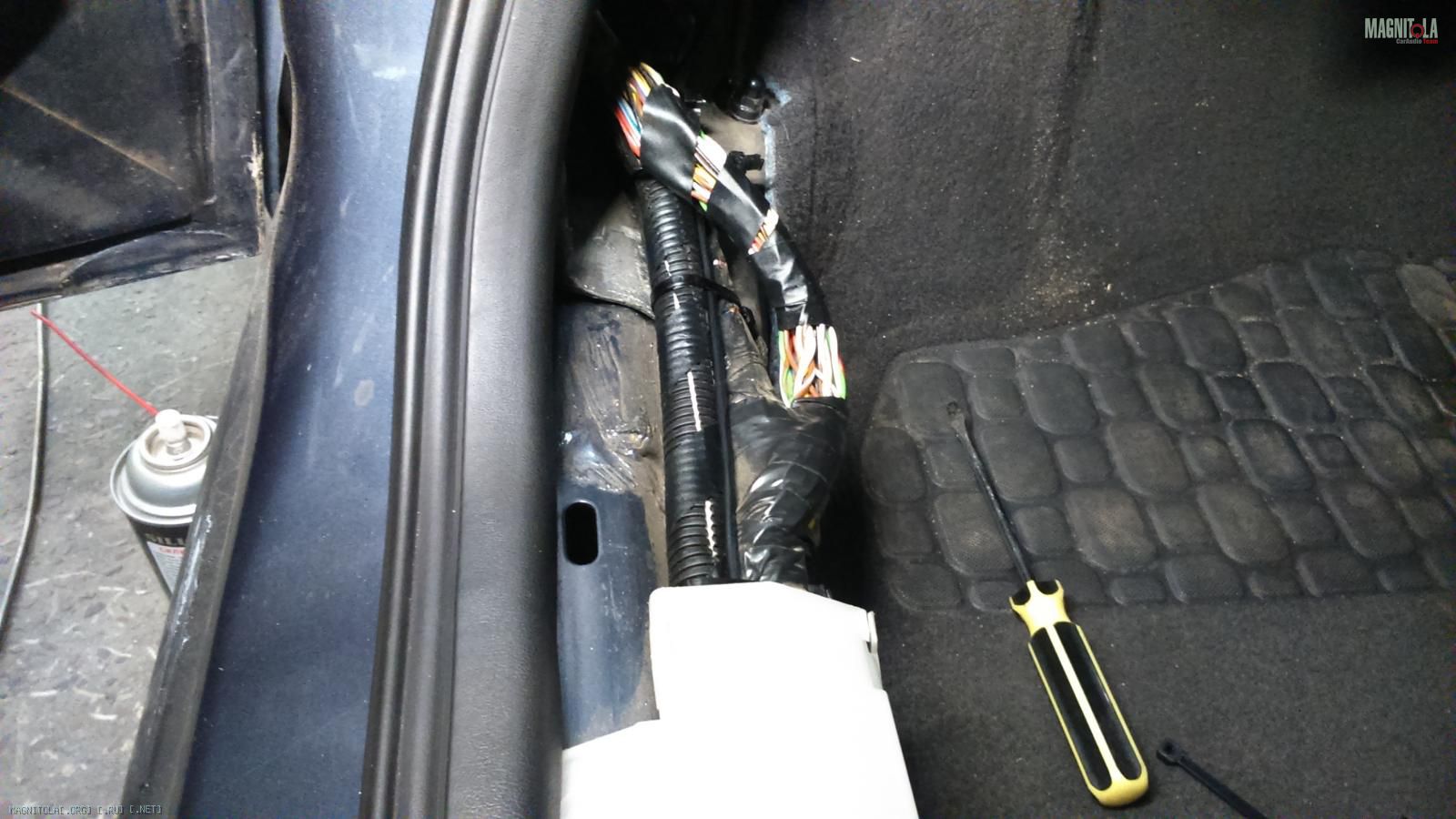

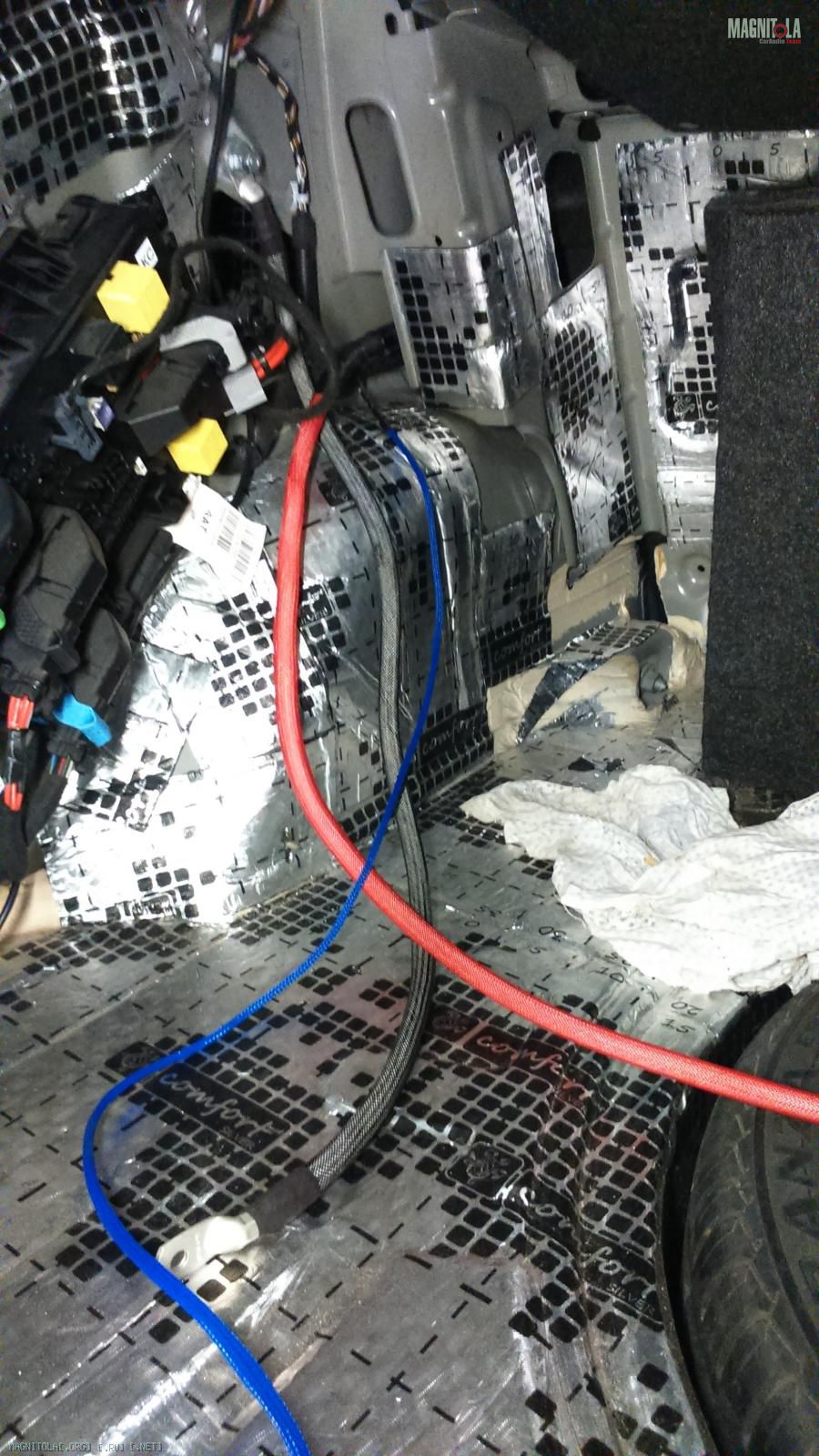

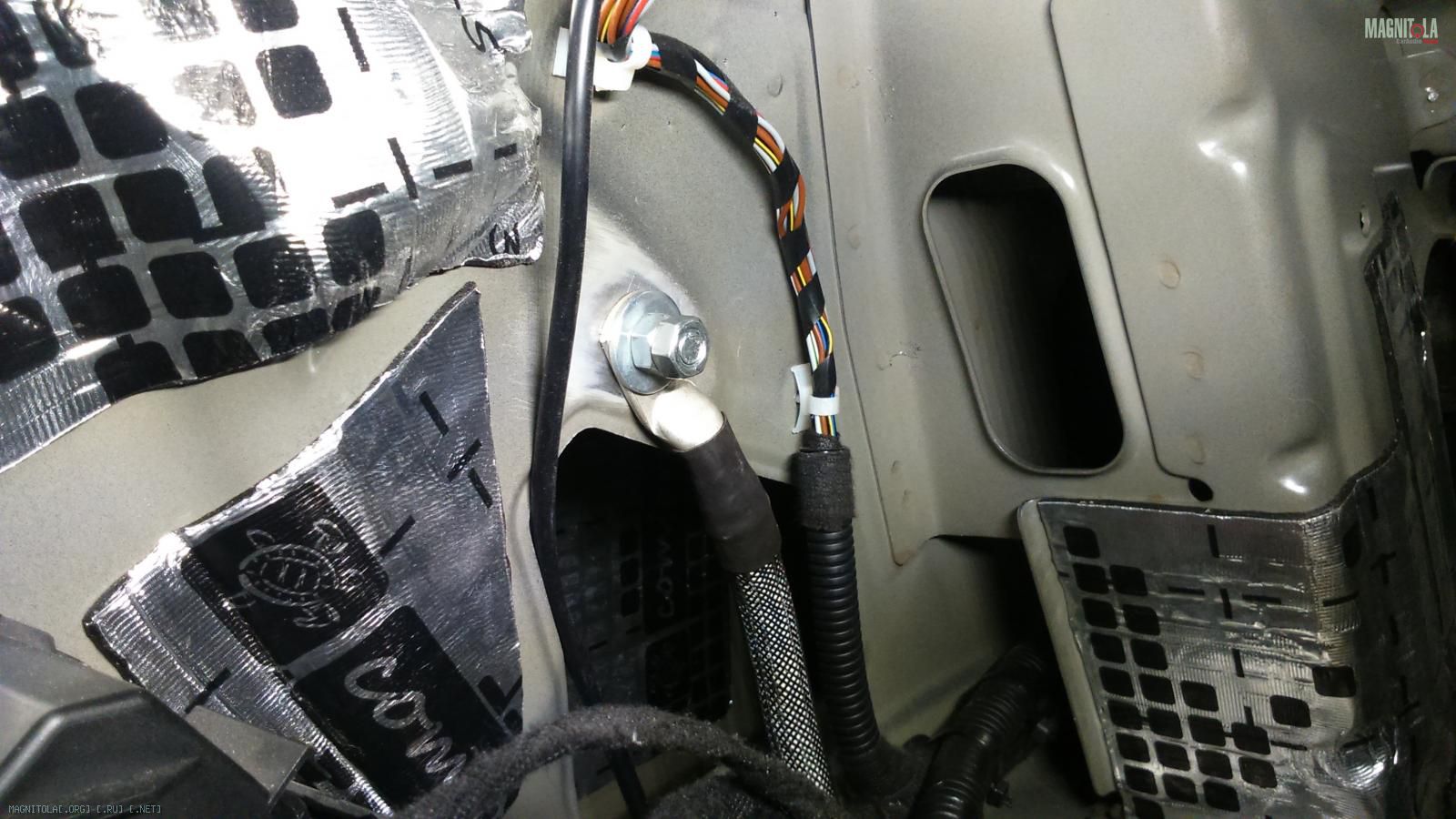

Протянул сиовой "+" в багажник, сделал силовой "-" с кузова, закрепил на болт М8. Гнется этот ПУГВ просто отвратительно, но все получилось)
Вложение 1010414Вложение 1010420Вложение 1010416Вложение 1010418

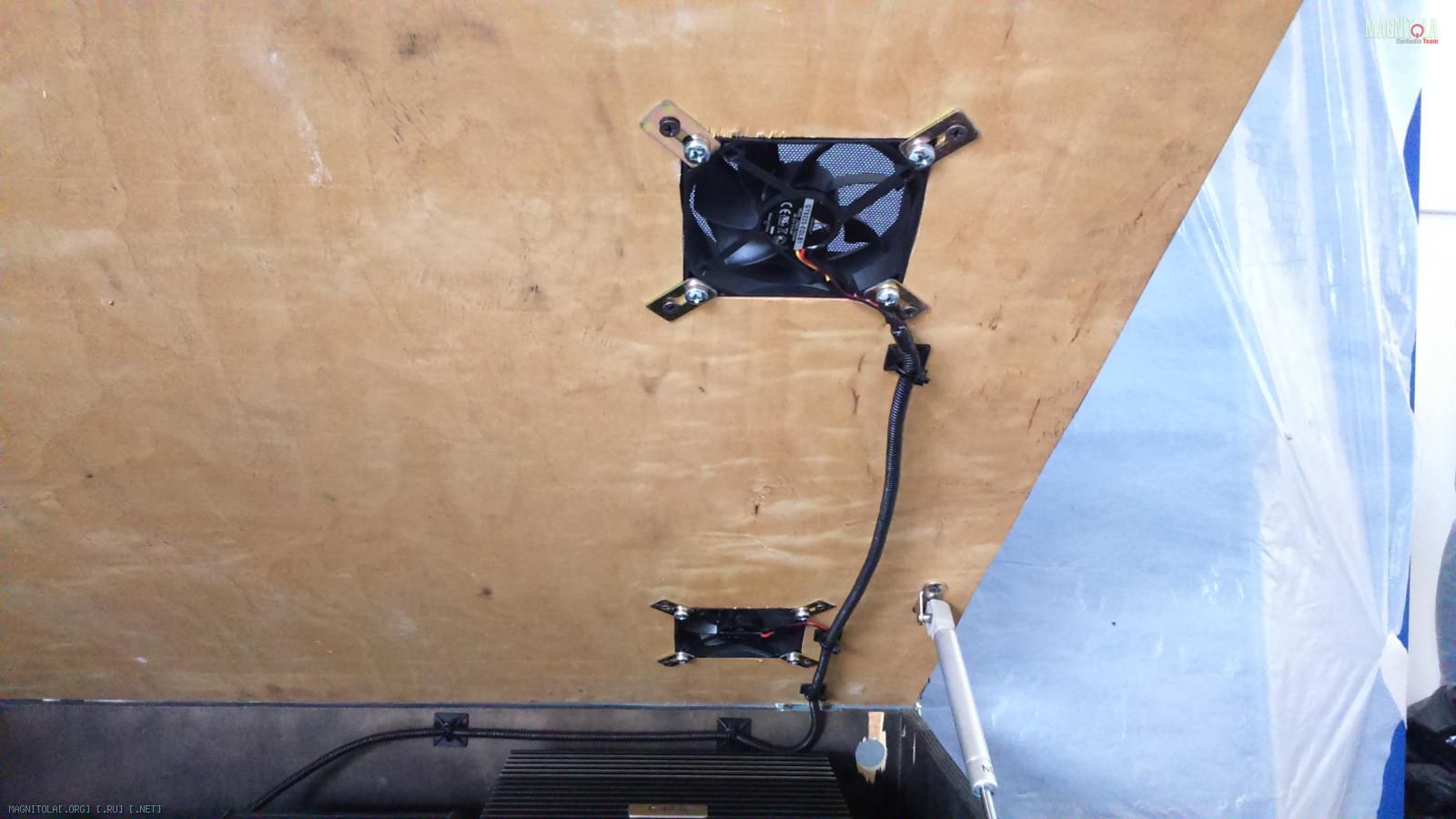

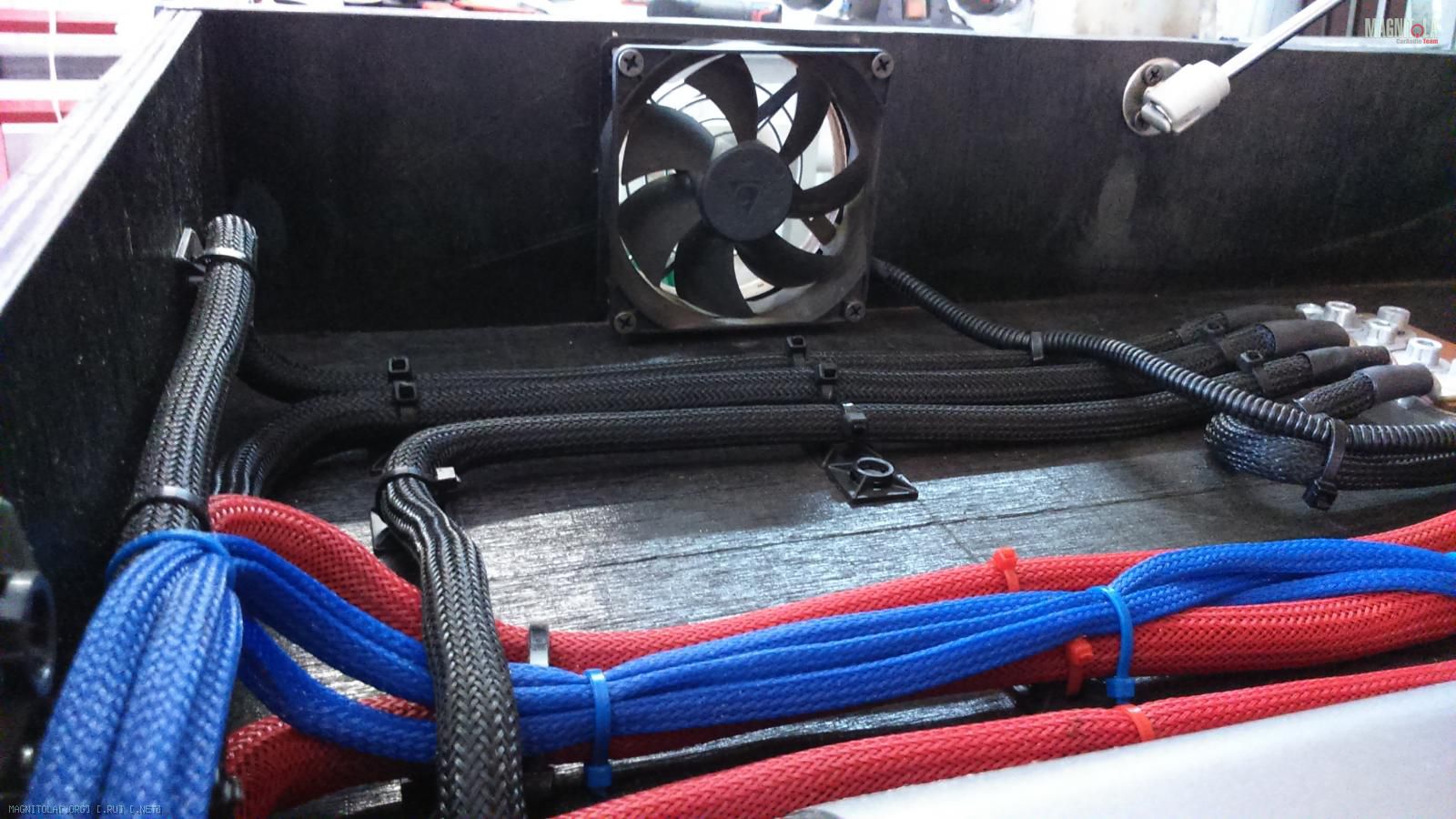

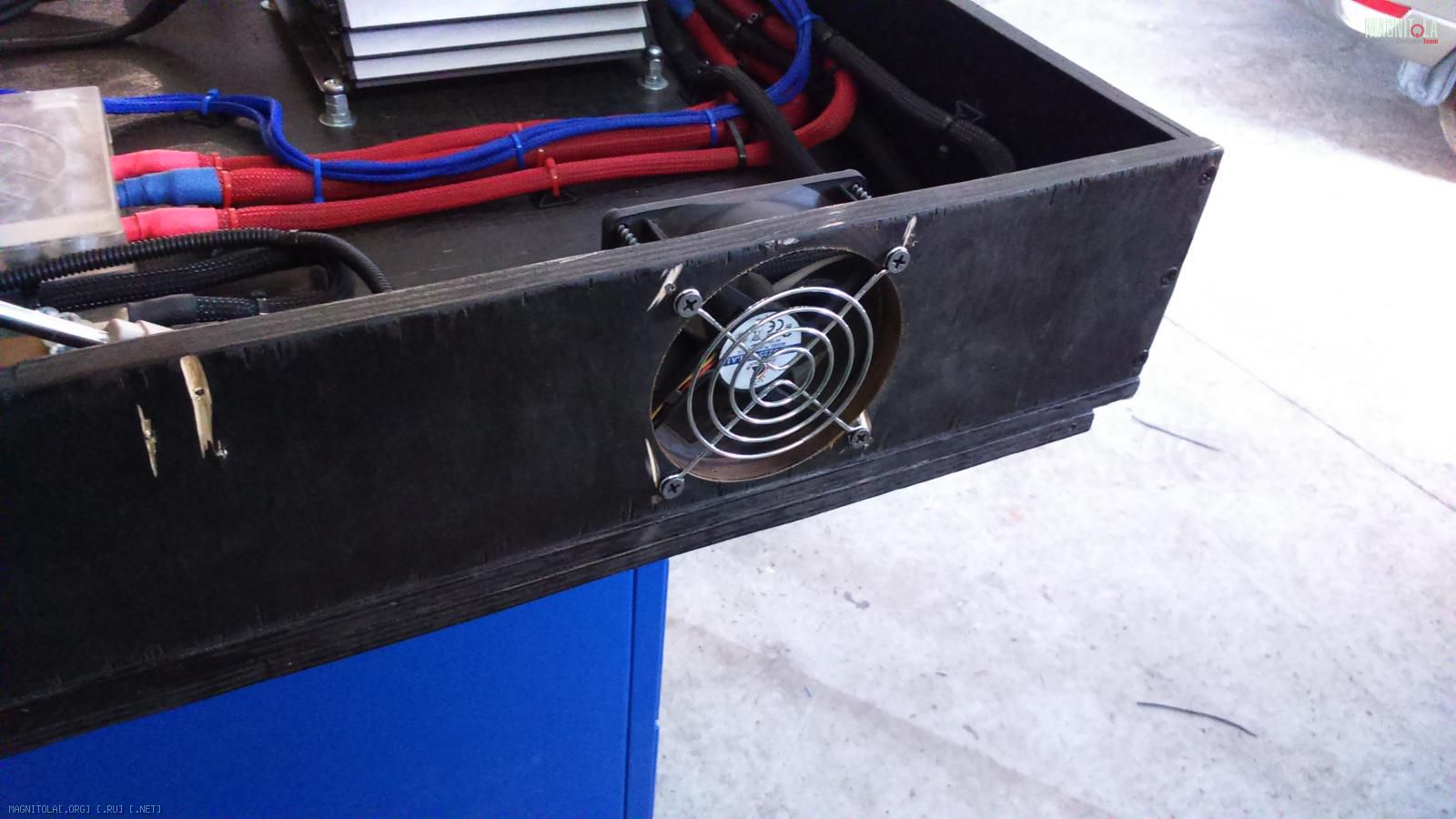

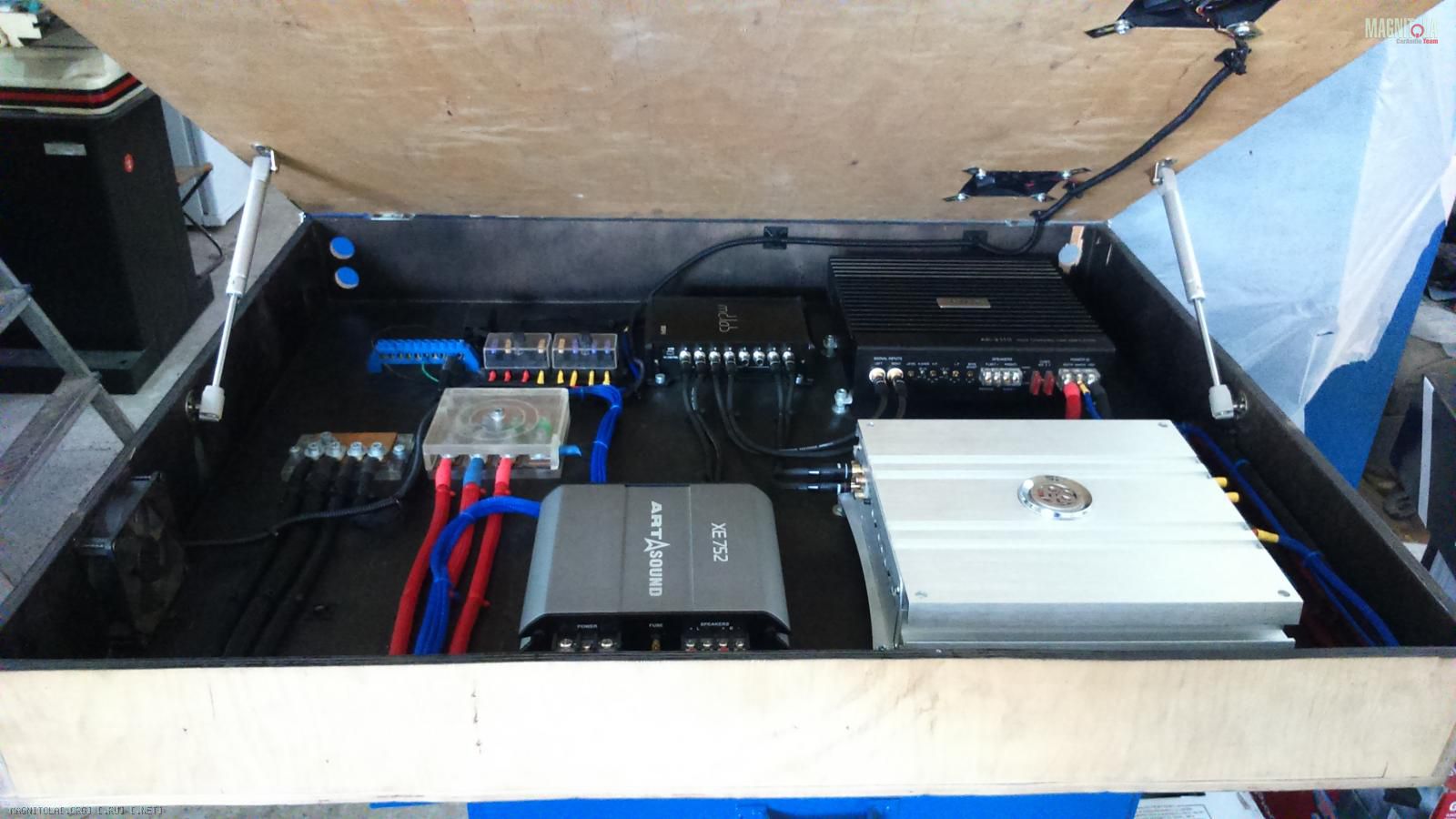

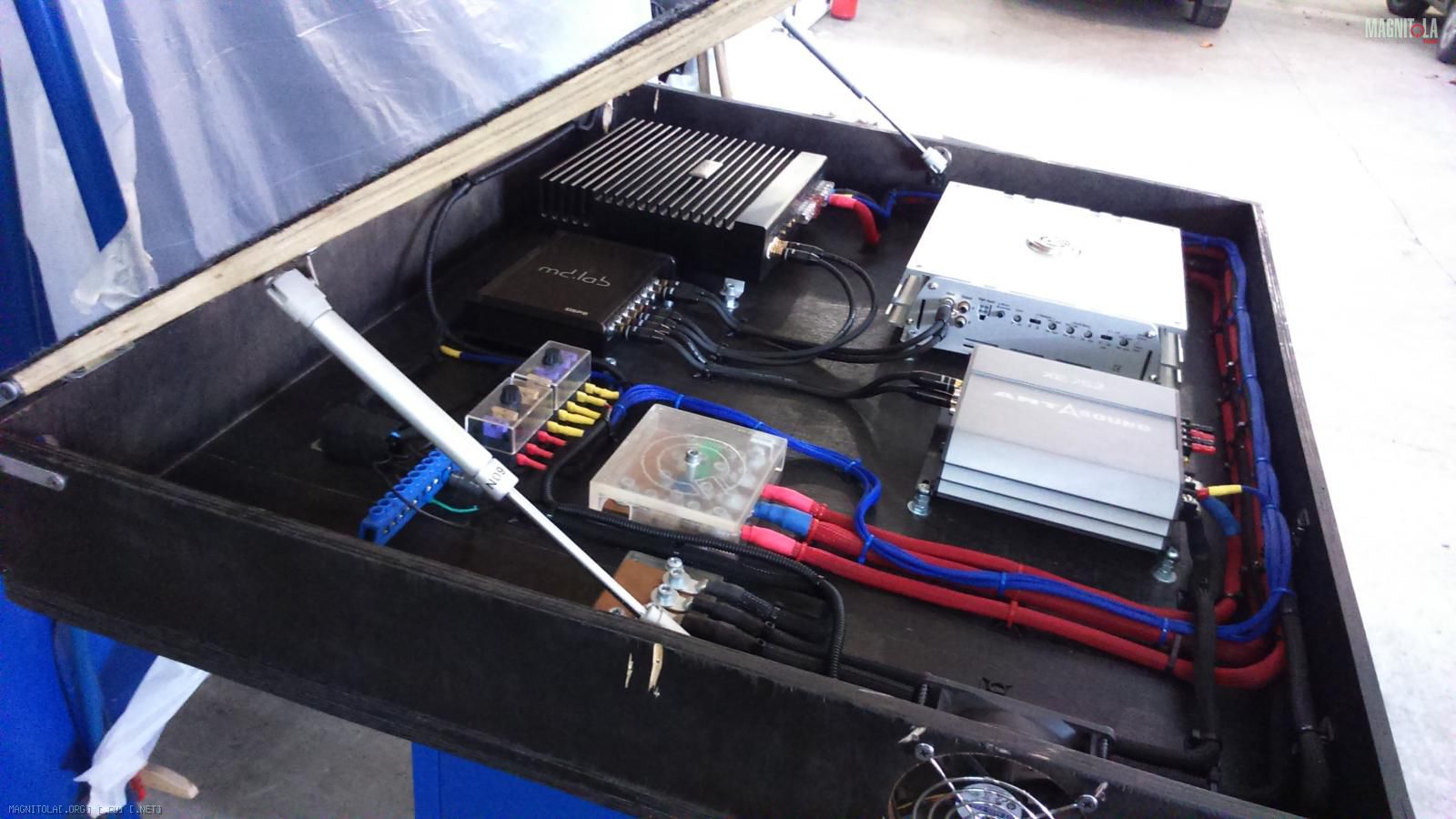

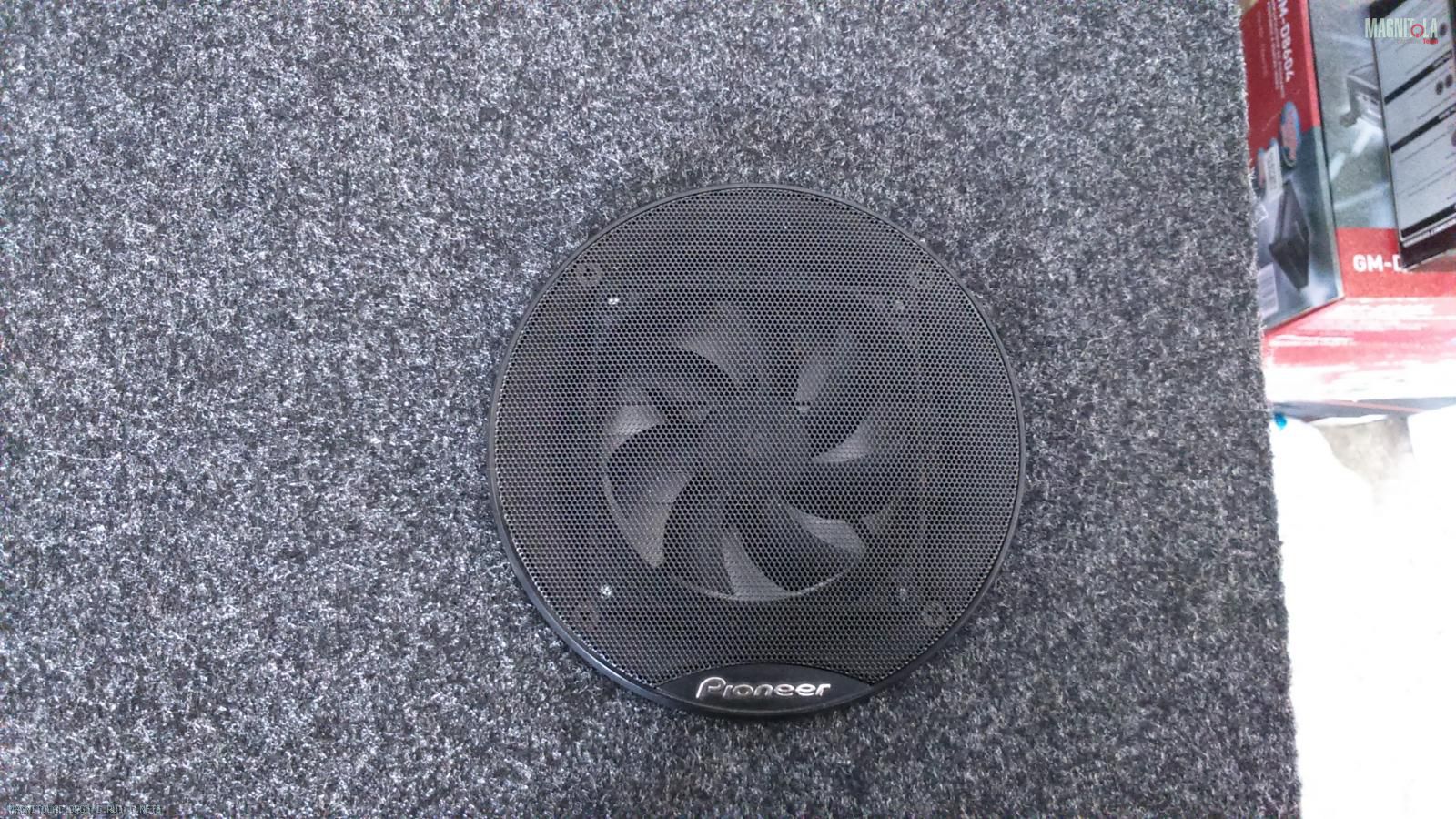

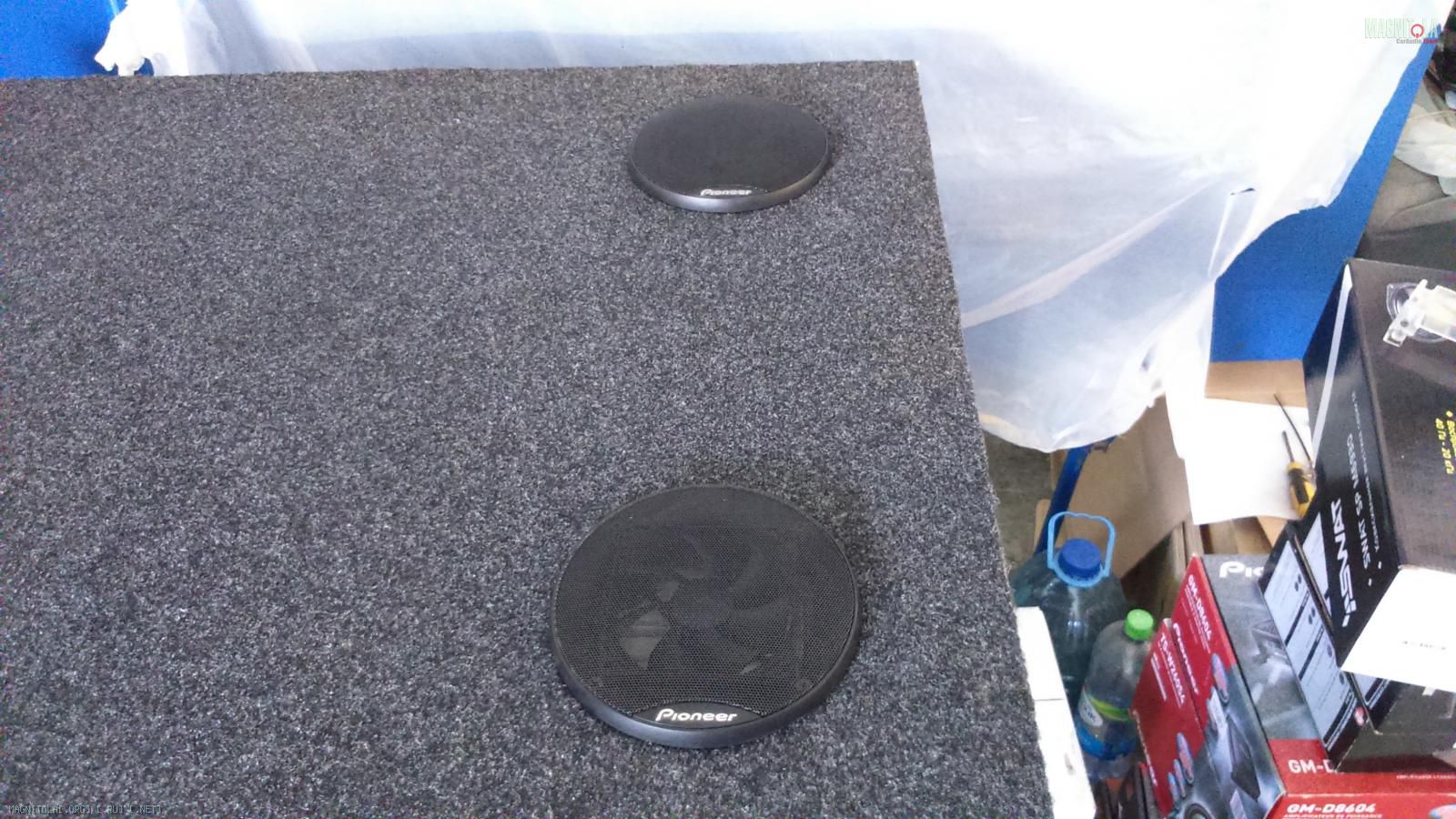

Сегодня завершил очередной этап, а именно прикрепил крышку и сделал охлаждение, установив 2 кулера над усилками, на "вдох" и один кулер в боковой стенке, на "выдох". Включаться будут вместе с усями, т.е. от релюшки Rem. При необходимости, например на зиму, их можно отключить, вытащив предохранитель из слаботочного дистра. Снизу кулеры прикреплены заподлицо с крышкой, сверху чуть выступают, но я приколхозил к ним супергрили от 13-см Пионеров)

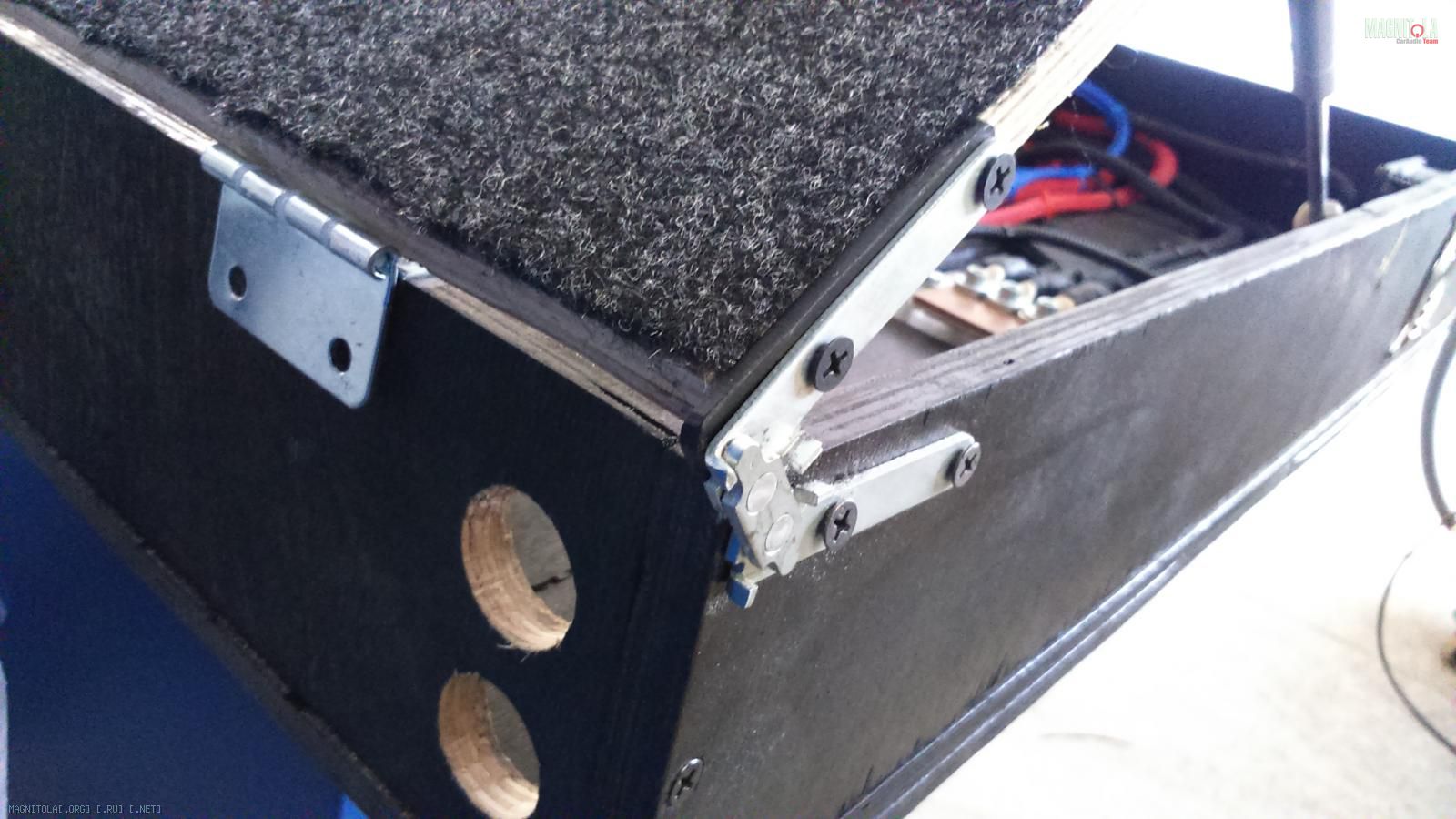

Крышка. Нашёл в магазине боковые петли, позволяющие поднимать крышку и при этом, не мешающие другим петлям, на которых поднимается короб в сборе. Также установил мебельные газовые упоры, все чётко и красиво поднимается)
Смотрим фото!
Вложение 1018972
Вложение 1018970
Вложение 1018968
Вложение 1018974
Вложение 1018976
Вложение 1018978
Вложение 1018980
Вложение 1018982
Вложение 1018984
Да, грили пока такие. Найду что-то по-симпатичнее, сразу поменяю.
Не плохо белая вписалась)))
Как там и была [emoji6]Цитата:
Сообщение от bigroller
Ай-ай-ай! Почему фоточки через тапку подгружены, а не через магнитолу?!
Это запрещено? Мне с телефона удобнее. Причём, раньше все нормально загружалось, в виде прикрепленных изображений, сейчас что-то не то...Цитата:
Сообщение от fox proteus
В правилах раздела написано, что запрещеноЦитата:
Сообщение от volueff
Хорошо, я понялЦитата:
Сообщение от fox proteus
Так пойдёт?
