Лада Калина music for the soul

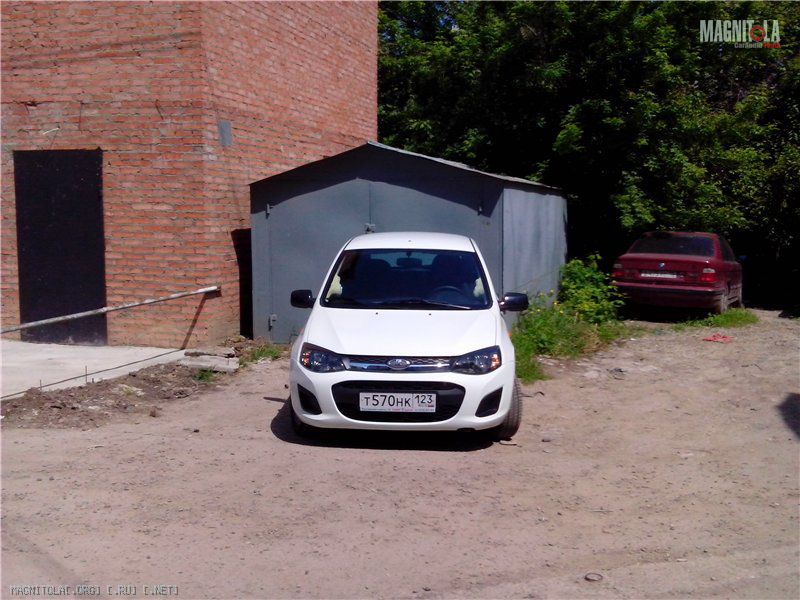

Всем привет вот решил выложить свой инстал.Правда по ходу построения он менялся так что выложу то что есть сейчас .
Вложение 755560
Состав системы на сегодня
Голова Пионер 99
Акустика TSC171+TS-S101
Уселители на фронт
Пионер GM-X904+StegQm2.75
Уселитель на саб Пионер GM-D8601
Саб Алпайн R12 старой версии.

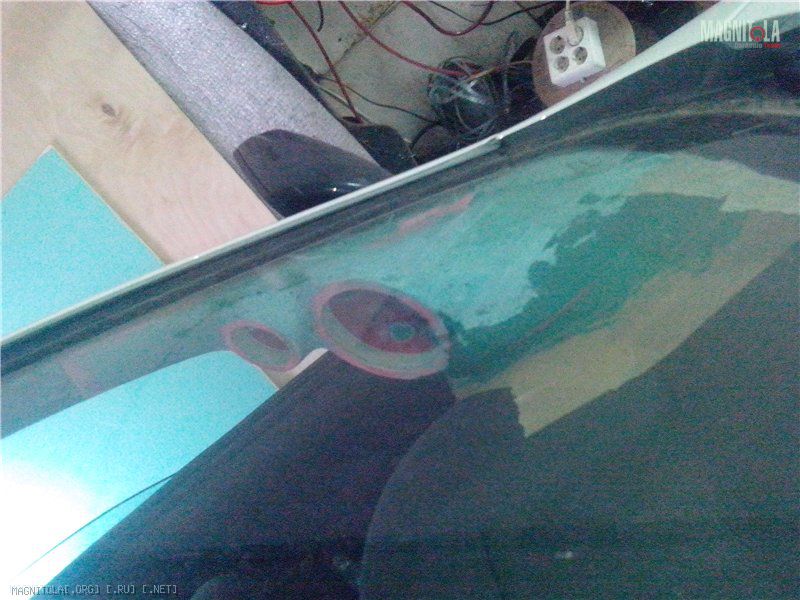

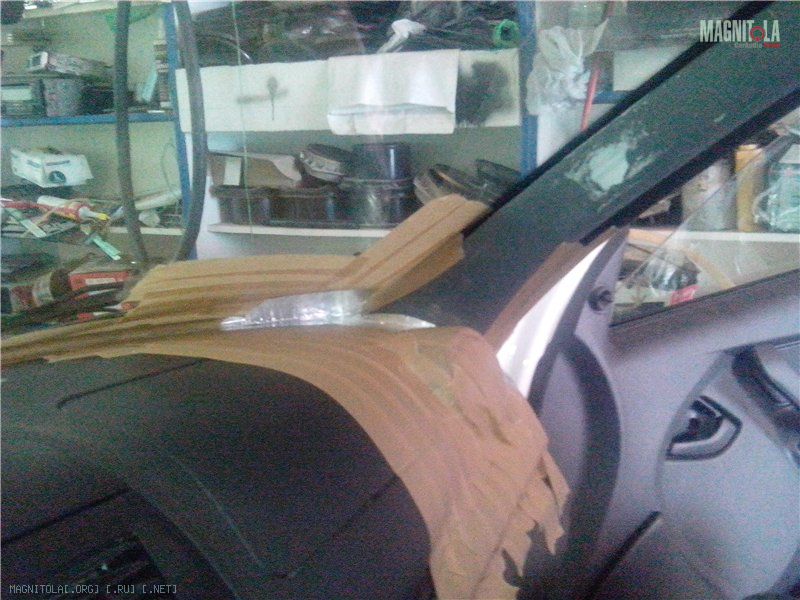

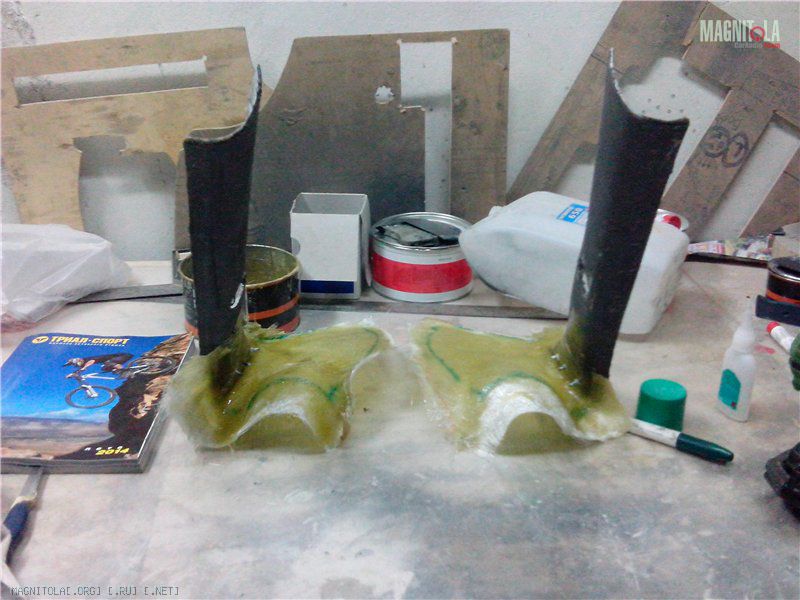

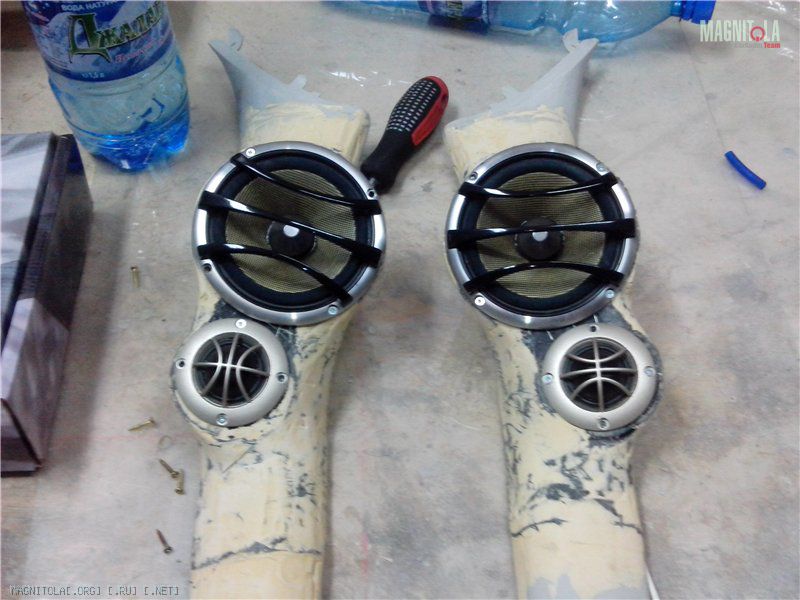

Вот первый вариант стоек под Сч и Вч
Вложение 755596

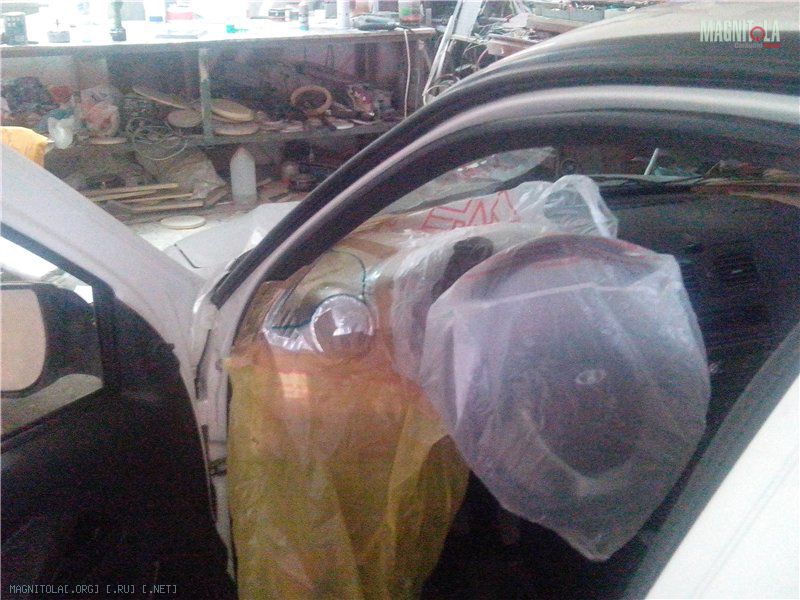

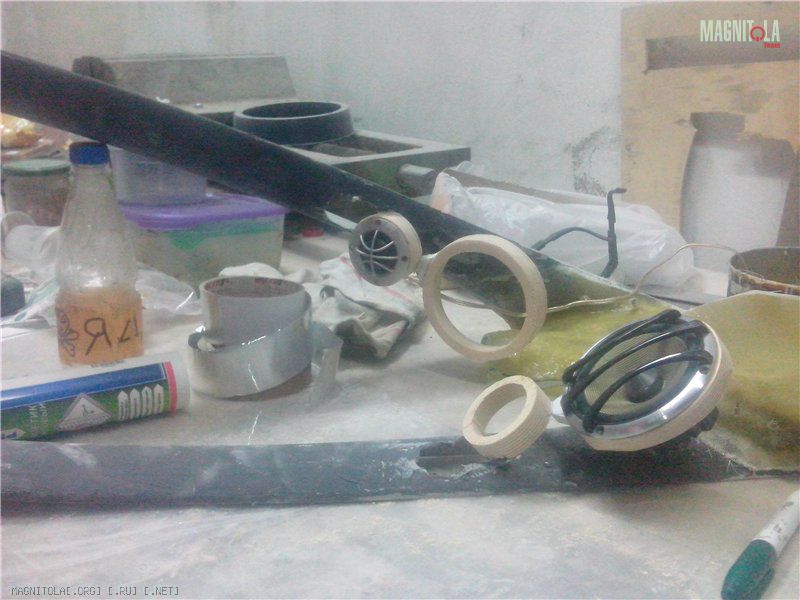

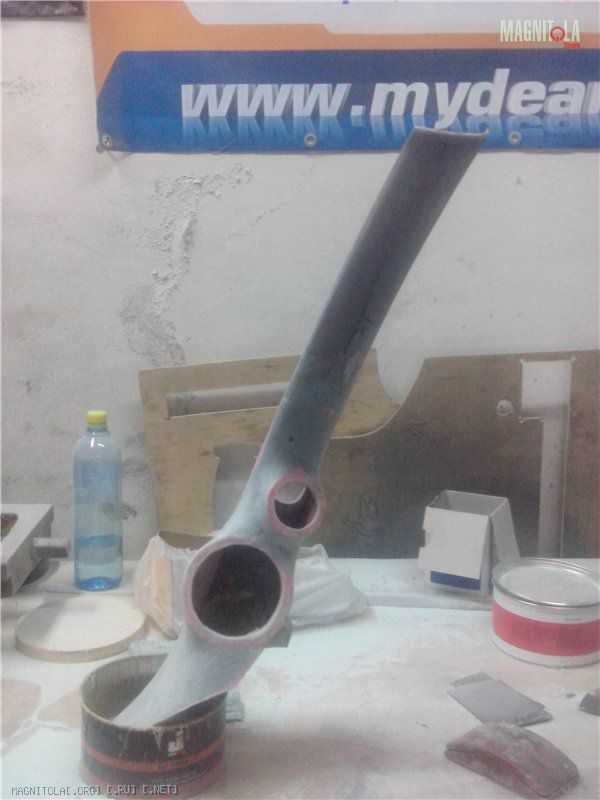

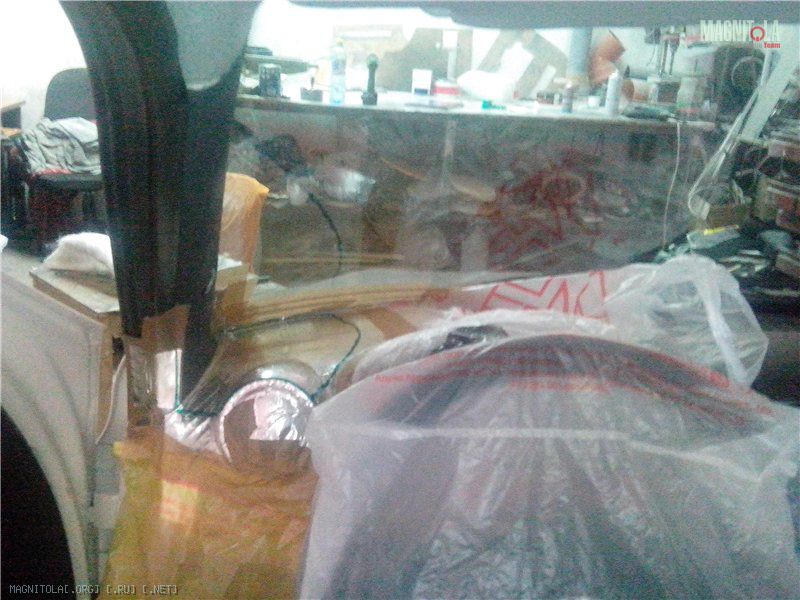

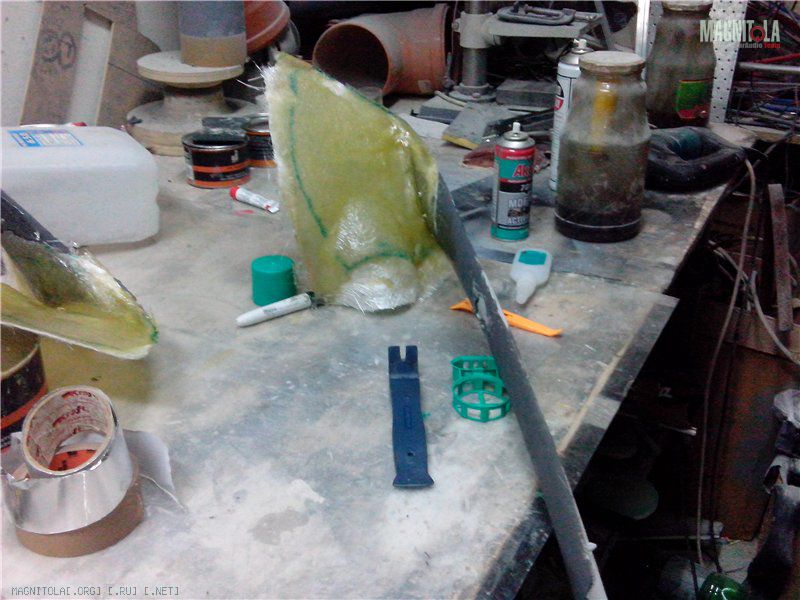

К сожалению немного послушав выкинули их в помойку.И решили делать по человечески
Вложение 755604
Вложение 755606
Вложение 755608
Вложение 755610
Вложение 755612
Вложение 755614
Вложение 755616
Вложение 755618
Вложений: 7
Re: Лада Калина music for the soul

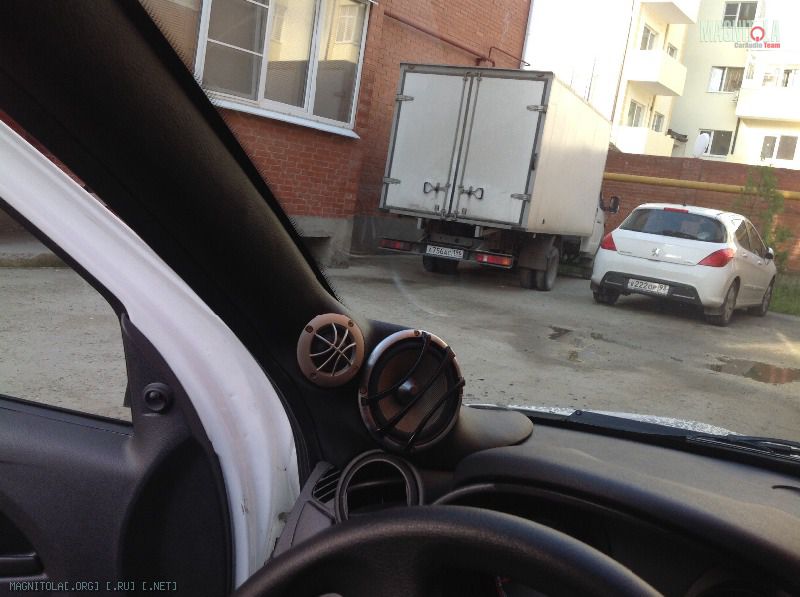

Вот как выглядят после перетяжки
Вложение 755620
Вложение 755622

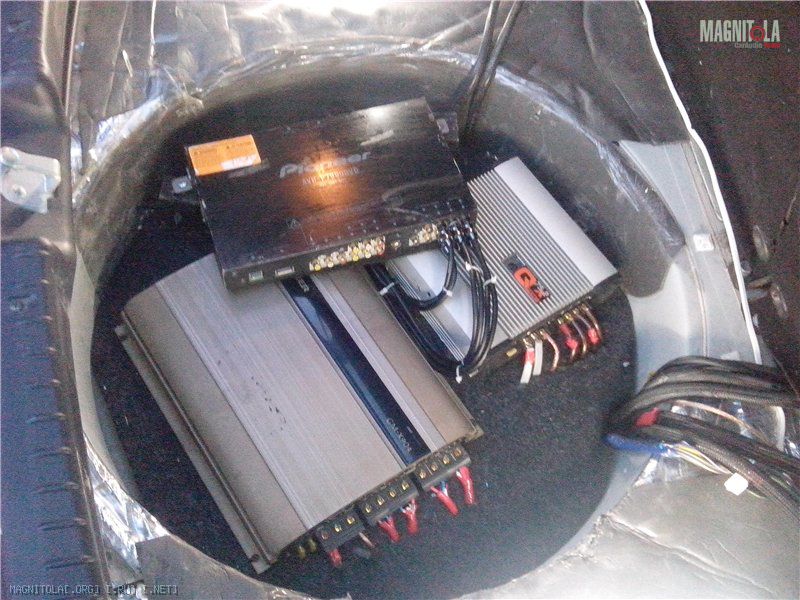

Потом плавно перешел на расположение уселителей в багажнике ,на тот момент голова стояла Пионер 7900
Вложение 755624

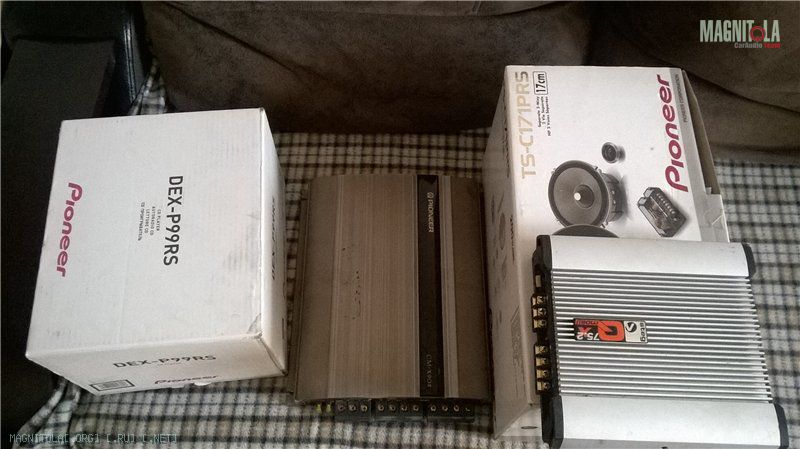

Ну и как писал выше немного покатавшись с таким расположением и системой было решено сделать апгрейд
Вложение 755626

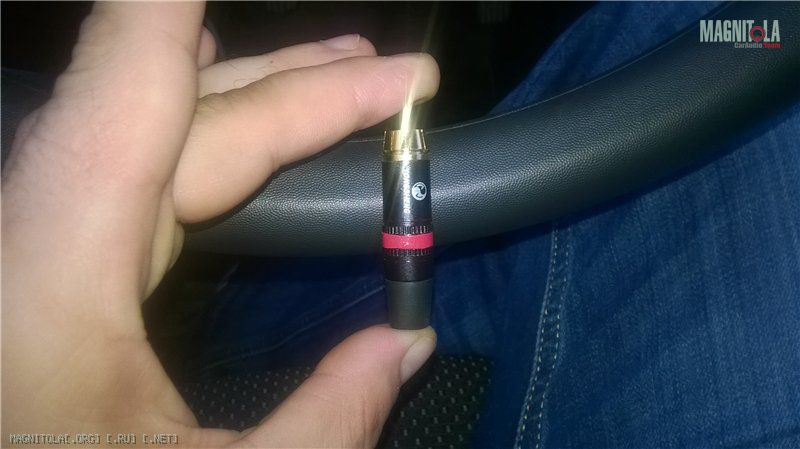

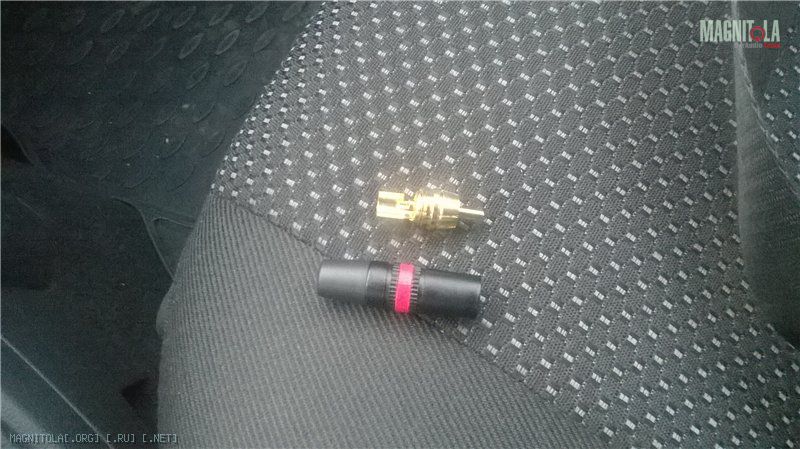

Куплены RCA
Вложение 755628
Вложение 755630

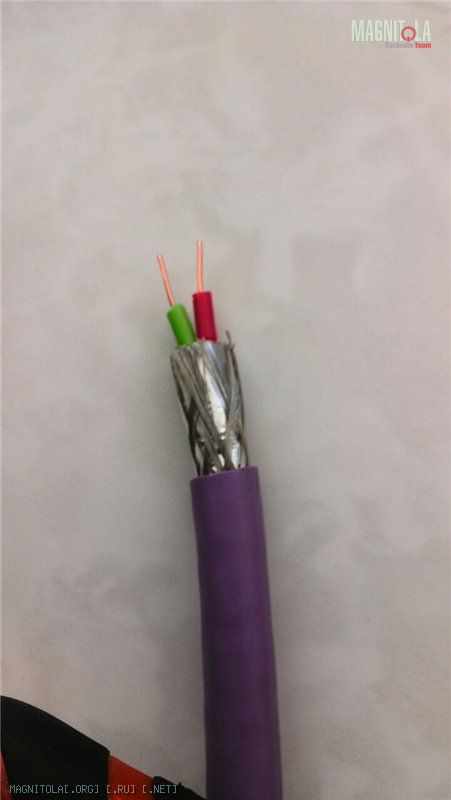

И вот такой провод на межбок фирмы Сименс
Вложение 755632
Вложений: 8
Re: Лада Калина music for the soul

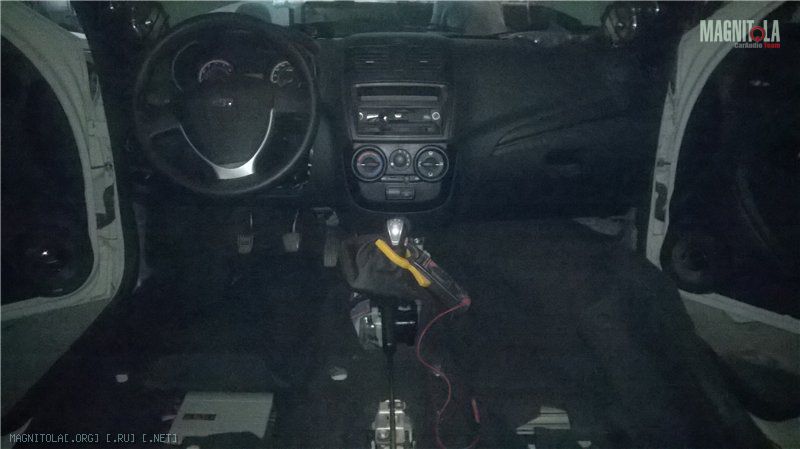

дальше все это начали устанавливать.

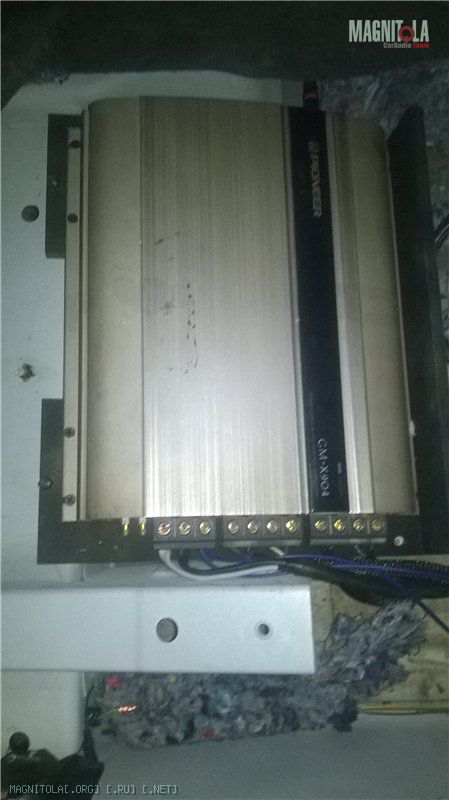

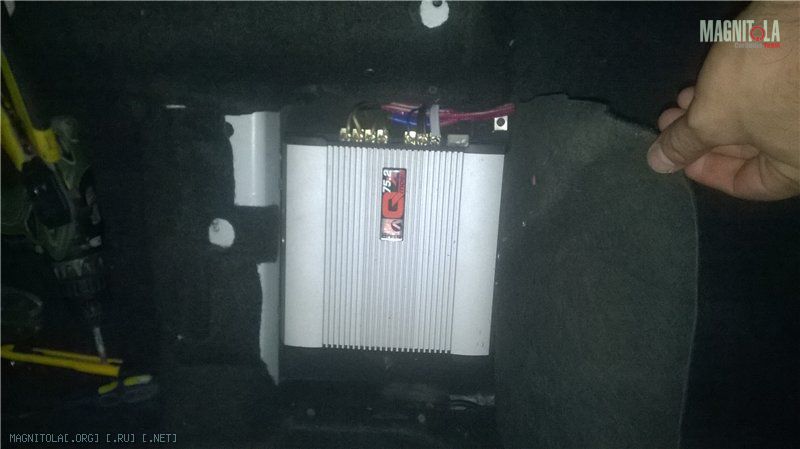

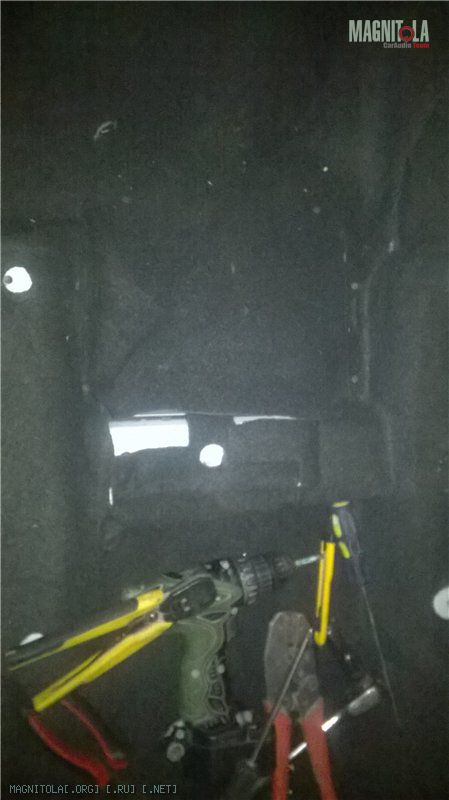

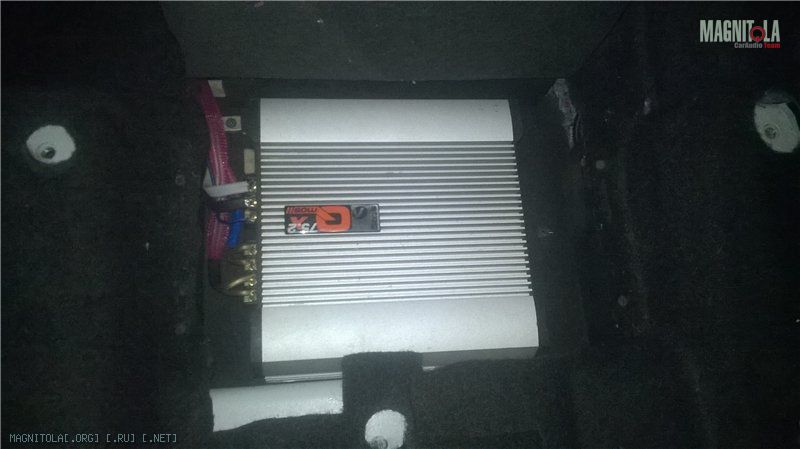

Уселители под сиденьями
Вложение 755740
Вложение 755742
Вложение 755744
Вложение 755748
по проводке что то кинули в змею что то просто так проложили.

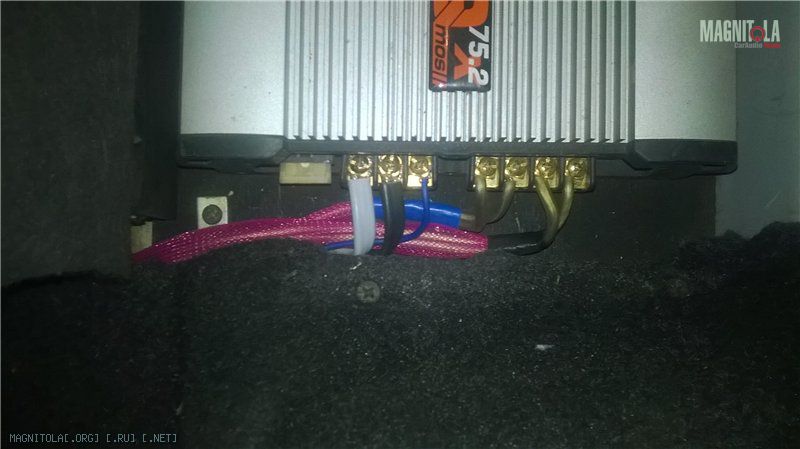

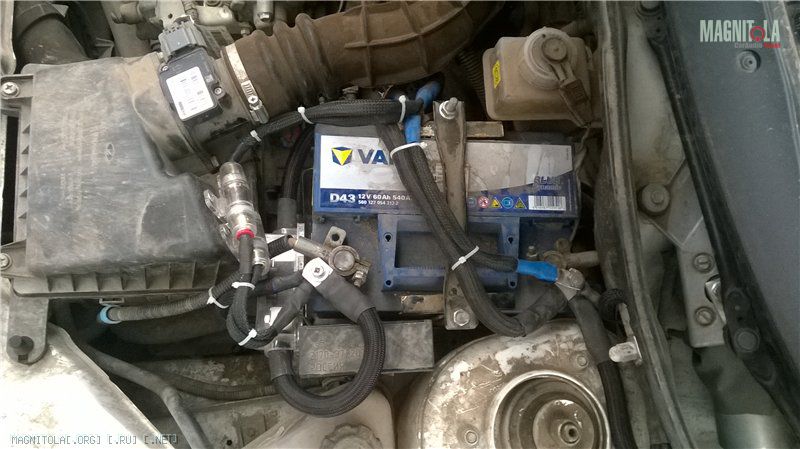

заморочились с питанием и провели 3+ и 3- на каждый усь свое питание
Вложение 755756
Вложение 755758
Вложение 755760

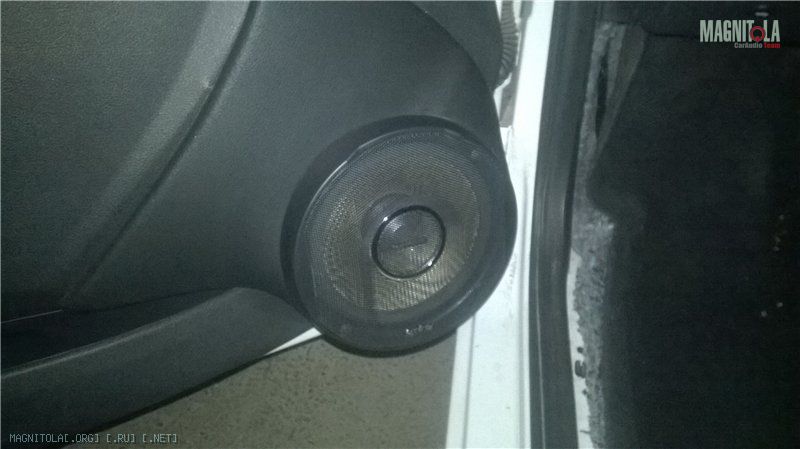

ну и сами обшивки с накладными подиумами
Вложение 755762
Re: Лада Калина music for the soul
пух, по фото не понятно: а что с воздуховодами для задних пассажиров? Ампутировал?
И если есть, покажи фото изготовления подиумов и накладок под мидбасы.
Если нет, хотя-бы фото подробное без динамика.
Спасибо :)
Вложений: 8
Re: Лада Калина music for the soul
ну и в таком виде я проездил около 2 месяцев
и опять апгрейд системы но только теперь готовлюсь на соревнования,пока так и не закончил с инсталяцией

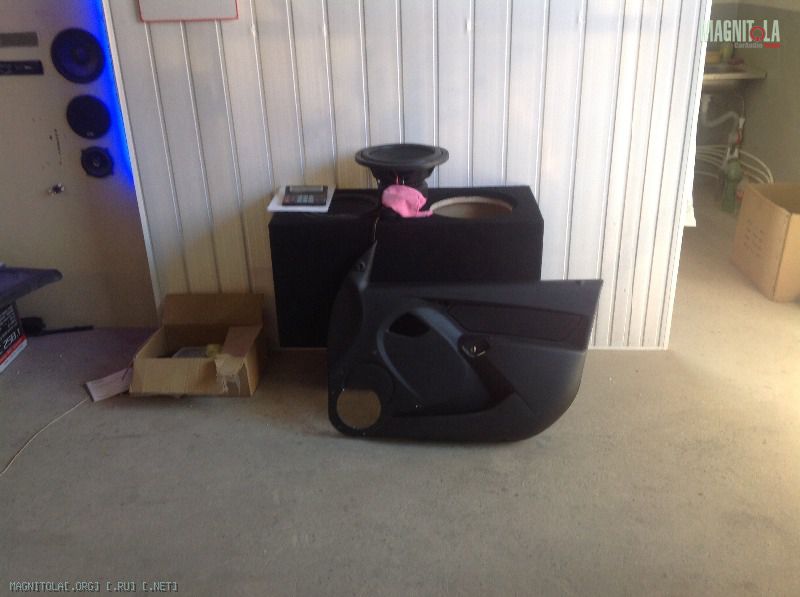

первым делом снял накладные подиумы и начали делать новые.Передние и задние перетянуты + перетянута вставка бархатом.

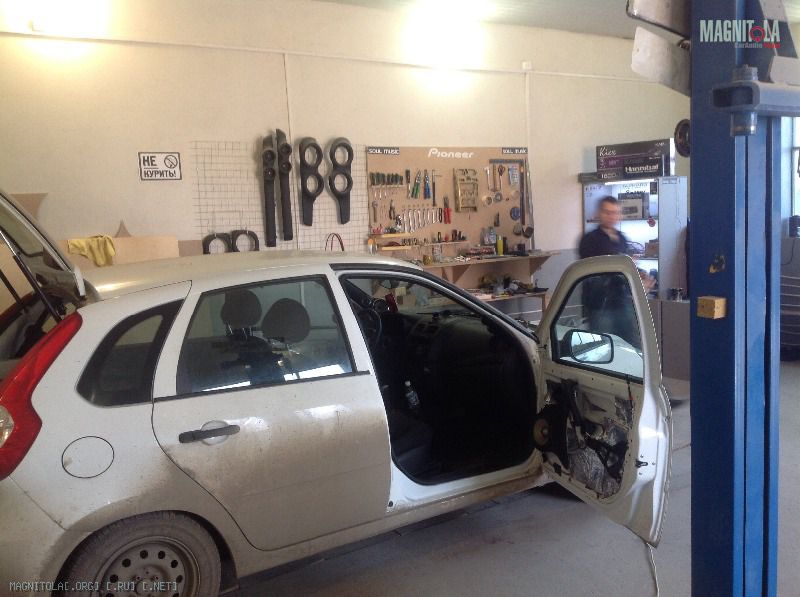

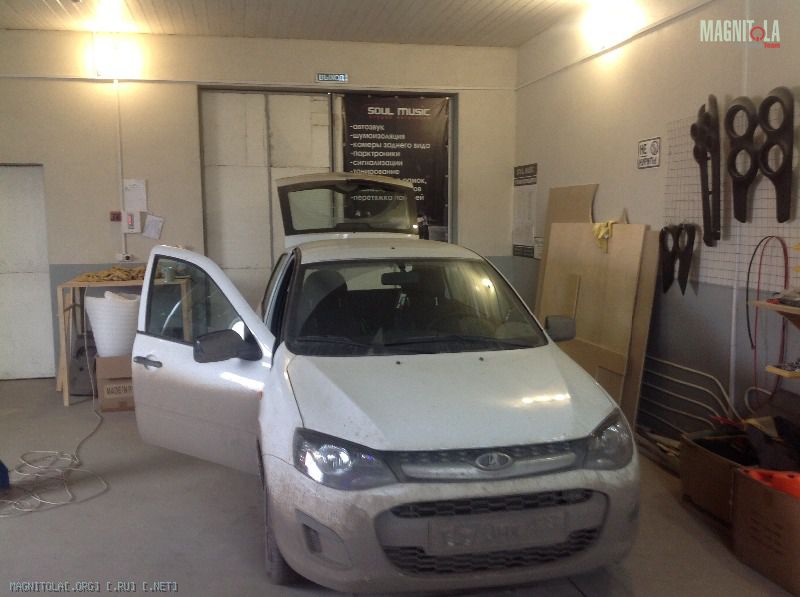

вот кое что из процесса
Вложение 755764
Вложение 755766
Вложение 755768
Дальше вырезаем вставку,она там даже не запаяна а цельно литая с обшивкой.Шкурим и грунтуем
Вложение 755770

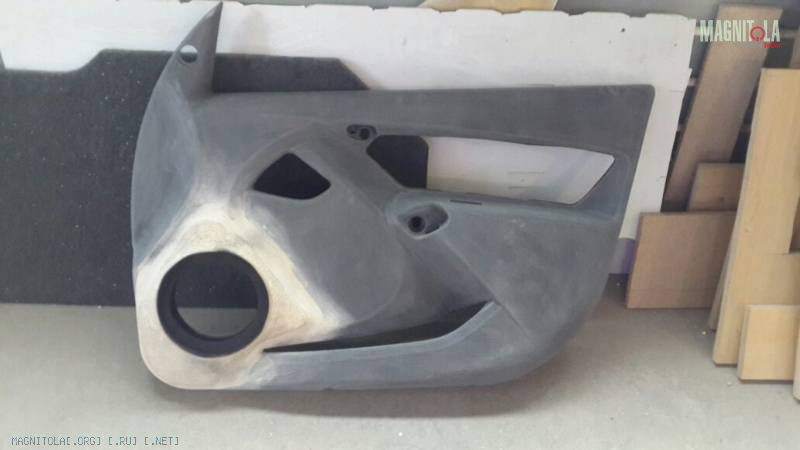

Передние
Вложение 755772

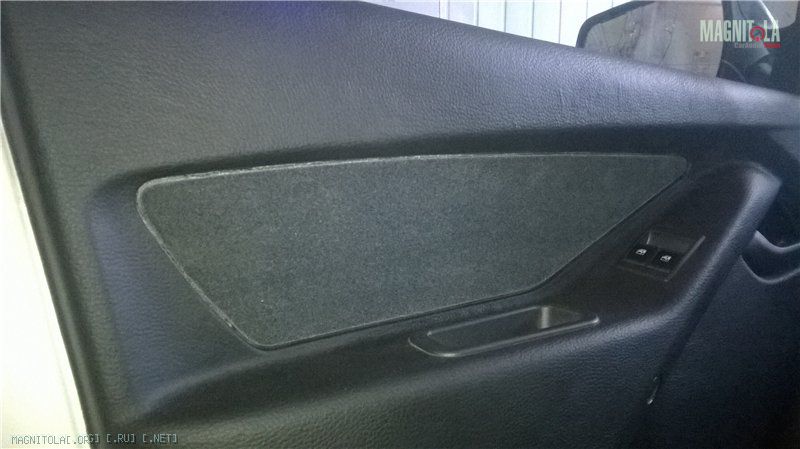

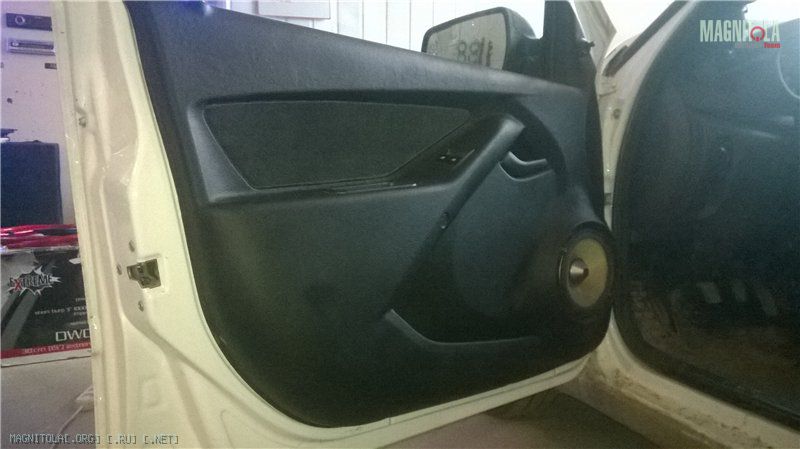

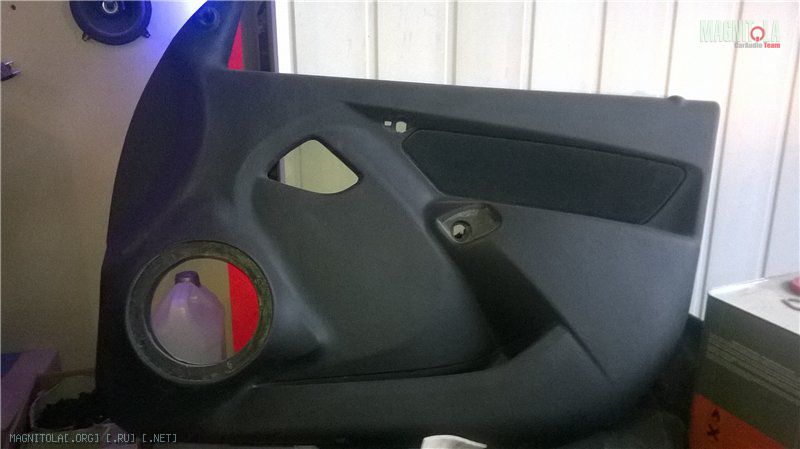

вот готовый вариант
Вложение 755774
Вложение 755776
Вложение 755778
Re: Лада Калина music for the soul
Цитата:
Сообщение от
AiratNCH пух, по фото не понятно: а что с воздуховодами для задних пассажиров? Ампутировал?
И если есть, покажи фото изготовления подиумов и накладок под мидбасы.
Если нет, хотя-бы фото подробное без динамика.
Спасибо :)
воздуховоды удалили.
Фото подиумов нет к сожалению.Я их не делал купил в интернет магазине за 1500 пара.
Это так сказать был отправной вариант .Потом их тоже выкинули.
Там все очень просто площадка+кольцо +пена ну и материал.[COLOR="Silver"]
---------- Сообщение добавлено 14.04.2015 в 21:59 ----------
После всего этого у меня был отпуск неделю и за это время я переложил 3 раза проводку.
В итоге остановился на варианте из под капота идут 2 протяжки 0Га + и - до багажника от туда все будет разделятся и от дистрибьютера уходить 2 протяжками + и 2 минуса на уселители подсиденьями.
Протяжки будут идти проводом ПВ 16.
Наверно не буду выкладывать все что наворотил.Отправлю только последний вариант
Вложений: 15
Re: Лада Калина music for the soul
Идем дальше

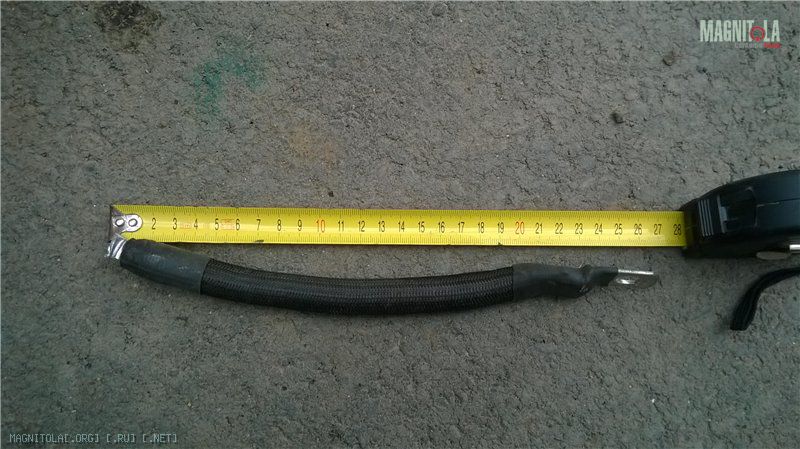

Кусочек кабеля от Акб до преда
Вложение 755782
Вложение 755784

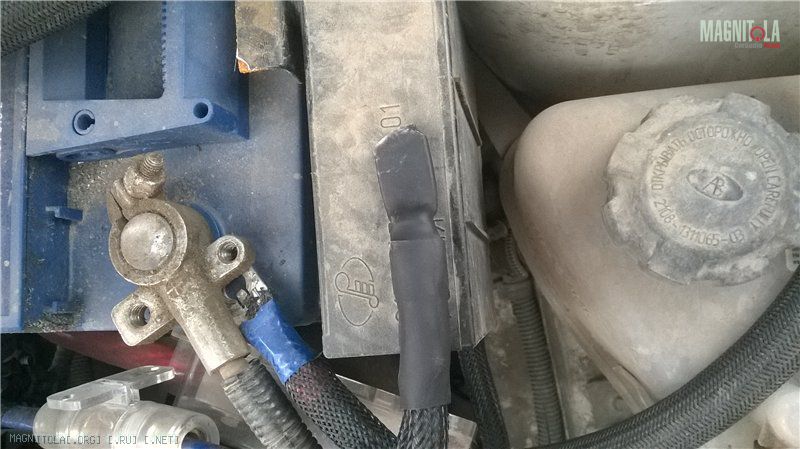

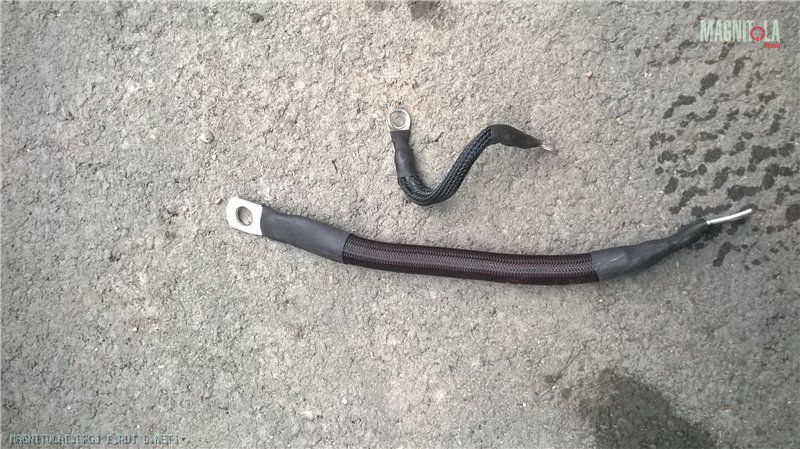

продублировал минус от акб на кузов
Рядом лежит родной
Вложение 755786

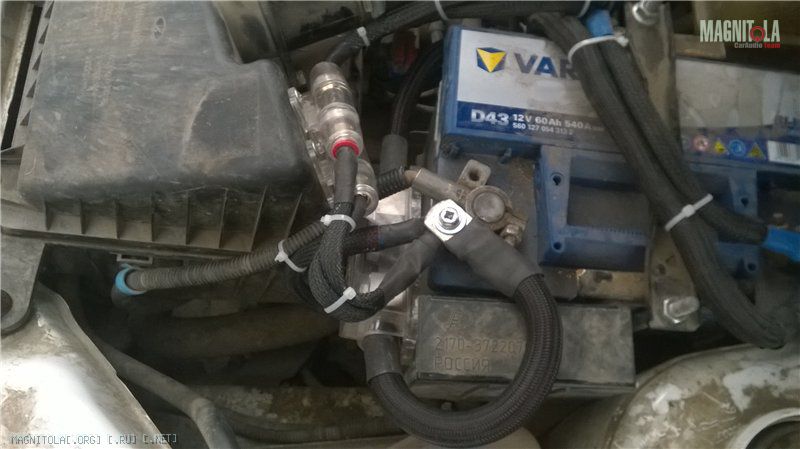

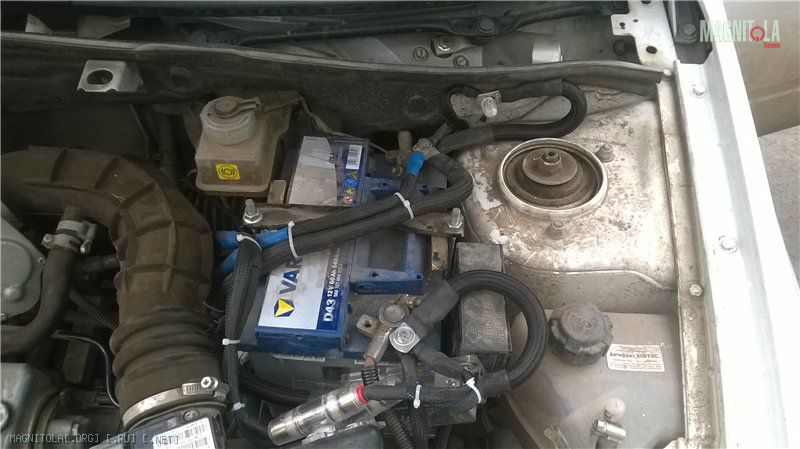

Вот такое у меня было под капотом. Змеиная свадьба
Вложение 755788
Вложение 755790

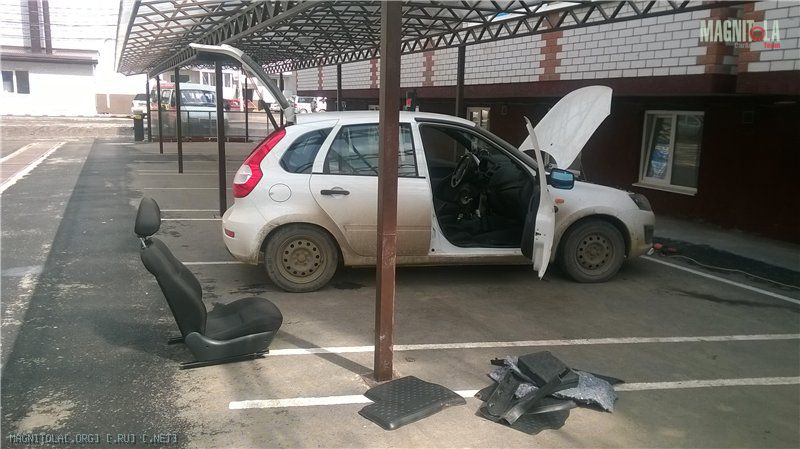

Вот так прекрасно я проводил отпуск
Вложение 755792

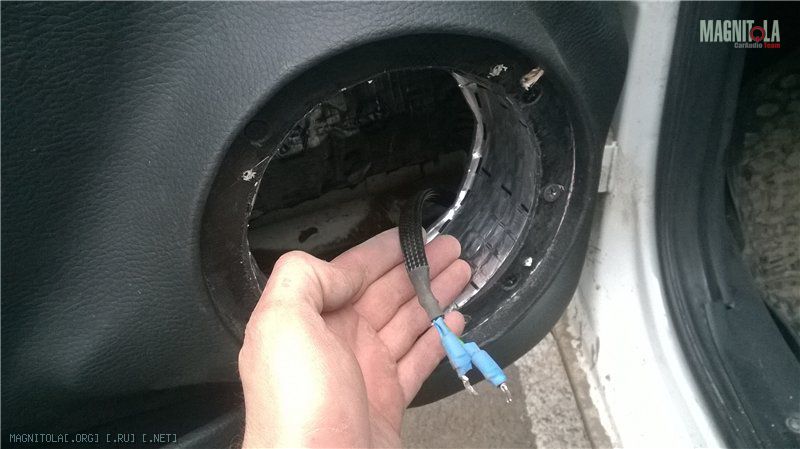

Ну и сама проводка
Вложение 755794

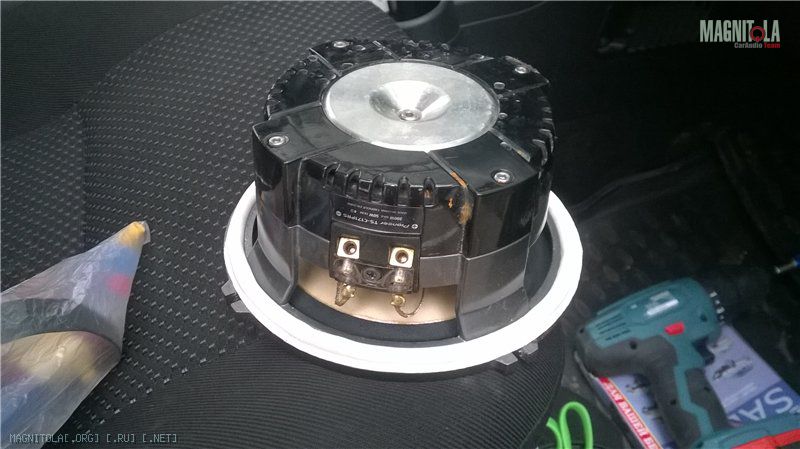

На миды наклеил уплотнительную резинку
Вложение 755796

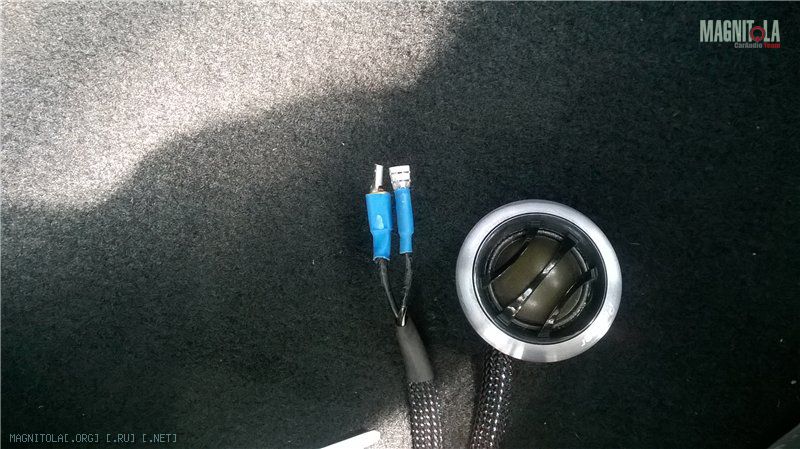

Немного Вч
Вложение 755798

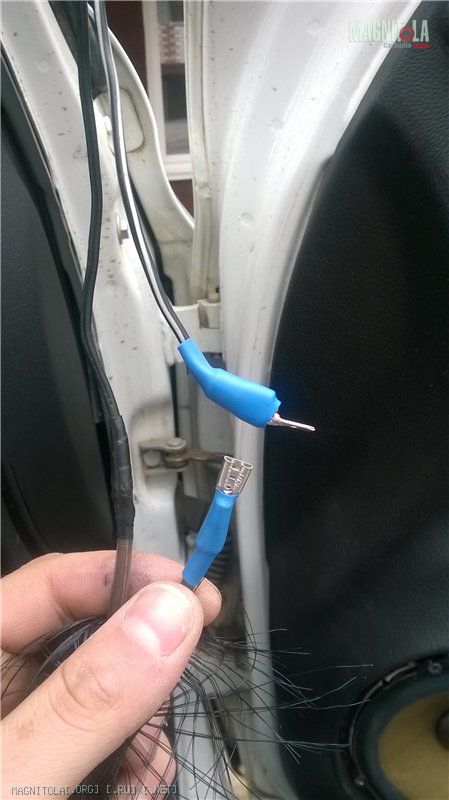

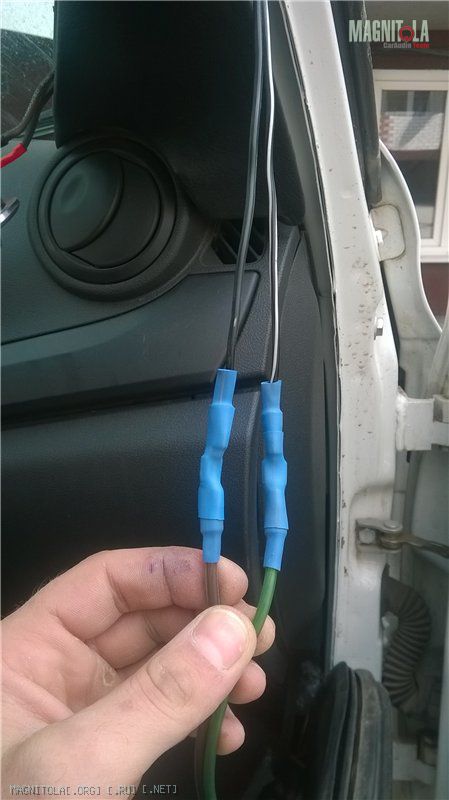

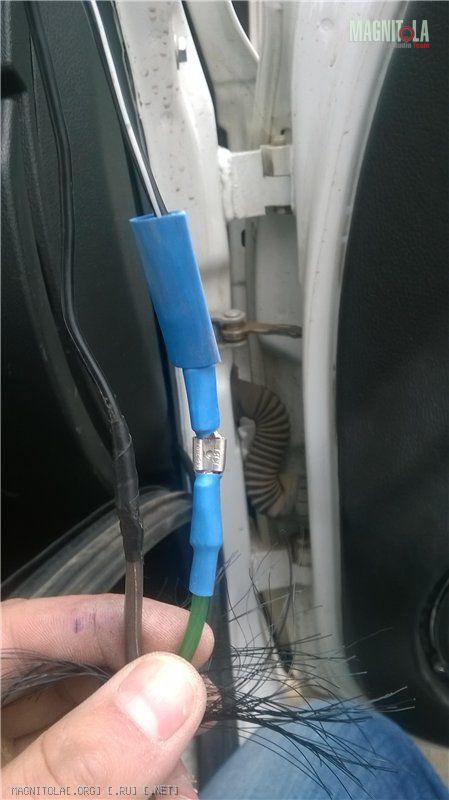

Далее соединяем родной провод от ВЧ c проводом от уселителя и все это изолируем термоусадкой и змеей
Вложение 755800
Вложение 755802
Вложение 755804

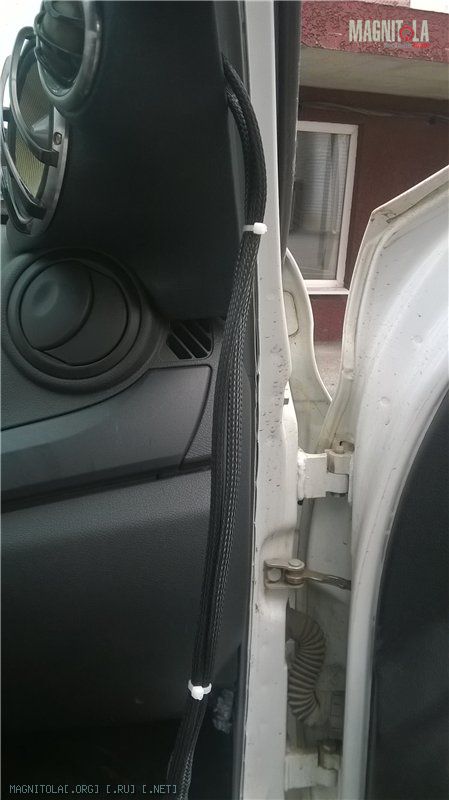

Сч также в змею и термоусадку
Вложение 755806
Вложение 755808

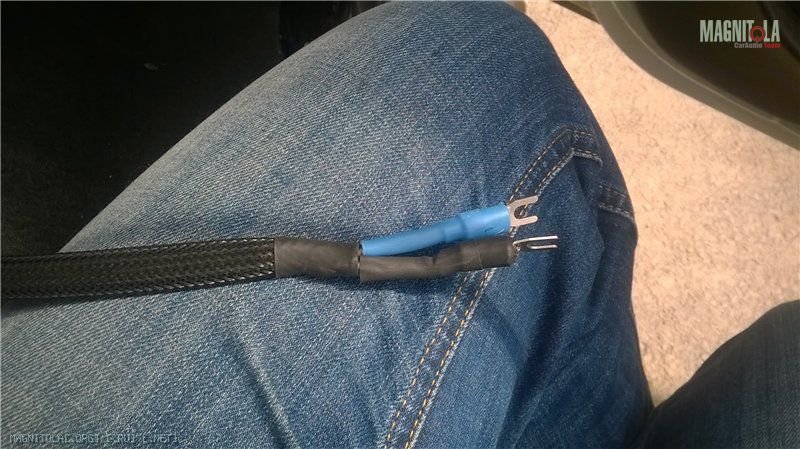

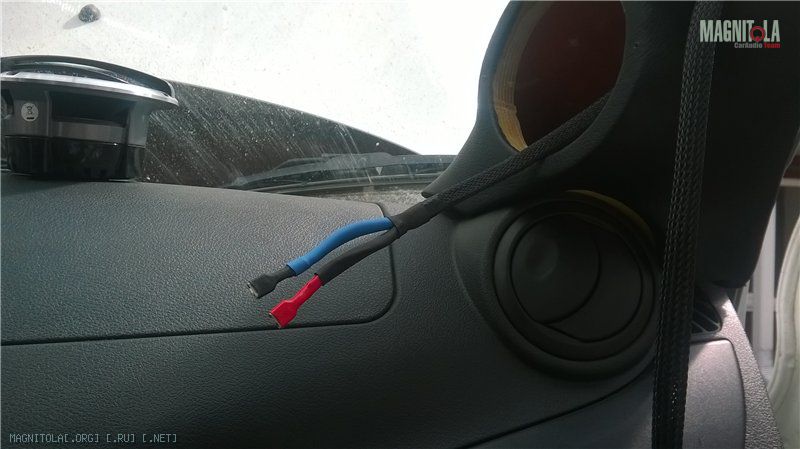

На конце акустического провода устанавливаю вилочки для удобства инсталяции
Вложение 755810
Вложений: 8
Re: Лада Калина music for the soul
Ну продолжу

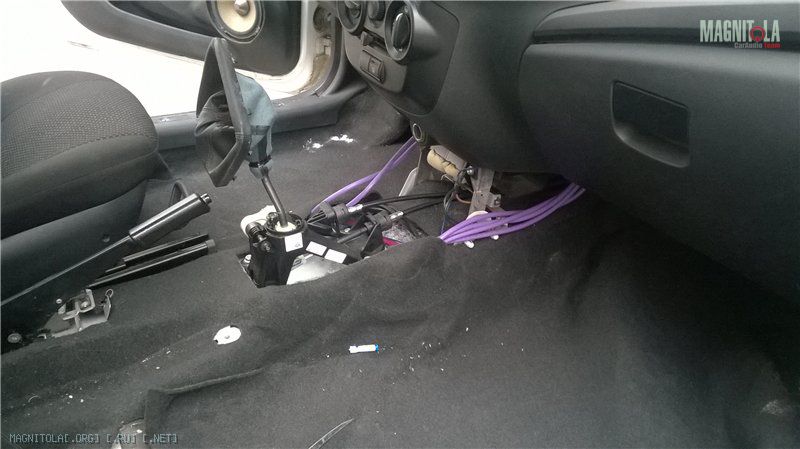

Снимаю бороду и вот такая там картина
Вложение 755812

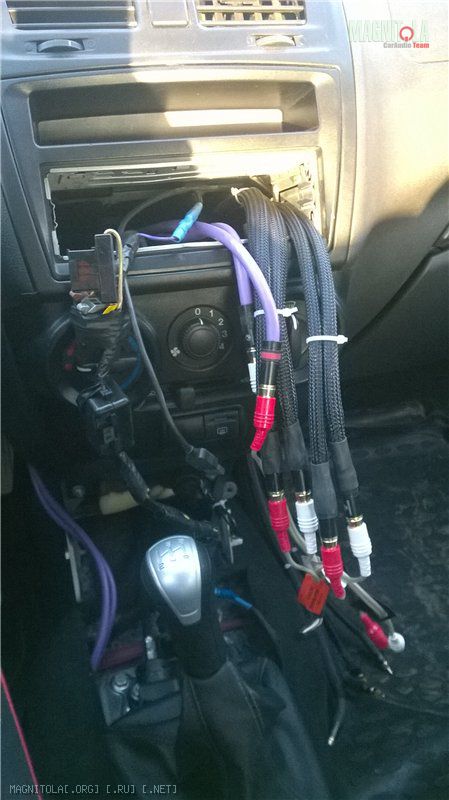

Легким движением рук
Вложение 755814
Вложение 755816

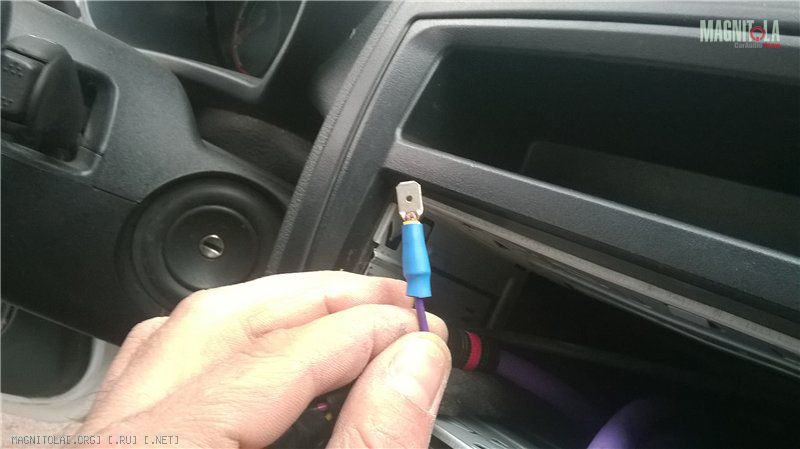

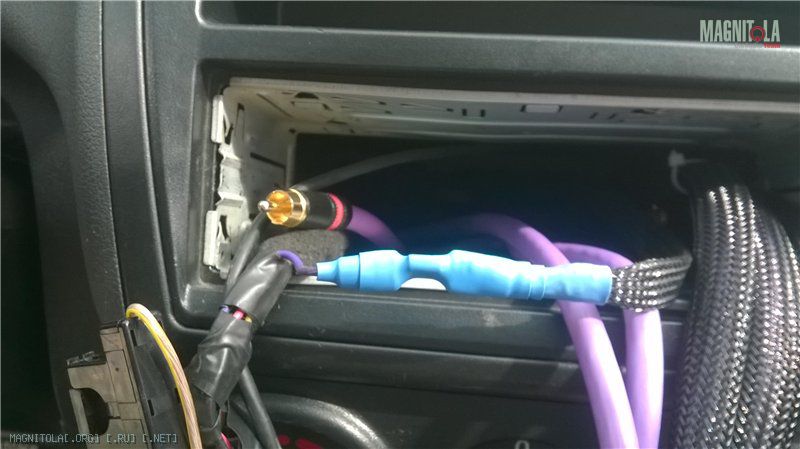

Далее разбираюсь с Ремом.

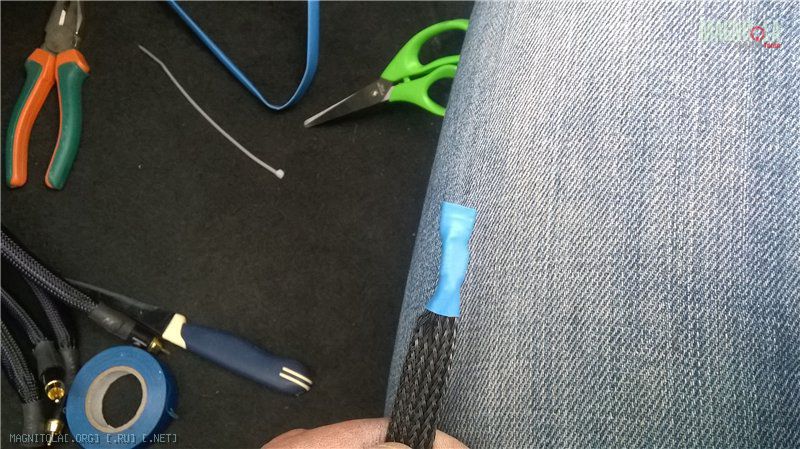

Ну в принцыпе схема та же что и с ВЧ
Вложение 755818
Вложение 755820
Вложение 755822

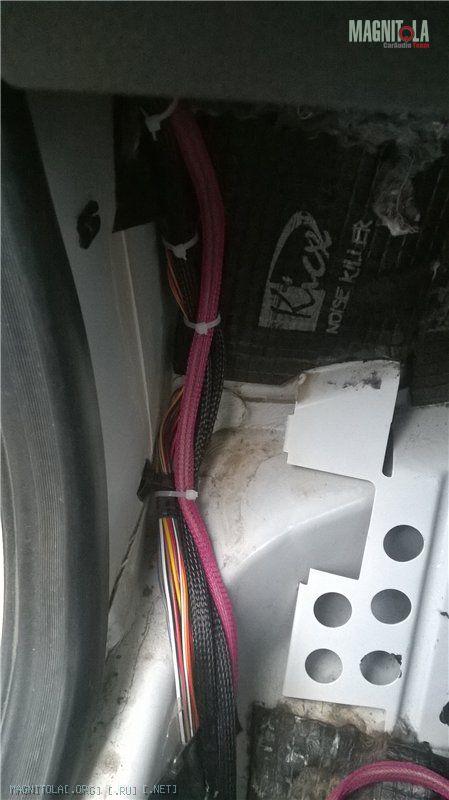

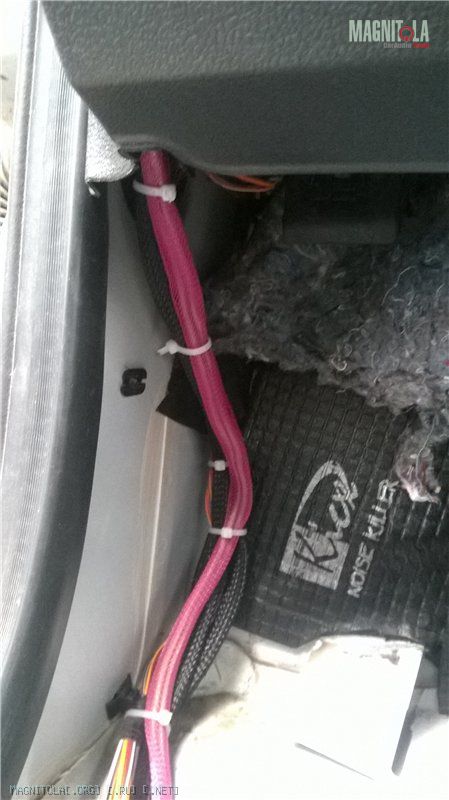

Акустическую проводку креплю где можно к родной ,где это не позволяет ставлю площадки
Вложение 755824
Вложение 755826
Вложений: 6
Re: Лада Калина music for the soul
немного обновлюсь

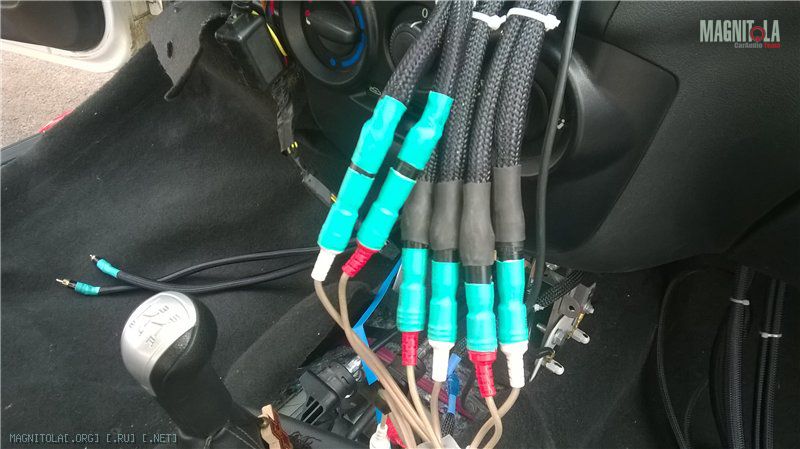

навел порядок в шахте
Вложение 756206
закрепил межблоки к кузову
Вложение 756208

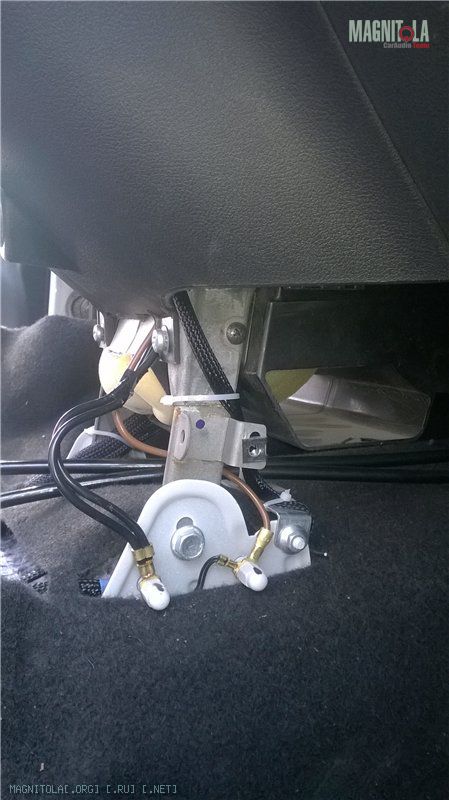

закрепил Рем
Вложение 756210

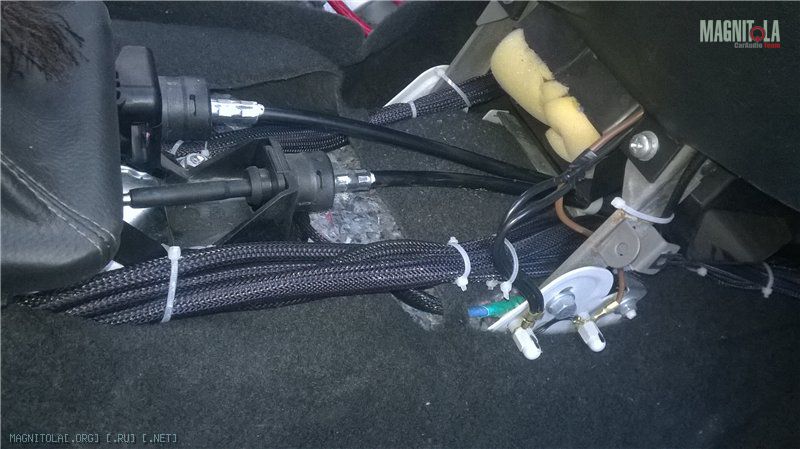

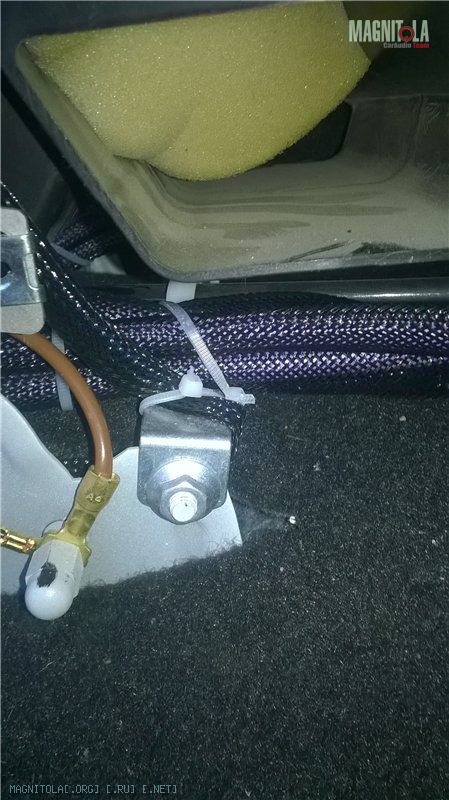

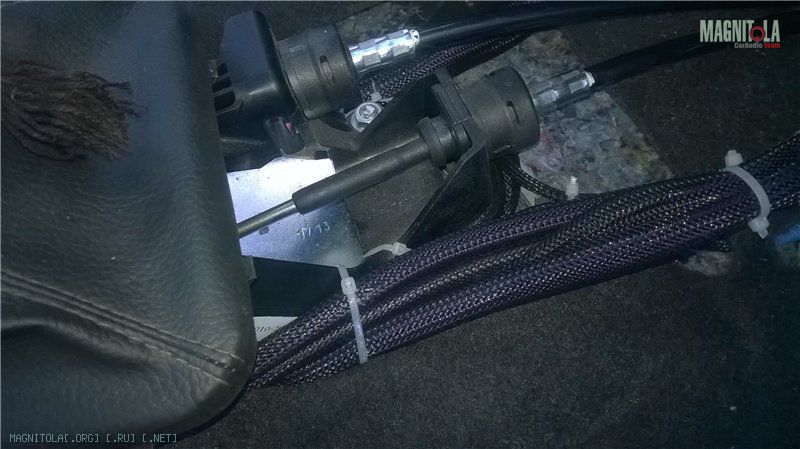

Закрепил еще пару межблоков
Вложение 756212
Вложение 756214
Вложение 756216
Вложений: 7
Re: Лада Калина music for the soul

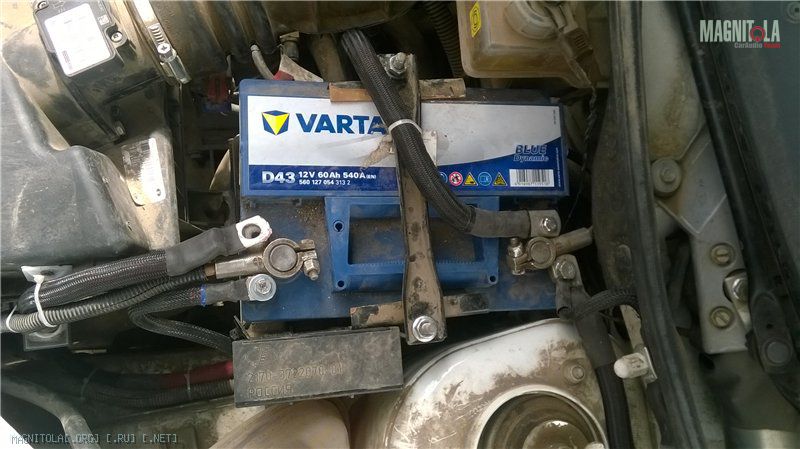

вот что получилось под капотом.
осталось за изолировать плюс.
Вложение 756220
завел силу в салон
И сразу закрепил ее к штатной проводке
Вложение 756224

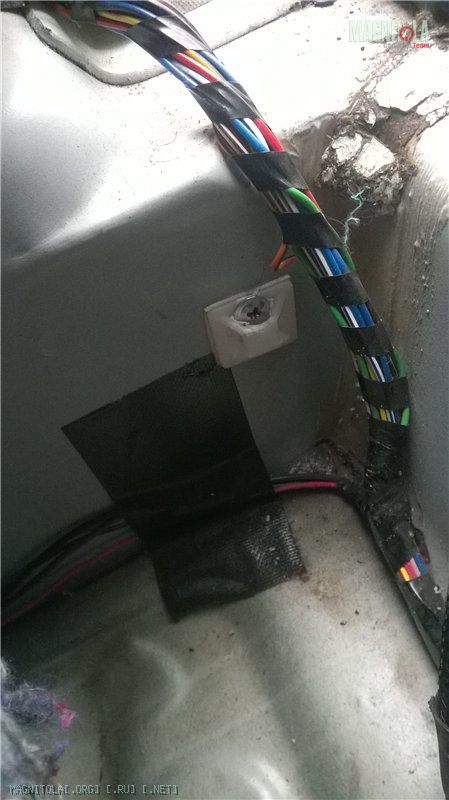

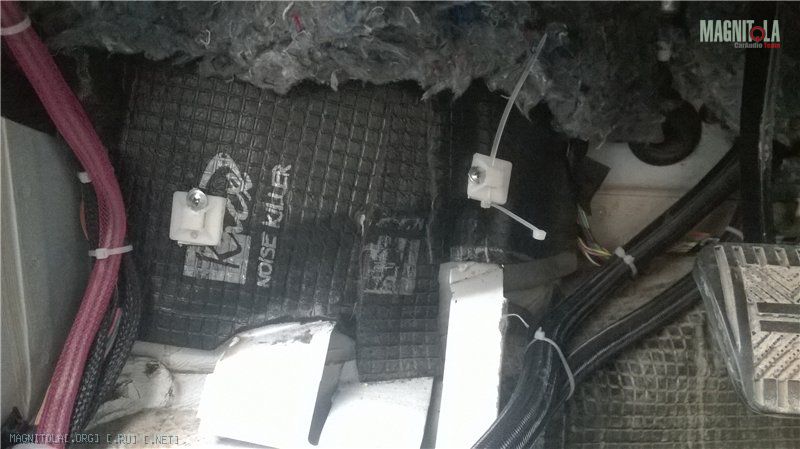

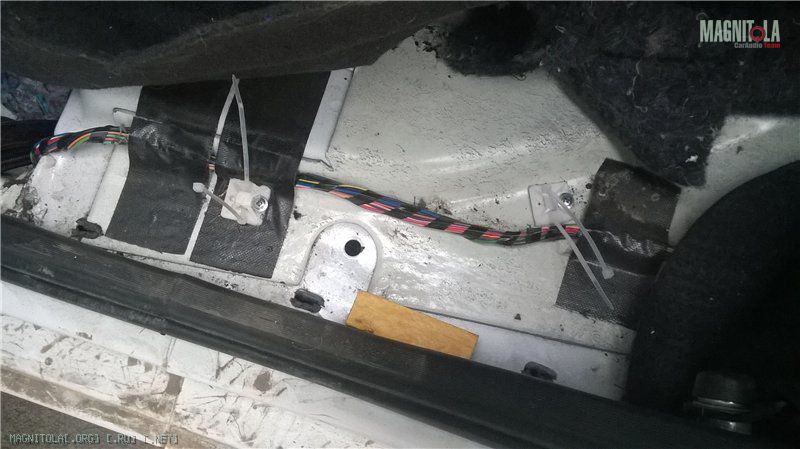

Крепим площадки на саморезы
Вложение 756232
Вложение 756234
Вложение 756240

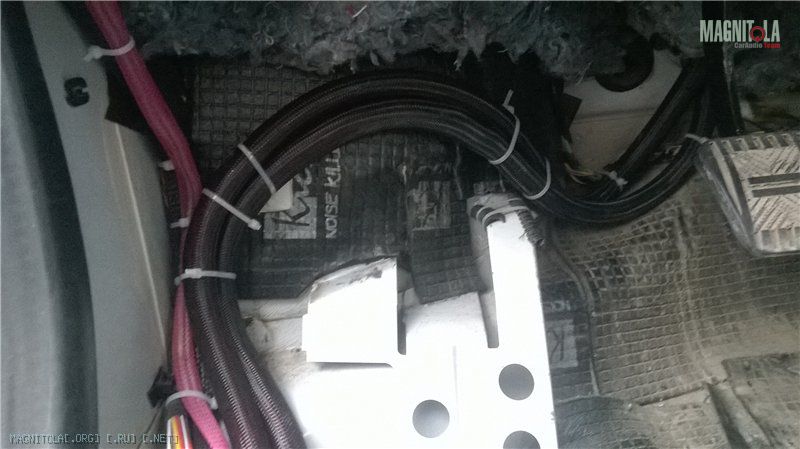

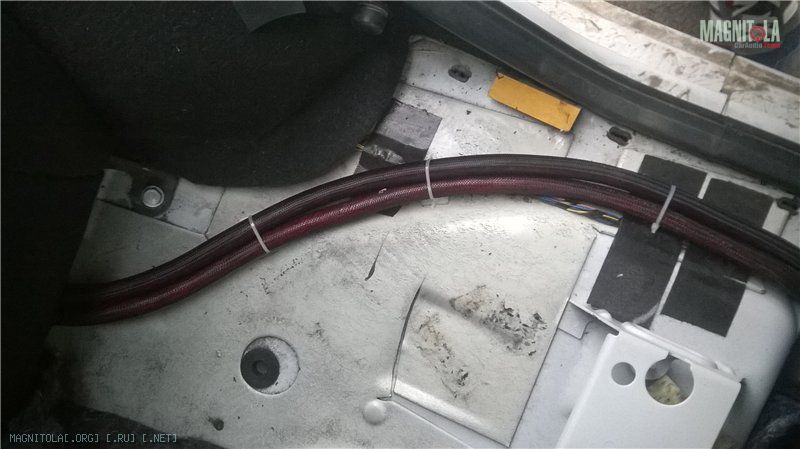

Ну и как лежит сила
Вложение 756244
Вложение 756246
