Все компоненты собраны, проводка проложена, рама изготовлена, осталось собрать.

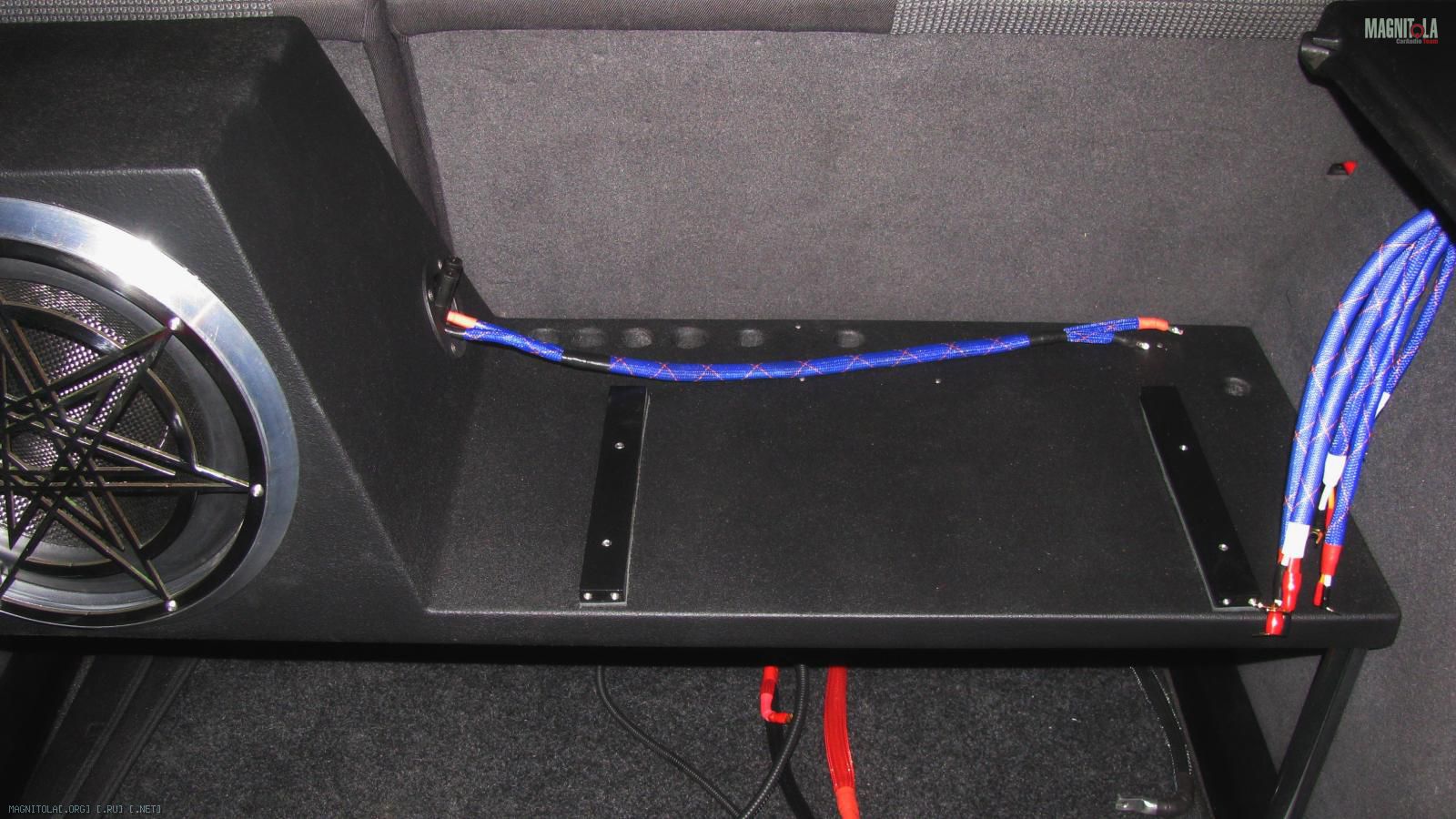

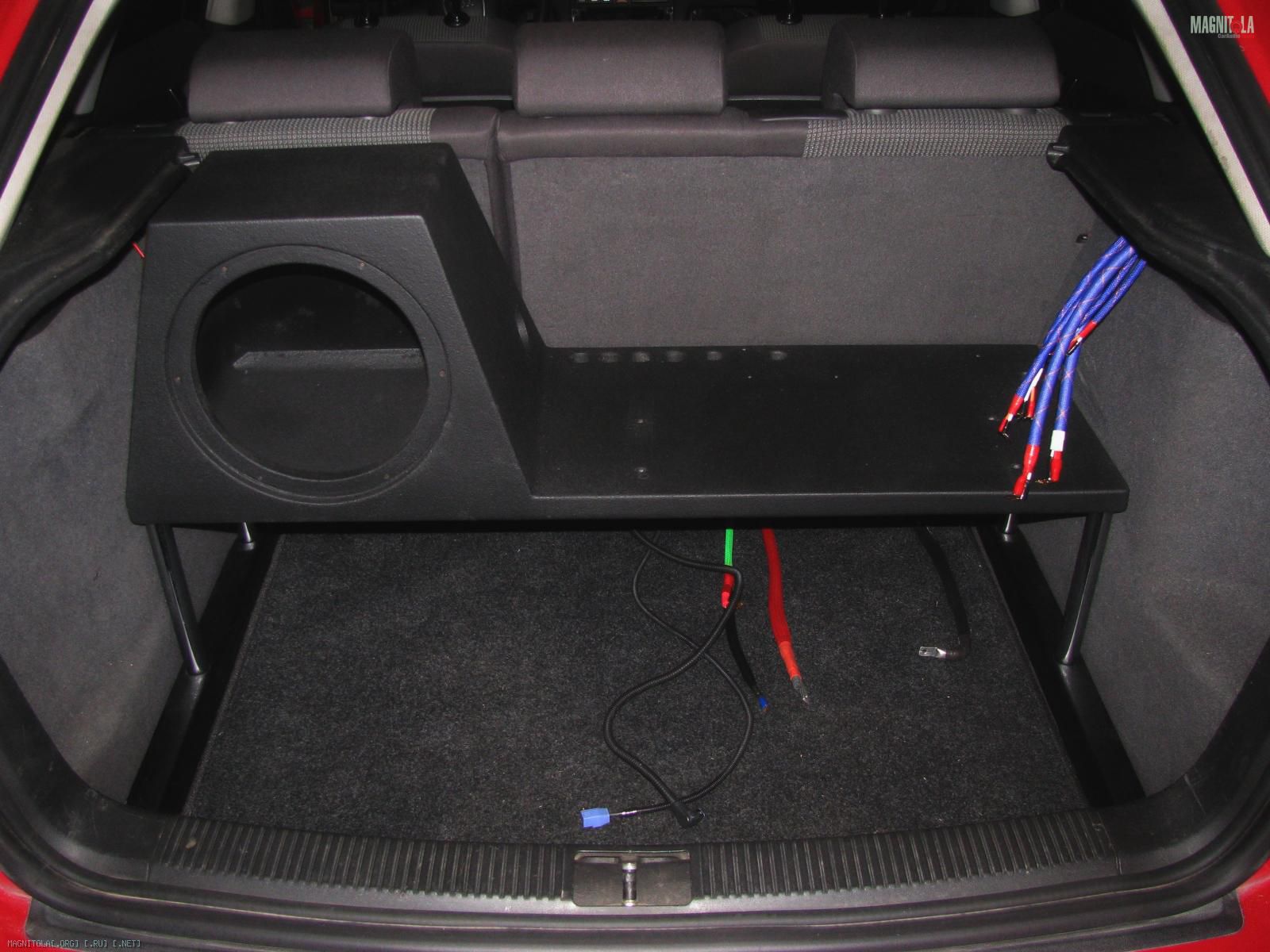

Первым делом освежил основу, заклеил лишние отверстия, перекрасил, Установил в багажнике.

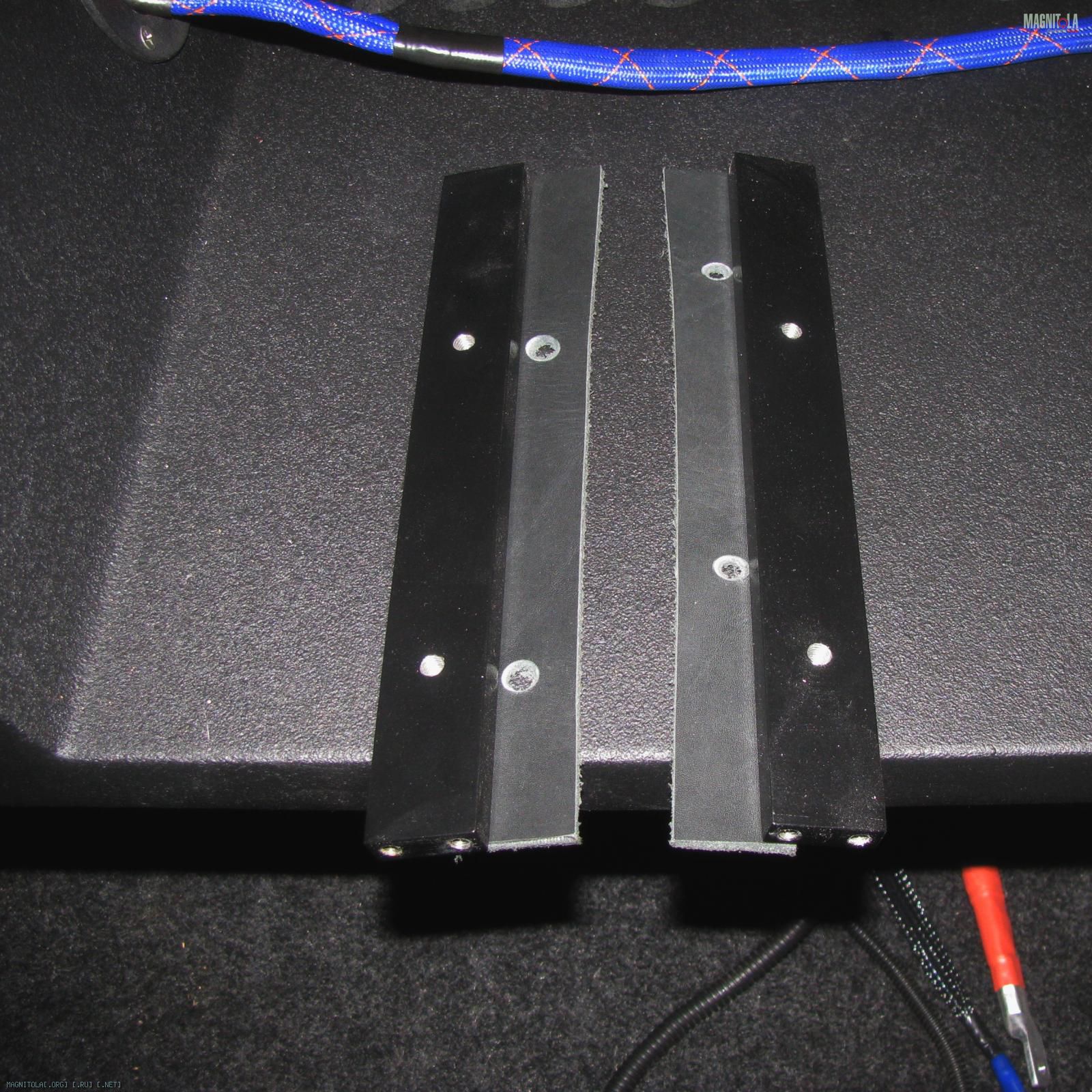

Основание рамы решил крепить через кожаные прокладки для пущего демпфирования оборудования. Впрочем вибраций на коробе совершенно не ощущается.





Дальнейшая сборка шла послойно, от нижнего к верхнему.

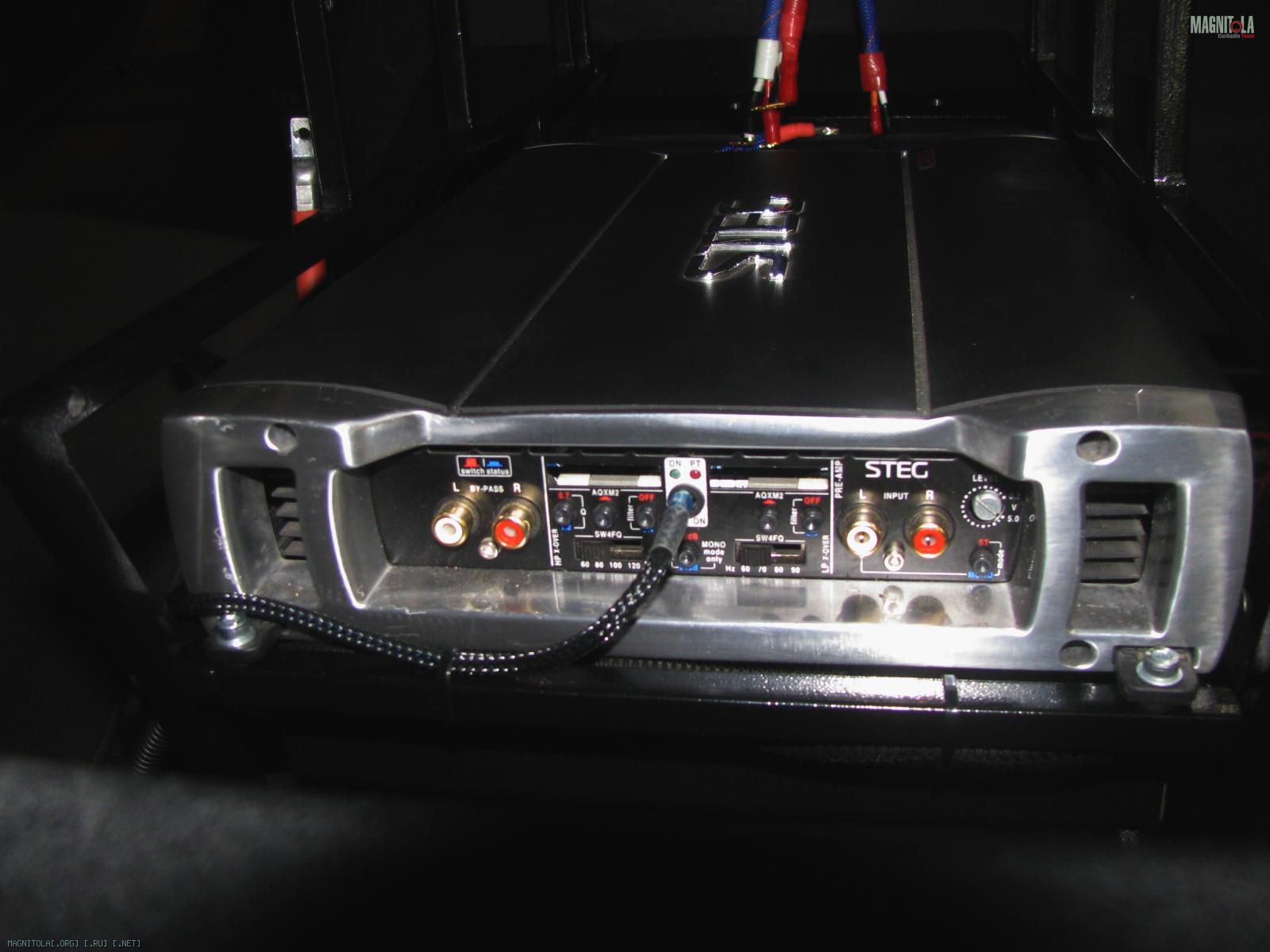

Вот, например, второй слой — усилитель Steg K2|02, вид на органы управления и подключенный ремоут.

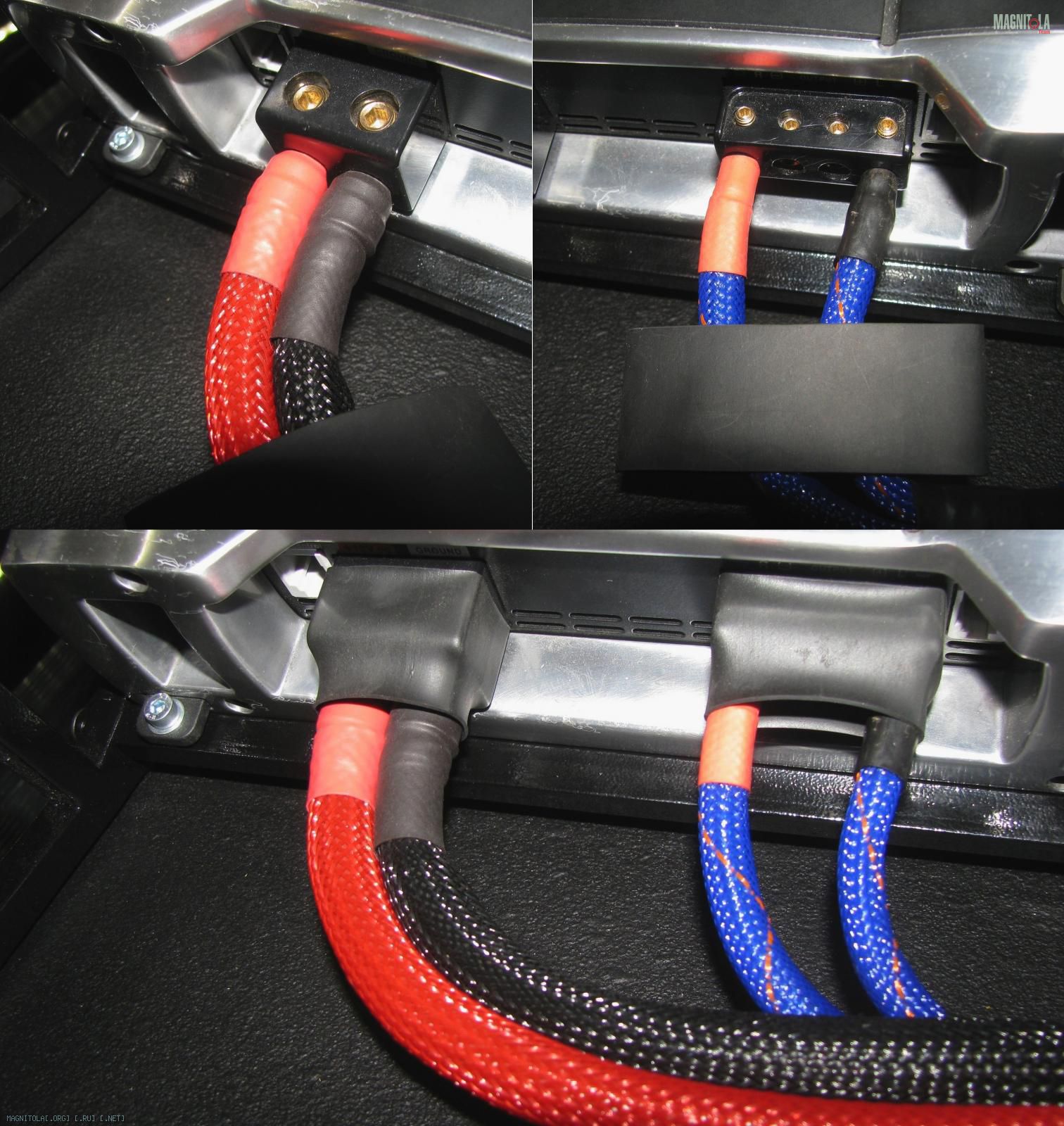

А вот он же с другой стороны. Клеммники прикрыты термоусадкой поверх. Реально туда будет не залезть, но формально защита нужна.



А вот третий слой Audio System HTL 402



И Audio System HTL 202



Завершает всё Audio System HTL 102

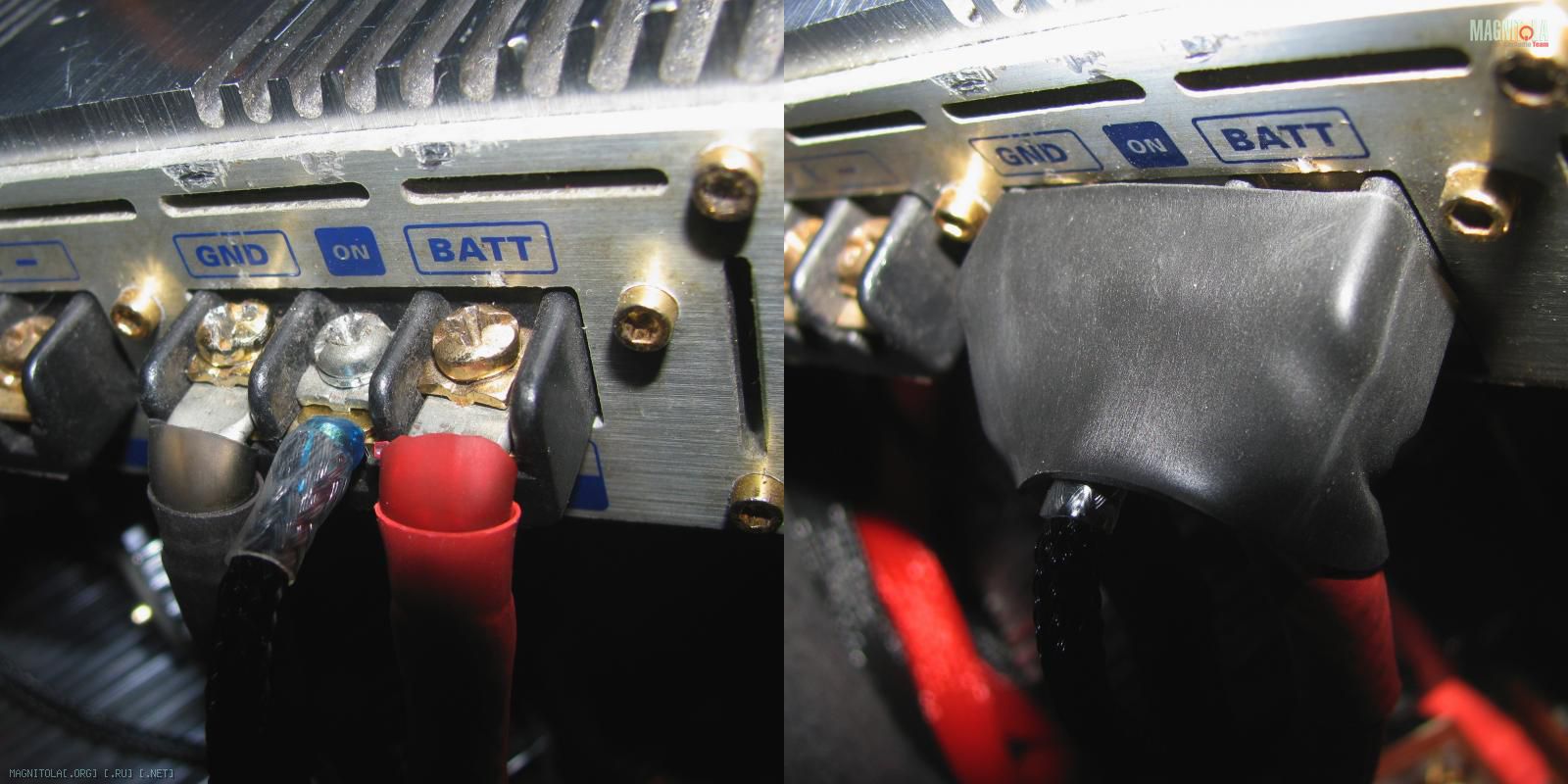

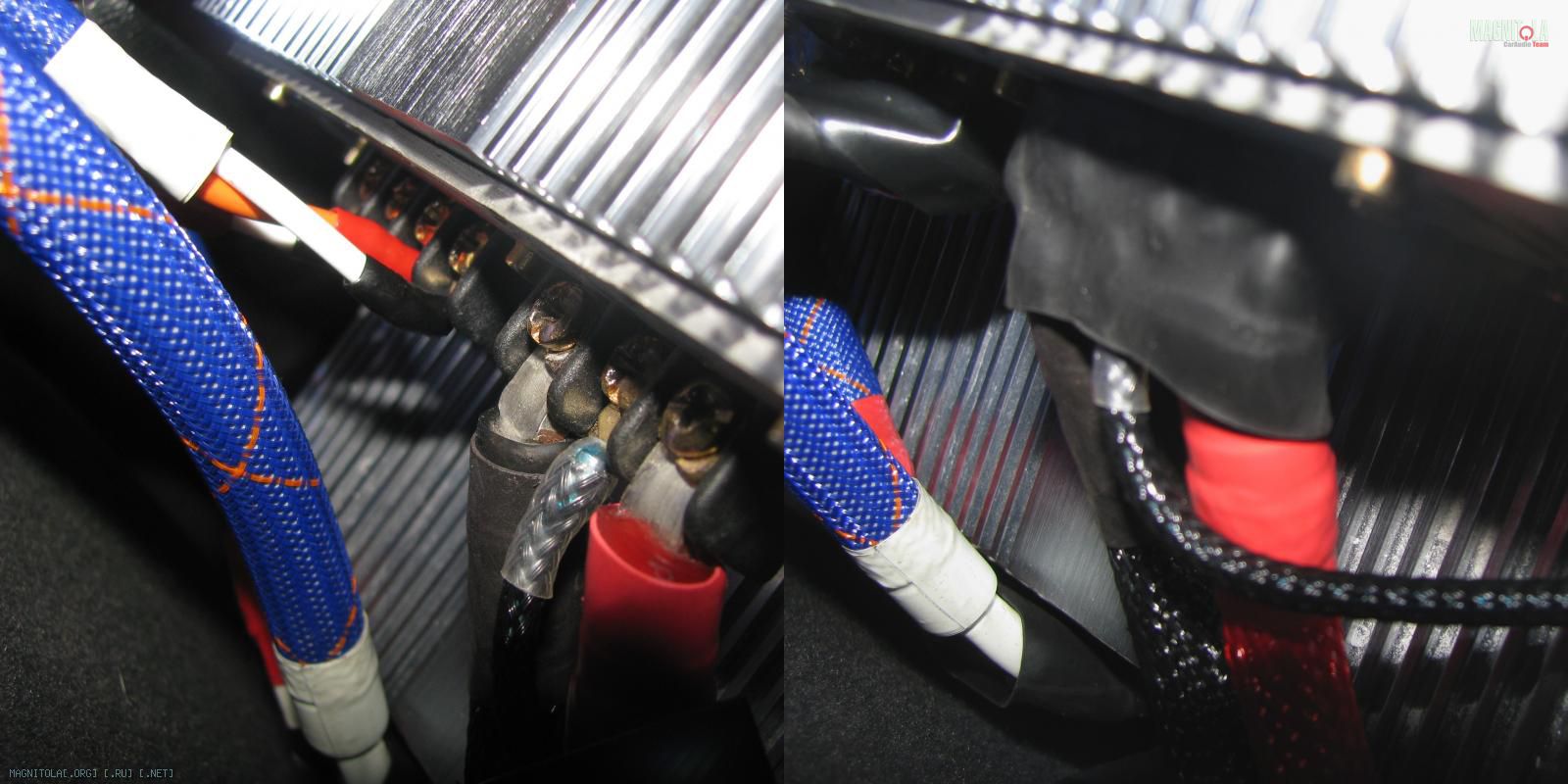

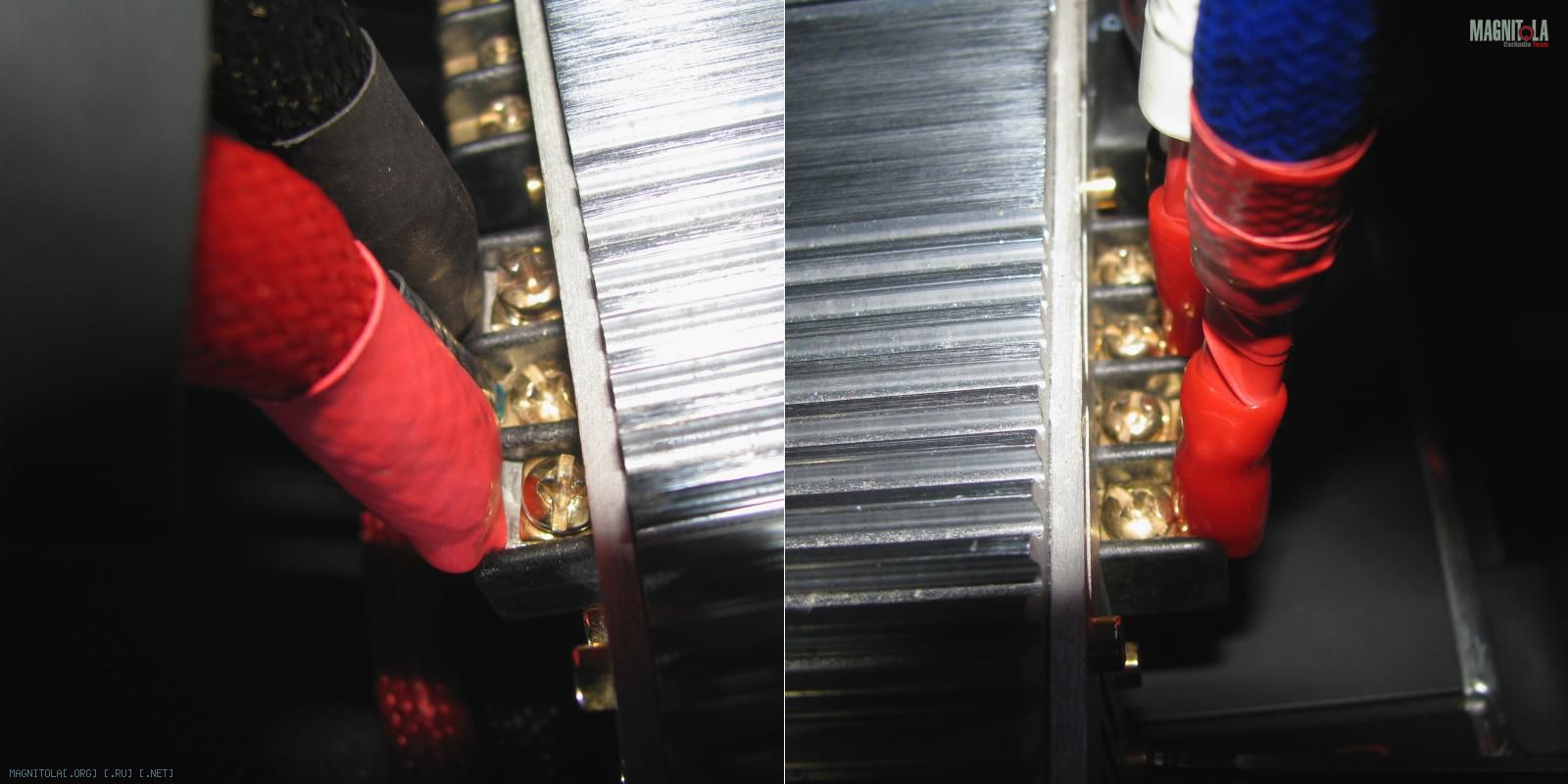

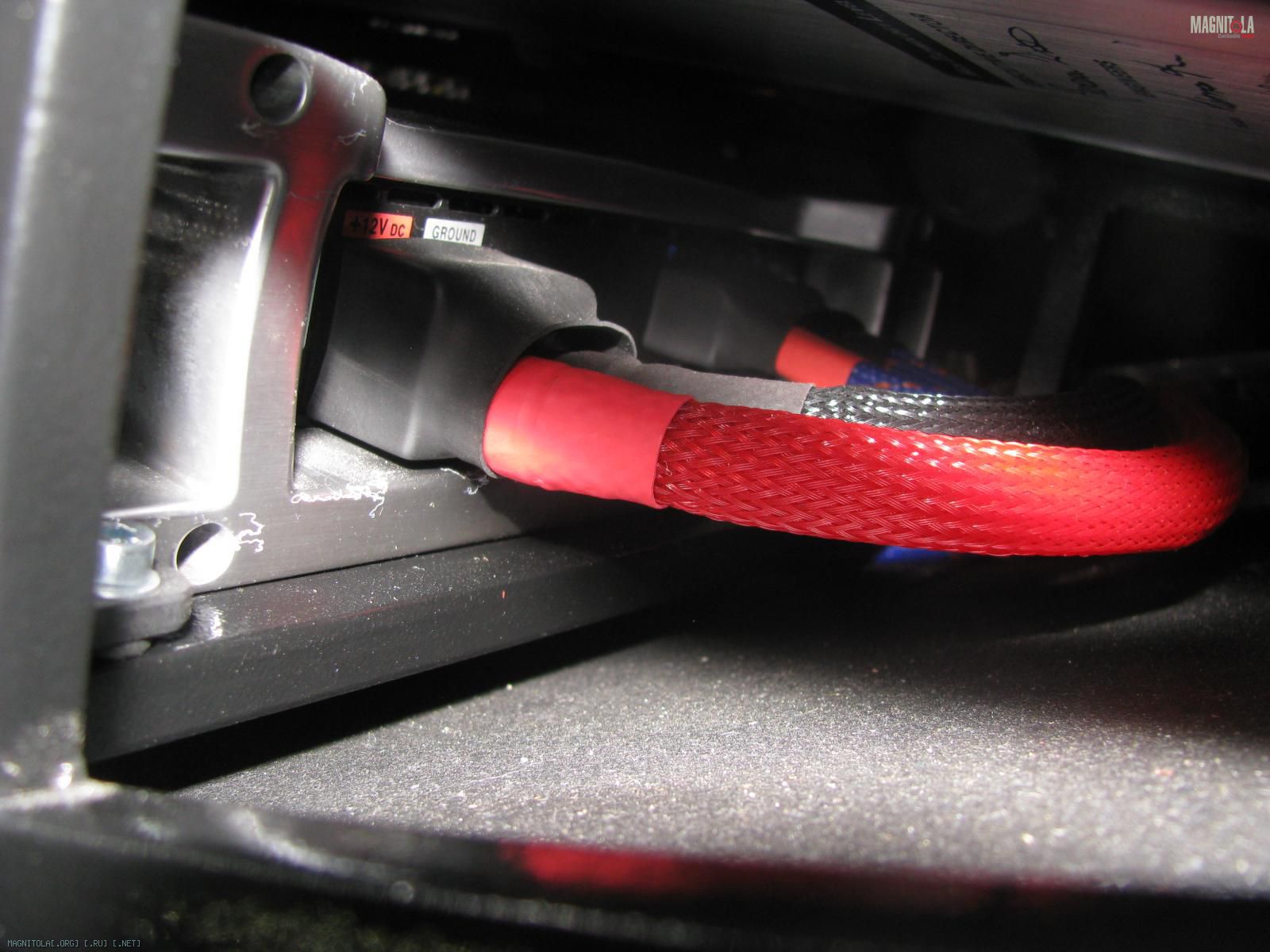

Все клеммники всех усилителей и процессора в термоусадке. В конечном виде это увидеть сложно, я попытался сфотографировать.

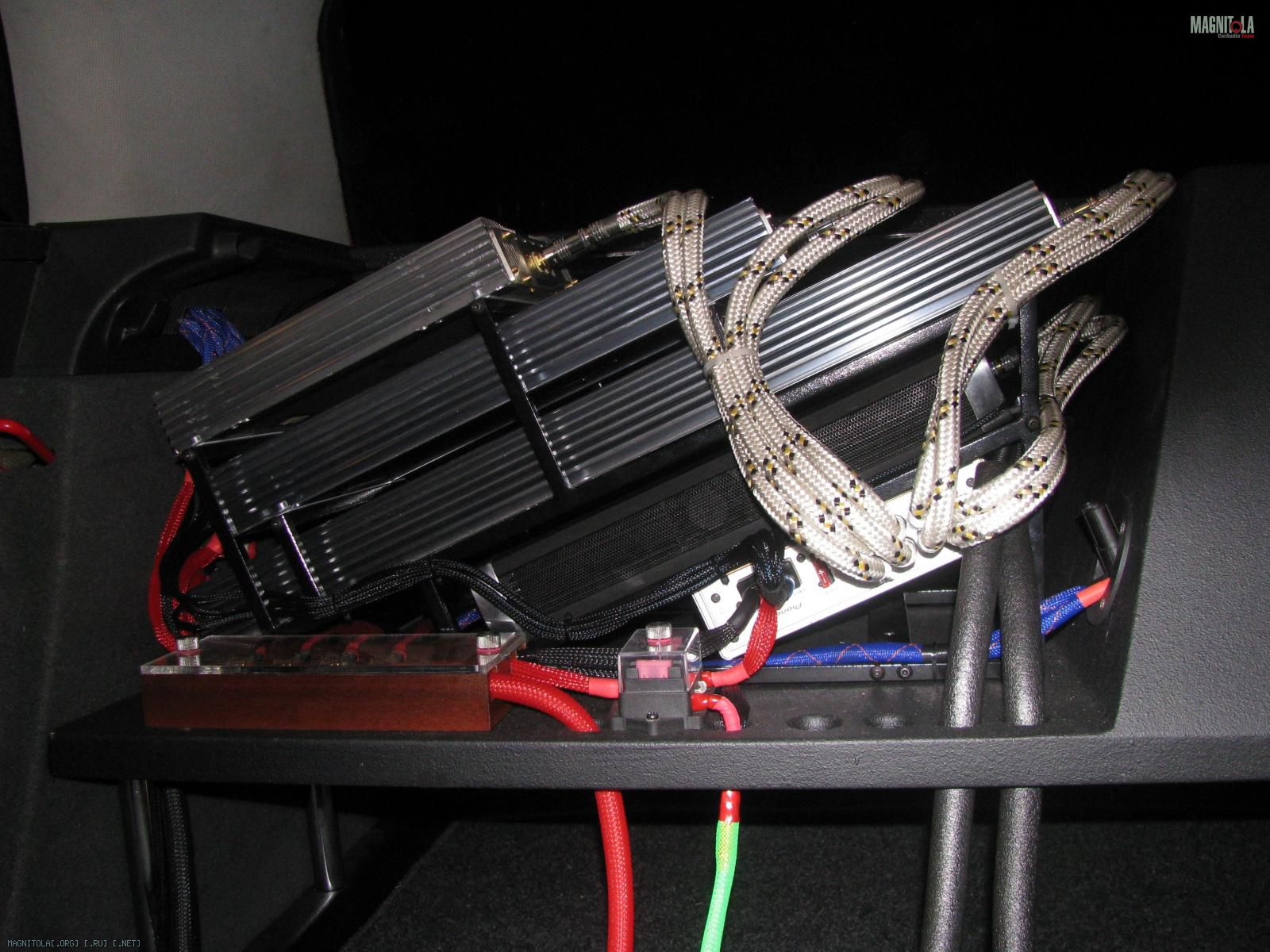

Вид спереди (со стороны салона)



Вид сзади (со стороны багажника)

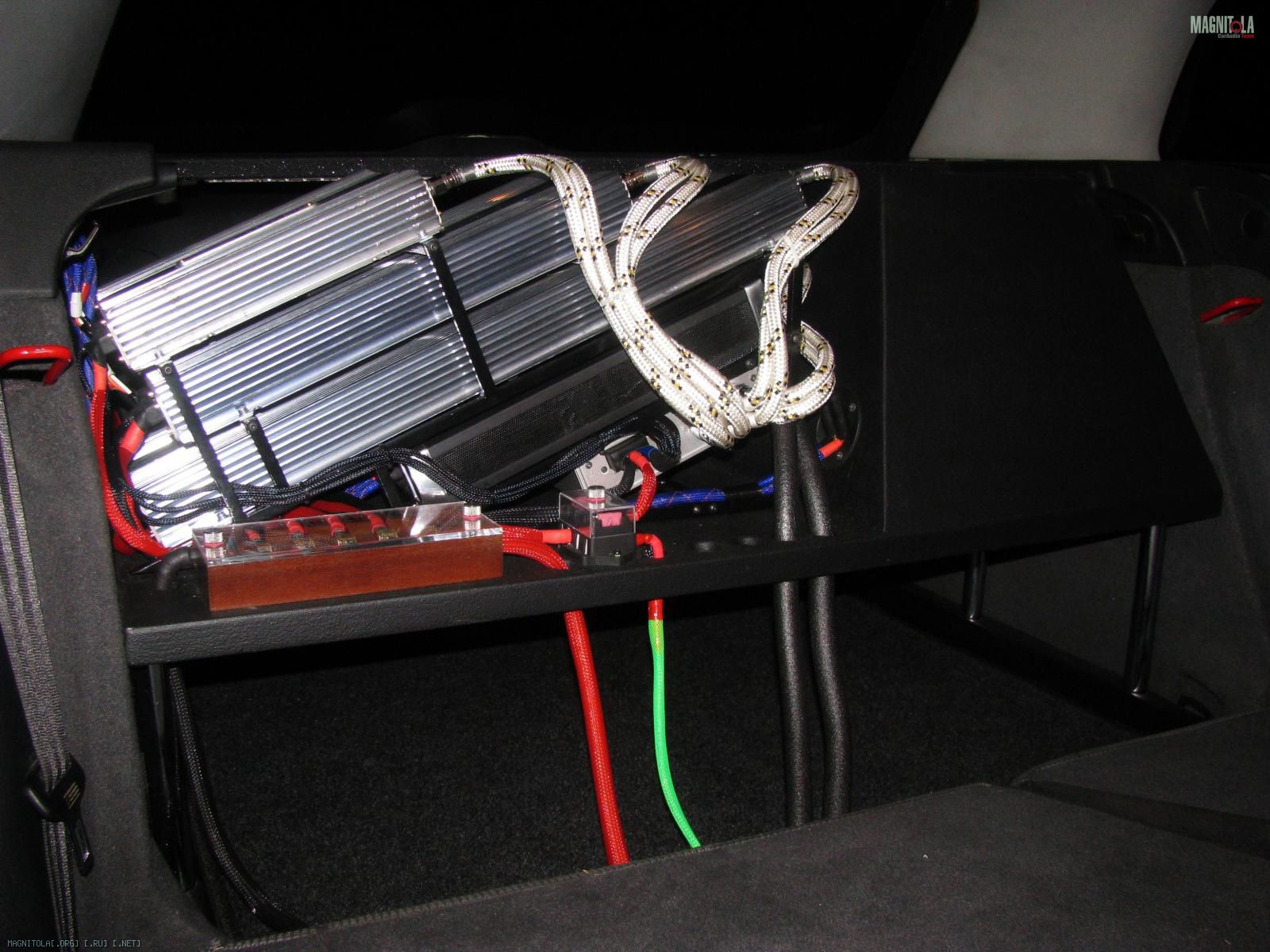

Ну и общий вид спереди.

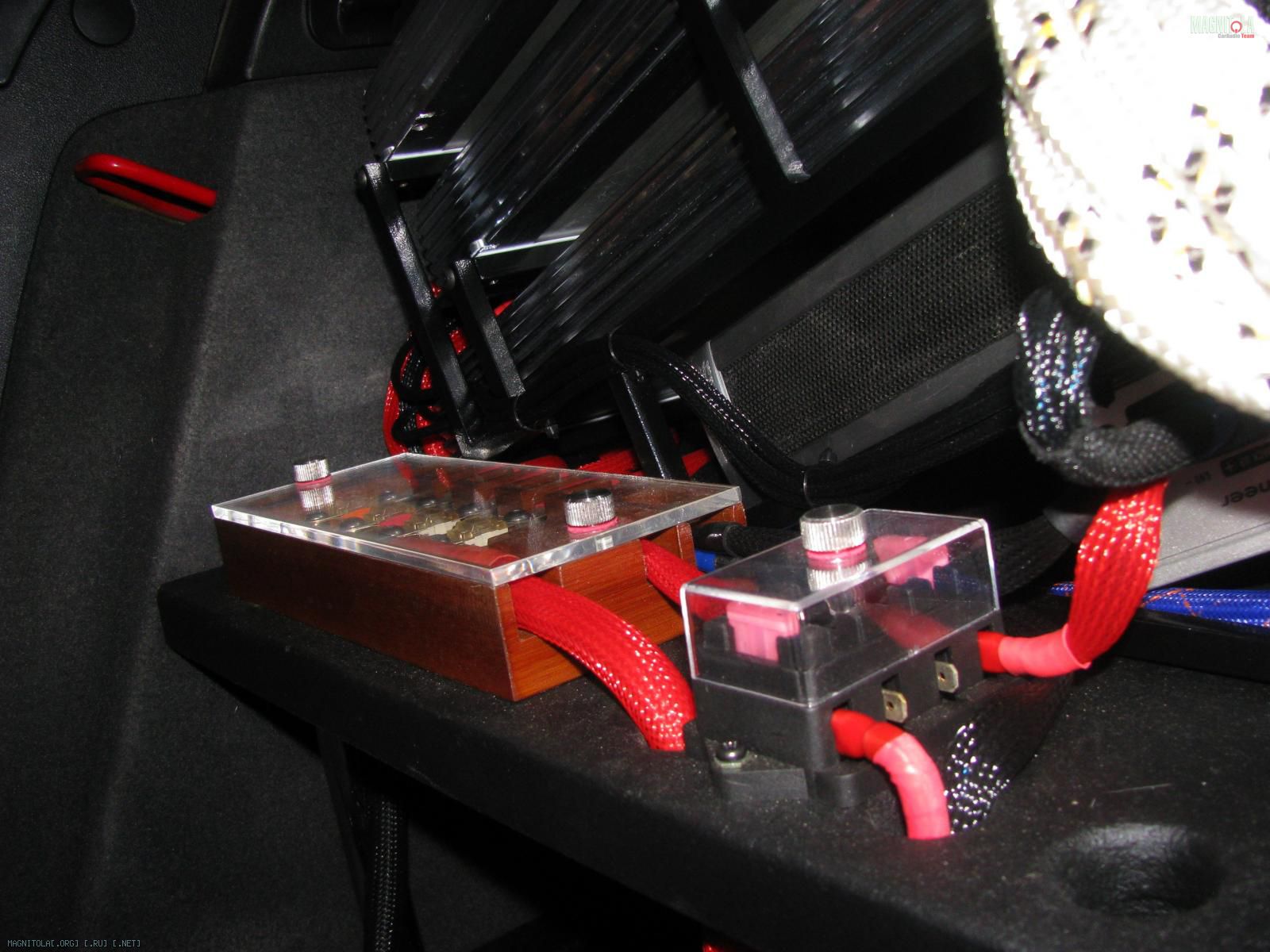

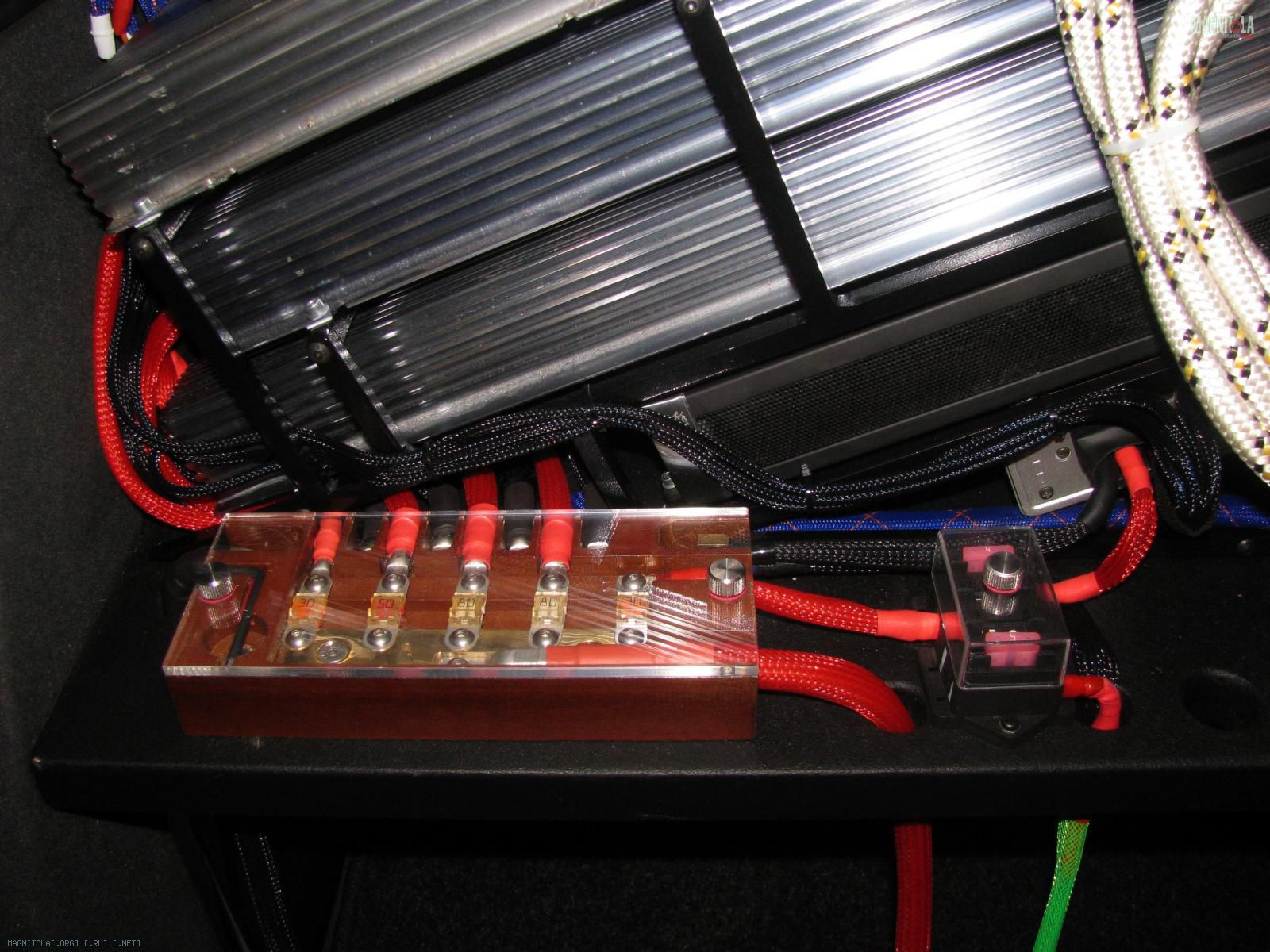

Кстати, для малого дистрибьютора для слаботочки поставил винтик крышки с такой же головкой, как у основного дистрибьютора. Не уверен, что это кого-то парит, но мне приятно)



Ну и конечный вид сзади

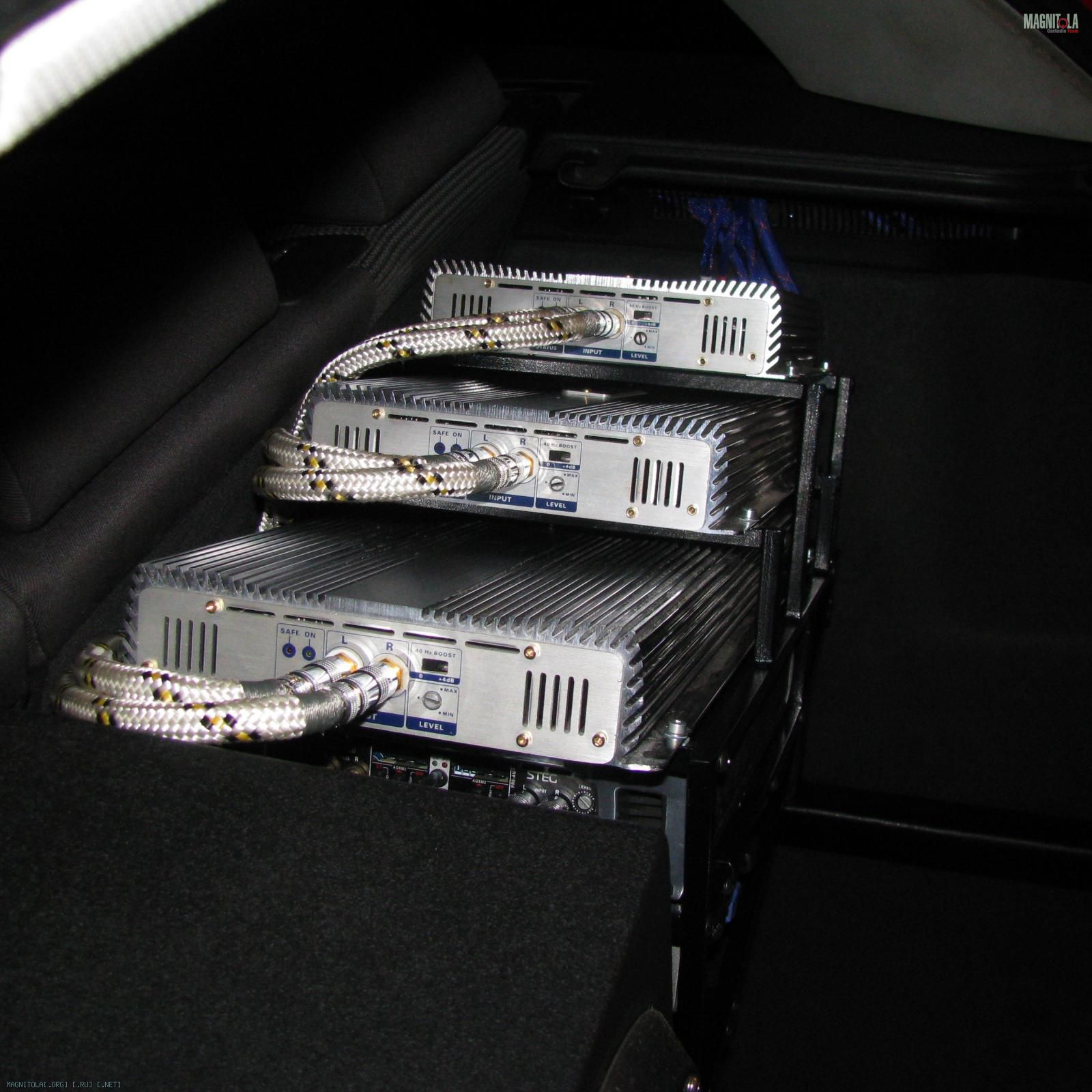

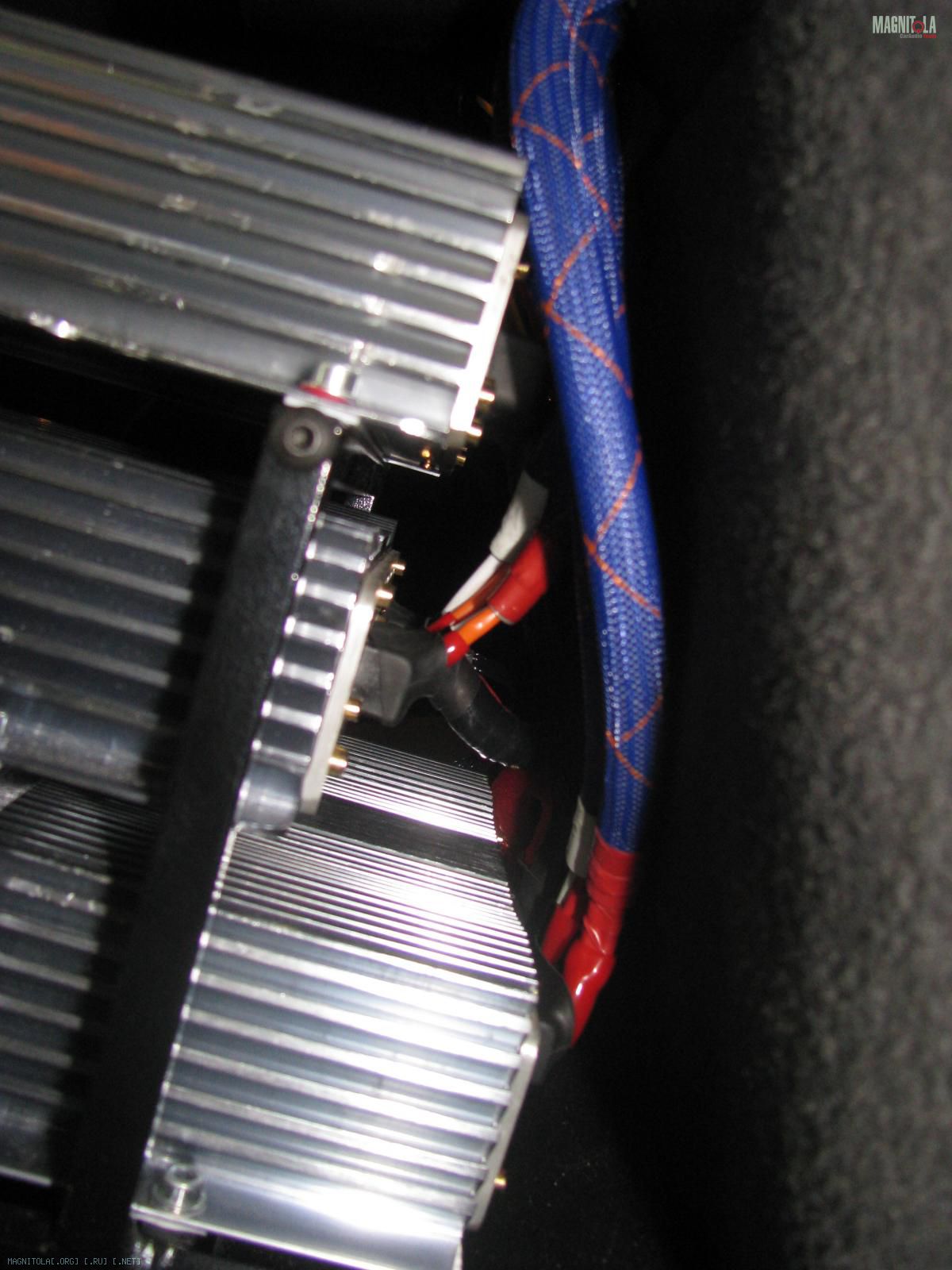

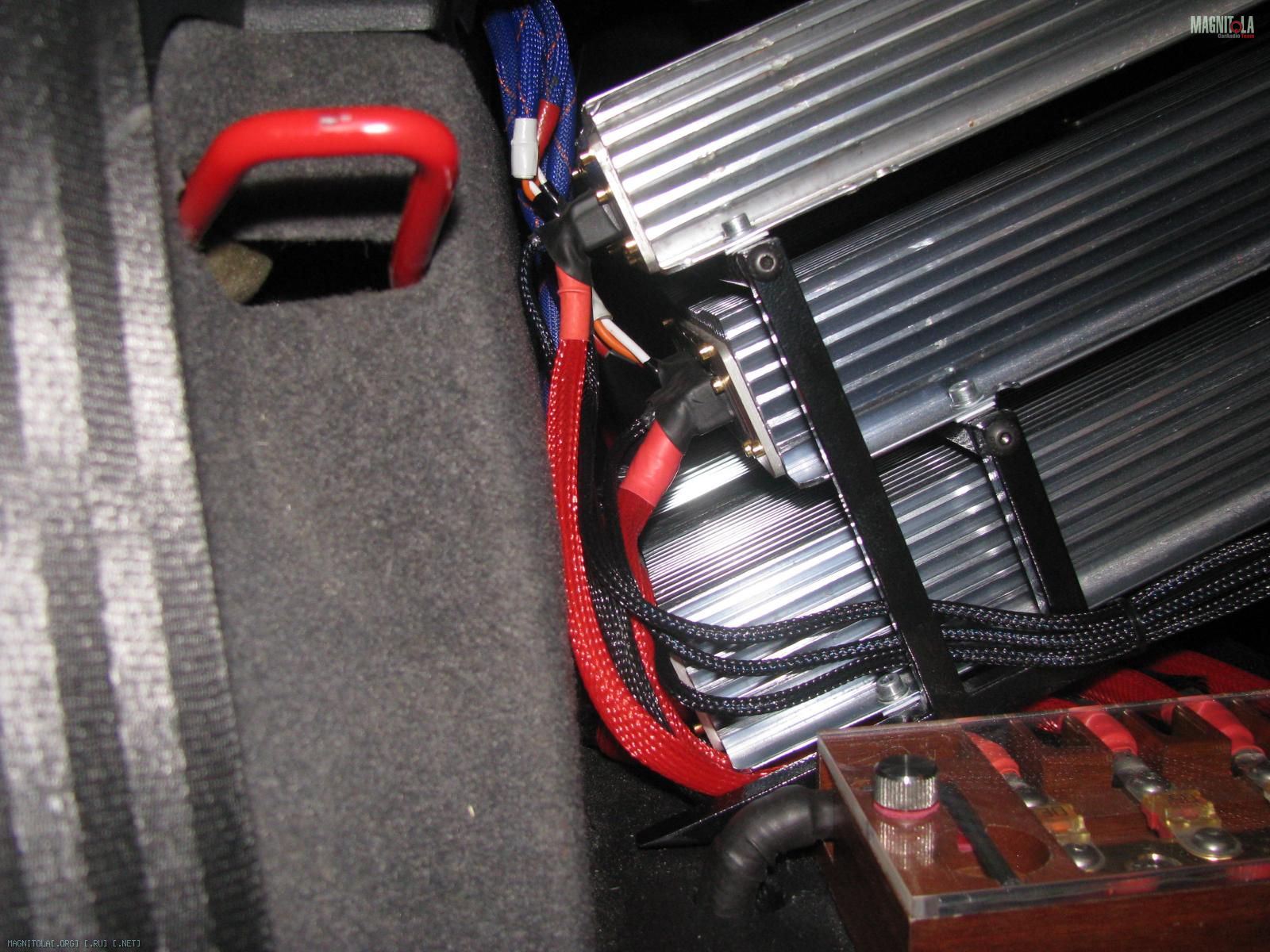

Вид слева на органы регулировок. Тут не ошибёшься. Напомню, что порядок усилителей соответствует диапазону каждого. Вверху на ВЧ, ниже на СЧ, ниже на НЧ и ещё ниже на саб. Очень удобно при настройке.

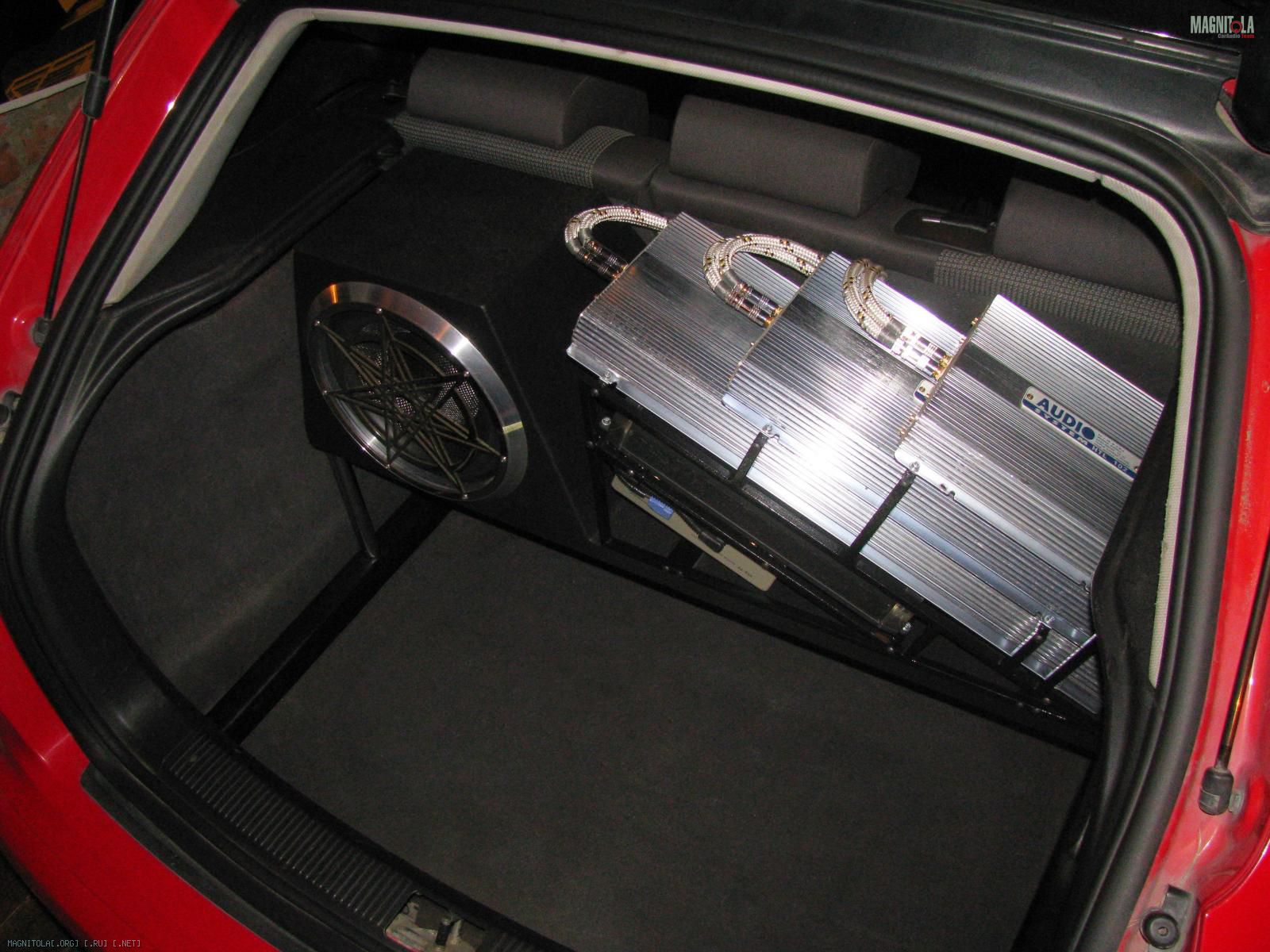

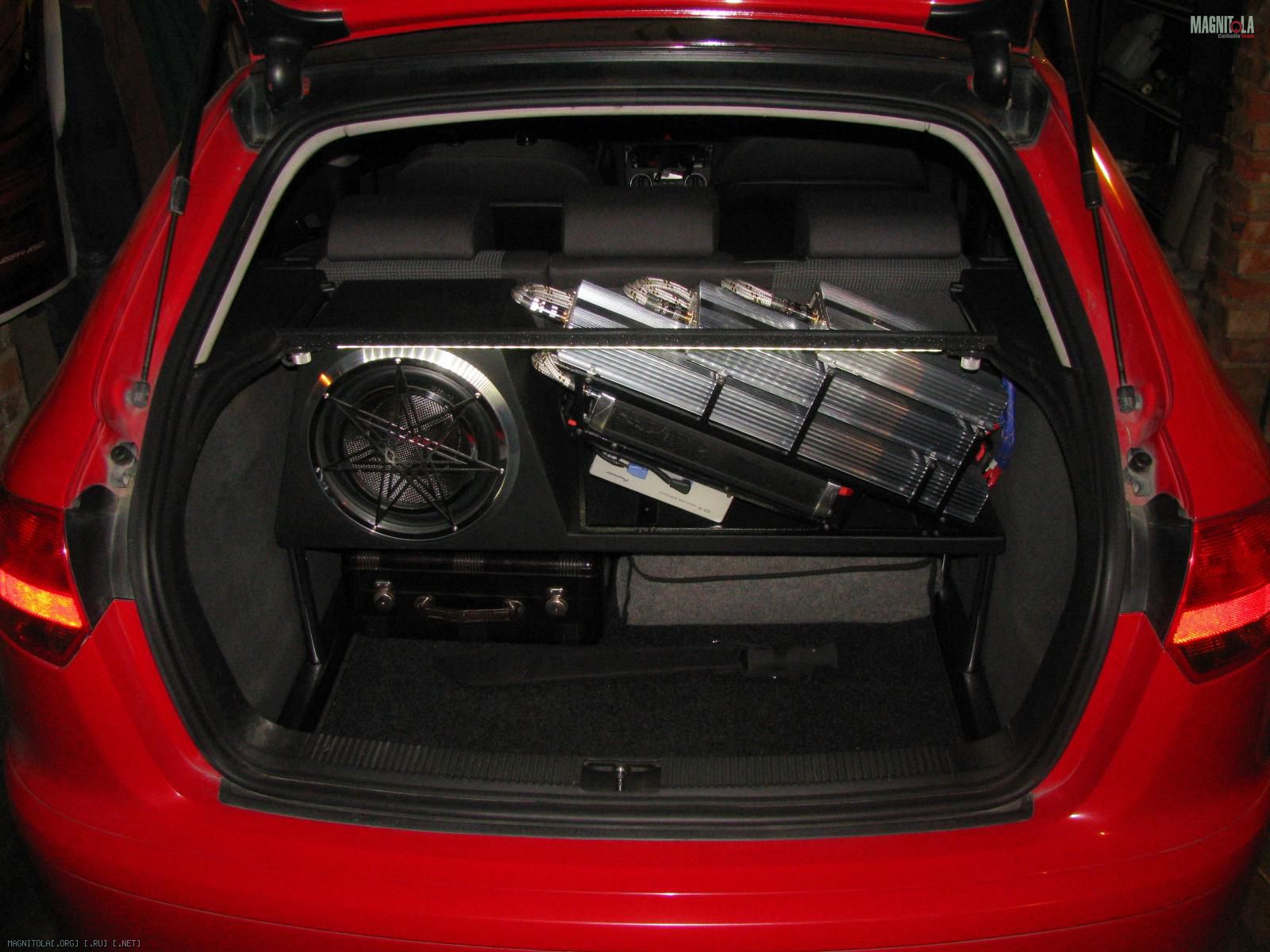

Ну и реальный вид с планкой подсветки и неизменным скарбом в виде чемодана инструмента и сумки с тросом, лопаткой и прочим.



Ну и уставший и довольный я

Сообщение от AlhimiK

Ну и общий вид спереди.

На переднем плане провода(чёрный , красный , зелёный)
так и будут "висеть"?
Как-то не по фэн-шую......

Вот ведь "чертов гений". Все очень продумано. Слежу дальше за темой. Кстати, ютуб забыл совсем видео отчет бы залил или тему наболевшую какую разобрал....

С телефона - поэтому возможно без знаков и с очепятками.

А где мачете?

slavka1010, кто-то сомневался, что разведу?)

---------- Сообщение добавлено 26.04.2016 в 02:42 ----------

fox proteus, на предпоследней фотографии слева можно заметить)

---------- Сообщение добавлено 26.04.2016 в 02:43 ----------

DM Rocker, почему не по феншую? закреплены не реже чем раз в 30 см и хватит на этом)

---------- Сообщение добавлено 26.04.2016 в 02:44 ----------

fox proteus, ты про решётку? не сделал никто. как сговорились, в нескольких местах отказали.

Сообщение от AlhimiK

DM Rocker, почему не по феншую? закреплены не реже чем раз в 30 см и хватит на этом)

Я имел ввиду силовые кабели, которые поднимаются с пола к дистрибу.

DM Rocker, так закреплены не реже чем раз в 30 см. Что ещё нужно? Ну идут вверх, такое бывает с проводами.
