Приветствую всех магнитольцев, принимайте новичка) Постараюсь рассказать о своей системе, о концепции и об элементах инстала.

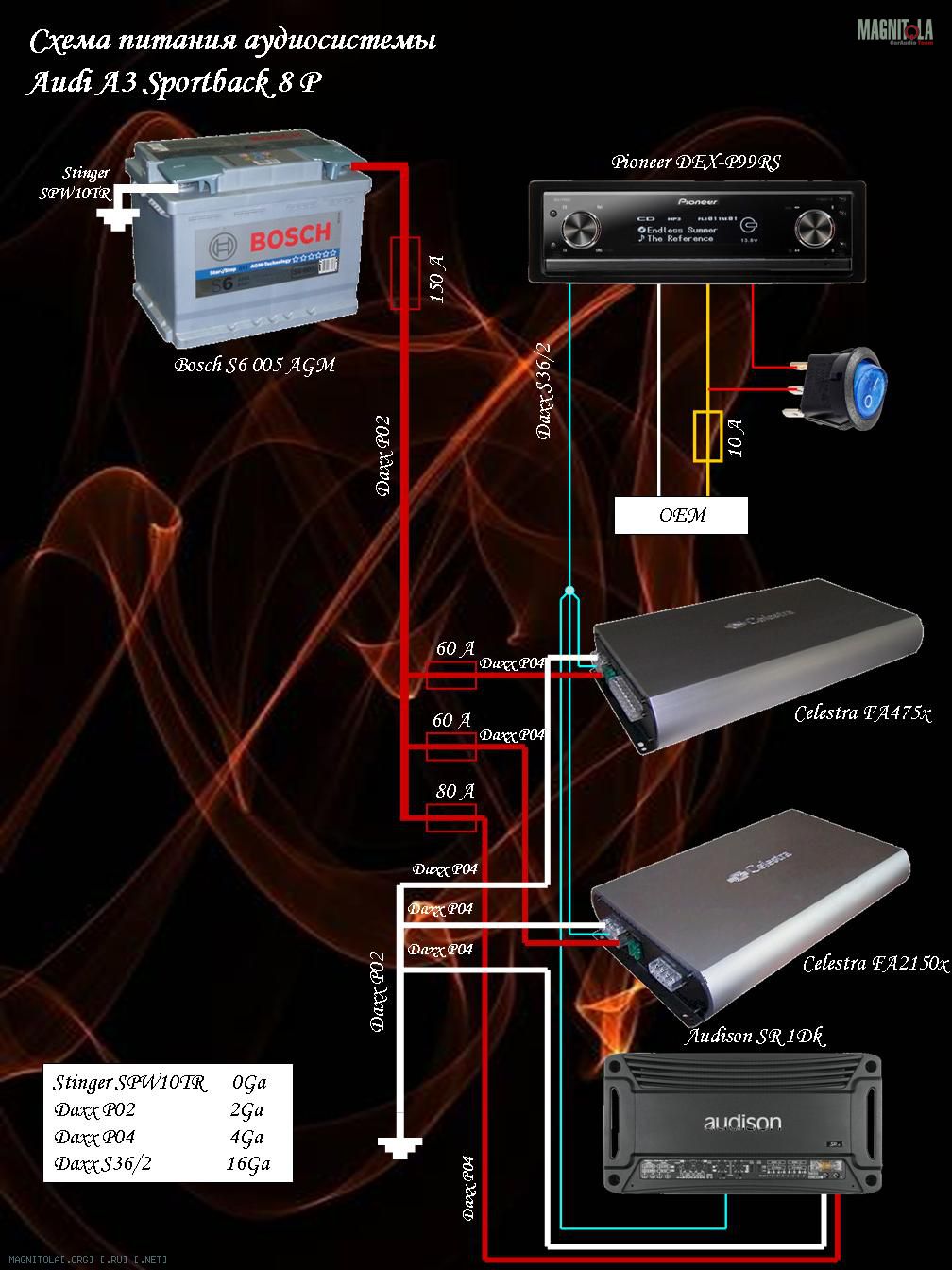

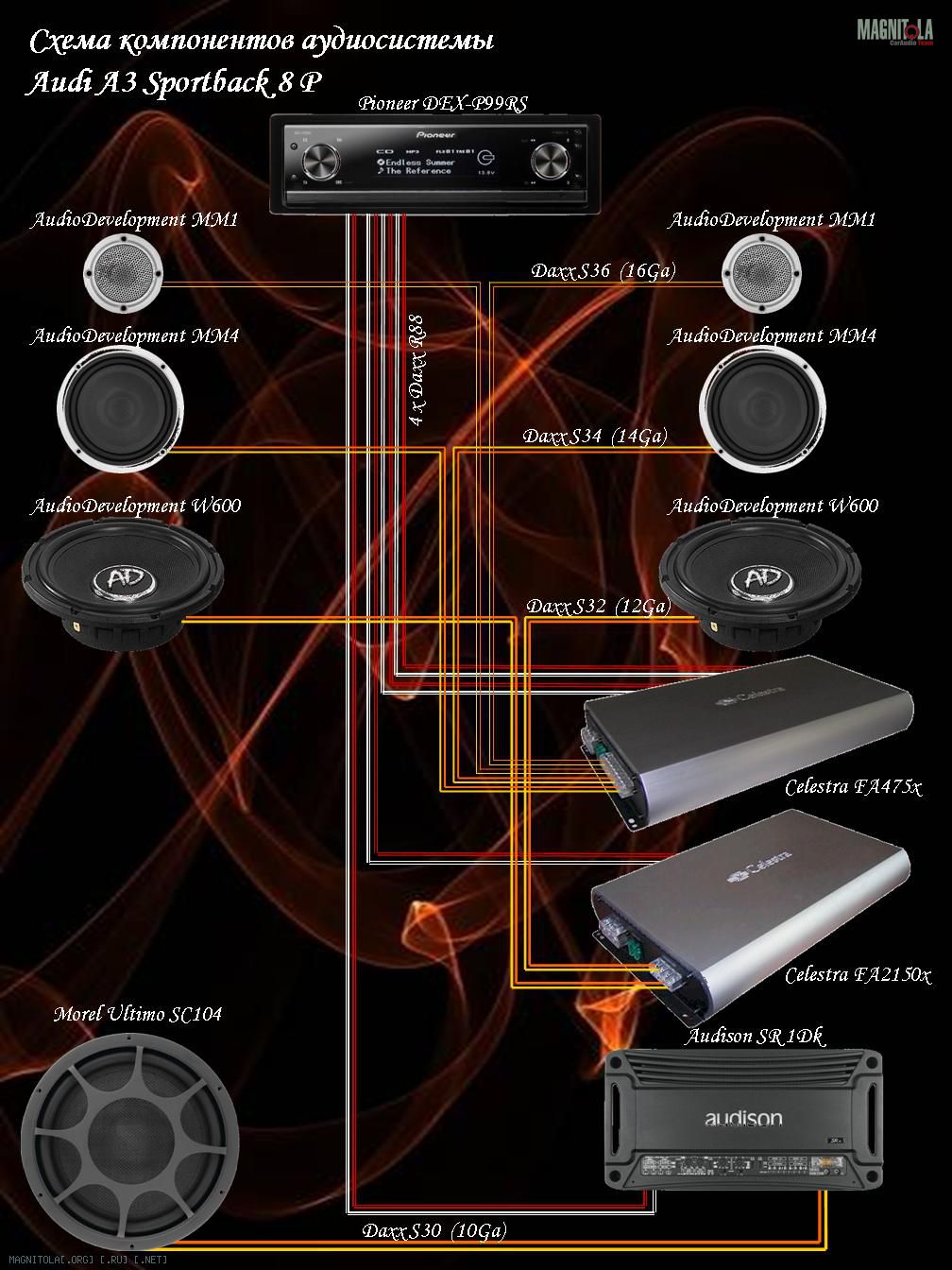

Для начала и для порядка сразу схемы

Вложение 773934 Вложение 773936

Прежде чем перейду к последовательному рассказу о том, что куда и как, кратко и конспективно о системе рассказал в видео. Ну и всем, кому лень читать, тоже рекомендую просто посмотреть видео)

http://www.youtube.com/watch?v=KFuvx_GBZjM

Ну вот теперь, когда уважаемые заседатели кратко со мной познакомились, уже начну рассказ. Для цельности рассказа будет несколько не соблюдён хронологический порядок выполненных работ.

Головное устройство

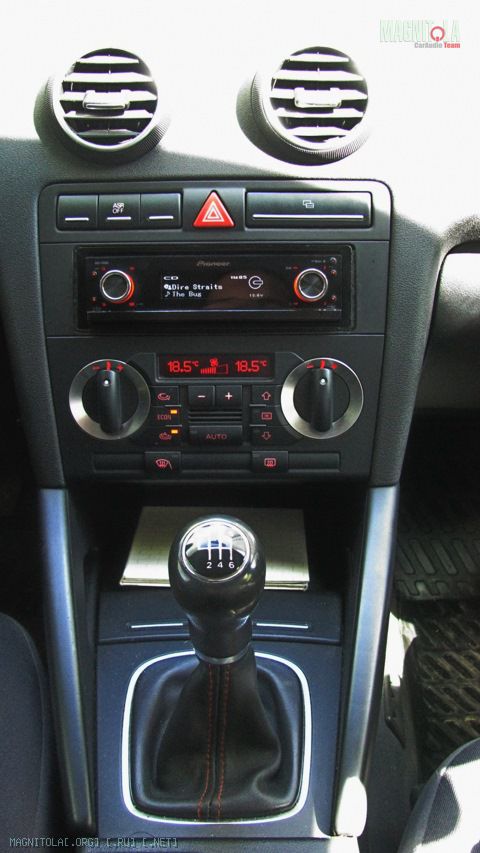

Вложение 773960

Pioneer DEX-P99RS было приобретено ещё для предыдущей системы. Выбор определялся простыми критериями: хорошо поёт без приукрас, красиво выглядит, и главное: можно настроить всё что нужно и даже больше. Ещё был важный критерий: наличие USB и возможность хорошо воспроизводить WAV. Если кто-то считает иначе, то я с интересом выслушаю мнение, но на мой слух качество вавок именно на этом ГУ ничем не уступает качеству CD.

Всем хорош пион, да крутилки у него дюже неудобные. Энкодеры регулировки уровня громкости (левый) и выбора трека (правый) при всей своей стильной внешности всё же неудобны для пользователя. Слишком гладкие, можно даже сказать, скользкие. Палец проскальзывает при вращении да и с правого джойстика при качании (следующий/предыдущий трек) палец норовит соскользнуть.

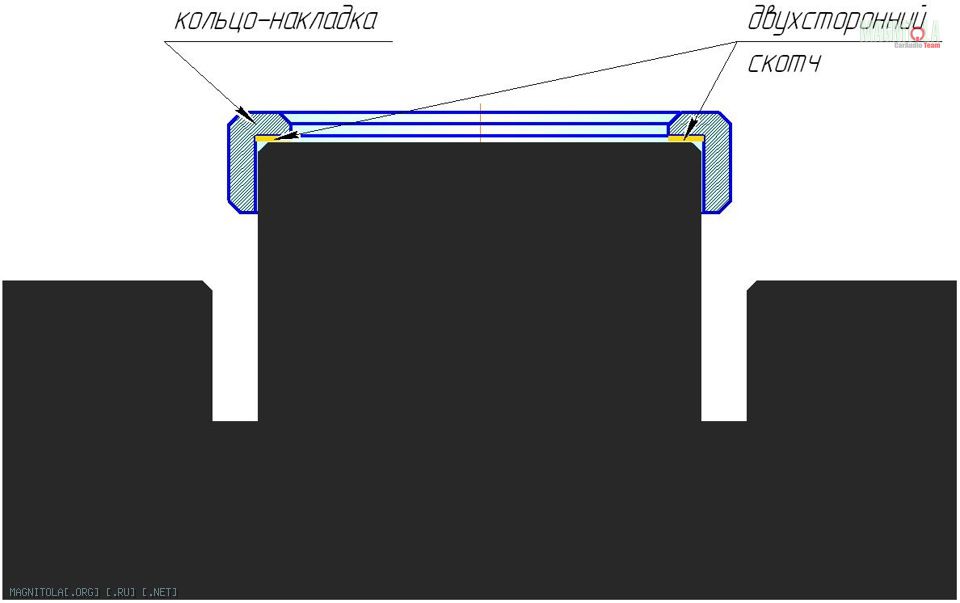

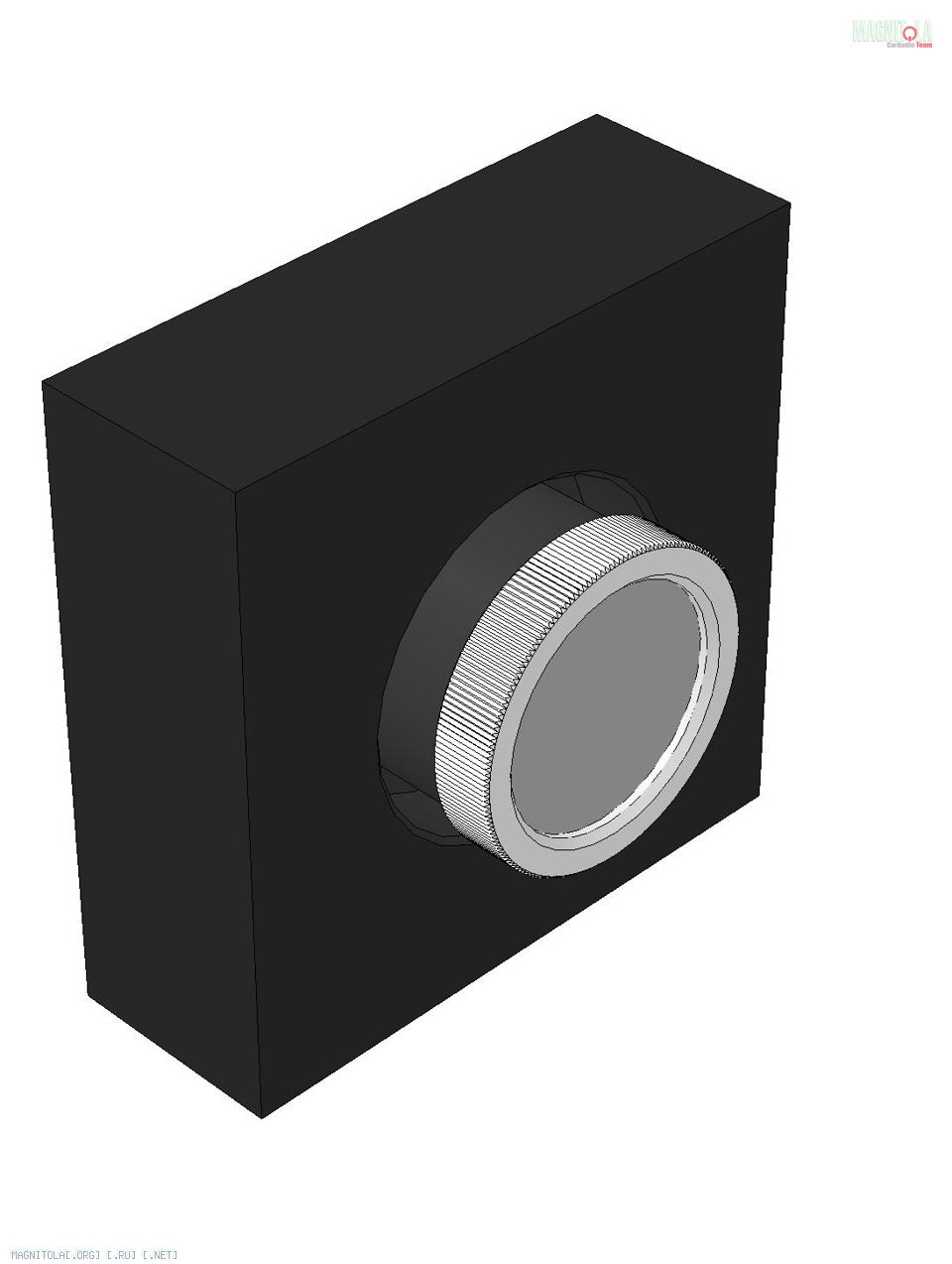

Терпеть это больше не смог, решил как-то исправить ситуацию. Решил дополнить крутилки колечками с рифлением по следующей схеме.

Вложение 773966

От идеи к чертежу.

Вложение 773968 Вложение 773970

От чертежа к реализации

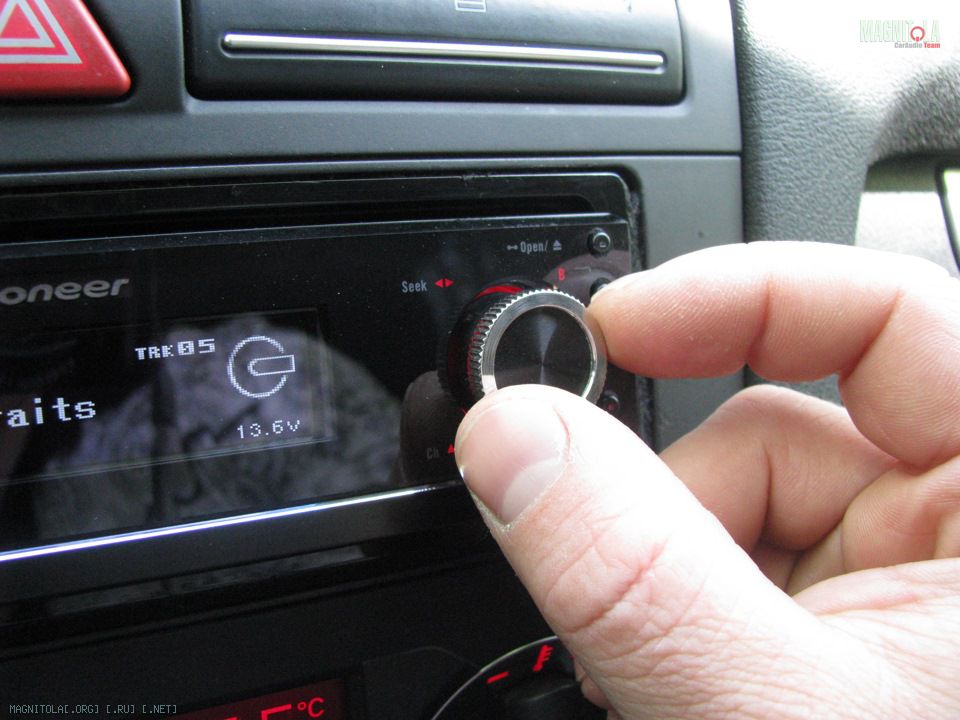

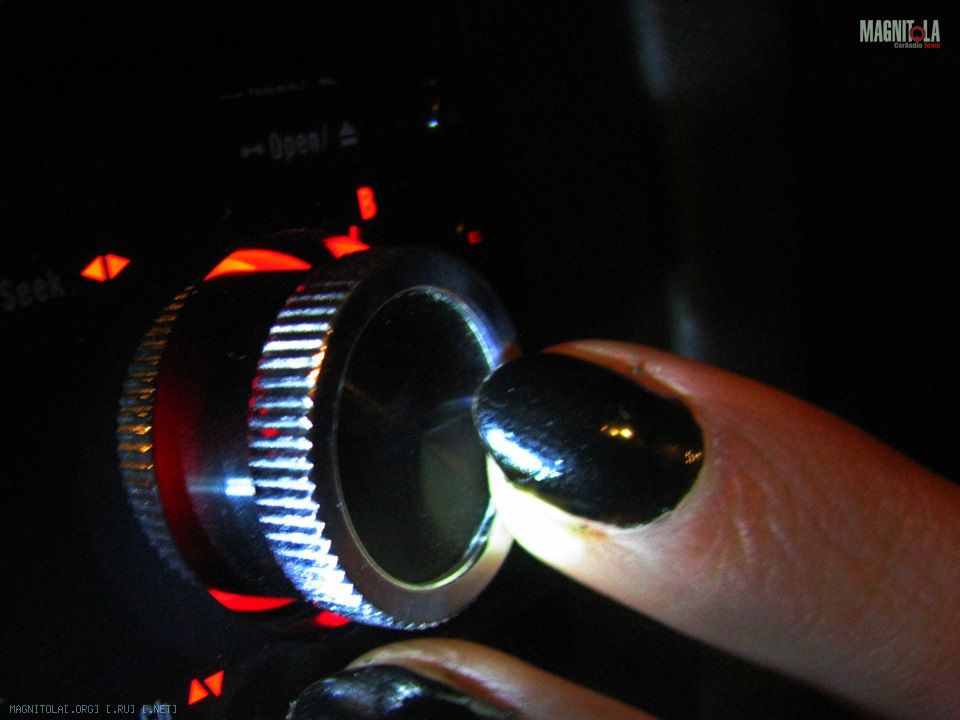

Вложение 773980 Вложение 773986 Вложение 773982 Вложение 773984

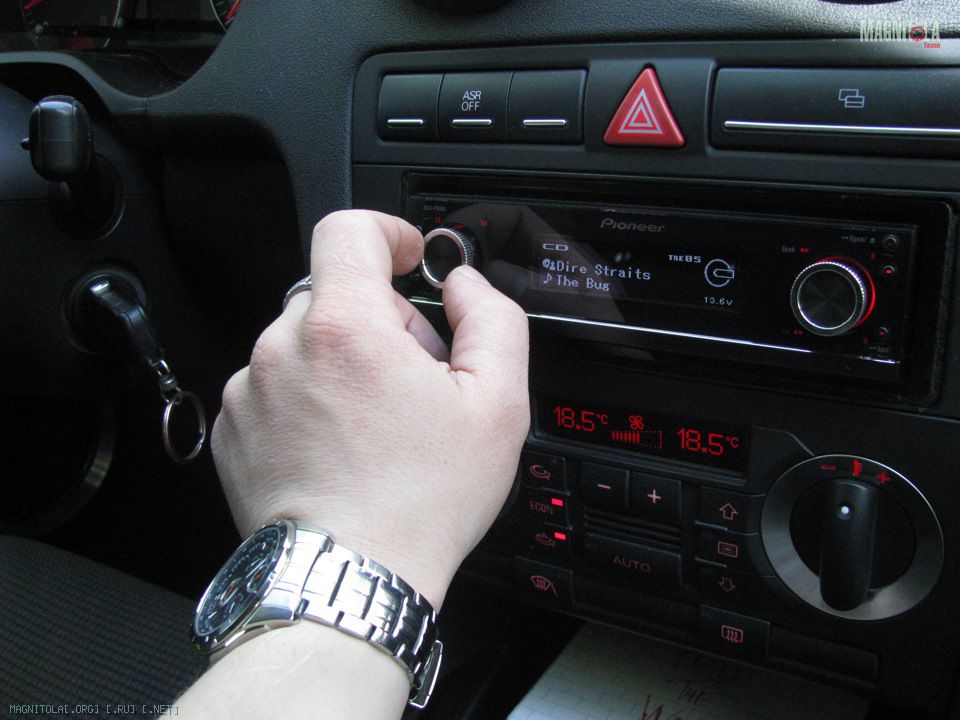

Крутить одно удовольствие) Не надо изо-всех сил сжимать крутилку, достаточно лёгкого усилия. Громкость теперь и вовсе одним пальцем регулируется.

Багажник. Сабвуфер и усилители.

Выбор компонентов складывался исторически и постепенно. Прежде, чем перейду к вопросам инстала поделюсь своими соображениями относительно того, что я выбрал.

Первым когда-то давно, опять же для ещё прошлой простенькой системы, был выбрал сабвуфер Morel Ultimo SC104. Хотелось совместить хорошее качество с задорным мясцом, чтобы расширить жанровую универсальность и кроме Дэмиса Русосса можно было и раммштайна послушать и Линдсей Стирлинг чуток навалить, что шестисотваттный израильский монстрик с огромной катушкой может сделать в лёгкую. Кроме того подкупали рекомендованные как производителем так и тестом журнала, скромный оптимальный объём.

На помощь чистопородному еврею был подобран итальяшка скромного китайского происхождения Audison SRx 1Dk. Да, серия младшенькая, да, киатец, но мощный, не слишком много кушающий и делающий своё дело усь. Повторюсь, что сабвуферное звено перекочевало в нынешнюю систему из прошлой намного более простой. Но оставлено так как полностью удовлетворяет моим требованиям от суббаса и менять пока не тянет.

Усилители на фронт Celestra FA 2150x на НЧ и 475x на СЧ-ВЧ. Выбор был более чем осознанный. Мне повезло, что на белгородском финале мне довелось подряд послушать аж три машины с одинаковым фронтом (микрики), но с разными усилителями. Не стану говорить, какие были ещё, но мне запомнилось звучание именно челестры, кстати, эта система стала чемпионом в своём классе. Да, я читал много негатива про эти усилители ещё до прослушки, тогда я вовсе не ждал от них ничего хорошего, но я их послушал лично и выбор мой осознанный. Красивый и в тоже время нейтральный звук. Без приукрас могут отыграть любой жанр, а для меня это важно, я люблю разную музыку. Оставалось лишь подобрать пару таких усилителей с хорошим запасом мощности.

Рассказав о компонентах, перейду к инсталу.

К инсталу у меня были следующие требования:
- Надёжно закрепить все элементы в багажнике
- Не травмировать ни одну обшивку
- Оставить свободный доступ к запаске
- Максимально обезопасить усилители от перегрева
- Эстетика

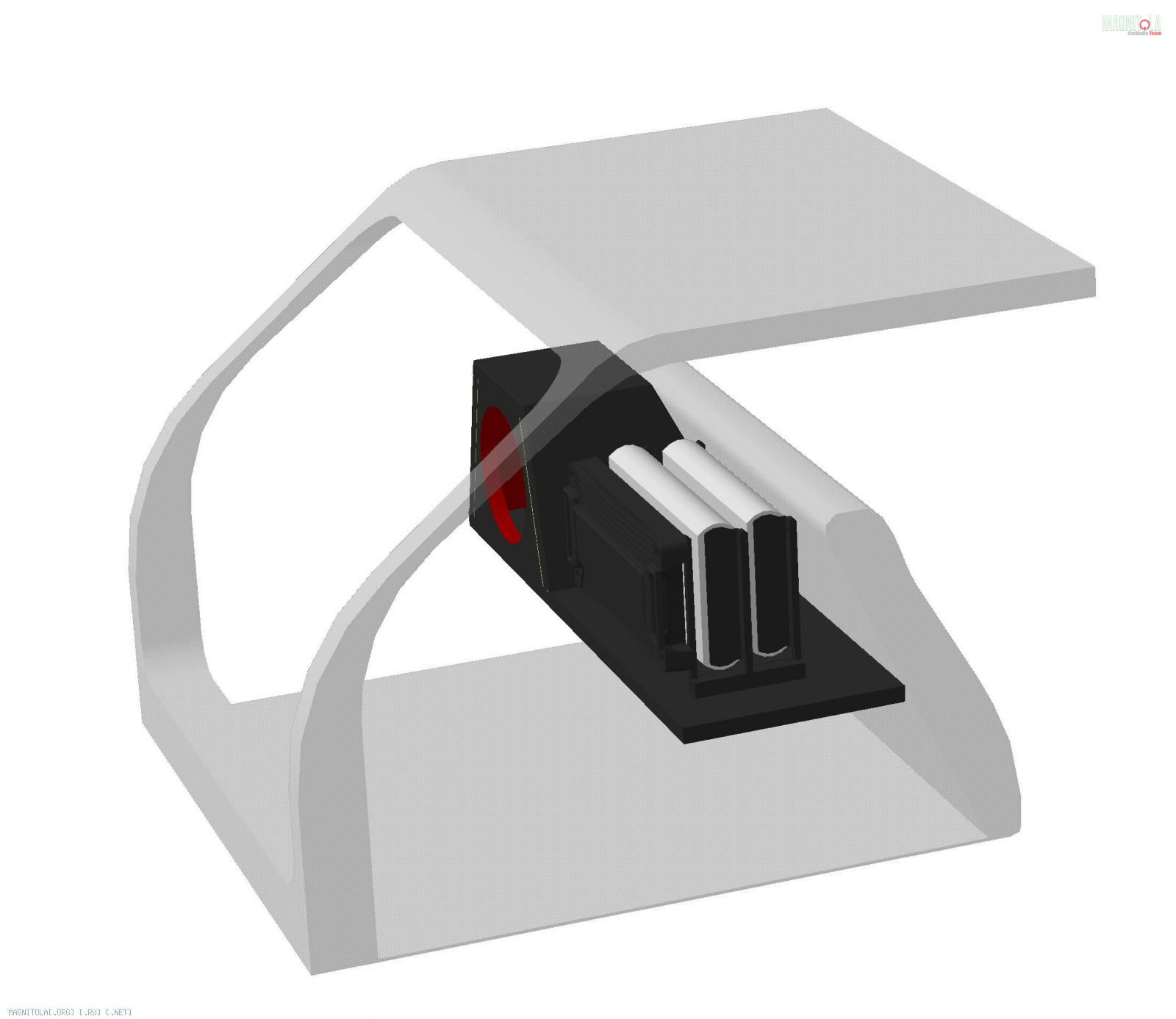

Из требований мною сформированных, мною же был придуман проект. Единая платформа, стоящая враспор в багажнике и вместе с тем приподнятая над фальшполом.

Вложение 773988

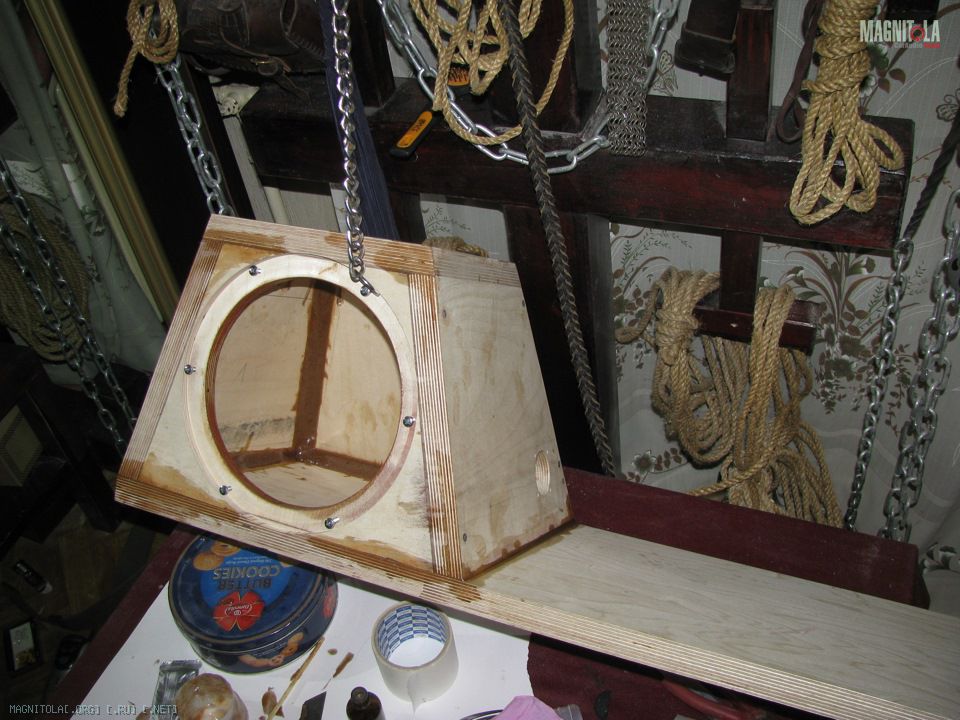

Короб было решено сделать чистым объёмом 15 л (из тех рекомендаций, о которых я говорил выше). Материалом послужила первосортная фанера толщиной 27 мм.

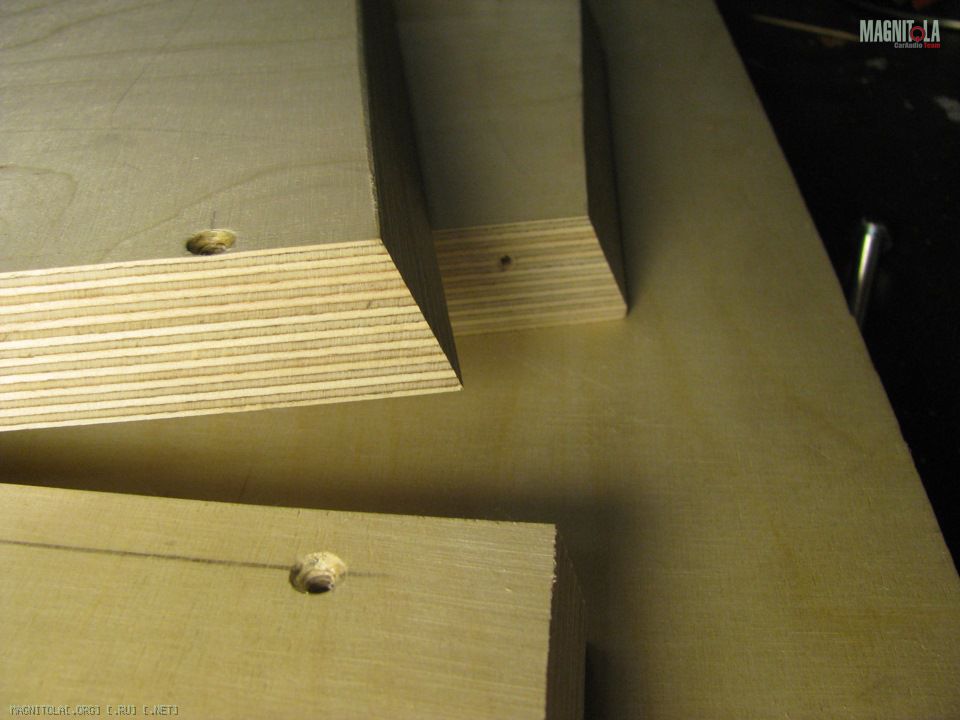

Вложение 773992

Короб был склеен эпоксидной смолой с опилками и тщательно отшлифован

Вложение 773996

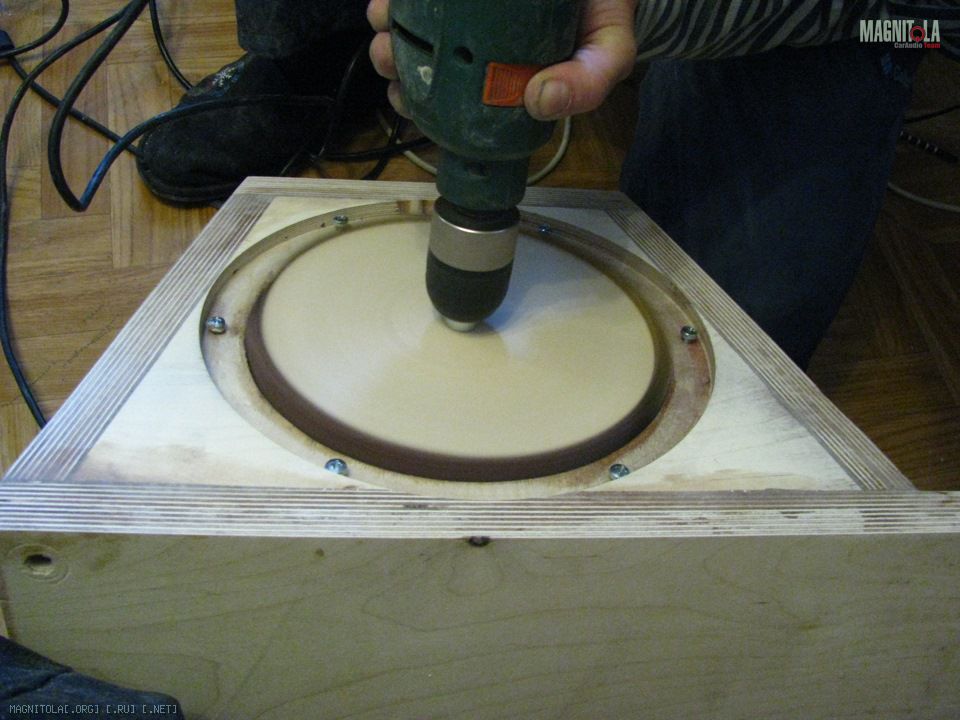

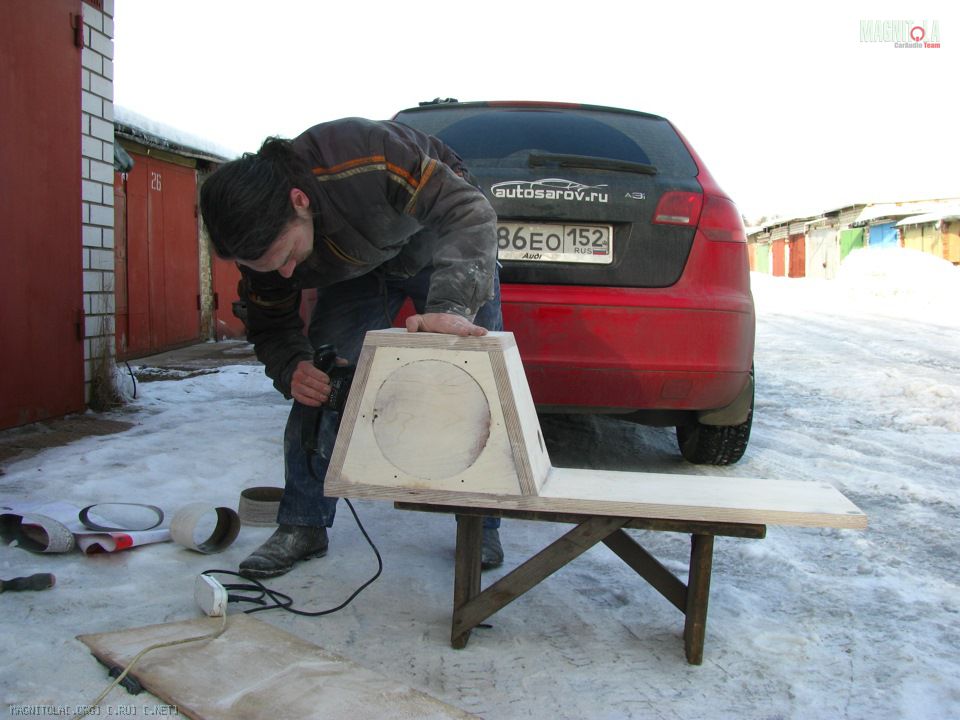

Под динамик было выполнено углубление

Вложение 773998 Вложение 774000

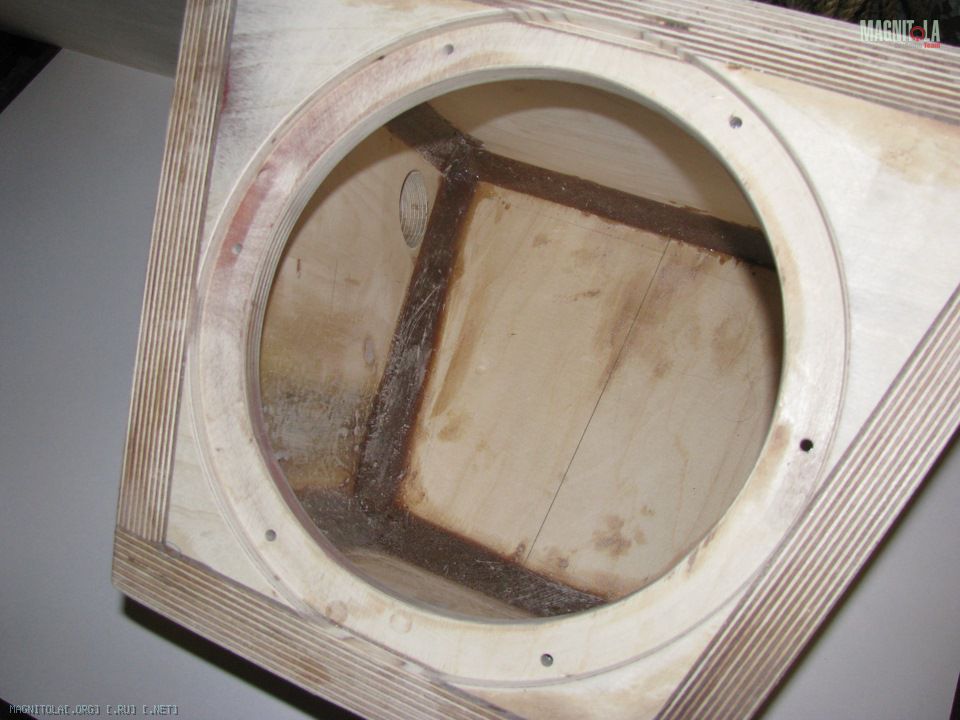

Далее все внутренние рёбра были пролиты той же эпоксидкой с опилками. Для этого короб ставился на каждое ребро так, чтобы биссектриса прилегающих граней располагалась вертикально. В таком состоянии проводилась заливка для пущей жёсткости.

Вложение 774002 Вложение 774004

Далее для надёжной защиты от влаги и для подготовки поверхности перед окраской был нанесён алкидный грунт. Предварительно были проделаны все нужные отверстия.

Вложение 774006

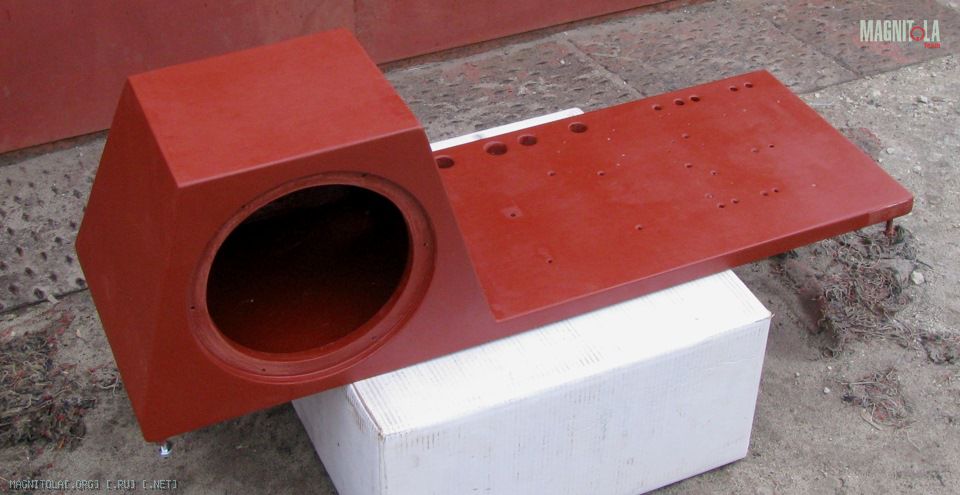

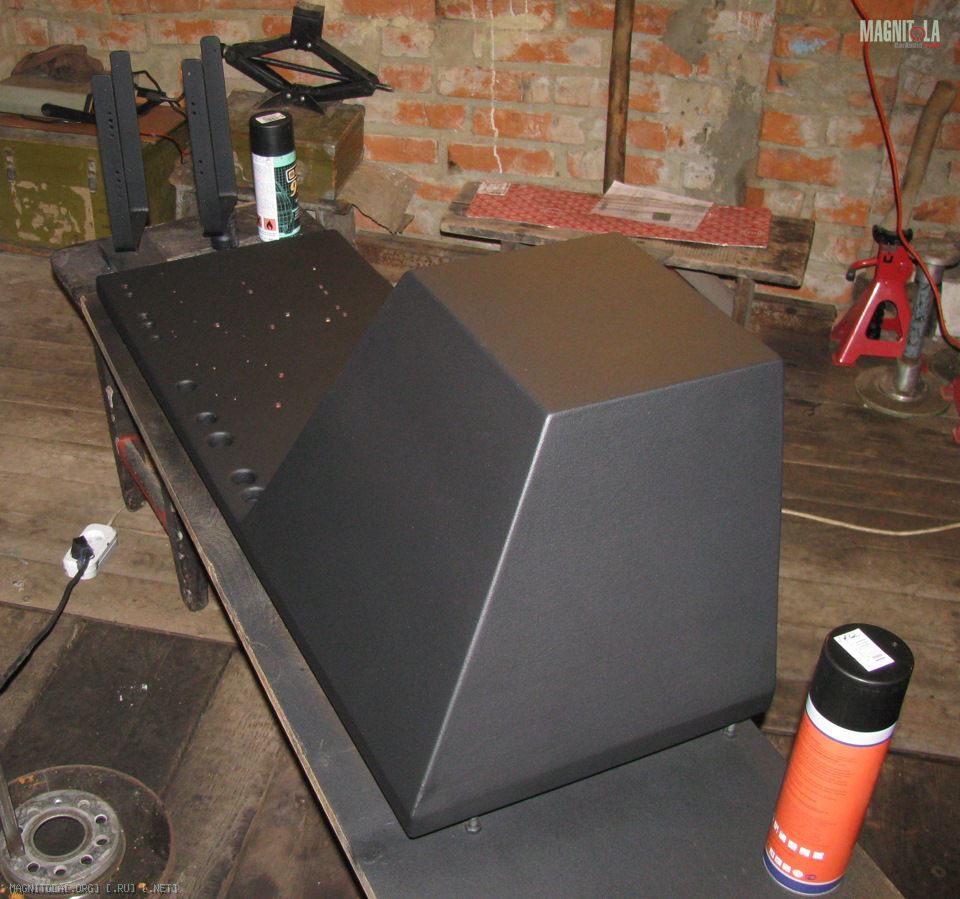

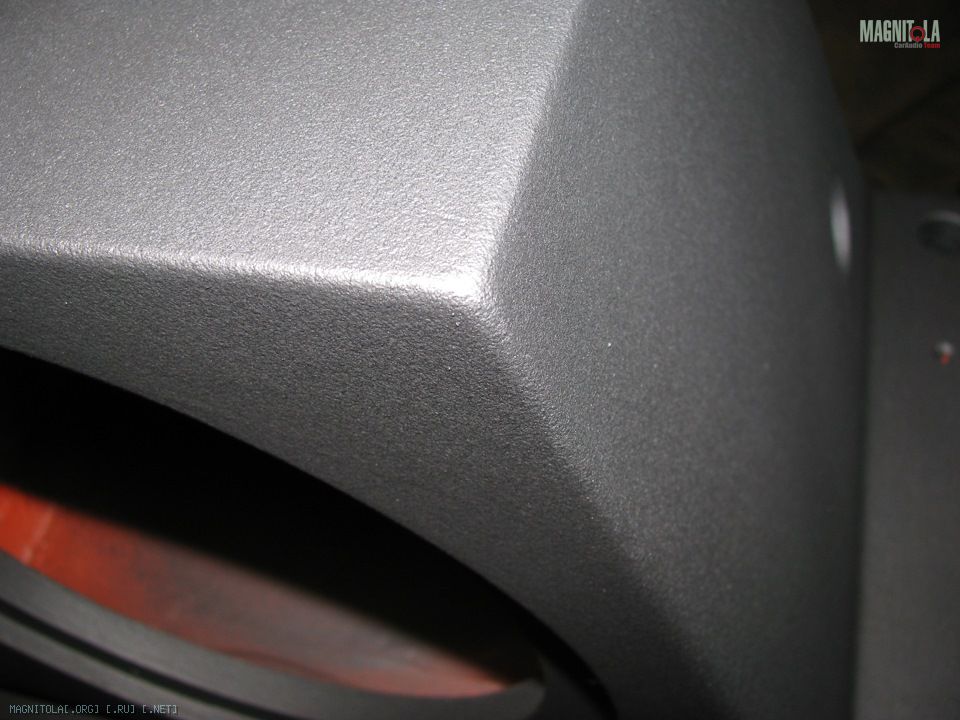

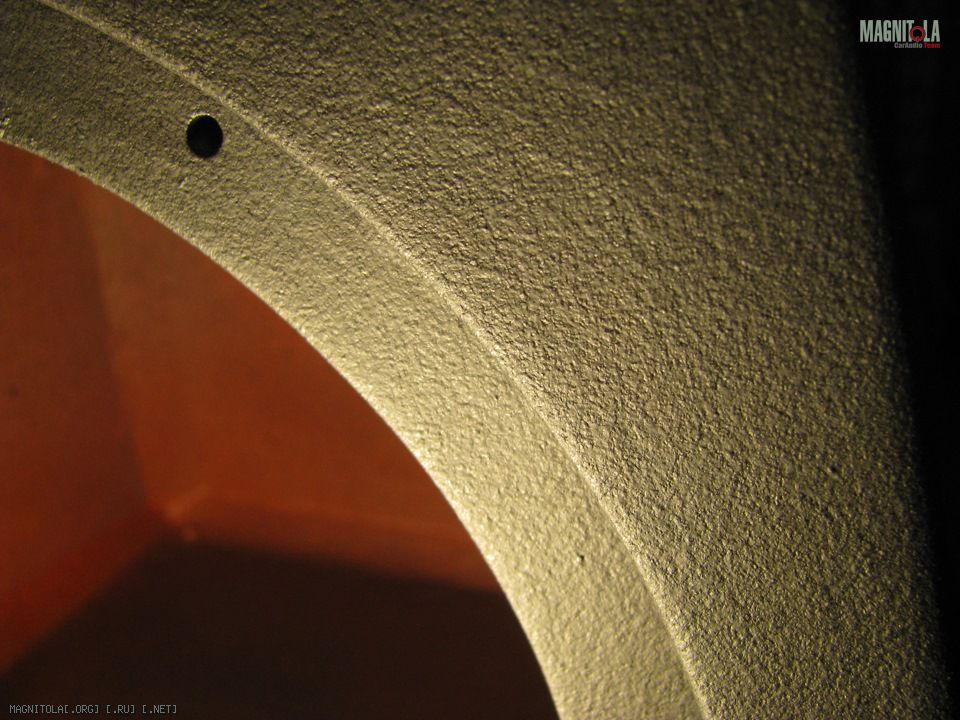

Покрасил антигравием

Вложение 774008 Вложение 774010 Вложение 774012

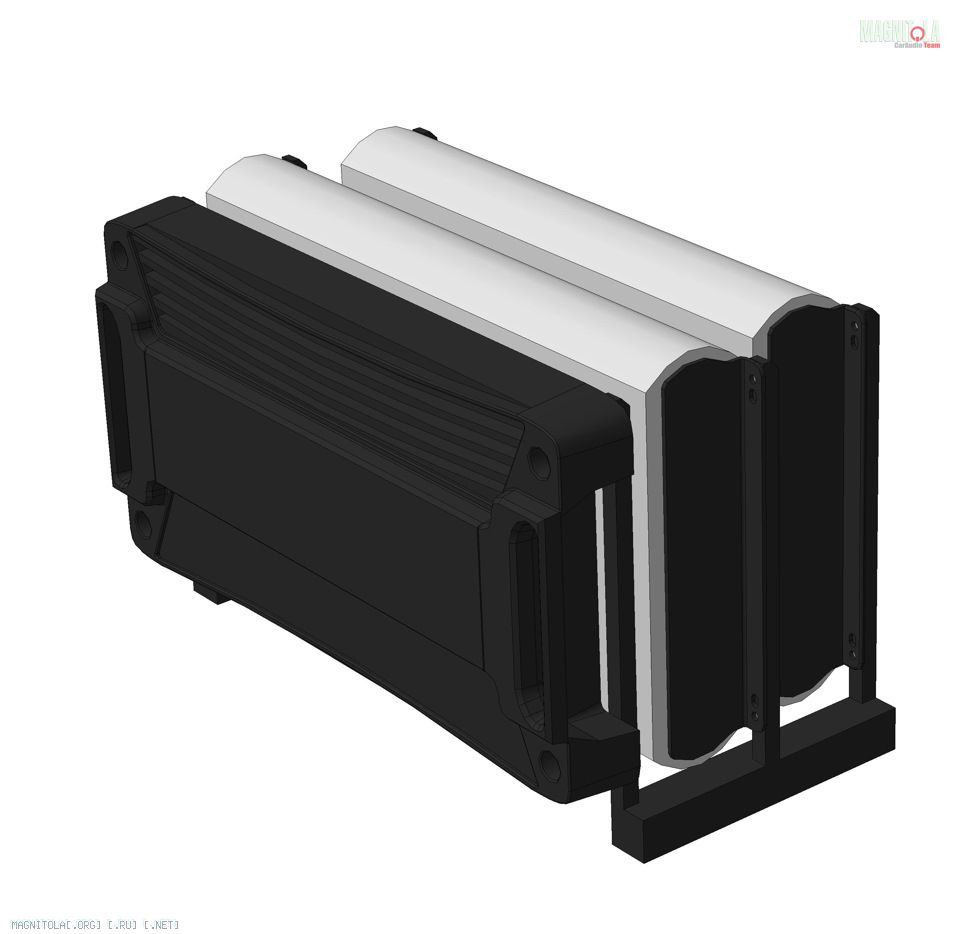

Далее нужно было расположить усилители в соответствие с задумкой.

Вложение 774014

Зазоры между усилителями около полутора сантиметров, но главное, что они есть.

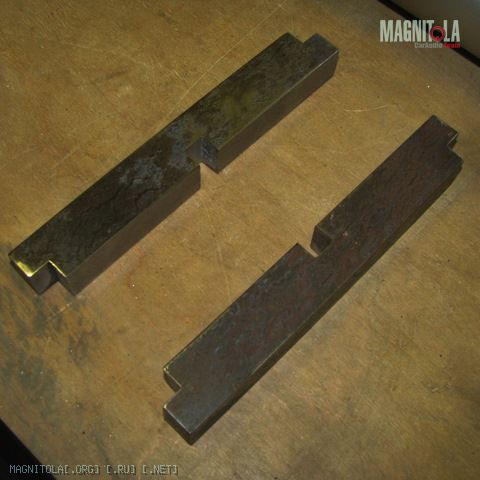

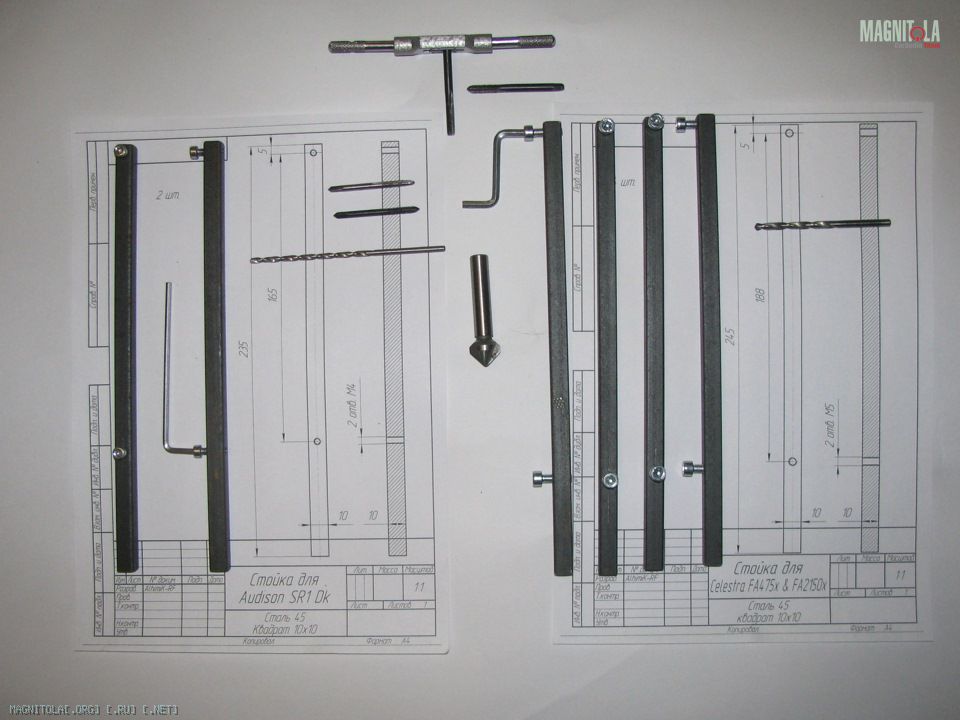

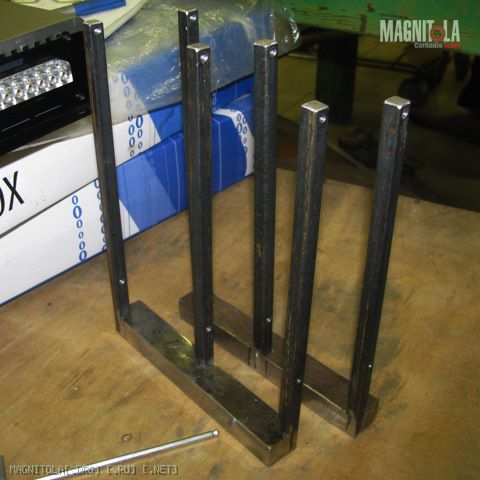

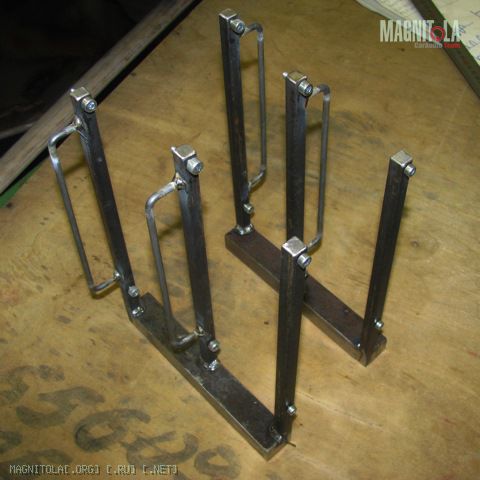

По чертежам сварили с другом-сварщиком кронштейны. Покрасили порошком.

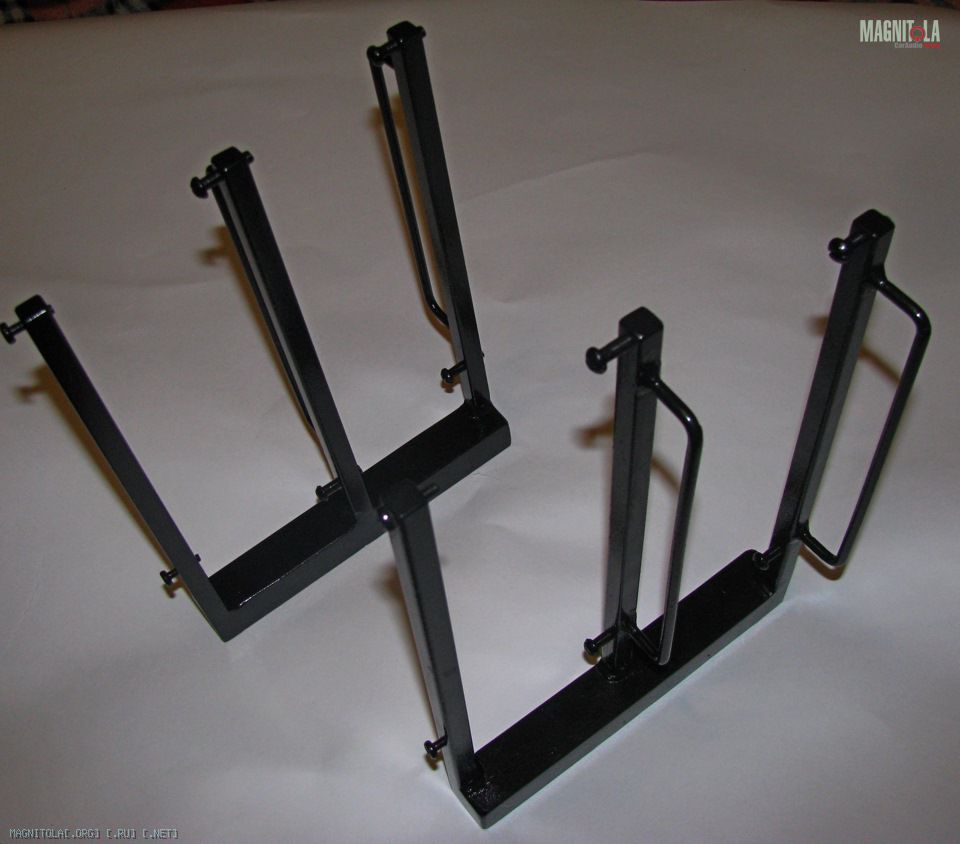

Вложение 774016 Вложение 774026 Вложение 774028
Вложение 774030 Вложение 774032 Вложение 774034

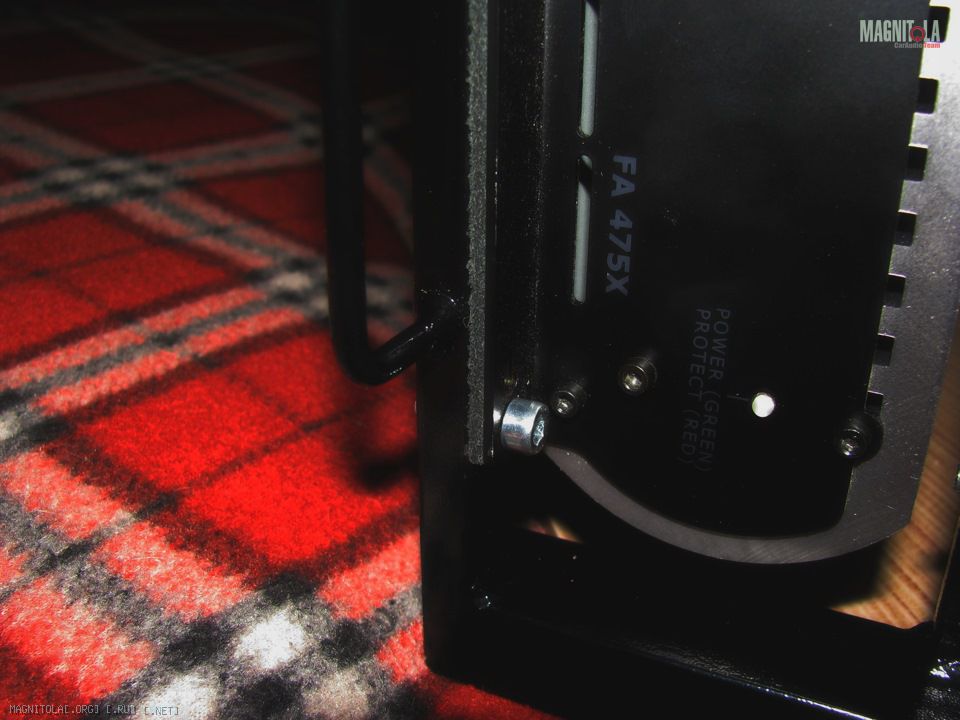

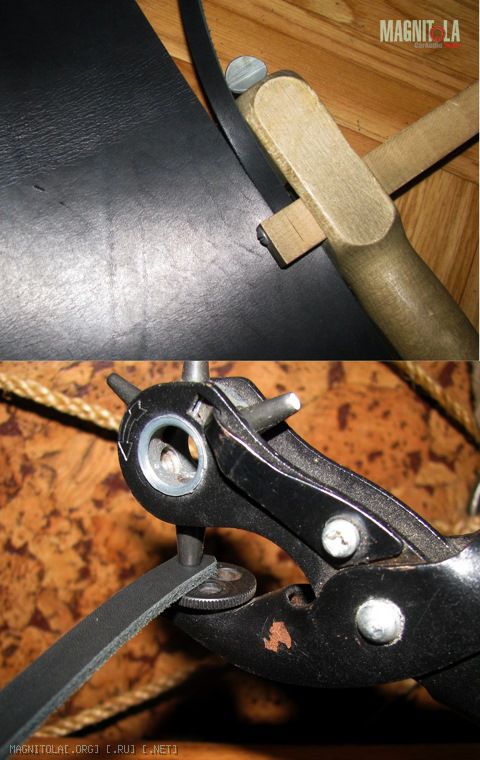

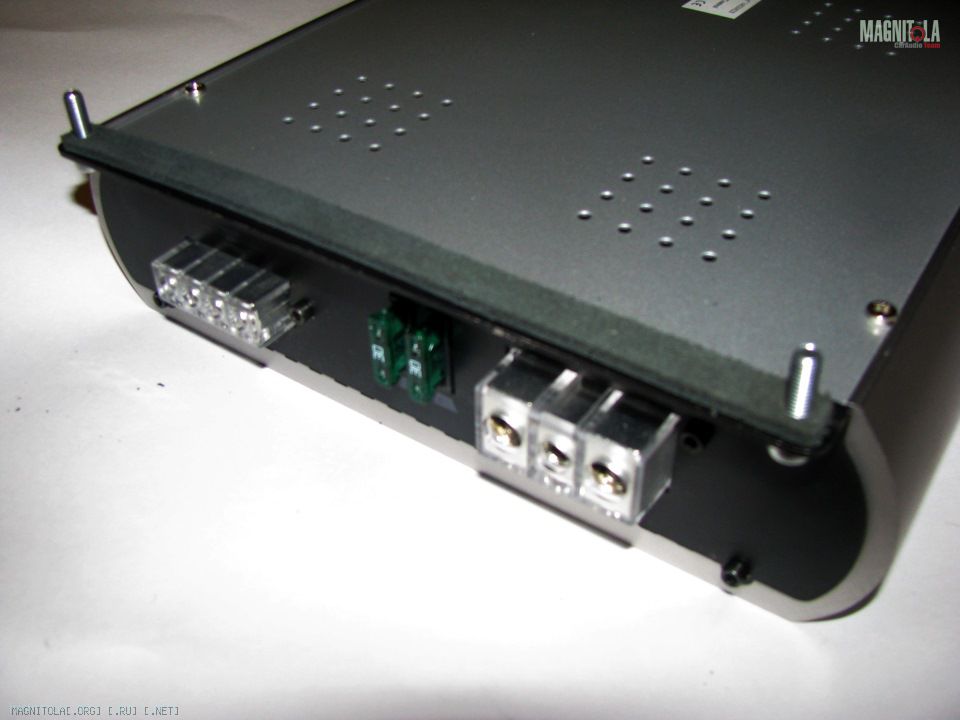

Для механического демпфирования усилителей были вырезаны кожаные прокладки.

Вложение 774036 Вложение 774038 Вложение 774040

Кронштейны прикручены к платформе четырьмя винтами (в кронштейнах снизу глухие отверстия с резьбой)

Вложение 774050

Заодно прикручен дистрибьютор и дюбели под крепёж проводки.

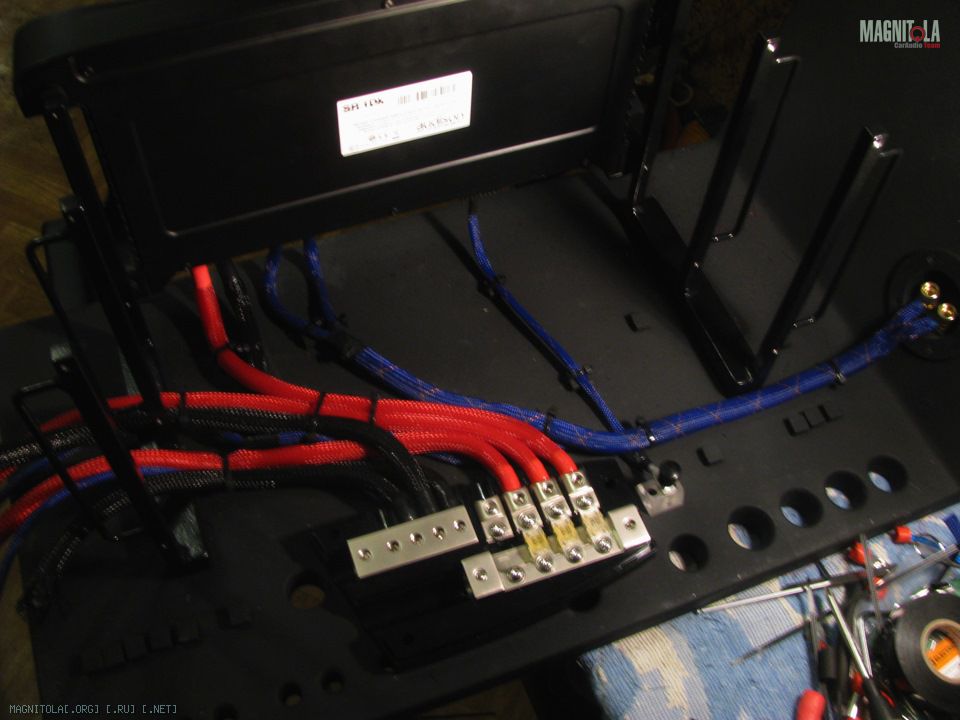

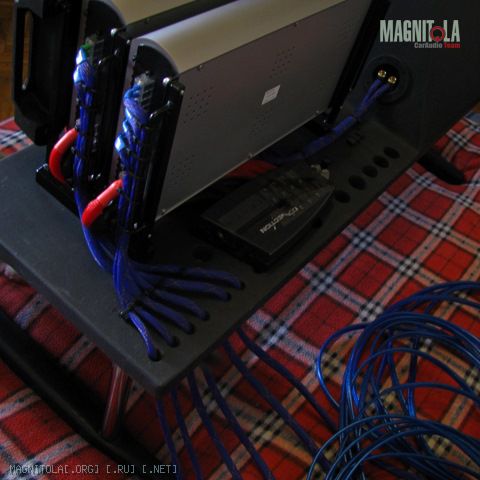

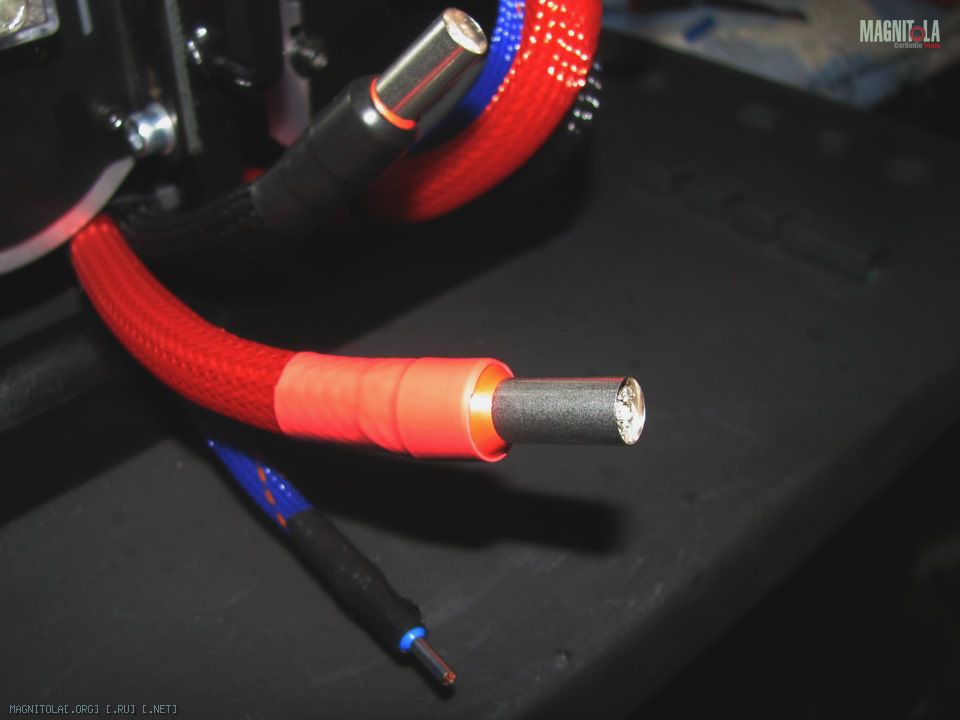

Начал разводить "силу".

Вложение 774052 Вложение 774054

И акустику

Вложение 774064

Платформа хороша, нужны ножки, чтобы согласно проекту поставить платформу над фальшполом и при этом надёжно зафиксировать враспор.

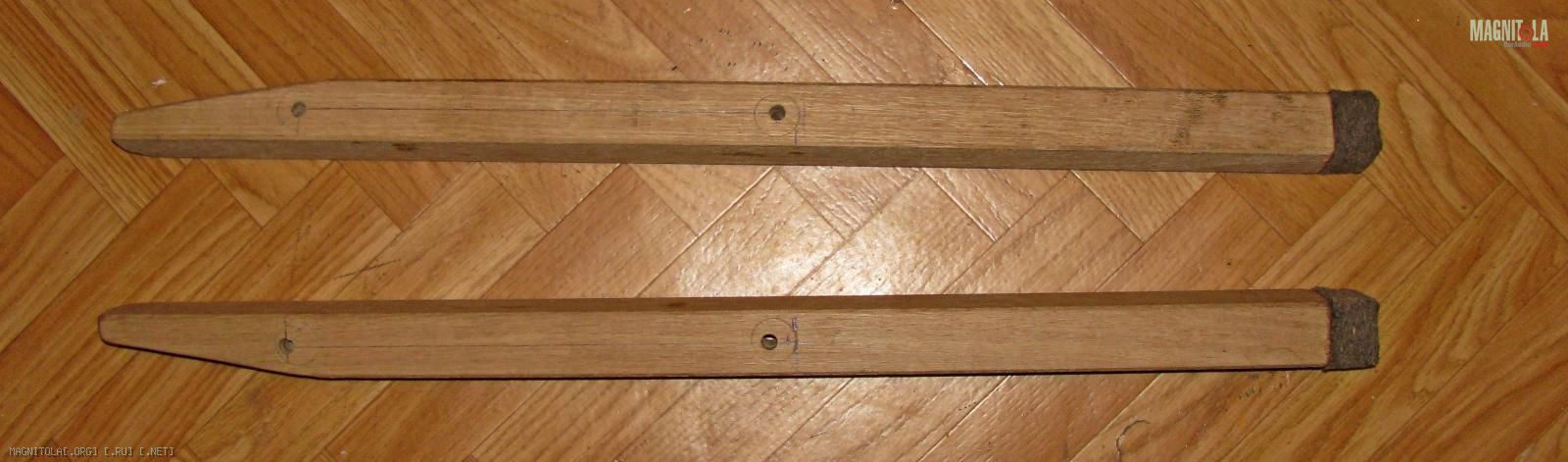

Из дубового бруса были выполнены такие вот "лыжи" Для плотной постановки враспор на концах прикрутил войлочные пятки.

Вложение 774066

Затем "лыжи" были обёрнуты карпетом для мягкости. В последствие поверх карпета был добавлен кожзам для эстетики.

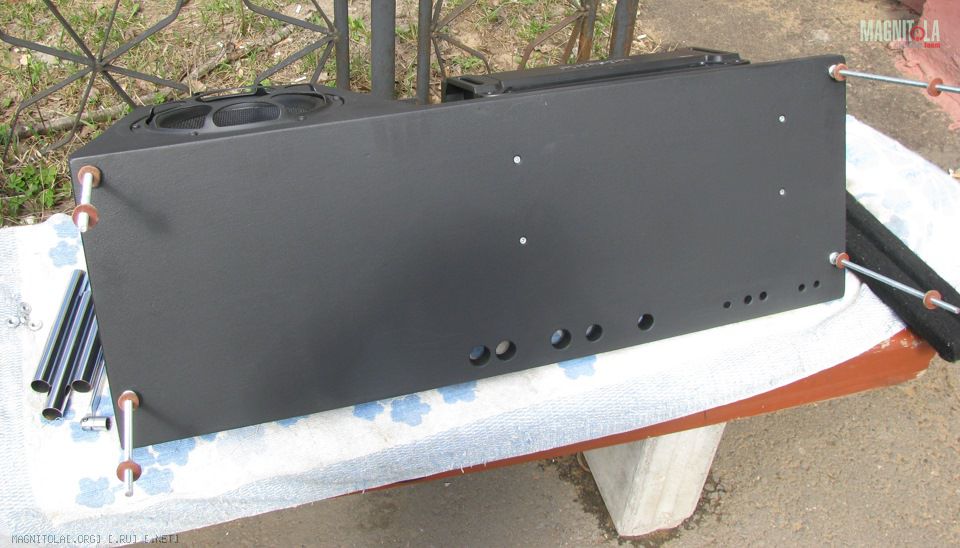

В платформу вкручены шпильки в заранее заложенные гайки.

Вложение 774068

На шпильки надеты мебельные трубки и затем прикручены "лыжи".

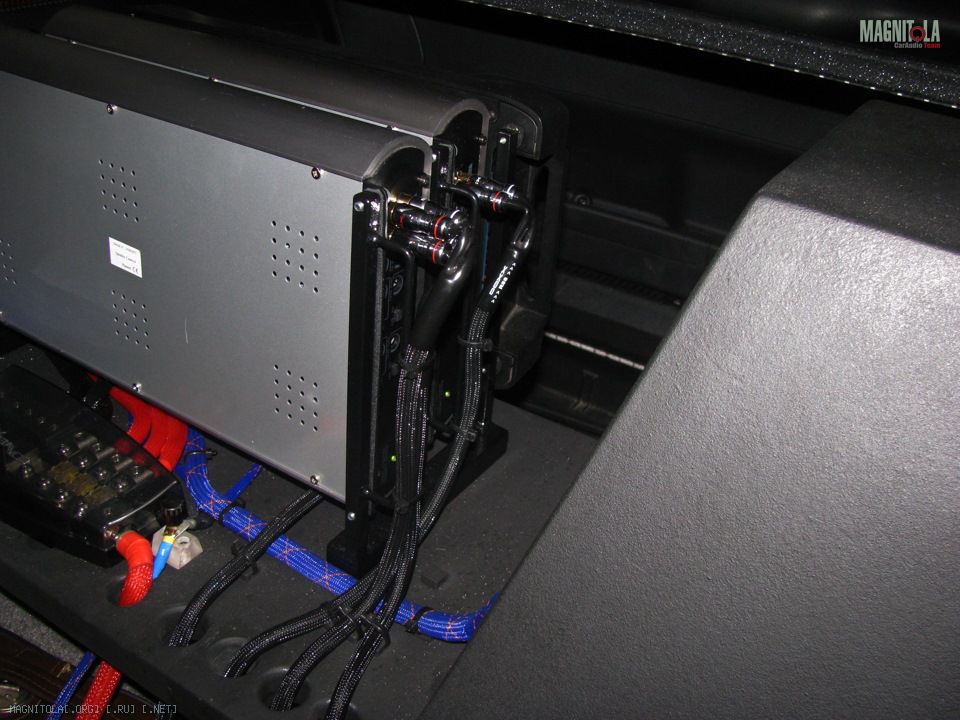

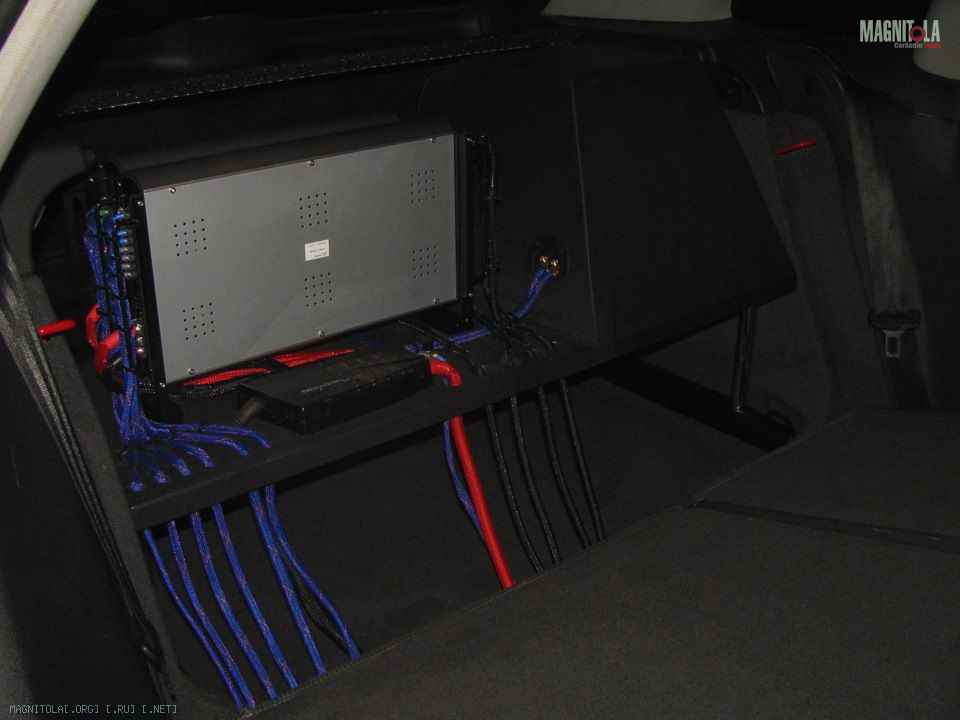

Установил всю почти пятидесятикиллограмовую платформу в багажник. Подключил межблоки.

Вложение 774070 Вложение 774072

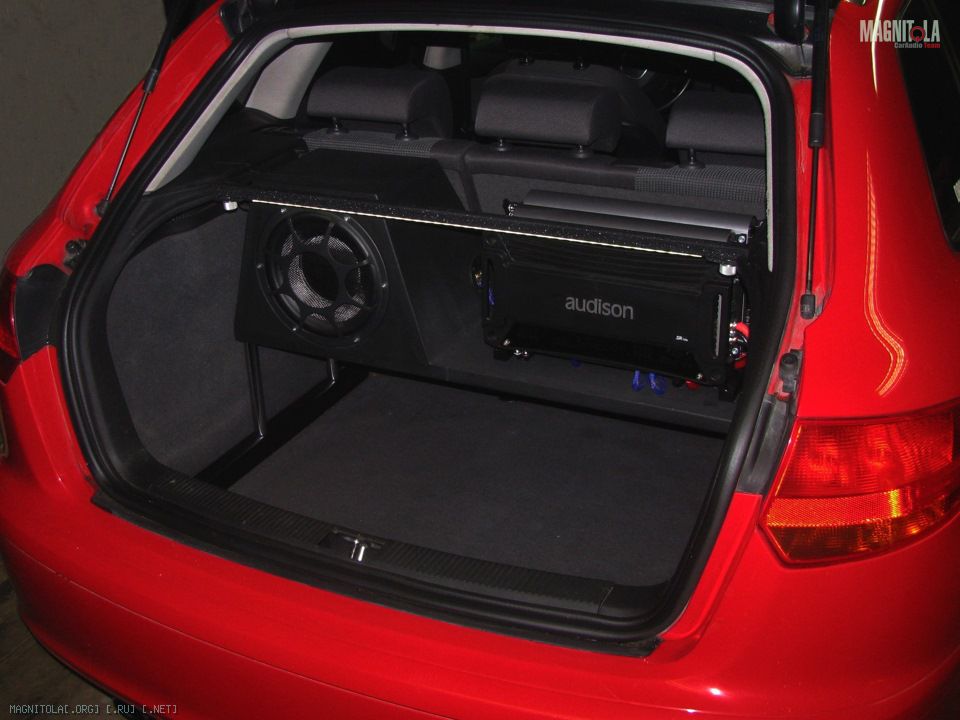

Общий вид из багажника

Вложение 774074 Вложение 774076

Вот нравится мне оригинальный морелевский гриль-осьминожка.
И звуку не мешает и смотрится органично. Пожалуй, это один из моих любимых штатных грилей.

Но правила EMMA диктуют свои условия

4.3.3 Защита динамиков (от 0 до 5 баллов).
Судьи проверяют защиту всех акустических систем (включая сабвуферы в багажном отсеке)
от механических повреждений. Диффузор должен быть недоступен для проникновения круглого
предмета диаметром 3 см. На каждый динамик должно приходиться не менее одного защитного
элемента.

А в израильского осьминога не то что 3 см, туда моя Диана пролезает.

Вложение 774078

Диана, конечно, принцесса и стройняшка, но не 3 см в диаметре.

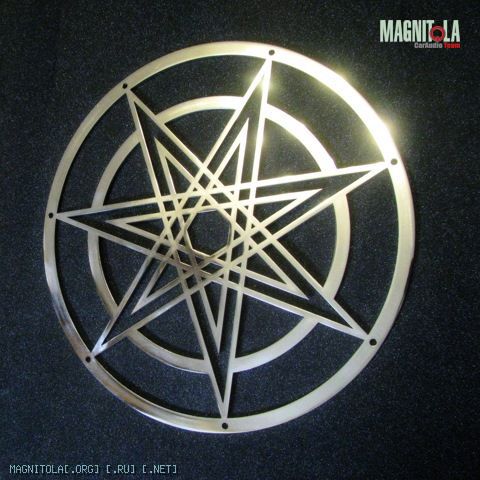

Вывод неутешительный, гриль надо переделывать. В итоге раздумий и с оглядкой ан мой ник получилась двойная септаграмма. Вместе с тем городить толстенные полосы тоже не хотелось. Цель была проста: обеспечить максимальную прозрачность при условии, оговоренных в правилах. И вот что у меня сочинилось.

Вложение 774080

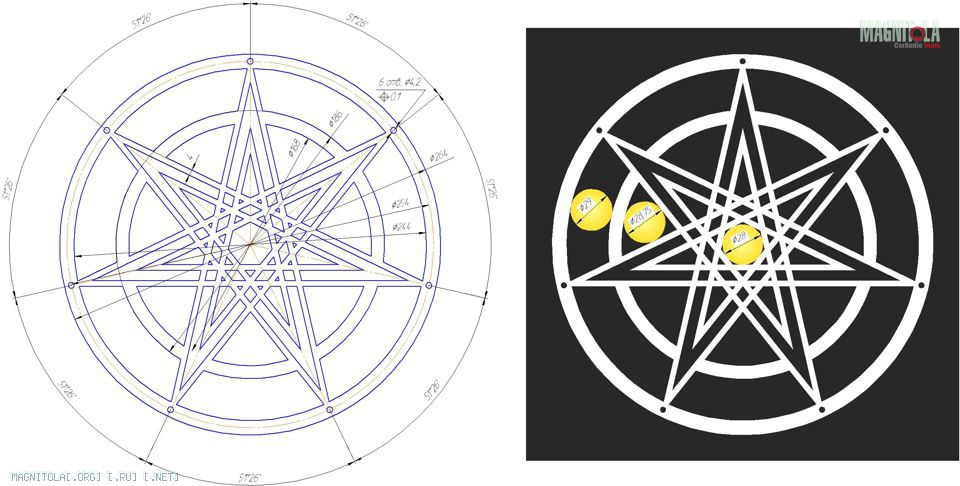

Слева — чертёж гриля, справа жёлтым обозначил круглые предметы максимального диаметра, который могут пролезть через решётку. 28-29 мм это меньше, чем 3 см, а значит в правила вписываемся.

Определившись с самой решёткой настало время подумать о её креплении. Кроме основной задачи, стояла задача совместить семь лучей и шесть точек крепления сабвуфера. Тупо ставить шесть винтов на кольце с семью лучами не хотелось. Решено было изготовить проставочное кольцо. Оно прикручивается вместе с сабвуфером к коробу шестью винтами впотай. Эти же винты будут прикрыты грилем, который, в свою очередь, будет прикручен своими семью винтиками.

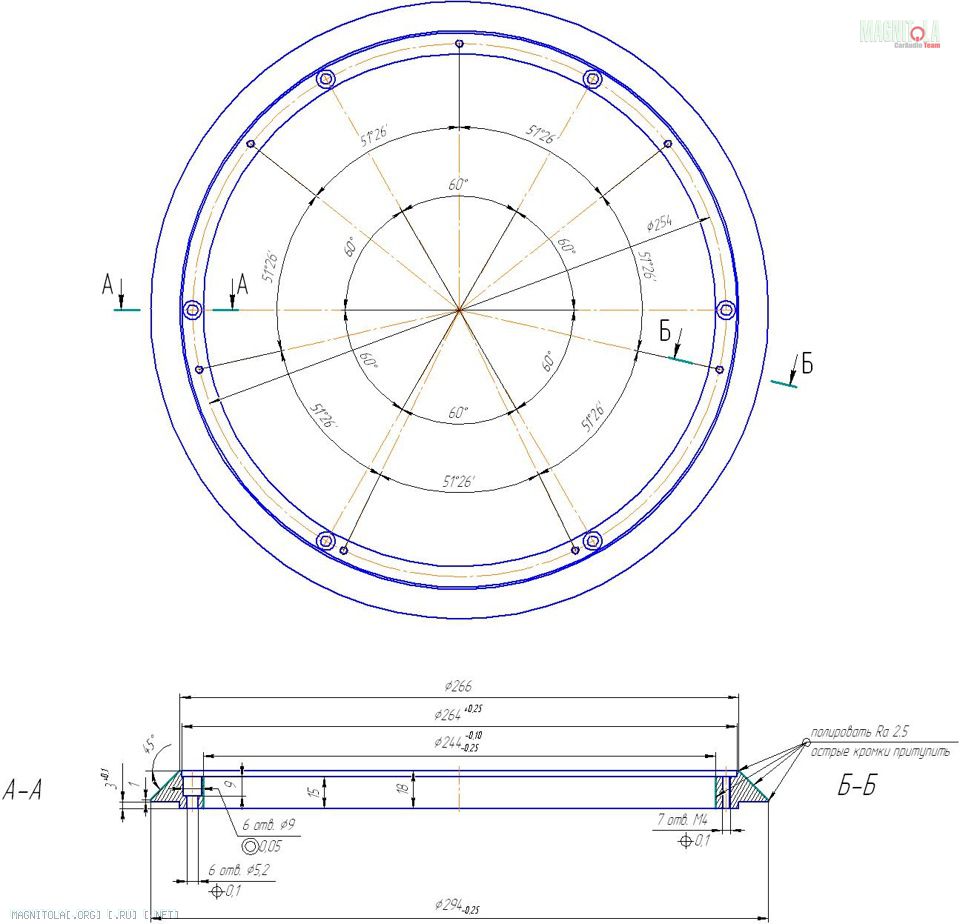

Вот такой получился эскизик кольца.

Вложение 774092

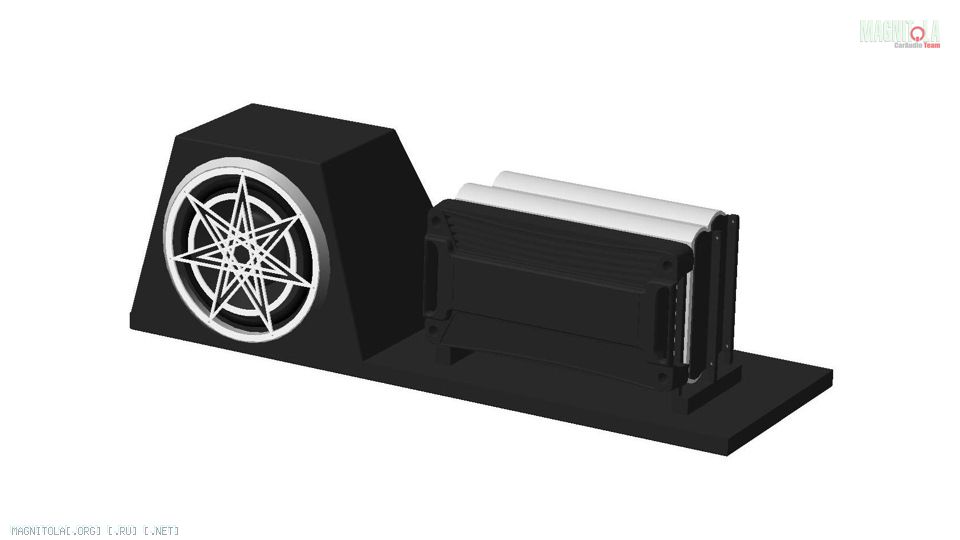

Ну и как-то так я это себе представлял.

Вложение 774094

Вот какие детальки получились из моей задумки.

Вложение 774178

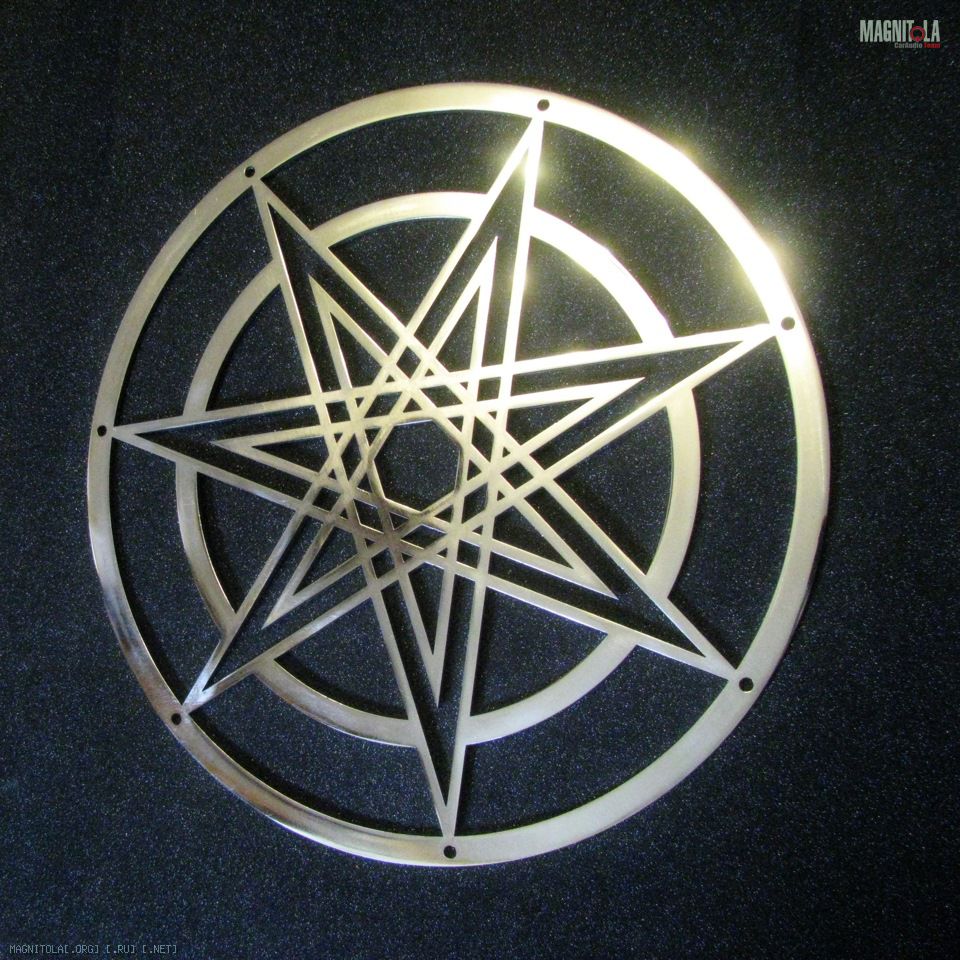

"Гриль" был изготовлен из трёхмиллиметровой "нержавейки" 10Х18Н10Т. Вырезан лазером.

Вложение 774096 Вложение 774098 Вложение 774100 Вложение 774102

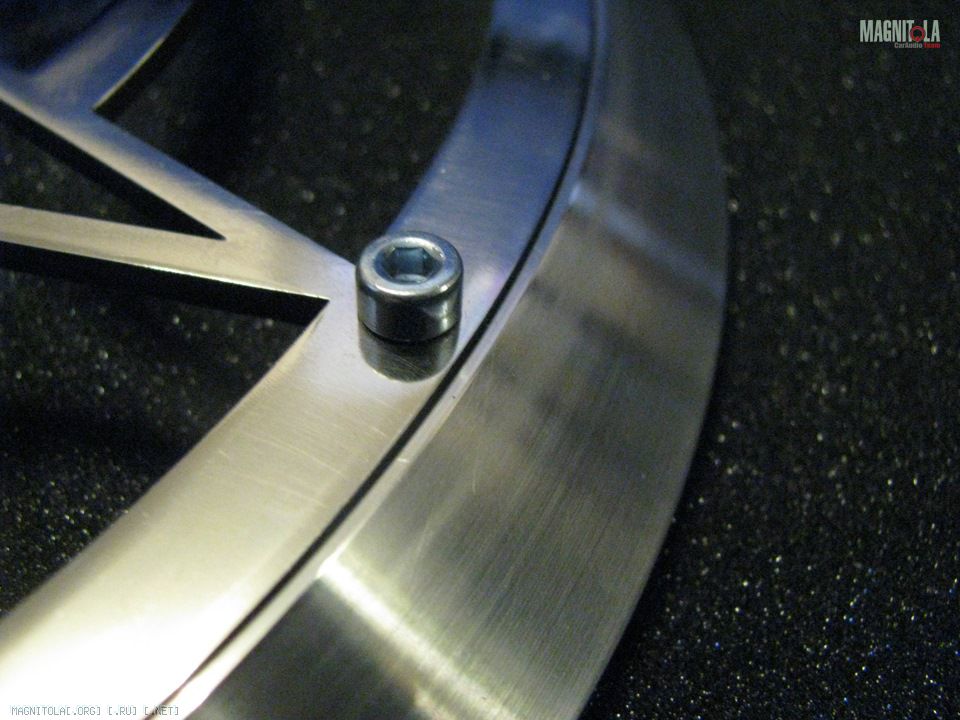

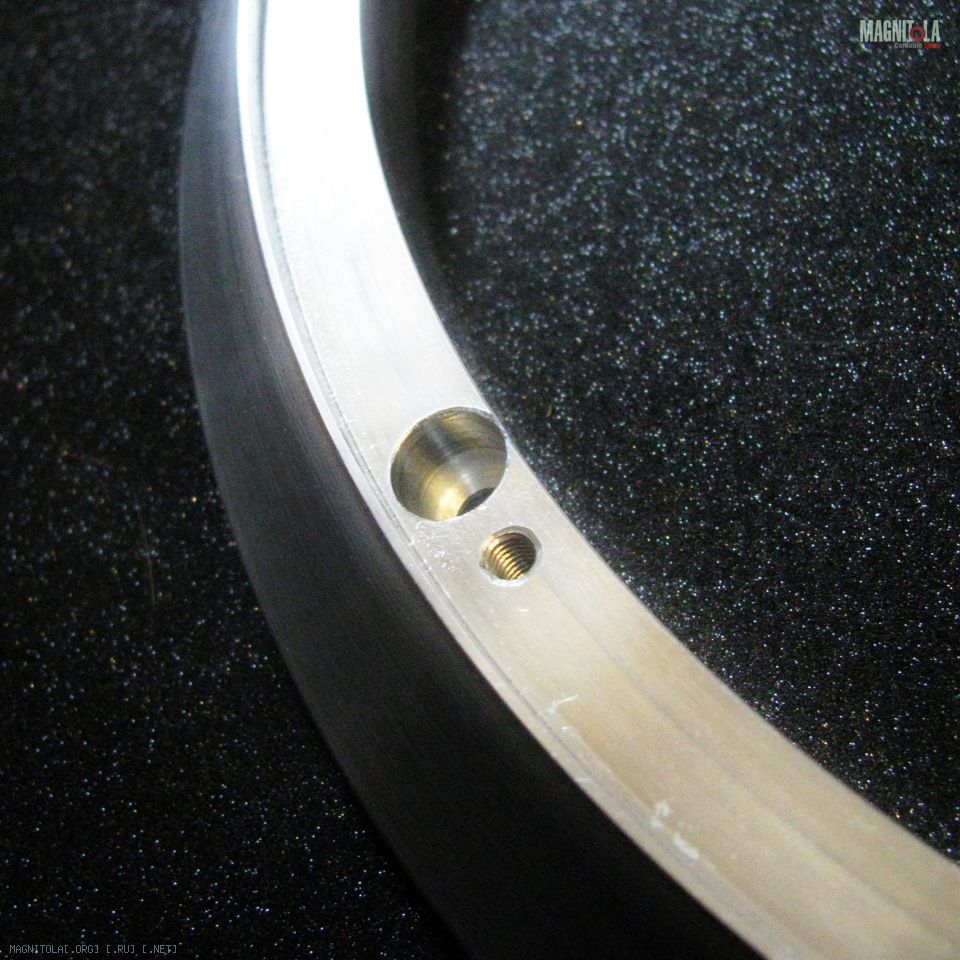

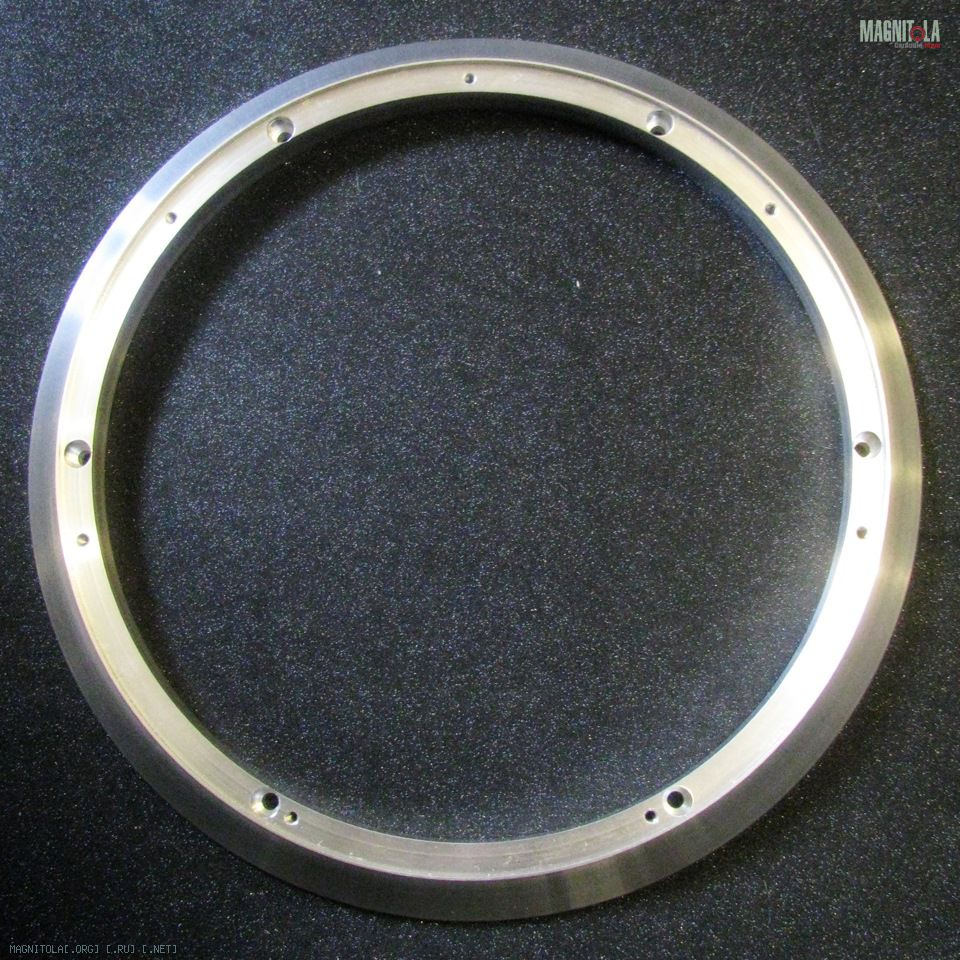

Кольцо выточено из АМГ6. Как и было задумано, отверстия под винты М5 впотай, и резьбовые отверстия под М4. Место под решётку выполнено для размещения последней заподлицо.

Прикручиваем проставочное кольцо с сабвуфером.

Вложение 774104

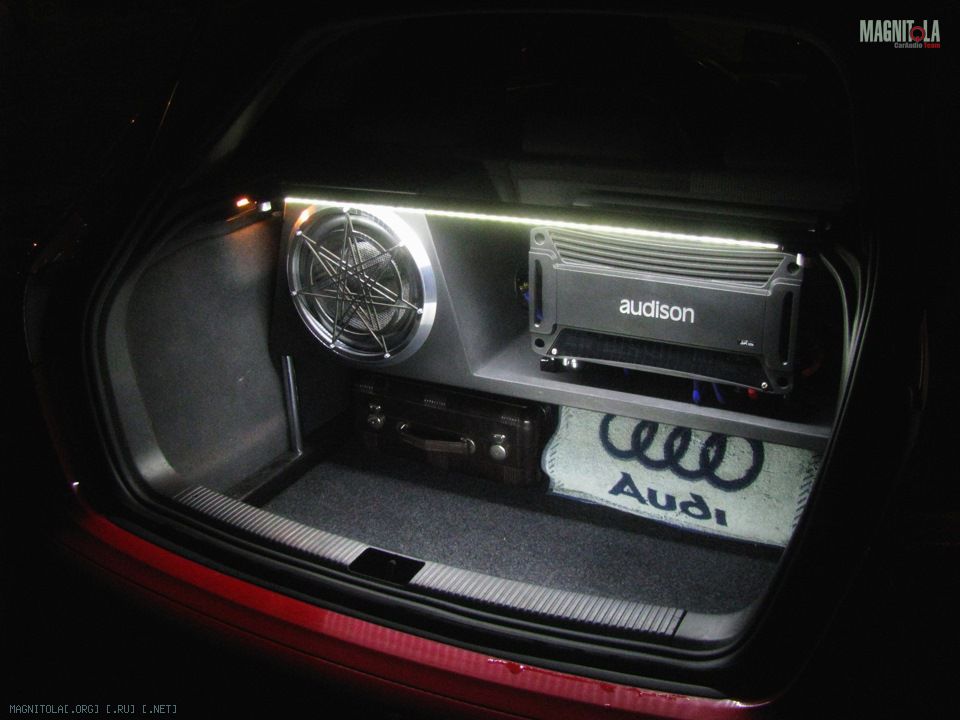

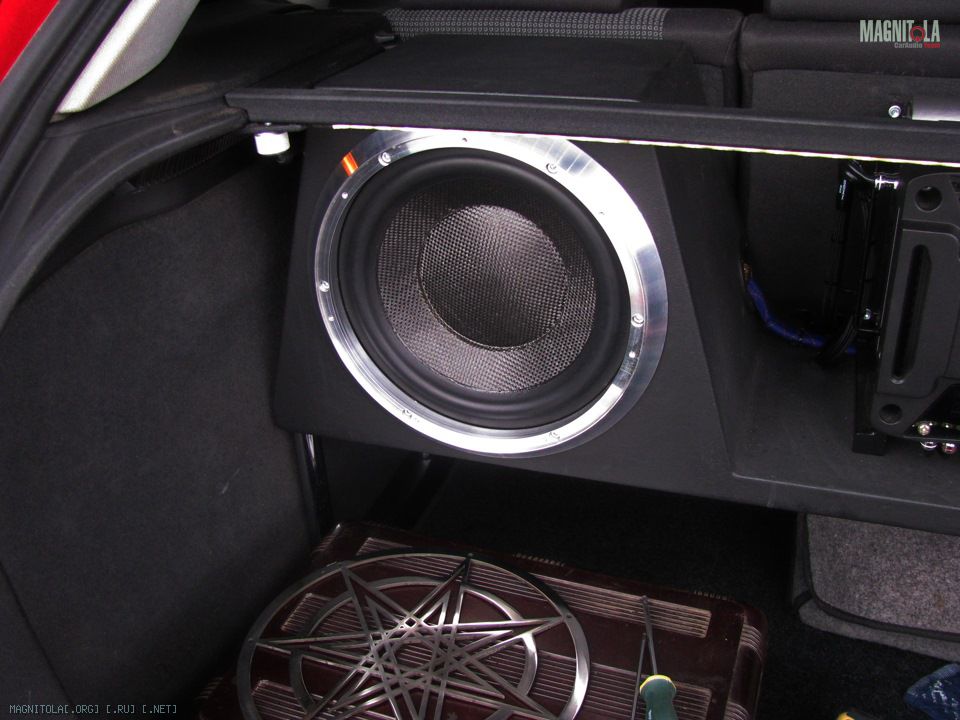

Итог.

Вложение 774106 Вложение 774108

Фронт.

Снова начну с логики выбора компонентов.

Душа трёхкомпонентного фронта это мидрейнджи. Хотелось драйва и мощи и хорошего запаса прочности по перегрузу, поэтому выбирал из четырёхдюймовых. Не так-то уж их и много такого размера серединок по сравнению с трёхдюймовыми. Поиски навели меня на итальянскую фирму AudioDevelopment. Оказалось, что у них очень широкая линейка четырёхдюймовых серединок, аж целых четыре модели. Более того, топовая серединка у них только четырёхдюймовая. Вот тут-то я понял, что я и адэшники мыслим на одной волне. Так и были выбраны AD MM4. Мощные, панчовые, технологичные. Запас по перегрузу также обеспечивается наличием феррожижи в зазоре.

Чтобы не выдумывать, в пару к серединкам из того же комплекта взял и пищалки ММ1. Кстати, тоже с феррожижей и тоже с хорошим запасом.

В целом СЧ и ВЧ ооочень доволен. Абсолютно универсальны, без приукрас играют всё. Но главный конёк всех адэшек, по крайней мере тех, что у меня - сумашедший панч! Вот что меня радует особенно) Нейтральность с одной стороны и сильный панч с другой. ТО, что я хотел.

Осталось подобрать НЧ. Логика идёт к тому, что в самый раз поставить и НЧ из того же комплекта, но тут пришло ограничение по бюджету. Не только дорого взять MM6, но ещё и по эммовскому бюджету я бы вывалился из 4000, а это мне, как новичку, делать ещё рано, да и бюджетные возможности пока не те, чтобы в анлим идти. Так что взял тоже адешки, но попроще AD W600.

Из плюсов могу сказать, что музыкальны, нейтральны, панч есть, могут играть вверх далеко, хоть в двухполоску ставь. И минусов - не слишком играют вниз, ниже 80 Гц им тяжело.

Также цельность системы задаётся схожим, а может и одинаковым материалом диффузоров сабвфера, мидбасов, серединок. На всех них что-то вроде "карбона", или чёрной стеклоткани.

Ну от идеи к воплощению.

Начнём с мидбаса.

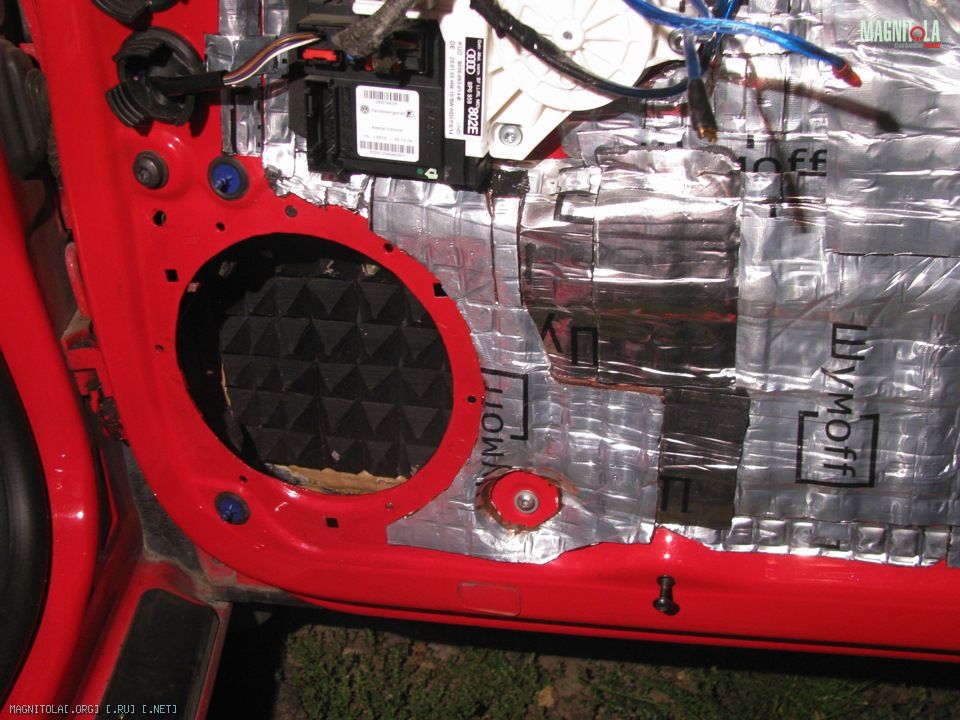

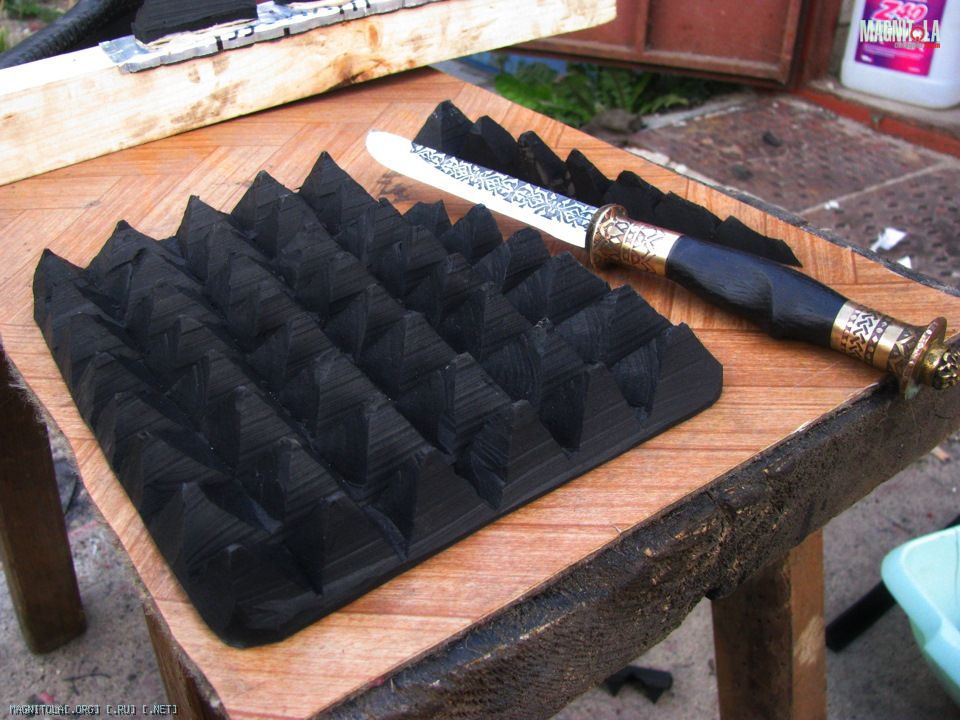

Первым делом, завиброизолировал двери, а за динамиком клеим рассеиватель, который я нарезал из дюймовой резины (коврик из качалки)

Вложение 774142

Затем придумал идею подиумов. Для простоты замены мидбаса на другой, подиум составной. Дополнительное кольцо можно легко снять, доработать или заменить.

Вложение 774146

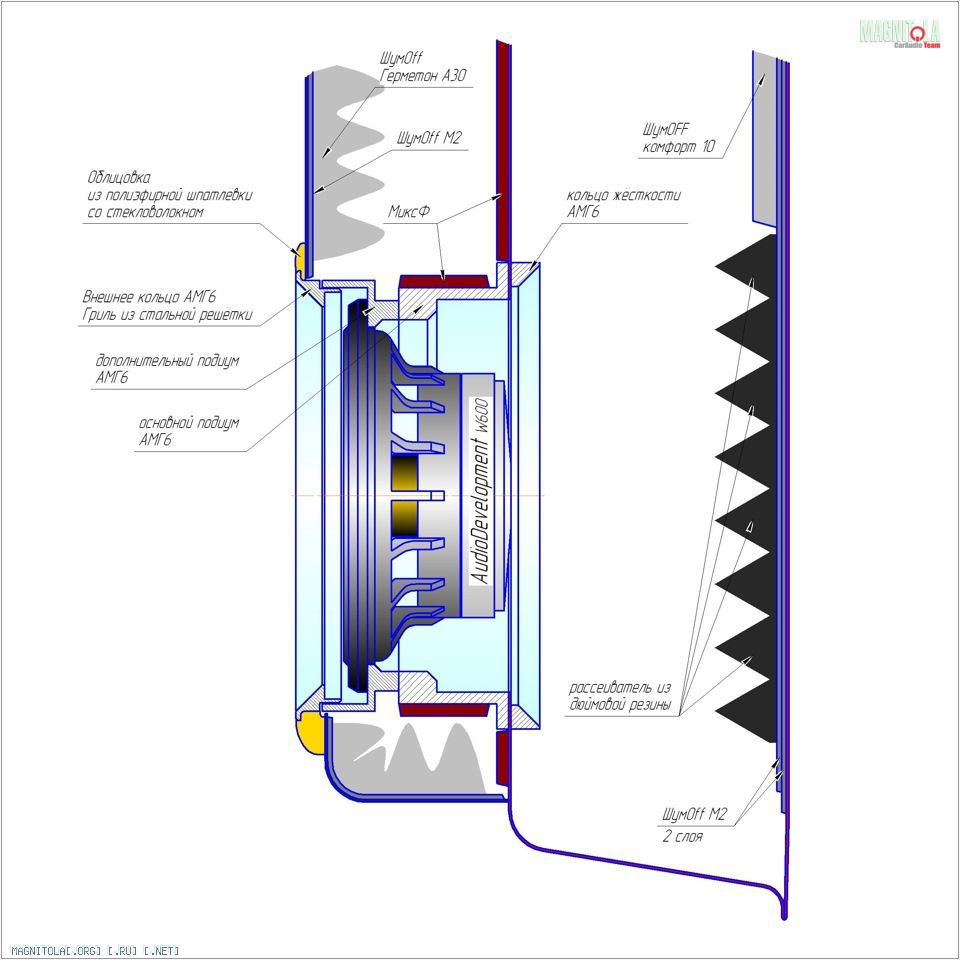

На эскизе выше сформулирована идея подиумов:
— Для кардинальной жёсткости подиумов решено было делать всё из "дюраля", точнее алюминиево-магниевого сплава АМГ6. Более жёсткие славы брать не хотелось, чтобы не сделать слишком звонкий подиум.
-Толщина стенок основной детали 5 мм, что должно дать достаточную жёсткость и, вместе с тем, не быть слишком тяжёлой. Масса металлической конструкции в сборе менее 1 кг, что совсем немного, приняв во внимание, что подиум находится очень близко к петле, а значит, рычаг действия силы минимален.
— Чтобы заглушить все возможные резонансы, подиум и металл двери проклеен ШумOff МиксФ. Пластиковая обшивка в окрестности размещения динамика проклеена ШумOff М2 примерно в полтора слоя. Остальная поверхность заклеена М1,5 также в полтора слоя.
— Если просто прикрутить подиум к металлу двери, то сам металл между винтами может играть, образуя пучности. Для устранения подобного было решено зажать металл двери между подиумом и дополнительным кольцом с другой стороны, что повышает общую жёсткость конструкции.
— Для уменьшения эффекта тоннеля, подиум расширяется к устью. На чертеже приведён оценочный расчёт, показывающий, что площадь открытого сечения примерно в два раза превышает площадь диффузора. И не только расширение, но и фаски для придания потоку возможной ламинарности. Одна фаска внутри подиума и одна на дополнительном кольце.
— Верхняя часть подиума выполнена отдельной деталью. Её я планирую прикрепить к обшивке Но это пока не точно, ещё подумываю над конечным решением.

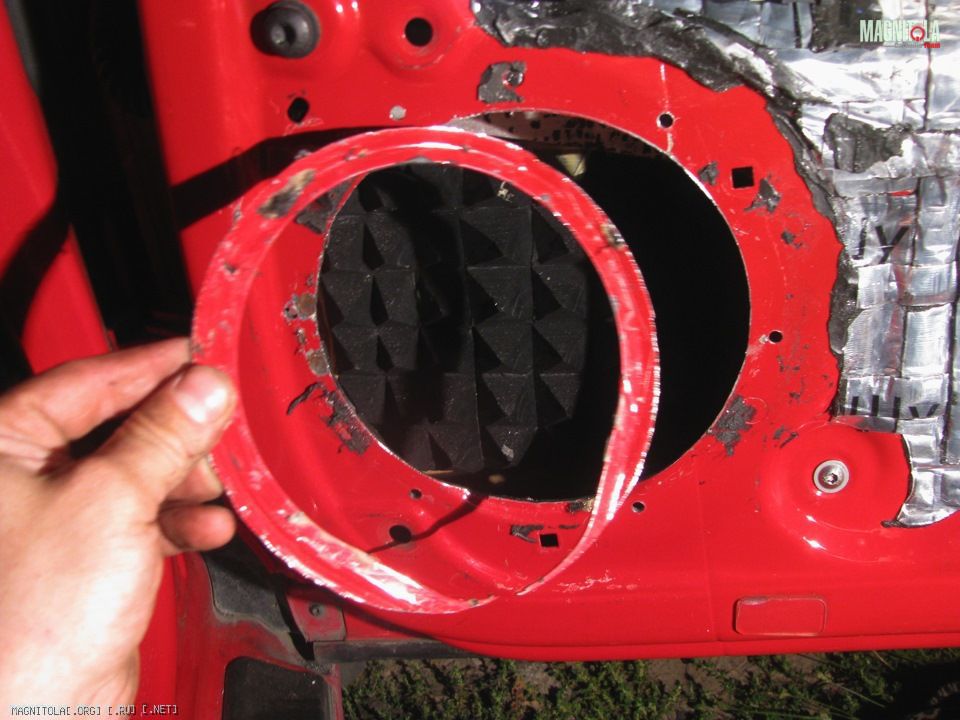

Расширил отверстие в металле

Вложение 774158

Зачистил края, подкрасил

Вложение 774170

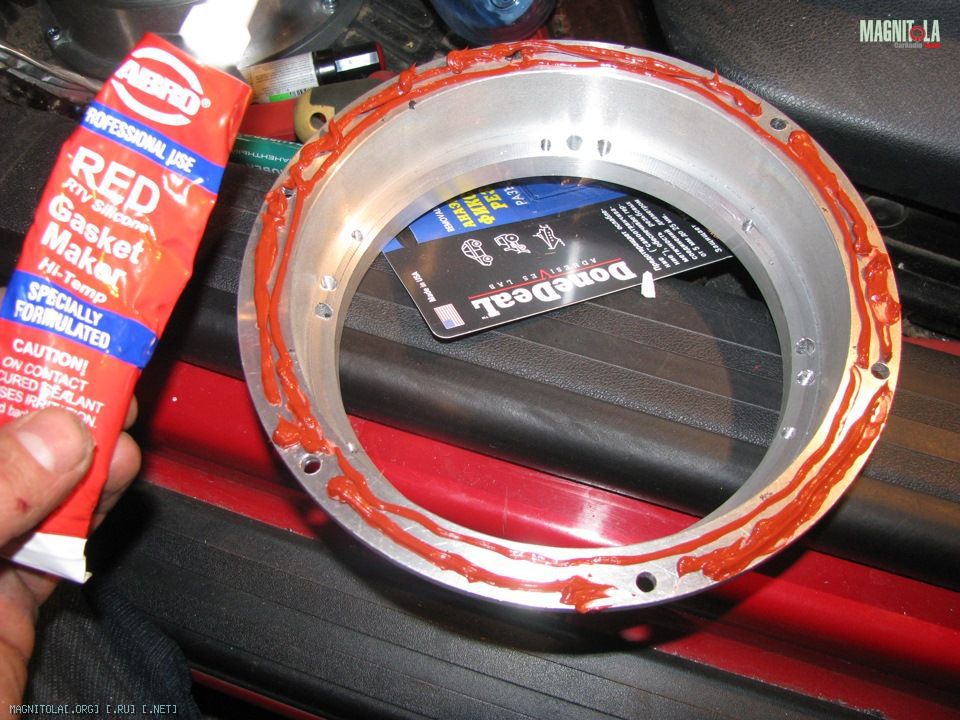

Немного герметика для подиума

Вложение 774172

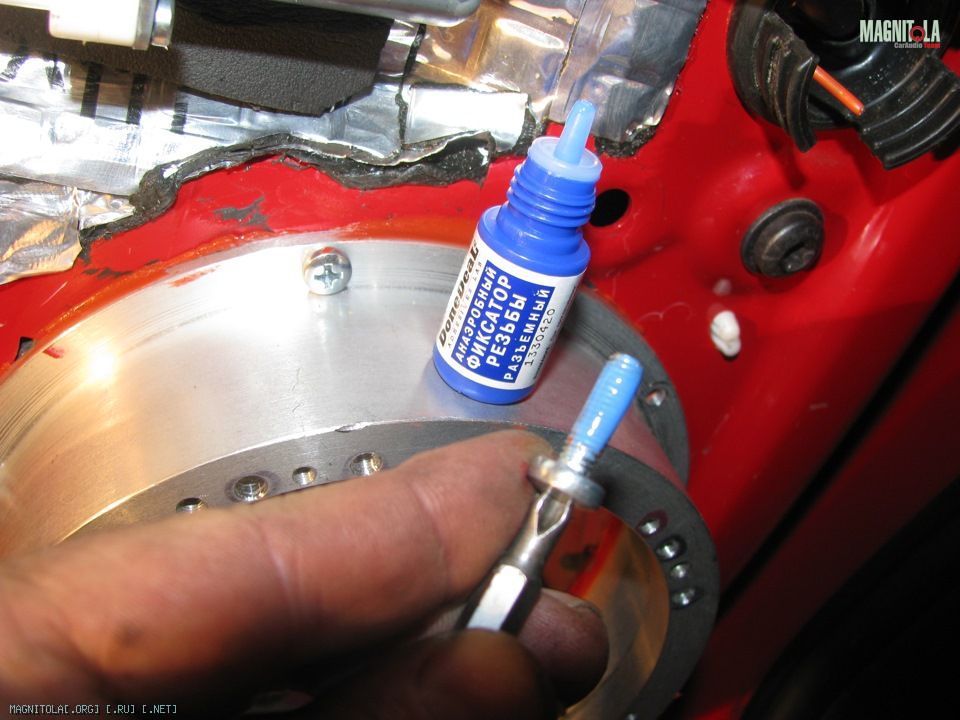

Анаэробный герметик для винтов

Вложение 774174

Вложение 774176

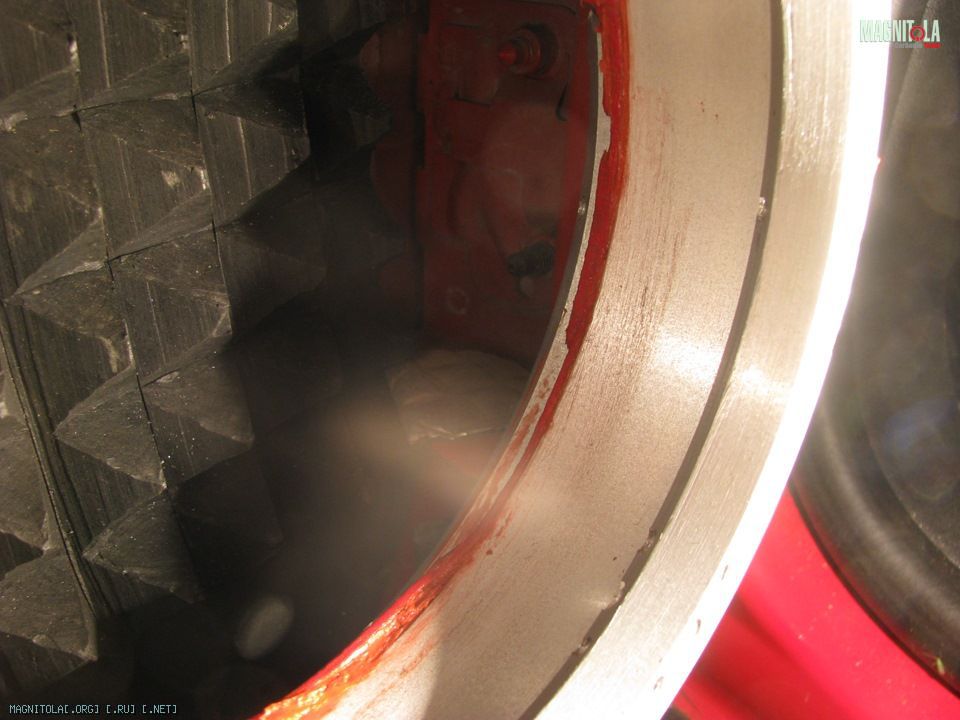

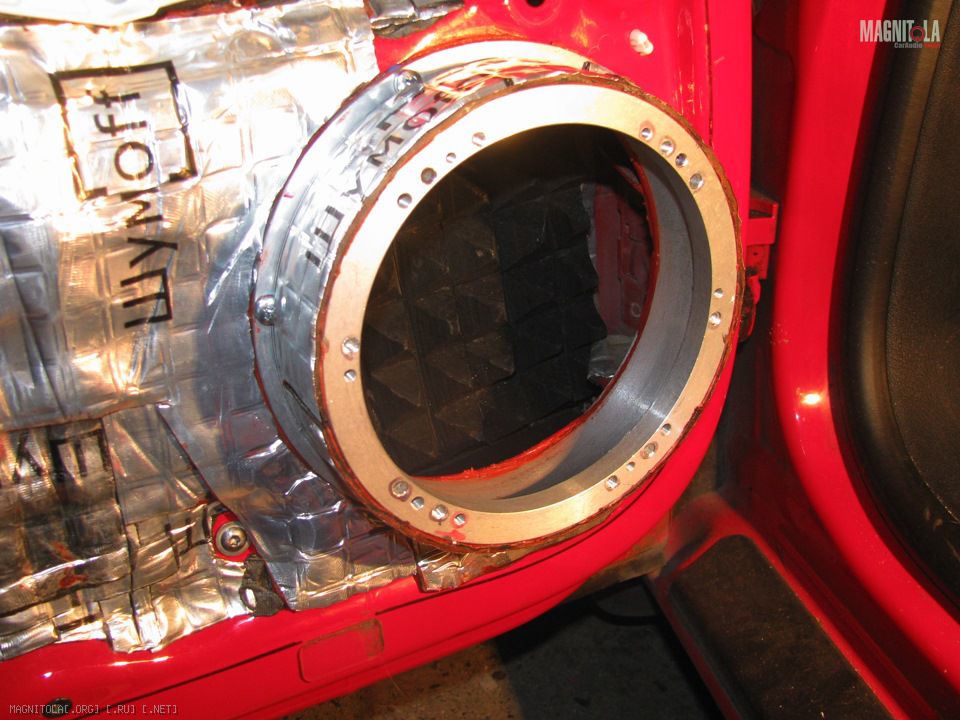

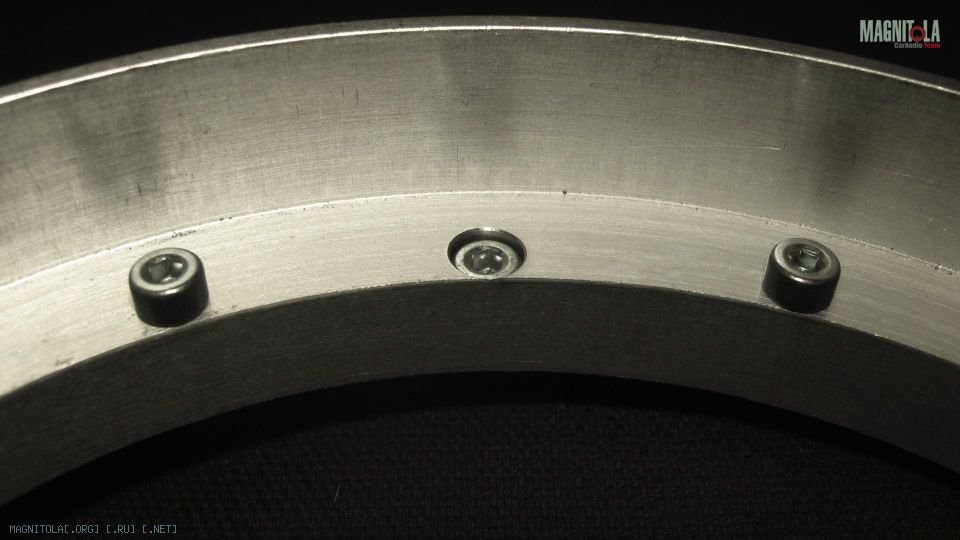

На фото выше должно быть видно внутреннее кольцо, в которое, собственно, и вкручены винты. На эскизе в начале рассказа, видно, что оно чуть дальше по радиусу чем кромка металла, поэтому запечатлеть было трудно, так что как смог.

Вложение 774124 Вложение 774126

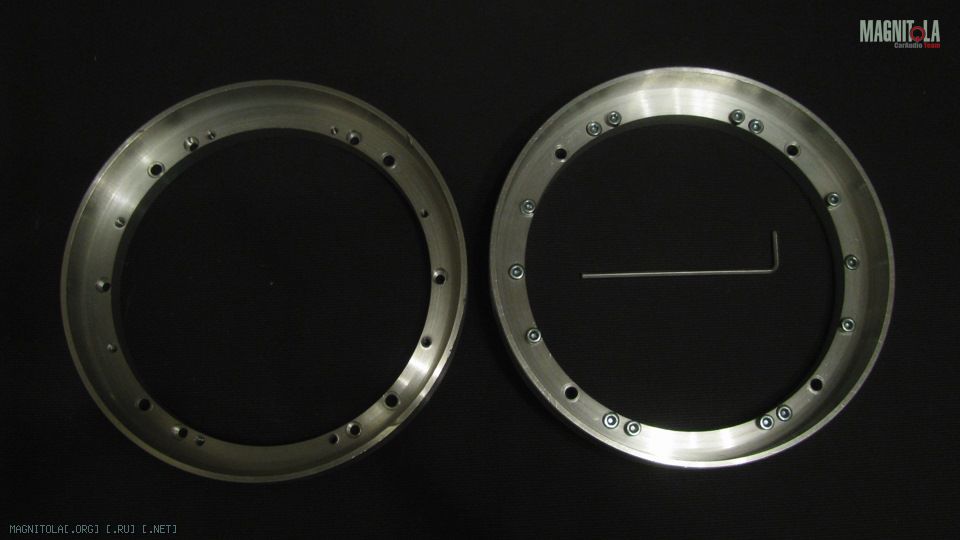

А вот и дополнительные кольца

Вложение 774128 Вложение 774130

Шесть отверстий для винтов, соединяющих кольца, головки винтов заподлицо. И восемь резьбовых отверстий для крепежа динамиков. Ещё четыре отверстия остались от прошлых динамиков.

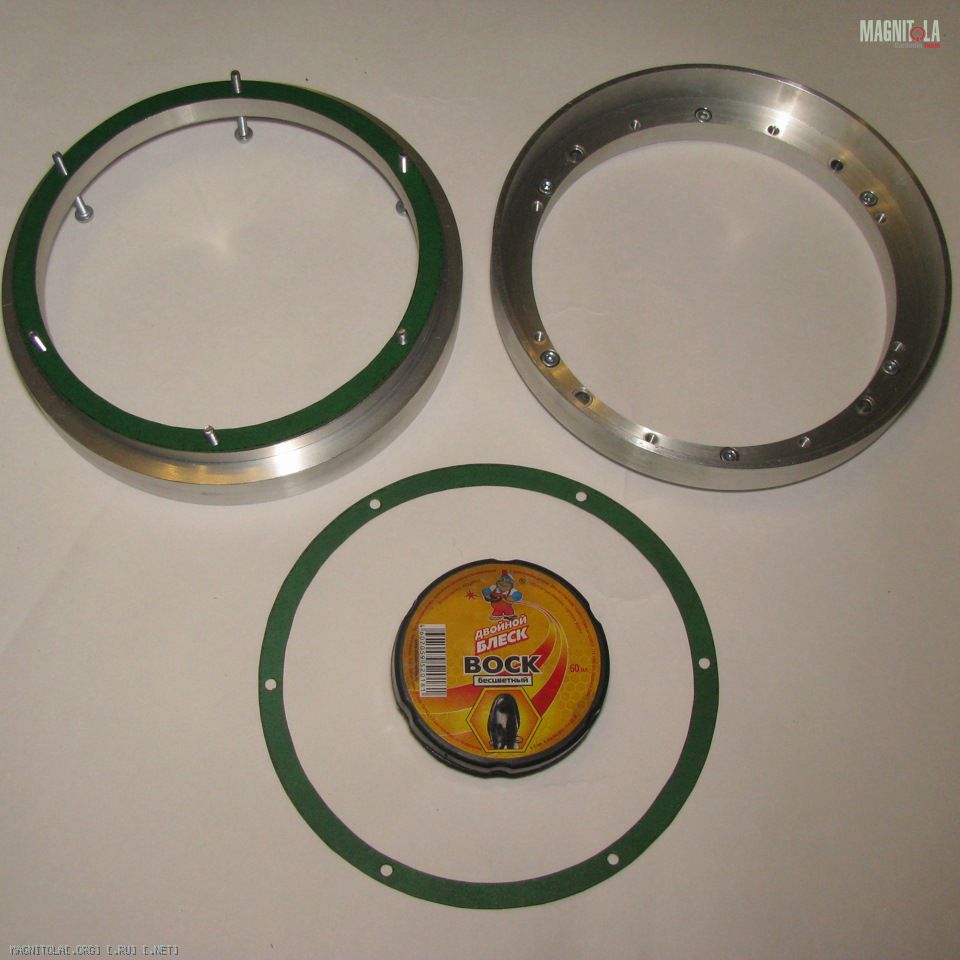

Для плотного стыка между кольцами использовал прокладки из тонкого картона. Именно из тонкого, чтобы не портить жёсткость. А чтобы картон не гнил, пропитал его воском

Вложение 774132

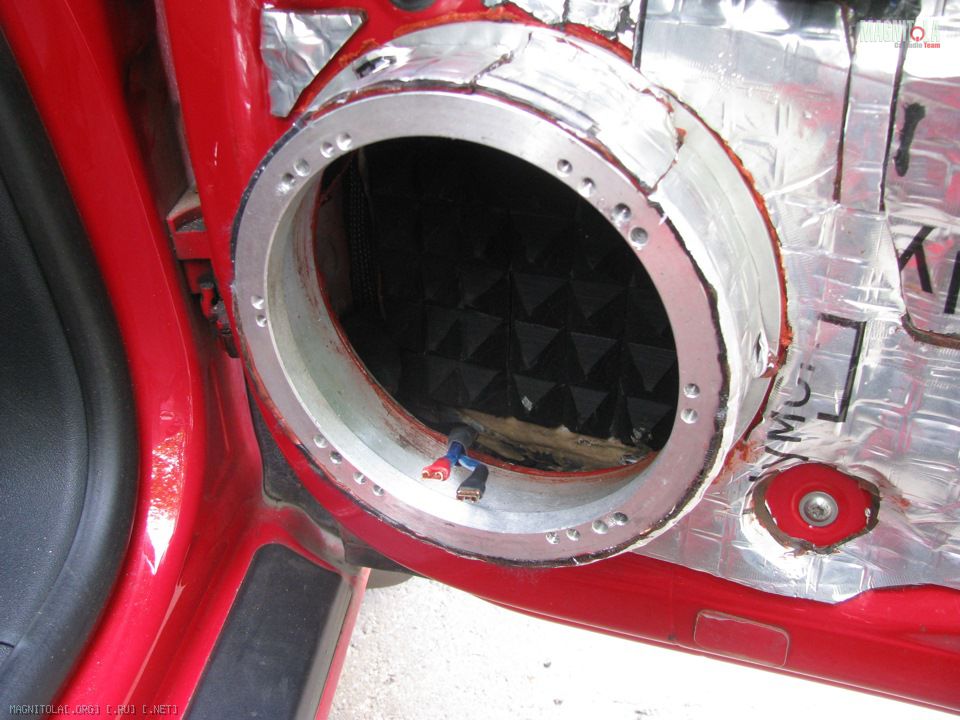

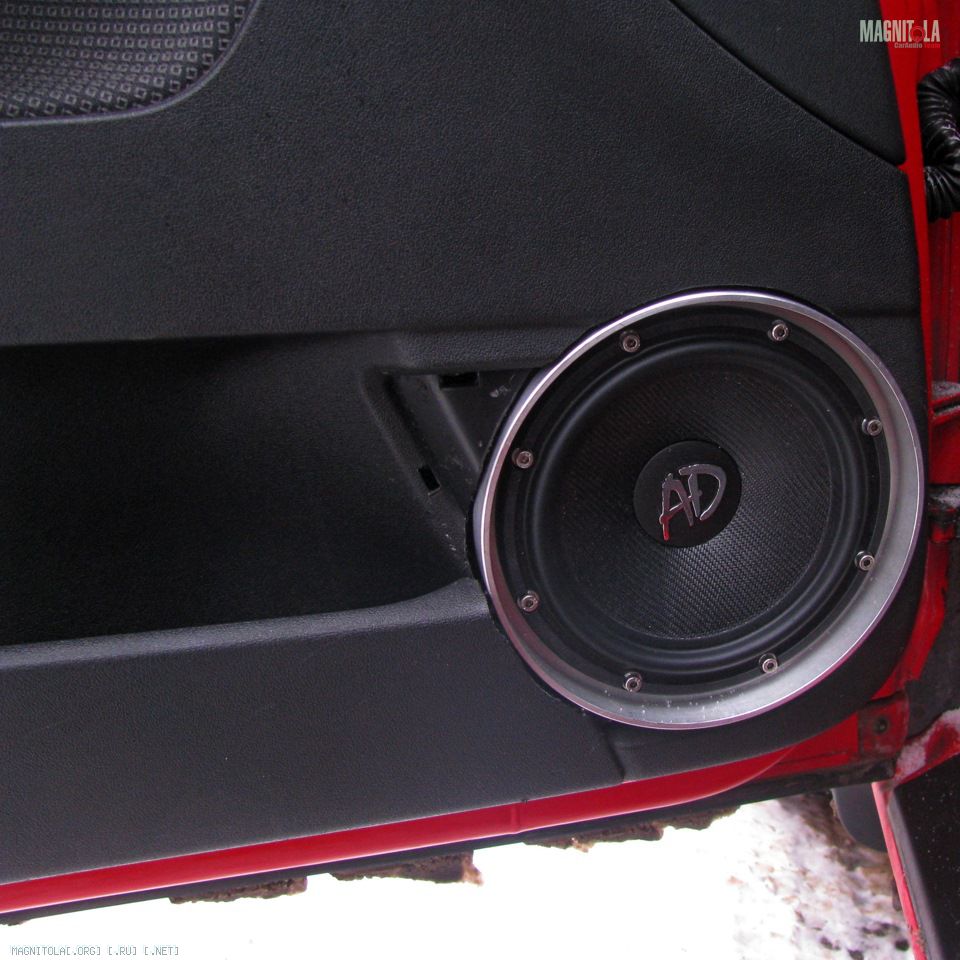

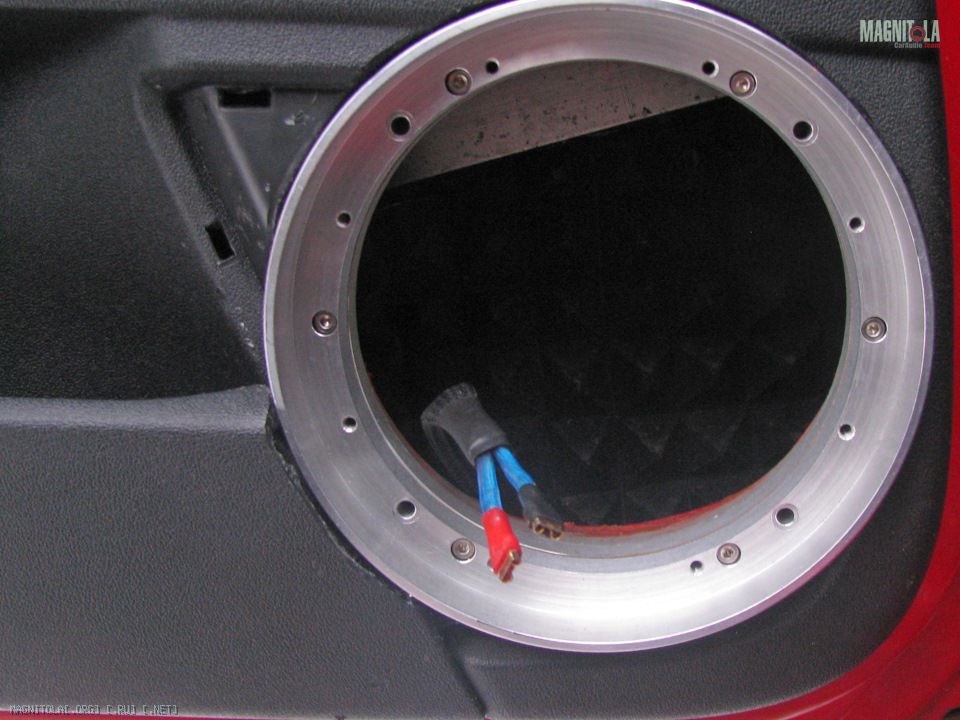

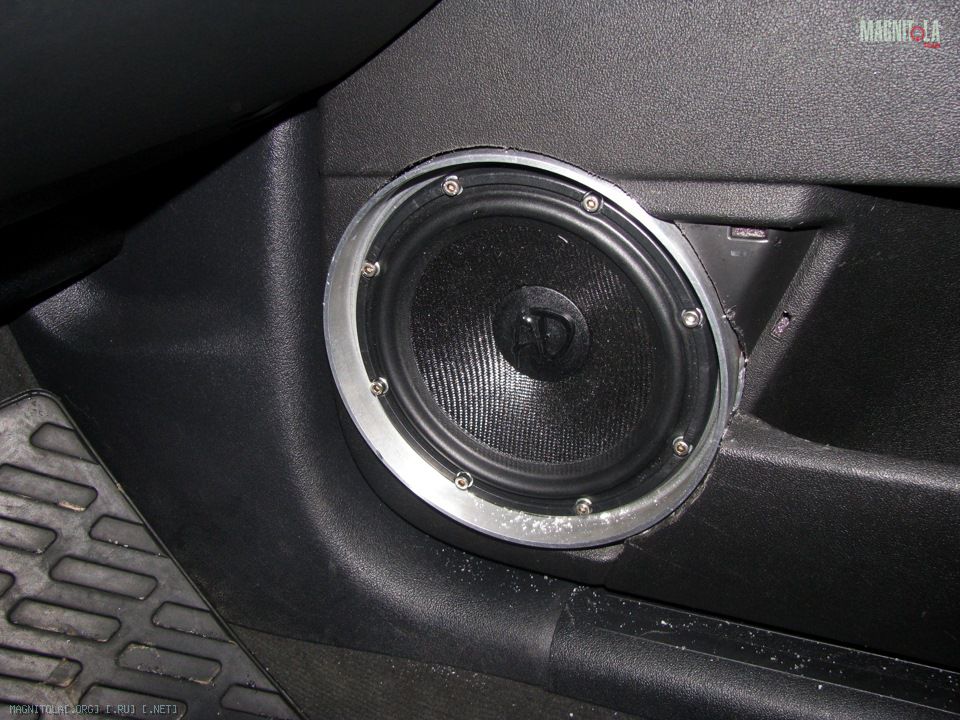

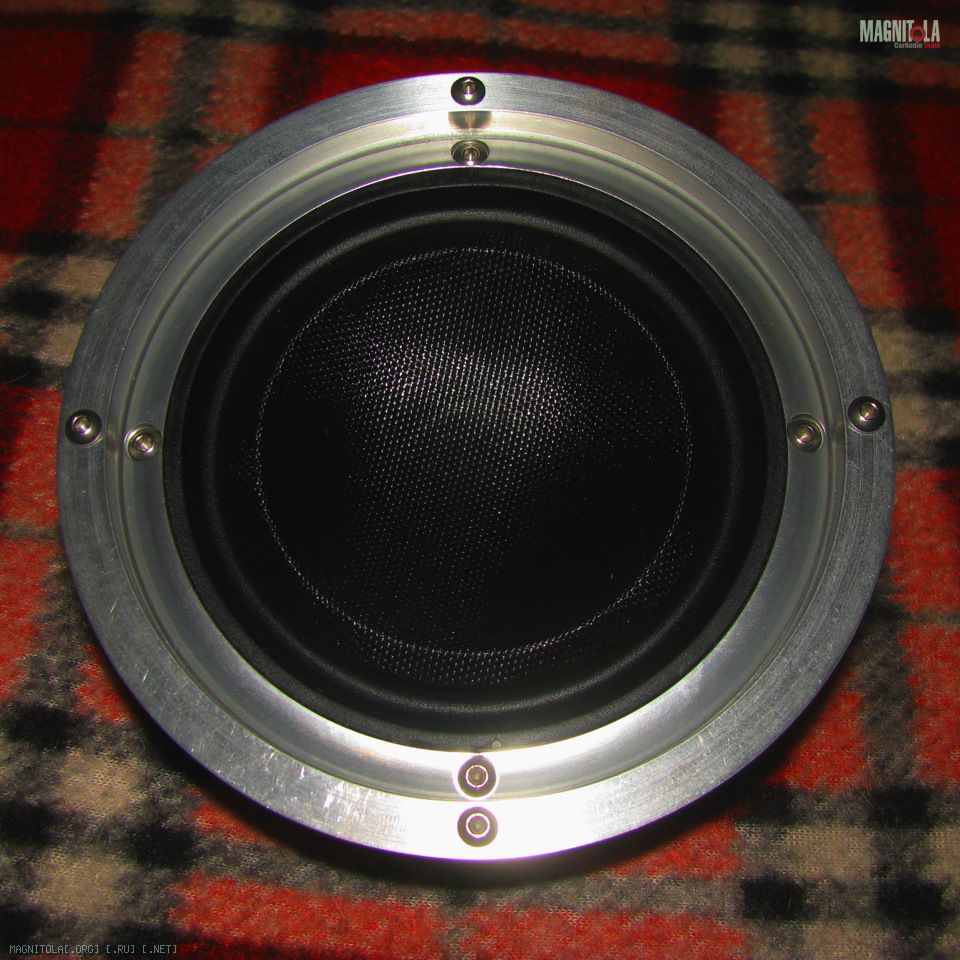

Поставил кольцо, подключил динамик

Вложение 774134 Вложение 774136
Вложение 774138 Вложение 774140

Низкочастотники надёжно установлены. Жёсткость металлическая, под обшивку звуку не пройти, осталось облагородить.

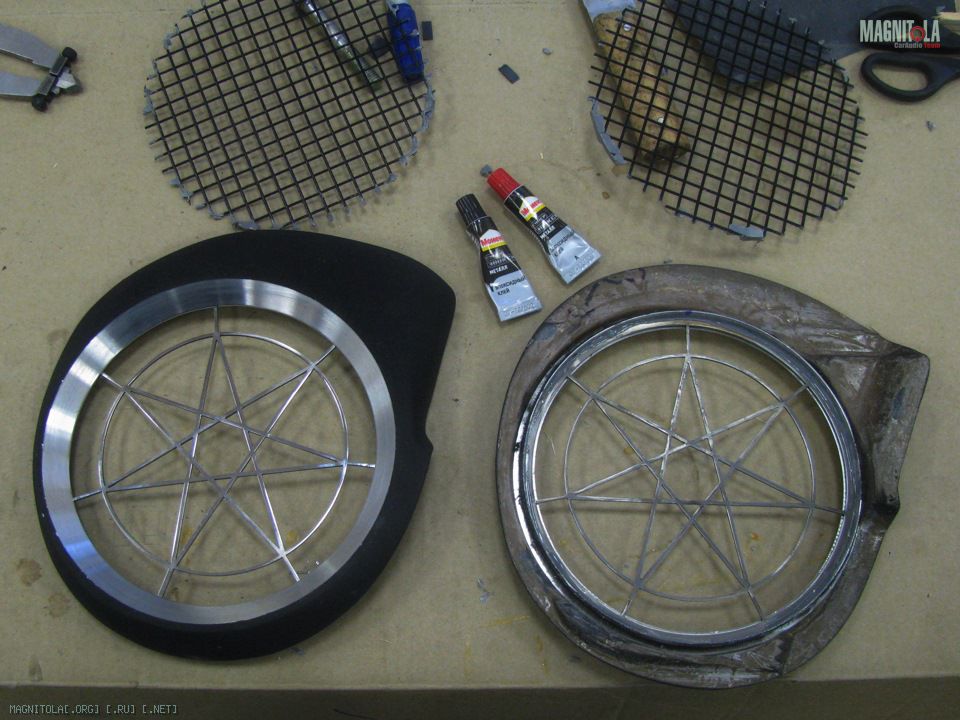

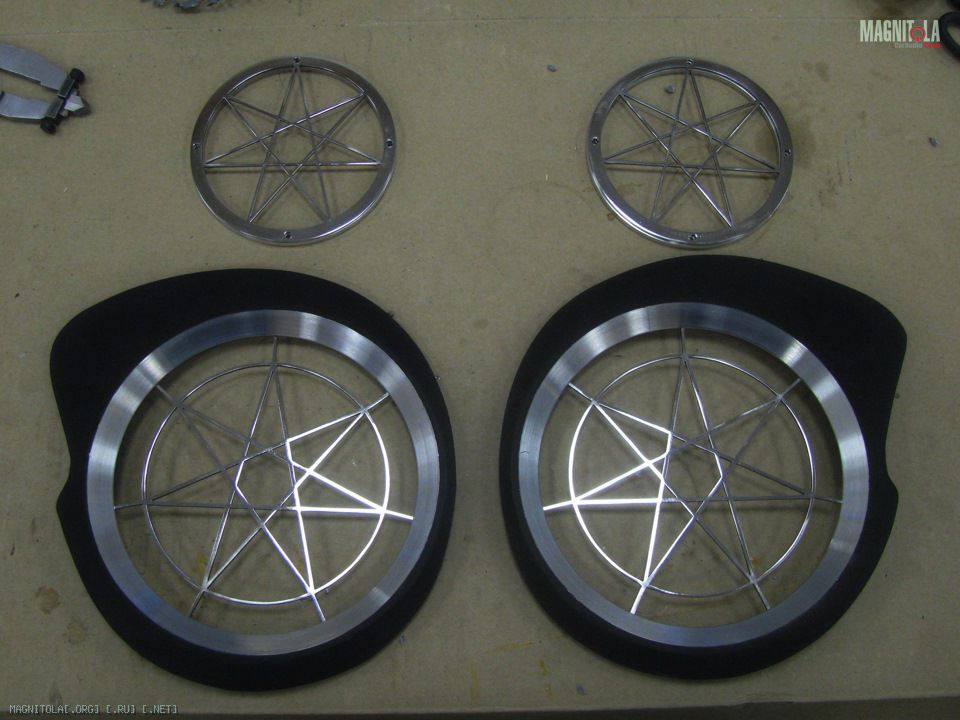

Грили снова на тему септаграммы и снова по правилам EMMA и при максимальной прозрачности. Снова вырезали лазером из 10Х18Н10Т

Вложение 774144 Вложение 774456

Само кольцо выточено из АМГ6, накладка слеплена из стекловолоконной шпатлёвки, покрашена антигравием.

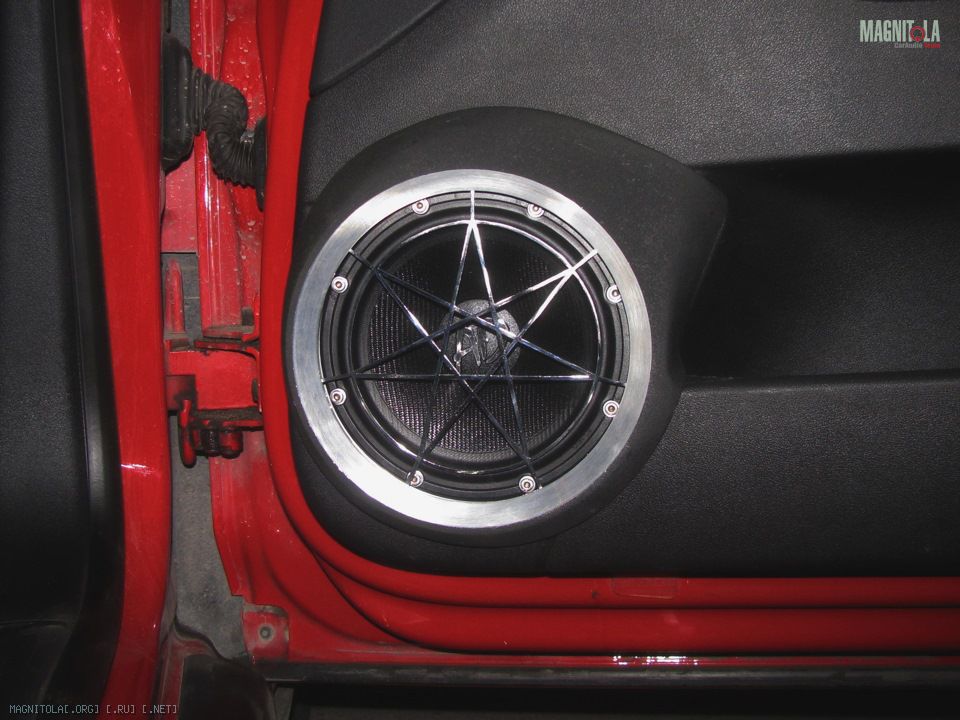

Результат

Вложение 774148

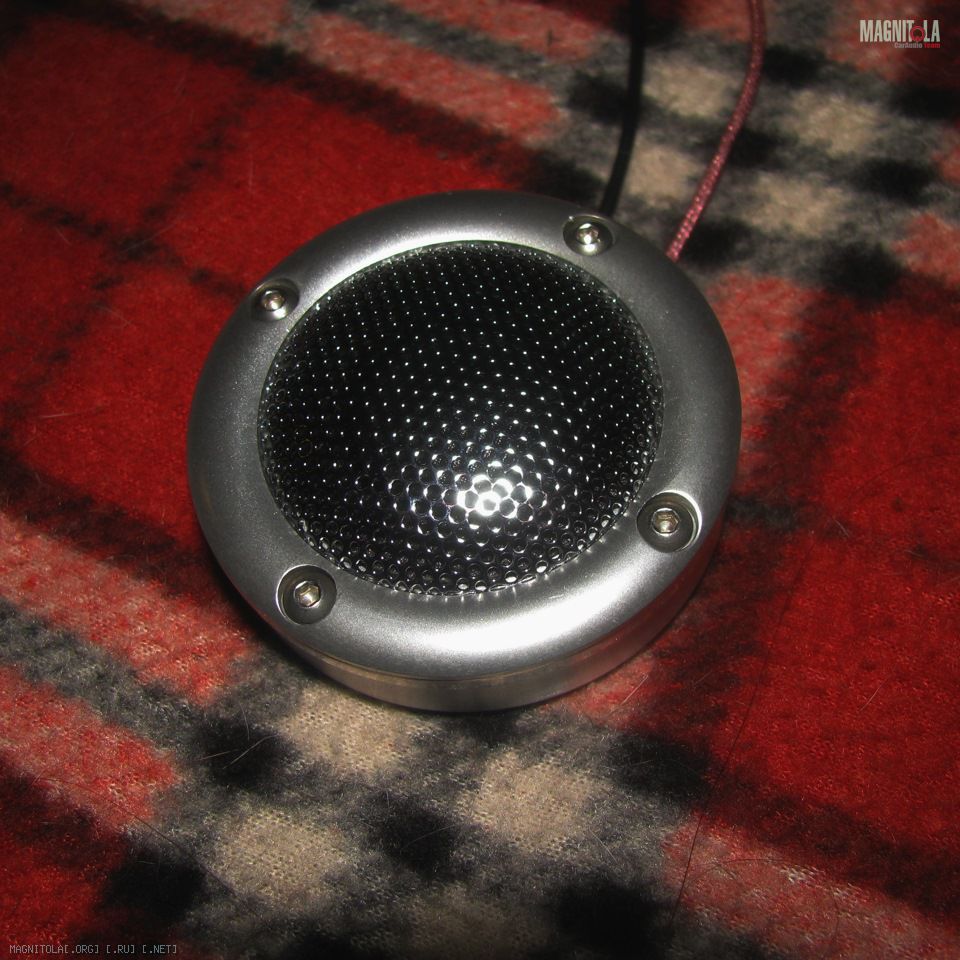

Подиумы под СЧ и ВЧ.

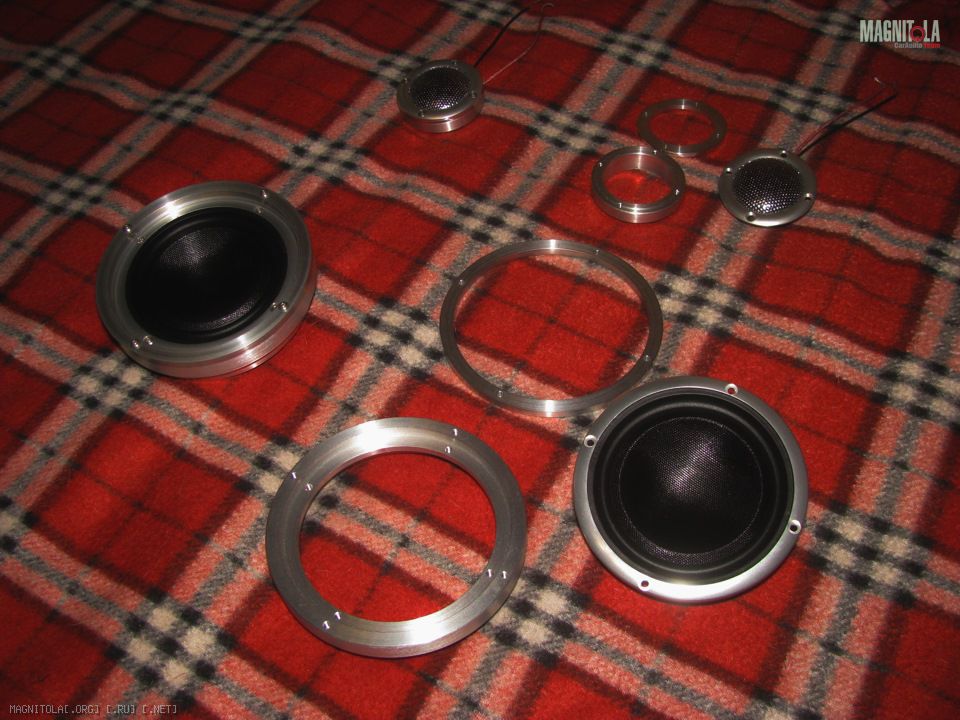

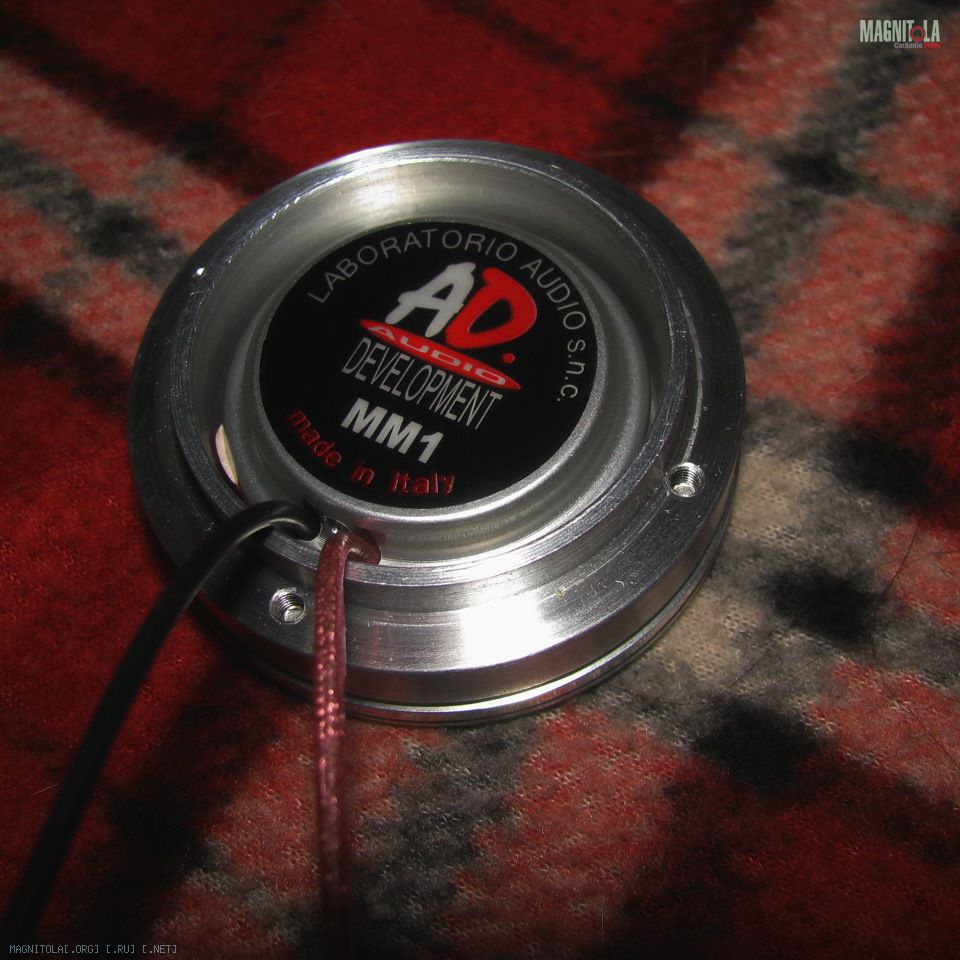

Первым делом снова выточили кольца из АМГ6.

Вложение 774150
Вложение 774152
Вложение 774458

Для СЧ с тыльной стороны колец широкая фаска

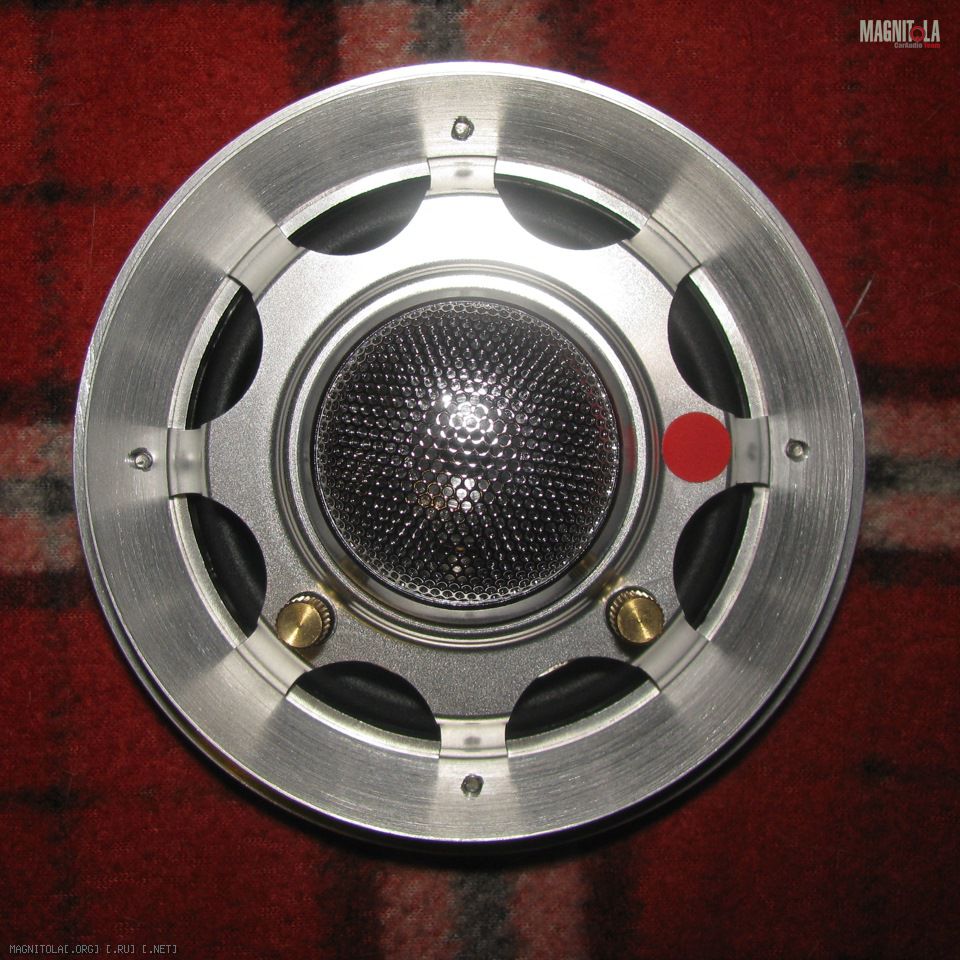

Вложение 774460 Вложение 774154 Вложение 774156

Дальше лепил. Все знают, как это делается, так что много рассказывать не буду.

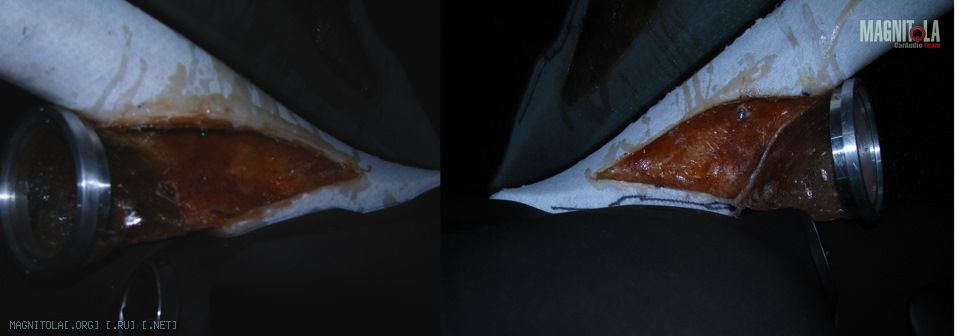

Вылепил латеральные стенки.

Вложение 774160

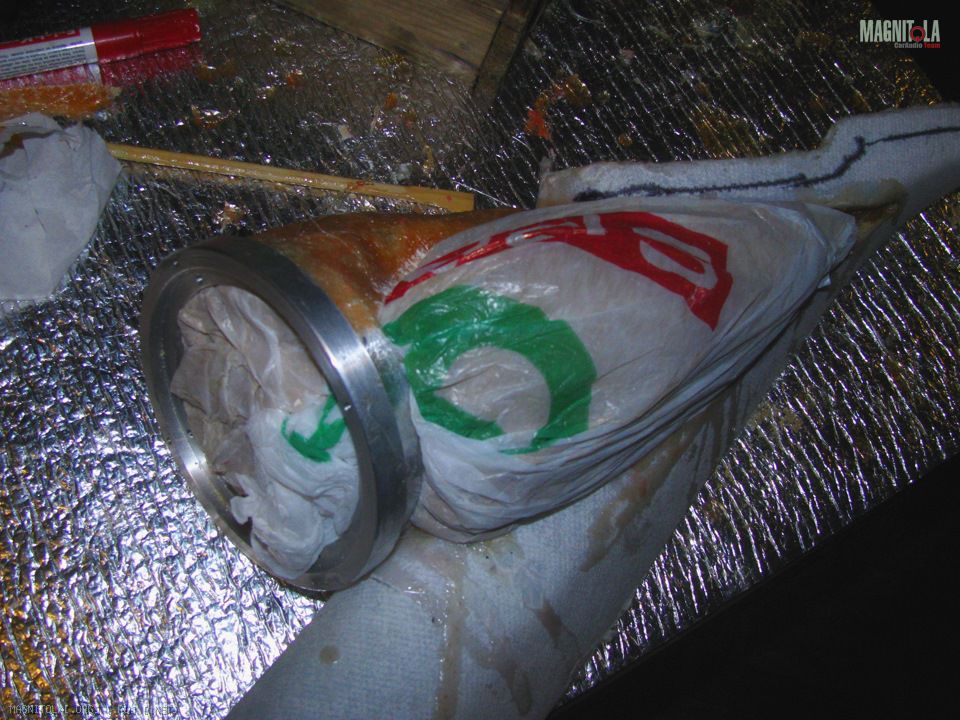

Положил мешочек с песком 1150 мл.

Вложение 774162

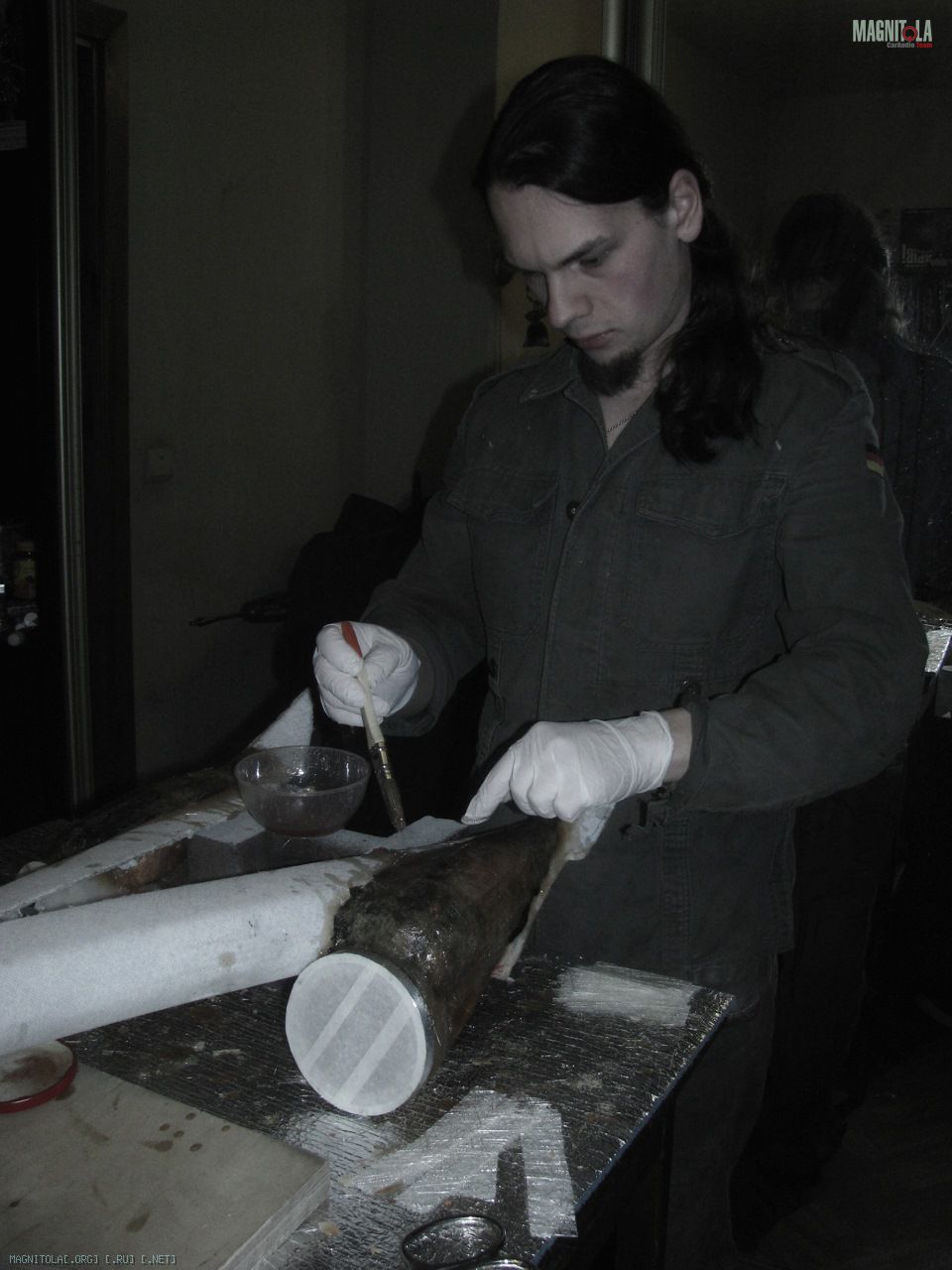

Вылепил медиальные стенки

Вложение 774164

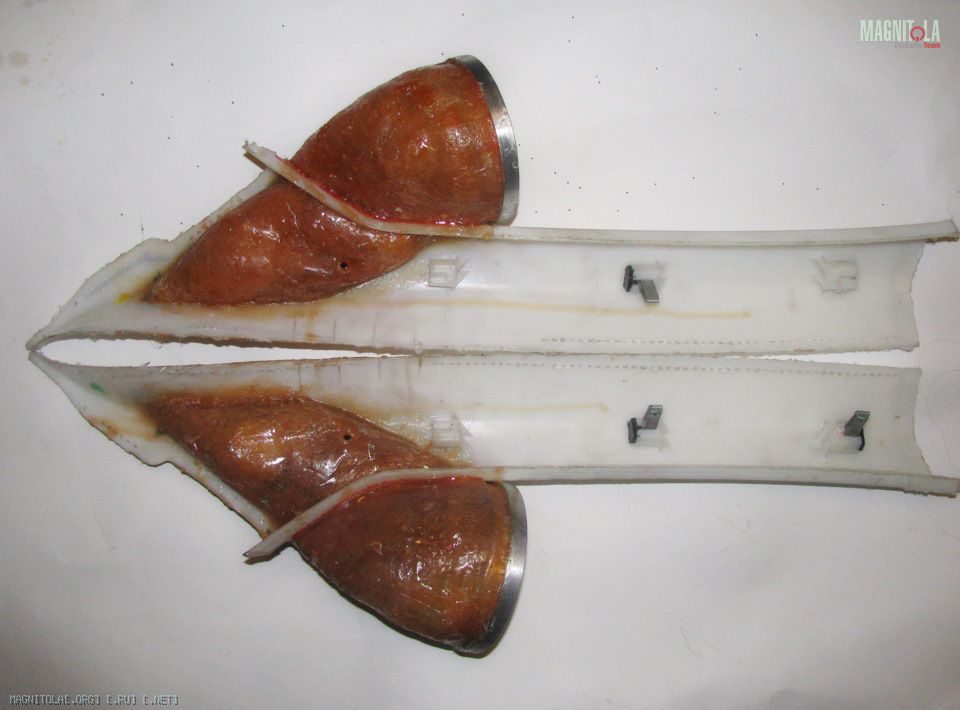

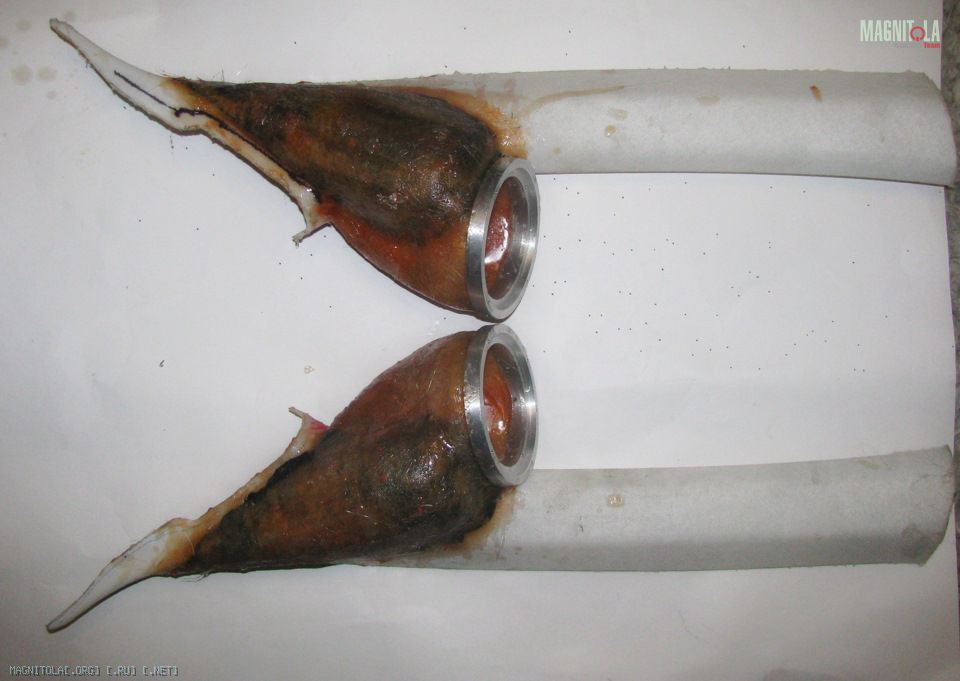

Результат жуткий на вид))

Вложение 774166 Вложение 774168

Добавил кольца под ВЧ, вывел форму, уже не так страшно

Вложение 773886

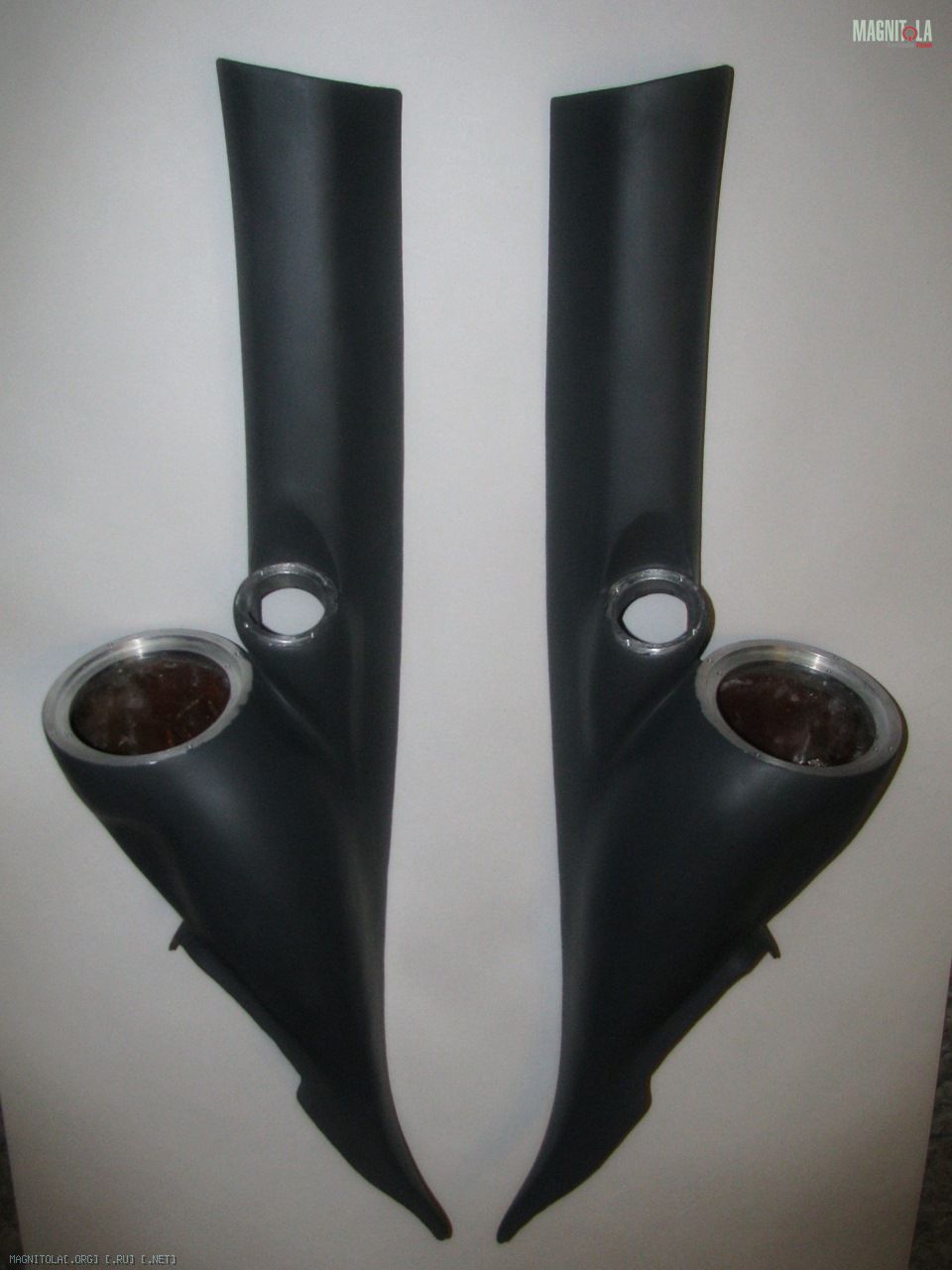

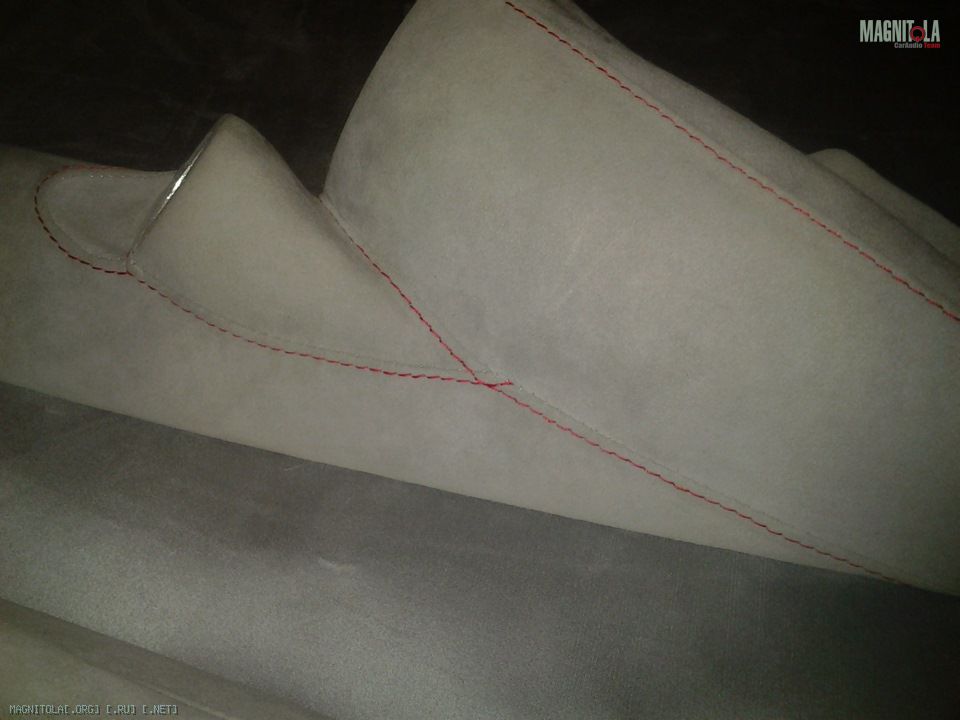

После перешивки алькантарой.

Вложение 773888 Вложение 773890

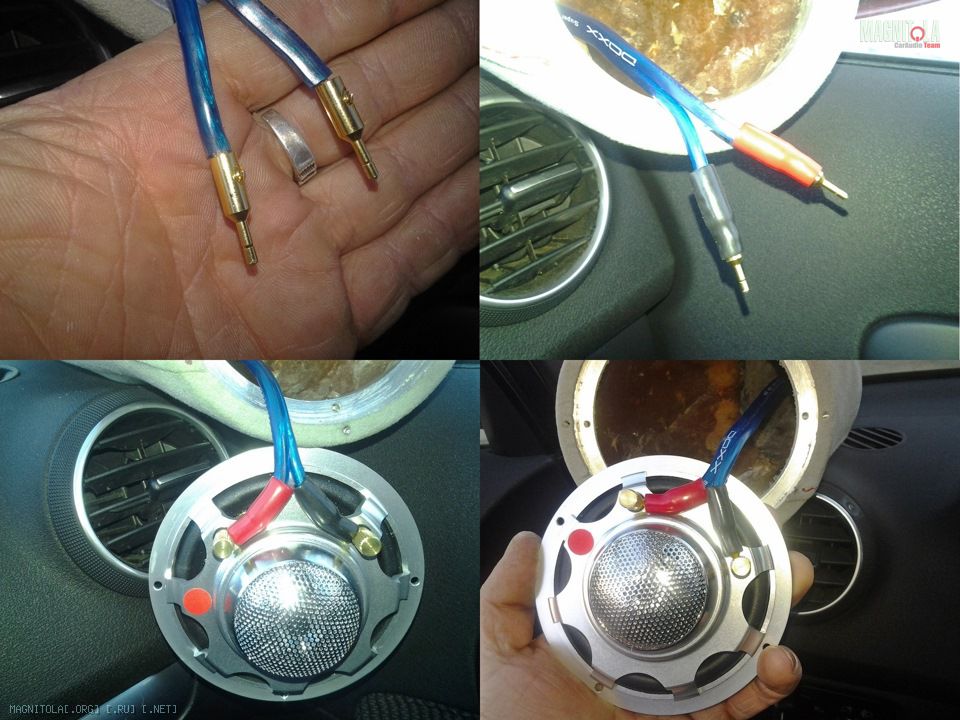

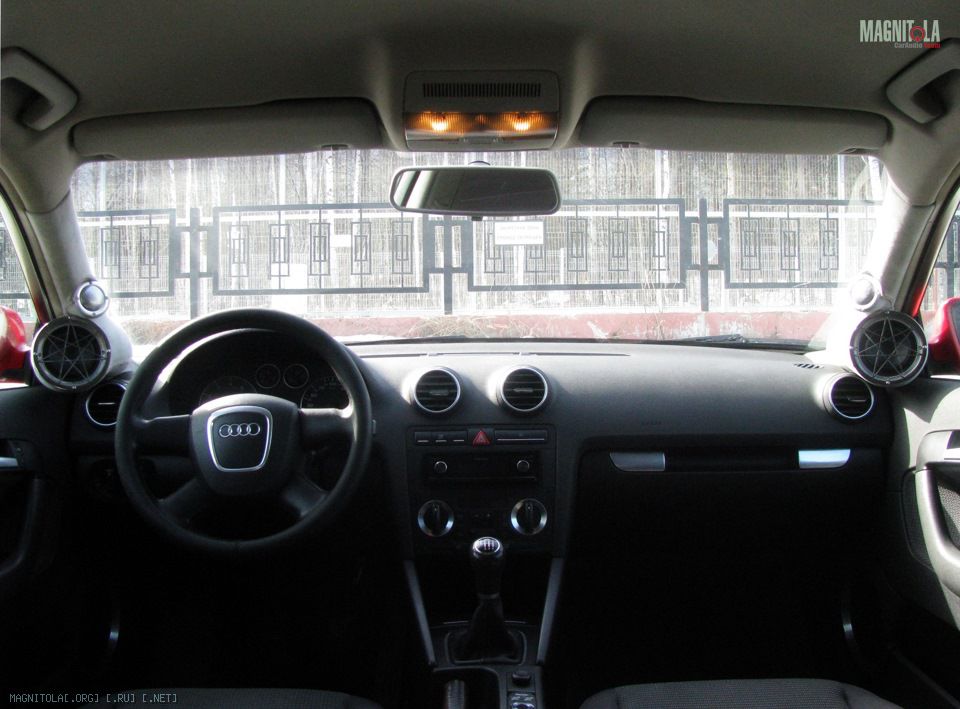

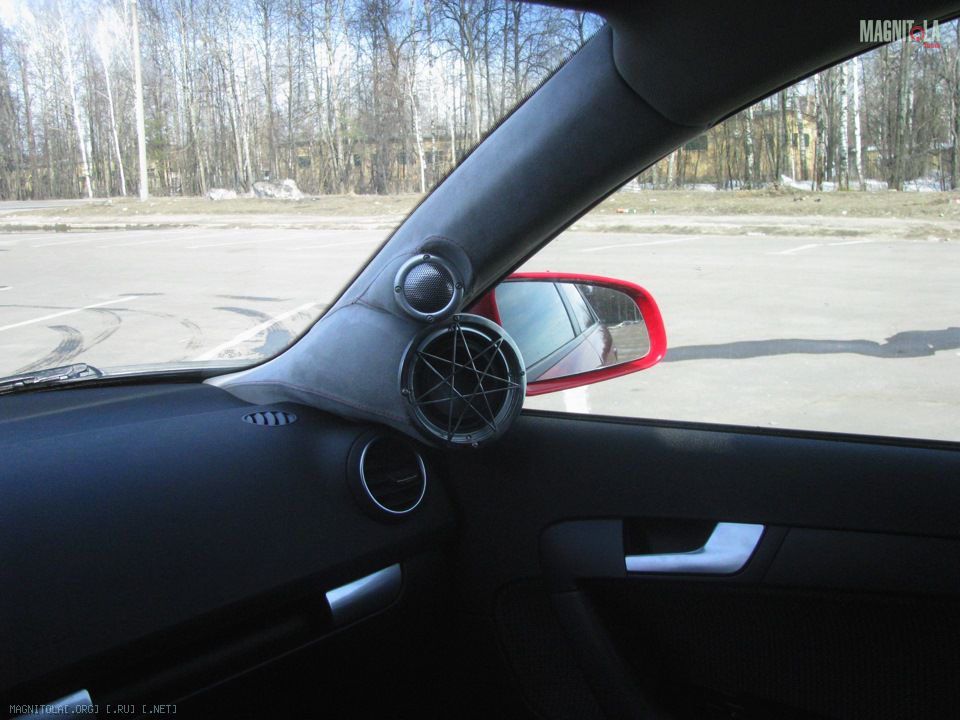

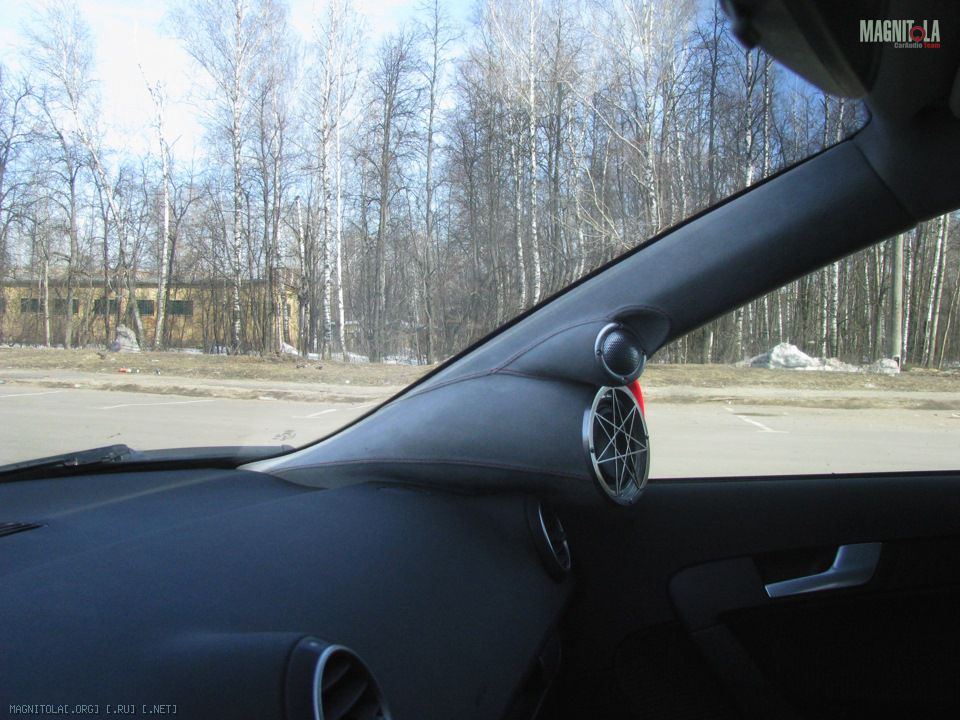

Установил стойки с подиумами в машину, подключил динамики

Вложение 773892

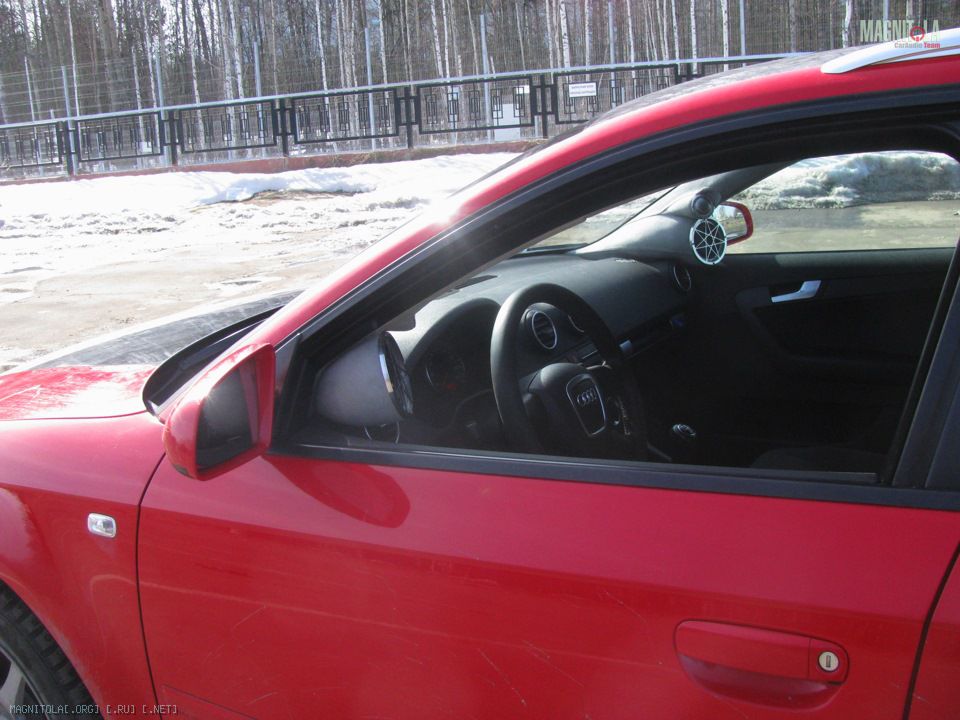

Результат

Вложение 773894

Вложение 773896

Вложение 773898

Вложение 773902

Вложение 773904

Вложение 773906

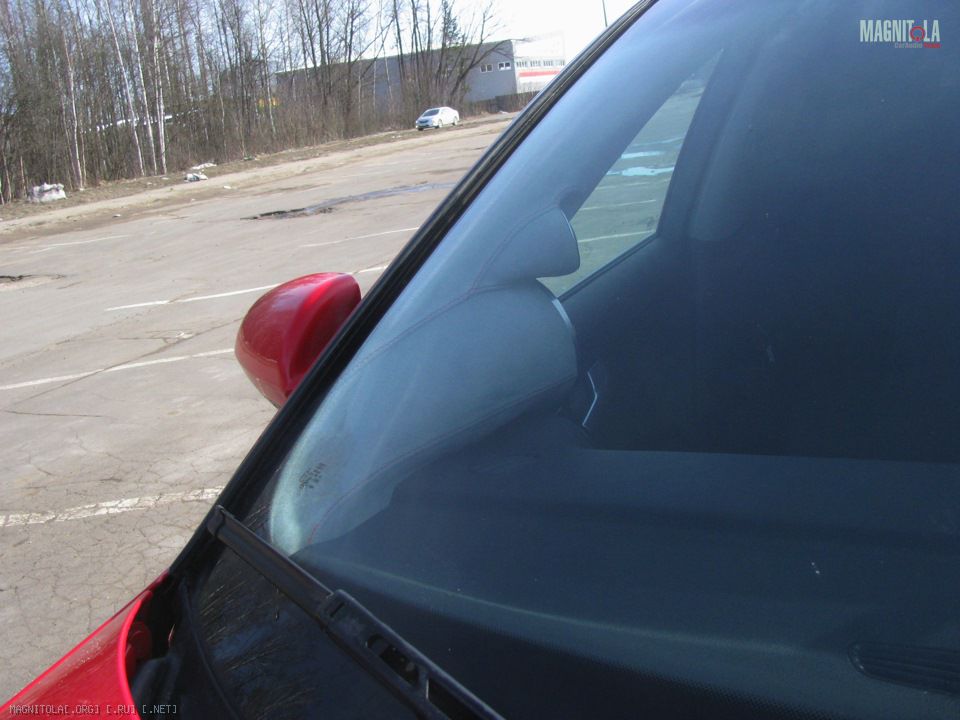

Предвосхищая вопросы о запотевании стёкол сразу скажу - не запотевают)

На сегодня всё, Спасибо всем кто дочитал до конца!
