Opel Insignia c намеком на SQ

Всем участникам магнитолы доброго времени суток!
В общем моя история очень похожа на многие, современное неплохое авто но с совершенно с плоским штатным звуком, плюс штатное головное устройство от которого избавиться практически невозможно так как почти все что можно завод изготовитель замкнул на него (NAVI600).
Данную систему можно и наверное нужно назвать долгостроем, так как скоро уже будет 2 года как я пытаюсь что то наладить в этом автомобиле.
Расписывать от и то здесь не буду все стадии развития своей звуковой болезни. Если кто хочет почитать как я к этому шел то об этом есть 3 подробных записи в бортовом журнале моей машины на драйве.
http://www.drive2.ru/l/6495882/
http://www.drive2.ru/l/6693112/
http://www.drive2.ru/l/6714627/
Если кратко, то началось все с активного сабвуфера, потом сделал ШВИ, поставил затем фронт на дешевых компонентах и китайской проводке, продал активный саб, купил пассивный, наигравшись с этим барахлом затем снял и все кроме фронта продал. Позже учитывая все предыдущие ошибки, перестелил всю проводку (сила КГ-35 на плюс и минус от Артема ArtLine до распредов в багажнике, от него же межблоки), проложены акустические DAXX в двери под поканалку (двухполоску). У нас на барахолке выловил нормальный четырехканальник с сабом, на ебее отловил моник. Сам слепил страшнющий саб-стелс в заднее левое крыло с временным ящиком под усилители. Установил процессор запитав его по ВУ от штатки, недолго с ним поигрался и тоже в итоге продал. Умные люди с этого форума мне с самого начала говорили что со штатки ничего нормального не получить (gena60 - спасибо за дельные советы), но увы я не из тех кто умеет учиться на чужих ошибках. Далее было приобретено отдельное головное устройство с встроенным процессором (Alpine 9887), которое в итоге и будет озвучивать систему.
Так как штатку малой кровью не убить, то Алпайн в итоге поставил параллельно ей, временно установив кое как альп в бардачок. Было принято решение что эта голова будет позже распаяна и панелька от нее переселена в район центральной консоли в район пепельницы которая мне не нужна. И после этого момента я сдался, и понял что своими кривыми руками уже ничего кардинально не смогу улучшить, поэтому начал искать мастера кто сможет хоть как то облагородить то что получилось. Поездив по студиям и примерно оценив бюджет (которого изначально не было), понял что инсталл в проверенных питерских студиях мне не потянуть. Уже практически отчаявшись, коллега по несчастью Андрей Никотин посоветовал обратиться к Игорю SKI, за что ему огромнейшее спасибо. К Игорю было попасть весьма непросто, так как люди с такими руками без работы не сидят и никогда без нее не останутся! Но ожидание окна в его плотном графике того стоило. Он меня в итоге и переубедил доводить систему до ума несколько иным способом, чем я сам изначально хотел.
Итак было решено сделать подиумы в уголки зеркал, вытащить из под глухих штатных сеток миды. И самое главное что касается эргономики – переселить магнитолу в центральную консоль без каких либо распаек (о чем я и мечтать не мог, но Игорю это удалось).
Все что получилось буду выкладывать в следующих сообщениях ниже.
Вложение 787316

Разметка на дверных картах нового места для мидов, помимо из того что было запланировано их вытащить из под сеток, их в итоге еще удалось немного сдвинуть ближе, так как штатно они вообще чуть ли не в районе пяток стояли.
Сетка штатной дверной карты мало того что практически звуконепроницаемая, так еще и как минимум на треть вообще глухая. Большинство автовладельцев такой расклад устраивает, но для больных АЗ это страшный сон)
Вложение 787318
Вложение 787320
Вложение 787322
Вложение 787324
Вложение 787326

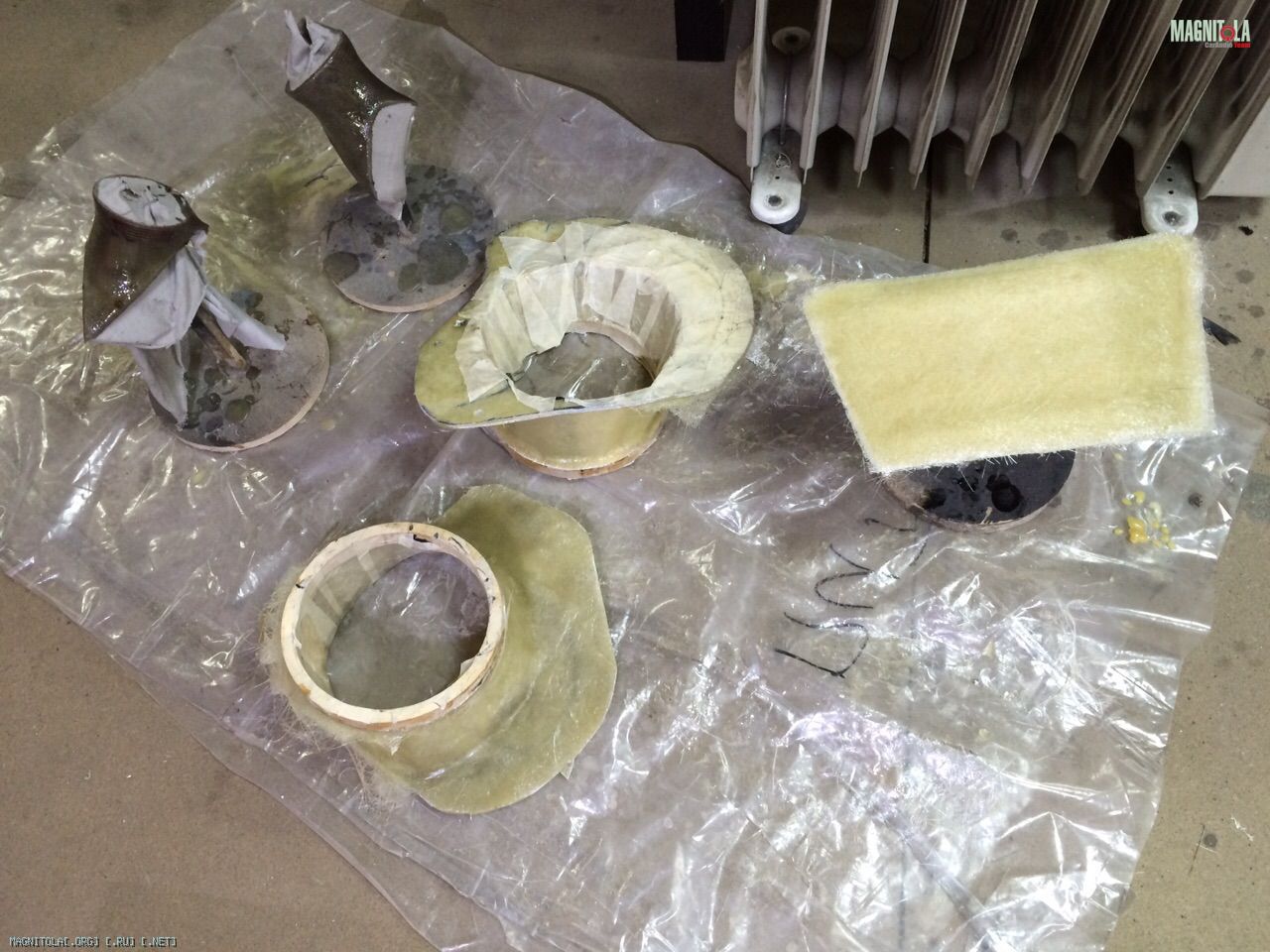

заготовка подиумов под ВЧ
Вложение 787808
Вложение 787810

подиумы под миды
Вложение 787814

ну и то что получилось в черновом варианте
Вложение 787816
Вложение 787818
Вложение 787836

накладки на миды, которые будут закрывать пространство между мидом и распиленной дверной картой, будут сданы позже под обтяжку
Вложение 787820

Начало поиска места для параллельного ГУ, как уже писал это Alpine 9887
Чтобы альп встал как на фото, пришлось сзади отпилить небольшой пластмассовый кусок автомобиля
Вложение 787830

подгонка
Вложение 787824
Вложение 787828

И практически окончательный вариант, сейчас он покрашен в черный матовый цвет.
Пока до сих пор не пойму что с ним делать, либо перетягивать пленкой, либо отдать в покраску, чтобы эта накладка была в одной цветовой гамме с черными декоративными пластиковыми вставками.
Скорее всего пойдет в перетяжку черным глянцевым винилом, так как где искать маляра в Спб под такую хреновину не знаю.
Вложение 787826

также планирую обыграть установку второго гу в машине,,можно в черную альку попробовать заклеить,площадь рамки небольшая -будет незаметно

я за покраску в цвет пластика. Думаю, справится практически любой маляр-кузовщик.

Цитата:

---

Сообщение от fox proteus

я за покраску в цвет пластика. Думаю, справится практически любой маляр-кузовщик.

---

Поддерживаю ))

Цитата:

---

Сообщение от PINSYAO

также планирую обыграть установку второго гу в машине,,можно в черную альку попробовать заклеить,площадь рамки небольшая -будет незаметно

---

Да нет, алька будет инородно смотреться, в моей комплектации ничего похожего на нее нет.

Цитата:

---

Сообщение от fox proteus

я за покраску в цвет пластика. Думаю, справится практически любой маляр-кузовщик.

---

Завтра заеду к винильщикам покажу, если откажутся буду искать маляра... Андреич вроде весьма удачно обтянул похожие плоскости пленкой/винилом.
Знал бы хорошего и нежадного маляра - покрасил бы :)

мне одному показалось, что направление мидов какое -то.....,,, странное -- откровенно вперед и в ноги?

Цитата:

---

Сообщение от plugnplay

мне одному показалось, что направление мидов какое -то.....,,, странное -- откровенно вперед и в ноги?

---

Не переживайте, всё там нормально с направлением.

SKI, с тоннелями тоже все нормально?

Цитата:

---

Сообщение от Pit

SKI, с тоннелями тоже все нормально?

---

Разочарую - его там тоже нет )))

Цитата:

---

Сообщение от SKI

Разочарую - его там тоже нет )))

---

Ну и замечательно. Видимо угол фотографии просто неудачный
Вложение 788332

Цитата:

---

Сообщение от Pit

Ну и замечательно. Видимо угол фотографии просто неудачный

---

Единственное с чем я не парился так это с фотками. Знал бы, что Павел будет выкладывать фотки инстала то линеечку бы приложил ))) Я ж знаю, что к туннелям здесь особая любовь )))

Цитата:

---

Сообщение от SKI

к туннелям здесь особая любовь

---

Ну кроме меня не осталось тут нелюбителей тоннелей, остальные вымерли.))) В принципе есть и плюс - на мидбас не капает. Но я не готов пока их применять.

Pit, ))) дык я оставил вопрос о тоннелях тебе

Цитата:

---

Сообщение от SKI

Единственное с чем я не парился так это с фотками. Знал бы, что Павел будет выкладывать фотки инстала то линеечку бы приложил ))) Я ж знаю, то к туннелям здесь особая любовь )))

---

Главное - правильный коммент к фоточке написать - и лепи что хочешь: хочешь - тоннели, хочешь - блины в полку)))

Цитата:

---

Сообщение от fox proteus

Главное - правильный коммент к фоточке написать - и лепи что хочешь: хочешь - тоннели, хочешь - блины в полку

---

странно что еще никто не посоветовал под миды с пищалками железные кольца выточить :)

Цитата:

---

Сообщение от Sheff_777

странно что еще никто не посоветовал под миды с пищалками железные кольца выточить :)

---

Я всю жизнь с фанеры леплю)))

Цитата:

---

Сообщение от Sheff_777

странно что еще никто не посоветовал под миды с пищалками железные кольца выточить :)

---

железные не нать,,,, или люминь, или нержа )))

Попробовал обтянуть рамку которая теперь закрывает магнитолу, получилась лажа. Но по сути сам дурак)
Надо грунтовать и шкурить чтобы была ровная поверхность, тогда может что-то и получится путем обтяжки.
Коллеги из Спб, может кто посоветует маляра который сможет осилить эту задачу?
Тем не менее уже хоть как то можно продемонстрировать что вышло:

Вложение 788640

Вложение 788646

А это то как теперь выглядят пищалки в своих новых подиумах:

Вложение 788642

Вложение 788644

Что то я забросил тему, забыл показать как выглядят миды на новых местах...

Вложение 829238
вот так выглядела стоковая дверная карта

Вложение 829240
и вот так - прокачанная Игорем)))

Вложение 829242
левый мид крупно

Вложение 829244
правая сторона

Еще небольшой апгрейт, поменял миды из младшей линейки CDT (CL-62) на миды старшей линейки DD (AW6.5).
Если честно то какой то принципиальной разницы не заметил вообще.
У DD немного почище середина. Басс у CDT мне нравился больше.
Не пойму в чем дело, либо у ЦДТ такая крутая бюджетная линейка, либо рак ушей?))

Пока на даче менял миды, мимо пробегал знакомый добрый электрик. Дал мне пистолет для снятия изоляции и обрезки проводов - огонь тема, еще ни разу работа с проводкой не доставляла столько удовольствия. Выглядит как то так:
Вложение 829252

Также дал коннекторы, чтобы не ####ться со скруткой. Говорит медные, луженые.
Такие лучше чем скрутка или нет, пользовал кто-нибудь? Сколько баллов за них прибавят за инсталл?)))
Вложение 829270

У этих коннекторов площадь контакта внутри маленькая, годятся только для лампочек

Цитата:

---

Сообщение от huntervegas

У этих коннекторов площадь контакта внутри маленькая, годятся только для лампочек

---

Может они крадут недостающий басс?)

Цитата:

---

Сообщение от fox proteus

Я всю жизнь с фанеры леплю)))

---

Подниму тему подиумов.
Из чего только не лепят. Кто то из пены, кто то из фанеры, из металла нарезают. Тут пример подиума из стекломата и фанеры.
В итоге, на какие критерии кто опирается, при изгоовлении?

Цитата:

---

Сообщение от Serg571

В итоге, на какие критерии кто опирается, при изгоовлении?

---

1. Большая площадь опоры на метал двери.
2. Отсутствие тоннеля.
3. Жесткость самого подиума.
4. По возможности большой вес подиума.
5. Вывод мидбаса, чтобы под обшивку не играл.

Цитата:

---

Сообщение от Sheff_777

Также дал коннекторы, чтобы не ####ться со скруткой. Говорит медные, луженые.
Такие лучше чем скрутка или нет, пользовал кто-нибудь? Сколько баллов за них прибавят за инсталл?)))
Вложение 829270

---

Нашел отличные золоченые коннекторы за которые можно баллы получить, герметичные,золоченые, с большой поверхностью соприкосновения и под толстый провод,
посоветую,думаю бас красть не будут))) ХТ30, ХТ60
посмотреть тутhttp://http://air-hobby.ru/katalog/p...azem-xt30.html

Цитата:

---

Сообщение от huntervegas

Нашел отличные золоченые коннекторы за которые можно баллы получить, герметичные,золоченые, с большой поверхностью соприкосновения и под толстый провод,
посоветую,думаю бас красть не будут))) ХТ30, ХТ60
посмотреть тутhttp://http://air-hobby.ru/katalog/p...azem-xt30.html

---

Поддержу. В авиамоделировании токи приличные, эти разъемы выглядят весьма сурьезно.

---------- Сообщение добавлено 21.09.2015 в 11:50 ----------

Цитата:

---

Сообщение от Pit

1. Большая площадь опоры на метал двери.
2. Отсутствие тоннеля.
3. Жесткость самого подиума.
4. По возможности большой вес подиума.
5. Вывод мидбаса, чтобы под обшивку не играл.

---

Про отсутствие тонеля - если есть тонель, то за динамиком должно идти расширение. Тонель в виде конуса. Так?

Цитата:

---

Сообщение от Serg571

ро отсутствие тонеля - если есть тонель, то за динамиком должно идти расширение. Тонель в виде конуса. Так?

---

Нет. Это будет рупор. Поэтому никаких тоннелей в виде конуса не надо.

Цитата:

---

Сообщение от Pit

Нет. Это будет рупор. Поэтому никаких тоннелей в виде конуса не надо.

---

Pit, ну тогда совсем ступор.
Тунели делать нельзя, но нужен подиум. Если дин поднимать на 4-5см для выноса из под обшивки, то плавно подиум превратиться в тунель.... :)
Расширение за динамиком тоже делать нельзя, ибо получится рупор ... вот тут я не согласен. Рупор то будет направлен внутрь двери...

Цитата:

---

Сообщение от Serg571

Рупор то будет направлен внутрь двери...

---

Вот вот, как говорил мне раньше К.В. это будет обратный рупор. Что еще хуже для звука чем прямой.

Цитата:

---

Сообщение от Pit

Вот вот, как говорил мне раньше К.В. это будет обратный рупор. Что еще хуже для звука чем прямой.

---

Так у тебя же браксы как раз в таком обратном рупоре и стояли)))

Ну так как же вытаскивать миды из под обшивки и не сделать тоннеля с рупором??

Цитата:

---

Сообщение от mak$$im

Ну так как же вытаскивать миды из под обшивки и не сделать тоннеля с рупором??

---

Как как :)
Вытаскивай и никому не говори, что там рупор.
И наслаждайся звуком :)))
Я буду так деллать ;)

Отправлено с моего SM-T805 через Tapatalk

Все верно, без переделки самой обшивки избавится от тонеля или рупора полностью не получится. Поэтому им можно пренебречь.

Автор подскажите как вам удалось сохранить все штатные сервисные сигналы при подключении стороннего ГУ? Нахожусь в процессе постройки. О разных звуковых носителях задумывался, в том числе и над HI-END плеерами (но рулить не возможно).

Цитата:

---

Сообщение от ДмитрийН

Автор подскажите как вам удалось сохранить все штатные сервисные сигналы при подключении стороннего ГУ?

---

Я потерял, вернее не потерял а избавился от орущего ремня и цокающих поворотников. Инфа от переднего парктроника дублируется на дисплей.
Если так нужны эти сервисные сигналы - можно подвесить два маленьких динамика и спрятать их где нибудь под панелью, или можно вывести на центральный неактивный (у меня) канал.

Цитата:

---

Сообщение от Sheff_777

Я потерял, вернее не потерял а избавился от орущего ремня и цокающих поворотников. Инфа от переднего парктроника дублируется на дисплей.
Если так нужны эти сервисные сигналы - можно подвесить два маленьких динамика и спрятать их где нибудь под панелью, или можно вывести на центральный неактивный (у меня) канал.

---

Блютус, Нави были потеряны?

Цитата:

---

Сообщение от ДмитрийН

Блютус, Нави были потеряны?

---

Блютуса у меня нет.
Штатную навигацию последний раз включал года два назад)
Повторюсь, при необходимости, можно вывести звук на доп колонки и не париться о потере штатных сигналов.
