PASSAT b7 //// сферический в вакууме

призываю высшие силы,,,,
окропляю тебя, пассат, святой водой,,,, и жду Батюшку на процедуру экзорцизма!

это поистине сферический в вакууме!!
последние 10 дней пытаюсь победить фон

до замены всех усей на стеги и до прибавки второго миниДСП жалоб на фон не наблюдалось,,, но,,он появился, причем двух разных типов.
первый -- фон приборов и генератора, второй -- внутренний фон включения магнитолы (это монотонный фон, без изменения тональности и громкости)

напомню,,,линейки выпаяны из ШГУ RCD510 (bosch с усб), разделительные емкости с платы убраны. Линейки выпаивались и при помощи драйвера и тупо через к73-17. Минус линеек был взят с самой ближайшей точки,,прям с ноги ТДА
сначала был безбожный фон гены,,,проблему решил протяжкой питания для мафона из багажника с клемм установленной атомной подстанции soundstream. Соответственно от штатной проводки питание магнитолы полностью отрезано. Кузов магнитолы нигде не контачит с массой. Завывания генератора прекратились. Но остался фон второго типа.
Этот фон отключается с уходом магнитолы в режим ожидания. Ровно этот же фон издается, если контуром межблока коснуться кузова магнитолы. По характеру фона складывается ощущение, что на линейках нет массы,,,,но она там ЕСТЬ.

Теперь самое странное... сегодня убрал всю свою пайку...и вернул магнитолу в режим работы на акустические выходы,,, При подключении динамиков абсолютно никакого фона нет, что говорит о полной исправности встроенного усилителя.
Далее на высокоуровневые выходы повесил alpine 4311. С ууука,,,опять этот же монотонный фон. НУ отКУДА???

Это точно не косяки остальных соединений и усилителей.. т.к. любая не штатная магнитола, подключенная в этих же точках прекрасно работает без каких-либо намеков на сторонние звуки.


Все вариации решения проблемы перебраны не по одному разу. Остается самое радикальное -- вызвать священника и отпеть машину.

Это всё земляные петли.... Надо их выявлять и распутывать!

вопрос откуда?

если питание всех усилителей, процов, магнитолы, даже кан-адаптера.... все из одной точки!
я бы еще понял, если аналогично себя вела бы и не штатная магнитола...но.

Цитата:

---

Сообщение от plugnplay

вызвать священника и отпеть машину.

---

Эээ не торопись... после отпевания то ее куда? под пресс )))
По всей видимости земляные петли и перекрестные помехи от работы кучи ПН...

допустим поверю,,,, но
фон издает именно исчадие ада RCD510. т.е. если коснуться, в Любом месте, ТУШКИ магнитолы внешним контуром RCA разъема --- получим именно этот зловещий фон. Касаясь любой другой магнитолы или собственно минусового провода, приходящего к этой магнитоле, никакого фона нет.

Цитата:

---

Сообщение от Lexx69

Эээ не торопись... после отпевания то ее куда? под пресс )))
По всей видимости земляные петли и перекрестные помехи от работы кучи ПН...

---

Погоди... Штатка, выходит, не основной источник? Подцепи в разрыв межблоков с неё идущих, любой помехоподавитель типа мистери, из тех, что на трансе собраны, чтобы было написано ground isolator на упаковке.

Цитата:

---

Сообщение от fox proteus

Погоди... Штатка, выходит, не основной источник? Подцепи в разрыв межблоков с неё идущих, любой помехоподавитель типа мистери, из тех, что на трансе собраны, чтобы было написано ground isolator на упаковке.

---

штатка единственный источник,
пробовал, фон есть.
альпина 4311 тоже изолятор

---------- Сообщение добавлено 05.11.2015 в 21:21 ----------

Цитата:

---

Сообщение от fox proteus

ground isolator

---

в таком случае можно было бы не втыкать до конца рца разъем, не касаться экраном, и помех бы не было,,,,, но они сцко есть и с удвоенной силой! )))

Цитата:

---

Сообщение от plugnplay

в таком случае можно было бы не втыкать до конца рца разъем, не касаться экраном, и помех бы не было,,,,, но они сцко есть и с удвоенной силой! )))

---

Глупости говоришь. Развязка земель и разрыв цепи - не одно и то же.

---------- Сообщение добавлено 06.11.2015 в 07:22 ----------

Что до Альпайна - не факт, что преобразователь уровня выполнен с гальванической развязкой земель...

"Землю" в ГУ взять с другой точки?
Отключить от ГУ всё кроме питания и межблоков?
Алексею(Ростов) или Фёдору задать вопрос не?

Цитата:

---

Сообщение от DM Rocker

"Землю" в ГУ взять с другой точки?
Отключить от ГУ всё кроме питания и межблоков?
Алексею(Ростов) или Фёдору задать вопрос не?

---

землю брал в разных точках... не помогает
на гу и так ничего нет.... только + - и кан шина ( без нее не включится)

Цитата:

---

Сообщение от plugnplay

землю брал в разных точках... не помогает
на гу и так ничего нет.... только + - и кан шина ( без нее не включится)

---

Ещё один момент забыл.
Сколько получается на выходе линейников Вольт?
Если сигнал слишком слаб - наводки будет собирать ....
Упоминалась где-то схема усилителя линейных выходов.

если без драйвера -- 1,5-2В
с драйвером 4,5

---------- Сообщение добавлено 06.11.2015 в 20:20 ----------

это не собранные наводки на длине кабеля...это фон именно земляной петли. Вопрос только откуда она тут....когда перепробовано абсолютно все

Цитата:

---

Сообщение от plugnplay

и до прибавки второго миниДСП жалоб на фон не наблюдалось

---

Вот он корень зла, Саш может и у Тебя с добавлением второго миника организовалась земляная петля из межблоков. У меня Аркадий только что ее вычислил.

при этом ))))

фон практически исчезает при запуске двигателя,,,ну или уходит на уровень подсознания

---------- Сообщение добавлено 06.11.2015 в 20:23 ----------

Цитата:

---

Сообщение от tigeross

Вот он корень зла, Саш может и у Тебя с добавлением второго миника организовалась земляная петля из межблоков. У меня Аркадий только что ее вычислил.

---

нет.....
убираю из системы все лишние соединения.... т.е. межблок с гу сразу в усь...-- тот же фон.. Я замечу -- на НЕ запущенном двигателе

Цитата:

---

Сообщение от plugnplay

Я замечу -- на НЕ запущенном двигателе

---

Понял...:sorry:

Вложение 886832

домик для процессороффф...


в понедельник-вторник выложу результат перестроя....

Цитата:

---

Сообщение от plugnplay

при этом ))))

фон практически исчезает при запуске двигателя,,,ну или уходит на уровень подсознания

---------- Сообщение добавлено 06.11.2015 в 20:23 ----------


нет.....
убираю из системы все лишние соединения.... т.е. межблок с гу сразу в усь...-- тот же фон.. Я замечу -- на НЕ запущенном двигателе

---

Шум от БП подсветки экрана магнитолы...

---------- Сообщение добавлено 06.11.2015 в 23:52 ----------

При запуске мотора напряжение в сети растёт и бп стабильнее работает...

---------- Сообщение добавлено 06.11.2015 в 23:53 ----------

Петля походу вырастает, когда сигнальная масса вылазит далеко за преьелы корпуса ГУ. Вскрой голову, поищи другое место для снятия сигнальной массы...

Цитата:

---

Сообщение от fox proteus

Шум от БП подсветки экрана магнитолы...

---------- Сообщение добавлено 06.11.2015 в 23:52 ----------

При запуске мотора напряжение в сети растёт и бп стабильнее работает...

---------- Сообщение добавлено 06.11.2015 в 23:53 ----------

Петля походу вырастает, когда сигнальная масса вылазит далеко за преьелы корпуса ГУ. Вскрой голову, поищи другое место для снятия сигнальной массы...

---

бинго))))


этого варианта я ждал -- только на экран мысли и оставались.... вопрос как его победить?

сигнальную массу брал отовсюду... не в ней дело

Отключить нахфиг))))))))) надо строить буфер на ОУ на выход линейников....

ну чо?! оживим тему...

стойки в проявке... завтра выкрас в цвет и ставить на место

Вложение 889164Вложение 889166Вложение 889168

для тех попорченных ,,в начале было, Писчей были выточены опорные и прижимные кольца...

сетки отформованы новые..штатные уж больно непрозрачные,,,к тому же не айс разные сетки иметь на СЧ и ВЧ...


Вложение 889170

<style>.ig-b- { display: inline-block; }
.ig-b- img { visibility: hidden; }
.ig-b-:hover { background-position: 0 -60px; } .ig-b-:active { background-position: 0 -120px; }
.ig-b-v-24 { width: 137px; height: 24px; background: url(//badges.instagram.com/static/images/ig-badge-view-sprite-24.png) no-repeat 0 0; }
@media only screen and (-webkit-min-device-pixel-ratio: 2), only screen and (min--moz-device-pixel-ratio: 2), only screen and (-o-min-device-pixel-ratio: 2 / 1), only screen and (min-device-pixel-ratio: 2), only screen and (min-resolution: 192dpi), only screen and (min-resolution: 2dppx) {
.ig-b-v-24 { background-image: url(//badges.instagram.com/static/images/ig-badge-view-sprite-24@2x.png); background-size: 160px 178px; } }</style>
<a href="http://instagram.com/asdmcaraudio?ref=badge" class="ig-b- ig-b-v-24"><img src="//badges.instagram.com/static/images/ig-badge-view-24.png" alt="Instagram" /></a>

Что это??

Цитата:

---

Сообщение от fox proteus

Что это??

---

Троян:D

---------- Сообщение добавлено 20.11.2015 в 06:14 ----------

А может сейчас так нецензурную выражаются, когда что-то не получается! !?:)

Цитата:

---

Сообщение от fox proteus

Что это??

---

Юстас - Алексу......=)

это была неудача.....


=============

стойки....

Вложение 897722 СЧ -- faitalpro 3fe22 , ВЧ -- те самые испорченные dynaudio 102 с перештампованными сетками


Вложение 897724Вложение 897726
Вложение 897728Вложение 897730Вложение 897732

случался казус с ними, правда...но поправимый.

авто в очередной раз стоит ... до завтра. Все настраиваемся.....

plugnplay, а стойки без обтяжки? то есть так и останутся крашеные???

перетягиваться будут, но пока не знаю чем и как...
да и претендентов на это дело пока нет....

Так вот как ты с динаудио проблемму решил))))) помню помню эти кольца

Цитата:

---

Сообщение от plugnplay

Все настраиваемся.....

---

А шумелки победили?

Цитата:

---

Сообщение от DM Rocker

А шумелки победили?

---

да ))) 9812 все победил

dsp pro в пути )))))))))

---------- Сообщение добавлено 22.12.2015 в 02:25 ----------

Конечно тут .

Цитата:

---

Сообщение от plugnplay

Или вам удобнее все же тут читать? в "наших инсталляциях",,,и отслеживать историю развития по каждой машине в отдельности?

---

по мне так.... просто посмотреть кучу фоток как то неинтересно.... а поговорить )))

Данное поле на мой взгляд одно из лучших, а поскольку тема автозвука стара как динозавр, то ее необходимо продолжать на полях этого ресурса.
Иначе процесс будет необратим и она умрет, а соответственно где общаться единомышленникам?

Цитата:

---

Сообщение от plugnplay

да ))) 9812 все победил

dsp pro в пути )))))))))

---------- Сообщение добавлено 22.12.2015 в 02:25 ----------



Друзья мои!
продолжение у автомобиля еще будет,,, планы уже намечены,
но публиковаться все мои работы будут отныне в http://magnitola.org/studii/294250-a...-novgorod.html.

Или вам удобнее все же тут читать? в "наших инсталляциях",,,и отслеживать историю развития по каждой машине в отдельности?

так же можно найти меня тут

http://vk.com/asdmcaraudioofficial

https://www.instagram.com/asdmcaraudio

---

И когда же будет Pro.Хочется услышать его уже)))

ужо стоит.

накидаю фототок готовой машины , вероятно скоро

что могу сказать...
после всех экспериментов над штатной rcd510,,, сняли в долгий ящик ее.

В качестве временной магнитолы была куплена 9812r. Работала она по линейкам (dls ....ужасное мыло) с двумя побортно подключенными miniDSP 2x4. Конечно, как и следовало ожидать, оно запело интереснее , чем,,, )))))))))) Естественно все свисты, гулы и пр. фоновые призвуки ушли.

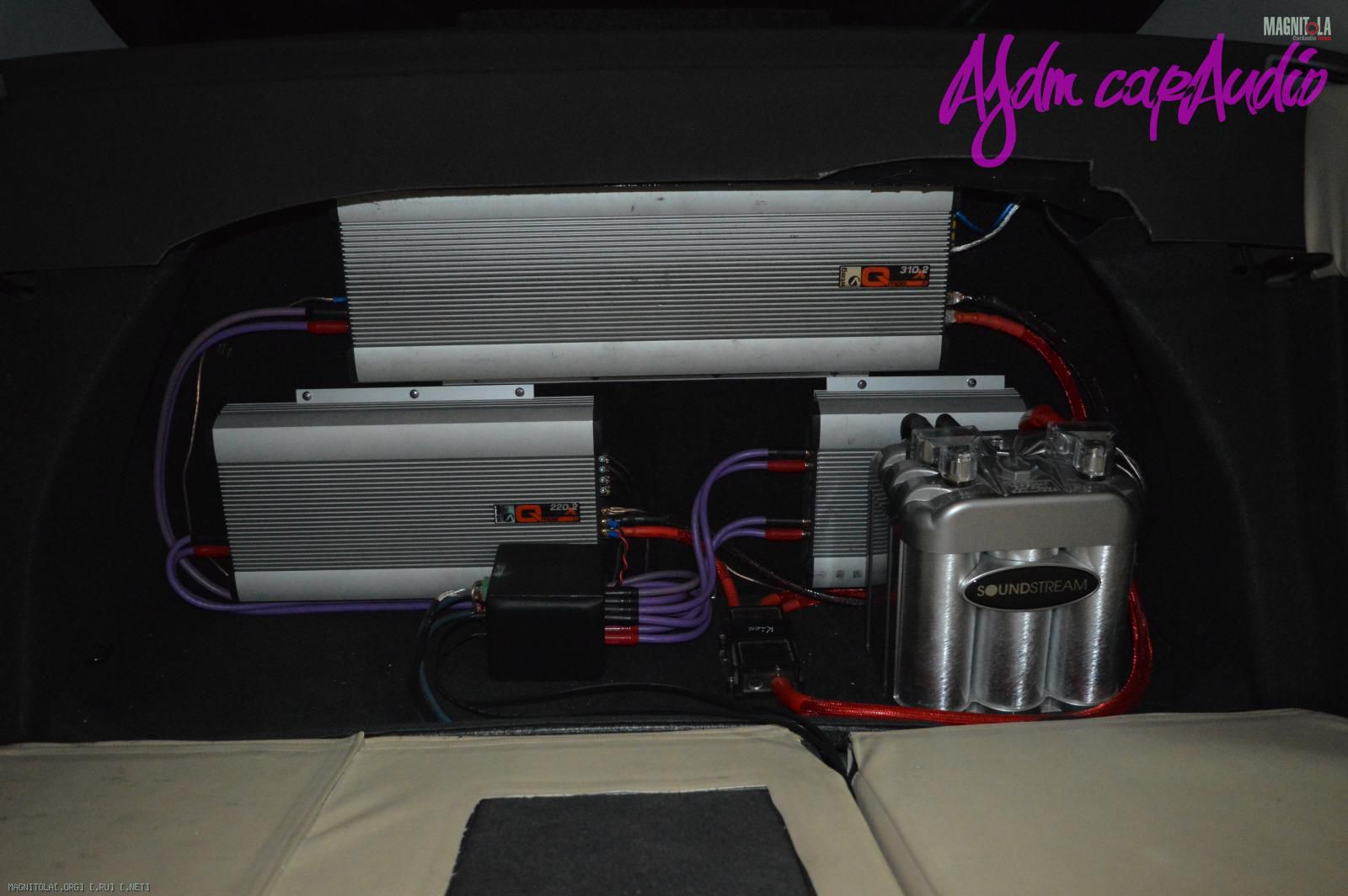

На данный момент состав следующий:
Alpine 9812r >>> Helix DSP PRO
Steg qm45.4 >>> FaitalPro 3fe22 + Dynaudio md102
Steg qm220.2 >>> Dynaudio mw172
Steg qm310.2 >>> FaitalPro 15fh400
гибридная батарейка soundstream 1000 на питании

Вложение 943846
тут еще миниДСП стоят...

какие перемены в звучании?
из всех попыток остстроить машину ничего путного не выходило. СЧ-ВЧ были, но не слаженные, не натуральные. Мид продолжал гудеть... саб ... не отдавал всего ., чего от него ждали.

настал момент -- на днях был установлен Helix DSP pro. Я скажу вам, ребята... другой коленкор! В очередной раз убеждаюсь -- хеликс, на данный, момент делает лучшие процессоры, по моему мнению.
При всех тех же срезах и порядках, что и на миниДСП --- система запела!
Вокал , кажется натуральнее некуда, живой,,, вот он мужик стоит, с настоящими полновесными яйцами ))))))))))
мид перестал гудеть и наконец начал колотить в грудь, отчетливо.
саб ... таким он должен быть. Появилась глубина , масштаб.... скорость с нереальной детальностью.


Эмоции появились... положительные

---------- Сообщение добавлено 10.02.2016 в 00:34 ----------

была возможность поставить и 9861 по оптике....


действительно, первые полтора часа новый проц слушали именно от 61 по оптике.
Как известно...радио у нее по аналогу -- поэтому , межблоки нужны будут в любом случае. И тут родилась идея сравнить у 61 оптику и аналог....
Настроили проц на автоматическое распознавание и выбор источника сигнала,,,, и начали выдергивать/вставлять оптический кабель из магнитолы. Полчаса и десяток треков привели к выводу , что цифра все же интереснее звучит.
Но самое невероятное произойдет позже ))))
Время позднее уже было ...предстояло собрать машину обратно и отпустить ее в свой домик. Честно говоря, не сильно хотелось перебирать рамку с прикрепленной в нее винтами 9812.,, поэтому решили пока вернуть ее на место и подключить к ней проц. А уже в следующий визит поставить 9861.
Собрали взад панель... включили старушку '12 ------- и через пять секунд.... одновременно с владельцем авто друг другу сказали, что она поет -то лучше 61!!
Еще час ушел на кайфование под рамштайн )))))

Мое личное мнение, не претендующее на истину последней инстанции ,, но 12 однозначно интереснее 61 звучит по аналогу и точно ничем не хуже, чем та же 61 по оптике.

В итоге решено было окончательно оставить в системе 9812.
К тому же есть некоторые плюсы... удобная громкость,,и управление с руля. Единственный косяк..время. Оно не пожалело панельку, к тому же она серебристая.
Теперь ищется версия RR с черной мордой.
На этом переборы компонентов закончились. Завершающее приведение всех косяков инсталла в порядок и ....

Для полнты ченьдер 680 послушай. Уверен не разочерует.

Цитата:

---

Сообщение от plugnplay

Собрали взад панель... включили старушку '12 ------- и через пять секунд.... одновременно с владельцем авто друг другу сказали, что она поет -то лучше 61!!
Еще час ушел на кайфование под рамштайн )))))

Мое личное мнение, не претендующее на истину последней инстанции ,, но 12 однозначно интереснее 61 звучит по аналогу и точно ничем не хуже, чем та же 61 по оптике.

---

9861 однозначно не самая удачная модель от Альпа.
После неё поставил 7895J - совсем другой коленкор!
Кста у неё и оптика на борту имеется, по дизайну на 9812 похожа
и чёрном цвете......

Цитата:

---

Сообщение от vladan-ODR

Для полнты ченьдер 680 послушай. Уверен не разочерует.

---

нет его под рукой...
по памяти сравнивать не кошерно ))))
