Ещё один момент забыл.Цитата:
Сообщение от plugnplay
Сколько получается на выходе линейников Вольт?
Если сигнал слишком слаб - наводки будет собирать ....
Упоминалась где-то схема усилителя линейных выходов.
если без драйвера -- 1,5-2В
с драйвером 4,5
---------- Сообщение добавлено 06.11.2015 в 20:20 ----------
это не собранные наводки на длине кабеля...это фон именно земляной петли. Вопрос только откуда она тут....когда перепробовано абсолютно все
Вот он корень зла, Саш может и у Тебя с добавлением второго миника организовалась земляная петля из межблоков. У меня Аркадий только что ее вычислил.Цитата:
Сообщение от plugnplay
при этом ))))
фон практически исчезает при запуске двигателя,,,ну или уходит на уровень подсознания
---------- Сообщение добавлено 06.11.2015 в 20:23 ----------
нет.....Цитата:
Сообщение от tigeross
убираю из системы все лишние соединения.... т.е. межблок с гу сразу в усь...-- тот же фон.. Я замечу -- на НЕ запущенном двигателе
Понял...:sorry:Цитата:
Сообщение от plugnplay

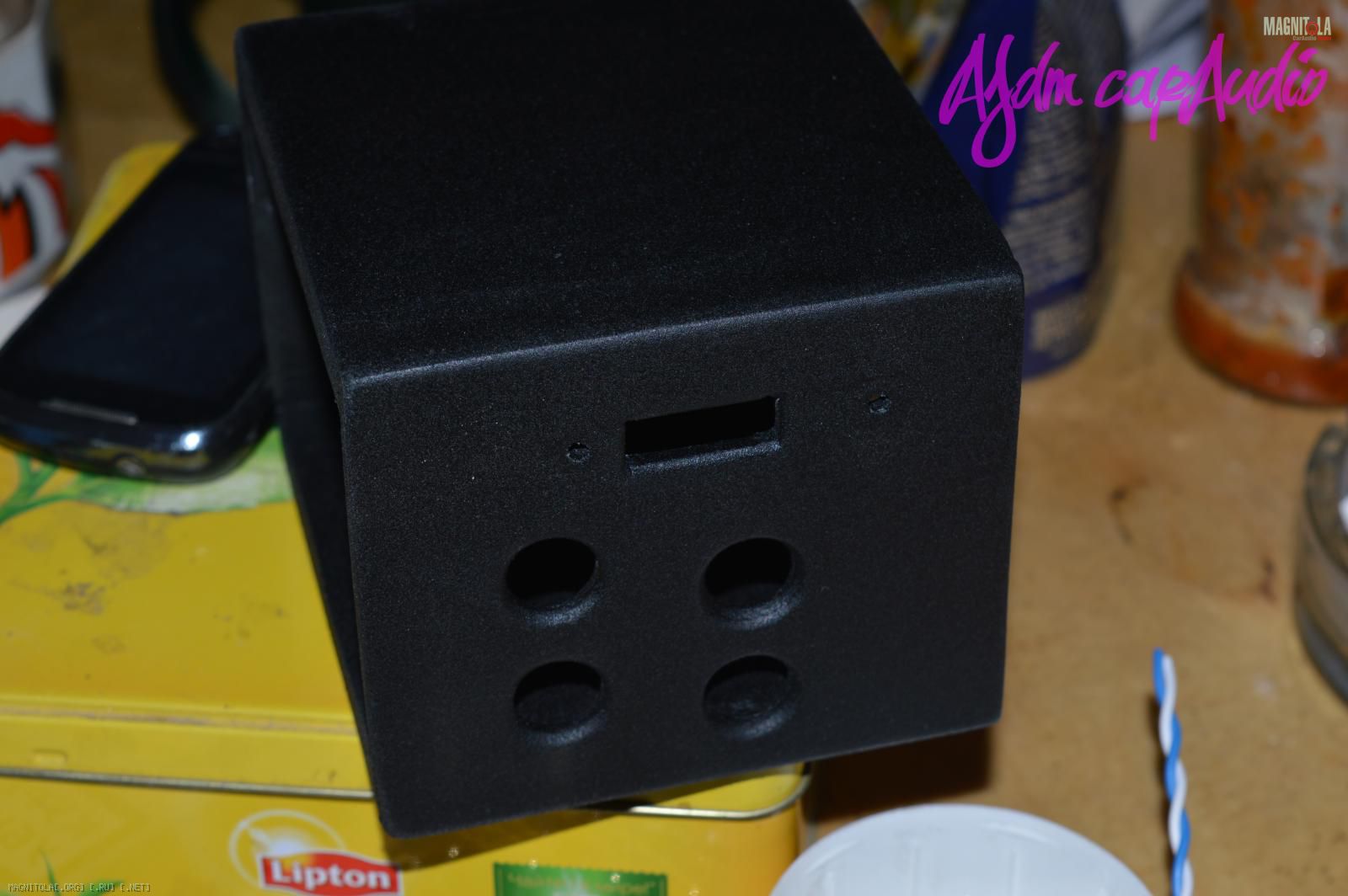

Вложение 886832
домик для процессороффф...
в понедельник-вторник выложу результат перестроя....
Шум от БП подсветки экрана магнитолы...Цитата:
Сообщение от plugnplay
---------- Сообщение добавлено 06.11.2015 в 23:52 ----------
При запуске мотора напряжение в сети растёт и бп стабильнее работает...
---------- Сообщение добавлено 06.11.2015 в 23:53 ----------
Петля походу вырастает, когда сигнальная масса вылазит далеко за преьелы корпуса ГУ. Вскрой голову, поищи другое место для снятия сигнальной массы...
бинго))))Цитата:
Сообщение от fox proteus
этого варианта я ждал -- только на экран мысли и оставались.... вопрос как его победить?
сигнальную массу брал отовсюду... не в ней дело
Отключить нахфиг))))))))) надо строить буфер на ОУ на выход линейников....
ну чо?! оживим тему...

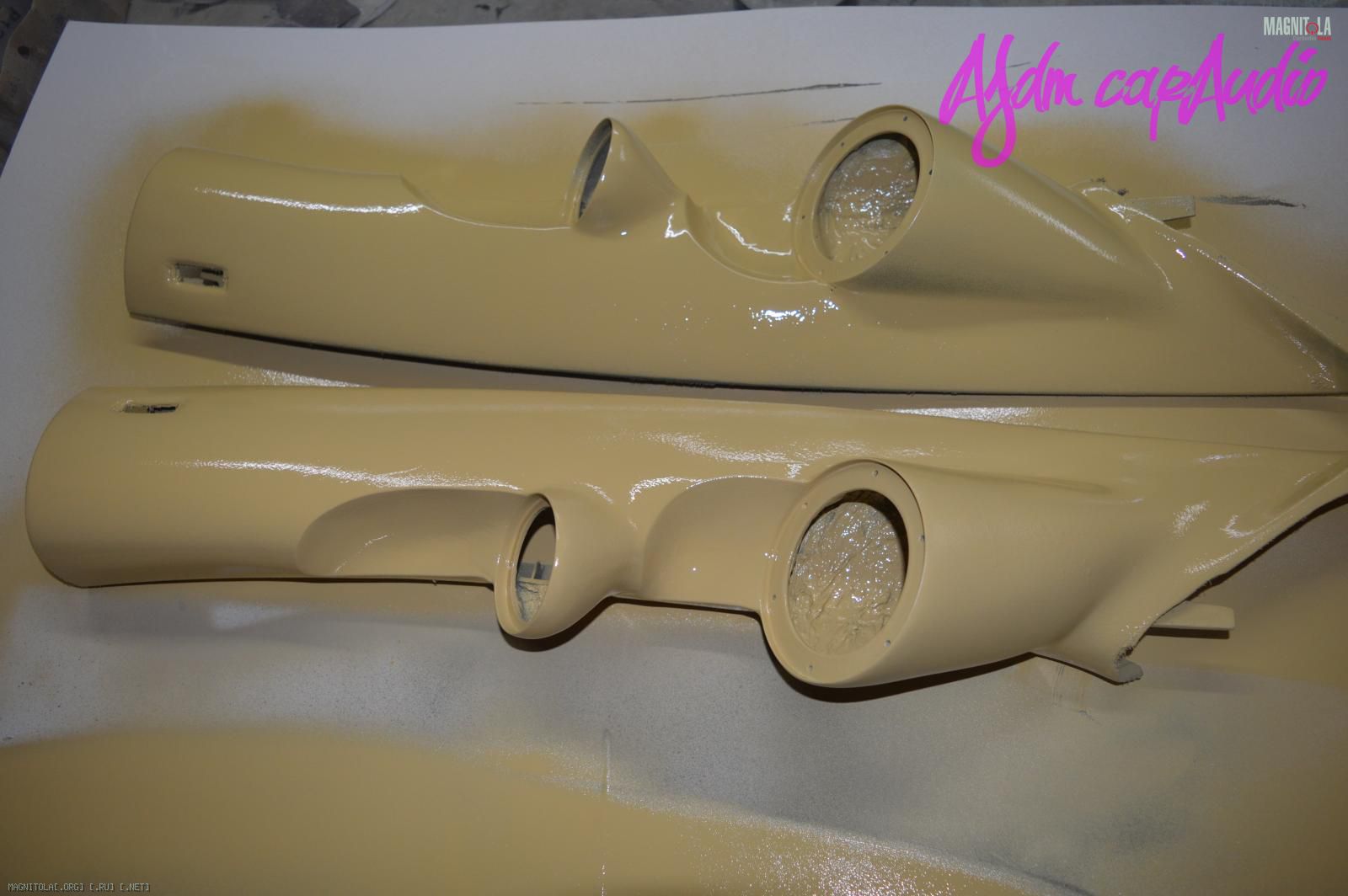

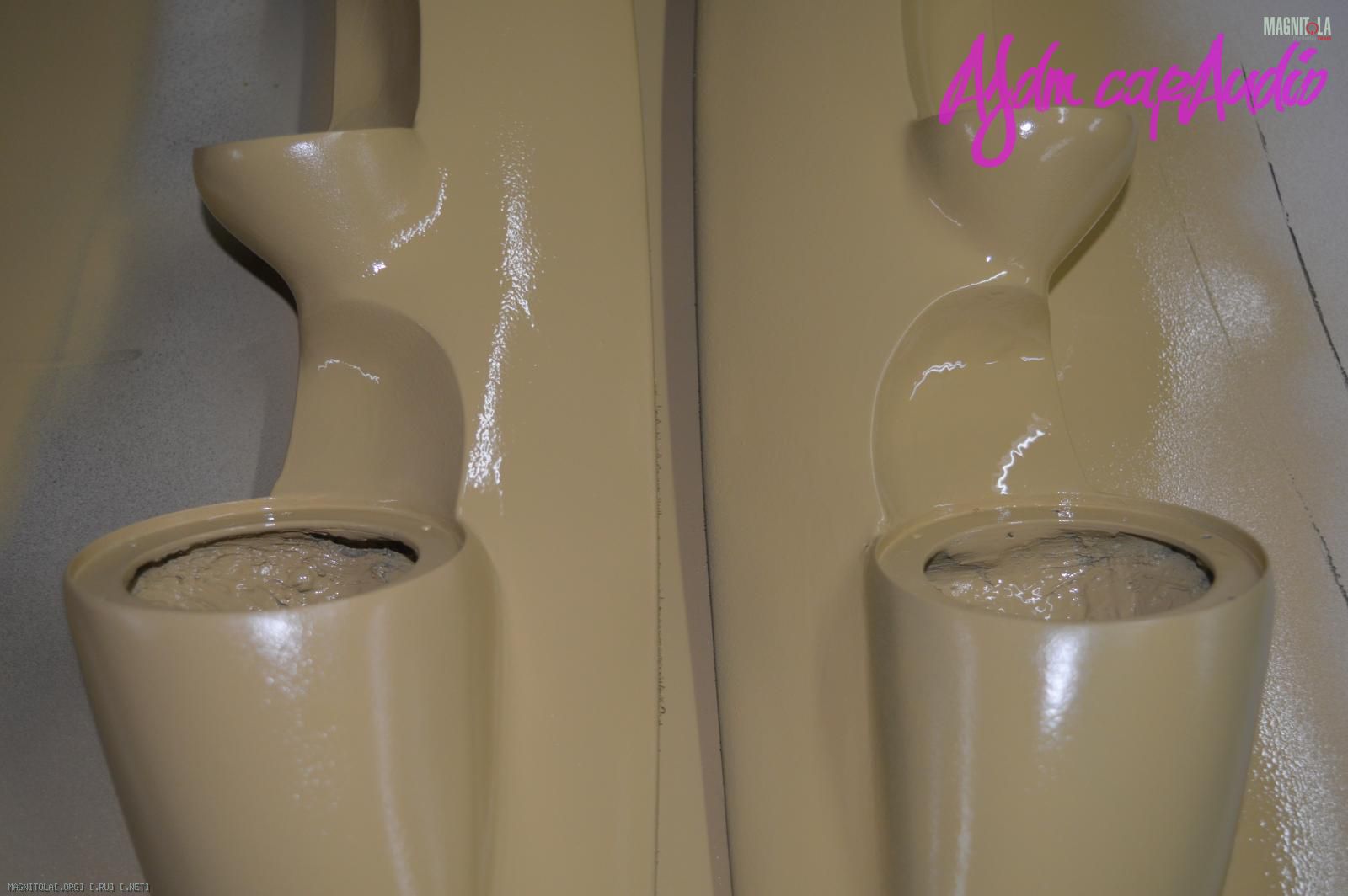

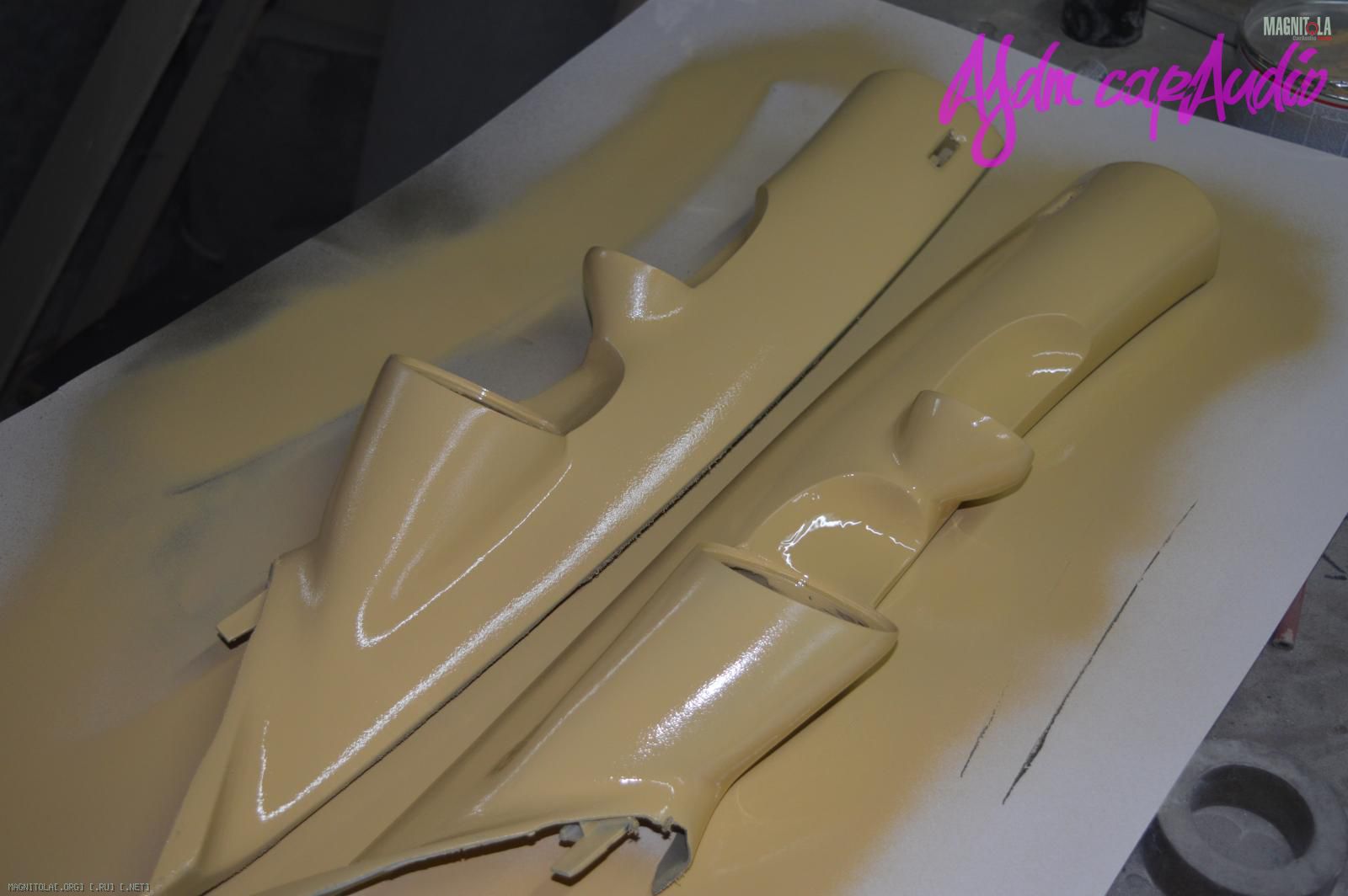

стойки в проявке... завтра выкрас в цвет и ставить на место
Вложение 889164Вложение 889166Вложение 889168

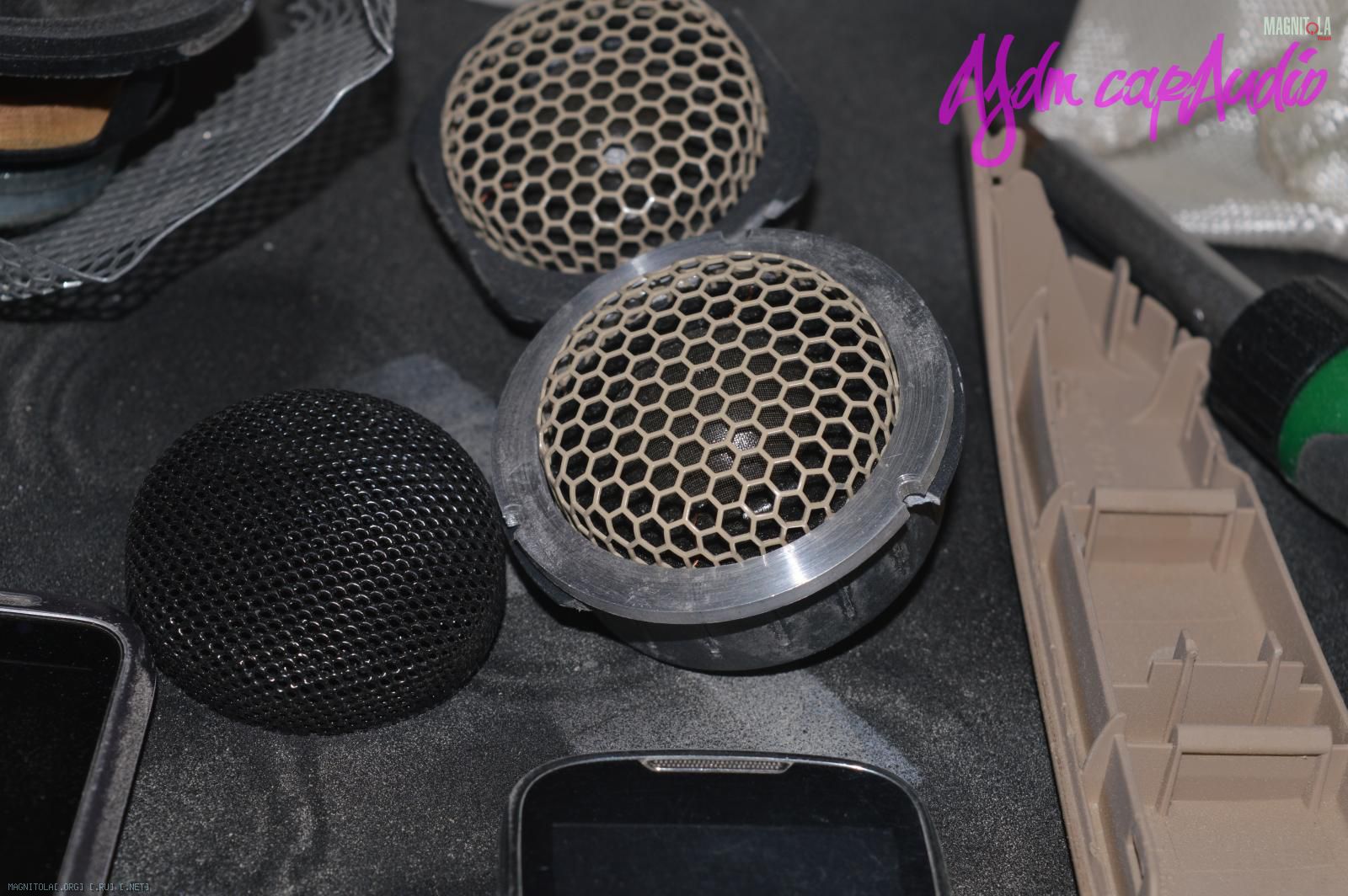

для тех попорченных ,,в начале было, Писчей были выточены опорные и прижимные кольца...
сетки отформованы новые..штатные уж больно непрозрачные,,,к тому же не айс разные сетки иметь на СЧ и ВЧ...
Вложение 889170
