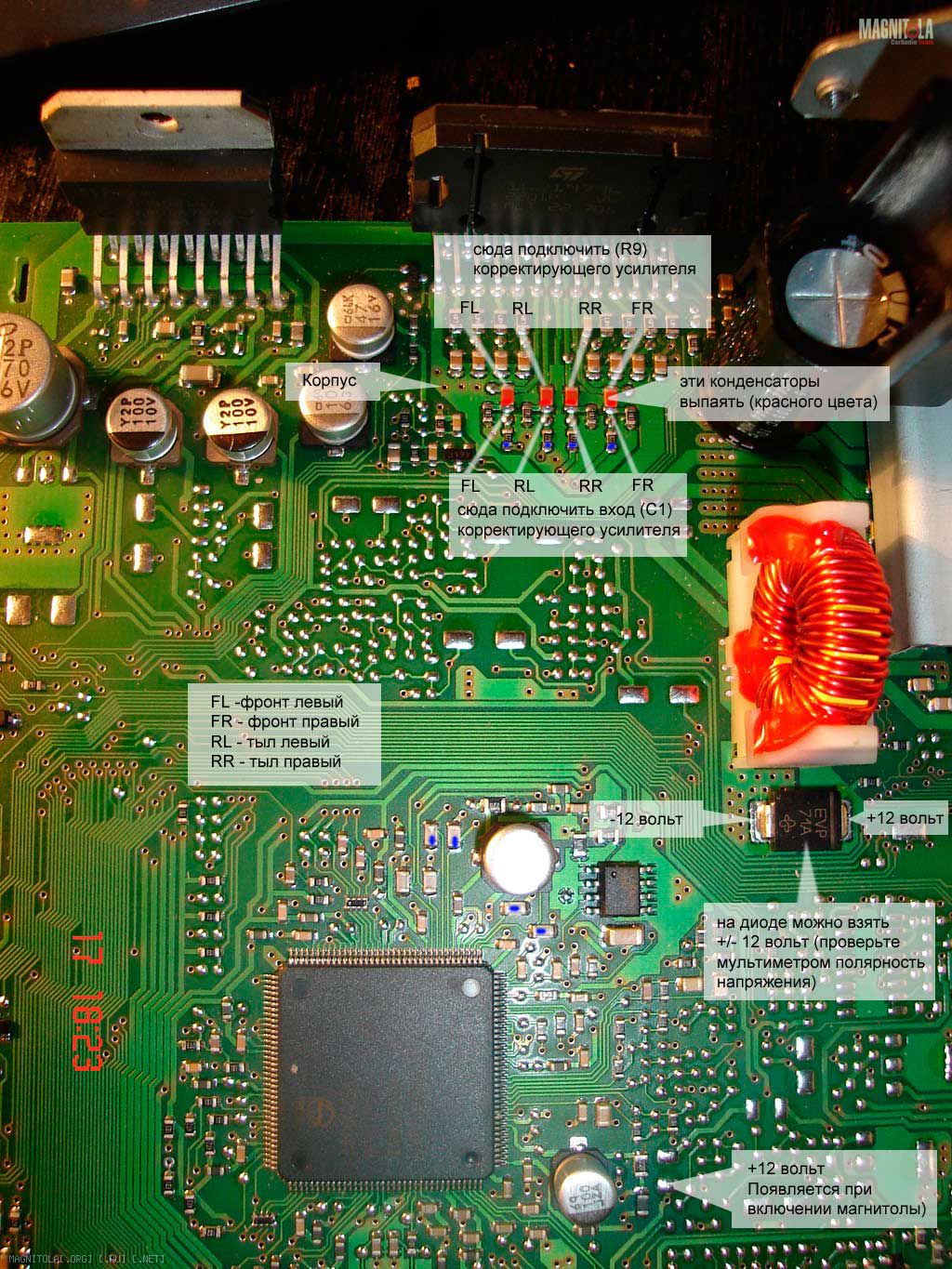

Во еще картинку нашел
Вложение 860648
Вид для печати
Во еще картинку нашел
Вложение 860648
У меня уже были две астры H GTC в 2010г 1.6xer мт http://www.drive2.ru/r/opel/1273354/ и в 2011 году 1.8xer mt. http://www.drive2.ru/r/opel/288230376152070016/ И там и там распаивал линейки. Были грюндики. На этой тупо нет клеммы в разьеме рем.
Я делал времено проц от АСС и по высокому уровню. Поэтому мне там проще включится.
Сейчас подумал - если выключить магнитолу и планшет потухнет. А он же климат кажет.
распаивал как на последней картинке. Через конденсаторы.
Блин, ну все равно круто. За цену 80ого, такое ММ ГУ + управление авто+оптика... КЕтайцы за 30-40кр. курят в сторонке))).
Итак - в продолжение темы.
Первое путешествие по трассе в 400км.
Решено протестировать мой вариант подключения. Нагрузил планшет всем чем можно.
3G, wifi, яндекс навигатор, кино в дорогу HD.
В итоге планшет НЕ заряжался и начал терять процент зарядки. В силу понимания, что зимой будет еще хуже. Решено разобрать планшет и выпаять аккумулятор.
Разбирается легко. Крышка задняя на защелках.

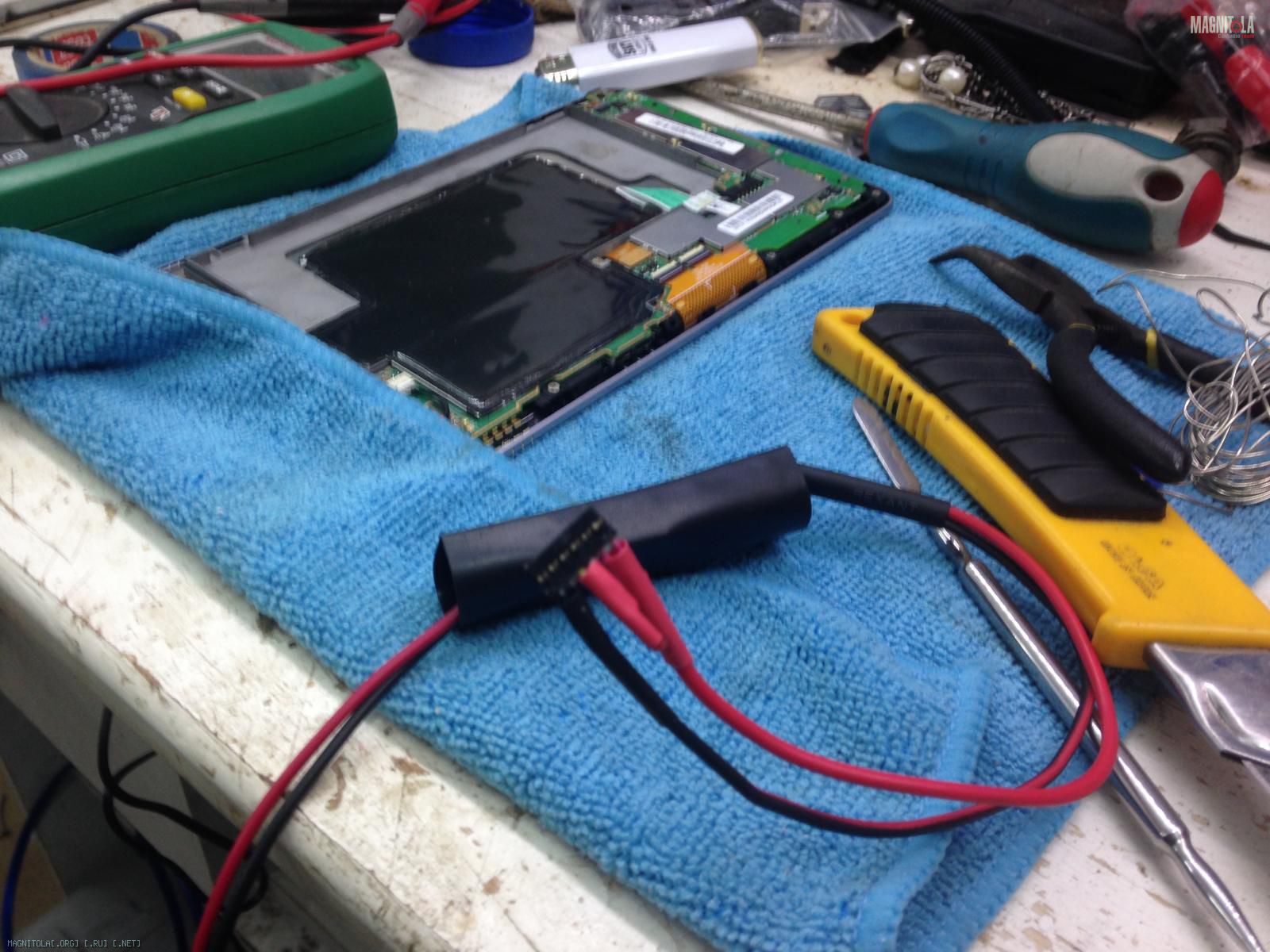

Изучая pccar я решил делать 5В напрямую на плату (без использования контроллера батареи)
Вложение 861604

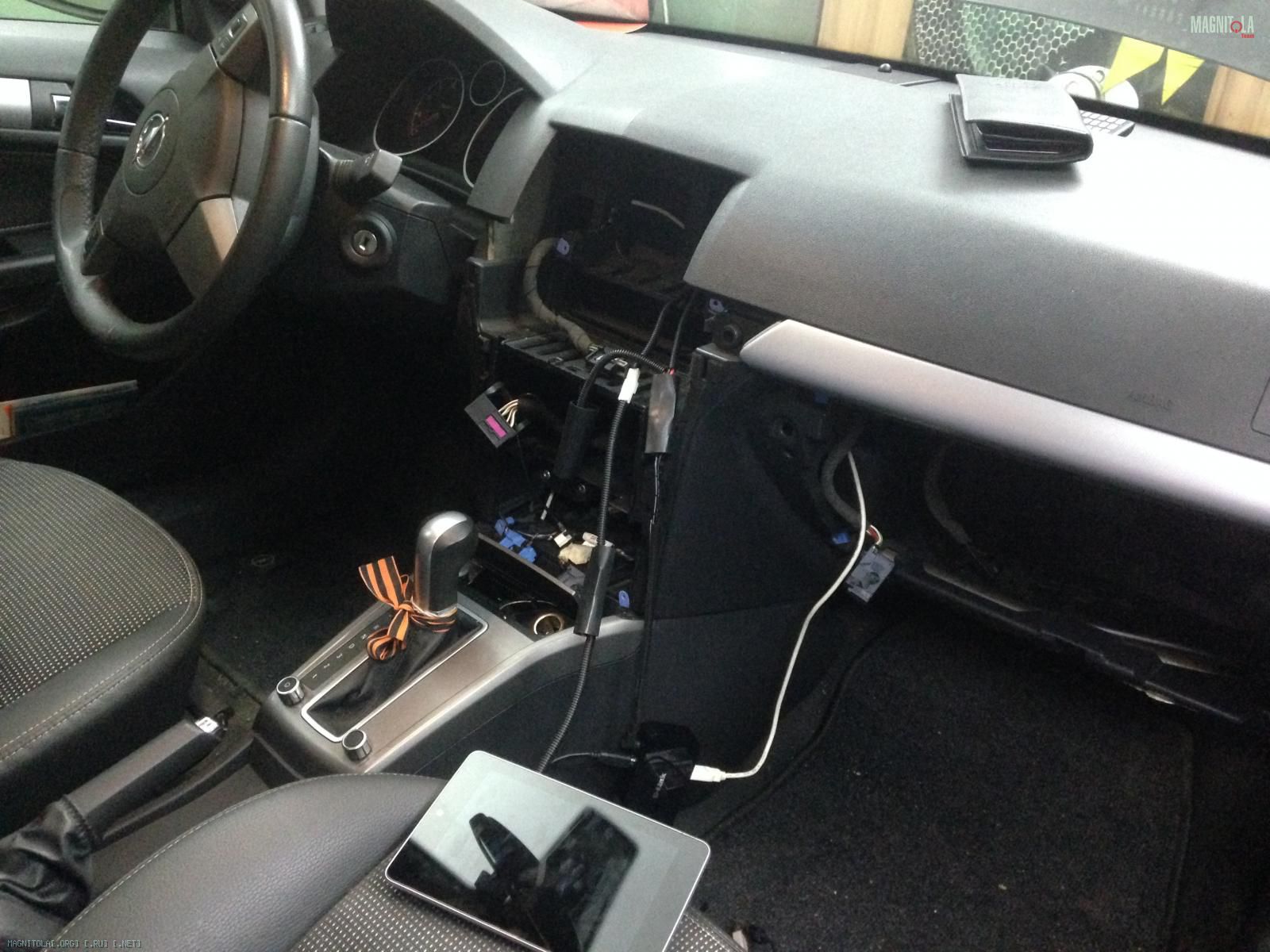

Собрал все в машину - планшет включился....уже хорошо)))))))))))))))))))
В итоге питание выглядит так:
1. с постоянного +/-12В через DC/DC преобразователь на KIS +/-5В напрямую на материнскую плату Nexus 7.
2. что бы разбудить планшет - с АСС +12В через DC/DC преобразователь на KIS +/-5В на Y OTG кабель
НО! Перестал включатся USB HOST и вообще OTG
Оказывается, что бы активировать USB Host в прошивке от "Тимура" надо подать чуть более напряжение на Y OTG, немного больше чем на материнскую плату Nexus!
Тут я чо то приуныл...где взять хотя бы 5.1В т.к. машина разобрана :(

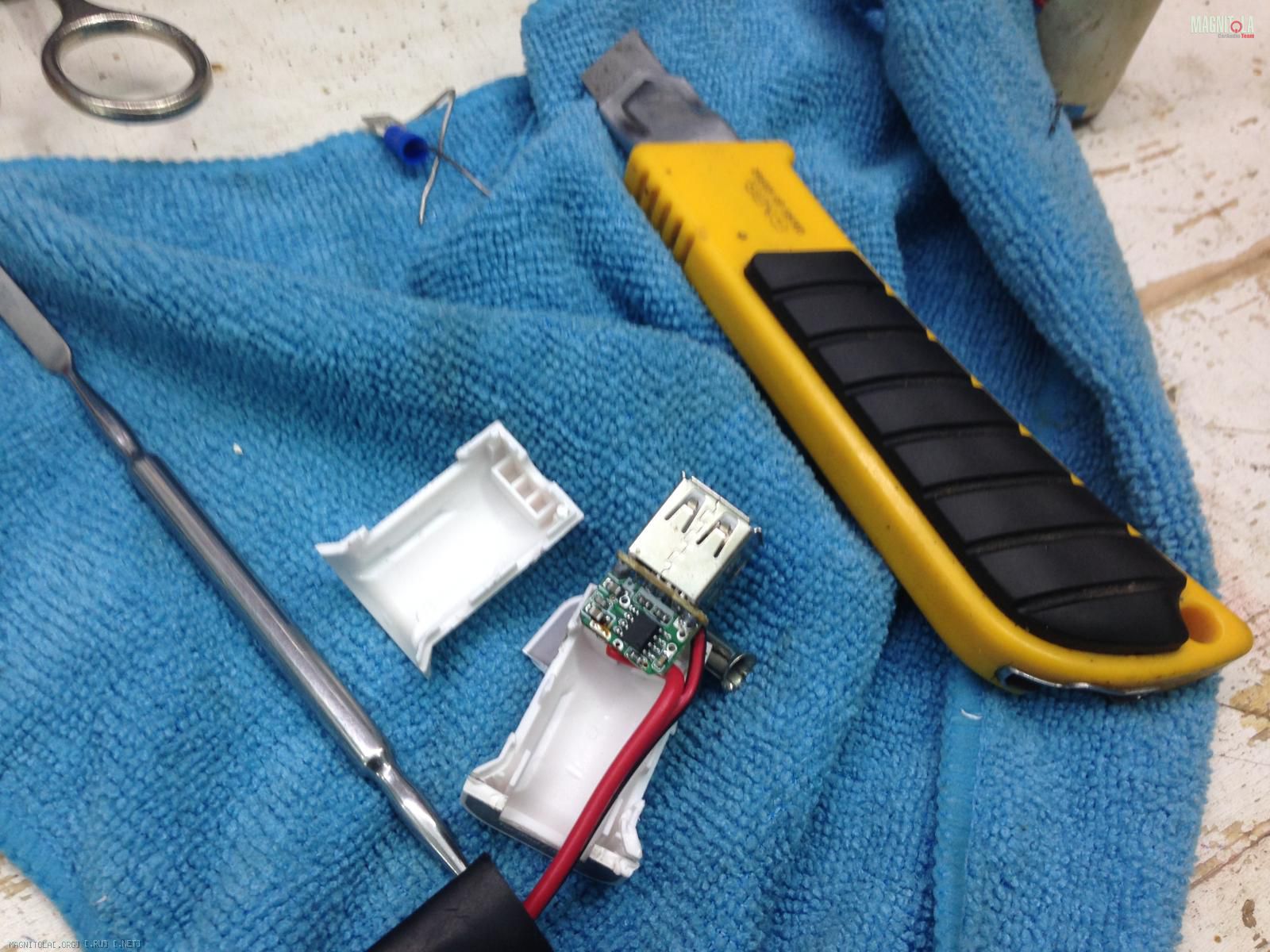

Нашел зарядку в прикуриватель с USB. Включил в Y OTG и ура!!!! Заработало! 5.1В)))
Сразу ее раздербанил и похоронил в недрах панели)
Вложение 861606
Вложение 861608

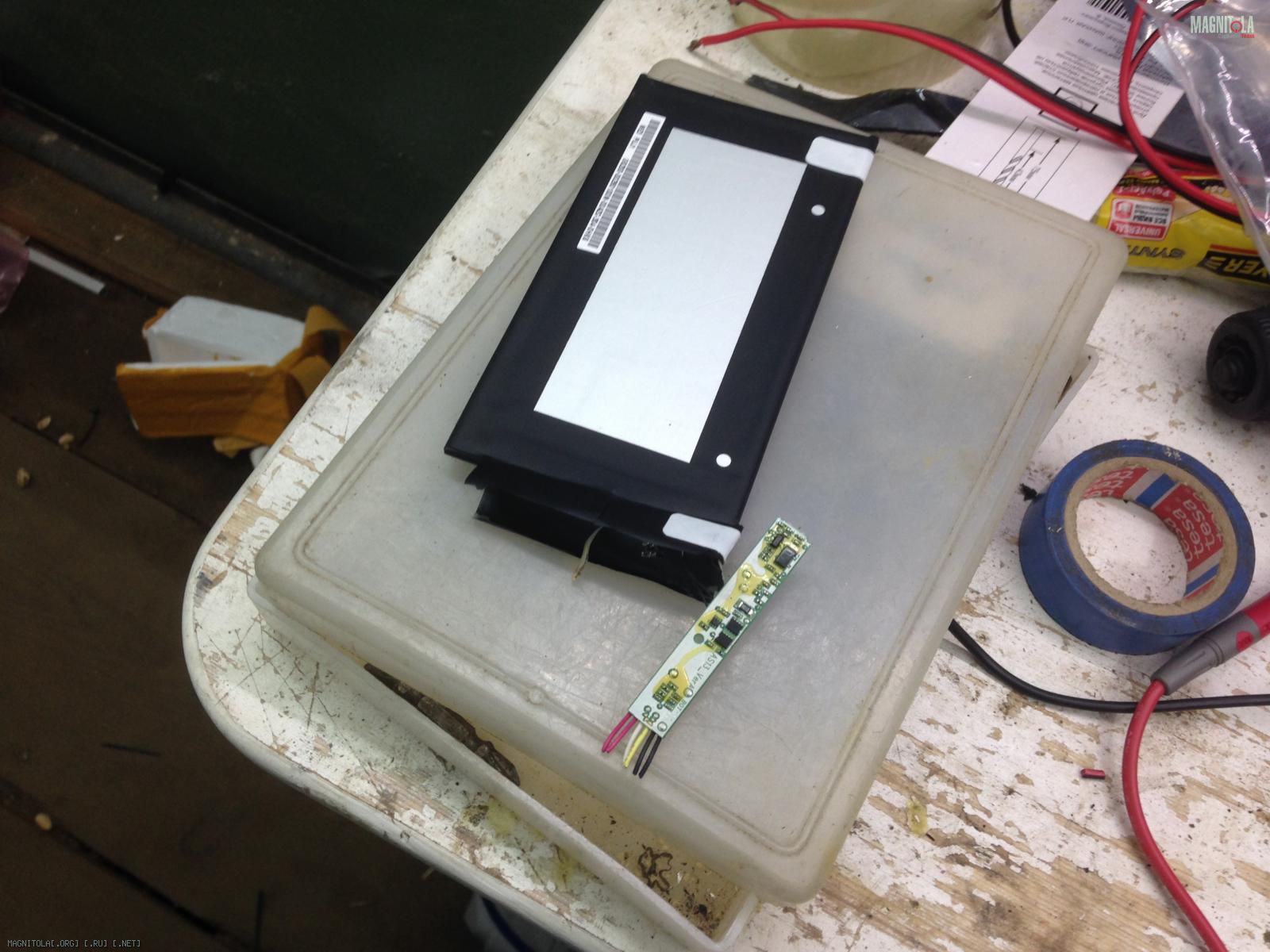

Остался АКБ и контроллер от Nexus. Так что вернуть в сток планшет - не долго.
Вложение 861610
А я теперь могу пользоваться по полной своим девайсом)
Лучше на планшет подавать 4.3, 4.5, на хаб 5 вольт.

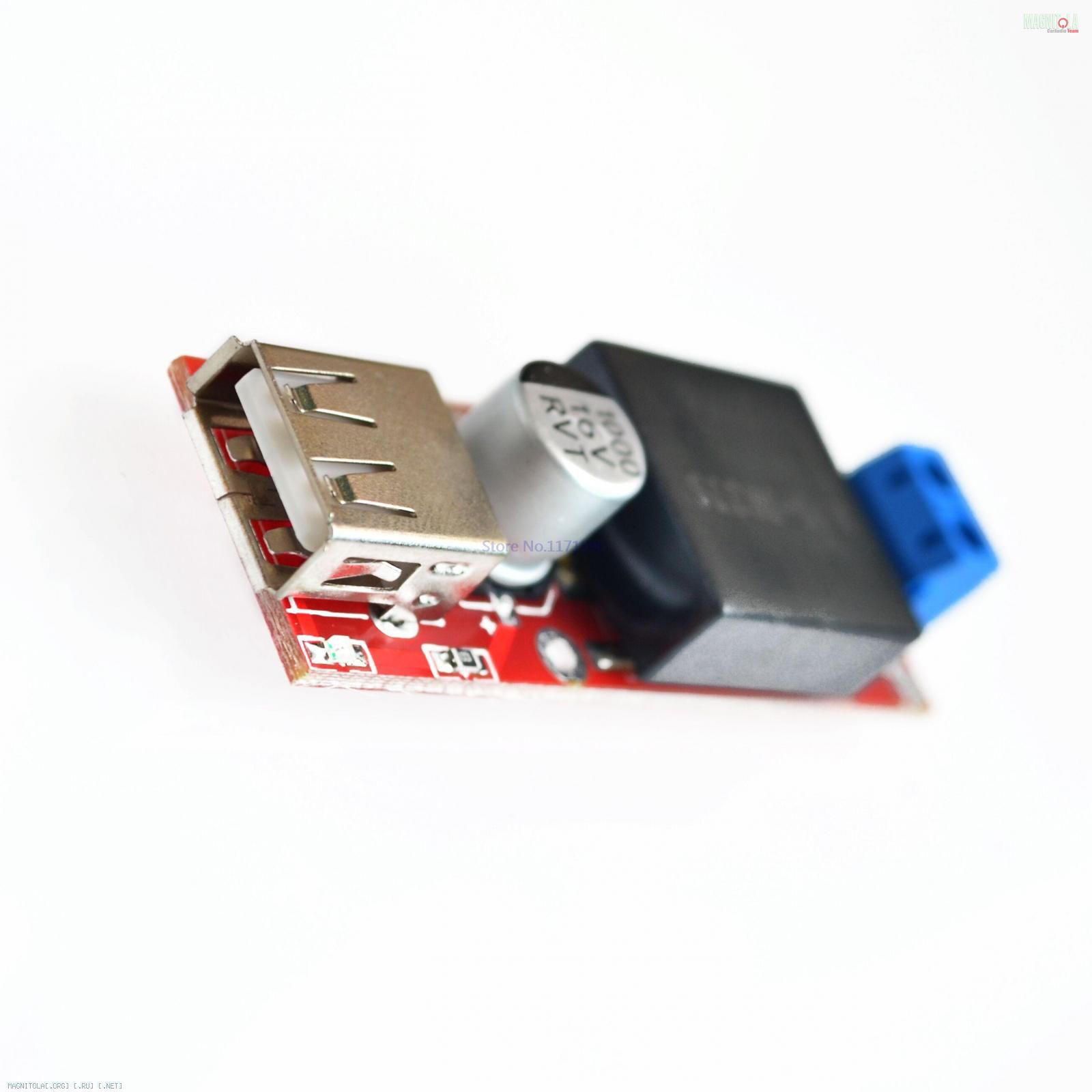

toha-26, все верно. Я бы с удовольствием использовал бы какой нить умный БП для планшета, для OTG и для активного хаба. Но денег тратить не хочу, у меня под рукой только то что есть, а было в наличии три шт
Вложение 861764
У всех ровно по 5В на выходе.
И был один зарядник в прикуриватель. Который 5.1В на выходе.
Вообщем собрал из того что под рукой было :D

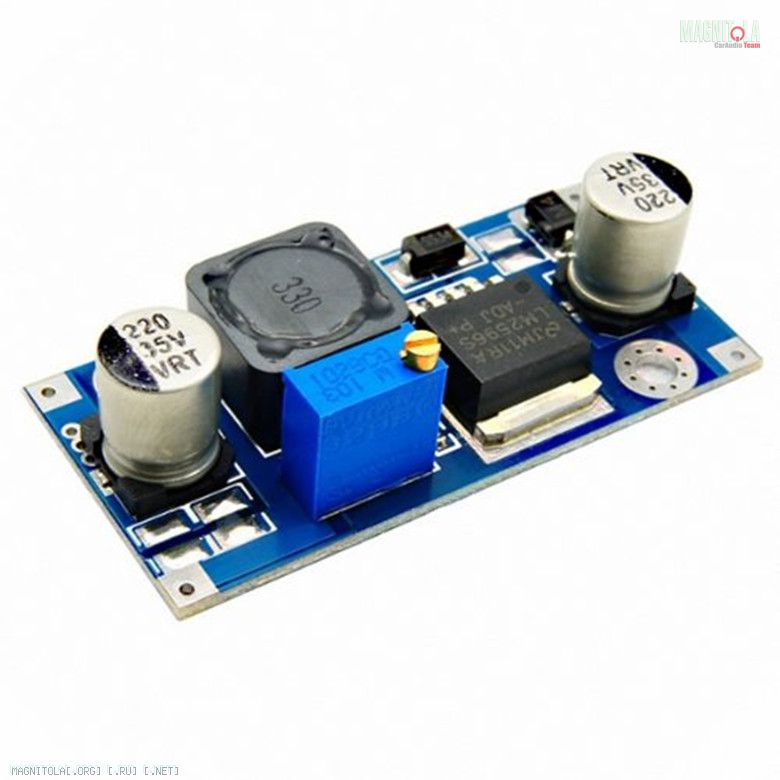

Есть такие. lm2596. С регулируемым выходом.
Вложение 861770
Ннннада? )))
Не нада) у меня уже все работает чОтко и собрано;) А еще на pccar читал что LM пробивает насквозь и на выходе получает 12В планшет. Есть погибшие :D
Ну я и хотел тебе дать на тесты. ))) Купил давно, а ещё даже не распаковывал.Цитата:
Сообщение от jaff
Я такие в Apple TV запихиваю))) А Женя подсказал где их брать)))Цитата:
Сообщение от x-diz
