Осмелюсь показать и я свой инстал. Да на благо многим, кто любит меня троллить на страничках рунета;)
Машина куплена случайно и надеюсь не надолго :D Поэтому инстал собирается из гомна и палок и проводов которые накопились в гараже в виде остатков от прошлых автомобилей.

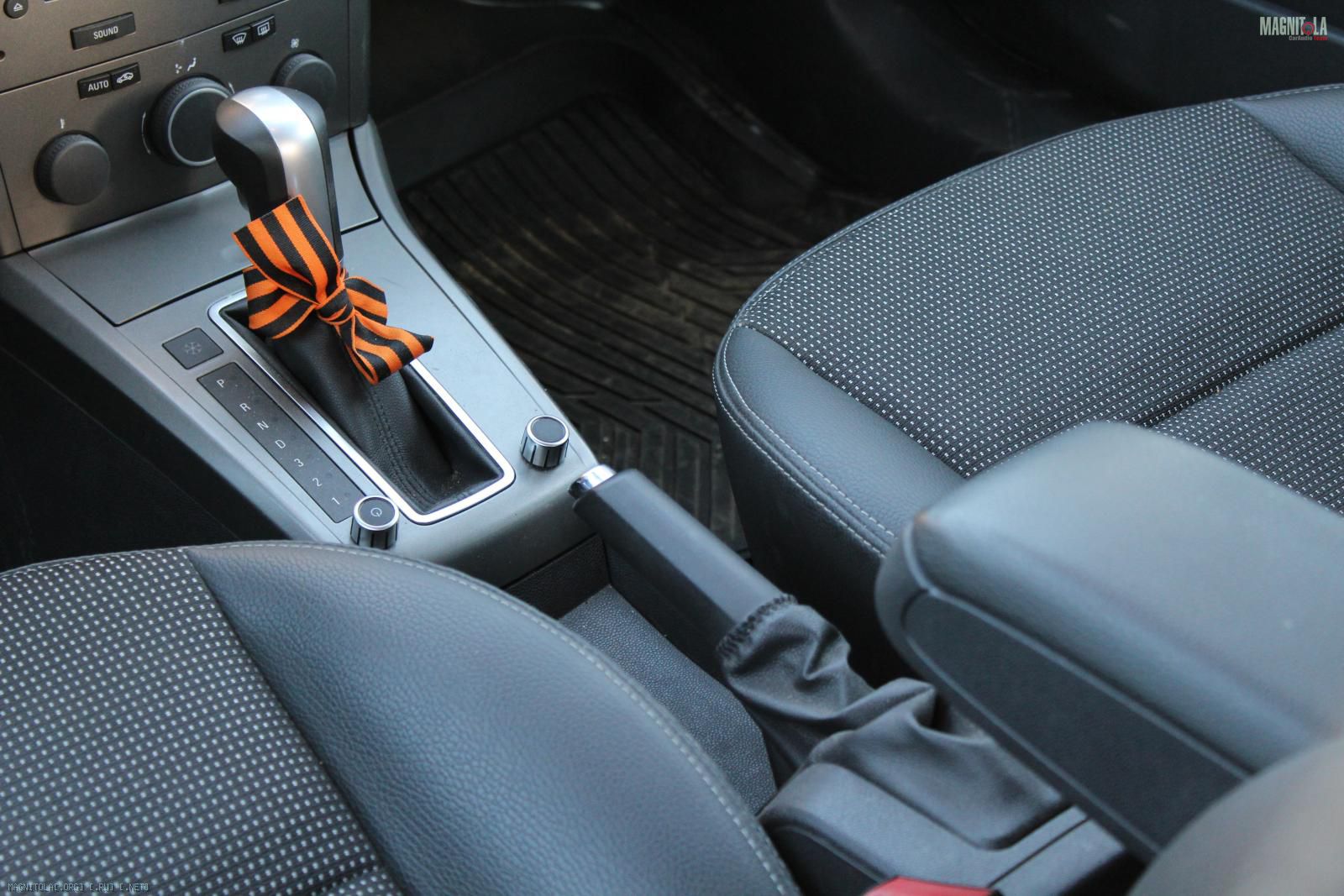

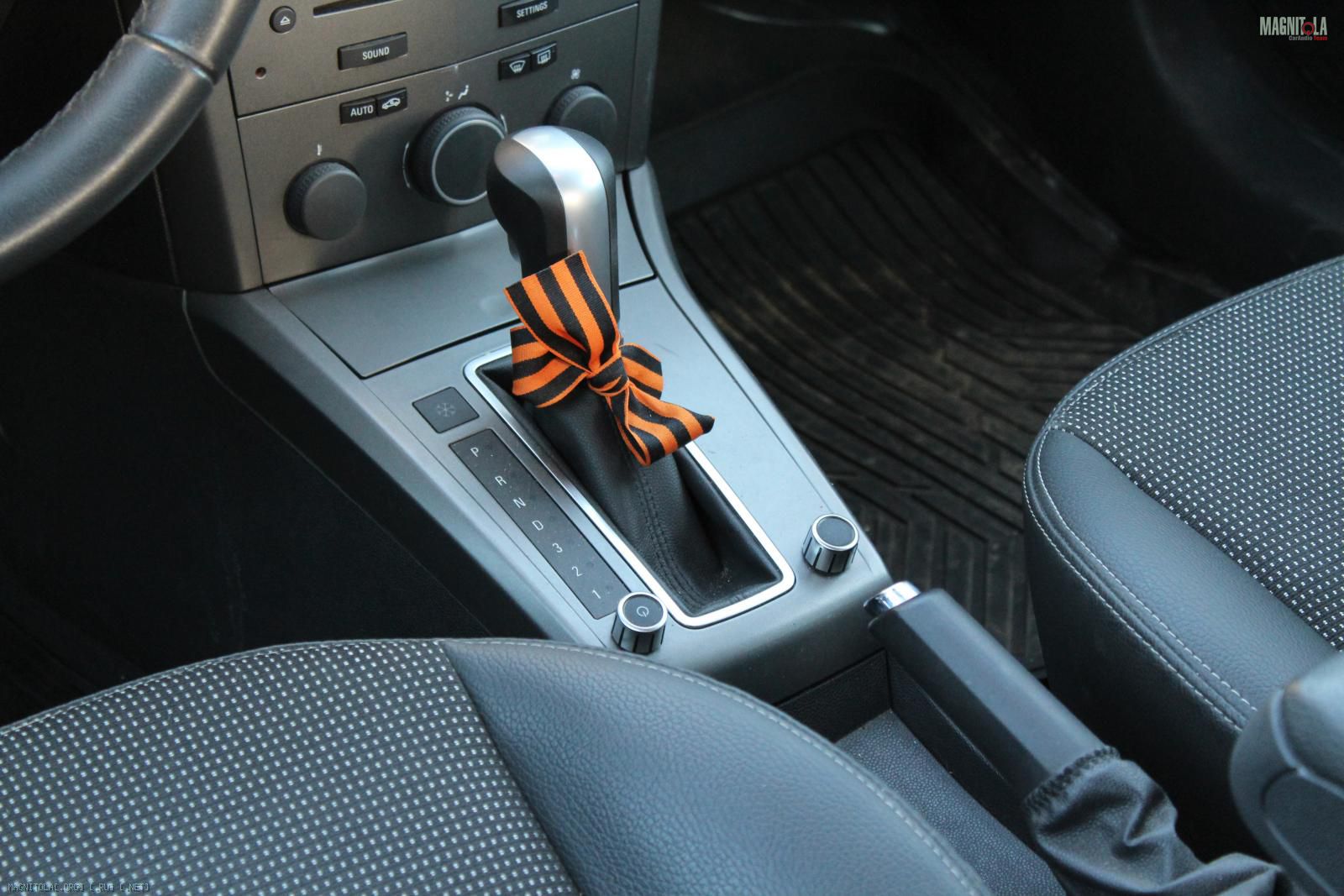

Вообщем Astra H 2006 (дорестаил) года в максималке от опель... (Cosmo). Случайно нашлась 1.8 (140) на АКПП. С заводским ксеноном, климатом, датчиком света/дождя и пакетом комфортных сидений.
Вложение 1011746
Вложение 1011742Вложение 1011744Вложение 1011748Вложение 1011750
Вложение 1011752Вложение 1011758Вложение 1011754Вложение 1011762
Бала куплена с пробегом 112 000 км, общее состояние точно характеризует рамка для номера, которую мне подогнал известная персона на всех мероприятиях страны - Андреичъ :D
Вложение 826300
Если к выбору автомобиля и пришел случайно...то к выбору компонентов пришел с полным пониманием что хочу громко и чисто, но что бы играло полную полосу обязательно с мидбасом, а не как эстрада которая Арёт рупорами и режет уши огромным количеством СЧ динамиков.
Источник в виде планшета на андройде (Nexus 7 3G 32Gb)
К нему - usb звуковая карта на CM6631A (AliExpress)
От звуковой карты оптика на процессор
На планшет установлена прошивка
cm-11-20141124-UNOFFICIAL-temasek-tilapia-V162.1
(Прошивка + ядро, в одном образе на основе андройда 4.4.4)
Приложения Google (Gapps) http://opengapps.org/
Вывод звука (системных звуков, звуков приложений и т.д.) на USB организован путем замены библиотеки LIB
Библиотека libtinyalsa.so для корректной работы USB-аудио для Android 4.4.4
Управление засыпанием/пробуждением планшета организовано по датчику Холла (от АСС)
Управление событиями (процессами) привязано к ВКЛ/ВЫКЛ экран с помощью "таскера" MacroDroid (в архиве фаил с настройками для импорта в приложение)
Периферия USB:
USB хаб:
Orico 4 порта USB 3.0 (активный, питание на него через интеллектуальный блок питания)
Камера заднего вида:
EasyCap на чипах XYUSB01, XYUSB0 (только они определяются как USB web camera, программа для работы USBweb pro)
Согласование с штатным климатом и БК:
Can адаптер
Архив со всем необходимым:
Вложение 942938
Вложение 942940Вложение 942942Вложение 942944
http://www.youtube.com/watch?v=D8JHMbqxRuA.
https://www.youtube.com/watch?v=Il4iM1bFlMY
Далее звук:
Процессор: Helix DSP
Фронт: Твитеры ESX Vision VE-6.2T (mkI) + миды ESX Vision VE-6.2W (mkII) (может сдвоенные запилить?)

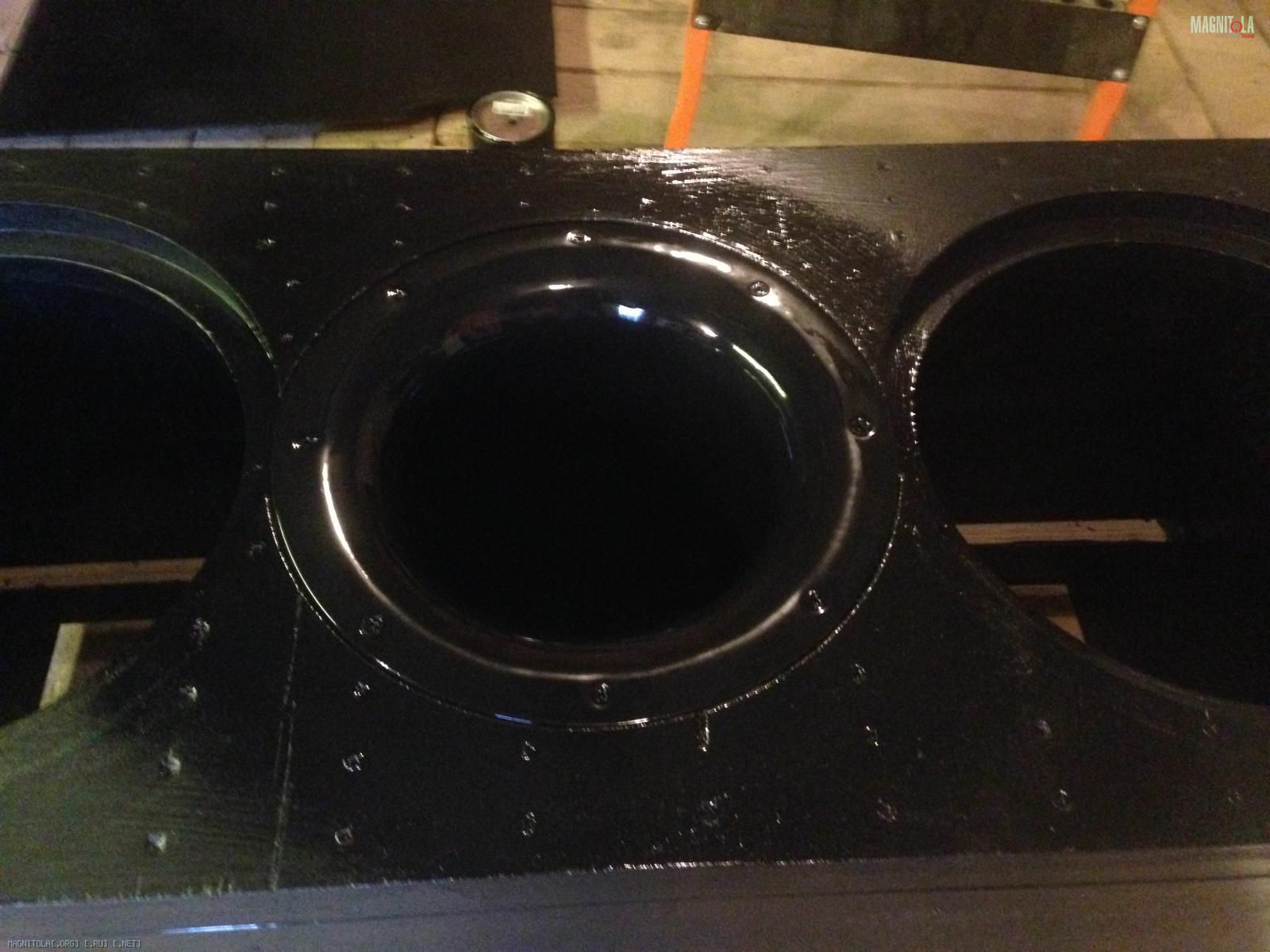

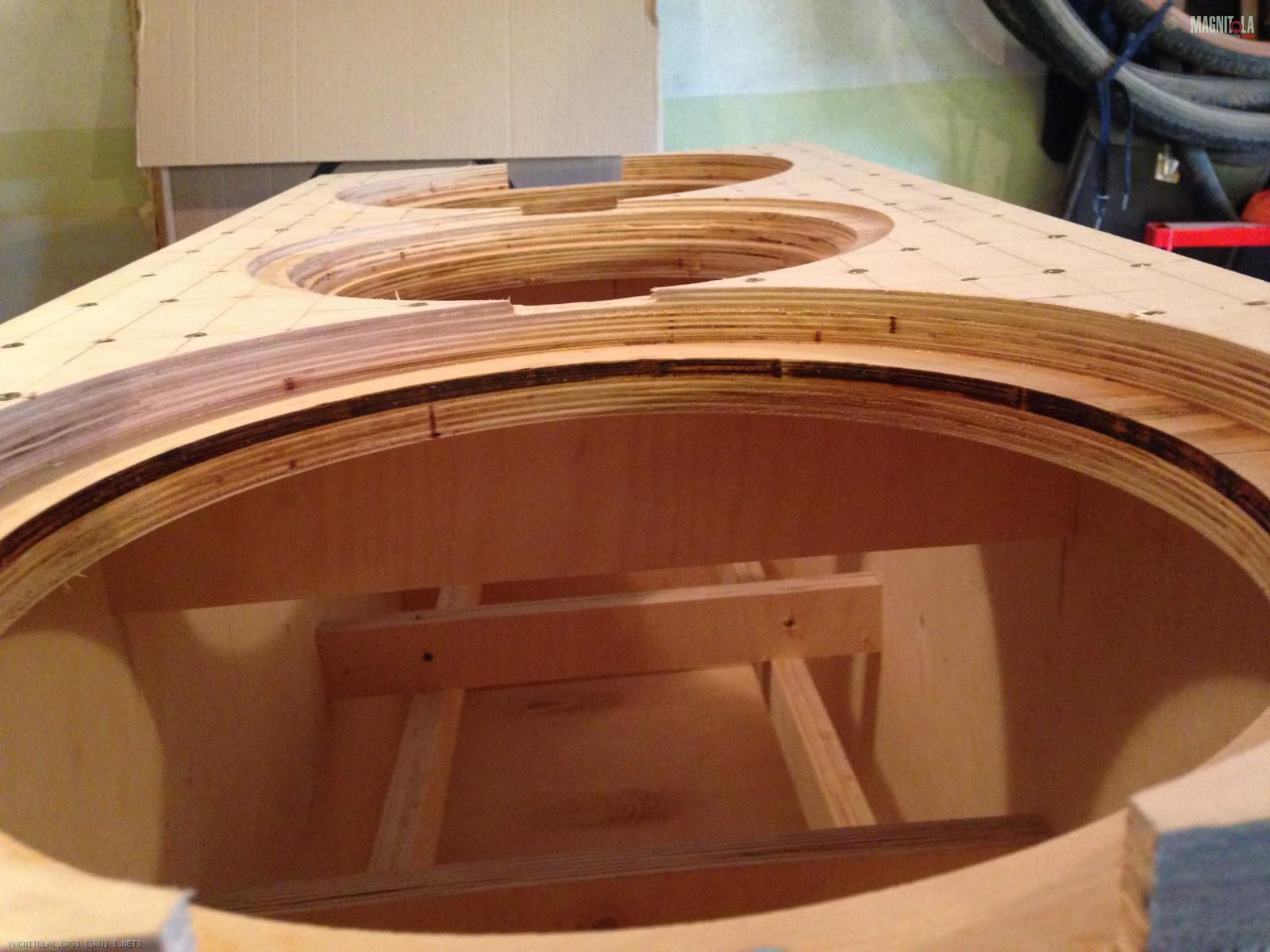

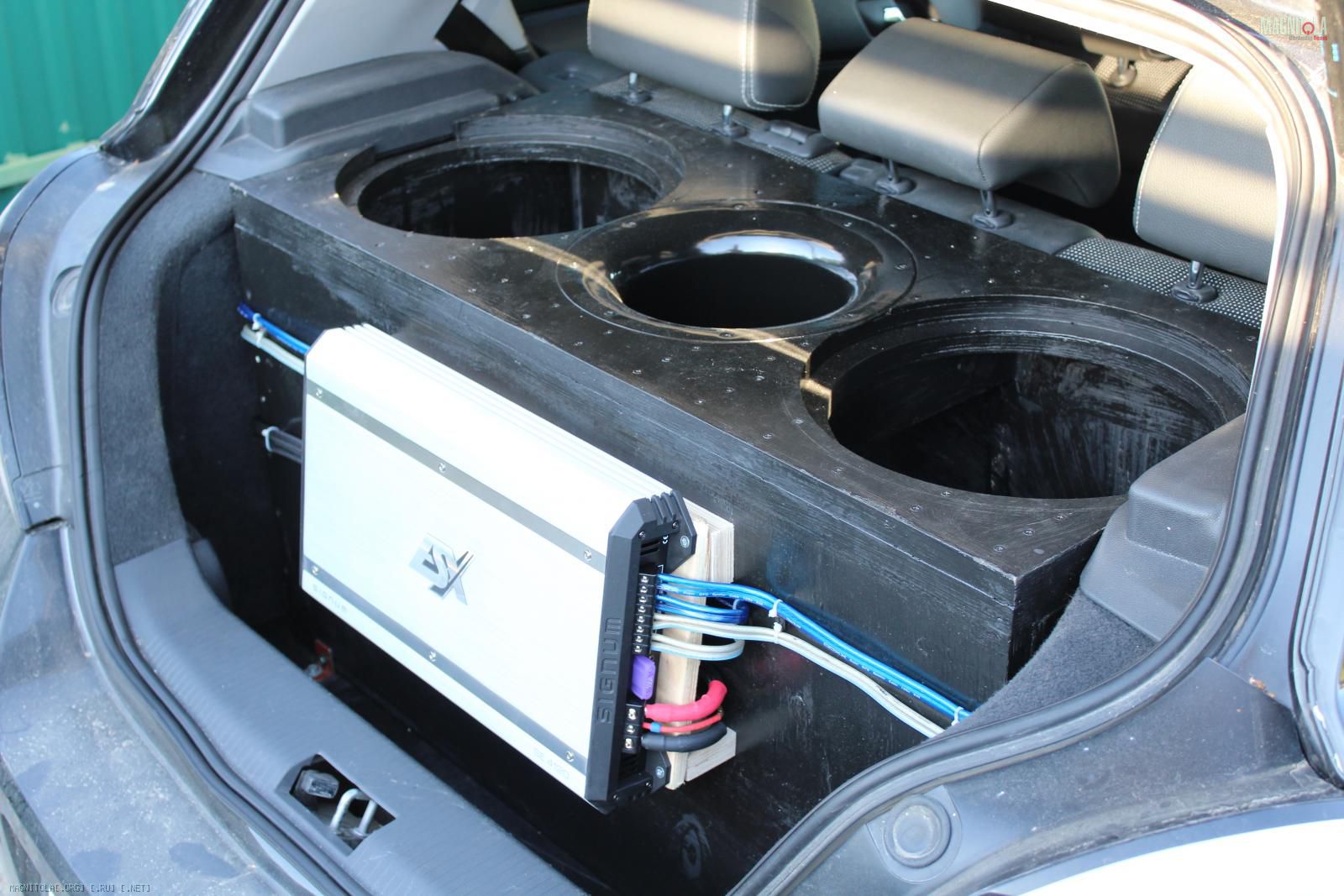

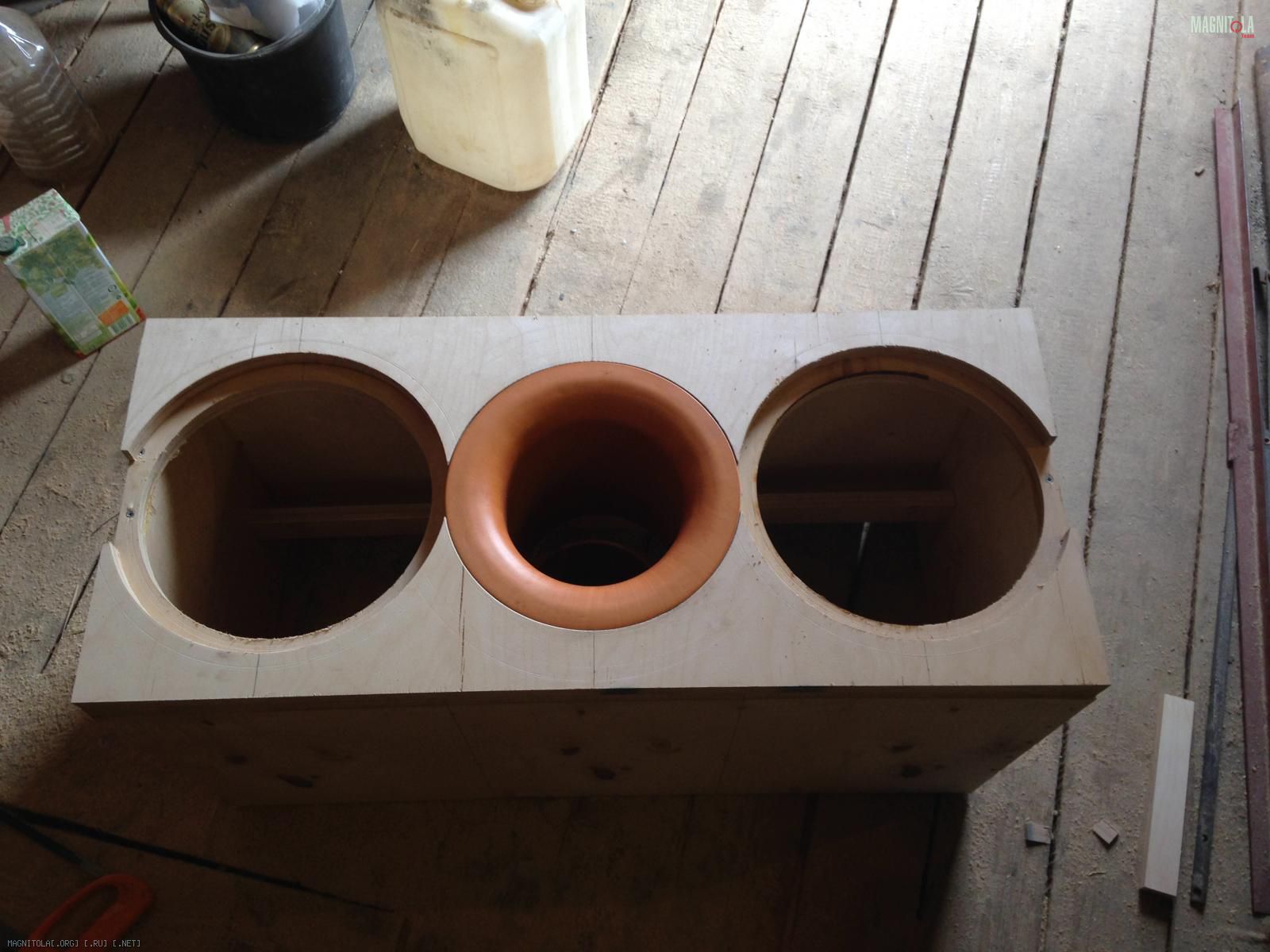

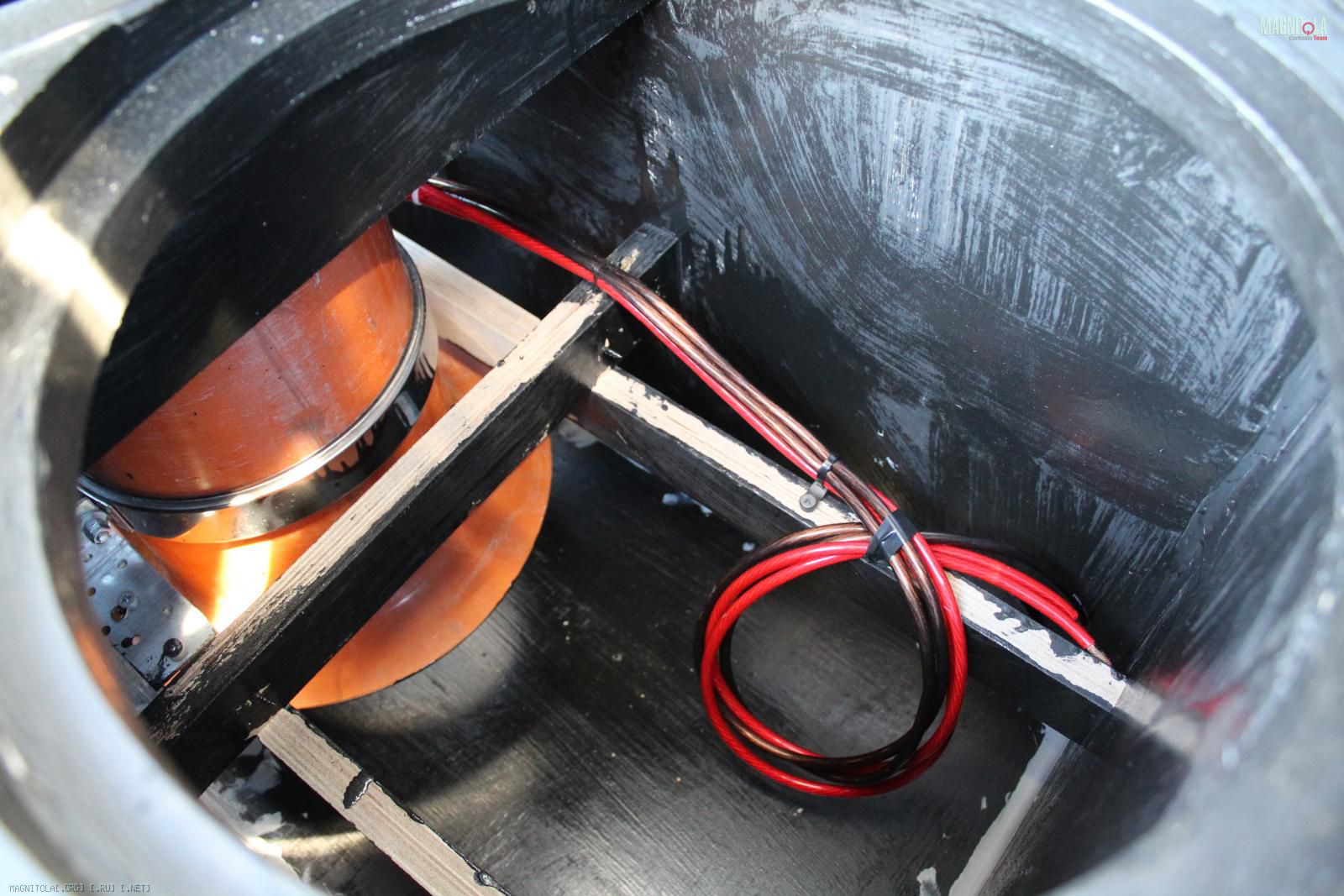

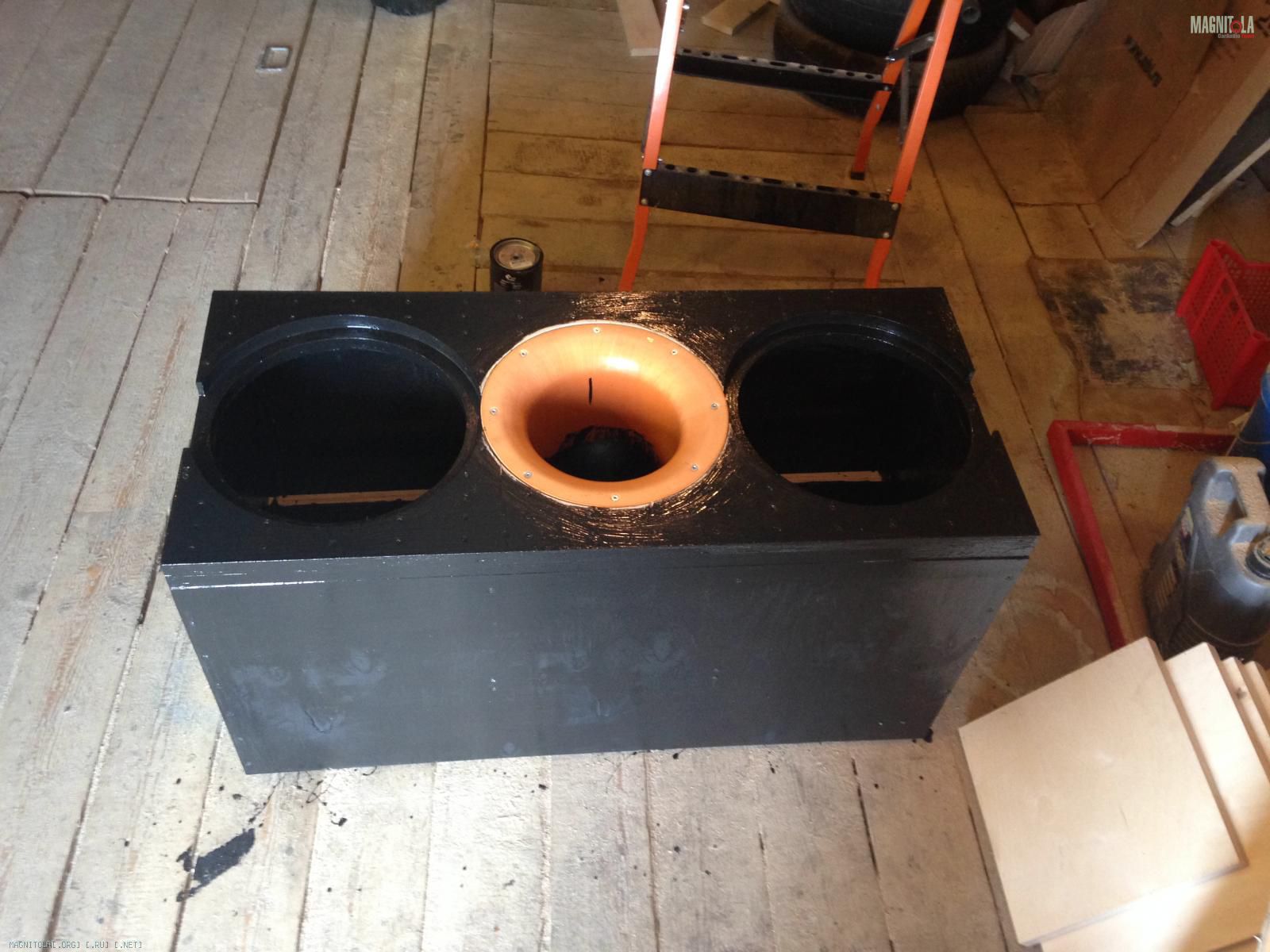

Сабвуфер: ESX Quantum QE-1222 2шт (катушки 2+2 Ом да все в параллель на моноблок)

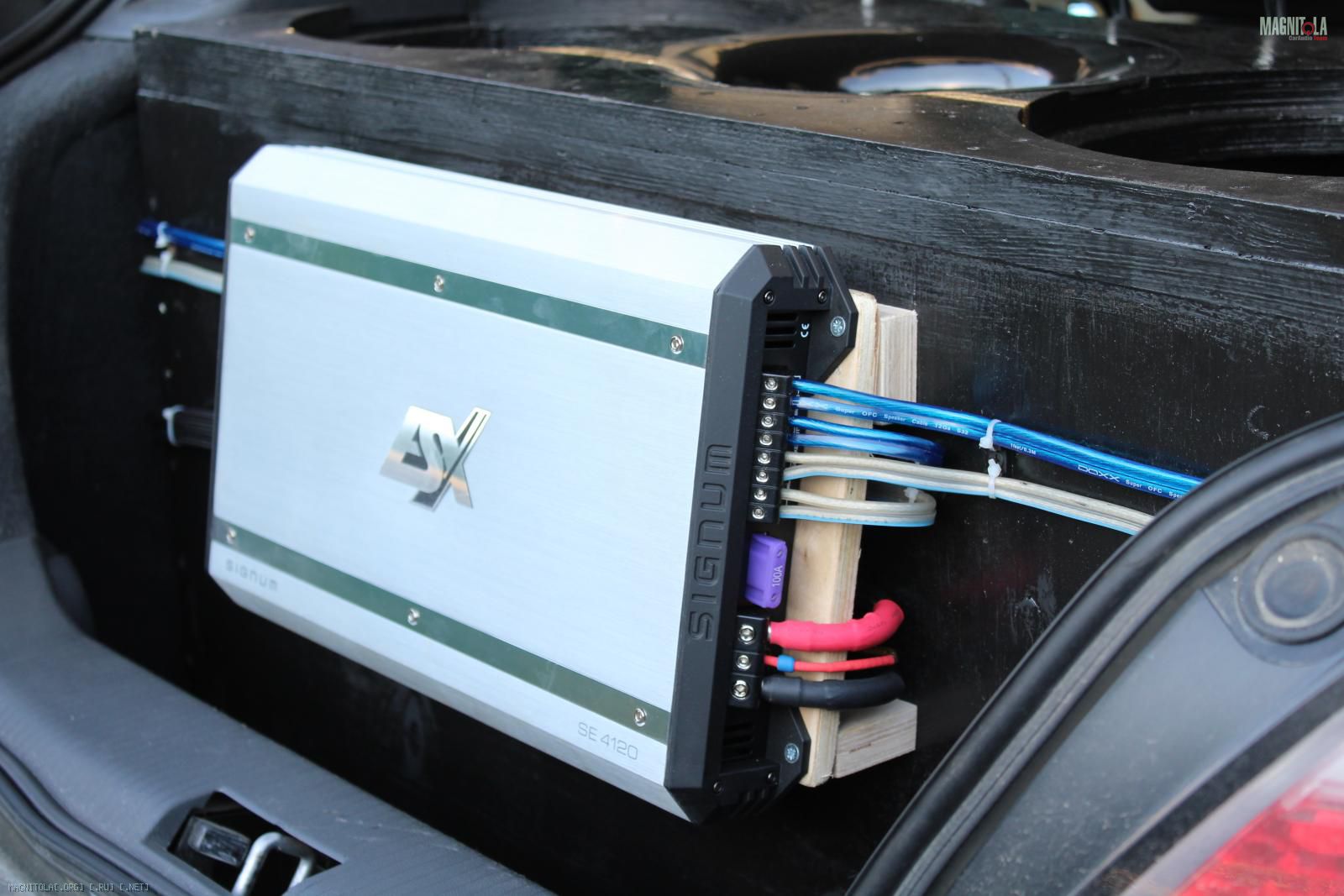

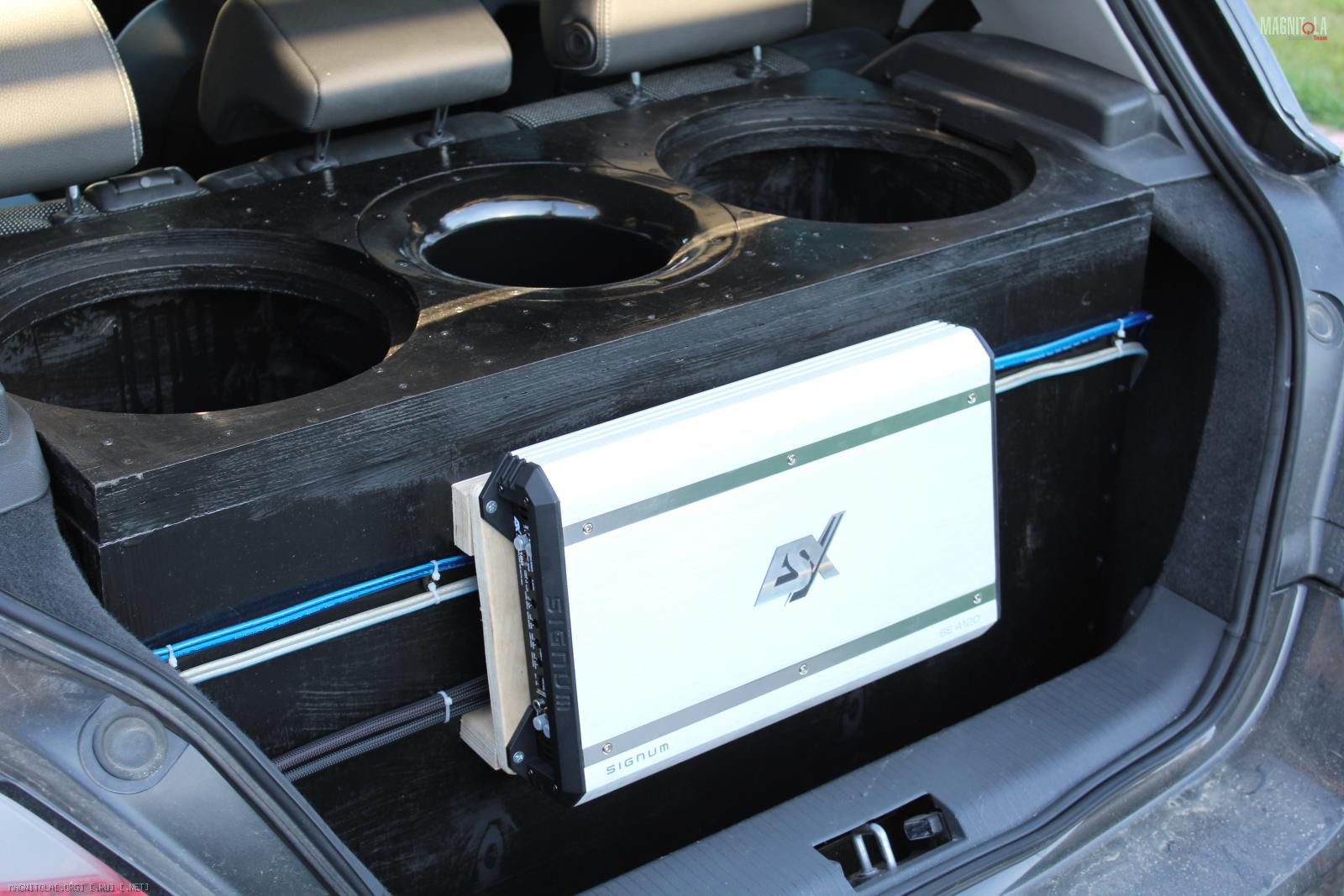

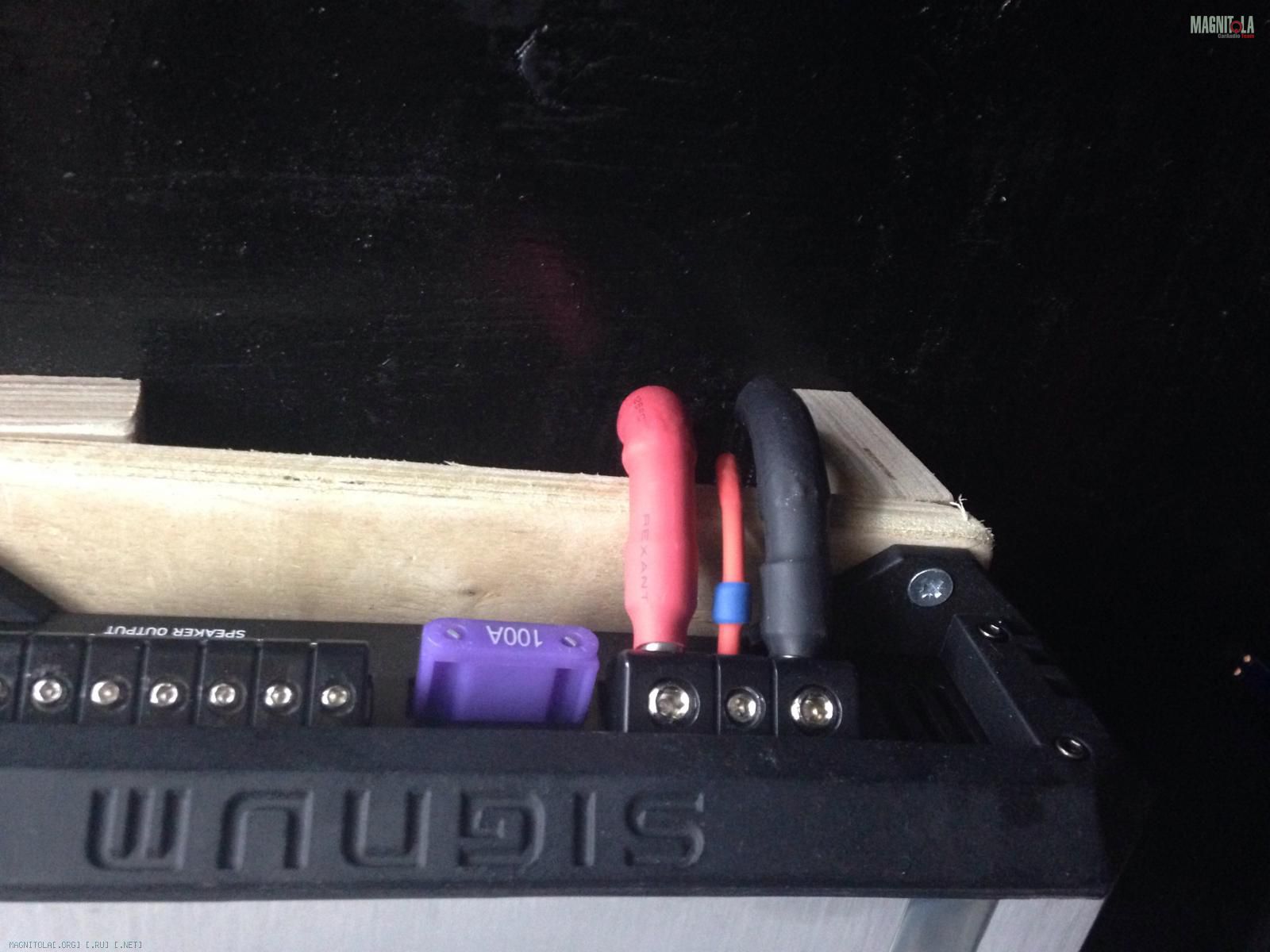

Усилители: ESX SE4120 на фронт поканально и ESX SE7000D на сабвуферы (в 0.5 Ом)

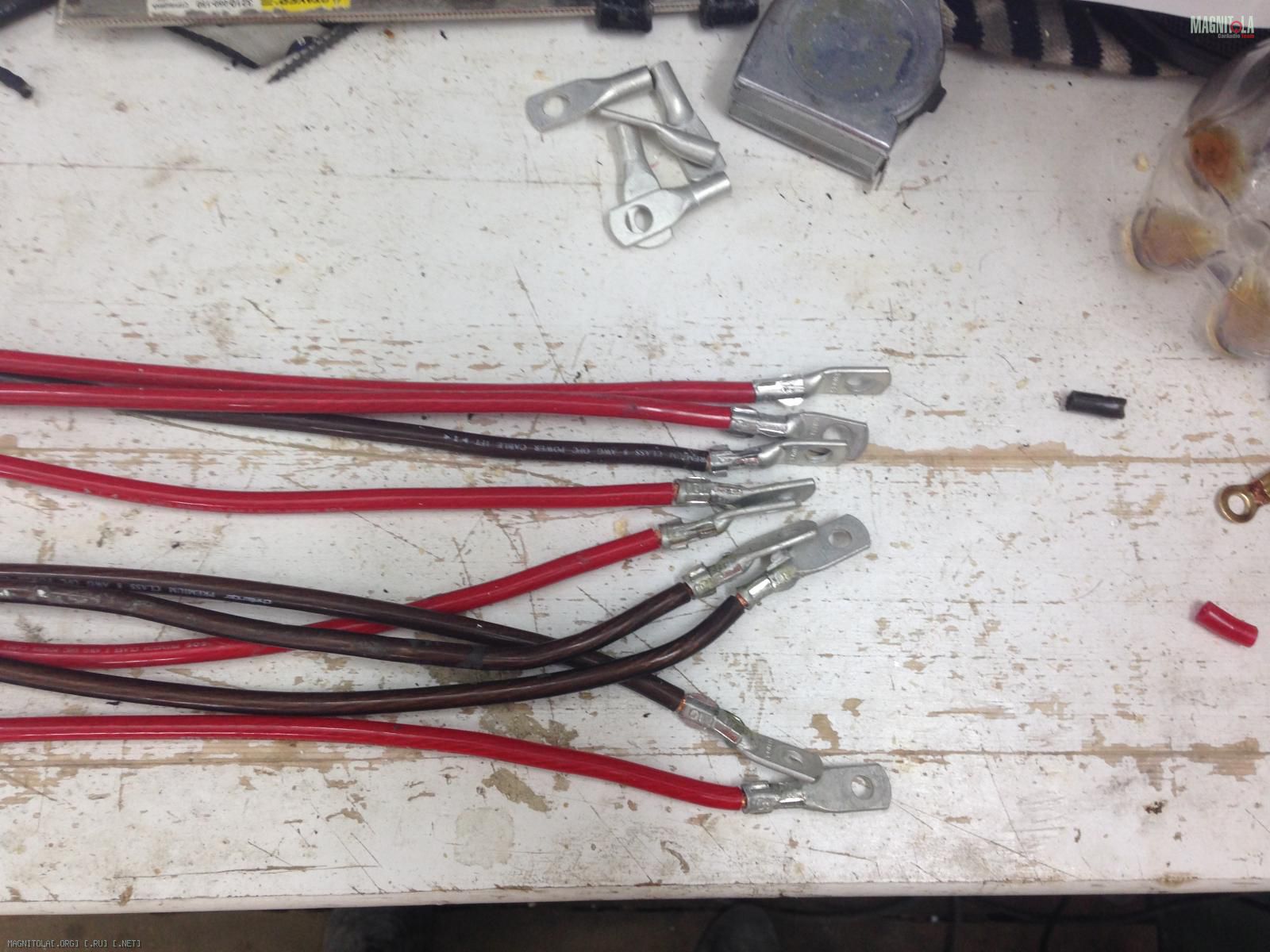

Провода - что были в гараже :D

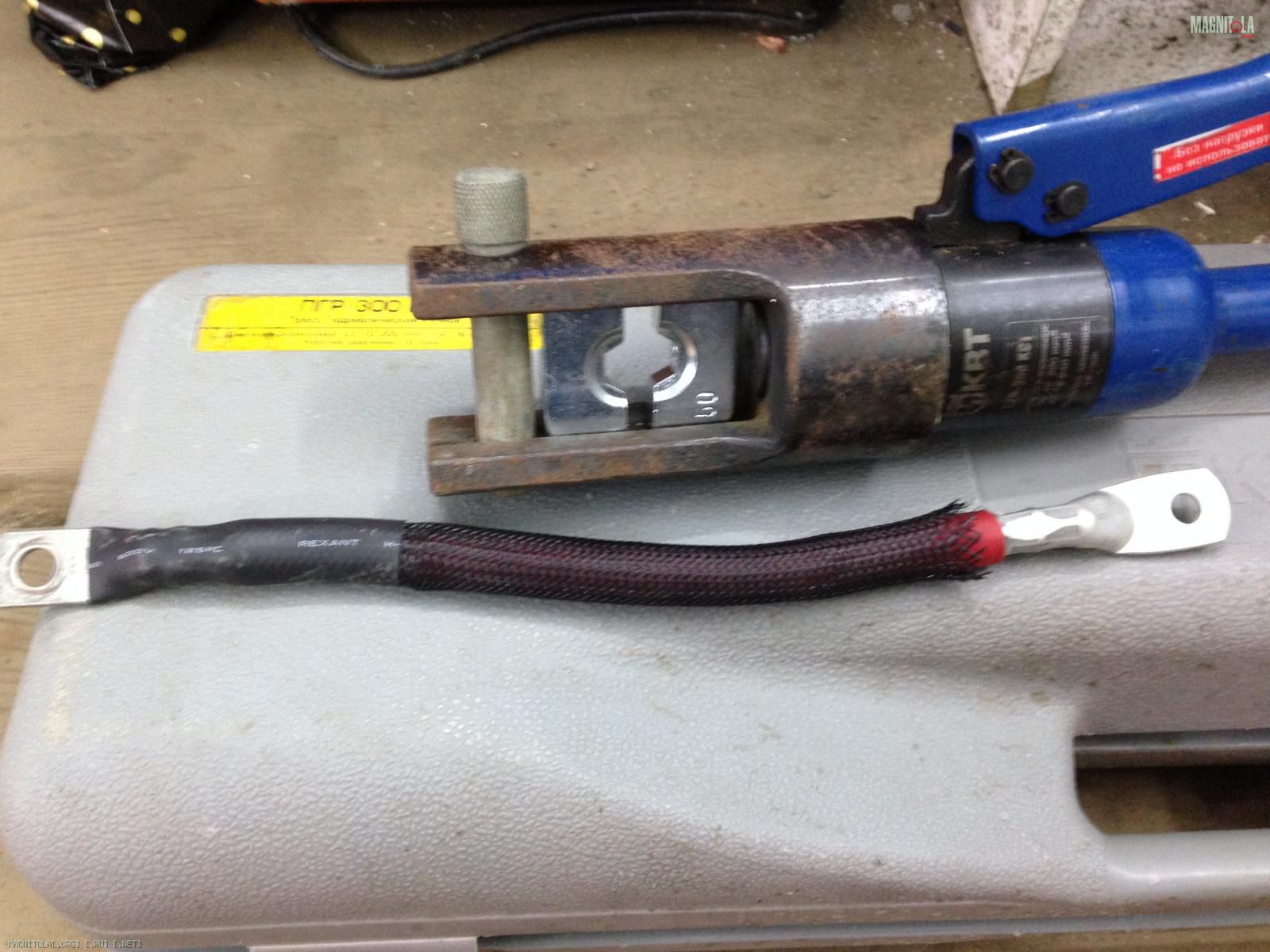

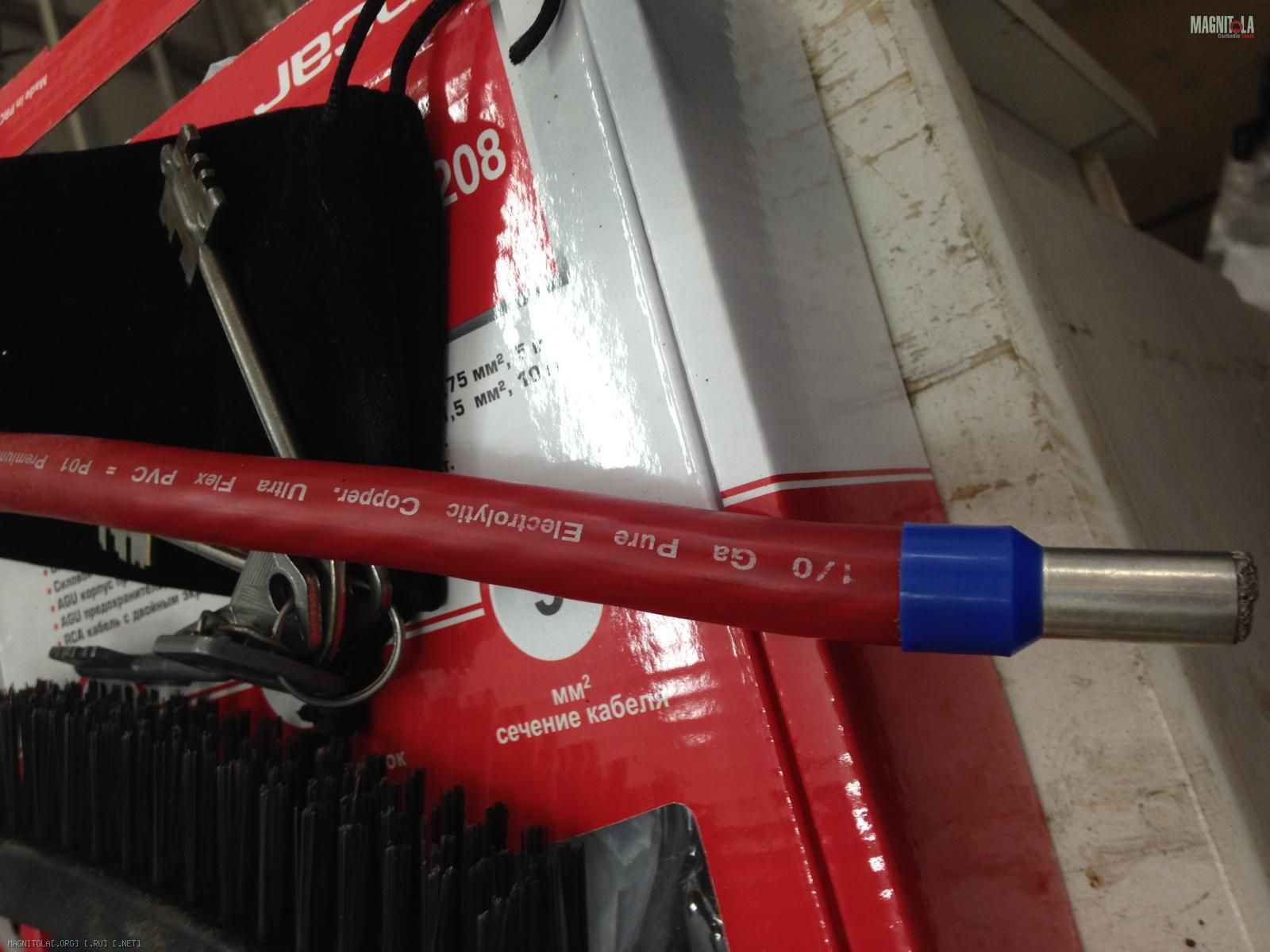

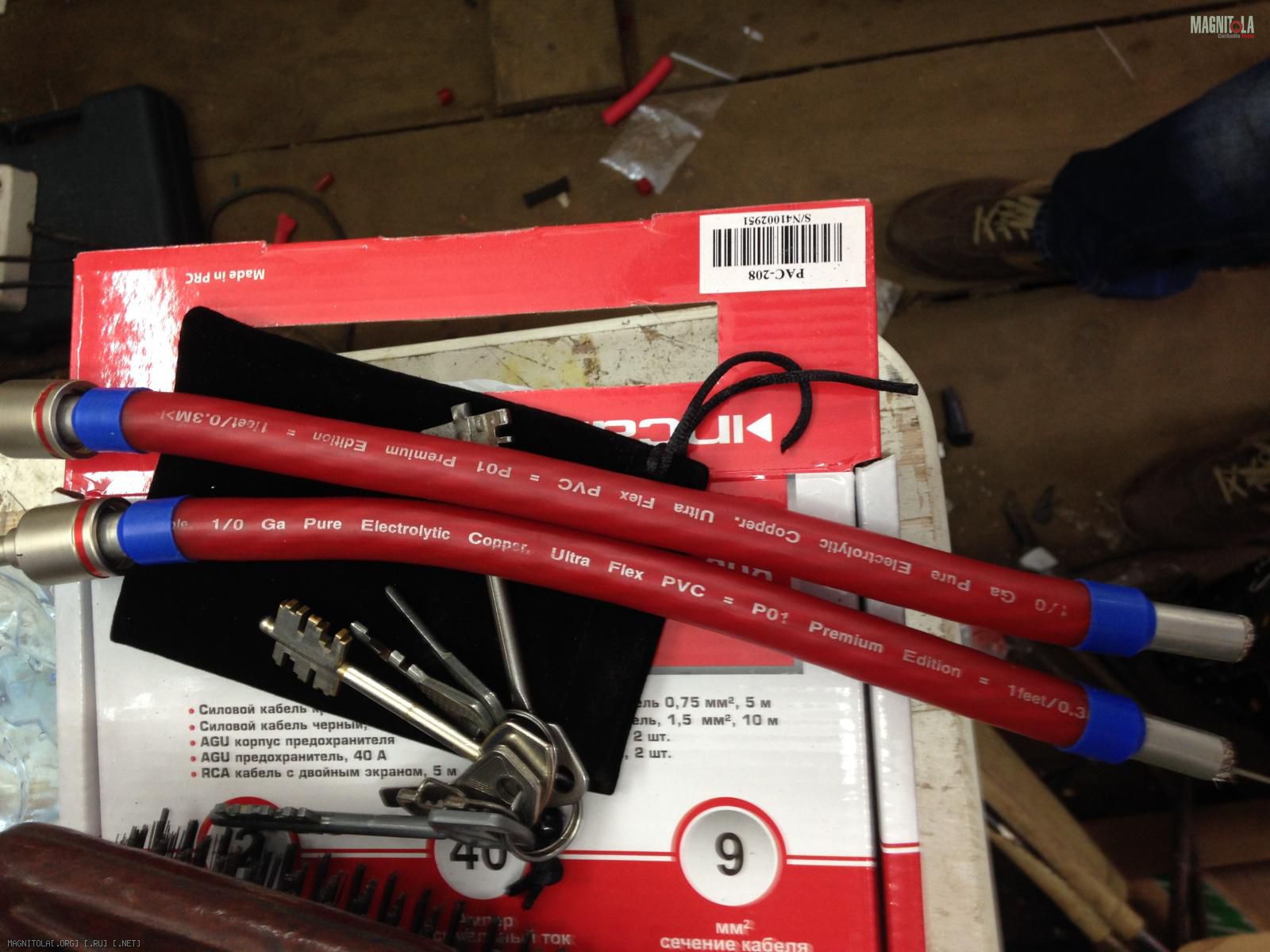

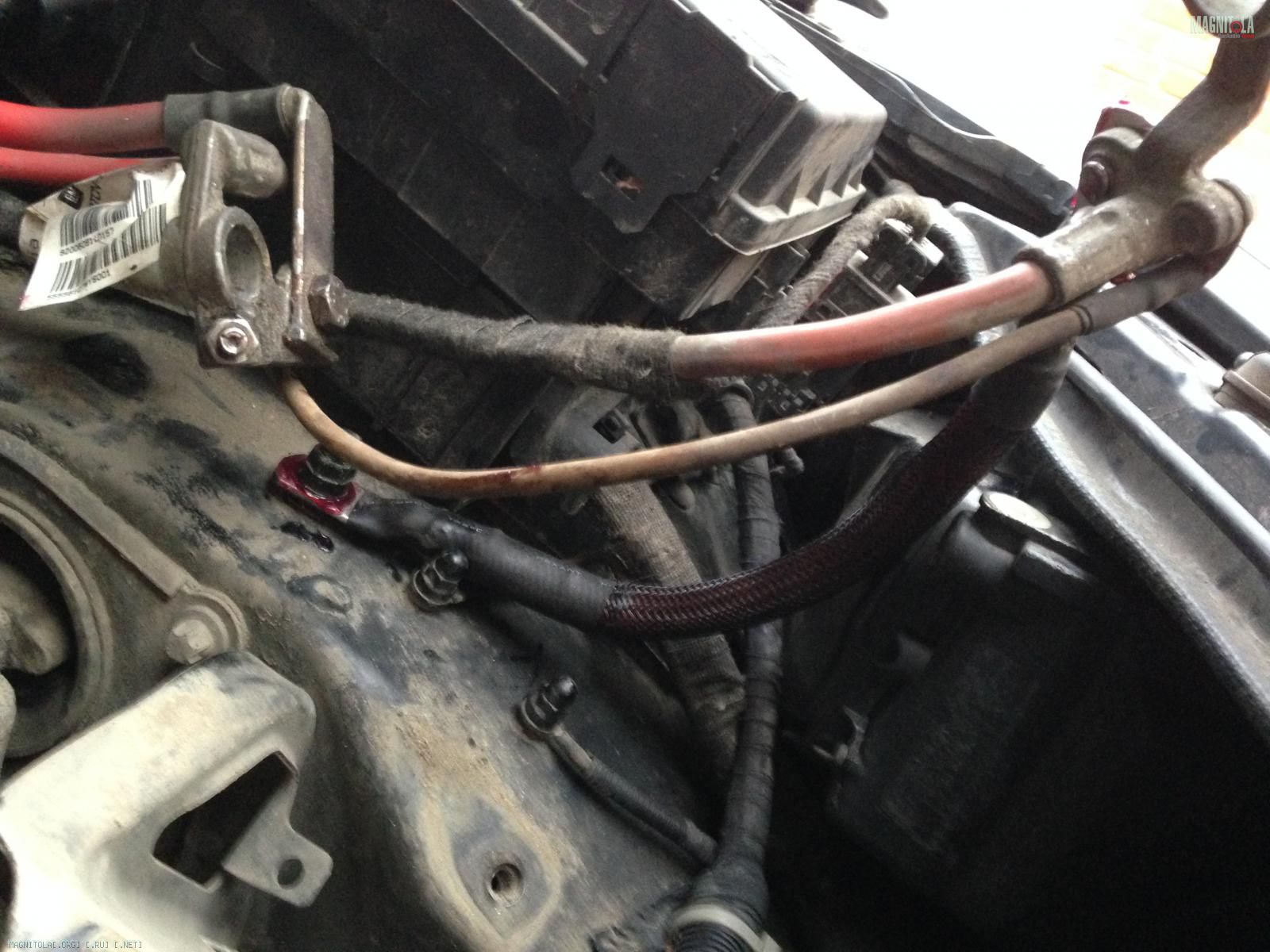

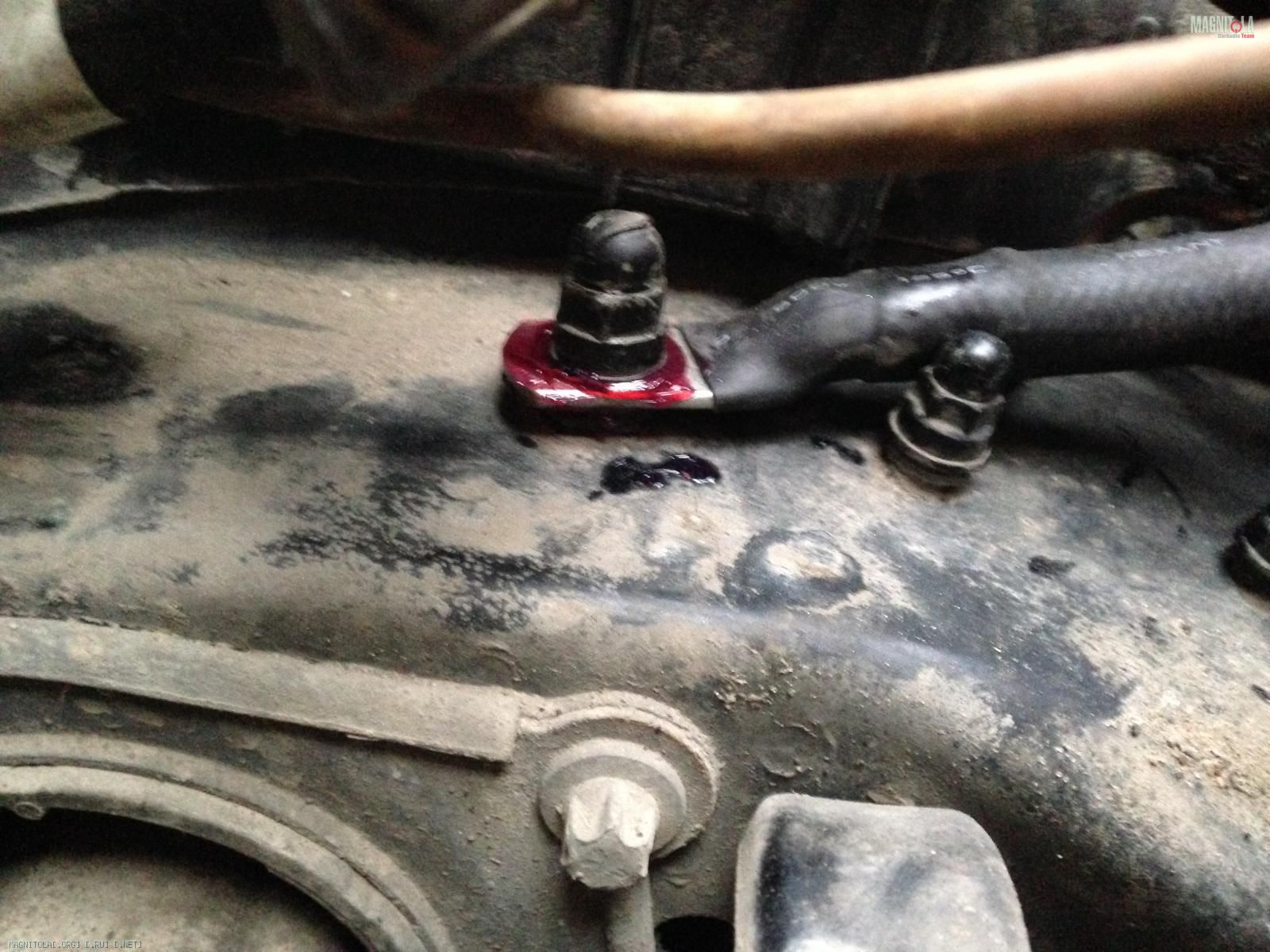

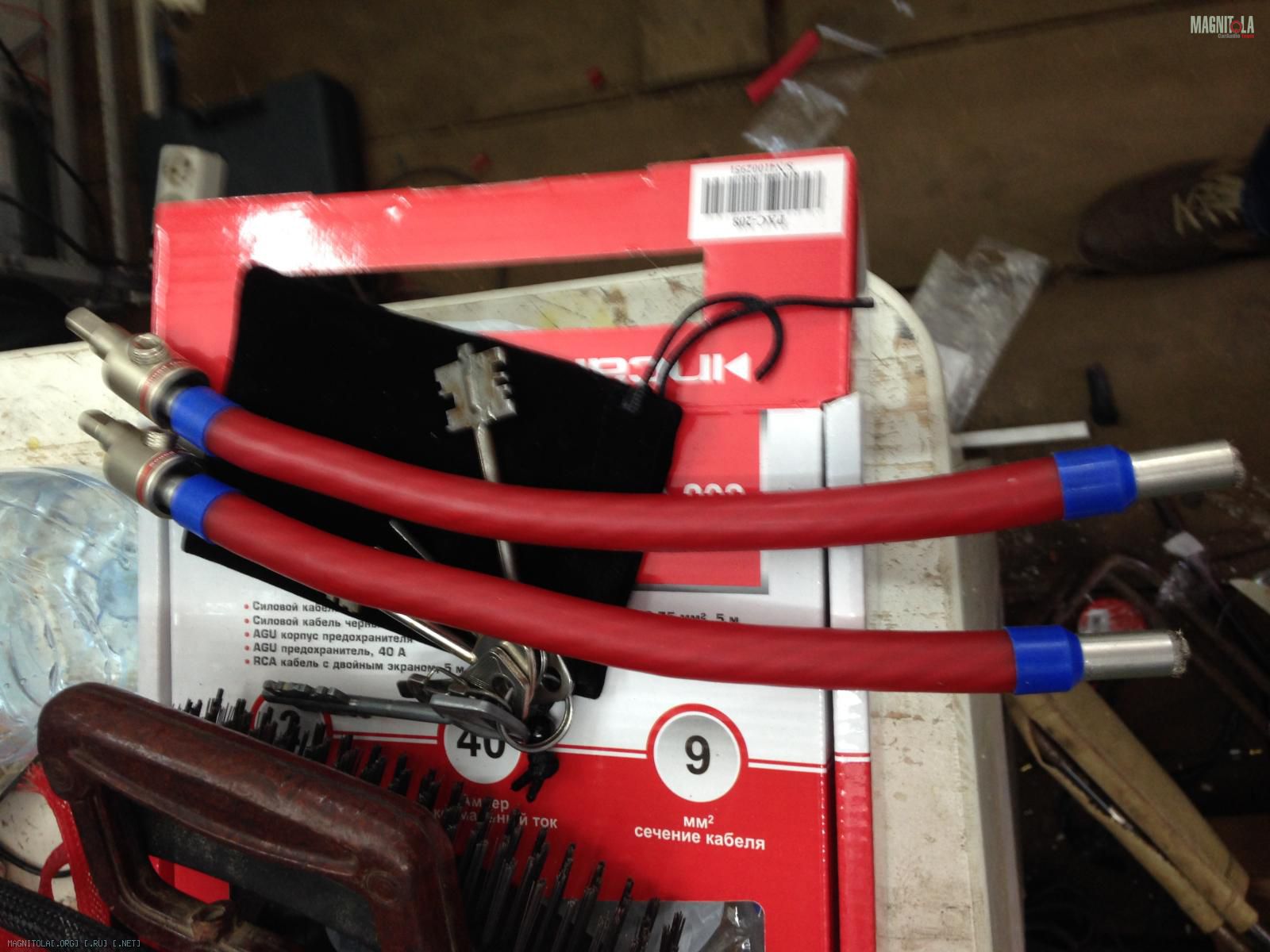

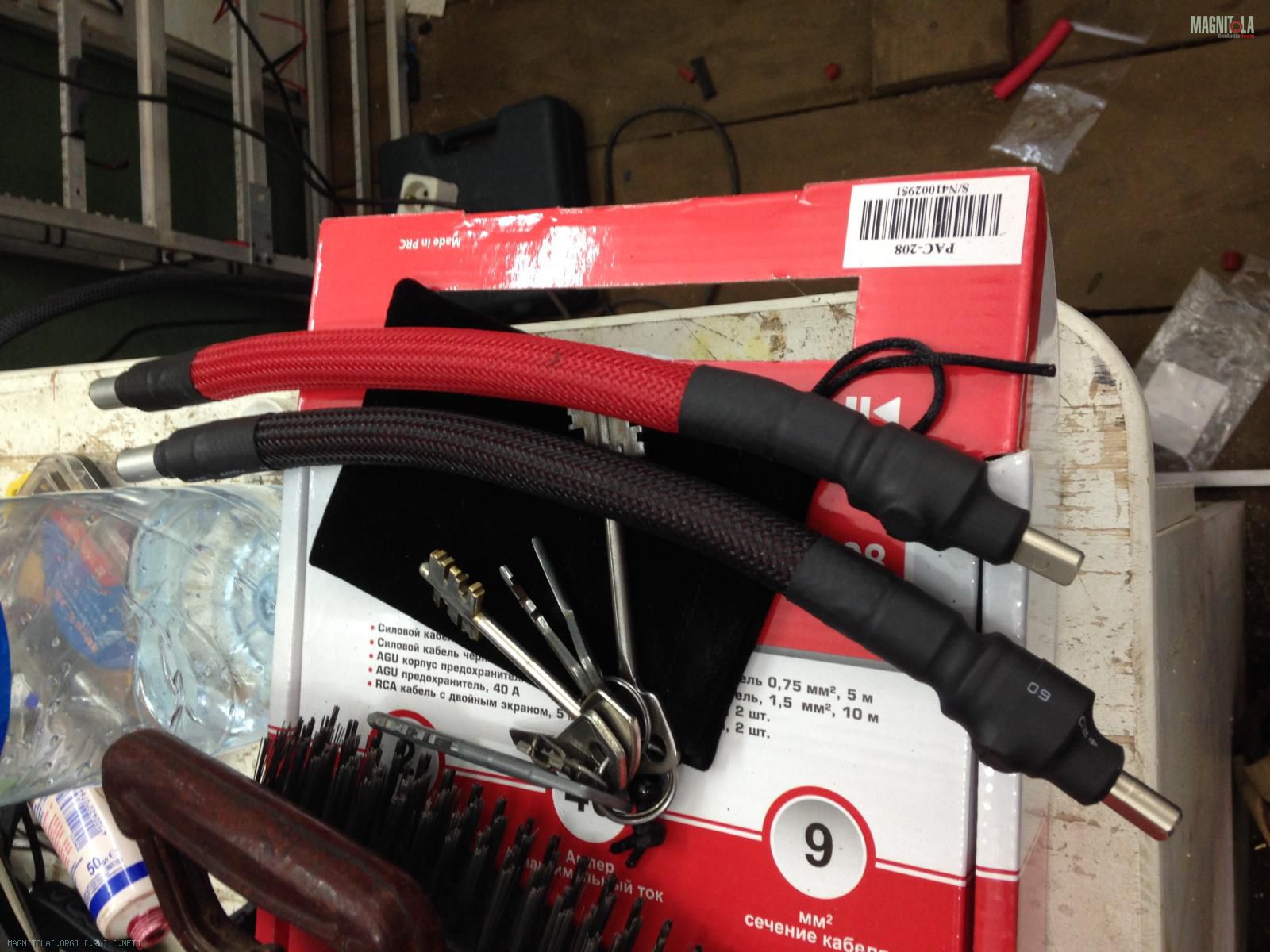

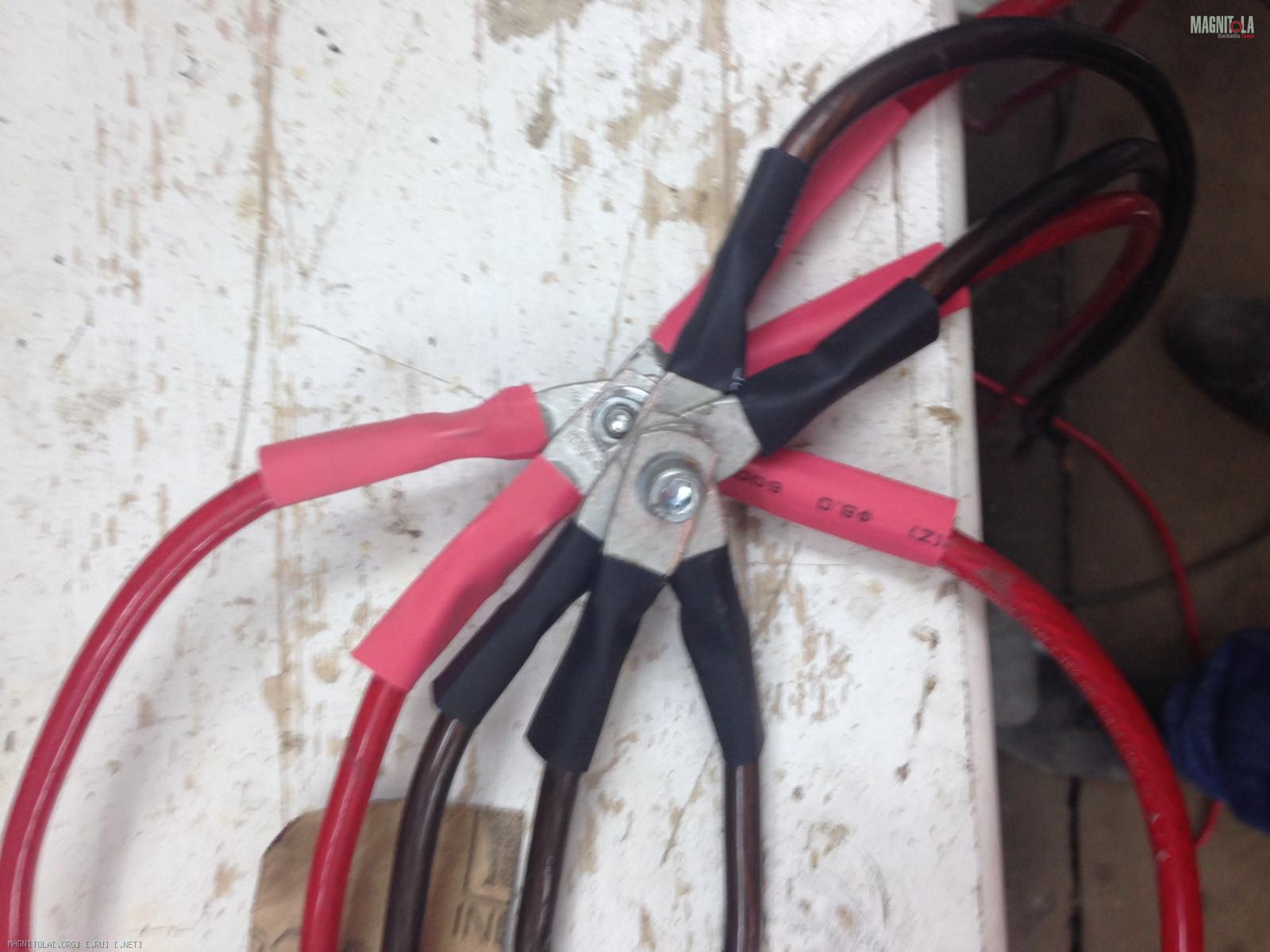

Daxx P01 (50мм.кв) сила до багажника и + и - (в багажнике будет основной АКБ)

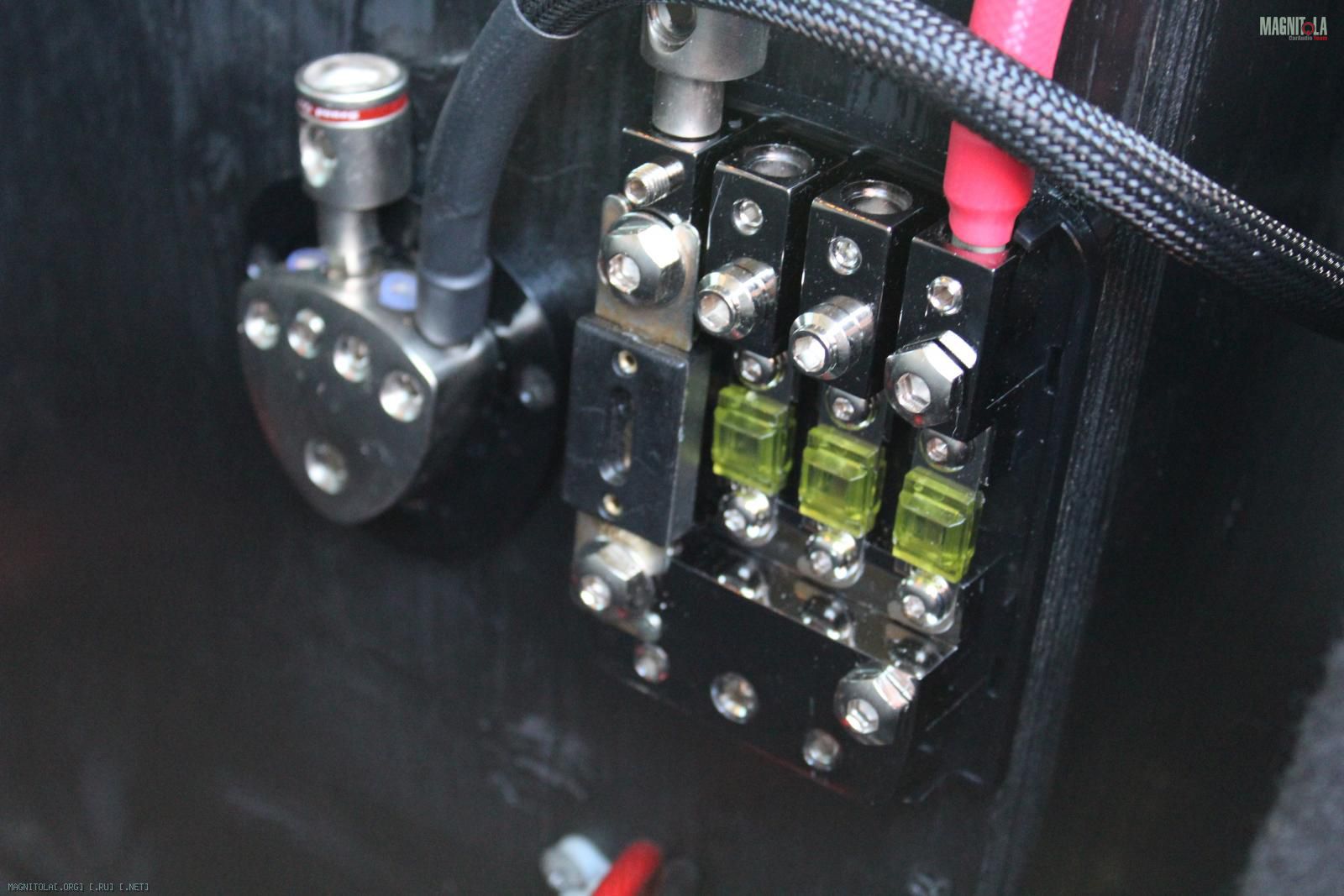

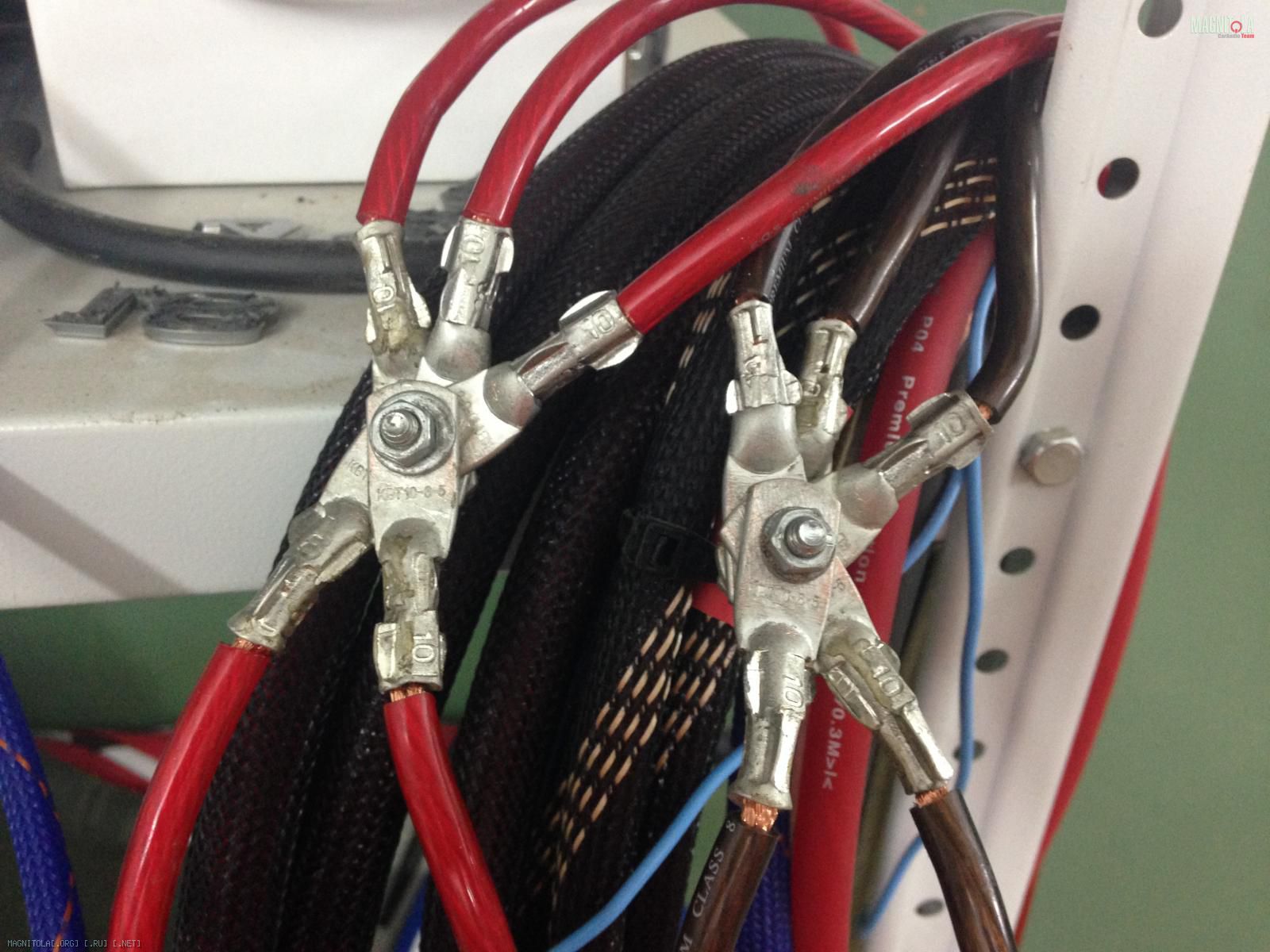

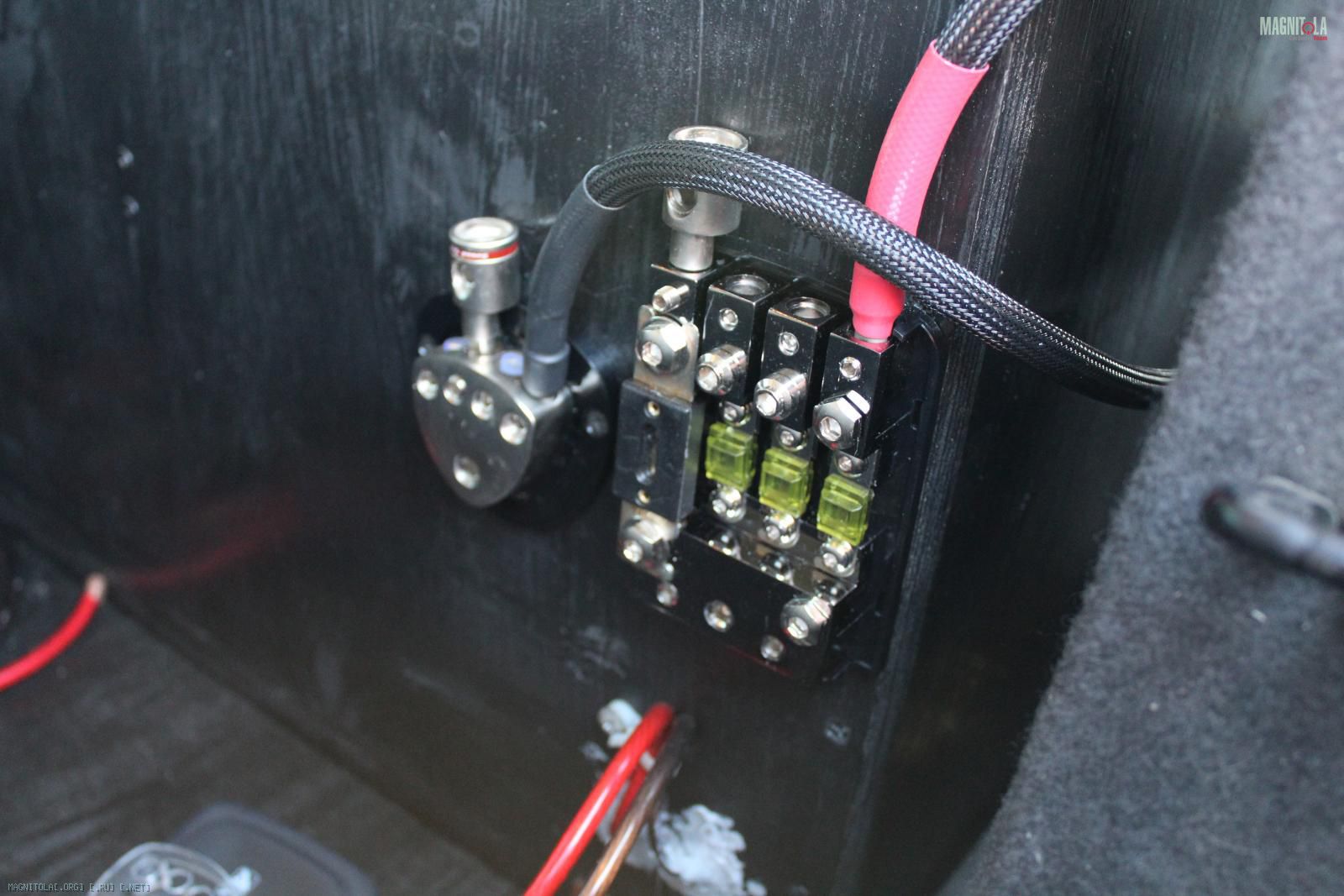

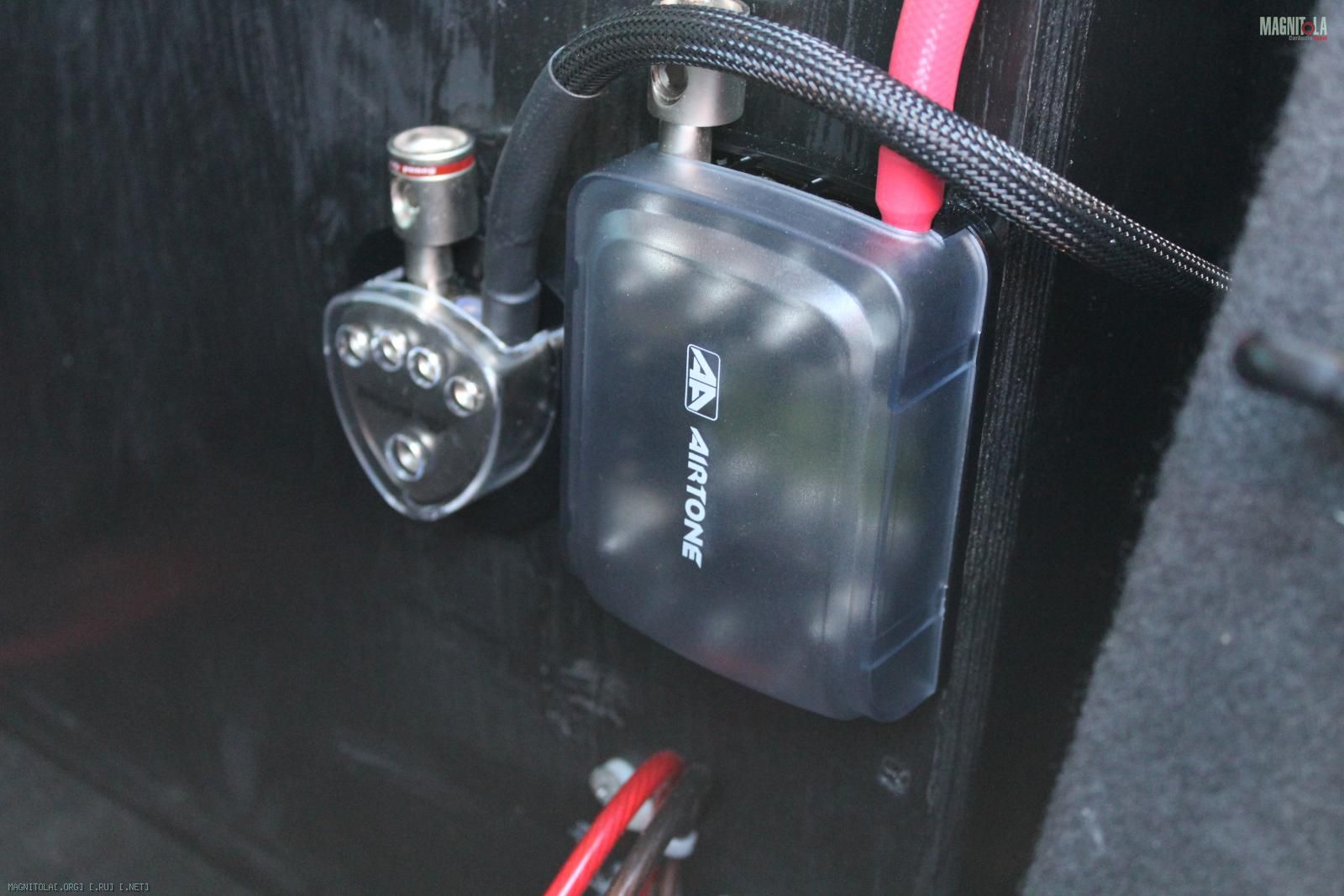

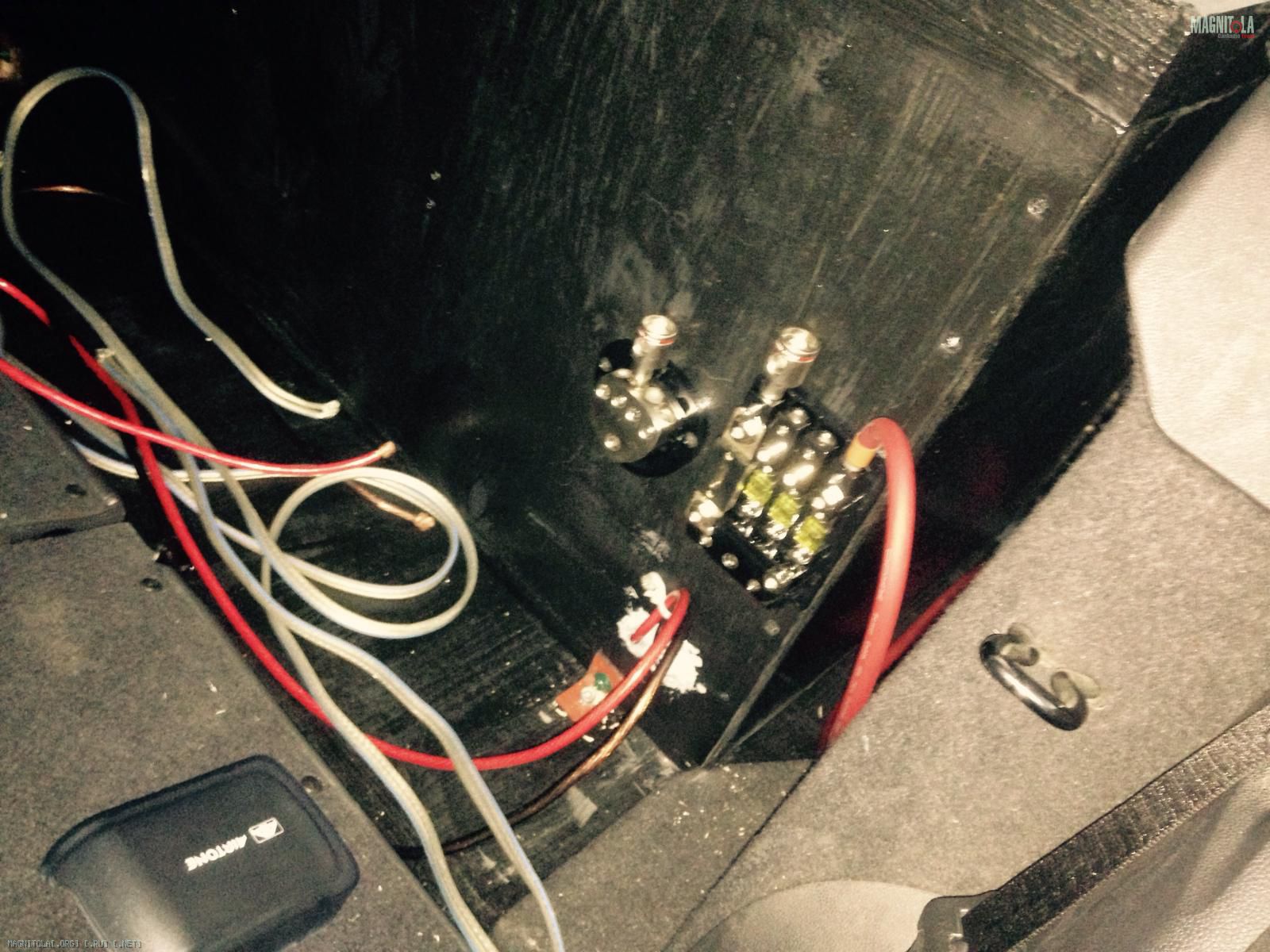

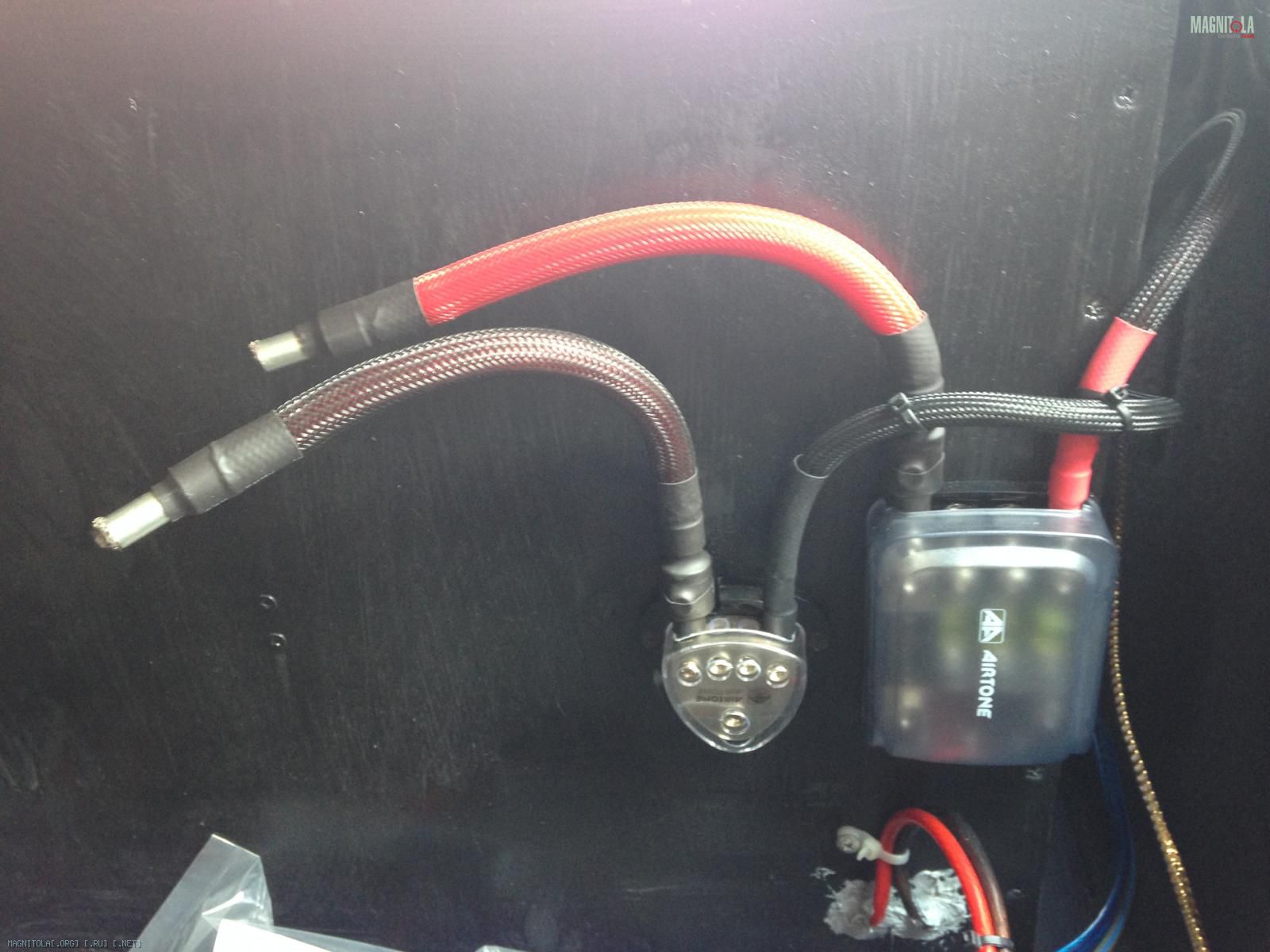

Дистрибуция от Airtone Audio (понравилась уж очень качеством за скромные копейки)

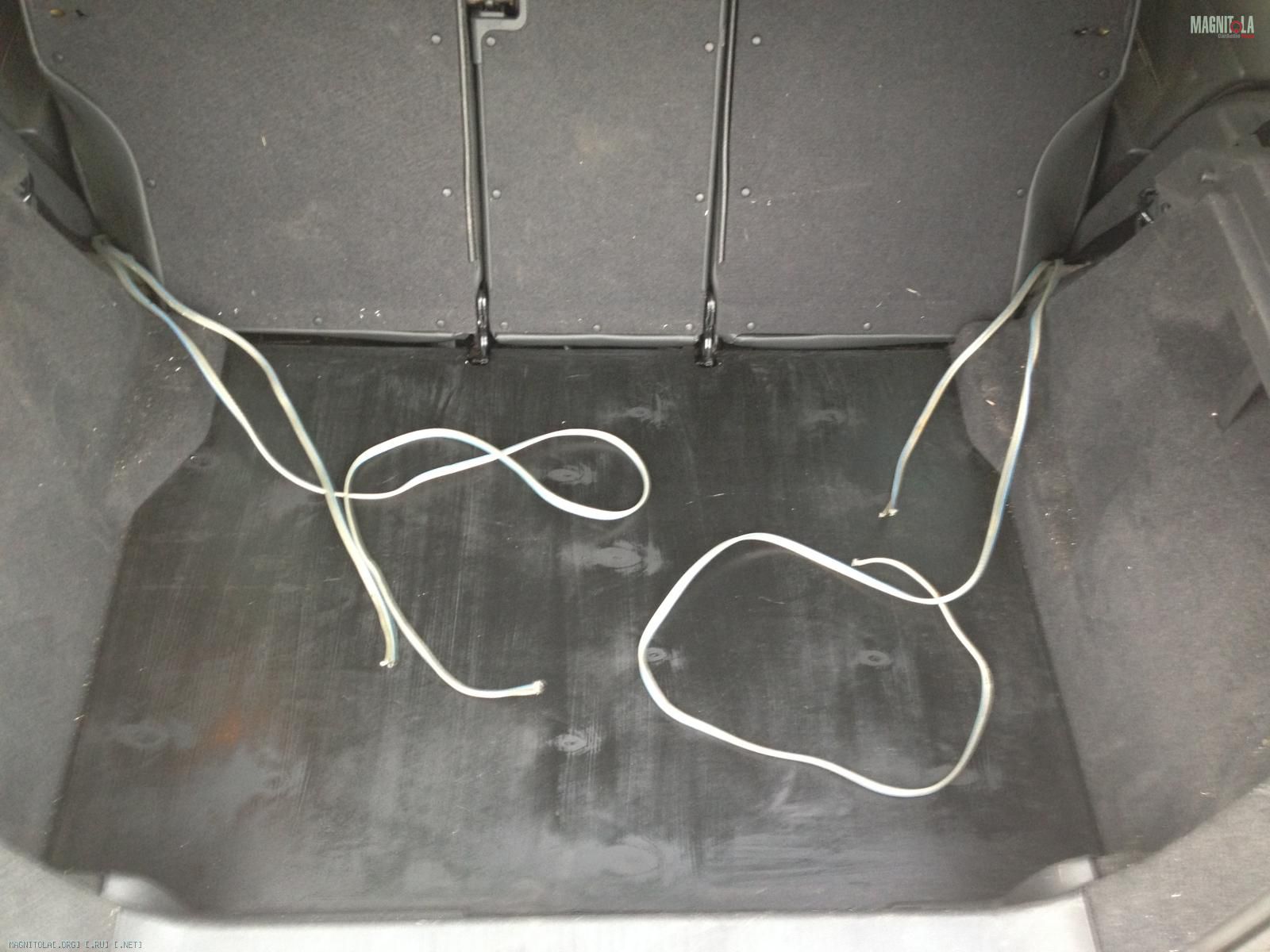

AIV SC25 Silverado (2.5мм.кв) акустика ВЧ и мидбас. (В гараже были подключены полочники :D теперь не подключены и вообще продаются)

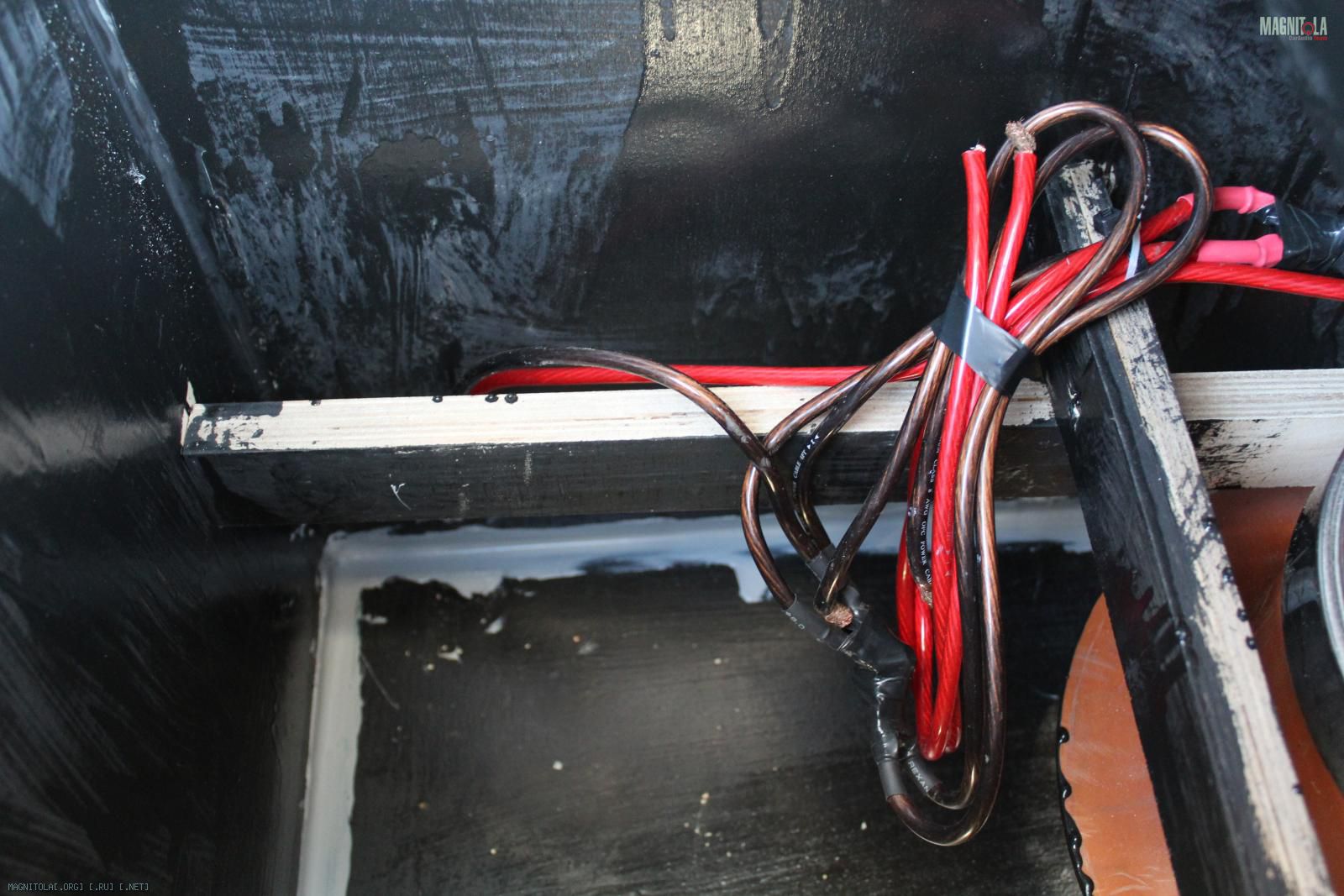

EOS 8ga (10мм.кв) для подключения сабвуферов.
Завершил я привязку к автомобилю моего Nexus 7.
Теперь у меня музыка на проц с него по оптике, вся информация машины (штатное ГУ для радио/климат/БК/ошибки) вся показывается на экране планшета.
Вот сейчас заснял все это дело. (забыл снять что с включением света - планшет переходит в "ночной режим")
https://www.youtube.com/watch?v=y-KEIrIs930
https://www.youtube.com/watch?v=gXH77V2Vn1g&feature=youtu.be
Обнаружил для себя всплывающие окошки климата при работе приложения USB Audio Pleer PRO
Реально удобный монитор получается, ночной режим при включении света фар (синий фон)
https://www.youtube.com/watch?v=cneVuUOMxr0&feature=youtu.be
Тема по софту для автомобилей Opel Astra H, Corsa D, Zafira B, Antara, Miriva A (и другие соплатформенные автомобили) и работой с штатным климатом, БК и маршрутным компьютером.
http://magnitola.org/audio-carpc/289...krana-gid.html
