немного новостей,,,
этап "багажник 1. самбубен" AIE 15" 8ом free
Как Петя уже догадался , ))) он у нас фри.. -- соответственно это полка, да и вообще... я что-то не приемлю другие варианты в седанах ...
В этом автомобиле стоят торсионы на открытие крышки багажника -- это подводный камень был расколот установкой газовых упоров. Это на словах сейчас звучит как трехминутная процедура, а на самом деле :no2:. Ну да ладно, к звуку это не относится....

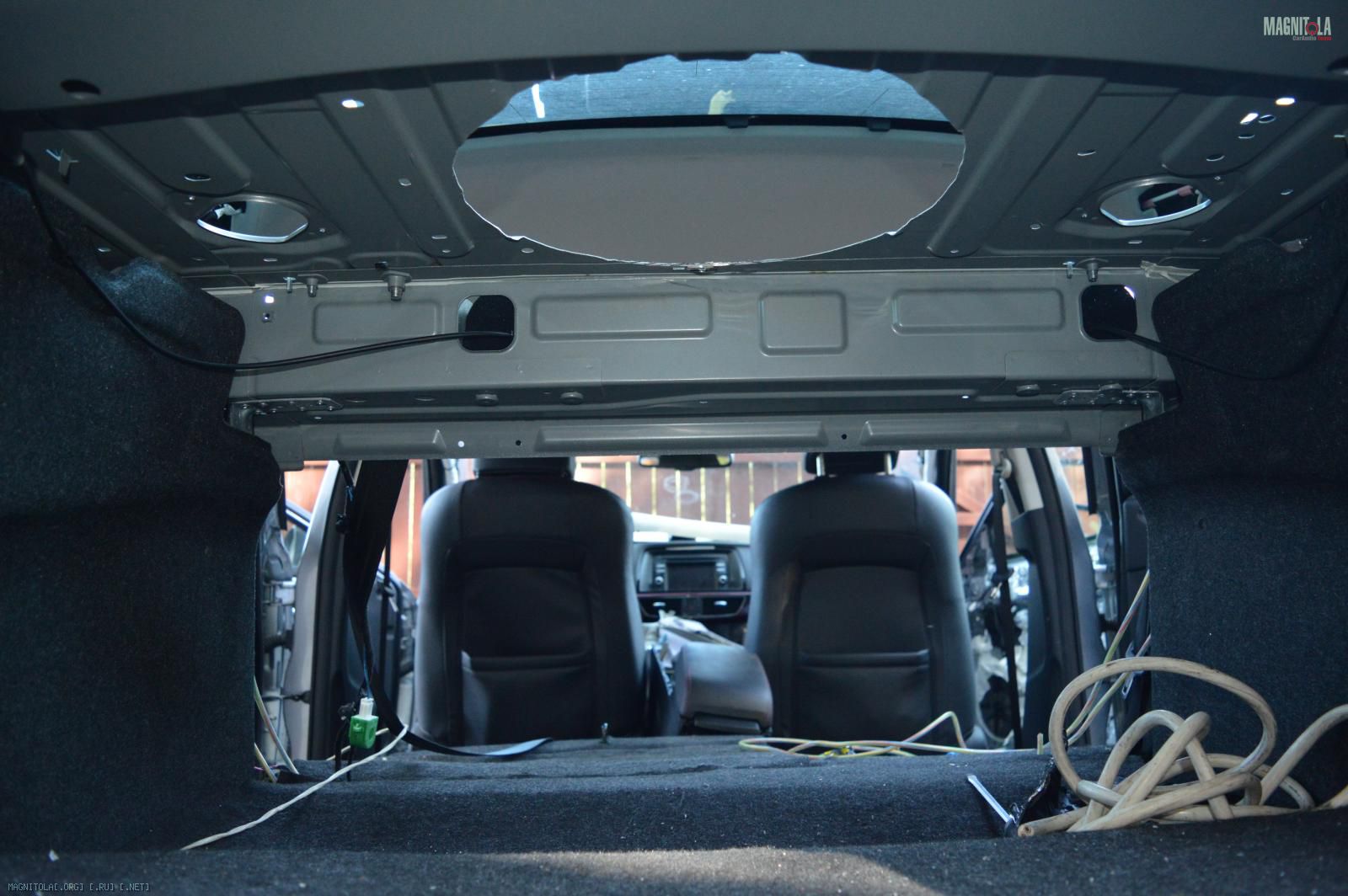

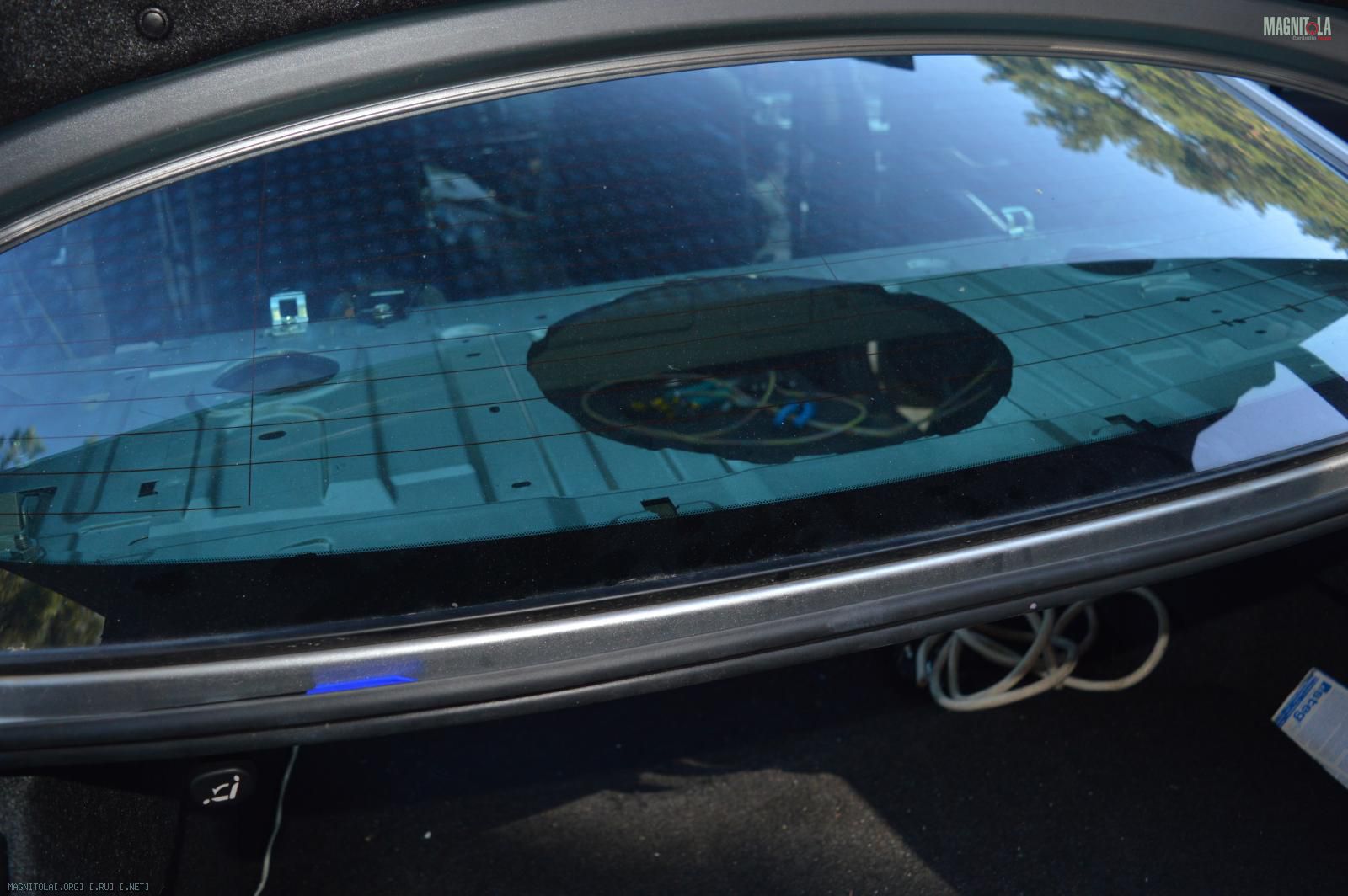

Далее режем полко
Вложение 845512Вложение 845510
размер динамика, конечно, сильно впритык.... но! бас.... мммммм...

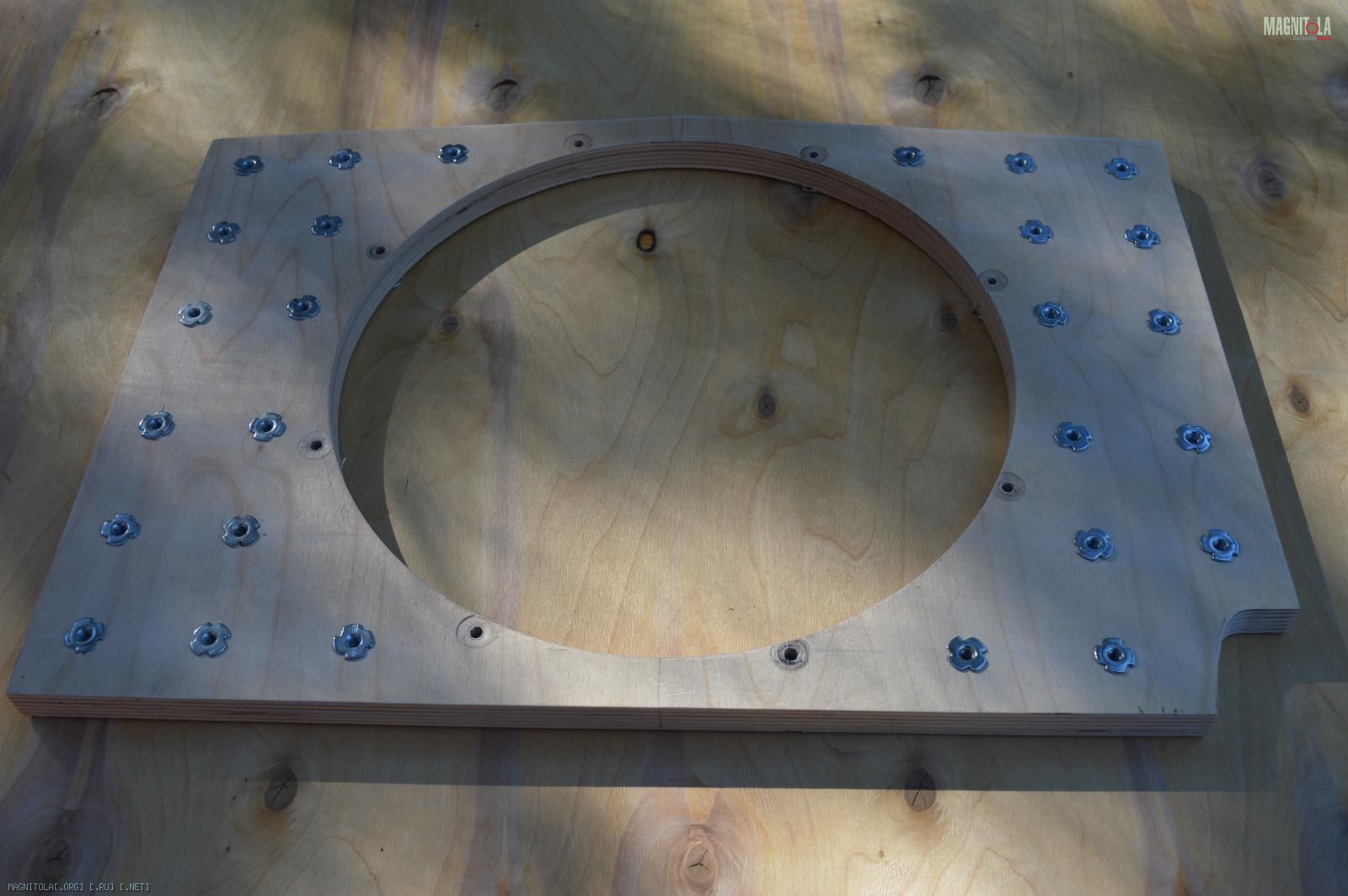

далее вырезаем усиливающие панели из 21мм фанеры. Их две штуки, стягиваются между собой через металл полки 26 !!!!!! болтами М6 ))))))
Вложение 845514
крепление самого динамика так же на болтах М6 в усовые гайки
Вложение 845516

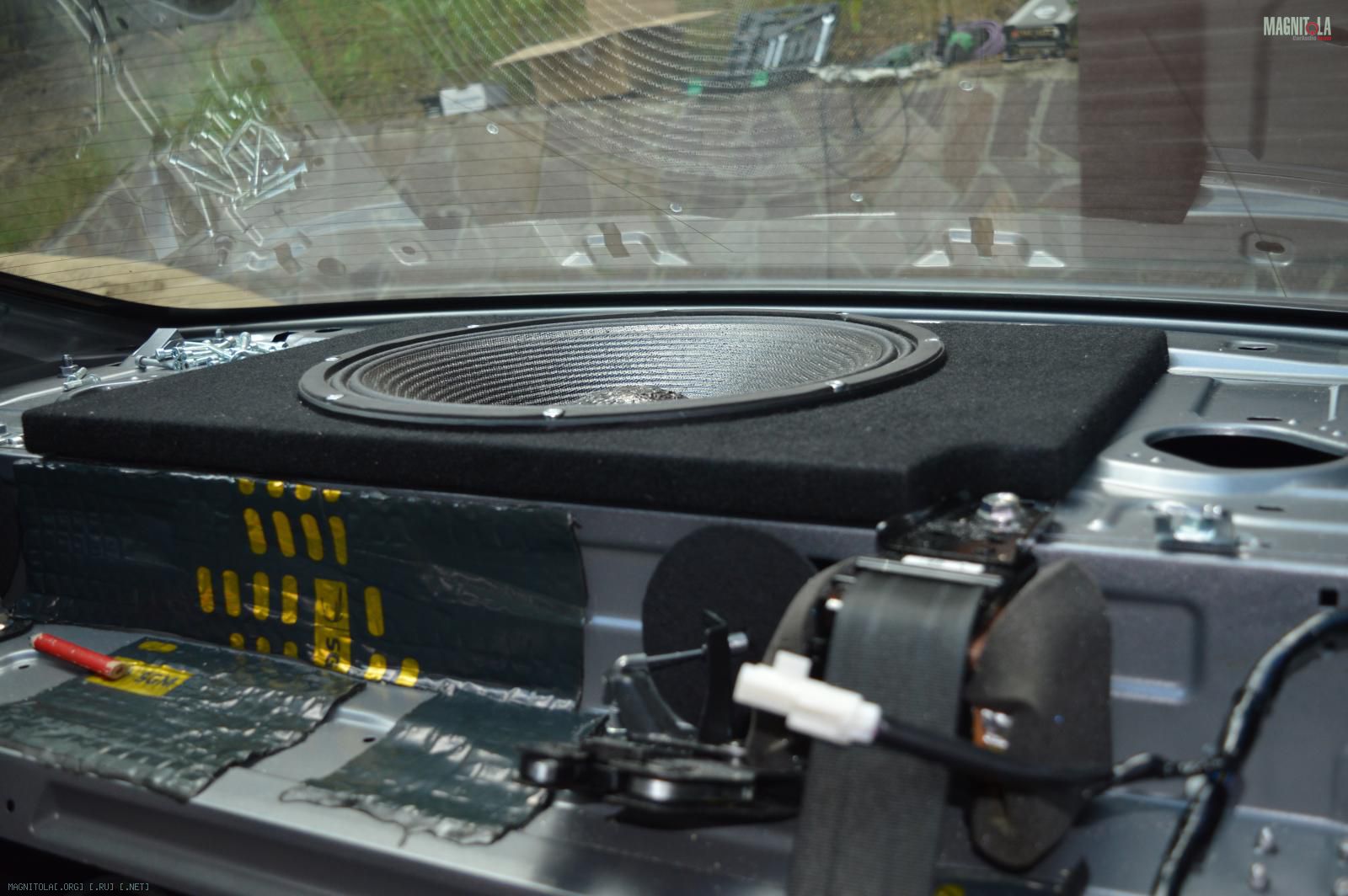

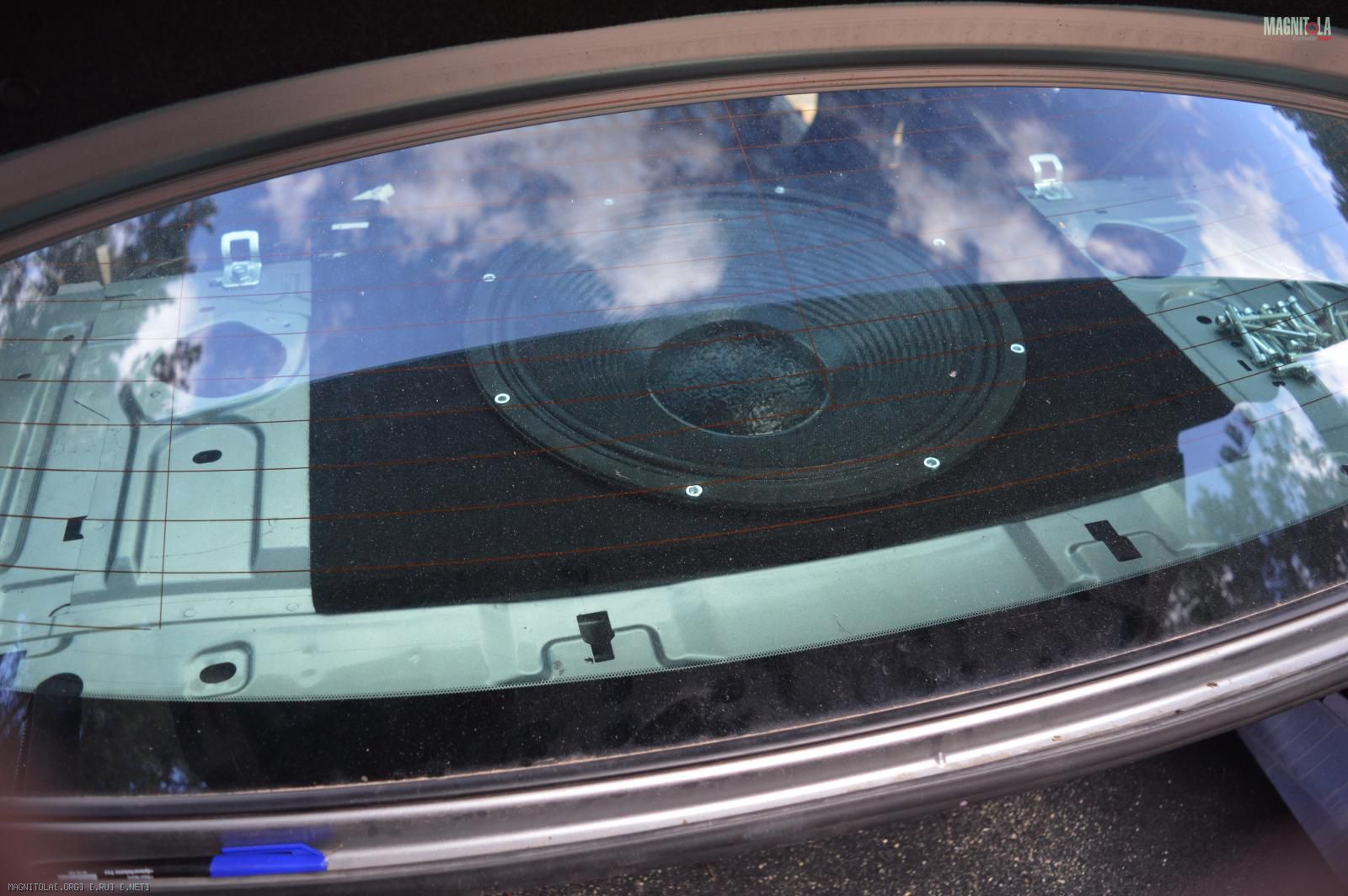

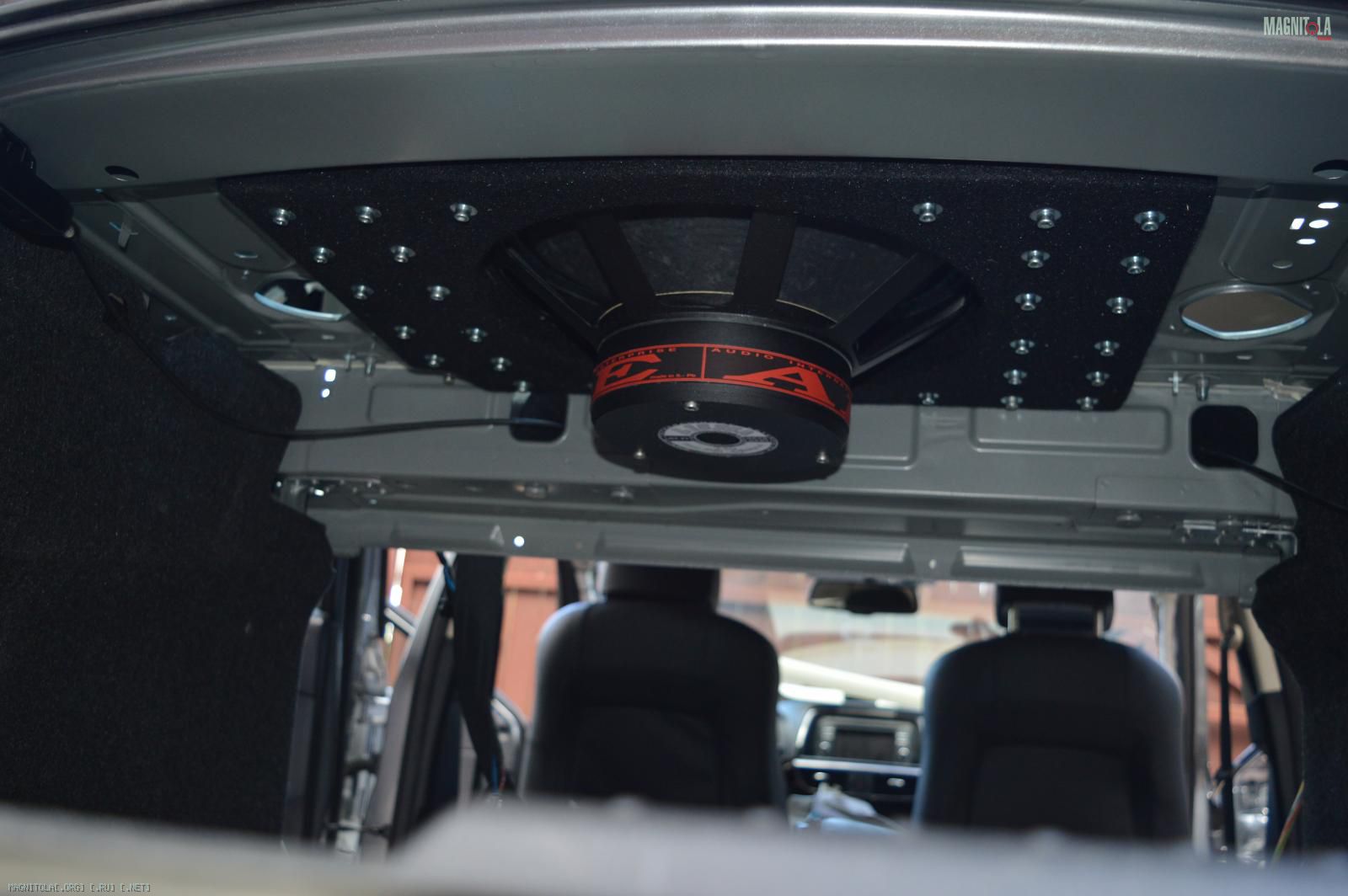

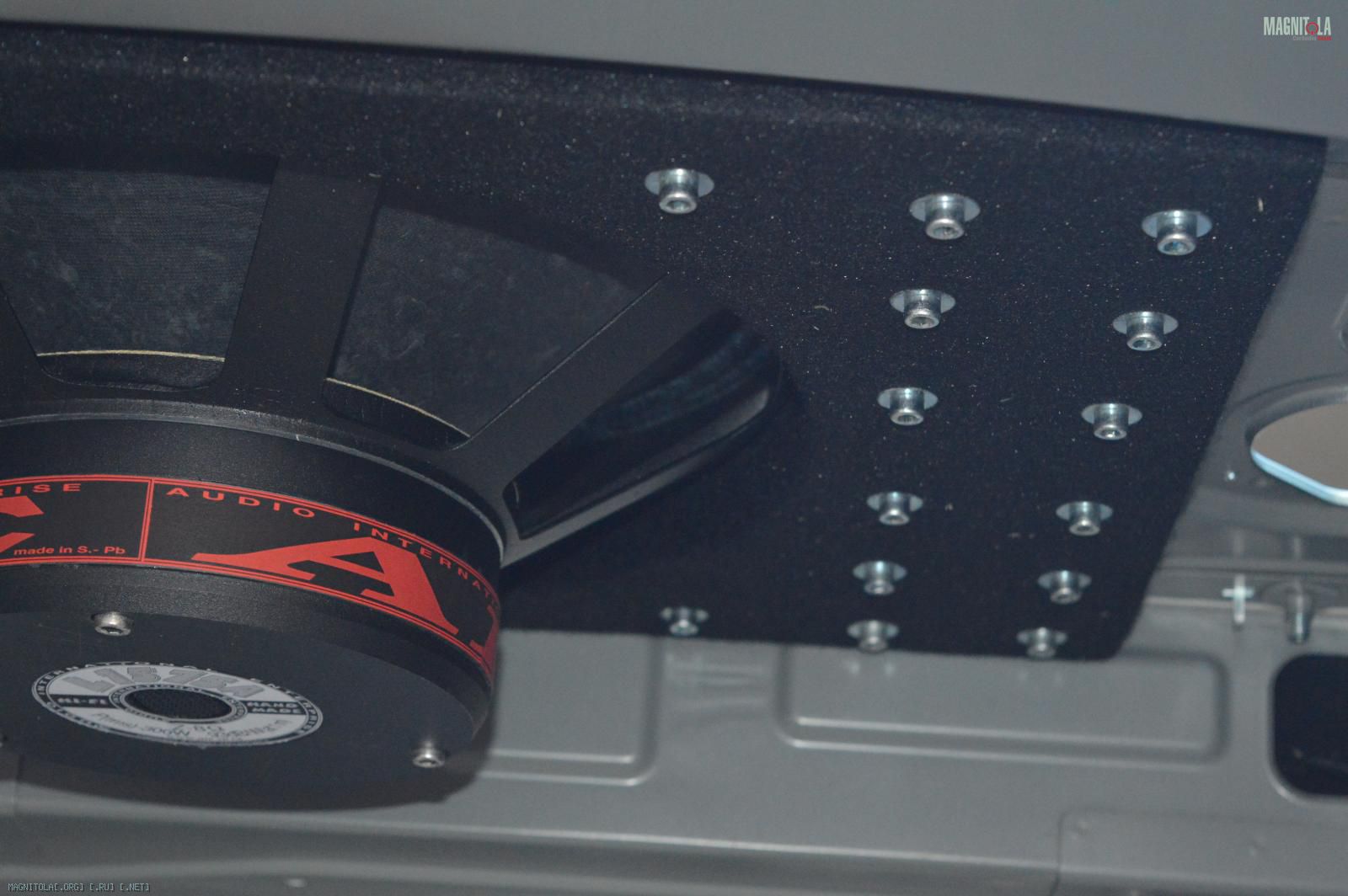

А далее сборка на месте...
Вложение 845518Вложение 845520Вложение 845522Вложение 845524
Это еще не конец эпопеи ))) теперь важно декорировать вырез в накладке на полке... и как-то обыграть стоп сигнал.

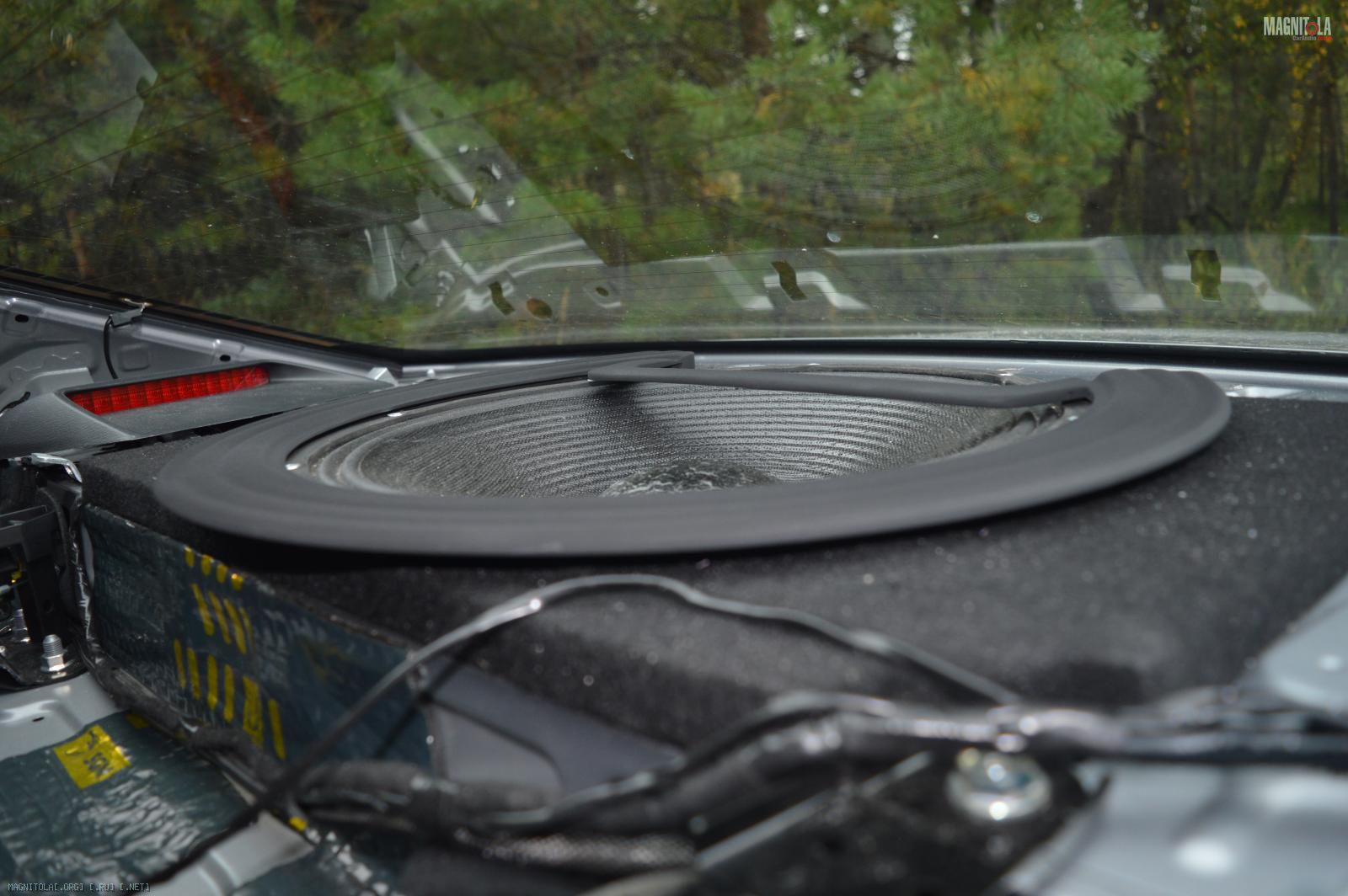

Для этого было создано своеобразное кольцо. Если на фотографиях не сильно заметно, то в живую, у него по диаметру отферезованы волны, как и у динамика.
Плюс нарастить проводку, которая ранее проходила по тому месту, где встал динамик
Вложение 845572

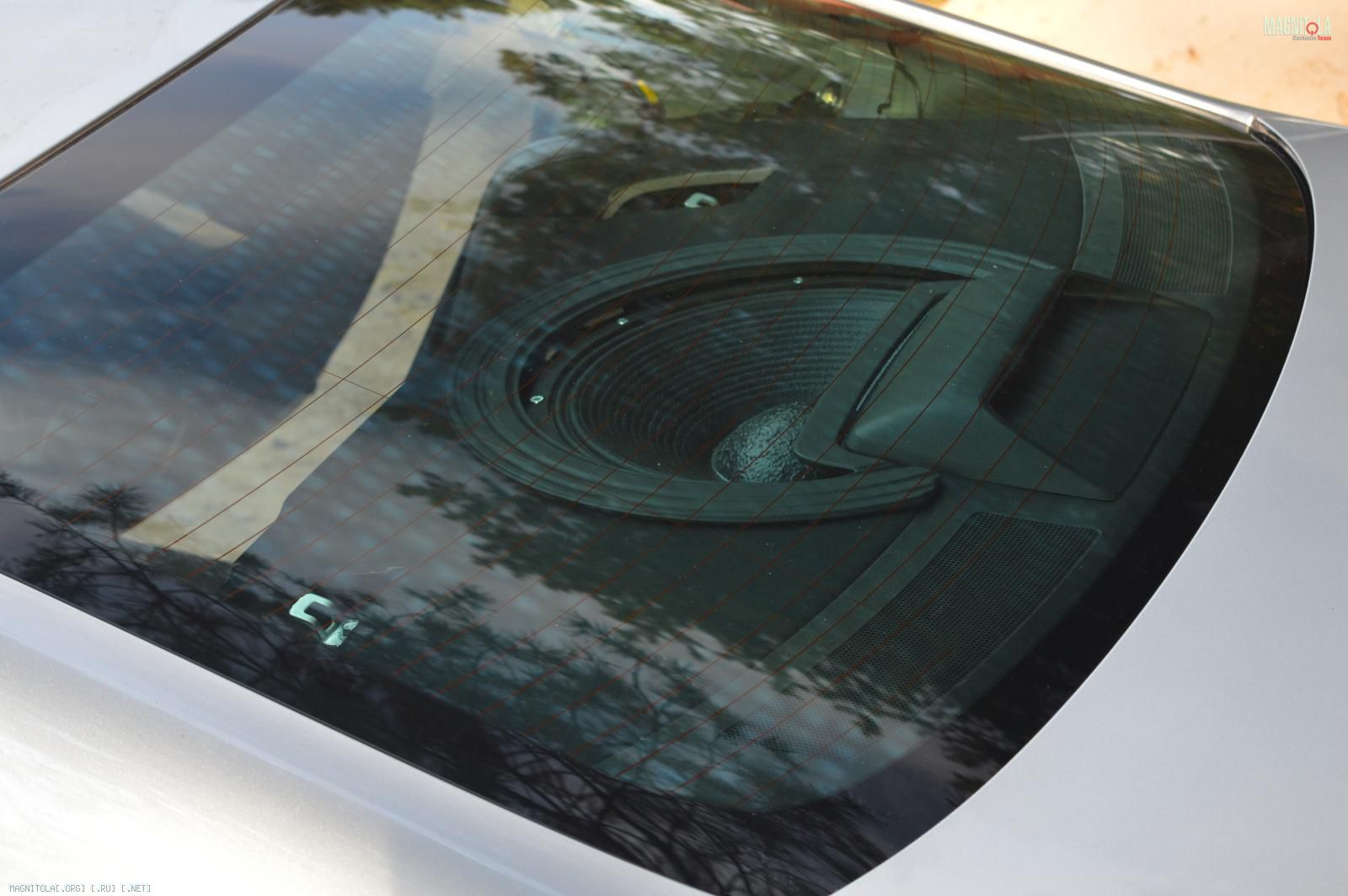

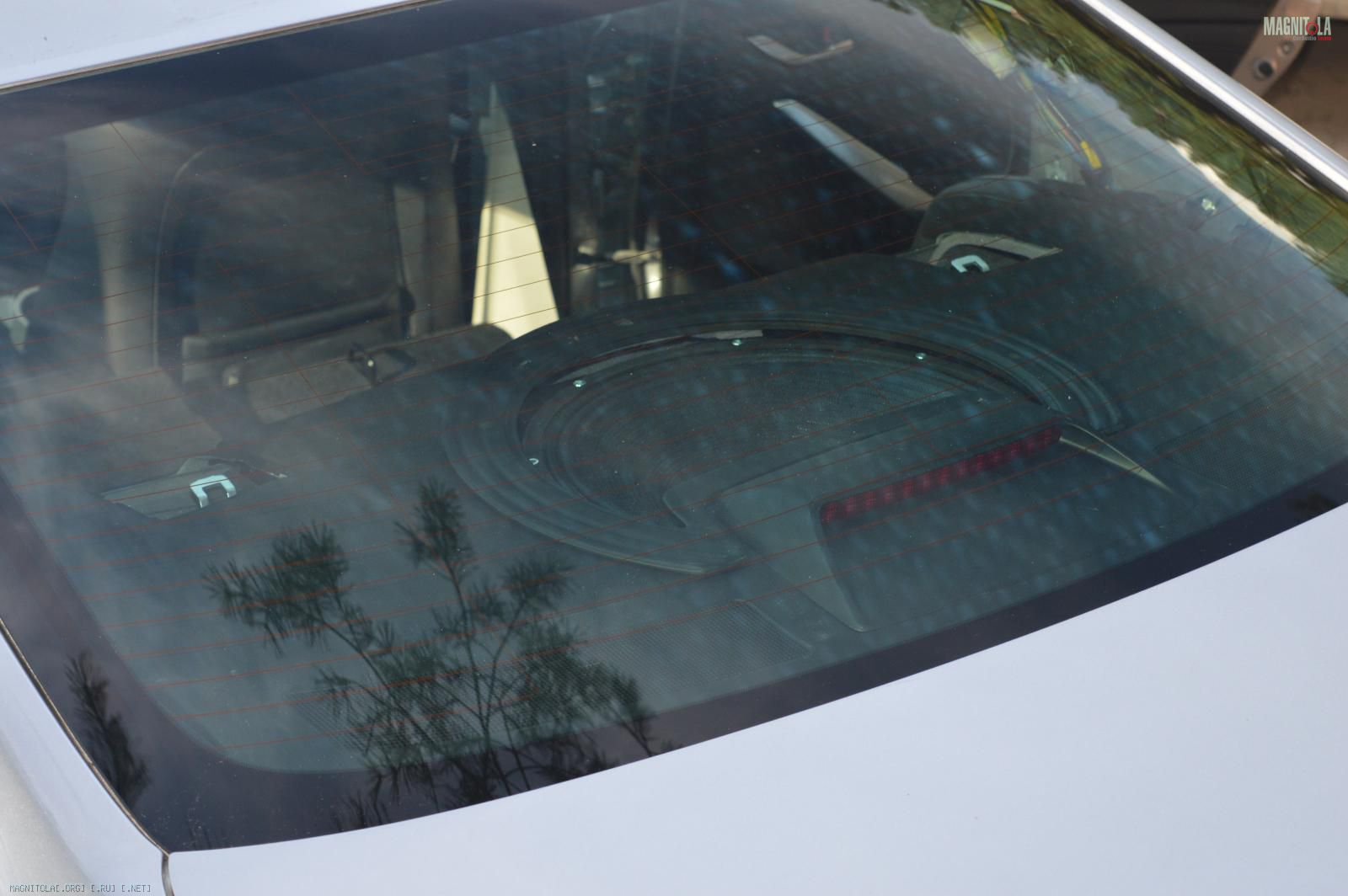

Это пока примерка.,, не конечный результат
Вложение 845546Вложение 845548
На этапе примерок стало ясно, что все это дело следует затягивать не отражающей света тканью, иначе в солнечный день в заднем стекле ничего кроме саб и рамки не видно ))))
а вот с этим пока проблема -- сюда очень подойдет черная стингеровская радиоткань,,,,,,но ее нигде нет (((
этап "багажник 2. усилители"

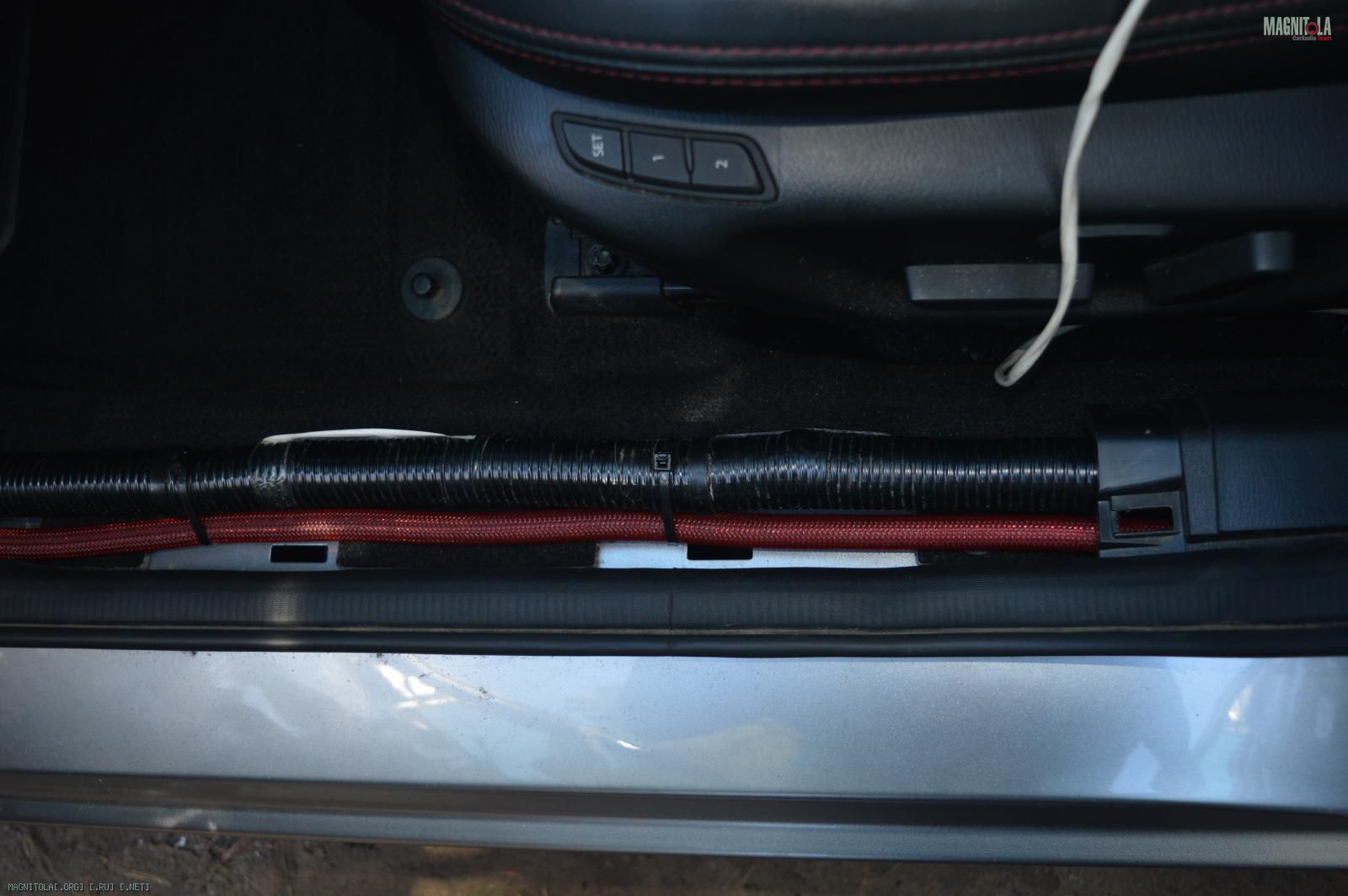

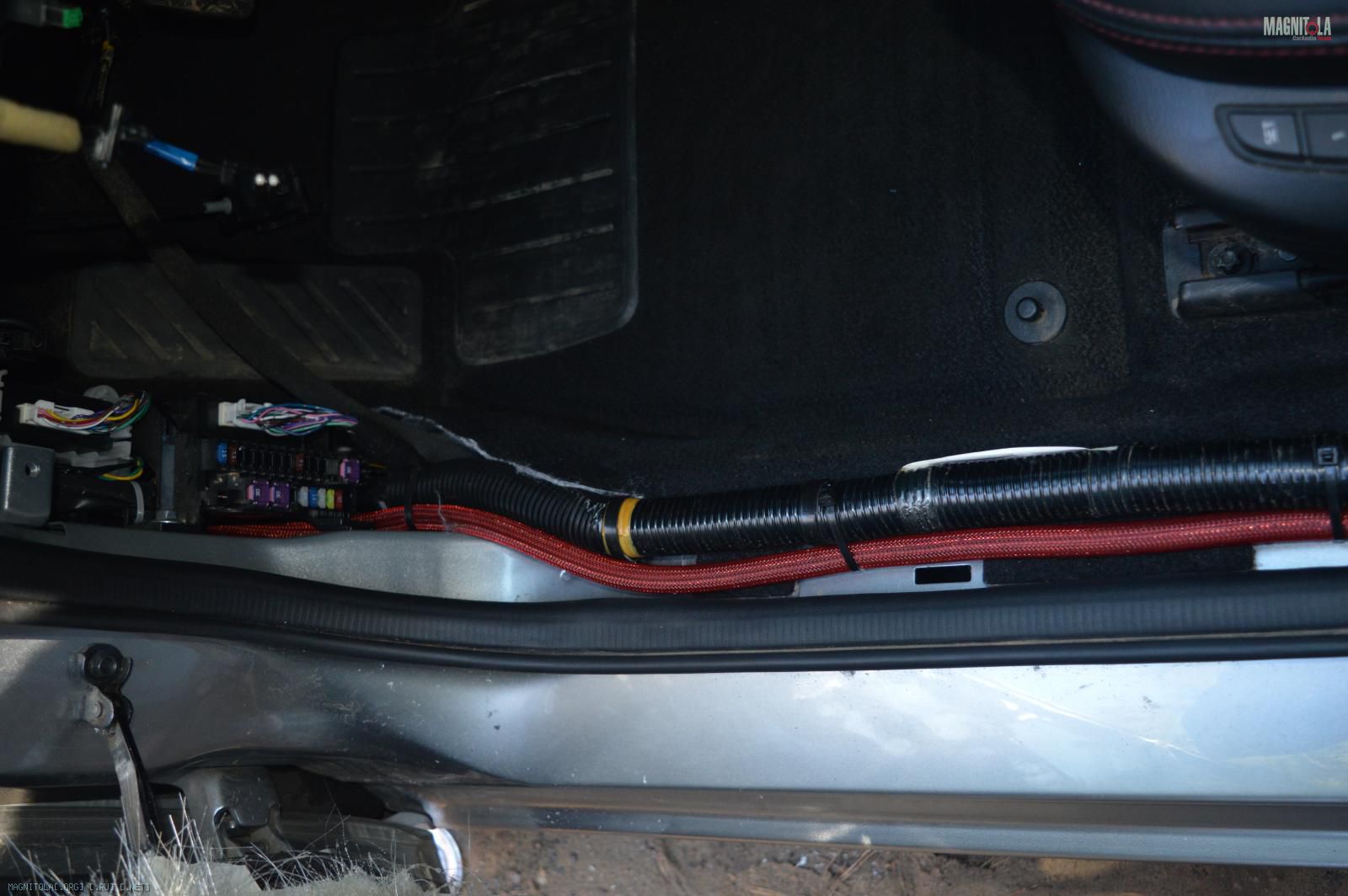

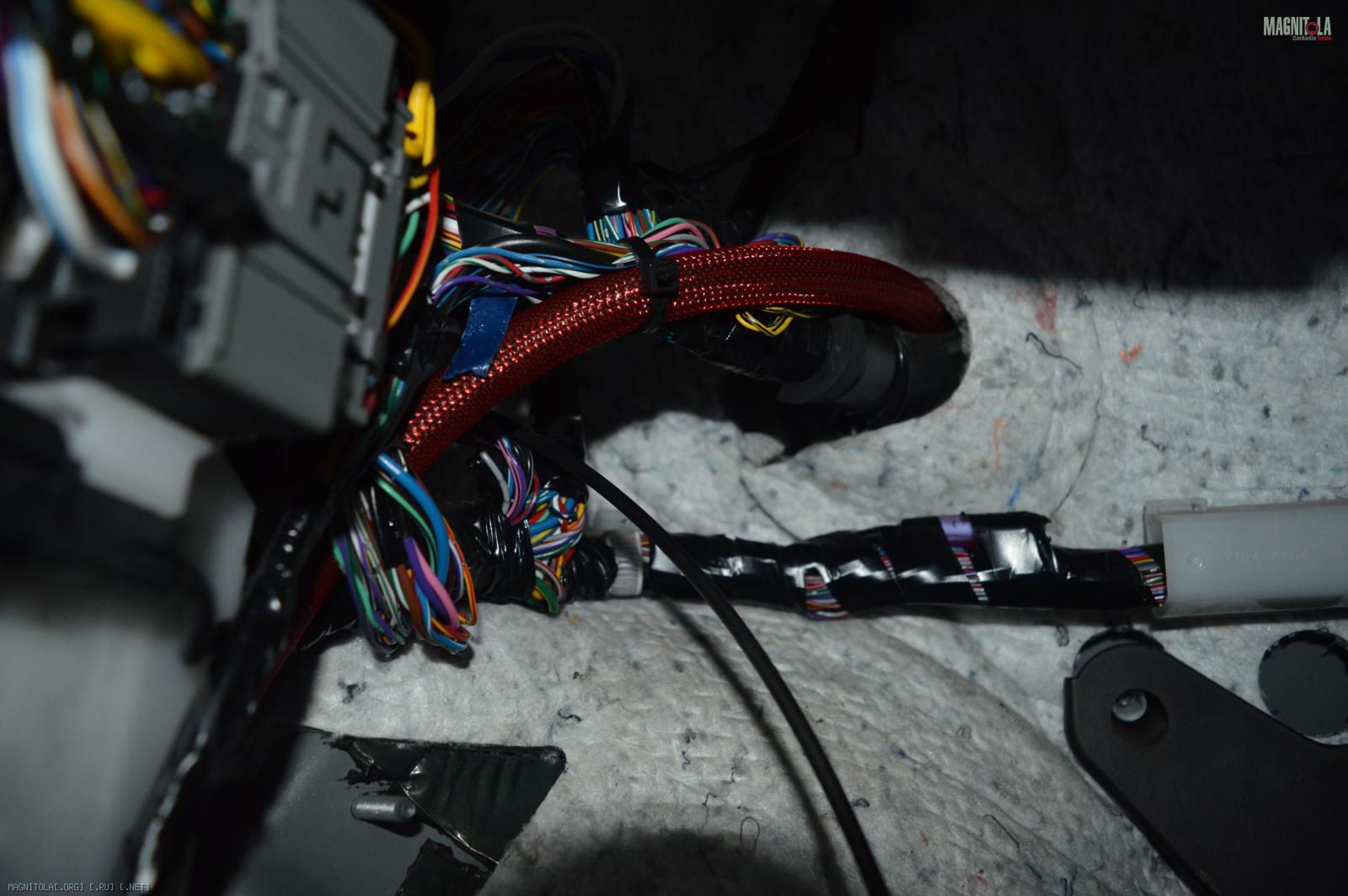

мельком о проводке.... проложен кабель 35кв. В салон заходит сквозь штатный уплотнитель
Вложение 845486Вложение 845488Вложение 845490
Акустические протянуты по потолку. Тут тоже не все так тривиально ))) кабель СЧ-ВЧ из секретной моножилы.

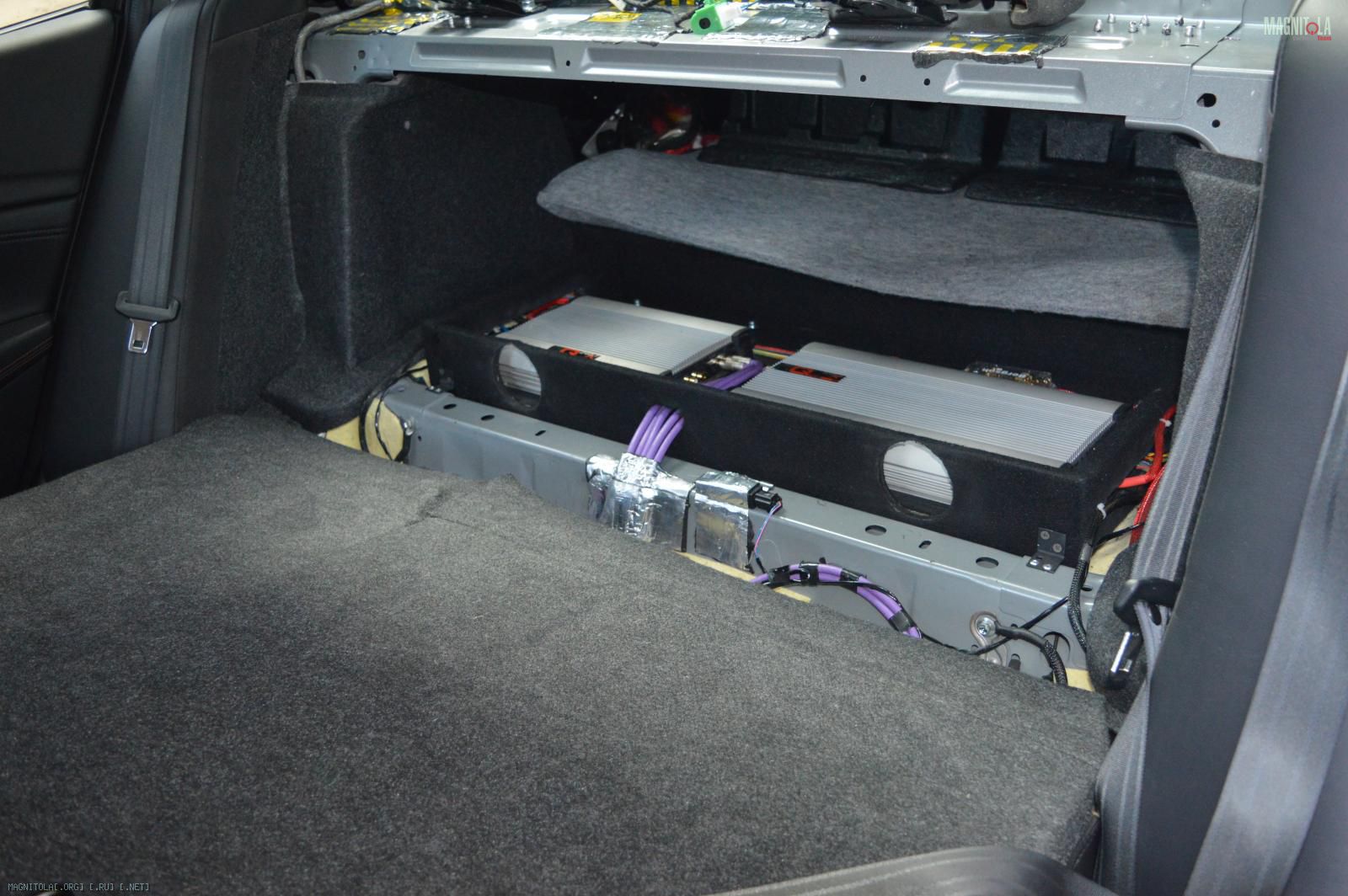

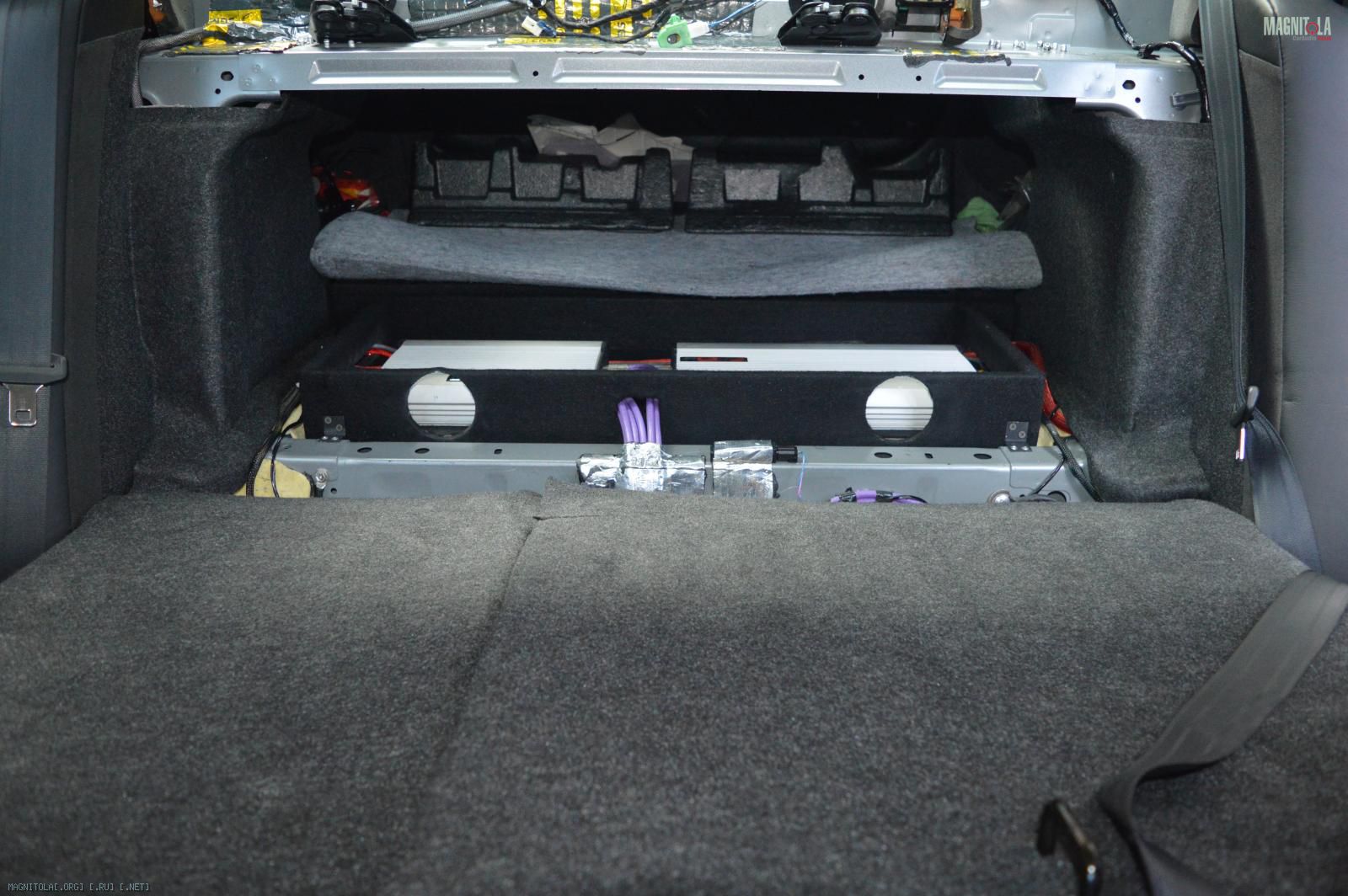

А дальше все проще... коробка для двух стегов qm240/1 и qm105/4
Вложение 845542Вложение 845544Вложение 845540
коробка встала на место штатного пенопластового органайзера,,,,пол остался плоским и ровным. Он полностью выполнен из 15мм фанеры....
Оставлены отверстия под 80мм пропеллеры, на случай перегревов усилителей...
Этап "майфуна"
99 пионер встает на место прикуривателя и кармана.

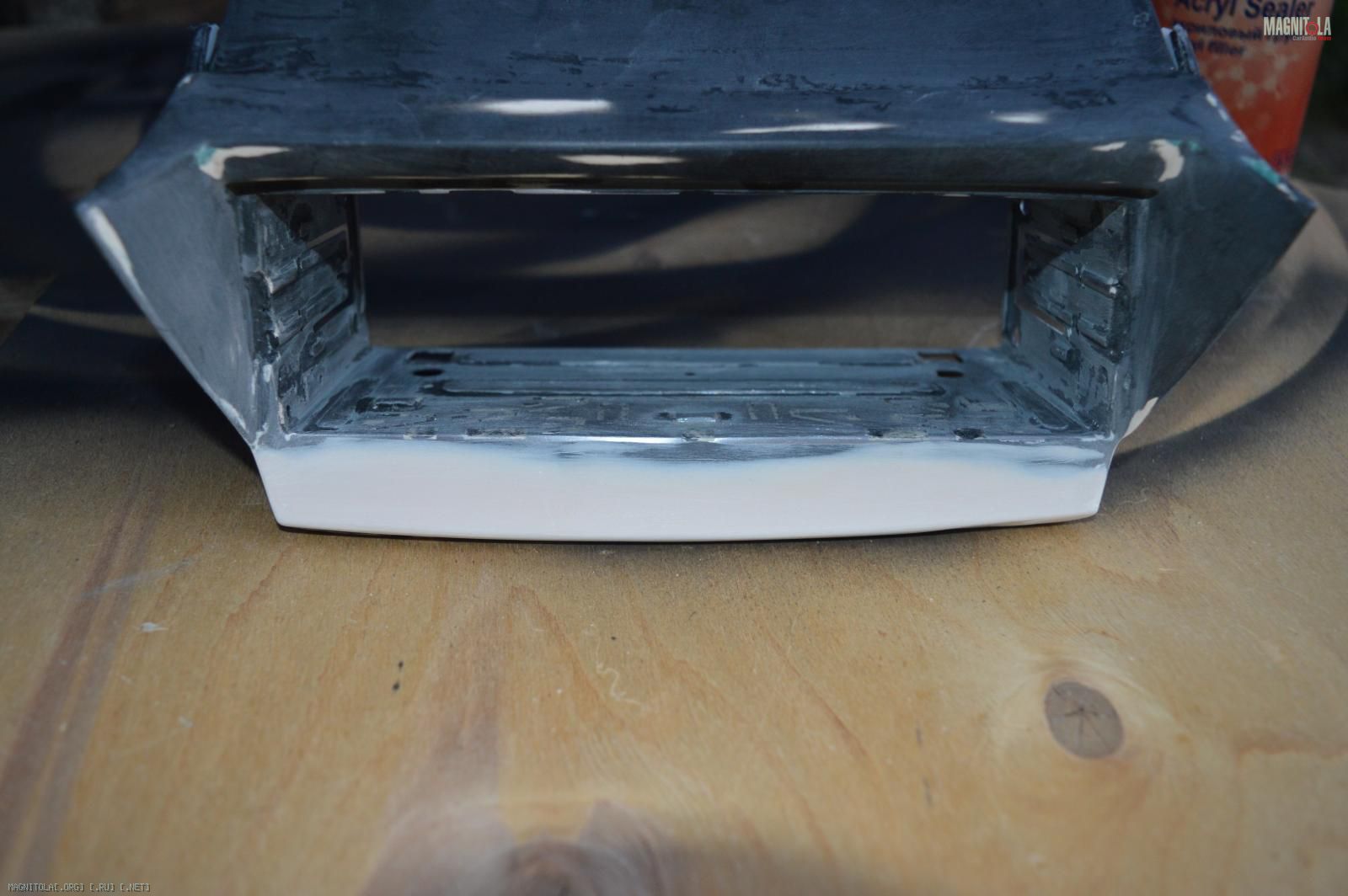

Это уже немного доработанная пепельница...перед покраской
Вложение 845554

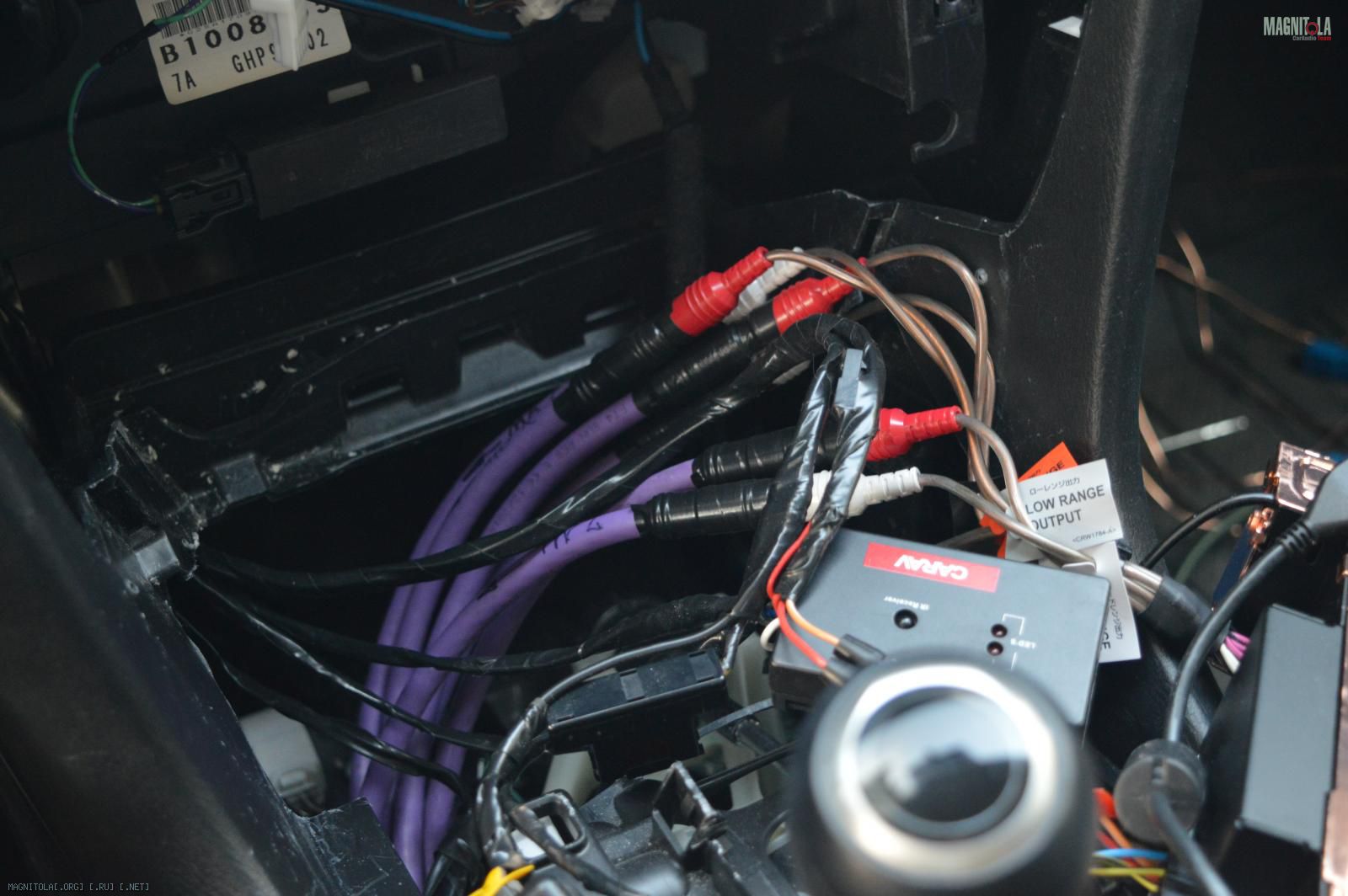

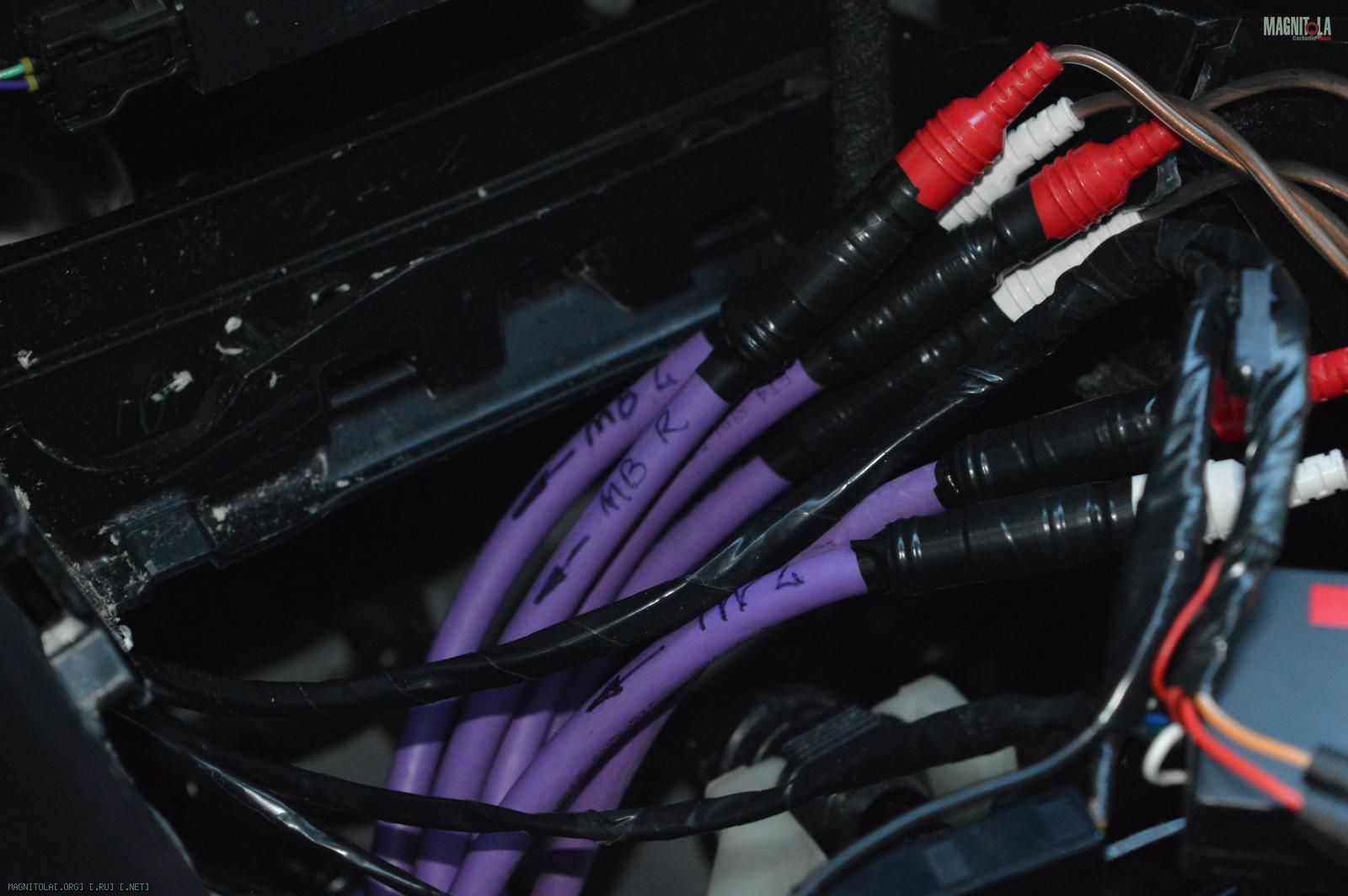

концы линеек на всякий случай заизолированы
Вложение 845550Вложение 845552

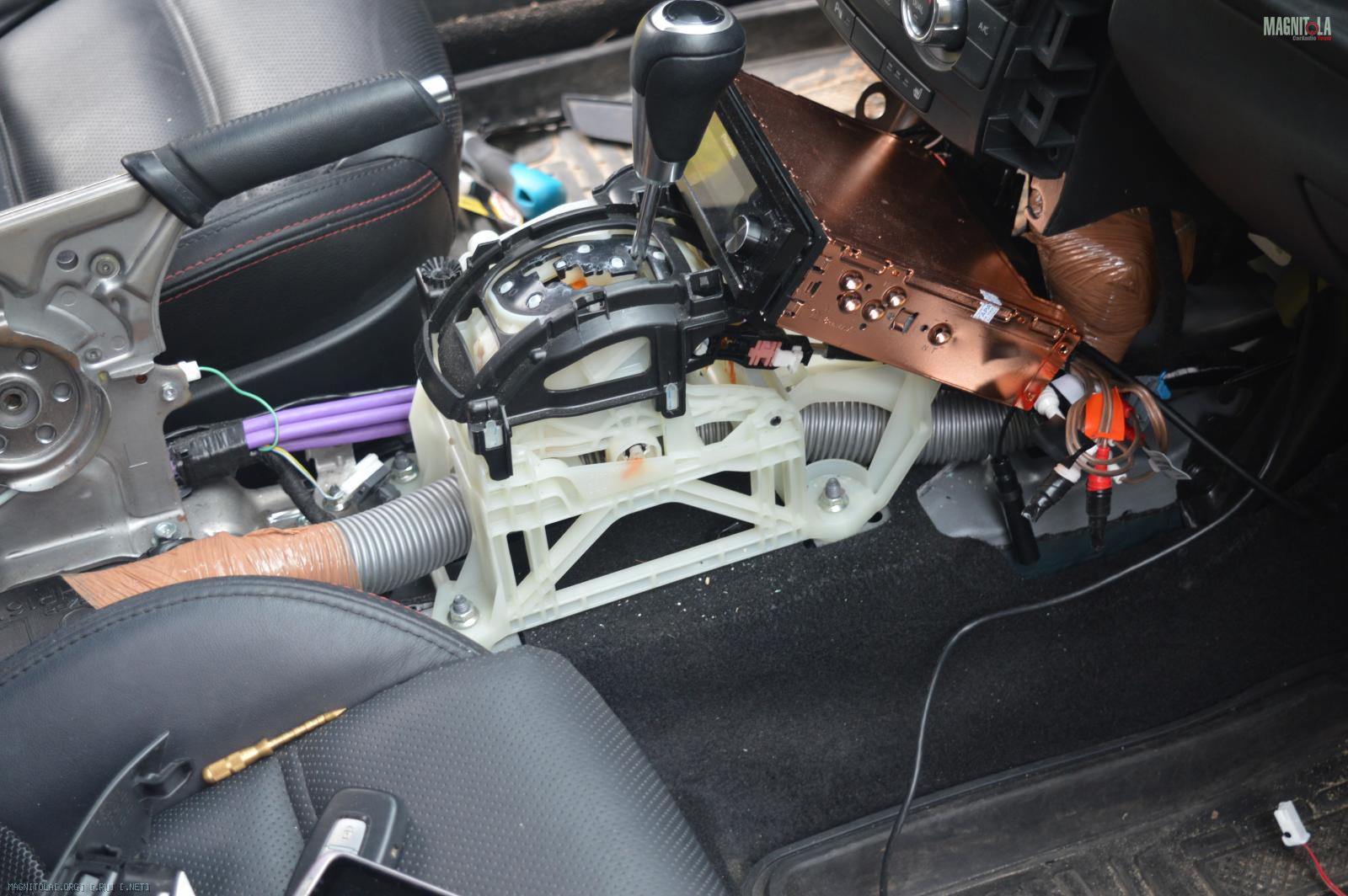

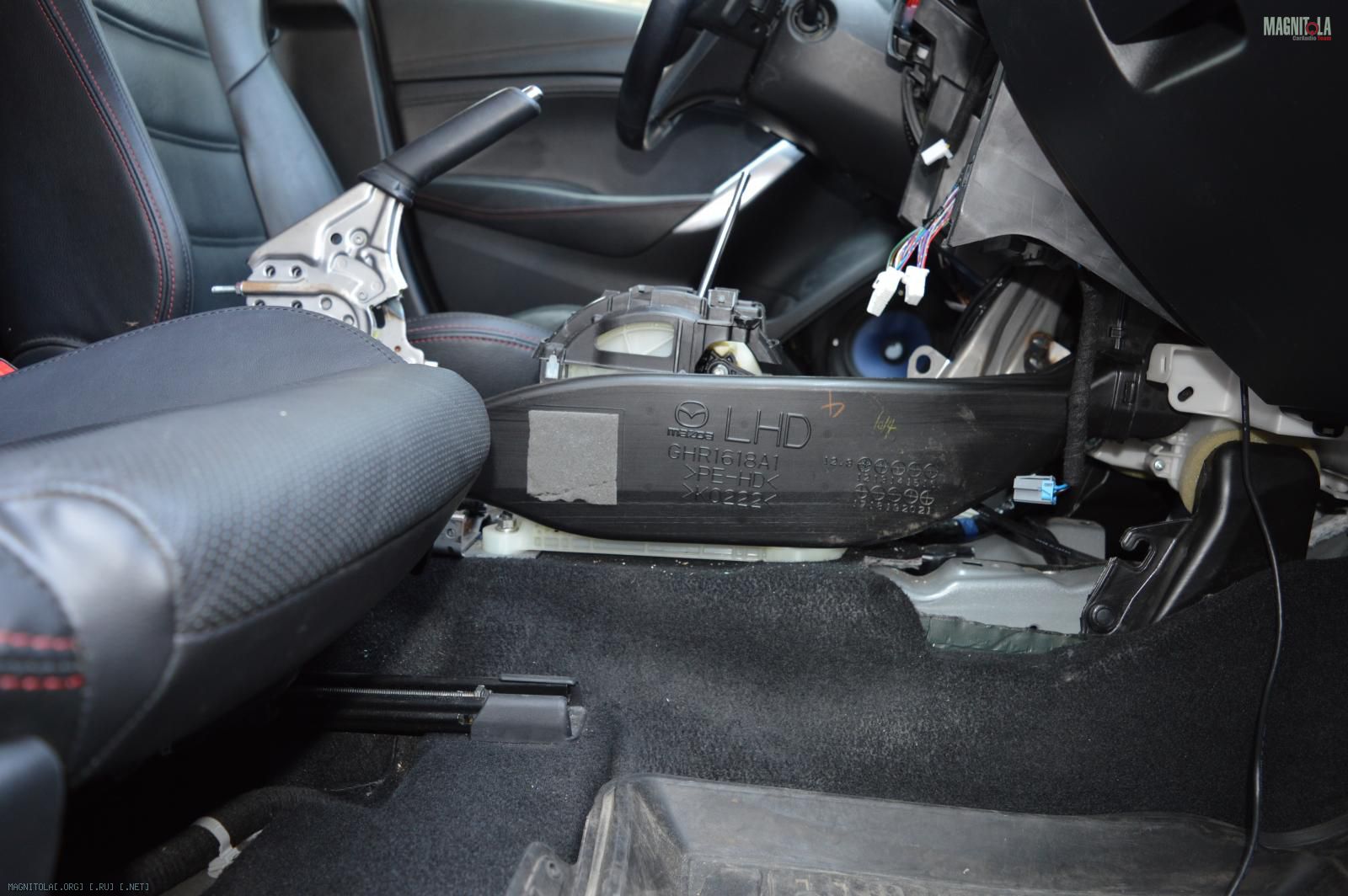

подводный камень два -- это трубка воздуховода, идущая в ноги задним пассажирам
Вложение 845556
решение конечно не самое эстетическое, но ... оно работает. Дети зимой не замерзнут сзади )))
Вложение 845570
Этап "двери 1. Железо"

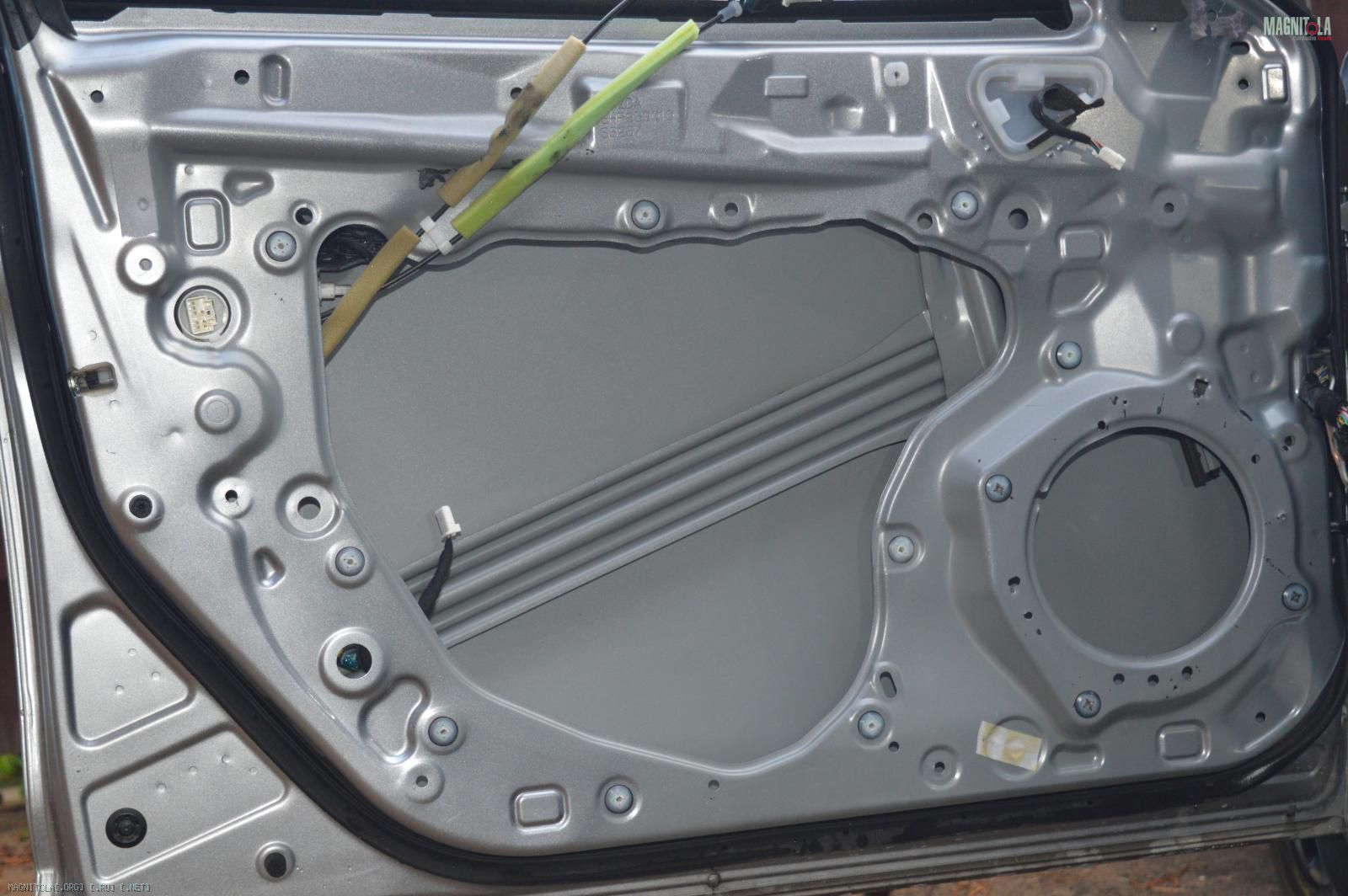

Это голая дверь -- удобная в работе,,,,,
Вложение 845474

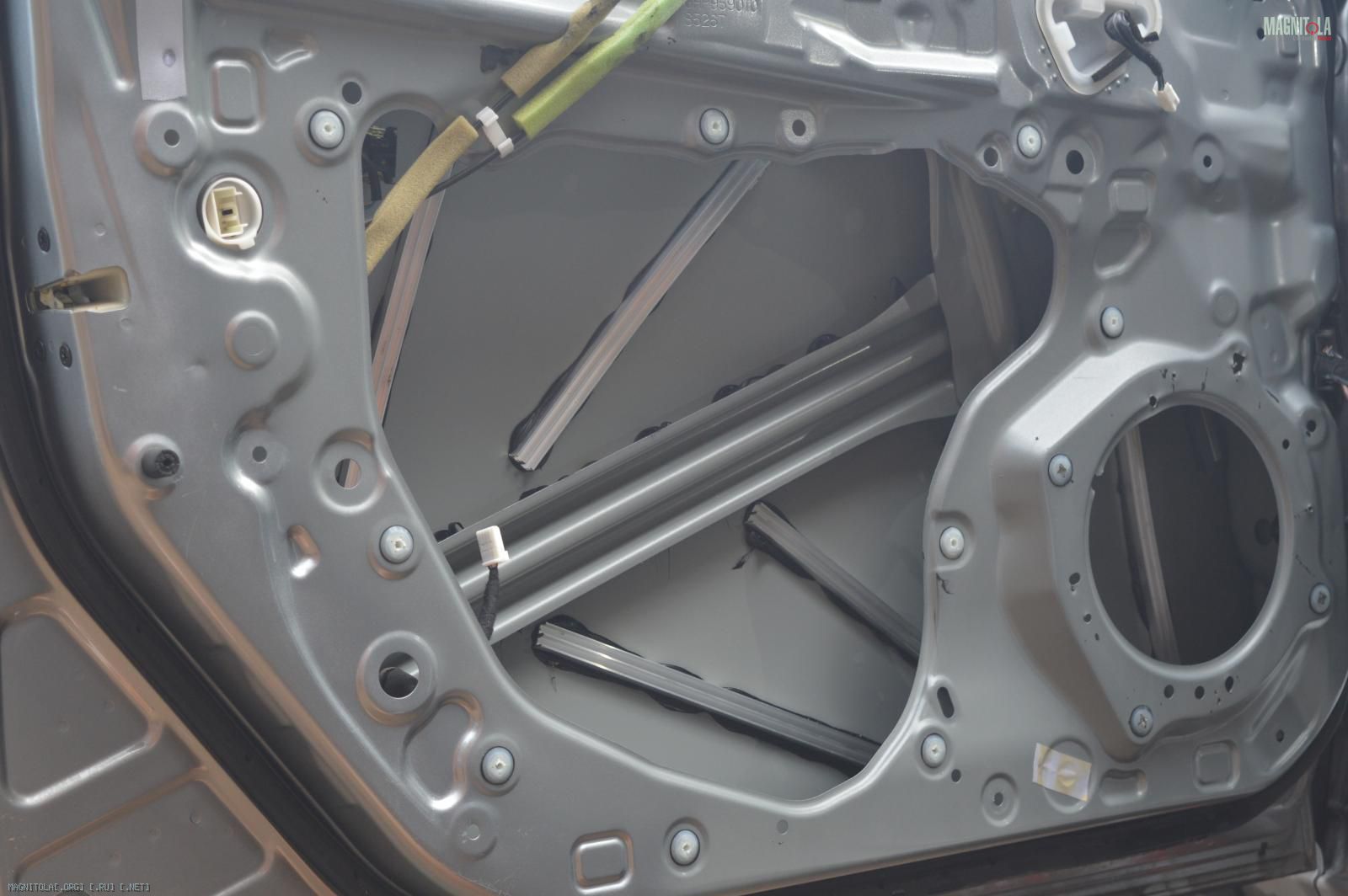

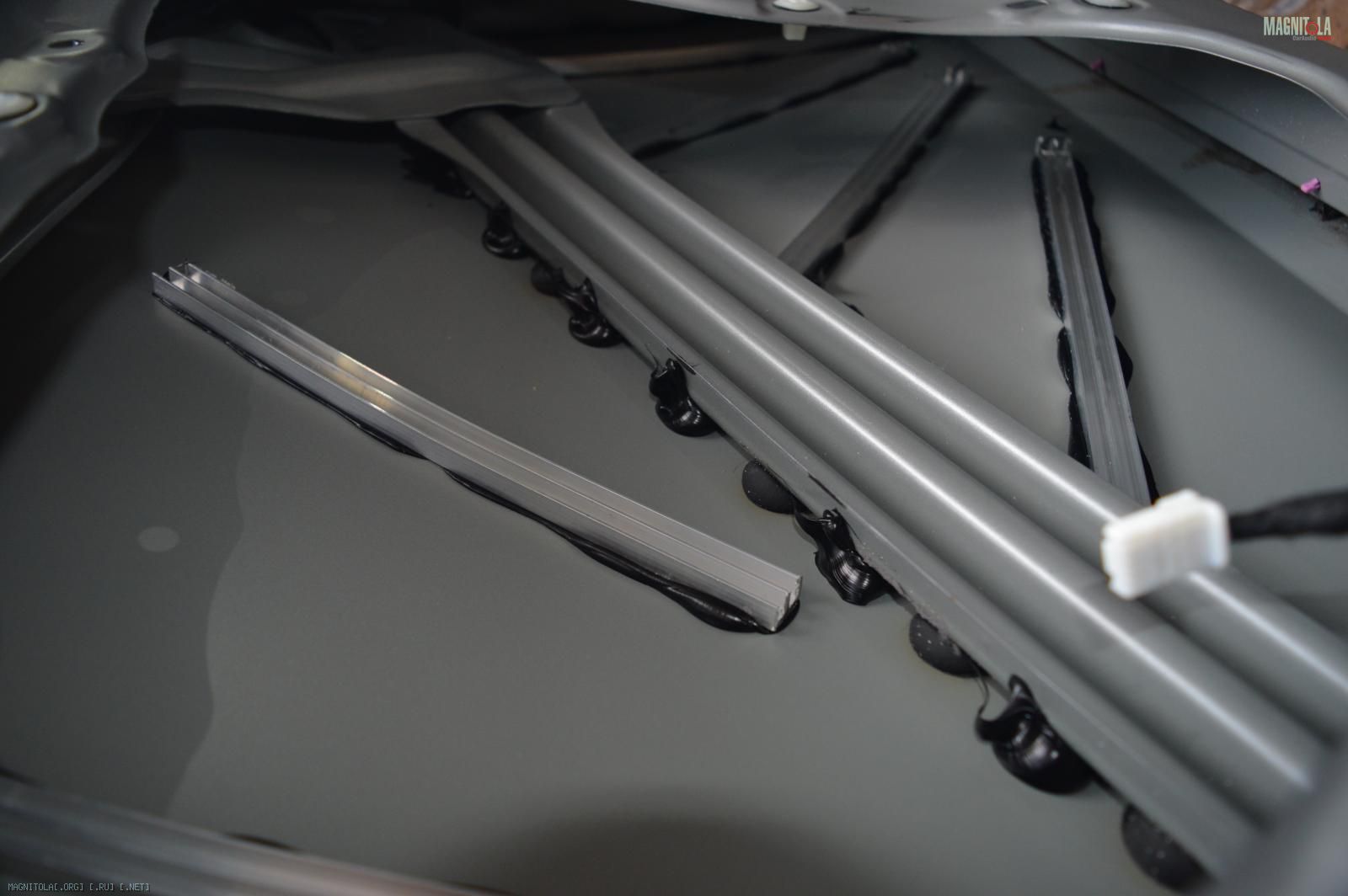

Усиливаем внешний металл алюминиевым профилем
Вложение 845476Вложение 845478
И покрываем все это дело двумя слоями 4мм виброизоляции. Может это и "перебдеть" для не басовых микриков, но кто его знает, вдруг они там не последние жильцы....
Далее нужно завести в двери акустические кабели....

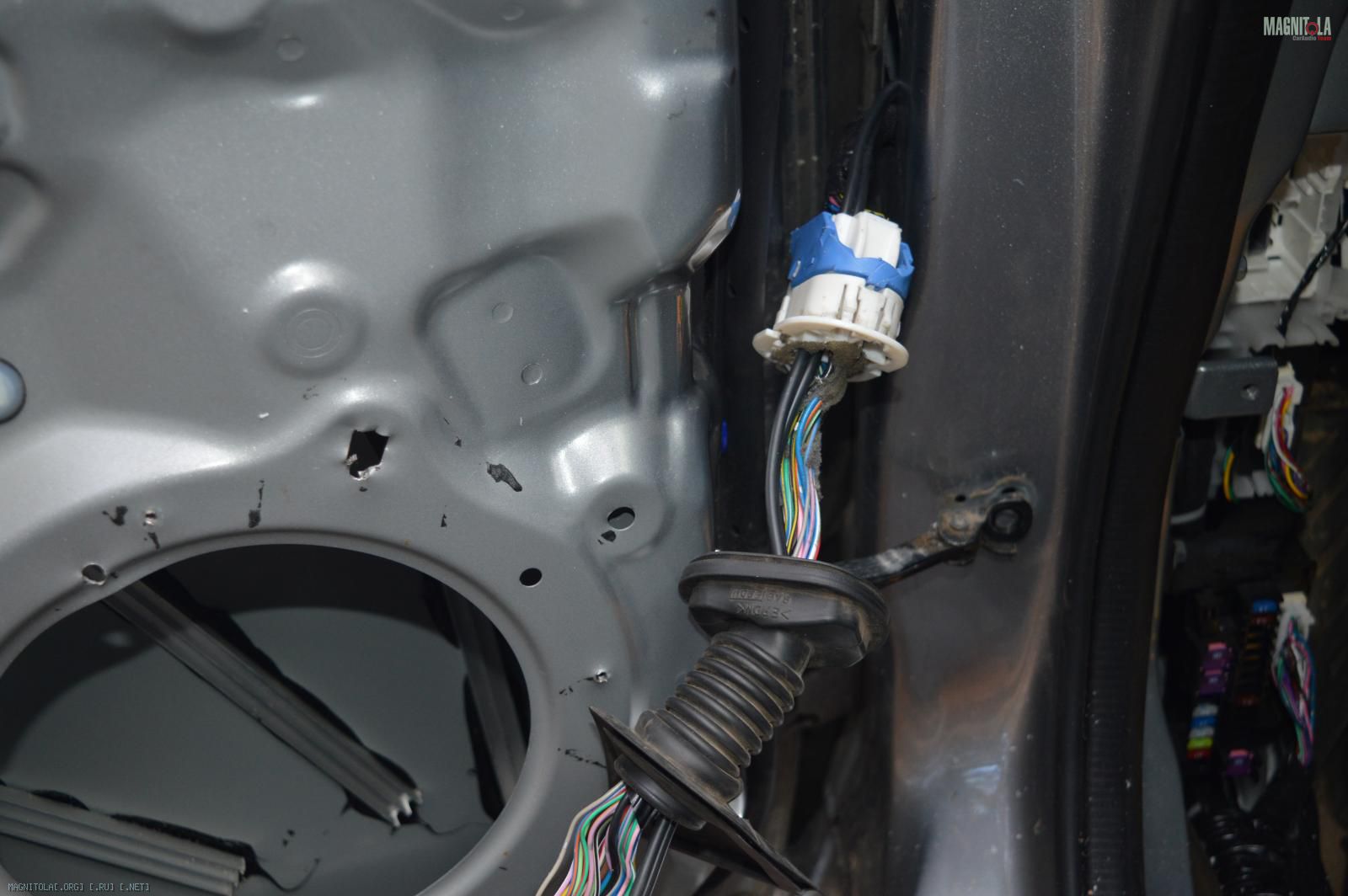

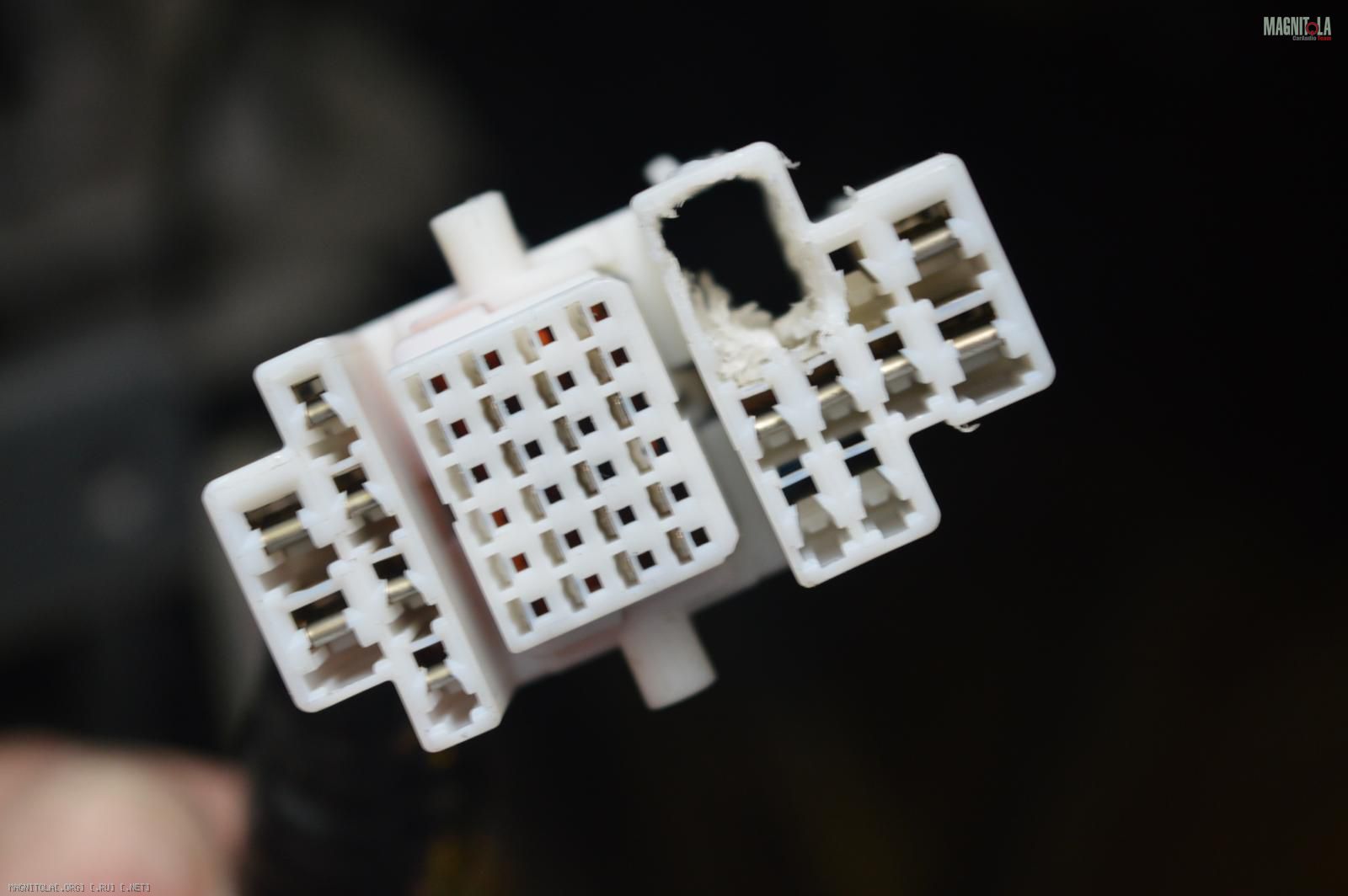

С водительской стороной все просто -- есть сгруппированные пустоты. Их и высверливаем
Вложение 845480Вложение 845482

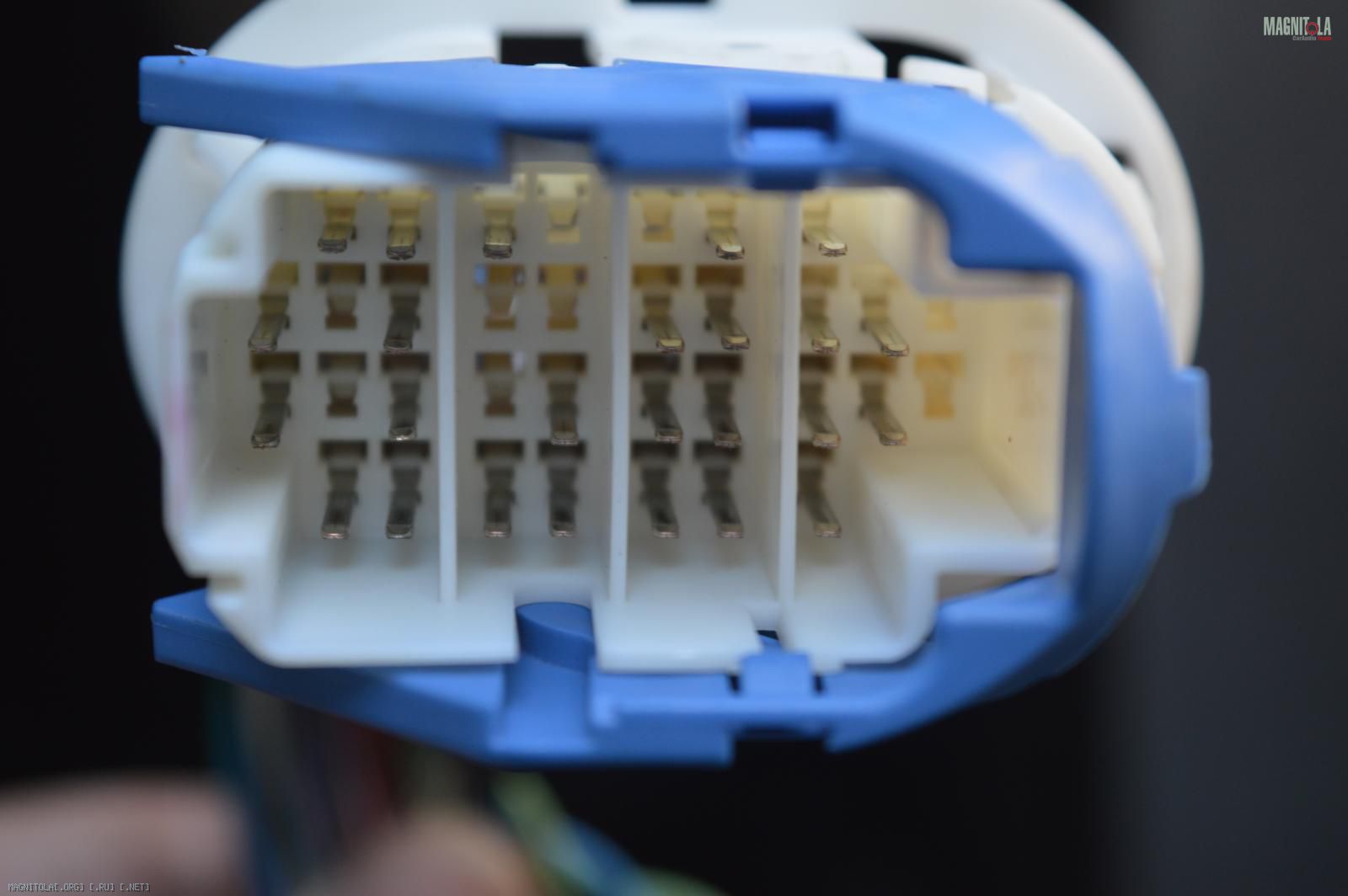

На пассажирской стороне чуть сложнее процедура. Есть много пустых пинов, но они все разбросаны по розетке....
Вложение 845492

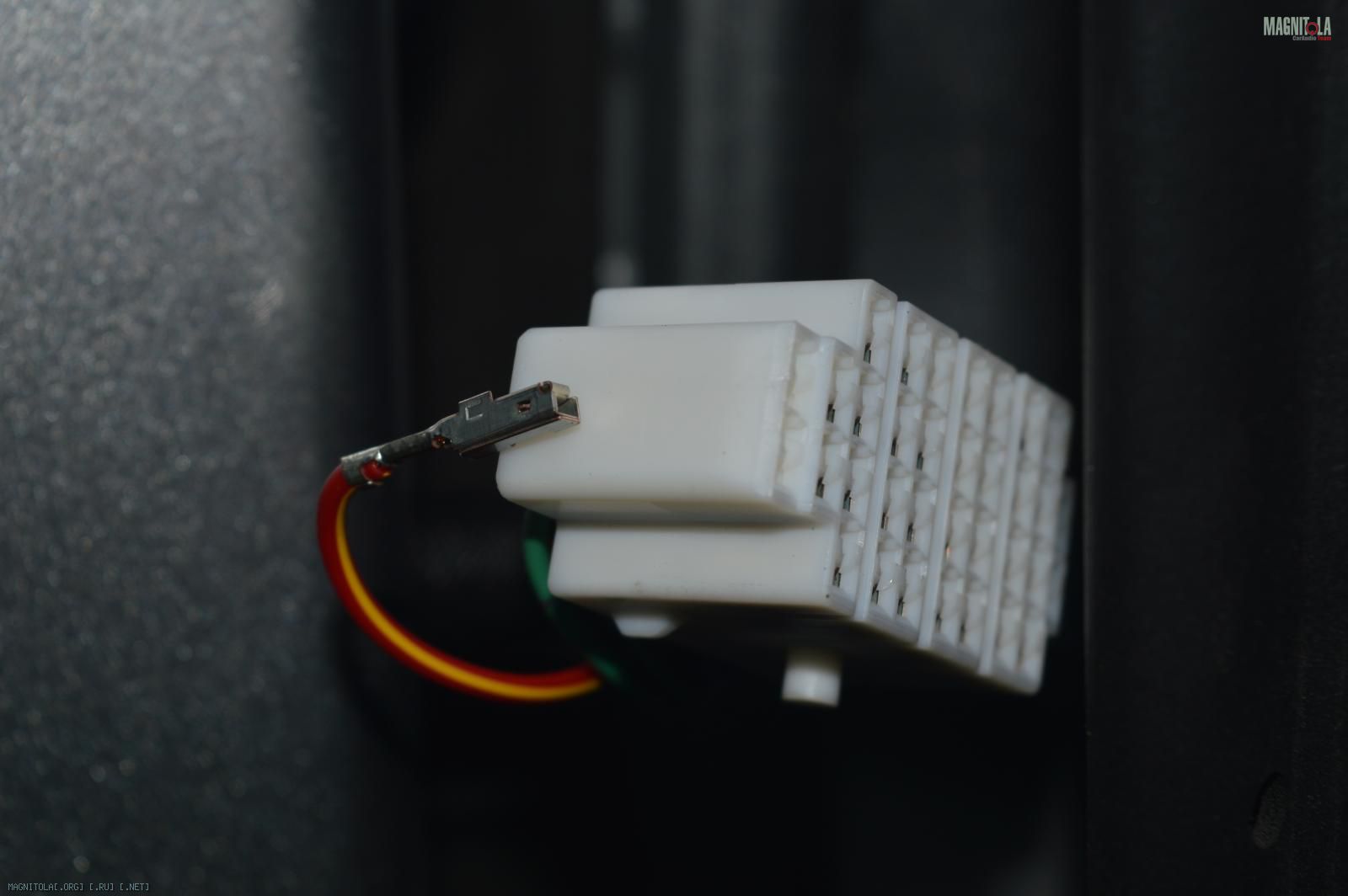

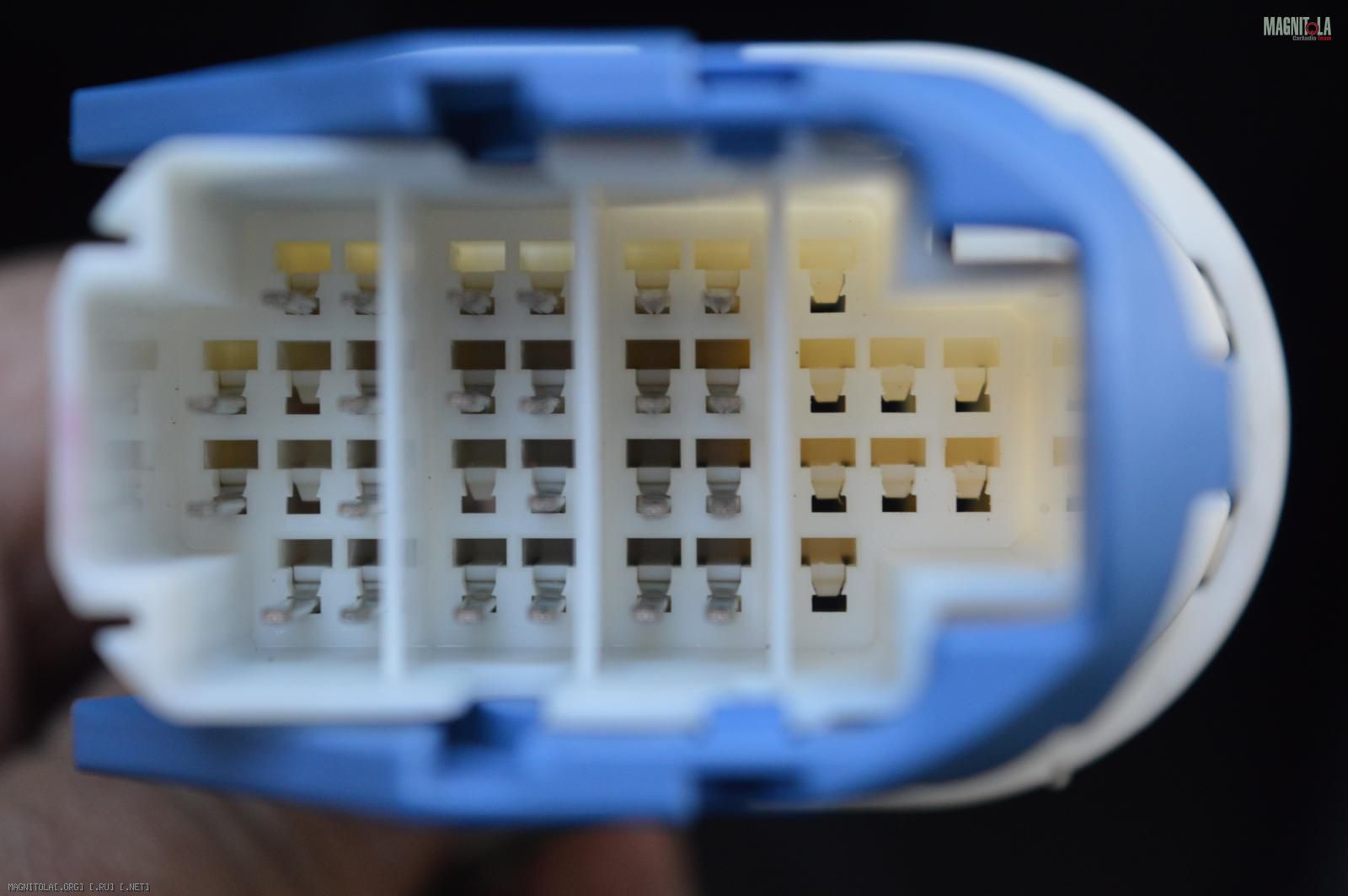

Не беда -- перепинуем разъемы!
Вложение 845494

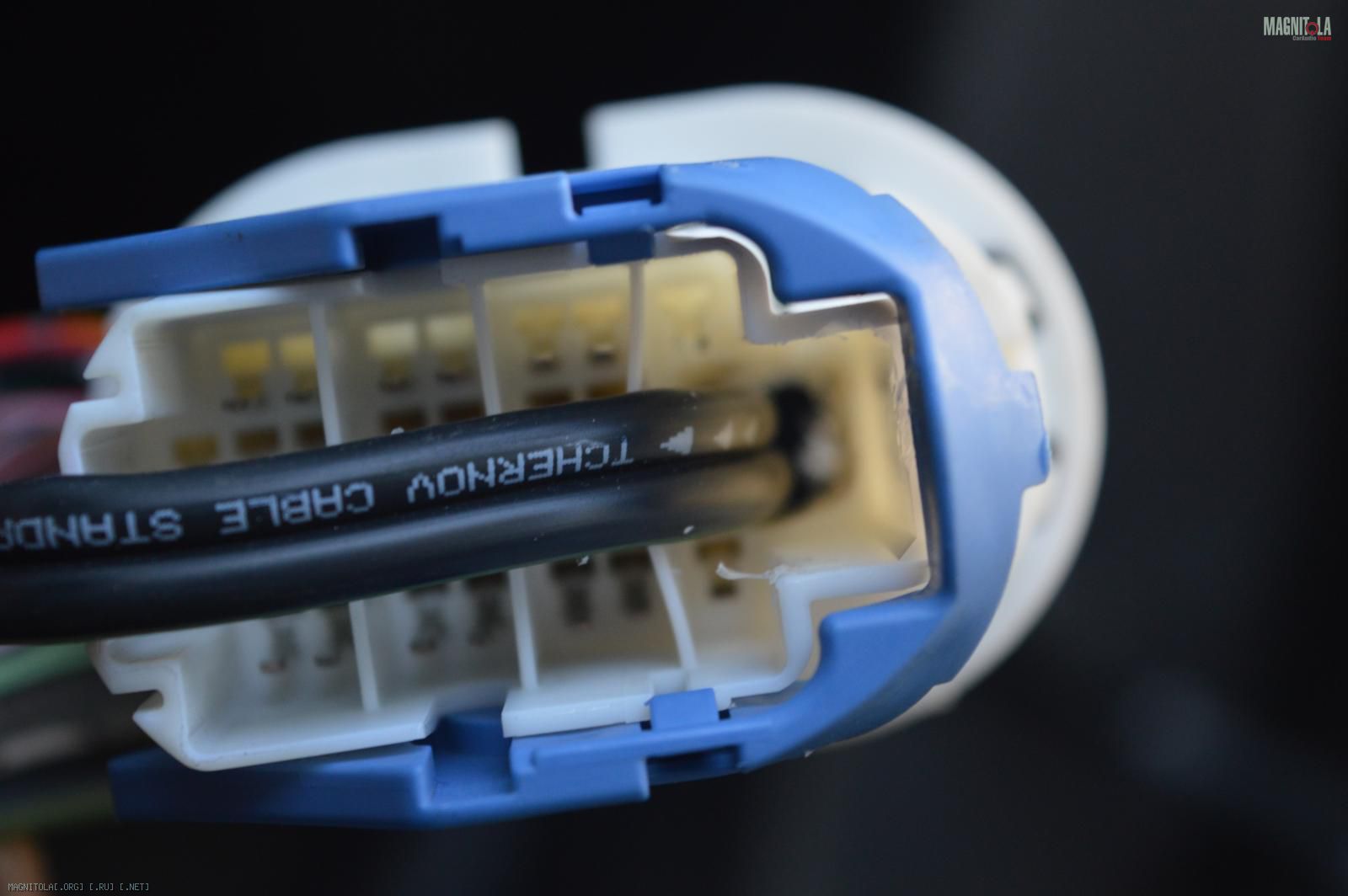

И высвободим необходимое пространство
Вложение 845496Вложение 845498Вложение 845500

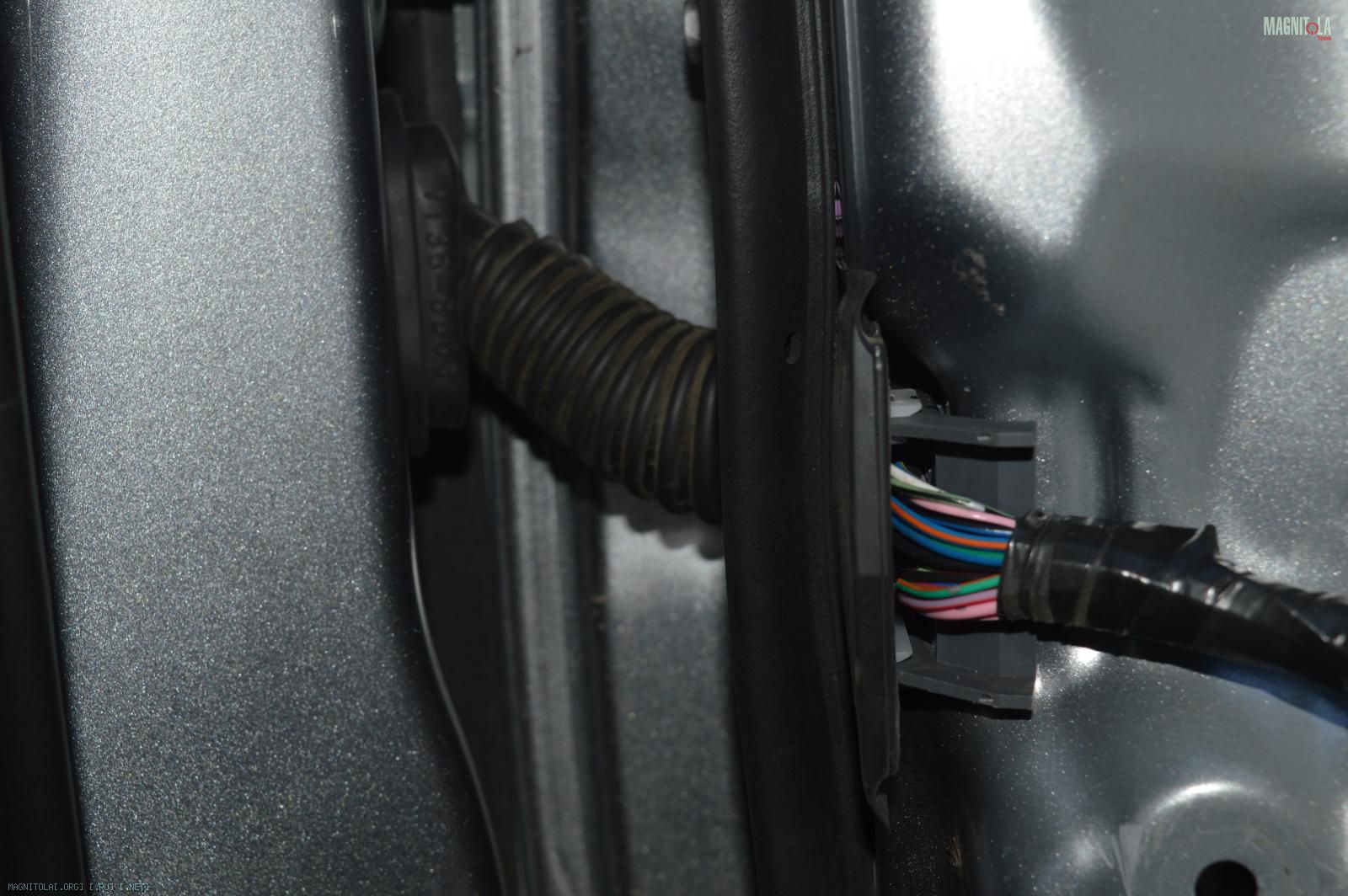

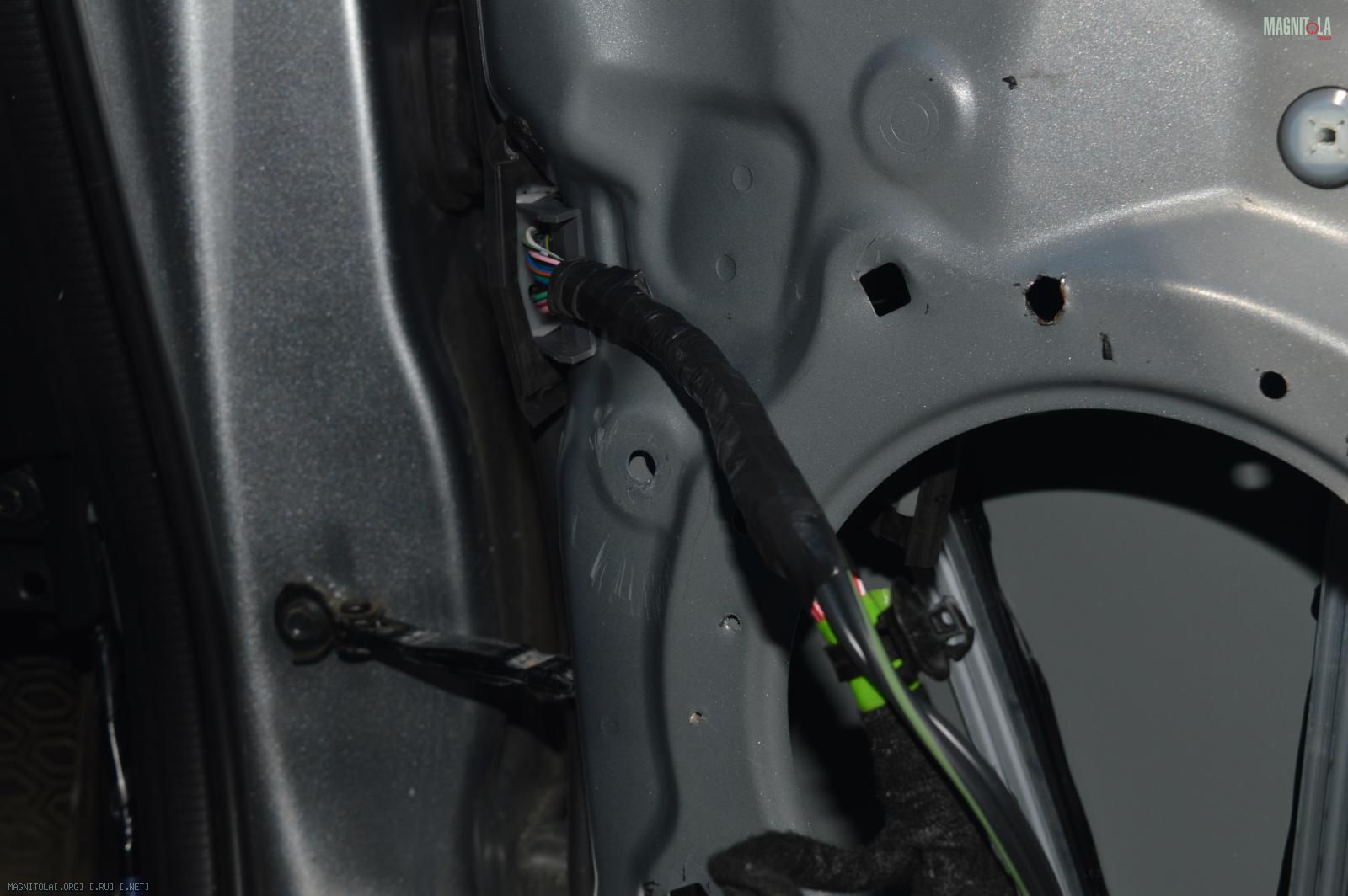

А дальше дело техники -- все аккуратно уложить и изобразить.,,,,тута так все и было ))))
Вложение 845502Вложение 845504
Этап "Двери 2. Арматура"
Система двухполосная..и не плохо бы иметь доворот у мидбаса!,,,, как говориться - пилите, Шура - пилите!

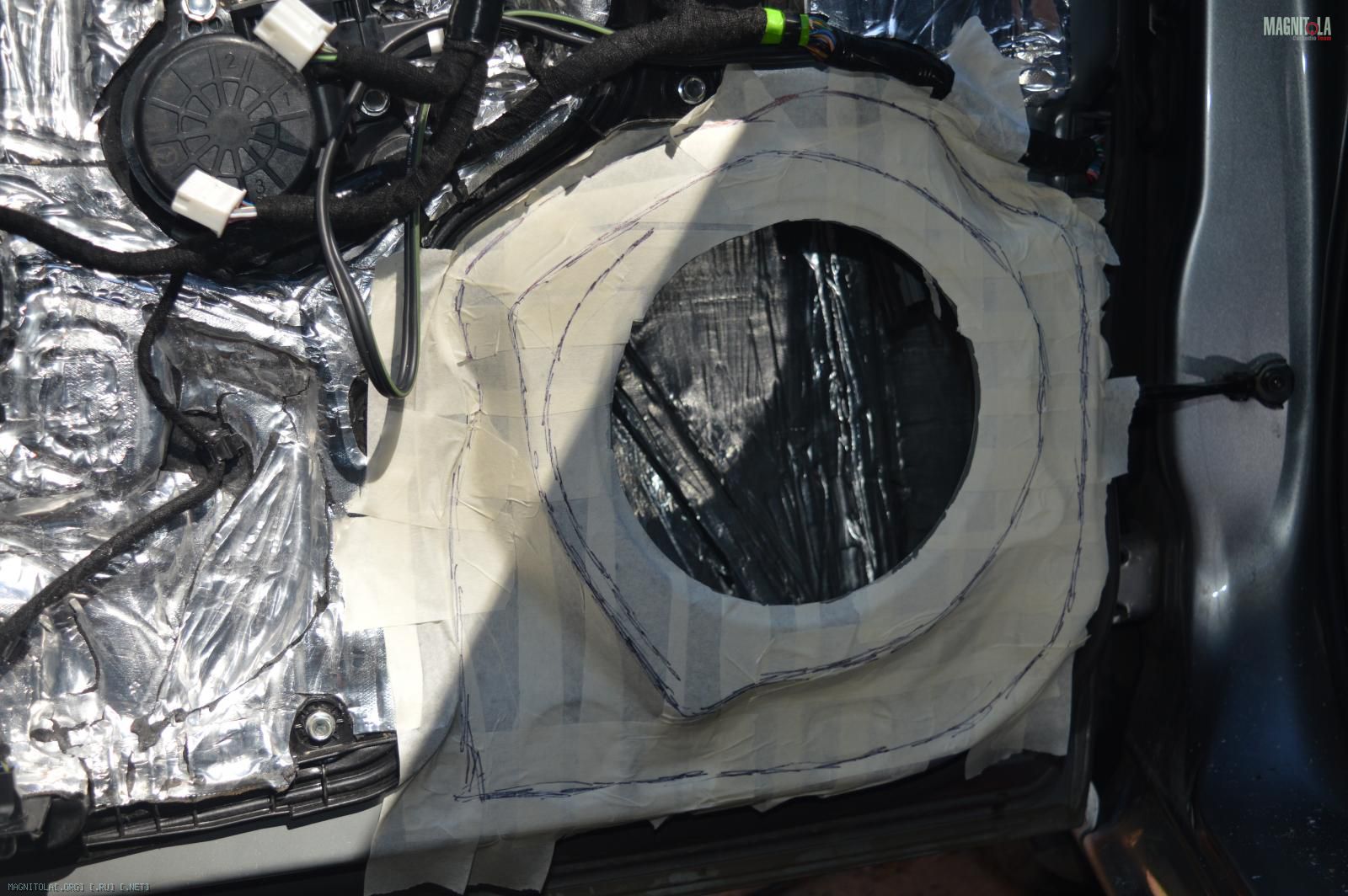

Изначально в машине предусмотрено дырко под 8" динамик, но мне мала!
Вложение 845484

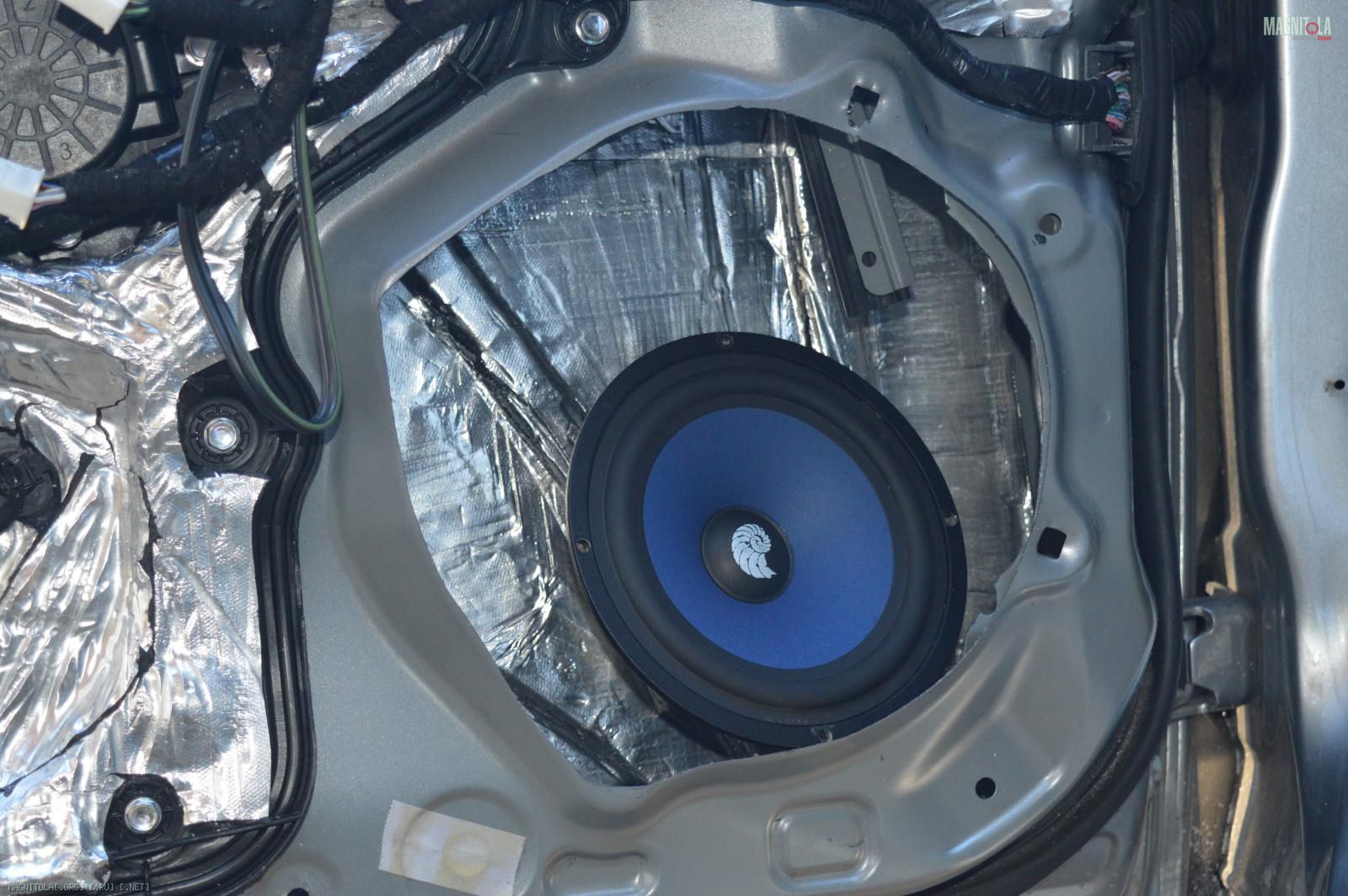

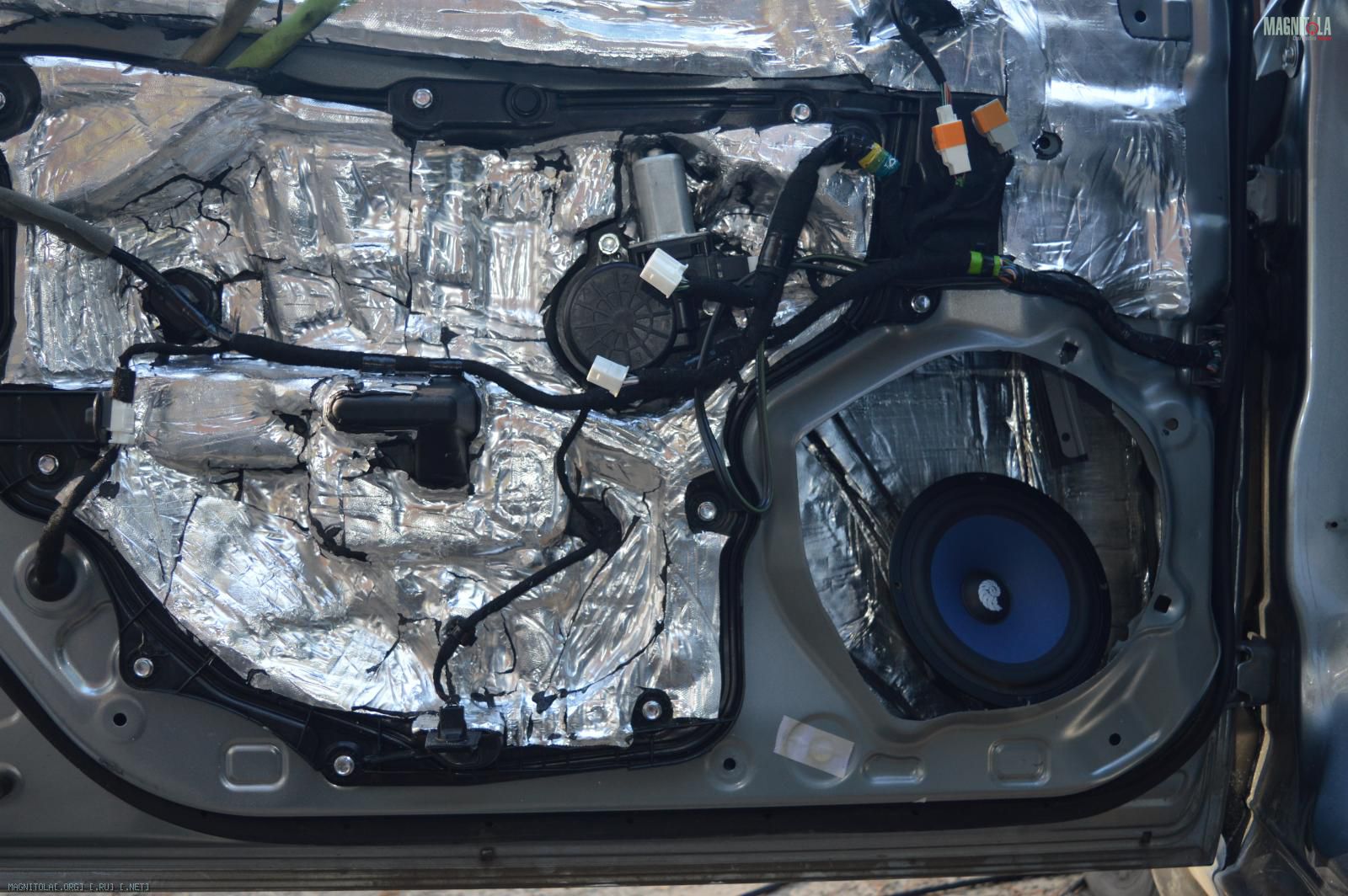

Пилим!
Вложение 845506Вложение 845508

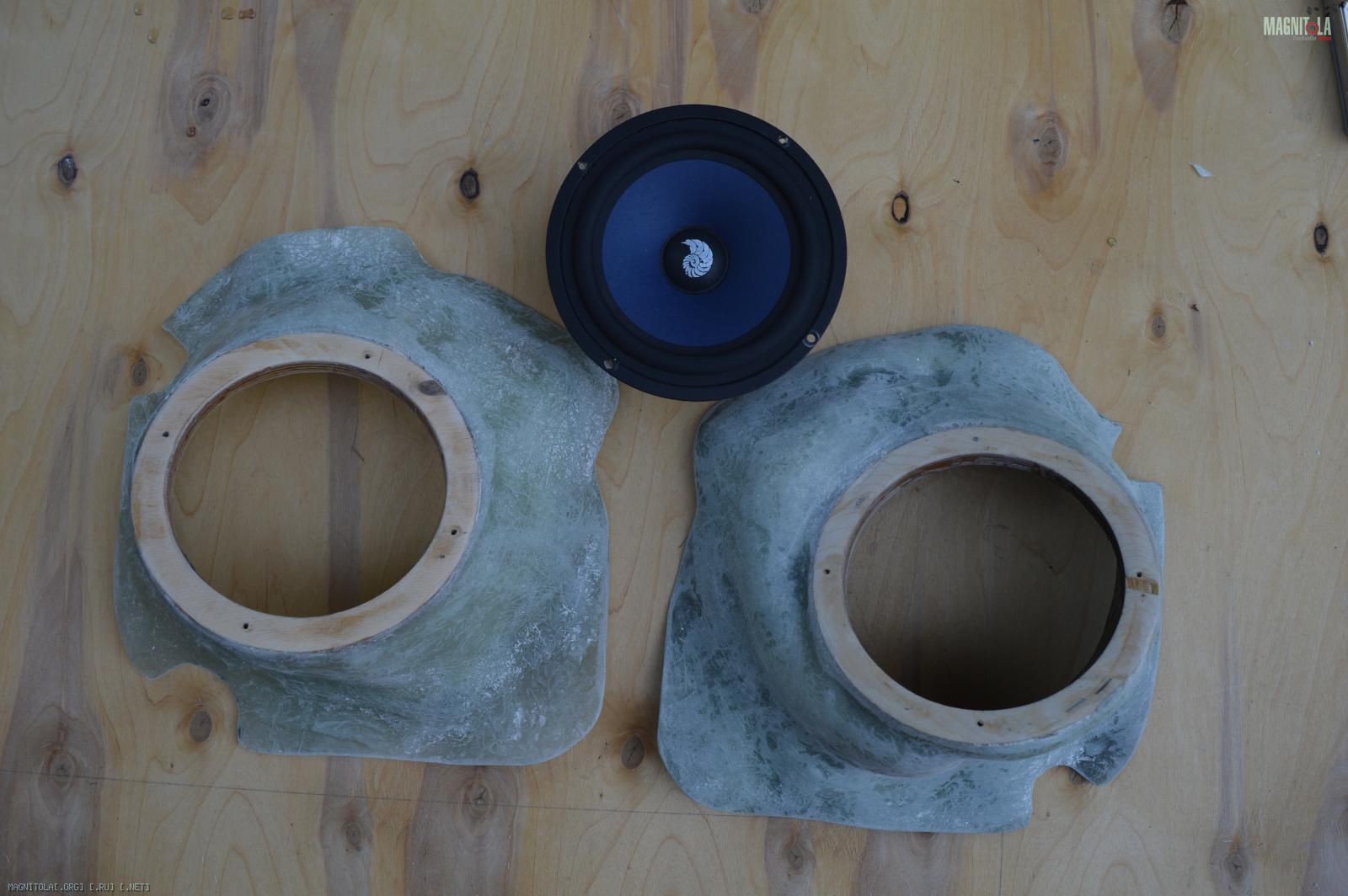

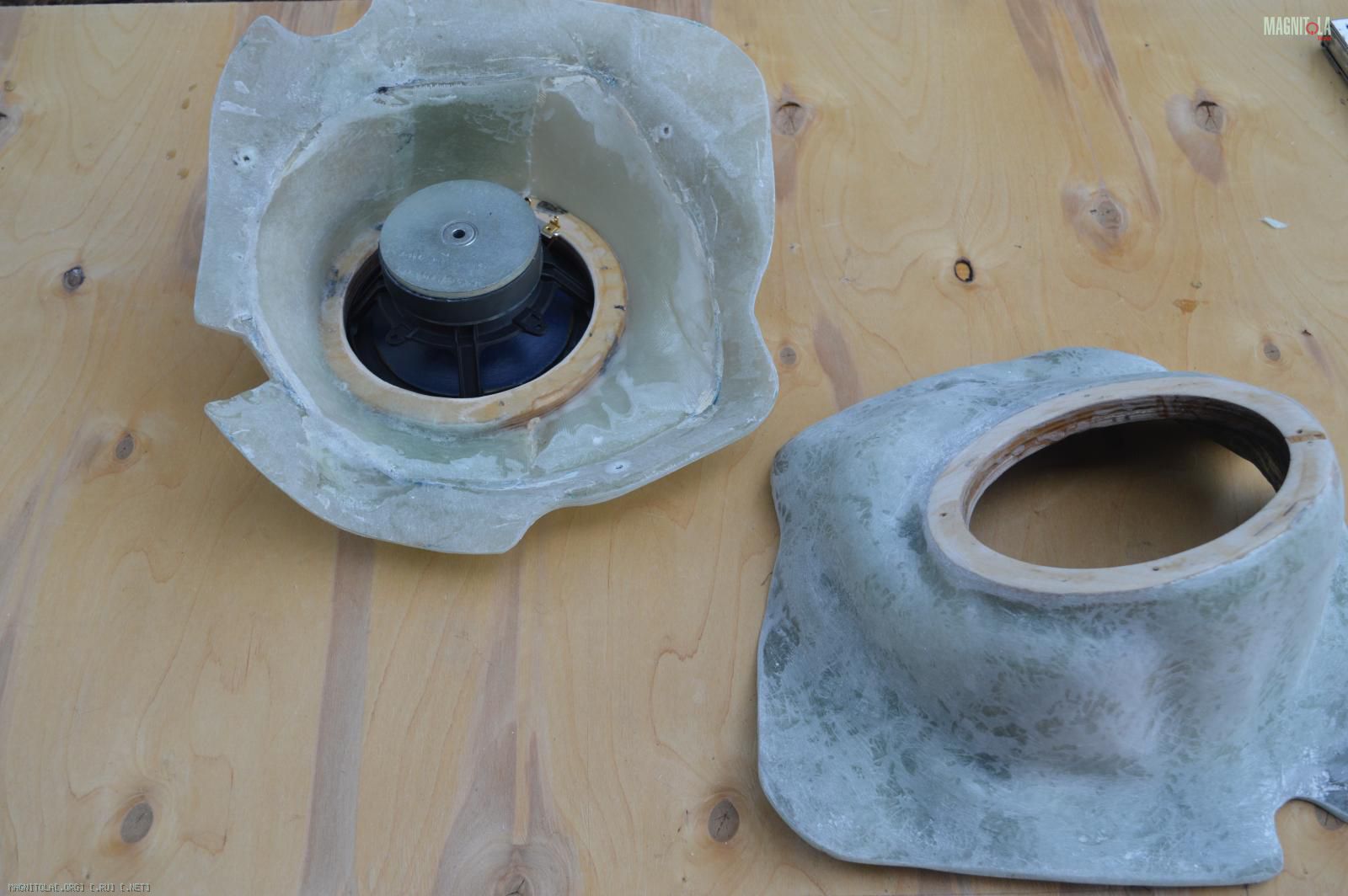

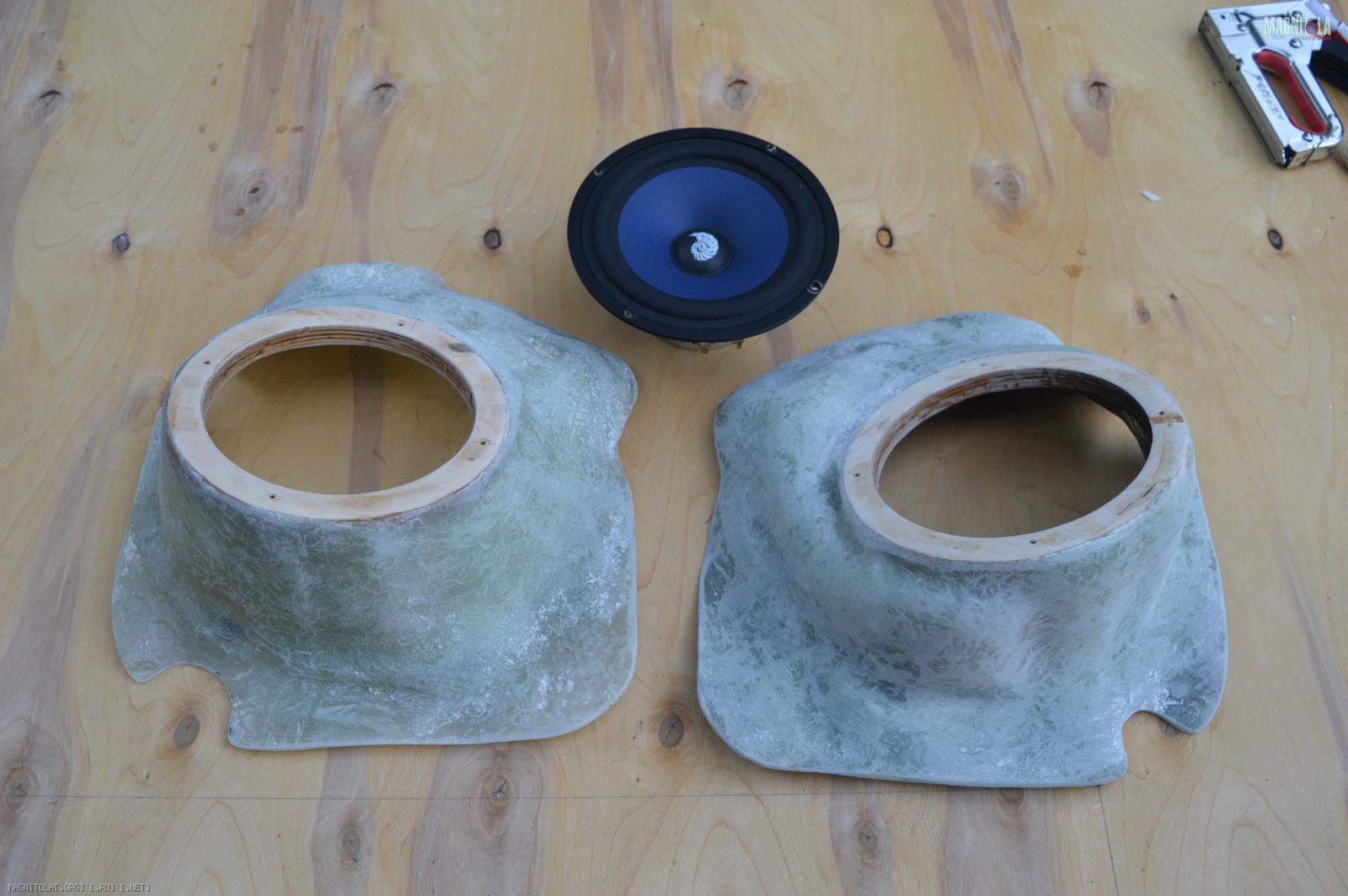

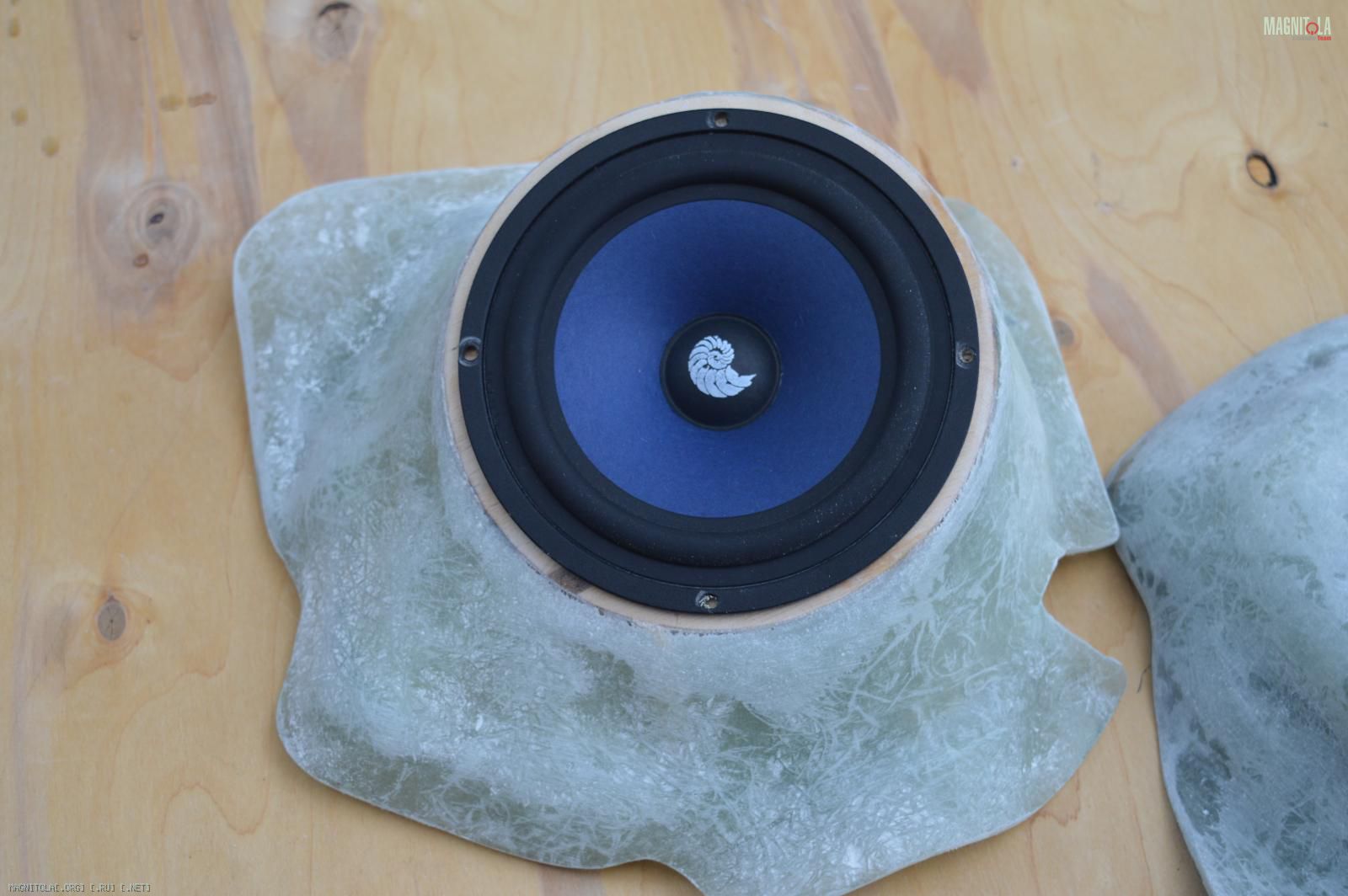

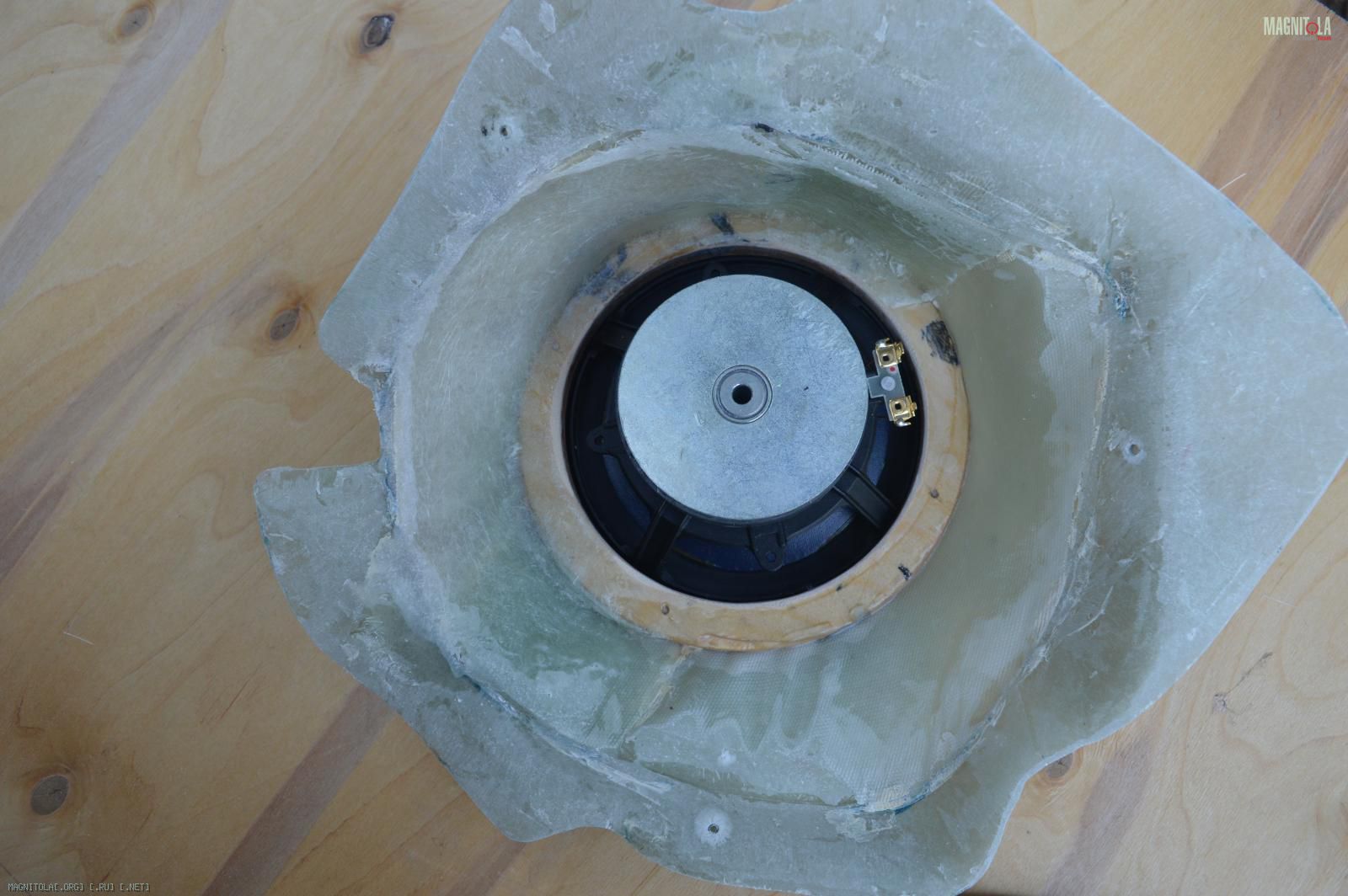

теперь сюда свободно встанут и 10" ))) Это, кстати, к вопросу о тоннелях и расширении подиума )))))))))))))
Вложение 845526Вложение 845528Вложение 845530Вложение 845532Вложение 845534

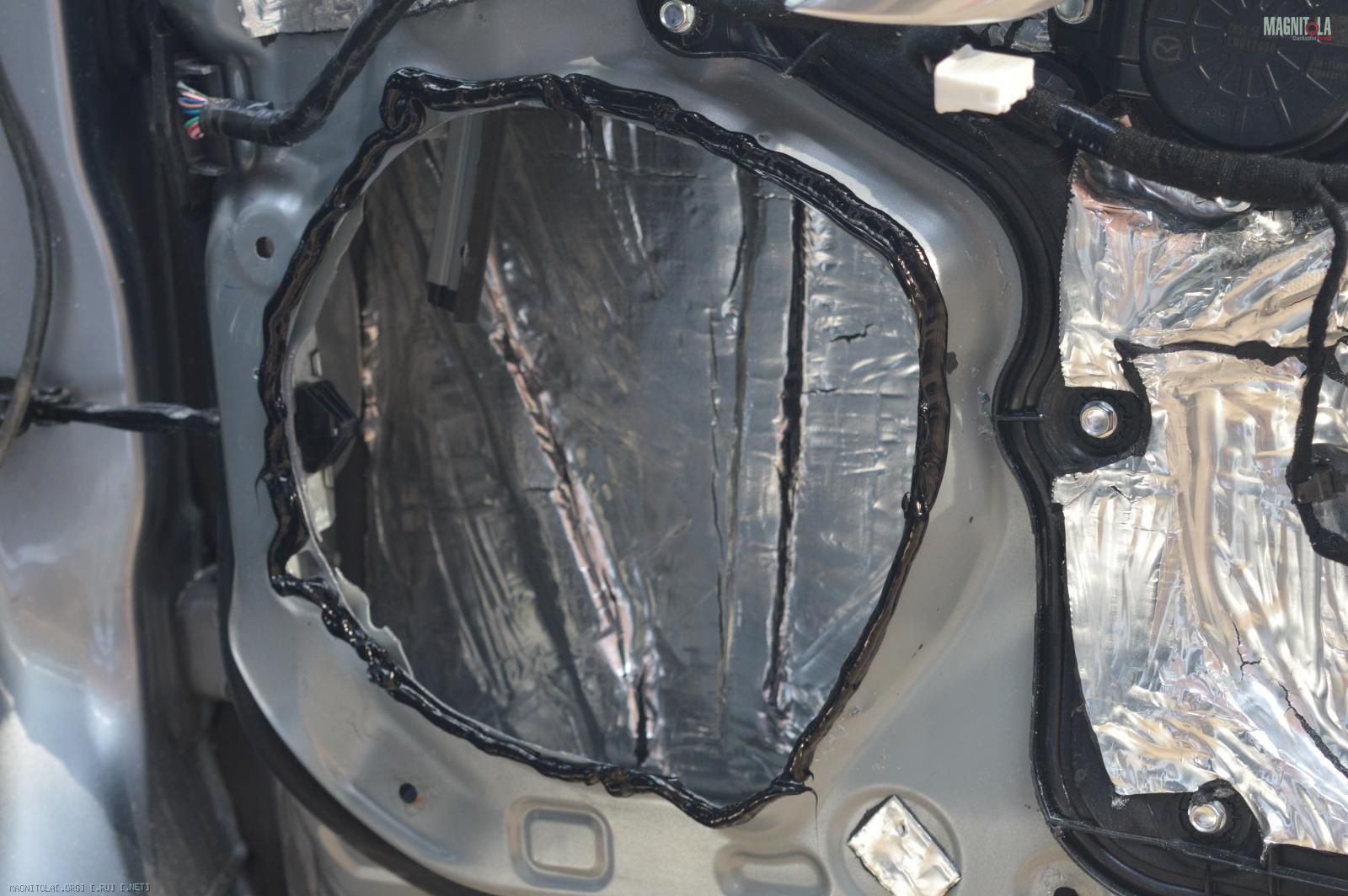

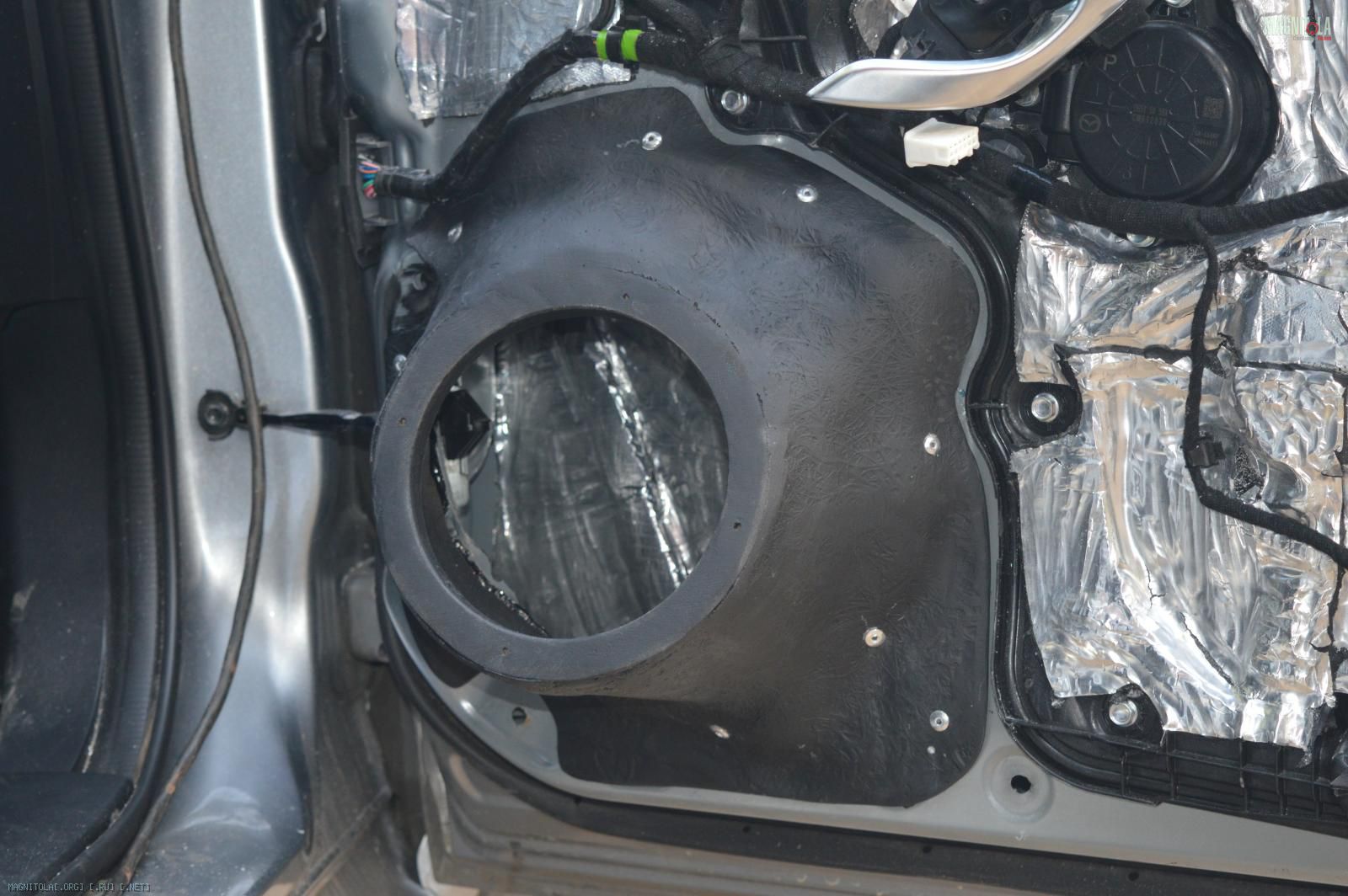

приклеиваем получившийся подиум на стекольный герметик и фиксируем суровыми 5мм заклепками.
Вложение 845536Вложение 845538
Этап "двери 3. пластик"

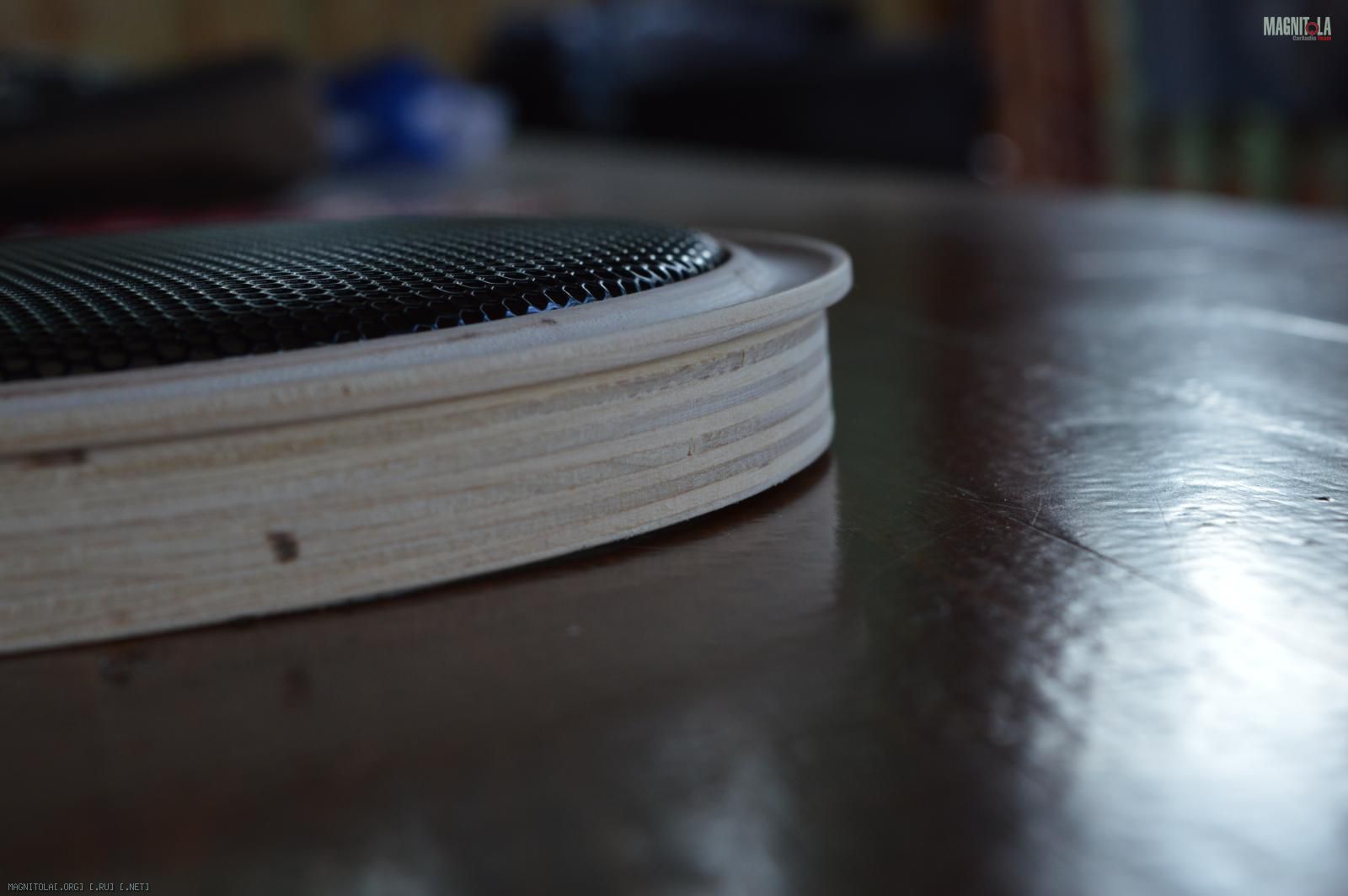

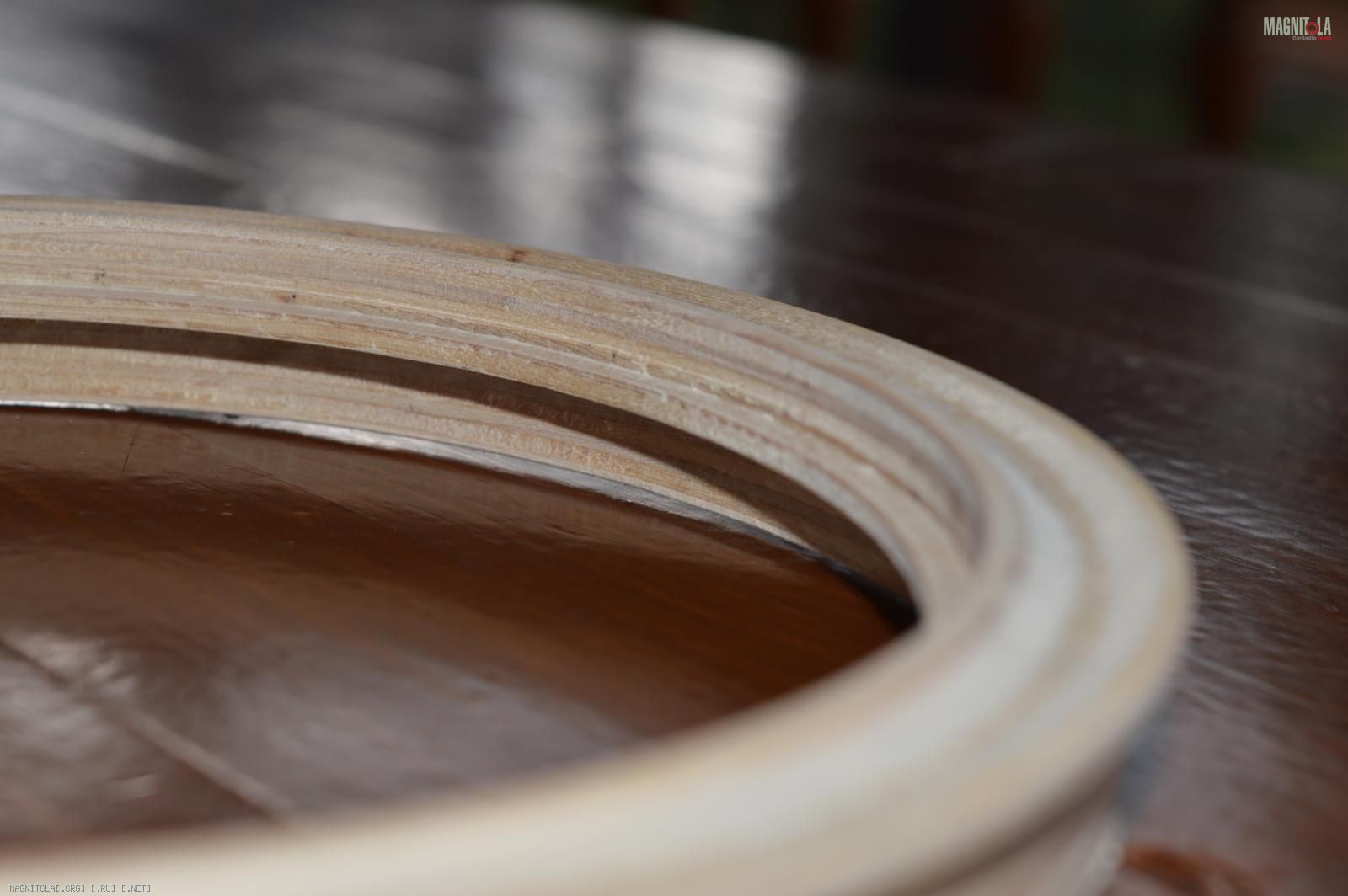

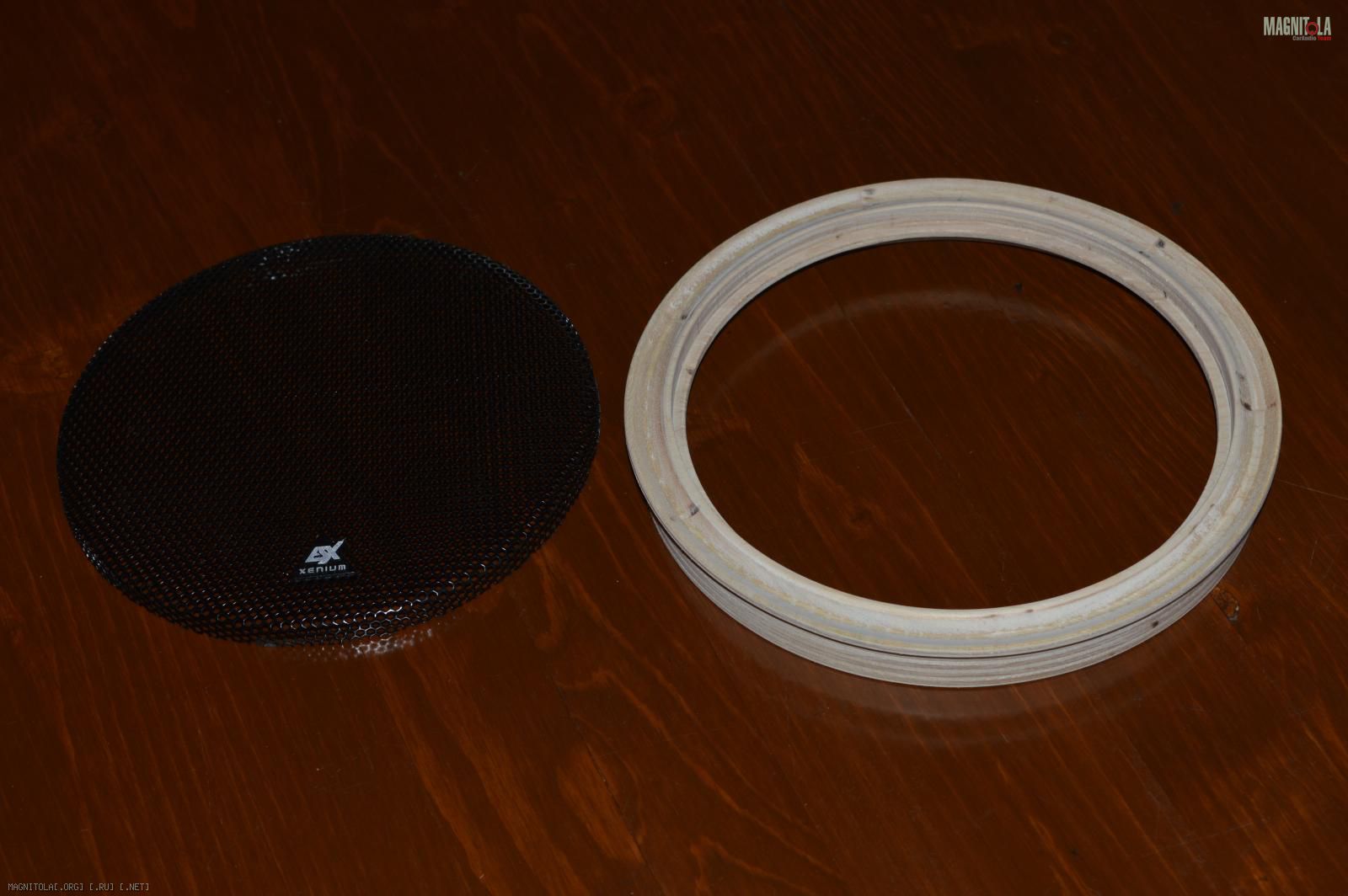

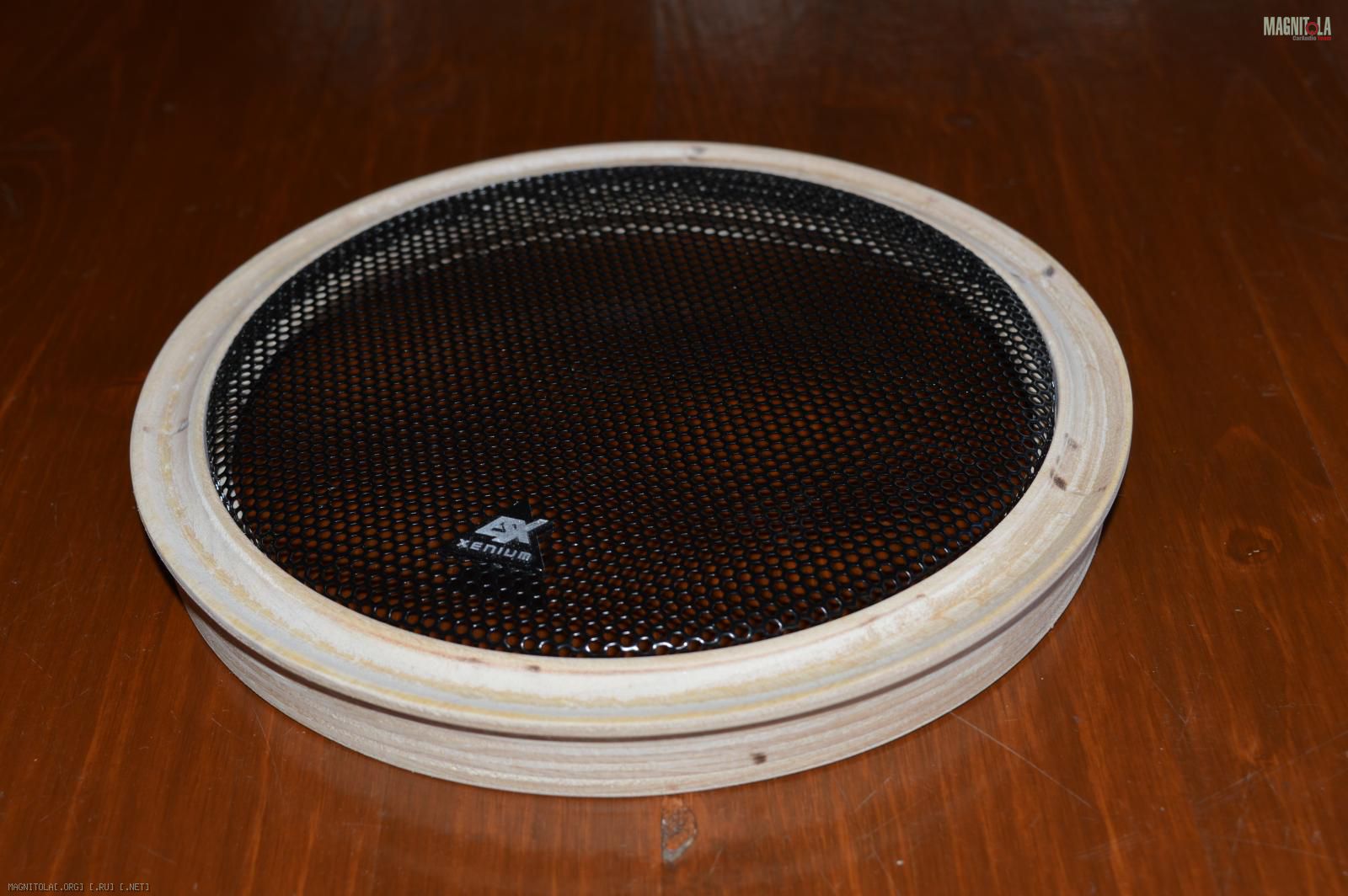

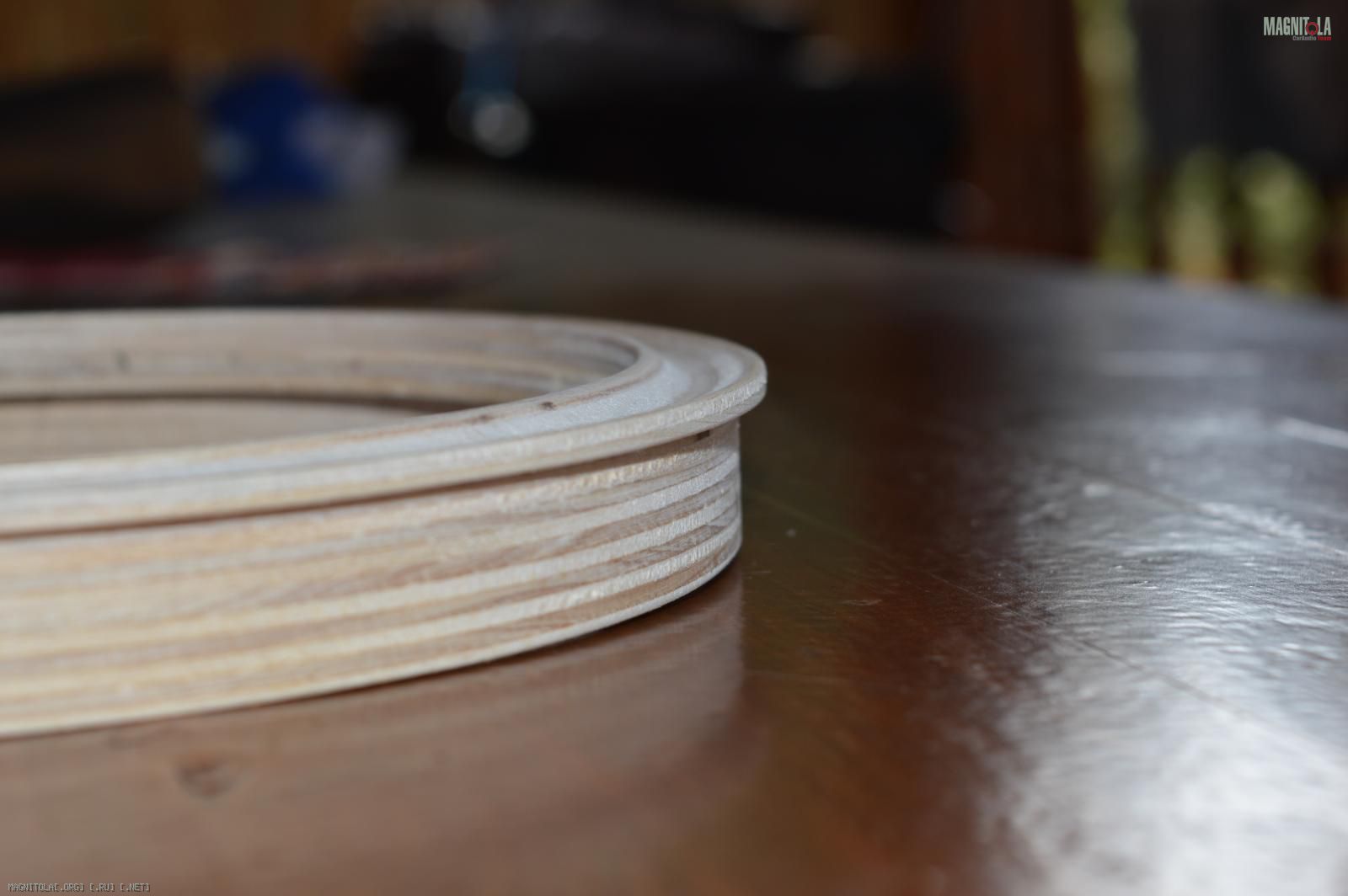

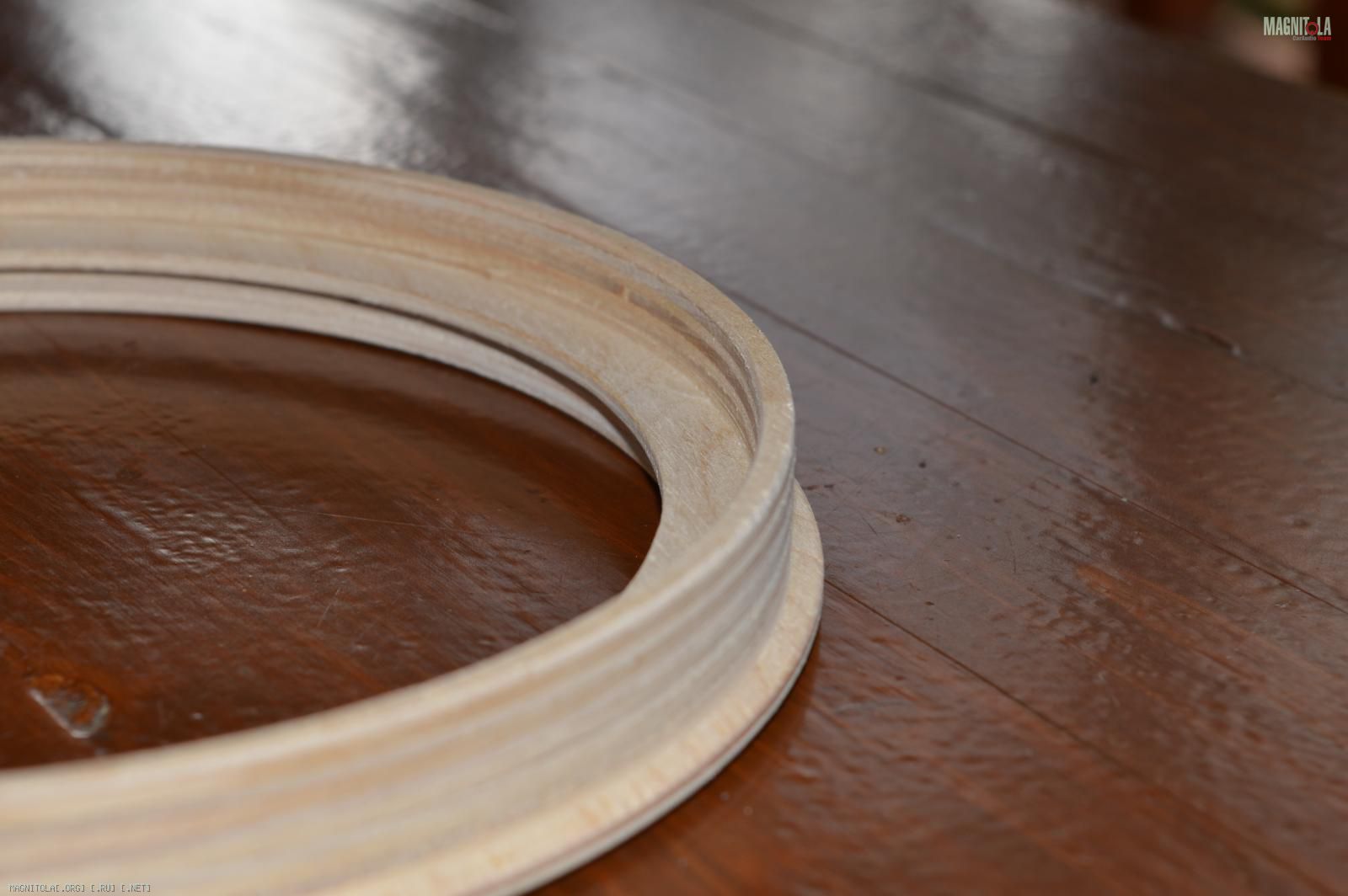

Для декоративной отделки подиумов изготовлены такие кольца.....
Вложение 845558Вложение 845560Вложение 845562Вложение 845564Вложение 845566Вложение 845568
Как всегда -- работа на грани фола! )) Наружная часть подиума -- это вырезанная штатная сетка. Это всё поле для боя, дверь не должна перетягиваться целиком.

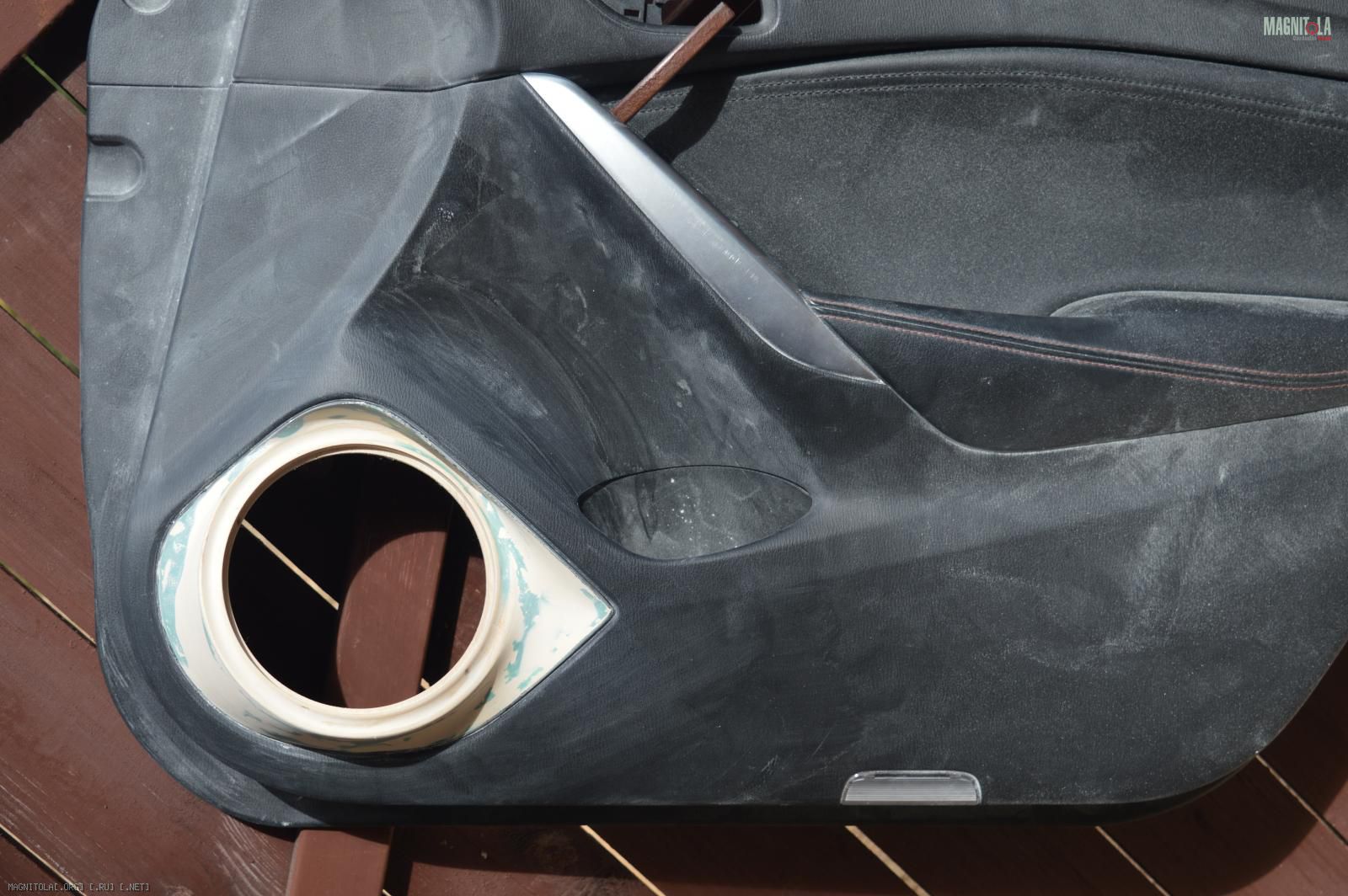

Внедряем колечко в эту промежность... Подготовка под текстурную покраску в стык.
Вложение 845576Вложение 845574

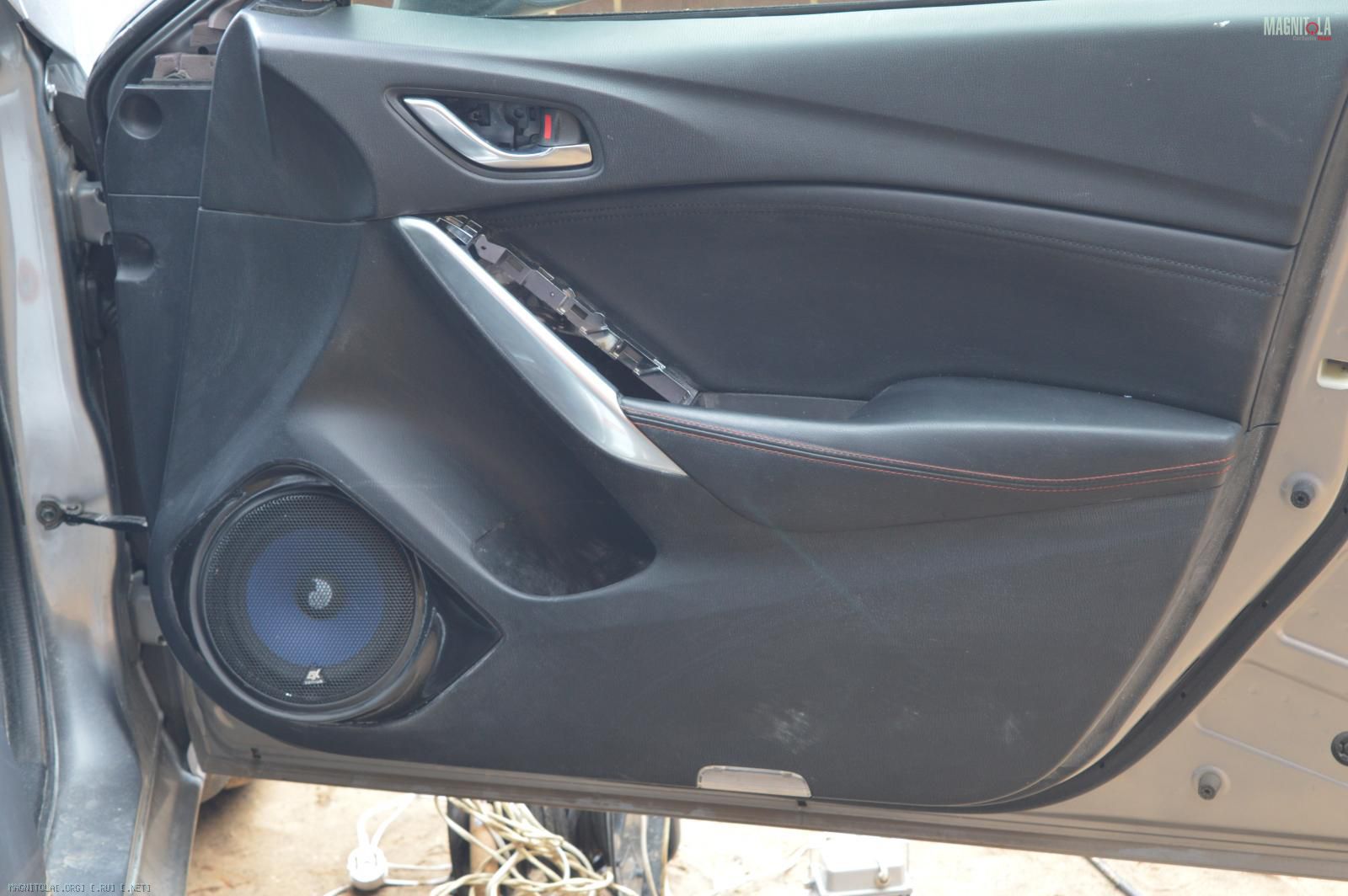

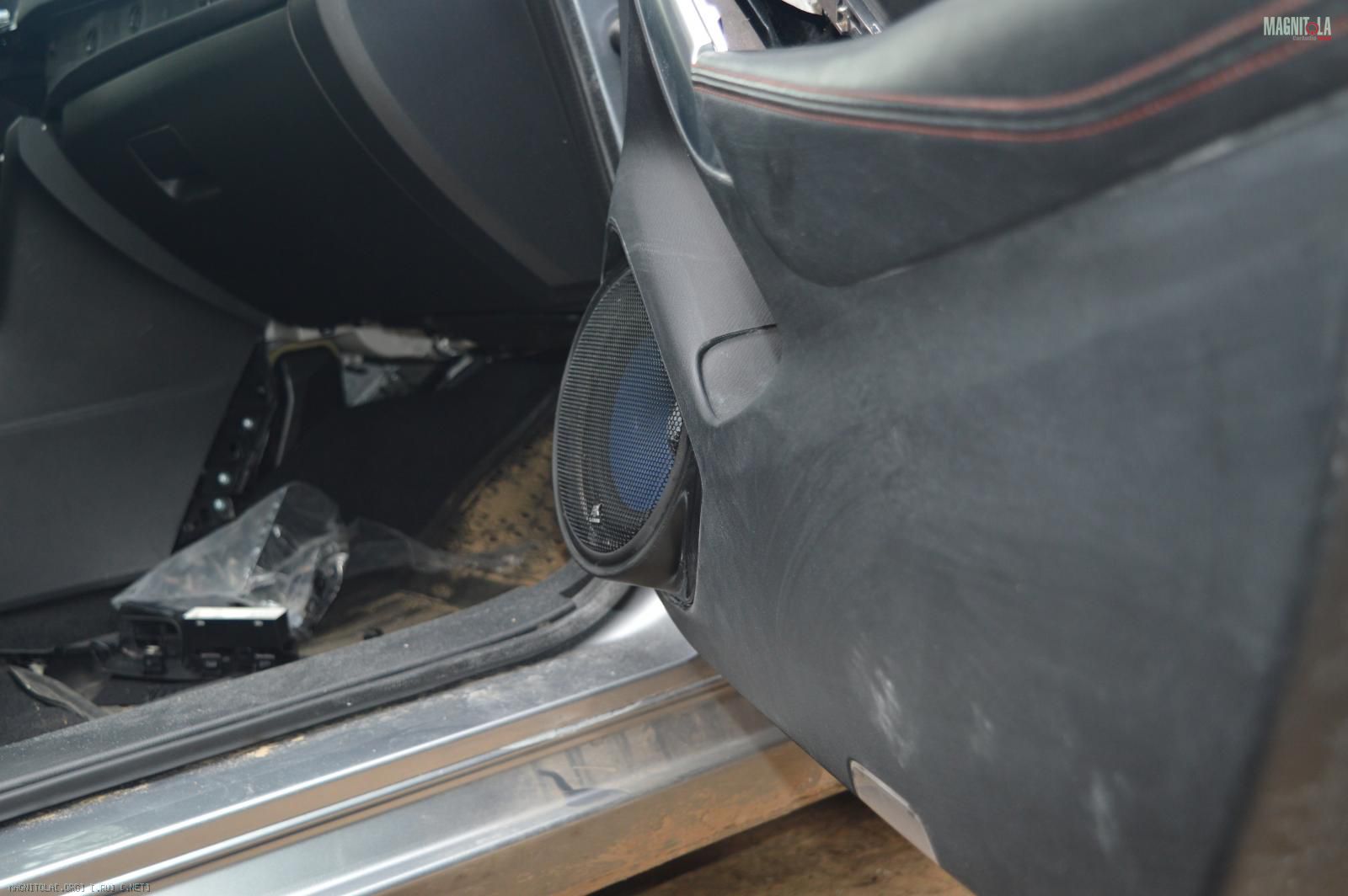

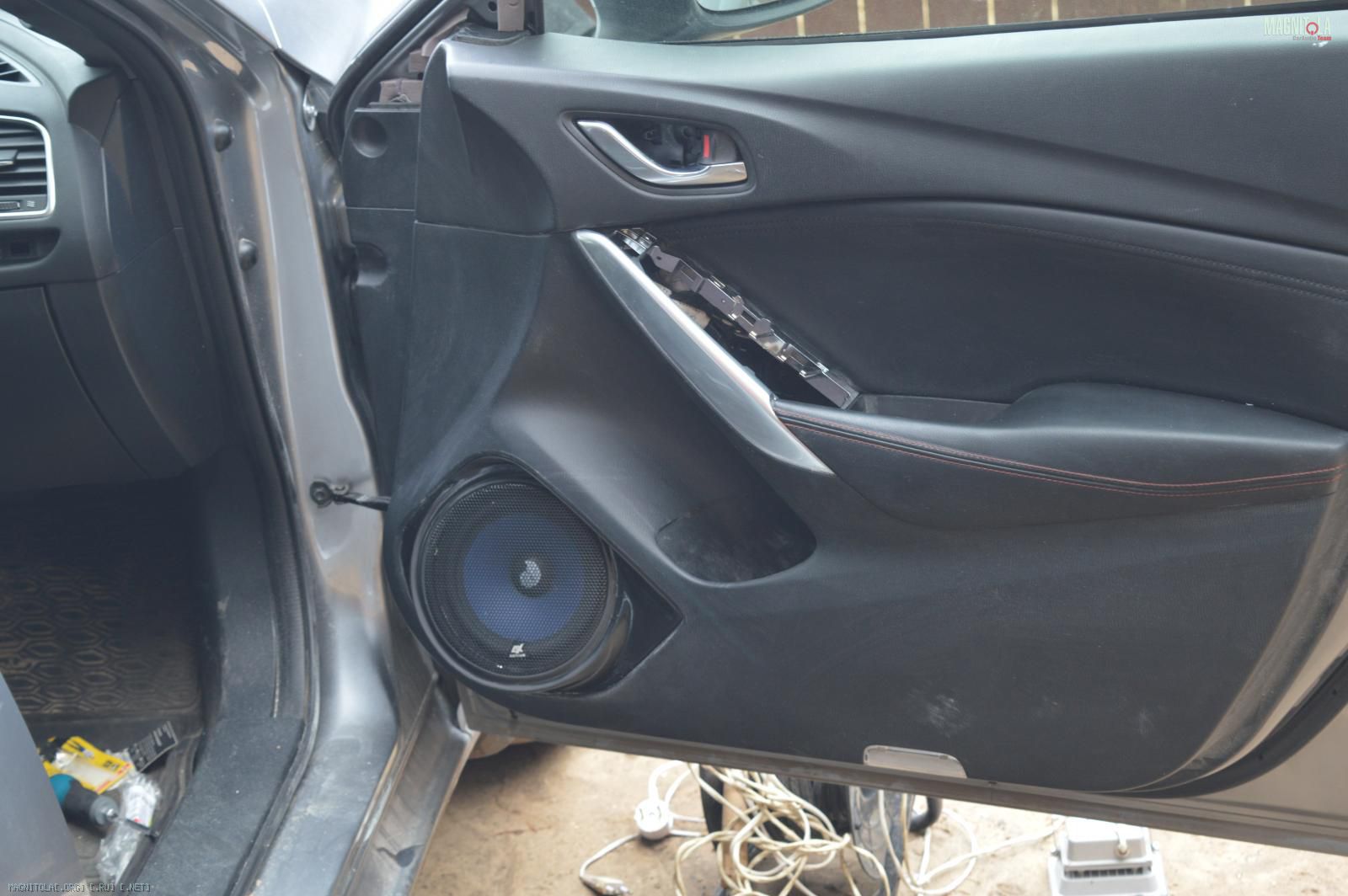

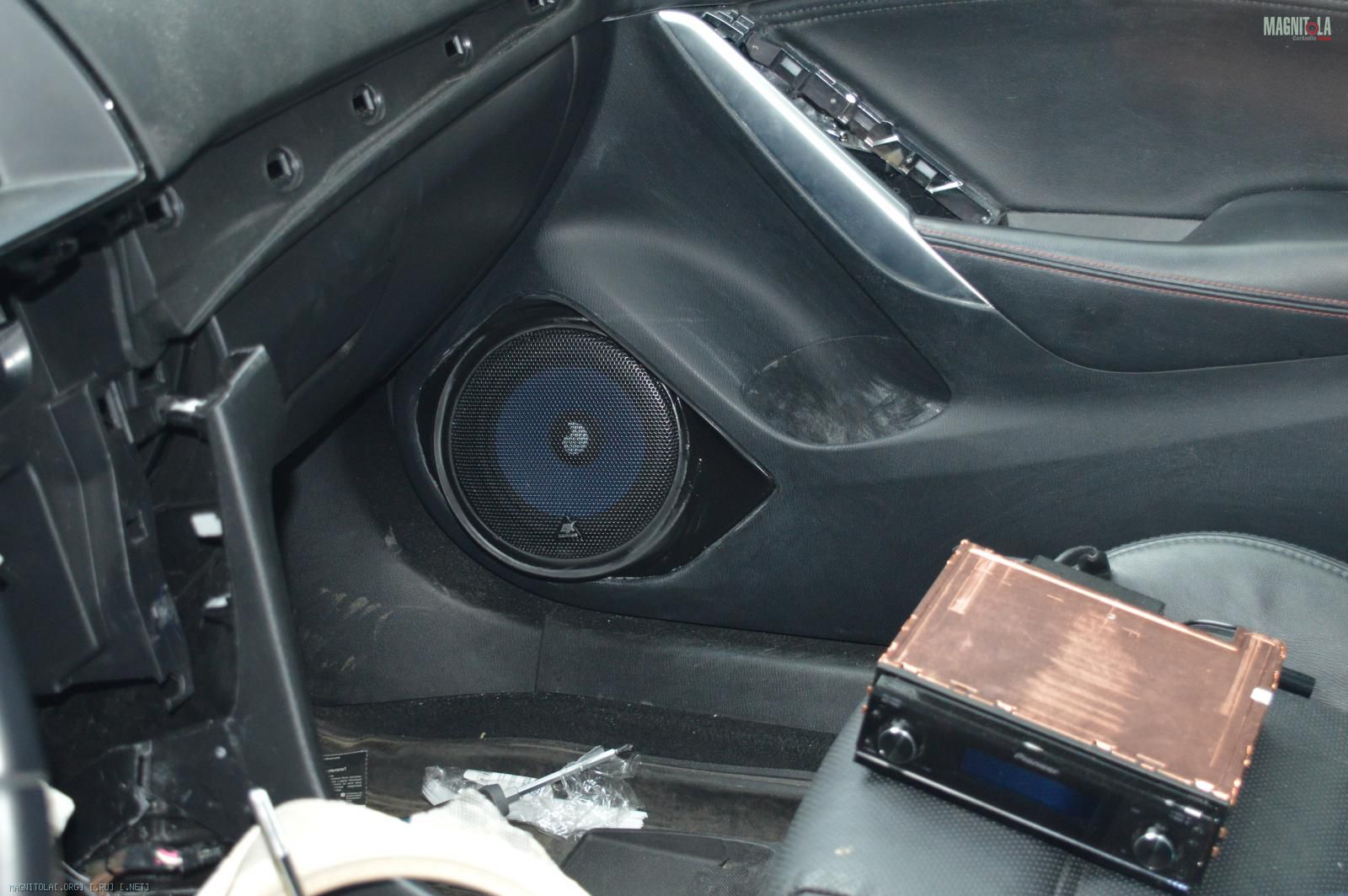

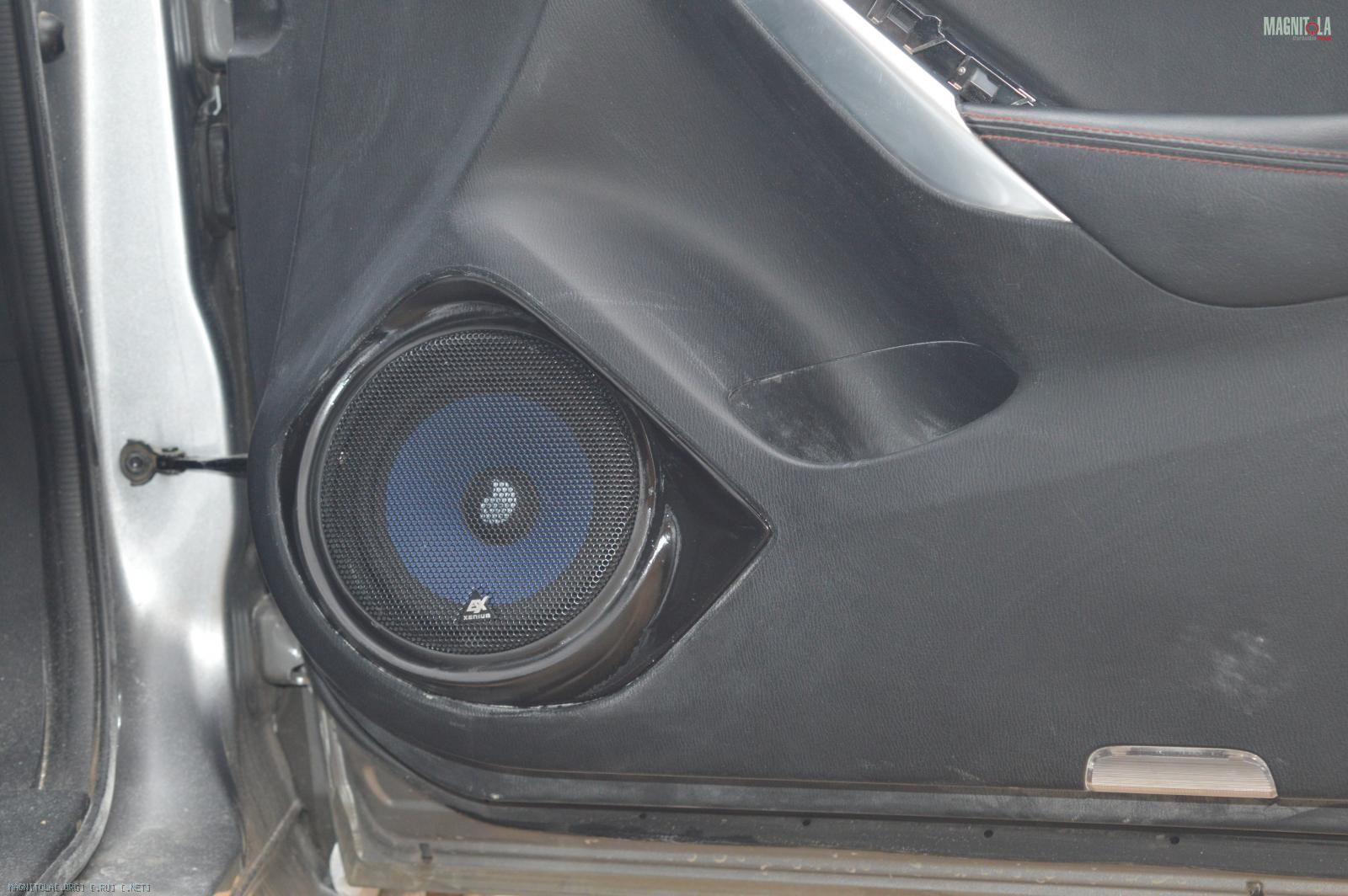

И в загрунтованном виде.,,, глянец временный -- грунт не просох ещщо )))
Вложение 845578Вложение 845580Вложение 845582Вложение 845584Вложение 845586Вложение 845588
Супер, полку заднюю восколько ШВИ катали?
Зая, полка пустая.....
после 40мм фанеры :good: и так стянутой, мне кажется, вибра там лишней
plugnplay, крутяк!
я бы тоже с удовольствием поставил себе бумажную 15 =)
и двери тоже чума!
Нет фото закрытой двери но без мидбаса, а только с подиумом?
А вот тут я что то пропустил... На сиделке лежит пион 99й, а система двухполосная???Цитата:
Сообщение от plugnplay
Нет... но еще не поздно сделатьЦитата:
Сообщение от Pit
---------- Сообщение добавлено 01.09.2015 в 10:01 ----------
Да, двушкаЦитата:
Сообщение от tigeross
Пион ради вавок с флешки и возможности заимееть трешку
